Открытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье я рассказал Вам про скрытую электропроводку в деревянном доме.

Дорогие читатели, Вы уже знаете, что существует несколько видов электропроводок. Поэтому в сегодняшней статье речь пойдет об открытой электропроводке в деревянном доме.

Достоинства и недостатки скрытой и открытой электропроводок я уже описывал ранее в своих статьях. Почитать можно здесь: открытая электропроводка и скрытая электропроводка.

В данной статье я не буду Вас принудительно заставлять делать выбор в ту или иную сторону, а просто хочу подробно рассказать Вам, как правильно выполнить монтаж открытой электропроводки в деревянном доме.

Итак, приступим.

Как правильно выполнить монтаж открытой электропроводки в деревянном доме?

Перед выполнением монтажа открытой электропроводки в деревянном доме, в первую очередь, необходимо заранее обдумать места, где будут установлены электроточки.

К электроточкам относятся: розетки, выключатели (проходные выключатели), светильники, щиты освещения, силовые щиты и прочее электрооборудование.

Второе, это необходимо определиться со способом прокладки открытой электропроводки в Вашем доме.

Какие способы прокладки открытой электропроводки существуют?

Способы прокладки открытой электропроводки в деревянном доме

Существует несколько способов прокладки открытой электропроводки:

  • на фарфоровых роликах или изоляторах (электропроводка в старых квартирах и домах, либо электропроводка в ретро стиле)
  • на скобах
  • в ПВХ гофре
  • в ПВХ трубах
  • в металлических трубах
  • в металлорукаве
  • в ПВХ коробах
  • в  кабель-каналах
  • на кабельных лотках

Приведу несколько наглядных примеров. Вот как это выглядит.

Более подробно о каждом способе прокладки Вы можете прочитать в моей статье открытая электропроводка.

Хочу Вам напомнить, что все ПВХ изделия (гофра, короб, плинтус, труба) не должны поддерживать горение. Об этом читайте в статье про требования к электропроводке.



Монтаж открытой электропроводки в деревянном доме

1. Разметка трассы

Монтаж открытой электропроводки необходимо начинать с разметки. Помимо разметки мест установки электроточек, необходимо произвести разметку трассы прокладки кабелей и проводов.

Не спешите при нанесении разметки, обдумайте тщательно каждый свой шаг.

Иначе, Вам придется переделывать уже выполненный электромонтаж.

2. Установка электроточек (розетки, выключатели, светильники)

На втором этапе монтажа открытой электропроводки необходимо установить розетки и выключатели.

Внимание!!! Основание для крепления розеток, выключателей, светильников и др. должно быть металлическим.

Вырезаем металлическую пластину (основание) и крепим ее на то место, где мы запланировали установку розетки, выключателя, светильника и прочего электрооборудования.

3. Прокладка проводов и кабелей

Третий этап монтажа открытой электропроводки в деревянном доме включает в себя прокладку проводов и кабелей. Способы прокладки проводов и кабелей мы рассмотрели чуть выше.

Напоминаю, что проходы проводов и кабелей через деревянные конструкции (потолки, полы, стены, перегородки) должны осуществляться ТОЛЬКО ЧЕРЕЗ МЕТАЛЛИЧЕСКИЕ ГИЛЬЗЫ (ТРУБЫ).

Чтобы установить металлическую гильзу в деревянной конструкции необходимо сделать отверстие с помощью инструмента электрика. В это отверстие вставляем металлическую гильзу таким образом, чтобы ее края с каждой стороны выступали на расстояние 1 (см) от деревянной конструкции.

Далее на каждый край гильзы одеваем пластиковую втулку, для защиты проводов и кабелей от порезов изоляции во время электромонтажа.

И после всего сказанного выше, приступаем к прокладке проводов и кабельных линий.

Переходите по этой ссылке и читайте как правильно выбрать марку кабелей и проводов для электромонтажа.

Рекомендую!!! Монтаж открытой электропроводки в деревянном доме выполнять кабелем, с пониженным выделением дыма и не поддерживающим горение, марки ВВГнг-LS.

О том, как выбрать сечение жил кабелей и проводов читайте в статье как правильно определить сечение провода и расчет сечения кабеля.

Прокладка открытой электропроводки выполняется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S.

4. Подключение

Четвертым этапом монтажа открытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию. Это осуществляется с помощью инструментов (ссылку на статью про инструменты я давал выше по тексту).

5. Завершение работ

После завершения работ Вам необходимо обратиться к специалистам электролаборатории, которые проведут приемо-сдаточные измерения и испытания электропроводки:

После проведенных измерений и испытаний, специалисты электролаборатории предоставят Вам протоколы, в которых напишут заключение о состоянии и исправности Вашей, вновь смонтированной электропроводки.

P.S. На этом статью на тему открытая электропроводка в деревянном доме  я завершаю. Задавайте мне свои вопросы в комментариях или в форме обратной связи. Подписывайтесь на новые статьи.

А у Вас как произведен монтаж открытой электропроводки в деревянном доме???

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Электрика в деревянном доме под ключ, цена на электрику в деревянных домах







Электромонтажные работы под ключ в деревянном доме от компании "Рубильник"





Деревянные дома издавна пользовались большой популярностью в России. Компания "Рубильник" выполняе электромонтажные работы в деревянных домах уже много лет. Большой опыт позволяет делать это качественно и с минимальной ценой.

Наши контакты для связи: 8-926-759-60-58 и 8-916-463-55-54



Электропроводка под ключ в деревянном доме-это спектр услуг, включающий в себя работы по монтажу с закупкой материалов.



Безопасная электропроводка в деревянном доме -это соблюдение важных четырех составляющих: грамотный монтаж, выбор качественных материалов, установка узо в щит, монтаж контура заземления.















  Монтаж электропроводки в деревянном доме делится на этапы:

  • составление схемы установки розеток и выключателей
  • расчет материалов и их закупка
  • сборка электрощита
  • монтаж контура заземления
  • прокладка электропроводки по дому
  • сдача объекта











Виды работ, которые мы оказываем













Виды работ, которые мы выполняем в комплексе в деревянных домах:

  • устройство контура заземления
  • сборка щитов и их монтаж в доме
  • устройство молниезащиты
  • монтаж открытой и скрытой проводки
  • установка и подключение генератора
  • сборка и монтаж щита автоматического запуска генератора
  • установка видеодомофона
  • устройство видеонаблюдения в доме и на участке
  • монтаж охранных систем
  • освещение участка





Наши преимущества монтажа :

  • мы делаем схемы на всю проводку по полу и стенам, а также на скрытые места их прокладки
  • составление договора
  • гарантия на все виды работ
  • обслуживание объектов после окончания работ







Цены на электромонтажные работы в деревянном доме







Монтаж электрики в деревянных строениях очень разнообразен, поэтому в каждом случае требуется индивидуальный подход. Для этого наш специалист приедет на объект и бесплатно произведет сметный расчет стоимости работ и требуемый материал для них.



У НАС БЕСПЛАТНЫЙ ВЫЕЗД И РАСЧЕТ СТОИМОСТИ РАБОТ И ТРЕБУЕМОГО МАТЕРИАЛА



Заказать выезд инженера можно по телефону: 8-926-759-60-58



Калькулятор стоимости работ в деревянном доме

Наименование работ Ед. изм. Цена Кол-во
Монтаж розетки, выключателя, распаячной коробки
Розетки, выключатели, внутренней установки шт. 100
Розетки, выключатели, наружной установки шт. 300
Установка и коммуникация внутренней распаячной коробки шт.
400
Установка и коммуникация наружной распаячной коробки шт. 350


ПОДЫТОГ:

Штробление и выдалбливание отверстий для подрозетников
В бетоне шт. 140
Под гофрошланг шт. 200
В кирпиче шт. 120
Под гофрошланг шт. 180
В гипсолите шт. 90
Под гофрошланг шт. 150
Сверление и установка подразетника в бетоне шт. 300
Сверление и установка подразетника в кирпиче шт. 280
Сверление и установка подразетника в гипсолите шт. 250


ПОДЫТОГ:

Прокладка кабеля, короба
Открыто п. м. 70
В гофре п. м. 90
В коробе п. м. 30
В штробе п. м. 30
Прокладка короба по бетону (кирпичу)
п. м.
150
Прокладка короба по дереву п. м. 100


ПОДЫТОГ:

Установка электрощита
До 12 модулей внутренней конструкции шт. 1500
До 12 модулей наружной конструкции шт. 800
До 24 модулей внутренней конструкции шт. 1900
До 24 модулей наружной конструкции шт. 1000
До 36 модулей внутренней конструкции шт. 2200
До 36 модулей наружной конструкции шт. 1200
Установка счетчика 1-фазного шт. 700
Установка счетчика 3-фазного шт. 1500
Установка автоматов 1-полюсных шт. 250
Установка автоматов 2-полюсных шт. 350
Установка автоматов 3-полюсных шт. 400
Установка УЗО, ДИФ автомата 1-полюсных шт. 400
Установка УЗО, ДИФ автомата 2-полюсных шт. 500


ПОДЫТОГ:

Установка светильника, люстры, звонка
Установка точечного светильника шт. 250
Установка люстры шт. 350
Установка светильника в потолке типа армстронг шт. 350
Установка кнопки звонка шт. 250
Установка звонка шт. 350


ПОДЫТОГ:

Демонтажные работы
Демонтаж розетки, выключателя шт. 80
Демонтаж электропроводки п. м. 20
Демонтаж счетчика шт. 400
Демонтаж автомата шт. 80
Демонтаж ТЕСТ шт. 100 5


ПОДЫТОГ:

ИТОГО:

Посчитать













Монтаж электрики в деревянном доме под ключ с гарантией 5 лет





Нам доверили монтаж  электрики в деревянном доме  57 наших клиентов

У 43 из них электрика в деревянном доме делалась под ключ


Для расчета стоимости и консультации звоните по телефону: 8-926-759-60-58 и 8-916-463-55-54

Вы можете воспользоваться обратным звонком и в течение 1 минуты наш оператор бесплатно вам перезвонит.



ЗАКАЗАТЬ ОБРАТНЫЙ ЗВОНОК





Имея большой опыт монтажа электрики в деревянных домах более 14 лет , мы готовы предложить высокое качество за разумные деньги.





Профессионализм и знания наших мастеров не оставят у вас сомнения по поводу качества работ.

Наши профессиональные электрики выполнят работы  в установленный срок:

электрику в деревянном доме открытым и скрытым способом

крепление ретро изоляторов  монтаж ретро проводки

монтаж кабелей в гофре и кабель канале по деревянным стенам

электромонтажные работы в бревенчатом доме с подготовкой стен под лафет для монтажа розеток

установка и монтаж генератора



Мы производим монтаж электрики в деревянном доме без предоплаты, поэтому нам стоит доверять







Поможем в выборе и покупке материалов в магазине и на рынке. Осуществим их доставку.

Выезд на объект для расчета стоимости монтажа электрики в деревянном доме у нас бесплатно.









Наша компания имеет опыт разводки электрики в деревянном доме более 14 лет.

Мы знакомы с ГОСТом и ПУЭ, все работы выполняются обученым персоналом и просто хорошими людьми.

Звоните нам , чтобы узнать стоимость работ по электрике в деревянном доме или получить консультацию о проведении работ пошагово: 8-926-759-60-58 и 8-916-463-55-54 с 8-20.00 ежедневно.


Хотите безопасную электропроводку в деревянном доме-доверьтесь профессионалам, вам останется только принять работу и наслаждаться жизнью.


Аварийные вызовы мы принимаем круглосуточнопо телефону: 8-926-759-60-58



Все фотографии на странице принадлежат нашей компании и сделаны на наших объектах. Копирование и размещение на сторонних ресурсах без  согласия запрещено и преследуется по закону.





Этапы выполнения работ



При первом звонке наш специалист вас грамотно проконсультирует, поможет выбрать вид монтажа: открытый или скрытый.

Выслушав вас, мы озвучим примерную стоимость выполнения работ в разных вариантах и сумму за материал.

Если она вас устроит, мы выезжаем на осмотр.

Порядок выполнения:

  • Ваш звонок
  • Консультация по телефону
  • Наш выезд для расчета
  • Составление договора и сметы
  • Выполнение работ
  • Расчет





МАТЕРИАЛ ВЫ МОЖИТЕ ЗАКУПИТЬ САМИ, ПОЛНЫЙ СПИСОК НУЖНОГО ОБОРУДОВАНИЯ МЫ ПРЕДОСТАВИМ



Если нужно, мы готовы помочь в выборе и покупке материалов в магазине, а так же их доставку.





Разновидности электрики в деревянном доме



Любые работы начинаются с проекта, а он индивидуален, как и деревянный дом. Технические решения закрепляются в проекте в соответствии с пожеланиями заказчика, рекомендациями специалистов компании, требованиями ПУЭ и технических норм.







 Питающий кабель (СИП) может быть введён воздушным способом через гильзу из металла, или подземным, если дом находится далеко от линии ЛЭП, или если данный ввод – резервный. Монтаж электрики в деревянном доме под ключ может быть выполнен разными способами: скрытый и внешний для деревянных конструкций.

  • Наружний: в кабель-канале по стенам. Можно использовать кабель-канал с текстурой, имитирующей натуральное дерево; в трубе из металла; на керамических наружных изоляторах (используется эстетичный витой кабель).
  • Скрытый: выполняется в трубе или металло-гофре в незашитых проёмах в стенах, или в потолочных перекрытиях. Такой тип проводки обязательно предусматривает возможность её замены на любом этапе эксплуатации.



Электрика под ключ требует выполнения черновых и чистовых работ. К черновым относится прокладка кабеля, коммутация, монтаж выключателей и розеток, подготовка электросистемы к началу эксплуатации. Чистовые производятся на заключительном этапе и включают подключение электроосветительных приборов и тестировании.





Как сделать проводку безопасной



 Вся электрика в деревянном доме под ключ должна монтироваться только профессионалами, чтобы исключить ошибки, цена которых может оказаться высокой.

Специалисты компании «Рубильник» готовы составить проект и смету на выполнение любых работ, связанных с электрикой, достаточно лишь оставить заявку по телефону или на сайте, и все проблемы будут решены в короткий срок.





Монтажники уделяют особое внимание безопасным методам проводки. Нагрузка на электрическую сеть рассчитывается с запасом, так как число электроприборов увеличивается со временем. Обязательно соблюдение следующих правил:

  • использование проводов с защитой от возгорания;
  • проводка выполняется кабелем из меди с правильно рассчитанным сечением: не допускается выбор как недостаточного для данной мощности, так и избыточного сечения;
  • если необходимо сделать штробы, их обязательно обрабатывают огнезащитным составом.



Чтобы избежать повреждения кабеля, грызунами, нужно использовать бронированный материал, или укладывать кабель в металлорукав. Это убережёт кабель от механических повреждений и повреждения грызунами, а дерево будет надёжно защищено от пожара. Квалифицированный электрик сделает всю работу в соответствии с нормативами: все соединения будут выполнены только спайкой или опрессовкой гильзами.

Материал для ээлектромонтажа в деревянном доме мы стараемся покупать у отечественного производителя за разумные деньги высокого качества: https://derevfarfor.ru/stati/item/161-provodka-v-derevyannom-dome





















Новая линейка в электрике для деревянного дома на фото от компании " DEREVFARFOR" . Высокое качество за разумные деньги.















 Фотографии электрики в деревянных домах на наших объектах









скрытая, открытая, ретро. Выполним электромонтаж любой сложности.

Инженерный центр Мосмонтаж предлагает несколько видов электропроводки в деревянном доме:

Монтируем "под ключ" : Электрика, Сантехника, Отопление, Вентиляция.



1. Выбираем тип прокладки электропроводки в деревянном доме.

   Есть много споров и мнений по выбору метода прокладки кабеля по деревянным стенам и перекрытиям, ответ же всего один:

Согласно правилам устройства электроустановок (ПУЭ) все магистрили либо должны либо быть выполнены открытым способом(обеспечивать быстрый доступ) либо быть в толстостенных металлических трубах.

   Логика тут проста и понятна, при возникновении короткого замыкания если проводка открытая, она будет греться, пойдет дым и она загорится - это увидит человек и как-то среагирует. Если же проводка скрытая и провод проложен в металлической трубе, то при возникновении короткого замыкания проводка нагреется, вспыхнет - но тут же потухнет, т.к. в трубе нет доступа кислорода. Отсюда следствие, что нельзя применить пластиковую гофру или даже металлорукав(он прогорит) и проложить внутри деревянных стен скрытную электропроводку. Остается два варианта:

   а) при строительстве дома закладывать металлические трубы внутрь стен для будущей электропроводки, учитывая все изгибы и повороты, на стройке постоянно должен работать опытный сварщик - мы за 20 лет видели штук 15 таких домов, это очень дорого(а может и дешево, если сравнивать с пожаром), но конечно же возможно.





   б) делать открытую электропроводку, как в нашем примере - на фотографиях видно, это красиво и безопасно.





  Так как в Росии много людей с инженерными талантами и своими техническими задумками, то конечно есть отступления от правил. Например, часто продаются готовые комплекты брусовых домов в которых предусмотрены отверстия для будущих инженерных систем и будущий дачник спокойно прокладывает по ним электропроводку в гофре или металлорукаве для пущей надежности - делать этого нельзя, но продавцы дома обычно этого не объясняет, а местный электрик наверняка понимает, но желание выполнить простую работу берет верх.



  Если вы уж попали в такю ситуацию, что вот строится дом, и есть предусмотренные каналы для кабеля и очень хочется их использовать - обратитесь к нам, мы предложим оптимальное решение.



  В дачных поселках случаются скачки напряжения обусловленные различными факторами: кто-то включил китайский сварочный аппарат, кто-то временно незаконно подключается, упало дерево на провода или самый частый вариант обычная перегрузка электросети - от всего этого вас предохраняют установленные в вашем электрощите автоматы("пробки") и теоретически короткого замыкания у вас не будет. Вот только официальная гарантия на щитовую автоматику от большинства известных фирм 1 год.



   Вы часто меняете автоматы?, что будет если он не сработает при перегрузке?? Для вашей безопасности доверяйте электромонтажные работы профессионалам.



  Если проводку в деревянном доме смонтировали в гофротрубах и зашили ее гипсокартоном - при несрабатывании автомата хозяйка увидела уже факел открытого пламени на стене. При правильно смонтированной проводке открытое пламя затухло бы в металлической трубе или при открытом монтаже можно было вовремя заметить перегрев.



  Одним из плюсов открытой электропроводки в деревянном доме является возможность ее визуального контроля и предупреждение от повреждения грызунами.



  Все сечения кабелей и защитную автоматику определяет проект электроснабжения, который мы с вами согласуем до начала работ. В своих проектах мы спользуем только сертифицированные материалы, например рекомендуем кабель ВГнг-LS он не поддерживает горение и его изоляция не дымится с выбросом токсичных газов.







Приходите к нам в офис - мы поможем разобраться!



При заказе проекта и монтажных работ:



ПОДАРОК Скидка на материалы до 40% (домам и офисам скидка 10% на монтаж)



КОМПЛЕКТ для новостроек: Проекты + Монтаж + Лаборатория + Все Акты + Отделка





Есть все лицензии: СРО, МЧС, ISO(ГОСТ)



Получить БЕСПЛАТНО смету?

Все сети: Электрика,  водоснабжение, отопление и вентиляция!

Присылайте техзадания и планы помещений: [email protected]



Узнать цены? Звоните:
+7 (495) 118-32-15, +7 (495) 118-34-20




Офис в 7-ми минутах пешком от метро Новокузнецкая!  Карта проезда



Для Дизайнеров, Архитекторов, Строителей действуют партнерские условия, бонусы и скидки!

Схема электропроводки в деревянном доме

В этом материале опубликована схема электропроводки в деревянном доме. Материал начинает серию публикаций в разделе «Схемы электропроводки в доме». В рамках раздела будут опубликованы схемы электропроводки в доме из кирпича, блоков, на деревянном и стальном каркасе.Сегодня же остановимся подробно на «деревянном» варианте.

Дерево – материал, который всегда считался максимально удобным для строительства домов в дачных поселках, деревнях, небольших городках и даже в пригородной зоне больших мегаполисов. Правда, нет такого стройматериала, у которого не нашлась бы парочка недостатков, у дерева — это повышенный риск загорания.

По мнению пожарных, если учитывать их статистику, львиная доля возгораний в домах из дерева – это следствие неисправной проводки.

А потому, очень важно, чтобы схема электропроводки в деревянном доме была реализована правильно. Проще всего обратиться к специалисту – электрику, имеющему допуск для такого вида работ.

Однако это не снимает ответственности и с хозяина, который должен понимать, как устроена проводка в деревянном доме, какая схема подключения возможна и как должна быть реализована.

Чем отличается проводка в деревянном доме от остальных?

В отличие от домов, построенных из бетона или кирпича, в деревянном строении запрещен монтаж скрытой электрической проводки с использованием пластиковых коробов, а также гофрированных труб ПВХ.

Как уже говорилось, деревянные дома – это строения, которые могут загореться из-за неисправной проводки. Даже если в момент прокладки электрик незначительно нарушил изоляцию электропроводов, при подключении оборудования электропроводку может замкнуть по причине того, что она начнет работать с максимальной нагрузкой.

Электрическая схема жилого дома не предусматривает работу поврежденной проводки в принципе. Контрольные электроизмерения не всегда фиксируют повреждение изоляции, к сожалению.

Второй момент. Проводка, проложенная скрытым типом и зафиксированная в гофрированной трубе либо коробе, находясь в пустотах полов, стен и перекрытий, является объектом особого внимания грызунов, которые часто бывают в деревянных строениях.

Повредив проводку, грызуны также могут стать причиной ее замыкания и дальнейшего возгорания, потому что с годами в таких пустотах собирается масса древесной пыли. Потому схема электропроводки в деревянном доме должна «учитывать» даже грызунов.

Как можно делать проводку в деревянных домах?

1. Скрытая электропроводка

Пожаробезопасная схема разводки электропроводки в доме из дерева бывает двух видов. Если прокладывать проводку с помощью металлических труб (рукавов), то в случае возникновения в доме загорания из-за замкнувшего кабеля металлический рукав не даст огню перекинуться на прилегающие конструкции.

Если использовать этот метод инсталляции проводки, тогда нужно соблюдать несколько обязательных пунктов:

  • стенки рукавов изнутри должны быть оцинкованными или окрашенными во избежание возникновения коррозии;
  • на концы кромок трубы нужно одевать пластиковые заглушки, чтобы защитить изоляцию;
  • металлические трубы должны укладываться в каналы, просверленные в толще стен.

Безусловно, наилучшим вариантом признаны медные трубы. Такая труба гнется без труда, потому для прокладки в стенах не потребуется специальных инструментов, что значительно упрощает процедуру прокладки электропроводки. Правда, такие материалы обойдутся в приличную сумму, так как медь – материал не из дешевых.

Второй способ — проложить скрытую электропроводку по слою штукатурки, толщина которой должна быть от 1 см и более.

Скрытая проводка в деревянном доме СХЕМА:

2. Открытая проводка

Открытым способом обычно реализуется схема электропроводки дачного дома. Но такой способ может быть применен и для небольшого городского дома из бревна или бруса. Здесь есть несколько вариантов, которые также требуют особого внимания.

Электрические схемы для дома из дерева, реализованные в электротехнической гофротрубе. Кабель протягивают в гибкую трубу, изготовленную из специального пластика, который стойкий к горению.

В одной такой трубе можно поместить более двух кабелей. Конечно же, открытая проводка обладает некоторыми нюансами, у такой схемы электропроводки в доме есть определенные минусы. К примеру, прокладывая кабель в такой способ, вряд ли можно будет добиться особой эстетичности.

Особенно угрюмо будет смотреться дом, если он будет «украшен» сразу несколькими рядами таких гирлянд из гофротрубы. В среднестатистическом доме находится такое количество электроприборов, что таких трубок придется фиксировать до пол десятка. К тому же, гофрированные трубки нереально проложить идеально ровно: вряд ли добавит шарма жилищу провисающие трубы и различные изгибы.

Также гофрированный материал – первоклассный «пылесборник», из него крайне трудно удалить накопившуюся пыль.

Открытая проводка в деревянном доме СХЕМА:

Электрические схемы для дома из дерева, реализованные в кабель-каналах (электротехническом коробе). Для этого используется короб, изготовленный из пластика, который не поддерживает горение. После прокладки кабеля короба защелкивают специальными крышками.

Главной проблемой коробов является обязательная усадка дома, построенного из дерева. По среднестатистическим показателям усадка составляет от 1 см на каждый метр высоты здания. Это значение приведено для дома, построенного из высококлассного клееного бруса, где усадка является минимальной.

Однако такой способ прокладки кабеля обладает также и достоинствами. Этот материал достаточно дешевый, для прокладки кабеля в коробе трудозатраты являются минимальным, а спустя некоторое время без труда можно произвести всевозможные изменения.

Электрические схемы для дома из дерева, реализованные открытым кабелем. Такой метод прокладки электрического провода не теряет популярности в современных домах. «Ретро проводка» на изоляторах, правда, обладает целым рядом достоинств.

Например, когда схема электропроводки в деревянном доме реализована открытым кабелем, есть возможность соблюдения всех требований безопасности, которых необходимо придерживаться в таких случаях.

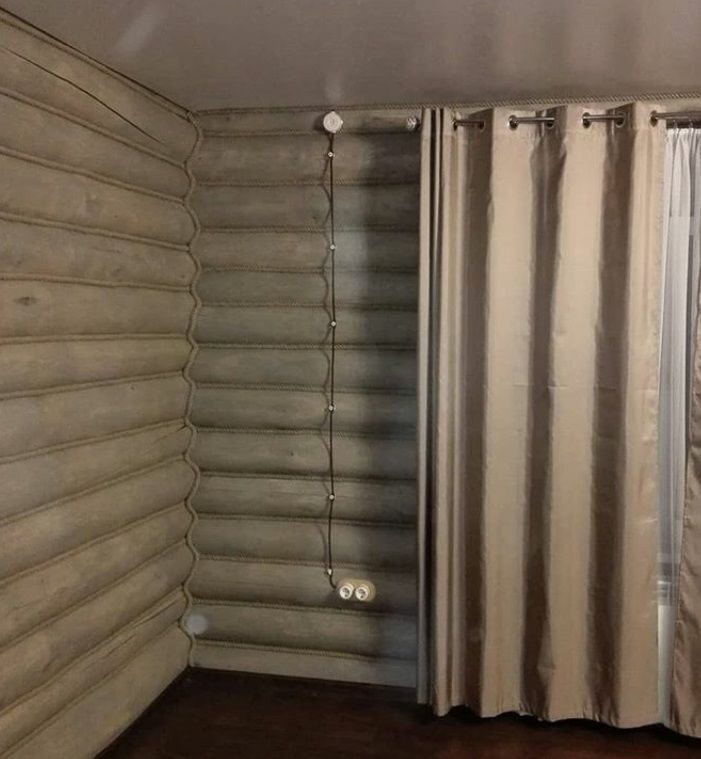

Также оригинально оформленная проводка стает частью дизайна интерьера помещения в стиле ретро.

Лучший проект электропроводки в частном доме

Схема электрической сети частного дома

Проектирование электропроводки в частном доме дело достаточно хлопотное, но вполне осуществимое даже без наличия специальных знаний. Достаточно лишь взвешенно подойти к данному вопросу. Ну а наши советы, приведенные в этой статье, позволят вам пошагово создать собственный проект электропроводки для любого частного дома.

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

Электрическая схема распределительного щита частного дома

Итак:

  • Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
  • А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
  • Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

Обратите внимание! Нулевой провод отдельных групп может иметь коммутационный аппарат, только в случае подключения через автомат УЗО.  Автомат УЗО может устанавливаться как на отдельную группу, так и в качестве вводного для всех групп. Вопрос выбора места установки УЗО не нормируется нормами ПУЭ и остается спорным вопросом. Но исходя из опыта эксплуатации и личного мнения автора этих строк советуем вам устанавливать их отдельно для каждой группы.

  • Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
  • От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

  • Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
  • Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
  • Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

  • Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
  • Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
  • Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

  • Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

  • Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Обратите внимание! Для питания мощных электроприемников таких как электрическая печь допускается установка групповых автоматов с номиналом в 25А.

  • Распределение нагрузки по группам следует производить исходя из их расположения и типа нагрузки. Так достаточно часто групповые линии сети освещения отделяют от групп питания розеток. Но это не является обязательным, а в некоторых случаях не целесообразно.

Схема совмещенной электрической группы

  • Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома. Обычно это 1 – 2 смежных комнаты.
  • Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Обратите внимание! Розетки в ванной комнате допускается устанавливать только при наличии в группе в которой установлена розетка автомата УЗО. При этом согласно ПУЭ номинальный ток утечки для такого коммутационного устройства нормируется током утечки в 30мА.

  • В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
  • Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Выбор электропроводки

Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.

  • Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
  • Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
  • Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
  • Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.

Таблица выбора сечения медного провода

  • Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм2.

Вывод

В нашей статье мы привели основные этапы проектирования электрической сети в частном доме. Как видите в этом нет нечего сложного, а видео на нашем сайте еще больше должно облегчить эту задачу. Главное подойти к этому вопросу внимательно и взвешенно и у вас наверняка все получится.

Монтаж электропроводки в деревянном доме стоимость работ в Москве, Прокладка проводки электрики в деревянном доме под ключ

Электропроводка в деревянном доме – очень существенный вопрос, претендующий на квалифицированное выполнение работ. Отклонение от правил монтажа, отсутствие навыков и даже простая оплошность может привести к нежелательным проблемам, таким как пожар.

Существует множество нормативных документов, которые нужно знать и придерживаться, чтобы не допустить грубые нарушения. Например, правила пожарной безопасности выдвигают обязательные условия и требования к проводке в деревянном доме.

Электрика по СНИПу – это список правил, отвечающий за безопасную эксплуатации и самого исполнителя при электромонтажных работах, проверке исправности, наладке и т.д.

Для безопасной проводки в деревянном доме желательно использовать только медные провода с качественной изоляцией, и не допускать соприкосновения их с горючими поверхностями: деревянными стенами и утеплителем. Правильный электромонтаж подразумевает также оснащение сети автоматическими выключателями, проводами заземления.

Я выполняю все виды работ с электрикой в деревянном доме под ключ!

Закажите звонок мастера

Стоимость работ

Узнайте точные цены по телефону +7 (495) 510-05-02

Какие работы я выполняю, и какая информация нужна от заказчика?

Последовательное прохождение всех этапов электромонтажа, тщательный подбор материалов позволяет мне взять ответственность за качество проводки и гарантировать ее безопасность.

Я работаю один, не несу дополнительных затрат на штат работников, поэтому мои услуги стоят ниже средних расценок на электрику в Подмосковье.

Вы можете заказать такие работы по разводке электрики в деревянном доме:

  • Монтаж электропроводки в деревянном доме.
  • Полная замена проводки в деревянном доме .
  • Замена участков кабеля.
  • Разводка для дополнительных розеток и выключателей.
  • Установка оборудования для защиты при коротком замыкании, перегрузе проводов, возникновении токов утечки при повреждении изоляции.
  • Наружная электропроводка. К ней относятся ввод электричества в дом воздушным или подземным методом, освещение двора, а также обеспечение подвода тока к хозяйственным и другим постройкам.
  • Полный список вы можете узнать по телефону.

Какая предварительная информация нужна от заказчика:

  • План строения и тип вашего дома: каркасный, бревенчатый и т. д.
  • Решение о выборе типа проводки и ее внешнем виде: декоративная или евро стиль.
  • Перечень электроприборов (и их мощность), которые уже есть в доме или планируются для расчета нагрузки.
  • Я могу сам подготовить проект, или дать рекомендации на месте, обращайтесь!

Этапы выполнения проводки в доме:

  • Сбор информации, осмотр помещений.
  • Составление детальной схемы, позволяющей спланировать и правильно развести проводку.
  • Расчет метража и сечения кабеля исходя из требования к электропроводке.
  • Подбор, покупка качественных материалов и автоматики .
  • Ввод электропроводки в деревянный дом от наружного силового кабеля. Наиболее дешевый подход – завести проводку в деревянный дом по воздуху, но предпочтительно сделать подземную прокладку кабеля.
  • Подключение счетчика (для новых домов), или замена старых счетчиков.
  • Установка аппаратов автоматического отключения при перегрузе и замыкании.
  • Подготовка рабочих поверхностей, разметка, пробивка отверстий.
  • Выполнение разводки под осветительные и другие бытовые приборы.
  • Монтаж электрических розеток и выключателей.

Появились вопросы? Задайте их!

Выбор провода для электропроводки и других материалов для работы

Я не рекомендую заранее покупать кабель и другие материалы. Без предварительных расчетов и замеров, вы не сможете подобрать нужное сечение провода для проводки.

Для выполнения проводки кроме, выключателей и розеток понадобятся металлические пластины для их крепления к деревянным поверхностям; 3-х или 5-то жильные кабеля, втулки из пластика, гильзы, распределительные коробки, изоляторы или кабель-каналы и др.

Проводка в деревенском доме обязательно укомплектовывается защитными элементами: автоматическими выключателями и УЗО. Они устанавливаются для срабатывания при коротком замыкании, перегрузе проводов, возникновении токов утечки при пробое изоляции. Внутренняя электропроводка в деревянном доме, также требует тщательного надежного соединения проводов.

Наиболее безопасным для прокладки проводки в деревянном доме по горючим слоям является негорючий кабель. Он имеет дополнительные скрутки и оболочки, надежную изоляцию, предохраняет проводку от попадания влаги, изменения температуры. Особенно, это необходимо для домов, которые не регулярно отапливаются в холодное время года.

Электропроводка снаружи дома (для уличного освещения), также требует кабель с максимальной защитой от погодных условий и повреждений.

Виды проводки для деревянного дома и выбор подходящего варианта

В деревянных домах я делаю все виды электроработ. Решение, каким способом провести проводку, за вами. Опишу плюсы и минусы существующих вариантов.

Появились вопросы? Задайте их!

Деревянные дома со скрытой проводкой выглядят вполне современно и эстетично. Более низкая вероятность повредить кабель. Кроме того, отсутствие наружных проводов облегчает уборку и косметические ремонты. Одним из недостатков является более высокая цена.

Стоимость работ под ключ в Москве для такой проводки значительно превышает стоимость открытой проводки. Отдельно хочется объяснить конструктивную специфику скрытой проводки в бревенчатом доме. Она представляет значительную трудность, о ней мы поговорим позже.

Открытая проводка в деревянном доме тоже имеет преимущества и слабые стороны:

  • Более дешевый способ. Внешняя проводка в сравнении с закрытой проводкой требует меньше материалов и времени, чтобы ее сделать.
  • Упрощает работу электрика при поиске неисправности в сети, замену частей кабеля, перепланировку.
  • Провода находятся на поверхности и меньше перегреваются, но есть вероятность их случайного повреждения.
  • Главной проблемой такой проводки в частном деревянном доме для многих является несовременный внешняя форма и нарушение интерьера.

А теперь технические детали

Какие приемы при монтаже открытой проводке дома целесообразно использовать?

Появились вопросы? Задайте их!

  • Вариантов открытой проводки достаточно много. Главное условие – провода не должны прилегать к деревянным поверхностям.
  • Для выполнения этого предписания можно спрятать кабель в гофрированную трубу, использовать кабель-каналы или применить фарфоровые изоляторы и технические пластиковые скобы (витая проводка).
  • Открытая проводка в кабель каналах в деревянных домах весьма дешевая и предоставляет возможность легко проделывать ремонтные работы. При этом способе провода помещаются в пластиковые или металлические короба и защелкиваются крышками. Подбор цвета короба в соответствии с цветом стен решает задачу о том, как скрыть проводку в деревянном доме.
  • Гофра для проводки в деревянном доме выглядит несколько хуже коробов, но несет свои преимущества. Даже, если дом даст усадку, гофра не треснет и не придет в негодность. К тому же работать с гибкой конструкцией проще: никаких стыков, углов, поворотов и загрушек.
  • Декоративная проводка в загородном доме является модным, популярным решением. Если вы хотите имитировать электропроводку под старину, делаем монтаж с помощью фарфоровых изоляторов. Изоляторы имеют форму роликов, цвета их разнообразны и хорошо впишутся в ретро интерьер.
  • Дополняем антураж непривычными современному человеку поворотными выключателями, ретро абажурами, настольными лампами, светильниками. Ведь красивая проводка подразумевает единый стиль.
  • При прокладке с помощью керамических изоляторов или специальных пластиковых скоб используется скрученный провод в тканевой оплетке; мы получаем так называемую винтажную проводку. Крученая проводка выглядит достаточно оригинально, а удачно подобранный цвет оплетки придаст новый колорит и уют деревянному дому.
  • Для улучшения внешнего вида используется также проводка в плинтусах, имеющих конструкционные канавки. Такие плинтуса реализовывают задачи кабель-каналов, повышают эстетику, позволяют безопасно спрятать проводку в деревянном доме.
  • Важно не только правильно проложить проводку под наружные розетки и выключатели, но и грамотно их установить. Если у них нет задней защитной крышки, то для крепления нужно использовать дополнительные металлические пластины для защиты дерева от искр при эксплуатации.

Скрытая проводка в деревянном доме

Она современна, удобна и практична, все провода находятся в стенах, напольных конструкциях. Это упростит варианты отделки стен, поклейку обоев и улучшит ваш интерьер в целом. Защита от случайных нарушений целостности жил проводов, изоляции и удобство использования.

Я проявляю исключительную серьезность при монтаже скрытой проводки в деревянных домах. Дерево очень плохо проводит тепло, ни в коем случае не должно контактировать с кабелем. При подаче большой нагрузки на систему, металлический сердечник провода сильно нагревается, что может привести к возгоранию, уже не говоря о возможности короткого замыкания.

Хорошим средством для защиты от перегрева и возгорания провода – являются трубы для электропроводки, в которые вкладывают кабеля.

Сделать проводку можно с применением поливинилхлоридовых трубок. Они просты в использовании, монтаже и обладают свойством самозатухания. Такому материалу отдают предпочтение благодаря дешевизне. Стоит учесть, что при усадке дома, они легко деформируются и повреждаются.

Не забываем, что проводка для деревянного дома должна обладать повышенной безопасностью. Металлических трубы тяжелее, дороже и требуют больше усилий при монтаже электропроводки в деревянном доме, но они предпочтительнее. Такие трубы не могут воспламениться, что обеспечивает надежность и должную защиту дома, к тому же они прочнее пластиковых. Проводка в медных трубах безопаснее , долговечнее, т.к. медь почти не подвержена коррозии и гниению.

Чтобы скрыть проводку в деревянном доме, провода прячут в стены, вырезая отверстия и штробы для их посадки.

Пересечение медных труб с деревянной поверхностью отделяют втулками и прокладками из асбеста. Изгибы защитных трубок должны быть минимизорованы и проходить под углом 90 градусов.

Предпочтительно проводить кабели в потолке или под покрытием пола. Это обеспечивает максимальную скрытость электрики в деревянном доме и не повреждает стены. Электропроводка на потолке из гипсокартона может быть реализована в металлорукавах.

Мой многолетний опыт работы с электрической проводкой позволяет гарантировать надежность и скорость выполнения.

Появились вопросы? Задайте их!

135 фото лучших безопасных решений

Жильё из натурального массива считается древнейшей российской архитектурной традицией. Сегодня тоже при отсутствии нехватки современных стройматериалов, большинство собственников загородных владений отдают предпочтение строительству домов непосредственно из древесины, которая несравнима по теплоте, а также создаваемому уюту.

Однако ни одно жилое сооружение не может обойтись без электрического питания, и дом из древесины не исключение. При этом чтобы самостоятельно провести электропроводку в доме из дерева грамотно, важно знать несложные правила. Придерживаясь его, вы не подвергните никакой опасности здоровье своей семьи и в полной мере обеспечите максимальную сохранность имущества.

Методика проведения работ:

  • Определение мощности электрического устройства и разработка проектной документации;
  • Выбор требуемого кабеля, розеток, приборов;
  • Ввод в жильё питания, обустройство защитного автомата, а также подключение щита, счётчика;
  • Монтаж электротехнических устройств, осветительных устройств;
  • Монтаж УЗО, обустройство заземления;
  • Проведение испытаний профилактического характера.

Подготовка проектной документации

Для создания проекта важно получить руководство, обратившись в соответствующую организацию. Затем высчитываем мощность электроустройств для поэтапного создания электросхемы:

  • производится технический план сооружения. В схеме электрической проводки в загородном жилье определяются зоны размещения розеток и других электроэлементов с индивидуальным подключением;
  • выбирается кабеля для всех электроточек;
  • на схеме обозначаются точки установки коробок распределительных;
  • отмечается возможность всех устройств;
  • приборы освещения подключаются исключительно в одну линию, при этом мощные устройства объединяются в иную линию;
  • определяется расстояние, предполагаемое от линии, от которой будет проходить кабель до оконных, дверных проёмов, а также расстояние от электрических точек до напольной и потолочной поверхностей. В будущем это позволит исключить повреждения проводки при осуществлении ремонта.

Разновидности электропроводки

Существует несколько методов проложить электропроводку в жилье из природного массива:

Открытого типа электропроводка обустраивается на изоляторах. Данный метод пользовался большой востребованностью в прошедшем столетии, сейчас вновь в моде комнаты, обустроенный в стилистике ретро.

Электрическая проводка в проводах. Это также открытого вида проводка, к которой имеется доступ когда необходимо, только укладка проводов осуществляется в лотки. Разновидность подобной проводки состоит в плинтусах.

Скрытая электрическая проводка. В сооружении из древесины обустраивается, если имеется обшивка потолочной или настенной поверхности. В подобном варианте кабели обустраиваются в гофрированном рукаве из металла и разводят по периметру дома. Скрывается проводка за облицовочными материалами.

Особенности проводки закрытого типа

Данную проводку можно обустроить в процессе проведения ремонтных работ или на строительном этапе. При прокладке имеются определённые особенности: каждый соединительный узел должен оформляться в коробки из металла с беспрепятственным доступом. Нельзя их скрывать под отделкой, поскольку крышки выбираются по оттенку, либо размещают в неприметных зонах.

В процессе прокладки кабелей не существует определённых требований к размеру стенок труб из стали. поэтому допустимо укладывать их в металлический рукав. Это значительно удобно. Однако поскольку провода не видны для посторонних глаз, доступ к ним весьма ограничен.

Изменять имеющуюся сеть считается дорогостоящим и проблематичным занятием. Именно по этой причине перед обустройством кабеля в сооружении из массива, внимательно изучите правила установки электрической проводки и подходите к вопросу ответственно.

Правила установки проводки в сооружении из древесины

Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться.

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

  • В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.
  • Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
  • Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
  • В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
  • Непременно стоит проследить за оттенком провода.

Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.

Фото электропроводки в деревянном доме


Также рекомендуем посетить:

Типы систем электропроводки и методы электропроводки

Способы электромонтажа и различные типы систем электропроводки

Что такое электропроводка?

Электропроводка - это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, фонари, вентиляторы и т. Д., К главному распределительному щиту - это особая конструкция опоры электросети для непрерывного энергоснабжения.

Методы систем электропроводки w.rt Подключение

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от щитка счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, называется «Электропроводка») может выполняться двумя способами:

  • Система шарнирных коробок или тройников
  • Петлевые системы

Они обсуждаются следующим образом:

Соединительная коробка или тройник или система стыков

В этом методе электропроводки соединения с приборами являются сделаны через стыки.Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов в соединениях. Этот метод подключения не требует слишком большого размера кабеля.

Вы можете подумать, потому что этот метод подключения не требует слишком большого количества кабеля, поэтому он дешевле. Конечно, это так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, поэтому уравнение сбалансировано. Этот метод подходит для временных установок и стоит недорого.

Петельная или кольцевая система

Этот метод подключения повсеместно используется в электромонтаже.Лампы и другие приборы подключаются параллельно, так что каждым из приборов можно управлять индивидуально. Когда требуется подключение к свету или выключателю, питающий провод замыкается петлей, подводя его непосредственно к клемме, а затем снова перенося вперед к следующей точке для подачи питания.

Переключатель и источники света проходят по цепи в серии петель от одной точки к другой, пока не будет достигнута последняя точка в цепи. Фазные или линейные проводники замкнуты либо в распределительном щите, либо в коробке, а нейтрали замкнуты либо в распределительном щите, либо от света или вентилятора.Линия или фаза никогда не должны закольцовываться от света или вентилятора.

Преимущества кольцевого метода подключения
  • Не требует соединительных коробок и, таким образом, экономится деньги.
  • Замкнутый контур - в системах ни один стык не скрывается под полом или в кровельных пространствах.
  • Обнаружение неисправности упрощается, поскольку точки устанавливаются только на розетках, чтобы они были доступны.
Недостатки петлевого метода подключения
  • Требуемая длина провода или кабелей больше, а падение напряжения и потери в меди, следовательно, больше
  • Замкнутое соединение - в переключателях и патронах обычно затруднено.

Связанные сообщения:

Различные типы систем электропроводки

Обычно используются следующие типы внутренней проводки:

  • Проводка с зажимом
  • Деревянный кожух и заглушка проводки
  • CTS или TRS или ПВХ проводка в оболочке
  • Проводка в свинцовой или металлической оболочке
  • Кабельная проводка

Существуют дополнительные типы кабельной проводки в соответствии с инструкциями по установке труб (где для подключения и установки проводки используются стальные и ПВХ трубы).

  • Поверхностный или открытый Тип кабелепровода
  • Встраиваемый или скрытый или подземный кабелепровод
Проводка с зажимом

Эта система проводки состоит из обычных проводов с изоляцией из VIR или ПВХ (иногда с оболочкой и погодостойким кабелем), сплетенных и составных держится на стенах или потолке с помощью фарфоровых планок, пластика или дерева.

Кабельная разводка - это временная разводка, поэтому она не подходит для жилых помещений.В настоящее время больше не используется система электропроводки с планками.

Преимущества клеммной проводки:
  • Это простая и дешевая система проводки
  • Наиболее подходит для временного использования, например, в строящемся здании или военном кемпинге
  • Поскольку кабели и провода системы клеммной проводки находятся на открытом воздухе Поэтому неисправность в кабелях можно увидеть и легко устранить.
  • Монтаж системы проводки Cleat прост и удобен.
  • В этой системе проводки можно легко выполнить настройку e.грамм. переделки и дополнения.
  • Осмотр легкий и простой.
Недостатки клеммной проводки:
  • Внешний вид не так хорош.
  • Зажимную проводку нельзя использовать для постоянного использования, потому что через некоторое время может произойти провисание.
  • В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.
  • Это недолговечная проволочная система из-за погодных условий, риска возгорания и износа.
  • его можно использовать только при 250/440 Вольт при низкой температуре.
  • Всегда существует риск возгорания или поражения электрическим током.
  • Его нельзя использовать в важных и чувствительных местах и ​​местах.
  • Это недолговечная, надежная и устойчивая система электропроводки.

Связанные сообщения:

Электропроводка кожуха и колпачка

Электропроводка обсадной колонны и колпачка была известной системой электропроводки в прошлом, но в наши дни она считается устаревшей из-за системы кабелепровода и обшивки.Кабели, используемые в этой проводке, были либо VIR, либо PVC, либо любыми другими одобренными изолированными кабелями.

Кабели проложены через деревянные кожухи. Корпус представляет собой деревянную полоску с параллельными канавками, прорезанными по длине для размещения кабелей VIR. Канавки сделаны для разделения противоположной полярности. колпачок (также сделанный из дерева), используемый для закрытия проводов и кабелей, установленных и вставленных в кожух.

Преимущества проводки в оболочке:
  • Это дешевая система проводки по сравнению с системами проводки с оболочкой и кабелепроводами.
  • Это прочная и долговечная система электропроводки.
  • Эту систему подключения можно легко выполнить по индивидуальному заказу.
  • Если фаза и нейтраль установлены в отдельные гнезда, ремонт будет несложным.
  • Долговечность в полевых условиях благодаря прочной изоляции крышки и кожуха.
  • Защищена от масла, пара, дыма и дождя.
  • Отсутствие риска поражения электрическим током из-за закрытых проводов и кабелей в корпусе и заглушке.
Недостатки Электромонтажная проводка обсадной колонны:
  • Существует высокий риск возгорания в системе электропроводки обсадной колонны и заглушки.
  • Не подходит для кислых, щелочных и влажных условий.
  • Дорогой ремонт и требуется больше материалов.
  • В современном материале сложно найти материал.
  • Белые муравьи могут повредить деревянную обшивку и покрытие.

Связанные сообщения:

Batten Wiring (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS с круглыми кабелями овальной формы используются в этой проводке. В основном предпочтительны одножильные кабели.Кабели TRS являются химически стойкими, водонепроницаемыми, паронепроницаемыми, но на них немного влияет смазочное масло. Кабели TRS проложены по хорошо выдержанной и прямой обрешетке из тикового дерева толщиной не менее 10 мм.

Кабели удерживаются на деревянной обрешетке с помощью скоб из луженой латуни (пряжка), уже закрепленных на обрешетке латунными штырями и разнесенных с интервалом 10 см для горизонтальных участков и 15 см для вертикальных.

Преимущества электромонтажных работ
  • Монтаж проводки прост и легок
  • Дешево по сравнению с другими системами электропроводки
  • Парафраз - это хорошо и красиво
  • Ремонт легко
  • прочный и долговечный
  • В этой системе электропроводки можно легко выполнить настройку.
  • меньше вероятность утечки тока в системе проводки реек.
Disad Преимущества проводки латеной
  • Нельзя устанавливать во влажных условиях, при химическом воздействии, на открытых и открытых площадках.
  • Высокий риск образования пихты
  • Небезопасен от внешнего износа и погодных воздействий (поскольку провода явно видны для тепла, пыли, пара и дыма.
  • Тяжелые провода нельзя использовать в системе электропроводки через планки.
  • Подходит только для напряжения ниже 250 В.
  • Нужно больше кабелей и проводов.
Проводка в свинцовой оболочке

В проводке используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка обеспечивает защиту кабелей от механических повреждений, влаги и атмосферной коррозии.

Вся свинцовая оболочка сделана электрически непрерывной и заземлена в точке входа для защиты от электролитического воздействия из-за тока утечки и для обеспечения безопасности в случае ожога оболочки.Кабели проложены на деревянной обрешетке и закреплены с помощью зажимов, как в проводке TRS.

Связанное сообщение:

Какая лампа светится ярче при последовательном и параллельном подключении и почему?

Кабельная проводка

Существует два дополнительных типа кабельной проводки в зависимости от установки трубы

  • Поверхностная кабельная проводка
  • Скрытая кабельная проводка
Поверхностная кабельная проводка

Если трубы установлены на крыше или стены, это известно как поверхностная проводка кабелепровода.При таком способе разводки отверстия на поверхности стены проделываются на равных расстояниях, после чего с помощью заглушек устанавливается кабелепровод.

Скрытая проводка кабелепровода

Если кабелепроводы скрыты внутри пазов стены с помощью штукатурки, это называется скрытой проводкой кабелепровода. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой из кабелепровода. Не обращая внимания, это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

При прокладке кабелепровода стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностная проводка кабелепровода) или закапываются в стены под штукатуркой, после чего кабели VIR или PVC протягиваются с помощью провода GI. размера, если около 18SWG.

В системе кабельной проводки трубы должны быть электрически непрерывными и подключаться к земле в некоторых подходящих точках в случае стальных труб. Электропроводка - это профессиональный способ электромонтажа здания.В бытовой электропроводке чаще всего используются трубы из ПВХ.

Кабелепровод защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше, чем лечение. Свинцовые трубы используются на заводах или когда здание подвержено пожару. Транкинг больше похож на кабельную разводку на поверхности. Он тоже набирает популярность.

Это делается путем прикручивания кабельной трубы из ПВХ к стене, а затем пропускания кабелей через трубу.Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать фактор пространства.

Типы кабелепровода

Следующие кабелепроводы используются в системах кабельной разводки (как скрытая, так и поверхностная), которые показаны на изображении выше.

  • Металлический трубопровод
  • Неметаллический трубопровод
Металлический трубопровод:

Металлические трубопроводы изготовлены из стали, которые очень прочны, но также дороги.

Есть два типа металлических трубопроводов.

  • Кабелепровод класса A: кабелепровод низкого диаметра (канал из тонкослойной стали)
  • Кабелепровод класса B: канал высокого диаметра (канал из толстого стального листа)
Неметаллический канал: в настоящее время используется как неметаллический трубопровод, который гибкий и легко сгибается.

Размер кабелепровода:

Стандартные трубопроводные трубы доступны в различных размерах: 13, 16.2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущество систем кабельной разводки
  • Это самая безопасная система электропроводки (скрытая обвязка кабелепровода)
  • Внешний вид очень красивый (в случае скрытой проводки кабелепровода)
  • Отсутствие риска механического износа и пожара в корпусе металлических труб.
  • Можно легко выполнить настройку в соответствии с будущими потребностями.
  • Ремонт и обслуживание просты.
  • Нет риска повредить изоляцию кабеля.
  • защищен от коррозии (в случае трубопровода из ПВХ) и риска возгорания.
  • Может использоваться даже в условиях повышенной влажности, химического воздействия и задымленности.
  • Отсутствие риска поражения электрическим током (при правильном заземлении и заземлении металлических труб).
  • Это надежная и популярная электромонтажная система.
  • устойчивая и долговечная система электропроводки.
Недостатки систем кабельной разводки
  • Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительное заземление для металлических труб Тройники и колена и т. Д.
  • Очень сложно найти дефекты проводки.
  • установка не проста и не проста.
  • Риск поражения электрическим током (в случае металлических труб без надлежащей системы заземления)
  • Очень сложно организовать дополнительное подключение в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

В следующих постах мы обсудим пошаговый метод различных систем электропроводки.. Так что следите за новостями и не забывайте подписываться на наш блог. Спасибо

Соответствующий пост:

Системы электропроводки и методы электропроводки

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами. Электропроводка должна быть установлена ​​правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия каким-либо стандартам, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / прибора или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Прежде чем приступить к монтажу жилой, коммерческой или промышленной электропроводки, необходимо учесть несколько факторов. Эти факторы включают тип конструкции здания, тип потолка, конструкции стен и пола, методы проводки, требования к установке и т. Д.

Давайте обсудим некоторые основы электропроводки, то есть концепцию электропроводки, необходимые шаги, используемые методы и общие Кратко о видах электропроводки.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя или учебное пособие по электрическому подключению.Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки. Если вы планируете проект, связанный с электромонтажом сети переменного тока, обязательно обратитесь за помощью и советом к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрооборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти.Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

  1. Всегда используйте защитные приспособления, такие как очки, перчатки, обувь и т. Д., И избегайте любого прямого контакта с цепями под напряжением или под напряжением.
  2. Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
  3. Отключите источник питания при установке или подключении проводов.
  4. Мощность, подаваемая в установку, должна контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
  5. Электропроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
  6. Используйте токопроводящие ручные инструменты, на которые они рассчитаны, для выполнения электрических работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится и вызовет поражение электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Электротехнический совет / отдел обеспечивает подачу электроэнергии до внешних помещений потребителя (жилых, коммерческих или промышленных).Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита / распределительного щита различные типы электрических нагрузок, такие как вентиляторы, освещение, комнатные охладители и холодильники, подключаются через соответствующие цепи и электрическую проводку.


Существуют различные типы проводов, используемых для подключения нагрузок к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки.Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка - важная часть здания, будь то жилое здание (отдельные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (фабрики). Существует несколько способов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки.Итак, очень важно понимать, какие типы систем электропроводки подходят для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

  • Стоимость системы электропроводки
  • Тип используемых проводов / кабелей
  • Качество проводов
  • Тип нагрузки (легкая, HVAC, двигатели и т. д.)
  • Безопасность системы электропроводки
  • Возможность будущих модификаций / расширений
  • Срок службы установки
  • Строительство здания (деревянное, бетонное, кирпично-строительное и т. д.))
  • Пожарная безопасность

Независимо от типа проводки и выбора провода, система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет системы электропроводки (или, по крайней мере, их классификацию). Вот некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. Д.:

  • Проводка с планками
  • Электропроводка в кожухе и заглушках
  • Проводка с планками (CTS или TRS)
  • Проводка кабелепровода (поверхностная или скрытая)
  • Проводка в свинцовой оболочке

Давайте теперь посмотрим на эти системы проводки / установки по очереди.

Проводка с планками

В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, то есть на расстоянии 0,6 м между каждой планкой. Кабели с ПВХ изоляцией проходят через отверстия каждой планки, и, следовательно, планка поддерживает и удерживает провод.

Это недорогой метод электромонтажа, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.


Электропроводка в обсадной колонне и заглушке

В этом случае кабель проходит через деревянный кожух с канавками.Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стене или потолку саморезами.

После размещения кабелей в пазах корпуса на него надевается деревянный колпачок с пазами, закрывающий кабели. Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

Электропроводка планки

В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева.Деревянные рейки крепятся к потолку или стенам при помощи дюбелей и шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Эта установка проводки проста и дешева по сравнению с другими системами электропроводки, а также требует меньше времени на установку. В основном они используются для внутренней установки.

В этом типе проводки в качестве электрического проводника обычно используется провод в оболочке Cabtyre (CTS) или провод в жесткой резиновой оболочке (TRS).

Кабельная проводка

В этой проводке кабели из ПВХ прокладываются либо через трубы из ПВХ, либо через стальные трубы. Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

Если трубы для кабелепровода проходят по поверхности стен и потолка, это называется поверхностной проводкой. Если кабелепроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой проводкой кабелепровода.

Поверхностная кабельная проводка используется в промышленности для подключения тяжелых двигателей.С другой стороны, скрытая проводка - самый популярный и распространенный способ электромонтажа жилых домов. Электропроводка из кабелепровода - самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка из кабелепровода).

Проводка в свинцовой оболочке

Этот метод подключения также аналогичен проводке CTS / TRS, за исключением типа провода / кабеля. В этом случае электрический проводник сначала изолируют вулканизированной индийской резиной, а затем покрывают оболочкой из свинцово-алюминиевого сплава (95% свинца и 5% алюминия).

Подобно проводке с обрешеткой, эта проводка также проходит на деревянной обрешетке и фиксируется лужеными зажимами.

Типы чертежей

Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети. Информация на чертежах дает полный дизайн или план электромонтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы обсуждаются ниже.Прежде чем узнать об этих схемах, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений. Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, показывающими взаимосвязь между блоками.

Эта диаграмма обычно рисуется перед тем, как реализовать принципиальную схему. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах. И, следовательно, большинство технических специалистов имеют ограниченный интерес к этой диаграмме.

Схема (схема)

Здесь электрическая схема представлена ​​графически в упрощенном виде. Он включает информацию о положении (в мм, см или м) различных элементов, таких как осветительные приборы, розеточные коробки, распределительные коробки, потолочные вентиляторы и т. Д.

Линейная схема

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, фонари, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

Однако вы можете выполнить электромонтаж, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Схема электрических соединений

Схема электрических соединений представляет собой графическое изображение цепи, которая показывает проводку между частями или элементами или оборудованием.

Он дает подробную информацию о проводке, чтобы можно было легко понять, как установить соединение между устройствами. Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (с упрощенными формами), завершение неиспользуемых контактов и выводов, соединение с помощью вилок, блоков, розеток, клеммных колодок, вводов и т. Д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с указанием номера, длины, типа и количества снятия изоляции, необходимого для пайки кабеля.Он дает дорожки качения провода, а также точки начала и окончания.

В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (такого как двигатели и нагреватели) с начальными и конечными контрольными точками. Он также включает идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.


Список деталей

Хотя это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

Дает информацию о типе компонентов схемы с их номерами позиций. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка провода или кабели и электрические инструменты.

Подготовка проводки включает следующие соображения.

  1. Типом проводника может быть одинарный сплошной провод или многожильный провод (который состоит из нескольких тонких опор). Одинарные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению питания. Для электрических установок предпочтительны в основном многожильные проводники.
  2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
  3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, коричневый для фазного провода, синий для нейтрали, зеленый для земли и так далее. Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
  4. Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в наших предыдущих статьях, поэтому, пожалуйста, проверьте эти электрические инструменты, щелкнув здесь.
  5. Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
    Начните соединять компоненты вместе, следуя схемам подключения. После того, как компоненты, инструменты и кабели выбраны, учитывая и соблюдая безопасность персонала и оборудования, приступайте к установке.

Типы электропроводки

Мы знаем, что электрическая цепь - это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического соединения с устройством или устройством.

В основном, проводка делится на два типа в зависимости от того, как устройства запитаны или подключены к источнику питания. Это:

  • Параллельная проводка
  • Последовательная проводка

При параллельной проводке несколько устройств в установке получают питание от одной цепи.Это наиболее распространенная электропроводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

В этом случае фазный (или горячий) и нейтральный кабели проложены через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

Последовательная проводка - это редко используемая проводка, в которой горячий провод проходит через несколько устройств, а затем последняя клемма устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров схем электропроводки, которые обычно используются в наших домах / офисах.

Одиночная лампа (или любая другая нагрузка), управляемая односторонним переключателем

В этом случае горячий провод подключается к одной клемме переключателя, а другая клемма переключателя подключается к положительной клемме лампы, а затем к отрицательной клемме лампы подключается к нейтральному проводу, как показано на рисунке.

Две лампы, управляемые односторонним переключателем

В этом случае две лампы подключаются параллельно проводам питания (фаза и нейтраль), которые прокладываются с помощью одностороннего переключателя, как показано на рисунке.

Одиночная заслонка, управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой. В этом случае лампочка / лампа управляются из двух разных мест / источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

Электропроводка склада

Электропроводка этого типа используется в больших проходах, длинных переходах, складах и туннельных сооружениях с большим количеством комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

Когда человек выходит из одной комнаты и входит в другую, поворот переключателя света выключает лампу в предыдущей комнате, а лампы в этой комнате включаются.Он выключает одну лампу и включает другую. Принципиальная электрическая схема для электропроводки склада показана ниже.

Люминесцентная лампа, управляемая односторонним переключателем

Переключение люминесцентной лампы с односторонним переключателем через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Розетка Розетка Проводка

Розетка содержит вилку и пропускает через нее ток, когда питание подается в розетку через переключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

Подключение платы переключателя управления

Принципиальная схема панели переключателя управления показана на рисунке ниже. При этом потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

Заключение

Это простое учебное руководство по системам электропроводки, различным типам электропроводки, факторам, которые следует учитывать при выборе метода установки, различным типам используемых электрических чертежей, а также нескольким примерам схем / схем электропроводки.

Дома летучих мышей | Mass.gov

Q: Существуют ли законы или ограничения на установку домика для летучих мышей?
A: Нет, если вы устанавливаете домик для летучей мыши на своей территории.Перед установкой домика для летучих мышей на опоре необходимо получить разрешение.

Q: Из домика для летучих мышей выпала летучая мышь. Что мне делать?
A: Если летучая мышь кажется раненной, обратитесь к местному лицензированному специалисту по реабилитации диких животных. Если необходимо взять в руки биту, наденьте плотные рабочие перчатки. Постарайтесь разместить летучую мышь как можно ближе к домику для летучей мыши или над землей и на дереве. Если это детеныш летучей мыши, летучая мышь-мать вернется за своим щенком.

Q: Сколько летучих мышей будет занимать мой дом для летучих мышей?
A: В зависимости от размера вашего домика для летучих мышей и количества камер в нем может быть от 50 до нескольких сотен летучих мышей.

Q: Сколько времени потребуется летучим мышам, чтобы найти мой домик для летучих мышей?
A: Летучим мышам часто требуется год или два, чтобы найти и занять новый домик для летучих мышей. Шансы на более раннее заселение увеличиваются, если вы будете следовать приведенным выше рекомендациям и если вы живете в районе со смешанной средой обитания (например, сельхозугодья, леса и вода). Летучие мыши лояльны к своим летним ночевкам и должны возвращаться ежегодно, как только они переедут на место жительства.

В: Будет ли гуано (фекалии летучих мышей) скапливаться под домом летучих мышей?
A: Вполне вероятно, что гуано со временем будет накапливаться под вашим домиком для летучих мышей.Однако природные элементы, такие как дождь, солнце и ветер, естественным образом разрушают гуано. Поскольку гуано богато азотом, оно является отличным удобрением. Растение в горшке или неглубокое неотражающее блюдце для растений можно поставить под домик для летучих мышей, чтобы собрать гуано и использовать его в качестве удобрения или утилизировать.

В: Будет ли гуано представлять угрозу для моей семьи?
A: Нет. Гуано не представляет большую угрозу, чем птичий или кошачий помет. Это , а не , который, как известно, токсичен или вреден для людей, собак, кошек или других животных.

Q: Какую краску и сколько слоев я должен нанести на домик для летучих мышей?
A: Для экстерьера домика для летучих мышей нанесите три слоя наружной краски, краски на водной основе или морилки. Для внутренней отделки используйте два слоя морилки на водной основе для наружных работ.

Q: Требуется ли техническое обслуживание домиков для летучих мышей?
A: Дом для летучих мышей, который построен должным образом, требует очень небольшого обслуживания, но его следует ежегодно проверять на наличие каких-либо проблем. Убедитесь в отсутствии трещин, протечек, деформации или открытых участков неокрашенной древесины, которые могут нуждаться в небольшом ремонте.Проверьте, нет ли нежелательных гостей, таких как осы, и удалите все гнезда в конце зимы или ранней весной с помощью палки. Через 3-5 лет может потребоваться новый герметик и краска для предотвращения протечек и сквозняков. Любое обслуживание следует проводить в те месяцы, когда летучие мыши отсутствуют (с ноября по начало марта).

Q: В моем доме живут летучие мыши. Как мне поместить их в домик для летучих мышей?
A: Если вы исключаете летучих мышей из своего дома, альтернативные убежища (например, домик для летучих мышей) должны быть предоставлены за несколько месяцев или один полный сезон до исключения.В Массачусетсе попытки исключить летучих мышей из вашего дома могут быть предприняты только ранней весной (в течение месяца мая) или в конце лета (с 1 августа по 15 октября), когда нелетающие молодые летучие мыши отсутствуют. Пожалуйста, обратитесь к Руководству домовладельца штата Массачусетс по летучим мышам для получения дополнительной информации и советов по выселению и перемещению летучих мышей.

Q: Какие виды летучих мышей будут занимать мой дом для летучих мышей?
A: Маленькие коричневые летучие мыши и большие коричневые летучие мыши являются наиболее распространенными видами, обитающими в домах летучих мышей в Массачусетсе.

Q: Как мне узнать, сколько летучих мышей занимает мой дом для летучих мышей?
A: Чтобы оценить количество летучих мышей, вы можете провести визуальный осмотр, заглянув в домик для летучих мышей, посчитав летучих мышей, когда они появляются на закате, или понаблюдать за количеством гуано под домом для летучих мышей.

Как проверить электрическую розетку (пошаговые фотоинструкции)

Узнайте, как проверить электрическую розетку, с помощью этих пошаговых фотоинструкций.Вам нужны подходящие инструменты и соблюдение некоторых необходимых советов по безопасности. Мы все это изложили здесь. Написано профессионалом.

Это статья об уровне знаний, написанная и предоставленная людьми с Toolscritic.com. Спасибо, парни!

Важно убедиться, что электрическая проводка в вашем доме проведена должным образом и что ваши розетки работают должным образом. Неисправные розетки или плохая проводка могут вызвать множество проблем с безопасностью. Плохая проводка также может повредить чувствительную электронику (нет ничего хуже, чем увидеть, как ваша новая посудомоечная машина сломана из-за неисправной проводки), а мертвые розетки - как минимум неприятность.

К счастью, есть простой способ проверить ваши розетки, чтобы убедиться, что они работают, правильно заземлены и поляризация такая, какой должна быть. В этом методе используется мультиметр: небольшое портативное устройство с 2 проводами, которые подключаются к устройству и позволяют тестировать широкий спектр электрических измерений. Эти измерения включают в себя вольт переменного тока (VAC), вольт постоянного тока (VDC) и сопротивление электрического тока. Когда дело доходит до проверки бытовой электросети, вам нужно будет проверить только переменный ток (AC).

Хотя этот метод довольно прост и понятен, он предполагает работу с живым электричеством, поэтому давайте взглянем на несколько советов по безопасности, прежде чем мы перейдем к шагам, связанным с использованием мультиметра:

Советы по безопасности

Обычно, когда вы работаете с электричеством, вы хотите убедиться, что питание отключено, чтобы избежать поражения электрическим током. Однако, когда вы проверяете, как мощность проходит через розетку, вам нужно будет оставить электричество включенным, чтобы получить показания.Это означает, что важно работать медленно и помнить обо всем, что вы делаете в процессе, чтобы случайно не пересечь провода и не получить неприятный шок. Есть также некоторые дополнительные меры предосторожности, которые следует предпринять перед началом работы:

  • Носить обувь на резиновой подошве
  • Не прикасайтесь к проводящим поверхностям (металл, медь и т. Д.)
  • Проверьте оборудование на предмет ослабленных проводов или трещин на ручках
  • Всегда держите инструменты за изолированные резиновые ручки или ручки
  • Никогда не позволяйте щупам мультиметра касаться
  • Никогда не дотрагивайтесь до щупов мультиметра

Как проверить розетку

1.Подключите провода

В комплект мультиметра входят 2 провода с металлическими щупами на конце. Это то, что позволит вам проверить вашу розетку и должно быть подключено к мультиметру. Красный провод нужно будет подключить ко входу «вольт». Это часто отмечается красным кружком, знаком плюс или греческой буквой омега (которая выглядит как перевернутая подкова). Черный провод следует подключить к входу «com», который будет отмечен черным кружком или знаком минус.

2.Выберите правильную настройку

Вам необходимо настроить мультиметр на измерение переменного тока. Это часто делается с помощью циферблата или, возможно, переключателя, в зависимости от модели, которую вы используете. Настройки переменного тока должны быть обозначены как AC, VAC или Volts. Большинство мультиметров в наши дни будут поставляться с автоматическим определением диапазона, но если у вас нет, вы должны установить его на диапазон минимум 100 вольт.

3. Вставьте провода в гнезда

Имейте в виду, что питание все еще включено, пока вы это делаете; Важно, чтобы провода были вставлены в правильные гнезда в правильном порядке и не соприкасались друг с другом.Для начала вставьте красный провод в узкую щель справа. Это слот, на который должно подаваться напряжение. Затем вставьте черный провод в более широкий слот слева. Это должно быть заземление или минус.

4. Проверьте показание

Бытовые переменные токи в Америке должны составлять от 110 до 120 вольт. Если ваша розетка работает правильно, на экране будет отображаться число в этом диапазоне.

Если перед вашим показанием стоит отрицательный знак, это означает, что полярность изменена.Обычно это не проблема для мелкой бытовой техники, но может повредить более чувствительное оборудование. Если вы планируете подключить к этой розетке сложное или дорогое оборудование, возможно, вам стоит попросить электрика сначала исправить поляризацию.

Если нет показаний, вы можете попробовать переместить черный провод из левого гнезда в более широкий в середине (на трехконтактной розетке). Если показания по-прежнему отсутствуют, значит, на розетку не подается питание.

5. Снимите провода

Важно отсоединять выводы в порядке, обратном их вставке в розетку.Это означает, что вы должны сначала вынуть черный провод, а затем красный.

6. Итоговый тест

Еще один тест, который вы можете провести, - убедиться, что ваша розетка получает питание от правильной стороны розетки. Для этого вставьте красный провод в розетку посередине трехконтактной розетки, а черный провод - в отрицательную или заземляющую розетку с левой стороны. Показания не должно быть или показание должно быть нулевым. Если есть показания, это означает, что кто-то неправильно подключил вашу розетку, и вам обязательно нужно будет исправить это перед использованием розетки.После этого теста обязательно снова отсоедините провода в правильном порядке, сначала черные, а затем красные.

Что дальше?

Если ваша розетка работает некорректно, не нужно паниковать. Большинство проблем с электричеством можно легко устранить самостоятельно, даже если во время первоначального осмотра дома ничего не обнаружилось. Мертвую розетку необходимо будет полностью заменить - новые обычно можно купить примерно за доллар. Если ваша розетка подключена неправильно, это также можно исправить, просто сняв розетку и поменяв точки подключения проводов.Хорошая новость в том, что подобные электромонтажные работы можно и нужно проводить при отключенном электричестве. Так что, если вы можете считывать токи в своей розетке с живым электричеством, заменить его отключенным электричеством будет проще простого! Просто не забудьте заранее ознакомиться с подробными инструкциями и всегда ставить безопасность на первое место!

Электропроводка с ручкой и трубкой

: что вам нужно знать

Электропроводка с ручкой и трубкой

- одна из первоначальных форм электропроводки в домах, популярная с конца 1880-х до 1930-х годов, когда она вышла из моды.В то время это был стандарт для электромонтажа новых электроустановок из-за его относительно низкой стоимости по сравнению с другими вариантами того времени, такими как армированный кабель и трубопроводы, которые могли стоить в два или три раза дороже, чем проводка с ручкой и трубкой.

Сегодня существует определенное опасение перед старой домашней проводкой, особенно когда речь идет о проводке с ручкой и трубкой. Некоторые из этих опасений разумны, а некоторые из них, как и все остальное, просто слепой страх перед незнанием. Я хотел изложить вам факты о проводке ручки и трубки, чтобы вы могли быть проинформированы и точно понимали, в чем заключаются проблемы и как вы можете их безопасно решить.

Вначале я скажу, что я не лицензированный электрик. Я лицензированный генеральный подрядчик, который работает исключительно с историческими зданиями, и у меня большой опыт работы с ручкой и трубкой, а также многому научился у очень опытных электриков на моих рабочих площадках. Безопасное обращение с ручкой и трубкой - это то, чему может и должен научиться каждый, кто живет в старом доме, поэтому продолжайте читать ниже.

Что такое проводка ручки и трубки?

Фото предоставлено: Sabra Smith

Подключение ручек и трубок - это простая форма проводки, получившая свое название от фарфоровых ручек и трубок, используемых в процессе установки.Сама проводка представляет собой простые медные провода, завернутые в резиновую оболочку (более ранние версии были обернуты пропитанной асфальтом хлопчатобумажной тканью). Эти провода были проложены в стенах между фарфоровыми ручками, которые удерживали их должным образом натянутыми, вдали от деревянного каркаса и облегчили легкую смену направления проводки. Итак, это «ручка» в ручке и трубке, теперь давайте посмотрим на «трубку».

Трубчатая часть названия снова произошла от фарфоровых трубок, которые просверливались и вставлялись в любой каркас, через который должна проходить проводка.Эти трубки позволяли проводке проходить через каркас, не касаясь его. Это помогло предотвратить соприкосновение проводов с каркасом, их раздавливание или стирание обшивки во время оседания или перемещения дома в связи с сезонными погодными изменениями.

Вся система была умело сконструирована с учетом методов строительства и электрических нужд того времени. Провода выделяли приличное количество тепла, когда через них проходил электрический ток. Из-за этого тепла их удерживали фарфоровые ручки подальше от элементов обрамления.Это позволяло теплу рассеиваться в окружающем воздухе, поддерживая безопасную температуру. Большинство установок были предназначены для безопасного обслуживания 10-амперных нагрузок на цепь без выделения слишком большого количества тепла, что было более чем достаточно для нужд того времени.

Сращивания обычно устанавливались путем скручивания двух проводов вместе, а затем пайки стыка и обертывания его тканью, пропитанной асфальтом, что при правильном выполнении создавало механически и электрически очень прочные стыки.

Преимущества разводки ручки и трубки

Да, хотите верьте, хотите нет, но проводка ручки и трубки имела некоторые явные преимущества по сравнению со своими историческими аналогами!

Низкая стоимость

Ручка и трубка были значительно дешевле в установке, чем их конкуренты, которые были в два и три раза дороже.Вначале в области электричества материалы были дорогостоящей частью уравнения, а не заработной платой электрика. По мере того, как электрические системы становились более совершенными, а электрики - более квалифицированными, затраты на рабочую силу для электриков росли намного быстрее, чем затраты на материалы для электрических компонентов.

Монтаж ручек и трубок очень трудоемок в установке, поэтому это изменение в трудозатратах и ​​материалах привело к тому, что цены на установку ручек и трубок превысили цены на их установку, и стало одной из основных причин падения его популярности.

Фарфор

Еще одним преимуществом разводки с ручкой и трубкой было использование фарфоровых изоляторов. Фарфор чрезвычайно эластичен и имеет почти неограниченный срок службы, обеспечивая отличную защиту с почти неограниченным сроком годности, который трудно найти. Кроме того, фарфоровые ручки отлично предотвращали чрезмерное натяжение проводов во время установки.

Недостатки проводки ручки и трубки

Вы знали, что я в конце концов доберусь до этого, не так ли? Часть гибели и мрака? Да, разводка ручки и трубки тоже имеет очень четкий набор недостатков.

Нет заземления

Верно, в ручку и трубку нет провода заземления. Были включены только токоведущий и нейтральный провод. Только в 1960-х годах специальный провод заземления был постоянно включен в каждую цепь. Заземление важно в случае скачков напряжения или перегрузки в цепях. Если все работает идеально, то заземляющий провод не нужен, но с каких это пор все идет идеально?

Изоляция

Ручка и трубка работают лучше всего, когда есть воздух для дыхания.Если вы накроете его надутой изоляцией, он не сможет охладиться и рассеивать тепло, как предполагалось изначально, и это увеличивает вероятность возгорания. Эту проблему может вызвать не только изоляция, но и все остальное, что наложено на провода и блокирует поток воздуха. Даже действующие строительные нормы и правила не позволяют устанавливать изоляцию поверх активной ручки и трубы.

Изношенная оболочка

В отличие от фарфоровых изоляторов, обшивка из натурального каучука или пропитанного асфальтом хлопка естественным образом изнашивается и со временем разрушается, что приводит к оголению проводов и увеличению вероятности поражения электрическим током, а также возгорания.Во время ремонта старую хрупкую оболочку очень легко порвать или повредить, что создает еще больше шансов для опасности.

Повышенная потребность в мощности

На мой взгляд, это самая большая проблема с проводкой ручки и трубки. Потребности дома в электричестве в 1918 году значительно уступают потребностям дома в 2018 году. В первой половине 20 века электричество использовалось в основном для освещения, при минимальном использовании электроприборов. Теперь с центральным кондиционером, компьютерами, телевизорами, интернетом, стиральной машиной, сушилками, холодильниками и т. Д.наши дома стали огромными потребителями энергии, а устаревшие электрические системы действительно не могут успевать за современными потребностями.

В типичном доме 1920-х годов была основная сервисная панель на 60 ампер (общая электрическая мощность, с которой дом может справиться). Сегодня эта главная сервисная панель обычно рассчитана на минимум 150 ампер, а большинству больших домов требуется обслуживание на 200 ампер. Проводка с ручкой и трубкой никогда не предназначалась для работы с нагрузками, близкими к этому.

Неправильные модификации

Еще одна большая проблема связана с модификациями, выполненными с некачественным качеством изготовления.Неправильные стыки - лишь одна из составляющих. Перегруженные цепи, о которых мы только что говорили, часто возникают, когда потребности дома в электроэнергии незначительно увеличиваются. Например, оригинальная схема ручки и лампы на 10 А могла быть немного перегружена, поэтому домовладелец заменил предохранитель на 15 А большего размера, чтобы предотвратить его частое сгорание. Спустя годы та же самая цепь по незнанию становится еще более перегруженной по мере установки новых приборов и становится еще более опасной.

Следует ли заменить проводку ручки и трубки?

Хорошо, вы узнали о преимуществах и недостатках проводки с ручкой и трубкой, и теперь вам нужны ответы о том, что делать? На мой взгляд, ручку и проводку трубки следует заменять практически во всех случаях.Есть очень небольшая выгода, кроме экономии денег, которую сегодня дают ручка и трубка, и по сравнению с потенциальными опасностями, они просто не складываются.

Означает ли это, что вам нужно снести стены, чтобы заменить его? Точно нет! Ручку и трубку на самом деле не нужно снимать со стен, их просто нужно отсоединить, чтобы они больше не работали. Качественный электрик может полностью перемонтировать старый дом, не ломая целые стены, а пробивая небольшие тактические отверстия, чтобы вставить новые провода на место.Не тратьте деньги на полное удаление всех следов ручки и трубки, просто убедитесь, что у вас все цепи полностью отключены и подключены к современной проводке.

Вы будете лучше спать и, в конечном итоге, получите более выгодную страховку, если в вашем доме будет современная проводка. И эти страховые сбережения могут окупить затраты на замену проводов в большинстве случаев менее чем за 10 лет. Если учесть снижение риска возгорания или других проблем с электричеством, переустановка проводки не составляет труда. Как вы думаете?

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь на бесплатную электронную книгу!

Материалы дома Имс

Чарльз и Рэй Имз решили спроектировать и построить дом Имса, используя материалы «честным» образом. Глядя на структурный элемент, сделанный из стали, Имсы хотели, чтобы характеристики стали были видны и узнаваемы. Если сталь удерживает всю конструкцию, зачем покрывать ее деревом, чтобы казалось, будто дерево легко выдерживает нагрузку? Это архитектурная нечестность в высшей форме.

Вот список наиболее важных частей дома Имса, в том числе их первоначальное предназначение во время войны и почему Чарльз и Рэй хотели, чтобы дом был уважительным и отражал врожденные качества его материалов.

Бетон

В рекламе Института железобетонной арматуры середины 1940-х годов говорится, что общественное мнение о бетоне является рациональным выбором для строительства. «Железобетон - это не только более дешевый материал для изготовления каркасов и полов, но и множество других преимуществ.Он представляет собой прочный, прочный монолит, который по своей природе пожаробезопасен, а также обладает высокой устойчивостью к ветру, ударам и землетрясениям. Что не менее важно, на его возведение требуется меньше времени ».

Наряду с обеспечением структурной целостности бетон сыграл центральную роль в выборе места для дома Имса, поскольку он определил размещение плитного фундамента и ориентацию основной подпорной стены. Чарльз на брифинге по искусству и архитектуре в декабре 1949 года написал о «полном использовании защитных свойств поистине грандиозного ряда эвкалиптовых деревьев», раскопав участок за деревьями на склоне холма.После того, как земля была вырезана и выровнена, одноэтажная бетонная подпорная стена длиной 200 футов охватила территорию от северного навеса до южных грядок. Эта стена служила первым этажом и резиденции, и студии, и, что наиболее важно, выдерживала силу склона холма. Сталь укрепила бетонную подпорную стену из плит, которая продолжалась под землей в L-образную форму для дополнительной устойчивости. Фундамент из плит опирался на бетонные опоры, проходящие под двумя зданиями.Штукатурка «Бафф» выступила в качестве наружного покрытия стен на некоторых участках сайдинга; Wall-Tex покрыл внутреннюю часть этих областей.

Сталь

Сталь

представлена ​​в конструкции Eames House в императивных формах: в виде поддерживающих H-образных балок, удерживающих каркас, в виде взаимосвязанного настила и открытых перепончатых балок крыши, в качестве створок для оконных и дверных проемов, а также в качестве сайдинга наружных стен. Компания Truscon Steel поставила каждого из этих членов структуры.

В каталоге запчастей компании

Truscon 1946 года описывалась стальная кровельная система Ferrobord, которую Имсес включили в дизайн своего дома: «Результатом является параллельная система прочных структурных блокирующих мембран, предсказуемых по характеристикам, которая представляет собой гладкую поверхность, на которую можно наносить строительный материал. кровля, с утеплителем или без него. Элементы сконструированы и сформированы таким образом, что каждая единица обеспечивает максимальное поперечное распределение сосредоточенных нагрузок ».

Нижняя сторона стального ферроборда крыши была выкрашена в белый цвет, а его открытые балки оставлены открытыми и поочередно окрашены в белый, черный и желтый цвета.В каталоге 1946 года Трускон описал этот материал как «пригодный для всех типов зданий, независимо от их местоположения», и система оказалась «очень экономичной и практичной». Зигзагообразная форма балок имела еще одну функцию, помимо практического использования веса потолка: она действовала как система, помогающая Имсам подвешивать предметы с потолка 17,5 дюймов. Чарльз и Рэй построили передвижную деревянную лестницу, которую они могли легко прикрепить к различным точкам балок.

The Eameses также использовали Ferrobord в качестве обшивки из профилированной стали на южном фасаде здания-студии и большей части скрытого западного фасада «позади» дома.

Чарльз и Рэй разработали систему «проливов» в качестве продольной единицы измерения фасада собственности. Каждый отсек имел ширину 7 футов 4 дюйма и состоял из двух секций стандартной выступающей створки Truscon. Дом имел семь пролетов в ширину, центральный двор имел ширину четыре пролета, а студия состояла из пяти пролетов. Створка равномерно распределяла вес по плоскостям стен и заполнялась цеместо, стеклом или лепниной.

Cemesto

Cemesto произвел революцию во время Второй мировой войны как эффективный и экономичный способ строительства военных заводов и домов на сумму более 50 миллионов долларов.Этот материал, придуманный Celotex Corporation, прибыл «предварительно спроектированным» в виде панелей разного размера (от 4 'x 4' до 4 'x 12') с тремя вариантами толщины (1 1/8 дюйма, 1 9/16 дюйма и 2 ”). Cemesto рекламировался как не требующий особого обслуживания с точки зрения производства, покупки, установки и обслуживания. В литературе по этому материалу хвастается, что «его замечательная структурная прочность устраняет необходимость в промежуточной опоре. Это экономит пиломатериалы и гвозди. Он сочетает в себе внешнюю и внутреннюю отделку, а также изоляцию в одной полной огнестойкой стенке.«В дополнение к этим характеристикам Celotex гарантирует, что Cemesto является водо- и паронепроницаемым и может даже использоваться в качестве долговечного настила крыши.

В то время как Дом Имса не использовал Cemesto в критических конструктивных элементах, таких как кровля, на фасаде действительно было много прямоугольных панелей аналогичных размеров и толщины. Имсы обработали некоторые панели Cemesto краской самых разных цветов; однако значительная часть осталась неокрашенной в их естественном состоянии. Cemesto одновременно выступал в роли внутренней и внешней поверхности стены; участки с панелями Cemesto не требовали дополнительной изоляции, защитного покрытия или внутренней отделки стен.Это удобно для Имсов, потому что им не нужно было загромождать конструкцию ненужными материалами, и это позволило им сократить расходы.

Стекло

Внутри и снаружи дома присутствуют четыре типа стекла: прозрачное полированное листовое стекло, текстурированное стекло Factrolite, безопасное стекло с проволочной заделкой и полупрозрачное гофрированное стекло. Компания Mississippi Glass Company поставляла все виды стекла.

Чарльз и Рэй могли бы построить дом с гораздо большим количеством Cemesto и лепными панелями, что позволило бы структуре быть более изолированной и обращенной внутрь себя.Вместо этого большая часть периметра дома состоит из окон и обеспечивает внешнюю связь с природой. Размещение различных типов стекла служило жесткой цели, но иногда было дополнительным эстетическим бонусом. Текстурированное стекло Factrolite было размещено в местах, где требовалась дополнительная конфиденциальность (в створке входной двери, поперек основной стены кухни и в ванных комнатах). Гофрированное полупрозрачное стекло отделяло столовую и кухню от подсобного помещения позади, так что гости не могли видеть прачечную, электрические панели и несколько водосточных труб.Стекло было прозрачным, так что свет по-прежнему проникал в подсобное помещение, которое было свободно от окон. Стекло, заделанное проволокой, использовалось в более утилитарных помещениях, требующих дополнительных мер безопасности, таких как световой люк и передний фасад рабочей студии. Из-за легковоспламеняемости эвкалиптов Чарльз и Рэй осознавали необходимость использования противопожарной защиты в местах, где они чаще всего создавали прототипы мебели или снимали фильмы с высокоинтенсивным освещением.

Что касается эстетики, Чарльз отметил, что добавление стекла «и отражений восстанавливает прозрачность и добавляет двойные изображения, которые становятся характерными для здания». Он также отметил, что плоскости и тени, вызванные рисунком проволоки в некоторых частях стекла, стали важной визуальной особенностью.

Краска

Хотя покраска поверхности, возможно, противоречит политике «честного использования материалов» Чарльза и Рэя, краска была необходима и жизненно важна для покрытия некоторых поверхностей экстерьера дома для долговечности.Участок дома выходит на Тихий океан, и из-за высокого содержания соли в воздухе потребовался слой краски, чтобы защитить стальной каркас от коррозии. Имсес выбрали краску на каучуковой основе от компании A.C. Horn; Цвет этой прорезиненной краски был специально смешан, чтобы сформировать «теплую серую паутину», которую Чарльз и Рэй с обожанием называли на протяжении многих лет. Из всех имеющихся материалов краска требовала наибольшего ухода, и цвет стального каркаса постепенно превратился в современный глянцевый черный.

С точки зрения эстетики, которая для Eameses следовала за функциональностью, краска была той областью, в которой Чарльз и Рэй чувствовали наибольшую снисходительность при принятии решений. Чарльз в брифинге по искусству и архитектуре напомнил: «Краска определяет поверхность в виде линий и соотношении друг с другом». Рэй, изучавший абстрактную живопись в Нью-Йорке за шесть лет до встречи с Чарльзом, обнаружил, что выбор краски для дома не менее важен, чем его структурная целостность. Чтобы узнать больше о том, как Имсы выбирали определенные цвета краски, см. Сообщение в нашем блоге «Раскрашивание палитры».

Стенка-текс

Wall-tex был прочным полотном, предназначенным для облицовки стен, чтобы сделать их водонепроницаемыми и более устойчивыми к износу. Рекламные объявления того времени отрицают сравнение Wall-Tex с обоями по всем направлениям. В рекламном ролике начала 1940-х годов утверждалось, что Wall-tex «самый удобный из известных видов отделки стен», и продолжалось: «Холст не трескается, как краска, и не рвется, как бумага. Уродливые трещины в штукатурке не видны. Послевкусие сохраняется навсегда.Вы можете вымыть его водой с мылом; прекрасные цвета не пострадают ».

Wall-tex - это покрытие на всех внутренних поверхностях стен резиденции и студии, кроме стекла или Cemesto. Имсы оставили холст неокрашенным. Чарльз и Рэй отмечали в различных интервью, что простые белые участки стены выступали в качестве визуальной точки отдыха для ваших глаз, когда они путешествовали по пространству.

Плен

В военное время компания Swedlow Plastics Company создала материал под названием Plyon для авиационных компаний.Plyon выступал в качестве пластиковой основы для самоуплотняющихся топливных элементов в самолетах таких компаний, как Boeing и North American Aviation Inc. Когда война закончилась, этот ламинированный легкий материал оставался в избытке и часто использовался в качестве шкафа. материал в промышленных и торговых помещениях.

Вес

Plyon, невероятно тонкий корпус, небольшая полупрозрачность и способность разрезать на различные формы сделали его идеальным для облицовки шкафов и солнцезащитных экранов в Eames House and Studio.Чарльз и Рэй изготовили деревянные рамы для фасадных окон студии и окон второго этажа резиденции. Пилон был разрезан на прямоугольные модули, подходящие к оконным проемам, и был обрамлен деревом, благодаря чему они легко скользили по фасадным окнам, когда хотелось уединения и тени. Шкафы для хранения в нише гостиной и рядом с раковиной в студии были установлены с аналогичным модульным дизайном и возможностью скольжения. Плион был достаточно силен, чтобы защищать топливные камеры самолетов во время войны, поэтому он, несомненно, был достаточно прочным для постоянного использования в жизни Имсов.

Фанера

В первые десятилетия 20-го века использование фанеры неуклонно сокращалось, но это считалось экспериментальным из-за слабых и ненадежных клеев. Изобретение синтетических водостойких клеев в начале 1940-х годов привело к широкому распространению и широкому использованию фанеры. Во время Второй мировой войны из фанеры строили лодки, самолеты, дома и промышленные сооружения. Architectural Forum пишет, что производство фанеры находится на «рекордно высоком уровне: 2 года в год.5 миллиардов квадратных футов »к 1950 году, что почти в четыре раза больше, чем за предыдущее десятилетие.

Чарльз и Рэй полностью погрузились в изучение фанеры в 1940-х годах в сфере дизайна мебели. После почти десяти лет опыта в формовании, изменении, резке и нагреве фанеры Имс были хорошо осведомлены о ее преимуществах и ограничениях. Он стал идеальным материалом для многих компонентов их дома: ступеней лестниц, дверей и покрытий для стен и потолка. Фанерный шпон US Korina и клен «птичий глаз» были нанесены на лестницу под световым люком и на нижнюю часть потолочного настила Ferrobord в ванных комнатах, чтобы обеспечить барьер и уменьшить образование конденсата.

Талловое дерево

Талловое дерево - это разновидность эвкалипта, и его твердый, прочный характер хорошо подходил для нескольких применений, прежде чем он был признан материалом, чувствительным к огню. Исторически сложилось так, что его типично использовали для настила (в частности, в таких местах, как спортивные залы, катки и боулинг).

Eameses использовали талловое дерево в качестве материала для стен двойной высоты, простирающегося от внутреннего помещения гостиной до одного открытого отсека в южном дворе.Он также продолжается в западной стене нижнего этажа подсобного помещения за кухней. В документе с обозначением национального исторического памятника дома описывается западная стена: «Узкие бороздки панелей подчеркивают вертикальность высокого открытого интерьера; их солидность контрастирует с остеклением на противоположном фасаде. Стена, обшитая деревянными панелями, также выполняет функцию экрана, отражающего меняющиеся градации света, отмечающие дом в течение дня. Поскольку эта поверхность стены выходит за пределы плоскости южной оконной стены, она также играет важную роль в обеспечении ощущения проницаемости между интерьером и экстерьером.Следует отметить еще одно качество: стена из эвкалипта параллельна линии эвкалиптовых деревьев перед фасадом дома, выступая в качестве зеркала между строительными материалами и эвкалиптом в его органической форме.

Паркет

Паркетный пол первого этажа здания-студии не является оригинальным для дизайна 1949 года. Чарльз и Рэй установили эту деревянную систему полов в 1958 году, незадолго до того, как их дочь Люсия и трое ее маленьких детей жили в студии на лето.Раньше настилом студии служила открытая бетонная плита.

Каучуковая / виниловая плитка

Язык, окружающий виниловую плитку в то время, описывал материал так, как превосходил ковер и другие обычные напольные покрытия. Виниловые полы имеют более длительный срок службы, чем другие напольные покрытия, их можно укладывать непосредственно на бетонные полы, они могут адаптироваться к неровным поверхностям пола и поглощать удары пола без образования трещин. Что касается резиновой плитки, то для ее установки и обслуживания требовалось мало труда, а пол выдерживал интенсивное движение.

Чарльз и Рэй планировали использовать резиновую плитку от Voit, дочерней компании Goodyear Tire Co., в качестве напольного покрытия на кухне, спальнях наверху, ванных комнатах и ​​чердаке студии наверху. В ванных комнатах был черно-белый клетчатый узор, на кухне - темно-зеленый цвет, а остальная плитка была цвета «Морской песок». Первоначально Имсы решили оставить пол гостиной и коридора открытыми, обнажив бетонную плиту. К 1951 году они выбрали композитную плитку из винил-асбеста, которая была помещена непосредственно на бетонную плиту этих участков.Этот пол был стандартного размера 9 дюймов на 9 дюймов, без затирки, белого цвета с легкой кристаллической структурой.

Издатель: Келси Роуз Уильямс

Практика хорошего заземления и соединения домашней электропроводки

Соединение и заземление

Все домашние электрические системы должны быть соединены и заземлены в соответствии со стандартами кодов. Это влечет за собой две задачи: Во-первых, металлические трубы для воды и газа должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.

Хорошая практика для заземления и подключения домашней электропроводки (фото предоставлено: Inspectionnews.net)

Во-вторых, главная электрическая панель должна быть заземлена на заземляющий электрод, такой как заземляющий стержень или стержни, вбитые в землю рядом с фундаментом вашего дома. .

Хотя система трубопроводов соединена с землей через вашу главную электрическую сервисную панель, заземление панели и соединение трубопроводов не связаны с функцией . Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Провода, которые соединяют ваши металлические трубы, являются профилактическими, и они становятся важными только в том маловероятном случае, когда электрический проводник подает напряжение на трубу. В этом случае правильное соединение трубопроводной системы гарантирует, что ток не останется в системе, что может привести к поражению электрическим током любого, кто прикоснется к какой-либо части системы, например, к ручке крана.

Склеивание на водонагревателе выполняется относительно эффективно, так как газопровод и водопровод обычно есть.

Газовая труба в старых домах обычно стальная или медная.Место соединения этих труб может быть в любом доступном месте, например, у водонагревателя или газового счетчика. Газовая труба в некоторых новых домах представляет собой гибкий материал, называемый гофрированной трубкой из нержавеющей стали (CSST) .

Точка соединения для CSST должна быть на первом отрезке стальной или медной трубы, через которую газопровод входит в дом. Это связано с тем, что молния может пробить дыры в CSST, вызывая утечку газа.

Пара металлических стержней заземления длиной 8 футов вбивается в землю рядом с вашим домом, чтобы обеспечить заземление для вашей домашней электропроводки.

Как склеить металлические трубы | 6 шагов

Step # 1

Определите номинальную силу тока вашей электросети, посмотрев на ваши главные выключатели. Сила тока системы (обычно 100 или 200 ампер) определяет требуемый калибр заземляющего провода, который вам нужен. Медного провода # 4 достаточно для работы при токе не более 200 ампер .

Меньшие и менее дорогие медные провода разрешены для услуг между 100 и 175 ампер . Проконсультируйтесь со своим электриком, если вы хотите использовать провод меньше №4.

Определите номинальную силу тока

Шаг № 2

Пропустите соединительный провод от точки рядом с водонагревателем (удобное место, если у вас работает газовый водонагреватель) до точки выхода, где провод можно прикрепить к заземляющему проводу. что ведет к внешним заземляющим электродам. Это часто делается на сервисной панели.

Проложите этот провод так же, как и любой другой кабель, оставив примерно от 6 до 8 футов провода на водонагревателе . Если вы пропустите этот провод через балки потолка, просверлите отверстие 1⁄2 дюйма как можно ближе к центру, чтобы не ослабить балку.Скрепите провод через каждые 2 фута, если проводите его параллельно балкам.

Пропустите соединительный провод

Шаг № 3

Установите зажимы заземления на каждую трубу (горячее водоснабжение, холодное водоснабжение, газ) примерно на 30 см выше водонагревателя. Не устанавливайте зажимы рядом с штуцером или коленом, потому что затягивание зажимов может сломать или ослабить паяные соединения. Также убедитесь, что на трубах нет краски, ржавчины или других загрязнений, которые могут помешать хорошему чистому соединению.

Не перетягивайте зажимы. Используйте зажимы, совместимые с трубой, во избежание коррозии. Используйте медные или латунные зажимы на медной трубе. Используйте латунные или стальные зажимы на стальной трубе.

Установите зажимы заземления трубы

Шаг № 4

Пропустите провод заземления через каждое отверстие для зажима, а затем затяните зажимы на проводе. Не обрезайте и не сращивайте провод: один и тот же провод должен проходить через все зажимы.

Проложите провод заземления

Шаг № 5

На панели выключите главный выключатель.Откройте крышку, открутив винты, и отложите крышку в сторону. Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Обычно вам приходится выбивать заглушку из этого отверстия, поместив на нее отвертку с внешней стороны и постучав молотком. Убедитесь, что заземляющий провод не соприкасается с шинами в середине панели или с клеммами нагрузки на выключателях .

Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 ″ в направлении задней части панели сверху или снизу.

Шаг № 6

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления. Эти отверстия достаточно большие, чтобы вместить до # 4 AWG провода , но иногда это может быть сложно. Если у вас возникли проблемы с проталкиванием проволоки, обрежьте ее конец и попробуйте использовать чистый отрезанный кусок. Закрепите установочный винт на проушине.

Установите крышку панели и снова включите главный выключатель.

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления.

Советы по заземлению главной сервисной панели

Нейтральный и заземляющий провода не должны подключаться к одной и той же шине в большинстве субпанелей.Шину заземления следует подключить к шкафу подпанели.

Нейтральная шина не должна быть подключена к шкафу дополнительной панели.

Совет № 1 для заземления главной сервисной панели

Металлический кабелепровод должен быть физически и электрически подсоединен к шкафу панели. Соединительная втулка может потребоваться в некоторых случаях, когда не вся выбивка удалена.

Совет № 2 для заземления главной сервисной панели

Установка заземляющего стержня

Заземляющий стержень является важной частью системы заземления.Его основная функция - создать путь к земле для электрического тока, такого как молния, скачки напряжения в сети и непреднамеренный контакт с линиями высокого напряжения. Если вы обновите свою электрическую службу , вам, вероятно, потребуется обновить заземляющий провод и стержни, чтобы они соответствовали коду .

Примечание! В разных муниципалитетах разные требования к заземлению, поэтому обязательно проверьте их, прежде чем пытаться сделать это самостоятельно. Звоните, прежде чем копать! Убедитесь, что зона, где вы будете устанавливать заземляющие стержни, свободна и свободна от любых подземных коммуникаций.


Тренируйте своих нарушителей!

Ваши выключатели (включая главный) следует «проверять» один раз в год для обеспечения надлежащего механического функционирования. Просто выключите их, а затем снова включите. Удобное время для выполнения упражнения - летнее время, когда вам все равно придется сбросить все часы.


Как установить систему заземляющих электродов

Шаг № 1

Начните с покупки двух стальных заземляющих стержней с медным покрытием диаметром 5/8 ″ и длиной 8 футов .Заземляющие стержни имеют на одном конце забивную точку, а на другом конце - ударную поверхность.

Начните с покупки двух стальных заземляющих стержней с медным покрытием.

Шаг № 2

Просверлите отверстие 5⁄16 ″ в балке обода вашего дома как можно ближе к главной панели обслуживания снаружи дома выше уровень земли не менее 6 ″ .

Просверлите 5⁄16 ″ отверстие в балке обода вашего дома.

Шаг № 3

Примерно в футе от фундамента дома приколите один стержень заземления в землю с помощью пятифунтовой булавы .Если вы натолкнетесь на камень или другое препятствие, вы можете стучать по заземляющему стержню под углом, если он не превышает 45 °.

Двигайтесь до только 3 или 4 дюйма стержня над землей . Отмерьте не менее 6 футов от первого стержня заземления и забейте его другим.

Примерно в футе от фундамента дома воткните один стержень заземления в землю с помощью пятифунтовой булавы.

Шаг № 4

Пропустите неизолированный медный провод № 4 от шины заземления на главной панели обслуживания через отверстие в балки обода и снаружи дома, оставив достаточно провода для соединения двух заземляющих стержней.

Проложите неизолированный медный провод №4 от шины заземления на главной сервисной панели.

Шаг №5

С помощью латунного зажима, обычно называемого желудь, подсоедините провод к первому заземляющему стержню, натягивая его туго, чтобы не провисать. существует . Продолжайте тянуть за провод, чтобы добраться до второго заземляющего стержня, создавая непрерывное соединение.

С помощью латунного зажима, обычно называемого желудь, подсоедините провод к первому заземляющему стержню.

Шаг № 6

Соедините второй заземляющий стержень с другим желудем с неразрезанным заземляющим проводом, предварительно протянутым через первый стержень заземления.Обрежьте лишнюю проволоку.

Соедините второй заземляющий стержень с другим желудь с неразрезанным заземляющим проводом.

Шаг № 7

Выкопайте несколько дюймов вокруг каждого стержня, чтобы создать зазор для пятифунтовой молоты. Создание неглубокой траншеи под заземляющим проводом между стержнями также является хорошей идеей. Забейте каждую удочку молотком до тех пор, пока вершина удочки не окажется на несколько дюймов ниже уровня земли.

Забейте каждую штангу молотком до тех пор, пока вершина штанги не окажется на несколько дюймов ниже отметки

Шаг № 8

Введите герметик в отверстие в балке обода с внутренней и внешней стороны.

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Советы по заземлению

Перечисленный металлический браслет можно использовать для заземления внутренних коммуникационных проводов, таких как телефон и кабельное телевидение, если клемма межсистемного соединения недоступна.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
