Циркуляционные насосы для отопления: доступные цены, отзывы

   Циркуляционный насос для отопления и автономного горячего водоснабжения предназначен для принудительной циркуляции и рециркуляции жидкого теплоносителя в замкнутых системах закрытого типа. Технические характеристики водяных помп различаются производительностью, диаметром подсоединения, напряжением питающей сети и потребляемой мощностью. Поэтому, чтобы правильно выбрать циркуляционный насос для отопления, цена которого зависит от типа ротора, модификации и производителя, необходимо обращаться в специализированные магазины климатической техники.

   Помпы циркуляционного типа обладают следующими отличительными особенностями и преимуществами:

• Минимальное потребление электрической энергии;
• Небольшие тепловые потери и отсутствие воздушных пробок;
• Малошумность при эксплуатации;
• Простота исполнения и установки;
• Фирменная гарантия на эффективность и безопасность работы.

   На рынке теплотехнических приборов представлены циркуляционные насосы для систем отопления и автономного горячего водоснабжения двух типов:

• С мокрым ротором, когда крыльчатка непосредственно взаимодействует с горячей водой или другим видом теплоносителя;
• С сухим ротором, когда крыльчатка не соприкасается с теплоносителем.

   Агрегаты с мокрым ротором рекомендуется устанавливать в частных домах, где система отопления и горячего водоснабжения имеет небольшой объём теплоносителя. Устройства с сухим ротором, имеющие КПД 70% применяются в крупных системах горячего водоснабжения и отопления.

   Выпускаемые бытовые циркуляционные насосы для систем отопления и автономного горячего водоснабжения рассчитаны на работу от однофазной или трёхфазной электрической сети.

   В нашем специализированном магазине МирКли представлен широкий спектр высокопроизводительного оборудованияразличных модификаций для отопления и горячего водоснабжения от известных производителей Aquatic, Speroni, Беламос, Джилекс и других.

Квалифицированные специалисты подберут нужную модель насоса для вашей системы горячего водоснабжения и отопления, а также организуют оперативную доставку заказа!

Циркуляционный насос Grundfos UPS 25-40 96281375 в Самаре

Циркуляционный насос Grundfos UPS 25-40 96281375 предназначен для различных систем отопления.

Этот насос можно применять для охлаждения и кондиционирования воздуха. Так же его можно использовать в системах горячего водоснабжения для циркуляции. Несмотря на низкую себестоимость, насос выполнен из чугуна и имеет три скорости вращения вала. Реле времени автоматически включает и выключает насос, тогда когда нужна горячая вода, тем самым сберегая электроэнергию.

• Соединитель в комплекте, дюйм нет
• Материал корпуса чугун
• org/PropertyValue»> Монтажная длина, мм 180
• Тип циркуляционный
• Высота подъема, м 4
• Вес, кг 2,6
• Трубное соединение, дюйм внешняя G1 1/2
• Мощность, Вт 45
• Вид для специализированных работ
• Производительность, л/мин 48
• org/PropertyValue»> Защита от сухого хода нет
• Для повышения давления нет
• Ротор мокрый
• Для теплого пола да
• Для ГВС нет
• Для котлов отопления да
• Для полотенцесушителей нет
• Частотное регулирование нет
• org/PropertyValue»> Сдвоенный нет
• Возможность регулировки Есть
• Класс защиты IP44
• Серия UPS
• Давление, атм 10
• Напряжение, В 220
• Конструкция центробежный
• Допустимая температура жидкости, °С от +2 до +110
• Показать еще

Этот товар из подборок

Комплектация *

• Насос;
• Гайки для подключения и на 1 дюйм ( 25мм) и сам насос;
• Гарантийный талон;
• Паспорт.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 2,96

Длина, мм: 204
Ширина, мм: 145
Высота, мм: 144

Особенности Универсальность Циркуляционный насос Grundfos UPS 25-40 96281375 имеет три скорости вращения вала. Скорость легко устанавливается поворотом рычага.

Преимущества Длительный срок службы; Низкий уровень потребляемой энергии; Удобство монтажа; Мощность 25/35/45 Вт на 1, 2 и 3 скоростях соответственно; Не требуют дополнительной настройки; Низкий уровень шума.

Произведено

• Дания — родина бренда
• Сербия — страна производства*
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Способы получения товара в Самаре

Циркуляционный насос Grundfos UPS 25-40 96281375 с доставкой в г. Самара: подробные условия и стоимость

Доставка

Вес брутто товара: 2.96 кг
Габариты в упаковке, мм: 204 x 145 x 144

В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль

Самовывоз: бесплатно

Сервис от ВсеИнструменты.

ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если:

• С момента приобретения прошло не более 120 дней.
• Сохранен товарный вид, товар не эксплуатировался.
• Предоставлена заводская упаковка товара (исключение – вскрытый блистер).
• Сохранены ярлыки, бирки, заводские пломбы на товаре (не на кейсе).
• Сохранена полная комплектация инструмента (в момент приема товара сверяется с информацией на сайте).

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 1 год

По данным сервисного центра ВсеИнструменты.ру у товара Циркуляционный насос Grundfos UPS 25-40 96281375 низкий процент брака

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры	Адрес	Контакты
СЦ «СПЕЦИАЛИСТ» САМ	ул. 4-й Проезд, 66.	+7 (846) 342-52-61
СЦ «Альфа-Комплект»	ул. Мичурина, д. 128	+7 (846) 201-26-06
СЦ «ВАТЕР ГРУПП»	ул. Средне-Садовая, д. 16	+7 (846) 250-25-02
СЦ «ИП Филатов О.Б.»	ул. Пятая Просека, д. 99А, оф. 1	+7 (846) 221-89-27

Современные насосы для отопления, какие режимы использовать

Циркуляционные насосы для отопления предыдущего поколения могли работать только с фиксированной скоростью вращения ротора. Наличие трех скоростей делало насосы более гибкими в отношении подстройки под разные системы отопления. Асинхронный двигатель был довольно устойчивым к перегрузкам, и «тянул» заданную скорость.

Современные циркуляционные насосы от известных производителей оснащаются электронным управлением. Они способны работать в нескольких режимах работы, включая и обычный режим «фиксированная скорость».

Снабжены синхронным двигателем, которым управляет процессор. Блок управления регистрирует силу тока, частоту вращения, температуру и др., и может делать «выводы» о том, как лучше подстроится под конкретную гидравлическую сеть, и работать с минимальным энергопотреблением.

Наличие множества режимов в современных циркуляционных насосах позволяет более гибко подстраиваться по гидравлическую сеть. И работать в наиболее экономичном режиме. Это призвано обеспечить лучшее энергосбережение, по сравнению с насосами старых линеек.

Какие режимы работы имеются, и как они сочетаются с различными типами отопительных систем? Выберем наиболее подходящие режимы….

Режимы работы

Сначала рассмотрим насосы предыдущего поколения с фиксированными скоростями вращения ротора. Приведены кривые рабочей характеристики Grundfos UPS 25-40

У этого насоса имеется только один режим работы — «Режим фиксированной скорости вращения ротора «. На выбор, для подстройки под имеющуюся сеть, – три скорости вращения.

На тыльной стороне агрегата в центре имеется заглушка для выпуска воздуха. Также через нее можно провернуть ротор двигателя, если он забился отложениями при длительной остановке (летом).

Далее приведены характеристики режимов работы насоса GRUNDFOS ALPHA2 L 25-40 с электронным управлением режимами работы.

К обычному скоростному режиму (3 скорости) здесь добавилось следующее.

• Режим пропорционального уменьшения давления. При росте напора в сети (при закрытии контуров…) будет уменьшаться расход, но одновременно уменьшится и напор. Возможны работа в соответствии с двумя кривыми характеристики. Графики в виде диагональных прямых линий (синий цвет).
• Режим постоянного давления. Насос будет поддерживать одно и тоже давление в сети при изменении ее сопротивления и расхода. Графики в виде горизонтальных прямых линий (красный цвет)

Также улучшены пусковые характеристики. Эта серия насосов не снабжается заглушкой для удаления воздуха. Здесь воздух удаляется из корпуса при кратковременном включении на третьей скорости.

Отсутствует возможность вручную провернуть ротор при его закисании во время летней стоянки. Для этого имеется пусковой режим с большим моментом силы, который позволяет расшевелить ротор, заросший отложениями.

Что дают новые режимы работы

Новые режимы позволяют насосу работать в более экономичной точке при изменении характеристик сети. Рассмотрим режим пропорционального давления.

Распространенная ситуация в обычной системе отопления частного дома: закрываются термостатические клапаны на отдельных отопительных приборах (отключаются отдельные контуры и т.п.), в результате расход в сети падает, а напор растет.

Рабочая точка насоса меняется:
— для нерегулируемого – напор повышается при нужном расходе;
— для регулируемого – напор уменьшается при нужном расходе.

На графиках указано – напор регулируемого насоса будет меньше на величину Н2, при одинаковых расходах. Сеть будет обеспечена в любом случае необходимым количеством теплоносителя, но с регулируемым напор будет меньше, энергопотребление меньше.

Дополнительные функции современных насосов

Также выпускаются насосы ALPHA 2 (не путать с ALPHA 2L) и ALPHA3, у которых имеются дополнительные функции.

• Летний режим — насос летом будет включаться каждый день на 2 минуты чтобы сгонять отложения на фильтр и не дать застояться.
• Ночной режим – уменьшение напорных характеристики при снижении температуры или задается вручную.
• Защита от сухого хода – агрегат отключится при отсутствии жидкости.
• Дисплей с отображением текущей мощности – потребителям нравится наблюдать за минимальными энергорасходом, и осознавать тот факт, что для движения теплоносителя по дому 200 м кв. потребляется 8 Вт.

Главное отличие ALPHA 2 и ALPHA3 – наличие режима AUTOADAPT. Режим самонастройки, позволяет выбирать наиболее экономичную рабочую точку для данной сети.
Рабочая точка может находиться только в заштрихованной области. Представлены характеристики ALPHA 2 25-40.

Также ALPHA3 имеет возможность управляться дистанционно от гаджетов типа смартфон. Или по сигналам от других систем управления. На гаджет устанавливается специальная программа под андроид. Теперь можно, прохаживаясь вдоль системы отопления, менять режимы работы насоса.

Но реальный практический смысл этого способа настройки, по отзывам отечественных специалистов, до сих пор обнаружен не был…. Вероятно, «для супер-экономии» необходимо обеспечивать обратную связь между элементами системы и самим насосом, что у нас пока реализовано не было…

Какие режимы насосов, когда использовать

• Режим AUTOADAPT.

  Позволяет наиболее минимизировать энергопотребление и работать с минимальным напором для данной сети. Подходит для большинства «обычных» домашних радиаторных сетей.
  В основном не подходит для системы «теплый пол», так как там нужно поддерживать одинаковый большой напор.

• Пропорциональное давление.

  Подходит для домашних сетей с терморегулирующими клапанам (балансировочными вентилями), где допускается уменьшение напора насоса при уменьшении расхода. Подходит для обычных радиаторных сетей, с низким сопротивлением, не закрытых клапанами ответвлений.

• Постоянное давление.

  Для сетей с относительно небольшой потерей давления. Это однотрубные системы отопления, первичные контура (первичное кольцо, контур котла, контур бойлера…), двухтрубные системы с небольшим сопротивлением.
  Системы теплого пола с не длинными контурами, в том числи и при регулировке термоклапанами обратного потока.

• Фиксированные скорости.

  Фиксированная скорость подходит, когда необходима наибольшая мощность, наибольший расход, например, для загрузки бойлера. Или при кондиционировании комнаты.
  Также фиксированная скорость неплохо подходит для системы теплых полов, которые обычно требуют больше энергии на движение теплоносителя, стабильный высокий напор, особенно при длинных обогревающих петлях.

Какой насос выбрать для отопления в доме

Обычный вопрос – какой насос выбирать для системы отопления в доме. Приведены рекомендации от производителя по расходу и площади отопления:
— для радиаторной сети;
— для теплых полов.
Насосы второго типа регулируемые, с измененной гидравликой, в целом используются большего типоразмера.

Какой циркуляционный насос выбрать для системы отопления загородного дома.

Как выбрать циркуляционный насос для системы отопления загородного дома.

Все больше и больше горожан становятся счастливыми обладателями загородных домов. И если раньше дачная жизнь ассоциировалась только с жарким летом, то теперь сезон длиться практически круглый год. Однако далеко не все готовы мириться с неудобствами «стародачной» жизни – современному человеку для нормального отдыха требуется привычный комфорт. А в нашем не слишком мягком климате в это понятие входит, прежде всего, тепло в родном жилище. Именно поэтому, устройство систем отопления – весьма животрепещущая проблема для владельцев недвижимости на природе. Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя подбор и монтаж этого незаменимого элемента систем отопления лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. В домах, коттеджах площадью до 100 м². могут использоваться отопительные системы открытого типа. Принцип их работы основан на явлении конвекции – нагретый теплоноситель «легче» холодного и естественным образом поднимается наверх, откуда разливается по ветвям отопительной системы, отдавая тепло в воздух. Однако, несмотря на простоту и относительную дешевизну, такой способ отопления имеет ограниченное применение – прежде всего потому, что пригоден только для домов небольшой площади – приблизительно до 100 м²., стоит отметить и невысокую эффективность данного метода.

Циркуляционный насос — насос, который устанавливается непосредственно в трубопровод и обеспечивает перемещение теплоносителя по трубопроводу, как правило системы отопления закрытого типа, повышая эффективность отопления. Для систем отопления частных домов почти более десятилетия применяют насосы с так называемым «мокрым ротором», например, GRUNDFOS типа UPS. Особенностью этой конструкции является то, что охлаждение и смазка подвижных частей производится протекающей жидкостью, делая работу агрегата бесшумной и надежной. Особенностью современных циркуляционных насосов являются экономичность, долговечность, небольшие габариты и бесшумность. Для домов с площадью свыше 150 м². необходимо применять принудительную циркуляцию теплоносителя, так как естественная конвекция уже не сможет обеспечить равномерный прогрев всех отопительных приборов (батарей). Циркуляционный насос перемещает жидкость по системе с заданной скоростью, быстро и эффективно доставляя тепло во все уголки здания. При этом важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам.

Для правильного выбора циркуляционного насоса прежде всего, необходимо знать сколько тепла понадобиться для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м°/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом, например насосы Grundfos Alfa 2. Такие циркуляционные насосы самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Для приблизительной ориентации можно воспользоваться таблицей:

Таблица 1.

где хх — диаметр трубопровода

Часто в задают вопрос: «Почему шумят трубы системы отопления? Как убрать шум в трубах?»

Шум в трубопроводах вызывается обычно либо неправильно подобранным («переразмеренным») и установленным насосом, либо наличием воздуха в системе. Именно поэтому нужно с особым вниманием отнестись к подбору и монтажу циркуляционного насоса. Следует заметить, что рекомендуется устанавливать гидрокомпенсатор (гидроаккумулятор, мембранный бак). Этот бак ставится для поддержания требуемого статического давления в системе. Гидрокомпенсатор позволяет избежать кавитационных нагрузок, которые вредны для насоса и создают шум в трубах. Если в отопительную систему попал воздух, это тоже будет вызывать гул. Поэтому необходимо перед запуском отопления правильно удалить воздух из трубопроводов.

Для решения данной проблемы необходимо:

1. Заполнить систему полностью.
2. Удалить воздух из «воздушек» (специальных клапанов на отопительных приборах).
3. Включить котел.
4. Включить насос и открыть кран радиатора, убедившись, что циркуляция воды есть.
5. Дать насосу поработать несколько минут.
6. Выключить насос и повторно удалить воздух из системы.
7. Проверить статическое давление и, при необходимости, дополнить систему водой (см. Таблицу 2)
8. Повторно включить и, если это нужно, отрегулировать насос (обычно для регулируемых насосов это не требуется).

Таблица 2. Необходимое статическое давление на входе в насос.

Температура жидкости	Минимальное давление на входе
75	0,5
90	2,8
110	11

Современные центробежные насосы могут без вреда для себя отключаться на длительное время, не использоваться, например в летнее время. Даже если в результате остановки в теле насоса возникнут отложения, их легко удалить, переключив нерегулируемый насос на максимальную скорость вращения. Регулируемые насосы, такие как GRUNDFOS ALPHA 2, Magna 3 снабжены специальной функцией деблокирования.

Современные модели циркуляционные насосы имеют вал и подшипники, сделанные из керамики. Это не только продлевает срок службы, но и делает их практически бесшумными в эксплуатации. Стоит заметить, что эти небольшие устройства очень экономичны и потребляют энергии не больше, чем, скажем, небольшая электрическая лампочка. Тем не менее, недавно все ведущие европейские производители циркуляционных насосов пришли к соглашению о единой классификации по энергопотреблению. При этом насосы класса «А» потребляют в среднем 6 Вт, что соответствует 90 кВт ч в год. Даже проверенные временем модели (GRUNDFOS UPS 100) будут в основном соответствовать классу В. Безусловно, надо отметить, что наиболее экономичны регулируемые циркуляционные насосы. Срок службы качественного циркуляционного насоса составляет не менее 10 лет. Для длительной бесперебойной работы следует соблюдать рекомендации производителей: правильно подобрать и установить циркуляционный насос, использовать в системе специально подготовленную воду, не допускать «завоздушивания» системы.
Большой ассортимент циркуляционных насосов позволяет сделать оптимальный подбор для каждой индивидуальной системы. Это обеспечивает отсутствие эксплуатационных проблем и долгую бесперебойную службу.

Для повышения комфорта и экономии энергии в систему ГВС индивидуального дома можно установить специальный циркуляционный насос, например GRUNDFOS UP Comfort. Это позволит не дожидаться, пока из крана пойдет горячая вода, что не только снижает затраты на электроэнергию, но и уменьшает расход воды. Стоит заметить, что в 2002 г. насос GRUNDFOS UP Comfort получил европейскую премию за промышленный дизайн. В случае использования в качестве системы отопления системы «теплый пол» следует использовать регулируемые циркуляционные насосы типа ALPHA . При устройстве теплых полов все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимый напор насоса. Из-за малого температурного перепада и большого перепада давления в системе подогрева полов требуется насос большей мощности, чем для радиаторной системы. Кроме того, следует учесть, что каждое помещение должно иметь свою систему управления. В случае использования в качестве системы отопления системы «теплый пол» следует использовать регулируемые циркуляционные насосы типа ALPHA . При устройстве теплых полов все петли должны быть сбалансированы на одинаковый перепад давления, при этом потери давления в самой длинной петле (не более 120 м) определяют необходимый напор насоса. Из-за малого температурного перепада и большого перепада давления в системе подогрева полов требуется насос большей мощности, чем для радиаторной системы. Кроме того, следует учесть, что каждое помещение должно иметь свою систему управления.
В таблице 3 приведены ориентировочные данные для подбора насосов для теплых полов.

Таблица 3. Рекомендуемый регулируемый насос для систем «Теплых полов»

Итак, в нашем обзоре мы постарались ответить на большинство вопросов, которые возникают у покупателей циркуляционных насосов. Безусловно, как уже говорилось, расчет и монтаж систем отопления – дело сложное и требующее квалифицированного подхода. Однако понять, как система работает и для чего и как служат различные ее элементы несложно и вполне доступно современному домовладельцу. Более того, такие познания не только облегчат эксплуатацию дома, но и позволят с открытыми глазами сделать выбор наилучшего варианта среди всего многообразия сегодняшнего рынка.

Ознакомиться с линейкой циркуляционных насосов Grundfos Вы можете в разделе Циркуляционные насосы для систем отопления и кондиционирования

Документы

24.07.2013 15:33:39 ПРОЕКТ Устава Таежненского сельского поселения
Документ от 24.07.2013 22:33:39:  Загрузить

24.07.2013 15:17:48 Решение № 12 от 15.03.2013 г.
Документ от 24.07.2013 22:17:48:  Загрузить

24.07.2013 15:17:29 Устав Мельничного сельского поселения
Документ от 24.07.2013 22:17:29:  Загрузить

24.07.2013 15:07:04 Решение № 42 от 29.08.2012 г.
Документ от 24.07.2013 22:07:04:  Загрузить

24.07.2013 14:48:19 Решение № 80 от 21.04.2013
Документ от 24.07.2013 21:48:19:  Загрузить

24.07.2013 14:48:01 ПРОЕКТ Решения
Документ от 24.07.2013 21:48:01:  Загрузить

24.07.2013 14:47:32 Решение № 68 от 01.02.2013 г.
Документ от 24.07.2013 21:47:32:  Загрузить

24.07.2013 14:47:13 Устав Дальнекутского сельского поселения
Документ от 24.07.2013 21:47:13:  Загрузить

24.07.2013 14:33:02 Устав Глубинненского сельского поселения
Документ от 24.07.2013 21:33:02:  Загрузить

24.07.2013 14:23:50 Решение № 103 от 20.05.2013 г.
Документ от 24.07.2013 21:23:50:  Загрузить

24.07.2013 14:23:32 Решение № 104 от 20.05.2013 г.
Документ от 24.07.2013 21:23:32:  Загрузить

24.07.2013 14:23:15 Устав Вострецовского сельского поселения
Документ от 24.07.2013 21:23:15:  Загрузить

24.07.2013 14:21:58 Постановление № 58 от 18.07.2011 г.
Документ от 24.07.2013 21:21:58:  Загрузить

24.07.2013 14:21:41 Постановление № 23 от 13.06.2013 г.
Документ от 24.07.2013 21:21:41:  Загрузить

24.07.2013 14:21:23 Постановление № 22 от 13.06.2013 г.
Документ от 24.07.2013 21:21:23:  Загрузить

24.07.2013 14:21:03 Постановление № 21 от 13.06.2013 г.
Документ от 24.07.2013 21:21:03:  Загрузить

24.07.2013 14:20:42 Постановление № 19 от 13.06.2013 г.
Документ от 24.07.2013 21:20:42:  Загрузить

24.07.2013 14:20:24 Постановление № 18 от 13.06.2013 г.
Документ от 24.07.2013 21:20:24:  Загрузить

24.07.2013 14:20:03 Постановление № 17 от 13.06.2013 г.
Документ от 24.07.2013 21:20:03:  Загрузить

24.07.2013 14:19:45 Постановление № 15 от 13.06.2013 г.
Документ от 24.07.2013 21:19:45:  Загрузить

Водяные циркуляционные насосы для отопления — рекомендации

Водяные насосы для отопления циркуляционные — назначение

Водяные насосы для отопления сейчас повсеместно применяются для поддержания комфортной температуры в каждой комнате дачных домиков, солидных жилых коттеджей и многоэтажных высотных жилых и промышленных зданий. По нашему мнению, оптимальным выбором являются насосы Grundfos (Грундфос) UPS 25-40 и UPS 25-60, а не насосы других производителей ценой в полтора раза дешевле. Вы спросите: Зачем платить за насос для котла дороже? А Вы уверены, что дороже? На настоящие насосы UPS Грундфос 5 (пять) лет гарантии. Пять лет гарантированной работы насоса для отопления. Более дешевый китайский насос нужно будет менять, по отзывам, раз в два года. То есть насос Grundfos UPS в эксплуатации обходится примерно на 60% дешевле, чем аналог со стоимостью ниже в полтора раза. Экономия, согласитесь, весьма существенная. Грундфос — мировой признанный лидер в производстве насосов для отопления. Насосы UPS Grundfos можно встретить в котлах бош, будерус, вейсман. Отзывы о них очень положительные — насосы Грундфос не греются и не шумят.

А можно ли обойтись без водяного насоса для отопления — циркуляционного насоса?

Можно. Газовые котлы, котлы на твердом топливе или электрические котлы отопления, как известно, устанавливаются в низшей точке отопительного контура, состоящего из труб и отопительных радиаторов. Нагретая вода, выходящая из котла, обладает наибольшей температурой во всем контуре. Мы знаем из курса физики или из личного опыта, что горячая вода будет всегда выше, а холодная ниже. Поэтому горячая вода в нашем контуре будет подниматься вверх, в высшую точку, постепенно остывая. Остывшая же вода будет опускаться вниз к котлу. Отопительный контур замкнется. Все выглядит практически идеально. И раньше такие системы – самотечные системы обогрева использовались достаточно много. Но не бывает ничего идеального, и в самотечной системе есть свои недостатки. Скорость движения жидкости не велика, необходимо использовать трубопровод большего диаметра, и отдаленные комнаты дома практически всегда обогреваются недостаточно, вода успевает остыть.

Водяные насосы (помпы) для отопления циркуляционные решают все проблемы и позволяют отапливать дома, здания и сооружения равномерно. Насос для котла применяется с большинством котлов: есть насос для газового котла, насос для электрокотла, насос для твердотопливного котла — котла на дереве, паллетах или угле.

Какие преимущества нам несут водяные насосы для отопления циркуляционные и на что нужно обязательно обратить внимание при их выборе, а на что, как говорится, «закрыть глаза»? Насосы для обогрева, создавая определенный напор, как бы подталкивают воду в трубе и помогают ей циркулировать по замкнутому контуру. Наиболее распространены помпы для отопления циркуляционные диаметром условного прохода 25 мм. Различаются создаваемым напором. Самые востребованные циркуляционные насосы для отопления с максимальным напором 4 и 6 метров водяного столба. Приведем некоторые рекомендации при подборе циркуляционного насоса для обогрева здания.

Тип монтажа	Отапливаемая  площадь	Необходимый  расход	Рекомендуемая марка насоса
От 3 до 15 радиаторов	50-200 м2	0,4-1 м3/час	UPS 25-40 Grundfos, Alpha2 25-40 Grundfos, Alpha2 L 25-40 Grundfos, Wilo Star-RS 25/4,Lowara TLC 25-4L, Sprut GPD 25-4S, BPS 25-4S Насосы+ оборудование
более 15 радиаторов	250 м2	1,1 м3/час	UPS 25-60 Grundfos, Alpha2 25-60 Grundfos, Alpha2 L 25-60 Grundfos, Wilo Star-RS 25/6,Lowara TLC 25-6L, Sprut GPD 25-6S, BPS 25-6S Насосы+ оборудование
«Теплый пол»	50-100 м2	1,2-1,8 м3/час	UPS 25-40 Grundfos, Alpha2 25-40 Grundfos, Alpha2 L 25-40 Grundfos, Wilo Star-RS 25/4,Lowara TLC 25-4L, Sprut GPD 25-4S, BPS 25-4S Насосы+ оборудование
«Теплый пол»	50-200 м2	1,8-3,0 м3/час	UPS 25-60 Grundfos, Alpha2 25-60 Grundfos, Alpha2 L 25-60 Grundfos, Wilo Star-RS 25/6,Lowara TLC 25-6L, Sprut GPD 25-6S, BPS 25-6S Насосы+ оборудование

Приведены примеры для информации, но они охватывают 90% случаев. Для более детального подбора советуем обратиться к специалистам ООО Климат Технологии.

Если с диаметром и создаваемым напором насоса примерно ясно, то какой водяной насос для отопления выбрать из существующего многообразия?

Есть циркуляционные насосы Grundfos, Wilo, Sprut, Lowara, Насосы плюс оборудование. Существуют помпы двух и трехскоростные, а также с плавным частотным регулированием. За что стоит переплатить, а на чём сэкономить? Всё это можно узнать, прочитав наши рекомендации, как правильно купить водяные насосы для отопления.

как поставить насос в отопительную систему

Для равномерного распределения тепла в доме, оснащенном автономной системой отопления, используют различные модели циркуляционных насосов. Данное оборудование обеспечивает принудительную циркуляцию теплоносителя по трубам и батареям. При этом прогрев радиаторов осуществляется одновременно во всех комнатах независимо от их удаленности от отопительного котла.

Проводится установка насоса на отопление в соответствии с инструкцией производителя, в которой подробно описан процесс монтажа данного оборудования. На практике опробовано несколько способов расположения насосных установок в системе отопления частного дома. В каждом случае владельцем объекта выбирается наиболее подходящий вариант с учетом типа используемого котла и расширительного бака, вида отопительной системы, наличия дополнительных элементов.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

1. Сечение труб, к которым будет подключаться циркуляционный насос.
2. Габариты места, отведённого для установки перекачивающего агрегата.
3. Максимальную температуру теплоносителя.
4. Мощность и пропускную способность теплогенератора.
5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м³/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Особенности устройства системы отопления с насосной циркуляцией изучены в данной статье: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/otopleniye-s-nasosnoj-cirkulyaciej.html

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Подробнее про то, как выбрать такой насос читайте в статьях: Подбор циркуляционного насоса для отопления.

Определение места врезки насоса в систему

При установке циркуляционного насоса необходимо учитывать не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно насосы с «мокрым» ротором рекомендовалось устанавливать исключительно на обратку – считалось, что так они проработают намного дольше, поскольку будут находиться в более щадящем температурном режиме.

Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа

Современные агрегаты рассчитаны на длительный контакт с горячей жидкостью, поэтому их смело можно устанавливать и на стороне подачи. Мало того, специалисты нередко рекомендуют монтировать насос именно на подающий трубопровод, чтобы повысить давление в зоне всасывания. В этом случае указанный участок будет иметь самую высокую температуру, поэтому следует обязательно убедиться в том, способно ли электрическое устройство контактировать с высокотемпературной жидкостью. Достоинства подобного способа смогут оценить, например, обладатели тёплых водяных полов, поскольку в этом случае исключается образование воздушных пробок.

Для оптимизации схемы отопления используется распределительная гребёнка. Подробности: https://aqua-rmnt.com/otoplenie/kotelnaya/grebenka-dlya-sistemy-otopleniya.html

Для систем обогрева с мембранными баками, напротив, рекомендуется вести монтаж байпаса с насосом на стороне обратки, поближе к расширительной ёмкости. Если же такая схема затруднит обслуживание насоса, то его врезают непосредственно в магистраль, обязательно оснащая контур обратным клапаном.

Циркуляционный насос и элементы его обвязки: рекомендации специалистов

Выбрать циркуляционный насос и определиться с местом его установки – это всего лишь полдела. Не менее важно грамотно выполнить обвязку – только в этом случае можно рассчитывать на долгую, беспроблемную работу и возможность комфортного обслуживания агрегата. В рекомендациях специалистов нет ничего сложного:

1. Место установки насоса следует оборудовать шаровыми кранами. С их помощью можно будет отсечь агрегат от теплоносителя во время профилактических или ремонтных мероприятий.
2. Со стороны входа теплоносителя необходимо установить фильтр грубой очистки, который послужит барьером для механических частиц. Как показывает практика, наличие подобного устройства замедляет процесс абразивного износа крыльчатки в несколько раз. Если же говорить об опасности повреждения помпы, то здесь значение фильтрации и вовсе трудно переоценить.
3. Крайнюю верхнюю точку байпаса следует оборудовать клапаном для развоздушивания.
4. Направление движения теплоносителя должно совпадать со стрелкой на корпусе прибора.
5. Поскольку в насосах «мокрого» типа охлаждение и смазку выполняет перекачиваемый теплоноситель, ось вращения должно находиться в параллель с горизонталью.
6. Для обеспечения герметичности сопряжённые детали и места их соединений уплотняют при помощи прокладок и герметиков.

Не менее важно правильно подключить насос к электрической сети. Тип и сечение кабеля должны соответствовать мощности агрегата, а подключение необходимо выполнять только при наличии защитного заземления.

Основные правила монтажа

Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.

Очень важно при самостоятельной установке  выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду

Необходимость фильтрации воды

Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.

Расположение насоса в отопительном контуре

В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе  после расширительного мембранного бака и перед котлом отопления.

Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров

Для чего нужен байпас?

Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.

Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который  перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.

Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению

Электрическое подключение

Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.

Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь

Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!

Ответить на вопрос, зачем ставить циркуляционный насос, поможет следующий материал: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sistema-s-prinuditelnoj-cirkulyaciej.html

Проверка работы и запуск в работу

После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.

Оцените статью: Поделитесь с друзьями!

Системы тепловых насосов | Департамент энергетики

Для климата с умеренными потребностями в отоплении и охлаждении тепловые насосы являются энергоэффективной альтернативой печам и кондиционерам. Как и ваш холодильник, тепловые насосы используют электричество для передачи тепла из прохладного помещения в теплое, делая прохладное пространство более прохладным, а теплое — теплее. Во время отопительного сезона тепловые насосы перемещают тепло из прохладного помещения в ваш теплый дом, а во время сезона охлаждения тепловые насосы перемещают тепло из прохладного дома в теплое помещение.Поскольку они перемещают тепло, а не генерируют тепло, тепловые насосы могут обеспечить эквивалентное кондиционирование помещения всего за четверть стоимости эксплуатации обычных нагревательных или охлаждающих приборов.

Есть три типа тепловых насосов: воздух-воздух, водоисточник и геотермальный. Они собирают тепло из воздуха, воды или земли за пределами вашего дома и концентрируют его для использования внутри.

Самым распространенным типом теплового насоса является тепловой насос с воздушным источником тепла, который передает тепло между вашим домом и наружным воздухом.Современные тепловые насосы могут снизить потребление электроэнергии для отопления примерно на 50% по сравнению с электрическими нагревателями сопротивлением, такими как печи и обогреватели для плинтусов. Высокоэффективные тепловые насосы также осушают лучше, чем стандартные центральные кондиционеры, что приводит к меньшему потреблению энергии и большему комфорту охлаждения в летние месяцы. Тепловые насосы с воздушным источником тепла использовались в течение многих лет почти во всех частях Соединенных Штатов, но до недавнего времени они не использовались в регионах, которые испытывали длительные периоды отрицательных температур.Однако в последние годы технология тепловых насосов с воздушным источником тепла продвинулась вперед и теперь предлагает законную альтернативу обогрева помещений в более холодных регионах.

Для домов без воздуховодов тепловые насосы с воздушным источником также доступны в бесканальной версии, называемой мини-сплит-тепловым насосом. Кроме того, особый тип воздушного теплового насоса, называемый «чиллер с обратным циклом», генерирует горячую и холодную воду, а не воздух, что позволяет использовать его с системами лучистого теплого пола в режиме обогрева.

Геотермальные (грунтовые или водные) тепловые насосы достигают более высокой эффективности за счет передачи тепла между вашим домом и землей или близлежащим источником воды.Хотя их установка и стоит дороже, геотермальные тепловые насосы имеют низкие эксплуатационные расходы, поскольку они используют преимущества относительно постоянной температуры земли или воды. Геотермальные (или наземные) тепловые насосы имеют несколько основных преимуществ. Они могут снизить потребление энергии на 30-60%, контролировать влажность, прочные и надежные, и подходят для самых разных домов. Подходит ли вам геотермальный тепловой насос, будет зависеть от размера вашего участка, грунта и ландшафта. Тепловые насосы, работающие на грунте или воде, могут использоваться в более суровых климатических условиях, чем тепловые насосы, работающие на воздухе, и удовлетворенность клиентов системами очень высока.

Новым типом теплового насоса для бытовых систем является абсорбционный тепловой насос, также называемый газовым тепловым насосом. Абсорбционные тепловые насосы используют тепло в качестве источника энергии и могут работать от самых разных источников тепла.

Дополнительную информацию об этих конкретных типах тепловых насосов можно найти по адресу:

Wilo 4035479 SB30 Вторичный циркуляционный насос 230 В | Насосы центрального отопления

Оценка 5 из 5 к Wolf60 из Насос Именно то, что я искал Хорошее соотношение цены и качества Легко установить

Дата выпуска: 2019-04-26

Оценка 4 из 5 к Bigbeard из Накачай это Я установил этот насос на обратную систему рециркуляции горячей воды на мою кухню на первом этаже, находящуюся далеко от баллона с горячей водой на первом этаже.Насос работает достаточно тихо и без усилий выполняет свою задачу на минимальных настройках и не нагнетает воду в вентиляционную трубу, поскольку на выходе насоса установлен обратный клапан. Инструкции, поставляемые с помпой, не имеют смысла и содержат очень мало полезной информации. Я потратил много времени, пытаясь понять, как работают электрические разъемы, и обнаружил, что это маленькие рычаги, которые нужно сильно нажимать, открывая пружины с отверстиями для приема гибкого кабеля. Насос очень универсален, так как его можно вращать в своем корпусе и он подходит в очень маленьком пространстве.Клапаны насоса не входят в комплект поставки. Screwfix были лучшими по цене из обычных надежных розничных продавцов, но даже в этом случае товар стоит дорого, как и все бронзовые насосы.

Дата публикации: 2017-02-13

Оценка 5 из 5 к RaveyDavey100 из Дорогой, но хороший Купил это для использования в качестве дестратного насоса в системе ГВС. Это качественный и хорошо спроектированный насос, который также подходит для питьевой воды (неагрессивные детали внутри).Работает красиво и тихо, поэтому я доволен, но это было довольно дорого для того, что есть.

Дата публикации: 2015-05-25

Оценка 5 из 5 к EliteSweeps от Отличный вторичный доход! Экономичный насос для использования в системе вторичного возврата. Помпа была куплена на замену неисправной детали и пришлась по душе. Никаких хлопот, никаких проблем!

Дата выпуска: 2012-04-10

Часто задаваемые вопросы об электрическом тепловом насосе

Что такое электрический тепловой насос?

Электрический тепловой насос — это единый блок, который одновременно обогревает и охлаждает ваш дом.Тепловой насос является наиболее эффективной системой отопления и охлаждения, доступной сегодня, поскольку он вырабатывает более одной единицы тепла на каждую единицу потребляемой энергии.

Если он охлаждает и нагревает, почему его называют тепловым насосом?

Простой. Он перекачивает тепло. Летом он перемещает тепло изнутри вашего дома наружу. Зимой он переносит тепло из наружного воздуха внутрь вашего дома. Это делается с помощью хладагента, который перекачивается компрессором через внутренний и внешний змеевики

.

Зимой на улице жарко?

Вы делаете ставку.Наружный воздух с температурой 0 градусов по Фаренгейту содержит 82% тепла, доступного в воздухе с температурой 100 градусов по Фаренгейту (попросите учителя физики средней школы сказать вам, почему!). Одна из удивительных особенностей теплового насоса заключается в том, что он может извлекать тепло из наружного воздуха и перекачивать его в ваш дом.

Вам нужна дополнительная система отопления с электрическим тепловым насосом?

Электрический тепловой насос наиболее эффективно работает при температурах ниже 30 ° C. Когда температура опускается ниже этого значения, требуется дополнительное нагревание.Но не забывайте, что в наших краях выше 32 градусов тепла более 94% времени отопительного сезона. Дополнительное отопление может осуществляться электронагревателем или газовой печью.

Могу ли я сэкономить деньги, используя понижающий термостат с тепловым насосом?

Вы сэкономите немного больше, особенно летом. Рекомендуемая настройка термостата — 78 градусов для охлаждения и 70 градусов для обогрева.

Я слышал, что тепловые насосы не согревают вас так же тепло, как газовая печь. Это правда?

Некоторые думают, что это правда, потому что к тепловому насосу нужно немного привыкнуть.С тепловым насосом вы не получите тех неприятных порывов горячего воздуха, которые вы получаете с газовой печью. Тепловой насос поддерживает более постоянную температуру в помещении, чем газовая печь, поэтому вам все время комфортнее. Если вы похожи на большинство людей, которым иногда бывает слишком жарко, а иногда слишком холодно с газовой печью, электрический тепловой насос, вероятно, вам подойдет.

Значит, тепловой насос действительно нагнетает более прохладный воздух, чем газовая печь?

Право. Именно это помогает поддерживать постоянную комфортную температуру в вашем доме, которую лучше переносят люди, домашние животные и растения.

Значит, он должен работать дольше, чем газовая печь, не так ли?

Снова верно. Но помните, что он производит от двух до трех единиц тепла на каждую единицу потребляемой энергии (по сравнению с менее чем одной единицей тепла от газовой печи), так что в конце месяца вы получите значительную экономию.

Но если он будет работать дольше и будет работать летом

и зимой, он быстрее изнашивается, верно?

Неправильно. Тепловой насос предназначен для работы в течение всего года — как и ваш холодильник (и когда вам в последний раз приходилось его заменять?) Журнал Appliance Magazine сообщает, что тепловые насосы имеют примерно такой же срок службы, как и обычный центральный кондиционер, работающий на газе. печь.И даже Институт газовых исследований признает в отчете об исследовании, что «по мере увеличения эффективности тепловых насосов их ожидаемый срок службы также увеличивается». Напротив, в том же исследовании Институт исследований газа предполагает, что ожидаемый срок службы газовых печей будет уменьшаться по мере повышения их эффективности.

Должен ли я увеличить размер своего блока с тепловым насосом или установить воздуховоды большего размера?

В тепловом насосе используются воздуховоды того же размера, что и в типовой газовой печи / центральной системе кондиционирования воздуха.И в отличие от газовых печей, размер которых обычно слишком велик, вам не нужно увеличивать размер теплового насоса. Если вы устанавливаете тепловой насос в доме Energy Action, вам может даже понадобиться устройство меньшего размера. Причина в том, что дома Energy Action построены для максимальной экономии энергии.

А как насчет режима охлаждения? Тепловые насосы в режиме охлаждения менее эффективны, чем обычные центральные кондиционеры?

Нет. Современные тепловые насосы обычно столь же эффективны, как и обычные центральные кондиционеры.

---

Источник: ТУ ЭЛЕКТРИЧЕСКАЯ

Colony Air Conditioning & Heating — это компания по кондиционированию и обогреву с рейтингом A +, предоставляющая быстрые и сертифицированные услуги по ремонту кондиционеров и обогревателей во Фриско, Техас, Плано, Техас, Маккинни, Техас, Аллен, Техас, Флауэр-Маунд, Техас, Хайленд-Виллидж, Техас, Льюисвилл, Техас, Коппелл, Техас, Кэрроллтон, Техас, Колония, Техас, Литтл Вяз, Техас, и Северный Даллас, Техас

Мы принимаем наличные, чеки и все основные кредитные карты

Ремонт и установка тепловых насосов, Аннаполис, Мэриленд

Делаем работу правильно с первого раза

Наши специалисты по ремонту систем отопления, вентиляции и кондиционирования в округе Анне Арундел в Barstow and Sons обладают высокой квалификацией и опытом в обслуживании, ремонте и установке тепловых насосов.Мы обслуживаем клиентов по всему Аннаполису, Северному парку и Пасадене. Если вы решите нанять нас для проверки и ремонта вашего теплового насоса, вы можете рассчитывать на нашу надежность и качество изготовления. Мы можем решить практически любую проблему, которая может возникнуть с любой маркой и моделью.

Мы обслуживаем следующие типы тепловых насосов:

• Электрические тепловые насосы
• Геотермальные тепловые насосы
• Бесконтактные тепловые насосы
• Тепловые насосы мини-сплит

Если вам потребуется ремонт, установка или любые другие услуги, связанные с тепловыми насосами, мы будем рядом, чтобы помочь вам и предоставить правильное решение.

Ремонт насоса отопления

Наши опытные специалисты обслуживают все марки и модели, поэтому могут осмотреть и отремонтировать неисправный насос отопления или порекомендовать заменить его на новый агрегат. Каждый из наших профессионалов работает быстро и надежно, стремится максимально удовлетворить потребности клиентов. Предварительная цена предоставляется при каждом обращении к установке, замене или обслуживанию. Свяжитесь с нами, если вы заметили признаки неисправности теплового насоса, например, если из ваших воздуховодов поступает недостаточное количество тепла, слышны странные шумы или насос вообще не работает.

Установка теплового насоса Тепловые насосы

— это инвестиция, но мы предлагаем много возможностей для экономии, а также варианты финансирования, которые помогут вам работать в рамках вашего бюджета, при условии получения утвержденного кредита. Наши опытные установщики безопасно доставят агрегат и подключат его к вашей системе HVAC и связанным с ней линиям. Правильная установка помогает максимизировать срок службы и преимущества вашей системы отопления. Он также обеспечивает надлежащую работу насоса, поэтому насосная система потребляет лишь небольшое количество электроэнергии.

Обслуживание тепловых насосов

Мы полностью оборудованы и умеем устанавливать самые современные системы. Когда требуется ремонт, наши специалисты работают оперативно, дружелюбно и аккуратно. Назначьте встречу для мелкого ремонта и профилактического обслуживания. Мы рекомендуем ежегодное обслуживание всего нашего оборудования HVAC, включая тепловые насосы, системы кондиционирования воздуха, кондиционеры, увлажнители и бойлеры. Ваше оборудование продолжит работать эффективно, а вероятность неожиданных и дорогостоящих поломок уменьшится.

Выбор подходящего типа отопительного насоса

Предлагаем несколько типов тепловых насосов. Свяжитесь с Barstow and Sons, чтобы узнать, какой из них лучше всего подходит для вас.

Электрические тепловые насосы

Современные устройства отличаются высокой эффективностью. Потребляя небольшое количество электричества, они эффективно отбирают тепло из наружного воздуха и направляют его внутрь. Они полезны, когда зимой требуется постоянный обогрев. Летом он работает наоборот и отводит тепло изнутри.

Геотермальные тепловые насосы

Эти тепловые насосы, получающие тепло из грунтовых вод или нагретого воздуха под поверхностью Земли (который является довольно постоянным в течение всего года), не подвержены влиянию колебаний температуры снаружи, даже от сезона к сезону. Будь то палящая жара или мороз, насос использует относительно постоянную температуру под землей. Подземный теплообменник регулирует поток для обогрева или охлаждения вашего дома до наиболее комфортной температуры.

Бесконтактные тепловые насосы

Бесканальный тепловой насос относительно прост.Он обеспечивает комфорт круглый год и повышает энергоэффективность вашей системы электрического отопления / охлаждения. Система без воздуховодов, которую часто используют с настенными обогревателями, электрическими печами и плинтусами, бесшумна. Кроме того, он объединяет обогрев, охлаждение и фильтрацию очистки воздуха, подходящую для нового строительства и реконструкции, а также при добавлении новых домов.

Мини-разделенные тепловые насосы Системы

Mini Split являются бесканальными и эффективны для снижения потерь тепла и энергии. Компрессор или конденсатор находится снаружи, тогда как вентиляционная установка обычно находится в помещении.Эта конфигурация полезна для обогрева отдельных комнат и зон и является более гибкой с точки зрения размещения, в то время как таймеры и другие настраиваемые функции легче интегрируются.

Как семейная компания, мы стремимся к качественному обслуживанию клиентов. Вы всегда можете рассчитывать на то, что мы ясные, предварительные цены и профессиональные специалисты. Пожалуйста, свяжитесь с нами сейчас по телефону (410) 544-2606 для получения информации о ремонте или установке теплового насоса!

тепловой насос или печь? Как лучше всего обогреть ваш дом?

Тепловые насосы и печи обогревают ваш дом — но по-разному.Узнайте, как и какая система может вам подойти.

Когда дело доходит до отопления дома, у вас есть выбор. И если вы не опытный профессионал (что маловероятно), понимание того, как выбрать правильную систему отопления, может показаться непосильной задачей. Не волнуйтесь, вот что вам нужно знать, чтобы сделать правильный выбор.

ЧТО ТАКОЕ ТЕПЛОВЫЙ НАСОС?

Тепловой насос как часть системы центрального отопления и охлаждения использует наружный воздух как для обогрева дома зимой, так и для его охлаждения летом.По сути, это означает, что ваш тепловой насос будет действовать как кондиционер, когда становится жарко, и обогреватель, когда на улице холодно, что делает тепловые насосы одним универсальным продуктом. Тепловые насосы не только гибкие, но и энергоэффективные. Подумайте о тепловом насосе как о теплоносителе, постоянно перемещающем теплый воздух из одного места в другое, туда, где он нужен или не нужен, в зависимости от сезона. Зимой насос забирает тепло из наружного воздуха или земли и распределяет его по дому. Летом из вашего дома удаляется горячий воздух, создавая более прохладную атмосферу в помещении.

ЧТО ТАКОЕ ПЕЧЬ?

Печь, как часть системы центрального отопления и охлаждения, преобразует топливо в уютное тепло, которое затем доставляется по всему дому. Все печи состоят из четырех основных компонентов: 1) горелок, которые подают и сжигают топливо, 2) теплообменников, 3) воздуходувки и 4) дымохода, который действует как выхлоп для газообразных побочных продуктов. В зависимости от вашей ситуации, региона и потребностей вы можете выбрать отопительную систему, работающую на газе или мазуте в качестве топлива.

ЧТО ТАКОЕ ДВОЙНАЯ ТОПЛИВНАЯ СИСТЕМА?

Двухтопливные системы сочетают в себе лучшие характеристики газовой печи и теплового насоса. Двухтопливная система включает в себя как тепловой насос, так и газовую печь, и будет управлять тепловым насосом при более низких температурах, когда тепловой насос более эффективен, а по мере снижения температуры наружного воздуха система автоматически переключится на газовую печь. Это не только дает домовладельцу максимальный комфорт в его доме, но и переключается между тепловым насосом и газовой печью в зависимости от того, какая из них наиболее эффективна, экономя домовладельцам наибольшую сумму денег.

СТОИМОСТЬ УСТАНОВКИ

Общая стоимость установки вашей печи, теплового насоса или двухтопливной системы в значительной степени зависит от совместимости вашего дома и текущей настройки системы. Например, в некоторых домах может не быть доступа к природному газу, что делает установку кондиционера и печи более дорогой альтернативой системе теплового насоса. В качестве альтернативы дома, которые не подключены к дополнительному отоплению, связанному с системой теплового насоса, могут нести дополнительные расходы.Ваш дилер — отличный ресурс для определения того, какие системы лучше всего подходят для вашего дома, и может помочь объяснить эти затраты на установку.

ЭНЕРГОЭФФЕКТИВНОСТЬ

В идеальных условиях тепловой насос может передавать на 300 процентов больше энергии, чем потребляет. Напротив, газовая печь с высоким КПД имеет КПД около 95%. Тепловые насосы работают от электричества, поэтому вы можете существенно сэкономить на расходе топлива. Он более чем на 100 процентов эффективен в различных условиях умеренного климата и может служить как обогревателем, так и кондиционером.

КАЧЕСТВО ВОЗДУХА

Одни и те же соображения по качеству воздуха в помещении (IAQ) могут применяться как для вашего теплового насоса, так и для системы газовой печи. Такие продукты, как очиститель воздуха для всего дома или вентилятор приточного воздуха, — отличные варианты, когда дело доходит до максимального повышения качества воздуха в вашем доме!

ЭФФЕКТИВНОСТЬ ХОЛОДНОЙ ПОГОДЫ

Газовая печь сжигает топливо, поэтому в самые холодные дни оно может выделять тепло. Если температура наружного воздуха обычно опускается ниже нуля, тепловому насосу может быть трудно вырабатывать достаточно тепла для поддержания тепла в вашем доме.Дополнительные системы доступны для работы в тандеме с вашим тепловым насосом и работают в самые холодные дни. К сожалению, эти системы потребляют много энергии, что при слишком частом использовании сводит на нет преимущества с точки зрения энергоэффективности. Двухтопливная система может работать как с умеренными, так и с отрицательными температурами, переключаясь между источниками тепла в зависимости от температуры наружного воздуха и потребностей в отоплении дома.

КОМФОРТ

Как правило, воздух от теплового насоса не такой горячий, как от газовой печи.Дом по-прежнему согревает, но «дует прохладнее». Некоторым это не нравится. В отличие от горячего и сухого воздуха печи, тепловые насосы циркулируют воздух, который от природы влажный, поэтому они не сушат вашу кожу так сильно, как жар печи.

СРОК СЛУЖБЫ И ОБСЛУЖИВАНИЕ

Газовая печь обычно имеет более длительный срок службы, чем тепловой насос. Печи при правильном уходе могут прослужить 20 лет и более. Срок службы теплового насоса, как и кондиционера, обычно составляет 15 лет.Поскольку нагревательные элементы газовой печи используются только несколько месяцев в году, требования к техническому обслуживанию ниже, чем у теплового насоса. Газовая печь также имеет меньше механических частей, чем тепловой насос, что означает меньше вещей, которые могут выйти из строя или выйти из строя.

Где вы живете имеет значение

Понимая, что потребности каждого дома и домовладельца индивидуальны, есть несколько общих рекомендаций, которые помогут вам решить, какой источник тепла вам подходит.

Тепловой насос может подойти вам, если вы живете в мягком климате.

Если средняя температура вашей зимы составляет около 30-40 градусов по Фаренгейту, тепловые насосы могут идеально подойти для вашего дома. Такой климат, как юго-восток, с более мягкими зимами, хорошо подходит для теплового насоса. Кроме того, места с низкими тарифами на электроэнергию являются основными кандидатами для установки тепловых насосов.

Печь может подойти вам, если вы живете в холодном климате.

Если у вас очень холодные зимы и температура постоянно ниже нуля, печь может быть лучшим выбором для вас.Печи лучше работают в холодном климате, потому что они не зависят от температуры наружного воздуха, чтобы преобразоваться в тепло.

Двухтопливный комбайн сочетает в себе лучшее из обеих систем.

Двойное топливо — отличный выбор для регионов с мягкой или суровой зимой. Двухтопливные системы выбирают лучший вариант отопления, тепловой насос или печь, в зависимости от ваших потребностей в отоплении, что делает их идеальным вариантом независимо от погоды.

НИЖНЯЯ ЛИНИЯ

Ваш лучший ресурс для выбора идеального отопительного решения для вашего дома — это ваш местный специалист Trane по комфорту.Вы получите индивидуальную рекомендацию, основанную на ваших предпочтениях и конкретных потребностях вашего дома.

Как работает тепловой насос | Как работают тепловые насосы

Основные сведения о тепловом насосе

Один очень важный момент, который следует понимать, отвечая на вопрос «как работают тепловые насосы?» заключается в том, что тепловые насосы не производят тепло — они перемещают тепло из одного места в другое. Печь создает тепло, которое распространяется по всему дому, но тепловой насос поглощает тепловую энергию из наружного воздуха (даже при низких температурах) и передает ее воздуху в помещении.В режиме охлаждения тепловой насос и кондиционер функционально идентичны, они поглощают тепло из воздуха в помещении и отводят его через наружный блок. Щелкните здесь, чтобы узнать больше о тепловых насосах и кондиционерах.

При рассмотрении того, какой тип системы лучше всего подходит для вашего дома, следует учитывать несколько важных факторов, включая размер дома и местный климат. У местного дилера Carrier есть опыт, чтобы должным образом оценить ваши конкретные потребности и помочь вам принять правильное решение.

Важные компоненты системы теплового насоса

Типичная система теплового насоса с источником воздуха состоит из двух основных компонентов: наружного блока (который выглядит так же, как наружный блок сплит-системы кондиционирования воздуха) и внутреннего блока обработки воздуха. Как внутренний, так и внешний блок содержат различные важные компоненты.

Наружный блок

Наружный блок содержит змеевик и вентилятор. Змеевик работает либо как конденсатор (в режиме охлаждения), либо как испаритель (в режиме нагрева).Вентилятор обдувает змеевик наружным воздухом для облегчения теплообмена.

Внутренний блок

Как и наружный блок, внутренний блок, обычно называемый блоком обработки воздуха, содержит змеевик и вентилятор. Змеевик действует как испаритель (в режиме охлаждения) или конденсатор (в режиме нагрева). Вентилятор отвечает за перемещение воздуха через змеевик и воздуховоды в доме.

Хладагент

Хладагент — это вещество, которое поглощает и отводит тепло при циркуляции в системе теплового насоса.

Компрессор

Компрессор нагнетает хладагент и перемещает его по системе.

Реверсивный клапан

Часть системы теплового насоса, которая меняет направление потока хладагента, позволяя системе работать в противоположном направлении и переключаться между нагревом и охлаждением.

Расширительный клапан

Расширительный клапан действует как дозирующее устройство, регулируя поток хладагента, когда он проходит через систему, что позволяет снизить давление и температуру хладагента.

Как работает тепловой насос — режим охлаждения

Одна из самых важных вещей, которые нужно понять о работе теплового насоса и процессе передачи тепла, заключается в том, что тепловая энергия естественным образом стремится перейти в области с более низкими температурами и меньшим давлением. Тепловые насосы полагаются на это физическое свойство, позволяя теплу контактировать с более прохладной средой с более низким давлением, чтобы тепло могло передаваться естественным образом. Так работает тепловой насос.

Тепловой насос в режиме охлаждения.

Шаг 1

Жидкий хладагент перекачивается через расширительное устройство на внутреннем змеевике, которое функционирует как испаритель.Воздух из помещения проходит через змеевики, где тепловая энергия поглощается хладагентом. Получающийся в результате прохладный воздух обдувается воздуховодами дома. Процесс поглощения тепловой энергии привел к тому, что жидкий хладагент нагрелся и испарился в газообразную форму.

Шаг 2

Теперь газообразный хладагент проходит через компрессор, который сжимает газ. В процессе сжатия газа он нагревается (физическое свойство сжатых газов). Горячий хладагент под давлением проходит через систему к змеевику наружного блока.

Шаг 3

Вентилятор наружного блока перемещает наружный воздух через змеевики, которые служат змеевиками конденсатора в режиме охлаждения. Поскольку воздух снаружи дома холоднее, чем горячий сжатый газовый хладагент в змеевике, тепло передается от хладагента к наружному воздуху. Во время этого процесса хладагент снова конденсируется до жидкого состояния при охлаждении. Теплый жидкий хладагент перекачивается через систему к расширительному клапану внутренних блоков.

Шаг 4

Расширительный клапан снижает давление теплого жидкого хладагента, что значительно его охлаждает.В этот момент хладагент находится в холодном жидком состоянии и готов к перекачке обратно в змеевик испарителя внутреннего блока, чтобы снова начать цикл.

Как работает тепловой насос — режим отопления

Тепловой насос в режиме обогрева работает так же, как и в режиме охлаждения, за исключением того, что поток хладагента реверсируется с помощью реверсивного клапана, названного так же удачно. Реверсирование потока означает, что источником тепла становится наружный воздух (даже при низких температурах наружного воздуха), а тепловая энергия выделяется внутри дома.Внешний змеевик теперь выполняет функцию испарителя, а внутренний змеевик выполняет роль конденсатора.

Физика процесса такая же. Тепловая энергия поглощается в наружном блоке холодным жидким хладагентом, превращая его в холодный газ. Затем к холодному газу прикладывают давление, превращая его в горячий газ. Горячий газ охлаждается во внутреннем блоке за счет прохождения воздуха, нагрева воздуха и конденсации газа до теплой жидкости. Теплая жидкость сбрасывается под давлением, когда она входит в наружный блок, превращая ее в охлаждающую жидкость и возобновляя цикл.

Как работает тепловой насос — Обзор

Тепловой насос — это универсальная и эффективная система охлаждения и обогрева. Благодаря реверсивному клапану тепловой насос может изменять поток хладагента и либо нагревать, либо охлаждать дом. Воздух обдувается змеевиком испарителя, передавая тепловую энергию от воздуха хладагенту. Эта тепловая энергия циркулирует в хладагенте в змеевике конденсатора, где она высвобождается, когда вентилятор продувает воздух через змеевик. Благодаря этому процессу тепло перекачивается из одного места в другое.

Местный эксперт Carrier HVAC может помочь оценить ваши потребности в отоплении и охлаждении и порекомендовать подходящую систему теплового насоса.

Основы циркуляционного насоса

— Принцип работы насоса Нагревательный насос HVAC Принцип работы

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube.

Изучите основы обычного циркуляционного насоса, чтобы понять, как он работает и где мы их используем.

Посетите stateupply.com, который любезно спонсировал эту статью.Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продукции о ведущих брендах насосов, таких как Bell & Gossett и Taco. Просто нажмите здесь, чтобы узнать больше.

State Supply — это ваш источник компонентов паровых и водяных систем отопления, таких как конденсатоотводчики, клапаны, регуляторы и насосы (включая ведущие в отрасли бренды, такие как Bell & Gossett, Taco и другие). Посетите www.statesupply.com или позвоните нам по бесплатному телефону 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.

Проверьте циркуляционные насосы ➡️ https://www.statesupply.com/pump/hydronic

Просмотреть видеоролики о ремонте и техническом обслуживании насоса ➡️ https://www.youtube.com/statesupply

Загрузите это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist

Что такое циркуляционный насос и где они используются?

Циркуляционные насосы

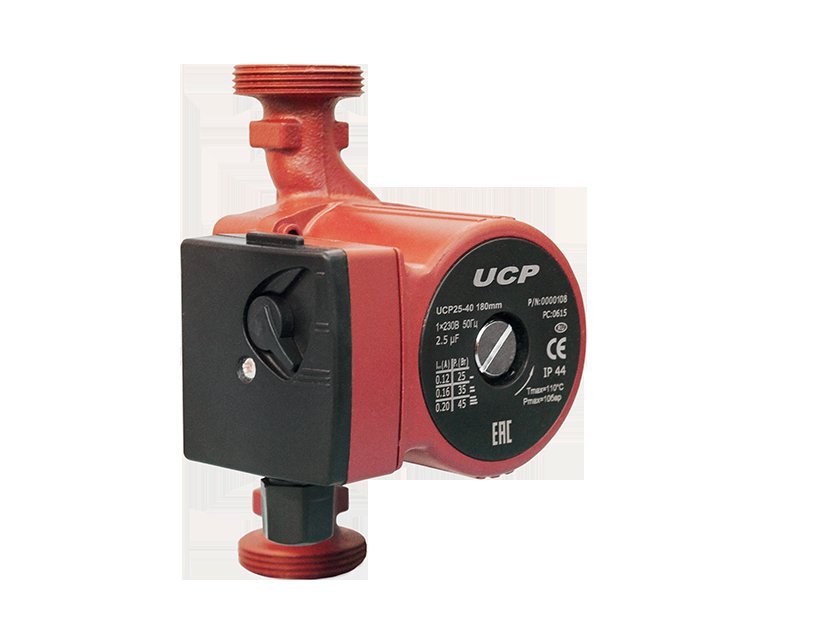

Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно выглядят примерно так. Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.

Контур горячей воды

Мы собираемся найти эти насосы, используемые для циркуляции горячей воды по контуру нагретой воды, так что, открывая кран, мы почти мгновенно получаем доступ к горячей воде. В противном случае каждый раз, когда мы открывали кран, нам приходилось ждать, пока горячая вода потечет через всю систему.

Системы водяного отопления

В системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.

Большие системы отопления

Мы также можем найти циркуляционные насосы, используемые в более крупных системах отопления, для подачи тепла в различные части или зоны внутри здания.

Основные части циркуляционного насоса

Детали насоса

Циркуляционный насос состоит из двух основных частей: насоса и двигателя.

Двигатель представляет собой двигатель асинхронного типа, который позволяет преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для приведения в действие насоса и перемещения воды.

Вход и выход

Когда мы смотрим на корпус насоса, мы видим как вход, так и выход. Насос всасывает воду через впускное отверстие и выталкивает через выпускное отверстие. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где находится вход и выход.

Поскольку это встроенный насос, впускной и выпускной патрубки выровнены концентрически, это полезно, потому что мы потенциально можем вырезать часть трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод, например это необходимо для стандартного центробежного насоса.

Ушка рабочего колеса

Это все еще насос центробежного типа, поэтому вода должна поступать в насос через проушину крыльчатки. Для этого впускной патрубок следует по изогнутой траектории, которая входит в крыльчатку.

Корпус насоса

Эта деталь представляет собой корпус насоса. У него внутри есть канал, известный как спираль. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и поступать к выпускному отверстию. Мы увидим это более подробно позже в статье.

Улитка

Затем мы находим рабочее колесо, которое находится внутри корпуса насоса и окружено каналом улитки.Рабочее колесо вращается и передает центробежную силу на воду, которая выталкивает ее из насоса по трубам.

Рабочее колесо

За рабочим колесом находится задняя пластина. Задняя пластина действует как барьер и удерживает поток воды внутри корпуса насоса. На задней пластине также находится один из подшипников вала, обеспечивающий плавное вращение. К нему мы также найдем резиновое уплотнение для предотвращения утечек.

BackplateRubber Seal

Далее мы собираемся найти вал и ротор.Ротор прикреплен к валу, а вал прикреплен к крыльчатке. Когда ротор вращается, вал и крыльчатка вращаются вместе с ним. Это движущая сила воды внутри насоса.

Ротор и вал

Ротор находится внутри корпуса ротора. Ротор обеспечивает физический барьер, который предотвращает попадание воды в электрическую цепь асинхронного двигателя.

Роторная банка

Вокруг ротора находится индукционный двигатель. Он состоит из нескольких витков медной проволоки, плотно упакованных в статор.Катушки и статор неподвижны и не вращаются. Электричество проходит через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет вращаться ротор.

Статор и обмотки

Защищая статор и обмотки, мы имеем корпус двигателя. Сбоку от корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, он позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что изменяет скорость потока насоса.

Корпус двигателя

Внутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. Обычно внутри этого типа насоса находится конденсатор, который жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.

Клеммная коробка

Обмотки двигателя и конденсатор

Электродвигатель циркуляционного насоса представляет собой однофазный асинхронный двигатель переменного тока.

Однофазный асинхронный двигатель переменного тока

Электричество — это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от таких источников, как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.

Постоянный ток

Но в ваших домах и на работе будет использоваться другой тип электричества, известный как переменный ток. При переменном токе электроны меняют направление и многократно текут вперед и назад.

Переменный ток

Когда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы генерируем гораздо более сильное электромагнитное поле.

Обмотка проволоки

Когда провод наматывается на катушку, мы называем это индуктором. Когда мы применяем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняются местами.Нам нужно это расширяющееся и схлопывающееся магнитное поле для создания вращения.

Переменный ток

Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем он застрянет. Чтобы вращать ротор, нам понадобится вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.

Ротор застрял, требуется вращающееся магнитное поле

В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны движутся вперед и назад в разное время в двух фазах, что, таким образом, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное соединение, поэтому вместо этого мы будем использовать конденсатор для создания поддельной фазы 2 ^и .

Вращающееся магнитное поле

Поэтому мы вставляем вторую катушку в статор на 90 градусов от первой катушки.Две катушки подключены параллельно, но во второй катушке есть конденсатор, подключенный последовательно с катушкой.

Конденсатор создает поддельную вторую фазу

Электричество не проходит через конденсаторы. Цепь разорвана внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут накапливаться на этих стенках и выходить отсюда. Поэтому конденсатор представляет собой что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны.Когда подача электроэнергии меняет направление, конденсатор высвобождает электроны

.

Таким образом, электроны проходят через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.

Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.

Обмотки многоскоростного двигателя

Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, скорость потока насоса, а также давление напора.

Выбор скорости

Внутри двигателя катушка хода будет иметь различные точки подключения, или даже может быть несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.

Несколько точек подключения

Вам может быть интересно, почему при низком значении катушка длиннее, чем при высоком значении.

Когда мы пропускаем переменный ток через индуктивную катушку, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее.Сила, известная как индуктивное реактивное сопротивление, препятствует изменению тока.

Индуктивное реактивное сопротивление

Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, и это затрудняет прохождение тока электронов. Таким образом, по мере уменьшения тока электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.

Максимальное индуктивное реактивное сопротивление

По мере того, как мы переходим к минимальному значению, индуктивное реактивное сопротивление становится максимальным, ток уменьшается, и двигатель медленно вращается.

Минимальное индуктивное реактивное сопротивление

Когда мы переходим к высокому значению, индуктивное реактивное сопротивление минимально, поэтому ток высокий, а ротор вращается намного быстрее.

Мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов, в нашей предыдущей статье. Проверьте это здесь.

Как работает циркуляционный насос?

Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет задерживаться между лопастями рабочего колеса внутри корпуса насоса.

Циркуляционный насос

Электричество поступает в клеммную коробку и проходит через обмотки двигателя, конденсатор помогает создавать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться. К ротору прикреплен вал. Вал проходит от двигателя вниз в корпус насоса, где он соединяется с рабочим колесом.

Вал и крыльчатка вращаются вместе с ротором. Когда крыльчатка вращается, она передает воде кинетическую энергию или скорость, и она движется наружу.
Вода увеличивается по скорости и кинетической энергии, когда достигает края крыльчатки.

К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха отлетает от рабочего колеса и попадает в улитку, где ударяется о стенку корпуса насоса.

Этот удар преобразует скорость в потенциальную энергию или давление.
Кожух насоса гидравлических ударов. Кинетическая энергия преобразуется в потенциальную энергию (давление).

Вода сталкивается с корпусом насоса

По мере того, как вода движется наружу и от крыльчатки, она создает область низкого давления в центре, которая втягивает больше воды и, таким образом, развивается поток.Спиральный канал имеет расширяющийся диаметр, поскольку он закручивается по окружности корпуса насоса. По мере увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
Еще вода следует позади; скорость потока развивается. Увеличивается диаметр спирального канала; это вызывает уменьшение скорости воды, что увеличивает давление.

Диаметр спирального канала расширяется.

Расширяющийся канал, таким образом, позволяет большему количеству воды присоединяться и преобразовываться в давление.

Выходное отверстие нагнетания имеет более высокое давление

Таким образом, выпускное отверстие нагнетания имеет более высокое давление, чем входное отверстие всасывания. Высокое давление на выходе позволяет нам заставить воду циркулировать по трубопроводам и отводить ее, когда и где это необходимо. Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране, и я поймаю вас там на следующем уроке. Не забывайте подписываться на нас в Facebook, Instagram, Twitter, linkedin, а также проявлять инженерный склад ума.com

---
