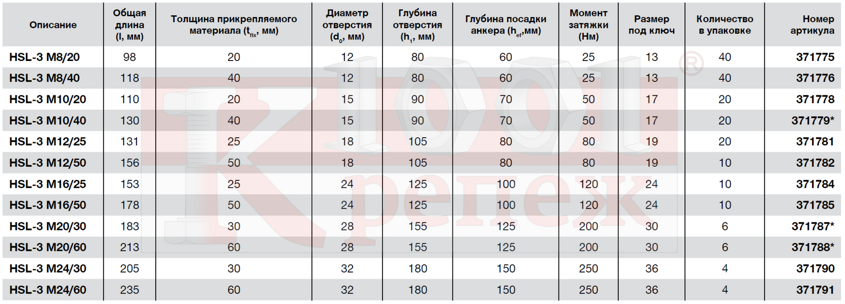

Допускает использование близко от края и при малых расстояниях между точками крепления. Имеет европейские сертификаты, техническое свидетельство Росстроя, одобрение для сжатой зоны бетона.

Крепёж — анкер

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки.

Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

Как правильно установить анкерный болт. Анкерный болт как установить

При выборе анкерного крепления всегда учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный — не означает прочный, к тому же, вы рискуете получить сквозное отверстие, которое при монтаже крепления нежелательно. За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие — анкерный болт с гайкой двухраспорный.

Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

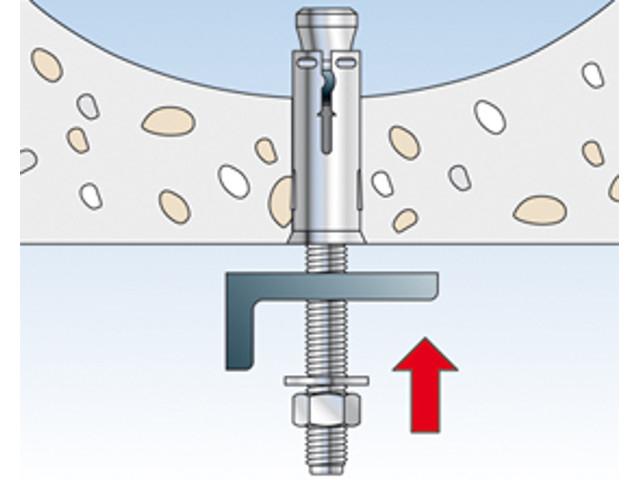

Принцип работы анкеров как они справляются с нагрузками

Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления.

Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом , и, как показывает практика, довольно успешно. Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. Такое модифицированное крепление применяют, в основном, на производствах, но не только в строительной среде. К примеру, очень часто этим монтажным элементом крепят станки в цехах. Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Не стоит забывать, что от правильного монтажа зависит, прежде всего, то, как в дальнейшем будет работать крепление, и какую массу оно сможет выдержать. В основном, строительные анкерные болты с гайками монтируются по одному принципу, но по определенным правилам, которые мы с вами сейчас и рассмотрим.

Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра.

Отверстие под анкер, какой диаметр должен быть?

В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит.

Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.

Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором.

Анкерный болт с гайкой – для крепления тяжелых конструкций!

Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос. После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение.

После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа.

Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.

Здравствуйте читатели и подписчики моего канала! В этой статье хотелось бы рассказать о таком крепежном элементе, как анкерный болт.

Его используют когда необходимо прикрепить какую — то тяжелую конструкцию к бетону, или кирпичу.

Бетон отличается от большинства строительных материалов повышенной твердостью. Чтобы прикрепить к нему что-либо, требуются специальные анкеры. Это крепежный элемент, состоящий из двух частей: распорной и шпильки или болта, по сути — усовершенствованный вариант пластикового дюбеля, но предназначенный для более высоких нагрузок. Он фиксируется в отверстии за счет силы трения, упора или химическим способом. Маркировка болтов имеет формат М6 8х, где 6 — диаметр самого анкера в мм, 8 — диаметр отверстия, — длина крепежа.

Сам болт состоит из муфты корпуса , болта и гайки. При закручивании болта гайка, которая на конце втягивается внутрь корпуса, при этом корпус увеличивается, а соединение упрочняется. Удалить правильно установленный анкерный болт можно только с частью основы, в которую он вкручен, поэтому анкерный болт считается самым прочным крепежом. Применяется для крепления балконов, лестниц, подвесных каких — то конструкций. Исходя из веса конструкции, которую необходимо прикрепить подбираются соответствующие размеры болтов, чем тяжелее конструкция, тем длиннее и толще должен быть болт.

Есть анкерные болты с кольцом или с крюком на конце и устанавливаются они так же, как с гайкой.

Этот крюк или кольцо используется потом для подвешивания чего — либо на стену. Вставьте анкер в отверстие. Идеально, если крепеж вгоняется в отверстие легкими ударами молотка, то есть с небольшим усилием. Принцип установки анкерных болтов одинаковый для всех его видов, за исключением забивных конструкций. В просверленный канал вводится анкер в раскрученном виде, а при накручивании болта на резьбу происходит расширение распирание гильзы с плотным вжатием её стенок в поверхности канала.

Необходимые инструменты и материалы

Основные достоинства — прочность крепления, возможность создания малоглубинных креплений и осуществимость повторного использования.

Недостаток — ценовая дороговизна. Кроме того, существует классификация по функциональному типу:.

Помимо основного применения толстые стены используется для тонких конструкций, например, из гипсокартона;. Существует модификация со стержнем-бороздкой, расклинивающим гильзу.

Для надежной фиксации различных бытовых и производственных элементов изобретают все новые качественные крепежи. Каковы на самом деле его технические возможности, правила эксплуатации и способы применения, мы вам сегодня и расскажем. На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Затем он удаляется из резьбового прохода, а на его место вкручивается болт-сердечник. Этот вариант анкера требует точного соответствия размерных параметров отверстий и крепежа;.

При закручивании конусоподобной втулки происходит распирание задней гильзовой части.

Элемент не нуждается в строгом соблюдении размерности канала и гильзы. Используется для фиксаций на бетонные и кирпичные стены;. Гильза мягкая и при закручивании болта-сердечника начинает деформироваться с плотным упором в канальные стенки, что создаёт прочную фиксацию.

Анкер используется для природного камня и монолитных стен. Для выполнения качественного анкерного крепления, необходимо использовать металлические сталь элементы с антикоррозийным защитным покрытием, к примеру, М—

Как устанавливать анкерные болты — Ремонт и отделка квартир. Бытовые услуги. Электромонтажные работы, ремонт квартир недорого. Восстановление и ремонт вентиляции.

Одно из самых популярных крепежных изделий, анкерный болт, выдерживает высокие механические нагрузки и используется для крепления тяжеловесных конструкций к стенам. Подходит для работы с бетоном, кирпичом, камнем.

Преимущества и недостатки анкерного крепежа

Преимущества использования анкеров:

• стойкость к механическим и вибрационным нагрузкам;
• большинство анкеров изготавливают из углеродистой стали, которая придает метизам антикоррозийные свойства;
• широкий выбор фиксаторов;
• простой монтаж, не требующий профессионального оборудования.

К минусам анкеров можно отнести их высокую стоимость по сравнению с другими типами метизов и необходимость установки отверстия для крепления. Целесообразно использовать этот элемент для работы с твердыми основами: для более мягких несущих поверхностей подойдут и более экономичные варианты крепежных деталей.
Инструменты для монтажа

Для установки анкерного крепежа понадобятся:

• перфоратор или дрель;
• бур для сверления бетона;
• молоток;
• гаечный ключ.

Анкер устанавливают в четыре этапа. Сначала в стене сверлят отверстие, затем его очищают, фиксируют распорную часть крепежа и монтируют гайку.

Монтаж отверстия

При подготовке отверстия необходимо учитывать диаметр и длину распорной части анкера. Размеры отверстия и крепежа должны совпадать, иначе анкер попросту не пройдет в стену или провалится внутрь. Дрель с глубиномером позволяет легко установить правильную глубину отверстия. Если глубиномер отсутствует, можно сделать ручную отметку на рабочей части бура.

Чтобы сделать отверстие под анкеровку, можно использовать перфоратор, ударную или безударную дрель. Сверление перфоратором выполняется редкими, но сильными ударами; ударной дрелью – наоборот, короткими и легкими.

С помощью обычной дрели (безударная методика) можно просверлить более качественное, точное по размеру отверстие. Но перфоратор и ударная дрель упрощают и ускоряют процесс, в большинстве случаев используют именно эти приборы. Безударное сверление предпочтительнее при работе с пустотелым кирпичом, газобетоном и другими легкими материалами.

Подготовка отверстия к установке анкерного крепежа

Перед установкой крепежа отверстие необходимо очистить от пыли, образовавшейся при сверлении бетона или кирпича. Для этого можно использовать специальные продувные насосы, ершики или пылесосы.

Уплотнение распорной части крепежа

Следующий шаг – вбивание распорного элемента в очищенное отверстие. Для этого используем обычный молоток. Необходимо надежно зафиксировать весь анкер в отверстии, снаружи должна остаться только головка.

Установка гайки

Финишный этап – закручивание гайки на распорную часть анкерного крепежа. С помощью подходящего по размеру ключа резьбовой элемент плотно вкручивают в анкер, до тех пор, пока болт перестанет крутиться. Важно соблюдать осторожность и не переусердствовать, чтобы не сорвать резьбу.

Нюансы установки анкерного крепежа

Ряд советов, которые помогут правильно установить крепеж:

1. При установке анкера в гипсокартонное основание вам не требуется перфоратор или сверло. Все, что нужно сделать, это ввернуть винт в гипсокартон (медленно, чтобы не сделать отверстие шире, чем необходимо), а затем вывернуть его, нажать на анкер и вставить в него винт.
2. Убедитесь, что вы сверлите стену в местах, где нет коммуникаций. Если во время бурения вы попали в металлическое препятствие, нужно остановиться (как правило, это касается электромонтажных или водопроводных работ).
3. Если изделие действительно легкое, его можно повесить на маленькие гвозди. Анкеры больше подходят для плотных материалов.
4. Не сверлите слишком близко к краям стены, бетонной ступеньки или другого основания. Желательно, чтобы расстояние до края было не меньше 10 см. Если это невозможно, делайте отверстие безударным методом – с помощью обычной дрели.
5. Используйте винты с шестигранными головками там, где эстетика не важна. Их проще закручивать, и конструкция более надежна.
6. При сверлении отверстия перфоратором сохраняйте постоянное давление на винт и работайте на низкой или средней скорости.
7. Используйте подходящее по размеру сверло.
8. При вкручивании винта держите его прямо, под углом 90 градусов, чтобы исключить перекосы.

И главное – покупайте качественные крепежные изделия и инструменты, напимер в snabkom.ru, соблюдайте технику безопасности.

Анкерный болт с гайкой

Применение: Анкерный болт с гайкой используется для крепления тяжеловесных конструкций, кабельных трасс, несущих консолей, перильных ограждений и т.п. методом сквозного монтажа к полнотелым материалам, в т.ч. со средней плотностью.

Монтаж анкерного болта с гайкой: Просверлить отверстие в несущей основе по размерам, указанным изготовителем и очистить его. Вставить анкер с навешенной на него монтируемой деталью в отверстие, забить легкими ударами молотка до упора. После этого затянуть гайку на 3-5 оборотов. Рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной (нагрузки на вырывание). Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6.



Анкерный болт с гайкой изготовлен из стали, поверхность оцинкована и пассивирована.

Анкерный болт с гайкой характеристики:

Обозначение, мм	8х25	8х40	8х65	8х85	10х40	10х50	10х60	10х75	10х95
Do, диаметр отверстия под анкер, мм	8	8	8	8	10	10	10	10	10
T, мин. глубина при сквозном монтаже	40	40	65	85	40	50	60	75	95
H, мин. глубина анкеровки	35	35	35	35	40	40	40	40	40
L, длина анкера	45	45	70	90	45	55	65	80	100
Da, макс. толшина прикрепляемого материала,мм	5	5	30	50	10	10	20	35	55
Резьба	М6	М6	М6	М6	М8	М8	М8	М8	М8
Мин. вырывающая сила, кН (бетон В25)	10,5	10,5	10,5	10,5	13,1	13,1	13,1	13,1	13,1
Допустимый изгибающий момент, Нм	5,2	5,2	5,2	5,2	12,9	12,9	12,9	12,9	12,9
Макс. крутящий момент при анкеровке, Нм	10	10	10	10	25	25	25	25	25
Номинальный вес 1000 шт., кг	10,57	16,28	23	27,85	28,22	32	34,83	46	53

Анкерный болт с гайкой продоложение таблицы

Обозначение, мм	10х125	10х130	10х150	10х180	12х60	12х75	12х100	12х130	12х150
Do, диаметр отверстия под анкер, мм	10	10	10	10	12	12	12	12	12
T, мин. глубина при сквозном монтаже	125	130	150	180	60	75	100	130	150
H, мин. глубина анкеровки	40	40	40	40	35	50	50	50	50
L, длина анкера	130	135	155	185	65	80	105	135	155
Da, макс. толшина прикрепляемого материала,мм	85	90	110	140	25	25	50	80	100
Резьба	М8	М8	М8	М8	М10	М10	М10	М10	М10
Мин. вырывающая сила, кН (бетон В25)	13,1	13,1	13,1	13,1	18,3	18,3	18,3	18,3	18,3
Допустимый изгибающий момент, Нм	12,9	12,9	12,9	12,9	25,7	25,7	25,7	25,7	25,7
Макс. крутящий момент при анкеровке, Нм	25	25	25	25	40	40	40	40	40
Номинальный вес 1000 шт., кг	65	68	79	93	57,5	67,81	88,16	110	118,75

Анкерный болт с гайкой продоложение таблицы

Обозначение, мм	12х180	12х200	12х220	12х250	12х280	12х300	14х200	14х250	16х65
Do, диаметр отверстия под анкер, мм	12	12	12	12	12	12	14	14	16
T, мин. глубина при сквозном монтаже	180	200	220	250	280	300	200	250	65
H, мин. глубина анкеровки	50	50	50	50	50	50	50	50	60
L, длина анкера	185	205	225	255	285	305	205	255	70
Da, макс. толшина прикрепляемого материала,мм	130	150	170	200	230	250	150	200	5
Резьба	М10	М10	М10	М10	М10	М10	М12	М12	М12
Мин. вырывающая сила, кН (бетон В25)	18,3	18,3	18,3	18,3	18,3	18,3			22,8
Допустимый изгибающий момент, Нм	25,7	25,7	25,7	25,7	25,7	25,7			32,1
Макс. крутящий момент при анкеровке, Нм	40	40	40	40	40	40			50
Номинальный вес 1000 шт., кг	146,8	160	176,67	208	220	235	255,33	337,5	100

Анкерный болт с гайкой продоложение таблицы

Обозначение, мм	16х110	16х150	16х180	16х220	16х250	20х75	20х107	20х110	20х150
Do, диаметр отверстия под анкер, мм	16	16	16	16	20	20	20	20	20
T, мин. глубина при сквозном монтаже	110	150	180	220	250	75	107	110	150
H, мин. глубина анкеровки	60	60	60	60	60	60	60	60	60
L, длина анкера	115	155	185	225	255	80	112	115	155
Da, макс. толшина прикрепляемого материала,мм	50	90	120	160	190	15	47	50	90
Резьба	М12	М12	М16	М16	М16	М16	М16	М16	М16
Мин. вырывающая сила, кН (бетон В25)	22,8	22,8	22,8	22,8	22,8	27,4	27,4	27,4	27,4
Допустимый изгибающий момент, Нм	32,1	32,1	32,1	32,1	32,1	32,1	38,5	38,5	38,5
Макс. крутящий момент при анкеровке, Нм	50	50	50	50	50	50	60	60	60
Номинальный вес 1000 шт., кг	160	200	230	272,5	302,5	200	263	265	360

Анкерный болт с гайкой продоложение таблицы



Обозначение, мм	20х200	20х300
Do, диаметр отверстия под анкер, мм	20	20
T, мин. глубина при сквозном монтаже	200	300
H, мин. глубина анкеровки	60	60
L, длина анкера	205	305
Da, макс. толшина прикрепляемого материала,мм	140	240
Резьба	М16	М16
Мин. вырывающая сила, кН (бетон В25)	27,4	27,4
Допустимый изгибающий момент, Нм	38,5	38,5
Макс. крутящий момент при анкеровке, Нм	60	60
Номинальный вес 1000 шт., кг	425	595

Просверлить 5 отверстий в потолке (бетон) под анкерные болты 14мм в г. Москва за 1200 рублей

Нужно просверлить 5 отверстий в бетонном потолке под анкерные болты, 14 мм, сами болты уже есть, есть сверло по бетону, но не хватает мощности перфоратора

Когда: , 12:30

Адрес: Большой Тишинский переулок дом 2

Смотрите также:

Отзывы Рейтинг: 5 — 2 отзыва

• Николай К. 50

  Более 50 выполненных заданий

  Отзывы: 83 — Исполнитель

  Отзыв на задание «Просверлить 5 отверстий в потолке (бетон) под анкерные болты 14мм»

  отличные заказчики,адекватная цена,жаль что не смог помочь в остальном

  Вежливость

  Пунктуальность

  Адекватность

• Денис Отзывы: 2 — Заказчик

  Отзыв о выполнении задания «Просверлить 5 отверстий в потолке (бетон) под анкерные болты 14мм»

  Все отлично, быстро и качественно! Рекомендую

  Качество

  Вежливость

  Стоимость услуг

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

• Цена договорная

  Необходим ремонт румынской стенки

  Необходим ремонт румынской стенки. Сломались петли на дверцах. Жду ваших предложений!

  Галина Осенняя улица, Москва, Россия

• Цена договорная

  Установить забор

  Нужно установить листовой забор бетонными столбиками/бетонное основание пишите с ценой за метр

  Alex D. микрорайон Сертолово-1, Сертолово

• Цена договорная

  Установить натяжные потолки

  Нужно установить белые матовые потолки 112 кв. 26.мп пк5. 9 площадок под люстры. 7 gx 53 Зп 30 000. ОБЪЕКТ В АПШИРОНСКЕ. Весь материал предоставлен в наличии.

  Виталий Ф. Краснодар

• 2 500 руб

  Разнорабочий

  Оплата по дням. Высверливание отверстий для подразетников. Таке есть работа по шроблению стен. Весь необходимый инструмент и расходники имеются.

  Семён П. Мосфильмовская улица, 88к2с4, Москва

• Цена договорная

  Нужно сделать две круглые дырки под Вентиляцию в бетонном. ..

  Нужно сделать две круглые дырки под Вентиляцию в бетонном гараже 250мм

  Георгий Д. 17-я линия Васильевского острова, 54к4, Санкт-Петербург

отверстие, диаметр, 24, мм, анкерный, болт



Анкерный фундамент,фундаментная анкерная муфта – распорный элемент анкерного болтового соединения, который изменяет форму и размеры в процессе соединения деталей для повышения прочности конструкции.

Для производства анкерных муфт в соответствии с ГОСТ 2590-71 из круглого стального проката обычной точности прокатки. Представляет собой металлическое изделие цилиндрической формы с фасками по краю и центральным сквозным отверстием с нарезанной резьбой. Габаритные размеры анкерных муфт: номинальный диаметр (диаметр центрального отверстия) – 24-64 мм, диаметр муфты – 50-100 мм с шагом 10 мм, длина – 120-280 мм.

Предельно допустимые отклонения линейных размеров муфт определены СТ СЭВ 144-75, размеры метрической резьбы с крупным шагом – СТ СЭВ 182-75.анкерный фундамент

В составе анкерных соединений фундаментные муфты используются в монтаже конструкций различного назначения на фундамент (основание). В результате соединение получается прочным и неэластичным, иначе оно не сможет полноценно выполнять свои задачи и выдерживать приходящиеся на него нагрузки.диаметр анкерных болтов

Наша компания занимается производством анкерного крепежа. Мы предлагаем широкий ассортимент фундаментных анкерных муфт, изготовленных в соответствии с действующими стандартами качества и безопасности, по привлекательным ценам. Вся продукция имеет документы, подтверждающие качество и соответствие ГОСТ.



Фундаментная анкерная муфта – распорный элемент анкерного болтового соединения, который изменяет форму и размеры в процессе соединения деталей для повышения прочности конструкции.

Для производства анкерных муфт в соответствии с ГОСТ 2590-71 из круглого стального проката обычной точности прокатки. Представляет собой металлическое изделие цилиндрической формы с фасками по краю и центральным сквозным отверстием с нарезанной резьбой. Габаритные размеры анкерных муфт: номинальный диаметр (диаметр центрального отверстия) – 24-64 мм, диаметр муфты – 50-100 мм с шагом 10 мм, длина – 120-280 мм.Предельно допустимые отклонения линейных размеров муфт определены СТ СЭВ 144-75, размеры метрической резьбы с крупным шагом – СТ СЭВ 182-75.В составе анкерных соединений фундаментные муфты используются в монтаже конструкций различного назначения на фундамент (основание). В результате соединение получается прочным и неэластичным, иначе оно не сможет полноценно выполнять свои задачи и выдерживать приходящиеся на него нагрузки







Анкер. Виды и работа. Применение и особенности. Монтаж и демонтаж Статьи.

Анкер – это крепежное изделие, которое сочетает в себе конструктивные особенности болта и дюбеля. Он применяется для закрепления в камень, кирпич, бетон и прочие твердые и пористые материалы. Использование анкеров позволяет добиться высокой прочности крепления, которая существенно превышает возможности дюбеля или шурупа.

Классификация анкеров по размерам

Название анкер с немецкого языка переводится как «якорь». Действительно этот крепеж обеспечивает надежную фиксацию. Его применяют, когда нужно закрепить турник или другой спортивный снаряд на стену. Он используется при монтаже кондиционеров, для закрепления элементов балкона к фасаду, для фиксации сантехники и пр. Анкерные болты выдерживают большую динамическую нагрузку, вибрацию и прочее механическое воздействие. Данные крепежи делят на группы по размеру:

• Малые – диаметр до 8 мм, а длина до 55 мм.
• Средние – диаметр до 12 мм при длине до 120 мм.
• Большие – достигают толщины в 24 мм и длины до 220 мм.

В строительстве выбор анкеров зависит от требований ГОСТ. Для определенных целей устанавливаются четкие параметры крепежа, который должен применяться.

Конструкции классических анкеров

Конструкция анкерного болта может отличаться по способу монтажа, а также подсоединению различных элементов к ним. Самыми востребованными разновидностями этого крепежа являются следующие конструкции:

• Распорные.
• Забивные.
• Клиновые.

Распорные

Распорные анкеры являются самой распространенной конструкцией. Она представляет собой болт или шпильку, носик которого выполнен в виде конуса. На этот стержень одевается гильза с продольным разрезом. Поскольку ее внутренний диаметр меньше конуса на носике, то она не может сойти со шпильки. Специальная гайка на вершине анкера, выступающей из стены, при наворачивании тащит на себя шпильку, которая не может пройти сквозь гильзу и разжимает ее. В результате последняя деформируется, плотно прилегая к стенкам отверстия и удерживая весь анкерный крепеж в целом.

Распорные крепежные изделия обеспечивают эффективную фиксацию только в тех материалах, которые имеют плотную внутреннюю структуру. Это в первую очередь бетон. Если такие анкеры монтировать в пустотелые материалы, то особой прочности добиться не удастся.

Распорный анкер бывает с:

• Гайкой.
• Крючком.
• Кольцом.
• Двухраспорные.
• Шестигранной головкой.

Анкеры с гайкой представляют собой шпильку, которая поджимается обычной гайкой. В ней применяется длинная гильза, что обеспечивает большую площадь контакта внутри отверстия. Особенность использования подобного анкера заключается не только в том, что гайкой можно прижать определенную конструкцию к стене, но и дает возможность накрутить другую гайку на его шпильку. Это может быть рым-гайка или специальный сварной наконечник любой формы.

Анкеры с кольцом или крючком являются практически идентичной конструкцией, что и с гайкой. В них используется шпилька, на конце которой предусмотрено крепежное кольцо или крюк. Непосредственно сама деформационная гильза имеет плотную вершину с накатанной резьбой. При выкручивании шпильки гильза разжимается, поскольку имеет продольные сквозные прорези, которые делают центральную часть более пластичной. Данный крепеж применяется в тех случаях, когда необходимо зацепить шнур, трос или веревку. Также с его помощью можно подсоединить цепь к стене. В быту они обычно применяются для надежного подвешивания люстры к потолку. Также на них крепят детские качели в квартирах.

Двухраспорные анкеры имеют особенную конструкцию. Главное отличие данного крепежа в том, что при выкручивании шпильки одна распорная втулка входит во вторую. Распор осуществляется близко к концу анкера, что особенно важно, если необходимо провести закрепление в пористом материале. Благодаря тому, что крепеж фиксируется в глубине стены, обеспечивается максимально возможная фиксация.

Анкер с шестигранной головкой представляет практически такую же конструкцию что и с гайкой. Единственное отличие в том, что вместо шпильки и гайки в нем применяется обычный болт. При закручивании имеющийся на конце конус начинает тащить гильзу к шляпке болта, попутно раздавливая ее стенки. В результате он плотно сжимает гильзу и деформирует ее до полного заполнения габаритов отверстия. Данная конструкция может быть рассчитана под гаечный ключ, а также дополнительно под отвертку. Такие анкеры редко делают большими, и обычно их диаметр не превышает 12 мм.

Клиновые

Клиновые анкеры представляют собой длинную металлическую шпильку, на конце которой имеется деформационная гильза. При завинчивании шпильки обеспечивается расширение маленьких лепестков. Это происходит в глубине стены далеко от лицевой части, поэтому исключается растрескивание материала.

Забивные

Забивной анкерный болт в корне отличается от прочих конструкций. Для обеспечения его раскрытия необходимо предварительно посадить саму гильзу, а уж потом вворачивать шпильку. Для того чтобы воспользоваться таким крепежом необходимо подготовить отверстие, после чего поставить в него втулку анкера. После этого уже в установленную гильзу прикладывается штырь, по которому нужно ударить молотком. Это позволяет деформировать гильзу и плотно прижать ее к стенкам отверстия. Далее штырь извлекается и закручивается болт, к которому и проводится фиксация.

Химические анкеры

Химические, или клеящиеся, анкеры являются очень надежными крепежными элементами, которые обеспечивают прочную фиксацию. Данный крепеж представляет собой набор из обычной шпильки и клея. Для использования такого крепежа проводится высверливание отверстия, которое прочищается от пыли и в последующем заполняется клеящим составом. После этого в него вставляется шпилька и оставляется до застывания. Недостаток такого крепежа заключается в том, что он долго набирает максимальную прочность. В случае с обычными анкерами, крепеж может использоваться сразу же.

Химический крепеж используется в тех случаях, когда нужно зафиксироваться в мягком или пористом материале, который не может выдержать большую нагрузку. Для того чтобы добиться максимально возможной силы удержания шпильки, необходимо правильно подготовить отверстие. Сначала сверло углубляется на требуемое расстояние, после чего круговыми движениями проводится выборка пустоты в форме конуса. Нужно сделать так, чтобы дно отверстия было значительно шире, чем его горловина. Это позволит залить больше клея. После застывания он будет не только удерживать шпильку за счет прилипания к стенкам, но и физически не сможет вырваться с отверстия, в связи с узким выходом.

Как правильно использовать обычный анкер

Для того чтобы анкер работал на полную, необходимо провести его правильный монтаж. В первую очередь нужно подобрать сверло, которое будет соответствовать диаметру анкера. Необязательно, чтобы оно было толще на доли миллиметра, поскольку при сверлении дрелью, перфоратором или шуруповертом, получаемое отверстие всегда будет немного больше, в связи с дребезжанием инструмента в руках. Стоит контролировать глубину, чтобы не перестараться, поскольку это снизит характеристики крепежа. Далее необходимо обязательно продуть отверстие, чтобы извлечь из него крошку и пыль. Сделать это можно компрессором, баллоном со сжатым воздухом, пылесосом или на крайний случай спринцовкой. Лишь после этого можно вставить анкер и затянуть его.

Некоторые строители для увеличения надежности крепежа при работе с пористыми материалами предпочитают дополнительное использование клеящих составов. В частности, применяются жидкие гвозди. Масса в небольшом количестве выдавливается в отверстие, после чего в него забивается анкерный болт. Фактически после затягивания распорки обеспечивается жесткая фиксация не только ребрами, но и клеем.

Обычно при установке анкера его довольно сложно вогнать в подготовленное отверстие. Если с этим не возникает проблем, значит отверстие получилось чрезмерно толстым и рассчитывать на надежное соединение нельзя. Если подобное случилось, то придется выбрать более толстый анкер.

Для того чтобы загнать крепеж в подготовленное отверстие его можно забить, применяя молоток. При этом нужно использовать мягкую подкладку. Если фиксируется крепеж с крючком или кольцом на конце, то бить можно и напрямую. В том случае, когда вершины анкера — это резьбовое соединение, то удары могут ему повредить. Нужно совместить на один уровень кончик шпильки и боковую часть гайки. После этого прикладывается деревянный брусок, и совершаются удары молотком. Как только крепеж зайдет до конца, можно провести его затягивание с помощью гаечного ключа.

Как можно вытащить анкерный болт

Соединение, получаемое анкером, очень надежное, но бывают случаи, когда нужда в нем заканчивается. В этом случае необходимо извлечь крепеж из стены. Это довольно трудно, но вполне выполнимо. Для работы понадобится гаечный ключ, а также зубило, молоток и плоскогубцы. Сначала нужно выкрутить шпильку таким образом, чтобы она больше не распирала гильзу. Данная процедура отличается в зависимости от устройства анкера. В одних случаях можно просто заворачивать болт, а в других ослабить гайку и с помощью молотка забивать шпильку вглубь отверстия.

После того как гильза будет освобождена ее можно будет вытащить. В большинстве случаев зацепиться за нее плоскогубцами не удастся, поэтому потребуется разрушить немного стены вокруг отверстия, в которое посажен анкер. Для этого подставляется зубило возле гильзы анкера, и делается канавка около 1 см глубиной. После этого удастся зацепиться за гильзу плоскогубцами и вытащить ее наружу.

Анкерный болт с гайкой HNM по бетону

Анкерный болт с гайкой HNM как правило используют для крепления тяжеловесных подвесных самонесущих конструкций, консолей, кронштейнов, антенн и прочих к несущему основанию из бетона, кирпича, строительного или природного камня методом сквозного монтажа. Но чаще всего этот анкер применяют с таким базовым материалом как бетон. Он не используется в качестве крепежа в газобетоне, гипсокартоне, пустотелом кирпиче. Этот анкер является аналогом популярного клиновидного анкерного болта ХИЛТИ (анкер Hilti HSL 3 G распорный с гайкой). Благодаря своей универсальности и высокой несущей способности анкер HNM пользуется большой популярностью как в ремонтных, так и в строительных работах. Крепеж используют в качестве фундаментных болтов для строительных конструкций. Применяется на разных этапах строительства для внутренних и наружных работ. Особенности конструкции крепежа позволяют монтировать его на небольшом расстоянии от края несущего основания и от других анкеров.

Изделие конструктивно представляет собой внешнюю полую гильзу с продольными прорезями в распорной части, внутрь которой вставлена шпилька с метрической резьбой на одном конце и распорным элементом в виде конусообразного окончания на другом. На нее накручивается шестигранная гайка с рифлёной пресс-шайбой для фиксации детали на несущем основании.

Детали анкера выполнены из углеродистой стали холодного формования и желтопассивированны для защиты крепления от коррозии. Благодаря своим техническим характеристикам и особенностям конструкции анкерный болт с гайкой HNM надежно фиксирует предметы, отличающиеся значительными габаритами и массой, обеспечивая при этом прочность и долговечность конструкции.

Принцип работы анкерного болта с гайкой достаточно прост. Он заключается в том, что при затягивании шестигранной фланцевой гайки на резьбовой части шпильки, помещенной во внутрь гильзы, другое конусообразное окончание шпильки втягивается во внутрь гильзы. Это приводит к разжиманию стенок анкера, помещенного в заранее просверленное отверстие в несущем основании, и позволяет надежно удерживать монтируемый материал.

Для монтажа анкерного болта HNM, оснащенного гайкой необходимо заранее просверлить в несущем основании отверстие, соответствующее длине и диаметру гильзы анкера. Диаметр отверстия необходимо делать таким, чтобы распорная муфта входила в него с небольшим натягом. Затем с целью надежного соединения анкерного болта распорного типа с несущим основанием, отверстие, в которое он монтируется необходимо тщательно очистить от забившихся туда кусочков раскрошившегося при сверлении материала и строительной пыли. Далее в проделанное и подготовленное отверстие необходимо забить анкер и затягивать на нем шестигранную гайку с пресс-шайбой до тех пор, пока распорная муфта не разожмется на столько, чтобы обеспечить надежную фиксацию крепежного элемента. При этом очень важно учитывать усилие затяжки, рекомендованное производителями крепежа. После того как анкер был надежно установлен в отверстие, с него необходимо открутить гайку, чтобы закрепить на освободившемся резьбовом конце стержня необходимую деталь или конструкцию, зафиксировав ее шестигранной гайкой с фланцем.

Выбор строительного крепежа — это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.

Если у вас возникли вопросы по наличию товара, вы хотите рассчитать стоимость и купить анкерный болт с гайкой HNM оптом или в розницу, вы всегда можете обратиться к нам в наш офис в г. Владивосток по адресу: ул. Бородинская, д. 28, стр. 3.

Наши специалисты подберут для вас оптимальный крепеж, ручной инструмент и оснастку, а также помогут с расчётом и отправкой заказа в любую точку Дальнего Востока России.

отверстий и прорезей, стандартные размеры

Эта информация относится к американской сталелитейной промышленности.

Отверстия и прорези

Стандартные отверстия

Стандартные размеры отверстий для болтов составляют 1/16 дюйма. по диаметру больше номинального размера корпуса застежки. Это обеспечивает определенный люфт в отверстиях, который компенсирует небольшие несоосности в месте расположения отверстий или сборке, а также способствует вводу крепежных элементов в цеху и в полевых условиях. При отсутствии разрешения инженера на использование других типов отверстий в высокопрочных болтовых соединениях следует использовать стандартные отверстия.

Хотя большинство отверстий для высокопрочных болтов имеют размер 1/16 дюйма. Диаметр болта больше диаметра болта, некоторые условия, встречающиеся при монтаже в полевых условиях, требуют большей регулировки, чем может обеспечить этот зазор, и требуется одобрение инженера.

Максимальные размеры отверстий для болтов указаны в таблице ниже, за исключением того, что в деталях основания колонны допускаются отверстия большего размера, необходимые для допуска на расположение анкерных болтов в бетонном фундаменте.

Стандартные отверстия должны быть предусмотрены в соединениях между элементами, за исключением случаев, когда проектировщик одобрил большие отверстия, отверстия с короткими или длинными прорезями в болтовых соединениях.Шайбы под пальцы до 1/4 дюйма. могут быть введены в соединения, критичные к скольжению, спроектированные на основе стандартных отверстий, без снижения допустимого напряжения сдвига крепежа.

Отверстия большого диаметра с прорезями

По согласованию с инженером могут использоваться отверстия увеличенного размера, короткие или длинные отверстия с прорезями при соблюдении следующих требований к деталям соединения:

(1) Отверстия увеличенного диаметра могут использоваться в любом или во всех слоях соединений, в которых допустимое сопротивление скольжению соединения превышает приложенную нагрузку.Отверстия увеличенного размера не должны использоваться в подшипниковых соединениях. Закаленные шайбы должны устанавливаться поверх отверстий большого размера во внешнем слое.

(2) Короткие отверстия с прорезями могут использоваться в любом или во всех слоях соединений, рассчитанных на основе допустимого напряжения на крепежные детали, при условии, что нагрузка прикладывается приблизительно перпендикулярно (между 80 и 100 градусами) к оси паза. Короткие прорези можно использовать без учета направления приложенной нагрузки в любом или всех слоях соединений, в которых допустимое сопротивление скольжению больше, чем приложенная сила.Шайбы должны устанавливаться поверх отверстий с короткими пазами во внешнем слое; при использовании высокопрочных болтов такие шайбы должны быть закалены.

(3) Длинные прорези можно использовать в одной из соединяемых частей на любой отдельной стыковой поверхности в соединениях, рассчитанных на основе допустимого напряжения на крепежные детали, при условии, что нагрузка приложена приблизительно перпендикулярно (между 80 и 100 градусами) к оси. слота. Длинные прорези могут использоваться в одной из соединяемых частей на любой отдельной стыковой поверхности без учета направления приложенной нагрузки на соединения, в которых допустимое сопротивление скольжению больше, чем приложенная сила. Если во внешнем слое используются отверстия с длинными прорезями, должны быть предусмотрены пластинчатые шайбы или непрерывный стержень со стандартными отверстиями, размер которых достаточен, чтобы полностью закрыть прорезь после установки. В высокопрочных болтовых соединениях такие плоские шайбы или непрерывные стержни должны быть не менее 5/16 дюйма. толстый и должен быть из конструкционного материала, но не затвердевать. Если для использования высокопрочных болтов требуются закаленные шайбы, закаленные шайбы должны быть помещены на внешнюю поверхность пластинчатой ​​шайбы или стержня.

(4) Полностью вставленные шайбы под пальцы между стыковочными поверхностями элементов соединения, передающих нагрузку, не должны считаться элементом соединения с длинным пазом.

Номинальные размеры отверстия

Диаметр болта	Размеры отверстия — стандартный диаметр	Размеры отверстия — Увеличенный диаметр	Размеры отверстия — короткий паз (ширина x длина)	Размеры отверстия — длинный паз (ширина x длина)
1/2	9/16	5/8	9/16 x 11/16	9/16 x 1 1/16
5/8	11/16	13/16	11/16 x 7/8	11/16 x 1 9/16
3/4	13/16	15 / 16	13/16 x 1	13/16 x 1 7/8
7/8	15/16	1 1/16	15/16 x 1 1/8	15 / 16 x 2 3/16
1	1 1/16	1 1/4	1 1/16 x 1 5/16	1 1/16 x 2 1/2
> = 1 1/8	d + 1/16	d + 5/16	(d + 1/16) x (d + 3/8)	(d + 1/16) x (2. 5 x d)

Отверстия под анкерные болты

Размеры отверстий для структурных соединений сталь-сталь не совпадают с размерами отверстий для анкеровки стали и бетона. В случае соединений сталь-сталь детали изготавливаются в магазине при хорошем контроле качества, поэтому стандартные отверстия (диаметр болта плюс 1/16 дюйма), отверстия увеличенного размера (диаметр болта плюс 3/16 дюйма) и короткие и отверстия с длинными прорезями могут быть использованы довольно успешно. Однако при размещении анкерных устройств в полевых условиях уже давно применяются более допустимые допуски (и часто неточности, которые в любом случае превышают эти допуски и могут потребовать рассмотрения ответственным инженером-проектировщиком).

AISC опубликовал Руководство по проектированию стали, серия 1, опорные плиты колонн, еще в начале 1990-х годов. В то время было признано, что качество фундаментных работ становится все хуже и хуже. Чтобы дать монтажнику (и проектировщику) большую свободу действий, когда это возможно, допустимые размеры отверстий в опорных плитах были увеличены. Такие же отверстия большего размера были включены во 2-е изд. Руководство LRFD. Значения здесь максимальные, а не требуемый размер. При желании можно использовать отверстия меньшего размера. Для этих отверстий обычно требуются пластинчатые шайбы, потому что шайбы ASTM F436 могут сжиматься в отверстия большего размера даже при монтажных нагрузках.

Отверстия большего размера предназначены в первую очередь для большинства опорных плит, которые передают только осевое сжатие от колонны к фундаменту. В этом случае анкерные стержни обычно не работают после монтажа.

Чтобы учесть неправильное расположение болтов, отверстия в опорных плитах имеют увеличенный размер. В Руководстве по стальным конструкциям AISC рекомендуются следующие увеличенные диаметры отверстий для каждого диаметра болта:

Размеры отверстия под анкерный болт

Диаметр болта	Размер отверстия
3/4	1 5/16
7/8	1 9/16
1	1 13/16
1 1/4	2 1/16
1 1/2	2 5/16
1 3/4	2 3/4
2	3 1/4
2 1/2	3 3/4

AISC, Руководство по проектированию стальных конструкций, серия 1, опорные плиты колонн, предполагает, что использование отверстий увеличенного диаметра, отвечающих этим критериям, может по-прежнему не учитывать вариации в местах размещения анкерных болтов и предлагает добавить 1/4 дюйма. до указанного диаметра отверстия. В руководстве рекомендуется использовать толстую пластинчатую шайбу поверх отверстий. Образовательный совет по конструкционной стали AISC приводит следующий пример: «Если болты смещены на расстояние до 1/2 дюйма, большие отверстия в опорной плите обычно позволяют разместить опорную плиту и колонну рядом с линией колонны или на ней. Если болты смещены более чем на 1/2 дюйма, то требуются корректирующие работы ».

Основываясь на отверстиях большого диаметра AISC, рекомендациях Совета по образованию конструкционной стали AISC и методах установки анкерных болтов подрядчиками по бетону, подрядчики ASCC (Американское общество бетонных подрядчиков) рекомендуют следующий допуск для каждого места расположения болтов:

• 3/4 дюймаи 7/8 дюйма. диаметр болтов: ± 1/4 дюйма
• 1 дюйм, 1-1 / 4 дюйма и 1-1 / 2 дюйма диаметр болтов: ± 3/8 дюйма
• 1-3 / 4 дюйма, 2 дюйма и 2-1 / 2 дюйма диаметр болтов: ± 1/2 дюйма

Конец статьи.

болтов для дома — 3 простых способа сделать ваши болты крепче

Болты корпуса и пластинчатые шайбы не позволяют грязевику сломаться

Исследования показали, что пластинчатые шайбы уменьшают, а в большинстве случаев устраняют перекрестный изгиб. Это явление, при котором грязь разделяется на две части, как показано на рисунке и фотографии ниже.Это было обычным явлением, пока пластинчатые шайбы не стали частью строительных норм. Однако поперечный изгиб в первую очередь является проблемой для высоких поврежденных стен, а не для коротких поврежденных стен, которые используются в большинстве сейсмических модификаций.

Высокие стены, работающие на сдвиг, при попытке переворачиваться поднимаются на грязевик, чему противодействуют болты. Если у этих болтов есть маленькие шайбы и / или недостаточно болтов в местах расположения фанеры (они должны находиться на расстоянии минимум 2 фута друг от друга), грязевой отвал может деформироваться и расколоться. Пластинчатые шайбы удерживают ил, поскольку большая поверхность соприкасается с его поверхностью .:

Поперечная гибка с круглой шайбой

Когда происходит поперечный изгиб по мере того, как опрокидывающие силы воздействуют на грязевик, вся функциональность поперечной стенки теряется.

Болты и опорные пластины другого назначения

Эксперименты с пластинчатыми шайбами ​​были первоначально проведены Ассоциацией инженеров-строителей Южной Калифорнии.Они открыли еще кое-что полезное о моечных машинах. Болты слегка гнутся, когда на них давит грязь. Пластинчатые шайбы препятствовали тому, чтобы болты врезались в грязь и раскололи ее. Ниже представлен рисунок, сделанный одним из инженеров-строителей, проводивших испытания.

Вот что он сказал об их экспериментах:

«Требования норм для несущих плит были определены Комитетом инженеров-строителей по существующему строительству. Исследования по креплению мидий проводились после того, как город Лос-Анджелес снес около 30 домов. Испытания проводились после того, как дома уже были сняты. Мы изолировали части грязевого порога, чтобы мы могли использовать домкрат для приложения горизонтальной силы к концу части грязевого порога, которая приводила бы к сдвиговому усилию к различным анкерным устройствам: существующим анкерным болтам, модернизированным анкерным болтам различных типов, стальным боковым пластинам и т. Д. Для анкерных болтов мы наблюдали режим разрушения в результате изгиба анкерного болта, врезанного в грязевик, как тупой нож, раскалывающего грязь.Когда мы устанавливаем пластинчатую шайбу на болт, пластина сдерживалась бы от чрезмерного изгиба, удерживая гайку вверх, фактически прикладывая момент сопротивления к верхней части болта. Таким образом мы получили более высокую предельную сдвигающую способность. «Прогиб» — это степень прогиба грязи при нажатии на болт.

В Лос-Анджелесе тогда стали требовать пластинчатые шайбы на модернизированных анкерных болтах. Впоследствии другие инженеры начали рассматривать преимущество пластин в том, что они помогают противостоять поперечному изгибу зерна.Считалось, что для этой цели подойдет большая тарелка.

Гильза для анкерного болта

Отверстия большого размера в опорной плите

---

Это второй вариант ввода, необходимый пользователю для создания инженерного кода
. суждение относительно большого отверстия под болт и его воздействия на анкер
способность болта к сдвигу.

Предыдущий ввод, учитывайте только половину анкерных болтов, несущих сдвиг
из-за превышения размера отверстие под болт Да / Нет, для материала анкерного болта сдвиг
производительность расч.Если да выбрано, только половина анкерного болта используется для расчета
анкера сопротивление материала болта сдвигу.

Это вход, отверстия увеличенного диаметра в опорной плите Да / Нет, предназначен для анкерного болта
для вырывания сдвига по бетону расч. Если выбрано Да, когда проверка переднего анкера
на разрыв на сдвиг, передние анкеры займут 100% V _u для проверки
из-за слишком большого отверстия для болта. Этот режим отличается от
здравым смыслом, что передние анкеры занимают 50% V _и а также задние анкеры
занимают еще 50% V _и , этот режим требует, чтобы нет отверстия под болт
увеличенного размера, чтобы можно было распределить сдвиг одинаково для каждого анкерного болта
в группе болтов.

Отверстие большого размера Да ⇨ Режим 3 используется ⇨ спереди якоря принимают
1.0 x V _u усилие сдвига
Отверстие большего диаметра Нет ⇨ Режим 1 используется ⇨ спереди якоря принимают
0,5 x V _u поперечное усилие

Если выбрать Да, это означает значительную В опорной плите колонны
используются отверстия увеличенного диаметра.
Сдвиг по бетону проверка прорыва, режим 3 используется для проверка,
передние анкеры принимают 1.0 x V _u усилие сдвига. (Ссылка: ACI 349.2R-07
Руководство по расчету бетонной пропускной способности) (CCD) Встраивание метода
Примеры дизайна Страница 47)

Если выбрать Нет, это значит, что предусмотрены особые условия. для выравнивания
передачи поперечного усилия от опорной плиты ко всем анкерным стержням.
При проверке разрыва бетона при сдвиге режим 1 Используется для проверки, передние анкеры
принимают 0,5 x V _u усилие сдвига

Выберите Нет, если шайбы пластины анкерных болтов приварены прихваточным швом к опорной плите
и гайкам анкерных болтов.

сверло — как исправить отверстия, оставшиеся после расширения анкерных болтов в бетоне

Это моя любимая мозоль, я использую защитные экраны и анкеры для такого рода вещей, потому что эти дюбели — это такая боль, если вы хотите перемещать вещи, и в конечном итоге вы все перемещаете.

Я вижу, у вас есть отличное решение, люди любят давать такие советы. («Просто вбейте его! BFH (большой молот) решает все! Что может пойти не так?») Я был бы обеспокоен тем, что это делает с бетоном, и если вы промахнетесь, вы испортите свой пол.

Первое, что нужно попробовать: ослабить гайку и подложить под нее монтировку или молоток, что угодно, и посмотреть, выйдет ли она. Иногда, если отверстие слишком просверлено и / или бетон не такой твердый, их легче, чем вы думаете, вытащить.

Рискуя получить решение с использованием большого молотка, если вы ударите гайку по горизонтали во всех направлениях, подойдет молоток обычного размера, он может раскрошить бетон настолько, что вещь вытащит с помощью молотка или монтировки.

Еще один, который может сработать: затянуть гайку гаечным ключом, пока что-то не поддается.Конечно, вам понадобится что-то прочное, что не будет проворачиваться между гайкой и полом. Прижимной кронштейн скамьи может работать. Если он оторвется, он, вероятно, отломится глубоко под поверхностью, смонтируйте его эпоксидной смолой и забудьте, что это когда-либо происходило.

Обычно я просто отрезаю их заподлицо ножовкой, но есть и другие способы … те же идеи, что и в этом ответе.

Я бы не стал беспокоиться о следующем человеке; будет очень заметно, что там что-то есть, и людям всегда нужно знать, что они могут ударить по металлу при сверлении бетона.

Вы можете просверлить вокруг него корончатым сверлом и отломить керн, который просто выйдет наружу, но это намного больше проблем, чем я бы сделал, если только у вас нет корончатого сверла и небольшого сверла, лежащего поблизости.

РЕДАКТИРОВАТЬ: Я подумал еще об одном. Вы можете взять перфоратор и немного больше, чем болт, и просверлить рядом с ним. Это ослабит его хватку настолько, что вы сможете избавиться от него с небольшим убеждением. Затем вы можете заполнить отверстие эпоксидной смолой.Ударную дрель и сверло такого размера достать намного проще, чем корончатое сверло.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{добавить в коллекцию. description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings. АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Сравнение различных типов анкерных болтов

Анкерный болт — это уникальный тип крепежа, предназначенный для крепления объекта или конструктивного элемента к бетонной поверхности. У них нет такого же длинного стержня с плоским концом, как у других болтов. Скорее, анкерные болты имеют уникальную конструкцию, которая позволяет заделывать их внутрь бетона. Однако существует несколько типов анкерных болтов, каждый из которых используется для разных целей.

Монтируемый

Монтируемый анкерный болт — это тип анкерного болта, который соответствует своему названию, будучи залитым внутрь бетона. Он похож на традиционный болт, но с некоторыми нюансами. Литые анкерные болты почти всегда имеют шестигранную головку, тогда как у традиционных болтов может быть множество головок. Что еще более важно, монтируемые анкерные болты устанавливаются в перевернутом виде.Головка вставляется в открытую полость бетона, после чего заливается на место. Отливка требует использования бетона. Бетон заливается в полость так, чтобы она охватывала анкерный болт.

После установки

Другой распространенный тип анкерных болтов устанавливается на опоре. Установленные анкерные болты имеют конструкцию, аналогичную конструкции монтируемых анкерных болтов. Оба они имеют шестиугольную головку и устанавливаются вверх ногами головкой вперед. Разница в том, что анкерные болты после установки устанавливаются в предварительно просверленное отверстие, а монтируемые анкерные болты устанавливаются внутри полости, которая позже заполняется дополнительным бетоном.

Расширение

Также есть распорные анкерные болты. Расширительные анкерные болты — это анкерные болты, которые расширяются при установке внутри бетона. Чтобы использовать распорный анкерный болт, вам нужно просверлить отверстие в бетонной поверхности. Затем вы можете установить распорный анкерный болт внутри этого предварительно просверленного отверстия. Когда распорный анкерный болт входит в отверстие, он расширяется. Это расширение помогает закрепить анкерный болт, а также структурный компонент или объект, с которым он соединен, на месте.С технической точки зрения, распорный болт — это тип анкерного болта, устанавливаемого после установки, поскольку он устанавливается в предварительно просверленное отверстие.

Заключение

Большинство анкерных болтов можно классифицировать как монтируемые на месте или устанавливаемые на месте. Монтируемые анкерные болты являются наиболее распространенными. Их устанавливают внутри полости бетонной поверхности, после чего заливают на место. С другой стороны, установленные анкерные болты устанавливаются внутри предварительно просверленного отверстия. Расширительные анкерные болты считаются установленными после установки.К другим типам анкерных болтов, устанавливаемых после установки, относятся болты с подрезкой, саморезы и механические болты.

Нет тегов для этого сообщения.

Anchor All vs. эпоксидная смола | Прочность на вырыв и диаметр отверстия

Этот блог относится к установке резьбовых шпилек, стоек поручней, анкерных болтов, арматуры и т. Д.

Примечание: Это обсуждение только касается того, как диаметр отверстия влияет на прочность на вырыв. Очевидно, что глубина заделки также является важным фактором.

Когда что-либо закладывается в бетон, диаметр отверстия vs.Тип используемого анкерного материала будет иметь решающее значение для конечной прочности на вырыв. Как правило, требуется, чтобы усилие на вырыв превышало предел прочности шпильки, анкерного болта, арматуры и т. Д.

Для максимальной эффективности диаметр отверстия должен зависеть от анкерного материала. Два самых распространенных анкера — это эпоксидная смола и цементный раствор. Просто эпоксидная смола может работать с меньшим зазором, чем раствор. Например, эпоксидная смола, производимая Redhead, EPCON A-7, указывает;

Стержни диаметром от 1/4 до 1/2 дюйма;
Просверлить отверстие на 1/16 дюйма больше диаметра стержня

стержни диаметром от 5/8 дюйма до 1-1 / 4 дюйма;
Просверлить отверстие на 1/8 дюйма больше диаметра стержня

Если больше, эпоксидная смола не будет работать должным образом.

Безусадочный раствор на портландцементе

С другой стороны, цементный безусадочный раствор требует зазора не менее 1/2 дюйма со всех сторон для достижения полной прочности на сжатие. Таким образом, для трубы сортамент 40 диаметром 1-1 / 4 с наружным диаметром 1,66 дюйма, отверстие должно быть не менее 2,66 дюйма. В этом случае монтажник, скорее всего, будет использовать корончатое сверло следующего размера, то есть диаметром 3 дюйма.

В отличие от требований к эпоксидной смоле, при использовании Anchor All не существует ограничений на то, насколько большим может быть отверстие, при условии, что он обеспечивает по крайней мере требуемый зазор 1/2 дюйма во всех направлениях.

Это также верно при установке квадратных столбов. Как показано на чертеже квадратной стойки ниже, квадратная труба 1-1 / 4 дюйма, вставленная в отверстие диаметром 3 дюйма, оставляет зазор только 0,44 дюйма в каждом углу. При установке, как показано, может произойти растрескивание и / или преждевременный выход из строя. Кроме того, простые расчеты покажут, что любой, кто исследует эту установку, не соблюдал надлежащую процедуру. Это может привести к удержанию платежей или удержанию средств.

Это, наряду с большим диапазоном глубины, является причиной того, что втулка EZ доступна в более крупной модели размером 4 x 12 дюймов. Чтобы узнать больше о рукавах EZ, которые мы носим, ​​нажмите ниже, чтобы просмотреть варианты:

Другой важный фактор, который следует учитывать при определении диаметра отверстия, — это стоимость эпоксидной смолы. Для сравнения, эпоксидные смолы могут стоить в 20-25 раз больше, чем стоимость безусадочного цементного раствора на основе Anchor All Cement. Чтобы узнать больше об этом, нажмите ниже, чтобы просмотреть наши продукты для гидравлического цемента и безусадочных растворов.

.
