Самодельная ленточная пилорама

Доброго времени суток! Не будем долго говорить и сразу перейдем к делу. В данном материале вам представлено руководство, при помощи которого делается ленточная пилорама своими руками. Итак, приступим к описанию.

Шкивами, которые используются в данном устройстве, раньше обладал комбайн похожий на «Неву», они обладают диаметром 300-320 мм. Шкивы немного стачиваются, это делается для того, чтобы добиться небольшого выступания ремня. В дальнейшем, ремни могут быть сняты совсем, это позволит устройству работать более тихо и продуктивно.

Токарные работы тут задействованы по минимуму. Это стало возможно, благодаря тому, что как направляющие используются полдюймовая труба и труба, которая надевается на нее сверху с зазором 1- 2 мм.

Для начала ,рассмотрим «рельсы»

В качества рельсы, пользуемся уголком 5 см, который устанавливается так, чтобы сторона была сверху, чаще всего, устанавливают, чтобы ребро угла было вверху.

Это дает возможность колесу не стереться.

В качестве «Шпал» пользуемся профильной трубой 2,5 на 2,5 см. Тоже приваривается как шпалы, меж профильных трубок, и труба на полдюйма, которая оснащена крепежами когтями. Передвижение и наклон крепежей осуществляется в свободном режиме, дерево зажимается при помощи ударов молотком по зажиму, который, благодаря этому заклинивается.

Реализовано и выступание профильных трубок за пределы рельс. Эти выступы оснащаются регулировочными болтами (М14 на 100 мм).

Профильные трубки обладают «мостиками», поверх которых укладывают палено. Расстояние от одного мостика до другого — 500 мм (под короткие заготовки).

Шкива своими корпусами (ступицы от автомобиля «Москвич») привариваются на трубки, и вся конструкция в целом передвигается вдоль горизонтальных трубок-направляющих (полдюймовых трубок) и фиксируется при помощи болтов.

• Натяжка правого (ведомого) шкива производиться автоматом при помощи пружины (взятой в амортизаторе «КаСики»).
• Положение левого (ведущей) — фиксированное, но есть возможность передвижения, когда меняется размер в ленточной пиле.

Ленточная пилорама своими руками не может быть сделана без роликов. Разрабатывая ролики, стоит помнить, что они должны быть закаленные. Вся пилорама может быть произведена в гараже, проблемы могут быть только с токарными работами.

Исходя из соображений простоты, осуществляем выполнение «роликового узла», используя для этого набор подшипников, пара одинаковых и сзади немного больше.

Установка «Роликов» выполняется на выточенный вал, чтобы имелась возможность для установки шайб между подшипниками (если меняется ширина пилы). Установка вала осуществляется в той же пара труб, что описывалась ранее, вал и полдюймовка свариваются так, чтобы оси были смещены (показано синим).

Вся конструкция прикрепляется поверх направляющих трубок таким образом, чтобы можно было осуществить регулировку узла по вертикали и перемещение из стороны в сторону с возможностью фиксации (чтобы регулировать проем в соответствии с диаметром полена). К ролику, который установлен там, где ведомый шкив, крепим капельницу для СОЖ. Для изготовления рамы используется швеллер (100) высота которого составляется 150 см. Ужесточение рамы производиться при помощи косынок. Рама может слегка «играть», это не страшно. Люфт присутствует даже в пилорамах заводского производства.

Перемещение «Режущего блока» осуществляется поверх швеллеров с помощью винтов-шпилек. Чтобы установка «режущего блока» была жесткой, пользуемся болтами с контргайками. Детали механизма подъема на изображениях.

Немного про установку шкивов

В теории, их расположение должно быть параллельным. Однако, здесь они устанавливаются под углом (2-4градуса). Это делается для того, чтобы лента «оттягивалась» к роликам, в противном случае, может слетать.

https://www.youtube.com/watch?v=T96rO6aXFfI

Данная ленточная пилорама своими руками должна использоваться с учетом того, что будет происходить сушка, и соответственно деформация. ПО этой причине, резать стоит с запасом.

Вариант с колесами:

Ленточная пилорама своими руками | Твоя стройка

Самодельная ленточная пилорама сделанная своими руками: фото и описание конструкции, а также видео пилорамы в работе.

Умелец сделал своими руками ленточную пилораму, предлагаем ознакомиться с конструкцией самоделки.

Технические характеристики самодельной ленточной пилорамы:

1. Двигатель «Lifan», бензиновый, четырёхтактный, воздушного охлаждения, мощность – 13 л.с.

2. Обороты ведущего колеса – 1300 об/мин.

3. Максимальный диаметр заготовки для распила – 520 мм.

4. Длина заготовки для распила: с 2 трубами – 3 м, с 4 трубами – 6 м.

5. Максимальная ширина доски – 400 мм.

6. Диаметр рабочих колес – 400 мм.

7. Механизм подъема ленты – ручной и автоматический.

8. Длина ленточной пилы – 2960 мм.

9. Сцепление – автоматическое.

Конструкция пилорамы разборная, разбирается и монтируется в полевых условиях за несколько минут. На фото показан процесс сборки пилорамы и её работа.

Сначала устанавливается рама и две направляющие трубы.

Затем на трубы устанавливается передвижная каретка.

Далее автор монтирует рабочие колёса, диаметр колёс — 400 мм.

Устанавливает ведущее колесо.

Устанавливается двигатель с автоматическим сцеплением и ременная передача на ведущее колесо пилорамы. Двигатель приводит в действие ленточно-пильное полотно вращающееся на двух колесах.

На рабочие колёса, одевается ленточная пила длиной 2960 мм. Пила натягивается с помощью натяжителя.

Далее показан процесс работы самодельной ленточной пилорамы.

Пилорама легко разрезает заготовку на доски. Толщина распила, регулируется ручным механизмом.

Такая самоделка пригодится для заготовки пиломатериалов в полевых условиях, вся конструкция собирается прямо на месте работы, в лесу.

Изготовление пилорамы своими руками, обойдётся намного дешевле, чем покупать промышленный вариант, а распускать бревна на доски самостоятельно, намного выгоднее, чем покупать готовые доски.

В этом видео, показана сборка и работа ленточной пилорамы.

Предлагаем посмотреть подробный видео обзор самодельной ленточной пилорамы.

Ленточная пилорама своими руками – Видео

Дача с печным отоплением всегда предполагает наличие большого количества дров. Одному человеку будет тяжело перепилить большую кубатуру древесины, поэтому целесообразно будет смастерить ленточную пилораму. При маленьких объемах дров не стоит заморачиваться над созданием ленточной пилорамы. Нужно сразу сказать, что это не так уже и легко, но в данной статье мы расскажем, как лучше всего это сделать своими руками.

Содержание:

1. Видеоурок
2. Достоинства и недостатки
3. Чертёж пилорамы
4. Детали пилорамы
5. Корпус пилорамы
6. Разновидности  пилорам

Видеоурок

Достоинства и недостатки

Пилорама имеет ряд преимуществ, среди которых быстрота работы и практичность. Имея такую пилку можно хорошо на ней зарабатывать, выполняя заказы и просьбы людей. Недостатки сборки пилорамы в самой ее комплектации. Для правильной сборки требуется множество деталей из автомобилей и дополнительных работ, среди которых сварочные, токарные, заточные, разводные и т.д.

Чертёж пилорамы

Существуют пилорамы с бензиновым двигателем и электрическим. Остановимся на втором. Перед тем, как ознакомиться с процессом изготовления ленточной пилорамы своими руками видео, ознакомимся с уроком, представленным выше.

Детали пилорамы

•  Рамы с парой направляющих для перемещения ленты.
• Винт для подъема пилящего механизма.
•  Пружинный или гидравлический механизм для натяжки пильной ленты .
•  Защитный кожух.
•  Два колеса (ведущее и ведомое).
•  Электродвигатель.
•  Рельсы для перемещения пилорамы.
•  Эксцентриковые зажимы.
•  Бак для смазки механизма.

Для сборки ленточной пилорамы необходимо взять старые шкивы диаметром 30 см, можно из комбайнов или других машин. Для направляющих пилорамы берутся полдюймовые и больше дюйма трубы. Необходимо на трубу в полдюйма надеть дюймовые с миллиметровым зазором.

1. Ходовая часть. Создание пилорамы нужно начинать с каркаса и ходовой части. Для этого нужно взять стальной уголок на 5 см и установить его верхней стороной. При установке необходима точность. В противном случае плохо установленный уголок быстро износит колеса и будет препятствовать свободному ходу.
2. Перегородками («шпалами») такой конструкции может служить квадратная труба 25х25 мм.
3. Зажимы делаются с помощью присоединения (приварки) трубы полдюйма между шпалами. А уже на трубах нужно делать крепятся когти для зажима бревна. Процесс зажима происходит с помощью нескольких ударов молотком вглубь дерева.
4. Для фиксации маленьких заготовок в выступающих частях рельсы устанавливаются болты M14 x 100 мм. Помимо этого на профиле сделаны перепонки, которые служат мостом для прокладки бревна.
5. Закрепление шкивов. Шкивы нужно слегка подточить для того, чтобы ремень на пару сантиметров был больше шкива. Перемещение происходит по ранее установленным трубам.
   Монтируются шкивы под 4-х градусным уклоном, именно в таком положении лента сама плотно натягивается на ролики.
   Главным (ведущим) шкивом считается правый. Его запуск производится с помощью автоматического натягивания пружины. Ведомый шкив же необходимо зафиксировать очень туго, чтобы он «не гулял».
6. Механика. В пилораме зачастую используются каленые ролики, но в нашем случае лучше всего сделать роликовый узел. Эта часть механизма представляет собой три подшипника расположенные на одной оси. Первый 202-й марки и заднего на 2-4 мм больше.
7. Для создания вала нужны две трубы – на полдюйма и чуть больше (как с вариантом ходовой части). В полудюймовке вал заварен к нижней части со смещением оси. Вся собранная конструкция из вала и трубок прикреплена к направляющим так, чтобы роликовый узел мог крепко фиксировать бревно разного диаметра. Для смазки шкива возле ролика установлен емкость со смазкой.

Корпус пилорамы

Остов пильной установки делается из сотого швеллера. Для большей устойчивости инструмент закрепляется косынками. Режущий угол фиксируют болты с контрагайкой, как на рисунке.

Разновидности  пилорам

Мы представили вам тип пилы с электромотором, а теперь коротко пройдемся по новому виду пилорамы с бензиновым мотором. Зачастую такие пилорамы можно пробрести у фирм-производителей, но при детальном исследовании конструкции – попробовать сделать самому. Основу таких пил составляет встроенная бензопила продуктивностью в 6,5 л.с, которая закреплена на роликовой тележке. Перемещается такое устройство по рельсам стоящим на земле.
Такие пилы способны распиливать круглый лес различного диаметра. Для такого инструмента используют большой мощности цепную пилу с бензиновым или электрическим мотором. Но цепные пилы имеют один большой недостаток – много опилок при распиле. Они не экономны. Ленточные пилы на много экономнее разрезают дерево, не оставляя большого количества опилок. Ленточные пилорамы от 1 метра в диаметре способны делить большие бревна.
Еще один недостаток пилорам двигающихся по рельсам – большая площадь разброса опилок. Это решается установкой воздуховодом. Его подключают к стружкоотсосу и опилки просто засасываются в трубу и выбрасываются наружу.
Существуют еще ленточные пилорамы из дерева. Но чаще всего их делают маленькими (мини). Они способны распиливать бревна диаметром до 40 см, но такие пилорамы непрактичны, потому что дерево быстро снашивается и при частой эксплуатации станок снашивается.
Как видите, профессиональную ленточную пилораму сделать своими руками в современных условиях нелегко. Такое было возможно при советской власти, когда любой знакомый токарь мог выточить деталь любой конфигурации. В современных условиях, такое сделать тяжело – легче купить.
Любые пилорамы нецелесообразно покупать или собирать для маленького объема работ. Они зачастую покупаются в коммерческих целях. Период окупаемости любой пилорамы очень мал, потому что актуальность такого оборудования в сельской местности всегда высока. Очень просто за лето заработать сумму денег за счет предоставления услуг пилорамой. Пилорама послужит не только в заготовке дров, но и в распиле досок или других деревянных материалов.
В этой статье мы приблизили вас к сборке ленточной пилорамы своими руками, попытались рассказать и на примерах показать, какие варианты сборок пилорам есть. Надеемся, данный материал поможет вам облегчить работу при создании пилорамы.

Читайте также Ручные культиваторы своими руками,  Самодельные дисковые пилорамы

от схем и чертежей к готовой конструкции

Если подсчитать, из каких составляющих складывается конечная стоимость пиломатериалов – цена древесины + обработка + перевозка до места назначения – то становится понятно, на чем можно сэкономить. Заготовки из древесины (доска, брус, рейки) – одни из самых используемых образцов в сфере строительства и ремонта.

Учитывая простоту работы с деревом, имеет смысл заниматься его «роспуском» непосредственно на участке. Достаточно лишь сделать пилораму. С типовыми чертежами, порядком изготовления своими руками ее ленточной модификации и некоторыми особенностями конструирования ознакомит эта статья.

Целесообразность такого решения станет еще очевиднее, если просмотреть на сайтах расценки на заводские пилорамы. В продаже они имеются, но вот стоимость установок такова, что приобрести какую-либо модель для использования в быту вряд ли большинство из нас захочет. В зависимости от серий (в рублях): «Кедр» – от 138 000 до 194 000, «Тайга» – от 116 890 до 172 400. И это еще сравнительно недорогие образцы. Дешевле только мини-станки (порядка 94 000), но вряд ли они удовлетворят все потребности хозяина частного дома в деревообработке.

Модификаций оборудования данного типа существует несколько. Но если речь идет о сборке пилорамы своими руками, то выбор небольшой – вариант с фиксированным положением пилы и подвижной станиной (тележкой), на которой располагается заготовка. Именно она и перемещается в процессе деревообработки по специальным направляющим (рельсам). Все остальное – это усовершенствования, «сервисы», облегчающие труд персонала и обеспечивающие качество продукции. Например, мобильная пила.

Вот несколько несложных в изготовлении моделей самодельных ленточных пилорам.

Особенности конструирования

Габариты пилорамы определяются в зависимости от места ее расположения. Участки (придомовые, дачные или иные) отличаются планировкой, поэтому выбирать оптимальные размеры установки хозяину придется самостоятельно. Все чертежи, имеющиеся в доступе (специальная литература, интернет), могут служить лишь «ориентирами» – по соотношению отдельных частей, их линейным параметрам и так далее. Своими руками пилорама делается так, как удобнее работать именно в конкретном месте и с определенным видом сырья. В основном такое оборудование используется для роспуска бревен и обрезки досок.

Что учесть при проектировании пилорамы

Конструкция установки такого типа хороша тем, что ее можно постоянно дорабатывать и совершенствовать, более точно «подгоняя» ее характеристики и возможности под растущие потребности хозяина. К примеру, если она первоначально планировалась для роспуска бревен на доски, то вполне возможно, что через некоторое время встанет вопрос об организации собственного производства бруса.

Она собирается по блочно-модульной схеме, и при отсутствии практического опыта в изготовлении сложных механизмов, целесообразно начинать с простейших вариантов. Ленточную пилораму с ручным управлением впоследствии нетрудно оснастит элементами автоматизации (регулирование толщины реза, подача пилы, программатор и тому подобное). Именно поэтому далее – общие инструкции по составлению чертежей ленточной пилорамы и сборке. Автор настоятельно рекомендует соблюдать последовательность и первую в своей жизни установку монтировать по упрощенной схеме.

Существует множество модификаций ленточных пилорам. Первый вопрос – в какой плоскости предполагается вести рез? Это определяет расположение рабочего инструмента. Второй – однотипная ли продукция будет изготавливаться или придется использовать пилораму как устройство универсальное? Например, не только для роспуска лесоматериала на доски, но и для обрезки бревен на отдельные сегменты. Все это учитывается заранее. Желательно, чтобы раму, на которой крепится рабочая пила, можно было переустанавливать.

Бревна, которые распускаются на ленточной пилораме, характеризуются значительным весом. В процессе работы ее станина подвергается еще и динамическим нагрузкам. Главное внимание – устойчивости лентопильного оборудования. Это и качество реза, и безопасность обслуживающего персонала.

Изготовить ленточную пилораму – это полдела. Ее грамотная эксплуатация требует определенных навыков в настройке. Основной «подводный камень» – разводка и заточка пилы. Следует детально изучить данный вопрос!

Подготовительные мероприятия

Выбор места

Если есть подходящее помещение, то следует учесть, что его полезная площадь не должна быть менее 18 «квадратов». Этого достаточно, чтобы распускать на ленточной пилораме даже габаритные бревна.

В частном секторе редко кто может выделить под установку пустующее строение или хотя бы отсек. Как правило, деревообработкой приходится заниматься на улице. Вряд ли летящим по ветру опилкам и мелкой стружке соседи по смежным участкам станут аплодировать. Да и собственная территория довольно быстро окажется замусоренной. Вывод – после сборки ленточной пилорамы сразу же придется заниматься возведением ограждения сплошного типа. Например, из листов поликарбоната или многослойной фанеры.

Кроме того, придется заранее определиться, где будет организовано складирование готового пиломатериала. Следовательно, рядом с пилорамой должен быть еще хотя бы небольшой, но свободный участок земли.

Вот из этого и следует исходить при выборе рабочего места под оборудование.

Выбор материалов и комплектующих

Двигатель. Как правило, используется один из двух типов – бензиновый или электрический. Главное, чтобы соответствовала мощность. С точки зрения практицизма (если у кого-то есть сомнения) асинхронный эл/двигатель намного лучше. Во-первых, проблема с подключением к домовой эл/сети из категории решаемых. Во-вторых, такой механизм ни в ТО, ни в частом ремонте не нуждается (в отличие от бензо/агрегата). В-третьих, постоянство оборотов обеспечит высокое качество реза бревен на пилораме. Материалы. Учитывая вес обрабатываемой древесины, везде только металлоизделия. Какие? Для подвижной части (тележки), на которую укладывается заготовка, подойдет и профилированная (толстостенная) труба квадратного или прямоугольного сечения. А вот опорную раму ленточной установки, учитывая совокупные нагрузки, следует монтировать из швеллера. Соответственно, рельсы для движения тележки – из габаритного уголка (не менее 45). Хотя можно использовать и тот же швеллер, только с меньшими линейными параметрами.

Инструменты и оборудование

Здесь коротко – без сварочного аппарата не обойтись. Применительно к пилораме болтовые соединения практиковать не стоит. Со временем так или иначе, но они разболтаются, а заниматься ежедневным контролем состояния и подтяжкой – перспектива не самая лучшая.

Чертежи пилорамы

Ниже представлены чертежи простой ленточной пилорамы, которые вы сможете легко адаптировать под свои условия и потребности, соблюдая пропорции и принципы работы:

Особенности сборки ленточной пилорамы

Алгоритм действий довольно простой. Сложность – в изготовлении (с подгонкой по размерам) составных частей.

Опорная платформа

По ней будет перемещаться тележка с пиломатериалом. Плюс к этому, к рельсам крепится рама, на которой располагается рабочий инструмент. Главные требования – надежность такой опоры и выравнивание в горизонтальной плоскости. На чем ее крепить – специально оборудованном фундаменте (например, столбчатом) или на стойках, вкопанных в грунт – решается на месте.

Тележка

О ее назначении уже сказано. Чтобы в процессе распиловки бревно находилось в фиксированном положении, передвижную станину следует оснастить «струбциной», которая и будет надежно прижимать заготовку к раме и не давать ей возможности сместиться. Соответственно, тележка должна иметь колесики, обеспечивающие ее подвижность.

Рама для пилы

Сложность – в обеспечении возможности изменения положения режущего инструмента. Если не будет механизма регулирования, то вся продукция получится калиброванной (одного типоразмера, хотя тот же ). Существует несколько инженерных решений, поэтому с данным вопросом придется разбираться отдельно. Приводить что-то конкретное бессмысленно, не зная, о какой модификации пилорамы идет речь.

Общий порядок изготовления и особенности работы в статье отмечены. Автор рекомендует сначала определиться, для каких именно целей предполагается собирать ленточную пилораму. И только потом искать оптимальный вариант. Можно просто скопировать имеющиеся в доступе чертежи, и своими руками собрать установку иных размеров, соблюдая масштабирование. Или взять конкретную схему за основу, доработав (видоизменив) ее под собственные запросы. Рекомендую посмотреть видео о сборке ленточной пилорамы:

Удачи в конструировании ленточной пилорамы!

Ручная бензопила предназначена для распиловки древесины. Она считается по-настоящему универсальным инструментом. Однако ее функция может быть недостаточной. Для увеличения скорости обработки можно сделать пилораму из бензопилы своими руками.

Конструкция пилорамы из бензопилы

На первом этапе рекомендуется ознакомиться со стандартными заводскими моделями. Это поможет выбрать оптимальный вариант конструкции исходя из наличия расходных материалов. Лучше всего предварительно изучить чертежи и составить индивидуальную схему.

Конструктивно любая ленточная пилорама состоит из блока подачи бревен и движущейся каретки, на которую крепится бензопила. Чаще всего режущее полотно располагается горизонтально. Таким способом удобно выполнять распиловку для формирования ровных досок. На каретке предусмотрен механизм изменения высоты режущей части.

Любая мини-пилорама из бензопилы, сделанная своими руками, отличается от заводской модели следующими параметрами:

• большое количество опилок. В заводских установках предусмотрены принудительные стружкопылесосы. Их входные раструбы крепятся непосредственно над зоной обработки;
• устойчивость каретки. При большой производительности монтажные элементы могут подвергаться влиянию вибрации. Это приводит к изменению изначальных геометрических размеров;
• степень регулировки расположения бензопилы. Для увеличения функциональных возможностей она может быть установлена не только горизонтально или вертикально, но и под различными углами. В установках, сделанных своими руками, реализовать это сложно.

Все заводские модели проходят обязательные испытания, в ходе которых выявляются недостатки и дефекты. В дальнейшем происходит модификация пилорамы. Изменить конфигурацию самодельной модели проблематично, так как это связано с дополнительными расходами.

Для выполнения большого объема работ можно сделать регулировочную насадку, которая ограничивает толщину реза бревна. Таким образом происходит формирование досок нужной толщины.

Комплектующие для изготовления пилорамы

Важным моментом в проектировании является выбор исходных материалов изготовления. Во время работы пилорамы, изготовленной своими руками, неизбежно будут возникать вибрации и нагрузки на конструкции. Во избежание преждевременного выхода из строя необходимо использовать надежные комплектующие.

Сначала выбирается методика обработки бревен. Для выполнения большого объема работ рекомендуется сделать движущуюся каретку с закрепленной бензопилой. Фиксация деревянной заготовки выполняется непосредственно на нижней рамной части конструкции.

• опорная платформа. Для движения каретки обычно используют стандартные рельсы небольшого размера. Они соединяются между собой швеллерами или уголками;
• движущая каретка. Опорная часть изготавливается из швеллера №4 или №6. Элементы жесткости — из уголков 8*8 или 10*10 мм;
• блок крепления бензопилы. Его конфигурация напрямую зависит от модели режущего инструмента. Бензопилу «Урал» или аналогичную рекомендуется крепить на основание.

Все компоненты конструкции не должны иметь деформации. В противном случае будет невозможно сделать качественную пилораму своими руками. В особенности это относится к опорной платформе, которая обеспечивает равномерное движение каретки для формирования ровного реза.

Альтернативным вариантом швеллеру могут быть трубы квадратного сечения. Толщина стенки должна быть не меньше 1,5 мм. С их помощью можно сделать каретку.

Пилорама из бензопилы своими руками: пошаговая инструкция

Для изготовления потребуются профессиональные инструменты. Крепление компонентов выполняется двумя способами — с помощью сварочного аппарата и болтами. Для формирования монтажных отверстий необходима мощная электродрель. К ней подбираются сверла по металлу. Отрезание заготовок выполняется с помощью болгарки с соответствующим диском.

По предварительно составленной схеме следует сделать заготовки, в нужных местах формируются отверстия. После этого необходимо еще раз проверить их размеры и соответствие геометрии первоначальной. При наличии ржавчины ее следует очистить с помощью специальных средств.

Пошаговая инструкция по изготовлению пилорамы своими руками.

1. Опорная платформа. На одну из рельс приваривают уголки. Затем присоединяется вторая рельса.
2. Движущаяся каретка. Ее габаритные размеры должны соответствовать расстоянию между рельсами. Сначала формируется рамная часть, устанавливаются колеса. Еще раз выполняется проверка размеров и пробный монтаж каретки на платформу.
3. Окончательный этап. Монтируется монтажный узел для бензопилы. Если в качестве режущего инструмента используется электропила — необходимо предусмотреть блок подключение к электросети. Его можно сделать своими руками или приобрести уже готовый и закрепить в нужном месте.
4. Покраска. Для защиты конструкций от преждевременного ржавления ее сначала грунтуют, затем наносят слой краски.

Для предварительных испытаний рекомендуется применять мягкие породы древесины или мини-заготовки. Если срез будет точным и ровным — можно постепенно увеличивать нагрузку. Нужно помнить, пилорама из бензопилы, сделанная своими руками, нуждается в периодической проверке профилактических работах по поддержанию конструкции в рабочем состоянии.

В видеоматериале можно знакомиться с примером работы пилорамы:

Строительство любого загородного частного домовладения невозможно без интенсивной обработки дерева. Пилорама своими руками из бензопилы является наиболее эффективным инструментом для такой работы, позволяющим значительно экономить и затраты труда, и время. Приобрести такой инструмент заводского производства по карману далеко не каждому, поэтому самостоятельное изготовление может стать реальным выходом из положения. из бензопилы, если она выполнена правильно, не уступит по эффективности применения образцам заводского производства. В то же время конструкция ее достаточно проста, сделать ее своими руками может практически каждый, кто хоть как-то знаком с ручным трудом. Решить задачу, как сделать пилораму из бензопилы, в любом случае легко сможет человек, который берется самостоятельно за возведение дома.

Пилорама с вертикальным расположением бензопилы

Сначала нужно найти прямой кусок металлического швеллера или трубы прямоугольного сечения. Из них получится основание, длина которого зависит от того, какие бревна будут на этой пилораме пилиться. Кругляк реализуется стандартных размеров 2, 4 и 6 м. В данном случае отрезок швеллера играет роль направляющей, по которой движется специальная рама с закрепленной на ней бензопилой. Для ее изготовления нужно взять два отрезка стального уголка со стороной 5 см, имеющих длину 40 см. К ним с обеих сторон привариваются или крепятся болтами перпендикулярно расположенные прямоугольные пластины толщиной 3-4 мм и длиной не менее ширины направляющей.

Чтобы пилорама из бензопилы могла пилить доски различной толщины, нужно обеспечить возможность перемещения бензопилы не только в вертикальной, но и горизонтальной плоскости. Для этого к отрезкам уголка приваривают сверху два небольших отрезка такого же уголка, в которых просверлены отверстия, расположенные соосно. В них продевается стальной стержень толщиной не менее 10 мм, к концу которого крепится металлическая рама в виде буквы “П”. На нее и устанавливается бензопила. Сквозь отверстия ось проходит через отрезок металлической трубы большего диаметра, в которой просверлены 2 отверстия с резьбой. В них вкручиваются болты М8, которые могут фиксировать ось в определенном положении. Это позволит варьировать толщину получаемых досок.

Перед началом работы направляющую крепят прямо к поверхности бревна с помощью саморезов. Головки саморезов должны быть утоплены при этом в специальные потайные углубления, чтобы не препятствовать перемещению подвижной рамы. Толщина будущей доски варьируется с помощью движения оси и стопорных болтов, которые регулируют положение пилящей шины. После этого можно включать бензопилу и начинать пилить бревно.

Вернуться к оглавлению

Как из бензопилы сделать пилораму горизонтального распила

Пилораму с горизонтальным положением пилящей шины сделать из бензопилы своими руками если и сложнее, то не намного. В качестве основы конструкции нужно соорудить раму из двух металлических профилей размером 7х7 или 7х8 см, которые скрепляются отрезками уголка примерно такого же размера. Ее можно как сварить, так и скрепить болтами, головки которых должны быть направлены внутрь конструкции. При этом длина такой рамы должна примерно на 0,5 м превышать длину бревна, которое будет эта самодельная пилорама обрабатывать. Это превышение нужно для того, чтобы пила свободно подходила к торцу деревянной заготовки.

Подвижный блок делается из стального уголка 5х5 см, имеющего длину 1 м. На его противоположных концах сверлятся отверстия, в которые вставляются два стальных стержня толщиной в 1 см, покрытые резьбой. Каждый из них закреплен по обе стороны отверстия двумя гайками. К одному из них крепится стальная плита толщиной 2 мм, на которой устанавливается бензопила. Противоположный конец пилящей шины с помощью деревянной прокладки нанизывается на второй стержень и фиксируется гайками и шайбами. Подобная конструкция помогает сохранять выставленное положение пилящей шины даже при значительной силе давления на нее.

Сделать пилораму с горизонтальным расположением пилы можно и в мобильном варианте. Такая мини пилорама имеет раму из уголков в виде буквы “F”. К ее длинному концу под прямым углом приваривается другая рама в виде перевернутой буквы “П”, в которую и вставляется бензопила. Основная рама ставится прямо на поверхность бревна, вся мини пилорама движется вдоль ее оси. Главным недостатком такой конструкции является необходимость предварительного выравнивания поверхности заготовки, чтобы рама передвигалась беспрепятственно.

Если пилорама предназначена только для личного потребления, ее рентабельнее сделать именно так.

При проведении строительных или плотницких работ всегда необходимы пиломатериалы. Это могут быть доски различного предназначения, брус для фундамента и перекрытий, детали строительных конструкций.

Чтобы иметь достаточный запас необходимых материалов, придется часто распиливать необработанные бревна. Конечно же, можно купить уже готовую продукцию, но финансовые затраты увеличатся в несколько раз.

Пилорама заводского изготовления тоже стоит недешево. Однако можно изготовить вполне функциональную пилораму своими руками в домашних условиях, причем расходы будут значительно меньше.

В зависимости от конструкции рабочей части, самодельную пилораму изготавливают трех типов:

• дисковая пилорама;
• ленточная;
• шинная.

Рассмотрим подробнее каждую из них.

Дисковая установка

Среди самодельных устройств чаще всего встречаются именно дисковые пилорамы. Они получили широкую популярность, благодаря своей многофункциональности и простоте сборки.

Более всего подходят для проведения единоразовых строительных работ либо для малого бизнеса, не предполагающего больших объемов производства. Основой данной конструкции является дисковая пила, устанавливаемая на электрическом двигателе либо на шпинделе.

В большинстве случаев изготавливается так называемая «циркулярка» — прочное основание в виде стола, на котором закрепляется двигатель и вал с дисковой пилой.

Основание изготавливается из деревянных или металлических частей, которые фиксируются в положении крест — накрест и закрепляются с помощью доски подходящего размера. Поверх доски с помощью болтов крепятся металлические пластины.

В получившейся плите необходимо оставить прорезь для пилы и отверстия для крепления двигателя. Отверстия необходимо дополнительно раззенковать и после этого скрепить с помощью винтов.

Пила должна быть установлена строго посередине получившейся конструкции. Верхняя плита соединяется с основой винтами, в отверстии между плитами фиксируется вкладыш для диска. Последней крепится упорная планка.

Обратите внимание : при сборке пилорамы пристальное внимание следует уделять надежности крепления всех элементов конструкции. Ненадежно закрепленное полотно пилы представляет собой серьезную угрозу для здоровья и жизни человека.

С помощью самодельной дисковой пилорамы можно сделать брус, рейки разного размера и шпон. Скорость вращения пилы достаточна, чтобы получить качественную продукцию с ровными краями и срезами.

Ленточного типа

Установки с использованием ленточных пил применяются на производстве пиломатериалов в промышленных объемах.

Частные производства в большинстве случаев оснащаются самодельными пилорамами, изготовленные на основе чертежей заводских агрегатов. Главное преимущество таких устройств заключается в возможности быстрого распила крупных бревен общим весом до трехсот килограмм.

Изготовление ленточной пилорамы требует специальной подготовки и наличия достаточно большого количества различных стройматериалов:

• трубы различного размера и диаметра;
• металлические уголки для монтажа рельсовой системы;
• швеллер;
• шкивы;
• профильные трубы для шпал.

Кроме этого, потребуются инструменты для работы с металлом — аппарат для сварки, электродрель, болгарка и набор крепежных элементов (болты, гайки, шурупы).

Работы по изготовлению устройства начинаются с монтажа неподвижной части — станины. Форма этой конструкции напоминает букву «П», материалом служат два швеллера или уголка 50X100 мм.

Стандартная длина швеллера составляет 8 – 9 метров, высота не менее 14 см. После монтажа станины в ней просверливаются отверстия, промежутки между которыми должны быть не менее одного метра.

После необходимо стянуть швеллеры трубами длиной 25 см, крепление производится с помощью болтов нужного размера и шпилек. После этого монтируются стойки, на которых будет закреплена пилорама. Для повышения устойчивости конструкцию дополнительно укрепляют нужным количеством раскосов.

Важно знать: пропорции всех деталей должны совпадать, для пилорамы длиной 9 метров необходима пила размером не менее метра.

К тележке крепится пила, сбоку устанавливается штурвал для управления работой агрегата. Фиксаторы изготавливаются из труб диаметром не более 40 мм, внутрь устанавливаются подвижные шланги. Сверху на трубы устанавливаются прижимы из металлических уголков.

В последнюю очередь устанавливается полотно пилы и двигатель. Постройку конструкции лучше всего производить непосредственно на месте будущих работ, так как общий вес ленточной пилорамы весьма велик.

Шинная (логосоль)

Самодельный агрегат кардинально отличается от других видов пилорам своим устройством.

Главной задачей является продольная распиловка бревен, изготовление высококачественного шпона и реек. Многочисленные видео в сети дают исчерпывающую информацию обо всех этапах монтажа шинной пилорамы.

Такой тип пилорам используется на небольших производствах для изготовления мини заготовок нестандартной формы и размера. В самодельных агрегатах в качестве рабочей части используется полотно от бензопилы подходящего размера.

Конструкция состоит из профиля, рабочая высота которого составляет чуть более метра. Бензопила перемещается с помощью тележки.

Точная высота рассчитывается с учетом роста рабочего, дабы избежать длительного пребывания в неудобной позе. На основной профиль укладывается бревно, пила перемещается и производит распиловку по заранее установленным параметрам.

Главное условие, необходимое для качественной работы таких устройств — достаточный вес и жесткость основного профиля, а также наличие необходимого количества опор . Для получения ровной линии распила необходимо наличие как минимум четырех устойчивых колес и ручного привода.Похожие записи.

На протяжении последних нескольких десятилетий древесина является самым популярным строительным материалом, который применим как при возведении сооружений, так и при отделке. Еще несколько лет назад для обработки древесины использовались примитивные инструменты, которые не имели высокой производительности. В современном мире существуют станки, позволяющие автоматизировать процесс для упрощения процесс обработки и повышения производительности. Примером можно назвать пилораму, используемую для распиливания заготовок. Стоимость промышленного варианта исполнения очень велика, лесопилка приобретается только в случае наладки производства в большом объеме. В быту чаще всего используются самодельные варианты исполнения, которые имеют меньшую стоимость и лучше всего подходят для решения бытовых задач. Самодельная пилорама из бензопилы может быть изготовлена при использовании различных чертежей.

Разновидности самодельных моделей

Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:

1. цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
2. ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.

Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.

Что необходимо для проведения работы по самодельному созданию лесопилки?

Для того, чтобы пилорама из бензопилы своими руками была изготовлена правильно, следует скачать или самостоятельно создать чертежи, в которых отражаются основные линейные размеры и правильность расположения всех элементов. Перед тем как заниматься этой работой, следует решить, где будет проводится установка оборудования. Пилорама из бензопилы может иметь различные габаритные размеры, что позволяет проводить установку практически в любом помещении. Также нужно предусмотреть возможность крепления конструкции к основания. Во время резки может образовываться достаточно много пыли. Поэтому при работе в закрытом помещении следует позаботится о наличии специальной вытяжки.

При рассмотрении того, как сделать пилораму из бензопилы самостоятельно, следует обратить внимание на нижеприведенный список необходимых деталей:

1. Швеллеры длиной 8 метров и высотой 150 миллиметров в количестве 2-х штук. Стоит обратить внимание на то, что швеллеры будут принимать всю нагрузку, которая может быть весьма существенной.
2. Две рельсы. Они станут верхней частью пилорамы, а также своеобразными направляющими для подвижного элемента. Рельсы должны быть исключительно прямыми, не иметь дефектов.
3. Уголки, штиль, размеры которых 50 на 100 и 40 на 40 миллиметров.
4. В качестве стяжек используются отрезки водопроводной трубы, длина которых 25 сантиметров.
5. Плита из стали длиной около 60 сантиметров и толщиной не менее 4 сантиметров.
6. Механизм подвижных шлангов, выступающих в качестве защиты для электропроводки.
7. Трубы, диаметр которых 35-40 миллиметров.
8. Ручная бензопила. К выбору пилы следует отнестись основательно. Следует учитывать тот момент, что от ее показателей будет зависеть особенности проводимого пила дерева.

При рассмотрении подобного списка можно сказать, что найти все необходимое достаточно просто, пилорама своими руками из бензопилы обойдется достаточно дешево. Однако рекомендуется учесть, что большая часть элементов подвержена воздействию повышенной влажности, то есть на поверхности, если установить пилораму под открытом небом, неизбежно появится ржавчина.

Особенности проводимых работ

Сразу отметим тот момент, что провести работу самостоятельно достаточно просто. Изготовление нужно начать со сборки основания из перевернутых рельс и уголков. Для их соединения можно использовать сварку. Достаточно важно чтобы пилорама из бензопилы была установлена исключительно параллельно основанию, для чего следует проверять расположение рельс и уголков при помощи уровня. Свой пол можно предварительно также проверить для облегчения работы.

После этого проводится работа в следующем порядке:

1. В основании со шагом 1 метр проводится создание отверстий, диаметр которых 14 миллиметров. Для того чтобы сверлить отверстие в стали используют сверла от меньшого диаметра к большому, то есть выполнять предварительное рассверливание, или использовать сверла со сложной режущей кромкой и твердосплавного материала.
2. Затем берутся стяжки, которые соединяются при помощи болтов.
3. Металлические угольники используются для создания стоек. На стойки ставиться основание. Расстояние между основой и стойками должно быть около 100 сантиметров. Крепление проводится при помощи сварки.
4. Для повышения жесткости конструкции между стойками проводится приваривание раскосов.

Вышеприведенная работа позволяет получить основание для рассматриваемой конструкции. Однако для того, что она могла называться пилорамой, следует создать подвижную тележку, на которой будет установлена бензопила. Для этого с нижней стороны стальной плиты проводится приваривание уголков 40 на 40 миллиметров, а затем ставятся ролики и подшипники. С верхней части плиты приваривается еще два уголка, которые необходимы для фиксации бензопилы.

Важно отметить тот момент, что конструкция фиксации пилы зависит от ее вида. Чем прочнее крепление, тем меньше усилий нужно будет прилагать при обработке древесины.

Как видно из приведенной информации в этом пункте, для выполнения работы понадобится сварочный аппарат и хорошие сверла.

Еще одним важным элементом можно назвать механизм крепления бревен. Во время пиления возникает большая нагрузка, которая может сдвигать с места заготовку. Для крепления используются подвижные шланги и трубы, которые следует расположить на необходимой высоте.

В заключение отметим, для того чтобы не хотелось пить во время работы на пилораме нужно устанавливать вытяжки, которые будут проводить удаление пыли и другие примеси из воздуха. Сделать эффективную втяжку можно самостоятельно, она существенно повысит комфорт во время выполнения работы и повысит производительность.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Ленточнопильные по дереву

	Ленточная пилорама (ленточная пила) «RWL-2000» предназначена для распиловки любого вида древесины на пиломатериал (доска обрезная, необрезная, брус, полубрус).
	Ленточная пилорама (ленточная пила) «RWL-1000М» предназначен для распиловки любого вида древесины на пиломатериал (доска обрезная, необрезная, брус, полубрус).
	Ленточная пилорама (ленточная пила) «RWL-1000Б» Предназначена для распиловки любого вида древесины на пиломатериал (доска обрезная, необрезная, брус, полубрус) в условиях отсутствия электричества.
	Ленточная пилорама (ленточная пила) «RWL 500 М» предназначена для распиловки любого вида древесины на пиломатериал с максимальным диаметром 700 мм (пиломатериал – доска обрезная, необрезная, брус, полубрус)
	Ленточная пилорама (ленточная пила) «RWL-500 Б» предназначена для распиловки любого вида древесины на пиломатериал (доска обрезная, необрезная, брус, полубрус) в условиях отсутствия электроснабжения.
	Ленточная пилорама Wood Mizer LT-15 предназначен для распиловки любого вида древесины на пиломатериал (доска обрезная, необрезная, брус, полубрус).
	Станок LT 20В без гидравлической системы манипулирования бревном с увеличенным ресурсом службы
	Ленточная пилорама Wood Mize LT40 Предназначена для распиловки любого вида древесины на пиломатериал (доска обрезная, необрезная, брус, полубрус)
	Пилорама ленточная  LT 70 Предназначенный для многосменного лесопиления, ленточнопильный станок LT70 сконструирован так, чтобы быть максимально надежным и требующим незначительного по времени технического обслуживания.
	Пилорама ленточная Т-1,Т-2,Т-3,Т-4.  Пилорама с электроприводом, предназначенная для распиловки круглого леса на доски, брус Характеризуется высокой надёжностью конструкции, невысокой ценой, низким энергопотреблением, что очень важно в местах с недостаточным энергоснабжением, лёгкостью в настройках, габаритами и весом позволяющими транспортировать в разобранном виде в микроавтобусе, ГАЗели.
	Ленточная пилорама Тайга 2б, Тайга 3б Пилорама с автономным двигателем HONDA, предназначена для распиловки круглого леса на доски, брус и т.д. Характеризуется возможностью установки оборудования на деляне в лесу либо в местах с недостаточным электропитанием или его отсутствием, надёжной конструкцией, простыми настройками, возможностью запуска двигателя на холостом ходу, невысокой ценой, габаритами позволяющими транспортировать станок в разобранном виде в микроавтобусе.

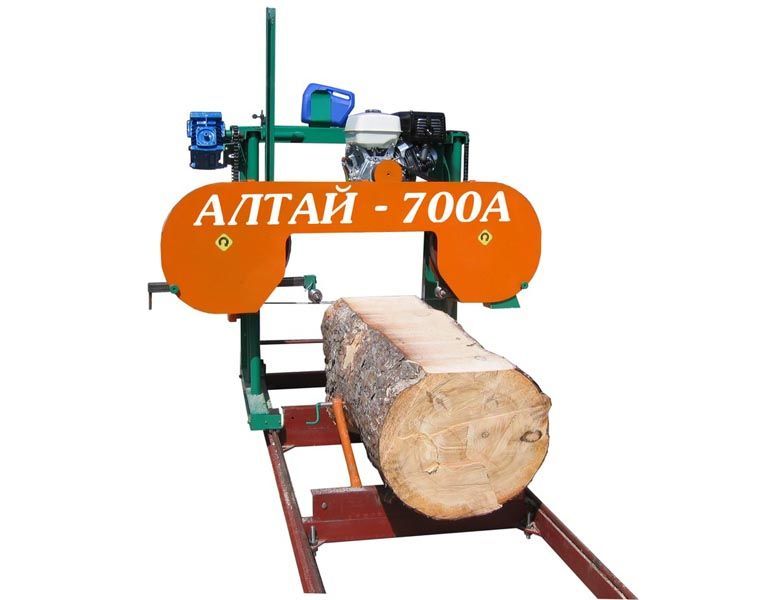

	Горизонтальные ленточные пилорамы Алтай 700А, Алтай 900А с ДВС 13 л.с. и 20 л.с. Мобильные (автономные) горизонтальные ленточные пилорамы «Алтай» используются в местах отсутствия электросетей для производства обрезных и необрезных досок, бруса, шпал, шпона из круглых бревен и других древесных заготовок. Консрукции станков отвечают всем требованиям безопасности и обеспечивают надежную работу даже при круглосуточной загрузке станка.
	Горизонтальные стационарные лентoчные пилорaмы Алтай 900 предназначены для производства обрезных и необрезных досок, бруса, шпал, шпона из круглых бревен и других древесных заготовок. Консрукции ленточных пилорам отвечают всем требованиям безопасности и обеспечивают надежную работу даже при круглосуточной загрузке станка.
	Горизонтальная стационарная лентoчная пилорaма МВ-2000 предназначена для производства обрезных и необрезных досок, бруса, из круглых бревен и других древесных заготовок. Консрукции ленточных пилорам отвечают всем требованиям безопасности и обеспечивают надежную работу.
	Горизонтальная стационарная лентoчная пилорaма МВ-2000Б (бензиновая) предназначена для производства обрезных и необрезных досок, бруса, из круглых бревен и других древесных заготовок. Консрукции ленточных пилорам отвечают всем требованиям безопасности и обеспечивают надежную работу.

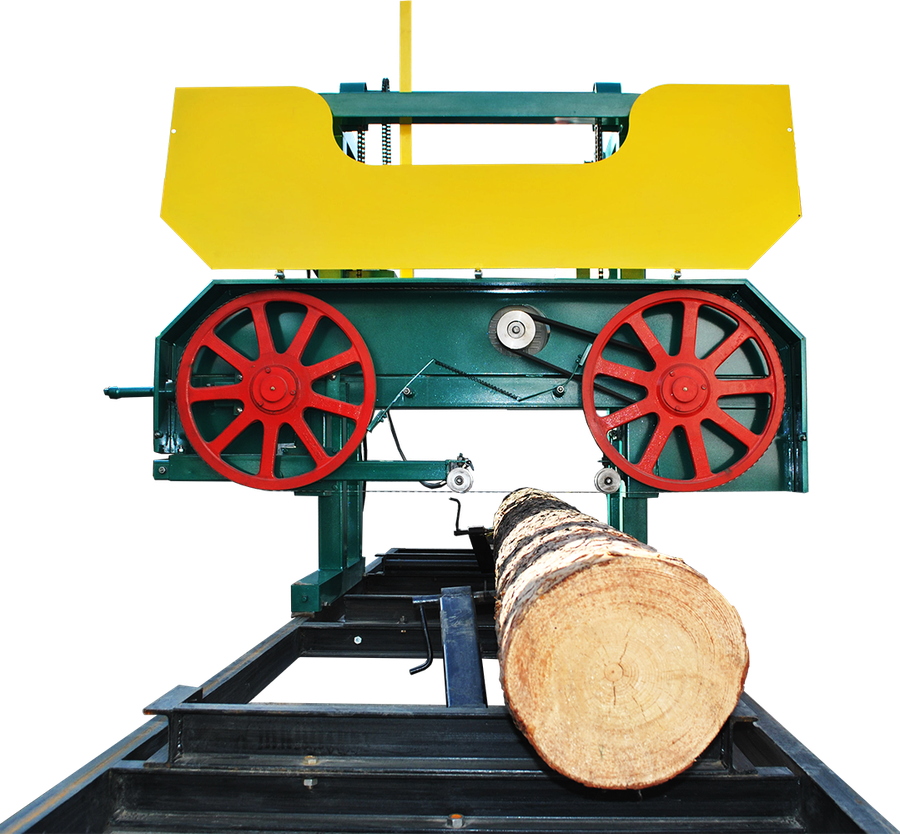

Ленточная пилорама представляет собой лесопильное оборудование, которое используется для распиловки круглого леса для пиломатериалов. Это может быть обрезная и необрезная доска, брус, брусок или шпала. Такая пилорама имеет специальный пильный элемент в виде стальной ленты с профилированными зубьями. Купить пилораму ленточную очень выгодно – ведь толщина пильной ленты небольшая, а значит, выход готового материала будет значительно выше. Изготовленная пилорама своими руками и при этом используемая под собственные нужды – это очень выгодно, просто и удобно. Но если она используется для производственной деятельности, то здесь очень большую роль играет человеческий фактор – в неумелых руках практически всегда образуется волна при распиле.

Именно поэтому для таких целей чаще используется пилорама дисковая. Еще один вариант – это шинная пилорама. Конечно, с ее помощью нельзя заменить оцилиндровочный станок или венцевой резак, но даже самодельная пилорама способна резать брус и производить доску. Если же любой из вышеперечисленных вариантов является неприемлемым по цене и по занимаемой площади, то более экономичный способ распиловки древесины – это пилорама из бензопилы. Такая мини пилорама изготавливается очень просто – на каркас устанавливается бензопила, при этом она не теряет своей функциональности и прямого назначения. Подобная пилорама бензиновая вполне удобна, экономична в обслуживании и идеально подходит для использования на даче, где не требуются производственные мощности.

Итак, купить пилораму можно и новую, и  б/у, или же самостоятельно изготовить оборудование для личного пользования. Новый станок для распила древесины по типу такого, как пилорама «Тайга», – это очень дорого, особенно если он имеет высокую мощность двигателя, может быстро перестраиваться под размеры заготовок и имеет высокую производительность. Б\у пилорама стоит намного меньше, и если она необходима для открытия собственного дела, то на первое время ее вполне хватит. Правильно подобранное б\у оборудование имеет адекватную цену, высокую надежность и хорошую производительность.

Но если открывать собственное дело не планируется, и даже  пилорамы б/у – это излишняя роскошь, то можно для работы на пилораме использовать самодельный станок. Видео таких установок широко представлено в интернете – достаточно внимательно просмотреть порядок выполнения работ и повторить весь процесс самостоятельно.





Ленточная, дисковая самодельная пилорама

Содержание

Древесина — один из древнейших материалов, которым и поныне пользуется человечество. Без нее не могут обойтись ни в строительстве, ни в производстве мебели, ни во многих других областях, где требуется достаточно прочный, легко обрабатываемый недорогой материал.

Самодельная дисковая пилорама

А изготовление деревянных изделий своими руками может быть не только профессиональным, но и любимым делом, которое приносит кроме пользы еще и удовольствие.

Общие данные

Работа с древесиной начинается с распиловки ствола дерева на доски, брус или рейки. И в этом случае, наиболее подходящим устройством для получения из бревна соответствующих пиломатериалов, является пилорама:

• дисковая;
• цепная;
• ленточная;
• дисковая угловая (углопильная).

Все эти типы распиловочных станков можно сделать своими руками для использования в домашнем хозяйстве или на небольшом производстве. Самодельная пилорама, при всей своей неказистости, будет работать ничуть не хуже заводской.

При этом она сэкономит массу денежных средств и поможет стать настоящим специалистом в области деревообработки.
к меню ↑

Дисковая пилорама

Сделать своими руками дисковую пилораму наиболее просто, так как для этого не понадобятся какие либо особые знания. Достаточно изучить несколько готовых проектов, или позаимствовать принцип работы и особенности компоновки у заводских образцов.

Дисковая пилорама сделанная своими руками

Очень хорошо зарекомендовала себя самодельная дисковая пилорама, устроенная по промышленно изготовленным изделиям с названием «Урал» и «Корвет»:

• «Урал» — дисковая пилорама позволяющая работать с заготовками диаметром до 800 мм и получать от 65 до 75% выхода обработанной древесины. Производительность составляет до 10м³ за смену;
• «Корвет» — углопильная дисковая пилорама, которая может работать с сырьем до 1000 мм в диаметре.

Самодельная дисковая пилорама состоит всего из нескольких узлов:

• станины;
• электродвигателя;
• дисковой пилы.

Все остальное (привод, схема электропитания, система подачи и крепления древесной заготовки) добавляется к этим частям в соответствии с собственными желаниями и возможностями.

Самый простой вариант мини пилорамы представляет собой стол, с прикрепленным снизу валом, на котором расположен зубчатый диск, вращающийся в узкой щели столешницы. Привод осуществляется посредством передачи вращательного момента через ремень от электродвигателя.

Для изготовления станины (стола) потребуются металлические уголки или деревянные брусья, из которых можно сделать каркас, на котором затем закрепляется рабочий стол.

Дисковая пилорама УРАЛ

Режущие диски также можно сделать своими руками из стального или дюралевого листа толщиной 3 мм. Размер (диаметр) диска должен быть в пределах 50 см и его достаточно оснастить всего двумя-тремя зубьями. Этого вполне достаточно для работы практически с любой породой дерева.

Сделать режущие зубья можно из сломанного сверла или твердосплавной стали. Угол реза у них должен быть выдержан в пределах 30 градусов, а задние углы не менее 15 градусов. После закрепления зубьев на диске, его необходимо сбалансировать, для того чтобы избежать ненужной вибрации при вращении.
к меню ↑

Ленточная пилорама

Более точным определением такого мини устройства, сделанного своими руками, является выражение — самодельная шинная пилорама. Потому что зачастую, пильная лента такого устройства, расположена на двух обычных автомобильных колесах от легковушки.

Ленточная мини пилорама может иметь такие основные характеристики:

• каркас высотой 1,2 м с шириной и глубиной по 0,9 м;
• направляющие рейки (рельсы) по которым происходит передвижение каркаса шириной 0,9-1,2 м и длиной до 8-10 метров.
• пильная лента расположена на колесах с шинами R13 любой стандартной высоты и ширины;
• ленточная пила, соединенная в кольцо, имеет длину в 2,66 м.

Общий вес движущейся на роликах по направляющим конструкции обычно не превышает 50 кг, а сами направляющие могут быть сделаны разборными.

Схема устройства дисковой пилорамы

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

Поэтому слово мини — вполне подходит для такого устройства, так как при необходимости его легко можно перевозить в разобранном виде даже на легковом автомобиле.
к меню ↑

Конструкция

Для того чтобы сделать такую мини пилораму достаточно придерживаться следующих принципов:

• создать движущийся на роликах (по направляющим) каркас, на котором будет закреплена ленточная пила на колесах и привод, оснащенный бензиновым или электрическим двигателем;
• проложить направляющие (рельсы) для передвижения вручную рабочей конструкции при распиловке;
• предусмотреть элементы крепления заготовки (бревна) между рельсами;
• оснастить рабочую часть конструкции точным подъемным (опускающим) механизмом для выставления размеров (толщины) будущей доски;
• обеспечить водяное охлаждение пилы (струя воды из трубки, выведенной от высоко расположенной емкости).

к меню ↑

Принцип работы

Вращаясь на двух колесах, ленточная пила, замкнутая в кольцо, своей нижней частью проходит через древесину, распиливая ее. Для продвижения вперед, необходимо приложить небольшие усилия, толкая подвижную конструкцию перед собой.

Шины на колесах необходимо отбалансировать, для устранения вибрации, которая может повлиять на качество распила. С каждым новым проходом с заготовки снимается слой определенной толщины, которая задается опусканием по вертикали подвижной части с режущим узлом.
к меню ↑

 Угловая пилорама

Углопильная мини пилорама, которую вполне возможно сделать своими руками, позволит получать очень качественные пиломатериалы. Это обусловлено тем, что с ее помощью можно получать доски радиального распила, которые отличаются своим отличным качеством и достаточно высокой ценой.

Основные принципы, которых необходимо придерживаться, для того чтобы сделать такое устройство своими руками, очень схожи с созданием ленточной пилорамы.

Доски полученные в результате работы углового дискового станка пилорамы, отличаются ровной, красивой текстурой.

Необходим движущийся по направляющим каркас с электрическим двигателем и дисковой пилой. Вся разница заключается только в том, что угол пропила может меняться от 0 до 90 градусов, а не быть расположенным строго горизонтально.

Возможно сделать несколько другое устройство — с двумя режущими элементами, которые будут работать поочередно, но поворота не требуют, так как изначально установлены в перпендикулярных друг к другу плоскостях.
к меню ↑

Процесс распила на угловой дисковой пилораме (видео)

к меню ↑

Технология распила

При начале роспуска бревна, пильный диск устанавливается горизонтально. Сделав горизонтальный рез по всей длине заготовки на заданную глубину, при обратном проходе его устанавливают вертикально, и таким образом, он отрезает от бревна доску или брус с нужными параметрами.

Такая технология распиливания позволяет сразу получать пиломатериал конкретной конфигурации (определенного сечения).

В варианте с двумя дисками изменять плоскость распиливания нет необходимости. Сначала проходит горизонтально расположенная пила, а затем она отводится, а к работе приступает другая — вертикально расположенная.
к меню ↑

Пилорама из бензопилы

Самодельная пилорама из бензопилы, которую можно сделать своими руками — самый простой вариант мини пилорам из всех представленных выше. Цепная пила уже надежно размещена, имеет привод и не требует каких либо дополнительных устройств.

Процесс распила на самодельной пилораме из бензопилы

Изначально цепная бензопила сконструирована как ручной инструмент. Но для того чтобы провести точный и ровный распил требуется стабильность в движении, чего обеспечить человеческая рука просто не в состоянии.

Поэтому и возникла идея создать устройство (приспособление) обеспечивающее надежное передвижение режущего элемента вдоль распиливаемой заготовки.

Для изготовления своими руками пилорамы из бензопилы потребуется следующие материалы:

• два швеллера (140-180 мм) длиной 8-10 метров;
• уголок 50×100 мм длиной 80-100 см 4-5 штук;
• уголок 40×40 мм;
• трубы с сечением 35-40 мм с подвижными штангами на них.

Из швеллеров и уголков изготавливается дорожка для передвижения по ней тележки, сделанной из уголков, и установленной на ролики (подшипники). На дорожке устанавливаются закрепляющие элементы для удержания заготовки (бревна) при помощи подвижных штанг.

Бензопила закрепляется на штативе тележки, также как и болгарка на самодельном отрезном станке, с возможностью изменения высоты ее расположения.
к меню ↑

Принцип работы

Заготовка надежно закрепляется посередине направляющих. Бензопила устанавливается на раме тележки в строго горизонтальном положении пилящего узла. При работе тележка передвигается вдоль заготовки вручную распиливая бревно по мере продвижения.

data-full-width-responsive=»true»
data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

 Главная страница » По дереву

Ленточная пилорама своими руками, простой и надежный станок

Масштабные работы с использованием деревянного бруса или доски, например, работа плотника или самостоятельное строительство дома, связаны с необходимость регулярного распила необработанных бревен. Разумеется, можно закупать готовые пиломатериалы или приобрести пилораму промышленного изготовления, но это дорого. Данная статья рассказывает (на основе реального опыта), как была изготовлена ленточная пилорама своими руками при относительно небольших расходах.

Это вполне реально сделать и вы получите надежную конструкцию, позволяющую распиливать ствол дерева на отдельные доски трехметровой и более длины. Вам понадобятся некоторые материалы (сортовой прокат и детали старых машин), а также провести слесарные, сварочные и токарные работы. Все было спланированы так, чтобы свести к минимуму необходимость в токарных работах.

«Шпалами» этой конструкции стала профильная труба размером 25х25 мм.

Между этими профильными трубками, приварена полудюймовая труба, а не ней уже закреплены когти — крепеж для бревна. Данные когти свободно наклоняются и перемещаются, а когда нужно зафиксировать бревно, то по зажимам производится несколько ударов молотком, в результате этого происходит самозаклинивание фиксирующего механизма.

Когда делалась ленточная пилорама своими руками, то трубки профильные («шпалы») были изготовлены так, что выступают за рельсы. На выступающих частях стоят болты (M14 x 100 мм) для регулировки. Кроме этого, на профильных трубах сделаны «мостики» — перемычки, на которые кладут бревно перед обработкой. На случай заготовок маленькой длины, последние две перемычки установлены на расстоянии полуметра друг за другом.

Шкивы были подточены так, что надетый ремень на несколько сантиметров выступал. Для корпусов шкивов использовались ступицы от автомобиля «Москвич», приваренные к трубками.

Все это вместе перемещается по направляющим — расположенным горизонтально полудюймовым трубам, а при необходимости, с помощью болтов, данный узел фиксируется.

При выставлении шкивов, вы можете столкнуться с неожиданными проблемами, из-за которых их придется отрезать и снова приварить. Это связанно с тем, что на практике, установка шкивов «по науке», параллельно, приводит к слету ленты в процессе работы. Так что, лучше их установить с легким наклоном, до 4 градусов, тогда лента в движении будет «сама натягиваться» на ролики.

Ведомым шкивом является правый, он натягивается, автоматически, пружиной. В данном случае была использована пружина, демонтированная с мотоцикла «КаСика». А ведущий, левый шкив фиксируется жестко, но его можно сместить, если поменяется размер ленточной пилы.

В пилораме надо использовать каленые ролики. В описываемом в статье варианте был использован роликовый узел, который проще сделать своими силами и быть уверенным в его надежности.

Этот узел состоит из трех подшипников на одной оси: двух — марки 202 и третьего, стоящего сзади, на 2-4 миллиметров больше. Вал с роликами выточен с учетом того, чтобы при изменении ширины пилы, установить шайбы между подшипниками.

Вал входит в две трубки: полудюймовая и вторая, в которую полудюймовка вставлена. В полудюймовой трубе вал находится со смещением оси, фактически, приварен к нижней стенке. Весь данный узел из вала и трубок прикреплен к направляющим таким образом, чтобы роликовый узел можно было регулировать по высоте, смещать в сторону, при различном диаметре бревен, и надежно фиксировать после регулировки. Со стороны ведомого шкива на ролик установлена капельница, подающая смазывающе-охлаждающую жидкость (СОЖ).

Сама рама, высотой полтора метра, сделана из швеллера номер 100, а для дополнительной жесткости, конструкция укреплена косынками. Блок для резки может двигаться по швеллерам посредством шпилек-винтов. А жесткую фиксацию режущего узла в пилораме обеспечивают болты с контргайкой.

Итак, как видите, такое оборудование, как ленточная пилорама своими руками может быть изготовлена даже в условиях небольшой домашней мастерской или гаража. Таким образом, плотник или дачник получит возможность прямо у себя на участке распускать на доски большие заготовки для своих нужд или даже немного зарабатывать — брать заказы на распил бревен.

Еще несколько вариантов рабочих узлов ленточной пилорамы:

Ленточная пилорама своими руками видео

Строительство гигантского ленточнопильного завода

Около двух лет назад Мэтт Кремона спроектировал и построил свой собственный ленточнопильный завод в Миннесоте. Прошлым летом на мероприятии (которое я посетил с Мэттом Кремоной, Джей Ди Брюером и Джонни Бруком) мне пришла в голову идея вывести ребят и повторить сборку здесь, у меня дома в Техасе. Мэтту понадобилось 4 месяца, чтобы построить все самостоятельно. Мы с командой дали себе 5 дней. Вызов принят.

вещей, которые я использовал в этом проекте:
ISOtunes Bluetooth для защиты слуха: http: // amzn.to / 2pEjNtv
Лезвия из металлокерамики: https://amzn.to/2V1goRN
Планы установки пилы для резки металла: http://bit.ly/2If8ORY
Triton SuperJaws: http://amzn.to/2qFLYJF
Риджид-октановое сверло: https : //amzn.to/2IA6yVP
Программное обеспечение для трехмерного моделирования: http://bit.ly/2uehhtC
Плазменный стол с ЧПУ: http://bit. ly/2GIUZK6
Таблицы сварных швов: http://bit.ly/2NquEkD
Карандаш для маркировки металла: http://amzn.to/2wMHgJi
Lincoln Power Mig 260: http://bit.ly/2OM8BVB
Lincoln Power Mig 210: http://amzn.to/2vJD7ZI
Сварочный кожух: https: / / amzn.to / 2LRGI0t
Сварочно-шлифовальный кожух: https://amzn.to/2MkdSlK
Сварочный кожух: http://amzn.to/2vJuQ7R
Сварочные перчатки: http://amzn.to/2uuxhat
Сварочная тележка: http: //bit.ly/2E7GZpC
Аккумуляторная шлифовальная машина: https://amzn.to/2KzmiEg
Квадраты огненного шара: http://bit.ly/2IyXyQE
Лазерное измерение: https://amzn.to/2VgNBZC

Зажимы !!
Bessey Quick Clamp: https://amzn.to/2T0Fvqo
Bessey Duo Clamp: https://amzn.to/2OS3er1
Bessey Rapid Ratchet Clamp (мой любимый) https: // amzn.to / 2U5qwsN
Bessey Small General Purpose: https://amzn.to/2GGHFFV
Встроенная рукоятка Bessey: https://amzn.to/2GLDlFw
Bessey Classic Heavy Duty: https://amzn. to/2EaKICD

Планы ленточнопильного завода Мэтта Кремоны: http://bit.ly/2BMQUjS

Прежде чем приступить к сборке, позвольте мне сначала объяснить, что такое ленточнопильный завод и какие подготовительные работы потребовались за несколько недель до прибытия ребят. Ленточная пила — это такое оборудование, в котором вы можете положить бревно на станину и разрезать его на плиты.

На этом фото мельница Мэтта Кремоны.

Это альтернатива использованию цепной пилы, которую я показывал вам в нескольких видеороликах назад. Вы, безусловно, можете купить большую ленточную пилораму прямо с полки, однако они очень дороги и, безусловно, не будут производиться. Поскольку я знаю, что его спросят, что-то с такой сокращенной мощностью стоит около 75 000 долларов, а я смог построить это чуть менее чем за 16 000 долларов. Он имеет ширину среза 76 дюймов и длину 12 футов.Скорее всего, он больше, чем что-либо, что я когда-либо буду вырезать здесь, на юге, но, поскольку я пытался построить его с нуля, я предпочел бы иметь больше того, что мне нужно, чем меньше.

Это был огромный проект, над которым нужно было справиться всего за неделю даже с четырьмя из нас. К счастью, после того, как Мэтт построил свою ленточную пилораму, он разработал для нее ряд чертежей. И он был достаточно любезен, чтобы прислать мне набор заранее, чтобы я мог начать готовиться к нему.

Это означало, что я смог заранее заказать все оборудование, детали и сталь, необходимые для этого проекта.Две недели, предшествовавшие приезду ребят ко мне, были посвящены тому, чтобы сделать все, что можно было сделать заранее, чтобы сборка шла гладко.

Что включало сортировку всего оборудования для отдельных шагов. Видите ли, когда я заказал все гайки и болты, необходимые для этого проекта, они оказались в огромной коробке. Моя ассистентка Эрин подсчитала необходимое количество, сгруппировала вместе и пометила оборудование для каждой порции.

Таким образом, всякий раз, когда у нас есть, скажем, пильная головка, мы можем подойти непосредственно к коробке с надписью «пильная головка», вытащить ее и получить все необходимое для нее оборудование.

Я также заказал всю сталь, которая составляет около 4 000 фунтов. У меня только 16-футовый прицеп, и, если вы раньше не заказывали сталь, материал бывает 20-футовый, иногда 24-футовый. Вы можете попросить двор отрезать все ваши кусочки за вас, но они берут приличную копейку за каждый разрез. Поэтому я пошел дальше и попросил их сделать по одному отрезу на каждой длине, чтобы уменьшить размер, чтобы он подходил к прицепу. Затем я сделал остальную часть разрезов в своем магазине.

Эту задачу облегчили несколько вещей:

1) В планах Мэтта есть культист для каждой части на протяжении всей сборки, и я сначала добавил планы, чтобы я мог быстро переходить к каждой странице со списком вырезок.

2) Станция по распиловке древесины, которую я только что построил. До этой сборки я использовал пол для резки длинных швов. Наличие этой станции, над которой нужно работать, и моего материала, полностью поддерживающего ее длинные крылья, определенно изменило правила игры.

Затем 3) клинок Diablo Cerment. Это лезвие невероятное. Это совершенно новая технология от Diablo, сочетающая в зубах керамику и металл. При резке металла искр не только практически отсутствует, но и выделяется так мало тепла, что после резки сталь действительно остывает на ощупь.

Это лезвие также создает поверхность без заусенцев, что сокращает время, затрачиваемое на очистку. Эти лезвия не только служат в 10 раз дольше, чем лезвия с твердосплавными наконечниками, но и имеют более низкую цену, чем лезвия с твердосплавными и алмазными наконечниками. Если вы хотите изучить эти лезвия из цемента, у меня есть ссылка ниже, но обратите внимание, что они действительно требуют низкоскоростной пилы, которая работает около 1600 об / мин вместо традиционной отрезной пилы, которая работает около 6000.

После того, как деталь была отрезана до нужной длины, я пометил ее желтой ручкой, прежде чем отложить в сторону.Таким образом, мы могли перейти к куче и быстро забрать то, что было нужно.

После того, как весь соединительный материал был вырезан, я перешел к сверлению и нарезанию резьбы во всех отверстиях. На бурение и нарезку резьбы здесь уходит около 2 1/2 дней. Это несложно, но идет медленно, потому что все очень тяжело и на перемещение требуется секунда.

Недавно я построил новую стойку сверлильного станка для своего деревообрабатывающего цеха. Однако для этой сборки стыки материала были такими длинными, что в итоге я использовал свои Triton Superjaws в качестве боковых опор.Я также использовал фанерный ящик, который был построен на основе высоты SuperJaws, что очень хорошо сработало.

Когда пришло время нарезать резьбы в отверстиях, я решил использовать дрель, чтобы быстрее пройти сквозь них, вместо того, чтобы пробивать отверстия вручную. Я всегда знал, что вы можете просверлить и пробить отверстие, но есть разница между пониманием концепции чего-либо и его выполнением. Я нашел стучать по металлу увлекательным занятием. Для тех из вас, кто не знаком, нарезание резьбы означает нарезание резьбы в просверленном отверстии. Это означает, что вы можете поставить болт куда угодно, не прибегая к задней стороне и закрепляя его гайкой.

Я попросил своего продавца Скотта проделать большинство отверстий, пока я занимался другими делами, потому что до прихода ребят было еще много дел.

Поскольку у меня есть плазменный ЧПУ, я решил смоделировать все плоские детали, необходимые для сборки, и использовать ЧПУ, чтобы вырезать их. Я снова отработал планы Мэтта, чтобы составить этот список сокращений. Для деталей требуется сталь трех разных толщин, поэтому этот материал был выбран одновременно с материалом соединения.Так как моя плазменная кровать размером 4 на 4 дюйма, мне пришлось нарезать простыни во дворе.

Теперь доставить очень тяжелые листы к столу с ЧПУ для плазменной резки было самостоятельной задачей. Как видите, сюда был зачислен трактор, несколько ремней и хомуты Бесси. Кстати: я не имею отношения к компании, но эти ремни зеленого и фиолетового цвета были огромным преимуществом. Они определенно заняли постоянное место в моем магазине.

Но, возвращаясь к плазменному ЧПУ, у меня возникли проблемы с компрессором, работающим на моем столе, и поэтому я не мог его использовать.И, к сожалению, так как я думал, что это будет одна из самых быстрых задач, я оставил ее напоследок. Это означало, что ребята пришли, и у меня не было вырезано ни одной плоской части. Конечно, все можно вырезать болгаркой, но поскольку на сборку у нас отведено всего пять дней, это займет слишком много времени. К счастью, кто-то из соседнего города был достаточно любезен, чтобы открыть свой магазин и вырезать необходимые детали. Особая благодарность ему, особенно учитывая, что это было в воскресенье на Суперкубке.

Хорошо, я думаю, это поможет вам узнать, что мы создаем и что было сделано к этому моменту.Последнее, на что у меня было время, это подготовить детали, необходимые для первого этапа сборки, то есть огромной кровати.

Теперь позвольте мне представить вам команду сборки, чтобы вы знали, кто есть кто.

Сначала Джонни Брук, руководитель канала Crafted Workshop. Он живет в Северной Каролине и является универсальным производителем, который занимается проектами из дерева и металла и снимает видео о том, как он это делает.

Далее идет мастер-сварщик и изготовитель нашей группы, JD. JD зарабатывает себе на жизнь сваркой и производством, и сейчас я скажу вам, что без него в команде мы не смогли бы продвинуться так далеко, как мы.Он живет в Атланте, и его можно найти в Instagram под ником Apexish.

И, наконец, что не менее важно, это дизайнер мельницы Мэтт Кремона. Мэтт на самом деле прекрасный плотник, но он научился сваривать и строить мельницу, чтобы изготавливать плиты из собственного материала. Он живет за пределами Миннесоты и также ведет свой собственный канал на YouTube.

Мы упустили Джонни с самого начала, потому что он полетел позже остальных. Мы пошли дальше и начали работу из-за сжатых сроков.

Теперь, когда все части станины уже отрезаны по длине, просверлены и нарезаны резьбы, мы начали с подготовки участков, где мы будем соединять детали и сваривать их. Сталь выходит со двора довольно грязной, с прокатной окалиной и иногда ржавчиной. Чтобы добиться наилучшего качества сварки, поверхность следует очистить откидным диском. Вы увидите, что на протяжении всей этой сборки мы перепрыгивали между кофемолкой с батарейным питанием и сетевой, в зависимости от задачи.

Ножки станины состоят из гайки и болтов.Это даст мельнице регулируемые ножки, чтобы при перемещении мельницы наружу (потому что да, мельница будет построена внутри, но позже будет перемещена по частям) у нас будет способ выровнять основание до неровной поверхности. Гайка будет приварена к рельсам по центру отверстия. Мы использовали болт, чтобы удерживать гайку по центру в этом отверстии, пока мы проходили через него, прихватывали, а затем приваривали их на месте.

Пока я работал с одной стороной, Джей Ди начал с другой под наблюдением Мэтта. Мэтт Стик сварил всю свою ленточную пилу и раньше никогда не занимался сваркой.Наблюдая за JD через капюшон, он впервые попробовал свои силы в Mig. Излишне говорить, что ему это понравилось, и он занял другую позицию, в то время как JD установил третью машину и начал движение по центру.

Это была еще одна большая область подготовки, которую я проделал до того, как пришли ребята… .Настройка оборудования и рабочих станций для работы не только с проектом такого масштаба, но и с несколькими телами, работающими в цехе одновременно. Для этого проекта мы используем машину Lincoln Electric Power Mig 210, а также машину Power Mig 260.

После того, как ноги поставили на место, мы начали соединять каркас кровати вместе. Для этого шага, как и для многих других, мы использовали эти потрясающие квадраты, о которых я никогда не слышал, которые называются квадратами огненного шара. Большое спасибо JD за их привлечение. Они имеют идеально квадратную форму и имеют выступы на них, так что вы можете прижимать их заподлицо к заготовке, а также соединять детали с идеальным углом 90.

После того, как мы разместили по одному в каждом углу, мы перешли к очень трудоемкому, но важному этапу: выровнять раму и удостовериться, что она ровная.

И что мне нравится в работе с другими, так это то, что я вижу их рабочий процесс и то, как он отличается от вашего. Когда пришло время измерять квадрат, мы с Мэттом вытаскивали ленты, но Джей Ди подошел к своему набору трюков и вытащил лазерную рулетку. Я никогда бы не подумал использовать его, но, видимо, это инструмент в магазине JD, и после этой сборки я понимаю, почему. Мы использовали его, чтобы взять диагонали кадра и постучать по нему туда-сюда, пока он не стал квадратным.

Следующим шагом было убедиться, что он плоский.Очень важно, чтобы кровать была не только квадратной, но и полностью плоской. Чтобы измерить это, мы натянули какую-то струну в виде тугой X-образной формы и перемещали угловые ножки вверх и вниз, пока струны просто не целовались.

Я думаю, что в реальном времени на выполнение этого шага у нас ушло около 1,5 часов. Но оно того стоит, потому что оно важно.

Затем JD приклеил, а затем сварил крышки рамы, пока мы с Мэттом начали устанавливать поперечины кровати. Чтобы сделать это немного проще, мы взяли кучу обрезков металла и прижали их к концам, чтобы создать выступ для наших суставов.Это сделано для того, чтобы мы могли убедиться, что они сидят заподлицо с верхом длинных перил.

Это забавно, потому что до этого проекта я действительно думал, что у меня может быть слишком много зажимов… и я ошибался! Я использовал каждую из них, и были времена, когда я охотился за дополнительными. Сборка этой кровати — отличный тому пример.

Перед тем, как на самом деле сварить эти стыки на месте, мы работали с JD, прокладывая уровень на каждый из них, чтобы убедиться, что они сидят там по вертикали.Затем я добавил несколько гвоздей, когда он сказал, что все в порядке. Вы можете видеть, как Мэтт на заднем плане готовит все к следующему этапу сборки. После того, как мои прихваточные швы были выполнены, я пошел и присоединился к нему, пока JD делал всю чистовую сварку.

Разделение задач и одновременное выполнение нескольких задач было ключевым компонентом в том, чтобы втиснуть этот проект в такие несколько дней. И хотя я проделал большую подготовительную работу, было еще много вещей, которых я не успел сделать, и мы должны были делать по ходу дела.Поэтому, пока JD занимался сваркой, мы не мешали ему, но были заняты созданием другого компонента. Хотя мы без колебаний останавливались и принимали участие или смотрели, когда происходит что-то крутое. Например, когда JD нуждался в доступе к нижней стороне станины для завершения сварных швов, и я использовал свой новый (старый) заводской кран. Это не было чем-то, что я купил для этой сборки (время чисто случайно), но я рад, что это было рядом, потому что в этой сборке много тяжелых вещей, и она, безусловно, пригодилась.

Продолжая работу с деталями станины, затем Джей Ди и Мэтт вместе работали над сваркой опор или упоров. Их высота регулируется, чтобы бревно не скатилось с кровати.

Затем последним шагом на станине была шлифовка верхних сварных швов, чтобы можно было добавить к верху кусок углового железа и прикрепить его. Это произошло очень быстро, так как отверстия для рельса и отверстия в уголке были частью заранее подготовленной сваи. Это означало, что нам просто нужно было пройти и закрепить его болтами.

Теперь станине действительно нужна дополнительная сталь поверх поперечин, которая защитит их от ударов, но также поднимет их на ту же высоту, что и угол наклона. Однако сталелитейный двор, на котором я заказал сталь, оставил их без моего груза. Это не большая проблема, но чего-то не хватает, что нам нужно будет добавить позже.

Кроме тех недостающих верхних частей, кровать была полной! И я должен сказать, что мы были впечатлены и довольны собой за то, что так быстро выбили его.Мы на самом деле застелили всю кровать до приезда Джонни. Так что, хотя он отсутствует в этом эпизоде, он был жизненно важной частью сборки и будет в следующих частях, так что следите за обновлениями.

Думаю, это отличная остановка на этой неделе. В следующем видео мы продолжим сборку, построив каретку. Я так рада поделиться этим проектом. Надеюсь, вам это до сих пор нравится. Увидимся на следующем.

JD: http://bit. ly/2T9i7qY
Джонни Брук: http: // bit.ly / 2wf92ho
Мэтт Кремона: http://bit.ly/2sKSjUc

Планы ленточнопильного завода Мэтта Кремоны: http://bit.ly/2BMQUjS
Посмотрите, как Мэтт строит свою фабрику: http://bit.ly/2GYINUR

(Большинство ссылок на продукты, перечисленные выше, являются партнерскими ссылками. Как партнер Amazon я зарабатываю на соответствующих покупках.)

бревен для максимальной урожайности

Одна из первых работ, которую доверяют лесорубу-новичку, — это раскряжевка бревен на нужную длину. Несмотря на то, что это кажется простой работой, на самом деле существует множество аспектов работы, которым нужно уделять пристальное внимание, чтобы максимизировать отдачу.Бакеру необходимо уделять пристальное внимание различным характеристикам дерева, им необходимо знать класс в бревне, а также то, как распиливать бревно, чтобы максимально увеличить количество досок, которые можно собрать с этого дерева.

Методы измерения

Кажется, что у каждого лесоруба есть своя уникальная техника измерения и раскряжевки дерева по длине. Пока это точный и эффективный метод, нет необходимости менять его. Есть несколько измерительных инструментов и методов, которые используются чаще, чем другие.

Мы назовем первый метод «перевернуть палку».

Найдите себе красивую и прямую палку, желательно зеленую и твердую, как дуб или ясень. Используйте рулетку и отрежьте палку точно до 4 или 6 футов. Мне нравится использовать палки длиной 4 фута, потому что большинство бревен делятся на 4 фута. Отметьте палку, сделав в ней канавку с шагом 2 фута. Вы захотите вырезать еще одну канавку на расстоянии 4 или 6 дюймов от отметки 2 фута, чтобы вы могли измерить дополнительную длину, необходимую для фрезерования.Большинство фрез требуют, чтобы бревна были как минимум на 4 дюйма длиннее точной длины, чтобы учесть любые ошибки при распиловке.

Начните с торца срубленного дерева и положите палку сверху. Затем поместите палец на конец палки и переверните его конец за концом. Повторяйте это, пока не отмерите нужную длину бревна. Не забудьте добавить лишние несколько дюймов «фактора выдумки». Теперь вы можете отметить место, которое нужно вырезать, топориком или маркировочной краской.

Другой метод — просто использовать ленту логгеров для измерения ваших бревен.Лента регистратора — это просто длинная рулетка с шипами на конце и зажим для ремня. Он более точен, чем метод «перевернуть палку», но у него есть некоторые проблемы.

Если вы хотите вырезать из дерева несколько коротких бревен, и все они должны быть на 4 дюйма длиннее, чем точное расстояние между ногами, тогда вы должны отслеживать каждое измерение в своей голове. К тому времени, когда вы доберетесь до конца 60- или 70-футового дерева, вы, скорее всего, сделаете ошибку, и ваши бревна будут иметь нечетную длину.Вы можете обойти это, разрезая каждое бревно по мере измерения, чтобы у вас было новое место для измерения, но переключение с пиления на измерение и обратно может действительно замедлить вас. Гораздо быстрее выполнить все измерения для партии бревен, а затем приступить к резке.

Режущая кромка промежности

Теперь, где именно, по вашему мнению, будет находиться промежность дерева? Если вы догадались, что это место, где главный ствол разделяется на две или более конечностей, то вы были правы.Как люди обычно шире в талии, так и дерево. Это идеальное место, чтобы отрезать бревно до нужной длины, если оно соответствует нужной длине. Бревно с более широким концом будет больше, чем бревно, разрезанное на конической части ствола. Более того, вы получите более качественную доску, если эта дикая шерсть в промежности будет на конце доски, а не в центре. Обратите внимание на свои журналы. Иногда в стволе есть другие места, которые, естественно, шире других. Постарайтесь воспользоваться этим, чтобы получить максимальный урожай.

Резка кривых бревен

Было когда-то кривое дерево, которое было распилено кривой пилой … Нет, это не детский стишок, действительно есть кривые деревья, но их можно, так сказать, выпрямить. Конечно, каждое изогнутое дерево индивидуально, поэтому на самом деле нужно действовать здраво. Ваша мерная линейка может быть удобным инструментом для правки бревен. Вы можете использовать его, чтобы увидеть бревно и определить, насколько оно изогнуто. Затем вы можете разрезать бревно, чтобы минимизировать изгибы и изгибы.

Часто это просто вопрос вырезания всех коротких бревен из дерева в форме длинной дуги. С другой стороны, у вашего дерева может быть серьезный изгиб посередине, но в остальном оно довольно прямое. В этом случае, наверное, лучше будет просто вырезать кривую часть. Если это дорогая древесина, например грецкий орех, вы можете продать гнутый профиль оружейникам и производителям инструментов. Эти люди всегда ищут древесину с уникальной фигурой.

Распознавание журналов оценок

В рамках ваших обязанностей по раскряжевке важно уметь распознавать журналы оценок.Хотя все тонкости сортировки бревен и пиломатериалов невозможно охватить в короткой статье, мы коснемся нескольких важных моментов.

Как правило, самый качественный материал находится в торце дерева, другими словами, в той части дерева, которая находится непосредственно над пнем. На этом участке будет меньше всего узлов и пятен. Будьте осторожны, чтобы первое бревно не было слишком длинным. Если у вас есть бревно с уклоном 12 футов, и вы спилите это дерево длиной 14 футов, вы либо получите 14-футовую пиломатериал более низкого сорта, либо стану придется срезать эти 2 фута, чтобы сделать уклон.Поверьте, лесопилка не обрадуется, если им придется это делать. Это потеря видеоматериала, равная потере денег. Научитесь распознавать пятна, которые превращаются в сучки в пиломатериале, и вы избежите дорогостоящих ошибок.

Горящие окурки

Помните фразу «тупые цепи обжигают мне задницы». Это не просто запоминающийся слоган, это правда. Тупые цепи могут сильно нагреться и фактически обжечь конец бревна. Заманчиво продолжать работать с тупой цепочкой, но поверьте мне, вы в конечном итоге только устанете и расстроитесь.Вы сделаете меньше, и качество ваших журналов пострадает. Не будьте тем парнем, у которого «нет времени» точить свою цепь. В конечном итоге вы потеряете время и деньги.

Игра ведьм из Блэр: все решения головоломок с красной лентой

Blair Witch предлагает довольно точную имитацию оригинального фильма, вплоть до отснятого материала с ручной камеры. Разница в том, что здесь мы находим эти красные ленты, а не делаем их — и, в соответствии со своеобразным сюжетом игры со скачкообразным временем, они предлагают уникальных головоломок, которые вы должны решить, чтобы продолжить игру.

Что делают красные ленты?

В начале игры вы найдете небольшую видеокамеру с первой лентой внутри нее. По мере прохождения игры вы найдете больше лент, которые вы можете просмотреть и пересмотреть. Но в соответствии с мистическими махинациями, которые пронизывают всю игру, остановка лент в определенных точках оказывает влияние на игровой мир вокруг вас. Например, упавший предмет, который затем был поднят в кадре, можно вернуть, при условии, что вы остановите ленту после того, как он был брошен, но до того, как он был поднят. Как будто момент, в котором вы останавливаете ленту, гарантирует, что после этого больше ничего не произойдет.

Ну, в основном, по крайней мере. Какие материальные элементы контролируются лентами, довольно выборочно и не всегда согласовано от головоломки к головоломке. Например, если вы видите, как кого-то убивают на камеру (а вы это увидите), вы не сможете спасти его жизнь, преждевременно остановив отснятый материал, вы можете просто убедиться, что орудие убийства или важные улики оказались в определенном месте в процессе.

Также стоит упомянуть ключевое различие между синими и красными лентами — только красные влияют на реальность.Синие ленты можно смотреть, как красные, и иногда они дают важную информацию, но с их помощью вы не можете изменить мир.

Красные ленты служат средством изменения мира вокруг вас. | Джоэл Фрэйни / USGamer, Bloober Team, Lionsgate

Как использовать красные ленты

Ленты автоматически устанавливаются в камеру, как только вы их найдете, а к самой камере можно получить доступ на колесе предметов с помощью RB. Попав в камеру, вы можете переключаться между лентами с помощью кнопок вверх и вниз на D-Pad.Нажмите A, чтобы включить паузу и воспроизведение, и используйте триггеры для перемотки вперед или назад. Как только вы достигнете точки на ленте, которая, по вашему мнению, может повлиять на мир, уберите камеру и проверьте свое окружение, чтобы убедиться, что вы были правы.

Лента 1: Подсказка (Игрушечная полицейская машина)

Вы нашли эту кассету в начале заброшенного лагеря. На кадрах видно, как мальчик играет с игрушечной машинкой с мигалками. Остановите камеру через пять секунд, когда игрушка окажется у костра.Теперь машина должна быть рядом с костром в реальной жизни, чтобы вы могли ее поднять.

Остановите видео через пять секунд, чтобы машина появилась в реальной жизни. Ну, реальная жизнь видеоигр, но вы понимаете, о чем мы. | Джоэл Фрэйни / Геймер из США, Bloober Team, Lionsgate

Лента 2: Breadcrumb Trail (Baseball)

Эта лента на самом деле изначально выполняет две функции в двух разных точках. Получив его, вы хотите вернуться в поврежденный бункер / траншею, который вы нашли ранее. Ключевым элементом здесь является бейсбольный мяч, который бросает ребенок — воспроизведите видео примерно на десять или 11 секунд, затем поставьте ленту на паузу, после того, как бейсбольный мяч был брошен, но до того, как похититель снова подберет его.Теперь он должен быть в том же месте, недалеко от входа в бункер, после чего вы можете передать его Пулете, чтобы он нашел след.

# Остановите видео после того, как ребенок уронит мяч, но до того, как его подберет таинственный мужчина. | Джоэл Фрэйни / геймер из США, Bloober Team, Lionsgate

Лента 3: Breadcrumb Trail (Fallen Tree)

Сейчас мы используем ту же ленту, что и раньше, для другого эффекта. Вскоре после сражения (или бегства от него) со своим первым теневым монстром вы наткнетесь на небольшую сошедшую с рельсов тележку и упавшее дерево позади нее, преграждающее путь.Снова достаньте видеокамеру и воспроизведите видео Breadcrumb Trail, на этот раз остановив его всего за секунду до того, как дерево упадет. Эй, presto, дерево снова стало высоко!

Красные ленты доказывают свою экологическую ценность, когда вы переворачиваете падающее дерево. | Джоэл Фрэйни / Геймер из США, Bloober Team, Lionsgate

Лента 4: Амицид (Лопата / Шериф Лэннинг)

Этот появляется, когда вы находите Лэннинга убитым, и действительно показывает, как его ужасно убивают незадолго до вашего прибытия.Спасти его невозможно, но вы можете выследить убийцу сломанной лопатой. Остановите видео на отметке 13 секунд, когда ручка находится на переднем плане, и опустите камеру, чтобы увидеть лопату, лежащую рядом с небольшим бревном. Опять же, отдайте это Пуле, чтобы он почувствовал запах убийцы.

Несмотря на гротескное убийство на заднем плане, эта лопата рядом на самом деле очень полезна. | Джоэл Фрэйни / Геймер из США, команда Bloober, Lionsgate

Лента 5: Погребение (Упавшая скала)

Этот довольно простой, включает большой плоский валун, которым убийца что-то прикрывает.Вы найдете ленту за несколько минут до того, как найдете рассматриваемый камень, но как только вы это сделаете, просто остановите ленту, прежде чем убийца ее натянет. Как только вы опустите камеру, вы увидите, что камень теперь стоит обратно, с подсказкой на земле под ним для Пули. Нажмите правый триггер, чтобы он выкопал кусок ткани.

Поставьте видео на паузу до того, как камень упадет, и Bullet сможет выкопать под ним мягкую землю в поисках предмета. | Джоэл Фрэйни / Геймер из США, команда Bloober, Lionsgate

Лента 6: Машина (Steam Donkey / Лесопилка)

Это часть большой головоломки, которую вы можете найти здесь, с участием большой паровой машины и двух разных лесопилок.

Перейдите по ссылке выше, чтобы узнать одну из самых длинных и сложных головоломок в игре. | Джоэл Фрэйни / геймер из США, Bloober Team, Lionsgate

Лента 7: Погоня (Лесопилка Резчика)

Эта лента находится в маленьком боковом домике рядом с логовом убийцы. Соответственно, это показывает, что кого-то преследуют по дому, в который вы не можете попасть. Сделайте паузу на 25 секунд, чтобы убедиться, что обе запечатанные двери разблокированы и открыты — если вы сделаете это раньше, вы откроете только первую дверь.

Последняя запись, которую нужно найти на некоторое время, лента Чейза позволяет вам получить доступ к логову убийцы. | Джоэл Фрэйни / Геймер из США, Bloober Team, Lionsgate

Лента 8: Руины (Раскрашенная дверь)

Оказавшись внутри последнего дома ведьм из Блэр, лента находится в небольшом проходе, в который вам нужно присесть, чтобы попасть в него. Перемотайте ленту на 00:19, что откроет дверь с мистическими символами и нарисованным вокруг нее кругом, что позволит вам продолжить.

Откройте дверь на первом этаже дома, прокрутив ленту вперед.| Джоэл Фрэйни / Геймер из США, команда Bloober, Lionsgate

Лента 9: Руины (рухнувшая крыша)

Возвращаясь к той же ленте, у этой есть вторая функция через некоторое время, когда вы обнаружите комнату со стульями, свисающими с потолка. Путь впереди обрушен, и по нему нельзя пройти. Верните его на 00:08, чтобы очистить от мусора, затем пройдите налево в небольшую нишу.

Перемотайте ленту с «руинами», чтобы расчистить завалы, загораживающие коридор. | Joel Franey / USGamer, Bloober Team, Lionsgate

Обломки разобрались, но теперь дверь цела и заперта.Однако теперь, когда вы миновали место, где она должна была бы приземлиться, переместите ленту на 00:14, чтобы крыша снова рухнула. В процессе это разрушит дверь, пропустив вас.

Пройдите по очищенному коридору, затем переместите ленту, чтобы снова свернуть ее и разрушить дверь, преграждавшую вам путь. | Джоэл Фрэйни / геймер из США, Bloober Team, Lionsgate

Лента 10: Уголок (Ведьма из Блэр)

Это немного другое, а не просто подсказка к вашему следующему действию.Находящийся в красной коробке в доме ведьм в Блэр, он показывает, как Эллис быстро бежит в угол той комнаты и смотрит в стену. В тот момент, когда он отворачивается от угла, что-то убивает его. Делайте то же, что и Эллис: бегите в тот же угол и смотрите в стену, когда в комнату вспыхивает страшный красный свет. Игра попытается притянуть вас к свету, но сражайтесь с ним! Как только Эллис снова вытащит камеру, можно будет безопасно продолжить.

Не пытайтесь использовать эту ленту — просто подойдите к углу и смотрите в стену, как ребенок, которого родители ругают.| Джоэл Фрэйни / USGamer, Bloober Team, Lionsgate

Поздравляем, вы прошли игру! Однако знаете ли вы, что есть несколько концовок в зависимости от ваших действий? Вы можете найти их и способ разблокировать здесь, или нажмите здесь, чтобы узнать, как войти в бункер и раскрыть секреты внутри.

Как фрезеровать бревенчатый сайдинг без лесопилки

Выбор внешнего сайдинга для нашей кабины был довольно сложной задачей. Основная причина этого — высокая стоимость качественного сайдинга.Доступный по цене сайдинг на рынке действительно низкого качества, и мы просто не хотели его использовать по этой причине, к тому же нам очень хотелось, чтобы наша самодельная хижина выглядела в деревенском стиле.

Некоторые ссылки в этом посте могут быть партнерскими. Это означает, что offgridmaker.com может получать небольшую комиссию без дополнительных затрат с ваших покупок.

Что мы нашли идеально. Это продлится долго. Это очень дешево (около 0,16 доллара за квадратный фут). Мы не можем быть счастливее с решение, которое мы нашли.

ср нашли способ вырубить наш собственный бревенчатый сайдинг из остатков плиты с местной лесопилки. Единственные инструменты, используемые для этого, — это циркулярная пила, меловая линия, рулетка и направляющая для пилы.

лесопильный завод связывает плиты, оставшиеся от процесса фрезерования. Эти связки достаточно малы, чтобы поместиться в задней части пикапа. Наша лесопилка взимает с нас 20 долларов за пачку, и из этой пачки мы можно сделать около 120 кв. футов бревенчатого сайдинга. 0,16 долл. США за кв. Фут.крайне дешево для натурального деревянного сайдинга. Обратная сторона — время и усилия довольно тяжелые.

Это связка плит на лесопилке

Первое, что важно в сайдинге, — это его способность сбрасывать вода от конструкции и не позволять воде мигрировать из экстерьер к интерьеру. По этой причине я обрезал края сайдинг должен иметь небольшой угол или уклон вниз и в сторону от стены.

Здесь можно увидеть шаг кромок сайдинга из бревна. Он наклонен вниз и в сторону от стены, позволяя воде стекать из кабины.

Как оказывается, процесс достижения этого намного проще, чем мне показалось сначала.

Еще одна вещь, которую следует учитывать при использовании плит для лесопиления, заключается в том, что они ни в коем случае не являются однородными. Они не одинаковой толщины или ширины. У большинства деталей даже нет прямой кромки. Вот здесь и нужны время и силы.

Шаг 1

первое, что я сделал, это разделил плиты из пачки на разные сваи.

первой грудой были куски, которые я мог легко фрезеровать, потому что они уже имел хотя бы одну прямую кромку, а ширина составила бы кусок сайдинга шириной 5 1/2 дюймов.

Это был низко висящим плодом. Это были самые простые вещи сделать сайдинг и потребовать минимум энергии и время.

Вторая кучка была из кусков, которые я все еще мог превратить в сайдинг, но это заняло бы больше времени, потому что ни у одной из кусков уже не было прямой кромки. Это добавило дополнительный шаг; Сделайте линию мелом для первой прямой кромки. В эту стопку также входили части, которые все еще составляли сайдинг, но эти части были бы менее 5 ½ дюйма в ширину.

третья куча была материалом в пачке, которая на самом деле была 1 x 6 или 1 x 2 или какой-нибудь пиломатериал с размерной фрезеровкой, люди на лесопилке по тем или иным причинам.

В четвертой кучке были детали, из которых я не мог сделать сайдинг, но мог по-прежнему использоваться при строительстве других проектов, где технические детали не так важны. Большая часть этого материала будет в конечном итоге стать деревянным сараем. «Как построить простой сарай из дров» скоро будет.

Пятая свая была материалом, который действительно не подходил для любого типа строительного материала. Я нарежу и расколола весь этот материал на куски, чтобы сжечь в своем самодельном дровяном водонагревателе. Возможно, я не смогу ничего построить из него, но я могу превратить его в горячую воду.

Шаг 2

Сейчас нам нужны пилы лошадей или что-нибудь, чтобы фрезеровать всю эту сторону на. Я обнаружил, что обычные пилы для лошадей немного не подходят, потому что плиты имеют тенденцию доставляться и перемещаться по своей неправильной формы и края.

I взял обрезки пиломатериалов и куски из связки лесопилки, чтобы построить некоторые видели лошадей, специально предназначенных для этого использования. А пока я включу несколько картинки и, возможно, в будущем напишу отдельную статью о том, как создайте их, если я получу достаточно ответа.

Здесь вы можете увидеть, как ноги выступают за верхнюю часть пильной лошади и срезаны под острым углом. Это позволяет плитам неправильной формы устанавливаться на пилу, не слишком сильно перемещаясь.

Шаг 3

ср нужно настроить пилу для наших резов.

Первая мы должны установить угол. Я установил угол 10 градусов. Это должно быть под достаточным углом, чтобы вода могла отводиться от стены и не позволять ему забегать и за сайдингом. Этот угол до ты.

Сейчас нам нужно установить направляющую пилы.

Это отличное руководство для пилы. Он имеет регулировку большого пальца, которая используется для идеальной регулировки. Он также поставляется с рычагами разного размера, чтобы соответствовать множеству производителей пил.

Chttps: //amzn.to/2h2n5P6 лизните картинку выше для ссылки Amazon на это руководство по пиле.

Установка направляющей пилы позволяет обрезать весь сайдинг одинаковой ширины и делать рез прямо и быстро.

I обнаружил, что направляющие, которые обычно поставляются с циркулярными пилами, не достаточной длины, чтобы фрезеровать кусок сайдинга шириной более 3 дюймов.

С большая часть моего сайдинга имеет ширину 5 1/2 дюймов. Мне пришлось купить направляющую для пилы, будет достаточно долго. Я нашел отличное универсальное руководство, которое подойдет с множеством различных марок и моделей дисковых пил. Таким образом, если я купите новую пилу, очень вероятно, что руководство, которое у меня есть, все еще будет работать.

Когда настраивая направляющую, я решил, что буду фрезеровать только две разные ширины сайдинга. Это означало, что я отметил в своем путеводителе две разные точки. Один на 5 1/2 дюйма, а другой на 4 1/2 дюйма. Это позволяет быстро изменить от одной ширины до другой без использования рулетки каждый время.

Шаг 4

Сейчас пора начать сокращать.

Я начал с деталей, у которых уже была прямая кромка на одной стороне. Установите плиту на пилу лошадьми прямой кромкой вправо.Первый разрез будет по этой прямой кромке. Просто посмотрите на этот пропил и позвольте скошенному краю пильного полотна просто скользить по прямому краю плиты.

На этой картинке изображена плита на распиловке лошадей, готовая к фрезерованию.

Сейчас вернитесь назад, чтобы сделать второй надрез. На этот раз позвольте направляющей пилы катайтесь по краю, который вы только что срезали.

Направляющая пилы обеспечивает точный второй пропил, который требует очень мало времени и усилий.

После вторым разрезом отрежу все плохие части концов плиты которые нужно удалить.Теперь вы можете сложить этот кусок. Это сделано. Довольно просто, верно.

Теперь о плитах, у которых еще нет ни одной прямой кромки. Это просто добавляет еще один шаг. Возьмите меловую линию и проведите линию у края плиты. Теперь эта линия становится первым разрезом на этом этапе. Вот и все.

Теперь найдите место для аккуратной укладки сайдинга, чтобы он был готов, когда вы будете.

Резюме

Итак, у меня ушло около 6 часов, чтобы размолоть 120 кв.футов сайдинга из кедрового бревна. Это время включает около 2 часов размышлений и размышлений. Теперь, когда я фрезеровал довольно много сайдинга, я смогу фрезеровать около 100 кв. Футов каждые 2 часа. С помощью другого человека я, вероятно, смог бы сократить это время вдвое.

Лично я считаю, что это отличный способ построения вне сети. Он перерабатывает местные побочные материалы, и если у вас есть собственная лесопилка, то на изготовление сайдинга почти не будет дополнительных затрат.

Я хотел бы услышать ваше мнение в комментариях.

Как бы вы улучшили этот процесс?

Хотите более подробную статью о пильных лошадях?

А вы пробовали использовать бревенчатые плиты для сайдинга?

Сайдинг из кедрового бревна, сайдинг из кедра своими руками, сайдинг из бревен своими руками, сайдинг из самодельного бревна из кедра, сайдинг из самодельного кедра, сайдинг из самодельного бревна, самодельный сайдинг, сайдинг из бревен

FAQ — Лесопильный завод Spacht

Где вы находитесь?

Мы находимся на юго-востоке Пенсильвании, примерно в 20 милях от Филадельфии.Мы близки к Вэлли-Фордж, Норристаун, Плимут-Встреча, Колледжвилль и Лэнсдейл.

Какую древесину вы продаете?

На заводе по производству твердой древесины мы распиливали и сушили местные породы. Легкодоступная древесина мебельного сорта включает красный дуб, белый дуб, тополь, ясень и черный орех. У нас также есть более ограниченные запасы вишни и «местной экзотики», такой как ясеневый платан, сассафрас, вяз, черная акация, павлония и катальпа. Иногда мы закупаем твердый клен и сосну, но не регулярно.

Древесину какого размера вы продаете?

Большая часть нашего спроса приходится на пиломатериалы толщиной 4/4 дюйма, поэтому мы их режем и сушим в печи. У нас также обычно есть тополь и дуб 5/4 дюйма, 6/4 дюйма, 8/4 дюйма, высушенные в печи, и хороший запас 3-4-дюймового инвентаря разных видов для каминных досок. Каминные доски бывают только воздушно-сухими.

Вы продаете обрезной пиломатериал или пиломатериал с подгонкой по буквам?

Да, у нас есть много отрезных (натуральный край, а не квадрат) изделий различных пород и форм.Вы можете свободно искать и найти ту идеальную форму для своего стола или столешницы для фристайла! Некоторые предметы также подобраны по книгам. Мы не продаем целые бревна, распиленные последовательно.

Стругаете ли вы дрова?

Мы продаем древесину как строганную, так и необработанную. У некоторых клиентов есть собственные рубанки, у других — нет. Мы стараемся сохранить древесину «грубой» для тех, кто предпочитает покрывать ее самостоятельно. Также мы изготовим на заказ вашу печь или высушенные на воздухе пиломатериалы, доставленные на комбинат.Мы не используем зеленую, использованную, обработанную под давлением или некачественную древесину. Плата за наш Wadkin PAR (универсальный) составляет 75 долларов в час. PAR свободно соединяет чашеобразные и скрученные доски и соединяет один край прямо, чтобы облегчить вашу работу.

Как вы оцениваете пиломатериалы?

Мы продаем на подошве, а не на линейной подошве. Одна ножка доски эквивалентна (до всплытия): 12 «x 12» x 1 фут. Это означает, что древесина, строганная до ¾ «, продается как 1-дюймовая заготовка. Строганная до 1 дюйма древесина измеряется как 1 и т. Д.

Как вы сортируете пиломатериалы?

Мы сортируем пиломатериалы в точках продажи, поэтому у нас есть диапазон цен в зависимости от ширины, качества и формы. Несмотря на то, что мы сертифицированы в соответствии со стандартами Национальной ассоциации производителей пиломатериалов лиственных пород, мы не обязаны соблюдать их строгие правила. Такая гибкость приносит пользу заказчику. Большая часть наших пиломатериалов FAS (первая и вторая) или лучше — нам не платят за сушку некачественной древесины. Мы не храним пиломатериалы по сортам; хорошие доски смешиваются с лучшими досками.Выбрав древесину, мы проведем ее оценку «на месте».

У вас не должно быть сюрпризов; выставление оценок логично. Если вы выбрали идеально красивые, широкие доски без изъянов и наполненные рисунком — то они будут стоить дороже, чем доска с плохим узлом на одном конце, с которым придется работать! Однако, хотя эта 8-футовая доска с узлом квалифицируется как FAS, мы, скорее всего, будем продавать ее как 7-футовую доску, что сэкономит вам несколько долларов.

Вы продаете оптом?

Мы строго мелкие розничные операции.Если вам нужна только одна или две доски для вашего проекта, для нас это не проблема! Наша клиентская база включает в себя множество мелких краснодеревщиков и любителей деревообработки, которые покупают только то, что им нужно, понемногу за раз.

Вы доставляете древесину по почте или разрешаете заказы «самовывоз»?

Нет, мы слишком малы для длительной доставки по почте. Наши клиенты всегда выбирают древесину самостоятельно — это то, что делает их довольными мастерами по дереву. Мы можем дать рекомендации, но это ваш проект.И если вы хотите докопаться до дна, чтобы найти эту идеальную доску, тогда … дерзайте!

Главы 8 и 9 | Прохождение Ведьмы из Блэр — Руководство ведьмы из Блэр

Далее Прохождение Главы 10 и 11 Назад Прохождение Главы 6 и 7

Ваше путешествие продолжается.На этот раз вы окажетесь в заброшенном лагере лесорубов. Эта страница руководства содержит пошаговое руководство для глав 8 и 9 из Blair Witch .

Глава 8

Следуйте по тропе, чтобы добраться до железнодорожных путей. Вы дойдете до развилки дороги. Ваш единственный вариант — отправиться в лагерь А, потому что дорога к лесопилке перекрыта. Следуйте по тропинке, чтобы добраться до железнодорожного вагона. Введите его и прочтите инструкции. Это позволит вам завести повозку.

Нажмите на рычаг, отвечающий за направление движения, и отпустите тормоз.Таким образом, вы начнете двигаться. Остановитесь перед первым переключением. Если не успеешь, придется вернуться.

Вы окажетесь в лагере. Идите в хижину. Вы найдете его закрытым. Повернитесь к столу слева от вас. Там вы найдете ленту, которая позволит вам открыть дверь. Внутри вы найдете две заметки, а также карту. Кроме того, на навесе с правой стороны здания размещена фотография.

Продолжайте движение в направлении большой машины с котлом. Проиграйте кассету снова, на этот раз сделав паузу в момент, когда печь горит. К сожалению, некоторые элементы объекта отсутствуют, и вы не можете добавить их с помощью ленты.

Вернитесь к фургону, переместите переключатель и продолжайте движение вперед. По пути вам нужно остерегаться монстров, поэтому понаблюдайте за поведением Bullet.

Остановитесь у знака «Сарай». Выйдите из вагона и запустите генератор. Вы встретите еще одного монстра. Победив его, вы можете продолжить движение в направлении здания. Войдите в здание и возьмите документы. Посмотрите на обрушившуюся дорожку.

Чтобы попасть в соседнюю комнату, выйдите из здания и обведите его. Вы увидите дыру в стене. Прикажите Пуля войти внутрь. Внутри вы найдете первый элемент конструкции.

Войдите в вагон и пройдите к следующему переключателю. Остановитесь перед выключателем и запустите генератор. В этот момент на вас снова нападет монстр. Победите монстра, затем продолжайте движение по загороженным дорожкам.Так вы доберетесь до лагеря пиломатериалов. Подойдите к столу и возьмите документы, затем продолжайте движение по дорожке, расположенной рядом со столом.

По пути вы встретите фигурку, возьмите ее и идите дальше. Скоро вы достигнете холма. Пройдите по бревну, и вы окажетесь возле машины, с которой вы можете снять клапан. Вы также можете проверить небольшой сарайчик.

Собрав все детали, вы должны вернуться к первой остановке. Остановитесь перед переключателем и поверните его.Теперь вернитесь к машине и примените найденные предметы. Теперь вы можете подбирать препятствие с рельсов. Для этого отрегулируйте давление. Вы должны держать его на зеленом уровне в течение определенного времени.

Когда журнал удален. Садитесь в вагон и проезжайте по незапертой части пути.

Глава 9

Это очень короткая глава. Джесс позвонит, когда вы выйдете из вагона. Ваша цель — добраться до лесопилки. В связи с тем, что главная дорога перекрыта, нужно повернуть направо.Таким образом, вы достигнете правильного пути.

По пути вы встретите бутылку. Возьми это.

Далее Прохождение Главы 10 и 11 Назад Прохождение Главы 6 и 7

Events — Учебный комплекс лесопилки

Компания

Tactical Night Vision (TNVC) очень рада представить наш класс Nightfighter 101 на Юго-Востоке в 2021 году.Мы работаем с Учебным комплексом лесопильных заводов и уверены, что он станет основным продуктом наших учебных заведений на долгие годы.

NIGHT FIGHTER 101

Night Fighter 101 разработан, чтобы вооружить студентов твердым пониманием основ работы и использования ночного видения. Начиная с выбора и настройки снаряжения, класс предоставляет учащимся инструменты для обучения безопасному / эффективному перемещению, стрельбе и общению в условиях низкой / полной освещенности.Студенты будут участвовать в различных упражнениях с движением и стрельбой, направленных на развитие основных навыков работы с очками ночного видения, лазерами и белым светом.

Обсуждаемые предметы

Краткое описание безопасности
Обсуждение снаряжения
Физиология NV
Основы ночных операций
Тренировки по белому свету
Лазеры пристрелки
Стрельба по квадрату
Перезарядка в темноте
Методы перехода
0009 Перемещение и движения
0009 NV
Импровизированные позиции для стрельбы
Учения об отказе оборудования
Интеграция белого света / ночного видения
Отработки сценариев

Предварительные условия
В соответствии с правилами ITAR, только U.Граждане S. будут приняты для участия в курсах TNVC. БЕЗ ИСКЛЮЧЕНИЙ. Требуется подтверждение гражданства. Это физический класс, и студентам рекомендуется быть в хорошей физической форме. Студенты должны иметь базовые навыки обращения с оружием до начала занятий. Таким образом, студенты должны предоставить доказательства успешного завершения курсов по тактическому карабину и пистолету или предыдущей военной или правоохранительной подготовки перед этим курсом (нет, ваш 4-часовой класс CCW не учитывается).Чтобы убедиться, что ваши предыдущие учебные занятия соответствуют требованиям, отправьте электронное письмо по адресу [email protected]

Боеприпасы

• 500 патронов винтовки

• 250 патронов

Карабин или винтовка

Оружейный фонарь

Красная точка (желательно, совместимая с ночным видением)

Высотное крепление NVG (настоятельно рекомендуется)

Инфракрасный лазер (можно арендовать за дополнительную плату) 95

Инфракрасный осветитель, устанавливаемый на оружие (рекомендуется)

Стропа

Пистолет исправный

Ночные прицелы или MRDS (предпочтительно)

Оружейный свет

• 9000 Можно арендовать за дополнительную плату)

• Шлем или головной убор для r ПНВ (можно арендовать за дополнительную плату)

• Крепление для шлема ПНВ (можно арендовать за дополнительную плату)

• Ручной белый свет

• Баллистическая защита глаз

• Защита органов слуха

  49

• Набор для обслуживания / чистки оружия

• Не менее пяти (5) обслуживаемых магазинов для винтовок

• Не менее трех (3) ремонтных магазинов для пистолетов

• Кобура для пистолета и подсумки для журналов, которые будут хранить5

• предметов во время движения 9000

  Достаточно аккумуляторов для всего вашего оборудования

• IFAK или BOK на вашем лице

• Одежда, подходящая для физических нагрузок, а также сезонная

• Дождевик / одежда для холодной погоды (сезонная)

• Закуски , Энергетические напитки и т. Д.

ДОСТУПНА АРЕНДА МЕХАНИЗМА

У вас нет ночного видения, но вы все еще хотите тренироваться? Без проблем. Мы предлагаем аренду ПНВ, шлемов, креплений и лазеров за дополнительную плату. Если вы решите приобрести снаряжение, которое вы взяли напрокат во время урока, ваша арендная плата пойдет на покупку нового продукта.

Добавьте арендуемое оборудование здесь: https://tnvc.com/shop/tnvc-night-fighter-rental/

У нас есть ограниченный парк арендованного оборудования, доступного для студентов, у которых еще нет оборудования ночного видения.За дополнительную плату вы можете арендовать пакет, который включает очки ночного видения TNVC TNV / PVS-14 Gen3, ИК-лазер Steiner DBAL, шлем Ops-Core Bump и крепление Wilcox L4 G11, ограниченные обновления до бинокулярных устройств ночного видения и Wilcox. L4 G22 доступен за дополнительную плату (запрос по электронной почте [email protected]). Аренда снаряжения работает в порядке очереди.

Экспорт оборудования ночного видения или сопутствующих аксессуаров (например, руководств) строго регулируется Государственным департаментом США в соответствии с положениями Международных правил торговли оружием (ITAR).
