Теплый пол под линолеум, какие варианты подходят и способы монтажа

Современный рынок строительных материалов предлагает огромный ассортимент различных линолеумных покрытий на пол. Каждый из них обладает своими достоинствами и недостатками, которые следует учитывать при выборе того или иного материала. Теплый пол под линолеум следует выбирать очень тщательно, так как неправильно подобранный материал может вызвать определенные проблемы.

Теплый пол под линолеумом

Линолеум для теплого пола

Толщина покрытия заметно влияет на качество теплопроводности, но, вместе с этим, тонкое покрытие плохо скрывает несовершенства пола, на котором лежит. Каждая имеющаяся неровность рано или поздно даст о себе знать, поэтому перед укладкой тонкий линолеум рекомендуется выдержать при комнатной температуре в течение суток. Если вы используете теплый пол под линолеум, то время выдержки следует увеличить. Линолеум размещается на полу (без закрепления), после чего включается система подогрева.

Закрепление линолеума с помощью мастики

Отдельно стоит поговорить о закреплении линолеума на полу. В таких случаях рекомендуется применение двустороннего скотча или клеевой мастики. При использовании полов с подогревом следует отдать мастике, так как она способна обеспечить более равномерное тепловое поле.

Выбирая линолеум для теплого пола, необходимо обратить внимание на некоторые моменты, которые являются обязательной чертой любого напольного покрытия хорошего качества.

Рекомендуем к прочтению:

В первую очередь, должна присутствовать высокая теплопроводность. Кроме этого, должна быть высокая сопротивляемость к обесцвечиванию и выцветанию, а также устойчивость к деформации, возникающей в результате воздействия высоких температур.

В качестве такого покрытия можно использовать многослойный поливинилхлоридный линолеум, который отлично сочетается практически со всеми видами теплых полов. Он обладает огромным количеством расцветок, может украсить интерьер любого помещения.

Конечно, помимо достоинств у этого материала есть и недостатки, самым главным среди которых является отсутствие возможности использования его при слишком высоких температурах.

Толстый многослойный поливинилхлоридный линолеум

Самым популярным способом подогрева является теплый пол электрический под линолеум, который делится на кабельный и инфракрасный тип.

Кабельный и инфракрасный теплый пол под линолеум, отзывы о которых позволят более точно определиться с желаемым типом подогрева, с поставленной задачей справляются на самом высоком уровне. Однако здесь стоит отметить, что при сочетании их с линолеумом материалы следует подбирать крайне тщательно, так как они должны хорошо передавать тепло и быть устойчивы к воздействию высоких температур.

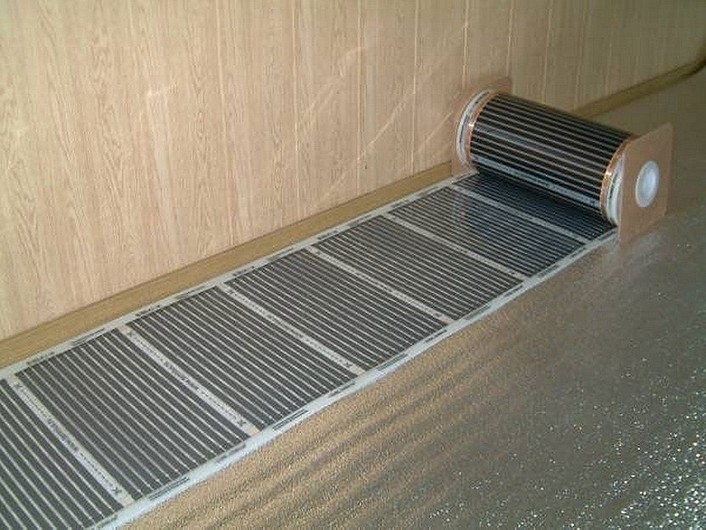

Теплый пленочный пол

Линолеум с большой толщиной (с дополнительным теплоизоляционным слоем) может несколько снизить уровень отдачи с теплого пола. По этой причине использование такого линолеума не всегда эффективно. Идеальным вариантом станет применение теплого пола под линолеум, обладающим небольшой толщиной и высокими показателями сопротивляемости к механическому и химическому воздействию.

Рекомендуем к прочтению:

Идеальное решение, которое подходит практически  для любого типа напольного покрытия – инфракрасная система подогрева пола.

Инфракрасный теплый пол под линолеум  полностью передает тепло через напольное покрытие, а также обеспечивает качественную ионизацию воздуха в помещении.

О том как подобрать теплый пол читайте по ссылке.

Теплый пол под линолеум – монтаж и установка

• Для начала необходимо определить конфигурацию и площадь участка пола, который в дальнейшем будет обогреваться. Проводить замеры следует только на тех участках, на которых не будут  располагаться предметы бытовой техники или мебели. ИК-пленку необходимо располагать по всей длине помещения, что позволит избежать слишком большого количества точек подключения монтажных проводов. Если внутри пола проходит электропроводка, то она должна быть на расстоянии примерно 50мм от ик-пленки и изолирована от пола или проводки теплоизолирующим материалом.
  Между источниками  тепла (трубами, духовками, камином и т.д.) и ик-пленкой должно быть расстояние не менее 200мм.
• Затем следует заняться подготовкой нагревательных элементов, для чего нагревательную пленку режут по линиям отреза вдоль нагревательных полос через каждые 250мм. По любым другим линиям разрезать пленку запрещается. На готовые нагревательные элементы устанавливают контактные зажимы. В тех местах, где проходят токоведущие медные полосы и двухслойная пленка, наконечник провода устанавливается таким образом, чтобы он располагался на контактной полосе внутри термопленки. Затем в отверстие вставляется люверс, который необходимо расклепать при помощи специального степлера или молотка.

Раскрой пленки

• Линии отреза контактной полосы изолируются с обеих сторон с использованием гидроизоляционной полосы. Защищенные медные провода сечением 1,5 кв.мм. подводятся к наконечнику и зажимаются при помощи пассатижей. После этого место соединения медной шины и электрического провода с наконечником с обеих сторон необходимо изолировать гидроизоляционной полосой. Части нагревательной пленки необходимо подключать параллельно друг другу, а наивысшая суммарная мощность нагревательных элементов, которые подключены к терморегулятору, не должны превышать отметку в 3500Вт.
• В момент подключения нагревательной системы обязательно следует принимать во внимание наличие других электрических приборов, которые также могут быть подключены к этой сети.
• В том случае, если суммарная мощность нагревательной системы больше 3500Вт, подключение желательно проводить с использованием отдельной электропроводки, которая защищена отдельным автовыключателем. Помимо этого, подключение нагревательных приборов следует осуществлять при помощи магнитного пускателя.

Изоляция проводов инфракрасного теплого пола

• Затем необходимо произвести укладку теплоизоляции с отражающим слоем и закрепить ее при помощи скотча.
• На теплоизоляцию укладываются нагревательные элементы медными полосами вниз. Их следует укладывать таким образом, чтобы избежать соприкосновения контакта соседних полос. Нагревательные элементы крепятся при помощи скотча, степлера или мебельных гвоздей, что позволит свести к минимуму вероятность смещения полос во время укладки покрытия.
• Прикреплять нагревательные элементы следует только через прозрачный ободок, расположенный по бокам элемента. Нагревательный элемент должен находиться примерно в 5мм от любого питающего участка элемента, в которые также входят медные электрические шины. Провода следует располагать таким образом, чтобы основные среди них находились под плинтусом. В тех местах, где контактные полосы изолированы и наблюдается утолщение системы, делаются вырезы в теплоизоляции в целях выравнивания поверхности под конечное покрытие.

Правильная укладка проводов при монтаже пленочного теплого пола

• Затем требуется тщательно осмотреть систему, а также проверить надежность изоляции и крепления проводов. После этого необходимо измерить сопротивление нагревательных полос. Если имеются источники возможного короткого замыкания системы, их следует устранить, после чего провести повторный тест на работоспособность.
• При помощи скотча под линию отреза (там, где отсутствует нагреваемый участок пленки) крепится температурный датчик. К терморегулятору крепятся нагревательные элементы и датчик.

• Затем необходимо включить терморегулятор и оставить его на несколько минут. Прислоните руку к нагревательному элементу – пленочный теплый пол под линолеум должен выделять тепло приятной температуры.
• После этого инфракрасная пленка накрывается пароизоляционным материалом, а стыки крепятся скотчем.

Смонтированный теплый пол накрыт теплоизоляцией Изоспан

• На пароизоляционный материал укладывается ДВП или листы фанеры, которые крепятся к первичной стяжке при помощи шурупов и тщательно выравниваются. Листы фанеры прикрепляются только сквозь прозрачный ободок, располагающийся по линиям отреза ИК-пленки и бокам элемента. Не следует прикреплять элемент ближе, чем на 5мм от любых питающих участков элементов.
• Далее на теплый пол под линолеум, цена на который выйдет ниже, чем, например, под ламинатным покрытием,  укладывается линолеумный материал в соответствии с инструкцией производителя.

Качественно спроектированные и установленные теплые полы под линолеум, видео о которых вы можете посмотреть ниже, способны не только сделать проживание в жилище более комфортным, но и позволяют существенно сэкономить на отоплении.

Рекомендуем к прочтению — подготовка основания и монтаж линолеума на деревянный пол.

Монтаж полосатого теплого пола под линолеум и ковролин

1.

Меры безопасности и предосторожности

• При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
• Не допускается включение системы с неизолированными контактами.
• Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
• Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т. п.).
• Запрещается эксплуатация системы без терморегулятора.
• Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
• Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
• Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа полосатой инфракрасной пленки под линолеум или ковролин потребуются:

• Терморегулятор с выносным датчиком температуры пола.
• Следующие комплектующие:
  • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
  • Теплораспределяющий слой — специальные пластины, предназначенные для защиты пленки от повреждений и перегрева.
  • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин. Одного набора достаточно для подключения одной полосы нагревательной пленки.
  • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
  • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.

• Инструменты:
  • Измерительная рулетка — проведение измерений при монтаже.
  • Маркер — разметка подложки и нагревательной пленки.
  • Канцелярский нож — резка теплоизоляционного и теплораспределяющего слоев.
  • Ножницы — резка нагревательной пленки.
  • Стриппер — резка и зачистка электрических проводов.
  • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
  • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
  • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ковролин и линолеум:

Монтаж под ковролин, линолеум

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

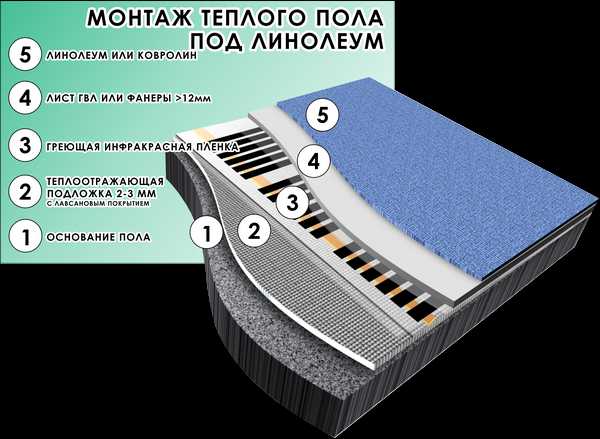

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд. = 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

5.

Укладка теплоизоляционного слоя

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм. кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка полосатой инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м.кв. Допускается резать нагревательную пленку только по специальной линии отреза.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Укладка теплораспределяющего слоя

Разложите теплораспределяющие плиты поверх нагревательной пленки.

Подгоните по размеру, обрезая ножом лишние участки. При обрезке обязательно подложите под плиту твердую плоскую поверхность (фанеру, доску и т.п.). Теплораспределяющие плиты должны располагаться встык.

Зафиксируйте плиты специальным скотчем.

Теплораспределяющий слой укладывается по всей площади помещения.

10.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к укладке линолеума или ковролина.

11.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию Вашего напольного покрытия.

При выборе линолеума тщательно ознакомьтесь с нанесенными маркировками. Особое внимание уделите возможности использования данной модели с системой теплого пола и максимально допустимой температуре нагрева.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем). Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. Для более подробной консультации обратитесь к изготовителю используемого покрытия.

Инструкция по монтажу инфракрасного теплого пола под ламинат, ковролин, линолеум

Инфракрасный теплый пол — современная разработка, требующая для монтажа и подключения, минимум времени и навыков.

Монтаж инфракрасной пленки под силу каждому.

Не нужно быть специалистом, что бы уложить и подключить инфракрасный теплый пол, достаточно следовать несложной инструкции, которая прилагается к каждому заказу.

Инструкция по монтажу ик тёплого пола под кафель здесь..



Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.

Приобретая у нас инфракрасные теплые полы, покупатель получает максимальную комплектацию своего заказа, обеспечивающую простой и не трудоемкий монтаж теплого пола под ламинат, паркетную доску, ковролин или линолеум.

Для вашего удобства, мы публикуем подробную инструкцию по монтажу инфракрасной пленки на пол.

Следуя ей, Вы без труда сможете монтировать теплый пол под ламинат, паркет, линолеум или ковролин.

1. Для начала нужно очистить поверхность и уложить рулонный теплоотражающий материал.

• В качестве теплоотражающего материала, для инфракрасного теплого пола, рекомендуется применение фольгированного материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Оригинальные материалы Алюфом РЕ,  а так же аналоги- мегаизол, полифом, инфрафлекс, энергофлекс и подобные толщиной от 2 до 5 мм. Теплоотражающий материал вы можете так же заказать в нашем интернет магазине, а также приобрести в любом строительном маркете.

2. Затем нарежьте инфракрасную греющую термоплёнку на полосы необходимой вам длины и уложите их лицевой стороной вверх (медная шина снизу).

• По рекомендации изготовителя инфракрасной греющей плёнкой достаточно покрывать 70-80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др.
• Резать греющую пленку разрешается только в местах, обозначенных специальным знаком-

3. Закрепите электрические клеммы к каждой полосе медной шины.

• Необходимо пробить отверстия в медной шине при помощи дырокола или пробойника.

• Вставьте клемму между слоями инфракрасной пленки.

• Расклепайте клемму заклепочником.

 Присоединение клемм к медной шине греющей пленки возможно также, с помощью пайки. Для пайки мы рекомендуем использовать традиционный припой- ПОС30 и ПОС40 и канифоли в качестве флюса.

Внимание! По желанию покупателей, мы бесплатно режем термопленку в размер и опрессовываем клеммы.

4. Подключите электрические провода, в соответствии со схемой подключения, поставляемой с комплектом теплого пола.

• Надежно обжать провода в клеммах с помощью специального обжима.

• Заизолируйте клеммы с двух сторон с помощью электроизоляционного скотча (мастики), поставляемой в готовом комплекте теплого пола.

• Так же наложите еще один слой электроизоляции с помощью специальной изоленты.

• C помощью этой же изоляционной ленты изолируйте и саму медную шину.

• Далее установите под инфракрасную греющую пленку термодатчик и подключите терморегулятор. Внимание! Суммарная мощность греющей пленки не должна превышать разрешенную мощность термостата.

• Затем проверьте работоспособность теплого пола, путем подключения его в сеть 220V.

• И наконец уложите ваше напольное покрытие -линолеум, ковролин, ламинат, паркетная доска и так далее.
• Если в качестве напольного покрытия будет использоваться линолеум, поверх термопленки рекомендуем дополнительно уложить материал типа фанеры, ДВП (оргалит) или дополнительный слой обычной подложки под ламинат, толщиной 1-3 мм.

Укладка инфракрасного теплого пола под паркет, ламинат, ковролин или линолеум, займет у Вас минимум времени, а разобраться в несложной схеме подключения сможет каждый.

Электрическая схема подключения инфракрасного теплого пола и терморегулятора, также предельно проста.































Теплые полы под ламинат, линолеум или ковролин с помощью инфракрасной греющей пленки являются наглядной демонстрацией выгодного соотношения цены и качества.

Доступная стоимость такого теплого пола под ламинат и линолеум, дополняется простотой и преимуществами эксплуатации нагревательной пленки.

Легкость применения обусловлена четким понятием принципа работы такого покрытия под безклеевые финишные напольные покрытия.

Такая пленка равномерно излучает инфракрасные лучи, которые являются полностью безопасными для здоровья человека:

• Они не вызывают аллергию и не вредят суставам при постоянном хождении по теплому полу.

• Ступающий на пол ощущает не только тепло, но и комфорт.

Помимо безопасности использования, пленочный теплый пол под ламинат:

• Нагревает не только напольное покрытие, радиус комфортного диапазона лучистого тепла до 2,5 м
• обладает высокой надежностью
• характеризуется длительным сроком службы
• позволяет экономить около 20% тепла по сравнению с другими видами электрических обогревателе
• не влияет на подъем уровня пола помещения;
• ионизирует воздух и устраняет неприятные запахи (моющих средств, краски, сигарет).

Значительная экономия электричества влечет за собой и финансовую выгоду, поэтому с уверенностью можно говорить о рациональности и рентабельности использования инфракрасной пленки.

Высота помещения, при установке пленочного теплого пола под ламинат, линолеум или ковролин, останется практически неизменной, поскольку пленка имеет толщину около 0,3 мм, что не влияет на характеристики комнаты в доме или квартире.

Даже с учетом использования 2-3 мм теплоотражающего материала или обычной подложки под финишное покрытие высота пола сохранит свои параметры.

Несомненным преимуществом использования теплого пленочного пола считается отсутствие сухого воздуха в помещении, что может наблюдаться при включении электрообогревателей.

В тандеме с ионизацией воздуха такое свойство инфракрасной пленки сохранять уровень влажности в отапливаемой комнате может даже оказать антиаллергенный эффект.

Подогрев под линолеум

Применяемый инфракрасный теплый пол под линолеум обеспечивает необходимый такому покрытию плавный и равномерный прогрев.

Грамотно рассчитанная мощность теплого пола станет залогом эффективного обогрева, а также сохранения внешнего вида линолеума.

Инфракрасные теплые полы под линолеум будут препятствовать:

1. изменению цвета покрытия;
2. отставанию линолеума от основания;
3. выделению вредных веществ, которые могут появляться при сильном нагреве другими способами;
4. появлению разрывов вследствие размягчения.

В качестве прослойки, которая монтируется между пленкой и линолеумом, можно использовать обычную ДВП либо же подложку под ламинат.

Дополнительные преимущества

При устройстве пленочных теплых полов под линолеум достигается еще и экономия материала.

Обусловлено это тем, что такое покрытие монтируется только в зоне свободного от мебели и других тяжелых предметов интерьера пространства.

Качественный и надежный теплый пол под ковролин, ламинат и линолеум в виде пленки будет служить достаточно продолжительное время при правильной эксплуатации.

Достигается это благодаря тому, что он не подвергается коррозии и разрушениям. Ламинирующая пленка сможет прослужить более долгий срок, нежели напольное покрытие.

К тому времени, когда линолеум или ковролин будет нуждаться в замене, инфракрасный теплый пол сохранит свой первоначальный вид.

Пленочный теплый пол под линолеум

Укладка систем обогрева пола уже не является новинкой. Они могут существенно сэкономить средства и сделать дом уютным, комфортным. Естественно, перед выбором системы обогрева, необходимо обратить внимание на свойства напольного покрытия. Пленочный теплый пол под линолеум укладывается чаще всего.

Преимущества конструкции

Инфракрасная нагревательная пленка обладает такими достоинствами:

1. Укладка изделия производится быстро. Причем провести процедуру можно собственноручно.
2. Нет необходимости в обустройстве стяжки: систему можно класть прямо под напольное покрытие.
3. Возможность сэкономить средства и полезную площадь помещения.
4. Пожарная безопасность.
5. Достаточно высокая прочность покрытия. Учтите, что даже если поврежден один из элементов полотна, то система все равно будет работать.
6. Включать и использовать такой теплый пол можно сразу после монтажа.

Общий вид пленочного теплого пола

Несмотря на то, что производители уверяют в полной водонепроницаемости пленки, все же не всегда следует стелить ее в помещениях, подверженных сильному влиянию влаги. Все дело в электрических контактах. Хотя хорошая изоляция может решить эту проблему.

Особенности нагрева линолеума

Перед тем как делать монтаж инфракрасной пленки, необходимо рассмотреть некоторые свойства напольного покрытия:

• Если вы решили укладывать теплый пол под линолеум, то это напольное покрытие должно содержать минимум синтетических веществ. В этом случае при нагревании оно не будет выделять вредных веществ.
• Покупайте только тот линолеум, который пригоден для совместного использования с теплыми полами.
• Следует отдать предпочтение напольному материалу, который изготавливается из многослойного ПВХ.

Линолеум не следует нагревать больше, чем до 28 °C. В противном случае он может начать плавиться.

Что необходимо для работы?

Укладка теплого пола производится только после того, как будет собран весь необходимый инструмент и материалы. Итак, вам потребуется:

1. Система инфракрасного пола вместе со всеми комплектующими.
2. Клипсы, при помощи которых вы будете подсоединять контакты. Их необходимо по две на каждую полоску.
3. Терморегулятор и датчик.
4. Утеплитель с отражающим покрытием или простой фольгированный теплоотражатель.
5. Полиэтиленовая пленка для обустройства гидроизоляции.
6. Строительный скотч.
7. Медный электрический провод.

Некоторые инструменты и комплектующие для монтажа ИК пола

Как видите, монтаж системы не требует наличия специальных инструментов или деталей. Кроме того, в большинстве случаев в магазинах продается инфракрасная пленка со всеми необходимыми комплектующими.

Технология укладки ИК пленки

Монтаж изделия не представляет особых трудностей. Самым сложным этапом во всей работе является процедура подключения системы. Технология укладки предусматривает осуществление таких действий:

1. Монтаж начинается с расчета общей мощности и размеров пленки. При этом учитывайте, что она не должна находиться под тяжелой мебелью, иначе появится проблема локального перегрева.
2. Подготовка поверхности основания. Оно должно быть чистым, ровным и сухим. Для подготовки требуется устранить старое напольное покрытие, а основание выровнять при помощи стяжки.
3. Укладка теплоизоляционного материала. После этого стелется пенофол. Учтите, что отражающий слой должен быть направлен вверх.
4. По заранее размеченным линиям разрежьте пленку на куски необходимого размера. Режьте аккуратно, не повреждая контакты.
5. Монтаж пленки. Учтите, что материал не следует укладывать внахлест. Это тоже приведет к локальному перегреву и повреждению напольного материала (системы обогрева). Кроме того, расстояние от центральной системы отопления (радиаторов и батарей) до инфракрасной пленки должно составлять не менее 30 см.

   Наглядная пошаговая инструкция по монтажу ИК пленки

6. Подключение термодатчика и регулятора. Тут уже нужно расположить датчик так, чтобы он не был закрыт. В противном случае он будет показывать недостоверные данные. Проверьте, насколько эффективно работает пол.
7. Далее производится монтаж фанеры поверх теплой пленки. Это позволит максимально точно выровнять основание перед укладкой линолеума.
8. Монтаж напольного покрытия. Процедура производится при выключенной системе нагрева и температуре не более 28 °C. После укладки необходимо подрезать материал по размеру площади и оставить его в таком состоянии еще на несколько дней. Далее, снова производится подрезка покрытия. Теперь можно приклеивать материал к фанере.
9. Установка необходимых параметров нагрева. На регуляторе должна стоять температура 20-30 °C и не больше. В противном случае вы просто повредите покрытие.

Как видите, монтаж ИК пленки под линолеум не является очень сложным заданием. Главное, правильно подключить и заизолировать контакты. А правильно установленный датчик обеспечит правильность работы всей системы. Удачного вам ремонта. Если вам есть, что добавить или вы хотите оставить свое мнение о статье — пишите нам в комментариях!

Материалы По Теме:

ᐈ Монтаж пленочного теплого пола под ламинат. Инструкции. Заказать монтаж в Киеве

Инструкции по монтажу инфракрасного пола под ламинат

В связи с ростом популярности пленочных инфракрасных теплых полов в Украине к нам начали поступать запросы на квалифицированный монтаж не только инфракрасной пленки, но и самого ламината.

---

Не редко бывает, когда у клиентов после монтажа пленочного пола, после укладки ламината, одна или несколько секций теплого пола не греют.

Связанно это с тем, что теплый пол укладывается одним мастером, а напольное покрытие — другим.

Зачастую в таких ситуациях, виновником является укладчик ламината, т.к. в процессе монтажа он нарушил целостность электрических соединений теплого пола, однако доказать и предъявить претензию ему уже невозможно, ведь свою работу по монтажу ламината он выполнил на 5+.

---

Чтобы вы не столкнулись с такой проблемой
наша компания предлагает Вам комплексный монтаж инфракрасного пола и ламината
за один выезд, с гарантией 2 года.

Также подберем все необходимые комплектующие по лучшей цене в Украине которые в последствии мастер привезет с собой на объект.

Заказать подбор и монтаж ИК-пола в Киеве

При заказе комплексного монтажа ИК-теплого пола и ламината предоставляем скидку 15% на установку напольного покрытия по всей квартире

Подать заявку

---

Обратите внимание, что перед тем как приступить к монтажу инфракрасной пленки под ламинат, необходимо составить план укладки нагревательных элементов. Во-первых, такой документ ускорит процесс укладки теплого пола, а во-вторых план укладки прикрепляется к акту выполненных работ и сохраняется клиентом на протяжении всего срока эксплуатации пленочного теплого пола. Любые внештатные ситуации, связаны с поломкой теплого пола, начинают рассматриваться с плана укладки теплого пола.

---

Если вы не с Киева и укладывать пленку под ламинат будут Ваши строители, рекомендуем проводить разъяснительные работы с укладчиком напольного покрытия, перед тем как он приступит к монтажу.

Купить готовый комплект инфракрасного пола под ламинатможно тут. Комплекты такого типа комплектует только наш интернет-магазин. В наборе материалов присутсвуют абсолютно все комплектующие, которые понадобятся при укладе инфракрасной пленки под ламинат.

Основные рекомендации при монтаже ламината на инфракрасный пол

• при укладке ламината на инфракрасную пленку рекомендуем ходить исключительно в мягкой обуви;
• не «перетаскивать» по поверхности пленки инструменты, подручные средства и прочий инвентарь;
• не наступать (не ходить) по местам подключения проводов к нагревательным элементам;
• не прокалывать, не резать инфракрасную пленку; запрещается снимать или нарушать изоляцию контактных мест;
• при случайном повреждении участка теплого пола, остановить монтаж ламината и исправить неполадку; преимущество ИК-пленки в том, что она абсолютно ремонтнопригодна.

Этапы укладки пленочного инфракрасного пола под ламинат

Шаг 1. Разработка плана укладки

Мы можем помочь Вам составить план укладки теплого пола совершенно бесплатно. Составляя план укладки необходимо обойти крупную стационарную мебель. Допускается использование пленок разной ширины.

Шаг 2. Укладка теплоизоляционной подложки (E-pex)

Подложка для теплого пола укладывается по всей площади помещения.
Как правильно выбрать подложку для теплого пола под ламинатчитайте тут.

Шаг 3. Укладка инфракрасной нагревательной пленки

Если сегменты нагревательной пленки имеют разную ширину (50, 80, 100 см) следите за тем, чтобы они были одинаковой удельной на м² мощности.
Какой стороной класть ИК-пленку читайте тут.

Шаг 4. Установка соединительных клипс

Существуют несколько способов подключения инфракрасной пленки, более подробно читайте тут.
Самым распространенным и простым — является метод и использованием клипс-коннекторов, однако самым надежным остается — пайка

Шаг 5. Подключение проводов к пленке

Рекомендуем использовать одножильный провод сечением 1.5 мм².
Провод такого сечения, во-первых выдержит необходимые нагрузки, а во-вторых идеально утопится в подложке, без выступания над общим уровнем.

Шаг 6. Изоляция контактных мест

Для простоты расчета изоляционных материалов, рекомендуем покупать готовые комплекты подключения. Одного такого комплекта будет достаточно для подключения одной полосы ИК-пленки (количество комплектов должно равняться количеству полос ик-пленки)

Шаг 7. Проверка работоспособности ик-теплого пола

Проверить работспособность смонтированной системы можно 2 путями: путем проверки тестером сопротивления или путем прямого включения теплого пола в розетку.
Включить теплый пол и проверьте нагрев всех секци ик-пленки

Шаг 8. Монтаж напольного покрытия — ламинат

Обратите внимание, не все марки ламината подходят под пленочный теплый пол. Узнать больше о требованиях к ламинату, а также о том какой ламинат необходимо выбирать для ИК-пола читайте тут.

Шаг 9. Установка и настройка терморегулятора

Ламинат не рекомендуется перегревать выше 27°C. Поэтому рекомендуем установить ограничение по нагреву напольного покрытия на отметку 30°C.

Видео — монтаж инфракрасного пола под ламинат

Купить готовый комплект инфракрасного пола под ламинатможно тут. Комплекты такого типа комплектует только наш интернет-магазин. В наборе материалов присутсвуют абсолютно все комплектующие, которые понадобятся при укладе инфракрасной пленки под ламинат.

Остались вопросы?

Наш опыт в пленочном отоплении поможет решить любые Ваши задачи

Получить консультацию

---

Часто задаваемые вопросы по монтажу ИК-пола под ламинат

F. A.Q.

✔️ Какой стороной укладывать подложку для пленочного пола под ламинат E-pex?

СкрытьПодробнее Если вы используете фирменную подложку для пленочного пола (Heat Plus E-pex) укладывать её стоит надписями к верху. Если Вы решили применить простую подложку Изолон ППЕ-4, то укладывать её стоит фольгированным слоем к верху. Однако имейте ввиду, что со временем такая подложка даст усадку и ламинат в этих местах начнет скрипеть, а также теплоизоляционные свойства дешевых подложек в несколько раз хуже, чем у фирменных.

✔️ Какой стороной укладывать теплоотражающую подложу Strotex AL?

СкрытьПодробнее Если Вы используете вместо специальной подложки, простой теплоотражающий слой (случаи когда простая подложка под ламинат уже закуплена до момента установки Ик-пола) укладывайте его блестящим (металлизированным) слоем к верху.

✔️ Какой стороной укладывать инфракрасную пленку?

СкрытьПодробнее Принципиальной разницы, какой стороной укладывать инфракрасную пленку нету, однако принято стелить ее надписями к верху таким образом, чтобы они читались слева направо. Обычно такой способ укладки сопровождается расположением ИК-пленки медными шинами вниз (не у всех моделей).

✔️ Нужна ли полиэтиленовая пленка сверху на нагревательной пленке?

СкрытьПодробнее В сети интернет распространено не малое количество видео-роликов в которых мастера призывают использовать полиэтилен сверху на инфракрасной пленке. Рекомендация нашего магазина — при монтаже ИК-пленки под ламинат, полиэтилен не нужен. Ламинат укладывается непосредственно на инфракрасную пленку. Более подробно читайте в этой статье.

✔️ На какой высоте устанавливать терморегулятор?

СкрытьПодробнее Регулятор температуры устанавливается на высоте от 20 см до 1.8 м. Если регулятор простой механический, возможна установка на высоте 20 — 40 см от пола, если же модель с экраном, рекомендуемая высота 90 см — 1.8 м. Высоту расположения терморегулятора более 1.2 м обычно выбирают с целью сделать невозможным доступ ребенка к устройству регулирования.

✔️ Можно ли к 1-му терморегулятору подключить две комнаты теплого пола?

СкрытьПодробнее

Теоретически — можно, если мощность теплого пола обеих комнат не превышает допустимой токовой нагрузки регулятора температуры. Однако на практике такого делать не рекомендуется. Дело в том, что скорость выстывания у разных комнат — разная. Датчик температуры располагается в одной из комнат. И если, например, подключить кухню и балкон на один терморегулятор, разместив при этом температурный датчик на балконе, — теплый пол на кухне будет перегрет на 5-9 Градусов относительно показаний регулятора, из-за более быстрого остывания балкона.

Монтаж инфракрасного теплого пола под линолеум

Создавая комфортные условия для жизни в собственной квартире или доме рано, или поздно встает вопрос об утеплении пола. Одним из приемлемых вариантов является пленочный теплый пол под линолеум, пришедший на смену популярным ранее водяным и кабельным системам обогрева.

Пример системы

Блок: 1/9 | Кол-во символов: 306
Источник: https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy

Можно ли под линолеум положить теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Распространенные виды покрытия выдерживают нагрев не более +26 – 28 °С. При превышении этого значения начинает происходить выделение паров, неблагоприятных для здоровья человека. Водяное отопление имеет значительное превышение требуемой температуры.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Блок: 2/7 | Кол-во символов: 926
Источник: https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum. html

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.

Подходящее для ИК обогрева покрытие

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.

Совместимый с линолеумом теплый пол

Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.

Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.

В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой. Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки.

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.

Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.

Блок: 2/5 | Кол-во символов: 3108
Источник: https://pol-master.com/tepliy-pol/infrakrasnyj-teplyj-pol-pod-linoleum.html

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

• моментальная теплоотдача после включения;
• монтаж по сухой технологи без заливки бетонной стяжки;
• срок службы в 50 лет;
• бесшумная работа;
• простота монтажных работ;
• безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

• высокая цена ИК пленки;
• большие счета за электрическую энергию;
• зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.

Блок: 3/6 | Кол-во символов: 2317
Источник: https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/

Инфракрасная пленка – идеальный вариант

Как известно, теплый пол разделяют на две основные группы: водяной и электрический, одной из разновидностей которого является  инфракрасный вариант. Выделяющая ИК излучение система энергозависима, поскольку для его работы необходима электрическая энергия.

Пленка работает в благоприятном для покрытия диапазоне, благодаря чему именно инфракрасный теплый пол считается прекрасным выбором для монтажа под линолеум.

Как уже упоминалось, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не становится очевидными сразу, со временем они проявятся в виде деформации, размягчения, вспучивания и т.п.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на каждый квадратный метр обогреваемой площади. Инфракрасная пленка обеспечивает именно такие параметры.

Галерея изображений

Фото из

Рулон карбоновой инфракрасной пленки

Укладка карбоновой пленки

Раскрой пленочной системы на полотнища

Процесс сборки инфракрасного пола

Пленочная греющая системв в детском саду

Устройство карбонового пола на лоджии

Карбоновые полы в сочетании с пиломатериалами

Система управления инфракрасным полом

Наименование “пленочный” этот материал получил из-за внешнего вида. Это действительно двухслойная полимерная пленка, внутри которой заключены углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое испускает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы, которые выглядят как черные полоски шириной около 15 мм, соединены контактными шинами, выполненными из меди и серебра. Слой полимера надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в определенной степени полезными для людей.

Пленочный теплый пол не сложно уложить, поскольку при этом не обязательны “мокрые” работы по заливке стяжки. Эта система обеспечивает равномерный прогрев помещения, прекрасно поддается регулировке в автоматическом режиме и может быть интегрирована в систему типа “умный дом”.

Еще один положительный момент – легкий демонтаж теплого пола. При необходимости можно просто удалить напольное покрытие, убрать пленку и уложить ее на новом основании даже в другом помещении. Расход электроэнергии при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Блок: 3/7 | Кол-во символов: 2401
Источник: https://sovet-ingenera.com/otoplenie/teply-pol/tyoplyj-pol-pod-linoleum.html

Преимущества и недостатки

Основными достоинствами установки пленки теплого пола являются:

• нет необходимости устраивать цементную стяжку – напольное покрытие укладывается сразу;
• за счет небольшой толщины пленка не меняет значение высоты помещения;
• пленочные полы меньше других обогревательных систем потребляю электрическую энергию;
• стоимость пленочного пола приемлема для многих покупателей;
• готовая поверхность приятна на ощупь.

Кроме положительных качеств есть и негативные моменты:

• поверхность под укладку пленочного пола должна отличаться идеальной ровностью;
• многие при подключении контактов ошибаются, после чего пленку приходится обрезать, чтобы открыть следующий рабочий элемент;
• такой тип поверхности не гарантирует пожаробезопасность;
• пленочный пол способен сильно нагревать предметы, на поверхности которых со временем появляются темные пятна.

Как выглядит пленочный теплый пол

Блок: 3/6 | Кол-во символов: 876
Источник: https://pechiexpert.ru/plenochnyj-teplyj-pol-pod-linoleum-01/

Пошаговая инструкция укладки

После того как выбран вид линолеума, можно приступать к процессу укладки теплого пола. Для этого понадобится термопленка (конкретное количество будет известно после снятия размеров) со всеми доборными элементами, терморегулятор для контроля режимов нагрева, любой теплоотражающий материал, обыкновенная полиэтиленовая пленка, скотч, степлер, монтажный нож, ножницы, пассатижи и отвертка.

Комплект пленочного теплого пола

Выбор комплекта теплого пола

Шаг 1. Подготовка основания. Если пол ставится на бетонные перекрытия, то нужно подровнять плоскость. Для этого лучше сделать стяжку цементно-песчаным раствором, на поверхности не должно быть выступов более 3 мм.

Выравнивающая стяжка пола

На полностью сухую стяжку следует положить гидроизоляцию (можно использовать обыкновенную пленку или промазать основание модифицированными битумными мастиками), сверху укладываются листы ОСП или клееной фанеры. Крепить к бетонному основанию рекомендуется дюбелями в шахматном порядке.

Укладка фанеры на пол

Укладка фанеры в шахматном порядке

Шаг 2. Сделать замеры и составить схему расположения термопленки. При этом принимаются во внимание особенности планировки помещения, размещение розеток или коробок разводки электрических кабелей.

План укладки инфракрасной пленки

Важно. Во время монтажа теплого пола обязательно учитываются возможности электропроводки помещения. Пол с подогревом потребляет примерно 200 Вт на квадратный метр помещения, точные данные имеются в инструкции, прилагаемой изготовителем. Общая нагрузка на электрические сети значительно возрастает, нужно убедиться, что кабели и арматура защиты выдержит это увеличение. Если мощность подогрева более 3 кВт, то нужно делать отдельную силовую проводку.

Если нет, то придется решать вопросы с электриками, иногда потребуется замена проводки и защитных устройств, разрешение владельцев электрических сетей на увеличение мощности.

Укладка пленочной системы ИК

Шаг 3. Выбрать место на стене, где планируется установка терморегулятора. Оно должно быть доступным, расстояние до источника питания минимальное. Наиболее оптимальным принято считать площадку около существующих включателей или розеток.

Выбирайте место для термостата на стене

Для улучшения теплоизоляции и уменьшения непродуктивных потерь на основание пола под термопленку ложится термоизолятор с отражающей алюминиевой фольгой.

Укладка фольгированного утеплителя

Толщина в пределах 5–6 мм, в реализации есть готовые рулоны с отличными эксплуатационными характеристиками. Термоизолятор можно фиксировать двусторонним скотчем или скобами с помощью степлера. Стыки между полосами обязательно заклеиваются скотчем, поверхность должна быть максимально герметичной.

Монтажные стыки или случайные порезы полотен проклеиваются самоклеящейся алюминиевой лентой

Шаг 4. Положить термопленку, при этом обращать внимание на маркировку, нижняя сторона должна быть обращена к теплоотражающей пленке.

На фото разложенная ИК пленка

Практический совет. Под низкой мебелью отопление рекомендуется не делать по двум причинам. Во-первых, оно малоэффективно из-за слабой конвекции воздуха. Во-вторых, повышенные температуры становятся причиной преждевременного износа мебели, она рассыхается, заводские регулировки нарушаются.

В обозначенных местах термопленка разрезается по нужным размерам.

Раскрой ИК пленки

Шаг 5. Подключение и изоляция. Все работы следует выполнять с безусловным выполнением требований ПУЭ и рекомендаций производителя. Теплый пол комплектуется полным набором соединителей и специальных изоляционным материалов, их применение гарантирует длительную и безопасную эксплуатацию конструкции. Места разреза широкой медной шины изолируются специальной битумной изоляцией, следите чтобы она прилегала по всей площади токопроводящего элемента. В местах будущего подключения проводов к медной шине устанавливаются контактные зажимы, одна их сторона должна располагаться внутри, а вторая снаружи термопленки. Зажимы плотно сдавливаются плоскогубцами.

Крепление контактного зажима к термопленке

Крепление контактного зажима к термопленке

Установленный на термопленку контактный зажим (вид снизу)

Пример правильной установки изоляции линии отреза медной шины

Окончание процесса изолирования линии отреза медной шины

Шаг 6. Все полосы термопленки для исключения вероятности сдвига следует между собой зафиксировать скотчем. Далее проверяется правильность установки зажимов и пленки, если все нормально, то можно присоединять провода питания.

Соединение монтажных проводов с контактным зажимом Соединение монтажных проводов с контактным зажимом

Для увеличения срока службы желательно оголенные концы залудить. Это не только улучшает контакт в местах соединения и препятствует процессам окисления, но и повышает безопасность пользования теплым полом. При недостаточном контакте зажимы сильно нагреваются и могут расплавить линолеум. Возможны ожоги ног, поражение током или возгорания. Все зажимы с подключенными проводами нужно изолировать специальной битумной пленкой с двух сторон. Внимательно следите, чтобы серебряные контакты термопленки были полностью заизолированными снизу и сверху.

Надежно зажмите провода в контактном зажиме

Пример правильной установки нижнего листа изоляции для контактных зажимов

Установка верхнего листа изоляции

Вид заизолированного контактного зажима с подключенными проводами

Шаг 7. Подключение терморегулятора можно начинать только после внимательного ознакомления с прилагаемой инструкцией. Датчик температуры нагрева монтируется на черную полосу термопленки, фиксируется изоляционной лентой. Есть случаи, когда он устанавливаются над полом и реагирует на температуру воздуха внутри помещения.

Установка датчика температуры пола

Датчик прикрепляется к термопленке битумной изоляцией

становленный и приклеенный датчик температуры пола. Вид снизу термопленки

Установленный и приклеенный датчик температуры пола. Вид сверху термопленки

Шаг 8. Под все зажимы и датчик монтажным ножом нужно сделать углубления в термоизоляции. В эти углубления спрячутся выступающие части элементов, пол будет ровным, на линолеуме не будет технологических возвышений. Такие же канавки делаются и под провода, чтобы они лежали в установленных местах фиксируются сверху скотчем.

Шаг 9. Установить на стену терморегулятор. Для этого нужно вынуть монтажную панель, сделать разметку под места установки дюбелей. Отверстия высверливаются сверлом с победитовой наплавкой. Корпус должен прочно закрепляться, не допускайте шатаний.

Выбор места установки

Установка терморегулятора для пленочного теплого пола

Механический терморегулятор

Установка терморегулятора

Видео — Как подключить регулятор к теплому полу

Практический совет. Во время высверливания отверстий в кирпичной стене бывают случаи, когда сверло попадает в шов. В этом месте прочность фиксации дюбеля недостаточная, он шатается и легко вытаскивается. Для надежного закрепления вставьте в отверстие по периметру спички или зубочистки, они должны плотно прижимать дюбель со всех сторон. После забивания дюбель-гвоздя соединение будет очень надежным.

Шаг 10. Согласно схеме подключения присоедините к терморегулятору провода, подключите систему к электрической сети. Если мощность обогрева более 2 кВт, то обязательно установите отдельный автомат.

На этом монтажные работы закончены, можно начинать тестирование системы обогрева пола.

Блок: 2/5 | Кол-во символов: 7336
Источник: https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

• Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло.

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Блок: 4/7 | Кол-во символов: 3006
Источник: https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum.html

Финишное покрытие теплого пола

Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.

Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.

Поверх пленки уложите фанеру и линолеум

Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.

Блок: 4/5 | Кол-во символов: 1303
Источник: https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html

Составление схемы укладки

План укладки надо составлять уже при расчете материалов. Из нее видно, сколько потребуется материала, сколько полос нагревательной пленки будет. Исходя из этого, можно посчитать, в каком количестве потребуется провода.

В данном случае в комнате укладывается пять полос пленки. Обязательно учитывается место, занимаемое мебелью и расположение терморегулятора. Количество проводки лучше взять с запасом процентов на 20. Перед укладкой ее обязательно нужно визуально проверить на отсутствие повреждений изоляции и прозвонить на отсутствие внутренних обрывов.

Пошаговая инструкция укладки теплого пола под линолеум

• Шаг 1. Устанавливаем на стену терморегулятор

Лучше это сделать вначале. Под установку придется перфоратором выдолбить в стене отверстие. Делается оно на уровне не менее 30 см над полом. Если оставите на потом, придется убирать крошки бетона или кирпича. Если уже начался монтаж, убирать их будет крайне сложно, а что-то можно и пропустить. Выемка должна быть такого размера, чтобы устройство крепилось в ней надежно, без малейших шатаний.

Также сразу продолбите канавку в стене вниз от места установки регулятора. В ней вы проложите провода.

• Шаг 2. Подготовка пола под монтаж

Если инфракрасный пленочный пол планируется укладывать на бетонную поверхность, то ее следует тщательно выровнять. Сделать это можно стяжкой по маякам. Состав: 3 части песка, 1 часть цемента, 1 часть плиточного клея. Песок надо тщательно просеять. Стяжка должна быть максимально ровная.

Также можно использовать стяжку с помощью самовыравнивающихся смесей. При их приготовлении нужно тщательно следовать инструкции.

Поверх стяжки укладывается гидроизоляция из битумной мастики или полиэтиленовой пленки. Стыки пленки проклеиваются широким скотчем.

Теперь укладываем листы ОСП или фанеры. Крепятся они дюбелями в шахматном порядке. Если бетонное основание промазывается мастикой, то листы можно класть на нее без дополнительного крепления.

Если укладка теплого пола проводится на уже имеющееся основание, то шаг 1 можно пропустить.

• Шаг 3. Укладка подложки

Чтобы теплый пол не тратил энергию на прогрев бетонного основания, нужно стелить изолирующую подложку. Подойдет специальный вариант, у которого одна сторона имеет фольгу. Это рулонный материал толщиной 5-6 мм. Фольга должна обеспечивать отражение тепла вверх.

На пленочный пол под линолеум можно использовать два варианта подложки: вспененный полиэтилен или экструдированный полистирол. Полистирол считается лучше, но полиэтилен дешевле. Большинства мастеров на теплый пол под линолеум предпочитают использовать полиэтилен.

Подложка должна укладываться фольгой сверху стык в стык без нахлеста. Все стыки тщательно проклеиваются широким фольгированным скотчем для создания единого полотна и обеспечения герметичности.

Прикрепить подложку к фанерному основанию можно на скобы степлером.

• Шаг 4. Устанавливаем пленочный теплый пол

Раскладываем ленты инфракрасной пленки, согласно составленной ранее схеме. Внимательно смотрите на маркировку – пленка имеет них и верх. Нижняя сторона должна быть обращена к фольге. Важна тщательная укладка, инфракрасный мат нужно обрезать строго по линиям, обозначенным производителем. Такие места идут каждые 250 мм. Разрезать в другом месте, тем более под углом недопустимо.

Чтобы теплый пол прогревался равномерно, отдельные инфракрасные полосы лучше стелить с на хлестом около 1 см.

Шаг 5. Подключение, прокладка проводов, изоляция

Подключение необходимо выполнять правильно, требуется скрупулезно следовать инструкции, отступление от нее не рекомендуется. Если не уверены в своих силах, лучше позвать на помощь профессионального электрика.

Теплый пол под линолеум комплектуется контактными зажимами и специальной изоляцией на битумной основе. В месте разреза медная шина заклеивается битумной изоляцией с обеих сторон.

Контактный зажим подключается со стороны подключения ленты инфракрасной пленки. На каждом отрезке ставиться по два контакта.

Чтобы установить зажим, потребуются пассатижи. Зажим устанавливается на конец шины так, чтобы шина вошла до конца между пластин контакта. После этого контакт с усилием сжимается пассатижами.

Проверяем правильность установки зажимов, положения пленки, наличия изоляции на местах разрезов. Если все правильно, переходим к следующему этапу.

• Шаг 6. Подключаем провода

Провода к контактам также зажимаются пассатижами. Для надежности рекомендуется их концы перед монтажом пропаять оловом.

Зажимать следует тщательно, иначе места подсоединения будут греться и возможно возгорание. После подключения зажимы должны быть изолированы с обеих сторон битумной изоляцией.

Провода прокладываются у стен, откуда они идут к терморегулятору. Под зажимы и провода в подложке ножом делаются разрезы. Утапливаем в разрезах провода, чтобы они не выступали потом под линолеумом.

• Шаг 7. Устанавливаем датчик нагрева

Ознакомьтесь с инструкцией. Обычно датчик крепят под полом, прижимая к одному из карбоновых нагревательных элементов, крепясь с нему с помощью изоленты. Но есть системы, где датчик устанавливается над полом в самом помещении, контролируя температуру воздуха. Не советую такой вариант, т.к. термостат в данном случае может перегревать напольное покрытие.

Под датчик тоже нужно вырезать в подложке углубление.

Чтобы система обогрева не смещалась в процессе эксплуатации, полосы термопленки нужно склеить между собой скотчем. Если полосы располагаются друг от друга далеко, пленка приклеивается скотчем к подложке.

• Шаг 8. Подключение системы

Устанавливаем в заранее выдолбленное отверстие терморегулятор, закрепляем в нем, подключаем к нему провода согласно схеме подключения. Если мощность системы превышает 2 кВт, то придется поставить на нее отдельный автоматический предохранитель.

Тестируем функциональность нагрева пола

Чтобы проверить, все ли работает, включите обогрев на температуру 20-25°С. Подождите минут 5. Тщательно обойдите всю комнату, проверяя каждый инфракрасный элемент на работоспособность. Это можно сделать рукой, поводив ей над элементом.

Теперь выключите питание, проверьте контакты. Если какой-то из них нагрелся ощутимо выше самой пленки, то он ненадежен. Устраните неисправность.

Только в случае отсутствия нареканий можно считать, что укладка завершена и инфракрасный плёночный пол готов к работе. Осталось только укладка линолеума.

Укладка линолеума

На инфракрасную пленку нужно уложить гидроизолирующее покрытие. В магазинах предлагается дорогая гидроизоляция, но можно обойтись полиэтиленовой пленкой толщиной не выше 2 мм. Она ничуть не хуже мастики, но значительно дешевле.

Расстилаем пленку с нахлестом в 10 см, стыки проклеиваем широким скотчем. По стенам края пленки на 3-4 см заведите вверх. Края скроются плинтусом, их видно не будет. Зато в случае, если прольете воду, и она затечет под плинтус – под пол жидкость не попадет.

Укладывать линолеум непосредственно на инфракрасную пленку нельзя. После слоя гидроизоляции на теплый пол требуется установка ровного твердого основания.

Им служит фанера толщиной 1 см. Слишком тонкая может со временем покоробиться, чрезмерно толстая будет хуже прогреваться.

Монтировать фанеру нужно с особой тщательностью. Раскраивать нужно так, чтобы отдельные листы подходили друг к другу максимальной точностью. Фанера должна быть хорошо высушена, поэтому перед монтажом ее лучше просушить в хорошо проветриваемом теплом помещении.

Фиксируются листы фанеры гвоздиками, они входят в нижнее деревянное основание и надежно фиксируют все слои пола. Прибивать лист следует очень осторожно, так, чтобы гвозди входили между токопроводящими элементами. Для этого лист фанеры сдвигается и на его кромке карандашом наносятся метки там, где нужно вбивать крепеж. Гвозди вколачиваются только по периметру листа.

Теперь можно расстилать линолеум. Он обрезается так, чтобы до стен покрытие не доходило примерно на 1-1,5 см. Желательно, чтобы рулон покрытия по ширине был равен ширине комнаты или был больше нее – это позволит избежать стыков.

Лучше не пользоваться мастиками для приклеивания линолеума. От нагрева они могут пучиться. Убрать пузыри будет потом сложно. Да и вредные вещества может мастика выделять. Материал лучше просто расстелить без дополнительной фиксации. Если все же решили клеить покрытие на мастику, то выбирайте те, что совместимы с теплыми полами.

После расстилки линолеум должен отлежаться примерно пару недель. За это время он полностью опустится. Как только отлежался линолеум, делаем монтаж плинтусов. Плинтус надежно закрепит половое покрытие, и оно уже не будет смещаться или топорщиться.

Вывод

• Под линолеум укладка теплого пола возможна и не является сложной задачей.
• С ней можно справиться самому без посторонней помощи.
• Нужно тщательно выбирать материалы и только те, которые пригодны для устройства инфракрасного теплого пола.
• Спешить и упрощать технологию нельзя. Только тщательная работа будет залогом того, что теплый инфракрасный пол прослужит действительно долго.

Блок: 6/7 | Кол-во символов: 8888
Источник: https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum.html

Практические советы

Для улучшения условий эксплуатации пленочного теплого пола под линолеумом рекомендуется выполнять несколько правил.

Тёплый пол под линолеумом

1. Не нагревать материал выше +26°С. В результате длительного нагрева до высоких температур линолеум может расслоиться, изменить первоначальный цвет в местах наибольшего нагрева, размягчиться и значительно понизить заводские характеристики прочности. Повышенный нагрев увеличивает количество выделяемых в воздух химических соединений.
2. Во время укладки линолеума не пользоваться мастиками для его фиксации. Кроме того что все мастики становятся дополнительными источниками выделения вредных соединений, во время неравномерного нагрева они могут образовывать на поверхности вспучивания. Удалять потом такие дефекты очень сложно, а во многих случаях невозможно. Линолеум просто расстилается по поверхности пола. Если есть опасения в подвижках, то можно в нескольких местах зафиксировать покрытие степлером, скобы вбиваются в незаметных местах, оптимальный вариант под половыми плинтусами.
3. Не допускайте наложение термопленки друг на друга. Если конфигурация комнаты очень сложная, то лучше оставить небольшой участок пола неотапливаемым.
4. Температура в помещении во время укладки линолеума должна быть не менее +18°С, в противном случае возможно образование трудноудаляемых складок. Но нельзя расстилать его и на горячий пол, после испытаний он должен остыть до комнатной температуры.
5. Не рекомендуется такого типа полы использовать в качестве основных отопительных систем. Дело в том, что нагреть помещения до комфортных значений температуры можно при нагреве пола до t° ≥ +28°С, а этого нельзя допускать в случае использования линолеума.

Настройку режимов функционирования делайте только после внимательного изучения инструкции. Первые несколько дней эксплуатации теплого пола желательно чаще проверять надежность функционирования. Для гарантии рекомендуется проверить температуру пола точным бытовым термометром. Если обнаружились значительные отличия показателей, то необходимо делать корректировку во время установки термоконтроля.

Видео – Процесс укладки пленочного пола под линолеум

Блок: 5/5 | Кол-во символов: 2146
Источник: https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html

Особенности утепления полов под линолеум

Можно ли смонтировать такую систему своими руками интересует многих. Одним из весомых плюсов установки его конструкции считается простота монтажа и экономия времени. Комплект пленочного пола сопровождается инструкцией, в которой подробно объясняется как сделать его самостоятельно.

Прежде чем выбрать способ утепления многие потребители обращаются к отзывам в интернете, и сталкиваются с массой негативных впечатлений. Стоит заметить, что такие отзывы появляются благодаря неправильному подходу к выбору материалов.

Многочисленные утверждения о токсичности самого линолеума и выделяемых им веществ при нагреве правдиво лишь отчасти, и вызвано скорее ошибочным сочетанием тех или иных материалов. Кроме того, неверно подобранное покрытие склонно к деформации в результате длительного воздействия тепла.

Современная индустрия строительных материалов предлагает широкий ассортимент покрытий. Линолеум обрел популярность благодаря удобству укладки, долговечности покрытия и относительно невысокой стоимости (в отличии , например, от паркета или ламината). Но не стоит останавливать выбор на самом дешевом варианте. При выборе линолеума, под которых будет укладываться система подогрева, нужно учитывать некоторые особенности.

Фото уложенного пленочного пола под линолеумом

Необдуманный выбор скажется впоследствии на качество, а выделение вредных для здоровья веществ может сказаться и на здоровье. Поэтому важно внимательно изучить все нюансы, с которыми придется столкнуться. Важно правильно выбрать не только линолеум, но и теплый пленочный пол.

Блок: 2/9 | Кол-во символов: 1582
Источник: https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy

Заключение

Для монтажа своими руками инфракрасного теплого пола под линолеум достаточно внимательно прочитать инструкцию производителя этой системы отопления. Сложного там ничего нет. Это обычное электрооборудование, подключаемое по нормам ПУЭ. Если комната большая и термопленка будет потреблять более 2–2,5 кВт, то для нее придется прокладывать отдельную линию электропроводки. А для локального обогрева небольшой площади хватит и существующей электросети.

Смотрите также видео, как укладывать теплый под под линолеум:

Читайте про другие наши материалы:

Блок: 6/6 | Кол-во символов: 667
Источник: https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/

Техника безопасности

Это немаловажная часть. Нам уже известно, как правильно уложить теплый пол, остается рассмотреть главный вопрос – безопасность. Если пренебрежительно отнестись к ее требованиям, то в дальнейшем можно сильно сожалеть об этом не только вам, но и родственникам.

Как следует из статистических данных, большинство проблем можно было предотвратить элементарными действиями. Итак, требования безопасности, которые необходимо соблюдать:

• терморегулятор устанавливается только тогда, как вы убеждены, что электричество отключено;
• категорически запрещается включение отопительной системы без предварительной проверки надежности изолирования;
• на терморегуляторе не рекомендуется устанавливать режим, превышающий тридцать градусов тепла;
• нагревательные полоски внахлест не укладываются. Так можно создать предпосылку к перегреву, от которого вся система может выйти из строя.

Если вы решили самостоятельно уложить инфракрасную пленку под линолеум, воспользуйтесь полезными рекомендациями по выбору напольного покрытия и правилам монтажа отопительной системы. Действуя в соответствии с инструкциями, можно своими руками создать дополнительную систему обогрева, чтобы в зимний период чувствовать себя комфортно.

Блок: 6/6 | Кол-во символов: 1212
Источник: https://pechiexpert.ru/plenochnyj-teplyj-pol-pod-linoleum-01/

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол – превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.

Хотите рассказать о том, как устраивали напольную греющую систему собственными руками? Желаете поделиться информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Блок: 7/7 | Кол-во символов: 750
Источник: https://sovet-ingenera.com/otoplenie/teply-pol/tyoplyj-pol-pod-linoleum.html

Подключение терморегулятора

Безошибочно установить терморегулятор для пленочного пола под линолеум поможет подробная инструкция от производителя. Датчик, который фиксирует температуру нагрева, следует разместить на черной полосе шины и закрепить его битумной лентой. Недопустимо располагать его над поверхностью пола, в этом случае он будет фиксировать температуру помещения.

Для того, чтобы детали датчика и провод не выступали, допустимо проделать специальные канавки с помощью монтажного ножа. В эти углубления спрячутся элементы датчика, а зафиксировать их положение можно изолентой.

После этого терморегулятор устанавливают в стену, предварительно сняв монтажную панель. Нельзя допускать неплотного прилегания к стене.

К терморегулятору подсоединяется кабель инфракрасного пола. Если мощность конструкции составит 2 кВт, то необходима установка дополнительного автомата.

Терморегулятор для подключения

Блок: 7/9 | Кол-во символов: 904
Источник: https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy

Кол-во блоков: 22 | Общее кол-во символов: 41486
Количество использованных доноров: 8
Информация по каждому донору:

1. https://pol-master.com/tepliy-pol/infrakrasnyj-teplyj-pol-pod-linoleum.html: использовано 2 блоков из 5, кол-во символов 3709 (9%)
2. https://pol-spec.ru/elektricheskiy-pol/plyonochnyj-tyoplyj-pol-pod-linoleum-poryadok-podgotovki-osnovaniya-montazh-ekspluataciya-bez-oshibok.html: использовано 3 блоков из 5, кол-во символов 10785 (26%)
3. https://trubanet.ru/truby-dlya-otopleniya/teplyjj-pol/pokrytie/teplyjj-plenochnyjj-pol-linoleum.html: использовано 4 блоков из 7, кол-во символов 14070 (34%)
4. https://sovet-ingenera.com/otoplenie/teply-pol/tyoplyj-pol-pod-linoleum.html: использовано 2 блоков из 7, кол-во символов 3151 (8%)
5. https://tepliepol.ru/montazh/pod-linoleum/plenochnyj-pol-pod-linoleum-podklyuchenie-sistemy: использовано 3 блоков из 9, кол-во символов 2792 (7%)
6. https://sdelat-dom.ru/remont/poly/teplye/pod-linoleum/: использовано 2 блоков из 6, кол-во символов 2984 (7%)
7. https://SantehnikPortal.ru/otoplenie/linoleum-na-teplyj-pol.html: использовано 1 блоков из 5, кол-во символов 1907 (5%)
8. https://pechiexpert.ru/plenochnyj-teplyj-pol-pod-linoleum-01/: использовано 2 блоков из 6, кол-во символов 2088 (5%)

Источник: m-strana.ru

Пленочный теплый пол под линолеум: монтаж

В последнее время владельцы частных домов и квартир устанавливают дополнительный обогрев полов. Это позволяет повысить эффективность обогрева помещений, так как обычные радиаторы не способны равномерно распределять тепло. Система теплых полов позволяет экономить на потреблении энергии за счет возможности регулировать необходимую температуру пола.

Правда, такая прерогатива относится только к водяной системе отопления. Теплые электрические полы не способствуют экономии на электроэнергии. Однако специалисты утверждают, что пленочный или теплый инфракрасный пол дает такую возможность. Именно эту систему и принято укладывать под линолеум. Связано это с невысокой температурой нагревания пленки, что и требуется при укладке теплого пола под линолеум.

Прежде чем начинать монтаж, следует выбрать надежное напольное покрытие. Не каждый тип линолеума подойдет к теплому полу.

Выбор напольного покрытия

Оптимальным вариантом материала для укладки на теплый пол станет натуральный тип линолеума. Дело в том, что он не содержит синтетических компонентов, таким образом, при нагревании свыше 28° материал не будет выделять токсичные вещества. Более того он значительно лучше переносит постоянный нагрев, угрозы появления пятен или других неприятностей нет.

Однако высокая стоимость натурального линолеума многих останавливает. В этом случае предпочтение лучше отдать поливинилхлоридному материалу гетерогенного типа. Это многослойный линолеум, отвечающий требованиям при укладке на теплый пол.

Качественный материал имеет следующие показатели:

• Износоустойчивость.
• Прочность
• Влагостойкость.
• Гигиеничность.

Старайтесь избегать линолеума, не имеющего соответствующей сертификации. Ее отсутствие говорит лишь об одном – перед вами подделка. Она часто сопровождается наполнением токсичных веществ, при нагреве которые начнут испаряться. Это приведет к проблемам со здоровьем, линолеум быстро выйдет из строя, покроется пятнами и сморщится.

В связи с этим, важно интересоваться сертификатами качества на изделие. Более того, ответственный производитель всегда укажет на рулоне особенности материала. Среди показателей будет присутствовать маркировка с указанием на соответствие с теплым полом, его типом и желаемой температурой нагрева. Ни один вид линолеума нельзя нагревать свыше 28°. Даже качественное синтетическое изделие неизбежно начнет выделять токсичные вещества.

Оптимальная температура нагрева поверхности линолеума без ущерба для здоровья составит 25°-28°. Превышенный показатель приведет к порче поверхности, в худшем случае материал начнет плавиться, возникнет угроза воспламенения.

При выборе линолеума обращайте внимание на его основу. Слишком толстое изделие сведет «старания» теплого пола на нет, так как тепло по большей части будет концентрироваться в линолеуме, а не в помещении. Выбирайте нечто среднее между тонким и толстым материалом.

Обычно приспособленные к теплому полу изделия имеют оптимальную толщину. Если вы решили сэкономить на облицовке, это закончится быстрым выходом материала из строя. Уже через месяц придется вновь покупать уже качественный материал.

Выбрав необходимый тип линолеума, можно начинать монтаж системы теплого пола.

Укладка инфракрасной пленки

Пленочный теплый пол под линолеум представляет собой тонкий полимерный настил, в который вмонтированы карбоновые или графитовые полосы – теплоносители. Серебряные и медные проводники поставляют ток к полосам, где он преобразуется в ИК-излучение. Возникающее электромагнитное поле очень слабое и не имеет никакого вредного воздействия на здоровье человека.

Инфракрасную пленку очень просто укладывать. Инструкция производителя весьма доступно объясняет схему подключения контактов. Монтаж системы осуществляется на подготовленное основание. Стоит ли упоминать, что оно должно быть ровным и без изъянов.

Перед тем как начинать монтаж, необходимо сразу подготовить все необходимые материалы:

• Система теплого пола со всеми комплектующими.
• Утеплитель.
• Пароизоляция.
• Фанерные листы.

Прежде всего, подготавливается основание. Оно должно быть ровным с максимальным перепадом 2 мм на 2 м². Если перепад больше, следует залить пол самовыравнивающей смесью или цементно-песчаным раствором.

На сухое, ровное, без бугров и трещин основание можно монтировать систему теплого пола. Но прежде желательно нанести грунтовку. Работы по укладке сводятся к следующим этапам:

1. Определите место для термодатчика в стене. Расстояние между полом и терморегулятором составляет 50-100 см. Сделайте отметку. Если вы хотите утопить датчик в стене, следует сделать нишу в бетоне с помощью соответствующих инструментов. Но обычно датчик оставляют снаружи.
2. Далее необходимо отметить путь проводов к терморегулятору по стене. Прочертите полосу шириной 20-30 мм от пола до метки датчика. Это место нужно проштробить для укладки в него проводов.
3. Следующим этапом станет укладка утеплителя на пол. Рекомендуется приобретать утеплитель с отражающей основой – фольгой. Это может быть пенофол. Основа этого материала представляет собой теплоизоляцию, покрытую отражающей фольгой. Приобретая такой материал, отпадает необходимость в укладке и утеплителя, и дополнительного отражающего материала. Наличие теплоизоляции при монтаже ИК-пола обязательно. Иначе тепло будет уходить в плиты, а не в помещение. Утеплитель проклеивается металлизированным скотчем в стыках.
4. На утеплитель производится монтаж пленки. Заранее просчитывается местонахождение мебели. Пленка под нее не укладывается. Она должна лежать на открытых участках пола, освобожденных от мебели и техники. Обрезать материал необходимо по обозначенным пунктирам, в противном случае повредятся важные обогревательные элементы пленки.
5. Следующим этапом станет подключение контактов пленки. Производитель предоставляет подробные схемы по подключению системы. Как только все провода подключены, проводники выводятся к датчику в стене. Если провода запланировано утапливать в стене, необходимо забрать их в гофрированную трубку. Ее уже монтируют в обозначенную нишу в стене. Производится подключение проводников к датчику согласно схеме производителя. Все коммуникации на пленке должны изолироваться и утапливаться в утеплителе. Это позволит не оказывать постоянного давления на соединения в процессе эксплуатации.
6. После подключения необходимо проверить работоспособность системы. Если все нормально, можно продолжать монтаж ИК-пола.
7. На термопленку укладывается слой пароизоляции.
8. На нее будут монтироваться фанерные листы, которые прибиваются в свободных от пленки местах к черновому основанию. На фанеру производится укладка линолеума.

Монтаж линолеума производится как обычно. Единственным нюансом является его укладка на работающий инфракрасный пол. Приклеивать или фиксировать материал двусторонним скотчем можно по истечении двух дней после укладки линолеума на теплое основание. Мера позволит материалу адаптироваться к температурам.

Монтаж теплого пола под линолеум не займет много времени. Работы по подключению довольно просты и не требуют особых навыков и умений. Главное, внимательно изучать инструкцию производителя по подключению контактов и соблюдать нормы монтажа электрооборудования.

Все о QuietWarmth — Центр знаний

Что такое QuietWarmth?

Изготовленные MP Global Products, системы лучистого теплого пола QuietWarmth включают пленочные маты, которые сочетают в себе более 30 лет уникальных научных достижений в области лучистого теплого пола с запатентованной технологией теплого пола.

Сверхэффективный QuietWarmth Пленочные лучистые полы для обогрева пола безопасно и недорого согревают практически любую внутреннюю поверхность пола в вашем доме: кухню, семейную комнату, подвал и т. Д.

Warm Your Floor предлагает два варианта, которые совместимы практически с любым типом пола:

Перед установкой QuietWarmth всегда уточняйте у производителя напольного покрытия совместимость с системами лучистого обогрева.

В чем преимущества QuietWarmth?

Полы с подогревом по любой поверхности

Пленки для лучистого обогрева

QuietWarmth входят в число самых простых в установке продуктов в отрасли , особенно для соединяемых вместе / плавающих полов.Революционная конструкция пленочных матов означает, что передача энергии обеспечивает 100% покрытие.

Установите любой нагревательный мат QuietWarmth без самовыравнивающегося раствора и беспорядка .

Установите пол с подогревом QuietWarmth на бетонную плиту, плитку или даже плавающий пол. QuietWarmth не требует для установки под соединяемые / плавающие полы без раствора или клея.
Просто разверните маты, проложите провода и уложите пол.

В случае традиционной укладки плитки или приклеивания прикрепите маты и приклейте непосредственно к черному полу и выложите плитку обычным образом.

Экономическая эффективность с запрограммированным бесшумным термостатом

QuietWarmth обеспечивает нежное тепло для ваших ног всего за пенни в день!

Площадь в 60 квадратных футов стоит всего 0,086 доллара за первый час достижения желаемой температуры и половину этой суммы за каждый последующий час (исходя из среднего национального тарифа на электроэнергию в размере 0,12 доллара за киловатт-час).

Чтобы рассчитать энергопотребление вашего проекта, используйте следующую формулу:
Общая площадь обогреваемой площади в квадратных футах x 12 ÷ 1000 x Местные затраты на киловатт-час Стоимость электроэнергии

Чтобы сделать пол QuietWarmth еще более энергоэффективным, установите термостат для контроля температуры.Всегда настоятельно рекомендуется использовать термостат с вашей системой теплого пола для регулирования тепловой мощности. Таким образом, вы не перегреете полы, и они будут теплыми, когда вам это нужно.

Как это работает?

MP Global Products использует технологию проводящих чернил в своих пленочных матах QuietWarmth, питающихся от параллельных заводских выводов, которые потребляют меньше энергии, чем традиционные проводные системы лучистого теплого пола. Коврики настолько тонкие, что не поднимут высоту вашего пола.

Системы подогрева пола с отслаиванием, приклеиванием и защелкиванием обеспечивают гибкость и позволяют точечно нагреть пол, просто разместив маты там, где вы хотите. Пленку с защелкиванием также можно обрезать до нужной длины. *

* Функция обрезки по длине не распространяется на отклеивающиеся и приклеиваемые маты для плиточных и клееных полов.

Коврик любого стиля можно установить на бетонный или фанерный черновой пол в соответствии с соответствующими инструкциями по установке.Перед установкой пленки для плавающих полов необходимо установить нижнюю пароизоляцию на бетонный черновой пол. Раствор для отслаивания и наклеивания можно сразу приклеить к ровному и чистому основанию пола.

Видео по установке

…………

Как установить в теплый пол

Система теплого пола QuietWarmth для ламината, роскошного винила (4 мм и более), инженерной древесины и плавающих полов

QuietWarmth — это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов.Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth. Полное руководство по установке теплоизлучающего покрытия см. В руководстве по установке, прилагаемом к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината какие-либо ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов.Каждый рулон QuietWarmth имеет заводские электрические соединения на концах, а также изолирующие диски из каптона (CAP-TON) для использования в тех случаях, когда может потребоваться резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономии мы рекомендуем приобрести термостат с датчиком температуры пола для регулирования температуры.

Сначала в общих чертах наметьте конфигурацию системы отопления.Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика пола, основных электрических соединений и термостата. Также важно спланировать расположение матов так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.

При составлении схемы системы необходимо позаботиться о том, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата).Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной обшивкой, плинтусом или другой строительной конструкцией. Оставление не менее 6 дюймов от стены до края мата с нагревательной пленкой позволит провести провода от нагревательного мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреться).

После того, как вы составили хороший план, тщательно очистите существующий черновой пол от любых предметов или мусора.

При укладке поверх бетона убедитесь, что пароизоляция установлена ​​перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной к ней пароизоляцией. Раскатайте подстилку, готовую к лучистому теплу… покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная пароизоляционная сторона находится вверх. Стыки кромок подкладки стыкуют изолентой. Используя схему, которую вы сделали ранее, раскатайте нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать планировке вашего плана.

При настройке нагревательных матов прорежьте свободное пространство между нагревательными полосами на пунктирных линиях. Никогда не выполняйте резку ближе, чем на ”к нагревательным полоскам. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, поставляемых с каждым рулоном.

После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это поможет сохранить пол на ровном месте без выступов.

Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Следите за тем, чтобы датчик не касался черных полос нагревательного мата. Вырежьте часть подкладки и надавите на разъемы вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем закрепите изоленту. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода в прорезь, чтобы подвести ее к распределительной коробке.

После того, как все эти компоненты будут на месте, система должна быть готова к подключению и готова к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, пора подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или лицензированным электриком. Для завершения этого заключительного этапа необходимы несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.

При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены. Просверлите или надрежьте канал диаметром ¾ дюйма в основании стены, чтобы провод мог войти в стену. Установите кабелепровод диаметром ¾ ”от выемки до распределительной коробки 4 × 4 для подводящих проводов. Проложите 2-жильный провод Romex длиной 12 AWG между распределительной коробкой и коробкой термостата.

Пропустите подводящие провода через канал основания стены и через кабелепровод в распределительную коробку 4 × 4.Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или позвоните своему любимому лицензированному электрику, чтобы выполнить эту задачу.

видов, варианты устройства своими руками и пошаговая установка.Нюансы проектирования и расчетов

Одним из самых популярных направлений обустройства современных квартир и коттеджей является организация местного или общего обогрева пола. Самый простой вариант реализации такой схемы — положить под линолеум электрический теплый пол.

Преимущества и недостатки

Теплые полы считаются одной из самых удобных систем для организации основного отопления жилья. Это дает некоторые преимущества по сравнению с обычными водяными контурами.Однако в большинстве случаев теплые полы выполняют роль дополнительного обогрева, устанавливаемого на определенных участках жилища.

Например, гораздо удобнее, когда в ванной, прихожей или утепленном балконе есть открытая поверхность с комфортной температурой. Здесь есть экономические соображения, поскольку реализация такого проекта обойдется в несколько раз дешевле, чем при сплошной укладке теплых полов.

Системы этого типа бывают двух разновидностей:

1. Вода .Контур состоит из специальных тонких трубок, образующих пол. В них допускается нагретая вода, которая способствует повышению температуры поверхности. Затраты на водяной теплый пол сведены к минимуму, так как вода для его эксплуатации поступает из основной системы отопления дома. По строительным нормам подобным образом запрещено обустраивать квартиры в высотных домах, поэтому они используются исключительно в частных жилищах.
2. Электрический . Более универсальные изделия, где нагревательным элементом служит специальный кабель или инфракрасная пленка.На такой пол придется выложить больше денег, но он проще в укладке и настройке: система контроля точнее и быстрее. По этой причине электрические очертания пользуются большей популярностью среди населения, чем водные.

Варианты отделки теплого пола

Решив, с каким именно теплым полом он используется, нужно подобрать для него наиболее подходящее финишное покрытие. Самым универсальным материалом в этом плане считается керамическая плитка, прекрасно сочетающаяся с любыми теплыми полами.

Однако, как известно, его нельзя применять во всех помещениях. В качестве альтернативы обычно рассматривается вариант с линолеумом, который отличается невысокой стоимостью и простотой монтажа. Однако теплые полы С. Это покрытие не так хорошо, как плитка.

Здесь следующие причины:

1. Низкая теплопроводность . Из-за этого уличное отопление во многом теряет свою эффективность.
2. Слабоустойчивый нагрев .Из-за длительного воздействия повышенных температур линолеум начинает терять декоративные и эксплуатационные качества. Выражается в изменении цвета, деформации и вздутии ее поверхности. Кроме того, вредный для здоровья человека фенол начинает попадать в воздух.

Однако линолеум вполне удачно сочетается с теплыми полами: главное — выбрать подходящий вид материала. Например, от использования толстых покрытий, хорошо защищающих от холода, желательно отказаться.Слишком тонкий материал тоже не подходит из-за слабой износостойкости. К тому же через его поверхность быстро проявляются все неровности фундамента.

Современные виды линолеума обычно маркируются соответствующими обозначениями, указывающими на возможность или запрет использования вместе с теплым полом. Подходят свойства так называемого сочетания «натурального» линолеума, при изготовлении которого используются натуральные компоненты, не содержащие вредных веществ. Что касается «неестественных» материалов, то их использование тоже разрешено: главное — соблюдать оптимальный температурный режим.Теплые полы обычно имеют рабочую температуру в пределах 25-28 градусов: если она ее не превысит, то нагреться под линолеумом не будет.

Какой вариант теплого пола под линолеум выбрать

Теплые полы, работающие от электроэнергии, делятся на две большие группы:

• Электрический кабель . Эти системы состоят из нагревательного кабеля, снабженного специальной сеткой. Затем вся конструкция заливается цементной стяжкой. Более современные модификации — это маты с уже проложенным в них кабелем.При установке они складывались друг в друга.
• Инфракрасная пленка . Устройство этих изделий кардинально отличается от предыдущих. Внешне это довольно сложная система. Она имеет тонкую (до 1 мм) темную пленку. В его основе — графитовые утеплители, с двух сторон уплотненные тонким полиэстером. Коммутация системы С. электрической сети осуществляется с помощью специальных проводников из меди и серебра. Для контроля уровня нагрева есть термостат, входящий в стандартную фильтрацию пленочного пола.Одно из главных преимуществ инфракрасных систем — низкое потребление электроэнергии.

Обогрев помещения с пленочным полом происходит за счет инфракрасного излучения: чистовая стяжка в этом случае не нужна. Для его укладки необходимо подготовить черную основу: сверху нагревательных матов можно вытянуть финишное напольное покрытие. Пленочная система — наиболее удобный вариант теплого пола для комбинации с линолеумом. Значительный нагрев здесь исключен, поэтому за сохранность декоративного покрытия можно не беспокоиться.

Благодаря небольшой толщине такую ​​пленку можно укладывать в любой момент, даже если ремонт помещения давно завершен. В этом случае выполняется настил с последующим выравниванием основания. По завершении монтажа пленки отделочный материал можно укладывать обратно. При этом значительного подъема уровня пола не происходит. Важно помнить о высокой стоимости таких систем и высоких требованиях к качеству работы. Основание под инфракрасную пленку необходимо идеально выровнять, т.к. наличие любого дефекта может спровоцировать ее разрыв.

Что касается варианта с кабельным электрическим полом, то его также часто используют с линолеумом. Однако необходимо сразу подготовиться к более сложным и трудоемким монтажным работам, которые повлекут за собой более заметное изменение уровня пола. Дело в том, что в этом случае помимо стяжки пола потребуются еще и укладка утеплителя, пароизоляция и другие замки. При эксплуатации кабельной электросети необходимо придерживаться температурного режима + 22-25 градусов, комфортного для линолеума.

Как правильно сдать пленочный электрический пол

Описание технологии, как правильно стричь теплый пол:

1. Чертеж . Особенно это важно в тех случаях, когда оформляются помещения значительной площади. Укладывать нагревательную пленку рекомендуется только на открытые участки — под мебелью она не нужна. К тому же вес тяжелых предметов может спровоцировать поломку системы. Распределение лент рекомендуется в продольном направлении, что уменьшит количество стыковых участков.Если в основании пола проходит электропроводка, необходимо сделать отступ до 5 см. Остальные источники тепла (печь, камин, радиатор и т. Д.) Необходимо удалить от пленки не менее чем на 20 см.
2. Подготовка фундамента . С черновой поверхности нужно удалить всю грязь, устранить отличия и дефекты. Лучше всего это делать выравнивающей смесью. Дальнейшие монтажные работы разрешается продолжать только после полного высыхания заливки. Для повышения эффективности обогрева основание желательно устроить слоем теплоизоляции, замазав стыки стыков специальным скотчем.
3. Укладка пленки . Основная задача — правильно распределить его по площади пола. Практически всегда требуется нарезка пленок для разделения фрагментов: эту операцию можно провести только по специальным линиям, нанесенным на поверхность материала. Если разрезать пленку в другом месте, это серьезно повредит.
4. Фиксация . Устанавливая полосы материала по заранее нарисованному чертежу, как слить электрический теплый пол, их необходимо хорошо закрепить.Сделать это можно с помощью скотча, скобы или обычных гвоздей для мебели. Для крепежа по краям пленки есть специальные прозрачные участки: делать это в других местах запрещено из-за угрозы повреждения контура отопления.
5. Подключение к сети . Закрепив нагревательные полоски, их необходимо подключить к электричеству. Для этого в продукте предусмотрены специальные контактные зажимы. Они особым образом подключаются к системе: каждый элемент вводится в зазор между слоями пленки и коммутируется с медным проводом.Прочная фиксация каждого зажима осуществляется с помощью люстры, которую нужно открыть специальным приспособлением. Если для этих целей его не хватает, можно применить обычный молоток: действовать нужно очень осторожно, чтобы не повредить графитовые вставки. Далее контактные зажимы по проходам переключаются на медный провод в защитной оболочке.

Для защиты срезов используется специальный гидроизоляционный материал. Важно помнить, что отдельные секции инфракрасного пола всегда подключаются параллельно, а не последовательно.Для удобства разводку по пути к источнику питания размещают под плинтусом.

• Отдельные части пленки должны быть разделены некоторым пространством. Наличие подслушивания недопустимо из-за перегрева материала. Обычно это заканчивается быстрым выходом системы и повреждением финишного покрытия.
• Регулятор температуры при эксплуатации пленочного пола не рекомендуется устанавливать выше +30 градусов.Если поверх пленки уложить линолеум, то оптимальной температурой в этом случае будет +25 градусов.
№
• Монтаж термодатчиков разрешается только после полного отключения электричества в доме. Падение напряжения допускается после завершения монтажа и подключения устройства.
• Приступая к тестированию ИК-пленки, рекомендуется провести тщательный осмотр всех участков переключения контактов. Очень важно, чтобы защитная изоляция была повреждена.
• Делая нагревательную пленку комнаты большой площади, важно учитывать общую мощность контура. В том случае, если этот параметр превышает 3,5 кВт, лучше снабдить его отдельным силовым кабелем, чтобы избежать перегрузок сети.
• Из-за минимальной толщины пленки переключающие секции обычно немного возвышаются над уровнем поверхности. Чтобы это не привело к ухудшению общего состояния напольного покрытия, утеплитель на этих участках нужно немного надрезать, выровняв высоту.
• Оптимальным местом для установки термодатчика являются те участки под пленкой, где нет нагревательных элементов. Для фиксации этого приспособления обычно используют скотч.
• Тестирование системы допускается только после подключения к термостату. После включения теплого пола необходимо проверить место подключения проводки. При обнаружении дефектов их нужно устранить. Признак качественного теплого пола — равномерное распределение тепла по его поверхности.
• После того, как теплый пол под линолеумом правильно уложен, поверх пленки укладывается пароизоляционный материал: он также фиксируется скотчем.Далее можно переходить к финальному настилу.

Укладка линолеума

Линолеум относится к тем материалам, при укладке которых обычно не возникает особых затруднений. Поскольку это рулонное покрытие, то перед обращением нужно добиться его выравнивания. Для этих целей материал раскатывают в помещении и оставляют на несколько дней. Если в комнате теплый пол, то его необходимо включить: это ускорит уровень выравнивания линолеума.

Для повышения конечного качества желательно стелить теплый пол под линолеум на фанере или ДСП.Фиксацию деревянных плит нужно проводить очень аккуратно, не допуская повреждения нижней части ИК-пленки. Кабельный электрический пол в этом случае намного надежнее. Поверх фанеры линолеум крепится с помощью специального двустороннего клея или клея. Если ламинат используется поверх теплого пола, то его лучше разносить на клею: это повысит плотность прилегающего покрытия и равномерность его нагрева. На завершающем этапе нужно установить плинтусы, скрывающие разводку системы, и еще раз проверить работу системы.Это позволит выбрать наиболее подходящий температурный режим.

Возможность использования кабеля для обогрева

В случаях, когда вместо пленочного электрического пола используется кабель, порядок монтажа будет несколько иным:

• Перед тем, как правильно слить электрический теплый пол, составляется подробный план расположения поворотов отопления.
• Удалите с поверхности основания все загрязнения. При необходимости проводится выравнивание.
• Многоуровневая теплоизоляция.
• Фиксированная и фиксированная монтажная сетка.
• Прокладка кабеля должна точно соответствовать составленному ранее плану.
• Подключение термостата и питания допускается только после установки термодатчиков.
• Тестируем систему, заливаем бетонную стяжку.
• Когда рабочая поверхность забита, можно приступать к укладке финишного покрытия.

Роль теплоизоляционного материала В этом случае обычно выполняют плиты пенополистирол или материал, специально разработанный для обогрева кабеля.Имеет коврик из резины, с выпуклостями на поверхности. Благодаря этим удлинениям очень удобно крепить греющий кабель. К тому же позволяет отказаться от монтажной сетки. Термодатчики необходимо устанавливать на одинаковом расстоянии от греющего кабеля: их непосредственный контакт с ТЭНом или бетонной стяжкой запрещен. Кожух из гофрированной трубы часто используется в качестве защиты термодатчика.

Варианты пленки

для обогрева полов отличаются массой положительных потребительских и технических качеств.Они формируют наиболее благоприятный температурный фон. Не требует обязательного устройства стяжки, проста в укладке, отлично работает в паре практически со всеми покрытиями. Устраивайте инфракрасный теплый пол под линолеум своими руками, если знаете правила и тонкости монтажа.

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки можно проглотить, растянуть или запылиться.Дешевый материал При повышении температуры можно выделить токсины. Уважаемые представители с изоляционной подложкой сводятся к нулю, все попытки тепла проходят через них и доходят до ног потребителя.

Подходит для покрытия инфракрасным обогревом

До появления пленочных полов соседство линолеума с системами «Теплый пол» требовало серьезных технических ухищрений, иначе упал сплющенный контур. Непосредственное взаимодействие с электрическими или водяными контурами допускал только мармуа — натуральный линолеум.Хотя есть серьезные претензии к задержке тепла.

С внедрением систем инфракрасного обогрева линолеум перескочил на ряды материалов, что позволило устроить под ними «теплый пол». Кроме того, производителями многочисленных видов покрытий были внесены существенные изменения в рецептуру, которые обеспечили устойчивость к повышению температуры до + 35ºС и стабильность размера.

Однако, выбирая линолеум для укладки поверх ровной инфракрасной системы обогрева, следует внимательно изучить этикетку.На это должна указывать совместимость материала с электрическими теплыми полами. Если заверения производителя не соответствуют действительности — покрытие испортится от контакта с системой отопления, деньги за это обязаны вернуть.

Ознакомиться с хорошими вариантами и купить линолеум можно на сайте Remontnick.ru. Там вас проконсультируют и помогут выбрать то, что вам нужно.

Кстати, никто не возмещает вам убытки, возникшие из-за нарушения технологии монтажа пленки.Не возвращайте утерянные средства, если не соблюдаются условия устройства линолеума по инфракрасному обогреву. Поэтому с технологическими предписаниями по устройству киносистем стоит глубоко и вдумчиво ознакомиться.

Совместимость с линолеумом Теплый пол

Потребителю сейчас представлены самые разные системы пленочного обогрева.

Есть варианты, с твердым углеродным нагревательным элементом или с прямоугольными крупными сегментами. С их помощью действуют крупные оздоровительные центры и общественные организации.Монтируются такие системы в основном в стяжку.

В быту используются так называемые полосатые пленки. Подчеркивая тепло углерода, в них расположены перекладины. Края лент с обеих сторон зажаты медными и серебряными шинами, сообщая энергоэлементам, заземляя и останавливая искрение. Инфракрасные отопительные системы с внешней и внутренней стороны покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной на производителей медных и серебряных шин, пленочные полы укладываются медной полосой вверх или вниз.Этот технический момент указывается производителями в инструкции, на него следует обратить пристальное внимание перед укладкой инфракрасной пленки определенной марки.

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов схожи. Выполняется поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед строительством.

Все виды пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, органических листов, ГВЛ или ДВП толщиной 3-5 мм.

Нюансы проектирования и расчетов

Разберем процедуру расчета на конкретном примере пленочной системы Caleo системы CALEO, производимой под укладку линолеума. Оценивая, что указанный вид покрытия используется в основном при обустройстве ванных комнат, коридоров, кухонь многоэтажных и малоэтажных домов, отводимых под зимний сад лестничных клеток частных домов и других подобных помещений.

Стандартное расположение слоев в торте

Пирог из теплого пола Пол Линолеум будет включать пять обязательных слоев, это:

• Теплоотражающая подложка.Рекомендуется использовать материалы типа изолон или инфралекс. Допускается использование теплоизоляции с внешней оболочкой из полипропилена или лавасана. Запрещается укладывать материалы на основу из алюминиевой фольги под ИК.
• Инфракрасный пленочный пол. Система включает в себя продольные панели с напылением в виде углеродных полос, по крайней мере, один датчик температуры и термостат. Панели пленочной системы подключаются к источнику питания параллельно с помощью клемм и проводов, имеющихся в заводской комплектации.
• Полиэтилен. Укладывается над системой отопления после ее сборки и проверки. Играет роль гидроизоляции инфракрасных электрических полов. Максимальная толщина 2 мм.
• Защитный жесткий слой. Он выполняется из фанеры, органики или подобного материала. Требуется для устройства теплых полов с гибким финишным покрытием.
• Линолеум. Подходят только марки, совместимые с электрическими полами с подогревом.

При проектировании необходимо учитывать, что непосредственно пленочный теплый пол инфракрасного типа не имеет под мебелью без ножек или низких ножек.Неоправданно нагревать предметы, не нуждающиеся в теплоснабжении, но способные потреблять его внушительное количество.

Но изолирующая подложка и жесткий слой подходят для всех областей комнаты, чтобы выдерживать один высотный уровень пола. Гидроизоляция, несмотря на незначительную толщину, аналогична рулевому, по всей площади для исключения попадания воды в электросистему при влажной уборке.

Составление схемы кладки

Для грамотного проектирования необходимо составить план или элементарную схему с масштабированными реальными размерами.Кадровый проект поможет грамотно рассчитать термопленку и сопутствующие расходные материалы.

Системы обогрева, гидроизоляционные и теплоизоляционные основы крепятся между собой или двусторонним скотчем.

Помимо этих нюансов при проектировании необходимо учитывать, что:

• Инфракрасную тепловую шторку можно красить по линиям, указанным производителем. Не допускается резать под углом и образовывать фигурное полотно.
• Укладка производится параллельными полосами.Нельзя перекрывать одно полотно другим.
• Расстояние между низко стоящей мебелью и пленочным полом не менее 3 см. Между краем полотна и стенками следует оставить равноценный отступ: он обеспечит отвод тепла в случае перегрева.
• Скорректированные полосы термоблока рекомендуется обработать боковой накладкой, чтобы между медными шинами соседних затворов оставалось не менее 1 см. Указанное расположение обеспечит однородность пола.
• Отопительные системы отопления должны иметь максимально возможную длину, чтобы минимизировать количество точек подключения.
• Точки подключения должны располагаться со стороны стены, на которой будет установлен термостат. Это значительно сократит количество проводов, необходимых для подключения.
• Электропроводка должна быть продумана так, чтобы их основной массив располагался под плинтусом.

Следует помнить, что при разрезании пленки на короткие отрезки потребуется дополнительная изоляция и использование дополнительных клеммных зажимов.Те. Придется приобрести монтажный комплект помимо того, что есть в комплектации.

Необходимо заранее определиться с типом термостата, который может быть встроенным или накладным. Для установки закладной разновидности понадобится гофрированная полимерная труба, применяемая при прокладке в мелкой форме, может потребоваться пластиковый кабель для открытой разводки. Для обустройства большой площади или этажей в соседних помещениях могут потребоваться дополнительные датчики температуры.

Дополнительная электрика и изоляция

Если вы планируете подключить к одному терморегулятору несколько комплектов пленочного пола, то потребляемая мощность определяется сложением мощностей всех элементов.Провод для подключения частей ИК-пола к терморегулятору подбирается в соответствии с результатом.

Следует приобрести кабель, необходимый для подключения термостата к питающей сети, т.к. в заводской комплектации провод предусмотрен только для подключения пленочного обогрева к самому терморегулятору. Подбирать его необходимо в соответствии с максимальной мощностью, необходимой для работы системы.

Не забываем, что электрические отвальные полы устраивают с обязательным включением в сеть УЗО с параметрами триггера 30 мА, действующего на проводку 100 мс.Автоматический выключатель категории С, предназначенный для защиты токоведущей ветви 10 А.

Если к устройствам автоматической защиты подключаются другие электроприборы, при расчете их мощности следует учитывать их мощность. Для пленочного пола мощностью 2 кВт и более рекомендуется устраивать отдельную ветку с автомашиной.

Установка пленочного торта

Предположим, что после проектирования и расчетов мы приобрели комплект инфракрасного пола наиболее подходящей ширины и отсутствующих компонентов пирога в необходимом количестве.Осталось выяснить, в какой последовательности и как грамотно стелить пленочный инфракрасный пол под чистовой линолеум.

Укладка подложки и система нагрева

Первые документы укладываются на теплопередающую подложку, полосы которой склеены в единое полотно из ленты. В больших помещениях более 20 м 3 основание рекомендуется соединять двусторонним скотчем, чтобы исключить его перемещение относительно чернового пола. Вместо двустороннего скотча подойдет строительная скобка.

• Декитация термопленки согласно инструкциям вашего собственного проекта.
• Пробуем «выкройку» на место будущей укладки. При необходимости подрезаем, немного меняем ширину бокового отступа и зазора между стенами и системой отопления.
• Определившись с положением отдельных фиксаторов, приступайте к сборке теплого пола.
• Укладываем панели пола строго медной покрышкой.
• Изоляция оголенных контактов облаков с края, противоположного стороне подключения.Просто кладем участки обрезки серебряной и медной шинной битумной ленты так, чтобы полностью исключить контакты с внешней средой обеих металлических полос.
• Устанавливаем контактные зажимы на подачу полосы тепловой шторки. Для этого немного выдавите полимерную оболочку, чтобы она вошла с одной стороны зажима для нее, а у нас вторая сторона находится над медной шиной.
• Контролируя правильность установки, усилием закрепляем хомут из плоскогубцев.
• В соответствии с описанной схемой с фиксаторами все контакты пленки пола от подключения до термостата.
• Соединяем полоски с проводами так, чтобы фазы были привязаны к фазам, а нру — в ноль. Для этого в комплект поставки входят провода двух разных цветов. С соединенных концов провода снимите изоляцию и вложите их по два или по одному по расчетной схеме в зажим.
• Плоскогубцы клещей для армированных соединений изолированы двумя участками битумной ленты с обеих сторон.
• Подсоедините контур к термостату.
• В удобном месте устанавливаем датчик температуры выпуклой стороной вниз и подключаем к терморегулятору.Берем снизу битумным скотчем. Системный датчик для линолеума нужно расположить так, чтобы движение по нему было исключено или было наименее интенсивным.

Собрана инфракрасная система обогрева пола, идут отделочные работы по устройству контура и укладке отделочного материала.

Отделочные этапы устройства IR floor

Для того, чтобы отдельные части системы были помечены под покрытием и не подвергались нежелательным механическим воздействиям, их следует «утопить» в изоляционной подложке.Для этого в теплоотражающем слое прорежьте «окна» и «желоба» под всеми выпуклыми деталями: датчиком температуры, контактными зажимами и дорожками для проводов.

Далее тестируем работу пленочного пола, подключив к нему питание. На термостате для контрольной проверки установите значение + 30ºС. Срабатывание каждого контакта и сохранность увеличенных точек берет на себя отвертка-индикатор или подобное приспособление. Убедившись в нормальной работе инфракрасной системы, накройте ее полиэтиленом и положите жесткий защитный слой.

При необходимости собрать твердый слой из фанеры, гвл, органики и т. Д. Подбираться к шероховатой основе самотяжением так, чтобы точки фиксации проходили через прозрачный край пленочного пола. Удобнее работать с материалом, имеющим стыковочную фаску по краю.

Не забывайте, что инфракрасная система должна «дышать». Потому что по периметру жесткого настила должен оставаться зазор 1-2 см, который закрывается плинтусом после устройства финишного покрытия.

Наклеиваем двустороннюю строительную ленту, используемую при укладке линолеума, а само финишное покрытие приклеиваем к построенной и закрепленной жесткой основе.

Суть устройства инфракрасного теплого пола для укладки линолеума продемонстрирует на видео:

Расчетная схема и один из вариантов укладки инфракрасного пленочного пола:

Обзор подогрева готового к продаже Пленочные системы, проверенные на практике:

Правил устройства инфракрасных систем теплого пола с линолеумом в качестве финишного покрытия не так уж и много.Однако каждую из них нужно соблюдать во имя долгой службы кинопленки. Стоит использовать термопленку проверенного производителя, а комплектующие подбираются только одной марки.

Современный рынок стройматериалов Предлагает огромный ассортимент различных покрытий линолеума на пол. У каждого из них есть свои достоинства и недостатки, которые следует учитывать при выборе того или иного материала. Тёплый пол под линолеум нужно выбирать очень внимательно, так как неправильно подобранный материал может вызвать определенные проблемы.

Линолеум для теплого пола

Толщина покрытия существенно влияет на качество теплопроводности, но вместе с этим тонкое покрытие плохо скрывает недостатки пола, на котором оно лежит. Каждая имеющаяся неровность рано или поздно даст о себе знать, поэтому перед укладкой тонкий линолеум рекомендуется выдержать при комнатной температуре в течение дня. Если вы используете теплый пол под линолеум, то время выдержки следует увеличить. На пол укладывается линолеум (без крепления), после чего включается система отопления.

Крепление линолеума мастикой

Отдельно стоит поговорить о креплении линолеума на полу. В таких случаях рекомендуется использовать двусторонний скотч или липкую мастику. При использовании полов с подогревом следует давать мастику, так как она может обеспечить более равномерное тепловое поле.

Выбирая линолеум для теплого пола, нужно обратить внимание на некоторые моменты, которые являются обязательной чертой любого напольного покрытия хорошего качества.

Прежде всего, должна быть высокая теплопроводность.Кроме того, должна быть высокая устойчивость к обесцвечиванию и выцветанию, а также устойчивость к деформации, возникающей в результате воздействия высоких температур.

В качестве такого покрытия можно использовать многослойный поливинилхлоридный линолеум, который отлично сочетается практически со всеми видами теплых полов. Имеет огромное количество расцветок, способно украсить интерьер любой комнаты. Конечно, помимо достоинств у этого материала есть и недостатки, самый главный из которых — отсутствие возможности использовать его при слишком высоких температурах.

Самым популярным способом обогрева пола является электрический теплый пол под линолеумом, который делится на кабельный и инфракрасный тип.

Кабельный и инфракрасный теплый пол под линолеум, отзывы которых позволят более точно определиться с желаемым типом обогрева, с поставленной задачей справляются на высшем уровне. Однако здесь стоит отметить, что при сочетании с линолеумом материалы следует выбирать крайне тщательно, так как они должны хорошо передавать тепло и быть устойчивыми к высоким температурам.

Линолеум большой толщины (с дополнительным слоем теплоизоляции) может немного снизить уровень отдачи от теплого пола. По этой причине использование такого линолеума не всегда эффективно. Идеальным вариантом станет использование теплого пола под линолеум с небольшой толщиной и высоким уровнем устойчивости к механическим и химическим воздействиям.

Идеальное решение, подходящее практически для любого типа напольного покрытия, — это инфракрасная система теплого пола.

Инфракрасный теплый пол под линолеумом полностью передает тепло через напольное покрытие, а также обеспечивает качественную ионизацию воздуха в помещении.

О том, как подобрать теплый пол читайте по ссылке.

Теплый пол под линолеум — Установка и установка

• Для начала необходимо определиться с конфигурацией и площадью площади пола, которая будет отапливаться в будущем. Измерения проводите только на тех участках, на которых не будет располагаться бытовая техника или мебель.ИК-пленку нужно располагать по всей длине помещения, что позволит избежать слишком большого количества точек для подключения монтажных проводов. Если электропроводка проходит внутри пола, то она должна быть на расстоянии около 50 мм от ИК-пленки и изолирована от пола или проводки теплоизоляционным материалом. Расстояние между источниками тепла (трубами, духовками, камином и т. Д.) И инфракрасной пленкой должно составлять не менее 200 мм.
• Затем следует подготовить нагревательные элементы, для которых нагревательная пленка разрезается по линиям реза вдоль нагревательных полос через каждые 250 мм.По любым другим строчкам резать пленку запрещено. Контактные зажимы устанавливаются на готовые ТЭНы. В тех местах, где есть токопроводящие медные полосы и двухслойная пленка, кончик провода устанавливают таким образом, чтобы он располагался на контактной полосе внутри термопленки. Затем любовник вставляется в отверстие, которое необходимо вскрыть специальным степлером или молотком.

• Линии разреза контактной ленты изолированы с обеих сторон с помощью гидроизоляционной ленты.Защищенные медные провода сечением 1,5 кв. Мм. Доделываем до наконечника и зажимаем с помощью прохода. После этого в месте соединения медной шины и электрического провода наконечником с двух сторон необходимо изолировать гидроизоляционную полосу. Части нагревательной пленки необходимо соединять параллельно друг другу, а максимальная суммарная мощность нагревательных элементов, которые подключаются к термостатору, не должна превышать отметку в 3500Вт.
• При подключении системы отопления необходимо учитывать наличие других электрических устройств, которые также могут быть подключены к этой сети.
• В том случае, если общая мощность системы обогрева больше 3500 Вт, подключение желательно производить с помощью отдельной электропроводки, которая защищена отдельным автоматическим выключателем. Кроме того, подключение отопительных приборов следует производить с помощью магнитного пускателя.

• Затем необходимо уложить теплоизоляцию светоотражающим слоем и закрепить лентой.
• Теплоизоляция укладывается ТЭНами медными полосами вниз.Их следует укладывать таким образом, чтобы не соприкасаться контактом соседних полос. ТЭНы крепятся скотчем, степлером или мебельными гвоздями, что позволит свести к минимуму вероятность смещения лент при укладке покрытия.
• Крепить нагревательные элементы следует только через прозрачные бортики, расположенные по бокам элемента. Нагревательный элемент должен находиться примерно в 5 мм от любой зоны питания элемента, в которую также входят медные электрические шины.Провода следует располагать так, чтобы основные из них находились под плинтусом. В тех местах, где контактные полосы изолированы и наблюдается утолщение системы, в теплоизоляции делаются надрезы для выравнивания поверхности под финишным покрытием.

• Затем нужно внимательно осмотреть систему, а также проверить надежность изоляции и крепления проводов. После этого необходимо измерить сопротивление нагревательных лент. Если есть источники возможного короткого замыкания системы, их следует устранить, после чего провести повторную проверку на работоспособность.
• С помощью ленты под линией реза (там, где нет нагреваемого участка пленки) крепится датчик температуры. К термостату прикреплены нагревательные элементы и датчик.

• Затем нужно включить термостат и оставить на несколько минут. Выровняйте руку к нагревательному элементу — пленочный теплый пол под линолеумом должен выделяться теплой температурой.
• После этого инфракрасная пленка покрывается пароизоляционным материалом, а стыки прикрепляются к скотчу.

Навесной теплый пол с теплоизоляцией isosan

• Пароизоляционный материал представляет собой штабелируемые листы фанеры, которые крепятся к первичной стяжке с помощью саморезов и тщательно выравниваются. Листы фанеры крепятся только через прозрачную рамку, расположенную по линиям обрезки пленки и по бокам элемента. Не прикрепляйте элемент ближе 5 мм от любой секции подачи элементов.
• Далее на теплый пол под линолеум, цена которого выйдет ниже, чем, например, под ламинатное покрытие, укладывается линолитический материал согласно инструкции производителя.

Линолеум — один из самых доступных напольных покрытий. Поэтому, наверное, столько разных вариантов по цветовой гамме, по свойствам, по цене. Всего пять основных групп этого покрытия: натуральные, каучуковые (ROD), алкидные, поливинилхлоридные (PVC), нитроцеллюлозные. В каждой группе есть материалы с основанием и без. При этом основа может быть как натуральной — тканевой, джутовой или войлочной, так и синтетической — стекловолокном, полиэстером, вспененным ПВХ и др.

Линолеум для теплого пола

Разновидностей линолеумов действительно очень много, но использовать в системах с обогревом можно не с каждым из них.Однозначно нельзя покрывать покрытие на войлочной или «лохматой» основе на выступе, подойдет и материал из основной на вспененном ПВХ. Эти материалы обладают высокой степенью устойчивости к изменению температур (то есть плохо пропускать тепло).

Все остальные в принципе можно использовать. Но с одним ограничением: не нагревать их выше 27 o C. Это граничная температура, при которой покрытие ведет себя нормально. Дальнейший нагрев приведет только к негативным последствиям: будут выделяться вредные вещества, покрытие может потрескаться, проглотить (пойти волнами), потерять, изменить цвет.Поэтому либо выдерживают эту температуру, либо укладывают специальные термостойкие линолеумы, специально предназначенные для полов с подогревом. На них есть особая маркировка: нанесены пиктограммы. Некоторые из них увидим на картинке.

Из-за ограничения температуры по температурному режиму обогрев пола линолеумом может выполнять только роль дополнительного обогрева, но не главное: то есть радиаторы отопления или другие необходимые отопительные приборы.

Из всех этих групп наиболее подходящим покрытием является натуральный линолеум (иначе мармолеум).Чуть хуже с нагретым полихлорвинилом (ПВХ) — при нагревании может неприятно пахнуть. Остальные хоть и применимы, но не дают лучших результатов: алкидные плохо переносят тепло, каучук — вообще, для жилья используют редко, потому что лучше всего пощупать при низких температурах, хорошо противостоит нитроцеллюлозный. к влажной среде, но быстро загораются.

Итак, какой линолеум подходит:

Но покрытие обоих типов нельзя брать на «лохматую» или пенопластовую основу.Самый лучший способ — Тонкий и плотный. Но тогда будут видны даже малейшие изъяны основания. Об этом говорят специалисты по финишным покрытиям (см. Короткий видеоролик).

Несмотря на то, что кажется: выбор невелик, в реальности продавцы предложат десятки, а то и сотни вариантов. Только в одном интернет-магазине полуразмерных виниловых линолеумов выставлено более 500 штук, из которых более половины совместимы с теплыми полами. Есть среди них и известные марки немецкого типа Tarkett или IVC, а есть отечественные или менее известные.Но ваша задача из предложенных найти те, которые специально изготовлены (ищем пиктограммы).

Какой вид обогрева лучше использовать с линолеумом

Если покрытие правильно подобрано, оно совместимо с любым нагревательным элементом. Важно только во время эксплуатации выдерживать температурный режим, иметь идеальное ровное основание. Режим (не выше 27 o C) выдерживает легко, если он установлен, и он предусмотрен в любых системах — как в кабеле, так и в инфракрасном. Плавный повод все же делать надо — заливка стяжки или при «просушивании» монтажных плит.

Есть еще несколько вариантов, которые можно быстро установить без стяжки: это кабельные коврики от датской компании Devi (Деви) и аналогичные обогреватели от немецкой компании THERMOMAT TVK-130.

Коврик для теплого пола Devidry (Деви) внешне напоминает коврик, но это настоящий утеплитель: между двумя слоями вспененного полимера скрыты нагревательный кабель и слой фольги для лучшей теплопередачи. Термомат Thermomat TVK-130 имеет совершенно другой вид: между двумя слоями армированной фольги закреплен кабель.И это блестящее покрытие тоже укладывается под линолеум. Технология укладки здесь практически до мелочей совпадает с описанной выше.

Кабельные маты для «сухой» укладки линолеума

Эти три варианта можно использовать сразу после установки: ждать не нужно. Все остальные способы предусматривают устройство стяжки и поэтому после укладки должно пройти не менее 28 дней — за это время стяжка схватится. Раньше включить обогрев нельзя.Этим вы не ускоряете высыхание, а сам ТЭН повреждается и в стяжке образуются трещины.

Под линолеум в стяжку можно укладывать: любого типа,. Оформление теплого пола у любого из этих утеплителей выглядит одинаково:

Металлическая сетка может сыграть и другую роль: она может служить элементом заземления. Для этого подключаются элементы сетки (проводники лучше припаять, но вполне можно скрутить в нескольких местах оголенными медными проводами), и один из проводов подключается к шине заземления.Если элементы электрообогрева пола имеют защитные оболочки, их достаточно для подключения к соответствующей шине на том же термостате и больше не нужно заземлять. Тогда можно ставить металлическую, но полимерную сетку. Но если это не панцирь, то обязательно металлическая сетка.

• Последний слой «Торта» — стяжка. Обычно это цементно-песчаная смесь с добавлением пластификатора. Но, если вы хотите иметь лучшую теплопроводность, используйте специальные смеси для теплого пола.Стоят они дороже, но имеют более подходящие характеристики. Раствора должно быть столько, чтобы кабели или маты располагались слоем 2 см. Над трубами водяного отопления минимальный слой 3 см (а лучше 5 см). На что еще обратить внимание, так это на то, чтобы стяжка была идеально (или почти) выровнена. Линолеум хорошо ведет себя на гладких поверхностях. Если есть даже самые мелкие неровности, он деформируется. А в случае с теплыми полами получается еще хуже: в этих местах скапливается воздух, который при нагревании расширяется, что приводит к появлению пузырей и вздутию покрытия.Поэтому для заливки можно использовать самовыравнивающиеся составы. Это даст гарантию ровной поверхности.

После высыхания стяжки (не менее 28 дней в естественных условиях) можно укладывать покрытие. .

Многие владельцы квартир и частных домовладений на личном опыте убедились, что отопление жилья с помощью системы уличного отопления Намного удобнее, чем традиционное отопление помещений радиаторами. Очень часто в домах и квартирах на пол кладут линолеум.Давайте разберемся, как уложить теплый пол под линолеум в зависимости от его вида.

Укладка теплого пола под линолеум

Независимо от источника отопления — водяного или электрического, существуют общие правила укладки теплого пола под линолеум. ТЭНы укладываются на площадку, свободную от сантехники и громоздких предметов. Система отопления Устанавливается с терморегуляторами, предотвращающими температуру теплого пола выше 28 градусов. Электрический теплый пол под линолеум может быть выполнен в двух направлениях: с устройством стяжки под линолеум и укладкой под линолеум из жестких плит, то есть без «мокрого» процесса.Под электронагревателем обязательно утеплитель, который отражает тепло и отправляет его вверх. Материал Желательно применять рулон с покрытием из металлизированной лавсановой пленки или полипропилена. Внимание! Нельзя использовать материал, имеющий световозвращающее покрытие из алюминиевой фольги. Под линолеум специалисты рекомендуют использовать мягкую многослойную подкладку, например, изолон толщиной 3-5 мм.

Этапы монтажа теплого пола под линолеум

• Подготовка поверхности — удалить все лишнее и выровнять неровности.
• Теплоизоляция — чтобы пол направлял тепло только вверх, нагревательный элемент должен быть рассеян рулонной теплоизоляцией С отражающим покрытием
• Укладка электронагревательной пленки — пленочная пленка, обрезка по линиям, где нет графитового слоя, разложение с отступом от стены 10 см, предотвращение перевязки
• Подключение ТЭНов — подключение теплого пола осуществляется через термостат, максимальная площадь подключения к терморегулятору — 15 м2
• Установка защитного материала — по своим характеристикам линолеум относится к типу мягких материалов И при внешних воздействиях он начинается, он может повредить инфракрасную пленку, поэтому поверх нагревательной и пароизоляционной пленки накладываются жесткие стеклянные швы или сушильные листы. верх отопительно-пароизоляции
• Укладка линолеума — вырезанные и развернутые обрезки по ПВХ комнате должны быть в свободном положении, затем полотно скрепляют двусторонним скотчем, а если между полотнами образуются коптильни, их следует залить специальным клеем

Укладка электрического теплого пола под линолеум

Электрический теплый пол с инфракрасным нагревательным элементом способен стабильно обеспечивать надлежащий температурный режим, который оптимально подходит для напольного покрытия из линолеума.По специальной разметке на пленке нарезают ленты нужной длины. Чтобы минимизировать количество точек соединения, пленку рекомендуется разрезать на ленты такой длины, которая позволит сделать их укладку вдоль длинной стороны комнаты.

Укладка водяного теплого пола под линолеум

После организации под водным сектором основных слоев — черновой, гидрокорой утеплителя и испарения переходят к укладке теплоносителя.Затем выполняется трубная разводка сплошной трубы с шагом 20 — 50 см. Система труб заполняется стяжкой, слой которой должен быть МИН над трубами. 45 мм. Стяжка выравнивается маяками. После высыхания укладываем линолеум на абсолютно гладкую поверхность.

Монтажная разница в теплых полах

Электрический обогрев теплых полов под линолеум возможен в двух форматах обогрева — кабельном и пленочном инфракрасном. Схема монтажа греющего кабеля идентична укладке трубной разводки.Формат пленки — это укладка рулонного пленочного нагревателя. Монтаж электронагревателей выполняется проще и быстрее, чем для водяного теплоносителя.

Линолеум для теплых водяных полов

Поливинилхлоридный многослойный линолеум применяется для покрытия пола с подогревом. Показатель мощности обогрева под линолеумом должен быть не более 150 Вт / м2. Эта мощность обеспечивает нагрев напольного покрытия до рекомендуемой температуры 26-8 градусов Цельсия. Поверхность пола, на которой будет располагаться рулонный материал, должна быть идеально чистой, так как на поверхности покрытия со временем проявятся случайные зерна.Качественный синтетический многослойный линолеум — отличный вариант покрытия. Тем не менее идеальное покрытие — это линолеум из натуральных компонентов.

Плюсы пленочного теплого пола под линолеум

Универсальным решением для обогрева помещения с напольным покрытием из линолеума является инфракрасный теплый пол. Обеспечивает щадящий режим нагрева, не оказывает негативного влияния на фактуру и эксплуатационные характеристики многослойного линолеума. Монтаж нагревательных лент настолько прост, что справиться с ним, следуя инструкции, сможет даже новичок в строительстве.

Инфракрасное излучение прекрасно воспринимается человеческим организмом. По словам медиков, он не только способствует благополучию людей, но и способствует излечению от многих болезней. Этот факт становится весомым аргументом в пользу устройства инфракрасного теплого пола под линолеумом.

теплый пол под линолеум

Теплый пол под линолеум видео

Теплый пол — Варианты напольных покрытий

Излучающий пол с подогревом быстро становится популярным вариантом при строительстве новых домов в Соединенных Штатах благодаря своей рентабельности.Существует три различных типа систем лучистого отопления: водяные, электрические и воздушные. Системы электрического и водяного лучистого отопления более эффективны и, следовательно, более популярны, чем системы воздушного отопления. Тепло от излучающей системы не поднимается вверх, как нагретый воздух от традиционного нагревательного элемента; он распространяется во всех направлениях. Эта характеристика позволяет нагревать большую площадь, используя более низкую температуру.

Системы лучистого отопления — отличный способ создать более уютное жилое пространство.

Электрическое лучистое отопление

Системы электрического лучистого отопления — самые универсальные в установке. Свернутые кабели прикрепляются в виде петель с помощью скоб к матам, сетке или пленке, изготовленным из упругих теплопроводных материалов. Коврики могут быть встроены в бетонную плиту во время строительства, установлены под черным полом или даже прямо под полом, в зависимости от типа. Из-за универсальности вариантов установки электрические системы часто являются лучшим выбором для пристроек после строительства.

Электрический лучистый пол с подогревом управляется независимыми зональными термостатами, которые можно настроить для обогрева только пола, чтобы комфортно было ходить босиком в холодные дни, для повышения температуры в отдельной комнате или для обогрева всего дома. Отсутствие движущихся частей означает отсутствие обслуживания. Этот удобный метод обогрева также набирает популярность как метод удаления льда с проезжей части и тротуаров как экологически безопасная альтернатива химикатам или соли и удобная для людей альтернатива изнурительной лопатой.

Гидравлическое лучистое отопление

В системах водяного отопления нагретая вода циркулирует по трубам, встроенным в бетонную плиту. Из-за особенностей установки это обычно делается во время строительства. Преимущество гидравлической системы — выбор источника питания. Воду можно нагреть с помощью электрических, солнечных, геотермальных, газовых, масляных, дровяных котлов или любой их комбинации. Хотя чаще всего для отопления всего дома используются гидравлические системы, их можно установить с зональным контролем с помощью серии насосов.

Проблемы с этим типом отопления в прошлом были из-за плохих труб, иногда требовалось, чтобы пол был взорван для ремонта. Современные материалы прочнее, устойчивее к утечкам и не должны становиться хрупкими с возрастом, поэтому система вряд ли потребует внимания.

с воздушным обогревом

Воздушное отопление просто не очень эффективно по сравнению с электрическим и водяным. В этой системе воздух нагревается и перекачивается через систему труб, встроенных в пол.Поскольку воздух не может удерживать много тепла, этот метод нагревает сам пол, но нельзя рассчитывать на то, что он согреет весь дом, поэтому необходимо использовать вторичный метод обогрева.

Варианты полов, совместимые с лучистым обогревом

Прежде чем рассматривать типы напольных покрытий для вашей системы лучистого отопления, проконсультируйтесь с профессионалом. Если вы устанавливаете лучистое отопление в новом доме, следует тщательно обдумать выбор напольного покрытия, а строитель должен принять меры для обеспечения сухой укладки.После того, как система водяного отопления установлена, большинство экспертов сходятся во мнении, что отопление следует включить и поработать не менее 3-6 дней перед укладкой напольного покрытия, чтобы вымыть влагу из бетона. Если возраст самой плиты меньше 60 дней, увеличьте время высыхания до 30-60 дней, особенно если вы используете какой-либо деревянный или ламинатный пол. Всегда сверяйтесь с инструкциями производителя напольного покрытия, чтобы узнать точное время высыхания.

Плитка из фарфора, керамики и камня

Плитка и камень — идеальные типы полов для использования с системой лучистого теплого пола.Все они являются отличными проводниками тепла, не расширяются и не сжимаются под действием тепла и обладают высокой устойчивостью к деформации и растрескиванию, что делает керамогранит, керамику или каменную плитку лучшим выбором для напольных покрытий вместо лучистого отопления.

Ковер

Ковролин — неплохой выбор напольного покрытия для системы лучистого отопления, но он не является хорошим проводником тепла. В результате пальцы на ногах могут стать поджаренными, но нагреть всю комнату будет сложнее. Лучший вариант коврового покрытия для лучистого тепла — это тонкий ковер с низким ворсом, например берберский, и толстый коврик.

Ламинат

Ламинат следует использовать с осторожностью. Необходимо тщательно продумать установку, чтобы убедиться, что нижележащая конструкция пола и бетон высохнут, чтобы свести к минимуму изменения из-за тепла и влаги, а также избежать перекосов и трещин. Также важно учитывать адгезивы. Для достижения наилучших результатов следуйте рекомендациям производителя.

Винил

Виниловые полы прошли долгий путь со времен старого линолеума шестидесятых годов. Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы можно укладывать на лучистое тепло с температурным пределом, установленным производителем.Некачественный виниловый пол может обесцвечиваться или выделять неприятный запах при нагревании.

Дерево

Дерево имеет естественную тенденцию реагировать как на температуру, так и на влажность, поэтому установка поверх лучистого отопления должна быть очень тщательно спроектирована и будет намного более успешной в сухом климате.

Древесина не является статическим материалом. Он разбухает и сжимается при изменении температуры и влажности воздуха, что может быть проблематичным, когда дело касается полов, особенно в местах с высокой влажностью.Для достижения наилучшего результата ищите древесину, высушенную в печи, которая распилена на четверть, а не на гладкую пилу. Пиломатериалы на четверть имеют тенденцию расширяться в толщину, а не в ширину, поэтому вероятность деформации и растрескивания снижается. Многие специалисты рекомендуют включить лучистое отопление как минимум на 72 часа перед доставкой деревянного пола, а затем хранить древесину в комнате, где она будет установлена, с включенным лучистым отоплением, чтобы помочь древесине адаптироваться к содержанию влаги в помещении. воздух. Чем суше бетон, тем успешнее будет монтаж.

Твердая древесина

Укладка древесины твердых пород поверх системы лучистого теплого пола непроста, но может дать теплые и красивые результаты. Всегда увеличивайте огонь постепенно, позволяя дереву приспособиться. Резкие перепады температуры могут повредить структуру пола.

Инженерная твердая древесина

Один из вариантов деревянных полов, обычно более подходящий для использования с лучистым теплом, — это полы из твердых пород древесины. Настил из твердой древесины состоит из нескольких слоев твердой древесины или ДВП, очень похожих на фанеру или ДСП.Многослойная конструкция делает инженерные полы более стабильными по размерам и с меньшей вероятностью расширяться или сжиматься при изменении температуры. Кроме того, большинство инженерных полов можно «плавать», что делает их идеальными для укладки на бетон. Пригодность инженерного пола из твердых пород древесины будет зависеть от его конструкции, а также от породы дерева и клеев, используемых при его изготовлении.

Всегда консультируйтесь с производителем или продавцом, чтобы определить, подходит ли конкретный тип напольного покрытия для укладки на тепловое излучение и повлияет ли его использование на гарантию на продукт.

Heat Plus Premium | Тепло Плюс

Пленка Heat Plus Premium — это инфракрасная пленка со сплошным углеродным слоем. Используется как нагревательный элемент в системах отопления, обогрева и теплых полов. В сочетании с другими материалами TM Heat Plus идеально подходит для укладки как под легкие покрытия (линолеум, ламинат, ковролин, паркет и др.), Так и на стяжку под тяжелые керамические покрытия. Пленка премиум-класса — это пленка третьего поколения, созданная по технологии твердого углеродного осаждения.Благодаря многослойной структуре он не только обладает высокой устойчивостью к высоким температурам, но также высокой прочностью и надежностью. Также в покрытии пленки присутствует ионизирующий слой, который создает положительный ионизирующий эффект и улучшает микроклимат в помещении. Этот класс пленок технологически разработан для использования в качестве легких покрытий (ламинат, линолеум, паркет, ковролин и т. Д.) В местах с блокировкой тепла, а также для укладки на стяжку для керамических покрытий. Во втором случае для крепления пленки и плитки используются специальные клеевые составы.Максимальная толщина пленки от 75 до 220 Вт на метр. Такая пленка хороша для обогрева помещений с большими тепловыми потерями, теплого пола в ванной или где-либо еще — где требуется более высокая температура пола, но также может успешно использоваться в помещениях, где не требуется высокая теплопередача. Принцип действия нагревательной пленки Heat Plus Premium основан на преобразовании электрической энергии в тепловое инфракрасное излучение. Ключевую роль в этом процессе играет слой углерода, который служит преобразователем электричества в тепло.КПД пленочной системы отопления более 90% — это означает, что при одинаковом потреблении энергии вы получаете больше тепла, чем от любых других систем отопления. Это достигается за счет исключения потерь при передаче энергии от источника к радиатору тепла. Прямой обогрев напольного покрытия и окружающих предметов создает комфортный температурный слой для пребывания человека и снижает потребность в обогреве всего объема воздуха, в отличие от конвекционных систем. Нагревательная пленка нагревает не воздух, а окружающие предметы (пол, стены, мебель…), которые впоследствии передают свое тепло воздуху. Во время работы система не сжигает кислород, не загрязняет воздух и благоприятно влияет на микроклимат в помещении. Люди, находящиеся в помещении, где установлена ​​система отопления Heat Plus, всегда чувствуют себя тепло и комфортно не только благодаря теплу, но и процессу ионизации воздуха пленкой. Премиум-класс пленок от ТМ Heat Plus — это особо прочные и высокоэффективные инфракрасные пленки третьего поколения, которые по всем параметрам значительно превосходят класс Стандарт (полосатые инфракрасные пленки первого поколения).Нагревающий углеродный слой в пленках Premium более толстый и пластичный. А за счет непрерывного нанесения углеродный слой в 2 раза эффективнее, чем у стандартной пленки. Пленка по своей структуре более многослойная, технологически более прочная и надежная. Благодаря многослойности и новой технологии производства удалось значительно улучшить параметры безопасности использования. Так температура плавления пленки увеличилась на 100-120 градусов. Если сравнивать пленку Heat Plus Standart — этот показатель составляет 160 градусов, а у пленки Premium — 260-280 градусов.Инфракрасная нагревательная пленка Heat Plus Premium состоит из безопасных и экологически чистых материалов и представляет собой пленку толщиной всего 0,5 мм, состоящую из 9 слоев (в отличие от аналогов, которые состоят из 2-3 слоев). Благодаря особой структуре минимизируются как перегрев пленок с высокой удельной мощностью, так и эффект локального блокирования тепла на самой пленке. Проще говоря, размещение на пленке мебели или других предметов не причинит ей никакого вреда. Ширина пленки Премиум — один метр.Конструкция пленки позволяет разделить ее на две полосы, каждая по 0,5 м. Благодаря этому существует гибкий подход к использованию полуметровой пленки в узких местах или в отопительных приборах, или для заполнения пространства. с метровой пленкой по возможности. Линии реза пленки делаются по ширине через каждые 20 см, но технологически возможно разрезать их на любые полосы и даже наискосок. Важнейшей частью конструкции инфракрасной пленки является место соприкосновения медной шины с током и углеродного нагревательного слоя.Надежный контакт обеспечивает серебряная шина, полностью покрывающая площадь медного проводника и обеспечивающая отсутствие воздушного зазора. Благодаря высокому качеству медного проводника достигается минимальное контактное сопротивление (0,1 Ом), что сводит к минимуму электрические потери на контактах.

Как уложить пол на теплый пол

Различные типы теплого пола и теплого пола Полы

Quick-Step можно сочетать с полами с низкотемпературным подогревом .В зависимости от выбранного этажа возможны два варианта:

• Элементы нагрева горячей воды или электрические , которые устанавливаются в черный пол. Это работает со всеми полами Quick-Step: ламинатом, паркетом и винилом.
• Нагревательная пленка : последнее поколение систем теплого пола. Утеплительная пленка укладывается на стяжку или цоколь пола. Он совместим с нашими ламинатными и паркетными полами.

Все полы Quick-Step совместимы также с системой охлаждения пола .Охлаждающие элементы работают так же, как и нагревательные элементы, за исключением того, что вместо теплой воды используется холодная вода.

Важность термического сопротивления и изоляции

Чтобы пользоваться преимуществами полов с подогревом, вам нужен пол с низким тепловым сопротивлением , который позволяет теплу проходить. Чем выше термическое сопротивление, тем дольше будет нагреваться пол и тем менее эффективным будет пол с подогревом.

Кроме того, важно уложить изоляционный слой под теплый пол .Таким образом, тепло отражается от изоляционного слоя и проходит через пол.

Виниловые полы

Quick-Step имеют самое низкое тепловое сопротивление среди всех полов Quick-Step и являются отличными проводниками тепла, что делает их идеальным выбором для полов с подогревом. Тем не менее, наша серия ламинатных полов и паркетных полов также предлагает подходящие и экономичные варианты.

Установка теплого пола и теплого пола

При укладке пола в сочетании с полом с подогревом или охлаждением важно следовать специальным рекомендациям для каждого типа пола.

Линолеум | напольное покрытие | Britannica

Линолеум , покрытие для пола с гладкой поверхностью, изготовленное из смеси окисленного льняного масла, камедей, смол и других веществ, нанесенное на основу из войлока или холста.

В первоначальном процессе производства линолеума тонкой пленке льняного масла позволяли окисляться. Поскольку окисление происходит в основном на поверхности, на поверхность окисленной пленки постоянно наносили свежее масло. После нескольких недель выдержки, в течение которых толщина масляной пленки достигала дюйма или более, окисленное масло было флюсовано натуральной смолой.Пробка и другие наполнители были смешаны со смолой и окисленным маслом.

Подробнее по этой теме

напольное покрытие: линолеум

Линолеум получают путем прессования листа, содержащего окисленное льняное масло, смолы и смолы, молотую пробку или древесную муку и …

Этот процесс в конечном итоге был заменен более быстрым методом, в котором льняное масло окисляется в больших цилиндрических котлах, где масло перемешивается при повышенных температурах.Окисление продолжается до тех пор, пока масло не перестанет течь при температуре реакции; затем масло смешивают со смолой в нагретых котлах и подвергают воздействию горячего воздуха. Образующийся пластичный материал с высокой вязкостью смешивается с древесной мукой и белилами. Связующее, наполнители и пигменты смешиваются, затем каландруются в листы между валиками и наносятся на основу из войлока или холста, пропитанного асфальтом. Линолеум с подкладкой вешают в высокие здания или печи, которые нагревают, чтобы линолеум затвердел.Процесс застывания может занять несколько недель.

Современные методы производства используются для производства простых, инкрустированных или набивных декоративных узоров. Инкрустированные узоры изготавливаются путем вырезания квадратов из двух листов линолеума разного цвета и прикрепления их к материалу основы. Эффекты мрамора достигаются путем смешивания смесей двух или более цветов, а другие эффекты получаются путем гранулирования смесей листов разного цвета, нанесения этих раскрошенных материалов через трафареты на основу, а затем снова прессования их в форму листа.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Линолеум эластичный, теплый, устойчивый к умеренным температурам пола и плохо поддерживает горение. Он специально закален, чтобы противостоять вдавливанию и не подвержен повреждению жирами, маслами, смазками или органическими растворителями, но влага и некоторые щелочи могут воздействовать на него при длительном контакте.
