Подъемные ворота для гаража видео: Подъемные гаражные ворота своими руками по чертежам и видео

Подъемные ворота для гаража своими руками: чертежи, видео

Владельцы гаражей решают установить подъемные ворота, сделанные своими руками. Купить готовый вариант – это недешевое удовольствие, а вот самостоятельно собрать конструкцию может каждый. Нужно только ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять как устроены подъемные ворота для гаража и сконструировать их самостоятельно.

Подъемные ворота для гаража пошагово по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками довольно просто, если иметь на руках простой чертеж и фото собранного механизма. Стандартная конструкция содержит такие основные элементы:

1. Раму, на которую крепятся все элементы ворот. Она должна быть достаточно прочной и надежно крепиться к стенам здания.
2. Рельсы вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн для крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых гаражные ворота фиксируются к рельсам.
5. Автоматический привод перемещения створки.

Установить подъемные ворота, сделанные своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, которые с наружной стороны обшиваются пластиковыми панелями. Внутренняя часть утепляется. Рекомендуется использовать  базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используется шарнирно-рычажное приспособление.

Подъемные ворота для гаража имеют целый ряд преимуществ

Собирая конструкцию своими руками, рекомендуем пользоваться чертежами и пошагово придерживаться такой последовательности работ. К ним относятся:

1. Сборка рамы и ее установка в проем гаража с соблюдением горизонтали и вертикали. К стенам все детали конструкции крепятся с помощью анкеров.
2. Установка потолочных направляющих – важный этап. При этом нужно проконтролировать надежность крепления.
3. Крепление шарниров на створку дверей и установка ворот на рельсы.
4. Установка пружин для плавного открытия ворот. Далее пружины регулируются и настраиваются, чтобы без особых физических усилий открывать гараж

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот оснащенных подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные ворота для гаража имеют целый ряд преимуществ и недостатков. К основным достоинствам специалисты относят следующие аспекты:

• высокая степень защиты, безопасности;
• долговечность и надежность конструкции;
• хорошая герметичность;
• малогабаритность;
• наличие системы от взлома.

Подъемный механизм гаражных ворот в собранном виде имеет большой вес

Однако подъемный механизм в собранном виде имеет недостатки. Среди основных стоит упомянуть большой вес конструкции. Учитывая эту особенность, нужно уделить должное внимание прочности рамы и надежности крепежей. Если качество страдает, то при вибрации во время движения возможно падение, поломка механизма и направляющих. Для владельцев габаритных авто, существенным недостатком будет потеря около 30 см в высоте проема. Некоторые владельцы гаражей при поломке и повреждении полотна для ремонта вынуждены полностью демонтировать механизм., что отнимает много времени и трудозатратно.

Чертеж гаражных ворот с подъемным механизмом

Видео о том, как своими руками собрать ворота для гаража с подъемным механизмом:

Если вы решили самостоятельно сделать подъемные ворота для гаража своими руками, чертежи, видео и рекомендации в статье гарантированно помогут справиться с этой посильной задачей даже людям без опыта и навыков в области строительства, ремонта. Несомненно, подъемные ворота – это надежные, качественные и эстетичные конструкции, которые должны быть у каждого владельца загородного дома.

Откидные ворота для гаража своими руками, видео

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи. Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно.

На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии гаражных ворот не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих – здесь может сгодится профиль УД для установки гипсокартона. Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

Откидные ворота для гаража

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными – откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению! Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы – собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами –кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие – сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На завершающем этапе после установки подвижной панели в раму необходимо от ее нижних кронштейнов протянуть тросы через бороздковые ролики по бокам стационарной рамы, к которым подвешивается груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не опускались на пол.

Устройство откидных ворот позволяет сделать их практически из любого материала и любой толщины. После настройки работы подъемного механизма по периметру панели наклеивают уплотнение из мягкой губчатой резины и укладывают утеплитель. В нижней части панели приваривают скобы под установку навесного замка. Срок службы такой конструкции зависит от точности изготовления и может составить не менее 10- 12лет без ремонта.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Пошаговая инструкция по изготовлению складных ворот для гаража своими руками

Складные ворота в своем гараже — это отличное решение в том случае, если существует острая необходимость экономить пространство, как в самом помещении, так и перед въездом в него. Фактически, справиться со сборкой и монтажом складывающихся ворот можно самостоятельно. Некоторые конструкции просты, но экономят пространство и исправно служат долгое время. Чтобы их собрать, не потребуется наличие сложного инструмента и использование редких стройматериалов.

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

• установку створки – гармошка;
• монтаж роллеты, которая складывает ворота в компактный рулон
• выбор в пользу секционной конструкции;
• сдвижные ворота;
• откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

• дерево;
• металл;
• сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Сооружаем складные ворота для гаража своими руками

Сделать собственные складные ворота в гараж можно полностью по индивидуальному проекту. А можно следовать общим рекомендациям. Сегодня существует большое количество подробно описанных вариантов обустройства своими силами въезда в гараж. Остается только следовать пошаговым планам и соблюдать точность разметки.

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

• для дерева — ножовку, электролобзик, шуруповерт, лак;
• для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
• набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
• плоскогубцы, кусачки;
• молоток, крепеж;
• инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Например, самый простой способ заключается в том, чтобы сделать складные створки в виде гармошки. Для этого можно по длине проема сделать направляющие, по которым ворота будут складываться точно и равномерно.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Гармошка

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность. Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам.

Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах. На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков.

Для крепления лучше подходит стена, потолок или торцевая часть въездного проема.

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами. Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась.

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Выбор и настройка автоматики

Сложность конструкции зависит от механизма подъема. Если ограничиться ручным открыванием и закрыванием, то важно соблюсти размеры и симметрию, чтобы получить долговечные и аккуратные складывающиеся ворота.

Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.

Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.

Поделиться ссылкой:

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

• Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
• Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
• Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
• Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

• Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
• Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
• Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
• Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
• Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

   Сварка стыков элементов рамы

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

   Проверка правильности работы ворот

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

   Монтирование створки ворот

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

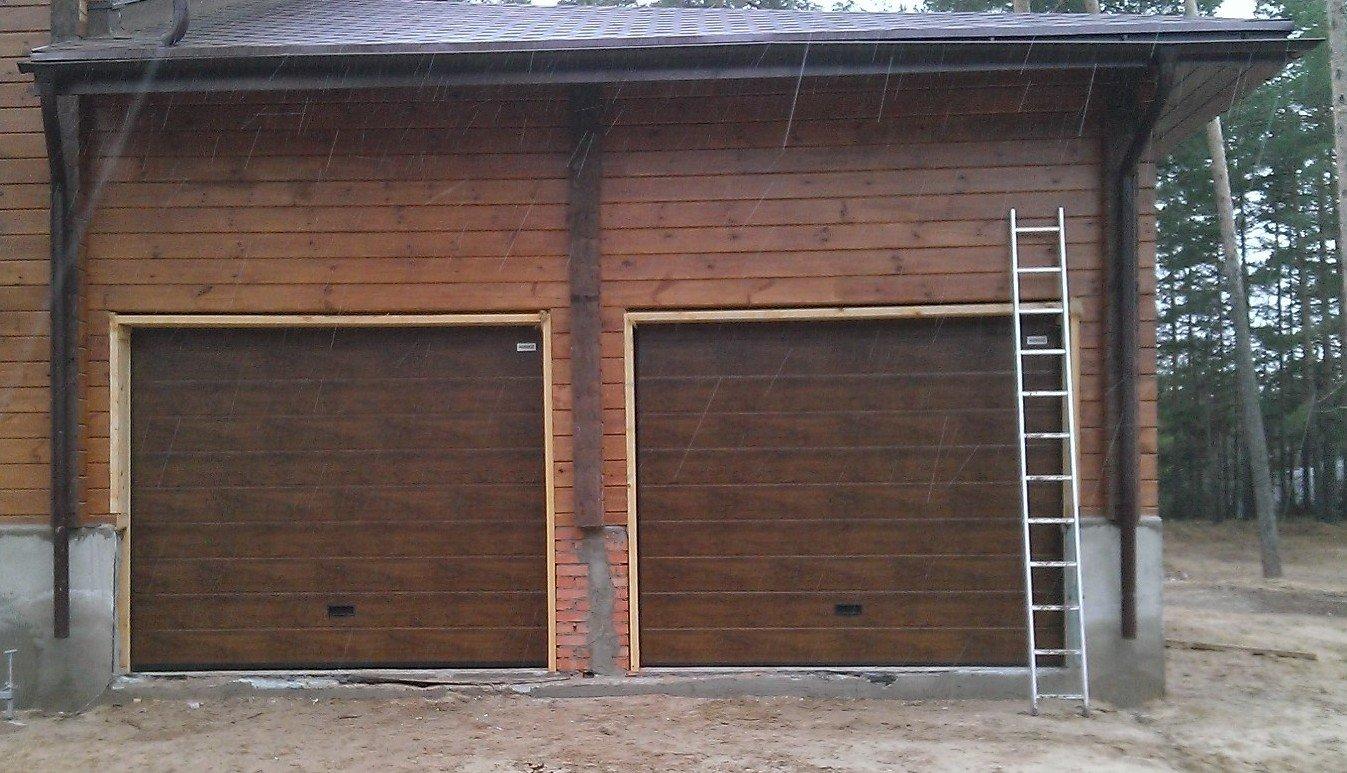

Защита от взломов, прочность, термоизоляция – всё это обеспечивают секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации. Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

Подъемные секционные ворота изготовить своими руками сможет каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петлями секции, фиксируется на раме, позволяющей ему находиться в горизонтальном и вертикальном положении.

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии конструкция находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

Рисунок 1.

Рисунок 2.

Есть два основных механизма:

• на противовесе – положение рамы регулируется тросом, соединяющим её с противовесом;
• шарнирный – самый распространённый тип, позволяющий раме свободно перемещаться вокруг оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама – это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

Преимущества	Недостатки
Прочность полотна защищает от проникновения воров.	В горизонтальном состоянии уменьшает высоту потолка.
Особенность конструкции позволяет ей переносить разные климатические условия и избежать деформации.	Откидные подъемные ворота подходят для установки в проемах только прямоугольной формы.
Механизм устанавливается как на двойные, так и на простые ворота.	Риск образования щели в промежутке от рамы до полотна.
Утеплителем может служить даже пенопласт	Если утеплитель увеличит тяжесть секций, придется установить противовес.
Предусмотрена автоматизация системы для дистанционного управления, для облицовки подойдут любые материалы.	Ремонт отдельных областей полотна невозможен.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

• молоток;
• болгарка;
• отвёртка;
• дрель;
• свёрла;
• строительный уровень;
• сварочный аппарат;
• маркер;
• гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

• полотно;
• стальной прут;
• швеллер;
• электрический привод;
• деревянные бруски для потолка и для коробки;
• стальные штыри;
• пружина;
• уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

1. Открыть ворота будет не так просто, потребуются усилия.
2. Если трос порвется, противовес упадёт на пол.
3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Заменить старые гаражные ворота на подъемные своими руками – это просто и доступно. Для визуализации процесса представлено несколько последовательных видео:

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

Подъемные гаражные ворота своими руками

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью – конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.

   Рама для полотна должна быть изготовлена строго по схеме

3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.

   В процессе изготовления ворот рекомендуется тщательно проверять надёжность креплений

4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.

   Оснащение механизмом перемещения створки — важный этап монтирования ворот

8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

По образованию — филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

Автоматические подъемные ворота и принцип их работы

На сегодняшний день распашная конструкция для ворот не пользуется такой популярностью, как раньше. Во время открытия створок требуется много места, а за материалом, из которого изготовлена конструкция (металл), необходимо тщательно ухаживать.

Петли нужно смазывать маслом, а зимой они могут вызвать немало проблем, особенно когда на улице сильный мороз.

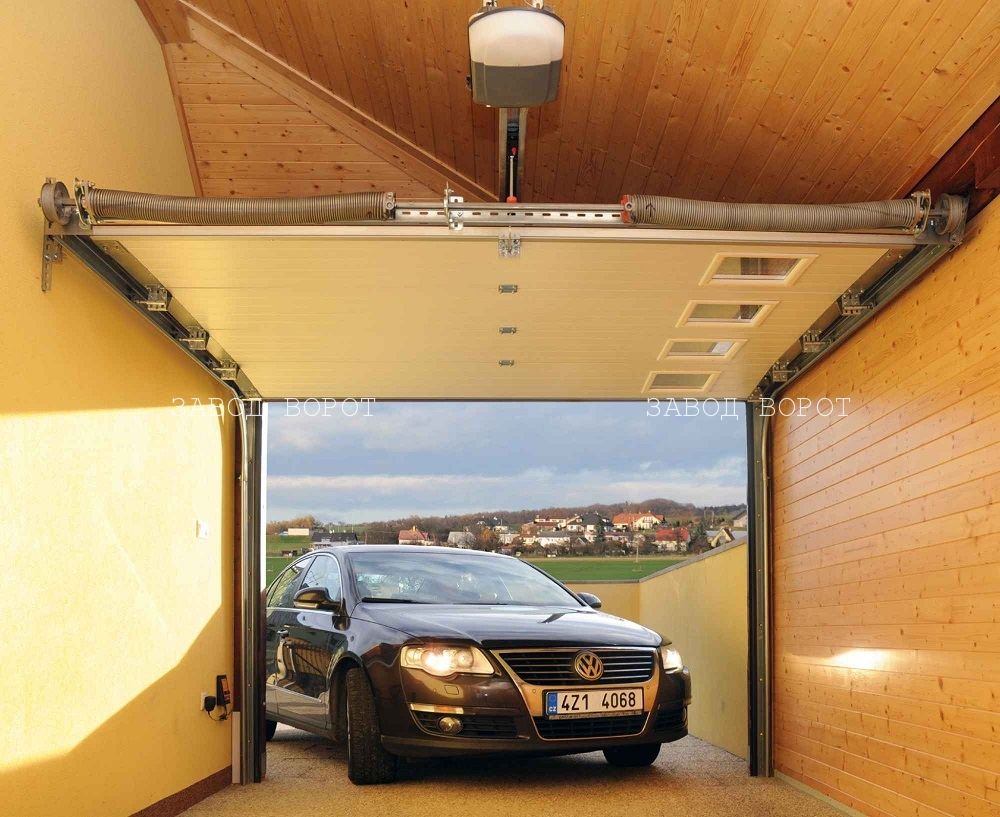

Автоматические подъемные ворота

Иначе обстоит ситуация с подъемными воротами. Это секционные либо цельные панели, которые производятся из пластика или специального металла с покрытием. Обычно они продаются уже утепленными. Во время открывания панели поднимаются под потолок, при этом много функционального пространства не занимают.

Разновидности подъемных ворот

Все подъемные гаражные ворота условно делятся на несколько типов. Главное качество заключается в том, что произвести конструкцию своими руками и осуществить монтаж не составит труда. При этом нет необходимости в проведении тяжелых подготовительных работ.

Известно три типа ворот: секционные, рольворота и подъемно-поворотные конструкции.

Секционные автоматические ворота гаража из этого списка наиболее популярны. Они создаются из отдельных панелей пластика либо металла. Каждая часть строительного материала имеет высоту от сорока до шестидесяти сантиметров. Между собой элементы скрепляются с помощью подвижных соединений.

Конструкция рольворот похожа на предыдущий вариант. Единственное отличие: из-за внушительного количества сегментов в гараже не обеспечивается идеальная теплоизоляция и герметичность. Подъемно-поворотные ворота состоят из одной цельной панели, которая во время открытия поднимается к потолку и поворачивается.

Установка конструкции своими руками

Прежде чем начинать устанавливать автоматические ворота для гаража своими руками, необходимо подготовить поверхность. На дверном проеме нужно очистить всю облицовку, при этом заделать следы от старых креплений. При необходимости область укрепляется каркасом из металла.

Сбоку нужно оставить немного свободного пространства. До потолка оставляйте 30 сантиметров, а по бокам — 45. После этого подготовьте все необходимые материалы и инструменты:

• дрель;
• шуруповерт;
• рулетку;
• уровень;
• победитовые сверла;
• крепежные детали.

В качестве материала для будущих створок можно использовать готовые элементы, купленные в магазине.

Следует иметь представление о том, как выглядят гаражные подъемные ворота, которые делаются своими руками.

Панель конструкции состоит из двух листов оцинкованной стали, имеет высоту от сорока до шестидесяти сантиметров. Пространство между листами заполняется плотным утеплителем, для чего берется полиуретановая пена либо полиэстер. Покрытие поверхности панелей осуществляется декоративной ПВХ пленкой.

Во время сборки между элементами устанавливается эластичный уплотнитель, чтобы получить хорошее прилегание и не спровоцировать соприкосновение, ведущее к образованию мостиков холода.

Размер щелей стандартно составляет от двух до четырех миллиметров. Панель нижней области по краю полностью покрывается уплотнителем, который не даст замерзнуть ей в холодное время года.

Конструкция предполагает наличие калитки, но так стоимость подъемных автоматических ворот гаража будет несколько выше. Калитки могут быть двух типов: стандартные либо с высоким порогом. Важно создать защитный механизм своими руками, который не позволит подниматься конструкции во время открытия двери.

Конструкция сэндвич-панели

Для сэндвич-панелей выбирайте такие параметры:

• если гараж отапливаемый — 35-45 милиметров;
• если неотапливаемый, так называемый холодный вариант — 20 миллиметров.

Подымаются автоматические гаражные ворота с помощью оборудованной торсионной системы, собрать которую необходимо из вала, тросов и барабана. Равновесие конструкции придает пружинный механизм. С обеих сторон на створки устанавливаются направляющие рельсы, куда при эксплуатации будут помещаться подшипники.

Таким образом, автоматические ворота для гаража будут легко скользить в нужном направлении. Во время движения панели будут преломляться и разворачиваться в горизонтальном направлении относительно потолка.

Есть ли необходимость монтажа автоматики?

На полотно устанавливаются специальные уравновешивающие пружины, которые позволяют возместить нагрузку от двери. Чаще всего устанавливается цилиндровый вал, имеющий выдвижной ригель. Чтобы защитить створки от возможного обрыва, монтируются храповые муфты, которые блокируют резкие движения ворот вниз.

Готовая створка весит около 300 кг, потому если блокировка будет отсутствовать, то последствия могут быть пагубными.

Подъемные автоматические ворота гаража можно своими руками оснастить электроприводом. С его помощью они открываются, при этом вы можете находиться в автомобиле.

Дистанционное управление ворот

Если у вас стандартный проем размером в два с половиной метра, то можно отдать предпочтение линейной модели, имеющей мощность всего в 0,2-0,5 кВт. Автоматические ворота будут закрываться с помощью трансмиссионного механизма, который надежно блокирует полотно внизу.

Принцип сборки

Собирая автоматические ворота для гаража своими руками, необходимо придерживаться некоторых правил.

Изначально собирается створка ворот и все панели. На следующем этапе готовится поверхность дверного проема, в котором монтируется и крепится усиленная рама. Ее положение необходимо откорректировать, ведь отклонения недопустимы. Крепление рамы осуществляется по всему периметру с помощью анкеров.

Вертикальные направляющие ворот гаража просверливаются в местах вертикальных соединений. Пространство между стенкой и профилями рамы необходимо заполнить монтажной или полимерной пеной, также берется силиконовый герметик. На потолок устанавливаются горизонтальные направляющие.

Далее необходимо собрать створку и поставить ее в раму, при этом объекты соединяются шарнирами. Чтобы ворота гаража не падали, производится регулировка пружин и монтируется вся фурнитура, электропривод и противовзломная система.

Рекомендации от профессионалов

Чтобы установка своими руками автоматических подъемных ворот прошла правильно, необходимо соблюсти несколько советов от профессионалов.

Вертикаль должна быть выставлена точно, чтобы каждая деталь плотно и герметично прилегала к другой. Старайтесь избежать перекосов и расчетов «на глаз».

Все несущие элементы монтируются постепенно. Следуйте инструкции, чтобы не столкнуться с проблемами.

Во время установки пружин каждый подъемный трос должен быть в натянутом состоянии. Последним начинается монтаж ограничителя хода.

Когда конструкция будет установлена, проверьте, чтобы открытие ворот было свободным, а створка не ходит криво и с помехами.

.

Гаражные подъемные ворота своими руками чертежи

Системы привода

Чтобы механизм начал действовать, и вращательное движение мотора передавалось на врата, необходимо установить соответствующее крепление.

Система привода состоит из нескольких элементов

Оно бывает нескольких видов:

• кривошипно-шатунный механизм;
• винтовая передача;
• червячный механизм;
• использование рейки;
• механизм с использованием зубчатого колеса;
• цепная передача.

Все виды передач подходят для любых ворот, даже для гаража.

Механизмы для распашных конструкций

Чтобы самодельные автоматические распашные ворота начали самостоятельно закрываться и открываться, на них необходимо установить привод рычажного или линейного типа. Последние, на первый взгляд, выглядят как автомобильный амортизатор и действуют по принципу удлинения штока привода. Механизмы рычажного типа напоминают движение руки. Их размер при работе не изменяется, а крепятся они подвижным шарниром.

Если нужно, чтобы конструкция открывалась в любую сторону, лучше использовать линейные механизмы. Но если створки навешены на кирпичные столбики, то лучше применять рычажные, так как они не столь требовательны к размещению точки опоры.

Для самостоятельного производства линейного механизма умельцы используют детали от спутниковых антенн, а также изготавливают винтовые механизмы.

Для рычажных типов передачи также используют подручные заводские средства. Ими зачастую выступают приводы от автоматических стеклоподъёмников или стеклоочистителей.

Также для самостоятельного производства часто используют редуктор от электродвигателя.

Автоматизация откатных ворот

Если нет желания самостоятельно придумывать механизм для конструкции, можно приобрести её в специализированных магазинах.

В комплект входит:

• привод;
• зубчатая рейка;
• блок управления.

Как сделать распашные ворота

Изготовление распашных ворот — самой простой технологии для гаража, будет состоять из нескольких этапов. Первым делом необходимо будет подготовить все инструменты и материалы.

В качестве материалов можно взять детали уже б/у из металлолома, или же купить новые. Потребуется металлический профиль, из которого собирается рама-коробка ворот и листы металла поплотнее для самой крышки.

Сначала потребуется изготовить отдельно створки ворот из листов металла и неширокого прямоугольного профиля. Далее делается рама в виде П-образного коробка для удерживания и открывания створок.

Остается только навесить створки на основание. Подъемные ворота в гараж своими руками будет сделать сложнее.

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

Принцип действия пульта управления

Виды ворот

На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.

Подъемно-поворотная конструкция

Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.

Распашные ворота

Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем. Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.

Откатные конструкции

В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.

Подъемно-секционные ворота

Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.

Роллетные ворота

Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

• Опорная коробка.
• Рулонное полотно.
• Направляющие.
• Петли.
• Валы.
• Регулирующие баланс пружинные системы.
• Подвесы.
• Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

Основные элементы конструкции

Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы

Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

• Распахивающиеся (4).
• Из сэндвич-панелей (секции, 1).
• С подъемно-поворотным механизмом (2).
• Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Варианты электродов

Для металла в толщину 2-3 мм используют электроды диаметром 3-4 мм. Ходовые марки — «АНО-4» и «Монолит», но последний вариант продают только с сечением 3 мм. Правда, этого вполне хватит, чтобы прогреть железо и сделать качественный крепкий шов. Плюсы: дуга не тухнет, не прерывается, стержень не прилипает к металлическим поверхностям, обмазка не отлетает. Профессиональные сварщики рекомендуют этот вариант.

«АНО-4» используют не реже «Монолита». Такие электроды отлично проваривают низкоуглеродистую сталь распространенной марки Ст3. Производители выпускают их диаметром 3, 4 и 5 мм. Их дуга устойчивая и без колебаний. Другие марки не подходят для сварки низкоуглеродистой стали. Чтобы качественно сварить ворота в гараж, покупателю желательно выбрать правильный вариант.

Электродов для ворот гаража – несколько видов

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Подъемно-поворотные гаражные ворота

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажковые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Чертеж ворот

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Монтаж гаражных ворот

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Монтаж гаражных ворот

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Изготавливаем самодельные поворотные ворота

Как уже упоминалось, конструкция таких изделий проста, и при наличии желания вы сможете сделать подъемно-поворотные ворота своими руками по чертежам и видео, или составить свои эскизы в процессе. Основными элементами этого типа устройств будут полотно, каркас и подъемная система. Для полотна можно использовать любой материал, который соответствует вашему экстерьеру. Каркас обычно делается из металлических брусьев, которые закрепляются металлическими уголками. Выбор подъемного механизма – более сложная задача. Здесь у вас есть два основных варианта:

• Система противовесов, где через блок пропускается трос, на который крепят противовес. Если вы планируете ставить ворота большого веса, подумайте над этим вариантом – в таких случаях он максимально удобный.
• Шарнирно-рычажный механизм – самый популярный, поскольку не имеет никаких особых требований. Одно из немногих, пожалуй, это точное выстраивание направляющих по вертикали, поскольку в обратном случае ворота будут застревать при прохождении проема.

Исходя из этого, вам понадобятся:

• брусья для каркаса (плюс брус на потолок) и уголки для них;
• штыри;
• кронштейн швеллерный;
• пружина.

Теперь вы полностью готовы к изготовлению подъемно-поворотных гаражных ворот своими руками по чертежам, которые вы предварительно составили или нашли. Сначала сделайте каркас из балок и уголков, заглубив его в бетонное основание на несколько сантиметров. Каркас крепится в проеме штырями, затем собирается полотно, которое обшивается щитом, желательно из металла. Далее в полках делаются отверстия для пружинного кронштейна и крепления к стойкам. Делаются также отверстия для швеллерного кронштейна, на который опирается пружина.

После этого вы работаете над пружиной: соединяете ее регулировочной пластиной из металла с кронштейном, делаете зацепы и добавляете регулятор натяжения внизу. Потом вы делаете и крепите шарнирный узел и пластину с отверстием на раму и торец рычага соответственно. Следующий пункт – рельсы, которые изготавливают из уголков. Одним концом рельсы приваривается к упомянутой выше пластине, а затем вы привариваете швеллер и закрепляете его на потолочном брусе.

Самое главное здесь – установить управляющие максимально горизонтально, чтобы ворота могли беспрепятственно открываться и закрываться. Так вы сделаете гаражные подъемно-поворотные ворота своими руками (Ютуб или чертежи на просторах Интернета в помощь, если вы хотите опираться на чей-то конкретный опыт). Безусловно, работать еще есть над чем – установление полотна, автоматической системы открывания и другие детали, которые, по большей части, уже просто необходимы для качественной охраны гаража.

https://youtube.com/watch?v=coP-ewSAo5I

Стоит отметить, что в случае секционных заграждений монтаж на порядок проще, чем когда вы делаете подъемно-поворотные ворота своими руками – чертежи практически и не нужны, важно только правильно рассчитывать расстояния между отверстиями и регулировать положение направляющих. Вы также сможете опираться на инструкции, которые обычно прилагаются производителями

Тем не менее такой монтаж прост, только если у вас уже есть комплект, который надо установить. Если вы еще его не приобрели и всё еще хотите сэкономить, подъемно-поворотные ворота будут лучшим выбором, ведь в этом случае вы сохраняете деньги еще и при подборе материалов.

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

1. Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
2. Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
3. Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
4. Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
5. Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
6. Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
7. Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.

Не забываем следовать рекомендациям установки ворот

Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

Преимущества и недостатки

Прежде чем решиться возводить гаражные ворота с подъемным механизмом, надо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

• Экономия свободного места. В отличие от распашных ворот, которым нужно внешнее пространство для открытых створок, подъемные используют место внутри под потолком.
• Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то вообще не надо прилагать никаких физических усилий.
• Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.

• Для таких конструкций можно использовать разные виды отделки и декора.
• Подъемные ворота могут использоваться для одинарных и двойных гаражей.
• Створки открываются и закрываются бесшумно.

Стоит обратить внимание и на недостатки подъемных ворот:

Главный минус – это сложность конструкции и монтажа. Если полностью заказать установку специалистам, то она будет дорогостоящей. Если же делать монтаж самостоятельно, то надо внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая погрешность может привести к тому, что весь механизм будет нерабочим.

• Полностью открытые ворота забирают свободное пространство сверху проема и внутри гаража под потолком.
• Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
• Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Сооружение каркаса

Проем для ворот

Шаг 1. Вначале следует приготовить место для сборки. Его размеры должны быть больше размеров будущей конструкции.

Шаг 2. Подготавливаются трубы (для каркаса нужно взять 5х5х0,2 см), очищаются от окалины или ржавчины, после чего обрабатываются бензином и покрываются грунтовкой. Для грунтования можно использовать пульверизатор (работа будет сделана быстрее) или обычную кисть (слой грунтовки получится толще).

Готовим фундамент

Шаг 3. После высыхания труб каркас сваривается

Важно, чтобы в местах соединений не оставалось никаких отверстий, в которые могла бы проникнуть вода

Укладываем швеллер

Шаг 4. Подготавливается внутренняя рама, необходимая для крепления профнастила. Меньшая труба 4х2х0,2 см размещается на большей – 5х5х0,2 см:

• посредине, если планируется двусторонняя обшивка;
• ближе к краю, если обшиваться будет лишь одна поверхность – так останется место для профнастила.

Привариваются трубы в шахматном порядке с шагом в 40 см – так их не «поведет» при высокой температуре.

Армируем закладную, проводим проводку, заливаем бетон

Шаг 5. Места сварки обрабатываются болгаркой и покрываются слоем грунтовки.

Закладные

Шаг 6. Далее следует покраска каркаса. Для этого используется эмалированная краска (обязательно алкидная) для внешних работ. Она наносится в два-три слоя.

Каркас

Обрешетка

Шаг 7. После полного высыхания краски каркас обшивается. Профнастил фиксируется саморезами на внутренней раме.

Направляющая

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Откатные ворота

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Распашные ворота для гаража

Традиционная конструкция ворот гаража, которую легко установить своими руками, утеплить недорогими материалами и провести самостоятельный ремонт при поломке. Распашные ворота для гаража состоят из мощной металлической рамы и двух створок. Створки могут быть выполнены из разных материалов:

• обрезная доска – требуется обработка антипиренами от возгорания и внешняя защита от влажности;
• листовая сталь – надежный и долговечный материал, требует ежегодной обработки от коррозии, можно утеплить минеральной ватой и пенопластом. Такая конструкция гаражных ворот имеет большой вес и несет нагрузку на стены и фундамент постройки;
• профилированные металлические листы с защитным покрытием;
• створка ворот из сэндвич-панели с утеплителем – универсальный вариант для гаража из любых материалов, герметично защищает помещение от холода, влаги и перепадов температур;
• кованые створки ворот (заводская ковка и эксклюзивные авторские варианты) – стоит дорого, требуется дополнительное утепление.

В чем основные достоинства распашных створок гаражных ворот:

• при наличии сварочного аппарата можно не только самостоятельно установить ворота, но и модернизировать конструкцию;
• если установить надежные запоры, то это один из самых надежных вариантов защиты гаража от взлома;
• створка ворот из любого материала довольно просто утепляется пенопластом;
• есть возможность установить автоматику;
• ремонт не требует больших затрат;
• обслуживание сводится к регулярной смазке петель и обработке створок антикоррозийными составами от ржавчины;
• есть возможность установить надежные запоры и замки.

Преимуществ у таких гаражных ворот много, поэтому до сих пор распашные ворота – лидер среди всех остальных вариантов конструкций. А в чем недостатки:

• основной недостаток – требуется место перед гаражом и по бокам для открытия, створка ворот – минимум 1.5 метра. Поэтому надо сбоку минимум полтора метра и перед гаражом – два;
• неудобно открывать большие створки ворот;
• обязательно нужно дополнительное утепление и установка прокладок для полной герметизации проема;
• распашные ворота нельзя установить в проем, который больше, чем шесть метров – петли не выдерживают тяжести створки, более чем три метра. Происходит перекручивание каркаса створки при большей длине полотна.

Но, этот тип гаражных ворот модернизирован и несколько видоизменен с сохранением всех положительных параметров и устранением недостатков – это подъемно-поворотные ворота.

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

• Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
• Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
• Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
• Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Особенности исполнения конструкции

Гаражные ворота подъемные своими руками

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Самодельные подъемные ворота

Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Компенсирующие пружины. Обеспечивают более легкий подъем полотна.

Компенсирующие пружины

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее

Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированных магазинах.

Ворота гаражные

Список источников

• svoimi-rykami.ru
• svoimirukami.guru
• garazhov.ru
• zaborprofi.com
• stroy-podskazka.ru
• zabor-pro.ru
• vhod.guru
• vorotakzaboru.ru

Поделитесь с друзьями!

подъемно-поворотные складные или распашные. Инструкция по изготовлению

Без чего никак нельзя представить себе гараж, так это его ворота. В статье вы найдете полезную информацию о том, как сделать ворота на гараж (подъемно поворотные и распашные, а также какие виды существуют, их достоинства и недостатки.

Гараж в наше время не признак роскоши, а необходимость. Личный автомобиль гораздо лучше держать в закрытом помещении, а не на открытом воздухе. Так и надежнее для вас, и для вашего «железного коня».

А еще в нем можно держать огромное количество нужных и ненужных вещей. Жители загорода имеют возможность обустраивать гараж на своем земельном участке, строя дом вместе с ним или отдельно, кому как удобно.

[contents]

Что надо знать перед проектированием ворот

Виды ворот для гаража

Большинство типов гаражных ворот появились у нас сравнительно недавно, под влиянием технологий используемых в странах Запада. Чего только стоит внешний вид подъемных ворот, которые мы привыкли видеть в американских фильмах. Теперь здесь таким никого не удивишь.

Распашные

Такие ворота для гаража используются с незапамятных времен. Популярность завоевали благодаря надежности и легкости в эксплуатации. Их конструкция очень простая – две створки на петлях и металлический каркас.

Закрываться должны плотно, не оставляя щелей. Такие ворота легко сделает даже новичок. Часто в одной створке вырезают калитку в воротах гаража. Это удобно, когда нужно просто зайти в помещение не открывая ворота полностью.

Плюс распашных ворот в том, что они не требуют больших финансовых затрат. Имеют небольшой недостаток – нуждаются в свободном месте перед гаражом, которое позволит распахнуть их широко. В зимнее время придется поработать лопатой.

Откатные

Такие ворота для гаража появились примерно I половине 20 столетия. Представляют собой створку, которая уезжает к боковой стене. Бывают гаражи и с двухстворчатыми откатными воротами, тогда они разъезжаются в разные стороны или одной многосекционной складывающейся створкой.

Свободный ход откатных ворот обеспечивается наличием достаточного места на основной стене гаража.

Чаще всего такие ворота применяют в ангарах и индустриальных предприятиях. В приватной постройке откатные ворота ставят не в самих помещениях гаража, а для въезда на территорию.

Подъемно-поворотные

Ворота для гаража возникли сравнительно недавно. Это одна створка, которая поднимается к потолку во время открытия ворот и останавливается параллельно полу.

Такой ход ворот осуществляется при помощи шарнирно-рычажного механизма и направляющих. Достоинство таких ворот в том, что они не нуждаются в большом пространстве ни самом гараже, ни перед ним.

Такие ворота на гараж чаще всего устанавливают в теплых регионах либо в гаражах с отоплением. Да и снег, с любом случае, придется чистить, как и пред гаражом с распашными воротами, иначе вы в него не заедете.

Подъемно-секционные

Ворота для гаража появились на рынке нашей страны недавно.

Это многосекционное полотно, которое складывается, и заезжают по наводящим под потолок.

Для запуска ворот в работу используется механизм на пружине и направляющие с цепной передачей. Ворота хороши тем, что экономят много места.

Лучше всего подходят для территорий с теплым и мягким климатом. Либо помещение должно отапливаться. Причина кроется в том, что рычажные механизмы при низких температурах может заклинить, и открыть или закрыть ворота не представиться возможным.

Роллетные

Ворота для гаража устанавливают не часто. Недостаток ролетного вида ворот на гараж в ненадежности конструкции. Это пластины из алюминия складывающиеся в особый короб под потолком. Лучше всего применять роллетные ворота на охраняемых и отапливаемых помещениях.

Советы

Ворота всех типов можно сделать самодействующими, отрывающимися при помощи брелока.

Пред тем как выбрать ворота для гаража, изучите плюсы и минусы разных видов ворот, почитайте отзывы на форумах, спросите мнение друзей, родственников.

Определитесь, какие гаражные ворота вам нужны, красивые или удобные в эксплуатации. Для тех, кто хочет сделать ворота на гараж своими руками больше всего подойдут распашные. Это самый надежный вид ворот с простой конструкцией.

Инструкция по изготовлению распашных ворот на гараж

Распашные ворота — самый простой вид конструкции.

Для их изготовления вам понадобятся следующий набор.

Материалы

1. Чертеж ворот.
2. Труба из профиля подходящая по размеру для рамы.
3. Труба из профиля для каркаса, ребер и створ ворот.
4. Угольник из металла.
5. Гаражные петли по три на отдельно взятую створку.
6. Листовой металл 2-3 мм толщины.
7. Прут металлический.
8. Профиль металлический.
9. Утеплитель.
10. Фанера.
11. Грунтовка и краска для окрашивания ворот.
12. Валики и кисти для краски.
13. Монтажная пена.

Инструмент

1. Аппарат для сварки и электроды.
2. Генератор электричества, мощности которого хватит для работы инструмента (при отсутствии электричества).
3. Болгарка.
4. Рулетка.
5. Шлифовальная машина.
6. Угольники большие слесарные из металла.
7. Дрель и сверлильный станок. Сверла.
8. Шуруповерт и набор саморезов.
9. Уровень.

Ход работ

Перед началом работы необходимо составить чертеж гаражных ворот. Для этого нужно сделать эскиз с указанием замеров и материалов. Минимальная ширина ворот для гаража должна формироваться с учетом расстояния от авто обоих сторон до рамы составляло не меньше 30 см и достигать 2,5 – 3х метров. Чем шире ворота, тем легче заезжать внутрь.

Важно!

Дистанция от рамы до параллельной стены должна составлять не меньше 80 см. Высота ворот для гаража формируется с учетом габаритов авто. Зачастую варьируется в пределах 2 – 2,5 м.

Конструкция распашных ворот – это рама на петлях с двух сторон , каркас и сами ворота. Раму изготавливают из уголка стального 65 мм. Для каркаса створок берут уголоки из стали 50 мм или прямоугольный профиль из стали, который обшивают железным листом толщиной 2 – 3 мм. Петли необходимы усиленные наружные.

Рама гаражных ворот

Работа по установке гаражных ворот начинает с рамы, которую делают совместно с постройкой основной стены.

На этапе готовности кладки выстой 50 см, нужно заняться установкой ворот, а затем вернуться к укладке стены.

Для рамы необходимо взять уголки из стали 65 мм, металлические полосы 20 – 30 мм шириной и 3 – 4 мм толщиной, арматурный прут. Сама рама складывается из 2 частей: внутренней и наружной.

Болгаркой разрезаем уголок на 4 части. Длина должна отвечать высоте проема ворот. Отрезки укладываем на пол, проверяем уровнем. Измеряем углы, все должны быть по 90 º и крепим при помощи сварки – получаем каркас.

Важно! Если при сварке уголок повело, это можно выправить с помощью прикрепленного к ней рычага из остатков уголка. Это поможет выправить геометрию рамы. Держите его в правильном положении и варим к нему уголки.

Каркас для створок

Каркас для створок изготавливают меньшим, чем рама ворот, для легкости входа в проем, а сами створки должны плотно примыкать к внешней стороне рамы. В работе по изготовлению каркаса используют прямоугольный профиль или уголки из стали.

Материал делим на 4 отрезка, длина меньше чем высота рамы на 10 – 15 мм. Это нужно для того, чтобы створки свободно входили в проем. Для изготовления двух створок берем 4 горизонтальных отрезка, равные ширине рамы ворот, деленной пополам, и минус 30 – 35 мм.

Отрезки располагаем на полу, измеряем углы. Размещаем их внутри уже готовой рамы. Так легче увидеть недостатки и устранить их.

Створки ворот

Для изготовления створок берут листы стали, толщиной 2 мм. Из материала вырезают 2 полотна с размерами: высота на 3- 4 см больше чем высота проема гаража.

Ширина разная: одно на 1 -2 см шире, чем каркас, второе на 2 см больше. Полотно крепится к каркасу при помощи сварки. Вверху и внизу полотна выходят за каркас на 1 – 2 см.

Ширина полотна одной из створок не доходит до края каркаса, должен быть 1 см запаса. Вторая створка устанавливается таким образом, чтобы выходить за каркас на 2 – 4 см.

Важно! Листовой материал поддается деформации во время сварки, в связи с этим перед началом работ нужно схватить сваркой углы и центр полотна, далее точечно на расстоянии 10 – 15 см прикрепить весь лист.

Далее необходимо приварить усиленные петли. Нижняя половина крепится к раме ворот, а верх – к створке, которая будет открываться. На завершающем этапе установки ворот на гараж закрепляем замки. Популярным типом запору считает такой, при котором одна из створок запирается на запоры внутри гаража.

В раме делают отверстия на глубине до 5 см. Вторая створка запирается на замок, язычок которого цепляется за закреплённую створку или влезает в намеренно сделанное отверстие в каркасе створки.

Внешне конструкция укрепляется навесным замком, который пропускаться в ушки, прикрепленные к створкам, и объединяет между собой створки. Для утепления гаражных ворот берут пенопласт или любые другие современные материалы.

пошаговая инструкция по монтажу, видео установки самодельных гаражных устройств

Человек идет в ногу со временем, поэтому его требования к окружающим предметам постоянно растут. Классические распашные конструкции уже никого не устраивают, поскольку им на смену пришли автоматические и подъемные заграждения. Однако умельцы, для которых сделать секционные ворота своими руками являются делом чести, все еще остались. Несмотря на наличие всевозможных инструкций и советов в интернете, это не дает вам гарантий безопасности, но при этом отнимет масса времени.

Конструкция работает таким образом, что каждая секция по направляющим из вертикального переходит в горизонтальное положение и остается под потолком, не занимая полезного пространства помещения. При этом для удобства использования во время установки секционных ворот монтируют и торсионную систему с пружинным механизмом. Они позволяют вручную открывать гараж с минимальными усилиями.

Возрастающая популярность и доступность подобных конструкций, а также простой монтаж секционных ворот без специального оборудования и знаний, делают их на сегодняшний день оптимальным решением для защиты имущества внутри гаража. Производители подумали даже о тех покупателях, которые очень хотят использовать такое изделие, однако считает его слишком дорогим. Комплекты для самостоятельной сборки позволят сэкономить 25-30% стоимости готовых решений.

Преимущества самостоятельного монтажа

Наборы «сделай сам» исполняются, которые обеспечивают стандартные проемы для гаража и наиболее популярные готовые решения нескольких цветов на выбор. Они включают в себя все необходимые детали и крепления.И благодаря многочисленным урокам пошагового монтажа секционных ворот, процесс установки становится понятным и доступным для любого, кто просто умеет обращаться с инструментом.

Самостоятельная сборка позволяет вам работать спокойно, а значит, вы выполните качественно каждый шаг инструкции, не выполните небольшие погрешности, которые могут привести к поломке. При этом профессиональная установка ничем не отличается от самодельных секционных ворот для гаража.Вы только что закрепили детали на месте и надежно закреплены.

Подобный опыт в будущем позволяет заменить пружинные механизмы своими руками, которые рассчитываются на период срабатывания. Итак, вы не получили никаких недостатков, а лишь приобрели опыт и гордость за то, что смогли сами сделать.

Как осуществить монтаж секционных ворот правильно?

Разберем подробнее, как сделать секционные ворота своими руками.Оснастить свой гараж современными ограждающими конструкциями, которые можно использовать двумя способами:

1. приобрести набор «сделай сам»;
2. заказать на заводе изготовление полотна по индивидуальным размерам.

Не у каждого есть возможность использовать под нужды гаража помещение со стандартными проемами. Комплекты для установки секционных ворот своими руками исключительно по таким размерам. Но как быть тем, кто хочет самостоятельно поставить конструкцию, которая не соответствует этим параметрам?

Для них есть возможность непосредственно на производство и предоставить размеры проема. На заводе изготовят все необходимые детали, которые не придется подпиливать или выравнивать. Останется лишь забрать и заняться установкой гаражных секционных вместе с помощниками, поскольку одному сделать некоторые работы будет практически невозможно. Один или два добровольца, даже впервые, с легкостью произведут монтаж за день.

Подготовительные работы

Не важно, каким способом вы решили заказать изделие. Подготовка будет для всех одинакова. Прежде всего, изучите в интернете видео, как установить секционные ворота самому.Там показаны все основные шаги, в том числе и подготовка к работе. Заранее купите все инструменты, которые у вас не будет:

• перфоратор;
• шуруповерт;
• сверла с победитовой насадкой;
• монтажный инструмент;
• уровень;
• измерительную рулетку.

Все крепления, необходимые для установки, будут уже в комплекте. Еще нужно будет и наличие всех компонентов для сборки, чтобы в самый разгар работ не оказалось, что не хватает одной детали. До начала сборки подъемных секционных ворот для гаража своими руками проем должен быть подготовлен и очищен от облицовочных материалов. Для этого при необходимости тонкие или полые стены укрепляют металлическим каркасом. Такие заграждения не терпят малейшего перекоса, поэтому все крепления должны быть закреплены точно по уровню. При выравнивании проема исключительно металлические подкладки. Обратите внимание, что пол также должен быть ровным, иначе поданными воротами останется зазор.

И последнее, что необходимо учесть перед непосредственным монтажом — это габариты проема. Необходимо оставить дополнительное расстояние, чтобы обеспечить беспрепятственное открытие и закрытие полотна. До потолка достаточно оставить 30 см, а по бокам — до 40 см. Это позволит без труда установить гаражные секционные ворота своими руками и наслаждаться их работой многие годы.

Конечная сборка секционных ворот

Ничего сложного в сборке секций нет. Необходимо действовать в соответствии с инструкциями и надежно закреплять каждый элемент. Используйте только те инструменты и материалы, которые указывают производитель. Первыми устанавливают вертикальные и горизонтальные направляющие, по которым будет осуществляться движение секций. Затем скрепляют каждую секцию между собой при помощи петель. Последней выкладывается верхняя панель, которая должна обеспечивать надежное прилегание нащельнику. Следующий этап монтажа секционных ворот своими руками включает в себя механизмы управления, а также необходимые аксессуары: замков, ручек и других.

Необходимо уделить особое внимание уравновешивающим пружинам, которые регулируют тросы. Последние должны быть всегда натянуты. Завершающий этап включает в себя монтаж ограничителя хода и, при необходимости, автоматики. После успешной установки секционных ворот их несколько раз проверяют на плавность хода. Поднимаемся в ручном режиме.

Помните, что для изготовления надежной конструкции необходимо использовать уже готовые заводские наборы для гаража. Ведь б / у запчасти, а также неоригинальные чертежи могут привести к тому, что вся конструкция будет испорчена, а вложенные деньги вернуть уже не получится. Создать надежные и качественные секционные ворота своими руками можно лишь в том случае, если использовать заводские комплекты и выполнить пошаговой инструкции.

Экономия средств на самостоятельной сборке позволяет использовать их для приобретения не только автоматики, но и украшения фасада. Можно, например, купить не гладкие белые секции, а филенчатые или волнистые.Или украсить их декоративными окнами, которые не только придают оригинальность, но и освещают помещение изнутри. Установка подъемных секционных ворот своими руками поможет вам в любой момент самостоятельно осуществить ремонт и обслуживание, не прибегая к помощи специалистов. Все эти неоспоримые преимущества повлияли на то, что сегодня все чаще владельцы гаражей предпочитают устанавливать на них такие ворота. А вы готовы сделать всю работу самостоятельно? Мы ждем ваших ответов в комментариях.

Гаражные ворота своими руками — видео по монтажу металлических конструкций для гаража

Для гаража, заграждающая конструкция — это важнейшая, необходимая часть, которая в основном определяет безопасность вашего автомобиля. Установить гаражные ворота можно при помощи профессиональных монтажников или своими руками, и последний вариант всё больше пользуется популярностью. Почему? Ведь это дешевле и надёжнее, и к тому же позволяет легко производить ремонт в случае неисправностей.

Решив заняться установкой ворот в гараж своими руками, большинством людей выбирает распашную конструкцию: во-первых, она самая простая, во-вторых, окна, установить электропривод словом, сделать практически любые модификации которые придут вам в голову.

В стандартную конструкцию распашных ворот входят:

• металлический лист;
• профили;
• уголки;
• задвижка;
• петли;
• замки.

Прежде чем приступать к монтажу, сделайте чертёж и рассчитайте, сколько материалов вам понадобится (при этом лучше покупать их с запасом).

Монтаж и установка

Приступать к процессу изготовления ворот следует со сварки рамы, на которой будут держаться створки. Делают её из металлических заготовок уголка, имеющего квадратное сечение. Не забудьте обработать швы так, чтобы поверхность рамы была ровной, ведь это обеспечит плотное прилегание створок.Обязательно используйте уровень для проверки ровности конструкции и параллельности её элементов.

Теперь можно приступать и к самим створкам. Для них нужен каркас, который делается из профилей. Чтобы створки было удобно открывать, между ними и каркасом должно быть небольшое расстояние. Потом на каркас нашиваются металлические листы, которые должны заходить друг на друга на несколько сантиметров, так что один лист должен быть немного шире другого.

На следующем этапе изготовления металлических гаражных ворот своими руками к полотну и раме привариваются петли (нижняя к раме, верхняя к полотну).После этого можно приварить задвижку и установить замки (сделать петли для навесного или поставить врезной).

Когда всё готово, устанавливается рама: её крепят при помощи металлических штырей, которые потом обрезают и шлифуют. Внутреннюю и внешнюю части конструкции скрепляют пластинами из металла. После этого остаётся только навесить готовые створки, и основная часть работ закончена.

Утепление гаража

Хорошо известно, что через обычный лист из металла тепло уходит довольно быстро, и поэтому именно через ворота теряется большая его часть. Чтобы избежать этого и сохранить помещение отопленным, лучше всего сделать утепление конструкции. Этот процесс не отнимет много времени или средств, зато надёжно защитит гараж от зимних морозов.

Чтобы своими силами утеплить ворота в гараж, на внутреннюю сторону полотна установить обрешётку из дерева. Затем ее заполняют одним из теплоизолирующих материалов на ваш выбор: это может быть пенополистирол или минеральная вата. После этого обрешётка сверху покрывается облицовочными плитами или вагонкой.

Как видите, процесс монтажа ворот не так сложен, как может показаться на первый взгляд. Даже если вам все же осталось что-то непонятно, многочисленные видео про установку гаражных ворот своими руками точно разрешат все ваши сомнения. Вопрос, который возникает чаще всего, связан с подбором материалов, которые возникают у разных производителей, иногда не подходят друг другу. Наш сайт поможет вам решить эту проблему — на 1vorota.by вы найдёте комплекты для установки, которые полностью сбалансированы и включают всё необходимое для успешной установки. Если же Вы не хотите рисковать или у вас нет времени на самостоятельный монтаж, Вы можете ознакомиться с ассортиментом гаражных ворот на нашем сайте, выбрать подходящий вариант, цветовую гамму и сделать покупку. А наши специалисты произведут доставку и установку за Вас.

Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

Защита от взломов, прочность, термоизоляция — всё это обеспечивает секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации.Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

Подъемные секционные ворота изготовить своими руками каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петельные секции, фиксирующее положение на раме, позволяющее ему находиться в горизонтальном и вертикальном положении.

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

Рисунок 1.

Рисунок 2.

Есть два основных механизма:

• на противовесе — ее положение регулируется тросом, соединяющим с противовесом; 900 вокруг26
• шарнирный — самый распространённый тип, позволяющий раме свободно перемещаться оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама — это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

Преимущества	Недостатки
Прочность полотна защищает от проникновения воров.	В горизонтальном состоянии снижает высоту потолка.
Особенность конструкции позволяет ей переносить разные климатические условия и избежать деформации.	Откидные подъемные ворота подходят для установки в проемах только прямоугольной формы.
Механизм устанавливается как на двойные, так и на простые ворота.	Риск образования щели в промежутке от рамы до полотна.
Утеплителем может служить даже пенопласт	Если утеплитель увеличитсть тяжести секций, придется установить противовес.
Предусмотрена автоматизация системы дистанционного управления, для облицовки подойдут любые материалы.	Ремонт отдельных областей полотна невозможен.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

• молоток;
• болгарка;
• отвёртка;
• дрель;
• свёрла;
• строительный уровень;
• сварочный аппарат;
• маркер;
• гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

• полотно;
• стальной прут;
• швеллер;
• электрический привод;
• деревянные бруски для потолка и для коробки;
• стальные штыри;
• пружина;
• уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно руками. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другим к ним прикреплены куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

1. Открыть ворота будет не так просто, потребуются усилия.
2. Если трос порвется, противовес упадёт на пол.
3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Заменить старые гаражные ворота на подъемные своими руками — это просто и доступно. Для визуализации процесса представления нескольких последовательных видео:

Советы по продлению срока службы

Секционные ворота, если своими руками, своими руками, рекомендации.Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих — около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

Подъемные гаражные ворота своими руками

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на нее функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может быть любая внешняя отделка и декорирование.
• Полотно ворот можно также утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При положении ворот уменьшается высота проёма.
• Механизм рассчитан на определенную нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является простым механическим воротом. Основными и несущими элементами нагрузки являются направляющие и рычажно-пружинный механизм, перемещающий створку.Управление механизмом может быть как ручным, так и с использованием дистанционного управления пультом ДУ. При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот регулируются растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма подъёмных ворот:

1. Рычажно-пружинный механизм — довольно простой и надёжный механизм, пользующийся популярностью владельцев владельцев.Особенности монтажа: точное регулирование натяжных пружин и высокое качество монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит использовать уже готовые решения немного подкорректировать их к своим размерам.Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40 * 20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используются профильные трубы, но меньших размеров — а именно 20 * 20 * 2 мм, для уменьшения веса конструкции.Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100 * 50 мм.Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистир толщиной 40 мм и плотностью от 15 до 25 кг / м ³ .

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На ней основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100 * 50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху.Если используем дерево то крепим саморезами 100 мм в предварительных деревянных закладных. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямыми углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой.При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

   Сварка стыков элементов рамы

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что сокращает нагрузку на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма.Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

   Проверка правильности работы ворот

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, снимаем створку и крепим рычаги на болтовые соединения.

   Монтирование створки ворот

10. Установка и регулировка пружин на свои места и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди».Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь, что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждений уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации силами, поэтому почти любой автовладелец, владеющий навыками сварки и работы с металлом как сделать это, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие.С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

нюансы в структуру воротных и секционных

Гаражные ворота эволюционируют: привычные распашные уступили место откатным, а откатные — подъемным. Последний вариант справедливо считается более надежным: взломать подъемные ворота.

Кроме того, ворота подъемного типа не занимают место перед гаражом, значит, маневрировать при заезде в гараж можно свободнее.Гаражные ворота подъемные своими руками установить несложно при наличии инструментов и помощников.

Типы подъемных ворот

Существует два вида подъемных ворот:

• Поворотные
• Секционные

Подъемно-поворотные ворота устраиваются в случаях, если:

• У гаражного проема притолока используется слишком низко (либо отсутствует вовсе)
• Есть необходимость придать конструкции ворот повышенную прочность
• Предъявляются высокие требования дизайну ворот

Секционные ворота можно установить в том случае, если в гараже есть место для конструкции из вертикального положения в горизонтальное под потолком. Они так же, как и поворотные, монтируются с внутренней стороны проема. Полотнище ворот состоит из нескольких секций, закрепленных относительно друг друга подвижно. Во время открывания секции поднимаются вверх по направляющим, закрепленным на стенах и потолке гаража.

Изготовление подъемно-поворотных ворот

Начинаем с разработки чертежа подъемных ворот своими руками. Он будет выглядеть примерно как на следующем рисунке.

Расчеты размеров поворотных ворот

Прежде чем взять в руки карандаш и линейку, выполнить обмерные работы.Вам необходимо замерить:

• Высоту проема H
• Ширину проема B
• Высоту притолоки h (расстояние от верха проема до линии примыкания потолка к стене)
• Расстояние от проема до боковой стены (четверть левая b1 и четверть правая b2)
• Глубину гаража L

Подготовив чертеж, можно приступать к изготовлению рамы. Если можете у вас есть старые ворота, использовать раму от них. А можете изготовить ее из деревянных брусьев. Неважно, какой вариант вы выберете, конечный результат вашей работы должен выглядеть как на следующем рисунке.

Схема крепления ворот

Обозначения:

• 1 — брус направляющих рельсов горизонтальный
• 2 — рельс направляющий
• 3 — брус коробки ворот горизонтальный
• 4 — стойка коробки вертикальная
• 5 — рама створки ворот
• 6 — кронштейн для крепления пружины
• 7 — уголок шарнира
• 8 — пружина
• 9 — рычаг механизма подъема
• 10 — кронштейн рычага

Для изготовления деревянной коробки вам потребуется:

• Брус длиной 2,3 м.сечением 120х80 мм — 2 шт.
• Брус длиной 2,75 м. того же сечения — 1 шт.

Между собой бруски скрепляются металлическими уголками (либо пластинами).

Раму для полотнища ворот можно сварить из уголка 35х35 мм. Изнутри ее можно обшить доской, а снаружи — стальным листом. Размер рамы зависит от габаритов проема вашего гаража. Стандартное полотнище — 2,5х2,1 метра.

Опору пружины (кронштейн) изготавливают из швеллера №8. Длина кронштейна — 70 мм.

Направляющий рельс можно сварить из пары уголков 40х40 мм. Длина рельса должна равняться ширине полотнища ворот. На одном конце рельса приварена пластина для его крепления к горизонтальному брусу коробки. На расстоянии 12 сантиметров от другого конца приваривается кусок швеллера длиной 100 мм (нижняя полка швеллера крайняя примыкает к нижней плоскости рельса). Через верхнюю полку швеллера рельс крепится к потолочному брусу при помощи болтового соединения.

Для изготовления шарнирного узла возьмите уголок, просверлите в нем отверстие диаметром 9 мм.Приварите его к раме, а к рычагу приварите пластину с таким же отверстием. Размеры пластин — 50х40х5 мм.

Мы дали описание основных работ. Они несложные, но одному работать неудобно: лучше пригласите помощника.

Установка секционных ворот

Секционные ворота своими руками не стоит изготавливать с нуля, поскольку они имеют сложную конструкцию. А вот установить ворота заводского производства самостоятельно домашнему мастеру вполне по силам. Надо только придерживаться некоторых правил:

• При этомже не менять заводские расходные материалы на более дешевые сомнительного качества
• Монтаж ворот только по оригинальным чертежам изготовителя
• Максимально точно размещать все детали конструкции

Установка секционных ворот состоит из нескольких важных этапов.

Первым делом следует подготовить проем согласно требованиям производителей секционных ворот. Они обещают безотказную работу своей продукции, если притолока и заплечники находятся строго в одной плоскости, а его вертикали и горизонтали не были перекошены и составляли правильный прямоугольник. Проконтролировать перпендикулярность и параллельность можно при помощи уровня измерительного.

Обязательно проверьте, уместится ли полотнище внутри гаража при полном открытии проема.Это, кстати, надо проверять на стадии выбора конструкции.

Минимальная глубина гаража должна равняться на высоте ворот с припуском 500 мм — если вы не предполагаете автоматизировать конструкцию. Если же автоматика будет задействована, то на высоте ворот надо прибавить 1000 мм.

Учтите, что на потолок и притолоку лягут основные нагрузки от веса ворот. Они должны быть выполнены из прочных строительных материалов. То же самое относится и к заплечникам, так как к ним будут крепиться направляющие ворот.

Если Вы хорошо разбираетесь в электрооборудовании, то автоматические ворота своими руками сотворить не составит труда. Для тех, у кого нет гаража на участке, будет здесь полезно о механизме раздвижных ворот своими руками, причем с автоматическим приводом.

Подготовив должным образом проем, можно приступать к разметке крепления и монтажу направляющих элементов.

Соберите секции в единое полотно, начиная с нижней панели. Работу выполняйте аккуратно, не допуская перекосов или зазоров между частями ворот. Здесь не предусмотрено никаких заполнений монтажной пеной, или дощечками.

Любое отклонение от требований инструкции плохой сборки негативно скажется на работе ворот.

Установив полотно на место, отрегулируйте плотность его прилегания при помощи регулировочных кронштейнов.

Обычно в комплекте подъемно-секционных ворот имеются уплотнители из резины и полимерного каучука. Резиновый уплотнитель устанавливается на той части полотнища, которая соприкасается с полом, а каучуковый — по верху и боковым сторонам.

По окончании монтажа закреплены ручки, замки, засовы, прочие аксессуары и система автоматизированной работы.

Таким образом, установка своими руками подъемно-поворотных ворот и подъемно-секционных ворот различная. Выбор зависит от вашего желания и габаритов гаража.

Видео установки подъемных ворот своими руками

На видео вы можете понаблюдать за процессом изготовления и монтажа поворотно-подъемных ворот своими руками.

Подробная видео-инструкция (схема) по монтажу секционно-подъемных ворот своими руками.

Какие гаражные ворота выбрать. Отличия и возможности

У счастливых владельцев гаражей возникают и проблемы, связанные с выбором ворот для них. На современном рынке представлено немалое их количество различной конструкции, размеров, дизайна и т.д. Поэтому, чтобы не допустить ошибку в своем выборе, необходимо использовать применяемые типами гаражных ворот, узнать, какие из них для бытового использования, определиться с их размером, внешним видом и пр.То есть конкретно решить, какие именно гаражные ворота удовлетворят все ваши запросы и органично впишутся в здание хранилища авто.

Предлагаем вашему вниманию обзор основных конструкций гаражных ворот, которые составляют компанию ООО «СКАМ».

Основные типы конструкций гаражных ворот

К основным видам гаражных ворот:

• Секционные
• Рулонные
• Распашные
• Подъемно-поворотные

Есть еще складчатые ворота, но это скорее экзотика в наше время.

---

Гаражные секционные ворота

Самый распространенный в развитых странах вид ворот. Их основной конструкторской особенностью является наличие гибкого полотна, состоящего из отдельных панелей — секций. Его гибкость обеспечивается скреплением панелей между собой подвижными шарнирными соединениями. В процессе открывания ворот (освобождения проема) панели, скрепленные петлями перемещаются по направляющим шинам, прочно прикрепленным к краям проема внутри гаража, к потолку, где и размещаются на специальной конструкции гаража.В поднятом состоянии полотно занимает относительно мало места над потолком.

Воротам не нужно свободное пространство ни внутри гаража, ни перед ним. Они не зависят от размеров гаража и формы проема для ворот.

Открываются ворота практически бесшумно, так как в их конструкции обычно применяются специальные мягкие ролики. Для них не является помехой выпавший снег или насыпанный перед гаражом грунт.

Наиболее популярные ворота, изготовленные из алюминиевых панелей, изготовленных из алюминиевых листов.А их внутреннее пространство заполнено вспененным полиуретаном. Они прочны, хорошо сохраняют тепло и не пропускают посторонние звуки. Кроме ворот с секциями из алюминия или стали, производители предоставляют и их эксклюзивные варианты. Например, с натуральными секциями, обшитыми деревом. А вообще отделка секционных ворот может быть самой разнообразной.

Открывать и закрывать их можно, как вручную, так и с использованием установленного электропривода с дистанционным управлением.При этом возможна установка специальных систем защиты ворот от взлома.

Преимущества:

• хорошие тепло- и звукоизолирующие характеристики;
• возможность установки электропривода с дистанционным управлением;
• практически не ограничены размерами проема;
• широкий выбор отделки;
• безопасность;
• престижность.

Недостатки:

• сложность конструкции;
• наличие большого количества подвижных элементов;
• относительная дороговизна.

Монтаж секционно-гаражных ворот / Установка гаражного привода

---

Рулонные ворота (роллерные)

Ворота этого типа устанавливают в гаражах достаточно редко. Однако они неплохо будут служить в небольших гаражах с высотой проема до 2,5 м. Так как имеют весьма компактные размеры и для открывания полотна не требуют значительного пространства.

Полотна ворот изготовлены из стальных или алюминиевых профилированных полос, соединенных между собой подвижным креплением. Их высота не выше 25 мм. Открывание ворот предполагает его движение вверх по направляющим и дальнейшее наматывание на вал, размещенный в защитном коробе над проемом ворот. В таком виде полотно занимает достаточно мало места.

Закрывать / открывать рулонные ворота с полотном небольшой ширины (до 3 м) несложно и вручную, используя специальный механизм. Однако, при установке ворота этого типа, шириной более 3 м (возможная ширина 6 м) вручную делать несколько сложно.Лучше их оснастить электрическим приводом.

Преимущества:

• компактны;
• имеют достаточно простую конструкцию;
• не загромождают площадь гаража;
• не нуждаются в рекламе при открывании;
• сравнительно недороги.

Недостатки:

• невысокая надежность из-за большого количества подвижных элементов;
• являются слабой защитой от холода, ветра и пыли;
• непригодны к использованию в теплых гаражах.

Монтаж рулонных ворот

---

Распашные ворота

Их конструкция предусматривает створок, обычно открывающихся наружу с целью экономии площади гаража. Наиболее распространенными являются двухстворчатые ворота. Одностворчатые конструкции используются достаточно редко. Их недостаток — провисание в случае большого проема.

Распашные ворота состоят из внешнего каркаса и крепящего к нему в петлях двух каркасов распахивающихся створок.Обшивают створки чаще всего металлическими листами. Реже сендвич-панелями. Как правило, в одной из них предусматривают дверь. Для утепления ворот используется минеральная вата или пенопласт.

Устанавливать ворота следует выше не менее чем на 10 см от уровня земли. Это позволит легко их открывать в зимний период.

Преимущества:

• несложная конструкция;
• простота установки и обслуживания;
• надежны;
• относительно недороги;
• долговечны;
• имеется возможность оснащения электроприводом.

Недостатки:

• зимой требуется уборка снега перед въездом в гараж;
• для открытия створок необходима свободная территория впереди него.

Пример установка распашных ворот

---

Подъемно-поворотные ворота

Это удобные, практичные и надежные ворота для гаража. Однако, довольно дорогие. Их цельное полотно, состоит из одной створки, полностью закрывает весь проем. При открывании ворота поднимаются вверх и одновременно переходят в горизонтальное положение, немного выдвигаясь над въездом.То есть, над ним образует небольшой козырек.

Открывание ворот производится с помощью шарнирно-рычажного механизма. При этом створка перемещается вверх (вниз при закрывании) по направляющим, закрепленным по бокам проема, на специальных пластиковых роликах, оснащенных подшипниками. Открываются или закрываются подъемно-поворотные ворота при помощи ручного или электрического привода, который обычно имеет дистанционное управление. Специальные торсионные пружины для установки значительного веса и обеспечения бесшумного и легкого открывания ворот в их конструкции.

Материалом для изготовления полотна (створки) в большом саду утепленные сэндвич-панели. А их облицовка может быть самой разнообразной. Для этого используется бронза, алюминий, нержавейка, панель из ценных пород дерева, филенчатая поверхность и пр.

Преимущества:

• компактны;
• нет необходимости в пространстве перед гаражом для их открывания;
• в открытом виде не занимают его площадь;
• могут устанавливаться в помещениях любого типа;
• не требуют уборки снега в зимний.
• при оборудовании фотоэлементами, датчиками движения и пр. элементы автоматики достаточно надежны.

Недостатки:

• недостаточная теплоизоляция — в зимний период возможно образование наледи на полотне, мешает его закрыванию;
• ограничены по количеству открываний / закрываний в сутки (до 10) в связи большой нагрузкой на механические элементы;
• возможность установки исключительно в прямоугольные проемы.
• при повреждении полотна возможна лишь его полная замена.

Пример подъемно-поворотных ворот

---

Итак, мы рассмотрели основные типы гаражных ворот. А вот каким из них отдать предпочтение каждый владелец гаража должен решать сам, исходя из их предназначения и условий эксплуатации. Это же касается и автоматики. Не помешает, конечно, и совет опытных специалистов.

Современный рынок предлагает множество вариантов самых разнообразных гаражных ворот по различным ценам.Это открывает широкий простор для владельцев гаражей по их выбору в полном соответствии со своим вкусом, потребностями и возможностями.

Компания ООО «СКАМ» предлагает продукцию Hormann и Алютех.

Видео: Секционные ворота

03.12.2020 10:38:05

Новая видеоинструкция: высокий монтаж гаражных ворот серии Trend

Секрет долгой и надежной работы гаражных ворот заключается не только в высоком качестве изделий, но и в их правильной установке. В помощь специалистам монтажных бригад Группа компаний «АЛЮТЕХ» подготовила новое обучающее видео, в котором описывается процесс установки ворот серии Trend.

08.10.2019

Новое видео о покрытии ПУР-ПА, или Секрет долговечности секционных ворот «АЛЮТЕХ»

В новом видеоролике от «АЛЮТЕХ» смотрите все об уникальном полиуретановом покрытии, модифицированном части полиамида — ПУР-ПА, которое наносится на полотно секционными воротами «АЛЮТЕХ» и помогает конструкциям эстетичный внешний вид в течение всего периода эксплуатации.

17.09.2019

Новое обучающее видео: низкий монтаж гаражных ворот Prestige

В видеотеке «АЛЮТЕХ» пополнение: в копилку обучающих роликов добавилась видеоинструкция «Низкий монтаж гаражных ворот Prestige». 10-минутное видео, описывающее основные этапы установки новой премиальной серии, будет полезно в первую очередь специалистам монтажных бригад. В видеоинструкции наглядно показан пример монтажа гаражных ворот. Prestige — от подготовки проема до установки и снятия защитной пленки.

14.08.2019

Гаражные ворота Prestige от ALUTECH (паутина, 20 сек)

Покидая дом, я знаю, он — под надежной защитой.

И это знание рождает уверенность, а уверенность дает мне силы.

Гаражные ворота Prestige от «АЛЮТЕХ» — сильная сторона вашего дома!

09. 07.2019

Установка ригельного замка

Группа компаний «АЛЮТЕХ» представляет новое видео по монтажу ригельного замка в гаражных воротах серии Prestige.Ролик определяет основные операции по установке, как руководство для обучения персонала монтажных организаций.

09.07.2019

Высокий монтаж гаражных ворот Prestige

Копилка полезных обучающих видео от Группы компаний «АЛЮТЕХ» пополнилась роликом, описывающим особенности высокого монтажа гаражных ворот серии Prestige. Новая видеоинструкция поможет установить защитные конструкции быстро и без ошибок, увеличив тем самым срок их службы.

15.05.2019

Новая видеоинструкция: монтаж гаражных ворот Prestige с пружинами растяжения

Группа компаний «АЛЮТЕХ» представляет новое видео, в котором отражены ключевые операции, позволяющие установить секционные гаражные ворота Prestige с пружинами растяжения быстро и без ошибок.

27.03.2019

Новая видеоинструкция по стандартному монтажу секционных ворот Prestige — секреты качественной установки

Группа компаний «АЛЮТЕХ» презентует новую пошаговую видеоинструкцию по стандартному монтажу секционных ворот серии Prestige. 9-минутный видеоролик представляет собой наглядное, позволяющее выполнить все необходимые операции оперативно и без риска совершить ошибку.

17.01.2019

Год без забот: популярный певец Денис Клявер делится впечатлениями о секционных воротах «АЛЮТЕХ»

Зима — серьезное испытание для любой техники, работающей на улице, в том числе для автомобилей.Обильные снегопады, холодные ветры, резкие перепады температур изо дня в день проверяют машины на «жизнестойкость». Помочь автомобилю пережить холода с наименьшими потерями можно, оборудовав для него оптимальные условия хранения — теплый и уютный гараж.

Посмотрев новое видео ГК «АЛЮТЕХ» из серии «Год без забот», вы узнаете, какими воротами «зимует» солидный автопарк популярного российского певца, актера и композитора Дениса Клявера, и почему музыкант, не задумываясь, доверил сохранность своих шикарных авто белорусскому производителю.

17.12.2018

Год без забот: звездная семья рассказывает о преимуществах использования роллет и ворот «АЛЮТЕХ»

Лучший способ убедиться в качестве товара — послушать, что о нем говорят люди, которые успели испытать продукт на практике.Живые отзывы позволяют еще до момента покупки узнать все об особенностях и преимуществах изделий, а также «подводных камнях», которые могут обнаружиться в процессе эксплуатации. О своем опыте использования роллет и секционных ворот «АЛЮТЕХ» рассказала звездная семья — супруги Екатерина Волкова и Андрей Карпов.

.
