Схема подключения полотенцесушителя к ГВС и стояку

Подключение полотенцесушителя к ГВС не очень сложная процедура, но, как и монтаж любого оборудования в систему требует соблюдения определенного порядка операций и соответствия нормам СНиП 2-04-01-85. Конечно, можно подключить полотенцесушитель в систему отопления, что особенно часто практикуется в частых домах с индивидуальным отоплением. Но наиболее распространенным и оптимальным способом подключения при централизованном отоплении является подключение через систему горячего водоснабжения. Одно из важных преимуществ такого подключения – независимое функционирование обогревателя от отопительного сезона, т.е. схема подключения полотенцесушителя к стояку с горячей водой позволяет при пользовании водой получить обогрев помещения.

Принцип подключения всех видов полотенцесушителей один: к одному концу устройства организуется подвод воды, ко второму – обратка (отток воды).

В зависимости от модификации полотенцесушителя есть разные варианты подключений:

Подключение с расположением вверху, когда горячий теплоноситель подводится вверху и отводится снизу;
Подключение снизу;
Подключение по диагонали с подводом сверху и отводом внизу на противоположной стороне. Такое подключение может комбинироваться с верхним и нижним в сушилках типа «лестница».
По центру в нижней части полотенцесушителя.

Иногда встречаются модели на 4 точки подключения. Обычно это довольно большие сушилки с горизонтальным расположением труб для сушки, для которых требуется большая интенсивность нагрева.

Подготовительные работы перед врезкой в систему ГВС

1. Если ранее уже была установлена модель, которая морально устарела или подверглась коррозионным деформациям, то ее демонтируют.
2. После приобретения нового агрегата необходимо нанести на стену разметку для крепежа с учетом особенностей и габаритов нового полотенцесушителя. При разметке необходимо учитывать, что полотенцесушитель должен находится от стояка на расстоянии не более 2м – в противном случае будут слишком существенные теплопотери.

3. Перед фиксацией крепежа строительным уровнем проверяют точность расположения горизонтали.

4. Фиксация крепежных элементов. Лучшим вариантом является не жесткое, а регулируемое крепление за счет резьбового соединения.

Важно! Все работы по подключению проводятся только после отключения подачи воды на стояк через центральный кран.

Подключение полотенцесушителя в ГВС

Схема установки полотенцесушителя может осуществляться по двум способам:

1. Последовательное подключение обогревательной батареи в систему горячего водоснабжения, т.е. магистраль от центрального крана до водопроводного смесителя разрывается, а это место подключается полотенцесушитель. Стоит отметить, что такое подключение довольно существенно влияет на изменения температуры воды в кране, поэтому использовать его при малых температурах воды в магистрали не актуально, ведь полотенцесушитель будет отбирать практически все тепло, а из крана будет литься слегка теплая вода.

2. Параллельное подключение, при котором создаются ответвления в магистрали горячего водоснабжения для подключения полотенцесушителя, а между врезками устанавливается кран, регулирующий прохождение потока горячей воды через отопительное устройство. Такая схема подключения полотенцесушителя к ГВС нередкая, ведь она актуальна при очень высоких или низких температурах воды в магистрали, чтоб оставалась возможность регулировки тепловых режимов воды из крана и обогрева.

Технология врезки полотенцесушителя в систему горячего водоснабжения достаточно проста, но прежде необходимо определиться со способом подключения. Если в магистрали горячего водоснабжения гарантированно держится постоянная температура воды в пределах 60-70 градусов, то можно использовать упрощенную последовательную схему подключения полотенцесушителя к стояку. Но, в жизни все случается, поэтому рекомендуется для перестраховки использовать вторую схему подключения с параллельными отводами и регулирующими прохождение теплоносителя кранами.

Что необходимо для подключения полотенцесушителя к ГВС

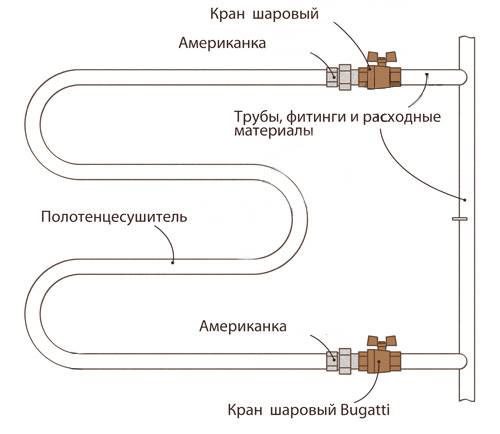

1. Обычно полотенцесушитель продается в комплекте с крепежными и монтажными элементами, но в любом случае при покупке необходимо проверить их наличие, а при необходимости (отсутствие или ненадежная конструкция) приобрести их дополнительно. При выборе монтажных и крепежных элементов необходимо учитывать общую (рабочую, с жидкостью) массу полотенцесушителя.

2. Схема подключения полотенцесушителя к ГВС требует приобретения дополнительных соединительных фитингов, для чего берется в расчет способ крепления на полотенцесушителе и водопроводной магистрали:

При прокладывании новой коммуникации для обогревателя чаще всего используют металлопластиковую трубу, которая может соединяться, либо за счет специальных резьбовых фитингов, либо методом температурной пайки. В любом случае не допускается установка труб уменьшенного сечения относительно имеющихся коммуникаций.

Если после центрального водопроводного крана остались старые стальные трубопроводы, то лучше всего модернизировать (заменить) все водопроводные коммуникации. В противном случае придется устанавливать большое количество переходников со старых труб на новые.

Если обогреватель имеет наружные резьбы (штуцер), то необходимо приобрести разъемные муфты с внутренней резьбой («американки»), которые позволят в случае необходимости беспроблемно демонтировать полотенцесушитель.

Моделей разъемных резьбовых муфт достаточно много, чтобы правильно подобрать их для врезки в водопроводные коммуникации.

3. Схема установки полотенцесушителя должна обеспечивать безопасный съем или отключение обогревателя, поэтому соединительные «американки» устанавливаются на запорные краны, подключенные к водопроводной магистрали. При этом «прямую» водопроводную магистраль к крану-смесителю рекомендуется оставить, а на нее установить в районе ответвлений полотенцесушителя запорный кран.

4. Правильное расположение полотенцесушителя по горизонтали очень важно для его надежной работы, т.к. может в обогревателе образовываться воздушная пробка, не позволяющая полному прогреву трубы. Для ликвидации подобных проявлений в схему включают краники Маевского.

Схема подключения полотенцесушителя к стояку горячей воды: tvin270584 — LiveJournal

Конечно, можно подключить полотенцесушитель в систему отопления, что особенно часто практикуется в частых домах с индивидуальным отоплением. Но наиболее распространенным и оптимальным способом подключения при централизованном отоплении является подключение через систему горячего водоснабжения.

Одно из важных преимуществ такого подключения – независимое функционирование обогревателя от отопительного сезона, т.е. схема подключения полотенцесушителя к стояку с горячей водой позволяет при пользовании водой получить обогрев помещения. В статье мастер сантехник расскажет, о схемах подключения полотенцесушителя к стояку горячей воды.

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

Демонтаж имеющегося полотенцесушителя;
Установка нового стояка;
Монтаж шаровых кранов и байпаса;
Соединение при помощи сварки трубопроводов;
Установка полотенцесушителя, включающая его подключение.

Обратите внимание! Все работы по подключению проводятся только после отключения подачи воды на стояк через центральный кран

Конструктивные особенности

Полотенцесушители являлись обязательным предметом интерьера ванной или сантехнического совмещенного узла большинства серий многоэтажных домов, массово возводимых по всей стране во второй половине прошлого века. Правда, это были, как правило, не какие-то оригинальные, удобные в пользовании и радующие глаз приборы. Чаще всего дело ограничивалось изогнутым участком трубы, U-образной или, реже М-образной формы.

По сути, они представляли собой участок стояка горячего водоснабжения, в котором по правилам поддерживалась постоянная циркуляция воды. Сразу обратите внимание на нюанс сама петля изготовлены из трубы, имеющей диаметр больше, чем на стояке (как минимум – равный). Это – неспроста: тем самым добивались минимизации гидравлического сопротивления, которое на криволинейных и тем более – петлеобразных участках всегда больше, нежели на прямых.

Чаще всего сушилки устанавливались на нисходящей трубе, то есть с потоком, направленным сверху вниз. Соображения те, что потребитель получает горячую воду требуемой температуры, независимо от того, на каком этаже он проживает. А уже затем, при обратном движении, был допустим и дополнительный отбор тепла для работы полотенцесушителей и обогрева ванных комнат. Однако, подобные соображения иногда игнорировались, то есть можно было встретить эти приборы и на восходящей трубе.

Так что для правильной установки полотенцесушителя хозяину квартиры так или иначе необходимо будет уточнить, к какой трубе, восходящей или нисходящей, стояка горячего водоснабжения его придётся подключать. Это порой серьезно влияет на выбор схемы.

И вот тут порой, начинаются казусы. Врезанный самостоятельно или неопытным мастером, слабо разбирающимся в законах гидравлики, полотенцесушитель вдруг отказывается полноценно работать.

Больше всего хлопот в этом вопросе приносят модели тира «лесенка». Мало того, раз сушилка устанавливается на общий стояк ГВС – проблема с подачей горячей воды начинает распространяться на соседей. Все оттого, что нарушается сбалансированность всей системы, ухудшается или даже полностью прекращается циркуляция в стояке.

Понятно, что это становится как минимум причиной постоянных скандалов и разбирательств. Но дело может окончиться и более серьезными последствиями, вплоть до применения штрафных санкций.

Схемма подключения U- и М-образных полотенцесушителей

С ними и действительно проще всего. Ошибки если и бывают – не из-за общей схемы подключения, а, так сказать, из-за несоблюдения некоторых нюансов монтажа.

Да, несмотря на широкое разнообразие ассортимента моделей полотенцесушителей, многие все же отдают дань «классике» — изогнутым U- или М-образно петлям. Одних вполне устраивает дизайн, другим просто не хочется переделывать подводку от стояка, рассчитанную на именно такой вариант прибора, третьих привлекается доступная стоимость п. простота монтажа также может играть не последнюю роль.

Конечно, современные полотенцесушители такого типа – это вполне симпатичные изделия из нержавейки, хромированной стали или цветных металлов. Но принцип работы у них и схема подключения – точно такие же, как у «ветеранов» из гнутых труб ВГП.

А схема их подключения практиковалась в основном самая незамысловатая – эта петля (или две петли) просто являлись частью стояка, не отделенные от него никакими запорными или регулировочными устройствами. Эту схему можно вполне использовать и сейчас, хотя оптимальной назвать ее сложно.

Какое несовершенство данной схемы сразу бросается в глаза? Полотенцесушитель абсолютно лишен «автономии». Его невозможно отключить, если, например, для хозяев нежелательно, чтобы он в данное время работал (скажем, в ванной от него слишком жарко). Чтобы поменять на другую модель или устранить возможную аварию – придётся отключать весь стояк полностью. В собственном доме – это не столь существенно, но в многоэтажке – хлопот не оберёшься!

Казалось бы, напрашивается решение – установить шаровые краны на обоих трубах подачи в полотенцесушитель. Их можно в любой момент перекрыть, чтобы по той или иной причине вывести прибор из эксплуатации.

А вот этого делать как раз – никак нельзя. Такая установка запорных элементов полностью выводит их строя весь стояк горячей воды по всем этажам, если хотя бы один их кранов будет закрыт. Все просто – циркуляция прерывается. И конфликт с соседями и работниками управляющей компании – обеспечен.

При монтаже полотенцесушителя к стояку специалисты дают следующую рекомендацию: во время работ необходимо устанавливать байпас, то есть перемычку. Какая бы то ни была врезка полотенцесушителей, при любом, нижнем, боковом или диагональном подключении, должна осуществляться исключительно при наличии байпаса на стояке. И единственное исключение, что было показано выше (прямая врезка без кранов), в расчет не принимается из-за примитивности схемы и ее упомянутых недостатков.

Байпас – замыкающий участок трубы с диаметром, равным диаметру стояка или на один шаг меньше.

Байпас у полотенцесушителя решает несколько задач:

Сохранение нормальной скорости циркуляции по всему стояку горячей воды. Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — не менее 60°C) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк, времени суток и от наличия или отсутствия водоразбора в квартирах жильцов.
Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Другая часть идёт мимо, сохраняя больше тепла для следующих санузлов, ведь от одного стояка могут работать один-два десятка полотенцесушителей.
Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулировки температуры требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно.

Но и тут есть проблема: высота отводов от пола, расстояние между ними, диаметр и тип байпаса никак не нормированы. Это приводит к массовым проблемам при подключении полотенцесушителей, о них будет рассказано чуть ниже.

Три основных варианта исполнения байпаса с отводами:

Несмещённый и незауженный байпас. Отводы приварены прямо к трубе стояка. Между отводами геометрия стояка (это диаметр трубы и её направление) остаётся неизменной. Часто можно услышать «ой, а у меня байпаса нет!» – но на самом деле тут байпас – это просто часть стояка.

Несмещённый зауженный байпас. Между отводами уменьшается диаметр стояка на один типоразмер трубы (например, для стояка 1” байпас выполняется 3/4”), сам стояк по-прежнему остаётся прямым. Пожалуй самый часто встречающийся вариант, который, увы, несёт кучу проблем при определённых условиях.

Смещённый зауженный или незауженный байпас. Между отводами участок стояка сдвигается в сторону полотенцесушителя, а смещённый участок может быть дополнительно заужен на один шаг диаметра. Также проблемный вариант в очень многих случаях.

А вот ориентировочные коэффициенты затекания воды в полотенцесушитель для разных конфигураций байпаса. Помните, что они справедливы только при выборе однозначно рабочей схемы подключения из представленных далее вариантов:

Смещённый байпас: 0,33-0,4.
Смещённый и одновременно зауженный на один шаг диаметра байпас: 0,48-0,52.
Несмещённый зауженный байпас: 0,4.
То есть смещение байпаса по эффективности практически равнозначно его сужению.

Обратите внимание! Установка запорно-регулировочной арматуры на стояках категорически запрещена

Под это дело имеется даже «мотивация» — мол, установленный кран или вентиль позволяет тонко регулировать количество проходящей через полотенцесушитель горячей воды, то есть, по сути, уровень нагрева. А между тем – это грубейшая ошибка! Получается, что кран снова оказывается на стояке, о недопустимости чего уже говорилось выше.

Ну все, с простейшими схемами подключения разобрались – пора переходить к более «интересным» вариантам.

Схема подключения полотенцесушителей типа «Лесенка»

Это – наиболее популярная в наше время категория моделей полотенцесушителей. Такие приборы очень выгодно смотрятся на стене ванной комнаты, удобны в пользовании – перекладины, а нередко – еще и дополнительные полочки сверху облегчают развешивание вещей для сушки или нагрева. Отмечается их высокая теплоотдача.

Форма может быть различной, порой – весьма неожиданной. Но, как правило, сохраняется принцип конструкции – две вертикальных трубы (назовём их коллекторами), связанные трубами-перемычками меньшего диаметра. Патрубки для подключения полотенцесушителя к стояку располагаются только на коллекторах.

А вот по расположению этих патрубков «лесенки» тоже могут серьезно различаться.

Так, отдельная группа моделей этой категории оснащена двумя патрубками на одном коллекторе, направленными в сторону. Такие полотенцесушители, вполне понятно, предназначены исключительно для бокового подключения.

В других моделях коллекторы полотенцесушителя имеют возможность подключения и сверху, и снизу. То есть две точки будут использованы для врезки в систему, а оставшиеся две или глушатся, или закрываются воздухоотводными клапанами. Безусловно, такие модели дают куда больший «простор» для выбора оптимального способа подключения к стояку.

Впрочем, есть и такие модели, у которых для врезки используются исключительно нижние торцы вертикальных коллекторов – это предусмотрено конструкцией, и других вариантов она не допускает. Но и для таких приборов имеются неплохие схемы подключения.

Схемы бокового или диагонального подключения полотенцесушителя

Такая схема прекрасно работает с моделями «лесенок» универсального типа. Байпас – обычный, то есть не требующий ни уменьшения диаметра, ни смещения. На работе полотенцесушителя практически не сказывается ни скорость потока вода в стояке, ни ее напор, ни направление. При необходимости участки подводки могут быть довольно длинными – до 4 ÷5 метров. Правда, должны быть соблюдены некоторые важные и, возможно, не сразу заметные и понятные нюансы.

Верхняя точка подключения к стояку должна в обязательном порядке быть выше верхнего соединительного узла на полотенцесушителе. Аналогично и снизу – нижняя точка врезки в стояк – ниже подключения нижней подводки к прибору. Это достигается приданием трубам подводки небольшого уклона – будет достаточно 20, максимум 30 мм перепада высоты на погонный метр.

Уклон, правда, становится и необязательным, если удаление прибора от стояка не превышает 2 метров, и если для подводки применены трубы с DN 1″ и более — тогда можно довольствоваться и строго горизонтальной прокладкой.

Участки подводки должны быть прямыми. Не допускается изгибов, в которых может скапливаться воздух. (Кстати, растворенного и взвешенного воздуха в трубах ГВС всегда традиционно больше, чем в холодных!).

Диаметр подводки (внутренний, естественно, то есть ДУ или DN) – не мене 20 мм (это внешний 25 для полипропилена и стандарт ¾» для металлических труб). Краны или вентили – тоже с проходом не менее 20 мм.

Трубы на участке подводки, как правило, заключаются в термоизоляцию. Обычно их прячут в прорезанные штрабы, так что изоляция в любом случае будет необходима – чтобы не рассеивать тепло в стене.

Как уже говорилось, смещения или заужения байпаса не требуется. Скажем даже больше того — такое «усовершенствование» лишает схему универсальности, так как при подаче снизу вверх не исключается полное запирание контура полотенцесушителя, и он станет неработоспособным.

При верхней подаче система с зауженным байпасом работать однозначно будет, не без каких-то «преференций» для владельца. То есть смысла не видно.

Так сказать, «в развитие» этой схемы иногда применяют и диагональное подключение полотенцесушителя.

В принципе, все требования, перечисленные выше, остаются в силе. Но дает ли такое подключение какие-то преимущества?

По всей видимости, здесь срабатывает стереотип по аналогии с радиаторами отопления. Там, действительно, диагональное подключение дает некоторый выигрыш в теплоотдаче, в несколько процентов. И в масштабе, скажем, целого дома эффект получается ощутимый. Здесь же, в условиях одного небольшого теплообменного прибора можно гарантировать, что никто особой разницы и не почувствует. То есть можно не усложнять монтаж. Хотя сама по себе схема, безусловно, полностью рабочая и весьма эффективная. Кстати, направление диагонали тоже никакой роли не играет – можно выбрать любое.

Это были, так сказать, базовые схемы, а теперь несколько вариаций.

Например, имеются старые тройники в стояке, разнесенные больше, чем высота полотенцесушителя, и переделывать не хочется. Или по иным соображениям врезка в стояк должна быть значительно выше и ниже места расположения прибора, скажем, чтобы маскировать горизонтальные участки. Никаких проблем – все решается просто.

Вся разница-то только в наличии вертикальных участков от точек подключения вверх и вниз до горизонтальной подводки. Кстати, длина этих вертикальных участков ничем не лимитируется – по крайней мере, в пределах разумного.

Другая крайность – старые трубы подводки от стояка расположены слишком близко одна к другой, но переделывать не хочется. Значит, можно применить вот такую схему.

Правило размещения верхней точки врезки выше прибора соблюсти невозможно. А от этого образуется «горб» — своеобразная ступенька, в которой может скапливаться содержащийся в воде воздух. И где, кстати, гарантировано будет образовываться воздушная пробка при временном прекращении подачи воды в стояке. Значит, никуда не деться от установки устройства, позволяющего этот воздух стравливать. Место установки показано желтой стрелкой.

В простейшем варианте – это кран Маевского, и выпуск воздуха придётся по мере необходимости проводить вручную. Более современный вариант – автоматический воздухоотводчик, который самостоятельно станет выпускать скопившиеся газы.

А что делать, если от старого подключения все же остался зауженный или смещенный байпас? Переделывать? Давайте разбираться.

Смотрим на простейшую базовую схему, но с байпасом из трубы, меньше на один шаг диаметра стояка. (При диагональном подключении ничего не меняется, так что повторяться не станем).

Практика показывает, что подобная схема будет гарантированно работоспособной только при потоке воды вниз. При направленном вверх – велика вероятность того, что часть восходящего потока будет перенаправлена в полотенцесушитель, где встретится с потоком, идущим в обратном направлении – под действием того теплового насоса, о котором уже говорилось выше. То есть с потоком остывшей воды, перетекающей вниз под влиянием силы тяжести. Получается встреча двух противоположно направленных векторов. И велика вероятность, что контур полотенцесушителя попросту запрется. Система получается неустойчивой, очень сильно зависящей от температуры и напора воды в стояке. Например, при большом разборе горячей воды по этажам циркуляция в полотенцесушителе может полностью остановиться или быть еле заметной. То есть прибор будет или холодным, или еле теплым. Одним словом – «как повезет».

Диагональное подключение в этом случае не только не повышает эффективность, но способно, напротив, стать еще большим тормозом для нормальной циркуляции.

В точности такая же картина будет и со смещенным байпасом, так что приводить ее в отдельности – смысла не имеет. Единственное, что можно сказать на этот счет – смещенный байпас должен быть того же диаметра, что и стояк. Бывает, что и его заужают, что совершенно неприемлемо.

Итак, вывод. Если в «наследство» достался стояк с зауженным или со смещенным байпасом, то оставить его без переделки можно исключительно тогда, когда направление потока — сверху вниз (как, кстати, по всем правилам и должно быть). Если же направление – противоположное, или же хозяин не имеет информации об этом – лучше перейти на универсальную схему, которая гарантированно не подведет.

Схемы нижнего подключения полотенцесушителя

Многим владельцам квартир по душе именно такое подключение. Действительно, его легче скрыть в шрабах или даже под декоративным кожухом. Производители предлагают немало моделей, предназначенных именно для такого варианта.

Казалось бы – какие тут могут быть секреты? Ан нет – с нижним подключением все даже несколько сложнее, чем с боковым. Скажем сразу, по эффективности теплоотдачи любая схема нижнего подключения нескоько проигрывает универсальным «боковым» вариантам. Пусть это не столь заметно на бытовом уровне, но тем не менее. Второй общий нюанс – любой из вариантов с нижним подключением в обязательном порядке требует установки воздухоотводчика. Исключений нет. Поэтому каждый раз повторять про необходимость такого устройства – не станем. Итак, какие схемы приемлемы?

Самая простая схема – на иллюстрации. Она универсальна, то есть будет работать при любом направлении потока горячей воды. Но если соблюдены некоторые условия:

Участки горизонтальной подводки желательно расположить с лёгким уклонов вверх от стояка к прибору, с подъемом в пределах 10÷20 мм на погонный метр. Это требование не распространяется на трубы с ДУ 1 дюйм и более, и при небольшом, до метра, удалении от стояка.
В любом случае нижняя врезка в стояк должна быть ниже полотенцесушителя. Для верхней точки врезки, если используется обычный прямой байпас (участок стояка), жесткого правила нет, хотя стремиться к созданию небольшого подъема на горизонтальном участке все же следует.
Трубы подводки, которые в таких условиях практически всегда замуровывают в стены, в обязательном порядке должны быть заключены в термоизоляцию.

Что делать, если стояк имеет зауженный или смещенный байпас, и требуется нижнее подключение?

Статья на сайте полностью не поместилась, продолжить чтение вы сможете по ссылке:

https://santekhnik-moskva.blogspot. com/2021/05/Skhema-podklyucheniya-polotentsesushitelya-k-stoyaku-goryachey-vody.html

как правильно подключить к стояку горячей воды в ванной в частном доме, схема системы водоснабжения

4 типичных ошибки при подключении полотенцесушителя к стояку горячей воды: как все исправить?

Предназначение полотенцесушителя в ванной не только в том, чтобы быть сушилкой для одежды.

В помещении с повышенной влажностью он является отопительным прибором и на схемах обозначается в виде прямоугольника. Правильная работа конструкции зависит от грамотного монтажа.

Основные варианты подключения полотенцесушителей

Всё зависит от того, есть ли в доме централизованная система горячего водоснабжения или общедомовая магистраль отопления.

К системе горячего водоснабжения

Удобный и часто используемый вариант подключения:

Не требует оформления документов.
Подходит для любого сезона, так как отключить стояк можно по заявлению в ЖЭКе.
Полотенцесушитель работает круглогодично, в том числе и летом.
Установить можно своими силами.

От отопления

Более трудоёмкий способ, так как требует вмешательства в работу системы отопления. Предполагает оформление некоторых документов в управляющей компании:

Заявление на установку прибора.
Заказ проекта с планом и размерами соединений.

Установка проводится профессионалами. После подсоединения приглашаются сантехники из ЖЭКа для приёмки. Присоединённый к магистрали центрального отопления полотенцесушитель отключается с закрытием отопительного сезона, что не совсем удобно.

Принцип подключения к ГВС на основе подвод — обратка воды

В приборах предусмотрены два отверстия: на подход и выход потока жидкости. В основе работоспособности системы заложен принцип «гравитационного насоса». Теплоноситель поступает в прибор и, остывая, стремится вниз, так как обладает большей удельной плотностью по сравнению с горячей водой стояка. В итоге жидкость в устройстве находится в постоянном движении за счёт остывания в нижней части прибора и возвращается в общедомовую магистраль (при подключении к ГВС) или в трубу обратного потока (в системе отопления).

Фото 1. В продаже существуют универсальные полотенцесушители, которые подходят для любого вида подключения.

Основные виды водяных полотенцесушителей по типу соединения с трубами из полипропилена

Используется четыре, обеспечивающих гарантированную работу устройства. Они зависят от конфигурации прибора и от того, где располагаются подводящие трубы.

Вертикальное

В этом случае вода попадает в устройство сверху и выводится через нижнее отверстие. Используется в ванных комнатах домов старой постройки, когда коммуникации открыты для доступа и проходят в помещении ванной. Изделие врезается в стояк и является его частью.

Модели типа «лесенка» могут иметь отверстия для вертикальной подачи и вывода.

Горизонтальное

Теплоноситель протекает через боковые концы сушилки для полотенец. Преимущества такого варианта:

Скорость циркуляции воды в стояке не отражается на работе прибора.
Отсутствует необходимость в стравливании скопившегося воздуха.
Позволяет максимально удалить полотенцесушитель от магистрали без потери эффективности в работе.

Модели с отводами сбоку — самые популярные и востребованные. Бывают П-образной, змеевидной формы.

Диагональное

Не обладает преимуществами перед предыдущим вариантом, так как они равнозначны. Часто применяется на приборах в виде лесенки.

Подключение происходит через отвод к одному из верхних концов устройства. Выводится жидкость через нижнее отверстие, расположенное по диагонали от точки подключения. Правильный монтаж гарантирует бесперебойную работу агрегата.

Нижнее

Используется преимущественно в случаях, когда необходимо скрыть трубы без штробления стены, например, под ванной. Обязательна установка крана Маевского на приборе, чтобы стравливать скапливающийся воздух.

Обладает меньшей эффективностью по сравнению с боковым и диагональным способами, но в некоторых ситуациях является единственно возможным вариантом.

Существуют модели с четырьмя точками подключения, из которых можно выбрать любой удобный из вышеперечисленных способов монтажа.

Типичные ошибки

Для того чтобы отопительный прибор исправно выполнял свои функции, нужно не допускать типичных ошибок в процессе его подключения.

Как не надо подсоединять сушитель:

Не стоит подсоединять изделие, используя детали, которые сужают просвет в трубе (фитинги, краны).
На горизонтальных трассах недопустимы провалы и выпячивания труб.
Нельзя устанавливать отсечные краны, перекрывающие воду в приборе, если он является частью стояка.
Не надо монтировать прибор без предусмотренного байпаса в конструкции системы.

Справка! Байпас — это перемычка, установленная между отводами полотенцесушителя параллельно основной системе. Она обеспечивает свободный ток теплоносителя другим потребителям в случае ремонта или замены сушилки в отдельно взятой квартире.

Схема действия такова:

Горячая вода, дойдя до развилки, разделяется на две части, одна из которых поступает в полотенцесушитель, нагревая его. Другая направляется в байпас и проходит дальше по системе горячего водоснабжения. Охладившись на 1—2 градуса, поток из сушителя смешивается с байпасным и возвращается в основную магистраль.

Важно! Недопустимо устанавливать запорную арматуру на байпас!

Типичные ошибки при подключении:

Использование металлопластиковой трубы для отвода.

Если коммуникации расположены неудобно, появляется желание вмонтировать трубу из металлопластика, которая имеет свойство изгибаться в нужном направлении.

Это неоправданно, так как петли оказывают избыточное сопротивление потоку воды, в них скапливается воздух. Снижают циркуляцию и фитинги, которые имеют малый просвет.

Сушитель для полотенец смещён вниз относительно нижнего отвода.

Жидкость в нижней части прибора не «продавливается» более лёгкой, горячей, поэтому застаивается и остывает. Принцип «гравитационного насоса» перестаёт действовать.

Подвод воды в виде п-образной петли вверху или внизу.

Ошибка встречается, когда нужно спрятать подводящие трубы под потолком либо под полом. Может работать какое-то время при достаточном напоре в системе. Завоздушенность в верхней части подвода — проблема, с которой можно столкнуться в процессе эксплуатации. Прекращение тока воды в нижней части неизбежно со временем.

Комбинация двух предыдущих нерабочих вариантов.

Попытка убрать трубы под стяжкой пола и за потолком одновременно предполагает устройство двух петель: в верхней части конструкции, при подводе жидкости и в нижней, в месте отвода. Многочисленные колена и изгибы чреваты засорениями, особенно в нижней части системы. Вверху движению потока жидкости мешают образующиеся воздушные камеры.

Как выглядит правильная разводка:

Соблюдён уклон подводящих труб. Перепад от 30 мм на метр является вариантом нормы.
Верхний отвод стояка расположен выше верхней точки сушителя, нижний — ниже.
Диаметр труб для монтажа не менее ¾ для стали, 25 мм для полипропилена. Шаровые краны, которые используются для сохранения максимальной циркуляции — не менее ¾.
Подводящие трубы закрыты теплоизоляцией.

Особенности параллельного и последовательного подсоединения к стояку горячей воды

Два способа подключения, различающиеся особенностями монтажа.

Параллельная схема

Обогреватель для ванной становится элементом системы с помощью параллельных ответвлений. Между врезками устанавливаются краны, которые регулируют прохождение потока воды через прибор.

Такой способ даёт возможность полностью заменить стояк и кардинально изменить расположение обогревающего элемента.

Схема:

Определяется место врезки подводов в магистраль.
Размечается план расположения подводящих труб, байпаса и запорных кранов.
Выполняется штробление стен и укладка труб, которые монтируются в магистраль ГВС.
Уточняется место крепления сушилки для полотенец.
Выполняется монтаж прибора.

Важно! При выполнении любых монтажных работ необходимо перекрыть воду в стояке!

Последовательное

Полотенцесушитель присоединяется к подходу горячей воды, на котором располагается водопроводный смеситель. Не требует капитального ремонта, экономит трубы и расходные материалы.

Схема врезки выглядит так:

Размечаются точки присоединения изделия к смесителю.
Труба в этом месте вырезается.
На концах нарезается резьба под фитинги.
В разрыв с помощью муфт устанавливается полотенцесушитель.

У этой схемы есть одна особенность: она работает только тогда, когда в стояке ГВС поддерживается температура не ниже 60 градусов. В противном случае обогреватель отберёт на себя всё тепло и из крана смесителя будет течь остывшая вода.

Как правильно подсоединить сразу два сушителя

Иногда встает вопрос о подключении двух устройств. Параллельное подсоединение даёт больше возможностей для реализации такого проекта и позволяет размещать приборы независимо друг от друга и остальных элементов системы.

Последовательное расположение ведёт к большим потерям тепла, чем предыдущий вариант. Чем дальше от системы ГВС расположены присоединённые друг за другом полотенцесушители, тем больше вероятность допустить конструктивный просчёт.

Подключение агрегата к системе отопления в хрущевке, плюсы и минусы

В домах старой постройки и коттеджах зачастую отсутствует централизованное водоснабжение, вода для личных нужд подогревается с помощью газовой колонки или бойлера. Поэтому подключение полотенцесушителя к системе отопления является единственным вариантом.

Важно! Труба вывода врезается в стояк обратки системы отопления!

В высотном доме:

Перед установкой необходимо осмотреть существующую структуру подходов, и заменить их, если это необходимо.
Осуществить установку байпаса и запорных кранов на подход и отвод теплоносителя.
Накрутить кронштейны на полотенцесушитель, отметить положение устройства на стене.
Просверлить отверстия для кронштейнов и установить в них держатели.
Соединить прибор с патрубками с помощью американок.

В частном доме к бойлеру:

В индивидуальных домах и коттеджах приборы для сушки полотенец устанавливать проще, так как не требуются разрешительные документы, перекрыть подачу воды можно в любой момент.

Сварочные и установочные работы производятся в любое время. При подключении нужно учитывать отсутствие высокого давления в магистрали. Подсоединяется полотенцесушитель по схеме, аналогичной для многоквартирных домов. Нужно учитывать направление движения потока в магистрали и подключать агрегат по его ходу.

Основные моменты монтажа к полипропиленовой трубе

Полипропилен — современный и долговечный материал. Трубы, изготовленные из него, отличаются лёгкостью и дешевизной. Они не подвержены коррозии и устойчивы к воздействию высоких температур. Для подсоединения полотенцесушителя к полипропиленовой трубе необходимо приобрести фитинги, которые вваривают в стояк. Для пайки используется специальный паяльник. Диаметр труб должен совпадать с диаметром сушилки для полотенец.

Как включить полотенцесушитель после его установки, как запустить после отключения

Надёжность резьбовых соединений в системе проверяется в первую очередь. Для этого необходимо открыть подачу горячей воды в магистрали. Затем аккуратно открыть вентиль на патрубке вывода (обратке).

После того, как прибор заполнится жидкостью, можно открывать запорный кран, находящийся на трубе подачи теплоносителя. Воздух из устройства стравливается с помощью крана Маевского или путём ослабления американки на трубе подвода.

Полезное видео

Посмотрите видео, в котором детально рассказывается о том, как правильно выполнить разводку труб под полотенцесушитель.

Что необходимо отразить на чертежах перед подключением: обозначения мест соединения

Правильное подключение полотенцесушителя — залог его долгой и бесперебойной работы. Основные моменты, на которые необходимо обратить внимание: разводка труб, установка запорной арматуры и байпаса, выбор способа подсоединения к патрубкам подхода и отвода.

Подключение полотенцесушителя к стояку горячей воды

Подключение полотенцесушителя к стояку горячей воды – не самое сложное мероприятие. Но определенные знания, соблюдение порядка действий требуются. Почему подключать будем именно к ГВС? При централизованном отоплении это самый оптимальный вариант. Одно из важных преимуществ – обогрев помещения при пользовании горячей водой. При подключении полотенцесушителя к стояку отопления обогрев будет зависеть от отопительного сезона. В частном секторе такой способ подсоединения практикуется чаще.

Варианты подключений

Принцип подсоединения полотенцесушителя к стояку одинаков для всех моделей: в один конец подводится вода, из второго – ее отток (обратка). Вариант подключения зависит от конкретной модификации устройства:

горячий теплоноситель подключается вверху, обратка – снизу;
подсоединение производится снизу;
подвод горячей воды – сверху, отвод – на противоположной стороне снизу, по диагонали;
подключение по центру снизу;
подсоединение к четырем точкам (для больших сушилок с горизонтальными трубами).

Способы подключения полотенцесушителей к системе ГВС.

Схемы подключения полотенцесушителей к стояку отопления:

Порядок подсоединения:

Как подключить полотенцесушитель к стояку?

Перед врезкой в систему горячего водоснабжения проводим ряд подготовительных мероприятий:

Отключение подачи воды на нужный нам стояк.
Демонтаж (если нужно) старого полотенцесушителя.
Примерка новой модели и нанесение на стену разметки для крепежа. Полотенцесушитель не должен быть отнесен от стояка более чем на два метра. Иначе существенное количество тепла будет теряться.
Проверка горизонтальности и вертикальности агрегата посредством строительного уровня.
Фиксация крепежных деталей.

Как подключить полотенцесушитель на стояк горячего водоснабжения?

Полотенцесушители подключают к ГВС при централизованном горячем водоснабжении круглогодичного действия. Допускается подсоединение агрегатов к самостоятельным системам отопления круглогодичного действия. В этом случае обязательна установка запорной арматуры, позволяющей отключать полотенцесушители в летний период.

Все чаще в домах железные трубы (чугун, сталь, медь) меняются на пластиковые. Уже почти во всех квартирах стоит полипропилен. Подключим полотенцесушитель к пластиковому трубопроводу.

Так выглядит узел подключения по закрытой схеме:

Подсоединение агрегатов к ГВС выполнено посредством соединительных муфт. Они выпускаются в следующих размерах:

1′′×1/2′′ или 1′′×3/4′′;
3/4′′×3/4′′ или 3/4′′×1/2′′.

Узел подсоединения по открытой схеме:

По ходу движения теплоносителя делают уклон подводки к полотенцесушителю. По всей длине – от пяти до десяти миллиметров. Если подводка менее пятидесяти сантиметров, то она может быть строго горизонтальной.

Ось полотенцесушителя и подводящая труба могут быть удалены от поверхности облицовочной плитки или штукатурки на:

3,5 сантиметра – при диаметре трубы до 23 миллиметров;
5-5,5 сантиметра – при диаметре трубы от 40 до 50 миллиметров.

Подводка и агрегат должны плотно прилегать к опорам и быть прочно закрепленными. При этом полотенцесушитель и подводящий трубопровод не приваривают, а ставят на кронштейны или поддерживающие крюки. «Горячая» труба подвержена температурным деформациям. В любом случае. Если произвести сварку, возрастет нагрузка на стену.

Полотенцесушитель должен быть четко выверен по горизонтали. В противном случае внутри может образоваться воздушная пробка, мешающая теплоносителю заполнить весь агрегат. Чтобы предупредить подобные неприятности, в схему подключения добавляют краники Маевского.

Навигация по записям

Подключение полотенцесушителя к стояку горячей воды схема

Как самому заменить и подключить полотенцесушитель. Подробная схема, технология подключения полотенцесушителя.

Схема подключения полотенцесушителя

Лет 7 назад сменили полотенцесушитель. До этого была обычная труба — изгиб трубы горячей воды.

Схема подключения полотенцесушителя прямоточная.

Труба была на резьбе, поэтому замена прошла без сварки, только пришлось подобрать тройники и сгоны.

Поначалу все работало нормально. Но в последний год стала заметна сильная коррозия труб и кранов. Краны вообще перестали работать, а стали подтекать. Возникла угроза разрушения кранов и трубы с соответствующими последствиями.

схема подключения полотенцесушителя увеличить		Было принято решение упредить неприятные последствия и заменить краны и проржавевшие трубы и сгоны. Местные сантехники заломили цену и поэтому за работу взялся приглашенный мастер. За отдельную плату была отключена горячая вода на два часа.
увеличить		Перед началом работ была проведена подготовка — все раскручено и разобрано — заготовлены — краны и сгоны соответсвующих диаметров и отвечающие на вопрос «папа-мама».
увеличить		По рекомендации ДЕЗа (да и основываясь на предидущем опыте) были куплены краны с черной ручкой на резьбы кранов плотно намотан лен

увеличить		лен обмазан специальной пастой (раньше пользовались суриком или масляной краской — пока сделаешь перемажешься)

увеличить		после подготовки краны вкручены сначала рукой

увеличить		а затем ключом
увеличить		при закручивании ручку крана развернули так, чтобы удобно было взяться ключом
увеличить		ключ обхватывает наружную пустую часть крана, поэтому чтобы не сломать кран ключ зажимаем с умеренной силой.
увеличить		несколько оборотов
увеличить		и нижний кран установлен так же устанавливаем верхний кран установка этих кранов позволяет менять полотенцесушитель или производить с ним любые манипуляции без обращения в ДЕЗ по поводу отключения горячей воды

Как самому заменить и подключить полотенцесушитель.

Подробная схема, как подключить полотенцесушитель.

Схема подключения полотенцесушителя к стояку горячей воды — Московский сантехник

Подключение полотенцесушителя к ГВС не очень сложная процедура, но, как и монтаж любого оборудования в систему требует соблюдения определенного порядка операций и соответствия нормам СНиП 2-04-01-85. Конечно, можно подключить полотенцесушитель в систему отопления, что особенно часто практикуется в частых домах с индивидуальным отоплением. Но наиболее распространенным и оптимальным способом подключения при централизованном отоплении является подключение через систему горячего водоснабжения. Одно из важных преимуществ такого подключения – независимое функционирование обогревателя от отопительного сезона, т.е. схема подключения полотенцесушителя к стояку с горячей водой позволяет при пользовании водой получить обогрев помещения. В статье мастер сантехник расскажет, о схемах подключения полотенцесушителя к стояку горячей воды.Основные этапы
Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

Демонтаж имеющегося полотенцесушителя;
Установка нового стояка;
Монтаж шаровых кранов и байпаса;
Соединение при помощи сварки трубопроводов;
Установка полотенцесушителя, включающая его подключение.

Обратите внимание! Все работы по подключению проводятся только после отключения подачи воды на стояк через центральный кран

Конструктивные особенности
Полотенцесушители являлись обязательным предметом интерьера ванной или сантехнического совмещенного узла большинства серий многоэтажных домов, массово возводимых по всей стране во второй половине прошлого века. Правда, это были, как правило, не какие-то оригинальные, удобные в пользовании и радующие глаз приборы. Чаще всего дело ограничивалось изогнутым участком трубы, U-образной или, реже М-образной формы. По сути, они представляли собой участок стояка горячего водоснабжения, в котором по правилам поддерживалась постоянная циркуляция воды. Сразу обратите внимание на нюанс сама петля изготовлены из трубы, имеющей диаметр больше, чем на стояке (как минимум – равный). Это – неспроста: тем самым добивались минимизации гидравлического сопротивления, которое на криволинейных и тем более – петлеобразных участках всегда больше, нежели на прямых. Чаще всего сушилки устанавливались на нисходящей трубе, то есть с потоком, направленным сверху вниз. Соображения те, что потребитель получает горячую воду требуемой температуры, независимо от того, на каком этаже он проживает. А уже затем, при обратном движении, был допустим и дополнительный отбор тепла для работы полотенцесушителей и обогрева ванных комнат. Однако, подобные соображения иногда игнорировались, то есть можно было встретить эти приборы и на восходящей трубе.
Так что для правильной установки полотенцесушителя хозяину квартиры так или иначе необходимо будет уточнить, к какой трубе, восходящей или нисходящей, стояка горячего водоснабжения его придётся подключать. Это порой серьезно влияет на выбор схемы. И вот тут порой, начинаются казусы. Врезанный самостоятельно или неопытным мастером, слабо разбирающимся в законах гидравлики, полотенцесушитель вдруг отказывается полноценно работать. Больше всего хлопот в этом вопросе приносят модели тира «лесенка». Мало того, раз сушилка устанавливается на общий стояк ГВС – проблема с подачей горячей воды начинает распространяться на соседей. Все оттого, что нарушается сбалансированность всей системы, ухудшается или даже полностью прекращается циркуляция в стояке.

Поэтому и стоит внимательно заранее посмотреть, разобраться — какая схема в конкретных условиях, с учетом особенностей стояка, выбранной модели и пожеланий хозяев по ее установке, будет оптимальной. А какая, наоборот, станет или причиной вечных проблем, или вовсе не работоспособной. Схемма подключения U- и М-образных полотенцесушителей
С ними и действительно проще всего. Ошибки если и бывают – не из-за общей схемы подключения, а, так сказать, из-за несоблюдения некоторых нюансов монтажа. Да, несмотря на широкое разнообразие ассортимента моделей полотенцесушителей, многие все же отдают дань «классике» — изогнутым U- или М-образно петлям. Одних вполне устраивает дизайн, другим просто не хочется переделывать подводку от стояка, рассчитанную на именно такой вариант прибора, третьих привлекается доступная стоимость п. простота монтажа также может играть не последнюю роль.
Конечно, современные полотенцесушители такого типа – это вполне симпатичные изделия из нержавейки, хромированной стали или цветных металлов. Но принцип работы у них и схема подключения – точно такие же, как у «ветеранов» из гнутых труб ВГП.

На этой схеме и дальше темно-серым цветом будет показываться стояк горячего водоснабжения. Синие стрелки – допустимое направление потока воды. Как видно — в данном случае оно значение не имеет, то есть допустимо любое. Фиолетовыми линиями будут показываться вновь создаваемые участки подводки от стояка к полотенцесушителю. На этих картинках и пока что нет, но вскорости они появятся. Какое несовершенство данной схемы сразу бросается в глаза? Полотенцесушитель абсолютно лишен «автономии». Его невозможно отключить, если, например, для хозяев нежелательно, чтобы он в данное время работал (скажем, в ванной от него слишком жарко). Чтобы поменять на другую модель или устранить возможную аварию – придётся отключать весь стояк полностью. В собственном доме – это не столь существенно, но в многоэтажке – хлопот не оберёшься! Казалось бы, напрашивается решение – установить шаровые краны на обоих трубах подачи в полотенцесушитель. Их можно в любой момент перекрыть, чтобы по той или иной причине вывести прибор из эксплуатации.
А вот этого делать как раз – никак нельзя. Такая установка запорных элементов полностью выводит их строя весь стояк горячей воды по всем этажам, если хотя бы один их кранов будет закрыт. Все просто – циркуляция прерывается. И конфликт с соседями и работниками управляющей компании – обеспечен. При монтаже полотенцесушителя к стояку специалисты дают следующую рекомендацию: во время работ необходимо устанавливать байпас, то есть перемычку. Какая бы то ни была врезка полотенцесушителей, при любом, нижнем, боковом или диагональном подключении, должна осуществляться исключительно при наличии байпаса на стояке. И единственное исключение, что было показано выше (прямая врезка без кранов), в расчет не принимается из-за примитивности схемы и ее упомянутых недостатков. Байпас – замыкающий участок трубы с диаметром, равным диаметру стояка или на один шаг меньше.
Байпас у полотенцесушителя решает несколько задач:

Сохранение нормальной скорости циркуляции по всему стояку горячей воды. Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — не менее 60°C) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк, времени суток и от наличия или отсутствия водоразбора в квартирах жильцов.
Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Другая часть идёт мимо, сохраняя больше тепла для следующих санузлов, ведь от одного стояка могут работать один-два десятка полотенцесушителей.
Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулировки температуры требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно.

Несмещённый и незауженный байпас. Отводы приварены прямо к трубе стояка. Между отводами геометрия стояка (это диаметр трубы и её направление) остаётся неизменной. Часто можно услышать «ой, а у меня байпаса нет!» – но на самом деле тут байпас – это просто часть стояка.

Несмещённый зауженный байпас. Между отводами уменьшается диаметр стояка на один типоразмер трубы (например, для стояка 1” байпас выполняется 3/4”), сам стояк по-прежнему остаётся прямым. Пожалуй самый часто встречающийся вариант, который, увы, несёт кучу проблем при определённых условиях.

Смещённый зауженный или незауженный байпас. Между отводами участок стояка сдвигается в сторону полотенцесушителя, а смещённый участок может быть дополнительно заужен на один шаг диаметра. Также проблемный вариант в очень многих случаях.

Смещённый байпас: 0,33-0,4.
Смещённый и одновременно зауженный на один шаг диаметра байпас: 0,48-0,52.
Несмещённый зауженный байпас: 0,4.
То есть смещение байпаса по эффективности практически равнозначно его сужению.

Обратите внимание! Установка запорно-регулировочной арматуры на стояках категорически запрещена

Чрезвычайно важен еще один нюанс. Довольно часто в сети встречаются и чертежи, и фотографии уже выполненных работ, которые сразу притягивают взгляд наличием запорного устройства (крана, вентиля) на байпасе.
Под это дело имеется даже «мотивация» — мол, установленный кран или вентиль позволяет тонко регулировать количество проходящей через полотенцесушитель горячей воды, то есть, по сути, уровень нагрева. А между тем – это грубейшая ошибка! Получается, что кран снова оказывается на стояке, о недопустимости чего уже говорилось выше. Ну все, с простейшими схемами подключения разобрались – пора переходить к более «интересным» вариантам. Схема подключения полотенцесушителей типа «Лесенка»
Это – наиболее популярная в наше время категория моделей полотенцесушителей. Такие приборы очень выгодно смотрятся на стене ванной комнаты, удобны в пользовании – перекладины, а нередко – еще и дополнительные полочки сверху облегчают развешивание вещей для сушки или нагрева. Отмечается их высокая теплоотдача. Форма может быть различной, порой – весьма неожиданной. Но, как правило, сохраняется принцип конструкции – две вертикальных трубы (назовём их коллекторами), связанные трубами-перемычками меньшего диаметра. Патрубки для подключения полотенцесушителя к стояку располагаются только на коллекторах. А вот по расположению этих патрубков «лесенки» тоже могут серьезно различаться.
Так, отдельная группа моделей этой категории оснащена двумя патрубками на одном коллекторе, направленными в сторону. Такие полотенцесушители, вполне понятно, предназначены исключительно для бокового подключения.
В других моделях коллекторы полотенцесушителя имеют возможность подключения и сверху, и снизу. То есть две точки будут использованы для врезки в систему, а оставшиеся две или глушатся, или закрываются воздухоотводными клапанами. Безусловно, такие модели дают куда больший «простор» для выбора оптимального способа подключения к стояку.
Впрочем, есть и такие модели, у которых для врезки используются исключительно нижние торцы вертикальных коллекторов – это предусмотрено конструкцией, и других вариантов она не допускает. Но и для таких приборов имеются неплохие схемы подключения.

Схемы бокового или диагонального подключения полотенцесушителя

Для начала – две простейшие и, вместе с тем – привлекающие своей универсальностью и исключительной работоспособностью схемы. Если присмотреться, то можно увидеть немало сходства с теми простейшими вариантами, что используются с U или М-образными приборами.
Такая схема прекрасно работает с моделями «лесенок» универсального типа. Байпас – обычный, то есть не требующий ни уменьшения диаметра, ни смещения. На работе полотенцесушителя практически не сказывается ни скорость потока вода в стояке, ни ее напор, ни направление. При необходимости участки подводки могут быть довольно длинными – до 4 ÷5 метров. Правда, должны быть соблюдены некоторые важные и, возможно, не сразу заметные и понятные нюансы. Верхняя точка подключения к стояку должна в обязательном порядке быть выше верхнего соединительного узла на полотенцесушителе. Аналогично и снизу – нижняя точка врезки в стояк – ниже подключения нижней подводки к прибору. Это достигается приданием трубам подводки небольшого уклона – будет достаточно 20, максимум 30 мм перепада высоты на погонный метр. Уклон, правда, становится и необязательным, если удаление прибора от стояка не превышает 2 метров, и если для подводки применены трубы с DN 1″ и более — тогда можно довольствоваться и строго горизонтальной прокладкой. Участки подводки должны быть прямыми. Не допускается изгибов, в которых может скапливаться воздух. (Кстати, растворенного и взвешенного воздуха в трубах ГВС всегда традиционно больше, чем в холодных!). Диаметр подводки (внутренний, естественно, то есть ДУ или DN) – не мене 20 мм (это внешний 25 для полипропилена и стандарт ¾» для металлических труб). Краны или вентили – тоже с проходом не менее 20 мм. Трубы на участке подводки, как правило, заключаются в термоизоляцию. Обычно их прячут в прорезанные штрабы, так что изоляция в любом случае будет необходима – чтобы не рассеивать тепло в стене. Как уже говорилось, смещения или заужения байпаса не требуется. Скажем даже больше того — такое «усовершенствование» лишает схему универсальности, так как при подаче снизу вверх не исключается полное запирание контура полотенцесушителя, и он станет неработоспособным. При верхней подаче система с зауженным байпасом работать однозначно будет, не без каких-то «преференций» для владельца. То есть смысла не видно. Так сказать, «в развитие» этой схемы иногда применяют и диагональное подключение полотенцесушителя.
В принципе, все требования, перечисленные выше, остаются в силе. Но дает ли такое подключение какие-то преимущества? По всей видимости, здесь срабатывает стереотип по аналогии с радиаторами отопления. Там, действительно, диагональное подключение дает некоторый выигрыш в теплоотдаче, в несколько процентов. И в масштабе, скажем, целого дома эффект получается ощутимый. Здесь же, в условиях одного небольшого теплообменного прибора можно гарантировать, что никто особой разницы и не почувствует. То есть можно не усложнять монтаж. Хотя сама по себе схема, безусловно, полностью рабочая и весьма эффективная. Кстати, направление диагонали тоже никакой роли не играет – можно выбрать любое. Это были, так сказать, базовые схемы, а теперь несколько вариаций. Например, имеются старые тройники в стояке, разнесенные больше, чем высота полотенцесушителя, и переделывать не хочется. Или по иным соображениям врезка в стояк должна быть значительно выше и ниже места расположения прибора, скажем, чтобы маскировать горизонтальные участки. Никаких проблем – все решается просто.
Вся разница-то только в наличии вертикальных участков от точек подключения вверх и вниз до горизонтальной подводки. Кстати, длина этих вертикальных участков ничем не лимитируется – по крайней мере, в пределах разумного. Другая крайность – старые трубы подводки от стояка расположены слишком близко одна к другой, но переделывать не хочется. Значит, можно применить вот такую схему.
Правило размещения верхней точки врезки выше прибора соблюсти невозможно. А от этого образуется «горб» — своеобразная ступенька, в которой может скапливаться содержащийся в воде воздух. И где, кстати, гарантировано будет образовываться воздушная пробка при временном прекращении подачи воды в стояке. Значит, никуда не деться от установки устройства, позволяющего этот воздух стравливать. Место установки показано желтой стрелкой. В простейшем варианте – это кран Маевского, и выпуск воздуха придётся по мере необходимости проводить вручную. Более современный вариант – автоматический воздухоотводчик, который самостоятельно станет выпускать скопившиеся газы.
А что делать, если от старого подключения все же остался зауженный или смещенный байпас? Переделывать? Давайте разбираться.
Смотрим на простейшую базовую схему, но с байпасом из трубы, меньше на один шаг диаметра стояка. (При диагональном подключении ничего не меняется, так что повторяться не станем). Практика показывает, что подобная схема будет гарантированно работоспособной только при потоке воды вниз. При направленном вверх – велика вероятность того, что часть восходящего потока будет перенаправлена в полотенцесушитель, где встретится с потоком, идущим в обратном направлении – под действием того теплового насоса, о котором уже говорилось выше. То есть с потоком остывшей воды, перетекающей вниз под влиянием силы тяжести. Получается встреча двух противоположно направленных векторов. И велика вероятность, что контур полотенцесушителя попросту запрется. Система получается неустойчивой, очень сильно зависящей от температуры и напора воды в стояке. Например, при большом разборе горячей воды по этажам циркуляция в полотенцесушителе может полностью остановиться или быть еле заметной. То есть прибор будет или холодным, или еле теплым. Одним словом – «как повезет». Диагональное подключение в этом случае не только не повышает эффективность, но способно, напротив, стать еще большим тормозом для нормальной циркуляции. В точности такая же картина будет и со смещенным байпасом, так что приводить ее в отдельности – смысла не имеет. Единственное, что можно сказать на этот счет – смещенный байпас должен быть того же диаметра, что и стояк. Бывает, что и его заужают, что совершенно неприемлемо. Итак, вывод. Если в «наследство» достался стояк с зауженным или со смещенным байпасом, то оставить его без переделки можно исключительно тогда, когда направление потока — сверху вниз (как, кстати, по всем правилам и должно быть). Если же направление – противоположное, или же хозяин не имеет информации об этом – лучше перейти на универсальную схему, которая гарантированно не подведет. Схемы нижнего подключения полотенцесушителя

Участки горизонтальной подводки желательно расположить с лёгким уклонов вверх от стояка к прибору, с подъемом в пределах 10÷20 мм на погонный метр. Это требование не распространяется на трубы с ДУ 1 дюйм и более, и при небольшом, до метра, удалении от стояка.
В любом случае нижняя врезка в стояк должна быть ниже полотенцесушителя. Для верхней точки врезки, если используется обычный прямой байпас (участок стояка), жесткого правила нет, хотя стремиться к созданию небольшого подъема на горизонтальном участке все же следует.
Трубы подводки, которые в таких условиях практически всегда замуровывают в стены, в обязательном порядке должны быть заключены в термоизоляцию.

Эта схема – лишь вариация предыдущей. Отличие – только в необходимости по тем или иным причинам вертикальных участков перед подключением прибора. Никаких дополнительных требований, кроме ранее перечисленных, не выдвигается. Наоборот даже, гарантированное расположение обеих точек врезки на стояке ниже полотенцесушителя – это оптимальный вариант!
Что делать, если стояк имеет зауженный или смещенный байпас, и требуется нижнее подключение? Если повезло, и расположение байпаса позволяет соблюсти правило, что точки врезки в стояк – ниже полотенцесушителя, то переживать и не надо. Правда, настоятельно рекомендуется в таком случае не манкировать уклоном горизонтального участка подводки. В таком варианте схема полностью сохранит свою универсальность, пригодность для любого направления потока горячей воды.
Но бывает и так, что уже имеющийся байпас врезан высоко, и не хочется менять его положение. Но это не дает возможности соблюсти рекомендацию по положению верхней точки врезки в стояк – в противном случае полотенцесушитель окажется задранным к потолку. Как быть? На помощь может прийти вот такая схема, которая, увы, не без недостатков.
Какие же оговорки:

Допустимое направление воды для гарантированной работы – исключительно сверху вниз. При потоке, направленном вверх, контур полотенцесушителя скорее всего вскорости запрется, циркуляция по нему прекратится.
Верхняя точка врезки в стояк однозначно не может быть выше верхнего края полотенцесушителя.

Если не удаётся соблюсти даже хотя бы одно из этих требований – придётся стояк переделывать, организовывать новые точки врезки в него, убирать старый зауженный или смещенный байпас. И применять приемлемую к случаю универсальную схему. Каких схем следует избегать в принципе Остается напоследок посмотреть на несколько схем, в которые заложена принципиальная ошибка. Эти варианты или вовсе нерабочие, или настолько «капризные», что лучше с ними и не связываться. И если приглашённый «мастер»-сантехник начинает «лепить» нечто подобное – от его услуг следует сразу же отказаться. Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.

Нежелательно опускать прибор ниже отводов по двум причинам:

Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.

Стремление скрыть верхний участок горизонтальной подводки, например, над подвесным потолком, иногда приводит вот к таким «произведениям искусства».

Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского. Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.

При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается. Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка. Диагональное подключение в данной ситуации ничем не лучше бокового.
Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен. Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка. Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы. Все указанные схемы неправильного подключения могут иметь свои варианты. Поэтому важно понять ключевую ошибку, причину неработоспособности, чтобы не допустить такого монтажа. Основные моменты
Грамотный монтаж любого сантехнического изделия в ванной комнате требует наличия у специалиста профессиональных навыков. Дело в том, что достаточно допустить небольшую погрешность в замерах, чтобы это стало причиной возникновения серьезных неприятностей и проблем с эксплуатацией прибора. Поэтому, если перед вами возникла задача по установке полотенцесушителя, лучше всего, чтобы эта работа была поручена квалифицированному специалисту. Во время проведения подобных работ имеются важные моменты, о которых необходимо помнить:

При проведении замеров недопустимы округления;
Перед установкой необходимо точно выбрать место установки сантехнического изделия;
Обязательным является использование в конструкции таких элементов, как муфты, фитинги, кронштейны и пр;
Обязательно необходимо правильно выбрать схему подключения устройства.

В сюжете — Подключение полотенцесушителя
В сюжете — Почему не греет полотенцесушитель

Заключение

Полотенцесушитель представляется сложным сантехническим изделием в плане его подключения к системе горячего водоснабжения. В процессе выполнения работ по его установке необходимо выполнить множество разных операций, которые могут повлиять на качество монтажа и надежность работы самого сантехнического изделия. Поэтому только квалифицированный специалист, имеющий практический опыт работы, способен наиболее качественно выполнить подключение полотенцесушителя к стояку с горячей водой. Если вы не обладаете подобными навыками, не следует понапрасну рисковать, а лучше всего поручить эту работу персоналу обслуживающей организации. Ссылка на первоисточник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Установка полотенцесушителя в ванной — разбор схем подключения прибора

Полотенцесушитель в ванной комнате – чрезвычайно удобный прибор. Благодаря ему, комфортность пользования этим помещением значительно возрастает. Всегда есть возможность просушить влажные полотенца, одеть после душа теплый халат, а для молодых мам очень важным моментом является и сушка детских вещей после экспресс-стирок, которые порой случаются по нескольку раз на день. Да и в самой ванной от размещённого на стене полотенцесушителя — значительно теплее, так как он играет еще и роль своеобразного радиатора отопления.

Установка полотенцесушителя в ванной

Те старые полотенцесушители, которые ранее повсеместно устанавливались в городских квартирах, многих уже не удовлетворяют с эстетической точки зрения. Поэтому, задумывая ремонт в ванной или в совмещённом санузле, хозяева планируют и установку нового прибора, на старом месте, либо с переносом на более удобную, с их точки зрения, позицию. Но при всей кажущейся простоте подобной операции, установка полотенцесушителя в ванной все же подчиняется целому ряду важных правил. Если их не учитывать, то либо прибор не будет функционировать так, как хотелось бы, либо, что еще хуже, нарушиться нормальная работа всей системы горячего водоснабжения или отопления.

Главная направленность данной публикации и будет заключаться в том, чтобы дать хозяевам квартиры представление, какие схемы подключения полотенцесушителя считаются приемлемыми и эффективными. Следует полагать, что если домашний мастер берется за такое дело, его уже не следует учить основным приемам сантехнического монтажа. Ну а если все же будет приглашаться сторонний специалист – будет возможность проконтролировать его работу, так как в этой среде промышляет немалое количество откровенных халтурщиков.

Общие представления о работе полотенцесушителя

Существует несколько типов подобных приборов. Подавляющее большинство из них рассчитано на работу при подключении к трубопроводу, по которому циркуляция разогретой жидкости. В продаже в наше время появилось немало электрических моделей, которым необходимо только подключение к сети питания. Это, так сказать, «отдельно стоящая» категория полотенцесушителей, установка которых не требует соблюдения особых требований – важно соблюсти лишь правила электробезопасности. По большому счету, установка подобного прибора мало чем отличается от подключения, скажем светильника или обогревательного конвектора.

Разнообразие полотенцесушителей – чрезвычайно велико, и по внешнему исполнению, и по принципу действия.

Самыми «проблемными» были и остаются все же полотенцесушители водяного принципа действия – именно с их монтажом возникает наибольшее количество вопросов. Приборам такого типа и будет в основном посвящено дальнейшее изложение.

Полотенцесушители комбинированного типа подчиняются при подключении к трубной разводке общим правилам

Сразу оговоримся, что можно приобрести модель комбинированного типа, которая будет работать благодаря циркуляции горячей воды, но может при необходимости переключаться и на электрический обогрев. Тем не менее, подключение подобных полотенцесушителей к контурам труб подчиняется общим правилам, поэтому в отдельную категорию их выносить не будем.

Как разобраться в многообразии полотенцесушителей?

Предлагаемый ассортимент подобных приборов – чрезвычайно широк, что может даже поставить тупик при выборе. Помочь в этом вопросе поможет специальная публикация нашего портала – «Как выбрать полотенцесушитель» .

Итак, для нормальной работы полотенцесушителя необходим поток разогретой жидкости через него. В многоэтажных домах, где горячее водоснабжение было организовано по принципу постоянной циркуляции воды, этот прибор, как правило, представлял собой просто обычную петлю трубы горячего стояка, чаще всего – на нисходящей части «кольца», то есть с потоком, направленным сверху вниз. В этом был заложен тот смысл, что потребители получают горячую воду требуемой температуры, независимо от этажа проживания, а уже при возвращении потока шел дополнительный отбор тепла на полотенцесушителях.

Всем с ранних лет знакомые полотенцесушители, стоявшие в большинстве городских квартир. По сути – петля на обратном стояке горячего водоснабжения

Обратите внимание – труба, формирующая петлю (одну, в полотенцесушителях U-типа, или две – М-типа) имеет диаметр такой же, как и на самом стояке, или даже больше. Это – требование для обеспечения нормальной, без помех и излишнего гидравлического сопротивления, циркуляции в локальном контуре ГВС.

Понятно, что подобные полотенцесушители в настоящее время уже очень часто не удовлетворяют хозяев по своей внешности. Принимается решение об их замене на более современные, максимально подходящие по своим эстетическим качествам к создаваемому в ванной интерьеру. И вот здесь начинаются «чудеса». Некомпетентное вмешательство домашних мастеров или даже «горе-сантехников» (которых, к сожалению, весьма немало), приводит к тому, что, в лучшем случае, полотенцесушитель не работает вовсе или прогревается неравномерно (особенно это касается приборов типа «лесенка»). А в худшем – нарушается функционирование системы горячего водоснабжения во всем стояке подъезда, что влечет за собой меры административного воздействия и, безусловно, обострение отношений со всеми соседями.

Дело в том, что непродуманные решения, основанные чаще всего на желание скрыть трубы подводки или приобрести прибор оригинальной формы, без учета особенностей его подключения, приводят к нарушению гидравлического баланса в системе. Поэтому далее в статье будут предложены варианты схем подсоединения полотенцесушителей, из которых можно выбрать наиболее подходящую. Кроме того, внимание будет уделено и схемам спорным, заведомо нерабочим, а то и вовсе запрещенным к реализации.

Еще одна оговорка, прежде чем перейти к рассмотрению схем. В дальнейшем будет речь идти в большей мере об установке полотенцесушителя именно в систему горячего водоснабжения. Дело в том, что в частных домах или в квартирах, где организовано автономное отопление эти приборы нередко являются составной частью именно системы отопления. С одной стороны – вроде бы удобно, но с другой – в летний период, когда обогрев дома не нужен, прибор становится «недееспособным».

Один из универсальных вариантов организации автономного отопления и горячего водоснабжения, с включением полотенцесушителя в общую схему

Другой вариант – это подключение полотенцесушителя к системе автономного горячего водоснабжения, оснащенной бойлером косвенного нагрева с автоматизированной циркуляционной схемой работы.

Схемы в обоих вариантах автономных систем могут быть весьма разнообразными, сложными, но подчиняющимися уже несколько иным правилам. Поэтому это вопрос также будет «выведен за скобки», так как относится уже к другому разделу, больше связанному с системами отопления.

Цены на полотенцесушители

Какую схему подключения полотенцесушителя выбрать?

Простейшие схемы врезки полотенцесушителей

Итак, ранее полотенцесушители чаще всего являлись неотъемлемой частью циркуляционного стояка горячего водоснабжения. При такой схеме подключения их работе абсолютно ничего не может помешать – раз диаметр «змеевика» не меньше диаметра трубы стояка, гидравлическое сопротивление, даже счет удлинения магистрали, практически не возрастает. Пока в системе циркулирует горячая вода, будет разогретым и сам прибор.

Самая простая схема установки полотенцесушителя. Сам по себе прибор является участком стояка горячего водоснабжения

Обратите внимание на показанные красные стрелочки. Направление потока на работоспособность полотенцесушителя при подобном подключении – абсолютно не влияет. Простота и надёжность подобного подключения подвигает владельцев квартир не отказываться от него и при смене полотенцесушителя. Достаточно выбрать современную модель с соответствующим межосевым расстоянием и диаметром трубы, чтобы не допустить заужения стояка.

Установлены новые полотенцесушители, без каких-либо изменений в конфигурации стояка горячего водоснабжения.

Монтаж тоже не выглядит слишком сложным. Необходимо договориться коммунальщиками о временном отключении стояка и сливе из него воды. Затем старый полотенцесушитель демонтируется (или срезается). На его место устанавливается новый, по технологии, наиболее подходящей к конкретным условиям. Это может быть приваривание резьбовых патрубков с дальнейшей «запаковкой» прибора, использование, по возможности, сохранившихся резьбовых участков, и т.п. Нередко прибегают и к обновлению самого стояка – например, меняют его на полипропиленовый, не снижая внутреннего диаметра трубы. Тогда установка будет еще проще – ввариваются соответствующие фитинги для перехода на резьбу, и к ним уже монтируется полотенцесушитель.

Сам стояк нередко прячут за декоративный короб, который «маскирует» всю разводку труб в ванной или санузле. Но принципиально, при любой схеме подключения, это не должно сказываться на ее конфигурации.

Стояки холодной и горячей воды закрыты декоративным коробом, но схема подключения при этом остается неизменной

Каким бы образом ни проводился монтаж, нельзя допускать двух ошибок:

— Нередко при установке металлопластиковых труб происходит невольное заужение прохода, что связано с особенностями строения пресс-фитингов. Это может сказаться на общей работоспособности всего стояка, так как на локальных участках резко возрастает гидравлическое сопротивление.

Достаточно часто допускаемая ошибка – конструкция фитинга для металлопластиковых труб подразумевает резкое сужение проходного диаметра, а на общем стояке это – не рекомендуется

Вторая дилетантская ошибка – это установка перед полотенцесушителем запорных устройств. Нет слов – наличие кранов позволяет самостоятельно отключать прибор, когда в нем нет необходимости, а если нужно – проводить демонтаж или какие-либо ремонтные работы. Краны обычно и ставят, но только не так, как показано на иллюстрации ниже.

Совершенно недопустимая схема монтажа полотенцесушителей – запорная арматура оказывается на самом стояке

Перекрытие любого крана практически парализует работу всего стояка. Циркуляция прекращается, подача воды из смесителей, возможно, и сохранится, но обездвиженный объем быстро остынет, и чтобы получить на выходе горячую воду, придется сливать немалое количество охлаждённой. Кроме того, при закрытом кране не исключено и завоздушивание стояка. Одним словом, никаких запорных устройств на стояке (а в данном случае полотенцесушитель – это его неотъемлемая часть) не допускается.

Учитывая то, что краны перед полотенцесушителем все же весьма полезны, от показанной выше схемы все чаще отказываются, организуя систему, в которой присутствует байпас. Это – перемычка, соединяющая, идущие от стояка к полотенцесушителю. Варианты здесь могут быть разными. Так, в качестве байпаса может выступать и сам стояк, к которому приварены патрубки для подключения полотенцесушителя – в современных новостройках чаще всего планируется именно такая разводка, которая дает хозяевам максимальное количество вариантов подключения.

Если переделывается старая подводка, наподобие такой, как была показана выше, то байпас может ввариваться или монтироваться на резьбу на горизонтальных участках, отходящих от стояка к прибору. В любом их случаев после байпаса вполне можно устанавливать краны – на общую циркуляцию в стояке системе это влияния не окажет.

На левом фрагменте в качестве байпаса выступает сам стояк. На правом установлен смещенный байпас того же диаметра, что и стояк.

Установкой байпаса решается сразу масса проблем. Во-первых, обеспечивается подача горячей воды примерно одной температуры во все квартиры, расположенные в стояке, независимо от этажа. Хозяин квартиры волен в любой момент отключить свой полотенцесушитель или даже вовсе снять его, перекрыв запорные шаровые краны. Мало того, он вполне может установить на полотенцесушителе термостатический регулятор, который способен поддерживать температуру в «змеевике» на определённом уровне, по аналогии с радиаторами отопления.

Существует расхожее мнение, что байпас должен быть обязательно или смещенным, или иметь заужение (на один диаметр меньше подводки). Действительно, такой подход должен несколько улучшать циркуляцию воды через полотенцесушитель. Но практика показывает, что особого различия при простых по конфигурации приборах не наблюдается – вода прекрасно циркулирует и с прямым не зауженным байпасом, так как, помимо принудительного циркуляционного потока в дело вмешивается еще и гравитационный, обусловленный разницей плотности нагретой и несколько остывшей в полотенцесушители жидкости. Кстати, зауженный байпас может даже сыграть и отрицательную роль при некоторых обстоятельствах. В дальнейшем будут рассмотрены несколько схем с различным расположением байпаса или врезанных в стояк ГВС патрубков.

Но вот, что совершенно недопустимо – это устанавливать на любой байпас запорную арматуру. Никакие отговорки, дескать, этот кран улучшает циркуляцию через сушилку, и будет всегда открываться, если перекрыты краны на сам прибор – не должны приниматься в расчет. По существующим правилам у хозяина квартиры в многоэтажке в принципе не должно быть возможности самостоятельного перекрытия стояка. То, что он может поручиться за свое благоразумие, вовсе не исключает случайностей, из-за которых может быть перекрыта циркуляция горячей воды для всего подъезда.

Такая схема подключения в условиях многоквартирного дома – совершенно недопустима

Кстати, такая схема подключения очень широко «гуляет» по просторам интернета (даже с приложением фотографий выполненных работ), где недобросовестные авторы статей ее выдают, как один из возможных вариантов. Стоит весьма предвзято отнестись к подобной публикации!

В условиях частного дома, где система отопления и горячего водоснабжения полностью автономна, владелец может устанавливать какую ему угодно запорную арматуру там, где сочтет это нужным. Однако, и в таком случае необходимость подобного крана на байпасе выглядит весьма сомнительной – все можно решить правильной балансировкой системы и установкой термостатических приборов.

Ассортимент полотенцесушителей не ограничивается простейшими моделями с боковым подключением. Многие выбирают полотенцесушители с нижним, диагональным или даже универсальным расположением патрубков для монтажа к трубам подводки. Именно с такими приборами и возникает больше всего путаницы, допускается максимальное количество ошибок, когда, после установки и подключения, оказывается, что полотенцесушитель или еле греет, или вообще наглухо «заперт». Поэтому дальнейшее рассмотрение будет посвящено различным вариантам монтажа по более сложным схемам.

Читайте, как сделать ремонт в ванной своими руками с полной инструкцией и фото, в нашей новой статье.

Рекомендуемые и непозволительные схемы подключения полотенцесушителей

Боковое или диагональное подключение

На первое место поставим схему, которая отличается высокой универсальностью и оттого применяете чрезвычайно часто. В принципе, она во многом повторяет простейшие варианты, о которых уже рассказывалось выше.

Несложная в исполнении схема установки полотенцесушителя в двух вариантах – с боковым и диагональным подключением

Схема одинаково хорошо работает с полотенцесушителем типа «лесенка» универсального подключения, с подачей воды в стойке сверху или снизу. Она не требует ни смещения, ни заужения байпаса. Не прослеживается никакой зависимости от напора воды в стояке и скорости ее перемещения. Удаление от стояка, в принципе, также не регламентируется. При соблюдении всех правил подключения нет нужды прибегать к стравливанию воздуха, если происходило временное отключение подачи воды.

Чтобы подобная схема демонстрировала все свои преимущества, необходимо придерживаться следующих правил:

Нижняя точка врезки в стояк должна быть ниже нижнего патрубка подключения полотенцесушителя. Соответственно, верхняя врезка – выше верхней точки подключения. При этом соблюдается уклон примерно в 20-30 мм на погонный метр подводки. Правда, это условие становится даже необязательным, если полотенцесушитель расположен на удалении не более 2 метров от стояка, а для подводки используются трубы диаметром 32 мм и выше. В таких условиях вполне можно ограничиться горизонтальной подводкой.
На участках подводки не допускается никаких изгибов, так как они становятся потенциальными «сборщиками воздуха», препятствующими нормальной циркуляции воды.
Заужения или смещение байпаса не требуется. Мало того, при подаче воды снизу зауженный байпас становится только помехой, который может и вовсе запереть внутреннюю циркуляцию через теплоноситель. При подаче воды сверху можно заузить байпас, из расчета на один шаг диаметра меньше стояка, хотя при подобной схеме особого значения это иметь не будет, и целесообразность – сомнительна, так как универсальность системы попросту исчезает.
Диаметр труб подводки должен быть не менее ДУ20: 25 для полипропилена с качественным внутренним армированием или ¾ дюйма — для стальных труб ВГП. При установке шаровых кранов – размер также не менее ¾ дюйма.
Проверенная практикой допустимое удаление от стояка при использовании труб ППР – до 4.5 метров.
Трубы желательно разместить в слое термоизоляции, а при их скрытом монтаже (то есть с расположением в прорезанной в стене штрабе) это становится и вовсе обязательным условием для нормальной эксплуатации.

Кстати, несмотря на расхожее мнение, особых преимуществ диагональное подключение в данном случае не имеет. Видимо, так считают по ассоциации с радиаторами отопления, где, в самом деле, при диагональной врезке с верхней подачей теплоносителя общая теплоотдача батареи возрастает на 5÷7%.

Подобная схема дает возможность некоторого видоизменения, например, когда есть необходимость расположить трубы подводки несколько иначе.

Если по каким-либо причинам необходимо разнести трубы подводки, то можно применить этот вариант той же схемы

В принципе, даже по схеме этого варианта видно, что никаких условий изменено не было — разница только в точках врезки в стояк и в наличии вертикальных участков на входе и выходе полотенцесушителя. Это никак не влияет на эффективность прибора и его работоспособность при любом направлении подачи воды.

Еще один вариант бокового подключения полотенцесушителя без заужения или смещения байпаса

На иллюстрации показан еще один вариант подводки при боковом подключении. Бывает, что условия установки не позволяют разнести патрубки врезки в стояк на высоту полотенцесушителя. Значит, применим этот вариант, правда, при подобной врезке уже никак не обойтись без монтажа воздухоотводчика на самом приборе – за счет получающейся ступеньки после временного отключения воды в полотенцесушителе образуется воздушная пробка, которую придется выпустить вручную.

Теперь – несколько допустимых схем с зауженным или смещенный байпасом. Как уже говорилось, особой нужды в таких мерах нет, но все же многие сантехники придерживаются строго своих точек зрения и стараются выполнить врезку именно так. Другой вариант – на ранее стоявшем полотенцесушителе уже устанавливался смещенный или зауженный байпас, и нет желания полностью переделывать конструкцию стояка.

Итак, те же две схемы, с боковым и диагональным подключением, но только на стояке между отводами к полотенцесушителю сделано заужение – на один шаг диаметра.

Схемы бокового и диагонального подключения полотенцесушителя-«лестницы» с зауженным байпасом на стояке

Казалось бы – такой подход очевиден. Но опять же – видимо, срабатывает ассоциативность мышления, вызванное требованиями к подобной установке радиаторов отопления в однотрубной системе. Но полотенцесушитель – это все-таки не совсем радиатор, и такие переделки здесь не нужны. Мало того, подобная схема будет работоспособна исключительно при верхней подаче воды. Если же подача осуществляется снизу, или даже в том случае, когда направление потока на стояке владельцу квартиры неизвестно, лучше от такого подхода отказаться.

А в остальном – схема при верхней подаче – вполне работоспособная и эффективная, особо не ограниченная расстоянием от стояка до полотенцесушителя. Основные требования в ней – такие же, как и при прямом не зауженном байпасе.

Боковое подключение со смещенным байпасом

Теперь – вариант со смещенным байпасом. Смещение также часто применяется при разводке радиаторов отопления, используют его мастера и при монтаже полотенцесушителей. Такой подход бывает особо оправдан когда стараются сохранить старые отводы стояка, к которым присоединялась самая примитивная петля, о которой рассказывалось в начале раздела. Чтобы не менять весь стояк, можно просто врезать байпас.

Но при этом необходимо иметь в виду, что направление потока также должно быть сверху вниз. В противном случае вполне вероятны ситуации, когда прибор будет оставаться холодным.

Важен еще один момент – при смещенном байпасе применять зауженную трубу для его монтажа – не следует. Это может существенно снизить эффективность работы полотенцесушителя, разбалансировать нормальную циркуляцию воды. Вообще, всегда советуют стремиться к тому, чтобы байпас перед полотенцесушителем по диаметру был равен стояку.

В остальном же все требования и допуски при монтаже подобной схемы – аналогичны боковому подключению с прямым байпасом.

Нижнее подключение полотенцесушителя

Подобный способ монтажа полотенцесушителя пользуется популярностью потому, что позволяет скрытно провести трубы подводки, не прибегая к масштабному штрабления – часть магистралей просто может быть скрыта стоящими вдоль стен аксессуарами. Кроме того, целый ряд моделей рассчитаны именно на такой тип монтажа. Надо сказать, что смотрятся полотенцесушители-«лесенки» с нижней подводкой – весьма эффектно, хотя по эффективности все же проигрывают приборам в с боковым или диагональным подключением.

Полотенцесушители с нижним подключением, безусловно, очень красиво смотрятся, хотя по эффективности несколько уступают приборам с боковой или диагональной подводкой

Подключение подобных полотенцесушителей, несмотря на кажущуюся простоту, также подчиняется определенным правилам. Давайте рассмотрим несколько приемлемых схем.

Подключение полотенцесушителя-«лесенки» снизу, с прямым, не зауженным и не смещенным байпасом

Такая схема работает вне зависимости от направления потока воды. Обязательное условие – наличие на одном из вертикальных коллекторов «лесенки» крана Маевского – любое отключение воды всегда приводит к завоздушиванию прибора. Обычно спускные краны входят в комплект полотенцесушителя и прикрываются декоративным колпачком, чтобы не дисгармонировать на общем фоне. Если в доме горячее водоснабжение работает стабильно, часто прибегать к выпуску воздуха и не придется.

Каким основным требованиям должна отвечать подобная схема?

Нижний отвод от стояка при любом варианте всегда должен располагаться ниже полотенцесушителя.
Верхний отвод, в случае, когда используется зауженный или смещенный байпас, должен располагаться также ниже полотенцесушителя – только в этом случае будет достигнута универсальность, то есть прибор будет функционировать при любом направлении потока воды. При ровном несмещенном байпасе это требование необязательное, но лучше, если на любом горизонтальном участке труба подводки все же будет иметь небольшой уклон вверх, от стояка к полотенцесушителю, хотя бы от 5 до 30 мм на погонный метр длины. Строго горизонтальное расположение подводки от верхнего отвода допускается лишь при небольших расстояниях от стояка или при использовании труб диаметром боле 32 мм.
Естественно, на всем протяжении труб должны быть полностью исключены «горбы», где может скапливаться воздух.
При нижней подводке трубы чаще всего прячут в толщу стены, так что одеть их в термоизоляционную оболочку придётся в любом случае.

Варианты показанной выше схемы могут быть следующими:

Вариант с удлиненными участками вертикальной подводки снизу – принципы монтажа и работы не меняются

Необходимость разместить трубы подводки от стояка к полотенцесушителю на минимальном расстоянии от пола вынуждает делать удлиненными вертикальные участки перед подключением к прибору. Но это, по сути, ничего не меняет. Оба отвода расположены ниже полотенцесушителя, что является оптимальным для всех подобных схем. Направление потока – любое, на эффективности это никак не отражается.

Нижнее подключение, а на стояке – зауженный байпас

Если складывается такая ситуация, то необходимо соблюсти правило, чтобы на верхнем отводе, на горизонтальном участке все же было соблюдено правило небольшого подъема вверх (показан синей стрелкой), пусть даже всего на 5 ÷ 20 мм на метр. В таком случае сохранится универсальность схемы, то есть ее независимость от направления потока воды в стойке.

Схема со смещенным байпасом и нижним подключением полотенцесушителя

Эта схема отвечает тем же требованиям, что и размещенная выше. Единственное требование – диаметр байпаса не должен быть меньше диаметра стояка.

А что делать, если планируется нижнее подключение полотенцесушителя, а на стояке осталась старая врезка со смещенным байпасом, и не хотелось бы это все переделывать. При этом верхний отвод расположен достаточно высоко, и если соблюдать правило, что он должен быть ниже точки подключения – придется прибор задирать к самому потолку. На этот счет тоже есть решение, но только при соблюдении двух важных условий.

Допускается и такое подключение, хотя его можно считать эффективным с большой условностью

— Во-первых, подобная схема будет работать гарантированно устойчиво только при верхней подаче воды. При подаче снизу очень вероятно «запирание» внутреннего контура, и прибор будет оставаться холодным.

— Во-вторых, верхний отвод стояка в любом случае должен располагаться ниже верхнего края полотенцесушителя, иначе прибор не сможет работать в принципе.

Если хотя бы одно из указанных условий не выполняется, то нечего и думать – придется заниматься переделкой стояка на прямой, с ровным и не зауженным байпасом. Тогда появится полная возможность выбрать оптимальную схему подключения.

Заведомо НЕ рабочие, ошибочные схемы подключения

В угоду внешнему оформлению ванной или же в погоне за максимальной экономией сил и средств (например, при использовании старых участков разводок или пробитых для иных надобностей каналов в стенах) неопытные мастера иногда совершают ошибки. Эти упущения приводят к тому, что при визуальной, казалось бы, правильности врезки полотенцесушитель остается холодным, несмотря на исправную работу системы горячего водоснабжения.

Приведем в качестве примеров наиболее часто встречающиеся неправильные схемы подключения.

«Горб» на участке верхней подводки – это гарантированное завоздушивание и прекращение циркуляции через полотенцесушитель.

Наверное, все понятно без слов – желая подвести трубу сверху (обычно в целях ее какой-либо маскировки, например, над подвесным потолком, потому что иных причин и придумать сложно), «мастер» создал «горб» на участке подводки от верхнего отвода. В итоге получилась петля, в которой обязательно начнет скапливаться воздух. Причем это будет происходить даже при относительно стабильно работе системы горячего водоснабжения — мелкие пузырьки воздуха в горячей воде присутствуют практически постоянно. Рано или поздно возникнет ситуация, когда воздушная пробка просто перекроет циркуляцию через полотенцесушитель, и прибор будет оставаться холодным.

В теории все это решается установкой на верхнем участке получившейся петли крана Маевского. Но тогда вообще какой смысл всё это затевать, если есть стремление выполнить скрытую подводку?

В лучшем случае такая схема будет крайне неэффективной, но скорее всего – вскорости вообще прекратит работать

На этом примере не соблюдено ключевое условие – расположение нижнего отвода ниже нижней точки полотенцесушителя. Получается, что вступают в «антагонизм» механизмы принудительной и естественной (гравитационной» циркуляции воды.

Вода, остывшая в полотенцесушителе, стремится опуститься вниз и невольно оказывается в своеобразной «ловушке», образованной создавшейся петлей между точкой нижней врезки в стояк и нижним краем прибора. Свободный выход ей в стояк получается затруднённым, а свержу ей не дает движения горячая вода.

Возможно, поначалу полотенцесушитель и будет казаться работоспособным, однако, будет чувствоваться довольно значимая градация по температуре – низ явно холоднее. В определенный достигнет «критическая масса», когда воде будет намного проще протекать через стояк, минуя прибор. Циркуляция прекратится, полотенцесушитель превратиться просто в «украшение» ванной комнаты.

При такой «схеме» подключения к стояку центрального горячего водоснабжения надеяться на хоть какую-то работу прибора вообще наивно

Здесь вообще все неправильно – нижняя подводка, а обе точки врезки резки расположены выше нижнего края полотенцесушителя. Никакого стимула воде протекать через малый контур нет и в помине, а кроме того, образовывается сразу два «мешка-ловушки» для остывшей воды, о которых рассказано выше.

Сразу две причины, делающие схему нерабочей – об обеих уже сказано

«Мастер» решил спрятать верхнюю подводку пот потолок, а нижнюю – убрать в стяжку. В итоге получилась «схема» которая не будет работать сразу по двум причинам. Сверху скопится воздух, а снизу – опять же образовался «мешок», затрудняющий нормальную циркуляцию. Итог такой же – очень скоро полотенцесушитель намертво «встанет».

Наконец, рассмотрим схему с боковым подключение, уже упомянутую выше, но которую можно считать рабочей условно, только с верхней подачей воды. Речь опять идет об «увлечении» некоторыми сантехниками зауженными или смещенными байпасами.

При нижней подаче воды схема будет неустойчива, и может вообще стать неработоспособной

В чем же здесь дело, ведь, казалось бы, все требования соблюдены? А загвоздка именно в зауженном или смещенном байпасе.

Вследствие того, что выполнено смещение или сужение, в нижней точке давление жидкости на входе — выше, чем в верхней. Значит, работающий насос, обеспечивающий циркуляцию в стояке, будет стремиться «закачать» воду в полотенцесушитель именно снизу. Но навстречу ему обязательно идет гравитационный поток остывшей воды. Получается, что они встречаются в нижней точке и начинают взаимно тормозить друг друга.

И здесь уж – «как повезет». Если насос, обеспечивающий циркуляцию, достаточно мощный, то он, конечно, продавит гравитационный встречный поток. Правда, при этом в самом полотенцесушителе вполне могут появиться участки неравномерного прогрева, так как принудительный поток наверняка выберет путь наименьшего сопротивления, оттесняя при этом остывшую воду «на периферию».

Но даже в таком случае нельзя исключать выраженной прямой зависимости работоспособности полотенцесушителя от напора в стояке. Стоит давлению горячей воды снизиться до какой-то отметки – и циркуляция через прибор полностью прекратится. Причем, это падение давления совершенно необязательно должно быть связано с какими-либо аварийными ситуациями. Просто, например, в вечернее время повышается общий водоразбор в многоэтажном доме – и этого уже может быть достаточно, чтобы полотенцесушитель стал чуть теплым, а то и вовсе холодным.

Попытки понять эффективность полотенцесушителя в такой ситуации с помощью диагонального подключения только усугубят положение, и вероятность нормальной работы станет еще меньше. Принудительному потоку придётся преодолевать значительно большее гидравлическое сопротивление, проходя прибор по диагонали, при том, что гравитационный обратный напор останется на прежнем уровне. Так что вместо улучшения можно получить и вовсе неработоспособный полотенцесушитель.

Вывод очевиден – зауженный или смещенный байпас при боковом подключении прибора будет оправдан исключительно при подаче горячей воды сверху, так, чтобы принудительный и гравитационный потоки шли в одном направлении, усиливая друг друга.

Итак, были рассмотрены наиболее популярные правильные схемы установки полотенцесушителя в ванной, проведен разбор возможных ошибок. Автор будет считать свою миссию полностью выполненной, если у домашнего мастера сложится ясное представление, какой вариант установки выбрать, чтобы гарантированно получить эффективно работающий прибор.

Что же касается самих монтажных работ – то здесь давать какие-либо готовые рецепты очень сложно. Очень многое зависит и от типа полотенцесушителя, и от выбранного типа труб, и от желания скрыть их или оставить на виду, умений мастера применять ту или иную технологию их соединения.

Поэтому ограничимся тем, что в качестве примера разместим несколько видеороликов, в которых демонстрируется процесс установки полотенцесушителей различных моделей.

Несколько наглядных примеров установки полотенцесушителей различных моделей

Видео: Установка М-образного полотенцесушителя непосредственно на отводы стояка

Видео: Монтаж М-образного полотенцесушителя на «водяные розетки»

Подсоедините полотенцесушитель к стояку горячей воды: схема и описание

Полотенцесушитель, установленный в ванной комнате, обеспечивает не только сушку, но и создает благоприятный микроклимат, предотвращающий образование неприятных запахов, грибка и сырости. Сегодня рынок сантехнического оборудования переполнен моделями разного дизайна и назначения. В этой статье вы узнаете, как подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также находится в этой публикации.

Особенности конструкции

Водяной полотенцесушитель может быть в различной конфигурации. Самым простым из них является змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новостройках можно подключить к стояку полотенце с горячей водой (схема ниже) для индивидуальной задачи. Это позволяет устанавливать оборудование различных модификаций — от классического полотенцесушителя N-образной формы до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже оценили его удобство в повседневном использовании и функциональность. Подключение полотенцесушителей «лесенка» осуществляется через следующие элементы:

Клапаны перекрытия воды.
Система циркуляции воды — подающий и обратный трубопроводы.
Кронштейн трубки.
Клапан Воздуховодного (при установке крана Маевского находится сверху).
Кронштейн для крепления к стене.

Разновидности

Как происходит подключение ТЭНа к стояку горячей воды? Расположение зависит от типа устройства.Сегодня на рынке представлено три вида сантехнического оборудования: водяное, электрическое и комбинированное. Рассмотрим их подробнее.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска.Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Вода

Этот вариант известен нам еще с советских времен, когда такое оборудование было установлено во всех ванных комнатах. Такие модели до сих пор остаются самыми популярными. В этом случае подключение водонагревателя к стояку горячей воды (схема поможет вам сделать это правильно) или к системе отопления.

В самом приборе устанавливаются клапаны, которыми перекрывается вода при его замене. Эти модели, как правило, изготавливаются из нержавеющей стали, латуни и меди. И что самое главное, у них невысокая стоимость.

Электрический

Данная модель применяется в том случае, если невозможно подключить водяной полотенцесушитель. Есть два основных варианта — настенный и напольный. Первый из них отличается самым разнообразным оформлением и использованием площадей небольшого размера. Выбирая этот вариант, нужно уделить особое внимание потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии.В этом случае схема подключения ТЭНа может быть следующей:

Разрыв — использовать вилку и розетку.
Закрыто — проводка внутри стеновой конструкции.

Основные характеристики электрических полотенцесушителей

Часто эти устройства снабжены регулируемым контролем температуры.
Могут устанавливаться не только в ванной, но и в других помещениях.
Благодаря разнообразным дизайнерским решениям вы можете выбрать ту модель, которая подходит к дизайну помещения.

Combo

Данная модель сочетает в себе свойства электрического и водного оборудования, но по конструкции близка к водным моделям. В этом водопровод и горячая вода, и есть ТЭНы, которые позволяют ему функционировать даже при выключенном отоплении. В отличие от обычных моделей, такой полотенцесушитель будет стоить в несколько раз дороже.

Инструменты и материалы

Чтобы подсоединить вешалку для полотенец к стояку, вам понадобятся следующие инструменты и материалы:

Вешалка для полотенец.
Кронштейны, необходимые для установки устройства.
Трубы полипропиленовые.
Фитинги и муфты полипропиленовые.
Нож отрезной пропиленовый.
Сварка.
Краны шаровые-2 или 3 шт.

Основные ступени

Подключение полотенцесушителя «лестница» или любого другого типа следующим образом:

Удаление старого устройства.
Замена вышки.
Установка шаровых кранов и байпаса (перемычка).
Сварка полипропиленовых труб.
Установка и последующее подключение ТЭНа.

Демонтаж

Иногда перед подключением нового полотенцесушителя требуется демонтаж старого. В настоящее время существует две основные схемы подключения полотенцесушителя старого образца:

Современное устройство.
Катушки старого образца.

Демонтаж современного дизайна

Если современное оборудование установлено правильно, с разъемными соединениями, его легко заменить.Важно, чтобы новый сантехнический прибор был похож на старый и центры соединительных труб имели одинаковые размеры.

Новое оборудование должно совпадать с центром соединительных труб. Снимите уже изношенное полотенце, а затем соедините разъемы, чтобы установить новое, подключить к системе и закрепить на стене.

Удаление старой катушки

Заменить старую советскую катушку намного сложнее. В этом случае полотенцесушитель с боковым подключением используется совместно с заменой стояка.Однако он может быть частичным (в его квартире) или полным. Однако менять часть старого трубопровода нецелесообразно, желательно полностью заменить стояк. Об этом нужно будет договориться с соседями выше и ниже них, чтобы подключить новый стояк. Это делается довольно часто, так как оставлять старую трубу в потолке очень опасно.

Замена вышки

Как только все будет согласовано, нужно будет отключить подачу воды. В большинстве случаев эта процедура выполняется совместно с поставщиком услуг.Потом болгаркой срежьте стояк вместе со змеевиком сначала в ее квартире, а потом в соседнем городе. Затем нарежьте резьбу на трубе у верхнего и нижнего соседей, чтобы соединить трубы и вывести их в ванную комнату через потолок.

Установка перемычек

Перемычка — своеобразный помощник в экстренных ситуациях. Его установка необязательна, но очень желательна. Так, например, в стыках нагревателя течь, которая с каждой минутой усиливается. И совсем некогда звонить в службы экстренной помощи и ждать более часа их прибытия.

Итак, чтобы не зависеть от таких ситуаций, и выставил байпас. Внешне это обычная часть конвейера. Для его установки на концах полотенцесушителя монтируются обычные шаровые краны, перекрывающие поток воды в случае необходимости.

Водяной полотенцесушитель: подключение боковое

Данная конструкция позволяет устанавливать сантехническое оборудование в стандартный стояк для полотенцесушителей или в существующую сеть горячего водоснабжения. Другими словами, не требует подготовки дополнительного дренажа.Однако у полотенцесушителей с боковым подключением есть один небольшой недостаток — это наличие сварных элементов. Но если сантехника этой модели прослужит долго.

При подключении устройства учитывайте следующие варианты:

Соответствующий диаметр трубопровода.
Расстояние от центра до центра — расстояние между выходным и входным отверстиями.

Боковое соединение полотенцесушителя «лесенка» допускается с помощью кранов.Запрещается выполнять переход от трубопровода большего диаметра к трубам меньшего сечения, так как это может привести к повышению давления в устройстве и вызвать протечку или даже разрыв сварных соединений.

Дополнительно в полотенцесушителях с боковым подключением устанавливается в таких ситуациях плановое перекрытие водопровода через плитку. В процессе монтажа необходимо обеспечить надежную гидроизоляцию НКТ и подключенного устройства.Для этого используются прокладки и муфты, которые затягиваются гаечным ключом соответствующего диаметра.

При установке полотенцесушителя с боковым подключением важно помнить, что водопровод находится под давлением, соответственно стыки должны выдерживать резкие перепады и сильное давление водопровода.

Как подключиться?

Для установки оборудования в комнате необходим санузел в соответствии с принятыми стандартами. Таким образом, схема подключения водонагревателя к стояку горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85.К системе отопления такая конструкция подключается в частных домах, которые оборудованы индивидуальным отоплением.

В многоквартирных домах установка должна выполняться в полном соответствии с проектом, при необходимости — на отдельную водонапорную колонку. Такой подход оправдан, ведь система центрального отопления работает только в холодное время года, а подача воды постоянная.

На принцип подключения не влияет тип полотенцесушителя: важно обеспечить подачу и отток.В результате будет регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие подключения:

Устройство с верхним подключением.
Вешалка для полотенец с нижним подключением.
Внизу сантехнический прибор.
Подключение диагонали (используется для «лесенки»).

Таким образом, схема подключения водонагревателя к стояку зависит от условий монтажа и типа конструкции.

Особенности

Для установки любого оборудования в ванной необходимо обладать профессиональными навыками.Поскольку погрешности в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с эксплуатацией. Если возникла необходимость в установке полотенцесушителя, следует обратиться к опытному специалисту.

Важно учитывать особенности и нюансы работы:

Проведение точных измерений.
Определите расположение конструкции.
Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
Выберите способ подключения.

Установить полотенцесушитель для ванной — это не простые сантехнические работы. Так что если нет уверенности, не нужно испытывать судьбу и пытаться выполнить работу самостоятельно. Последствия могут быть самыми разными: от банальной протечки трубопроводов, закрытой керамической плитки, до повреждения плитки в процессе навешивания кронштейнов.

Перед тем, как приступить к работе, важно определиться с силой, которая нужна вам в этой работе или нет. Даже если вы решите не запускать его самостоятельно, вы как минимум будете знать последовательность установки, что позволит вам контролировать качество установки нанятыми профессионалами.

Привлечение профессионалов — это наиболее надежное и осознанное решение, поэтому вы не только сэкономите время и нервы, но и получите отличный результат. Быстросохнущая одежда станет приятной реальностью, полотенца свежие и сухие, а ванная — удобной.

Подключение полотенцесушителя к стойке горячей воды: схема и описание

Полотенцесушитель, устанавливаемый в ванной, осуществляет не только сушку белья, но и создает благоприятный микроклимат, предотвращающий образование неприятного запаха, грибка и сырости.На сегодняшний день рынок этого сантехнического оборудования насыщен моделями с различными дизайнерскими решениями и функциями. Из этой статьи вы узнаете, как правильно подключить полотенцесушитель к водонагревателю. Схематическое и подробное описание этого сантехнического оборудования также содержится в этой публикации.

Особенности конструкции

Водяное полотенце бывает разной конфигурации. Самый простой среди них — змеевик, который подключается к общей системе горячего водоснабжения.Обычно такой вариант предусматривался в домах советской постройки. В относительно новостройках возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) на отдельный кран. Это позволяет устанавливать данное оборудование различных модификаций — от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйка уже успела оценить его удобство в повседневной эксплуатации и функциональность. Подключение обогреваемого трапа осуществляется с помощью следующих элементов:

Вентили для перекрытия воды.
Система циркуляции воды — трубопроводы подачи и возврата.
Пробка заглушка.
Клапан нагнетательный (при установке кран Маевского расположен сверху).
Кронштейн для крепления к стене.

Разновидности

Как полотенце нагревается до стояка горячей воды? Схема установки зависит от типа устройства. На сегодняшний день на рынке представлено три вида этого сантехнического оборудования: водопроводное, электрическое и комбинированное. Рассмотрим их подробнее.

Вода

Этот вариант известен нам еще со времен СССР, когда такое оборудование было установлено во всех санузлах. Такие модели на сегодняшний день остаются самыми популярными. В этом случае полотенцесушитель подключается к стойке с горячей водой (контур поможет сделать это правильно) или к системе отопления.

На самом приборе устанавливают клапаны, через которые при замене перекрывается вода. Эти модели обычно изготавливаются из нержавеющей стали, латуни и меди. А главное — невысокой стоимости.

Electric

Данная модель применяется в случае, если нет возможности подключения водяного полотенцесушителя. Есть два основных варианта — настенный и напольный. Первый из них отличается самым разнообразным дизайном и применяется в небольших помещениях. Отдав предпочтение этому варианту, необходимо уделить особое внимание потребляемой мощности, чтобы заранее рассчитать приблизительные затраты на электроэнергию. В этом случае схемы подключения полотенцесушителя могут быть такими:

Открыть — использовать вилку и розетку.
Замкнутый — проводка размещена в конструкции стены.

Основные характеристики полотенцесушителей:

Часто такие устройства оснащают терморегулятором.
Их можно устанавливать не только в ванной, но и в других помещениях.
Благодаря разнообразию дизайнерских решений можно подобрать модель, идеально вписывающуюся в дизайн помещения.

Комбинированный

Эта модель сочетает в себе свойства электрического и водного оборудования, но по конструкции они схожи с водными моделями.В этом сантехническом оборудовании течет горячая вода, и есть ТЭНы, которые позволяют ему функционировать даже при выключенном отоплении. В отличие от обычных моделей, такой полотенцесушитель будет стоить в несколько раз дороже.

Инструменты и материалы

Для подключения полотенцесушителя к стояку потребуются следующие инструменты и материалы:

Полотенцесушитель.
Кронштейны, необходимые для крепления устройства.
Трубопроводы полипропиленовые.
Фитинги и муфты полипропиленовые.
Нож для резки пропилена.
Аппарат для сварки.
Краны шаровые — 2 или 3 шт.

Основные этапы

Подключение полотенцесушителя и любого другого типа осуществляется по следующей схеме:

Демонтаж старого устройства.
Замена стояка.
Установка шаровых кранов и байпаса (перемычка).
Сварка полипропиленовых трубопроводов.
Установка и последующее подключение полотенцесушителя.

Демонтаж

Иногда перед подключением нового полотенцесушителя необходимо демонтировать старый. В настоящее время существует две основные схемы подключения полотенцесушителя старой модели:

Современные приборы.
Катушки старого образца.

Демонтаж современной конструкции

Если современное оборудование установлено правильно, с разъемными соединениями, то его будет легко заменить.Важно, чтобы новая водопроводная система была похожа на старую и имела одинаковые размеры по центру соединительных труб.

Новое оборудование должно совпадать с центром соединительных труб. Необходимо снять полотенцесушитель, который уже отработал свой, а затем установить новый на ответные разъемы, подключить к системе и закрепить на стене.

Демонтаж старой катушки

Заменить старую советскую катушку намного сложнее.В этом случае полотенцесушитель с боковым подключением устанавливается вместе с заменой стояка. В этом случае он может быть частичным (в своей квартире) или полным. Однако менять часть старого трубопровода не рекомендуется, желательно полностью заменить стояк. Для этого нужно будет договориться с соседями снизу и сверху, чтобы подключить новый стояк. Это часто практикуется, так как оставлять старые трубы в потолке очень опасно.

Замена стояка

Как только все вопросы будут согласованы, надо будет отключить подачу воды. В большинстве случаев эта процедура проводится совместно с обслуживающей организацией. Далее при помощи болгарки вырезается стояк вместе со змеевиком: сначала в своей квартире, потом в соседних. Затем нужно нарезать резьбу на трубопроводе у нижних и верхних соседей, соединить трубы и ввести их в свою ванную комнату через перекрытия.

Установка перемычки

Перемычка — своеобразная палочка-выручалочка в непредвиденных ситуациях. Его установка необязательна, но очень желательна. Так, например, в местах подключения полотенцесушителя возникает течь, которая с каждой минутой становится все интенсивнее. И совсем некогда звонить в службу экстренной помощи и ждать их прибытия больше часа.

Так вот, чтобы не зависеть от подобных ситуаций, и поставил обход. Внешне это обычный участок трубопровода.Для его установки на торцы полотенцесушителя монтируются обычные шаровые краны, с помощью которых можно при необходимости перекрыть поток воды.

Водяной полотенцесушитель: подключение боковое

Данный вариант конструкции позволяет устанавливать сантехническое оборудование в стандартный стояк для полотенцесушителя или в существующую сеть горячего водоснабжения. Другими словами, не требует подготовки дополнительного дренажа. Однако у полотенцесушителей с боковым подключением есть один небольшой недостаток — наличие сварных элементов.Но при должном качестве сантехнического оборудования эта модель прослужит долго.

При подключении данного блока необходимо учитывать следующие параметры:

Соответствие диаметров трубопроводов.
Расстояние между отверстиями — это расстояние между выходом и входом.

Боковое подключение обогреваемого трапа допускается с использованием водопроводных труб. При этом запрещается производить переход с трубопроводов большого диаметра на трубы с меньшим сечением, так как это может привести к повышению давления в устройстве, что провоцирует протечку или даже разрыв сварных соединений.

Дополнительно полотенцесушители с боковым подключением устанавливаются в ситуациях, когда планируется закрыть водопроводные трубы плиткой. При установке необходимо обеспечить надежную гидроизоляцию трубопровода и подключенного устройства. Для этого используются прокладки и муфты, которые затягиваются гаечным ключом соответствующего диаметра.

Устанавливая полотенцесушитель с боковым подключением, важно помнить, что подача воды осуществляется под давлением, соответственно, места подключения должны выдерживать резкие перепады и сильный напор подачи воды.

Как правильно подключиться?

Установить оборудование в ванной комнате в соответствии с принятыми стандартами. Таким образом, схема подключения полотенцесушителя к трубе горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85. Система отопления подключена к системе отопления в частных домах, которые оборудованы системой индивидуального отопления.

В многоквартирных домах монтаж целесообразнее проводить в полном соответствии с проектом, при необходимости — в отдельный стояк.Такой подход полностью оправдан, так как система центрального отопления работает только в холодное время года, а вода подается непрерывно.

На принцип подключения не влияет тип полотенцесушителя: важно обеспечить подачу и отток. В результате будет произведена регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

Устройство с верхним подключением.
Полотенцесушитель с нижним подключением.
Внизу сантехника.
Подключение по диагонали (используется для «лесенки»).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Основные моменты

Чтобы подключить любую технику в ванной, нужно иметь профессиональные навыки. Так как погрешности в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с работой.Если возникла необходимость в установке полотенцесушителя, следует проконсультироваться с опытным мастером.

Важно учитывать специфику и тонкости работы:

Проведение точных измерений.
Определите местоположение конструкции.
Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
Выберите способ подключения.

Установка в ванной полотенцесушителя — одна из самых сложных сантехнических работ.Поэтому, если нет уверенности, не искушайте судьбу и попробуйте выполнить установку самостоятельно. Последствия могут быть самыми разными: от банальных протечек трубопроводов, закрытых керамической плиткой, до повреждения плитки при навешивании кронштейнов.

Перед началом работы важно определить, умеете ли вы выполнять такую работу или нет. Даже если вы решите не делать этого самостоятельно, вы хотя бы будете знать последовательность монтажа, что позволит вам следить за качеством монтажа нанятыми профессионалами.

Привлечение профессионалов — самое правильное и взвешенное решение, поэтому вы не только сэкономите время и нервы, но и получите отличный результат. Быстрая сушка одежды становится приятной реальностью, полотенца будут свежими и сухими, а ванная — уютной.

Инструкция по установке своими руками Как правильно повесить полотенцесушитель в ванной

Время чтения ≈ 3 минуты

Сегодня невозможно представить, чтобы в ванной не было специального приспособления для сушки полотенец и мелкого белья.Поэтому установка полотенцесушителя в этом помещении такая же необходимость, как и всех остальных сантехнических приборов. И это важно не только в том смысле, что сушить полотенца на таком приборе нужно будет. Немаловажно и то, что в ванной постоянно ощущается влажный воздух, поэтому с помощью полотенцесушителя можно бороться с лишней влагой.

Выбор полотенцесушителя

Сама установка полотенцесушителя в ванной не представляет большого труда.Подобрать подходящий прибор гораздо сложнее. И хотя основных их всего два вида, отдать предпочтение какому-либо одному очень сложно.

Первый тип — полотенцесушители электрические. Они очень удобны, но проблема в том, что они потребляют слишком много электроэнергии.
Второй тип — водопроводные, которые подключены к основной системе отопления дома. У таких устройств есть вторая проблема — они могут выполнять свои прямые функции только зимой, когда включено отопление.

Подготовка к установке полотенцесушителя в ванной

Самая выгодная установка полотенцесушителя своими руками на стояке с горячей водой. Для этого придется удлинить патрубок с подачей горячей воды к умывальнику или душевой кабине. В этом случае даже летом будет удобно сушить полотенца или мелкое белье. Если посмотреть видео установки полотенцесушителя, станет намного понятнее, как это сделать правильнее и где в ванной удобнее разместить такой прибор.

Такая установка водяного полотенцесушителя позволит иметь в этом влажном помещении дополнительный контур с горячей водой, что позволит не только согреть это помещение, но и осушить влажный воздух. Необходимо, чтобы была схема установки полотенцесушителя, так как даже небольшая погрешность при установке может сказаться на всей системе водоснабжения.

Перед установкой полотенцесушителя необходимо составить пошаговую инструкцию.Такая пошаговая инструкция по установке полотенцесушителя позволит определить не только, какие детали потребуются, но и как правильно подключить это устройство. Если посмотреть фото монтажа полотенцесушителя, можно определить, какие дополнительные детали потребуются для таких работ.

Очень важно не забыть установить по два шаровых крана с обеих сторон этого устройства на стояке. Это позволит в дальнейшем поменять или отремонтировать полотенцесушитель без слива всей воды из системы или без перекрытия общего крана подачи горячей воды на лестницу.

Пошаговая инструкция

Если вы прочитаете пошаговую инструкцию, то сможете понять, как установить полотенцесушитель своими руками.

1. В многоквартирном доме необходимо предварительно сообщить в ЖЭК, что горячая вода в подъезде отключена.

2. На стояке установлен байпас с 3-мя клапанами — это позволит заменить или отремонтировать полотенцесушитель, не перекрывая подачу общей горячей воды.

3. К стене крепятся кронштейны, на которых крепится полотенцесушитель.

4. Это устройство подключено к перепускным клапанам; соединение происходит либо с помощью вводов, либо через специальные фитинги. При подключении не забываем о прокладках.

Полотенцесушитель выполняет две функции: служит местом для сушки влажных вещей (и не только полотенец) и дополнительно обогревает комнату. Старые модели устройств, если они были установлены, во многом не удовлетворяют современных пользователей, их все чаще заменяют новыми.А при новом строительстве наличие полотенцесушителя — обязательное условие обустройства санузла.

В настоящее время вы можете приобрести различные типы устройств, во многом различающиеся. Чтобы выбор был осознанным и учитывал максимальное количество особенностей санузлов, систем отопления и водоснабжения, следует ознакомиться с их особенностями и краткими эксплуатационными характеристиками.

Отличительные характеристики	Технические индикаторы
	Чаще всего встречаются изделия из тонкостенных нержавеющих труб или стали с антикоррозийным декоративным покрытием.По всем параметрам нержавеющая сталь соответствует существующим требованиям, это очень стойкий к химическим соединениям материал, не окисляется, обладает высокой прочностью и теплопроводностью. По своим дизайнерским характеристикам может использоваться в любых интерьерах ванной комнаты. На втором месте — устройства из нержавеющих сплавов. По стоимости они превосходят нержавеющую сталь, а по характеристикам уступают им. Основным недостатком, помимо высокой цены, является то, что поверхности постепенно окисляются, меняют свой цвет, негативно реагируют на непосредственный контакт с агрессивными химическими соединениями.Чтобы предотвратить эти явления, поверхности хромируют.
	Отопление осуществляется водой или электричеством. Воду можно брать как из системы отопления, так и из автономной системы горячего водоснабжения. Электрические вилки в розетку. Самые современные модели можно комбинировать: пользователь самостоятельно подключает устройства к горячей воде или включает электрическое отопление. У каждого типа есть свои серьезные недостатки, подробнее о них мы расскажем ниже.
	Они могут быть горизонтальными или вертикальными.На окончательный выбор влияет существующая схема горячего водоснабжения, размеры и планировка помещений, а также стиль внутренней отделки.

полотенцесушитель

При желании полотенцесушитель можно сделать самостоятельно из металлических или пластиковых труб. Для изготовления металла вам понадобится профессиональное оборудование и приспособления. Для пластиковых не требуется больших усилий, но они во многом не соответствуют требованиям. Вывод — не стоит заниматься изготовлением того, что можно купить в магазинах по доступной цене и с отличными показателями качества.

При проведении монтажных работ необходимо безоговорочно соблюдать положения СНиП 2-04-01-85. Очень важный момент, который следует учитывать при установке полотенцесушителя в ванной. Особенно это актуально для многоквартирных домов с общей системой отопления и вертикальными входными трубами. Неквалифицированная установка полотенцесушителя может стать причиной его плохой работы или нарушения работы системы отопления или горячего водоснабжения в соседних квартирах, и вам придется за это ответить.Если вы заменяете старое устройство на новое и при этом ничего не переделываете, то такую работу можно выполнять без опасений. А если устройство устанавливается с нуля, то нужно получить разрешение домовладельцев или сервисных организаций.

СНиП 2-04-01-85. Внутренний водопровод и канализация зданий

Неквалифицированные действия без учета особенностей горячего водоснабжения могут вызвать дисбаланс гидравлического баланса всей системы дома.Ниже мы рассмотрим примеры типичных ошибок. И последнее — помните, что полотенцесушители будут работать только при наличии теплоносителя. Если вы подключены к системе отопления, то они работают в отопительный сезон и т. Д. Если к системе горячего водоснабжения, то только при открытии крана горячей воды на кухне или в ванной. Сушить полотенце придется при постоянно открытом кране, что очень дорого и неэкономично.

Какие схемы подключения полотенцесушителей?

Устройство одновременно является продолжением вертикального стояка горячего водоснабжения.

Система не увеличивает гидравлическое сопротивление, отопление работает в расчетных режимах. Недостаток — сложность ремонтных работ, во время ремонта необходимо отключать отопление. При установке необходимо следить за тем, чтобы в фитингах не происходило сужения сечения трубы, их проточный диаметр не может быть меньше диаметра стояка.

Вешалка для полотенец — секция стояка горячей воды.png

Перед таким полотенцесушителем категорически запрещается устанавливать запорную арматуру — отключится весь вертикальный стояк.Установка запорной арматуры разрешается только с байпасом того же диаметра, что и стояк.

Невозможно сузить байпасный участок по двум причинам. Во-первых, это ухудшит систему отопления. Во-вторых, никакого положительного эффекта это не окажет. Потребление тепла в полотенцесушителях настолько низкое, что доступная циркуляция достаточна. Конечно, на байпасе также запрещается устанавливать запорную арматуру.

Подключение полотенцесушителя к горячей воде.Схема

Диагональное или вертикальное последовательное подключение теплоносителя к вертикальному стояку.

Водоснабжение и водоотведение осуществляется в местах разной высоты стояка. Схема простейшая, запорная арматура может быть установлена на входе и выходе из устройства. С их помощью при необходимости регулируется температура нагрева полотенцесушителя.

Во время подключения необходимо следить за тем, чтобы все трубопроводы устройства находились ниже точки подключения, иначе в них может скапливаться воздух.Если по каким-либо причинам выполнить это условие невозможно, то на самом высоком месте необходимо установить устройство для стравливания воздуха (клапан Маевского). Подводящие трубы желательно утеплить, максимальное расстояние от стояка не должно превышать 4,5 метра.

Соединение байпаса смещения.

Метод применяется при подключении приборов к старым отопительным системам. Чтобы упростить работу и не менять стояк, к нему крепится байпас, а затем подключается полотенцесушитель.Для улучшения нагрева рекомендуется увеличить номинальный диаметр прохода трубопровода.

Нижнее соединение .

Вход и выход охлаждающей жидкости расположены внизу на одном уровне. Достоинства — немного улучшен внешний вид, упрощена работа. Недостатки — вероятность скопления воздуха. Применяется довольно часто, но требует внимания при эксплуатации. Суженный байпас улучшает циркуляцию теплоносителя в полотенцесушителе, но может отрицательно сказаться на функциональности системы отопления.Используйте его с осторожностью.

Варианты схем подключения полотенцесушителя «Трап»

Практические советы. Если вы подключаете полотенцесушитель к существующей системе, то мы не рекомендуем ни уменьшать, ни увеличивать диаметры центральных трубопроводов горячей воды. Такие действия следует предусмотреть еще на стадии проектирования.

Что нельзя делать при подключении устройства?

Сделайте большую «горбушку» на участке верхней подводки.Некоторые мастера делают это для того, чтобы замаскировать трубу под натяжной или натяжной потолок ванной комнаты. В воде постоянно циркулируют мелкие пузырьки воздуха; со временем они неизбежно будут накапливаться в этой петле. Устанавливать кран Маевского для спуска воздуха под потолок нецелесообразно.
Точка подключения нижнего выхода в стояк находится над нижней частью полотенцесушителя. В этом случае движение воды тормозится из-за разницы давлений между холодной и горячей водой.Вода остывает в раковинах полотенцесушителя и вместо того, чтобы попадать в стояк, вынуждена снова подниматься. В лучшем случае такой полотенцесушитель работает очень неэффективно, в худшем — совсем не работает. Наличие сразу двух шлейфов на одном устройстве чаще всего становится причиной полного выхода из строя полотенцесушителя.

Вывод — не торопитесь с решением. Перед приобретением полотенцесушителя ознакомьтесь с существующей инженерной системой, снимите размеры, продумайте места возможной установки.Не забывайте о наших советах, выбирайте такие варианты, которые не нарушат работу существующей системы отопления и при этом функционируют эффективно. И последнее, но не менее важное: обратите внимание на характеристики дизайна. Если, конечно, полотенцесушитель установлен для использования, а не для любования.

Пошаговая инструкция по установке

Шаг 1. Отключают подачу воды и устанавливают на стояке две краны. Один на входе, второй на выходе воды из полотенцесушителя.В этом случае сразу учтите, что отводы должны находиться на уровне подающих труб, не допускать появления колен. Об этой типичной ошибке мы упоминали выше. Клапаны не должны изменять диаметр стояка вниз, расстояние между ними должно быть равно или больше размеров устройства.

Практические советы. Отводы в точках подключения трубопроводов к стояку рекомендуется устанавливать только в тех случаях, когда после закрытия подводящих сетей декоративными элементами есть доступ к ним.

В большинстве случаев подступенки закрываются гипсокартонными плитами; В них придется делать специальные ревизионные двери. Работа эта довольно сложная. Если у вас нет возможности обеспечить доступ к кранам на стояке, то допускается не устанавливать их там, а монтировать прямо на выходе возле полотенцесушителя. Это намного проще и удобнее, в экстренных случаях можно быстро закрыть кран. Сегодня в реализации есть небольшие отводы с красивым дизайном, можно подобрать варианты, которые не окажут негативного влияния на внешний вид.Кроме того, клапаны расположены за вертикальными трубками полотенцесушителя и практически полностью ими закрыты.

Шаг 2. Сделайте разводку трубопроводов, сделайте работу качественно, не пожалеете несколько лишних минут времени, тогда ошибки придется исправлять гораздо дольше.

Как делается разметка?

Нарисуйте на стене горизонтальные линии на уровне отводов, по которым в дальнейшем следует прокладывать трубопроводы. Проведите линии ниже уровня, все они должны быть строго горизонтальными.Функциональность полотенцесушителя во многом зависит от качества разметки.
Отметьте положение устройства и проведите две вертикальные линии на стене по размеру устройства. На этом этапе еще можно изменить положение полотенцесушителя, выбрать для него наиболее удобное место. Но помните, что горизонтальное положение трубопроводов входа и выхода воды менять не рекомендуется. Если это необходимо сделать, то хотя бы не допускайте колен, пусть перепад высот будет плавным, это позволит пузырькам воздуха самостоятельно удаляться.В крайнем случае предусмотрите установку клапана Маевского для стравливания воздуха. Но практики не рекомендуют установку большого количества дополнительной фурнитуры, чем их больше, тем выше вероятность того, что какой-то элемент выйдет из строя или протечет. Размеры контура полотенцесушителя указаны на упаковке.

Шаг 3. Закрепите хомуты конструкции по контуру устройства. Их фиксируют пластиковыми дюбелями. С помощью уголка отрегулируйте высоту зажимов, это будет расстояние полотенцесушителя от стены.Рекомендуемые расстояния указаны в инструкции производителя и зависят от диаметра трубы. Количество фиксаторов — не менее четырех, если есть опасения по поводу прочности межкомнатных перегородок, то крепежей ставьте побольше. Хомуты необходимо укомплектовать полотенцесушителем.

Хомуты фиксируются согласно маркировке

Шаг 4. Закрепите полотенцесушитель на зажимах, проверьте его положение уровнем. Если есть отклонения от горизонтали, то поправьте положение, хомуты позволяют сделать это без проблем.Обратите внимание, совпадают ли центры входа и выхода, как на чертеже.

Важно. Предварительно навешивая полотенцесушитель, учитывайте состояние стен.

Если вы планируете их отделывать в будущем, то увеличьте расстояние между черновой стеной и устройством на толщину отделки. Для штукатурки и дальнейшей покраски прибавка минимальная, для отделки гипсокартоном максимальная.

Шаг 5. Если планировка скрытая, то нужно разрезать стену по нарисованным линиям. Заодно подготовьте пазы под патрубки для подключения труб.

Шаг 6. Вставляем пластиковые трубы в подготовленные места, подсоединяем один конец к кранам, установленным на стояке, а другой — к розеткам полотенцесушителя. Для герметизации стыков используйте ФУМ-ленту, она имеет отличные характеристики по всем параметрам. Кроме того, в отличие от традиционной уплотнительной пакли, ФУМ-ленту не нужно слишком сильно затягивать.А вся современная фурнитура изготовлена из слабых сплавов и очень негативно реагирует на большие усилия.

Шаг 7. Сделайте углубления для монтажных патрубков трубопровода. Их крепят к стене, элементы крепления должны углубляться в стену. Приложите их к поверхности и отбейте контур, увеличьте его размер на несколько сантиметров. Используйте дырокол, чтобы сделать аккуратные углубления. Не торопитесь, несколько раз примерьте розетки и тем самым контролируйте глубину установки.

Важно.Не забывайте учитывать толщину отделки стен.

Глубина отверстия должна быть такой, чтобы после отделки стен в ванной на поверхность оставался только конец резьбовой части розетки.

Если яма глубже, то ситуацию нужно исправить так:

сверление отверстий под дюбеля;
установить на уровне розетки, закрепить дюбелями, убедиться, что они находятся на одной линии и на необходимом расстоянии;
вставить в щель между стеной и розетками кусочки кирпича или деревянные клинья;
прикрепите полотенцесушитель к стене и еще раз проверьте правильность расположения розеток;
Залить строительным раствором места крепления.

Не забывайте закрывать входные отверстия заглушками сразу после установки розеток.

Шаг 8. Вырезанные канавки труб покрыть штукатуркой или другим раствором. Выбор материала зависит от способа отделки стен в ванной.

После застывания раствора приступить к облицовке стен керамической плиткой. Все готово — можно приступать к развешиванию полотенцесушителя.

Подвешивание полотенцесушителя

Шаг 1. Вынуть вилки из розеток, очистить их от грязи.

Шаг 2. Проверить все соединения полотенцесушителя, затянуть их шестигранным ключом.

Практические советы. Из-за того, что иногда с усилием необходимо отрегулировать положение соединительной втулки, резиновые прокладки не всегда выдерживают. Рекомендуем заменить их на пластиковые или паронитовые, такие прокладки зажимаются с большим усилием, что облегчает процесс регулировки положения концевых выключателей и исключает появление протечек.

Шаг 3. Накрутить на переходы декоративные отражатели, намотать герметик на резьбу, плотно прижать и только потом навинтить на резьбу. Убедитесь, что лента не скользит и не скользит. Если такое явление обнаружено, то откручиваем адаптер и повторяем все операции сначала. Установите адаптеры в вертикальном положении. Убедитесь, что верхние выводы находятся на одинаковом расстоянии от стены.

Шаг 4. Установите проставки внутри переходников, прикрепите полотенцесушитель и затяните гайки.Если в конструкции вашего устройства есть свой крепеж, то острым карандашом отметьте места установки дюбелей. Если конструкция крепится на строительные хомуты, то способ их монтажа мы описали выше. Отметьте точно положение дюбелей. В адаптерах есть эксцентрики для регулировки положения, но они могут исправить ошибку только в несколько миллиметров. Живите на устройстве.

Шаг 5. Откручиваем нижние гайки и снимаем полотенцесушитель.Просверлите в стене отверстия для дюбелей. Работайте очень аккуратно, не допускайте появления трещин на керамической плитке. Помните, что перфорацию можно включить только после того, как плитка будет полностью пропущена. Длина отверстий для дюбелей должна быть на несколько сантиметров больше размеров пластиковых деталей, это значительно облегчит их ввод.

Отрезать выступающие части дюбелей ножом заподлицо с плиткой

Шаг 6. Снова прикрепите полотенцесушитель к стене и немного затяните гайками. Зафиксируйте его положение дюбелями. Не нужно забивать дюбели до упора, пока все они не будут вставлены. Благодаря этой технологии можно будет немного исправить ошибки при разметке и сверлении отверстий. Пусть металлическая часть застежки войдет немного под углом, это не имеет большого значения. Главное, чтобы после затяжки все они сели на свои места.

Практические советы.В упорах есть два-три отверстия под дюбеля, но устанавливать такое количество креплений не нужно. Закрепляйте их только в легкодоступных отверстиях. На полотенцесушитель нет большой нагрузки, легко выдержит один дюбель.

Используйте только острые сверла и исправные инструменты. Подложите под них листы бумаги, чтобы уменьшить загрязнение пола при сверлении отверстий. Есть еще один действенный метод предотвращения загрязнения пола — во время сверления держать шланг возле дрели от включенного пылесоса.Но такую работу нужно делать с помощником.

Шаг 7. Затяните нижние гайки полотенцесушителя до упора. Включите воду и проверьте герметичность соединений и эффективность нагрева.

Чтобы свести к минимуму риск скопления воздуха, первую активацию необходимо выполнить в следующей последовательности:

водопроводный кран необходимо закрыть, открыть кран на входе воды в полотенцесушитель;
поставить таз на пол под отводной патрубок и немного ослабить гайку крепления;
дождитесь выхода воздуха из системы и плотно затяните гайку;
открыть выпускной клапан и проверить герметичность резьбовых соединений.

Полотенцесушитель должен быть теплым. Если его температура со временем не снижается, все в порядке, циркулирует горячая вода. Если нагрев уменьшается, то нужно повторить процесс удаления воздушных пробок.

Белый полотенцесушитель с боковым подключением

Видео — Установка вертикального полотенцесушителя

При ремонте квартир в старых домах многие консультируются, как установить полотенцесушитель, чтобы заменить невзрачный агрегат на элегантный хромированный.Необходимую информацию можно получить без услуг специалиста и даже провести такую операцию своими руками.

Современная ванная комната не обходится без простого, но очень эффективного устройства — полотенцесушителя. В большинстве случаев устройство представляет собой специально изогнутую трубу, предназначенную не только для сушки полотенец, но и для создания комфортного микроклимата в ванной. Сегодня их всего два типа: электрические и водяные. Каждый из них имеет не только особенности устройства, но и требует соответствующих правил установки.

Трубка для сушки полотенец в ванной

Замена на электрический полотенцесушитель — менее традиционный подход, но такой аксессуар более мобильный. Если вам необходимо установить его в месте, где доступ к водопроводным трубам невозможен, то установка не составит труда. Единственными проблемами будут хорошая гидроизоляция электрических проводов и самого соединения, а также экономия энергии. Установка водяного полотенцесушителя своими руками вызывает множество вопросов. В первую очередь необходимо выяснить, будет ли производиться подключение к системе отопления или к трубе подачи горячей воды.Первый случай встречается реже, так как отопление ванной в современных домах обычно идет по второму. Будем считать его основным.

Как установить водяной полотенцесушитель, если в ванной только изогнутая труба, по которой течет горячая вода? Перед тем, как заменить его красивым аксессуаром, важно убедиться, что есть возможность заблокировать его локально, в пределах одной квартиры. Если клапана нет, придется договариваться с ЖЭКом о перекрытии горячего потока во всем подъезде.

После перекрытия линии подождите 15–20 минут, пока вода не выйдет из системы, а затем попробуйте заменить старый полотенцесушитель. Обычно эта операция не вызывает затруднений, если со временем резьбовое соединение не «заклинило». Тогда нужно будет попробовать нанести на стык какое-то антикоррозийное средство, а потом приложить некоторые усилия для снятия крепежа. Если все остальное не помогло, придется снимать прибор болгаркой. Впоследствии решить, как установить полотенцесушитель, будет немного сложнее, придется повозиться с основной трубой, сделав резьбу.

Замена старого полотенцесушителя

Когда старый крепеж снят и все готово для подключения нового полотенцесушителя, вам следует воспользоваться возможностью и оборудовать выход дополнительной трубой, называемой «байпасом», и два шаровых крана. Это очень полезная конструкция, которая позволяет дополнительно перекрыть воду, не выходя из ванной, если вы снова решите поменять этот аксессуар.

Современные технологии таковы, что полипропиленовые трубы успешно используются для водопровода.Сейчас в них нет недостатка, а потому вы всегда можете найти нужный диаметр на любом строительном рынке. Многие специалисты отдают предпочтение медным трубопроводам, считая их более прочными и прочными. Но тем, кто решил все делать своими руками, без помощи мастеров, все же лучше использовать устройства первой категории. Их проще установить, и нет необходимости покупать приспособления для резки металла. К тому же такие трубы абсолютно не подвержены коррозии и, следовательно, более долговечны.

Установка нового устройства

Теперь перейдем к инструкции, как правильно установить водяной полотенцесушитель. В этом случае важно не торопиться, чтобы избежать лишних перекосов, особенно если вы делаете такую операцию своими руками впервые.

Установка нового полотенцесушителя в ванную комнату — пошаговая схема

Шаг 1: выбор модели

В первую очередь следует тщательно выбрать модель полотенцесушителя, чтобы она соответствовала как эстетическим вкусам, так и технические требования.Затем — материал, из которого сделана сама конструкция. Светильники из нержавеющей стали сейчас считаются обычным явлением. По цене они намного выше остальных, но при этом имеют отличный срок службы и надежность. На втором месте по популярности — латунь. С точки зрения внешнего вида к изделиям из него претензий нет, но они все же не такие прочные и надежные, как стальные.

Оптимальным решением можно назвать головные трубы, то есть изделия, армированные алюминием.Благодаря такому инженерному решению полностью исключено расширение из-за воздействия высокой температуры воды, и это свойство не только сохраняет удобство обработки пластика, но и сами трубы по прочности не уступают металлическим.

Шаг 2: разметка

Отвечая на вопрос, как правильно установить полотенцесушитель в ванной, любой мастер ответит в первую очередь — соблюдайте вертикальный уровень. Именно за счет этого фактора достигается нормальная циркуляция жидкости по всему устройству и равномерный нагрев всей конструкции.Изначально необходимо как следует замерить все расстояния между трубами, разметить места установки кронштейнов, которые будут удерживать всю «конструкцию». Также следует отметить, что многие любят «прятать» подводку в стены. Значит, нам придется решать вопрос с трубопроводами для прокладки труб.

Шаг 3: Установка

После того, как сделана необходимая разметка, кронштейны устанавливаются на стену. А так как вы делаете работу своими руками, нужно знать, как просверлить стены и прикрутить эти детали.Затем произведите пробный, «черновой» монтаж сушилки, измерив вертикальность ее расположения с уровнем. Если есть недочеты, постарайтесь сразу их исправить. Затем фиксируем корпус прибора «в чистоте» и подключаем к патрубкам. При установке не забывайте использовать уплотнительную резьбу или ленту, паклю, не упускайте момент установки прокладок.

Резьбовое соединение следует монтировать с особой осторожностью: слишком большое усилие может привести к разрыву самой резьбы, а худший результат — придется полностью выбросить всю конструкцию. И запомните главное: пломба, пломба и еще раз пломба ! Вы же не хотите платить за ремонт ванной соседей внизу, если они затоплены?

Особо следует учитывать, что вода должна циркулировать через сушилку от верхнего патрубка к нижнему, и никак иначе!

Шаг 4: проверьте

Наконец, когда все собрано и подключено, проверьте на утечки. Сначала по мере того, как сливается вода, осмотрите соединение со всех концов.Он не должен быть мокрым, а уж тем более не допускать, чтобы оттуда капала вода. В таком случае придется снова отключать стояк, если идея установки байпаса вам не понравилась. Пускать воду в полотенцесушитель следует плавно, открывать краны не резко, чтобы не произошло водяного удара. Иначе трубы могут лопнуть, и окажется, что вместо комфорта вы устроили себе массу дополнительных проблем — заменять придется не только поврежденную трубу.

Как уже было сказано выше, установка прибора с электрообогревом своими руками намного проще, но обязательно помнить об особенностях, связанных с безопасностью его эксплуатации. Таких советов немного, но важность каждого из них вряд ли можно оспаривать.

Установка устройства с электронагревом

Если розетка, к которой подключается устройство, находится, она должна быть водонепроницаемой и иметь специальную крышку, изолирующую от воды.
Заземление является необходимым условием для предотвращения образования статического электричества на поверхности сушилки.
Используйте автоматическое отключение питания. Условие неоспоримое, если вы не хотите получить удар током во время водных процедур!
Для предотвращения попадания влаги в провод желательно использовать скрытую проводку.
При покупке нужно обращать внимание на тип электросушилки. Маслосодержащие — требуют жесткого крепления в одном положении, долго прогреваются и медленно остывают, но установка заземления — непременное условие.Кабель — можно как угодно крутить, быстро нагреваются и быстро остывают, заземление желательно, но не обязательно.

В ванных комнатах всех квартир есть специальное оборудование — полотенцесушитель. Установка полотенцесушителя или его замена — это процесс своими руками. Конечно, для этого нужно иметь определенные сантехнические навыки.

Самостоятельное подключение водяного полотенцесушителя сэкономит деньги из семейного бюджета и разместит эту систему именно там, где вам удобно.В рамках данной статьи будет рассказано о видах современных полотенцесушителей и практической замене старой сушилки на современный дизайн.

Виды полотенцесушителей

Полотенцесушитель — фигурный участок металлической водопровода, наполненный горячей водой и служащий не только сушилкой для полотенец или белья, но и системой отопления в ванной. В домах с централизованным водоснабжением сушилка врезается в линию горячего водоснабжения, а в домах старого образца, где горячая вода производится автономным газовым водонагревателем, полотенцесушитель при необходимости врезается в систему отопления дома. квартира.

И в первом, и во втором случае наиболее удобное время для установки полотенцесушителя — лето, когда все котельные закрыты на техническое обслуживание.

Выбор полотенцесушителя

Эти системы доступны из латуни или нержавеющей стали. Раньше сушилки имели форму буквы «П» или «М», и современные дизайнеры предлагают, помимо стандартных форм, множество различных вариантов от хромированной лестницы «дизайнерский радиатор» до квадратных конструкций. Выбирая сушилку, стоит обратить внимание на металл, из которого она сделана.

Дело в том, что давление в системах горячего водоснабжения может достигать 8 бар, а зарубежные системы из латуни на такое давление не рассчитаны, поэтому красивые «дизайнерские радиаторы» из латуни лучше всего использовать в частных коттеджах, где давление в системе не превышает 5 бар. Для многоэтажных жилых домов лучше всего подходят полотенцесушители из нержавеющей стали, выдерживающие давление до 10 бар.

Установка полотенцесушителя

Подключение водяного полотенцесушителя начинается со снятия старой системы, при условии, что уже приобретена новая модель и подготовлены все необходимые инструменты.Если вы запланировали эти работы в осенне-зимний период, когда горячая вода подается в магистраль, то в первую очередь необходимо подать заявление в домоуправление на отключение вертикального стояка горячего водоснабжения для водопровода. время указанное вами. Это платная услуга, и ее размер зависит от разных факторов. После отключения воды можно приступать к работе.

В старых домах, таких как «хрущевки», полотенцесушитель встраивается в систему отопления, а ванная очень маленькая, поэтому вместо старого обычно ставят новый обогреватель.Устанавливать полотенцесушитель в ванной небольших квартир удобно тем, что не нужно наращивать трубы, достаточно снять старую систему, обрезать резьбу, установить фурнитуру и подключить новый полотенцесушитель.

Если изделию очень много лет, то открутить его не получится, то при помощи «болгарки» просто срезают старую сушилку, но при этом следует учитывать, что это необходимо оставить достаточно отрезков трубы для нарезания резьбы.Напильником аккуратно удалите заусенцы в точках среза, затем скребком нарежьте новую резьбу и установите фурнитуру. Для герметизации резьбовых соединений можно использовать ФУМ-ленту из тонкого тефлона или резьбы Тангит-Юнилок.

Перед установкой новой системы также необходимо удалить старые системы крепления, подготовить дыроколом, забить в них дюбеля и разместить крепеж в нужных точках. Установка полотенцесушителя по этой схеме занимает немного времени.

Подключение водяного полотенцесушителя по более сложной схеме потребует установки дополнительного сантехнического оборудования.Рассмотрим этот вариант подробнее и последовательно:

Снимите старый полотенцесушитель с вертикального стояка горячей воды
Нарезаем резьбу и накручиваем «Г-образную» фурнитуру для бокового подключения полотенцесушителя
Устанавливаем тройник сверху и снизу, между которыми параллельно стояку ставим байпас
Шаровые краны установлены на свободных концах тройников, к которым пристыкована сушилка.

При необходимости между фитингами устанавливаются небольшие отрезки трубы.Элемент bypass (обход) необязателен, но желателен. Также она оснащена краном и предназначена для исключения из системы горячего водоснабжения вашей сушилки, если вдруг из точек подключения начнет течь вода или вы решите установить более интересную модель. Диаметр обводной трубы должен соответствовать диаметру стояка.

Установка полотенцесушителя в ванной

Если система горячего водоснабжения или отопления основана на полипропиленовых трубах, армированных алюминием, то резьбонарезной инструмент заменяют на паяльник, а из инструмента дополнительно потребуется труборез или ножовка по металлу.Мы не рассматриваем принцип и технологию сварки полипропиленовых труб, так как это тема для отдельной статьи. Если вы используете боковое подключение полотенцесушителя, то все работы ведутся по вышеописанной методике. Подходит для стандартных систем P- или M-образной формы.

Если в ванной другого типа установлен полотенцесушитель, то вариантов подключения может быть несколько. Рассмотрим возможные варианты подключения сушилки в виде лестницы.Это две параллельные трубы, между которыми есть несколько «ступенек». Вся конструкция сделана из хромированной нержавеющей стали. Вертикальные трубы имеют четыре резьбовых отверстия, в которые вкручиваются сантехнические элементы, в зависимости от схемы подключения. Это:

Два крана в точках подключения горячей воды
Кран Маевского (форточка). Позволяет удалять воздух из системы, предотвращая протекание воды
Заглушка

Схема подключения полотенцесушителя

Подключение горячей воды :

Последовательное соединение … Трубопровод горячей воды рвется и сушилка устанавливается в разрыв. Такое соединение имеет ограничение по диаметру стояка (1/2 дюйма)
Параллельное соединение … Целостность трубы не нарушена, и полотенцесушитель соединен с коленами заделанной в трубу
Диагональное соединение … Вид параллельного подключения, но точки входа и выхода горячей воды расположены по диагонали

Подключение к системе отопления :

Диагональное соединение … Краны горячего водоснабжения расположены по диагонали
Нижнее соединение … Краны для подключения горячей воды находятся внизу вертикальных труб
Прямое подключение … Вход и выход горячей воды осуществляется в левую вертикальную трубу

При установке такого полотенцесушителя в ванной следует учитывать, что кран Маевского всегда должен находиться наверху вертикальных труб, а свободное отверстие закрывается заглушкой.Кроме того, при выполнении всех монтажных работ особое внимание следует уделять герметичности всех стыков и резьбовых соединений.

Даже самый качественный полотенцесушитель протечет или вообще перестанет работать при неправильном подключении. Неквалифицированное вмешательство в работу общедомовых систем — большая проблема при установке или замене полотенцесушителей, подключенных к стоякам горячей воды.

В этой статье пойдет речь о том, как работают полотенцесушители, примерах грамотного подключения и как лучше избежать технических ошибок.

Немного истории: старые виды полотенцесушителей

Двадцать лет назад полотенцесушитель «от застройщика» представлял собой монолитную трубу стояка, изогнутую в виде букв П или М. Полотенцесушитель служил компенсационным контуром и нейтрализовал линейное тепловое расширение на стояке.

полотенцесушитель П- и М-образный в составе стояка

правый )

Несмотря на некрасивый внешний вид, этот тип имел неоспоримые преимущества: он был постоянно горячим, не вносил заметного гидравлического сопротивления и не позволял жильцам каким-либо образом нарушать работу стояка горячей воды.

Однако прошло время, и жильцы старого жилого фонда сменили старый и некрасивый полотенцесушитель на новый, блестящий.

Установка прошла успешно, если диаметр полотенцесушителя соответствовал диаметру стояка, а подключение производилось без перетяжек и запорной арматуры (кранов).

При неудачном сценарии результат был следующий:

не справа )

Внимательные читатели заметят, что в стояке появилось четыре дополнительных сужения от используемых фитингов.

Но и это не худший случай. Иногда бывает:

В дополнение к уже упомянутым сужениям добавлены запорная арматура. При отключении любого из них в стояке циркуляция полностью прекращается, давление в квартирах по направлению подачи падает, стояк быстро остывает при отсутствии водозабора, при открытии смесителей у вас есть слить холодную воду на длительное время. Не самая приятная картинка, которая тоже сулит разборки с соседями!

Важно помнить: установка запорно-регулирующей арматуры на стояки категорически запрещена!

Отводы от стояка и байпаса для полотенцесушителей

Со временем девелоперы стали использовать более современные технологии и вместо компенсационной петли стали делать две ветви от стояка для подключения полотенцесушителя по выбору самих жильцов.

В этом случае между отводами всегда находится обвод — замыкающий участок трубы диаметром, равным диаметру стояка или на одну ступень меньше.

Обвод на полотенцесушителе решает несколько проблем:

1. Поддержание нормальной скорости циркуляции по стояку горячей воды. Принудительная циркуляция в стояке обеспечивает равномерную подачу горячей воды (по нормам — не менее 60 ° С) в любую квартиру, на любом этаже, независимо от его удаленности от начала подачи до стояка, времени суток и наличие или отсутствие водозабора в квартирах жильцов.
2. Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Проходит и другая часть, экономя больше тепла для следующих ванных комнат, потому что от одного стояка может работать один или два десятка полотенцесушителей.
3. Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулирования температуры требует установки на одном из выходов дополнительного регулирующего клапана, так как шаровым краном невозможно что-либо регулировать.

Но и здесь есть проблема: высота отводов от пола, расстояние между ними, диаметр и тип байпаса никак не нормируются. Это приводит к массовым проблемам при подключении полотенцесушителей, о них речь пойдет ниже.

Три основных варианта байпаса с отводами:

1. Беспристрастный и неограниченный обход. Отводы привариваются непосредственно к стояку. Между отводами геометрия стояка (это диаметр трубы и ее направление) остается неизменной.Часто можно услышать «ах, но у меня нет обходного пути!» — но на самом деле байпас — это всего лишь часть стояка.

2. Объективный суженный байпас. Между отводами диаметр стояка уменьшается на один стандартный размер трубы (например, для стояка 1 дюйм байпас составляет 3/4 дюйма), сам стояк остается прямым. Пожалуй, самый распространенный вариант, который при определенных условиях, увы, доставляет массу проблем.

3. Смещенный суженный или неограниченный байпас.Между кранами секция стояка смещается в сторону полотенцесушителя, а секция смещения может быть дополнительно сужена на одну ступеньку диаметра. Также во многих случаях проблемный вариант.

А вот примерные коэффициенты протока воды в полотенцесушитель для разных конфигураций байпаса. Помните, что они действительны только при выборе однозначно работающей схемы подключения из представленных ниже вариантов.

Смещение байпаса: 0,33-0.4.
Смещенный и одновременно суженный на одну ступень диаметром обходной: 0,48-0,52.
Несмещенный суженный байпас: 0,4.

То есть смещение байпаса по КПД практически равносильно его сужению.

Поговорим о физике: гравитационный насос в полотенцесушителе

Если исполнение полотенцесушителя с зауженным или смещенным байпасом еще как-то укладывается в головах сантехников, мыслящих категориями «толкать — не толкать», то схема без смещения байпаса и без сужения стояка между кранами погружает их в полный ступор: «Вся вода проходит мимо полотенца! Туда не потечет! Устройство никогда не выйдет из строя! «

Однако с этим подключением устройства работают нормально.Почему? Все просто: в основе полотенцесушителя лежит так называемый гравитационный насос. Охлаждающий хладагент (вода) под действием силы тяжести стремится вниз, так как он имеет более высокую плотность по сравнению с более горячим хладагентом. В результате из нижней точки полотенцесушителя в стояк проталкивается охлажденная вода — и в то же время более горячий теплоноситель поступает в верхнюю точку устройства из стояка. Он снова остывает и опускается — так получается гравитационный насос, вечный двигатель которого охлаждает горячую воду.

Как правильно подключить полотенцесушитель?

Рассмотрим несколько гарантированно работающих схем подключения данного устройства.

Схема № 1

(Боковое или диагональное соединение, неограниченный несмещенный байпас)

Данная схема предусматривает подачу теплоносителя в верхнюю часть и сброс остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только за счет гравитационного давления охлаждающей в нем воды.

Диагональный вариант подключения полотенцесушителя не имеет преимуществ перед боковым.

Эта схема подключения универсальна:

Не зависит от скорости циркуляции в стояке.
Спуск воздуха из полотенцесушителя после отключения воды не требуется.
Расстояние от стояка — до 4-5 метров.

Нижняя ветвь стояка должна находиться ниже низа полотенцесушителя или на одном уровне с ним, а верхняя ветвь стояка должна быть выше верха устройства или на одном уровне с ним.
При нижнем питании между отводами обязательно не должно быть сужения. Помешает работе полотенцесушителя до полной неработоспособности! На верхнем подаче допустимо сужение байпаса на одну ступень по диаметру стояка (этот вариант подробно будет рассмотрен ниже), но для работы устройства это не требуется.

Подключение по этой схеме с нижним подводом в стояке очень критично к качеству монтажа.Любые сужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена, вредит его работе. Это перегрев форсунок, превышение времени нагрева трубы и фитинга, проталкивание трубы в фитинг с чрезмерным усилием без контроля глубины. Сужение может происходить при сварных швах на стояке между коленами или при смещении стояка относительно его оси между коленами.

Почему сужение / смещение между кранами на нижнем питании мешает работе полотенцесушителя? Потому что он создает из-за движения воды в стояке дополнительный перепад давления (на нижнем выходе — больше, чем на верхнем), который противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний выпуск.

Важное примечание: поскольку естественная циркуляция обеспечивается за счет охлаждения воды в приборе, то при таком подключении всегда будет разница температур между верхом и низом полотенцесушителя. Однако в правильно установленном устройстве она составляет всего 3-4 ° C, что невозможно ощутить рукой — выше определенного порога температура воспринимается как «одинаково горячая». Если разница больше, то либо при монтаже допущена ошибка, либо температура в системе горячего водоснабжения завышена.Попробуйте измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты схемы №1

Боковое подключение ( пример правильного исполнения )

Полотенцесушитель целиком ставится вертикально строго между кранами, соблюдаются правильные уклоны подводящих труб, условия работы не нарушаются.

Боковое соединение ()

Полотенцесушитель расположен над верхним выпускным отверстием.Вам нужно будет выпустить воздух из левого верхнего угла устройства. Обычный радиатор не позволит сделать это без очень неудобных настроек (например, ослабления накидной гайки верхнего водовыпуска), над пунктирной линией будет воздух, и прибор работать не будет.

Для полноценной работы данного варианта необходимо установить воздушный клапан строго в верхнем углу для подачи воды. Сделать это позволяют всего несколько моделей полотенцесушителей, в частности марка Сунержа серии + (Богемия +, Галант + и др.).

Воздушный клапан в углу, противоположном точке подключения воды, не может удалить весь воздух из устройства!

Схема № 2

(нижнее соединение)

Немного менее эффективен, чем боковой, но имеет свои преимущества.

Расстояние между отводами любое, для нормального сваривания труб и навинчивание отводов, чтобы их ручки не мешали друг другу при вращении. Например, 15-20 сантиметров.

Достоинства схемы:

Работает при любом направлении потока в стояке.
Есть возможность проложить трубы, скрытые под ванной, без сколов стен.

Недостатки схемы:

Требуется стравливание воздуха через краны Маевского.
Немного менее эффективен по сравнению с боковым подключением.

Условия работоспособности цепи:

Верхняя ветвь стояка со смещенным или суженным байпасом должна быть ниже или равна нижней части инструмента.Это гарантирует независимость полотенцесушителя от направления подачи. Для верхней доставки верхний выпуск может быть расположен над нижним краем устройства.
Нижний отвод должен быть ниже полотенцесушителя во всех вариантах данной схемы, чтобы не образовывалась грязевая яма от подающей трубы и самого устройства.

Нижнее соединение ( пример условно действительного исполнения )

Нижняя часть устройства находится между отводами.При нижнем подводе в стояке, небольшой высоте полотенцесушителя или большом расстоянии между ответвлениями этот контур может не работать или работать нестабильно.

Схема № 3

(Боковые и диагональные соединения с зауженным и / или смещенным байпасом)

Подавляющее большинство сантехников считает, что между кранами на полотенцесушителе обязательно должно быть сужение, иначе ничего не получится. Во-первых, это не так (см. Схемы выше), а во-вторых, в случае более низкого подвода воды в стояке сужение будет мешать работе полотенцесушителя.

с сужающимся байпасом

Боковое соединение лестницы, работающее на сочетании принудительной и естественной циркуляции, с байпасным смещением

со смещением байпаса

Боковое соединение полотенцесушителя в форме U / M, работающего на сочетании принудительной и естественной циркуляции, с суживающимся байпасом

с сужающимся байпасом

Диагональное соединение с лестницей, работающее на сочетании принудительной и естественной циркуляции, с байпасным смещением

Диагональные варианты подключения полотенцесушителя не имеют преимуществ перед боковыми.

Обратите внимание, что направление потока в стояке теперь четко указано сверху. Настоятельно не рекомендуется использовать эти варианты для более низкого кормления!

Достоинства схемы:

Отлично работает с верхней подачей в стояке.
Нет необходимости стравливать воздух из прибора после отключения воды.
Расстояние между полотенцесушителем и стояком до 8-10 метров.

Недостатки схемы:

Стабильная работа гарантируется только при верхней подаче.

Условия работоспособности цепи:

Подача строго сверху в стояке! В целом направление подачи следует всегда считать неизвестным (несмотря на заявления местных сантехников) и использовать любую из универсальных схем, не зависящих от подачи.
Нижний выход стояка должен быть ниже низа устройства или на одном уровне с ним, а верхний выход стояка должен быть выше или равен верху полотенцесушителя.

Общие правила установки полотенцесушителя по всем схемам

Необходимо соблюдать уклон подводящих труб (направление показано на рисунках). Для конкретности можно взять разницу в 3-30 мм на метр. При небольших удалениях от стояка (несколько метров) и большом диаметре подводящих труб (ППР 25-32 мм) допустима строго горизонтальная прокладка.

На горизонтальных участках не должно быть «горбов»! В них скопится воздух и циркуляция прекратится.Провалы допустимы только в небольших пределах, глубокие «ямы» будут мешать циркуляции и стать сборщиками грязи.

Диаметр труб для обеспечения эффективной циркуляции: не менее DN20 (3/4 «- для трубы из оцинкованной стали, 25 мм — для хорошей армированной трубы PPR, 20 мм — для трубы из нержавеющей стали), шаровых кранов — не менее 3/4 «.

Использование труб и арматуры меньшего сечения допускается только на подводящих трубопроводах небольшой длины.

Подводящие трубы желательно разместить в теплоизоляции.Это обязательное условие для монтажа при закладке любых пластиковых труб: теплоизоляция обеспечивает их механическую защиту и компенсацию теплового расширения. Это также улучшает работу полотенцесушителя, который получает более горячую воду.

Категорически запрещается устанавливать какие-либо краны на байпасе — это вандализм и саботаж себе и соседям. Блокирование или чрезмерное сужение байпаса замедляет циркуляцию во всем стояке. Где:

Температура горячей воды падает, так как она успевает остыть, доходя до потребителя.
Давление воды во всех квартирах, расположенных дальше по направлению подачи, резко ухудшается. Причем с определенным расположением выхода горячей воды — и от владельца полотенцесушителя. Действительно, когда байпас сужается на один стандартный размер труб, его пропускная способность становится примерно вдвое меньше.
Эффективность вышеперечисленных схем не улучшается.

Типичные ошибки подключения полотенцесушителя

Нижнее соединение ()

Боковое соединение ( пример неправильного исполнения )

Полотенцесушитель находится под нижним выпускным отверстием.Устройство, связанное с таким нарушением, работает до тех пор, пока не будет превышен определенный перепад высот «нижний выход — низ полотенцесушителя», после чего циркуляция прекращается.

Опускать прибор ниже отводов нежелательно по двум причинам:

Охлажденная и спустившаяся вода улавливается нижней частью устройства и трубой (застойная зона — от нижней части полотенцесушителя до нижнего выхода) и плохо отталкивается обратно в стояк, т. К. Легче горячее. вода давит на него.
В образовавшихся «дырках» от труб будет скапливаться грязь от стояка. В дальнейшем при низком качестве воды можно получить засорение трубы, а также подшламовую коррозию, если грязеуловитель упадет на участок металлической трубы или на само устройство.

Боковое соединение ( пример неправильного исполнения )

Верхняя труба образует возвышение (над пунктирной линией на иллюстрациях), в котором находится воздух.Циркуляция в приборе прекращается. Теоретически работа возможна при наличии в самой высокой точке трубы клапана автоматического слива воздуха (правда, утечки они регулярно) или крана Маевского.

Боковое соединение со смещенным байпасом ( пример неправильного исполнения )

Боковое соединение с зауженным байпасом ( пример неправильного исполнения )

Производительность бокового подключения со смещенным или суженным байпасом и нижним потоком зависит от скорости циркуляции в стояке.

При малой или нормальной скорости циркуляции устройство не работает, так как давление в нижнем ответвлении из-за смещения / сужения байпаса больше, чем в верхнем. Циркуляционный насос стремится подавать воду через нижнее выпускное отверстие, а «гравитационный насос» внутри устройства стремится снизить охлаждение воды в полотенцесушителе. Взаимно противоположные потоки тормозят друг друга, и циркуляция прекращается.

Если стояк еще не изуродован соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что помпа побеждает, и в приборе запускается круговая циркуляция.По левому коллектору горячая вода поднимается вверх, по правому опускается охлаждающая вода, постепенно смешиваясь с горячей водой в левом коллекторе через горизонтальные перемычки. Однако если кто-то поставит, например, варварский кран на байпасе или подключит к стояку запрещенный теплый пол, скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Или будет работать нестабильно — в зависимости от времени суток и забора воды из стояка.

Диагональное подключение в данной ситуации не лучше бокового.

Нижнее соединение с уменьшенным байпасом ( пример неправильного исполнения )

Одна из самых распространенных ошибок — так заманчиво проложить трубы в стяжке пола без утомительной резки стен …

Устройство, связанное с таким нарушением, может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое соединение не работает, потому что циркуляционное давление сначала должно поднять воду из ямы вверх в устройство, а затем поднять охлажденную и более тяжелую воду из той же ямы до выхода стояка.

Также в образовавшихся ямах будет скапливаться грязь от стояка. В дальнейшем при низком качестве воды можно получить забитые илом трубы.

FAQ

Сантехник говорит, что холодный полотенцесушитель заработает, как только в него переедет больше жителей или как только насос включится на полную мощность. Это правда?

Нет, это неправда. Правильно подключенное устройство имеет температуру, равную температуре стояка минус 1-5 ° С, и всегда работает, когда сам стояк горячий.

Неправильно подключенный полотенцесушитель либо сразу не работает, либо работает в зависимости от времени суток, либо прекращает нагрев через месяцы или годы с изменениями, никак не зависящими от хозяина — например, из-за падения по температуре теплоносителя или снижению скорости циркуляции.

Бывает, что неграмотно подключенный прибор прогревается только при интенсивном заборе воды, когда увеличивается перепад давления между кранами. Отсюда и популярная отговорка: «Ну, арендаторов мало, когда все заселятся, тогда заработает!» Но в исправной системе горячего водоснабжения всегда работает рециркуляция — постоянное круглосуточное движение и нагрев воды в стояке.Это не зависит от наличия жильцов и времени суток.

Подъемник горячий? В таком случае полотенцесушитель тоже должен быть горячим!

Планируется пять витков от стояка до полотенцесушителя, устройство будет работать?

Скорость движения воды в контуре полотенцесушителя достаточно низкая, поэтому повороты подающих труб не оказывают заметного влияния на работу прибора.

Как выбрать материал для подводящих труб?

В порядке убывания качества и долговечности:

Труба нержавеющая для пресса (например, Valtec VT.ИНОКС-ПРЕСС).
Труба из сшитого полиэтилена (TECE, REHAU, STOUT).
Армированная полипропиленовая труба (чешский или немецкий: Ekoplastik, T3S, FV-Plast, Baenninger, Aquatherm или Wefatherm).

Мой полотенцесушитель не работает, а все уже покрыто плиткой. Я хочу поставить на него насос — какой?

Насос — Grundfos UP 15-14 или Wilo Star-Z Nova. Накладной термостат — PF TC 640.

Какие водные розетки следует использовать для подключения полотенцесушителя: 1/2 или 3/4?

Для контуров, работающих только с естественной циркуляцией, то есть без сужения и / или смещения байпаса, рекомендуется использовать водяные патрубки ¾ и устранить эксцентрики, заменив их удлиненными патрубками или цилиндрами ¾.Это потребует особого ухода при установке, чтобы межцентровое расстояние водяных розеток строго совпадало с выводами полотенцесушителя. В аппаратах «Сунерж» есть чудаки с очень приличным внутренним сечением.

«Американка» для подключения труб к стояку или к полотенцесушителю: какой выбрать?

Со стороны отводов стояка можно сразу использовать шаровые краны со встроенным полузахватом («американка»). Их следует подсоединять к трубам комбинированными муфтами с внутренней резьбой (для ППР).Если уже установлен обычный шаровой кран, то нужно использовать переход от полностью латунного конического «американца» и муфты с резьбой PPR.

При подключении к системе горячего водоснабжения такие «американки» постоянно текут, потому что из-за повышенного коэффициента теплового расширения пластиковой детали плоская прокладка между ней и ответной частью циклически сжимается при колебаниях температуры и становится тоньше, после чего начинает течь. Особенно часто это происходит после отключения горячей воды, то есть после снижения температуры всего стояка и после завершения температурных деформаций.Вытягивание накидной гайки либо совсем не помогает, либо помогает ненадолго.

Почему у меня работает полотенцесушитель, схема подключения которого указана в этой статье как неработающая?

Отклонение от приведенной выше рекомендованной схемы не означает, что полотенцесушитель сразу останавливается. Например, если боковое соединение выполнено с суженным байпасом и более низким расходом в стояке, то устройство может быть горячим, если известна высокая скорость циркуляции в стояке или байпас критически сужен.

Мой полотенцесушитель не работает, и все уже покрыто плиткой. Хочу заменить на электрический полотенцесушитель — какой?

Полотенцесушитель, как правило, должен работать круглосуточно, обеспечивая не только периодическую сушку одежды, но и комфортную температуру в ванной.

Электрические полотенцесушители мощностью до 250 Вт, скорее всего, не смогут обеспечить полноценный обогрев ванной комнаты, но с сушкой белья они вполне справятся.Но более мощные модели (от 300 Вт) эффективно справляются с обеими задачами одновременно.

Редактирование текста: ООО «Сунержа»

Руководство по электрическим и двухтопливным держателям для полотенец

Гарантия поджаренных полотенец круглый год с экологически чистым и экономичным обновлением системы отопления вашей ванной комнаты.

В последние годы полотенцесушитель стал неотъемлемой частью современной ванной комнаты. Эти узкие обогреватели — более изысканная альтернатива радиатору, они предлагают стильный способ преподнести полотенца и сохранить тепло всей ванной комнаты.Однако эти обязательные приспособления не лишены недостатков.

Подавляющее большинство полотенцесушителей устанавливаются непосредственно на вашу систему центрального отопления. Это означает, что они работают только тогда, когда у вас включено отопление. Отлично зимой. Бесполезно в те жаркие летние месяцы.

Отключение центрального отопления также означает, что они полагаются на ископаемое топливо. Это означает, что, хотя ваш стандартный полотенцесушитель дешев в эксплуатации, он далеко не экологичен.

К счастью, есть два относительно простых метода, с помощью которых вы можете заменить вешалку для полотенец на двухтопливную или электрическую.Оба из них могут решить эти проблемы, не нарушая банк.

1. Итак, что такое электрические и двухтопливные полотенцесушители?
2. Преимущества модернизации вешалки для полотенец
3. Как переоборудовать полотенцесушитель на двухтопливный
4. Как заменить вешалку для полотенец на электрическую
5. Часто задаваемые вопросы об электрическом и двойном топливном полотенцесушителе

Перейти к разделу этого сообщения, щелкнув ссылку выше.

Итак, что такое электрические и двухтопливные полотенцесушители?

Полотенцесушители с электроприводом работают от электрического нагревательного элемента.Эти элементы ввинчиваются в отверстие в нижней части направляющей, а затем подключаются напрямую к электросети вашего дома. Затем их можно включить или выключить у стены. Некоторые более дорогие нагревательные элементы даже позволяют регулировать температуру.

Электрические нагревательные элементы, такие как этот, превращают ваш полотенцесушитель в работу только с электричеством.

Двухтопливные полотенцесушители питаются от электрического нагревательного элемента, а также от системы центрального отопления вашего дома. Это достигается за счет использования тройника; адаптер, который позволяет одновременно вкручивать нагревательный элемент и прикреплять рейку к центральному отоплению.

Преимущества модернизации вешалки для полотенец

Прежде чем приступить к заведомо сложному обновлению, сделанному своими руками, мы уверены, что вы захотите узнать о преимуществах обновления. И электрическая, и двухтопливная рейки могут похвастаться преимуществами по сравнению со стандартными системами с центральным обогревом. Однако у обоих есть свои особые навыки.

Полотенцесушители с электроприводом полезны, так как их можно включать независимо от системы центрального отопления вашего дома. Это делает их идеальными для тех теплых летних месяцев.Включение отопления в течение 30? волна тепла будет чрезмерной, но вы можете включить электророзу, когда вам нужно; держать полотенца сухими, когда нагревание не требуется. Экологичные гуру ванных комнат также любят их, поскольку они не полагаются на невозобновляемые ископаемые виды топлива. Однако альтернативы, работающие на газе, немного дешевле в эксплуатации.

Полотенцесушители с двойным топливом — это лучшее из обоих миров. Когда обогрев включен, эти функции работают точно так же, как и радиаторы, поэтому вам не нужно забывать включать их вручную.Затем, когда наступит это знаменитое Великое британское лето, вы можете включить рельс в электросети. Это делает двухтопливные рельсы высокоэффективными и полезными круглый год.

Решили, какой вариант лучше всего соответствует вашим потребностям? Позвольте нам объяснить, как обновить вашу текущую вешалку для полотенец.

Обратите внимание: после того, как вы полностью осушили и сняли полотенцесушитель, необходимо соблюдать следующие пошаговые инструкции.

5 шагов по преобразованию вешалки для полотенец на двухтопливную

Вам понадобится:

• Лента PTFE.

• Совместимый полотенцесушитель.

• Подходящий электрический нагревательный элемент.

• Тройник.

• Подходящие радиаторные клапаны.

• Ключ радиатора (опция).

Как:

1. Оберните три слоя тефлоновой ленты по часовой стрелке вокруг наружной резьбы нагревательного элемента. Проделайте то же самое с тройником, а также с дополнительными деталями с наружной резьбой, если они у вас есть. Этот хитрый трюк поможет обеспечить плотную герметизацию стыков вешалки для полотенец, а также обеспечит смазку резьбовых соединений для облегчения снятия в будущем.

2. Вкрутите тройник в любую точку входа в нижней части вешалки для полотенец рядом с трубой центрального отопления и клапаном. Затем плотно ввинтите нагревательный элемент в тройник.

3. Теперь давайте прикрепим вешалку для полотенец к стене. Этот процесс различается для разных конструкций, поэтому обратитесь к инструкциям для вашей конкретной направляющей, чтобы убедиться, что вы правильно устанавливаете направляющую. Скорее всего, вам понадобятся следующие инструменты: дрель, отвертка, гаечный ключ, метровая линейка, спиртовой уровень.

4. Затем установите радиаторные клапаны и с помощью сантехника подключите рейку к системе центрального отопления. Чтобы ваша модернизированная вешалка для полотенец работала эффективно, мы настоятельно рекомендуем «стравить» воздух из радиатора перед его подключением. Это можно сделать, открыв спускной клапан на поручне (вам понадобится ключ радиатора), чтобы выпустить весь захваченный воздух.

5. Теперь остается только подключить нагревательный элемент к электросети вашего дома.Вам может понадобиться помощь в этом следующем шаге, поскольку, если вы не являетесь уверенным электриком, мы настоятельно рекомендуем оставить это профессионалу!

5 шагов, чтобы переоборудовать вешалку для полотенец на электрическую

Вам понадобится:

• Лента PTFE.

• Совместимый полотенцесушитель.

• Подходящий электрический нагревательный элемент.

• Присоединительные клапаны.

Как:

1. Если выбранный вами нагревательный элемент был снабжен тройником, снимите его.Затем оберните несколько слоев PTFE вокруг наружной резьбы нагревательного элемента, чтобы обеспечить плотное уплотнение.

2. Вкрутите нагревательный элемент в вешалку для полотенец через нижний входной патрубок, ближайший к тому месту, где вы планируете вставить проволоку в поручень. Убедитесь, что элемент плотно закрыт.

3. Поставьте полотенцесушитель вертикально и с помощью разводного гаечного ключа снимите одну из заглушек. Вручную наполните вешалку для полотенец водой, оставив зазор в 2,5 см для воздуха. Хотя это необязательно, мы настоятельно рекомендуем добавить решение «защиты радиатора» (например, от CalMag) перед повторной герметизацией направляющей.Этот быстрый дополнительный шаг может обеспечить вашему рельсу долгосрочную защиту от известкового налета и коррозии.

4. Закройте радиатор, плотно закрутив все снятые заглушки. Убедившись, что рейка полностью закрыта, прикрепите ее к стене в соответствии с инструкциями производителя.

5. Все хорошо? Пришло время снова сделать последний шаг: подключить шину к электросети. Еще раз настоятельно рекомендуем доверить это квалифицированному электрику.

Часто задаваемые вопросы об электрическом и двойном топливном полотенцесушителе

Мы подумали, что ответим на несколько наиболее распространенных запросов о переоборудовании полотенцесушителей, чтобы помочь вам расслабиться:

«Как правильно выбрать нагревательный элемент, подходящий для моего полотенцесушителя?»

При выборе элемента для улучшения рельса важно, чтобы вы сделали правильный выбор. Выберите один слишком маленького размера, и ваша рейка будет изо всех сил пытаться должным образом нагреться. Выберите слишком мощный, и он может сгореть! Всегда проверяйте руководство по эксплуатации вашего конкретного вешалки для полотенец, чтобы подтвердить требуемую мощность для его нагрева, а затем выберите элемент такой же мощности.

«Безопасны ли электрические полотенцесушители в ванных комнатах?»

По понятным причинам использование электронных устройств в ванной всегда не одобрялось. Почти все полотенцесушители имеют высокий рейтинг IP, что гарантирует их полную безопасность при использовании в ваннах, душах и раковинах. Однако вам следует опасаться «электрических зон» в ванной, поскольку установка в определенных местах может привести к аннулированию полиса страхования жилья. Узнайте больше об электрических зонах здесь.

Если вы зашли так далеко, вы, вероятно, станете счастливым обладателем улучшенного полотенцесушителя! Независимо от того, решили ли вы перейти на электрическую, чтобы в ванной комнате было тепло в течение лета, или выбрали двухтопливный режим, чтобы оставаться в покое круглый год, эта простая настройка может иметь большое значение, чтобы сделать вашу ванную комнату еще более роскошной. Все еще обдумываете? Ознакомьтесь с некоторыми продуктами, использованными в этом руководстве, в разделе «Рекомендуемые продукты» ниже.

Полотенцесушитель в системе горячего водоснабжения частного дома.Правила подключения полотенцесушителя, консультации специалистов. Рекомендуемые и недопустимые схемы подключения полотенцесушителей

Полотенцесушитель в ванной или душевой кабине — элемент уюта, который присутствует практически в каждом доме. Но, помимо соответствующей своему названию функции, полотенцесушитель может выполнять еще одну функцию — обогрев помещения, в котором он установлен. В зависимости от необходимости этой функции, а также от других свойств полотенцесушителей существует несколько способов реализации их теплоснабжения.

Рассмотренные в статье способы реализации полотенцесушителя относятся к «водяным» моделям, которые более экономичны, чем электрические. Электрические полотенцесушители целесообразно использовать в тех случаях, когда нет возможности использовать недорогое топливо — магистральный или сжиженный газ. Когда котел работает на дизельном топливе или твердом топливе, электрические полотенцесушители будут более экономичными. Тем более, что топить летом твердотопливный котел ради полотенцесушителей (если они водяные) было бы нецелесообразно.

Опция для полотенцесушителей на отдельный отопительный контур

Данный вариант предполагает организацию в котельной с насосом и насосной группой отдельного контура, который предназначен только для обогрева полотенцесушителей. Этот контур замкнутый, как и любой отопительный контур. По этой причине на отдельной схеме допускается установка любых моделей водяных полотенцесушителей, в том числе дизайнерских, выбор которых очень велик. Среди дизайнерских полотенцесушителей большой выбор мощных моделей, которые легко заменят другие нагревательные приборы в ванных комнатах и душевых.То есть в этом случае ванную можно отапливать полотенцесушителем — без использования радиаторов отопления.

Соответственно организация отдельного контура для полотенцесушителей — наиболее затратный вариант, так как требует установки дополнительного оборудования (отвод на коллекторе, насосная группа, насос, автоматика котельной), эксплуатация которого также увеличит эксплуатационные расходы. .

Достоинства: возможность использования дизайнерских моделей водяных полотенцесушителей, осуществление обогрева ванной комнаты без использования радиаторов отопления.Работа полотенцесушителей обеспечивается постоянно, круглый год.

Недостатки: дополнительных затрат на оборудование и эксплуатацию.

Важно учесть. Выбирая модель полотенцесушителя для обогрева ванной комнаты, его мощность следует пересчитывать на температуру подачи +60 градусов С, тогда как радиаторы отопления рассчитаны на подачу +80 градусов С.

Вариант подключения полотенцесушителя к основному отопительному контуру

Этот вариант аналогичен предыдущему, но без стоимости дополнительной схемы.Все преимущества предыдущей версии остались, но есть существенная особенность. Температура подачи системы отопления обычно +80 градусов. C. Когда теплоноситель с такой температурой подается на полотенцесушитель, он может нагреваться до температуры, которая вызывает дискомфорт при прикосновении руками (что, вероятно, происходит при размещении полотенца для сушки).

Выход из данной ситуации — установка любого ограничителя температуры на полотенцесушитель (или выход коллектора радиатора).На полотенцесушителе это может быть термостат (обычная «термоголовка»). На выходе из коллектора установлен термостат с капиллярным датчиком. Последний вариант предпочтительнее, так как датчик измеряет температуру теплоносителя, а «термоголовка» измеряет температуру в помещении.

Преимущества: не требует дополнительных затрат, возможность использования дизайнерских моделей водяных полотенцесушителей, осуществление обогрева ванной комнаты без использования радиаторов отопления.

Недостатки: не работает летом при отключении отопления в режиме «Лето».

Вариант подключения полотенцесушителей для горячей воды

Этот вариант отличается тем, что полотенцесушители устанавливаются в контур рециркуляции горячей воды, который работает постоянно круглогодично. Это наиболее экономичный вариант, так как не требует дополнительного оборудования и эксплуатационных затрат. Особенностью этого варианта является существенное ограничение используемых моделей полотенцесушителей.Они должны быть изготовлены только из нержавеющей стали и предназначены для установки на воде. Внешний вид таких моделей представляет собой различные вариации на тему «лесенки» и «катушки». Соответственно и мощность у них невысокая (обычно в районе 150-200 Вт) и обогреть ими комнату без дополнительных радиаторов проблематично. Правда, у ведущих производителей дизайнерских радиаторов и полотенцесушителей (например, Zehnder) есть более мощные модели из нержавеющей стали, которые подходят для обогрева ванных комнат до 12-18 кв.(конечно с учетом устройства в них теплого пола).

Преимущества: не требуют дополнительных затрат, работают круглый год. Возможна установка отопления без радиаторов в ванных комнатах площадью до 12-18 кв.

Недостатки: можно использовать только полотенцесушители из нержавеющей стали. Обогревать большие ванные комнаты проблематично.

Важно. Необходимо помнить, что полотенцесушители можно использовать на горячей воде.только нержавеющая сталь

Если вам важен экономичный вариант реализации полотенцесушителя, воспользуйтесь вариантом рециркуляционного горячего водоснабжения;

Для вас чрезвычайно важен внешний вид полотенцесушителя, который необходимо сочетать с интерьером ванной комнаты — ваш выбор — отдельный контур для полотенцесушителей;

У вас есть полотенцесушители на горячую воду, но есть желание избавиться от радиатора в ванной — сделать в нем теплый пол и подобрать мощный дизайнерский полотенцесушитель из нержавеющей стали.

Важными элементами ванной комнаты, помимо самой ванны, являются раковины, душевые кабины и зеркала, а также многое другое, в том числе полотенцесушитель. Это чрезвычайно удобное устройство, которое не только позволяет сохранять влажные полотенца и белье сухим, но и предотвращает сырость. Одним словом, он служит своеобразной системой отопления для данного помещения. И если установку ванной или раковины лучше доверить профессионалам, то установку и подключение полотенцесушителя можно произвести своими руками.Главное знать, как это делается.

Виды полотенцесушителей

Сначала мы кратко ознакомимся с тем, что это за полотенцесушители, также известные как «полотенца», и из каких материалов они сделаны.

Табл. Виды полотенцесушителей по принципу действия.

Имя и фото	Описание
	Самый распространенный вид полотенцесушителя, «классический».Это П-образный или любой другой змеевик, через который пропускается горячая вода. Он нагревает трубы, что, в свою очередь, способствует быстрой сушке полотенец и белья. Подключается либо к водопроводу, либо к системе отопления. Последнее чаще встречается в частных домах и коттеджах, поскольку подключенный таким образом полотенцесушитель большую часть времени не будет работать в городской квартире.
	Для таких полотенцесушителей не требуется подключение к горячей воде или отоплению — они нагреваются электричеством.Они очень удобны в плане расположения — не нужно перемещать стояк или подводить трубы, достаточно протянуть отвод. Можно включить только на время использования, тем самым экономя энергию. Многие модели таких полотенцесушителей оснащены возможностью регулировки.
	Это две предыдущие опции, связанные вместе. Один из змеевиков нагревается горячей водой или паром, другой — электричеством. За повышенную стоимость покупатель получает высокую эффективность.Некоторые модели комбинированных полотенцесушителей оснащены вращающимися змеевиками, например, изображенной на картинке.

Полотенцесушители изготавливаются из следующих материалов:

сталь;
латунь;
медь;
нержавеющая сталь.

Первый вариант простой и дешевый. Обычно такие полотенцесушители самые тяжелые и массивные. Они редко могут похвастаться красивым внешним видом, но при правильной обработке отличаются особой надежностью и долговечностью.

Изделия из латуни или цветных металлов часто отличаются сложной формой, привлекательностью и устойчивостью к коррозии. Но, в отличие от стальных моделей, они менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью — благодаря своим свойствам металл очень быстро нагревается и с такой же скоростью сушит мокрые полотенца. Обратной стороной этого является высокая стоимость продукта.

Полотенцесушители из нержавеющей стали оптимальны по соотношению цены и качества — они красивы, надежны, долговечны, не боятся коррозии и в то же время устойчивы к резким перепадам температуры и давления.

Важно! Выбирая полотенцесушитель, обращайте внимание не только на принцип действия и материал, но и на максимально допустимое давление в системе — в трубах водопровода и отопления иногда возникают удары воды, поэтому желательно, чтобы «полотенце» уметь противостоять им.

Выбор схемы подключения водяного полотенцесушителя

Перед началом самих сантехнических работ важнейшим этапом монтажа полотенцесушителя является выбор схемы, по которой он будет подключен.Без этого увеличивается вероятность ошибки, из-за которой система будет неэффективной или вообще не работать. Изучим основные схемы подключения полотенцесушителей, правила исполнения и типовые недостатки, допускаемые при неграмотной установке.

Самой простой и надежной считается схема, при которой «полотенце» является неотъемлемой частью стояка, а по сути представляет собой ответвление П-образной или иной формы. Таким образом, полотенцесушители подключаются в большинстве домов со старой системой водоснабжения (если хозяева квартиры не заменили их на более совершенные модели).

Чтобы можно было отключать полотенцесушитель или регулировать температуру его работы, не мешая работе стояка, необходимо подключить байпас. Подробнее об этом мы поговорим в следующем разделе статьи.

Теперь рассмотрим первую схему подключения полотенцесушителя вместе с отводами и байпасами — с боковым или диагональным подводом. Разница между ними невелика и выбор зависит от ваших личных предпочтений.Эффективная работа такой схемы подключения обеспечивается при соблюдении следующих правил.

При расположении полотенцесушителя в 2-х и более метрах от стояка вставка верхнего отвода должна быть выше точки подключения к полотенцесушителю, а нижняя, соответственно, ниже. Если расстояние меньше, допустимы прямые выводы без уклона.
Трубы, соединяющие полотенцесушитель с розетками, не должны иметь «горбов» — в них начнет скапливаться воздух.

Для некоторых H-образных и больших полотенцесушителей используется нижняя схема подключения, показанная на рисунке ниже. Что касается боковой или диагональной стороны, то для нее существует несколько правил, выполнение которых обеспечит работоспособность всей водопроводной системы.

Если диаметр стояка больше диаметра байпаса или последний смещен, то верхняя вставка выпускного отверстия обязательно должна располагаться ниже самого полотенцесушителя.
Нижняя вставка в стояке должна находиться под полотенцесушителем независимо от условий.
Подводящие трубы желательно покрыть теплоизоляцией.
Нежелательно наличие горбов в подающих трубах — в этих местах быстро появятся воздушные пробки.
На полотенцесушитель необходимо установить кран Маевского.

Цены на водяной полотенцесушитель

водяной полотенцесушитель

Демонтаж старого полотенцесушителя, установка байпаса и кранов

Непосредственные сантехнические работы по установке «полотенца» начинаются с демонтажа старой конструкции, в большинстве случаев представляющей собой П-образную или М-образную трубу, которая относится к основному стояку и имеет с ним общий диаметр.Такой полотенцесушитель своей простотой и невысокой стоимостью не имеет привлекательного внешнего вида.

Процесс демонтажа следующий.

Шаг 1. Сначала отключаем подачу горячей воды в стояк. Для этого обратитесь в жилищно-коммунальное хозяйство или обслуживающее ваш дом товарищество, подайте заявление и, при необходимости, внесите плату за оказание услуги. Пришедший по вашему вызову сантехник временно перекроет стояк.

Шаг 2. Проверить, отключена ли подача горячей воды. Для этого откройте соответствующий кран на раковине или ванне.

Шаг 3. Если старый полотенцесушитель присоединен к стояку с помощью резьбового соединения, открутите его сантехническим ключом.

Важно! Имейте в виду, что часть воды может остаться внутри полотенцесушителя. Желательно заранее постелить под него тряпку или поставить емкость под стык с стояком.

Шаг 4. Демонтаж старого полотенцесушителя сантехническим ключом — большая удача — чаще всего «полотенце» приваривается к стояку или резьбовые соединения «прилипают» на долгие годы. В этом случае используйте болгарку. В процессе работы с ним не срезайте лишнее — оставшейся части трубы должно хватить для нарезания резьбы под будущую арматуру.

Шаг 5. Отрезав или отвинтившись от подступенка, снимите «полотенце» с креплений к стене и положите его где-нибудь подальше.Следующий этап работ — создание обводки, установка кранов и подводки к будущему полотенцесушителю.

Байпас (или в переводе «байпас») — участок трубы между выходами на полотенцесушителе, который дает возможность воде в стояке пройти «мимо» полотенцесушителя, когда он заблокирован. Его наличие решает сразу несколько проблем.

Байпас позволяет устанавливать терморегулирующие клапаны на входе и выходе полотенцесушителя.Кроме того, с его помощью можно полностью перекрыть подачу воды на «полотенце» без отключения стояка, что особенно удобно при ремонте или замене такого оборудования.
Байпас разделяет потоки горячей воды в стояке — один идет на полотенцесушитель, а второй идет дальше к соседям, сохраняя при этом неизменной ее температуру.
Байпас на полотенцесушителе обеспечивает нормальную циркуляцию горячей воды в стояке по всей его высоте.

Примеры различных схем установки байпасов между отводами показаны на изображениях ниже.

Важно! Среди сантехников спорным вопросом является диаметр и расположение обводной трубы для полотенцесушителя. Некоторые убеждены, что он будет эффективно работать только при более узком обходе и смещении. Но это не так — прямой байпас диаметром, равным диаметру стояка, отлично проявляет себя как при верхнем, так и при нижнем подаче.Изображение ниже является доказательством этого.

Часто в Интернете можно встретить такие схемы и фотографии, где байпас оборудован задвижкой. Наличие этого крана — еще один предмет разногласий среди сантехников. С точки зрения строительных норм самовольная установка в стояк (а в данном случае формально считается байпас) таких устройств, не предусмотренных проектом, является грубым нарушением. Кроме того, установка перепускного крана снижает давление и температуру горячей воды в следующих квартирах.Поэтому его наличие может быть предметом претензий к вам со стороны управляющей компании или соседей.

Видео — Установка полотенцесушителя своими руками

Установка и подключение водяного полотенцесушителя — пошаговая инструкция

Итак, демонтаж старого змеевика завершен, байпас, отводы и подающие трубы установлены. Теперь давайте рассмотрим пошаговую инструкцию по установке и подключению водяного полотенцесушителя своими руками.

Шаг 1. Выберите фитинги, необходимые для подключения полотенцесушителя к выходным отверстиям для него. В этом случае используются угловые модели. Помимо самих фитингов поищите декоративные чашки (также называемые отражателями), закрывающие соединение.

Шаг 2. Наклеить ФУМ-ленту на резьбовую поверхность арматуры — необходимо герметизировать соединение. При желании используйте паклю.

Наклейте ФУМ-ленту на резьбовую поверхность фитинга так, чтобы при ввинчивании в трубу ее конец не выпирал

Шаг 3. Закончите наклеивание ленты ФУМ следующим образом: сверните ее в нечто вроде «нити» и наложите на ход нити. Таким образом, при установке фурнитуры эта часть ленты будет прижиматься к стене и выступать в роли уплотнительного кольца.

Шаг 4. Вверните штуцер вместе с установленным декоративным отражателем во внутреннюю резьбу трубы, подсоединенной к выходам для полотенцесушителя. Из-за использования ФУМ-ленты это потребует некоторых усилий.При этом будьте осторожны, чтобы не оборвать нити.

Шаг 5. Таким же образом наклеиваем ФУМ-ленту или паклю на второй штуцер и затягиваем, соединив с выходом из стояка.

Шаг 6. Установите резиновые или полиуретановые уплотнительные кольца внутрь фитингов.

Шаг 7. Прикрепите полотенцесушитель к фурнитуре и стене, «заманите» его, чтобы проверить правильность расстояния между фурнитурой.Затем отметьте на стене точки, в которых вы хотите проделать отверстия для кронштейнов или держателей.

Шаг 8. Теперь нужно проделать отверстия в керамике и бетоне за ней, чтобы установить крепеж для полотенцесушителя. Для начала накройте плитку саморезом — прикрепите к поверхности и несколько раз слегка постучите по ней молотком. Это действие необходимо для того, чтобы сверло не отскочило в сторону при создании отверстия.

Важно! Такое действие требует особой осторожности — при неосторожности на плитке могут остаться трещины или сколы. В некоторых случаях строители советуют вместо привинчивания просто наклеить пластырь или бумажную ленту на место сверления крест-накрест.

Шаг 9. На малых оборотах с особой осторожностью проделайте в керамической плитке отверстия под крепеж полотенцесушителя. Для этого желательно использовать либо специальное копьеобразное сверло, либо хорошо заточенное под бетон.

Шаг 10. После этого на больших оборотах проделайте отверстие под крепеж в бетоне, расположенном за плиткой.

Шаг 11. Вставьте пластиковые дюбели в получившиеся отверстия.

Шаг 12. Если концы дюбелей торчат из отверстий, отрежьте ножом, иначе будет невозможно добиться плотного прилегания держателя или кронштейна.

Шаг 13. Снова прикрепите полотенцесушитель к фитингам, одновременно проверяя, изменилось ли положение уплотнительных колец в нем, пока вы создавали отверстия для держателей.

Шаг 14. Закрепите полотенцесушитель на фитингах, вручную затянув соответствующие гайки.

Шаг 15. Теперь затяните эти гайки, чтобы зафиксировать полотенце на месте. Для этого используйте сантехнический ключ и тряпку — последняя защитит никелированную поверхность от царапин.Достаточно сделать два оборота.

Шаг 16. Отодвиньте декоративные чашки от стены и поверните краны вентилей на выпускных отверстиях так, чтобы вода стекала в полотенцесушитель. Проверить герметичность соединений — не капает ли оттуда.

Шаг 17. Если все в порядке, остается последний штрих — вкручиваем саморезы в отверстия под крепеж, куда ранее были вставлены дюбели. Проверьте, насколько крепко держится полотенцесушитель.На этом его установку и подключение своими руками можно считать полностью и удачно завершенной.

Установка электрического полотенцесушителя производится аналогично — по инструкции изделие собирается, в стене проделываются отверстия для держателей или кронштейнов и на них устанавливается «полотенце». Отличие в том, что для таких моделей нужна розетка, которую желательно располагать подальше от ванной комнаты. При желании и возможности можно произвести скрытый монтаж, когда силовой кабель уходит в стену и там подключается к электропроводке.

Вне зависимости от типа полотенцесушителя и материала, из которого он изготовлен, надежность, долговечность и эффективность устройства напрямую зависят от выбора правильного способа подключения и грамотного монтажа. При правильном подходе к делу с этим справится любой!

Ванная комната станет намного удобнее, если оборудовать ее таким функциональным устройством, как полотенцесушитель.

Его установка позволяет решить сразу несколько существенных проблем. :
— сушка полотенец и мелких предметов;
— поддержание оптимального температурного режима;
— предотвращающий образование сырости.

Установка водяного полотенцесушителя

Сначала необходимо его собрать — установить на вкладыш запорные краны с разъемным соединением, что в будущем обеспечит легкую замену полотенцесушителя или устранение некоторых дефектов без слива стояка.Собранную сушилку можно прикрепить к стене в любом месте, проведя к ней трубы от стояка.

Важно. При установке полотенцесушителя необходимо действовать строго в соответствии с прилагаемой к нему инструкцией.

Порядок подключения:

Особенности установки полотенцесушителя комбинированного

Поскольку водяные сушилки работают, как правило, только в отапливаемый период, многие жители многоэтажных домов решают эту проблему установкой универсального полотенцесушителя, который может работать как от системы отопления или горячего водоснабжения, так и от электричества … Для этого понадобится сушильная лестница, в левой нижней облицовке которой вмонтирован электронагреватель с терморегулятором. Сама установка полотенцесушителя выполняется описанным выше способом.

Таким образом, получается следующая схема работы. При закрытии запорных кранов и наполнении устройства водой через левый верхний патрубок (там, где установлен кран Маевского) полотенцесушитель можно обогревать от электричества. При отключении от розетки и открытии запорной арматуры отопление будет обеспечиваться горячей водой из центральной системы.

Важно. Для подключения электрического полотенцесушителя требуются определенные требования к проводке.

Энергопотребление таких устройств достаточно велико (1 кВт и более), что требует отдельной розетки, которая подключается кабелем сечением не менее 2,5 квадрата и питается непосредственно от электрического щита. Эта линия проводки должна быть защищена отдельной «машиной».

Необходимо предусмотреть место под розетку с заземлением для полотенцесушителя

Очень важный момент — заземление. Изготовители позаботились о подключении готовых полотенцесушителей и самодельных полотенцесушителей к защитному заземлению (с оборудованием «лестница» с ТЭНом с термостатом). Поэтому достаточно просто установить специальную розетку с заземлением, проложив трехжильный провод. Если в квартире нет заземления, то можно произвести «обнуление», когда заземляющий провод и ноль в проводке замкнуты. Это повторное заземление должно выполняться как можно ближе к электрическому щиту.

Так выполняется установка и подключение полотенцесушителя. Перед тем как приступить к работе, нужно определиться, освоите ли вы такую работу самостоятельно или нет. Даже если вы решите не делать этого самостоятельно, вы хотя бы поймете последовательность установки, которая поможет вам контролировать качество работы нанятых специалистов.

Чтобы иметь возможность быстро сушить вещи вне зависимости от времени года, мы закупаем полотенцесушители. Во избежание проблем со способами подключения прибора к системе горячего водоснабжения или отопления рекомендуется приобретать товары отечественного производства.Российские производители создают модели, менее подверженные коррозионным процессам, в отличие от европейских аналогов. Тем более, что у вас не возникнет вопроса, как подключить полотенцесушитель, ведь диаметр изделия обязательно будет совпадать с нашими стандартами.

Сегодня потребителям предлагаются полотенцесушители трех модификаций:

с нагревательным элементом,
вода,
комбинированный.

Комбинированный

Для водных моделей доступна установка полотенцесушителя своими руками.Здесь вы можете справиться с этим без посторонней помощи. Подключение электрического или комбинированного устройства требует специальных навыков. Вам потребуется вмешательство профессионального электрика:

более ограничены в местах установки. Полотенцесушитель в ванной предусматривает возможность использования трубы горячего водоснабжения или отопления. Этот вид жилья является наиболее традиционным для российского жилья и удобен для сушки белья и полотенец;
Электрический полотенцесушитель имеет собственную внутреннюю среду, которая нагревается нагревательным элементом.Такую модель можно установить в любом удобном месте при наличии блока питания.

При замене старого полотенцесушителя советского образца при покупке новой модели нужно выбрать устройство, рассчитанное на нижнее подключение, с аналогичным диаметром.

Самым оптимальным считается полотенцесушитель водяного типа. В результате подключения к системе горячего водоснабжения вы получаете прибор, работающий круглый год. Возможность контролировать подачу воды позволяет проводить ремонтно-монтажные работы вне зависимости от сезона.

Необходимо помнить, что подключение полотенцесушителя к системе отопления накладывает сезонное ограничение на его работу. Быстро сушить белье можно только до тех пор, пока длится отопительный сезон.

То же касается возможности установки полотенцесушителя при подключении к системе отопления. Чтобы прикрепить полотенцесушитель и подключить его, нужно будет дождаться летнего периода. Сделать врезку в систему отопления зимой никто не даст, так как эти манипуляции вызовут промерзание стояка.

Скрытые в стене трубы, имеющие выход только снаружи, позволяют установить водяной полотенцесушитель с боковым подключением. Считается, что установка такого образца более трудоемка, но эстетически устройство выглядит намного выгоднее других моделей. Также стоит обратить внимание на тщательную гидроизоляцию соединения. Устранение протечек в этом случае будет крайне сложной задачей.

Технология подключения полотенцесушителя

Самая простая технология подключения электрических моделей.Здесь нет сложных связей. Процесс правильного подключения полотенцесушителя заключается в закреплении крепежа на стене рядом со стационарной розеткой при соблюдении правил электробезопасности. Это означает, что устройство нельзя подвергать воздействию брызг и воды. Рекомендуемое минимальное расстояние от ванны или душа — 2,4 метра. Электрический полотенцесушитель можно установить в любом месте дома.

С водными и комбинированными моделями дела обстоят сложнее. Здесь необходимо выполнить два этапа работы.Разборка ранее подключенного, старого устройства и установка на его место нового.

Материалы и инструмент

Прежде чем рассматривать подключение полотенцесушителей к схеме стояка горячей воды, необходимо определиться со списком необходимых материалов и инструментов, с помощью которых устройство подключается к системе горячего водоснабжения или отопления. Для успешной установки и правильного подключения вам потребуется:

полотенцесушитель с диаметром, соответствующим размеру труб в системе;
кронштейны для крепления устройства к стене;
муфты и фитинги;
сверла и дюбеля для крепления кронштейнов;
нож;
трубы Ø 23 или 32 мм;
2-3 шаровые краны;
аппарат для сварки труб бывших в употреблении;
;
тройники.

Для электрического типа из предложенного списка требуется только один полотенцесушитель, кронштейны для крепежа, сверла и дюбели, с помощью которых прибор крепится к поверхности стены.

Шаровые краны

Пайка американка (муфта)

Паяльник для сварки труб

Труборез

Отвечая на вопрос, как правильно подключить полотенцесушитель, переходим к первому этапу — демонтажу ранее установленного устройства.Первым делом необходимо перекрыть подачу воды. Если речь идет о системе отопления, то все манипуляции необходимо предварительно согласовать с контролирующими службами — управляющей компанией или ЖЭК.

Если ваше устройство подключено к трубопроводу системы с помощью резьбовых соединений, то вам необходимо их открутить и снять полотенцесушитель с креплений. Когда дело доходит до приваренных к трубам полотенцесушителей, прибегают к использованию болгарки, оставляя кусок трубы, на котором будет производиться новая резьба.

Демонтаж старого полотенцесушителя

Итак, алгоритм выглядит так:

перекрыта подача воды в трубы системы;
откручено резьбовое соединение, снято устройство;
болгарка применяется только в том случае, если полотенцесушитель ранее был приварен к трубе, либо по прошествии времени соединительная резьба застряла и открутить ее нет возможности.

Если вы планируете подключить полотенцесушитель в процессе ремонтных работ, необходимо сделать отметки на стене, где конкретно будет установлен прибор.Для подвода труб швеллеры желобчатые. По окончании этой процедуры вы можете переходить к следующему шагу.

При демонтаже старого устройства нужно учитывать, что длина оставшихся труб должна быть достаточной для нарезания новой резьбы.

Монтаж кранов (байпас)

Байпас — перемычка для установки шарового крана. Требуется циркуляция воды в системе, если возникнет необходимость отключить полотенцесушитель … Установленный кран позволит подавать или перекрывать воду для перенаправления через байпас.Для электрического полотенцесушителя не требуется.

Для изготовления байпаса трубы берут из того же материала, из которого сделана система. Оптимальный вариант — нержавеющая сталь. Это прочный материал, устойчивый к взаимодействию с водопроводной водой.

Типы байпаса

При установке байпаса изначально устанавливаются шаровые краны. Если на используемых трубах не было резьбы, ее нарезают. Далее на входе и выходе змеевика полотенцесушителя устанавливается по одному крану за раз.Обязательно обеспечьте качественную герметизацию стыков. В противном случае вам в будущем придется устранять утечки.

Байпас не обязателен при установке полотенцесушителя, хуже работать прибор не будет. Байпас необходим в случае возникновения аварийных ситуаций, например образования в зоне подключения полотенцесушителя и протечки труб. Можно перекрыть воду на стояке, но в этом случае придется дождаться устранения поломки, оставшись без подачи горячей воды.Не самый удобный вариант. При подключении полотенцесушителей к централизованным системам отопления и водоснабжения это может стать настоящей проблемой.

Установка байпаса позволит через шаровые краны перекрыть подачу воды к устройству. В этом случае вода будет продолжать циркулировать по основной системе. Для удаления пузырьков воздуха на байпасе устанавливается еще один клапан в дополнение к имеющимся.

Установка полотенцесушителя

Для подключения полотенцесушителя к трубам необходимы фитинги.Они могут быть прямыми или угловыми. Фитинги присоединяются к трубам сваркой.

Алгоритм выполнения работ следующий:

Подача воды в стояк перекрыта. При проведении работ в многоквартирном доме требуется согласовывать действия с организацией, курирующей водоснабжение;
установлены три крана — на входе и выходе змеевика полотенцесушителя, и еще один байпас для перемычки. Это позволит легко заменить или отремонтировать в будущем.полотенцесушитель;
по меткам закрепите на стене кронштейны или другие крепления для устройства. Между облицовкой стены и устройством необходимо выдерживать максимальное расстояние. Для диаметра трубы более 23 мм он должен быть 50 мм, если диаметр меньше 23 мм, то оставить зазор 35 мм;
, затем к устройству подключаются трубы с приварными фитингами. Обязательно используйте льняную ленту для герметизации стыка. Затягивайте аккуратно, чтобы не испортить нить;
проверить результат на герметичность.Для этого в систему необходимо подать воду. Если работа сделана правильно, утечек не произойдет.

Разметка перед установкой

Сверху вертикальные элементы полотенцесушителя будут закреплены в кольцах кронштейнов

Сборник полотенцесушителей

Установка полотенцесушителя

Данный алгоритм позволит качественно подключить полотенцесушитель, чтобы он работал долго и стабильно.При желании вы можете произвести установку самостоятельно.

Схемы подключения

При диагональном или боковом подключении необходимо расположить выходы на одном уровне с входами сушилки. Допускается лишь небольшое отклонение. Если расположение изгибов оказалось на расстоянии меньшем, чем длина между входами полотенцесушителя, то схема функционировать не будет.

При подключении отводы необходимо монтировать строго горизонтально.Максимально допустимое отклонение расстояния составляет около 2 процентов, то есть 2 сантиметра на 1 метр. Уклон определяется в зависимости от выбранной схемы и от того, на каком конце трубы будет подсоединяться ответвление.

Соединение	Полотенцесушитель	Направление потока горячей воды	Расположение изгибов	Потребность в день нормальной работы
Нижний	Лестница	Любые	Под краем сушилки	Максимальная эффективность. Установка дефлекторов на верхние выходы — механическая или автоматическая. Отводы — трубные; диаметр на 1 ступень меньше диаметра стояка. Байпас прямой, с сужением трубы на 1 ступень меньшего диаметра.
Нижний	Лестница	Верхняя подача разрешена	Сушильная кромка между кранами	КПД снижается. Допускается установка верхнего ответвления над днищем сушилки.
Универсальная сторона	Любая стандартная форма	Верхняя подача	По горизонтали, минимально допустимое отклонение	Обвод — прямой, без ограничений. Вентиляционные отверстия на лестнице не нужны, они оставляют заглушки. При верхней загрузке сужение байпаса с трубой на шаг меньшего диаметра или смещение перемычки ближе к сушильному устройству повысит эффективность.
Универсальная сторона	Любая стандартная форма	Верхняя подача	Расположение верхнего выхода под верхом сушилки	Требуется установка кранов Маевского для стравливания воздуха
Диагональ	Лестница	Функции при верхней подаче	Верхняя ветвь — до дальнего края; нижний — к соседу	КПД равен КПД при боковом подключении. Обход сужения и смещения разрешен.
Диагональ	Лестница	Нижняя подача	—	Обвод без перетяжек, четко по стояку.
В зависимости от модели	Полотенцесушители сложной нестандартной формы	В зависимости от гидродинамики изделия	—	—

Цепи будут работать правильно при условии, что отводы прямые. Любые изгибы, кольца и дуги — это места скопления воздуха.Неравномерный отвод воды приводит к закупорке трубы воздушной пробкой, вплоть до полного нарушения циркуляции. Арматура с сильным сужением просвета также может нарушить кровообращение. Ничто внутри системы не должно увеличивать гидравлическое сопротивление. Течение воды должно быть свободным.

Схема крепления и подключения полотенцесушителя

Схема подключения полотенцесушителя к трубе ГВСС Схема трех видов подключения (нижнего, бокового и диагонального)

Особенности установки комбинированной конструкции

Чаще всего штатные полотенцесушители функционируют только на отопительный период.Владельцы квартир, чтобы иметь возможность сушить одежду в любой момент, устанавливают полотенцесушители комбинированного типа, способные работать как от системы отопления или горячего водоснабжения, так и от сети. Для этого в нижнем левом вкладыше электронагревателя устанавливается устройство лестничного типа, снабженное терморегулятором. Схема подключения полотенцесушителя к стояку горячей воды или системе отопления будет выглядеть так:

при закрытых кранах устройство заполняется через патрубок слева вверху, к которому установлен кран Маевского;
полотенцесушитель, наполнитель, получает среду, благодаря которой происходит нагрев от нагревательного элемента.
Если он отключен от розетки и краны открыты, подача горячей воды из центральной системы возобновится.

Полотенцесушитель с подогревом также требует водоснабжения

Необходимо предусмотреть место для розетки с заземлением для полотенцесушителя

Помните, что сушилки энергоэффективны. Поэтому для них требуется отдельная розетка, к которой подходит кабель, выдерживающий высокое напряжение, и питание которого осуществляется непосредственно от распределительного щита.Такую линию в проводке в обязательном порядке выделяет отдельный автомат. Комбинированные сушилки нельзя подключать к общей сети без риска возникновения электропроводки. Очень важно, чтобы было выполнено правильное заземление. Если у вас нет навыков работы по прокладке электрических кабелей, воспользуйтесь помощью специалистов. Они помогут правильно установить прибор и обеспечить качественное электроснабжение.

Правильное подключение устройства принесет очевидную пользу и удобство при сушке вещей.Самое главное — грамотно подойти к процессу установки. Устройства сэкономят вам много времени вне зависимости от сезона.

Видео

Наша сегодняшняя тема — полотенцесушитель в системе горячего водоснабжения. Узнаем, всегда ли можно заставить его работать непрерывно и круглосуточно и как подключить полотенцесушитель в разных схемах водоснабжения. Давайте начнем.

ГВС и циркуляция

Начнем с небольшого лирического отступления.

В многоквартирном доме возможны тупик и циркуляция. В первом случае вода движется по одиночному наполнению и тупиковым стоякам только тогда, когда протекает через один из сантехнических приборов.

При отсутствии слива воды розлив и стояки постепенно остывают из-за неизбежных потерь тепла.

Эта особенность тупиковой системы имеет три практических значения:

При длительном отсутствии разбора горячей воды (например, утром) ее приходится долго сливать до достижения комфортной температуры;
Из-за потерь тепла температура воды в наиболее удаленных от лифта квартирах может упасть до 55 ° C и ниже;

Между тем: действующий свод правил СП 30.13330.2012 прямо указывает, что независимо от способа приготовления камеры горячей воды, она должна подаваться на точки разбора с температурой от 60 до 75 градусов.

Полотенцесушитель на горячее водоснабжение по определению не может быть горячим круглосуточно: при отсутствии слива воды он будет остывать.

Все эти проблемы успешно решены в системах рециркуляции. Чем они отличаются от тупиков?

В доме два розлива горячей воды;

Подступенки подключаются к ним поочередно.Количество стояков, подключенных к розливу, не обязательно должно быть одинаковым: часто бывает один возвратный стояк для трех кормов;
На верхнем этаже или (реже) на чердаке стояки соединяются перемычками, оборудованными кранами Маевского или автоматическими дефлекторами для устранения скопления воздуха;

Перепад давления между розливом в зависимости от применяемой схемы теплоснабжения и схемы переключения ГВС обеспечивается перепадом давления между подачей и возвратом теплотрасс, дроссельных шайб в элеваторном агрегате или циркуляционных насосах.

В результате мы получаем две чрезвычайно приятные особенности системы — мгновенный нагрев воды при открытии крана вне зависимости от расположения квартиры в доме и круглосуточную работу полотенцесушителей.

Конечно, при правильном подключении. Что приближает нас к следующему вопросу: как правильно подключить полотенцесушители к горячей воде?

Схемы подключения

У нас есть три сценария для анализа:

Жилой дом с тупиковой системой горячего водоснабжения;
Жилой дом с оборотным горячим водоснабжением;
Частный дом или автономный водонагреватель в квартире. В этом случае у нас полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно спроектировать с нуля.

Видео в этой статье поможет вам больше узнать о том, как монтируются полотенцесушители: вашему вниманию будет представлена схема подключения, вспомогательная фурнитура и схема ГВС.

Тупик ГВС

Полотенцесушитель подключается между стояком и подачей горячей воды. На входе подачи воды в сушилку установлен запорный вентиль.По понятным причинам нагрев змеевика возможен только тогда, когда вода течет через ваши краны.

Неужели невозможно реализовать непрерывную циркуляцию через змеевик — хотя бы за счет создания замкнутого контура и снабжения его циркуляционным насосом?

Это возможно, но не имеет смысла.

Есть две причины:

Циркуляционная система должна иметь источник тепла для нагрева воды для компенсации потерь тепла по трубам.Очевидный кандидат на такой источник — стояк горячей воды. Только — вот в чем проблема! — он, как и сама катушка, остывает при отсутствии просадки;
Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 Вт. Недорогой электрический полотенцесушитель стоит столько же и потребляет 30-80 Вт энергии. Принцип бритвы Оккама, не рекомендующий излишне усложнять задачу, отсекает циркулирующее горячее водоснабжение как неоправданно сложное решение.

Циркуляция ГВС

Подробная инструкция по подключению осушителя к циркуляционному водопроводу содержится в уже упомянутом СП 30.13330.2012. По тексту документа полотенцесушители необходимо подключать к подающим трубопроводам горячего водоснабжения (читай — ставится в зазор стояков горячей воды, подключаемых к подающей заправке). Подключение к циркуляционным стоякам (обратка) допускается при установке запорной арматуры и байпаса.

Обратите внимание: автор настоятельно рекомендует придерживаться данной схемы подключения даже при установке катушки для питания. Запорная арматура обеспечит возможность отключения сушилки в летнюю жару, а байпас исключит остановку циркуляции в группе стояков при ее отключении.

Автономная система горячего водоснабжения

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при самостоятельной установке?

Устройство устанавливается в зазоре между петлевым розливом или горячей водой.Циркуляция в них обеспечивается насосом.

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного выхода для подключения циркуляционного трубопровода.

Вот два примера электрических схем.

Насос заставляет воду циркулировать по замкнутому контуру между входами котла. Котел (в данном случае косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Captain Evidence подсказывает: подключение электрокотла с циркуляционной трубой полностью идентично изображенному на схеме.

Если котел или другое устройство (газовый водонагреватель, двухконтурный котел, проточный электронагреватель напорного типа) не имеет циркуляционной врезки, то реализуется схема с трехходовым термостатическим смесителем: горячая вода циркулирует в замкнутом контуре и нагревается для компенсации потерь тепла.По мере расходования воды контур питается от системы холодного водоснабжения.

Заключение

Надеемся, что смогли ответить на вопросы читателя. Удачи!

Подключение полотенцесушителя к стойке с горячей водой: схема и описание

Полотенцесушитель, установка в ванной, обеспечивает не только сушку белья, но и создает благоприятный микроклимат, предотвращающий образование неприятного запаха, грибка и сырости. На сегодняшний день рынок этого сантехнического оборудования насыщен моделями с различными дизайнерскими решениями и функциями.В этой статье вы узнаете, как правильно подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также есть в этой публикации.

Особенности конструкции

Водяное полотенце бывает разной конфигурации. Самый простой из них — змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новостройках возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) на отдельном кране.Это позволяет устанавливать данное оборудование различных модификаций — от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйка уже оценила его удобство в повседневном использовании и функциональность. Подключение полотенцесушителя «Трап» осуществляется с помощью следующих элементов:

Клапаны перекрытия воды.
Система циркуляции воды — трубопроводы подачи и возврата.
Заглушка.
Воздуховыпускной клапан (при установке кран Маевского расположен сверху).
Кронштейн для крепления на стене.

Разновидности

Как подключить полотенцесушитель к стояку горячей воды? Схема установки зависит от типа устройства. Сегодня на рынке представлено три вида этого сантехнического оборудования: водяное, электрическое и комбинированное. Рассмотрим их подробнее.

Вода

Этот вариант известен нам еще со времен СССР, когда подобное оборудование было установлено во всех санузлах.Такие модели до сих пор остаются самыми популярными. В этом случае полотенцесушитель подключается к стояку горячей воды (схема поможет сделать это правильно) или к системе отопления.

На самом устройстве устанавливают клапаны, при замене которых вода перекрывается. Эти модели обычно изготавливаются из нержавеющей стали, латуни и меди. И что самое главное, у них невысокая стоимость.

Электро

Данная модель используется в случае, если нет возможности подключить водяное полотенце. Есть два основных варианта — настенный и напольный.Первый из них отличается самым разнообразным дизайном и применяется в помещениях небольших размеров. Отдав предпочтение этому варианту, необходимо уделить особое внимание потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии. В этом случае схема подключения полотенца может быть следующей:

Открытый — использовать вилку и розетку.
Закрытый — проводка вписывается в конструкцию стены.

Основные характеристики электрических полотенцесушителей:

Часто такие устройства снабжены терморегулятором.
Допускается установка не только в ванной, но и в других помещениях.
Благодаря разнообразию дизайнерских решений можно подобрать модель, идеально вписывающуюся в дизайн помещения.

Комбинированная

Данная модель сочетает в себе одновременно электрические свойства и водное оборудование, но по конструкции они близки к водной модели. В этом сантехническом оборудовании течет горячая вода, а также есть нагревательные элементы, которые позволяют ему функционировать даже при отключенном отоплении.В отличие от обычных моделей полотенцесушитель будет стоить в несколько раз дороже.

Инструменты и материалы

Для подсоединения полотенцесушителя к стояку потребуются следующие инструменты и материалы:

Полотенцесушитель.
Кронштейны, необходимые для монтажа устройства.
Трубопроводы полипропиленовые.
Фитинги и муфты полипропиленовые.
Нож для резки пропилена.
Аппарат для сварки.
Краны шаровые — 2 или 3 шт.

Основные ступени

Подключение полотенцесушителя «лесенка» или любого другого типа производится следующим образом:

Демонтировать старое устройство.
Замена стояка.
Установка шаровых кранов и байпаса (перемычка).
Сварка полипропиленовых трубопроводов.
Установка и последующее подключение полотенцесушителя.

Демонтаж

Иногда перед подключением нового полотенцесушителя необходимо демонтировать старый.В настоящее время существует две основные схемы подключения полотенцесушителя старого образца:

Современные устройства.
Катушки старого образца.

Демонтаж современной конструкции

При правильной установке современного оборудования с разъемными соединениями его легко заменить. Важно, чтобы новый сантехнический прибор был похож на старый и имел одинаковые размеры в центрах соединительных труб.

Новое оборудование должно соответствовать центру.соединительные патрубки. Необходимо снять полотенцесушитель, который уже обслужил свой конец, а затем установить на ответные части разъемов новый, подключить к системе и закрепить на стене.

Демонтаж старого змеевика

Заменить старый советский серпантин намного сложнее. В этом случае полотенцесушитель бокового монтажа устанавливается вместе с заменой стояка. Однако он может быть частичным (в ее квартире) или полным. Однако менять часть старого трубопровода нецелесообразно, желательно полностью заменить стояк.Для этого нужно договориться с соседями снизу и сверху, чтобы они подключили новый стояк. Это часто практикуется, так как оставлять старые трубы в потолке очень опасно.

Замена стояка

Как только все вопросы согласованы, необходимо отключить подачу воды. В большинстве случаев эта процедура проводится совместно с обслуживающей организацией. Далее с помощью болгарки вырезается стояк с серпантином: сначала в своей квартире, потом в соседних.После этого нужно обрезать резьбу в трубопроводе у нижних и верхних соседей, соединить трубы и ввести их в свою ванную комнату через потолок.

Установка перемычки

Перемычка — своего рода спаситель в непредвиденных ситуациях. Его установка необязательна, но очень желательна. Так, например, на стыках полотенцесушителя произошла утечка, которая с каждой минутой становится все интенсивнее. И совсем некогда звонить в службу экстренной помощи и ждать больше часа их прибытия.

Итак, чтобы не зависеть от подобных ситуаций, и установите байпас. Внешне это обычный участок трубопровода. Для его установки на торцы полотенцесушителя монтируются обычные шаровые краны, с помощью которых можно перекрыть поток воды при необходимости.

Водяной полотенцесушитель: подключение боковое

Данный вариант конструкции позволяет установить сантехнику в штатную стойку для полотенцесушителя или в существующую сеть горячего водоснабжения. Другими словами, не требует подготовки дополнительного дренажа.Однако у водяных полотенцесушителей с боковым подключением есть один небольшой недостаток — наличие сварных деталей. Но при надлежащем качественном сантехническом оборудовании эта модель прослужит долго.

При подключении данного устройства необходимо учитывать следующие параметры:

Соответствие диаметров труб.
Межосевое расстояние — это расстояние между выходом и входом.

Допускается боковое подключение полотенцесушителя «лестница» с помощью водяной муфты.Запрещается производить переход от трубопроводов с большим диаметром к трубам с меньшим сечением, так как это может привести к повышению давления в устройстве, что вызывает протечку или даже разрыв сварных соединений.

Дополнительно водяные полотенцесушители с боковым подключением устанавливаются в таких ситуациях, когда планируется закрыть водопроводные трубы с помощью плитки. При установке необходимо обеспечить надежную гидроизоляцию трубопровода и подключенного устройства. Для этого используются прокладки и муфты, которые затягиваются разводным ключом соответствующего диаметра.

Устанавливая полотенцесушитель с боковым подключением, важно помнить, что подача воды осуществляется под давлением, соответственно, примыкание должно выдерживать резкие перепады и сильное напорное водоснабжение.

Как правильно подключиться?

Установить в ванных комнатах необходимое оборудование в соответствии с принятыми стандартами. Таким образом, схема подключения полотенцесушителя к системе горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85. Подобная конструкция подключается к системе отопления в частных домах, оборудованных индивидуальной системой отопления.

В многоквартирных домах целесообразнее монтаж. Проводить в полном соответствии с проектом, при необходимости — в отдельный стояк. Такой подход полностью оправдан, так как система центрального отопления функционирует только в холодное время года, а подача воды осуществляется постоянно.

Подогреватель полотенец не влияет на принцип подключения: важно правильно обеспечить подачу и отток. В результате будет произведена регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

Устройство с верхним подключением.
Полотенцесушитель с нижним подключением.
Внизу сантехнического устройства.
Подключение по диагонали (используется для «лестниц»).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий установки и типа конструкций.

Основные моменты

Для подключения любого оборудования в ванной комнате необходимо иметь профессиональные навыки. Поскольку погрешности в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с работой.Если вам необходимо установить полотенце, вам следует обратиться к опытному мастеру.

Важно учитывать особенности и детали работы:

Провести точные измерения.
Определение местоположения конструкции.
Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
Выберите способ подключения.

Установка в ванной полотенцесушителя относится к категории сложных сантехнических работ.Поэтому, если нет уверенности, не искушайте судьбу и попробуйте установить самостоятельно. Последствия могут быть самыми разными: от банальной протечки трубопроводов, покрытых керамической плиткой, до повреждения плитки в процессе навешивания кронштейнов.

Перед тем, как приступить к работе, важно определить в силе ли у вас такая работа или нет. Даже если вы решили не делать этого самостоятельно, то хотя бы будете знать последовательность монтажа, что позволит вам контролировать качество монтажа нанятых специалистов.

Привлечение профессионалов — наиболее правильное и взвешенное решение, позволяющее не только сэкономить время и нервы, но и получить отличный результат.
