Винтовые лестницы своими руками чертежи, эскиз, расчитать

Винтовые лестницы все чаще притягивают внимание людей благодаря своей нестандартной конструкции. Изящные линии и форма лестницы придадут уникальности любому помещению и интерьеру.

Разнообразие форм таких лестниц позволяет использовать их в любых целях. Проектирование винтовой лестницы — важный этап, как и для любой другой конструкции. На данном этапе вы создадите детальные чертежи каждого элемента и всей конструкции в сборе, что необходимо для более ясного понимания и представления итога строительства.

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

  1. Место расположения лестницы.
  2. Материал изготовления.
  3. Тип конструкции.
  4. Расчет всех параметров лестницы.
  5. Разработка чертежей и схем расположения.
  6. Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для  доступа на второй или мансардный этажи.

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов.  Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

Также оба материала широко применяются и для внутреннего размещения.

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени. Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Расчет размеров винтовых лестниц на второй этаж мы описывали в этой статье. Сейчас опишем минимально допустимые требования к размерам, при которых возможна эксплуатация винтовой лестницы.

Основные требования касаются, конечно же, ступеней:

  • Внутренняя часть ступени не должна быть менее 100 мм.
  • В траектории движения минимально допустимая ширина 200 мм.
  • Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.



Схемы и чертежи

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.

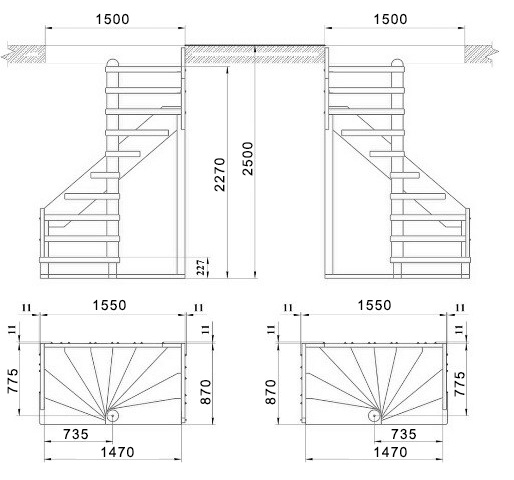

Для этого нужно сделать общий чертеж в двух проекциях (вид сбоку и сверху).

Чтобы не загромождать один чертеж большим количеством информации, отдельно начертите и разметите каждый элемент конструкции.

В проекте должны быть разъяснения, каким образом должна производиться сборка и в каком порядке.

Для того чтобы получить представление, как лестница будет выглядеть именно в вашем помещении, возможно создание 3D-модели.

Для этого потребуется внести в программу все параметры помещения и лестницы, после этого можно будет создать чертеж.

В том случае если вы решите самостоятельно создать подобного рода модель, воспользуйтесь видео-инструкциями на эту тему:

(ru) Главная | BULWARK

  • Разработаем проект конструкций из металла в 3d по BIM технологии.

    Проектирование металлоконструкций

  • ru/wp-content/uploads/2016/11/Проектирование-железобоетонных-конструкций-100×50.jpg» data-rotate=»0″ data-saveperformance=»off» data-title=»Slide» data-param1=»» data-param2=»» data-param3=»» data-param4=»» data-param5=»» data-param6=»» data-param7=»» data-param8=»» data-param9=»» data-param10=»» data-description=»»>

    Разработаем проект фундамента, каркаса здания, подпорной стенки в 3d по BIM технологии.

    Проектирование железобетонных конструкций

  • Проектирование жилых зданий

    Разработаем проект малоэтажного жилого дома или многоквартирного жилого комплекса по всем разделам.

  • Разработем проект загородного жилого дома

    Приведем в порядок планировку и фасад дома. Разработаем рабочие чертежи для строительства и закупки материалов.

  • Выполним проект реконструкции

    Проведем обследование здания. Предложим варианты увеличения площадей. Выполним проект реставрации фасада и усиления конструкций

  • Дизайн проект

    Разработаем варианты расположения мебели. Выполним чертежи для строителей и закупки материалов в нашем дизайн подразделении «Simplik»

  • Столярная мастерская

    Изготовим индивидуальную мебель из дерева в нашей мастерской Simplik

  • 3D Расчет винтовой лестницы — онлайн калькулятор

    Параметры винтовой лестницы

    Рис. 1 Общий чертеж лестницы

    • H — высота лестницы – как правило определяется высотой этажей Вашего дома
    • D1 — диаметр лестницы – габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
    • D1 — внутренний диаметр – габарит стержня, к которому монтируются ступени
    • A — угол поворота – зависит от взаиморазмещения начала лестницы и “принимающей” площадки верхнего этажа
    • Z — толщина ступеней – геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
    • C — количество ступеней – за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

    Функция “Черно-белый чертеж:”

    Рис.

    2 Черно-белый чертеж лестницы

    Использовать данную функцию целесообразно в двух случаях:

    1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
    2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

    Главный результат работы данного калькулятора – чертёж и расчёт винтовых ступеней.

    По этому чертежу изготавливаются детали, из которых собирается конструкция.

    Рис. 3 Пример чертежа ступени

    Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

    Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.

      Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров.

    В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий. Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера.

    Расчет винтовой лестницы на второй этаж

    Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

    Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.



    Типы, проекты и схемы винтовых лестниц

    Выбирая проект лестницы на второй этаж, многие застройщики обращают свое внимание на винтовые конструкции. И не зря: они могут решить проблему ограниченного места для установки лестницы и украсить помещение.

    Про историю винтовой лестницы

    Винтовая лестница – довольно древнее изобретение. В Ветхом Завете, в описании Храма Соломона упоминаются «круглые лестницы». Самый старый экземпляр, известный археологам, находится на побережье острова Сицилия, в районе деревни Маринелла. Ученые считают временем ее постройки 480 г. до н. э. В Средние века спиралевидные конструкции для подъема были широко распространены при строительстве крепостей и замков. И действительно, какую еще схему лестницы использовать в крепостной башне или в донжоне, кроме винтовой? Там винтовые конструкции имели еще и охранную функцию – если враг прорывался на территорию крепости, ее защитники скрывались в башнях. А доступ туда по узкому проходу с высокими ступенями, да еще закрученному спиралью – та еще задача: подниматься можно было только поодиночке, щит занимал весь проход, а закрученная по часовой стрелке лестница сковывала движения воина, державшего в правой руке меч.

    Владельцы современных коттеджей, конечно, обороняются от назойливых соседей другими методами, но различные проекты винтовых лестниц в их среде не менее популярны.

    В чем кроется популярность такой конструкции?

    Если не учитывать фортификационные свойства, у популярности конструкции, ступени которой закручены спиралью, два основных положительных качества:

    1. Компактность. Винтовую лестницу используют в том случае, если разместить стандартную маршевую конструкцию нет возможности из-за нехватки места. Стандартные размеры – круг, диаметром два метра, тогда как обычная займет около 4 м². А если предполагаете использовать лестницу в качестве дополнительной, то и вовсе можно ограничиться длиной ступеней в 600 мм.
    2. Красивый внешний вид. Винтовые конструкции красивы – вряд ли кто-то сможет это опровергнуть. В некоторых случаях такой способ подъема на второй этаж может стать декоративным центром интерьера. История архитектуры знает немало примеров, когда на спиралевидном подъеме строится вся архитектурная композиция здания. Примером может служить легендарная спираль Музея Соломона Гуггенхайма, построенная по проекту Фрэнка Ллойда Райта, или второе здание Немецкого исторического музея – галерея из стекла и металла с фойе в виде винтовой лестницы в стеклянной башне.

    Ажурные чугунные, с деревянным серпантином тетивы, в стекле и блестящем металле – в любом исполнении она станет украшением интерьера: проект винтовой лестницы можно подобрать под любой стиль.

    Какие типы лестниц бывают

    «Принцип действия» винтовой лестницы одинаков для всех вариантов проектов: ступени в виде сектора или клина расположены по объемной спирали. Подымающийся человек совершает движение по кругу.

    Все конструктивные варианты можно разделить на четыре типа:

    1. Расположенные в шахте. По внешнему периметру конструкция ограждена стенами. Самая простая схема – ступени имеют опору на внешнем краю в стене, а внутренним опираются на центральную опору. Но устройство такой лестницы может быть и другим: центральная опора заменяется подвесами, удерживающими внутреннюю часть, изогнутой тетивой, больцами. Спиралевидная тетива по наружному краю ступеней, переходящая в ограждение, может рассматриваться как частный случай шахтной лестницы.
    2. С опорой на монолитный центральный столб. В этом случае ступени закреплены только внутренними концами, представляя собой защемленные консоли. Центральная опора должна быть выполнена монолитной. Вся конструкция, включая ступени, возводится на этапе строительства дома.
    3. С обсадной трубой. Это наиболее простой в монтаже и распространенный вариант. Ступени также имеют опору только с внутренней части. Они представляют собой консоли, нанизанные на опорный столб. Такой вариант модульной конструкции продается в виде готового изделия, которое можно собрать своими руками по предоставленной схеме на этапе конечной отделки.
    4. Безопорная конструкция. Конечно, опоры у этого типа лестниц все же есть, просто выполнены они таким образом, что кажется, что ступени парят в воздухе. Ступени опираются на подвесы и больцы.

    Винтовая лестница совсем не обязательно имеет в проекции круг. Форма может быть любая: овальная, квадратная, многоугольная, сложной формы. Сквозная винтовая лестница, поднимающая выше второго этажа, имеет площадки между этажами.

    Большое разнообразие и в вариантах материала конструкции и отделки. При строительстве шахтных конструкций стены делают из кирпича, блоков или камней, по ходу строительства замуровывая ступени. Так устроена лестница внутри колонны императора Траяна в Риме, возведенной в 113 году. Наиболее технологичны металлические конструкции. Металл позволяет собрать очень высокие и надежные винтовые лестницы – самая высокая имеет высоту 91,5 метров. По ней можно подняться на гору Тайханшань в китайской провинции Линьчжоу. Для изготовления конструктивных элементов используют и дерево.

    Варианты моделей и отделки можно посмотреть на фото.

    Какой проект выбрать – зависит от дизайна интерьера, предпочтений хозяина и его финансовых возможностей. Модульные сборные конструкции имеют стандартные размеры и модельный ряд и относительно не дорого стоят. Если планируете строить лестницу своими руками и не потратить на ее создание огромных сумм – это самый подходящий вариант. Для создания индивидуального проекта потребуется точный расчёт – эту услугу, впрочем, как и устройство сложной формы конструкции, лучше заказать специалистам.

    Проектирование винтовых лестниц из бетона в Москве и области

    От изначального проектирования лестниц для коттеджей, таунхаусов и других помещений, зависит удобство и безопасность всей конструкции в перспективе использования. Изготовить сооружение можно только после проведения всех расчетов и замеров. Проектирование рекомендуется выполнять после создания чертежей для всех элементов в частном доме. Винтовые лестницы из бетона станут отличным решением для небольших помещений. Такая О-образная конструкция не занимает много пространства, но при этом является удобной в использовании. Именно поэтому круговые, винтовые сооружения пользуются большим спросом, среди всех форм лестниц из бетона, из нашего каталога.

    Преимущества и недостатки винтовых лестниц

    Самым прочным и долговечным материалом для изготовления винтовых лестниц является именно бетон с железной арматурой внутри. Любая железобетонная конструкция, вне зависимости от типа, имеет большой срок службы.

    Обратите внимание. Стоит отметить, что на бетонную лестницу на второй этаж, предоставляется нами гарантия 18 лет.

    Бетонные винтовые лестницы на 360 градусов поворота по спирали, кругу, имеют следующие 9 основных преимуществ:

    1. Высокие технические характеристики. Конструкция является очень надежной, так как перед заливкой бетоном выполняется армирование. Благодаря этому увеличивается безопасность и прочность всего сооружения. Кроме этого лестница становится устойчивой к растяжению. Если конструкция имеет опору в нескольких точках, то такой фактор является важным. Все эти факторы учитываются при проектировании лестницы на второй этаж, в компьютерной программе Blender.
    2. Пожаробезопасность. Бетонная лестница не разрушается и не выделяет вредных веществ под воздействием высоких температур. Поэтому при пожаре лестница не загорится и не рухнет.
    3. Комфорт использования. В сравнении с деревянными конструкциями, которые рассыхаются и скрипят, бетонная лестница не расшатывается даже через несколько лет.
    4. Железобетонная лестница является дополнительным элементом на даче или в двухуровневой квартире, которая увеличивает прочность здания.
    5. Создание ступеней различной формы. Могут быть полнотелыми, просветными, забежными.
    6. Стоимость конструкции достаточно низкая из-за небольшого расхода материалов для строительства лестницы и ее отделки. Через несколько лет бетон не нужно обновлять, поэтому на обслуживание конструкции тратиться не нужно.
    7. Большой выбор материалов для отделки. Для облицовки можно использовать дерево, керамогранит, ковролин, ламинат и т.д.
    8. Можно установить в маленьком помещении.
    9. Безопасность конструкции при проведении правильных расчетов и проектировании, а также монтажа профессионалами. В таком случае можно не беспокоиться о разрушении лестницы и маленьком сроке службы.

    Несмотря на множество преимуществ, следует отметить и 4 основных недостатка:

    1. Трудозатраты. Создание опалубки и армирования занимает много времени из-за сложности конструкции.
    2. Большой вес. Небольшая конструкция будет весить более 1 тонны. При создании лестницы необходимо подготовить подходящее основание, которое выдержит такие нагрузки.
    3. В большинстве случаев, бетонная винтовая лестница используется с отделкой. Благодаря облицовке можно увеличить прочность конструкции, но также и её вес.
    4. Винтовая лестница будет пропускать минимальное количества света. Поэтому рекомендуется располагать рядом с конструкцией окно или сразу проектировать варианты с открытыми, просветными ступенями.

    Виды конструкции винтовых бетонных лестниц

    Винтовые лестницы изготавливаются следующих видов:

    1. С двойным каркасом и ступенчатым низом. Такая лестница отличается большим весом и расходом материалов по сравнению с другими видами. Но конструкция с двойным каркасом имеет высокую прочность, и такой тип используется довольно часто в танхаусе или в квартире на втором этаже.
    2. Гладкошовные получили такое название из-за нижнего гладкого края. Такая лестница менее сложная в изготовлении.
    3. Использование тетивы или косоуров, консоли, усложняет общий монтаж и строительство бетонной лестницы с нуля, как и её изначальное проектирование в программе. Но такая конструкция выглядит воздушно и имеет презентабельный внешний вид. Легкими кажутся лестницы, которые выполнены на одном центральном или смещенном косоуре, как на следующей фотографии в левом нижнем углу, а в правом нижнем углу пример на тетивах.
    Наш фото пример коллажа из 6-ти 3Д проектов визуализации витновой железобетонной лестницы, разных видов каркаса, которые мы затем строим нашим клиентам. Проектирование основывается на изначальных замерах и чертежах, которые переносятся в программу 3D моделирования будущего интерьера и лестничной конструкции.

    Вне зависимости от вида винтовой ЖБ лестницы, она может применяться в любом небольшом помещении с различной отделкой, в зависимости от стиля интерьера дома. Бетон всегда можно покрасить в любой подходящий под стиль, цвет.

    Проектирование винтовой лестницы с нуля

    Винтовая монолитная лестница проектируется после выполнения замеров на объекте и составления чертежа. Специалисты компании ДНК Спираль выполняют все необходимые замеры и расчеты для проектирования конструкции в Москве и Московской области. Проектирование выполняется сразу после заключения договора на строительство бетонной винтовой лестницы или полувинтовой классической, или полувинтовой забежной. Для этого специалисты используют программу Blender, которая является профессиональным программным обеспечением, для создания трехмерной компьютерной графики.

    Фото пример наших 3Д моделей винтовых лестниц из бетона, 4 проектные модели на разных видах косоура – центральный, внутренний, внешний и вариант с внутренним бортом.

    Проектная документация включает следующее:

    • Визуализацию проекта. 3D дизайн выполняется бесплатно;
    • Проектные чертежи, которые состоят из технических заданий для различных работ;
    • Схемы, которые включают все узлы сооружения.

    При проектировании винтовой лестницы необходимо учитывать такие важные факторы:

    1. Тип ограждения.
    2. Размеры проема в межэтажном перекрытии.
    3. Угол наклона конструкции.
    4. Направление движения по лестнице.
    5. Максимальная нагрузка на конструкцию.
    6. Вид будущей отделки междуэтажного изделия.
    7. Размеры ступеней и расстояния между ними.

    При создании проекта бетонной лестницы необходимо учитывать нормы ГОСТ-а и требования СНиП, которые нужны для безопасного подъема и спуска.

    Следует соблюдать такие нормы при проектировании винтовой лестницы:

    • Угол наклона до 45 градусов;
    • Ширина марша не менее 80 см;
    • Высота между витками не менее 2 м;
    • Разброс по высоте подступенков не должен быть менее 5 мм;
    • Ширина ступеней в средней части от 20 см;
    • Для полного поворота должно быть изготовлено 12 ступеней и более.

    Почему нужно обращаться за проектированием к профессионалам?

    При соблюдении норм и требований при проектировании бетонных винтовых лестниц, после заливки бетона и снятия опалубки, погрешность составит до 3 мм. При помощи шпаклевки можно устранить небольшие дефекты и получить идеально ровную поверхность. Именно поэтому заказывать лестницу нужно только в проверенной компании, которая изготавливает качественные лестницы. Компания ДНК Спираль работает с 2010 года и имеет большой опыт работы. Кроме этого мы предоставляем гарантию 18 лет на все наши бетонные лестницы.

    На различных сайтах можно воспользоваться онлайн калькуляторами для расчета любого типа лестницы. Но стоит понимать, что такой сервис не может произвести расчет с высокой точностью, ведь каждый проект уникален и делается с нуля. Поэтому выполнять проектирование должны специалисты, не нужно брать из интернета чужие чертежи. Ведь от правильного расчета зависит безопасность и долговечность бетонной лестницы, как и от её надёжного закрепления в стенах (по возможности), полу, потолке следующего этажа.

    Важно! Винтовая бетонная лестница — опорная часть здания, которая усиливает его прочность. Но в то же время она принимает на себя все нагрузки и распределяет их. Нужно учитывать этот факт при проектировании О-образных, круговых конструкций.

    Монолитная винтовая лестница является отличным решением для двухэтажных жилых и общественных зданий. Вне зависимости от способа изготовления, лестницы из бетона имеют множество преимуществ, которые связаны не только с техническими характеристиками, но и с невысокой стоимостью. Например, двухмаршевые с забежными ступенями или трехмаршевые забежные конструкции, требуют большое количество материалов для изготовления. А также стоимость работы таких лестниц будет достаточно высокой.

    Винтовая лестница из бетона для загородного дома — хорошее решение ввиду долговечности, прочности, надежности, водостойкости, пожаробезопасности и низкой стоимости. Монолитные конструкции выглядят оригинально и изящно. А большой выбор отделочных материалов помогает создать уникальную лестницу, которая подойдет для различных современных стилей интерьеров. Кроме этого спиральная, круговая, О-образная лестничная конструкция, может иметь такую отделку, которая подойдет для классического дизайна.

    Сравнение бетона с деревом и металлом

    По рабочим характеристикам бетон на порядок превосходит деревянные и металлические изделия. Наглядно это покажет следующая сравнительная таблица, по основным важным характеристикам.

    Характеристика, параметр сравненияДеревоМеталлБетон
    Пожаробезопасность.      –      +     +
    Влагоустойчивость.      –      –     +
    Гипоалергенность.      +      +     +
    Устойчивость к воздействию внешних факторов.      –       –     +
    Устойчивость к гниению, плесени, грибкам.      –      +     +
    Устойчивость к расшатыванию, скрипу.      –       –     +
    Может ли пострадать от грызунов и насекомых.      Да      Нет    Нет
    Срок эксплуатации без ремонта (в годах).   10-15  20-25  От 35
    Таблица сравнения лестниц из бетона с деревянными и металлическими конструкциями.

    Из таблицы видно, что бетон явно превалирует как материал для строительства ступенчатых, межэтажных конструкций. Справедливости ради нужно сказать, что деревянные лестницы могут быть сделаны из дуба или кедра — это резко увеличивает их прочностные характеристики. Но вместе с этим взлетает и их стоимость, сравниваясь по величине с ценой лестницы из бетона любой формы каркаса, из нашего каталога.

    Тут можно поделиться в социальных сетях этой страницей, нам будет очень приятно, а ещё и полезно:

    Как выполняется проектирование винтовой лестницы

    Очень часто в загородном доме небольшой площади, или в квартире с двумя уровнями, можно встретить красивые и компактные винтовые лестницы. Здесь это может быть единственным средством, позволяющим человеку попасть на второй этаж.

    Однако и в большом просторном доме, такая конструкция может стать альтернативой парадному входу, мостиком, который связывает жилые комнаты на разных этажах между собой. Статья подскажет, как выполнить проектирование винтовой лестницы, для установки в своем доме.

    Лестница на второй этаж в своем доме

    Содержание статьи

    Типы

    Типы

    Перед тем, как спроектировать сооружение, стоит познакомиться с ее видами, вариантами дизайна.

    Это могут быть:

    • Традиционные деревянные конструкции;
    • Основательные каменные сооружения;
    • Ажурные кованые изделия;
    • Экзотические варианты из прозрачного стекла;
    • Изделия из яркого пластика.

    Несмотря на такое разнообразие дизайна винтовых лестниц, по конструкции они могут быть одними из четырех основных типов, представленных в таблице:

    Тип Особенность

    Опора ступеней на стойку и стену

    В этом случае, клинообразные ступеньки опираются узким концом на центральную стойку, изготовленную из дерева, камня, металла, а широким на окружающие стены.

    Консольное крепление ступеней

    Это отдельно стоящие винтовые лестницы, у которых ступени крепятся консольно на монолитной опорной стойке.

    Без опорной стойки

    В такой конструкции, опорами для ступеней являются косоуры или две спирально изогнутые тетивы, плавно переходящие в перила. Это изысканная, очень красивая, но и наиболее сложная при изготовлении.

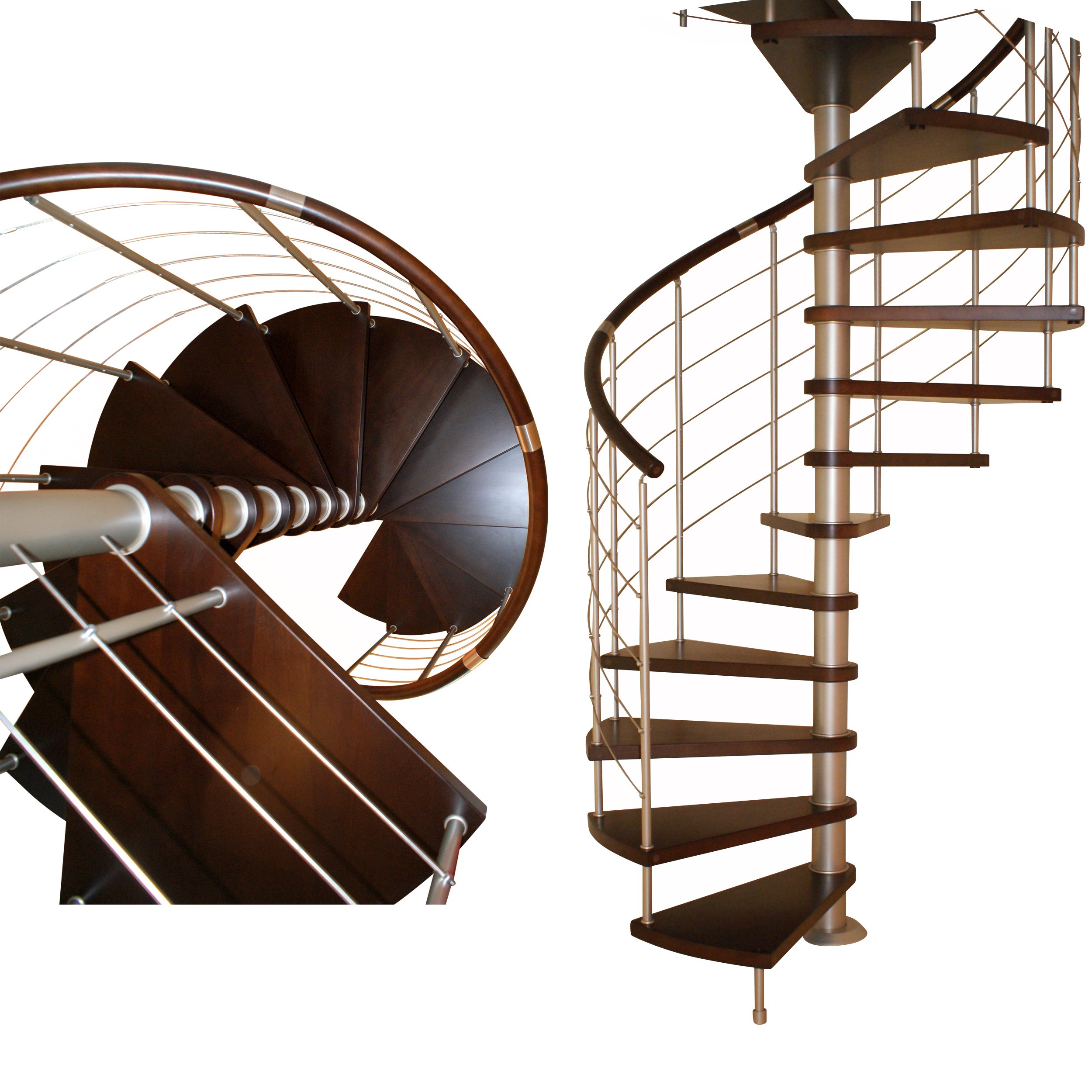

    Толстостенная стальная труба, для крепления ступенек

    Разновидность, у которой центральный опорный стержень, изготовленный, как правило, из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся, традиционная лестничная конструкция, достаточно простая в изготовлении элементов, монтаже и надежная в эксплуатации.

    Для изготовления и монтажа своими руками, оптимальными вариантами являются металлическая или деревянная конструкции.

    Выбор проекта конструкции

    для маленьких проемов

    Перед началом сооружения конструкции, следует правильно выбрать проект. Он может быть типовым или индивидуальным.

    Плюсом последнего является то, что заказ делается у выбранного архитектора, который сможет воплотить в жизнь любые ваши идеи, внося профессиональные поправки.

    Совет: Выбирая  персональный проект, можно быть уверенным, что такой конструкции  лестницы больше нет ни у кого. Но следует иметь в виду, что цена его будет довольно высокая, и нет гарантии, что изделие будет именно таким, как вы ожидали.

    Если сооружается в доме  лестница, проект выбирается типовой, ситуация будет немного иная:

    • Такая лестница в квадратном проеме или круге, уже где-то монтировалась, и в проект были внесены все поправки, с учетом обнаруженных недостатков;
    • Сооружение по типовому проекту стоит значительно дешевле персонального;
    • Минус типовой конструкции только в том, что вы не единственный обладатель, но это не так страшно. К тому же, в любой типовой проект, при желании, можно внести небольшие изменения.

    На фото можно увидеть несколько проектов.

    Чтобы более наглядно представить, какие бывают конструкции лестниц, стоит познакомиться с видео в этой статье.

    Материал конструкций

    Прежде, чем приступить к проектированию конструкции, следует определиться с материалом для ее изготовления.

    Обычно для устройства лестницы в своем доме, центральная стойка выполняется:

    • Из металлической толстостенной трубы большого диаметра, что объясняется необходимостью обеспечить элементу высокую прочность, надежность и устойчивость к существенным нагрузкам;
    • Из древесины. В этом случае, материал должен быть прочным, из качественной породы дерева, которое было правильно высушено и предварительно подготовлено.
    • Из кирпича или бетона и натурального камня.

    После выбора материала для центральной стойки, определяется материал для изготовления ступенек и перил:

    • Для перил лучше применять качественную древесину, обладающую привлекательным внешним видом и уникальной, неповторимой фактурой.
    • Для этого выбираются твердые породы дерева, обладающие большим сроком службы. Можно изготовить металлические перила, особенно красиво смотрятся конструкции из художественной ковки.
    • Отличное решение для любого интерьера — сочетание разных материалов, что позволит получить необычное и оригинальное ограждение лестницы.

    Остальные элементы можно изготавливать из любых материалов, обладающих высокой прочностью и стойкостью к всевозможным, достаточно сложным нагрузкам.

    Проектирование металлической винтовой лестницы

    Устройство лестничного марша и проем

    Проект дома с лестницей включает такие пункты:

    • Выбор места для установки конструкции.

    Совет: Нельзя лестницы устанавливать в местах, где имеются критические перепады температуры.

    Металл очень хорошо проводит тепло. Из-за этого не рекомендуется монтировать лестницы на улице и в котельной, где летом – жарко, зимой – слишком холодно;

    • Расчет проема для лестницы;
    • Разработка чертежей с выбранным типом конструкции, с указанием глубины и высоты шага, ширины ступенек;
    • Подготовка материала. Плоскость ступенек предпочтительнее сделать деревянной, что позволит разгрузить конструкцию, а по ступенькам приятнее будет ходить. Самый выгодный вариант – использование стального листа толщиной 4 мм, из него изготовить все детали.
    • Указать необходимые инструменты для монтажа конструкции. Для этого необходимы: болгарка, сварочный аппарат, дрель и перфоратор, дюбеля и анкера, гаечные ключи, рулетка и уровень.

    Расчет спиральной лестницы

    Проект лестницы для дома включает выбор и расчет размеров основных параметров:

    • Н — высота лестницы от пола до толщины перекрытия второго этажа;
    • Н1 — высота витка лестницы или расстояние, на которое человек поднимается на одну спираль. Эта величина должна быть минимум 2 метра. При меньших значениях при подъеме человек будет ударяться головой о верхние ступеньки лестницы;
    • h — высота шага, его оптимальное значение в пределах 120 до 220 мм;
    • h2 — глубина ступеньки. Широкая ее часть должна быть от 250 мм до 400 мм, узкая -минимум 100 мм;
    • R — наружный радиус лестницы;
    • R1 — величина радиуса подъема. Эта линия находится от края на 1/3 от размера основного радиуса. При расчетах эта величина является наиболее важной. В этом месте ширина ступенек должна быть наиболее удобной;
    • r — внутренней радиус опоры;
    • w — угол подъема лестницы.

    Схема по расчету лестницы

    Инструкция по расчету размеров параметров:

    • Зная высоту лестницы, ширину ее марша и угол подъема, рассчитывается длина конструкции, число ступенек и глубина проступи;
    • Число ступенек определяется делением высоты изделия на высоту одной ступеньки;
    • Длина конструкции по линии основного подъема рассчитывается по формуле: L= 2π х R1, здесь R1=2/3R;
    • Полученная величина делится на число ступенек, для определения их глубины.

    Размеры «Каскад»

    Размеры проема

    Оформление проема

    Важную роль при проектировании конструкции, играет правильно выбранный размер проема для лестницы. Через него производится вход на верхний этаж дома.

    Существует несколько нюансов, которые следует учитывать при проектировании конструкции: ее диаметр и размеры проема в перекрытиях между этажами. При передвижении вниз или вверх, человек свободно должен проходить по лестнице, и не задевать потолочные балки.

    При этом:

    • Оптимальный диаметр проема, который необходим для устройства  лестницы, составляет от 1,2 м до 2 м;
    • Следует учитывать, что двигаясь человек должен опираться на перила. Чтобы избежать получения травм, необходимо определенную часть ограждения вывести за пределы проема и заканчивать его на верхнем ярусе, что требует дополнительного пространства;

    Совет: Для удобного пользования лестницы следует выбирать диаметр проема 2 метра. Минимальный проем для лестницы не должен быть меньше 1,2 метра.

    • При большой площади под проем, с диаметром лестницы более 3 метров, целесообразно выбирать проект с маршевой лестницей.

    Совет: Какой бы вид не имела  лестница, размеры проема и всех элементов самой конструкции, подгоняются индивидуально к конкретному месту установки. При этом необходимо максимально точно рассчитать все возможные параметры, что позволит к минимуму свести отклонения и погрешности при сборке изделия.

    Проектирование винтовых лестниц – это достаточно сложный конструкторский проект, требующий определенных знаний при разработке чертежей и монтаже конструкции на месте. Чтобы обеспечить безопасность при эксплуатации винтовой лестницы, стоит все работы поручить специалистам.

    Проектирование винтовой лестницы, лестницы на больцах, лестницы на подвесах в СПб

    Наш опыт говорит, хоть лестница и является одним из основных интерьерных решений и объектом повышенной опасности, но проектируется по остаточному принципу.

    Выполняя проект лестницы, мы учитываем, что плоскости стен выполняются с неким искажением, не имеют 90 градусного угла сопряжения, а так же то, что высотная отметка лестницы, в процессе выполнения отделочных работ может измениться. Лестница имеет несколько параметров установочной регулировки, которые позволяют установить ее правильно и прочно.

    Лестницы на больцах и на подвесах – это лестницы, занимающие меньше места, чем привычные лестницы на косоурах или тетивах. Под больцевые лестницы не требуется специально подготовленное основание, т. к. нагрузка распределена. Их можно ставить в помещение с уже готовой отделкой. В процессе установки позволяют исправить отклонения от расчётных отметок, которые возникли в результате ремонта. Поэтому лестницы на больцах, по нашему мнению, лестницы наиболее удобно встраиваемые в планировку.Для правильного проектирования лестниц на больцах необходимо знать основные принципы расчета лестниц. Заказывая лестницу, Вам не обязательно самим становиться проектировщиком. Но с основными принципами проектирования лестниц ознакомиться будет не бесполезно.

    При расчете лестниц в строительстве опираются на документ, который так и называется – «Строительные нормы и правила» и ГОСТы. СНиПы рассматривают различные вопросы, связанные с расчётом лестниц. Безопасность эксплуатации, противопожарные нормы, эвакуацию людей и т. д. Мы же изложим основные принципы проектирования. Нужно понимать, что удобство эксплуатации и безопасность взаимосвязаны.

    Рассмотрим первое понятие — угол подъёма. Считается, что удобный угол подъёма 30-45 градусов от горизонта. Всё, что больше — слишком круто (критично), меньше – больше годится для пандусов. Теперь введём новое понятие – средняя линия. При проектировании лестниц под понятием средней линии понимается условная линия, по которой человек идёт по лестнице. Если посмотреть на принципы проектирования лестниц в Европе и США, то можно увидеть, что европеец и американец ходят по лестницам по-разному 🙂 Но это, конечно, не так, просто проектирование это не наука, оперирующая точными понятиями. Это в какой-то мере творчество, которое опирается на научные исследования. А разница определяется не только различным подходом, но и эргономикой, связанной с человеком такими параметрами, как рост, высота и ширина шага. Эти понятия мы с вами тоже рассмотрим, но чуть позднее.

    Средняя линия — Вам нужно замерить высоту от полу нижележащего этажа до пола вышележащего этажа. При необходимости внесите коррективы, связанные с толщиной напольного покрытия. Т. к. при расчёте нам необходим размер в так называемых чистых отметках. Эта высота- катет нашего треугольника. Теперь отложим гипотенузу с углом в пределах 30-45 градусов. Для начала отложим 33. И угол удобный, и число неплохое. Померим длину второго катета (проекцию наклонной линии). Вот и наша средняя линия. (уклон можно подсчитать и по другому. По соотношению 1:2, 1:1.75) Теперь наша задача уместить получившуюся линию в плане помещения, там, где нам хотелось бы поместить лестницу, и там, где проектировщик этого явно не ожидал. Он проектировал лифт, а вам захотелось лестницу. Вот и продолжим наш проект, где приступаем к выбору типа лестницы.

    Напомним, какие типы лестниц существуют

    • Лестницы прямые (маршевые).
    • Лестницы с поворотом«L»-образные (чаще с поворотом на 90 градусов).
    • Лестницы с 2-мя поворотами «П»-образные (180 градусом).
    • Лестницы винтовые.

    Размещаем нашу среднюю линию по выбранному типу лестницы. Но скоро вы уже сами уведите, что тип лестницы, как и дороги, увы, выбираем не мы, а скорее они нас. Самая удобная лестница прямая. И дальше с увеличением количества поворотов уменьшается и удобство. Заканчивая винтовой лестницей, которая можно сказать сплошной поворот. Это самая неудобная лестница. И её можно рекомендовать как лестницу дополнительную или если другой вариант не подходит.

    Теперь о ширине лестничного марша. Нормальная ширина лестничного марша между 800 и 1000 мм. При 800 мм. может пройти один человек, а при 1000 мм. могут разойтись 2. Проектируя лестницу, помните о дверях, расположенных поблизости и о том, что бы открываясь, они вас не сталкивали с лестницы Не забудьте и про мебель. Она бывает не только надувная. Здесь мы напомним, что лестницы на больцах,которые мы Вам предлагаем, являются не только прочными и красивыми, но позволяют их разобрать, как частично, так и целиком. А потом также аккуратно собрать. Есть ещё ряд аспектов, но мы рассматриваем сейчас основные.

    Следующий аспект проектирования, которого мы коснёмся – проступь и высота ступеней. Проступь это вид ступени в плане сверху, высота ступени – это высота между верхними плоскостями нижележащей и вышележащей ступени. Эти параметры непосредственно связаны, как об этом говорилось выше, с удобством шага человек. Так что бы ступать не слишком широко, но и не семенить. Не поднимать ногу высоко, но и не частить шаг. Удобно подниматься и самое главное спускаться. Считается, что удобная высота подъёма при движении по вертикали 300-320 мм., а средняя длина шага – 600-640 мм. Т. к. при наклонном движении длинна шага распределяется между двумя ступенями, то удобная ширина ступени принимается для половины шага, т. е. 300-320 мм. А высота принимается оптимальной в пределах 150-160 мм. И общее правило следующее, чем круче лестница, тем уже ступеньки и наоборот, чем лестница положе, тем ступеньки длиннее.

    Первая ступень, с которой мы начнём, на самом деле отнюдь не первая, а скорее последняя, но рассчитывать ступени мы начнём с верхней ступени. Верхнюю ступень мы расположим на высоте этажа вровень с чистым полом и для экономии длинны средней линии сделаем её короткой, 150 мм. Следующее правило расчета лестницы, которое мы применяем – все ступени в пределах одного лестничного марша должны быть одного размера по ширине и по высоте. При ходьбе по лестнице у человека вырабатывается моторика движения, одинаковость шага. И оступиться сложнее. Поэтому расчёт, как и последующая сборка лестницы, должны выполняться очень точно.

    Расчет размеров ступеней производим согласно следующей формуле: Удвоенная высота подступенка Ь и ширина проступи а должны быть равны среднему шагу человека — 2Ь + a = 57—64 см. В некоторых случаях пользуются более простым расчетом, согласно которому сумма размеров ширины проступи и высоты подступенка должна равняться 450 мм (300+150, 270+180, 250+200), т. е. с = a+b = 450-460 мм. Эта формула называется формулой безопасности, а изготовленная по такому расчёту лестница считается безопасной.

    Практика показала, что лучше всего ширину проступи принимать в пределах 280—-300 мм, но не менее 25 см, а высоту подступенка — 14—17 см, но не более 20 см. Ширину ступени можно увеличить, если одна ступень нависает над другой. Но этот приём работает только при подъёме. Ещё одна формула, по которой рассчитывается лестница – формула удобств. Считается, что лестница является наиболее удобной при соотношении а — b = 120. Количество ступеней в пределах одного марша рекомендуется принимать нечетным и не больше 18. К сожалению, не всегда получается спроектировать лестницу по этим формулам, но к этому надо стремиться.

    Следующие, что мы рассмотрим, это поворот лестницы и как он выполняется. Наиболее безопасный поворот осуществляется по забежным ступеням. Ширина ступеней, по средней линии забежных ступеней исходя из выше изложенного, должна быть одинакова и равна ширине ступеней прямого участка лестницы. Узкая часть ступени не должна быть меньше 150 мм. Рассчитав ступени, следует проверить высоту до потолка вышележащего перекрытия. Чтобы от верхней плоскости ступени до потолка или любого выступающего элемента было не менее 2000 мм. И человек даже высокого роста мог пройти безопасно. Часто приходится идти на компромисс, и изменяя среднюю линию, увеличивать высоту ступеней, уменьшая проступь, увеличивая крутизну лестницы.

    Проектируя лестницу, мы познаём искусство возможного!!!

    8 Просто удивительных винтовых лестниц

    Эти винтовые лестницы, от скульптурных до серпантинных, меняют наше представление о вертикальном движении. Чтобы получить больше вдохновения, ознакомьтесь с нашей доской с эффектными лестницами на Pinterest.

    1. Офис CBRE, Генслер


    В офисе CBRE Glendale by Gensler компания придерживается политики «бесплатного адреса», предоставляя 125 сотрудникам компании полную свободу действий. Приглашающий вертикальный поток между четырьмя уровнями, включая расширенные антресоли, которые теперь составляют 25 000 квадратных футов, представляют собой различные лестницы. Один, похожий на наутилус, спиралью поднимается вверх, соединяя три нижних уровня.

    Связанный:

    Награды Gensler Design Excellence Awards за выдающиеся проекты

    2. Амперсанд, студия Пола Кокседжа


    Paul Cocksedge Studio использовала солнечный свет — отправная точка для фирменных ламп протеже Инго Маурера — для наполненного энергией офисного проекта в Лондоне.Лестница поднимается по спирали на 40 футов, с поворотами, предлагающими встроенные скамейки, небольшую библиотеку и сад с балюстрадой, содержащий шесть видов растений.

    3. Yanmar by Gensler Tokyo

    Стальная лестница, нарисованная Gensler Tokyo, нарисовала фирменные красные спирали компании через восемь этажей в Янмаре в Осаке, Япония.

    Связанный:

    9 красных и розовых интерьеров

    4. Отель Seamarq by Richard Meier & Partners Architects


    Отель Seamarq, первый крупномасштабный заказ Ричарда Мейера, охватывающий как архитектуру, так и интерьеры (не говоря уже о его первом проекте в Южной Корее), занимает характерную структуру в виде параллелограмма.Изгибает всю картину парадная лестница, вихрь из белоснежной венецианской штукатурки с промасленными дубовыми ступенями, спускающийся к входной галерее уровня ресторана.

    5. Somerset House от Eva Jiricna Architects


    Ева Йирикна обратилась к ультрасовременному UHPC (бетон со сверхвысокими характеристиками), чтобы изготовить элегантную винтовую лестницу в знаменитом лондонском Сомерсет-Хаусе. Беззаботная изысканность конечного продукта — формованные ступени из UHPC, закрученные вокруг воздушной филигранной стальной трубы — противоречит процессу, описанному Йирикной как живой эксперимент. «Нам пришлось разработать все расчеты и допуски с нуля», — объясняет она.

    Связанный:

    11 впечатляющих лестниц

    Где они сейчас: Ева Йирикна

    6. Hyundai Capital, компания Gensler

    Европейская штаб-квартира Hyundai Capital занимала три H-образных этажа, лишенных внутренней связи. Что может быть лучше для Генслера, чтобы украсить интерьер площадью 37 000 квадратных футов, чем лестница наутилуса, которая находится почти в мертвой точке? Достижение как буквальной, так и образной легкости было структурной проблемой.Два слоя стали толщиной 1/4 дюйма, спрессованные и сваренные, образуют стены лестницы, а внутреннее свечение ступеней и подступенков из нетронутого мрамора Тасоса усиливается светодиодной лентой внутри поручня.

    7. Книжный магазин Carturesti от Square One Architecture


    Помимо поэтических понятий, книжный магазин Carturesti от Square One Architecture обладает чувством движения, которое прагматично полагается на вертикальную циркуляцию, обеспечиваемую четырьмя лестницами. Первый этаж ведет к мезонину через две винтовые лестницы из стали, окрашенной в белый цвет — того же цвета, что и оригинальные структурные колонны здания XIX века в стиле модерн.

    Связанный:

    5 самых популярных розничных проектов 2016 года

    25 самых популярных инстаграмм дизайна интерьера 2016 года

    8. Дом Лос-Анджелеса от Belzberg Architects; Кураторы



    Хаги Бельцберг умеет строить лестницы — обычно они держат трон как силу сопротивления в его проектах.Эта огромная резиденция в Лос-Анджелесе площадью 12 000 квадратных футов, которую он спроектировал вместе с Дельтой Райт, не является исключением. Асимметричная винтовая лестница, поднимающаяся через центр дома, «переходит от худого к толстому, узкого к широкому», — объясняет Белцберг. Каждая полоса европейского белого дуба, покрывающая спираль, была вырезана вручную и уложена вручную, а балюстрады — это прозрачное стекло, изогнутое под воздействием тепла.

    Связанный:

    Лос-Анджелес Хаус: победитель конкурса «Большой дом» в 2015 году в номинации «Большой дом»

    5 Simply Amazing California Homes

    Как спроектировать винтовые лестницы шаг за шагом

    Винтовые лестницы на заказ — уникальная особенность дизайна в любом доме или коммерческом пространстве.Их часто устанавливают в домах, где доступное пространство является проблемой, и обычная лестница невозможна. Благодаря особой форме и дизайну, они часто становятся предметом интерьера во многих проектах. Самым популярным выбором является винтовая лестница с круглым основанием, но винтовая лестница с квадратным основанием также является хорошим вариантом, если вы хотите иметь удобную лестницу с современным дизайном.

    При проектировании винтовой лестницы необходимо учитывать ряд технических моментов.Действительно, есть некоторые геометрические правила, которые необходимо соблюдать и учитывать, чтобы правильно спроектировать винтовую лестницу с правильными размерами.

    Винтовая лестница со стеклянными перилами

    Количество ступенек фактически ограничено этажом. высота (высота лестницы), а также геометрия круглой формы сам. В этой статье мы объясняем, как работают винтовые лестницы. Квадратные лестницы на самом деле немного отличаются, мы разберемся с этим в другая статья.

    Ниже приведены полезные указания, позволяющие определить, как много ступеней, которые вам понадобятся на плане винтовой лестницы. Количество шагов на оборот (Круг на 360 градусов) зависит от диаметра лестницы, которая вам нужна.

    Из этого руководства по проектированию винтовой лестницы вы узнаете, как шаг за шагом спроектировать (и построить) идеальную винтовую лестницу. Давайте начнем!

    Шаг 1. Размеры потолочного проема

    Проверьте размеры потолочного проема (проема лестничной клетки), который у вас есть.

    Если Этаж подъезда — антресоль, это проверять не нужно.

    Помните, что диаметр лестницы должен быть 100 мм. меньше, чем проем в потолке. Это необходимо для того, чтобы лестницу можно было разместить в легкий способ и позволить руке схватиться за поручень, не касаясь плита.

    Если квадратный проем вашей лестничной клетки, например, 1600 x 1600 мм (или круглый диаметр 1600 мм), диаметр вашей лестницы будет 1500 x 1500 мм (или диаметром 1500 мм).

    Шаг 2. Число шагов на 360 градусов.

    Теперь, когда вы знать диаметр лестницы, вы должны узнать, сколько ступенек вам нужно на поворот на 360 градусов (сумма градусов круга).

    Этот график поможет вам.

    на лестницы диаметром 1500 мм, в этой таблице указано, что у нас может быть 12 или 13 шагов на круг. Мы выберем 12, так как это даст нам более широкий центр. (шаг 30 градусов).

    ступеней и подступенков на поворот на 360 градусов

    Шаг 3. Как спроектировать винтовую лестницу. От пола до пола.

    Проверьте от пола до пола.

    В качестве примера возьмем высоту от пола до пола 2700 мм. Этот значение должно быть разделено на рекомендуемое значение повышения, которое находится между 220 и 240 мм.

    Таким образом, у нас может быть 12 подступенков по 225 мм каждая. Номер ступеней будет 11 + 1 посадочная площадка.

    Стоимость стояков и должна быть проверена в соответствии с к строительным нормам вашего района.В качестве общего указания мы даем вам ниже приведена справочная таблица, в которой перечислены строительные нормы Великобритании.

    Винтовые лестницы Строительные нормы Великобритании

    Площадка для приземления может быть круглой, трапециевидной или квадратной формы. Обычно мы рекомендуем избегать квадратных платформ, так как они может уменьшить зазор головки (см. Шаг 6).

    Шаг 4: Определите расположение верхней посадочной площадки.

    В зависимости от того, сколько места у вас есть у выхода с лестницы, теперь вы необходимо выяснить, где лучше всего поставить посадочную площадку (лестничную клетку). выход).

    Шаг 5: Нарисуйте План винтовой лестницы — Расчет конструкции винтовой лестницы

    Нарисуйте грубый эскиз, чтобы увидеть, где будет входная ступенька. Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. В противном случае, простой способ — использовать калькулятор лестниц, который вы найдете в Интернете.

    Вот пример популярного дизайна винтовой лестницы.

    Лестница: диаметр 1500 мм, высота от пола до пола 2700 мм, 12 подступенков по 225 мм, 11 ступеней +1 площадка для приземления

    Вот как будет выглядеть лестница:

    Винтовая лестница внешняя

    Основные правила рисования наружной винтовой лестницы аналогичны.Внешняя винтовая лестница обычно служит для выхода на балкон, террасу или для входа в дверь на первом этаже. Здесь нет серьезных препятствий или стен, поэтому вы можете спроектировать план винтовой лестницы с большим диаметром.

    Винтовая лестница наружная

    Поскольку внешняя винтовая лестница подвергается воздействию погодных условий, которые могут быть суровыми в некоторых областях, вам необходимо обратить внимание на то, чтобы все части винтовой лестницы были должным образом обработаны и пригодны для использования. Сталь должна быть оцинкована горячим способом, нержавеющая сталь AISI 316, деревянные детали пригодны для наружного применения.Для наружных работ мы рекомендуем деревянную винтовую лестницу из тика, ироко или любого другого твердого дерева, не чувствительного к влажности, холоду и высокой температуре.

    Шаг 6: Проверьте зазор головы (высота над головой). Высота над площадкой для винтовой лестницы

    Это высота под площадкой для приземления, когда вы спускаетесь по лестнице, которая должна составлять минимум 2000 мм, чтобы вы не ударились головой о край площадки для приземления. Если вы используете калькулятор лестницы, он рассчитает эту меру за вас.

    Шаг 7. Проверьте Строительные нормы , чтобы узнать, как спроектировать винтовую лестницу.

    Убедитесь, что все меры соответствуют правилам строительства лестниц в вашем районе, и все готово! Молодец!

    Для Англии и Шотландии вы можете загрузить полные правила на веб-сайте портала планирования Великобритании.

    Если у вас есть сомнения по поводу новой конструкции винтовой лестницы, свяжитесь с нашей командой сегодня. Мы будем рады проконсультировать вас и порекомендовать наилучшие варианты для вашего дома, отправив первоначальные CAD-чертежи и конфигурации винтовой лестницы.

    Что касается материалов, используемых при производстве, то выбор огромный. Если вам нравится классический стиль, вы можете выбрать между разными типами дерево как дуб, бук, орех и другие. С другой стороны, вы предпочитаете современный вид лестницы, можно выбрать сочетание стекла и крашеной стали или лестница из нержавеющей стали.

    Цены на винтовые лестницы будут варьироваться в зависимости от материала, который вы выберете, металлическая лестница будет наиболее рентабельной, а стеклянная винтовая лестница будет самой дорогой.Это связано не только со стоимостью самого стекла, но и с инженерными технологиями, задействованными в производстве изогнутых стеклянных панелей для перил.

    Вам нужна дополнительная информация, чтобы принять окончательное решение по новой конструкции винтовой лестницы?

    Свяжитесь с нами сегодня

    Начните и приступайте к делу…

    Проекты лестниц — Grand Design Лестницы

    Потрясающие идеи лестниц для архитекторов и дизайнеров интерьеров
    Проекты лестниц Лестницы индивидуального дизайна.

    Дизайн лестниц — наша специальность, Perfect Stairs Projects — наше достижение, удовлетворенность клиентов — наша награда.

    Мы проводим всех клиентов, в первую очередь архитекторов и дизайнеров интерьеров, домовладельцев, строителей, подрядчиков и других, от первоначальной идеи лестницы до готового и установленного продукта. Наши услуги включают проектирование лестниц, управление проектами лестниц, технико-экономическое обоснование с индивидуальными рекомендациями и предлагаемыми решениями, конструктивные инженерные расчеты, обследования площадки, производственный процесс, доставку на площадку и установку.

    Наша команда имеет первоклассный опыт в разработке специальных и эксклюзивных проектов лестниц. Все, кроме обычных дизайнов. Вот лишь некоторые из реализованных нами проектов.

    Стеклянная винтовая лестница в Луизиане — Новый офис

    Ссылка на проект: GDS Stairs Lafayette — Луизиана, США.

    Высокотехнологичная винтовая лестница с изогнутыми стеклянными перилами, без видимых креплений.

    Тип проекта: Стеклянная винтовая лестница для здания с новыми офисами одной из самых известных компаний Drive-In в США.
    Архитектурный стиль: современный
    Расположение: Лафайет — США
    Статус: завершено

    Характеристики лестницы

    Эта потрясающая лестница была полностью сделана на заказ. Эта огромная лестница высотой 4613 мм и диаметром 2050 мм имеет очень прочную конструкцию и прочную. Лестница имеет 21 ступеньку и квадратную площадку для приземления.
    Центральная колонна изготовлена ​​из стали с порошковым покрытием первого сорта. Боковой стрингер или облицовка мы спроектировали как коробочную конструкцию, позволяющую скрыть любые боковые крепления.Деревянные ступеньки изготовлены из массива дуба толщиной 60 мм, матированного и окрашенного до темно-серого цвета. Великолепный вид этой винтовой лестницы подчеркивают стильные перила. Поручни и стойки из нержавеющей стали и панели из закаленного гнутого стекла.

    Еще одна уникальная роскошная лестница, которую мы добавим в нашу коллекцию проектов Grand Design Stairways по всему миру.

    Разработка проекта лестницы

    Владелец одной из крупнейших компаний Drive-In в США попросил своего дизайнера интерьера найти современный дизайн винтовой лестницы, который выглядел бы действительно впечатляюще и мог бы придать легкость и элегантность помещению. крошечный вестибюль / вход в новые офисы, которые они строили.

    Дизайнер интерьеров черпал вдохновение в фотографии с нашего веб-сайта, относящейся к одному из наших предыдущих проектов, включенных в нашу коллекцию винтовых лестниц для коммерческих помещений. Подошедший клиент просит повторить такой же дизайн в его атриуме.

    Наши дизайнеры лестниц рассмотрели все детали, необходимые архитекторам, инженерам и дизайнерам интерьеров. На основе тщательного технико-экономического обоснования они разработали лучший дизайн за всю историю.
    Задача заключалась в том, чтобы спроектировать огромную лестницу в качестве главного потрясающего элемента входного атриума, не изменяя существующее пространство. Огромная лестница требует надежных точек крепления, которые мы всегда стараемся скрыть, чтобы она выглядела чистой и легкой. Конечный результат просто потрясающий.

    Получить предложение сейчас

    Изогнутая стальная лестница для трех этажей в университете E-Teck — Карибские острова

    Проект Ref .: GDS Stairs E-Teck — Тринидад — Карибские острова.

    Трехэтажная подвесная изогнутая лестница с перилами из нержавеющей стали и дубовыми ступенями.

    Тип проекта: Коммерческий — Трехэтажная изогнутая лестница, установленная в главном атриуме нового здания университетского городка.
    Архитектурный стиль: Модерн
    Расположение: Карибские острова
    Статус: завершено

    Характеристики лестницы

    Превосходный шедевр, уникальное сочетание передовой инженерии и превосходного дизайна.

    Трехэтажная изогнутая лестница по индивидуальному проекту на общую высоту 10,5 метров с первого на третий этаж. Ширина лестницы 1500 мм.
    Изогнутые боковые стрингеры с порошковым покрытием, стальные ступени с облицовкой из орехового дерева, перила современного дизайна с поручнями из нержавеющей стали, специальные стойки и стержни. Перила из нержавеющей стали с обеих сторон лестницы имеют специальные поручни. Поручень гармонично закручивает лестницу, создавая непрекращающееся ощущение комфорта и легкости при подъеме на верхний этаж. Помимо потрясающего дизайна, эти лестницы выделяются своей жесткостью и конструктивной прочностью.Это были самые важные функции, которые требовались в этом проекте инженерами-строителями.

    Еще один выдающийся шедевр, который пополнит коллекцию проектов Grand Design Stairways по всему миру.

    Разработка проекта лестницы

    Начиная с первоначального запроса с основными чертежами и изображениями объекта, мы прошли весь процесс проектирования с архитекторами и инженерами-строителями. Нашей целью было найти единственное в своем роде решение и создать чрезвычайно прочную лестницу, но с красивым и неповторимым дизайном. Основная задача заключалась в том, чтобы спроектировать эту трехэтажную огромную лестницу так, чтобы она парила в воздухе, без стен вокруг нее, без видимых креплений, но, конечно, конструктивно очень прочной и жесткой. Еще одной серьезной проблемой была примерка. Из-за высоты каждый пролет устанавливался на земле, а затем поднимался краном на второй и третий этажи. Окончательный вид лестницы просто впечатляет.

    Получить предложение

    Варианты дизайна для вашей нестандартной круговой лестницы — Южная лестница

    Круговая или винтовая лестница предлагает множество преимуществ как для коммерческих, так и для жилых помещений.В нашем сообщении в блоге «3 основных причины, почему стоит подумать о винтовой лестнице» мы обсудили три основные причины, по которым наши клиенты выбирают и любят круговые лестницы:

    • Небольшая занимаемая площадь для увеличения занимаемой площади
    • Пригодность для интерьера и экстерьера
    • Разнообразные варианты дизайна

    На этой неделе мы сосредоточимся на универсальности предлагаемого продукта. Наша инновационная команда решает задачу проектирования и строительства уникальных систем круговых лестниц для жилых и коммерческих помещений по всей стране.Нам нравится сотрудничать со строителями, архитекторами и дизайнерами, чтобы создать идеальные винтовые лестницы для каждого клиента.

    Варианты конструкции круговой лестницы: материалы

    Мы создаем ведущие в отрасли спиральные системы всех типов, в том числе из дерева, стали, алюминия и т. Д. На этой неделе наш первый представленный проект — это простая круговая лестница из дерева и кованого железа. Открытая конструкция подступенка, чистые параллельные линии и простая палитра делают эту лестницу одновременно гладкой и изысканной.

    Наша следующая круговая лестница также представляет собой комбинацию дерева и кованого железа, построенную в виде ячеек.Плотная спираль лестницы и красивый изгиб балкона создают неповторимую эстетику.

    В то время как дерево прекрасно сочетается с кованым железом, создавая уникальный современный вид, цельнодеревянная круговая лестница не менее красива. Наш следующий проект — это традиционная деревянная спираль и перила. Точеные балясины и балясины завершают этот классический вид.

    Еще одна традиционная деревянная спираль, эта круговая лестница была разработана, чтобы завершить классическую библиотеку.Спиральная структура идеально подходит для этого пространства как из-за эстетической привлекательности, так и из-за формы. Лестница создает проход между этажами, занимая при этом мало места и добавляя уникальный акцент в пространство.

    Наши круглые лестницы охватывают все типы дизайна и материалы, от традиционного дерева до ультрасовременного. Далее мы разделяем лестницу с открытым подступенком из нержавеющей стали. Промышленный и элегантный, этот проект является прекрасным примером нашего подхода к современному дизайну винтовых лестниц.

    Успешное строительство винтовой лестницы требует высоких навыков и опыта. Наша команда использует более чем 30-летний опыт для создания нестандартных круговых лестниц высочайшего качества. Мы гарантируем удовлетворенность клиентов и их идеальное соответствие каждому проекту, а наш процесс включает в себя:

    • Руководство по процессу выбора стиля
    • Профессиональные измерительные услуги
    • Знание строительных норм и правил
    • Обучение использованию различных материалов (включая дерево, металл, стекло и их комбинации)
    • Поддержка в процессе выбора системы перил для вашей винтовой лестницы
    • Обсуждение услуг по установке и помощь в определении того, какой вариант лучше всего соответствует вашим потребностям

    Обладая обширным опытом и возможностями, наша компания с гордостью предлагает как винтовые лестницы высочайшего качества, так и красивые системы перил.Наши клиенты наслаждаются налаженным общением, целостным дизайном и безупречной отделкой в ​​своих проектах лестничных систем.

    Вы вдохновлены?

    Просмотрите нашу галерею винтовой лестницы, чтобы увидеть дополнительные фотографии и вдохновение из нашего портфолио. Наша команда стремится спроектировать и построить нестандартные лестницы высочайшего качества.Свяжитесь с нами сегодня, чтобы обсудить ваш следующий проект круговой лестницы.

    Отправлено от имени Южной лестницы | Художественная лестница

    6025 Shiloh Road, Suite E
    Alpharetta, GA, 30005

    Телефон: (770) 888-7333

    Пошаговое строительство наружной винтовой лестницы

    Фото иллюстрированный проект винтовой лестницы с 24 пошаговыми фотографиями

    Мэтт Вебер

    Строительство винтовой лестницы — непростая задача даже для опытных плотников.По этой причине большинство домовладельцев DIY либо избегают проекта, либо тратят большие деньги, чтобы заплатить профессионалу за индивидуальную сборку. Производители винтовой лестницы Arké осознали спрос на винтовые лестницы и необходимость упрощения установки, и результатом стал инновационный дизайн комплекта, который позволяет мастеру своими руками собрать лестницу самостоятельно без специальных инструментов или навыков. В комплекты Arké «все в одном» входят ступени, площадки, балясины, поручни, фурнитура и аксессуары.Нет ничего, что можно было бы красить, сваривать, окрашивать или запечатывать.

    Основные характеристики

    Когда дело доходит до установки и сборки, комплекты Arké предлагают три уникальные конструктивные особенности, которые решают общие проблемы.

    Во-первых, высота системы регулируется с помощью запатентованной системы распорок. Вместо того, чтобы полагаться на точное измерение высоты, стандартный комплект винтовой лестницы регулируется по высоте примерно от 8 футов 3 дюйма. до 10 футов. (Для высот больше или меньше стандартного диапазона доступны дополнительные подступенки, удлинители центральной стойки и поручни.) От 1/8 до 1/4 дюйма. Толстые распорки могут быть установлены вдоль центральной стойки между ступенями лестницы по мере необходимости, чтобы постепенно регулировать высоту подступенка и, таким образом, общую высоту лестницы, чтобы она идеально соответствовала площадке.

    Еще одна ключевая особенность Arké — возможность направленного поворота спирали. Большинство производителей производят конкретный блок, основанный на вращении (по или против часовой стрелки) спирали для конкретной установки. Это требует тщательного планирования и измерения, чтобы избежать ограниченного или заблокированного выхода на этаж.Комплекты Arke, однако, могут быть установлены с вращением по часовой стрелке или против часовой стрелки, что может быть выбрано во время установки.

    Для размещения на различных строительных площадках комплект Arke Sky030, изображенный в этой статье, также имеет площадку, которая позволяет устанавливать лестницы в квадратные проемы в полу или на участки без проемов, такие как балконы и антресоли.

    Стадия планирования

    При заказе комплекта лестницы сначала измерьте расстояние от готового пола на верхнем уровне до готового пола на нижнем уровне предполагаемого расположения лестницы.Это определяет точную высоту, необходимую для установки.

    Затем измерьте общий объем доступного пространства, чтобы определить правильный диаметр лестницы. Готовое пространство должно быть как минимум на два дюйма больше, чем общий диаметр лестницы. Наборы Sky030 доступны в диаметрах 47, 55 или 63 дюйма. (Примечание: если установка должна соответствовать Строительным нормам IRC, домовладелец должен будет выбрать модель диаметром 63 дюйма, которая разработана в соответствии с общими требованиями кодекса IRC в отношении винтовых лестниц.)

    Комплект Sky030 также доступен в трех вариантах окраски с порошковым покрытием; Белый, серый или черный.

    Пошаговая установка

    Сборка комплекта Arke начинается с установки опорной плиты и центральной стойки.

    Опорная плита была надежно прикреплена к плите бетонными анкерами.

    Металлический центральный полюс накручивается на стальную муфту.

    Крышка пластины и нижнее кольцо надеваются на штангу.

    Каждая ступенька крепится к столбу с помощью распорных дисков.

    Во время сборки ступени не находятся в фиксированном положении, и их можно отодвинуть, пока вы работаете.

    В комплект входят подробные инструкции по количеству и размещению распорок, необходимых для достижения желаемой высоты лестницы.

    Требуется предварительная сборка ступеней для установки балясин и соединителей поручней.

    По мере установки большего количества ступеней вес компонентов заставляет соединения соединяться вместе и плотнее затягивать узел вокруг центральной стойки.

    После нанесения небольшого количества смазки второй центральный полюс навинчивается на первый.

    При увеличении веса конструкция становится все более жесткой.

    Муфта и стержень с резьбой устанавливаются в верхней части центральной стойки.

    Стержень с резьбой ожидает установки посадочной и верхней стойки поручня.

    Измерьте и отметьте расположение болтов, затем частично вбейте их в прочный каркас конструкции дома, чтобы они были готовы поддержать площадку.

    Установите треугольную площадку на лаги и затяните болты.

    Зафиксируйте площадку над центральной стойкой.

    Вставьте первую балясину каждой ступени в соединители протектора. Передние балясины проходят через ступени и соединяются с нижними ступенями, что обеспечивает фиксированное положение ступеней лестницы.

    Убедитесь, что балясины вертикальны во всех направлениях.

    Соединители балясин затяните гаечным ключом, входящим в комплект.

    Перила лестницы изготовлены из ПВХ, и мы оставили их лежать под прямыми солнечными лучами в течение всего утра, которые нагрели перила, что сделало их гибкими и легкими в установке.

    Нижний выступ поручня проходит между двумя выступами соединителя поручня в верхней части балясин.

    Поручень лестницы можно просверлить по мере необходимости, чтобы обеспечить отверстия для крепежных отверстий под винты соответствующего цвета, которыми поручень крепится к балясинам.

    Излишек рельса можно обрезать по размеру.

    Когда поручень соединяется с балясинами, стыки лестницы затягиваются и стабилизируются, и лестница становится жесткой и неподвижной.

    После установки внутренних балясин винтовая лестница Arke становится прочной и практически завершенной. Все, что осталось от этого проекта, — это подсоединение верхнего поручня после сооружения балюстрады балкона дома.

    Для получения дополнительной информации о лестнице Арке посетите arkestairs.com


    Рекомендуемые статьи

    Винтовая лестница своими руками — Extreme How To

    Модульные комплекты упрощают проектирование и установку для домашних мастеров.

    Добавление традиционной винтовой лестницы может быть пугающим проектом для домовладельца, потому что лестница профессионально изготавливается по индивидуальному заказу в соответствии с точными спецификациями, и все должно подходить правильно, иначе возникнут проблемы с установкой. Кроме того, на изготовление по индивидуальному заказу приходится значительная часть типичного времени выполнения заказа от 6 до 8 недель, требуемого большинством компаний, занимающихся винтовой лестницей.

    Arke Stairs использует совершенно другой подход к винтовой лестнице .Компания предлагает модульную «лестницу в комплекте», которую домовладелец проектирует онлайн с помощью простого пошагового веб-инструмента на arkestairs.com . После того, как вы определили свой стиль лестницы, точное измерение высоты, направленный поворот спирали и размер / тип вашей площадки, Arke собирает комплект, соответствующий вашим потребностям, и отправляет его в течение 7 рабочих дней, готовый к работе. установка даже своими руками.

    Пятиэтапный процесс отбора

    При заказе комплекта винтовой лестницы первым делом необходимо решить, предназначена ли установка для установки внутри помещения или на улице.

    Начните с измерения от чистого пола до готового пола.

    Шаг второй — измерить расстояние от чистого пола на верхнем уровне до готового пола на нижнем уровне предполагаемого расположения лестницы. Это определяет точную высоту, необходимую для установки.

    Выберите ступеньку лестницы.

    Измерьте общий доступный объем.

    Шаг третий — измерить общий объем доступного пространства для определения правильного диаметра лестницы.Компания рекомендует, чтобы доступное готовое пространство было как минимум на два дюйма больше, чем общий диаметр винтовой лестницы или общая ширина модульной лестницы. Это обеспечивает свободный проход поручня и устраняет «точку защемления» поручня у стены или проема верхнего этажа.

    Arke предлагает комплекты для лестниц трех разных цветов.

    Arke предлагает ступени из дерева и металла.

    Шаг четвертый: сделайте выбор между металлическими и деревянными ступенями. Арке предлагает и то, и другое.

    Шаг пятый: Выберите свой цвет. Arke предлагает на выбор глянцевый черный, глянцевый белый или сатиновый серый.

    Arke может вместить три варианта посадки.

    Создайте свой спиральный или модульный комплект с помощью онлайн-программного обеспечения Arke.

    Когда у вас будет эта информация, вы сможете воспользоваться онлайн-инструментом выбора Arke. Команда продаж и поддержки компании также может помочь вам в приобретении лестницы, подходящей для ваших нужд.

    Лестница поставляется как единый комплект.

    Уникальные особенности для простой установки

    Винтовые лестницы Arke оснащены тремя новаторскими конструктивными особенностями, которые решают основные проблемы, которые обычно делают монтаж работы подрядчика.

    Установите опорную пластину.

    Лестница поставляется как единый комплект.

    Регулируемая высота. Вместо того, чтобы полагаться на точное измерение высоты, лестницы Arke регулируются по высоте с помощью запатентованной системы распорок.Стандартный спиральный комплект регулируется по высоте примерно от 8 футов 3 дюйма. до 10 футов. Для высоты более 10 футов доступны дополнительные подступенки и удлинители центральной стойки.

    Ступени и распорки скользят по стойке.

    Закрепите крышку опорной плиты и привинтите центральную стойку.

    Направленный поворот спирали. Большинство производителей производят конкретный блок, основанный на вращении (по или против часовой стрелки) спирали для конкретной установки.Это требует тщательного планирования и измерения, чтобы избежать ограниченного или заблокированного выхода на этаж. Стандартные комплекты Arke предназначены для полного поворота на 360 градусов. Поэтому первая ступенька будет прямо под площадкой. Однако при добавлении или удалении подступенков вращение изменится прим. 30 градусов на подступенок. Кроме того, винтовые лестницы Arke можно поворачивать как по часовой стрелке, так и против часовой стрелки, что значительно снижает вероятность ошибки при заказе и установке.

    На показанной лестнице имеется антресольный переход.

    Добавьте вторую часть стойки и продолжите сборку ступеней.

    Посадочный размер и тип. Для приземления наверху лестницы большинство производителей создают особую конструкцию для планируемой установки: антресоль, круглую или квадратную площадку для приземления. Премьерные комплекты интерьера Arke, модели Phoenix и Civik, предлагают запатентованную универсальную посадку в качестве стандартной функции. Это обеспечивает большую гибкость и упрощает установку.

    Установка и сборка

    После того, как комплект разработан и доставлен в дом, комплект для лестницы Arke представляет собой проект «сделай сам», который домовладелец может легко установить с помощью обычных бытовых инструментов.Большинство установок можно выполнить за один день.

    Следующий этап — установка балясин.

    Прикрепите площадку к готовому полу с помощью прилагаемого оборудования.

    Каждая модель содержит все необходимые компоненты и подробные инструкции по сборке, а также DVD. Вы можете предварительно собрать части основания, ступеней и балясин, прежде чем встраивать их в лестницу. Тщательный замер высоты от пола до пола поможет определить необходимое количество распорок и их правильное размещение.

    Поручень устанавливается с таким же изгибом лестницы.

    Винты поручня по одной секции за раз.

    Отметьте на полу центр проема, затем расположите, просверлите и закрепите основание с помощью прилагаемого оборудования. Прикрутите центральную стойку к основанию, вставьте крышку опорной плиты, а затем добавьте ступени и распорки в соответствии с инструкциями набора.

    Когда вы дойдете до конца стойки, соедините вторую часть стойки с прилагаемым оборудованием и поднимитесь по стойке с оставшимися ступенями и распорками.

    После выбора поворота лестницы расположите площадку со стороны захода ступеней и закрепите на месте в соответствии с инструкцией по набору.

    После установки балясины можно закрепить из-под ступеней.

    Держите балясины в вертикальном положении при сборке.

    Затем ступени можно разложить веерообразно, чтобы можно было пользоваться лестницей. Начиная с площадки, вставьте более длинные балясины перил, которые соединяют ступени.Будьте осторожны, чтобы держать их в вертикальном положении. Все оборудование для сборки балясин входит в комплект, а поручни устанавливаются на балясины с таким же соответствующим изгибом лестницы. Обратитесь к документации по вашему набору для получения дополнительных сведений об установке, которые могут несколько отличаться от модели к модели.

    Комплекты лестниц могут быть полностью собраны за день мастером своими руками, используя только обычные бытовые инструменты.

    Поручень можно обрезать по размеру.

    Сделай сам

    Для мастера, которому нужна винтовая лестница, вы вряд ли найдете более удобное решение, чем «лестница в комплекте» от Arke. Вместо того, чтобы ждать от 6 до 8 недель для изготовления нестандартного устройства и платить за дорогостоящую профессиональную установку, комплекты Arke поставляются как единое целое. В комплект входят все ступени, площадки, балясины, поручни, фурнитура и аксессуары. Наборы есть в наличии для немедленной доставки, к тому же там нечего красить, сваривать, окрашивать или запечатывать.

    Узнайте больше на arkestairs.com .

    Боковое примечание

    Требования строительных норм

    В конечном итоге вопрос соответствия нормам для винтовой лестницы — это местный вопрос. У муниципалитета могут быть свои особые требования. Местные строительные инспекторы и сотрудники, отвечающие за соблюдение норм, часто по-разному интерпретируют Международный жилищный кодекс (IRC), Международный строительный кодекс (IBC) или старые кодексы ICBO, CABO или SBCCI.Домовладелец обязан проконсультироваться с местным строительным инспектором или специалистом по соблюдению норм и правил для получения информации о требованиях местных норм.


    Рекомендуемые статьи

    Как спроектировать винтовую лестницу: техническое руководство

    Как спроектировать винтовую лестницу: виды, преимущества и минимальные размеры. Полный пример с чертежами проекта, готовыми для загрузки.

    Винтовые лестницы — это легко адаптируемые конструкции с смелыми формами и различными конфигурациями, которые требуют тщательного планирования.Они также могут быть знаковыми объектами проекта и отлично сэкономить место. Здесь мы рассмотрим различные стили и размеры винтовой лестницы конструкции , а также предоставим вам 3D-модель , доступную для загрузки , созданную с помощью профессионального программного обеспечения для архитекторов и инженеров.

    Проект винтовой лестницы — рендеринг произведен с помощью Edificius

    Почему стоит выбирать винтовая лестница?

    Необходимость оптимизации пространства — одна из самых частых запросов, которую технические специалисты должны решать, чтобы предоставлять творческие и в то же время функциональные решения.Фактически, при проектировании лестницы крайне важно сочетать эстетические, функциональные и структурные потребности, такие как определение типа лестницы, формы, материала, структуры, местоположения и правильной планировки. Это выбор, который, очевидно, влияет на окончательное качество проекта.

    Руководство по проектированию винтовой лестницы может помочь вам лучше рассмотреть все эти аспекты.

    Для получения дополнительной информации о планировании внутренней лестницы см. Наш обзор « Как спроектировать лестницу: критерии и примеры для загрузки ».

    Винтовая лестница: типы и преимущества

    Винтовая лестница — это особый тип изогнутой лестницы , который чаще строят в частных и жилых зданиях, в небольших помещениях или в особых условиях.

    Винтовые лестницы могут принимать различные структурные конфигурации:

    Круговой план | План площади | Винтовой план — винтовая лестница, созданная с помощью Edificius

    . Винтовая круглая лестница является наиболее распространенным типом, так как занимает меньшую площадь, чем другие типы.

    Как правило, конструкция винтовой лестницы состоит из центральной опорной стойки , которая поднимается вертикально, куда вставляются консольные ступени.

    При строительстве винтовой лестницы можно использовать самые разные материалы, однако обычно они изготавливаются из металла или дерева или редко из железобетона в случае наружных лестниц. Ступени можно делать из любого материала.

    Дизайн винтовой лестницы — план этажа, созданный с помощью Edificius

    Выбор винтовой лестницы, а не лестницы традиционного типа (напр.грамм. L-образная конфигурация с прямоугольным планом и т. Д.) имеет очевидные преимущества , особенно с точки зрения управления пространством. Винтовая лестница, по сути, занимает небольшую площадь в плане и также может размещаться в лестничных клетках диаметром около 1,20 м.

    Кроме того, на рынке доступен широкий спектр готовых решений, которые также позволяют значительно сэкономить с точки зрения затрат и времени на установку.

    Размеры винтовой лестницы

    Чтобы определить правильные размеры удобной и эффективной лестницы, необходимо правильно оценить соотношение между подступенком и проступью .

    На протяжении веков архитектурные и эргономические исследования позволили выработать различные эмпирические формулы, предлагающие идеальное соотношение подъема и ступени и обеспечивающие безопасное использование лестницы .

    Наиболее часто используемая формула для расчета размеров лестницы принадлежит архитектору Франсуа Блонделю , датируемому 1675 годом. Знаменитая формула основана на том факте, что усилие, прилагаемое для подъема ступни по вертикали, в два раза превышает усилия, затраченные на перемещение по горизонтали.

    Он уточнил, что удвоенная высота подступенка плюс глубина проступи равняется длине ступеньки:

    2r + t = 62 ÷ 64 см (25,5 в сегодняшних дюймах)

    , где r — значение подступенка и т протектора.

    Графическое приложение формулы Блонделя

    После того, как правильное соотношение между подступенком и проступью было рассчитано и они хорошо пропорциональны, чтобы соответствовать нашему шагу, нам нужно определить каждое отдельное значение.

    Для каждого типа лестницы ступенька не должна быть меньше 25 см. .В винтовых лестницах треугольная форма ступени подразумевает переменную ступеньку от центра лестницы до поручня.

    Проектирование винтовой лестницы — Секция

    Фактические размеры ступеней для ряда лестниц следует рассчитывать с учетом пути движения , который соединяет различные вертикальные уровни, путем деления высоты между уровнями на управляемые ступени после определения диаметра лестницы и расстояние 30 см от поручня. Подъемник должен быть рассчитан с учетом высоты от пола до пола , то есть измерения от верхней части пола тротуара (extrados) до поверхности потолка (intrados).

    Фактически, поскольку винтовая лестница обвивает центральную стойку, каждая ступенька должна находиться на расстоянии не менее 2 м от симметричного эквивалента т на верхнем модуле , чтобы обеспечить адекватный уровень безопасности для проходящих через нее пользователей. .

    Конструкция винтовой лестницы — Минимальное расстояние между двумя равноудаленными точками

    Для винтовых лестниц малого диаметра (100/130 см), где невозможно вставить более 12 ступенек за один оборот, иначе возникает риск слишком большого уменьшения глубины ступени, значение подступенка будет выше, чем у лестницы с прямым спуском.

    Конструкция винтовой лестницы: практический пример

    Давайте внимательнее рассмотрим тематическое исследование, которое мы подготовили, чтобы предоставить практический пример для вашей конструкции винтовой лестницы.

    Предположим, нам нужно спроектировать круговую винтовую лестницу. Имея проем в полу диаметром 1,30 м нужно преодолеть перепад высот 3,00 м .

    Рекомендуется, чтобы диаметр проема в полу был на несколько сантиметров больше диаметра вашей лестницы, чтобы можно было легко приспосабливаться к движениям тела.В данном случае мы определили диаметр лестницы 1,20 м.

    Прежде всего, необходимо установить положение и ширину зоны приземления, а также длину и положение пути следования.

    Желательно, чтобы ширина винтовой лестницы выхода на площадку была не менее ширины проступи. По этой причине мы разработали посадочную площадку с шириной, равной радиусу лестницы (в данном случае 60 см). Таким образом, мы получим равносторонний треугольник с внутренними углами, равными 60 °.

    Конструкция винтовой лестницы — размер площадки прибытия

    Для идеальной конструкции путь должен располагаться на расстоянии около 30 см от поручня. Следовательно, для лестницы диаметром 1,20 м у нас будет диаметр пути 0,60 м.

    Теперь вычислим длину пути в плане:

    0,60 м x π = 1,88 м

    , из которого нам нужно вычесть пространство, занимаемое посадочной площадкой прибытия.

    Таким образом, окончательное значение пути движения, которое можно использовать для расчета, равно 1.88 м — (1,88 / 6) м = 1,57 м.

    На этом этапе мы можем нарисовать вертикальный вид лестницы, который был разработан на виде в плане. Мы можем определить путь измерения хода по горизонтали, который проходит между задней и передней точками приземления (1,57 м), и вертикально вставить 2,00 м измерения равноудаленных точек на двух модулях лестницы. Соединив два конца, мы можем получить фактический путь, равный 2,54 м (который можно вычислить с помощью теоремы Пифагора).

    Далее можно приступить к расчету подступенков и проступей.

    Наконец, мы можем нарисовать лестницу в плане, чтобы убедиться в удобстве доступа и выхода из конструкции лестницы. Если точка входа окажется неудобной, мы можем либо повернуть всю лестницу, таким образом также перемещая точку выхода, либо изменить направление лестницы с правой на левую.

    Лестница, которую мы разработали для этого тематического исследования, имеет стальную конструкцию с центральной стойкой с круглым сечением.Выбор контрастных материалов, мрамора и черной смолы, дает потрясающий конечный результат.

    Рендеринг, произведенный с помощью Edificius

    3D BIM-модель загрузить

    Вот 3D BIM-модель винтовой лестницы, созданная с помощью программного обеспечения для архитектурного проектирования BIM, которую вы можете использовать в качестве примера проекта.

    Загрузите 3D-модель BIM (файл .

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
