Профнастил под забор — Металлопрокат в Челябинске

Купить профнастил для забора и крыши в Челябинске Вы можете в компании «СоюзАвтоСтрой». Реализуем со склада в Челябинске и на заказ профнастил под забор, марки С-8 и для крыши и стен, марки МП-20. Цены, прайс лист ниже на сайте:

Очень удобно заказывать профнастил совместно с трубами для заборов б/у и забрать заказ в одном месте на нашей промплощадке или заказать их доставку.

Цены актуальны на 23.11.2021

О приобретении профнастила звонить по следующим телефонам: +7 (351) 776-86-82; +7-951-777-70-62.

Профнастил С 8

Профнастил С-8

Самый популярный материал, как в частном секторе, так и в «большом» строительстве, среди профилированных листов сегодня — это профнастил для забора, марки C 8. Этот материал, как оцинкованный, так и окрашеный, часто используется для строительства заборов и ограждений частных домов, перекрытия кровли, возведения стен, устройства перегородок.

Профнастил С-8 надежный и долговечный, а также  он очень прост в применении.

Профнастил С 8 с полимерным покрытием имеет поверхность, надежно защищённую от атмосферных воздействий и ржавения специальным слоем полимерной краски. Этот вид профлиста выгодно отличается невысокой ценой.

Предлагаем приобрести оцинкованный и окрашеный профнастил С-8 в Челябинске из наличия по самым низким ценам.

Чертёж профнастила С-8

Ширина листа габаритная 1200 мм
Ширина листа полезная 1150 мм
Высота профиля 8 мм
Толщина металла 0,4 — 0,5 мм
Длина до 6-7м
Назначение: на забор.

стандартные цвета: вишнёвый (RAL3005), синий (RAL5005), зелёный (RAL6005), коричневый (RAL8017), белый (RAL9003) всегда в наличии.

Цвета профнастила

Профнастил МП 20

Профнастил МП-20

Большой популярностью пользуется и следующий профнастил в Челябинске — профлист МП-20. В его основе лежит оцинкованный стальной прокат с защитным полимерным покрытием. Покрытие защищает металл от коррозии, позволяя увеличить сроки эксплуатации готового изделия и надежность этого строительного материала.

Профнастил МП-20 применяют для строительства стен, кровель, заборов и т.д.

Предлагаем приобрести оцинкованный и окрашеный профнастил МП-20 в Челябинске из наличия по самым низким ценам.



Ширина листа габаритная 1150 мм
Ширина листа полезная 1100 мм
Высота профиля 18 мм
Толщина металла 0,4 — 0,5 мм
Длина 6-7м
Назначение: на забор и кровлю.



** стандартные цвета: вишнёвый (RAL3005), синий (RAL5005), зелёный (RAL6005), коричневый (RAL8017), белый (RAL9003) всегда в наличии.

Цвета профнастила

Профнастил МП-20 оцинкованный, полиэстер | Стройпрогресс

ПРОФНАСТИЛ МП-20 ОЦИНКОВАННЫЙ, ПОЛИЭСТЕР

Среди большого разнообразия профилированного листа можно выделить те, которые имеют «узкую» специализацию и используются для устройства кровельного покрытия или монтажа стеновых покрытий, заборов и ограждений, а есть такие, которые можно назвать универсальными. Среди предлагаемой строительной компанией «Стройпрогресс» продукции, представлен большой ассортимент профилированного листа, в том числе профнастил МП-20х1100, который представляет особый интерес.

В связи с тем, что материал является уникальным и имеет прекрасное соотношение цены и качества, он является одним из лидеров продаж.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

Как и большинство представителей широкого модельного ряда профилированного листа, металлический профиль МП – 20х1100 имеет волнообразную форму, причём волна выполнена в форме трапеции, что делает материал более жёстким и устойчивым перед различными механическими воздействиями. Этому же способствует и высота гофры, которая составляет примерно 20 мм, что и обеспечило универсальность применения материала.

Металлический профиль имеет целый ряд преимуществ, которые выгодно отличают его от таких традиционных строительных материалов, как кирпич и бетон, а профиль МП-20х1100 также отличается от большинства своих собратьев. В первую очередь при максимальной толщине стали, квадратный метр материала весит несколько больше 7 кг. Что касается толщины материала, то он изготавливается в различных вариантах – от 0,4 до 0,8 мм. Кроме этого профнастил имеет размер рабочей поверхности равной 1100 мм, а общая ширина листа составляет 1150 мм, в то время как большинство изделий имеет большую ширину, что несколько усложняет их монтаж.

Являясь типичным представителем целой серии изделий, профлист МП-20х1100 изготавливается из оцинкованной листовой стали, которая имеет хорошие защитные свойства, которые гарантирует цинк, входящий в состав стали. Помимо этого компания «Стройпрогресс» предлагает более интересный материал – профнастил МП-20х1100 с полимерным покрытием полиэстер, что делает его более защищённым и устойчивым не только к атмосферным осадкам, но и к солнечному ультрафиолету, что делает его не только прочным, но и долговечным.

ВИДЫ ПРОФНАСТИЛА МП-20Х1100 И СФЕРЫ ЕГО ПРИМЕНЕНИЯ

Профилированный лист МП-20х1100 изготавливается из оцинкованной стали посредством холодного проката, в результате чего материал и приобретает нужную форму. Профнастил данного вида изготавливается согласно ТУ 5285-002-78099614-2008. При этом на предприятии «Стройпрогресс» ваша покупка будет максимально удобной, так как:

  • вы можете приобрести на складе материал стандартного размера. Как правило, это профилированный лист длиной 2, 3 и 6 метров;
  • можно заказать материал, изготовленный по размерам заказчика, однако стоит помнить, что максимальная длина профлиста составляет 12 метров;
  • предлагается широкий ассортимент профиля, среди которого можно выбрать просто оцинкованный профиль, а можно купить профиль, имеющий полимерное покрытие полиэстер. Причём по желанию заказчика это покрытие может быть нанесено на одну или обе стороны изделия;
  • всем желающим доступна возможность нанесения на поверхность профнастила антиконденсатного покрытия, которая значительно увеличит срок службы профиля и сделает его незаменимым при устройстве скатной кровли и для облицовки стен в системах вентилируемых фасадов.

Исходя из перечисленных преимуществ и предлагаемых видов профилированного листа МП-20х1100, можно отметить, что данный профиль является одним из самых востребованных и широко применяется в области строительства и на промышленных предприятиях, где он незаменим при устройстве стеновых покрытий, для отделки потолков и перегородок. Помимо этого профнастил данного типа прекрасно подходит для устройства кровельных покрытий с определённым шагом обрешётки, а также для монтажа заборов и ограждений. При этом очень ценным является тот факт, что устройство того же забора из профнастила обойдётся застройщикам гораздо дешевле, чем кирпичного забора. К тому же есть возможность его разборки и повторной сборки без потери основных качеств материала.

Листы профнастила (металлопрофиля): виды и расшифровка маркировки

Производство профнастила

Профнастил (он же металлопрофиль, профлист) – это профилированный стальной оцинкованный лист, применяемый в качестве кровельного покрытия, несъёмной опалубки, настила несущего перекрытия каркасного здания, устройства ограждения территории, навесов, козырьков, крыш беседок, облицовки наружных стен, создания перегородок, изготовления сэндвич-панелей, обшивки быстровозводимых зданий, ангаров, торговых павильонов, гаражей.

Технология производства металлопрофиля аналогична изготовлению металлочерепицы (подробное описание каждого этапа с оборудованием линии и фото Вы найдёте здесь).

Отличие состоит только в одном шаге: формообразующий станок для производства профнастила придаёт листовому полотну трапециевидный профиль (см. фото).

Профилированный лист, хоть и не обладает таким разнообразием видов, как металлочерепица, но тоже, как говорится, есть из чего выбрать.

Типы профлиста:

По виду декоративного покрытия:

  • Оцинкованный − профилированный лист светло-серого металлического цвета без нанесения декоративных цветных покрытий (часто применяется для обшивки каркаса быстровозводимых зданий, строительных бытовок, ангаров, торговых боксов).

  • Полимерный оцинкованный лист с последующим нанесением цветного (гладкого, тиснёного, матового, глянцевого) декоративного слоя. Это наиболее распространённый вариант отделки профилированных листов. В таком виде профнастил используют для заборов и кровель в частном домостроении. Материал для создания различного типа покрытия металлопрофиля применяют такой же, как и для металлочерепицы (подробные характеристики полимерных слоёв профлиста см.
    здесь).

  • Printech – разновидность полимерного покрытия, когда на оцинкованный лист методом офсетной печати наносят рисунок, имитирующий породу дерева, камень, кирпич. Такой металлопрофиль применяют для заборов, обшивки стен.

  • Лакокрасочный – вместо полимерного покрытия профнастила наносят слой краски толщиной 40-300 мкм. Покраска металлопрофиля – наихудший из вариантов, т.к. периодически необходимо восстанавливать лакокрасочное покрытие. При этом, если красить листы своими руками, нельзя добиться одинакового по толщине, ровного слоя. К тому же облупившаяся на профлисте краска выглядит неэстетично.

По количеству окрашенных поверхностей:

  • Двухсторонний
    декоративное покрытие нанесено на лицевую и обратную сторону листа. Такой металлопрофиль используют для конструкций, просматриваемых с обеих сторон (заборы).
  • Односторонний одна сторона – колерованная по системе Ral (рал), другая – серого металлического цвета. Такие профлисты покупают для обшивки стен, кровли.

По назначению:

  • Для забора и облицовки стен (фасада). Стеновой профнастил не несёт особой нагрузки, поэтому имеет малую высоту профиля. Подробно о том, какие листы стоит купить для забора см. здесь.
  • Для крыши. Кровельный металлопрофиль отличается от стенового бóльшей жёсткостью (в связи с необходимостью выдерживать снеговые нагрузки) и способом продольного соединения (нахлёста). Кроме того на внутреннюю поверхность кровельных листов может быть нанесено антиконденсатное покрытие. Подробно о профнастиле для крыши читайте здесь.

  • Для нагруженных перекрытий. Такие листы обладают наибольшей жёсткостью за счёт высоких профилей. Их изготавливают из металла толщиной 0,7-1,3 мм.

Также профнастил различается по размерам и толщине листа, высоте и очертанию профиля. Далее подробно рассмотрим технические характеристики профилированных листов.

Размеры, высота и вес листа металлопрофиля (профнастила)

Для расчёта необходимого количества материалов нужно знать технические характеристики, приведенные в таблице 1.

Таблица 1 – Размеры и другие характеристики профлиста

Наименование параметра Значение
Полная длина листа 0,5-12* м
Полная ширина листа 800-1200** мм
Полезная (рабочая) ширина 750-1150 мм
Высота профиля (гофры) 8-135 мм
Толщина металла основы 0,4-1,3 мм
Вес 1 м2 профнастила 3,35-12,3 кг
Масса 1 метра длины профнастила 3,95-9,85 кг

*Рекомендуем покупать листы длиной до 4 м (для удобства транспортировки и монтажа, а также чтобы не допустить прогибание листов).

** Полная и полезная ширина профильного оцинкованного листа зависит от размера и шага гофрирования.

Как расшифровываются марки профлиста

В своих каталогах компании-производители металлопрофиля маркируют продукцию, но не всегда объясняют, что обозначают различные буквы и цифры в шифре.

Итак, что же Вы можете встретить в названии профнастила, и как это следует понимать:

  • С – символ, указывающий на то, что профлист можно применять только для ненесущих конструкций (заборов, обшивки стен и пр.).
  • Н – так маркируют высокие профили, способные выдерживать значительные нагрузки и подходящие для несущих конструкций (перекрытия, кровли).
  • СН – средние по высоте профили, которые можно использовать для различных целей.
  • Т – европейское обозначение металлопрофиля. Весь профнастил, произведённый по европейским нормам (например, профлисты польской фирмы Blachotrapez) вне зависимости от высоты профиля и назначения (кровельный, стеновой) маркируется через “Т”.

Встерчается также маркировка МП, которая обозначает, что продукцию произвели по ТУ, разработанным для компании “Металл Профиль”. Например, лист МП-20 получают особым способом нанесения (распылением тонким слоем) полимерного покрытия на профиль С-20.

За буквенным обозначением обязательно следует цифра, которая показывает ориентировочную высоту профиля (для некоторых моделей значения совпадают, для других же – нет: например, профнастил С20 российсикого производителя “Grand Line” имеет высоту гофра всего 16,5 мм).

Дальше может быть указано следующее:

  • А – говорит о том, что полимерное покрытие будет нанесено на лицевую сторону.
  • В – полимерный слой по заказу может быть нанесён на обратную сторону листа.
  • R – так обозначают кровельный металлопрофиль. Он отличается от стенового наличием специального “замка” для продольного нахлёста, создающего прочное ветро- и влагонепроницаемое соединение (см. рисунок 1).

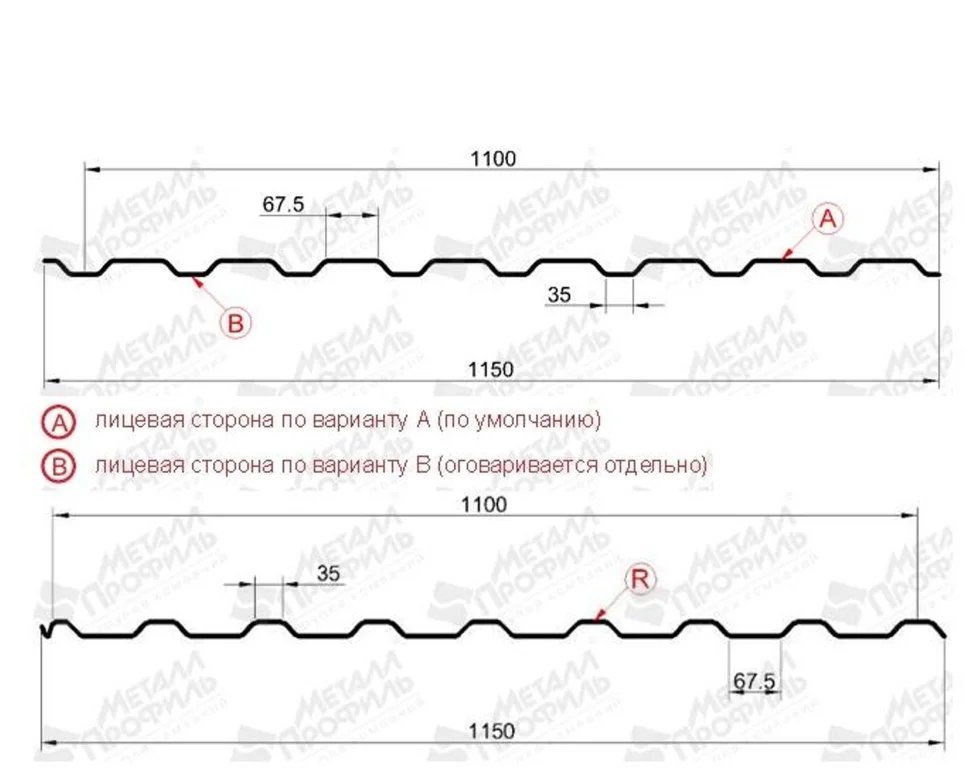

Для наглядности приведём чертёж профиля МП-20:

Рисунок 1 – Чертёж профиля МП-20 в вариантах А, В, R

Кроме этого некоторые производители профнастила (компания “Металл Профиль”) для удобства покупателей в маркировке указывают полезную ширину. Тогда обозначение профильного листа выглядит так: НС-35×1000-А (профлист с высотой гофра 35 мм, полезной шириной 1000 мм с полимерным покрытием на лицевой стороне).

Чем ещё отличается продукция разных производителей, рассмотрим ниже.

Профлисты производителя “МеталлПрофиль” востребованы в нашей стране благодаря хорошему качеству, демократичной цене и широкому ассортименту товаров.

В каталоге компании представлен профнастил для забора, облицовки фасада, кровли. Изготавливают металлопрофиль на заводах из оцинкованной стали толщиной 0,4-0,9 мм, наносят полимерное покрытие в цветах каталога Ral (рал).

Также в ассортименте продукции фирмы “Металл Профиль” присутствуют сопутствующие товары:

Прайс-лист на продукцию компании “Металл Профиль” с актуальными ценами и размерами Вы найдёте здесь.

Профлисты российского производителя “Grand Line” (Гранд Лайн)

Также, как и “Металл Профиль”, фирма “Grand Line” в своём ассортименте имеет полный перечень комплектующих и сопутствующих товаров для кровли, фасадов, ограждений.

“Grand Line” выпускает стандартный и фигурный профнастил (с верхней рельефной обрезкой листа для имитации классического штакетного забора), а также модульные ограждения, поставляемые в готовом виде.

Профлисты польской фирмы Blachotrapez относятся к элит-классу, изготавливаются из металла толщиной 0,5-1,3 мм с высотой профиля от 7,2 мм (марка Т8) до 135 мм (марка Т 135). Маркировка польского профнастила с пометкой “plus” говорит об увеличенной ширине листа в сравнении с обычной. Изменение размера обусловлено бóльшей шириной гофра.

Конечно, есть и другие производители профилированных листов. Мы рассмотрели наиболее популярные и востребованные компании, за продукцию которых покупатели “голосуют рублём”.

Мы уверены, что теперь Вы с изготовителями и продавцами профнастила будете говорить на одном языке.

Профнастил c20 (с 20) оцинкованный и с полимерным покрытием цена

Профнастил С 20 оцинкованный и с полимерным покрытием











Ширина листа габаритная 1150 мм
Ширина листа полезная 1100 мм
Высота профиля 18 мм
Толщина металла 0,4 — 0,7 мм

Длина до 11м

Назначение: на забор и на кровлю!!!



* на складе всегда в наличие только стандартный размер 1150 х 2000мм, остальные размеры под заказ. Заказ выполняется после 100% предоплаты, срок изготовления 1-3 рабочих дней.

** стандартные цвета вишнёвый (RAL3005), синий (RAL5005), зелёный (RAL6005), коричневый (RAL8017) всегда в наличии.



Профнастил С 20 по другому называют МП 20. Это тот же самый профнастил соответственно в кровельном и стеновом варианте. Считается самым прочным по своей форме. Чтобы выбрать и купить кровельный профнастил для дома или дачи мы посоветуем профнастил с20, который успешно зарекомендовал себя как кровельный материал для крыш домов, коттеджей, мансард и дачи и даже при больших углах наклонов скатов крыши. Решив купить кровельный профнастил С 20 для Вашей кровли это правильно, экономично и современно. Осталось решить в каком исполнении, оцинкованном или же цветном варианте.


Профнастил выпускается с разнообразными видами покрытий, впрочем, нередко, в этом нет необходимости и достаточно профнастила из обычной оцинкованной стали. Купить оцинкованный профнастил это правильное решение, так как, пожалуй, этот материал можно считать безальтернативным вариантом по сравнению цены и качества. Относительно невысокая стоимость оцинкованного профлиста при высоких качественных характеристиках и простоте монтажа делает его востребованным материалом при строительстве. Продажа оцинкованного профнастила и отгрузка осуществляется прямо со склада нашего завода.

Окрашенный оцинкованный профнастил или же профлист с цветным покрытием — это оцинкованный профнастил с дополнительным цветным  полимерным покрытием. Полимерное покрытие это дополнительный слой от чего материал не только приобретает цвет и эстетический вид,  а так же становится более устойчивым к коррозиям и ультрафиолету. Материалы с полимером неприхотливы в обслуживании и много лет сохраняют симпатичный наружный вид. продажа профнастила в Нижнем Новгороде | proflist | металлочерепица | профлиста | профилированный лист | проф лист

Профлист МП10: характеристики, размеры, расшифровка

Профлист МП10 от производителя «Металл Профиль» — недорогой материал, применяемый для частного и коммерческого строительства. Это типичный стеновой профнастил, применяемый для наружной отделки зданий и строительства ограждений. Буквы МП в маркировке говорят о том, что он изготавливается не в соответствии с ГОСТ, а по ТУ конкретного производителя. Однако это не означает снижения качества: по техническим характеристикам он полностью соответствует своим задачам.

Характеристики и особенности профлиста МП 10

Материал для изготовления профлиста МП-10 – холоднокатаная оцинкованная сталь, защищенная от коррозии. Листовой металл обрабатывается на станках, в результате ему придается профиль трапециевидной формы. Волны профиля становятся ребрами жесткости, препятствующими деформации материала и обеспечивающие ему устойчивость к механическим нагрузкам. Хотя эта марка профлиста появилась на строительном рынке недавно, она быстро приобрела значительную популярность.

Профнастил МП10 имеет следующий набор технических характеристик:

  • Трапециевидный профиль имеет высоту волны 10 мм. Это недостаточно для придания высокой несущей способности, однако профлист способен выдерживать интенсивные ветровые нагрузки при вертикальном монтаже.
  • Толщина оцинкованного стального листа составляет от 0,4 до 0,7 мм. Этот показатель определяет итоговую прочность материала и его вес.
  • Полная ширина профилированного листа составляет 1200 мм, полезная рабочая ширина – 1100 мм. Разница между ними обусловлена необходимостью оставлять припуски для монтажа внахлест.
  • Длина листа может варьироваться от 0,5 до 12 м. Для максимальной прочности готовых конструкций рекомендуется использовать лист металла длиной не более 4 метров.
  • Вес 1 кв. м листа при толщине металла 0,4 мм составляет 3,45 кг. При максимальной толщине в 0,7 мм, вес квадратного метра составит 6,06 кг.
Рабочая ширина 1100 мм
Толщина листа 0,4 – 0,7 мм
Высота волны 10 мм
Тип листа МП-10
Группа горючести Негорючий
Материал Сталь
Цветостойкость Хорошая
Устойчивость к коррозии Нормальная
Устойчивость к механическому воздействию Нормальная
Область применения Заборы, фасады

Такие характеристики делают эту марку профнастила удобной в использовании в частном строительстве. Стоит она недорого – это один из самых доступных по стоимости вариантов на строительном рынке. Для повышения сопротивляемости коррозии производитель дополнительно покрывает профлист полимерным покрытием – оно предлагается в широком диапазоне расцветок. В результате материал способен десятки лет противостоять ультрафиолету от солнца, повышенной влажности, осадкам и другим погодным капризам.

Основные направления использования МП 10

Это классический стеновой профнастил, который может использоваться при взведении гражданских и промышленных зданий. Он применяется для решения следующих задач:

  • Строительство временных и капитальных ограждений. Его используют для возведения заборов на дачных и приусадебных участках, а также на коммерческих и заводских территориях. Такой материал подходит для временных заборов так как он не обладает особо высокой устойчивостью к механическим воздействиям.
  • Обшивка внешних стен частных домов, коттеджей, магазинов и других построек. Профлист этой марки может использоваться в качестве финишного слоя вентилируемого фасада: он закрывает утеплитель и изолирует его от осадков. Металлический защитный слой способен прослужить несколько десятилетий, это значительно продлевает срок жизни стен и всего здания.
  • Установка внутренних перегородок на складах, в производственных цехах и других подобных помещениях. Перегородки дают возможность зонировать пространство, а также обеспечивают шумоизоляцию.
  • Изготовление сэндвич-панелей с внутренним утеплением. Эта марка профлиста используется для производства панелей, которыми впоследствии обшивают каркасные постройки. Благодаря слою утеплителя они надежно изолируют внутреннее пространство от промерзания и распространения шума.
  • Обшивка потолков и карнизных свесов кровель. Профлист с небольшой высотой волны хорошо смотрится и недорого стоит, что дополнительно расширяет возможности применения.
  • Наружная обшивка хозблоков, бытовок, сараев, торговых киосков и других временных построек. Профлист предлагается в широкой цветовой гамме, поэтому можно подобрать оптимальное решение для любой дизайнерской идеи. Яркий материал привлекает внимание к постройке и при этом надежно защищает ее от внешних природных воздействий.
  • Установка автомобильных навесов и козырьков. Использование недорогого профлиста помогает сэкономить на установке.

В некоторых случаях эта марка профлиста также используется для сооружения скатных кровель с различными вариантами уклона. Из-за небольшой высоты волны несущая способность снижена, поэтому при обустройстве кровли используется уменьшенный шаг обрешетки. Это экономичное бюджетное решение. Чаще оно используется для загородных летних дачных домиков, временных построек, хозяйственных сооружений небольшой площади.

Основные виды и характеристика покрытий профлиста МП10

Для предотвращения коррозии используются различные виды покрытий на полимерной основе. Они отличаются по характеристикам и химическому составу, от которого зависит срок антикоррозийной защиты. Основные покрытия:

  • Пластизол. Такое покрытие является самым толстым среди аналогов – его толщина достигает 200 мкм. Оно изготовлено на поливинилхлоридной основе, что обеспечивает высокую эластичность и устойчивость к механическим нагрузкам. Возможно одностороннее и двухстороннее нанесение, во втором случае толщина защитного слоя с каждой стороны составит 100 мкм.
  • AGNETA. Это покрытие внешне воспроизводит натуральную медь: в составе полимерного слоя присутствуют кристаллы, отражающие солнечный свет, что придает поверхности характерный металлический блеск. Однако природная медь со временем тускнеет и покрывается зеленоватой патиной, а полимерное покрытие остается таким же ярким. Поверхность приобретает надежную защиту от коррозии и высокую эластичность, ее трудно поцарапать.
  • Colorcoat Prisma. Это кровельное покрытие с высокой антикоррозионной стойкостью. Оно предлагается в широком цветовом разнообразии, в линейку в том числе добавлены цвета металлик. Покрытие включает в себя оптимизированный слой Galvalloy®, в котором присутствуют цинк и алюминий. Они оберегают сталь от коррозии в течение десятилетий. Тщательно выверенные в результате экспериментов пропорции цветных металлов гарантируют улучшенную защиту от неблагоприятных внешних воздействий.
  • PURETAN. Это покрытие, изготовленное на основе полиуретана, к которому были добавлены полиамидные гранулы. Они повышают износостойкость и обеспечивают повышенную устойчивость к механическим воздействиям. В составе дополнительно присутствует полипропиленовый воск, благодаря которому материал надежно защищен от контакта с влагой.
  • Viking. В коллекцию входит матовое текстурированное покрытие, особенностью которого стал объемный цвет. Это обеспечивает отличные декоративные качества, такое покрытие оптимально подойдет для фасада и кровли. Благодаря специальной технологии полимеризации сталь приобретает матовую текстуру поверхности.
  • CLOUDY. Это полимерное покрытие на основе полиэстера, внешне воспроизводящее цвет и текстуру обожженной глины. Керамику издавна использовали для отделки кровель, современный аналог не уступает ей по прочности и по декоративным качествам. Покрытие отлично смотрится, выдерживает резкие температурные перепады, кроме того, оно имеет уникальный рисунок, нанесенный с применением облачной технологии.
  • ECOSTEEL. Такое покрытие отличается от аналогов расцветкой: оно воспроизводит цвет и текстуру других материалов – натурального камня и дерева. Профлист с этим типом покрытия используется для отделки цокольной части здания и его стен, это позволяет использовать преимущества натуральных материалов без их недостатков. Поверхность изолирует металл от коррозии, отлично смотрится со стороны и гармонично сочетается с различными способами отделки дома.
  • NormanMP. Это универсальное покрытие с глянцевой текстурой, оно предлагается в широком разнообразии цветовых решений. Покрытие выполнено на основе полиэфирных соединений, они отличаются высокой цветостойкостью и выдерживают продолжительное воздействие солнечных лучей. Металлический профиль для этой коллекции имеет толщину не менее 0,5 мм. Производитель дает 20-летнюю гарантию надежности.
  • PURMAN. Это многокомпонентное покрытие, в составе которого присутствуют полиамид, полиуретан, а также оксиды алюминия и циркония. Такой состав обеспечивает гарантированную защиту от всех разрушительных внешних факторов. Добавление в состав оксидов металлов предотвращает выгорание покрытия на солнце, оно долго не теряет изначальный цвет.
  • Цинк. Это универсальная защита стали от коррозии. На поверхность с двух сторон наносится цинковый слой плотностью не менее 275 г/м2 в соответствии со стандартом. В результате поверхность приобретает светлый цвет с приятным металлическим блеском. Цинковый слой обеспечивает стали защиту от влажности, колебаний температур и уличных осадков, в результате срок службы увеличивается на десятилетия.
  • Полиэстер. Это недорогое и самое распространенное полимерное покрытие, предлагаемое в широком диапазоне цветов. Такой слой не отличается механической прочностью, но надежно оберегает сталь от атмосферных воздействий.

Выбор типа покрытия зависит от предполагаемого использования профлиста, финансовых возможностей и некоторых других факторов.

Ключевые преимущества профилированного листа МП10

Профилированный лист этой марки пользуется большим спросом в строительстве из-за удобства использования и невысокой стоимости. Однако это не единственные преимущества, такой материал обладает еще несколькими важными плюсами:

  • Коррозионная стойкость. Сталь получает многослойную защиту, благодаря которой надежно противостоит коррозии. Она не боится атмосферной влаги, выдерживает прямые солнечные лучи и другие разрушительные факторы среды.
  • Защищенность от биологических угроз. В отличие от дерева и других натуральных материалов, профнастил не гниет, не покрывается плесенью, его не могут разрушить грызуны и насекомые. Это практичное долговечное решение для любого загородного участка. Заборы из профлиста не придется красить, они не потребуют другого сложного ухода.
  • Механическая прочность. Даже при небольшой толщине стальной гофрированный лист способен выдерживать интенсивное механическое воздействие.
  • Простота установки и ремонта. Профлист легко устанавливается с помощью простых инструментов и базовых строительных навыков. Конструкции из профлиста отличаются хорошей ремонтопригодностью: мелкие царапинки можно устранить с помощью ремонтной эмали, а серьезно поврежденные сегменты меняются на новые.
  • Огнестойкость. Материал не горит, он обеспечивает пожаробезопасность конструкций.
  • Хорошие декоративные качества. Полимерный слой может иметь любой цветовой оттенок по каталогу RAL: можно подобрать подходящее дизайнерское решение для любого дома и участка. Это могут быть как яркие, хорошо заметные расцветки, так и более бледные тона. Цвет устойчив к выгоранию на солнце, он защищен от воздействия солнечного ультрафиолета благодаря особому составу полимерного покрытия.
  • Простота транспортировки благодаря небольшому весу. С таким материалом легко работать, его можно монтировать на стены и кровлю без использования спецтехники.

Срок эксплуатации этого материала достигает 50 лет. Это прочное и долговечное решение для частного дома или коммерческого строительства, производитель «Металл Профиль» дает длительную гарантию. При всех перечисленных плюсах такой материал стоит недорого, что еще больше расширяет возможности его применения в частных домохозяйствах.

Аналоги профлиста МП10

  • Для забора: С8, МП20
  • Для фасада: С-8, C-21, МП-20, НС-35

Читайте другие наши статьи

Профнастил МП-20 Профнастил с доставкой по цене от 260.00 р.

Профилированный лист МП-20х1100 — стальные листы холодного проката толщиной от 0.4 мм с декоративно-защитным покрытием Полиэстер. Это облицовочный материал, использующийся для монтажа кровли (особенно в современном стиле). Профилированный лист МП-20х1100 популярен в Чебоксарах, поскольку он неприхотливый и экономичный. При выборе материала обращайте внимание на рельеф: чем он выразительнее, тем жёстче профилированный лист.



Профиль МП-20:

Профиль МП-20 является поистине многофункциональным стройматериалом. В сравнении с другими модификациями профлиста, этот производится в трёх версиях: А, В и R. Типы А и В применяются для возведения ограждений, облицовки фасадов, для внутренней отделки промышленных зданий, гаражей, ангаров и т.п. Вариант с буквой R характеризуется наличием капиллярной канавки и используется для обустройства кровли. В зависимости от зоны применения, данный профлист выпускается из оцинкованной стали толщиной от 0,4 до 0,8 мм. Важная деталь: несмотря на цифру 20 в названии, реальная глубина этого профнастила – 18 мм. Он является материалом эконом-класса и имеет доступную стоимость. МП-20 – надёжный и долговечный стройматериал, преимущества которого по достоинству оценивают не только частные домовладельцы, но и крупные застройщики. Он отличается хорошей несущей способностью, выдерживает большие статические нагрузки и эффективно противостоит нагрузкам динамическим.

Покрытие Полиэстер:

Универсальное и доступное покрытие для использования в средней полосе.

Хорошая пластичность декоративного слоя расширяет его сферу использования от кровли до фасадов. Обладает хорошей стойкостью цвета, гладкой поверхностью и большой гаммой тонов. При этом Полиэстер имеет небольшую толщину (25 мкм), а значит, подвержен механическим повреждениям и нуждается в бережном отношении при установке. Финишный слой на основе полиэстера — это базовая защита металла, доступная по цене. Мы гарантируем сохранение первоначальных характеристик металлопроката с покрытием Полиэстер до 10 лет*.

Преимущества:

  • Наиболее универсальный строительный материал.
  • Доступный и простой в эксплуатации материал.
  • Жёсткость и несущую способность профлиста можно обеспечить, выбрав ту или иную форму профиля.
  • Огнестойкость и экологичность.
  • Стойкость к механическим повреждениям, выцветанию и сложным климатическим условиям.
  • Высокая ремонтопригодность: небольшие царапины можно обработать ремонтной эмалью, а вышедшие из строя сегменты заменить на точно такие же.
  • Малый вес профлиста позволяет произвести его монтаж самостоятельно.
  • Продолжительный срок эксплуатации — до 50 лет*.

Профнастил МП-20 — производство и области применения

Этот профиль используется для монтажа стеновых ограждений, в том числе для изготовления утепленных сэндвич-панелей и облицовки стен зданий и сооружений при их реконструкции. Применяют профнастил оцинкованный МП-20 для устройства скатных кровель, подвесных потолков и перегородок промышленных и гражданских зданий.

В отличие от других марок профлиста, которые при одной и той же форме профиля используются как для кровельных покрытий, так и для стеновых ограждений, профнастил МП20 производится в трех модификациях — тип А, тип В и тип R.


Если из профлиста МП-20, тип А и В изготавливают различные ограждения, в том числе заборы, то профлист МП-20 R предназначен для устройства кровельных покрытий.

Отличаются профили типа А и В от профиля типа R размерами трапеции гофры. Если у стеновых профилей вершина трапеции шире основания, то у кровельного профлиста МП-20 R все наоборот.

На первый взгляд это может показаться несущественным, но по несущей способности профнастил кровельный МП-20 превосходит стеновые модификации и может выдерживать значительно большие статические нагрузки. При этом профнастил МП-20 оцинкованный типа А и В лучше противостоит динамическим ветровым нагрузкам.

Варианты А и В отличаются друг от друга тем, что профнастил МП-20 А имеет лицевую сторону по умолчанию, а у профлиста МП20 В лицевая сторона может оговариваться при размещении заказа. Кроме этого, профиль типа В может иметь защитно-декоративное покрытие не только с лицевой, а и с обеих сторон. Особенно это существенно при использовании профнастила для забора — МП-20 с полимерным покрытием с двух сторон выглядит в этом случае очень эффектно.

Профнастил МП20 — размеры и технические характеристики Изготавливается профнастил МП-20 по ТУ 5285-002-78099614-2008 из тонколистовой холоднокатаной стали с горячецинковым покрытием (ее еще называют штрипсом) по ГОСТ Р 52246-2004 или из оцинкованной стали с полимерным покрытием по ГОСТ Р 52146-2003. Толщина металла исходной заготовки может быть от 0,4 до 0,8 мм. Ниже приведены данные по весу и размерам профиля.
Характеристики
Цена за м2
Длина, мм от 500 до 6000
Ширина полная, мм 1150
Ширина рабочая, мм 1100
Высота профиля, мм 18

Виды профлистов и их характеристики. Преимущества, характеристики и виды профнастила. Недостатки профлиста и способы их минимизации

Современные строительные материалы, как правило, имеют конкретное назначение, что позволяет максимально использовать все их преимущества. В этой серии достойное место занимает профлист, который также является одним из редких универсальных материалов.

Профилированные листы не только достаточно востребованы в качестве кровельного покрытия, они одинаково успешны при облицовке фасадов зданий профнастилом, изготовлении стеновых и кровельных сэндвич-панелей, используются при возведении заборов и т. Д.Но вряд ли это было бы возможно, если бы не профнастил различных типов: для кровли, облицовки, заборов и другие, различающиеся по своим характеристикам. Отметим самые важные из них:

  • толщины листа, что напрямую связано с весом 1 кв. материала;
  • параметров профиля — высота и тип;
  • Тип защитного покрытия , его цветовые и качественные характеристики.

И все же основным показателем, лежащим в основе классификации профлиста, является его жесткость, которая зависит от размера гофры листа.Как правило, высота гофры для рубероида больше, чем у стенового материала.

Чтобы точно ориентироваться в этом разнообразии, профилированные листы маркируются. Но как узнать, например, профнастил какой марки лучше использовать для забора, крыши?

Расшифровка маркировки профнастила ГОСТ

Обозначение профнастила по ГОСТу представляет собой буквенно-цифровой код, каждый элемент которого несет смысловую нагрузку от параметров листа до отметки производителя.

Сразу отметим, что первые буквы в коде, как правило, соответствуют области применения материала:

  • H (от слова несущий) — это маркировка кровельного листа, а также используется в несъемной опалубке и межэтажных перекрытиях.

Что определяет их высокую несущую способность и увеличивает их устойчивость ко всем видам нагрузок.

  • Все начинается с основы, в которой используется холоднокатаная высоколегированная сталь.На него наносится защитный слой — полимерный, лакокрасочный или ферроцинковый сплав.
  • Форма волны трапециевидной формы, что обеспечивает его устойчивость к статическим и динамическим нагрузкам;
  • металлический профиль с повышенной несущей нагрузкой характеризует наличие дополнительных ребер жесткости в виде канавок. Например, у уклона H57 — одна по гребню волны, у уклона 114 — три — две по гребню и еще одна, проходящая через нижнюю точку профиля.Наиболее распространенная маркировка кровельного покрытия — h55, 75 и 114.
  • С (соответственно стеновой) — размеры гофра этих листов, которые имеют трапециевидную форму, идеальны для вертикального монтажа и не превышают средних значений. В отличие от предыдущего варианта профиля, использование профнастила этих марок для кровли имеет определенные ограничения, поскольку не исключена деформация покрытия. Особенно это актуально для регионов с сильными дождями или где снег начинает таять довольно поздно.Наибольшее распространение получил профнастил марки С 8, С20 и С35.

Внимание!

При использовании для кровельных работ профилированного материала типа «С» крыша должна иметь большой уклон, а покрытие должно монтироваться либо на очень плотной, либо на прочной обрешетке.

  • НС (иногда МП) — универсальные профилированные листы, применяемые для полов и заборов, хотя профнастил «С» все же рекомендуется использовать для отделки и фасада. Самые популярные форматы — это листы шириной 1000 мм.

Какую еще информацию содержит маркировка профнастила — размеры, вид металлопроката, используемого при производстве, тип покрытия, соответствие ГОСТу.

Таким образом,

  • на первом месте в маркировке — обозначение назначения листов;
  • на втором — высота профиля (мм), варьируется в пределах от 8 мм до 114;
  • третья — толщина листа (мм), как правило, она колеблется в пределах от половины до одного миллиметра.

На заметку

При наличии спецтехники возможно изготовление профнастила марок толщиной более 1 мм.

  • четвертый — это полезная ширина листа (мм). Иногда встречаются отметки, указывающие два значения (через обратную косую черту) для ширины. При этом вторая указывает на общую ширину, а разность между ними, соответственно, на глубину перекрытия;
  • пятая — длина (мм).

Обращаем ваше внимание на условность длины. В отличие от ширины, которая является практически стандартным размером, длина может быть любой. Стандартная длина изделий, изготавливаемых по ГОСТу, составляет 0–6 м. Такой материал можно найти только в магазине. Но не будем забывать, что профнастил — это рулонный материал, и если нужны листы с индивидуальными размерами, их всегда можно заказать за очень разумную плату на небольших предприятиях.

Все эти параметры в конечном итоге определяют прочностные характеристики металлического профиля.

  • При использовании алюминиево-цинкового проката при маркировке металлического профиля используется аббревиатура АС, цинк электролитический — ЭОЦП.
  • маркировка также может содержать информацию о защитном и декоративном покрытии. Например, аббревиатура МЛ-1203 означает, что в качестве антикоррозийной защиты использовалась эмаль соответствующей марки.
  • иногда в обозначении отображаются определенные конструктивные особенности листов. Например, буква K после C20 означает, что по краю профиля имеется капиллярная канавка.
  • маркировка профнастила, изготовленного по госстандарту, завершается знаком ГОСТ 24045-94. Профили, изготовленные по спецзаказу по ТУ, такой отметки не имеют.

Виды кровельного настила: маркировка

Рассмотрим самые популярные марки кровельного покрытия. Все следующие марки стеновых профилей также могут быть использованы при строительстве кровли.

  • С 8. Имеет особую конфигурацию профиля: гофры высотой 8 мм повторяются с шагом 80 мм. Таким образом, ширина полки профиля в десять раз больше его высоты. Оптимальным шагом обрешетки при установке кровли считается 60 см. Изделия преимущественно имеют полимерное покрытие разного цвета, хотя можно + покрывать эмалевыми красками. Аналогичный европейский материал имеет другую маркировку — Т 8 или Т 6.

  • C 10 обладает хорошей несущей способностью. Обрешетку рекомендуется укладывать с шагом 80 см. Аналоговые марки — РАН 10 или Т10.

  • C18. В основе разработки лежит финский профлист РАН-19. Широкие полки профиля дополнены ребром жесткости, поэтому плоские полки на такой крыше, в отличие от складчатой, не громко хлопают при сильном ветре. Своей популярностью такая кровля обязана не в малой степени эстетичности.

Крайние гофры листов узкие, а по краям есть специальные дренажные канавки, что позволяет сделать крышу герметичной.

  • C 21. Хотя гофры здесь не такие высокие, тем не менее профиль неплохо выдерживает механические нагрузки, так как они расположены с небольшим шагом и симметрично. Это основная причина популярности этих профилей. Еще одно преимущество — хорошее сцепление с крайними гофрами. Европейские аналоги (РАН-20СР) производятся в Финляндии.

  • H 57. Это один из самых популярных металлических профилей, которые лучше всего сочетаются:
  • ширина покрытия;
  • Несущая способность
  • ;
  • цена.

Материал с одинаковым успехом может применяться как в качестве кровельного, так и стенового профлиста. Он усилен еще одним ребром жесткости толщиной от 0,4 до 1,0 мм. Хорошо воспринимает нагрузки, укладываясь горизонтально на больших площадях.

При покупке профнастила особое внимание следует уделить параметрам листа данного кровельного изделия, так как от этого зависит количество стыков при его установке, а значит, герметичность создаваемой поверхности. Формат кровельного материала выбирается исходя из размеров откосов, тем самым минимизируя количество отходов.

Технические характеристики профлиста для кровли определяют его эксплуатационные характеристики, такие как долговечность, прочность, достаточная устойчивость к внешним нагрузкам. Перед установкой нужно собрать обрешетку с соблюдением всех требований к ней.

Профнастил изготавливается из высококачественной листовой стали на специальном оборудовании. Для придания формы листам используется метод холодного прессования. В результате материал может иметь прямоугольный, волнистый или трапециевидный рельеф, за счет чего способен выдерживать значительные нагрузки.

Профлист — востребованная продукция, находящая применение в промышленности и строительстве. Этот материал закупается для облицовки различных конструкций, монтажа несъемной опалубки и укладки на поверхность кровли.

Определяющие параметры профлистов:

    длина
  • ;
  • ширина;
  • толщина;
  • шаг, высота и конфигурация волн.

Параметры профиля крыши

В Российской Федерации действует ГОСТ 24045-94 — стандарт, регламентирующий размеры, а также другие характеристики кровельного профлиста из стали, например толщину слоя оцинковки.Выпущенный в полном соответствии со стандартами материал способен без проблем прослужить срок эксплуатации, что указывает производитель в сопроводительной документации.

Длина листов

Прокатные машины, на которых изготавливается гофрокартон, могут производить листы длиной не более 14 метров. В торговой сети представлены товары стандартных параметров, у которых габариты небольшие, поэтому товары легко транспортировать и штабелировать.

Профнастил для кровли производят не только крупные компании, но и небольшие промышленные предприятия. Если вы планируете приобретать продукцию местного производителя, специалисты советуют выбирать листы в соответствии с длиной откосов.


Преимущества этого решения очевидны:

  1. Кровельное покрытие более надежное. Это связано с тем, что он имеет более высокую герметичность, а значит, долговечность, поскольку между листами нет горизонтальных стыков.
  2. Снижена стоимость установки кровли, так как нет перекрытия элементов, работа выполняется быстрее, количество отходов минимально.

При выборе профнастила следует учитывать, что при длине листов более 6 метров их доставка обойдется значительно дороже, так как для этого придется арендовать спецтехнику. Подъем длинномерных изделий на крышу значительно сложнее из-за наличия значительных габаритов и веса — потребуется использование подъемных механизмов.

При изготовлении кровельного профлиста на заказ настраивается специальное оборудование, позволяющее автоматически разрезать материал до необходимого размера. Система регулировки станка позволяет изменять длину изделий в диапазоне от 500 до 14000 миллиметров с шагом резки 500 миллиметров.

Ширина профилированного настила

Материал изготовления металлического листа, который представляет собой катаную листовую сталь, имеет стандартную ширину 1250 миллиметров. Правда, после завершения обработки изделия из металла меняют свои размеры из-за образования на его поверхности гофр.

На такой параметр, как ширина, влияет высота волн и форма профиля. Например, для стенового профлиста марки С8, имеющего небольшую гофру, он равен 1200 миллиметрам. А вот для несущей площадки Н75 ширина составляет всего 800 миллиметров, при том, что в обоих случаях для изготовления используется стальной прокат стандартных размеров.


Каждый лист кровельного профиля имеет две ширины:

  • общее геометрическое значение, равное расстоянию между краями изделия — его можно распознать с помощью строительной ленты;
  • рабочий размер, указывающий, какая часть ската крыши по ширине будет перекрываться с учетом поперечного и бокового перекрытий.

Например, полезная ширина продукции марки C8 составляет 1150 миллиметров при геометрическом значении, равном 1200 миллиметрам.


Боковое перекрытие, как правило, не превышает одной-двух волн, что зависит от нагрузок, оказываемых на крышу, и особенностей стропильной конструкции. Перекрытие двух волн используется при устройстве крыш с минимальным уклоном скатов, что способствует повышению герметичности и прочности покрытия.

При расчете необходимого количества листового материала для создания кровли нужно учитывать рабочую ширину, так как в процессе монтажа ее может не хватить.

Профлист толщиной

Приобретая металлический материал для установки на крышу, следует обратить внимание на такой параметр, как толщина. Для производства профилированного листа используется стальной прокат, у которого этот размер составляет 0,45-1,2 миллиметра. Срок службы покрытия зависит от толщины металла, так как чем оно толще, тем прочнее и лучше противостоит коррозионным процессам.

При выборе оптимального варианта необходимо помнить, что профилированный материал, имеющий максимальную толщину 0,5 миллиметра, плохо переносит оказываемые на него воздействия, поэтому при его монтаже возводится частое или прочное основание.

Когда кровельные изделия имеют толщину более 0,7 миллиметра, они прочные и долговечные, но их вес намного больше. В результате установка листов усложняется с одновременным увеличением нагрузки на стропильную систему.По этой причине при устройстве крыши из профнастила такой толщины необходимо усилить несущую конструкцию, что увеличит и без того большую нагрузку на фундамент дома и его стены. Увеличение этого параметра приводит к удорожанию строительства.


По мнению специалистов, оптимальная толщина кровельного профнастила из стали составляет 0,5-0,6 миллиметра. Накидка, собранная из таких листов, отлично выдерживает ветровые и снеговые нагрузки, имеет небольшой вес.Стоимость этого материала доступна многим потребителям.

При этом долговечность кровли зависит от качества оцинкованного слоя, внешнего защитного покрытия. Когда продукт соответствует стандарту, он прослужит десятилетия.

Характеристики профильного листа

Качественные профильные листы должны без проблем выдерживать различные нагрузки, эффективно удалять осадки, оседающие на поверхности кровли. Эти свойства зависят от высоты и рельефа профиля.Чем выше волны, тем большее напряжение выдерживает металлический материал.

При оценке конфигурации нужно обращать внимание на наличие продольных дополнительных ребер жесткости, так как такие листы более прочные. Ребра жесткости на изделиях с трапециевидным профилем располагаются по краям трапеций или между их основаниями. Повышенная продольная жесткость позволяет монтировать профлист на плоских крышах, а при устройстве скатных конструкций можно увеличить шаг обрешетки.

При строительстве кровли используется универсальный (НС) или несущий (Н) профилированный лист. При создании легких навесов выбирают стеновые (В) изделия.


Наличие капиллярной канавки на краю профилированных листов кровельной стали позволяет удалить влагу, попавшую под покрытие.

Если изделие изготовлено из стали, толщина которой составляет 0,5 мм, то край этой канавки может легко деформироваться при транспортировке и установке и не сможет выполнять предназначенную для нее функцию.В результате в «лепешку» начнет проникать влага.

Перед приобретением необходимого количества материала для кровли следует произвести соответствующие расчеты, для которых нужно знать площадь поверхности скатов, конструктивные особенности кровли, тип профиля и размеры профилированного. простыня.

Порядок расчета длины листов для крыши

Если в качестве материала покрытия выбран профлист для кровли, то его размеры и стоимость указываются в проектно-сметной документации одновременно с его маркой.

Идеальное решение — это лист, длина которого будет соответствовать параметрам откоса, чтобы не класть на него каждую полосу из нескольких отрезков. Кровля с наименьшим количеством стыков более устойчива к утечкам и высоким нагрузкам. Но нельзя забывать, что лист длиной более 6 метров непросто поднять на крышу и закрепить, не повредив.

Когда для обустройства кровли выбираются изделия стандартного формата, необходимо рассчитать, сколько листов потребуется для укладки одной полосы.


Для этого воспользуйтесь формулой:

N = (A + B): D, где

А — длина откоса;

Б — длина кромки профлиста, выступающей на 5-10 сантиметров от края карниза;

D — длина металлического листа;

Н — необходимое количество листов.

Затем используйте формулу:

N1 = N + N × C: D, где

С — величина нахлеста (его можно найти в инструкции производителя, обычно 15–20 сантиметров).

В конце расчета значения N и N1 должны быть суммированы и округлены до ближайшего целого числа.

Расчет ширины профнастила

Чтобы узнать количество листов, которые необходимо уложить по ширине пандуса, разделите длину по горизонтали на полезную ширину изделия. К полученному значению прибавьте 50 миллиметров к выступам карниза. При возведении кровли сложной формы расчеты производятся отдельно для каждого из уклонов.

Если остаются большие обрезки, их можно использовать на других участках крыши, которые необходимо оборудовать. В этом случае профлист на каждом из откосов укладывается в процессе монтажа только в одном направлении.

Таким образом, можно сделать вывод: без учета параметров листа профнастила невозможно правильно спроектировать крышу.

Выбирая материал для устройства кровли, необходимо иметь информацию о том, какой профнастил для кровли лучше использовать.Сделать это самостоятельно не так-то просто, поэтому не лишним будет обратиться за советом к опытному кровельщику. Дело в том, что крыша из некачественного металлопрофиля может доставить домовладельцу массу проблем.

Характеристики листового металлопрофиля

Профлист для кровли относится к востребованным материалам.

Покрывают крыши зданий различного назначения, в том числе:

  • хозяйственный;
  • производство;
  • прочего.


В соответствии со стандартами ГОСТ 24045 94 строительным материалом называется профнастил, который изготавливается из стали по технологии холодного профилирования. Его отличает многослойная структура. Для основания используется листовая сталь, имеющая толщину от 0,5 до 1,2 миллиметра. На него наносится цинковое покрытие, затем защитная пленка из таких полимеров, как пластизол, полиэстер или пурал.

Преимущества материала

Характеристики профнастила для кровли следующие:

  1. Материал, используемый для устройства кровли, отличается высокой несущей способностью, что обусловлено дополнительными ребрами жесткости.Кровельный профлист должен без проблем выдерживать вес людей и значительные снеговые нагрузки.
  2. Это кровельное изделие имеет высокую коррозионную стойкость благодаря наличию полимерного покрытия на его поверхности. Он защищает металл от прямого контакта с влагой. В результате предотвращается возникновение коррозионных процессов.
  3. Малый вес. Универсальные кровельные и стеновые виды кровельного покрытия имеют небольшой вес по сравнению с другими материалами. Так лист площадью в один «квадрат» весит всего 5-7 килограммов, а аналогичная площадь поверхности из керамической плитки — около 17 килограммов.Такой вес профнастила позволяет монтировать стропильный каркас и обрешетку из рейки крыши с небольшим зазором, не превышающим 30 сантиметров.
  4. Профилированные листы разных типов производятся с разными параметрами. Чаще всего они имеют ширину 1250 сантиметров и длину от одного до 12 метров.
  5. Согласно нормативам, прописанным в ГОСТе, металлический профлист для кровли может иметь от 5 до 8 волн. Изделия с 7 и 8 волнами популярны тем, что являются лучшим материалом для устройства кровли.
  6. Универсальность применения. Профнастил монтируется на крышу с уклоном 6 градусов. Но опытные кровельщики уверены, что этот материал можно использовать, если угол наклона от 3 градусов, но при этом следует увеличить размер перекрытий, а стыки обработать герметиком.


Профилированный лист всех видов режется холодным способом, так как полимерное покрытие, нанесенное на поверхность материала, под воздействием высоких температур начинает терять свой первоначальный цвет.Монтажные работы, связанные с профнастилом, нельзя производить с помощью абразивных инструментов, сварочного аппарата или болгарки.

Ассортимент и виды кровельных листов

Этот материал считается универсальным, так как его можно использовать во многих видах строительных работ. Производители изготавливают профилированные листы разных типов, которые различаются по цене, форме, несущей способности, параметрам профиля.


По ГОСТу покрытие металлопрофиля для кровли бывает трех видов:

  1. Наличие буквы «Н» означает, что это несущие профилированные листы, предназначенные для укладки на откосах и других горизонтальных поверхностях.У них высокая несущая способность и максимальная высота волны. Этот материал изготавливают из стальных листов толщиной 1-1,2 мм и покрывают толстым слоем полимерного покрытия, иногда дополнительно снабжают ребрами жесткости.
  2. Буквой «С» обозначены стальные стеновые профилированные листы, которые используются для возведения ограждающих конструкций, облицовки стен, опалубки и возведения заборов. Этот вид кровли не используют для кровли, так как она не будет прочной и долговечной. Толщина настенного покрытия обычно равна 0.5-0,8 миллиметра. В нем нет дополнительных бороздок, а высота волны минимальна. Этот рубероид имеет незначительную несущую способность, а значит, он не сможет выдержать серьезную снеговую нагрузку.
  3. Буквенное обозначение «СН» указывает на то, что материал относится к универсальному типу. Покрытие применяется для монтажа на крышах, облицовке стен и возведении заборов. Характеристики профнастила для кровли с буквами «СН» имеют средние значения параметров относительно толщины основания (0.8-1 миллиметр), высоту гофры и несущую способность.


Кровельщикам с большим опытом устройства крыш рекомендуется использовать изделия с маркировкой «H» и «CH». Именно такой профнастил имеет достаточную несущую способность, чтобы выдерживать сильные снегопады в морозы. В этих сортах кровельного покрытия высота профиля обеспечивает эффективный отвод атмосферных осадков со склонов.

Универсальный и несущий профилированный лист изготавливается с полимерным покрытием достаточной толщины для предотвращения возникновения коррозионных процессов.

Как выбрать лучший профлист

Залог долгого срока службы, надежности и долговечности будущего кровельного покрытия — правильный выбор материала. Перед приобретением продукции можно изучить описание профлиста того типа, который необходим для обустройства кровли.


Чтобы разобраться в ассортименте этого стройматериала, следует ориентироваться на ряд нюансов:

  1. Соответствие продукции действующим нормам ГОСТ или другим техническим регламентам.Хотя сертификация профнастила кровельного типа является добровольной процедурой, наличие сертификата является подтверждением высокого качества и гарантией добросовестного подхода к изготовлению товара.
  2. Назначение … Необходимо, чтобы покрытие соответствовало месту нанесения, поэтому для крыш используется профнастил универсального или несущего типа, а для заборов — стеновой.
  3. Толщина изделия … Для устройства кровли закупают профнастил толщиной 0.8-1,2 миллиметра, так как имеет достаточную прочность, чтобы выдержать вес человека и снежную массу зимой.
  4. Тип покрытия … Изделия с цинковой или алюминиевой поверхностью стоят недорого, но они плохо сопротивляются коррозии. Более дорогие изделия с полимерной поверхностью могут служить намного дольше.
  5. Варианты листа … Размеры профлиста для кровли должны соответствовать его площади и геометрии. Для больших крыш можно выбрать покрытие, разрезанное в соответствии с длиной скатов, так как тогда в процессе монтажа образуется меньше стыков, а значит, крыша получится более прочной и надежной.То, что размеры профлиста можно вырезать под конкретный проект, делает материал достаточно практичным в использовании.
  6. Грузоподъемность … Чем выше волны, тем они больше. Этот показатель важен для регионов с большой снеговой нагрузкой.
  7. Цветовое решение … Производители выпускают профлист в стандартной палитре. При необходимости цветовой оттенок материала подбирается в соответствии с отделкой стен.

Для кровельных работ сегодня можно использовать самые разные материалы. Такие варианты, как шифер и толь, постепенно уходят в прошлое. Один из современных материалов для кровли — профнастил. Он очень прочный, долговечный и доступный. Но уровень всех этих параметров во многом зависит от вида профлиста. На рынке работает много производителей, каждый из них предлагает свой вариант кровельного продукта. А какие основные виды профнастила сегодня можно купить? Об этом и пойдет речь в статье.

Немного о самом профлисте

Прежде чем говорить о том, какие виды профлиста предлагают производители, стоит разобраться, что такое рубероид. Каковы его плюсы и минусы?

Профнастил, независимо от его вида, представляет собой стальной лист. Чтобы придать ей нужную форму, заготовку пропускают через специальный станок. В результате такой обработки, которая проводится холодным способом, на листе появляются профили. В зависимости от вида профлиста они могут иметь разную форму, высоту и ширину.

К преимуществам такого товара специалисты относят:

  • малый вес, особенно по сравнению с традиционным шифером;
  • относительная доступность;
  • длительный срок службы. Но здесь многое будет зависеть от вида защиты профлиста;
  • простота установки и обслуживания;
  • большая универсальность. Есть разновидности профнастила, которые можно использовать даже для возведения самостоятельных конструкций;
  • большой выбор расцветок.

Но есть и недостатки. Профнастил очень сильно нагревается на солнце, а также способен усиливать шум от дождя. Еще один недостаток — необходимость использования дополнительной гидроизоляции, если для покрытия кровли используется профлист.

Профлист типа

Классификация профнастила довольно разнообразна. Современные производители выпускают большой ассортимент, различающийся как характеристиками, так и стоимостью. Но в первую очередь стоит упомянуть вид профнастила, а точнее, для чего он предназначен.Здесь стоит посмотреть на первую букву маркировки. В зависимости от него можно встретить следующие виды:


Следует отметить, что в зависимости от прочности материала меняется и его стоимость. Самым дорогим считается товар с буквой «Н». В частном домостроении применяется редко. Наиболее популярными для кровли считаются изделия с буквами «НС» в начале. Этот вид профлиста доступен по цене, достаточно прочен и долговечен.

Толщина и размеры

Классификация гофрированного картона не заканчивается только по способу его использования.Есть и другие параметры, по которым можно отличить материал. Например, по толщине листа, используемого при изготовлении листа, различают следующие основные типы профнастила для кровли и других конструкций:

  • марок с буквой «Н» имеют толщину стального листа От 0,6 до 1,5 миллиметра;
  • типа «НС» имеет параметры от 0,5 до 0,8 миллиметра;
  • Самый тонкий материал толщиной от 0,4 до 0,8 миллиметра, используемый при производстве стальных листов.

Вес также зависит от толщины профнастила. Для кровли этот параметр очень важен. От него напрямую будет зависеть сечение стропил и толщина досок. Самый тонкий вид материала (с параметрами 0,4 миллиметра) имеет вес 3,87 килограмма на квадратный метр. Чем толще, тем больше. Так что самый «мощный» вид с маркировкой H840 имеет массу 21,52 квадратного метра. Такой материал сложно использовать для кровли, он больше подходит для создания стен отдельно стоящих построек.

Еще один параметр. Многое зависит от производственных возможностей производителя. Самая длинная длина — двенадцать метров. Одни компании выпускают изделия с параметрами, кратными одному метру, другие — полметра. Все зависит от имеющегося оборудования и спроса. Для кровли наиболее подходящим типом профнастила считается длина шести метров. Бригада из трех человек может легко поднять лист такого материала на крышу. В то же время такие габариты позволяют быстро проводить кровельные работы.

Что касается ширины, то здесь не так много разнообразия. Стандартный размер листа — 1250 миллиметров. Но этот параметр не стоит учитывать при. В зависимости от высоты и формы профиля ширина листа может варьироваться от 800 до 1200 миллиметров.

Защитный слой

Типы кровельного покрытия должны обладать некоторыми важными характеристиками. К ним, в первую очередь, относится долговечность, от которой зависит безопасность материала. Существует семь основных типов слоев, защищающих профнастил от внешних воздействий:

  1. Оцинкованный.Это самый дешевый вид профнастила. Здесь стальной лист просто покрыт тонким слоем цинка. Такой материал не очень подходит для кровли. Дело в том, что даже небольшая царапина при установке может повредить защиту и сократить срок службы.
  2. Некоторые типы могут быть покрыты алюмоцинком. В этот материал дополнительно входят алюминий и кремний. Но даже такое покрытие не делает профнастил идеальным для кровли. Слой может защитить от царапин и патины, но существенно не продлит срок службы.
  3. Краситель. Здесь можно использовать полиэстер или глянцевые материалы, краска наносится поверх защитного слоя и улучшает внешний вид.
  4. Пластизол — более надежная защита профнастила. Этот вид материала может иметь разные цвета и фактуру. Это поможет значительно улучшить внешний вид кровли и надежно защитить ее.
  5. Pural — современный вид надежного покрытия. Такой профнастил может прослужить более полувека. При этом материал легко переносит перепады температур, что особенно важно для кровли.
  6. Краска ПВДФ. Такая защита считается самой надежной. Помимо всевозможных внешних воздействий, такой слой может также защитить от некоторых агрессивных химикатов.

Если вам нужны виды кровельного покрытия, лучше выбрать материал, покрытый пластизолем. Этот слой может надежно защитить крышу от всех внешних воздействий и прослужит достаточно долго. Последние два из этих вариантов могут оказаться слишком дорогими и нерациональными, чтобы использовать их для кровли.

Среди огромного количества различных кровельных материалов выбор застройщиков нередко останавливается на профнастиле.Особого секрета в этом нет, ведь за очень разумную цену можно разнообразить серию унылых фасадных конструкций и крыш.

Профнастил кровельный, или, как его еще называют, профнастил — один из самых востребованных строительных материалов. Оба изготовлены из листовой стали по технологии холодной прокатки. Они защищены от коррозии гальваническим слоем, специально нанесенным на профнастил для кровли. Цена за лист такого изделия довольно низкая, однако слой цинка быстро стирается, поэтому для кровельных работ рекомендуется выбирать материал с полимерным покрытием.

На заметку

Профилированный лист и профнастил при всей своей схожести имеют некоторые, пусть и небольшие, отличия. Например, для профнастила характерно жесткое нанесение профиля. Профильный лист менее жесткий и прочный, к тому же его профиль ниже, чем у профнастила.

Лист кровельный профнастил: технические характеристики

К основным характеристикам относятся:

  • форма профиля,
  • толщина,
  • размера.

Следует отметить, что профлист, которым покрыта крыша, имеет профиль трапециевидной формы.

Кровля укладывается с помощью саморезов для крепления профлиста. Можно предотвратить возможное повреждение поверхности, которое впоследствии может вызвать коррозию. Для этого рекомендуется в обязательном порядке использовать уплотнители.

Так как профилированный материал изготавливается в основном по ГОСТу, работать с ним очень удобно — элементы покрытия достаточно легко заменить или отремонтировать.

Внимание

Если материал изготовлен по ТУ, то размеры изделий разных производителей могут незначительно отличаться (примерно 2–3 мм).

Профилированный лист кровельный ГОСТ 24045-94 считается высшим качеством, так как этот ГОСТ максимально точно (до 1 мм) регламентирует его размеры и другие технические характеристики.

Важным преимуществом профнастила является его размер.

Длина

Начнем с длины.Современное оборудование позволяет изготавливать изделия, длина которых может достигать 14 м. Таким образом, вы всегда можете приобрести материал, максимально соответствующий габаритам крыши дома.

Профилированный лист

, несомненно, имеет ряд преимуществ. В частности, количество стыков при их использовании резко сокращается, а герметичность кровли значительно увеличивается. На крышах с длиной ската до 14 м горизонтальных стыков практически нет.

С учетом того, что минимальное перекрытие коротких составляет 20 см, это также снижает расход материала.Итак, есть еще и экономическая составляющая.

К сожалению, большие размеры профилей увеличивают стоимость транспортировки. Поэтому изделия длиной более 10 м изготавливаются только по специальному заказу. В жилом секторе чаще всего используется профиль длиной 6 м.

Профлист кровельный: размеры две разные марки

Ширина

Следующий важный параметр — ширина. Сразу отметим, что необходимо различать две ширины:

  • чисто геометрическое значение, для определения которого можно использовать обычную рулетку;
  • полезный, где учитывается значение вертикального перекрытия по длине одного гофра между соседними элементами в одном ряду.В среднем это на 4–8 см меньше габаритной ширины.

производство профилированного листа из оцинкованной стали

Толщина профильного листа соответствует толщине проката. Обычно в производстве используется материал толщиной 0,5-1 мм, и чем он толще, тем прочнее профиль.

Согласно ГОСТу профнастил по краям должен иметь специальную капиллярную бороздку в виде небольшого загиба.Такая мелочь поможет предотвратить попадание конденсата, образующегося на крыше, в деревянную обрешетку.

профлист МП 20

Устройство кровли из профлиста

Уложить профнастил для крыши несложно, и вы справитесь с этой задачей самостоятельно.

  • Для устройства кровли рекомендуется использовать листы, которые немного длиннее скатов. В этом случае значительно повышается уровень гидроизоляции конструкции, так как на склоне не образуются поперечные швы.
  • Для резки материала при необходимости используйте лобзик, кровельные ножницы или циркулярную пилу с мелкими зубьями.
  • Обрешетка под профильные листы из бруса, досок или ДСП набивается либо на стропила, либо на слои утеплителя при устройстве теплой кровли.
  • Деревянные элементы необходимо обработать антисептиками и антипиренами. Эта процедура значительно продлевает срок эксплуатации конструкции. Также желательно сверху обрешетки уложить пароизоляционный слой, который максимально снизит риск образования конденсата на поверхности металлической кровли.

Монтажная техника

Площадь профнастила. Технические характеристики кровельного листа

Одним из самых востребованных строительных материалов является профлист. Достаточно практичный, недорогой, климатоустойчивый. Применяется как в индивидуальном, так и в промышленном строительстве. Чтобы придать стальному листу форму, его подвергают холодной деформации. Различают различные его марки, которые в основном обозначают в зависимости от его геометрических размеров.

Характеристики и внешний вид

Это рубероид, который необходимо оцинковать методом холодного прессования. Первоначально гладкий лист приобретает волнистую форму под воздействием пресса. В результате на нем появляются ребра жесткости, которые способствуют увеличению механической прочности и жесткости этого материала. Для защиты металлического профиля от коррозии на него наносится специальная краска или полимерное покрытие.

Основным документом по стандартизации рассматриваемого материала является ГОСТ 24045–2010.

Рассмотрим, что это за профнастил.

В зависимости от производительности и сферы использования подразделяется на следующие категории:

Кроме того, профнастил подразделяется на следующие типы по степени покрытия:

Все производители учитывают в процессе производства определенные геометрические параметры профилированного листа.

Стандартные размеры профилированного листа: высота — до 2 м, длина — 2/3/6 м.

Маркировка материала

Отражает геометрические размеры данного материала, а также его тип. В настоящее время производители выпускают следующие типы: H, C, HC, M.P.

Первые три обозначения показывают классификационную единицу профиля по первому критерию классификации: H — несущий, C — стеновой, NS — универсальный. МП — металлополимер, служащий материалом для кровли над чердаком.

Первая цифра после буквы показывает высоту листа (мм), следующая — толщина стали, служащей основой для штамповки листа (мм), следующая — ширина листа (мм), последнее — максимальная длина (мм).

На профилированных листах с алюмоцинковым покрытием к маркировке добавлено буквенное обозначение AC.

Также существует профилированный лист, изготовленный методом холодной деформации на радиальном станке. В этом случае в его бренде присутствует буква «П».

Самый распространенный — профлист марки П20. Он имеет рабочую ширину 1150 мм, толщину металла от 0,4 до 0,8 мм и ширину профиля 67,5 мм. Он отличается высокой коррозионной стойкостью, высокой механической прочностью и малым весом.

Как и у любого металлопроката, размеры профилированного листа являются одной из важнейших его характеристик. И если на выбор по назначению в первую очередь влияет высота листового профиля, а также длина последнего, то количество этого материала, необходимого для тех или иных работ, в основном зависит от ширины, а зачастую только от нее. Этот параметр имеет два значения для профилированного листа каждого типа, и вы должны знать различия между ними и правильно ими пользоваться.

1 Общая и рабочая ширина профлиста — в чем разница?

Фактическая ширина листа равна общей. То есть вместе с высотой профиля (волны) изделия и длиной последнего это один из габаритных размеров. Если профлист стандартной длины (2,4–12 м), то общая ширина измеряется по узкой стороне. Но изделие можно разрезать на куски, которые значительно короче минимальных 2,4 м. В этом случае ширина всегда измеряется по гофрам (профилям) листа, даже если эта сторона длиннее.Причем это касается как общей, так и рабочей ширины, определение которой и назначение будут рассмотрены ниже.

Технологически перекрывается. Одна волна профиля следующего изделия накладывается на предыдущую в порядке установки. В результате происходит частичное «поглощение» ширины, и фактический расход листов увеличивается. Для этого размера профлиста была введена дополнительная характеристика. Они назвали это рабочей или полезной шириной.Она как раз соответствует длине щели, которую фактически закрывает 1 профилированный лист после укладки внахлест.

Производители профилированного листа обычно, по крайней мере, по ГОСТу, обязаны указывать в обозначении своей продукции рабочую ширину, причем в мм.

Это позволяет конечному пользователю и компаниям-продавцам сразу сделать вывод об одной из его рабочих характеристик по названию конкретного продукта — сколько площади он может фактически покрыть во время установки.Исходя из этого, уже можно рассчитать необходимое количество профлиста для тех или иных работ.

Возьмем, к примеру, изделие для настенного монтажа C10-1000-0.6:

  • C означает, что это стеновой материал;
  • 10 — высота листового профиля в мм;
  • 1000 — рабочая ширина в мм;
  • 0,6 — толщина листа в мм.

При этом общая ширина данного изделия по ГОСТ 24045 составляет 1022 мм.Несложно подсчитать, что отличие от рабочего составляет 22 мм. Для каждого типа и конкретного размера профилированного листа общая и рабочая ширина различаются своим определенным расстоянием. Разница может составлять до 60 мм. Это зависит от высоты, размера и геометрии профилей, а также от их количества на листе.

2 Как самостоятельно определить полезную ширину профлиста?

Приобретая профлист в любой торговой точке, могут возникнуть случаи, когда продавцы указывают не рабочую, а общую ширину.Определить это очень просто — достаточно измерить товар. Если указанная в магазине ширина совпадает с общей фактической шириной, то она была последней, которую продавец ввел в название листа. В такой ситуации вам придется самостоятельно определять характеристики материала. Сделать это несложно.

Возьмите 2 профилированных листа и прямо на полу найдите место, куда их можно положить. Сначала кладем первый лист, а потом на него внахлест в 1 профиль (волна) — второй.Это нужно делать так, как если бы они уже устанавливались. Листы должны плотно прилегать друг к другу, их края должны быть взаимно обрезаны. После этого отмеряем на 2-м изделии расстояние от его свободно лежащего края до перекрываемой им стороны первого. Делаем это сбоку, по краям профильных изделий. Это будет рабочая ширина выбранных листов.

3 Как рассчитать количество материала на рабочую ширину?

Это можно делать как по длине закрываемой площади, так и по ее площади.В первом случае длину забора, например, который необходимо монтировать из вертикально установленных листов, следует разделить на рабочую ширину последнего. Если длина объекта 50 м, а материал, как в примере выше, C10-1000-0,6, то 50/1 = 50.

Требуется 50 листов. Если вы получили нецелое число, округлите его в большую сторону. Кроме того, в каждом случае следует брать с запасом, а если для забора, то по одному листу на каждый угол или поворот. По площади расчет сложнее.Обычно это делается для стен, крыш, а иногда и для заборов. Словом, всякий раз, когда при установке происходит перекрытие профлиста не только по ширине, но и по длине.

В этом случае необходимо сначала вычесть из длины материала величину его вертикального перекрытия при установке. Полученное значение умножается на рабочую ширину — это будет полезная площадь листов. Делим им площадь объекта, покрытого материалом.Полученное значение округляется в большую сторону. Потом прибавляем к нему немного про запас, если ширина объекта в каком-то месте больше всего рабочего целого количества уложенных там листов, или его поверхность имеет сложную геометрию и тому подобное. В каждом случае нужно смотреть индивидуально, заранее выясняя, где и как будет лежать материал.

4 Пример расчета количества листов по площади

Возьмем тот же С10-1000-0.6 для установки на участок стены площадью 83.5 м 2 и высотой 3,5 м. Допустим, профлист был куплен длиной 1,5 м. Нахлест по высоте (длине листа), допустим, должен составлять 10 см.

  • А теперь — рабочая площадь листов: 1,4 * 1 = 1,4 м 2.
  • Определите полезную длину материала: 1,5 — 0,1 = 1,4 м.
  • Рассчитываем количество материала: 83,5 / 1,4 = 59,64. Округлить до 60.
  • Теперь выясняем, с какой наценкой нужно приобретать профлист.Для этого сначала рассчитайте длину участка стены: 83,5 / 3,5 = 23,86 м.
  • Мы определяем, в скольких рядах материал будет лежать на заданной высоте секции стены 3,5 м: 3,5 / 1,4 = 2,5, где 1,4 м — полезная длина наших изделий C10.
  • Полученное значение округляется до 3 строк. Длина каждого 23,86 м, а рабочая ширина листов 1 м, а значит их количество в одном: 23,86 / 1 = 23,86 шт.
  • Округляем до 24. А общее необходимое количество листов определяется умножением этого значения на количество рядов: 24 * 3 = 72 штуки, и сначала было посчитано 60.
  • Материал, примерно равный по площади в сумме 12 листов, будет разрезаться (отходы), так как, уложенный рядами, он будет выше требуемых 3,5 м.

Из этого примера хорошо видно, что перед тем, как начать расчет необходимого количества листов, необходимо определить основные характеристики не только материала (рабочие размеры), но и покрываемой им поверхности — длину и ширину. Затем, примерно оценив отношение последних к суммированным параметрам используемых изделий, можно выбрать метод расчета — по длине, ширине, рядам или площади.

После завершения расчета следует все же проверить другим методом и, при необходимости, добавить еще немного в запас. Лучший способ уменьшить отходы — сначала выбрать профлист с размерами, которые позволят ему лучше всего поместиться на покрываемой площади, и только потом рассчитать необходимое количество материала.

Кровельное покрытие очень популярно благодаря широкому ассортименту. Размеры листов и цена тесно связаны. Предлагаем разобраться в преимуществах этого материала, существующих разновидностях, особенностях выбора и расчета.

Читайте в статье

Область применения профилированного кровельного настила

Металлический профиль кровельный применяется для кровли на различных объектах. Его можно увидеть по адресу:

  • или, коттеджи;
  • временных хижин и других построек.

В зависимости от цены и размера кровельные профили также используются для монтажа и отделки стен.


Преимущества и недостатки профнастила

Независимо от того, сколько стоит профлист, он пользуется устойчивым спросом.Это связано с его неоспоримыми достоинствами:

  • длительный срок службы, достигающий полувека;
  • удобство монтажных работ. При необходимости монтаж профнастила для крыши осуществляется своими руками;

  • оптимальные характеристики защитного слоя, обеспечивающего скатывание грязи и снега с кровли;
  • УФ-стойкость;
  • хорошие антикоррозионные свойства;
  • универсальность. Цена и размеры кровельного настила позволяют использовать его в устройстве;
  • презентабельность;
  • экологичность.При нагревании материал не выделяет токсичных веществ;
  • легкий вес, облегчающий выполнение монтажных работ и доставку материала к месту проведения строительных работ;
  • наличие. Невысокая цена на лист профнастила позволяет приобретать этот материал семьям со средним достатком.

К недостаткам можно отнести:

  • значительный нагрев в солнечные дни;
  • плохие звукоизоляционные характеристики. В дождливую погоду внутри дома слышны характерные звуки от падающих на крышу капель;
  • непрофессиональный монтаж может привести к нарушению герметичности кровли.

Виды кровельного настила: популярные марки

Для устройства кровли используется профнастил различных типов. Наиболее популярными являются:

  • C8 … Недорогой материал, подходящий исключительно для краткосрочной кровли;
  • C21 … Листы трапециевидной формы, установленные на разреженной обрешетке;
  • C44 … Профилированные листы с дополнительными ребрами жесткости. Может монтироваться на кровле зданий, кровля которых подвергается значительным эксплуатационным нагрузкам;
  • HC35 … Может использоваться для кровли с шагом обрешетки до 4,5 м;
  • MP20 … Универсальный материал, намного более жесткий, чем C8. Возможна установка в любую погоду.

Профнастил отличается типом защитного покрытия. Это может быть:

  • оцинковка … Самый доступный и распространенный вариант, однако оцинкованные листы имеют небольшой срок службы;
  • цинк-оксид алюминия , состоящий из алюминия, цинка и некоторого количества кремния. Профнастил с алюмоцинковым покрытием хорошо выдерживает механические нагрузки;
  • полиэстер … Доступный вариант с повышенной устойчивостью к ультрафиолету. Он бывает матовым и глянцевым. Последний имеет меньшую светостойкость. Срок службы кровли может составлять до 35 лет;
  • пластизол (основа — поливинилхлорид). Для кровли используется редко. Под воздействием солнечных лучей он быстро нагревается и стареет;
  • пуралов (основа — полиуретан). Выдерживает воздействие агрессивных веществ и солнечного света. Идеально подходит для кровли;
  • ПВДФ … Прочное химически нейтральное покрытие.

Стандартные размеры и технические характеристики кровельного покрытия

При выборе кровельного покрытия следует руководствоваться его размерами. Компании-производители предлагают материал с различными геометрическими параметрами. Предлагаем вам ознакомиться со стандартными размерами, чтобы вам было проще выбрать нужные вам листы.

Размеры профлиста для кровли: длина и ширина — основные параметры при расчете необходимого количества

Для изготовления профнастила используется листовой металл шириной 1250 мм.Окончательные размеры профлиста для кровли, его длина и ширина зависят от конфигурации и высоты формируемого профиля и требований к геометрическим параметрам материала. Так, C8 имеет полезную ширину 1,15 м при общей ширине 1,2 м, а HC35 — 1 м и 1,06 м соответственно.

Длина готовых листов может быть до 14 м. В связи с увеличением транспортных расходов такой материал не закупают, отдавая предпочтение листам длиной 2 м, 3 м или 6 м.


Толщина кровельного покрытия: основные размеры

Производители предлагают кровельный профнастил различной толщины. Для изготовления используются металлические листы толщиной 0,45 — 1,2 мм.

Внимание! Чем больше толщина, тем дольше прослужит профнастил и тем надежнее он будет в эксплуатации.

Решая, какой толщины выбрать профнастил для кровли, следует учитывать, что более толстый материал имеет большую стоимость и вес.В первом случае увеличивается стоимость отделки кровли, а во втором — нагрузка на несущие конструкции.

Внимание! Не стоит приобретать для кровли профлист большей толщины, чем указано в проектной документации: это может негативно сказаться на характеристиках стропильной системы.


Форма и высота волны оцинкованного профнастила для кровли

Конфигурация профнастила, предлагаемого производителями, зависит от его типа.Высота гофры обычно 35-44 мм. По сравнению с настенными покрытиями, оцинкованное кровельное покрытие имеет более высокий профиль, чтобы гарантировать своевременность.


Виды и характеристики дополнительных элементов

Помимо профлиста для кровли необходимо приобрести ряд дополнительных элементов, цена и размер которых не зависят от параметров листа. Для работы вам потребуются:

  • планки коньковые … Производители предлагают изделия различной конфигурации для защиты и красивого дизайна коньковой конструкции;
  • насадки для концов состоящие из верхнего и нижнего элемента.С их помощью заделывают вогнутые углы и защищают крышу от атмосферных осадков;
  • планки опоры , включая верхнюю и нижнюю. Позволяет соединить крышу со стеной. Также используется при отделке кровли сложной конфигурации;
  • планки концевые помогают защитить торцевые поверхности от негативных внешних воздействий;
  • планки карниза … С их помощью можно предотвратить намокание и запыление кровельных слоев;
  • углы. Они могут быть закрытыми и открытыми. Накройте и удерживайте торцевые участки профнастила в соответствующих углах;
  • капельницы … позволяют своевременно отводить атмосферную воду в канализацию;
  • снегозадержатели … При их наличии можно не опасаться обвала большой снежной массы на прилегающей территории.

Чтобы сделать правильный выбор, нужно четко понимать, почему и какой профнастил для кровли следует выбирать.При покупке внимания заслуживает:

  • внешний вид материала. Листы не должны иметь сколов. Защитное покрытие должно быть прочным, без сколов, отслоений и других дефектов;
  • геометрических параметров. Отклонения размеров должны быть в пределах нормативов для профлистов;
  • геометрические характеристики волны. Листы должны хорошо ложиться друг на друга;
  • качество кромки. Металлический профиль для крыши с прямой линией реза начнется гораздо позже;
  • прочностные характеристики.После легкого механического воздействия лист должен вернуться в исходное состояние;
  • наличие сопроводительных документов, подтверждающих качество материала; №
  • наличие упаковки для предотвращения повреждения профилированных листов при транспортировке.

При выборе подходящей марки также следует учитывать мнение реальных потребителей:

Отзыв о профнастиле Металлический профиль S-8


Подробнее на Отзовике: http: // otzovik.com / review_4899731.html
Профнастил

Металлический профиль S-8

Отзыв о профнастиле С21


Подробнее об Отзовике: https://www.forumhouse.ru/threads/138193/page-2

профнастил C21

Сколько листов потребуется для кровли: методика расчета

Перед началом монтажных работ следует приобрести достаточное количество рубероида. Для этого сначала рассчитываем необходимое количество листов в следующей последовательности:

  • определяем общую площадь скатов кровли.Если крыша имеет прямоугольную конфигурацию, достаточно умножить ширину и длину ската и округлить полученное значение в большую сторону. Для сложных поверхностей расчет может быть сложным;
  • выберите подходящую марку профнастила и найдите полезную площадь листа, указанную производителем. Он будет немного менее геометрическим, так как при расчетах учитывается размер горизонтального и вертикального перекрытия;
  • делим общую площадь откосов возведением одного листа в квадрат.Полученное значение округляется до большого целого числа.

Профнастил (стеновой, кровельный, несущий) — один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, видов и расцветок делают профлист достойной альтернативой другим материалам.

Что такое профнастил?

Профнастил — это профилированный лист из металла с широким спектром применения в строительной отрасли (для ограждений и ограждений, для облицовки стен и кровли, для устройства монолитных железобетонных перекрытий по профнастилу).Среди пользователей он известен как профнастил или профлист. Изготавливается на заводе методом прокатки листовой стали.

Стальной сердечник придает жесткость профилированному листу, покрытию — эстетичный вид и устойчивость к внешним воздействиям, профилирование — дополнительную жесткость без утяжеления.

Частный вид профнастила металлический. Единственное отличие этих материалов заключается в особенностях расположения валов на прокатном стане, что дает возможность формировать конфигурацию, аналогичную натуральной черепице.Однако монтаж профнастила и установка металлочерепицы осуществляется по отличным друг от друга технологиям.

Профнастил — ГОСТ

О том, что профнастил для внутреннего рынка — материал новый, но стремительно развивающийся, свидетельствует принятие в 2012 году нормативных условий на его производство. Сегодня производители, ответственные за качество профнастила, руководствуются положениями ГОСТ 24045-2010 «Профили стальные гнутые гнутые с трапециевидной гофрой для строительства».

Другие стандарты включают:

Производители профнастила

Отметим, что производство профнастила — довольно затратный проект, так как качественное оборудование стоит дорого. Но этого недостаточно, чтобы служить серьезным препятствием для кустарного производства.

На внутреннем рынке представлены всемирно известные производители: Ruukki (Финляндия), Pruszynski (Польша) — один из первых поставщиков профилированного листа. Следует знать, что производство профнастила под брендом Prushinski организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам.Цена на профнастил тоже.

Среди тех, кто наладил производство профнастила в России и зарекомендовал себя как надежный поставщик, есть несколько компаний, деятельность которых не ограничивается определенными регионами. Тем не менее, в силу особенностей транспортировки в каждом регионе есть крупные производители профнастила.

Например, где можно купить профнастил от производителя:

  • в Москве: ООО «ПрофСтальПрокат», завод «Сталь-Плас», компания ММК Профиль-Москва, ООО «Сталькомпрофиль»;
  • в Самаре: «КСП» (завод кровельных и стеновых профилей), ООО НПЦ «Кровля», завод «Электрощит», завод «Маяк»;
  • в Екатеринбурге: ООО МеталлПрофиль Урал, ООО ПГСоюзПрофиль, ООО Уральский завод кровельных материалов.

При этом отметим, что в каждом регионе относительно немного крупных поставщиков, в основном компаний, предлагающих популярные виды профнастила: стеновой и кровельный (низковолновый). Однако нельзя судить о качестве продукта по размеру производителя. Выбор профнастила сложнее и осуществляется по ряду факторов.

Основными характеристиками и свойствами профнастила являются структура металла, виды, виды и разновидности профнастила, толщина металла, длина, ширина, толщина листа, вид покрытия.

Профнастил — это композитный строительный материал, неоднородный, но прочный. Именно в наличии слоев с четкой границей между ними и заключается особенность металла, используемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается синергетический эффект.

Состав металла различается у разных производителей количеством слоев — от 3 до 10 и толщиной каждого слоя.

Независимо от того, сколько защитных слоев у гофрокартона, обязательными компонентами являются: стальной лист и двухсторонний слой оцинкованного покрытия.Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большую гарантию на профнастил дает производитель. Это связано с тем, что каждый слой выполняет свою функцию. Слои различаются не только толщиной нанесения, но и своим внешним видом и способностью противостоять воздействию внешней среды.

Профнастил (цвет и текстура)

Покрытие определяет срок службы профлиста, который составляет 5-50 лет.Согласитесь, стоит разобраться, от чего это зависит. В первую очередь от покрытия. По степени покрытия весь профнастил, представленный на рынке, можно разделить на 3 группы:

Профнастил оцинкованный

В этом случае стальной сердечник покрыт цинком с плотностью нанесения 275 г / м2. (минимальная толщина 90 мкм). Эта толщина покрытия является стандартом, установленным немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие составляет 5 лет. Расчетный срок службы — до 20 лет.

Более дешевый лист с меньшим содержанием цинка прослужит меньше. Обычно его используют для временных заборов, опалубки и т. Д. Некоторые производители вообще не предоставляют гарантию.

Примечание. Цинк — летучий материал. Чем меньше его слой, тем быстрее он испарится и обнажится стальная сердцевина профлиста. Соответственно, тем быстрее профнастил заржавеет.

Гофрированный картон, оцинкованный глинозем

Для покрытия используется смесь цинка и алюминия.Гарантия 10 лет. Расчетный срок службы — до 30 лет.

По сравнению с цинком алюмоцинковое покрытие имеет более высокую коррозионную стойкость (в два раза).

Гофрированный картон с полимерным покрытием

Покрытие зависит от типа покрытия и составляет от 10 до 20 лет, а расчетный срок службы составляет более 50 лет.

Материал подготовлен для сайта www.site

Виды полимерного покрытия профнастила

В процессе производства на оцинкованный лист наносится покрытие.При этом толщина цинкового покрытия профнастила по стандарту должна неизменно составлять 275 г / м2. (всего с двух сторон).

Полиэстер, пурал, полиуретан — это типы покрытий, основное назначение которых — защита цинка. Толщина полимерного покрытия профнастила 25-200 мкм. Цвет покрытия определяется по каталогу таблиц RAL и RR (от Ruukki).

  • полиэстер (PE) … Популярное покрытие для дополнительной устойчивости к коррозии. Что касается текстуры поверхности, то она может быть глянцевой или матовой. Глянцевый ПЭ наносится толщиной 25 мкм, матовый — 35 мкм. Покрытие предназначено для использования в нормальных климатических условиях;
  • pural … Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;
  • пластизоль (ПВХ и ПВС200) … Основа — поливинилхлорид (ПВХ). Толщина покрытия 200 мкм. Рекомендуется для использования в сложных климатических условиях;
  • полидифторионат (ПВФ2) … Фторсодержащие полимеры являются одним из компонентов смеси;
  • композиционные материалы … Покрытия, содержащие дополнительный слой из различных материалов, придающие листу эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;
  • принтч … Он отличается от ряда других покрытий тем, что представляет собой имитацию дерева, камня или кирпичной кладки. Особенно хорошо смотрятся заборы из профнастила под камень, кирпич, дерево.

Дополнительный вид покрытия — пленка (ламинация). Он накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10%. Поэтому его применение часто обсуждается с заказчиком и предпочтительнее для дорогих покрытий, целостность которых трудно восстановить подкрашиванием.

Бумага предназначена для упаковки гофрокартона. Таким образом, снижается вероятность повреждения при транспортировке или хранении.

На практике выбор профнастила основывается на цветовой гамме, которая довольно разнообразна.

Виды и разновидности профнастила

Существует три основных типа профнастила, в зависимости от высоты волны. Каждый из типов имеет типы, связанные с конфигурацией волны (трапеция, цилиндр и ее высота), что, в свою очередь, определяет значительное количество разновидностей.

Характеризуется более мелким профилированием, что позволяет использовать большую рабочую ширину листа. Маркировка стенового профлиста у каждого производителя своя. Однако обычным явлением является буквенная маркировка, показывающая принадлежность к стене, и цифра, обозначающая высоту профилирования (гофрированная стена, высота волны). К стеновым листам относятся листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличается таким качеством, как парусность.Сплошной лист подвержен ветровой нагрузке, которую можно уменьшить, выбрав лист с более высокой волной или устроив прочный каркас.

Отличается высшей волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается так же, как стеной, буквой и цифрой. Например, ПК-35 — профнастил кровельный высотой волны 35 мм. К кровельным листам относятся листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. К кровельным относится любой профнастил с высотой волны более 20 мм. Это значение является пограничным и встречается в кровельных и стеновых покрытиях. А цель (отличие) определяется наличием или отсутствием капиллярной канавки или использованием более простого оборудования в ориентации цветной стороны (см. Рисунок).

В эту категорию входят листы с высотой волны 75, 80, 90 и 100 мм. Применяются при устройстве полов, в т.ч. железобетон.Для армирования на несущий профнастил применяется штамповка.

Примечание. Чем выше высота волны, тем тверже профлист, но тем меньше его полезная площадь.

Кровельное покрытие из оцинкованной стали сегодня пользуется большим спросом в качестве кровельного покрытия. Выглядит этот материал эстетично, что подтверждают многочисленные фото. Кроме того, профлисты отличаются повышенной жесткостью и выдерживают значительные нагрузки (см.).

Размеры изделия

Кровля выпускается в большом количестве. Размеры профлиста для крыши могут быть разными. Причем, поскольку материал изготавливается из стального проката, длина отдельного изделия может быть любой и соответствовать требованиям заказчика.

Толщина качественного листа должна начинаться от 0,5 мм. Его длина может быть разной и колеблется до 13, а иногда и до 14 метров, но ширина имеет два измерения — полную и сборную.Вторая из них всегда меньше первой и именно она учитывается при измерении и расчете площади. Это важно, так как листы накладываются друг на друга и часть площади «съедается».

Например, вот два наиболее распространенных формата листов:

Поскольку рубероид создает нагрузку на несущие элементы кровли, при его выборе необходимо учитывать общий вес покрытия. Основными показателями, влияющими на вес листа, являются толщина металла и высота профиля.Если взять показанный в таблице профнастил, то погонный метр листа Н60 толщиной 0,9 мм составляет 9,3 кг, а погонный метр листа НС35 толщиной 0,5 мм. — 5,4 кг. Используя эти данные и зная общую площадь крыши, можно рассчитать вес профнастила и определить, какую нагрузку он будет оказывать на несущую конструкцию здания.

Наиболее важным параметром размеров является ширина листа. Именно она используется при расчете конструкции крыши.Сегодня производители выпускают кровельное покрытие шириной от 845 мм до 1850 мм. Благодаря тому, что листы накладываются внахлест, полезная ширина уменьшается в среднем на 40 — 80 мм.

Стоимость популярных моделей

Металлопрофиль — популярный материал на рынке стройматериалов, купить его можно в любой организации, занимающейся оптовой продажей. Несмотря на то, что такие изделия можно купить стандартными листами, их стоимость исчисляется в м2. Для наиболее популярных марок металлического профнастила H и HC с высотой волны или трапеции около 60 мм.

Ассортимент этого материала очень обширен, а потому в стоимости профнастила отражаются различные факторы:

  1. Толщина металла.
  2. Высота гофра.
  3. Наличие и качество полимерного покрытия.
  4. Наличие цинкового покрытия.
  5. Живопись.

При покупке профнастила всегда очень актуален вопрос, какое напольное покрытие лучше для кровли (см.). Существует несколько популярных марок материала, которые используются в качестве кровельных материалов.Профнастил Н 57 900 очень популярен как строительный материал.

Параметры профилированного листа:

  1. Высота волны: 57 мм.
  2. Ширина листа: 900 мм.

Этот материал отличается сбалансированной ценой и хорошей несущей способностью. Профнастил можно использовать как кровельное покрытие на обрешетку с шагом 3 м. Толщина профилированного листа H 57 находится в пределах 0,45 — 0,9 мм. Цена на этот материал с оцинковкой в ​​наибольшей степени зависит от толщины и составляет от 349 -388 руб. / Пог.м.

Еще одна востребованная марка профнастила Н60-845. Согласно маркировке профлист имеет:

  1. Высота волны: 60 мм.
  2. Ширина листа: 845 мм.

Профнастил предназначен для покрытия крыш с повышенной нагрузкой в ​​различных климатических условиях. Листы выпускаются толщиной от 0,6 до 1 мм, что объясняет большой разрыв в стоимости. Цена товара Н60-845:

  • Оцинковка: 329-452 руб./ лин. м.
  • С полимерным покрытием: 421-582 руб. / лин. м.

Профнастил С21, несмотря на разметку стены, широко применяется в качестве рубероида. Повышенная жесткость обеспечивается количеством и высотой ребер 21 мм. Для кровли используются листы толщиной 0,5 и 0,7 мм.

Стандартная ширина профилированных листов привлекательна: 1250 мм, которая в некоторых случаях может быть уменьшена до 1000 мм при установке.

Профнастил С21 — очень экономичный материал, его средняя цена:

  • Оцинк. 240 руб./ лин. м.
  • С односторонним полимерным покрытием 320 руб. / Р. м.
  • С премиальным покрытием до 460 руб. / Р. м.

Из вышесказанного видно: в зависимости от того, какой лист вы выберете, стоимость метра может быть от 240 до 582 рубля — разброс довольно большой. Конкуренция побуждает поставщиков делать скидки для оптовых покупателей, и их стоимость может достигать 15% от общей стоимости материала. Еще большие скидки предоставляют фирмы, выполняющие работы по установке металлических профилей, при условии, что заказчик пользуется услугами их компании.

Характеристики кровельного покрытия

Для покрытия кровли используется профнастил, способный выдерживать дополнительные нагрузки: сильные порывы ветра, вес снега, обледенение, град и другие погодные явления. Прочность материала определяется высотой волны; чем он выше, тем устойчивее металлический лист к деформации. Поэтому согласно СНИП кровлей можно считать профнастил с высотой профиля 20 мм и соответствующей маркировкой H или HC.

Типы и сфера применения

Кровельное покрытие выпускается двух видов:

  1. Перевозчик.
  2. Несущая стена.

Подшипник профнастил

Несущий профнастил обозначается буквой N. Особенностью его являются дополнительные бороздки и высокий профиль волны, что обеспечивает высокую прочность материала. Из него возводятся ангары, производственные цеха, гаражи, склады и другие сооружения, которые должны быть надежными.Неокрашенный стальной оцинкованный лист с высоким профилем (от 60 до 128 мм.) Применяется для покрытия больших скатных крыш промышленных зданий, например, как на фото ниже.

Профнастил для несущих стен

Профнастил несущий стеновой маркируется буквами НС и используется в качестве кровельного материала чаще, чем другие виды металлических профилей. По прочности он не сильно уступает изделиям с маркировкой Н, но применяется в основном в частном и малом строительстве для покрытия крыш коттеджей, магазинов, отделки стен, возведения заборов и других нужд.

За буквенным обозначением следует цифровая маркировка, которая указывает высоту профиля, и чем больше это число, тем выше волна, а значит, металлический лист более мощный. В отличие от оцинкованного профнастила, более востребованы листы с полимерным покрытием. Широкое разнообразие цветов делает их декоративным материалом, и в то же время полимерная пленка усиливает естественную способность стали противостоять коррозии. Верхний слой полимерного покрытия представляет собой стойкое к выцветанию лакокрасочное изделие, поэтому цвет металлического профиля не меняется под воздействием солнца до 10 лет.

Расчет материала для установки

Технология монтажа кровельного покрытия несложная, поэтому все работы можно выполнить своими руками (см.). Профилированные листы крепятся к обрешетке саморезами с пресс-шайбами. Их нельзя перетягивать, так как это может ухудшить гидроизоляционные свойства кровельного покрытия.

Для устройства крыши используйте листы, длина которых превышает длину ската крыши. Это позволит:

  1. Упростите расчет необходимого количества материала.
  2. Устранение швов, ухудшающих гидроизоляционные свойства.

Основные отправные точки для расчета количества профнастила:

  1. Площадь крыши.
  2. Ширина листа.

Самый простой расчет количества листов продукта — разделить ширину откоса на ширину гофрированного листа. Причем следует учитывать полезную ширину листа. При минимальном уклоне кровли допускается делать небольшие нахлесты листов, тем самым уменьшая количество используемого материала.Если уклон ската превышает 14 градусов, то перекрытие должно быть максимальным. Кроме того, в этом случае требуется дополнительная гидроизоляция стыков.

Если крыша имеет сложную конфигурацию, то необходимо рассчитать количество материала с учетом множества нюансов, используя математические формулы. В этом случае на помощь приходят специальные онлайн-программы, предполагающие выбор формы крыши и внесение запрашиваемых исходных данных. Расчет количества профнастила осуществляется практически мгновенно.

SubConn Micro Circular — 2, 3, 4, 5, 6 и 8 контактов и G2 2, 3 и 4 контакта

Информация на чертежах

Размеры в мм (1 мм = 0,03937 дюйма)
Резьба в дюймах (1 дюйм = 25,4 мм)


Технические характеристики разъема

  • Номинальное напряжение: 300 В постоянного / переменного тока, среднеквадратичное значение
  • Номинальный ток 2, 3 и 4 контактов: 10 А на контакт (макс.20 А на разъем)
  • Номинальный ток 5, 6 и 8 контактов: 5 А на контакт (макс.20 А на разъем)
  • G2 Номинальный ток 2, 3 и 4 контактов: 5 А на контакт (макс.20 А на разъем)
  • Сопротивление изоляции:> 200 МОм
  • Контактное сопротивление: <0.01 Ом
  • Мокрые сопряжения:> 500 (для открытых поверхностей)
  • Диапазон температур (вода): от -4 до 60 ° C, от 25 до 140 ° F
  • Диапазон температур (воздух): от — 40 до 60 ° C, — от 40 до 140 ° F
  • Допустимая температура хранения: от — 40 до 60 ° C, — от 40 до 140 ° F
  • Квалифицированное испытание под давлением: 800 бар, 11600 фунтов на кв. Дюйм
  • Номинальная глубина PEEK: 300 бар, 4350 фунтов на кв. Дюйм


Характеристики материалов

  • Корпус разъема: хлоропреновый каучук
  • Корпус переборки: латунь, нержавеющая сталь, титан, анодированный алюминий или PEEK
  • Кузов-перегородка из ПЭЭК: ПЭЭК-30
  • 2, 3 и 4 контакта: позолоченная латунь UNS — C36000
  • 5, 6, 8 контактов и G2 2, 3 и 4 контакта: Гнезда из позолоченной латуни — UNS C36000, Штыри из позолоченной бериллиевой меди
  • Установочный штифт: нержавеющая сталь AISI 303
  • Кольца круглого сечения: Нитрил
  • Стопорные втулки: АБС или нержавеющая сталь
  • Стопорные кольца: нержавеющая сталь AISI 302
  • 2-, 3- и 4-проводный линейный кабель (2 фута, 60 см): 18 AWG, 0.82 мм2 хлоропреновый каучук
  • 5-, 6- и 8-жильный линейный кабель (2 фута, 60 см): 20 AWG, хлоропреновый каучук 0,52 мм2
  • G2 2-, 3- и 4-жильный линейный кабель (2 фута, 60 см): 20 AWG, хлоропреновый каучук 0,52 мм2
  • 2-, 3- и 4-контактная перегородка и провода PBOF (1 фут, 30 см): 20 AWG, 0,52 мм2, цветной PTFE
  • 5-, 6- и 8-контактная перегородка и провода PBOF (1 фут, 30 см): 22 AWG, 0,33 мм2, цветной PTFE
  • G2 2-, 3- и 4-контактная перегородка и выводы PBOF 1 (30 см, фут): 20 AWG, 0.52 мм2 цветной PTFE
  • Провода OM (3 дюйма, 7 см): 20 AWG, 0,52 мм2, цветной PTFE

Вид лица (самец)


Код цвета кабеля Inline

1: черный
2: белый
3: красный
4: зеленый
5: оранжевый
6: синий
7: белый / черный
8: красный / черный
** (цветовой код трехжильного кабеля: 1 черный, 2 белый, 3 зеленых)

Номинальный наружный диаметр кабеля (OD)

2-жильный кабель 0.340 дюймов, 8,6 мм
3-жильный кабель 0,360 дюйма, 9,1 мм
4-жильный кабель 0,385 дюйма, 9,8 мм
G2 2-жильный кабель 0,230 дюйма, 6,1 мм
G2 3-жильный кабель 0,250 дюйма, 6,4 мм
G2 4-жильный кабель 0,260 дюйма, 6,6 мм
5-жильный кабель 0,312 дюйма, 7,9 мм
6-жильный кабель 0,315 дюйма, 8,0 мм
8-жильный кабель 0,363 дюйма, 9,2 мм


Дополнительная информация

Контакты

Micro 2, 3 и 4 в версии G2 имеют тот же размер контактов, что и контакты 5, 6 и 8, и доступны в исполнении с водоблокировкой (WB).

Basler ace acA5472-17uc — Камера сканирования области

.
Место назначения Афганистан Аландского IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство BoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика в CongoCook IslandsCosta RicaCote d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острове (Мальвинские) Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГрузияГермания ГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинияГвинея-Бисау Гай анаГаити, острова Херд и Макдональд, Священное море (город-государство Ватикан) Гондурас Гонконг S.AR, ChinaHungaryIcelandIndiaIndonesiaIran, Исламская Республика IranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика KoreaKorea, Республика KoreaKuwaitKyrgyzstanLao Народной Демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшей югославской Республики MadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian территории, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunion RéunionRomaniaRussian FederationRwandaSaint BarthélemySaint Елена, Вознесение и Тристан-да-Кунья, Сент-Китс и Невис, Сент-Люсия, Сент-Мартен (французская часть), Саи нт Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunesiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Внешние малые острова штатов Уругвай U.Южные Виргинские острова, Узбекистан, Вануату, Венесуэла, Боливарианская Республика, Вьетнам, Виргинские острова, Британские Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Профнастил стеновой размерный лист для забора. Какой профнастил лучше всего подходит для забора


Выбирая профнастил для забора, нужно определиться с высотой забора:

Для устройства высокого забора (до 8 метров) рекомендуем выбирать профилированные листы с толщиной стали 0.7 мм и высотой гофра около 20 мм. Такой материал лучше справляется с ветровыми нагрузками, имеет достаточную прочность и жесткость. Если забор невысокий, можно выбрать листы толщиной 0,5 мм. Для этих целей подойдут разновидности с маркировкой «С», например, профлист С8, С20. Не рекомендуется покупать здесь более дорогой опорный гофрокартон «N».

Примечание!

Для создания гармоничного ландшафта на всей огороженной территории выбирайте листы с двухсторонней расцветкой.Тогда красотой будут любоваться не только прохожие, но и люди, находящиеся в периметре.

Перед началом работ проводят расчет профнастила, определяют необходимые размеры листов, их общее количество. Это помогает более рационально распределять бюджет, и по окончании работы останется намного меньше материала.

Основные параметры расчета профнастила для забора:

  1. Определяем полезную ширину профнастила.Для этого вычтите ширину двух волн из общего значения перекрытия. Например, для листа 1180 мм полезная ширина будет 1140 мм. Затем разделите длину забора на полученное значение, округлив результат в большую сторону. Получаем количество листов.
  2. Определите высоту забора. Здесь необходимо учитывать бетонное основание, если оно будет. При установке на землю рекомендуется выбирать для строительства листы, высота которых будет равна размеру забора.Поперечные швы значительно снизят прочность конструкции, поэтому по вертикали пролеты должны быть сплошными.


    Монтаж забора из профнастила

    Устанавливать профнастил можно самостоятельно, если у вас есть навыки работы с простейшим инструментом. Профессионального мастерства здесь не требуется. Стыки между пролетами крепят к опорным столбам. При большой площади профилированных листов для забора устраивают поперечные перекладины для увеличения ветроустойчивости.Вот еще несколько баллов:

    • заглубление столбов — не менее 1 метра для устойчивости конструкции. Вы можете бетонировать их основу;
    • шаг между вертикальными опорами не более 3 метров, иначе забор будет «ходить» при сильном ветре;
    • крепление к поперечному бревну — в каждую нижнюю волну, как в случае с профнастилом.

    Не забывайте об устройстве калиток или калиток. Их можно сделать, закрепив профлист на металлическом сварном каркасе.

    Видео, как смонтировать забор из профнастила:

    Преимущества профнастила

    Листы профнастила для забора имеют важные преимущества перед другими материалами, которые используются для строительства заборов:

    • прочность. Срок службы материала — до 50 лет;
    • силы. Забор очень сложно сломать, он выдерживает удары, ветер;
    • легкость в уходе. Периодически можно промывать забор водой и подкрашивать.

    Профнастил уже несколько десятилетий прочно занимает свою нишу на рынке строительных материалов. Делится на довольно большое количество видов:

    .
    • кровля
    • половой,
    • стена и пр.

    Для устройства заборов используется стеновой профнастил (индекс С). Прочность профилированного листа зависит от толщины стали и высоты профиля. Рифление позволяет листу, имеющему небольшой вес и толщину, характеризоваться высоким уровнем жесткости.

    Забор из зеленого профлиста.

    Преимущества профнастила

    Профнастил имеет много преимуществ перед другими материалами:

    Надежность профлиста при ограждении ограждений заключается в том, что ограждение из этого материала устойчиво к серьезным нагрузкам. Он прочно стоит и не гнется при сильном ветре, не боится влаги и ударопрочный. Пересечь его практически невозможно и к тому же он не рухнет под тяжестью человека или крупного зверя.

    Долговечность заборов из профилированного листа измеряется десятилетиями. Более дешевый лист можно использовать для установки временных ограждений, более эстетичный и дорогой идеально подходит для создания постоянных фасадных ограждений с улицы. Профнастил прекрасно сочетается с другими материалами. Хорошо будет смотреться с кирпичными и бетонными колоннами, на бутовой или каменной основе.

    Экономичность заборов из профлиста выражается в недорогой цене материала и простоте монтажа, благодаря чему можно установить самостоятельно или сделать это с минимальными затратами.

    Для изготовления забора из профлиста обычно используют листы высотой 1,5 — 2 м. Однако при необходимости забор из профнастила может быть высотой 3-4 м. Одним из основных параметров, характеризующих качество профнастила, является покрытие. Декинга бывает:

    1. оцинковка: оцинкованное покрытие отлично защищает металл от негативного воздействия внешней среды;
    2. Полимер
    3. : дополнительно защищенный и, следовательно, более прочный профнастил с полимерным покрытием.

    Для цветной полимерной пленки цинковые слои дополнительно защищаются полиэфирной грунтовкой. Полимерное покрытие предотвращает развитие коррозии, придает ограждению эстетичный вид. Профнастил с защитным полимером — это практически такой же профнастил оцинкованный с дополнительным полимерным покрытием разных цветов.

    Можно установить забор с помощью

    1. односторонний,
    2. гофрокартон двусторонний.

    Лист односторонний покрыт краской с одной стороны, двусторонний — с двух. Соответственно, двухсторонний лист прочнее и эстетичнее, односторонний дешевле. Обратная сторона одностороннего профнастила покрывается грунтовкой.

    Такой лист устанавливается в тех местах участка, в которых внешний вид забора не важен — например, когда забор уходит в лес. Тогда красивая окрашенная сторона будет направлена ​​в сторону участка.Двусторонний лист устанавливается между соседними участками или на лицевой стороне забора, чтобы забор был эстетичным как с улицы, так и со двора.

    Не так давно на отечественном рынке появился новый корейский профнастил. Оцинкованный лист покрыт многослойной краской с имитацией фактуры камня, кирпича или дерева. Благодаря многослойной технологии это покрытие прочнее полиэстера. Реже уже встречаются цвета мрамор, шелк и хаки.При желании любой лист профнастила окрашивают в любой цвет порошковой краской.

    Забор из «каменного» профнастила.

    Самые распространенные виды профнастила

    Нюансы выбора профлиста

    При покупке необходимо различать толщину стали и толщину листа. Толщина листа складывается из толщины стали и толщины покрытия (цинкование, грунтовка, пассивирующий слой и полиэфирное покрытие.Слой покрытия также различается по толщине, для прочного забора подойдет показатель 200 мкм.

    Где купить профнастил

    Определившись с маркой профлиста, цветом, покрытием, нужно определиться, где купить материал — в розничном магазине, на рынке или у производителя. Для производителя с большими производственными мощностями стоимость листа будет намного дешевле. Если забором требуется отгородить участок в 4 сотки от улицы, этот коэффициент может быть незначительным.А если периметр забора выйдет на несколько километров, разница в цене будет значительной.

    Для строительства временного забора лучше купить недорогой б / у профлист где-нибудь на Авито или местной интернет-барахолке. Профлист можно монтировать / демонтировать несколько раз подряд без изменения его прочностных характеристик.

    Что еще понадобится для строительства забора из профлиста?

    Для установки 2-х метрового забора из профлиста потребуется

    Профлист, гофрокартон и металлический профиль — все это названия одного материала, который представляет собой лист рулонной стали, профилированный методом холодного прессования.Отличные эксплуатационные данные, доступная цена и внешний вид профлиста позволяют использовать его для кровли, облицовки стен, а очень часто — для строительства заборов.

    Промышленность выпускает профилированные листы толщиной 0,4-1 мм с трапециевидным профилем, округлой или синусоидальной формы, за счет чего обеспечивается необходимая прочность. При этом стальной лист с цинковым покрытием, защитный слой из полимерного материала окрашен в различные цвета, хорошо защищен от коррозии в процессе эксплуатации.

    Существует стеновой, опорный, универсальный профнастил:

    .
    • стеновые профилированные листы имеют трапециевидную форму гофра высотой от 8 до 44 мм., Используются при возведении легкой кровли, отделке стен, устройстве заборов;
    • несущие — имеют высоту гофра более 44 мм., Дополнительные ребра жесткости, используются при устройстве капитальной кровли, перекрытий, несъемной опалубки; как рубероид с высотой профиля от 60 до 158 мм. применяются при строительстве жилых и промышленных зданий, складов, различных навесов;
    • Профлист универсальный
    • имеет среднюю высоту гофра (35-44 мм.), широко используются для отделки стен, полов и других конструктивных элементов.

    Срок службы оцинкованных материалов более 30 лет, с полимерным покрытием — 45 и более лет.

    Листы маркировочного профиля

    Специальная маркировка, состоящая из букв и нескольких цифр, позволяет легко определить назначение и характеристики профнастила.

    Итак, буква «С» в начале означает материалы стен, «Н» — несущие, «НС» — универсальные.Цифра после буквы указывает высоту гофры в миллиметрах. Далее указывается толщина металлического листа профнастила, а 2 следующие цифры указывают ширину и максимальную длину листов в миллиметрах.

    Маркировка изделия легко расшифровывается: С21-0.5-750-11000 — стеновой профлист с высотой гофра 21 мм., Толщиной 0,5 мм, шириной 75 см, длиной 11 м.

    О параметрах профиля

    Стандартная длина листа для заборов — 1060, 1200, 2300, 6000 мм., Но производитель по желанию заказчика может разрезать профлист любой длины — от 0,5 до 8 м. Стандартная ширина листа — от 1000 мм.

    Размеры профнастила для забора

    Наиболее востребованные при возведении заборов и оправданные по соотношению цены и качества листы марок «С8», «С10», «С20», «NS35». Профиль «С» — стеновой — наиболее используемый при обустройстве забора. Трапециевидная форма гофра высотой 8-20 мм обеспечивает стабильность, долговечность и долгий срок службы при минимальной цене среди металлических профилей.


    Профлист «С8» — наиболее экономичный вариант профилированного листа. Высота гофры 8 мм., Рекомендуемая толщина от 0,5 до 0,8 мм. Ширина общая — 1200, рабочая — 1150 мм, , длина листа 3,9-6,87 м; цена погонного метра от 170 до 186 рублей в зависимости от количества закупаемого материала.

    «С10» разработан специально для создания заборов, высота гофры 10 мм., Показатели ширины и длины соответствуют «С8», средняя цена погонного метра около 175 руб.

    «C20» с высотой гофра 20 мм — самая прочная форма с общей и рабочей шириной 1150 и 1100 мм соответственно. Средняя цена около 200 рублей за погонный метр.

    Марка NS35 — универсальный материал, применяемый как для кровельного и стенового ограждения, так и для строительства заборов. Высота гофра 35 мм и дополнительная канавка жесткости обеспечивают особую надежность и высокие характеристики. Общая и рабочая ширина листов 1060 и 1000 мм. Толщина листа от 0,4 до 1 мм. Длина листов от 3,92 до 9,8 м. Средняя цена около 260 руб.

    Все перечисленные марки доступны как с гальваническим покрытием, так и с полимерным покрытием. Форма профиля дает возможность выполнять обрешетку с шагом 1,2 — 1,5 м.

    Расчет количества листов

    Чтобы рассчитать необходимое количество листов, необходимо длину ограждения — периметр разделить на , рабочую ширину листов.Также следует учитывать размеры ворот и калитки.

    Материал имеет очевидные преимущества и многие владельцы выбирают профлист для возведения эстетичного и чрезвычайно надежного забора.

    Строительство заборов на стальном каркасе с вагонкой из профлиста на сегодняшний день остается одним из самых популярных и недорогих способов ограждения территорий. Насколько удачным и прочным получится забор, зависит от двух условий. Для начала нужно выбрать наиболее подходящий рулонный профиль для каркасной основы забора, вторым условием является правильный выбор профлиста для забора с учетом характеристик всей номенклатуры материала.

    Какой профлист лучше всего подходит для забора

    Профилированный лист бывает нескольких основных марок. Все они отличаются весом, прочностью и, что самое главное, стоимостью материала. Поэтому при выборе нужно будет подобрать оптимальное соотношение цены, прочности и долговечности материала. Разница в стоимости оптимального и неоптимального варианта профлиста для забора может существенно отличаться, поэтому лист для забора, размеры листа подбираются с учетом основных характеристик листового материала:

    • Исходя из размеров забора, прежде всего его высоты и количества рядов горизонтальных пролетов;
    • Затем, исходя из оптимальной высоты профиля и толщины металла, выбирается марка профнастила;
    • В качестве дополнительных условий выбирается способ крепления листа и наиболее подходящий защитный полимерный слой, покрывающий металлическую поверхность.

    Производители профилированного листа выпускают трех основных марок: стеновой S8 — C21, несущий N, NS35 — H75 и универсальный MP20 — MP35. Лист с С-профилем имеет наименьшую толщину металла и размер волны, высота профилированного выступа может составлять от 8 до 20 мм.


    Примечание! Экономически выгоднее использовать для ограждения тончайший материал с волной 6-12 мм и толщиной металла 0,45-0,5 мм.

    Как определить оптимальные параметры профлиста

    Размеры профлиста для забора должны соответствовать высоте профиля.Чаще всего из соображений экономии возводят забор по сетке минимального размера. Это значит, что высота забора выбирается минимально необходимой. Чтобы закрыть дворовое пространство забором, 99% людей достаточно установить профлист чуть выше среднего роста человека, с небольшим запасом. Для профнастила размером 2,0-2,5 м вес одного фрагмента С8 составит около 5 кг, поэтому общая нагрузка на одну секцию забора при расстоянии между столбами 2.5 м, будет очень мало — в пределах 40-50 кг.


    Для трехметровых ограждений, часто используемых для ограждений, необходимо увеличить толщину профилированного листа и высоту его волны, чтобы добиться необходимой жесткости и прочности конструкции. В этом случае используется профиль С20-21.

    Это нужно делать по одной причине. Для профлиста С8 высотой два метра при скорости ветра 15-20 м / с горизонтальная нагрузка на метр полотна может увеличиваться до 30 кг / м.Верхний край листа выступает над горизонтальной поперечиной на 20-30 см. Если ветер дует с такой силой, не меняя направления в течение дня, верхний край листа постепенно превратится в изогнутую гармошку. Чем больше ребра жесткости, тем устойчивее полотно ограждения. Поэтому для высоких заборов требуется более мощный и жесткий профлист.


    Какое защитное покрытие лучше

    Из существующего ассортимента профилированных листов для установки ограждений можно приобрести материал со следующими видами защитного покрытия:

    • Слой электролитического цинка.Самое дешевое и устойчивое к царапинам покрытие. Из-за слабо выраженной декоративности оцинкованный профлист применяется для вспомогательных ограждений второго плана;
    • Полиэфирное покрытие отличается невысокой ценой, устойчивостью к ультрафиолету, перепадам температур, но быстро изнашивается токами воздуха с большим количеством песка;
    • Самым прочным и дорогим считается покрытие на основе модифицированного поливинилфторида. Для забора такой вариант вряд ли можно рекомендовать из-за дороговизны материала.Чаще всего его используют для кровли в районах с сильным загрязнением воздуха промышленными выбросами;
    • Для абразивных нагрузок используется профилированный лист с толстым, 200 мкм слоем модифицированного поливинилхлоридного пластика — пластизоля. Этот вариант защиты не любит солнечных лучей и высоких температур.

    Примечание! Если забор из профлиста с покрытием пластизол-ПВХ перекрывается тенью от деревьев или построек из-за неравномерного выгорания красителя, это может привести к образованию пятен.

    Любое полимерное покрытие притягивает большое количество пыли, поэтому забор необходимо регулярно мыть мойкой высокого давления.

    Монтаж профлиста на заборы

    Монтаж листов на подготовленный каркас забора осуществляется кровельным способом, то есть с перекрытием не менее одной волны. Чтобы избежать потери материала на обрезку, ширина одного листа выбирается кратной расстоянию между стойками забора.

    Как закрепить профлист на заборе

    Монтажный профиль профлиста выбирается исходя из способа сборки несущего каркаса забора:

    1. С полным перекрытием опоры.При этом горизонтальные поперечные балки свариваются в виде одной сплошной линии, опора остается выступающей за плоскость стенки. После монтажа забор выглядит как одна неразрывная поверхность;
    2. С подбором вертикальных столбов и разделением забора на равные части. В этом случае для каждого прогона придется сшивать профлист с индивидуальной посадкой. Если опоры столбов облицованы бутовым камнем или облицовочным кирпичом для подчеркивания особенностей постройки и усиления общего впечатления от конструкции, ригели крепятся с выходом вертикальных столбов из общего полотна ограды.

    Обычно таким способом оформляют из профлиста «парадные» участки забора, ограждающие вход и фасад здания. Варианты со скрытыми столбами дешевле в строительстве и используются для всех других способов ограждения.

    Особенности использования крепежных винтов

    Из всех способов крепления профлиста фиксация облицовки строительными саморезами признана специалистами наиболее удобной. Этот способ особенно хорош для тончайшего профлиста.


    Мощная саморезная головка позволяет использовать отвертку для завинчивания крепежа, поэтому скорость монтажа профлиста можно измерить от 2 до 5 метров в час. Толщина профлиста позволяет легко проткнуть металл острием сверла на кончике шурупа и ввинтить крепеж в стенку балки за несколько секунд. Под голову необходимо подложить силиконовую шайбу, компенсирующую температурные и ветровые нагрузки в листе профлиста.

    Монтаж профлиста начинается с угловой стойки забора. При установке листов крепление выполняется по выемкам возле столбов, в центральной части пролета. Если на участке, где планируется установка ограждения, фиксируются резкие порывы ветра, листы необходимо крепить к поперечинам каждые две волны. Кроме того, обязательно в местах нахлеста на «гребнях» соседние листы соединяются между собой парой дополнительных саморезов.

    После установки облицовки проводят несколько косметических операций.С внутренней стороны конструкции место врезания шурупов в балку необходимо продуть лаком, силиконом или просто эмалевой краской. Чаще всего выходит из строя забор из профлиста из-за ржавления крепежа.


    Для придания забору более элегантного вида верхний край закрывается декоративной П-образной накладкой. Для каждого вида профиля производители выпускают свой вариант вагонки; при установке просто защелкивается на краю листа.

    Заключение

    Несомненно, забор из профлиста выглядит вполне современно.Но у такого забора есть недостаток — его легко разобрать, открутив головки саморезов. Чтобы этого не произошло, многие владельцы зданий отключают шестиугольные головки с помощью сварочного аппарата или молотка.

    Canon U.S.A., Inc. | imagePROGRAF PRO-1000

    Тип принтера

    Беспроводной профессиональный струйный принтер

    Метод печати

    FINE: Разработка сопел для струйной печати с полной фотолитографией

    Характеристики

    AirPrint 4
    Печать без полей
    Приложение Canon PRINT 5
    Печать фотографий в оттенках серого
    Печать фотографий
    Wireless PictBridge 6
    Беспроводная печать 7
    Pro Gallery Print 8
    PIXMA 917 Cloud Link

    Скорость печати (до)

    Фотография с полями 17 x 22 (цветная):
    Прибл.4 минуты 10 секунд 3
    13 x 19 Фото с полями (цветное):
    Прибл. 2 минуты 30 секунд 3

    Количество форсунок

    1536 сопел x 12 чернил, всего: 18 432

    Разрешение печати (до)

    Цвет: до 2400 x 1200 точек на дюйм 4
    Черный: до 2400 x 1200 точек на дюйм 4
    До 2400 x 1200 точек на дюйм

    Совместимость с ОС

    Компьютерные операционные системы:
    Mac: 16 Mac OS X v10.7.5 — 10.10.x
    Windows: 17 Windows ® 10, Windows ® 8, Windows 8.1, Windows 7, Windows 7 SP1, Windows Vista® SP1, Vista SP2, Windows Server 2012,2012 R2, 2008, 2008 R2
    Мобильные операционные системы: iOS ® , Android

    Стандартные интерфейсы

    Высокоскоростной порт USB 2.0
    Ethernet (10 / 100Base -T / TX)
    PictBridge (беспроводная локальная сеть) 6
    Беспроводная локальная сеть (IEEE 802.11б / г / п) 7

    Размер капли чернил

    4 пиколитра на чернила

    Размер капли чернил

    Тип: Технология чернил LUCIA PRO на основе пигмента

    Размеры бумаги

    17 х 22, 14 х 17, 13 х 19, 11 х 14, 10 х 12, 8.5 х 11, 8 х 10, 5 х 7, 4 х 6

    Максимальная длина печати

    25,5 дюймов

    Толщина носителя

    Задний лоток: максимум 0,3 мм
    Слот для ручной подачи: 0,1–0,7 мм

    Метод подачи бумаги

    Задний лоток и прорезь для ручной подачи

    Совместимость с оригинальными носителями Canon

    Обычная: Обычная бумага
    Суперглянцевая: Photo Paper Pro Platinum
    Glossy: Photo Paper Plus Glossy II, Photo Paper Glossy
    Semi-Gloss: Photo Paper Plus Semi-Gloss, Photo Paper Pro Lustre
    Матовая: Матовая фотобумага, Photo Paper Pro Premium Matte
    Fine Art: Premium Fine Art Smooth, Premium Fine Art Rough
    Другое (не Canon): Бумага Hagaki, Фотобумага Baryta, Легкая фотобумага, Плотная Можно использовать фотобумагу, сверхплотную фотобумагу, плотную художественную бумагу, васи, холст, высокоплотную художественную бумагу, переработанную бумагу и бумагу, не содержащую хлора.

    Языки

    Языки принтера: Язык принтера: Swift Graphic Raster
    Язык управления заданиями: IVEC
    Ответ о состоянии: IVEC

    Уровень шума Приблизительно

    41.0 дБ (А) 12

    Физические размеры

    28,5 (Ш) x 17,1 (Г) x 11,2 (В)

    Потребляемая мощность

    Максимум: 37 Вт13
    В режиме ожидания: 2,5 Вт
    В выключенном состоянии: 0,4 Вт

    Операционная среда

    Температура: 59 — 86 F ° (15 — 30 C °)
    Относительная влажность: 10 — 80% (без конденсации)

    Гарантия

    Ограниченная гарантия сроком на 1 год с программой InstantExchange.Бесплатная техническая поддержка по телефону в США в течение 1 года. 19

    Программное обеспечение в комплекте

    Установочное программное обеспечение и руководство пользователя на компакт-диске
    Драйвер принтера imagePROGRAF PRO-1000
    Print Studio Pro v 2.0 18
    Инструменты управления:
    Quick Utility Toolbox
    Media Configuration Tool
    Accounting Manager
    Device Management Console
    Color Calibration Tool

    Общие характеристики

    12 отдельных емкостей с чернилами, расширенная печать рисунков, индексная печать, поддержка бумаги для художественных работ, механизм обработки изображений L-COA PRO, функция отсутствия срабатывания и компенсации, контроль выброса чернил в реальном времени, система подачи воздуха, датчик плотности цвета, калибровочная ссылка, Контрастное воспроизведение

    Сертификаты

    Сертификат EPEAT Silver
    Сертификат Energy Star
    Директива RoHS

    Память принтера

    1 ГБ (стандарт)

    Конфигурация головки

    12 чернил интегрированного типа (4 чернильных чипа x 3)

    Среда хранения

    Температура: 32–104 F ° (0–40 ° C)
    Относительная влажность: 5–95% (без конденсации)

    .

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
