Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок.

Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги электропроводка

Монтаж электропроводки в деревянном доме

Во время стройки или ремонта в доме одной из важнейших работ является, конечно же, проведение электропроводки. А особенно это касается деревянных домов, ведь их повышенная пожароопасность известна каждому. А потому к монтажу проводки в таких домах предъявляют высокие требования. Деревянный дом или нет, прокладку проводки осуществляют в несколько этапов. У каждого из этих этапов свои правила и требования. Подбирая материалы для проводки, обязательно учитывайте, из какого материала будет дом (оцилиндровка, брус, бревно).

Электропроводка в деревянном доме

Правила безопасности деревянного дома

На стадии проектирования электропроводки для деревянного дома особое внимание следует уделить расчету нагрузок и подбору кабеля. Да, дерево отлично сохраняет тепло, что и делает его столетиями весьма привлекательным строительным материалом. Однако эта особенность деревянных стен в случае с электропроводкой является отрицательной: сохраняя тепло, дерево практически не способствует охлаждению кабеля. Нельзя допускать, чтобы кабель грелся в процессе эксплуатации, а подобное может произойти, если токовые нагрузки превышают норму для данного кабеля или находятся на верхней ее границе. Чтобы подобного не было, необходимо снижать токовую нагрузку на кабель. К примеру, для кабеля 3×1,5 мм токовая нагрузка не должна превышать 6-8 А, а для кабеля 3×2,5 мм она должна быть не более 10-13 А.

Питающий кабель для деревянного дома и способы его подведения

Для начала нужно протянуть питающий кабель к участку. Для осуществления этого процесса существуют два способа: подземный и воздушный.

Ввод кабеля в дом воздушным способом

ввод кабеля в дом

Воздушный способ. Протягивая кабель воздушным способом лучше всего использовать кабель марки СИП. Конечно же, кабель надо выбирать из расчета мощности, которую будете проводить в дом. Положительным в этом способе является легкость в выполнении, и невысокая стоимость. А отрицательным – проводка может быть повреждена растущим в непосредственной близости деревом, уменьшается эластичность в месте ввода, недолговечность.

Ввод кабеля в дом подземным способом

ввод кабеля в дом — подземным путем

Подземный способ. Для начала вам предстоит выкопать траншею метровой глубины. На дно этой траншеи следует насыпать примерно 20 сантиметров песка, на него проложить кабель ВБ6Шв. Входящая мощность определит количество жил и сечение. Далее вам потребуется засыпать траншею землей на 30 см.

Сверху нужно будет протянуть предупреждающую ленту: «Осторожно кабель! Не копать!». И только после этого траншею можно полностью засыпать. Считается что данный способ долговечнее и надежнее воздушного. При этом он финансово более затратный и времени на него тоже много уходит.

Распределительный щит для деревянного дома

Как правило, в деревянных домах используют щиты открытого типа. Устанавливают их, как и везде. в недоступном для маленьких детей месте. На щите устанавливают: заземление электроконтура, автоматы аварийного отключения питания и счетчик.

Вводной электрический щит для деревянного дома

вводной распределительный щит

Электропроводка в деревянном доме

В деревянном доме проводку проводят накладным способом или скрытым. Итак:

Накладной способ

Он предполагает размещение проводки на поверхности стен и потолка. Существует три варианта выполнения: монтаж кабеля в ПВХ-коробе и ПВХ-гофре, монтаж витого кабеля на изоляторе, монтаж кабеля на скобах.

• а) монтаж проводки в кабель-канале, используется если в доме плоские стены (дом,обшитый вагонкой, щитовой дом, дом из бруса). ПВХ-короба выпускают в трех цветах. Плюсами этого варианта является: возможность легкого добавления и замены провода, хорошее охлаждение и создание нового ответвления.

Выбирая размер кабель-канала, помните, что кабель должен заполнять его лишь на 60 %, не более, иначе не будет отвода тепла. Результатом может стать перегрев, короткое замыкание и, как следствие, возгорание.

Кабель-канал под цвет древесины

• б) монтаж витого кабеля на изоляторах, применяется в домах из оцилиндрованных бревен. Сначала нужно установить керамические или пластиковые изоляторы, а к ним крепится провод, двойной. В реальности же, как правило, кабель прокладывают комбинированным способом. Магистраль укладывают в ПВХ под потолком, а отводы к розеткам, выключателям, лампам проводят на изоляторах. В наши дни производят кабель разных цветов.

Проводка на изоляторах в деревянном доме

проводка на изоляторах

• в) монтаж кабеля на скобах осуществляется в случаях, когда невозможно прокладывать кабель в ПВХ-коробе без нарушения эстетического состояния стен. При этом данный вид является наименее эстетическим из всех.

Проводка в деревянном доме прикрепленная на скобы

проводка крепится на скобах

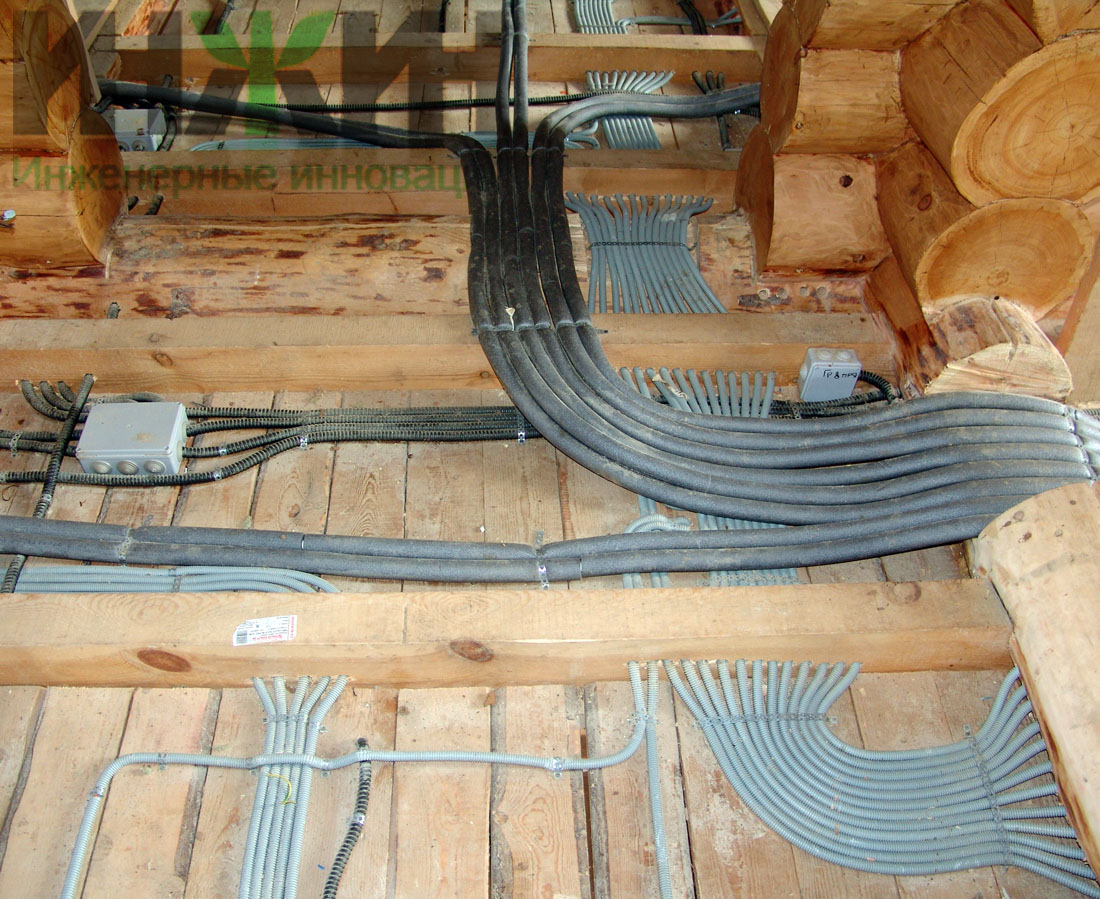

Скрытый способ

Скрытая проводка прокладывается в металлические трубы или металлогофру,  монтируется перед обшивкой стен, потолка и пола. Способ этот более затратный но более эстетичный. Так как смена розеток и выключателей проблематична, то их расположение нужно продумать заранее.

Трубы, использующиеся для прокладки электропроводки, должны быть обработаны антикоррозийными составами или иметь такое покрытие (наиболее популярны оцинкованные трубы). Прокладка электропроводки в неметаллических трубах (или коробах) допускается, если они имеют индекс НГ (то есть являются негорючими).

Электропроводка в металлических трубах

проводка в изолированных трубах

Монтаж электропроводки — общие правила для деревянного дома

Очень важно выбрать правильную марку кабеля. Для деревянного дома подойдет отнюдь не любой кабель, устраивающий нас по техническим характеристикам (с точки зре­ния необходимой токовой нагрузки и потребляемой мощности). Требуется еще соблюсти особые условия безопасности. В этом плане лучшим считается кабель марки NYM. Его изо­ляция не поддерживает горение, сохраняя при этом высокие изоляционные характеристики. Правда, такой кабель дорогой, но есть и дешевый его аналог: кабель ВВГнг, который также не поддерживает горение.

Соединение проводов проводится в распаянных коробках, в розетках и выключателях.
В случае, если кабель надо провести сквозь стену или обшивку, провод прокладывают через металлические трубки, вмонтированные в стену, или же в обшивку заранее.
На распределительном щите обязательно должно быть заземление и защитные автоматы.
Стены для усиления противопожарной защиты нужно обязательно покрывать специальным составом.

Выключатели и розетки ставятся на подрозетники.

монтаж электропроводки

Если вы хозяин деревянного дома вы должны помнить что проводка в деревянном доме, является реальной угрозой. Как правило, возгорание проводки возможно, в следующих случаях: сечение подобрано неправильно, провод из-за большой нагрузки провод начинает плавиться; она вовремя не была заменена, ветхость проводки увеличивает риск замыкания. Данные причины несут потенциальную угрозу не только дому, но и его жильцам.

монтаж электропроводки в деревянном доме

Сложно сказать, какая именно проводка (скрытая или открытая) лучше. Все зависит от конкретного случая, уровня мастерства и наличия различных инструментов и приспособлений для электромонтажных работ.

Главное — это тщательно соблюдать действующие нормы и правила, чтобы проводка в деревянном доме была действительно безопасной.

Исходя из всего выше сказанного, мы имеем параметры, которых нужно придерживаться, выбирая и прокладывая проводку. Итак, монтируя проводку вы должны учесть: пропускную способность входного кабеля и планируемую мощность, пропускную способность внутренней разводки и, конечно же, мощность автоматов. Соблюдая эти нехитрые правила, ваша проводка будет служить вам долго. А дом будет надежной крепостью.

Оцените качество статьи:

Способы монтажа электропроводки в деревянном доме

Электропроводка в деревянном доме – сложно выполнимая и требующая большого опыта задача.

Если прокладка отопления, водоснабжения и газификации не допускают разночтений и четко регламентированы, то монтаж электропроводки вызывает много вопросов. Данная статья призвана изложить еще одну точку зрения на прокладку электропроводки в деревянном доме.

Кажется, что в монтаже проводов нет ничего трудного, надо только выбрать способ прокладки, затем открыть ПУЭ и СНИП и выполнить все по правилам, но не все так просто. Давайте остановимся подробней на способах прокладки электропроводки.

Открытая электропроводка

Открытая электропроводка, это прокладка кабеля, выполненная по поверхности потолков, стен и другим элементам зданий.  При монтаже электропроводки открытым способом применяются следующие методы -непосредственно по поверхности стен зданий и сооружений, на изоляторах, роликах, тросах и струнах, в коробах, трубах, гофре и металлических рукавах, на лотках, в электротехнических плинтусах и т.п

В последнее время все большей популярностью пользуется монтаж электропроводок под старину (ретро электропроводка) . В этом случае монтаж витого провода по стенам и потолкам происходит с помощью керамических роликов, а расключение проводов происходит в наружных распаечных коробках выполненных из пластмассы или фарфора.

Для прокладки открытым способом разрешено использовать кабель NYM в тройной изоляции или ВВГнг в двойной изоляции (эти кабели относятся к классу НГ не распространяющие горение). Крепить эти кабели можно на поверхности стен с помощью пластиковых скобок. Если применять кабель других марок, например ПВС, следует установить под кабель прокладку из негорючего материала, выступающую с каждой стороны на 10 мм. Но необходимо помнить, что электропроводку, выполненную открытым способом достаточно просто повредить, а последствия очень легко предугадать.

Прокладка в кабель-канале и гофре

При этом способе монтажа кабель укладывается в пластиковые короба, закреплённые на поверхности стены или потолка, после чего закрываются крышками. Этот способ гораздо эстетичнее, чем открытая электропроводка,однако не стоит забывать, что монтаж производится в деревянном доме, стены которого подвержены усадке, которая может достигать несколько сантиметров для стены высотой три метра. Что при этом происходит с коробами нетрудно догадаться.

К недостаткам также можно отнести ограниченный выбор розеток и выключателей для накладного монтажа и общий вид так сказать на любителя.

Электропроводка, выполненная с применением гофротрубы — при таком способе электромонтажа получается достаточно интересный дизайн помещения, учитывая, что местами будет проложено от 3 до 5 гофр рядом поэтому производить такой монтаж лучше в подсобных помещениях.

Следует упомянуть о том, что гофру с затянутым внутрь кабелем очень трудно натянуть ровно и провисания со временем просто неизбежны, что может усугубится при усадке деревянного дома. Неясно, какие выключатели и розетки применять с таким видом прокладки кабеля.

Скрытая электропроводка в деревянном доме

Скрытая электропроводка выполняется в гибких металлических рукавах, трубах, коробах, пустотах строительных конструкций, под слоем штукатурки и т.п. Правила устройства электроустановок четко прописывает, что скрытая электропроводка в деревянном доме должна быть выполнена в металлической трубе, не будем спорить со специалистами, писавшими правила они всегда и во всем правы. Главная роль стальной трубы при монтаже скрытой электропроводки это только ограничительная мера по распространению огня при коротком замыкании и защита от грызунов. Однако следует учесть то, что правила писались в те времена когда не было современных автоматов, УЗО , диффавтоматов, кабеля в тройной изоляции, не поддерживающие горение, самозатухающей гофры и т.д.

Все это можно соблюсти при монтаже в деревянных перегородках, если Вам надо выполнить монтаж скрытой электропроводки в доме из бревна или клееного бруса.

Как убрать металлические трубы в стены, соединить их с металлическими распаечными коробками и подразетниками, потом все это заземлить? Что будет со всей этой конструкцией при усадке дома? Выход здесь только один: прокладывать группу розеток в металлических трубах под полом, а линию освещения от выключателей и выше к светильникам внутри металлической гофры, которая защитит кабель от механических повреждений и ограничит распространения огня при коротком замыкании.

Весь используемый при монтаже кабель должен иметь маркировку НГ — то есть не поддерживать горение, а прокладку его производить в трубе, а где это невозможно в металлической гофре, с обязательным последующим их заземлением. Сечение кабеля необходимо точно подбирать в зависимости от нагрузки, для исключения его нагрева при дальнейшей эксплуатации. Избегать соединения проводов в скрытых полостях, так как все неисправности проводок возникают в местах их расключения. Выполнять все кабельные трассы с небольшой слабиной, что бы избежать механических нагрузок на кабель. Ограничить нагрузку на каждую линию правильно распределив нагрузку и подобрав автомат защиты.

Материалы, близкие по теме:

Электропроводка в деревянном доме — скрытая и открытая

В загородной застройке в наши дни происходит возрастание доли деревянных строений, ведь они имеют много преимуществ. Однако кроме положительных качеств существуют и отрицательные черты: быстрая воспламеняемость и сгораемость. Поэтому качественная электропроводка в деревянном доме имеет большое значение, а монтажные работы требуют особых умений.

Содержание

Электромонтаж в деревянной постройке начинается с разработки такого документа, как проект электропроводки. На этом этапе выбирается способ прокладки электрокабеля и методы установки выключателей, диммеров, розеток и светильников. К подобному занятию необходимо подойти с большой ответственностью, потому что дальнейшее безопасное проживание в коттедже зависит от выбранной методики электромонтажа.

Расположение электроустановочных приборов в деревянном строении должно быть заложено еще на стадии проектирования

Для начала рекомендуется пригласить домой специалиста электромонтажной фирмы, что обследует все комнаты в доме, укажет места установки выключателей, светорегуляторов и розеток. Хозяевам нужно определиться, каким методом будет осуществляться прокладка электропроводки в деревянном доме. В таких постройках разрешается внутреннюю электропроводку прокладывать в плинтусах с кабельным каналом, коробах ПВХ, гофрированных и жестких ПВХ трубах, металлических трубах, металлорукавах.

После согласования проектной документации происходят электромонтажные работы. Задачей первоначальной важности считается прокладка кабеля от линии электропередачи до установленного в доме щита. Прокладывают кабель воздушным или подземным способом. Чтобы узнать подробнее, нужно набрать в гугле «электропроводка в деревянном доме фото» и просмотреть предложенные результаты.

Воздушный способ прокладки внешней электропроводки самый оперативный и экономный

Воздушный способ — быстрый и достаточно экономичный. При этом используется самонесущий изолированный кабель, который имеет различное сечение и количество жил. Выбор кабеля зависит от мощности и числа фаз.

[include id=»1″ title=»Реклама в тексте»]

Подземная методика — более трудоемкая и дорогостоящая, однако она имеет многие достоинства. Кабель располагается в земле, поэтому не портит вид строения. Срок службы провода – достаточно большой, так как меньше шансов его повредить. Для подземного устройства линии при проведении электричества в дом из дерева используется силовой медный провод.

Выполнив внешний электромонтаж деревянной постройки, вводной кабель принято подводить через металлическую гильзу в помещение. Для приема электричества и распределения его в доме применяется вводно-распределительный щит, который нужно устанавливать в безопасных местах для обеспечения свободного доступа.

Щиток нельзя устанавливать в помещениях с высокой влажностью

В щит устанавливают аппараты защитного отключения и автоматические выключатели. Особое внимание уделяется подбору автоматики. Рекомендуется использовать изделия только известных и надежных производителей.

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.

Открытый способ установки ↑

Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.

Открытая проводка в деревянном доме: кабель располагают в самозатухающих каналах

Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витый шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество — зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом.

Особенности скрытой проводки ↑

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный дорогостоящий процесс, оправданный только эстетикой

При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.

http://strmnt.com/www.youtube.com/watch?v=K2NxVMMwf9o

После выполнения проекта электроснабжения нужно выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательность, чтобы не пришлось в будущем переделывать выполненные работы. Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели.

Наиболее гармоничным и эстетичным будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок любой оттенок под дерево. К подобным каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробов, экономить не желательно, так как нестыковые места коробов никто идеально не подгонит.

Разметка электропроводки в деревянном доме

При покупке каналов обращать внимание следует на толщину стенок и замок короба. Выполняя работы по монтажу провода в миниатюрных коробах, который имеет тонкие стенки и двойные замки, электромонтажные компании не задумываются, что в большинстве ситуациях обслуживание электропроводки в подобных коробах провоцирует разлом замков, если происходит открывание крышки каналов.

[include id=»2″ title=»Реклама в тексте»]

Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнять электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специализированного инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики. Лучше выбирать короб с выдержанной технологически геометрией профиля, большими стенками и одинарным замком.

Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток. Все выключатели, диммеры и розетки, основания бра и светильников должны иметь изготовленную из металла площадочку для крепления к потолку или стене электроустановочного изделия, потому что электромонтаж электрического оборудования на площадках из металла является самым пожаробезопасным вариантом.

Установка выключателей и розеток в деревянном доме

После установки всех площадок следует заняться установкой кабель-коробов. Какой бы точный у специалиста не был глазомер, выполнять всю электромонтажную работу необходимо при помощи уровня.

Все проходы проводки через деревянные стены, перегородки, основания необходимо выполнять через изготовленные из металла трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, потом в отверстие вставить металлическую гильзу так, чтобы её края выдвигались с обеих сторон из сгораемого основания не меньше чем на 1 сантиметр.

Проход провода через деревянные поверхности

Особое внимание рекомендуется обратить, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами — позволят сохранить от повреждений изоляцию кабеля. После этого кабельный канал нужно монтировать таким способом, чтобы в короб заходило окончание металлической гильзы.

Монтаж электропроводки в деревянном доме нуждается в наличии определенного кабеля. Провод для электроснабжения частного дома следует покупать с индексом «НГ», что значит «кабель, что не поддерживает горение» и с обозначением «LS», что расшифровывается как «пониженное дымовыделение». Предпочтительное для проводки в деревянной постройке выбрать провод, который соответствует всем существующим требованиям пожаробезопасности, а также имеет все нужные сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения проводки зависит напрямую от мощности, которую потребляет электрическое оборудование. Проектировщики обычно в свои проекты электроснабжения закладывают на освещение 3 на 1,5 миллиметра, а на группы розеток — 3 на 2,5 миллиметра. Для организации питания электроплит понадобиться провод, сечение которого составляет не меньше 6 миллиметров квадратных. На кабеле лучше не экономить. Розеточные линии нужно рассчитывать с минимальным числом розеток, которые расположены на одной группе. Если прокладывается от щита провод на блок, что  состоит из 4 розеток, то к нему ничего больше не рекомендуется подключать. Только тогда электропроводка прослужит долгие годы. Увязку между сечением кабеля и мощностью электроприборов можно отыскать в соответственных таблицах.

После выполнения такой работы, как устройство электропроводки в деревянном доме, нужно сразу замерить сопротивление изоляции проводки.

Замер сопротивления проводки в деревянном доме

Эта манипуляция делается, чтобы убедиться, что изоляция проводника при монтажных работах не повредилась. Подобные электроизмерения рекомендуется проводить раз в 3 года для оберегания деревянного дома и его легко сгораемых оснований от замыканий в проводке.

http://strmnt.com/www.youtube.com/watch?v=jscLvjuwhhA

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера полагают, что кабель в деревянном строении должен быть таким же, как в простой квартире. Это недопустимо, потому что проводка строения из дерева должна отличаться повышенными характеристиками пожаробезопасности. Если вы выполните монтажные работы по выше изложенной инструкции, проводка в вашем коттедже прослужит долгие годы.

Монтаж электропроводки в деревянном доме правила и рекомендации

Особенности монтажа проводки

• Деревянный дом X

  Деревянный/Дом/

  Монтаж электропроводки в деревянном доме Особенности монтажа проводки»

Дом их бруса или оцилиндрованного бревна несомненно является экологически чистым. Но существует ряд проблем с монтажом электропроводки, особенно актуально при прокладке скрытой проводки.

Это обусловлено тем, что деревянный дом относится к строению с повышенным классом пожароопасности. В связи с этим к монтажу электропроводки предъявляются повышенные требования, значительно более жесткие чем к монтажу электропроводки в квартире. Разберем все по порядку. Дерево, в зависимости от места и времени применения может иметь различные свойства, и соответственно группа горючести может быть разной. Например сухая древесина в середине лета может иметь группу горючести Г4 (сильно горючая), а обработанная противопожарными средствами и при повышенной влажности Г1 (слабо горючая). К сожалению, группу горючести можно определить только в пожарной лаборатории. По большому счету, Вы должны выпилить кусочек дома и отвезти на испытания. В зависимости тот группы горючести монтаж электропроводки должен выполняться определенными кабелями и иметь различные способы прокладки. Если делать все максимуму, по правилам, взяв дерево по группе Г4, проводка должна быть проложена или открыто, на изолирующей подкладке (асбестовая или стальная полоса), или скрытая а стальной трубе имеющей локализационную способность (а это означает, сначала с начала прокладываем стальной или медный трубопровод, а потом в него затягиваем проводку). Так же разрешении электропроводка на роликах, как в старых избах, но это на любителя. Ретро нравиться далеко не всем, да и цена на современную ретро проводку кусается.

Открытая проводка в деревянном доме

Начиная строительство деревянного дома необходимо позаботиться о проекте на электроснабжение. Если  бюджет не позволяет нанимать проектную организацию для четкой проработки проекта, можно воспользоваться услугами профессионального электрика. Но придется изучить некоторые документы, дабы в последствии не иметь проблем. Действующие сегодня нормативные документы по монтажу электропроводки это ПУЭ-7, СНиП 3-05-06-85 и СП 31-110-2003. Чтоб не читать всю эту документацию я отвечу на наиболее часто встречающиеся вопросы.

Выбор кабеля

Для открытой прокладки проводки в деревянном доме применяются различные типы кабелей. Самые распространенные это NYMи ВВГ. Кабели могут быть как обычные, так и с индексами НГ (не горючий) и LS (само затухающий). Обычные кабели должны укладываться на негорючую прокладку, что не очень эстетично и требует дополнительных расходов. Лучше применить НГ-LS.

Правила допускают

В зданиях со строительным конструкциями выполненными из горючих материалов группы Г2 и Г 3 допускается: открытая прокладка одиночных кабелей в защитной оболочке с медными жилами сечением не более 6 мм2 в ПХВ изоляции в исполнении НГ или LS без подкладки…

Но стоит помнить, повысить группу горючести можно только покрыв дерево огнезещитным составом. В противном случае кабель придется положить на прокладки или идти на неоправданный риск.

Скрытая электропроводка в деревянном доме

Если принято решение делать скрытую проводку в деревянном доме, то необходимо соблюсти ряд правил по пожарной безопасности. Одно из первых, покрыть деревянные конструкции огнезащитным составом,  а так же все полости в которых будет проложена проводка.

Требование правил

за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2 и Г3, электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X…

Степень защиты IP4X имеет обычный металлорукав, стоимость монтажа которого незначительно отличается от прокладки кабеля в обычной гофре.

В случае отсутствия подготовки деревянных конструкций в соответствии с правилами придется сначала сделать трубопровод из стальных или медных труб, а потом уложить туда кабель, что абсолютно не рентабельно.

Требование правил

— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах…

Я рассказал об основных тонкостях проблемах встречающихся при монтаже электропроводки в деревянном доме, сделал основные выписки, касающиеся данной тематики, выбор за Вами. Строительство на сегодняшний день не дешево. Сэкономив на пропитке огнезащитой или электропроводке, завтра можно остаться без дома. Деревянный дом и электропроводка в нем должна соответствовать существующим нормативам. Наша компания выполнит монтаж электропроводки в деревянном доме с соблюдением правил, с неизменным качеством и внимательным отношением к заказчику.

Помните, «скупой платит дважды!». Некачественный монтаж обернется в процессе эксплуатации дополнительными расходами, а в худшем случае может привести к пожару.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Электропроводка в деревянном доме

Монтаж электропроводки деревянного дома начинается с расчета необходимой мощности энергопотребления системы, включающий в себя: мощность всего оборудования, вид кабелей, электроаппаратура и расположение. Как правило, расчетная мощность намного превышает норматив, который выделяется местными органами власти и в этом случае наши инженеры рассчитают и помогут Вам подобрать генератор необходимой мощности.
После расчетов выполняем подключение к линиям электропередач с оформлением всех необходимых документов. Подключение осуществляется опытным электромонтером местных электросетевых компаний.

Существуют два вида подключения деревянного дома к линиям электропередач: воздушный (Рис.1) и подземный (Рис. 2). Оба варианта имеют преимущества и недостатки: воздушный вариант более быстрый по времени монтажа и дешевый по сравнению с подземным – не нужно прокладывать кабель под землей, но воздушный вариант устройства менее эстетичен – потребуется постоянная подрезка деревьев, создание помех при проведении каких-либо высотный работ и возникновение опасности поражения электрическим током. Прокладка кабеля под землей тоже имеет ряд преимуществ по сравнению с воздушной прокладкой: нет зависимости от погодных условий (разряды молний, воздействие от других электромагнитных излучений), нет риска обрыва поваленными деревьями (на восстановление кабеля могут потребоваться достаточные финансовые затраты). Не забываем — прокладка кабеля под землей осуществляется на этапе устройства фундамента.

Рисунок 1. Подключение кабеля по воздуху.Рисунок 2. Прокладка кабеля под землей с последующим подключением.Рисунок 3. Вводно-распределительный щиток.

После проведения всех работ по внешнему электромонтажу, кабель проводят в дом и подключают к вводно-распределительному щитку (Рис. 3). Щиток важно расположить в безопасном и легкодоступной месте. Запрещается располагать под ванными комнатами и санузлами (в случае протечки) и в комнатах с повышенным содержанием влажности.

Рисунок 4. Открытая проводка. Керамические изоляторы, розетка, выключатель. Витой ретро-провод.

Что касается устройства электропроводки, наши электромонтажники выполняют два типа устройства электропроводки: открытую и закрытую (скрытую) и каждая из них имеет свои достоинства и недостатки:

открытая электропроводка (Рис. 4) представляет собой обычный витой ретро провод, прикрепленный к керамическим изоляторам, которые в свою очередь крепятся к стене. Положительной стороной является простота в обслуживании, в случае необходимости поменять направление трассы — позволяет это сделать без повреждения стенового материала, придание особого старинного шарма бревенчатому дому и самое главное является более безопасной. К недостаткам можно отнести расходы с покупкой дополнительной фурнитуры для крепления, приобретение витого ретро провода для подчёркивания оригинальности интерьера, а также в случае расстановки мебели открытая проводка может помешать.

закрытая (скрытая) электропроводка (Рис. 5) укладывается в штробы (Рис. 6) — каналы, высверленные в бревне, где кабель будет проходить в металлическом рукаве. Достоинством является отсутствие проводов и коробов, но недостатками является случаи изменения направления трассы кабеля по какой-либо причине, например, изменение внутренней меблировки и обслуживание кабелей, как это можно сделать при открытой проводке.

Рисунок 5. Скрытая проводка. Штробы под провода.Рисунок 6. Монтаж закрытой проводки.Рисунок 7. Розетка в стене. Скрытая проводка.

При устройстве электропроводки в деревянном доме вопрос безопасности должен находиться на первом месте – особенно это касается качества изготовления проводов и фурнитуры.

После проведения всех работ по электричеству хочется добавить еще информации о современной системе “Умный дом”. Это новейшая разработка, позволяющая контролировать и регулировать все инженерные сети дома, помогает создать максимум комфорта и уюта.

Всю систему можно настроить по Вашему желанию, например, когда Вы покидаете дом – система в автоматическом режиме переведет дом в “спящий режим”, включит системы противопожарной и охранной систем. В случае несанкционированного доступа в дом, система посылает сигнал тревоги в охранную организацию или отдел полиции, и параллельно известив Вас по каналам мобильной связи.

При возвращении домой система переводится в “активный режим” и подготовит для Вас нужную температуру воздуха, наполнит ванную горячей водой (если конечно запрограммировать данные функции заранее и на определенное время), включит любимую музыку или разогреет пищу в микроволновой печи.

И это еще не все функции, которые она может выполнять: управление светом, температурным режимом, контроль работы и расхода инженерными системами (газ, электричество, вода, отопление) и так далее. Выполнять управление системой можно даже используя свой смартфон или планшет (Рис. 9).

Рисунок 8. Центральный контроллер.Рисунок 9. Пример приложения «Умный Дом» на планшет.

С подробным описанием системы “Умный дом” и как она функционирует предлагаем ознакомиться в нашей отдельной статье.

Система водоснабжения деревянного дома

Какие требования к электропроводке в деревянном доме

Выполняем электропроводку в деревянном доме

Если смотреть на статистику пожаров в нашей стране, то вопрос как правильно провести проводку в деревянном доме, достаточно актуален. Ведь большая часть всех пожаров в деревянных домах происходит по причине короткого замыкания, и если вы хотите обезопасить свой дом от подобного, то вопросам электроснабжения следует уделить самое пристальное внимание.

Подвод электропитания к дому

Подключение дома к электрической сети выполняет ваша энергоснабжающая компания. После согласования всех необходимых бумаг они должны установить счетчик и выполнить его подключение к питающей сети.
Сделать это они должны гибким проводом в изоляции. А для исключения проблем в дальнейшем советуем вам проверить, что изоляция на этом проводе не имеет повреждений.
Счетчик обычно устанавливают на улице. Распределительный щиток обычно расположен внутри дома.
Для его подключения нам потребуется пробить отверстие в стене дома, и согласно пункта 2.1.38 «Правила устройства электроустановок» (ПУЭ), защитить его со всех сторон несгораемым материалом. Обычно для этого применяется стальная труба с последующим заштукатуриванием.
Сам ввод, согласно 2.1.79 ПУЭ, должен располагаться на высоте не менее 2, 75 метра от поверхности земли. При этом расстояние от изоляторов, либо проводов до выступающей части крыши должно быть не менее 200 мм.
Так же достаточно важно предусмотреть, и правилами это оговаривается, невозможность скопления воды в трубе, а также ее проникновения в дом по вводам электропитания.

Установка распределительного щита

Внутренняя проводка в деревянном доме начинается с распределительного щита. Он должен быть установлен в сухом не подверженном затоплении месте.
При этом правила ПУЭ регламентируют, что над местом установки вашего распределительного щита не может располагаться ванная комната, душевая или санузел.
Сам щит должен быть выполнен на несгораемой основе и закрываться на ключ. На рынке вы сейчас найдете множество таких коробов под распределительный щиток самых разнообразных размеров.

Распределительный щит

Обратите внимание! В радиусе полуметра от распределительного щитка не должно находиться ни отопительного оборудования, ни систем водоснабжения или водоотвода, ни систем газоснабжения, а вентиляционные короба, проходящие в данном помещении, не должны иметь ответвлений.

Разводка электропроводки в деревянном доме

Разводка электропроводки скрытым способом

Проложить электропроводку в деревянном доме своими руками можно открытым и скрытым способом. Скрытый способ, который практически повсеместно применяется в кирпичных и бетонных домах, в случае с деревянными домами не так востребован.
Ведь реализовать его здесь несколько труднее, а главное, цена вопроса значительно выше. В расположенном ниже списке вы сможете увидеть варианты прокладки электропроводки скрытым способом согласно правил ПУЭ, с соблюдением условий пожарной безопасности.
Итак:

• Если мы используем обычный провод в оболочке из сгораемого материала (не огнестойкая гофра), то его необходимо уложить на подкладку из несгораемых материалов. В дальнейшем провод должен быть заштукатурен сплошным слоем толщиной не менее 1 см.
• Если вы используете обычный провод в оболочке из трудносгораемого       материала (огнестойкая гофра),       то вам будет достаточно подложить под провод несгораемый материал по всей длине.
• Если вы используете провод в оболочке из несгораемого материала (металлическая гофра), то вы можете укладывать провод непосредственно на элементы конструкции.
• В коробах из несгораемых материалов (стальных коробах) непосредственно на элементы конструкции можно применять даже провода без дополнительной защиты.
• В случае использования коробов из трудносгораемых материалов (пластиковые короба) можно применять любые провода, но под коробом должна быть прокладка из несгораемого материала, а сам короб в дальнейшем должен быть заштукатурен слоем толщиной не менее 1 см.

На фото приведен пример укладки проводки в металлическом бронешланге

Обратите внимание! Что все металлические короба и бронешланги, в которых проложен провод, должны быть дополнительно заземлены на всем участке прохождения провода.

Отдельно отметим, что подкладка из несгораемых материалов должна выступать за пределы короба или другой оболочки не менее чем на 1 см с обеих сторон. А оштукатуривание предполагает наличие слоя несгораемого слоя со всех сторон провода толщиной не менее 1 см.

Разводка электропроводки открытым способом

Так как правильно проложить проводку в деревянном доме? -проще открытым способом, этот способ применяется несколько чаще. Во-первых, реализовать его значительно проще технически, а во-вторых, вам потребуется значительно меньше расходных материалов.
К недостаткам же можно отнести только не достаточно привлекательный внешний вид такой проводки. Но при взвешенном подходе и применении дизайнерских решений можно весьма успешно скрыть все инженерные коммуникации.
Ниже приведены разрешенные ПУЭ методы , как правильно провести электропроводку в деревянном доме открытым способом:

• Незащищенные провода либо провода в сгораемой оболочке должны быть расположены на специальных роликах или изоляторах из несгораемого материала. Кроме того по всей длине прохождения провода должна быть выполнена подкладка из несгораемого материала.
• Провода и кабели в несгораемой или трудносгораемой оболочке можно укладывать непосредственно на элементы конструкции.
• При прокладке в трубах либо несгораемых коробах можно использовать провод без дополнительной оболочки.

Обратите внимание! Что использование металлических труб для прокладки электропроводки в сырых и влажных помещениях не допустимо. Кроме того прокладку в трубах необходимо выполнять так, чтоб не допустить возможность скопления влаги в трубах.

Винтажная проводка

Ретро или так называемая винтажная проводка в деревянном доме в последнее время набирает все большую популярность. Но как мы видим из приведенного выше списка она не отвечает требованиям пожарной безопасности.
В связи с этим сейчас используют декоративную проводку, которую выпускают многие компании как у нас в стране, так и за рубежом. Ее монтаж достаточно прост и с электропитанием не имеет ничего общего. Поэтому рассматривать его детально в этой статье мы не будем.

Разводка наружной электропроводки

Внешняя проводка в деревянном доме так же должна соответствовать определенным нормам и правилам. Прежде всего, это расстояние от земли до провода. Оно должно быть не меньше 2,75 метров.
Если данный провод не является вводом питания какой-то постройки, то он не должен приближаться к ее стене на расстояние менее 50 см. Кроме того к балконам и окнам провод не должен приближаться ближе чем на 1,5 метра.

Ввод электропитания в дом

Перед тем как провести проводку в деревянном доме наружного типа с использованием металлической оболочки, вы должны предусмотреть отсутствие возможности попадания и скопления влаги в ней.
Для этого применяется специальное уплотнение. А вот прокладка проводки с использованием металлической оболочки в земле вообще недопустима.

Общие рекомендации по монтажу электропроводки в деревянном доме

Перед тем как провести электропроводку в деревянном доме следует продумать не только расположение всех осветительных приборов и расположение бытовой техники, но и просчитать суммарную мощность устанавливаемого в разных уголках дома оборудования. Ведь именно хорошо продуманный и рассчитанный проект является главным залогом успеха и безопасности.
Отдельное внимание стоит уделить системам заземления. Раньше при постройке домов этой важной составляющей электросети часто пренебрегали в связи с малым количеством электрооборудования.
Сейчас же , когда производители экономят на всем, а количество электрооборудования в доме очень большое, системам заземления стоит уделить самое пристальное внимание.

Выводы

Зная как правильно сделать электропроводку в деревянном доме, вы не только обеспечите высокую надежность электроснабжения вашего дома, но и исключите возможность пожара в вашем доме из-за короткого замыкания. Кроме того, наша нехитрая инструкция по монтажу электропроводки позволит вам избежать штрафов от служб пожарной безопасности и исключит вероятность поражения электрическим током вас и членов вашей семьи.

Требования к электромонтажу в деревянном доме. Требования к электромонтажу в частном доме и основные правила монтажа

Тот, кто проживает в частном доме или квартире, рано или поздно сделает ремонт. Особенно это касается старого жилого фонда. И каждый нормальный человек начинает планировать ремонтные работы — что нужно сделать в первую очередь, а что подождать.

Составляется так называемый график строительства. Начинаешь звонить друзьям в поисках нормальных умельцев, ремонт делается не каждый день.

На начальном этапе строительства и ремонта, как правило, проводятся все монтажные работы по сантехническим и электромонтажным работам. Более подробно рассмотрим электрическую часть работы, так как окончательный результат всего ремонта зависит от того, насколько качественно он сделан.

Чтобы в доме, квартире все работало исправно, в процессе электромонтажных работ необходимо соблюдать Требования к электропроводке в доме, квартире. В зависимости от типа помещения, от материала, по которому проложены провода, требования к электропроводке разные.

Мы не будем останавливаться на производственных помещениях с агрессивными средами, мы рассмотрим только требований к жилой электропроводке , то есть в наших квартирах и домах.

Итак, самые жесткие требования к электропроводке предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, следует заключать в металлические трубы или в ящики, не поддерживающие горение. Внутренняя поверхность трубы должна быть окрашена.

Примерно требования к прокладке проводов в служебных бумагах.Но во время работы есть много нюансов. Например, деревянную поверхность не всегда оставляют открытой, часто ее оштукатуривают. В этом случае под провода можно положить полосу асбестовой ткани. Края должны выступать минимум на 1 см с каждой стороны проволоки. Слой штукатурки поверх проводов не менее 1 см.

В последнее время, специально для прокладки электропроводки на деревянных поверхностях, начали изготавливать пластиковые трубы негорючие, а также комплектующие для установки — дозирующие коробки, выключатели, розетки, крепеж.Помимо пожарной безопасности такой вид имеет довольно привлекательный внешний вид.

При прокладке проводов на стены из бетона, кирпича и т. Д., То есть на поверхностях, не поддерживающих горение, требования по пожарной безопасности менее жесткие. Но есть другие требования к проводке. Итак, все провода нужно укладывать строго вертикально и горизонтально. Расстояние от потолка 200-250мм. Слой штукатурки или другого отделочного материала не менее 10-15 мм.

Насчет проводов.Многие электрики, в последнее время, применяют различные марки проводов, не предназначенных для монтажа электропроводки.

Например, многие прокладывают провода марки ШВВП и ПВА. Если вы читали описание этих проводов, там четко сказано, что ШВВП — шнур, предназначенный для подключения различного оборудования, используемого в доме и в административных зданиях.

Область применения ПВС примерно такая же, как и у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. Рекомендуется использовать ПВС в качестве удлинителей для различного оборудования и устройств — газонокосилок, дрелей и т. Д.

Для стационарного монтажа электропроводки в квартирах, домах следует применять предназначенные для этого провода. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. В этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие рекомендуют использовать для стационарной электромонтажной установки ПУНП и ПУГНП. Хотя в паспорте к этим проводам даны рекомендации по использованию в качестве стационарной проводки, мы бы рекомендовали воздержаться от использования этого провода.Дело в том, что изоляция в проводах этих марок при небольшом нагреве теряет свои свойства. В результате высока вероятность возникновения неисправности (короткого замыкания). О последствиях говорить не стоит.

Для линейных осветительных групп рекомендуется использовать 3 * 1,5мм / кв. Цифра 3 показывает количество прожитых. Почему трех, ведь двух достаточно. Для предотвращения поражения электрическим током, то есть в целях безопасности, производители всех электроприборов, в состав которых, несомненно, входят лампы, рекомендуют заземлять металлические детали.

Для розеточных групп используйте провода и кабели сечением 2,5 мм / кв. Количество жил также должно быть равно трем. Фаза, ноль, земля.

В случае использования все концы необходимо прижать специальными наконечниками или припаять. В любом случае выбор и монтаж электропроводки должен выполняться квалифицированным специалистом.

Сергей Церомашенко

Наступает время, когда, живя в квартире или частном доме, необходимо делать капитальный ремонт.Особенно это касается старого жилого фонда. Каждый вменяемый человек начинает планировать будущие ремонтные работы — что нужно сделать в первую очередь, а что дальше. Составляется так называемый график строительства.

На начальном этапе капитального ремонта в квартире и частном доме, как правило, проводятся все монтажные работы по сантехнике и электромонтажу. Вот та часть работ, которая связана с электричеством, мы рассмотрим эту статью подробнее. От того, насколько качественно будет сделана электрика в вашей квартире или доме, во многом будет зависеть конечный результат всего ремонта.

Требования к электропроводке в квартире и доме

Для того, чтобы после проведения электромонтажных работ в квартире и доме все работало исправно, необходимо соблюдать основные требования. В зависимости от типа помещения и от материала, по которому проложены провода, требования к электропроводке различны.

Мы не будем останавливаться на всех типах помещений, а рассмотрим только требования к электропроводке в жилых помещениях, то есть в наших квартирах и частных домах.

Самые строгие требования к прокладке электрических проводов предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, должны быть в металлических трубах или в воздуховодах, соответствующих требованиям пожарной безопасности. Внутренняя поверхность труб должна быть окрашена, т.е.не подвержена ржавчине.

Чаще всего оштукатуривают деревянные поверхности частного дома. В этом случае под проем подкладывают полоску асбестовой ткани. Края должны выступать минимум на один сантиметр с каждой стороны проволоки.Если разводка внутренняя, т.е. находится под штукатуркой, слой штукатурки над проводами должен быть не менее 1 см.

В настоящее время специально для прокладки электропроводки по деревянным поверхностям начали производить пластиковые трубы и монтажную фурнитуру — распределительные коробки, выключатели, розетки, крепеж, отвечающие требованиям пожарной безопасности. К тому же у них довольно привлекательный внешний вид.

При разводке проводов для конструкций из бетона, кирпича и т. Д., То есть для поверхностей, не подверженных горению, требования по пожарной безопасности менее жесткие.

При установке все провода необходимо прокладывать по поверхностям строго вертикально и горизонтально. Это связано с их эстетичным видом и нахождением в ремонте (внутренняя разводка). Расстояние от потолка до провода должно быть 200-250 мм, а до газового оборудования, системы отопления и водоснабжения — не менее 1 метра.

Электропровод

Некоторые электрики, в последнее время, из-за дешевизны применяют разные марки проводов, для которых не предназначены.

Многие устанавливают провода марки ШВВП и ПВА (они удобны, потому что гибкие). Но если прочитать к ним техническое задание, там четко сказано, что ШВВП — шнур, предназначенный для подключения различных бытовых электроприборов, используемых в доме и в офисных зданиях.
Область применения ПВС примерно такая же, как и у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. ПВА рекомендуется использовать в качестве удлинителя для различных бытовых и электроприборов — газонокосилок, дрелей и т. Д.

Для стационарной (т. Е. Фиксированной) проводки в квартирах и частных домах следует использовать провода, предназначенные специально для этого. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. Количество проживающих в этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.

Многие используют для монтажа электропроводки ПУНП и ПУГНП. В техническом паспорте к ним рекомендуется использовать их в качестве стационарной проводки, но мы бы рекомендовали воздержаться от использования этого провода.Дело в том, что изоляция в проводах этих марок даже при небольшом нагреве теряет свои технические свойства. Теплоизоляция плавится — в конце концов, и возгорание.

Для линейных осветительных групп рекомендуется использовать провода сечением 3х1,5 мм². Цифра 3 означает количество проживающих. Третье ядро ​​- предотвращение поражения электрическим током, то есть из соображений безопасности производители всех электроприборов, к которым, несомненно, относятся лампы, рекомендуют заземлять металлические детали.

Для розеточных групп применяют электрические провода и кабель сечением 2.5 мм². Количество проводов также должно быть равно трехфазному, нулевому, заземляющему.

В случае использования многопроволочных проводов (обычно называемых «многопроволочными» или «гибкими») все концы должны быть зажаты специальными наконечниками или припаяны.

В любом случае желательно, чтобы выбор проводов и электропроводки производил квалифицированный электрик.

Монтаж электропроводки в частном доме во многом отличается от разводки в квартире. Ведь для частного дома правила ввода электричества различаются; мощных потребителей электроэнергии может быть довольно много, а еще есть хозяйственные помещения и наружное освещение. Все эти параметры существенно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электросеть частного дома можно разделить на несколько составляющих. Один из первых из них, затем следует за распределительным щитом, которых может быть два или больше. Отдельный вопрос — это разводка электричества в доме, а также на улице.

Ввод электричества в частный дом

Один из самых «болезненных» вопросов — подключение дома к электросети. Эту акцию проводит ваше предприятие Энергосбыт.

Для подключения потребуются вы, а также технические условия подключения. Сделать всю эту документацию своими руками довольно проблематично, поэтому здесь проще обратиться в специализированные организации.

• Мы остановимся на чисто технических аспектах ввода электроэнергии в здание.Войти в дом можно двумя способами — по кабелю или по воздушной линии. На практике Энергосбыт в 90% случаев требует входа по воздуховоду, который легче проверить на кражу.
• Подача воздуха в линию обычно осуществляется проводной CIP. Количество проводов и их сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно провода с сечением фазной жилы 16 мм2.

• Расстояние от дома до главного поста сети должно быть не более 25 метров.Если это расстояние больше, то потребуется дополнительная стойка.
• Высота крепления проволоки к дому должна быть не менее 2,75 метра. При этом проволоку следует отвести от козырька крыши не менее чем на 20 см. При параллельной прокладке с фасадом дома в соответствии с п. 2.4.57 Правил электромонтажа провод должен располагаться на расстоянии не менее 20 см от стены дома и не менее 1 метра от окон, балконов или террас.

• Перед тем, как проводить электромонтаж в частном доме, следует решить проблему с установкой счетчика. В последнее время все чаще практикуется его установка на фасаде дома. Это позволяет подключать счетчик к распределительному щиту более удобным кабелем.
• Если счетчик находится в распределительном щите, то вам, скорее всего, придется проложить провод CIP до экрана. Этот провод довольно неудобен для прокладки через стену и для вставки в распределительную коробку, но по-другому Energy Sales может не подключиться.

Примечание! На разных сайтах можно встретить предложение установить на фасаде дома вводный автомат, к входу которого подключается провод СИП, а к выходу — более удобный кабель.Но правила ПУЭ запрещают установку таких машин.

• Прохождение провода через стену дома необходимо производить по адресу. В этом случае трубу необходимо сделать таким образом, чтобы исключить попадание и скопление в ней влаги.

Монтаж щита

Кабель ввода питания идет к распределительной коробке. Здесь мы установили вводный автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматики.

По сути, это «сердце» нашей домашней электросети, поэтому вам следует уделять пристальное внимание ее правильной установке.

Итак:

• Прежде чем разбираться с местом с способом установки распределительного щита, давайте выясним, какое электрооборудование в нем установлено.

№

	В каждом коммутаторе всегда есть вводный автомат. Он может быть однофазным или трехфазным в зависимости от питающей сети.
	Если счетчик не установлен на фасаде дома, то он находится в распределительном щите.
	От счетчика провода питания обычно подключаются к шинам.
	Из покрышек происходит разделение на отдельные группы. Защитите отдельные группы групповых машин.
	Для защиты человека от случайного прикосновения разработаны УЗО. Для некоторых групп требуется установка.
	Для дополнительной защиты электрической сети в распределительном щите установить ограничители перенапряжения. Их установка особенно актуальна для домов с питанием от воздушных линий.
	Для дополнительного контроля качества электроэнергии могут быть установлены специальные устройства. Важно, чтобы эти устройства были лицензированы соответствующим образом. Чтобы их показания могли быть использованы в суде.
	Если в нашей электросети планируется сеть 12В, то также практичнее установить трансформаторы в распределительном щите.

Примечание! Распределительные щиты, в которых предусмотрена установка счетчика, необходимо запирать на ключ. Кроме того, такие экраны должны иметь стекло, чтобы снимать показания, не открывая экран.

• Согласно п. 7.1.28 Щиты ПУЭ следует устанавливать в сухих помещениях, в местах, удобных для обслуживания.Если это помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
• Расстояние от газовых, водяных и аналогичных труб должно быть не менее 1 метра. При этом сами трубопроводы не должны иметь в этом помещении ответвлений, клапанов или фильтров. Единственным исключением являются ответвления на регистры отопления помещения.
• Пункт 7.1.29 Кодекса по устройству электроустановок запрещает установку распределительных щитов под ванными комнатами, кухнями, ваннами и т.п.Такой монтаж допускается только при соответствующей гидроизоляции.
• Перед проведением электромонтажа в частном доме необходимо правильно установить распределительный щит. Для этого можно использовать навесные или встроенные щиты. И выбор способа монтажа зависит от типа проводки, которую вы будете применять в будущем.

• Для помещений, стены которых выполнены из горючих материалов, лучше использовать навесные щиты. При этом сами щиты обязательно должны быть из огнестойких материалов.
• Для помещений, стены которых выполнены из огнестойких материалов, могут использоваться плиты из горючих материалов. В этом случае могут использоваться как навесные, так и встроенные экраны.
• Согласно п. 7.1.22 ПУЭ, распределительный щит для частного дома не может быть таковым. Если у вас есть помещения, которые экономически разделены, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него обычно питается уличное освещение. В некоторых случаях устанавливается еще один распределительный щит для наружного освещения.

Выбор способа подключения

В распределительном щите установлены групповые автоматы, от которых электроэнергия идет напрямую потребителям — лампам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводке, и надежность вашей электрической сети зависит от ее правильного монтажа.

Электропроводка в частном доме может монтироваться как открытым, так и скрытым способом (см. ). В принципе, в любом доме можно провести проводку любым из этих способов.Только сейчас цена такой установки может существенно отличаться.

Итак:

• Открытая проводка чаще всего применяется в домах из горючих материалов. В этом случае для прокладки кабеля или провода достаточно использовать металлические трубы, ящики или гофру. Кстати, при использовании кабеля можно обойтись менее жесткими требованиями.
• Но для выполнения скрытой проводки в таком доме придется повозиться. Дело в том, что по п.2.1.49 ОЭС, в этом случае провод следует защитить со всех сторон слоем негорючих материалов. При этом их толщина должна быть не менее 1 см.

Итак:

• Скрытая проводка чаще всего применяется в зданиях из огнестойких материалов. В этом случае провода можно прокладывать прямо на стенах конструкций с последующей штукатуркой.
• Если вы не хотите делать стены, то вполне возможна прокладка проволоки и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из горючих материалов.
• Эти правила подходят для жилых помещений. Но для бытовых помещений есть определенные ограничения. Так п.7.1.37 ПУЭ рекомендует проводить электромонтаж только открытым способом во влажных и особенно сырых помещениях. Кроме того, инструкция рекомендует использовать только открытый способ разводки в подвалах и на чердаках.

• А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи.Для этого здесь следует использовать только кабель.

Примечание! Для квартирных кухонь допускается применять такой же тип разводки, как и для жилых помещений.

• Пункт 7.1.40 требует использования в банях, саунах, душевых и подобных помещениях; использовать только скрытую проводку. Только в отдельных случаях допускается использование открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того, чтобы уметь делать проводку в частном доме, стоит обратить внимание на внешний источник питания.Ведь частный дом помимо определенного количества хозяйственных построек может иметь довольно серьезную сеть наружного освещения. А для внешних сетей в правилах есть свои нюансы.

• Электропроводка вне здания может быть смонтирована воздушной или кабельной линией. Воздуховоды на приусадебном участке монтировать довольно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к прокладке кабеля под землей.

• Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру.Параграф 2.1.78 Правил устройства электроустановок категорически запрещает этот способ установки. Для защиты от механических повреждений в этом случае используйте пластиковую гофру или трубы.
• Но для прокладки не на земле, а на фасаде зданий использование металлических труб или гофры не запрещено. Причем для фасадов домов из горючих материалов такой способ монтажа обязателен. Для противопожарных фасадов зданий допускается выполнение открытого способа монтажа с использованием пластиковой гофры.

• При этом во всех случаях механическая защита провода или кабеля должна быть герметичной и выполняться таким образом, чтобы полностью исключить возможность скопления и попадания влаги, как на видео. Это касается даже вероятной потери росы.
• Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения должна быть дренажная система. Это должно исключить возможность скопления влаги над самой лампой.
• И вообще, для всех электротехнических изделий и арматуры обязательно наличие соответствующей защиты. Для наружной установки такая защита не должна быть ниже IP44.

Заключение

Очень надеемся, что наша статья помогла вам научиться правильно делать электропроводку в частном доме. Но это вопрос достаточно широкий и полностью раскрыть его в одной статье просто невозможно.

Ведь, помимо самого процесса монтажа, следует уделить внимание выбору электрической схемы сечения провода, а также множеству мелких нюансов, характерных для разных помещений.Поэтому более подробно со всеми особенностями монтажа и дизайна вы можете ознакомиться на других страницах нашего сайта.

Все, что вам нужно знать о домашней электропроводке

Электропроводка дома — это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным приборам и оборудованию в доме, таким как телевизор, лампы, кондиционеры и т. Д.

Давайте посмотрим на различные типы электропроводки, которые используются в жилых домах.

5 различных типов систем электропроводки дома

1. Шпилька для проводов

   Эта проводка состоит из проводов с ПВХ изоляцией или обычных VIR, которые скручены и скомпонованы. Их держат на стенах и потолке с помощью фарфоровых планок с пазами, дерева или пластика. Это временная электропроводка, поэтому она не подходит для использования в жилых помещениях.Более того, в наши дни система электропроводки с планками используется редко.

2. Электропроводка обсадных труб и крышек

   Раньше он был довольно популярен, но сейчас считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке. В этой электропроводке использовались кабели из ПВХ, VIR или любые другие одобренные изолированные кабели. Кабели проходили через деревянные кожухи, в которых кожух был изготовлен из деревянной полосы с параллельными продольными канавками, прорезанными для размещения кабелей.

3. Проводка планки

   Это когда одиночный электрический провод или группа проводов прокладываются по деревянной обрешетке. Провода прикреплены к обрешетке с помощью латунного зажима и расположены с интервалом 10 см для горизонтальных участков и 15 см для вертикальных участков.

4. Проводка в свинцовой оболочке

   В проводке со свинцовой оболочкой используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца.Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

5. Электропроводка

   Существует два типа кабельной проводки в зависимости от прокладки труб:

   • Поверхностная проводка из кабелепровода Когда трубы из GI или ПВХ устанавливаются на стены или крышу, это называется поверхностной кабельной разводкой. Трубы прикрепляются к стенам с помощью планки с двумя отверстиями и зажима основания на равных расстояниях. Внутри коробов прокладываются электрические провода.
   • Скрытая проводка из кабелепровода Когда кабельные каналы скрыты внутри пазов в стене или точеной кирпичной стены, это называется скрытой проводкой из кабелепровода. Внутри коробов прокладываются электрические провода. Это популярно, потому что оно прочнее и эстетичнее.

Вот некоторые преимущества и недостатки системы скрытой проводки

Преимущества

• Это безопасная система электропроводки
• Защищено от химического воздействия, влажности и других внешних факторов
• Без риска поражения электрическим током
• Это эстетично
• Отсутствие риска износа, возгорания или повреждения изоляции кабеля
• Довольно надежно
• Ремонт легко выполняется, так как старые провода можно легко заменить

Недостатки

• Дороже по сравнению с поверхностной проводкой
• Сложно изменить расположение выключателей или приборов
• Установка сложная
• Трудно найти дефекты проводки
• Добавление дополнительного канала в будущем — утомительная задача

Если электропроводка не проведена должным образом или не обслуживается должным образом, это может привести к опасным ситуациям, например к возгоранию. Поэтому важно проявлять большую осторожность при установке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить у себя дома, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий ассортимент электропроводки по конкурентоспособным ценам, и наша опытная команда проведет вас через процесс выбора.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических соединителей, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает свои электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Деревянный дом, бревенчатый дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бруса. профилированный брус и клееный брус.
ООО «АрхиЛайн» успешно работает на рынке деревянного строительства с 2004 года.Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах, ОАЭ, Польше, России, Франции. более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это идеальное решение для тех, кто не любит небольшие замкнутые пространства. …

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи.Есть все, что важно: 2 спальни, санузел, просторная кухня-гостиная. …

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. …

более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла.Этот дом подходит для большой семьи для круглогодичного проживания. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной комнаты и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома. …

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку площадью 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка. …

более

Earthbag Construction Купольные домашние электрические системы

Эта страница посвящена установке электрических систем в куполах из мешков с землей и других купольных эко-домах.Это часть краудфандинговой кампании Earthbag с открытым исходным кодом и Earthbag Village. Он состоит из следующих разделов:

ПРИМЕЧАНИЕ. ЭТА СТРАНИЦА НЕ СЧИТАЕТСЯ НАМИ ПОЛНЫМ И ПОЛЕЗНЫМ РУКОВОДСТВОМ ДО
МЫ ЗАВЕРШЕМ КАМПАНИЮ ПО КРАУДФАНДИНГУ И ДОБАВЛЯЕМ ВСЕ ВИДЕО И ОПЫТ ИЗ
НА САЙТЕ ЭЛЕКТРИЧЕСКОГО ПРИНЯТИЯ . В СРЕДНЕМ ВРЕМЕНИ,
МЫ ПРИВЕТСТВУЕМ ВАШИ УСЛУГИ И ОТЗЫВЫ

ЗДЕСЬ ССЫЛКИ НА КТО МЫ КАК ОРГАНИЗАЦИЯ (щелкните значки, чтобы просмотреть полные страницы)

ПОСЕТИТЕ ДАННЫЕ СТРАНИЦЫ ДЛЯ БОЛЕЕ ПОДРОБНОЙ ИНФОРМАЦИИ ПО ПОЛНЫМ ПЛАНАМ ДЕРЕВН (щелкните значки)

СПОСОБОВ СОДЕЙСТВИЯ РАЗВИТИЮ ЭТОГО КОМПОНЕНТА УСТОЙЧИВОГО РАЗВИТИЯ С НАМИ

ПРЕДЛОЖЕНИЯ ● КОНСАЛТИНГ ● ЧЛЕНСТВО ● ДРУГИЕ ВАРИАНТЫ

НАЖМИТЕ ЭТИ ИКОНКИ, ЧТОБЫ ПРИСОЕДИНЯТЬСЯ К НАМ ЧЕРЕЗ СОЦИАЛЬНЫЕ СЕТИ

ЧТО ЭТО

Купола, разработанные для краудфандинговой кампании Earthbag, объединяют в себе конструкцию мебели и бытовой техники с максимальной экономией места. Цель этой страницы — научить людей копировать эти конструкции. Поступая таким образом, мы создаем наиболее исчерпывающие обучающие материалы, доступные для строительства мешков с землей. Это поможет показать людям, что устойчивое и максимально эффективное по площади строительство может быть не менее (если не более) красивым, чем традиционное строительство, значительно более художественным и интересным, а также гораздо более простым и реалистичным проектом, выполненным своими руками.

ПОЧЕМУ ЭЛЕКТРИЧЕСКАЯ КОНСТРУКЦИЯ С ОТКРЫТЫМ ИСТОЧНИКОМ

ДЛЯ КОНСТРУКЦИИ ЗЕМЛЯ

Разоблачение тайны и демонстрация четкого пути к воспроизведению электрического дизайна земного дома важны для того, чтобы способствовать распространению этого подхода к строительству.Большинство электриков и других строителей никогда не имели опыта строительства мешков с землей, поэтому мы создаем ресурс, который люди могут использовать для понимания всего процесса. Мы также создаем это, чтобы объединить в одном месте все необходимые ресурсы для репликации, потому что наше исследование продемонстрировало огромную нехватку всеобъемлющих ресурсов в этой области. Поступая таким образом, мы предоставляем набор инструментов с открытым исходным кодом, который как специфичен для этой сборки, так и полезен и масштабируется для других сборок.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

При реализации проекта и приобретении инструментов и материалов ищите те, которые лучше всего подходят для вашей ситуации.Качество инструментов обычно зависит от цены, но тщательное исследование может сэкономить вам деньги, если у вас есть время. То, что работает для нас, не обязательно сработает для вас, но во многих случаях это будет. Мы публикуем здесь наш список в надежде, что он послужит полезным руководством для экономии вашего времени, денег и разочарований. Для полноценного выполнения этого задания вам могут потребоваться следующие инструменты и материалы. Если вы найдете более качественную замену, сообщите нам об этом.

1. Циркулярная пила
2. Аккумуляторная дрель
3. сверло 3/4 дюйма
4. Пильные лошади
5. Молот
6. Защита глаз
7. Респиратор
8. Рулетка
9. Плотницкая площадь
10. Плотницкий карандаш
11. Пиломатериалы, подвергнутые обработке давлением (PT) — 1 ″ x 6 ″
12. Пиломатериалы, подвергнутые обработке давлением (PT) — 2 x 4 дюйма
13. Фидерная проволока 8 калибра
14. Проволока Romex 12 калибра
15. Провод одножильный (черный, белый и зеленый) 12 калибра
16. Двухжильный провод
17. Трехжильный провод
18. Тяга Poly
19. Изолента
20. Пластиковые зажимы для кабеля (2 гвоздя)
21. Скобы стальные 1/2 ″
22. Кусачки
23. Кабельный нож
24. Инструмент для зачистки проводов
25. Тестеры цепей
26. Пластиковая трубка ¾ ”
27. Зажим кабелепровода ¾ ”
28. 90 ¾ ”
29. LB ”
30. Фитинг доступа LBT ¾ ”
31. Отвод ”
32. Колено тяговое, график 80 ¾ ”
33. Смещение ¾ ”
34. Отводы ¾ ”
35. Адаптер с наружной резьбой ¾ ”
36. Распределение 80 Распределительные коробки из ПВХ ¾ ”
37. Клей для проводов на растворителе
38. Праймер для кабелепровода
39. Черная труба ¾ ”
40. Резиновый молоток 2 фунта
41. Пластиковая электрическая коробка
42. Дуплексный выход
43. Выход GFCI
44. Тумблер однополюсный
45. Накладка
46. Трехпозиционный переключатель
47. Отвертка
48. Однополюсный выключатель на 20 А
49. Дополнительная электрическая панель на 6 слотов
50. Винт оцинкованный 2 ½ ”
51. Биты винтовые
52. Держатель битов
53. Гвоздь финишный оцинкованный 3 ½ ”

Квадраты Тестеры цепей Кабелепровод ПВХ Отвод Электрическая неметаллическая трубка с наружной резьбой Розетка

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ ДЕТАЛИ
	Циркулярная пила для резки 1 x 6 и 2 x 4 для формирования анкеров для электрических коробок и внутренних стенок.
	½ ”20-вольтная аккумуляторная дрель-шуруповерт с литий-ионным аккумулятором. 18-вольтовые дрели скоро будут выведены из эксплуатации и заменены на 20-вольтные. 20-вольтовые быстрее, компактнее и мощнее. Хотя 18-вольтовая модель завершит работу, вскоре может оказаться невозможным заменить зарядные устройства батареи, поэтому рекомендуется покупать 20-вольтовые вместо 18-вольтных. Это сверло используется для сборки анкеров для установки электрических коробок, крепления электрических коробок к анкерам и просверливания шпилек во внутренней стене для прокладки romex.Подобное сверло широко используется в большинстве строительных проектов, если вы используете дерево в качестве любого компонента вашего проекта. Доступны разные марки и модели.
	Сверло 3/4 дюйма для сверления сквозных шпилек для спуска проволоки Romex. Сверьтесь с местными нормативами, но обычно вы должны располагать отверстия по центру размером 2 x 4, так как вам необходимо соблюдать расстояние не менее 1 ¼ дюйма от края шпильки до края отверстия, иначе потребуется металл пластина. Для 2 x 6 и более центрирование не имеет решающего значения, если вы соблюдаете расстояние 1 ¼ дюйма от края шпильки до края просверленного отверстия диаметром ¾ дюйма.
	Лошади пилы для распиловки пиломатериалов и фанеры. Самодельный деревянный вариант сверху дешевле, но тяжелее. Пластиковый набор в правом нижнем углу прочный и легкий. Пильные лошади позволяют делать стрижки в безопасном, вертикальном и удобном положении стоя.
	Молоток для крепления скоб и электрических коробок.
	При пилении древесины всегда следует использовать средства защиты глаз и респиратор, особенно дерево, обработанное под давлением.
	Рулетка найдет применение на протяжении всего вашего проекта.
	Carpenter выпускаются во многих различных вариациях, некоторые из них имеют особенное применение, все, что вам действительно нужно, это что-то, что можно измерить и получить прямую линию. Есть много разновидностей плотницких квадратов и треугольников на выбор.
	Карандаш для маркировки порезов.
	Пиломатериалы 1 x 6 и 2 x 4, обработанные давлением, для анкеров электрических коробок.
	Многожильный многоцелевой медный провод THHN 8 калибра. Это подводящий провод к каждой отдельной панели в куполах, который закапывают прямо в землю, что исключает необходимость прокладки кабелепровода.
	Провод Romex калибра 12 в верхнем левом углу используется в стенках стойки, вверху справа — черный одножильный провод 12 калибра (горячий), внизу слева — белый одножильный провод 12 калибра (нейтраль), а внизу справа — 12 зеленый одножильный провод (заземление).Три разных одножильных провода будут связаны и скреплены вместе, а затем протянуты через ПВХ-канал.
	Здесь показана разница между двухжильным кабелем (вверху) и трехжильным кабелем (внизу). Неизолированный провод на каждой фотографии — это заземляющий провод, а изолированные провода — это проводящие провода. Провод 12-2 используется для общей разводки розеток и сопровождается 20-амперными прерывателями, а провод 12-3 проходит между двумя трехпозиционными переключателями. Если вы используете провод 14-2 для выключателей и освещения, вы можете использовать прерыватели на 15 ампер, но калибр 12, необходимый для розеток, требует прерывателя на 20 ампер.
	Полиэтиленовый натяжной трос используется для протягивания провода через кусок кабелепровода, также можно использовать одножильный трос, но многожильный трос обеспечивает лучший захват. Иногда натяжная струна остается в кабелепроводе, если предполагается, что позже будет установлена ​​новая линия.
	Изолента для связывания трех отдельных одножильных проводов вместе (горячий, нейтральный, заземляющий) при подготовке к протяжке через кабелепровод.
	Пластиковые кабельные зажимы (2 гвоздя) и стальные скобы ½ дюйма для крепления троса Romex к внутренним стенкам с каркасом.
	Кусачки для чистых срезов проволоки.
	Кабельный нож для снятия внешней изоляции провода Romex.
	Инструмент для зачистки проводов для снятия изоляции с одножильных проводов.
	используются для проверки всех розеток и цепей на работоспособность и правильность подключения проводов. Если проводка неправильная, тестеры цепей сразу же указывают на проблему, а некоторые специально устраняют ее, поэтому все, что вам нужно сделать, это исправить проводку.Тестеры цепей бывают самых разных форм, покупайте то, что подходит для вашего проекта. То, что здесь изображено, наверняка поможет вам начать работу. Тестер справа покажет, есть ли у вас питание на определенные провода или розетки. Желтый тестер розетки слева покажет, есть ли в розетке питание, и если розетка подключена правильно, если нет, серия индикаторов ссылается на индекс на тестере, и вы узнаете, в чем проблема, и сможете ее исправить.
	it “сортамент 80 для одножильного провода, закупаемый сечением 10 дюймов.
	¾ ”зажим для кабелепровода из ПВХ для крепления электрических цепей, проходящих через стену. В нашем случае канал находится за штукатуркой, и нам не потребуются эти хомуты. Однако, если вы прокладываете кабелепровод на внешней стороне каркасной стены, эти хомуты необходимы.
	¾ ”график 80 Подметание из ПВХ 90 используется при изменении направления бега на 90 градусов.
	¾ “график 80 PVC LB используется, если у вас более 3 последовательных 90-х, что упрощает вытягивание проволоки.
	Фитинг доступа LBT — точка для протягивания провода в двух разных направлениях.
	¾ ”, график 80, используется для создания крутого поворота на 90 градусов для облегчения тяги и уменьшения радиуса.
	¾ ”schededul 80 ПВХ смещение, используемое для перехода от кабелепровода к электрической коробке.
	¾ ”, сортамент 80 отводов из ПВХ, используемых для отводов под разными углами для изменения направления трубопровода.
	¾ “для переходника кабелепровода из ПВХ сортамента 80.
	Эта коробка используется в конце электрического участка для выключателя или розетки.
	Эту распределительную коробку также можно использовать для освещения.
	В этом ящике находится несколько розеток или переключателей.
	Выключатель или розеточная коробка, позволяющая подавать питание на другой блок.
	Клей для ПВХ трубопроводов на растворителе для крепления трубопроводов и фитингов.
	Schedule 80 — пурпурный грунт для ПВХ, используемый для очистки труб и фитингов перед сборкой.
	¾ ”черная труба, используемая как форма для прорези в мешках с землей. Наружный диаметр черной трубы дюйма сортамента 40 составляет 1,050 дюйма, что эквивалентно наружному диаметру трубы, которую мы будем проложить в куполах, дюйма ПВХ сортамента 80.Черная труба вбивается в мешки с землей по мере укладки рядов, затем удаляется, и углубление затвердевает, создавая форму для ПВХ ¾ ”для проводки, позже вставленного и оштукатуренного поверх ПВХ и обеспечивающего дорожку качения для протягивания провода и изготовления ремонт для долговечности купола без демонтажа штукатурки.
	2-фунтовый резиновый молоток с рукояткой из стекловолокна для зенкования-дюймовой черной трубы с целью создания формы для закапывания plastic-дюймовой пластмассовой трубы в мешки с землей.
	Пластиковая электрическая коробка для внутренних каркасных стен.
	Двойная розетка для внутренних розеток.
	GFCI для ванных комнат, кухонь, подполья, гаражей и на открытом воздухе (используется и требуется по нормам везде, где скапливается влага).
	Однополюсный тумблер на 15 А вверху слева (с крышкой вверху справа). 3-позиционный переключатель внизу слева. Внизу справа показано сравнение однополюсного переключателя и трехпозиционного переключателя.
	Обычная отвертка или сменная отвертка для крепления лицевых панелей. Вторая отвертка предлагает несколько типов бит, которые хранятся в отвертке и используются для разных размеров и типов головок винтов. Используйте ручную отвертку, чтобы не сломать лицевые панели.
	Однополюсный выключатель на 20 А для управления отдельными цепями.
	Электрическая вспомогательная панель для размещения автоматических выключателей и управления отдельными цепями.Они поставляются с различными слотами в зависимости от количества требуемых цепей. Всегда покупайте вспомогательную панель с несколькими дополнительными слотами на случай, если вам понадобится добавить одну или две цепи в будущем.
	Гальванизированные винты 2 ½ ”для крепления электрических коробок к 2 x 4 и 1 x 6 к 2 x 4.
	Различные типы битов для винтов с соответствующими головками винтов.
	Держатель сверла — отдельное приспособление для удержания сверла, такого как любой из вышеперечисленных и других, когда вы пытаетесь вставить винт в ограниченном пространстве, а ширина сверла предотвращает такое действие.
	Гвозди с гальваническим покрытием 3 ½ дюйма, используемые в размерах 1 x 6 для крепления анкеров к мешкам с землей.

НАЧАЛЬНЫЕ СООБРАЖЕНИЯ

Установка электричества в купольном доме с мешком заземления — это другой процесс, чем в обычном строительстве, и к нему нужно подходить по-другому. В обычной конструкции из палочек после того, как конструкция закрыта, все электрические провода устанавливаются. В случае конструкции с мешком заземления кабелепровод (или кабель прямого захоронения UF-B) прокладывается по мере вашего строительства, в противном случае вам придется врезаться в твердые мешки с заземлением, что значительно отнимает много времени.Имея это в виду и чтобы максимально упростить электромонтаж, мы создадим канал углубления, забив ¾ ”черную трубу в мягкие, только что заполненные мешки с землей, а затем удалим ее; в результате получился канал для прокладки ПВХ-трубопровода ¾ ”сортамента 80 до полного затвердевания земляных мешков. Розетки и распределительные коробки, расположенные на внутренних стенах из мешков с землей, стали возможны благодаря изготовлению деревянных анкеров внутри стен во время их строительства. Внутренние настенные крепления на стойках комплектуются так же, как и в обычной конструкции, с пластмассовой электрической коробкой, устанавливаемой сбоку.

СОЗДАНИЕ ЭЛЕКТРИЧЕСКОГО ПЛАНА

Вам потребуется очень четкое представление о расположении розеток, переключателей и вспомогательной панели, чтобы все они были удобно расположены; Лучшим подходом для этого является создание электрического плана. Создание электрического плана включает следующие шаги:

1. Узнайте, что требуют ваши местные электрические нормы.
2. Создайте мысленный образ того, что вы хотите.
3. Перенесите это изображение на бумагу, разместив все лампы, выключатели, розетки и вспомогательную панель.
4. Обозначьте физические границы вашего купола и пройдите через границы, включая воображаемый свет (как если бы вы входили в свой дом ночью).
5. Пересмотрите свой бумажный план, пройдя по воображаемому плану, пока у вас не будет практического и исчерпывающего представления обо всех электрических местах для выключателей, розеток и ламп.
6. Обозначьте место субпанели на внутренней стойке стены и пометьте все выключатели.
7. Если у вас есть возможность создания эскизов или какая-либо другая подобная программа, создайте вид сверху и несколько трехмерных эскизов высот для облегчения визуализации.

Вот электрические схемы и планы для каждого из куполов кампании Earthbag Crowdfunding, чтобы использовать их в качестве руководства или примера:

Мы будем добавлять полные подробные планы с открытым исходным кодом по мере их завершения. Нажмите на это изображение, если хотите помочь.

Чтобы создать свой собственный план, мысленно просмотрите и визуализируйте, каким вы хотите видеть свой электрический план. Подумайте о функциях пространства, которое вы создаете, и перенесите то, что вы представляете, на лист бумаги, показывающий, где вам нужен свет и все, что будет обслуживать розетка (стереосистема, прикроватная сигнализация, кухонная техника и т.). Продолжайте переосмысливать и представлять себе свое пространство, пока не определите правильные места, связанные с электрическими коробками.

При необходимости очертите периметр вашего купола с помощью веревки или садовых шлангов, выцарапайте его на пляже в песке, закрепите веревкой во дворе и т. Д., Чтобы вы могли физически пройтись по пространству и Представьте себе включение выключателей света, включение электроприборов и т. д. Согласно местным нормам, розетка может потребоваться каждые 12 футов и каждые 8 ​​футов для столешниц.Субпанель должна быть удобно расположена и легко доступна внутри внутренней каркасной стены со всеми выключателями, помеченными для соответствующих зон покрытия. В кодексе могут быть требования, связанные с расположением субпанели и размещением счетчика, проверьте, чтобы убедиться.

Вот видео о том, как установить субпанель:

В нашем случае мы разместим нашу субпанель внутри внутренней стойки, и она будет состоять из 2-3 автоматов по 20 А, питаемых от питающего кабеля 8 калибра. Для Деревни Земных мешков этот кабель будет идти от другой субпанели в Тропическом Атриуме, причем эта субпанель будет отходить от основной панели отключения. Код обычно требует беспрепятственного доступа к субпанели, поэтому убедитесь, что он открыт для свободного доступа и не имеет препятствий.

Вот видеоурок, в котором рассказывается, как мы устанавливали домашние субпанели земного купола для кампании краудфандинга Earthbag:

ВИДЕО ПРИХОДИТСЯ: ДОМАШНИЙ ДОМ ЭЛЕКТРИЧЕСКИЕ: УСТАНОВКА ВАШЕЙ ЭЛЕКТРИЧЕСКОЙ ПОДПАНЕЛИ

СМОТРИТЕ НАШУ СТРАНИЦУ КАМПАНИИ ПОМОЩИ И / ИЛИ КРАУДФИНАНСИРОВАНИЯ, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ Учебные видео БЫСТРЕЕ

СТРОИТЕЛЬСТВО И УСТАНОВКА АНКЕРОВ

В стене с мешком заземления требуется анкер или монтажная пластина для прикрепления электрических коробок к стенам с мешком заземления.Поскольку у вас нет стены с карнизами, к которой можно было бы прикрепить напрямую, простое деревянное монтажное устройство сконструировано так, чтобы действовать как гвоздь для крепления и закрепления электрической коробки на стене и вставлять в ряды мешков заземления во время строительства. Обязательно ознакомьтесь с местными нормативами, чтобы узнать, что разрешено. Этот этап строительства включает в себя следующие этапы:

1. Резка 1 x 6 и 2 x 4
2. Вставка гвоздей 1 x 6 для обеспечения устойчивости анкера
3. Сборка анкера из двух частей
4. Присоединение распределительной коробки
5. Установка анкера
6. Создание форм для прокладки кабелепровода

Первым шагом в изготовлении анкера является отрезание анкера 2 x 4 до длины 14 дюймов и 1 x 6 длиной 16 дюймов с использованием пиломатериалов, обработанных давлением.Затем вбейте несколько оцинкованных гвоздей размером 3½ дюйма, расположенных на произвольном расстоянии, в гвозди размером 1 x 6, забивая их до упора. Теперь переверните 1 x 6 и повторите процесс. Эту задачу легко выполнить, установив 1 x 6 на пару козлов. Теперь перпендикулярно отцентрируйте край 2 x 4 на 1 x 6 и закрепите двумя оцинкованными винтами 2 ½ дюйма; один винт прикручен на 1 ¼ дюйма вниз от верха 1 x 6, а другой на 1 ¼ дюйма вверх от низа 1 x 6, немного смещен на ¼ дюйма, чтобы предотвратить раскол 2 x 4. Конечным продуктом является анкерная пластина 1 x 6 (с монтажным стержнем 2 x 4 для электрического шкафа) с четырьмя выступающими углами и двумя гвоздями, которые помогут укрепить анкер с мешками заземления сверху и снизу. Это, в дополнение к давлению со стороны мешков с землей, придает устойчивость в стене распределительным коробкам.

Теперь совместите электрическую коробку с концом 2 x 4 и закрепите на месте одним винтом 2 ½ дюйма рядом с верхней частью коробки, а другим — на нижнем конце коробки (если возможно, со смещением) в качестве существующих отверстий. в задней части коробки предотвратит вращение коробки.Если головки винтов меньше отверстий в задней части коробки, просто добавьте шайбу, чтобы обеспечить надежную опору для винта.

Анкер готов к установке в стену. Убедитесь, что вы знаете, сколько электрических коробок вам нужно, и сделайте их заранее. Они понадобятся вам для установки по мере роста ваших стен. Помните, что вы должны соблюдать требования кодов к минимальной / максимальной высоте коробок, следя за тем, чтобы лицевая сторона коробки находилась на расстоянии примерно 1 дюйма от пакетов, чтобы она соответствовала гипсу для установки заподлицо.

В этом видео показана установка электрических анкеров и коробок в стене из мешка заземления:

При размещении анкеров для выключателей это делается так же, как и для розеток, но коробка LBT будет вставлена ​​в стык, чтобы выдвинуть кабелепровод до уровня 4 футов, где распределительная коробка будет установлена ​​точно так же, как розетка. коробка.

Вот видео, демонстрирующее этот процесс, а также строительство анкеров:

ВИДЕО ПРИХОДИТ: КУПОЛЬНЫЙ ДОМ ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ: ВЫКЛЮЧИТЕ УСТАНОВКУ ЯКОРЬ ВИДЕО, ДЕТАЛИ ЕГО ОТНОСИТЕЛЬНОЕ ПОЛОЖЕНИЕ ОТНОСИТЕЛЬНО ОТНОСИТЕЛЬНО ПОЛОЖЕНИЯ, КОТОРЫЙ НАХОДИТ ЛИНИЯ НИЖЕ

СМОТРИТЕ НАШУ СТРАНИЦУ КАМПАНИИ ПОМОЩИ И / ИЛИ КРАУДФАНДИНГОВ, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ ОБУЧАЮЩИЕ ВИДЕО БЫСТРЕЕ

Черная труба

¾ ”используется как форма для прорези в мешках с землей. Наружный диаметр черной трубы дюйма сортамента 40 составляет 1,050 дюйма, что эквивалентно внешнему диаметру трубы, которую мы будем проложить в куполах: ¾ дюйма ПВХ сортамента 80. После того, как электрические коробки размещены, сразу после того, как были уложены пакеты, используется форма для создания пространства для вставки кабелепровода. Сначала черная труба забивается в мешки с землей по мере укладки трасс; до того, как они затвердеют, и в том месте, где вы хотите установить трубопровод из ПВХ ”сортамента 80. Затем снимите трубу и дайте углублению затвердеть, создав форму ¾ ”ПВХ для проводки.Позже вы вставите и оштукатурите ПВХ, чтобы создать канал для протяжки проволоки и отремонтировать купол для долговечности без демонстрации штукатурки.

Вот видео с подробным описанием создания дорожек качения труб:

ВИДЕО ПРИХОДИТ: КУПОЛЬНЫЙ ДОМ ЭЛЕКТРИЧЕСКИЕ: ФОРМА СТРОИТЕЛЬСТВА ТРУБОПРОВОДОВ

СМОТРИТЕ НАШУ СТРАНИЦУ КАМПАНИИ ПОМОЩИ И / ИЛИ КРАУДФИНАНСИРОВАНИЯ, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ Учебные видео БЫСТРЕЕ

НАПРАВЛЯЮЩИЙ ПРОВОД В ТРУБОПРОВОДЕ

И ЧЕРЕЗ СТЕНКИ

Важный фактор, о котором следует помнить при электрическом монтаже в конструкции с мешком заземления, заключается в том, что прокладка кабеля может выполняться двумя различными способами. Во-первых, после того, как коробки установлены, вы можете провести электрический провод от коробки к коробке в углублениях между мешками заземления, если вы используете прямой подземный провод UF-B (одобренный кодексом, НО ПЕРЕД УСТАНОВКОЙ ПРОВЕРЯЙТЕ ИНСПЕКТОРА СТРОИТЕЛЬСТВА). Этот провод намного проще прокладывать, но его дороже и сложнее зачистить, но вам не придется покупать кабелепровод.

Второй вариант — использовать металлический или пластиковый трубопровод. Использование кабелепровода позволяет в будущем добавлять больше цепей (в зависимости от размера кабелепровода) и / или заменять неисправные провода, не разрушая ваши стены.В связи с этим преимуществом, мы будем использовать ПВХ трубу размером дюйма sched 80, которая будет покрыта штукатуркой примерно на 3 дюйма.

Вот подробное видео, показывающее, как установить кабелепровод в конструкции с мешком заземления:

ВИДЕО ПРИХОДИТ: КУПОЛЬНОЕ ДОМАШНЕЕ ЭЛЕКТРИЧЕСКОЕ ОБСЛУЖИВАНИЕ: ПРОВОДНАЯ УСТАНОВКА ОДНОПРОВОДНОЙ С ТРУБОПРОВОДОМ В СТЕНАХ EARTHBAG и ROMEX В ВНУТРЕННИХ СТЕНАХ (БЕЗ ТРУБОПРОВОДА), ВКЛЮЧАЯ МАРКИРОВКУ ПРОВОДОВ НАЗАД К ПАНЕЛИ НА ВРЕМЯ УСТАНОВКИ

СМОТРИТЕ НАШУ СТРАНИЦУ КАМПАНИИ ПОМОЩИ И / ИЛИ КРАУДФИНАНСИРОВАНИЯ, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ Учебные видео БЫСТРЕЕ

На внутренних стенках стойки 2 x 4 используйте сверло ¾ ”, чтобы просверлить отверстия в ЦЕНТРЕ стойки 2 x 4. Ваш код, скорее всего, потребует 1 ¼ дюйма твердой древесины с каждой стороны отверстия. Поскольку размерный стержень 2 x 4 на самом деле имеет ширину 3 ½ дюйма, отверстие необходимо отцентрировать, чтобы учесть 1 ¼ дюйма твердой древесины с каждой стороны просверленного отверстия. Если он меньше 1 дюйма, потребуется металлическая пластина на краю 2 x 4. Если ваша внутренняя каркасная стена построена из 2 x 6, вам все равно понадобится край из цельного дерева 1 ¼ дюйма. Из-за более широкой стойки центрирование не требуется, но имейте в виду, что кромка из массива дерева толщиной 1 ¼ ”все еще применима.

В стенах с внутренними стойками вы будете использовать скобы для крепления проводки к стойкам. НАЖМИТЕ ЗДЕСЬ, чтобы прочитать статью с советами по использованию скоб для крепления проводки к шпилькам.

Вот подробное обучающее видео, в котором рассказывается о сверлении отверстий для проводки, прокладке провода и скреплении скобами в стене с гвоздями:

ВИДЕО ВСТРЕЧАЕТСЯ: КУПОЛЬНОЕ ДОМАШНЕЕ ЭЛЕКТРИЧЕСКОЕ ОБСЛУЖИВАНИЕ: СВЕРЛЕНИЕ ШПИЛЬКИ, ПРОВОДКА И СКРЕПЛЕНИЕ В СТЕНЕ

СМОТРИТЕ НАШУ СТРАНИЦУ КАМПАНИИ ПОМОЩИ И / ИЛИ КРАУДФИНАНСИРОВАНИЯ, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ Учебные видео БЫСТРЕЕ

МОНТАЖНЫЙ НАГРЕВАТЕЛЬ

И ОСВЕЩЕНИЕ КРОВАТИ MURPHY

Наши электрические обогреватели будут подключены жестко (в соответствии с требованиями кода), а мебель для кроватей, изготовленная на заказ или сделанная своими руками, будет иметь встроенную проводку, которую мы просто подключим встроенным проводом к нашим участкам Romex.

Для некоторых приложений требуются (если нет, то рекомендуется) выделенные цепи. Сюда входят:

• Микроволновая печь
• Плита
• Электрический обогреватель плинтуса
• Холодильник
• Бесконтактный водонагреватель
• Сушильная машина

Работайте в тесном контакте с квалифицированным электриком, чтобы убедиться, что вы используете провод подходящего размера и соответствующий прерыватель для вышеуказанных элементов.

Вот видео, показывающее соединение обогревателя и внутренних нестандартных и самодельных мебельных кроватей:

ВИДЕО БУДЕТ: ДОМАШНИЙ ДОМ ЭЛЕКТРИЧЕСКИЕ: ПОДКЛЮЧЕНИЕ ОБОГРЕВАТЕЛЯ И МЕРФИ КРОВАТИ И КОРОТКОЕ ОПИСАНИЕ ВЫДЕЛЕННЫХ ЦЕПЕЙ И КАК ЭТО ОТНОСИТСЯ К РАЗМЕРУ ПРОВОДА И СРОКУ ВЫКЛЮЧАТЕЛЯ

СМОТРИТЕ НАШУ СТРАНИЦУ КАМПАНИИ ПОМОЩИ И / ИЛИ КРАУДФИНАНСИРОВАНИЯ, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ Учебные видео БЫСТРЕЕ

УСТАНОВКА РОЗЕТКИ И ВЫКЛЮЧАТЕЛЕЙ

После того, как вы проложили провод ко всем вашим электрическим коробкам, вы можете подключить провод к розеткам и переключателям. Электрическая схема в наших куполах относительно проста в установке, и четыре области, вызывающие наибольшую озабоченность, — это установка:

• Розетки (№11 в обучающих программах ниже)
• Однополюсные переключатели (# 16 в обучающих программах ниже)
• 3-позиционные переключатели (№18 в обучающих программах ниже)
• Верхнее освещение или бра (№23 в уроках ниже)

Ниже приводится серия из 23 коротких и откровенных видеороликов, посвященных основам электричества. Сюда входят четыре перечисленных выше в дополнение к следующим связанным темам:

1. Основы электричества
2. Сервисные панели
3. Заземление
4. Автоматические выключатели
5. Электропроводка бытовая
6. Значение силы тока
7. Короткое замыкание
8. Амперы, вольт и ватты
9. Черновая проводка
10. Безопасность и испытания
11. Электрические розетки
12. Цистерны промежуточные
13. Розетки на две группы
14. GFCI (прерыватели цепи замыкания на землю)
15. AFCI (прерыватели цепи дугового замыкания)
16. Однополюсные переключатели
17. Ремонт сломанного переключателя
18. Трехпозиционный переключатель
19. Переключатели четырехпозиционные
20. Розетка управления переключателем
21. Петля переключателя
22. Петля переключателя, управляющая половиной розетки
23. Светильники

Всю серию можно просмотреть в одном показе, начав с видео ниже:

Вот видео о дополнительных особенностях, которые необходимо учитывать при установке выключателей и розеток в домах-куполах и / или в целой деревне Earthbag:

ВИДЕО: ДЕТАЛИ УСТАНОВКИ ВЫКЛЮЧАТЕЛЯ И РОЗЕТКИ ДЛЯ ДОМАШНЕГО ДОМА

СМОТРИТЕ НАШУ СТРАНИЦУ КАМПАНИИ ПОМОЩИ И / ИЛИ КРАУДФИНАНСИРОВАНИЯ, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ Учебные видео БЫСТРЕЕ

ПОДКЛЮЧЕНИЕ ПОДПАНЕЛИ

В трехкупольных кластерных домах субпанель располагается во внутренней стенке каркаса куполов из мешков с землей.Для всей Деревни Земных мешков каждая субпанель питается от другой субпанели в Тропическом Атриуме, которая питает около 10 куполов и имеет один выключатель, чтобы отключить все электричество для этих 10 куполов в чрезвычайной ситуации. От каждого отдельного купола будет 2-3 20-амперных выключателя, которые можно отключать индивидуально. Это позволит безопасно обслуживать или устранять неисправности отдельной цепи в любой конкретной купольной камере.

Компоненты следующие:

1. Прокладка питающего кабеля от тропического атриума до отдельных куполов и изоляционный / защитный кабель
2. Специальное обозначение ввода кабеля в стойку стены
3. Прокладка одножильного провода в кабелепроводе перед сооружением пола и изоляция / защита проводов
4. Монтажная субпанель
5. Запуск подачи проволоки в субпанель

Фидерный кабель калибра 8 проложен под землей от субпанелей главной панели отключения в тропическом атриуме.Эта линия находится на глубине 24 дюймов под землей и будет проходить под стенами из мешков с землей до точки, находящейся прямо под внутренней стеной из карнизов. После того, как эта стена построена, кабель питания подключается к субпанели. Тем временем лишний провод свертывается и защищается до установки.

Вот видео, показывающее, как запустить и подключить механизм подачи проволоки:

ВИДЕО: ЗАПУСК И ПОДКЛЮЧЕНИЕ ПРОВОДА ПИТАТЕЛЯ ДОМАШНЕГО ДОМА

СМОТРИТЕ НАШУ СТРАНИЦУ КАМПАНИИ ПОМОЩИ И / ИЛИ КРАУДФИНАНСИРОВАНИЯ, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ Учебные видео БЫСТРЕЕ

УСТАНОВКА И МАРКИРОВКА ВЫКЛЮЧАТЕЛЕЙ

Мы будем использовать два или три 20-амперных выключателя, в зависимости от конечного источника тепла. В идеале один выключатель предназначен для источника тепла, другой — для половины розеток и светильников, а третий — для остальных розеток и светильников. Разделение розеток и ламп на разные выключатели затем обеспечивает нам непрерывное питание и свет, если одна цепь выходит из строя. Обязательно правильно маркируйте прерыватели, чтобы соответствующий прерыватель можно было отключить в случае аварии или для текущего обслуживания.

1. Установка выключателей
2. Соединительные провода к выключателям
3. Разрыватели этикеток

Во избежание поражения электрическим током установка дополнительной панели и автоматических выключателей и подключение проводов к выключателям должны выполняться квалифицированным электриком.Хотя это относительно простой процесс, если человек не знаком с ним, он может быть опасен. Для вашего общего сведения мы включаем видео ниже, но мы все же советуем выполнить этот процесс лицензированному электрику.

Маркировка выключателей на панели обычно является одним из последних шагов. Чтобы максимально упростить процесс, когда вы запускаете провод, либо промаркируйте провод куском ленты, либо напишите на пластиковой оболочке (при использовании Romex), где проходит цепь, так что в конце, когда она прикреплена к панели , вы точно знаете, какую область контролирует эта конкретная цепь.

Вот видео, показывающее подключение и маркировку проводов и прерывателей:

ВИДЕО ПРИХОДИТ: ДОМАШНЕЕ ЭЛЕКТРИЧЕСКОЕ ОБСЛУЖИВАНИЕ: УСТАНОВКА И МАРКИРОВКА ПОДПАНЕЛЕЙ И ВЫКЛЮЧАТЕЛЕЙ

СМОТРИТЕ НАШУ СТРАНИЦУ КАМПАНИИ ПОМОЩИ И / ИЛИ КРАУДФИНАНСИРОВАНИЯ, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ Учебные видео БЫСТРЕЕ

КРЕПЛЕНИЕ ПЛИТЫ

Прикрепление лицевых панелей ко всем розеткам и распределительным коробкам — это последний шаг на этапе настройки электрической части.Этот процесс является самым простым из всех и включает следующие три простых шага:

1. Сортировка лицевых панелей по розеткам и выключателям
2. Крепежные пластины
3. Проверить все выключатели, розетки и освещение

Это последний шаг в завершении электрического процесса. Разделите лицевые панели на две группы: те, которые принадлежат розеткам, и те, которые принадлежат выключателям. С помощью отвертки прикрепите лицевые панели к распределительным коробкам. Винты входят в комплект, и это быстрый процесс вставки одного или двух винтов для крепления пластины (в зависимости от размера коробки).Последний шаг — проверить все ваши розетки с помощью тестера цепей или просто подключив радио или лампу, а также включив и выключив все переключатели. Иногда выключатель может быть неисправен при выходе из коробки, поэтому рекомендуется проверить всю установку, чтобы узнать, получили ли вы неисправный продукт от производителя.

Вот видео крепления лицевой панели и тестирования цепи:

ВИДЕО: КУПОЛЬНОЕ ДОМАШНЕЕ ЭЛЕКТРИЧЕСКОЕ ОБСЛУЖИВАНИЕ: ПРИСОЕДИНЕНИЕ ЛИЦЕВОЙ ПЛАСТИНЫ И ИСПОЛЬЗОВАНИЕ ЦЕПНЫХ ТЕСТЕРОВ ДЛЯ УСТРАНЕНИЯ НЕПОЛАДОК

СМОТРИТЕ НАШУ СТРАНИЦУ КАМПАНИИ ПОМОЩИ И / ИЛИ КРАУДФИНАНСИРОВАНИЯ, ЧТОБЫ ПОМОЧЬ СОЗДАТЬ ВСЕ Учебные видео БЫСТРЕЕ

РЕСУРСЫ

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ О КАМПАНИИ И В ПОМОЩЬ ФОНДУ
ВСЕ ВИДЕО И ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ, КОТОРЫЕ МЫ ПЛАНИРОВАЛИ

ЧАСТО ОТВЕТЫВАЕМЫЕ ВОПРОСЫ

Q: Я немного разбираюсь в электричестве, действительно ли мне нужен лицензированный электрик?

Совершенно верно. При работе с электричеством возникают серьезные последствия. Не рискуй. Для выполнения всех электромонтажных работ обратитесь к сертифицированному электрику.

Q: Как узнать, какой размер использовать провод?

Если вы не знаете, это еще одна причина иметь на борту дипломированного электрика. Неверный размер провода может иметь катастрофические последствия. Если вы хотите узнать об этом больше, обратитесь непосредственно к электрику, задавайте вопросы и изучите это надлежащим образом.

Q: Где использовать GFCI?

GFCI (прерыватель цепи замыкания на землю) используется везде, где есть скопление влаги или влажности.Это требуется по кодексу и распространяется на ванные комнаты, кухни, подвалы, гаражи, места для прогулок, на открытом воздухе и т. Д.

Основные методы подключения, которые должен знать каждый электрик

Если вы электрик, я уверен, что есть несколько основных способов подключения, с которыми вы знакомы. Домовладельцы, знакомые с бытовыми электрическими системами, также могут захотеть ознакомиться с некоторыми из этих методов. Это может помочь им понять проблемы с электричеством, которые возникают в их домах.Независимо от того, работаете ли вы с электричеством профессионально или просто хотите поработать по дому, вот несколько основных методов электропроводки, с которыми вы должны быть знакомы.

Основные методы подключения

Коммунальное предприятие обеспечивает электроэнергией дома и предприятия. Чтобы подать электричество в здание, необходимо подключить главный распределительный щит к дому. Через этот главный распределительный щит проходят различные типы нагрузок и используются разные типы проводки.Они могут применяться в жилых, коммерческих и промышленных целях.

Шпилька для проводов

Здесь используются кабели с ПВХ изоляцией. Они крепятся к стене с помощью фарфоровых, деревянных или пластиковых планок, которые устанавливаются на расстоянии 0,6 км друг от друга. Этот тип проводки относительно недорог, но также лучше всего подходит для временного использования и не подходит для домашней электропроводки. В наше время он используется редко.

Электропроводка обсадных труб и крышек

Кабель проходит через деревянный кожух с параллельными канавками, которые проходят через равные промежутки времени вдоль него.Корпус крепится к потолку или стене саморезами. Затем его закрывают крышкой, чтобы защитить провода. Эта система также относительно недорога, но существует высокий риск коротких замыканий, которые могут привести к пожару.

Проводка планки

Электропроводка из планок — один из основных методов электропроводки, используемых сегодня. При разводке реек изолированные провода проходят через прямые деревянные рейки из тикового дерева. Они крепятся к потолку или стене с помощью дюбелей или шурупов. Кабели закрепляются на планках с помощью зажимов из луженой латуни, которые крепятся стойкими к ржавчине гвоздями.Это простой и эффективный вид проводки, который в основном используется для установки внутри помещений.

Электропроводка

В кабельной проводке используются кабели из ПВХ, которые проходят через ПВХ или стальные трубы. Если трубы проходят по поверхности стен и потолка, это называется поверхностной проводкой. Если он проходит по поверхности стен и покрыт штукатуркой, это называется скрытой проводкой из кабелепровода.

Поверхностная кабельная проводка используется в промышленных приложениях для подключения тяжелых двигателей.Скрытая проводка используется в жилых помещениях и является наиболее популярным из основных методов проводки в жилых помещениях, поскольку она более безопасна и эстетична.

Если вы электрик или проводите электромонтаж в своем доме, важно знать эти основные методы подключения. Так вы сможете лучше понять, какой вид работы требуется в вашем доме. Однако, хотя знакомство с прокладкой кабелей в вашем доме может быть полезно, вам не следует пытаться выполнять какие-либо электромонтажные работы, если вы не являетесь квалифицированным специалистом. Удачи в безопасном и эффективном решении электрических проблем в вашем доме.

Справочник по электрике в старых домах

Большинство старинных домов были построены в эпоху до того, как электрическое освещение и бытовая техника стали стандартом в домах и, как таковые, просто не были разработаны с учетом современных требований к электричеству.

Это делает старые электропроводку и арматуру поводом для беспокойства, поскольку они не только не могут соответствовать требованиям современного образа жизни, но и представляют собой потенциальную угрозу безопасности, которая может привести к пожару или поражению электрическим током.

Хотя очень важно работать вместе с электриком, когда дело доходит до проводки или повторного подключения, наше руководство по электрике в старых домах идеально подходит, если вы хотите понять, что нужно сделать.

Если вы занимаетесь электрикой в ​​рамках более крупного проекта, наше руководство по ремонту дома содержит множество советов экспертов.

Нужно ли мне ремонтировать мой дом?

Если в вашем доме не меняли электропроводку в течение последних 25–30 лет, то, вероятно, потребуется хотя бы частичный ремонт электропроводки.Если вы не уверены, не рискуйте — вызовите квалифицированного электрика для проверки.

Чтобы все работало должным образом, рекомендуется каждые 10 лет проводить профессиональный осмотр электрики. По завершении электрик подготовит EICR (отчет о состоянии электроустановки).

Верхние знаки, электричество, нуждаются в обновлении

• Старомодный блок предохранителей (теперь известный как потребительский блок). Это может быть деревянная задняя панель, чугунные переключатели, белые керамические предохранители или смесь предохранителей.
• Накладные кабели , идущие вдоль плинтусов и вверх по стенам, выглядят некрасиво и предполагают минимальные работы по быстрому ремонту проводов. Однако иногда его используют, чтобы не повредить ткань здания.
• Кабели, покрытые черной резиной, свинцом или тканью — современные кабели имеют покрытие из ПВХ.
• Старомодные розетки и бакелитовые выключатели . Хотя, иногда они остаются в нерабочем состоянии, или могут быть установлены новые конструкции реплик.
• Сочетание различных типов розеток и переключателей указывает на то, что произошла частичная переустановка проводки.

Сколько стоит переналадка?

Средняя стоимость замены трехместного полуфабриката в Великобритании составляет 3500 фунтов стерлингов, но эта сумма будет зависеть от того, где вы живете. Если дом больше, работа более сложная или есть проблемы с доступом, цена на электроэнергию соответственно вырастет.

Иногда полной переустановки можно избежать. Если кабели надежны и способны выдерживать любые дополнительные нагрузки, их можно модернизировать, добавив современный потребительский блок, надлежащие устройства заземления и перекрестные соединения.

Добавление новой розетки с помощью ответвления может быть делом своими руками, но не полной заменой проводки

Какую электрика своими руками я могу сделать?

На законных основаниях можно выполнять только минимальные электромонтажные работы, не требуя проверки работы компетентным электриком — услуга, которую немногие готовы предоставить, — и получения одобрения строительных норм.

Опытный мастер по ремонту может добавить новую розетку, запустив ответвление, или добавить или изменить осветительную арматуру, но когда дело доходит до более важных работ, вы всегда должны обращаться к профессионалу.

Любые новые электромонтажные работы должны соответствовать действующим строительным нормам, а по завершении должен быть выдан сертификат. Для получения дополнительной информации посетите сайт «Электробезопасность прежде всего».

Составьте план того, что вам нужно, чтобы избежать ошибок и изменений позже

Как составить план электроснабжения

Больше из Period Living

(Изображение предоставлено: Period Living)

P eriod Журнал Living — идеальный источник вдохновения для тех, кто владеет более старой собственностью или просто любит характерный стиль. Ознакомьтесь с последними предложениями подписки.

Важно составить план электроснабжения до начала работ, чтобы вы точно знали, где вам нужны светильники и розетки. Дополнения в середине обходятся дорого, и если вы пропустите полезную точку питания, вы пожалеете об этом позже.

Используя план дома, отметьте положение вашей мебели, затем добавьте расположение осветительных приборов, розеток и выключателей, а также других электрических точек. Подумайте о включении дополнительных принадлежностей, таких как освещение под шкафом и прикроватное освещение.

Всегда включайте больше розеток, чем вы думаете, потребуется, и не забывайте включать расходные материалы для котлов и стационарных приборов.

Планируйте будущее, добавляя воздуховоды с тросом при укладке полов или при выполнении работ со стенами, чтобы кабели можно было протянуть позже.

По окончании работы нарисуйте планы, показывающие кабельные трассы, где бы ни проводились новые электромонтажные работы. Это предотвратит случайное повреждение проводки в будущем.

По возможности старайтесь не прорезать рейки под штукатуркой во время электромонтажных работ.

Что нужно для изменения проводки?

К сожалению, установка новых кабелей и розеток нарушает структуру дома, поэтому постарайтесь провести работы с электрикой на ранних этапах ремонта или ремонта, а также одновременно с любыми изменениями центрального отопления или водопровода. Лучше всего, если вы сможете съехать, когда будут работать.

Лучший способ подойти к электромонтажным работам в старых домах — убрать как можно большую часть установки вне поля зрения в нечувствительных местах (подсобные помещения или пустоты, такие как полости в полу), чтобы минимизировать ее физическое и визуальное воздействие.

Перед тем, как начать ремонт электропроводки, важно помнить следующее:

• Штукатурка будет затронута, поэтому убедитесь, что повторные штукатурные работы соответствуют характеру дома; обратите внимание на дышащие известковые штукатурки.
• Старые половицы необходимо осторожно поднять — рекомендуется закрепить их винтами, а не гвоздями, для доступа в будущем.
• Если ваш дом построен с использованием традиционных материалов, таких как дубовый каркас, глыба или массивная каменная кладка, убедитесь, что вы наняли электрика, имеющего опыт работы с такими зданиями.
• Старайтесь избегать прокладки кабелей в пространстве на крыше . Там, где это неизбежно, кладите их над изоляционными материалами, а не под ними, чтобы предотвратить их перегрев.
• Постарайтесь сделать так, чтобы внешние крепления кабелей или ламп были сделаны из раствора, а не лицевой стороной из кирпича или камня. Их нелегко отремонтировать, тогда как строительный раствор может быть успешно залатан в будущем.

Кабели должны быть проложены поверх изоляции, чтобы предотвратить перегрев

Обновление освещения в старом доме

Хотя электричество было впервые использовано для освещения домов примерно в 1880 году, только после Первой мировой войны оно стало заменил газ как основной источник освещения. Лампы накаливания господствовали до сравнительно недавнего времени, но, поскольку эти лампы преобразуют в свет только 10 процентов потребляемой энергии, теперь их заменяют гораздо более энергоэффективные альтернативы.

При размещении фонарей тщательно обдумывайте риск возгорания и повреждений, которые могут быть вызваны их установкой. Например, утопленные даунлайты могут ослабить хрупкие потолки, поставить под угрозу противопожарную защиту потолка и допустить утечку воздуха, сквозняки и проникновение влаги.Всегда следите за тем, чтобы потолочные светильники были огнестойкими и что изоляция не располагалась рядом с ними.

Там, где потолки низкие и потолочные светильники или подвесные светильники неуместны, хорошей альтернативой являются настольные лампы или верхние светильники, особенно если они питаются от розеток на 2 или 5 ампер, которые включаются с помощью главного выключателя.

Традиционные лампы накаливания неэффективны и постепенно заменяются более энергоэффективными лампами, такими как светодиоды.

Какой тип лампы лучше?

При выборе современных источников освещения для старых зданий учитывайте качество и цветовую температуру света, который они предлагают.Традиционные лампы накаливания (лампы) излучают спектр света, не отличающийся от света огня или свечей, поэтому они, как правило, кажутся более естественными в исторических интерьерах, чем некоторые современные альтернативы.

Светодиодные (светоизлучающие диоды) лампы, как правило, являются лучшим способом заменить лампы накаливания, поскольку они потребляют очень мало энергии и способны производить свет высокого качества. Они доступны с различной цветовой температурой, и в настоящее время разработан ряд специализированных светодиодных ламп специально для исторических интерьеров и арматуры, чтобы имитировать внешний вид традиционной нити накала.

Маршрутизаторы и кабели могут быть неудобными для размещения

Стоит ли устанавливать решения для умного дома одновременно с электрикой? компьютер или мобильный телефон, теперь становятся доступными.

Помимо душевного спокойствия и комфорта, они могут помочь снизить потребление энергии, обеспечивая включение отопления, освещения и других систем только при необходимости.

Несмотря на то, что многие технологии являются беспроводными, важно заранее продумать, как они будут интегрированы в дом, чтобы кабели и такие элементы, как маршрутизаторы, можно было установить в наиболее удобном месте во время перенастройки.

Несмотря на то, что беспроводные системы имеют то преимущество, что избегают использования кабелей, системы с жесткой проводкой иногда предпочитают в старинных домах, поскольку толщина стен, грудей дымоходов, стальных конструкций и даже изоляционных материалов с фольгой может мешать сигналам, включая Wi-Fi.По этой причине могут потребоваться дополнительные передатчики Wi-Fi.

Наш гид по лучшим технологиям для умного дома для вашего дома будет полезен, если вам нравится идея решений для умного дома, но вы не знаете, с чего начать.

Ищете другие советы и идеи по ремонту?

Электромонтажные работы — не лучший вариант для начинающих

A : Марго в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, из-за которой она пытается урезать свой общий бюджет.Я могу понять, что. Я также могу понять, как развивается чувство бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я подключил провода к множеству домов, включая новый дом моей дочери в штате Мэн. Важно понимать, что на самом деле установка гвоздей и кабелей не требует чрезмерных физических усилий. Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала сложному Национальному электротехническому кодексу (NEC) Национальной ассоциации противопожарной защиты или превосходила его.Эта книга представляет собой собрание с трудом заработанных стандартов безопасности, которым многие посвятили свою жизнь, чтобы мы с вами могли воспользоваться преимуществами электроэнергии.

Не знаю, видел ли я когда-либо новость, где человек утонул в своем доме из-за протечки трубы, но копайтесь в национальных новостях каждую неделю, и вы найдете истории о смерти людей и домашних животных от пожаров до проблем с электричеством. Вы должны понимать, что если вы решили проложить электрический провод, вы действительно играете с огнем.

Тем не менее, я не хочу отговаривать вас от попытки. Другой ключевой момент заключается в том, что каждый мастер-электрик начинал свой первый день работы, не зная, какого цвета гайку для провода использовать и когда. Домовладелец может успешно и безопасно установить электропроводку в жилом проекте, воспользовавшись разумными советами, помощью электрика и большой долей здравого смысла.

Я мог часами писать о мелких нюансах, связанных с электропроводкой в ​​жилых помещениях. Прежде всего, давайте поговорим о размере проводов или проводов в кабелях.Катушка кабеля — это то, что вы видите в домашнем центре, а здесь, в Соединенных Штатах, она обычно содержит два изолированных провода и неизолированный медный провод заземления.

NEC требует, чтобы в определенные цепи в доме были подключены провода, рассчитанные на максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать ток 20 ампер. Электрическая сушилка для белья почти всегда требует кабеля на 30 ампер. Вашей электрической плите / духовке может потребоваться 40 или 50 ампер. NEC позволяет во многих обычных розетках в доме иметь ток 15 ампер.

Нельзя смешивать и подбирать размеры проводов в цепях. Все провода / кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номинальным характеристикам выключателя. Вы еще не запутались? Думаю, вы понимаете, к чему все идет.

В игру вступают вещи, о которых вы даже не можете подумать. Расположение просверленных отверстий в стойках стен и перекрытиях пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы шурупы для гипсокартона или гвозди для чистовой обработки пробивали ваши кабели. Также важно количество кабелей, которые можно уложить друг на друга при прибивании к деревянной стойке.

Вам необходимо понимать, сколько проводов или отдельных проводов допускается внутри определенных ящиков. NEC обсуждает объем ящиков в кубических дюймах и связывает его с количеством и размером проводников. На некоторых современных коробках указано максимальное количество. Голова еще кружится? Нам еще многое предстоит обсудить!

Подключение трех- и четырехпозиционных переключателей несложно, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видео, показывающих, как подключить каждый переключатель, и они есть на AsktheBuilder.com. Я предпочитаю использовать специальный кабель, называемый трехпроводным, между этими переключателями. Этот кабель содержит дополнительный провод, который обычно имеет красную изоляцию. Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

Вам необходимо полностью понимать различные автоматические выключатели, которые сейчас требуются NEC. Я хорошо помню много лет назад, когда в код был введен прерыватель цепи замыкания на землю (GFCI).
