Кабель для деревянного дома — обзор марок, особенности ввода кабеля в деревянный дом и его прокладки

При выборе кабеля для деревянного дома нужно иметь в виду, что прокладка кабеля в деревянный дом осуществляется в несколько этапов:

  • 1-ый этап — ввод кабеля от электрической опоры до щита распределения дома; На данном этапе кабель может быть проложен по воздуху или в земле.
  • 2-ой этап — прокладка кабеля внутри деревянного дома. При прокладке внутри кабель для деревянного дома можно проложить открытым или закрытым способом.

В зависимости от этапа и выбранного способа прокладки необходимо выбрать определенную марку кабеля для деревянного дома.

Кабель для деревянного дома — обзор марок

Марка кабеля Назначение Заказать
СИП-4 Ввод кабеля в деревянный дом по воздуху Заказать СИП-4
СИП-2а Ввод кабеля в деревянный дом по воздуху. В отличии от СИП-4 имеет несущую нулевую жилу, необходимую для заземления Заказать СИП-2а
ВБбШв Ввод кабеля в деревянный дом под землей Заказать ВБбШв
ПвБШв Ввод кабеля в деревянный дом под землей. Кабель имеет изоляцию из полиэтилена. Полиэтилен считается более надежным и экологичным, устойчив к почвам с агрессивной средой (высокие грунтовые воды, например) Заказтать ПвБШв
ВВГнг Скрытая или открытая прокладка кабеля внутри деревянного дома Заказать ВВГнг
NYM Скрытая или открытая прокладка кабеля внутри деревянного дома. Кабель допустимо прокладывать только одинарно. Заказать NYM

Ввод кабеля в деревянный дом


Схема прокладки кабеля для деревянного дома по воздуху

Ввод кабеля воздушным способом менее трудоемкий и обычно осуществляется самонесущими изолированным проводами сечением не менее 16 мм2 (СИП-4 или СИП-2а). Конструкция СИП-4 (СИП-2а)представляет собой многопроволочные алюминиевые жилы, изолированные полиэтиленом. Благодаря светостабилизированному полиэтилену кабель стоек к солнечному свету.

Помимо воздушной прокладки можно проложить кабель для деревянного дома в земле. Прокладка в земле считается более надежным способом. Для прокладки обычно используют бронированный медный кабель, например, ВБбШв.Возможно использовать кабели с полиэтиленовой изоляцией, например, ПвБШв.


Ввод кабеля СИП непосредственно в деревянный дом запрещен, бронированный кабель ВБбШВ допустимо вводить через стену цоколя (рис. 1) или через фундамент (рис.2). При варианте подкладки кабеля по воздуху необходимо сделать переход с СИП на кабель не распространяющий горение, например ВВГнг. Вводный кабель подключается к распределительному щиту, от которого кабельные линии расходятся по дому.

Чтобы ознакомиться наглядно, как правильно осуществлять ввод кабеля в дом, рекомендуем просмотреть видео.

Прокладка кабеля в деревянном доме

2-ой этап — прокладка кабеля внутри деревянного дома от распределительного щитка. Проводка кабеля в деревянном доме может производиться открытым и скрытым способами.

Открытая прокладка кабеля в деревянном доме предполагает, что кабель будет проложен в кабель-канале или без него по деревянным стенам здания. При открытой прокладке обязательно использование кабелей, не распространяющих горение — NYM, ВВГнг, ВВГзнг, ВВГнг-ls (c низким дымообразованием). Сечение кабеля выбирается исходя из мощности подключаемых потребителей. Чаще всего сечение кабеля закладывается 2,5 мм2 для розеток, 1,5 мм2- для освещения, 6 мм2 — для электрических плит.

Для расчета сечения кабеля в вашем случае рекомендуем ознакомиться с нашей статьей «Как выбрать сечение кабеля для квартиры?

Однако, открытая проводка сейчас используются достаточно редко из-за неэстетичного внешнего вида. Скрытая проводка наиболее оптимальное решение прокладки кабеля в деревянном доме. Для скрытой проводки можно использовать те же самые негорючие марки кабеля, что и в случае открытой прокладки. Но нужно знать, что при скрытом монтаже кабель в деревянном доме прокладывают в металлорукаве (согласно ПУЭ 7.1.38).

В данной статье, мы попытались осветить, какие кабельные марки больше всего подходят в качестве кабеля для деревянного дома. При прокладке кабеля в деревянном доме в первую очередь необходимо руководствоваться нормами ПУЭ и СНИПами.

Нужен кабель для прокладки в деревянном доме?
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку


Деревянный дом и электропроводка, негорючий кабель для деревянного дома / Новости

Как обустроить безопасную электропроводку в доме из дерева

Дачные домики, загородные коттеджи сегодня очень востребованы среди населения нашей страны. Самый популярный материал для их строительства – дерево. Это экологически чистое сырье, кроме своих много численных достоинств, имеет один существенный недостаток – легкую воспламеняемость. Доказательством тому служат статистические данные, которые показывают, что большая часть возгораний в таких домах возникает из-за неправильно выполненной электропроводки. При более подробном рассмотрении, причиной возникающего короткого замыкания становится нарушение в целостности изоляционного слоя проводов. А это уже результат превышения нагрузки на кабель или наличие механического повреждения.


Подробнее о причинах

Рассмотрим самый распространенный вариант. Так, довольно часто мастера-любители решают сделать всё самостоятельно, при этом не имея опыта в электромонтажных работах. Это же касается и недостаточно квалифицированных специалистов. Как правило, хочется сэкономить средства, время, силы, поэтому выбирается прокладка скрытой электропроводки. А именно, провод прокладывается по деревянным основаниям, и далее зашивается под плинтуса, обшивку пола, потолка, пустоты перекрытий.

Стоит помнить, что прокладка скрытой электропроводки в деревянных домах с использованием гофротруб из ПВХ или пластиковых коробов СТРОГО ЗАПРЕЩЕНА! И для этого существует ряд причин. Рассмотрим основные из них подробнее.

Так, сам процесс прокладки не исключает возможность небольшого повреждения кабеля самим электриком и даже последующие контрольные измерительные мероприятия могут сразу не выявить проблему. И уже впоследствии, при подключении всех электроприборов, проводка начинает работать на максимальной мощности. Это приводит к перегреву кабеля, влияя на свойства изоляции, что может привести к короткому замыканию. Тонкие перегородки, стенки труб из пластика или ПВХ-коробов не выдерживают замыкания и перегорают. Все эти процессы могут привести к возгоранию.

Также, если проводка проложена скрытым способом в пустотах стен, перекрытиях, под полом с использованием гофрированных труб или ПВХ-коробов, стоит обратить внимание на наличие в доме грызунов. Такие конструкции всегда им интересны и перегрызть стенку трубы мышам или крысам не составит особого труда. Таким образом, происходит оголение токонесущих жил провода. А если учесть, что за перекрытиями, стенами и другими конструкциями деревянного дома, скапливается очень много древесной пыли, то ситуация становится понятной и опасной. Малейшая искра может привести к возгоранию, как результат — к пожару, который остановить практически невозможно.


Как решить вопрос

Конечно, если прокладывать кабель в деревянном доме согласно правилам ПУЭ, то проблем не должно возникнуть. Отметим, что эти нормативы очень строгие, что добавляет соблазна многим электрикам-любителям их нарушить. Однако, эти правила выполнимы и вполне реально сделать качественную и действительно пожаробезопасную проводку.


Скрытая электропроводка – варианты прокладки

Несмотря на то, что многие источники не рекомендуют такой способ прокладки, при соблюдении условий и правил ПУЭ это сделать можно.
Отметим, что скрытая проводка может прокладываться двумя способами.


Первый способ – использование для прокладки металлических труб (рукавов), которая даже при возгорании сможет защитить близлежащие конструкции от огня. Несколько обязательных условия: труба изнутри должна быть оцинкована или окрашена; на срезы отрезков труб одеваются специальные наконечники, чтобы не повредить их острыми углами кабель; для прокладки потребуется сверление каналов в толще стен.


Часто используются медные трубы для прокладки. Они легко гнутся и монтируются. Один существенный минус – ощутимо высокая стоимость. Трубы укладываются с небольшим уклоном. Таким образом происходит защита кабеля от скапливания конденсата.


Второй способ – прокладка кабеля по слою штукатурки. Толщина этого слоя должна быть не менее 10 мм. Это простой способ, который имеет небольшой минус: согласно правилам ПУЭ электропроводка должна быть легко сменяемой. И в нашем случае это можно решить только с помощью упаковки провода в гофру, да и то сменяемость остается под вопросом. Согласитесь, не каждый владелец деревянного дома захочет отштукатуривать деревянные стены – не известно, что со штукатуркой станет через год, да и эстетичности в таком интерьере маловато.

В дополнение стоит подчеркнуть, что вышеописанные способы закрытой прокладки требуют ощутимых денежных затрат, а также затрат по времени и усилиям.


Деревянный дом проводка открытая – варианты выполнения

Прокладка кабеля в гофрированной электротехнической трубе. Используется специальная труба из пластика с негорючими свойствами. Позволяет прокладывать несколько силовых кабелей вместе. Из минусов данного способа отметим не очень эстетичный вид труб, с учетом всевозможных неровностей прокладки и провисаний, которые будут всегда на виду. Также такие конструкции имеют свойство очень хорошо собирать пыль.


Прокладка кабеля в кабель-каналах (коробах). Используются специальные короба с крышками на защелках из негорючего пластика. При таком способе прокладки важно знать, что деревянный дом со временем даст усадку, которая приблизительно составит около 1 см на 1 м высоты дома, а то и больше (в зависимости от качества древесного материала). Таким образом это может отразиться и на прокладке кабеля в коробах. В некоторых случаях они просто могут слететь, а значит проводку придется переделывать. Также данный вид работ требует наличия опыта, чтобы проложенные лини были ровными, с учетом всех поворотов и имеющейся фурнитуры. Да, конечно, эстетики немного, но это вид прокладки выгодно отличается по стоимости, легкости последующих монтажных работ по замене кабеля и минимальным трудозатратам.


Прокладка проводки открытым кабелем. Оптимальный вариант прокладки для деревянного дома. В данном случае также остро стоит вопрос об эстетике помещения, так как сам негорючий кабель для деревянного дома выглядит более чем обычно, и под него придется положить асбестовую или металлическую прокладку, которая, мало того, еще и должна будет выступать по краям. Но, как говорится, выход есть. Это довольно востребованная сегодня ретро проводка на изоляторах. Имеет ряд достоинств: возможность соблюдение всех правил электробезопасности, а также интересный ретро-дизайн, который отлично сочетается с деревом.

Эту страничку еще ищут в сети по ключевым запросам: деревянный дом проводка, негорючий кабель для деревянного дома.

Автор: МЕГА КАБЕЛЬ

Советы по монтажу электропроводки в деревянном доме

Древесина продолжает оставаться одним из самых популярных строительных материалов. Крайне важно обеспечивать противопожарную безопасность дома. Согласно статистическим данным, большинство пожаров в деревянных постройках происходит из-за неисправности электропроводки. Любое короткое замыкание может вызвать чрезмерный нагрев проводов и как следствие пожар и представляет прямую опасность для человека! Древесина загорается довольно быстро и тушится с трудом. Предотвратить трагедию лучше на этапе проектирования и проведения электромонтажных работ в доме.

Правила монтажа электропроводки в деревянном доме

Основное правило монтажа– электропроводка должна прокладываться в открытом виде. Размещать её внутри стен небезопасно и запрещено. Конечно, с эстетической точки зрения скрытая проводка выглядела бы лучше. Но тут необходимо понимать что безопасность в данном случае выше эстетики. Есть ли варианты со скрытой проводкой? Всё-таки есть. Для этого необходимо использовать гибкие металлические рукава, у которых имеется существенный запас прочности. Они не по зубам грызунам, металлорукова не расплавятся и от короткого замыкания. Необходимо, однако, учитывать, что сам металлорукав подлежит обязательному заземлению. Для придания приятного внешнего вида возможно использование ПВХ короба. В настоящее время эти короба выпускаются помимо традиционно белого цвета, также и в цветах под дерево. Обычно приобрести такой короб несколько трудней, т.к. обычно его привозят по заказу клиента. В этом случае нужно учесть, что и розетки, выключатели также нужно будет подбирать соответствующего цвета. Открытая проводка в деревянном доме возможна также с применением гофрированной трубы ПВХ. Этот материал не горит, в случае короткого замыкания и нагрева провода внутри трубы, гофрошланг сжимается и тем самым локализует очаг возгорания перекрывая доступ воздуха к очагу. Несмотря на то, что в одну трубку помещается сразу несколько кабелей, делать это не рекомендуется, необходимо размещать кабели по одиночке. Недостатком тут будет эстетика. Ряд трубок, протянутых по всем стенкам дома, вряд ли кому-то понравится. Однако такой способ проводки часто применим в хозяйственных постройках или в технических и подвальных помещениях дома. Есть и иной способ, когда в доме присутствует ретро-дизайн интерьера. Проводка на изоляторах смотрится весьма необычно, соблюдаются здесь все меры безопасности. Более того, благодаря такому способу крепления проводов, образуется дополнительный зазор меду ними и стеной, что также повышает пожаробезопастность проводки. Именно изоляторы активнее всего используются в загородных домах, на дачах и коттеджах. Единственный минус – дороговизна комплектующих и самих проводов, которые предлагаются на рынке в основном импортного производства. Ну и конечно на первом месте при обеспечении пожаробезопасности и надежности электропроводки в деревянном доме стоит правильный выбор кабелей и проводов. Рекомендуется использовать кабель в тройной изоляции таких марок как: NYM, ВВГнг-LS, ВВГнг-FRLS. Это современные надежные кабельные изделия, которые при правильном выборе сечения прослужат вам долгие годы.

Электропроводка в деревянном доме


Монтаж электропроводки деревянного дома начинается с расчета необходимой мощности энергопотребления системы, включающий в себя: мощность всего оборудования, вид кабелей, электроаппаратура и расположение. Как правило, расчетная мощность намного превышает норматив, который выделяется местными органами власти и в этом случае наши инженеры рассчитают и помогут Вам подобрать генератор необходимой мощности.
После расчетов выполняем подключение к линиям электропередач с оформлением всех необходимых документов. Подключение осуществляется опытным электромонтером местных электросетевых компаний.

Существуют два вида подключения деревянного дома к линиям электропередач: воздушный (Рис.1) и подземный (Рис. 2). Оба варианта имеют преимущества и недостатки: воздушный вариант более быстрый по времени монтажа и дешевый по сравнению с подземным – не нужно прокладывать кабель под землей, но воздушный вариант устройства менее эстетичен – потребуется постоянная подрезка деревьев, создание помех при проведении каких-либо высотный работ и возникновение опасности поражения электрическим током. Прокладка кабеля под землей тоже имеет ряд преимуществ по сравнению с воздушной прокладкой: нет зависимости от погодных условий (разряды молний, воздействие от других электромагнитных излучений), нет риска обрыва поваленными деревьями (на восстановление кабеля могут потребоваться достаточные финансовые затраты). Не забываем — прокладка кабеля под землей осуществляется на этапе устройства фундамента.

Рисунок 1. Подключение кабеля по воздуху.Рисунок 2. Прокладка кабеля под землей с последующим подключением.Рисунок 3. Вводно-распределительный щиток.

После проведения всех работ по внешнему электромонтажу, кабель проводят в дом и подключают к вводно-распределительному щитку (Рис. 3). Щиток важно расположить в безопасном и легкодоступной месте. Запрещается располагать под ванными комнатами и санузлами (в случае протечки) и в комнатах с повышенным содержанием влажности.

Рисунок 4. Открытая проводка. Керамические изоляторы, розетка, выключатель. Витой ретро-провод.

Что касается устройства электропроводки, наши электромонтажники выполняют два типа устройства электропроводки: открытую и закрытую (скрытую) и каждая из них имеет свои достоинства и недостатки:

открытая электропроводка (Рис. 4) представляет собой обычный витой ретро провод, прикрепленный к керамическим изоляторам, которые в свою очередь крепятся к стене. Положительной стороной является простота в обслуживании, в случае необходимости поменять направление трассы — позволяет это сделать без повреждения стенового материала, придание особого старинного шарма бревенчатому дому и самое главное является более безопасной. К недостаткам можно отнести расходы с покупкой дополнительной фурнитуры для крепления, приобретение витого ретро провода для подчёркивания оригинальности интерьера, а также в случае расстановки мебели открытая проводка может помешать.

закрытая (скрытая) электропроводка (Рис. 5) укладывается в штробы (Рис. 6) — каналы, высверленные в бревне, где кабель будет проходить в металлическом рукаве. Достоинством является отсутствие проводов и коробов, но недостатками является случаи изменения направления трассы кабеля по какой-либо причине, например, изменение внутренней меблировки и обслуживание кабелей, как это можно сделать при открытой проводке.

Рисунок 5. Скрытая проводка. Штробы под провода. Рисунок 6. Монтаж закрытой проводки.Рисунок 7. Розетка в стене. Скрытая проводка.

При устройстве электропроводки в деревянном доме вопрос безопасности должен находиться на первом месте – особенно это касается качества изготовления проводов и фурнитуры.

После проведения всех работ по электричеству хочется добавить еще информации о современной системе “Умный дом”. Это новейшая разработка, позволяющая контролировать и регулировать все инженерные сети дома, помогает создать максимум комфорта и уюта.

Всю систему можно настроить по Вашему желанию, например, когда Вы покидаете дом – система в автоматическом режиме переведет дом в “спящий режим”, включит системы противопожарной и охранной систем. В случае несанкционированного доступа в дом, система посылает сигнал тревоги в охранную организацию или отдел полиции, и параллельно известив Вас по каналам мобильной связи.

При возвращении домой система переводится в “активный режим” и подготовит для Вас нужную температуру воздуха, наполнит ванную горячей водой (если конечно запрограммировать данные функции заранее и на определенное время), включит любимую музыку или разогреет пищу в микроволновой печи.

И это еще не все функции, которые она может выполнять: управление светом, температурным режимом, контроль работы и расхода инженерными системами (газ, электричество, вода, отопление) и так далее. Выполнять управление системой можно даже используя свой смартфон или планшет (Рис. 9).

Рисунок 8. Центральный контроллер.Рисунок 9. Пример приложения «Умный Дом» на планшет.

С подробным описанием системы “Умный дом” и как она функционирует предлагаем ознакомиться в нашей отдельной статье.

Система водоснабжения деревянного дома


ПУЭ Какая проводка применяется в деревянном доме

Жилье из природного массива считается древнейшей русской архитектурной традицией. Сегодня, также при отсутствии дефицита современных строительных материалов, большинство владельцев загородных усадеб отдают предпочтение строительству домов непосредственно из дерева, несравненного по теплоте, а также создаваемому комфорту.

Однако ни один жилой дом не обходится без электроэнергии, и дом из дерева не исключение.При этом, чтобы самостоятельно грамотно провести электропроводку в деревянном доме, важно знать простые правила. Соблюдая его, вы никоим образом не подвергнете опасности здоровье своей семьи и полностью обеспечите максимальную сохранность своего имущества.

Методика работ:

  • Определение мощности электрооборудования и разработка проектной документации;
  • Подбор необходимого кабеля, розеток, устройств;
  • Электроснабжение жилища, устройство выключателя, а также подключение распределительного щита, счетчик;
  • Монтаж электрооборудования, осветительных приборов;
  • Установка УЗО, заземление;
  • Проведение профилактических испытаний.


Подготовка проектной документации

Для создания проекта важно получить рекомендации, связавшись с соответствующей организацией. Затем рассчитываем мощность электрических устройств для поэтапного создания электрической схемы:

  • составляется технический план сооружения. В электросхеме в загородном доме определены зоны расположения розеток и других электротехнических элементов с индивидуальным подключением;
  • подобрать кабели для всех электрических розеток;
  • на схеме указаны места установки распределительных коробок;
  • отмечена возможность всех устройств;
  • Осветительные приборы
  • подключаются исключительно к одной линии, а мощные приборы объединяются в другую линию;
  • определяется предполагаемое расстояние от линии, от которой кабель будет проходить до оконных и дверных проемов, а также расстояние от электрических точек до поверхностей пола и потолка.В дальнейшем это исключит повреждение проводки при ремонте.

Разновидности электропроводки

Существует несколько способов прокладки электропроводки в естественном корпусе:

Электропроводка открытого типа оснащается изоляторами. Этот метод пользовался большим спросом в прошлом веке, сейчас в моде снова комнаты, оформленные в стиле ретро.

Электропроводка в проводах. Это тоже проводка открытого типа, доступ к которой возможен при необходимости, только провода укладываются в лотки.Вид такой разводки — плинтусы.

Электропроводка скрытая. В конструкции из дерева его обустраивают, если есть облицовка поверхности потолка или стены. В этом варианте кабели укладываются в гофрированную металлическую гильзу и разводятся по периметру дома. Электропроводка скрыта за облицовочными материалами.

Особенности закрытой проводки

Эту разводку можно устраивать в процессе проведения ремонтных работ или на этапе строительства.При укладке есть определенные особенности: каждый соединительный блок необходимо оформлять в металлических коробках с удобным доступом. Их нельзя спрятать под отделку, так как чехлы подбираются по оттенку, либо размещаются на незаметных участках.

В процессе прокладки кабелей нет особых требований к размерам стенок стальных труб. поэтому их допустимо помещать в металлическую гильзу. Это очень удобно. Однако, поскольку провода не видны посторонним глазам, доступ к ним очень ограничен.

Изменение существующей сети считается дорогостоящим и проблематичным. Именно по этой причине перед тем, как укладывать кабель в конструкцию из массива, внимательно изучите правила монтажа электропроводки и ответственно подойдите к вопросу.

Правила устройства электропроводки в деревянной конструкции

Обустраивая конструкцию из дерева, важно не забывать, что материал относится к топливу, поэтому лучше застраховаться.

Электропроводку в доме из массива, как на фото, не сложно обустроить самостоятельно при соблюдении необходимых правил:

  • В первую очередь формируется цепь, бесперебойная работа ветки проверяются, затем подключаются к специальному щитку электропитания.
  • Монтаж электропроводки в доме из массива дерева осуществляется исключительно отрезками сплошного кабеля без различных перекручиваний, а также разнообразных соединений.
  • Электропроводка прокладывается поэтапно, проверяется качество изоляции кабеля.
  • В процессе обрезки электрического кабеля важно оставить запас не менее 15 сантиметров, чтобы при необходимости все заново заселить.
  • Обязательно проследите за оттенком проволоки.

При соблюдении этих требований проводка в конструкции из дерева, созданной своими руками, будет надежной и максимально долговечной.

Фото электропроводки в деревянном доме

000

0003

Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Сделать электропроводку в деревянном доме своими руками можно, однако следует соблюдать все правила монтажа.

Работу необходимо разделить на несколько этапов:

  • Составление и расчет общей мощности оборудования;
  • Подбор кабелей, электрооборудования, крепежных элементов на расчетную нагрузку;
  • Вход в дом и подключение вводного выключателя, электросчетчика, установка распределительного щита;
  • Прокладка кабелей, разводка по точкам;
  • Установка розеток, выключателей, осветительного оборудования;
  • Установка заземления и УЗО;
  • Тестирование и поверка.

Проект электроснабжения дома

Для правильного проектирования электропроводки необходимо установить общую мощность электрооборудования. Последовательность проектных работ:

  1. Нарисуйте план дома и обозначьте расположение всех осветительных приборов, розеток, оборудования с индивидуальными подключениями.
  2. На чертеже необходимо указать максимальную мощность устройств с учетом пусковых токов электродвигателей.
  3. Осветительное оборудование подключается к отдельным группам электроснабжения, количество которых зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно объединить в одну группу.
  4. Также необходимо предусмотреть освещение двора, а если дом используется как дача для временного проживания, то освещение двора целесообразнее подключить к отдельному автомату защиты — таким образом, это будет возможно. обесточить дом на время выезда без выключения внешнего освещения.
  5. Мощные бытовые электроприборы подключаются к отдельной группе электроснабжения через отдельный автоматический выключатель. К таким устройствам относятся водонагреватели и электрокотлы, а также электропечи, плиты, конвекторы — все оборудование с повышенным энергопотреблением. Для таких электроприборов необходимо прокладывать отдельный кабель.

Для каждой группы необходимо рассчитать максимальную потребляемую мощность путем суммирования всех электроприборов, которые могут быть подключены к сети одновременно. Также необходимо рассчитать общую мощность всей нагрузки для выбора входного автоматического выключателя.

Подбор кабелей и оборудования

При проектировании блока питания для выбора кабеля проводятся сложные расчеты, но для проведения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. Для каждой группы блоков питания подбирается сечение кабеля, соответствующее потребляемой мощности.

Для разводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM.Первый отличается более низкой ценой, а второй — дополнительным слоем утеплителя и большей надежностью, а также простотой резки. Также можно использовать алюминиевый кабель, но его сечение увеличивается, к тому же жилы алюминиевого кабеля более хрупкие при изгибе, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом — некоторые бытовые приборы требуют обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике этим правилом часто пренебрегают. Однако, если вы планируете установить мощные светильники, например, прожектор для вашего двора, настоятельно рекомендуется выполнить всю проводку в соответствии с правилами.

Электропроводка в деревянном доме может проводиться как внешняя — в кабельном канале, так и скрытая в том случае, если внутренняя отделка подразумевает облицовку стен. Внутренняя проводка должна выполняться в трубах или металлической гильзе в целях пожаротушения и защиты от случайного повреждения, например, при сверлении отверстий.

Выбор розеток и выключателей производится по нескольким параметрам:

  • По току, на который они рассчитаны;
  • По типу установки: для скрытой или для внешней проводки;
  • Розеточные блоки подбираются по количеству мест, а переключатели — по количеству клавиш.Иногда удобно объединить несколько выключателей в один блок, например, выключатели для соседней ванной и туалета.

Электропитание и ввод машинного ввода

Подводящий кабель выбирается исходя из максимальной мощности всего электрооборудования дома. На это следует обратить особое внимание при реконструкции электропроводки. Поменяв все кабели и увеличив номинал автоматов, нельзя забывать о вводном кабеле.Его поперечное сечение может оказаться недостаточным, и под большой нагрузкой произойдет возгорание. Замена вводного кабеля осуществляется, как правило, с привлечением энергоснабжающей организации одновременно с установкой и пломбировкой счетчика.

Входной автоматический выключатель должен резервировать групповые автоматические выключатели и отключать дом от электросети в случае короткого замыкания, но не работать при максимально возможной нагрузке. Если дом запитан от трехфазной сети, устанавливается трехполюсный автоматический выключатель.Для однофазной сети — однополюсной или двухполюсной, где подведены фаза и ноль.

Выбор номинала и типа автоматического выключателя для однофазной сети:

  1. Необходимо для расчета общей мощности всех электроприборов и расчета максимального тока по формуле I HOM = P / U · cosϕ. Результирующее значение I NOM представляет собой номинальный ток сети, его умножают на коэффициент 1,1 и получают номинальный ток расцепителя автоматического выключателя.Как правило, при входе в дом устанавливают автоматические выключатели номиналом не более 25 А.
  2. Для выбора типа машины необходимо знать минимальный ток короткого замыкания. Для однофазной сети ~ 220 В ток короткого замыкания можно рассчитать по упрощенной формуле I SC = 3260 S / L, где S — сечение провода в мм 2, L — длина кабеля, м. В этом случае расчет ведется на самую длинную группу с минимальным сечением кабеля.
  3. Далее необходимо определить кратность тока КЗ к номинальному, то есть рассчитать I КЗ / I НОМ. Полученное значение определяет характеристики автоматического выключателя. В частных домах чаще всего используются автоматические выключатели с характеристикой С.

Автоматический входной выключатель обычно устанавливается после счетчика. Возможна установка до счетчика, но в этом случае обязательным условием является его пломбирование.

В распределительном щите установлены автоматические выключатели для групп электроснабжения, счетчик электроэнергии, а также вводный автомат и УЗО.Корпус металлического экрана необходимо заземлить. Оборудование устанавливается на DIN-рейку, после чего подключается согласно схеме.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определить трассу, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения укладывается в соответствии с планом прокладки одним из следующих способов.

Прокладку кабеля в металлическом шланге или трубе выполняют в том случае, если планируется полная облицовка внутренних стен, иначе проводка будет выглядеть неэстетично.Использовать пластиковую гофрированную трубу для скрытой проводки нельзя, так как есть вероятность ее случайного повреждения, что может привести к возгоранию внутри перекрытий, который быстро устранить очень сложно.

Технология прокладки кабеля в трубе:


Наружная прокладка кабеля выполняется в кабельном канале из самозатухающего пластика. Кабельный канал может быть разных размеров, представляет собой коробку, закрывающуюся защелкой. Цвет кабельного канала может быть как белым, так и имитирующим деревянную фактуру, поэтому на бревенчатых стенах он смотрится довольно эстетично.

Технология прокладки кабеля в кабельном канале:


Заземление и УЗО

Необходимо в условиях эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно сделать самостоятельно.

Для заземления понадобятся три металлических штыря или уголка длиной 3 метра, а также обрезка угла длиной около метра, с помощью которого нужно соединить штыри. Технология выполнения заземления следующая: выкапывают траншею в виде равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, вбивают в землю трехметровые штыри или уголки по углам траншеи, соедините их короткими отрезками сваркой. В одном из углов проделывается отверстие, и с помощью болта и гайки крепится заземляющий провод, который выводится на распределительный щит и подключается к заземляющей шине. Все заземляющие жилы кабелей подключены к одной шине — имеют желто-зеленую изоляцию.

УЗО — устройство защитного отключения — необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции.УЗО реагирует на рассогласование тока, обнаруживая даже малейшую утечку. У УЗО есть два параметра, по которым оно выбирается: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в этой цепи. Ток утечки — в зависимости от типа помещения и подключенного оборудования. Так, для ванной необходимо УЗО с током утечки 10 мА, а для остальных помещений достаточно значения этого параметра 30 мА.Схема подключения УЗО представлена ​​на рисунке.

Испытания электропроводки

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они провели весь необходимый комплекс измерений: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнить загрузку машин и проверить УЗО. После проведения испытаний вам выдадут протокол, который позволит подтвердить правильность электромонтажных работ перед энергоснабжающей организацией — протокол может понадобиться при пломбировании счетчика электроэнергии.

Рекомендуется наклеить схему подключения со всеми изменениями и замечаниями на внутренней поверхности стены распределительного щита — это обеспечит наглядность в случае неисправности проводки. На схеме должно быть указано, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, выполненная с учетом всех рекомендаций, вполне безопасна и прослужит долго.

Частные постройки из бруса и бревна отличаются своим внешним видом, комфортом проживания и экологичностью.Но они относятся к зданиям с повышенной пожарной опасностью, что связано с горючестью древесины. Поэтому электромонтаж в деревянном доме выполняется с учетом особых требований. Они изложены в рубрике «Электрооборудование строительных норм» (СНиП) и «Правила устройства электроустановок» (ПУЭ).

    Показать все

    Требования к установке и общий план работ

    Если строго придерживаться положений ПУЭ и СНиП, действительно можно оборудовать надежную и безопасную систему электроснабжения деревянного дома своими руками.Для начала необходимо ознакомиться с ключевыми требованиями этих норм и правил:

    • Требуется грамотный скрупулезный расчет сечения кабеля. Для их изоляции используется негорючий материал.
    • Желательно проложить открытую электропроводку.
    • Скрытая прокладка не рекомендуется для деревянных конструкций. Если вам нужно его использовать, вам следует работать с кабелями в металлической трубе или в другой оболочке.
    • В распределительном щите смонтированы и подключены защитное устройство (УЗО) и автоматический выключатель.

    Электропроводка делится на внешнюю и внутреннюю. Первый прокладывается на улице и подводится в домашнюю сеть через подземные колодцы и каналы или по воздуху (навес).

    Внешние кабели обычно изготавливаются из проводов с алюминиевыми жилами, и внутри жилища разрешается использовать только изделия из меди. Их подключение осуществляется в специальном переходнике, который называется гильзой. Он идет от счетчика электроэнергии на внешней стене здания до распределительного щита.

    Электропроводка в деревянном доме прокладывается поэтапно. Опытные электрики рекомендуют придерживаться следующей последовательности работ:

    • Рассчитывается общая мощность оборудования, которое планируется установить в жилище.
    • Готовится проект электроснабжения.
    • Осуществляется подбор и покупка выключателей, розеток, проводов, технических устройств.
    • Электроэнергия введена в здание, подключен автоматический выключатель, электросчетчик и распределительный щит (РЩД).
    • Кабель проходит через дом.
    • Установлены осветительные приборы, розетки, выключатели.

    В последнюю очередь подключается УЗО и оборудована система заземления. После этого самодельная проводка проходит проверку на работоспособность и безопасность эксплуатации.

    Нюансы составления проекта энергообеспечения деревянного дома

    Работу следует начинать с получения ТЗ в локальном офисе поставщика электроэнергии. Затем начинают рассчитывать общую мощность бытовой техники, освещения и других устройств.Эту операцию несложно проделать своими руками по таблице ниже.

    После расчетов создается электрическая схема. Процедура проста:

    • Составляется технический план дома. На нем отмечены места установки электроприборов, ламп, выключателей, розеток и другого оборудования.
    • Для подключения оборудования подбирается подходящий тип кабеля.
    • На схеме подключения указаны места, куда будут поставлены распределительные коробки.Одно такое устройство обычно используется для двух смежных (смежных) комнат в доме.
    • На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
    • Оборудование, потребляющее много энергии (печи, котлы отопления, водонагреватели), объединены в одну группу. Для их подключения используется отдельная машина.
    • Менее мощная техника (люстры, торшеры и т. Д.) Собрана в другую группу.

    На схеме показаны расстояния от линии прокладки кабеля до всех оконных и дверных проемов, а также расстояние от электрических точек до поверхностей потолка и пола. Это сделано для того, чтобы впоследствии, если в доме потребуется ремонт, вероятность повреждения проводки была минимальной.

    В процессе проектирования следует соблюдать несколько важных рекомендаций. Электротехники советуют работать по следующим стандартам:

    • Кабель прокладывается сверху или снизу стены с отступом 0.2 м от потолка или пола.
    • Распределительный щит устанавливается в коридоре дома на высоте 150–170 см, чтобы дети не могли до него дотянуться.
    • Повороты внутренней проводки 90 °.
    • Из соображений эстетики и простоты использования все переключатели устанавливаются на одинаковой высоте (0,8–1,5 м). Их обычно закрепляют на той стороне, где находится ручка дверей, ведущих в комнату.

    Розетки устанавливаются на любой высоте (в ПУЭ и СНиП этот пункт не указывается).Но места их установки следует продумать максимально грамотно с учетом планировки крупной бытовой техники и мебели. Тогда после ремонта вам не придется использовать удлинители для подключения электрооборудования.

    Подбор проводов, розеток, выключателей — таблица поможет

    Электросеть в деревянном доме работает без аварий и сбоев с правильным определением сечения кабелей, с помощью которых освещение, спецтехника и бытовая техника подключены.Для многих домашних мастеров эта часть работы является сложной. Справиться с ними позволяет таблица для выбора диаметра медных жил для устройств, работающих при определенных нагрузках.

    Сечение, мм Напряжение, В
    380 220
    мощность, кВт Ток, А мощность, кВт Ток, А
    120 171,6 260 66,0 300
    95 145,2 220 57,2 260
    70 118,8 180 47,3 215
    50 95,7 145 38,5 175
    35 75,9 115 29,7 135
    25 59,4 90 25,3 115
    16 49,5 75 18,7 85
    10 33,0 50 15,4 70
    6 26,4 40 10,1 46
    4 19,8 30 8,3 38
    2,5 16,5 25 5,9 27
    1,5 10,5 16 4,1 19

    Все электроприборы имеют технический паспорт или инструкцию по эксплуатации. Они указывают нагрузки, которые они потребляют. Исходя из этой информации, выбрать необходимые кабели несложно.

    Самая безопасная электропроводка в деревянном доме обеспечивается медными изделиями NYM. Они просты в установке и обращении, обладают хорошей прочностью, снабжены дополнительной изоляцией. Единственный их недостаток — дороговизна.

    Более доступный кабель — ВВГнг. Его изоляция осуществляется пластиковым пластиком ПВХ (поливинилхлорид), который не поддерживает горение.

    Выключатели и розетки подбираются по типу проводки (открытая или скрытая), величине (расчетной) силы тока, возможности их подключения на однокадровом блоке. К этим элементам сети подключаются кабели с тремя жилами и обязательным заземлением. Последний обеспечивает практически стопроцентную безопасность при эксплуатации бытовой техники.

    Входной провод и станок — как выбрать подходящий?

    Для определения сечения кабеля, ведущего в дом, необходимо рассчитать общую мощность (общую номинальную нагрузку) всех имеющихся электрических устройств и оборудования. Это особенно важно, если в деревянном доме обновляется проводка. То есть полностью заменены автоматические выключатели и внутренняя проводка.

    При необходимости прокладки нового вводного кабеля на бревенчатом доме или жилом доме из бревен обращайтесь в энергоснабжающую организацию. Его замена проводится перед установкой и пломбировкой счетчика электроэнергии.

    Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат.При однофазном питании (220 В) используются устройства с 1 или двумя полюсами.

    Специалисты советуют выбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электрическую цепь. Таким образом, исключается риск короткого замыкания.

    Тип, характеристики и мощность входной машины (ВА) легко выбрать самостоятельно. Сначала снимается мощность всего электрооборудования в доме.По формуле P / U * 0,8 рассчитывается максимальный ток. Его значение умножается на специальный коэффициент 1,1, и получается значение, при котором срабатывает переключатель на входе (в большинстве случаев используется предохранитель на 25 А).

    Подходящий тип ВА выбирается в зависимости от тока короткого замыкания (ТКЗ). Используется формула: I = 3260 * S (сечение провода в миллиметрах) / L (длина кабеля в метрах).

    Характеристика автоматического выключателя определяется делением ТКЗ на значение номинального тока.Для индивидуального жилищного строительства рекомендуется использовать устройства категории С. Они отлично зарекомендовали себя при работе в электрических сетях со смешанной нагрузкой.

    ВА устанавливается после счетчика. Эти два устройства монтируются в электрическом щите на DIN-рейке вместе с УЗО и автоматами для отдельных групп оборудования, после чего начинают прокладывать кабели по дому.

    Скрытая и открытая проводка — особенности

    Снаружи кабель, как отмечалось ранее, монтируется в металлических трубах, которые закапываются в землю или проходят через воздух.Первый способ более дорогой, но действительно надежный.

    Перед внутренней разводкой в ​​доме намечают точки установки распределительного щита и ящиков, выключателей, розеток, осветительных приборов. PB фиксируется в выбранном месте. Далее выполняются следующие действия:

    • В корпус щита монтируется счетчик электроэнергии.
    • ВА размещается на DIN-рейке, к которой подключены нейтраль и фаза.
    • Вход вводной машины подключен к клеммам счетчика.
    • На рейке установлены переключатели и реле напряжения для УЗО и отдельных силовых групп.
    • Все выводы электрооборудования соединены проводом с одной жилой.

    Перейти непосредственно к проводке — скрытой или открытой. Первый оборудуют в тех случаях, когда планируется сделать отделку стен в жилище максимально привлекательной и эстетичной. Идеально подходит для новостроек или капитально отремонтированных бревенчатых домов.

    Скрытая проводка предполагает размещение кабелей в специальных негорючих пластиковых или металлических (алюминиевых, стальных, медных) коробках.Последние помещаются между вертикальной облицовкой поверхности и ее основанием.

    Электропроводка открытого типа устанавливается в давно эксплуатируемых домах и при создании ретро-интерьеров в новостройках. Для этого используются:

    • Керамические ролики как изоляторы. Этот способ оптимален для жилищ с деревянными бревенчатыми стенами.
    • Пластиковые кабельные каналы на вертикальных основаниях. Такие монтажные приспособления доступны в разных цветах, что дает возможность подобрать их для любого типа облицовки.
    • Скобы ПВХ. Этот прием редко используется в домашних условиях из-за своей непривлекательности. Больше подходит для разводки в технических, подсобных и подсобных помещениях.
    • Гофрированные трубы с кабельным наполнением до 40%.
    • Плинтус специальный с желобом. Последний имеет специальные зажимы для проволоки.

    Важно! Проходы через стены из одного помещения в другое желательно оборудовать огнестойкими металлическими рукавами.И уже через них протянуть кабели. В этом случае вероятность возгорания из-за неисправной проводки значительно снижается.

    Популярные способы внутренней прокладки кабелей

    Открытая проводка обычно выполняется с использованием магистральных каналов. Пошаговая инструкция по выполнению такой операции приведена ниже:

    • Производится разметка (согласно существующему проекту) линии сети.
    • Снимается крышка с кабельного канала.
    • Прикрепите коробку к потолку или стене.Для этого используются саморезы. Их установка осуществляется с шагом 50 см. На поворотах гусеницы вкручивается дополнительное оборудование.
    • Распределительные коробки устанавливаются в отведенных местах.
    • Электропроводка размещена в кабельных каналах, последние прикрыты крышкой, фиксаторы защелкиваются.

    Важно! В местах установки выключателей и розеток следует оставить небольшое количество кабеля. Требуется соединить указанные элементы.

    Провода в распределительных коробках подключаются друг к другу и к клеммам розеток, автоматических выключателей, выключателей. Эта часть монтажных работ подробно описана в следующем разделе.

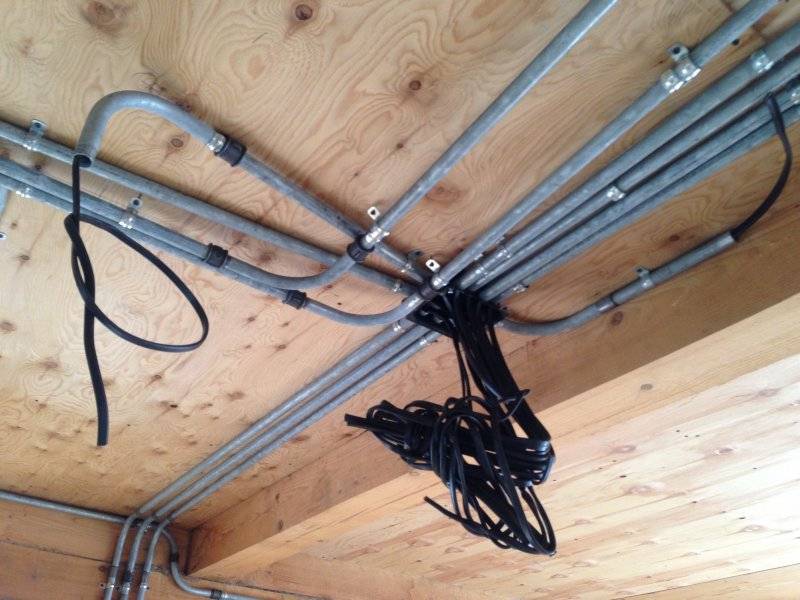

    При скрытой проводке кабель часто «спрятан» в металлических трубах. Алгоритм работы простой:

    • Делают в стенах пазы.
    • Установите распределительные коробки (чтобы доступ к ним после облицовки вертикальных оснований был свободен).
    • Монтируются трубы.При необходимости их предварительно нарезают. Концы изделий зачищаются, с них удаляются все заусенцы.
    • Крепление труб осуществляется хомутами.

    Электропроводка проходит через фиксированные металлические каналы. В распределительных коробках электрические провода скручены и изолированы.

    Кратко о способах подключения проводов и тонкостях процедуры

    Операция выполняется вручную одним из трех способов. Создается единая внутренняя разводка:

    • Twist.
    • Хомуты самозажимные Wago.
    • Колпачки специальные.

    Первая техника недорогая и легкодоступная. С концов кабелей снимается изолятор (4–5 см). Провода скручены, спаяны и обмотаны защитной липкой лентой.

    Технология Wago предполагает снятие 1 см изоляции с концов проводов и их соединение с помощью самозажимных клемм. Последние выбираются по сечению используемых кабелей.

    Третий способ требует покупки специальных колпачков, внутри которых установлена ​​коническая пружина. Порядок их использования:

    • провода зачищены и скручены;
    • накройте стык описанным продуктом.

    Когда крышка навинчивается, пружина плотно сжимает электрический кабель. А пластиковая оболочка действует как изолятор.

    Нюанс. Допустимая нагрузка прокладываемой внутренней трассы зависит от количества соединений проводов.Чем их больше, тем менее надежна проводка.

    Заключительные этапы работы — мелочи остались.

    ПУЭ требует заземления всего бытового электрооборудования с металлическим корпусом (холодильники и морозильники, стиральные машины, бойлеры, духовки). Эту операцию несложно проделать самостоятельно:

    • Нарезаются три арматурных стержня сечением 3 и длиной 300 см.
    • Во дворе дома выкапывается треугольный ров глубиной 0,3 м со сторонами 1 м.
    • Стержни устанавливаются в грунт по углам траншеи, соединяются между собой сваркой и стальными заготовками.
    • К одному из стержней прикрепляется проушина (петля). Он изготовлен из стали толщиной 10 мм.

    Наконечник подключается к заземляющему проводу в электрической панели. Имеет желто-зеленый изоляционный слой.

    Устройство защитного отключения устанавливается в панели после счетчика. Это исключает опасность поражения человека электрическим током при выходе последнего из строя на корпусе бытовой техники.УЗО выбирается по двум показателям:

    • Номинальный ток. Его величина принимается на порядок выше характеристик автоматического выключателя, установленного в цепи.
    • Ток утечки. Для жилых помещений с нормальной влажностью закупаются устройства с порогом срабатывания 30 мА, для ванных комнат, туалетов и кухонь — 10 мА.

    После монтажа всех элементов проводка проверяется на безопасность использования и работоспособность специалистами сертифицированных электроцентров и лабораторий. Они проводят комплексные испытания:

    • проверяют правильность установки электропроводки;
    • измерить сопротивление «ноль — фаза», цепи заземления и изоляции;
    • проверить работу УЗО и автоматов.

    Результаты испытаний заносятся в протокол. Его необходимо предъявить представителям электроснабжения, которые приедут опломбировать счетчик электроэнергии.

Несмотря на стремление к современным технологиям, в последние годы некоторые отрасли вернулись к своим корням.Самый яркий пример — строительная отрасль: люди гораздо чаще предпочитают строительство загородных деревянных домов. Этому способствует ряд причин, начиная от легкости и экономичности и заканчивая экологичностью конечного продукта.

Дерево — натуральный антиаллергенный материал. Благодаря последним инновациям при строительстве таких построек используются 100% натуральные вещества. У дерева есть свои недостатки, а главное — повышенная пожароопасность.Поэтому проводка в деревянном доме должна соответствовать всем рекомендациям, правилам монтажа и эксплуатации. И неважно, укладываете ли вы сами или обращаетесь за помощью к профессиональным специалистам.

Какая электропроводка подойдет для деревянного дома

Ни одно современное жилое здание из дерева, бетона или сырцовых блоков не обходится без электричества. В зависимости от того, из каких строительных материалов возводилось здание, организация электропроводки будет иметь разные особенности.Главный нюанс электромонтажа в деревянном доме — повышенная опасность возгорания и повышенные требования к качеству электромонтажа.

Открытый или закрытый

Существует два основных типа электропроводки: открытая и закрытая. В первом случае кабель располагается на открытом месте: крепится к стенам, укладывается на внешние полки и так далее.

Процесс прокладки кабеля открытым способом в деревянном доме может осуществляться одним из двух основных способов:

  1. С применением коробов, гофрированных труб или кабельных каналов.Вариант уместен для домов с плоскими стенами, которые, например, отделаны вагонкой. Ключевым преимуществом такого подхода является наличие кабеля, возможность оперативного ремонта или замены, обустройство дополнительной ветки. Поскольку провода оголены, они отлично охлаждаются, что исключает возможность перегрева или возгорания. Для лучшей вентиляции полость кабельного канала должна быть заполнена проводами на 60% и менее.
  2. Для деревянного дома из оцилиндрованного бревна подойдет прокладка кабелей с использованием изоляторов.Сначала закрепляются керамические ролики, являющиеся отличными диэлектриками, затем к ним крепятся кабели. Эта технология устарела и даже сегодня используется редко. В идеале следует использовать разноцветные витые пары.

  1. Установка на скобы. Альтернативный метод, который подходит, если невозможно проложить кабель в кабелепроводах или закрепить его на изоляторах.
  2. Ретро проводка, позволяющая максимально эффектно и необычно замаскировать закрепленный на стенах и под потолком кабель.

Скрытый монтаж электропроводки целесообразен и желателен во всех ситуациях, когда внешние стены, пол и потолок дома еще не покрыты отделочными материалами. В деревянных домах кабели следует прятать в металлических или гофрированных трубах. Использование пластиковых кабельных каналов категорически запрещено. Метод требует больших вложений, но позволяет обеспечить качественный и безопасный монтаж, скрывая кабель от глаз.

Однозначно сказать, какая: скрытая или открытая электропроводка лучше или хуже для деревянного дома, невозможно.Все зависит от индивидуальных предпочтений, условий эксплуатации, наличия или отсутствия подходящего инструмента и других факторов. Например, в доме уже отделаны стены, поэтому не хочется срывать вагонку для выполнения скрытой укладки. В таком случае выбирается способ поверхностного монтажа.

Основные требования к электромонтажу в деревянном доме

Выше мы определили, что древесина является наиболее опасным и легковоспламеняющимся строительным материалом, из которого строятся жилые дома.

Перечислим основные требования, которые необходимо соблюдать при организации электропроводки в деревянном доме:

  1. Повышенный уровень электробезопасности и пожарной безопасности. Убедитесь, что кабели и провода проложены таким образом, чтобы свести к минимуму возможность перегрева изоляции и последующего возгорания, предотвратить распространение открытого огня на остальную деревянную конструкцию. В процессе проектирования необходимо добиться полного соответствия технических параметров и эксплуатационных характеристик используемых проводов и изделий с пиковой нагрузкой для конкретного участка цепи.Для снижения вероятности перегрева в кабельных каналах и металлических гофрах оставляют пустые полости, а сечение провода принимают с запасом 20-30%. Для повышения безопасности желательно выбирать именно открытый способ прокладки, позволяющий контролировать состояние проводов на протяжении всего срока службы, проводить своевременную диагностику, выявлять и быстро устранять повреждения.

  1. Качественная изоляция. Электрощит необходимо надежно изолировать от любых деревянных изделий.В идеале следует выбирать комнаты с перегородкой из негорючих материалов.
  2. Надежный гид. Лучше всего использовать трехжильные медные провода с качественной негорючей изоляцией. Избегайте прокладки кабеля через гофру из ПВХ.
  3. Работоспособная автоматика. Каждую группу рабочих устройств в электрической цепи необходимо дополнить автоматическим выключателем. Порог срабатывания этого продукта зависит от допустимой нагрузки по току. Старайтесь не завышать эти значения, иначе проводник перегреется.

Положения

Все требования и правила устройства электропроводки в деревянном доме четко прописаны в трех документах:

  1. ПУЭ, редакция 7. Основной документ, которым руководствуются при проектировании электрических сетей жилых домов. Здесь вы найдете основные рекомендации по выбору кабелей, распределительного оборудования, устройств автоматической защиты и осветительных приборов.
  2. СНиП 3.05.06-85. Описана организация электропроводки в старых и новостройках.Из документа вы узнаете основные способы подключения и ввода проводов в жилые комнаты.
  3. СНиП 31-02. Дополнительные правила и рекомендации, которые важно учитывать при прокладке кабелей в жилом доме.

Указанный СНиП содержит множество технических терминов и параметров, поэтому неопытный человек не поймет этот язык. Таким образом, достаточно изучить соответствующую редакцию ПУЭ.

Составление схемы

Построение схемы электропроводки — подготовительный этап, предшествующий любым работам по установке или замене кабеля.Только грамотный и технически правильный проект гарантирует качественный монтаж надежной и безопасной электрической схемы, соответствующей нормам и правилам.

При составлении схемы будущей электропроводки руководствуйтесь рядом рекомендаций:

  1. Критически важные электрические узлы, включая экраны, счетчики и розетки, должны располагаться в легкодоступном месте. Вы должны иметь возможность добраться до такого устройства в любое время, чтобы провести оперативный ремонт или замену, исключив возможность возгорания или короткого замыкания.
  2. Разместите выключатели на открытых местах, чтобы они не загораживались мебелью. Такая ошибка часто встречалась в советское время, а сегодня скрытые выключатели часто можно встретить в домах родителей, бабушек и дедушек. Идеальная высота для любого выключателя — не менее 50 см от пола.
  3. Выбирая расположение будущих розеток, заранее продумайте, где должна располагаться вся бытовая техника. Постарайтесь установить столько розеток, сколько достаточно для работы устройств без удлинителей.Высота от пола для розеток должна быть 25-50 см. Теоретически достаточно одной розетки на каждые 6 квадратных метров. м. Однако, если того требует ситуация, то их количество может быть увеличено.

  1. Исключаются перекручивания и частые перегибы электрического кабеля. Желательно, чтобы все линии на схеме располагались под прямым углом к ​​полу, потолку и стенам — по горизонтали или вертикали. Применяется нижняя или верхняя электропроводка: кабель размещается на расстоянии 15 см от пола или потолка соответственно.
  2. Важно использовать металлические распределительные коробки для подключения проводов. Недопустимо использование изделий из пластика или дерева.

Подготовка проекта электроснабжения дома

Перед тем, как приступить к проектированию электропроводки деревянного дома, необходимо обратиться к поставщику электроэнергии для получения технических характеристик. Именно от них нужно отталкиваться при выполнении этой работы. Сначала следует рассчитать общую мощность, потребляемую всеми электроприборами в доме, включая источники освещения.

Дальнейшее развитие проекта выглядит следующим образом:

  1. Построить техническую схему жилого дома. Обозначьте на плане все места, где будут располагаться розетки, выключатели и источники света. Добавьте на схему электрические устройства, требующие отдельного подключения.
  2. Тип кабеля выбирается в зависимости от характеристик электрической точки. Например, двухкнопочные переключатели и заземленные розетки требуют трехжильного провода.

  1. Укажите расположение всех распределительных коробок.В паре смежных комнат можно использовать одну общую комнату.
  2. Добавьте на план вместимость всех отдельных приспособлений. Если устройство оборудовано электродвигателем, должна быть указана пусковая мощность агрегата.
  3. Устройства разделены на разные группы: в одну входят осветительные приборы, в другую — мощные котлы, котлы и электроплиты. Коммутация должна осуществляться через дифференциальные автоматы, что должно быть указано на схеме.
  4. Обратите внимание на расстояние между кабелем и дверными / оконными проемами, электрическими точками и полом / потолком.

Важно! Любой поворот кабеля должен производиться под прямым углом (90 градусов).

По окончании работ рассчитывается максимальная мощность, которая потребуется при включении всех электроприборов в доме. Это позволяет определить уровень нагрузки на вводную машину.

Подбор кабелей и электроприборов

Для подбора кабеля подойдет любая таблица, в которой указано отношение сечения проводов к определенной нагрузке.Вы можете использовать специальный электрический справочник. Сечение кабеля выбирается в зависимости от мощности электрических устройств и их количества в отдельной группе. Уровень потребляемой нагрузки можно узнать из техпаспорта оборудования или изучив этикетку на продукте (упаковке). Для определения сечения вводного кабеля мощности всех электроприборов суммируются, и берется небольшой запас в 20-30%.

Для деревянных домов популярны медные провода NYM.Такое изделие имеет дополнительную изоляционную оболочку, отличается прочностью и удобством в использовании. При использовании алюминиевого кабеля старайтесь избегать частых изгибов. К тому же он часто ломается в процессе стрижки.

Трехжильные кабели используются для розеток и осветительных приборов, повышая безопасность оборудования. Заземление требуется при работе любого мощного оборудования, в том числе для уличных прожекторов.

Выбор розеток и выключателей зависит от токовой нагрузки, типа электропроводки (открытая или скрытая), возможности переключения всего блока и выключателя в одном корпусе.

Выбор вводного кабеля и выключателя на входе

После расчета номинальной нагрузки устройств выберите подходящее сечение подводящего кабеля. В случае обновления электропроводки и необходимости замены внутренних кабелей и устройств автоматики для увеличения мощности необходимо обязательно заменить подводящий провод.

Меняя проводку в доме, устанавливая крепкие автоматы, можно столкнуться с другой проблемой: отсутствием запаса сечения подводящего кабеля, что в дальнейшем спровоцирует возгорание. Самостоятельно менять подводящий кабель запрещено, поэтому единственный выход — обратиться к поставщику электроэнергии с соответствующей просьбой.

Для трехфазных электрических сетей необходимо подключить трехполюсный автоматический выключатель. Чаще встречаются однофазные сети и для них используются одно- и двухполюсные дифференциальные автоматы для размыкания фазы с нейтралью.

Совет! При выборе дифференциальной машины учитывайте номинальную мощность, которая будет достаточной для разрыва цепи и предотвращения короткого замыкания, а не полностью отключать питание в доме при достижении максимальной нагрузки.

Мощность и тип машины для однофазного питания

При выборе автоматического выключателя руководствуются следующими формулами:

  1. Суммарная мощность всех электрических устройств и максимально допустимая токовая нагрузка: I (max) = P / U * cosA, где cosF приравнивается к 0,8. Полученное текущее значение корректируется с поправочным коэффициентом 1,1. В результате будет получен ток, при достижении которого это устройство сработает. Для ввода кабеля дома обычно достаточно автоматического выключателя на 25 А.
  2. Для определения типа машины необходимо рассчитать минимальное значение тока короткого замыкания. Для однофазной сети напряжением 220 В используется простая формула: I (kz) = 3260 * S / L, где S — сечение провода в квадратных миллиметрах, а L — его длина в миллиметрах. метров. Эта формула актуальна для протяженного участка с небольшими проводами.
  3. Отношение тока короткого замыкания к максимальному току — самый важный параметр автоматического выключателя.Для деревянных домов чаще выбирают дифференциальные выключатели типа С, подходящие для электрических сетей со смешанной нагрузкой.

Вводный выключатель для частного дома ставится после электросчетчика. Это устройство вместе с прибором учета и УЗО закреплено в специальном щитке, закрепленном на металлическом профиле.

Монтаж электропроводки в деревянном доме своими руками: пошаговая инструкция

Процесс монтажа электропроводки в деревянном доме делится на несколько этапов:

  • размещение кабеля подвода питания;
  • установка распределительного щита;
  • монтаж кабельных линий;
  • крепление выключателей и розеток;
  • переключающие контакты;
  • проверка работоспособности сети.

Для этой работы потребуются различные инструменты, в том числе электродрель с коронкой, отвертка с различными насадками, индикатор и резиновые перчатки для защиты от поражения электрическим током.

Установка распределительного щита

В дом проложен подводящий кабель от ближайшей электрической опоры. Любое ответвление до того, как оно попадет в главный распределительный щит.

Щит состоит из нескольких важных компонентов:

  1. Пластиковый или металлический корпус.Для деревянных домов предпочтительнее второй вариант. Строгих правил относительно размеров ящика нет, поэтому исходите из индивидуальных приспособлений и делайте запас. Обращаем ваше внимание, что в будущем может потребоваться модернизация электрической сети.
  2. Прибор учета электроэнергии с пломбой.
  3. Автоматический выключатель на входе. Подбирается устройство с двумя или тремя полюсами. Поставщик электроэнергии ставит на это оборудование печать.

  1. Дополнительные однополюсные автоматические выключатели, установленные на DIN-рейку.Количество таких устройств никак не регламентируется. Домашняя электросеть разделена на несколько участков, поэтому для каждой устанавливается отдельный автомат. Одна зона может быть выделена для освещения двора и построек возле жилого дома, другая — для комнат и так далее. Мощность станка будет рассчитана индивидуально для рабочей зоны. Главное условие в расчетах — своевременное реагирование из-за перегрузки в слабых местах. Например, если допустимая токовая нагрузка на розетку составляет 15 А, то автомат должен работать при малейшем превышении этого значения.
  2. Устройство защитного отключения (УЗО) является дорогостоящим и игнорируется большинством домовладельцев. Устройство отключает питание при обнаружении утечки. Это предотвратит поражение электрическим током. Только квалифицированный специалист сможет подобрать устройство с подходящими техническими и эксплуатационными параметрами.

Кабели

Электропроводка скрыта в кабельных каналах или под плинтусами. Работа состоит из нескольких этапов. Вначале нарезают провод на кусочки, количество которых зависит от количества розеток и выключателей. Длина одиночного провода равна расстоянию между розеткой и выключателями с запасом 15-20 см.

Далее проводится монтаж кабельных каналов, которые закрепляют строго вертикально или горизонтально. Чтобы ящики были ровными, используйте строительный уровень. По окончании работы электропровод помещают внутрь кабельных каналов, но не спешите их закрывать.

Электромонтаж распределительных коробок

Распределительную коробку следует устанавливать там, где ответвляется главный кабель для подключения розеток или переключателей.Устройство используется для разделения линии электропередачи и дальнейшей разводки по другим частям помещения.

В коробке кабель фиксируется одним из следующих способов:

  1. С помощью колпачков СИЗ, различающихся по размеру и цвету. Для установки конец провода зачищается на 30 мм, скручивается, затем пропускается через колпачок и скручивается. Закрученные концы двух секций спрятаны в распределительной коробке, чтобы исключить соприкосновение с другими скручиваниями.
  2. Special wagi.Этот товар подбирается по конкретным габаритам. Светильники различаются количеством отверстий под проводку и сечением. Для переключения концы проводов зачищаются на 10-15 мм, после чего помещаются в отверстия до щелчка. Концы кабелей проложены в разных направлениях, исключая контакт и короткое замыкание.
  3. Скрутить изолентой. После зачистки концов два провода скручивают вместе, а затем покрывают изолентой. Изолированная жила находится внутри распределительной коробки.

Установка выключателей и розеток

Розетки и выключатели крепятся непосредственно к стене. Перед установкой укладывается алюминиевый или асбестовый утеплитель. Розетки скручены максимально плотно и плотно, чтобы не допустить расшатывания. При подключении трехжильного кабеля желто-зеленый провод используется для заземления.

Монтаж светильников

Светильники в частном жилом доме делятся на три основные категории:

  • встроенный;
  • накладные;
  • ул.

Важно использовать металлические площадки для крепления настенных светильников, бра и аналогичных потолочных изделий, что повысит пожарную безопасность. Светильник подключается к сети по простой схеме с помощью желто-зеленых проводов. Каждое изделие оснащено контактами для подключения к трехфазной сети.

Насколько сложна работа по замене проводки

Замена проводки в деревянном доме не представляет трудностей для опытных мастеров.Процесс будет особенно простым, если использовать внешнюю прокладку. После отключения питания на вводе все старые кабельные линии удаляются и на их место укладывается новый провод подходящего сечения.

Если в доме скрытая проводка, совершенно не обязательно разрушать все стены. Вы можете отсоединить старую проводку от машины ввода, подключить к ней новый кабель и установить открытым способом.

Устройство заземления и установка УЗО

Для заземления используется шина РЕ, которая подключается к заземляющему устройству.Устанавливается в земле у стены жилого дома. Внешне такое оборудование состоит из нескольких металлических палочек диаметром 1,5-2 см и длиной до 3 м, соединенных общей металлической полосой.

Для коммутации заземляющего устройства и шины подходит одножильный провод того же сечения, что и входной кабель. После установки измеряется сопротивление заземляющего устройства. В однофазных сетях должно быть 8, трехфазных — 4 Ом.

Ошибки установки

Возникновение пожаров в деревянных домах часто связано с нарушениями правил безопасности при монтаже или эксплуатации электропроводки.

Перечислим основные ошибки, которые допускаются в обоих случаях:

  1. Монтаж скрытой проводки под потолком. Часто электропровод кладут в полы, забывая о дополнительных мерах по утеплению. Это помещает кабель в непосредственной близости от деревянных поверхностей.В случае неправильно подобранного участка кабельная линия начнет перегреваться, что постепенно приведет к возгоранию.
  2. Прокладка кабеля под плинтусом. Под ним мало места, которого недостаточно для создания «безопасного воздушного барьера». Из-за этого проволока постоянно контактирует с деревянным или пластиковым плинтусом, что приводит к перегреву и возгоранию. Зазоры в цоколе должны быть не менее 10-15 мм.

  1. Использование гофрированных труб ПВХ при прокладке электропроводки в деревянных домах категорически недопустимо.Замените изделия стандартными металлическими или гофрированными кабельными каналами.
  2. Расположение кабеля в желобе без изоляции. При выборе скрытого способа укладки допустимо использовать подготовленные пазы — паз. Однако даже в этом случае в стробоскопе нужно прокладывать не оголенный кабель, а металлическую гофру или стальную трубку.
  3. Монтажные коробки для розеток и выключателей должны быть металлическими. Недопустимо использование пластиковых конструкций.

Меры противопожарной защиты

Для обеспечения высокого уровня противопожарной защиты необходимо учитывать ряд основных факторов:

  1. Выбрать и установить УЗО с подходящими параметрами.
  2. Установите контур заземления модульного штыревого типа и соответствующего сопротивления в зависимости от количества фаз в сети.
  3. Убедитесь в работоспособности системы выравнивания потенциалов.
  4. Обеспечьте непрерывность заземления в каждой точке цепи.
  5. Устанавливайте только розетки для открытого монтажа.
  6. Осуществить скрытый монтаж с использованием металлических кабельных каналов и труб.

Соблюдая перечисленные правила, рекомендации и нормы, вы можете организовать безопасную электропроводку в деревянном доме своими руками или убедиться в компетентности вызванных специалистов.И это очень важно, так как риск возгорания в этих жилых домах намного выше.

В наши дни деревянные дома — это уже норма. Все хотят жить в экологически чистом доме, но при этом современный человек не желает отказываться от удобств нашего времени. Речь идет об освещении, использовании бытовой техники, компьютеров и т. Д. Все это станет возможным только в том случае, если внутри дома проложить электрические провода, установить выключатели и розетки, распределительные щиты.Когда речь идет о деревянном доме, который легко воспламеняется и горит, к устройству электропроводки выдвигаются особые требования, соблюдение которых является гарантией безопасности всех жильцов. Разберемся, как правильно установить электропроводку в деревянном доме и что учитывать. Материал поможет оценить свои сильные стороны и решить, можно ли выполнить всю работу своими руками или вам придется вызвать на помощь профессионала.

№1.Требования к электромонтажу в деревянном доме

Дерево — один из тех материалов, которые легко воспламеняются и хорошо горят. может легко загореться от обычного короткого замыкания в электрической цепи, поэтому процесс заключается в минимизации вероятности короткого замыкания, а в случае его возникновения — минимизации последствий. Такие требования выдвигаются к разводке в деревянном доме. :

№ 2. Скрытая проводка в деревянном доме

Электромонтаж в деревянных домах может быть выполнен двумя способами:

Типы систем электропроводки и способы электропроводки

Способы электропроводки и различные типы систем электропроводки

Что такое электрическая проводка?

Электропроводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, фонари, вентиляторы и т. Д., К главному распределительному щиту — это особая конструкция опоры электросети для непрерывного электроснабжения.

Способы подключения электрических систем к подключению выполняется двумя способами:

  • Система шарнирной коробки или система тройника
  • Петля — в системе

Они обсуждаются следующим образом:

Соединительная коробка или тройник или система соединения

В этом способ разводки, подключения к приборам производятся через стыки.Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов в соединениях. Этот метод подключения не требует слишком большого размера кабеля.

Вы можете подумать, поскольку этот метод подключения не требует слишком большого количества кабеля, поэтому он дешевле. Конечно, это так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, поэтому уравнение сбалансировано. Этот метод подходит для временных установок и стоит недорого.

Петлевой или кольцевой системы

Этот метод подключения повсеместно используется в электромонтаже.Лампы и другие приборы подключаются параллельно, так что каждым из приборов можно управлять индивидуально. Когда требуется подключение к свету или переключателю, питающий провод замыкается петлей, подводя его непосредственно к клемме, а затем снова перенося вперед к следующей точке для подачи питания.

Переключатель и источники света проходят по цепи в серии петель от одной точки к другой, пока не будет достигнута последняя точка в цепи. Фазные или линейные проводники замкнуты либо в распределительном щите, либо в коробке, а нейтрали замкнуты либо в распределительном щите, либо от света или вентилятора.Линия или фаза никогда не должны закольцовываться от света или вентилятора.

Преимущества кольцевого метода подключения
  • Не требует соединительных коробок и, таким образом, экономится деньги.
  • Замкнутый контур — в системах нет соединений, скрытых под полом или в кровельных пространствах.
  • Обнаружение неисправности упрощается, поскольку точки устанавливаются только на розетках, чтобы они были доступны.
Недостатки кольцевого метода подключения
  • Требуемая длина провода или кабелей больше, а падение напряжения и потери в меди, следовательно, больше
  • Замкнутое кольцо — в переключателях и патронах обычно затруднено.

Связанные сообщения:

Различные типы систем электропроводки

Обычно используемые типы внутренней проводки:

  • Кабельная проводка
  • Деревянный кожух и заглушка проводки
  • CTS или TRS или ПВХ проводка в оболочке
  • Проводка в свинцовой или металлической оболочке
  • Кабельная проводка

Существуют дополнительные типы кабельной проводки в соответствии с инструкциями по установке труб (где для подключения и установки проводки используются стальные и ПВХ трубы).

  • Поверхностный или открытый Тип кабелепровода
  • Встраиваемый или скрытый или подземный кабелепровод
Проводка с зажимами

Эта система проводки состоит из обычных проводов с изоляцией из VIR или ПВХ (иногда с оболочкой и погодоустойчивым кабелем), сплетенных и составных держится на стенах или потолке с помощью фарфоровых планок, пластика или дерева.

Кабельная разводка — это временная разводка, поэтому она не подходит для жилых помещений.В настоящее время больше не используется система электропроводки с планками.

Преимущества клеммной проводки:
  • Это простая и дешевая система проводки
  • Наиболее подходит для временного использования, например, в строящемся здании или в армейском кемпинге
  • Поскольку кабели и провода кабельной проводки находятся на открытом воздухе , Таким образом, неисправность в кабелях можно увидеть и легко устранить.
  • Монтаж системы Cleat прост и удобен.
  • В этой системе проводки можно легко выполнить настройку e.грамм. переделки и дополнения.
  • Осмотр прост и удобен.
Недостатки клеммной проводки:
  • Внешний вид не так хорош.
  • Зажимная проводка не может использоваться для постоянного использования, потому что через некоторое время может произойти провисание.
  • В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.
  • это недолговечная проволочная система из-за погодных условий, риска возгорания и износа.
  • его можно использовать только при 250/440 Вольт при низкой температуре.
  • Всегда существует риск возгорания или поражения электрическим током.
  • его нельзя использовать в важных и чувствительных местах и ​​местах.
  • Это недолговечная, надежная и устойчивая система электропроводки.

Связанные сообщения:

Электропроводка кожуха и заглушки

Система электропроводки обсадной колонны и заглушки была известной системой электропроводки в прошлом, но в наши дни она считается устаревшей из-за системы кабелепровода и оболочки в оболочке.Кабели, используемые в этой проводке, были либо VIR, либо PVC, либо любыми другими одобренными изолированными кабелями.

Кабели проложены через деревянные кожухи. Корпус представляет собой деревянную полоску с параллельными канавками, прорезанными по длине для размещения кабелей VIR. Канавки сделаны для разделения противоположной полярности. колпачок (также сделанный из дерева), используемый для закрытия проводов и кабелей, установленных и вставленных в кожух.

Преимущества проводки для заглушки обсадной колонны:
  • Это дешевая система электропроводки по сравнению с системами электропроводки с оболочкой и кабелепроводами.
  • Это прочная и долговечная система электропроводки.
  • Эту систему подключения можно легко выполнить по индивидуальному заказу.
  • Если фаза и нейтраль установлены в отдельные гнезда, ремонт будет несложным.
  • Долговечность в полевых условиях благодаря прочной изоляции крышки и кожуха.
  • Защищена от масла, пара, дыма и дождя.
  • Отсутствие риска поражения электрическим током из-за закрытых проводов и кабелей в корпусе и заглушке.
Недостатки Электропроводка кожуха:
  • Существует высокий риск возгорания в системе электропроводки кожуха и кожуха.
  • Не подходит для кислотных, щелочных и влажных условий.
  • Дорогой ремонт и требуется больше материалов.
  • В современном материале не так легко найти материал.
  • Белые муравьи могут повредить кожух и покрытие из дерева.

Связанные сообщения:

Batten Wiring (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS с круглой овальной формой используются в этой проводке. В основном предпочтительны одножильные кабели.Кабели TRS являются химически стойкими, водонепроницаемыми, паронепроницаемыми, но на них немного влияет смазочное масло. Кабели TRS проложены по хорошо выдержанной и прямой обрешетке из тикового дерева толщиной не менее 10 мм.

Тросы удерживаются на деревянной обрешетке с помощью луженых латунных зажимов (пряжка), уже закрепленных на обрешетке латунными штырями и разнесенных с интервалом 10 см для горизонтальных участков и 15 см для вертикальных.

Преимущества проводки из планок
  • Монтаж проводки прост и удобен
  • дешев по сравнению с другими системами электропроводки
  • Парафраз — это хорошо и красиво
  • Легкий ремонт
  • прочный и долговечный
  • В этой системе электропроводки можно легко выполнить настройку.
  • меньше вероятность утечки тока в системе электропроводки на планках
Disad Преимущества проводки на планках
  • Нельзя устанавливать в условиях влажности, химических воздействий, открытых и открытых площадок.
  • Высокий риск возникновения пихты
  • Небезопасен от внешнего износа и погодных воздействий (поскольку провода явно видны для тепла, пыли, пара и дыма.
  • Тяжелые провода нельзя использовать в системе проводки через планки.
  • Подходит только для напряжения ниже 250 В.
  • Нужно больше кабелей и проводов.
Проводка в свинцовой оболочке

В проводке используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка обеспечивает защиту кабелей от механических повреждений, влаги и атмосферной коррозии.

Вся свинцовая оболочка сделана электрически непрерывной и заземлена в точке входа для защиты от электролитического воздействия из-за тока утечки и для обеспечения безопасности в случае ожога оболочки.Кабели проложены на деревянной обрешетке и закреплены с помощью зажимов, как при электромонтаже TRS.

Связанное сообщение:

Какая лампа светится ярче при последовательном и параллельном подключении и почему?

Кабельная проводка

Существует два дополнительных типа кабельной проводки в зависимости от установки труб

  • Поверхностная кабельная проводка
  • Скрытая кабельная проводка
Поверхностная кабельная проводка

4 Установлена ​​кабельная проводка на крыше

4 или стены, это известно как поверхностная проводка кабелепровода.при таком способе разводки отверстия на поверхности стены проделываются на равных расстояниях, после чего с помощью заглушек устанавливается кабелепровод.

Скрытая проводка кабелепровода

Если кабелепроводы скрыты внутри стеновых щелей с помощью штукатурки, это называется скрытой проводкой кабелепровода. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой из кабелепровода. не обращая внимания на то, что это — самая популярная, красивая, прочная и распространенная система электропроводки на сегодняшний день.

При прокладке кабелепровода стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностная проводка кабелепровода) или закапываются в стены под штукатуркой, а кабели VIR или PVC затем протягиваются с помощью провода GI. размера, если около 18SWG.

В системе кабельной проводки трубы должны быть электрически непрерывными и подключаться к земле в некоторых подходящих точках в случае стальных труб. Электропроводка — это профессиональный способ электромонтажа здания.В бытовой электропроводке в основном используются трубы из ПВХ.

Кабелепровод защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше лечения. Свинцовые трубы используются на заводах или когда здание подвержено пожару. Транкинг больше похож на кабельную разводку на поверхности. Он тоже набирает популярность.

Это делается путем привинчивания кабельной трубы из ПВХ к стене, а затем пропуска кабелей через трубу.Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать фактор пространства.

Типы кабелепровода

Следующие кабелепроводы используются в системах кабельной проводки (как скрытая, так и поверхностная), которые показаны на изображении выше.

  • Металлический трубопровод
  • Неметаллический трубопровод
Металлический трубопровод:

Металлические трубопроводы изготовлены из стали, очень прочной, но при этом дорогостоящей.

Есть два типа металлических трубопроводов.

  • Кабелепровод класса A: кабелепровод низкого диаметра (канал из тонкослойной листовой стали)
  • Кабельный канал класса B: канал высокого диаметра (канал из толстого стального листа)
Неметаллический трубопровод:

Твердый канал из ПВХ в настоящее время используется как неметаллический трубопровод, который гибкий и легко сгибается.

Размер кабелепровода:

Стандартные трубы для кабелепровода доступны различных размеров: 13, 16.2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества систем кабельной разводки
  • Это самая безопасная система электропроводки (скрытое отжимание кабелепровода)
  • Внешний вид очень красивый (в случае скрытой проводки кабелепровода)
  • Отсутствие риска механического износа и пожара в корпусе металлических труб.
  • Можно легко выполнить настройку в соответствии с будущими потребностями.
  • Легко ремонтировать и обслуживать.
  • Нет риска повредить изоляцию кабеля.
  • защищен от коррозии (в случае трубопровода из ПВХ) и риска возгорания.
  • Может использоваться даже в помещениях с повышенной влажностью, химическим воздействием и задымлением.
  • Отсутствие риска поражения электрическим током (при правильном заземлении и заземлении металлических труб).
  • Это надежная и популярная электромонтажная система.
  • устойчивая и долговечная система электропроводки.
Недостатки систем кабельной разводки
  • Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительное заземление для металлических труб Тройники и колена и т. Д.
  • Очень сложно найти дефекты проводки.
  • установка не проста и не проста.
  • Риск поражения электрическим током (в случае металлических труб без надлежащей системы заземления)
  • Очень сложно организовать дополнительное подключение в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

Мы обсудим пошаговый метод различных систем электропроводки на следующих постах.. Так что следите за новостями и не забывайте подписываться на наш блог. Спасибо

Связанный пост:

Монтаж электропроводки своими руками в деревянном доме и в квартире

В современном обществе невозможно представить дом без электричества, поэтому в каждой комнате необходима качественная проводка. Изготовление таких работ лучше доверить профессиональным электрикам, но можно провести монтаж электропроводки своими руками.Для этого необходимо хорошо разбираться в этом вопросе.

Прокладка электрического кабеля

Монтаж электропроводки начинается с подготовки раскладки выключателей, проводов, розеток, счетчиков и других приборов. Создав такой проект, вы сможете более точно рассчитать количество материала. В дальнейшем вам будет проще самостоятельно выполнить монтаж электропроводки по установленным нормам и ГОСТам. Схемы рисовать труда не будет.

При составлении плана необходимо учитывать следующее:

  1. Все элементы должны располагаться в доступном месте для удобства их дальнейшего обслуживания. Распределительные коробки должны быть постоянно доступны для повреждения. Не рекомендуется устанавливать элементы электропроводки в труднодоступных местах.
  2. Выключатели следует размещать на открытых местах. Не загораживайте шкафы и другие предметы интерьера. Для того, чтобы включить свет, не нужно растягиваться или сгибаться.Существующие на сегодняшний день ГОСТы не предъявляют серьезных требований к высоте установки, поэтому электрики советуют устанавливать выключатели на высоте 100 см от пола. Это, несомненно, добавит удобства.
  3. Перед сборкой розеток необходимо заранее продумать расположение электроприборов, чтобы в будущем не доставлять дискомфорта при использовании удлинителей. Устанавливать розетки ближе 50 см к металлическим предметам запрещено. По нормам нужна одна розетка на 6 м², на кухне, конечно, нужно больше.В целях собственной безопасности при установке необходимо отступить от пола не менее 25 см.
  4. Электрический кабель может быть расположен в помещении сверху или снизу, а плинтус или потолок имеют отступ 15 см. Линии следует обозначать строго вертикально или горизонтально. Поскольку в деревянных домах выполняется внешняя разводка, необходимо заранее спланировать расположение карнизов. Все концы электролизеров выводятся в распределительную коробку, в которой они соединяются между собой.

После подготовки схематического изображения электрических линий можно приступать к монтажу электропроводки своими руками. Продумав мельчайшие детали, самое время приступить к приобретению необходимого материала. Монтаж электропроводки в квартире также потребует создания схемы перед работой.

Материал для электромонтажа в деревянном доме

Чтобы не бегать постоянно в магазин, чтобы купить товар, необходимый для работы, следует сразу подготовить все необходимое.Если есть схема, это не составит большого труда. Для монтажа открытой проводки своими руками потребуется больше материала, чем для закрытой. Поскольку дом построен из дерева, о внутренних линиях электропередач нужно забыть. В любом случае следует уделить особое внимание качеству материала. Чем дешевле материал, тем больше вероятность, что он некачественный.

Для работы нам понадобятся:

  1. Инструменты с изолированными ручками, чтобы не допустить поражения электрическим током.Вам потребуются отвертки, плоскогубцы, молоток и острый нож, чтобы оголить кабель.
  2. Электрощит. Изготовлен из пластика и металла. Для деревянного дома понадобится металлический щит. Размер зависит от количества реле. В жилых домах в основном используют охранников до 12 мест. Необходимо оставить 1 пустое место, если в дальнейшем будут изменения в проводке.
  3. Кабель электрический. Для того чтобы определить сечение кабеля, нужно знать мощность электричества в доме.Для деревянного дома подойдет ВВГ 3 х 2,5, где 3 — количество прожитых в кабеле, а 2,5 — его сечение. Вам необходимо обзавестись трехжильным кабелем с жилой для заземления. Если в доме больше мощности, чем указано на этикетке кабеля, необходимо проложить двойную линию.
  4. На количество розеток и выключателей заточить внимания не стоит, так как в схеме все уже учтено. Вам необходимо определиться с цветом и фактурой, которые подойдут к вашему интерьеру. В целях безопасности для деревянного дома лучше использовать элементы с керамической основой и латунными контактами.Разнообразие представленных на рынке розеток и выключателей не оставит равнодушным даже самого заядлого дизайнера.
  5. Монтаж электропроводки в частном деревянном доме своими руками потребует дополнительных вложений в кабельные каналы или плинтусы. Несомненно, эти элементы придадут интерьеру больше красоты, чем просто подвесная проволока. В некоторых случаях необходимо поместить кабель в пластиковую трубку. Осторожно проведите кабель через дом и в гофре.
  6. Потребуются распределительные коробки, в которых провода будут подключаться с помощью СИЗ (специальных зажимов).Кабель можно соединить в скрутку и обмотать изолентой.
  7. Счетчик. Лучше выбирать с хорошим классом точности — от 2,0 и выше. Счетчик может быть однотарифным и двухтарифным. Первый считает потребление электроэнергии постоянно одинаковым, второй рассчитывается по двум тарифам: дневному и ночному. С точки зрения экономии 2-й вид будет выгоден тем, что можно будет контролировать электричество в зависимости от времени суток.
  8. Также для монтажа потребуются саморезы, зажимы нужного диаметра для гофры, дополнительный крепеж.
  9. Так как для монтажа собственной электропроводки в новостройке потребуется большое количество материала, все можно приобрести в одном месте оптом.

Безопасность при работе

При производстве любых строительных работ необходимо уделять особое внимание личной безопасности. Перед началом работы позаботьтесь о наличии средств индивидуальной защиты. Работать нужно в каске и специальной облегающей одежде. Монтаж электропроводки производится с обесточенными линиями.Если работа связана с электричеством, вам потребуются резиновые перчатки, предотвращающие поражение электрическим током. Монтаж на высоте должен производиться со страховкой на полностью исправных опорах. Не позволяйте стоять на неустойчивых стремянках. К вопросу безопасности нужно подойти со всей ответственностью.

Монтаж электропроводки в деревянном доме своими руками

Выделяют несколько основных этапов работ:

  1. Прокладка линий электрокабеля.
  2. Монтаж распределительных коробок.
  3. Установка розеток и выключателей.
  4. Монтаж освещения.
  5. Подключение панели.
  6. Вывод и установка цепи заземления.

Прокладка электрокабеля

Электропроводка в квартире своими руками может производиться в плинтусах. Это полностью скроет проволоку от глаз. Особенно удобно монтировать кабель в плинтусе под розеткой. Линии электропроводки проложены в пластиковых трубах для большей безопасности. При желании провести свет в гараже, можно своими руками произвести электромонтаж в гофре, ведь в этом помещении эстетичный вид особо не нужен.

Монтаж распределительных коробок

В местах, где от магистральной ЛЭП необходимо сделать ответвление для подключения розетки, ставят распределительную коробку. Он должен располагаться там, где удобно обслуживать. Внутри распределителя кабели соединяются между собой различными способами:

  1. С СИЗ. Один из самых простых способов. Для этого типа подключения каждый провод зачищается на 2-3 см, скручивается и надевается на них СИЗ. В коробке концы укладываются так, чтобы они не касались друг друга.
  2. Подключение Wagami. Они различаются количеством и сечением отверстий. Для установки необходимо зачистить каждый провод на 10 мм. Затем концы нужно вставить в отверстия до щелчка. Отведите концы в разные стороны и уложите так, чтобы они не соприкасались друг с другом.
  3. Конечно, самый дешевый способ — скрутить концы вместе и обмотать изолентой. Как и в предыдущих методах, здесь нельзя допускать контакта.

Установка выключателей и розеток

Электромонтаж своими руками в деревянном доме осуществляется прямо на поверхности стены.Соответственно к стене крепятся и розетки. Крепление надежно, чтобы розетка не болталась. Желтый или зеленый провод необходимо зажать в заземляющем контакте, а два других — в клеммах питания. Точно так же подключаются переключатели. Только в проводе, идущем к выключателю, может отсутствовать заземляющий провод. В целях экономии провод, идущий к выключателю, можно взять прочный и с меньшим сечением.

Установка освещения

В последнее время для освещения жилых помещений все чаще используются светильники.Красивое точечное освещение добавит изысканности дому. Яркость можно регулировать с помощью специальных устройств.

В большинстве случаев для домашнего освещения используют:

  • встраиваемые светильники;
  • счета-фактуры;
  • ул.

Подключить лампы желто-зеленые жилы. Каждое устройство имеет зажим для такого типа подключения. Светильники одной группы необходимо подключать параллельно.

Экран подключения

Электрощит — основной элемент в электропроводке всех домов.От того, как он будет установлен, зависит работоспособность и безопасность всей проводки в целом. В приборной панели установлены автоматы, позволяющие обесточить группу простым нажатием кнопки. Для кабеля сечением 2,5 необходимо выставить реле на 25А. При обнаружении нарушений в работе автомат автоматически отключит цепь, либо просто выбьет ее. Электрощиты бывают разных типов, бывают с прозрачными окнами или сплошными.По завершении установки каждая группа внутри щита должна быть подписана. Для этого на большинстве коробок есть специальная наклейка. Для того, чтобы подключить сердечник к станку, необходимо его очистить и заткнуть в специализированное отверстие до щелчка. Это завершающий и самый сложный этап монтажа электропроводки в доме из дерева. Этому процессу стоит уделить особое внимание, ведь неправильная последовательность подключения проводов может привести к короткому замыканию.

Установка контура заземления

Монтаж проводки своими руками в частном доме необходимо производить с выводом на улицу контура заземления.Для этого отойдите от постройки на небольшое расстояние и выкопайте траншею длиной 2,5-3 метра и глубиной около полуметра. На одинаковом расстоянии друг от друга необходимо вбить 3 стержня арматуры, которые соединены между собой металлической проволокой. Затем в стену дома нужно вбить металлическую основу, к которой нужно вывести провод от стержней и провод заземления. При забитом основании все эти провода необходимо соединить между собой. Если на крыше дома стоит громоотвод, провод от него также следует присоединить к основанию.Выкопанный котлован следует засыпать песком, а верхний слой — землей.

Открытая проводка

В городских условиях дерево встречается редко. Дома. В основном дачные поселки строятся из дерева. Монтаж электропроводки на даче производится так же, как в деревянном доме. Поскольку деревянный дом является пожароопасным объектом, электропроводка должна быть открытой.

Способы прокладки кабеля в загородном деревянном доме:

  1. Провод можно монтировать на изоляторах, как это делали раньше.Проволока делает надрез между проводниками и садится на ролик. В наше время такой прием будет смотреться неэстетично, если только вы не планируете ретро-дизайн.
  2. Есть возможность крепления провода на скобах. В магазине большой выбор различных креплений для кабелей. Есть скобы, которые прибивают к поверхности маленькими гвоздями, а есть те, которые вставляются в просверленное отверстие.
  3. Проволока наматывается в гофру и крепится к стене зажимами. Сложность процесса зависит от длины провода, который необходимо заправить в ПВХ-оболочку.Соответственно, чем дольше, тем сложнее. При использовании этого метода вам понадобится помощник.
  4. Протянуть кабель через пластиковые трубы довольно просто. А доступ к кабелю будет практически закрыт для внешнего воздействия.
  5. Металлические трубы защитят кабель от грызунов. В основном метод применяется в местах скопления крыс и мышей, например, на зерновых терминалах.
  6. Через пластиковые коробки или широкие кабельные каналы. Когда сечение кабеля велико или необходимо проложить большое количество проводов, применяется этот метод.Все провода помещены в коробку и вместе с жгутами из ПВХ, так что провода не рассыпаются, а постоянно находятся в плотной связке.
  7. Укладка проводов в кабельные каналы придаст аккуратный вид. Можно прорезать канавки под деревья размером с канал и вставить заподлицо со стеной, но процесс очень трудоемкий.

Желательно, чтобы все элементы ПВХ были негорючими. Пропустить кабель или провода через деревянные стены можно только через заранее проложенный железный тоннель.На этом монтаж электропроводки завершен. Фотографии, представленные в статье, могут пригодиться в будущем.

Этот вид разводки обычно выполняется в нежилых помещениях. Монтаж электропроводки своими руками в гараже тоже открытый метод.

По окончании работ

По окончании всех работ необходимо проверить работоспособность вновь проложенных линий. Для этого можно пригласить специалистов электролаборатории для производства всех необходимых измерений.Специалисты в данной области сделают заключение о исправности электропроводки в деревянном доме.

Работникам электролаборатории необходимо:

  • проверить сопротивление изоляции и сопротивление заземления;
  • измерить УЗО и шлейф фаза-ноль;
  • нагрузки машин первичного тока;
  • Проверить работу всей системы электропроводки.

Цены на производство работ колеблются от 200 до 350 рублей за точку.К точкам могут относиться розетки, выключатели, коробки и другие элементы электропроводки. Если вы обратитесь в компанию, они будут взимать минимум 300 рублей за одно очко. Частники, конечно, более лояльно отреагируют на цену. Окончательную цену легко рассчитать по схеме. В любом случае мастер, выполняющий работу, должен дать гарантию качества. Чтобы быть полностью уверенным в качестве работы, лучше всего попробовать выполнить ее самостоятельно.

Как видно из статьи, монтаж электропроводки своими руками не займет много времени и сил.Но к этому процессу нужно подходить очень серьезно, особенно к технике безопасности. Обращайте внимание на каждую мелочь, потому что исправить это сложнее, чем делать это с самого начала. Поскольку деревянный дом более уязвим для возгорания, нужно позаботиться о безопасности. Не нужно игнорировать требования, установленные регламентом. В этой статье освещены все нюансы электромонтажа в деревянном доме. При определенных навыках выполнить всю работу не составит труда, да и семейный бюджет сильно не пострадает.Многие ошибаются, полагая, что открытая проводка некрасива. Если провести провод по плинтусу, его вообще не будет видно, как при замкнутой проводке. Кабельные каналы также скроют это, не навредив красивому внешнему виду вашей комнаты. Главное преимущество открытой проводки в том, что при любой неисправности ее можно сразу обнаружить и устранить.

Электромонтаж в доме

Требования к проводке различаются в зависимости от типа конструкции и элемента здания.

На этой странице:

  • деревянный каркас
  • стальной каркас
  • блок из бетона и полистирола
  • тюк соломы
  • земляные конструкции
  • кровельные пространства
  • скиллион крыш
  • бетонные полы
  • деревянные полы.

Для всех типов конструкций:

  • Не повредите изоляцию вокруг проводов во время установки.
  • Установите кабелепровод или втулку в бетонную плиту перекрытия в точке входа для подземных кабелей питания.
  • Установите рукав для проводки, проходящей через изоляцию из полистирола.

Деревянный каркас

  • Убедитесь, что отверстия достаточно большие для размера / количества устанавливаемых кабелей. Если отверстие слишком маленькое, изоляция может быть повреждена при протягивании кабеля.
  • Убедитесь, что сверление и надрез не превышают пределов, установленных NZS 3604 для размера и местоположения рамы. Основные правила изложены в стандарте 7.1.7 (балки перекрытия), 8.5.2 (шпильки обрезки) и 8.7.5 (верхняя и нижняя пластины).

Стальной каркас

  • Отверстия обычно предварительно просверливаются.
  • Установите проводку, как для деревянного каркаса.
  • Установите втулки в отверстия, через которые должны быть пропущены кабели, чтобы защитить кабели от повреждений (на некоторых каркасах предварительно установлены втулки).
  • Используйте самосверлящие винты, чтобы прикрепить промывочные коробки, распределительные щиты и измерительные щиты.
  • Убедитесь, что каркас заземлен.

BRANZ рекомендует временно заземлить рамы во время установки для дополнительной защиты.

Блок из бетона и полистирола

  • Спланируйте схему разводки до начала строительства, чтобы было определено расположение всех кабелепроводов, промывных коробок и т. Д.
  • Установите трубы из ПВХ в стены перед укладкой бетона или раствора.
  • Защита проводки открытого монтажа путем прокладки в магистральном канале.
  • Установите деревянные блоки в конструкцию из пенополистирольных блоков, чтобы обеспечить прочную фиксацию настенного оборудования, такого как светильники, полотенцесушители, обогреватели.

Тюки соломы

  • Проложите трубы из ПВХ через стены, чтобы промыть ящики и места для настенных светильников.
  • Установите большой кабелепровод для доступа к электросети к коробке счетчика.
  • Укажите установку деревянных блоков с привинченными к ним коробками для промывки в конструкцию тюка соломы, чтобы обеспечить прочную фиксацию для настенного оборудования, такого как осветительные приборы, полотенцесушители, обогреватели и т. Д.

Земляные конструкции

  • Проложите ПВХ-канал через стены для промывки коробок и настенных светильников.
  • Установите большой кабелепровод для доступа к электросети к коробке счетчика.
  • Вырезать каналы для кабелепровода бензопилой.
  • Используйте промывочные коробки, предназначенные для использования с бетоном или бетонной кладкой.
  • Установите деревянные блоки для промывных ящиков, чтобы обеспечить прочную фиксацию настенного оборудования, такого как светильники, полотенцесушители и обогреватели.

Пространства под крышей

  • Держите основные кабельные каналы вдали от доступа к люку, любые кабели в пределах 2 метров от крышки люка и в местах доступа более 600 мм должны быть обрезаны.
  • Расположите кабели сверхнизкого напряжения и связи на расстоянии не менее 300 мм от трассы силовых кабелей (лучше, чем дальше).
  • Не прокладывайте силовые кабели над фермами, чтобы избежать попадания в кабель кровельного гвоздя.
  • Закрепите всю проводку на деревянных обрешетках там, где кабель проложен под прямым углом к ​​основному каркасу.

BRANZ рекомендует устанавливать светильники и электрические розетки в пространстве под крышей, чтобы обеспечивать электроэнергией такие установки, как система вентиляции, насос солнечной панели или рабочие, которые могут использоваться при работе на крыше.

Skillion крыш

Предварительное планирование имеет важное значение, так как после облицовки потолков установка дополнительных кабелей затруднена.

  • Пропустите кабели через отверстия в центре балок потолка, чтобы свести к минимуму вероятность проникновения кровельного гвоздя в кабель.
  • Перед установкой даунлайта проверьте размер потолочного пространства, чтобы убедиться, что они подходят.
  • Укажите потолочные светильники с маркировкой IC и IC-F, которые можно покрыть изоляцией.

Бетонные полы

  • В трубопроводах, которые необходимо проложить внутри бетонной плиты, обычно используются трубы диаметром 25 мм для электропитания, телефона, данных и телевидения.
  • Канал сетевого кабеля от измерительной коробки обычно имеет диаметр 50 мм с изгибом по прямой, чтобы в него можно было также установить основное заземление. (Обратите внимание, что если подземный сетевой кабель длинный, это может быть многожильный алюминиевый провод, требующий 100-миллиметрового канала и гибкого изгиба).
  • Расположите кабелепроводы для телефонных или кабельных соединений на расстоянии не менее 300 мм от силового канала, как правило, используйте кабелепровод 2532 мм.

Деревянные полы

  • По возможности проложите кабель под полом, это облегчит доступ.
  • Гильзуйте всю проводку, проходящую через изоляцию под полом из полистирола (в качестве альтернативы укажите кабель TPS, на который полистирол не влияет).
  • Закрепите провода на каркасе.

BRANZ рекомендует устанавливать светильники и розетки под полом, если доступ в пространство необходим для проведения работ по техническому обслуживанию.

Обновление: 8 июля 2016 г.

Основные методы подключения, которые должен знать каждый электрик

Если вы электрик, я уверен, что есть несколько основных методов подключения, с которыми вы знакомы.Домовладельцы, знакомые с бытовыми электрическими системами, также могут захотеть ознакомиться с некоторыми из этих методов. Это может помочь им понять проблемы с электричеством, которые возникают в их домах. Независимо от того, работаете ли вы с электричеством профессионально или просто хотите поработать по дому, вот несколько основных методов электромонтажа, с которыми вы должны быть знакомы.

Основные методы подключения

Коммунальное предприятие обеспечивает электроэнергией дома и предприятия. Чтобы подать электричество в здание, необходимо подключить главный распределительный щит к дому.Через этот главный распределительный щит проходят различные типы нагрузок и используются разные типы проводки. Они могут применяться в жилых, коммерческих и промышленных целях.

Шип для проводов

Здесь используются кабели с ПВХ изоляцией. Они крепятся к стене с помощью фарфоровых, деревянных или пластиковых планок, которые устанавливаются через каждые 0,6 км друг от друга. Этот тип проводки относительно недорог, но также лучше всего подходит для временного использования и не подходит для домашней электропроводки.В наше время он редко используется.

Электропроводка обсадных труб и крышек

Кабель проходит через деревянный кожух с параллельными канавками, которые проходят через равные промежутки времени вдоль него. Корпус крепится к потолку или стене саморезами. Затем его закрывают крышкой, чтобы защитить провода. Эта система также относительно недорога, но существует высокий риск коротких замыканий, которые могут привести к пожару.

Проводка планки

Электромонтаж из планок — один из основных методов электромонтажа, который используется сегодня.При разводке реек изолированные провода проходят через прямые деревянные рейки из тикового дерева. Они крепятся к потолку или стене с помощью дюбелей или шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни, которые крепятся стойкими к ржавчине гвоздями. Это простой и эффективный вид проводки, который в основном используется для установки внутри помещений.

Кабельная проводка

В кабельной проводке используются кабели из ПВХ, которые проложены через ПВХ или стальные трубы. Если трубы проходят по поверхности стен и потолка, это называется кабельной разводкой.Если он проходит внутри поверхности стен и покрыт штукатуркой, это называется скрытой проводкой из кабелепровода.

Поверхностная кабельная проводка используется в промышленных приложениях для подключения тяжелых двигателей. Скрытая проводка используется в жилых помещениях и является наиболее популярным из основных методов проводки в жилых помещениях, поскольку она более безопасна и эстетична.

Если вы электрик или проводите электромонтаж у себя дома, важно знать эти основные методы электромонтажа.Так вы сможете лучше понять, какой вид работы требуется в вашем доме. Однако, хотя знакомство с прокладкой кабелей в вашем доме может быть полезно, вам не следует пытаться выполнять какие-либо электромонтажные работы, если вы не являетесь квалифицированным специалистом. Удачи в безопасном и эффективном решении электрических проблем в вашем доме.

Бытовая электропроводка — Молочные технологии

В этом подразделе мы познакомимся с различными важными факторами, которые необходимо учитывать при выборе типа используемой системы электропроводки.Этими факторами являются долговечность, безопасность, внешний вид, стоимость, доступность и стоимость обслуживания и т. Д. Помимо вышеперечисленных, учитываются также условия окружающей среды, такие как температура, влажность, внутри или снаружи помещения, прямой солнечный свет и пары коррозионных кислот и т. Д. во внимание. Ниже приведены типы внутренней проводки, обычно используемые в домах и на производстве.

и. Шпилька Wiring

Деревянные заглушки (шпонки) закрепляются в стене через равные промежутки 30-60 см друг от друга.Это расстояние ни в коем случае не должно увеличиваться; в противном случае существует опасность касания провода / кабеля стены. Кабели / провода поддерживаются и зажимаются фарфоровой планкой на высоте примерно 10 мм над стеной. Шипы состоят из двух половин: в основании с канавками для размещения проволоки и на него надевается колпачок.

ii. Деревянный кожух, закрывающий проводку

Кожух — это базовый блок, в котором выполнены U-образные канавки, обычно по два, в которые провода укладываются таким образом, что провода противоположной полярности укладываются в разные канавки.Вторая часть — это «насадка», которая представляет собой прямоугольную полосу того же размера, что и оболочка

. Обычно они изготавливаются из выдержанной древесины тикового дерева без сучков и других дефектов. Все стороны корпуса и насадки должны быть хорошо покрыты лаком хорошего качества. Размер используемой заглушки зависит от количества и размера проводов, которые необходимо разместить. В настоящее время деревянные насадки для обсадных труб очень быстро заменяются пластиковыми насадками для обсадных труб (канал), поскольку стоимость древесины слишком высока по сравнению с пластиком.Во-вторых, внешний вид очень хороший и не требует ухода.

iii. Проводка с жесткой резиновой оболочкой (TRS или CTS) или проводка с решеткой

Эта проводка также известна как система проводки с решеткой, в которой используются провода с жесткой резиновой оболочкой или кабины с оболочкой. Рейка изготовлена ​​из выдержанного тикового дерева. Минимальная толщина обрешетки не должна быть меньше 13 мм. В бытовой электропроводке обычно используется ширина 13, 19, 25, 31, 44 и 50 мм и подходит для 2, 3, 4, 5, 6 и 7 проводов соответственно.Зажимы шарниров крепятся к обрешетке с помощью гвоздей. В стенах крепят деревянные шпунты с интервалом 75 см. Обрешетка крепится к стене с помощью шурупов и шпилек. Провода крепятся к обрешетке с помощью соединительных скоб, уже закрепленных на обрешетке. Этот метод в основном используется для обычной установки в жилых и нежилых помещениях, он дешев по стоимости, быстр в установке, поиске неисправностей и ремонте и т.д. .Подходит там, где присутствуют кислоты и щелочи.

iv. Свинцовая проводка или металлическая проводка
Эта система проводки также аналогична системе проводки в оболочке T.R.S или C.T.S., как и в предыдущем случае. Здесь провода заменяются проводами / кабелями в свинцовой или металлической оболочке. Остальные процедуры, такие как крепление обрешетки к стене, крепление свинцовой оплетки к стыковочным зажимам и т. Д., Также не отличаются. Поскольку эти провода покрыты дополнительным свинцовым покрытием толщиной не более 15 мм, этот тип проводки подходит для мест, подверженных воздействию прямых солнечных лучей, дождя и сырости.Этот тип проводки обеспечивает довольно красивый внешний вид и сравнительно более длительный срок службы.

v. Проводка кабелепровода
Как видно из названия, «проводка кабелепровода» означает, что провода заключены в стальную трубу, известную как «кабелепровод». Когда этот канал покрыт эмалью, он известен как черный канал, а когда он оцинкован, он известен как гальванизированный канал, чтобы защитить трубу от коррозии и повреждения изоляции проводов. В основном используются три типа кабельной проводки.

a) Скрытая проводка: В этой системе проводки кабелепроводы заделываются в стены и потолок с помощью штукатурки во время строительства.Эти кабелепроводы должны быть как механически, так и электрически непрерывными и подключаться к заземляющему проводу в подходящих местах. Провода P.V.C протягиваются в кабелепровод с помощью стальной проволоки не менее 18 S.W.G. Для облегчения прокладки проводов в кабелепроводах предусмотрено количество смотровых коробок. В настоящее время P.V.C. На рынке также доступны трубопроводные трубы, которые не требуют нарезания резьбы для соединения труб. Стыки выполняются специальным раствором. Этот тип электропроводки не подходит для влажных помещений.

b) Поверхностная проводка кабелепровода: В этой схеме кабельные каналы крепятся к поверхности стены и потолка с помощью кабельных хомутов, деревянных шурупов и желобов. В условиях повышенной влажности трубопровод можно отделить от стен с помощью деревянные распорки под трубой по всей ее длине через равные промежутки времени. Провода протягиваются в кабелепровод с помощью стальной проволоки. Распределительные коробки предназначены для облегчения прокладки проводов в кабелепроводе. Эта система электропроводки обычно используется для промышленной электропроводки, особенно в трехфазной электропроводке.Таким образом, поиск неисправностей и ремонт выполняются быстро, легко подключаются, дешевы по стоимости, но не подходят для бытовой электропроводки, так как не дают хорошего внешнего вида.

c) Гибкая проводка кабелепровода: Эта проводка выполняется для обеспечения механической защиты кабеля между кабелепроводом и машиной. Обычно эта проводка не используется для электромонтажа. Обычно он используется для соединения кабелепровода с клеммной коробкой машины в случае проводки двигателя, счетчика энергии и главных выключателей.

Как выловить электрический кабель для удлинения домашней электропроводки

Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований.Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице предлагаются некоторые варианты поиска источника электрического тока для новой настенной розетки или осветительной арматуры и прокладки необходимого нового кабеля.Чтобы упростить эту работу, лучше всего иметь второго человека на одном или другом конце новой трассы, чтобы видеть конец рыболовной ленты и помогать направлять кабель. Кроме того, всегда отключайте затронутые цепи перед работой с электричеством в доме.

Бытовая электропроводка в США имеет следующую цветовую маркировку: черный и красный являются горячими, что означает, что электричество сначала проходит по этим проводам. Белый — нейтральный провод, он возвращает электричество к сервисной панели для замыкания цепи.Зеленый, а в случае кабеля NM — оголенный провод — это земля. Это страховочный трос, который в случае короткого замыкания незамедлительно отводит электричество на землю.

При прокладке новой проводки обратите внимание на номинальный ток цепи, которую вы расширяете. Для цепи на 15 А используйте кабель 14 AWG (американский калибр проводов), для 20 А используйте 12 AWG, 30 А: 10 AWG, 40 А: 8 AWG, от 50 до 60 А: 6 AWG. Большинство цепей освещения и розеток будут на 15 ампер и используют 14/2 или 14/3, но некоторые из этих цепей могут также быть на 20 ампер, поэтому убедитесь в номинальном токе и используйте подходящий кабель и устройства для вашего проекта.В зависимости от калибра и глубины коробки, количество проводов, разрешенных внутри розетки, ограничено. Если добавление новых приведет к превышению лимита, возможно, удастся добавить в схему распределительную коробку.

В поисках источника электричества

Вероятно, будет несколько вариантов источника питания для новой розетки. Например, вполне вероятно, что в любой комнате есть несколько подходящих настенных розеток, чтобы подключить цепь к другой комнате или другому этажу дома.

При подключении к существующей розетке всегда можно удлинить цепь из коробки с меньшим, чем максимальное количество проводов, идущих к ней, при условии, что общее электрическое потребление от других розеток в цепи не превышает номинальный ток . Чтобы определить нагрузку цепи, используйте диаграмму и формулу для расчета существующей нагрузки для расширения цепи по этой ссылке.

Определитесь с местом для нового электрического прибора и источником. Определите, внутри каких стен и потолков нужно проложить кабель.Например, с новым потолочным креплением, использующим источник из существующей настенной розетки, кабель придется провести внутри полости стены, через верхнюю пластину, в полость потолка и далее к новому креплению.

Или, если вы используете розетку на верхнем этаже для обслуживания нового потолочного светильника, расположенного ниже, ее нужно будет пропустить через подошву и, возможно, какой-либо пол, а также в полость потолка ниже. Петлю переключателя также необходимо провести от стены в комнате ниже к новому потолочному креплению.

Нажмите на соседнюю комнату

В этом примере новая настенная розетка может быть установлена ​​с использованием существующей розетки в соседней комнате. Часто это может быть самым простым и наиболее вероятным решением для доступа к источнику для новой розетки или переключателя на новый осветительный прибор. Установите новую розетку в том же пространстве стены, что и существующая, чтобы упростить прокладку кабеля.

Постучите по верхней розетке для нового потолочного крепления

Часто настенную розетку с верхнего этажа можно использовать в качестве источника для нового потолочного светильника, расположенного ниже, но петлю переключателя необходимо провести к настенному переключателю в дополнение к ловле кабеля от источника.

Как закопать армированный кабель

В комнате со старой штукатуркой толщиной не менее дюйма под плинтусом обычно можно проложить армированный кабель или новое поле, вырубив в полу канал достаточной ширины, чтобы металлический кожух был заделан заподлицо с поверхностью стены. Металл защитит провода от проколов гвоздями с помощью этого метода, но следует проявлять осторожность при прибивании плинтусов, чтобы не задеть проводку.

Этот метод не работает с более тонкими стеновыми материалами, такими как ½ дюйма гипсокартона, требуется не менее дюйма стенового материала, чтобы закопать металлическую оболочку.Для стен толщиной менее дюйма на стойках за плинтусом можно сделать выемку для прокладки нового кабеля NM и использовать металлическую пластину на каждой стойке для защиты проводов от проколов.

Добавление распределительной коробки

Если вы хотите использовать источник с уже имеющимся максимальным количеством проводов, можно разделить источник до того, как он попадет в коробку. Вырежьте доступ к проводке через материал стены и добавьте распределительную коробку, чтобы подключить новую розетку к цепи. Накройте коробку пустой пластиной, чтобы защитить стык.

По коду распределительная коробка должна оставаться доступной, поэтому ищите место, где крышка будет стыковаться. Используйте коробку для устройств размером 3×2 ½ дюйма, подобную той, что используется для настенных розеток, и установите ее на том же уровне, что и существующие настенные розетки, чтобы минимизировать визуальное воздействие.

Врезание в стены

После выбора источника электричества решите, где разрезать стены и потолок для прокладки нового кабеля. Например, чтобы перейти от существующей настенной розетки к новому потолочному светильнику, нужно вырезать небольшое отверстие в углу, где встречаются стена и потолок.Затем на верхней пластине делается надрез, чтобы пропустить кабель, а затем поверх надреза прикрепляется металлическая пластина для защиты проводов.

Стеновая плита обрезана на полу, чтобы можно было просверлить отверстие в подошве. Затем можно совершить пробег с верхнего этажа в комнату ниже или наоборот.

После определения маршрута отметьте и вырежьте отверстия для новой розетки, переключателя или приспособления, используя розетку в качестве шаблона. Перед установкой новой коробки используйте отверстие для облегчения прокладки нового кабеля.

Надрез на верхней пластине

Отметьте и прорежьте в стене отверстие шириной около 4 дюймов, чтобы обнажить верхнюю пластину и несколько дюймов полости в стене. Кроме того, прорежьте потолок на несколько дюймов, чтобы можно было потянуться за ленту с рыбой.

Используйте пилу для гипсокартона и нож, чтобы разрезать гипсокартон и гипсокартонную штукатурку, используйте сабельную пилу или кольцевую пилу для резки деревянной штукатурки. Открыв каркас, используйте небольшую пилу, чтобы прорезать два вертикальных пропила в пластине на расстоянии примерно дюйма друг от друга, а затем с помощью стамески сделайте прорезь примерно на ½ дюйма глубиной между разрезами.

После завершения установки закройте выемку металлическим экраном, доступным в электрическом разделе домашних магазинов. Отремонтируйте стену над щитом и отверстие в потолке, чтобы закончить.

Расточка подошвы

Чтобы пройти на второй этаж от источника электричества внизу, необходимо просверлить отверстие в подошве стены и в любом имеющемся напольном покрытии или обшивке. Для просверливания отверстий используйте дрель с высоким крутящим моментом и удлинитель шириной от 3/4 до 1 дюйма. Держите отверстие не ближе 1-1 / 2 дюйма от деревянных краев и прикрепите защиту гвоздя к элементам каркаса везде, где через него проходит кабель.

Протягивание нового кабеля

После вырезания отверстий для доступа снимите розетку источника и выходную коробку, чтобы освободить провода и освободить место для протягивания нового кабеля. Оберните концы проводов источника изолентой или закройте их проволочными гайками и согните их, пока не встанет новый провод.

Чтобы сделать пробег для потолочного светильника, протяните ленту электрика через отверстие переключателя и вниз к розетке источника. Изолентой прикрепите около 6 дюймов кабеля к рыболовной ленте и протяните его через отверстие переключателя.Отрежьте его от рыбной ленты и оставьте примерно 12 дюймов на обоих концах.

Переместитесь к отверстиям в углу потолка и протолкните ленту с рыбой к отверстию переключателя, прикрепите к ней новый отрезок кабеля и протяните его через угловое отверстие. Вырежьте его и оставьте несколько дюймов незащищенными.

Из отверстия для крепления протяните ленту к угловому отверстию, прикрепите кабель и протяните его к новому потолочному креплению. Отрежьте конец и согните его, отрежьте другой конец в отверстии переключателя и оставьте свисать примерно на 12 дюймов.

Чтобы снять с верхнего этажа, протолкните ленту с рыбой из нижней комнаты через подошву к источнику. Вытяните его через подошву в нижнюю полость потолка.

Наконечники для электрического кабеля для рыбалки

Заклейте загнутый конец рыболовной ленты, чтобы она легче проходила через полости в стене и не зацепилась за изоляцию и другие препятствия. Протолкните ленту с рыбой из отверстия, в котором вы хотите установить новую розетку, к месту расположения источника.Снимите ленту с конца, прикрепите новый трос к крючку и потяните трос обратно в исходном положении.

При проталкивании рыбной ленты через полости в стене и потолке она может столкнуться с препятствиями на своем пути. Если это произойдет, поверните катушку в одну или другую сторону, нажимая на нее, чтобы попытаться пройти мимо препятствия. Поскольку рыбная лента представляет собой жесткую плоскую проволоку, она изогнута в направлении катушки, при повороте катушки конец ленты будет повернут в том же направлении. Обычно это позволяет отвести ленту вокруг каркаса и труб.

Когда вы проденьте рыбную ленту через внутренние стенки, прикрепите к концу около 6 дюймов нового кабеля. Снимите изоляцию и согните отдельные провода через загнутый конец ленты, чтобы они лежали как можно более плоско и сужались к точке на передней кромке. Оберните провода лентой электрика, чтобы закрепить их, и нанесите на жгут смазку для протягивания кабеля, чтобы облегчить протягивание.

Сделать все необходимые повороты для прокладки нового кабеля может быть непросто.Чтобы упростить задачу, постарайтесь протянуть ее как можно прямо через отверстия в деревянной раме и другие узкие места. Попросите помощника вставить его в отверстие, чтобы избежать перетаскивания и перегибов. Кроме того, попробуйте вырезать больше отверстий или расширить отверстия, уже вырезанные в стеновой панели, чтобы достать кабель, и потяните его рукой. Не тяните с чрезмерной силой, так как это приведет к растяжению медной и пластиковой оболочки, ослабляя конструкцию и создавая угрозу безопасности.

Еще подобное на Do-It-Yourself-Help.com
.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
