Проводка в деревянном доме видео: пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая электропроводка + фото и видео

Скрытая проводка в деревянном доме: особенности монтажа

Скрытая проводка в последнее время получает все большую популярность и вследствие этого большое количество людей применяют ее при строительстве домов из брёвен либо брусьев. Скрытая проводка в деревянном доме является универсальным способом совмещения здорового микроклимата материалов природы с последними достижениями в сфере электроразводки.

Не нужно экономить на безопасности, поскольку подсушенные деревья являются достаточно опасными объектами, и имеется высокая вероятность появления искры. Поэтому любого рода ошибка или халатность при установке может повлечь за собой трагедию.

Браться за электрические работы в деревянном доме можно только тому, кто имеет определенную подготовку в данной сфере и изучил действующие ГОСТы и СНиПы. Вследствие этого, если нет уверенности в своих знаниях и опыте, то лучше доверить монтаж скрытой проводки в деревянном доме специалистам своего дела. Если же такая уверенность есть, то разберем некоторые особенности такой проводки.

Вернуться к содержанию

Притягательность электропроводки

Скрытая проводка — ничего лишнего

Укажем основные преимущества скрытой электропроводки:

• Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
• Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
• На стены будет гораздо проще клеить обои или иное покрытие;
• Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
• Кабель в трубе заменить достаточно просто;
• Минимальный риск в повреждении проводки механического характера;
• Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.

Вернуться к содержанию

Особая опасность проводки

Одна из самых распространенных ошибок

Наряду с целым списком преимуществ, существуют также и недостатки такой проводки, а также опасность ее использования:

• Проводка не доступна для того, чтобы периодически наблюдать ее состояние и менять те участки, которые устарели и разрушились, а, как известно, даже самые незначительные повреждения могут стать в конечном счете причиной короткого замыкания;
• Достаточно сложно проводить любого рода последующие работы после того, как полностью закончен монтаж проводки, то есть добавить в электросхему новые точки будет достаточно проблематично;
• Не так прост и сам монтаж проводки, наиболее эффективно его проводить при самом строительстве дома, а не после его окончания;
• Помимо прочего нужно создавать фальш-конструкции, которые полностью скроют все имеющиеся изолирующие трубы;
• Необходимые для установки материалы достаточно дорогие, а если еще на монтаж нанимать рабочих, то это обойдется в совсем недешевое удовольствие;
• Понадобится специальный инструмент при самостоятельном проведении работ, при этом вероятнее всего такой инструмент в дальнейшем может совсем не пригодиться.

Вернуться к содержанию

Отдельные особенности проведения работ

Монтаж скрытой проводки

При монтаже скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

1. Стоит приготовиться изначально к тому, что согласно схемы вам придется тянуть не одни лишь провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя. В любом доме из дерева даже 10 мм любого провода не должны иметь соприкосновение с древесным материалом. Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
2. Для внедрения изолирующей труды в стену нужно будет проводить достаточно много штробить, сверлить, а еще вырубать место, необходимое для разводки. Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи, столь вредных для легких человека и иных органов.
3. Каналы, которые располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
4. В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в дальнейшем кабель.
5. Все места, где устанавливаются те или иные части разводки, а также переходы в другие помещения необходимо очень хорошо изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целей специальную алебастровую штукатурку.
6. Имеет важное значение число магистральных каналов, то есть если их очень много, то нужно использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
7. Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу же несколько, поскольку одно из них будет отключать наружный контур, другое внутренний, а еще одно контру, которые имеет самую большую силовую нагрузку.

Скрытая проводка в деревянном доме

Вернуться к содержанию

Правила скрытой проводки в деревянном доме

Рассмотрим важнейшие правила, которые следует соблюдать при проведении работ по установке скрытой проводки.

1. Выполнять электроразводку можно только по специальной схеме, которая должна быть предварительно согласована с соответствующими специалистами, при этом в такой схеме должно быть минимальное число различного рода изгибов и поворотов.
2. Электромагистраль необходимо прокладывать только лишь в материалах, которые не горят.
3. В процессе работ следует делать основной упор на безопасность от возгорания, при этом пожелания эстетического характера должны иметь второстепенное значение.
4. Рациональным способом прокладки каналов выступает их установка в различного рода углублениях в дверях и окнах, также под плинтусами, а если имеется, то в накладкой облицовке потолков.
5. Трубы, изготовленные из гофры, которые применяют в виде изоляции создаваемых каналов, следует при установке со всех сторон защитить специальными прокладками, изготовленными из асбеста. В подобных целях при проведении монтажных работ можно применять штукатурку, изготовленную из цемента или алебастра, иногда делают даже бетонирование.
6. Трубы, предназначенные для изоляции и имеющие оцинковку, а также короба следует соединять посредством резьбы либо же проведения сварочных работ. Острые кромки следует защитить заглушками, изготовленными из пластика. Защитные элементы, изготовленные из меди, следует развальцовывать.
7. Толщину стенок необходимо подбирать, принимая во внимание сечения жил проводов.
8. Кабель, а также изоляционный слой внутри трубы для изоляции должен заполнять примерно 40 процентов от всего объема, который имеется внутри.
9. Изоляция имеет сопротивление, которое следует замерять два раза, до того, как произведена протяжке по трубе и после этого.
10. Распределительные коробки должны всегда быть в свободном доступе на случай возникновения непредвиденных ситуаций.
11. Для рассматриваемой изоляции применяют кабеля и провода, которые имеют тройное изоляционное покрытие и маркировку «нг».

Скрытая проводка в срубе

Вернуться к содержанию

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

• У них очень хорошая несущая способность;
• Они устойчивы к любого рода вибрациям;
• Полностью сохраняют геометрии всей конструкции;
• Существенное уменьшение общего веса сооружения;
• Их можно быстро возвести;
• Применять их можно в самых различных целях;
• Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах. К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.

При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.

Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется достаточно редко и применять его лучше не стоит.

Вернуться к содержанию

Полезная информация для каждого

1. Кабель, применяемый при проведении проводки в доме и в городской квартире отличаются друг от друга, об этом не стоит забывать.
2. Самым оптимальным вариантом является кабель NYM, поскольку у него имеется тройная изоляция наряду с оболочкой, которая сделана из негорючего материала, который носит название поливинилхлорида.
3. Самыми надежными, исходя из требований электрической сети от любого рода сбоев и аварий являются дифавтоматы, которые имеют одновременно два устройства защиты, а именно автоматический выключатель, а также ранее уже обозначенное нами УЗО.
4. Никогда не стоит забывать про то, что заземлить все имеющиеся распределительные коробки и трубы – занятие вовсе не пустое.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/8310_kakim-cvetom-oboznachaetsya-provod-zazemleniya/, вы узнаете о маркировке проводов заземления. В данной статье вы найдете множество информации про автоматические выключатели. Возможно, вам также интересно, как обустроить освещение на улице.

5. Соединять трубы лучше всего посредством пайки либо сварки.
6. Лучше всего подойдут трубы, изготовленные из меди, поскольку они хорошо гнутся, принимая при этом форму имеющегося желоба.
7. Оптимальным способом защиты кабеля от любого рода повреждений являются торцевые втулки, изготовленные из пластика.
8. Не нужно забывать про усадку дома, которая в любом случае рано или поздно произойдет, поэтому лучше изначально предотвратить защемление магистрали, выполнив правильные подсчеты такой усадки.
9. Когда происходит обшивка стен вагонкой либо обоями из дерева можно не сверлить, а просто пропустить трубы магистрали по уже имеющимся пазам, которые были выдолблены ранее.
10. В некоторых частях помещений можно производить комбинирование открытой проводки с закрытой. Например, это можно сделать в местах подведения провода к выключателям либо розеткам.

Напоследок добавим, что перед тем как сделать скрытую проводку в деревянном доме имеет смысл изначально посмотреть видео на данную тематику.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как правильно проложить проводку в деревянном доме: Инструкция +Видео

Основным этапом подготовки строящегося дома к внутренней отделке является организация качественного электроснабжения. Проводка в деревянном доме должна быть устроена с соблюдением всех правил устройства электроустановок. Это позволит защитить домовладение от пожара, связанного с коротким замыканием, а также обеспечит бесперебойную подачу электроэнергии.

Прокладка электропроводки своими руками только на первый взгляд кажется невыполнимой задачей.

При грамотной разработке схемы и четком соблюдении инструкции её можно смонтировать в несколько этапов, не прибегая к платным услугам электрика.

Общие сведения

Способы монтажа

Безопасная электропроводка в частном деревянном доме монтируется тремя способами: закрытым (по внутренней части стен и перекрытий), открытым (ретро проводка) и с помощью кабель-каналов.

Особенности и преимущества закрытого способа укладки

Скрытая проводка прокладывается  по тонким металлическим трубкам. Основной плюс такого монтажа — это пожарная безопасность. Сталь, из которой выполнена несущая труба, в случае короткого замыкания или возникновения искры, не даст огню распространиться на горючие материалы. К тому же, если скрыть проводку внутри стен из древесины, то не потребуется отделывать их снаружи. Опытные электромонтажники рекомендуют использовать квадратную трубу или гофротрубки из металла. Эти материалы более удобны в процессе работы.

Единственный минус закрытого способа — высокая цена и сложность электромонтажа.

ЭТО ВАЖНО:  Трубы, по которым проложены электрокабели, подлежат обязательному заземлению!

Особенности и преимущества открытого способа укладки

Такая проводка выполняется витым кабелем по керамическим изоляторам. Для уменьшения риска возгорания при монтаже используется провод в двойной оплётке. Особое внимание следует уделить расстоянию от кабеля до стены. ПУЭ в РФ регламентируют не менее 1 сантиметра. В противном случае между поверхностью стены и кабелем придётся прокладывать слой металла или асбеста.

Стоимость открытой проводки немалая, но и эстетика на высоте.

Особенности и преимущества укладки проводки в кабель канале

Использование современных кабель каналов позволяет смонтировать электропроводку в деревянном доме  в самые короткие сроки. Следует помнить, что прокладка проводов в обычные пластиковые плинтусы запрещается! Допускается использовать только специализированные гофротрубы и кабель каналы, выполненные из негорючих материалов. На этапе окончательной отделки их нельзя зашивать под гипсокартон!

Провести такую проводку своими руками будет дешевле и проще всего.

ЭТО ВАЖНО: Независимо от выбранного способа укладки, в деревянных срубах и домах из клееного бруса для проводки используйте кабели с пометкой «НГ» (nym или ввгнг). Они изготавливаются из материалов, не поддерживающих горение.

Правильная электропроводка начинается с подготовки схемы

Чертёж будущей раскладки проводов в частном деревянном доме может быть выполнен даже от руки. Главное, что нужно сделать — это разметить все кабели под проводку, распределительные коробки, розетки, выключатели и выводы под осветительные приборы. Грамотно составленная схема поможет не запутаться на этапе прокладки, а в процессе эксплуатации дома исключит повреждения проводов (например, если придётся сверлить стену).

Розетки и выключатели надо спланировать таким образом, чтобы в будущем они были в открытом доступе (не за крупной мебелью или за дверями). Пошаговая инструкция с фото и видео поможет составить идеальную схему для вашего домовладения.

ЭТО ВАЖНО: Опытные электрики рекомендуют собирать линии для осветительных приборов в несколько групп (группировка по комнатам). Для розеток стоит предусмотреть отдельные силовые линии.

Организовывая пространство кухонной зоны следует учитывать заявленную мощность бытовой техники. Количество розеток должно соответствовать количеству приборов. Это обеспечит их безопасную эксплуатацию, а также облегчит обслуживание распределительного щитка.

Правильная схема = максимально безопасная сеть. Электроснабжение дома — единая, бесперебойно работающая система, в которой всё продумано до мелочей: от сечения и типа кабеля, до мощности защитного автомата.

Как развести электропроводку в деревянном доме

В зависимости от выбранного способа устройства (закрытый, ретро или в кабель канале) для монтажа  потребуются следующие инструменты и материалы:

• — кабели (длину лучше брать «с запасом»),клеммники, распредкоробки, пластиковые «стаканы» для розеток и выключателей
• — дрель и перфоратор с насадкой по дереву
• — клипсы для закрепления металлогофры
• — шуруповерт и саморезы

Согласно подготовленной схеме, перфоратором в стенах вырезаются круглые отверстия под распределительные коробки, выключатели и розетки. Производится монтаж. При прокладке кабелей в стальной трубе, следует зашкурить все металлические заусенцы  в местах соединений, иначе сохраняется опасность повреждения изоляции.

ЭТО ВАЖНО: Отверстия для распределительной коробки нужно высверлить над каждым из выключателей. В местах где они будут расположены, лучше оставить хвосты кабеля «с запасом» до 20 см. Так устройство разводки и подключения будет проще.

Разводка электропроводки по гофрам или кабель каналам не требует высверливания дополнительных отверстий. Надо лишь нанести линии разметки вдоль стен как на подготовленной схеме. Затем обозначаются места крепления распределительных коробок и выключателей/розеток. Далее с помощью шуроповёрта на деревянной стене крепится кабель канал, в который укладывается провод соответствующего сечения.

Как внешняя, так и внутренняя проводка должна монтироваться без лишних скруток и соединений. Чаще всего замыкание и возгорание случается именно в них. Если есть необходимость, то два кабеля «спаиваются» с помощью специализированных клеммников, а не изоленты или паяльника.

ЭТО ВАЖНО: Производите монтаж проводки современными кабелями с цветной маркировкой. Ноль — это провод с синей или сине-белой изоляцией, заземление — сочетания жёлтого и зелёного, фаза — любые другие цвета и оттенки.

Устройство распределительного щита и УЗО

Выбирать размер распредщита следует таким образом, чтобы после подключения всех кабелей и приборов, в нем оставалось место. Так у вас останется возможность при необходимости подключить к нему ещё несколько потребителей.

ПРАВИЛА МОНТАЖА ПРИ ОРГАНИЗАЦИИ ЩИТА:

1. В месте входа кабеля в щит устанавливается мощный вводной автомат, рассчитанный выдержать нагрузку со всего домовладения.
2. Фаза, отходящая от автомата подключается на первую клемму счётчика. Ноль выводят на третью клемму. На второй клемме прибора учёта — выход фазы, а на четвертую подключают нулевой отвод.
3. Автоматику в распредщите располагают слева направо: вводной автомат, прибор учёта электрической энергии, общее устройство защитного отключения. Под ними подключаются оставшиеся УЗО и автоматы каждой группы. Крупную бытовую технику, типа электрического котла или водонагревателя, лучше подключать на отдельные УЗО.

ЭТО ВАЖНО: Не пренебрегайте маркировкой групп потребителей. Обозначив каждую, вы облегчите работу с ними при эксплуатации проводки.

Ввод электропроводки в работу и тестирование сети

Когда проводка электричества в дом завершена проводят её проверку. Перед началом тестирования следует убедиться, что все бытовые и осветительные приборы отключены от сети. После включения вводного автомата электропитание подаётся на каждую линию. В случае, когда проблем не выявилось, подключаются все выводы для освещения. Отвёрткой с индикатором проводят проверку фаз, отсутствия напряжения на нулевом проводе и заземлении в розетках. Если всё исправно, то, после отключения автомата, необходимо протянуть все контакты.

Если вы уверены, что лучшая электропроводка — это та, которая сделана собственными руками,  помните:

• — то какой кабель выбрать зависит от заявленной мощности приборов
• — не стоит экономить на материалах. Выбирайте продукцию тех производителей, которые хорошо зарекомендовали себя на рынке
• -.минимум спаек и скруток, максимум цельного провода от защитного автомата до точки назначения.

Скрытая проводка в деревянном доме как дань эстетике + видео

Бревенчатый сруб или коттедж из бруса: любая постройка из древесины, независимо от пропитки материала антипиренами, пожароопасна, и многие хозяева задаются вопросом – нужна ли скрытая проводка в деревянном доме.

Возможна ли скрытая проводка в деревянном доме?

В квартире высотного дома для того, чтобы проложить электросеть в помещениях, бетонные стены подвергают штроблению, то есть протачивают неглубокие канавки. С кирпичом зачастую поступают проще, просто скрывая проводку под толстым слоем штукатурки. В постройках из бревен или бруса дела обстоят несколько сложнее. Даже самый качественный кабель может легко выгореть вследствие случайного короткого замыкания, из-за чего велика вероятность возникновения пожара. Конечно, есть оптимальный выход – проложить сеть так, чтобы все провода были на виду. Но многим такой вариант покажется неэстетичным.

Допустима ли скрытая электропроводка в деревянном доме? Вполне, если использовать специальные каналы, которые должны укладываться в стены. Основное требование – исключить соприкосновение кабеля с древесиной. Дело в том, что даже без замыканий металлический сердечник, скрытый в изоляции, имеет обыкновение нагреваться при высокой нагрузке на сеть, которая возникает при включении нескольких бытовых приборов. Необходимо заранее позаботиться о том, чтобы деревянные стены не нагревались от проводки, и достигается это с помощью специальных коробов, рукавов или труб, прокладываемых в стенах.

Выбираем канал для протягивания кабеля

Итак, чтобы спрятать все провода в толщу стен, в бревнах или брусе придется выдалбливать выемки, пазы, полости, сквозные отверстия и так далее. Однако, как уже говорилось, даже изолированный кабель не должен соприкасаться с древесиной. В качестве меры предосторожности многие используют металлические рукава, которые для этой цели совершенно не подходят (ввиду плохих теплоизоляционных свойств), они предназначены для протягивания наружной сети. Для укладки кабелей внутри деревянных стен предназначены специальные металлические трубки, в крайнем случае – негорючие или пластиковые, которые имеют свойство затухать без внешнего вмешательства. Рассмотрим оба варианта.

Кабель-каналы из металла предпочтительнее по той простой причине, что совершенно не подвержены возгоранию. Кроме того, следует учитывать усадку стен, из-за которой пластиковые трубы, в отличие от медных, легко деформируются. С другой стороны, в углах каналы должны изгибаться, и в этом случае, если вы работаете с медью, следует набраться терпения. Дело в том, что сначала в трубку протягивают провод, после чего ее следует аккуратно согнуть на специальном трубогибочном приспособлении. При этом место сгиба должно быть с определенным радиусом, иначе есть вероятность повреждения кабеля.

Пластиковые каналы менее предпочтительны, хотя по стоимости более выгодны и позволяют сэкономить немало средств при укладке электросети. Просто помещать их лучше всего в канавки, выбитые в торцах бревен, ограничивающих дверной проем, в крайнем случае, использовать для протягивания проводов сквозь стены. В толщу перегородок между комнатами пластиковые трубки лучше не закладывать, помня об усадке венцов. Пазы с кабель-каналами закрываются вырезанными из доски или бруска заглушками, которые в дальнейшем закрываются наличниками или маскируются с помощью специальной шпаклевки для дерева с последующей шлифовкой поверхности, а также морилкой и лаком.

Как легче всего скрыть электросеть в срубе

Разводку по помещениям лучше всего делать не по стенам, а либо под половым покрытием, либо под потолочной обшивкой. Поскольку такое размещение кабелей считается скрытным, прокладываем по лагам (или под ними, если на перекрытии) медные трубки, соединяя в специальных распределительных коробках, которые ни в коем случае не должны соприкасаться с деревом. Желательно такие пересечения магистралей отделять от обшивки асбестовыми или металлическими листами. В стене, в конце каждого паза под ответвление сети, выдалбливаем выемку для монтажной коробки, поверх которой крепится розетка или выключатель. Диаметр трубы и толщина ее стенки выбирается в зависимости от сечения провода.

Допустимое сечение жилы кабеля, мм2		Необходимая толщина стенки трубы
Алюминий	Медь
Менее 4	Менее 2.5	Не нормируемая
6	—	2.5
10	4	2. 8
16; 25	6; 10	3.2
35; 50	16	3.5
70	25; 35	4.0

Скрутки проводов, даже прикрытые распределительными коробками, должны быть изолированы колпачками, особенно в тех местах, где древесина расположена в непосредственной близости. Если планируется обшивать стены вагонкой, можно пускать кабель-каналы прямо по их поверхности, не выдалбливая пазы. Как раз в этом случае наиболее уместны негорючие пластиковые трубы, причем, независимо от материала, провода должны быть скрыты в них полностью, особенно в местах соединения с распределительными коробками. Как вариант, возможна комбинированная схема, когда магистрали скрыты в металлических желобах и трубах под обшивкой стен, пола и потолка, а разводка по точкам выполняется полуоткрытая, в коробах.

Открытая проводка в деревянном доме как часть дизайна

Прятать кабели совсем не обязательно, если стены не планируется скрывать под обрешеткой с последующей отделкой штукатуркой или под обоями. С бревенчатыми перегородками между комнатами будет прекрасно сочетаться наружная электропроводка, в деревянном доме это решение может стать частью дизайна. Впрочем, если вам кажется, что электросеть, протянутая по стенам и потолку, не будет сочетаться с картинами и ковриками, ее можно уложить в пластиковые короба, которые впишутся в любую обстановку.

Также допускается прокладывать кабели в специальных каналах декоративных плинтусов, что удобно при евроремонте, когда не хочется делать квартиру похожей на офис, используя короба. Некоторые домовладельцы применяют пластиковые гофрированные трубки, отличающиеся гибкостью, но совершенно не защищающие проводку и не обладающие эстетическим видом. В нежилых помещениях очень часто монтируют кабели с помощью металлических скоб, такой вариант уместен в санузле или в бане, а также в мастерской, гараже, в погребе или в сарае.

Внешняя электросеть удобна тем, что легко найти и исправить повреждение, возникшее вследствие короткого замыкания или по иной причине.

Наиболее интересна открытая электропроводка в деревянном доме, выполненная в стиле «ретро», когда скрученные косичкой медные изолированные провода протягиваются прямо по стене, с закреплением с помощью керамических изоляторов. В магазинах нередко можно найти модели розеток и выключателей в стиле 30-40 годов, с массивными корпусами (хотя почти наверняка в розетках будет присутствовать контакт заземления). Единственное условие при организации такой сети – соблюдать между кабелем и стеной промежуток в 10 миллиметров. Однако у данного типа есть и минусы, в частности: открытый доступ детей к проводам (а вдруг ножницами порезать возжелают), а также высокая стоимость и дефицит керамических роликов для крепежа двужильной скрутки.

Оцените статью: Поделитесь с друзьями!

видео-инструкция по монтажу своими руками, особенности кабелей для проводки, цена, фото

Все фото из статьи

В деревянных домах электропроводка монтируется, как правило, открытым способом. Причем в связи с некоторыми особенностями древесины как строительного материала, этот процесс имеет ряд особенностей. В данной статье мы подробно рассмотрим, как выполняется открытая проводка в деревянном доме своими руками и какие к ней предъявляются требования.

Открытая проводка в деревянном доме

Общие сведения

Достоинства

В первую очередь следует сказать, что открытой называется проводка, которая находится на виду, т.е. провода располагаются на поверхности стен и потолка, в то время как скрытая прокладывается под отделкой.

Открытый вариант монтажа обладает некоторыми серьезными достоинствами:

• Является более безопасным.
• Цена электромонтажных работ ниже. Кроме того, можно их выполнить самостоятельно.

Также следует отметить, что деревянные дома зачастую вовсе не имеют отделки, в результате чего открытый монтаж является единственным способом выполнения разводки.

Пример маскировки открытой проводки

Недостатки

Что касается недостатков, то основным минусом такой проводки является визуальная непривлекательность. Своим видом она может несколько испортить интерьер и даже придать ему вид офиса. Однако, при правильном подходе к оформлению, проводку можно замаскировать или даже сделать ее частью декоративных элементов, к примеру, при стилизации дома под старину.

Другим ее минусом является то, что расположенные на виду провода остаются незащищенными, а это может привести к случайному их повреждению, к примеру, во время переноски мебели. Правда, решить проблему можно спрятав провода в специальные короба.

Медный кабель ВВГнг

Основные требования

При выполнении проводки в деревянном доме необходимо учитывать, что древесина является легко воспламеняющимся материалом. Короткое замыкание вполне может стать причиной возгорания деревянной поверхности. Поэтому правила монтажа открытой электропроводки в деревянном доме запрещают соприкосновение проводов со стенами или другими деревянными поверхностями.

Кроме того, имеются и другие важные требования:

• Жилы проводов должны быть медными и обязательно изолированными негорючим материалом.
• Прежде чем выбрать сечения провода, необходимо правильно выполнить его расчет, чтобы нагрузка не превышала допустимую норму. В идеале запас мощности должен составлять 30 процентов.
• В распределительном щитке обязательно должен быть установлен УЗО и автоматический выключатель.
• Короба и каналы, в которых укладываются провода, должны быть выполнены из негорючего материала.

Это основные правила открытой электропроводки в деревянном доме, однако, помимо них имеются и другие некоторые нюансы, с которыми ознакомимся ниже.

Пример простой план-схемы

Подготовительные работы

План-схема

Работа по монтажу любой электропроводки, в том числе и открытой, начинается с выполнения план-схемы.

Чтобы правильно ее составить, необходимо заранее определиться с расположением всех элементов, таких как:

• Осветительные приборы;
• Выключатели;
• Розетки.

Чтобы правильно расположить розетки в деревянном доме и рассчитать необходимое сечение кабеля, нужно определиться с основными электроприборами, которые будут использоваться в доме.

Это могут быть:

• Электрообогреватели;
• Стиральная машина;
• Телевизоры;
• Кухонная бытовая техника и пр.

Определившись со всеми этими моментами, следует выполнить план дома и на нем графически изобразить разводку с наиболее оптимальным расположением кабелей.

При этом необходимо руководствоваться следующими правилами и рекомендациями:

• Распределительный щит целесообразней расположить в коридоре. Уровень над полом должен составлять около двух метров, чтобы до него не могли дотянуться дети.
• Розетки могут располагаться на любой высоте, так как ни ГОСТы, ни ПЭУ этот параметр не регламентируют.

Оптимальная схема расположения выключателя и розеток

• Рекомендуемая высота расположения выключателей составляет 80 – 150 мм. Из эстетических соображений лучше разместить их на одинаковой высоте.
• Линия может проходить либо вертикально, либо горизонтально, при этом все повороты выполняются под прямым углом.

На основе полученной схемы следует подсчитать необходимое количество проводов и других элементов, которые нужно приобрести, чтобы выполнить монтаж проводки.

Обратите внимание!
Готовую план-схему необходимо согласовать с Госэнергонадзором.
При этом специалисты помогут рассчитать сечение кабеля и указать на ошибки, если они имеются.

Схема ввода электричества в дом надземным способом

Прокладка линии от улицы к дому

Наиболее ответственным этапом является ввод электричества в дом. Он может быть выполнен двумя способами:

Способ ввода	Особенности
Надземный	Кабель заводится в дом от столба, при этом точка ввода находится на высоте не менее 2,75м. Такой вариант является наиболее простым и дешевым, однако, линия может повредиться в результате сильных порывов ветра, падения деревьев и пр. Кроме того, если линия расположена на расстоянии более 25 метров от дома, потребуется дополнительная опора, что приведет к увеличению затрат на ввод электричества.
Подземный	Такой способ прокладки проводки в деревянном доме является более трудоемким и дорогостоящим, но в то же время более надежным и долговечным.

Обратите внимание!
При подземной прокладке, ввод должен осуществляться сквозь фундамент, но не под ним.

Схема ввода электричества в дом подземным способом

Следует отметить, что ввод кабеля через стену осуществляется через стальную гильзу, выполненную из толстостенной трубы. Что касается подключения проводки к линии электропередач, то этой работой должны заниматься исключительно специалисты соответствующей службы. Они же выполняют монтаж счетчика и его опломбировку.

Варианты монтажа открытой проводки в помещении

Правила открытой проводкой в деревянном доме допускают ее монтаж несколькими способами:

• В гофре из ПВХ;
• В кабель-каналах;
• На скобах;
• На фарфоровых роликах.

Ниже подробней ознакомимся с каждым из этих вариантов.

Обратите внимание!
Все соединения кабелей должны выполняться исключительно при помощи специальных клемм, но не скруток.

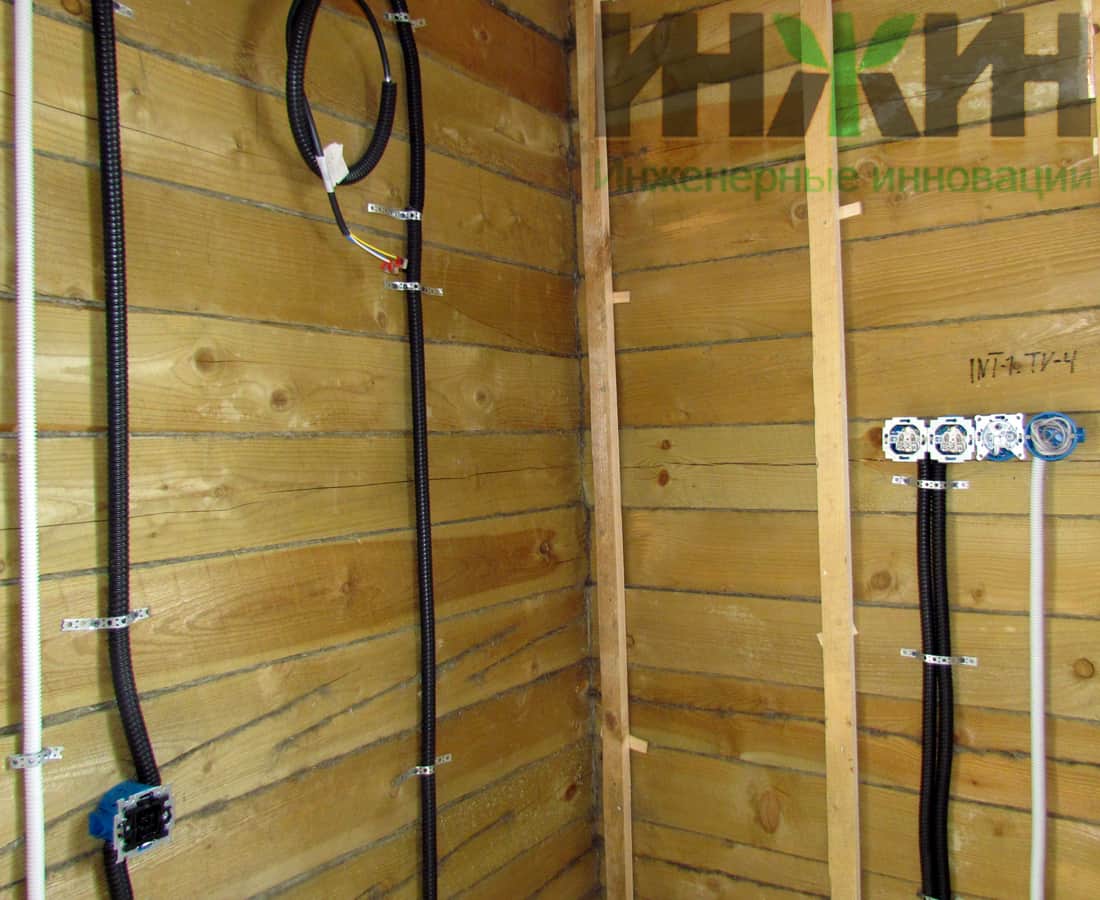

Пример разводки при помощи гофрированной трубы и специальных клипс

В гофрированной трубе

Разводка электропроводки в гофрированной трубе пользуется большой популярностью, причем не только в деревянных домах, но и других помещениях.

Связано это со следующими ее достоинствами:

• Имеет разные размеры, благодаря чему в трубе можно разместить несколько кабелей.
• Легко гнется, что позволяет без труда выполнять повороты под 90 градусов.
• Легко крепится к деревянной поверхности. Для этого можно воспользоваться пластиковыми клипсами или металлической стяжкой.
• Благодаря тому, что гофра выполнена из ПВХ, она не горит, в результате чего соответствует требованиями пожарной безопасности.

Правда, наряду с достоинствами гофра имеет и некоторые недостатки:

• На горизонтальных участках она провисает и изгибается, в результате чего проводка приобретает неопрятный вид.
• На поверхности трубок быстро скапливается пыль, причем ее очень сложно удалить.

По этим причинам не всегда имеет смысл прятать провода в гофру.

На фото – пример разводки в кабельных каналах

Кабель каналы

Альтернативой гофре являются пластиковые лотки и короба, которые еще называют кабель-каналами.

Как и гофра, они выполнены из негорючих материалов, но при этом обладают рядом достоинств:

• Легко собираются из отдельных деталей.
• Смотрятся более опрятно, чем гофра, благодаря правильным ровным формам.
• Существует множество цветов, благодаря чему кабель каналы можно неплохо вписать в любой интерьер.

Единственным недостатком коробов является то, что их нельзя использовать для недавно построенных домов, которые еще не дали усадку. Если их установить в таком доме, то они вскоре деформируются и растрескаются.

Совет!
Проложить проводку можно в специальных пластиковых плинтусах с кабель-каналами.
В этом случае часть линий будет полностью скрыта.

Дюбель хомут (скоба) для кабелей

Скобы

При монтаже проводки на специальных пластиковых скобах кабеля остаются открытыми. Поэтому к ним повышаются требования. В частности, кабель для открытой проводки в деревянном доме должен иметь двойную изоляцию.

К примеру, можно использовать ВВГнг или даже NYM, который обладает тройной оплеткой. Оплетка последнего не поддерживает процесс горения и выделяет небольшое количество дыма в случае короткого замыкания.

Надо сказать, что это способ монтажа простой и дешевый, однако, лишенный эстетичности, ведь к стене или потолку, как правило, крепится не один провод, а несколько кабелей.

Выполненная проводка при помощи керамических роликов в стиле ретро

Фарфоровые ролики

Монтаж проводки на фарфоровых роликах является отличным вариантом для интерьеров, оформленных в стиле ретро. Дело в том, что этот способ является очень старым и выглядит достаточно винтажно и в то же время симпатично.

Его принцип основан на том, что вдоль линии устанавливаются керамические ролики. При этом в качестве кабелей используется скрученный медный провод, который надевается на керамические ролики. В результате между стеной и проводом получается воздушное пространство, что необходимо для обеспечения пожарной безопасности.

Совет!
При монтаже проводки можно использовать комбинированный метод, к примеру, на потолке или другой ровной поверхности использовать кабель каналы, на стене уложить провода в гофру, а по полу провести их в плинтусах.

Как и в предыдущем случае, при таком монтаже кабель должен иметь двойную изоляцию.

Установленные на деревянной стене розетки

Порядок монтажа проводки

Краткая инструкция по монтажу проводки выглядит следующим образом:

• Прежде всего,необходимо выполнить разметку расположения линий, выключателей, розеток, и светильников и пр.
• Затем подготавливаются места установки розеток и выключателей. Для обеспечения максимальной пожарной безопасности, все электроприборы необходимо монтировать на стальные пластины, которые служат прокладкой.
• Далее выполняется монтаж электроприборов.
• Затем согласно разметке осуществляется прокладка непосредственно электропроводки. Данный процесс зависит от способа монтажа кабеля. При использовании кабель каналов или керамических роликов, их следует прикрепить к поверхностям вдоль разметки. Если же используется гофра, можно вначале завести в нее кабель и затем прикрепить к стене или потолку.
• После прокладки линий осуществляется подключение всех электроприборов.
• Далее разводка соединяется в распределительной коробке при помощи специального приспособления, которое называют звездочкой.

Распределительная коробка с клеммами

Обратите внимание!
В местах прохода проводов сквозь стену необходимо использовать металлические гильзы.
Причем на их края желательно надеть пластиковые втулки, чтобы не повредилась оплетка проводов.

На этом монтаж проводки практически завершен. Теперь нужно лишь подключить разводку к щитку. Однако, прежде чем это сделать необходимо пригласить профессионального электрика, чтобы он проверил правильность и качество монтажа. Также специалисту следует доверить и подключение проводки к щитку.

Вот, собственно, и все основные моменты, которые необходимо знать для самостоятельного монтажа электропроводки в деревянных домах.

Вывод

Монтаж проводки в деревянном доме открытым способом является довольно простой процедурой. Однако,она требует строгого соблюдения вышеперечисленных правил, так как от качества электропроводки зависит безопасность проживания в доме. По этой же причине все наиболее ответственные этапы работы необходимо доверить специалистам.

Из видео в этой статье можно ознакомиться с дополнительной полезной информацией по озвученной выше теме.

Как сделать ретро электропроводку в деревянном доме своими руками (видео)

Содержание

Стиль ретро является популярным направлением в дизайне и часто используется для обустройства загородных домов: как в интерьере, так и для обустройства наружной части — фасада. Частный дом с его деревянными стенами и полами — подходящая площадка для ретро-дизайна, так как дерево более винтажный материла, нежели бетон или пластик. Но подобное преимущество сопряжено с рядом трудностей, такими как приобретение соответствующей электропроводки, ее прокладка и монтаж .

Особенно актуальной эта проблема является в деревянном строении. Поскольку данный материал относится легковоспламеняемым, требуется соблюдать осторожность во всем, что касается электричества. Так, монтаж электропроводки внутри деревянных элементов грозит серьезной опасностью при коротком замыкании, потому преимущественно используется наружная прокладка проводов. Чтоб не нарушать принципы дизайна и сохранить необходимый внешний вид, рекомендуется вместо стандартного кабеля применять особый тип электропроводки — оформленную под ретро.

Примеры ретро проводки в загородном доме

Типичная ретро проводка в первой половине ХХ века представляла собой два соединенных проводка. Каждый такой проводок был одножильным, состоял из множества проволок, свитых друг с другом по спирали. Для данной электропроводки предусматривалась одинарная изоляция, а в качестве крепежных элементов применялись опорные ролики из фарфора. Какие-либо ответвительные коробки не использовались, а скрученные вместе проводки убирали под изолирующую часть, чтобы электропроводка не торчала и по возможности не портила интерьер. Примеры подобных работ можно увидеть на старых фотографиях, видео и ретро-иллюстрациях.

Современные требования противопожарной безопасности относят такой тип проводок к недопустимым, тем более в деревянном доме. Но ее наружный вид идеально соответствует ретро-стилистике. Поэтому дизайнеры при оформлении интерьера используют качественную имитацию: заводские провода с индексами НГ и LS, пригодные для открытой прокладки. Внешняя оболочка таких проводов изготовлена из пластика. Иногда для покрытия используется шелк, пропитанный негорючим составом. Подобная наружная проводка в деревянном доме ретро выглядит уместно и является безопасной.

Можно сделать ретро проводку в деревянном доме и своими руками. Для этого одножильные проводки свиваются в цельный жгутик. Он может включать два-три проводка: это определяется наличием/отсутствием заземления в деревянном загородном доме. При монтаже рекомендуется делать через равные промежутки небольшие петельки из проводков и надевать их на ролики-изоляторы (с помощью последних электропроводка прикручивается к потолку, стенам и проч.). Также при прокладке провода необходимо позаботиться о термоусаживающей трубке, которую перед монтажом следует надеть на жгут.

Важно: делать монтаж ретро проводки в деревянном доме своими руками имеет смысл лишь в том случае, если уже имеется опыт самостоятельного проведения подобных работ. Если такого опыта нет, стоит обратиться к специалистам.

По цвету электропроводка должна согласовываться с интерьером. Для деревянных панелей подойдет золотистый или коричневый провод. Другой пример наружной электропроводки — классический черный. Перед покупкой можно посмотреть, как выглядит ретро проводка в интерьере деревянного дома на фото, а потом выбрать свой вариант.

Прокладка ретро проводки в деревянном доме

Перед началом прокладки проводов стоит посмотреть видео или фото примеров по монтажу ретро проводки в деревянном доме, изучить технические рекомендации. Для тех, кто уже проводил монтаж кабелей самостоятельно, в данной технологии нет ничего сложного, делать это можно своими руками, но важно в точности выполнить инструкции.

На начальном этапе необходимо определиться, где будут располагаться выключатели и источники света. Ретро-стилистика предполагает использование многочисленных светильников с разными показателями интенсивности высоты освещения. В одной комнате могут рядом располагаться высокий торшер, бра, несколько низко нависающих ламп. Стоит сразу определить местоположение всех проводок, чтобы потом следовать плану.

Когда план проводок готов на бумаге, он переносится на стену и потолок. Деревянный дом удобен в этом отношении: можно сделать пометку в каком-либо месте карандашом, а потом стереть ее. Если расположение проводок в плане — строго вертикальное либо горизонтальное, не стоит полагаться на свой глазомер: лазерный уровень поможет построить ровные линии на поверхности. Это устройство работает просто и эффективно (существует много видеоматериалов по его применению), его можно приобрести в магазине либо сделать самостоятельно.

После нанесения разметочной трассы для проводок устанавливаются фарфоровые ролики-изоляторы. Они, как и ретро проводка, вписываются в стиль, удачно смотрятся на деревянной поверхности и не будут выбиваться из интерьера. Монтаж роликов в деревянном загородном доме имеет свои правила. Расстояние между ними не может превышать 50см., а розетку от первого изолятора должно отделять не более 5см. Для монтажа изоляторов есть свой инструмент: саморезы по деревянной поверхности.

Согласно разработанной схеме устанавливаются выключатели, розетки, наружные распределительные коробки в стиле ретро.

Важно: при составлении плана необходимо думать не только о красоте интерьера, но и об удобстве, чтобы избежать какого-либо дискомфорта.

После открытия двери рука должна сразу находить выключатель, чтобы зажечь в доме свет. Не стоит прокладывать электропроводку в доступном для детей месте: даже небольшой проводок может нести для них угрозу. То же правило касается розеток и распределительных коробок: их расположение нужно продумать так, чтобы рука не могла случайно задеть их. Загородный дом важно сделать безопасным для всех жильцов.

Следующий этап — прокладка ретро проводок между фарфоровыми роликами. Деревянный дом — место повышенной пожароопасности, поэтому скрутку проводов использовать не стоит во избежание проблем. Интерьер от этого не проиграет (можно посмотреть, как выглядит нескрученная ретро проводка в деревянном доме на фото). От стены до проводка расстояние должно составлять 1см. и более.

Когда прокладка проводов во всем деревянном загородном доме завершена, следует провести визуальный наружный осмотр. Если проблем не выявлено, можно включать свет, подключать видеоаппаратуру и пользоваться приборами.

Минусы проводок в ретро-стиле

Загородный деревянный дом априори требует крупных финансовых вложений. И наружное оформление, и интерьер стоят дорого. Поэтому стоит открыть калькулятор и посчитать, в какую сумму обойдется ретро-стиль (учитывая, что каждый проводок в стилистике ретро будет дороже обычного).
Из других ограничений — невозможность использования ретро проводок для подключения приборов высокой мощности. А загородный дом нуждается в них больше квартиры. Электропроводка в ретро-стиле не годится для варочных поверхностей, водонагревательных приборов и т.п. Кабель имеет максимальное сечение 2.5мм., поэтому не выдерживает высоких токовых нагрузок.

Важно: наружный монтаж ретро проводки на открытых частях веранды, фасаде и т.п. не допускается в связи с низкой степенью ее защиты от влаги. Исключения составляют некоторые деревянные сооружения, такие как закрытая деревянная беседка. Можно изучить фото и видео с примерами прокладки ретро проводки в таком сооружении. В связи с непригодностью стилизованных проводок для наружных работ при электрификации фасада кабель под ретро придется заменить на обычный.

Плюсы

Неоспоримое преимущество проводок в ретро-стиле — привлекательный наружный вид. Используемая для оформления комнат в квартирах и загородных домах, дизайнерская электропроводка хорошо выглядит в реальности и на фото. По этой причине деревянный загородный дом в данной стилистике пригоден как для проживания, так для фотосессий и видеосъемок.

Прокладка кабелей несложная, процедура электрификации загородного дома мало чем отличается от стандартной. Необходимо учитывать уникальные особенности проводок, выполненных в ретро-оформлении (наличие фарфоровых изоляторов, способ размещения на деревянной поверхности). В остальном же вопросов с открытой прокладкой ретро-проводов нет.

Преимущество проводок под ретро — противопожарная обработка. Деревянный загородный дом будет в безопасности, если использовать современную и качественную ретро-проводку.

Как удешевить стоимость

Учитывая стоимость проводок под ретро, а также то, в какую сумму обходится сам деревянный загородный дом, рациональным шагом будет сократить смету. Сделать это можно путем комбинирования. Так, материалы с ретро-дизайном можно оставить для наружного оформления (видимая часть стен, потолка и т.п.), а группу простых кабелей провести вне поля зрения. Тот же деревянный пол закроет неприглядный провод от посторонних взглядов, гофре либо трубу с проводами можно спрятать под деревянный плинтус. Открыть стоит лишь те детали, которые вписываются в дизайн.

Это решение сработает и для того, чтобы оснастить деревянный загородный дом мощными электроприборами. Кабель с со стационарным приемником можно проложить отдельно для плиты или бойлера, а для других комнат — использовать проводку в ретро-оформлении.

При электрификации загородных деревянных домов находят и еще один вариант экономии. Проводка, которая питает группы, выполняется обычным кабелем и зашивается под деревянный щит, а для выключателей, светильников и т. п. используется стилизованная проводка. Это позволяет сэкономить на материалах и оформить весь деревянный дом в желаемой стилистике.

Проводка в деревянном доме — скрытая и открытая (ретро)

проводка в деревянном доме

Содержание статьи:





Деревянные дома, не смотря на обилие строительных материалов, пользуются устойчивым спросом. Строительство загородного дома или дачи из этого материала сопряжено с определенными сложностями и не последняя из них проводка в деревянном доме. При ее прокладке необходимо строго руководствоваться Правилами установки электромонтажа и требованиями, которые собраны в Своде правил противопожарной защиты.

И надо понимать, что это не прихоть. Любое отступление от требований, изложенных в этих документах, может привести к необратимым последствиям.

Принимая решение о прокладке проводки в деревянном доме своими руками, домовладелец должен знать и осознавать, что деревянный дом источник повышенной пожарной опасности.  Соответственно к прокладке силовой сети предъявляются совершенно другие требования, существенно отличающиеся от тех, которые применимы в городской квартире.



Основные требования к электропроводке в деревянном доме

Сухая статистика говорит о том, что большая часть возгораний, которые возникают в домах, построенных из дерева, прямо связаны с неправильным выполнением работ по обустройству электрической проводки или ее неверной эксплуатацией.

выбор силовых кабелей

Главное требование – это правильный выбор силовых кабелей. Они должны не только выдерживать требуемые нагрузки, но и иметь как минимум запас 30% запас прочности.

Кабели должны быть защищены специальной оболочкой, которая изготовлена из негорючих материалов и способна противостоять различным механическим воздействиям.

Электрическая сеть должна быть максимально спрятана, но вместе с тем все соединения должны быть доступны. Это необходимо для того, что бы при необходимости, можно было выполнить осмотр или мелкий ремонт.

Кроме этого, при монтаже электрической сети надо обязательно учитывать методы соединения проводов из алюминия и меди. Требования к проводке говорят и том, что необходимо устанавливать УЗО. Это устройство будет отключать подачу электричества в случае возникновения нагрузки.

Еще одно требование гласит о том, что для потребителей с высокой мощностью необходимо обустроить отдельную ветку. Она понадобится для подключения стиральной или посудомоечной машины, электрического духового шкафа и пр.

Монтаж электрической проводки в доме, построенном из древесины, должна быть выполнен в специальных гофрированных рукавах, которые можно приобрести в магазинах, которые продают кабели, провода и пр. Эти рукава подбирают под провода исходя из их назначения. Например, провода, используемые в бытовых целях, могут быть уложены в гофрированные рукава, выполненные из полимерных материалов.



Выбор провода и устройств

Выбор провода

Перед тем как выбрать провод с помощью, которого будет создаваться электрическая сеть в доме, построенном из дерева необходимо подсчитать количество потребляемой мощности. То есть необходимо просуммировать мощность всех установленных в доме приборов, работающих от электричества. Но при этом необходимо помнить о том, что правила установки электромонтажа (ПУЭ), определяют то, что кабель, выполненный из меди, который будет использован для создания домашней сети, не должен быть меньше 2,5 кв. мм в поперечнике. Это полностью соответствует диаметру в 1,8 мм. Он должен выдерживать нагрузку порядка 16 А. Это позволяет спокойно выдерживать  длительный ток для проводов из меди, до 3,5 кВт.

При сборе информации необходимо учитывать то, что не все приборы работают одновременно.

Скрытая проводка в деревянном доме

Почему, большая часть домовладельцев предпочитает установку скрытой электрической проводки? Ответ лежит на поверхности — эстетикой. На стенах нет никаких проводов, розетки и выключатели спрятаны в стены и это не доставляет ни каких сложностей при проведении отделке стен и при расстановке мебели. Но это не самое главное, грамотно выполненная прокладка кабеля в деревянном доме снижает вероятность возникновения возгорания.

Скрытая проводка в деревянном доме

Кроме вышеперечисленного скрытая проводка в деревянном доме предоставляет домовладельцу определенные преимущества, например:

• высокая ремонтопригодность;

• низкий риск механического повреждения провода;

• арматура (розетки, выключатели) не собирают на своей поверхности пыли.

Но наличие такой проводки представляет собой определенную опасность.  Дело в том, что домовладелец не может постоянно наблюдать за состоянием проводки и проводить своевременное обслуживание и ремонт участков провода, которые подверглись старению и разрушению. Кроме того, могут возникнуть сложности при подключении новых точек подключения.

При выполнении скрытой проводки, домовладелец понесет дополнительные расходы на приобретение дополнительных материалов, необходимых для сокрытия проводов и углубления в стены арматуры.

Открытая проводка в деревянном доме

Перед тем как начать работы по прокладке электрической проводки необходимо провести подготовку. То есть, надо заранее разметить месте где буду устанавливаться розетки, выключатели, осветительные приборы, щиты и другое оборудование. Выбрать метод проведения проводки. Открытая проводка в деревянном доме может быть выполнена несколькими способами.

Открытая проводка в деревянном доме

На роликах, выполненных из фарфора или изоляторах. Так уложена проводка в старых домах. Для укладки проводов можно использовать гофру или трубы выполненные из ПВХ, в металлической гофре или трубах. Кроме того, при выполнении этих работ применяют короба и кабель-каналы, так же выполненные из ПВХ.

Внутреннюю проводку, называют – ретро.

Выбор сечения кабеля и его подключение

Выбор сечения кабеля

 Диметр кабеля для проводки, выбор сечения можно, используя два метода – по установленной мощности и по объему потребления рабочего тока. Кстати, последнюю цифру можно также найти в паспорте или руководстве по эксплуатации. Если таких данных нет в технической документации, данные о потребляемой силе токе можно получить, выполнив замеры с применением амперметра.

Выбор сечения кабеля

Важно! Выполняя расчет установленной мощности, желательно учесть возможность увеличения количества бытовой техники в доме сделать определенный запас, как правило, он лежит в пределах 30% от установленной мощности. Это позволит в дальнейшем избежать переделки силовой сети в доме или квартире.

Существует прямая зависимость между потребляемым током и диаметром провода, по которому этот ток будет подаваться.

Рассмотрим пример. Предположим, что утром, собираясь на работу, жилец включает чайник, печку, кофеварку. Объем потребляемого тока в это время составит сумму мощностей, которые потребляют эти приборы. В нашем случае она составит 7+8+3=18 А. если учитывать то, что работает холодильник, телевизор и пр., то общая мощность составит порядка 20-25 А.

Выбор розеток и выключателей

Выбор розеток и выключателей

Для установке в доме, должны быть использованы только те приборы, которые для этого предназначены.

Монтажные работы пошаговая инструкция

Монтажные работы

Перед проведением монтажа открытой проводки необходимо выполнить разметку ее проведения. Разметке подлежат не только линии прокладки проводов, но и места установки электроарматуры. Эта работа требует вдумчивого отношения, в противном случае все будет необходимо переделывать.

Вход электрической линии в дом

Самостоятельно подведение кабеля от ЛЭП в дом, самому лучше не выполнять. Это должны сделать специалисты из местной энергоснабжающей организации, именно они уполномочены выполнять работы подобного типа. Если будет обнаружено самостоятельное подключение, то высока вероятность привлечения к административной ответственности.  Кстати, это касается и воздушного подключения, и подземного.

Вход электрической линии в дом

Подводка электричества по воздуху хороша тем, что этот способ не требует больших затрат времени и денег. Но, к сожалению, не все дома могут быть подключены таким способом. Ввод силового провода должен быть выполнен на высоте не меньше чем 2,75м. Если высоты недостаточно, на стене должен быть установлен электрический щиток, с вмонтированным в него устройством УЗО.

Установка распределительного щитка

Распределительный щиток фиксирую на стене при помощи саморезов. В нем должны быть установлены DIN-рейки, на которые будут установлены все устройства. Монтаж должен выполняться в соответствии с заранее подготовленной схемой.

Установка распределительного щитка

В щитке устанавливают автоматы, УЗО и электрический счетчик. Все приборы установленные в счетчике должны быть подписаны.

Укладка кабеля

Укладка проводов через стены должна выполняться только через специальные гильзы.  Они могут быть выполнены из полимеров или металла. Для их установки необходимо проделать отверстия по размеру гильзы. Ее необходимо установить таким образом, что бы торцы выступали на 1 сантиметр от стены. После того, как гильза установлена в стену, на ее края необходимо надеть защитные втулки, которые будут предохранять провода от повреждения.

Укладка кабеля

После того, как установлены приспособления для проведения проводов, можно выполнять укладку проводов в соответствии с заранее размеченной трассой.

Для открытой проводки целесообразно использовать негорючий кабель.

Монтаж распределительных коробок

В местах, где планируется разведением проводки к точкам подключения необходимо устанавливать распределительные коробки. их выполняют из полимерных, огнестойки материалов. К стене их фиксируют с применением саморезов или другого крепежа.

Монтаж распределительных коробок

Установка выключателей и розеток

При проведении открытой проводки можно использовать только те выключатели и розетки, которые для этого предназначены. Под ними должно быть установлено негорючее основание, на которые в последствие и устанавливают необходимые приборы.

Установка выключателей и розеток

Установка осветительных приборов

Установка осветительных приборов

Установка заземления (ЗУ)

В установленном щитке шина РЕ выполнят задачи главной заземляющей шины. К ней должны быть подключены все повторные заземляющие устройства.

Установка заземления в деревянном доме

ЗУ (заземляющее устройство) должно быть установлено в земле, недалеко от стены дома.

Это устройство представляет собой несколько металлических прутков с диаметром 16 мм и длиной порядка 3 метров. Их сваривают между собой при помощи стальной полосы 40х4 мм. Эта же полоса должна использоваться для подключения к щитку установленному в доме. Для подключения ЗУ используют одножильный провод, диаметр которого должен быть не менее диаметра кабеля, который смонтирован на входе в дом.

Конструкцию, установленную в землю, окрашивать запрещается.

По окончании установки ЗУ необходимо проверить электрическое сопротивление. Оно не должно быть больше чем 8 Ом для сети 220 В и 4 Ом для сети 380 В.



Видео по теме проводка в деревянном доме



1 проводка в деревянном доме



2  Монтаж скрытой проводки в деревянном доме



3 Выбор сечения кабеля

Электропроводка в деревянном доме — варианты монтажа

Самыми теплыми, экологически чистыми и от того самыми популярными считаются деревянные дома. Но у такого дома есть один огромный недостаток — уж очень он хорошо горит. По статистике МЧС больше половины пожаров происходит в деревянных домах, по вине неисправной электропроводки.

Происходит это из-за нарушенной изоляции электоропровода. Виной этому может быть большая нагрузка на проводку или механические повреждения изоляционного слоя. Поэтому к электромонтажным работам в деревянном доме предъявляются особые требования.

И если так называемый «мастер на все руки» прокладывает электрику по деревянному основанию и прячет ее за обшивку потолка, облицовку стен, плинтуса, в пустоты деревянных перекрытий, при этом доказывает

Вам, что «так и должно быть» и «Я сто раз так делал», гоните такого горе мастера в шею. Запомните раз и на всегда: Монтаж скрытой электроповодки в деревянных загородных домах, дачах или коттеджах с использованием гофрированной трубки ПВХ или пластиковых коробов запрещен.

Электропроводка в деревянном доме

Электромонтажные работы в деревянных домах начинаются с прокладки вводного кабеля от ЛЭП ( линия электоропередач) до распределительного щитка дома. Прокладывать кабель до распред. щитка можно двумя способами: подземным и воздушным.

Самый простой, экономичный и быстрый способ — воздушный. Для этого применяют самонесущий изолированный провод (СИП) разного сечения и с количеством жил в зависимости от выделенной мощности и количества фаз, кабельные зажимы, крепежные анкера и пр.

Преимуществом такого провода считается отсутствие несущего кабель троса. Из недостатков можно выделить то, что может быть нарушен эстетический вид здания, меньше срок службы, возможность повреждения кабеля близко растущими деревьями.

При подземном способе прокладки кабеля не нарушается внешний вид фасада деревянного дома, срок службы увеличивается и отсутствует возможность повреждения. Для этого способа обычно применяют бронированный кабель ( ВБбШв ), который в зависимости от требуемой мощности и количества фаз имеет разное количество жил и сечение.

Под него готовится траншея глубиной минимум 80 см, в ней устраивается песчаная подушка толщиной 15 см, после чего укладывают кабель и засыпают его слоем песка на 20 см. Затем он засыпается еще на 40 см и укладывается лента с надписью «Не копать, Кабель» и далее траншею засыпают полностью.

Через вводный кабель происходит подача напряжения к распределительному щитку, а от него электропитание поставляется всем потребителям электричества.

В распред. щитке установлены:

• устройство защитного выключения,
• шины заземления и зануления,
• автоматические выключатели и автоматические дифференциальные выключатели,
• а так же другие дополнительные устройства.

Вся эта автоматика служит для защиты людей, приборов и всей электропроводки .

Распределительные электрощиты

Чаще всего, когда монтируется проводка используются электрощиты открытой установки. Популярными считаются щитки известных производителей: ABB, Moeller, Shneider Electric.

Способы прокладки

Электромонтаж можно осуществить двумя способами: открытая проводка (накладная) и скрытая. Открытая это когда электропроводка монтируется по поверхности стен, потолков.

Скрытая прокладывается внутри перекрытий, стен и т.д. Накладная — самая простая и более дешевая. Монтаж электрики при таком способе производится в негорючем ПВХ-кабель-канале, ПВХ-гофре или открытым кабелем с негорючей оболочкой и крепежом.

Электропроводка в ПВХ-коробе

В домах из бруса, оцилиндрованного бревна и каркасно щитовых домов, а так же в домах где стены обшиты вагонкой, можно производить прокладку в негорючих ПВХ коробах. ПВХ короб это пластиковый прямоугольный профиль со съемной крышкой.

Монтаж таким способом имеет ряд преимуществ: доступ к проводам и кабелям свободный и при необходимости их легко заменить; электропровод не перегревается; удобство прокладки; возможность сделать отводку в любо месте. Крышка у ПВХ короба легко снимается, что позволяет добавлять дополнительные электропровода. Сечение короба для этого должно иметь запас в 30%.

Сегодня короба выпускаются однотонные: белые, коричневые или светло-коричневые; или имитировать структуру дерева: сосна, орех. Монтаж предполагает, что проход кабеля через стены или перекрытия должен осуществляться с помощью металлических гильз.

Электромонтажные работы ретро-кабелем на изоляторах

Сегодня большую популярность набирает прокладка с помощью ретро-кабеля (витой провод на изоляторах). Особо красиво и шикарно он смотрится в домах из сруба.

Рынок электромонтажных материалов предлагает огромный выбор ретро-кабелей, особенно популярны кабели от итальянских или испанских производителей, например итальянский кабель в декоративной оплетке ретро GI Gambarelli. Белой, золотой, серой, черной или коричневой расцветок.

Электропроводка открытым способом на скобках

Такой способ используется когда прокладку в ПВХ коробе не нарушая внешнего вида произвести затруднительно или не возможно (рубленный дом стены которого не имеют отделки), ну или прихоть хозяина.

Скрытая электропроводка

Согласно правил устройства электроустановок (ПУЭ п.7.1.32) в деревянных домах скрытая электропроводка должна производиться в металлических трубах. Такой способ монтажа элктропроводки трудозатратный, долгий и обойдется дороже.

Но он же и более подходящий с дизайнерской точки зрения. Вся проводка укладывается в перекрытия до устройства полов и потолков в металлические трубки. Отводы к розеткам, включателям и лампам производятся в вертикальные технологические отверстия в стенах.

Главное, перед началом электромонтажа сразу решить где будут располагаться электропотребители, так как в отличие от накладного способа, перенести или добавить электроточку, без нарушения целостности отделки будет затруднительно, можно сказать невозможно.

В местах где будут установлены розетки и выключатели вырезаются отверстия для подрозетников и механизмов розеток и выключателей. Для этого заранее надо приобрести или хотя бы знать серию розеток и выключателей которые будут устанавливаться, так как они могут иметь разные размеры.

После того, как будет подключена электропроводка в деревянном доме обязательно воспользуйтесь услугами работников государственной электролаборатории, для проведения необходимых испытаний и измерений электропроводки.

Посмотрите видео: Скрытая электропроводка в деревянном доме

Как сделать дом в майнкрафте: 13 шагов

Введение: как сделать дом в майнкрафте

Если вы хотите построить дом в майнкрафте, вы попали в нужное место. В этой инструкции я покажу вам, как сделать в Майнкрафте двухэтажный дом с балконом. Этот дом сделан из дерева, так как из него очень легко построить дом. Я впервые делаю инструкции. Надеюсь, ты повеселишься. : D

Добавить TipAsk QuestionDownload

Шаг 1: Материалы

Примечание: вы можете использовать любую древесину, которую хотите, я выбрал дуб, потому что он выглядит гладко.

1. бревно

2 деревянные доски

3. деревянные лестницы

4. деревянный забор

5. деревянная плита

6. дверь

7. стекло или стеклянные панели

8. любой другой материал хотите украсить свой дом

Добавьте TipAsk QuestionDownload

Шаг 2: Переднее крыльцо

Сделайте дизайн 4×7 на каждом конце. Затем заполните его, как я

Добавьте TipAsk QuestionDownload

Шаг 3: Отделка переднего крыльца

Положите ограждение вокруг, оставляя дно открытым.поместите журнал в первое место, как я.

Добавить TipAsk QuestionDownload

Шаг 4: Попасть на первый этаж

Мы начнем делать стену, следуя шаблону на картинке.

Добавить TipAsk QuestionDownload

Шаг 5: Первый этаж-этаж (получить)

Поместите 16 блоков, как я сделал с каждой стороны, затем заполните дно своим забором, соединяющим его с забором крыльца. Теперь заполните его своим доски.

Добавить TipAsk QuestionDownload

Шаг 6: Больше про стены

Стены в основном представляют собой узор.Вы можете использовать светящийся камень для дубовой части, но мне больше нравится дуб.

Добавить TipAsk QuestionDownload

Шаг 7: Начало второго этажа

Обычно форму можно получить, поместив 2 блока, разрушив нижний и обойдя его, как показано выше. Затем вы просто заполняете его.

Добавить TipAsk QuestionDownload

Шаг 8: На полпути туда: D

Итак, теперь все выглядит хорошо, все, что нам нужно, это стена и крыша.

Добавить TipAsk QuestionDownload

Шаг 9: Стены второго этажа

Итак, стены готовы, шаблон довольно прост, просто следуйте шаблону вверху.Нравится дом так далеко?

Добавить TipAsk QuestionDownload

Шаг 10: The Great Balcoy

Сделайте балкон высотой 5 блоков с бревном в конце и шириной 4. Затем залейте и вставьте в забор.

Добавить TipAsk QuestionDownload

Шаг 11: Почти готово !! Крыша

Крыша в основном заключается в укладывании плит и укладке лестниц наверху, начало — это сложная часть, но я знаю, что вы научитесь.

Добавить TipAsk QuestionDownload

Шаг 12: VIÕLA, вы только что построили свой собственный дом: D

Добавить TipAsk QuestionDownload

Шаг 13: Украшения

Теперь у вас есть собственный дом, довольно круто, правда.надеюсь тебе понравилось.

Добавить вопрос Задать вопросЗагрузить

43 человека сделали этот проект!

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Электромонтаж нового дома для домашней сети

ОБНОВЛЕНИЕ: Вот битовая связка с полным текстом « Подключение вашего дома для Gigabit Ethernet 5 ЧАСТЕЙ СЕРИИ ».

Официально, мы переезжаем! Завтра мы закрываем дом, который строили.Поскольку он будет не только нашим домом, но и моим домашним офисом, пока я буду работать в Microsoft, он должен быть подключен как таковой. Он будет использовать Verizon Fiber Optic (FIOS), и мое подключение к Интернету будет со скоростью 15 Мбит / с в нисходящем направлении и 2 Мбит / с в восходящем направлении.

На фотографиях ниже изображена «обрамляющая» часть дома. Те из вас, кто читает этот блог и находится за пределами США, могут быть удивлены (или постоянно удивлены), увидев наши цельнодеревянные дома. Это единственное, чего у нас много (пока) здесь, в США … или, по крайней мере, здесь, в Орегоне.

Здесь вы видите лестницу в нашей гостиной, ведущую наверх. Стены на этой картине не изображены. Под лестница — это мой коммутационный шкаф. Дверь там в дальнем левом углу.

На картинке слева показан кусок картона, который скоро станет распределительным шкафом. У него будет прозрачная стеклянная передняя панель и замок. Вся проводка — Cat 6 (не Cat 5E), и я буду устанавливать коммутатор Netgear 10/100/1000 в этом шкафу вместе с ИБП и беспроводным маршрутизатором.Коммутатор также позволит мне маршрутизировать трафик VOIP и RJ11 через порты, поэтому я могу перенаправить порты, как в малом бизнесе.

Имеется 24 порта RJ45, в каждой комнате как минимум 2 RJ 45 и 2 коаксиальных кабеля. В офисе будет не менее 10 портов. Я просто не доверяю беспроводной связи, когда могу получить скорость жесткого диска по проводной сети. Так что для меня это Gigabit во всем.

Команда Джеффа Сэндквиста собирается выпустить « Microsoft Cribs ». Он говорит, что «мы оттачиваем фактические технологии, которые люди используют в своих домах.»Круто. Он сказал, что я могу сделать видео о нашей установке.

Я полагаю, что к концу ноября у меня все будет готово. Пожелай мне удачи! Если это интересная тема, я напишу серию постов по коммутационному шкафу, как сэкономить, как проверить емкость и т. Д.

О Скотте

Скотт Хансельман — бывший профессор, бывший главный архитектор в области финансов, теперь спикер, консультант, отец, диабетик и сотрудник Microsoft.Он неудавшийся комик-стендап, собиратель косичек и автор книг.

О рассылке новостей Хостинг от

Как физически установить дверной звонок с видеодомофоном 3 с существующим дверным звонком — справка по звонку

Физическая установка вашего видеодомофона Ring Video Doorbell 3 на существующий дверной звонок — это простой процесс. Просто прокрутите вниз, чтобы просмотреть пошаговое руководство.

Обратите внимание, что вы должны настроить свой дверной звонок Ring Video 3 в приложении Ring, прежде чем устанавливать его в своем доме.

Щелкните здесь, чтобы получить информацию о настройке видеодомофона Ring Video 3 в приложении Ring.

Шаг первый: зарядите прилагаемый аккумулятор

• Полностью зарядите аккумулятор, подключив его к источнику питания USB с помощью прилагаемого оранжевого кабеля.
• Когда горит только один из двух светодиодов на аккумуляторе, аккумулятор полностью заряжен.
• Вставьте аккумулятор в нижнюю часть дверного звонка 3 до щелчка.

Щелкните здесь, чтобы получить дополнительную информацию о зарядке кольцевого аккумулятора.

Примечание: При настройке видеодомофона 3 вы можете увидеть неправильный разряд батареи / отчет, если устройство не было полностью заряжено перед использованием.

Перед настройкой устройства полностью зарядите аккумулятор.

Шаг 2. Удалите имеющийся дверной звонок

При замене существующего дверного звонка отключите питание вашей системы дверного звонка с помощью выключателя.Затем снимите кнопку дверного звонка со стены и отсоедините провода.

Примечание: При подключении дверного звонка 3 к существующему дверному звонку требуется трансформатор с напряжением 8–24 В переменного тока, макс. 40 ВА, 50/60 Гц.

Примечание. Трансформаторы постоянного тока и большинство домофонов не поддерживаются.

Шаг третий: выровняйте свой звонок Видео дверной звонок 3

Чтобы правильно настроить ваш звонок видеодомофона 3:

• Щелкните инструментом уровня (входит в комплект) в маленькое отверстие в передней части дверного звонка 3 под камерой.
• Поместите дверной звонок 3 рядом с дверью на высоте около 48 дюймов от земли.
• Выровняйте устройство с помощью приспособления для измерения уровня.
• Отметьте места для монтажных отверстий карандашом.

Примечание: Прилагаемая пластина адаптера может использоваться для правильного выравнивания устройства при замене оригинального дверного звонка с видеодомофоном.

Шаг четвертый (необязательно): просверлите монтажные отверстия (только при установке на кирпич, бетон или штукатурку)

• Используйте прилагаемое сверло к дрели, чтобы просверлить отверстия в отмеченных вами местах.
• Вставьте прилагаемые пластиковые анкеры в отверстия. Возможно, вам понадобится молоток, чтобы забить анкеры.

Если вы устанавливаете деревянный или виниловый сайдинг, этот шаг можно пропустить.

Шаг пятый (необязательно): прикрепите удлинители проводов.

Если у вас возникли проблемы с подключением проводов, выходящих из стены, к задней части дверного звонка 3, используйте прилагаемые удлинители и гайки для проводов.

Шаг шестой: Подключите провода

Подсоедините провода, выходящие из стены, к винтам на устройстве.

Любой провод можно подключить к любому винту. Порядок не имеет значения.

Примечание : При правильном подключении на передней панели устройства должен светиться постоянный белый свет.

Шаг седьмой. Поместите дверной звонок с видеодомофоном 3 в отверстия.

Не забудьте снять инструмент уровня с передней части устройства.

Шаг восьмой: Закрутите дверной звонок 3

Вставьте все провода (и проволочные гайки, если вы их использовали) в стену и закрепите дверной звонок 3 на стене.Убедитесь, что вы используете все четыре прилагаемых винта.

Шаг девятый: Установите лицевую панель

Поместите одну из предоставленных лицевых панелей на дверной звонок, вставив ее в верхнюю часть и щелкнув на месте.

Шаг десятый: Установите стопорный винт

Используйте один из прилагаемых защитных винтов и звездообразный конец насадки для отвертки, чтобы закрепить лицевую панель. Обязательно используйте защитные винты для крепления лицевой панели, а не винт для дерева, который может повредить аккумулятор.Если вы считаете, что использовали не тот винт, обратитесь в службу поддержки Ring Support.

Щелкните здесь, чтобы получить информацию о настройке видеодомофона Ring Video 3 в приложении Ring.

Основы каркаса дома

: типы, условия и компоненты | 2020

Легкая каркасная конструкция (известная просто как «обрамление» в жилищном строительстве) — это метод создания конструкции, основанной на вертикальных компонентах, известных как стойки, которые обеспечивают стабильный каркас для внутренних и внешних настенных покрытий.Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками. Балки поддерживают потолки и полы.

Сегодня обрамление платформы — в котором каждая история обрамлена поверх предыдущей — является методом выбора среди большинства строителей. Использование одного этажа в качестве платформы для строительства следующего этажа создает устойчивую рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов определенных размеров по сравнению с более длинными или более естественными пропилами древесины, которые использовались в более старых методах.

Обрамление: краткий урок истории

Деревянный каркас

Деревянный каркас, включающий соединение больших столбов и балок и соединение их деревянными колышками, был популярен в XVIII и XIX веках. При создании деревянных каркасов строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно обрезанными до стандартных размеров (например, 2×4). Этот метод обрамления вышел из моды, потому что пиломатериалы обрезались вручную, а появление пиломатериалов машинной пилы позволило строителям быстрее возводить дома из пиломатериалов стандартных размеров.

Обрамление воздушного шара

В 1830-х годах стало популярным создание воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2х4 в качестве шпилек, которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками. В конструкции воздушного шара одиночный стержень мог подниматься на высоту до 30 футов. Проблема с использованием непрерывных гвоздей заключается в опасности возгорания: без разрывов гвоздей пожар, начавшийся на низком уровне в доме, может быстро подняться до самого верха, сравняв конструкцию с землей.

Обрамление платформы

Самым распространенным способом обрамления в современном жилом строительстве является платформенное обрамление, при котором каждый этаж обрамляется поверх предыдущего.

Строители обрамляют одноэтажные платформы, обычно состоящие из каркасных стен высотой восемь или девять футов, опирающихся на черный пол — платформу. Затем каждая история обрамляется поверх другой, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных домостроителей, потому что:

• Для создания каркаса платформы используются более короткие куски пиломатериалов, чем в предыдущих технологиях, например, для создания баллонного каркаса, что является преимуществом, поскольку более длинные стойки труднее получить и они более дорогие.
• Прорывы в шпильках от уровня к уровню создают естественные противопожарные барьеры.
• Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности — более безопасной среде с высокой структурной целостностью.

Обрамление — один из бесчисленных аспектов строительства, которые отражены в наборе из чертежей. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который проводит профессиональный строитель и мастер Джордан Смит.

Элементы обрамления

Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:

Этаж

• Балки: Это компоненты горизонтального каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. На перекрытиях перекрывают черновой пол (обычно из фанеры).
• Ферма: Ферма перекрытия состоит из бруса 2 × 4 или 2 × 3, соединенных металлическими пластинами.Ферма может принимать различные конфигурации, но, по сути, образует устойчивую «сеть», поддерживающую пол и сопротивляющуюся раскачиванию.
• Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он переносит нагрузки сверху на балки пола снизу.

Стены

Внутренние стены делятся на две категории: несущие и ненесущие. Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу.Ненесущая или перегородка возводится отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он работает как разделитель, но не поддерживает вес. Стены третьего типа — стены с поперечным срезом, часто используемые в многоэтажных зданиях, не рассчитаны на вертикальную нагрузку. Скорее, поперечные стены предназначены для противодействия боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены, скрепленные срезанными панелями, железобетон или кладка, или стальные пластины.

• Подоконник: Этот кусок бруса прикрепляет дом к фундаменту.Каркас первого этажа возводится поверх плит подоконника и состоит из балок, перекрывающих фундаментные стены.
• Верхняя и нижняя пластины: Верхняя пластина представляет собой кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина — это кусок бруса, который лежит на полу и образует нижнюю часть стены.
• Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластинами. Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновых панелей.
• Обшивка: Обшивка наружных стен укрепляет стены за счет связывания шпилек. Строители обычно используют стеновые панели, такие как гипс, армированная цементная плита или фанера. Сначала прикрепите обшивку к раме, затем вырежьте отверстия для оконных и дверных проемов дверей. На обшивку крепятся наружные материалы вроде сайдинга.
• Двери и окна: В дверных и оконных рамах есть несколько важных элементов, таких как перемычка: горизонтальный структурный элемент, соединяющий две вертикальные колонны и позволяющий устанавливать двери и окна без ослабления стен.Вертикальные стойки, на которые они опираются, обычно 2×4 или 2×6, называются королевскими шипами и триммерами (или шипами-домкратами). Вместе они образуют единицу, которая переносит вес сверху и вокруг дверных и оконных проемов вниз на пол и фундамент.

Потолок

• Балки: Потолочные балки — это горизонтальные элементы, которые перекрывают потолок и передают нагрузку крыши на стойки. Стандартных размеров не существует, но наиболее часто используемые пиломатериалы для балок сегодня — 2 × 6.Обычно они находятся на расстоянии от 16 до 24 дюймов друг от друга.

Крыша

• Стропила: Эти структурные компоненты проходят от конька или крыши до стеновой плиты внешней стены бок о бок и поддерживают кровельную обшивку. Метод строительства, который обычно использует стропильную крышу, известен как «каркасная конструкция». Стропила хороши для тех, кто хочет, чтобы сводчатый потолок или дополнительное пространство на чердаке можно было превратить в комнату.
• Фермы: Ферма — это деревянная конструкция, которая предварительно изготовлена ​​в виде перемычки из балок, доходящих до верха фермы, и балки, проходящей горизонтально.Форма предназначена для распределения веса крыши на большой площади. Фермы можно установить быстро, а их преимущество заключается в использовании более коротких и менее дорогих деревянных бревен. Тем не менее, они сегментируют открытое чердак, поэтому не подойдут тем, кто позже может захотеть переоборудовать чердак.
• Настил: Настил крыши — это часть конструкции крыши, которая располагается поверх стропил или ферм и обеспечивает структуру или «настил» для слоев защиты от атмосферных воздействий и кровли.В жилищном строительстве настил обычно изготавливается из фанеры или ориентированно-стружечной плиты.

Элементы каркаса могут показаться сложными, но, изучив их и их важную ценность для создания прочного каркаса, вы узнаете один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, но и является неотъемлемой частью каждого последующего аспекта строительства, от внутренней и внешней отделки до механической, электрической и сантехнической работ.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Как установить дверной звонок с видеодомофоном за 10 простых шагов

Специальное примечание о видеодомофоне Elite

Поскольку видеодомофон предназначен в первую очередь для нового строительства, компания Ring рекомендует установить его профессионалами.По этой причине мы не рассматриваем процесс установки здесь. Проверьте ThumbTack , если вам нужна помощь в поиске ближайшего к вам электрика.

Если вам нравится идея ответить на входную дверь практически из любой точки мира с помощью одного из лучших умных дверных звонков на рынке, но мысль о том, чтобы размахивать дрелью и возиться с оголенной проводкой, заставляет вас съеживаться, не надо. не волнуйся. Мы составили несколько простых шагов, основанных на нашем собственном опыте установки Ring, а также добавили несколько бонусных профессиональных советов и приемов от опытного специалиста, которые помогут упростить установку камеры дверного звонка Ring.

Хотя каждый комплект дверного звонка Ring содержит разные дополнения, все они поставляются со всем, что вам нужно для установки дверного звонка, включая отвертку, винты, кабель для зарядки (при необходимости) и инструкции по установке.

В дополнение к этому вам может понадобиться дрель, если вам нужно вкрутить дверной звонок в кирпич или штукатурку. Ring Video Doorbell 2 и Ring Video Doorbell Pro поставляются со специальной насадкой для каменной кладки, чтобы упростить выполнение этой части. Мы также рекомендуем иметь под рукой нож для резки бумаги или отвертку с плоской головкой, чтобы вы могли снять старый дверной звонок.

Шаг 2. Зарядите аккумулятор

Если вы устанавливаете Ring Video Doorbell Pro, вы можете пропустить этот шаг.

Распаковав Ring, найдите аккумулятор и подключите его к источнику питания с помощью прилагаемого кабеля для зарядки. Мы узнали, что извлечь аккумулятор из Ring 2 может быть непросто, потому что он разработан для легкого выдвижения после того, как дверной звонок уже установлен. Мы рекомендуем вам держать его на плоской вертикальной поверхности (например, стене), чтобы удалить его.Стена помогает вытолкнуть аккумулятор, а сила тяжести помогает ему упасть вам в руку.

При подключенном аккумуляторе вы должны увидеть красный и зеленый свет, указывающие на то, что аккумулятор заряжается. Зарядка может занять от четырех до шести часов, так что наберитесь терпения. Когда аккумулятор полностью зарядится, красный индикатор погаснет, и у вас буквально загорится зеленый индикатор, чтобы начать установку.

Шаг 3. Подключитесь к Интернету

Загрузите приложение «Звонок» и следуйте инструкциям на экране, чтобы подключить видеодомофон «Звонок» к домашней сети Wi-Fi.Приложение проведет вас через все, что вам нужно сделать, и потребуется всего около 10 минут, чтобы все это настроить и подключить.

Pro Tip

Даже если вы подключаете дверной звонок к Wi-Fi до его установки, лучше всего выполнять настройку Wi-Fi, когда дверной звонок находится близко к месту его окончательной установки. Это покажет вам, достаточно ли у вас сигнал Wi-Fi в этой области. Если он слабый, вы можете приобрести подключаемый расширитель Wi-Fi и разместить его между маршрутизатором и входной дверью, чтобы усилить сигнал.

Если ваш сигнал Wi-Fi недостаточно силен для подключения к видеодомофону, подумайте о приобретении совершенно нового звонка.

• Вставляется в стандартную розетку
• усиливает сигнал Wi-Fi
• Работает как дверной звонок

Подойдите к автомату в вашем доме (обычно в гараже, подвале или в задней части дома) и отключите питание дверного звонка. Это сделано из соображений безопасности, поскольку вы будете работать с оголенной проводкой.

Шаг 5: Удалите старый дверной звонок

С помощью отвертки или ножа снимите лицевую панель старого дверного звонка, обнажив винты. Открутите старый дверной звонок от стены и аккуратно вытащите его, обнажив два провода питания.

Провода дверного звонка по-прежнему должны быть намотаны на винты на внутренней стороне старого дверного звонка, поэтому будьте осторожны с этой частью, так как вы не хотите повредить эти провода, слишком сильно потянув за них. Ослабьте винты, чтобы отсоединить провода, и полностью снимите старый дверной звонок.

Шаг 6: Прикрепите монтажный кронштейн

На этом этапе в вашей стене должно быть только отверстие, где раньше был ваш старый дверной звонок, с двумя торчащими проводами дверного звонка. Прежде чем прикрепить монтажный кронштейн, откройте приложение Ring и прямую видеотрансляцию дверного звонка.

• Прижмите дверной звонок к поверхности над отверстием в том же месте, где вы собираетесь его установить, и проверьте изображение на телефоне, чтобы убедиться, что вы получаете нужный угол.Если нет, то сейчас самое время использовать один из угловых монтажных кронштейнов, чтобы наклонить камеру вверх, вниз, влево или вправо.
• После того, как вы определились с размещением, используйте прилагаемый инструмент уровня, чтобы убедиться, что монтажный кронштейн прямой, и с помощью карандаша отметьте место для новых отверстий под винты. Как только они будут отмечены, удалите уровень.
• Если вы используете угловое крепление, сначала прикрепите его к стене, вкрутив его, а затем прикрепите к нему монтажный кронштейн. В противном случае прикрутите монтажный кронштейн прямо к стене через отверстие, оставленное старым дверным звонком, чтобы проводка проходила через отверстие в кронштейне.

Примечание: При установке на кирпич или штукатурку вам понадобится прилагаемое сверло по камню, чтобы просверлить отверстия для маленьких белых пластиковых анкеров, используемых для фиксации шурупов. Просверлив отверстия в отмеченных вами местах, вставьте анкеры, поместите монтажный кронштейн поверх них, а затем вверните винты монтажного кронштейна в анкеры. Если у вас деревянный или виниловый сайдинг, не беспокойтесь об использовании анкеров.

Pro Tip

Будьте осторожны, не затягивайте винты слишком сильно при прикреплении монтажного кронштейна, иначе он может погнуться, что затруднит фиксацию дверного звонка.

Шаг 7. Присоедините провода дверного звонка (необязательно)

Если вы хотите подключить ваше кольцо к существующему звонку дверного звонка, чтобы продлить срок его службы или сделать звонок, когда посетитель нажимает кнопку дверного звонка, теперь вы можете прикрепить эти два провода дверного звонка к вашему кольцу. Если вам нужен полностью беспроводной дверной звонок, потому что вы используете отдельный звонок (или вас устраивает только получение уведомлений о дверном звонке на свой смартфон), то вы можете пропустить эту часть.

Сначала ослабьте два винта на монтажном кронштейне, которые расположены прямо над отверстием, в котором проводка выходит из стены.Затем возьмите провода и намотайте по одному на каждый винт — неважно, какой из них, если провода не соприкасаются. Убедитесь, что у каждого из них хорошее соединение с винтом. При необходимости осторожно затяните винты. Поздравляю! Вы замкнули цепь.

Примечание: Если у вас есть цифровой дверной звонок (тот, который издает больше электронного двухтонального звука, чем традиционный звонок «динь-дон»), то это идеальное время для подключения прилагаемого диода. Дополнительную информацию об этом шаге см. В инструкциях по установке.

Шаг 8: Установите дверной звонок

Наконец-то мы достигли захватывающей части. Расположите дверной звонок с видеодомофоном прямо над кронштейном и надавите на него, пока он не встанет на место со щелчком. На этом этапе можно применить немного силы.

Пора снова щелкнуть выключателем, чтобы ваше устройство заработало. Идите вперед и проверьте это и убедитесь, что все работает. Если ваш дверной звонок для видеодомофона подключен к внутреннему звонку и он не звонит, снимите лицевую панель и дважды проверьте надежность соединений.(Если у вас есть цифровой звонок, сейчас также хорошее время, если необходимо, поменять местами диод.)

Если кажется, что все в порядке, вы можете вкрутить два прилагаемых стопорных винта в нижнюю часть лицевой панели с помощью тонкого конца прилагаемой отвертки.

Шаг 10: Установите настройки приложения

Установка дверного звонка завершена. Теперь вы можете использовать приложение Ring, чтобы поиграть с функциями, установить параметры обнаружения движения и ночного видения, выбрать, какие типы уведомлений вы хотите, и выбрать, какие области вы хотите, чтобы ваша камера покрывала.

Рождение деревянного дома на Vimeo

Это документальный фильм, раскрывающий процесс строительства деревянного дома ручными инструментами из местных материалов, от леса до жилого помещения.

«Я построил свой дом из деревьев, которые срубил топором и пилой вдвоем в собственном лесу. Я сделал это после исследования старого плотника, согласно которому хвойные деревья следует вырубать в первые дни января, когда восходит новая луна и лиственные деревья следует вырубать зимой, в старую луну.Зимой деревья спят, и содержание сока и влаги в них очень низкое. Со временем древесина, срубленная зимой, становится легкой и прочной.

В процессе строительства я использовал в основном традиционные ручные инструменты плотников — топоры, ручные пилы, стамески и слики для деревянных каркасов, старые самолеты Стэнли, шнеки, ножи для рисования и в основном человеческую энергию. Все земляные работы под фундамент и рытье фундамента производились вручную лопатами. Фундамент состоит в основном из больших и маленьких камней и валунов.Известь, песок и бетонную смесь используют только в небольших количествах — чтобы скрепить валуны. Видимая часть над уровнем земли — каменная мозаика выложена вручную колотым местным гранитом.
Дом построен на основе типичной техники исторической деревянной архитектуры западной части Латвии — Курляндии / Курземе (влияние Германии) — деревянного каркаса с раздвижными бревенчатыми стенами между столбами. Дом представляет собой объединение двух столярных технологий — деревянного каркаса (что характерно для Франции, Германии, Великобритании, Северной Америки и других стран) и традиционной латвийской техники строительства сруба, в которой между бревнами используется мох с местного болота.

В стенах, деревянном каркасе и конструкции крыши я использовал только деревянные швы и деревянные шпильки, чтобы скрепить основную конструкцию — никаких гвоздей, шурупов или стальных пластин. Стены утеплены слоем сухой сосновой и лиственничной стружки толщиной 250 мм (остатки местной мастерской краснодеревщиков). Общая толщина наружных стен 50 см. В стенах (кроме паропроницаемой мембраны над кровлей) не использовались пластмассы и современные синтетические материалы.

Чтобы уберечь древесину от порчи, опорные стойки, подоконники, верхние балки и облицовочные плиты обрабатываются огнем и сосновой смолой, смешанной с тунговым маслом.Этот метод консервации древесины был адаптирован из японской традиционной техники консервации древесины Шоу Суги Бан (焼 杉 板).

Наружные облицовочные плиты, заменяемые каждые 10-15 лет тунговым маслом и смесью соснового или березового дегтя, дом может прослужить более 500 лет. В качестве примера можно привести норвежские деревянные церкви, которым более 500 лет.

Кровля — трехслойная черепица из белого дуба (каждая толщиной 10 мм, шириной 120 мм и длиной 720 мм), уложенная в двух направлениях.Общее количество используемой черепицы — 15 000 штук. Стены крыши утеплены экологической древесноволокнистой ватой и древесноволокнистыми панелями. Поверх древесноволокнистых панелей оштукатурена натуральная штукатурка — смесь песка, глиняного порошка, извести, льняного волокна, соли, пшеничной муки. Общая толщина штукатурки составляет 20 мм, а общее количество штукатурки, нанесенной на стены, составляет 5000 кг. Он работает также как тепловая масса и улучшает энергетические характеристики.

Внешние размеры дома 6,5 х 13 метров. Жилая площадь обоих этажей — 120кв / м.Дом отапливается глиняной кирпичной печью для выпечки хлеба и меньшей печью из глиняной плитки на кухне. Чтобы обогреть оба этажа дома, когда на улице минус 10 градусов (Цельсия), только небольшую печь нагревают один раз в день. Когда заморозка опускается ниже -15, -20 С, разогреваем хлебную печь. После нагрева, благодаря тепловой массе в 5 тонн, сохраняет тепло 2-3 дня. Для обогрева всего дома (120 кв / м) в зимнее время используется не более 4 м3 сухих дров. Мы живем там второй зимой и все еще обогреваем дом остатками бруса от строительства.И хватит еще на 3 года.

Я реализовал свое видение строительства натурального, экологического дома с высокой тепловой эффективностью, низким энергопотреблением, устойчивым использованием местных материалов, таких как дерево, камень, старые и новые глиняные кирпичи, мох, льняное волокно, глина, вода, известь. , пшеничная мука, соль и стружка ».
Джейкоб, плотник, мастер и основатель John Neeman Tools.
Звуковая дорожка:

Джефф Пианки — Старые привычки
Питер Дж. Хохстедлер — Дураки на шоссе
Jauns Mēness (Новолуние) — Пазудушайс Дельс
Джефф Пианки — Вес нас
Джефф Пианки — Забыть

Электрические пожары: 5 распространенных причин

По данным U.S. Противопожарное управление, в период с 2014 по 2016 годы электрические пожары составили 6,3% всех пожаров в жилых домах, при этом ежегодно регистрируется около 24 000 пожаров.

Ключевые факты из отчета USFA о пожарах в электросети

• Пожары от электричества в жилых домах чаще всего возникали в одно- и двухквартирных домах (83%).
• Электрические пожары в жилых домах чаще всего возникали в зимнем месяце января (12%) из-за увеличения использования отопительных приборов и освещения.
• Только в 17% случаев электрических пожаров в жилых домах распространение огня ограничивалось тем объектом, на котором возник пожар.
• Электрические пожары в жилых домах чаще всего начинались в спальнях (15%) и на чердаках или в пустующих подлозках (13%).
• Хотя большинство электрических пожаров начинается в спальне, наибольшее количество смертельных случаев происходит в гостиной, семейной комнате и логове.
• Ведущими конкретными предметами, наиболее часто первыми возгорающимися при пожарах в жилых домах, были электрические провода, изоляция кабелей (31%) и элементы конструкции или каркас (18%).
• Основными специфическими факторами, способствовавшими возгоранию электрических пожаров в жилых домах, были другие электрические отказы, неисправности (43%), неуказанная дуга короткого замыкания (23%) и дуга короткого замыкания из-за дефектной, изношенной изоляции (11%).

По данным Управления пожарной безопасности США, в период с 2014 по 2016 год на электрические пожары приходилось 6,3% всех пожаров в жилых домах, при этом ежегодно регистрируется около 24000 пожаров.(Фото / Пиксели)

Распространенные причины электрических пожаров

При работе с членами вашего сообщества по вопросам пожарной безопасности и безопасности жизнедеятельности важно объяснять общие причины электрических пожаров. Вот 5 самых распространенных причин электрических пожаров.

Электрический пожар, причина 1: Неисправные розетки, приборы. Большинство электрических пожаров вызвано неисправными электрическими розетками и старыми устаревшими приборами.Другие возгорания возникают из-за неисправности шнуров, розеток и выключателей прибора. Никогда не используйте прибор с изношенным или изношенным шнуром, который может направить тепло на горючие поверхности, такие как пол, шторы и коврики, которые могут вызвать пожар.

Шнуры для бега под ковриками — еще одна причина возгорания. Удаление вилки заземления из шнура, чтобы его можно было использовать в двухконтактной электрической розетке, также может вызвать пожар. Причина, по которой у приборов есть дополнительный контакт, заключается в том, что их можно использовать только в розетках, которые могут обрабатывать дополнительное количество электроэнергии, потребляемой этими приборами.

Электрический пожар, причина 2: осветительные приборы. Светильники, лампы и лампочки — еще одна частая причина электрических пожаров. Установка лампы с мощностью, слишком высокой для ламп и осветительной арматуры, является основной причиной электрических пожаров. Всегда проверяйте максимальную рекомендованную мощность лампы на любом осветительном приборе или лампе и никогда не превышайте рекомендуемую мощность.

Другая причина возгорания — размещение материалов, таких как ткань или бумага, поверх абажура. Материал нагревается и воспламеняется, вызывая пожар.Неисправные лампы и осветительные приборы также часто приводят к пожарам.

Причина электрического возгорания 3: Удлинители. Неправильное использование удлинителей — еще одна причина электрического пожара. Приборы следует подключать непосредственно к розетке, а не подключать к удлинителю на какое-либо время. Используйте удлинители только в качестве временной меры. Если у вас нет розеток подходящего типа для вашей бытовой техники, наймите электрика для установки новых.

Электрический пожар, причина 4: обогреватели. Поскольку эти типы обогревателей портативны, люди часто кладут их слишком близко к легковоспламеняющимся поверхностям, таким как занавески, кровати, одежда, стулья, диваны и коврики. Змеевиковые обогреватели особенно опасны в этом отношении, потому что змеевики становятся настолько горячими, что почти мгновенно воспламеняют любую ближайшую легковоспламеняющуюся поверхность.

Если вы используете обогреватели, используйте радиатор, который рассеивает тепло по всей поверхности прибора.Они с меньшей вероятностью воспламенит воспламеняющиеся предметы, но их все же следует держать подальше от них.

Электрический пожар, причина 5: Электропроводка. Устаревшая проводка часто вызывает электрические пожары. Если дому более 20 лет, у него может не быть проводки, чтобы выдержать увеличивающееся количество электроприборов в современном доме, например, компьютеры, широкоэкранные телевизоры, видео- и игровые плееры, микроволновые печи и кондиционеры.
