Как сделать проводку в бане своими руками: пошаговое руководство

Непременным атрибутом большинства пригородных садоводческих участков является баня. По температурному режиму делится на финскую – сухую, русскую – влажную. Чаще всего баню посещают вечером, что требует достаточно яркого освещения. Жаркому помещению соответствует безопасная для посетителя проводка. Источником электричества служит силовой кабель.

Технология подключения

Отдельный силовой кабель для сауны, помещения для помывки подключается двумя методами – воздушным и подземным, зависит от расстояния дачного домика до распределительного щита.

Первый наиболее экономичный. При прокладке над проезжей дорогой необходимо выдерживать высоту до поверхности земли около 600 см. У бани высота подводки 2,75 метра. Используется кабель СИП различных марок. Диаметр проводников — 16 мм2, выдерживающий электрический заряд 63А. Присоединение одной фазы и ноля рассчитано на 14 кВт количества энергии, трех фаз – 42 кВт. Недостатки:

  • поверхность покрыта изоляционным материалом, препятствующим подключению к контактному коммуникационному аппарату защиты;
  • алюминиевая сердцевина плохо сгибается. Не допускается прокладывание через пространство под крышей.

В постройку вводятся кабели NYM, ВВГ, НГ с герметично закрытыми разъемами. Изолированные проводники, заключенные в оболочку, закрепляются анкерными роликами.

Подземная проводка требует дополнительных денежных вложений:

  • прокладывается узкая длинная выемка в грунте метровой глубины. Подошва засыпается осадочной горной породой. После прокладки сетевого кабеля операция засыпки повторяется;
  • приобретается бронированный кабель высокой стоимости с медными жилами В56Шв, имеющий высокую гарантию безопасности. Стальное оплетенное покрытие между пластмассовыми оболочками предохраняет от грызунов, природных разрушительных процессов. Обмуровка в пустотелые профили не применяется из-за накапливания влаги испаряемой жидкости.

Прокладка проводов в бане

Электропроводка в бане носит визуальный, закрытый характер. Строение из дерева является потенциальным источником возникновения загорания, особенно из-за аварийного состояния проводов. Поэтому для безопасности используется открытая проводка. При аварийной обстановке видна причина неисправности, возможность быстрой её ликвидации. Монтаж электропроводки в бане сопровождается использованием специальных кабель-каналов из негорючего материала. Для безопасности объем канала заполняют примерно на две третьих. При этом отводится лишнее тепло, ликвидируются условия возгорания проводов.

Закрытая проводка может применяться, если замаскированная тонкой обшивочной доской будет защищена гофрированной трубой или располагаться за подвесными фальшпотолками. При этом особое внимание необходимо уделить качеству изоляции проводов.

Схема электропроводки

Перед проведением монтажных работ необходимо составить чертеж-схему электропроводки в бане, изобразив расположение компонентов прокладываемой электрической сети. Коммуникации должны располагаться строго по горизонтальным и вертикальным поверхностям помещения без перегибов, перекручивания проводов, закрепленных в защитной оболочке. Их размещение не должно портить дизайн бани. Длина провода до электрического прибора должна быть наиболее короткой. Не рекомендуется размещать проводники перед дверями, углах, около элементов отопления, металлических труб, под печкой. Должны отсутствовать скрутки – провода используются только цельные.

Необходимо учитывать факт запрещения установки в парильном помещении розеток, выключателей. Их можно монтировать только в предбаннике, комнате отдыха на расстоянии не менее 0,9 метра от горизонтальной поверхности помещения. Установленные приборы должны иметь уровень защиты I-44, светильники – 12-ватные галогеновые лампочки — IP-54.

Профессиональные монтажники рекомендуют их устанавливать внизу, где температура меньше. При использовании электрокамина датчики температуры монтируются на дальней стене на расстоянии метра от горизонтальной поверхности. Устройство подключается напрямую к распределительному щиту, установленному вне помещения нагрева.

Рекомендуется для парильного, топочного отделений использовать термостойкий с кремнийорганической изоляцией провод SILFLEX Sif S=0,25-185 мм2. Шнур выдерживает нагрев 180о С.

В настоящее время начинается использование удобной, безопасной, экономной «Умной проводки». Её отличие от классической – использование двух видов линий:

  • силовой с напряжением 220 В;
  • информационной, слаботочной.

Проводка от прибора, выключателя подключается к электрическому щитку, где расположены узлы аппаратуры сети. Импульс от прерывателя по слаботочному проводу попадает на специальные устройства управления током (контроллеры). После обработки по силовому кабелю подается на электрооборудование. Работа программируется таким образом, что освещение включается моментально или с задержкой по сигналу датчика.

Задействованная на присутствие человека в помещении, автоматика прекращает поступление электроэнергии после его ухода.

Монтажные работы

Предварительно приобретаются необходимые электротехнические материалы, инструментарий. Для безопасной эксплуатации электропроводки в бане необходимо приобрести работоспособный силовой кабель. Сечение подбирается с учетом нагрузки. Рекомендуется 1,5 мм2 для тока в 19А, 10 мм2 – 70 ампер. Толщина оболочки витого шланга, изготовленного из тонкой металлической ленты, должна быть не менее 2 мм.

Монтаж электропроводки в бане начинается после прокладки силового кабеля. Присоединяются розетки, выключатели, иное необходимое оборудование. Основное при проведении работ – иметь представление о применении трех проводников: фазы, ноля, земли.

Их функции:

  • фаза – основной проводник, по которому протекает ток;
  • ноль является заземлителем электросети;
  • земля соединяет приборы электрической сети с заземлителем.

При перепутывании во время монтажа при эксплуатации человек попадет под напряжение. Фаза проверяется отверткой с индикатором, загорающимся при её нахождении.

Подключается к силовому кабелю распределительный щит из негорючих материалов, устанавливающийся в предбаннике, комнате отдыха. В приемнике-распределителе электрической энергии устанавливается входной автомат, устройство защитного отключения. Последний необходим для обеспечения пожарной безопасности, обеспечения работы имеющихся приборов в атмосфере повышенной влажности. Разъемы для подключения электрических приборов, выключатели, подрозетники должны быть защищены от водяных брызг. Вся проводка монтируется через полостный автоматический выключатель или устройства защитного отключения с током 10-30 мА. При невозможности – трансформатор 220/12 вольт.

Необходимо использовать кабель с двойной изоляцией (термостойкий провод) в топочной, парилке. Соединяться провода должны исключительно через винтовые зажимы.

Основополагающие принципы

Для монтажа электропроводки в бане разработаны специальные правила устройства электроустановок для влажных помещений. Основные особенности:

  • все приборы размещаются в комнате отдыха, помещении для раздевания при входе в парное отделение;
  • отсутствие розеток в моечной, парилке. Плафоны герметичные, специально применяемые в условиях повышенной влажности, установленные на стенах;
  • напряжение, понижающий трансформатор для парной (при наличии) проводятся через УЗО, АВ. Подаваемое в парилку напряжение 42 вольта требует использования лампочек накаливания 36 ватт;
  • наиболее применяемый — качественный медный кабель ВВГнгLS 3х2,5 в специальной негорючей оболочке;
  • не допускается использование проводов в резиновой, виниловой оплетке. Подходящий – H07RN-F;
  • во избежание коррозии приборы, распределительный щит устанавливаются в защищенном от влаги помещении;
  • после самостоятельного монтажа электропроводки в бане требуется через четыре гора проводить общую ревизию состояния электрической сети. Полная замена проводов проводится после окончания их срока годности — алюминия — 15, меди – 20 лет.

При скрупулезном применения правил монтажа электропроводка в бане гарантирует безопасность посетителей при освещении, долголетнее использование смонтированных элементов электрической сети. Грамотная подводка силового кабеля оградит от претензий плановых проверок инспекции Государственного энергонадзора.

Как сделать электропроводку в бане своими руками, видео

Еще недавно баня была атрибутом зажиточного класса, теперь же ее постройку может позволить себе даже среднестатистический обладатель загородного дома. О полезных свойствах сауны можно говорить очень долго, но не стоит забывать и об опасностях, которые она несет. Речь об электропроводке: сочетание проводов под большой нагрузкой и высокая температура делают баню потенциально небезопасным местом.

Для того, чтобы сауна не стала источником неприятностей, к оборудованию в бане предъявляются особые требования:

  1. Электропроводка в сауне должна быть полностью изолирована от воды и пара.
  2. Отсутствие перегрузок и коротких замыканий.
  3. Защита от пожаров с применением соответствующих материалов.

Каждому профессиональному и новоявленному электрику стоит ориентироваться на правила установки электроустановок (ПУЭ). В противном случае ваше место отдыха может превратиться в зону повышенной опасности. Правила учитывают как повышенную влажность внутри здания, так и особый температурный режим. Именно на них будет опираться данная статья.

Разновидности электроприборов в бане

Прежде, чем разобраться с тонкостями и нюансами установки электропроводки, нужно немного подробней рассказать о том, что именно будет эта электропроводка в вашей бане питать. Наиболее распространенными электрическими приборами в сауне являются:

  1. Электрокаменные печи. Несмотря на существование большого пласта людей,  признающих лишь классические дровяные печки, сегмент этих устройств с каждым годом неуклонно растет. Причин несколько: их легче оборудовать, они гораздо дешевле, не требуют изменения в планировке бани. Также электрокаменные печи гораздо быстрее разогревают помещение и обладают более высоким коэффициентом полезного действия (КПД).
  2. Утепленный пол. Решение, которое поможет избежать переохлаждения и уймы неприятных болезней. Бани с теплым полом очень комфортны и пользуются спросом у владельцев участков. Большая их доля обладают именно электрическим подогревом, который создает дополнительную нагрузку на проводку.
  3. Водонагреватель. Третье устройство в списке с нагревательным элементом и еще один довольно крупный потребитель электрического тока. Представить баню без водонагревателя сложно: в предбаннике просто обязан быть душ с теплой водой.
  4. Насос. Если же владелец решился на установку нагревателя воду, то не обойтись и без насоса. Это устройство обеспечивает комфортный напор в трубах — под естественным давлением вода будет течь медленно, что сделает использование душа неудобным. Основной насоса является электрический двигатель — он также будет создавать сильную кратковременную нагрузку на электрическую сеть.
  5. Датчики температуры и влажности. Устройства, позволяющие отслеживать показатели в реальном времени и следить за тем, чтобы баня была комфортной. Не потребляют много энергии, но требуют дополнительных выводов и проводки — устанавливать их уже после завершения монтажа будет крайне неудобно.
  6. Инфракрасные обогреватели
    . Зона отдыха также нуждается в дополнительном обогреве. Наиболее эффективным решением для этого является ИК-обгреватель: он передает тепло на большее расстояние, компактен и не потребляет много энергии по сравнению с классическими радиаторами.
  7. Фен и чайник. Обычные бытовые приборы, без которых также лучше не обойтись. Требуют дополнительных розеток. Ряд проектов бань имеют специальные розетки в предбанниках для установки фена. Это — ошибка и грубое нарушение правил монтажа электрических установок. Даже влагозащищенные розетки будут источником повышенной опасности и могут впоследствии привести к пожару.
  8. Тепловые пушки. Устройства, созданные для того, чтобы ускорить процесс осушения бани.
  9. Мини-холодильники, телевизоры, разного рода массажное оборудование. Устанавливается сугубо в зоне отдыха, требует большого количества дополнительных розеток — использовать удлинители в бане опасно.

Можно сделать лишь один вывод из списка ниже: даже проект относительно простой небольшой бани может потребовать от электрика большого объема работы и серьезного внимания к деталям. В разделах ниже будет рассматриваться лишь типовая баня (без телевизоров и тепловых пушек). Описание коснется лишь первых 5–6 пунктов данного списка. Остальные же решения потребуют лишь установки дополнительных розеток в зоне отдыха.

Предварительная подготовка

Первым этапом монтажа электрической проводки будет выбор специалиста. Даже если вы обладаете нужными знаниями, умениями и квалификацией, не лишним будет пригласить практикующего электрика — он может просмотреть проект и дать свои рекомендации. Также нужно составить план используемого оборудования, опираясь на предыдущий раздел статьи. Это нужно для того, чтобы вычислить сечение силового и периферийных кабелей.

При недостаточно большой площади проводник начнет перегреваться, что может привести к короткому замыканию и пожару. Монтаж же можно произвести и самостоятельно — проводка в бане, сделанная своими руками особых сложностей не вызовет. Результат работы стоит показать специалисту — от этого зависит безопасность вашего времяпровождения в бане.

Общие положения и начало монтажа

После того, как у вас на руках появились расчеты, нужно приобрести автоматы УЗО и силовой кабель нужной длины. Отдельно проводится и контур заземления — он необходим для защиты от утечки тока. Для подачи напряжения часто требуется отдельная линия электропередач — одна лишь электрокаменная печь имеет мощность не менее 6 киловатт. Подключение всей бани к линии, питающей дом (или гараж) непременно приведет к ее перегрузке.

Особых рекомендаций по прокладке кабелей нет: они должны быть максимально незаметными и не препятствовать комфортному пребыванию в сауне. Существует лишь один важный момент: дистанция между линиями и батареями/трубами должна превышать 1.5 метра. Также не допускается монтаж электрической проводки в бане в углах комнат и напротив дверных проемов.

Другим этапом является покупка понижащего трансформатора, который размещается рядом с распределительной коробкой. Он необходим для обеспечения безопасности: «заводить» сеть переменного тока с напряжением 220 вольт в парилку и предбанник попросту небезопасно. Но обойтись без освещения там не получится, так что использование понижающего трансформатора — первая необходимость. Питают же они маломощные низковольтные светильники: сейчас чаще всего используют светодиодные (LED) устройства.

Компании, которые профессионально занимаются сборкой бань, в своем большинстве используют провод ВВГнгLS 3×2,5. Внутри бани он может обеспечить питание всем приборам и установкам без перегрузок. Также его значительным преимуществом является и безопасность — оболочка кабеля не горит, а потому даже в случае короткого замыкания вы и ваши близкие останутся в безопасности, как и сама баня.

Установка распределительного щита

Распределительный щит устанавливается только в предбаннике или около комнаты отдыха (подальше от парилки). Особого внимания заслуживает и способ проведения кабеля через стену — для этого нужно высверлить отверстие и установить в него металлическую гильзу. Впоследствии каждая гильза заполняется негорящим составом — это еще одно требование правил монтажа электроустановок для банных помещений.

Важный момент: в большинстве статей схожей тематики упоминается три способа прокладки кабеля: внутри пластиковой, гофорированной или металлической трубы. Стоит заметить, что последний способ также противоречит ПУЭ и не годится к применению в сауне. Выбирать придется из «гофры» и пластика — они имеют меньшую теплопроводимость и являются изоляторами, что сказывается на безопасности проводки.

Подготовка деревянной бани

Особого внимания заслуживают и деревянные бани — к ним требования по проводке немного жестче, чем к другим их разновидностям. Если конкретно, то речь идет о способе прокладки кабеля: в таких строениях допускается лишь открытый способ монтажа. Использование труб в деревянных банях не допускается, но и через предбанник и парилку провода вести опасно — для этих целей используют чердак. Последний лучше обшить огнеупорным гипсокартоном или другим негорящим материалом.

Также стоит уделить внимание и способу монтажа проводов — ПУЭ допускает лишь клемный. Скручивать кабеля категорически запрещено, так как это в конечном счете приводит к коротким замыканиям и пожарам. Также стоит избегать перегибов и перекручиваний — провода должны прокладываться только параллельно полу и стенам.

Важно: для бани нельзя применять провода с оплеткой из винила и резины. Данные материалы не приспособлены к существованию в условиях повышенной температуры и могут постепенно подплавливаться. Наиболее распространенным выбором специалистов является гофрированный кабель H07RN-F.

Безопасность монтируемых устройств

Большинство расрпделительных щитков имеют сертификацию по защите от влаги и пара (IP44 или выше). Это позволяет им избегать коротких замыканий, но не дает возможности монтировать в предбаннике или парилке — внутри данных устройств все равно имеется большое количество металлических элементов, которые при совокупном воздействии влаги и высокой температуры могут начать окисляться или плохо проводить ток. В моечной и предбаннике и вовсе стоит отказаться от электрических приборов. Исключением является лишь душевая кабинка.

Все осветительные приборы должны обладать стеклянным плафоном и металлическим корпусом — в ином случае они начнут плавиться со временем. Есть еще одно правило, которое стоит знать при создании плана монтажа: все светильники устанавливаются на минимально возможной высоте (не под потолком). Дело в том, что горячий воздух сразу устремляется именно вверх, что может излишне нагреть приборы и проводку внутри них.

Трансформатор, как и щиток, устанавливается сугубо в сухом месте. Внутрь бани заводят лишь кабели с напряжением 12 вольт. Допускается и напряжение 42 вольта — оно используется для приборов освещения (36-вольтных светильников, о которых речь шла выше).

Прокладка кабелей

Начинается прокладка электрической проводки в бане с силового провода. Для обеспечения безопасной установки стоит обратиться к правилам и нормам:

  1. Провод прокладывается между двумя столбами на высоте не менее 6 метров.
  2. Расстояние между столбами не должно превышать 15 метров.
  3. Дистанция между столбом и баней — не более 25 метров.
  4. Высота подведения провода в помещение — не ниже 2.75 метров.

Вокруг бани также необходимо провести контур заземления. Отдельного внимания заслуживает распределительных щит — в него нужно установить распределительные автоматы из расчета «один прибор (розетка) — один автомат»). Для щитка используется влагозащищенный корпус.

Отдельного внимания заслуживают датчики влаги и температуры. Приемлемо устанавливать лишь низковольные решения. Высота установки — не менее 1 метра над уровнем пола (вне зависимости от высота потолка бани). Электрокаменная печь должна подключаться к автомату УЗО напрямую — использование розетки для не является грубым нарушением ПУЭ. Ответственность за него вы можете и не понести, но подвергнете опасности себя и гостей.

Каждый автомат лучше подписать: за какую розетку или за который прибор он отвечает. Также нужно позаботиться о том, чтобы около него была схема электропроводки в вашей бане — это может помочь в опасных ситуациях.

Монтаж проводки в парилке и ошибки

Именно монтаж электропроводки в бане в зоне парилки является самой важной частью этого процесса. Соблюдение правил здесь крайне важно. Первое и самое главное: расстояние от электрокаменной печи или дымохода должно составлять не менее одного метра. Также стоит позаботиться и о влагозащите светильников: допускается сертификация по стандарту IP44 и выше. Приоритетным вариантом являются галогенные или светодиодные решения.

Альтернативой является точечное освещение в области пола — оно наиболее безопасно и почти гарантированно не приведет к пожару. К светильникам предъявляются те же требования по защите: иначе пар проникнет в корпус и начнет быстро окислять контакты, что приведет к возгоранию.

Также стоит позаботиться и о проводах. Описанные выше марки не подойдут для парилки: здесь нужен кабель с термостойкой изоляцией. Наиболее распространенным в классе является SILFLEX Sif S=0.25–185. Он может выдержать температуру выше 180 градусов, чего будет достаточно для парилки.

Ошибки при монтаже проводки в парилке чаще всего бывают нескольких типов:

  1. Монтаж проводки в изоляции (а нужно открытым способом).
  2. Использование металлических рукавов.
  3. Пересечение проводов и отклонения от вертикали и горизонтали.

Дополнительные советы по безопасности

Важно соблюдать срок годности для электрической проводки: для алюминиевых кабелей он составляет не более 15 лет, для медных — 20. При воздействии высоких температур и влаги в бане стоит делить эти числа на два. По истечению этого срока лучше сделать полную замену во избежание короткого замыкания — возможно, при монтаже были допущены мелкие ошибки.

Важно соблюдать все нормы и ознакомиться с ними «от корки до корки» при проектировании схемы электропроводки. Также стоит лишний раз напомнить о вызове квалифицированного электрика — вполне возможно, что его работа в будущем сохранит вас и вашу баню в целости. Да, электропроводка в бане своими руками — вполне реальная задача, но не стоит ставить свою безопасность из-за небольшого повода для гордости.

Видео по теме

Электропроводка в бане своими руками: видео + инструкция

Монтаж электропроводки в бане

Монтаж электропроводки в бане

Видео пример освещения в бане

Баня является пожароопасной постройкой с повышенной температурой и влажностью, поэтому к монтажу электропроводки в бане предъявляются особые требования.

Во-первых, выбирая между скрытой и открытой электропроводкой необходимо отдавать предпочтение последней, т. к. открытая электропроводка имеет следующие преимущества:

  1. Более простой доступ к обслуживанию и ремонту электропроводки
  2. Для монтажа открытой электропроводки используются кабеля меньшего сечения (а это сэкономит ваши деньги при покупке кабеля)
  3. Предназначена специально для пожароопасных построек

Открытая электропроводка в бане

Во-вторых, в парилке не должно быть розеток, электрощитов и других электроприборов, кроме светильников и электрической печи.

В-третьих, все элементы электропроводки должны обладать достаточным классом защиты от переизбытка влаги, повышенной температуры и твердых частиц. Класс электрооборудования должен быть не менее IP24.

Ну а так же, электрооборудование в бане должно находиться на определенном расстоянии от потолка, пола и парилки, о чем мы дальше поговорим.

Требования к электрооборудованию в бане

Итак, среди всех элементов электропроводки в бане основными являются электрический щит, кабеля, розетки и светильники. Поговорим о каждом элементе более подробно.

Электрический щиток

Электрический щиток

При монтаже электропроводки в бане своими руками рекомендуется провести от центрального вводно-распределительного устройства дачи к самой бане кабель, который будет проходить через электрический щиток. Данный щиток играет роль главного узла разветвления все электропроводки по банной постройке.  Его рекомендуется устанавливать в самой бане, но только в сухом помещении (раздевалке либо комнате отдыха).

При установке электрического щитка необходимо обеспечить хорошее освещение в помещении, а так же безопасность к различным механическим повреждениям.

Категорически запрещается устанавливать электрический щиток в парилке, неважно насколько хорошо вы обеспечили его защиту от попадания влаги и воздействия температуры.

Помимо электрического щитка в бане так же рекомендуется устанавливать понижающий трансформатор, который снизит напряжение в бане с 220В до 36 и даже 12В!

Электрический кабель

Электрический кабель

Как мы уже сказали, электропроводка в бане должна быть открытой. Для защиты кабеля рекомендуется использовать специальную гофрированную трубку, которую легко крепить к деревянной поверхности с помощью металлических скоб.

Строго запрещается осуществлять защиту электрического кабеля металлической трубой либо гофрой, т.к. она быстро подвергнется эрозий и может повлечь за собой неблагополучные последствия.

Так как баня является постройкой с повышенным температурным режимом (в парилке может быть до 130оС), электрический кабель должен быть термостойким и влагозащищенным. Лучше всего использовать провода АППВ, РКГМ, ПРКС, ПРКА, ПВКВ и т.д.

Требования к размещению электрических кабелей в бане предполагают прокладку кабеля только в горизонтальном и вертикальном направлении.

Розетки, выключатели, распределительные коробки

Распределительная коробка в бане
Выключатель в бане
Розетка и выключатель в бане

Что касается розеток, распределительных коробок и выключателей, они, как правило, устанавливаются в моечном отделении, предбаннике и комнате отдыха. Устанавливать данные элементы электропроводки в самой парилке строго запрещено!

Требования к размещению данных элементов следующие:

  1. Высота размещения выключателей должна составлять не менее 150 см, но и не более 170 см от пола
  2. Оптимальная высота размещения розеток в бане должна составлять от 50 до 60 см над полом
  3. Распределительные коробки должны устанавливаться на каждом разветвлении кабеля от главной магистрали к выключателям и розеткам

Светильники

Светильник в бане

Особых требований к осветительным приборам  в комнате отдыха и предбаннике не существует. Что касается парилки, то тут, как вы понимаете, все более серьезно.

Во-первых, не совершайте наиболее популярную ошибку неопытных строителей бани: не устанавливайте светильники в парилке на потолок! В этом случае светильники будут подвергаться наибольшему воздействию температуры и влажности, к тому же светить данные электроприборы будут плохо.

Светильники нужно устанавливать либо ближе к полу (для декоративной подсветки), либо в верхний полок, либо на стены чуть выше среднего уровня.

Во-вторых, используйте светильники  с классом защиты не менее IP24, лучше даже IP54.

Рекомендуется использовать для освещения парилки 60-ватные лампочки накаливания либо даже более современные светодиодные лампы, которые имеют высокую прочность к механическим повреждениям и не боятся высоких температур!

Создание электропроводки в бане своими руками

Лучше всего ознакомиться с видео примером монтажа электропроводки в бане своими руками (только в примере деревянный дом, по особенностям схожий с баней):

Монтаж электропроводки в деревянном помещении

Помимо этого рекомендуем вам поэтапно разбить монтаж электропроводки в бане своими руками, а именно:

  1. Создаем чертеж-схему электропроводки в бане с указанием всех магистралей прокладки кабелей и мест установки электроприборов
  2. Приобретаем все элементы электропроводки
  3. Устанавливаем электрический щиток
  4. Прокладываем магистраль кабелей по всей бане
  5. Устанавливаем все необходимое электрооборудование
  6. Соединяем все элементы электропроводки в одну систему

После этого рекомендуется вызвать специалистов из электротехнической лаборатории, которые проверят правильно монтажа электропроводки в бане, а также осуществят следующие мероприятия:

  1. Замеряют петлю «фаза-ноль»
  2. Осуществят замер сопротивления всех электрических кабелей
  3. Осуществят полную проверку наличия цепи между всеми заземленными элементами электропроводки и их составляющими
  4. Осуществят проверку вводного устройства защитного отключения (УЗО)
  5. Проверят вводный автоматический выключатель с помощью первичного тока

Если никаких нарушений не обнаружиться вы сможете спокойно отдыхать в собственной бане, не беспокоясь о коротком замыкании либо других опасных последствий некачественного монтажа электропроводки в бане своими руками.

Напоследок хотелось бы дать вам совет: обрабатывайте деревянные элементы бани антисептиком. Данное средство не только препятствует гниению древесину, но и качественно защищает ее от самовозгорания!

Проводка в бане своими руками

Фото с сайта sochicomfort.ru

Баня давно уже стала атрибутом многих российских дач или загородных домов. Многие жители страны стараются построить такое помещение самостоятельно. Один из важнейших факторов при возведении парилки, помимо самой конструкции, – проведение электричества, так как оно необходимо для монтажа розеток или, к примеру, светильников. В энергообеспечении бани есть ряд нюансов и сложностей, с которыми придется столкнуться потенциальному строителю. Причем не важно, знаком ли человек с методами работы или нет. О том, как сделать проводку и свет в бане своими руками расскажем далее в статье.

Как сделать электропроводку в бане: техника безопасности

Начнем с самого важного совета, если вы не знакомы с монтажом электрооборудования или вы не уверены в своих силах – обратитесь к профессиональному специалисту. Так вы избавитесь от лишней нервотрепки, сэкономите свое время, а порой даже и деньги.

Фото с сайта sibdesigner.ru

Если же вы готовы к самостоятельной работе, первым делом стоит ознакомиться с правилами устройства электроустановок, ведь для помещений с повышенным количеством влаги и испарений существуют отдельные нормы. Рассмотрим самые важные:

  • Всю фурнитуру необходимо разместить в предбаннике. Категорически запрещается помещать ее в саму парилку или душевую кабину.
  • Что касается света, то все лампы и светильники должны находиться в специальных защитных плафонах. Важно, чтобы они были герметичны.

Если в бане вам необходим только свет, то можно обойтись и простой схемой. В остальных случаях потребуется современная многофункциональная схема. С ее помощью вы сможете оборудовать банное помещение электропечью, датчиком температуры, подогреваемым полом, холодильником или даже телевизором. Помимо этого, такие сложные схемы понадобятся и для расположения в бане подсветки для бассейна.

Электричество в бане своими руками: последствия неправильного монтажа

Самое опасное в бане – это даже не вода или огонь, это пар. Ведь он состоит из небольших частиц воды и может пробраться туда, куда, как вам казалось, влага попасть не может. Учитывая это, розетки следует располагать только в тех местах, куда не попадут ни вода, ни пар, ни огонь. При не выполнении такого требования вы рискуете как баней, так и собственной жизнью. Неправильное расположение розетки может привести к короткому замыканию или воспламенению.

Для избежания такого рода проблем, перед началом прокладки необходимо составить схему, на которой будут изображены все элементы, требующие электричества (розетки, лампы и прочее).

Электропроводка в бане своими руками: схема

Как мы только что объяснили, правильно нарисованная схема – залог успешной проводки. Итак, для корректного монтажа необходимо верно расположить провода. Они не должны вам мешаться ни в процессе прокладывания, ни в дальнейшем пользовании.

Всего принято выделять два способа укладывать провода:

  • Внешний.
  • Внутренний.

Стоит отметить, что если вы строите банное помещение исключительно из дерева – внешний способ будет более предпочтителен. Если же баня кирпичная или бетонная можно применить внутренний. Рассмотрим преимущества обоих методов.

Внешний метод:

  • Можно внести изменения в планировку в любое время.
  • Не надо делать штроб.
  • Положительно сказывается на уровне безопасности.
  • Доступ к кабелю в любое время.

Внутренний метод смотрится более гармонично, однако при использовании такого способа необходимо тщательно продумать локацию всех разъемов:

  • Для выключателей.
  • Для розеток.
  • Для ламп и прочего светооборудования.
  • Для прочего дополнительного оборудования.

Самый главный фактор, который касается обоих методов – влагозащита. Ведь даже малейшее проникновение паров или воды могут привести к коррозии, которой подвержены все железные элементы проводки.

Также при расчетах стоит учесть, что трансформатор должен располагаться в месте, изолированном от влаги. Если вы планируете расположить в помещении бытовую технику, также найдите им защищенное место.

По всему периметру бани следует организовать заземление со щитком, который будет оснащен автоматом, защитным устройством или понижающим трансформатором.

Фото с сайта snt16.ru

Давайте рассмотрим пошаговую инструкцию работ по электропроводке в бане своими руками:

  • Первым делом оснастите помещение отдельным снабжением. Электричество должно идти от основного щитка.
  • Рассчитайте спецификации автомата.
  • Выберите кабели для прокладывания.
  • Выберите метод укладывания провода. Исходите не только от материалов бани, но и от ее конструкции и расположения щитка.
  • Установите необходимые приборы. К таким относят розетки, светильники и прочую фурнитуру.
  • Провода проложите без провисания, также не дайте им скрутиться. Запрещено размещать проводку над батареями, калориферами и прочими элементами отопления.

Проводка в бане своими руками: расчет мощности

Для того, чтобы выбрать правильный кабель, необходимо знать мощность проводки. Тут стоит отметить, что почти на всех устройствах присутствует гравировка или надпись с информацией о потреблении мощности.

Давайте приблизительно рассчитаем мощность. Если вы планируете оснастить баню лишь светом, то общая мощность составит около двух-трех киловатт.

Если помимо светового оборудования вы планируете использовать прочую технику – мощность выйдет порядка шести-семи киловатт.

[focustext title=»Обратите внимание» icon=»exclamation» color=»fine4″]Не мешает подстраховаться, поэтому при расчетах берите цифру на четверть больше.[/focustext]

Ознакомимся с примерами расчета:

  • Допустим, общая мощность у вас вышла шесть киловатт. В таком случае, будем рассчитывать провода на семь киловатт. Кабели вам понадобятся с сечением три на четыре.
  • Если вы ищете провода для светового оснащения, специалисты рекомендуют провода с сечением три на полтора. Для розеток – три на два с половиной.

Следующий шаг – выбор способа подвода кабелей. Всего выделяют два:

  • Земляной. Более трудоемкий и затратный способ. Для него потребуется выкапывание траншей, а провода для такого метода стоят дороже.
  • Воздушный. Более экономичен в финансовом плане по сравнении со своим оппонентом. Провода располагаются непосредственно над помещением.

Проводка от щитка в бане своими руками: земляной метод

При выборе такого метода необходимо защитить провода от вредителей: крыс, кротов или насекомых. Для этого следует приобрести кабель со стальной защитой. Не советуем использовать трубы для защиты. В них накапливается вода, которая в дальнейшем приведет в коррозии стальных элементов. Ее можно применять лишь при вертикальном расположении проводов. В таком случае, накопленный конденсат просто скатится вниз.

Вот что вам потребуется сделать для укладки кабеля земляным способом:

  • Выкопайте траншею. Глубина ее должна составлять не более метра. Далее посыпьте дно песком, проложите провод и затем опять посыпьте песком. Затем можно закапывать яму.
  • Для того, чтобы провести кабель внутрь бани, используйте железную втулку.
  • Защитное покрытие необходимо оголить прямо перед подключением к щитку. До этого удостоверьтесь в корректном заземлении и отводе от грозы.

Проводка в бане по ГОСТу своими руками: воздушный способ

Фото с сайта ger-centr.spb.ru

Первым делом обратите внимание на расстояние от дома до банного помещения. Если дистанция большая, то установите столбы опоры для предотвращения провисания проводов.

Также рассчитывайте, что кабель должен располагаться не ниже шести метров над землей, если проводка находится над автомобильным проездом или дорогой. Если провода висят над пешеходной тропинкой – не менее четырех метров.

Итак, в статье мы рассмотрели как провести электричество и свет в бане и парилке своими руками. Также мы ознакомились со способами укладки кабелей и дали полезные советы. После ознакомления с предложенной информацией у вас не возникнет сложностей с оборудованием электричеством вашего помещения.

Электропроводка в бане своими руками: пошаговая инструкция + схема

Баня — нестандартное помещение, поэтому электросистема для него создается также нестандартная. Существуют специальные правила монтирования проводки для помещения подобного типа. Ведь для бани характерны стабильно высокие температуры и повышенная влажность. А также наличие легковоспламеняющегося материала, а именно — дерева. Поэтому грамотно установленная в бане электропроводка — это вопрос жизненной важности. Предлагаем вам пошаговую инструкция, подкрепленную схемой, которая поможет установить проводку своими руками качественно.

Соблюдаем технику безопасности

Мы намеренно выделили пункт, касающийся правил безопасности при работе с проводкой, в первую очередь, из-за специфики банного помещения. Баня — источник большого количества пара, а пар, как известно — это частички воды в газообразном состоянии. В случае установки розеток/выключателей в местах, где накапливается пар, велика вероятность того, что он осядет на элементах в виде конденсата. А это может быть чревато коротким замыканием или хуже того, возгоранием все проводки.

Поэтому первым делом вам необходимо тщательно рассчитать и составить грамотную схему будущей электропроводки, что очень сложно сделать без соответствующих знаний. Лучшим решением будет пригласить специалиста. Если же вы твердо намерены выполнить всю работу самостоятельно, придерживайтесь соответствующих правил, установленных специально для влажных помещений.

Требования к электропроводке в бане

Для того чтобы результатом вашей работы в бане стала качественная и надежная электросистема, придерживайтесь следующих принципов при установке проводки во влажных деревянных помещениях по типу бани:

  • кабель разводим открытым методом, в помещениях с высоким содержанием пара — кратчайшим путем к электроэлементам;
  • всю электрофурнитуру (розетки, выключатели) крепим за пределами парилки;
  • не проводим кабели над печью;
Щиток в бане
  • делаем в помещении заземление и защиту от молнии;
  • провода соединяем только при помощи клемм;
  • выбираем негорючую изоляцию;
  • металлическую защиту используем лишь для линий, проходящих сквозь стену.

Совет. Выбирайте для бани провода с медными жилами: они пропускают более сильный ток и при этом слабо подвержены механическим повреждениям.

Монтируем проводку в бане: пошаговая инструкция

Проводка в бане обычно монтируется двумя способами: скрытым и открытым. Первый применяется в банях из кирпича или шлакоблока (в проштробленных каналах), второй — в деревянных постройках (прямо вдоль стены). Рассмотрим основные этапы монтирования электросистемы в бане:

  1. Установка щитка. Поскольку щиток запитывает всю электросистему бани, то место для его монтирования следует выбирать, руководствуясь несколькими правилами: хорошая проветриваемость и освещение комнаты, доступная часть комнаты, удаленность от помещений с паром. Щиток представлен устройством для защитного отключения системы, вводным автоматом и частью отходящих. Специалисты рекомендуют устанавливать его в комнату отдыха.Если вы планируете устанавливать однофазную проводку, то кабель следует выбирать трехжильный. Фазную жилу устанавливаем на клемму входного автомата. Синюю жилу размещаем на нулевой колодке, а защитную — на защитной.
  2. Разводка кабелей. Прежде чем приступить к разводке кабеля, начертите детальную схему электропроводки. Помните при этом несколько моментов: кабель монтируется только под углом в 90 градусов, либо параллельно земле; разводку кабелей лучше делать целым куском; жилы можно приварить/припаять друг к другу; монтируем провода вдали от печи.

    Схема подключения электропроводки

  3. Подключение электрической фурнитуры. Мощность банных светильников не должна превышать 75 ватт. Выбирайте стеклянные плафоны в металлическом корпусе, подключенном к защитной жиле. Поскольку на потолке наиболее высокая температура, размещаем провода вдоль стен. Идеальным вариантом для бани будут низковольтные (около 12 В) галогенные лампы со степенью защиты не менее IP44. Попробуйте установить точечное освещение в нижней части помещения, тем самым вы «убьете двух зайцев»: минимизируете нагрев световых элементов и создадите расслабляющую приглушенную обстановку.

Совет. Фурнитуру размещайте только в предбаннике. По правилам, банная и душевая комната не предназначены для подобных электрических элементов. Лампы защитите специальными плафонами с герметичными соединениями.

Советы от профессионалов

Напоследок предлагаем вам взять на заметку несколько советов от специалистов, занимающихся монтированием электросистем различного типа:

  • Под кабель-каналы подкладывайте огнеупорный материал, например, тонкую полосу листового асбеста.
  • При работе внутри помещения используйте элементы с термоизоляцией.
  • Укладывайте кабеля в гофру, выполненную из негорючего материала. Этим вы поможете предотвратить распространение огня при самовозгорании проводки.
  • Обязательно устанавливайте металлическую пластину между деревянной стеной и выключателями/розетками — она послужит прекрасной защитой.
Прежде всего позаботьтесь о пожаробезопасности
  • Поскольку в современных банях зачастую используются мощные электроприборы, выбирайте для уличных работ жилы сечением не менее 16 миллиметров квадратных.

Мы рассмотрели схематически процесс укладки электропроводки своими руками. Теперь вы знаете, что это довольно трудоемкий процесс, требующий наличия определенных навыков и соблюдения ряда правил. Перед началом работ обязательно ознакомьтесь с ПУЭ. Будьте внимательны! Удачи!

Электропроводка в бане: видео

Как сделать электропроводку в бане: фото

Электропроводка в банях своими руками. Видео и фото

Баня! Это место уже стало именем нарицательным: баней называют и русскую баню, предназначенную исключительно для мытья, и сауну, и место отдыха в коттедже с комфортабельным бассейном и дорогой звуковой и видеоаппаратурой.

Разумеется, схема электропроводки в бане будет отличаться в каждом из вариантов.

Но есть одно общее правило: электропроводка в бане должна быть безопасной как для людей, так и для помещения.

Содержание статьи

Электропроводка в бане своими руками

Учитывая качество выполнения работ наёмными «специалистами», электропроводка в бане своими руками будет выполнена более ответственно, так как делаться будет для себя.

Разумеется, если вы хотя бы раз вдумчиво прочитали ПУЭ и держали когда-нибудь в руках индикатор, отвёртку и пассатижи.

Сразу сделаем оговорку, что чертить и приводить расчеты мы здесь не будем – это статья для понимания процесса обычным дачником, а не готовый проект профессионала или доклад на тему «электропроводка в баню своими руками — схема действий».

Предположим, что мы будем электрифицировать баню 5 х 6 метров с предбанником 2 х 2 метра, парилкой 2 х 2, душевой кабиной, маленьким бассейном 2 х 3 и комнатой отдыха 3 х 4 метра.

Несложный расчет показывает, что при объёме парилки 8 м2 мощность печи должна быть от 6 до 8 КВт, а на обогрев предбанника площадью 12 м? нужно 1,2 – 1,5 КВт.

Электроприборы для бани

Сейчас в парилках бань уже гораздо реже используют нагрев дровами. В основном люди предпочитают использовать электронагрев.

Электронагреватели для бань экономят массу времени, не нужно заготавливать дрова, разжигать печь котла в парилке, выгребать потом золу. Электронагрев гораздо более экологичен и гораздо менее трудоемок.

Для начала составим список того, что мы можем использовать в бане:

Прибор Мощность, КВт
Группа «печь», подключение напрямую к УЗО 30мА/32-40А
Печь 6-7,5
Группа «обогрев», подключение к автомату 16А
Водонагреватель накопительный для душа 1,2
Обогреватель – конвектор в предбаннике 1,5
Насос фильтра бассейна циркуляционный 0,3
Группа «розетки», подключение к автомату 16А
Чайник 1,0
Фен для волос 1,5
Экран, акустика, караоке 0,4
Холодильник, мини-бар 0,3
Группа «свет», подключение к автомату 10А
Освещение в предбаннике, прихожей 0,4
Подсветка бассейна 0,5
Освещение в парной 0,1

Таким образом, пик нагрузки может достигать 13 — 14,5 КВт.

Будем реалистами и ограничим максимальную нагрузку мощностью 13,5 КВт (ток 63 Ампера).

В этом случае у нас есть варианты:

  • установить печь минимально возможной мощности;
  • вычеркнуть из списка приборов электрический чайник;
  • отказаться от использования фена;

Если разрешение на указанную выше мощность получено (ведь у нас есть ещё дом и гараж, которым тоже требуется электричество), приступаем к работе.

Кабель на ввод

От основного дома проводка в баню у нас пойдёт от щита по воздуху. Сечение трехжильного кабеля возьмем 16 мм2 , этого будет вполне достаточно.

Если баня находится от дома на расстоянии менее 7,5 метров, то обойдёмся без столбов. СИП (самонесущий изолированный провод) выдержит такое расстояние без проблем.

Заземление вводного щита дома нужно обязательно. Если его нет — обязательно делаем.

Распределительный щиток, система защиты

Его устанавливаем в прихожей, внутри ящика монтируем оборудование:

  1. Вводной автомат на 63А.
  2. Дифференциальный автомат или УЗО 30мА на 32-40А на печку, в зависимости от мощности.
  3. дифференциальный автомат или УЗО 30мА на 25-32А на остальных потребителей.
  4. Трансформатор 220/12В.
  5. Автоматы: 10А на свет, 16А на обогрев, 16А на розетки.

Оборудование приобретаем проверенных производителей: ABB, Legrand.

Если у вас к завершению проект ещё останутся силы – рекомендуется предусмотреть СУП (систему уравнивания потенциалов).

Прокладка проводки

В парной присутствие проводов не допускается. Там не должно быть также никаких розеток, а светильники должны быть заземлены (в случае присутствия в светильниках металлического корпуса, либо основания).

Кабели от светильников и печи выводим наружу парилки через полдюймовую металлическую трубу, пропущенную сквозь бревно. То есть, сверлим стену непосредственно под светильником и за печкой.

В бане нужно использовать только жаростойкий провод.

Вариант №1:

  • подключение печи производим кабелем марки ПРКС сечением 4 х 4 мм2 ;
  • розетки подключаем кабелем марки ПНБС сечением 3 х 2,5 мм2 ;
  • к светильникам проводим кабель ПНБС сечением 3 х 0,75 мм2 .

Но ведь высокая температура только в парилке, а в комнате отдыха и бассейне влажно и достаточно прохладно.

Хотите узнать все про монтаж открытой электропроводки? Мы предоставили Вам эту информацию.

О том, как выбрать автоматический выключатель, можно прочитать тут.

Вариант № 2 предусматривает сделать проводку, комбинируя жаростойкий и самозатухающий кабель:

  • свет в парной проводим кабелем ПНБС 3 х 0,75 мм2 ;
  • печь подключаем кабелем ПРКС 4 х 4 мм2 ;
  • Освещение в прочих помещениях прокладываем кабелем ВВГнг 3 х 1,5 мм2 ;
  • розетки и обогреватели запитываем через кабель NYM 3 х 2,5 мм2 .

Проводку в парилке и бассейне прокладываем в металлической трубе снаружи по полу или потолку. Внутри комнаты отдыха и коридора — в кабель – каналах.

Если у вас печь дровяная, позаботьтесь о том, чтобы от дымохода и печи до проводов расстояние было не менее 0,9 метра!

Розетки и выключатели в бане

В парилке и в бассейне у нас выключателей и розеток не будет. А в комнате для отдыха и в прихожей их нужно установить в достаточном количестве, чтобы впоследствии не использовать тройники и удлинители.

Устанавливая розетки, следует крепить их на высоте 60 см от плинтуса на металлические или асбестовые прокладки.

Используем только влагозащищенные розетки с заземляющим контактом.

Выключатели монтируем в полутора метрах от пола на расстоянии 15-20 см от проёма двери.

Освещение

Главный аспект в оформлении интерьера бани – освещение. Помимо сугубо утилитарной функции, свет в бане играет важную декоративную роль.

Сейчас в Интернете можно найти несметное количество светильников на 12 вольт. Поэтому мы не будем использовать в бане осветительное оборудование на 220 В.

О безопасности светильников:

  • для освещения в парилке применим влагожаростойкие светильники;
  • для подсветки бассейна изнутри возьмём специализированные светильники;
  • помещение бассейна, душевую и комнату отдыха подсветим «спотами» — точечными влагозащищенными светильниками. Можем применить светофильтры;
  • в прихожей смонтируем влагозащищенный люминесцентный светильник.

В качестве источников света лучше предпочесть светодиоды. Галогеновые лампы также имеют право на существование, но нам лишнее энергопотребление ни к чему – в бане и так слишком много мощных электроприборов.

Хочется отметить, что если подойти к вопросу осмысленно и с определённой долей творчества, то можно получить весьма достойный результат.

Ведь горшки обжигают не боги, и через некоторое время вы сможете наслаждаться не только процессом, но и результатом своих трудов, рассказывая друзьям о том, что электропроводка в бане своими руками – это просто, надо только захотеть.

Видео электромонтаж бани.

Как лучше сделать проводку в бане, электропроводка в парной

Сегодня каждый может позволить себе обзавестись собственной парной на приусадебном участке или даче. Но, помимо приятных перспектив, предоставляемых баней, возникает и ряд вопросов о том, как организовывается проводка в бане своими руками. Основным камнем преткновения в этом вопросе является высокая влажность и температура в помещении, относящие его к особо опасным согласно п.1.113 ПУЭ.

При таких неблагоприятных условиях электроприборы и другие элементы электрической сети очень быстро разрушаются и выходят из строя, а диэлектрические материалы покрываются слоем проводящей влаги. Что создает значительную угрозу поражения электрическим током в аварийных ситуациях. Поэтому, чтобы выполнить прокладку электропроводки и другие электромонтажные работы в бане в соответствии с действующими нормами необходимо изучить требования ПУЭ.

Требования согласно ПУЭ 7

Согласно п.2.1.4 ПУЭ монтаж электропроводки может выполняться открытым или скрытым способом. Такое разделение прокладки проводки в бане актуально для различных типов стен, когда есть возможность разработки штроб или при отсутствии таковых.

В связи с тем, что некоторые помещения являются пожароопасными, а влажные помещения содержат большое количество конденсата, при прокладке проводов открытым или скрытым способом все линии должны иметь защиту из негорючего материала согласно п.2.1.42 и от влаги п.2.1.43 ПУЭ.

При открытом размещении проводов, к примеру, по деревянным стенам негорючая подкладка под ними должна выступать на 10 мм в каждую сторону. Также необходимо соблюдать зазор на 10 мм от провода до горючих материалов согласно п. 2.1.37 ПУЭ. Для скрытой проводки несгораемое покрытие располагается по всей длине согласно п.2.1.38 ПУЭ. Но располагать проводку в металлической трубе или гофре категорически запрещено в согласно требований.7.1.40 ПУЭ.

С целью соблюдения безопасности все металлические конструкции – корпусы светильников, нагревательных печей, бытовых приборов и т.д. должны подключаться к защитному заземлению в проводке бани, проводники иметь двойную изоляцию, элементы схемы находиться в недоступном удалении. Для защиты человека от поражения электротоком в электрическом щитке должна осуществляться установка УЗО. Данные меры оговариваются требованиями п.1.7.50 и 1.7.51 ПУЭ. Следует отметить, что при питании осветительных приборов и других устройств низким напряжением в соответствии с п.1.7.53 ПУЭ может выполняться без обустройства защитного заземления.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

  • Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
  • Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т. д.).
  • Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Рисунок 1: простая схема проводки в бане

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Как по нагрузке выбрать провода и розетки?

К примеру, вы собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт. Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы:

Таблица 1: выбор сечения провода


Посмотрите на таблицу, для мощности 6,24 кВт подойдет медная проводка с сечением жилы в 4 мм2 или алюминиевая проводка на 6 мм2. Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной. По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

  • Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
  • Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
  • Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
  • В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Рис. 3: светильник для парной

Для предбанника, раздевалки, комнаты для отдыха

Эти помещения характеризуются куда менее жесткими требованиями к месту расположения и характеристикам проводки. Но и в них должны соблюдаться все требования ПУЭ, предъявляемые к саунам.

Приборы освещения, также лучше использовать герметичные со степенью защиты не менее IP24, но можно применять и модели с полимерным корпусом или из оргстекла, так как температура в этих помещениях значительно ниже. Для проводки вполне подойдут провода марки ВВГнг-LS. Розетки должны иметь защитное запорное устройство, предотвращающее свободное проникновение влаги из окружающей среды.

Ввод проводки в баню: воздушный или подземный?

По способу ввода кабеля в каменную или деревянную сауну различают воздушную или подземную прокладку.

Рис. 4: пример прокладки воздушной линией

Первый вариант обладает рядом преимуществ – монтаж по воздуху выполняется достаточно быстро и с меньшими затратами средств, за исключением тех случаев, когда вам необходимо установить опоры до деревянной постройки. Для воздушной прокладки наиболее актуально использовать самоизолирующий провод (СИП), число жил в котором определяется выбором трехфазной или однофазной электропроводки. При этом должны соблюдаться следующие расстояния:

  • Между опорами не более 25 м;
  • Высота ввода кабеля СИП в здание не менее 2,75 м;
  • Расстояние стрелы провеса до земли не меньше 3,5 м.

За счет того, что подземный ввод требует разработки траншеи под укладку кабеля, такая процедура занимает куда больше времени, чем воздушная прокладка. Но при подземной прокладке кабельного ввода, сама линия куда меньше подвержена воздействию атмосферных факторов и ветровых нагрузок, поэтому служит значительно дольше.

Рис. 5: пример прокладки кабеля под землей

При прокладке подземного ввода должны соблюдаться такие требования:

  • Электрическая проводка заводится через металлическую втулку;
  • В траншее кабель располагается свободно, а не внатяжку; Рис. 6: кабель в земле
  • Глубина укладки не менее 0,8 м;
  • Используется бронированная марка, к примеру, ВБбШв.

Помимо длительного процесса укладки подземное размещение кабеля требует и дополнительных мер защиты от случайного повреждения при проведении земляных работ вблизи его трасы.

Способ прокладки проводки: открытый или скрытый?

К преимуществам открытой проводки в бане относится простота и скорость монтажа, отсутствие трудоемких подготовительных работ, доступность для ремонта. К недостаткам открытого способа прокладки проводки следует отнести ее повреждаемость и вмешательство в интерьер бани.

К преимуществам скрытой проводки относится куда боле высокая надежность и защищенность проводов на всей протяженности. Среди недостатков внутренней проводки выделяют длительные подготовительные работы и штробление стен, которое не всегда возможно выполнить.

Монтаж и подключение пошагово

Весь процесс монтажа проводки в бане можно условно разделить на три основных этапа. Соблюдение приведенной последовательности позволит выполнить работы качественно и без лишней потери времени. Начните работу с монтажа:

Распределительного щитка

  • Заведите питающий ввод к месту предполагаемой установки распределительного щитка.
  • Перед установкой щитка наберите в него защитные автоматы и УЗО согласно рабочих номиналов тока. Для бани УЗО выбирается из расчета тока утечки от 10 до 30 мА. Рис. 7: наберите автоматы
  • Установите щиток на высоте 1,4 – 1,8 м от уровня пола до его крышки. Рисунок 8: установите щит
  • Заведите кабель к вводному автомату и разведите по отдельным линиям. А при отсутствии секционирования, сразу переходите к разводке электропроводки от вводного щитка к потребителям.
  • Проводка в бане должна выполняться трехжильным проводом (фаза, ноль и земля).
  • Подключите к корпусу защитное заземление на общую PE шину, которую соедините с контуром заземления.

Розеток и выключателей

  • В местах установки розеток и выключателей разработайте отверстия под коробки при внутренней установке или установите подкладку из негорючего материала в деревянных банях под открытую проводку. Рис. 9: разработайте отверстия
  • Установите коробки на шпаклевку или цементный раствор при скрытой проводке, при наружной вам понадобятся только распределительные коробки. Рис. 10: установите коробки на цементный раствор
  • Все участки проводки ведутся цельными жилами, соединение проводов допускается только в коробках (влагоустойчивыми зажимами) и при подключении розеток, выключателей и другого оборудования. Рис. 11: соединение проводов в коробке
  • Установите розетки и выключатели в подрозетники при скрытой проводке или на негорючую подставку при открытой. Рис. 12: установите розетку

Осветительных устройств

  • Проложите проводку к осветительным приборам.
  • Установите светильники в бане согласно составленной ранее схеме. Рис. 13: установите светильник
  • Подключите проводку к патрону.
  • Заземлите корпус на защитный PE проводник.
  • Установите лампы освещения. Рис. 14: Вкрутите лампы
  • Закройте плафоны. Рис. 15: закройте плафон

Перед началом эксплуатации обязательно проверьте работоспособность всех приборов в сухих условиях. Убедитесь в исправности автоматики защиты, это убережет от последствия допущенных ошибок еще до начала эксплуатации как самой бани, так и проводки в ней.

Проводка в бане

Мы сочтем свою задачу выполненной, если вы без труда сможете найти интересующую вас информацию, и она окажется полезной. Поэтому для читателей, которых интересует проводка в бане, мы кратко перескажем содержание уже готовых статей этого раздела и дадим ссылки на более полные материалы, а попутно осветим вопросы, на которые в других статьях не нашлось ответа.

Правила

Электропроводка в бане закономерно отличается от проводки в жилом доме. Самое близкое по предъявляемым требованиям помещение – это ванная комната. В ней тоже имеет место повышенная влажность, но температуры, конечно, другие.

Впрочем, и в бане не все помещения одинаково проблематичны с точки зрения электрика. Так наиболее «проблемными» мы бы назвали парную и моечную. Комната отдыха, предбанник, санузел и веранда не требуют повышенной защиты проводки и приборов.

Однажды мы уже сделали подробные выдержки из ПУЭ, в которых упоминаются бани, сауны или моечные. Поэтому сейчас ограничимся довольно сжатым пересказом правил электропроводки в бане.

Начнем с расположения электрощита. Желательно размещать его в помещении, а не на улице. При этом обязательно либо использовать сухое помещение, либо обеспечить полную гидроизоляцию щита. Никакие трубопроводы (водопровод, газопровод, канализация) не должны проходить рядом со щитом.

Установка УЗО по правилам считается обязательной для влажных помещений.

Провода должны вестись:

  • (желательно, не обязательно) скрыто в парилке и моечной;
  • открыто по деревянным стенам других помещений.

ВАЖНО! Однако следует помнить, что в парилке вести провода по стенам даже внутри нежелательно. Правильно – делать сквозное отверстие с металлической гильзой в стене, через которую внутрь парилки идут провода для светильника.

Провода, ведущие в парилку, обязательно делать термостойкие – с изоляцией из кремнийорганической резины – РКГМ, ПРКС.

Запрет на металлические рукава и гофру относится только к парилкам и моечным.

Наращивать провода можно только сваркой, опрессовкой, пайкой или сходным способом.

Выключатели и розетки должны располагаться вне парилки и моечной.

Полностью список правил проводки в бане и парилке вы найдете по уже приводившейся выше ссылке.

Электричество в бане: группы потребителей

Группы потребителей – это произвольные группы устройств, которые питаются током. Произвольными они являются потому, что от вашего выбора (или от выбора электрика) зависит, по какому признаку вы будете группировать устройства.

Есть два варианта:

  • либо группировать по комнатам – все потребители комнаты отдыха, парилки, моечной, например;
  • либо по однородности – все розетки, все светильники, все силовые установки.

СОВЕТ! Помечайте названия групп потребителей с помощью прикрепленных к проводам и надписанных ярлычков.

В наших схемах вы встретите деление на следующие группы: светильники, розетки и силовые установки.

Поясним, что в последнюю группу входят приборы с высоким потреблением электроэнергии. В бане это чаще всего электропечи и стиральные машинки.

Проводка: из чего состоит?

Основными узлами проводки электричества в бане можно назвать следующие:

  • вводный кабель;
  • электрощит;
  • заземление;
  • кабели внутри помещений;
  • светильники;
  • розетки.
  • Внутри электрощита находятся следующие элементы:
    • кабели;
    • шины;
    • УЗО;
    • автоматические выключатели;
    • дифференциальные автоматы;
    • трансформатор.

Вводный кабель может иметь 3 или 5 жил, и передавать ток с напряжением 220 или 380 вольт.

ВНИМАНИЕ! Заземление обязательно. О том, как его делать – читайте .

Информацию о том, каким параметрам должны соответствовать составляющие, вы найдете в той же статье.

В бане и парилке – разница

Мы уже говорили выше, что проводка в парилке отличается по ряду важных пунктов от разводки электропроводки в бане.

СОВЕТ! Проще всего будет тем владельцам бань, которые закладывали проводку уже в проект строительства. Потому что только так соблюдение нормативов не будет делом случая.

В парилке

Электропроводка в парилке: провода отсутствуют

В идеальной парилке провода отсутствуют – они идут снаружи, а внутрь попадают исключительно для подключения светильников.

Возникает вопрос: а надо ли использовать более дорогие термоустойчивые провода для электропроводки в парилке бани? Тем, у кого нет выхода, и приходится вести проводку внутри стен парилки – да, обязательно. Если же вы ведете по правилам – только через стену к светильнику, то это вопрос простоты замены провода.

Дело в том, что простая ПВХ изоляция обязательно со временем разрушится на том участке, который подвергается действию высокой температуры. Обычно это на входе провода в светильник. Поэтому рекомендуется этот участок делать термоустойчивым.

В парилке с электропечью

Электропечь используется только в сауне, (потому что мы ставим под сомнение способность электропечей без парогенератора создавать режим русской бани).

Расчет мощности обычно делается упрощенно, по кубатуре помещения, исходя из соотношения 1-1,5 киловатта на кубометр. Следовательно, вам достаточно исходить из одного или полуторного объема парилки. Предположим, что дана парная 1,8*1,4*2,1 (ДШВ). Ее объем – 5,3 кубометра. Следовательно, мощность печи от 5 до 8 кВт. И это еще маленькая парная!

Понятно, что такую силовую установку не ставят на обычную розетку (тут сила тока 23-36 А, а обычная розетка выдерживает 10-16 А). Провод выводится наружу и там подключается к силовой розетке (они бывают разной мощности).

Термостойкие провода нужного сечения прилагаются к самой печке, так что вам их только вывести и подключить.

КСТАТИ! Вилка с заземлением требует заземления в розетке, это же не новость, правда? 🙂

Но с электропечью связаны еще требования по заземлению. В идеале вы делаете контур заземления еще в процессе строительства, обкладывая периметр металлической лентой, которая сваривается с сеткой на полу, и соединяя ее потом с заземлением в щитке.

Разводка

Существуют определенные принципы разводки, которые верны при построении любой схемы электропроводки в бане, зависящей от конкретных условий. То есть схему вы строите для данной планировки помещений, но руководствуетесь общими правилами.

Выше мы уже говорили о том, что представляет собой устройство электрощита. Вы помните о группах потребителей, на каждой из которых стоит собственный автомат защиты.

ВАЖНО! На каждой силовой установке может (и должен) стоять автомат защиты.

А вот осветительная и розеточная группы потребителей вполне допускают подключение нескольких потребителей последовательно с помощью ответвлений в разветкоробках.

ЗАПОМНИТЕ! Обычно на один кабель ставится не более пяти розеток или светильников. Если их у вас больше, делайте вторую одноименную группу.

Правила говорят, что помимо автоматов защиты целесообразно ставить УЗО, особенно это касается электрооборудования влажных помещений.

Устройства защитного отключения – УЗО

Существует две основные схемы проводки в бане (да и не только в ней), а также третья схема, представляющая собой комбинацию первых двух.

Первая схема – последовательная

Выше мы уже говорили, что розетки и светильники можно подключать последовательно на один питающий кабель, просто делая в нужных местах отводки от него внутри распределительных коробок.

Кстати, если интересно, можете почитать наши разборы термостойких светильников для сауны и о том, нужны ли особые светильники в парной русской бани.

Эта схема является наиболее простой и потому популярной. Кроме того, ее можно назвать более бюджетной, потому что при ее использовании нет нужды на каждого потребителя тока ставить отдельный автомат. В случае с описанными группами потребителей это нерентабельно.

Вторая схема – «Звезда»

Речь идет о параллельном подключении, которое еще называется «звезда». Такое название можно объяснить, наверное, тем, что от каждого из потребителей тока к щитку тянется кабель-«луч», что при наличии достаточного количества потребителей должно образовывать действительно что-то вроде «звезды».

Есть случаи, когда такое подключение рентабельно. Точно можно сказать, что оно рентабельно для мощных потребителей тока, который нуждаются в особых кабелях с большим сечением, особых розетках. Но в нем нужды, когда речь идет об однородных маломощных потребителях.

«Звезда» затратна, потому что на каждый кабель ставится автомат, увеличивается число и длина кабелей, щиток приходится брать более мощный, да и работы по такой установке куда сложнее и, соответственно, дороже.

Поэтому оптимальнее комбинированный способ.

Третья схема – «Шлейф»

Собственно, ее мы и описываем с начала этой статьи. Это когда в щитке создаются группы потребителей, а некоторые кабели ведут к единичным мощным потребителям.

Кстати, светодиодные светильники, которые модно ставить в парилку, обычно ставятся из-за низкого вольтажа, что требует установки либо трансформатора, либо блока питания (драйвера). Поэтому есть резон выделить светодиоды в отдельную группу потребителей.

***

В общем, ваша задача – взять план своей бани, определиться с количеством розеток, источников света и силовых установок, сначала набросать их количественно на плане, потом определиться с расположением более точным. После этого вы переходите к детальному планированию с учетом высоты и геометрии прокладки кабелей.

ВНИМАНИЕ! Кабель кладется по прямой, все перепады высот делаются под прямым углом.

Еще несколько правил:

  • установите розетке на высоте 40-50 см от пола;
  • выключатели – 90;
  • желательно делать подводку для розеток снизу, а для выключателей – сверху;
  • отступ от потолка – 15 см.

Ниже вы можете посмотреть вариант недетализированной разводки проводов в бане:

Под вагонкой

По правилам ПУЭ, если вы еще помните, в деревянных строениях настоятельно рекомендуется делать открытую проводку. Однако вагонка используется и в деревянных, и во всех остальных банях – привычны мы к деревянному интерьеру.

Поэтому давайте условимся, что электропроводка в бане под вагонкой уместна только в том случае, если она построена не из сруба или бруса. Предположим, что у нас кирпичная или блочная баня.

В этом случае скрытая проводка допускается, как и использование пластиковой гофры (на всякий случай уточним, что есть негорючие разновидности гофры).

Есть еще металлическая, применение которой строго не рекомендуется во влажных помещениях согласно ПУЭ. Но тут надо думать: с одной стороны, в бане везде(!) повышенная влажность во время процедур, с другой стороны – ее не сравнить с влажностью в моечной или парилке.

Поэтому, если металлический рукав под штукатуркой, которая под вагонкой, а само помещение – не моечная и не парная, то почему бы и нет? Особенно, если у вас хорошо сделана вентиляция, и промежуток между стеной и вагонкой нормально проветривается.

Обычно проводку в кирпичных или блочных строениях ведут под слоем штукатурки. Причем слой ее должен быть никак не меньше 10 мм.

Очень наглядный и дельный ролик, в котором говорится именно о банной электрификации – надеемся, что пригодится многим:

***
На всякий случай – вдруг вы увлекаетесь ручным трудом – порекомендуем вам еще один материал, косвенно относящийся к электричеству в бане – статью про то, какие бывают абажуры для банных светильников и как их сделать своими руками.

Больше материалов по проводке смотрите в разделах про освещение и про светильники.

Электропроводка в бане

Если не так давно работы по монтажу электрического оборудования в жилых зданиях могли выполняться только при наличии согласованного в соответствующих инстанциях проекта, то сегодня, благодаря постановлению правительства РФ об отмене устаревших требований для владельцев домов и коттеджей, все намного упростилось. Теперь электропроводку в бане можно монтировать без проекта и согласований. Но при этом обязательно нужно выполнять главное условие – монтаж делается с учетом требований ПУЭ и иных нормативных актов, отклонения запрещаются и могут служить основанием для отказа в подключении объекта к эклектическим сетям.

Электропроводка в бане

Общие требования

Последние нормы ДБН В.2.5-2003 и ДНАОП 0.00-1.32-01 запрещают использовать для проводки двухжильные кабели (кроме выключателей), теперь они должны быть только трехжильными с фазным, нулевым рабочим и нулевым защитным медными проводами. Это касается однофазной электрической проводки, трехфазные в банях почти не используются и в связи с этим в этой статье упоминаться не будут.

ДБН В.2.5-2003. Файл для скачивания в формате PDF

ДБН В.2.5-2003

ДНАОП 0.00-1.32-01. Государственный нормативный акт по охране труда. Файл для скачивания в формате PDF

ДНАОП 0.00-1.32-01

Какие существуют общие требования к проводке в бане?

  1. Размещение светильников, выключателей и розеток должно осуществляться по зонам, разбивка делается на основании требований ГОСТ Р 50571.12-96. В первой зоне категорически запрещено не только устанавливать какое-либо электрическое оборудование, но и прокладывать линии кабелей. Здесь строятся печи для отопления помещений, устанавливаются умывальники, душевые и т. д. Вторая зона самая безопасная по условиям эксплуатации оборудования, в ней меньше всего ограничений и дополнительных требований. В третьей и четвертой зонах допускается прокладывать кабели с устойчивостью изоляции не менее +170°С.

    Размещение светильников, выключателей и розеток должно осуществляться по зонам

    В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования

  2. Для монтажа электрической проводки в банях категорически запрещается использовать универсальные плоские провода (ПУНП).

    ПУНП трехжильный

    Дело в том, что для этих проводов до сих пор не разработаны государственные стандарты, каждое предприятие имеет право пользоваться своими техническими условиями (ТУ). Как показывает объективный анализ рынка, все провода ПУНП по ТУ в той или иной степени не отвечают требованиям ГОСТа 22483-77, регламентирующего электрическое сопротивление токопроводящей жилы. Количество пожаров, возникших по причине этих кабелей, превышает 65% от всех чрезвычайных ситуаций из-за электрического оборудования.

    Как выбрать кабель или провод для бани

  3. Устанавливать розетки в парилках строго запрещается, выключатель освещения также желательно монтировать в тамбуре или зоне отдыха.

    Устанавливать розетки в парилках строго запрещается

    Как выбрать светильник для бани и сауны

ГОСТ Р 50571.12-96. Файл для скачивания в формате PDF

«Электроустановки зданий»

Цены на кабель ПУНП

кабель ПУНП

Пошаговая инструкция монтажа электропроводки в бане

Для примера мы рассмотрим самый сложный вариант, его можно значительно упрощать с учетом особенностей бань и требований застройщиков.

Шаг 1. Подключение кабеля ввода (питающего кабеля). Он подается в щиток сверху и присоединяется к вводному автомату. Параметры отсечки рассчитываются отдельно с учетом общей мощности потребителей. Конкретные советы даются ниже в этой статье. Синий и серый провода присоединяются к входу в автомат, желто-зеленый на шину заземления.

Подключение питающего кабеля. На верхние клеммы вводного дифавтомата заводим жилы серого и синего цвета. А жилу желто-зеленого цвета на заземляющую шинку.

Шаг 2. Если в щитке имеются дополнительные отсекатели для отдельных комнат или групп потребителей, то подведите к ним питание. Стандартное положение – вход сверху, выход снизу.

Элетрощиток и идущие от него провода в пластиковых коробах

Практический совет. В сухих помещениях лучше проводку монтировать в обыкновенных пластиковых коробах, во влажных помещениях рекомендуется их защищать полимерными трубами. Это не категорическое требование стандартов, а рекомендации опытных электриков.

Шаг 3. Сделайте проводку освещения и розеток в моечной комнате.

Зонирование моечной комнаты

Имейте в виду, что степень защиты корпусов от проникновения влаги и пыли должна соответствовать международному стандарту не менее IP 44 в зонах 2 и 3. Такой корпус защищает от проникновения твердых частиц размером более одного миллиметра и не допускает протечек от капель, падающих на поверхность под любым углом.

Делать проводку можно кабелем ВВГнг 3×1,5, протяните его к распределительной коробке.

Схема подключения кабеля ВВГнг 3×1,5. Кабель протянут до распределительной коробки. Жилы промаркированы

Двухжильный кабель ВВГнг 2×1,5 опустите в выключатель, одна жила присоединяется к верхней клемме прибора, а вторая к нижней.

Кабель ВВГнг 2×1,5 опущен к одноклавишному выключателю. Одна жила подключается сверху, другая снизу. Жилы маркируются L и Lсвет

Таким образом в одном положении кнопки электрическая цепь разрывается, а во втором соединяется и лампочка загорается. Перед установкой выключателя внимательно осмотрите корпус, на нем указывается положение кнопки при замыкании и размыкании контактов. По стандарту свет должен включаться при верхнем положении кнопки выключателя. Еще один нюанс – к выключателю всегда присоединяется фаза, а не ноль. Это дает возможность безопасно менять осветительные приборы в случае их выхода из строя без отключения общего автомата.

Выполняется прокладка кабеля ВВГнг 3х1,5 к месту установки предполагаемого светильника. Жилы маркируют

Шаг 4. Проведите кабель от коробки к светильнику, в стене надо высверлить отверстие и вставить в него кусок трубки. Свободное пространство между проводами и стенками трубы рекомендуется заполнять специальным негорючим составом.

В отверстие вставляют металлическую гильзу

Важно. Все места прохода кабелей в другие помещения должны делаться только в металлической трубе, она полностью исключает механические повреждения кабелей.

Свободное пространство в полости гильзы заполняют несгораемым составом

В коробке соедините концы кабелей одинакового цвета. Важно знать, что не все производители выдерживают стандартные цвета кабелей, если у вас такая ситуация, то во время монтажа их рекомендуется помечать. Это можно делать при помощи небольших наклеек или цветных фломастеров.

Жилы с одинаковыми маркировками соединяют клеммными соединителями

Если на освещение подключен собственный автоматический выключатель, то на последнем этапе монтажа проводки нужно присоединить к питанию и его клеммы.

В распределительном щите подключаем серую жилу кабеля к нижней клемме автоматического выключателя. Синюю жилу к нулевой шинке. Желто-зеленую к шинке заземления

Имейте в виду, что устанавливать распределительные коробки, выключатели и розетки в парилке категорически запрещено. Эта арматура монтируется у входа в помещение.

Шаг 5. Освещение в парилке лучше делать низковольтным, хотя это и необязательное требование. Осветительные приборы на 220 В должны иметь специальный защищенный корпус.

Для низковольтного освещения нужно устанавливать понижающий трансформатор и питание на лампочки подавать с него. Технические параметры трансформаторов следует подбирать с учетом требуемого выходного напряжения и общей мощности всех потребителей.

Для понижения напряжения используется понижающий трансформатор, который подбирают в соответствии с требуемым выходным напряжением, мощностью подключаемых осветительных приборов

Помните, что на пределе работать трансформатору очень тяжело, в таких условиях эксплуатации он быстро выходит из строя. Всегда покупайте оборудование с запасом мощности, за счет такого подхода увеличивается надежность и длительность функционирования приборов.

Проведите двухжильный кабель от трансформатора к коробке, в нее же заведите кабели от лампочек и выключателя.

Прокладка двухжильного кабеля к распределительной коробке

Жилы также рекомендуется обозначать, затем соединять клеммниками одинаковые. Принцип подключения низковольтного освещения ничем не отличается от обыкновенного, разница только в подаваемом напряжении.

Схема соединения проводов в распределительной коробке. Жилы зачищены и промаркированы. Далее кабель опускается к выключателю

В парилке рекомендуется использовать термостойкие кабели и провода, например, РКГМ или ПРКС. Жилы с одинаковыми маркировками объединены в группы и соединены клеммными соединителями

Важно. В парную свет проводится только с использованием специального термостойкого кабеля, такие требования прописаны в действующих нормативных актах.

Прокладка термостойкого кабеля ПРКС до предполагаемого места установки светильника. Гильза должна быть заполнена несгораемым составом

Подключение светильника

Шаг 6. Установка розеток. Для них также можно предусматривать отдельный автомат в распределительном щитке. Допускается монтировать розетки только в зонах 2 и 3, корпуса должны иметь защиту не менее IP 44.

Установка розеток и распределительных коробок в моечной допускается только в зоне 2 и 3

Степень защиты должна быть не менее IP 44

От распределительного щитка прокладывается кабель ВВГ 3×1,5 к первой распределительной коробке.

Прокладка кабеля

Дальше от нее провод подается во все остальные, для каждого помещения должна быть своя распределительная коробка (коробка Бермана). От коробки жилы прокладываются к розеткам, их концы зачищаются и подключаются к соответствующим клеммам.

Подключение розетки

После подсоединения закройте розетку лицевой панелью.

Розетка закрыта лицевой панелью

Шаг 7. Все концы кабелей одинакового цвета или с одинаковыми метками в распределительных коробках соедините при помощи клеммников.

Использование клеммников вместо скрутки более безопасно и удобно

Важно. При наличии в бане мощных электрических приборов, их технические параметры могут повлиять на сечение кабелей. Внимательно сверяйтесь с разработанными таблицами зависимости сечения кабелей от силы тока.

Совет по подключению мощных электроприборов (электрокаменки)

Если провода располагаются поблизости от электрических печей, то их нужно защищать металлической трубой. Но при первой возможности используйте иные, более безопасные способы подключения мощных тепловых приборов.

Провод в защитной оболочке

Некоторые современные нагревательные элементы имеют систему автоматического управления и защиты, подключение этих приборов следует делать с учетом прилагаемой инструкции производителей.

Подключение контроллера для печи (датчик температуры)

Прокладка проводов от датчика к распредкоробке

Проход проводов через деревянную стену возможен только с использованием гильзы и несгораемого наполнителя

Жилы провода для подключения электрокаменки

Подключение датчика

От терморегулятора к распределительному щиту прокладывают кабель ВВГнг 4х1,5

Термостат

Схема подключения термостата. Клеммы 1 и 2

Схема подключения термостата. Клеммы 3 и 4

Схема подключения датчика температуры. Клеммы 6 и 7

Жилы кабеля ВВГнг 4х1,5 заводят на соответствующие винтовые клеммы. Жила коричневого цвета к клеме с маркировкой L. Синяя к клемме N. Серая – A1. Черная – А2.

Соединение проводов в распред. коробке

К нижним клеммам дифавтомата подключены по два провода к каждой клемме. Одну пару проводов используют для подключения к пускателю. Вторую пару используют для подключения к винтовым клеммам L и N. Жилы с изоляцией серого и синего цветов трехжильного кабеля ВВГнг, предназначенного для питания электрокаменки, подключают к пускателю, а жилу желто-зеленого цвета на шину заземления

Схема электропроводки в парной и предбаннике

После окончания монтажа нужно обаятельно прозвонить проводку и проверить правильность и надежность всех соединений

Цены на электрощитки

электрощитки

Советы профессиональных электриков

Какое электрическое оборудование может быть в бане

Энергетические сети выдают по упрощенной схеме разрешение на подключение не боле 15 кВт на один участок, желательно предусматривать общую мощность потребителей электрической энергии бани и жилого строения таким образом, чтобы она не превышала указанного предела. В противном случае придется получать специальное разрешение, а оно дается не всегда. В обязательном порядке придется заказать у специализированных организаций проект, в котором учитываются существующие резервные мощности трансформаторов, параметры установленных линий и т. д. Такие работы отнимают очень много времени и денег, а результаты часто бывают непредсказуемыми. Что касается однофазной или трехфазной проводки, то здесь все еще намного сложнее. Перед принятием окончательного решения рекомендуется посетить РЭС и проконсультироваться с ответственными представителями организации.

Какие кабели использовать для проводки в бане

Диаметр кабелей выбирается исходя из возможной максимальной мощности, для этого существуют специальные таблицы. Для однофазного ввода проводка делается кабелем СИП 2×16, для трехфазного СИП 4×16. Опытные электрики советуют не экономить на сечении токопроводящих жил, разница в стоимости незначительна, а проблем может быть много.

Провод СИП-4 2Х16

СИП 4Х16

  1. Никто и никогда не может точно предусмотреть общую мощность потребителей тока на долголетнюю перспективу. Такие ситуации вызывают перегрузу проводки и могут становиться причиной возгораний.
  2. Кабели должны быть только от известных и пользующихся доверием производителей. Несертифицированная продукция не выдерживает одинаковое сечение проводов по всей длине, оно колеблется в пределах 20–30% и только в меньшую сторону. Это значит, что если указано сечение, к примеру, 10 мм2, то фактически следует ориентироваться на 8 мм2.

Цены на кабель СИП

кабель СИП

Видео – Про кабели для бани

Сколько автоматов требуется для бани

Одновременно очень сложный и очень простой вопрос. С точки зрения электриков, чем больше, тем лучше. Это их прибыль, они пытаются всеми возможными средствами увеличивать ее. Мастера будут уверять застройщиков, что защитная электрическая арматура требуется для каждого помещения в бане, отдельно для розеток и всех мощных потребителей. От большого количества ОЗУ нет вреда, как нет и пользы. На практике достаточно поставить один автомат на входе, он срабатывает при превышении расчетной нагрузки или при возникновении короткого замыкания. Нет надобности защищать отдельно каждую комнату и розетку. Следует понимать, что каждое подключение имеет и свои негативные стороны – из-за некачественного соединения концов точки соединения нагреваются. А это может вызывать неисправности проводки или возгорания бани.

Как лучше подключать баню: подземным или воздушным кабелем?

Конкретного совета на все случаи нет, каждый способ имеет свои сильные и слабые стороны.

Вид подключения Технические и эксплуатационные особенности

Воздушное

Применяются кабели для воздушного подключения, защита выполнена из специальных устойчивых к жесткому ультрафиолетовому излучению пластиков. Могут выдерживать значительные перепады температур, отличаются высокими характеристиками физической прочности. Самый дешевый и простой вид подключения бани к сети, по надежности полностью соответствует существующим требованиям. Единственный недостаток – не всем застройщикам нравятся висящие над участком провода электрических линий.

Подземное

Очень дорогой и сложный метод. Для укладки нужно приобретать специальный подземный кабель с бронированной оболочкой, в траншеях предусматривается слой песка для компенсации сезонных вспучиваний почвы во время замерзания/размерзания. Копать траншеи часто приходится вручную, а это трудно и долго. Кроме того, если на участке уже выполнен ландшафтный дизайн, то после засыпки траншей придется восстанавливать его первоначальное состояние.

Как видно из таблицы, на решения оказывает много индивидуальных факторов, всех их следует учитывать.

Перед тем как сделать проводку в бане своими руками следует знать, что особенностью ее обустройства является необходимость защиты силовых цепей от влажных испарений и высоких температур. В таких помещениях согласно ПУЭ должны приниматься особые защитные меры, гарантирующие безопасность эксплуатации электрических линий и подключенного к ним оборудования. Электрика в бане относится к вопросам, при решении которых не существует мелочей.

Основные нормы и правила

Действующие стандарты, а также правила и нормы, регламентирующие обустройство электропроводки, касаются следующих важных деталей:

  • Порядок подводки силового кабеля (по воздуху или в траншее).
  • Способ прокладки жгутов проводов и допустимые виды используемых при обустройстве электропроводки защитных средств.
  • Типы кабельной продукции, разрешенной к применению в помещениях повышенной влажности (в бане и парилке, в частности).
  • Безопасные схемы прокладки кабелей с целью их защиты от высоких температур.

Согласно требованиям ПУЭ, перед тем как сделать проводку в бане своими руками – нужно побеспокоиться о снижении вероятности повреждения и поражения током находящихся в ней людей. Порядок ввода силового кабеля будет рассмотрен особо.

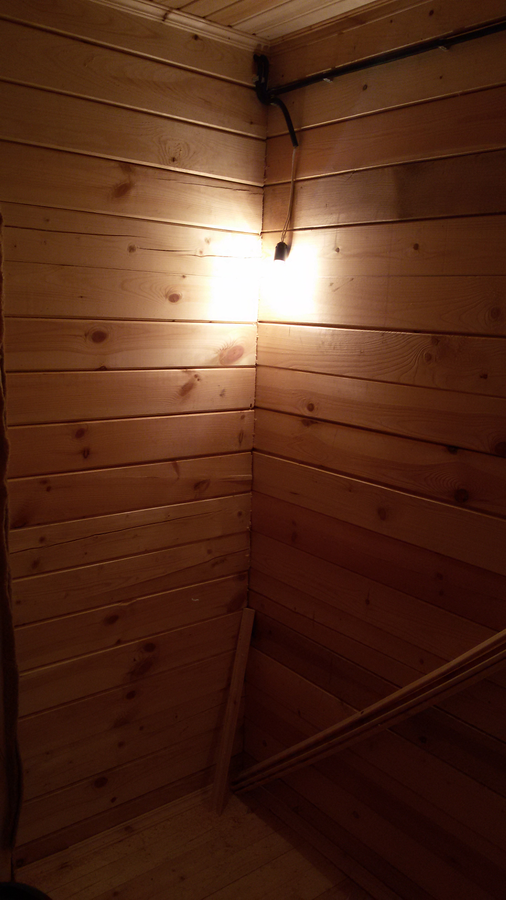

Электропроводка бани

Ограничения по внутренней части проводки в бане в основном касаются способов ее прокладки в различных помещениях (парной, предбаннике, комнате отдыха и т. п.). Они также определяют вид применяемого монтажного кабеля, тип используемых установочных изделий и осветительных элементов (смотрите ПУЭ п. 6.1). Конкретные требования по обустройству электропитания в самой бане выглядят так:

  • Монтажные провода не допускается прокладывать в металлических трубах или на жестяных основаниях; для этого должны применяться только трубные изделия из ПВХ.
  • При их укладке по дереву обязательно использование подкладок из асбестового листа.
  • Зоны прохода проводов через стену должны защищаться специальными термостойкими втулками (лучше – фарфоровыми), устанавливаемыми для каждой жилы проводки.

При решении вопроса о том, какой кабель лучше всего подходит для бани, предпочтение отдается проводным изделиям в двойной или термостойкой изоляции (АПРН, ПРВД, NYM, ПРН и другим). В отдельных случаях, специально оговоренных в ПУЭ, для обустройства банной электропроводки допускается применять одножильный провод с защитным покрытием из ПВХ.

Безопасность (заземление)

Обеспечению безопасности эксплуатации электропроводки в банном строении уделяется повышенное внимание.

Важно! При проектировании бани вопросу надежного заземляющего контура придается первостепенное значение. Его можно устроить тут же, неподалеку от сруба.

В заземлении нуждаются все установленные в здании приборы (включая розетки и саму проводку, состоящую из трех жил). Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке. За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54. Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х.

Составление схемы

Подготовка схемы электрического ввода и самой проводки – первостепенная задача проектирования системы энергоснабжения любого объекта, включая баню. В ней обязательно отмечаются следующие моменты:

  • Тип ввода (подземный или воздушный кабель с указанием марки последнего).
  • Место расположения электрического щитка и его состав.
  • Трасса, по которой должна прокладываться проводка в бане своими руками.
  • Места установки розеток, выключателей и распределительных коробок.

Дополнительная информация: На схеме обязательно указываются марки используемых проводов, кабелей и всех электроустановочных изделий.

На ней также обозначаются защитные автоматы, рассчитанные на номинальные токи (их обычно размещают в пределах вводного устройства). На заключительной стадии подготовки схемы отмечаются отходящие от щитка силовые и осветительные линии.

Этапы монтажа

Процедура непосредственной подводки электричества в баню разбивается на ряд этапов, на каждом из которых проводятся следующие операции:

  1. Проводка кабеля ввода до распределительного устройства.
  2. Монтаж шкафа с размещенным в нем защитным и распределительным оборудованием (включая автоматы и шины заземления).
  3. Расчет допустимой толщины электромонтажного провода, способного выдерживать токи нагрузки во внутренней электросети.
  4. Выбор его типа, марки и сечения (на основе расчета).
  5. Монтаж всех электроустановочных изделий.

На завершающем этапе работ осуществляется прокладка электропроводки с подключением всего установленного ранее оборудования. Пошаговая инструкция по ее обустройству приводится в следующем разделе

Способы монтажа питающего кабеля (воздушный и подземный)

При организации воздушного ввода силовой части энергоснабжения необходимо придерживаться следующих правил:

  • Кабель воздушной подводки должен прокладываться по столбам за пределами бани на удалении по высоте: от проезжей части – не менее 6-ти метров, от пешеходной зоны – не менее 3,5 метров.
  • Его ввод в здание должен располагаться на уровне не ниже 2,75 метра.
  • При расстояниях между столбами более 15-ти метров необходимо ставить дополнительную опору.

Для воздушной прокладки применяется самонесущий провод типа СИП диаметром не менее 16 мм2 и с нагрузочным током до 63 Ампер. В его состав входит комплект несущих деталей, обеспечивающих устойчивость всей системы к растягивающим нагрузкам.

Само кабельное изделие защищено очень прочным полиэтиленовым покрытием. При однофазном энергоснабжении такой кабель позволяет подключать нагрузку до 14 кВт, а при 3-х фазном – до 42 кВт.

Обратите внимание: Алюминиевый СИП допускается подводить в любое банное помещение, кроме парной.

Кабельная подводка к бане подземным способом считается более надежным вариантом, правда, не всегда доступным для рядового пользователя. Это объясняется высокой стоимостью кабеля в бронированной оболочке (ПУЭ допускает использование кабельных изделий марки ВБШ с 4-мя медными жилами 10м2). Сложность реализации этого подхода также связана с территориальными проблемами, возникающими в ситуации, когда кабель от вводного щитка проходит через чужие участки.

Расчет сечения

При выборе сечения проводов и кабелей основываются на предварительном расчете предельных токов в нагрузках, которые одновременно включаются в питающую линию. Для этого потребуется подсчитать общее количество следующих наименований потребителей:

  • Одновременно включаемые лампы освещения и бра.
  • Розетки с разово подключенными к ним приборами (электрочайниками, фенами, вентиляторами и т. п.).
  • Включенное в линию силовое оборудование (кулеры, проточные водонагреватели или бойлеры, например).

После этого мощности всех имеющихся нагрузок суммируются, а полученная цифра делится на сетевое напряжение 220 Вольт. В результате получается ток, протекающий по проводам в бане в режиме максимального потребления (когда все приборы включены).

По полученному значению из специальных таблиц находятся сечения проводов, способных выдержать вычисленные ранее токовые нагрузки.

Выбор провода и электроустановочных изделий

Для проводки электрических жгутов непосредственно в банных помещениях применяются следующие марки проводов:

Самыми подходящими для парной специалисты считаются проводные изделия типа РКГМ в надежной огнестойкой изоляции. При высокой температуре она не горит, а только тлеет. Поэтому этот тип проводки может использоваться в парилках, в сауне и других жарких местах. Толщина провода выбирается согласно следующим раскладам:

  1. Для прокладки осветительных линий берутся жилы сечением – 1,5 мм. кв.
  2. Для монтажа участков сети между силовыми розетками – 2,5 мм. кв.

При выборе электрооборудования для бани исходить нужно из следующих соображений:

  • В помещениях устанавливаются электрические светильники во влагозащищенном и термостойком исполнении, имеющие герметичный ввод для силовых проводов.
  • Предпочтительнее, если их корпус изготовлен на основе стекла или металла (пластиковые изделия от высокой температуры могут покоробиться).
  • Предельно допустимое напряжение питания для таких светильников – 24 Вольта.

Последнее требование означает, что в состав электрооборудования должен входить понижающий трансформатор, корпус которого наряду с другой металлической арматурой надежно заземляется.

При прокладке внутренней проводки необходимо ориентироваться на требования ПУЭ и придерживаться следующих правил:

  • В строении из древесины (из бруса или бревен) разводка монтируется открытым способом. Это означает, что жгуты из проводников прокладываются в кабельных каналах, гофре или в стальных трубах.
  • В бане, сооруженной из негорючих материалов (таких как шлакоблоки, например или кирпич) может применяться скрытый способ прокладки, когда провода укладываются в толще стен или под вагонкой.
  • В парилке обязательна к применению кабельная продукция, имеющая термостойкое изоляционное покрытие (обычно в ней используют специальный кабель марки РКГМ 3х2).

Согласно требованиям ПУЭ в парильном помещении из электрооборудования допускается устанавливать только светильники, которые можно размещать по углам.

Розетки и выключатели этими же нормативами к установке не рекомендованы. В этом случае основная разводка может быть обустроена в смежной комнате, после чего делается отдельная подводка к осветительным приборам, прокладываемая сквозь стену.

Важно! При оформлении стенного прохода обязательно устанавливаются теплоизоляционные втулки, по одной на каждую жилу.

В остальных банных помещениях электропроводка должна быть проведена по кратчайшему пути, намечаемому от одного прибора к другому. При ее обустройстве необходимо придерживаться следующих рекомендаций:

  1. В предбаннике и в душевом отделении (его нередко называют моечной) специалисты рекомендуют к применению кабель ВВГнг-LS, проложенный в гофре, трубах или скрытым способом (если стены сделаны из несгораемого материала).
  2. В состав электрического щита должны входить автоматические выключатели (по одному на каждую комнату) и УЗО с током срабатывания 10 мА.
  3. Вся монтируемая открыто электрическая фурнитура устанавливается за пределами помещений (или в районе входа).

Также обращает на себя внимание еще одно важное замечание, запрещающее прокладывать электропроводку непосредственно над печной конструкцией.

Дополнительная информация: Нормативными документами не запрещено оформлять провода в банных помещениях в виде ретро проводки.

Добавим, что для этого строения обязательно обустройство надежного заземляющего контура, а также желательно сооружение комплекса молниезащиты. Соединение всех монтируемых проводников должно оформляться сваркой, пайкой или специальным обжимным методом. Проходы силового кабеля сквозь стены строения выполняются только в металлических (стальных) трубах.

Видео инструкция

С более подробной инструкцией по обустройству электропроводки в бане можно ознакомиться в видео, расположенных ниже. После просмотра допускается смело приступать к монтажным работам, подробно описанным в предыдущих главах. Внимательное изучение предложенного материала поможет вам успешно справиться с задачей обустройства проводки в бане.

Публикации по теме:

Индекс комплектов для сборки парной

- Superior Saunas

На этой странице представлен обзор компонентов для коммерческих и жилых парных. Свяжитесь с нами, чтобы поговорить с консультантом по дизайну сегодня! Паровая баня - популярный способ расслабиться дома или в спортзалах, клубах здоровья и на курортах. Парные - это отапливаемые помещения с высокой влажностью, предназначенные для расслабления и очищения.

У семейства парогенераторов Amerec есть модель для любого применения в паровой бане.Щелкните здесь, чтобы увидеть весь наш выбор парогенераторов для жилых и коммерческих помещений. Парогенераторы серии AK: создание идеальной паровой бани с «мягким паром».

Небольшую душевую кабину можно превратить в парную с моделью Vapormist. Модели AK и 3K предназначены для парных небольших и средних размеров в жилых и коммерческих помещениях. Серия паровых котлов AI предназначена для больших парилок с постоянным использованием. Парогенератор очень компактен, а это значит, что его можно установить в любом месте, где он не будет подвергаться воздействию отрицательных температур - например, в помещении для обслуживания, подвал, кладовку, шкаф или чердак.Генератор подключается так же, как водонагреватель - линия холодной воды к генератору и линия выхода горячего пара, а также электрическая цепь.

Парогенераторы серии AK

Amerec отличаются высокой производительностью и надежностью. Инновационная функция «мягкого пара» обеспечивает максимальный комфорт при паровой бане. Минимальные колебания температуры и равномерный поток пара - две наиболее важные характеристики парогенератора. Инженерные разработки Amerec обеспечивают как инновационное переключение элементов «мягкого пара» для поддержания постоянной и комфортной среды купания, так и AK использует полную мощность, чтобы быстро нагреть парную до заданной температуры; затем снижает мощность до половины своих элементов, что приводит к более равномерному потоку мягкого вздымающегося пара и более стабильной температуре.Единственный фактор, оказывающий наибольшее влияние на комфорт паровой бани, - это колебания температуры. Сравнительные испытания подтверждают превосходные характеристики с переключением элементов «мягкий пар», эксклюзивные для линейки парогенераторов Amerec AK.

Опция мгновенного пара «Горячий старт»

Парогенераторы серии

AK доступны с дополнительной функцией «Теплый старт», которая поддерживает предварительный нагрев воды в резервуаре до температуры чуть ниже кипения. Если активирована функция «Теплый старт», пар начинает поступать в парную менее чем через 60 секунд после того, как пользователь включает парогенератор, что сокращает время, необходимое для нагрева комнаты до желаемой температуры, на несколько минут.Функцию «Горячий старт» можно отключить с помощью простого переключателя, чтобы исключить ненужное потребление энергии, когда паровая баня не будет использоваться в течение длительного периода времени.

Опция автоматического слива ADK

Генераторы паровой бани серии

AK поставляются со стандартным ручным сливным клапаном с дополнительной автоматической системой промывки. Опция автоматического слива ADK сливает воду из резервуара парогенератора после каждой паровой бани и промывает воду через резервуар, чтобы уменьшить накопление осадка и продлить срок службы элемента.Резервуар остается пустым до следующей паровой бани, когда резервуар наполняется свежей водой для более приятного купания.

Головка пара "Комфорт-Фло"

Паровые головки Comfort-Flo

Amerec гарантируют, что каждая паровая баня будет безопасной и приятной. Внутренний изолятор подает пар в комнату, в то время как температура поверхности латунной паровой головки не превышает 125 градусов по Фаренгейту, что снижает риск ожогов. Паровая головка Comfort-Flo оснащена резервуаром для ароматизаторов, который позволяет купающему усилить преимущества ароматерапии, добавляя в резервуар свой любимый аромат.

Преобразование душа в парную

Парная может стать прекрасным местом для душевного и физического расслабления. Пар также полезен для кожи, поскольку помогает удалить излишки масла и грязи. Вы можете наслаждаться этими преимуществами у себя дома, превратив стандартный душ в парную.

Однако перед тем, как начать реконструкцию, убедитесь, что материалы в вашей ванной комнате готовы к замене. Стены и потолок должны выдерживать очень высокую влажность.Если вы не будете осторожны, на потолке могут появиться пузыри, отслаивающаяся краска или такие опасные проблемы, как плесень и плесень.

Шаг 1. Выбор места

Еще один важный шаг при планировании - это определение места, где вы будете устанавливать паровой агрегат. Установка его в боковой комнате - самый безопасный вариант, и он позволит вам легко получить к нему доступ для обслуживания. Вам нужно будет обеспечить это место водопроводом и электроэнергией. Наиболее эффективное расположение - снаружи стены, где находится душевая лейка.Это сэкономит работу по прокладке основного водопровода. Выберите ближайшее место для панели управления.

Шаг 2 - Установка сантехники

Выключите воду в ванную. Используйте 3/4-дюймовую трубу из ПВХ и соответствующие соединители из ПВХ, чтобы подвести водопровод к месту, которое вы выбрали для паровой установки. Используйте ближайшую доступную сантехнику для привязки. Проложите водопровод от места, где вы будете устанавливать паровой блок, чуть ниже насадки для душа.

Шаг 3 - Проведите электропроводку

Отключите питание панели выключателя, используя главный выключатель.Проложите электрический провод 10x3 от панели прерывателя к месту, которое вы выбрали для паровой установки. Проложите электропроводку 12x3 от парогенератора до панели управления. 10 AWG Размер проводки подходит для парогенератора мощностью 7 кВт. Это означает, что вы можете проверить спецификации, если у вас парогенератор меньшего размера, что потенциально может сэкономить ваши деньги.

Шаг 4 - Установка парового агрегата

Установите кронштейн, входящий в комплект парового агрегата, затем подсоедините провода.Белый провод должен быть горячим, черный провод - нейтральным, а оголенный медный провод - заземлением. Подключите водопровод к парогенератору и надежно закрепите его.

Убедитесь, что линия, которая соединяется с активной линией воды, подключена ко входу на парогенераторе. Инструкции по установке могут несколько отличаться в зависимости от модели, поэтому важно проконсультироваться с руководством, чтобы проверить правильность установки.

Шаг 5 - Установите паровую форсунку

Установите паровую форсунку прямо под душевой головкой.Привяжите его к водопроводу, который проходит от парогенератора. Большинство моделей крепятся непосредственно к стене, поэтому вам нужно будет использовать L-образный соединитель на трубе из ПВХ, чтобы получить доступ к трубопроводу. Его просто прикрепляют к линии, идущей вверх по стене от парогенератора, и он должен немного выступать из стены.

Шаг 6 - Установка панели управления

Прикрепите кронштейн панели управления к стене. Подключите электропроводку к панели управления. Помните: белый цвет - это горячий, черный - нейтральный, а незащищенная медная земля.

Шаг 7 - Установите душевую дверцу

Установите вентилируемую душевую дверцу, поместив верхнюю часть двери в верхнюю направляющую и повернув нижнюю часть двери, пока она не упрется в нижнюю направляющую.

Шаг 8 - Установите выключатель

Подключите провода от участка 10x3 к панели выключателя к новому выключателю и защелкните выключатель в открытом месте на панели выключателя. Включите питание панели прерывателя и включите новый прерыватель.Важно отметить, что автоматический выключатель должен быть подходящим автоматическим выключателем при замыкании на землю, и линия подачи питания не должна быть разорвана. Во избежание разрыва линии подачи питания избегайте переключателей на кабеле.

Шаг 9 - Герметизируйте

Закройте все места, которые были прорезаны для установки, герметиком. Это предотвратит попадание воды за стену и скрытое повреждение от влаги.

4 совета по подключению светильника для сауны

Ваш светильник для сауны подвергается воздействию различных температур, поэтому очень важно тщательно подключать его в целях безопасности.Нет, вы не можете просто установить освещение для сауны, как лампочку на кухне. Помните, что температура внутри вашей сауны может легко достигать высокой температуры, поэтому вам необходимо убедиться, что ваша система освещения может выдерживать температуры до 250 градусов по Фаренгейту и выдерживать большое количество пара. Вот несколько советов, которые помогут вам безопасно подключить светильник для сауны.

Проверьте свои местные строительные нормы и правила.

В некоторых штатах есть очень специфические требования, когда дело доходит до электромонтажа сауны, поэтому лучше всего проконсультироваться с местными строительными властями относительно требований к проводке сауны.Если в вашем штате требуется предоставить план электропроводки для сауны, используйте схему электропроводки, предлагаемую в комплекте сауны, в качестве справочной и обратите особое внимание на размеры проводов, требуемые местными строительными нормами. Прежде чем использовать план, согласовывайте его с местными строительными властями, чтобы избежать проблем. Как только план будет одобрен, следуйте ему должным образом, чтобы в дальнейшем у вас не возникло проблем со строительными инспекторами.

Используйте герметичный кабелепровод для жидкости

При подключении светильника для сауны используйте герметичный кабелепровод из гибкого ПВХ.Этот тип кабелепровода устойчив к воздействию тепла и холода, поэтому он защитит проводку внутри сауны. Этот тип кабелепровода не сжимается, не сжимается и не разрушается, поэтому вы можете чувствовать себя в безопасности с ним в сауне. Покупая непроницаемый для жидкости канал для сауны, обратите внимание на то, что устойчиво к плесени и плесени. Помните, что ваша сауна - это влажное место, которое может быть хорошей средой для размножения некоторых видов плесени, поэтому убедитесь, что вы не пригласили бактерии, используя продукты, чувствительные к легкой росе и плесени.

Используйте правильный провод

В большинстве саун используются обогреватели с медным проводом, поэтому вы можете использовать этот тип провода также для вашей системы освещения. Подрядчики и электрики обычно рекомендуют медные провода, потому что они прочные, термостойкие, хорошие проводники и подвержены коррозии. Более того, медные провода совместимы с большинством типов электрических инструментов, поэтому вам нужно беспокоиться о поиске специальных инструментов для установки освещения в сауне. Как и большинство типов электрических проводов, медь гибкая и легко соединяется, поэтому вы можете надежно соединить ее и вставить в существующую систему электропроводки в вашем доме.С точки зрения стоимости медные провода, как правило, дешевле по сравнению с другими типами проводов.

Выберите правильный тип света

Даже если вы правильно установите систему электропроводки, вы не сможете чувствовать себя в безопасности, если не используете в сауне правильную лампу. По соображениям безопасности вам необходимо приобрести паронепроницаемые светильники, способные выдерживать высокие температуры. Не устанавливайте свет прямо над обогревателем, чтобы избежать несчастных случаев. Также следите за тем, чтобы ваша система электропроводки не проходила прямо над обогревателем или рядом с ним.Продолжительное воздействие высоких температур может повредить изоляцию проводов, что может привести к серьезным проблемам.

Сауна против парилки - плюсы, минусы, сравнение и стоимость

Лежа в отапливаемой комнате - это расслабляющий способ завершить напряженный или физически изматывающий день. Фактически, многие профессионалы рекомендуют уходить в сауну или парную два или три раза в неделю, чтобы воспользоваться естественными преимуществами тепловой терапии. Сделать это в вашем доме - это роскошь, и вы сможете решить, будет ли эта роскошь иметь форму сауны или парной, используя информацию, изложенную ниже.

Распределение тепла

Основное различие между сауной и парной - это личное предпочтение сухого тепла сауны по сравнению с влажным теплом парной . В традиционной сауне нагреватель нагревает груду камней для сауны, которые затем распределяют сухое тепло по всему пространству. Эти камни можно поливать водой, создавая пар, но это не делает сауну такой влажной, как парная. Сауны ограничивают влажность за счет поступления свежего воздуха через вентиляционное отверстие на уровне пола.

Инфракрасные сауны распределяют тепло по-разному, используя инфракрасный свет, а не обогреватель. Вместо традиционного теплового цикла сауны, который нагревает воздух, который нагревает ваше тело, инфракрасная сауна нагревает ваше тело напрямую, не нагревая окружающий воздух. Желаемые результаты потоотделения и усиленного кровообращения достигаются при более низкой температуре. Хотя бесчисленное множество преимуществ для здоровья, о которых заявляют сторонники инфракрасных саун, не доказано, о побочных эффектах их использования не сообщалось.Этот тип сауны - подходящий вариант для тех, кто хочет получить результат в сухой сауне без высоких температур.

Парная иногда называют паровым душем, поскольку паровые кабины небольшого и среднего размера могут быть установлены вместо традиционного душа. В дополнение к выпускному отверстию для пара существует стандартная насадка для душа. В парилке используется внешний парогенератор, который превращает воду в пар, выпуская пар в комнату через выпускное отверстие для пара. Водонепроницаемая конструкция парной поддерживает уровень влажности на уровне 100 процентов, обеспечивая полное ощущение влажного тепла.

Температура

Поговорка «Сухой жар» верна. Тепло с низкой влажностью кажется телу менее горячим, чем тепло с высокой влажностью. По этой причине низкая влажность в сауне более высокая по температуре, чем в парной, но тело не чувствует разницы. Нормальная температура для сауны составляет от 160 от до 200 градусов по Фаренгейту с от 5 до 30 процентов влажности . В парной средняя температура составляет от 110 до 120 градусов по Фаренгейту с влажностью 100 процентов .Из-за высокой влажности пот не испаряется, и при более низкой температуре вам становится жарче. Предпочитаете ли вы более высокую температуру при более низкой влажности или более низкую температуру при более высокой влажности - это личное предпочтение. Ваше тело получит аналогичные результаты.

Установка

Установка традиционной сауны - это более быстрый и менее сложный процесс , чем установка парового душа. Однако установка сауны означает необходимость занимать внутреннее пространство или построить хотя бы модульное ограждение на открытом воздухе, поэтому у каждой установки есть свои плюсы и минусы.

Сауна , вероятно, будет построена из предварительно нарезанного набора в спальне, подвале или другом месте дома. Хотя это может быть работа, сделанная своими руками, по крайней мере, два шага могут потребовать профессиональной помощи. Электрик должен будет подключить свет, выключатель света и элементы управления нагревателем сауны. Если обогреватель газовый, то также понадобится сантехник .

Инфракрасная сауна похожа на по конструкции, за исключением того, что не требуется обогреватель .Благодаря этому инфракрасная сауна может быть быстро и легко установлена ​​профессионалом, который будет собирать содержимое комплекта от пола, используя немного больше, чем отвертку, гаечный ключ, некоторые электрические знания и небольшой подъем тяжестей.

Поскольку паровая комната требует дренажа, большинство установок модернизации дома выполняется путем замены душа паровым душем. Эту сложную работу по сносу существующего душа и установке нового парового душа лучше доверить профессионалу.Пар нельзя просто добавить в существующий душ. Уникальность паровых душей делают несколько характеристик, в том числе сиденье, водонепроницаемое уплотнение, наклонный потолок и высота потолка не более восьми футов. Также парогенератор должен быть рядом, возможно, в чулане или шкафу.

Материалы

Дизайн и материалы для саун и парных различаются. Более высокая температура и низкая влажность сауны делают wood отличным выбором для всех частей помещения.Деревянные сиденья не сохраняют тепло воздуха. Поэтому на них удобнее сидеть даже в сильную жару. Кроме того, древесина пористая и вытягивает влагу из воздуха, сохраняя влажность на низком уровне. Однако такое же пористое качество делает древесину плохим выбором для парной . Постоянная влажность быстро разрушит древесину. Непористые материалы, такие как плитка , пластик или стекло , идеально подходят для нужд парилки.

Стоимость

Традиционная сауна , вмещающая от одного до двух человек, приблизительно 4 x 8 x 3 фута , будет стоить около 1400 долларов США за сборный блок со всеми материалами.Хотя сам домовладелец может установить комплект, для подключения различных электрических элементов потребуется профессиональный электрик. Работа, добавленная в проект DIY, будет стоить от 350 до 700 долларов. Стоимость работы комплекта, который будет полностью установлен профессионалом, составит примерно –2000 долларов США. Профессионально установленная сауна на двоих обойдется примерно в $ 2900 .

Материалы для парового душа для одного или двух человек будут стоить от 1000 долларов до 5000 долларов США , а трудозатраты на установку устройства будут стоить от 1170 долларов до 1290 долларов .Общая стоимость профессионально установленного парового душа для двоих составит около $ 3,300 . Индивидуальная парилка будет стоить намного дороже: от 2500 долларов до 8000 долларов без установки, стоимости душевой двери или стоимости парогенератора.

Эффект похудания

Дистрибьюторы и производители саун и парных делают много заявлений о потере веса. Говорят, что сильная жара ускоряет обмен веществ и сжигает калории, как если бы вы занимались спортом.Однако не все согласны с этим. По словам специалистов в области здравоохранения Колумбийского университета, эти эффекты часто преувеличиваются, и потеря обычно происходит из-за небольшого обезвоживания. Как только водный баланс в организме восстанавливается, вес восстанавливается.

Сон

Сауна или парная вызывают глубокий сон . Во время этого периода сна мозг обрабатывает воспоминания и восстанавливает функции мозга. Это очень похоже на эффект длительных упражнений на центр сна в головном мозге.

Очищение кожи и другие преимущества для здоровья

Польза для здоровья от саун и парных схожа. Оба хороши для снижения мышечного напряжения , психического расслабления и в целом хорошего здоровья . Другими преимуществами являются очищение кожи, усиление кровообращения и улучшение функции иммунной и лимфатической систем.

Сауна - это лучший выбор для людей с заболеваниями, которые могут усугубляться влажностью , такими как ревматоидный артрит, фибромиалгия, астма или головные боли. Парные увлажняют кожу лучше, чем сауны, что делает их хорошим выбором , если у вас сухая кожа .

Риски для здоровья

В новых исследованиях Американской кардиологической ассоциации отменяются их предыдущие предупреждения людям с высоким кровяным давлением или сердечными заболеваниями. Они только предупреждают, что эти люди избегают многократного перехода из горячих мест в холодные, поскольку это действие может вызвать повышение кровяного давления. Временное бесплодие у мужчин может быть вызвано даже кратковременным применением сильного тепла.Центры по контролю за заболеваниями предлагают следующие предостережения. Никогда не позволяйте ребенку младше пяти лет пользоваться сауной или парной. Беременным женщинам также следует избегать обоих. Никому не следует смешивать употребление алкоголя или снотворных с посещением сауны или парной.

Даже здоровые люди без этих ограничений должны ограничивать свои первые посещения 15 минутами или меньше. Особенно это касается парных. Паровая баня недопустима так же, как сауна, потому что пот вашего тела не испаряется и не охлаждает вас изнутри.Кроме того, любой, кто любит сауну или парную, должен немедленно выпить несколько стаканов воды.

Правовые вопросы

Домовладельцы всегда несут ответственность за безопасность своих гостей . Таким образом, вся указанная выше информация о безопасности должна быть передана всем, кто посещает сауну или парную в доме. Ответственность может возникнуть в результате любой болезни или травмы, которую может получить гость.

Другой правовой проблемой является возможность того, что сауна или паровая баня на открытом воздухе могут быть названы привлекательной угрозой, юридический термин, означающий, что домашняя особенность может привлекать злоумышленников, особенно детей.Всегда сверяйтесь с зонированием или муниципальными постановлениями, чтобы гарантировать, что вы будете защищены от возможной ответственности в случае травмы нарушителя.

Стоимость при перепродаже

Паровая баня или паровой душ - отличное вложение. Сообщается, что от 60 до 70 процентов домовладельцев запрашивают какой-либо спа-элемент в своих новых домах. Сауна также увеличивает ценность дома и рассматривается как предмет роскоши, который еще более ценный в престижном районе, привыкшем к такой роскоши.

Как построить собственный паровой душ?

У всех нас есть друг, который выглядит счастливым и полон энергии, даже если у него трое детей и есть две работы. Это мой сосед, Адриан. Он спит по пять часов в сутки, всегда чем-то занимается, но никогда не устает.

Его дети очень здоровы и всегда в хорошем настроении, в отличие от моих двоих, которые, кажется, всегда простужаются и устраивают истерики.

Именно тогда я узнал о его паровой душевой.Он построил его сам, в свободное время, и вся его семья пользуется им.

Я попросил Адриана помочь мне в написании этой статьи, потому что у него большой опыт работы с проектами DIY . Но это было после того, как я попросил его построить душ и для моей семьи.

Прочтите, и вы сможете получить свои исцеляющие пары в кратчайшие сроки.

Что такое паровой душ?

Паровой душ для жилых помещений появился в Римской империи. Древние римляне изобрели паровые бани, когда заметили целебные свойства горячих источников, но купались они не в одиночку, поэтому горячие ванны имели также социальную цель.

Ваша паровая баня , сделанная своими руками, будет сильно отличаться от древнеримских бань, хотя принципы останутся прежними. Вместо горячих источников вам понадобится парогенератор для душа, он же пары воды.

Свою домашнюю парилку лучше всего установить в ванной или другом помещении, которое не испортят пары. Следовательно, лучше всего рассматривать акрил, стекловолокно, стекло, камень, плитку или дерево.

РЕЗЮМЕ: Душ превращает воду в пар, так что вы можете получить несколько преимуществ для здоровья.

Плюсы и минусы

Если вы делаете свою собственную, вы должны в первую очередь учитывать все плюсы и минусы ее наличия. Литература о преимуществах горячей терапии обширна, но есть и недостатки для вашего здоровья, бюджета и личной безопасности.

Вот вещи, которые я рассмотрел перед постройкой:

ПРОФИ:

  • Паровые и теплые ванны улучшают кровообращение к конечностям.Результатом эффективного кровообращения является более быстрое заживление, меньший дискомфорт и большая подвижность.
  • Паровая баня значительно снижает артериальное давление благодаря активации гормона альдостерона.
  • Ваш стресс снижен , потому что ваше сердце работает более эффективно и ваше кровяное давление нормализуется. Это уменьшение заставляет вас чувствовать себя более счастливым и расслабленным.
  • Может помочь при респираторных инфекциях , потому что пары разгружают дыхательные пути.Многие врачи рекомендуют ингаляции и сауны людям с простудными заболеваниями или инфекциями носовых пазух.
  • Использование пара может улучшить здоровье кожи. пары расширяют поры, поэтому токсины и грязь легко удаляются.
  • Более эффективен, чем сухой жар, в для облегчения послетренировочной боли в мышцах . Чем быстрее вы восстанавливаетесь, тем больше вы можете тренироваться.
  • Steam увеличивает подвижность суставов , что очень важно для людей с артритом, пожилых людей с хрупкими костями, а также для увлеченных спортсменов.
  • Душ ускоряет ваш метаболизм , поэтому вы можете быстрее похудеть, преодолеть плато потери веса и улучшить общее гормональное здоровье.
  • Может ускорить производство лейкоцитов. , что помогает укрепить вашу иммунную систему против различных инфекций или возможных хронических заболеваний.
  • Может быть дешевле , чем покупать встроенную систему.

Минусы:

  • У вас может возникнуть головокружение или тошнота , если вы обезвожены или если ваше кровяное давление слишком сильно упадет.
  • Вы можете столкнуться с долгосрочными негативными последствиями для здоровья , если вы относитесь к определенной категории, например беременным, с ослабленным иммунитетом или склонным к тяжелым сердечным заболеваниям. Дважды посоветуйтесь со своим лечащим врачом, прежде чем брать набор для самостоятельного ремонта.
  • Строительство жилой или коммерческой паровой бани стоит больше времени, чем покупка готовой.
  • Если вы плохо разбираетесь в проектах «сделай сам», неправильная установка может привести к пожару или поражению электрическим током. .Погуглите: «Рядом со мной установщики парового душа», чтобы проверить, есть ли у профессионального специалиста в режиме ожидания, прежде чем начинать свой проект своими руками.

РЕЗЮМЕ: Они улучшают здоровье сердца, кожи, суставов и обмен веществ. Самодельные модели дешевле коммерческих, но их неправильная установка приводит к множеству опасностей.

Вызывают ли паровой душ плесень?

По мере того, как становится теплее, многие люди начинают использовать свои системы горячего водоснабжения, чтобы согреть дом.Вы также можете использовать душ для согрева тела. Они существуют уже некоторое время, но недавняя тенденция в отношении насадок для душа, а также многих современных продуктов и бытовой техники, возможно, ухудшает их состояние для вашего здоровья. Хотя это может быть отличным способом успокоить вашу кожу, он также может вызвать проблемы при использовании в больших количествах. У вас может возникнуть соблазн просто предположить, что пар вашего душа высушит все ваши средства для ванны, прежде чем они начнут работать, но на самом деле вы, скорее всего, просто создадите неприятный запах.Кроме того, они гораздо чаще вызывают появление плесени и грибка в душе, чем что-либо еще.

Вот еще несколько вещей, которые могут вызвать пар в вашем душе: неправильная комбинация продуктов, которые вы используете, слишком много ингредиентов, о которых вы можете не подозревать, продукты, отпускаемые без рецепта, которые могут вызвать раздражение вашей кожи. Стресс или недостаток физических упражнений могут сделать вас более склонными к подобным проблемам. Вам следует избегать и других вредных продуктов. Вот еще несколько советов, как предотвратить повреждение дома паром: Используйте вентилятор для туманообразования.Вентилятор втягивает пар и выпускает его из душа. Это поможет очистить душевую зону, предотвратив рост плесени и грибка в душе. Распыление душа с помощью вентилятора для тумана - отличный способ сохранить чистоту.

вещей, которые следует учесть перед тем, как начать установку парового душа:

Установка находится в стадии планирования. Вы должны учитывать такие вещи, как гидроизоляция душа , требования к электропитанию душа и дизайн паровой комнаты .

Мой совет - поищите полезные ресурсы, такие как Руководство по строительству парового душа. Имея это в виду, давайте посмотрим, как будет выглядеть ваш общий план:

Размер и расположение

  • Выберите удобный размер, достаточно большой, чтобы можно было вытянуть ноги, но не такой большой, чтобы тратить много энергии.
  • Выберите низкий потолок до 7,5 футов.
  • Разместите свое творение подальше от внешних стен для максимальной производительности в холодную погоду.

Окна и мансардные окна

В комнатах не должно быть окон или световых люков, потому что они рассеивают пары. Если в вашей комнате уже есть:
  • Windows: заменить их другими, имеющими максимальное значение R на рынке
  • Мансардные окна: построить дополнительную стойкую крышу над душем внутри ванны из стекла или черепицы.

Душевая дверь

Самая лучшая душевая дверь изолирует ваш душ, поэтому зимой может стать холодно, если вы ее закроете.Решения:

  • Оставьте дверь открытой, чтобы она открылась наружу
  • Установить радиатор для обогрева душевой и предотвращения плесени

Расположение

Расположение парогенератора зависит от модели, которую вы приобретаете. Некоторые модели можно разместить только внутри ванной комнаты, а другие - на расстоянии до 60 футов от вашей комнаты.

Выберите в доме место, не подверженное экстремальным температурам, например:

  • Чердак
  • Подвал
  • Шкаф
  • Туалетный столик

Стены

Они увеличивают влажность внутри ванной комнаты, поэтому вам следует выбирать лучшие материалы для стен, такие как:

  • Подложка
  • Цемент
  • Стекло
  • Helo панели
  • Камень
  • Плитка

Выберите верхнюю отделку, например Schluter, для внешних углов вашей стены, чтобы обеспечить дополнительную изоляцию и гидроизоляцию.

РЕЗЮМЕ: Ваш бытовой душ не должен быть слишком большим или слишком маленьким. Вам следует избегать окон и световых люков, выбирать изоляционные материалы для стен и подумать о гидроизоляции комнаты, чтобы избежать плесени.

Полезен ли паровой душ для легких?

Вчера вечером я узнал о новом исследовании о потенциальной пользе для здоровья. Идея принять теплый, пропитанный водой душ, чтобы удалить пыль и другую грязь, давая вашему телу шанс восстановить силы, звучала довольно здорово.Поэтому я решил посмотреть, действительно ли они приносят пользу моим легким. Но как это сделать? Я и раньше видела паровой душ, но никогда не принимала. Могу ли я быть горячим сюрпризом? Чтобы выяснить это, я позвонил Хаяту Кушиа, директору программы легочной реабилитации в Пресвитерианской больнице Нью-Йорка / Медицинском центре Вейл Корнелл.

Кушиа не имеет личного опыта работы с отделениями, но в больнице есть несколько пациентов, которые используют паровой душ для очистки дыхательной системы. И согласно процитированному выше исследованию, похоже, что это может быть хорошим вариантом.Они могут быть полезным средством лечения астмы и ХОБЛ », - говорит Кушиа. «Мы часто видим, как пациенты используют их дома. Так стоит ли попробовать паровой душ? Не без одобрения врача и, возможно, даже без предварительной оценки. Доктор Дебора Джонстон, пульмонолог из Северо-Западной медицины Чикаго, рекомендует проконсультироваться с врачом по поводу этих методов лечения.

Основные этапы проектирования и строительства паровой комнаты своими руками

Краеугольным камнем того, как сделать паровой душ в домашних условиях, является этап планирования и проектирования.

Мы рассмотрим все основы ниже, с множеством советов и приемов, которые оставят достаточно места для ваших предпочтений и параметров настройки.

Дизайн душа

  • Включите сиденье , но примите во внимание ваше пространство. Если у вас много места, выбирайте наклонную скамью. Если ваша комната маленькая, выбирайте откидные сиденья.
  • Не устанавливайте выпускное отверстие для пара рядом с дверью или сиденьями , потому что это слишком опасно.
  • Установите органы управления рядом с сиденьями, , но держите их на высоте нескольких футов от пола, чтобы они могли правильно измерять температуру окружающей среды.
  • Учитывайте наклон потолка , в зависимости от материалов внутри вашего дома. Например, не рекомендуется укладывать потолок под уклон, потому что вода будет капать вам на голову. Практическое правило - это 0,75 дюйма наклона на каждую ногу потолка. Если ваша модель большая, вы можете наклонять потолок только над зоной отдыха.

Выбор материалов

При выборе материалов необходимо учитывать несколько моментов, например:

  • Жара. Вам нужны материалы, защищающие от шляп, такие как плитка, цемент или камень. Акрил и пластик обычно не рекомендуются.
  • Влажность. Материалы должны быть полностью гидроизолированы во избежание образования плесени.
  • Лучистое тепло. Изолируйте внешние стены, особенно если вы живете в зоне с холодным климатом. Утеплять стены изнутри не обязательно, потому что паровая баня не прослужит много часов.

Установка двери

Выберите дверь, специально разработанную для душевых, а это значит, что она будет герметичной сверху и по бокам.

Не закрывайте дно, чтобы обеспечить дополнительную вентиляцию и обеспечить его легкое открывание / закрывание. Убедитесь, что вы точно измерили проем перед тем, как получить дверь.

Последние штрихи

Примите во внимание инструкции перед окончательной настройкой дифферента. Дважды проверьте всю проводку и включите воду перед первым тестом.

РЕЗЮМЕ: Хотя мы не предоставили вам точную схему сантехники душа, мы помогли вам составить план проекта.Ваша душевая должна быть безопасной, изолированной и водонепроницаемой; выбрать лучшие материалы и уклон потолка для работы.

Часто задаваемые вопросы об идеях

Не пропускайте этот раздел часто задаваемых вопросов, даже если кажется, что у вас нет вопросов. Создание собственного - это все в деталях, некоторые из которых мы еще не обсуждали.

Необходимо учитывать наклон потолка, вентиляционное отверстие и общий размер комнаты. Вы также узнаете, как избежать плесени и как правильно установить генератор.

Нужен ли для парового душа наклонный потолок?

В то время как в коммерческом помещении наклон потолка должен составлять 2 дюйма на фут потолка, в жилой парилке наклон не нужен, если только он не большой.

Обычный уклон потолка составляет 0,5–1 дюйм на фут потолка. Помните, потолок должен иметь уклон в сторону от зоны отдыха, чтобы вода не капала вам на голову.

Нужна ли вентиляция для парового душа?

Никогда не устанавливайте в душе вентиляционное отверстие или кондиционер, так как они рассеивают пары.Вытяжной вентилятор - это все, что вам нужно для удаления пара.

Может ли пар вызывать плесень?

Пар вызывает плесень, если вы выберете для своей комнаты плохие материалы и не будете осторожны с гидроизоляцией.

Хороший уход за ними начинается с материалов высшего качества, таких как плитка, камень или цемент, которые не допускают образования плесени. Второй - избавиться от стоячего воздуха.

Сколько места нужно для парового душа?

Размер вашей паровой душевой должно быть не менее 3 x 3 x 7 футов. Высота и ширина вашей комнаты могут быть более трех футов каждая, но потолок не должен быть выше восьми футов. В противном случае вам понадобится мощный генератор и увеличите счет за электроэнергию.

Как установить

Вот несколько советов по установке:

  • Выберите хороший набор для самостоятельного изготовления, который включает в себя все дополнительные детали и четкие инструкции.
  • Убедитесь, что ваш генератор поставляется с дополнительными терапевтическими принадлежностями, такими как набор для ароматерапии или аудиосистема, или допускает установку дополнительных устройств.
  • Разместите генератор в другой комнате или в чулане, если он слишком шумный или слишком большой, или спрячьте его в туалетном столике в ванной.
  • Убедитесь, что у вас правильная проводка для подключения генератора.

РЕЗЮМЕ: Перед установкой душа убедитесь, что ваша комната имеет размер не менее 3 x 3 x 7 футов. Необязательно иметь наклонный потолок, но важно не добавлять вентиляцию и сделать комнату водонепроницаемой с помощью лучших материалов.

Стоит ли паровой душ?

Не покупайте паровой душ, не задумываясь обо всем.Я использую термин «пар» как устаревший. Это скорее гиперболический термин, который использовался в старину для описания потока холодного воздуха на вашу кожу из насадки для душа, и в наше время это малоизвестный термин, потому что у нас, как правило, есть больше и лучше удобств, таких как душ, в котором их нет. заставляет вас вспотеть. По моему опыту, паровой душ во многом напоминает горячий душ, потому что он находится при температуре окружающей среды. Однако, поскольку они создают среду с горячим воздухом, я думаю, что было бы неправильно называть паровой душ «горячим»." Не жарко. Так что же на самом деле паровой душ? В одном из самых популярных видеороликов на YouTube утверждается, что паровой душ сушит кожу.

Заключение

Установка начинается с тщательного планирования. Перед началом работы убедитесь, что у вас есть все инструкции, а также правильная проводка.

Лучший совет - составить схему вашего проекта и иметь опытного сантехника / техника, готового вмешаться, если что-то пойдет не так.

В противном случае ваш паровой душ будет иметь много преимуществ для здоровья, которые могут иметь значение между жизнью, которая составляет meh , и жизнью, которая составляет wow.

Построить собственную парную очень просто! ... ish

Эта запись была опубликована 5 июня 2014 автором admin.

О, парная - или то, что мы называем «влажными саунами».

После тщательного планирования и небольшого упорного труда вы можете построить парную в своем доме в качестве отличного дополнения к сауне или украсить свою ванную комнату.

Готовы? Давай сделаем это!

Делая выбор

Во-первых, вам нужно решить: вы хотите просто превратить существующий душ / ванну в парную или вы собираетесь построить парную? Вы также можете купить модульные парные / парные комплекты, которым в значительной степени нужен только доступ к воде и электричеству.

Вам также необходимо выяснить, сколько человек вы хотите разместить одновременно. Если переделать душ или ванну, в ней может хватить места только для одной.

Есть еще несколько вещей, о которых вам нужно подумать при проектировании парной:

  • Дверь - она ​​должна открываться наружу, из парилки. Убедитесь, что он может открываться полностью беспрепятственно.
  • Выходы пара - Пар должен каким-то образом проникать в комнату. Будет жарко! Обычно розетки невысокие, у пола.Положи его куда-нибудь, он не обожжет ноги.
  • Светильники - вам понадобятся светильники низкого напряжения с классом защиты IP. Если хотите, вы можете пройти терапию цветным светом.
  • Вентиляция - Когда вы открываете дверь парилки, из нее выходит пар. Убедитесь, что во внешнем помещении имеется надлежащая вентиляция для отвода пара.

Делая больше выбора

Преобразовать существующий душ / ванну относительно просто: просто установите паронепроницаемую дверь и парогенератор. Вуаля! Парная!

У нас есть отличные паровые двери Tylo здесь, здесь и здесь.И у нас есть потрясающий ассортимент качественных парогенераторов.

Но если вы строите парилку с пола, вам нужно подумать о ... ну, о полу. И вверх.

  • Пол - Как и практически все части парной, пол должен быть водонепроницаемым, особенно там, где он соединяется с внешними стенами.
  • Стены - они должны быть облицованы плиточной доской.
  • Скамейки / сиденья - Вы можете приобрести готовые скамейки и сиденья или сконструировать их так же, как стены, и выровнять их плиткой перед отделкой.
  • Потолок - строите так же, как и стены, обязательно создавая градиент, который позволит конденсату стекать в одну сторону, а не капать на головы людей. Он может иметь центральный уклон, наклон в одном направлении (достаточно плавного наклона в 2 дюйма / фут), а также быть куполообразным, цилиндрическим или перекатывающимся. Также нужно будет определить, какой высоты будет потолок. Для максимального накопления пара и предотвращения появления холодных пятен он должен быть ниже 8 футов в высоту.
  • Плитка - это самый распространенный способ отделки интерьера парилки.Керамика - это хорошо. Гранит холоднее и потребует более мощного парогенератора. Однако подойдет все, что угодно, лишь бы оно не было пористым.
  • Затирка и клей - все, что подходит для душа, подойдет и для парной.
  • Душ - В качестве приятного варианта вы можете установить душ в парилке или поблизости от него для принятия душа после пара.
  • Другие аксессуары - Есть много других вещей, которые вы можете положить в парилку, например, стереосистему, разъемы MP3 или автоматическую систему дозирования эссенции.Просто убедитесь, что эти аксессуары созданы специально для использования в парной.

Подготовка пространства

Перед установкой необходимо подготовить место для парилки. Пар, выходящий из парилки, может серьезно повредить инфраструктуру здания, в котором он находится. Если здание находится в стадии строительства, попросите строителей выполнить пароизоляцию помещения. Для существующих конструкций попросите подрядчика проверить, выдерживает ли помещение пар.Если это не так, вам нужно будет предпринять шаги, чтобы исправить это.

Базовая установка безопасной парной включает предотвращение выхода пара, сбор конденсированной воды до того, как она капает на людей, и слив воды. Чтобы решить эту проблему, парная должна быть должным образом герметизирована, изолирована, иметь наклонный потолок (см. Выше) и хороший дренаж.

Время строить!

При установке двери учтите следующее: небольшие парные (например, переоборудованные душевые / ванны) должны иметь небольшой зазор в нижней части двери, чтобы пропускать воздух.Большие комнаты могут иметь герметичную дверь.

Для всех паровых бань потребуется генератор подходящего размера. Большинство производителей предоставят рекомендации, которые помогут вам выбрать правильный размер. От материалов, использованных при строительстве парилки, также будет зависеть, какой генератор получить. После того, как вы выбрали генератор, вам нужно будет положить его в сухое и доступное место в пределах 5 метров от парной, например, в шкафу или гараже. Он также должен быть малодорожным и НЕ размещаться на открытом воздухе или в помещении, подверженном воздействию низких температур.Для этого потребуется вода и электричество, и вам понадобится провести медную трубу от генератора до выхода пара в парилке и кабели управления к термостатическому контроллеру. Территорию также нужно будет утеплить с помощью водостока рядом.

Электрическое соединение для генератора должно быть 240 вольт. Подача воды может быть как горячей, так и холодной. Очевидно, что горячий пар будет производить пар быстрее, но потребует, чтобы генератор также был подключен к водонагревателю.

Если генератор правильно установлен и электрически подключен к панели управления, подключите его и проверьте через панель управления. Если все настроено правильно, он должен загореться.

На этом этапе, если все выглядит хорошо, похлопайте себя по плечу - отличная работа! Не помешало бы, если бы зашли сантехник и электрик и все осмотрели, чтобы убедиться, что установка безопасна и надежна. Ни в коем случае нельзя пользоваться парилкой 24 часа. Это даст всем соединениям время высохнуть.

Получить помощь не повредит

Строительство парилки и установку генератора может выполнить любой человек со средними навыками. Однако, если ваши навыки не соответствуют этим требованиям или просто на всякий случай, вам не помешает обратиться за помощью к лицензированным профессионалам.

Требования к электричеству сауны | Электрокаменка для сауны

Требования к электропитанию сауны 110-120 В

Как правило, инфракрасные сауны и некоторые традиционные сауны рассчитаны на работу в цепи 110–120 В 15–20 А с защитой от GFCI.Они считаются саунами, работающими по принципу «включай и работай», потому что они работают от стандартной бытовой электросети. Важно иметь выделенную линию и цепь даже при подключении к сети из-за высоких требований к электричеству сауны в этой цепи, когда сауна включена и работает.

Следовательно, он не может использоваться совместно с другими розетками и не может поддерживать дополнительную нагрузку от таких вещей, как телевизоры или приборы, потому что он может перегрузить цепь и вызвать ложное отключение и потенциальную угрозу безопасности.Важно проконсультироваться с лицензированным электриком для квалифицированной оценки.

Мы предлагаем бесплатную домашнюю консультацию для тех, кто находится в Вашингтоне, или поговорите с любым из наших экспертов по телефону 425-771-5774.

Требования к электросети сауны 220-240 В

Силовые установки 220–240 В в основном применяются в традиционных саунах (каменная и водная), в которых используется автономный нагреватель и элементы управления для обогрева закрытого помещения. Они считают, что потребляемая мощность намного больше, чем у инфракрасной сауны, в основном из-за того, что традиционные сауны нагреваются направленно из одного источника, а также потому, что основной нагреватель потребляет больше 4 кВт в зависимости от размера каменки.

Сила тока, потребляемая традиционной каменкой для сауны, обычно составляет 30-60 ампер в зависимости от ее размера. Более того, большая часть оборудования для саун в Северной Америке рассчитана на работу на частоте 60 Гц. Только переменный ток, требуется 220-240 вольт.

Сауна должна быть подключена к «выделенному» выключателю 220–240 В, 30–60 А и GFCI. Термин «выделенный» означает, что электрическая цепь сауны не используется для каких-либо других электроприборов (внутреннего освещения, бытовой техники, гаражных цепей и т. Д.)). Если сауна подключена к не выделенной цепи, перегрузка приведет к ложному срабатыванию, что потребует сброса выключателя на электрической панели дома.

Владелец сауны несет ответственность за то, чтобы электрические соединения выполнял квалифицированный электрик в соответствии с Национальными электротехническими правилами и любыми местными и государственными электротехническими правилами, действующими на момент установки.

Кроме того, важно обратиться к руководству пользователя, чтобы узнать об электрических требованиях вашей конкретной марки и модели, поскольку информация, представленная здесь, носит очень общий характер.

Электрические соединения, выполненные ненадлежащим образом, или использование слишком маленького сечения проводов для передачи электроэнергии может привести к постоянному перегоранию предохранителей в коробке электрического оборудования, может повредить внутренние электрические элементы управления и компоненты, может быть небезопасным и в любом случае приведет к аннулированию вашей гарантия.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
