Инструкция по раскладке плит перекрытия

Перед тем как перейти к  раскладке пустотных плиты, необходимо понимать какие бывают плиты и как их изготавливают.

Какие плиты используют в частном домостроении:

По номенклатуре ГОСТ существует много разновидностей и типов сборных плит для разных целей. Я не буду про все рассказывать, так как в этом нет потребности. При проектировании индивидуальных жилых домов мы в основном используем пустотные железобетонные  плиты с маркировкой ПК и ПБ толщиной 220 мм.

Размеры сборных железобетонных  плит перекрытия:

Ширина

Стандартная ширина плит ПК:  1000 мм, 1200 мм, 1500 мм. По гост есть и другая ширина, но мы рассматриваем только те плиты, которые легко купить у любого производителя.

Стандартная ширина плит ПБ: 1200 мм, 1500 мм.

Длина

Плиты ПК с шагом 300 мм по длине. Минимальная длина  от 1,6 м (на практике от 2,4 м) до 7,2 м

Плиты ПБ выпускаются с шагом 100 мм. Длина от  2  и до 9 м при толщине 220 мм и до 12 метров при толщине плиты 300 мм.

Толщина

Для частного домостроения применяют плиты толщиной 220 мм. Существуют облегченные плиты с толщиной 140 мм, но их не так просто найти. Плиты ПБ более 9 метров выпускают с толщиной 300 мм.

расшифровка маркировка плиты: ПК-45-12-8

ПК — плита круглопустотная

45 — длина 45 дециметров или 4,5 метра

12 — ширина 12 дециметров или 1,2 метра.

8 — распределенная нагрузка на плиту без учета собственного веса 800 кг. на метр.



Нагрузка на плиты перекрытия:

Для частного домостроения применяют плиты с нагрузкой 800 кг на метр квадратный — обозначается цифрой 8 маркировке плиты. Плиты ПБ выпускаются также с нагрузкой 1250 кг на метр квадратный — цифра 12,5 в конце маркировки плиты

Обратите внимание нагрузка распределенная, а не точеная.  Это значит на плиты мы не можем ставить тяжелые конструкции, которые имеют маленькую площадь опирания, но большой вес:  колонны, тяжелое оборудование, тяжелые кирпичные камины и т.

д.



Плиты ПК или ПБ? в чем отличия:

Данные типы плит отличаются способом изготовления. Плиты ПК заливаются в формы, а плиты ПБ изготавливаются безопалубочным методом, то есть без использования готовых форм. Отличается немного и армирование плит: в ПК используется арматура, в ПБ стальные канатики. Но это не влияет на несущую способность плиты. Высота плит одинаковая. Для индивидуального домостроения это 220 мм (бывает и 140 мм так называемые плиты ПНО).



Плиты с маркировкой ПК

Плиты круглопустотные, изготавливаются в формах.  В форму устанавливается арматура и заливается бетоном, после затвердевания получившееся изделие извлекается.

форма для плит ПК

Так как размеры форм фиксированные, то выбирать плиты лучше по прайс-листу изготовителя.  Многие наши заказчики думают, что плиты имеют фиксированную длину равную 6 метрам, но это не так.  Плиты ПК имеют длину от 1,6 метра до 7,2 метров.

В прайс-листах продавцов мы увидим названия плита ПК 45-12-8. Это означает : плита круглопустотная длиной 4,5 метра, шириной 1,2 метра, выдерживает нагрузку 800 кг на 1 метр квадратный.

Плиты ПК у производителей могут быть  записаны ПК, 1ПК, 2ПК  — отличия в диаметре отверстий, но для частного дома нет большой разницы, какого диаметра будут отверстия, поэтому, выбирайте любые плиты, какие вам наиболее доступны. Также по ГОСТ есть разная нагрузка для таких плит, но на практике в основном это 800 кг/м.кв.

пример прайса плиты ПК

Плиты с маркировкой ПБ:

Плита без опалубочного формования.  На всю длину цеха завода натягиваются канаты из металла, заливает  бетоном более высокой марки, чем у плит ПК и после затвердевания нарезают, на плиты нужной длинны.

изготовление плиты ПБ

Такие плиты раньше стоили дороже, чем плиты ПК, так как необходимо дорогостоящее оборудование, но сейчас плиты ПБ стали стоить одинаково с плитами ПК, ведь производительность таких заводов намного выше, а самих заводов стало больше.

 Так как плиты режутся, то некоторые заводы осуществляют нарезку плит и под эркеры по вашим размерам. В своих проектах мы делаем пока раскладку из плит ПК, так как не во всех городах также просто купить плиты ПБ как в Екатеринбурге, Москве или других крупных городах, но в примечаниях прописываем, что возможна замена на плиты ПБ.

плиты ПБ пример прайса

Правила укладки пустотных плит перекрытия (как ПБ так и ПК):

  1. Плиты могут опираться только по двум сторонам. Допустимое боковое опирание плиты — 50мм, но лучше его избегать.
  2. У плит только нижнее рабочее армирование, поэтому недопустима точечная нагрузка (стойки и колонны нельзя ставить на плиту)
  3. Недопустимо опирание плиты на 3 стены. (На языке упрощенной теоретической механики: плита рассчитана как балка, и если посмотреть ее эпюру, то увидим самый большой изгиб в центре плиты, но если подставим третью стену под этим изгибом, то изменим эпюру и возникнет необходимость в верхнем рабочем армировании, которого нет в пустотных плитах)
  4. Минимальное опирание плиты 90 мм, максимальное 250 мм.
     Многие считают, что лучше опирать плиту на всю толщину стены, площадь опоры ведь получается больше, но в реальности, опирая плиту более 250 мм вы делаете только хуже. (На языке упрощенной теоретической механики: вместо «шарнира», вы получаете «заделку», появляется дополнительная сила, которая называется «момент» , она требует верхнего армирования, которое у пустотной плиты отсутствует, вернее отсутствует рабочее армирование и присутствует капельку конструктивного армирования)

    Инструкция раскладки плит перекрытия

Некоторые правила из практики:

  1. Плиты умеют разную длину, но лучше использовать до 6 метров, тогда не потребуются для перевозки длинномеры. Длинномеры дороже и  не к каждому участку могут подъехать.
  2. Если на участке газовая труба проходит поверху и расположена низко, лучше отказаться от плит перекрытия или поднимать газовую трубу, чтобы была возможность для подъезда строительной техники.
  3. Летом заказывайте плиты заранее.
    В разгар сезона могут быть очереди, вам придется ждать. В конце осени, зимой и в начале весны проблем нет -привозят, когда попросите.
  4. Планировку дома сразу разрабатывайте с учетом раскладки плит перекрытия еще на этапе эскиза, это позволит избежать множества монолитных участков.

Пример раскладки плит:

Раскладка плит перекрытия

Как не допустить ошибок при раскладке плит. Видео:

Преимущества пустотных плит перед другими типами перекрытий:

— высокая скорость. Один этаж небольшого дома перекрывается за один день и можно вести кладку стен дальше.Для сравнения — монолитный бетон набирает марку 28 дней при температуре 20 градусов.  Нагружать монолитное перекрытие понемногу можно раньше, но ждать все равно придется более 1 дня.

— огнестойкие (предел огнестойкости 1 час)

— перекрытия из сборных плит на 20-30% дешевле, чем монолитное перекрытие (но деревянные балки все-таки будут самым дешевым вариантом)

— низкая трудоемкость. Плиты привез и раскидал (не надо долго вязать каркасы).

— плита изготовлена на заводе, поэтому вам не надо следить за тем как связали арматурные каркасы и не надо приглашать квалифицированную бригаду монолитчиков, чтобы быть уверенным, что перекрытие выдержит нагрузку.

— плиты достаточно легкие и вполне подойдут для частного дома (вес 1 кв. метра сборной пустотной плиты примерно в два раза меньше веса 1 кв.м. монолитной железобетонной плиты той же толщины)

— высокая жесткость, прочность и долговечность, в сравнении с деревянными перекрытиями.

Недостатки сборных пустотных плиты:

— кривая поверхность плиты (необходимо делать натяжные или подвесные потолки, чтобы скрыть это).

— плиты штучный материал, поэтому между ними есть стыки или швы, которые невозможно заштукатурить на потолке.

— достаточно дорого стоят в сравнении с деревянным перекрытием (но дома с железобетонными перекрытиями быстрее и дороже продаются, чем с деревянными балками).

— в плитах нельзя вырезать отверстия. Для того чтобы выполнить отверстия  необходимо устройство монолитных участков, а это дополнительное усложнение.

Готовые проекты домов с плитами перекрытия:

Проект двухэтажного дома с полноценным вторым этажом Д110

Проект двухэтажного дома с мансардным вторым этажом С118

Проект квадратного дома с мансардным этажом М142





Армирование монолитной плиты перекрытия: чертеж, расчет, пошаговая инструкция

Арматура плиты перекрытия используется для создания надежного армирования железобетонных плит и придания прочности конструкции при воздействии нагрузок на изгиб. Благодаря данному методу упрочнения удается обеспечить равномерное распределение давления на фундамент и уменьшить расходы на возведение здания, так как в процессе выполнения работ нет необходимости использовать спецтехнику, а все расчеты вполне реально выполнить самостоятельно, на основе формул нормативной документации.

Виды перекрытий

Содержание статьи:

Перекрытия могут быть сделаны из дерева или железобетона, что зависит от условий эксплуатации конструкции и расчетов. Наиболее популярным является железобетон, обладающий хорошими характеристиками прочности, стойкостью к различным нагрузкам, доступной стоимостью и простотой в создании и монтаже.

По типу конструкции бывают:

Читайте также: про строительство и ремонт.

Стандартные – представлены готовыми железобетонными плитами разных конфигураций (величина, форма, толщина)

Монолитное перекрытие, армирование которого осуществляется непосредственно на месте

По назначению плиты бывают:

1. Цокольные – отделяют стены подвала от нижних этажей

2. Межэтажные – разграничивают этажи

3. Чердачные – размежёвывают жилые помещения и подкровельное пространство

Правильно изготовленная в соответствии со всеми нормами и параметрами монолитная плита перекрытия, армирование которой производится по установленным требованиям СНиП, обладает основным преимуществом – уменьшение веса благодаря наличию образованных во время заливки полостей.

По форме и количеству пустот плита может быть:

Многопустотной – с продольными круглыми полостями
Пустотной – фигурные узкие панели, которые чаще всего используются в качестве вставок
Ребристой – сложный профиль с особыми характеристиками

Готовые конструкции актуальны при крупном строительстве – обычно из них возводят многоэтажные высотки, большие сооружения. Из недостатков выделяют: наличие стыков, необходимость привлекать специальную грузоподъемную технику, возможность создавать лишь помещения стандартных размеров, невозможность проектировать отверстия для вытяжек, фигурные перекрытия и другие формы.

Немаловажно и то, что монтаж монолитных плит перекрытия значительно повышает общую стоимость работ в смете. Поэтому в индивидуальном строительстве обычно выполняют изготовление перекрытий уже на месте, заливая армированную сетку бетоном прямо на площадке.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка).

Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
Сооружение пола любого размера, конфигурации – ограничений нет
Отсутствие стыков и швов
Выполнение всех монтажных и других работ на объекте
Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
Равномерное распределение больших нагрузок на фундамент
Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т. д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т. д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Обвязка и отверстия под вытяжки и лестницы

Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.

Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.

Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т. д.). Их закрывают сеткой и не заливают.

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

Этапы составления чертежа:

Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
Фиксирование на схеме всех отверстий, которые не планируется заливать
Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
Определение размера ячеек, мест установки продольного крайнего прута до края заливки
Расчет габаритов профлиста для нижней плоскости плиты
Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

Конструктивные особенности

Железобетонные изделия обладают свойствами сразу двух материалов – металла и бетона, что делает их идеальной строительной конструкцией, используемой в самых разных сферах. Бетон берет на себя сжимающие нагрузки, металл выдерживает легко растяжение. В строительстве нагрузка на перекрытия воздействует в направлении вертикально вниз и распределяется, как правило, равномерно по площади. Определяется нагрузка собственным весом и всеми конструкциями, предметами, людьми, пребывающими в помещении.

Армировка плиты перекрытия, схема которой может быть самой разной, работает на изгиб и выполняется для восприятия этой нагрузки. Обычно прокладывают две сетки арматуры (нижний слой и верхний), располагая пруты поперек и вдоль пролета. Минимальный шаг стержней (расстояние между параллельными прутами) определяется в чертеже, обычно для индивидуального жилого строительства он составляет 15-20 сантиметров.

В толще бетона сетка должна быть расположена на расстоянии 20-25 миллиметров от поверхности. Пруты перевязывают между собой во всех пересечениях вязальной проволокой, иногда используют для сооружений готовую сетку. Сваривают редко, так как есть вероятность разрывов в местах соединения.

Между нижним и верхним слоями сетки устанавливают вертикальные фиксаторы, которые помогают выдерживать единое расстояние между сетками. Разделители бывают разными, их шаг должен быть одинаковым на всей площади.

Края перекрытия усиливают дополнительной арматурой – Г и П-образными элементами, в особенности в местах опирания. Если же плита опирается по всему контуру, усиление делают, соответственно, по всему периметру. Верхняя часть упрочнения работает на сжатие, нижняя – на растяжение, беря на себя основную нагрузку. Поэтому для обустройства нижнего слоя сетки выбирают толстые стержни, а вот для верхней подойдет минимальный диаметр арматуры в плите перекрытия.

Многое в расчетах зависит от величины пролетов – их не советуют делать больше 6 метров. Если расстояние между опорами больше, над самой опорой усиливают верхний слой сетки, между опорами в средине – усиливают нижний слой арматуры.

Прутья арматуры должны быть неразрывными: нахлест должен составлять минимум 40 х диаметр арматуры: так, если диаметр стержня составляет 15 миллиметров, нахлест выполняют в 60 сантиметров. Плиты перекрытия выполняют с использованием горячекатанной стальной арматуры класса А3, диаметром 8-14 миллиметров.

Общие правила такие: для жилого помещения с пролетом не более 6 метров, независимо от соотношения сторон, рекомендуют плиту выполнять толщиной 20 сантиметров, шаг арматуры 20 на 20 сантиметров, диаметр прутков нижнего слоя 12 миллиметров, верхнего – 8.

Инструкция по армированию перекрытия

Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.

В работе пригодятся:

Для опалубки – влагостойкая фанера либо доски
Для перевязки – отожженная проволока и специальный инструмент
Оснастка для гибки заготовок из арматуры
Специальные кусачки или болгарка для резки прутьев
Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т. д.

Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.

Краткий алгоритм работы:

Нарезка заготовок из арматуры, связка первого слоя сетки
Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями
Привязка сетки второго слоя, монтаж на объекте
Заливка бетоном

Порядок армирования и заливки

Устройство опалубки

Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.

После сбора опалубки ее проверяют нивелиром.

Монтаж арматуры

Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.

Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.

Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.

Армирование пустотной плиты перекрытия: пошаговая инструкция

Армирование пустотных плит перекрытия проще всего выполнять самостоятельно вместо использования в строительстве готовых железобетонных конструкций.

Преимущества армирования:

Возможность выполнения ровных и прочных поверхностей
Длительный срок эксплуатации
Сравнительно небольшой вес при сохранении прочности, что позволяет понижать нагрузку на фундамент
Прочность – возможность создавать перекрытия даже для сильно нагруженных конструкций, больших пролетов
Надежность – устойчивость к разнонаправленным нагрузкам, весу 500-800 килограммов на квадратный метр
Прекрасные показатели огнестойкости
Цена вопроса – примерно равна стоимости готовой железобетонной плиты

Что представляет собой армирование плит

В процессе изготовления усиленных элементов перекрытия удается реализовать любую идею касательно планировки, получить надежную и прочную конструкцию. Работы проводятся с соблюдением технологий, материалы закупаются у проверенных поставщиков. Металлические стержни связываются между собой, для изготовления усиленных элементов перекрытия используют стержни диаметром 8-12 миллиметров, устанавливают опалубку и заливают все бетоном, покрывая каркас полностью.

Укладывать стержни с усилением необходимо на таких участках: в центре конструкции, в местах соприкосновения монолита с арками, внутренними стенами, колоннами, при установке тяжелого оборудования, камина, возле отверстий для лестниц, дымоотводных труб, элементов вентиляции и т.д.

Советы по армированию:

Толщину армирования рассчитывают, исходя из длины, используя соотношение 1 к 30, но минимум 150 миллиметров (если опоры расположены на расстоянии 5 метров, толщина перекрытия должна составлять 170 миллиметров).
Элементы укладываются в два слоя.
Для раствора используют бетон М200, М300 с классом прочности на сжатие 150 кгс/см.кв.
Диаметр прутьев составляет 8-14 миллиметров, зависит от нагрузок и количества рядов арматуры: при двухслойном армировании нижний ряд делают со стержнями большего диаметра. Обязательно сплошное ребристое основание для лучшей адгезии с бетоном.
Опалубку делают из влагостойкой фанеры или досок.

Как правильно армировать плиты своими руками:

Процесс достаточно трудоемкий, но все вполне реально сделать самостоятельно. Сначала делают опалубку по периметру помещения из обрезных досок 150 на 25 миллиметров или фанеры толщиной 22 миллиметра (дороже, но поверхность получается идеально ровной). Поперечные бруски крепят с шагом 60-80 сантиметров, строго по уровню под них устанавливая телескопические стойки или вертикальные подпорки. Сверху на каркас выкладывают доски, листы фанеры, если нужно. Между щитами фанеры или досками не должно быть щелей – максимальная герметичность обязательна.
Если плита станет основанием под кровлю, выстилают не боковые доски, а борта из ячеистых блоков и кирпича. После опалубку аккуратно снимают, поэтому изначально крепежные элементы нужно располагать по внешней стороне конструкции.
Арматура вяжется проволокой. Стержни должны быть выложены без разрывов либо внахлест на 50 сантиметров минимум в местах соединений. Поперечная арматура в плите перекрытия скрепляется проволокой с использованием специального крючка. Процесс могут облегчить металлические карты, которые можно укладывать внахлест на 2 ячейки и фиксировать также проволокой.
Металлический каркас устанавливается на фиксаторы или битую плитку, камни на высоте 4-5 сантиметра. Второй слой вяжется с поперечными разделителями, находясь на небольшом расстоянии от первого слоя. Расположение прутьев в бетоне предполагает полное покрытие металлических элементов раствором. Места с большой нагрузкой усиливаются дополнительными стержнями, связанными как обычно.
Стоит заранее заготовить скрутки из вязальной проволоки – сначала бухту скрепляют скотчем в 3-5 точках на равном расстоянии, потом болгаркой режут на куски.
Бетонный раствор проще готовить в бетономешалке, при необходимости можно добавить фибру, пластификаторы. Замешивают в пропорции: 5 частей гравия или щебня, 3 части просеянного песка, 20% общего объема сыпучих материалов воды. Сначала смешиваются все сухие компоненты, потом вливается вода, размешивается и раствор готов к работе.
Заливка обязательно осуществляется с использованием вибратора либо молотка, которым можно постукивать по открытой сетке и элементам опалубки.
В процессе высыхания раствора его смачивают водой путем разбрызгивания. Выжидают 4 недели, на предмет полного высыхания проверяют так: кладут на участок на ночь лист гидроизоляционного материала – если пятен к утру не будет и к поверхности бетон не прилипает, все готово.

Если все делать в соответствии с нормами и расчетами, самостоятельное армирование монолитной плиты перекрытия вполне возможно сделать самостоятельно, обеспечив основанию надежность, прочность, стойкость к разнообразным нагрузкам. При этом важно выполнять все работы в правильной последовательности, выбирать качественные материалы и не отступать от значений, указанных в схемах и чертежах.

Источник

Расчет пустотной плиты перекрытия пример

Расчет железобетонной пустотной плиты

Произведем расчет и конструирование железобетонной многопустотной плиты перекрытия жилой комнаты пролетом 6,0 м и шириной 1,5 м. Она опирается на поперечные стены здания короткими сторонами и рассчитывается как балка двутаврового профиля, свободно лежащая на двух опорах.

Предварительно уточняем размеры поперечного сечения плиты и приводим его к эквивалентному двутавровому.

Расчетный пролет плиты l при перекрываемом пролете 5690 мм, ширине опирания 420 мм можно определить из выражения:

Высота сечения плиты h

h = 18· 590· 3650· (2· 570 + 100)/2000000· 570 =35 см

h = l/30 = 590/30 = 20 см

Принимаем плиту h = 220 мм

Статический расчет плиты

Расчетные нагрузки на 1 м 2 плиты определяют в табличной форме.

Нормативная нагрузка от веса перегородок на 1 м 2 перекрытия принята 1,5 кПа. Коэффициент надежности по нагрузке

= 1,2.

Расчетные нагрузки на 1 м 2 плиты

Вид нагрузки Нормативная нагрузка, кПа γf Расчетная нагрузка, кПа
1. Постоянная Вес перегородок Вес пола: паркет 0,02×8 = 0,16 цементная стяжка 0,04×22 = 0,88 звукоизоляция 0,024×2,5 = 0,06 вес многопустотной плиты 1,5 0,16·0,95 = 0,152 0,88·0,95 = 0,84 0,06·0,95 = 0,057 0,12·25·0,25 = 2,85 1,2 1,1 1,3 1,3 1,1 1,8 0,167 1,09 0,074 3,135
Итого g n = 5,399 g = 6,266
2. Временная 0,7 1,4 0,98
3. Полная q n = 6,099 q = 7,246

Расчетная нагрузка на 1 м при ширине плиты 1,5 м с учетом коэффициента надежности по назначению здания γn = 0,95

· постоянная q = 6,266·1,5 = 9,399 kH/м

· временная p = 0,98 ·1,5 = 1,47 kH/м

· полная q + p = 7,246·1,5 = 10,869 kH/м

Нормативная нагрузка на 1м

· постоянная q n = 5,399·1,5 = 8,099 kH/м

· временная p n = 0,7·1,5 = 1,05 kH/м

· полная q n + p n = 6,099·1,5 = 9,149 kH/м

Максимальные расчетные изгибающий момент и поперечная сила от расчетных нагрузок:

М =

= 44,14 kH·м; Q = = 30,98 kH

Максимальные расчетные изгибающий момент и поперечная сила от нормативных нагрузок:

М =

= 37,16 kH·м; Q = = 26,08 kH

Постоянная и длительная:

q n + p n дл= 8,099 + 0,3·0,95·1,5 = 8,527 kH/м

М = 8,527·5,7 2 /8 = 34,63 kH·м

Установление размеров сечения плиты

Высота сечения многопустотной предварительно напряженной плиты по конструктивным соображениям:

принимаем h = 0,22м

Рабочая высота сечения:

Рис. 2. Поперечное сечение многопустотной панели

Приведение сечения плиты к двутавровому осуществляют путем вычитания суммы ширины квадратных пустот, эквивалентных по площади круглым (a = 0,9d). Поэтому при ширине плиты по верху b’f, высоте h, диаметре пустот d основные размеры двутаврового сечения следующие:

¾ высота верхней и нижней полки —

= 38мм;

¾ ширина ребра — b = b’fn 0,9d = 452мм, где n — число пустот.

Рис.3. Компоновка двутаврового сечения

Характеристики прочности бетона

Пустотную предварительно напряженную плиту армируют стержневой арматурой класса Ат–V с электротермическим напряжением на упоры форм.

К трещиностойкости плиты предъявляются требования III категории. Изделия подвергаются тепловой обработке при атмосферном давлении.

Бетон класса В25 тяжелый, соответствующий напрягаемой арматуре. Согласно СНиП призменная прочность нормативная Rbn = 18,5 МПа, расчетная Rbr = 14,5 МПа. Коэффициент условий работы бетона γbr = 0,9.

Нормативное сопротивление при растяжении Rbt = 1,6 Мпа, расчетное Rbt.r = 1,05 Мпа. Начальный модуль упругости бетона Rbp устанавливаем так, чтобы при обжатии отношения напряжений σbp/ Rbp

Расчет монолитной плиты перекрытия

Невзирая на высокий ассортимент готовых плит, железобетонные монолитные плиты не утратили своей актуальности, продолжая пользоваться спросом. Особенно актуальным их применение является при строительстве малоэтажной загородной недвижимости, которой характерна индивидуальная планировка с различным размером комнат или в тех случаях, когда для строительства не используются подъемные краны. Такой вариант возведения зданий позволит сэкономить средства на доставке материалов и сократить затраты на монтаж. При этом возрастет время на осуществление подготовительных работ, которые будут связаны с возведением опалубки. Впрочем, этот факт не отпугивает застройщиков, которые не видят трудности в покупке бетона и арматуры. Гораздо сложнее произвести правильный расчет плит перекрытий, определить марку необходимого бетона, вид арматуры, значение действующей нагрузки и прочие связанные с прочностью и надежностью характеристики.

Принцип расчета

Монолитная плита перекрытия представляет собой один из компонентов каркаса здания, который воспринимает на себя вертикальные нагрузки, вступая одновременно в качестве элемента жесткости всей конструкции. Расчет параметров железобетонных конструкций осуществляется в соответствии с регламентом строительных норм и правил СП 52-101-2003 и СНиП 52-01-2003. Процесс ручного расчета конструкций представляет собой ряд этапов, в ходе которых производится подбор таких параметров, как класс бетона и арматуры, поперечного сечения, достаточного для того чтобы избежать разрушения при воздействии максимальных сил нагрузки. В случае использования ПЭВМ находят применение специализированные программные комплексы.

Как показывает практика применения железобетонных плит перекрытия, для упрощения задачи можно пренебречь сложными вычислениями таких величин, как расчет на раскрытие трещин и деформацию, сил кручения и поперечных сил, а также продавливания и местного сжатия. При обычном строительстве в этом нет необходимости, сосредоточив свое внимание на вычислении изгибающего момента, действующего на поперечное сечение.

Характеристики монолитной плиты

Реальная длина плиты может отличаться от расчетного значения пролета, которым принято считать расстояние между стенами, выступающими в виде опор. Стены выполняют функцию поддержки плиты. Таким образом, пролет – это размер помещения в длину и в ширину. Для его измерения можно использовать простую рулетку, с помощью которой можно измерить расстояние между стенами. При этом реальное значение длины монолитной плиты должно быть обязательно больше. В качестве опор для плиты выступают стены, материалом для которых может послужить распространенный кирпич или шлакоблок, камень, керамзитобетон, газо- или пенобетон. Необходимо учитывать прочность стен, которые должны выдерживать массу плиты. В случае с камнем, шлакоблоком и кирпичом можно не сомневаться в несущей способности, тогда как пенобетонные конструкции должны быть рассчитаны на определенную массу. Для примера произведем расчет однопролетной схемы перекрытия с опорой на две стены, расстояние между которыми составляет 5000 мм.

Геометрические размеры толщины и ширины плиты задаются. Как правило, наиболее часто в загородном строительстве применяют плиты толщиной 0,1 м с условной шириной равной одному метру. Принимаем за основу конструкцию с армированием плиты перекрытия при помощи арматуры марки А400 при заливке бетона В20. В дальнейшем плита при расчете рассматривается как балка.

Выбор типа опоры

Во время расчета плита перекрытия может по-разному опираться на несущие стены, в зависимости от типа использованного при их возведении материала. Различают следующие варианты опоры:

  • жестко защемленная на опорах балка;
  • балка консольного типа шарнирно-опертая;
  • бесконсольная шарнирно-опертая балка.

Вид опоры определяет принцип расчета. Рассмотрим пример расчета для наиболее распространенного вида конструкции плиты перекрытия с шарнирно-опертой балкой бесконсольного типа.

Определение нагрузки

В процессе строительства, а впоследствии при эксплуатации на балку воздействую различные виды нагрузок. При расчете нас интересуют, прежде всего, динамические и статистические нагрузки, возникающие вследствие передвижения или давления сил временного характера, вызванного перемещением людей, транспорта, работы механизмов и постоянные составляющие, обусловленные массой строительных элементов. При проведении расчета, для получения необходимого запаса прочности, можно пренебречь разницей между данными видами нагрузок.

По характеру нагрузки дифференцируются на:

  • распределенные хаотически и неравномерно;
  • точечные;
  • равнораспределенные.

При расчете плиты перекрытия достаточно ориентироваться на равномерные нагрузки. Для сосредоточенной нагрузки усилия измеряются в ньютонах, килограммах (кг), либо килограммсилах (кгс).

В случае с равным распределением актуально апеллировать данными о нагрузке, воздействующей на метр. Для жилых домов параметр равнораспределенной нагрузки составляет в среднем 400 Н/м2. При толщине плиты в 10 см ее масса создаст нагрузку около 250 кг/м2, а с учетом стяжки или использовании керамической плитки она может возрасти до 350 кг/м2. Таким образом, нагрузка рассчитывается с коэффициентом запаса в 20%, составляя:

Q = (400+250+100)*1.2 = 900 Н/м

Данная величина нагрузочной способности обеспечит прочность при различных вариациях статических и динамических нагрузок. При наличии лестниц или бетонных маршей опирающихся на плиту перекрытия, необходимо брать в расчет их массу и не упускать из виду динамическую нагрузку во время эксплуатации. Проектировка загородных домов должна предусматривать инсталляцию крупных объектов на плите, например, каминов, масса которых может варьироваться от 1 до 3 тонн. Для обеспечения прочности в таких случаях используется местное усиление – армирование или предусматривается отдельная балка.

Расчет изгибающего момента

Для бесконсольного типа балки при наличии равномерно распределенной нагрузки, которая сосредоточена на опорах шарнирного вида показатель максимально изгибающего момента определяется по формуле:

Мmax = (Q * L²) / 8, где

При расчете имеем:

Мmax = (900*5²) / 8 = 225 кг/м.

Основания для расчета

Для бетонных плит перекрытий сопротивление материала растяжению практически равно нулю. Такой вывод можно сделать на основании анализа и сопоставления нагрузок на растяжение, которые испытывает арматура и бетон. Разница между этими данными составляет три порядка, что свидетельствует о том, что всю нагрузку берет на себя арматурный каркас. С нагрузками на сжатие ситуация обстоит иначе: силы равномерно распределяются вдоль вектора силы. Как следствие, сопротивление на сжатие принимаем равным расчетному значению.

Для выбора арматуры необходимо определить значение по формуле:

ER = 0,8/ 1+RS/700 , где

RS – расчетное значение сопротивления арматуры, МПа.

Имея значение данные о расстоянии между нижней частью балки и центром окружности, сформированной плоскостью поперечного сечения арматуры, ее марку выбирают исходя из таблицы.

Правильный подбор арматуры обеспечит надежное сцепление с бетоном, которое гарантирует предел прочности без деформаций и растрескиваний. При этом максимальное растягивающее усилие арматуры не должно превышать полученное расчетным путем значение.

При армировании на один погонный метр, как правило, уходит не менее чем пять стержней, которые располагаются равномерно на одинаковых расстояниях. Точное число стержней зависит от нагрузки и определяется по СНиП 52-01-2003. Формируется каркас чаще всего из нескольких слоев стержней, которые могут иметь различное сечение. Сетка скрепляется заранее хомутами или фиксируется при помощи сварки. В качестве элементов армирования чаще всего применяется ненапрягаемая арматура Ат-IIIС и Ат-IVС с наличием термического упрочнения.

Таким образом, расчет железобетонной конструкции плиты перекрытия включает в себя следующие стадии:

  • составление схемной реализации перекрытия с компоновкой элементов. При возведении многоэтажек расстояния между колоннами должны быть кратные 3000 мм в диапазоне величин от 6 до 12 метров. Значение высоты одного этажа может находиться в пределах от 3,6 до 7,2 метра с дискретностью 600 мм. Данные условия помогут упростить вычисление и обеспечить стандартный автоматический расчет;
  • прочностный конструкционный расчет монолитной плиты. К расчетной части должна прилагаться графическая часть в виде составленного подробного чертежа, который можно составить самостоятельно или доверить его реализацию специалистам из проектных организаций. При этом необходимо произвести расчет элементов перекрытия и главной балки. Выбор бетона при проектировании осуществляется по классу материала на сжатие по заданной прочности, исходя из норм и табличных значений. Как правило, балка и монолит проектируются из одной марки бетона;
  • в зависимости от архитектурных особенностей строения может понадобиться расчет колонны, а также ригеля или второстепенной балки;

  • на основании всех произведенных расчетов, полученных масс и нагрузок формируется фундамент. Монолитное основание представляет собой подземную конструкцию, с помощью которого нагрузка от здания передается на грунт. Общий чертеж должен отображать конструкцию здания в целом с учетом изображения положения плит перекрытий, несущих стен и основания.

Расчетная часть строительного проекта для любого здания является необходимой документаций, которая содержит информацию о размерах архитектурного объекта, его особенностях, технологии возведении. При этом именно на основе проекта составляется строительная расходная ведомость, в которую включаются необходимые для возведения здания материалы, определяются трудозатраты. А основе расчета осуществляется планирование материалов, этапов выполнения строительных работ, их объемов и сроков. Прочность и надежность здания во многом зависят от правильности расчетов, качества используемых материалов и соблюдения технологии строительства на каждом из отдельно взятых этапов.

Преимущества применения плит перекрытий

Технология возведения перекрытий в виде армированных бетонных плит обладает целым рядом преимуществ, среди которых:

  • возможность сооружения перекрытий для зданий и сооружений с практически любыми габаритами, независимо от линейных размеров. Единственным нюансом являются конструктивные особенности зданий. При слишком большой площади покрытия для устойчивости перекрытий, отсутствия провисаний устанавливаются дополнительные опоры. Для домов и сооружений, стены которых выполнены на основе газобетона для установки плиты железобетонного перекрытия осуществляют монтаж дополнительных опор, изготовленных из стали или бетона;
  • отсутствие необходимости масштабных отделочных работ на внутренней части поверхности, которая, как правило, благодаря технологии монолитного литья имеет гладкую и ровную форму;
  • высокая степень звукоизолирующих свойств. Принято считать, что плита перекрытия толщиной 140 мм обладает высокой степенью шумоподавления, обеспечивающего комфортность проживания в доме для человека;
  • конструктивно данная технология обладает гибкими инструментами для строительства различных архитектурных форм и объектов. Так, например, загородный дом можно с легкостью оборудовать балконом на втором этаже, который будет иметь необходимые размеры и конфигурацию;
  • высокий уровень прочности и долговечности строительной конструкции перекрытии в целом, который обусловлен набором прочностных характеристик армированного бетона.

Расчёт многопустотной плиты перекрытия

В зависимости от метода возведения железобетонные конструкции могут быть сборными, монолитными и сборно-монолитными. По видам арматуры различают железобетон с гибкой

Расчёт многопустотной плиты перекрытия

Другие курсовые по предмету

Идея создания железобетона из двух различных по своим механическим характеристикам материалов заключается в реальной возможности использования работы бетона на сжатие, а стали – на растяжение.

Совместная работа бетона и арматуры в железобетонных конструкциях оказалась возможной благодаря выгодному сочетанию следующих свойств:

1)сцеплению между бетоном и поверхностью арматуры, возникающему при твердении бетонной смеси;

2)близким по значению коэффициентом линейного расширения бетона и стали при t£100°С, что исключает возможность появления внутренних усилий, способных разрушить сцепление бетона с арматурой;

)защищённости арматуры от коррозии и непосредственного действия огня.

В зависимости от метода возведения железобетонные конструкции могут быть сборными, монолитными и сборно-монолитными. По видам арматуры различают железобетон с гибкой арматурой в виде стальных стержней круглого или периодического профиля и с несущей арматурой. Несущей арматурой служат профильная прокатная сталь – уголковая, швеллерная, двутавровая и пространственные сварные каркасы из круглой стали, воспринимающие нагрузку от опалубки и свежеуложенной бетонной смеси.

Наиболее распространён в строительстве железобетон с гибкой арматурой.

фундамент колонна плита перекрытие

1. Расчёт многопустотной плиты перекрытия

1.1 Исходные данные

Таблица 3. Исходные данные

Район строительства:г. ГродноРазмеры, м B x L:12,4 м х 36 мЧисло этажей:5Высота этажа, м:2,8 мКонструкция пола:дощатыйСетка колонн, м:6,2 м х 3,6 мТип здания:БольницаГрунтсуглинокПеременная нагрузка на перекрытие1,5 кПаКласс по условиям эксплуатацииXC1

1.2 Расчет нагрузок на 1 м2 плиты перекрытия

Дощатый настил δ = 28 мм, ρ = 5кН/м³

Лаги 80мм х 40мм, ρ = 5 кН/м³

Звукоизоляция δ = 15 мм, ρ = 7 кН/м³

Керамзит δ = 150мм, ρ = 5 кН/м³

Ж/б плита перекрытия δ = 220мм, ρ = 25 кН/м³

Рис.3. Конструкция пола

Таблица 4. Сбор нагрузок на 1 м2 перекрытия

№Наименование нагрузкиНормативное значение кН/м2 I. Постоянная нагрузка1Дощатый настил 0,028∙50,142Лаги 0,08⋅0,04∙5∙20,0323Звукоизоляция 0,015⋅0,12∙70,01264Керамзит 0,15⋅50,755Ж/б пустотная плита 0,12⋅25(t=120мм)3,0Итогоgsk = 3,93II. Переменная нагрузка6Переменная1,5Итогоqsk = 1,5Полная нагрузкаgsk+qsk=5,43

.3 Расчет пустотной плиты перекрытия

.3.1 Расчётная нагрузка на 1 м. п. плиты при В=1,4 м

Погонная нагрузка на плиту собирается с грузовой площади шириной, равной ширине плиты B=1,4 м.

Расчетная нагрузка на 1 м.п. плиты перекрытия при постоянных и переменных расчетных ситуациях принимается равной наиболее неблагоприятному значению из следующих сочетаний:

первое основное сочетание

g = (∑ gsk,j⋅ γG,j+∑gsk,j⋅ ψO,i⋅ γQ,i)⋅B= (3,93⋅1,35+1,5⋅0,7⋅1,5) ⋅1,4 = 8,39 кН/м2

второе основное сочетание

g = (∑ ξ ⋅ gsk,j ⋅ γG,j+gsk,j⋅ γQ,i) ⋅B= (0,85⋅3,93⋅1,35+1,5⋅1,5) ⋅1,4 = 9,46 кН/м2

При расчете нагрузка на 1 погонный метр составила 9,46 кН/м2

.3.2 Определение расчётного пролёта плиты при опирании её на ригель таврового сечения с полкой в нижней зоне

Рис.4. Схема опирания плиты перекрытия на ригели

Конструктивная длина плиты:

к = l − 2 ⋅150 − 2 ⋅ 5 − 2 ⋅ 25 = 3600 − 300 − 10 − 50 =3240 мм

eff = l − 300 −10 − 2 ⋅ 25 − 2 ⋅100/2=3600 − 310 − 50 − 100 = 3140 мм

1. 3.3 Расчётная схема плиты

Рис.5. Расчетная схема плиты. Эпюры усилий

.3.4 Определение максимальных расчетных усилий Мsd и Vsd

МSd =9,46 ⋅ (3,14)2 / 8 = 11,66 кН⋅м

VSd =9,46 ⋅ 3,14 / 2 = 14,85 кН⋅м

.3.5. Расчётные данные

Бетон класса С 16/20

= 16 МПа = 16 Н/мм2, γc =1,5, fcd = fck / γc = 16 / 1,5= 10,67 МПа

Рабочая арматура класса S500:

d = 435 МПа = 435 Н/мм2

.3.6 Вычисляем размеры эквивалентного сечения

Высота плиты принята 220мм. Диаметр отверстий 159мм. Толщина полок: (220-159) / 2=30,5мм.

Принимаем: верхняя полка hв =31мм, нижняя полка hн =30мм. Ширина швов между плитами 10мм. Конструктивная ширина плиты bк= В -10=1400-10=1390мм.

Ширина верхней полки плиты beff = bк – 2⋅15 = 1390 – 2⋅15 = 1360 мм. Толщина промежуточных ребер 26 мм. Количество отверстий в плите:

Принимаем: 7 отверстий.

Отверстий: 7 · 159 = 1113 мм. Промежуточных ребер: 6 · 26 = 156 мм. Итого: 1269 мм.

На крайние ребра остается: (1390-1269)/2=121 мм. = 0,9 d = 0,9⋅159 = 143 мм – высота эквивалентного квадрата.= (220 −143) / 2 = 38.5 мм – толщина полок сечения.

Приведённая (суммарная) толщина рёбер: bw = 1360 − 7 ⋅ 143 = 359 мм.

Рис.6. Определение размеров для пустотной плиты

1.3.7 Рабочая высота сечения

= h − c = 220 − 25 =195 мм

где c = a + 0.5⋅ ∅ , a=20 мм – толщина защитного слоя бетона для арматуры (класс по условиям эксплуатации XC1).

с=25 мм – расстояние от центра тяжести арматуры до наружной грани плиты перекрытия.

Определяем положение нейтральной оси, предполагая, что нейтральная ось проходит по нижней грани полки, определяем область деформирования

Расчет монолитной плиты перекрытия на примере квадратной и прямоугольной плит, опертых по контуру

При создании домов с индивидуальной планировкой дома, как правило, застройщики сталкиваются с большим неудобством использования заводских панелей. С одной стороны, их стандартные размеры и форма, с другой – внушительный вес, из-за которого не обойтись без привлечения подъемной строительной техники.

Для перекрытия домов с комнатами разного размера и конфигурации, включая овал и полукруг, идеальным решением являются монолитные ж/б плиты. Дело в том, что по сравнению с заводскими они требуют значительно меньших денежных вложений как на покупку необходимых материалов, так и на доставку и монтаж. К тому же у них значительно выше несущая способность, а бесшовная поверхность плит очень качественная.

Почему же при всех очевидных преимуществах не каждый прибегает к бетонированию перекрытия? Вряд ли людей отпугивают более длительные подготовительные работы, тем более что ни заказ арматуры, ни устройство опалубки сегодня не представляет никакой сложности. Проблема в другом – не каждый знает, как правильно выполнить расчет монолитной плиты перекрытия.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

    по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор; они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы; с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают; цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.
    К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

По технологии устройства различают:

    монолитное балочное перекрытие; безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия. имеющие несъемную опалубку; по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.


Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:
    чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра; расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

Расчет безбалочного перекрытия ↑

Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты ↑

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.


Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент ↑

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет ln вычисляют по формуле mn = qnln 2 /8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q1 и q2 равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как известно, для расчетов требуется единая величина момента, поэтому в качестве его расчетного значения берут среднее арифметическое от Ма и Мб, которое в нашем случае равно 1472.6 кгс·м:

Как выбрать сечение арматуры ↑

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h01 = 130 мм, для второй – h02 = 110 мм. Воспользуемся формулой Аn = M/bh 2 nRb. Соответственно получим:

    А01 = 0.0745 А02 = 0.104

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

    Fa1 = 3,275 кв. см. Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

Пример расчета монолитной плиты перекрытия в виде прямоугольника ↑

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

    при λ > 3, продольный больше поперечного в пять раз; при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1.6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0. 49, откуда получаем, что m2 = 0.49*m1.

Далее, для нахождения общего момента значения m1 и m2 необходимо сложить. В итоге получаем, что M = 1.49*m1. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η1, η2 и ξ1, ξ2. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

    Fa1 = 3.845 кв. см; Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

    продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, Sсеч. – 3.93 кв. см; поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, Sсеч. – 2.01 кв.см.

Максимально допустимая нагрузка на плиту перекрытия

Для обустройства перекрытий между этажами, а также при строительстве частных объектов применяются железобетонные панели с полостями. Они являются связующим элементом в сборных и сборно-монолитных строениях, обеспечивая их устойчивость. Главная характеристика – нагрузка на плиту перекрытия. Она определяется на этапе проектирования здания. До начала строительных работ следует выполнить расчеты и оценить нагрузочную способность основы. Ошибка в расчетах отрицательно повлияет на прочностные характеристики строения.

Нагрузка на пустотную пелиту перекрытия

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

  • размерам пустот;
  • форме полостей;
  • наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

  • изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
  • продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
  • пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
  • круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

Виды плит и конструкция перекрытия

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

  • круга;
  • эллипса;
  • восьмигранника.

По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

Круглопустотная продукция отличается также габаритами:

  • длиной, которая составляет 2,4–12 м;
  • шириной, находящейся в интервале 1м3,6 м;
  • толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

  • расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
  • уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
  • допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
  • марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
  • стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
  • марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

Как маркируются плиты пустотные

Государственный стандарт регламентирует требования по маркировке продукции. Маркировка содержит буквенно-цифровое обозначение.

Маркировка пустотных плит перекрытия

По нему определяется следующая информация:

  • типоразмер панели;
  • габариты;
  • предельная нагрузка на плиту перекрытия.

Маркировка также может содержать информацию по типу применяемого бетона.

На примере изделия, которое обозначается аббревиатурой ПК 38-10-8, рассмотрим расшифровку:

  • ПК – эта аббревиатура обозначает межэтажную панель с круглыми полостями, изготовленную опалубочным методом;
  • 38 – длина изделия, составляющая 3780 мм и округленная до 38 дециметров;
  • 10 – указанная в дециметрах округленная ширина, фактический размер составляет 990 мм;
  • 8 – цифра, указывающая, сколько выдерживает плита перекрытия килопаскалей. Это изделие способно выдерживать 800 кг на квадратный метр поверхности.

При выполнении проектных работ следует обращать внимание на индекс в маркировке изделий, чтобы избежать ошибок. Подбирать изделия необходимо по размеру, уровню максимальной нагрузки и конструктивным особенностям.

Преимущества и слабые стороны плит с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Изделия не подвержены усадке, имеют минимальные отклонения размеров и устойчивы к воздействию коррозии.

Имеются также и недостатки:

  • потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
  • необходимость выполнения прочностных расчетов. Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

Определяя массу, необходимо просуммировать вес стяжки, перегородок, утеплителя, а также находящейся в помещении мебели.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м 2 .
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м 2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м 2 .
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м 2 .
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

Фактическая нагрузка на квадратный метр определяется путем деления полученного значения на площадь 890 кг:3,45 м2= 257 кг. Это меньше расчетного показателя, составляющего 800 кг/м2.

Максимальная нагрузка на плиту перекрытия в точке приложения усилий

Предельное значение статической нагрузки, которое может прилагаться в одной точке, определяется с коэффициентом запаса, равным 1,3. Для этого необходимо нормативный показатель 0,8 т/м 2 умножить на коэффициент запаса. Полученное значение составляет – 0,8х1,3=1,04 т. При динамической нагрузке, действующей в одной точке, коэффициент запаса следует увеличить до 1,5.

Плиты перекрытия: армирование

Учитывая относительно доступные цены на стройматериалы, большинство людей прибегают к самостоятельным постройкам. В частном домостроении возникает много вопросов по поводу строительства, в том числе касающиеся такого понятия, как плиты перекрытия. Армирование является неотъемлемой частью их сооружения. Как оно осуществляется и возможно ли его выполнить своими руками?

Преимущества конструкции

Есть несколько преимуществ, почему стоит выбрать именно ж/б плиты в качестве перекрытия конструкции:

  • могут воспринимать большие нагрузки;
  • относительно небольшая цена;
  • простота самой конструкции;
  • прочность и износостойкость;
  • равномерное распределение нагрузки от всего перекрытия.

Ж/б плита является универсальным инструментом в строительстве зданий, ее размер можно подобрать под любые потребности, а с готовой продукцией все наоборот. Готовые перекрытия тяжело подобрать по соответствующему размеру нового здания. Работа с заготовкой смеси из цемента − обычное дело, и вопросов тут мало, а вот армирование плит перекрытий – задача сложнее. Перед тем как начинать делать плиту, нужно выполнить чертеж. Армирование плиты перекрытия без него выполнять не рекомендуется.

Главные вопросы будут раскрыты именно в чертеже:

  • размеры плиты, исходя из планировки дома;
  • толщина бетонной плиты;
  • шаг сетки;
  • места для усиления плиты;
  • подходящая арматура;
  • способ вязки.

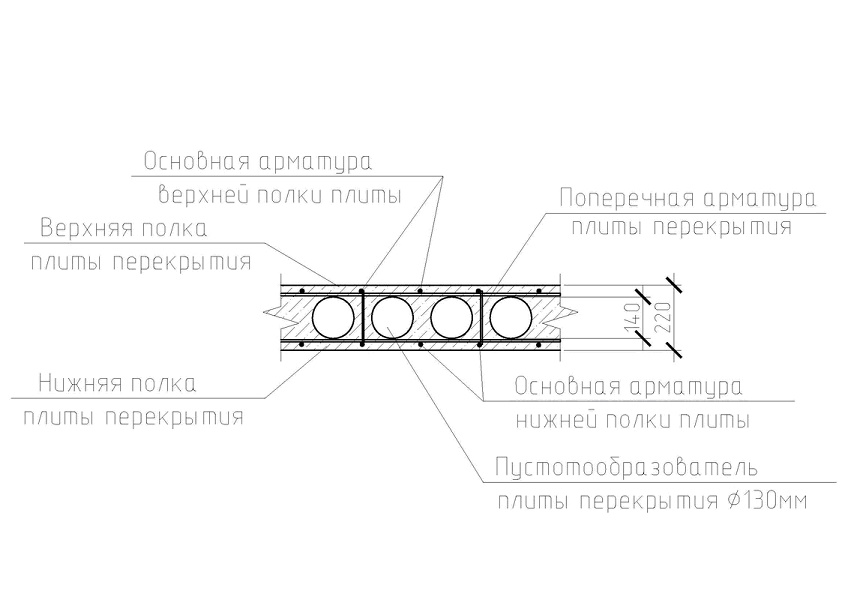

Армирование пустотной плиты перекрытия: чертеж



Ж/б конструкции обладают прочностью и упругостью за счет сочетания двух элементов: бетон (имеет твердость камня) и металл (дает упругость изделию). Нагрузка в здании распространяется равномерно от одного железобетонного перекрытия к другому. Масса нагрузки составляет вес статический (зависит от тяжести самого строения) и динамический (меняется от массы предметов, количества людей, которые постоянно пребывают в здании).

Шаг стержней в плите

Перекрытие должно хорошо выдерживать нагрузку на изгиб, поэтому и упрочнение плит должно соответствовать всем расчетам. В плите должно быть две арматурные сетки (нижний ряд и верхний). Прутья армирования должны быть направлены вдоль и поперек пролета балки. Шаг арматуры для промышленных зданий выставляется после определения всех нагрузок и норм. Под шагом, имеется в виду одинаковое расстояние между прутьями арматуры для равномерного распределения всех нагрузок. В частном строительстве, если перекрытия изготавливаются самостоятельно, приемлемый шаг составляет 150-200 мм.

Армированная сетка закладывается в толщину плиты на 2,5-3 см от ее поверхности. Для плит можно использовать готовую сварную сетку или сделать самому – перевязать все стержни во всех пересечениях специальной вязальной проволокой. Во избежание разрывов арматурной связки, не рекомендуется самостоятельно варить стержни плиты перекрытия, так могут появиться сильные разрывы в месте скапливания напряжений. Этот вид скрепления арматуры используется в производственных масштабах, где сварная сетка проходит технологическую обработку для снятия напряжений.

Разделители арматуры

Между рядами арматурной сетки (нижним и верхним) необходимо установить фиксаторы. Это специальные разделители сетки армирования (вертикальные элементы), они нужны для равномерной установки сеток внутри плиты. Так можно выдержать одно расстояние между двумя сетками. Разделитель можно поставить любой – петля или изогнутый крюк, они тоже располагаются в конструкции с определенным шагом. Схематическое расположение арматуры представляются на чертеже. Все края плиты должны дополнительно содержать усиленную арматуру с Г-образными и П-образными элементами. В местах опоры плиты на балки – особенно.

Если плиты большие монолитные и опираются на балки по периметру, то и дополнительное усиление армированием делается по всему периметру. Нижняя часть испытывает растягивающее усилие, а верхняя, наоборот, только сжимающее. Лучше укреплять нижнюю арматуру (делать ее толще), так как основная нагрузка на растяжение концентрируется именно там. На стандартный пролет плит в 6 метров особые требования не предъявляются, если он больше этой величины (расстояние от одной опоры к другой), тогда нужно пересматривать требования к усилению арматуры (прочности бетонной плиты).

Если размер превышает 6 м, нужно произвести технический расчет всех нагрузок, и только после этого будет видно – армировать дополнительно плиту или нет. Обычно усиление идет в опорных точках плиты (усиление верхних слоев), а середина плиты укрепляется в нижнем слое арматурой.

Основные расчеты

Металлические прутья должны быть литыми (без разрывов). Если стержни состоят из двух частей, то нахлест считается по формуле – d*40. Величина d – диаметр арматуры. Если предположить, что он составляет 20 мм, нахлест равняется в этом случае 800 мм.

Для ж/б плит перекрытий используется стальная арматура класса A3. Рекомендуемый диаметр по нормам СНиПа от 8-14мм. После всех перерасчетов можно внести корректировки в план чертежа. По общим стандартам для устройства плит перекрытия до 6 м, рекомендуется принимать шаг арматуры 200 мм на 200 мм, толщину плиты брать также 200 мм. При этом верхняя сетка будет с диаметром прутьев 8 мм, а верхняя 12 мм.

Порядок работ по армированию

Все виды работ делятся на несколько последовательных этапов:

  1. Монтаж опалубки.
  2. Крепление арматуры и сетки.
  3. Заливка бетоном.

Первым делом нужно поставить опалубку. Для устройства опалубки есть свои требования: она не должна деформироваться при заливке бетоном, выдерживать общий вес плиты до полного застывания раствора. Нагрузка при этом огромна, слой бетона в 200 мм весит около 0,5 тонны, и это нагрузка только на 1 м2. Поэтому опалубка должна быть прочной и крепкой. Щитки опалубки можно делать из фанеры в 18-20 мм, а брус размером 100 на 100 мм использовать в качестве стоек, балок и ригелей. Отлично подойдет и профессиональная опалубка для заливки плит. Она уже рассчитана на большие нагрузки, в комплекте есть и телескопические стоечки, которые могут регулировать уровень обрешетки и выдерживать большой вес. Такое оборудование стоит дорого, и если стройка разовая, можно арендовать опалубки и стойки на фирмах или у других строительных организациях.

Схема опалубки есть в любой строительной литературе, но если выбор пал на профессиональную, там будет инструкция вместе с упаковкой. Какую опалубку вы выберете, по сути, не важно, главное проверить все поверхности на горизонтальность и выставить уровень с помощью нивелира, уровня или других приборов. Армирование плит. Перед началом армирования нужно положить на дно фиксирующие элементы − опоры из пластика для защитного слоя, их высота от 25 до 30 мм. Далее параллельно укладываются стержни с равным шагом. Потом устанавливается другой ряд под прямым углом в 90 градусов. При помощи проволоки вязальной связываются разделители сеток вместе с равным шагом. Дополнительно нужно армировать края перекрытий – усилить конструкцию. Поперечные и продольные стержни армирования укладываются последовательно на разделители и П-образные элементы усилений. Верхняя плоскость стержней арматуры должна проходить ниже уровня опалубки в среднем на 30 мм. Арматура в собранном виде должна выдержать вес человека, если каркас жесткий, то и деформаций не будет.



Заливка смеси

После окончания работ с армированием, можно приступать к завершению создания плиты – заливке бетоном. Тут лучше использовать бетононасос (экономит время), и при заливке нужно трамбовать смесь при помощи глубинного вибратора (влияет на прочность плиты в итоге). Залив смеси нужно сделать одной ходкой, так как бетон даст хорошую усадку при затвердевании. Чтоб микротрещины не появлялись нужно в течение нескольких дней мочить поверхность бетонной плиты водой, если плита высыхает сильно быстро этого не избежать. Смачивать верхнюю часть ж/б плиты лучше распылителем. Если нет закрытого помещения, и заливка происходит на улице, лучше работать в солнечный день, дождь может только навредить. Плита сохнет в среднем 30 суток, только потом можно убирать опалубку.

Усиление железобетонных плит перекрытия и покрытия

20.09.2018

Усиление плит – мероприятие, которое может потребоваться в любом типе сооружений. Неудовлетворительное состояние конструкции, внезапное увеличение нагрузки, как правило, становятся основными причинами в востребованности заказа данной услуги. Как правило, выбор методики усиления плиты зависит от вида конструкции, количества этажей, используемого материала и иных факторов.

Усиление железобетонных плит перекрытия практикуется в сфере строительства достаточно часто. Основными причинами в необходимости такого мероприятия считается плохое техническое состояние данного элемента, его удовлетворительная несущая способность, несоблюдение определенных требований в ходе эксплуатации постройки.

Типы плит перекрытия

Выделяют два вида плит перекрытия:

  1. Полнотелая плита перекрытия (монолитная), где нет внутренних пустот. Такую конструкцию используют на нижних этажах здания и производственных площадях. У этого вида плит есть подвиды:
    • Безбалочная плита.
    • Кессонная плита (имеющая структуру ячеечной сетки).
    • Ребристая плита.
  2. Пустотные плиты перекрытия, которые применяют при строительстве многоэтажных домов и зданий административного назначения. Конструкция такого элемента гораздо проще полнотелой плиты, но это негативно сказывается на показателях прочности и надежности изделия. Именно поэтому так востребовано усиление пустотных плит перекрытия.

Когда необходимо делать усиление?

Можно выделить несколько факторов, которые указывают на то, что необходимо усиление плиты перекрытия.:

  • Плохая несущая способность и удовлетворительное техническое состояние конструкции.
  • Увеличение эксплуатационных нагрузок на плиту.
  • Коррозия арматурных стрежней.
  • Образование ржавчины ввиду тонкого слоя бетона.

Опытный специалист сможет диагностировать причины повреждения конструкции и предложить оптимальный путь решения этой проблемы. Для усиления плит потребуется особое оборудование и определенные знания, поэтому рекомендуется доверить данный процесс профессиональным рабочим, а не заниматься ремонтом самостоятельно.

Схемы усиления монолитных перекрытий

а - наращивание арматуры растянутой зоны и торкретирования поверхностей;

б , в - устройство дополнительного армирования плиты с наращиванием верхнего железобетонного слоя;

г - установка звуко- и виброизоляционных плит и наращивание верхнего железобетонного слоя; 1 - железобетонное перекрытие; 2 -наращиваемая арматура; 3 -дополнительный слой бетона; 4 - штрабы; 5 - подвесная опалубка; 6 - шумо- и виброзащитные плиты

Схемы усиления перекрытий из многопустотного настила

а - наращивание железобетонного поверхностного слоя: 1 -многопустотная плита перекрытия; 2 - металлическая сетка; 3 - слой наращиваемого бетона;

б - дополнительное армирование нижнего пояса: 1 - многопустотная плита перекрытия; 2 - дополнительная арматура, устанавливаемая в пазы; 3 - омоноличивание арматуры;

в ,г -армирование и бетонирование пустот: 1 - многопустотная плита перекрытия; 2 - продольные и поперечные сетки; 3 - слой наращиваемого бетона; 4 - арматура в виде двутавров;

д , е - схемы дополнительного армирования зон опоры на стены

Основные способы усиления железобетонных перекрытий

Многие квалифицированные специалисты сходятся во мнении, что для усиления железобетонных плит перекрытия нередко приходиться применять не только традиционные способы, но и новаторские малоизвестные методики.

Выбор в пользу той или иной техники зависит от многих факторов, но в первую очередь необходимо предельно точно установить причины, влияющие на необходимость усиления плит:

  • Ошибки инженеров на этапе проектирования здания.
  • Монтажные дефекты.
  • Износ несущих конструкций в ходе эксплуатации.
  • Полная реконструкция строения, в ходе которой планируется также увеличение нагрузки на перекрытие.

Каждый случай стоит рассматривать отдельно и в соответствии с определенными показателями разрабатывать проектный план усиления плит перекрытий.

Принято выделять несколько распространенных способов решения данного вопроса:

  • Передача частичной или всей нагрузки конструкции усиления.
  • Увеличение несущих свойств уже существующей конструкции.

Радикальный способ увеличения несущей способности плиты – замена старого перекрытия более мощным. Однако в большинстве случаев проще и легче разобрать перекрытие и заново его собрать.

Услуги по усилению плит перекрытий от компании «ГЕЛИОС»

Компания «ГЕЛИОС» предлагает полный комплекс необходимый работ.

Мы используем эффективные решения, современное оборудование материала для оказания услуг на профессиональном уровне. Материально-техническая база и штат опытных специалистов позволяют решать даже самые трудновыполнимые задачи максимально быстро и результативно.

Наши специалисты найдут самый оптимальный способ усиления перекрытий в зависимости от условий эксплуатаций строения и его технических показателей. Правильно подобранная техника позволит избежать излишних финансовых и трудовых затрат. Гибкая политика цен, профессиональный подход, сжатые сроки выполнения поставленных задач – выгодные преимущества от компании «ГЕЛИОС».

Мы будем рады ответить на все интересующие вас вопросы по контактным телефонам: +7 (495) 943-66-88, +7 (916) 268-02-01.


Исследование несущей способности пустотных плит перекрытия при сниженной величине опирания на ригели Текст научной статьи по специальности «Строительство и архитектура»

УДК 624.042.6

Фардиев Р.Ф. - кандидат технических наук, старший преподаватель

E-mail: [email protected]

Ашрапов А.Х. - кандидат технических наук, ассистент

E-mail: [email protected]

Мустафин А.И. - аспирант, ассистент

E-mail: mustafaiiialbert @ gmail.com

Казанский государственный архитектурно-строительный университет

Адрес организации: 420043, Россия, г. Казань, ул. Зелёная, д. 1

Исследование несущей способности пустотных плит перекрытия при сниженной величине опирания на ригели

Аннотация

В статье рассмотрены результаты экспериментальных исследований пустотных плит перекрытия непрерывного формования при сниженной величине опирания на ригели перекрытия. Исследования направлены на получение опытных данных по прочности нового узла опирания пустотной плиты непрерывного формования на ригель в сборно-монолитном каркасе «Казань XXI в». В ходе исследований установлено, что при принятом конструктивном решении перекрытие полностью удовлетворяет требованиям норм по прочности, жёсткости и трещиностойкости.

Ключевые слова: плита перекрытия, опирание плиты, прочность перекрытия, прогиб плиты.

Пустотные плиты перекрытия широко используются в качестве несущих элементов для зданий с каркасными и стеновыми несущими системами. Надёжность подобного перекрытия определяется качеством изготовления изделий, качеством узлов сопряжения плит с ригелями или несущими стенами, а также условиями эксплуатации. Надёжность узлов сопряжения плит зависит от принятой конструктивной системы, качества выполнения строительно-монтажных работ. Согласно типовым сериям [1, 2] конструкций плит перекрытия величина опирания плит на несущие элементы должна составлять не менее 80^90 мм при опирания на бетонные конструкции.

В качестве несущей системы в данных исследованиях рассматривается сборно-монолитный каркас «Казань XXI в» [3]. В данном каркасе базовая величина опирания плит перекрытия на ригели принята равной 90 мм [4]. В ходе совершенствования используемых элементов каркаса принято решение по использованию пустотных плит перекрытия непрерывного формования [1] вместо используемых ранее плит опалубочного формования [5]. Данные плиты перекрытия, в отличие от используемых в каркасе «Казань XXI в», имеют строго вертикальные торцы, что вызывает сложности по размещению опорной арматуры монолитных частей ригелей. Поэтому для решения данной проблемы величина опирания плит снижена до 40 мм (рис. 1), а для ряда узлов использовать узел без опирания плит на ригель как в системе «КУБ» [6]

Рис. 1. Опорное сечение плит: а - опалубочного формования; б - непрерывного формования

Поскольку в данном случае имеется отклонение по величине опирания от требуемого для плит непрерывного формования, для обоснования надёжности принятых узлов сопряжения плит с ригелем возникла необходимость проведения экспериментальных исследований.

Целью экспериментальных исследований явилась оценка несущей способности узла опирания плит перекрытий на ригель, а также несущей способности, жесткости и трещиностойкости плит при статическом действии вертикальной равномерно-распределенной нагрузки при сниженной величине опирания плит.

В объем исследований входили следующие задачи:

- разработка узлов сопряжения плит с ригелем перекрытия;

- испытание плит нагружением.

Для проведения контрольных испытаний на заводе ООО «ЗЖБИ-210» были изготовлены и испытаны плиты ПБ 58.12-8-30 типовой серии [1] под расчетную нагрузку 8,0 кПа (800 кгс/м2) с габаритами 5780(L)x1197(b)x220(h) (рис. 2) из тяжелого бетона проектной марки по прочности на сжатие М400. Армирование плит принято в виде 1605 Bp 1400.

Рис. 2. Опалубочный чертеж плит перекрытия ПБ58.12-8-30

Для проведения испытания использованы три пролёта плит перекрытия с различными схемами опирания (рис. 3). Крайние плиты оперты на шарнирные линейные опоры у крайней опоры, у средней опоры плиты не опираются снизу на ригель, а сопряжение плит с ригелем происходит за счет омоноличивания узла с установкой каркасов в подготовленные штрабы по торцам плит (рис. 3). В качестве шарнирных линейных опор применены стальные катки 050 мм, свободно уложенные между стальными пластинами. На стальные пластины перед установкой на них испытываемой плиты укладывается выравнивающий слой цементно-песчаного раствора. Средние плиты имеют минимальное опирание в 40 мм, а сопряжение плит с ригелем происходит также за счёт омоноличивания.

Для измерения вертикальных перемещений плиты в середине пролета и в приопорных частях плиты были установлены механические приборы - прогибомеры Аистова 6ПАО с ценой деления 0,1 мм (рис. 4), индикаторы ИЧ с ценой деления 0,01 мм. Появление трещин в плите фиксировалось визуально, а ширину их раскрытия измеряли с помощью микроскопа МПБ-2 с ценой деления 0,05 мм.

Рис. 3. Схема испытания плит перекрытия

Испытание вертикальной нагрузкой плит проводилось поэтапным нагружением до уровней нагрузок, соответствующих расчетным по первому и второму предельным состояниям по методике, соответствующей ГОСТ 8829-94. Выдержка на этих этапах под нагрузкой составила не менее 30 минут. Вертикальную равномерно-распределенную нагрузку на перекрытие фрагмента создавали штучными грузами в виде фундаментных блоков марки ФБС ступенями, составляющими 0,1 от ожидаемой разрушающей нагрузки. Блоки укладывали равномерно от торцов плиты к середине пролета через деревянные прокладки с зазором 100 мм. На каждой ступени нагружения плиты давалась выдержка 10-15 минут для обследования состояния изделия, снятия показаний по механическим приборам, фиксации и измерения ширины раскрытия трещин. При достижении уровней нагрузки, соответствующих контрольным по жесткости и по прочности, выдержка составляла более 30 минут.

После достижения величины нагрузки, соответствующей контрольной нагрузке по прочности с коэффициентом С=1,4, фиксация деформаций и перемещений по приборам была прекращена, а контрольно-измерительные приборы были демонтированы и дальнейшее нагружение плиты производили только с контролем величины прикладываемой нагрузки.

Значения контрольных нагрузок (без учета собственного веса плиты) согласно нормам проектирования и испытания приняты равными:

- нормативная........................................................ 670 кгс/м2;

- расчетная............................................................ 800 кгс/м2;

- контрольная по проверке жесткости......................... 670 кгс/м2;

- контрольная по проверке трещиностойкости............... 670 кгс/м2;

- контрольная разрушающая (С=1,4).......................... 1261 кгс/м2;

- контрольная разрушающая (С=1,6)........................... 1492 кгс/м2.

На день проведения испытания средняя прочность бетона на сжатие образцов-кубиков в узлах сопряжения плит марки ПБ58.12-8п (опытный фрагмент), определенная лабораторией завода, составила 46,1 МПа, что соответствует классу бетона В35 (М450) по ГОСТ 26633-91.

Рис. 4. Измерение прогиба плит прогибомером Аистова 6ПАО

В результате испытания получены следующие результаты.

1. Несущая способность узла сопряжения плит с ригелем перекрытия обеспечена с более чем 2-х кратным запасом. Разрушение узлов сопряжения не произошло.

2. При действии на плиту перекрытия нагрузки, соответствующей контрольной по проверке жесткости и равной 4481 кг (670 кг/м2), после выдержки плиты под этой нагрузкой в течение 30 минут прогиб в середине плиты составил 0,04 мм (рис. 5), что намного меньше предельно допустимого значения, установленного СП 20.13330.2011 и серией [1]:

/ = 0,04 мм < [ / ] = 1/2001=5700/200=29 мм - по нормам;

/ = 0,04 мм < /к = 15 мм - по серии.

-прогиб плшыПБ 58.12-8-30---Нормативная нагрузка--Расчетная нагрузка

Рис. 5. График зависимости прогиба плиты от нагрузки

3. Трещин при нагрузке, соответствующей контрольной по проверке трещиностойкости и равной 4481 кг (670 кг/м2) не обнаружено. Также трещин не обнаружено при нагрузках, близких к разрушающим, что свидетельствует о повышении жёсткости и трещиностойкости плит перекрытия, при принятых узлах сопряжения плит с ригелем, более чем в 2 раза.

4. Разрушение плиты произошло при нагрузке 13 720 кг (2051 кг/м2) без учета нагрузки от собственного веса плиты от раздробления бетона сжатой зоны (рис. 6). Коэффициент безопасности составил:

С = (13720+2361) / (5350+2361) = 2,09,

где 13720 кг - разрушающая нагрузка, приложенная на плиту перекрытие; 7711 кг -расчетная нагрузка на перекрытие с учетом веса плиты перекрытия; 2361 кг - нагрузка от собственной массы плиты перекрытия.

Рис. 6. Разрушение плиты при нагрузке 13720 кг (С=2,09)

Достигнутая величина С=2,09 превышает требуемый коэффициент безопасности для второго случая разрушения по ГОСТ [3], равный С=1,6, следовательно требование ГОСТ 8829-94 по прочности выполнено.

Таким образом, результаты испытания до разрушения плиты перекрытия ПБ58.12-8-30 показали, что при принятом конструктивном решении данная плита полностью удовлетворяет требованиям ГОСТ 8829-94 и СП 52-102-2004 по прочности, жёсткости и трещиностойкости.

Список библиографических ссылок

1. Серия 15/09-1. Плиты перекрытий железобетонные многопустотные предварительно напряженные стендового безопалубочного формования, армированные высокопрочной проволокой класса Вр1400, шириной 1,2 м, высотой сечения 220 мм. ООО «Научно-производственный центр «Стройтех». - Самара, 2009. - 105 с.

2. Серия 1.020-1/87. Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 0-0. Общие указания. ЦНИИПРОМЗДАНИЙ. НИИЖБ ГОССТРОЯ СССР. 1990. - 57 с.

3. Серия 1.141-1. Выпуск 63. Панели перекрытий железобетонные многопустотные. Рабочие чертежи: цНиЭП Жилища. НИИЖБ, 1984. - 48 с.

4. Патент на изобретение № 2281362. МПК E04B 1/20 (2006.01). Сборно-монолитный каркас многоэтажного здания «Казань XXI в.» / Мустафин Ильяс Исмагилович. Опубликовано: 2006.08.10.

5. Альбом КЖИ.8. Сборные железобетонные изделия // Монтажные узлы. «Проектно-конструкторская фирма «КАРКАС». - Казань, 2005. - 28 с.

6. Альбом КЖИ.5. Сборные железобетонные изделия // Плиты перекрытия. «Проектно-конструкторская фирма «КАРКАС». - Казань, 2005. - 30 с.

7. Патент на полезную модель № 1231805. Круглопустотная плита перекрытия. Авторы: Мустафин Ильяс Исмагилович, Мустафина Альбина Ильясовна. Патентообладатель: Мустафин Ильяс Исмагилович. Опубликовано: 2013.01.10.

8. Архитектурно-планировочные возможности // Куб систем. http://www.kubstm.ru/ technology (дата обращения: 20.09.2014).

Fardiev R.F. - candidate of technical sciences, senior lecture E-mail: [email protected]

Ashrapov A.H. - candidate of technical sciences, assistant E-mail: [email protected] Mustafin A.I. - assistant E-mail: [email protected]

Kazan State University of Architecture and Engineering

The organization address: 420043, Russia, Kazan, Zelenaya st., 1

Research on load-carrying capacity of hollow-core slabs under reduced support on joists

Resume

The problem of ensuring the reliability of load-bearing reinforced concrete structures of residential buildings always remains priority research area. One of the ways to meet this challenge is discussed in the article experimental tests of full-scale fragments of structural floor slabs with bringing them to failure. Experimental studies are carried out on a test three-bay fragment with 5.8 m slabs under two support conditions: support of 40 mm, and without below support but slab connection made by grouting the joint with setting frames in prepared toothing at slab ends. Such kind of test method using measuring instruments provided objective data on the strength of new slab-to-beam joints and the whole slab. Tests to failure showed that the loss of strength at joints wasn't found; no cracks under test cracking load were detected; span deflection under test load was several times less than maximum allowable. Slab failure occurred in the span at concrete compressive zone. Thus, the results of the study showed that at joints in question the floor slab has sufficient strength, stiffness, and crack resistance.

Keywords: slabs, support on joists, load-carrying capacity of slab, flexure.

Reference list

1. Series 15/09-1. Pre-stressed hollow-core reinforced concrete floor slabs of long-line non-formwork moulding, reinforced by high-strength steel wire of class Bp1400, 1, 2 m width, 220 mm depth of section. Limited liability company «Scientific Manufacturing Center «Stroitech». - Samara, 2009. - 105 p.

2. Series 1.020-1/87. Frame construction of interspecific application for multi-storied public buildings, industrial and ancillary buildings of manufacturing enterprises. Issue 0-0. General guide. Russian Design Agency. Concrete and Reinforced Concrete Research Institute of the Russian Federation State Committee for Construction, Architectural and Housing Policy of USSR, 1990. - 57 p.

3. Series 1.141-1. Issue 63. Hollow-core reinforced concrete floor slabs. Production drawings: Central Research and Engineering Design Institute of Residential and Industrial Buildings. Concrete and Reinforced Concrete Research Institute, 1984. - 48 p.

4. Patent for an invention № 2281362. International Patent Classification E04B 1/20 (2006.01). Reinforced concrete composite frame of a multi-storied building «Kazan XXI century» / Ilyas I. Mustafin. Published 2006.08.10.

5. Sketch-book of reinforced concrete products. 8. Precast concrete units // Erection joints. «Design-construction company «KARKAS». - Kazan, 2005. - 28 p.

6. Sketch-book of reinforced concrete products. 5. Precast concrete units // Floor slabs. «Design-construction company «KARKAS». - Kazan, 2005. - 30 p.

7. Patent for an invention № 1231805. Hollow-core floor slab. Authors: Ilyas I. Mustafin, Albina I. Mustafina. Patent holder: Ilyas I. Mustafin. Published 2013.01.10.

8. Architectural and planning facilities // System cube. http://www.kubstm.ru/technology (reference date: 20.09.2014).

Железобетонные перекрытия

Вернуться на страницу «Железобетонные конструкции»

Классификация железобетонных перекрытий

Железобетонное перекрытие – горизонтальная несущая конструкция, передающая приложенные к ней нагрузки на стены и колонны и разделяющая здание или сооружение на этажи. Перекрытие может быть сборным и монолитным.

Рис. 1. Узел сопряжения пустотной рядовой плиты с ребристой связной плитой; 1 – колонна; 2 – диафрагма жесткости; 3 – ребристая связная плита; 4 – пустотная рядовая плита; 5 – раствор; 6 – ригель; 7 – стальные связи; 8 – петля

Подробнее о железобетонных перекрытиях смотрите тут:

ЖЕЛЕЗОБЕТОННЫЕ ПЕРЕКРЫТИЯ ЗДАНИЙ

Различают междуэтажные, подвальные, цокольные, чердачные перекрытия.

Железобетонные перекрытия обладают следующими свойствами:

— огнестойкость;

— долговечность;

— звукоизоляция;

— водонепроницаемость;

— газонепроницаемость.

Недостатком перекрытий является их значительная масса.

Монолитные перекрытия

Монолитные перекрытия выполняются непосредственно на стройплощадке. По всей площади будущего перекрытия выставляется опалубка, устанавливаются металлические каркасы, выполняется заливка бетоном.

Монолитные перекрытия по своей форме делятся на плитные, балочные, ребристые, перекрытия-вкладыши.

Сборное железобетонное перекрытие.

Сборные железобетонные перекрытия могут быть следующих видов:

Настилы (плиты) – такие перекрытия состоят из плоских или ребристых однотипных элементов, которые укладывают вплотную, соединяемые путем заполнения промежутков цементным раствором.

Крупнопанельные – настилы, которые позволяют перекрыть целые комнаты, представляют собой крупные панели. Качество отделки и отличные характеристики звукоизоляции достигаются за счет отсутствия стыков в панелях перекрытий в пределах комнаты.



При проектировании плит перекрытия могут быть полезны следующие серии:

№ п/п Номер Наименование Посмотреть по ссылке
1 Серия 1.065.1-2.94 Плиты железобетонные ребристые высотой 250 мм для покрытий зданий.  Смотреть
2 Серия 1.137.1-8 Плиты лоджий железобетонные многопустотные для жилых зданий.  Смотреть
3 Серия 1.137.1-9 Плиты балконов железобетонные для жилых зданий.  Смотреть
4 Серия 1.138-3 Железобетонные карнизные плиты для жилых и общественных зданий.  Смотреть
5 Серия 1.141.1-30 Плиты перекрытий железобетонные многопустотные. Для санитарно-технических узлов.  Смотреть
6 Серия 1.141.1-40с Плиты перекрытий железобетонные многопустотные, армированные стержнями из стали класса Ат-V, для строительства жилых и общественных зданий в районах сейсмичностью 7, 8 и 9 баллов.  Смотреть
7 Серия 1.143.1-7 Плиты перекрытий железобетонные сплошные для жилых зданий с шагом поперечных стен 3,0 и 3,6 м.  Смотреть
8 Серия 1.165.1-12 Плиты покрытий и лотковые легкобетонные для крупнопанельных жилых зданий с теплым чердаком и кровлей из рулонных материалов. Рабочие чертежи.  Смотреть
9 Серия 1.238.1-2 Плиты парапетные железобетонные рядовые и угловые для общественных зданий. Рабочие чертежи.  Смотреть
10 Серия 1.243.1-4 Плиты плоские железобетонные длиной 80, 110, 130 и 160 см, армированные сварными сетками из стали класса Вр-I. Рабочие чертежи.  Смотреть
11 Серия 1.442.1-1.87 Плиты перекрытий железобетонные ребристые высотой 400 мм, укладываемые на полки ригелей (измененный вариант оформления).  Смотреть
12 Серия 1.442.1-2 Плиты перекрытий железобетонные ребристые высотой 400 мм, укладываемые на ригели прямоугольного сечения.  Смотреть
13 Серия 1.442.1-3 Плиты железобетонные ребристые высотой 500 мм для перекрытий производственных зданий.  Смотреть
14 Серия 1.442.1-5.94 Плиты перекрытий железобетонные ребристые высотой 400 мм, укладываемые на ригели прямоугольного сечения.  Смотреть
15 Серия 1.465.1-15 Плиты железобетонные ребристые размером 3х12 м для покрытий одноэтажных производственных зданий.  Смотреть
16 Серия 1.465.1-16 Плиты железобетонные ребристые размером 1,5х12 м для покрытий одноэтажных производственных зданий.  Смотреть
17 Серия 1.465.1-17 Плиты железобетонные ребристые размером 3х6 м для покрытий одноэтажных производственных зданий.  Смотреть
18 Серия 1.465.1-18 Плиты покрытий комплексные для зданий промышленных предприятий. Смотреть
19 Серия 1.465.1-19 Плиты железобетонные мелкоразмерные для покрытий одноэтажных производственных зданий.  Смотреть
20 Серия 1.465.1-20 Плиты железобетонные ребристые размером 1,5х6 м для покрытий одноэтажных производственных зданий.  Смотреть
21 Серия 1.465.1-21.94 Плиты железобетонные ребристые размером 3х6 м для покрытий одноэтажных производственных зданий.  Смотреть
22 Серия 1.041.1-5 Многопустотные плиты перекрытий межвидового назначения.  Смотреть
23 Серия 1.042.1-2 Сборные железобетонные плиты перекрытий типа «ТТ» и «Т» для многоэтажных общественных и производственных зданий.  Смотреть
24 Серия 1.042.1-5.94 Сборные железобетонные ребристые плиты высотой 300 мм для перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий.  Смотреть
25 Серия 1.141.1-32с Плиты перекрытий железобетонные многопустотные, армированные стержнями из стали класса А_IV и Ат-IVС, для строительства жилых и общественных зданий в районах сейсмичностью 7, 8 и 9 баллов.  Смотреть
26 Серия 1.141.1-39 Облегченные многопустотные плиты пониженной высоты перекрытий усадебных домов.  Смотреть
27 Серия 1.041.1-3 Сборные железобетонные многопустотные плиты перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий.  Смотреть
28 Серия 1.400-11/91 Рекомендации по применению сборных железобетонных типовых плит в покрытиях зданий промышленных предприятий.  Смотреть
29 Серия 2.140-2м Детали перекрытий жилых и общественных зданий для I климатического района.  Смотреть
30 Серия 2.140-5с Узлы перекрытий жилых и общественных зданий, возводимых в районах сейсмичностью 7, 8 и 9 баллов.  Смотреть

Сборный железобетон с пустотелым железобетоном, детали проектирования и проектирования

Благодарим вас за интерес к включению продукции Spancrete в ваш будущий проект. Чтобы загрузить наши файлы дизайна для помощи в ваших рисунках, укажите свой адрес электронной почты.

Электронное письмо *

Отметьте здесь, если хотите получать электронные письма от Spancrete.

Детали с пустотелым сердечником

Рекомендуемые PCI детали полого сердечника

Этот комплект содержит все 32 детали Hollowcore, рекомендованные PCI.

Скачать PDF Скачать DWG

(6.0 МБ ZIP-файл --- 3.0 МБ ZIP-файл)


HC-1.0 : Сборная стена-стена для наружной опоры
HC-2.0 : Сборная доска-стена с наружной опорой
HC-3.0 : Сборная стена-стена внахлестку снаружи
HC-4.0 : Сборная доска-стена внахлестку
HC-5.0 : Внутренняя несущая стенка из сборного железобетона
HC-6.0 : Внутренняя сборная стенка, работающая на сдвиг
HC-7.0 : Обводная сборная стена, работающая на сдвиг
НС-8.0 : Сборная стена сдвига в обходе
HC-9.0 : Соединение сборной стены с фундаментом
HC-10.0 : Планка на перевернутой балке при изменении направления
HC-11.0 : Доска на перевернутой балке
HC-12.0 : Типовой пол, несущий наружную кладку
HC-13.0 : Подшипник для наружной кладки (крыша)
HC-14.0 : Подшипник для внутренней кладки
HC-15.0 : Внутренняя кладка Slide Lap
HC-16.0 : Внутренняя кладка стены сдвига НС-17.0 : Внутреннее изменение направления
HC-18.0 : Концевой подшипник на стали
HC-19.0 : Наружная сторона внахлест на стали
HC-20.0 : Концевой подшипник на стали
HC-21.0 : Внутренняя сторона внахлест на стали
HC-22.0 : Изменение направления внутри
HC-23.0 : Угловая опора в коридорах
HC-24.0 : Типовая система ферма-плита
HC-25.0 : Внешний подшипник на сердечнике ICF Wall-6 "
НС-26.0 : Внутренняя опора на сердечнике ICF Wall-6 "
HC-27.0 : Внешний подшипник на сердечнике ICF Wall-8 "
HC-28.0 : Внутренняя опора на сердечнике ICF Wall-8 "
HC-29,0 : Сборная лестничная Для посадки подшипника Деталь В наилучшем состоянии
HC-30.0 : Сборная лестница на опорную опору в базовом состоянии
HC-31.0 : Сборная лестница на фундаментной плите
HC-32,0 : Пол Приземление Конец подшипника

Как моделировать полы из сборных пустотелых досок в Revit: - 8020 BIM

Ранее на собрании группы на этой неделе у меня был один коллега, который спросил, как лучше всего смоделировать пустотелые доски в Revit, чтобы он правильно отображался в 3D-видах (в отличие от Composite Варианты колоды из Разложения материалов).Как всегда, у меня был ответ, похожий на «ну, вот как я делал это раньше, используя…».

Это проблема у меня. Я немного разбираюсь в Revit Modeling (активный пользователь с 2007 года) и должен проверить себя, чтобы убедиться, что я не догматичен в отношении того, как ИСПОЛЬЗУЕМЫЕ должны быть выполнены, особенно обходные пути. Итак, я пошел в пресловутую кроличью нору и решил составить обновленное Руководство по лучшему способу моделирования сборных пустотелых плит перекрытия в Revit:

Итак, лучший способ смоделировать сборные пустотелые полы в Revit - это использовать Revit Precast Extension (находится и устанавливается из приложения Autodesk Desktop)

  1. Смоделируйте несущий перекрытие как обычно: вкладка «Конструкция» → «Пол» → «Несущий пол».
  2. Добавьте необходимые отверстия в полу.
  3. Настройте параметры конфигурации сборных пустотелых профилей (находятся на вкладке сборных железобетонных изделий) в соответствии с вашими потребностями.
  4. Наконец, выберите перекрытие, затем выберите «Разделить» на вкладке «Сборный железобетон». Пол будет автоматически сегментирован в сборку пустотелых досок, которые естественным образом сформируются вокруг проемов и т. Д.

Итак, теперь, когда мы в общих чертах знаем процесс создания сборных пустотных плит перекрытия в Revit, давайте углубимся в рабочий процесс, чтобы что вы можете стать мастером создания пустотелых полов в Revit:

Примечание. Я создал сопроводительное видео, которое иллюстрирует полный рабочий процесс для создания несущих пустотелых полов в Revit.Если вы предпочитаете такой формат обучения, он встроен ниже, так что я надеюсь, вам он понравится!

Если вы предпочитаете более линейное описание процессов, связанных с созданием сборных пустотелых элементов в Revit, перейдите к полному пошаговому руководству под видео:

Чтобы выполнить шаги, описанные ниже (за исключением шага 7) вам потребуется установить Structural Precast для Revit 20xx Extension (2018/2019/2020).Если на ленте Revit нет вкладки Precast , это означает, что расширение еще не установлено. Вот как это получить:

  1. Откройте приложение Autodesk для ПК.
  2. Нажмите кнопку « R » на левой стороне , чтобы перейти к конкретным установкам и расширениям Revit.
  3. Перейдите к Structural Precast для Revit 20XX (в зависимости от используемой версии) и нажмите Обновить .
  4. Дождитесь завершения обновления, перезапустите компьютер и откройте Revit.

Вы должны увидеть вкладку Precast, которая теперь доступна на ленте Revit .

Домашний интерфейс настольного приложения Autodesk Установка Structural Precast Revit 2018 из настольного приложения Autodesk

1) Ознакомьтесь с семействами Precast для сборных железобетонных изделий

После установки расширения также устанавливается пользовательская библиотека сборного железобетона для расширения для построения Revit Precast Семьи из.Эта новая папка содержит множество вариаций семейств сборных железобетонных изделий, но пользователям необходимо ознакомиться с ними для моделирования пустотных перекрытий: #

Расположение семейств из сборного железобетона Добавить

3 типа пустотных плит - существует 3 типа Пустотные плиты, которые можно найти в следующем каталоге:
C: \ ProgramData \ Autodesk \ Structural Precast for Revit 2018 \ Families \ en \ Custom Slabs
(Примечание - замените «2018» на любую версию Revit, с которой вы работаете. на)

- Пустотная плита
- Стренги пустотных плит типа 1
- Стренги пустотных плит типа 2

Семейство пустотных плит Стренги с полым сердечником Тип 1 Стренги пустотных плит типа 2

2 типа пустотных пустот находится в том же каталоге файлов Revit, что и пустотелые плиты, указанные выше:
- Круглая пустота
- Овальная пустота

Семейство круглых пустот Ovall Пустота

1 Тип пустотного слоя ng Parts , находится в следующем каталоге:
C: \ ProgramData \ Autodesk \ Structural Precast for Revit 2018 \ Families \ en \ Mounting Parts
(Примечание - замените «2018» на любую версию Revit, над которой вы работаете)

- Пустотная плита - выемка

Пустотная плита - семейство выемок

2 типа профилей пустотных перекрытий по умолчанию , которые можно найти в следующем каталоге:
C: \ ProgramData \ Autodesk \ Structural Precast для Revit 2018 \ Families \ ru \ Profiles
(Примечание - замените «2018» на любую версию Revit, над которой вы работаете)
- Пустотная плита - Профиль A
- Пустотная плита - Профиль B

Пустотная плита - Профиль A Полый сердечник Плита - профиль B

2) Общие сведения о конфигураторе сборного железобетона Revit

и его настройка. Чтобы открыть настройки конфигурации сборного железобетона, перейдите на вкладку Сборный железобетон → Конфигурация. После открытия вы увидите дерево выбора с левой стороны. В дереве выбора выберите Параметры пустотных перекрытий . Вам будут представлены варианты конфигурации вашей конструкции пустотной плиты под следующими заголовками.

  1. Сегментация - параметры сегментации управляют функцией Split , которая создает пустотелый пол в Revit. В настройках сегментации вы можете указать, какой тип семейства пустотных досок вы хотите использовать в следующем несущем перекрытии.Вы также можете выбрать, какой тип профиля следует использовать для соединительных сторон пустотных досок. В примере (настройки показаны ниже) я сохранил стандартный тип пустотелой доски в сочетании с профилем кромки A.
Конфигурация сборного железобетона Revit, назначение свойств сегментации для конструкции пустотной плиты.
  1. Заводской чертеж - Параметры заводского чертежа определяют формат вывода доски по заводским чертежам, которые должны быть предоставлены проектировщикам сборного железобетона.Если у вас нет конкретных требований из них, которые вам необходимо включить, можно сохранить настройки по умолчанию, которые предоставляет Revit Precast Extension.
Конфигурация сборного железобетона в Revit ,, Рабочие чертежи

3) Моделирование несущего пустотного перекрытия

Подход к моделированию несущего железобетонного пустотного перекрытия в Revit несколько странен по сравнению с другими упражнениями по моделированию в Revit. Это связано с тем, что вы сначала моделируете свои несущие перекрытия как обычные несущие перекрытия в Revit, а затем используете PRecast Extension, чтобы разделить пол на ряд деталей или сборочных элементов, которые будут включать семейства пустотелых досок.Рабочий процесс по существу таков:

  1. Сначала создайте конструкцию требуемого типа пола - здесь вы должны создать тип пола, на котором «размещается» сборка элементов Hollowcore. Для этого выберите существующий этаж и нажмите , введите в палитре свойств . Затем нажмите , дублируйте и дайте новому типу пола подходящее имя.
  2. Смоделируйте пол как обычно. Перейдите на вкладку "Структурные" → "Полы" → "Несущие перекрытия". Нарисуйте требуемую границу для плиты и убедитесь, что направление пролета установлено на правильную границу , чтобы ваши блоки Hollowcore проходили в правильном направлении.
  3. Примените желаемые отверстия с валами и т. Д. Для этого перейдите на вкладку «Конструкция » → Отверстия → Вал и нарисуйте стояк шахты для пола (полов).
  4. Используйте надстройку Precast.
    • Выберите несущий перекрытие на виде в плане. Затем перейдите на вкладку Precast → Split → Hollowcore.
      • Примечание. Приведенное выше будет соответствовать ранее выбранным параметрам конфигурации.
    • Сборные блоки автоматически сгенерируют и создадут полную сборку пустотного перекрытия.Обратите внимание на то, как элемент Hollowcore формируется вокруг отверстий в месте на исходной модели пола.
Создание несущей конструкции сборного перекрытия перед использованием сборного железобетона для разделения пола на пустотные доски Пол был разделен с помощью параметров конфигурации сегментации на пустотную плиту и несущую стяжку, как показано (верхний этаж) - обратите внимание, как были выполнены операции приспособлены к поколению пустотелых досок

4) Создание выемок вокруг опор:

Процесс создания выемок во вновь созданной структурной пустотелой плите Revit относительно прост - существует семейство монтажных деталей, которые поставляются с расширениями сборного железобетона, которые могут помочь относительно легко.Стоит отметить, что это семейство по умолчанию немного недоработано и требует небольшой работы, чтобы наладить его и работать без сбоев. Процесс создания выемок на пустотном дощатом перекрытии Revit выглядит следующим образом:

  1. Перейдите к «Вставка» → «Загрузить семейство». Перейдите к семействам, которые находятся в папке данных программы → Autodesk → Structural Precast for Revit 20XX → Семейства → ru → Монтажные детали → Пустотная плита - выемка. (20xx следует заменить на номер версии Revit yoru, 2018, 2019 и т. Д.)
  2. Перейдите на вкладку «Структура» → «Компонент» и выберите семейство выемок на палитре свойств.Поместите Notch на пол (используя функцию «Место на грани» на ленте).
  3. Notch Family по умолчанию не работает, поэтому выберите его , нажмите Edit Family , и мы можем провести генеральную уборку.
  4. Задайте размеры выемки на справочном плане и назначьте метки длины и ширины соответствующим размерам
  5. Перейдите на вид сбоку, задайте размер выемки и назначьте метку глубины размеру
  6. Наконец, поверните тип семейства на Void на палитре свойств.
  7. Загрузить в Project → Override Existing и его значения параметров.
  8. Поместите выемки Где требуется.

Наконец, перейдите на вкладку Modify → Cut . Выберите пол, затем выемки. Юниты с пустотелым ядром должны будут восстановиться, и для этого может потребоваться некоторое время на каждую доску.

Семейство полых выемок с метками длины и ширины, определяющие размеры Семейство полых выемок с нанесенными метками глубины - обратите внимание, что идентификационные данные семейства были обновлены до окончательной выемки в перекрытии из пустотелых плит Revit, что позволяет первичной колонне подниматься без изменений Окончательная выемка в перекрытии из пустотных плит в Revit с учетом первичной столбец поднимается без каких-либо изменений - Notch Highlighted

5) Маркировка блоков пустотелых досок

Маркировка блоков пустотелых досок - простой процесс.Единственное, что следует помнить, это то, что Hollowcore Planks идентифицированы как сборочные элементы, поэтому вам необходимо использовать сборочный тег.

  1. Перейдите на вкладку «Вставка» → «Загрузить семейство» → «Аннотации» → «Тег сборки».
  2. Затем нажмите TG , чтобы начать тегирование. Выберите элементы полой доски. В качестве альтернативы перейдите к «Аннотировать» → «Пометить все» → «Теги сборки» , чтобы пометить все элементы досок сразу.

Присвойте значения меток типа пустотелым доскам , чтобы метки обновлялись со ссылкой.

Вид в плане с элементами доски пустотного перекрытия, полностью отмеченными тегами

6) Процесс создания заводских чертежей пустотелых элементов

Наконец, метод создания заводских чертежей невероятно прост при использовании подключаемого модуля Revit Structural Precast Plugin. Шаги для создания заводских чертежей для каждого элемента пустотной доски следующие:

  1. В диалоговом окне Configuration перейдите в раздел Shop Drawings в разделе Hollowcore Slab Tab и c измените стили представления и настройки в соответствии с вашими потребностями s - здесь нет жесткого правила, просто попробуйте работать в соответствии со стандартами чертежа, применимыми к вашему местоположению.
  2. Затем вернитесь к виду, где вы можете увидеть блоки пустотных досок. S выберите пустотную доску и, пока она выбрана, перейдите на вкладку Сборный железобетон → Заводской чертеж . Revit займет некоторое время, но вы перейдете к новому листу с полным набором чертежей для конкретной доски Hollowcore .
  3. Заводской чертеж будет помещен в раздел «Сборки » в Диспетчере проектов (как показано на изображении ниже)
Сначала выберите пустотелую доску Revit, затем выберите Заводские чертежи на вкладке «Сборный железобетон». Пустотная доска будет автоматически сгенерирована в соответствии с критериями представления, установленными ранее в диалоговом окне «Конфигурация».

7) Альтернативный метод при работе без доступа к подключаемому модулю

Если вы окажетесь без доступа к расширению Revit Structural Precast Extension (если вы используете более раннюю версию версию Revit), вы можете создать пустотную дощатую плиту из балочной системы и нестандартного семейства балок - шаги, описанные ниже:

  1. Создайте семейство балок, представляющее требуемый тип пустотелой доски - см. изображение ниже.
  2. Используйте балочные системы, чтобы разместить пустотелые блоки с постоянным интервалом. Для этого перейдите на вкладку Structural → Beam Systems . Установите интервалы между балками в соответствии с шириной вашей пустотелой доски, в нашем примере центры 1200 мм.
  3. Нарисуйте границу балочной системы , чтобы представить границу пустотного перекрытия - не бойтесь выходить за пределы желаемой площади пола, поскольку мы можем обрезать балки, если потребуется.
  4. Перед окончанием эскиза системы балок убедитесь, что направление пролета правильное. определяет, как будет перекрывать пустотную плиту.
  5. Если у вас есть пустотелые доски, выходящие за желаемую границу, используйте базовые плоскости для создания нефизического объекта, который может разрезать семейство пустотелых балок .

Существует быстрая альтернатива моделированию пустотной плиты перекрытия, если у вас нет доступа к пристройке. Этот метод, очевидно, имеет некоторые предостережения - вам придется использовать массы для вырезания пустот в полу, опорные плоскости для обрезки границ и т. Д. Что у него все еще есть, так это приличная возможность планирования и взлет количества, которые, по крайней мере, лучше, чем многие из альтернатив, которые я пришел через.

Щелкните здесь, чтобы просмотреть подробное руководство, показывающее, как создавать пользовательские семейства балок в Revit .

Семейство нестандартных балок, созданное для соответствия поперечному сечению одинарной доски из сборной пустотной плиты Revit Чертеж границы балочной системы с выделенным направлением пролета Готовая плита перекрытия с пустотелым сердечником, смоделированная с помощью балочной системы - Plan Завершенная плита перекрытия с пустотным сердечником, смоделированная с помощью балочной системы - 3D

На этом мы завершаем подробное руководство о том, как моделировать несущие пустотные перекрытия перекрытия в Revit.Если у вас есть какие-либо другие советы, которые вы хотели бы предложить, которые подходят для этого поста, прокомментируйте их ниже, и я обязательно буду обновлять контент со временем. Я надеюсь, что вы нашли это полезным, и не стесняйтесь обращаться к нам с любыми отзывами через контактную форму веб-сайта.

Обязательно подпишитесь на информационный бюллетень 8020 BIM, чтобы получать отличные уведомления о моих личных откровениях Revit и заметки о предстоящих удобных обучающих публикациях, подобных этой.

Увидимся в следующем.

Niall

Подпишитесь на информационный бюллетень 8020 BIM

% PDF-1.4 % 169 0 объект > endobj xref 169 93 0000000016 00000 н. 0000002778 00000 н. 0000002923 00000 н. 0000003510 00000 н. 0000003951 00000 н. 0000004445 00000 н. 0000004493 00000 н. 0000004607 00000 н. 0000004696 00000 н. 0000005095 00000 н. 0000005603 00000 п. 0000005702 00000 н. 0000006191 00000 п. 0000006799 00000 н. 0000007408 00000 н. 0000007918 00000 п. 0000008403 00000 п. 0000008826 00000 н. 0000008911 00000 н. 0000009278 00000 н. 0000009751 00000 п. 0000010188 00000 п. 0000010756 00000 п. 0000011279 00000 п. 0000011794 00000 п. 0000012336 00000 п. 0000012448 00000 п. 0000016149 00000 п. 0000021215 00000 п. 0000024376 00000 п. 0000024429 00000 п. 0000024452 00000 п. 0000024481 00000 п. 0000024556 00000 п. 0000024815 00000 п. 0000024881 00000 п. 0000024997 00000 н. 0000025032 00000 п. 0000025061 00000 п. 0000025136 00000 п. 0000042602 00000 п. 0000042933 00000 п. 0000042999 00000 н. 0000043115 00000 п. 0000043138 00000 п. 0000043213 00000 п. 0000043559 00000 п. 0000043932 00000 н. 0000044301 00000 п. 0000044367 00000 п. 0000044483 00000 п. 0000044547 00000 п. 0000044660 00000 п. 0000044695 00000 п. 0000044770 00000 п. 0000061861 00000 п. 0000062193 00000 п. 0000062259 00000 п. 0000062377 00000 п. 0000062412 00000 п. 0000062487 00000 п. 0000074793 00000 п. 0000075125 00000 п. 0000075191 00000 п. 0000075309 00000 п. 0000075344 00000 п. 0000075419 00000 п. 0000086811 00000 п. 0000087143 00000 п. 0000087209 00000 п. 0000087327 00000 п. 0000087689 00000 п. 0000087764 00000 п. 0000087889 00000 п. 0000088157 00000 п. 0000088221 00000 п. 0000088256 00000 п. 0000088331 00000 п. 0000104460 00000 н. 0000104791 00000 н. 0000104857 00000 н. 0000104983 00000 н. 0000105329 00000 н. 0000105702 00000 н. 0000106116 00000 п. 0000108188 00000 п. 0000199497 00000 н. 0000210545 00000 н. 0000210931 00000 н. 0000217036 00000 н. 0001300939 00000 п. 0000002600 00000 н. 0000002199 00000 п. трейлер ] / Назад 1622719 / XRefStm 2600 >> startxref 0 %% EOF 261 0 объект > поток hT9KQ7YT + "наРХПП2" РЗбИВО, -б! % $ S #> / t "AeNcx> q;} Wjɤ 㴛 | ޑ mzWlĈ0P + 1SRAI} njJ4n

Здание из сборных пустотных плит


С тех пор, как я пришел в Tocci три года назад, я участвовал в нескольких проектах с различными типами строительства.Я работал со стальными подиумами, бетонными подиумами, стальным каркасом, деревянным каркасом, несущими стойками и балочными плитами. Будучи студентом инженерного факультета, я изучал типичные конструкции из стали, дерева и бетона, которые вы обычно видите в учебной программе колледжа, однако я никогда не был знаком с концепцией сборных пустотных панельных конструкций.

Пустотная плита из сборного железобетона - это предварительно напряженный бетон, который в основном используется для настила полов и крыш в многоквартирных домах и отелях.Сплошные полые сердечники помогают повысить структурную стабильность, а также уменьшить количество материала, что в конечном итоге снижает вес и общую стоимость.
Сборные конструкции из пустотелых плит могут принимать различные формы. Как правило, это система балка-плита или несущая стена с металлическими каркасами.
Обе эти системы - эффективный способ снизить высоту пола до пола благодаря способу крепления доски в поле. В системе ферма-плита используются структурные элементы, которые напоминают перевернутую Т-образную (D-образную балку) для примыкания расположенных бок о бок досок.Доски будут опираться на D-образную балку, затем они будут соединены путем вставки арматурного стержня в сердцевину и заделки двух плит твердым раствором (РИСУНОК 1). Используемая в сочетании со стальной рамой, система D-образных балок позволяет ограничить высоту от пола до пола, поскольку больше нет типичных W-образных балок, нарушающих пространство над потолком. Дизайнеры могут уменьшить высоту, оставив при этом необходимое пространство для размещения механического оборудования и трубопроводов наверху.

Рисунок 1 - Балочная система перекрытий

Рисунок 1.1 - Чертеж балочной системы перекрытий

В несущих стеновых системах используются структурные металлические стойки для поддержки сборной доски вместо стального каркаса, который можно увидеть в системе балка-плита. Эта концепция была для меня наиболее интересной, потому что я узнал, что стальные и бетонные конструкции имеют каркас из колонн и балок. Эта конструкция из стали и бетона сконструирована аналогично деревянной конструкции в том смысле, что сначала необходимо возвести несущие стены, а затем поверх каркаса укладывать доску пола (РИСУНОК 2).Этот процесс повторяется от пола к полу, без использования колонн из конструкционной стали. Этот процесс является выгодным, потому что и пустотелая плита, и несущие стены конструкции могут быть изготовлены заранее за пределами строительной площадки, что помогает значительно сократить продолжительность строительства.

Рисунок 2 - Несущая металлическая стеновая шпилька

Чтобы лучше понять процесс изготовления, у меня была возможность посетить завод по производству пустотных досок в Нью-Йорке. Джо Кавалларо и я получили экскурсию от их руководителя проекта, чтобы продемонстрировать, как устроена доска, и лучше понять ее ограничения.Доска изготавливается на платформе, которая обычно имеет ширину 4 или 6 футов и длину примерно с футбольное поле (РИСУНОК 3).

Рис. 3. Предварительно напряженная доска может иметь большие пролеты и обычно бывает шириной от 4 до 8 футов


В данном случае завод изготавливал доски шириной 4 фута. Поскольку планка также подвергается предварительному напряжению, жилы проволоки устанавливаются на платформу и нагружаются с помощью машины для протяжки проволоки. На этом этапе к армированию добавляются любые дополнительные требования к закладке.Для укладки бетона используется специальная слипформерная машина, которая постепенно опускается по платформе и формирует бетон на платформе. После завершения планка разрезается с помощью пилы на отрезки необходимой длины для проекта. Этот процесс позволил мне понять толерантность к местам заделки и важность недопущения нарушения предварительно напряженной пряди / проволоки внутри доски. Понимание этих характеристик важно для правильной координации потребностей в проникновении и открытии с другими сделками.

Чтобы лучше понять, как собираются сборные железобетонные конструкции, посмотрите это видео от CTSR Group.



Строительное проектирование - Как происходит соединение между пустотелой плитой и закладной балкой?

Это зависит от того, какого поведения соединения вы хотите добиться. Производитель пустотных плит, как правило, предоставляет стандартные детали соединения или помогает вам с проектированием соединения.Обычно балки / колонны проектируются так, что готовые пустотные плиты можно поднимать на место. Поэтому обычно есть выступы или выступы для размещения плит.

Чтобы получить представление, компания Hollow Core Concrete Pty Ltd (Австралия) разместила на своем веб-сайте технические листы для пустотных плит, в которых показаны некоторые типичные детали подключения.

Например, я взял детали для соединения внутренней балки с пустотелым сердечником с их веб-сайта:

Для получения экспертного заключения стоит обсудить конструкцию с производителем пустотных плит.Я всегда рекомендую использовать экспертов вместо того, чтобы что-то изобретать заново.

Как отметил @Wasabi, я не рассмотрел ситуацию, о которой вы упомянули в комментариях, с плитой и балкой одинаковой глубины. Это нестандартная деталь для пустотных плит. Как я упоминал ранее, пустотные плиты обычно используются в сборном строительстве. Если вы выполняете литье цельных балок, это в первую очередь устраняет преимущество использования пустотных плит. Например, вы можете просто отлить пустотелую плиту на месте.

Если в этой ситуации вам нужно использовать пустотные плиты, есть несколько способов, например: вырвать часть пустотной плиты, добавить дополнительную арматуру и залить новым бетоном, чтобы заполнить пространство; или с помощью бетонной детали-полушвы. Производитель также может включить эту балку в конструкцию плиты. Любое из этих нестандартных соединений будет зависеть от вашей нагрузки и других конструктивных и строительных ограничений и, вероятно, должно быть спроектировано в сотрудничестве с производителем пустотных плит.

Если вы хотите использовать композитную конструкцию из стали и бетона, вы можете использовать типичный подход с тонким полом:

Пространство вокруг стальной балки будет заполнено бетоном, и если вы захотите поумнеть, вы можете даже добавить арматуру в это пространство.

ураганов до сильных ветров и сейсмических событий

Hollowcore 101 Hollowcore - самый универсальный из всех сборных железобетонных изделий Oldcastle

S

от ураганов до сильных ветров и сейсмических явлений.

В

пожаробезопасность. Бетон не горит, его нельзя отключить или вывести из строя. Пустотелая доска имеет минимальную огнестойкость 1,5 часа. Структурное покрытие может увеличить это до 4-часового рейтинга.

Строительство пустотных досок беспрецедентно. Никакая другая система полов не может соответствовать дневной норме укладки. эргатичность. Вы можете спроектировать планку для работы со сталью, каменной кладкой, CIP, металлическими стойками или сборными элементами здания.

C

обучающих промежутков.Свободное от колонн внутреннее пространство обеспечивает свободу дизайна и позволяет максимально использовать пространство сейчас и в будущем.

D

устойчивость. Доска с пустотелым сердечником устойчива к воздействию термитов или

F

E

fficiency. Оцените числовые показатели и оцените свой следующий проект по пустотелой доске Oldcastle Precast. Экономия средств и времени позволит выполнить ваш проект вовремя и в рамках бюджета.

Обычная практика: изгиб. Знаете вы об этом или нет, но полы являются ключевым элементом, когда речь идет об архитектурной свободе и дизайне: их несущая способность напрямую влияет на потребность в перегородках и других конструктивных элементах здания.Пустотные плиты представляют собой предварительно напряженные элементы перекрытия с пустотами. Превосходная несущая способность и структурная эффективность позволяют создавать большие площади с меньшим количеством перегородок. В конечном итоге это означает большую свободу в дизайне и архитектуре во время и после строительства, а также экономию материальных затрат.

Посетите наш веб-сайт, чтобы узнать больше о пустотных досках: укладка, начинки, проемы, готовые полы, спецификации и многое другое.

Расположение: Oldcastle Precast Building Systems 123 County Route 101 Selkirk, NY 12158 800-523-9144 Oldcastle Precast Building Systems 1401 Trimble Road Edgewood, MD 21040 800-523-9144 oldcastleprecast.com / Buildingsystems

C

Янтарь присущ всем предварительно напряженным сборным железобетонным изделиям. Это отклонение вверх, создаваемое силами предварительного напряжения в прядях, расположенных ниже центра тяжести. Это необходимо для того, чтобы выдерживать расчетные нагрузки, и в пустотелой доске нижняя часть сжимается больше, чем верх. Требования к длине пролета, толщине доски и расчетной нагрузке будут определять величину усилия предварительного напряжения, необходимой для доски, на основании которой инженер может рассчитать предполагаемый изгиб.Преимущество изгиба предварительно напряженных сборных железобетонных изделий состоит в том, что он позволяет использовать более длинные пролеты, меньшую глубину сечения и более высокую несущую способность по сравнению с обычными строительными материалами. Не следует указывать развал в качестве конструктивного параметра.

Дифференциал

Полый сердечник и его влияние на изгиб. Теоретический изгиб

Развал

Дифференциальный изгиб относится к разной величине изгиба между соседними полыми досками. Различия в прогибе возникают из-за того, что нет двух досок с одинаковым набором прочности, ползучести и воздействием элементов при хранении.Доски во дворе, подверженные воздействию прямых солнечных лучей, будут более прогибаться, чем доски в тени. Смежные доски с разной длиной пролета будут отличаться изгибом, как и доски с разным рисунком прядей предварительного напряжения.

S L I

Узнайте больше о

Теоретический развал - это расчетный прогиб вверх на основе соответствующих проектных параметров. Это зависит от времени из-за затвердевания бетона и может значительно отличаться от фактического прогиба на месте.

Укажите реалистичные расчетные нагрузки, чтобы избежать чрезмерно консервативных требований к нагрузкам.

имитировать отношение пролета доски к глубине до 45. При необходимости увеличьте толщину доски.

Увеличьте 2-дюймовые накладки на верхние слои, если максимальный изгиб планки превышает 3/4 дюйма. Планируйте соответственно фасады готовых этажей.

Оптимальный срок хранения доски во дворе - 2–3 недели. Значительные задержки в расписании работ и увеличенное время хранения могут привести к увеличению прогиба. Это особенно актуально в начале лета, когда более высокие температуры и низкая влажность ускоряют процесс отверждения.

Минимизируйте развал дифференциала одним или несколькими из следующих способов: поддомкратить низкие части; прокладывать более короткие планки на подшипниках; флэш-патч; применять самовыравнивающийся курс.

Важные соображения по поводу развала

M

уменьшите изгиб доски дифференциала перед заливкой шпоночных пазов одним из следующих способов: используйте временную подпорку для подъема низких досок; используйте многослойные пластины и болты в середине пролета, чтобы стянуть доски вместе по вертикали; прокладывать более короткие и низкие планки в точках опоры; прошивные (перьевые) стыки между соседними досками; наносить наливные покрытия (гипербетон) или использовать структурную топку.

A

Поручает субподрядчикам установку дверных коробок с учетом прогиба планок и перекрытий, если таковые имеются.

Информация, содержащаяся в этой документации, предназначена только для общего ознакомления. Информация предоставлена ​​Oldcastle Precast исключительно в качестве любезности. Хотя мы стремимся поддерживать актуальность и правильность информации, мы не делаем никаких заявлений или гарантий любого рода, явных или подразумеваемых, относительно полноты, точности, надежности, пригодности или доступности в отношении информации, продуктов, услуг или связанных с ними графики, содержащиеся в этой литературе, для любых целей.Поэтому вы полагаетесь на такую ​​информацию исключительно на свой страх и риск. Ни при каких обстоятельствах мы не несем ответственности за какие-либо убытки или ущерб, включая, помимо прочего, косвенные или косвенные убытки или ущерб, травмы или болезни, или любые убытки или ущерб, возникшие в результате упущенной выгоды, возникшей в результате использования эта литература.

Hollowcore 101 Спроектируйте проемы для успешного проекта планки

A

Широкий выбор размеров и конфигураций проемов можно разместить с помощью системы пустотелых полов Oldcastle Precast.Они варьируются от «больших» отверстий (> 10 дюймов) до небольших корончатых сверл.

M

К остальным большим отверстиям относятся: системы отопления, вентиляции и кондиционирования, водопроводные и электрические розетки, люки на крыше, мусоропроводы и световые люки.

S

Отверстия для колонкового бурения в торговых центрах включают одиночные водопроводные стояки, электрические линии, стояки излучающих тепловых труб и водосточные желоба.

T

Генеральный подрядчик и представители других профессий несут ответственность за координацию проектирования и расположение всех проемов.Oldcastle будет показывать проемы размером более 10 дюймов на заводских чертежах, если они будут поставлены заранее. Дополнительные отверстия, не показанные на возвращенных утвержденных рабочих чертежах, должны иметь письменное разрешение инженера Oldcastle.

G

Подрядчики и другие предприятия должны определить местонахождение всех отверстий перед тем, как их вырезать. Oldcastle может прорезать большие проемы, если входит в объем работ.

Обычная практика: проемы Знаете вы об этом или нет, но полы являются ключевым элементом, когда речь идет об архитектурной свободе и дизайне: их несущая способность напрямую влияет на потребность в перегородках и других конструктивных элементах здания.Пустотные плиты представляют собой предварительно напряженные элементы перекрытия с пустотами. Превосходная несущая способность и структурная эффективность позволяют создавать большие площади с меньшим количеством перегородок. В конечном итоге это означает большую свободу в дизайне и архитектуре во время и после строительства, а также экономию материальных затрат. Посетите наш веб-сайт, чтобы узнать о дополнительных темах, касающихся пустотных досок: выпуклость, покрытие, системы готовых полов, спецификации, установка и многое другое.

Расположение: Oldcastle Precast Building Systems 123 County Route 101 Selkirk, NY 12158 800-523-9144 Oldcastle Precast Building Systems 1401 Trimble Road Edgewood, MD 21040 800-523-9144 oldcastleprecast.com / Buildingsystems

T

Лучшее место для размещения больших отверстий - около точки опоры. Такое расположение оказывает наименьшее влияние на конструкцию системы пола. Для больших отверстий рядом с подшипником могут потребоваться твердые бетонные участки, которые должны быть сделаны либо на заводе перед отправкой, либо в полевых условиях после установки. Большие отверстия около середины пролета доски потребуют большего предварительного напряжения и повлияют на изгиб.

S

Просверленные отверстия в торговом центре можно размещать где угодно, при условии, что они расположены в пустотах доски и достаточно малы, чтобы не повредить прядь предварительного напряжения.Любые просверленные отверстия, которые прорезают прядь, должны быть учтены в конструкции доски и тщательно отслеживаться в полевых условиях. Любое просверленное отверстие, которое разрезает прядь предварительного напряжения, которая не была учтена при проектировании, требует немедленной проверки инженером Oldcastle. Для нескольких стержней, сосредоточенных в одной области, рекомендуется выровнять и сгруппировать их вместе, чтобы уменьшить количество кернов, перпендикулярных пролетам.

Узнайте больше о

Проемы в пустотелой доске Расположение проемов Проемы являются критическим компонентом конструкции и компоновки пустотной доски.Чрезвычайно важно предоставить Oldcastle Precast все необходимые размеры проемов

Важные соображения для проемов

K H

Глубокие проемы вдали от участков, где доска поддерживает стены и точечные нагрузки.

Заготовки

предназначены только для помощи в процессе строительства, и их не следует неправильно истолковывать как основной компонент поддержки проема.

M

и местоположения как можно раньше в процессе проектирования. Также рекомендуется заранее правильно согласовать места проникновения, чтобы можно было правильно спроектировать сборный железобетон.Однако возможно, что некоторые отверстия придется переместить или изменить размер по конструктивным причинам. Проникновения могут повлиять на следующие аспекты конструкции: толщина; величина предварительного напряжения; огнестойкость; выпуклость; композитная посыпка; твердые жилы; перераспределение нагрузки; стальные коллекторы; и раскладка доски.

Проникновения могут повлиять на огнестойкость; выпуклость; прядь предварительного напряжения; стальные коллекторы; твердые жилы; посыпка; толщина; перераспределение нагрузки и разметка досок.

L C

Перед обрезкой удалите все отверстия и проверьте, не будут ли обрезаны дополнительные пряди.

Минимизирует длину проема поперек пролета доски. Более длинное более узкое открытие почти всегда лучше, чем постоянное наблюдение за другими сделками, которые проводят керновое бурение в более коротком и широком. Сведите к минимуму перерез углов. Excesplank. Серия корончатых сверл может непреднамеренно разрезать последовательные перерезки сита может разрезать больше прядей, чем это возможно. В некоторых случаях прядь расположена неправильно. Убедитесь, что каждое проникновение действительно происходит. Это может потребовать сверления углов в большом отверстии, чтобы обеспечить это перед резкой.Заполнение ненужных отверстий может быть дорогостоящим из-за отсутствия возможности перерезания. и может иметь структурные последствия. Информация, содержащаяся в этой литературе, предназначена только для общих информационных целей. Информация предоставлена ​​Oldcastle Precast исключительно в качестве любезности. Хотя мы стремимся поддерживать актуальность и правильность информации, мы не делаем никаких заявлений или гарантий любого рода, явных или подразумеваемых, относительно полноты, точности, надежности, пригодности или доступности в отношении информации, продуктов, услуг или связанных с ними графики, содержащиеся в этой литературе, для любых целей.Поэтому вы полагаетесь на такую ​​информацию исключительно на свой страх и риск. Ни при каких обстоятельствах мы не несем ответственности за какие-либо убытки или ущерб, включая, помимо прочего, косвенные или косвенные убытки или ущерб, травмы или болезни, или любые убытки или ущерб, возникшие в результате упущенной выгоды, возникшей в результате использования эта литература.

Hollowcore 101 Toppping может внести свой вклад в ваш проект пустотных плит

T

опалубки иногда используются как часть общей системы пустотелых досок.Их можно использовать для косметических (неструктурных) целей или для структурных целей, которые влияют на расчетную мощность системы полов.

S

Tructural Толщина покрытия варьируется от 2 дюймов до 2 1/2 дюймов в зависимости от требований вашего кода. Структурный верхний слой должен быть приклеен к доскам непрерывно от опоры до опоры, не прерываемой стенами или компенсаторами.

T

Целью использования структурного покрытия является то, что он работает с доской как составная система.Это добавляет жесткости и прочности для гравитационных нагрузок и может действовать как диафрагма при правильном армировании. Целостность пустотелого каркаса может быть нарушена, если стены располагаются непосредственно поверх доски, а не поверх покрытия.

V

вибрацию также можно минимизировать и повысить огнестойкость с помощью структурного покрытия.

Обычная практика: топпинг Знаете вы это или нет, но полы являются ключевым элементом, когда речь идет об архитектурной свободе и дизайне: их несущая способность напрямую влияет на потребность в перегородках и других конструктивных элементах здания.Пустотные плиты представляют собой предварительно напряженные элементы перекрытия с пустотами. Превосходная несущая способность и структурная эффективность позволяют создавать большие площади с меньшим количеством перегородок. В конечном итоге это означает большую свободу в дизайне и архитектуре во время и после строительства, а также экономию материальных затрат.

Посетите наш веб-сайт, чтобы узнать о дополнительных темах, касающихся пустотных досок: изгиб, проемы, приложения, готовые полы, спецификации и многое другое.

Расположение: Oldcastle Precast Building Systems 123 County Route 101 Selkirk, NY 12158 800-523-9144 Oldcastle Precast Building Systems 1401 Trimble Road Edgewood, MD 21040 800-523-9144 oldcastleprecast.com / Buildingsystems

N

на конструкционные покрытия считаются заполнителями (легкими, на основе бетона и гипса), которые отделены от верхней части пустотелого слоя разжижителем сцепления, гидроизоляционной мембраной и паро- или влагоизоляцией. Использование неструктурных покрытий предназначено для компенсации изгиба и перепадов (ровные полы), создания уклона и уклона, повышения огнестойкости и обеспечения изнашиваемой поверхности. Рассматривая покрытие как несоставное, мы должны включить этот материал как дополнительную статическую нагрузку в конструкцию доски.Это не увеличивает общую несущую способность доски.

Подкладка Подкладка может быть экономичным способом подготовки пустотелой доски для прокладки и ковра. Обычно материал затирают сверху тонким слоем смеси песка и цемента, модифицированной латексом или эпоксидной смолой. Подложка из гладкого покрытия может минимизировать дифференциальный изгиб между сборными железобетонными элементами, но не предназначена для выравнивания пола.

T W

Узнайте больше о

Топпинг и его влияние на конструкцию досок Топпинги Топпинги часто используются в сочетании с системами полов из пустотелых досок.Вы можете выбрать структурный или неструктурный верх в зависимости от вашего дизайна.

Важные соображения по поводу начинки

здесь нет такой вещи, как ковровая система пола.

Без отделения от верха досок до материала покрытия система попытается работать совместно.

Нижнее покрытие под слоем покрытия может минимизировать дифференциальный прогиб между сборными досками.

C T

Рабочие швы следует разрезать сразу после первоначального схватывания бетона и расположить над стыком пустотелых досок.

Соображения по толщине должны быть рассмотрены для применения с плиточным полом (например, керамическим). Не рекомендуется укладывать плитку непосредственно на сборные плиты без плавающего основания.

T

A

O

S K

Типичная 28-дневная конструкция структурной смеси для топпинга составляет 3000 фунтов на квадратный дюйм. Водоцементное соотношение следует измерять, при этом необходимо контролировать толщину покрытия, чтобы свести к минимуму растрескивание при усадке в верхней части настила до высокой точки изгиба доски.Пособия крит. Следует минимизировать количество добавок, чтобы уменьшить усадку. Для этого необходимо добавить бетон на несущие концы доски, где изгиб минимален. Поверхности пустотелой доски должны быть чистыми и полностью влажными, при этом компания Precast не определяет или не рассчитывает стоячую воду для надлежащего приклеивания покрытия. система посыпки. Использование арматуры для проемов в пустотелых досках должно быть залито раствором и отверждено перед нанесением покрытия. Рекомендуется контролировать усадку.Подборка применена. Поверхность не может использоваться для заполнения шпоночных пазов, так как она может повредить сетку или армирование волокном - на усмотрение возможности шпоночного паза. инженер записи. Информация, содержащаяся в этой литературе, предназначена только для общих информационных целей. Информация предоставлена ​​Oldcastle Precast исключительно в качестве любезности. Хотя мы стремимся поддерживать актуальность и правильность информации, мы не делаем никаких заявлений или гарантий любого рода, явных или подразумеваемых, относительно полноты, точности, надежности, пригодности или доступности в отношении информации, продуктов, услуг или связанных с ними графики, содержащиеся в этой литературе, для любых целей.Поэтому вы полагаетесь на такую ​​информацию исключительно на свой страх и риск. Ни при каких обстоятельствах мы не несем ответственности за какие-либо убытки или ущерб, включая, помимо прочего, косвенные или косвенные убытки или ущерб, травмы или болезни, или любые убытки или ущерб, возникшие в результате упущенной выгоды, возникшей в результате использования эта литература.

Hollowcore 101 Oldcastle Precast может помочь с вашей системой готового пола

H

Доска ollowcore используется в самых разных типах зданий и поддерживает столь же широкий спектр окончательной отделки полов.При использовании со структурным бетонным покрытием (обычно 2 дюйма или более) следуйте рекомендациям производителя по установке.

T

Его руководство обращается к приложениям, в которых исходной подложкой является полая доска с торцевым покрытием.

A

ll системы пола требуют некоторой подготовки доски перед нанесением. Если требуется ровное основание пола

, то разработчики проекта должны рассмотреть возможность использования либо тонкой самовыравнивающейся системы перекрытия, либо полностью композитного бетонного покрытия.

L

Системы выравнивания кромок устраняют неровности сегментной конструкции и уменьшают некоторые изгибы доски. Полностью композитные покрытия устранят проблемы как суставов, так и изгиба, а также будут иметь дополнительное преимущество в виде увеличения прочности системы.

Обычная практика: готовые полы Знаете вы об этом или нет, но полы являются ключевым элементом, когда речь идет о архитектурной свободе и дизайне: их несущая способность напрямую влияет на потребность в перегородках и других конструктивных элементах здания.Пустотные плиты представляют собой предварительно напряженные элементы перекрытия с пустотами. Превосходная несущая способность и структурная эффективность позволяют создавать большие площади с меньшим количеством перегородок. В конечном итоге это означает большую свободу в дизайне и архитектуре во время и после строительства, а также экономию материальных затрат. Посетите наш веб-сайт, чтобы узнать о дополнительных темах о пустотелых досках: изгиб, топпинг, проемы, определение, установка и многое другое.

Расположение: Oldcastle Precast Building Systems 123 County Route 101 Selkirk, NY 12158 800-523-9144 Oldcastle Precast Building Systems 1401 Trimble Road Edgewood, MD 21040 800-523-9144 oldcastleprecast.com / Buildingsystems

C

Арпет-системы проще всего использовать с деревянными дощатыми полами, но следует использовать соответствующий выравнивающий материал на стыках, чтобы уменьшить разницу в высоте стыков. Независимо от того, как ковер укладывается, приклеивается напрямую или закрепляется с помощью прихваток, подкладка достаточной толщины и плотности минимизирует неровности в системе досок с торцевыми кромками. Для систем, использующих более тонкую набивку, лучше всего использовать выравнивающий материал либо в отдельных местах, либо по всей площади с ковровым покрытием.Для систем с прямым приклеиванием установщики должны проверить совместимость клеев с бетоном. При использовании систем прихваток монтажник должен знать о более прочных бетонах, связанных с обшивкой пустотных плит. Для установки этих элементов могут потребоваться закаленные гвозди и / или крепежные элементы с механическим приводом.

Керамическая плитка

Узнайте больше о

Системы готовых полов и то, как они работают с пустотелыми виниловыми полами. Большинство виниловых полов полностью приклеиваются к основанию.Для них требуются относительно ровные полы, и их не следует наносить непосредственно на доски со шпаклевкой. В помещениях ограниченного размера, таких как ванные комнаты и кухонные принадлежности или коммерческое обслуживание. Эта система ломкого пола требует наличия пустотелых досок, система выравнивания может стать предметом наибольшего внимания при предварительном использовании. Для больших площадей, например, можно использовать доску с обрезкой. Поставщики плитки для кабинетов, сборочных площадок или не рекомендуют применять все типы напольных покрытий открытых офисов, планка должна быть выложена плиткой непосредственно на планку отделки: ковролин, иметь композитную бетонную систему, будь то верхний слой.Как и другой клееный винил, дерево или покрытый слоем. Промежуточный лист или системы, из которых следует отделить плиту, должны быть плиткой. Препарат, протестированный для обеспечения герметичности между плиткой и плитами, отличается совместимостью клея как с тонким слоем, так и с полной глубиной для каждого этажа. бетонная основа. ступки из раствора. Выравнивающий слой может не потребоваться при достаточной толщине укладочного слоя плитки Hardwood Flooring. полы обычно устанавливаются как плавающие или спальные. Для шпал, установленных на ростверке из деревянных гвоздей, подготовка не требуется.Установщик должен проверить всю площадь пола на высоту до установки первого гвоздезабивателя. Изгиб доски создаст кривизну в полу, и для гвоздей потребуются прокладки для установки уровня системы. Как и ленты для ковровых прихваток, для высокопрочного бетона в доске потребуется использование закаленных гвоздей или крепежных элементов с механическим приводом, если они прикреплены к полу. Системы «плавающий пол» могут применяться непосредственно к системе с верхним слоем. Однако рекомендуется использовать выравнивающие материалы, чтобы готовая система не отражала неровности доски.Эти неровности могут вызвать неравномерный износ напольного покрытия и повреждение узловых соединений, где возникают точки давления. Системы деревянных полов, закрепленные непосредственно на системе досок, не рекомендуются из-за сложности установки анкеров через готовую древесину непосредственно в бетон. Следуйте рекомендациям поставщика указанного материала для вашего типа напольного покрытия, чтобы соблюдались все гарантии.

W

Информация, содержащаяся в этой документации, предназначена только для общих информационных целей.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
