Оптимальные размеры смотровой ямы в гараже. Этапы строительства.

Любовь к автомобилям у мужчин в крови. Каким бы ни было его материальное положение, заглянуть вечерком под капот дело чести. Замену масла, свечей и прочий мелкий ремонт можно выполнить самостоятельно, не обращаясь за помощью в сервисный центр. Для решения более серьёзных проблем нужна смотровая яма. Построить её не составит труда, важно лишь правильно организовать процесс и рассчитать размеры.

Неприятный момент, который можно предотвратить

Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.

Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать дренажную систему, которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.

чертеж смотровой ямы
схема смотровой ямы с нишами



Как рассчитать размер смотровой ямы в гараже

Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища. Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину. Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

план смотровой ямы с нишами для инструмента
котлован под яму



ЧИТАТЬ ПО ТЕМЕ:

Что лучше выбрать для пола в гараже.

Строительство смотровой ямы

Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.

гидроизоляция, опалубка и армирование
заливка бетона с вибрированием



Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.


После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.

По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.

Размеры смотровой ямы по ГОСТ

Сервисное обслуживание и ремонт автомашин предполагает наличие смотровой ямы. Находясь в ней, автовладелец либо механик, если это сервисная станция обслуживания либо предприятие с собственным автопарком, получает возможность проводить как мелкие, так и средней сложности ремонтные работы. Наличие смотровой ямы позволяет провести осмотр следующих узлов авто:

  • днища;
  • ходовой части;
  • глушителя;
  • коробки передач;
  • выхлопной трубы;
  • поддона картера.

Она представляет собой углубление в основании (полу) гаража. Удобство пользования и возможность проведения тех или иных ремонтных работ, в том числе и осмотра днища в профилактических целях, обусловлено не только наличием достаточного освещения, но и обзора. Последнее отражается в правильном выборе габаритов смотровой ямы.

Невозможность стоять в полный рост, проводя осмотр, либо, наоборот, дотянуться до днища делают сооружение абсолютно бесполезным. Это касается и тех случаев, когда длина ямы не позволяет произвести полный осмотр днища.

Какие государственные стандарты и нормы на смотровые ямы существуют?

Нормативные документы относительно оснащения смотровой ямы касаются исключительно предприятий, занимающихся осмотром автомобильной техники. Они предполагают то, что это сооружение является частью технической базы, поэтому подлежит соответствующей регистрации, полному соответствую имеющихся ГОСТов.

Существует всего несколько таких документов. В нормативных актах в большей степени затрагивают правила относительно освещения и схемы вентиляции, безопасности, нежели габаритов. Если сооружение оборудуется не с целью ведения коммерческой деятельности, соблюдения предписаний этих документов не требуется. Иначе необходимо изучить соответствующую нормативную базу.

Отсутствие необходимости регистрировать гараж со смотровой ямой не означает того, что она может возводиться в произвольном порядке. Существуют определенные нормы, от которых зависит безопасность и удобство эксплуатации сооружения. Немаловажным фактором является и решение вопроса относительно того, какие автомобили предполагается обслуживать — легковые и/или грузовые. Это определяет габариты будущей конструкции.

Особенности обустройства смотровой ямы

Основным нюансом «возведения» смотровой ямы является нахождение уровня грунтовых вод. Существует определенный стандарт, согласно которому он не должен пролегать на отметке в 2,5 метра от уровня почвы. Когда грунтовые воды располагается именно в этих пределах, смотровую яму делать нельзя.
Никакие меры предосторожности не смогут защитить автомобиль от образуемой и скапливаемой на дне сооружения влаги. Альтернативным вариантом смотровой яме в такой ситуации становится эстакадная конструкция, которую располагают неподалеку от гаража, то есть на улице.

Это касается и индивидуальных гаражей, и предприятий, на которых занимаются техническим и сервисным обслуживанием транспортных средств. Иначе коррозийные процессы станут неизбежными, что является недопустимым.

Каких размеров должна быть смотровая яма?

При расчете габаритов сооружения, определяемых тремя параметрами, руководствуются нижеследующими данными:

  • Глубина. Высота от дна ямы должна быть на 10-15 сантиметров выше роста человека. Это оптимальный показатель глубины, позволяющий производить ремонтные работы и осмотр транспортного средства без необходимости тянуться, нагибаться, приседать.
  • Ширина. Этот показатель смотровой ямы напрямую привязан к габаритами транспортного средства, а, точнее, к размеру колесной пары. Его можно замерить самостоятельно, но, учитывая то, что в будущем автовладелец возможно захочет сменить марку авто, следует выбирать оптимальную ширину. Это особенно актуально для СТО и прочих предприятий, обслуживающих разные модели транспортных средств.
  • Длина. Определяет удобство спуска в смотровую яму и обеспечивает обзор всего днища. В процессе проектирования, как правило, предусматривают оснащение сооружения ступенями либо лестницей. Чтобы спуск был удобен, длина должна превышать размер машины как минимум на 1 метр.

Эти параметры вариативны. Они зависят от типа транспортного средства, с какими целями используют смотровую яму — личных или коммерческих.

Длина, ширина, глубина смотровой ямы на СТО

Индивидуальное возведение сооружения отличается от аналогичного на станциях технического обслуживания. Если автовладелец может самостоятельно корректировать габариты под собственные нужды и параметры личного автомобиля, на СТО обслуживают различные марки машин, что накладывает требования по обустройству «универсальной» ямы.
Оптимальными размерами сооружения на станциях техобслуживания считаются следующие показатели:

  • ширина — 1000;
  • длина — 5500;
  • высота — 1800.

Все размеры указаны в миллиметрах. Следует учитывать, что параметр глубины для станций технического обслуживания считается до поверхности расположения колес во время ремонта, а не до уровня пола. Это обусловлено тем, что рабочая поверхности на СТО не всегда располагается в один уровнем с полом.

Размеры смотровой ямы для обслуживания крупногабаритных транспортных средств

Строительство ямы, которую предполагается использовать для обслуживания грузовых автомобилей, подразумевает несколько иные размеры. Расстояние между колесами у автомашин этой категории значительно отличается от модели к модели. Это значительно усложняет проектирование сооружения.
Вариантов расчета два. Первый предполагает взятие за «эталонную» величину показатели собственного автотранспорта и вычитание из нее 300-400 миллиметров. Если расчеты неверны, добираться до нужных узлов придется с трудом. Второй вариант подразумевает то, что яму оборудуют универсальной, усредняя параметры, то есть делают с шириной в 1000 мм, что позволяет осматривать авто и с базой в 120, и с базой в 80 см.

Габариты смотровой ямы для индивидуального (частного) гаража

Ширину можно делать под индивидуальные особенности колесной базы, но это не самый лучший вариант, поскольку авто рано или поздно приобретают новое, что не исключает выбор в пользу отличной от старой модели. Ее габариты могут быть несколько иными. Оптимальным вариантом станет ширина в 75-80 см. Это исключит какие-либо проблемы в будущем, позволит проводить осмотр даже микролитражек.

Необязательно ограничиваться длиной «плюс» 1 метр к габаритам автомобиля. В индивидуальном строительстве можно брать и большие размеры. Если площадь гаража позволяет, то часто оборудуют капитальный и удобный спуск с хорошей стационарной лестницей, а не приставной. Ступеньки можно сделать в коротком отрезке, если выбрать Г-образную форму. Это приведет к увеличению расходов на материалы, но сделает смотровую яму максимально удобной. Нишу можно делить не только вдоль, но и поперек.

Глубину нет смысла брать средних показателей. Владелец должен брать свой рост и прибавлять к нему 10-15 см, а лучше 25 сантиметров, учитывая необходимость прокладки гидроизоляции, что может забрать часть глубины. Если яма получается глубже, чем надо, настил поднимают на нужную высоту.

Оптимальные размеры смотровой ямы для легкового автомобиля

При решении соорудить смотровую яму для автомобиля, необходимо руководствоваться некоторыми правилами. В первую очередь рассматривают все её преимущества, и особенности устройства. Если такая яма будет обустраиваться в гараже, это приведет к повышению влажности. При близком расположении грунтовой воды, на глубине от 2,5 метров, яма будет постоянно затоплена, и никакие материалы это действие не предотвратят. Такие факторы необходимо учитывать при сооружении конструкции данного вида.

Условия сооружения смотровой ямы

При близком расположении грунтовой воды, можно сделать дренажную систему, этот вариант требует большое количество затрат, поэтому прежде всего нужно подсчитать выгоду такого сооружения.

Основным условием при создании смотровой ямы является, глубокое залегание грунтовой воды, больше 2,5 метров. Чтобы избежать скопления конденсата, и появления чрезмерной влажности, смотровую яму необходимо делать там, где не ставится автомобиль.

Размеры смотровой ямы для автомобиля

Перед началом сооружения ямы, необходимо вычислить размеры углубления, это поможет определиться, где её расположить. Рассмотрим, какой должна быть длина ямы. Для этого к длине автомобиля прибавляют 1000 миллиметров. Таким образом, в яму можно свободно спускаться, когда над ней стоит автомобиль.

Средний показатель длины легкового автомобиля составляет около 4500 миллиметров, поэтому длину ямы делают 5500 миллиметров, такие параметры будут удобными для работы.

Ширина ямы будет зависеть от расстояния между колесами, при этом нужно учитывать не только собственный автомобиль, обычно этот показатель составляет 800 миллиметров.

Глубина смотровой ямы зависит от роста человека, который будет ремонтировать автомобиль. Углубление делают такое, чтобы можно было стоять, в полный рост, не сгибаясь. Обычно к росту человека прибавляют 150 миллиметров, этот показатель является самым правильным.

Сооружение смотровой ямы

Размеры ямы, описанные выше, это чистовые параметры, после отделки стен, соответственно на стены необходимо сделать небольшой припуск, учитывая материал отделки. В длину и ширину делают запас до 500 миллиметров, а для поверхности пола около 200 миллиметров.

Когда установлены все разметки, можно приступать к земельным работам, при этом необходимо соблюдать осторожность. Постоянно следят за грунтом, нужно чтобы стенки ямы были устойчивыми, иначе человека может завалить землей. Если необходимо, то стены углубления укрепляют досками.

Сооружение пола и стен

К этому моменту, когда все земельные работы окончены, нужно определиться, каким материалом обкладывать стены, для этого можно использовать кирпич, а также бетон. Чтобы сделать яму из металлических элементов, потребуется качественная гидроизоляция, на которую уходят большие расходы. Если пренебречь этим условием, то металл будет поражен коррозией, в итоге полностью разрушится.

При отделке стен ямы можно использовать кирпич, тогда для гидроизоляционного материала не останется места. Кладку кирпича можно сделать своими руками, для этого не требуется определенный опыт или знания.

Вначале необходимо разровнять почву на полу, после этого укладывают подушку из щебенки, толщиной около 10 сантиметров, и утрамбовывают материал. Затем укладывают тонкий слой песка, который так же тщательно утрамбовывается. Всю подушку обмазывают глиной, это поможет избавиться от лишней влажности, а после этого укладывают гидроизоляцию. Гидроизоляция является обязательным этапом, это поможет предотвратить скопление большого количества влаги.

Затем на полы укладывают арматурную сетку, для этого толщина элементов должна быть около 50 миллиметров. Приготавливают раствор из одной части цемента, двух песка, и четырех щебенки, этим составом заливается пол толщиной 50 миллиметров. Поверхность тщательно разравнивают, и ожидают её высыхания. При слишком высокой температуре воздуха, поверхность периодически поливают, чтобы предотвратить появление трещин.

Для сооружения стеновой отделки используют такой же раствор, но вначале все стены обмазывают глиной, и укладывают гидроизоляционный слой, в этом случае применяют пленку из полиэтилена.

Заливку стен выполняют слоями, высота которых около 40 сантиметров. По всему периметру углубления устанавливают опалубку, соблюдая толщину стены около 20 сантиметров. При установке щитов, необходимо использовать уровень, чтобы избежать малейших отклонений.

После этого поверхность армируют таким же образом, как и пол, арматурные элементы должны выступать выше раствора, при этом швы между слоями будут закреплены. В опалубку заливают бетонную смесь, и утрамбовывают деревянным материалом, чтобы выпустить воздух. Когда раствор схватится, опалубку убирают, и приступают к сооружению другого слоя, и так до самого верха бетонируют стеновую поверхность. Свет для ямы прокладывается при заливке самого верхнего слоя, то есть на последнем этапе.

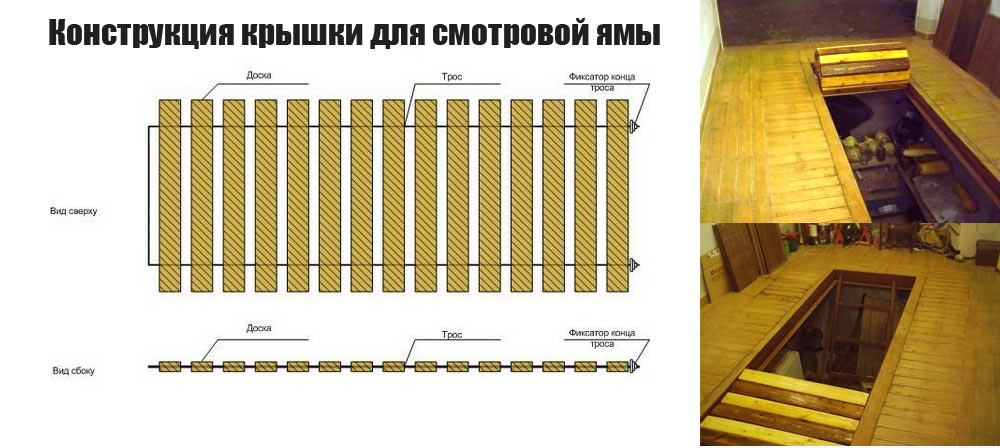

Как сделать крышку для смотровой ямы?

На последнем этапе, при заливке последнего слоя, нужно не только обеспечить яму освещением, но и соорудить крышку, чтобы обезопасить себя, и окружающих от случайных падений, а на дне автомобиля не будет скапливаться конденсат.

Для изготовления такой конструкции можно взять доски, которые укладывают в ширину ямы. Также из металлического уголка сваривают каркас, который должен выступать над уровнем пола, это поможет предотвратить попадание колес автомобиля в яму. К такому каркасу нужно приварить прутья из металла, проволоку или арматурные элементы, которые закладывают в раствор, при заливке последнего слоя.

Проведение вентиляции и освещения

При отсутствии вентиляционной системы, в яме будет повышенный уровень влажности, при этом происходит скопление токсичных веществ, что несет значительный вред здоровью.

Вентиляцию укладывают под почвой, а трубы выводятся на улицу, сверху на отвод надевают колпак, который защищает элемент от осадков, и загрязнения.

Чтобы провести освещение, которое будет работать от выключателя, а также сделать розетку, необходимо учитывать, что допустимое значение 36 Вольт, 220 Вольт применять запрещается, так как это несет опасность для жизни.

Основные условия сооружения смотровой ямы

  1. Чтобы выполнить правильную разметку, и определиться с размерами ямы, необходимо сразу выбрать материал для отделки стен. При использовании кирпича, ширина отделки будет 12 сантиметров. Кирпич может отличаться по размеру, при этом к показателям ширины, и длины прибавляют по 24 сантиметра. Если для отделки используется бетон, то учитывается толщина около 20 сантиметров, к общим измерениям добавляют 40 сантиметров.
  2. Рытье ямы выполняют вручную, так как углубление не имеет слишком больших размеров. После завершения такой работы, стены, и пол необходимо максимально выровнять, это поможет сделать ровную отделку.
  3. На гидроизоляционном материале не нужно экономить, он должен быть качественным. Обычно используют полиэтиленовый материал, но долговечными считаются мембраны из полимеров или битумные мастики. Если помещение гаража расположено на сухой почве, то можно использовать жидкий гидроизоляционный материал, который наносят при помощи кисточки, а в дальнейшем он застывает.
  4. Пол можно залить на толщину 8 сантиметров, но раствор должен иметь высокое качество. Сооружение песчаной, и щебеночной подушки является обязательным условием.
  5. После застывания пола, на него можно становиться, и приступать к сооружению стеновой поверхности. Опалубку делают из деревянного материала.
  6. При близком расположении грунтовой воды, необходимо соорудить дренажную систему, и положить качественную гидроизоляцию, это поможет защитить яму от влажности.

Преимущества смотровой ямы

Основным достоинством смотровой ямы на участке является возможность личного осмотра, и ремонта автомобиля, без помощи специалистов, это помогает сэкономить на расходах.

Чтобы определить материальную выгоду, можно подсчитать, сколько раз в год автомобиль подвергается ремонту, заменен определенных деталей, или масла. Сравнить с ценами на станции технического обслуживания, и узнать свою экономию.

Яма имеет просторное место, в котором можно хранить различные инструменты или запасные детали для автомобиля, особенно если в гараже немного места.

При правильном сооружении смотровой ямы, можно сэкономить на дальнейших расходах для обслуживания автомобиля, так как эту работу можно выполнять самостоятельно. Перед началом работы, необходимо правильно рассчитать размеры углубления в чистовом виде, выбрать место, и материалы.также нужно учитывать все условия сооружения, первым, и самым основным является расположение грунтовой воды, она не должна находиться близко к поверхности. Вначале обустраивают пол, а затем приступают к сооружению стен, с учетом проведения освещения, и вентиляции.

Смотровая яма в гараже своими руками, устройство и размеры смотровой ямы

Правильно обустроенная яма в гараже является отличным помощником для автолюбителя, с ней можно сделать мелкий ремонт автомобиля, провести профилактические работы или диагностические мероприятия без особых затрат. Она быстро становится важной частью строения и его главным достоинством.

В нашей стране наличие смотровой ямы способен оценить практически каждый автовладелец, поэтому и при строительстве гаража ее часто планируют первой. Чем же полезна смотровая яма, сделанная своими руками, как ее спроектировать и построить? И можно ли ею дополнить уже в готовое строение?


Смотровая яма из кирпича

Чем может быть полезна смотровая яма

Ответ на этот вопрос очевиден – смотровая яма нужна для удобного обслуживания автомобиля. Некоторые любители сами без помощи мастера совершают самые сложные операции, сооружая в собственном гараже небольшую СТО.

Другие же привычно обращаются к специалистам в технических центрах, однако и они не могут отрицать полезности смотровой ямы. На дорогах то и дело возникают ситуации, при которых возникает желание по возвращении домой осмотреть днище машины. Кочки и выбоины солидных размеров встречаются ежедневно, и после каждого неприятного удара вряд ли удобно ездить к автослесарю.

А вот в собственном гараже в спокойной обстановке, без очереди и в удобное время легко проверить, нет ли серьезных повреждений у машины. И именно смотровая яма дает возможность подобного осмотра, не говоря уж о практических работах. Она дает доступ к:

  • ходовой части;
  • днищу и его защите;
  • глушителю;
  • коробке передач;
  • поддону картера;
  • выхлопной трубе.

Также благодаря этому сооружению можно самостоятельно сменить масло, а ведь эта процедура в мастерской стоит довольно дорого.


смотровая яма из плитки

Достоинства и недостатки наличия смотровой ямы в гараже

На первый взгляд наличие ямы в собственном гараже является большим плюсом, но есть и нюансы, о которых нужно знать при ее обустройстве. К достоинствам решения в первую очередь относится возможность осуществлять осмотр вышеперечисленных частей автомобиля, не прибегая к помощи специалистов. Это просто, бесплатно и для многих владельцев машин даже интересно.

Далее, ремонт и техническое обслуживание без участия профессионального автослесаря позволяет сэкономить довольно большие суммы. Если подсчитать за год, во сколько обходится в мастерской смена масла и другие действия, выгода становится очевидной. Да и сам навык ремонта будет ещё не раз полезен.

К тому же  если яма достаточно просторная, в ней же часто хранят ремонтные наборы и запасные части для автомобиля. Особенно это актуально для небольшого по площади гаража, в котором есть дефицит свободного места.

Чем же может не угодить столь полезный уголок? Самой главной опасностью при постройке гаража с ямой, являются близкорасположенные грунтовые воды. Вообще, избыток влаги является врагом автомобиля, а если в смотровой яме плохо сделана гидроизоляция, то даже при отсутствии подтоплений, вода будет накапливаться на стенках сооружения из-за перепадов температур в холодное время года.


вода в смотровой яме

Внимание! Любая смотровая яма может приводить к образованию конденсата на днище машины за счет перепада температур на разных уровнях строения.

Однако стоит отметить, что недостатком смотровая яма станет только в том случае, когда она сделана с нарушением технологий строительства и без учета инженерно-грунтовых особенностей участка.

Строительство смотровой ямы

Производится ли оно при закладке будущего гаража или в уже готовом помещении, этапы строительства одинаковы.  Сначала проводится подготовка и разметка ямы, затем ее отделка и проведение коммуникаций. Ничего сложного в этом нет, однако каждый шаг требует грамотного исполнения со знанием некоторых тонкостей.

И в первую очередь нужно узнать уровень залегания грунтовых вод на разрабатываемом участке. Он должен быть не менее 2.5 метров для того, чтобы строительство было оправданным, и проверку лучше проводить самостоятельно, просто пробурив как можно глубже отверстие в земле на строительном участке. Можно также опросить соседей, уже имеющих в своих гаражах подвалы или ямы.

Внимание! Если размеры гаража позволяют, то можно сделать смотровую яму с боковым входом. Таким образом, ее пропорции будут Г-образными, что позволяет сократить длину основной траншеи и делает спуск в нее более простым и удобным, когда машина стоит на осмотре.

Какими должны быть размеры

Первым важным шагом является разметка ширины смотровой ямы. Она должна быть комфортной, но не усложнять движений автомобиля по гаражу. Опыт многих строителей сходится на том, что это около 70 см, к которым можно прибавить ещё 5-10 см.

Более сложным вопросом является определение длины сооружения. Она не должна быть меньше двух метров, иначе весь смысл конструкции меняется, однако ее увеличение может быть очень полезным при правильном использовании. Если будут сделаны стационарные ступени, их длина также должна быть прибавлена к минимальной.

Однако растягивать ее на весь гараж не только финансово невыгодно, но и вредно. Хорошо, если помещение большое и смотровая яма просто будет находиться дальше того места, где становится машина — это ещё один способ защитить днище от конденсата.

Важно помнить, что итоговый размер углубления будет меньше, чем черновой за счет слоев отделки и выкладывания стен. Поэтому  на этапе земляных работ к полученным пропорциям прибавляют толщину стен и пола, и "углубляются" в соответствии с этим.

Глубина ямы должна составлять рост пользователя и зазор для работы — это 15-20 см до верха ямы. Лучше сделать ее более глубокой, ведь сделать деревянный настил на полы довольно  легко. Если же ошибка приведет к необходимости постоянно биться головой о днище машины, вся постройка потеряет свой смысл.

Если строится смотровая яма для грузовика, то ее пропорции несколько меняются. Расстояние между колесами у больших машин разных моделей весьма разное, поэтому за основу берется размер собственного авто. Яма должна быть на 30-40 см уже, чем этот показатель. Если она будет меньше, то добраться до всех узлов грузовика не получится.

Если же яма нужна для обслуживания и легковой и грузовой машины, ее ширина должна быть усредненной. Например, ширина для одного автомобиля 80 см, а для другого 120 см. В таком случае искомый размер ямы будет один метр, хотя это усложнит маневрирование на легковой машине.

Основные этапы строительства

Строительство смотровой ямы своими руками проходит несколько этапов:

  • разметка участка;
  • рытье котлована;
  • укладка гидроизоляции;
  • обустройство пола;
  • выкладка стен.


Элементы конструкции смотровой ямы

Для того чтобы сделать правильную разметку на участке, необходимо сразу выбрать строительный материал для стен. Если выбран кирпич, то ширина кладки будет составлять примерно 12 см (у кирпича разных марок и размеры отличаются), и тогда к ширине и длине прибавляются по 24 см. Если стены бетонируются, то берется толщина в 20 см, то есть к общим параметрам стоит добавить по 40 см.

Рытье котлована производится вручную, так как пропорции его довольно небольшие. Стены и пол после проведения земляных работ нужно выровнять как можно более тщательно, это упростит дальнейшие действия.

Важно! Необходимо сделать качественную гидроизоляцию, на ней не стоит экономить.


Элементы гидроизоляции

До сих пор многие используют в качестве водонепроницаемого слоя полиэтилен, однако более долговечными являются полимерные мембраны или битумные материалы. Если гараж стоит на достаточно сухом грунте, можно взять жидкую гидроизоляцию, которая наносится кисточкой, а затем застывает.

Для пола достаточной будет бетонная заливка толщиной в 7-8 см, однако качество смеси должно быть высоким. Ещё перед укладкой гидроизолирующего материала нужно провести уплотнение пола гравием. Для этого слой камня в несколько сантиметров выкладывается на грунт и вбивается в него специальным приспособлением — "трамбовкой".

Затем в качестве арматуры на пол кладется кусок стальной сетки необходимых размеров. Заливка проводится в быстром темпе. Так как понадобится довольно много материала, сделать необходимое количество смеси в один прием вряд ли удастся. Поэтому работа должна вестись быстро, чтобы бетон застыл одним ровным слоем.

После того как пол твердеет и становится пригодным для использования, проводят армирование стен. Для этого часто используют ту же сетку, только выкладывают ее слоями. После армирования строится первый слой опалубки, делается заливка бетона. Удобнее всего проводить работу в три этапа, устанавливая и снимая на каждом из них доски опалубки. Кстати, их качество тоже может быть отменным, ведь после работ из хорошего дерева можно сделать полки для гаража.

Важные детали при обустройстве смотровой ямы

Есть ряд нюансов, на которые стоит обратить внимание по ходу работы. Так, ещё с момента рытья котлована важно заложить в стенах ямы несколько ниш, которые затем станут полками для подручного инструмента. Хорошей идеей является и закладка нескольких цилиндрических наклонных углублений, в которых потом можно располагать светильники.

Далее, смотровую яму можно и утеплить. Когда за стенами гаража температура опускается хотя бы до -10, работать в утепленном сооружении гораздо приятнее. Для этого можно использовать плиты пенополистирола, которые просто сажаются на специальный клей. Так уменьшается  и количество конденсата на стенах и днище автомобиля.

Внимание! Освещение смотровой ямы должно быть простым, безопасным и запитываться от источника с напряжением в 36 В.  Прокладка сети с напряжением в 220 В опасна для жизни автовладельца. Светильники должны иметь уровень защиты УР5 Х по ГОСТ 17677-82Е и ГОСТ 14254-80.

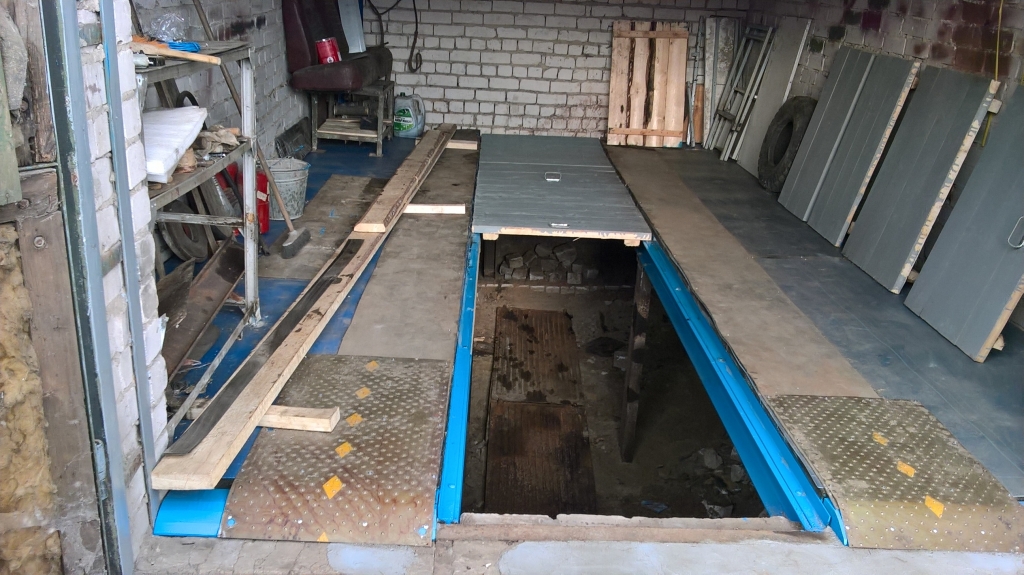

Край смотровой ямы стоит отделать железным или деревянным уголком небольших размеров. Это дополнительное ребро жесткости для постройки, и упор для колес машины, который не позволит ей при неосторожном движении провалиться.

Последним штрихом станет крышка для смотровой ямы, которую собирают из досок. Она защищает человека от падения в яму, а днище машины — от влаги, которая может конденсироваться даже при самой тщательной обработке стен и пола ямы. Часто крышку трудно поднимать, поэтому ниже приведено простое и оригинальное решение сооружения подходящей ручки.

Этапы строительства смотровой ямы с фото

Разметка размеров для произведения земельных работ.

Рытье котлована.

Укладка гидроизоляции.

,

Заливка пола бетоном.

Сооружение стен из кирпича.

Или заливка стен бетоном.

Чистовая отделка.

Нормативные документы по строительству смотровых ям

  • ТКП 45-3.02-241-2011 (02250) СТАНЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТРАНСПОРТНЫХ СРЕДСТВ;
  • ОНТП-01-91 "Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта";
  • ВСН 01-89 "Предприятия по обслуживанию автомобилей";
  • МГСН 5. 01-94 "Стоянки легковых автомобилей";
  • ГОСТ 12.1.005-88 "Общие санитарно-гигиенические требования к воздуху рабочей зоны".

Размеры смотровой яма в гараже | Самоделки на все случаи жизни

В статье пойдет речь о смотровой яме в гараже. Она дает дополнительные возможности при выполнении ремонта. С её помощью можно производить лёгкий и средний ремонт автомобиля, слив/замену масла.

Для автовладельца, обладающего навыками ремонта, оборудовать гараж смотровой ямой будет весьма удачным решением.

Чтобы построить её правильно, следует учитывать рекомендации по характеристикам конструкции. Рекомендации, в первую очередь, касаются размеров, гидроизоляции и материалов. Соблюдая нормы и правила, вы получите удобную и безопасную площадку для выполнения ремонта.

Что такое смотровая яма?

Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.

Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.

Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

Смотровая яма в гараже — фото:

Конструкция и постройка

Смотровую яму можно возводить на любом этапе строительства гаража. Но лучшим решением будет спланировать строительство «с нуля» и закладывать фундамент для гаража с ямой. Иначе придется приложить больше сил и потратить большее количество времени.

Если вы только приступаете к строительству гаража, то настоятельно рекомендуется для повышения гидроизоляции сразу же создавать дренажную систему. Трубы соединяются с коллектором. С помощью этого количество влажности и испарений удастся сильно снизить и минимизировать вред автомобилю.

Чтобы узнать, какие есть требования к смотровым ямам в гараже, давайте разберем наиболее важные вопросы.

Размер смотровой ямы в гараже

Размер конструкции напрямую зависит от размеров автомобиля и водителя. Для расчетов необходимо узнать точную длину и ширину машины. Помимо этого, следует учитывать рост автовладельца.

Длинна смотровой ямы должна быть приблизительно на метр больше длины вашей машины. Дополнительный метр нужны для создания лестницы, то есть входа/выхода.

Таким образом, размеры ямы в гараже для стандартного автомобиля:

  • длинна — 5 метров;
  • ширина — 80 сантиметров;
  • высота/глубина — 2 метра.

Схема смотровой ямы в гараже — ширина:

Гидроизоляция

В гараже смотровая яма нередко вызывает опасения у автовладельцев. Одним из них является влажность и ее потенциальный вред. В этом есть доля правды. Если яма под гаражом была плохо покрыта гидроизоляцией, влага может конденсироваться, образовывать испарения. В таком случае автомобиль подвергается опасности.

Постоянное нахождение над углублением, из которого поднимаются испарения, будет негативно влиять на металл. Процессы коррозии ускоряются, детали начинают ржаветь. Самым лучшим решением будет подобрать размеры гаража с ямой таким образом, чтобы было два места для вашей машины. Первое место — обычный грунт/пол гаража, второе — смотровая яма.

По необходимости автомобиль следует завозить на смотровую яму, производить ремонт. Остальное время машина стоит на грунте, и не может быть даже теоретически подвержена влиянию влажности. Но подобное не всегда удается осуществить. Гараж может быть попросту слишком мал для двух отдельных стоянок. В таком случае вопросом гидроизоляции придется заняться основательно.

Самое важное, что необходимо выяснить — на каком уровне залегают грунтовые воды. При высоких уровнях — 2.5 метра и меньше яму лучше не строить. Единственным возможным решением при таких уровнях грунтовых вод будет лежачая яма. Её глубина гораздо меньше, следовательно, влажность/испарения станут меньшей проблемой.

Помимо отделки специальными материалами для обеспечения гидроизоляции, следует дополнительно использовать щит, которым закрывают яму, чтобы влажность не распространялась по помещению, и тем самым не наносила вред автомобилю.

Еще одной полезной процедурой станет периодическое осушение гаража. Яму осушать лучше всего летом — для этого нужно ее открыть, если вы уехали на сутки или дольше.

Материалы и технология

Яму в гараже из кирпича и бетона, при желании можно отштукатурить или даже выложить плиткой. Перед этим стены покрывают глиной и застилают полиэтиленом. После покрытия монтируют опалубку, её толщина составляет 15 сантиметров.

Для гидроизоляции лучше брать качественный материал, так как конструкция подвергается постоянному воздействию влажности. Одним из стандартных решений является полимерная мембрана. Для однослойной мембраны толщина составляет 1.5-2 миллиметра, для двухслойной — около трёх миллиметров. Полимерные мембраны — это долговечный и стойкий материал, но достаточно дорогой.

Более дешевым вариантом является использование битумных материалов (рубероид, битумная смазка). Их срок службы не превышает двадцати лет, после этого гидроизоляция придет в негодность. Склеивать куски изоляции можно нагревом или же битумным растворителем.

Помимо гидроизоляции, можно использовать теплоизоляцию. Теплоизоляционный материал следует наклеивать на бетон/кирпич конструкции. Распространенным решением является пенополистирол.

При постройке необходимо позаботиться о страховой рейке. Страховая рейка блокирует попадание колес автомобиля в смотровую яму. Второй плюс — вода с колес собирается в углублении, и не попадает вниз. Выполнить рейку необходимо в виде буквы T, используя металл. Она должна быть выполнена прочно, выдерживать вес автомобиля.

Заключение

Как видите, смотровая яма избавит вас от лишних походов в сервисный центр. Главным условием является постройка с соблюдением норм и правил. Конструкцию можно возвести своими силами, даже если гараж уже построен. Особое внимание нужно уделять гидроизоляции и размерам.

Если грунтовые воды залегают слишком высоко (2.5 метра и выше), то строить яму не рекомендуется. Влажность будет слишком велика, и испарения, скорее всего, навредят автомобилю. Как обойтись без ямы в гараже? Возможным решением будет создание лежачей ямы. Тогда грунтовые воды не смогут вызывать коррозию металла.

Полезное видео

Смотрите видео о смотровой яме в гараже:

Смотровая яма в гараже своими руками: Размеры

Смотровая яма в гараже должна соответствовать размерам, подобранным под конкретный автомобиль и определенного человека. В целом, нет каких-то стандартных размеров при изготовлении ямы, есть только рекомендации, которые нужно учитывать чтобы конструкция вышла как можно более удобной и долговечной.

Размеры ямы

Первое, что нужно учитывать при создании смотровой ямы — это рост человека, который будет проводить в ней время за ремонтом автомобиля. Существует мнение, что глубину ямы нужно делать чуть больше, чем рост мастера, но это мнение ошибочно. Если яма будет в глубину больше, чем высота человека, находящегося в ней, то ему постоянно прийдется держать руки на весу высоко над головой, выполняя и без того тяжелую работу.

[attention type=yellow]Поэтому, оптимально изготавливать неглубокую яму. Расстояние от дна ямы до поверхности пола в гараже должно быть в среднем на 10 сантиметров меньше, чем рост человека, работающего в ней. Так, с учётом возвышения дна кузова автомобиля над полом на расстояние дорожного просвета, достигаются наиболее комфортные условия для выполнения продолжительного ремонта. [/attention]

Что касается ширины, то общепринятым минимумом в данном вопросе является показатель 0,7 метра. При проектировании пространства со стенами, размещенными ближе друг к другу, чем 70 см следует понимать, что об удобстве перемещения в такой узкой яме можно будет забыть.

В то же время, и 0,7 метра ширины не дают использовать смотровую яму с максимальной эффективностью. Для этого её ширину нужно рассчитывать в пределах от 85 см и до метра, в зависимости от расстояния постановки колёс в автомобиле. Тут принимается во внимание фактор нагрузки, создаваемой автомобилем на края ямы посредством колёс.

Если грунт под гаражом недостаточно твёрдый, то лучше не рисковать и разместить края ямы подальше от колёс. Либо следует планировать толщину и прочность стен такими, чтобы никакие нагрузки на конструкцию не были бы опасны.

Технология изготовления своими руками

Рассмотрим способ самостоятельного создания смотровой ямы на примере конструкции с показателями длины, ширины и высоты 4. 7х0.8х1.5 метра.

Первым делом был вырыт котлован на необходимую глубину, с учётом толщины бетонной стяжки, которая будет укладываться на дно ямы. Ширина стен также была рассчитана на заливку бетонных стен впоследствии.

Размеры смотровой ямы в гараже

Существует несколько нормативных документов, описывающих оснащение смотровых ям для обслуживания автомашин. В основном они касаются устройства схем вентиляции и освещения на крупных станциях техобслуживания. Вот они:

  • ГОСТ 12.1.005–88 «Общие санитарные и гигиенические требования к воздуху рабочей зоны»;
  • ВСН 01–89 «Предприятия по обслуживанию автомобилей»;
  • ОНТП-01-91 «Нормы технологического проектирования предприятий автотранспорта»;
  • МГСН 5.01–94 «Стоянки легковых автомобилей»;
  • ТКП 45–3.02–241–2011 «Станции техобслуживания транспортных средств».

Эти нормы и правила строения будут полезны тем, кто хочет зарегистрировать гараж с технической ямой для ведения авторемонтного бизнеса.

Остальным автовладельцам эти нормативы не так важны. ГОСТы размеры смотровых ям для легковых машин не регулируют. Длину, ширину и глубину ниш в частных постройках вы можете определять самостоятельно.

Длина ремонтной ниши должна быть равна самой машине плюс еще один метр, чтобы туда можно было спускаться, когда сверху стоит транспорт. Если площадь гаража позволяет, лучше оборудовать углубление с запасом, для вашего же собственного комфорта. При достаточной длине траншеи спуск вниз можно организовать по стационарной крепкой лестнице, а не по приставной. Яму можно сделать и Г-образной. Тогда в коротком отрезке будут располагаться ступеньки. Это усложнит процесс построения опалубки и на заливку уйдет больше бетона, но зато работать будет удобнее.

Причем расположение ниши может быть как вдоль, так и поперек хода. В последнем случае пригодятся мостки для переезда через траншею. Чтобы собрать их, а также настил, используйте доски толщиной не менее 40 мм.

Это «чистые» размеры смотровой ямы в гараже, то есть параметры уже готового сооружения. К ним еще надо добавить припуски для установки гидро- и теплоизоляции, глиняного замка и отделочного слоя. Чтобы не запутаться с этими прибавками, рекомендуем составить чертеж смотровой ямы в гараже.

По периметру на уровне пола в опалубку закладывается страховочная рейка. Ее можно сварить из металлического уголка 60 мм. Барьер не даст колесам провалиться в дыру и защитит углубление от воды на полу. Он же служит опорой для досок настила, закрывающего яму.

Примите во внимание, что грунт на стенках будет иметь определенный уклон, но размеры смотровой ямы нужно выдерживать так, чтобы работать было комфортно.

При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов. И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе.

Для доставки свежего воздуха в смотровую яму под землей прокладывают гибкую трубу. Ее конец должен выходить на поверхность на 20 см.

Смотровая яма в гараже своими руками: размеры, фото

Если вы хотите обустроить свой гараж таким образом, чтобы он обладал максимальной функциональностью, то его пространство необходимо дополнить смотровой ямой. При этом вы сможете не только хранить в нем свой автомобиль, но и складировать вещи, ремонтировать и осматривать машину.

Особенности смотровой ямы

Если будет обустраиваться смотровая яма в гараже своими руками, размеры нужно выбрать еще на первом этапе. Но важно подумать, так ли уж вам необходима такая составляющая. Еще два десятилетия назад наличие этого элемента в гараже не обсуждалось, однако с развитием СТО появилась категория автовладельцев, которые не видят смысла самостоятельно производить обслуживание машины. Смотровая яма в гараже своими руками из железа может быть обустроена. Но если вы не хотите тратить время и силы на самостоятельный технический осмотр, то она вам будет не нужна. Некоторые утверждают, что углубление в гараже может негативно повлиять на элементы машины, ведь со дна поднимаются испарения. Это верно только лишь в том случае, когда работы производятся не по технологии. Ведь важно утеплить яму, сделать ее удобной для собственного использования. Снабдив подпольное пространство герметичной крышкой, вы можете быть уверены в том, что даже плохо утепленная яма не будет источником испарений.

Когда нет возможности обустроить смотровую яму

Смотровая яма в гараже своими руками может быть обустроена не во всех случаях. Это будет зависеть от линий залегания подземных вод. Если их уровень выше 2 метров, то проведение подобных работ будет нецелесообразно, это обусловлено тем, что пространство будет наполняться водой. Но если есть необходимость, даже самые критические условия могут быть преодолены методом наличия хорошей дренажной системы, а также качественный гидроизоляции. Смотровая яма в гараже своими руками из бетона достаточно часто строится, ее тоже необходимо дополнить дренажом, но эта задача достаточно сложна, заниматься ею должны исключительно знающие люди на этапе возведения гаража. Если предстоит создавать данную систему на существующей застройке, это может сопровождаться приложением большого количества сил и средств. Помимо прочего, такие манипуляции не всегда оказываются эффективными.

Если залегание грунтовых вод под существующей постройкой указывает на то, что от ямы стоит отказаться, то к данной подсказке необходимо прислушаться. Альтернативным решением может выступить оборудование лежачей ямы, которая вполне может заменить полноценную в некоторых случаях. Если будет обустраиваться смотровая яма в гараже своими руками, то необходимо пригласить соответствующих специалистов, которые будут способны проанализировать уровень залегания подземных вод. Если вы решили потратить наименьшее количество денежных средств на проведение данных манипуляций, то осуществить проверку можно самостоятельно, однако это займет гораздо больше времени. Для этого следует выкопать котлован, однако сразу же бетонировать его не стоит. Нужно дождаться сезона паводка, подойдет и сильный дождь. После этого вы сможете оценить его последствия.

Габариты смотровой ямы

Если вам кажется, что смотровая яма – достаточно стандартная часть гаража, вы можете ошибаться. Такое устройство может обладать несколькими вариантами. Его можно совместить с погребом и подвалом, сделать узкое углубление, которое будет эксплуатироваться с помощью приставной лестницы, а также устроить лежачую яму, которая была упомянута выше. Габариты следует выбрать в зависимости от мастера, который наиболее часто будет пользоваться ямой. Важно учесть и размеры автомобиля, а также его предполагаемое размещение. Ширина не должна оказаться меньше 80 сантиметров, в качестве оптимального параметра можно выбрать 1 метр. В глубину яма должна иметь размеры от 1,8 до 2 метров. Этот параметр является самым важным, а зависеть он будет от роста человека. Наиболее подходящим вариантом считается глубина, которая больше роста мастера на 15 см. Наиболее часто в качестве длины использует размер пределах 2 метров. Если будет обустраиваться смотровая яма в гараже своими руками, то при планировании необходимо учесть, что упомянутые показатели приведены не для самого котлована. Выкапывать его необходимо с припусками в 50 см на ширину и длину. Что касается глубины, то увеличить ее нужно на 25 см. Если вы планируете теплоизолировать стены, то размеры котлована необходимо увеличить на ширину утеплителя, наиболее часто этот показатель равен 50 миллиметрам.

Обустройство пола

После того как котлован будет подготовлен с учетом выбранных размеров, можно заняться полом. Если грамотно подходить к проведению строительства, то вопросов с сыростью в процессе эксплуатации возникать не будет. Таким образом, необходимо учесть, что смотровая яма в гараже, своими руками обустроенная, должна быть снабжена вентиляцией. Для этого в полу оставляется отверстие, через которое под землю и на поверхность вводится гибкий шланг. Он представляет собой воздуховод, на который надевается крышка. Первоначально необходимо засыпать подготовку для бетона. Она будет представлена двумя слоями, первый из которых предполагает наличие гравия, тогда как второй – песка. Первый слой засыпается толщиной в 10 сантиметров, второй – в 5 сантиметров. Каждый из них должен быть полит водой и хорошо уплотнен. Поверхность пола следует обработать глиной и уложить слой гидроизоляции. Далее монтируется арматура и производится бетонирование. Как только слой раствора наберет свою прочность, следует положить еще один слой гидроизоляции, только после мастер может начинать финишную отделку.

Альтернативный вариант обустройства пола

Если вы не хотите чрезмерно утруждать себя, то можно пойти более легким путем, для этого дно смотровой ямы достаточно выложить кирпичом. Однако этот подход можно считать рациональным только лишь в том случае, если подземные воды располагаются на достаточной глубине. Это обусловлено тем, что хорошей гидроизоляции при этом добиться не удастся.

Выбор материалов для гидроизоляции

Если вами будет обустраиваться самодельная смотровая яма в гараже своими руками, размеры ее вы можете выбрать самостоятельно. Однако важно подумать и над гидроизоляцией. На рынке таких материалов представлено великое множество, но следует учесть, что выбранный вами должен обладать эффективностью. Это особенно важно по той причине, что яма будет подвергаться сильным нагрузкам в вопросе переизбытка влажности. Однако важно исключить вариант переплаты. Руководствуясь упомянутыми соображениями, из ряда имеющихся продаже материалов можно особенно выделить полимерные мембраны, которые представлены в однослойном варианте. Их толщина может варьироваться от 1,5 до 2 миллиметров. Что касается двухслойных мембран такого типа, то их толщина максимально может быть равна 3,1 миллиметра. Этот материал характеризуется стойкостью и долговечностью. Но он обладает наиболее внушительной ценой по сравнению с другими. Вернее, обойдется дорого установка, которая предполагает необходимость наличия специальных инструментов и определенных навыков.

Если есть желание сэкономить, то следует выбирать битумные материалы, к ним относятся рубероид и битумная смазка. Устанавливать их достаточно легко, однако не стоит рассчитывать на срок службы, который превышает 20 лет. Сооружаемая смотровая яма в гараже своими руками, размеры которой были упомянуты выше, может быть гидроизолирована битумными составляющими. Материал реализуется в рулонах, его вы сможете нарезать по необходимым габаритам, а после наклеить с обеспечением нахлеста в 15 см. Можно осуществить склеивание методом нагревания или с помощью битумного растворителя. Альтернативным решением двух вышеупомянутых способов считается гидроизолирующая смазка. Она изобретена сравнительно недавно и стоит недорого. Наносить ее достаточно просто. Поверхность должна быть влажной, тогда материал полностью пропитает бетон и защитит его от переизбытка влажности.

Утепление смотровой ямы

Смотровая яма в гараже своими руками (фото которой представлены в статье) утепляется достаточно редко. Специалисты утверждают, что неопытные мастера напрасно пренебрегают данной манипуляцией.

В особенности это касается тех гаражей, которые отапливаются. Если произвести теплоизоляцию, то вы минимизируете расходы на обогрев.

Утеплитель необходимо наклеивать на кирпич или бетон, после стены и пол могут быть подвергнуты декоративной отделке. Если при проведении гидроизоляционных работ вы можете сомневаться в выборе определенного материала, то в роли утеплителя специалисты советуют использовать пенополистирол. Однако важно учесть маркировку. Таким образом, для пола отлично подойдет ПСБ-С-35, тогда как для стен может быть использован ПСБ-С-25.

Строительство стен

Если обустраивается смотровая яма в гараже самодельная, то для ее стен можно выбрать одно из двух наиболее распространенных решений. Одно из них предполагает использование бетона, тогда как другое – применение кирпича. Если есть желание, то оба варианта могут быть оштукатурены или обложены плиткой, а также стекловолокном. Подготовка перед использованием бетона или кирпича выглядит одинаково. Поверхность стен покрывается слоем глины, на которую застилается плотный полиэтилен. На следующем этапе производится монтаж опалубки, толщина при этом должна быть равна пятнадцати сантиметрам.

Рекомендации специалиста по возведению стен своими руками

Когда выполняется самодельная смотровая яма в гараже своими руками, возведение стен должно сопровождаться выполнением двух условий. Одно из них предусматривает необходимость наличия страховочной рейки. В качестве ее задачи выступает предотвращение попадания колеса машины в яму. Помимо прочего, она препятствует попаданию воды с колес непосредственно в яму. Ее следует выполнить в виде планки, которая напоминает по форме буквы Т. В ее основе содержится металл, а укрепить элемент необходимо к опалубке, расположив его вровень с поверхностью пола. Эта планка будет выступать в качестве опоры для крышки. Среди дополнительных составляющих – ниши и выступы в стене, они станут полками для различных инструментов и нужных вещей. Мастер сможет оценить удобство таких выступов при первом же использование ямы по назначению.

Освещение

Если будет выстраиваться смотровая яма в гараже своими руками, освещение ей просто необходимо. Некоторые мастера выступают против наличия осветительных приборов внутри. Ряд автолюбителей использует переносные лампы, которые обладают мощным аккумулятором. Однако если учесть уровень комфортности, то о наличие внутреннего освещения стоит задуматься. Если есть желание обустроить все по правилам, то стоит руководствоваться СНиПом, которые указывают на то, что напряжение в розетке внутри ямы не должно превышать 36 В. Для такого напряжения можно найти специальные лампы. Использовать стандартные 220 вольт внутри категорически запрещено, так как они могут стать угрозой для жизни.

Крышка ямы

Когда обустраивается смотровая яма в гараже своими руками, из досок можно создать надежную крышку. Для этого следует использовать древесину, толщина которой равна 50 мм. Однако будет достаточно толщины в 35 миллиметров. Обусловлено это тем, что доски не будут испытывать постоянной нагрузки. Крышка может выполняться из разных материалов, это будет зависеть от того, из чего формировалась окантовка ямы. Если это стальной уголок, то крышку можно выполнить из нескольких щитов. В их нижней части можно зафиксировать маленькие ролики. Щиты могут быть сформированы из деревянных планок, ширина которых варьируется от 30 до 35 миллиметров. Когда выполняется смотровая яма в гараже своими руками из кирпича, то крышку можно сформировать по принципу роллет. Для этого следует использовать доски, толщина которых равна 40 миллиметрам, тогда как длина будет соответствовать ширине ямы. На каждой доске с двух концов нужно сделать пазы, в которые продевается стальной трос. Между ним и планкой следует установить пружины, которые будут обеспечивать мобильность. Трос фиксируется на последней доске, тогда как с противоположного конца устанавливается ручка. Необходимо будет только лишь немного потянуть за неё, что позволит открыть яму настолько, насколько это необходимо для проведения определенного рода работ. Вообще же для изготовления любой части ямы и ее составляющих можно использовать почти все материалы.

Смотровая яма в гараже своими руками: как это делается правильно? 78 фото обустройства ямы

Обустройство своими руками смотровой ямы в гараже поможет ускорить и удешевить авторемонт, ее наличие позволит проводить регулярный самостоятельный технический осмотр. Правильное обустройство смотровой ямы дает целый перечень плюсов, а ваша главная задача при ее возведении – соблюсти все тонкости технологии.

О том, как сделать смотровую яму самостоятельно пойдет речь ниже.

Расчет размера смотровой ямы

Размер смотровой ямы напрямую зависит от числа людей, которых планируется одновременно там размещать, а также от габаритов вашей автомашины и размеров гаража.

Планируя размеры смотровой ямы необходимо учитывать еще и особенности самой постройки, способные оказать влияние на ее размеры.

Начальный этап

После того, как котлован под смотровую яму вырыт, можно перейти к сооружению пола. Для начала вам необходимо будет оборудовать вентиляцию смотровой ямы, как это показано на фото.

Перед обустройством пола позаботьтесь об отверстии, через которое будет проходить шланг воздуховода. Шланг закрывается при помощи крышки и вводится примерно на 20 см.

Затем необходимо подготовить двухслойную бетонную подушку. Первым слоем толщиной в 10 см насыпается гравий, вторым, толщиной в 6 см – песок, такая система дренажа обеспечит отведение влаги. Каждый слой выравнивается и трамбуется, яму смазывают глиной.

Далее необходимо уложить арматуру и залить поверхность бетоном. После того, как бетон высохнет, укладывается еще один гидроизоляционный слой, далее проводится окончательная отделка и обработка ямы материалами для теплоизоляции.

Гидроизоляция и утепление

Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:

  • однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
  • материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
  • гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.

Размеры смотровой ямы по ГОСТ

Транспортное средство требует регулярного обслуживания и в некоторых случаях ремонта. Устройство автомобиля таково, что проводить подобный сервис без наличия смотровой ямы просто невозможно. Она обязательно есть в гаражах предприятий с собственным автопарком, на станциях технического обслуживания. Некоторые частные автовладельцы, предпочитающие делать ремонт своими руками, обустраивают такую и для собственных нужд.
Благодаря наличию смотровой ямы, можно без каких-либо проблем проводить ремонт следующих узлов транспортного средства:

  • поддон картера;
  • глушитель;
  • выхлопная труба;
  • днище;
  • коробка передач;
  • ходовая часть.

Если она отсутствует в гараже, мастер просто не сможет осуществить не только обслуживание, но и полноценный осмотр важных частей автомобиля. Недостаточно просто сделать смотровую яму. Она должна соответствовать определенным стандартам. Иначе осуществлять какие-либо манипуляции не получится.

Что собой представляет смотровая яма?

Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.
Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности. В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Что учитывается при оборудовании смотровой ямы?

Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.
Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.

Размеры конструкции

Габариты сооружения рассчитывают по следующим параметрам:

  1. Длину выбирают такой, чтобы можно было спокойно спускаться вниз и осматривать все днище. Иными словами, должен оставаться «зазор» для беспрепятственного поднятия/спуска в углубление даже тогда, когда сверху стоит машина. Чтобы добиться этого, яму делают длиннее автомобиля как минимум на один метр.
  2. Глубину конструкции делают на 10 сантиметров больше человеческого роста. Здесь учитывают либо средний, либо индивидуальный показатель. Все зависит от того, где обустраивают смотровую яму. Она должна быть такой, чтобы не приходилось пригибаться или, наоборот, тянуться вверх.
  3. Ширину рассчитывают по параметрам транспортного средства — размер колесной пары. Его замеряют или делают приближенным к классу и типу машин, которые планируется осматривать/ремонтировать. Это обусловлено тем, что в будущем автомобиль может меняться. Кроме того, на сервисных станциях обслуживают десятки различных марок машин.

Данные параметры напрямую зависят от целей использования смотровой ямы и того, какие машины планируется обслуживать — легковые и/или грузовые.

Глубина, длина и ширина для станции технического обслуживания

Смотровая яма в частном гараже может иметь размеры под индивидуальные нужды автовладельца. На СТО подобное просто не позволит выполнять поставленные перед предприятием, работающим на коммерческой основе, цели. Чтобы обслуживать и ремонтировать различные марки автомобилей, на станциях оборудуют универсальный смотровые ямы, оптимальные размеры которых следующие;

  • 100 см в ширину;
  • 550 см в длину;
  • 180 см в высоту.

Показатели глубины на СТО считаются не до уровня поверхности пола. Высота определяется до колес автомобиля, когда он находится на смотровой яме. Это обязательно учитывается при обустройстве углубления. Такая особенность обусловлена тем, что рабочая поверхность на станциях технического обслуживания не всегда находится на одной плоскости с основанием.

Габариты при обслуживании грузовых автомобилей

Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.
Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.

Смотровая яма для частного гаража

Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.

Размеры ямы для гаража | Авто Брянск

В статье пойдет речь о смотровой яме в гараже. Она дает дополнительные возможности при выполнении ремонта. С её помощью можно производить лёгкий и средний ремонт автомобиля, слив/замену масла.

Для автовладельца, обладающего навыками ремонта, оборудовать гараж смотровой ямой будет весьма удачным решением.

Чтобы построить её правильно, следует учитывать рекомендации по характеристикам конструкции. Рекомендации, в первую очередь, касаются размеров, гидроизоляции и материалов. Соблюдая нормы и правила, вы получите удобную и безопасную площадку для выполнения ремонта.

Что такое смотровая яма?

Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.

Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.

Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

Смотровая яма в гараже — фото:

Конструкция и постройка

Смотровую яму можно возводить на любом этапе строительства гаража. Но лучшим решением будет спланировать строительство «с нуля» и закладывать фундамент для гаража с ямой. Иначе придется приложить больше сил и потратить большее количество времени.

Если вы только приступаете к строительству гаража, то настоятельно рекомендуется для повышения гидроизоляции сразу же создавать дренажную систему. Трубы соединяются с коллектором. С помощью этого количество влажности и испарений удастся сильно снизить и минимизировать вред автомобилю.

Чтобы узнать, какие есть требования к смотровым ямам в гараже, давайте разберем наиболее важные вопросы.

Размер смотровой ямы в гараже

Размер конструкции напрямую зависит от размеров автомобиля и водителя. Для расчетов необходимо узнать точную длину и ширину машины. Помимо этого, следует учитывать рост автовладельца.

Оптимальный размер смотровой ямы в гараже для легкового автомобиля должен быть следующий: ширина около 80 сантиметров, глубина смотровой ямы в гараже должна быть на 10-20 сантиметров больше роста автовладельца. Это делается, чтобы обеспечить удобство при проведении ремонта — не приходилось сгибаться, без труда получалось дотягиваться до нужных частей автомобиля.

Длинна смотровой ямы должна быть приблизительно на метр больше длины вашей машины. Дополнительный метр нужны для создания лестницы, то есть входа/выхода.

Таким образом, размеры ямы в гараже для стандартного автомобиля:

  • длинна — 5 метров;
  • ширина — 80 сантиметров;
  • высота/глубина — 2 метра.

Схема смотровой ямы в гараже — ширина:

Гидроизоляция

В гараже смотровая яма нередко вызывает опасения у автовладельцев. Одним из них является влажность и ее потенциальный вред. В этом есть доля правды. Если яма под гаражом была плохо покрыта гидроизоляцией, влага может конденсироваться, образовывать испарения. В таком случае автомобиль подвергается опасности.

Постоянное нахождение над углублением, из которого поднимаются испарения, будет негативно влиять на металл. Процессы коррозии ускоряются, детали начинают ржаветь. Самым лучшим решением будет подобрать размеры гаража с ямой таким образом, чтобы было два места для вашей машины. Первое место — обычный грунт/пол гаража, второе — смотровая яма.

По необходимости автомобиль следует завозить на смотровую яму, производить ремонт. Остальное время машина стоит на грунте, и не может быть даже теоретически подвержена влиянию влажности. Но подобное не всегда удается осуществить. Гараж может быть попросту слишком мал для двух отдельных стоянок. В таком случае вопросом гидроизоляции придется заняться основательно.

Самое важное, что необходимо выяснить — на каком уровне залегают грунтовые воды. При высоких уровнях — 2.5 метра и меньше яму лучше не строить. Единственным возможным решением при таких уровнях грунтовых вод будет лежачая яма. Её глубина гораздо меньше, следовательно, влажность/испарения станут меньшей проблемой.

Помимо отделки специальными материалами для обеспечения гидроизоляции, следует дополнительно использовать щит, которым закрывают яму, чтобы влажность не распространялась по помещению, и тем самым не наносила вред автомобилю.

Щит из дерева должен быть толщиной 30-50 миллиметров. Относительная тонкость объясняется тем, что щит не нагружается массой автомобиля. Его основная функция — защита помещения от влажности.

Еще одной полезной процедурой станет периодическое осушение гаража. Яму осушать лучше всего летом — для этого нужно ее открыть, если вы уехали на сутки или дольше.

Материалы и технология

Яму в гараже из кирпича и бетона, при желании можно отштукатурить или даже выложить плиткой. Перед этим стены покрывают глиной и застилают полиэтиленом. После покрытия монтируют опалубку, её толщина составляет 15 сантиметров.

Для гидроизоляции лучше брать качественный материал, так как конструкция подвергается постоянному воздействию влажности. Одним из стандартных решений является полимерная мембрана. Для однослойной мембраны толщина составляет 1.5-2 миллиметра, для двухслойной — около трёх миллиметров. Полимерные мембраны — это долговечный и стойкий материал, но достаточно дорогой.

Более дешевым вариантом является использование битумных материалов (рубероид, битумная смазка). Их срок службы не превышает двадцати лет, после этого гидроизоляция придет в негодность. Склеивать куски изоляции можно нагревом или же битумным растворителем.

Помимо гидроизоляции, можно использовать теплоизоляцию. Теплоизоляционный материал следует наклеивать на бетон/кирпич конструкции. Распространенным решением является пенополистирол.

При постройке необходимо позаботиться о страховой рейке. Страховая рейка блокирует попадание колес автомобиля в смотровую яму. Второй плюс — вода с колес собирается в углублении, и не попадает вниз. Выполнить рейку необходимо в виде буквы T, используя металл. Она должна быть выполнена прочно, выдерживать вес автомобиля.

Заключение

Как видите, смотровая яма избавит вас от лишних походов в сервисный центр. Главным условием является постройка с соблюдением норм и правил. Конструкцию можно возвести своими силами, даже если гараж уже построен. Особое внимание нужно уделять гидроизоляции и размерам.

Если грунтовые воды залегают слишком высоко (2.5 метра и выше), то строить яму не рекомендуется. Влажность будет слишком велика, и испарения, скорее всего, навредят автомобилю. Как обойтись без ямы в гараже? Возможным решением будет создание лежачей ямы. Тогда грунтовые воды не смогут вызывать коррозию металла.

Полезное видео

Смотрите видео о смотровой яме в гараже:

Удобное техобслуживание и мелкий ремонт авто, который можно проводить самостоятельно, можно обеспечить благодаря смотровой яме. В противном случае придется ложиться на спину под машину, что совсем не гарантирует комфорт при обслуживании. Разберемся, как сделать смотровую яму в гараже.

Размеры и глубина смотровых ям могут быть разными. При сооружении такой ямы самостоятельно, нужно исходить из габаритов автомобиля и своего роста. При этом, в смотровой яме должно быть удобно – чтобы было, где развернуться. Но шире расстояния между колесами яма быть не должна.

Обычно яму делают шириной больше восьмидесяти сантиметров. Длину ямы определяют по длине авто, к которой прибавляют 1 м. Такой подход обеспечит удобство при работе. Глубину рассчитывают исходя из собственного роста, прибавляя при этом порядка десяти-пятнадцати сантиметров. Если планируется провести под машиной много времени, помочь может небольшая табуретка или деревянный трап.

Всё описанное не является обязательным, сооружая смотровую яму в гараже своими руками, нужно стараться сделать её подходящей именно для себя.

К вопросу о расположении ямы. Как правило, удобнее сделать яму возле стены, чтобы в гараже можно было установить оборудование, шкафы и т.п., где будут размещаться запчасти.

Материал

Рассмотрим, как правильно и из каких материалов сделать стены смотровой ямы. Стены ямы обычно делают из кирпича, строительных блоков или используют монолитный бетон.

При выборе первого варианта предпочтительнее керамика, как наиболее влагостойкий материал. Стоит помнить о толщине кирпича при определении размеров ямы – после выкладывания стен кирпичом или блоками объём ямы уменьшится.

Выбор материала для стен ямы зависит от грунта. Если он является сухим и плотным – смело выбирайте кирпич. В противном случае необходимо использовать армированный бетон.

Бетонные блоки отличаются стойкостью к влаге. При использовании других блоков потребуется гидроизолирующий материал. Блоки из бетона могут без негативных последствий взаимодействовать с влагой, отличаются прочностью и не будут пучится зимой.

Если смотровая яма заливается бетоном, слой такой заливки должен быть, как минимум пятнадцать сантиметров. Также потребуется армирование бетона проволочной сеткой 0,5 см толщины. Вместо сетки возможно установление каркаса. Для него можно использовать арматуру.

Защищаем от воды

Чтобы надежно защитить яму, нужно провести гидроизоляцию снаружи. Такую гидроизоляцию нужно проводить только в процессе сооружения самой ямы. Для рассматриваемой защиты используют пленку либо мембрану из бутилкаучука или аналогичных материалов. Такую защиту нужно выстилать в несколько слоев, герметично закрепляя стыки. При этом плёнка или мембрана должны хорошо прилегать к стенам.

Для полной защиты от воды яму нужно гидроизолировать изнутри. Для этого стены пропитывают специальной обмазкой. В качестве последней нередко используют специальный состав для бассейна либо грунтовку.

Также от влаги может защитить кессон из металлического листового материала. Конструкция представлена коробом, обработанным специальным составом против коррозии. Увидеть кессон наглядно можно, изучив фото смотровой ямы в гараже с кессоном.

Вентиляция

Естественная вентиляция является неотъемлемым элементом смотровой ямы. Сделать её нужно в процессе сооружения ямы. Вентиляцию в смотровой яме также можно сделать своими руками. Для этого, при работе над полом ямы, в нём делают специальное отверстие для отвода воздуха через шланг. После установки шланга его накрывают крышкой.

Дополнительно

При желании к смотровой яме можно подвести электричество, чтобы был свет. При этом не стоит забывать о безопасности и влагоустойчивости.

Также, в тех же целях, не стоит устанавливать розетки с напряжением более 35 Вольт. Лампы в 220 Вольт использовать нельзя.

Дополнительным элементом будет крыша, которая, как правило, является деревянной. Крыша должна быть надёжной, но, при этом, не слишком тяжёлой. Золотой серединой станет толщина в три см, которая обеспечит надёжность и не вызовет проблем при открывании.

Любовь к автомобилям у мужчин в крови. Каким бы ни было его материальное положение, заглянуть вечерком под капот дело чести. Замену масла, свечей и прочий мелкий ремонт можно выполнить самостоятельно, не обращаясь за помощью в сервисный центр. Для решения более серьёзных проблем нужна смотровая яма. Построить её не составит труда, важно лишь правильно организовать процесс и рассчитать размеры.

Неприятный момент, который можно предотвратить

Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.

Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать дренажную систему, которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.

Как рассчитать размер смотровой ямы в гараже

Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища. Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину. Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

Строительство смотровой ямы

Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.

Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.

После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.

По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.

Инспекционная яма, строение

Смотровая яма, строение

Смотровая яма, строение ,

Это была одна из тех вакансий, которые вы тогда считали хорошей идеей, когда-то строительство началось, и все пошло не так, как планировалось, я бы хотел, чтобы я никогда не начинал это и единственный выход был потратить свой выход!

Апрель 2011 года был первым днем, план состоял в том, чтобы заглубить яму для техосмотра автомобилей в привод, чтобы, когда он не использовался, он был полностью закрыт и поэтому яма должна была быть достаточно узкой, чтобы вместить маленькую машину, которую мы был (Fiat Punto), но достаточно крепкий, так что когда наш 3.5т дом на колесах был над этим стены не рухнули вместе со мной, к тому же это должна была быть правильная высота что я могу комфортно работать под автомобилем или фургоном и нужной длины, чтобы я может добраться как минимум до половины нижней части фургона, не выпирая через тротуар (тротуар для посетителей из США).

Первым этапом было подтверждение того, что разрешение на строительство не подавалось, что было во-вторых, не было никаких скрытых служб, которые могли бы остановить я поднял люки, чтобы проверить направление труб, и написал в газ, электричество, телефон, водоснабжение и все вернулось нормально, единственное, что мне пришлось отодвинуть, - это бронепровод, идущий к наружному освещению, что было легко, поскольку я его установил.

После того, как были определены размеры, я начал исследовать арматуру. стальные стержни и требуемый тип бетона, на основе этого я нарисовал план арматуры что дало мне необходимое количество стали и бетона.

Я исследовал, используя конструкцию с резервуаром, просто выкапывая яму и погружаясь в него, меня беспокоил высокий уровень грунтовых вод, который у нас здесь, и если вы погуглите "гидростатическое давление". Это примеры того, как бассейны имеют просто был вытолкнут из-под земли, не очень хороший взгляд!

Я решил использовать 18-миллиметровую фанеру, чтобы придать форму «ставни», хотя дерево было бы потрачено впустую, в конечном итоге это все равно было дешевле, чем нанимать на заказ сталь панели от местного поставщика.

На следующей серии изображений показана конструкция с разметки. ямы до готовой ямы, я упомянул в начале о вещах, не как и ожидалось, я сделал ошибочное предположение, что после того, как яма была вырыта, Я мог бы уйти, не подпирая бока (я знаю, что это было глупо!), В любом случае к счастью, тогда я не был в яме, но стороны обвалились, теперь представленная проблема заключалась в том, что это стоило исправить.

Стоимость возросла, так как мне бы понадобился JCB, а не мини-экскаватор, чтобы черпать из-за того, что теперь требуется увеличенный вылет стрелы, мне также понадобятся два более 12 м2 пропускается по цене 110 фунтов стерлингов.00 каждый, не говоря уже о дополнительной засыпке хорошо те стороны, с которых соскользнула глина, в целом мигающий кошмар, Итак, заполняю ли я лот и сокращаю убытки, трачу ли из него руду, ну и остальное это история, и год спустя кредитная карта была окончательно погашена :-).

Все шло отлично до этого момента ... потом ........

Борта котлована обвалились на следующий день после того, как я их выкопал поддержите их, земля - ​​тяжелая глина, которая соскользнула, оставив выступ, это нависали земля и сено, так как земля, на которой был построен дом, когда-то была поле фермеров.

Итак, изменив план, я решил построить сталелитейный завод. за пределами ямы и окружить ее опалубкой, а экскаватор должен поднять в яму ......

Удаление формы ........

Застрять и прикрыть, никогда не узнаешь.

Верх

Инспекционные ямы класса 4 и 7

Мы производим смотровые ямы класса 4 и 7 в соответствии с высшими возможными стандартами и имеем сертификат CE согласно En 1090-2 Exc 2.

Наши специалисты по контролю качества и квалифицированная рабочая сила произвели более 150 смотровых и рабочих ям за последние пятнадцать лет.

Концепция заключается в производстве водонепроницаемой смотровой ямы с интегрированными услугами и оборудованием, чтобы сделать рабочую среду техников более эффективной и удобной для работы.

Ямы доставляются с нашего завода в Херефорде грузовиками с HIAB или забираются заказчиком для разгрузки на месте непосредственно в предварительно вынутую площадку.Установка с этого момента может занять всего 3 дня, а предварительно установленное воздушное и электрическое оборудование может означать, что его можно просто подключить к услугам на месте.

Установка

может быть выполнена компетентным инженером-строителем или строителем, так как полные чертежи земляных работ и пошаговые инструкции по установке прилагаются ко всем смотровым ямам. При необходимости всегда доступна помощь по телефону. Для получения полной стоимости установки, пожалуйста, обращайтесь.

Установка Honda Uk 2015.

Технические характеристики

Class 4 : длина 6 метров. Рабочая длина 4 метра. Внутренняя глубина 1650 мм. Ширина внутри 900 мм или 1 м.

Class 7 : длина 7,5 метров. Рабочая длина 6 метров. Внутренняя глубина 1650 мм. Ширина внутри 900 мм или 1 м.

Боковой туннель метро и опциональный тестер тормозов с раздельной платформой.

Все смотровые колодцы Tecnik производятся в соответствии с BS EN 1090-2: 2008 + A1: 2011 Exc 2.на которую аккредитовано ООО «Текник Инжиниринг».

Мы проводим ежегодно проверяемую процедуру «Заводского производственного контроля» ( FPC .). Это гарантирует, что все материалы сертифицированы по классу S275 или S355. Оборудование мастерской откалибровано. Все сварщики закодированы. Структурные расчеты поставляются для всех производимых нами конструкций, и на каждую смотровую яму выдается Декларация производительности ( DOP .). Это стало обязательной обязанностью в 2013 году, поскольку смотровые ямы классифицируются как несущие конструкции.В рамках «Положения о строительной продукции». ( CPR .) Таким образом, каждая яма имеет маркировку CE .

Боковые стенки прессованы из листовой стали марки С275 толщиной 5 мм. Полностью сварен швом. Эта дополнительная толщина стали выдерживает гидравлическое давление бетона во время установки. Углубления, которые также проходят по всей длине ямы, вмещают фонари, розетки на 110 В и воздуховоды, сохраняя рабочую зону открытой и облегчая рассеивание света на днище автомобиля, а также в рабочую зону.В основании каждой ямы установлены двойные боковые поручни, позволяющие использовать выдвижную приподнятую платформу, чтобы при необходимости получить дополнительную высоту для оператора.

Полы, спрессованные на глубину от 6 мм у основания дюбар, со стальным желобом и угловыми распорками под полом, готовые для крепления к бетонному основанию с шагом менее 1 м между центрами. Все полностью сварено швом. Это обеспечивает легкость укладки и выравнивания на месте при прикручивании болтов к предварительно установленному бетонному основанию. Существенные подкосы предотвращают подъем пола под давлением, создаваемым во время бетонирования.

Каналы домкрата полной длины 150 × 75 PFC. (канал.) Они установлены с допуском + 2-2 мм. Это позволяет в яме формировать точный уровень бетона последнего этажа, более чем достаточно точный для целей испытательной станции VOSA. Это также позволяет роликовому домкрату беспрепятственно перемещаться по яме.

Цельные стальные лестницы и лестницы, соответствующие строительным нормам K1.

Встроенный стальной поддон с соответствующей крышкой в ​​полу. Дно ямы изготовлено с небольшим уклоном от обоих концов, ведущих к отстойнику, что позволяет безопасно удалять любые пролитые жидкости с одной области.

Ямы тщательно очищаются и обезжириваются перед нанесением двух внешних слоев грунтовки на основе фосфата цинка. Стены и опорная балка изнутри загрунтованы белой цинк-фосфатной грунтовкой с последующим верхним слоем блестящей белой эмали. Пол дважды покрыт черной цинк-фосфатной грунтовкой.

Для смотровых ям класса 4/7 мы можем предварительно установить лотки и кассеты для литья, чтобы в них можно было разместить детекторы люфта и радиальные пластины большинства производителей, что избавляет инженеров-строителей от неудобств и ответственности, связанных с опалубкой или установкой лотков для оборудования в правильных местах для установки.
Если ваш гараж кажется слишком маленьким или неудобным по форме для тестовой полосы, мы можем интегрировать туннель метро или тестер тормозов с раздельной платформой, чтобы сжать тестовую зону до минимума. Это означает, что вы можете заказать яму Tecnik, готовую для вашей конкретной схемы расположения испытательной станции.
Полные чертежи земляных работ и инструкции по установке прилагаются ко всем смотровым ямам и, при необходимости, по телефону. Наши смотровые ямы обычно состоят из стали на 20% толще, чем у наших конкурентов.

Пожалуйста, позвоните или напишите Нику Джексу за советом и ценами.

Чтобы просмотреть полный список доступных аксессуаров, щелкните на странице аксессуаров.

Инспекционные помещения и оборудование - Автомобильный портал NZTA


Проверяющие организации должны:

  • иметь помещения и оборудование, которые соответствуют всем применимым требованиям, изложенным в этом разделе
  • продолжать соответствовать всем применимым требованиям, изложенным в этом разделе
  • поддерживать свои помещения и оборудование в хорошем состоянии. постоянно ремонтировать
  • иметь оборудование для проверки характеристик тормозов, калиброванное не реже одного раза в 12 месяцев или чаще, если этого требует производитель оборудования для проверки характеристик тормозов.
1 Технические характеристики помещения
Технические характеристики минимального доступа, выезда и поворота

Спецификация

Класс транспортного средства

LA, LB, LC, LD140006

3

3 , MA, MB, MC, MD1, MD2, NA

MD3, MD4, ME, NB, NC, TC, TD

Минимальная ширина доступа и выхода

2.4 м

2,8 м

3,0 м

Минимальная высота входа и выхода

2,0 м

3,0 м

4,5 м подход к роликовой тормозной машине (измеряется от центра роликов)

2,0 м

5,0 м

19 м

Минимальный уровень выхода из роликовой тормозной машины (измеряется от центра ролики)

2.0 м

5,0 м (Примечание 1)

19 м

Минимальный радиус поворота

5,0 м

8,0 м

Диаметр маркированного круга поворота

НЕТ

НЕТ

25 м (Примечание 3)

1.1 Характеристики зоны осмотра
Минимальные размеры
903

Спецификация

Класс автомобиля

LA, LB, LC, LD MB

9014 LE, MA5 9000 MD1, MD2, NA

MD3, MD4, ME, NB, NC, TC, TD

Ширина зоны контроля

2.4 м

4,0 м

5,0 м - см. (C) ниже

Высота зоны контроля

2,5 м

3,0 м

43

Длина зоны проверки

3,0 м

6,0 м

23,0 м - см. (G) на обороте

Другие требования и соображения:

a) внутри здания с крышей, стенками и дверьми из прочных строительных материалов.

b) В зоне проверки не должно быть никаких повреждений конструкций и оборудования, кроме подъемника транспортного средства и роликовой тормозной машины.

c) Ширина инспекционной зоны для транспортных средств классов MD3, MD4, ME, NB, NC, TC и TD может перекрывать любую прилегающую инспекционную зону для транспортных средств того же класса до 1 м по длине.

d) Пол зоны осмотра должен быть гладким из бетона или гудрона.

д) Земля должна быть ровной и ровной. То есть все автопоезда должны оставаться в неподвижном состоянии со всеми отпущенными тормозами.

f) В зоне проверки должно быть достаточно подходящего освещения.

g) Минимальная длина зоны проверки для автомобилей классов MD3, MD4, ME, NB, NC, TC, TD может быть уменьшена до 16 м для проезжих помещений.

1.2 Минимальные характеристики зоны осмотра днища
903 LE, MA, MB, MC, MD1, MD2, NA

/ A

Доступные опции


По крайней мере, одно из следующих в зависимости от обстоятельств

Класс автомобиля

LA, LB, LC, LD

MD3, MD4, ME, NB, NC, TC, TD

Домкрат тележки и осевые опоры

Только WoF

НЕТ

Подъемник автомобильный

НЕТ

НЕТ

Смотровая яма

0.8 - 1,0 м

0,8 - 1,0 м

Глубина

Н / Д

1,3 м

1,3 м

4 м

Боковой вход: 10 м
Конечный вход: 15 м

Другие требования и соображения:

a) Центр осмотра днища должен быть расположен и выровнен по центру в пределах зоны осмотра.

b) Длина котлована измеряется у основания котлована и не включает ступенек, которые могут быть расположены на концах.

c) Для проверки днища должно быть предусмотрено достаточное и подходящее освещение. Обратитесь к разделам 7.2.2 и 7.2.5 для получения более подробной информации.

1.3 Оборудование
905

0 9014 909

Калиброванное измерительное устройство тормозного барабана

9133 или аналогичный прочный материал) для рулевого управления и подвески

50000

Таксометры

9013 4

Секундомер

Оборудование Класс автомобиля
LA, LB LC, LD LE, MA, MB, MC, MD1, MD2, NA MD3, MD4, ME, NB , NC, TC, TD
Лампы
  • Градуированное световое табло (только для мопедов и мотоциклов) или
  • Устройство регулировки луча для оптических фар коммерческого качества

43
Калиброванное электронное устройство для измерения пропускания света (это должен быть люксметр; образец оттенка NZTA неприемлем для проверки начального уровня)
Тормоза
Доступ к тест-полоске уровня (только для мотоциклов)

Утвержденная тормозная машина

Откалиброванное оборудование для измерения биения диска

Калиброванное измерительное устройство тормозного диска

Манометр (минимум 1000 кПа)

Фитинги, прикрепляемые к воздуховоду g

Секундомер

4m

3

3

45 Прямой край и ремень безопасности 9 н / д
н / д

Духовой уровень

н / д н / д

Отвес

н / д н / д

Калиброванный динамометрический ключ (см. Справочный материал 74)

н / д н / д
Ходовая часть

a) Двухстоечный автомобильный подъемник (достаточной грузоподъемности)

н / д н / д любой из
a или b
в
б) Таль автомобильная четырехстоечная со встроенным домкратом (достаточной грузоподъемности)

c) Смотровая яма и домкрат тележки промышленного качества

Ручной инспекционный фонарь промышленного качества (минимум 750 люкс)

Рычаг (сталь или аналогичный прочный материал) для поворотных столов с шариковой дорожкой

Градиентный измеритель глубины протектора шины

Габаритные размеры автомобиля

3 м рулетка

5

Буксировочные соединения

40 мм датчик износа пальца буксировочного пальца

40-миллиметровый индикатор износа буксирных проушин

50-миллиметровый индикатор износа буксирных проушин

Тестовая полоска или калиброванная подвижная дорога

Комплект уплотнений счетчика

49
VIN

Машина для тиснения VIN

Буквенные и цифровые марки

Оборудование для травления стекла

н / д н / д

Пистолет для заклепок

Инструмент для анализа выбросов выхлопных газов, как предписано во Введении 8 (1.6) ниже

н / д н / д

Освещение

Правая сторона (по центру автомобиля)

500 люкс

42 50013 люкс

Левая сторона (по центру автомобиля)

500 люкс

500 люкс

500 люкс

Передняя часть (по центру автомобиля)

500 люкс

500 люкс

500 люкс

Задняя часть (по центру автомобиля)

500 люкс

500 люкс

43 500 люкс

42 5009 Нижняя часть кузова

400 люкс

400 люкс

400 люкс

Освещение во время осмотра, днища, салона, двигателя и багажника

42 7502 7509
42 7509

750 люкс

Все измерительное оборудование, используемое в процессе входного контроля и сертификации, необходимо калибровать не реже одного раза в 12 месяцев.Это должно быть записано в протоколе оборудования PRS.

1.4 Соответствие законодательным требованиям

Проверяющая организация несет ответственность за то, чтобы проверяемые помещения и оборудование соответствовали:

  • требованиям безопасности и гигиены труда и
  • любым другим соответствующим законам, постановлениям и местным постановлениям.
1.5 Утвержденное оборудование для испытания тормозов

Только оборудование для испытания тормозов в VIRM: разделы сертификации в эксплуатации 5.5–5.7 (в зависимости от обстоятельств) одобрен для начального контроля эффективности тормозов.

1.6 Утвержденное оборудование для испытания выхлопных газов транспортных средств

Оборудование, используемое для измерения выбросов выхлопных газов автомобилей на бензине, сжиженном нефтяном газе или КПГ, должно:

1. быть способным измерять выбросы окиси углерода и углеводородов; и

2. соответствуют:

a) Спецификации системы контроля выбросов BAR-97 или

b) OIML R99 / ISO 3930 Инструменты для измерения выбросов выхлопных газов транспортных средств, стандарты класса 1 или

c) Правила безопасности Японии для Дорожные транспортные средства, технический стандарт - оборудование для осмотра транспортных средств, как указано министром транспорта в объявлении №375 от 14 июня 1995 года.

Для дизельных транспортных средств, испытанных с использованием фильтровальной бумаги, оборудование, предписанное японским промышленным стандартом JIS D 8004 «Дымометры отражательного типа для автомобильных дизельных двигателей», должно использоваться для анализа выбросов выхлопных газов.

Для дизельных транспортных средств, испытываемых с помощью дымомера, для анализа должно использоваться оборудование, предписанное международным стандартом ISO 11614: 1999 «Поршневые двигатели внутреннего сгорания с воспламенением от сжатия. выхлопные выбросы.

Оборудование, используемое при испытаниях, должно использоваться в соответствии с инструкциями производителя.

Оборудование для испытаний на выбросы необходимо тщательно проверять, обслуживать и калибровать в соответствии с инструкциями производителя.

1.7 Другие требования и соображения

Компьютерные системы должны быть доступны на объекте, когда объект открыт для сертификации. Компьютерное оборудование, оборудование VIN и хранилище документов должны располагаться и эксплуатироваться из места, недоступного для публики в отсутствие персонала.Все данные должны вводиться персоналом. Когда компьютерная система NZTA не используется персоналом, она не должна быть доступна другим лицам.

Если помещения или оборудование не принадлежат проверяющей организации, время, когда помещения и оборудование сдаются в аренду для использования в качестве входного сертификата, должно быть указано в договоре с арендатором.

Освещение зоны осмотра должно соответствовать нормативам Новой Зеландии по дизайну внутреннего освещения (NZS 6703: 1984) или последующим поправкам.Свод правил устанавливает требования к характеристикам освещения конкретного рабочего места.

Окружающее освещение (т. Е. Не переносные прожекторы) 500 люкс (начальное) требуется по центру автомобиля со всех четырех сторон и 400 люкс (начальное) в центре днища. Освещение должно быть минимум 750 люкс во время осмотра днища, салона, двигателя и багажника автомобиля. Для обеспечения необходимого уровня освещения можно использовать ручное освещение. Любые требования к переносному освещению должны быть указаны на плане участка.В этих случаях инспекторы транспортных средств должны использовать переносное освещение во время проверок.

План участка, представленный вместе с заявкой, должен указывать участки, где будут проводиться структурные проверки.

Инспекторы транспортных средств

Заявления о назначении должны быть спонсированы инспектирующей организацией-работодателем.

Стальная сборная смотровая яма | eBay

Номер позиции eBay:

2920492

Продавец принимает на себя всю ответственность за это объявление.

ythgirB lraC

ДРОФРУБ

ЕУНЕВА ЭТ 52

махксор HCIWRON

клофрон

РТ8 21РН

МОДНИК ДЕТИНУ

: enohP99918730610

: [email protected]

Описание товара

Состояние: Номер детали производителя: Не применяется
Торговая марка: Безымянный Страна / регион производства: Соединенное Королевство
EAN: Не применяется

Информация о продавце

Multitune GE Ltd

Карл Брайти

Берфорд

Авеню 25,

Роксхэм Норвич

Норфолк

NR12 8TR

Соединенное Королевство

Регистрационный номер компании: 05661469

Номер плательщика НДС:

Я выставляю счета с отдельно указанным НДС.

Политика возврата

После получения товара отмените покупку в течение

Стоимость обратной доставки

14 дней

Покупатель оплачивает обратную доставку

Покупатель несет ответственность за возврат почтовых расходов.

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Норвич, Великобритания,

Почтовая оплата в: Великобритания

Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла

Изменить страну: -Выбрать-Соединенное Королевство

Доступно 1 ед.Введите число, меньшее или равное 1.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс


Налоги

Цена указана с учетом НДС.Окончательная стоимость может отличаться в зависимости от адреса доставки. Выучить больше

Платежные реквизиты

Способы оплаты

Принято, право на получение кредита PayPal определяется при оформлении заказа.

Типичный пример

Скорость покупки в год (переменная)

21,9%

Типичная годовая процентная ставка (переменная)

21,9% годовых

Предполагаемый кредитный лимит

1 200 фунтов стерлингов

Агентство FCA уполномочило eBay Marketplaces GmbH (Helvetiastraße15-17, 3005, Bern, Switzerland) осуществлять кредитное брокерство для ограниченного круга поставщиков финансовых услуг.Мы можем получить комиссию, если ваша заявка на кредит будет удовлетворена.

Финансирование предоставляется PayPal Credit (торговое название PayPal (Europe) S.à.r.l. et Cie, S.C.A., 22-24 Boulevard Royal L-2449, Люксембург). Принять условия. При условии утверждения кредита.

Обзор OSHA: предотвращение травм в ремонтных ямах

Оуэн Маклин

Смотровые ямы необходимы для обслуживания автомобилей; однако с ними связано множество опасностей, которые могут создать серьезную угрозу безопасности ваших сотрудников.Понимание законов и правил OSHA может защитить ваших сотрудников и предотвратить дорогостоящие несчастные случаи.

Согласно Стандарту OSHA 1910.21 (a) (2), «проем в полу» - это «проем размером 12 дюймов или более по наименьшему размеру в любом полу, платформе, тротуаре или дворе, через которые люди могут упасть; например, люк, лестница или проем лестницы, яма или большой люк ». В Стандарте 1910.23 (a) (5) OSHA продолжает утверждать: «Каждое отверстие в полу ямы и люка, которое используется нечасто, должно быть защищено крышкой проема в полу стандартной прочности и конструкции.Пока крышка не установлена, отверстие ямы или сифона должно постоянно находиться под присмотром кого-либо или должно быть защищено со всех открытых сторон съемными стандартными перилами ».

В результате запроса к официальному представителю OSHA была сделана ссылка на Федеральный реестр, опубликованный 2 мая 2003 года. В этом Федеральном реестре конкретно обсуждается уникальная проблема, связанная с использованием ограждений для защиты периметра, которые в противном случае могли бы помешать нормальной работе. В нем упоминается тот факт, что ограждения или аналогичные устройства защиты от падения могут создавать проблемы для сотрудников при перемещении транспортных средств над ямой и / или от нее.Также признается тот факт, что когда транспортное средство припарковано над ямой, основная опасность падения на поверхность ниже была устранена. Пока не вздыхай с облегчением. Хотя есть понимание проблем, это не означает, что безопасность сотрудников не является главным приоритетом в этой ситуации.

Статья 5 (a) (1) об общих обязанностях гласит: «Каждый работодатель должен предоставить каждому своему служащему место работы и место работы, свободное от признанных опасностей, которые вызывают или могут привести к смерти или серьезному физическому здоровью. вред своим сотрудникам.Другими словами, работодатель несет ответственность за принятие любых необходимых мер и всеми возможными средствами для защиты безопасности и здоровья своих сотрудников. Никогда не следует выбирать «легкий» или «наименее затратный» путь, когда речь идет об обеспечении защиты человеческой жизни.

Одна травма, связанная с падением в карьере, может более чем устранить любую связанную с ними экономию средств.

Письмо-толкование, опубликованное OSHA, гласит: «Сотрудники, занятые работами по техническому обслуживанию на остановках для осмотра и ремонта автобусов и железнодорожных вагонов, когда автобус или железнодорожный вагон проходят через яму, не нарушают 29 CFR 1910.23 (а) (5). Если яма или ямы не закрыты, работники, идущие на расстояние не менее 6 футов от ямы, не будут нарушать 29 CFR 1910.23 (a) (5), при условии, что работодатель выполняет следующие действия:

1. Программа обучения сотрудников технике безопасности будет инструктировать сотрудников соблюдать безопасное расстояние 6 футов от открытых ям.

2. Хорошо заметные контрастные линии будут установлены в 6 футах от края ям.

3. Работодатель установит предупреждающие знаки и обеспечит соблюдение требований сотрудниками.”

Итак, соблюдаете ли вы требования, если вы обучаете сотрудников выдерживать безопасное расстояние в 6 футов от ямы, красите пол в шести футах от края хорошо видимыми контрастными линиями и устанавливаете вывески, предупреждающие сотрудников о яме? Ответ может быть. Хотя упомянутые выше меры предосторожности могут быть приемлемыми, это не означает, что это все, что требуется. Лучшая практика для такой ситуации - обеспечить стандартные перила вокруг ям, чтобы никто не мог упасть на дно.Однако задайте себе следующие вопросы.

o Можно ли использовать стандартные перила? Если да, установите перила. Если нет:

o Обучены ли сотрудники и предупреждены ли они о наличии карьеров? Если да, задокументировано ли обучение?

o Обучены ли сотрудники находиться в непосредственной близости от ямы, когда машина находится над ямой и обслуживается? Если да, задокументировано ли обучение?

o Размещены ли соответствующие указатели, предупреждающие сотрудников о наличии ямы?

o Покрашен ли пол вокруг карьера в контрастный цвет, чтобы предупредить сотрудников о том, что они находятся поблизости от карьера?

o Когда яма не используется, установлены ли какие-либо барьеры, такие как стойки и цепи, чтобы сотрудник не мог случайно упасть в яму?

o Самое главное, приняли ли вы все возможные меры для защиты сотрудников от падения в карьер?

Одна травма, связанная с падением в карьер, может более чем устранить любую связанную с ними экономию средств.Это также может изменить жизнь сотрудника, получившего травмы в результате падения. Соблюдение правил и инструкций, установленных OSHA, может значительно снизить риск несчастного случая на рабочем месте.

Для получения дополнительной информации посетите www.osha.gov.

Оуэн Маклин работает руководителем группы в отделе предотвращения потерь и услуг по обеспечению безопасности Защитной страховой компании , Кармел, Индиана.

Ширина проезжей части

- какой ширины должна быть проезжая часть?

Проведите по экрану для просмотра слайдов
  • Ширина этой проезжей части меняется, чтобы создать уникальный волнистый край. Студия ландшафтного дизайна AMS в Ньюпорт-Бич, Калифорния.

  • Из-за подпорных стенок по краям эта подъездная дорога была сделана очень широкой, чтобы не было тесно или тесно. Сеть озеленения в Калимесе, Калифорния.

Стандартная ширина проезжей части для жилых домов составляет от 9 до 24 футов. Ширина проезжей части будет варьироваться в зависимости от того, хотите ли вы одинарный или двойной автомобильный привод. Кроме того, ширина может измениться в зависимости от места для парковки или поворота, эти дополнительные функции изменят стоимость проезжей части.

Найдите подрядчиков по подъездным дорогам рядом со мной на ConcreteNetwork.com .

Ширина проезжей части для одного автомобиля может составлять от 9 футов до 12 футов. Подъездная дорога длиной 9 футов довольно узкая и может иметь трудности с размещением более крупных транспортных средств, таких как грузовики для доставки или мусоровозы. Кроме того, 9 футов может означать, что гости наступают на траву или грязь при выходе из машины. Однако все, что шире 12 футов, но меньше 20, будет бесполезным, потому что оно слишком велико для одной машины, но недостаточно велико для двух.

Посмотрите на реконструкцию этой 400-футовой подъездной дороги.

На этом чертеже показана круглая подъездная дорога, достаточно широкая для двух автомобилей и имеющая место для парковки.

Двойные проезды для автомобилей могут иметь ширину от 20 до 24 футов. На подъездной дорожке шириной 20 футов достаточно места для проезда двух автомобилей, но недостаточно места для парковки рядом и открывания дверей. Если вам нужно место для парковки двух автомобилей, подумайте о том, чтобы сделать подъездную дорожку шириной 24 фута.

Тип Размер

Подъездная дорога для одной машины

9-12 футов шириной

Двойная подъездная дорога

шириной 20-24 футов

Парковочное место

10 футов на 20 футов

Разворот для одного вагона

10 футов на 20 футов

Двойной вагон с разворотом

20 футов на 20 футов

Сравните круговую, изогнутую и прямую планировку проезжей части.

См. Также: ширина прохода

  • Профессиональный совет: Строители домов часто устанавливают бетонные проезды с соблюдением минимальных требований к ширине, что затрудняет выход из двери автомобиля и не ступает на лужайку или участки с растениями. С точки зрения дизайна, я всегда оставляю не менее 2 футов пространства рядом с подъездными дорожками, прежде чем устанавливать пилястры или кашпо, чтобы оставить место для распашной двери автомобиля. А еще лучше подумайте о том, чтобы добавить декоративные ленты, чтобы расширить привод и облегчить гостям выход на твердую поверхность.
    - Садовник Скотт Коэн, Зеленая сцена

Если у вашей подъездной дороги есть или будут стены вдоль нее, вам понадобится буферная зона в фут или два с каждой стороны. Такая буферная зона предотвратит столкновение автомобильных дверей со стеной и их повреждение. Это дополнительное пространство может быть вымощено или немощено, в зависимости от ваших предпочтений и бюджета.

Во многих городах есть правила, ограничивающие ширину проемов проезжей части, поэтому убедитесь, что ваш ландшафтный дизайнер знает об этом. Даже если в вашем городе разрешен только 14-футовый проем, подъездная дорожка может расшириться до любой необходимой ширины.Например, многие домовладельцы выбирают подъездную дорожку, которая начинается с ширины одной машины, но расширяется до ширины вдвое рядом с гаражом.

Общая длина проезжей части полностью зависит от потребностей вашей собственности. Например, ваш дом может находиться всего в двадцати футах от улицы или в четверти мили. Тем не менее, длина играет важную роль при рассмотрении вопроса о добавлении парковки или повороте на подъездную дорожку. Как минимум, для парковочных мест требуется 10 футов ширины и 20 футов длины.При развороте должно быть достаточно места для того, чтобы автомобиль мог снова сесть и выехать из него. Типичные размеры разворота - 10 футов на 20 футов. Однако иногда полные 20 футов резервного пространства не требуются и могут быть уменьшены. Но тогда разворот не может использоваться как место для парковки.

Ссылки по теме

Размещение подъездной дорожки
Декоративные бордюры, ленты и фартуки
Дренажные системы подъездной дорожки

Гараж Формулы-1: Что нужно для создания гаража для гонок Формулы-1?

Гараж Формулы-1 - это зрелище, откуда персонал и команда поддерживают водителя, основу каждой команды Формулы-1 в стартовой решетке.

Гараж Формулы-1 - это сердце команды Формулы-1 в день гонки. Это то место, где большая часть не гонок происходит в гоночные уик-энды, давайте погрузимся в это чудо, чтобы понять, какое чудо представляют собой гаражи Формулы-1.

Существуют ли технические требования к гаражу, которым должны следовать команды Формулы 1?

Нет четких спецификаций, которых следует придерживаться, с двумя общими положениями, упомянутыми в правилах.

Пункт 7.5

устанавливает требования, касающиеся управления гонками, постов маршалов, ям, зоны загона, медицинских центров и т. Д.. Требуется пит-лейн шириной не менее 12 м с гаражами и средствами контроля гонок. Каждый проект спланирован при сотрудничестве трассы и FIA.

Пункт 23.4

гласит, что FIA будет распределять гаражи между командами на строго равных условиях. Гаражи могут быть расположены рядом друг с другом для водителей одной команды или могут быть разделены другими командами.

Из чего состоит гараж Формулы-1?

У команд есть гаражи разных размеров и технических характеристик.Это также зависит от трассы, на которой проводится гонка. На некоторых трассах есть просторные гаражи, например, в Остине в США, которые сделаны в соответствии с требованиями Формулы-1. Но большинство других трасс созданы для гонок F1 и F2.

«Гаражи» эффективно путешествуют вместе с командами. Все снаряжение привозят и собирают «грузовики», как правило, по понедельникам и вторникам. А после того, как гонка закончится в воскресенье, команды собирают все и отправляются в тот же день или на следующий.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
