Самодельные котлы длительного горения на дровах: Котел длительного горения своими руками – чертежи, изготовление

Для информации. Гибкий шланг под утеплитель помещать нельзя. В этих котлах зона горения постоянно смещается к низу.

Заключение

Рассмотрев особенности конструкции и сборки двух типов длительного горения котлов на угле или дровах, при условии самостоятельного изготовления, можно сделать следующий вывод.

Ничего невозможного нет, но без достаточного опыта в сварке трудно проварить надежно все стыки, от чего зависит герметичность сборки и безопасность в эксплуатации.

Нужно тщательно взвесить все «за» и «против». Уверены в своих силах и знаниях – приступайте!

Выйдет дешевле заводского почти вполовину. В интернете выбираете, что вам по нраву и возможностям вместе с чертежами, и дерзайте.

Рамок одной статьи не хватит, чтобы разместить все варианты.

Ограниченное же предложение будет выглядеть слишком категоричным. Поэтому, оставляем выбор за вами!

Есть сомнения, подкрепленные дефицитом свободного времени?

Тогда смело обращайтесь к мастерам по котлам длительного горения на твердом топливе. Так будет надежней.

твердотопливный своими руками, чертежи и видео, самодельные на дровах

Котел длительного горения отлично подходит как для больших, так и маленьких домовМногие дома отапливают при помощи традиционных печей. Но топить их дровами или углем довольно проблематично. Чтобы отопить дом понадобиться израсходовать много твердого топлива, а также потратить много времени на растопку и контроль процесса. Решением может стать котел длительного горения до 7 суток. Котел является твердотопливным прибором. Он отличается достаточной мощностью, поэтому им можно обогреть помещение с большой площадью.

Как работает котел длительного горения на угле

Использование котла длительного отопления считается более экономичным, чем отопление помещения с помощью традиционной печи. Использование котла гарантирует бесперебойное отопления на протяжении всего сезона отопления. Топлива в такие котлы нужно загружать один раз в неделю.

Отапливать помещение можно при помощи твердого топлива: брикетов, дров или угля.

Приобрести котлы долгого горения можно как от отечественного, так и от зарубежного производителя. Котел может иметь очень большие габариты, тогда для его монтажа требуется отдельная комната. Современные производители предлагают вниманию потребителей котлы разного вида. Их разделяют по методу сжигания топлива и по виду топлива.

Как работает котел:

• Котел работает по принципу горения сверху. Горение очага происходит вверху и спускается вниз.
• Топливо загружают в камеру с большим объемом, который обеспечивает работу котла на много дней.
• Вентилятор нагревает воздух, который идет по воздуховоду. Его можно легко регулировать.
• Тепло, выделяемое в процессе сгорания, уходит в теплообменник.

Среди преимуществ котлов длительного горения стоит отметить длительный срок эксплуатации и надежность

В состав усовершенствованных моделей котлов входят электронные системы автоматики и вентиляторы, нагнетающие воздух. Такие котлы поддерживают температуру воздуха в помещениях с большой площадью, при этом потребляют небольшое количество топлива.

Пиролизный котел длительного горения своими руками

Конструкция котла устроена так, что он работает на газе, который дают дрова. Газ выделяется под воздействием высокой температуры. При горении он может придавать огню желтый оттенок.

Стоит заметить, что для таких котлов нужно использовать хорошо высушенные дрова.

Если дрова мокрые, котел может не запуститься. Для работы котла многие используют спрессованные древесные отходы. Это очень удобно, так как предполагает возможность автоматической подачи сырья в топку.

Как изготовить котел:

• Вырезают трубу, длина которой должна составлять от 80 до 100 см. Дно вырезают из металла, затем его приваривают.
• Приступают к изготовлению распределителя воздуха. Для вырезания круга используют листовой металл. Круг должен быть меньше на 20 мм, чем внутренний диаметр трубы.
• Посередине просверливают отверстие в 20 мм.
• Там, где расположен распределитель горения, приваривают крыльчатку, состоящую из металлических лопастей. Их ширина не должна быть больше 50 мм.
• Вверху регулятора нужно приварить трубу. Ее размер должен быть 60 мм, а высота не превышать высоту котла.

Чтобы регулировать подачу кислорода, необходимо верхнюю трубу оборудовать заслонкой. Внизу котла следует приделать дверцу, которая позволит удалять золу. Труба для дымохода должна располагаться в верхней части котла. В крышке делают отверстие для распределительной трубы. Важно, чтобы она плотно прилегала к камере сгорания.

Котел твердотопливный длительного горения своими руками: чертежи

Широкому спектру потребителей в продаже доступны котлы сверхдлительного горения. Устройство таких котлов продумано так, что они могут работать на твердом топливе в течение длительного времени. Период горения зависит от вида топлива: дерево сгорает быстрее, поэтому топить котел будет не более 30 часов. А вот на угле может получиться и неделька.

Аппарат длительного горения возможно установить и подключить своими руками. Метод установки выбирают в зависимости от особенностей котла.

Нельзя выполнять монтаж котла близко к примыкающей стенке ( расстояние должно быть не менее полуметра). Перекрытие и дымоход должны быть расположены друг от друга на ширине в 25 см. Это пространства нужно заполнить базальтовой ватой, а затем зашить с помощью оциновки.

Чертежи твердотопливного котла можно найти в интернете и для удобства использования распечатать на принтере

Техника, необходимая для работы:

• Чертежи и схемы с указанием всех необходимых размеров;
• Аппарат для сварки и три пачки с электродами;
• Большая и маленькая углошлифовальная машинка;
• Отрезные и шлифованные металлические круги.

Из материалов понадобятся трубы разной длины, два металлических кольца, металлический лист, комплекты петель, задвижки и ручки, куски швеллера, чтобы изготовить ножки и крыльчатки, асбестовое полотно и шнур. Важно помнить о том, что пиролизные отопительные котлы нельзя устанавливать в жилых помещениях. Самостоятельная установка должна предусматривать строгое следование технике пожарной безопасности.

Преимущества самодельных котлов длительного горения на дровах

Агрегат для длительного отопления пользуется большой популярностью среди потребителей. Но не все могут позволить себе приобрести котел даже от отечественного производителя. Высокую цену на котлы можно объяснить их высокой мощностью: именно от нее зависит длительность поддержания воздушного температурного режима и возможность отапливать большие помещения.

Стоит заметить, что производители работают над тем, чтобы создать устройство не с такой большой мощностью, что снизит цену на котлы.

Производительный и надежный агрегат, который будет работать на твердом топливе, можно изготовить самому. Собрать такое техническое устройство довольно сложно. Важно понимать, что малейшая неточность и ошибка могут привести к поломке или даже взрыву котла.

Преимущества самодельных котлов:

• Экономичность;
• Большой объем топки;
• Работа на разных видах топлива;
• Большой период горения;
• Экономия топлива;
• Высокая теплоотдача;
• Простая эксплуатация;
• Экологичность.

Самостоятельно можно изготовить несколько видов котлов. Одним из них является шахтный. Такой котел может работать на разном виде топлива: торфе, угле, дровах, опилках. При полной загрузке и мощности шахтный котел может проработать до пяти часов, на самой маленькой мощности – сутки непрерывного горения.

Твердотопливные котлы длительного горения своими руками: схема

Для самостоятельного изготовления котла самым важны является выбор конструкции, которую можно будет выполнить качественно. После выбора конструкции необходимо нарисовать чертежи и схемы с размерами всех деталей. Чтобы изготовить древесный или угольный котел, важно понимать, как он устроен.

Перед тем как приступить к изготовлению твердотопливного котла длительного горения, следует посмотреть обучающее видео

Принцип работы котла может быть нижним и верхним. Большинство придерживается принципа нижнего поджигания.

Подача топлива в простом твердотопливном котле происходит снизу. Теплообменник для котла можно сделать из листовой стали. Чтобы печь максимально эффективно отдавала тепло, используют два отражателя.

Схема изготовления котла с верхним горением:

• Агрегат отличается круглым сечением. Его изготовляют из труб, имеющих разный диаметр.
• Конструкцию оснащают воздухоподающей телескопической трубой.
• Нижнюю часть трубы оснащают «блином» с лопастями – он способствует равномерной подаче воздуха.
• В верхней части предусмотрено расположение камеры для подогрева воздуха – это обеспечивает лучшие условия сгорания.
• Теплообменник выполняют по мотивам «водяной рубашки», окутывающей камеру сгорания.

Традиционные котлы предполагают поджигание и сгорание топлива в одно камере. Она выполняет загрузочную функцию и функцию топливника. Вид отопления котла бывает: дровяной, угольный, на пеллетах. Мощность работы котла зависит от его типа. На эффективность работы влияют размеры отапливаемого помещения. Перед изготовлением важно внимательно изучить инструкцию.

Котел длительного горения своими руками: чертежи (видео)

Экономичные котлы длительного горения стоят довольно дорого. Но возможно и их самостоятельное изготовление. Это супер котлы, которые могут работать беспрерывно до 7 суток благодаря эффекту медленного сгорания твердого топлива. Не нужно тратить силы на растопку и поддержание горения. В современных котлах есть автоматическая функция забора топлива. Производством таких котлов занимается Россия, Украина и зарубежные страны. Экономные котлы Хохлова и Стропува можно приобрести по недорогой цене. Также среди пользователей популярностью пользуется отопительный котел Дулан.

Добавить комментарий

Котлы отопления длительного горения: уголь, дрова, чертеж

Котлы длительного горения — это отопительные устройства. В них сжигают дрова, уголь или пеллеты, а выделившееся тепло расходуют на подогрев воды, которая дальше поступает в отопительные трубы и батареи. Котёл длительного горения работает независимо от наличия газа. Это — автономное устройство, которое требует минимального участия человека в процесс эксплуатации. Сочетание независимости от газа и относительной свободы хозяев дома обеспечивает котлам популярность в организации отопления.

Давайте рассмотрим, как устроены котлы длительного горения, какие преимущества отопления этими устройствами, и как выбрать устройство для обогрева собственного дома.

Принцип работы котла: верхнее горение

Традиционная угольная печь требует трат времени на розжиг печи и подкладывание дров. Ежедневно хозяева должны выделять минимум 2 — 4 часа личного времени на обогрев дома. В отличие от обычных печей на дровах, твёрдотопливные котлы длительного горения не требуют постоянного внимания хозяев. После загрузки и розжига дров, печь самостоятельно регулирует поток воздуха, силу горения и расход энергоносителя. Как осуществляется регулировка?

В котлах используется принцип верхнего горения. Если в традиционной печи на дровах горят все загруженные дрова, то в камере длительного горения пламя находится только в верху кладки. По мере сгорания дров (угля) пламя перемещается вниз. Таким образом, время сгорания всего объёма загруженных дров составляет как минимум 7-8 часов, а может достигать 2-3, и даже 6-7 суток. Такое устройство вместе с автоматическим контроллером горения позволяет отлучаться из дома на несколько дней и не переживать, что помещение замёрзнет или останется без отопления.

Как создать условия для верхнего горения?

Для того чтобы локализовать пламя в верхней части дров, в зону горения подаётся воздух. Предварительный подогрев воздуха улучшает полноту сгорание топлива, повышает эффективность отопления. Сила подачи воздуха и его объём определяют размер пламени, скорость сгорания дров и температуру нагретой воды на выходе из обогревательного устройства.

Подачу воздуха осуществляет специальные устройства — вентилятор и телескопический воздухораспределитель. Их работу контролирует автомат, который работает от электрической сети. Поэтому для работы такого котла наличие электричества в доме обязательно.

По мере сгорания топлива устройство подачи воздуха опускается вниз. Пламя перемещается ниже и распространяется на следующую партию угля (дров). Так постепенно трубка воздухораспределителя доходит до нижней части камеры.

Ещё один принцип работы: пиролиз

Кроме котлов верхнего горения существуют отопительные котлы пиролизного сжигания топлива. Они работают исключительно на дровах. В пиролизных котлах есть две топочные камеры. В первой дрова медленно горят — тлеют, в условиях недостатка кислорода. При этом образуются газы, которые называют пиролизными. Во второй камере образовавшиеся газы сгорают в условиях усиленной подачи кислорода. Пиролизные процессы отличаются полным сгоранием топлива, без сажи и остаточных примесей. Дымовая труба не покрывается копотью.

Устройство

Снаружи котёл на дровах или угле выглядит как прямоугольный шкаф с дверками. Через верхнюю дверь загружают дрова или уголь. Через нижнюю — очищаются топку от золы.

Внутри котла расположена топочная камера. Её делают из чугуна или стали. От объёма камеры зависит количество загруженных дров и длительность горения котла на дровах.

Ниже топочной камеры расположен контейнер для сбора золы. Он отделён от топки решёткой (колосниками). При горении воздух проходит через решётку и поднимается вверх. Зола, образовавшаяся при сгорании топлива, просыпается вниз, в зольную камеру (из которой её периодически убирают).

В верхней зоне топочной камеры расположена труба с водой. Сюда, в верхнюю зону, поднимается жар, который нагревает воду в трубе. Дальше нагретая вода подаётся в систему отопления.

Преимущества котлов длительного горения

1. Длительная автономная работа. В отличие от стационарной печи, котёл длительного горения может работать от 7 часов и больше без постоянного внимания человека. При отоплении на дровах максимальное время автономной работы может быть 2 суток, при обогреве дома углём — до 7 суток.
2. КПД (эффективность) сжигания топлива выше, чем у обычных печей, и составляет 92-98%. Для ежедневного отопления необходимо меньше энергоносителя (на 30-40%). А значит, меньше расходы на его приобретение.
3. Автоматическая регулировка, безопасность, возможность корректировать температуру воды в системе отопления, наличие аварийного выключателя.
4. Универсальность в выборе топлива: возможна работа на угле, дровах, пеллетах.
5. Низкий расход электричества, возможность работы от аккумуляторной батареи. Электроэнергия необходима для функционирования автоматических контроллеров и вентилятора подачи воздуха.

Примечание: Отопительные котлы на твёрдом топливе позволяют быстро организовать отопление, без длительного оформления проекта, дорогостоящих вложений в газовое оборудование и подключения к газовой сети.

Что лучше: дрова или уголь?

Отопительные приборы длительного сгорания могут работать на различных видах твёрдого топлива: дровах, угле, пеллетах. Каждый из видов топлива имеет свои особенности и преимущества.

Дровяное отопление

Отопление дома на дровах — позволяет существенно экономить на оплате энергоносителя (особенно если у вас есть возможность самостоятельной заготовки дров или приобретения древесины по доступной цене). На растопку печки можно использовать ветки с обрезки деревьев, ломаные ящики, поддоны. Приобретение дров на зиму обходится дешевле, чем закупка угля на тот же период отопления. Но объём дров, который потребуется для отопления, больше чем объём угля ориентировочно в 4 раза.

Кроме того, котлы на дровах не выделяют угарного газа и не представляют опасности угореть (в отличие от угля, при сгорании которого угарные газы образуются).

Угольный обогрев дома

Обогрев дома углём позволяет увеличить теплоотдачу (теплоёмкость угля выше, чем древесины) и увеличить длительность самостоятельного горения топлива (вместо 2 суток на дровах — 7 суток на угле).

Для установки угольной печи необходимо отдельное помещение. Уголь горит долго и полностью не сгорает, образует угарные газы. Поэтому в целях безопасности нельзя закрывать печную трубу полностью, чтобы не угореть. По этой же причине угольный дымоход приходится часто чистить от сажи. Кроме того, при засыпке угля поднимается пыль, которая грязнит всё вокруг и проникает в лёгкие человека. Эти факты подтверждают, что дровяной котёл проще и экологичнее угольного.

Также в качестве энергоносителя в котлах длительного сгорания используют отопительные брикеты и пеллеты. Их изготавливают из прессованных опилок, лузги подсолнечника, торфа. Удельная теплота сгорания брикетов немного ниже удельной теплоты угля, но при этом они не образуют угарного газа, не пачкаются и являются предметом утилизации вторсырья (древесных отходов). Поэтому отопление пеллетами также популярно, как печи на дровах.

Как выбрать котёл?

Котёл длительного горения на дровах имеет несколько паспортных характеристик:

• мощность — количество киловатт тепла, которое дровяной котёл выдаёт за час работы;
• площадь помещения — общая площадь комнат дома, для отопления которых предназначено данное устройство;
• продолжительность горения — сколько часов может работать в автоматическом режиме данный агрегат;
• КПД — эффективность использования тепла от сгорания дров.

Примечание: При выборе котла отопления учитывают площадь помещения и характеристики работы агрегата. Также оценивают время горения, указанное в техническом паспорте (которое зависит от объёма топочной камеры).

Приобретая дорогостоящее оборудование, хочется быть уверенным в его качественной и долговечной работе. Помочь выбрать марку агрегата, определиться с производителем помогут отзывы покупателей о работе котлов.

Котлы длительного горения: можно ли сделать своими руками?

Готовый дровяной котёл длительного горения отличается достаточно высокой ценой. Часто у человека, владеющего сварочным аппаратом, возникает желание сделать котёл своими руками. Однако при отсутствии навыков монтажа экономия может обернуться взрывом. Необходимо правильно рассчитать мощность, качественно сварить металлические детали и правильно установить устройство. При ошибках — работа агрегата становится опасной не только для хозяев, но и для окружающих людей.

Самодельные отопительные котлы длительного горения отличаются топорным видом и ненадёжной автоматикой. Можно соорудить котёл верхнего горения без автоматического контроля. Сварить цилиндрическую печь высотой от 1 до 15 м, в нижней части приварить колосники и сделать дымоход. Дрова в таком устройстве будут гореть несколько часов, но КПД и работа будут не такими стабильными, как у готового агрегата с автоматической регулировкой.

Печь длительного сгорания — это достойная альтернатива газовому отоплению. Она позволяет организовать автономный обогрев дома, не зависеть от цен на энергоноситель и от работы общей системы газоснабжения.

Самодельные котлы длительного горения на дровах

В зимний период в условиях нашей климатической зоны человек может чувствовать себя комфортно только при условии, что его жилище отапливается. И нередко это делается самодельными котлами длительного горения на дровах. Производители предлагают огромный ассортимент котлов, работающих на разных видах топлива, но наиболее предпочтительными являются газовые котлы. Однако выбрать подобный агрегат не всегда возможно, поскольку пока еще не во всех регионах страны используется газ. Причина — отсутствие его подвода по магистральным трубопроводам.

Основным преимуществом самодельного котла, работающего на дровах, по сравнению с обычными печами является продолжительный период между загрузками топлива без уменьшения эффективности обогрева помещения.

Принцип работы котла

Длительность горения котла, работающего на дровах, обеспечивается его конструкцией и происходящими внутри процессами. Принцип работы подобного устройства состоит в сжигании топлива сверху вниз, а не наоборот, как в традиционных печах. В топках обычных котлов или печей сгорает сначала нижний слой, и горячие потоки поднимаются вверх, втягивая в процесс горения слой за слоем. Дрова в этом случае прогорают быстро, и их приходится подкладывать каждые 3–4 часа. При отсутствии новой порции топлива печь или котел быстро остывает.

Многим людям, живущим в загородном доме, знакомо чувство неприятной прохлады и ожидания, когда же затопят остывшую за ночь печку, чтобы помещение прогрелось, и можно было встать из-под одеяла.

Обратите внимание! В котлах длительного горения, работающих на дровах, вначале сгорает верхний слой топлива. Затем огонь перемещается ниже, захватывая следующий ряд поленьев или пеллет.

Режим регулирования позволяет одной закладке дров активно тлеть в течение долгого времени — до 30 часов, а после полного сжигания топлива при подобной схеме работы котла остается минимальное количество сажи и золы.

Самодельные котлы не рекомендуется использовать в жилых помещениях, так как они не обладают достаточным уровнем безопасности. Их устанавливают в технических и производственных зданиях, в теплицах и недостроенных домах в качестве временных обогревателей. Они нужны до момента, пока не будет обустроена основная отопительная система, отвечающая всем требованиям пожарной безопасности и принятая в эксплуатацию соответствующими организациями.

Преимущества самодельных отопительных котлов на дровах

Прежде всего потребителей в рассматриваемых твердотопливных котлах привлекает простота эксплуатации и высокая отдача при отоплении помещений.

К их достоинствам также можно отнести:

• несложную регулировку процесса активного тления;
• продолжительное время горения без необходимости дополнительной подачи топлива;
• доступность самостоятельного изготовления благодаря бесхитростной схеме конструкции;
• долговечность;
• высокий КПД;
• конкурентоспособность;
• максимально полное сжигание топлива.

Самодельные конструкции дровяных котлов длительного горения

В районах, где отсутствует природный газ, отопительное оборудование, работающее на твердом топливе, ценится очень высоко и пользуется спросом у потребителей. Практически во всех населенных пунктах имеются свои лесопилки или деревообрабатывающие предприятия, поэтому вопроса о том, где взять топливо, не возникает. Тем более в регионах, добывающих уголь.

Твердотопливные котлы длительного горения способны работать не только на дровах, но и на опилках, пеллетах, торфе, а при необходимости — на угле.

Корпус для самодельных котлов изготавливают из металлических труб большого диаметра, бочек, круглых баков, газовых баллонов и других цилиндрических емкостей. Наиболее распространенными материалами для них являются чугун и толстостенная сталь. Каждый из материалов имеет как положительные, так и отрицательные особенности:

1. Чугун славится стойкостью к коррозионным процессам, выдерживает более высокие температурные режимы, чем сталь, и медленнее остывает. Но он достаточно хрупкий, а изделия из него обладают значительным весом и имеют высокую себестоимость. Хотя насчет долговечности чугунных конструкций вряд ли кто-то будет спорить.
2. Сталь легче, прочнее и дешевле. Кроме того, она намного быстрее прогревается. Материал легко поддается сварке, поэтому котлы герметичны и проще ремонтируются. Но образующийся при сжигании топлива конденсат способен постепенно разрушить стенки топки. Поэтому в промышленном исполнении внутренняя поверхность твердотопливных котлов защищается керамической футеровкой, но это недоступно при самостоятельном изготовлении оборудования.

Несмотря на основной недостаток стальных котлов, состоящий в склонности к коррозии, они пользуются большей популярностью у потребителей.

При самостоятельном изготовлении котла длительного горения главной задачей является обеспечение правильной подачи воздуха с возможностью регулирования процессов сжигания дров в топке. Для этого необходимо:

• грамотный расчет мощности котла;
• доступные и качественные материалы;
• чертеж конструкции, проверенной временем и опытом других мастеров;
• умение качественно выполнять сварные швы;
• соблюдение технологии монтажа.

Существуют достаточно простые и разнообразные конструкции котлов длительного горения, которые домашние мастера изготавливают своими руками. Приведем некоторые из них.

Вариант первый — железная труба

Диаметр трубы должен быть в пределах 30 сантиметров, а высота — 85 см. Для отвода угарного газа в конструкции предусмотрена установка в верхней части котла трубы с наклоном не менее 0,1 % к горизонтальной плоскости. Диаметр дымоходной трубы принимается равным 10 см, а соединение осуществляется при помощи сварочного оборудования.

Внизу котла предусмотрена дверца небольших размеров для добавления дров, а для поддува и очистки емкости от золы устанавливаются колосниковые решетки.

Внутри металлической конструкции, играющей роль котла, располагают трубу меньшего диаметра, соединенную с трубопроводом, идущим по всему помещению под соответствующим уклоном для естественного движения теплоносителя. Вся система наполняется водой, которая нагревается и служит для хозяйственных нужд, а также для отопления помещения. Снаружи ставятся заслонки, регулирующие поступление воды из бака.

Вариант второй — бочка

Верхний обод бочки обрезается и тщательно выравнивается. На герметично закрывающейся крышке вырезается отверстие примерно 150 мм диаметром для выведения угарных газов. Дымоход в этом случае располагается под небольшим углом к вертикальной поверхности.

Крышка должна быть надежной и достаточно прочной, а материал для ее изготовления огнеупорным. В крышке делают еще одно отверстие — около 100 мм, которое обеспечит доступ кислорода к оборудованию. Труба устанавливается таким образом, чтобы угарные газы могли выходить наружу практически вертикально.

Наиболее ответственным моментом считается устройство грамотной регуляции выхода отработанных газов за счет правильной установки заслонки. Ее не рекомендуется располагать слишком низко, иначе топливо будет сгорать гораздо быстрее.

Наши «мастера на все руки» нашли еще один способ долгого горения поленьев в печи. Он состоит в постепенном оседании топлива за счет использования специального груза. При совместной работе с подвижным распределителем воздуха такой вариант обеспечивает горение топлива до 60 часов.

Вариант третий — буржуйка

Отопление буржуйкой известно со времен гражданской войны, когда в городах отсутствовало тепло от котельных. Вторую жизнь эти печи получили во времена Великой Отечественной войны. В тот период альтернативы просто не существовало. Возле буржуек отапливались и готовили на них еду. Так что эти универсальные печки в то время были незаменимы.

В наши дни они используются в парниках и на дачных участках, в недостроенных домах и на строительных площадках в подсобных помещениях для обогрева рабочих. Современные буржуйки имеют водяной контур, который сможет обеспечить теплом пару радиаторов в помещении площадью в 20–30 квадратных метров.

Заключение

Самодельные котлы, обеспечивающие длительное горение, используются в различных бытовых сферах. Для дачи, теплицы и небольшого загородного дома, эксплуатируемого не круглый год, этот вариант является самым лучшим. Загрузка дров здесь происходит намного реже, чем в традиционных печах, а горят дрова намного дольше.

конструкция и руководство по изготовлению

Твердотопливные котлы всегда в тренде, так как далеко не у всех владельцев частных строений есть стабильный доступ к газу или электричеству.

В помощь конструктору, изготавливающему котел, нужны обязательно чертежи строения агрегата. Но, прежде всего, стоит разобраться во всех деталях системы и их предназначении.

Составляющие и принцип работы

Камера имеет форму цилиндра, что гарантируется отсутствие скоплений продуктов горения в углах топки. С помощью такой формы легко загружать дрова в вертикальном положении, через специальную дверцу, расположенную в верхней части корпуса котла.

Котлы длительного горения на твердом топливе обладают конструкцией, позволяющей воздуху попадать через верхнюю трубу в систему.

На самом конце этой трубы крепится круглый груз из металла 15 мм толщиной. Снизу к нему приварены распределители поступающего воздуха, имеющие дугообразную форму. Они сделаны из полосового металла. Груз меньше диаметра цилиндра топки, благодаря чему он может опускаться в нее и подниматься.

Читайте также: Какой электрический котел отопления выбрать

На верхнем конце воздухопроводной трубы, который располагается вне корпуса котла, установлена заслонка. С ее помощью контролируется подача воздуха в систему котла. Средняя длина трубы составляет от 12 до 25 см, но она должна быть обязательно дольше топливной камеры.

Самодельные котлы длительного горения, функционирующие на дровах, имеют срок службы, напрямую зависимый от размеров камеры сгорания. Чем больше диаметр и высота топочной, тем дольше проработает агрегат. Данная зависимость обусловлена повышением объема водяной рубашки котла и, как следствие, мощности.

Из-за особенности конструкции топливо в котлах такого типа горит медленнее, потому что сжигание происходит сверху вниз. По такому принципу должны функционировать все самодельные котлы длительного горения, функционирующие на дровах.

Данный метод работы применяется еще и при создании котлов работающих на опилках.

Котлы длительного горения преимущественно пиролизные. Это значит, что розжиг происходит с помощью нажатия специальной кнопки на корпусе. После запуска работы таким образом труба опускается, а груз придавливает дрова. Воздух проникает в сам эпицентр действа, и получается эффект естественной тяги, благодаря правильно подобранному двухконтурному дымоотводу и его длине.

Получающееся тепло нагревает воду, которая находится в рубашке агрегата. Через верхний патрубок горячая жидкость поступает в систему отопления в качестве теплоносителя. Благодаря принципу конвекции отпадает необходимость в циркулярном насосе. Водяная рубашка располагается не только в боковых отделах котла, а и в верхней его части, что позволяет жидкости без особых препятствий поступать в систему труб отопления.

Сделанные своими руками котлы длительного горения, функционирующие на дровах, не нуждаются в колосниковой решетке по ее прямому предназначению. Она может лишь служить в качестве опоры топливному массиву. Сквозь секции решетки тяжелые продукты горения типа золы и пепла попадут в нижнюю часть котла. Оттуда они вычищаются специальным прибором.

Дрова сгорают, и по мере этого опускается груз. Наблюдая за верхним – внешним концом трубы, можно определить, сколько топлива еще осталось в топочной. Потом очищается зольник, поднимается труба и загружается новая партия дров.

Советы по изготовлению котла собственноручно

Котлы длительного горения, функционирующие на дровах, можно заказать у мастеров, но при этом не будет лишним проследить за процессом создания агрегата. Купить устройство проще всего в магазине, но собрать собственноручно тоже не так уж и сложно.

Общие советы по созданию твердотопливного котла собственноручно:

• топка должна быть обязательно из стали толщиной – 5 мм;
• жаропрочность камере придаст легирование хромом и молибденом;
• можно использовать и обычную углеродистую сталь, но агрегат не прослужит дольше 7 лет потому, что этот металл деформируется из-за перепада температур;
• корпус водяной рубашки создается из того же материала, что и топка, но более тонкого – 3 мм. Понадобится 20 марка стали.

Именно на этих тонкостях часто любят экономить мастер во время изготовления. Потому, если есть необходимость и минимальные навыки работы со сталью, стоит создать котел длительного горения, функционирующий на дровах своими руками.

Процесс сборки в домашних условиях.

Котлы длительного типа работы на дровах не сложны в конструкции, если есть понятие о принципе их функционала.

Во время сборки в домашних условиях стоит выполнять такие нехитрые правила:

• все отопительные котлы нуждаются в снабжении приборами контроля их работы – манометр и термометр;
• если агрегат дополняется автоматическим комплектом, в который входит нагнетательный вентилятор, стоит не забыть сделать место для размещения последнего в корпусе. Он устанавливается в крышке, а сам электронный блок выносной, потому крепится недалеко от котла, в том же помещении, на стене;
• показатели температуры жидкости и давления монтируются в корпус для непосредственного контакта с водяной рубашкой;
• показывающие приборы можно выбирать самые обычные, которые способны работать без участия электросети;
• после окончания сборки все котлы длительного режима работы на дровах обязательно проверяются на проницаемость швов. Перед тестовой проверкой швы очищаются от шлаков;
• критическое давление при проверке должно быть не ниже 3 Бар.

Читайте также: Какими в частном доме должны быть размеры котельной

Как собирать котлы длительного режима, работающие на дровах в домашних условиях, собственноручно можно подробно научиться благодаря уроку из видео ниже.

Котел длительного горения на дровах

Основные твердотельные котловы обладают одним основным недостатком. Однако это влечет нерациональное использование дров, брикета, пеллет и, как следствие, высокие затраты на отопление.

Решением подобной проблемы может стать купленный или самодельный котел длительного горения на дровах, который будет поддерживать их продолжительное тление и высокую температуру.Определенные заводские модели могут и вовсе работать без подкладки палений до 20-25 часов. К тому же, они способны отапливаться другими видами твердого топлива, в том числе отходами, которые можно сжигать.

Видео

Содержание статьи:

Принцип действия котел длительного горения

Основной принцип работы котлов продолжительного действия основывается не на горении топлива, а на его тлении внутри топочной камеры.В этот момент древесные паленья излучают больше тепла. Добиться такого результата в классическим кирпичным печах невозможно, так как в них не удается создать активную тягу.

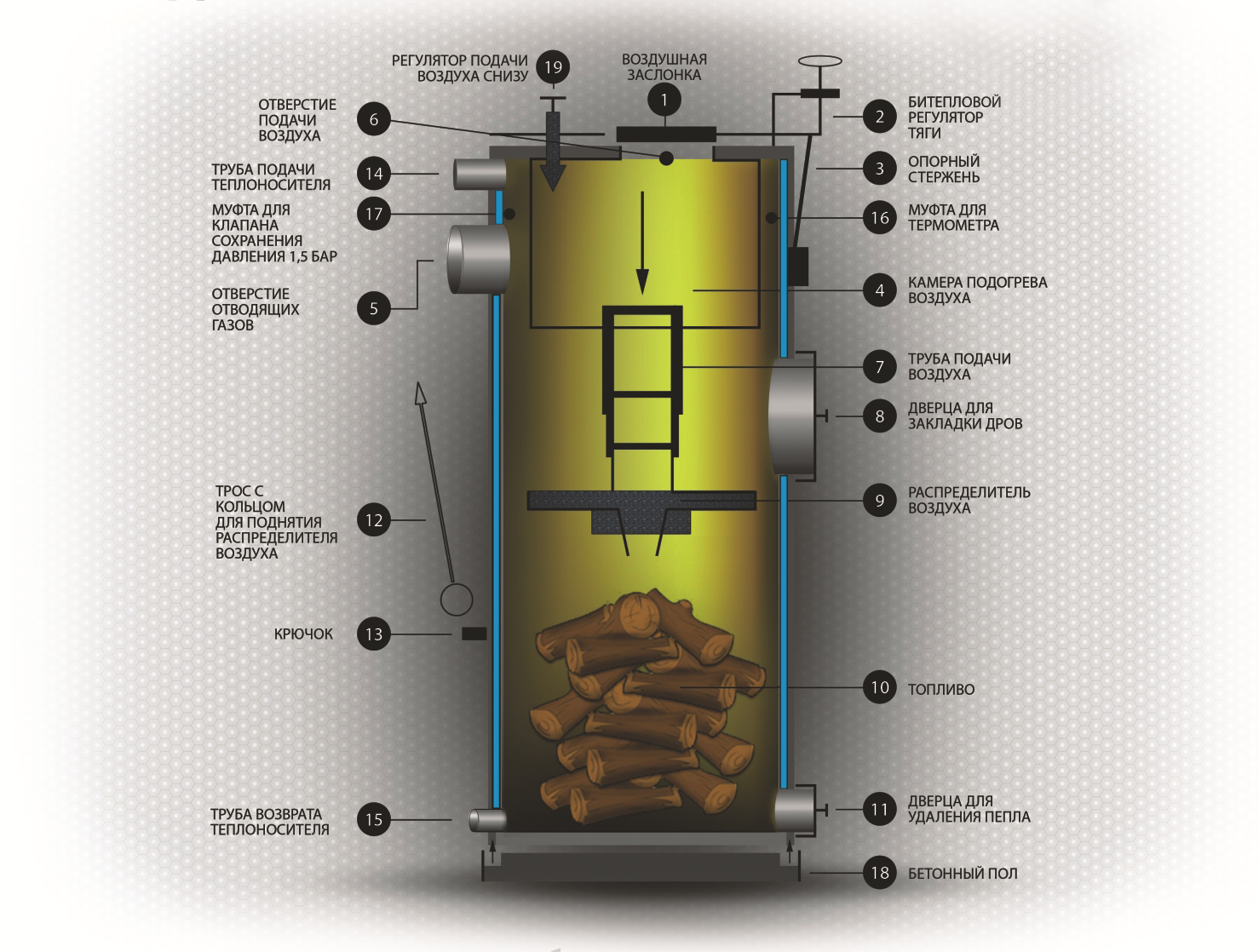

Конструкционные особенности печи длительного горения максимальной высоты выделения тепла во время продолжительного медленного тления древесины. В самодельных установках одной закладки может хватить более чем на 6-8 часов.

Для увеличения кликните по картинке

Котел оснащается специальным клапаном — регулятором.После того, как поленья начать обильно гореть, необходимо его перекрыть и максимально сократить поступление кислорода с воздухом внутрь. Постепенно тлея, дрова выделяют так называемый «топочный газ», состоящий из метана, угарного газа и водорода.

Основным тепла является именно «топочный газ». Он, попадая в камеру розжига, воспламеняется, очень быстро сгорает и выделяет большое количество энергии.

Смотрите так же, инструкция о том как своими силами сделать банный котел

Как все устроено?

Мастерить котел длительного горения на дровах рекомендуется со стальных трубок диаметром около 30-40 см.При этом толщина стенок обаятельно не меньше, чем 3-5 мм, иначе металл быстро выгорит, установка придет в негодность. В высоту она может достичь 0.8-1 м — чем выше, тем больше дров можно заложить. Однако слишком преувеличивать не стоит.

Для увеличения кликните по картинке

Установка делится на три условные части:

1. Зона сгорания — в ней отводится дым и тлеет зала
2. Зона горения — непосредственно в ней топливо потихоньку тлеет
3. Зона загрузки — по высоте она постепенно уменьшается, так как дрова и брикет выгорают

Воздушный распределитель — одно из основных устройств печи, так как он непосредственно влияет на длительность тления, ограничивая зону, в которой происходит горение.Представляет собой круглый диск из листовой стали толщиной более 4 мм. Чтобы распределитель беспрепятственно опускался по мере тления топлива, его размер делается немногим меньше топочной.

Чтоб контролировать размер зоны горения, по которой циркулирует воздух, на распределителе имеется крыльчатка высотой до 5 см. Увеличится свободное пространство внутри и дрова будут выгорать очень быстро.

Диаметр трубы для поступления воздуха делается равным 5-6 см. Она может быть цельной или телескопической. При этом отверстие в распределителе не должно быть 2 см, иначе произойдет перенасыщение кислородом. В верхушке будет не лишней заслонка, которая позволит регулировать тягу.

Самодельный котел длительного горения на дровах может быть также подключен к отоплению в частном доме. Проделать это возможно одним из двух методов:

• Через камеру горения пропускается труба водяного теплообменника, в баке вода будет нагреваться змеевиком, соединенным непосредственно с этой трубой
• Дымовая труба пропускается сквозь выносной бак.Дым в горячем состоянии будет проходить по ней и разогревать теплоноситель

Если сравнивать другой способ, следует отметить: первый намного проще, но второй в несколько раз эффективнее.

Видео — делаем котел на дровах своими руками

Инструкция по изготовлению

Приступая к производственному процессу, начать с подготовки всего самого необходимого:

• Трубы со диаметрами — 30 см, 5-6 см, 10 см (толщина стенок каждой — не менее 3 мм)
• Стальной лист по толщине более 4 мм
• Болгарка
• Аппарат для сварки
• Ручные инструменты

Располагать котел рекомендуют на выровненной твердой поверхности.Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

Приступаем к изготовлению котла:

1. Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволяет загрузить достаточное количество дров, большая — сделает закладку крайне неудобной
2. Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы
3. В центре круга требуется просверлить диаметр 15 мм — через него будет поступать воздух в камеру.Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить внутреннюю часть его крыльчатку — несколько пластин высотой до 5 см
4. Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
5. Как включается ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления
6. Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола
7. Также в нижней части котла надежно приваривается дно
8. Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)
9. Завершающий штрих конструкции — крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру

Хороший альтернативный дровам является брикеты отопления — смотрите наш обзор

Дымоход и отражатель

Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, они должны располагаться вокруг нее отражатели — они будут распределять поток, увеличивающие поступления тепла во внутрь.

Если печь будет располагаться в помещении с постоянным пребыванием людей, подумать об их безопасности.Один из вариантов решения вопроса — обложить конструкцию кирпичной кладкой.

Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным начальным перегибов — 2 по 45 градусов.

Несколько других особенностей:

• Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
• Соединяться участки дымохода должны в противоположном движении газа
• Все конструкции и предметы, подверженные легкому воспламенению, должны быть отнесены к безопасному расстоянию

Возводим фундамент

Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для нее является не самым лучшим решением — возвести фундамент.

Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.

Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.

Использование котла

Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве.Чтобы достичь этого, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям оливки, пеллеты, торф или сгораемый мусор.

Закладывать топливо необходимо по следующей инструкции:

1. Снять крышку и удалить регулятор с бака
2. Заложить плотно топливо
3. Разбрызгать поверху горючую жидкость
4. Установить регулятор, накрыть крышкой и открыть заслонку
5. Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть

Подводим итоги

Простой котел длительного горения на дровах готов. У становить такую ​​конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно — сомневаться в эффективности и высоком КПД не придется.

Котлы длительного горения на дровах, угле

Чем хороши котлы длительного горения? Не требуют к себе внимания целыми днями, исправно дают тепло и не зависят от сложной, длительной процедуры подключения газа.

Оглавление

Принцип работы отопительных котлов длительного горения

Твердотопливные котлы длительного горения используют этот принцип — сжигание содержимого топки не снизу вверх, когда проникающие вверх горячие газы захватывают все новые слои топлива, а сверху вниз, горение идет медленно.Перед подачей в зоне пламени, воздух нагревается точно к очагу высокой температуры, не достигая нижних слоев. По мере сгорания слоя перемещается вниз. Подогретый воздух обеспечивает наиболее полное сжигание горючих материалов, с минимальными остатками золы и сажи. Одной закладки в топку хватает в зависимости от выбранного режима на 7-34 часа работы. Котлы длительного горения работают на дровах, угле, торфе, опилках, пеллетах.

Материал исполнения

Среди всех разновидностей особого внимания заслуживают чугунные твердотопливные котлы длительного горения , имеющие самый долгий срок службы.Чугунные изделия более стойкие к коррозии, выдерживают температуру горения выше, чем стальные, но стоят дороже, имеют больший вес, требуют условий перевозки и монтажа из-за хрупкости материала. Устойчивость к коррозии очень важна для таких изделий, т.к. в процессе сжигания горючего образуется конденсат, обеспечивается оксиды серы. В соединении с водяным паром образуется серная кислота, разрушающая стенки топки. Для предотвращения этих процессов, топки в стальных котлах защищают керамической футеровкой.

Самый популярный на сегодня вариант исполнения — стальной котел твердотопливный длительного горения , который имеет сварную конструкцию, в то время как чугунный собирается из отдельных секций, стянутых шпильками. Стальные конструкции легче ремонтируются, чем чугунные.

Пиролиз

Пиролизные котлы длительного горения в работе используют технологию сухой перегонки топлива — пиролиз. В первой камере топливо горит в условиях недостатка кислорода. Выделяющиеся при этом газы (их называют пиролизными или генераторами) направляют во вторую камеру, где происходит их полное сжигание с подогретым воздухом.За счет регулирования процесса горения и более полного сжигания топлива пиролизный котел на одной закладке работает дольше, чем обыкновенный твердотопливный. Поэтому часто их называют пиролизные котлы длительного горения. Отзывы о работе таких котлов можно изложить списком, отражающим привлекательность таких отопительных приборов:

• Возможность регулировать мощность отопителя в диапазоне от 30до 100% потери КПД.
• Длительное время работы на одной закладке (более суток)
• Использование разнообразного горючего — дрова, отходы деревообработки, торф, брикеты, уголь
• Низкий уровень вредных веществ в дымовых газах за счет полного сгорания горючего
• Простота обслуживания

Хотя подобный вид отопительного оборудования может использовать самое различное сырье в качестве горючего, самый большой выход пиролизного газа дает котел длительного горения на дровах.

Топливо — уголь

Кроме дровяных рынков существуют предложения угольных котлов длительного горения. В чем их преимущества:

• Управляемость мощностью в диапазоне от 5 до 100%
• Компактность и меньший вес, благодаря оптимальной компоновке деталей (цилиндрическая форма)
• Сжигание угля разного качества без предварительной подготовки (просеивания и т.п.)
• Отсутствие механических узлов подачи угля, что положительно влияет на цену изделия
• Возможность дозагрузки топлива
• Высокая автономность (периодичность обслуживания — 1 раз в 10-14 суток)
• Большой объем загрузочной камеры

Котел на угле длительного горения имеет столь впечатляющие характеристики во многом благодаря высокой калорийности угля.При правильной организации процесса горения это позволяет получить максимум тепла из каждого килограмма горючего.

Котел длительного горения своими руками

Предлагается упрощенно, классический твердотопливный отопительный котёл длительного горения, цилиндрическую емкость, наполненную топливом (дровами, опилками, пеллетами). Хитрость в том, как организовать подачу воздуха и регулирование процесса горения, чтобы добиться полного сгорания топлива. При наличии, навыков навыков и чертежей, котел дровяной длительного горения можно сделать самому.

Чертежи конструкций самодельного котла длительного горения легко найти в интернете. Самодельные конструкции, как правило, применяют в отоплении теплиц, технические, технические помещения. Использование «самопала» в отоплении домов достаточно рискованное дело, хотя бы потому, что аппарат, как говорят специалисты, может «хлопнуть». Такой хлопок внутри жилого помещения чреват пожаром. Видео самодельных котлов длительного горения только подтверждает эти слова. Большинство демонстрируемых конструкций сварены из подручных материалов и часто имеют недостатки: либо неудобную систему, либо сомнительную пожаробезопасность.Изготовить для себя дровяные котлы длительного горения можно при соблюдении ряда условий:

• Правильный расчет мощности
• Грамотная, проверенная конструкция
• Качественные материалы
• Квалифицированное изготовление (в первую очередь качество сварки)
• Правильный монтаж.

Твердотопливные котлы длительного горения. Отзывы

Такая техника — новинка для нашего рынка и пока количество покупателей такого рода теплогенераторов невелико.Анализ впечатлений, изложенных на форумах, позволяет сказать, что все заявленные достоинства описываемого оборудования подтверждаются пользователями. Решение о покупке такого оборудования принималось в условиях неимоверной дороговизны подключения газа и с другой стороны, доступности дров. Радует людей высокая автономность оборудования и простота эксплуатации.

Рекомендуем прочесть!

Как сделать котел длительного горения на дровах и угле своими руками: инструкция, схема, монтаж

Установкой котла отопления длительного горения, работающего на дровах или угле, хозяева недвижимости в частном секторе хотят решить проблему обогрева помещений раз и навсегда. Лишь бы не ошибиться с выбором мощности.

Нужен такой.

Смущает, правда, вопрос цены. Котел длительного горения с такими характеристиками обойдется в кругленькую сумму.

Избежать немалых расходов можно. Если смастерить сей агрегат самому.

А почему бы и нет? Правда, есть еще вариант — нанять специалиста по таким котлам.

Рассмотрим пару подобных теплогенераторов и порядок их сборки.

Вступление

Хочется, чтобы котел не одним махом спалил все дрова и уголь. Не хочется часто бросать их в топку.

В итоге те, кто производит и продает котлы, говорят про длительность горения, где надо и не надо. Доходит порой до казуса.

Понятие «длительность горения» применить к пеллентным отопителям. Хотя они изначально устроены так, что можно обогревать, довольству одной вязанкой дров, в течение недели.

О длительности процесса делают вывод по тому, как долго тлеть дрова в топке с учетом ограниченного доступа воздуха. Однако тление для дерева, а также угля оборачивается лишь потерей тепла.

Все объяснимо. Уголь и дрова позволяют твердотопливным котлам достичь максимальной отдачи, равной, начиная с 70 до 75%, в момент интенсивного горения.

Тление снижает отдачу на 20-25% и даже больше. Значит, нужный уровень тепла в помещении поддерживать не получится.

Еще нюанс. «Свежие» дрова, допустимые тополиные, а также топливо из категории низкокалорийного сжигать тлением — одно мучение, получается «через пень колоду».

На самом деле на длительность горения в твердотопливных котлах влияет объем топки. Это вкупе с другими ингредиентами.

Понятно, от большей вязанки дров тепла будет больше, так как они быстро не прогорят.

Есть два вида бытовых котлов: классические и верхнего горения. Им хватает одной закладки для работы на дровах от 8 до 12 часов и угле — сутки.

Что нужно кроме желания, чтобы изготовить котел длительного горения? Попытаемся ответить на этот вопрос домашним умельцам.

За дело беремся, имея нужный инструмент и навыки сварки. Сразу скажем, котлы шахтные на этом же топливе или — не наш вариант.

В квартире смотрелась бы несуразно их габаритность, да делать в домашних условиях архисложно. Оставим это поле деятельности для предприятий.

Классика жанра

Эти котлы длительного горения сразу опознаешь по способу подачи воздуха. Она у них — принудительная.

Помещаем выбранный вид топлива в топливную камеру, разжигаем, закрываем плотно дверку.

На электротаблоем устанавливаем нужную t теплоносителя (рекомендуемая от 50 градусов). После запуска включается вентилятор.

От тепла сгораемых дров или угля нагреваются контур водяной рубашки и, конечно, свод, который одновременно — днище бака с жаротрубным теплообменником.

Последний забирает тепло от дымовых газов. После того, как воздух нагрелся, он проникает в топку снизу, проходя через колосники.

По достижению нужной т, вентилятор отключится. Сработает гравитационная заслонка, перекрыв канал поступления воздуха.

В результате дымоходная тяга не сможет разжечь пламя. На длительность режима ожидания будет влиять объем топки и момент прекращения подачи воздуха.

Когда t в котле длительного горения упадет, программа дает команду «пуск», вентилятор включается, и топка начинает снова работать. То есть, режим интенсивного тления не свойственен отопителям такого типа.

У них только два альтернативных режима отдачи тепла: при работе по максимуму и во время ожидания.Это одна из составляющих эффективности рассматриваемых котлов.

Для информации. Правильно эксплуатировать, значит, не заполнять топку доверху.

Из чего и чем

Вне конкурса среди материалов — низкоуглеродистая сталь Ст3, 10 и 20. А вот Ст35 и 45 категорически не подходят.

Как более высокие температуры прикаливаются.

Предпочтительней использовать Ст20. Срок службы агрегатов сваренных из этой марки — почти 15 лет.

Можно взять для котла жаропрочную сталь легированную хромом и молибденом.

Правда, для этого нужно хорошо владеть сваркой и располагать средствами. Жаропрочная сталь стоит дороже низкоуглеродистой.

Для информации. Чтобы провести раскройку заготовок, желательные гильотинные ножницы. Эту услугу можно получить в мастерской. Поход туда избавит от ручной резки и зачистки от вездесущих заусенцев, на которые потребуется немало времени.

Понадобятся также заготовки в виде уголка равнополочного размером 50х4 мм, пойдут для колосников.

Трубы DN50 и DN150. Из них изготовим соответственно теплообменник, патрубки для системы подключения и дымохода.

Из трубы профильной 60х40 мм сформируем воздуховод. Не забудьте о полосе стальной 20х3 мм и про утеплитель, плотностью 100 кг / м³ и толщиной 2 см.

Кроме того, позаботьтесь заранее об асбестовом картоне, фурнитуре на дверках, листовом металле (д. б. гладким) с полимерокраской (допустимо, начиная с 0,3 и по 0,5 мм) и шнуре.

Нужны инструменты: сварочный агрегат, электроды ано-2, может быть мр-3с, дрель, болгарка, ну и комплект стандартных инструментов типа отверток, плоскогубцев и линеек-уровней.

Еще автоматика. Комплект в составе БУ (блок управления), табло, датчик t (постарайтесь найти пр-ва Польши) и вентилятора DP-02. БУ с маркировкой — KG Elektronik SP-05.

Сборка

Процесс состоит из 7 этапов.Их очередности надо придерживаться.

№1. Собираем корпус путем сварки на прихватках.

Начинаем с днища. Прихватываем бока, затем занимаемся проемами под дверки и крышку самого свода.

Лист днища одновременно обрамляет дверку зольника по низу. Внутрь топки крепятся полочки, на их изготовление пошел уголок.

На полочки встанет колосниковая решетка. Собрали агрегат?

А теперь провариваем там, где стыки, и тщательно тестируем на предмет герметичности.

№2. Монтируем водяную рубашку (металл 3 мм).

По бокам стенок толщина должна быть два сантиметра. К корпусу отопителя приваривают отрезки (на изготовление пошла полоса из стали), выпуская по двадцать миллиметров.

Стальную обшивку из листов уже прихватывают к ним.

По центру, соблюдая шахматный порядок, крепят клипсы. Они имеют вид стального круга, который пропустили через специальные вырезы в стенке котла, а потом приварили к топке одним концом встык.

Второй обваривается по диаметру выреза.

Для информации. Чтобы водяная рубашка не захватывала зольную камеру, она должна брать свое начало на лини колосников.

№3. Жаровые трубы монтируют в верхней части котла. Они вставляются в проемы, специально вырезанные в поверхностях задней стенки и фронтальной.

В торцах они, как все стыки, тщательно варятся.

№4. С внутренней стороны изготовленным дверным привариваем двойным рядом полоски, между ними прокладываем асбестовый шнур.

Он исполняет роль уплотнителя притвора и колосников. На последние пошли уголки №5.

Их привариваем по низу наружного угла и получаем рассеиватели воздуха. Он предлагается в зольник вентилятором.

№5. Для присоединения трубопроводов (подающего и обратного), в стенке котла врезают штуцеры.

Ведется одновременно установка воздушного канала, сформированного из трубы 60х40 мм, и дымоходного патрубка. Фланец, который на садится вентилятор, уже есть на воздуховоде.

Сам он по центру задней стенки, проходя чуть ниже водяной рубашки, достигает зольной камеры.

№6. Привариваем дверные петли к дверкам, то же самое делаем с закладными деталями (2 сантиметра шириной), чтобы прикрепить декоробшивку. №7. Обкладываем базальтовым утеплителем котел вкруговую и сверху, фиксируем с шнура.

Теперь, подобрав саморезы, прикручиваем металлические (окрашенные) листы к закладным деталям, осталось навесить дверки.

Далее крепим вентилятор к фланцу воздуховода, занимаемся монтажом блока управления вверху. Датчик t на задней стенке устанавливаем под утеплителем (базальтовым).

Между прочим, конструируя самостоятельно котел длительного горения, вы можете предусмотреть установку и другие элементы. Монтаж водяного контура задействовать ГВС или встроить электротэн.

Дошли до ножек. Их монтировать никогда не поздно и не рано, словом, когда удобно.

Для этих целей подойдут отрезки из металлопроката.

Отопители верхнего горения

Популярны котлы производителя «Stropuva» («Стропува») из Прибалтики. Выпускают также другие фирмы, к примеру, из Санкт-Петербурга.

В рейтинге не отстают дровяные печки длительного горения «Бубафоня».

Последняя печечка служит для обогрева дачных домиков, гаражных боксов, словом, где граждан не волнует некоторая внешняя «грубоватость» отопителя. Дрова в этих теплоагрегаторах придавливаются грузом и процесс горения начинается сверху, опускаясь рядом вниз.

Воздух, чтобы попасть в топку, проделывает тот же путь.На поверхности «грузилки» крепят трубу с телескопическим эффектом.

Популярный не значит абсолютно совершенный.

У хозяев недвижимости к Stropuva тоже есть претензии.

Одни ворчат, что подложить дровишек можно, дождавшись, когда сгорят те, которые оказались там раньше. Скажем, что сделать это, в принципе можно, но тогда заполыхают сразу все поленья.

Другим не нравится, что при топке свежими опилками и любым другим мелким используемым в качестве топлива его остатки облепляют стенки.

Самый, пожалуй, существенный недостаток — отсутствие теплообменника. Большая топливная и система воздуха камеры не изменяет для него местечка.

Однако если вы сами хотите сделать такой котел длительного горения, то можете внести нужные вам изменения. Решив, допустим, обзавестись зольной камерой, устанавливайте днище и колосниковую решетку.

Сложности в изготовлении «Стропува»

В их числе круглый корпус и телескопическая труба с грузом.Мастера советуют позаимствовать этот блок у агрегата длительного горения «Бубафони».

Рассмотрим, из чего нужно изготовить часть теплоагрегата, и заняться сборкой классического варианта или схожего с ним.

Топливник не получится без использования труб DN 400, стенки нужны пятимиллиметровые. DN 50 — подойдет для подачи, изготовления водяных патрубков, DN 100 пустим на дымоход.

На распределители воздуха пойдет полоса 40х4 миллиметра. Колосники — из арматуры, берем d от 16 до 20 миллиметров с периодическим профилем.

Запасаемся также круглой заготовкой d 38 сантиметров, сделанной из листа 10-миллиметровой толщины, берем вату (базальтовую) плотностью 100 кг / м³, и в толщину три сантиметра.

Понадобятся также листы из тонкого металла с полимерпокрытием, металлические листы трехмиллиметровой толщины на обрамление дверок, заслонки для воздуха и днища, а также крышки.

Есть три варианта водяной рубашки — выбор на усмотрение домашнего умельца.

Первый. У тонкостенной трубы при этом должен быть большой d.

Обычную брать не советуем. Котел получится очень тяжелый.

Второй. Из 2-х листов, согнутыми под углом 60 градусов, также в 2-х местах и ​​сваренных вместе.

Сделать без пресса-листогиба будет проблематично. Но можно и на клипсах, для чего воспользуемся шестью листами-сегментами.

Третий. Варим короб-прямоугольник, правда, тогда бак заметно прибавит в объеме.

Порядок монтажа

Первым делом вырезаем заготовки будущего котла длительного горения. Они пойдут на изготовление дверок, к которому приделываем навесы и выбранные в магазине ручки.

Теперь переходим на трубу и беремся за проемы в ней. Затем варим колосники.

Итак, приступаем. В проем, прорезанный для груза в круглой заготовке, вставляем трубу, потом обвариваем вкруговую.

Шесть изогнутых полос (распределять воздух) сваркой соединяем с нижним сегментом груза.Крепим днище к топливной камере, внутрь помещаем колосники.

В центральной части крышки вырезаем под воздуховод, отверстие и крепим на отопитель, но прежде не забудьте вернуть на место груз с трубой. Следом — сварка патрубка под дымоход.

Переходим к рубашке. Когда монтаж завершен, наглухо завариваем стыки.

Далее — врезка патрубков для теплоносителя. После обшиваем и утепляем котел с навеской дверки, верх воздуховода перекрываем заслонкой.

Как быть с автоматикой и наддувом? Просто «прилепить» не получится.

Труба-то движется и вентилятору не опора. Но выход есть!

Эксперты из интернета советуют использовать гибким рукавом собственного изготовления. Под датчик t предложено выбрать элемент в виде погружной гильзы.

Для информации. Гибкий шланг под утеплитель помещать нельзя. В этих котлах зона горения постоянно смещается к низу.

Заключение

Рассмотрев особенности конструкции и сборки двух типов котлов на угле или дровах, при условии самостоятельного изготовления, можно сделать следующий вывод.

Ничего невозможного нет, но без достаточного опыта в сварке трудно проварить надежно все стыки, от чего зависит герметичность сборки и безопасность в эксплуатации.

Нужно тщательно взвесить все «за» и «против». Уверены в своих силах и знаниях — приступайте!

Выйдет дешевле заводского почти вполовину. В интернете выбираете, что вам по нраву и возможностям вместе с чертежами, и дерзайте.

Рамок одной статьи не хватит, чтобы связать все варианты.

Ограниченное же предложение будет выглядеть слишком категоричным. Поэтому оставляем выбор за вами!

Есть сомнения, подкрепленные дефицитом свободного времени?

Тогда смело обращайтесь к мастерам по котлам длительного горения на твердом топливе. Так будет надежней.

Котлы отопления длительного горения: уголь, дрова, чертеж

Котлы длительного горения — это отопительные устройства. В них сжигают дрова, уголь или пеллеты, а выделившееся тепло расходуют на подогрев воды, которая дальше поступает в отопительные трубы и батареи.Котёл длительного горения работает независимо от наличия газа. Это — автономное устройство, которое требует минимального участия человека в процессе эксплуатации. Сочетание независимости от газа и относительной свободы хозяев дома обеспечивает популярность в организации отопления.

Давайте рассмотрим, как устроены котлы длительного горения, какие преимущества этого устройства, и как выбрать устройство для обогрева собственного дома.

Принцип работы котла: верхнее горение

Традиционная угольная печь требует трат времени на розжиг печи и подкладывание дров.Ежедневно хозяева должны выделять минимум 2 — 4 часа личного времени на обогрев дома. В отличие от обычных печей на дровах, твёрдотопливные котлы длительного горения не требует постоянного внимания хозяев. После загрузки и розжига дров, печь самостоятельно регулирует поток воздуха, силу горения и расход энергоносителя. Как осуществляется регулировка?

В котлах используется принцип верхнего горения. Если в традиционной печи на дровах горят все загруженные дрова, в камере длительного горения пламя находится только в верху кладки. По мере сгорания дров (угля) пламя перемещается вниз. Таким образом, время сгорания всего объёма загруженных дров составляет как минимум 7-8 часов, а может достичь 2-3, и даже 6-7 суток. Такое устройство вместе с автоматическим контроллером горения позволяет отлучаться из дома на несколько дней и не переживать, что помещение замёрзнет или останется без отопления.

Как создать условия для верхнего горения?

Для того, чтобы локализовать пламя в верхней части дров, в зоне горения подаётся воздух.Предварительный подогрев воздуха улучшает полноту сгорание топлива, повышает эффективность отопления. Сила подачи воздуха и его объём определяют размер пламени, скорость сгорания и температуру нагретой воды на выходе из обогревательного устройства.

Подачу воздуха осуществляет специальные устройства — вентилятор и телескопический воздухораспределитель. Их работу контролирует автомат, работает от электрической сети. Поэтому для работы такого котла наличие электричества в доме обязательно.

По мере сгорания топлива устройство подачи воздуха опускается вниз. Пламя перемещается ниже и распространяется на следующую партию угля (дров). Так постепенно трубка воздухораспределителя доходит до нижней части камеры.

Ещё один принцип работы: пиролиз

Кроме котлов верхнего горения существуют отопительные котлы пиролизного сжигания топлива. Они работают исключительно на дровах. В пиролизных котлах есть две топочные камеры. В первой дрова медленно горят — тлеют, в условиях недостатка кислорода.При этом образуются газы, которые называют пиролизными. Во второй камере образовавшиеся газы сгорают в условиях усиленной подачи кислорода. Пиролизные процессы отличаются полным сгоранием топлива, без сажи и остаточных примесей. Дымовая труба не покрывается копотью.

Устройство

Снаружи котёл на дровах или угле выглядит как прямоугольный шкаф с дверками. Через верхнюю дверь загружают дрова или уголь. Через нижнюю — очищаются топку от золы.

Внутри котла используемая топочная камера.Её делают из чугуна или стали. Отёма камеры зависит от количества загруженных дров и длительность горения котла на дровах.

Схема котла длительного горения

Ниже топочной камеры расположен контейнер для сбора золы. Он отделён от топки решёткой (колосниками). При горении воздух проходит через решётку и поднимается вверх. Зола, образовавшаяся при сгорании топлива, просыпается вниз, в зольную камеру (из нее периодически убирают).

Устройство котла Liepsnele

В верхней зоне топочной камеры труба с водой.Сюда, в верхнюю зону, поднимается жар, который нагревает воду в трубе. Дальше нагретая вода подаётся в систему отопления.

Преимущества котлов длительного горения

1. Длительная автономная работа. В отличие от стационарной печи, котёл длительного горения может работать от 7 часов и больше без постоянного внимания человека. При отоплении на дровах максимальное время автономной работы может быть 2 суток, при обогреве дома углём — до 7 суток.
2. КПД (эффективность) сжигания топлива выше, чем у обычных печей, и составляет 92-98%.Для ежедневного отопления необходимо меньше энергоносителя (на 30-40%). А значит, меньше расходы на его приобретение.
3. Автоматическая регулировка, безопасность, возможность корректировать температуру воды в системе отопления, наличие аварийного выключателя.
4. Универсальность в выборе топлива: возможна работа на угле, дровах, пеллетах.
5. Низкий расход электричества, возможность работы от аккумуляторной батареи. Электроэнергия необходима для функционирования автоматических контроллеров и вентилятора подачи воздуха.

Примечание: Отопительные котлы на твёрдом топливе позволяют быстро организовать отопление, без длительного оформления проекта, дорогостоящих вложений в газовое оборудование и подключения к газовой сети.

Что лучше: дрова или уголь?

Отопительные приборы длительного сгорания могут работать на различных твёрдого топлива: дровах, угле, пеллетах. Каждый из видов топлива имеет свои особенности и преимущества.

Дровяное отопление

Отопление дома на древесине — позволяет экономить на оплате энергоносителя (особенно если у вас есть возможность самостоятельной заготовки дров или приобретения древесины по доступной цене).На растопку печки можно использовать ветки с обрезки деревьев, ломаные ящики, поддоны. Приобретение дров на зиму обходится дешевле, чем закупка угля на тот же период отопления. Но объём дров, который потребуется для отопления, больше чем объём угля ориентировочно в 4 раза.

Кроме того, котлы на дровах не выделяют угарного газа и не выделяют угореть (отличие от угля, при сгорании которого угарные газы образуются).

Угольный обогрев дома

Обогрев дома углём позволяет увеличить теплоотдачу (теплоёмкость угля выше, чем древесина) и увеличить длительность самостоятельного горения топлива (вместо 2 суток на дровах — 7 суток на угле).

Уголь для угольной печи

Для установки угольной печи отдельное помещение. Уголь горит долго и полностью не сгорает, образует угарные газы. Поэтому в целях безопасности нельзя полностью закрывать печную трубу, чтобы не угореть. По этой же причине угольный дымоход приходится часто чистить от сажи. Кроме того, при засыпке угля поднимается пыль, которая грязнит всё вокруг и проникает в лёгкие человека. Эти факты подтверждают, что дровяной котёл проще и экологичнее угольного.

Также в качестве энергоносителя в котлах длительного сгорания используют отопительные брикеты и пеллеты.Их изготавливают из прессованных опилок, лузги подсолнечника, торфа. Удельная теплота сгорания брикетов немного ниже удельной теплоты угля, но при этом они не образуют угольного газа, не пачкаются предметом утилизации вторсырья (древесных отходов). Поэтому отопление пеллетами также популярно, как печи на дровах.

Как выбрать котёл?

Котёл длительного горения на дровах имеет несколько паспортных характеристик:

• мощность — количество киловатт тепла, которое дровяной котёл выдаёт за час работы;
• площадь помещения — общая площадь комнат дома, для отопления которых предусмотрено данное устройство;
• продолжительность горения — сколько часов может работать в автоматическом режиме данного агрегата;
• КПД — эффективность использования тепла от сгорания дров.

Примечание: При выборе котла отопления учитывает площадь помещения и характеристики работы агрегата. Также оценивают время горения, указанное в техническом паспорте (которое зависит от объёма топочной камеры).

Приобретая дорогостоящее оборудование, хочется быть уверенным в его качественной и долговечной работе. Помочь выбрать марку агрегата, определиться с полезными свойствами покупателей о работе котлов.

Котлы длительного горения: можно ли сделать своими руками?

Готовый дровяной котёл длительного горения достаточно высокой ценой.Часто у человека, владеющим сварочным аппаратом, возникает желание сделать котёл своими руками. Однако при отсутствии навыков монтажа экономия может обернуться взрывом. Необходимо правильно рассчитать мощность, качественно сварить металлические детали и правильно установить устройство. При ошибках — работа агрегата становится опасной не только для хозяев, но и для окружающих людей.

Котлы длительного горения на дровах — чертеж

Самодельные отопительные котлы длительного действия отличаются топорным видом и ненадёжной автоматикой.Можно соорудить котёл верхнего горения без автоматического контроля. Сварить цилиндрическую печь высотой от 1 до 15 м, в нижней части приварить колосники и сделать дымоход. Дрова в таком устройстве будут такими стабильными, как у готового агрегата с автоматической регулировкой.

Печь длительного сгорания — это достойная альтернатива газовому отоплению. Она позволяет организовать автономный обогрев дома, не зависеть от цен на энергоноситель и от работы общей системы газоснабжения.

Самодельные котлы длительного горения на дровах

Самодельный немецкий твердотопливный котел

В зимний период в условиях нашей климатической зоны человек может чувствовать себя комфортно только при условии, что его жилище отапливается. И нередко это делается самодельными котлами длительного горения на дровах. Производители представляют ассортимент котлов, работающих на разных топливах, но наиболее предпочтительными являются газовые котлы. Однако выбрать подобный агрегат не всегда возможно, поскольку пока еще не во всех регионах страны используется газ.Причина — отсутствие его подвода по магистральным трубопроводам.

Основным преимуществом самодельного котла, работающего на дровах по сравнению с обычными печами, является продолжительный период между загрузками топлива без уменьшения эффективности обогрева помещения.

Принцип работы котла

Длительность горения котла, работающего на дровах, обеспечивается его конструкцией и происходящими внутри процессами. Принцип работы подобного устройства состоит в сжигании топлива сверху вниз, а не наоборот, как в печах.В топках обычных котлов или печей сгорает сначала нижний слой, и горячие потоки поднимаются вверх, втягивая в процесс горения слой за слоем. Дрова в этом случае прогорают быстро, и их приходится подкладывать каждые 3–4 часа. При отсутствии новой порции топлива печь или котел быстро остывает.

Многим людям, живущим в загородном доме, знакомо чувство неприятной прохлады и ожидания, когда же затопят остывшую за ночь печку, чтобы помещение прогрелось, и можно было встать из-под одеяла.

Обратите внимание! В котлах длительного горения, работающих на дровах, вначале сгорает верхний слой топлива.Затем огонь перемещается ниже, захватывая следующий ряд поленьев или пеллет.

Режим регулирования позволяет одной закладке дров активно тлеть в течение долгого времени — до 30 часов, а после полного сжигания топлива при подобной схеме работы котла остается минимальное количество сажи и золы.

Самодельные котлы не рекомендуется использовать в помещениях, так как они не имеют достаточного уровня безопасности. Их устанавливают в технических и производственных зданиях, в теплицах и недостроенных домах в качестве временных обогревателей. Они нужны до момента, пока не будет обустроена основная отопительная система, отвечающая всем требованиям пожарной безопасности.

Преимущества самодельных отопительных котлов на дровах

Прежде всего потребителей в рассматриваемых твердотопливных котлах привлекает простота и высокая отдача при отоплении помещений.

К их достоинствам также можно отнести:

• несложную регулировку процесса активного тления;
• продолжительное время горения без дополнительной подачи топлива;
• доступность самостоятельного изготовления благодаря бесхитростной схеме конструкции;
• долговечность;
• высокий КПД;
• конкурентоспособность;
• максимальное сжигание топлива.

Самодельные конструкции дровяных котлов длительного горения

В районах, где отсутствует природный газ, отопительное оборудование, работающее на твердом топливе, ценится очень высоко и пользуется спросом у потребителей. Практически во всех населенных пунктах имеются свои лесопилки или деревообрабатывающие предприятия, поэтому вопроса о том, где взять топливо, не возникает. Тем более в области, добывающих уголь.

Твердливные котлы длительного горения способны работать не только на дровах, но и на опилках, пеллетах, торфе, при необходимости — на угле.

Котел для дома

Корпус для самодельных котлов изготавливают из металлических труб большого диаметра, бочек, круглых баков, газовых баллонов и других цилиндрических емкостей. Наиболее распространенными материалами для них являются чугун и толстостенная сталь. Каждый из материалов имеет как положительные, так и отрицательные особенности:

1. Чугун славится стойкостью к коррозионным процессам, выдерживает более высокие температурные режимы, чем сталь, и медленнее остывает.Он достаточно хрупкий, а изделия из него обладают значительным весом и высокой себестоимостью. Хотя насчет долговечности чугунных конструкций вряд ли кто-то будет спорить.
2. Сталь легче, прочнее и дешевле. Кроме того, она намного быстрее прогревается. Материал легко поддается сварке, поэтому котлы герметичны и проще ремонтируются. Но образующийся при сжигании топлива конденсат постепенно разрушить стенки топки. Поэтому в промышленном исполнении внутренняя поверхность твердотопливных котлов защищается керамической футеровкой, но это недоступно при самостоятельном изготовлении оборудования.

Несмотря на недостаток стальных котлов, состоящий из склонов к коррозии, они пользуются большей популярностью у потребителей.

При самостоятельном изготовлении котла длительного горения главной задачей является обеспечение правильной подачи воздуха с помощью регулирования процессов сжигания дров в топке. Для этого необходимо:

• грамотный расчет котла;
• доступные и качественные материалы;
• чертеж конструкции, проверенной временем и опытом других мастеров;
• умение качественно выполнять сварные швы;
• соблюдение технологии монтажа.

Существуют достаточно простые и разнообразные конструкции котлов длительного горения, которые домашние мастера изготавливают своими руками. Приведем некоторые из них.

Вариант первый — железная труба

Печь длительного горения с трубы

Диаметр трубы должен быть в пределах 30 сантиметров, а высота — 85 см. Для отвода угарного газа в конструкции предусмотрена установка в верхней части котла трубы с наклоном не менее 0,1% к горизонтальной плоскости. Диаметр дымоходной трубы принимается равным 10 см, соединение осуществляется при помощи сварочного оборудования.

Внизу котла размещена дверца небольших размеров для добавления дров, а для поддува и емкости от очистки устанавливаются колосниковые решетки.

Внутри металлической конструкции, играющей роль котла, соединенной с трубопроводом, идущим по всему помещению под уклоном для естественного движения теплоносителя. Вся система наполняется водой, которая нагревается и служит для хозяйственных нужд, а также для отопления помещения.Снаружи ставятся заслонки, регулирующие поступление воды из бака.

Вариант второй — бочка

Верхний обод бочки обрезается и тщательно выравнивается. На герметично закрывающейся крышке вырезается отверстие диаметром примерно 150 мм для выведения угарных газов. Дымоход в этом случае под небольшим углом к ​​вертикальной поверхности.

Крышка должна быть надежной и достаточно прочной, а материал для ее изготовления огнеупорным. В крышке делают еще одно отверстие — около 100 мм, которое обеспечивает доступ кислорода к оборудованию.Труба устанавливается таким образом, чтобы угарные газы могли выходить наружу практически вертикально.

Наиболее ответственным моментом считается устройство грамотной регуляции выхода отработанных газов за счет правильной установки заслонки. Ее не рекомендуется располагать слишком низко, иначе топливо будет сгорать намного быстрее.

Наши «мастера на все руки» нашли еще один способ долгого горения поленьев в печи. Он в проверенном оседании топлива за счет использования специального груза.При совместной работе с подвижным распределителем воздуха такой вариант обеспечивает горение топлива до 60 часов.

Вариант третий — буржуйка

Как зделать буржуйку

Отопление буржуйкой известно со времен гражданской войны, когда в городах отсутствует тепло от котельных. Вторую жизнь эти печи получили во времена Великой Отечественной войны. В тот альтернативы просто не существовало. Возле буржуек отапливались и готовили на них еду. Так что эти универсальные печки в то время были незаменимы.

В наши дни они используются в парниках и на дачных участках, в недостроенных домах и на строительных площадках в подсобных помещениях для обогрева рабочих. Современные буржуйки имеют водяной контур, который может обеспечить теплом пару радиаторов в помещении площадью в 20–30 квадратных метров.

Заключение

Самодельные котлы, обеспечивающие длительное горение, используются в различных бытовых сферах. Для дачи, теплицы и небольшого загородного дома, эксплуатируемого не круглый год, этот вариант является самым лучшим.Загрузка дров здесь происходит намного реже, чем в горят дрова намного дольше.

конструктивные особенности при изготовлении своими руками

В отличие от природного газа, дизельного топлива или электроэнергии — дрова являются общедоступным ресурсом. В регионах, обладающих значительными лесными ресурсами стоимость, по которой можно купить дрова, обуславливается порой лишь сложностью их доставки до потребителя, а цена киловатта тепловой энергии, получаемого в процессе сжигания дров, значительно меньшей стоимости такого же киловатта, полученного от сжигания газа, мазута, дизельного топлива, или с помощью заявки.И такое положение дел характерно практически для всей территории нашей страны.

В этих условиях применения дровяных котлов для отопления становится не только возможным, но и выгодным с точки зрения снижения затрат. Одним из видов дровяных котлов, являются котлы длительного горения с водяным контуром. Использование таких котлов позволяет максимально эффективно распределять тепло по дому с помощью системы водяного отопления.

История металлических отопительных котлов и печей

Литые чугунные дровяные печурки, камины и котлы на дровах для системы воды используются человеком уже несколько сотен лет.Но особенности чугуна, как материал, не позволяет формировать на базе таких котлов эффективные системы водяного сообщения. Чугунным изделиям трудно придать сложную форму, а сам материал настолько способен к быстрому перепаду температур, что может внезапно трескаться, использовать отопительных котлов из чугуна сложной и опасной.

Какие ещё виды отопительных систем используются для обогрева дома?
В данной статье можно узнать о преимуществах конструкции кирпичной печи с водяным контуром.
Тут рассказывается о принципе действия тепловых насосов.
А здесь как своими руками создать самую эффективную буржуйку: https://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Современное состояние

С развитием технологий сварки, стало возможным производство дровяных котлов и каминов из тугоплавких сортов стали со сложной внутренней структурой. Эта возможность позволяет нам сегодня купить и своими руками установить у себя дома котлы сложных форм, с эффективными внутренними водяными контурами, или системой труб — теплообменников.КПД у таких котловых систем значительно вырос, срок службы увеличился, а неприхотливость и надежность в эксплуатации стали на порядок лучше.

При этом и современные дровяные отопительные камины, котлы и печи из стали, которые можно купить на рынке, не имеют сложных систем электронного контроля горения и обслуживания работы оборудования. Если, в каких-то моделях электронные системы контроля и присутствуют, то в минимально необходимом, для безопасной эксплуатации, количестве.Конечно, это момент положительно сказывается на цене таких котлов отопления.

На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления загородного дома.

Конструкция котла

Итак, любой котел, который может быть создан из:
• топочной камеры
• колосника
• камеры для сбора продуктов сгорания (зольной камеры)
• теплообменника (водяного контура)

Топочная камера — это сердце дровяного котла, или камина.В ней происходит сгорание древесины и выделение тепла. Летучие продукты сгорания попадают из топочной камеры в дымоход, выводящий их наружу. Поступление необходимого для горения воздуха в топочную камеру осуществляется через нижнее поддувало (зольник), или через регулируемые жалюзи в топочной дверке. Также топочная камера снабжена дверкой для загрузки топлива. Она может быть выполнена как из материалов корпуса котла, так и из стекла, как, например, у камина.

В нижней части топочной камеры расположен колосник .Через него оставшиеся от сгорания древесины угли и зола попадают в камеру для сбора твердых продуктов сгорания.

В зольной камере предназначенная дверка, которая используется для очистки от несгоревших остатков и для регулировки плотности горения путем усиления или уменьшения притока свежего воздуха в нижней части топочной камеры. Вы можете делать это и своими руками с помощью специального механического термостата, регулирующего приток свежего воздуха в камере сгорания в зависимости от достижения заданной температуры жидкости в водяном контуре.

Теплообменником может служить водяной контур, являющийся как бы вторым корпусом топочной камеры. В таком варианте системы котлом циркулирует вокруг топки, изолируя её от наружного корпуса отопительного котла на дровах. Такой теплообменник весьма эффективен с точки зрения быстроты прогревания жидкости и уменьшения целевых потерь тепла, но при его повреждении по любой причине, ремонт этого контура может быть весьма затруднителен.

Также в качестве теплообменника может быть система труб, проходящих внутреннем пространстве котла в наиболее эффективной отдачи тепла топочной камеры.Такая система является более удобной в ремонте, чем система сплошной водяной рубашки, т.к. каждую трубу, или всю систему труб, можно легко вытащить и заменить на исправную.

Внутреннее пространство котла

Топочная камера, система теплообменников, изолируется наружного корпуса негорючими материалами с низкими коэффициентами теплопроводности. Это может быть асбест, минеральная вата, шамотная глина, керамический наполнитель и т.п. материалы.

Такая теплоизоляция преследует две цели:
— во-первых, за счет уменьшения теплоотдачи корпуса котла в окружающем пространстве, увеличивает КПД самого котла, в плане эффективности рабочей жидкости;
— во втором повышается безопасность эксплуатации самого котла, при установке его в помещении с возгоранием материалов конструкций строения дома.

Современный современный дом котлом

И своими руками с помощью подрядчика сегодня каждый домовладелец имеет возможность организовать загородного дома на базе дровяного котла отопления. При этом котел, или камин, с водяным контуром, расположен в одном из помещений дома, или даже в отдельно расположенном строении бойлерной, будет эффективно отапливать изолированные друг от друга стенами и перекрытиями помещения дома. Котел, сконструированный системной информации, способной на протяжении отопительных сезонов надежно справиться с задачами отопления.

Эта система может быть организована как принудительным перекачиванием теплоносителя, так и с его естественной, не зависящей от источника питания, циркуляцией.

Системы, не зависящие от внешнего источника питания , на первый взгляд, кажутся привлекательными, в первую очередь, за счет полной автономности использования. Но при таком варианте компоновки системы, очень трудно добиться равномерного использования всех помещений. Почти всегда, в таких системах, в одних помещениях будет излишне жарко, а в других тепла будет не хватать.

Для системы с принудительной циркуляциейлоносителя , конечно, нужен источник внешней энергии, расходуемой для работы насоса, перекачивающего теплоносителя, но потребность в энергии такого насоса очень незначительна, и, в случае нарушения внешнего электропитания, может быть легко компенсирована использованием резервных источников питания. Аварийные генераторы и резервные источники питания в любом случае должны быть в каждом доме на случай его отключения от общей электросети и аварийно запитать их еще и циркуляционный насос не составит большого труда.Зато, улучшенная циркуляция теплоносителя помогает поддерживать удобную температуру во всех помещениях дома, что, конечно, значительно сказывается на удобстве и комфортности проживания в нем.

Одним из вариантов водяных котлов для отопления дома, являются котлы т.н. длительного горения.

Это могут быть пеллетные котлы, использующие не обычные дрова, а специально приготовленные дровяные пеллеты, являющиеся продукцией сублимации отходов производств, использующие в своем цикле древесину.

Кроме этого, котлы длительного горения для обычных дров. В этом случае увеличивается интервал между загрузками очередной партии в топку и позволяет увеличить КПД за счет более рационального использования энергии выделяющейся при сгорании дров.

Перед тем как купить котел для Вашего дома, требуется определенная подготовка помещения. Тяжелый вес котла позволяет осуществить установку только на специально подготовленное основание.В качестве такого основания может служить специальная бетонная площадка. Под сам котел и перед ним целесообразно укладывать толстого металла, чтобы исключить возможность вываливания тлеющего, или горящего топлива на способные воспламенится предметы, расположенные снизу от котла. Расположенные вблизи котла, стены и потолок бойлерной комнаты необходимо надежно изолировать от теплового воздействия со стороны котла. В помещении должна быть надежная система вытяжки и пожарная сигнальная система, на случай задымления помещения.

Система дымохода для вашего будущего котла должна быть правильно сконструирована и исполнена. Очень важна правильная изоляция дымоходных труб от деревянных конструкций помещения. Температура продуктов сгорания, которые попадают в дымоход при интенсивном горении, происходит много сотен градусов, и ненадлежащая тепловая изоляция труб дымохода может привести к пожару.

Правильно организованный дымоход очень важен и для эффективности работы самого котла. Если окончание трубы дымохода будет расположено слишком низко, в топке котла может сформироваться недостаточная тяга, и процесс горения будет отличаться от того, который конструктивно закладывался котла.Окончание трубы дымохода располагаться выше 50 сантиметров надо уровнем конька крыши. В этом случае при любых погодных условиях будет обеспечена правильная тяга в дымоходе.

В нижней части дымохода необходимо предусмотреть и сделать сборник для конденсата, который образуется внутри труб дымохода при их остывании. Если этого не сделать коррозионная влага будет попадать внутрь котла и вызвать его службу, что, конечно, снизит его срок службы.

В общем, ничего сложного, или особенного в системе отопления дома на базе водяного котла нет.Её можно легко спроектировать и собрать своими руками. В этом случае котел возможно без существенных затрат (так как цена установки небольшая), врезать в уже существующую систему отопления, используя его как запасную систему, или, даже, как главный источник тепла в доме.

По статистике Центрального НИИ организации и информатизации здравоохранения, в России одной из самых распространенных причин смертности населения является распространенное пищевое отравление, в т.ч. от копчённых продуктов. Чтобы обезопасить себя, можно либо отказаться от употребления данного вида пищи, либо начать изготавливать её самостоятельно.
В следующих целях мы расскажем как самостоятельно изготовить коптильню для холодного копчения в домашних условиях, а также дымогенератор для холодного копчения.

Контроль и безопасность

Конечно, каждая отопительная система нуждается в средствах контроля и автоматики. Особенно это важно, если вы делаете эту систему своими руками и предоставляете эту систему внутри дома, где любая неисправность может служить пожарами, способным привести к потерям имущества и даже человеческим жертвам.
Сложные многоуровневые системы контроля процесса горения, способные обеспечить максимальную безопасность котла, или камина существуют, но оборудование, на котором они применяются, как правило, стоит дорого и не все его себе могут купить. Но и у простых и недорогих дровяных котлов существуют системы защиты и контроля.

Самая простейшая система, которая уже говорила выше, состоит из несложного термостата, измеряющего температуру теплоносителя в рабочей контуре котла и регулирующего за счет механической передачи, заслонку, отвечающую за процесс доступа свежего воздуха в топку.Когда температура рабочей жидкости заданного двигателя, тяга воздуха сокращается, и процесс горения замедляется. При падении температуры ниже заданного предела, заслонка приоткрывается, и горение дров в топке становится интенсивнее. Такая система позволяет использовать топливо, сокращая его ненужный расход на избыточный нагрев рабочей жидкости.

В некоторых котлах, с более сложной системой контроля, процесс горения регулируется с помощью приточного вентилятора, нагнетающего воздух в топку и плавно регулирующего процесс горения в соответствии с заданными функциями. Такая система автоматики не только делает процесс более равномерным, но и позволяет осуществлять очередную загрузку в топку котла.

Особенности эксплуатации подобных котлов

• невысокая цена (может себе каждый домовладелец)
• длительный срок эксплуатации
• (при правильной эксплуатации там просто нечему ломаться)
• доступность и низкая стоимость топлива
• настройка и обслуживание своими руками ( не требует высокой квалификации)
• относительно невысокое КПД (по сравнению с котлами на газу, или дизельном топливе)
• требуется периодическая загрузка дров (один раз в 3-8 часов)

Как видим, такие котлы имеют свои плюсы, так и свои минусы.Однако, то что они повсеместно распространены в нашей стране.

Саморобні котли на дровах схема відео. Как работает агрегат

Саморобні котли на дровах схема відео. Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Это приведет к снижению температуры в доме.Причина кроется в принципе циркуляции основного тепла в помещении по свободному движению воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличии от котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них для сжигания топлива, вторая — для поступивших из первой камеры газов.Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.

На сегодняшний день агрегаты, работаю по этому принципу, наиболее экономично и эффективно применяют обогрева домов в местностях, лишенных газификации.Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе.Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом — до +1200 градусов.

Камера для сжигания твердого топлива иногда имеет более обширные размеры: ее объем достигает 500 дм ³ . В нее можно загрузить уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается встроенным вентилятором. Процесс горения характеризуется очень медленной скоростью расхода топлива.Как следствие, экономичность котельного оборудования резко возрастает.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, которых является один и тот же чертеж котла длительного горения на дровах. Разная степень экономичности и эффективности объясняется их различием размеров, материалов изготовления и наличием дополнительных функций.Для работы универсальных ТТ котлов можно использовать любое топливо, что упрощает их обслуживание. Наиболее экономичными моделями считаются дровяные ТТ котлы.

Саморобні котли на дровах довгого горіння. Принцип работы котла длительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена ​​очередная порция ресурсов, температура в помещении сразу же начинает снижаться. Это происходит из-за того, что тепло по помещению циркулирует по принципу свободного движения газа.Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это наиболее дешевый и практичный способ обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при гор таком достижении достигается очень высокая — около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается топливо само. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Используется метод этого метода, который расходуется очень медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной системой?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор воздух только после того, как полностью прогорит верхний слой.

На рынке представлено множество моделей, которые работают по одному и тому же принципу, но, в зависимости от материала исполнения, опций, имеют разную эффективность и экономичность.

Универсальность топлива

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным продуктом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Саморобные котли для грубки. Пиролизный котел

Принцип действия твердотопливных пиролизных котлов, работающих на дровах, основан на разрушении древесины под действием высокой температуры при низком содержании кислорода. Они используются для длительного обогрева помещений различного назначения.

Такой котел состоит из двух камер. Первая используется для загрузки топлива. Во вторую попадают отработавшие газы и вторичный воздух для длительного горения.Сделать такой агрегат своими руками сложнее, чем обычный, но можно.

Основные элементы прибора

Дровяной котел изготавливается из металлической бочки. Желательно емкостью 200 литров. Крышка у бочки срезается и к ней приваривается бортик. Из массивной заготовки или любого другого утяжелителя изготавливается круглый поршень. Его диаметр должен быть немного меньше внутреннего диаметра бочки.

В крышке вырезается отверстие для установки воздуховодной трубы диаметром 100 мм.По высоте труба минимум на 20 см должна быть выше бочки. Сбоку в бочку вваривается дымоходная труба. Для нее также используется прокат диаметром 100 мм.

Воздуховодная труба приваривается к поршню. На верхнюю часть трубы обеспечивает заслонка, регулируемое количество поступающего воздуха. К нижней части поршня привариваются ребра, использованные для утрамбовки топливной массы.

Принцип работы

В процессе эксплуатации котла дрова загружаются непосредственно в топку и поджигаются.Сверху устанавливается крышка с поршнем. По мере сгорания топлива поршень станет опускаться вниз, нагнетая давление в нижней камере. За счет этого и минимального количества кислорода дрова начнут медленно тлеть.

Выделяющийся при пиролизе газ поступит в верхнюю камеру, температура которой может достичь 900C. Через дымоход остатки продуктов горения удаляются в атмосферу.

Такие самодельные котлы, изготовленные по всем правилам, способны на одну закладку проработать больше суток из-за длительного горения.

Саморобні котли на дрова. Готовые решения -, какой котел купить?

Откровенно говоря, самодельный котел длительного горения вряд ли обойдется дешевле, чем приобретение уже готового варианта. Учитывать нужно не только стоимость материалов, но и время, потраченное на создание агрегата своими руками. Плюс ко всему мало у кого с первой попытки получается сделать все правильно — обязательно в процессе эксплуатации всплывут ошибки, которые нужны исправлять, что чревато новыми затратами.

Нужно также понимать, что многие технологии, которые используют производители котлов, недоступны простым обывателям и заменить их нечем. Например, в быту без дорогостоящего оборудования не повторить порошковую окраску котлов, окончательно продлевает сроки их эксплуатации. Качество деталей, качество сварки — все это отличается в самодельных и покупных вариантах. По этим основным предпочтениям приобретать уже готовые варианты, к тому же предложениям сегодня хоть отбавляй.

Сегодня отлично зарекомендовали себя котлы длительного горения литовского производства Stropuva (Стропува) или Candles (Кандлес) — эти агрегаты способны проработать на одной загрузке дров до 40 часов, а при загрузке углем — все 5 суток. Модели, работающие на дровах, маркируются буквой S, тогда как работающие в том числе и на угле — буквой U. КПД таких котлов — до 90%. В конструкции этих агрегатов прогорание идет сверху вниз — топливо горит по принципу свечи. Из-за того, что пламя сверху, дрова и уголь прогорают намного лучше, поэтому чистить котел придется гораздо реже.

Саморобні котли на дровах. Создаем котел отопления на дровах своими руками

Иногда устройства ничем не уступают промышленным моделям — как по показателям эффективности и по параметрам мощности. В домашних условиях можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того, чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у частных владельцев домов под руками. Особое внимание необходимо уделить таким моментом, как расчет рабочей температуры котла, метала и другим температурам. Если металл будет слишком тонким или рабочая температура будет чрезмерно высокой, то металл может выгореть.

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получаете устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принять металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно.Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Електро котли саморобні. Возможно ли изготовить электрокотел своими руками: правила сборки самодельного котла

Отопление дома при помощи электричества — наиболее технологичный вариант. Электрическая энергия без потерь преобразуется в тепловую, удобно и дешево транспортируется.

Есть ряд типовых решений для организации отопления — тепловые насосы, обратные кондиционеры, керамические инфракрасные излучатели, конвекторы, электрокотлы.Популярной является установка электрического котла.

Электрический котел для отопления дома

Преимущества установки центрального электрического отопителя:

1. Применение других видов топлива параллельно с электричеством.
2. Возможность встроить в уже существующую систему отопления.
3. Экономия на нагревателях.
4. Простота конструкции и ремонтопригодность.
5. Экономия при наличии дифференцированных тарифов на отопление.
6. Низкая стоимость оборудования, возможность дистанционного контроля.
7. Доступность технологии, возможность собрать отопитель своими руками.
8. Возможность установки в систему отопления частного дома и подсобных помещений.
9. Оптимальное решение при наличии альтернативных источников энергии: солнечной панели или ветрогенератора.

Устройство электрокотла

Есть различные методы реализации электрического котла, но любой содержит три компонента:

1. Нагреватель.
2. Корпус.
3. Группа управления и безопасности.

Различия электрических котлов, как правило, это вариации этих параметров и опций.

Как работает

Устройство подключено к жидкостной системе отопления. Система заполнена теплоносителем, который нагревается ТЭНом. Насос или гравитация постоянно заставляют жидкость циркулировать.

Жидкость отдает тепло в помещении через теплообменники — батареи. Холодная жидкость подается опять к котлу.

На протяжении магистрали или в определенных точках устанавливаются датчики. Они сигнал на контроллер снижает или повышает напряжение или выключает котел.

Управление электрическим котлом в зависимости от схемы подключения и применяемых комплектующих бывает ступенчатым или плавным.

Подбор мощности нагревателей зависит от размеров нагревателя и радиаторов. Установка слишком мощных нагревателей способно привести к закипанию теплоносителя и разрыв системы.

Внимание! Для повышения безопасности применяйте предельный механический термостат с реле, который предупредит закипание жидкости, если электроника контроллера не справится.

Подключение к сети и блок управления

Для безопасного подключения к сети потребуются:

1. Провода соответствующего сечения. Сечение рассчитывается исходя из и мощности, для мощной системы лучше подключение силового кабеля и 380 вольт.
2. Заземление: металлические детали стоит присоединить к контуру заземления.
3. Отдельный дифавтомат — выключит потребителя, если защитная трубка проржавеет и будет «пробивать» в дом.

Чтобы регулировать силу тока, приобретают:

1. Контроллер или блок управления.
2. Амперметр.
3. GPS-модуль.
4. клапан, отключающий электроэнергию при закипании жидкости в котле (надежный механизм, работает от давления).

Схемы самодельных электрокотлов

Домашний мастер без труда соберет электрический обогреватель в своей мастерской.Есть оптимальные ряды различных условий.

Из чугунной батареи с ТЕНом

Если планируется небольшое утепленное помещение (бытовка, гараж, изолированная комната) дешевым будет превратить чугунной батареи в электрический обогреватель. Этот вариант роли электрического котла и теплообменника.

Для сборки потребуется:

1. Чугунная батарея. Длина батареи выбирается исходя из теплопотерь помещения.Одно стандартное ребро способно выделять 0,1—0,2 Квт / ч.

ТЭН должен быть жидкостной, с герметичной резьбового присоединения. Длина нагревателя по возможности на длину батареи — тогда добьетесь КПД.

Мощность ТЭНа меньше, чем возможность теплопередачи батареи — можно не применять регулятор.

2. Регулятор мощности. С небольшой мощностью справится ШИМ, если батарейки несколько, можно приобрести многополосный контроллер.
3. Электропровода необходимого сечения.

ТЭН устанавливается в нижнюю пробку батареи. Если батарея будет изолирована, противоположные пробки заглушены, а над ТЭНом в пробку встраивается дополнительный расширительный бачок, который также служит «лейкой» для заполнения и развоздушивания батареи.

Если батарея будет служить электрокотлом, к противоположной стороне батареи внизу подключается подача холодной воды, вверху батареи — отбор холодной воды.
