Печь для бани из металла своими руками: чертежи, фото, видео

Металлических печей для бани в продаже много, но  хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Содержание статьи

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

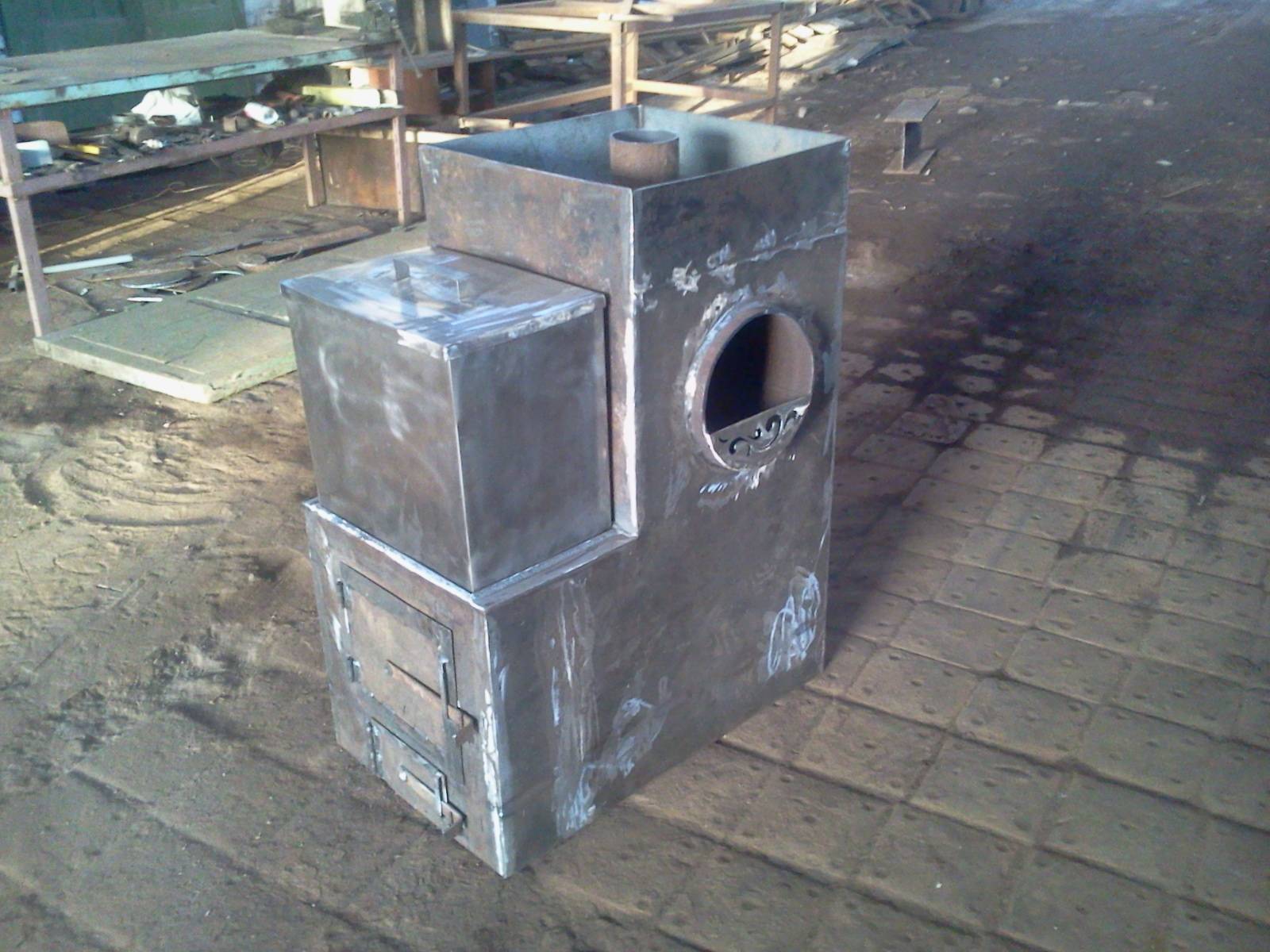

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок.

Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

• Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

  Футеровка — обложить топку изнутри жаропрочным кирпичом

• Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

  Снаружи закрыть корпус кирпичным экраном

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м

3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м³, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания  надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки.

Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

чертежи печки из металла и колесных дисков, металлические печи-самоделки

К выбору и строительству печки для своей баньки всегда нужно относиться с особенным отношением, поскольку печка – это наиглавнейшая часть в бане, сердце. У банной печки совершенно специфическое применение, она не только нагревает парную и дает пар – она может нагревать водяной бак.

Особенности и требования

К печке в бане, как и к любому другому оборудованию, предъявляют определенные требования не только из-за того, что она должна доставлять удовольствие при эксплуатации, но еще и потому, что она может быть пожароопасной.

• Печь устанавливается на отдельном фундаменте (исключение – мобильные варианты).
• Она обязательно должна отвечать требованиям герметичности, в идеале не должна иметь ни одного зазора, или трещины.
• Деревянная отделка, которая находится в непосредственной близости от печки, обрабатывается с помощью антисептика, и чтобы обеспечить ее пожаробезопасность, не желательно обшивать покрытием из металла.
• Необходимо соблюдать безопасную дистанцию до частей из металла у печки до любых предметов, изготовленных из горючих материалов (пластик, дерево и так далее).
• Зольника размещают так, чтобы его дверца находилась не ниже 15 см от уровня пола.
• Потолок и верх печки должны быть разделены не менее, чем полуметром свободного пространства.
• Пол вокруг печи зашивают при помощи металлических листов.
• Обычно печку располагают рядом с предбанником.

Печка должна нагревать верхний уровень в парилке до температуры 80°С, для нижней зоны температура не должна опускаться ниже 45°С.

Обязательно условие прогрева камней на печи для образования достаточного количества пара при их проливе.

Когда используют твердое топливо, сгорать оно должно полностью. Еще одно обязательное условие – полная герметичность дымохода и топки печки, чтобы она обладала высоким КПД.

Виды

Каменка печи может быть закрытого, или открытого типа. Закрытая каменка не остывает более долгий промежуток времени, зато прогреть парилку удастся за более долгое время, да и топлива будет потрачено гораздо большее количество. Закрытую каменку сооружают в случае, когда баню используют относительно редко.

При каменке открытого типа парилку удается нагреть за короткое время, зато, когда на камни проливают воду, она быстро теряет температуру. Для любой каменки рекомендуют использовать только цельные части каменной породы округлых форм.

Материалы изготовления

Если хотят возвести кирпичную печь, советуют брать определенные сорта, особенно это важно при облицовке огнеупорами.

Если речь идет о печах из металла, их могут сваривать, используя и листы металла, и толстостенные трубы больших диаметров, и использованные баллоны, и бочки, а иногда в ход идут такой экзотический вид материала, как колесные диски.

Как сделать своими руками?

Чтобы самостоятельно возвести банную печь, необходимо принимать во внимание любой совет опытного мастера. До того как начать строительные работы, ознакомьтесь с завершенными вариантами, чертежами, выясните, насколько сильно греется от печи стена бани. Вид топлива, использующийся для нагрева парилки, также занимает не последнее место – где-то используют печки на газу по причине отсутствия других видов топлива.

Следующий шаг – проведение фундаментных гидроизоляционных работ.

Заливка фундамента происходит на 5–7 см больше вертикальной проекции стен печи.

В отделение для подачи топлива необходима установка колосников, чтобы просеивать золу и сбрасывать её.

С его помощью топливо горит лучше, это помогает прогревать баню. Расстояние от топливника до зольника – от 30 сантиметров и более. Когда выводят дымоход, необходимо устанавливать шиберную заслонку (вьюшку) в вытяжку, для регулировки вытяжки.

Кирпичную печку

Несмотря на выгоды при монтаже и простоту банной металлической печи, несмотря на быстроту прогрева, практически любой опытный печник посоветует только кирпичную печку. Практика показывает, что только такая печь создаст комфортную атмосферу парилки, дышаться будет свободно, не затруднительно, тепло будет мягким. Создание мягкого тепла – это несомненное преимущество любой банной печи, сложенной из кирпича.

Отдельно можно выделить возможность оригинального дизайна подобных печей – выдумка хорошего печника не знает границ.

Печь бани из кирпича — это классическое печное искусство.

Основательная, зато простая печь классической конструкции должна приблизительно состоять таких элементов:

• топка, выложенная огнеупорами (кирпичом) или вся построенная из них;
• зольник, располагающийся под топочным отделением;
• чугунная или стальная решетка, на которую кладут камни;
• дымоход;
• змеевик;
• дверца.

Масса самодельной кирпичной банной печки весьма солидна, поэтому она устанавливается на отдельное основание. Кирпичи кладут не на раствор, здесь используют только чистую глину и песок, поскольку стойкость раствора к перепадам температур невысока, и это развалит банную печку не дольше, чем за год-два. Чтобы сделать всю конструкцию еще более прочной, фундамент кладут особым способом.

Есть возможность выложить печь с использованием бута или тщательно обожженного кирпича. Толщина стенки в этом случае оказывается в пределах 13–25 см. Используют куски породы массой от 1 до 5 кг.

Важно! Для камней в каменку берут гранитную, бутовую породу, голыши. Кремни использовать нельзя, они от перепада температур трескаются и могут нанести серьёзные травмы разлетающимися осколками.

Самодельная каменка как следует должна накапливать и держать температуру. Для этого рекомендуется добавление чушки из чугуна в пропорции до 20% на 80% каменной породы.

Котел, или водяной бак в банной печи может иметь опору или на стену печки, или на опоры/столбики внутри топки, еще вариант – подвесить его.

Решетку для печки либо можно сделать стальной, из стали значительной толщины, либо приобрести готовую, отлитую из стандартного чугуна.

Вариант из металла

Банная «печка-самоделка», для изготовления которой применили железную трубу – довольно интересный вариант. Она без особенных затруднений изготавливается и монтируется за короткое время. Единственное, до того как начинать, нужно выбрать площадку, где запланировано будет расположение будущей печки.

Чтобы печка вышла достойной, придется применить следующий набор инструментов:

• шлифмашинку или болгарку;
• аппарат для электросварки, использующий электроды Д = 3,4 мм.

Понадобятся и материалы:

• полуторометровая труба из стали диаметром 50 см и со стенкой, толщиной 1 см;
• листовое железо толщиной 3–10 мм;
• арматура или прутик 8–10 мм.

Также придется заняться строительством. Будет необходимо воспользоваться стройматериалами, а именно:

• песком и щебнем 0,1 м3;
• цементом 150 кг;
• кирпичом в количестве 300–400 шт.;
• глиной.

Печь имеет немалый вес, поэтому под местом, где она будет находиться, происходит закладка фундамента. Для этого сбивается опалубка габаритами 1 х 1 м, высотой 30 см. После арматура укладывается в один слой, по квадратам со стороной 20 см, которые связаны с помощью проволоки. Для фиксации арматуры к поверхности, в землю вбивают 4 прутка и привязывают арматуру к ним так, чтобы имелось расстояние до поверхности почвы.

Следующий этап – заливка фундамента.

У фундамента есть высокая вероятность растрескивания, поэтому на протяжении двух недель (время отверждения материала фундамента) на его поверхности должна находиться влажная ветошь, которую необходимо периодически смачивать и не давать ей высохнуть.

Чтобы воздух в помещении не застаивался – нужна вентиляция. Для этого открывают окна и двери.

Рассмотрим процесс изготовления поэтапно.

I этап – подготовительный

Полуторометровую стальную трубу диаметра 50 см и со стенкой, толщиной 1 см, разрезают на две части: первая – 60 см, вторая – 90 см. Последний отрезок будет использоваться в качестве топки каменки, а из шестидесятисантиметрового фрагмента получится водогрейный бачок.

II этап – строительный

В нижней части отреза в 90 см, предназначенного для топочного отделения, вырезают проем для поддувала. Он должен быть не уже 20 см и не меньше 6 см по высоте. Выше проема приваривается пластина из стали круглой формы, толщиной менее 1,2 см.

Затем вырезают колосниковый проем и приваривают 4 «ушка» для его фиксации. Далее следует вырезание ниши для топки. Оставшийся отрезок трубы можно употребить на изготовление топочной дверцы. Ее размер 25 х 30 см. Когда дверца готова, её навешивают на петли и прикрепляют к ней защелку.

Для изготовления каменки подойдет отрезок той же трубы длиной 30–35 см. Каменку приваривают на верхнюю часть топки и проделывают еще один проем размером 25 х 30 см.

В каменке рекомендуется использование только камней округлой формы. Заполняют ими каменку нужно только наполовину.

К верхней части печи устанавливают муфту из стали. Она послужит в качестве крепежного элемента, на который устанавливают водогрейный бак.

III этап – промежуточный

Бачок для воды изготавливается из отреза в 60 см. Днище приваривают к торцу этого отрезка. Металл для днища используют толщиной 8 мм. В нем прорезают круглый проем диаметром 15 см, чтобы установить дымоход. Отверстие нужно сместить в сторону задней стенки бачка. Дымовая труба плотно, без зазоров приваривается к днищу бака для того, чтоб не допустить протекания воды. Бачок закрывают с помощью металлической крышки с проделанными отверстиями, в которые проходит дымовая труба и добавляется вода.

Стальной квадрат площадки со стороной 30 см приваривается к дымоходу, на уровне в 5 см выше кромки водяного бачка, с целью установить кирпичную трубу. Ее выводят наружу по вертикали сквозь потолочные и кровельные перекрытия. В кирпичной трубе оборудуется задвижка.

В нижней части водогрейной емкости к бачку приваривают кран.

IV этап – установочный

Внутренний монтаж собранной печи производят следующим образом, руководствуясь определенными технологическими правилами:

• Нужно тщательно придерживаться размеров площади, которую запланировали установку печки. Она должна быть в форме квадрата со сторонами 70 см, высота должна быть 15–20 см. Печку необходимо устанавливать так, чтобы расстояние от ее поверхности до ближайшей стены превышало 20 см стены со всех сторон.
• Печку такой конструкции устанавливают на основание из бетона, фундамент должен быть выложен огнеупорным кирпичом на высоту не ниже 20–30 см при помощи растворенной глины.
• Там, где идет печная дымовая труба, нужно выложить утолщенную кирпичную кладку слоем не менее 12 см.
• Все перекрытия, из дерева или других горючих материалов, покрывают асбестовыми составами с добавлением глины или самим асбестом.
• Всю часть дымохода, которая находится между покрытием крыши и потолочным перекрытием необходимо оштукатурить и побелить известью.
• По высоте кирпичную трубу дымохода строят выше полуметра.
• Топочные дверцы ориентируют так, чтобы они «смотрели» на входные двери, а дверца каменки – наискосок на угол помещения.
• В том случае, когда сруб выстроен из дерева, печь из металла обкладывается огнеупором на высоту 120 см, и на 80 см вокруг.

Полезные советы и рекомендации

• Иногда рекомендуется установка каменки внутри топки. Для этого предусмотрена крышка. Такая конструкция имеет возможность функционировать в двух режимах: когда крышка открыта – для получения сухого пара, и закрыта – чтобы вырабатывать большее количество пара.
• Испытывать печку в присутствии посторонних внутри бани не рекомендуется.
• Полки внутри парной лучше размещать на стене, у которой находится печка. Также следует обратить внимание на уровень верхнего полока. Поскольку касаясь потолка головой, можно получить травму. Горячий воздух и пар поднимаются к нему и сильно его нагревают.
• Потолок парной не место для установки светильников, это небезопасно из-за повышенной влажности воздуха.

Наглядный пример самодельной печи для бани смотрите в видео ниже.
