Как сделать дровяной котел отопления своими руками

Автор Евгений Апрелев На чтение 6 мин. Просмотров 1.2k.

Дрова являются наиболее доступным, экологически чистым и недорогим видом топлива, которое использовалось человеком еще с начала времен. Основными преимуществами дровяных отопительных установок являются, энергонезависимость, высокая эффективность при сравнительной простоте в эксплуатации. Несмотря на многообразие газовых и электрических отопительных систем, дровяные котлы отопления и сейчас не утратили актуальности и популярны среди большинства россиян. У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции, которое позволяет без особого труда сделать котел для отопления дома своими руками. Об этом и пойдет речь в данной публикации.

[contents]

Конструкция и принцип работы

Прежде, чем перейти непосредственно к инструкции по созданию самодельного твердотопливного котла, необходимо разобраться, как работает дровяная котельная установка.

В простейшем дровяном котлоагрегате с теплообменником, при сгорании дров выделяется тепловая энергия, которая нагревает стенки теплообменника (водяной рубашки) и непосредственно сам теплоноситель. Продукты горения, проходя через сажесборник, выводятся через дымоход. Тяга регулируется положением дверцы зольника и заслонкой дымохода. Теплообменник соединен с системой отопления, в которую входят магистральные трубы, радиаторы и расширительный бак. Циркуляция теплоносителя может осуществляться , как естественным образом, так и принудительно, посредством включения в систему отопления (СО) циркуляционного насоса.

Простота такого котла «компенсируется» низкой эффективностью данной конструкции: большая часть тепловой энергии, в буквальном смысле «вылетает в трубу» вместе с продуктами горения. Но основным недостатком является низкий уровень автоматизации: все операции по загрузке топлива в топку и поддержанию процесса горения необходимо производить вручную. Поэтому наиболее популярными считаются дровяные котельные установки пиролизного горения.

Сделать такой отопительный котел своими руками не составит труда для любого домашнего мастера.

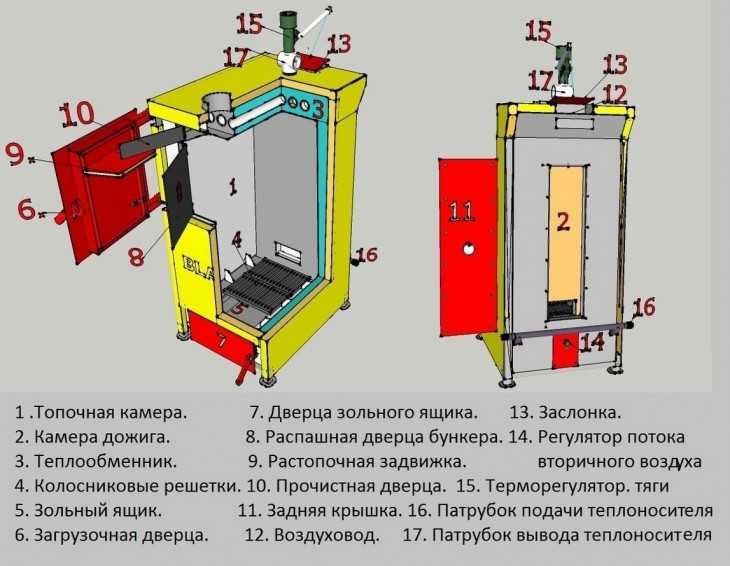

Самодельный пиролизный котлоагрегат

Топливо загружается в топливную камеру сразу в полном объеме. В условиях недостатка кислорода в камере газификации происходит тление топлива с выделением пиролизного газа. Тление происходит с выделением тепла, которое расходуется на нагрев теплоносителя в теплообменнике. Пиролизный газ вместе с продуктами горения поступает в камеру дожига, которая в данной конструкции, служит и зольником. Благодаря тому, что доступ кислорода в камеру дожига не ограничен, то сгорание горючего газа происходит с выделением большой температуры, в результате чего эффективность прибора значительно увеличивается. Всю работу пиролизного котла можно условно разделить на четыре этапа:

  1. На первом этапе происходит сушка дров и выделение из топлива пиролизного газа.
  2. Второй этап работы данной установки – это сгорание смеси вторичного воздуха с горючим газом в камере дожига.
  3. Третий этап – проход раскаленных газов через теплообменник.
  4. Отвод отдавших «львиную долю» тепловой энергии продуктов горения.

Самодельный твердотопливный котел должен быть оснащен органами управления и автоматикой, которые позволяют максимально упростить и обезопасить его обслуживание. Управлять работой установки можно посредством изменения положения дверцы поддувала (зольника) и заслонки дымоотвода. Автоматика самодельного дровяного котла обычно представлена манометром, воздухоотводчиком и подрывным клапаном (группой безопасности). Достаточно часто, отечественные «Кулибины» оснащают свои отопительные установки: датчиком температуры, благодаря которому происходит включение и выключение вентилятора первичного воздуха, а также датчиками давления в водяном контуре.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Подготовка материалов и инструмента

Прежде, чем ответить на вопрос, как сделать твердотопливный котел самому, следует определиться с конструкцией устройства.

Наиболее простой вариант – это котлоагрегат классического горения. Другими словами, «Буржуйка» с водяным теплообменником. Более эффективным котлоагрегатом считается установка классического горения, разделенная на две камеры: в нижней будет происходить процесс горения дров; в верхней – нагрев воды для нужд владельца.

После выбора оптимальной конструкции дровяной отопительной установки, следует определиться с размерами устройства. В идеале, следующий этап создания котла отопления своими руками – чертежи, которые можно заказать в специализированной организации.

Важно! Мы заведомо не публикуем чертежи дровяной отопительной установки. Вся информация дана исключительно в ознакомительных целях.

Выбор материала

Если вы владеете искусством сварочных работ и возможностью плазменной разки, то для создания дровяного котла нужно использовать листовой металл, толщиной 3-5 мм. Из металла вырезаются заготовки котла, которые свариваются согласно схеме.

Наиболее простой вариант корпуса – это отрезок толстостенной стальной трубы, толщиной 4-6 мм; длиной 800 – 1000 мм; диаметром 300 мм. Колосники и опоры можно сделать из арматуры, проката или швеллера. Также вам понадобится металл для создания днища котла (толщина 50 мм), крышки (толщина 3-5 мм), воздухораспределителя (толщина 10 мм), петли и задвижки. Кроме этого, необходимо запастись металлической трубой, диаметром 60 мм. Высота трубы должна быть на 50 мм больше высоты корпуса. Для дымохода потребуется стальная труба, диаметром 100 мм.

Для сборки простейшего дровяного котла потребуется инструмент, а именно:

  • Сварочный аппарат.
  • Мощная углошлифовальная машинка («Болгарка»).
  • Дрель и сверла по металлу.

Процесс сборки можно разделить на несколько этапов:

  1. Из металла 50 мм следует вырезать круг, соответствующий диаметру корпуса. После сварки он будет днищем дровяного котла.
  2. Из металла следует вырезать круг, который имеет на 20 мм меньший диаметр, чем корпус. После чего, в середине круга необходимо просверлить отверстие, диаметром 20 мм. К отверстию следует приварить отрезок воздухораспределительной трубы (d 60мм). С противоположной стороны круга наваривают пластины в форме крыльчатки.
  3. Из листового металла, толщиной 3-5 мм вырезается круг, который будет выполнять функцию верхней крышки котла. В середине круга следует сделать отверстие в котором будет свободно перемещаться воздухораспределительная труба (d 60 мм).
  4. К верхней части корпуса приваривается дымоход.

Важно! Для правильного дымоотведения необходимо, чтобы отрезок дымоходной трубы, длиной 50 см находился от котла строго горизонтально.

Топливо в такой котел загружается через верхнюю крышку. Загружать пространство топливной камеры необходимо максимально плотно, чтобы не оставалось промежутков. Розжиг производится через верх. Как только топливо разгорится, следует установить воздухораспределитель и верхнюю крышку на штатные места. По мере прогорания диск воздухораспределителя будет опускаться, нагнетая давление в нижней камере. За счет этого, в топливной камере будет снижено количество кислорода, процесс горения перейдет в медленное тление. Вся конструкция данного дровяного котла выглядит следующим образом

Совет: данная схема самодельной котельной установки требует наличия дымохода. Если нет возможности обустройства дымоотводящего канала, а потребность в отопительном устройстве существует, то можно создать простейший индукционный котел отопления своими руками, если под рукой есть сварочный инвертор.

Из медной проволоки сечением 2 мм следует сделать обмотку 50 -100 витков, сердечником которой будет стальная труба. Под воздействием магнитной индукции будет происходить нагрев участка трубы (сердечника) по которому будет перемещаться теплоноситель.

Твердотопливный котел своими руками – схема и пошаговая инструкция

Очень часто, сталкиваясь со сложными задачами, мы начинаем понимать, что их решение находится на поверхности. Вот так и с отоплением. Казалось бы, что может быть проще, используя газовый или электрический котел. Но практика показывает, не везде зимой давление газа стабильно, а электричество подается с завидным непостоянством. Поэтому проблема остается. Что делать? Остается альтернативный вариант – установить отопительный агрегат, работающий на дровах или угле. Тем более, твердотопливный котел своими руками сделать не так уж и сложно. И это еще один плюс в сторону альтернативного способа отапливать жилые помещения.

Принцип работы

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

  • Производится загрузка топлива в топку, где оно поджигается.
  • Угарные газы, полученные при сгорании твердого топлива, и горячий воздух поднимаются вверх и выходят через дымоход на улицу.
  • При движении вверх они проходят через специальную камеру, где располагается теплообменник. Через него происходит нагрев теплоносителя, поступающего в систему отопления дома.

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

Котел на дровах цилиндрического типа

Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.

  1. Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
  2. Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
  3. Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
  4. Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
  5. Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

Компактная конструкция

Варианты конструкции твердотопливных котлов

Самый простой вариант твердотопливного котла – это буржуйка с водяным контуром внутри. Это на самом деле самое простое устройство, не требующее больших знаний и умения изготовления. Но так как мы говорим о современных моделях, то буржуйку рассматривать здесь не будем. К тому же ее конструкция сегодня хоть и используется для обогрева небольших помещений, чаще всего модели с водяным контуром подключаются к системе теплых полов.

Процесс изготовления

Итак, рассмотрим схему изготовления твердотопливного котла своими руками. Начнем с корпуса и камеры сгорания оборудования.

Внимание! Так как топка подвергается серьезному нагреванию, обычно температура внутри нее не снижается ниже +1000°С, то изготавливают камеру сгорания из жаропрочных стальных листов. Если их вы не приобрели, тогда можно использовать обычную сталь, только стенки изготавливают из сдвоенных металлических листов.

Буржуйка с водяным контуром

Размеры котла и топки выполняются строго по чертежам твердотопливных котлов, изготавливаемых своими руками. Чертежи вы можете найти в свободном доступе на просторах Интернета. Хотелось бы обратить ваше внимание, что в конструкции этого типа отопительных агрегатов лучше всего устанавливать ребра жесткости, которые помогут стенкам не коробиться под действием высоких температур. В качестве ребер жесткости можно использовать стальные уголки.

Теперь, что касается современного подхода к решению повышения КПД. В настоящее время разработаны достаточно уникальные конструкции твердотопливных котлов, в которых используется процесс пиролиза. Что это такое? Известно, что топочные газы, которые покидают котел через дымоход, обладают значительной тепловой энергией. Здесь важно собрать топочные газы, обогатить их кислородом и поджечь. При сгорании выделяется тепло, которое можно пустить на нагрев теплоносителя.

Простая схема самодельного котла

Как этого добиться? Для этого в корпусе твердотопливного котла необходимо установить еще одну камеру сгорания, в которой и будет происходить сжигание топочных газов. Так как котел изготавливается своими руками, то оптимальный вариант, если вторая топка будет располагаться над первой. В конструкции будут учитываться чисто физические законы. Поэтому две топки друг от друга отделяются горизонтальной перегородкой, с одного края которой будет оставлен зазор. Через него топочные газы будут переходить из одной камеры в другую.

Сегодня во многие конструкции твердотопливных котлов устанавливают аккумулирующие водяные баки. Их монтирует поверх котла, вода нагревается за счет теплоотдачи корпуса агрегата и дымохода. По сути, это обычный аккумулятор, который начинают работать при потухшей топке. Это временный запас горячей воды, которая поступает в систему отопления дома.

Изготовление теплообменника

Оптимальный вариант конструкции – это трубная система, соединенная в один неразрывный контур. Говорить о форме и размерах теплообменника можно лишь с позиции формы топки и мощности самого отопительного прибора. К примеру, если вы хотите, чтобы количество нагреваемого теплоносителя было большим, то рекомендуем изготавливать П-образный теплообменник только горизонтального типа. Он будет огибать топку с трех сторон кроме стенки, где находится дверца для закладки твердого топлива.

Движение топочных газов

Но и это еще не все, что касается эффективности работы теплообменного устройства. Большое значение будет иметь количество используемых труб и их диаметр. Если ваш котел будет устанавливать в отопительную систему с естественной циркуляцией теплоносителя, тогда минимальный диаметр используемых труб будет равен 40 мм. Конечно, это, наверняка, снизит количество трубных контуров, но эффективность работы отопления будет достаточно высокой.

В отоплении с принудительной циркуляцией диаметр используемых труб может быть меньше, но 25 мм – минимальный размер. Теперь к вопросу, что сложнее сделать, первый вариант или второй? Второй будет сложнее, потому что большое количество труб требует большого количества стыков. А это не только увеличение объема проводимых работ, но и повышение риска образования трещин в местах стыковки.

Трубчатый теплообменник

Сборка котла

Итак, все основные элементы готовы, можно переходить к сборке агрегата. Отметим, что металлические отопительные приборы являются достаточно большими и имеют приличный вес. Так что специалисты советуют сборку прибора проводить по месту его установки.

  • В первую очередь под котел необходимо залить прочный фундамент. Хорошо, если его поверхность будет облицована огнеупорным кирпичом.
  • Устанавливается корпус.
  • Затем монтируется теплообменная трубная конструкция. Ее просто приваривают изнутри к стенкам камеры сгорания, а патрубки выводят за пределы отопительного прибора.
  • Затем укладывается колосниковая решетка на заранее приваренные металлические направляющие.
  • Навешиваются дверцы.
  • Привариваются снаружи ребра жесткости.
  • В самый последний момент устанавливается верхняя плита с отверстием под дымоход. К отверстию заранее приваривается патрубок, который по размерам диаметра будет чуть меньше диаметра дымохода.
  • На верхнюю плиту устанавливается аккумулирующая емкость.

Дровяной котел

Вот так можно ответить на волнующих многих вопрос: как сделать котел на дровах своими руками? Процесс не самый простой.

Мы разобрали всего лишь одну конструкцию котлов, работающих на твердом топливе. На деле их очень много. Сегодня большой популярностью пользуются самодельные твердотопливные котлы длительного горения. О них мы уже писали на нашем сайте.

плюсы и минусы установки в частном доме

Содержание
  1. Дрова как вид топлива
  2. Устройство котла водяного отопления
  3. Преимущества и недостатки отопления дровами
Введение

Испокон веков люди использовали дрова для отопления своего жилища. С появление альтернативных видов топлива таких как газ, дизель и электричество, они стали отходить на второй план, но по прежнему являются одним из основных видов топлива в нашей стране. В данной статье мы рассмотрим котел отопления на дровах, преимущества и недостатки использования дров как вида топлива, а также особенности установки отопительных устройств данного типа.

Прежде чем перейти к рассмотрению котлов на дровах с водяным контуром, давайте сначала рассмотрим этот вид топлива повнимательнее. В чем же секрет их особой популярности в России и какие минусы их использования в отопительной системе вашего частного дома или дачи.

На российском рынке уже наметился топ лидеров, среди моделей работающих на пеллетах. Именно им и посвящен данный обзор. Итак, давайте начнем.

Дрова как вид топлива

Как известно, дрова представляют собой части ствола деревьев, предназначенные для сжигания с целью получения тепла и света. Данный вид топлива получил широкое распространение в нашей стране не случайно, т.к. большая ее часть покрыта лесами различных пород.

Фото 1: Сосновые дрова для твердотопливного котла

Дрова хвойных и лиственных пород обладают разной теплотворностью. Первые дают меньше тепла и значительно быстрее сгорают. К тому же они занимают больше места ввиду их низкой плотности. Лиственные напротив, горят жарко и долго. Именно поэтому, владельцы загородных домов, по возможности стараются заготавливать дрова лиственных пород.

В отличии от нефти и газа, дрова являются возобновляемым источником энергии. Эта их особенность, в ряду прочих и принесла им такую популярность. Один кубический метр дров по теплотворности равен 200 литрам нефти и 200 кубам газа. Еще одним существенным их плюсом является низкая зольность в районе 1-2%.

К недостаткам дров можно отнести их низкую теплотворность по сравнению с тем же газом или углем. Еще одним их минус это повышенная влажность. Процесс испарения воды крадет часть полезного тепла, уменьшая при этом общую теплотворность.

Фото 2: Установка водогрейного котла в котельной загородного дома

Заготовка дров на весь отопительный сезон не простая задача. Лес подходящей породы валят, срезают сучки и затем распиливают ствол дерева на коротки части называемые «чурки». В последствии чурки колют специальным топором называемым «колун» на отдельные поленья, которые затем складывают в поленницы специально оборудованном месте под навесом.

Холодными зимами дровами топят печи в доме и бане, а также используют в отопительных котлах центрального отопления. Давайте рассмотрим, что из себя представляет водогрейный твердотопливный котел, каково его устройство и конструктивные особенности.

Вернуться к оглавлению

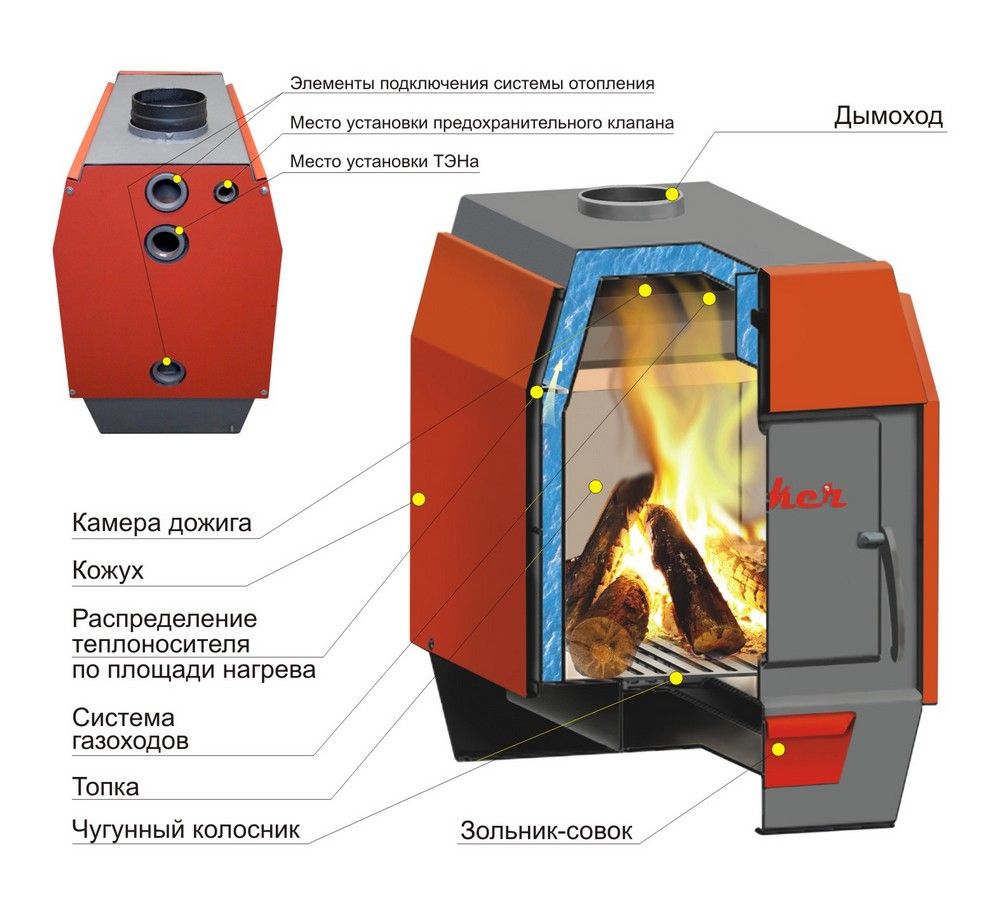

Устройство котла водяного отопления

Водонагревательные котлы представляют из себя чугунные или стальные устройства, путем сжигания в которых твердого топлива, происходит нагрев теплоносителя в специальном резервуаре, который в свою очередь циркулирует по замкнутой системе отопления и обогревает помещение.

Фото 3: Принцип работы котла на дровах с водяным контуром

Котлы на дровах самые простые и дешевые устройства которые только можно купить из твердотопливных теплогенераторов. Конструктивно они состоят из следующих узлов и агрегатов:

  • Загрузочная камера

    Загрузочная камера или топка как ее еще называют представляет собой отсек с дверцей, в котором размещается закладка дров. Особенностью котла на дровах, в отличии от угольных или пеллетных, является наличие топки большего размера, позволяющей вмещать довольно габаритные поленья.

  • Зольник

    Зольник (поддувало) расположен в нижней части котла отопления, непосредственно под топкой, и служит для сбора продуктов сгорания твердого топлива в виде золы. Для обеспечения очистки, поддувало оборудовано дверцей.

  • Колосник

    Колосник представляет из себя решетку из стали или чугуна, разделяющую топку и зольник. Сквозь отверстия в колосниковой решетке зола, образовавшаяся в результате горения ссыпается в зольник. Также через эти отверстия происходит подача воздуха в камеру сгорания, улучшая тягу и подпитывая горения.

  • Теплообменник

    Конструктивно, теплообменник это емкость сложной формы, внутри которой находится теплоноситель, чаще всего вода. Сложность его формы обусловлена тем, чтобы обеспечить максимальный теплосъем внутри котла. Разнообразие его конструкций достаточно велико. Каждый производитель старается привнести свое новшество, способное увеличить эффективность котла. Наиболее распространенным видом теплообменника является водяная рубашка.

  • Дымоход

    В процесс сгорания дров в устройстве отопления, происходит выделение летучих продуктов, которые необходимо выводить в атмосферу. Для этих целей и служит дымоход в твердотопливном котле. Отдав максимум энергии теплоносителю, летучие газы устремляются по дымовой трубе наружу. Правильная установка и расчет дымохода чрезвычайно важен, т.к. продукты сгорания дров содержат ядовитые соединения и попадание их в жилое помещение может привести к печальным последствиям.

Как видите отопительный прибор прост. Дополнительно, в современных ТТ котлах применяются различные дополнительные устройства повышающие эффективность их работы, такие как: регуляторы тяги, дымососы и т.д. Также существуют как одноконтурные так и двухконтурные модификации, с возможностью осуществления горячего водоснабжения.

Фото 4: Камера котла для загрузки дров

Принцип действия водяных котлов отопления заключается в следующем. Котел устанавливается в помещении, заполняется теплоносителем и подключается к подающей и обратной линии отопительной системы. В топку загружается порция дров и поджигается. Сгорая, дрова нагревают теплоноситель, который движется по трубам к радиаторам в различных частях дома. Отдав тепло помещениям он возвращается обратно в котел, где подогревается и процесс повторяется. Зола скапливается в зольнике, откуда затем удаляется в процессе чистки котла. Дымовые газы выводятся наружу через дымоход.

Вернуться к оглавлению

Преимущества и недостатки отопления дровами

Высокая популярность дровяного отопления, обусловлена наличием у этого топлива ряда преимуществ. Давайте рассмотрим их плюсы:

  • Самое важное и весомое достоинство дров – это их доступность. Если взглянуть на нашу страну из космоса, то можно увидеть, что ее территория сплошь покрыта густыми лесами. Почти все районы компактного проживания людей находятся в местах с избытком древесины, тогда как электросети и газовые магистрали дотянулись далеко не до всех населенных пунктов.
  • Вторым их несомненным плюсом является низкая цена. Выбирая котел для отопления своего дома, для многих из нас, его стоимость носит определяющий характер. Поэтому даже при наличии электричества и подведенного газа, многие предпочитают купить недорогой котел на дровах, вместо более дорого электрического или газового.
  • Следующие достоинство – это простота установки. Котел на дровах не требует дорогостоящих согласований и разрешений на установку. Просто покупаете, подключаете и пользуетесь.
  • Простота конструкции. Как видно из предыдущего раздела, устройство котла очень простое. Именно поэтому многие умельцы самостоятельно изготавливают самодельные котлы на твердом топливе своими руками.
Фото 5: Монтаж и обвязка водонагревательного котла на дровах на даче

О преимуществах отопления дровами му поговорили. Теперь о недостатках. А они есть и очень существенные:

  • Первое о чем хочется сказать – это большой расход дров. Так как это топливо с маленькой калорийностью, то даже для того чтобы отопить небольшой деревянный дом, потребуется внушительная поленница. Что уж тут говорить о современных частных домах и коттеджах площадью в несколько сотен квадратных метров.
  • Второе – это низкая эффективность. Конструкция такого прибора не позволяет извлечь максимум энергии из топлива, поэтому часть его улетает в трубу. КПД котла на дровах с водяным контуром находится в пределах 70-80%.
  • Дрова в котле быстро прогорают. Чтобы поддерживать комфортную температуру в помещениях, необходимо днем и ночью дежурить возле котла, постоянно подкидывая новую порции топлива в топку. Согласитесь, не очень приятная перспектива, а автоматизировать подачу дров у вас вряд ли получится.
  • Необходимость в помещении для установку как самого котла отопления, так и для хранения огромного запаса дров. Отопительный прибор из соображений безопасности должен быть вынесен в построенную для него котельную. Поленницу также нужно оборудовать неподалеку, чтобы топливо всегда было в шаговой доступности.

Вот вкратце об особенностях этих приборов. Больше информации о работе отопительных котлов на дровах смотрите в следующем видео:

Вернуться к оглавлению Заключение

Вот, что хочется сказать в заключении. Дровяные котлы в их традиционном виде подходят лишь для отопления небольших домов. Для более серьезных задач нужно выбирать устройство более современное и способное решать задачу комфортного отопления больших площадей.

Котлы длительного горения с водяным контуром своими руками

Котлы длительного горения с водяным контуром – распространённое решение вопроса отопления и горячего водоснабжения, особенно в районах, удаленных от газовых магистралей. Топливо, используемое для работы, достаточно разнообразно (дрова, уголь, пеллеты, опилки и другое), поэтому всегда можно подобрать удобную и экономичную модель.

Виды котлов длительного горения

Если котел с водяным контуром обладает сложными конструкционными особенностями, лучше приобрести готовый. Простые конструкции котлов для дома некоторые мастера собирают сами.

Котлы длительного горения для частного дома бывают разных форм и размеров, с водяным контуром или без, но в целом их делят на две группы:

  1. Пиролизные. В данном типе печи топливо сгорает в несколько этапов: в первой камере при высокой температуре и с пониженным содержанием кислорода, при этом достигается процесс тления, и выделяются горючие газы, которые дожигаются во второй камере при обильном поступлении воздуха. КПД у некоторых моделей таких печей достигает 98%. Изготовить своими руками пиролизный котел с водяной рубашкой очень трудно, поэтому чаще собирают более простые варианты.
  2. Классические. В таком котле топливо сгорает в обычном режиме, время горения увеличивается за счет объемной камеры сгорания, наличия теплообменника в виде нескольких водяных контуров. Самодельный классический котел по принципу работы идентичен печи, но за счет герметичности является более совершенной конструкцией, уровень КПД около 75 %. Чертежи классических печей длительного сжигания топлива по способу горения делят на:
  • Модели с нижним горением, где подача воздуха контролирует мощность теплоотдачи и скорость горения топлива.
  • Модели верхнего горения (более продуктивные), в них топливо горит равномерно и уровень КПД выше.

Классический котел с водяным контуром из подручных средств

Подготовительный этап создания печи длительного горения включает разработку проекта, создание чертежей и проведение расчетов мощности конструкции. Чем больше тепла необходимо для дома, тем больше должен быть объем топки, теплообменника.

Корпус котла изготавливают цилиндрической формы из трубы большого диаметра или листовой стали 3-5 мм толщиной. Водяной контур располагается в промежутке между внешним и внутренним слоем стали по всей стенке котла, дополнительно в верхней части конструкции могут быть добавлены регистры. С их помощью увеличивается площадь теплообменника и скорость нагрева воды, регистры соединяют противоположные стенки котла и могут быть изготовлены из прямоугольной или круглой трубы небольшого диаметра. Наличие регистров положительно сказывается на КПД конструкции.

В конструкции с нижним горением предусматривается две дверки: верхняя – для загрузки топлива, и нижняя – для розжига и удаления золы. Под топливником необходимо своими руками с помощью болгарки подготовить отверстие для колосниковой решетки и поддувальной камеры. С помощью поддувального отверстия будет регулироваться поток воздуха и скорость горения. Иногда поддув регулируется автоматически при помощи дополнительного оборудования: датчика температуры в водяном контуре и регулятора на заслонке. При понижении температуры воды в контуре поддувальная дверка открывается шире, и процесс горения усиливается.

Регулировать работу котла с нижним горением можно вручную, для этого в начале работы после розжига поддув делают максимальным, а после разгорания топлива и нагрева теплоносителя в отопительной системе поддув делают минимальным. Дымоход располагается в верхней плоскости цилиндра печи и отводит продукты сгорания за пределы дома.

Также можно изготовить котел длительного горения для отопления дома с верхней загрузкой. Его конструкция сверху отличается тем, что вся верхняя плоскость – это загрузочная дверца для топлива. Поэтому дрова в такой котел загружают большого размера, их сжигание происходит намного медленнее. Мощность горения регулируется поддувальной дверкой, дымоход выводится на стенке котла.

Чтобы сделать своими руками котел длительного горения с верхним горением понадобятся похожие материалы, как и для предыдущего варианта. Корпус также вмещает водяной контур, в нижней части патрубком подводится холодная вода, в верхней – выход горячей воды. Топливо также загружается через верхнюю камеру. Сверху по диаметру цилиндра печи на него опускается пресс «блин», который можно сделать из стальных пластин, сваренных веером с отверстием в середине. К этому отверстию приваривается труба, по которой будет поступать воздух для поддержания горения.

Топливо разжигают сверху и герметично закрывают все дверцы конструкции печи, воздушная труба опускается к топливу и горение усиливается. Регулирует поток воздуха заслонка в верхней части трубы, его равномерное распределение обеспечивает пресс. По мере прогорания верхнего слоя топлива пресс постепенно опускается. Для дополнительного прогрева теплоносителя добавляют регистры между стенками печи, которые не должны мешать трубе с подачей воздуха.

Обслуживание котлов длительного горения, сделанных своими руками, отличается от промышленных моделей, так как необходимо чаще загружать топливо, регулировать температурный режим и подачу воды в систему отопления вручную, очищать стенки от зольных продуктов. Поэтому самодельные варианты печей подойдут больше для загородных домов и дач, где не нужно постоянного отопления или много горячей воды, а для жилых частных домов лучше рассмотреть более совершенные и автономные готовые модели.

Самодельные котлы для водяного отопления частного дома, как сделать газовый агрегат своими руками

Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.

В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы, поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.

Твердотопливные котлы

Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно твердотопливные котлы универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.

На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Сборка

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Самодельный котел для водяного отопления своими руками

Без отопления дом не дом. На даче или в гараже тоже иногда без него не обойтись. Но что делать, если централизованного отопления нет и не предвидится даже в далекой перспективе? Стоит подумать об установке системы водяного отопления.

Самодельный котел водяного отопления

Когда не хватает денег на покупку заводского котла, на помощь приходят смекалка и опыт поколений мастеров, создававших нагреватели воды своими руками. Самодельный котел для водяного отопления не представляет особой сложности. Надо знать устройство, принцип функционирования котла и четко следовать рекомендациям.

Принцип работы

Работа котла, в том числе самодельного, базируется на сгорании в нем топлива и нагревании теплообменника с последующей передачей тепла теплоносителю. В нашем случае воде. Конструктивная схема и внешний дизайн зависят от доступности тех или иных материалов, видов топлива. В качестве топлива используются дрова, уголь, реже – отработанное масло.

Эффективность зависит от конструкции теплообменника. От площади и времени соприкосновения теплоносителя с теплом, получаемым из топки, зависит отдача. КПД котла зависит от полноты сгорания топлива. Когда пиролизный газ просто уходит в трубу, а поступление кислорода к камере сгорания недостаточно, не стоит ожидать больших результатов.

Решение одно – добиваться снижения температуры выходящих газов. Низкая температура на выходе дымохода увеличивает безопасность, продлевает срок службы нагревателя.

Требуемые материалы

Конструкцию реализуют двумя путями:

  • Разместить емкость с водой над топкой (в рубашке между стенками котла).
  • Пустить воду через змеевик, который проложен в камере сгорания на выходе продуктов горения из топки.

Первый – это классический вариант, позаимствованный из русской бани. Второй способ подходит для проточного котла с более высоким КПД. Детальную схему находят в интернете или заимствуют у знакомых, уже реализовавших данную идею.

Самодельный теплообменник

Для котла понадобится металл толщиной не менее 5 мм. Топку лучше делать из чугуна, но его литьем сегодня мало кто занимается. Поэтому, ее изготавливают из жаропрочной стали легированной. Если использовать обычную сталь, то она может быстро деформироваться и даже прогореть. Чтобы укрепить стенки, их обкладывают огнеупорным кирпичом, что не всегда практично.

Для водяной рубашки подойдет металл обычного качества (например СТ20) толщиной 3 мм. Для труб, по которым проходят газы (их называют дымогарными), оптимальный диаметр – 50-75 мм. Материал лучше брать такой же. Конструкция рубашки выполняется жесткой, чтобы обеспечивать принудительную циркуляцию воды, когда нет электричества. Для этого наружные стенки топки укрепляют ребрами из металлопрофиля, к которым приварится внешний корпус. Шаг установки рекомендуется делать не менее 15 см.

Дверцы рекомендуется делать двухслойными с прокладкой теплоизолятора – асбеста, волокон базальта или их сочетаний. Их герметизируют шнуром из асбеста. Петли ставят регулируемые. Ручки покрывают эбонитом или текстолитом.

Диаметр выходного патрубка не менее 15 см, а длина трубы дымоудаления составляет 5-6 метров. Так обеспечивается естественная тяга. На выходе воды ставят обратный канал с трехходовым термодатчиком, настроенным на +55 градусов. Если вода не нагрелась до этой температуры, она пойдет по малому кругу. Как только температура достигнет +60 градусов, начнется забор воды из системы.

Насос нагнетания допускает использование труб с меньшим диаметром. Кроме того, бак с водой не требуется поднимать слишком высоко.

Если в систему включен насос, вода закипит при пропадании электричества.

Устройство твердотопливного котла

Чтобы такого не произошло, требуется установка предохранительного клапана в водяную рубашку. Еще лучше установить источник бесперебойного питания или генератор. Не позволит котлу закипеть и теплоаккумулирующая емкость. Кроме того, она обогреет дом после полного сгорания топлива.

Манометры и термометры должны в обязательном порядке включаться в схему работы котла. Трубки для подачи воды и собственно теплообменника рекомендуется выбирать диаметром дюйм – дюйм с четвертью. Желательно, чтобы они были оцинкованные. Места резьбового соединения герметизируют льном и суриком.

Возможные конструкции котлов отопления

Самый распространенный – на дровах. Его сделать проще, но у него низкий КПД. Простейшая конструкция выполняется таким образом: в трубу большего диаметра вставляется трубка с меньшим. Последняя играет роль топки, а между трубами циркулирует вода.

Эффективны пиролизные котлы. Их КПД доходит до 92%. Они используют процесс сухой перегонки древесины. В этом случае топливо распадается на кокс и газ, который называют пиролизным. При соединении последнего с кислородом, происходит воспламенение с освобождением большой энергии. Одна порция дров в таком агрегате горит в три раза дольше, чем в обычном котле, а золы в несколько раз меньше.

Но пиролизный котел требует сухих дров. Их влажность не более 30%. Плюс, дороже обойдутся материалы.

Схема пиролизного котла

В котле, работающем на отработанном масле, реализован другой принцип. Когда на раскаленный поддон попадает масло, оно мгновенно испаряется, а выделившиеся газы нагревают емкость или трубки с водой. Такой котел топят даже соляркой.

Электрический котел предполагает использование ТЭНов. Их можно просто установить внутри вертикальной трубы. Сверху организуют подачу воды, а обратную линию подключают снизу. Основной недостаток такого котла – малая мощность. Дело в том, что котлы мощнее 7 кВт подключать к сети напряжением 220 вольт запрещено. Для них требуется сеть 380 вольт.

На видео можно ознакомиться с устройством самодельного котла:

Инструменты для сборки котла

Сделать можно из подручных средств и при помощи стандартных инструментов, без дополнительного специального оборудования. Чтобы отважиться на самостоятельную работу, в хозяйстве должны быть:

  • Листовой металл. Используют и старую чугунную печь.
  • Трубы стальные разного диаметра, в том числе, оцинкованные.
  • Старые стальные или чугунные дверцы и заслонки. Их делают самостоятельно, но лучше поискать на свалке или в магазине.
  • Автомобильный радиатор. Его используют как теплообменник.
  • Дрель.
  • Сварочный аппарат.
  • Болты, гайки, уголок, метизы, гаечные ключи, герметик и пакля.

Если в конструкции предусмотрен насос, надо найти и его. Еще понадобятся датчики давления, температуры и термостат.

Вконтакте

Facebook

Twitter

Одноклассники

Дровяные котлы длительного горения с водяным контуром

Котел отопительный твердотопливный

Голубое топливо пока еще не всем доступно. Часто бывает так, что за городом нет подводки газовой магистрали, поэтому встает вопрос о поиске альтернативных источников обогрева. Электричество — дорогой вид топлива. Самыми доступными и востребованными остаются обычные деревянные поленья, поэтому отопительное оборудование, рассчитанное на такой вид топлива, сегодня по-прежнему актуально. Для обогрева загородного дома проще всего использовать дровяные котлы длительного горения, имеющие водяной контур.

Выбирая ту или иную готовую модель, важно учитывать несколько серьезных моментов:

  • Во-первых, нужно обращать внимание на принцип работы дровяных печей, имеющих водяной контур.
  • Во-вторых, стоит принять во внимание наличие дополнительного оборудования, которое может быть использовано для увеличения производительности установки.
  • В-третьих, нелишним будет учесть, какими положительными и отрицательными характеристиками обладают котлы длительного горения, оснащенные водяным контуром.

Ответив на все три вопроса, можно определиться, стоит ли выбирать подобный вариант, надежен ли он будет в условиях суровых зим, или все же отдать предпочтение оборудованию, работающему на электричестве или угле.

Особенности топок

Котлы длительного горения по конструктивным особенностям делятся на две большие группы:

  1. Котлы с одной топкой, оснащенной нижним дутьем.
  2. Пиролизные котлы, у которых камера сгорания имеет две части и работает с двумя вариантами дутья — нижним и верхним.

Как работают обычные котлы с одной топкой

Обычные котлы на дровах устроены довольно просто. У них есть топочная камера, теплообменник и водяной контур. От кирпичной печи описываемое устройство отличается только наличием змеевика, при помощи которого нагревается жидкость.

Работа оборудования осуществляется следующим образом:

Модель Isberg K
  1. Как правило, котел длительного горения, работающий на дровах, присоединяется к системе существующего отопления.
  2. В специальную камеру закладываются дрова, которые, прогорая, выделяют тепло.
  3. Теплообменник аккумулирует его, а потом нагревает теплоноситель, проходящий через змеевик.
  4. Физические процессы заставляют горячую жидкость циркулировать, поэтому горячий теплоноситель поступает в батареи, а в котел возвращается холодная вода.

Обратите внимание! Сегодня котлы длительного горения, имеющие водяной контур и работающие на дровах, можно доукомплектовывать вторым контуром или подключать к ним дополнительно бойлер. В этом случае эффективность работы системы увеличивается в разы, и появляется возможность использовать горячую воду для технических нужд.

Чем еще можно дополнить уже имеющуюся комплектацию?

Циркуляцию воды в системе обеспечивают физические законы. Нагреваясь, любое вещество расширяется и передвигается вверх, а после того как оно остывает, происходит обратный процесс. Именно поэтому возможна естественная циркуляция. Готовые модели дровяных котлов рассчитаны на нагрев определенного объема воды, и при выборе оборудования необходимо учитывать этот критерий.

Модель Thermo Vesta

Иногда специалисты для увеличения КПД установки советуют монтировать циркуляционные насосы. Практика показала, что их применение увеличивает производительность котла примерно в 2 раза. Но их установка делает дровяные котлы длительного горения энергозависимыми. Чтобы во время отключения электричества подобное оборудование работало, целесообразно вместе с циркуляционным насосом сразу устанавливать байпас. Это переключатель, который позволит при отсутствии электричества перевести принудительную циркуляцию теплоносителя на естественную.

Если необходимо обеспечить и отопление дома, и подачу горячей воды в кухню и ванную комнату, специалисты рекомендуют приобретать традиционные дровяные котлы длительного горения, в корпус которых уже встроен котел водонагревательного оборудования. Такая модель будет стоить намного дороже обычной комплектации, зато она позволит разом решить все проблемы, связанные с созданием комфортного микроклимата.

Еще один важный момент! Выбирая отопительное оборудование, обращайте внимание на такое, которое позволит нагревать воду для бытовых нужд без подачи теплоносителя в батареи. Эта особенность даст возможность использовать установку летом. Обычно подобные варианты в своей комплектации имеют электрические тэны. Гибридные модели многофункциональны. Когда работает тэн, установка длительного горения простаивает.

Пиролизные котлы

Схема устройства

Если обогрев дома осуществляется с помощью дров, приходится решать острую проблему выбора — приобретать традиционный или пиролизный котел с водяным контуром. От обычных установок второй вариант отличается тем, что в нем твердое топливо и продукты горения сгорают раздельно. Любой пиролизный котел имеет топку, состоящую из двух отделов. В первый загружаются дрова. Зимой они, как правило, сырые, поэтому при горении образуется водяной пар. Чтобы он не мешал горению, используется вторая камера. В нее перемещаются горячие газы, и там они ликвидируют лишнюю влагу под действием струи вторичного воздуха. Это так называемый метод двойного дутья.

Две камеры разделяет лишь колосник, на котором лежат дрова. Первичный поддув проходит сквозь них снизу вверх. Поэтому главное отличие, которое имеет пиролизный котел от традиционной установки — это наличие двух разновидностей дутья. Работу такой конструкции обеспечивает принудительная тяга, формируемая при помощи дымососа.

Работает такая установка довольно просто:

Вид пиролизного котла
  • Дрова выкладываются на колосник.
  • После их розжига дверцу необходимо закрыть, после чего запускается работа дымососа.
  • Внутри топки формируется высокая температура, приводящая к образованию древесного и угарного газа, а также таких летучих элементов, как водород и азот.
  • Все эти вещества поступают во вторую топку.
  • Там к ним примешивается вторичный воздух, в котором все газы сгорают. Тепло, образующееся при этом, снова спускается в первую топку.

Таким образом постоянно поддерживается высокая температура, обеспечивающая процесс пиролиза. Он создает тепло, которое можно использовать для нагрева любого теплоносителя.

Преимущества и недостатки пиролизных котлов

Определяясь в выборе между двумя вариантами, важно учитывать преимущества и недостатки каждой разновидности котла.

Перечислим основные из них:

Модель Гейзер Т-20
  1. Двойная подача воздуха, которой отличается пиролизный котел, позволяет увеличить срок прогорания одной закладки дров до 12 часов. Закладка дров в традиционных котлах длительного горения сгорает в течение 3–4 часов. Поэтому и дров уходит больше, и загружать печку приходится чаще.
  2. Процесс пиролиза обеспечивает полное сгорание топлива. В результате образуется меньше золы. Поэтому проще ухаживать за печкой, так как приходится реже выгребать золу и чистить газоходы.
  3. В пиролизных котлах двухступенчатое сжигание снижает избыток воздуха в топках, что повышает КПД печи и ее экономичность.
  4. Наличие двух топок позволяет контролировать и при необходимости регулировать процесс горения. Благодаря этому обстоятельству подобные установки можно автоматизировать, как работу газового отопительного оборудования. Сделать это, используя традиционный котел, работающий на дровах, невозможно.
  5. В пиролизные котлы можно закладывать крупные поленья. Отсюда отпадает необходимость тратить много времени и сил на то, чтобы наколоть дрова.

Так что можно смело утверждать, что пиролизные котлы длительного горения, оснащенные водяным контуром и работающие на дровах, экономнее аналогичных традиционных установок.

Существующие недостатки

Справедливости ради необходимо упомянуть и о недостатках описываемого оборудования:

Принцип работы
  • Пиролизные котлы с водяным контуром стоят в 2 раза дороже традиционных аналогов.
  • Работать без дымососа они не могут, поэтому подобный вариант энергозависим. В моменты отключения света отопительное оборудование работать не будет. И это необходимо учитывать там, где подобные проблемы встречаются очень часто.
  • Покупая пиролизные котлы, внимательно изучайте отзывы о производителе. Замечено, что отдельные установки демонстрируют несоответствие заявленной мощности. Во время эксплуатации при закладке в 40% случаев процесс пиролиза малоэффективен.
  • При использовании описываемых установок в половину мощности образуется деготь, который забивает газоходы.
  • Для полноценного функционирования пиролизного котла с водяным контуром, работающего на дровах, необходим подмес горячей воды к той, что идет обратно в котел. Если температура обратки будет меньше 60 градусов, в газовом тракте образуется конденсат, который станет причиной развития низкотемпературной коррозии.

Заключение

Котельная в доме

Для работы традиционных и пиролизных котлов используются дрова — самый дешевый на сегодня вид топлива. Подобное оборудование остается актуальным там, где подача голубого топлива не налажена. По сравнению с другими видами отопительного оборудования котлы длительного горения могут быть снабжены водяным контуром, который позволит обеспечить эффективное отопление любого помещения.

Нагрев теплоносителя происходит очень быстро, а обслуживать котлы не так уж сложно. Для их установки не требуется собирать различные разрешительные документы и справки. Единственное условие монтажа — наличие вентиляции и исправного дымохода.

Пиролизные котлы эффективнее традиционных установок, но не стоит преувеличивать их достоинства. Недостатков у них тоже немало. Поэтому при окончательном выборе нужно все взвесить и решить, что принципиально важно для работы отопительной системы в конкретном случае.

Открытая или закрытая система? Открытая или закрытая система?

понедельник, 22 февраля 2021 г.

Открытая или закрытая система, что это означает и каковы преимущества?

Самый простой способ объяснить это - сравнить котельную систему с системой охлаждения автомобиля. На автомобиле система охлаждения закрыта. Есть крышка под давлением, которая будет вентилироваться, если температура станет горячей и система начнет выкипать. Колпачок не взрывается, а сбрасывает давление, и жидкость уходит.В системе также есть термос, который открывается и закрывается в зависимости от низких температур. Когда автомобиль холодный утром, термосат закрывается и рециркулирует воду через блок цилиндров, позволяя двигателю быстрее достичь рабочих температур. Как только двигатель прогреется, открывается термосат, и холодный поток проходит через систему, регулируя температуру двигателя, чтобы он работал с оптимальной температурой. Теперь представьте свой дровяной котел как двигатель, а систему охлаждения - как систему лучистого отопления.Они очень похожи по конструкции.

Основное преимущество закрытой системы заключается в том, что вода не закипает так быстро, и она закипает при температуре выше 220 градусов, где вода закипает на уровне моря. Это меняется с высотой. Таким образом, в ореховой скорлупе вы можете запустить котел под давлением, более горячий, чем открытая система.

Так зачем вам открытая система? Основная причина - безопасность, открытая система не герметизируется и поэтому не может взорваться при неправильной установке.Во многих местах вмешательство в систему бойлера, работающего под давлением, без соответствующей лицензии является преступлением. За эти годы в результате взрыва котлов погибло много людей, поэтому власти довольно строги из очевидных соображений безопасности. Правильно установленные водогрейные котлы так же безопасны, как и водонагреватели.

Котельные системы с открытой системой не находятся под давлением и называются «открытыми», потому что они естественным образом выходят в атмосферу. Если котел перегорел и закипел, пар выходит из трубы и удаляется. Он не может взорваться, потому что не может создавать давление. Есть много котлов, которые используют этот метод. Главный недостаток таких систем в том, что их необходимо постоянно мыть водой и поддерживать их наполнение. Вода постоянно испаряется из системы, и ее необходимо заменить, иначе котел выйдет из строя из-за перегрева. Обычно это вызывает ужасный шум, заставляющий вас думать, что внутри 800-фунтовая горилла, которая несчастна. В этом случае у вас есть несколько минут, чтобы спасти котел.Существуют автоматизированные системы наполнения, благодаря которым ваш бойлер всегда будет наполнен водой. Если вы выбираете открытую котельную систему, убедитесь, что вы инвестируете в хорошую. Если автоматическая система наполнения выйдет из строя, она либо затопит котельную водопроводной водой, либо не долит воду по мере необходимости. Всегда проверяйте эту систему и убедитесь, что она работает правильно. Есть такое понятие, как комбинированная котельная система открытого / закрытого типа. Это обычное дело, когда вы обнаруживаете, что котел является открытой системой, а излучающая система закрыта.Большинство излучающих систем и устройств обработки тепла закрыты. Это достигается с помощью теплообменника, который может быть ребристой пластиной или боковым теплообменником. Открытая котельная система - это отдельный контур, и он циркулирует таким образом. БТЕ передаются через теплообменник в замкнутую систему.

Отправлено 2 февраля 2013 г.

% PDF-1.4 % 465 0 объект > endobj xref 465 81 0000000016 00000 н. 0000001971 00000 н. 0000002180 00000 н. 0000002236 00000 н. 0000003393 00000 н. 0000004031 00000 н. 0000004072 00000 н. 0000004143 00000 п. 0000004195 00000 н. 0000004247 00000 н. 0000018222 00000 п. 0000018452 00000 п. 0000020093 00000 п. 0000021268 00000 п. 0000021298 00000 п. 0000021350 00000 п. 0000021402 00000 п. 0000021454 00000 п. 0000021476 00000 п. 0000036745 00000 п. 0000037135 00000 п. 0000038371 00000 п. 0000038617 00000 п. 0000039852 00000 п. 0000040228 00000 п. 0000040468 00000 п. 0000054787 00000 п. 0000055048 00000 п. 0000055280 00000 п. 0000056033 00000 п. 0000056055 00000 п. 0000056810 00000 п. 0000056832 00000 п. 0000072672 00000 п. 0000073909 00000 п. 0000074039 00000 п. 0000074383 00000 п. 0000074637 00000 п. 0000075414 00000 п. 0000075436 00000 п. 0000076201 00000 п. 0000076223 00000 п. 0000076536 00000 п. 0000077089 00000 п. 0000077406 00000 п. 0000078159 00000 п. 0000078181 00000 п. 0000078887 00000 п. 0000078909 00000 п. 0000079449 00000 п. 0000079471 00000 п. 0000080406 00000 п. 0000080505 00000 п. 0000080528 00000 п. 0000080735 00000 п. 0000082528 00000 п. 0000082604 00000 п. 0000082712 00000 п. 0000084083 00000 п. 0000084155 00000 п. 0000085516 00000 п. 0000086887 00000 п. 0000086994 00000 п. 0000088365 00000 п. 0000091043 00000 п. 0000091114 00000 п. 0000091136 00000 п. 0000091305 00000 п. 0000091411 00000 п. 0000091482 00000 п. 0000091656 00000 п. 0000092593 00000 п. 0000093310 00000 п. 0000093389 00000 п. 0000122755 00000 н. 0000125790 00000 н. 0000144565 00000 н. 0000161210 00000 н. 0000177614 00000 н. 0000002371 00000 н. 0000003371 00000 н. трейлер ] >> startxref 0 %% EOF 466 0 объект > >> endobj 467 0 объект > endobj 468 0 объект > endobj 544 0 объект > транслировать HT] lV> vbNYIZ,]

tAvu! XA4 & F5IHu} 'v $ te} |

Котлы твердотопливные с водяным контуром для дома: отзывы

Твердотопливные котлы с водяным контуром - это, по сути, модифицированное стандартное котельное оборудование, просто в дополнительной конструкции предусмотрен водяной контур.

Особенности конструкции

Данное оборудование состоит из следующих основных элементов:

  • Водяной контур.
  • Зольная камера.
  • Шторка.
  • Печь.

Если одноконтурные модели разрешено использовать только для отопления помещений, то двухконтурное оборудование можно использовать как для отопления, так и для горячего водоснабжения.

Перед покупкой двухконтурного котла рекомендуется определить мощность, которая пойдет на обогрев помещения (на 10м 2 должна составлять около 1 кВт) и на нагрев горячей воды.

Вы можете загружать топливо автоматически или вручную. В первом случае твердотопливные котлы с водяным контуром оснащаются баком, в который складывается топливо каждые 3-7 суток. Однако эти модели по сравнению с котельным оборудованием с ручным навесом для топлива намного дороже и поэтому менее распространены.

В качестве топлива можно использовать уголь размером до 25 мм, прошедший специальную подготовку. Некоторые твердотопливные котлы с водяным контуром оборудованы встроенными электрическими датчиками, которые запускаются в случае отключения топлива.В результате обеспечивается непрерывная работа котла.

Классификация

По материалу исполнения твердотопливные котлы с водяным контуром для дома делятся на изделия из чугуна и стали. Для чугунного оборудования характерна большая теплоемкость - дольше нагревается, но потом дольше сохраняет тепло. Однако у таких котлов есть существенный недостаток - чувствительность к перепаду температур. Если таких циклов много и они имеют большой диапазон - в корпусе теплообменника появляются трещины, вплоть до выхода из строя и разрушения.

Котлы стальные твердотопливные с водяным контуром этого недостатка отсутствуют, но они более подвержены процессам коррозии от неизбежного воздействия конденсата.

Самая прогрессивная современная разработка в области теплотехники - твердотопливные агрегаты длительного горения. Это оборудование в большинстве случаев имеет верхний люк для загрузки топлива. Такое нестандартное конструктивное и технологическое решение позволяет добиться максимального эффекта. Топливо горит дольше и выделяет больше тепла. Также существуют твердотопливные котлы с водяным контуром для дома, использующие эффект пиролиза, который представляет собой эффект дожигания древесного газа, который выделяется при сгорании древесины.У такой системы КПД выше.

Принцип работы

Твердотопливный котел с водяным контуром (рассмотрен ниже) может работать на следующих видах топлива:

  • Гранулы древесных отходов.
  • Брикеты торфяные.
  • Уголь.
  • Дрова.

По этой причине принцип их работы несколько отличается от классических твердотопливных агрегатов. Особенность только в грамотно спроектированной камере сгорания, оснащенной толстостенным котлом.Это повышает надежность данной конструкции и способствует длительному поддержанию температуры теплоносителя в контуре после демпфирования котла.

Регулирование скорости горения топлива осуществляется заслонками воздуховода. Полное сгорание топлива и его быстрый нагрев обусловлены особой формой топки. Данное оборудование способно работать на двух типах циркуляции воды в системе отопления:

  1. Самотечная (естественная) при правильном уклоне трубопроводов.
  2. Принудительное использование циркуляционного насоса.

Котел твердотопливный с водяным контуром своими руками

Самым главным отличием заводской продукции от самодельной является способ сжигания. В классическом варианте такого котла есть только одна камера сгорания, в которой смешивается топливо.

Пиролизное оборудование оснащено двумя камерами, поэтому оно имеет более высокую тепловую мощность.

Материалы и инструменты

Для изготовления самодельного твердотопливного котла с водяным контуром потребуются следующие инструменты и материалы:

  • шамотный кирпич.
  • Лист стальной.
  • Болты и гайки разные.
  • Центробежный вентилятор.
  • Трубопроводы профильные.
  • Размер стержня 20 мм.
  • Трубопроводы стальные.

Советы по монтажу

Самодельные агрегаты могут быть выполнены разными способами. Для этого необходимо иметь следующие знания:

  1. Необходимо уметь рассчитать наиболее оптимальный и эффективный вариант водоснабжения.
  2. Грамотно выполнить расчет рабочих параметров теплообменника.
  3. Правильно и точно определите место для камеры сгорания.

Можно найти много информации, в том числе от мастеров, которые уже установили это оборудование в своем доме.

Любой способ организации системы отопления, который вы нашли, можно изменить и улучшить в соответствии с вашими потребностями. Самое главное в этом деле - грамотный расчет и правильный монтаж котла.

Отзывы

В настоящее время изделия, работающие на твердом топливе, используются повсеместно, и в ближайшие несколько лет им нет реальной альтернативы.Отзывы об этом оборудовании позволяют понять причину их незаменимости в условиях длительного зимнего отопительного сезона в России.

Владельцы загородных и частных домовладений, эксплуатирующих твердотопливные котлы с водяным контуром, сходятся во мнении о долговечности, неприхотливости, доступности и надежности этих агрегатов, которые при всех неоспоримых достоинствах имеют определенные недостатки. Минусы необходимо учитывать и сводить к минимуму еще на этапе разработки проекта собственного загородного дома.

Наиболее оптимальным подходом к проблеме отопления будет обращение к квалифицированному специалисту в этой области, который поможет подобрать рациональную схему контура теплоснабжения и оптимальную мощность котельного агрегата.

Подогреватель дровяного бассейна: 6 шагов (с изображениями)

Я проверил температуру воды с помощью датчика температуры, который прилагается к моему мультиметру. Купил и наполнил свой бассейн в мае. В моем климате (за пределами Вашингтона) дни обычно были в 70-е годы, что было необычно прохладно в этом году.Моя водопроводная вода заполнила бассейн примерно за 8 часов до примерно 5000 галлонов из примерно 6000 галлонов вместимости. Температура воды до того, как я начал, была 58-60F, слишком холодно для детей.

В оригинальном исполнении, с открытым карьером, огонь нагревает воду, идущую по трубе, от 60F до 75-95F, в зависимости от размера пожара. Проблема заключалась в том, что для этого требовалось постоянное добавление топлива, чтобы поддерживать постоянную температуру выше 80F. При этой температуре потребовалось приблизительно 1 час, чтобы нагреть 5000 галлонов 1 градус Фаренгейта.Мне потребовалось 3 дня, чтобы довести бассейн от 60F до 72F, а через несколько дней после того, как 6 дюймов холодного дождя охладили его до 64F.

Дав огню погаснуть и остыть, я добавил кирпич и камень, чтобы изолировать и направить тепло. Я также поднял решетку для огня, чтобы приблизить ее к трубам. Это было намного эффективнее и позволило мне поддерживать огонь поменьше, чтобы поддерживать выход воды в диапазоне 95-104F. Когда я добавил древесный уголь на верхнюю решетку, температура дольше оставалась в верхнем диапазоне и не колебалась так сильно.

Наконец-то я нашла несезонный дрова и стартовый кирпич. Я развел дровяной камин на верхней полке и зажег бревно Enviro на нижней. Это дало мне хороший ревущий огонь, и лишь изредка приходилось добавлять дрова на верхнюю полку. Эти поленья хранятся около 3 часов и являются очень эффективным способом заправить обогреватель. Они также значительно повышают температуру воды на выходе из водонагревателя.

Я заметил, что вода была горячей на ощупь под поверхностью бассейна .Когда я вытащил трубку, я заметил немного пара и взял свой счетчик. Вода в бассейне была 68F, а мощность с подогревом была теперь 137F !!! Я добавил в розетку вторую половину водяного шланга. Конец по-прежнему утяжелялся металлической арматурой, в которой он был. Он опустился на дно и нагрел воду снизу вверх. Эта вода была намного горячее, поэтому будьте осторожны, если в бассейне есть люди.

Удачи, если вы попробуете это сами. Проект был относительно простым и работал очень эффективно, хотя все проекты нуждаются в улучшении.Пожалуйста, оставляйте свои комментарии и предложения. Спасибо за чтение.

MFC (Многотопливная конденсация)

Гидравлический котел MFC (Multi-Fuel Condensing) AERCO может работать на нескольких видах топлива, включая природный газ, пропан или мазут №2. Он отличается проверенным 4-ходовым теплообменником с дымовыми трубами, обеспечивающим максимальную теплопередачу и эффективность, и предназначен для конденсации в любой гидравлической системе с замкнутым контуром. Комбинация теплообменника из высококачественной углеродистой стали и нержавеющей стали 316Ti обеспечивает высочайшую долговечность.Конструкция из нержавеющей стали 316Ti в 4-м проходе теплообменника обеспечивает превосходную коррозионную стойкость против кислой конденсации дымовых газов. Точно так же он может работать на нескольких видах топлива, включая природный газ, пропан или мазут № 2 (в качестве резервного), что обеспечивает гибкость использования двух видов топлива. Более того, серия MFC имеет стандартные двойные обратные соединения для оптимальной гибкости применения и повышения сезонной эффективности до 10%. Максимальная рабочая температура теплообменника 240 ° F позволяет использовать более широкий диапазон рабочих температур и при необходимости удовлетворять требованиям приложений с более высокими температурами, но позволяет зданию сбрасывать температуру воды для конденсации в промежуточные месяцы.

Серия MFC оснащена лучшими в отрасли мощными горелками, выбросы которых соответствуют самым строгим требованиям по NOx и CO. Полностью модулируемая горелка также соответствует стандартам AERCO в отношении энергоэффективности, долговечности, надежности и качества конструкции.

Котлы MFC могут использоваться как индивидуальные блоки, так и в модульном исполнении, с возможностью выбора режимов работы. В дополнение к управлению котлом в соответствии с постоянной уставкой, графиком сброса внутреннего / наружного или сигналом 0-10 В, один или несколько блоков могут быть интегрированы через протокол связи Modbus.Для котельных установок с 2 или более котлами доступный контроллер последовательности, предназначенный для оптимизации эффективности установки, обеспечивает правильное решение. Точно так же системы MFC могут быть легко интегрированы с системой управления энергопотреблением или системой автоматизации здания.

Особенности и преимущества

  • Природный газ, пропан или двойное топливо (мазут № 2)
  • Полная конденсация на природном газе / пропане
  • Способность к конденсации на мазуте № 2 (содержание серы <15 ppm)
  • Up до 5: 1 (20%) при сжигании природного газа или пропана
  • Высококачественный комбинированный теплообменник из углеродистой стали и нержавеющей стали 316Ti с 4 проходами
  • Возможность установки с регулируемым первичным потоком
  • Выбросы NOx до 40 частей на миллион или менее при всех скоростях горения при сжигании природного газа
  • Двойные патрубки обратной воды
  • Точный контроль температуры
  • Лучшая в отрасли мощная горелка (Riello)
  • Канальный воздуховод для горения
  • Простота обслуживания
  • Допустимые материалы для вентиляции AL29-4C
  • Опции управления: постоянная уставка, внутренний / наружный сброс, удаленная уставка, сигнал 0-10 В или ModBus

Сравнение котлов и тепловых насосов (202 1)

Почему котлы против тепловых насосов?

С ростом популярности возобновляемых источников энергии использование нетрадиционных систем отопления также вызывало растущий интерес со стороны домовладельцев. Обоснование нынешнего роста популярности тепловых насосов, солнечных панелей или котлов на биомассе среди домовладельцев зависит от экономической эффективности, которую они могут обеспечить при разумном использовании. Тем не менее, некоторые склонны полагать, что одни технологии использования возобновляемых источников энергии лучше других и что выбор между ними будет зависеть от личных предпочтений, характеристик собственности и бюджета.

Дома в новостройках предпочитают тепловые насосы котлам, заявляя о запрете газовых котлов к 2025 году.Производители котлов также сосредотачиваются на водородных котлах, чтобы поддерживать свой бизнес. Есть несколько производителей котлов, которые также предлагают тепловые насосы, чтобы приспособиться к смене методов отопления.

Чтобы продолжить эту аргументированную дискуссию о том, какие отопительные устройства лучше других, мы решили сравнить котлы с новой звездой устойчивого отопления - тепловым насосом. Но прежде чем мы предпримем это, надеюсь, проницательное сравнение теплового насоса и котла, мы посчитали уместным небольшое введение в список претендентов на звание «лучшее отопительное устройство».

Котлы

Котел - это устройство с герметичной камерой, в котором хладагент (обычно раствор на водной основе или водяной пар) нагревается до заданной температуры, которая позже используется для выработки тепла и подачи горячей воды. При поиске котла можно учитывать следующие технические параметры, которые помогут клиенту легко сравнить котлы и выбрать тот, который лучше всего соответствует его потребностям и бюджету.

На технические характеристики котла обратить внимание:

  • Выходная мощность (номинальная)
  • КПД (КПД)
  • Тип используемой охлаждающей жидкости
  • Рабочая температура охлаждающей жидкости
  • Рабочее давление охлаждающей жидкости
  • Гидравлическое сопротивление

Мы не будем останавливаться на подробностях каждого из технических параметров, поскольку они не служат целям этого сообщения в блоге, но мы приглашаем вас внимательно изучить разделы нашего веб-сайта, посвященные котлам и другим технологиям возобновляемой энергии.

Типы котлов

Тепловые насосы

Тепловой насос является более сложным устройством по сравнению с бойлером, но основная цель работы насоса более или менее та же, а именно выработка тепла. Работа теплового насоса основана на поглощении и передаче определенного количества тепловой энергии от низкопотенциального источника (воздуха или подземных слоев) к нагревательному элементу (теплоносителю насоса) с более высокой температурой.

В большинстве насосов в качестве хладагента используется жидкий хладагент, который закачивается в подземные трубы (в случае теплового насоса с грунтовым источником) или в трубы крышки внешнего вентилятора (в случае теплового насоса с воздушным источником), которые поглощает воздух или подземное тепло, которое затем проходит через компрессор, где нагревается и направляется в контуры отопления и горячего водоснабжения дома.

Что следует учитывать при выборе теплового насоса:

  • Стоимость первоначальной установки
  • Хладагент насоса
  • Размер насоса (BTU - британская тепловая единица)
  • Технические характеристики насоса - рейтинг SEER (сезонный коэффициент энергоэффективности) и рейтинг HSPF (сезонный коэффициент полезного действия отопления)
  • Условия гарантии на насос

Типы тепловых насосов

Рекомендуется сравнить тепловые насосы, прежде чем вкладывать средства в один, потому что существует очень много разных типов. Некоторые из них перечислены ниже.

  • Воздушный тепловой насос
  • Тепловой насос наземного источника
  • Тепловой насос источника воды
  • Тепловой насос воздух-вода

Заключительные замечания

Хотя тепловой насос оказался победителем в нашем коротком, но увлекательном конкурсе, есть определенные вещи, о которых нужно знать, чтобы иметь полное представление о том, когда рассматривать бойлер или тепловой насос для обогрева его / ее собственность.

Как было показано ранее, тепловой насос является абсолютным чемпионом по выбросам CO2 и может обеспечить более высокий КПД по сравнению с котлом. Тем не менее, следует упомянуть, что, хотя наземный или воздушный тепловой насос с КПД (КПД) около 3, превосходит электрический котел и котлы на жидком топливе с точки зрения снижения затрат и выбросов, он не может превзойти газовый котел.

Учитывая высокие начальные затраты и ограниченную тепловую мощность теплового насоса, наличие газового котла может оказаться дешевле и в определенной степени более эффективным, особенно в холодные зимние дни, когда вам может потребоваться более высокий выход тепла. .Принимая во внимание постоянное совершенствование тепловых насосов, мы можем ожидать, что в ближайшем будущем они повысят свою производительность и, следовательно, установят более высокие стандарты эффективности, которым будет трудно соответствовать другим нагревательным устройствам, доступным на рынке.

Правительство Великобритании также пытается обеспечить переход на низкоуглеродные решения для отопления домов, и, учитывая, что большая доля традиционных производителей котлов также предлагает гибридные системы и тепловые насосы, они видят в этом переходе хороший потенциал.

Но пока переход не станет очевидным, вы можете дважды подумать, прежде чем спешить и выбирать тепловой насос вместо бойлера. У старого и мощного газового котла все еще «есть несколько козырей в рукаве», которые могут пригодиться. Другое дело, что вам придется принять более преждевременные меры, имея дело с устройством, работающим на газе.

Получите расценки на котлы и тепловые насосы!

Если вы решили приобрести бойлер или тепловой насос, но не уверены, какой тип вам нужен, мы готовы вам помочь. Заполните форму на этой странице, указав свои личные предпочтения и информацию, и мы предоставим вам до четырех разных поставщиков котлов или тепловых насосов . Вы можете выбрать предложение, которое наилучшим образом соответствует вашим потребностям. Услуга бесплатна, без обязательств и занимает всего несколько минут.

Написано Арис Вурвулиас Начальник отдела содержания Арис Вурвулиас - руководитель отдела контента в GreenMatch.Арис - увлеченный писатель и маркетолог с образованием в области журналистики. Он постоянно пишет, анализирует и получает образование в области бизнеса, финансов и возобновляемых источников энергии. Он имеет управленческий опыт на многих европейских рынках, включая Великобританию, Данию, Швецию и Финляндию. Он и его команда по контенту были представлены на авторитетных сайтах, таких как GreenPeace, Guardian, iNews, Gizmodo и других.

Простое руководство по выбору наиболее эффективных котельных для многоквартирных домов

В течение некоторого времени котельные системы для многоквартирных домов ограничивались большими традиционными водогрейными котлами.Несмотря на свою эффективность, эти котлы могут занимать много места и быть очень громоздкими.

Самое главное, что эти большие типы котельных систем могут быть крайне неэффективными с точки зрения подачи горячей воды и потребления энергии. Это регулярно приводит к жалобам арендаторов на ограниченную доступность горячей воды и завышенные счета за коммунальные услуги - и то, и другое имеет тенденцию ухудшаться по мере старения котла.

Несколько лет назад появилась новая система водогрейных котлов для многоквартирных домов, которая стала более распространенной в США.S. Эта многоквартирная котельная система представляет собой высокоэффективный настенный или напольный конденсационный котел.

Универсальный конденсационный многоквартирный котел имеет уникальную конструкцию, позволяющую сэкономить место и минимизировать коммунальные платежи при непрерывном обеспечении жильцов горячей водой и теплом. Продолжайте читать, чтобы узнать больше о конденсационном котле и о том, почему он быстро становится лучшим выбором для систем отопления и горячего водоснабжения для многоквартирных домов.

Что такое конденсационный котел?

Конденсационный котел обеспечивает высокий КПД за счет улавливания скрытой теплоты выхлопных газов.Затем бойлер использует это тепло для эффективного подогрева поступающей воды. Этот исключительно эффективный процесс передачи приводит к очень небольшим потерям тепла или отводу через систему вентиляции.

В результате температура выхлопных газов падает ниже точки росы, что приводит к конденсации водяных паров в выхлопных газах в жидкость. Конденсационные котлы обычно могут достигать годовой эффективности использования топлива (AFUE) 90% или выше и обычно работают на газе. Из-за размера и легкости многих конденсационных котлов их можно вешать на стены, что позволяет более эффективно использовать площадь пола.

Котельные системы только для отопления для многоквартирных домов

Конденсационные котлы только для отопления предлагают вариант центрального отопления с замкнутым контуром, который идеально подходит для многоквартирных домов и многоквартирных домов. С другой стороны, комбинированные котлы (водогрейные и отопительные котлы) имеют уникальную конструкцию с замкнутым контуром для центрального отопления и разомкнутым контуром для обеспечения горячего водоснабжения.

Благодаря этому комбинированные котлы могут служить высокоэффективными решениями как для системы центрального отопления, так и для водонагревателя по запросу.Установив в каждой квартире по одному пароконвектомату, собственники могут индивидуализировать коммунальные платежи для арендаторов.

Преимущества многоквартирных конденсационных котлов

Высокоэффективные конденсационные котлы предлагают широкий спектр преимуществ высокопроизводительного нагрева воды и отопления для современной многоквартирной собственности. Некоторые из наиболее распространенных преимуществ перечислены ниже.

Индивидуальные коммунальные услуги

Меньшие размеры и энергоэффективность конденсационных котлов и настенных конденсационных котлов позволяют управляющим объектами и владельцам собственности индивидуализировать коммунальные услуги. Каждый блок или квартира будет обслуживаться своим котлом и индивидуальным термостатом. Вы можете установить котлы внутри каждой квартиры, отдельно или в центральном месте, например, в подвале.

Когда вы индивидуализируете, вы передаете ответственность за коммунальные услуги каждому арендатору. Это означает, что вы больше не будете нести ответственность за оплату всего счета за отопление здания, что может стать огромным преимуществом для потенциальных арендаторов, поскольку они сохраняют контроль над температурой в своем доме вместо того, чтобы просто соглашаться с общим мнением, представленным системой центрального котла. .

Снижение коммунальных платежей и повышение эффективности

По сравнению с традиционными водогрейными котлами современные конденсационные котлы значительно более энергоэффективны. Конденсационные котлы могут снизить коммунальные платежи для арендаторов и владельцев зданий. Например, конденсационные котлы могут иметь рейтинг AFUE до 96%, в то время как традиционные водогрейные котлы в среднем около 80%.

Экономия места

Настенный конденсационный котел позволяет освободить ценное пространство на полу.Даже если вы выберете для своего многоквартирного дома напольную модель котельной, конденсаторные агрегаты традиционно будут намного меньше.

Например, коммерческий конденсационный котел Weil-McLain SlimFit отличается легкой и компактной конструкцией с транспортировочной массой менее 550 фунтов. и короткой шириной всего 18 дюймов. SlimFit идеально подходит для модернизации или замены в узких коридорах, небольших лифтах и ​​затрудненном доступе к механическому помещению.

Увеличенный срок службы оборудования

Некоторые высокоэффективные конденсационные котлы оснащены керамическими горелками с нисходящим пламенем, которые обеспечивают быстрое улавливание и отвод конденсата в выхлопных газах в канализацию.В более традиционных агрегатах с восходящей конфигурацией горелки любой конденсат выхлопных газов может попасть обратно в агрегат и повредить теплообменник или упасть на систему горелки.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
