Печка буржуйка бубафоня длительного горения своими руками. Как сделать буржуйку своими руками

На сегодняшний день большинство частных домов используют природный газ для отопления и приготовления пищи. Благодаря высокой степени автоматизации нагревательных приборов голубое топливо, многие используют именно его. Однако, не во всех регионах доступна услуга газоснабжения, поэтому дровяные печи остаются основным прибором для отопления.

Миф о неэффективности твердотопливных печей давно уже развеян. Котлы и печи, которые работают на каменном угле и дровах, благодаря инновационным решениям по своему КПД если не сравнялись с газовыми и электрическими котлами, то, по крайней мере, приблизились к нему. Системы с регулировкой тяги, автоматической загрузкой пеллет, пиролизным типом сгорания топлива небезосновательно набирают популярность. Обратной стороной медали твердотопливных печей является их стоимость, которая не всегда позволяет установить их в неосновных помещениях, таких как гараж, баня, летняя кухня и т.

д. Для таких строений, где постоянное отопление не актуально, нет смысла устанавливать дорогую печь или котел.

Наиболее оптимальным вариантом может стать сооружение простой, но эффективной печи своими руками. Если есть навыки сварочных работ, то эта работа не покажется слишком сложной, а результат превзойдет все ожидания. О том, как сделать буржуйку своими руками — далее.

Виды металлических твердотопливных печей

  • Наиболее популярной моделью твердотопливной металлической печи является «буржуйка». Ее конструкция и принцип действия довольно просты, что позволяет ее легко сделать в домашних условиях. Она способна быстро нагреть помещение, однако, дрова в ней прогорают очень быстро, что предполагает необходимость постоянной загрузки топки. К тому же, металл имеет высокую теплопроводность, из-за чего буржуйка так же быстро остывает, как и нагревалась.
  • Булерьян. Эта печь является усовершенствованной версией буржуйки. Инновация данной модели заключается в монтаже пояса из воздушных труб большого диаметра вокруг корпуса печи.
    При нагревании, благодаря конвекции, в трубу всасывается холодный воздух и выходит горячий. Этот эффект позволяет булерьянам отапливать помещения большой площади.
  • Печи длительного горения. В последнее время большой популярности добилась самодельная «бубафоня». Такое ласковое название печь получила благодаря своему создателю. Принцип работы данной печи основан на маленьком доступе воздуха в топку, благодаря чему топливо горит гораздо медленнее. Изготовление печки буржуйки дачи своими руками – несложная задача. Такая конструкция благодаря длительному горению способна снизить частоту загрузки топлива.

Печи, сделанные из металла, имеют массу достоинств в сравнении со своими каменными «сородичами»:

  • Одним из самых главных преимуществ является их мобильность. Такую печь можно при необходимости перенести в другое место, при этом, не повредив ее. С каменной печкой такое сделать невозможно.
  • Следующим достоинством металлических печей является их небольшой вес, что позволяет при строительстве бани отказаться от сооружения массивного фундамента.
  • Конструкции из листового или трубного проката довольно долговечны при правильном изготовлении и уходе.
  • Благодаря высокой теплопроводности стали, печи из этого материала довольно быстро нагревают помещение.
  • В таких агрегатах можно использовать любые виды топлива (дрова, уголь, жидкое топливо и др.).
  • Они имеют несложную конструкцию, благодаря чему ее можно сделать в домашних условиях человеку, знакомому со сваркой и обработкой металла.

Правда, стоит отметить, что при массе своих достоинств, металлические печи имеют и некоторые недостатки:

  • Такая установка быстро нагревается, но и с такой же скоростью остывает, поэтому для неё лучше использовать твердые породы дерева, чтобы не было необходимости постоянно подбрасывать дрова в топку.
  • Тепло от неё распространяется неравномерно, поэтому для больших помещений, лучше устанавливать две печи.

Принцип действия и конструкция печки буржуйки своими руками

Идея изготовления печей или котлов длительного горения не нова. До изготовления первой бубафони литовская компания «Stropuva» создала котел, который на тот момент имел необычный вид. Котел был достаточно высокий и имел загрузочную камеру в середине корпуса и несколько отделений.

Принцип работы котла заключался в горении топлива не снизу-вверх, как у большинства печей, а наоборот. При этом в топку воздух подавался в дозированном объеме и подогретым до температуры +400°С. Большой объем топлива загружается в топку. При помощи легковоспламеняющихся жидкостей производят его поджог. Затем на топливо опускается труба с форсунками для подачи воздуха. Топливо должно медленно прогорать. По мере выхода котла на рабочий режим, пиролизный газ, получившийся из нагретого топлива, дожигается в камере над топкой, что повышает эффективность котла. Скорость горения регулируется заслонкой подачи воздуха. В камере дожигания пиролизных газов устанавливается специальный регулятор, который переключает котел на работу с дровами или углем. В котле существует водяной контур, который служит для нагрева теплоносителя.

Разработчик бубафони взял общую идею работы котла, немного ее упростил, доработал и сделал простую печь, которая состоит из двух камер. В первой горит топливо, во второй догорает пиролизный газ. В отличие от котла «Stropuva», бубафоня не имеет водяной рубашки, поэтому способна нагревать только воздух в помещении. Еще одним отличием бубафони от заводского котла заключается в конструкции распределителя воздуха. В бубафоне он имеет круглый вид с ответвлениями. Это позволяет максимально герметизировать топку и улучшить горение в ней.

Печка буржуйка бубафоня длительного горения своими руками. Параметры печи

Для эффективной работы печи необходимо придерживаться определенных параметров.

Так, размеры корпуса бубафони должны иметь пропорции от 1:3 до 1:5, где первая величина – диаметр корпуса, вторая – высота. Это очень важно, ведь при увеличении диаметра будет практически невозможно добиться нормального горения топлива у стенок печи. Хорошее горение будет только в середине. Это может привести к проседанию блина-распределителя воздуха, который может просто заклинить. При слишком маленьком диаметре печи поступающего воздуха недостаточно для нормального горения топлива. Он просто выбрасывается наружу. Наиболее оптимальный диапазон диаметров таких печей колеблется от 300 до 800 мм.

Толщина металла корпуса печи зависит от того, для каких целей она будет использоваться. Если на нее будет одеваться водяная рубашка для контура отопления, то толщина стенок корпуса должна быть не менее 4-6 мм. Если же печь будет использоваться для воздушного отопления, толщина металла корпуса может быть и меньше. В последнее время популярным материалом для изготовления бубафони стали металлические бочки объемом 200 л по причине их дешевизны. Однако, слишком тонкий металл при интенсивном использовании может со временем просто прогореть. Для небольшой печи толщины металла 2,5 мм будет достаточно.

Следующим главным параметром конструкции бубафони печки буржуйки является размер диска. Зазор между диском и стенками должен быть не более 5% от внутреннего диаметра печи. Особую роль играет толщина заготовки диска. По опыту разработки и эксплуатации данных печей, можно сказать, что толщина заготовки обратно пропорциональна диаметру печи. Если сделать слишком тяжелый блин, он может просто загасить все пламя, прижав топливо своим весом. В обратном случае в отсутствии нормального прижима может воспламениться не только верхний, но и нижний слой топлива. При этом может возникнуть эффект обратной тяги, когда воздух будет всасываться через дымоход, а угарные газы выходить через воздуховод. Для печи с диаметром корпуса равной 800 мм, толщина блина должна составлять от 2,5 мм до 4 мм.

При изготовлении бубафони важно рассчитать высоту ребер воздуховодов. Этот параметр пропорционален диаметру печи. Так для корпуса с диаметром 800 мм высота ребер должна составлять не менее 80 мм. В таком случае топливо получит нормальный объем кислорода для поддержания оптимального процесса горения. Чтобы улучшить работу печи лопасти на диске можно приварить в виде изогнутых лопастей.

Далее рассчитывается один из самых главных параметров твердотопливной печи – диаметр патрубка дымохода. Площадь поперечного сечения дымохода рассчитывается умножением энергоотдачи печи на коэффициент 1,75 (выведен опытным путем). При этом энергоотдача рассчитывается как произведение массы топлива и его удельной теплоотдачи. При этом масса рассчитывается в зависимости от объема топки и удельного коэффициента закладки топлива.

Труба подачи воздуха, которая вваривается в блин, должны иметь диаметр не менее 76 мм. В противном случае печи просто не хватит воздуха. Типичной ошибкой многих мастеров, которые пытаются сварить бубафоню своими руками, является то, что они не применяют защитный воротник. При этом щель между трубой и отверстием в своде печи способствует всасыванию лишнего воздуха в камеру дожигания пиролизных газов, что снижает эффективность печи.

Дополнительные расчетные параметры, которые необходимо учитывать при производстве бубафони:

  • Высота нижнего края загрузочной дверцы от нижнего торца печи.
  • Расстояние от дымохода до свода печи.
  • Высота дверцы поддувала.
  • Высота трубы подачи воздуха.

Все сварочные работы по изготовлению бубафони необходимо проводить тщательно, не допуская появления дыр, через который может просачиваться воздух. Крышка поддувала и загрузочного люка должны плотно прилегать к корпусу, чтобы через них не просачивался воздух. В этом случае горение будет происходить более интенсивно, что снизит КПД печи.

Установка печки буржуйки длительного горения своими руками

После того как печь будет изготовлена, ее необходимо правильно установить. Нужно принимать во внимание то, что горение топлива в ней происходит до самого низа, поэтому нижняя часть печи будет подвергаться воздействию высоких температур. В этих условиях, независимо от того, будут у бубафони ноги или нет, ее нужно устанавливать на фундамент из огнеупорных материалов. Простой бетон от высокой температуры просто начнет трескаться.

Высота дымоходной трубы должна быть не менее 4200 мм. В противном случае печи не хватить тяги для дожига топлива во второй камере, и она просто задохнется.

Длина горизонтального патрубка дымохода до врезки в вертикальную часто не должна превышать 400 мм. Однако, не стоит делать его слишком коротким, может нарушиться тепловой баланс печи.

Вертикальная труба дымохода печки буржуйки своими руками должна иметь сборник конденсата. Обычно конец трубы заваривают ниже на 300 мм от места врезки горизонтального патрубка и вваривают шаровый кран. В процессе горения даже сухих дров выделяется определенное количество пара, который будет стекать по стенкам дымохода в сборник конденсата. Через определенное время конденсат сливается через кран.

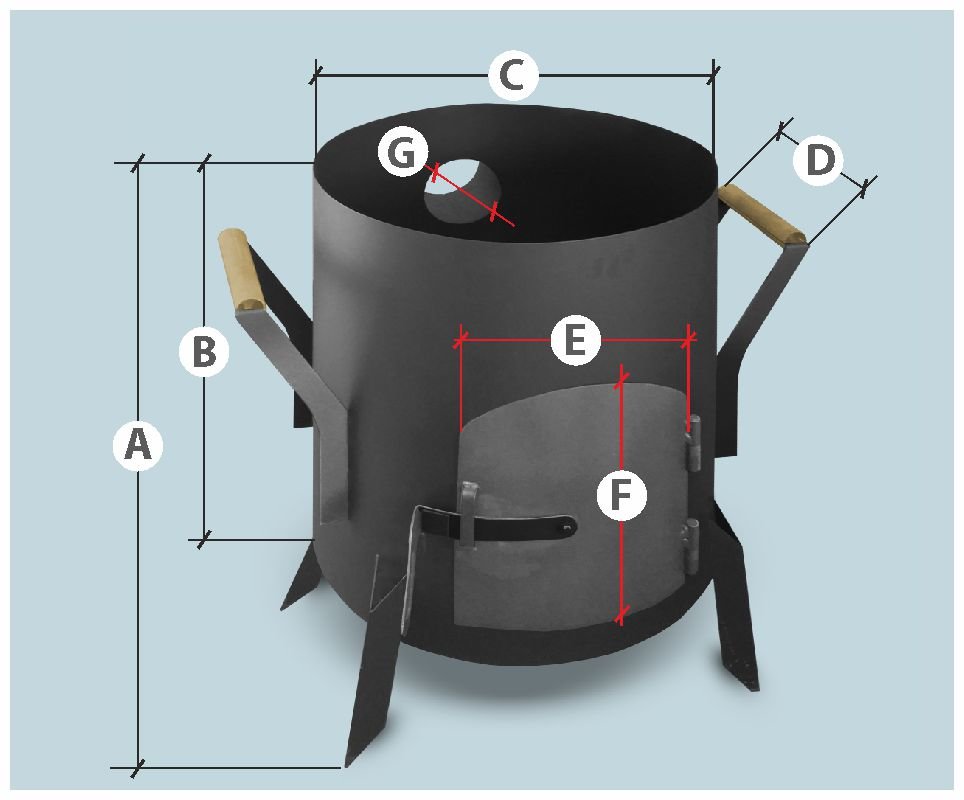

Печка буржуйка своими руками: чертежи, фото

Как сделать буржуйку из газового баллона: видео

Буржуйка своими руками – технология и нюансы проводимого процесса

Всем нам давно известен вариант простого отопления – это печь-буржуйка. Вариант на самом деле простой, но не очень экономичный. Топлива такая печная установка «съедает» много, КПД у нее низкий, так что не самый эффективный вариант. Но есть у нее один очень большой плюс: буржуйка своими руками – дело нехитрое. Так что можно на этом неплохо сэкономить, изготовив ее из подручных материалов, которые всегда найдутся на приусадебном участке.

Немного истории. Этот металлический отопительный прибор появился в конце 19 века. Позволить такую роскошь могли только люди зажиточные, так что в те времена это было отличительной чертой состояния человека. После революции печка помогла выжить большому количеству людей, кстати, в те далекие времена она и получила свое нынешнее название – буржуйка.

Буквально лет так пять-шесть тому назад о буржуйке опять вспомнили. Инженеры и конструкторы подошли к ее устройству с точки зрения современных законов теплотехники. Поэтому на рынке стали появляться печки, которые отличались и неплохой экономией, и повышенным КПД, и прекрасными внешними данными. Некоторые модели – это поистине шедевры дизайнерского искусства. Часто именно вокруг них и организуется интерьер помещения. Поэтому в последнее время буржуйки в квартирах и домах стали появляться чаще.

Устройство буржуйки

Конструктивные особенности

Что собой представлял этот отопительный прибор в первоначальном виде? Это был металлический цилиндр или ящик с дверцей, который стоял на четырех ножках. В задней части выводился патрубок, который соединялся с дымоходом. Все просто, поэтому и неэффективно. Хотя в такой печке прекрасно сгорало все: дрова, уголь, бумага, картон, торф и так далее.

Современные же модели расширили возможности агрегата в плане использования различных видов топлива. Сегодня в буржуйках можно сжигать газ, технические отработанные масла, дизельное топливо. Изменилась и ее конструкция, что увеличило КПД и эффективность работы. Поэтому эти современные отопительные установки все чаще используются не только в гаражах, но и в частных загородных домах. Особенно их отметили дачники, в небольших постройках это самый оптимальный вариант отопления. К тому же на нем можно и готовить, верхняя плоскость пеки – это варочная поверхность.

Хотелось бы отметить, что стандартная печка буржуйка может спокойно обогреть помещение площадью до 60 м². А все из-за того, что ее конструкция претерпела достаточно серьезные изменения. Какие?

  • Появился режим медленного горения за счет установки задвижек и заслонок на воздухозаборниках дверцы и зольника. Это позволяет уменьшить поступление кислорода в зону горения. При этом дверцы герметично подогнаны под размеры проема, что позволило убрать проникновение дыма в помещения.
  • Используется в буржуйках и система дожига топочных газов. Для этого камера сгорания разделена горизонтальной перегородкой. В верхней части и происходит сжигание газов. А это увеличивает КПД прибора и снижает температуру угарных газов, которые поступают в дымоход.
  • С внешней стороны это все те же металлические установки. Внутри же современных буржуек проводится облицовка из жаропрочных материалов. Это может быть, к примеру, шамотный кирпич. Таким образом, решается проблема перегрева металла, за счет чего повышается срок эксплуатации печки. Добавим, что облицовка дольше сохраняет тепло внутри печи.
  • Некоторые современные модели могут выполнять частично функции камина. На их дверцах устанавливается жаропрочное стекло, так что огонь по вечерам прекрасно видно.

Буржуйка из трубы

Достоинства и недостатки

Конечно, производители сегодня предлагают достаточно широкий ассортимент буржуек. И у каждой модели есть и свои плюсы, и свои минусы. Но, если говорить о классической модели, то необходимо отметить следующее.

Достоинства

  • Чтобы помещение набрало необходимую нормальную температуру, потребуется всего лишь 10 минут после растопки печи.
  • Современные конструкции обладают достаточно высоким КПД – до 80%.
  • В отличие от каминов такой прибор вокруг себя равномерно протопит пространство.
  • Большое разнообразие используемого топлива.
  • Стоит такой отопительный агрегат недорого.
  • Экономическая сторона вопрос в плане потребления топлива была решена наличием пиролизного процесса.
  • Многофункциональность – плита, водогрейный бак, отопительный котел.

Современная конструкция

Недостатки

  • Нет возможности аккумулировать тепловую энергию. Пока огонь горит, в помещении будет тепло, как только он погаснет, сразу становится прохладно.
  • В эту печь придется все время подбрасывать топливо.
  • Для получения необходимой тяги придется сооружать высокий дымоход.
  • Хотя бы раз в неделю надо будет чистить дымоходную трубу. И это в независимости от того, на каком топливе будет буржуйка работать.

Печка в виде ящика

Буржуйка своими руками

Как сделать буржуйку своими руками? Этот вопрос всегда звучал и сегодня звучит часто. Многие домашние мастера на ее изготовлении хотят сэкономить, и правильно делают. Ведь конструкция печки не очень сложная. Единственное, что вам потребуется, это наличие электрического сварочного аппарата и умение на нем работать.

Давайте рассмотрим одну из моделей, изготовленную из металлической трубы большого диаметра. Здесь есть два варианта расположения корпуса прибора. Она может быть горизонтальной или вертикальной. В первом случае агрегат будет занимать много места, во втором мало. Поэтому рассмотрим вторую позицию.

  • Сначала работаем с трубой. В ее нижней части ближе к полу необходимо сделать серповидное отверстие. Это будет поддувало. Выше вырезается отверстие, через которое будет делаться закладка топлива.
  • Теперь с внутренней стороны необходимо прикрепить колосниковую решетку. Ее можно сделать своими руками из стальных профилей, а можно купить готовую. Готовый вариант – это чугунный элемент, который приварить к металлической трубе нет никакой возможности. Поэтому сначала приварите по месту установки упоры (это могут быть уголки или металлическая арматура), а уже на них укладывать чугунную решетку.
  • Теперь вам потребуется два металлических блина, которые можно вырезать из листа железа толщиною 4 мм. Диаметр листа должен совпадать с внешним диаметром трубы.
  • Сначала привариваете нижний блин, к которому тут же привариваются четыре ножки, изготовленные из трубы диаметром 32 или 40 мм.
  • Затем устанавливается внутрь колосниковая решетка.
  • В верхнем блине заранее делается отверстие под дымоход. Теперь этот круг можно приварить к верхнему краю трубы.
  • Сверху него приваривается патрубок, который будет соединяться с дымоходом.
  • Навешивается дверца и устанавливается заслонка на поддувало.

Отопительный дровяной агрегат из газового баллона

Все, буржуйка готова, ее можно устанавливать и эксплуатировать. Но это самая простая, так сказать, неэффективная конструкция. Чтобы сделать вариант с пиролизным процессом, необходимо внутрь конструкции установить еще один металлический блин, который будет разделять камеру сгорания на две части. В нем придется сделать несколько отверстий небольшого диаметра, расположенных равномерно по всей площади круга. Это делается для того, чтобы топочные газы беспрепятственно проникали в верхнюю камеру.

Но и это еще не все. Придется позаботиться о том, чтобы во вторую топку поступал кислород. Без него топочные газы не будут воспламеняться. Здесь два варианта:

  1. Использовать коаксиальный дымоход. Тогда придется позаботиться о том, чтобы топка герметично закрывалась.
  2. Установить с боку печки несколько трубок, которые одним концом будут вварены во вторую камеру, а другим концом будут направлены вниз рядом с печкой. Холодный воздух по физическим законам будет затягиваться в топку, обеспечивая газы кислородом.

Это была самая простая конструкция буржуйки. Если вас интересуют более продвинутые модели, то найти сегодня чертежи для сборки буржуйки своими руками – проблема не самая большая. Во всяком случае в Интернете информации такой полно. Так что выбирайте понравившийся вам вариант и приступайте к его изготовлению. Но учтите, что эта печка – не самый простой агрегат в плане исполнения. Вы должны быть на самом деле классным сварщиком, чтобы обеспечить и надежность конструкции, и точную подгонку всех ее узлов и частей, и герметичность стыков.

Буржуйки, работающие на отработке

Безопасность

Металлическая печь – это всегда источник опасности. Поэтому рекомендуем несколько правил, которые должны соблюдаться строго.

  • Вокруг такой печки всегда должно быть чисто. Нельзя рядом с ней устанавливать предметы, изготовленные из быстровоспламеняющихся материалов.
  • Использовать для розжига прибора легковоспламеняющиеся жидкости запрещается.
  • В помещении, где устанавливается буржуйка, должна хорошо работать вентиляционная система.
  • Если выбранный вами агрегат работает на отработанном масле, тогда стоит запомнить, что подливать топливо в емкость при работающей печке запрещается. Необходимо дождаться пока топливо не закончится, после чего можно произвести дополнительную заливку. При этом строго следите за тем, чтобы вода случайно не попала в емкость с маслом.

Кирпичная облицовка

И еще один момент, который касается непрезентабельного внешнего вида печки, которую вы сами изготовили. В принципе, это проблема не самая большая. Ее можно решить достаточно простым способом – просто облицевать агрегат кирпичом. Таким образом, будет соблюдено три условия:

  1. Презентабельность внешнего вида. Можно использовать только кирпич, а можно добавить другой вид облицовки.
  2. Повысить пожаробезопасность прибора.
  3. Снизить травмоопасность. Обжечься уже о металлическую поверхность просто нет никакой возможности. Особенно это касается маленьких детей.

Презентабельность внешнего вида

Заключение по теме

Итак, старая добрая буржуйка из печи, которая имела непривлекательный внешний вид, низкий коэффициент полезного действия, да еще при всем при этом «съедала» огромное количество топлива, сегодня стала для многих потребителей отопительным агрегатом номер один. Для небольших домов дачного типа это оптимальный вариант обеспечить помещения зимой теплом.

Хотелось бы еще раз отметить, что буржуек по модельному разграничению огромное количество. С ними можно вытворять все, что вам захочется. К примеру, не обозначенный в данной статье агрегат с водяным контуром внутри. Да-да, такие установки уже появились на рынке. Их просто подключают к системе отопления «теплый пол». И пока дрова горят, полы в вашем доме тоже будут теплыми.

Как сделать буржуйку своими руками: бесплатные обучающие видео уроки

Как сделать буржуйку своими руками: бесплатные обучающие видео уроки

Буржуйка представляет собой металлическую печку для обогрева помещений. Особой популярностью пользовалась в начале XX века при отсутствии газового и центрального отопления. Сегодня является незаменимым атрибутом дачных и охотничьих домиков, сараев, штурмовых палаток, гаражей, сторожек.



Как сделать буржуйку своими руками в домашних условиях? Смотрите десять вариантов самостоятельного создания печки-буржуйки в подборке лучших бесплатных видео уроков на Все Курсы Онлайн.



Самый простой способ



Понадобится пустой бытовой баллон, воздух из которого убирается путем подачи воды внутрь насосом.

1. Срезается верхняя часть, в месте крепления вентиля проделывается круглое отверстие (будет дверца с воздуховодом)

2. По внешней стороне надреза приваривается узкая полоска металла для уплотнения и удержания.

3. Внизу баллона прорезается квадратный проем по диаметру трубы-дымохода. Дополнительно можно приделать элементы, которые блогер демонстрирует в конце ролика.





Усложненный вариант



Конструкция собирается на основе двух бытовых баллонов. Большой выполняет роль топки с вместительным загрузочным отделением, подходящим для длинных дров, малый теплообменника. Хозяева уделяют особое внимание повышению КПД, для чего в корпус интегрируются пластины-заслонки. Они препятствуют пламени и теплу улетать в трубу, способствуют удержанию тепла, его равномерному распределению по корпусу. Готовая конструкция помещается в металлическую «коробку», выполняющую роль теплового экрана и отвечающую за дополнительную защиту от возгорания.



Стандартная



Мастер продемонстрирует последовательность создания стандартной печи высотой и глубиной в 46 см, шириной 33 см. Состоит из ножек, отделения для золы, колосников, топливника, перемычек дымооборота, дымохода. Из инструментов понадобится болгарка, отрезные круги, листы железа (два 46×46, четыре 46×33). Слесарь покажет последовательность соединения стенок, нюансы крепления затворов, зачистку срезов от заусенцев, расскажет о применении угольника для контроля стенок при креплении, равномерном формировании колосников.





Малогабаритная



В небольших помещениях или палатке пригодится печка размером 35×20,5×22 (Д×Ш×В). Вес готового изделия около 8-9 кг – для пешего туризма не подойдет, но для автопутешествий в самый раз. Блогер покажет пошаговое видео процесса, заостряя внимание на ключевых моментах. Выполняется по аналогии с классическим устройством, оснащена двойным потолком для задержки дыма и сохранения тепла, зольником, колосником (представляет собой лист с просверленными отверстиями). Много внимания уделяется дверце – в итоге она плотно прилегает к посадочному месту, ручка прочно держится на болтовом соединении, приваренном для усиления. За устойчивость отвечают ножки из профиля, выносливость которых мастер тестирует в конце видео.



Подробно



Создатель канала «Витком» представляет полноценный урок, который придется по вкусу новичкам и всем, кто ценит подробные грамотные рекомендации. Условно запись можно поделить на 3 части. В первой происходит знакомство с условиями эксплуатации – рассказывается о помещении, производится обзор изделия, во время которого можно проследить за топкой и скоростью поднятия температуры. Во второй даются советы по подготовке баллона к обработке, разметке для резки, технике безопасности. Третья часть посвящена процессу изготовления – подробные комментарии дублируются снимками.





Просто и быстро



Олег Карп поделится примером печки, на изготовление которой уходит час времени. Это дешевый, максимально простой вариант, повторить который сможет любой. Расположение горизонтальное. Нужна металлическая бочка на 200 литров, болгарка, два завеса, труба. Цель Олега не сложная конструкция, оснащенная деталями, повышающими КПД, а простота и доступность. Через пару лет, старое прогоревшее устройство не жалко выбросить, на его место поставить новое. Перед установкой в теплицу следует протопить на улице, чтобы обгорела краска.

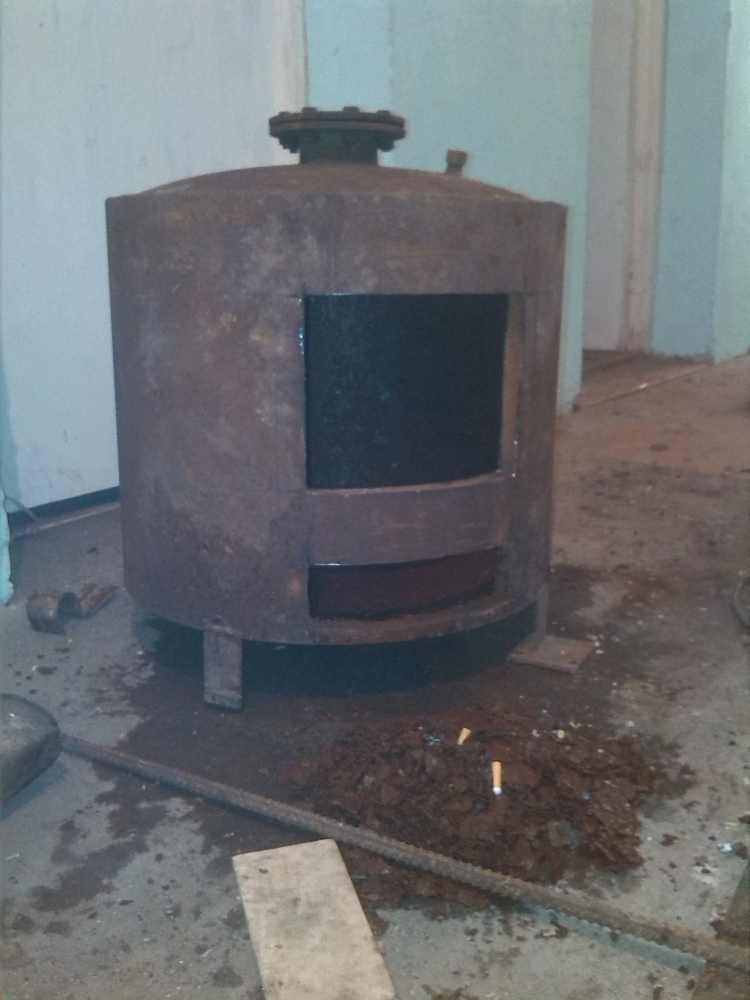

Вертикальная



Виталий использовал бочку с толстыми стенками (5мм), установка производится вертикально. Плюс: на верхнюю часть можно уложить камни/кирпичи для накопления и сохранения тепла. Выполняет две функции – обогревает помещение, используется в качестве коптилки. Виталий прорезал 2 отверстия.

Вверху для загрузки дров (установил внутри решетку), внизу поддувало, обеспечивающее подачу воздуха и позволяющее убрать золу. По периметру дверок приварил уплотнительные полоски. Перечень работ демонстрируется на готовом изделии, но повторить не составит труда.





Из дисков



Старые автомобильные диски можно превратить в практичную качественную буржуйку, если следовать пошаговому руководству на канале «Главный механик». Диски скрепляются между собой сварочным швом, в один из них помещается решетка-колосник. Дно и крыша – круглый лист железа. Автор покажет как сделать поддувало, крепкую ручку, щеколду, с помощью которой можно варьировать ширину зазора при открывании и контролировать подачу воздуха в камеру сгорания. Для работы понадобится болгарка, тиски, сверло, сварочный аппарат. Финишная покраска осуществляется черной жаростойкой эмалью.



Из трубы



Василий Зубков на примере готовой буржуйки горизонтального типа объясняет технологию. Обзор пригодится людям, обладающим определенными навыками работы по металлу. В качестве корпуса Василий взял 425-ю водопроводную трубу, около дымоотвода сделал сквозные отверстия для циркуляции воздуха, прикрепил на прочные петли круглую дверцу, сверху оборудовал варочную поверхность. Устройство отличается простотой и прочностью, корпус расположен на достаточно высоких ножках, чтобы пользоваться было удобно.



Длительного горения



Вариант рассчитан на долговременную работу. Зольник регулирует тягу – после разгорания дров его следует прикрыть, оставив небольшой зазор. В результате доступ кислорода минимальный, дрова переходят от интенсивного горения к медленному тлению, одной закладки хватает на несколько часов. Это делает печь производительной, повышает экономичность. Хорошая тяга и герметичность камеры исключает попадание в комнату угарного газа.

У подобного вида отопления есть два недостатка: повышенная пожароопасность и быстрое остывание. Приуменьшить обе проблемы можно обложив конструкцию кирпичом или железными листами.

Советы и рекомендации как сделать буржуйку своими руками. На что обратить внимание при изготовлении буржуйки своими руками. Необходимые материалы и инструменты для изготовления буржуйки своими руками

Для комфортной работы в нежилых помещениях, в зимнее время, стало популярным использовать отопление печками-буржуйками. Такого типа конструкции являются очень продуктивными, компактными и простыми в эксплуатации. На сегодняшний день известно несколько разновидностей буржуек, которые можно соорудить самостоятельно, используя разнообразный подручный материал. Далее мы узнаем, в чем особенности изготовления печки-буржуйки своими руками и как её правильно установить.

Оглавление:

  1. Назначение и особенности дровяных буржуек из подручных средств своими руками
  2. Разновидности буржуек своими руками
  3. Особенности буржуйки из старого газового баллона
  4. Этапы изготовления вертикальной буржуйки из старого баллона своими руками
  5. Этапы изготовления горизонтальной буржуйки из старого баллона своими руками
  6. Особенности буржуек из молочного бидона
  7. Классическая печка как вариант отопления небольших помещений
  8. Преимущества и недостатки буржуйки на отработке
  9. Как увеличить КПД буржуйки
  10. Как установить печь-буржуйку своими руками безопасно

Назначение и особенности дровяных буржуек из подручных средств своими руками

Буржуйка — это одно из тех грандиозных изобретений, которое себя зарекомендовали в кратчайшие сроки. Хорошая теплоотдачу, экономия топливного материала, эффективность и это далеко не все преимущества данного типа конструкций. Главным предназначением дровяных буржуек является отопительная функция.  Минимальные затраты сгораемого материала и максимальная отдача тепла — эти два момента и характеризуют особенности печей-буржуек, которые зачастую производят из подручным материалов, имеющихся в хозяйстве.

К ряду вышеперечисленных преимуществ можно отнести:

  • мобильность конструкции;
  • дешевизна;
  • простота .

Но и как любая машина или товар, буржуйка имеет свои недостатки:

  • низкое КПД;
  • небольшая площадь обеспечения теплом;
  • внешне очень горячая, неосторожность может привести к ожогам и т.п.

Современный рынок представляет приличное количество разнообразных заводских моделей, которые имеют достаточно высокие цены. Все же намного экономней сделать буржуйку собственными руками, используя при этом простые материалы и стандартные рабочие инструменты.

Разновидности буржуек своими руками

Основным принципом деления печей-буржуек на виды, считается выбор сгораемого материала, благодаря чему выделяется тепло. Газовые, на отработанной масле, на угле, на солярке и т.п. буржуйки стали отличной альтернативой электрическим отопительных агрегатам, которые использую для обогрева мастерских, гаражей и других нежилых помещений. Рассмотрим краткие характеристики основных видов печей-буржуек, приведенных в таблице.

Разновидности буржуек
Газовая  Данный вид печей отлично подходит для отопления частных домов, дач и т.п. В отличие от других видов буржуек, газовые не требуют регулярной подачи топлива.
На отработанном масле Чаще всего к установке буржуек на отработаном масле прибегают заядлые автолюбители. такие печи хорошо обогревают гаражные помещения. Конструкции, которые работают на отработке, не выделяют неприятные запахи и испарения. Это, пожалуй, одно из главных их преимуществ.
На солярке Данные конструкции располагают двумя камерами сгорания: в первой сгорает топливный материал, во второй выделенные пары и воздух. Солярные буржуйки необходимо устанавливать в помещениях с вентиляцией хорошего уровня.
На опилках  Данный вид печек-буржуек рознится от других наличием места для скапливания золы. Такие отличаются длительностью горения и простотой эксплуатации.
На угле Этот вид буржуек отличается высоким показателем КПД, а также быстротою разогрева. Буржуйка на угле — это классическая конструкция,  которую обычно используют еще и для приготовления еды.
Пиролизная  Этот вид буржуек работает за счет сгорания топлива, из которого выделяется пиролизный газ, который в результате дает тепло. В качестве топливного материала для пиролизных буржуек используют уголь, дрова, пеллеты, опилки и т.п.



По индивидуальной комплектации печи-буржуйки выделяют следующих видов:

  • печь-калорифер;
  • газогенераторная;
  • с отделом духовки,с конфорками;
  • с плитой для варки еды.

Отличительной чертой некоторых конструкций является наличие патрубка для дымохода.

Все из вышеперечисленных разновидностей можно приобрести в специализированных магазинах, а так же сделать собственноручно. Некоторые варианты работ в домашних условиях рассмотрим далее.

Особенности буржуйки из старого газового баллона

Печь-буржуйка из старого газового баллона — это один из самых распространенных вариантов в домашнем производстве. Принцип работы такого отопительного прибора заключается в сгорании топлива, за счет чего нагревается металлическая основа баллона, которая и излучает тепло. Для отвода всех выделяемых вредных веществ в конструкции продумана дымоотводная труба.  Для максимального сохранения тепла, дымоотвод лучше сделать ломаной формы.

Помимо дымохода в буржуйке из газового балона делают отверстия для закладки топлива и поддувало, для сбора золы. В качестве материала сгорания можно использовать практически все: бумагу, дрова, опилки, мусор и т.д.

Для изготовления буржуйки из старого баллона своими руками понадобятся следующие материалы и инструменты:

  • стандартный газовый баллон;
  • сварочный аппарат;
  • болгарка;
  • уголки и решетки металлические;
  • подставка для печки;
  • молоток, плоскогубцы, рулетка;
  • дверцы для буржуйки и т.д.

Мастера практикуют производство в домашних условиях двух видов буржуек из старого баллона: горизонтальные и вертикальные.

Вертикальные приборы считаются более компактными, и экономичными относительно занимаемой площади. Горизонтальные отличаются быстротой сборки конструкции.

Вначале рассмотрим один из вариантов изготовления вертикальной буржуйки своими руками.

Этапы изготовления вертикальной буржуйки из старого баллона своими руками

В данном процессе можно выделить пять основных этапов.

  1. При помощи болгарки из старого баллона срезается верховина, оставляя при этом отверстие под вентиль.
  2. В горизонтальном положении, используя сварочный аппарат крепятся ножки прибора.
  3. В верхней части баллона проделывается отверстие, к которому крепится дымоход.
  4. Внутри буржуйку оснащают колосниками, снаружи в нижней части баллона в отведенном месте устанавливаются чугунные дверцы. Желательно заранее продумать способ фиксирования дверей, например, с помощью защелки.
  5. Готовая конструкция устанавливается на подставку в виде металлического листа ( з запасом).

Этапы изготовления горизонтальной буржуйки из старого баллона своими руками

Горизонтальную буржуйку сделать собственными руками гораздо проще и быстрее:

  1. На этом этапе в торце баллона проделывается место для вывода дымоходного патрубка.
  2. Дно баллона в данном случае станет местом под дверцы поддувала и топки, которые стоит разделить с помощью металлической полочки.
  3. Оснащаем буржуйку колосниками.
  4. Фиксируем дверцы на защелку. Горизонтальная буржуйка готова!

Особенности буржуек из молочного бидона

Еще одним подручным материалом, который часто встречается в хозяйстве является молочный бидон. В горизонтальном положении это прибор фактически готовая печка буржуйка, только не имеющая в наличии дымоотводной трубы и колосников внутри. Такие компактные печки из бидонов можно использовать для сжигания мелкого домашнего мусора, в качестве обогревателя для гаражного помещения, даже в качестве прибора для копчения мясных изделий и т.п.

За период применения бидонов в качестве конструкций для буржуек выделились следующие особенности таких приборов:

  • изначально имеющиеся ручки бидона, позволяют перемещать буржуйку в необходимое место;
  • такого вида печки подходят для сгорания жидкого топлива, например, в них можно заливать около 3-х литров соляры или мазута;
  • не требуют установки дверц, эту роль выполняет крышка молочного бидона.

Фактически вся работа на переквалификацию бидона в буржуйку занимает около часа, хозяину необходимо приварить дымоотводящую трубу, ножки и сделать продувочные отверстие, размер которых составляет 16 мм.

Классическая печка как вариант отопления небольших помещений

Классические буржуйки обрели свою популярность еще во времена Гражданской войны. Они представляют собой металлический прибор, в комплектацию которого входит монолитная дверца, собственно топка, а также дымоход и ножки, на которых держится печка. От выбранного типа металла, напрямую зависит то, сколько буржуйка прослужит в хозяйстве. К ряду самых главных недостатков классической буржуйки относится тот факт, что она очень быстро остывает, хотя так же быстро и нагревается. Работая над классической моделью печки собственного производства, рекомендуют делать работу поэтапно.

  1. Сделать чертеж будущего изобретения.
  2. Приготовить необходимый материал и инструменты.
  3. Отмерить и раскроить составные детали конструкции.
  4. Основной этап — сборка отопительного прибора.

Для сборки классической буржуйки понадобится сварочный аппарат: вначале соединяются стенки печи с дном и верхним элементом.Очень важно правильно наложить сварочный шов, для прочности и надежности, а следовательно и безопасности буржуйки. На передней части буржуйки стандартно размещается два отверстия — топка и поддувало. Ножки на классическом приборе должны быть более 10 см.

В самом конце сборочных работ устанавливается дымоотводящая труба. Устройство дымохода таких буржуек может быть прямым или ломаным. Второй тип еще называют теплосберегающим.

Преимущества и недостатки буржуйки на отработке

Часто в разговоре о печах-буржуйках заходит разговор о конструкциях на отработке. Раскрывая тему этого вида, вначале все же нужно ответить на вопрос: что такое буржуйка на отработке? Итак, буржуйка на отработке — это отопительный прибор, для теплоотдачи которого применяют отработанное масло. Эта разновидность печей стала достойной альтернативой классической буржуйке, и насчитывает огромное количество пользователей. Такие приборы устанавливают не только в гаражах, они имеют достаточно широкий спектр применения.

Процесс сгорания топливного материала в таких буржуйках проходит в два этапа: сначала сгорает отработка, в результате чего выделяются газы, которые вступают в контакт с воздухом, и сгорают на втором этапе. Второй этап подразумевает образование достаточно высокой температуры, которая может достигать 800 градусов.

Стоит помнить, что такие вещества как растворители или бензин могут стать большой опасностью при использовании в таких печках. Стоит контролировать выделение вредных, неприятных запахов, при идеальной работе таких буржуек они нейтрализуются.

Как увеличить КПД буржуйки

Специалисты в области отопительных приборов, дают следующие советы, которые позволяют увеличить КПД буржуйки.

Совет 1. Регулярно проверять печь на наличие трещин.

Совет 2. Периодически удалять сажу.

Совет 3. Установить дополнительный каркас, для формирования теплового экрана.

Совет 4. Изменить поддув в конструкции.

Совет 5. Изменить конструкцию дымохода.

Как установить печь-буржуйку своими руками безопасно

Установка буржуйки — это дело не сложное, главная задача лежит на соблюдении всех правил безопасности, так как от этого зависят человеческие жизни. Очень часто печи-буржуйки устанавливают в деревянных домиках, садовых пристройках, теплицах, гаражах и т.п. Выбирая место для установки печи-буржуйки, стоит учитывать то, что высота дымохода от колосника до отверстия на крыше должна составлять не менее 4,5 — 5 метров.  Это значит, что самое оптимальное место для размещения буржуйки, располагается ближе к коньку.

В процессе установки буржуйки своими руками стоит позаботится о противопожарной разделке дымоходной трубы. Если в процессе установки мастер не уверен в четкости вентиляции и утилизации тепла конструкции, лучше обратится к специалистам. Для получения полезной информации посмотрите видео:

Изготовление буржуйки, чертежи, как сделать буржуйку своими руками

Печь из металла в форме коробки или бочонка с дверкой и трубой. Выведенной чаще всего просто в форточку помещения, это простое отопительное изобретение выручало в те трудные периоды, когда в помещениях не было настоящей русской печи или возможности ее топить из-за проблем с дровами.

Прозвали печку в народе, отчего то «буржуйка», она имела большой кпд, этой незатейливой печи хватало нескольких маленьких березовых дров, чтобы быстро дать тепло помещению, в котором она временно находилась.

И по сей день, печь буржуйка служит для гаража для дачи, в различных времянках строителей и ремонтников, согревает дачные домики или в начальные периоды освоения участков. Больше того, о «буржуйках» приходится вынужденно вспоминать и устанавливать их своими руками, даже в квартирах тех городов и поселков, которые по воле чиновников оказываются неподготовленными к зимнему сезону.

Простота конструкции и эффективная согревающая способность (большой кпд) этих буржуек малышек, дали толчок к разработкам конструкций различных промышленных их вариантов, в том числе разрекламированной печи булейран или булерьян, кому как нравиться.

В этой статье хочется рассказать о конструкции разновидностях и особенностях работы различных печей для бани, гаража. Начиная с самых простых и заканчивая современными печами Bullerian. Надеюсь, предоставленные чертежи булейран, и советы как изготовить булерьян, полезны читателю.

Печь №1

Начнем с самой простой круглой печки буржуйки для дачи. Она представляет собой металлический цилиндр из трубы диаметром 300 – 450 мм высотой 600 – 800 мм. С толщенной стенки 8 – 10 миллиметров.

Отличительной особенностью этой печи, будет являться нерегулируемая тяга, далее мы рассмотрим и печи с регулируемой тягой. Рассмотрим общий вид печи и последовательность изготовления по чертежам 1А левая печь.

Первым делом чтобы ограничить выход теплого воздуха из печи по будущему дымоходу вверх, необходимо вварить пластину. Она представляет собой, вид усеченного круга. Пластина перекроит диаметр печи на 2/3. После этого, размечаем места под будущие дверцы, как показано на чертеже 1А левая печь. И определим место, где вварим арматуру диаметром 14 – 16 мм как показано на чертеже 1А левая печь.

1А чертеж

С открытых концов, труба заваривается пятаками, подходящего диаметра, такой же толщены что и стенки. Там где будет верх печки буржуйки, вырезается отверстие диаметром 89 – 100 мм. Поверх приваривается труба соответствующего диаметра. Далее тонким кругом болгаркой аккуратно вырезают дверцы и приваривают к ним петли и заслонки.

Теперь вы знаете, как сделать простейшую печку буржуйку своими руками.

Эта конструкция печи, является простейшей, она ни требует много времени на изготовление и высокой квалификации сварщика. Но есть и ряд минусов, круглые печи, имеют меньшую площадь соприкосновения с воздухом, чем квадратные.

Основным элементом печки, является труба большого диаметра, а следовательно и толщена стенки у таких труб, тоже большая. По этой причине, такие буржуйки для бани и гаража, долго прогреваются и достегают малой максимальной температуры, а вот остывают напротив очень быстро. Нерегулируемая тяга не позволяет подобрать оптимальный режим горения.

Печь №1.1

Чтобы компенсировать эти недостатки самодельной буржуйки, лет 10 назад я стал искать способ дольше сохранять тепло. Самым первым вариантом была стопка из четырех кирпичей, уложенных вокруг трубы для буржуйки. Стопка кирпичей росла, а удовлетворения от работы печи не было, кпд не улучшился.

Затем, я сделал печь, с квадратной верхней плитой. По периметру выкладывал коробку из кирпича, а пространство между стенками короба и выходной трубой, засыпал керамзитом. Этот вариант был уже чуть лучше, но и он не стал последним.

Чтобы основательно повысить кпд, надо было решить две задачи. Первая — удлинить путь раскаленных газов от топочной камеры буржуйки до входа в дымовую трубу. Вторая — увеличить тепловую емкость изготовленной печи.

В последнем моем варианте, удалось удовлетворить оба эти требования, такая печь успешно обогревала мой гараж всю зиму.

После окончания топки, печка буржуйка сделанная своими руками, продолжала обогревать помещение еще в течении 3 — 5 часов. Новая печь представляет собой все ту же народную буржуйку, сваренную из трубы, но с приваренным сверху теплообменником. Теплообменник состоит из нескольких толстых полых «блинов», соединенных между собой короткими трубами для буржуйки. Блинов может быть от одного до четырех. У меня их, например, три. Сверху на теплообменник надет круглый короб его нет на чертеже 1А правый чертеж, согнутый из листовой стали, а все пространство между ним и «блинами» теплообменника засыпано песком с крупным гравием.

1А чертеж.

Печь №2.

Конструкцию, этой печи буржуйки для дачи, я подсмотрел у своего соратника инженера самоучки В.И. Зеленкова. В ее хитроумном инженерном решении нетрудно увидеть признаки обыкновенной буржуйки, обогащенной, новыми преимуществами. Здесь отсутствие возможности накапливать и длительное время сохранять тепло компенсируется возможностью контроля длительности горения, то есть это буржуйка с повышенным кпд.

Печь булейран или булерьян, тоже не дает дровам быстро прогорать, а разрешает только тлеть, то есть длительное время отдавать тепло. Но булейран булерьян сложна в изготовлении а при покупке способна разорить незажиточную семью. Оказывается, такой же эффект может быть получен и от обычной буржуйки для гаража — достаточно снабдить ее небольшой пристройкой, предлагаемой В.И. Зеленковым.

Основными недостатками металлических печей, изготовленных своими руками, являются низкие экономичность и теплоемкость то есть кпд. Большое количество тепла не аккумулируется (как, например, в толстых стенках кирпичных печей), а просто улетает в трубу.

Для экономии березовых дров и обеспечения выравнивания теплового режима корпуса такой печи ее выгоднее топить короткими дровами, уменьшив сам объем топки. Однако березовые дрова, все равно прогорают довольно быстро, и их необходимо постоянно подбрасывать в печку, что делает ее эксплуатацию не очень-то удобной, особенно в длительный отопительный период в холодное время года.

Но общее время горения дров, можно значительно растянуть, увеличив при этом общий кпд печки, если выполнить ряд конструктивных дополнений к традиционной конструкции печи. Для этого нам потребуется лишь изготовить из листовой стали глухой герметичный цилиндр, как показано на чертеже 1Б. Этот цилиндр, будет заполнен длинными поленьями дров.

1Б чертеж.

Цилиндр должен иметь надежную опору это или упорный фланец приваренного к цилиндру или конус. Для удобства установки пристройки и снятия к нему следует приварить ручки, произвольной формы на чертеже 1Б буржуйки они не показаны.

При заполнении рабочей кассеты березовыми дровами необходимо проконтролировать свободное их перемещение при ее опрокидывании. Перед установкой цилиндра с березовыми дровами печку необходимо растопить, в это время появляется стартовый запас углей.

Дрова, опустившись из цилиндра на угли, начнут разгораться. При этом интенсивному горению будет подвергаться только выдвинутая в топку часть дров до верхней плиты печки.

Другая часть дров, находящаяся в кассете, будет дополнительно просушиваться за счет движения дымовых газов, а затем опускаться в топку под тяжестью своей массы по мере сгорания выдвинутой части дров.

При высоте цилиндра 420 мм с одной закладки дров, время беспрерывной работы такой интересной печи сделанной своими руками, составляло около 4 часов.

Самодельная печка буржуйка, получается очень практичная и разумная хотя и не без своих минусов.

Главным минусом всех печек, такой конструкции можно назвать задымленность помещения. После того как все дрова прогорели, необходимо заложить новую партию. Как только мы поднимаем цилиндр из печи медленно, но упорно начинает подниматься дым.

Конечно, можно проветрить помещение если это гараж или какая то друга постройка хозяйственного типа. А вот для жилых помещений я бы не советовал применять печь Зеленкова.

Печь №3.

Хочу рассказать о еще одной конструкции печи. Главной особенностью этой самодельной буржуйки, является наличие регулируемой тяги и квадратный тонкостенный корпус.

При выборе формы печи я бы советовал мыслить так — круглые печки выглядят лучше, чаще всего быстрее в изготовлении но при одинаковых габаритных размерах, у квадратных печек, больше площадь поверхности, а следовательно больше площадь соприкосновения с воздухом. По этой причине у нее повышенный кпд, она быстрее нагревают помещение это правильная буржуйка.

Теперь поговорим о размерах буржуйки. Маленькая печь в ее исконном размере потеряла актуальность, так как живем мы не военное время и с дровами у нас все в порядке да и помещения наши гораздо просторнее чем в то время.

Слишком большая печь тяжела в изготовлении и при перемещении силами одного человека. Основываясь на том, что размер березовых дров, как правило, колеблется в пределах от 30 до 40 см. Предлагаю варить своими руками по чертежам 1В печку, размером основания 45 на 45см и высотой 80см.

Такая буржуйка для дачи, легко кушает почти всех размеров дрова, при этом занимает мало места, ее можно поставить прямо в угол.

Следующий момент, толщина металла буржуйки. Практика показывает, что толстый металл порядка 8 миллиметров плохо прогревается, дрова прогорают в пустую получается не высокий кпд. Слишком тонкий металл нагревается быстро, но после нагревания синеет и вспучивается (вся печь теряет форму). Для себя я определился, что толщена стенки, должна равняться 3 миллиметрам максимум 4. Печь из такого металла служит прекрасным источником тепла и не теряет свою форму.

Дальше нам стоит отправиться на металлобазу и приобрести необходимый металл, для изготовления печки буржуйки по чертежам.

Нам потребуются:

Лист железа тройки 1,5 на 2 метра

Уголок на 40 с толщенной стенки 4 или 5 мм в количестве 7метров

Кусок трубы диаметром 89 или 102 миллиметров длинной 40 см

Арматура диаметром 16 мм в количестве 6.2 метра

Кусочек гладкого стержня диаметром 8 или 10 мм длинной 50 см

Четыре завесы для дверей

Сварочный аппарат около 5 кг электродов тройки, знакомый сварщик и ящик водки (шутка!).

Кстати, обычно если хорошо попросить, металл вам порежут в размер на базе по вашим эскизам. Если вы сомневаетесь или попросту не знаете как раскроить лист то могу описать следующий вариант буржуйки, показанный на чертеже 1В.

1В чертеж

Изготовление следует начинать со сварки каркаса из уголка. Как раскроить уголки и какой длинны нарезать, показано на чертеже 1В.

Сразу хочу заметить, избыточная прочность нашей печи будет вредна, по этой причине особо прочные швы следует подчистить болгаркой. Если этого не сделать, то катет шва будет мешать, при дальнейшей процедуре обшивания листами.

Далее следует приварить последовательно прутки арматуры к уголку. Этот шаг очень ответственный. Если, очень часто приваривать прутки, то расстояние между ними забьется золой, воздух перестанет двигаться между ними, огонь в печке будет тухнуть. Если расстояние сделать очень большим, то уже не зола, а раскаленные угольки, будут падать между прутьями, необходимый жар будет потерян. Оптимальным зазором между прутками арматуры следует считать 18 -20 мм.

Затем, на каркас укладывают листы металла и обваривают сплошным швом по периметру снаружи. Таким образом, необходимо зашить весь периметр буржуйки.

Далее аккуратно ровняем срез трубы, по которой будет двигаться дым. Приложим трубу, как показано на чертеже 1В, аккуратно обведем по кругу карандашом, вырежем болгаркой или электродом отверстие.

Для того чтобы регулировать тягу, нам понадобится изготовить своими руками шибер внутри выходной трубы. Шибер, представляет собой металлический пятак, из того самого листа что и стенки буржуйки. Диаметр пятака как правило на 3, 4 мм меньше чем внутренний диаметр трубы в которой он будет работать.

В отрезке трубы дрелью делаем два отверстия диаметром чуть больше диаметра прутка. Отгибаем произвольно под 90 градусов часть прутка, вставляем в просверленные отверстия, снизу подкладываем пятак и прихватываем в нескольких местах.

Обратите внимание, на чертеж печки буржуйки, после стыковании заготовок, в обычном положении, под действием силы тяжести пруток, должен постоянно держать шибер открытым. После всех операций, можно приваривать трубу с шибером к печке, на место ранее вырезанного отверстия в соответствии с чертежом 1В.

Возьмем карандаш, линейку, основательно разметим на печи отверстия под дверцы. Болгаркой аккуратно вырежем отверстия получившиеся куски металла и станут самими дверьми. Не бойтесь получившиеся зазоры будут только помогать горению а через щели в темную комнату будет пробиваться свет от огня чертеж 1В.

1В чертеж

Нам остается изготовить засовы и завесы, это дело сугубо индивидуальное и здесь каждый свободен на выдумку. Теперь мы знаем, как изготовить буржуйку с повышенным кпд своими руками.

Печь №3.

bullerian рисунок.

Предыдущая конструкция, является окультуренной формой буржуйки, достаточно проста и пригодна для любого помещения. Что называется — не дымит и греет. Однако не всегда, самые простые конструкции, являются самыми удачными. Апогеем инженерной мысли по праву считается буржуйка с красивым именем булерьян (булериан, bullerian).

Все рассмотренные выше печи, отдают тепло только с внешней своей поверхности. Особенностью конструкции этой печи являются многочисленные вваренные тонкостенные трубы, через которые проходит воздух.

Печь буржуйка, булерьян булириан изготовленная своими руками обеспечивает принудительное движение или другим языком конвекцию воздушных масс, благодаря чему происходит быстрое нагревание воздуха и его плавное распределение по всему объему помещения. Здесь работает простой физический принцип: теплый воздух поднимается наверх, а более холодный постоянно всасывается с пола.

Конструкция булерьян, булиреан такова, что каждая из труб, полностью прикасаясь к топке, успевает нагреть проходящий через нее воздушный поток до 50 – 90 градусов Цельсия и это не реклама. Самые маленькие печи буржуйки конструкции булерьян (bullerian, булериан) пропускает через себя 2 куб.м воздуха в минуту это очень неплохо. При этом температура самой буржуйки остается достаточно низкой порядка 50 градусов. КПД этой печи по самым смелым подсчетам достигает 60%.

Печь булерьян (булериан, bullerian) работает в двух режимах по следующей схеме — «быстрого обогрева» и «дожига». Печь в первом режиме нагревает холодный дом за 20-25 минут. Затем Вы закладываете полную печку не колотыми березовыми дровами и с помощью заслонки переводите ее в режим дожига. Топливом для печи булерьян (bullerian, булериан) служат как обычные березовые дрова, так и топливные брикеты.

Устанавливать печь следует не ближе 1 метра от стен и горючих материалов, свободное расстояние перед топкой должно быть 1 метр и более. При установке следует приподнять печь от пола на 20 сантиметров и поместить на основании из кирпича, камня или другого негорючего материала.

Дымоход для булерьян (bullerian, булериан) можно изготовить из кирпича или металлических труб из металла толщиной 1мм. Диаметр круглой трубы должен составлять минимум 100 мм, размер квадратной из кирпича минимум 90 мм. Дымоход для булерьяна не должен иметь горизонтальных участков длиной более 1 м. Для очистки дымохода для булерьяна следует предусмотреть съемную часть или отверстие с дверью. Труба дымохода должна всегда подниматься над коньком крыши. Если крыша плоская, труба должна подниматься на 0,5 м над ней.

Многие мои знакомые в свое время задавались вопросом как сделать булейран своими руками где взять чертежи булерьян. Подумав и почесав затылок многие отказывались от этой идеи слишком трудоемка. Дело в том, что печь сшивается как бы из кусочков. Необходимо неплохо владеть сварочным делом, что бы печь получилась не только функциональная но и красивая.

Изначально перед изготовлением нам необходимо определиться из чего мы будем делать воздуховодные трубы. Диаметр труб печи булейран булерьян должен быть 50 – 80 миллиметров. Затруднение лишь в том, что трубы должны представлять собой форму полумесяца. Мы можем согнуть своими руками прямые трубы, с помощью промышленного трубогиба, или собрать их из многочисленных отводов.

Как делать печь булерьян булиреан своими руками решать вам. Я для себя выбираю первый способ, он попросту проще. На металлический лист толщенной от 12мм и выше мы укладываем согнутые отводы, между отводами и кусками удлиняющих труб оставляем зазор порядка 2 мм. Затем необходимо закрепить всю эту конструкцию струбцинами (такие есть в каждом хозяйственном магазине) хомутами, вообщем включите фантазию. В таком положении, провариваем почти все стыки, затем снимаем с плиты и довариваем остаток. У нас получается одна из труб по которым будет проходить горячий воздух. Затем берем тонкие трубки диаметром 12 – 14 мм гнем их кольцом диаметром приблизительно равным диаметру печки. Затем ввариваем в трубу как показано на чертеже 1Д.

Чем больше труб мы изготовим, тем длиннее будет наша печка булерьян (bullerian, булериан). Для нашей печки булерьян bullerian, булериан принимаем количество равное 11 секциям. После того как все трубы сварены приступаем к созданию каркаса.

На туже плиту укладываем заготовку и зажимаем струбцинками затем берем еще заготовку и накладываем на первую с перехлестом. Что бы зафиксировать вторую заготовку в ровном горизонтальном положении подложим под нее кусочек такой же трубы из которой изготовлена сама заготовка и прижмем все это струбцинками. Такова наилучшая схема изготовления булерьян. Все стадии изготовления заготовок, булериан булерьян своми руками вы найдете на чертеже 1Д.

1Д чертеж

Аккуратно собираем конструкцию на точечные прихватки. Следующую заготовку также через кусочек трубы фиксируем и прихватываем. После того как все заготовленные трубы собраны на прихватки, мы начинаем обваривать боковины печи. Вырезаем из листового железа полосы размеры которых показаны на чертеже 2Д.

2Д чертеж

Полоса должна слегка на 1 сантиметр утопать от основной грани стенки как на чертеже 2Д. Способ сварки пластины следующий. Ввариваем на прихватки самый торец пластины, где у нас находится выемка. Затем за другой конец поджимаем пластину к трубкам и прихватками фиксируем ее через каждые 5 сантиметров. Таким образом постукивая и подгибая приварим все пластины. После того как все пластины собраны на прихватки мы можем начать обваривать их сплошным швом.

При такой последовательности сварки, печь булерьян bullerian, булериан не теряет геометрии. Затем привариваем лист железа размеры которого показаны на чертеже внутри печки смещая его к одной из торцевых сторон, например к той где будет труба. Размечаем на листовом железе (тройке) торцевые стенки, вырезаем и ввариваем, сначала на прихватки, а затем сплошным швом. В задней стенке, к ней смещена выставленная пластина, вырезаем круглое отверстие диаметром 100мм. Затем ввариваем туда отвод, такого же диаметра концом вверх. В другой лицевой стенке вырезаем круглое отверстие диаметром 250 мм. И ввариваем ранее проточенный на токарном станке фланец. Протачиваем на станке крышку и петли, ввариваем ее с петлями как показано на чертежах 1Д.

Можно добавить в крышку декоративное огнеупорное стекло такое же как на рисунке. Под крышкой можно предусмотреть лоток любой формы, в него будут падать угольки золы при ее извлечении.

В крышке и в дымоходной трубе вставлены два шибера. Один регулирует подачу воздуха другой диаметр выпускной трубы. Конструкция шиберов может быть различной, я предлагаю указанные на чертеже 1В.

делаем буржуйку своими руками правильно. Как сделать печь буржуйку в гараж на дровах и отработке Печь буржуйка из профильной трубы

Печь буржуйка в прямом смысле слова спасла от замерзания тысячи людей. Работало такое устройство безотказно, но главным недостатком оставался слишком большой расход топлива. Зато установку можно было с легкостью сделать самому.

Современные модели имеют некоторые отличия:

  • Соблюдение требований пожарной безопасности.
  • Привлекательный внешний вид.
  • Экономичность в расходе топлива.

Модели длительного горения

Печь буржуйка длительного горения внешне напоминает обыкновенные модели. Но ни одна фабрика не занимается производством данных устройств, их самостоятельно изготавливают мастера. Кроме того, новая буржуйка из металла походит на другую печь — «слобожанку», а различие заключается в способе сжигания топлива. В качестве него используются древесные опилки:

  • Опилки или щепа для буржуйки стоят совсем недорого, так как топливо всегда остается доступным.
  • Если опилки дополнительно спрессованы, то они прогорают дольше, а одной загрузки топлива хватит на 6 — 10 часов горения.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого. Самый простой вариант — взять две бочки объемом 200 и 100 литров. Маленькая емкость выступает в качестве камеры сгорания, а зольный ящик для очистки вынимается через отверстие внизу большой бочки. Существуют схемы и описания о том, как сделать буржуйку своими руками.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого.

Воздух подается в печь через отверстие круглой формы, расположенное на дне малого цилиндра. Для полноценного горения следует немного приоткрыть ящик зольника. Советуем подробнее изучить материал о том, и добавить статью в закладки.

Сверху корпус устройства должен плотно закрываться крышкой, а сбоку между ребрами жесткости монтируется патрубок дымохода.

Принцип действия буржуйки длительного горения

Устройство буржуйки длительного горения не имеет никаких премудростей. Сконструирована она по следующей схеме:

  • Через открытую крышку вверху буржуйки вертикально ставится конус.
  • Камера сгорания до краев наполняется опилками, которые затем плотно утрамбовываются.
  • Конус можно вынимать, закрывать крышку и начинать розжиг.
  • Для розжига в зольный ящик помещается щепа, мелкая древесина и поджигается. Ящик не следует задвигать до конца — так останется щель для циркуляции воздуха.
  • Дымоход создает тягу, помогающую опилкам тлеть, и печь начинает работать.
  • Продукты горения после выхода из топки, нагревают стенки буржуйки и попадают наружу через трубу. Этот способ обогрева помещения дает возможность получить от дымового газа до 40 — 50% тепла, то есть устройство с высоким КПД, а длительность одного горения доходит до 10 часов.

Правила изготовления буржуйки

Перед началом сборки следует заранее подготовить все необходимые инструменты и материалы:

  • инверторный сварочный аппарат;
  • шлифовальная машина, оснащенная кругами для резки по металлу;
  • дрель;
  • угольник с рулеткой;
  • другие слесарные инструменты.

Видео: печь длительного горения из бочки

Самый легкий способ изготовления буржуйки — это взять за основу металлические бочки. От каждой следует аккуратно отрезать верх, а к получившейся части посредством сварки прикрепить ручки из металла и запорные механизмы для плотного соприкосновения с крышкой.

Совет! Прежде чем приступить к сборке, следует хорошо отмыть обе бочки, так как при нагревании из них может начать выходить едкий дым с неприятным запахом в зависимости от предыдущего содержимого емкостей.

Этапы сборки

  • В нижней части большой бочки проделывается проем прямоугольной формы размером 25 на 10 см — туда впоследствии монтируется выдвижной ящик.
  • К дну бочки крепятся две направляющие из уголка, размеры которых 2,5 на 2,5 см.
  • Под внутренний диаметр емкости из металлического листа вырезается поддон толщиной 1 — 2 см. В буржуйке он станет опорой для камеры сжигания и изолирует её от зольника.
  • В центре получившегося поддона и на дне малой бочки прорезается отверстие диаметром 6 см. далее поддон приваривается или ставится на подставку из стальных опор так, чтобы расстояние от низа емкости составляло не меньше 15 см.
  • Перед окончательной сборкой следует в корпусе бочки прорезать отверстие для патрубка газохода. Чтобы можно было отслеживать и менять интенсивность горения, в патрубок встраивается заслонка с ручкой.

  • В завершении работы маленькая емкость устанавливается внутри большой, чтобы все отверстия в них совпали.

Совет! Топка, изготовленная из обыкновенной бочки, не будет служить долго, поэтому изготовить буржуйки длительного горения на опилках можно благодаря использованию трубы подходящего диаметра для оборудования камеры сгорания.

  • Завершающий этап сборки конструкции — это формирование конуса для загрузки топлива длиной 1,5 метра. Он может быть сделан из дерева или из металла. Независимо от материала, низ конуса должен хорошо проходить через круглое отверстие в поддоне.

Обкладываем печку кирпичом

  • Прежде чем приступать к обкладке кирпичом, необходимо проверить прочность пола. При отсутствии фундамента на пол, изготовленный из дерева, можно установить печь массой до 800 кг при условии его хорошего состояния. Под буржуйку обязательно кладется лист металла.

  • На стены комнаты вблизи печи крепится лист из стали, оснащенные подложкой их асбестоцемента.
  • Между кладкой печи и листом метала на стене нужно оставить просвет длиной 3 — 5 см. Во время нагревания металл раскаляется больше кирпича и расширяется, поэтому при плотном расположении печка может впоследствии разрушиться. А свободное пространство также помогает процессу конвекции воздуха.

  • Непосредственно перед началом кладки проводится разметка с учетом зазора. Отмечается внешняя граница печи и первый ряд должен быть сплошным. Следующий ряд обязательно содержит по 1 — 2 отверстия в соответствии с размерами буржуйки. Другие ряды делаются по принципу первого ряда.
  • Внешняя стена устройства обкладывается для удобства использования — дверца должна плотно закрываться.
  • Над дверцей формируется уголок из металла и уже на нем располагаются верхние ряды кирпича.

Внешняя стена буржуйки обкладывается для удобства использования — дверца должна плотно закрываться.

  • Верхушка буржуйки обкладывается на усмотрение хозяина, так как в плане работы она не выполняет никакой роли. Свод можно соорудить, как свод или, наоборот, сделать плоским.

Как правильно затопить печь

  • Для растопки буржуйки сначала понадобится снять с неё крышку и достать устройство, через которое попадает воздух.
  • Далее можно приступать к закладке дров. При вертикальной укладке в топку входит больше топлива.

  • Верхний слой укладывается сухими щепками, чтобы повысить теплоотдачу, а на них кладется смоченная в горючем веществе тряпка или бумага.
  • Дрова накрываются блином для организации подачи воздуха и крышкой от печи.
  • После открытия заслонки в трубу, где циркулирует воздух, бросают горящую тряпку или бумагу.
  • После разгорания дров заслонка полностью закрывается.

Примечание! Буржуйка длительного горения при правильной эксплуатации может работать без добавления топлива дольше 24 часов.

Советы для правильного использования и ухода за устройством

  • Поставить буржуйку в жилом помещении не так-то просто, следует внимательно подойти к решению этого вопроса. Запрещено размещать печь слишком близко к стене или к другим несущим конструкциям в комнате. Важно соблюдать минимальную дистанцию в 5-7 см. Лучше всего заранее подготовить чертежи.

  • Перед установкой печи на полу требуется сделать укладку негорючим материалом в качестве основы под буржуйку. Данное правило пожарной безопасности поможет избежать возгорания при попадании на пол искры.
  • Поставить печь самостоятельно не слишком трудно, но потребуется разобраться со схемой и инструкциями. Мужчина сможет без труда освоить эту работу.
  • Необходимо не забывать также о правилах обращения с дымоходом. Если буржуйка работает при помощи газа, то рекомендуется применять коаксиальный способ отвода угарного газа. При условии, что топливом является уголь или дрова, следует построить дымоход вертикального направления. Коаксиальный дымоход может не справиться с большим объемом сажи, получающейся при отоплении помещения дровами или опилками.

  • Современные модели способны работать на топке разных материалов. Естественно, первые печи буржуйки работали только на твердом топливе, но наличие другие энергоносителей в жизни человека сыграло свою роль и позволило сконструировать ещё более современные агрегаты. Так в соответствии со способом работы буржуйки на неё устанавливается газовые горелки или специальные элементы нагревания.
  • Экономичная буржуйка проста в эксплуатации и работает она на горении опилок, прекрасно подойдет для обогрева больших помещений. От мастера требуется только желание соорудить печь, время и некоторые профессиональные навыки. Буржуйка с высокой производительностью тепла всё чаще становится незаменимым средством обогрева, как на дачах, так и в квартирах.

Устройство буржуйки является достаточно простым. При поджоге горючего материала в замкнутом пространстве с притоком воздуха и отводом дыма стенки нагреваются и отапливают помещение. Простейшая печь должна иметь три элемента:

  • топочную камеру;
  • дверцу с воздушными каналами для притока свежего воздуха;

При этом, для максимально эффективной работы печки, нужно проследить за многими моментами:

  • соотношением размеров конструкции;
  • возможностью регулирования воздушного притока;
  • правильностью схемы дымохода;
  • полным прогоранием топлива и т. д.

Как сделать буржуйку своими руками, да так, чтобы учесть все необходимые моменты для ее самой эффективной работы? Для этого требуется точный теплотехнический расчет. Проводить его вам уже не нужно, так как чертежи включают в себя все точные размеры.

Главные технические требования

Буржуйка – это название печи, подразумевающее точный теплотехнический расчет. Размеры напрямую зависят от размеров топочной камеры. Если труба будет слишком широкой и пропускать все скапливающиеся газы, то, помимо дыма, через нее будет уходить и тепло , а также большой объем полностью не прогоревших материалов, в результате чего печь не будет прогреваться.

Ширина трубы должна быть такой, чтобы создавать сопротивление. Согласно расчетам, число, обозначающее диаметр дымохода в миллиметрах, должно превышать в 2,7 раза число, обозначающее в литрах объем камеры сгорания. Например, если объем камеры составляет 25 литров , то диаметр дымохода должен составлять 65 миллиметров .

Как горит топливо в буржуйке

Несмотря на решетки, через которые зола падает на дно топки уже почти остывшей, тепло в нижнюю часть бака всё равно передается. Из-за этого буржуйки обычно ставят на ножки достаточной высоты по чертежам , а под печь укладывают , чаще всего асбест, поверх которого укладывается лист металла, превышающий на 35 сантиметров размер печи по периметру, как на видео. Располагать буржуйку следует на удалении не меньше чем на 1,2 метра от стен помещения.

Читайте также: Как в деревянном доме установить буржуйку

Самой опасной частью печи считается дымоход . В нем сосредотачиваются самые горячие газы, которые могут продолжать гореть, из-за чего дымоход постоянно раскален, при его сборке нужно чаще сверяться с чертежами.

Дополнительные модификации

В настоящее время буржуйки могут работать на любом виде топлива , будь оно твердое, жидкое или даже газообразное. В зависимости от вида топлива в конструкцию буржуйки добавляются колосниковые решетки, поддувы и т. д . Посмотрев видео, можно ознакомиться со многими из них, а после найти чертежи любой заинтересовавшей. Печь, способна прожигать даже каменный уголь. При добавлении направляющих внутрь топки, буржуйку можно даже использовать в качестве плиты для приготовления пищи .

Если колосники сделать по чертежам съемными, то печь может иметь два режима горения. Можно собрать универсальное поддувало со съемным патрубком, и, в таком случае, можно будет в одной буржуйке применять три разных вида топлива в зависимости от положения поддувала и дополнительных деталей с разных чертежей.

Использование буржуек

При учете теплотехники и пожарной безопасности, ничто не ограничивает мастера в создании буржуйки любого вида и любой формы. Многие канадские, финские и шведские промышленные производители задумались, как сделать буржуйку привлекательной , и в итоге выпускают подобные печи в удивительном исполнении – при таком дизайне их можно размещать в дачных домах как предмет интерьера вместо камина .

К слову, камин в сборке более сложен, требует множество затрат , а также согласования чертежа проекта по установке. При размещении буржуйки никаких согласований не требуется, так как такие печи не считаются стационарным элементом. Как можно заметить по видео, множество мастеров , и мастерские при помощи таких печек, и каждая самодельная буржуйка имеет свою собственную схему.

Читайте также: Обзор печей-буржуек, советы по их выбору

Разновидности эффективных печей

Для повышения эффективности работы буржуйки можно . Она дольше держит и лучше отдает тепло, по сравнению с металлом. Использование воды может быть ограничено только фантазией – можно просто поставить на верхнюю часть буржуйки бак с водой (и использовать ее в бытовых целях), приварить каналы или карманы для воды к боковым сторонам конструкции, полностью обвить печь и дымоход по периметру металлической трубкой и пустить по ней воду, как на видео. Эти же трубки можно провести и по периметру помещения . Для большинства вариантов также уже имеются чертежи.

Чугунные литые буржуйки

Такие печи очень долго держат тепло и способны работать не только на дровах, но и на всем, что горит. Чаще всего толстостенные буржуйки используются военными в походах . Конструкция считается самой надежной, она никогда не прогорает, благодаря своей «всеядности», весьма экономична и незаменима для хорошего обогрева помещения. Но в качестве плиты для кипячения воды она не подходит, и изготовить в домашних условиях такую вряд ли получится.

Самое долгое горение

Инженер Быстров создал конструкцию длительного горения . Такие буржуйки имеют верхнюю загрузку, в ней отсутствует колосниковая решетка. Эти печи часто используются в коптильнях, для просушки стен, высушивания одежды рабочих. Горение опилок до полного выгорания в печи, собранной по этой схеме, может длиться 19 часов. Также достаточно долгое горение можно получить при использовании дров в качестве топлива .

Главное отличие печи на дровах состоит в том, что они могут работать в двух режимах, с которыми можно ознакомиться на видео. Если помещение нужно быстро нагреть, следует выдвинуть зольник на несколько сантиметров, открыв шибер полностью . Второй режим используется для сохранения показателя температуры в доме или на даче на одном месте при длительном горении топлива . В этом режиме дрова будут сгорать гораздо медленнее, использовать очень мало кислорода и давать больше тепла, чем при обычной топке печи.

Человеческий организм способен нормально функционировать в узком диапазоне температур. Длительный перегрев или переохлаждение не просто дискомфортны, но и смертельно опасны. Задача поддержания нормального температурного режима – это задача выживания. Имея нормальную квартиру, эффективно работающие коммунальные службы, можно об этом не беспокоиться. Но по ряду причин вы можете оказаться вне своего дома, работа коммунальных служб может быть парализована техногенными или социальными факторами, так что иметь запасной вариант совсем не лишнее. Или просто вы решите сэкономить на отоплении, поставив дома, в гараже или на даче высокоэффективную печку (КПД до 60%) работающую практически на любом виде топлива (вплоть до опилок и бумажного мусора). Печку, о которой пойдет речь, разработали в начале прошлого века в России, в условиях полного паралича коммунальных служб, дефицита топлива, суровых зим, развала промышленности. Именно поэтому она должна была быть экономичной, «всеядной», и изготавливаться в кустарных или полукустарных условиях. Эта задача была решена, и в итоге появилась печка, которая теперь известна как буржуйка.

Купить буржуйку несложно в специализированном магазине или в интернете. Выбор богатый, как и диапазон цен: от антикварных литых чугунных, до современных профессиональных армейских, самой разной мощности, стационарные и переносные. Из чугуна, стали… Либо заказать печь в мастерской, где металлические изделия производят по индивидуальным пожеланиям заказчика. И третий вариант для тех, кто умеет и любит работать руками: вы можете изготовить буржуйку самостоятельно.

Идеальный материал для буржуйки – литой чугун. Хорошо подходит листовая сталь, не менее 3 мм толщины. Некоторые умельцы предлагают делать из алюминия. Но это легкоплавкий металл, и печь из него получается недолговечная. Так что если вам предложат буржуйку из молочного бидона – откажитесь.

Как сделать буржуйку своими руками?

Простейшая буржуйка из бочки. Для изготовления нужна стальная бочка объемом 100-240 л. Достоинства конструкции:

— можно изготовить её за час.

— цена изготовления – одна бочка.

— не требует сварки.

Недостатки:

— низкое КПД.

— локальный перегрев в центральной части.

Простая и дешевая самодельная буржуйка может быть изготовлена из газового баллона . Преимущества такой печки – дешевизна. Корпус баллона – практически готовая печь, и её изготовление занимает мало времени. Недостаток – КПД ниже, чем у классической буржуйки.

Если вы решили сделать буржуйку из газового баллона, то в первую очередь этот баллон надо безопасно разобрать.

Вертикальная буржуйка из баллона:

Приведенные выше печи очень простые, но у них низкий КПД, а значит большой расход топлива.

Самая эффективная буржуйка своими руками (+чертежи)

Если хотите изготовить более эффективную самодельную буржуйку с высоким КПД , давайте разберемся с теорией. На первый взгляд буржуйка выглядит донельзя примитивной: простая металлическая коробка, в которой горят дрова… На самом деле эту печку разработали высококлассные специалисты, и в ней много хитростей.

Схема простейшей печки буржуйки своими руками

  1. Труба. В обычной печке тепло буквально улетает в трубу, бесполезно согревая улицу. Хитрость «буржуйки» в том, что пропускная способность дымохода меньше, чем производительность печки по выработке газов. Поэтому нагретый газ, прежде чем «протиснется» в дымоход, циркулирует внутри печки, отдавая тепло стенкам, и на улицу попадает изрядно охлажденным. Что бы достичь такого эффекта, диаметр трубы дымохода (в мм) должен быть в 2,7 раза больше, чем объем топки в литрах.
  2. Экран. Простое циркулирование нагретого газа малоэффективно, газ быстро остывает и не догорает. К тому же топливо должно не гореть, а тлеть, потому внутри печки должна быть высокая температура. Для этого используется металлический экран с трех сторон: с боков и сзади. Экран отстоит от стенок печи на 50-70 мм. Он отражает большую часть ИК излучения обратно внутрь топки. За счет этого повышается температура внутри топки, что позволяет печке работать в режиме пиролиза или тления, и снижается температура стенок печки, что уменьшает вероятность ожога или пожара. Кроме этого, экран выполняет еще одну функцию. Когда вы только разжигаете печку, в начале горения выделяется очень много тепла, которое может просто вылететь в трубу. Полость, которая образуется между экраном и стенками печки, удерживает нагретый воздух, тепло от которого за счет конвекции уходит в комнату.
  3. Дымоход. Выгорание газов при конвекции внутри печи не полное, и газ попадает в дымоход не совсем остывшим. Так что правильно устроенный дымоход позволяет еще больше повысить эффективность буржуйки. Вначале идет закрытая теплоизоляцией вертикальная часть, высотой 1-1,2 м. Затем – горизонтальная или немного наклонная часть (боров), длинной не менее 2,5 м, а лучше 4,5 м. Правильно сделанный боров отдает не менее четверти тепла от печи.

Правила безопасности :

  1. Под буржуйкой надо сделать подстилку, печь устанавливается на лист металла с выносом 350-600 мм по контуру печи. Под листом – теплоизоляция: лист асбеста, базальтовый или каолиновый картон не менее 6 мм толщины.
  2. Боров должен отстоять от стен, покрытых не жаростойкой штукатуркой, не менее чем на 1,2м. От деревянных стен – не менее 1,5. Расстояние от пола желательно не менее 2,2 м. если это невозможно, боров закрывается экраном из металлической сетки.
Более сложные варианты печи буржуйки своими руками

С самого начала печь была рассчитана исключительно на сухие дрова или торф. Затем в нее внесли небольшие модификации, что бы приспособить под другие виды топлива: добавили колосниковую решетку и горизонтальные перегородки, формирующие дымовые каналы.

Отопительно-варочная буржуйка . Смысл в том, что за счет конструкции, на левом изгибе давление газов всегда меньше атмосферного, поэтому угарные газы не попадут из конфорки в квартиру. Если дополнительно трубу буржуйки вывести на расстояние не менее 1,5 м над коньком крыши (и оборудовать ее «грибком»), можно безопасно добавить вторую конфорку.

Многорежимная буржуйка для медленного горения с воздушным регулятором Логинова . Режим медленного горения обеспечивается подачей воздуха сверху, чтобы тлеющее топливо само подсасывало столько, сколько нужно. Колосниковая решетка не цельная, а набор из отдельных чугунных колосников (их можно монтировать – демонтировать через дверцу топки), закрепленных на приваренных к стенкам стальных уголках или кусках арматурных прутков. Поддувало круглое, с закрепленным на винтах или заклепках патрубком М60х1.

Такая печь способна работать в трех режимах:

  1. Поддувало полностью открыто – буржуйка топится твердым топливом: дрова, уголь, торф, пеллеты.
  2. На поддувало навинчивается дроссель Логинова, колосники убираются – буржуйка работает в режиме медленного горения на бросовом топливе: опилки, щепки, отходы бумаги и т.д.
  3. Колосники установлены, в поддувало вмонтирован выходной патрубок газификатора – буржуйка работает на отработке, темном печном топливе.

Есть еще один прием, как увеличить эффективность буржуйки. При разработке эти печи делались так, что бы отапливать большое помещение ИК излучением. Современные квартиры поменьше, и печь впустую перегревает стены. Что бы этого избежать, можно окружить буржуйку вместо экрана П-образным водогрейным котлом. На режиме работы печи это не скажется, стенки котла будут отражать ИК-излучение не хуже экрана, плюс к этому вы будете иметь бак с горячей водой для технических нужд. В условиях дачи, гаража – просто находка. Печка буржуйка для дачи на дровах, ещё и с функцией нагрева воды – это самый удобный и экономичный вариант из всех возможных.

Как топить буржуйку?

Для получения максимального КПД необходимо положить столько топлива, чтобы в печи образовалась циркуляция.

Чтобы определить необходимый объем топлива, делаем следующее:

  1. Готовим ведро топлива.
  2. Закладываем в печку топлива по минимуму, только на растопку, разжигаем.
  3. Подкладываем в печку топлива до тех пор, пока начало борова не засветится вишневым цветом.
  4. Смотрим, сколько топлива вы взяли из ведра – это минимальный объем закладки.
  5. Подкладываем понемногу еще, до тех пор, пока темной не останется 1/5-1/6 дальней части борова.
  6. Смотрим, сколько взяли – это максимальный объем закладки.

Нет похожих статей.

Конструкция буржуйки, получившая широкое распространение еще в 19 веке, не потеряла своей актуальности и в настоящее время. На заре прошлого столетия она служила основным способом обогрева в жилых помещениях, где не было возможности установить стационарную печь. С появлением центрального отопления популярность буржуйки снизилась, но во время войны, да и просто в армейских полевых условиях, помощь подобной печи незаменима.

Виды самодельной печи

Выбор наиболее подходящей конструкции буржуйки зависит от места и целей ее эксплуатации. Гараж — ваш второй дом, и вы проводите в нем все свободное время независимо от погоды на улице? Оптимальным решением будет сделать печь, использующую отработанное топливо. Решили обзавестись буржуйкой на даче? Тогда лучше предусмотреть вариант с возможностью приготовления пищи. Если планируется эксплуатировать печь на улице, внешний вид не имеет особого значения, а вот для дома желательно сделать красивый источник отопления. В зависимости от назначения, буржуйки можно классифицировать на следующие виды:

  • устройства, оборудованные поверхностью для приготовления пищи;
  • печи длительного горения;
  • конструкция с увеличенным эффектом теплоотдачи.

Зачастую для изготовления буржуйки не требуется значительных финансовых затрат для приобретения материалов. Умельцы предлагают сделать печь из следующих подручных материалов:

  • металлического ящика;
  • газового баллона;
  • бидона для молока или другого металлического предмета цилиндрической формы;
  • подходящих листов металла.

В стандартные элементы буржуйки входит:

  • камера для сжигания топлива;
  • колосниковая решетка;
  • отделение для золы;
  • труба-дымоход.

Отдельные конструкции буржуйки могут отличаться от привычных стандартов, усовершенствоваться и дополняться индивидуальными элементами.

Устройство на отработанном топливе

Сделать в гараж своими руками буржуйку с использованием для отопления отработанного топлива — двойная выгода. Получая желаемое тепло, владелец печи одновременно утилизирует отходы. В устройство подобной конструкции входит два резервуара, соединительная трубка и дымоход. Резервуары для буржуйки можно сделать цилиндрической или прямоугольной формы. Любому строительству предшествует подготовительный этап, включающий проектирование будущей печи.

Размеры резервуаров варьируются от объема предполагаемого топлива. Сделать соединительную трубку необходимо с соблюдением определенных пропорций: 10 см — минимальный диаметр, длина превышает диаметр в 4 раза. По всей окружности и длине соединительной трубки требуется сделать отверстия в количестве 50 штук. Располагается она между двумя емкостями. Высота дымохода печи — не менее 4 метров.

Что еще потребуется сделать для такой буржуйки? Нижний резервуар оборудуется крышкой с двумя отверстиями — для подачи масла и воздуха, снизу монтируются ножки. После чего все части печи (2 резервуара и соединительная трубка) подвергаются тщательной сварке.

Принцип действия буржуйки на отработке заключается в следующем:

  • в холодную печь через горловину в нижней емкости заливается отработанное топливо;
  • затем в это же отверстие подается материал для растопки;
  • при работе слышится небольшое гудение — это нормальный процесс.

Если сделать емкости достаточных размеров, верхнюю можно использовать для разогрева пищи или воды.

Важно ! Уровень топлива в печи не должен доходить до крышки резервуара, обязательно оставляйте свободное пространство.

Конструкция из газового баллона

Являясь обладателем газового баллона, сделать из него буржуйку своими руками — самое верное решение. Толстые стенки позволят изготовить мобильную и долговечную конструкцию. Сделать печь предлагается в двух вариантах — расположив баллон горизонтально или вертикально. Рассмотрим подробно второй вариант буржуйки. Изготовление проходит в несколько этапов:

  • в центре баллона размечается вход в камеру сгорания;
  • отступив вниз 10 см, наносится контур для поддувала;
  • сделать отверстия можно при помощи болгарки;
  • между двумя дверцами чертится замкнутая линия, по которой баллон разрезается автогеном на две части;
  • к нижней форме печи в районе распила приваривается решетка, через которую зола от сгоревших дров будет попадать в поддувало;
  • после крепления решетки газовый баллон обратно соединяется с помощью сварки;
  • в районе вентиля для правильной работы печи необходимо сделать отверстие диаметром около 20 см, в которое устанавливается труба, выполняющая функцию вытяжки;
  • осталось сделать для буржуйки ножки, и основная часть работ завершена.

Если вы относите себя к эстетам и хотите поразить своей аккуратностью друзей, зашедших в гости на огонек, можете вскрыть конструкцию жаропрочной краской.

Подобная буржуйка подходит исключительно для отопительных целей. Если в поставленные задачи входит разогрев или приготовление пищи, то необходимо сделать некоторые корректировки в верхней части печи. Для этого вместо срезанной верхушки внутрь привариваются прутья для возможности установить посуду. Сделать отверстие для трубы, обязательное для любой буржуйки, необходимо сбоку в верхней части устройства. В моменты, когда буржуйка используется только для обогрева, решетка для посуды закрывается крышкой, выполненной из отрезанной части баллона.

Совет ! Не забудьте оборудовать крышку печи удобными ручками для удобства снятия при нагреве металла и заварить отверстие, где находился вентиль.

Прямоугольная буржуйка

Для дачных домов больше подойдет прямоугольная . Для эффективного и длительного использования очень важно сделать обогревательный прибор из правильно подобранных по толщине металлических листов. Излишне тонкий материал быстро прогорит и буржуйка выйдет из строя в кратчайшие сроки, а если сделать печь из слишком толстых листов, долгий прогрев значительно снизит эффективность ее работы. Оптимальная толщина материала для стенок – от 4 мм. Перегородки лучше сделать из металла толщиной более 10 мм. Для прямоугольной буржуйки также понадобится решетка, труба для вытяжки и уголки для подставки. Правильная конструкция обеспечит экономное расходование топлива и возможность регулировки притока воздуха .

Можно сделать печь аналогично газовому баллону с вертикальным расположением, но лучше модернизировать устройство с целью увеличения КПД. В этом случае, помимо корпуса, из металла большей толщины необходимо сделать перегородки, предназначенные для установки в верхней части топливного отсека. Небольшое усовершенствование создает для дыма своеобразный лабиринт, замедляющий процесс остывания буржуйки. Вверху, помимо дыры для дымохода, рекомендуется сделать еще одно отверстие, позволяющее готовить пищу.

Совет ! Приваривая боковые стенки буржуйки ко дну, с помощью уровня проследите за строгим соблюдением вертикальных линий.

Внутреннее пространство печи делится на 3 части — зольник, топку и «лабиринт» для дыма. Между первыми двумя устанавливается решетка, на которую укладывается твердое топливо. Если вы хотите сделать ее своими руками, позаботьтесь о наличии толстой листовой стали. Полоски шириной 2,5-3 см и длиной, соответствующей размерам буржуйки привариваются к металлическим прутам диаметром 1,5-2 см на расстоянии 5 см друг от друга. Специалисты рекомендуют сделать съемную решетку для возможности ее чистки или замены. Для крепления внутри буржуйки предварительно по всей длине привариваются уголки.

Следующий этап — сделать полосы опоры, приваренные к боковым стенкам печи и можно переходить к изготовлению дверец для топки и зольника. Закрепить их на основной конструкции буржуйки помогут навесные петли. В заключение следует сделать трубу-дымоход.

Печи длительного горения

Дрова в стандартных устройствах быстро прогорают и требуют регулярного добавления. Но умельцы предлагают сделать печь буржуйку длительного горения, особенно необходимую для отопления дачи. Ее конструкция кардинально отличается от видов, описанных в предыдущих разделах. Для изготовления потребуется цилиндрическая емкость из металла подходящей толщины. Процесс создания буржуйки длительного горения включает следующие шаги:

  • верхняя часть срезается, в дальнейшем она выполняет функцию крышки;
  • вверху сбоку буржуйки следует сделать отверстие для вытяжки;
  • дрова закладываются через верхнее отверстие, а не через боковые дверцы как в стандартных печах;
  • затем необходимо сделать металлическую окружность, диаметром немного меньше буржуйки, имеющую в центре отверстие;
  • в подготовленный проем вставляется труба, превосходящую печь по высоте и выполняющую функцию поддувала, с целью поддержания процесса горения за счет поступления кислорода;
  • в заключение требуется сделать проем в крышке буржуйки, обеспечивающий свободный, но плотный проход трубы-поддувала.

Замечание ! Буржуйка длительного горения предназначена исключительно для отопительных целей и не позволяет организовать процесс приготовления пищи.

В готовое устройство первоначально погружается топливо. Когда дрова хорошо разгорятся, сверху погружается диск с вытяжной трубой, затем закрывается крышка. Принцип действия конструкции печи заключается в недостаточной подаче кислорода, в результате чего древесина не прогорает быстро, а медленно тлеет, обеспечивая теплом на протяжении 8 часов.

Особенности изготовления

Чтобы повысить КПД буржуйки, целесообразно сделать вытяжную трубу, максимально проходящей по помещению. Горизонтальное положение вытяжки на определенном участке позволит дыму дополнительно обеспечивать подачу тепла, а не выходить моментально наружу.

Проявляя заботу о мерах безопасности, специалисты рекомендуют сделать вокруг буржуйки короб, предотвращающий риск ожогов. Для этого потребуется на расстоянии 5-10 см от печи установить дополнительные пластины. Воздушная прослойка не допустит значительного нагрева короба и обеспечит комфортные ощущения при нахождении вблизи буржуйки. Подобную защиту лучше сделать для прямоугольной печи, при цилиндрической форме конструкция нецелесообразна.

Отдельные умельцы приспосабливают буржуйку для двух видов топлива. Дополнение конструкции инфракрасной горелкой позволяет сделать универсальную печь, работающую на дровах и газе. Проявляя фантазию, некоторые создают модели, служащие оригинальным украшением дачи или способные нагревать воду в баке, расположенном рядом с печью.

Преимущества и недостатки буржуйки

Изучив достоинства и отрицательные стороны конструкции, можно сделать вывод о необходимости или ее отсутствии сделать своими руками буржуйку. Основные преимущества заключаются в следующем:

  • возможность использования недорогого сырья: для отопления подойдут опилки, дрова, торф или уголь;
  • небольшие финансовые затраты, чтобы сделать устройство, приобретение готовой печи обойдется гораздо дороже;
  • компактные размеры конструкции;
  • возможность эксплуатации буржуйки без капитального дымохода;
  • легко переносится в другое место.

Отрицательные стороны включают следующие моменты:

  • обязательная защита на полу в случае выпадения угольков;
  • качественная теплоизоляция поверхности стены, расположенной вблизи буржуйки;
  • раскаленные стенки являются источником риска для получения ожогов;
  • быстрый расход топлива, обогрев осуществляется только при регулярном добавлении.

Как и любой обогревательный прибор, буржуйка обладает определенными достоинствами и некоторыми недостатками. Поэтому, прежде чем сделать своими руками удобную печь, продумайте максимально подходящую для ваших целей конструкцию, тогда полученный результат будет радовать вас длительное время.

Буржуйка, своими руками сделанная, отлично подходит для обогрева гаражей. С ее помощью можно организовать отопление дачи, в которой проживают наездами, она может выступить в качестве временного отопительного агрегата, пока не будет налажено основное отопление.

С помощью такой конструкции можно не только обогревать различные помещения, но и готовить еду. И одним из главнейших преимуществ этой печки является то, что при большом желании правильно сварить буржуйку может практически каждый человек, выполнив все сам и сэкономив на услугах сторонних мастеров.

Сделать буржуйку своими руками можно практически из любых подручных металлических изделий. Для этого подойдет старый молочный бидон, обрезок трубы, бочка, листовое железо и т.д. Правильно сделанная буржуйка довольно быстро прогревается. Одновременно с этим она и быстро остывает, но для исключения этого недостатка обычно достаточно более тщательно утеплить помещение.

Пошаговая инструкция по сборке буржуйки из бидона

Чтобы правильно сварить буржуйку, нужно прежде всего подготовить подходящий чертеж. Существуют чертежи агрегатов прямоугольного и круглого сечения. Так, вы можете сделать буржуйку своими руками даже из обыкновенного молочного бидона. Схема такой конструкции показана на рис. 1.

Рисунок 1. Буржуйка из бидона.

Чтобы сварить такую буржуйку своими руками, не понадобится никаких дорогих и труднодоступных материалов и инструментов. Будет достаточно следующего:

  1. Металлического прутка диаметром в 0,6 мм.
  2. Старого молочного бидона.
  3. Дымоотвода. При большом желании и соответствующих навыках его можно сделать своими руками.
  4. Напильника.
  5. Зубила.
  6. Молотка.

Некоторые рассматриваемые далее вариации потребуют применения сварочного аппарата. При желании можно будет обойтись и без него. Но сварка позволяет получать более надежную конструкцию. Какие-либо конкретные размеры приводиться не будут, ведь в случае с буржуйкой все сугубо индивидуально. Также габариты зависят и от имеющейся у вас емкости.

Работа начинается с подготовки поддувала. Для этого вам необходимо прорубить в своем бидоне отверстие немного ниже горловины. Придайте ему прямоугольную форму. Обработайте края полученного отверстия при помощи напильника. Прорубите в днище своего бидона такое отверстие, чтобы в дальнейшем дымоотводящая труба входила в него довольно туго. Сделать это предельно просто:

  1. Сначала подготовьте на дне своего бидончика разметку, там, где будет в будущем проходить дымоход. Диаметр отверстия делайте приблизительно на 1,5-2 мм меньше, чем диаметр будущей дымоотводящей трубы.
  2. Возьмите молоток и зубило. Сделайте с их помощью отверстие по ранее подготовленной разметке.
  3. Возьмите напильник и выровняйте полученное отверстие. Удобнее всего использовать для этого напильник с круглым сечением.
  4. Плотно вгоните в отверстие трубу дымохода. Если она не будет входить, придется еще поработать напильником над отверстием. Труба должна входить довольно туго.

Рисунок 2. Буржуйка из бочки.

Далее вам нужно будет взять металлический прут и согнуть его в змейку. В дальнейшем змейка будет выполнять функции колосниковой решетки. Согните готовую решетку так, чтобы в дальнейшем она могла быть вставлена в горловину. Выровняйте вставленную решетку уже внутри емкости. На этом буржуйка своими руками готова.

При желании вы можете сделать для нее надежную подставку. А если вы смастерите заслонку для поддувала, вы получите буржуйку своими руками с возможностью регулирования тяги. Заслонка делается предельно просто.

Таким образом, сделать простейшую буржуйку своими руками можно безо всяких проблем. Для этого не нужны никакие специальные материалы и инструменты. Вам останется лишь установить самодельную печку там, где нужно, и подключить дымоход. Такой самодельный агрегат будет исправно отапливать помещение, пока вы не захотите заменить его более совершенной системой.

Руководство по изготовлению печки-буржуйки из трубы

Этот вариант потребует применения сварки. Собирается такая буржуйка своими руками из отрезка металлической трубы. Схема агрегата приведена на рис. 2.

При желании ее можно сделать и из старой бочки. Делается все по аналогичной схеме. Сначала нужно взять арматуру, сделать из нее колосниковую решетку и приварить ее к корпусу. На приведенной выше схеме видно, что данная буржуйка своими руками оснащается двумя дверцами для топочной камеры и поддувала. Подобную печку можно применить не только для быстрого и качественного прогрева помещения, но и для приготовления еды.

Рисунок 3. Кирпичный экран.

Именно очень быстрый прогрев является одним из важнейших преимуществ таких печек. Однако из этого вытекает и их главный недостаток – они довольно быстро остывают. Металл является не самым лучшим аккумулятором тепла. Однако вы можете с легкостью устранить этот недостаток. Нужно лишь обложить буржуйку своими руками кирпичом. Этот материал, в отличие от металла, очень хорошо накапливает тепло и сохраняет его в течение длительного времени.

Единственный недостаток конструкции заключается в том, что для прогрева помещения ее придется топить довольно долго. Но и от этого минуса с легкостью можно избавиться. Нужно лишь создать специальный кирпичный экран с вентиляционными отверстиями. Подобного рода системы применяются в банях. Ознакомиться со схемой такого кирпичного экрана вы можете на рис. 3.

На приведенной выше схеме видно, что установка кирпичного экрана выполняется на определенном расстоянии от корпуса печки. Это неслучайное и обоснованное решение. Данная конструкция обеспечивает максимально эффективное и рациональное использование тепла, которое вырабатывает печной агрегат.

Руководство по правильной установке экрана

Правильно сделав кирпичный экран, вы избавите свою самодельную буржуйку от недостатка быстрого остывания. В процессе работы печка будет выделять тепло, оно нагреет кирпич, а кирпич, как известно, способен накапливать тепло и сохранять его в течение долгого времени. В результате вы уже выключите печь, а в помещении будет тепло еще довольно долго.

Рисунок 4. Буржуйка с дымооборотами.

Кладку нужно возводить на расстоянии порядка 10-15 см от стенок буржуйки. Сверху и снизу кладки должны быть вентиляционные отверстия. Внутри экрана из кирпича будет циркулировать воздух. Теплый станет отводиться в отапливаемое помещение, а холодный – охлаждать стенки печи, защищая их от быстрого прогорания.

Иногда кирпич выкладывается вокруг буржуйки в шахматном порядке либо без зазора. Такой подход абсолютно неправильный, забудьте о нем. Если делать кладку без зазора, то эффективность прогрева помещения существенно снизится, а избытки тепла улетят в буквальном смысле в трубу. Шахматный порядок плох тем, что при его наличии воздух не может нормально циркулировать. Площадь кирпичей гораздо меньше сплошной.

В результате она будет очень быстро остывать. Тепло от буржуйки будет попросту проходить через кладку, будто через сито. Потери тепла в такой ситуации составляют 50% и более. Помещение, конечно же, нагреется довольно быстро. Но и остынет оно с очень большой скоростью. Этот метод хорошо подходит для новостроек, в которых основного отопления еще нет, а прогревать помещение нужно. В готовых строениях от него лучше воздерживаться.

Если денег совсем нет, то можно не покупать кирпич, а использовать даже битые изделия. Но такой вариант сгодится разве что для временного применения.

Усовершенствованная конструкция самодельной буржуйки

При желании вы можете изготовить буржуйку более сложной конструкции, используя для этого металлические ящики или листовое железо. Получится хороший агрегат прямоугольной формы. Схема прямоугольной печки представлена на рис. 4.

Такая конструкция предполагает наличие дымооборотов. Благодаря этому решению существенно снижается расход топлива. Можно установить дверцы для регулирования тяги. Это сэкономит еще больше топлива. Заслонки и дымообороты обеспечивают максимально эффективную эксплуатацию буржуйки и позволяют существенно экономить на топливе.

Таким образом, историческое название этой печи не имеет абсолютно ничего общего с действительностью, так как перерасхода топлива в процессе эксплуатации попросту нет.

Имя «буржуйка» закрепилось за этой прекрасной печью лишь из-за неверного толкования.

Важно уметь не только правильно варить буржуйку, но и знать особенности ее монтажа и эксплуатации.

Если стены дома сделаны из древесины или панелей, то печка должна быть установлена к ним не ближе чем на 1 м. Правила безопасной эксплуатации такого рода агрегатов предусматривает обязательный монтаж трубы для отведения дыма. Состоять она должна из одной секции.

В случае необходимости можно, конечно, собрать трубу из более чем одной секции. Но здесь важно выдерживать правило, по которому одна секция конструкции должна плотно входить в другую. При этом нижнюю нужно вводить в верхнюю. Если трубу приходится проводить через стену, в месте прохождения обязательно должен быть установлен термобарьер. Обычно он делается из кирпича. Бетон лучше не использовать. При постоянных температурных перепадах он довольно быстро раскрошится.

При желании вы можете купить или сделать дополнительные аксессуары для хранения топлива. По технике безопасности их нужно устанавливать на определенном расстоянии от печки. Современный агрегат сможет не только качественно прогреть помещение всего лишь за 15 минут, но и станет отличным украшением интерьера. Удачной работы!

как сделать печь из бочки и других подручных материалов

Содержание статьи:

В домах, где люди находятся подолгу, отопительные устройства должны работать постоянно. Только так можно обеспечить стабильный температурный режим круглосуточно. Для этого используют печи с большой теплоемкостью, которые долго отдают тепло эпизодических топок. Также применяют всевозможные котлы, которые постоянно подогревают воздух или жидкий теплоноситель. Но для нежилых помещений всё немного иначе. Тут тепло нужно время от времени, а получить его необходимо быстро и с минимальными финансовыми затратами. Гаражи, строительные вагончики, теплицы, сараи для домашних животных, бани, маленькие дачные домики – для подобных условий сделанная своими руками буржуйка будет лучшим вариантом.

[содержание h3 h4]

Чем хороша буржуйка

Эти примитивные печи уже давно доказали свою эффективность и не теряют своей популярности. В продаже имеются добротные заводские модели, но буржуйки на дровахвсё чаще изготавливаются своими руками, причём характеристики самоделок нередко выше, чем у заводской продукции. Рассмотрим особенности буржуйки как отопительного агрегата, чтобы определиться, на какие элементы обратить особое внимание.

Достоинства печи-буржуйки:

  • Простая конструкция, устройство может быть изготовлено домашним мастером – быстро, в том числе с применением подручных материалов.
  • Изделие получается мобильное, даже если используется футеровка или толстый металл.
  • За счёт металлических стенок агрегат очень быстро нагревает дом, поэтому для дачи буржуйка станет отличным вариантом.
  • Дёшево стоит как сама печка, так и топливо.

Недостатки печи-буржуйки:

  • Из-за малой теплоёмкости греет, только когда производится топка.
  • Обладает рекордно малым КПД, так как высока скорость отводимых дымовых газов (нет сложных каналов, задвижек, регулировки подачи воздуха).
  • Наружная поверхность печи сильно нагревается.
  • Отапливает помещение, только в котором находится.

Основные варианты исполнения самодельных буржуек

Принципиально конструкция буржуйки мало отличается от устройства твердотопливного отопительного устройства. По сути, имеем разновидность простейшей печи-камина, хотя есть, конечно, модели особого назначения – с варочной конфоркой, банные печки.

Вариант печи-буржуйки из листового металла. Изюминка данной модели заключается в дымовом зубе, который, создавая Z-образный канал в корпусе, замедляет отходящий поток

Материал для создания отопительного агрегата

В большинстве случаев это изделие из стали, но иногда используется чугун, а также дополнительные каменные элементы. Чугун даст немного теплоёмкости, но варить его трудно, найти сложно. Сталь дешевле и проще в работе, чем она толще – тем дольше прослужит корпус.

Обратите внимание! Печи, которые эксплуатируются совсем редко (для аварийных случаев), могут быть произведены даже из неокрашенного «кровельного» железа толщиной 0,5-1 мм.

Техническая фасонина может быть позаимствована заводская (чугунные дверцы, колосники, задвижки, конфорки), однако часто люди её изготавливают собственноручно, из стали.

Основа корпуса и его форма

Есть два ключевых направления в кустарном производстве:

  1.  Буржуйка для гаража своими руками производится посредством раскроя листового металла, иногда с применением погонажных профилей, типа уголка, квадратной трубы, прута, арматуры. На выходе получают прямоугольный ящик, который из-за наличия плоскостей отличается хорошей эргономикой (надёжно стоит, легко обрабатывается и облицовывается, хорошо стыкуется с различными конструкциями, деталями, предметами).
  2. Используются готовые корпусные изделия, отслужившие свой срок, которые немного дорабатываются. Основой могут стать металлические ящики (например, духовка для дровяной печи), но, как правило, это цилиндрические формы:
    • трубы большого диаметра,
    • бытовые газовые баллоны из-под пропана,
    • молочные бидоны,
    • большие огнетушители,
    • сваренные вместе колёсные диски,
    • различные бочки.

Обратите внимание! Почти всегда необходима сварка, но при использовании нетолстого металла можно собрать практичную печку на болтах или на самонарезных винтах со сверлом на конце.

Важные узлы самодельной буржуйки

Чтобы сделать буржуйку своими руками, детальные чертежи не нужны. Сделать нерабочий вариант трудно, но чтобы получить максимально эффективный и практичный агрегат, стоит рассмотреть все наиболее удачные решения.

Топочная камера

Чем топка больше по площади наружных поверхностей – тем лучше, так как, в первую очередь, именно они выполняют функцию передачи тепла. Также важно иметь достаточную площадь дна камеры (чтобы было место нормально уложить дрова). Именно поэтому цилиндрические изделия часто располагают не стоя, а уложенными на бок, и прямоугольные печи тоже ориентируют горизонтально. Нужно отталкиваться от минимума в 350Х250. Крупная буржуйка из бочкибудет практичной и в вертикальном положении.

Интересное решение – купол газового баллона перевёрнут, что позволяет разогреть/приготовить пищу, нагреть воду, положить камни для повышения теплоёмкости

Здесь очень грамотно сварена площадка под конфорку. Получилось полноценное отопительно-варочное устройство

Зольник

Этот элемент делают не всегда: золу выбирают прямо из топливной камеры, а для подачи воздуха в дверце насверливают отверстия. С поддувалом компоновка получается более функциональная, так как ничто не мешает генерации тепла, и через нижнюю дверцу легко завести необходимое количество кислорода, имея возможность хоть как-то регулировать интенсивность горения.

Зольник в виде короба приварен снизу, колосники не используются. Такая конфигурация позволяет не скрадывать объём топочной камеры. Металл здесь можно применить самый тонкий (нет опасности прогорания), и даже не приваривать его, а прикрутить снизу винтами.

Колосниковая решётка

Если она используется, то разделяет в корпусе зольник и камеру. Колосники можно взять заводские из чугуна, но, как правило, с интервалом примерно около 10 мм друг от друга просто ввариваются прутки арматуры. Также неплохо в данном месте работает уголок, который своей наружной гранью обращён в топливную камеру.

Колосники фиксируются непосредственно к корпусу. Чтобы выполнить эту работу, мастер полностью разрезал баллон, но можно было собрать решётку на ножках (если нужно – из двух частей) и завести её внутрь через дверцу

Проёмы и дверцы для камеры и зольника

Обычно они изготавливаются из металла, который остаётся после вырезания проёмов. Особенно актуально это для печей из баллонов, так как данные лоскуты повторяют изгиб цилиндра. Такие дверцы соединяют с корпусом сваркой с использованием стальных навесов. В обязательном порядке устанавливаются запирающие устройства, типа засова или гильотинной задвижки.

О проёмах. Стоит пользоваться традиционными размерами: порядка 250Х250 мм для топки, для поддувала – от 100 мм (высота) до 250 (ширина). Навесы обычно ставят по одной вертикальной оси, а расстояние между проёмами составляет порядка 10 см.

Обратите внимание! Чтобы через дверцу не выпадали угли, проём топки нужно сделать на несколько сантиметров выше, чем уровень установки колосниковой решётки

Мастер применил заводскую дверцу. В качестве переходных элементов использована рама из уголка. Такие дверцы хороши наличием притвора (коробка имеет выборку по форме полотна), это обеспечивает плотное закрывание и, как следствие, отсутствие подсосов

Отведение дымовых газов

Труба для буржуйкииспользуется диаметром 100-150 мм. Она тоже участвует в передаче тепла, именно поэтому выполняется из стали и не утепляется. Патрубок располагают как сверху печи, так и сбоку (этот вариант предпочтительнее, так как замедляются газы, и остаётся место для варочного узла). Довольно часто трубу в помещении ведут не по кратчайшей прямой линии, а в удалённую точку, с горизонтальными/наклонными участками, что увеличивает количество полученного тепла.

На дымоходе буржуйки желательно использовать задвижку (либо поворотную, либо двигающуюся по направляющим). Этот элемент поможет регулировать интенсивность отведения горячего дыма и даст возможность перекрыть дымоход на период, когда топка не производится.

Обратите внимание! Задвижку нужно устанавливать обязательно, если предпринимаются меры по увеличению теплоёмкости печи.

Задвижка смонтирована на горизонтальном участке. Лист металла снабжён деревянной накладкой

Элементы для увеличения длительности горения

В данном случае основной деталью является подвешенный груз, который по мере сгорания дров под действием силы тяжести прижимает всю топливную загрузку к колосникам. Груз представляет собой утяжелённый блин с отверстием для перетока воздуха.

Такая буржуйка длительного горения сложнее в исполнении, требует больше материала, но отдаёт тепло намного дольше. Конфигурация печи вертикальная, расстояние между дверцей камеры и зольника увеличено

Элементы для увеличения теплоёмкости

Речь идёт о различных видах применения камня.

  • Один из вариантов – это футеровка огнеупорными плитами топливной камеры изнутри. Он хорош тем, что меньше изнашивается металл корпуса, но, чтобы сохранить рабочий объём топки, приходится делать слишком крупный «ящик».
  • Другой способ заключается в обкладывании стенок печи кирпичом. Буржуйка из кирпича – это не что иное, как обложенная металлическая печка.
  • Третий способ – сверху на буржуйке делается открытый короб, куда закладывают кирпич или дикий камень. Кстати, буржуйка для бани своими руками конструируется именно так, иногда ещё с боков могут находиться сетки для фиксации камней.

Кирпич лежит в каркасе «на сухую». Кладка с проёмами обеспечивает быструю отдачу тепла в помещение от стенок топливной камеры

Эта банная буржуйка имеет короб для укладки камня. Сбоку расположен бак для нагрева воды, разработчик предусмотрел транспортировочные рукоятки

На примере готовых образцов мы с вами рассмотрели, как можно сделать буржуйку своими руками. Нужно отметить, что это лишь основные моменты, есть в этих устройствах также некоторые вспомогательные детали, которые помогают сделать печь удобнее и безопаснее, это: надёжные ножки, ручки для переноски, защитные экраны.

Видео: буржуйка своими руками

Понравилась статья? Поделитесь с друзьями:

Сделай сам уфимка из газового баллона. Как сделать буржуйку из газового баллона? Двери буржуйки

Если вы обратите внимание, сколько стоит чугунная или стальная печь на дровах, то быстро поймете, что покупать ее для обогрева гаража или дачи с теплицей не всегда оправдано. Более доступный вариант — буржуйка из газового баллона длительного горения, сделанная своими руками или сваренная мастером на заказ по вашим чертежам. Наша цель — помочь с выбором дизайна, описать технологию изготовления буржуйки и ее монтажа, вплоть до устройства дымохода.

Подбираем конструкцию дровяной печи

Устаревшее и неэффективное отопительное оборудование постепенно уходит в прошлое, что сказывается на самодельных плитах. В наше время никому не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошего теплоотвода. Современная буржуйка должна быть экономной и хорошо обогревать помещение. Поэтому передовые мастера постоянно работают над улучшением сталеплавильных печей.

Для наиболее эффективной работы дровяной печи необходимо решить 2 вопроса: как увеличить КПД печи, печи и время горения от одной загрузки, не увеличивая количество и стоимость используемых материалов.Представляем 3 варианта самоделок, в которых данные задачи успешно решены и реализованы:

  • печь трехходовая из двух пропановых баллонов;
  • буржуйка пиролизная с воздушно-топочным теплообменником и вторичной камерой;
  • очень популярной конструкцией является «Бубафоня» с верхним сжиганием дров из газового баллона.

Для справки. Первые 2 единицы были разработаны, изготовлены и протестированы нашим специалистом, любезно предоставившим свои фото и видео.

Если вы дружите со сварочным аппаратом и имеете необходимый инструмент, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и объясним технологию, как сделать буржуйку из газового баллона по всем трем вариантам. Но для начала сделайте свой выбор, прочитав обзор этих печей.


Чтобы сделать печь, понадобится сварочный аппарат, болгарка, слесарный и измерительный инструмент. Хомутов понадобится несколько, минимум 2 штуки

Буржуйка трехходовая — принцип работы и плюсы с минусами

За необычный внешний вид и хорошую теплоотдачу мастер присвоил этой самодельной печи игривое название «Коллайдер».Эта дровяная печь состоит из двух стандартных пропановых баллонов емкостью 50 литров, приваренных друг к другу под углом 90 °, как показано на рисунке. Принцип работы следующий:

  1. Первый резервуар, уложенный горизонтально, играет роль топки, соответственно оборудован дверцами и решетками. В него кладут внушительную порцию дров и поджигают.
  2. Вторая емкость представляет собой воздушный теплообменник с внутренними перегородками, которые замедляют поток дымовых газов и заставляют их трижды менять направление и отдавать больше тепла.В конечном итоге продукты сгорания покидают обогреватель по дымоходной трубе.
  3. Для увеличения поверхности нагрева обе части корпуса снабжены дополнительными ребрами жесткости.
  4. Внизу к топке приварен зольник из листового металла, дверца которого регулирует подачу воздуха для горения.
Чертеж самодельного трехходового обогревателя в разрезе по дереву

Примечание. С таким же успехом вместо баллонов можно использовать стальную трубу для буржуйки диаметром 300 мм и тонкими стенками (4-5 мм).

Расчетная мощность «Коллайдера» 10 кВт при КПД около 55%, что позволяет отапливать помещение площадью до 100 м² — коттедж, теплицу или большой гараж (бокс ). Практические испытания показали, что в режиме поддержания тепла в отапливаемом помещении одной загрузки дров хватает на 1,5-2 часа. Если использовать ТЭН в доме меньшей площади (25-50 м²), то продолжительность горения увеличится до 3-4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это хорошая экономичность.

Фото готовой печи «Коллайдер» с теплообменными ребрами

Оборотная сторона этой печи длительного горения одна — странный внешний вид. Но это компенсируется многочисленными преимуществами:

  • простота изготовления;
  • быстрый прогрев и достойное время работы с 1 закладкой твердого топлива;
  • дешевая конструкция, достаточно купить удобные ручки и даже трубу для буржуйки, если нет баллонов с пропаном;
  • из-за размеров топки в печь кладут длинные (80 см) и массивные поленья, что способствует продолжительности горения;
  • агрегат можно изготовить с варочной панелью, как показано на фото.

«Коллайдер», как и любой самосварной газовый баллон из газового баллона, может быть дополнен установкой водяного контура, регулирующего воздушную заслонку в дверце зольника и внешнего нагнетательного вентилятора. Размеры печи меняют в любую сторону, выбирая резервуары меньшей емкости или трубы другого диаметра.

О работе буржуйки, используемой для обогрева помещения кафе 100 м², рассказывается в видео:

Обзор двухкамерной печи пиролиза

Эта небольшая дровяная печь из газового баллона объемом 24 литра получила название Пятерочка по количеству трубок воздушного теплообменника.Он действует по такому принципу:

  1. Как и в предыдущем случае, уложенный на бок цилиндр служит камерой сгорания, а к нему снизу крепится зольник. Роль решетки выполняют прорези, прорезанные в стенке сосуда.
  2. В верхней части бака сделано отверстие, к которому примыкают 5 вертикальных трубок теплообменника. Горячие дымовые газы движутся по ним и тем самым передают часть тепла помещению.
  3. Из теплообменника продукты сгорания попадают во вторичную камеру, куда нагретый воздух отдельно подается через отдельную трубку.Благодаря этому горючие газы, образующиеся в топке, сжигаются и выделяют дополнительное тепло, а затем отправляются в дымоход.

Чертеж пиролизной буржуйки длительного горения с дожигом газа

Результаты практических испытаний каменки следующие: помещение площадью 30 м² отапливается при 20 ° С в течение 1 часа, после Одна кладка дерева длится 1,5-2 часа, в зависимости от режима работы. Расчетная мощность — 5 кВт. Как видите, в такой конструкции время горения сокращено за счет уменьшения топки, но печь очень компактна и поместится в любом помещении.Да и греет неплохо.

Наконечник. Хотите увеличить продолжительность горения в среднем до 4 часов? Затем изучите чертеж еще одного варианта, на котором изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 литров. Устройство отопительных агрегатов идентично, разница только в объеме баков, используемых в качестве топки.

Похоже на двухкамерную самодельную духовку. Сверху приварены 2 планки — можно поставить кастрюлю или чайник с водой

Благодаря эффективному сжиганию дров печка Пятерочка экономичнее Коллайдера, хотя и сложнее в сборке.По стоимости материалов разница между ними небольшая — в первых 2 баллона, во втором — 5 труб диаметром 57 мм и длиной 40 см. Отдельным достоинством печи является возможность сжигать мокрые дрова и любой мусор после нагрева без потери интенсивности нагрева. Остальные преимущества такие же — невысокая стоимость, простота использования и возможность модернизации.

Еще один хороший совет. Естественно, если после замены небольшого баллона на стандартный (50 л) вы захотите увеличить мощность ТЭНа и добавить еще 2-3 трубы к теплообменнику.Помните, что проходное сечение и тяга в дымоходе должны соответственно увеличиваться. В противном случае вы потратите впустую материалы и время, потому что из-за недостаточной тяги внешние секции останутся холодными, а мощность печи не увеличится.


Увеличенный вариант Пятерочки из большого баллона на 50 л

Печь верхняя «Бубафоня»

По большому счету «Бубафоны» нельзя отнести к буржуазным, так как они принципиально другие по принципу работы. Но игнорировать эту печь невозможно из-за ее широкой популярности, из-за продолжительности горения от 1 загрузки дров от 6 до 10 часов.В то же время обогреватель славится множеством недостатков, о которых мы поговорим дальше.

Алгоритм работы печи длительного горения «Бубафоня», представленной на чертеже, следующий:

  1. Топка представляет собой стоячий вертикальный пропановый баллон на 50 литров. Через отверстие в верхней крышке входит патрубок подачи воздуха, заканчивающийся толстым металлическим диском. Снизу к нему крепятся стальные полосы, распределяющие воздух во все стороны.
  2. Когда топка доверху заполнена дровами, тяжелый диск прижимает их и заставляет прогибаться при горении.Розжиг также производится сверху, и только потом спускается труба с грузом.
  3. Подача воздуха для горения регулируется заслонкой, установленной на верхнем конце трубы. Дымоход врезается в боковую стенку емкости под саму заглушку.
Чертеж верхней топки и расположение воздухораспределителей

Примечание. Место, где труба проходит через крышку, не герметизируется, и вторичный воздух засасывается, помогая сжигать горючие газы над диском при правильном прогреве печи.

Сильные стороны Bubafoni — это приличное время работы, простота и возможность переоборудования в котел верхнего горения (печь с водяной рубашкой изготавливается, как описано в). Но слабые места заставили многих владельцев гаражей отказаться от такой буржуазии:

  • печь нельзя загрузить, пока не сгорит все топливо;
  • от блокировки заслонки топка не погаснет и будет долго тлеть, так как в нее попадает вторичный воздух;
  • без хорошей тяги, обогреватель дымит в комнату;
  • в режиме медленного горения печка немного греется, а дымоход интенсивно забивается сажей;
  • для возврата в нормальный режим агрегат должен хорошо прогреться, что потребляет ¼ топлива.

Слева на фото — крупный план воздушной заслонки, справа — самодельные ребра теплообменника из профилей для монтажа гипсокартона

Для справки. Чтобы сжечь сажу в дымоходе, необходимо при каждой растопке прогонять «Бубафон» на максимальном режиме.

Наконец, немного подсластите пилюлю. Несмотря на все недостатки, топка длительного горения из газового баллона не теряет популярности, к тому же успешно работает на опилках и различных горючих отходах.

Инструкции по варочной плите своими руками

Перед тем, как приготовить дровяную печь длительного горения, необходимо подготовить все необходимые электроинструменты:

  • инвертор сварочный;
  • Болгарка
  • , она же болгарка угловая;
  • Сверло
  • с набором сверл.

Примечание. Не будем здесь перечислять молотки с плоскогубцами, так как в доме хорошего хозяина всегда есть полный набор инструментов.

Конечно, вам понадобится старый пропановый баллон, из которого нужно выкрутить вентиль и обязательно перед резкой залить водой. Дело в том, что пропан тяжелее воздуха и его остатки сами по себе не покидают бак. Чтобы вытолкнуть их оттуда, просто используйте воду. Порядок дальнейшей работы зависит от выбранной конструкции.

Собираем печь трехходовую

Помимо баллонов, для изготовления буржуйки необходимо подготовить следующие материалы:

  • Листовой металл толщиной 2 мм уйдет в зольную камеру и ребра, 3 мм — на двери;
  • кусок круглой трубы диаметром 100 мм — на трубу дымохода;
  • уголки или профильные трубы для ног;
  • асбест, а лучше — шнур асбестографитовый на уплотнитель двери;
  • Стальной профиль
  • 20 х 20 мм или арматура того же сечения — для усиления решетки.

Стыковка двух цилиндров (слева) и приварка дверной коробки (справа)

Наконечник. Ручки — замки с красивыми подушечками из эбонита купить проще, чем тратить время на самодельные. Чтобы придать печи современный вид, приобретите термостойкую краску (продается в аэрозольных баллончиках).


Чтобы стержни не гнулись от высокой температуры, их нужно укрепить сварными профилями

В первую очередь распилить металл на заготовки по размерам, указанным на чертеже печи длительного горения, представленном в предыдущем раздел.Технология изготовления печи следующая:

  1. В конце первого цилиндра прорезать отверстие под дверцу и отверстие в стене для выхода газов. У второй емкости отпиливаем дно, а в конце проделываем отверстие под 100 мм трубу. Сделайте на стенках полукруглые вырезы, чтобы один цилиндр плотно прилегал к другому.
  2. Прорежьте прорези решетки. С внешней стороны приварите к нему усилители из профиля 20 мм.
  3. Изготовить зольник и дверные коробки, приварить их к кузову.Заодно установите ножки.
  4. Приварите двери и заделайте стыки с рамой. Установите створки и ручки.
  5. Используйте стенки отрезного цилиндра в качестве перегородок, приварив их внутри вертикального резервуара.
  6. Соедините две емкости друг с другом сваркой. Установить дымоходную трубу и ошпарить.
  7. Присоедините ребра теплообмена к обоим корпусам. На этом плита готова.

Несколько слов о том, как сделать плотные дверцы для печи длительного горения.Технология проста: из узких стальных полос, приваренных к внутренней поверхности полотна, формируется канал, куда впоследствии набивается графитно-асбестовый шнур. Главное — четко определить расположение бороздки. По окончании весь металл необходимо обезжирить и покрасить в 3 слоя с перерывами на просушку.

Наконечник. Перед покраской желательно расплавить сварную печь, чтобы выгорела вся старая краска.

Изготовление печи пиролизной двухкамерной

Схема сборки этой высокоэффективной буржуйки во многом схожа с «Коллайдером», используется всего 1 баллон с газом, а трубы диаметром 57 и 20 мм добавлены из материалов (в теплообменник и подача вторичного воздуха соответственно).Порядок действий следующий:

  1. В баке прорезать отверстия для загрузочного люка и под установку теплообменника. Размеры платформы для него — 260 х 200 мм.
  2. Сделайте зольник и установите двери, как описано выше. Привариваем ножки.
  3. Сделайте теплообменник, разрезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межосевые расстояния, указанные на рисунке.
  4. Согните 20-миллиметровую трубу под углом 90 ° и приварите ее к теплообменнику.Присоедините последний к отверстию, вырезанному в цилиндре.
  5. Приварите вторичную камеру к дымоходу. Используйте полукруглую заготовку в качестве крышки, которая раньше была стенкой цилиндра. Обогреватель готов.

Этапы сборки дверцы топки — по центру прокладывается негорючий утеплитель, по краям графитовый шнур

Примечание. При использовании стандартного баллона алгоритм работы не меняется, нужно только зольник сделать больше (размер указан на чертеже).

Немного о том, как правильно подать воздух во вторичную камеру печи длительного горения. Перед установкой конец трубки необходимо заглушить, а по бокам сделать 5-6 надрезов в виде буквы V. Затем труба вставляется в отверстие в верхней части теплообменника и ошпаривается. Если вы сделаете буржуйку своими руками из трубы, взятой вместо баллона, вам потребуется сварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.


Такие прорези нужно сделать по бокам трубки — через них воздух проходит во вторичную камеру

Фото процесса сборки буржуйки

Устанавливаем обрамление дверок печи

Привариваем зольник из листового металла

Режем решетки и укрепляем их профилем для сварки

Привариваем зольную камеру к цилиндру

Ставим ручки и замки на двери

Вырезаем отверстия под трубы во фланцах теплообменника

Делаем буржуйку на видео

Утеплитель в сборе «Бубафоня»

Технология изготовления печи одна из самых простых.Возьмите газовый баллон на 50 литров, отрежьте верхнюю часть по заводскому шву, а затем выполните следующие действия:

  1. Сварите решетку из арматуры периодического профиля диаметром 20-24 мм и установите согласно чертежу. Вырежьте отверстие внизу и установите дверцу зольной камеры.
  2. В отрезном колпачке проделайте отверстие для воздуховода и приварите снаружи стальную полосу для уплотнения цилиндра.
  3. Прикрепите дисковый груз с приваренными диффузорами к одному концу 57-миллиметровой трубы с помощью сварки и установите воздушную заслонку на другой.
  4. Установить дымоходную трубу.
  5. Вставить воздуховод в топку и надеть крышку.

По сути 3 части — это вся печь Бубафоны

Для справки. Многие домашние мастера в печь типа «Бубафоня» не ставят решетку и дверцу зольника. Это упрощает работу, но усложняет операцию: после сжигания дров необходимо переворачивать корпус, чтобы вытряхнуть золу.


Монтаж решетки из арматурных стержней

Как установить буржуйку и дымоход

При размещении дровяных обогревателей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего специалиста, у которых верхняя часть может раскалиться докрасна при максимальных условиях эксплуатации. Вот требования:

  1. В гараже или в загородном доме из кирпича или других негорючих материалов минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от корпуса печи.
  2. В теплице буржуйку нельзя ставить близко к растениям и стеклянным наружным стенам.
  3. В деревянном доме полы под печью покрыты металлическим листом, выступающим из печи на 700 мм. Ближайшие стены также покрыты металлом для предотвращения возгорания.

Отдельный вопрос, из чего сделать дымоход для печи. Алюминиевая гофра точно не подходит, так как температура газов на выходе достигает 200-400 ° С в зависимости от режима работы. Какие варианты действительны:

  • труба стальная обыкновенная с тонкими стенками;
  • дымоход из кровли или нержавеющей стали;
  • Изолированный дымоход сэндвич.

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Наконечник. Лучше брать последний вариант дымохода — двустенную трубу с утеплителем из базальтового волокна посередине.

Для обеспечения хорошего сцепления верх трубы размещают на высоте 4 м или более, если измерять от решетки. Буржуйка Bubafony особенно требовательна к сквозняку; для него следует сделать отвод газов повыше, чтобы потом не возникало вопросов, почему печь дымит в комнату.В идеале вертикальный участок дымохода должен заканчиваться сборником конденсата, хотя многие домашние мастера этого правила не придерживаются.

Кстати, правильный дымоход позволяет повысить КПД печки-буржуйки. Это достигается двумя способами:

  1. В гараже или теплице дымоход удлиняют и укладывают под углом, а другим концом помещения выходит на крышу, как показано выше на фото. Таким образом, горящие продукты сгорания передадут больше тепла внутреннему воздуху.
  2. На вертикальном участке дымохода устанавливается теплообменник, подключаемый к системе водяного отопления дома или коттеджа. Минус: из дымоходного канала печки длительного горения надо будет почаще удалять сажу.

Схема подключения водяного теплообменника, стоящего на дымоходе

Теплообменник самоварного типа, установленный на дымоходе, нельзя подключать напрямую к водопроводной сети. Существует опасность закипания охлаждающей жидкости и поломки трубопровода.Лучше использовать схему подключения через емкость с водой — теплоаккумулятор, который также можно сделать своими руками из газового баллона. Ознакомиться с описанием и чертежами его конструкции можно.

Буржуйка — небольшая самодельная металлическая печь, получившая распространение в первой половине 20 века. Позже, с появлением централизованного теплоснабжения, его популярность упала. Вторая волна его массового использования пришлась на годы Великой Отечественной войны, а третья — в 90-е годы того же века для отопления загородных домов.Сегодня буржуйки чаще используют в гаражах или подсобных помещениях. В чистом виде, без переделок, они неэкономичны: горючее «поедают» как буржуйские, но если перестать «кормить», быстро остывают. Самый простой вариант сделать — это газовая плита из газового баллона. Обшивка уже готова, нужно просто вырезать отверстия для заправки горючего и зольника, прикрепить к ним дверцы, приварить ножки и дымоход (диаметром 150 мм и не меньше).

Цилиндр в такой духовке можно ставить вертикально или горизонтально.Он быстро нагревается, но также остывает сразу после того, как топливо перестает гореть. Тем не менее, для того, чтобы быстро убрать гараж или дачу от минусовых температур или растопить в осенне-весеннюю погоду — отличный вариант.

Какой баллон взять для печки?

Понятно, что за кузов пойдет баллон с газом. Но они бывают разных размеров. Самый маленький из 5 литров не стоит использовать для изготовления печей: слишком малы объемы и он не может ничего нагреть.Также есть баллоны на 12 и 27 литров. Из них получится маломощный агрегат для очень маленького помещения: больше 3 и 7 Киловатт тепла из них получить нельзя. В принципе, это может быть пеший вариант, но вес будет солидным.

Оптимальный вариант стационарной буржуйки в гараже или на даче — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы сжечь любое топливо. При этом он не очень тяжелый, с ним можно работать в одиночку.Буржуйка из пропанового баллона на 50 литров — лучший вариант.

Промышленные газовые баллоны емкостью 40 литров имеют примерно такой же объем, диаметр менее 250 мм, высоту больше, стенки толще. Фреоновую баллонную плиту, с той же мощностью, которую можно получить из нее, сделать будет сложнее: масса большая, а она длинная. Укорочив высоту примерно до 700 мм, можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но немного лучше будет «держать» тепло.

Важно! При работе с газовыми баллонами соблюдайте технику безопасности!

Как безопасно разобрать газовый баллон: безопасность смотрите в этом видео.

Из чего и как сделать двери

Двери для буржуйки можно купить литые. На воздуходувке потребуется небольшая высота и побольше — для укладки топлива. Есть уже готовые блоки — проточная дверца с воздуходувкой в ​​одной конструкции. В этом случае в вырезанное по размеру отверстие вваривается сваренная по размерам рама из углов, и к ней уже прикручивается отливка.Чтобы не выдувать трещины, по периметру выреза под дверцу приваривается небольшой бортик — 1-2 см полоска металла.

Двери нельзя покупать, а использовать вырезанный кусок стены из воздушного шара. Тогда вам понадобятся какие-то петли или детали от замены. С петлями все понятно: размечаем места, привариваем. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепочки.

К такой двери нужно будет приварить защелку.

С решеткой или без?

В самом простом варианте решетки нет. Если цилиндр маленький или расположен горизонтально, то изолировать часть внутри проблематично. В этом случае конструкция буржуйки из баллона довольно проста: корпус, поставленный на ножки, имеет одну дверцу, в верхней части приварена труба для подключения дымохода. Все. Вся печка.

На фото выше представлены примеры таких простых духовых шкафов. В них для улучшения теплопередачи к корпусу снаружи приваривают полосы металла.В верхней части, помимо дымовой трубы, есть еще один выход — на него устанавливается крышка, и этот выход используется как плитка для приготовления, подогрева чая.

Если вы все же хотите сделать решетку в буржуйке из горизонтально установленной емкости, придется сварить нижний поддон для сбора золы. Ниже представлен рисунок и фото практической реализации.

В вертикальном исполнении печи чаще всего устанавливают от баллона. В этом случае место выделить проще.Обычно внутрь приваривают прутки толстой арматуры: чугунную решетку подходящего размера найти сложно. Но этот вариант плох, потому что фурнитура быстро выгорает, а ремонт усложняется: старую фурнитуру снимают, новую приваривают. Внутри можно сварить куски толстого уголка или арматуры (как на фото), отдельно сварить решетки из арматуры и по углам уложить их отдельно.

В этом видео рассказывается, как своими руками сделать печь из газового баллона — решетки делают из арматуры.

Лучшее рассеивание тепла

Самая большая проблема буржуазии — неэффективное использование тепла. Большая его часть буквально летит в дымоход. С этим недостатком эффективно борются в топках топочного сжигания с дожиганием дымовых газов типа (также, кстати, может изготавливаться из газового баллона) и.

Вариант буржуйки из пропановых баллонов с вторичным дожиганием по КПД выше, чем у «обычных» моделей.

Еще один способ улучшить теплопередачу — удлинить дымоход, тем самым увеличивая количество тепла, которое остается в помещении.При проектировании такого ломаного дымохода лучше избегать горизонтальных участков, а особенно участков с отрицательным уклоном.

Эта газовая баллонная печь работает на дровах. Повышенное тепловыделение за счет длинного сломанного дымохода

Другой вариант использования тепла дымовых газов — это приварить вертикальную дымовую трубу к горизонтально расположенному корпусу цилиндра. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не уходил в комнату.

Вы можете сделать это, как это делают в банных печах: натянуть сетку на металлическую трубу, в которую можно насыпать камни. Они будут отбирать тепло от трубы, а затем передавать его в комнату. Но. Во-первых, пока камни не нагреются, воздух будет медленно прогреваться. Во-вторых, подходят не все камни, а только круглые, которые лежат вдоль рек. Причем равномерно окрашен без включений. Других нельзя заснуть: они могут взорваться от высоких температур не хуже, чем осколочный снаряд, или испустить радон, который в значительных концентрациях очень вреден.

Но у этого решения есть свои преимущества: во-первых, труба не горит. Камни излучают даже тепло. Во-вторых, после того, как плита погаснет, они будут поддерживать температуру в помещении.

Часто нужно быстро утеплить комнату. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и / или трубу печи. Но эту же идею можно реализовать и в стационарном варианте: в буржуйку в верхней части вварены сквозные трубы.С одной стороны, к ним прикреплен вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы можно было регулировать температуру).

Еще один вариант, позволяющий добиться активного движения воздуха по стенкам корпуса и не использовать вентилятор: сделать кожух вокруг корпуса на расстоянии 2-3 см, но не сплошным, а с отверстиями снизу и сверху. . По такому принципу работают или металлические печи для бани.

Один из вариантов такого кожуха вокруг горизонтально расположенного цилиндра виден на фото ниже.Через щели, которые находятся внизу, всасывается холодный воздух, расположенный у пола. Проходя по раскаленному корпусу, он нагревается и выходит сверху.

Принцип не нов, но не менее эффективен. Как выглядит готовая печь с таким кожухом, смотрите фото ниже.

Вот еще один кожух, сделанный вокруг буржуйки из горизонтально расположенного цилиндра. Обратите внимание на нестандартное крепление двери.

Самодельный котел из газового баллона для нагрева воды можно сделать по такому же принципу: вокруг баллона приварить водяную рубашку, и подсоединить ее к радиаторам.Только не забывайте, что в системе должен быть расширительный бачок объемом 10% от общего рабочего объема.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще одно видео об интересном варианте комбинированной печи для дачи или гаража из кирпича и газового баллона.

С наступлением холодов актуальным становится вопрос утепления. Это особенно важно для комнат, которые вы посещаете время от времени. Сюда входят гаражи, мастерские и подсобные помещения, где было бы нецелесообразно устанавливать стационарную систему.В некоторых случаях это совершенно невозможно, но если вам не удается обойтись без отопления, можно своими руками сделать плиту из газового баллона.

Рекомендуется использовать один из двух вариантов, первый предполагает создание системы на электричестве, а второй на твердом топливе. К последним можно отнести буржуйку, создать которую сможет даже неопытный домашний мастер. Основным элементом этой конструкции будет выступать корпус, в нем необходимо будет проделать два отверстия, через которые внутрь будет проходить топливо.В системе должен быть вентилятор и дымоход. Последний элемент часто подключается к отсеку, в котором собирается зола. Для облегчения чистки духовку придется оборудовать в этом месте еще одну дверцу.

Если делать печь из газового баллона своими руками, то дымоход не следует укладывать коротким путем, при этом большая часть тепла будет улетучиваться наружу. Такой подход нельзя назвать рациональным, поэтому специалисты советуют оборудовать трубу ломанной формы. Так вы сможете повысить эффективность обогревателя.В качестве топлива можно использовать уголь, дрова, старую одежду и даже бытовой мусор. Буржуйка также привлекает мастеров своей простотой, а также универсальностью, ведь с ее помощью можно не только отапливать помещения, но и готовить еду.

Подготовка к работе

Если вы собираетесь делать печь из газового баллона своими руками, то сначала необходимо подготовить баллон к работе. Эту процедуру нужно проводить обязательно, иначе газ может взорваться от искры, возникающей в процессе резки.Мастер должен открутить вентиль и дать уйти оставшемуся газу. После этого емкость следует перевернуть и слить конденсат. Его запах нельзя назвать приятным, поэтому стоит собрать остатки в сосуд.

Баллон устанавливается вертикально и заполняется водой, это удалит оставшийся газ внутри, после того, как баллон перевернут на бок, что позволит жидкости стекать, теперь баллон можно начинать резать. Перед началом работ важно определиться, как будет располагаться буржуйка: горизонтально или вертикально.

Первый вариант печи

Духовка из газового баллона своими руками на дереве может быть изготовлена ​​на основе горизонтальной конструкции. Первоначально необходимо будет отрезать верхнюю часть цилиндра, а затем установить ее внутрь. Его следует делать из арматуры, размещая элементы змейкой. Монтаж колосниковой решетки сопровождается сваркой, после которой можно делать лицевую часть топки. На стальном листе нужно очертить контур круга, диаметр которого будет равен внешнему контуру цилиндра.Затем деталь вырезается, а внутри круга намечаются два прямоугольных отверстия. Первый нужен для подачи топлива, а второй будет выступать в роли нагнетателя.

Основная сцена

Если вы сделаете печь из газового баллона своими руками, то можете рассмотреть фото в статье. С помощью болгарки или стамески необходимо будет вырезать намеченные отверстия, о которых шла речь выше. Готовый чехол следует укрепить сваркой штор и установить на них двери.Последние следует заделать асбоцементным шнуром. На этом можно считать, что лицевая часть печи готова, можно приступать к работе над тыльной. На этом этапе предусматривается обустройство дымохода, для чего нужно проделать отверстие размером, равным диаметру трубы. В нем устанавливается дымоход нужной формы, который должен быть выполнен из толстостенной трубы.

Изготовление вертикальной печи

Если вы сделаете печь из газового баллона своими руками, вам пригодится пошаговая инструкция.Если нужно выполнить вертикальное строение, можно использовать один из двух способов. Первые предусматривают внушительный объем работ, они связаны с резкой, однако этап монтажа будет сопровождаться меньшими трудностями. Если вы решили выбрать именно такой способ, то с помощью болгарки нужно избавить емкость от верха. Второй способ сэкономит время, электроды и силы, но его нельзя назвать удобным. В этом случае верх должен стоять на своем месте.

Какой бы метод вы ни выбрали, спереди вам нужно будет вырезать большое отверстие для горения.Ниже находится отверстие меньшего размера для очистки и продувки. При изготовлении плиты из газового баллона своими руками на длительное горение применяется та же технология. Отверстия могут иметь произвольные размеры. На следующем этапе подготавливаются решетки к монтажным работам, в первом случае эти элементы опускаются через верх, но вторая технология не дает возможности установить решетки таким образом, необходимо будет вводить их снизу. , что крайне неудобно.

Герметичность и установка дымохода

Если он будет из газового баллона, то на следующем этапе нужно установить завесы, а затем приварить их к отверстиям.Двери проклеены асбоцементным шнуром, что гарантирует отличную герметичность. Не забывайте, что для дымохода еще нужно проделать дыры. Через отверстие, которое находится в верхней крышке, будут выходить выхлопные газы и подаваться кислород. Его размеры должны соответствовать диаметру трубы. Можно предусмотреть боковой отвод дыма. В этом случае нужно поработать сбоку корпуса. Специалисты в некоторых случаях советуют оснастить колено, но можно сделать совершенно прямой вывод.Если цилиндр лишился верхней части, то дымоход можно установить сверху.

Производственная печь

Печку своими руками из газового баллона на тренировке легко сделать. Его конструкция несложная. Можно использовать листовой металл, для этого нужно сделать две камеры сгорания, к одной из которых прикреплены ножки. Два отсека соединены трубкой с отверстиями, и установка этого элемента осуществляется на верхней камере. Все эти работы предполагают использование сварочного аппарата и наличие определенных навыков мастера.Если вы хотите сократить время, воспользуйтесь газовым баллоном. Он имеет толстые стены и обеспечит пожарную безопасность. Подачу воздуха в одну из камер необходимо сделать регулируемой; для этого устанавливается заслонка, которую при необходимости можно открыть. Камера, куда будет подавать отработанное масло, должна получиться разборной, чтобы ее можно было очистить. Дымоход располагается вертикально, наклонных и горизонтальных участков быть не должно. Для хорошей тяги дымоход нужно выбирать такой, чтобы его длина составляла четыре метра и более.

Технология работы

При изготовлении печи из газового баллона в конце прогона необходимо отрезать нижнюю и верхнюю части от бака, получившиеся половинки составят основу разборной камеры сгорания. Нижняя часть должна быть оборудована металлическими ножками, а в верхней проделывается отверстие, в которое устанавливается труба с регулировочной пластиной. В центральной части должно быть отверстие, к которому приваривается труба, соединяющая два отсека. В соединительном элементе необходимо проделать отверстия для воздуха.Средняя часть бака пойдет на изготовление вторичной камеры сгорания, которая крепится к соединительной трубе. Завершающим этапом станет изготовление и установка дымохода, что может оказаться проблематичным из-за внушительной длины детали.

Если вы будете делать печь из газового баллона своими руками, то размеры следует выбирать самостоятельно, эти параметры не так важны по той причине, что конструкцию легко можно отрегулировать. В гаражах и мастерских, а также в подсобных помещениях в редких случаях бывают идеально ровные полы.Чтобы правильно установить духовку и обеспечить ее пожарную безопасность, необходимо сделать ножки регулируемыми по высоте.

Если вы заметили, что масло брызгает из камеры сгорания, необходимо остановить устройство, дождаться полного остывания поверхностей и слить топливо. В отсеке должно быть не более 2/3. Если добыча закипает, необходимо уменьшить подачу воздуха с помощью регулировочной заслонки. Для достаточно интенсивной тяги нужно периодически чистить бак и дымоход.Избавиться от копоти на верхней части изделия получится постукиванием.

Вывод

Изготовление и эксплуатация такого нагревательного прибора очень дешевы. Это также связано с тем, что отработанное масло можно легко купить или практически бесплатно взять на СТО. Если вы автолюбитель, то для масла у вас может быть специальный бак, в который вы будете собирать добычу, добытую в теплое время года.

Частный дом отапливается, как правило, автономной системой отопления.Но хозпостройки и гаражи не нужно отапливать круглосуточно, и в то же время без тепла обойтись совершенно невозможно, особенно зимой в гараже при работе с автомобилем. По временному варианту можно обогреть подсобное помещение или гараж электрическим обогревателем, но такое решение приводит к затратам, так как электричество на сегодняшний день является дорогостоящим ресурсом.

А вот вариант маленькой твердотопливной печки будет не только экономичнее, но и удобнее, так как небольшая печка своими руками или печь-ракета совершенно энергонезависимая, компактная и мобильная.Самая простая печь в изготовлении из газового баллона на пропане емкостью 50 литров, так как почти не требует шовной сварки.

Пропановые баллоны изготовлены из толстой стали, и печь, в основе которой лежит газовый баллон, очень скоро перегорит. Для успеха вам понадобится сварочный аппарат и мастерство сварщика, так как вам потребуются качественные характеристики и хорошая сварка швов. Сварные швы бывают сплошные, а не прерывистые, так как конструкция должна быть полностью герметичной, это главное требование к печке-буржуйке.

Работа и строительство

Про дизайн — радует своей простотой. Количество дверей — две: зольник, он же нагнетательная камера, и топка. Дымоход можно прорезать в задней или верхней части корпуса цилиндра.

По принципу действия сложностей тоже немного: на решетку кладут топливо, поджигают и наблюдают стремительный нагрев металлического баллона. Свойство металлов быстро нагреваться и так же быстро отдавать тепло, и остывать хорошо известно, поэтому вам придется наблюдать за печью и периодически закладывать дрова в топку.По КПД данного агрегата — он низкий, а дров нужно много. А вот твердотопливные печи и дровяные кушать любые — здесь нет капризов, это одно из достоинств данной конструкции. всеядная буржуазия — общеизвестный факт, подходят не только бревна, торф и уголь, но и много видов бытового мусора, бумаги и тряпки, столярных отходов и т. д.

Два важных момента: первое — металлические печи много работают эффективнее, если они облицованы кирпичом, а можно использовать обычный керамический кирпич (не огнеупорный), а кладку выполнить с добавлением глины в раствор.Обязательным условием является наличие воздушного зазора 50 — 100 мм между горячим металлом и кирпичной кладкой.

Второй момент — для увеличения теплоотдачи буржуйки монтаж дымохода следует производить не вертикально, а под углом, длину дымохода увеличивать, проводя его по стенам и потолку. Такой сломанный дымоход поспособствует более полному сгоранию топлива, в том числе и небольшого остатка. Для получения экономайзера выход дымоходной трубы из корпуса печи делают вертикальным, как и положено по правилам теплотехники, но тогда труба идет под углом или в виде ломаных отрезков.В этом случае раскаленные дымовые газы не смогут сразу улететь на улицу, но почти все тепло отдадут помещению. Конечно, такая печь с дымоходом будет стационарной.

Работы по изготовлению печи из баллона

Прежде всего, бывший пропановый баллон освобождается от постоянно присутствующих остатков газа. Осторожно открутите клапан и направьте струю в обратном направлении. Газовая струя видна глазу, а когда она высыхает, необходимо слить из баллона конденсат — крайне неприятное вещество с резким неприятным запахом.Переворачивая емкость и сливая конденсат в ненужную емкость, а затем утилизируя ее, можно избавиться от ненужного запаха. Следует следить за тем, чтобы конденсат не попадал на пол или мебель в доме, так как избавиться от этого запаха будет сложно. Лучше всего готовить емкость не в помещении, а подальше от всех построек.

После освобождения баллона его снова переворачивают и в вертикальном положении заполняют водой под горлышком.Вода вытеснит последние остатки газовой смеси. Затем баллон кладут на бок и сливают воду. После этого баллон полностью безопасен и к нему можно применять электрическую или газовую сварку, а также резку болгаркой.

Буржуйка из баллона, как и все другие модели буржуйок, бывает вертикальной и горизонтальной. Второй считается самым простым, традиционным и «технологичным» в исполнении.

Краткая технологическая последовательность горизонтальной буржуйки:

  • Срезать крышку баллона.Инструмент — Болгарка
  • Сделайте отверстие для установки дымохода в задней или верхней части корпуса. Диаметр сопла может быть в пределах 80 — 120 мм.
  • Для передней стенки печи потребуется металлический лист определенной толщины. Не менее 4 мм и достаточно большого размера, чтобы вырезать круг диаметром, равным диаметру цилиндра. Для воздуходувки он — зольник, а для камеры сгорания по кругу вырезают болгаркой или долотом два прямоугольных отверстия. Аккуратно вырежьте, чтобы получилась основа для дверей.Окно печи можно заделать, уложив асбошноровый шнур изнутри по контуру отверстия. После приваривания петель к вырезанным прямоугольникам получаются двери.
  • Арматурные стержни, изогнутые змейкой, могут служить решеткой. Прикрепите получившуюся решетку к внутренней поверхности цилиндра на сварку — это упрощенный метод. Немного сложнее, но практичнее для дальнейшей эксплуатации будет поставить решетку на приваренные к боковым частям цилиндра уголки.
  • Ножки для печки — очень важный элемент. Ножки можно сделать из стальной трубы, достаточного диаметра 32 — 50 мм. Ножки также можно приварить к внешней стороне емкости.
  • В последнюю очередь выполняется стыковая сварка, соединяющая цилиндр и переднюю часть печи с отверстиями для топки и нагнетателя.
  • Печь будет готова после подключения дымохода из стальной трубы. Первая печь покажет герметичность конструкции. Как правило, при аккуратном исполнении и хорошем проплавлении шва печь работает исправно.

Вертикальную буржуйку из баллона сделать можно двумя способами. Принципиальных отличий от горизонтальной конструкции нет, разве что ножки не требуются для вертикальной установки.

  1. Способ первый: труднее резать и сваривать, но удобнее в монтажных работах. Начало работы — как при изготовлении горизонтальных буржуй. Крышка цилиндра срезается и внутрь устанавливается решетка из стальной арматуры. Сбоку прорезаны отверстия под нагнетательную и топочную камеры.
  2. Второй способ: резать металл практически не нужно, а вот печь собрать сложнее. Крышка не прорезается, а решетка фурнитуры устанавливается через щелевое отверстие топочной камеры. Работать в таких стесненных условиях очень неудобно, а вот плита почти прочная.

Изготовление баллонной ракетной печи

Отличия буржуйской и струйной печей:

  • Ракетная печь имеет более высокий КПД. Причина в особой организации движения раскаленных дымовых газов, в том числе угарного газа CO, внутри топки, в данном случае цилиндра.Траектория этого движения особенно длинная и сложная, а теплоотдача соответственно выше. Ракетная печь из того же баллона на 50 литров сможет обогреть помещение большей площади по сравнению с буржуйским вариантом.
  • Конструкция ракетной печи дополнена внутренней частью — квадратной трубой, снятой снизу со стального бака. На концах патрубок не закрывается, а его внешняя часть служит камерой сгорания, а внутри образуется открытый дымоходный канал, по которому нагретый воздух поступает в цилиндр.
  • Дымоход подключается не на верхнем, а на нижнем уровне конструкции, так как потоки горячих дымовых газов, дыма и нагретого воздуха также пойдут сверху вниз и полностью заполнят баллон.

Ракетная печь намного сложнее буржуйки; Для этого потребуются дополнительные узлы и детали. Снять дымоход снизу сложнее, а установка квадратной трубы внутри цилиндра и обеспечение потока воздуха на двух уровнях, первичном и вторичном потоках, усложняют изготовление.Ракетные печи из газовых баллонов сделать проще, так как есть готовый герметичный корпус из толстой стали заводского изготовления. Резка требуется только для устройства отверстий для подключения дымохода и под дверцу камеры сгорания.

Топка ракетной топки выполняется как для топок длительного горения, методом нагрева до «теплой трубы». Первым делом необходимо заложить легкое горючее топливо (бумага, солома, ветки и листья). Когда дымоход прогреется, сделайте закладку на топливо из угля или дров.Ракетные печи получили свое название отчасти из-за своих характеристик — при неправильной эксплуатации (очень сильная тяга с открытым нагнетателем) можно получить поток огня сверху и звук, напоминающий турбинный или, как говорится, взлет ракеты.

Ракетная печь требует особого подхода, так как на каждый вид топлива нужна экспериментальная настойка. Чтобы определить режим печи, в начале процесса полностью откройте дверцу воздуходувки и наблюдайте. Как только печка переходит в штатный режим — начинает «гудеть», дверца поддувала постепенно закрывается, уменьшая подачу воздуха и тягу.Когда печка перестает гудеть и «шуршит», зазор между дверцей нагнетателя и корпусом оставляют в определенном положении.

Можно было комфортно работать круглый год, должна быть система отопления. Чаще всего в гаражах можно встретить так называемые буржуйки. Такие печи изготавливаются быстро и просто из минимального количества материалов. Некоторые буржуйки служат не только для обогрева, но и для приготовления пищи.

В статье будет рассмотрен пример создания буржуйки для гаража из обычного газового баллона.

Материалы и инструмент для изготовления:
— газовый баллон;
— болгарка;
— ножовка по металлу;
— молоток;
— сварка;
— лист бумаги, маркер;
— трубы для дымохода;
— петли для подвесных дверей.

Шаг первый. Подготовка к воздушному шару

Опасно!


Перед тем, как приступить к созданию буржуйки из газового баллона, нужно ее обезвредить, так как при резке она может взорваться.Чтобы обезвредить воздушный шар, автор рекомендует сжечь его на костре в безлюдном месте.

Чтобы сжечь баллон, сначала нужно открутить вентиль и спустить весь газ. Также баллон можно перевернуть и слить из него оставшийся газ. Далее нужно снять вентиль. Для этого берется ножовка и с ее помощью делается надрез в основании клапана глубиной около 2 мм. Затем клапан сбивается точным ударом молотка.

При стрельбе баллон ставится горизонтально и засыпается дровами, которые затем поджигаются.По словам автора, такой способ обжига безопасен, так как баллон постепенно нагревается и пламя не проникает. Но все же после того, как дрова будут подожжены, желательно отойти на безопасное расстояние.

Step Two Hood
После того, как цилиндр остынет, можно смело приступать к работе, теперь он уж точно не взорвется. Для начала вам понадобится мел и болгарка. В верхней части емкости нужно мелом прорисовать дырочку под будущую вытяжку. Диаметр отверстия должен быть таким, чтобы потом к этому месту можно было приварить трубу для вытяжки.Отверстие и труба должны быть такими, чтобы обеспечивать хорошую тягу печи, иначе дым уйдет в гараж.




Шаг третий Изготовление печи и зольника

Теперь нужно снова вооружиться мелом и определить место под топкой и зольником. Оба эти отсека будут расположены на дне контейнера. Затем с помощью болгарки можно вырезать два отверстия. В результате останутся два куска металла, их нужно законсервировать, так как из них будут сделаны дверцы для печки.

В то же время зольник будет работать как воздуходувка для лучшего горения.


Шаг четвертый Изготовление решетки
Эта решетка устанавливается в цилиндре между топкой и зольником. На него будут уложены дрова. Такой мангал можно купить или сделать своими руками. Для его изготовления подойдет стальной уголок или металлические пластины. Еще можно проделать отверстия в стальной пластине подходящего размера. Далее внутри емкости приваривается решетка, как на фото.

Чтобы точно рассчитать размер при самостоятельном изготовлении решетки, дно емкости нужно положить на лист бумаги и затем обвести маркером или краской. Получившийся круг нужно вырезать, в результате получится выкройка.




Шаг пятый Завершающий этап сборки
На завершающем этапе буржуйка уже полностью собрана. Здесь уже нужно поработать над сваркой.Двери навешиваются сваркой. Как вариант, вы также можете использовать дрель и болты с гайками, но это более длительный процесс.

Также нужно помнить о сборке и сварке дымохода, он собирается из труб подходящего диаметра. Чтобы получить как можно больше тепла, дымоход нужно сделать максимально длинным. Будет здорово, если вы пропустите его по всей длине гаража. К верхней части баллона приваривается дымоход.

Вот и все, буржуйка почти готова.В принципе, его уже можно попробовать растопить. Если тяга слабая, можно попробовать удлинить трубу вверх. Также к буржуйке можно приварить металлические ножки, если это необходимо, в крайнем случае можно поставить еще и на кирпичи.




Еще автор решил усовершенствовать буржуйку, чтобы она могла нагревать чайник или готовить что-нибудь поесть. Для этих целей в верхней части была встроена горелка. Он сделан из задних тормозных барабанов от автомобиля.

В качестве дров для такой печи годится все, что горит. Автор чаще всего использует старые деревянные оконные рамы, которые выбрасываются в большом количестве. Их древесина часто бывает сухой, и такое топливо дает много тепла. Буржуйка прогревается за 20 минут. Чтобы буржуйка была красивее, ее можно покрыть термостойкой краской или грунтовкой.

Признание старинного печного ореха

Признание старинного печного ореха

[ Профессор из Монтаны 14.2, весна 2004 г. ]

Связанный Прометей: признание старинного печного ореха

Джим Скотт
Классика
UM-Missoula

Регулярно, как восходящее солнце, каждое утро я сижу перед своей теплой дровяной печью и просматриваю ежедневные объявления о старинных чугунных печах. Ага! Нашел! Кухонная плита Home Comfort 1910 года за 600 долларов в Гамильтоне. Хммм, немного дороговато и далеко, но, может быть, оно того стоит, если в корпусе нет пулевых отверстий, никель не заржавел и не отслоился, а модные детали отделки не были сняты и проданы в бутике.Двумя днями позже моя жена Анита, продавец, и я вытаскиваем этого 500-фунтового бегемота из дырявого сарая, куда он был отправлен, когда 60 лет назад он был удален с почетного места в доме. С тех пор он оставался там, накапливая ржавчину и голубиный помет, и стал домом для мышей. Мы заносим печку по пандусу в наш пикап. Обычно это происходит, когда скопление грязи, сажи, разлагающегося асбеста и фекалий животных выливается из каждого отверстия на тех, кто толкает их снизу. Полдня спустя мы с Анитой одни разгружаем этого грязного монстра в мой курятник, превратившийся в лавку.Теперь начинается долгая и кропотливая работа по восстановлению. Уже затраченные усилия и еще большие усилия требуют затрат времени и денег, не говоря уже о том, что они утомительны и неприятны. Я снова спрашиваю себя, почему в течение 30 лет я собирал, реставрировал и заполнял хозяйственные постройки тоннами старинных печей конца XIX — начала XX века.

В отличие от монет или марок, чугунные плиты и каменки представляют определенные отличия и огромные трудности при их приобретении и восстановлении.Хотя их вес и типичное состояние не делают печи привлекательными предметами коллекционирования, их, как правило, не сложно найти. В дополнение к объявлениям, молва и пристальное наблюдение за задними дворами и подъездами обеспечивают большинство моих контактов. Я также знаю профессионального грузчика и агента по недвижимости, которые сообщают мне, когда пенсионеры и наследники не хотят везти в Сан-Сити печь из гостиной.

Процесс реставрации начинается с аккуратного демонтажа печки. Не все винты поворачиваются после десятилетий нагрева и ржавчины, а некоторые части обычно приклепываются.Затем я подвергаю пескоструйной очистке все чугунные и стальные детали, чтобы подготовить их к высокотемпературной окраске плоских поверхностей. Если печи фарфоровые, то вместо них следует использовать стальную вату и много смазки для локтей. Забавный набор альтернатив Хобсона возникает с сохранением кухонных плит. Годы пара и пролитых жидкостей обычно ржавеют на железе и никелированном покрытии. Тем не менее, грязная домохозяйка, которая позволяет жиру накапливаться и спекаться, создает ужасную проблему с очисткой, но также обеспечивает идеальный консервант для металла и покрытия под ним.Я никогда не уверен, какую ситуацию предпочитаю.

Я пытаюсь найти недостающие части в собственном инвентаре запчастей, но это не всегда удается. Печи немного похожи на автомобили. Обычно все они выглядят одинаково, но производителей и моделей бесчисленное множество. Поэтому части кажутся взаимозаменяемыми, но никогда не могут быть взаимозаменяемыми полностью. Большая часть старинной печи сделана из листовой стали, но функциональное сердце этих зверей — топка, варочная поверхность, двери и сквозняки — сделано из чугуна, потому что его температура плавления намного выше, чем у стали.Хотя чугун можно немного резать и шлифовать, его нельзя изготовить как сталь. Чугунная деталь либо подходит, либо нет. Таким образом, самым большим преимуществом старинной печи является то, что она все еще цела. Но это необычно; части, которые легко снимаются, такие как декоративные «короны» на плите с обогревателем или охлаждающие стойки и вешалки для полотенец на кухонных плитах, часто откладываются в первую очередь и никогда больше не воссоединяются со своим хозяином.

Чугун также очень похож на лед или листовое стекло: прочный, но хрупкий.Поэтому многие печи имеют трещины или поломки. Я свариваю сталь, но чтобы хорошо поработать с чугуном, нужен настоящий профессионал. Для деликатных деталей печи, требующих значительных вложений, я поручил мне Дона Джегера, лучшего в своем деле на Металлургическом заводе Монтаны. Затем принимается решение об ослепительной никелевой отделке, которая сразу привлекает внимание старых кухонь и доильных печей. И вот еще одна дилемма, беспроигрышная безвыигрышная ситуация этого хобби.

Никелированные короны, «крылья», подставки для полотенец, «юбки», кольца и значки производителей часто ржавеют без возможности восстановления.После отслоения никеля серьезная реставрация требует повторного покрытия. (Есть альтернативы, например, серебряная краска, но ничто не может сравниться с блестящим блеском никеля.) Но покрытие ужасно дорогое. Полная никелированная работа для кухонной плиты легко обходится в 1000 долларов, и это не включает высверливание заклепок для 40-50 штук, упаковку и отправку их — в моем случае — в Classic Plating in Billings, одну из двух обшивок. магазины остались в Монтане. Даже небольшая буржуйка с ржавыми ножками и дверными ручками может стоить 200 долларов.Таким образом, стоимость покрытия — это одно, но та загадка, которую оно представляет, усугубляется странным парадоксом, связанным с другими расходами.

Возможно, из-за огромного веса и объема печей или из-за чего-то сентиментального продавцы обычно требуют высоких цен на неотремонтированные печи. Но, конечно, никто их не покупает, кроме печных орехов. В течение многих лет я очень внимательно следил за местными объявлениями, антикварными магазинами, eBay и другими веб-сайтами по продаже чугунных печей. Они дорого стоят и просто не слетят с полок.В декабре прошлого года Majestic за 900 долларов в плохом состоянии томился и погиб в рекламе Missoulian . Даже я не смотрел на это. Большинство антикварных магазинов больше не покупают чугунные печи по тем же причинам, что и объем продаж, и рынок. Итак, поклонник кухонной плиты покупает, скажем, кухонную плиту популярного бренда в довольно хорошем состоянии по едва сносной цене в 600 долларов, вкладывает еще 500 долларов в выбранную никелировку и добавляет около 20 часов труда и расходных материалов. Если работа рассматривается как бесплатная и хобби не полагается на продажу своей плиты для выплаты ипотеки, он может попросить 1300 долларов за восстановленную деталь и надеяться «заработать» 200 долларов.Но она никогда не будет продаваться, потому что никто другой не стал бы платить 600 долларов за ржавую печь, не говоря уже о 1300 долларах за блестящую. И в этом жестокая ирония этого дела. Все любопытные будут испытывать ностальгию по старым добрым дням, когда бабушка готовила для фермерской бригады на плите, «как эта», и еда никогда не была вкуснее. Но они уйдут и скажут, что они слишком грязные, слишком много работы, слишком тяжелые, и, кроме того, что обычно верно, их страховая компания запрещает им. Что касается их охотничьего лагеря, они скажут, что пропан — единственный выход.Таким образом, запасы растут, и продолжается заблуждение, что старый печный бизнес приведет к раннему и комфортному выходу на пенсию.

На пике моей коллекции было около 50 печей и несколько тонн запчастей. Несмотря на то, что я только что сказал, два года назад мне удалось продать по цене или ниже многие печи, особенно потому, что в них не было дорогостоящего восстановления никелем. (Фактически, наш уважаемый старший редактор купил светло-зеленую фарфоровую кухонную плиту для своей хижины к северу от Равнин.Благослови его и его жену, которая с любовью вспоминает кухонную плиту своей бабушки и хотела найти такую ​​же.) В настоящее время моя «резервная» коллекция включает семь кухонных плит, дюжину гостиной и буржуйок, а также несколько других мелочей, таких как ж / д линия-лачуга угольная печь. Это 11-я зима, когда моя гостиная «Гарленд» в 1895 году обогревала наш дом и собак. Буржуйка Windsor в столовой предназначена для весеннего и осеннего утра, а серия Monarch — это то, с чем мы обычно играем по праздникам и выходным.В этом году Анита испекла рождественское печенье в «Монархе». В некоторых из наших хозяйственных построек есть доильные печи или кухонные плиты, и они полностью функциональны, но без видимых причин.

Я предпочитаю собирать печи, датированные периодом между 1900 и 1935 годами, на литейных заводах Среднего Запада, в первую очередь в Чикаго, Детройте, Сент-Луисе и Миннеаполисе. Это печи, а не печи восточных литейных заводов, которые обычно выходят на запад. Популярные бренды, которые многие до сих пор узнают, — это Monarch, Home Comfort, Universal, Majestic и Peninsular.Это Форды и Шеви 57-го года коллекционеров печей: классические, обычные и доступные в свое время. Серьезные коллекционеры обычно ищут более старые и необычные печи. Однако одна из моих печей немного отличается от мейнстрима. Это огромная кухонная плита Bergstrom Royal, изготовленная в Нине, штат Висконсин, где другой литейный цех отлил большую часть крышек люков и канализационных люков Миссулы. Я купил эту печь не только потому, что мне нравится внешний вид паровоза, но и потому, что я переписывался с правнуком первоначального владельца компании.Литейного завода больше нет, но Ричард Бергстром теперь управляет автомобильной империей в Висконсине, а Нина по-прежнему является штаб-квартирой в родном городе. В его демонстрационном зале «Кадиллак и Мерседес» стоит блестящая черно-никелевая кухонная плита Bergstrom.

У всех печей есть увлекательные истории, связанные с ранней американской семейной жизнью. Наша гостиная с печью 1895 года, упомянутая выше, выходила из 14-комнатного обшитого белой обшивкой дома в Беармуте (в 35 милях к востоку от Миссулы по шоссе I-90) у подножия Гранат-роуд.Бывший владелец печи, Хейзел Марш, рассказала мне, что эта необычная печь зажигалась только раз в месяц, когда священник приехал в 50 милях от Дир Лодж на поезде Милуоки Роуд, чтобы отслужить мессу в гостиной.

В дополнение к eBay (под антиквариата ; затем введите плита ), в Интернете полно профессиональных и дорогих продавцов антикварных печей. Опять же, судя по стагнации их запасов, за которой я ежедневно наблюдал в течение многих лет, бизнес не выглядит оживленным.Расходы на упаковку и доставку, которые берет на себя покупатель, также должны снизить продажи. Тем не менее, эти дилеры делают красивую реставрацию. Чтобы назвать несколько, я рекомендую ; ; или . Другие предприятия незаменимы для восстановления печки. Например, неэлектрическая компания амишей в Огайо () продает изинглас для окон в гостиной, а предприятие в Восточном Сент-Луисе специализируется на ремонте колотого фарфора.Никакое хобби не является слишком загадочным, чтобы не иметь информационных бюллетеней, таких как The Antique Stove Exchange .

Возвращаясь к моему раннему интересу к реставрации и коллекционированию старинных печей: в середине 1970-х я работал с печью для магазина Al’s Sales в Миссуле. Этот антикварный и подержанный бизнес занимал коллекцию гаражей и сараев, свободно пристроенных к развалившемуся зданию на юго-восточном углу Фронтальной и Оранжевой улиц. Это было время расцвета разведки и продаж старых печей.Это было время, о котором можно было только мечтать. Энергетический кризис был на пике, качество воздуха и страхование были разрешительными, современные воздухонепроницаемые эффективные печи еще не производились и не продавались по франшизе, уголь все еще был легко доступен, пост-хиппи-антикварианство прижилось, а владельцы ранчо по всей Монтане и Северная Дакота еще не осознавала антикварную ценность этих драндулетов, отнесенных Rural Electric к своим хозяйственным постройкам. Отели и дома Бьютта, готовые обрушиться в Яму, почти отдавали свой чугун.В 1975-76 годах мы в Al’s Sales в среднем проводили ремонт и продажу одной печи каждый день, много печей в течение пары лет. Вместо того, чтобы получать полную зарплату, я взял домашние печи. Однако позже я продал их на расходы в аспирантуре.

Я подозреваю, что нарисовал не очень радужную картину этого хобби, и читатель, вероятно, задается вопросом, как я часто задаю, почему я нахожу это занятие таким увлекательным и приятным. Позвольте мне поразмышлять об этом под двумя заголовками: «дровяные печи» и «антиквариат».«В Монтане« дровяная печь »может создавать домашнюю организацию и фокус в течение восьми месяцев в году; фактически, в течение всего года, если учесть сбор топлива. Неслучайно латинское слово« очаг »означает focus Помимо очевидного тепла и приготовления пищи, древний очаг был местом, где проводились различные религиозные, юридические и другие важные ритуальные действия для семьи, а также для гостей и незнакомцев ./1/ Метонимически Фокус может относиться к семье или самому дому или другим важным пожарам, таким как погребальный костер или пламя алтаря.Наш английский hendiadys «домашний очаг» даже предполагает, что эти два понятия неразделимы. Но в наш век солнечных батарей, электрических плинтусов и бетонных полов с подогревом, остались ли у нас дома focus ? Огонь, необходимый для выживания на тех участках земли, которые населяет большинство из нас, теперь скрыт от глаз и действует автоматически.

Возможно, телевизор, обеденный стол или тренажер могут быть сегодняшними домашними focus, , но они не обладают таким объединяющим эффектом, как дровяные печи.За исключением определенного и обычно довольно короткого занятия, члены семьи в остальном рассредоточены по всему дому в своих собственных комфортабельных отсеках — не говоря уже о том, что в современном доме редко бывает только один телевизор. Если телевизор когда-либо бросал вызов дровяной печи в качестве главного элемента дома, то те времена давно прошли, когда мама, папа и дети собирались у 10-дюймового экрана, чтобы посмотреть «Лоуренса Велка» или «Gunsmoke» на одном или двух станции, которые приходили с помощью вращающихся антенн, прикрепленных к дымовой трубе дома.Спутниковое вещание теперь разбросало семью по отдельным комнатам для просмотра, где доступны сотни каналов на любой вкус.

Мы с женой начинаем день с того, что стараемся поскорее одеться возле умирающего огня вчерашнего костра. Затем огонь разжигают или разводят заново, и к тому времени, когда животных накормят и приготовят кофе, радиус нагрева простирается примерно на 15 футов от доильной печи. Здесь мы с Анитой сидим первые два часа дня, завтракаем, читаем газету, говорим о грядущем дне, а иногда просто пялимся на огонь через стеклянные окна.Периодически на холодное крыльцо бросается за пару бревен. Эта процедура более или менее повторяется во время ужина, а затем вечером перед сном. Это означает, что около четверти дня бодрствования вы проводите в сиянии печи. По общему признанию, мы участвуем в современной жизни с помощью наших теплых рокеров, например, смотрим новости по телевизору, звоним по мобильному телефону и выходим в Интернет; но всегда именно печь определяет наше местонахождение и нашу первую потребность и удовольствие.

В начале января мне неожиданно пришлось ремонтировать дымовую трубу.Когда включили центральное отопление печи, работающей на природном газе, и остыла печь в гостиной, рутина семейной жизни распалась. Анита была в одной комнате; Я в другом. Нам не хотелось много читать или разговаривать, и даже собаки были в разных углах. За исключением кормления животных на скотном дворе и нас самих, никакое другое место и расписание не казались внушительными. Из-за отсутствия этой фокусировки примерно в августе — или июле — я уже достаточно лета и с нетерпением жду первого осеннего утра, которое потребует огня в маленьком животике в столовой.Домашнее хозяйство снова восстановлено.

Что касается второго заголовка, «антиквариат», то эти старые печи представляют собой прекрасное сочетание формы и функции, «полезного искусства», как я когда-то слышал их описание. Вызывающий эффект антиквариата, наверное, у всех несколько разный. Зачем нужно иметь дело с неэффективностью и потенциальными опасностями этих негерметичных и трудно регулируемых печей? Убеждены ли они в том, что когда-то действительно существовала более простая и лучшая жизнь? Удовлетворяет ли антиквариат нашу потребность в покаянии в беззаботную компьютеризованную эпоху? Прав ли был Пий X, когда сказал, что модернизм — это синтез всех ересей? Как мы думаем, от чего мы убегаем и к чему возвращаемся, когда наслаждаемся антиквариатом? По крайней мере, этот захват огня создает чувство самодостаточности, своего рода прометеевскую победу над тиранией электрического термостата.

В последнее время мы с Анитой говорили о переезде в меньшее место. У меня еще 27 печей, около четырех тонн, не считая запчастей и инструментов. У нее есть дюжина лошадей, которые весят больше моих печей, и их нужно кормить. (Ее ответ состоит в том, что по крайней мере лошади могут самостоятельно подниматься по погрузочной рампе.) Радикальное сокращение запасов, похоже, в порядке. Если вы видите в газете объявление: «Бесплатная старинная печь при покупке лошади; вы загружаете и тащите», значит, мы собираем вещи.


Банкноты

  1. Философское обсуждение фокуса см. В книге Альберта Боргманна «Focal Things and Practices», Technology and the Character of Contemporary Life (Chicago: University of Chicago Press, 1984), 196-210. [Назад]

[ The Montana Professor 14.2, весна 2004 г. ]


Содержание | Дом

Как развести огонь в дровяной печи

В маленькой хижине, которая служит мне библиотекой, кабинетом и мастерской, сегодня утром было очень холодно, как и каждое утро в это время года.Но через несколько секунд после того, как я вошел в дверь, я увидел, как в чреве древнего Обезьяньего Уорда в углу загорелся огонь. Еще 15 минут, и я сбрасываю рубашки и закрываю заслонки.

Это зимний режим работы с дровяной печью, которым я дорожу: ближе к вечеру я даю огню погаснуть. Затем, незадолго до того, как уйти вечером — после проверки, чтобы убедиться, что в зольнике не зимуют угли, — я скомкаю пару листов газет и бросаю их в заднюю часть печи.На пачку бумаги я кладу вигвам из палочек для растопки толщиной в шесть или восемь пальцев. Я покрываю кучу топлива вигвамом из трех средних кусков сосны или осины, затем закрываю дверцы и заслонки (страхование от самопроизвольного ночного возгорания), снова наполняю чайник с кофеином на плите свежей порцией жидкости. воды, затем закройте магазин и поднимитесь по холму к дому и очагу.

На следующее утро, как только я захожу в ледяной ящик с доской и обрешеткой, я открываю заслонку дымохода и регулятор тяги в нижней дверце печи, чиркаю спичкой, касаюсь ею ожидающих горючих материалов и сразу же уже в пути. к комфорту и кофе.

Конечно, моя пиротехника не всегда была такой безупречной. На самом деле, когда я впервые начал играть с дровяной печью, я часто пробегал половину коробки кухонных спичек и пинту жидкости для угольных зажигалок — и получал за свои усилия лишь кратковременное взрывное пламя и удушающие облака дыма.

Но все мы должны с чего-то начинать. А поскольку эти неудачные ранние пожары были скорее развлекательными, чем функциональными, то их (и я) провал не был катастрофой. В наши дни, однако, дрова — единственное тепло здесь, на этой холодной старой горе.Либо я разожгу огонь — и поддерживаю его, — либо я замерзну.

На протяжении многих лет я совершал почти все мыслимые огневые ошибки, но я извлек уроки из своих неудач (хотя и медленно, а иногда и болезненно) и в конце концов одержал победу в своих поисках надежного огня.

Чтобы избавить вас от этого разочарования, я хотел бы поделиться тем, что я узнал о том, как развести огонь в дровяной печи — обо всем базовом. Если вы хорошо разбираетесь в отоплении или приготовлении пищи с использованием дров, последующая грунтовка, взятая из личного опыта и дополненная советами экспертов, вероятно, будет не более чем обзором.Но если вы один из примерно трех четвертей миллиона американцев, которые приобрели дровяную печь — или дом, в котором она есть — в течение последних 12 месяцев (примерно половина из них были в первый раз) и обнаруживают, что разжигание огня и Поддерживать это — больше боли, чем удовольствия, это для вас.

Как развести огонь без лишних хлопот

Во-первых, давайте разберемся с некоторыми типичными проблемами с зажиганием огня. Большинство нежелательных пожаров можно объяснить тремя причинами: 1) влажная древесина, 2) неправильно установленные или настроенные приборы, включая камины, или 3) плохое расположение топлива в приборе.

Возможно, вы слышали, что дрова лучше всего сушить до содержания влаги около 20 процентов. Эксперты советуют, чтобы достичь этой цели в 20 процентов, мы должны разрезать и разделить нашу древесину на куски размером с печь, сложить их (желательно под крышей), чтобы воздух мог циркулировать между кусками, и дать им приправиться не менее шести месяцев. (год в два раза лучше) перед сжиганием.

Это хороший совет, но не полагайтесь на него вслепую. Время высыхания будет больше в местах с высокой влажностью, меньше — в засушливых; более длинный для срезанной древесины (живой), более короткий для срубов от мертвых деревьев; и длиннее для одних пород дерева, короче для других.

Медленное воспламенение, плохое горение и большое количество белого дыма указывают на несекретное топливо; дрова, которые потемнели на концах и начали рассыхаться (трескаться), обычно загораются и легко горят. Короче говоря, заправляйте зимнее топливо как можно раньше, и если вы покупаете дрова, не верьте, что они будут доставлены выдержанными, и вы не будете разочарованы. Храните его правильно, ведите активный, самостоятельный образ жизни, следуйте Золотому правилу, и вы сохраните тепло, как бы холодно ни было снаружи.

Вторая частая причина сильного розжига и плохого горения огня — это неправильно установленный или настроенный прибор. Чаще всего проблемы с горением, связанные с оборудованием, могут быть связаны с плохой вытяжкой из-за слишком короткой дымовой трубы (она должна выступать как минимум над коньком вашей крыши) или неправильного диаметра. Кроме того, герметичный дом может лишить огонь кислорода, необходимого для правильного сгорания (легко вылечить, взломав окно). Если вы сомневаетесь, попросите инспектора из местной пожарной части или продавца, который продал вам печь, выйти и раскритиковать вашу дровяную установку.

Наконец, многие пожары с самого начала тушатся неправильной подачей топлива. Это может означать использование слишком малого количества растопки, чтобы зажечь большие расколы, попытки разжечь огонь только одним большим поленьем или втиснуть слишком много поленьев в печь или камин, оставив недостаточно места для циркуляции воздуха для горения.

Есть три основных требования для розжига и поддержания огня в дровяной печи: сухое топливо, хорошая тяга и расположение горючих веществ внутри печи, которое позволит воздуху проходить под ним и подниматься через него.Я уже описал свой способ разжигания пламени в буржуйке (или любой вертикальной плите): пара листов мятой газеты внизу, вигвам из растопки, положенный на бумагу, несколько кусочков среднего размера зажженной бумаги. сжигая различные дрова в вигваме над растопкой, откройте регулятор тяги в нижней дверце печи, откройте заслонку дымохода, установите спичку на бумагу. Горячая штучка.


Поскольку высота чаши выше, чем ширины, топливо подается вертикально через верхнюю дверцу.Но сегодня большинство дровяных печей имеют квадратную форму и шире, чем высота, что позволяет загружать топливо горизонтально.

Большая герметичная каменная печь, за которой моя жена следит в хижине на холме, — это современная вариация старого дизайна Бена Франклина: прямоугольная с большими двойными дверями спереди. Распространенной техникой разжигания огня для этого типа печи является размещение большого раскола дров вдоль задней стенки прибора, второй раскол параллельно первому, но как можно ближе к передней части, а между ними — пачка скомканной газеты. бревна, несколько веток растопки поверх газеты и крыша из двух или трех стартовых расколов среднего размера, расположенных под углом поперек двух нижних бревен и расположенных на расстоянии примерно дюйма друг от друга.Или просто соорудите вигвам из мятой бумаги, растопки и колот для дров в центре печи, как я делаю в своем буржуйке. Когда топливо налито, откройте заслонку дымовой трубы (если она есть) и регулятор тяги, установите совпадение на бумагу и оставьте двери открытыми (с закрытой противопожарной заслонкой) до тех пор, пока действие не начнется (обычно всего минуту или так). Теперь закройте дверцы печи, отрегулируйте заслонку (при необходимости; в наши дни большинство из них автоматические) и расслабьтесь с хорошим журналом.

Как развести огонь в узкой каменной печи скандинавского типа

Вариант первого метода, который я описал для печей Франклина: расположение топлива такое же, но вы вводите топливо с узкой стороны печи, так что две самые большие щели находятся по бокам печи, а не спереди. или сзади.

Как развести огонь в дровяной печи

До сих пор у меня была только одна деревянная плита, корзина, на которую я потратил все свободное время все лето — поиск, сортировка, чистка, повторная полировка и сборка частей, похожих на пазлы, — после чего я поднялся и проехал 2000 миль и получил чтобы оставить позади маленькую увесистую красавицу. Так что совет, который следует не из личного опыта, а из вневременного сокровища истории о деревянных плитах, небольшого буклета 1925 года под названием The Secret of Better Baking, Мэри Д.Камеры:

«Если зажжена спичка, пламя выстреливает вверх. Горячее пламя вызывает сквозняк, притягивая свежий воздух снизу и снабжая кислородом, необходимым для горения. В диапазоне [дровяное сжигание] этот основной принцип просто используется на большом экране. Чтобы разжечь огонь, имейте под рукой много горючей сухой бумаги и мелко нарезанных дров. Сложенная газета не будет гореть свободно, но несколько листов, слегка скрученных, сделают хороший первый слой. Затем добавьте умеренный запас дров для растопки, уложенных неплотно.Перед розжигом откройте дверцу или отдушину под огнем, прямую тягу к дымоходу (над духовкой), задвижку в основании дымовой трубы и заслонку в дымовой трубе. Цель состоит в том, чтобы обеспечить свободный проход воздуха через топку к дымоходу наиболее прямым путем.

«Зажгите огонь снизу и дайте ему хорошее начало. Если он горит слишком медленно, ему нужно больше кислорода, который можно подать, широко открыв дверь под огнем. Если он горит слишком быстро, он произведет больше дыма, чем дымоход может отводить, а излишки выбрасываются в комнату.Частичное закрытие двери под огнем замедлит это. Перед тем, как использовать более крупные дрова или уголь, добавьте еще немного растопки. Решетка должна быть хорошо накрыта живым огнем, чтобы поддерживать и равномерно воспламенять более крупное топливо, а также предотвращать отходы через заслонку. Когда большой огонь хорошо зажжется, заслонку духовки можно закрыть.

«Процесс поддержания хорошего огня — это просто добавление топлива и иногда« встряхивание », чтобы удалить золу под огнем. Не позволяйте золе собираться близко под решеткой.Они убьют шину и заставят раскаленные угли сжечь решетку.

«Если тяга воздуха через топку остается неконтролируемой, топливо вскоре выгорает, и верхняя часть диапазона нагревается докрасна, что плохо для печи. Пожар необходимо сдерживать. Это может быть достигнуто различными способами. способами: плотно закрыв дверцу и скользнув под огнем, частично закрыв заслонку в дымовой трубе или нажав задвижку возле воротника дымовой трубы в верхней части диапазона, открыв задвижку в дверце жаровни в конце диапазона над огнем, опрокидывая или накрывая огонь.

«Дымоход продолжает тянуть воздух, и пожар можно остановить, уменьшив количество всасывания или позволив воздуху устремиться над огнем, а не через него».

Как развести огонь с помощью ярлыков

Помимо газет и растопки, к другим популярным средствам разжигания огня относятся керосин, жидкость для зажигалок на древесном угле, светлая древесина и широкий спектр смесей.

Я знаю одного человека, который хранит пинту дезодорированного керосина в пластиковой бутылке вдали от дровяной печи.Разводя костер, он брызгает на растопку керосином, ставит бутылку в угол и разжигает огонь. Поскольку керосин горит как жидкость, а не как пар, нет опасности взрыва в холодной печи, поскольку там будет бензин или топливо типа Коулмана.

Этот парень и другие, которых я знаю, годами использовали керосин в качестве разжигателя огня, не сжигая ни свои дома, ни себя. Но я сомневаюсь, что один профессиональный пожарный из тысячи поддержит такое сокращение.По крайней мере, никогда не распыляйте керосин или жидкость для зажигалок на открытое пламя или раскаленные угли; тепло испарит жидкость, создавая явно взрывоопасную ситуацию.

Lightwood — это растопка, расколотая из сильно смолистой древесины, такой как восточная смоляная сосна, или из сочных частей почти любого хвойного дерева. Лайтвуд — безопасный и надежный разжигатель огня при использовании в небольших количествах. Если вы знаете старый сосновый пень, который вот уже несколько лет высасывает смолу из своих корней, отколите несколько маленьких палочек для растопки и попробуйте.Как правило, достаточно одной палки из легкого дерева на дне кучи для растопки, которая избавит вас от рутинной работы по скалыванию газеты. Коммерческие разжигатели огня? Те немногие, что я перепробовал, работают и абсолютно безопасны при использовании по назначению. Но они довольно дороги для повседневного использования, и после того, как вы освоите основы, они также станут излишними.

Как развести огонь из имеющихся материалов

Независимо от конфигурации вашей дровяной печи — дровяной печи или кухонной плиты — для растопки и начального раскола лучше всего использовать хвойные породы (сосна, ель, пихта), тополь (включая осину и тополь) или необработанные обрезки пиломатериалов.Когда огонь дойдет до готовки, переключитесь на твердую древесину для длительного горячего ожога. Для ароматного блеска добавьте пару-тройку хорошо пахнущих пород дерева, таких как кедр, можжевельник, пинон, мескит. яблоко, апельсин, вишня, орех пекан или гикори. Таким образом, идеальная куча дров может состоять примерно на 25 процентов из древесины хвойных пород (и из мягких «твердых пород») для растопки и начального раскола и на 75 процентов из древесины твердых пород, включая некоторые ароматические разновидности, для использования в качестве серьезного топлива.

Конечно, жизнь редко бывает идеальной. Но хороший камин или печь переваривают практически любые сухие дрова, которыми вы их накормите, а взамен отдадут приличное количество тепла.Соответственно, я пришел к выводу, что «лучшие» дрова — это те, которые легче всего достать. Когда я жил в Аппалачах, я сжигал древесину твердых пород, потому что я был окружен горами этой дряни. Здесь, в Скалистых горах, я сжигаю в основном осину — очень мягкую твердую древесину, которую в лучшем случае считают маргинальным топливом. Но осину легко резать и раскалывать, ее легко (в сухом виде) переносить или бросать: она быстро приправляется, горит с небольшим количеством дыма и, следовательно, практически не содержит креозота, имеет приятный пряный аромат — и теперь я окружен горами этого материала.Так что, черт возьми. Когда тебе жарко, тебе жарко.


Что делать с древесной золой

С экологической точки зрения пепел принадлежит земле. Посыпая золой почву в лесу или на лесном участке, мы завершаем один из великих природных циклов. Минеральные вещества в золе используются для изготовления новой древесины. и все, что мы действительно взяли из леса, — это возобновляемая солнечная энергия.

С экологической точки зрения пепел принадлежит земле.Посыпая золой почву в лесу или на лесном участке, мы завершаем один из великих природных циклов. Минеральные вещества в золе используются для изготовления новой древесины. и все, что мы действительно взяли из леса, — это возобновляемая солнечная энергия.

Другие области применения древесной золы:

Удобрение сада. Древесная зола содержит значительное количество нескольких минералов, необходимых для здорового роста растений. Они также содержат калий, который полезен для нейтрализации избыточной кислотности в некоторых почвах.Однако лучше всего помнить, что звуковые растения лучше всего растут на кислых почвах. В садоводческих домиках продаются недорогие наборы для определения, является ли почва кислой или щелочной.

Древесная зола должна храниться в сухом месте, если она будет использоваться в качестве удобрения, потому что вода вымывает несколько важных минералов. Чтобы еще больше обогатить пепел, сожгите кости со стола в печи. Они будут рассыпаться в порошок, добавляя в золу кальций, фосфор и другие элементы.

Производство щелочи. Мыло состоит из жира и щелока. Раньше щелок производили путем пропускания воды через древесную золу и кипячения полученного раствора для концентрирования щелочи. Для лучших результатов. используйте дождевую или снежную воду (с минимальным содержанием минералов) и сначала вскипятите (для удаления углекислого газа). Ни на одном этапе процесса нельзя использовать железные или алюминиевые сосуды, так как они подвержены действию щелочей.

Тающий снег. Тонкий слой древесной золы на снегу будет способствовать более быстрому таянию, поскольку темный пепел поглощает солнечный свет.Это удобный способ расчистить сад и позволить солнцу немного раньше согреть голую землю весной.

Дезодорирование туалетов. Слой золы образует физический барьер для запаха, а его щелочность препятствует действию бактерий и росту личинок мух. Для достижения наилучших результатов держите банку с пеплом прямо в уборной и наносите небольшое количество ежедневно.


Первоначально опубликовано: декабрь 1991 г. / январь 1992 г.

пошаговых инструкций.Правила пожарной безопасности

Печь плита. Как сделать буржуйку своими руками: пошаговая инструкция. Правила пожарной безопасности

Буржуйка

— идеальное решение в условиях, когда необходимо обеспечить обогрев малогабаритных помещений (гараж, подсобное помещение, отопление сауны), затратив минимальные средства. Вы можете сэкономить, используя материалы, которые есть почти у каждого, а также простоту изготовления самостоятельно. Далее мы рассмотрим, из чего можно сделать буржуйку и дадим конкретные чертежи.

Какой инструмент нужен?

Независимо от выбранного чертежа или конструктивных особенностей печи, для проведения работ по ее изготовлению, помимо материалов, необходимо подготовить следующие инструменты и оборудование:

  • Молоток.
  • Болгарский.
  • Сварка.
  • Сверло.
  • Сверло.
  • Кисть.
  • Долото.
  • Плоскогубцы.
  • Рулетка.

Подразумевается, что каждый из перечисленных инструментов предназначен для работы с металлами.

Выбор типа и начало работы


Буржуйка может быть изготовлена ​​своими руками из:

  • Металлических листов.
  • Трубы.
  • Бидона.
  • Баллон газовый.

Тип выбирается исходя из наличия материалов, а также желаемой сложности выполняемых работ.

Буржуйка из металлических листов

Вот особенности изготовления печи из металлических листов, использующих для отопления разное сырье: горное и дрова.

Печь рабочая

Для начала работы своими руками заготавливается металлический лист около 5 мм (именно такая ширина позволяет печи быстро прогревать и эффективно обогревать гараж) и трубы (нужны для дымохода и некоторые другие элементы). Более точное понимание принципа изготовления смотрите на чертеже:

Начало работы:

  1. По заданным размерам необходимо вырезать элементы из листа, из которого будет изготовлена ​​печь.Постарайтесь как можно больше очистить края среза.
  2. Готовится деталь для крепления комплектующих печки — труба с отверстиями.
  3. Детали верхнего бака подготовлены к установке дымохода. Для этого нужно согласно данным, приведенным на чертеже, сделать смещение отверстия влево по отношению к центу. Также внизу бака проделывается еще одно отверстие (смещено вправо) — оно предназначено для установки соединительной трубы.
  4. Составные части привариваются друг к другу и получается готовый резервуар.
  5. Нижний бак приваривается аналогично. Делается только отверстие для установки трубы по центру. Также нужно проделать еще одно отверстие с небольшим смещением — в него будет заливаться обработка. Над заливным отверстием делается специальная скользящая крышка.
  6. Бачок нижний крепится к верхнему (они привариваются к патрубку). Конструкцию следует укрепить с помощью скоб.
  7. Не забудьте приварить ножки к нижнему бачку.
  8. Для увеличения срока службы духовку чистят и красят.

Вы прикрепляете буржуйку к дымоходу и пытаетесь обогреть гараж. Для этого в нижний бак залить топливо и поджечь. Когда он загорелся, отверстие для рециркуляции нужно закрыть сдвижной крышкой.

Важно: Для окраски конструкции используйте специальные термостойкие краски.

Прямоугольная печь на дровах

Такой вариант подходит, когда нужно отапливать гараж или сауну, предназначенную для отдыха.

Особенностями модели, изготовление которой мы опишем своими руками, является высокая теплоотдача и возможность регулировки тягового усилия.

Наша духовка будет иметь размеры 45x45x80. Этих размеров достаточно, чтобы обогреть среднестатистическое помещение. В него поместится длинная древесина, и ее легко перемещать.

В данном случае мы не будем приводить конкретный рисунок, а постараемся объяснить как можно больше на словах. Перед началом работы закупаем:

  • Сталь толщиной 3-4 мм.Простыни полтора на два метра хватит.
  • Отрезок трубы. Выберите диаметр от 90 до 100 мм. Длина: 0,4 м.
  • Арматура 16 мм. Вам нужно ровно 6,2 м.
  • Пять килограммов электродов.
  • Петли четыре дверные.
  • Стальной стержень длиной полметра и диаметром около 10 мм.
  • Семиметровый угол с полкой 40 мм. Стены должны быть толщиной 5 мм.

Когда все необходимое подготовлено, приступаем к работе своими руками в следующей последовательности:

  1. Из листов вырезаются будущие стены конструкции.
  2. Уголок приваривается таким образом, чтобы получился каркас. Выполняя этот и первый пункт, нужно помнить о вышеуказанных габаритах печки (45х45х80).
  3. Арматура разрезается и приваривается к каркасу с интервалом 2 см.
  4. Готовый каркас ошпаривают жестью.
  5. По диаметру гладкого стержня на участке трубы, который будет дымоходом, нужно проделать 2 отверстия. К каркасу приваривается труба (перед этим нужно проделать под нее отверстие).
  6. В отверстия дымохода вставляется изогнутый стержень. Он должен быть в форме прямого угла. К нему приваривается кусок круглой жести, размером чуть меньше внутреннего диаметра дымохода — он будет использоваться для регулировки.
  7. Буржуйка должна иметь дверцы. Они вырезаны прямо из туловища. К снятому куску металла привариваются петли, с помощью которых они крепятся к печи.
  8. На двери устанавливаются ригели и ручки, которые могут быть выполнены в любой удобной форме.Главное, чтобы они гарантировали максимальную фиксацию двери (если не хотите сжечь гараж).
  9. Когда работа закончена, можно своими руками проверить результат работы и приступить к обогреву гаража.

Важно: Для обеспечения тяги двери закрепляют так, чтобы оставались небольшие зазоры.

Буржуйка из трубы

Этот вариант подразумевает простоту выполнения работ своими руками и эстетичный внешний вид, что позволит отапливать не только гараж, но и небольшие помещения на даче.

Алгоритм работы:

  1. Берут трубу и отрезают до нужной длины.
  2. В боковой части прорезано 2 отверстия: для зольника и топки. Расстояние между ними примерно 15 см.
  3. Отрезанные куски металла будут служить дверьми. Их размер увеличивают за счет приваривания сверху металлических полос. Также нужно сразу установить ручки, фиксирующие дверь.
  4. Угловые кронштейны ввариваются внутрь будущей печки (держат решетку, сваренную своими руками из фурнитуры или купленную в магазине).
  5. Решетка в процессе монтажа.
  6. В круге из металла, который закроет отверстие для трубы (верхняя часть печи), нужно проделать отверстие для крепления трубы (дымохода).
  7. Низ и верх печи завариваются.
  8. Труба сварная.
  9. Петли приварены, двери установлены.
  10. Топка в местах сварных швов очищена и окрашена специальной краской.
  11. Последний этап — подключение к дымоходу, выведенному из помещения.

Если все сделать правильно, буржуйка сможет полностью обогреть гараж или другое небольшое помещение.

Духовка из банки


Буржуйку можно сделать из любой старой банки. Для этого требуется:

  • Банка.
  • Отрезок трубы.
  • Арматура или проволока.

Начало работы:

  1. На канистре, установленной в горизонтальном положении, отметьте расположение прямоугольного нагнетателя. Его следует поместить под крышку.
  2. Вырезать отверстие для дымохода. Он может быть внизу или в стене.
  3. Изготовление решетки. Сделать его проще из стальной проволоки, которую загибают в середину будущей печки и расправляют. Расположить зигзаг нужно так, чтобы печь дровами было удобнее всего заправлять.
  4. Прикрепляем ножки.
  5. Привариваем дымоход.

Конструкция подразумевает минимум производственных затрат и не требуется профессиональных навыков для выполнения работ.С его помощью можно смело обогревать гараж и другие подсобные помещения.

Печь с газовым баллоном

Если у вас на участке валяется газовый баллон, используйте его для создания буржуйки.

Порядок работы:

  1. Срезать кран и закрыть отверстие.
  2. Вырежьте в дне отверстие для двери. Двери делают из получившегося куска днища, ошпарив его полосой металла.
  3. Замок-ручка крепится к двери, и они крепятся к цилиндру с помощью приварных петель.
  4. В той части цилиндра, которая будет днищем, нужно сделать решетку. Для этого достаточно проделать дырочки.
  5. Под отверстиями в дне приваривается жестяная коробка, в которую будут попадать сажа и отходы. В передней части ящика также необходимо сделать дверцы — они будут использоваться для регулировки тяги.
  6. Печь необходимо поднимать над землей на ножках. Для их изготовления подойдет обычная труба.
  7. В верхнюю часть цилиндра приварен дымоход.
  8. При необходимости на поверхности конструкции можно расположить варочную панель.

Такая печь обогреет гараж или небольшой дом на даче.

Буржуйка — довольно простое устройство для обогрева помещений. При проведении работ помните, что печь должна не только прогреваться, но и соответствовать минимальным требованиям пожарной безопасности.

Для большинства людей слово «гараж» просто ассоциируется с ящиком для хранения автомобиля. Однако есть довольно большая категория автовладельцев, для которых гараж поистине «второй дом».Они готовы проводить в нем все свободное время — к счастью, работа здесь обязательно найдется всегда. К тому же за гаражами по праву закрепилась устойчивая репутация своеобразного «мужского клуба», куда непосвященным, особенно женщинам, заходить не рекомендуется.

Но только зима пытается внести коррективы в активную гаражную жизнь — в замерзшем помещении работать крайне неудобно и просто разговаривать с друзьями очень неудобно. Однако изобретательные мастера всегда находят выход — устанавливают самодельные печи, строят их своими руками или по советам товарищей, как сделать буржуйку в гараже.

Мы также внесем свой вклад в дело этого благородного человека. В публикации будет рассмотрено несколько способов, как сделать буржуйку своими руками.

Дровяные печи из подручных материалов

Базовая конструкция простой печи, работающей на твердом топливе, очень проста. По сути, это толстостенный металлический контейнер, разделенный на два основных отсека.

В верхнюю кладут дрова или другое топливо, для чего должен быть предусмотрен загрузочный люк.Решетка отделяет топку от нижнего отсека, гораздо меньшего размера — зольника, который также часто играет роль воздуходувки. Здесь также рекомендуется установить соответствующую дверцу, через которую печь регулярно очищают от золы. Кроме того, открывание дверцы на определенную ширину регулирует поступление воздуха в камеру сгорания, а, следовательно, и интенсивность горения дров. В верхней камере сгорания приварен патрубок для отвода продуктов сгорания в дымоход.

Такая схема дает простор для самостоятельного проектирования простых печей, а в качестве заготовок используются самые разные материалы или устаревшие предметы и устройства. Настоящим мастерам, наверное, не нужно учиться варить буржуйку в гараже — возможно, лучше просто привести ряд интересных идей, которые можно взять за основу и дополнить собственными доработками, исходя из имеющихся возможности и предпочтения.

1. Один из самых простых вариантов — буржуйка из старой металлической бочки .

Конструкция, показанная на рисунке, была максимально упрощена. Мастер-производитель решил отказаться от двух отдельных дверей, объединив их в одну общую. Сверху к бочке приваривается металлический каркас, что позволяет разместить на нем металлический лист, который становится своеобразной «варочной панелью» — на нем, например, можно согреть воду.

Буржуйка из бочки — конструкция простая, но с массой недостатков

Преимущество такой конструкции, пожалуй, только одно — простота и скорость изготовления, доступная практически каждому.Есть еще много недостатков.

  • Во-первых, сама бочка для буржуйки не лучший вариант — стенки тонкие, теплоемкость у них низкая, да и прослужат недолго — быстро выгорят.
  • Во-вторых, регулировать интенсивность горения достаточно сложно.
  • В-третьих, конструкция громоздкая и занимает много места. Можно, конечно, рассмотреть вертикальное расположение, но основная проблема — тонкости стен, все это равно не избавит от
  • .
  • И, в-четвертых, такая буржуйка очень небезопасна с точки зрения пожарной безопасности.

Такую печь лучше иметь не в гараже, а где-нибудь на улице для вывоза мусора.

2. Нечто подобное, с теми же основными недостатками, но более компактное, можно сделать из стандартной 40-литровой .

Объем работ, включая сварку, здесь еще меньше. Фактически к корпусу (1) привариваются только ножки (3) и дымоход (2). Дверь уже готова — остается стандартной, в ней просверливаются только два ряда отверстий (4) для доступа воздуха.Внутри укладывается самодельная решетка из металлического стержня, условно разделяющая банку на два отсека — и мини-плита готова.

3. Использование старых газовых баллонов … Эти сосуды имеют толстые сальные стенки, которые легко сваривать, и сами по себе обладают хорошей теплоемкостью.

Основная сложность — правильно подготовить баллон к дальнейшей работе, так как даже при снятой горловине в нем могут оставаться пары взрывоопасной концентрации.Вы можете найти совет: наполнить бутылку водой на ночь, а затем, сливая жидкость, начать ее разрезать. Однако, как показывает практика, это не дает полной гарантии безопасности работы. В этом свете оптимальным представляется следующий подход:

  • Выкопайте вертикально расположенный цилиндр в земле так, чтобы он был надежно зафиксирован для резки с помощью болгарки.
  • Залейте водой до самого горлышка, дайте постоять 2–3 часа.
  • Проведите линию по окружности будущего отреза.
  • Начните резку по отмеченной линии, пока не появится сквозное отверстие. Вода потечет. Необходимо дождаться, пока его уровень упадет до уровня реза, а затем аккуратно продолжить работу болгаркой и полностью снять крышку.
  • Теперь воду можно слить и продолжить работу — цилиндр больше не представляет опасности.

Вариантов печей-печей из баллонов очень много.

— Часто делают горизонтально.Сама емкость контейнера — это, по сути, готовая камера сгорания. Делить его на две при такой ориентации нерационально, лучше сделать его из листового металла и приварить коробчатый снизу зольник с собственной дверцей.

В данном случае решетка может представлять собой ряды отверстий, просверленных в корпусе цилиндра:

Если был найден настоящий чугун подходящего размера, то можно поступить иначе — вырезать в стенке цилиндра окно, которое обеспечит плотное прилегание этой детали:

Другой вариант — окно для установки обычного Решетка чугунная

Дверь топки можно изготовить самостоятельно из фрагмента, вырезанного под окном топки, либо приварить готовую деталь, которую можно приобрести в строительном магазине.

Конструкция устанавливается на свои сварные трубы или угловые ножки на высоте, удобной для эксплуатации. Сзади врезан патрубок для подключения к дымоходу.

— В целях экономии места в гараже цилиндр можно также разместить вертикально. В этом случае она делится на две камеры, внутри привариваются кронштейны, на которых ставится самодельная круглая решетка, изготовленная из стального прутка диаметром 10 — 12 мм. Изготовлены две две ступени — топочная и нагнетательная.

Верхнюю обрезную часть можно заглушить — в этом случае появится своеобразная варочная поверхность.Другой вариант — приобрести чугунный казан необходимого диаметра, который точно уместится как «заглушка» и превратится в емкость для нагрева воды или даже для приготовления разнообразных блюд.

Оригинальное решение — вместо верхней крышки используется хорошо подогнанный котел

Для отвода продуктов сгорания с обратной стороны приваривается стандартный 90-градусный отвод диаметром 100 или 110 мм, а затем вертикальный к нему присоединяется часть дымохода.

Другой мастер предлагает оригинальный дизайн.В качестве готовой детали для печки он использовал ресивер-ресивер от тормозной системы грузового автомобиля.

Мастер не ставил обычные двери. К нагнетателю приварена труба, снабженная регулируемой заслонкой, ограничивающей поток воздуха. На боковой стенке печи также нет загрузочного люка — здесь используется принцип верхней загрузки твердого топлива. Верхняя крышка откидная, для удобства снабжена дугообразной ручкой.

Внутреннее пространство баллона на топку и зольник разделено самодельной решеткой:

Сама конструкция проста в изготовлении, но при эксплуатации требует осторожности при закладке дров.К тому же процесс очистки такой буржуйки от скопившейся золы тоже будет не совсем удобным.

Подобные по конструкции буржуйки также могут изготавливаться из обрезков толстостенных труб диаметром 300 — 500 мм.

4. Лист стальной — отличный материал, из него своими руками можно сделать буржуйку, чертежи которой легко найти в Интернете.

Например, мы можем дать чертеж работоспособной твердотопливной печи, для которой понадобится листовой металл толщиной не менее 4 мм (стенки более тонкой просто быстро выгорят).

Все размеры указаны на представленном вашему вниманию чертеже, и любому мастеру не составит труда врезать необходимые для работы детали. Основная «изюминка» такой конструкции — наличие двух перегородок (1). Они создают своеобразный лабиринт для выхода продуктов сгорания, которые не улетают сразу в дымоход, а обеспечивают максимальную теплоотдачу от печи.

В качестве решетки используется металлическая пластина (2) с рядами просверленных отверстий диаметром 12-15 мм.

Печку желательно «одеть» в металлический кожух, применив для него листовой металл толщиной 2 мм. Пластины (3) обрезаются по размерам боковой и задней стенок и крепятся к корпусу печи либо на резьбовых стойках, либо с помощью втулок 50 мм (4).

Такое дополнение конструкции буржуйки решит сразу три задачи:

  • Снизится вероятность случайных ожогов от горячих стенок печи.
  • Уменьшится влияние от него жесткого инфракрасного излучения, которое далеко не всегда приятно и необходимо.
  • Образовавшийся зазор в 50 мм между стенками печи и ширмами создаст мощный конвекционный поток нагретого воздуха, за счет чего произойдет быстрый и равномерный прогрев гаражного помещения.

Это далеко не все возможные варианты твердотопливных гаражных печей. а подробную технологию их изготовления можно найти на других страницах нашего портала, посвященных этому вопросу.

Видео: самодельная гаражная печь из листового металла

Теперь, наверное, имеет смысл познакомиться с конструкцией печки, в которой используется такой обычный в гаражах, практически «мусорный» материал, как отработанное моторное масло.

Узнайте, а также изучите пошаговый процесс, понятный даже для новичков, из нашей новой статьи.

Как сделать буржуйку для добычи

На самом деле иметь запас дров в гараже для печки не всегда удобно. Но отработка доступна практически постоянно или найти ее не сложно. Это становится особенно актуальным в крупных гаражных кооперативных товариществах, где часто устанавливают специальные емкости для слива старого масла, или в автомастерских.Так почему бы не воспользоваться возможностью использовать практически бесплатное топливо для отопления?

Конструкция таких печей и их расположение также могут быть самыми разнообразными — от компактных печей, предназначенных для небольшого помещения, до больших и громоздких устройств с высокой теплоотдачей, способных обогреть и без того большие площади.

Тем не менее, принцип действия и основные конструктивные элементы у всех схожи. Они состоят из двух емкостей. Нижняя предназначена для заливки отработанного масла — там оно поверхностно воспламеняется и доводится до кипения.Пары масла уходят вверх по трубе с перфорацией для доступа кислорода. Здесь начинается процесс дожигания поднимающихся паров, а их окончательное окисление и сгорание происходит в верхней камере, которая уже подключена к дымоходной системе.

Если посмотреть фото рабочего, то распределение температуры в этом обогревателе очень хорошо видно по интенсивности пятен инфракрасного излучения. Нижняя емкость с маслом не сильно нагревается: светлое пятно — это только видимая область открытого пламени на поверхности горящего масла.Основной дожиг начинается в верхней трети вертикальной перфорированной трубы, а в верхней камере температура достигает пиковых значений — даже ее толстостенный корпус буквально раскаливается докрасна. Именно эта часть буржуйки дает максимальный теплообмен с воздухом в помещении.

Нужно знать принцип работы такой печки. Это поможет правильно определить материалы, необходимые для его изготовления — очевидно, что детали вертикальной трубы и верхней камеры должны быть наиболее термостойкими.

Ниже представлены чертежи буржуйки своими руками, работающей по данной схеме. В них указаны практически все размеры, но тем не менее для изготовления такого утеплителя требуется ряд пояснений, рассмотрев этот процесс более подробно.

Итак, работа по изготовлению такой печи начинается с выбора материалов. Прежде всего, необходимо иметь две длины трубы для корпусов нижней и верхней камер (поз.2 и 8). На чертеже указаны диаметры 352 мм и 344 мм, но такого стандарта просто не существует. Проще немного изменить данные и применить обрезки трубы 355,6 x 6 или 325 x 6 мм.

Толщина стальных листов, используемых для изготовления других деталей, составляет 4 мм, за исключением верхней крышки (поз. 10) и перегородки (поз. 9), для которых требуется металл толщиной 6 мм.

Для вертикальной камеры используется труба диаметром 100 мм с толщиной стенки не менее 4-5 мм.Такая же труба требуется для трубы дымохода.

Процесс можно запустить, сделав нижнюю камеру. Для этого к обрезке трубы 355 мм высотой 115 мм (поз. 2) приваривается дно с круглым вырезом (поз. 1). Все швы в конструкции печи должны быть абсолютно герметичными.

Верх этого контейнера должен быть съемным. Это означает, что необходимо иметь баллон (поз. 3), который плотно, почти без зазора, входил в нижний. Подобрать по стандартным размерам трубы не получится, а значит, придется изготовить самому.Вырезается металлическая полоса шириной 60 мм, которую путем нагрева газовой горелкой и при помощи зажимов загибают вокруг корпуса нижней емкости, а затем сваривают вертикальным швом.

Теперь по получившемуся кольцу можно точно измерить и вырезать для него крышку (поз. 4). На нем сразу вырезаются два отверстия — центральное Ø 100 мм (п.4.1) для сварки вертикальной перфорированной трубы и смещенное к краю Ø 60 мм — оно будет использоваться для заправки, розжига и регулировки подачи первичного воздуха. для сжигания масла.Подготавливается сдвижная крышка (поз. 4.3), которая фиксируется в отверстии (поз. 4.4) с помощью заклепки или болта (поз. 4.5).

Затем готовая крышка приваривается к кольцу.

Отрезок трубы 100 × 5 мм длиной 360 мм размечен для сверления в нем отверстий. Верхний ряд должен быть от края 55 мм, нижний 20 мм. Необходимо равномерно разместить 6 рядов по 8 лунок в каждом, чтобы они располагались в шахматном порядке. Диаметр отверстия — 9 мм. На обоих концах трубы сразу же снимаются фаски для дальнейшей сварки при сборке.

Следующим шагом будет установка верхней камеры. Для начала подготовьте две крышки, которые имеют одинаковые размеры, но различаются толщиной металла — нижняя (поз. 7) — 4 мм, а верхняя (поз. 10) — 6 мм. В каждом из них вырезается отверстие Ø 100 мм — так, как показано на чертеже. Диаметр этих крышек, естественно, должен точно соответствовать диаметру используемой толстостенной трубы, из которой вырезается цилиндр высотой 100 мм (поз. 8).

Сразу необходимо подготовить перемычку (поз.9), который будет служить для более полного сгорания поднимающихся паров, препятствуя их быстрому выбросу в дымоход, тем самым создавая дополнительную дожигатель.

Сборка начинается с приваривания верхней, более толстой крышки к цилиндру.

После изготовления герметичного шва устанавливают перемычку с максимальным смещением ее к выходу дымохода и уваривают с трех сторон.

Теперь можно приварить и нижнюю крышку. Его отверстие должно располагаться строго диаметрально к верху.

Очень точно проверяя квадрат, добиваясь перпендикулярности во всех плоскостях, установите, захватите и затем ошпарьте перфорированную трубу до нижней крышки.

Затем можно приварить дымоход (поз. 11) к соответствующему отверстию в верхней крышке.

Сварная дымовая труба

С противоположного конца перфорированной трубы также, соблюдая перпендикулярность, приваривается крышка нижнего топливного бака.

Затем это уплотнительное кольцо приваривается ко дну ванны.

… и закрепив его по бокам «сковороды»

Фактически осталось только приварить ножки (поз.6) и плиту можно считать готовой. Для большей устойчивости печи можно сварить на подставке (на схеме — III), что добавит конструкции жесткости.

При желании можно после зачистки покрыть термостойкой краской и безопасно эксплуатировать.

Его можно долить через горловину нижней емкости, но безопасно это можно сделать только тогда, когда ранее залитое масло полностью сгорело. Чтобы избежать подобных неудобств при эксплуатации, такую ​​буржуйку на испытаниях рекомендуется дополнить еще одной «опцией» — устройством контроля уровня масла в камере сгорания и безопасной заправки топливом при эксплуатации.

Для этого вам нужно будет сделать еще одну открытую емкость, примерно такой же высоты, что и нижняя «кастрюля». Форма этого сосуда значения не имеет. Оба этих контейнера будут расположены на общей подставке из двух параллельных металлических уголков.

Обе емкости приварены к направляющим — уголкам …

В днище обеих емкостей прорезаны отверстия одинакового диаметра, которые соединяются изогнутой трубкой.

… и соединены трубкой

Итак, мы получили два сообщающихся сосуда.По законам физики уровень жидкости в обоих всегда одинаковый. Таким образом, владелец печи всегда видит уровень добычи масла, оставшегося в камере сгорания, и может без проблем пополнить запас топлива, перелив его в открытую емкость.

Правда, для большей безопасности лучше предусмотреть еще и защитный экран, который закроет открытый сосуд от прямого теплового излучения камеры сгорания.

Теперь можно с полной уверенностью сказать, что мы готовы.Осталось только установить его на место, подключить к дымоходу, залить топливом и провести пробный розжиг.

Для розжига обычно используют жидкость для каминов (печей), в заливную горловину заливают масло около 100 мл. Туда опускают зажженный фитиль тряпкой или бумагой, смоченными этой же жидкостью. Должно начаться поверхностное горение, которое через несколько минут приведет к закипанию масла, парообразованию и переходу всей буржуйки в «нормальный» режим работы — обычно это сопровождается характерным гудением.

В рассматриваемой модели использованы готовые детали — обрезки толстостенных труб. Если найти их не удалось, то совершенно такую ​​же печь можно сделать из стального листа, с камерами коробчатого типа для заправки и дожига, просто соблюдая определенные пропорции их объема по отношению к параллелепипеду. КПД печи от этого не пострадает. Толщина используемого материала одинаковая — 4 и 6 мм.

Видео: горная печь с камерами коробчатого типа
Цены на популярные модели сварочных аппаратов

Сварщики

А как быть тем владельцам гаражей, у которых уже есть обычная печка на твердом топливе, но интересует возможность использования нефтепереработки в качестве топлива? Ничего страшного — и для них есть приемлемый выход.Можно сделать специальную «насадку», которая сделает печь универсальной.

Такая «приставка» сможет превратить обычную буржуйку в работающую на отработанном масле.

По сути, это нижний бак печи для добычи полезных ископаемых, тоже с перфорированной трубой, но только изогнутой под углом 90 градусов (приваркой стандартного изгиба).

Она под другим углом.

Но вместо камеры последнего дожигания используется обычная дровяная печь, в которой эта изогнутая труба соединяется с помощью приспособления.Например, в обычной буржуйке можно сделать дверцу топки съемной и сменной. Один, обычный, будет установлен на дровах, а другой с соответствующим отверстием для вставки трубы — при использовании «приставки» во время тестирования.

В данном случае в качестве «переходника» используется круглая заглушка с отверстием для ввода трубы. Стандартная дверца топки просто откидывается в сторону

Другой вариант — приварить трубу сбоку, в стенку печи — тогда печь вообще получится универсальной.Достаточно предусмотреть заслонку, чтобы при использовании дров пламя не распространялось, а зола из топки не попадала в перфорированную трубу и емкость с маслом.

Достоинства и недостатки буржуйки по отработке

Чтобы эксплуатация буржуйки при добыче не доставляла особых хлотов, необходимо знать ее особенности, достоинства и недостатки, которые необходимо учитывать при ее использовании.

К достоинствам можно отнести следующие качества:

  • Печка неприхотлива, не требует вмешательства в свою работу — главное правильно отрегулировать воздушный зазор на заливной горловине (обычно он составляет 10-15 мм).Обладает хорошей теплоотдачей, способен быстро обогреть замкнутое пространство.
  • При правильной эксплуатации такая буржуйка не дымит, из дымохода не выходит горение.
  • Топка в определенной степени может считаться пожаробезопасной в том смысле, что само топливо (добыча) при нормальных условиях никогда не горит, а в камере происходит только дожигание выделяемых им паров.

Однако у такой схемы много недостатков:

  • Про шум печки уже писали.К тому же от характерного запаха не избавиться. Однако для гаражных условий это не должно иметь большого значения. Иногда мастера находят другое решение подобной проблемы. Например, на верхней камере установлен дополнительный воздушный теплообменник, через который воздух прогоняется вентилятором для обогрева соседнего помещения.
  • Как камера сгорания (перфорированная труба), так и дымоход быстро обрастают отложениями продуктов сгорания и требуют частой профилактической очистки.
  • Горящее масло в нижней камере всегда оставляет закоксованный слой, который трудно очистить.
Видео — Печка на отработке

При эксплуатации печи следует соблюдать ряд обязательных правил:

  • Применение нефтепереработки с горючими примесями, например, бензином, не допускается. Отработку необходимо профильтровать, чтобы в ней не было твердых взвесей.
  • Работа с водой также опасна — это может привести к вскипанию жидкости и разбрызгиванию масла с возможным возгоранием.Сбор отходов для дальнейшего использования в виде топлива должен производиться в условиях, исключающих попадание воды.
  • Ни в коем случае нельзя ставить такую ​​печь на сильный сквозняк — это может стать причиной переброса пламени на окружающие предметы. Вокруг плиты никогда не должно быть легковоспламеняющихся веществ или материалов. Должна быть предусмотрена надежная теплоизоляция стен помещения.
  • В помещении обязательно должна быть надежная вентиляция, так как работа печи связана с интенсивным поглощением кислорода из воздуха и выделением опасного для здоровья и жизни угарного газа.
  • Категорически запрещается использовать в качестве топлива любые другие горючие жидкости — это может привести к взрыву в верхней камере или дымоходе.
  • Никогда не оставляйте такую ​​буржуйку без присмотра. Категорически запрещается ложиться спать в комнате с исправной печью. Перед отъездом следует убедиться, что масло полностью сгорело, закончился процесс дожигания его паров.
  • Запрещается поливать печь водой для охлаждения, тушить огонь водой — это только усугубит опасную ситуацию.
  • печь не должна иметь горизонтальных секций. Наклонный участок допускается изменять направление под углом 45 градусов. Минимальная длина дымохода должна составлять 4 м, а рекомендуемая — от 5 до 7 м.
  • Рекомендуемый уровень заполнения для первоначального заполнения печи составляет до объема нижней емкости.
  • При использовании такой печи в гараже рядом обязательно должен быть порошковый огнетушитель или ящик с песком.

Так что сделать буржуйку в гараже сможет, наверное, каждый, у кого есть стабильные навыки и слесарный труд.Достаточно проявить фантазию или воспользоваться чертежами готовых разработок — и все должно получиться. Главное, как при изготовлении, так и в эксплуатации таких печей, — это постоянное соблюдение элементарных мер безопасности, чтобы отопительный прибор не стал причиной больших хлопот.

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных средств и ненужных материалов, а не покупать уже готовые. И буржуйка — одно из таких полезных приспособлений.

Основная особенность буржуйки в том, что она нагревается так же быстро, как остывает. Поэтому сфера его использования сужается в основном к тем помещениям, где необходимо обеспечить быстрый обогрев, а внешний вид устройства для пользователя зачастую совершенно не важен.

Буржуйку можно сделать своими руками, а при желании модернизировать для достижения более эффективной теплоотдачи.

Вы тоже думаете о сборке такого самодельного изделия и не знаете с чего начать? Мы поможем вам в реализации поставленной задачи — в статье описан порядок сборки различных вариантов самодельной духовки, даны чертежи и схемы.

Также подробно рассмотрены способы улучшения самодельной печи, в результате чего КПД печки станет заметно выше.

Выбор конструкции топки зависит от того, какой материал используется в качестве топлива. Каждый пользователь сам определяет степень ее доступности и экономической целесообразности.

Именно горючий материал, имеющий разную температуру и характер горения, диктует принципы создания различных модификаций устройства.

Форма буржуйки может быть разной, зачастую это зависит от наличия подходящего материала. Это может быть старая банка, газовый баллон, металлический баллон — все, что есть под рукой. Главное при ее выборе — это толщина металла и форма, требующая минимум переделок.

Фотогалерея

В нижней части камеры ставится решетка из решетки (ее можно сварить из арматуры), под которой будет скапливаться зола. Также можно устроить варочную поверхность.Проще это сделать на горизонтально расположенном цилиндре, приварив с двух сторон от него уголки.

Хорошо, если ствол изначально имеет ножки. В противном случае их нужно приварить или установить духовку на кирпичи.

Буржуйка из газового баллона также может быть использована как основа для дальнейшего строительства водонагревателя, его еще называют «Титан». Для этого сверху на плиту устанавливается нержавеющая емкость, через которую проходит труба дымохода.

Вода в дровяном котле быстро нагревается, а дров расходуется мало — летом достаточно одной закладки в небольшой топке.

Для буржуйки подойдет также металлическая емкость со стенками не менее 3 мм. Открытый верх емкости закрывается листом металла и приваривается.

В крышке или стене вырезается отверстие для дымохода. Его диаметр должен быть не менее 100-150 мм. Столешница в такой буржуйке будет так сильно нагреваться, что на ней можно будет готовить пищу, греть воду.

На нашем сайте также есть более подробная инструкция со схемами и чертежами для изготовления.

Особенности буржуйки на опилках

Если в хозяйстве нет дефицита опилок, то этот вид топлива полностью оправдает свое использование. Такая буржуйка не требует частой загрузки — уплотненные опилки внутри не горят, они медленно тлеют, постепенно выделяя тепловую энергию и длительное время обеспечивая тепло.

Буржуйка на опилках своими руками работает по принципу длительного горения. Медленный процесс горения экономит ресурсы — тепло не сразу улетает в дымоход, нагревая атмосферу

Основанием топки может быть металлическая бочка с открытым верхом (если емкость герметична, то верх срезается) или труба диаметром от 300 до 600 мм.

Затем из листа толщиной три и более миллиметра вырезается металлический круг, который должен быть меньше внутреннего диаметра ствола. В его середине прорезается отверстие диаметром 100 мм под конус для утрамбовки опилок.

Заготовка приваривается к бортам ствола. С помощью этого круга отгораживают зольник — в нем при помощи стружки или стружки будет осуществляться розжиг. Высота зольника должна составлять 100-200 мм.

Под сваренным кругом вырезается окно, которое будет служить нагнетателем.К вырезанному куску металла приваривают шторы, делая дверцу для такого же отверстия.

В крышке емкости выполнен выход в дымоход. Крышка должна плотно прилегать к плите и быть из достаточно толстого листа, иначе быстро выгорит.

Чтобы опилки сгорали постепенно, необходимо обеспечить ограниченную подачу кислорода в топливный отсек. Для этого в топку вставляется стержень конусовидной формы, вокруг него насыпаются опилки и утрамбовываются.Конус осторожно снимается прокруткой, на ствол надевается крышка

Эту модель можно улучшить, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками будет служить для дожигания газов и увеличения площади нагрева. В этом варианте отвод дымовых газов расположен внизу печи.

Как улучшить буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет много существенных недостатков.Он не способен накапливать тепло и нагревает комнату, пока горит огонь. Требуется постоянная подача топлива, в среднем — каждые 30-40 минут.

Кроме того, большое количество тепла излучается через дымоход в атмосферу без какой-либо пользы. Поэтому работы по усовершенствованию печи ведутся непрерывно.

В типовой конструкции печи-печи много модернизированных конструкций, позволяющих:

  • экономить топливо;
  • увеличить КПД печи;
  • увеличить тепловую мощность;
  • уменьшить частоту загрузки топлива.

Наиболее распространенными способами повышения КПД печи являются создание режима медленного горения, система дожига газа, установка термостойкой футеровки внутренних стен.

Также можно улучшить качественные показатели печи за счет увеличения площади теплоотдачи с помощью сварных труб и установленного вентилятора, который будет прогонять потоки воздуха через них.

Промышленный образец такой буржуйки называется «Булерьян», но, кроме него, существует еще много различных конструкций, выполненных вручную.Рекомендуем посмотреть подробный самодельный мастер-класс.

Можно увеличить время теплоотдачи, если облицовка печи кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше будет отдавать тепло, поддерживая температуру в помещении некоторое время после того, как потухнет огонь.

Вас интересует кирпичная кладка? На нашем сайте есть подробная инструкция своими руками со схемами и чертежами.

Вариант №1 — печь с повышенной загрузкой топлива

Данная модель предназначена для увеличения КПД и времени горения.За основу взята горизонтальная буржуйка прямоугольной формы на массивных устойчивых ножках и дополнена кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают его эффективность.

К цилиндру кассеты приваривается фланец высотой около 400 мм. После установки баллона в отверстие горелки его край должен опускаться на 5-10 мм ниже печи. Для удобства установки и снятия баллона к его корпусу привариваются ручки.

Цилиндр заполнен дровами таким образом, что между ними остается некоторое пространство, и при установке на печь они сразу могут тонуть на горящих углях

Как работает буржуйка:

  1. Нижняя часть дров, утонувшая на углях подготовительного розжига, разгорается.В этом случае верхняя часть, которая находится в кассете, не будет гореть из-за недостатка кислорода, но высохнет под действием горячего дыма.
  2. Под тяжестью собственной массы дрова по мере горения постепенно опускаются в топку.
  3. Горячий газ, находящийся в баллоне некоторое время, отдает ему тепло, тем самым увеличивая площадь теплообмена в помещении. В этом случае крышка цилиндра может служить варочной поверхностью.
  4. При этом температура выходящего дыма снижается, а значит, увеличивается теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использования печи.

Вариант №2 — буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — факт, давно известный и проверенный многими пользователями.

Один из способов его увеличения — замедлить процесс горения за счет ограничения потока воздуха в камеру сгорания. Это усовершенствование можно встретить в печах типа «Бубафоня», «Филипинка».

Данная модель буржуйки применяется в нежилых помещениях — мастерских, теплицах и других хозяйственных постройках. Для работы 9-12 часов достаточно одной закладки мелких дров, щепы, опилок. В данной модели отопительного прибора нельзя использовать крупнорубленные и влажные дрова.

Буржуйку можно сделать из любой металлической емкости. Чаще всего используют бочку ГСМ или старый баллон.

Изготовление осуществляется в следующей последовательности:

  • Из имеющейся цилиндрической емкости подготавливается камера сгорания, в верхней части которой вырезается отверстие для дымохода.
  • Из металла (толщиной не менее 10 мм) вырежьте круг чуть меньше внутреннего диаметра ствола.
  • В центре окружности проделывается отверстие диаметром 100-150 мм (точный размер зависит от диаметра трубы, используемой для стержня).
  • Ребра высотой до 50 мм привариваются к одной из плоскостей окружности.
  • К центру окружности приваривается труба. Его длина рассчитана так, чтобы поршень в опущенном состоянии поднимался над крышкой бачка примерно на 100 мм.Если оставить трубу дольше, чем необходимо, в ней будет сквозняк, она начнет дымиться.
  • Затем конструируют крышку, которая плотно прилегает к стволу, и вырезают в ней отверстие, подходящее для трубки поршня

Можно еще больше повысить КПД данной модели за счет организации забора воздуха с улицы в топку. Таким образом, нагретый воздух из помещения не будет выходить в дымоход.

Вариант №3 — печь с вторичным сжиганием «Филипинка»

В печи используются два метода повышения КПД, основанные на принципах длительного горения и пиролиза.Для его изготовления вам потребуются два газовых баллона, которые будут служить камерами первичного и вторичного сгорания.

Последовательность действий при изготовлении буржуйки следующая:

  1. Подготовка баллонов к работе осуществляется путем выпуска из них остатков газа и заполнения их водой. Без этой процедуры резать их категорически невозможно, иначе искры, образующиеся при работе болгарки, могут спровоцировать взрыв газа, часть которого всегда остается в баллоне.
  2. В первом цилиндре, который будет камерой для топки и зольника, снимается кран и срезается верх (из него делается дверца), вырезается отверстие для установки дымохода.
  3. Напротив отверстия для дымохода приваривается труба, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
  4. На выходе трубы из первого цилиндра приваривается металлическое кольцо, оно будет служить опорой для установки верхнего цилиндра.В нем просверливаются отверстия.
  5. Металлическое кольцо также приваривается ко второму цилиндру в месте разреза верха, в котором отмечаются места для отверстий, ориентируясь на отверстия, уже сделанные в первом кольце.
  6. Перед окончательной установкой второго цилиндра в него вставляют патрубок подачи воздуха.
  7. Верхняя камера надевается на трубу, совмещая отверстия, между кольцами наматывается термостойкий жгут, соединение фиксируется саморезами.
  8. Выход дымохода осуществляется снизу вторичной камеры сгорания.

Для получения устойчивой конструкции к нижней камере привариваются надежные ножки. Установить дверь на навесы. Его можно еще улучшить, добавив возможность регулировать воздух, поступающий в топку.

Для создания такого варианта требуются следующие виды материала:

  1. металлический лист, несколько штук, толщиной 5 мм. Изготовим из них все детали, заготовки.
  2. Трубы для некоторых элементов конструкций.
  3. Труба дымохода.

Процесс создания

На приведенном ниже чертеже печи представлены все необходимые детали с указанием их размеров.

Итак, всю работу по созданию буржуйки с использованием добычи в качестве сырья разделим на последовательные этапы:

  1. Размечаем на листе металла все необходимые детали, а затем вырезаем их болгаркой. Получившиеся заготовки нужно хорошо очистить от краев.
  2. Берем трубу необходимой длины и просверливаем в ней круглые отверстия. В дальнейшем с помощью этой трубы будут соединяться верхний и нижний баки печки.
  3. Берем верхнюю емкость и вырезаем сверху отверстие нужного размера.Этот проем не будет располагаться по центру, а сместится влево от него. Подготавливаем это отверстие для дымохода.
    С нижней стороны вырезаем проем, сдвигая вправо. Он будет служить входом для соединительной трубы.
  4. Привариваем к той части трубы два круга, по которым определяется толщина верхней емкости.
  5. Проделаем то же самое с дном печки. А теперь прорежем отверстие для входящего патрубка в центре емкости.Кроме того, нужно вырезать еще одно отверстие — горловину, через которую будем заливать печку топливом. На этом отверстии предусматривается наличие сдвижной крышки.
  6. Приварить 3–4 ножки к задней части нижнего бака. Это обеспечит устойчивость.
  7. Для придания конструкции жесткости, для ее усиления оба бака соединяем между собой металлическими скобами.
  8. Основные рабочие моменты позади, пора задуматься о красоте. Сварные швы тщательно зачищаем, после чего красим печку термостойкой краской.Покраска духовки также поможет предотвратить преждевременное ржавление.
  9. Последний этап — установка дымохода.

Принцип действия

Работу буржуйки данного типа можно описать следующим образом: через горлышко в нижнюю емкость слить отработанное масло. Далее, используя осколок или бумагу, подожгите топливо через отверстие. Как только масло воспламенилось в баке, закройте отверстие сдвижной крышкой.

Процесс горения усиливается за счет попадания воздуха в соединительную трубу через проделанные отверстия.Воздух нагревается и поднимается по трубе в верхнюю часть конструкции, нагревая при этом поверхность емкости, так что на ней можно легко нагреть чайник. Большой плюс данной модели буржуйки в том, что не возникнет неприятных ситуаций с нехваткой топлива, так как автомобилисты всегда использовали масло в гараже.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если вы используете для отработки печь, то обязательно должны быть огнетушитель и песок.

Модель №2 — печь-камин из металлической бочки или трубы

Для данной конструкции берется металлическая бочка или труба определенного диаметра. Отличный вариант для дома на даче, и если он еще красив в сборке, доработке, то неплохо будет смотреться в гостиной, при этом еще и отлично обогреваясь.

Пошаговая инструкция выполнения:

  1. Берем емкость для печи и размечаем два прямоугольника. Это будут входы в топку и зольник.Вырезаем эти дырочки.
  2. Вырезанные прямоугольники не выбрасываем, так как они послужат материалом для дверей. Для этого каждую дверь доводят до необходимого размера, для чего обрамляют металлическими планками. Далее устанавливаем ручку защелки.
  3. Внутри емкости (бочки, трубы), отступив на 10 см от дверцы топки, крепим угловые кронштейны. Затем поставим на них решетку.
  4. Решётку можно купить готовой, а можно сделать своими руками, сварив из арматурных стержней.
  5. Если за основу была взята труба, то теперь следует приварить ее нижнюю и верхнюю часть.
  6. Для придания устойчивости, чтобы приподнять над полом, к дну емкости привариваем несколько ножек.
  7. В верхней части резервуара подготавливаем отверстие для дымохода, где его затем привариваем.
  8. Закрепляем петли и навешиваем на них двери. Размечаем и закрепляем крючок под замком.
  9. Внешний вид играет важную роль, поэтому поверхность и швы необходимо очистить.Покрытие печи термостойкой краской позволит нашей конструкции составить конкуренцию заводской модели.
  10. Когда конструкция печи полностью собрана, необходимо подключить ее к дымоходу, который выводим на улицу.

Буржуйка такого типа — хороший вариант для обогрева помещения при наличии достаточного места, так как печь довольно большая. Но еще один плюс — это просторная верхняя панель, на которую можно установить как чайник, так и сковороду.

Модель №3 — буржуйка из газового баллона

Газовый баллон имеет практически идеальную готовую форму для конструкции топки. Буржуйка из баллона хорошо подходит для обогрева гаража и дачи.

Рассмотрим, как можно построить печь из цилиндра:

  1. Начнем с того, что срежем верхнюю часть цилиндра, где был кран, и приварили сюда заглушку.
  2. Затем вырежьте квадратное отверстие в нижней части цилиндра.Это будет вход в топку. Отрезанную часть не выбрасываем, так как из нее сделаем дверь. Вам просто нужно ошпарить эту деталь, доведя до нужного размера.
  3. Привариваем петли, устанавливаем дверь, прикрепляем к ней ручку замка.
  4. Проделываем отверстия сбоку цилиндра, который станет дном конструкции. Они возьмут на себя функцию решетки.
  5. Подготавливаем ящик, делая его из металла меньшей толщины, и закрепляем под отверстиями — решетку.Ящик будет выполнять роль зольника, в который попадают остатки продуктов сгорания, а также одновременно выступать в роли нагнетателя. К зольнику нужно прикрепить дверцу.
  6. Для конструкции печки осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. Приварите их ко дну топливного бака.
  7. В верхней части, с противоположной от топки стороны, вырезаем отверстие в зольнике и привариваем дымоход.
  8. При желании варочную панель можно соорудить на верхней плоскости плиты.Делается это просто — сваривается каркас из стальной арматуры. Такое панно получается достаточно вместительным, можно поставить одновременно два предмета.

Модель №4 — буржуйка прямоугольная

По мнению многих специалистов, данный вид считается наиболее оптимальным, эстетичным, компактным из всех представленных выше моделей печей. Такая конструкция отлично подходит для обогрева жилого помещения.

Прямоугольная буржуйка может быть изготовлена ​​в двух вариантах:

Основное назначение

Основная задача буржуйки прямоугольной формы — обогрев помещения площадью до 15 кв.м. Обычная буржуйка отличается быстрой теплопередачей, но при этом очень быстро остывает, как только дрова выгорают. Частично этот недостаток можно устранить, облицевав духовку кирпичом. Но это не вариант, так как кирпичи значительно замедлят скорость теплопередачи, а тепловую энергию они сохранят лишь на короткое время.

Модернизация печи

Изменения в конструкции печи, иной способ подачи топлива позволили улучшить ее эксплуатационные свойства.При этом были сохранены его основные положительные характеристики: быстрая теплопередача, малые габариты, простота монтажа, обустройства, без дополнительного строительства фундамента, создание капитальной трубы.

Что они для этого сделали? В самом топливном баке, его верхней части, были приварены 2 пластины, образующие лабиринт. Таким образом, путь прохождения газов был увеличен, а это означает, что они оставляют больше тепла в печи. За счет расширения металлических поверхностей теплообмен между газами и стенками сосуда стал более эффективным.

Улучшены и элементы пожаротушения такой модели: дымоход не нагревается, но при этом остается горячим. Правильное расположение головки трубы обеспечит достаточное сцепление с дорогой. В этом случае голова размещается так, чтобы исключить попадание в зону повышенного давления при любом ветре. Поэтому лучше установить его выше конька крыши.

Поскольку за счет температуры топочных газов образуется запас тяги, в топку можно установить несколько дополнительных пластин — лабиринтов.Это значительно повысит КПД печного устройства.
Еще одна особенность такой печки — максимально плотное расположение дверок на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и чистки дверей на наждаке. В этом случае дверные ручки выполнены в виде клиньев. Это не просто ручки, но и защелки, которые входят в крючки.

Работа печи

Процесс использования, работа печи следующая: работа начинается с прогрева печи стружкой, осколками.Когда нет тяги, крышка снимается с заварочного отверстия, под трубку кладется горящая бумага, а крышка снова устанавливается на место. Процессом горения можно управлять, полностью или частично открыв дверцу зольника.

При достижении необходимой температуры воздуха в помещении нужно положить в печь на угли четыре не очень толстых полена длиной 40 см, а затем хорошо закрыть двери. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление.Влажность, размер, порода древесины влияют на процесс тления, который может длиться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме без трещин даже в холодные дни с минусовыми температурами можно спокойно переночевать, имея такую ​​печь для обогрева.

Что касается опасности отравления угарным газом, то это исключено. Углерод, образующийся при горении, намного легче воздуха и топочных газов, поэтому он вытягивается, всплывает через дымоход.Причем процесс горения регулируется дверьми, а не видами. Даже если двери остаются открытыми, вы можете быстро сгореть топливо.

Способ приготовления

Сразу отметим, что вы можете брать свои размеры исходя из имеющегося материала. Мы использовали лист стали 200х450 мм. Причем его толщина составляла 3 мм.

Собрать такую ​​буржуйку можно, выполнив следующие операции:

  1. Сварить стены конструкции между собой.
  2. Приварите крышку.
  3. Пластины лабиринта обнажить, натереть, прикрепить сваркой. Чтобы сохранить расстояние между пластинами и решеткой, поместите между ними деревянные бруски. Их потом специально снимать не нужно — они сами выгорят при нагревании. Некоторые рекомендуют делать решетку для решетки не из прутьев, а использовать для этого лист, на котором проделаны отверстия, диаметром 20 мм.
  4. Сделать дно для печки.
  5. Установить трубу дымохода.Лучше взять стальную трубу с толстыми стенками. Важный момент: труба должна быть цельносварной по всей локации в доме. Если труба прямая, то — легко. Когда нужно вывести трубу наружу через стену, рекомендуется сделать шаблон из проволоки и приварить трубу и витки вдоль нее. Вне дома, снаружи трубу можно удлинить, просто положив один кусок трубы на другой.

Почему труба должна быть неотъемлемой частью помещения, ведь под воздействием топочных газов в трубе появляется дурно пахнущий конденсат.Именно он, просачиваясь через неплотно прилегающие суставы, распространяет специфический запах.

Правила пожарной безопасности

Для повышения эксплуатационной безопасности печь устанавливают на огнеупорный материал, например, кирпич, асбестоцементную плиту … Для защиты от выпадения углей, искр пол у дверей покрывают укладывается металлический лист или плитка.

Для защиты стен, предметов мебели и прочего от возгорания к стенкам печи прикрепляют защитные экраны из асбестоцементных листов.В этом случае можно не покрывать поверхности котла жаропрочным материалом. Щитки крепятся к резьбовым шпилькам или болтам с втулками.

Хотя труба не такая горячая, как у остальных моделей, ее все же следует пропустить через стену с надрезом. Подразумевает нахождение в нем трубы, выдерживая дистанцию ​​20 см. В этом случае пустое пространство заполняется смесью асбеста и жидкой глины.

Это все правила, выполнение которых обеспечит безопасную работу.

Итог

Мы рассмотрели самую эффективную буржуйку, которую можно сделать своими руками. К сожалению, среди них нет явного лидера. Для каждого состояния подойдет свой вариант.

Но все же самой эффективной буржуйкой можно назвать рабочую духовку. В нем КПД максимальный, так как есть эффект пиролиза (дожигание газов).

На втором месте прямоугольная буржуйка с внутренним лабиринтом газов. Это также значительно помогает повысить эффективность.

Хочу отметить, что каждая из печей имеет большой потенциал для доработок и доработок. В Интернете очень много разных вариантов, как повысить КПД печки. От направления на него вентилятора до создания водяного контура. Мы выделим этот момент в отдельной статье.

Вывод

У каждой печи есть свои плюсы и минусы. Каждый подходит для определенных условий.Но она может прослужить вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого нужно просто хорошо подумать, выбрать модель, подходящую для вашей комнаты.

Но если у вас недостаточно навыков, то всегда можно купить печь. На местном форуме в вашем районе всегда найдется мастер с готовыми изделиями или готовый сделать печь на заказ.

Поскольку самодельные дровяные печи остаются самым простым средством обогрева гаражей и дач, в этой статье мы рассмотрим изготовление буржуйки своими руками.С помощью наших инструкций и чертежей вы можете изготовить обогреватель из доступных материалов — газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 литров домашние мастера научились делать несколько разновидностей дровяных печей:

  • печь простая вертикальная;
  • установка длительного горения Бубафоня, где топливо сжигается сверху вниз;
  • Горизонтальные печи
  • — обычные и с камерой вторичного пиролиза.

Примечание. Из бывшего бензобака, установленного в вертикальном положении, можно сварить капельную печь на мазуте и дизельном топливе. Как это сделать правильно описано в.

.

Разбирать простейшие конструкции дачных и гаражных печей смысла нет — таких чертежей в интернете предостаточно. Предлагаем рассмотреть более эффективные, а значит и экономичные модели с модификациями, повышающими теплоотдачу и КПД чугунных печей.

Инструкция по разборке баллона из-под газа

Горючая смесь пропана и бутана, залитая в газовые баллоны, по массе тяжелее воздуха. Чтобы безопасно разрезать емкость для изготовления печки-печки, остатки смеси нужно вытеснить водой. Правильная технология разборки выглядит так:

Когда резервуар частично опустеет, продолжайте работу и снимите крышку. Какую бы конструкцию печи — самодельную вы ни выбрали, баллон придется разрезать, поэтому процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки — домработницы на дровах показано на схеме ниже. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемых воздухом через 2 сопла в верхней части нагревателя. Повышенная эффективность достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Дополнительная камера, изолированная от топки, также может служить водяным контуром, подключенным к регистрам или радиаторам отопления.Один нюанс: этот недорогой вариант котла для дачи или гаража обязательно должен работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления потребуются дополнительные материалы из списка:

  • листовой металл толщиной 3 мм для дверей и перегородки камеры;
  • обрезки толстого железа для теплообменника;
  • арматура Ø16-20 мм для решеток;
  • штук труб диаметром 40-50 мм для подключения воздуха и Ø100 мм для дымохода;
  • шнур асбестовый, ручки готовые.

Чертеж отопительной печи вертикальной конструкции

При отсутствии пропанового баллона сделать буржуйку из большой трубы диаметром 300-500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:


Примечание. При изготовлении топки из трубы Ø300-500 мм необходимо будет установить дно зольника (сталь 2 мм), при этом воздушная камера получится цилиндрической.

Чтобы буржуйка не дымила в комнату, установите дымоход высотой не менее 4 м (считая от колосниковой решетки).Если вы планируете сжигать опилки, то расстояние между решетками следует минимизировать.

Благодаря небольшим размерам и принудительной подаче нагретого воздуха печь удобно использовать в самых разных целях — для обогрева гаража, дачи или теплицы. Технология сборки такого обогревателя своими руками продемонстрирована на видео:

Печь двухкамерная горизонтальная

В данном случае доработка конструкции заключается в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топке при медленном тлении древесины.Упор делается на длительное горение, поэтому полезный объем топки не забирает зольник — он вынимается.

Для повышения КПД и теплоотдачи буржуйки корпус снаружи оборудован плоскими ребрами теплообмена, что отражено на чертеже. По принципу действия каменка аналогична печам типа Булерьян: дымовые газы перед выходом на улицу огибают 2 перегородки вторичной камеры, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам понадобится:

  • металл 3 мм для зольника и дверей;
  • полосы стальные по 2 мм на ребро;
  • любой подходящий металлопрокат для ног;
  • труба диаметром 10 см и длиной 15 см на дымоходе;
  • арматура для усиления решетки;
  • Шнур асбестовый для герметизации дверей.

Резка и стыковка пропановых сосудов, установка дверцы и каркаса зольника

Изготовление печи начинается традиционно — с разборки баллонов.В одном срезается нижняя часть, а во втором делается проем для дверок и щелевидные отверстия в боковой стенке — будущие решетки. Для выхода продуктов сгорания во вторичную камеру с другой стороны делается круглое отверстие диаметром около 10 см. Дальнейший порядок работы следующий:

  1. Чтобы прутки решетки не прогибались от высокой температуры, приварите арматуру из арматуры периодического профиля снизу.
  2. Сделайте на торце раму и поставьте дверь, заклеив ее асбестом.
  3. Приварите зольную камеру к дверце и установите ножки.
  4. Обрежьте стенки второго цилиндра так, чтобы он соответствовал горизонтальной топке под углом 90 °. Скрепляем изнутри сваркой 2 перегородок по чертежу.
  5. Подсоедините вторичную камеру к топке, аккуратно сварив стык.
  6. Установить дымовую трубу и внешние ребра теплообменника.

Консультации. Перегородки в вертикальной камере лучше всего делать из полукруглых кусков, вырезанных по бокам второй емкости.Это увеличит отвод тепла от дымовых газов.

Полученная буржуйка для дачи вполне способна обеспечить отопление различных подсобных помещений, в том числе парилку в бане. Его несложно приспособить для готовки, сделав поверх топки плоскую варочную поверхность из металла толщиной 4-5 мм.

Обогреватель автомобильных дисков

Преимущество колесных дисков — приличная толщина металла. Если из них сделать буржуйку, она долго не выгорит, хотя красивым такое изделие не назовешь.Дадим несколько рекомендаций по изготовлению:


Если в хозяйстве нашли всего два колесных диска, можно собрать комбинированный вариант печи, вставив между ними отрезок стальной трубы подходящего диаметра. Как делается такая печь, смотрите на видео:

Печь классическая

Предлагаем сварить дровяную печь из листов железа толщиной 3-4 мм, изображенных на фото. Внешне она похожа на классическую прямоугольную печь с низким КПД (до 40%), но внутри конструкция подверглась модернизации.Для большей экономичности над камерой сгорания расположены два дымовых зуба, как в кирпичных каминах.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топки в горизонтальной плоскости и оставляют для продуктов сгорания небольшой проход шириной 10 см. Поток нагретых газов через два дымовых витка дает увеличение теплоотдачи на 5-10%, что намного лучше заводских чугунных печей.

Консультации. Указанные на чертеже габариты отопительного агрегата не являются аксиомой, вы можете изменить их по своему усмотрению.Главное — выдержать размер (высоту) газоходов. Мы не перечисляем необходимые материалы, так как их перечень очевиден — листовой металл, обрезки труб для дымохода и металлопрокат для решеток и опор.

Порядок изготовления следующий:

  1. Приварите корпус буртика, начиная с подовой плиты. Первичная сборка деталей осуществляется прихватками.
  2. Вырезать и установить 2 перегородки. Для нижнего, расположенного над пламенем, стоит взять утюг большей толщины — 5-6 мм.
  3. Сделайте решетку и установите ее на опоры из углов, приваренных изнутри к боковым стенкам топки.
  4. Прикрепите крышку и дымоход, смонтируйте простые двери с замками.
  5. Наконец сварить все швы.

Если вы планируете топить буржуйку мелкими фракциями угля или опилок, сделайте решетку из стальных уголков, развернутых профилем вниз. Расстояние между ними должно составлять 5 мм.

Заключение

Инженер-проектировщик с опытом работы в строительстве более 8 лет.
Окончил Восточноукраинский национальный университет. Владимир Даль получил степень в области электронного оборудования в 2011 году.

Связанные записи:


8 вещей, которые можно и чего нельзя делать в жизни с маленьким поросенком

Я написал этот пост через несколько недель после того, как мы подобрали нашу первую 10-недельную пузатую свинью. Это мой опыт прохождения через это. Я пошел своим путем. Если вы хотите увидеть мои недавние статьи о наших свиньях, которым сейчас 2 года, перейдите сюда.

На следующий день после Дня Благодарения 2016 года мы с мужем поехали за 45 минут, чтобы забрать нашу первую мини-свинью.Эмоции были возбуждены и немного напуганы. Теперь пути назад не было. Я действительно знал, что делаю? За все 32 года жизни я вырастил двух свиней для продажи.

Я всегда хотел мини-свинью, и теперь, когда у нас есть загородный дом, кажется, что варианты бесконечны. Мой муж листал Craigslist и увидел мини-свиней за 100 долларов.

Одна из причин, по которой я не стал толкать мини-свинью, заключалась в том, что везде, где я видел, было около 1000 долларов. Я не могу потратить столько денег на домашнее животное.

Итак, мы его преследовали.

Ознакомьтесь с нашим обзором костюмов Mini Pig на Хэллоуин здесь!

На той поездке мы были взволнованы и немного напуганы. Теперь пути назад не было. Я действительно знал, что делаю?

Конечно, я бы не знал, что делаю с мини-свиньей, не так ли?

Что может быть лучше в современном мире технологий? Ни один из моих друзей не выращивал мини-свиней у себя дома. Так что я не мог их спросить.Сходи в библиотеку и возьми книгу 5-летней давности — кто это еще делает ?! (, ладно, я все еще хожу в библиотеку за книгами по садоводству и прочими, но не так много)

Куда мы идем, если мы что-то не умеем? Google.

Я сам научился вести блог, Гуглив МНОГОЕ. Мой муж делал весь домашний ремонт и многое другое благодаря Youtube.

Так что, конечно, я хотел бы погуглить о мини-свиньях.

Но что я узнал из того, чем Google не смог со мной поделиться?

Это.Все это.

Читайте ниже 🙂

Связанный: Как собрать мини-загон для свиней из поддонов

Не ждите, что Mini Свинья будет вести себя как щенок По нашему мнению,

Mini Pigs — это кошка и собака. Возьмите характеристики собаки-попрошайки, которая следует за вами повсюду, и характеристики кошки, которая подходит к вам, когда она требует внимания, и бум, у вас есть мини-свинья.

Это было приспособление, чтобы привыкнуть к тому факту, что первые несколько недель наша свинья Бентли не хотела просто проходить мимо нас. Он совершенно не хотел, чтобы его забирали. Google сказал мне это. Он забрался на наши круги на второй день здесь, но это было в его время. Никогда, когда мы звонили.

Я должен сказать, что после того, как он был у него больше месяца, он преследует меня, точно так же, как наша немецкая собака из лаборатории овчарки Джейк. Мне это нравится. Ему это нравится. Сейчас лучше. Помните, что мини-свиньи не хотят доставить вам удовольствие, как собака.

Они продадут свои души за еду. Я счастлив сообщить, что в то время он был дома со мной. Он имеет тенденцию узнавать слово «Нет», и после пары криков «Нет, Бентли», когда он находится в шкафу, он с визгом подходит к нам.

Узнайте ЗДЕСЬ, какой корм мы кормим наших мини-свиней, и какой корм нам не подошел.

Связано: Экономные способы развлечь вашу свинью зимой

Ожидайте, что мини-свинья укоренится

При поиске в Google у меня сложилось впечатление, что мини-свиньям нужен ящик для укоренения.Итак, мой супер-умелый муж начал делать для него ручку в помещении, пока мы не поняли, что просто положим его в свой шкаф.

Хорошо, это очень странный длинный чулан между ванной и нашей спальней. Оно работает. Наш фермерский дом был построен в 1850-х годах, поэтому в нем есть некоторые причуды.

Итак, мы превратили дно в ящик для укоренения. Кидала туда сено из сарая. Да, они любят жевать сено. Я бы бросил туда угощения (вначале только овощи), чтобы он окунулся. Дно было из фанеры.

Потом он начал там какать и писать. Это было нехорошо. У меня не могло быть крыльца, где все входят в наш дом , буквально пахнущий сараем.

Если вам действительно не нужна коренная домашняя свинья — обратите внимание на породы Кунэ Кунэ. Мы СУПЕР рады завести эту породу свиней на нашу ферму в 2020 году!

Неисправен ящик для укоренения.

Мы поняли, что он обнюхивает дом, обнюхивая его. Мы бросаем полотенца в его комнату и прячем туда угощения.Он быстро понял, что кухня — это то место, где я готовлю восхитительно пахнущую еду. Мы там много зависаем.

Так я спрячу угощения на кухне.

У них много энергии, как у щенка. А когда они хотят выбраться — они визжат и царапают дверь так громко, что вы вынуждены слушать.

Они такие упрямые.

Я подобрал для него свою любимую игрушку , которая держит его занятым прямо сейчас, когда здесь, в Нью-Йорке, 9 градусов тепла. Бентли любит это, и много раз я буду кормить его половиной его гранул.

Это станет меньше по мере того, как погода станет теплой, и Bently, естественно, сможет передвигаться на улице.

Еще товары для мини-свиней:

Собери свою мини-свинью

Думаю, важно приучить свинью к тому, что вы ее поднимаете. Мы сделали это со всеми животными, которые у нас есть, и со временем, когда они будут доверять вам все больше, становится все проще. Знайте, что когда вы поднимаете свинью, она будет визжать до максимума в децибелах. Бентли совсем как ребенок, он проверяет, что сработает.

Иногда я иду за ним после того, как он сделал что-то, чего не должен делать, и он издает жалобный визг. В других случаях, когда я беру его только потому, что хочу обнять, а он этого не делает, он издает пронзительный визг, который, как он знает, заставляет меня немедленно уложить его.

Важно подобрать их и дать понять, что они могут вам доверять. Свиньи — хищные животные, поэтому они инстинктивно визжат, когда их берут на руки, поскольку в дикой природе они отрываются от земли только тогда, когда находятся в опасности.

Важно правильно подобрать свою мини-свинью. Посмотрите и узнайте, как это сделать здесь.

Не ждите, что ваша свинья любит холод

Я обнаружил, что молодые свиньи не очень любят холод. Когда они становятся старше, это не их любимая вещь, но они прекрасно с этим справляются.

Наша свинья не любит холода. У нас установлена ​​температура 66 градусов, и он любит висеть над вентиляционными отверстиями. Он также любит прислоняться к сушилке, когда она работает, и к духовке.

Мы пытались заставить его выйти на улицу, когда здесь в январе было 45 градусов тепла, вывели за дверь тропу угощений, и он не хотел участвовать в этом.

Если ваша свинья сводит вас с ума зимой, вот мои лучшие идеи, чтобы попытаться развлечь их.

Свинья отказалась от Еды!

Не ждите, что вы вынесете свою мини-свинью на улицу, если будет холодно. Сейчас он внутри совершенно счастлив. Нет причин давить, пугать и заставлять их дрожать.

Человек, у которого мы купили Bently, сказал, что ежедневно давал половину мультивитаминов Flintstones Kids с железом. После небольшого исследования я решил давать ему это два раза в неделю. Я предпочитаю давать ему больше продуктов, богатых железом. Когда ваша свинья достигнет зрелости, ей не потребуется дополнительное железо.

После разговора с местным ветеринаром они тоже сказали, что нужно помнить, что пищеварительная система свиней очень похожа на человека. Если вы не хотите давать что-то своим детям, не давайте это своей маленькой поросенке!

* Обновление: теперь у меня есть три свиньи, которым два года и почти одна, и они теперь живут вне дома.Здесь вы можете прочитать историю и узнать, как превратить свою свинью.

Приучите свинью учиться сидеть и приходить

Bentley забрал вещи в считанные дни. Это правда, просто наблюдая за тем, насколько он умен. Ему потребовалось около недели, чтобы научиться сидеть полностью, но он с упорством добился этого. Очень важно приучить свинью сидеть, потому что вы хотите, чтобы она знала, что он должен работать, чтобы добыть еду. Вы не хотите, чтобы у вашей свиньи был синдром испорченной свиньи, это может быть очень опасно для всей семьи.

Важно, чтобы каждый член семьи попросил и вашу свинью сесть. Это идет вместе с тем, чтобы избежать синдрома порочной свиньи, и другие сообщают, что они будут обвинять любого члена семьи, который не был «лидером». Я, конечно, хочу, чтобы меня знали как лидера, но, имея маленьких детей, я не хочу, чтобы за них обвиняли.

Таким образом, каждый член семьи работает с Bently ежедневно.

«Приди» — такой важный. Вначале, когда я пытался вытащить Bently на привязи и снова натянуть поводок, это было полной катастрофой.

Сейчас, два месяца спустя, мы потренировались на поводке в доме, и он гораздо более восприимчив к легкому натягиванию поводка, когда я говорю ему: «Приходи».

Вы можете посмотреть видео ниже о том, как я беру Bently на прогулку с поводком.

Не позволяйте своим детям кормить свинью из их рук

Я начал с того, что позволил девушкам угостить Бентли лакомством, посидев руками. Хотя колебались. После разговора с ветеринаром она посоветовала этого не делать, потому что у свиньи очень плохое зрение.

Они не видят, а детям всегда есть чем понюхать на руках. Это приведет к тому, что свинья кусает свои мизинцы. Мы, конечно, этого не хотим. Девочки кладут угощение на пол.

Мы также обязательно говорим нашей свинье « ВСЕ ВЫПОЛНЕНО» и показываем руки пустыми. Он быстро уловил это и уходит после этого. Прежде, чем он продолжал обнюхивать нас, чтобы посмотреть, есть ли еще еды.

Знай своего Свинья Должна выучить слово №

Когда я читал, я занялся воспитанием свиней, думая, что эта свинья не послушает ни слова, которое я скажу, если я ее не накормлю.

Три месяца спустя я все больше влюбляюсь в маленькую свинью. Бентли плохо знает это слово. Каждый раз, когда он пытается открыть шкаф, а мы говорим ему «нет», он спускается и убегает. Когда он попадает в аварию в моем офисе, и он слышит, как меняется мой тон, и я говорю: «Куда ты ходишь на горшок?» Он бежит в свою комнату.

Все мои поиски в Google говорили, что свиньи не хотят вам доставить удовольствие. Ничего не могу поделать, но думаю, что эти маленькие поступки отчасти хотят доставить удовольствие. Я рад, что он знает, когда делает что-то не так, и будет слушать.

Не позволяйте вашей мини-свинке находиться на свободном выгуле в вашем доме

Я усвоил это на собственном горьком опыте. Со второго дня мы позволили Бентли бродить по большей части нашего дома. Он начал мочиться и какать за пределами своего туалета. Он не просто делает это на ковре, он делает это каждый раз в одном и том же месте. В моем офисе и гостиной у нас паркетные полы и коврик.

Вы должны помнить, что у них мочевой пузырь меньшего размера. Это помогло, только позволив ему иметь свободный выгул на более короткий промежуток времени и убедиться, что он возвращается в свою комнату.

Если ваша свинья писает и вам нужно избавиться от запаха, вот что я использую и причины, по которым они могут писать дома.

Вам также, как и со щенками, действительно нужно убедиться, что вы уловили запах, чтобы они больше не возвращались.

Здесь вы можете найти несколько советов по приучению к горшку.

Заключение

Наша мини-свинья принадлежит нам всего 3 месяца. Так что я знаю, что нам есть чему поучиться, и я поделюсь с вами еще большим.Сегодня я хотел поделиться с вами тем, что я считаю самым важным в начале. Тоже прямо из моего собственного опыта.

Сегодня я хотел поделиться с вами вещами, которые я считаю наиболее важными в начале. Тоже прямо из моего собственного опыта.

Я хотел бы знать ваши советы и рекомендации по жизни с мини-свиньей.

Или, если вы подумываете о том, чтобы приобрести его, любые вопросы, которые у вас есть, пожалуйста, задавайте в разделе комментариев ниже!

Возможно, вам будет интересно ознакомиться с руководством владельца Mini Pig на Amazon!

Удачного дня, друзья!

вариантов и примеров изготовления печи

При работе любых механизмов используйте технические масла.При использовании по прямому назначению они не горят и сохраняют горючесть.

Вместо вторичного использования альтернативным вариантом их повторного использования является печь на отработанном масле, которую вы можете сделать своими руками.

Содержание статьи:

  • Принцип работы печки
  • Изготовление простой кастрюли
    • Изготовление емкости для испытаний
    • Как сделать инжектор
    • Базовая версия теплообменника
    • Из чего сделать дымоход
  • Создание печки из газового баллона
  • Буржуйка с водяным контуром
  • Капли печки для испытаний
  • Переделка твердотопливной печи для горных работ
  • Секреты успешной эксплуатации печки
  • Полезное видео по теме

Принцип работы печки

Работа печи основана на явлении пиролиза.В такой топке, где топливо перерабатывается, есть 2 основные секции: бак и камера сгорания, которые находятся на разных уровнях. Первый предназначен для заполнения шахты и ее сжигания. В другом отсеке, расположенном выше, происходит сгорание продуктов горения добычи в смеси с воздухом. На первом этапе температура относительно умеренная, на втором этапе она намного выше — до 800⁰С.

При изготовлении такой печи основная задача — обеспечить попадание воздуха в оба отсека.Он входит в первую камеру через отверстие, предназначенное для загрузки жидкого топлива. Отверстие снабжено специальной заслонкой, с помощью которой регулируется подача воздуха.

Несмотря на то, что конструкция топки очень проста, к дымоходу печи предъявляются повышенные требования. Для эффективного отвода продуктов сгорания необходимо подготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны.В дополнение к своему прямому назначению труба также действует как остаточный теплообменник.

Доступ воздуха ко второй емкости обеспечивается отверстиями диаметром около 9 мм. КПД правильно собранных печей достигает 90%. Визуально разные печи могут отличаться друг от друга как по форме, так и по размеру, но принцип работы одинаковый.

Мощность печки пропорциональна объему нижнего бака. Чем он объемнее, тем реже нужно будет добавлять тренировки.Иногда этот бак делают очень массивным, вмещает около 30 литров отработанного масла.

Изготовление простой горшечной печи

Базовая конструкция самодельной буржуйки состоит из 4 частей:

  1. Топливный бак произвольной формы с отверстием по центру, диаметр которого равен соответствующему размеру присоединяемого патрубка. Здесь начинается горение добычи. Металл для изготовления этого элемента конструкции должен иметь толщину не менее 3 мм.
  2. Камера сгорания (инжектор), которая представляет собой вертикальный цилиндрический резервуар с рядом отверстий, соединенный через отверстие с резервуаром.В результате воздух подается через перфорированные стенки форсунки, попавшее в камеру топливо сгорает полностью.
  3. Теплообменник в виде бака, расположенный над камерой сгорания. Он попадает в нагретую газовую смесь. Дизайн может быть любого размера и формы. В идеале это емкость с полой подушкой, в которой можно разогревать пищу.
  4. Дымовые трубы для эффективной тяги.

Чтобы сделать печь своими руками, необходимо иметь хорошие навыки сварщика.Сварные швы должны обеспечивать герметичность.

Изготовление резервуара для испытаний

Альтернативой сварному баллону может быть неподходящий газовый баллон или канистра с толстыми стенками, но в любом случае обязательными являются 3 основных требования:

  1. Конструкция должна быть хотя бы частично разборной для возможности ее периодической очистки.
  2. Отверстие для подключения форсунки должно располагаться по центру.
  3. Заливной люк должен быть оборудован регулировочной заслонкой на болтовом соединении.С его помощью регулируют интенсивность горения.

Емкость проще всего изготовить из труб большого диаметра. Дно и ножки привариваются к одному отрезку трубы диаметром около 35 см. Чтобы закрыть бак, возьмите небольшой кусок трубы чуть большего диаметра, приварите к нему крышку, затем проделайте в ней 2 отверстия — одно контрольное диаметром около 60 мм, другое под инжектор.

Эта конструкция печи очень компактна. Отработка заправьте резервуар (2).Чтобы система работала, пламя в процессе горения должно доходить до инжектора. Как только уровень жидкости упадет и пламя перестанет попадать в форсунку, топка остановится (+)

Высота боковых 2 частей должна составлять 1/3 высоты нижней емкости. Общая высота емкости, измеренная от ее дна до центрального отверстия на крышке, составляет 10–15 см. Разожгите топливо в баке, используя бумагу или ткань, смоченную керосином. Их поджигают и опускают в контейнер через контрольное отверстие.Отработку придется постоянно доливать, чтобы поддерживать уровень 2/3 высоты емкости.

Как сделать инжектор

Оптимальный диаметр трубы для изготовления инжектора — 10 см, минимальная толщина стенки — 0,8 см. Чтобы рассчитать его высоту, возьмите длину дымохода, разделите ее на 10. Отнимите пять процентов от результата и получите желаемое значение. Он должен быть в пределах 36 — 38 см. Это состояние нормальной тяги.

После того, как все отверстия просверлены, необходимо хорошо отшлифовать внутреннюю поверхность трубы.Далее труба, превратившаяся в инжектор, приваривается к ранее готовому отверстию резервуара по вертикали

Отверстия, проделанные в стенках трубы в шахматном порядке или просто равномерно распределенные по поверхности, имеют диаметр 0,9 — 0,95 см. Нижний и верхний отступ трубы 2 — 2,5 см и 5,5 — 6 см соответственно.

Базовая версия теплообменника

Минимальная толщина стенок теплообменной емкости 0,3 см. Сделать его по той же технологии, что и бак для горючего.Верх лучше сделать ровным, а отверстие для дымохода нужно сместить, тогда можно будет при необходимости поставить на плиту сковородку или чайник.

Внутри полого сосуда сделайте перегородку, создав лабиринт для лучшей теплопередачи. Причем, чем толще эта деталь, тем горячее будет поверхность печи-камина. Чтобы очистить теплообменник от копоти, сбоку делают специальный люк и закрывают крышкой. К отверстию, предназначенному для дымохода, приваривается воздуховод — труба высотой от 5 до 10 см и диаметром 10 см.

Из чего сделать дымоход

Чтобы продукты сгорания, выходящие из трубы, имели минимально возможную температуру, та часть трубы, которая находится в помещении, должна быть сделана из стали. За счет этого дым отдает свою температуру стенкам дымохода, охлаждается, увеличивая остаточную теплоотдачу.

Обычная оловянная труба может служить продолжением дымохода снаружи, но ее придется утеплить, чтобы предотвратить скопление сажи в холодный период.Утепленная труба — лучший вариант, но дороже. Стыки участков трубы заделывать не нужно. Сами трубы могут быть разного диаметра, но напрямую соединяют с топкой ту, что меньшего диаметра.

Создание печки из газового баллона

Еще один вариант конструкции топки на отработку — самодельная плита на базе газового баллона на 50 литров. Помимо этого базового элемента нужно подготовить 2 стальные трубы со стенкой около 4 мм и диаметром 10 см.Один из них будет отводить горящие газы, а второй будет выполнять роль теплообменника.

К этому следует добавить стальной лист толщиной 4 мм для козырька над теплообменником и перегородки, разделяющей испаритель и камеру сгорания. Для самой испарительной камеры вам понадобится тормозной диск от автомобиля с таким диаметром, чтобы он без усилий входил в баллон. Отрезок 0,5-дюймовой трубы необходим для подачи масла в камеру сгорания.

Из используемого баллона получается отличная буржуйка.Хоть и газа в нем нет, но лучше перестраховаться — подержать баллон некоторое время на улице с открытым клапаном. Вокруг выпускного отверстия наносится мыльная пена. Когда перестанет пузыриться, вентиль закручивается, если он съемный, если нет, конденсат сливается другим способом.

Дополнительно следует иметь в наличии равносторонний стальной уголок с полкой 50 мм и длиной более 1 м, клапан 0,5 дюйма, хомуты для уплотнения — 2 шт., Шланг, любой баллон с игольчатым клапаном. .

Клапан демонтируется с помощью газового или разводного ключа. Очистив сосуд от всех остатков, его можно разрезать, выполнять сварку

Работа по созданию печи ведется в определенном порядке. Сначала шар переворачивают вверх дном и в нем просверливают небольшое отверстие. Такая мера, как смачивание сверла и места сверления маслом, предотвратит искрение.

Освободить емкость от газового конденсата. Осторожно слейте его подальше от укрытия, потому что неприятный запах сохраняется долго.Затем заготовку заливают водой, после чего ее снова сливают, удаляя таким образом остаточный газ. Поскольку смесь взрывоопасна, поблизости не должно быть источника открытого огня.

Вырежьте в корпусе цилиндра 2 прямоугольника одинаковой ширины, равной 1/3 диаметра заготовки. Высота нижнего прямоугольника 20 см, второго, расположенного на 5 см выше первого, 40 см. Для разделения камер из листа вырезается круг диаметром, равным внутреннему диаметру сосуда.В его середине делается отверстие для трубы диаметром 10 см. Эта часть будет отделять камеру сгорания от теплообменника.

Горелка изготовлена ​​из трубы длиной 20 и диаметром 10 см. В его нижней части проделывают отверстия диаметром около 2 см. Заусенцы изнутри заусенцы, иначе они будут собирать на себе сажу, которая впоследствии значительно сузит отверстие. Поставить на конфорку вырезанный ранее круг, приварив его ровно посередине.Конструкцию помещают внутрь печки и выполняют сварочный шов по окружности баллона.

Нижняя часть днища и крышка тормозного диска. Это будет испаритель с кастрюлей или чашей. Для подачи топлива в крышке оставляют отверстие, через которое воздух будет поступать в печку. Отверстие делают достаточно широким, иначе упадет тяга и масло не попадет в чашу. Свернуть трубу сверху крышки. Труба диаметром 10 см образует муфту, соединяющую чашу с горелкой.Собрать систему подачи топлива, для которой:

  • сделать в приемном отверстии поддона;
  • вставить в него под углом примерно 40 под отрезок водопровода 0,5 дюйма;
  • приварить трубу к корпусу печи;
  • прикрутить к трубе аварийную трубу, роль которой играет обычный водопроводный кран.

Теплообменник изготовлен из трубы сечением 10 см. Он врезан по горизонтали в корпус печки, а на конце крепится отражатель.Организуйте надувание, установив канальный вентилятор в конце теплообменника. Воздух, прогоняемый с его помощью через теплообменник, имеет большую скорость.

Чтобы сделать систему более управляемой, она автоматизирована путем подключения термовыключателя к канальному вентилятору. Это решение позволяет установить необходимую температуру.

Внутри теплообменника размещен завихритель воздуха, состоящий из треугольных зубцов, соединенных между собой сваркой. Дымоход делают из трубы 10 см. Он вваривается в отверстие в верхней части корпуса печи и выводится через стену на крышу здания.

Участок трубы, проходящий через ограждающую конструкцию, лучше поместить в огнеупорное стекло, а в месте входа прикрепить металлический лист.

Далее занялся изготовлением маслобака. Если есть баллон без фреона с исправным игольчатым клапаном, то он для этой цели вполне подойдет. Сосуд и печь-печь соединяют шлангом, подсоединенным к вентилю. Для заливки отработанного масла в корпусе бака проделайте отверстие.

Для обеспечения доступа воздуха к горелке и чашке испарителя в дверце нижнего отсека выберите паз.К проему двери верхней камеры прикреплены упорные пластины, обеспечивающие надежную герметизацию камеры сгорания. С этой же целью дверь дополнительно оснащается замком. Теперь даже при деформации корпуса печки в результате сильного нагрева герметичность камеры сгорания не нарушится.

Осталось приварить ножки от уголков к корпусу и поставить топку вертикально. Помимо печей в вертикальном исполнении, из баллона изготавливают и горизонтально расположенные печи.Их устройство похоже.

Буржуйка с водяным контуром

Ни один дом не помешает наличию аварийного источника тепла. Свою роль может сыграть обычная, но немного модернизированная печь. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обмотать ее корпус змеевиком из медных труб.

Змеевики змеевика размещаются на расстоянии около 5 см от перфорированного корпуса печи и подключаются к общей системе отопления.Вокруг катушки установлен отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

Водяная рубашка — это резервуар в верхней камере печи. В его корпусе должно быть 2 штуцера — один для подачи, а другой для отвода воды. В целом по конструкции напоминает самовар. Объем водяной рубашки зависит от длины системы отопления и способа циркуляции теплоносителя.

Практически вопрос устройств водяного контура решается установкой емкости непосредственно на плиту.Через выход в систему отопления в последнюю поступает горячая вода. Идя по кругу, она прикладывает тепло к комнате и возвращается к резервуару.

Если в системе установлен насос, объем бака небольшой, а при естественной циркуляции — внушительные размеры. Для контроля параметров воды на баке устанавливают манометр и градусник.

Капли печки для испытаний

Самостоятельно можно изготовить и экономичную модель капельной печи. Для корпуса подойдет металлическая бочка небольшого объема или другой емкости, имеющейся на трюме.В корпусе проделывается отверстие, через которое будет течь масло. Далее возьмите фонарик емкостью около 2 литров, подсоедините к его шлангу медную трубку длиной 1 м, а затем сложите пополам.

Такой агрегат, работающий на отработанном масле, может дымить, поэтому в помещении, в котором он установлен, должна быть хорошая вентиляция.

В емкости проделывается отверстие по диаметру трубки. Сама трубка имеет форму буквы «G», а горелка подвешена.

Переделка твердотопливной печи для горных работ

Когда в доме уже есть плита, но не устраивает то, что она работает на твердом топливе, можно модернизировать и она станет универсальной.Для этого сделайте консоль, напоминающую по своей конструкции печку на обработке в ее нижней части.

Здесь тоже есть перфорированная трубка, но не прямая, а изогнутая под прямым углом. Он соединен с боковой стенкой печи, которая действует как камера окончательного сгорания. Если дверца печки заварена и в ней проделано отверстие для входа трубы, то печь будет работать только на отработке.

Модернизация этой печи заключается не только в ее специальной приставке, но и в оригинальном решении защиты близлежащих предметов от возгорания по принципу конвекции.Для этого к боковой стенке топки приваривали трубы. Поступающий в них снизу холодный воздух охлаждает конструкцию.

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, сделайте две сменные двери. Стандартный навешивается, когда планируется закладка дров, а модернизированный с соответствующим отверстием — когда топка будет работать на отработанном масле.

Секреты успешной эксплуатации печки

Чтобы работа горелки, работающей на отработанном масле, была эффективной и безопасной, необходимо соблюдать несколько советов.Перед использованием масло необходимо дать постоять. Заливать его в емкость для масла нужно на 2/3 объема последнего.

В целях безопасности все элементы печи следует регулярно чистить. Чтобы упростить эту задачу, его верхний модуль должен быть съемным. Это обеспечит доступ к камере, где горит смесь. Чтобы удалить копоть со стенок дымохода, его следует выбить.

Для продления срока службы камеры сгорания и топки в целом необходимо покрасить ее красками, стойкими к высоким температурам.Устанавливать печь следует на негорючем основании. Его нельзя ставить на сквозняк, под действием которого пламя может выйти наружу.

Полезное видео по теме

Автор материала рассказывает о своем опыте изготовления жуков, работающих над разработкой. Возможно, некоторые из его высказываний спорны, но в целом есть много полезного:

Усовершенствованная конструкция печи-камина. Подробности его создания делится автором этого видео:

Его изобретением поделился автор этого видео:

Печь представляет собой простую конструкцию, но для изготовления своими руками необходимы чертежи с точными размерами.Конструкция, выполненная на «глазке», не только не дает тепла, но и становится источником различных неприятностей в виде копоти, брызг масла и многочисленных переделок. Начать изготовление такого агрегата имеет смысл только тогда, когда есть возможность обеспечить его топливом. В противном случае его эксплуатация будет экономически невыгодной.

.

Ответить

Ваш адрес email не будет опубликован.
