Сетка для армирования кладки: Кладочная сетка для кирпича 👉 ГОСТ, СНиП, размеры и армирование кирпичной кладки

Сетка для кладки: поперечное и вертикальное армирование

Кирпичная кладка зачастую требует дополнительного усиления, которое позволяет повысить эксплуатационные свойства конструкции, увеличить ее жесткость и улучшить сопротивляемость механическим нагрузкам. Существует множество способов армирования. Одним из наиболее распространенных считается металлическая сетка для кладки.

Когда требуется?

Армирование металлической сеткой необходимо проводить в следующих случаях:

• при возведении сооружения были допущены серьезные конструктивные недочеты, например, недостаточная глубина фундамента, неправильное распределение нагрузки на несущие стены и пр.;
• условия эксплуатации не соответствуют требуемым, в частности, сильная сырость, которая способна привести к чрезмерному увлажнению кирпичной кладки и просадки всего фундамента, в результате чего стены начинают деформироваться и идут трещинами;
• ошибки на этапе проектирования и производства.

Придать жесткости конструкции можно как в ходе ее эксплуатации, так и на этапе возведения.

Как проводится?

Тип армирования выбирается в зависимости от направления нагрузки. Сетка для кладки применяется как при поперечном, так и при вертикальном типах. Она отлично подходит, когда требуется обеспечить необходимую прочность на изгиб стенам, перегородкам и прочим элементам, особенно выкладываемым в полкирпича.

Поперечное армирование

Основу этого типа составляет наложение сетки непосредственно на кирпичи при возведении стен. Форма ячеек принципиальной роли для качества армирования не играет. Однако стоит сказать о некоторых особенностях:

• Полотна с прямоугольными или квадратными ячейками изготавливаются из проволоки, диаметр которой около 5 мм. Они отлично подходят для укладки через каждые 4 ряда. Для контроля процесса концы листов рекомендуется выводить наружу на 2-3 мм. В завершение работ они подрезаются или закрываются штукатурной смесью.
• Сетка с зигзагообразными элементами изготавливается из проволоки диаметром 5-8 мм. С учетом всех особенностей полотна ее следует размещать через каждые 2 ряда кирпича.

Неоцинкованная сетка во избежание коррозии должна углубляться в цементный раствор не менее, чем на 2 мм при общей толщине слоя в 14 мм.

Вертикальное армирование

Этот тип предполагает использование сетки для кладки уже после всех строительных работ. Она также помогает предотвратить образование трещин и защищает стены от деформаций. Листы стальной проволоки фиксируются непосредственно к готовой кирпичной кладке на саморезы. Полотна располагаются вдоль, во всю высоту стены, на стыках проволока фиксируется внахлест. Штукатурка накладывается в два слоя: первый из более жидкой смеси накладывается крупными мазками и обеспечивает хорошую адгезию материалов, после его полного высыхания сверху вниз накладывается второй, завершающий. В результате этого удается создать не только крепкое, но и ровное основание, которое не подвержено деформациям и поэтому не растрескается.

Полезные материалы:
 Сетка кладочная
 Сетка для фундамента
 Сетка для стяжки

Технология укладки Базальтовой сетки в горизонтальные швы кирпичной кладки (для армирования кирпичной кладки)

1. До начала армирования кирпичной кладки Базальтовой сеткой ССБ должны быть выполнены следующие работы :

а)  Сетка кладочная базальтовая доставлена на объект строительства. Складирование и хранение базальтовой сетки осуществляется согласно рекомендациям завода-изготовителя. При отсутствие таких рекомендаций, сетка ССБ должна складироваться по возможности в закрытых помещениях или под навесом, а при складировании на открытом воздухе должна быть уложена как рулонный материал и накрыта плёнкой или брезентом. Складирование рулонов базальтовой сетки производить в горизонтальном положении.

б) Подготовлены необходимые материалы для укладки базальтовой сетки строительной ССБ. (Смотрите таблицу № 5)

в) Закончена кирпичная кладка ряда, поверх которого будет укладываться базальтовая сетка

Схемы армирования кирпичной кладки базальтовой сетки ССБ представлены на рис. 1.1 и рис. 1.2

2. Перед укладкой сетки ССБ заготовить «листы» сетки шириной на 6-8 мм. больше ширины стены  и длиной  2-3 метра или большей длины, удобной для кладки.

3. Для резки Базальтовой сетки применять хозяйственные ножницы.

4. Укладываемая базальтовая сетка должна быть очищена от грязи, снега, наледи и прочего, а также не иметь грубых механических повреждений и разрывов.

5. Укладку строительной сетки базальтовой производит каменщик (1 или 2 человека) 3 разряда.

6. Укладку смежных сеток осуществлять с нахлёстом на 2…3 ячейки.

7. Поверх уложенной базальтовой сетки ССБ каменщик (каменщики) 4 разряда укладывают по раствору следующий ряд кладки. При этом необходимо исключить грубых повреждений сетки и смещение сетки относительно кладки. Применение Базальтовой сетки ССБ допускается при кладке на цементном, известковом и клеевом растворах.

8. Уложенная сетка ССБ в обязательном порядке должна выступать с каждой стороны кладки на 3-4 мм. с целью контроля её укладки.

9. Базальтовая сетка укладывается через каждые 4-5 рядов кладки по высоте.

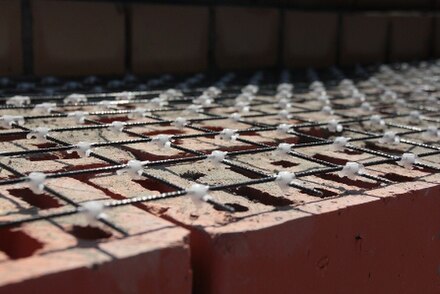

Рис.1.1. Общий вид укладки Базальтовой сетки

Рис. 1.2. Армирование кладки Базальтовой сеткой кладочной ССБ.





Таблица № 5.

Ведомость потребности технологической оснастки, инструмента, инвентаря и приспособлений для кладочных работ.

№ п/п	Наименование	Тип,марка, ГОСТ	Тех.характеристика	Назначение	Количество
1	Уровень  строительный	Ус1-300 ГОСТ 9416-83	Масса 0. 12 кг.	Контроль горизонтальности кладки	1
2	Рулетка измерительная метал.	ЗПК 30 АНТ11 ГОСТ 7502-80	Длина 30 метров	Для линейных измерений	1
3	Линейка метал. измерительная	ГОСТ 427-75	Длина 1 метр.	Для линейных измерений	1
4	Ножницы хозяйственные	ГОСТ Р 51268-99		Для резки сетки ССБ	1
5	Каска строительная	ГОСТ 12.4.087-84		Для защиты головы	Для каждого работающего
6	Пояс предохранительный	ГОСТ Р 50849-96			Для каждого работающего
7	Рукавицы			Для защиты рук	Для каждого работающего

Какую кладочную сетку лучше применять для кирпичной кладки? — М-Сет

Кирпичная кладка – самый древний, распространенный и надежный способ возведения стен. Благодаря новым технологиям кладка из кирпича становится еще более совершенной и долговечной. В последнее время для укрепления кирпичных конструкций успешно используется кладочная сетка.

Кладочная сетка широко применяется:

• при постройке жилых зданий и промышленных объектов;
• для укрепления несущих конструкций;
• при создании перегородок;
• при строительстве кирпичных ограждений, столбов и т.д.

Маркировка кладочной сетки

В настоящее время производители предлагают широкий ассортимент металлических сеток, а потому выбрать подходящий вариант – задача не из легких.

Перед покупкой кладочной сетки советуем ознакомиться с маркировкой, указанной на рулоне. Зная, что означает тот или иной параметр, можно выбрать оптимальный вариант для вашего случая.

Какие же показатели влияют на качество сетки?

Во-первых, это вес рулона. Это наиболее важный критерий. Чем больше вес, тем качественнее изделие. Сравните этот параметр на разных рулонах, предложенных продавцом.

Во-вторых, посмотрите на указанный диаметр проволоки. Согласно ГОСТу он должен быть больше 3 мм.

Кроме того, на этикетке указываются размер ячейки, размер сетки (листа), способ производства изделия и т.д.

Для примера разберем, что означает маркировка «Сетка сварная 50х50х3 (1,5х50)»:

• сварная – способ производства изделия;
• 50х50 мм – размер ячейки;
• 3 мм – толщина проволоки;
• 1,5 м – ширина сетки;
• 50 м – длина рулона.

Если проволока оцинкована, на этикетке должна быть указана толщина слоя цинка. Иногда при очень маленьком слое (например, всего 10 г/м²) сетка выдается за дорогой и качественный товар. Таким образом, продавец пытается ввести покупателей в заблуждение.

Сфера применения

Разобравшись с маркировкой, вы можете выбрать подходящий вариант сетки для конкретного применения:

• Для частного строительства подойдет сетка из проволоки диаметром 3 мм;
• Для строительства жилых зданий – 4 мм;
• Для строительства промышленных объектов – 5 мм.

Кладочная сетка шириной до 600 мм предназначена для армирования стен, более 600 мм – для армирования пола и других поверхностей. Кроме того, учитывайте размер ячеек. Чем он меньше, тем прочнее сетка.

Подведем итог. Качественная кладочная сетка производится из проволоки диаметром 3-5 мм. При выборе сетки учитываете ее технические характеристики и назначение (размер ячеек, наличие оцинкования и пр.)

Компания «М-Сет» производит кладочную сетку в точном соответствии с собственным ТУ. Мы дорожим своей репутацией и предлагаем своим клиентам только проверенные, высококачественные изделия.

Покупайте товары у надежных производителей, и тогда возводимое строение будет крепким и долговечным!

Кладочная сетка для газобетонных блоков: виды, размеры, цены, фото

Производители газобетонных блоков говорят о нецелесообразности использования в строительстве кладочной сетки. По их мнению, современный материал имеет высокую адгезию и механическую прочность, поэтому не требует дополнительного армирования. Однако бывалые строители по-прежнему считают, что потребность в укрепляющем слое никуда не пропала.

Оглавление:

1. Назначение и свойства
2. Типы изделий
3. Сетка из пластика
4. Оцинкованная
5. На полимерной основе

Зачем нужна сетка под газобетонный блок

Вследствие температурного воздействия газобетон, как и любой другой строительный материал, дает так называемую усадку. Процесс длится 2-3 месяца и может вызвать растрескивание кладки. Главным предназначением сетки является увеличение общей механической площади строения и предотвращение негативных последствий усадки.

Функции армирующего слоя:

• Снижение воздействия внешних и внутренних вибраций.
• Защита гидроизоляционного слоя.
• Повышение ударной прочности кладки.

Места, которым необходимо усиление

Необязательно армировать всю поверхность газобетонных стен. В дополнительном усилении нуждаются лишь зоны с наибольшей нагрузкой:

• первый этаж. Особое внимание стоит обратить на начальный ряд кладки;
• области под оконными проемами;
• стыки перемычек и перекрытий.

Если расстояние между этажами больше 3 метров, то сетка кладочная должна быть выложена минимум в 2-х местах. Если меньше, то армирование газоблоков происходит только под окнами. При сплошной кладке сетка фиксируется ровно посередине. Обязательного усиления требуют стены, расположенные с ветреной стороны и подвергающиеся интенсивным рабочим нагрузкам.

Разновидности полотен

При армировании используют три вида сетки кладочной:

• пластиковый;
• оцинкованный;
• полимерный (базальтовый).

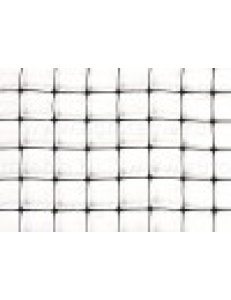

Пластиковое армирование газоблоков

Большой процент современных изделий изготовлен из пластика. Их основными задачами является внутреннее укрепление строительных конструкций из газоблока.

Характерные особенности

Пластиковая сетка характеризуется высокой прочностью, небольшим весом и легкостью монтажа. Обладает отличными антикоррозийными свойствами. Она широко применяется при строительстве загородных домов, в жилищно-коммунальной сфере, при армировании конструкций из кирпича и газоблока. Ее используют при кладки перекрытий, проведении фундаментных и штукатурных работ, заливке стяжек и полов.

Размеры и стоимость

Сетка из пластика выпускается в рулонах различного размера, что облегчает ее транспортировку.

Наименование	Величина ячейки, см	Размер рулона, м	Стоимость за м2, рубли
C3-2	1,5х1,5	2х50	33-35
C4	4,5х4,5	2х50	72
C5	2,2х3,5	2х50	46
C6	4,5х4,5	2х50	57
Плурима	5х6	4х62,5	21

Металлическая сетка

Самый прочный вариант. Получил массовое распространение при армировании кирпичных стен, строительстве из пено- и газобетона. Рекомендуется для укрепления внутренних перегородок, выложенных из крупных элементов.

Изготовление ведется путем перпендикулярного переплетения стальной проволоки, соединенной при помощи точечной сварки.

Основные преимущества:

• Долговечность. Срок службы — не менее 15 лет.
• Высокий уровень механической прочности. Полотно способно выдержать значительные нагрузки.
• Небольшая масса, облегчающая перевозку и кладку.
• Доступная стоимость (особенно при приобретении оптовых партий). Купить металлическую сетку по средствам любому строителю.

Несмотря на массу положительных характеристик, оцинкованное полотно имеет один существенный недостаток – подверженность коррозии. Клей, использующийся при соединении газоблоков, является агрессивной средой для металла, который со временем начинает ржаветь и терять первоначальную прочность.

Классификация по области применения

Оцинкованные полотна условно подразделяются на несколько видов:

• для штукатурки;
• для стяжки пола;
• для устройства армированного пояса.

Разделение зависит от сечения проволоки и размеров кладочной сетки. Для штукатурки используются полотна толщиной до 1,5 мм и звеньями до 30 мм. Для более сложных работ рекомендуется применение изделия с ячейками от 100х100 и сечением проволоки от 2,5 мм. Выбор полотна зависит от величины нагрузок. В продаже можно встретить 2 типа сетки из металла: секционный и рулонный. Как правило для стяжки используется первый вариант, для штукатурки – второй.

Расценки

Стоимость металлических армирующих полотен для газобетонных блоков на порядок выше пластиковых.

Наименование	Размеры			Цена, рубли
	Ячейка, мм	Полотно, м2	Толщина, мм
металлическая	100х100	2	0,4	142
	50х500	0,75	0,4	110
рабица	70х70	15	—	485
	60х60	15	—	610
ЦПВС	25х10	26,25	—	1249
	50х20	33,75	—	1209

Полимерное полотно

Современный вариант для газобетона, составивший достойную конкуренцию другим видам.

Его основными преимуществами являются:

• Долговечность. Базальтовое волокно и пропилен – это пластики, обладающие высокой устойчивостью к агрессивной среде. Период распада полимерных веществ – несколько сотен лет.
• Простота применения. Легко режется ножницами по металлу, принимая точную форму закрываемой поверхности.
• Высокий уровень выдерживаемой нагрузки.
• Легкость транспортировки.
• Низкая теплопроводность (не является «мостиком холода»).
• Относительно небольшой вес (в 7 раз меньше металлической).
• Доступная стоимость.

К отрицательным сторонам полимерной сетки для газоблоков относят невысокую механическую прочность.

Виды

Различают 2 формата полотен:

• в рулонах. Используют для армирования выравнивающего слоя на гладких поверхностях. Ширина – около 1 м.
• серпянка (узкая полоса). Предназначена для укрепления стыков между панелями, наружными и внутренними углами. Размеры могут быть разными: ширина — от 45 до 250 мм, длина – до 200 м.

Стоимость

Наименование	Размеры, мм	Метраж	Цена, рубли
базальтовая строительная	25х25	50 м2	4 400 за рулон
кладочная базальтовая	25х8	50 м2	4 400 за рулон
штукатурная базальтовая	3,5х3,5	—	от 49 м2
базальтовая	25х25	—	85 м2

Купить кладочную сетку можно практически в любом строительном магазине. При расчете необходимо учитывать, что укладка ведется с небольшим перехлестом, поэтому количество потраченной сетки будет примерно на 10 % больше площади армированной поверхности.

Качественная кладка газобетонных блоков невозможна без использования армированного полотна. Отсутствие дополнительного усиления чревато появлением многочисленных трещин на газоблоках. Получение положительного результата зависит от правильного выбора материала и соблюдения технологии армирования.

Армирование кирпичной кладки: пошаговая инструкция

Трещины в кирпичных фасадах зданий появляются не так редко, как это может показаться на первый взгляд. По статистике подобные проблемы возникают в каждом третьем вновь построенном доме. Причины их возникновения могут быть разными: ошибки при проектировании, неравномерная осадка грунта, нарушение технологии кладки и т. д. Избежать появления расколов, а следовательно, значительного снижения стоимости здания, поможет армирование кирпичной кладки. О том, как это делается, и поговорим далее.

Какие понадобятся материалы?

Для выполнения армирования используют стальную проволоку 4мм, либо разного рода специальные сетки или готовую арматуру. Очень часто также применяется стеклохолст.

Материал	Количество и характеристики	Назначение
Готовая арматура	Например, компании Murfor	Укрепление кладки
Кирпич	Стандартный	Кладка
Цемент	М300 — 400	Раствор для кладки
Песок	Крупный	Раствор для кладки
Пластификатор		Раствор для кладки



Правила укрепления фасада

Для того чтобы возвести максимально надежные и долговечные стены, армирование сплошной кирпичной кладки следует выполнять от самого ее низа.

Если цоколь предполагается собирать из кирпича, данную процедуру следует произвести и в отношении него. Выложив первый ряд кирпичей на ленту фундамента, его прокладывают сверху готовой арматурой. Таким образом укрепляют первые пять рядов. Далее стену поднимают на шесть рядов в обычном порядке и опять укладывают арматуру. Затем процедуру повторяют.

Важно: При сборке кирпичного фронтона высотой менее 8м, вставка выполняется – как и при строительстве стен – каждые 6 рядов. В фронтоне выше прокладываются каждые три ряда.

Укрепление проемов и проблемных мест

Очень часто трещины появляются в районе проемов. Дело в том, что в кладке в этом месте возникает довольно — таки серьезное напряжение. Компенсировать его можно прокладкой арматуры. Для дверного проема данную операцию выполняют в двух рядах непосредственно над ним. Окна армируют также в двух рядах, но сверху и снизу.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Проблемным местом могут быть также участки примыкания частей дома разной высоты. К примеру, там, где к основному сооружению в два этажа по проекту предусмотрено присоединение пристройки в один этаж. Расколы могут появиться на стыке из-за разницы в вертикальном давлении. В этом случае армирование кирпичной кладки выполняется в трех последних рядах кладки низкой части с заводом ее в стену более высокой постройки таким образом, чтобы центр сетки по горизонтали располагался в месте стыка.

Кладка без перевязки швов

Иногда ограждающие конструкции построек выкладываются без перевязки швов. Выглядят подобные дома довольно-таки эффектно и стильно. Однако кладка при этом должна быть заармирована в обязательном порядке. Сетку прокладывают в каждом третьем ряду.

Совет: Все вышеперечисленные рекомендации относятся к арматуре компании Morfor. Если вы будете выполнять укрепление материалом другого производителя, вам следует предварительно прочитать инструкцию к нему. Правила установки другой арматуры могут быть иными. К примеру, менее надежный материал может использоваться каждые 4 ряда.

Правила укладки арматуры

При армировании кирпичной кладки стоит соблюдать некоторые нормативы. В этом случае стены, возведенные своими руками, получатся максимально надежными. Итак:

• Сетку утапливают в раствор полностью.
• Если вы используете арматуру из черного металла, перед укладкой ее следует окрасить.
• Швы должны быть толще прутов минимум на 4мм.
• При возведении здания допускается использовать только одинаковую по диаметру и другим параметрам арматуру.
• Сетка должна иметь такую ширину, чтобы концы ее элементов выступали на одной из поверхностей простенка на пару миллиметров.
• Если сетка будет изготавливаться самостоятельно, отдельные ее элементы связываются вязальной проволокой. Сварку использовать не рекомендуется.

Иногда у владельцев загородных участков возникает вопрос о том, как сделать вертикальное армирование кирпичной кладки. Данная процедура производится обычно только в сейсмически опасных регионах. Места расположения прутов в данном случае определяются специально для данного конкретного проекта.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Армируем кладку базальтовой сеткой своими руками. Кладочная базальтовая сетка — советы от профессионалов по монтажу

При возведении здания из кирпича или пеноблоков, обязательным технологическим моментом выступает армирование. Отличным вариантом в данном случае станет кладочная базальтовая сетка. Об особенностях, преимуществах и способах укладки данного материала поговорим далее.

Оглавление:

1. Преимущества базальтовой сетки и сфера ее использования
2. Особенности применения базальтовой сетки
3. Технология армирования газобетона базальтовой сеткой
4. Рекомендации по укладке базальтовой сетки на кирпичное основание
5. Армирование кладки — способы и их описание

Преимущества базальтовой сетки и сфера ее использования

Для изготовления армирующей сетки используют непрерывные волокна на основе базальта. , в дальнейшем пропитаны специальным веществом. Сетка отличается высокой прочностью, хорошими эксплуатационными характеристиками, способностью выдерживать высокую нагрузку.

Сфера использования не ограничивается кладкой стен, выполненных из кирпича или камня, материал также широко распространен при монтаже пеноблоков и керамоблоков. Кроме того, сетка используется для создания клеевых конструкций на основе цементно-песчаного раствора.

Из базальтовых волокон производят сетки, армирующие прутья, тканые и рулонные материалы. Базальтовая сетка широко используется в дорожно-строительной отрасли для укрепления дорожных путей и асфальтированных покрытий.

Среди достоинств материала выделим:

• снижение появления трещин на поверхности и укрепление ее;
• стойкость перед влагой, коррозией, температурными колебаниями и растяжением;
• в сравнении с арматурой, базальтовые стержни не ржавеют и имеют более продолжительный срок эксплуатации;
• стойкость перед агрессивной средой и влагой;
• обширная сфера использования;
• укрепление стен и кладки;
• возможность армирования каменных сооружений;
• снижение уровня растрескивания бетонных изделий.

Базальтовая сетка отличная альтернатива стальным армирующим материалам. В местах сваривания, узлы стальных сеток поддаются коррозии, окисляются и через время разрушаются, приводя к появлению трещин и дефектов на стенах. Это происходит по причине воздействия щелочного кладочного раствора на поверхность.

Кроме того, металлическая сетка обладает большим весом, по сравнению с базальтовой. Она нагружает конструкцию здания и фундамент. Пружинистость стальной сетки приводит к возникновению трудностей в процессе ее монтажа на стену. Острые прутья требуют особой аккуратности в работе.

Эластичность базальтовой сетки позволяет армировать сложные по конфигурации многоуровневые конструкции, об нее сложно пораниться, а вес материала не затрудняет его транспортировку и не нагружает общую конструкцию здания.

Предлагаем сравнение стальной армирующей сетки с базальтовой:

1. Базальтовый вариант отличается низкой тепловой проводимостью. Стальная сетка, из-за высокой теплопроводности образует внутри стен мостики холода.

2. Одинаковый диаметр стальной и базальтовой сетки, у второй — отличается лучшим растяжением и способностью выдерживать большую нагрузку.

3. Один метр квадратный базальтовой ваты весит до 300 грамм, такой же объем металлической сетки — 2000 грамм.

4. Базальтовая сетка отличается стойкостью к большинству агрессивных составов, используемых при строительстве здания, она не покрывается коррозией и не разрушается под их воздействием.

5. Стоимость базальтовой сетки на порядок ниже, чем стальной. Базальтовая сетка более комфортная в работе, она легко складывается и разворачивается. Материал ровно укладывается на стену, легко режется, при необходимости, даже обычными ножницами.

6. Согласно проведенным исследованиям, стены с армированием базальтовой сеткой, отличаются высокими несущими способностями, по сравнению с не армированными элементами.

Сфера использования базальтовых сеток довольно обширна. Их применяют в малоэтажном возведении зданий, в процессе возведения каменных, кирпичных или пеноблочных стен. Кроме того, сетки активно используют при оштукатуривании, они отлично армируют стены, и предотвращают растрескивание.

Особенности применения базальтовой сетки

Базальтовая сетка используется для соединения двухслойной кладки. Например, если стены выполнены из пеноблоков, но дополнительно их облицовывают кирпичом. Базальтовая сетка отличается высокой механической прочностью, хорошей химической антикоррозийностью, низкой теплопроводностью.

Перед укладкой сетки, подсчитайте количество материала, необходимого для работы. Далее сетку нужно нарезать в соотношении с размерами стен, на которые ее укладывают. Нарезка материала выполняется обычными ножницами или ножницами по металлу. Дальнейшие действия определяются наличием или отсутствием теплоизоляционной прослойки.

Для монтажа сетки потребуется минимум два человека. Стыки между определенными отрезками укладывают с соблюдением нахлеста в 3-4 ячейки. После фиксации сетки на стене, поверх ее укладывается облицовочный кирпич или ячеистые блоки. Учтите, что грубое смещение сетки или ее деформация — недопустимы. Это приведет к снижению несущих способностей стен. Базальтовая сетка используется в том случае, если кладка выполняется с использованием цементного, известкового раствора или клея.

Сетка укладывается таким образом, чтобы выступать с боку на 0,5 см. Монтаж базальтовой сетки выполняется через два ряда установки крупногабаритного камня или пеноблока. Армирование кирпичной кладки подразумевает выполнение таких требований:

• для соединения смежных сеток между собой устанавливайте сетку с нахлестом в 3 мм;
• толщина шва армированной кладки составляет диаметр пересечения двух стержней;
• при периодическом завершении кладки, обустройте штраб, благодаря которому в дальнейшем будет продолжено армирование;
• угловые части дома армируют с помощью специальных элементов;
• все работы проводятся с соблюдением правил безопасности.

Технология армирования газобетона базальтовой сеткой

Кладка стен из газобетона выполняется с помощью специальных клеевых составов или цементного раствора. Первый вариант — дороже, но намного эффективнее. Количество клея, для соединения газоблоков меньше, чем цемента в 3-4 раза, а стоимость — в два раза выше, чем цемента. Поэтому, рекомендуем все же использовать клеевой состав при выполнении кладки.

Кроме того, клей, по сравнению с цементом, положительно сказывается на низкой теплопроводности базальтовой сетки, дополнительно улучшая теплоизоляцию в доме. Если внешняя часть дома изготавливается из кирпичей, то в таком случае, армирующая сетка, соединяет их с пеноблоками. Довольно часто, между этими слоями укладывают утеплитель или пароизоляцию.

Эталонный вариант стены состоит из таких слоев:

• армирование пенобетонных конструкций;
• плитный или минераловатный утеплитель;
• пароизоляция;
• армирование;
• вентиляционная прослойка;
• облицовка кирпичом.

Газобетон, какбольшинство строительных материалов дает усадку, через 2-3 месяца после монтажа. Отсутствие армирования приводит к растрескиванию кладки и появлению трещин на стенах, а также к снижению их несущих способностей. Армирование базальтовой сеткой имеет определенное функциональное назначение, а именно:

• снижает снижение вибрационных процессов на здание;
• защищает гидроизоляционный слой;
• повышает ударную прочность.

Армирования газобетона индивидуальный процесс, разделяющийся на два варианта;

• полное армирование;
• частичное армирование.

Независимо от того, какой вариант актуален для дома. Существуют обязательный участки, поддающиеся укрепление базальтовой сеткой. Среди них отметим:

• начальная кладка на первом этаже;
• нижняя часть оконных проемов;
• перемычки и зоны перекрытия.

При расстоянии между блоками минимум в 300 см, кладочная сетка устанавливается в двух или трех местах. При меньшем интервале, армированию подлежат только оконные проемы и участки под ними. Если кладка выполняется всплошную, то сетка фиксируется по центру. Стены, на которые постоянно воздействует ветровая нагрузка или механические факторы, армируются обязательно.

Полимерная или базальтовая сетка для газобетона отличается такими преимуществами:

• длительная эксплуатация — более сотни лет;
• легкость монтажа — легкий вес, удобство установки, гибкость и эластичность;
• способность выдерживать большую нагрузку;
• отсутствие мостиков холода в стенах, армированных базальтовой сеткой;
• доступная стоимость.

Выделяют два варианта базальтовой сетки для армирования:

• рулонная — используется на гладкой поверхности, ширина полотна около 100 см;
• узкая сетка, ее называют серпянкой — укрепляет стыки между полотнами, укладывается по углам, отличается разными размерами от 40 до 200 см.

Выбирая сетку для армирования газобетона, приобретайте материал с запасом минимум в 10%. Армированное полотно делает газобетонную кладку качественнее, а отсутствие усиления приводит к образованию трещин.

Рекомендации по укладке базальтовой сетки на кирпичное основание

Выделяют три варианта армирования кирпичной кладки:

• перпендикулярный;
• парралельный;
• продольный.

Сетка используется при поперечном армировании. Сетчатая арматура повышает себестоимость строения и увеличивает трудозатраты на его возведение. Однако, именно поперечное армирование увеличивает несущие способности стен на 50%.

Для армирования кирпичной кладки своими руками, выполните такие действия:

1. Установите сетку на ранее уложенный ряд кирпичей. Соедините ее с раствором.

2. Уложите на основание еще один слой раствора, таким образом, чтобы он полностью покрыл сетку.

3. Продолжайте укладывать кирпич, вжимая его в сетку и корректирую положение по уровню. Армирующий пояс имеет специальный зажим, который удерживает кирпич, плотно соединяя его с раствором.

Учтите, что от типа используемого кирпича напрямую зависит технология и правильная укладка базальтовой сетки. Например, для кирпича М150 силикатного типа, сетка укладывается через каждые пять рядов, а для двойного кирпича — через четыре, для керамических вариантов — через три.

Армирование кладки — способы и их описание

Сетчатый вариант армирования используется только в случае использования кирпичей высокой марки и раствора, который не обеспечивает максимальную прочность кладке. Сетчатая арматура, используемая в таком случае, составляет минимум 0,1% от величины объема кладки.

Интервал укладки арматурной сетки рассчитывается индивидуально и определяется нагрузкой на здание, материалом стен, наличием утеплителя. Минимальное значение диаметра арматурной сетки составляет 0,3 см. Арматура для горизонтальных швов должна быть толще в диаметре около 0,6 см.

Поперечный вариант армирования основывается на закладывании сетки между рядами кирпичей. Диаметр прутьев в таком случае составляет от 0,5 до 0,8 см. Интервал армирования — от двух до пяти рядов.

Выбирая рядность учтите высоту кирпичей, необходимую прочность стен, их смещение или дальнейшую деформацию. Если сетка заменена проволокой, выполняйте армирование сразу в двух рядах, укладывая ее перпендикулярно.

Усилить кирпичную кладку поможет специальный раствор на основе цемента высокого качества. Базальтовая сетка укладывается на кирпич таким образом, чтобы ее края выступали со стены на пол сантиметра.

Продольное армирование позволяет усилить межстенные перегородки в доме перед изгибом и боковыми нагрузками. В таком случае, арматуру укладывают по кладке для дополнительного усиления. Выделяют два варианта такого армирования:

• внешнее;
• внутреннее.

Для фиксации элементов между собой используют сварочный аппарат, а также прутья и анкера.

Усилить кирпичные строения поможет вертикальное армирование. В данном случае, армировать кирпичную кладку помогают специальные элементы в виде уголков, поперечных перемычек и прутьев.

Базальтовая армирующая сетка актуальна только в случае поперечного армирования. Кроме того, данный метод наиболее эффективен при выполнении кирпичной кладки. Качество полученного здания также определяется типом раствора, вариантом выбранной кладки, наличием или отсутствием утепления. В любом случае, армирование — очень важный компонент, который напрямую определяет длительность эксплуатации кирпичного, каменного или газобетонного здания.

Монтаж базальтовой сетки видео:

Металлическая сетка в армировании кирпичной кладки

При возведении строительных объектов очень часто используется сварная металлическая сетка, для разных целей – различные виды. Металлосетка становится надежным креплением стен. Особенно актуально это для кирпичной кладки. В этом случае выбирается кладочная сетка. Она является армирующим элементом, в том числе и для сооружения железобетонных зданий. Конструкции перекрытий, полов, фундамента предусматривают обязательное наличие этого скрепляющего компонента. От качества используемого сеточного стального материла во многом зависит прочность всего здания.

Так как кирпичная кладка может быть разной, то и кладочная сетка имеет несколько видов (по размеру проволоки и ячеек). Выпускается она в картах, под длине этот стальной материал не превышает 2-х метров, что создает дополнительные удобства при работе с ней.

Производится кладочная сетка по технологии контактной сварки из проволоки. Проволока сваривается в перпендикулярном соединении. По диаметру она не превышает 5-ти миллиметров, то есть сварная кладочная металлосетка принадлежит к категории легких сеток. По виду ячеек материал бывает только 2-видов – кладочные сетки имеют либо квадратные ячейки, либо прямоугольные.

Армирование кирпичной кладки заключается в укладывании металлосетки между кирпичами в раствор. Это делается для того, чтобы повысить прочность кладки. В каком направлении укладывать сетку? Направление армирования обуславливается тем, между какими рядами кладки необходима особо прочная связь. Бывает продольное или поперечное армирование. Как правило, такое укрепление необходимо там, где предполагается, что стена будет подвержена серьезным нагрузкам. Например, в районах сейсмической активности это является необходимым.

Перед закладкой фундамента любого сооружения изучается грунт. Если исследования показывают, что грунт слабый, то должно проводиться армирование. Кирпичная кладка, сооруженная с применением армирования, отличается высокой прочностью, а стена, следовательно, хорошей несущей способностью.

Часто строители армируют не вся ряды кладки, а только каждый четвертый – конструкция получается надежной и прочной, при этом, экономятся финансовые и трудовые затраты. Уложенная между кирпичами стека должна быть обязательно полностью утоплена в растворе во избежание возникновения коррозийных процессов. Поэтому раствор укладывается толщиной не менее 2 мм.

Сварная сетка прекрасно зарекомендовала себя для этих целей. Поэтому строителями она используется повсеместно. Ее основные преимущества – надежность и прочность, то есть свойства, которые обеспечивают высокую устойчивость и крепкость сооружаемых конструкций.

Кладочная сетка как армирующий элемент в железобетоне

Кладочная сетка — это сварная арматурная сетка, изготовленная путем сварки перпендикулярных металлических проволок разного диаметра (от 3 до 6 мм). Сетка арматурная сварная кладочная активно применяется в кладочном строительстве как армирующий элемент при возведении железобетонных и каменных зданий. Кроме того, проволочная сетка используется при кладке дорог и отделочных работах, заливке плит, фундаментов, а также при производстве клеток в птицеводстве и звероводстве.

Основные области применения кладочной сетки:

• Армирование бетона.
• Армирование при заливке полов, потолков, фундаментов.
• Армирование стен кладки.
• При оштукатуривании.
• армирование дорожных покрытий.
• для укладки плитки.
• гора горных и горных выработок.
• изготовление каркасов и теплиц.

ММ-1: Сетка кладочная в рулоне сваренная из арматурной стали.
ММ-2: Сетка кладочная оцинкованная, сваренная из арматурной стали.

Спецификация арматурной кладочной сетки:

• Размер листа: 0,25 × 2 м, 0,35 × 2 м, 0,38 м × 2,0 м, 0,50 м × 2,0 м.
• Размеры ячейки: 50 мм, 100 мм, 150 мм, 200 мм.
• Диаметр свариваемых прутков: 3 мм — 6 мм.
• Самыми популярными являются кладочная сетка 100 × 100 Ø 3 и 4 мм, сетка 50 × 50 Ø 3 мм.

Таблица 1: Технические характеристики сварной проволочной арматурной каменной сетки

Артикул	Диаметр проволоки (мм)	Отверстие сетки (мм)	Площадь (кв. м / т)	Вес (кг / кв. Фут)
MYM350	3	50 × 50	481	2,1
MYM310	3	100 × 100	1010	1,0
MYM315	3	150 × 150	1389	0.7
MYM450	4	50 × 50	287	3,4
MYM410	4	100 × 100	543	1,8
MYM415	4	150 × 150	815	1,2
MYM420	4	200 × 200	1053	0. 9
MYM550	5	50 × 50	192	5,2
MYM510	5	100 × 100	364	2,8
MYM515	5	150 × 150	541	1,9
MYM520	5	200 × 200	714	1.4
MYM610	6	100 × 100	229	4,4
MYM615	6	150 × 150	345	2,9
MYM620	6	200 × 200	467	2. 1

Примечание: Мы также производим кирпичную кладку из сварных сеток в соответствии с дизайном заказчика. Если необходимый размер сетки не указан в таблице выше, свяжитесь с нами по адресу [email protected].

MM-3: Листы кладочной сетки аккуратно уложены в несколько стопок.
ММ-4: Сетка кладочная черная на складе.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.Это поможет нам дать вам действительное предложение.

ШАГ ДЛЯ БЕТОННОЙ КЛАДКИ

ВВЕДЕНИЕ

Стандартное армирование швов для бетонной кладки — это заводская сварная проволочная сборка, состоящая из двух или более продольных проволок, соединенных поперечными проволоками, образующих конфигурацию фермы или лестницы. Первоначально он был задуман в первую очередь для борьбы с растрескиванием стен, связанным с термической усадкой или расширением под воздействием влаги, а также в качестве альтернативы каменным колпакам при связывании кладочных лент вместе. Обратите внимание, что требования к горизонтальной стали для контроля трещин могут быть выполнены с помощью армирования швов или арматурных стержней. См. Раздел «Контроль трещин в бетонных стенах», TEK 10-1A (ref. 6).

Армирование швов также увеличивает сопротивление стены горизонтальному изгибу, но это не широко признано модельными строительными нормами для структурных целей. В некоторых случаях его можно использовать при проектировании для обеспечения сопротивления изгибу или для удовлетворения предписывающих сейсмических требований.

В данном TEK обсуждаются требования к нормам и спецификации для армирования швов и дается общее обсуждение функции армирования швов в бетонных стенах из каменной кладки.Подробную информацию о дополнительных применениях армирования швов можно найти в других TEK, на которые есть ссылки в этой публикации.

МАТЕРИАЛЫ

Типы арматуры, используемые в кладке, — это в основном арматурный стержень и изделия из холоднотянутой проволоки. Армирование швов регулируется Стандартными техническими условиями для армирования швов кладки, ASTM A951 (ссылка 1), или Стандартными техническими условиями для проволоки из нержавеющей стали, ASTM A580 / A580M тип 304 или тип 316 (ссылка.2), если шов армирован нержавеющей сталью в соответствии со Спецификацией на каменные конструкции (ссылка 3). Холоднотянутая проволока для армирования швов варьируется от W1,1 до W4,9 (диаметр от 11 до дюйма; от MW7 до MW32), наиболее популярным размером является W1,7 (калибр 9, MW11). Проволока для кладки гладкая, за исключением того, что боковые проволоки для усиления швов деформируются накатными кругами.

Поскольку Требования Строительных норм для каменных конструкций (ссылка 4) ограничивают размер арматуры шва половиной толщины шва, практический предел диаметра проволоки — W2.8, ( ³ / ₁₆ дюймов, MW17) для стыка станины ⅜ дюйма (9,5 мм). Однако арматура такой толщины может быть трудна для установки, если необходимо поддерживать равномерную толщину шва из раствора ⅜ дюйма (9,5 мм).

Типы армирования швов

Армирование швов имеет несколько конфигураций, что позволяет использовать его в кирпичной кладке. Для каждого стыка станины обычно требуется одна продольная проволока (т. Е. Две проволоки для типичной одинарной стены), но требования норм или спецификации могут требовать иного.Типичное расстояние между армированием стыков составляет 16 дюймов (406 мм) по центру. Регулируемые стяжки, петли, третьи тросы и сейсмические зажимы также доступны в сочетании с усилением швов для многослойных и облицованных стен.

• Усиление стыков лестничного типа (рис. 1) состоит из продольных проволок, сваренных заподлицо с перпендикулярными поперечными проволоками, создающих вид лестницы. Оно менее жесткое, чем арматура швов ферменного типа, и рекомендуется для многослойных стен с полостями или незаполненными воротниковыми швами.Это позволяет двум перемычкам двигаться независимо, но при этом переносить нагрузки вне плоскости от внешней кладки на внутреннюю кладочную стену. Поперечные проволоки диаметром 16 дюймов (406 мм) по центру должны использоваться для строительства железобетонной кладки, чтобы не допускать попадания поперечных проводов в пространство ядра, таким образом предотвращая их нарушение укладки вертикальной арматуры и раствора.
• Усиление стыков фермы (рисунок 2) состоит из продольных проволок, соединенных диагональными поперечными проволоками.Эта форма более жесткая в плоскости стены, чем арматура стыков лестничного типа, и, если она используется для соединения нескольких витков, ограничивает дифференциальное перемещение между ними. По этой причине его следует использовать только тогда, когда дифференциальное движение не вызывает беспокойства, как в одинарных бетонных стенах. Поскольку диагональные поперечные проволоки могут мешать укладке вертикальной арматурной стали и цементного раствора, армирование швов ферменного типа не должно использоваться в армированных или залитых раствором стенах.
• Выступы, стяжки, анкеры, третьи тросы и сейсмические зажимы различных конфигураций часто используются с армированием швов для создания системы, которая работает для: управления растрескиванием; скрепить кладку вместе; анкерная кладка; и, в некоторых случаях, выдерживают структурные нагрузки. Расстояние между стяжками и анкерами, а также другие требования включены в «Анкеры и стяжки для каменной кладки», TEK 12-1B (ссылка 5).

Рекомендации по использованию некоторых различных типов армирования швов перечислены в таблице 1.

Рисунок 1 — Армирование стыков лестничного типа

Рисунок 2 — Усиление соединения ферменного типа

Таблица 1 — Приложения для армирования швов

ЗАЩИТА ОТ КОРРОЗИИ

Блоки для раствора, раствора и кирпичной кладки обычно обеспечивают адекватную защиту встроенной арматуры при соблюдении минимальных требований к покрытию и зазору.

Требования к покрытию

Углеродистая сталь в арматуре швов может быть защищена от коррозии путем покрытия цинком (гальваника). Цинк защищает сталь двумя способами. Во-первых, он создает барьер между сталью, кислородом и водой. Во-вторых, в процессе коррозии цинк создает временное покрытие. Защитное значение цинкового покрытия увеличивается с увеличением толщины покрытия; поэтому необходимое количество цинкования увеличивается с увеличением степени воздействия, как указано ниже (см. 3, 4):

• Внутренние стены, подверженные средней относительной влажности, не превышающей 75%:
  Оцинкованная мельница, ASTM A 641 (0,1 унции / фут²) (0,031 кг / м²)
  Оцинкованная горячим способом, ASTM A 153 (1,5 унции / фут²) (458 г / м²)
  Нержавеющая сталь AISI тип 304 или тип 316 в соответствии с ASTM A580
• Наружные стены или внутренние стены, подверженные средней относительной влажности> 75%:
  Горячее цинкование, ASTM A153 (0,46 кг / м²)
  Эпоксидное покрытие, ASTM A884 Класс A Тип 1, ≥ 7 мил ( 175 мм)
  Нержавеющая сталь AISI тип 304 или тип 316 в соответствии с ASTM A580

Требования к обложке

Спецификация для каменных конструкций также перечисляет минимальные требования к покрытию для армирования швов как дополнительного средства защиты от коррозии.Он должен быть размещен таким образом, чтобы продольные провода были заделаны в строительный раствор с минимальным покрытием:

• ½ дюйма (13 мм) без воздействия погодных условий или земли,
• ⅝ дюйма (16 мм) при воздействии погодных условий или земли.

ТРЕБОВАНИЯ К ПРЕДПРИЯТИЮ

Строительные нормы и правила для каменных конструкций включают предписывающие требования к армированию швов. Существует множество вариантов армирования швов в каменных конструкциях.Армирование швов может использоваться для обеспечения контроля трещин, горизонтального армирования и скрепления множественных узлов, углов и пересечений. В следующем списке выделены только те требования, которые относятся к армированию швов. Темы борьбы с взломом рассматриваются в серии «Контроль движения» Руководства NCMA TEK (ссылка 6). Для получения информации о анкерах и стяжках см. Анкеры и стяжки для кладки, TEK 12-1B (ref. 5). Также есть полезное обсуждение армирования швов в качестве структурного армирования в стальной арматуре для бетонной кладки, TEK 12-4D (ref.7).

Общие требования к армированию швов

• Для кирпичной кладки, не связанной с непрерывным соединением: Горизонтальная арматура должна быть в 0,00028 раз больше общей площади вертикального поперечного сечения стены. Это требование может быть выполнено за счет армирования швов в стыках горизонтальной станины. Для 8-дюйм. (203 мм) стены из кладки, это составляет усиление швов W1,7 (9 калибр, MW11) через каждый второй ряд. Существуют дополнительные критерии для кладки стека в категориях сейсмостойкости D, E и F.
• Сейсмические требования: В сейсмических расчетах категории C и выше (для бетонной кладки, отличной от фанеры), арматура горизонтальных швов должна располагаться на расстоянии не более 16 дюймов (406 мм) по центру по вертикали как минимум двумя проволоками W1,7 (MW11) не требуется. Горизонтальное усиление также должно быть предусмотрено внизу и вверху всех проемов в стене и должно выходить за проем как минимум на 24 дюйма (610 мм). Дополнительные сведения о сейсмических требованиях, включая стены, работающие на сдвиг, описаны в разделе «Предписательное сейсмическое проектирование и подробные требования к армированию каменных конструкций», NCMA TEK 14-18B (см.8).

Требования к расчету допустимого напряжения

• В дополнение к вышеперечисленным требованиям, бетонные стены из кирпича, спроектированные методом допустимого напряжения и скрепленные стеновыми анкерами, должны иметь максимальное расстояние между стяжками 36 дюймов (914 мм) по горизонтали и 24 дюйма (610 мм) по вертикали. Для выполнения этого требования вместо стяжек можно использовать поперечные арматуры.
• Если стены спроектированы для несоставного действия, армирование швов ферменного типа не должно использоваться для обвязки тросов.
• Комбинированное армирование швов с помощью язычков или регулируемых стяжек — популярные варианты склеивания многослойных стен, которые регулируются дополнительными требованиями норм.

Требования к эмпирическому проектированию

• Когда два слоя кладки склеиваются с помощью армирования швов, по крайней мере одна поперечная проволока должна использоваться в качестве стяжки на каждые 2⅔ фута (0,25 м²) площади стены. Вертикальное расстояние между арматурой стыка не может превышать 24 дюйма (610 мм), а поперечные проволоки должны быть W1.7 (9 калибр, MW11) минимум, без подтеков и заделан строительным раствором.
• Пересекающиеся стены, когда они зависят друг от друга в отношении боковой поддержки, могут быть закреплены несколькими предписанными методами, включая использование арматуры швов, расположенной не более чем на 8 дюймов (203 мм) по центру по вертикали. Продольные тросы должны выходить не менее 30 дюймов (762 мм) в каждом направлении в месте пересечения и быть не менее W1,7 (калибр 9, MW11).
• Внутренние пересечения ненесущих стен могут быть закреплены несколькими предписанными методами, включая усиление швов с максимальным расстоянием 16 дюймов.(406 мм) o.c. вертикально.

Требования к использованию в шпоне

• Обязательные требования к армированию швов в каменной кладке Шпон включены в раздел «Требования строительных норм для каменных конструкций». Эти положения ограничены областями, где базовая скорость ветра не превышает 110 миль в час (177 км / час), как указано в ASCE 7-02 (ссылка 9). Дополнительные ограничения описаны в Кодексе. Приведенная ниже информация относится к армированию швов или части армирования швов анкерной системы.Для получения информации о требованиях к анкерам и стяжкам см. Бетонные облицовочные материалы, TEK 3-6C (ref. 10).
• Армирование швов лестничного или язычкового типа допускается в конструкции из шпона с поперечными проволоками, используемыми для анкеровки шпона кладки. Минимальный размер продольной и поперечной проволоки составляет W1,7 (калибр 9, MW11), а максимальное расстояние составляет 16 дюймов (406 мм) по центру по вертикали.
• Регулируемые анкеры в сочетании с арматурой шва могут использоваться в качестве анкеровки с продольной проволокой арматуры шва W1.7 (9 калибр, MW11) минимум.
• Армирование швов также может быть использовано для крепления облицовки каменной кладки при условии, что максимальное расстояние между внутренней стороной облицовки и внешней стороной опоры бетонной кладки составляет 4 ½ дюйма (114 мм).
• В соответствии с категориями сейсмического проектирования E и F, издание 2005 года «Требования к строительным нормам для каменных конструкций» требует непрерывного однопроволочного армирования стыков, минимум W1,7 (9 калибр, MW11) в облицовке с максимальным расстоянием 18 дюймов.(457 мм) по центру по вертикали. Зажимы или крючки должны прикреплять проволоку к арматуре стыка. Международный Строительный кодекс 2003 г. (ссылка 11) также требует выполнения этого требования для категории сейсмостойкости D.
• Расстояния между анкерами и, как следствие, расстояние между арматурой швов уменьшаются для категорий сейсмостойкости D, E и F и в районах с сильным ветром.

Требования к использованию в кладке стеклопакетов

• Арматура горизонтального шва должна располагаться на расстоянии не более 16 дюймов.(406 мм) по центру, расположен в шве слоя раствора и не должен перекрывать деформационные швы.
• Минимальная длина стыка составляет 6 дюймов (152 мм).
• Усиление швов должно быть размещено непосредственно над и под отверстиями в панели.
• В арматуре стыков должно быть не менее 2 параллельных продольных проволок размером W1.7 (калибр 9, MW11) и сварные поперечные проволоки минимум W1,7 (калибр 9, MW11).

УСТАНОВКА

Монтаж арматуры швов — рутинная задача каменщиков.На торцевые оболочки кладут арматуру стыка, поверх нее кладут раствор. Требования к обложке должны соблюдаться. Установка правильного типа армирования швов с указанным антикоррозионным покрытием важна, а также обеспечение его установки на правильных расстояниях и в правильных местах. Положения по обеспечению качества, относящиеся к армированию швов, обычно включают:

Заявки

Сертификат на материалы, подтверждающий соответствие, должен включать:

• материал соответствует указанному стандарту ASTM,
• поставлена ​​заданная защита от коррозии,
Указанная конфигурация
• уже поставлена, а
• другие критерии, если требуется или указано.

Инспекция

• Необходимо удалить масло, грязь и другие материалы, разрушающие сцепление. Допускаются легкая ржавчина и прокатная окалина.
• Требования к крышке соблюдены.
Минимальный размер стыков
• составляет 6 дюймов (152 мм) (см. Рисунок 3) для надлежащей передачи растягивающих напряжений. Вязывать не нужно. В строительной документации могут быть указаны более длинные стыки, особенно если арматура стыка используется как часть конструкционной горизонтальной арматурной стали.
• Убедитесь, что армирование швов, используемое для контроля трещин, не продолжается через деформационные швы.
• Если стяжки или анкеры являются частью арматуры стыка, убедитесь, что заделка в прилегающей зоне, выравнивание и расстояние находятся в пределах указанных значений.

Рис. 3. Соединения внахлест в армировании стыков

Список литературы

1. Стандартные технические условия для армирования швов кладки, ASTM A951-02.ASTM International, 2002.
2. Стандартные технические условия на проволоку из нержавеющей стали, ASTM A580 / 580M-98 (2004). ASTM International, 2004.
3. Спецификация каменных конструкций, ACI 530.1-05 / ASCE 6-05 / TMS 602-05. Сообщено Объединенным комитетом по стандартам кладки, 2005 г.
4. Строительные нормы и правила для каменных конструкций, ACI 530-05 / ASCE 5-05 / TMS 402-05. Сообщено Объединенным комитетом по стандартам кладки, 2005 г.
5. Анкеры и анкеры для кладки, TEK 12-1A. Национальная ассоциация бетонных каменщиков, 2001.
Серия
6. Movement Control Series, Раздел 10, Национальная ассоциация бетонных кладок:
   Контроль трещин в бетонных стенах, TEK 10-1A, 2005.
   Контрольные стыки для бетонных стен — эмпирический метод, TEK 10-2C, 2010.
   Контрольные стыки для Стены из бетонной кладки — альтернативный инженерный метод, TEK 10-3, 2003.
   Контроль трещин в бетонном кирпиче и других облицовках из бетонной кладки, TEK 10-4, 2001.
7. Стальная арматура для бетонной кладки, ТЭК 12-4Д. Национальная ассоциация бетонных каменщиков, 2006 г.
8. Сейсмический расчет и детализация требований к армированию каменных конструкций, TEK 14-18B. Национальная ассоциация бетонщиков, 2009.
9. Минимальные расчетные нагрузки для зданий и других конструкций, ASCE 7-02. Американское общество инженеров-строителей, 2002 г.
10. Виниры для бетонной кладки, TEK 3-6C. Национальная ассоциация бетонщиков, 2012.
11. Международный Строительный Кодекс 2003. Международный Совет Кодекса, 2003.

NCMA TEK 12-2B, редакция 2005 г.

NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

Кладочная сетка для армирования кирпичной стены

Кладочная сетка , также называемая армированной сеткой для каменных стен, используется для армирования бетонных конструкций, обычно используемых для армирования стен.Это сварная и сборная стальная армирующая конструкция, которая укладывается в стык станины для усиления каменных панелей без утолщения стены. Он может предотвратить или уменьшить образование трещин в стенах, склеивая блоки кладки вместе, чтобы укрепить кирпичную панель в том месте, где она установлена.

Характеристики

• Места сварки нитей основы и уточной проволоки находятся на одной поверхности.
• Повышает прочность на боковой изгиб и устойчивость кладки стен при различных нагрузках.
• Повышает сопротивление проникновению воды и растрескиванию кирпичной кладки.

Разнообразие по формам

• Армирование сеткой лестницы.
• Арматурная сетка фермы.
• Армирование каменной сеткой Т-образной формы.
• Арматурная сетка кирпичная сварная.

Различные материалы и обработка поверхности

• Материал: проволока из низкоуглеродистой стали, проволока из нержавеющей стали, проволока из оцинкованной стали.
• Сварное перед гальваническим цинкованием.
• Сварной после гальванического цинкования.
• Сварено перед горячим цинкованием.
• Сварка после горячего цинкования.
• Сварен проволокой из нержавеющей стали.

Арматурная сетка лестницы

• Диаметр проволоки: 2,5–8,0 мм.
• Стандартная длина: 3,05 м (10 футов).
• Ширина: 50 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм.
• Поперечные провода находятся на расстоянии от 300 до 400 мм друг от друга.

Армирование лестничной сеткой, используемой для кладки стен в строительстве

Арматурная сетка фермы

• Диаметр проволоки: 2,5–8,0 мм.
• Стандартная длина: 3,05 м.
• Ширина: 50 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм.
• Тип: две продольные штанги; три продольных стержня; четыре продольных стержня.

Сетка фермы с поперечными стержнями и тремя или четырьмя продольными стержнями обеспечивает лучшее сцепление

Т-образная кладочная сетка

• Диаметр проволоки: 2.5 мм — 8,0 мм.
• Типичное применение: его можно использовать для армирования углов кирпичной стены из-за его типичной Т-образной формы.

Связка кладочных сеток Т-образной формы для армирования углов стен.

Сетка кирпичная сварная

• Диаметр проволоки: 2,5–8,0 мм.
• Длина: по вашему требованию.
• Типичное применение: в рулонах, легко режется и сгибается.

Рулон кирпичной сварной сетки, обычно используемый для армирования стен.

Примечание: все размеры могут быть изготовлены в соответствии с шириной стены и вашими строительными потребностями.

Упаковка
Картонная коробка в полиэтиленовой упаковке, поддон.

Приложение
Армированная сетка для каменных стен широко используется в строительстве зданий, обычно используется для армирования стен.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

Сварная проволочная сетка в листе лестницы для армирования кирпичной стены

Быстрый просмотр

Мы поставляем два типа арматурных сеток для кирпичных и каменных стен: сварные стальные лестничные сетки и обрешетки из расширенной металлической сетки.Арматура лестничного типа из углеродистой стали предназначена для заделки в горизонтальные стыки строительных блоков стеновых блоков, а просечно-вытяжная металлическая сетка должна быть встроена в каменные композитные стены для контроля трещин.

Проволока лестничной формы с поперечными стержнями

Сетка лестничная сварная предназначена для заделки в горизонтальные растворные швы кладки и кирпичных стен. Он состоит из двух параллельных боковых стержней с поперечными стержнями, приваренными с углом наклона 16 дюймов (400 мм), таким образом, образуя лестничную конфигурацию.Общий размер (поперечный стержень) примерно на 2 дюйма (50 мм) меньше номинальной толщины стенки.

Еще одно преимущество лестничной проволоки проявляется при укладке и уплотнении раствора. Отсутствие диагональных (анкерных) поперечин улучшает растекание и уплотнение раствора. В соответствии со статьями 3.43 B.4.d Кодекс MSJC обычно требует размещения блока CMU (то есть полых блоков) таким образом, чтобы вертикальные ячейки, подлежащие заливке, были выровнены.

P Увязка арматурной стальной лестничной сетки дает следующие преимущества:
1.Конструкция лестницы может обеспечить беспрепятственный путь для потока раствора.
2. Сварная сетка размещается поперечными стержнями по центру непосредственно над перемычками блоков, на ней размещаются сварные встык Т-образные пересечения каждой продольной проволоки с поперечными стержнями. Оболочки торца блока встречаются с каждой перемычкой. При укладке по схеме непрерывного сцепления двухъячеечные блоки укладываются только под засыпку из облицовочного раствора. Блочные сетки укладываются только строительным раствором рядом с вертикально армированными ячейками.

Стеновая арматурная сварная сетка имеет на одной поверхности места сварки основной и уточной проволоки.Этот лист лестницы значительно снижает растрескивание, одновременно увеличивая прочность на изгиб и эластичность. Он обеспечивает значительную экономию времени и средств по сравнению с традиционными методами работы при строительстве поверхностей зданий, стен, грунта, мостов, берегов реки и аэропортов.

Пруток 3/16 дюйма и сварная лестничная сетка из проволоки 9 калибра, размещенная над сеткой блока

Общие размеры:
Диаметр проволоки:
Стандартный (9га x 9га).
Heavy (боковые стержни 3/16 дюйма x поперечные стержни 9ga).
Extra Heavy (боковые стержни 3/16 дюйма x поперечные стержни 3/16 дюйма).

Обработка поверхности:
Оцинкованная сталь
Горячее цинкование Нержавеющая сталь

Спецификация:
Ширина листа: 2 дюйма, 4 дюйма, 6 дюймов, 8 дюймов, 10 дюймов, 12 дюймов , 14 ». Длина рулона или листа: 10 футов

Упаковка:
50 штук в пачке, 1000 штук на поддоне.

Подходит для использования в различных областях:
Бетонные пешеходные дорожки;
Плиты грунтовые промышленные и торговые;
Сборное панельное строительство;
Плиты и фундаменты жилые;
Сварная панель с сеткой для лестниц, используемая для строительства поверхностей, наружных стен, грунта и мостов.

Преимущества использования:
Защита качества проекта;
Повышение противоударных и растрескивающих характеристик;
Сохранить стальной материал;
Ускорение строительства;
Снижение стоимости проекта.

Мы можем предоставить клиентам специальные спецификации:

Армирование сетки сварной сеткой 6х6 для перекрытия на уклоне;
1/4 дюйма, армированная сварной проволочной сеткой из кирпичной стены;
Армирование Кирпичная сетка 12 дюймов;
Оцинкованная кирпичная стена 1×1, армированная сварной проволочной сеткой;
Кирпичная арматура 75 мм x 75 мм Сварная сетка.

Армирование блочной сетки, стеновая сетка для использования в блоках, 9-го калибра Армирование из оцинкованной углеродистой стали Арматура для швов строительных блоков.

Рассматриваете материалы сетки подогрева пола? Кликните сюда. Добро пожаловать, чтобы связаться с нами с вашими конкретными требованиями.

Армирование швов: меньше значит больше

Рис. 1: Проволока в форме лестницы способствует центрированию арматуры в соответствии с требованиями правил и не мешает укладке раствора.

22 января 2016 г. 7:00 CST

Получайте новости каменной промышленности на свой почтовый ящик

Подпишитесь на Masonry Messenger , чтобы получать ресурсы по кладке и информацию, необходимую, чтобы оставаться в курсе.

Нет, спасибо

Икс

Подрядчики каменщиков уполномочены улучшать спецификации армирования швов

по Даниэль Зехмайстер, Джефф Снайдер

Вы до сих пор сталкиваетесь со спецификациями проектов, которые требуют (часто или время от времени) анкерной проволоки, сверхпрочной проволоки, готовых уголков и / или Ts? Если да, то пора подниматься по служебной лестнице, чтобы ваша компания могла положительно повлиять на конструктивность, производительность и экономическую эффективность проектов вашего клиента.

Слишком много спецификаций для армирования горизонтальных швов непреднамеренно включают требования, которые могут подорвать способность соответствовать нормам и отрицательно повлиять на конструктивность, производительность и экономическую эффективность армированных стеновых систем CMU. Некоторые требования представляют собой просто ненужные отходы, а некоторые, такие как сборные конструкции Ts для пересекающихся стен, могут даже повысить уровень безопасности.

Подрядчики каменщиков могут уполномочить себя вмешиваться (до или во время процесса подачи заявки), чтобы обучить проектировщиков проектов и специалистов по строительству бесчисленному количеству доступных данных о соответствии нормам и производительности.Должны быть чуткие уши, потому что никто не хочет брать на себя ответственность за то, чтобы требовать от вас продолжения установки, связанной со спецификациями, которые могут подорвать вашу способность соответствовать кодексу.

Еще одно преимущество этого упражнения заключается в том, что в случае успеха вы не только положительно повлияете на конкретный проект, обновив основные спецификации дизайнера, но и окажете эффект домино на будущие проекты.

Основная цель этой статьи — предоставить вам инструменты (знания), которые поддерживают идею «меньше значит больше», когда речь идет об армировании горизонтальных швов. Мы начнем с краткой истории, включая то, почему, где и что такое провод, включая множество факторов, влияющих на его использование. Мы также касаемся углов, пересечений и отделки. Наконец, мы представляем общую спецификацию, которая обеспечивает соответствие кодексу IBC и TMS с прицелом на улучшенную конструктивность и экономичность.

История

По данным Национальной ассоциации бетонных кладок (NCMA) TEK 12-2B (2005), «Армирование швов для бетонной кладки»: «Изначально оно было задумано в первую очередь для контроля растрескивания стен, связанного с горизонтальной термической усадкой или расширением под действием влаги, а также в качестве альтернативы каменным коллекторам, когда связывание кирпичной кладки.

В этом примечании TEK далее говорится, что он «… также увеличивает сопротивление стены горизонтальному изгибу, но не широко признается модельными строительными нормами для структурных целей».

Самым значительным изменением конструкции стен с одинарной и многослойной кладкой, поскольку армирование проволокой стало нормой в 1960-х годах, стал переход на вертикальную и горизонтальную стальную арматуру (арматуру) в CMU (блок) в 1990-х годах. Это охватило все неармированные рынки Северной Америки, а не только сейсмические зоны.

Согласно NCMA TEK 10-3 (2003), Таблица 2 (Максимальный интервал горизонтальной арматуры для соответствия критериям> 0,0007 An) для стен, не залитых раствором или частично залитых раствором, вертикальное расстояние между проволокой составляет 16 дюймов по центру для восьми- и 12-дюймовый блок. Кроме того, в таблице 2 указано, что расстояние в 16 дюймов применяется к проводу девяти калибра с двумя проводами (по одному проводу на лицевую часть блока). Редко бывает стена CMU без часто размещаемых вертикальных арматурных стержней и соответствующих связующих балок с арматурными стержнями, заключенными в раствор.

Размещение арматуры

Когда инженеры-строители проектируют армированную кладку, они обычно требуют, чтобы вертикальная перемычка располагалась в центре ячеек блока. Нормы кладки требуют, чтобы допуск на размещение вертикального арматурного стержня составлял +/- ½ дюйма (по ширине блока) и +/- два дюйма (по длине блока), измеряемых от центра ячейки блока (Стандарты каменного шва Комитет, Общество масонства (TMS) 2011 Спецификация: статьи 3. 4 B. 11. a и b).

Рис. 2: Проволока в форме фермы мешает центрированию арматуры в соответствии с нормативными требованиями и может привести к зависанию раствора на диагональных проводах.

Форма имеет значение

Проволока в форме лестницы имеет перпендикулярные поперечные стержни, приваренные встык на расстоянии 16 дюймов по центру к продольным проволокам. Он размещается поперечными стержнями по центру непосредственно над стенками блока (см. Рисунок 1). Размещение лестничного троса таким образом устраняет препятствия, вызванные диагональными поперечными стержнями, общими с формой фермы, особенно если блочные ячейки спроектированы так, чтобы содержать вертикальные стержни (см. Рисунок 2).

Расход раствора

Еще одно преимущество лестничной проволоки проявляется при укладке и уплотнении раствора.Отсутствие диагональных (анкерных) поперечных проволок улучшает растекание и уплотнение раствора. Как правило, правила кладки требуют, чтобы блоки (пустотелые блоки) размещались таким образом, чтобы вертикальные ячейки, подлежащие заливке, были выровнены, что обеспечивает беспрепятственный путь для потока раствора (спецификация TMS 2011: статья 3. 3 B. 3. D). Согласно NCMA TEK 12-2B, «…. Поскольку диагональные поперечные проволоки могут мешать укладке вертикальной арматурной стали и цементного раствора, армирование швов ферменного типа не должно использоваться в армированных или залитых раствором стенах.”

Рис. 3: Проволока в форме лестницы улучшает контроль усадки за счет образования сцепления Ts на поперечных перемычках.

Контроль усадки

Лестничная проволока, размещенная с поперечными стержнями по центру непосредственно над стенками блоков, имеет еще одно отличительное преимущество. Он размещает сварные встык «Т» пересечения каждой продольной проволоки с поперечными стержнями непосредственно над «Т» пересечениями, где торцевые поверхности блоков встречаются с каждой стенкой. При укладке по схеме непрерывного склеивания двухъячеечные блоки укладываются только с облицовкой из раствора облицовки (внешней и внутренней).Блочные перегородки только укладываются строительным раствором рядом с вертикально армированными ячейками. Подложка облицовочного раствора будет выдавливаться на перемычках при сжатии во время укладки блока, полностью закрывая Т-образные пересечения проволоки, прикрепляя проволоку к бетонной кладке (см. Рисунок 3). Следовательно, конечный результат должен заключаться в улучшенном контроле трещин от усадки.

Стандартный девять калибра против усиленного 3/16 дюйма

Помимо формы (ферма или лестница), в процессе укладки важна толщина проволоки. Чаще всего указанная толщина швов раствора составляет 3/8 дюйма.Максимальный диаметр проволоки, разрешенный нормами кладки, должен составлять половину толщины шва 3/8 дюйма, или 3/16 дюйма [Кодекс TMS 2011: раздел 1.16.2.3]. Однако есть веские причины использовать провод меньшего диаметра девятого калибра.

Рис. 4. Прочная проволока диаметром 3/16 дюйма может оставить недостаточно места для надлежащего покрытия раствором. Верх и низ проволоки могут находиться в прямом контакте с кладкой (без раствора).

Допуски размещения

Допуск норм кладки для размещения толщины шва слоя раствора составляет +/- 1/8 дюйма [Спецификация TMS 2011: Статья 3. 3 Ф. 1. б.]. Следовательно, указанный шов из раствора 3/8 дюйма может иметь толщину от ½ до ¼ дюйма. При толщине строительного шва от до 3/8 дюйма, использование сверхпрочной проволоки диаметром 3/16 дюйма с горячим цинкованием [Кодекс TMS 2011: раздел 1.16.4.2] может оставить недостаточно места для герметизации покрытия раствором ( см. рис. 4) при рассмотрении гальванического покрытия, ровности верхней поверхности блоков CMU, поддерживающих провод, и плоскостности провода.

В буквальном смысле блок можно было разместить прямо на проводе (блок на проводе на блоке).Согласно статье Марио Дж. Катани в журнале Masonry Construction за январь 1995 года, озаглавленной «Выбор правильного армирования швов для работы», он заявляет: «Одной из веских причин для использования арматуры девяти калибров является удобство и конструктивность. В то время как код позволяет армированию швов иметь диаметр, составляющий половину ширины шва раствора, допуски, разрешенные для узлов, соединений и самой проволоки, могут препятствовать размещению арматуры большого диаметра. Используйте его только тогда, когда другого выбора нет.”

Рис. 5: Простая последовательность из трех шагов для формирования углов.

Формовка углов

Существуют некоторые споры относительно преимуществ заказа заводских сборных внутренних и внешних углов по сравнению с их формированием на месте. Поскольку Кодекс TMS не различает достоинств ни одного из методов (и, действительно, почти не признает их), некоторые комментарии необходимы. Промышленный стандарт для притирки арматурной проволоки в любом месте всегда один и тот же: он требует не менее шести дюймов, будь то притирка прямых 10-футовых участков друг к другу или там, где прямой участок встречается с углом (Спецификация TMS 2011: статья 3.4 В.10.б). Это требование также может применяться к углам, сформированным в поле. Внутреннюю продольную проволоку можно разрезать и согнуть так, чтобы получился угол 90 градусов с минимумом шести дюймов нахлеста параллельно недавно сформированной внутренней продольной проволоке (см. Рисунок 5).

Заводские углы могут показаться естественным выбором, но это может потребовать дополнительных затрат времени и средств для любого размера или конфигурации, кроме стандартной восьми- или 12-дюймовой двухпроводной арматуры. Это особенно актуально для настраиваемых конфигураций с крючком и проушиной, изготовленных на заказ.

Рисунок 6: Сетчатые стяжки, утвержденные Кодексом, безопасны, экономичны и легко доступны.

Пересекающиеся стены

Кодекс TMS допускает сборные Т-образные горизонтальные участки армирования проволокой, где внутренняя ненесущая кирпичная стена пересекает другую для боковой поддержки. Однако это может быть не лучший выбор. Такие Т-образные секции обычно закладываются на 16 дюймов по центру во время строительства в продольной стене, оставляя выступающую ножку Т-образного профиля, выступающую на 24 дюйма, пока не будет построена пересекающаяся стена.

Многие каменщики согласятся, что оголенные участки провода могут быть опасными на месте, особенно на высоте глаз. К счастью, Кодекс TMS также допускает использование оцинкованной аппаратной ткани с сеткой ¼ дюйма для внутренних ненесущих интересных стен (см. Рисунок 6). Кроме того, Кодекс TMS требует Z-образных анкеров для стен, которые пересекаются там, где требуется передача сдвига. Выступающие Z-образные ремни создают аналогичные проблемы безопасности с открытыми Т-образными профилями.

Однако их нужно использовать только тогда, когда конструкция требует передачи сдвига, что часто неправильно понимается сообществом разработчиков.Когда возможно, сетчатые стяжки обычно являются лучшим выбором. Они легко доступны, просты и экономичны в установке, и их можно безопасно сгибать, пока пересекающаяся стена не достигнет их высоты.

Для пересекающихся внутренних несущих стен боковая поддержка обычно достигается за счет опорных элементов каркаса и не зависит от пересекающихся стен для боковой поддержки.

Варианты отделки

Двумя наиболее распространенными видами отделки для армирования проволоки являются цинкование на заводе и горячее цинкование. Первая категория разрешена Кодексом TMS для большинства внутренних помещений, не контактирующих с влагой или высокой влажностью. Стандартные оцинкованные покрытия производятся путем электро-гальванизации, процесса, при котором слой цинка связывается со сталью, когда электрический ток пропускается через раствор соли / цинка с цинковым анодом и стальным проводником. Этот процесс выполняется, когда проволока находится в необработанном состоянии, перед ее изготовлением (т. Е. Нарезкой и сваркой для придания формы) арматуры.

Горячее цинкование требуется для всех наружных работ, а также любых внутренних стен, подверженных воздействию влаги или высокой влажности.Это процесс нанесения на сталь толстого слоя путем погружения ее в ванну с расплавленным цинком. Этот процесс выполняется после изготовления проволоки для формирования арматуры.

В некоторых уникальных областях применения нержавеющая сталь может иметь ценность. Хотя это очень дорого, это может быть необходимо в высококоррозионных средах или там, где необходимы немагнитные свойства.

Рис. 7: В этом руководстве описывается выбор армирования стыков.

Мириады преимуществ

К сожалению, не все, кто проектирует или задает арматуру проволоки, успевают за переходом на армированные CMU.Есть много мест в стране, где все еще используются устаревшая форма фермы и / или сверхпрочная проволока. На рисунке 7 показаны преимущества лестницы и недостатки фермы, а также стандартная арматура девятого калибра по сравнению с усиленной проволокой.

Кроме того, проволока в форме лестницы с боковыми и поперечными стержнями девяти калибра имеет другие преимущества, включая более низкие затраты на производство, упаковку и транспортировку. Более легкий вес связки снижает риск травм спины при работе с ними на рабочем месте. Конфигурация лестницы также упрощает установку проводов, арматуры и раствора.Это, в свою очередь, увеличивает производительность каменщика.

Рис. 8: Здесь показаны варианты проводов в форме лестницы, требуемого минимального нахлеста и регулируемой проушины для стыковой сварки.

Общие характеристики

Ниже и на Рисунке 8 представлен пример рекомендуемой формулировки для усиления горизонтальных швов в одинарных и многослойных кирпичных стенах:

Продукция части 2

2.1 Армирование кладки
A. Совместное армирование, общее: ASTM A 961
1. Внутренние стены: оцинкованные, ASTM A 641 (0.10 унций на квадратный фут), углеродистая сталь
2. Наружные стены: горячеоцинкованная углеродистая сталь
, ASTM A 153, класс B-2 (1,50 унции на квадратный фут). 3. Внутренние стены, подверженные воздействию высокой влажности: горячеоцинкованные, углеродистая сталь
ASTM A 153, класс B-2 (1,50 унции на квадратный фут). 4. Размер провода и боковые стержни: W1,7 или 0,148 дюйма в диаметре (калибр девять)
5. Размер проволоки и поперечные стержни: W1,7 или 0,148 дюйма (калибр девять)
6. Размер проволоки для шпона: W2,8 или 0,1875 дюйма (3⁄16 дюйма)
7.Расстояние между поперечными стержнями: 16 дюймов по центру
8. Обеспечьте длину 10 футов

B. Армирование швов кладки для однопроволочной кладки: лестничного типа с одной парой боковых стержней

C. Армирование швов кладки для многополюсной кладки: лестничного типа с регулируемыми (из двух частей) конструкция, с отдельной двойной проушиной, приваренной встык к боковым стержням 16 дюймов по центру; двойные крючки, которые входят в проушины, приваренные к арматуре, и препятствуют перемещению перпендикулярно стене. Длина стяжки с крюком должна быть достаточной для выхода минимум на 1⁄2 дюйма во внешнюю торцевую оболочку для полых элементов и 1 мм.Минимум 5 дюймов в сплошные блоки, но с минимальной крышкой 5⁄8 дюйма с внешней стороны.

Заключение

Подрядчики Mason могут положительно повлиять на конструктивность, производительность и рентабельность своих проектов, и все это с дополнительным преимуществом обновления спецификаций проектировщика для лучшего соответствия требованиям кодекса.

Чтобы предотвратить возможное растрескивание в результате усадки в бетонной кирпичной стене, требуется правильное размещение контрольных швов и усиление горизонтальных швов. Армирование горизонтальных швов в стене CMU не предотвращает растрескивание, а, скорее, контролирует его.Без него в бетонной кладке стены могут быть видны усадочные трещины, размер которых легче проникает сама природа.

При армировании стыков в виде лестницы девяти калибра в бетонной стене из кирпича продольная проволока испытывает растяжение по мере усадки бетонной кладки. Следовательно, случайные микроскопические трещины не должны быть заметны и будут менее уязвимы для элементов. Использование проволоки в форме фермы, которую необходимо изменить, чтобы она подходила к вертикальной арматуре, может не соответствовать нормам и может отрицательно повлиять на целостность системы железобетонных стен.

Таким образом, в отношении утверждения «может подорвать способность соответствовать нормам», учтите следующее: Лестничный трос при правильном размещении не будет мешать минимальным требованиям норм для допусков размещения вертикальной полосы. Лестничная проволока, если она размещена правильно, не будет мешать соблюдению минимальных требований кодекса для укладки и уплотнения раствора. Стандартная проволока девятого калибра оставила бы больше места для герметизации покрытия строительного раствора, когда толщина стыка раствора строится в пределах минимальных допусков норм.

Когда дело доходит до армирования кладочной проволокой, верна старая поговорка «меньше да лучше». Лестничная проволока, изготовленная отрезками длиной 10 футов с непрерывными боковыми стержнями девяти калибра и приваренными встык поперечными стержнями девяти калибра, расположенными на расстоянии 16 дюймов по центру, идеально подходит для высокопроизводительных стеновых систем CMU.

Формованные на месте углы и сетчатые стяжки на перекрестках обеспечивают большую производительность, экономичность и безопасность. Стандартные оцинкованные мельницы для внутренних работ и горячеоцинкованные для наружных работ, а также во влажной или влажной среде соответствуют нормам и требованиям к производительности.

Первоначально опубликовано в журнале Masonry .

---

Об авторах

Дэниел Зехмайстер П. Е., FASTM — исполнительный директор Института масонства Мичигана.

Джефф Снайдер — владелец MASONPRO, Inc. в Нортвилле, штат Мичиган.

Статьи по теме

Важность кирпичного шпона в ограничении влажности

Армирование швов

Барьерная стена: каменный шпон / железобетонный блок

Другие заголовки о масонстве

Сетчатые материалы | Каменное армирование

MSF Masonry Rearming, также известное как Brickspan, and Bed Joint Rearforcement, в основном используется для укрепления стен, нержавеющая сталь может использоваться как для внутренних, так и для внешних кирпичей / блоков, тогда как оцинкованная сталь больше подходит для внутренних стен.Наше армирование кладки помогает уменьшить растрескивание стен и конструкций, а также обеспечивает общую поддержку.

Арматура имеет стандартную длину 2,7 метра и доступна в диапазоне диаметров проволоки, что делает ее универсальной и подходящей для любой комбинации ширины кирпича или блока. (См. Таблицу ниже для получения информации о совместимости стены / арматуры).

В качестве материалов для армирования каменной кладки используется нержавеющая сталь (марка 304) или оцинкованная сталь, каждый из которых подходит для самых разных целей.

Существует широкий диапазон диаметров проволоки из нержавеющей и гальванизированной стали, включая 3,0 мм, 3,5 мм, 4,0 мм и 5,0 мм (или эквивалентные диаметры проволоки после сплющивания, 4,0 мм и 5,0 мм из нержавеющей стали изготавливаются с использованием сплющенной проволоки). .

Ссылка на материал: SBS (нержавеющая) или GBS (оцинкованная).

Диаметр проволоки: 30 (для 3,0 мм), 40 (для 4,0 мм) и т. Д.

Ширина поперечной проволоки: W60 (для 60 мм), W100 (для 100 мм) и т. Д.

Длина: 2700

Пример:

Оцинкованный кирпич, с 3.Провод 0 мм и ширина 60 мм: GBS30W602700

Кирпичный поддон из нержавеющей стали с 4,00 мм (плоской) проволокой и шириной 100 мм: SBS40FW100

102 мм кирпич

100 мм или 125 мм блочная кладка

Маркировка CE:

Этот продукт имеет маркировку CE, подтверждающую соответствие стандарту BS EN 845: Часть 3.

Обычно упаковывается и отправляется пачками по 40 или 20 штук (в зависимости от веса и размера арматуры), однако заказы не привязаны к этим цифрам, и можно заказать любое количество; Для получения дополнительной информации о размерах, использовании продукта или наличии звоните нам по телефону 01642 370 777, а по любым общим вопросам обращайтесь в отдел продаж @meshsupplies.co.uk

В дополнение к указанным выше размерам складских запасов мы можем изготовить блоки шириной для любых размеров блоков или кирпичей. Мы также можем изготовить на заказ специальные формы, включая Т-образные секции и угловые элементы. Для получения дополнительной информации о ценах и доступности, пожалуйста, свяжитесь с нами по телефону 01642 370 777 или напишите нам по адресу [email protected].

Армирование каменной кладки | Анкон

Ancon Masonry Reinforcement, также известный как Bed Joint-Reinforcement, улучшает структурные характеристики каменных стен, обеспечивая дополнительное сопротивление боковым нагрузкам e. грамм. ветер. Это также снижает риск растрескивания либо при концентрации напряжений вокруг отверстий, либо в результате движения, в соответствии со стандартом BS5628-3: 2005.

Усиление стыков станины может использоваться для различных целей и мест:

• Увеличить размер панели
• Увеличить расстояние между шарнирами
• Декоративные курсы, кронштейны, плинтусы
• Стены воротниковые
• Угловые и тройники
• Стеклопакеты
• Дифференциальный контроль движения
• Проемы вверху и внизу

В стенах с дверными и оконными проемами усиление стыков станины может уменьшить частоту контрольных стыков.Усиление должно быть предусмотрено в первом и втором ярусах выше и ниже всех проемов и должно выходить не менее чем на 600 мм с каждой стороны проема.

Армирование стыков станины также можно использовать в верхней части несущих стен, примыкающих к бетонным крышам, и для придания дополнительной прочности парапетным стенам.

Ассортимент армирования кладки Ancon включает AMR, AMR-X, AMR-CJ и SMR 225C. Щелкните ссылки ниже для получения дополнительной информации.

Решетка металлическая расширенная

Расширенная рейка из нержавеющей стали для заделки в швы раствора для армирования кирпича и блока вне конструкций.Подходит для использования во внутренней и внешней кладке.

Информационное моделирование зданий

Для объектов BIM этих продуктов щелкните здесь или посетите Национальную библиотеку BIM.

Строительная отрасль остается открытой. Производство в Leviat продолжается в условиях последней национальной изоляции.

05 января 2021 года

Здоровье, безопасность и благополучие всех, кто работает с нами и для нас, а также широкой общественности, всегда является нашим приоритетом.1 приоритет.

Маркировка CE, UKCA и CE UKNI от Leviat

01 января 2021 года

С 1 января 2021 года Великобритания будет признавать как утверждения ЕС по маркировке CE на ограниченный период времени, так и новую систему утверждения в Великобритании, которая будет известна как знак UKCA.
