земляной, для столбов, скважин, чертежи, размеры

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Содержание статьи

Конструкции и применение

Есть три основных конструкции земляных буров:

  • Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

    Пример самодельного земляного садового бура

  • Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

    Шнековый бур отличается навитыми спирально несколькими оборотами спирали

  • Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

    Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции.

Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла.

И еще — комбинация этих двух.

Наконечник для земляного бура из полосы стали
Пика — один из вариантов наконечника
Комбинированный наконечник для измельчения пород

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т. п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.

п.

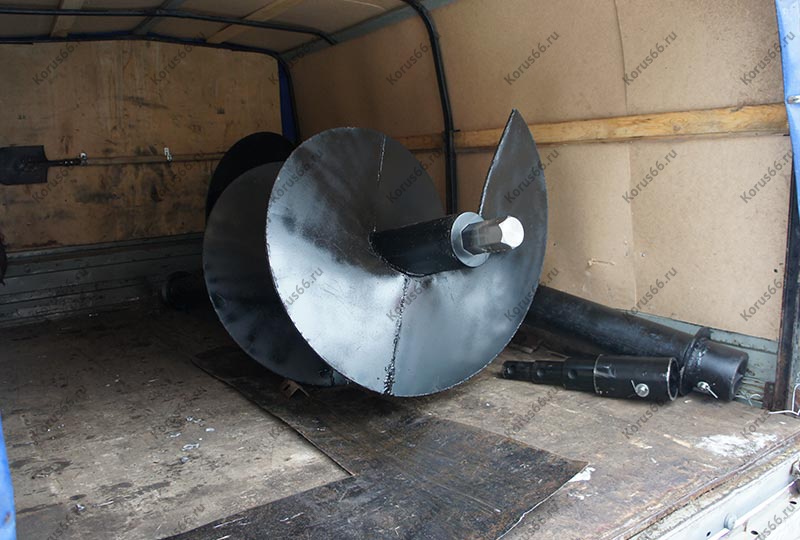

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотностиПодробный чертеж в проекциях шнекового бураЧертеж садового бура

Видео материалы



Как сделать садовый бур своими руками

В частном хозяйстве такой инструмент пригодится всегда. Применяется он для копки ям под столбы, в строительстве легких сооружений, создании свайного фундамента.

Большой выбор коловоротов в магазине позволяет экономить время и приобретать уже готовый товар. Но бывалые дачники утверждают, что сделать бур самостоятельно лучше, чем взять заводской вариант. Самодельный будет надежнее и прослужит дольше. Кроме того, всегда можно модифицировать или видоизменить свое изобретение.

Детали ямобура и особенности его работы

Сферы применения садового бура:

  • посадка деревьев, кустарников;
  • установка столбиков под забор;
  • монтаж уличных фонарей;
  • обустройство дренажной системы;
  • создание колодца;
  • бурение скважины под воду;
  • сверление лунок для зимней рыбалки.

Назначение – выемка почвы требуемого диаметра, глубины физическими усилиями человека.

Производительность напрямую зависит от:

  • конструкции изделия;
  • того, какой режущий элемент используется;
  • диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

  1. Ручка. Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
  2. Штанга или вал. Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
  3. Винт (режущая головка). Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
  4. Лом (пика). Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
  5. Удлинители. Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Для режущих элементов в качестве материала рекомендуется брать сталь – это гарантия длительного срока службы инструмента.

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

  1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
  2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
  3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
  4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
  5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

Из-за сложностей ручного управления используется в сочетании с механизированным приводом.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

  • лопасти;
  • землеприемник;
  • раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Основной плюс самодельной конструкции – возможность постоянной модификации под разные типы грунтов, условия и задачи бурения.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Недостаток – нуждаются в частых перерывах, чтобы привод не перегревался. Требуют бережного ухода. В отличие от ручного инструмента электрические, топливные чаще ломаются.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

  1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
  2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
  3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
  4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

  • сварочный аппарат с электродами, защитной маской;
  • болгарка с дисковыми насадками;
  • электрическая или ручная дрель;
  • молоток;
  • точило;
  • тиски;
  • клещи;
  • маркер, рулетка;
  • циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Вначале рекомендуется нарисовать базовую схему будущего изделия, которая станет шаблоном и упростит процесс сборки.

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

  1. С одной стороны вала приварить полки из утолщенной стали.
  2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
  3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
  4. Закрепить лопасти болтовым соединением.

В обоих случаях в лопастях нужно сделать отверстия посередине, чтобы они вплотную соединялись с валом.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

  1. Из двух половинок круга.
  2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Таким буром рекомендуется работать на легких, мягких грунтах. На плотных суглинках, каменистой почве лопасти под нагрузкой начнут деформироваться. Причина тому – использование не закаленной стали. Решение – усиление лопастей металлическими уголками.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Бур из пильного диска производительней других и подходит для всех типов почв.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Способы изготовления бурового шнека

Мотобур это оборудование которое сверлит грунт методом шнекового бурения. Для того чтобы поднять грунт на поверхность из отверстия на буровом инструменте установлен шнек, которые многие из школьного курса физики знают, как Архимедов винт. Это одно из изобретений великого грека, которое сейчас используется с давних времен во многих отраслях для перемещения сыпучих продуктов. Простота использования делает спирали очень распространенными для применения. Но оборудование для изготовления спиралей достаточно специфическое и дорогое.

Существуют два основных метода изготовления спиральных шнеков.

Метод прессования сегментных спиралей.

Относительно простой метод изготовления шнековых спиралей. На установке лазерной резки сначала вырезаются заготовки с необходимым внутренним и внешним диаметром, далее изгибают заготовки с помощью гидравлического пресса оснащенного специальными матрицами, которые формирую профиль сегмента. Ограничений по размеру спиралей почти нет, поэтому этот метод, как правило используют для изготовления шнековых буров большого диаметра. Такие шнеки используют на тяжелом буровом оборудовании, для бурения тяжелого грунта на большую глубину, например при строительстве мостов.

После изготовления сегментов их одевают на трубу и сваривают между собой. Процесс производства из сегментных спиралей достаточно долгий и занимает больше времени, чем производство из непрерывной спирали.

Изготовление секционных спиралей бурового шнека

    Метод холодной прокатки

    Этот метод используется для изготовления спиралей диаметром до 600 мм. Именно этот метод используется для производства спиралей для изготовления шнеков ручных мотобуров. Основное достоинство метода в том, что на выходе из станка получается непрерывная спираль, которую очень удобно и быстро наваривать на трубу шнекового бура. Для сварки используют сварочные полуавтоматы TIG.

    Еще один важный плюс метода холодной прокатки, что непрерывная спираль по весу легче сегментной спирали т. к. при прокатывании через станок стального штрипса ( заготовки из металлической полосы ), его толщина уменьшается от одного края к другому. Например при производстве из полосы шириной 50 мм и толщиной 3 мм, получается спираль шириной 100 мм, при этом на одном краю толщина спирали остается 3 мм, на другом краю толщина спирали уменьшается до 1.5 мм.

      Также для сборки шнека не нужно сваривать спирали между собой, соответственно скорость производства значительно выше, а себестоимость конечного продукта ниже, чем у шнека сделанного из сегментов.

      Станок для гибки спиралей представляет из себя гидравлический пресс с вращающимися вальцами, между которыми пропускают металлическую полосу. Сами понимаете такое оборудование имеет огромный вес и потребляет большое количество энергии. Гидравлический привод пресса имеет мощность 10 Квт, а для охлаждения спрессованной полосы используется СОЖ.

      Видео изготовления шнеков методом холодной прокатки





      В условиях обычной домашней мастерской достаточно проблематично сделать качественные и легкие шнеки для использования на ручных мотобурах. Тем не менее находятся рукастые люди, которых мы очень и очень уважаем за их упорство и смекалку и пытаются своими силами сделать в своем гараже шнековый бур. На видео ниже вы можете увидеть способ изготовления шнека в домашних условиях.



      Шнековый бур для земляных работ садовым буром

      Добавил(а): Андрей 20 мая

      Если в планируемых вами земляных работах предполагается вырыть множество отверстий-скважин под столбы и стойки, то ускорить и облегчить процесс сможет силовой шнековый бур для земляных работ. Только не стоит думать, что этот инструмент превратит бурение в пикник. В этой статье мы расскажем вам все аспекты использования этого приспособления.

      Что такое шнековый бур для земляных работ?

      Для того чтобы применять в работе шнековый бур для земляных работ вам понадобится напарник. При этом у вас у обоих должны быть крепкие спины, руки и ноги, чтобы справиться с машиной. Подобные буры для земляных работ – это очень мощные приспособления, в ходе работы которых создается большой по величине крутящий момент, который передается непосредственно на вас, когда вы управляете буром.

      Если почва на вашем участке содержит много песка или суглинка, то вы сможете за день просверлить до 30 отверстий. Однако каменистый или очень глинистый грунт будет создавать сложности даже для столь мощного инструмента. Исходя из опыта эксплуатации, могу сказать, что около четверти скважин, на начальном этапе разрабатываемых буром, приходилось докапывать вручную.

      В случае если вам требуется пробурить всего несколько отверстий, даже не утруждайтесь прочтением этого текста. Просто купите или возьмите в аренду ручные буры и смело действуйте. Однако если речь идет о пяти и более скважинах, или об глубоких отверстиях, то такой проект без силового бура может превратиться в кошмар.

      Работа садовым буром

      Бурим скважины на воду с пробного отверстия

      Мы бурим скважины на воду с предварительного пробного замера. Выкопайте пробное отверстие того же диаметра, что и предполагаемая скважина, чтобы четко обозначить ее центр. Это предотвратит соскальзывание бура с назначенного места, когда вы начнете работу.

      Использование данного инструмента требует от вас защиты глаз и слуха, а также ношения перчаток и крепкой обуви. Однако самая большая опасность располагается в зоне бурения – это могут быть залегающие под землей силовые линии и бытовые газопроводы. Чтобы избежать повреждения этих коммуникаций, равно как и телевизионных и телефонных линий, позвоните в эксплуатационную компанию или раздобудьте план разводки линий еще где-либо. Работа садовым буром начинается с подготовки.

      Подготовьтесь к работе

      Бурим скважины сами и с помощником

      Обычно мы бурим скважины сами. Но в ряде случаев потребуется небольшая помощь ассистента. После того, как вы установили бур в пробном отверстии, попросите помощника запустить двигатель.

      Тщательно проработайте размещение скважин на местности. Отметьте точки проникновения в грунт деревянными колышками. Обратите внимание, что практически невозможно сместить отверстие, если вы уже приступили к бурению. Если вам требуется больший диаметр отверстия, чем обеспечивает бур, вы с легкостью сможете расширить его ручным инструментом.

      Выбор силового шнекового бура для земляных работ

      Хороший выбор шнековых буров для земляных работ обычно встречается в больших строительных магазинах. Прежде всего, вам следует определиться между инструментом на одного или двоих рабочих. Что касается размера шнека, то они обычно сменные для одного и того же механизма, а перечень стандартных диаметров включает 10, 15, 20 и 30 см. Их выбор зависит от типа проводимых работ. Помните о том, что чем больше диаметр шнека, тем больше усилий требуется со стороны рабочего для бурения.

      Если вы хотите установить 30-см трубу, то вам ничего не остается, как выбрать 30-см шнек. А вот если вы будете ставить столбики 4х4 см, то вполне обойдетесь 20 см сверлом. Для установки столбов под забор чаще всего годятся 15-см инструмент. Помните, что если вы хотите укрепить стойку бетоном, то скважина вам нужна шире, чем сам столб. 10-см бурение подходит для мелких стоек, которые не требуют укрепления раствором. Иногда для меньших столбиков также используют 30-см сверло ввиду того, что дополнительное пространство помогает точнее расположить стойку внутри скважины.

      Обычно силовой бур в глубину обеспечивает примерно 90-100 см. Для бурения более глубоких скважин следует приобрести специальную удлинительную штангу. Обычно глубокие отверстия необходимы для стоек под капитальные конструкции, достраиваемые к дому, либо в северных широтах, где до 1м грунта – вечная мерзлота. Штанга обеспечит вам примерно 30-40 см глубины.

      Перед началом работы проверяйте уровни масла и топлива, проверьте исправность машины. Не забудьте про заглушки, которые крепят шнек и/или штангу силовому агрегату.

      Необходимый ручной инструмент

      Для таких работ мало иметь под рукой силовой шнековый бур. В некоторых скважинах вам будут попадаться камни и корни, мешающие бурению. Их потребуется удалить. Для этого удобно использовать следующие инструменты.

      • Длинный лом. Его можно использовать для дробления камней и отрубания крупных корней.
      • Лопата штыковая. Этой лопатой можно копать отверстия даже без участия силовых инструментов. Она идеально подходит для расширения скважин или придания им других форм.
      • Грейферный ковш. Этот инструмент пригодится для извлечения камней и корней из отверстия.

      Как пробурить скважину своими руками?

      Сначала бурим скважины на воду медленно

      Плавно нажмите на дроссель, чтобы придать медленное вращение шнеку и позвольте ему войти в землю. Далее бурите с удобной скоростью.

      Затем очищаем от грязи

      При углублении примерно на 15-20 см, отпустите дроссель и выньте бур из земли вместе с налипшей землей. Очистите лезвие шнека. Совет: если вы бережете свой газон, то очищайте шнек над расстеленным полиэтиленом.

      Используем направляющую штангу-удлинитель

      Глубину скважины поверх стандартных 90-100 см можно увеличить благодаря специальной удлинительной штанге. Сначала пробурите все отверстия без дополнительного удлинения, затем оставьте шнек в последней скважине и, отсоединив головной агрегат, прикрепите штангу с помощью заглушки.

      Не следует слишком углубляться.

      Когда бурите, не следует углубляться больше, чем требуется. Чем глубже уходит бур, тем тяжелее им управлять и тяжелее его будет вытащить.

      Как вытащить заклинивший шнековый бур

      Отсоедините головной агрегат от шнека. Затем закрепив разводной ключ на оси шнека соедините его с метровой полой трубой и поверните ее против часовой стрелки.

      Перед тем как пробурить скважину своими руками сделайте необходимые замеры и разметку. Как только вы запустите машину, сразу почувствуете весьма весомую вращательную силу, направленную по часовой стрелке вокруг оси бурения. Этой силе вы собственно и должны противодействовать все время работы инструмента. При этом контролируйте опорожнение скважины от грунта и не бурите долго, если в отверстии грязь. Если вы бурите более чем на метр, то шнеку будет тяжело самому выбрасывать землю, что может, в крайнем случае, привести к срыву его с вала и заклиниванию инструмента.

      Есть два способа эффективной очистки скважины. Первый состоит в остановке бура, вынимания его из отверстия и очистки шнека с помощью ручного инструмента. Это позволит сконцентрировать весь выработанный грунт в одном месте. Альтернативный способ состоит в том, чтобы вынуть шнек из земли на пару десятков сантиметров, предварительно замедлив его вращение, а затем заставить раскрутиться в полную силу. После этого погрузить вниз за новой порцией грязи. Этот способ быстрее (и более трудозатратен), но грязь будет разлетаться повсюду в свободном полете.

      Если вы перемещаете бур более чем на несколько метров (например, к месту следующего бурения), то следует останавливать и отсоединять мотор. Если вы приостанавливаете работу, то оставляйте инструмент либо прямо в скважине, либо устанавливайте его так, чтоб он не опрокинулся – иначе топливо из бака может потечь.

      При бурении глубоких скважин, требующих удлиняющей штанги, сначала пробурите все отверстия без ее участия на обычную глубину. Никогда не начинайте бурение с установленной штангой. Она делает инструмент гораздо тяжелее и удлиняет его примерно на 40 см. Устанавливайте штангу лишь после того, как обычным способом пробурили скважину на метр. Практика показывает, что докопать несколько десятков сантиметров длины иногда проще ручным инструментом. Поэтому оценивайте такой вариант.

      После окончания работ вычистите скважину от грунта.

      Требуемые инструменты: наушники строительные, защитные очки, лопата, разводной ключ в случае заклинивания шнека.

      Индивидуальные шнековые буры

      Очень часто буровые работы в строительстве приходится выполнять в одиночку. Для этого разработаны специальные персональные шнековые буры. Это более легкий инструмент для бурения отверстий малого диаметра, примерно 15 см. Обычно они оборудованы двухтактными двигателями, так что позаботьтесь о подходящей смеси топлива.

      Оцените статью: Поделитесь с друзьями!

      Ледобур для зимней рыбалки своими руками: способы изготовления

      Все могут сделать наши российские Кулибины, вот и самодельный ледобур для нас не проблема, была бы задача поставлена.

      Для начала определимся, какой процесс изготовления нам предстоит, ведь каждую вещь можно:

      • сделать с нуля;
      • доработать;
      • переоснастить.

      Сегодняшнее редакторское задание обязывает нас рассказать об изготовлении ледобура своими руками с нуля и доработке имеющихся моделей бензиновыми двигателями с использованием редуктора.

      О чем не будем рассказывать?

      В этом материале вы не прочитаете о переоснащении ручных ледобуров в электрические путем подключения к ним шуруповерта. Описания этого процесса не будет, так как собственно изготовления своими руками здесь нет, а есть соединение трех частей: шнека, адаптера и дрели воедино.

      Изготовление с нуля

      Даже страшно начинать описывать этот сложный процесс. Не имея слесарных, токарных, сварочных и фрезеровочных способностей и навыков изготовить ледобур своими руками просто нереально. Для умельцев же это, наверное, не очень сложно, поэтому начнем.

      Для описания процесса изготовления мы выбрали несколько моделей:

      • лопатку;
      • кольцевой;
      • рамочный;
      • шнековый.

      Общее у них одно – верхняя часть с ручками, или коловорот. Поэтому для начала постараемся изготовить его.

      Даже это довольно сложный для непосвященного человека процесс, судите сами:

      1. Подбираем трубу подходящего диаметра.
      2. На земле или полу вычерчиваем изгибы нашего коловорота.
      3. В трубу засыпаем сухой песок и затыкаем пробками, чтобы он не высыпался. Если гнуть без песка, возможно повреждение металла.
      4. Производим загиб трубы, используя газовую горелку или паяльную лампу.
      5. Привариваем к нижней части коловорота скобу для соединения со шнеком.
      6. Сверлим на рукоятке отверстия как на заводском барнаульском буре.
      7. Шлифуем и красим заготовку.
      8. Покупаем в магазине ремонтный комплект для ледобура «Тонар».
      9. Укрепляем верхнюю и среднюю ручки из комплекта в подготовленных отверстиях.

      Коловорот готов, остается самое трудное дело – изготовление нижней части механизма.

      Лопатка

      Этот самодельный ледобур проще остальных в изготовлении. На нижнюю трубу просто наваривается режущая деталь, вырезанная из стальной пластины. Она слегка изгибается в виде лопатки, одна кромка которой затачивается на наждаке.

      Хоть таким буром и можно проделать отверстие во льду, и он дешев и прост в изготовлении, но недостатков у него все-таки предостаточно:

      • быстро тупится;
      • отсутствие шнека заставляет часто вычерпывать шугу;
      • медленно режет лед;
      • трудно вращать.

      Кольцевой

      В основании такого бура – кольцо с ножами и прикрепленной рамой. Вверху рама соединяется с трубой, а труба с коловоротом. Полоса стали скручивается в спираль и точечно фиксируется к раме. Получается вполне работоспособная модель.

      Рамочный

      Этот ледобур своими руками также несложен в изготовлении. Опишем этот процесс подробно:

      1. В трубу ввариваем острый наконечник для центровки на льду.
      2. В нижней части к трубе с двух сторон под углом в 30 градусов привариваем стальные прутки.
      3. Внизу соединяем их полосой с осью из трубы. Должны получиться два треугольника, наибольший угол которых примерно равен восьмидесяти градусам.
      4. Просверливаем в пластинах отверстия и крепим ножи при помощи болтов с гайками.
      5. Настраиваем углы наклона атаки ножей при помощи дополнительных подкладок из металлических пластин и шайб разной толщины.

      Шугу из лунок, проделанных ледобуром такой конструкции, тоже придется вычерпывать при помощи черпака.

      Шнековый

      Этот бур для зимней рыбалки полностью сделать в домашних условиях не получится. Если кто-то думает, что вся проблема со шнеком, то это не так. Главная деталь такого механизма – основание для ножей. Ее могут изготовить только специалисты в мастерских.

      Опустим процесс создания этой детали и опишем остальной процесс:

      1. К трубе сверху привариваем деталь для соединения с коловоротом.
      2. Снизу прикрепляем также на сварку посадочное место для ножей.
      3. Из листового металла нарезаем круги.
      4. Прорезаем их до центра с одного края и выгибаем в виде лопасти шнека.
      5. Нагнув достаточное количество заготовок, привариваем их трубе.
      6. Шлифуем и красим получившееся изделие.
      7. Соединяем обе части ледобура в одну.
      8. Прикручиваем ножи.

      Моторизационная доработка

      В этой части нашего повествования расскажем о переделке в ледобур триммера или бензопилы. Основные вопросы, которые возникают при этой работе – изготовление адаптера и подбор редуктора.

      Ледобур из бензопилы нового типа, такого как выпускают компании Штиль, Хугсварна или китайские товарищи, требуют также изготовления дополнительной эргономической рукоятки. Наша старая дружба такой переделки не требует.

      Переделка триммера в ледобур наиболее подходит для моделей со складывающейся штангой. Адаптер для соединения такого механизма со шнеком изготовить проще всего.

      Каждая из моделей бензопилы или триммера требует своей доработки, поэтому нет одного универсального рецепта изготовления. Лучше всего найти опытного мастера и прийти к нему со своим инструментом и вместе с ним принять решение и начертить схему изготовления нужного адаптера.

      Не менее важен для работы на зимней рыбалке редуктор для ледобура. С его помощью изменяются параметры вращения валов, уменьшая или увеличивая скорость. Это сильно влияет на качество и быстроту сверления лунок.

      Если адаптер вытачивают специально, то редуктор подбирается от какого-то действующего механизма, например, от роликового конвейера.

      Важной задачей является правильный выбор шнека для ледобура, желательно, чтобы он по направлению вращения совпадал с таковым у бензинового инструмента.

      Ледобур из бензопилы важно изготовить тщательно, учитывая малейшие нюансы, ведь переделка очень кропотлива и дорогостояща, да и готовое изделие будет использоваться долго. Важно сделать так, чтобы готовый инструмент был несложен в ремонте и обслуживании, детали были доступны и взаимозаменяемы.

      Какой бур для скважины лучше выбрать и как сделать своими руками?

      Бур для скважины можно сделать своими руками, однако по прочности он может уступать специальному оборудованию. По этой причине перед началом выполнения работ необходимо изучить свойства грунта на участке. Инструмент будет служить дольше, если он изготовлен в соответствии с оказываемой на него нагрузкой.

      Бурение скважины — оптимальный способ обеспечения водой загородного участка при отсутствии магистрали центрального водоснабжения в силу невысокой стоимости проведения работ по сравнению с колодезным водообеспечением и технологической доступностью.

      Особенности бурения самодельными приспособлениями

      Главное целевое назначение оборудования — создание отверстий достаточной глубины в почве для подъема воды с целью обеспечения водоснабжения объекта. Диаметр гидротехнического сооружения минимальный — он должен соответствовать размеру насоса (при установке погружной техники) и коммуникациям, которые закладывают на некоторый уровень ниже поверхности земли. Для обустройства скважины применяют приспособление, состоящее из следующих элементов:

      • несущая труба, на которой крепится наконечник;
      • резец для облегчения проникновения инструмента в слой грунта;
      • насадки;
      • шнек, обеспечивающий постепенное заглубление бура;
      • рукоятка.

      Наиболее сложным является этап бурения верхних слоев почвы, т. к. она часто каменистая. Самодельное оборудование может применяться для заглубления на уровень не более 25 м, где залегают первые водоносные слои.

      Механизм работы бура основан на введении шнека с наконечником в слой почвы. По мере его продвижения производится выемка земли, что реализуется благодаря винтовой части инструмента. Когда бур достигает существенной глубины, требуется увеличить его длину. Для этого снимается рукоять, а затем устанавливается удлиняющая труба.

      Виды буров для самостоятельного бурения

      Чтобы получить отверстие достаточного диаметра и глубины в грунте с целью дальнейшего обустройства гидротехнического сооружения, применяют ручные скважинные буры. Они существуют в разных вариациях, отличных по устройству и принципу выемки земли. Выбор следует делать, принимая во внимание габариты предполагаемого гидротехнического сооружения. Однако наиболее важную роль играет структура почвы на участке.

      Шнековый

      Технология основана на применении инструмента этого вида. Она распространена более прочих. Такой способ позволяет получить гидротехническое сооружение с различными характеристиками. Шнек может применяться для подготовки отверстий в почвах разной структуры, кроме сыпучих, т. к. при этом требуется установка обсадной трубы. В противном случае стенки будут осыпаться.

      Шнековое бурение — основной вид создания скважин промышленным методом, установки для его реализации по распространенности занимает лидирующее положение и используются организациями.

      Конструкция достаточно простая: в ее основе лежит труба, на которой фиксируются изогнутые пластины. Они часто располагаются под углом 90° относительно основания изделия. Чем меньше значение данного параметра, тем легче производится выемка грунта с большой глубины. Благодаря пластинам бур напоминает крупногабаритный винт (без головки). В нижней части закреплен наконечник с острой кромкой. Это позволяет легко вводить конструкцию в плотную почву. С помощью шнекового бура создают скважины диаметром до 80 см.

      Коронковый

      В основе конструкции лежит труба. На ней фиксируется коронка — это цилиндрическая насадка, на нижнем торце которой располагаются зубцы. Данный элемент конструкции изготавливается из высокопрочного материала, т. к. он погружается в почву, постоянно находится в контакте с абразивом (камни и пр.).

      В качестве самостоятельного инструмента коронка не может использоваться, т. к. не обеспечивает требуемый результат. Ее применяют наряду с долотом, удлиняющей трубой, различными крепежными элементами. Распространена практика подготовки отверстия. Для этого используют долото. Затем начинают бурение коронкой.

      Ударно-канатный

      Это достаточно трудоемкий способ, его реализация занимает много времени, т. к. нужно прилагать усилия для обеспечения ударной нагрузки, создаваемой буром. Кроме того, после каждого подъема инструмент очищается от грунта, что достаточно сложно, учитывая конструкцию: крупногабаритная труба с заостренным краем и желонкой. Она должна характеризоваться большим весом, чтобы оказывать на почву существенную нагрузку.

      Ударно-канатное бурение скважин подразумевает последовательное разрушение породы методом ее дробления. Для выполнения работы применяется буровой снаряд Шитца. Он состоит из комплекса деталей.

      Фиксируется такой бур на некоторой высоте. Для этого предусматривается устойчивая и достаточно надежная тренога. Ее верхняя точка должна располагаться на высоте 2-3 м. Труба движется с помощью цепи или толстого каната сначала вниз, а потом наверх.

      Ложковый

      В основе конструкции — стержень из стали. На нем фиксируется отрезок трубы круглого сечения. Такой цилиндр должен отличаться от стержня по диаметру. Чем больше значение данного параметра, тем шире будет гидравлическое сооружение. Цилиндрическая часть называется ложкой, т. к. она выполняет сходную функцию: погружается на некоторую глубину в землю, извлекается, наполненная почвой.

      Ложка бура имеет режущую кромку. Она расположена в нижней части данного элемента. Чтобы облегчить процесс введения бура в землю, делают разрез на боковой стенке цилиндра.

      Дополнительно к тому края изгибают так, чтобы они были расположены асимметрично относительно друг друга. В результате получают ложку с режущей кромкой, имеющей спиралеобразную форму.

      Бур спирального вида, или змеевик

      Данная разновидность подходит для работ на глинистых грунтах, суглинке или же в почве, содержащей некоторое количество гравия. Конструкция инструмента простая: предусмотрена головка, спираль существенной толщины, края витков заострены. С помощью такого бура можно оборудовать скважину минимального диаметра.

      Недостатком этой разновидности является низкая скорость выполнения работ. Это обусловлено тем, что конструкция по мере заглубления постепенно забивается плотным грунтом. Тогда ее извлекают, чтобы удалить наслоения глины. Проблема не так сильно проявляется, если приходится работать в почве, содержащей гравий.

      Зубильное долото

      Основная функция такого бура заключается в дроблении породы. Требуемый эффект обеспечивается путем приложения существенной ударной нагрузки к стальному наконечнику. Он характеризуется небольшими размерами, а также имеет несколько канавок. Благодаря неровной поверхности появляется возможность поворачивать конструкцию на 15-20°. Это усиливает разрушительный эффект, который обеспечивает долото. Рекомендуется применять инструмент данного вида для работы на участках, где почва глинистая, достаточно рыхлая и сухая, а еще в известняках, сланцах, мергелях.

      Зубильное долото отлично подходит для сухих глинистых или рыхлых песчаных и супесчаных почв. Для его создания используется кусок стали. Бурение проводят методом удара с последующим поворотом инструмента на 15-20 градусов.

      Штанговый

      При использовании такого бура обустраивается скважина существенной глубины, т. к. в данном случае выполняется наращивание конструкции. Для этого используются штанги. Оборудование применяется для реализации разных методик: вращательной, ударной. Длина труб, используемых при этом, варьируется от 1 до 3 м.

      Алмазный

      Данная разновидность бура используется для обустройства скважины на участках, где основание достаточно плотное, твердое. Чтобы сделать отверстие в такой почве, недостаточно металлической режущей кромки. При эксплуатации в сложных условиях она быстро деформируется. Алмазный бур служит намного дольше, обеспечивает требуемый результат с минимальными потерями в процессе работы (выход из строя элементов крепления и других частей конструкции, кроме режущей кромки).

      Алмазные буры делятся на 2 группы:

      • электрические;
      • гидравлические.

      Первый из вариантов предназначен для обустройства гидротехнических сооружений небольших габаритов. Конструкции второй группы предполагают необходимость использования специального насоса для создания нагрузки достаточной силы.

      Как сделать бур своими руками

      В процессе изготовления такого инструмента чаще используется метод сварки, чем принцип резьбового соединения. Это обусловлено тем, что при выполнении буровых работ на швы будет приходиться наибольшая нагрузка. В результате будет нарушена целостность конструкции по причине раскручивания болтового соединения, даже несмотря на установленную контргайку. Сварочный шов более прочный, он не подвергается воздействию вибрации.

      При изготовлении бура подбирают наиболее подходящие по форме элементы: цилиндры, трубы и пр. Рекомендуется использовать только детали, выполненные из металлов, характеризующихся высокой прочностью.

      Изготовление простейшего бура под воду

      Такую конструкцию сделать своими руками сравнительно легко, т. к. она является наиболее простой по сравнению с аналогами. В основе лежит рукоять (из трубы) и металлическая полоса, которая будет выполнять функцию режущей кромки. С одной стороны крепится ручка, с другой — наконечник-петля.

      Можно также использовать полосу длиной 1,5 м, шириной до 10 см. С одной стороны делается прорезь не более 150 мм. Второй конец полосы сгибают в круг. Это делается для фиксации ручки. Там, где образовалась щель, рабочую кромку нужно разогнуть в разные стороны. Края ленты возле наконечника затачивают. Когда в предварительно созданное кольцо устанавливается рычаг, можно начинать бурение.

      Изготовление шнекового бура

      В основе конструкции лежит труба, которая отличается прочностью, поэтому нужно выбирать изделие со стенками большой толщины. С одной ее стороны крепят острый наконечник. Затем подготавливают диск из металла. Его нужно разрезать, края подтачивают. Части диска фиксируют на трубе с 2 сторон под углом 65°. Рекомендуемое расстояние от наконечника — 13 см.

      Нужно правильно расположить части диска. Они должны находиться под углом 40° относительно друг друга. Только в этом случае можно обеспечить хорошее качество бурения. Можно сделать винтовой бур. Для этого вместо диска на трубе крепят металлическую полосу, которую необходимо правильно изогнуть.

      Сборка ложкового бура

      Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

      Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.

      Изготовление ударно-канатного бура

      Подготавливают трубу, желонку. Второй из элементов конструкции должен быть выполнен из высокопрочного металла. Готовая конструкция может применяться для бурения скважины не более 10 м глубиной. Параметры трубы: 85 см — длина, 6 см — диаметр. Понадобится решетка из прутьев, стальной шар не более 4 см, шайба.

      Последний из элементов крепится снизу трубы. Его диаметр должен соответствовать диаметру шара. На торце здесь же приваривается решетка, препятствующая выпадению круглого изделия. Для установки конструкции на трос крепят металлическую дугу.

      Советы и рекомендации

      Нужно учитывать некоторые тонкости, что позволит изготовить более качественный бур своими руками:

      • для создания небольших отверстий в грунте используют спиралевидный инструмент;
      • спираль змеевика должна быть загнута как можно сильнее, что позволит увеличить скорость выполнения работ;
      • рекомендуется предусмотреть рабочую кромку с возможностью самозатачивания в процессе бурения;
      • необходимо контролировать скорость введения инструмента в почву: она должна соответствовать скоростному режиму бурения.

      Перед началом работ оборудование проверяется на холостом ходу.

      Как бурить скважину на воду своими руками



      Самостоятельное бурение скважин на воду не самое приятное занятие, но зачастую выгодное. Тем не менее, необходимо иметь бур (желательно несколько видов для различных типов грунта), треногу (готовую или собранную) с лебедкой и обязательно помощника для вытаскивания бура из скважины.

      Перед тем как бурить скважину нужно узнать глубину залегания водоносного песчаного слоя (у соседей, если у них есть скважины, или в соответствующем районном управлении). Если водоносный песок залегает на глубине до 20 м, можно бурить вручную, если глубже (или грунт имеет твердые слои) – придется воспользоваться услугами специалистов или арендовать/купить бурильную установку (если купите, сможете потом сдавать в аренду новым соседям).

      Также нужно определиться с диаметром скважины. Он должен быть достаточным для прохождения трубы диаметром 11-12 см. Грубо говоря, можно взять бур диаметром 15 см.

      Если глубина позволяет пробурить скважину вручную, нужно выбрать низшую точку на участке, но при условии, если она находится на достаточном удалении от возможных мест загрязнения почвы. В противном случае, скорее всего, придется бурить артезианскую скважину, чтобы обеспечить дом чистой водой.

      В месте бурения скважины сначала нужно выкопать шурф размерами 1,5×1,5 м и глубиной 1-1,5 м (для предотвращения осыпания верхнего слоя земли). А чтобы не осыпались сами стенки шурфа, их можно обложить досками или металлическими пластинами. Затем приступаем к собиранию треноги.

      Как сделать треногу для бурения скважины

      Для треноги нужны 3 бруса диаметром 15-20 см (либо 3 металлические трубы, если не жалко) длиной около 4-5 м. Проще всего сделать треногу для бурения скважин так:

      Укладываем на землю брусья или трубы примерно в виде треугольника.

      Просверливаем в них отверстия насквозь таким образом, чтобы можно было просунуть сквозь них тонкую трубу или что-то подобное.

      Помещаем в отверстие трубу и закрепляем, чтобы «ноги» треноги не разъехалась в процессе бурения.

      Лебедка крепиться к треноге со стороны близко стоящих друг к другу «ног».

      Для механической лебедки, расположенной внизу, нужно вверху треноги сделать цилиндровый блок, по которому трос будет легко «ездить.

      Если у вас есть электрическая тренога, можно закрепить ее вверху треноги, увеличив полезную длину троса.

      В конце закрепляем бур к тросу и начинаем бурить скважину.



      Ручное бурение скважины под воду

      При самостоятельном бурении скважин (именно своими руками) в большинстве случаев применяется технология шнекового бурения (сверло, змеевик).

      Процесс бурения:

      Шнековый бур проворачивают 2 человека за рукоять по часовой стрелке до полного прохождения в грунт.

      Затем бур вытаскивают при помощи лебедки (когда трос вытащился, вытаскивание завершают вручную) и чистят, удаляя грунт.


      Процесс продолжается до встречи бура с водоносным слоем.

      Удлинение бурового столба осуществляется металлическими штангами.



      Помимо бура-змеевика есть ложковые буры, буры-долота, желонки, различные спиральные буры для ручного бурения. При покупке или аренде уточните, для каких грунтов пригоден каждый бур, основываясь на своих данных.

      После завершения бурения скважину нужно тщательно вычистить от мелких осыпаний грунта. Для этого используется желонка. Ее стенки выравнивают скважину, а в себя она забирает землю при помощи поршня. Работы проводятся ударно-канатным способом.

      Когда скважина очищена (желательно до твердого дна), дно засыпается мелким щебнем или гравием на 20-30 см. Затем вниз опускается труба с надетым на нее мелкосетчатым фильтром. Трубы для скважины должны быть либо пластиковыми, либо из нержавеющей стали (желательно из стали и с резьбовым соединением).



      Также фильтр можно сделать своими руками: на нижнем метре трубы, которая первой будет опускаться, сверлятся отверстия диметром до 0,5 см на расстоянии около 5 см друг от друга по всему периметру трубы. Затем на трубу надевается мелкая сетка (можно в несколько слоев, если сетка недостаточно мелкая). Сетка должна оборачивать трубу по всему внешнему диаметру и дну. Сетку лучше закрепить хомутом.

      После того как фильтр закреплен на трубе, нужно уточнить глубину скважины, чтобы понять, сколько труб придется скрепить, чтобы хватило на всю глубину. Если трубы плавно не проходят в скважину, можно помочь им кувалдой. В этом случае придется погружать по одной трубе, постепенно закрепляя к погруженной следующую.

      Бурение скважины с постепенным опусканием трубы

      Также можно бурить скважину на воду с постепенным опусканием обсадной трубы. В этом случае диаметр скважины и трубы будет немного больше, чтобы в трубу мог поместиться бур и безопасно погружаться и вытаскиваться. При такой технологии бурения после каждого вытаскивания бура для очистки труба подбивается кувалдой на выкопанную глубину текущей стадии бурения.

      Когда бур дойдет до водоносного слоя, трубу нужно не сильно заглубить (иначе она может попросту перекрыть доступ воды). После чистки скважины придется опускать на дно покупной фильтр диаметром, как внутри у трубы (нужно меньше на пару миллиметров, чтобы был свободный ход). Либо можно использовать вышеупомянутую трубу с мелкими отверстиями и сеткой, но она должна быть меньшего диаметра, чтобы пролезть в обсадные трубы.

      После устройства скважины (без фильтра!) и поступления воды нужно подождать час, затем откачать воду погружным насосом и посмотреть, насколько она грязная. И так каждый час, пока вода не станет максимально прозрачной. Затем нужно отдать пробу воды в лабораторию на анализы, чтобы узнать, пригодна ли она для питья хотя бы при фильтрации.

      На следующий день нужно проверить глубину поступившей в скважину воды. Для каждой скважины по-разному, но, в среднем, уровень воды должен быть несколько метров. Дебет скважины также должен составлять несколько кубометров в час.

      Свободное пространство между трубами и стенками скважины нужно залить жидким цементно-песчаным раствором, чтобы дождевые и талые воды не просачивались ко дну скважины и не загрязняли воду. Над скважиной нужно сделать крышу, чтобы осадки не попадали внутрь.


      Земляной буровой шнек Планы земляного шнека Самодельный копатель почвы: Amazon.com: Industrial & Scientific

      Цена: 9 долларов.95 + Без залога за импорт и $ 14,03 за доставку в Российскую Федерацию Подробности
      • Убедитесь, что это подходит введя номер вашей модели.
      • ✔️ Планы земляного шнека для земляного бурения
      • ✔️ Самодельный копатель почвы
      • ✔️ Строить весело
      • ✔️ Планы шнеков Земли
      • ✔️ Планы DIY шнекового экскаватора
      ]]>
      Характеристики этого продукта
      Фирменное наименование Планы DIY
      Ean 4202884576350
      Форма изделия Бурение на воду
      Материал Металл
      Номер детали 56622jhgfvs
      Образец бурение скважин на воду
      Стиль бурение скважин на воду
      Код UNSPSC 20121600

      Ручной шнек | Земляной шнек и ручная землеройная машина

      Ручной шнек | Земляной шнек и ручная копающая машина

      Добро пожаловать в PowerPlanter.com
