Крепление мауэрлата к стене из газосиликатных блоков

Крепление мауэрлата мы рассмотрим на примере стены из газосиликатных блоков толщиной 375 мм. В нашем случае стена имеет длину 10,15 м. Также используется монолитный железобетонный пояс размером 200х190 мм с армированием из прутка продольной арматуры класса А III диаметром 12 мм и поперечной арматуры диаметром 6 мм с шагом 20 см. В качестве мауэрлата использовался брус сечением 100х150 мм длиной 11 м (по 42,5 см свисания бруса мауэрлата с каждой стороны).

  1. Необходимые материалы и инструменты
  2. Установка крепёжных элементов (шпилек)
  3. Укладка гидроизоляции
  4. Крепление мауэрлата
  5. Сращивание мауэрлата

Необходимые материалы и инструменты

Чтобы выполнить крепление мауэрлата к стене, вам понадобятся следующие материалы:

  • 4 стержня арматуры класса А ІІІ сечением 12 мм длиной по 11 м каждый;
  • 55 стержней арматуры класса А ІІІ сечением 6 мм длиной по 15 см каждый;
  • деревянная балка сечением 100х150 мм длиной 11 м;
  • 17 оцинкованных шпилек диаметром 12 мм длиной по 33 см с усиленными шайбами;
  • обычные доски для шаблонов;
  • для гидроизоляции: «Бикрост» (рулон  шириной 20 см), битум.


Шпилька для крепления мауэрлата
Крепление мауэрлата к стене невозможно выполнить без помощи следующих инструментов:

  • торцовочная пила;
  • сверлильный станок;
  • уровень строительный;
  • рулетка;
  • карандаш;
  • свёрла.

Стоит упомянуть, что крепление мауэрлата к стене выполняется с использованием 17 шпилек. Такое число связано с тем, что между стропилами будут лежать 16 деревянных балок. Если вы планируете крепить к мауэрлату только стропила, то вам потребуется меньше шпилек.
Конечно, можно установить только 9 шпилек с шагом 1,2 метра, но тут возникают сомнения в прочности крепления, поэтому лучше перестраховаться и использовать большее число крепёжных элементов. Таким образом, мы добьёмся равномерного распределения балок без попадания их на шпильки.
Для подсчёта требуемой длины шпильки используем такую формулу: высота монолитного железобетонного пояса минус 1-2 см, плюс высота бруса мауэрлата, плюс запас в 2-3 см под гайку и шайбу.

В нашем случае получаем: 20-1+10+3=32 см. Если взять 2-х метровую шпильку и разрезать на 6 равных частей, получим шпильки длиной по 33 см, что нас вполне устраивает. Хвосты крепёжных элементов после монтажа обрезаем, а торцы закрашиваем специальной антикоррозионной краской, например, Alpina Direkt auf rost.
Также стоит учесть, что после распиливания шпильки крепление мауэрлата было бы сложно выполнить из-за нарушенной резьбы на крепёжном элементе, если бы не одна хитрость. Перед распиливанием шпильки накручиваем на неё гайку, а после её скручивания она выполнит функции плашки и обновит резьбу.  Но крутить гайку на 2-х метровую шпильку – занятие довольно нудное, поэтому можно воспользоваться вторым способом. Торцы распиленных шпилек обрабатываем на точильном камне.
Совет: чтобы крепление мауэрлата к стене было максимально надёжным, конец шпильки, который будет заглублён в бетон, стоит загнуть.

Установка крепёжных элементов (шпилек)

Конечно, можно просто натыкать шпильки в бетон, но тогда крепление мауэрлата будет очень сомнительным.

Связано это с тем, что все крепёжные элементы будут находиться в бетоне под разным наклоном. К тому же вставление шпилек в бетон до  его вибротрамбовки вызовет заглубление элементов в бетон. Если шпильки вставлять в бетон после трамбовки, то с ними будет плохое сцепление. В любом случае крепление мауэрлата к криво стоящим шпилькам будет проблематичным.

Доска для шаблона
Чтобы крепление мауэрлата прошло без проблем, необходимо точно выставлять крепёжные элементы (с равным шагом, заглублением и строго по вертикали). Тогда останется лишь просверлить в брусе мауэрлата дырки, соответствующие диаметру шпильки, и надеть брус на них. Как же добиться такой точной установки шпилек?

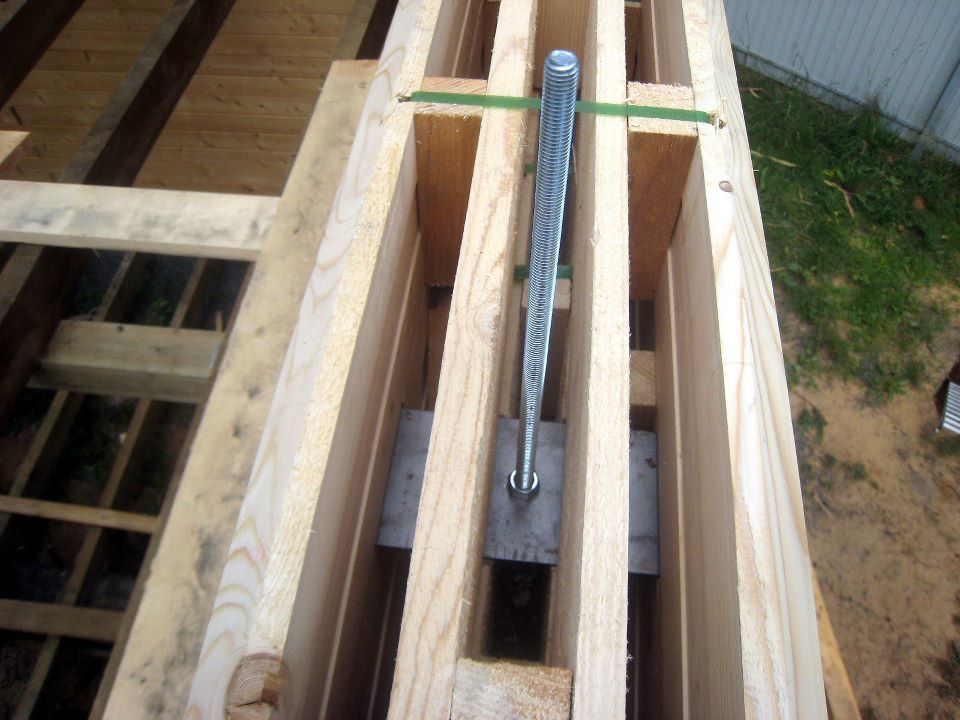

Шаблон со шпилькой
Здесь нам поможет шаблон, изготовленный из доски:

  1. Доску обрезаем по ширине стены при помощи торцовочной пилы.
  2. Затем в ней (точно по центру) просверливаем отверстие под крепёжный элемент. В сухой доске отверстие можно выполнять сверлом равным диаметру шпильки, во влажной древесине отверстие должно быть немного больше.
    В нашем случае использовалось сверло диаметром 14 мм.  Чтобы отверстие было строго вертикальным, используем сверлильный станок. Вместо разметки можно воспользоваться упором. Совет: все расстояния между шпильками должны строго соответствовать схеме расстановки балок.


Шаблоны со шпильками в монолитном поясе

Армирующий пояс под мауэрлат

  1. Также сверлим пилотные отверстия под шурупы. Совет: если вы будете использовать деревянную опалубку, то постарайтесь сверлить пилотные отверстия на точно выверенном расстоянии. Так вы облегчите себе задачу крепления к опалубке.
  2. При помощи гайки регулируем глубину установки крепёжного элемента.
  3. Деревянные шаблоны со шпильками устанавливаем в бетон.


Крепление мауэрлата на шпильки в монолитном железобетонном поясе



Крупные раковины в бетоне заделываем раствором
Накрываем бетон плёнкой.

а) –  сечение стены по монолитному поясу; б) – правильная установка шпильки; в) – неправильная установка шпильки; г) – шпилька с шаблоном в монолитном поясе

Укладка гидроизоляции

Через 7 дней, когда бетон затвердеет, снимаем плёнку. Результат: все шпильки стоят строго в вертикальном положении и строго на одной высоте. Погрешность установки в 1-5 мм существенно не повлияет на крепление мауэрлата. Теперь доски шаблонов можно убирать.

После заливки армопояса бетоном его накрывают плёнкой
Если для заливки монолитного железобетонного пояса вы использовали жёсткий бетон, то после удаления плёнки могут образоваться раковины, которые следует замазать раствором.

Подготовка монолитного пояса к монтажу мауэрлата
Прежде чем выполнить крепление мауэрлата, делаем гидроизоляцию:

  1. Вместо двух слоёв рубероида используем слой «Бикроста» с битумом.
  2. Полотно «Бикроста» легко надевается ударом руки на шпильки.
  3. При этом не стоит опускать полотно до самого пояса, иначе образуется волна.
  4. Укладку лучше выполнять вдвоём. Пока один держит рулон на весу и внатяжку, другой – надевает «Бикрост» на шпильки.


Гидроизоляция под мауэрлат

Укладка гидроизоляции на шпильки

Крепление мауэрлата

Классическое крепление мауэрлата выполняется так:

  1. Сначала брус мауэрлата укладывается на шпильки, торчащие из бетона.
  2. Затем на него слегка давят сверху, чтобы торчащие шпильки оставили след на его поверхности.
  3. Теперь остаётся только просверлить отверстия в брусе на месте получившихся отметин.
  4. Мауэрлат снова кладём на место так, чтобы его отверстия попали прямо на шпильки.
  5. Крепление мауэрлата выполняем ударами кувалды. В результате этого он должен плотно сесть отверстиями на крепёжные элементы.


Крепление мауэрлата
Такое крепление мауэрлата имеет свои недостатки. Во-первых, отметины от верха шпилек могут не совпадать с их основанием из-за наклона элемента.

Это приведёт к тому, что просверленные дыры не совпадут в основании со шпильками. Во-вторых, очень сложно в полевых условиях просверлить отверстие строго вертикально, поэтому мауэрлат на шпильки будет одеваться с трудом. И последнее, при ударах кувалды по мауэрлату криво стоящие шпильки могут вообще не попасть в отверстия, а просто согнуться или вырваться из бетона.


Правильное выполнение отверстий в брусе – залог быстрого и лёгкого монтажа мауэрлата
В связи с этим хотим предложить вам другой способ установки бруса. Итак, аккуратное крепление мауэрлата выполняем следующим образом:

  1. На брусе необходимо выполнить точную разбивку осей всех шпилек. Совет: разметку выполняем снизу балки, нанося замеры зеркально.
  2. Далее сверлим отверстия в балке. Причём сверлить надо снизу вверх, чтобы начало отверстия совпало с местом входа шпильки в бетон. Для сверления используем сверло диаметром 14 мм.
  3. Затем с помощником надеваем балку с просверленными отверстиями на шпильки.
    Если всё выполнить точно, то процедура пройдёт быстро и без лишних усилий.

Сращивание мауэрлата

Поскольку длина мауэрлата на стене должна быть 11 метров, а стандартный брус идёт длиной максимум 6 метров, приходится сращивать балки. Конечно, крепление балок мауэрлата между собой можно было выполнить так: состыковать их торцами и затем скрутить при помощи оцинкованных пластин. Но этот способ соединения не отличается надёжностью.

«Зуб» для сращивания балок мауэрлата
Более надёжный способ сращивания балок мауэрлата выполняет так:

  1. В двух соседних балках с торца необходимо прорубить «зуб». Причём место расположения зуба в обеих балках должно приходиться на шпильку.
  2. Затем балки и сам «зуб» обрабатываем составом «Бан».
  3. В «зубе» просверливаем отверстие под шпильку и соединяем балки, как показано на фото.



Сращенные балки мауэрлата

Как видите крепление мауэрлата к стене из газосиликатных блоков можно выполнить довольно надёжным и простым способом.

Главное точно следовать нашей инструкции и ваш дом будет прочным и долговечным.

к газобетону, к керамзитобетонным блокам, к кирпичной стене, к армопоясу

Мауэрлат используется как основание для стропил. Это связующий элемент между ними и несущими стенами. Зачастую этот элемент конструкции представляет собой сплошной крепкий брус или бревно, жестко зафиксированное к несущей конструкции. Крепление мауэрлата к газобетону является первым действием при создании стропильной системы крыши.

На поверхность крови могут действовать различные силы: ветер, нагрузка снега и дождя. Поэтому так важно надежно закрепить крышу к несущим стенам и равномерно перераспределить все эти силы. В ином случае крыша может быть легко сорвана сильным порывом ветра или покоситься в одном месте. Для того, чтобы избежать всего этого, необходимо очень качественно и, главное, правильно провести крепление мауэрлата к стене.

Мауэрлат — крепление

Для создания этого элемента используют хвойные породы дерева.

В основном применяют брус сечением 150*100, 150*150 или 80*180 мм. Помимо этого можно использовать обычное бревно диаметром 18 см, но его необходимо очистить от коры. Также для плотного прилегания мауэрлата к стене, одну сторону такого бревна необходимо подпилить.

Крепление мауэрлата можно проводить несколькими способами:

  • с использованием кованных скоб;
  • стальных или деревянных нагелей;
  • металлических уголков;
  • анкерных болтов;
  • проволоки;
  • закладных шпилек или арматуры.

Тот или иной способ крепления выбирают в зависимости от материала стен и текущих финансовых возможностей.

Способы крепления мауэрлата к стене из дерева

Если стены дома возведены из клеенного или оцилиндрованного бруса, то мауэрлат кладут по верхнему венцу стен. Крепление проводят так же как и остальные элементы стен.

В домах из брусьев вместо мауэрлата можно использовать верхний венец. Также в домах с каркасом из дерева в качестве мауэрлата может использоваться верхняя обвязка.

Крепление мауэрлата к кирпичной стене

Укладку мауэрлата на такие стены проводят по всему периметру, с размещением ближе к внутренней стороне. Снаружи деревянный элемент защищается небольшим выступом стены. Место для укладки мауэрлата необходимо подготовить еще на этапе возведения стен. Также необходимо заранее определиться с методом крепления.

В зависимости от выбора, меняются некоторые операции подготовительных работ:

  • Крепление мауэрлата проволокой. Проволоку катанку необходимо заложить между кирпичами за три ряда до края стенки. Ее вмуровывают в кладку. Длину проволоки подбирают такой, чтобы ее хватило для обвязки бруса. Количество мест закладки проволоки должно соответствовать количеству стропильных ног.
  • Закладка деревянных пробок. В кирпичную кладку закладывают деревянные пробки, по размерам равные одному кирпичу. При этом эти элементы необходимо обязательно обработать антисептиками. Пробки можно закладывать непосредственно под мауэрлатом или через один ряд кирпича. Но делать это необходимо ближе к внешней плоскости стены. Мауэрлат фиксируют по заложенным пробкам с использованием металлических скоб. В этом случае количество креплений также должно соответствовать количеству стропильных ног.

  • Арматурные анкера для крепления мауэрлата. В кирпичную кладку вмуровывают арматуру на высоте не менее трех рядов до ее конца. Диаметр арматуры должен быть не менее 10 мм. Ее изгибают в форму буквы Г. Короткий край не должен быть меньше 25 см. Именно этот участок арматуры закладывают в кладку кирпича. Длинный край при этом вертикально торчит из стены. Размещают арматуру в места осевой разметки мауэрлата. Длина вертикального куска арматуры должна быть достаточной для того, чтобы пройти через мауэрлат и выступить из него на 25 см. В брусе высверливают отверстия, через которые его надевают на арматуру. Затем ее загибают и фиксируют гвоздем. Как и в предыдущих двух случаях, количество креплений должно быть равным количеству стропильных ног.

Крепление мауэрлата к армопоясу

Для зданий, которые строятся из ячеистых блоков бетона или сборных панельных конструкций, монтаж мауэрлата обязательно требует установку армопояса своими руками. Укладывая арматуру в опалубку, необходимо заложить шпильки диаметром от 10 мм с нанесенной резьбой и приваренной внизу поперечиной.

Шпильки размещают равномерно по площади армопояса. Их количество должно быть равным или большим числа стропильных ног. Из армопояса шпильки должны торчать на длину толщины мауэрлата и дополнительных 4 см для затяжки двух гаек. Нанося разметку расположения резьбовых креплений, на мауэрлате необходимо отметить места установки стропил. В идеальном случае крепление мауэрлата к керамзитобетонным блокам располагается ровно посередине между стропильным ногами. Также важно избегать совпадения крепления с местом установки опоры.

Перед заполнением опалубки бетоном, необходимо обмотать резьбу закладных шпилек малярным скотчем. Это поможет предотвратить загрязнения резьбы и прихода ее в негодность. После того, как армопояс высохнет и приобретет прочность, можно приступать к закладке мауэрлата. Но перед этим в нем необходимо просверлить отверстия под шпильки. После этого брус фиксируется двумя гайками. Для того, чтобы со временем соединение не ослабло, необходимо завершить его контргайкой.

Независимо от выбранного способа крепления мауэрлата, под него обязательно укладывают слой гидроизолирующего материала. Сам брус обрабатывают антисептиками в несколько этапов. Это поможет получить надежную конструкцию, стойкую к воздействию влаги и пара.

Для того, чтобы уменьшить количество стыков в конструкции мауэрлата, для его создания выбирают брусья максимальной длины. Отдельные элементы сращивают косым прирубом с фиксацией болтами, саморезами или гвоздями. На углах конструкцию мауэрлата усиливают металлическими пластинами или скобами.

Крепление мауэрлата к кирпичной стене проволокой, шпильками и анкерами

Крыша часто подвергается большим нагрузкам под воздействием внешней среды. Крепление мауэрлата к кирпичной стене способствует увеличению прочности конструкции. В результате все нагрузки на несущие элементы сооружения распределяются одинаково. Мауэрлатный пояс выполняет функцию кровельного основания. После его установки начинают крепление стропил.

Предназначение

Мауэрлат — замкнутый деревянный прямоугольный элемент кровельной системы. Устанавливается на кирпичной кладке наружных несущих стен по периметру дома. Для кровельного пояса подходит брус из твердой крепкой древесины с низким уровнем влажности. Дерево можно заменить железными швеллерами. Важно правильно подобрать ширину опорного пояса, чтобы не было большой нагрузки на несущие элементы. Функции основания:

  • увеличение уровня прочности крыши;
  • обеспечение устойчивости конструкции к переменным нагрузкам;
  • фиксация кровельных опорных элементов;
  • увеличение уровня жесткости конструкции;
  • предотвращение деформации кладки.

Устройство мауэрлата необязательно, если под наклонной балкой будет установлена опорная подушка, что значительно увеличит затраты труда.

Вернуться к оглавлению

Предварительные работы

Для проведения работ понадобятся брусья.

Кирпич и дерево имеют разные физико-технические характеристики. Важно установить между кладкой и предполагаемым опорным поясом гидроизоляцию из пропитанных битумом материалов. Чтобы прикрепить мауэрлат к стене из кирпича, следует подготовить инструменты и материалы, такие как:

  • брусья из древесины;
  • фиксаторы;
  • бетонная смесь;
  • молоток и гвозди;
  • гидроуровень;
  • дрель;
  • болты и гайки.

Чтобы правильно закрепить деревянное основание, нужно соблюдать такие требования:

  • Ширина бруса должна составлять третью часть толщины стены.
  • Если вдоль стены необходимо соединять несколько брусьев, они обязательно должны иметь одинаковую длину.
  • Установка мауэрлата происходит на ровной горизонтальной поверхности.
  • Брусья предварительно обрабатывают защитным веществом.
  • Мауэрлат на кирпичной стене должен быть целостным без сквозных прорезей.
Вернуться к оглавлению

Как прикрепить основание?

Для монтажа стропильной системы могут потребоваться ригеля.

По окончании подготовительных работ следует выбрать метод фиксации мауэрлата. Есть разные способы установки основания кровли. Выбор зависит от физико-технических параметров используемых материалов и особенностей конструкции. Важно учесть метод фиксации стропильных ног на древесный брус. При скользящей установке монтируют дополнительные ригеля. Такой способ предусматривает создание малой доли свободы кровельной системы. Ригеля монтируют для поддержания уровня прочности. Для упорной фиксации к стропилам крепят бруски или делают в них зубья.

Вернуться к оглавлению

Фиксация проволокой

Устройство мауэрлата с помощью такой технологии займет немного времени. Простой способ, который подходит для небольших площадей. Этапы проведения работ:

  1. Подготовить отрезки проволоки необходимой длины.
  2. Положить проволоку перед устройством последних рядов кладки.
  3. Сделать отверстия в деревянном основании.
  4. Протянуть проволоку после высыхания цемента.
  5. Закрутить и зафиксировать.
Вернуться к оглавлению

Крепление шпильками

В роли крепежа для бруса могут быть шпильки.

Способ фиксации подойдет для кровли с большими нагрузками. Шпилька крепится непосредственно в кладку. Можно установить фиксатор в железобетонный пояс, что увеличит затраты труда и времени. Чтобы правильно установить материал в кладку, необходимо провести такие работы:

  1. Заложить шпильки в стену на глубину до 0,5 м.
  2. Залить бетонным раствором, не загрязнив резьбу фиксаторов.
  3. Надеть на шпильки гидроизоляционный материал.
  4. Сделать отверстия в деревянном основании, соблюдая шаг закладки шпилек.
  5. Установить мауэрлат.
  6. Зафиксировать брусья гайками на концах шпилек.
Вернуться к оглавлению

Деревянные пробки

Укладка с помощью таких фиксаторов отличается низкой себестоимостью. Можно заложить пробки перед последним рядом кладки или под деревянным основанием. Чаще всего их устанавливают за мауэрлатом около наружной части стены. Последовательность работ:

  1. Подготовить деревянные бруски, размер которых соответствует параметрам использованных для кладки кирпичей.
  2. Уложить заготовки в кладку на гидроизоляционное покрытие.
  3. Соединить пробки и мауэрлатом, используя металлические скобы.
Вернуться к оглавлению

Крепление анкерами

Анкера нужно монтировать на некотором расстоянии от стропил.

Способ подходит для установки мауэрлатного пояса на большой площади. Основание крепят анкерами на бетонную подушку. Метод фиксации сравнительно дорогой. Нельзя в одном месте крепить стропила и устанавливать анкера. Если болты крепят по пустотелому кирпичу, для верхнего ряда кладки используют специальный заполнитель для пустот или жидкие гвозди. Этапы проведения работ:

  1. Установить опалубку.
  2. Заложить арматурный каркас.
  3. Установить болты.
  4. Залить опалубку с анкерами бетоном.
  5. Снять опалубку после высыхания бетона.
  6. Провести монтаж гидроизоляции.
  7. Сделать отверстия в деревянных блоках, соблюдая шаг анкерных болтов.
  8. Прикрепить мауэрлат на анкер, прижав гайками.
Вернуться к оглавлению

Монтаж армопояса

Способ крепления выполняется по периметру здания непрерывно. Такой вид крепления предназначен для распределения высоких нагрузок по большой площади конструкции. Без армопояса не возводят кровлю высотных домов. Рекомендуется устанавливать такое крепление в домах из газобетона для повышения уровня жесткости. Арматурный пояс предотвращает деформацию стен при проседании почвы. Процесс установки состоит из следующих этапов:

Чтобы равномерно распределить нагрузку на всю площадь конструкции, необходимо сделать армопояс.
  1. Соорудить опалубку.
  2. Поместить крепко обвязанную арматурную конструкцию из продольных и поперечных прутьев.
  3. Укрепить опалубку упорными брусками или диагональными креплениями для предотвращения деформации во время работы с бетонной смесью.
  4. Прикрепить шпильки к арматурной конструкции вертикально. Можно использовать сварку или вязальную проволоку.
  5. Залить бетоном.
  6. Установить мауэрлат после застывания бетонного слоя.
Вернуться к оглавлению

Сращивание мауэрлата

Важно правильно соединять брусья между собой. Это необходимо, если стены длиннее деревянных отрезков. Производят брусья преимущественно длиной 6 м. Два элемента соединяют между собой внахлест, подпилив по высоте. Обязательно фиксируют гайками или скобами. Менее надежный способ — соединение торцевыми сторонами на металлическом основании. Брусья должны иметь одинаковую длину.

Вернуться к оглавлению

Краткий вывод

Установка кровли — завершающий этап возведения здания. Этот процесс требует строгого соблюдения правил и норм. Надежность крыши зависит от физико-технических характеристик мауэрлата. Правильно сконструированные прогоны основания повышают прочность конструкции. Пояс служит связующим элементом между крышей и самим сооружением. Важно правильно выбрать способ монтажа и не навредить чрезмерной нагрузкой или слишком быстрым методом установки.

без армпояса, шпильками, анкерами, нагелями (видео, отзывы, фото)

Для того чтобы крыша имела правильные формы, а стропильные ноги создавали равномерные нагрузки на несущие стены применяется важный конструкционный узел, который представляет собой деревянное (брус 100х150, 150х150 мм) или металлическое (швеллер, двутавр) жесткое крепление, проходящее по периметру верхнего ряда стеновой кладки. Для того чтобы выполнить крепление мауэрлата к газобетону,  нужно выполнить условие.

Этим обязательным условием является подготовка основания, которая предусматривает как устройство армирующего пояса, так и без него.

Как выполнить крепление мауэрлата к газобетону без армопояса?

Если установка крепежного узла осуществляется без армопояса, тогда в качестве фиксирующего элемента могут применяться самые различные крепежные элементы. Все способы крепления мауэрлата к газобетону хорошо показаны на видео.

Совет! Самым простым соединительным элементом является стальная проволока. Закладка проволоки-катанки выполняется между блоками, начиная со второго или третьего ряда не доходя до верхнего края.

Стальные крепления должны иметь такую длину, чтобы ее хватило для обвязки бруса. Расстояние между проволокой идентично промежуткам между стропильными ногами. Узнать о перекрытии дома из газобетона можно здесь.

Крепление мауэрлата к газобетону шпильками

Для устройства кровли на небольших строениях в качестве крепежа для конструкционного узла могут применяться шпильки резьбовые, которые представляют собой болты с квадратным основанием со сторонами 5 см и более. Шпильки вмуровываются в стену за один или два ряда до верхнего края.

Длина такого стержня составляет 1 метр, а диаметр варьирует от 8 до 24 мм. Для их изготовления применяется оцинкованная, обычная и нержавеющая сталь. Шпильки закладываются на глубину равную двум высотам бруса, например, если толщина 150 мм, тогда шпилька должна заглубляться на 300 мм в газобетонный блок.

Какую толщину должны иметь стены из газобетона читайте в этой статье.

Крепление мауэрлата к газобетону анкерами

В газобетоне верхнего ряда высверливаются отверстия, которые по количеству соответствуют стропильным ногам. В эти отверстия вставляются специальные анкерные болты с резьбой, забиваются и затягиваются вместе с брусом.

Но прочность такого соединения намного увеличивается, если по верхнему ряду делается армирующий пояс, в результате чего анкера становятся более неподвижными после застывания бетона. Как произвести расчет газобетона на дом узнайте, перейдя по ссылке.

Крепление мауэрлата к газобетону нагелями

В качестве крепежного элемента применяются деревянные пробки – нагеля, которые предварительно обрабатываются влагозащитными средствами.

Их установка выполняется несколькими вариантами:

  • под самым брусом;
  • проходит через один или два ряда газобетонных блоков;
  • ближе к верхнему краю стены.

Наглядно увидеть, как выполняется крепление мауэрлата к газобетону нагелями, можно на видео, которых достаточно много на сайтах. Если отсутствует армпояс, то обязательно должна присутствовать гидроизоляция из рубероида в два слоя или гидроизола в один слой, поверх которого укладывается брус. Рекомендуем ознакомится с информацией о недостатках газобетона.

Имея большой опыт крепления мауэрлата к газобетону различными способами, строители оставляют свои отзывы и обязательно указывают на что необходимо обратить внимание при выполнении того или иного варианта. Как следует правильно выполнять крепление мауэрлата к газобетону, хорошо видно на фото в Интернет.

Что такое мауэрлат и способы его крепления к стене

Мауэрлат (нем. «Mauer» и «Latte» означают соответственно «стена» и «брус») — это деревянная или металлическая балка, уложенная сверху на наружные ограждающие конструкции по периметру здания в случае четырехскатной кровли (вальмовой) и по опорным стенам в случае двускатной кровли.

Основная функция мауэрлата – воспринимает нагрузки от крыши и равномерное распределяет ее на стены. Он также связывает конструкции крыши и стен между собой.

Укладываться как по осевой линии стены, так и со смещением к одному из края. Предпочтительным вариантом является смещение к внутреннему краю стены. Но в любом случае расстояние от бруса до наружной поверхности стены не должно быть менее 5 см.

Мауэрлат для крыши, размер сечение

Мауэрлат для крыши изготавливают из пиломатериалов хвойных пород: толстой доски сечением 50×150 мм или (чаще) бруса размерами 100х100, 100×150, 150×150 мм. Древесина предварительно обрабатывается антисептическими составами для защиты от гниения и повреждения насекомыми.

Если стропильная система крыши выполнена из металла, мауэрлат может изготавливаться из стального проката – швеллера или двутавра. Возможно изготовление из окоренного и обтесанного бревна, у которого сторона, прилегающая к стене, сделана плоской.

Крепление стропил к мауэрлату

Способ опирания и крепления определяется материалом стен, размером дома и типом крыши (распорная или безраспорная). Стропильные системы могут быть распорными (передают распирающие усилия на стены) и безраспорными, представляющими собой жесткие элементы, не создающие распирающих усилий.

Это важный вопрос, на который следует обратить внимание при монтаже опорного бруса. Одним из вариантов решения при использовании распорных конструкций является прочная, жесткая связь между собой всех элементов крыши.

В качестве крепежных элементов используются:

  • ✔ металлические скобы;
  • ✔ проволока 4-6 мм;
  • ✔ анкера или шпильки с резьбой;
  • ✔ стальные уголки;
  • ✔ закладные элементы.

Видео: Крепление стропил к мауэрлату

Опирание мауэрлата на кирпичные стены

В строениях с кирпичными стенами опорный брус укладывается ближе к внутренней поверхности наружных ограждающих конструкций. В зависимости от планируемого способа монтажа место монтажа должно быть соответствующим образом подготовлено.

Возможные варианты крепления:

  • ✔ посредством анкеров (шпилек), установленных в сплошном армированном поясе или бетонных подушках;
  • ✔ скобами, соединяющими балки с закладными из дерева;
  • ✔ арматурными штырями;
  • ✔ проволочными скрутками.

Крепление мауэрлата к армопоясу

Надежным способом считается крепление мауэрлата к армопоясу или бетонным подушкам. Армопояс должен иметь ширину и высоту, как 3-4 ряда из кирпича, и армирован рабочей и распределительной арматурой.

Установленные в пояс анкера и шпильки должны отвечать следующим условиям.

  • ✔ Наличие связи с арматурным каркасом с помощью сварки или проволочной вязки (второй вариант предпочтительней). В крайнем случаи шпильки должны иметь на заделываемом в раствор конце приваренную металлическую пластину или загиб под прямым углом.
  • ✔ Равномерное распределение по поясу. Число анкеров и шпилек должно быть не меньше количества стропильных опор. Шпильки должны располагаться примерно посередине между стропилами.
  • ✔ Шпильки выступают над опорным брусом на 3-4 см. Затяжка осуществляется гайкой через усиленную шайбу. Спустя несколько дней после установки делается подтяжка соединений.
  • ✔ При заливке армопояса резьба шпилек защищается от попадания раствора.

Перед монтажом опорного элемента, брус размечают и сверлят отверстия под крепеж.

Альтернативой сплошному армированному поясу могут быть отдельные бетонные подушки длиной не менее 40 см, устраиваемые аналогично армированному поясу – с укладкой арматуры и установкой шпилек.

В небольших зданиях (площадь крыши до 200 м2) устанавливаются анкера без создания армированного пояса и бетонных подушек, прямо в верхние ряды кладки. Такое крепление является не надежным и требует дополнительного крепления стропильных ног к наружным стенам здания проволочной скруткой.

Крепление металлическими скобами

В кладку стен монтируются предварительно обработанные антисептиком деревянные пробки сечением 60х125 мм. к которым и происходит крепление опорного бруса. Количество пробок должно соответствовать числу стропил.

Крепление с помощью проволочной скрутки

Проволока диаметром 5-6 мм. укладывается за 3-4 ряда до окончания кладки стен с выпуском концов длиной 40-50 см. После набора прочности кладки и монтажа бруса концы проволоки скручиваются и крепят опорный брус крыши к наружным ограждающим конструкциям.

Самое простое и распространенное крепление производится с помощью арматурных штырей. После укладки мауэрлата в нем сверлятся отверстия, а после перфоратором пробиваются отверстия в кирпичной кладке глубиной 250-300 мм.

В эти отверстия забиваются арматурные стержни диаметр которых на 2-3 мм. больше размера просверленного отверстия. На расстоянии 500-600 мм ниже верхней отметки стены пробивается горизонтальное отверстие в которое забивается арматурный стержень конец которого загибается под 90 градусов.

Стропильная нога опирается на мауэрлат и с помощью проволочной скрутки закрепляется к забитому стержню.

При таком способе вертикальный стержень забитый в стену воспринимает горизонтальные сдвигающие нагрузки, а проволочная скрутка компенсирует вертикальные нагрузки на отрыв крыши (возникающие при сильных порывах ветра).

Как закрепить мауэрлат к газобетону

При установке мауэрлата на стену из газобетонных блоков обязательным условием является заливка сплошного армированного пояса, изготовленного по вышеописанной технологии.

Для его устройства удобно использовать в верхнем ряду кладки U-образные газоблоки или устраивается опалубка.

Монтаж на деревянные стены

К деревянным стенам мауэрлат крепится к верхнему венцу металлическими скобами, проволочными скрутками, металлическими пластинами и самонарезающими винтами.

В каркасных строениях можно обойтись без мауэрлата, его функцию выполняет верхняя обвязка из доски или бруса.

Гидроизоляция элементов крыши

В кирпичных и каменных домах под мауэрлат обязательно укладывается гидроизоляция из одного или двух слоев рубероида, исключающая проникновение влаги из каменных стен в деревянные конструкции крыши.

Видео: Зачем нужен мауэрлат. Когда можно не использовать мауэрлат

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене

Кровля – один из важнейших элементов здания. Недаром жилище человека часто называют крышей над головой. Кроме того, что она сама создает значительное давление на стены, именно на нее обрушиваются дожди и снега, пытается унести ветер. Чтобы она не «поехала», строится мауэрлат. Применение этого испытанного строительного приема делает крышу прочной и распределяет равномерно нагрузку от нее на здание.

Мауэрлат можно сравнить с фундаментом дома, только он – элемент крыши, объединяющий ее устройство в единую конструкцию. Если дом построен из дерева, мауэрлатом служит последний венец, который укрепляется специальным образом. А вот крепление мауэрлата к кирпичной стене – отдельное умение и искусство.

Функции

Мауэрлат – это опора стропильной системы крыши. На него возложено две задачи:

1. Компенсация распирающего усилия стропил, распределение нагрузки от кровли на всю площадь верхней части стены.

Из-за снегов и дождей в России строятся остроконечные крыши. Скат крыши ослабляет тяжесть, например, от подтаявшего снега, изменяется и направление силы, действующей на него. Она уже будет направлена не вертикально, а наружу, в сторону. Эта сила называется распирающим усилием. Она может быть настолько значительной, что если стропила закреплены на стене, разрушит кладку. Это касается стен из кирпича, бетонных панелей, газобетонных блоков, бутового камня, самана, то есть материалов дискретных.

Схема крепления мауэрлата

Нельзя забывать и о весе самой крыши. Он не мал, кроме того, может быть увеличен мансардой. Для нее потребуется утепление, покрытие для стен. На крыше могут быть установлены солнечные батареи, водонагреватели, антенны. Все это увеличивает ее вес. Правда, у кирпичной кладки высокая вертикальная прочность, она более чувствительна к боковым нагрузкам.

Установка мауэрлата – решение всех этих проблем.

2. Удержание крыши.

Мауэрлат укладывается по верхнему краю стены, по всему ее периметру. Скат кровли значительно уменьшает парусность крыши, но не уничтожает ее совсем. Поэтому очень важное условие к устройству мауэрлата – прочность. Он должен быть закреплен на стене так, чтобы противостоять отрывающему усилию.

Если фронтоны крыши выполнены из кирпича вместе со стенами, разгружается общий вес крыши и нагрузки от нее на строение. В этом случае мауэрлат устанавливают только на боковых стенах и закрепляют в отверстиях внутри фронтонов.

Материал

Мауэрлат строят из материала, который используется для всей стропильной системы. Чаще всего это дерево, но не обязательно. Возможно железо, например, швеллер.

Если древесина, предпочтение отдается хвойным породам. Дерево обрабатывают антисептиком. Это спасает от влаги и насекомых и продлевает эксплуатацию на годы.

В идеале подстропильная балка должна быть сплошной. В крайнем случае – очень крепко соединенной. При этом длина каждой части должна быть максимально большой. Например, длина стены восемь метров. Имеем брусья по шесть метров длины. Будет ошибкой делать балку шесть и два метра. Правильно – соединить две балки по четыре метра.

Используется брус сечением 150 или 200 миллиметров. Он должен составлять примерно треть ширины капитальной стены. Крепость его вполне достаточна. Если взять более толстый, получится лишняя нагрузка на стены, кроме того, его будет сложно поднять для установки.

Есть способ изготовления мауэрлата из досок.

Крепление

Способы крепления мауэрлата являются основным моментом при его установке. Он создает связь со стенами здания, надежно удерживает кровлю, но при этом должен позволять некоторую подвижность стропильной системе. Это надо для равномерного распределения деформирующих факторов.

Прежде всего, балку защищают от влаги. Для этого ее оборачивают рубероидом, который закрепляется строительным степлером. Это предотвратит гниение древесины от конденсата, который образуется из-за разницы в температуре между стеной и деревом.

Укладывают балку по внутреннему краю стены или по осевой линии, так ее легче закрепить. Она не должна опираться и создавать усилий на внешний край. Там, где соединяются продольная и поперечная балки, делают запил, сверлят отверстие и забивают шкант. Угол дополнительно закрепляют скобой.

Чтобы закрепить мауэрлат к стене кирпичного дома как можно надежней, все крепежные элементы размещают в толще кладки.

Скобы

Часто используются скобы. Их легко укрепить. Для скоб в кладке под ними устанавливаются отпилки брусьев, величиной с кирпич. Чтобы этот вкладыш не лопнул, скоба забивается в торец. Бруски устанавливают во втором или третьем ряду от верха в местах, где будут находиться стропильные ноги.

Крепление мауэрлата скобами

Шпильки

В верхние ряды кладки закладывают вертикальные шпильки с резьбой. Их должно быть не меньше, чем стропильных ног. На брусе надо разметить и высверлить отверстия для этих шпилек. Брус закрепляется гайками. Этот способ более надежный, чем со скобами, но и более трудоемкий.

Шпильки под мауэрлат

Проволока

Здесь возможны варианты. Концы проволоки закрепляются внутри кладки. После этого свободными концами соединяются все компоненты – опорный брус и стропильные доски. Проволока должна обеспечивать крепость соединений, то есть быть достаточно толстой и прочной. Проволокой можно прикрепить элементы не только к стенам, но и к перекрытию.

Крепление мауэрлата к стене (скрутка из проволоки)

Армопояс

Идеальным вариантом мог бы быть железобетонный армированный пояс, выполненный по верхнему периметру. Но делают его только для высотных строений с большой площадью. Для установки нужна опалубка, в нее закладывается арматурная конструкция и заливается бетоном высокого качества. Перед заливкой к арматуре привариваются шпильки для крепления бруса. Это самая надежная и прочная конструкция. Она очень дорогая и в смысле использования материала, и затраты труда.

Армопояс для мауэрлата

Другие способы

Крепеж крыши к кирпичу возможен и другими способами.

Иногда мауэрлат делают из трех досок шириной 150 миллиметров и толщиной 50. Первую крепят при помощи анкерного винта. Две другие прибиваются сверху длинными гвоздями (150 миллиметров). Этот способ удобен тем, что отдельные доски легче поднять наверх. Анкерный болт устанавливается в готовую кладку, если при строительстве не был установлен крепеж.

Можно для мауэрлата использовать металлический профиль. Это породит другие технологии монтажа и крепления. Возможны комбинированные методы.

Когда мауэрлат установлен и закреплен, можно переходить к креплению стропил к кирпичной стене.

Инструменты

Для работы по установке мауэрлата потребуются следующие инструменты и материалы:

  • Уровень;
  • Разводной ключ;
  • Дрель;
  • Молоток;
  • Гвозди и болты;
  • Рубероид для изоляции;
  • Брус.

И так далее в зависимости от выбранного варианта.

Утепление

Если упустить маленький нюанс и не утеплить район мауэрлата, можно потерять в доме 12% тепла. При возможности иметь 20 градусов придется довольствоваться 17,6. В качестве утеплителя применяются:

Специалисты считают идеальным утепление эковатой снаружи и запенить внутри. Такой утеплитель служит 40 лет.

Стропила – это скелет крыши. Ее красота и надежность зависит от них. А для них основным этапом является хорошее устройство мауэрлата.

Методы крепления мауэрлата к кирпичной стене

Обеспечить надежность скатной кровли без такого важнейшего элемента кровельной конструкции, как мауэлат, практически невозможно . Выступая в качестве опоры под стропила, он противостоит и равномерно распределяет усилия, оказываемые кровельным покрытием, снегом и напором ветра.

Чем так важен мауэрлат ↑

Мурлат фактически выступает в роли некоего переходного звена, в котором все усилия, вес крыши и различные боковые нагрузки, взаимно компенсируют друг друга.

Мауэрлат изготавливают из готового бруса (как правило, его сечение равно 150 на 150) или двух досок, предпочтительнее из сосны. Последние должны иметь соответствующий размер, и соединяются друг с другом посредством гвоздей. Влажность пиломатериалов не может превышать 22%.

Способ крепления зависит от таких параметров, как

  • материал, используемый для возведения дома;
  • ее площадь;
  • отличительные черты конструкции.

Что очень важно, основание под крышу должно быть расположено в строго горизонтальной плоскости с ровной поверхностью. Чтобы исключить ослабление конструкции, упорные прорези могут выполняться исключительно со стороны стропильных ног.

При расчетах особое внимание уделяют способу установки системы стропил на опору. Отметим их:

  • Скользящее. При опоре на брус ноги стропил сохраняют определенную степень свободы. Для обеспечения жесткости используют дополнительные ригели. На опорном брусе их удерживают за счет крепления стропильных досок.
  • Упорное. Упором для стропил служат выпиленные в них зубы, или дополнительный брусок. Такая система более жесткая, однако, из-за этого боковые усилия будут максимальными.

Как выполняют крепление ↑


Кладка из кирпича хотя и отличается очень хорошей вертикальной прочностью на сжатие, однако, чувствительна к воздействию боковых нагрузок . Это особенно касается его верхней части, для которой порой небольшого расширяющего усилия бывает достаточно, чтобы значительно разрушить ее. Поэтому замкнутый пояс мауэрлата помимо перераспределения нагрузок должен дополнительно обеспечивать связывающий эффект.

  • его укладывают по периметру стен, расположив балки ближе к внутренней стороне. При этом он не должнен опираться на декоративный слой с внешней стороны кладки.
  • необходимо оставить также небольшой выступ, который дополнительно защитит конструкцию. Даже в случае воздействия на кровлю неравномерных нагрузок он не допустит случайного сбрасывания стропил.

Крепление мауэрлата к кирпичной стене требует определенной подготовки еще на этапе возведения стен.

Помимо основных материалов, а именно, бруса и гидроизоляции, необходимо запастись такими инструментами:

  • строительным уровнем;
  • молотком;
  • разводным ключом;
  • дрелью;
  • болтами, гвоздями и другими крепежными элементами, выбор которых зависит от способа установки опорного бруса.

Способы крепления ↑

Обвязка проволокой из стали ↑

Это предельно простая технология. Берут 0,5–0,6- сантиметровую проволоку, многократно закручивают и укладывают в кладку, расположив ее на расстоянии примерно пяти рядов от предполагаемого уровня опорного бруса. После затвердения цементного раствора остается лишь продеть проволоку через брусья и закрутить, пока полностью не придавят его к стене.

Обратите внимание на длину проволоки, поскольку ею не только обвивают брус, но и оставшимися длинными концами надежно фиксируют элемент.

Строительные шпильки ↑

Для небольших строений, где нагрузка на крышу не столь значительна, для фиксации мурлата можно воспользоваться строительными шпильками. Это элементы из металла Г-образной формы, которые вмуровывают вглубь где-то на 450 мм, оставив выступать над брусом по крайней мере на 30 мм на контргайку.

Сначала делают разметку: опорный брус укладывают поверх шпилек и бьют по нему специальным молотком. По полученным отметинам просверливают отверстия требуемого размера. При использовании данного способа до начала устройства на шпильки накалывают гидроизоляционный материал.

Армопояс и анкерные болты ↑

Для зданий с особо большой нагрузкой на стены идеальным вариантом служит армпояс из железобетона. Для его заливки устанавливают опалубку. Внутрь по всей длине закладывают хорошо обвязанную конструкцию из арматуры и заливают качественным бетоном. Заливку выполняют вкруговую за раз, чтобы обеспечить монолитность конструкции.

В процессе установки армпояса к нему через вязальную проволоку привязываются резьбовые анкера.

Причем при этом соблюдают следующие условия:

  • анкерные болты выставляют вдоль одной линии по возможности ровнее;
  • при этом важно, чтоб они занимали положение, максимально перпендикулярное к горизонтальной плоскости.

Число анкерных креплений по крайней мере должно совпадать с количеством стропил. Следует также проследить, чтобы места крепления анкеров и стропильных ног не совпадали.

На анкеры сверху накручивают шайбы. Последние можно заменить на кусочки арматуры, которые наваривают на болты.

После того как бетон схватится анкера вмуровываются в армпояс и намертво привязываются к арматурному каркасу, образуя таким образом крепление, которое по сравнения со всеми другими возможными получается значительно прочнее и жестче.

Мауэрлат насаживают на анкеры, на отверстия, проделанные в нем в соответствии с расположением болтов. На анкеры сверху накручивают шайбы. Последние можно заменить на кусочки арматуры, которые наваривают на болты.

Минусом данной технологии считается высокая стоимость анкеров. Вот почему многие мастера предпочитают поступать по-другому. В брусе проделывают отверстия и накладывают на застывший армпояс, продолжая углубляться в него примерно на 200 мм. Затем берут отрезки арматуры большей длины, забивают в глубь отверстия и загибают оставшиеся концы.

Деревянные пробки ↑

Подготавливают деревянные пробки размером в один кирпич, обрабатывают их антисептиком и закладывают в кладку либо ниже на один ряд от места установки опорного бруса, либо рядом с ним, расположив ближе к наружной поверхности стен. Брусья крепят к пробкам посредством металлических скоб.

Обратите внимание на количество креплений – их должно быть по крайней мере столько же, сколько и стропильных ног.

Технология крепления

Независимо от способа крепления предварительно подготавливают место: полностью очищают поверхность и укладывают гидроизоляцию между кирпичной кладкой и будущим мауэрлатом, к примеру, рубероид, полиэтилен или более дорогой изолон.

Алгоритм действий в случае использования шпилек или анкеров одинаков:

  • разметка будущих отверстий для насадки при помощи ровной доски;
  • доску прикладывают к брусу и просверливают отверстия;
  • мурлат аккуратно насаживают на крепежные элементы;
  • крепят опорный брус, закручивая гайки или шайбы.
  • в брусьях просверливают отверстия на расстоянии 250–300 мм друг от друга;
  • через них продевают концы проволоки, закрепленные заранее в кладке и скручивают.

Крепление пробками, как правило, никаких затруднений не вызывает.

Как крепить мауэрлат на стены

Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.

На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега. Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте. Во избежание этих проблем и нужно качественно, а главное – правильно произвести крепление мауэрлата к армопоясу или стене.

Крепление мауэрлата

Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:

  • Деревянными или металлическими нагелями;
  • Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;
  • Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

Крепление к стене из дерева

Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

Крепление к кирпичной стене

На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.

В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:

  • Крепление проволокой. Она должна быть заложена между кирпичами еще за 3 ряда до конца стенки. Она замуровывается в кирпичную кладку. Длина проволоки должна подбираться таким образом, чтобы ее хватило на обвязку бруса. Количество точек с закладными проволоками должно быть соответственно количеству стропильных ног.
  • Крепление деревянными пробками. В кирпичную кладку замуровываются деревянные пробки, которые равны по длине 1 кирпичу. Эти закладки в обязательном порядке необходимо обрабатывать антисептиками. Пробка может быть заложена за один ряд кирпича до окончания кладки или непосредственно под конструктивным элементов. Выполнять это нужно поближе к внешней плоскости стены. Фиксируется он к этим пробкам металлическими скобами. И в этом способе крепления количество точек для фиксации обязано соответствовать количеству стропильных ног.
  • Крепление арматурными анкерами. В кладку, не менее чем за 3 ряда до ее окончания, замуровывается арматура. Арматура подбирается диаметром не менее 10 мм и изгибается в форму буквы «Г». Короткий край этой арматуры должен быть не менее 25 см. Именно этой стороной она и закладывается в кладку. Вертикально будет торчать из стены длинный край. Арматура размещается в точках осевой разметки мауэрлата. Вертикальный кусок арматуры должен быть такой длины, чтобы его было достаточно, чтобы он прошел через весь брус и выступал на 25 см. В брусе проделываются отверстия, через которые и будет вдеваться арматура. После этого она загибается и фиксируется гвоздями. Как и в вышеописанных способах, точек креплений должно быть столько же, сколько и стропильных ног.

Крепление к армопоясу

Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.

Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.

Если будет интересно изучить сразу и технологию кладки стен из газобетона .

До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.

Для того, чтобы снизить количество стыков по всей длине мауэрлата, необходимо подбирать брусья максимально возможной длины. Если все же это необходимо его сращивают путем косого прируба с одновременной фиксацией болтами, гвоздями или саморезами. По углам брус должен быть усилен металлическим скобами, пластинами или уголками. Вот и все основные способы крепления мауэрлата к стене. Надеемся, что вопрос, как закрепить мауэрлат к газобетону без армопояса или с ним больше не будет актуальным.

Способы крепления мауэрлата для крыши

Крыша дома состоит из нескольких элементов, один из которых мауэрлат. Что такое мауэрлат в строительстве крыши? Это пояс, укладываемый на стены дома по всему периметру. На него и упирается стропильная система кровли. Значит, нагрузки, которым будет подвергаться этот элемент крыши, огромные: вес стропил, обрешётки, кровельного материала и атмосферных осадков. То есть на вопрос, для чего нужен мауэрлат, можно ответить так – чтобы равномерно распределить нагрузки от кровли на стены здания, плюс жёстко привязать стропильные ноги к строению.

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм. Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины. Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

Мауэрлат из деревянного бруса для крыши дома

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).

Мауэрлат из скреплённых досок между собой

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.

Требования к данной системе:

  • диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
  • отверстия в стропильных ногах делается строго по одной оси;
  • крепление трубы к мауэрлату производится хомутами.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене. При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.

Этап 1. Процесс установки армирующего каркаса

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.

Внимание! Анкера располагают относительно длины армированного пояса на расстоянии 60-120 см между собой на одной линии строго посередине стены. Чаще для определения количества анкеров используют соотношение количества стропильных ног. Сколько в кровельной конструкции последних, столько должно быть минимум крепежей для мауэрлата.

Бетонирование армированного пояса

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.

Этап 3. Заливка бетоном подготовленного армирующего каркаса

Заливку конструкции проводят за один раз. Распалубку производят через 7–10 дней, нагружать её лучше через 28 дней, когда бетон наберёт марочную прочность.

Подготовка и установка бруса

Размер между анкерами известен, его переносят на брусья, в которых делаются сквозные отверстия диаметром чуть больше диаметра металлического крепежа. К примеру, если используются анкеры диаметром 12 мм, отверстие должно высверливаться диаметром 14 мм.

Важно! Сверление производить снизу–вверх. То есть, с какой стороны бруса начали проводить сверление, та сторона будет нижней с прижимом к армопоясу.

Так как один брус не закроет своею длиною всю стену, то стыковать два соседних надо путём соединения их в пол запила. Брус по сечению распиливается пополам на длину 150-200 мм.

Пример стыковочного запила бруса

Два элемента укладываются друг на друга запиленными краями и скрепляются между собой разными крепёжными изделиями:

  • металлическими скобами из арматуры диаметром 12 мм;
  • длинными саморезами;
  • гвоздями;
  • саморезами и крепёжными перфорированными профилями.

Процесс сборки мауэрлата заключается в следующем.

    На армирующий пояс укладывается гидроизоляционный материал.
Этап 4. Процесс гидроизоляции армирующего пояса
Подготовленные брусья укладываются поверх со вставкой анкеров в отверстия.Этап 5. Установка бруса на армопояс
Производится затяжка бруса к поясу с помощью гаек, под которые обязательно устанавливаются широкие шайбы.Этап 6. Процесс затяжки бруса к армопоясу
Производится скрепление брусьев между собой одним из вышеописанных методов.Этап 7. Процесс скрепления брусьев металлическими скобами

Важно в проводимом процессе – выставить мауэрлат по горизонтали. Поэтому его проверяют уровнем. Если необходимо поднять какую-то часть конструкции, укладывают деревянные подкладки. Надо опустить, вырубают нижнюю плоскость требуемой толщины.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см). Полученный размер увеличивается вдвое, прибавляется ширина стены.

Пример крепления мауэрлатного бруса при помощи проволоки

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

  • в верхнем ряду посередине ширины стены;
  • с внутренней стороны стены под мауэрлатом;
  • с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.

Пример правильного крепления мауэрлатного бруса шпильками

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене. Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну.

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.

Крепление мауэрлата при помощи анкеров к кирпичной стене

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Внимание! Все способы, используемые по технологии монтажа мауэрлата без армопояса, возможны лишь в том случае, если перепады верхних торцов стен незначительны. Если перепад большой (более 1 см), то придётся поверх стены залить стяжку из цементно-песчаного раствора. Толщина стяжки – не менее 5 см.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Видео-инструкция по монтажу

Крепление мауэрлата на примере двускатной крыши

Рассмотрим крепление мауэрлата на примере двускатной крыши, крытой металлочерепицей, так как по конструкции она является самой показательной.

Мауэрлат входит в состав стропильной системы, являющейся основой крыши.

Стропильная система крыши

Стропильная система представляет собой каркас крыши, её скелет, на котором держится сама кровля. Состоит стропильная система из мауэрлата, системы стропил и балок.

Мауэрлат – это самая большая и толстая балка, на которую опираются все стропила. Укладывается мауэрлат по осям стен параллельно коньку крыши, и имеет сечение 15х15 см.

По смысловому значению можно сказать, что мауэрлат – это фундамент крыши, который равномерно распределяет давление стропил, всей кровли, силу ветра, вес снега на стены дома и внутренние опоры.

Крепление мауэрлата можно укладывать по оси стены, а так же сместив к внутреннему или наружному краю. В основном это будет зависеть от конструкции стен и крыши. От грани наружной плоскости стены мауэрлат должен находиться не менее чем на 5 см.

Крепление мауэрлата должно касаться стены, потому что таким образом будет более надёжно удерживаться крыша. Ведь это парус, сильные порывы ветра способны даже смещать её. Мауэрлат образно можно назвать якорем крыши.

Способы крепления мауэрлата

Рассмотрим три основных способа крепления мауэрлата.

1. Первый способ касается крыш большой площади, скажем 250 и более кВ м.

По верху стены проходит бетонный сейсмический пояс, в него при заливке вмуровывают болты, которые по высоте должны быть больше, чем толщина мауэрлата.

Скажем, если мауэрлат взят сечением 15х15 см, то болт должен быть выше на 3 см. Это даже не болт, в прямом его смысле, а металлическая шпилька на резьбе.

Шпильки необходимо распределить равномерно по всей длине мауэрлата не меньше, чем на 2 м друг от друга, и обязательно вблизи торцов мауэрлата. Диаметр резьбы шпилек 12-14 мм.

В мауэрлате просверливаются соответствующие отверстия, таким образом, чтобы они совпали с металлическими шпильками. Затем мауэрлат притягивается гайками с шайбами к верхней поверхности стены. Такое крепление мауэрлата можно сделать немного дешевле, если вместо дорогих шпилек с резьбой вварить в сейсмический пояс арматурные штыри высотой на пару сантиметров меньше, чем толщина мауэрлата. Затем приварить к штырям короткие шпильки 4-5 см или болты с отрезанной головкой.

Можно вообще не вмуровывать шпильки и арматурные штыри, а выполнять крепление мауэрлата анкерными болтами прямо в бетон. Такой способ более дорогостоящ.

2. Для крыш меньшей площади может подойти второй способ крепления мауэрлата. Он более простой, так как при этом не выполняется сейсмический пояс. Болты или шпильки вмуровываются непосредственно в стену, поэтому должны быть большей длины для надёжности. Хотя сам способ менее надёжен, чем первый, особенно для районов с повышенной сейсмической активностью.

3. Третий способ крепления мауэрлата ещё более прост, чем два предыдущих. Мауэрлат притягивается к стене не болтами и шпильками, а металлической катаной проволокой. Для этого в процессе кладки стен, за 3-4 ряда до верха, между рядами камня или кирпича прокладывается середина проволоки. С двух сторон остаются концы, которых должно хватить для обвязки и притягивания мауэрлата, когда закончится кладка стены.

Если оштукатуривание внешней поверхности стены сразу не планируется, то конец проволоки с внешней стороны можно скрыть от глаз. Для этого его можно спрятать в стене, уложив вертикально между кирпичами и скрыть в растворе. Этот способ крепления мауэрлата хоть и прост, но достаточно надёжен. Его часто применяют для небольших по площади крыш.

Вообще без крепления мауэрлата обойтись тоже можно, и крепить стропила сразу к балкам перекрытия. Но при этом балки должны быть достаточно крепкими, а стены прочными. Так как в местах креплений опор к балкам происходят усиленные точечные нагрузки, которые мауэрлат распределяет равномерно по всей плоскости стены.

крепление к мауэрлату, потолку, стене

О вальмовой крыше мы уже рассказывали на сайте. Описано устройство кровли с опорой стропил на мауэрлат. После публикации статьи ко мне поступало много запросов показать, как сделать вальмовую крышу с упиранием стропил в балки перекрытия, а также ответить на вопрос, можно ли сделать вальмовую крышу с разными углами наклона.

Таким образом, я хотел «убить двух зайцев одним выстрелом» на одном примере.Теперь рассмотрим устройство вальмовой крыши с опорой стропил на балки перекрытия и с разными углами наклона скатов.

Итак, допустим, у нас есть домик размером 8,4х10,8 метра.

ШАГ 1: Установите мауэрлат (см. Рис. 1):

Изображение 1

ШАГ 2: Устанавливаем длинные балки перекрытия сечением 100х200 см с шагом 0,6 метра (см. Рисунок 2). Я больше не буду на этом останавливаться.

Рисунок 2

Самые первые - это балки, идущие строго посередине дома. Мы будем руководствоваться ими, устанавливая коньковый брус. Затем ставим остальные с определенным шагом. Например, у нас есть шаг 0,6 метра, но мы видим, что до стены осталось 0,9 метра, и еще одна балка могла бы уместиться, но это не так. Такой пролет оставляем специально для «аутригеров». Его ширину не следует делать меньше 80-100 см.

ШАГ 3: Установите шток.Их шаг определяется при расчете стропил, о котором чуть позже (см. Рис. 3):

Рисунок 3

А пока ставим только шток, соответствующий длине конька, которая будет равна 5 метрам. Длина конька больше, чем разница между длиной и шириной дома, которая составляет 2,4 метра. К чему это приводит? Это приводит к тому, что угловое стропило не будет располагаться под углом 45 ° в плане (в виде сверху), а угол наклона откосов и бедер будет другим.Склоны будут иметь более пологий уклон.

Достаточно закрепить шток на мауэрлате гвоздями. Прикрепляем их к длинной балке перекрытия, например так (рис.4):

Рисунок 4

Нет необходимости делать какие-либо разрезы в этом узле. Любой смыв ослабит балку перекрытия. Здесь мы используем два металлических стропила LK по бокам и один большой гвоздь (250 мм), вбитый через балку в конец ствола. Самым последним забиваем гвоздь, когда стебель уже прикреплен к мауэрлату.

ШАГ 4: Установите ребро гребня (см. Рис. 5):

Рисунок 5

Все элементы конструкции, кроме подкосов, изготовлены из бруса размером 100х150 мм. Раскосы для досок 50х150 мм. Угол между ними и перекрытием не менее 45 °. Мы видим, что под крайними стойками находятся балки, опирающиеся сразу на пять балок перекрытия. Делаем это для распределения нагрузки. Также для снижения нагрузки на балки перекрытия и передачи ее части на несущую перегородку устанавливаются подкосы.

Высоту установки конькового бруса и его длину для своего дома определяем сами, сделав предварительный эскиз на бумаге.

ШАГ 5: Изготовляем и устанавливаем стропила.

В первую очередь изготавливаем шаблон стропильного стропила. Для этого возьмите доску нужного сечения подходящей длины, приложите ее, как показано на рисунке 6, и сделайте разметку с помощью небольшого уровня (синие линии):

Рисунок 6

Высота планки, которую мы наложили на стержень для обозначения нижнего среза, равна глубине верхнего среза.Сделали 5 см.

По полученному шаблону делаем все стропила откосов, опирающихся на балку конька, и закрепляем их (см. Рис. 7):

Рисунок 7

В таких конструкциях, где стропила опираются не на длинные балки перекрытия, а на короткие свесы, мы всегда ставим небольшие опоры под стропила над мауэрлатом, формируя своего рода небольшой треугольник и разгружая крепление ствола к балке (см. Рис. 8):

Рисунок 8

Эти опоры не обязательно заносить дальше в крышу и уж тем более ставить на стык ствола с балкой.Большая часть нагрузки с кровли передается через них (это видно в программе проектирования) и балка перекрытия может просто не выдержать.

Теперь немного о расчетах. Выбирая сечение стропил для данной кровли, учитываем только одно стропило - это стропильная балка. Он здесь самый длинный и угол его наклона меньше угла наклона стропил вальмы (пояснение - мы называем уклон крыши в виде трапеции, вальмовой - уклон крыши в форме трапеции. в форме треугольника) Расчеты производятся во вкладке «Ремешок 3» Пример результатов на Рисунке 9:

Рисунок 9

Да, забыл сказать.Кто уже скачивал эту расчетную программу с моего сайта до 1 декабря 2013 года. Нет вкладки «Ремешок 3». Чтобы скачать обновленную версию программы, перейдите к статье еще раз по ссылке:

Эта статья также была немного переработана благодаря отзывам некоторых читателей, за что им отдельное спасибо.

ШАГ 6: Добавьте шток и прикрепите ветровые доски (см. Рисунок 10). Добавляем столько стеблей, чтобы оставалось место для крепления угловой стебли.А пока просто сшиваем ветровые доски по углам, контролируя их прямолинейность. Визуально проверьте, не провисают ли углы. В таком случае разместите временные опоры прямо под ними. После установки угловых штанг снимаем эти опоры.

Рисунок 10

ШАГ 7: Размечаем и устанавливаем угловую штангу.

Сначала нам нужно протянуть шнурок по верхней части балок перекрытия, как показано на рис. 11

Рисунок 11

Теперь берем планку подходящей длины (сечение такое же, как у всех стеблей) и кладем сверху на угол так, чтобы шнурок находился посередине.Внизу этой планки нарисуйте карандашом линии надрезов. (см. рис.12):

Рисунок 12

Снимаем шнурок и устанавливаем распиленный брус по намеченным линиям (см. Рис. 13):

Рисунок 13

Прикрепляем угловую штангу к мауэрлату с помощью двух уголков крыши. Крепим к балке перекрытия уголком 135 ° и большим гвоздем (250-300 мм). При необходимости согните угол 135 ° молотком.

Таким образом, ставим все четыре угловых стержня.

ШАГ 8 : Производим и устанавливаем угловые стропила.

В вальмовой крыше, которую я описал ранее, углы скатов и вальм были одинаковыми. Здесь эти углы разные и поэтому угловое стропило будет иметь свои особенности. Также делаем его из двух досок того же сечения, что и стропила. Но обычно мы не сшиваем эти доски вместе. Один будет немного ниже другого (примерно на 1 см в зависимости от разницы углов наклона скатов и бедер).

Итак, первым делом натягиваем по 3 шнурка с каждой стороны крыши. Две по угловым стропилам, одна по средней стропиле бедра (см. Рис.14):

Замеряем угол между шнурком и изогнутой ножкой - нижняя прорезь. Назовем его «α» (см. Рис. 15):

Рисунок 15

Также отметьте точку «Б»

Рассчитываем угол верхнего среза β = 90 ° - α

В нашем примере α = 22 ° и β = 68 °.

Теперь возьмем небольшой кусок доски со стропильной частью и пропилим на нем один конец под углом β. Прикладываем получившуюся заготовку к коньку, совместив один край со шнурком, как показано на рис.16:

Рисунок 16

На заготовке проведена линия, параллельная боковой плоскости соседних стропил ската. На нем сделаем еще одну прорезь и получим шаблон для верхней прорези нашего углового стропила.

Также, когда мы накладываем заготовку, нам нужно отметить точку «А» на стропиле (см. Рис.17):

Рисунок 17

Теперь делаем первую половину углового стропила. Для этого возьмите доску подходящей длины. Если не хватает одной доски, сшиваем две доски вместе. Можно временно сшить, отрезав на саморезах дюйм длиной около метра. Делаем верхний срез по шаблону. Измеряем расстояние между точками «А» и «Б». Переносим его на стропило и делаем нижний пропил под углом «α».

Устанавливаем получившееся стропило и закрепляем (см. Рис.18):

Рисунок 18

Скорее всего из-за своей длины первая половина углового стропила прогнется. Под него нужно поставить временную подставку примерно посередине. На моих рисунках это не показано.

Теперь делаем вторую половину углового стропила. Для этого измерьте расстояние между точками «C» и «D» (см. Рис. 19):

Рисунок 19

Берем доску подходящей длины, делаем верхний пропил под углом β, отмеряем расстояние «S-D», нижний пропил делаем под углом α.Установите вторую половину углового стропила и пришейте ее первыми гвоздями (100 мм). Забиваем гвозди в щель примерно через 40-50 см. Результат показан на рис. 20:

Рисунок 20

Верхний конец второй половины углового стропила нужно снова спилить. Делаем это бензопилой прямо на месте (рис.21):

Рисунок 21

Таким же образом изготавливаем и устанавливаем три оставшихся угловых стропила.

ШАГ 9: Устанавливаем стойки под угловые стропила. В первую очередь необходимо поставить подставку, упирающуюся в стык угловой пристройки с балкой перекрытия (см. Рис. 22):

Рисунок 22

Если длина перекрываемого угловым стропилом пролета (его горизонтальная проекция) более 7,5 метров, ставим дополнительные стойки на расстоянии top пролета от верхней точки углового стропила. Если пролет больше 9 метров, добавьте стойки посередине углового стропила.В нашем примере этот пролет составляет 5,2 метра.

ШАГ 10: Устанавливаем два центральных стропила бедер. В начале шага 8 мы уже натянули шнурки, чтобы измерить их.

Делаем стропила таким образом - измеряем угол нижнего пропила «γ» с малым углом, рассчитываем угол верхнего пропила «δ»:

δ = 90 ° - γ

Замеряем расстояние между точками «К-Л» и делаем по нему стропило. Мы видели концы в определенных углах.После этого верхний торец нужно снова подрезать (заточить) с учетом угла «φ», который мы также измеряем с помощью фаски (см. Рис. 23):

Рисунок 23

ШАГ 11: Добавьте стержень к углам. Самые крайние вылеты, не доходящие до мауэрлата, делаются облегченными, из доски 50х200 мм (см. Рис. 24):

Рисунок 24

ШАГ 12: Устанавливаем жен.О том, как делать салфетки, я подробно рассказывала в первой статье. Здесь принцип абсолютно тот же, поэтому повторяться не буду (см. Рис. 25):

Рисунок 25

Прикручиваем брус к угловому стропилу металлическим уголком 135 °, при необходимости загибая.

После установки всей обрешетки нам осталось подшить карнизы снизу и сделать обрешетку. Мы уже много раз об этом говорили.

Всем, кто решит построить дом под собственные нужды, помимо прочего нужно разобраться, как правильно прикрепить стропила к мауэрлату... Это одно из самых ответственных подключений, от правильного исполнения и надежности которого напрямую зависит срок службы кровельной конструкции и, конечно же, безопасность людей, находящихся в доме. Именно поэтому важно досконально разбираться во всех нюансах соединения стропильных ног с другими элементами кровли, чтобы избежать трагических последствий.

Способ стыковки стропил с мауэрлатом выбирается с учетом особенностей конкретной системы.Самое главное - обеспечить оптимальное распределение входящей нагрузки от веса кровельной конструкции в целом и непосредственно от стропил на стены здания.

Основных узлов соединения несколько, основными среди которых являются, в первую очередь, соединение стропильных ног с мауэрлатом, а также крепление балок к дополнительным элементам конструкции с целью повышения жесткости и габаритов. прочность кровли.

Непосредственно мауэрлат представляет собой относительно толстую балку, закрепленную вдоль верхней части внешней стены дома параллельно коньку крыши. Как правило, для устройства мауэрлата используется брус сечением 150х150 мм. Крепление опорной системы к стене, как правило, осуществляется с помощью оцинкованных штифтов.

Необходимость установки балок на мауэрлат возникает в процессе устройства неразъемных и распорных конструкций. Подвесные и слоистые стропила устанавливаются на опорную систему с помощью скользящего или жесткого соединения.Подходящий способ подключения выбирается с учетом конкретных особенностей конструкции.

Разрез для соединения должен выполняться непосредственно в стропиле. Создание разреза в системе поддержки является нежелательным, по той причине, что он может уменьшить несущую способность опоры бара и, в общем, способствовать снижению надежности системы.

При жестком соединении полностью исключена возможность смещения элементов конструкции в любую сторону.Для достижения необходимой жесткости крепление выполняется с помощью металлических уголков. Также можно сделать это, сделав специальные вырезы в стропильных ногах. Эти вырезы в стропилах дополнительно закрепляют скобами или саморезами; также можно использовать болты и другие крепежные детали.

При устройстве кровельных систем деревянных конструкций часто выполняется раздвижное соединение стропил с мауэрлатом ... Для его создания т.н. "санки". Это специальный крепеж, который соединяет элементы системы таким образом, чтобы у стропильных ног осталась определенная свобода, за счет чего в будущем можно предотвратить появление всевозможных деформаций кровли при естественной усадке кровли. здание из натурального дерева.

Использование уголка для соединения элементов конструкции

Выбирая способ крепления стропил к мауэрлату, нужно ориентироваться на особенности конкретной кровли. В случае деревянных конструкций обычно используют скользящий стык, во всех остальных ситуациях стык делают жестким.

Если предпочтение отдается соединению с использованием специальных вырезов, работу следует начинать непосредственно с их подготовки. Вырезы делайте так, чтобы стропила своим горизонтальным сечением на мауэрлат устанавливали без проблем, а угол наклона балки соответствовал уклону ската кровли.Для крепления одного бруска будет достаточно трех гвоздей, два из которых следует вбивать с обеих сторон стропил под углом. Последний гвоздь забейте вертикально сверху. Используйте провод, чтобы укрепить соединение. В результате получается максимально прочное и жесткое соединение.

Самый распространенный способ соединения стропил мауэрлатом - это метод, предполагающий использование подгиба и уголка. В этом случае работа начинается с того, что стропила подрезаются под необходимым углом. Угол выбирается в соответствии с уклоном ската крыши, закрепленным в проекте.

Далее, необходимо установить Подшивать бар с длиной около 100 см вдоль кромки панели поддержки. Стропила будут жестко упираться этим баром вдоль линии давления. Конструкция рассматриваемой системы такова, что соединение будет максимально жестким, без смещений и других нарушений. Боковые крепление стропильной ноги к системе поддержки осуществляется с помощью металлических уголков. Такие крепления предотвращают боковое смещение стропил. Дополнительно специалисты рекомендуют укрепить места крепления специальной проволокой.

Существует несколько видов уголков, которые можно использовать для соединения стропил с мауэрлатом. Наиболее распространенными являются уголки марок КР11 и КР21. Такие изделия имеют овальные отверстия для анкеров, благодаря чему вероятность поломки крепежа под действием нагрузок или при осадке конструкции значительно снижается. С помощью уголка марки КП5 можно крепить элементы конструкции с высокой несущей способностью. Уголок КР6 имеет усиленную конструкцию и используется для крепления тяжелых элементов.

Дополнительно используются уголки марки КМ, для изготовления которых традиционно используется перфорированная сталь. С их помощью основные несущие и всевозможные дополнительные элементы стропильной системы. Среди преимуществ такого крепежа следует отметить возможность использования традиционных шурупов и саморезов, а также отсутствие необходимости привлечения к монтажным работам специального оборудования.

Также в продаже есть усиленные уголки марки КМРП.Они предназначены для фиксации элементов конструкции под прямым углом. Такие изделия обеспечивают качественную фиксацию стропил. Эти углы можно регулировать, что делает работу максимально удобной.

Процедура жесткого подключения

Крепление, как уже отмечалось, может выполняться по жесткой и скользящей технологиям.

Жесткое сочленение традиционно используется при креплении многослойных стропил. Такая работа требует обеспечения наиболее безопасной подгонку стропил на панели поддержки.Жесткое соединение не должно подвергаться никакому воздействию. Для получения необходимой жесткости можно использовать метод отрезания и заплатки.

При креплении пропилами в первую очередь необходимо подготовить пропилы на каждом отдельном стропиле ... Высота такой выемки должна быть не более 1/3 высоты планки. Каждое стропило необходимо упереть в мауэрлат подготовленными углублениями и закрепить двумя гвоздями, забитыми по бокам стропильной доски. Для дополнительной фиксации нужно забить третий гвоздь, только вертикально.Этот способ стал самым распространенным и традиционно применяется при устройстве кровельных систем любой сложности.

Помните, что разрез можно делать только в стропилах. Создавать такие «седла» в мауэрлате невозможно, потому что из-за этого снизится показатель его несущей способности.

В соответствии со вторым способом крепления стропил к мауэрлату (заплаточный метод) необходимо предварительно подготовить дополнительные бруски длиной 1 м... Они будут пришиты к стропилам, а деревянные балки будут прямо упираться в поверхность мауэрлата. Стержни крепятся с помощью упомянутых ранее углов.

Если один конец стропил закреплен методом жесткого соединения, другой конец должен быть закреплен «скользящим». Свойства древесины таковы, что она имеет свойство изменять свой объем в зависимости от погодных условий. А в том случае, если оба конца бруса закреплены жестко, это неизбежно спровоцирует повышение уровня нагрузок на стены и довольно быстро приведет к нарушению их прочности и в целом деформации.

Детали скользящего шарнира

Такое сочленение, как уже отмечалось, применяется при устройстве кровельных систем домов из дерева (брус, каркас и т. Д.). Жесткий шов запрещен из-за одинаковых свойств древесины.

После завершения строительства материал за пару лет изменится в размерах, т.е. усадится. Стропильные элементы тоже будут двигаться, поэтому ни о каких жестких соединениях не может быть и речи, ведь из-за них стены дома просто деформируются.

Важно дать стропильным ногам немного свободы передвижения. Это делается с помощью уже упомянутого «слайда». Также установка может осуществляться с помощью специальных уголков с удлиненным монтажным отверстием.

Распорки, подкосы и передняя бабка крепятся к стропилам с помощью хомутов и скоб. Дополнительно стропила необходимо прикрепить к стенам здания с помощью проволочной скрутки. Благодаря им значительно снизится риск поломки кровельной системы при сильном ветре.

Какие еще крепежи используются для соединения?

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. Например, вы уже знакомы со стальными уголками и толстой проволокой. Дополнительно используются различные армированные уголки, специальная лента, всевозможные болты, гайки и саморезы, специальный крепеж и т. Д.

В том случае, если установка будет производиться с помощью кронштейнов, надрезы в стропильных ногах не делают.То есть этот способ позволяет получить максимально надежное и эффективное соединение.

Инструкция по креплению стропил к балкам

Важно знать не только порядок соединения стропил с мауэрлатом, но и особенности крепления этих элементов к другим частям кровельной конструкции ... Одним из таких моментов является соединение стропил с балками. Последние опираются на стены дома и находятся в одной плоскости со стропилами.

Для выполнения такого соединения нужно на концах балок перекрытия вырезать специальные углубления, в которые в дальнейшем будут вставляться стропильные балки.Чтобы обеспечить максимально ровную укладку поперечных балок, можно натянуть тетиву за крайние перекладины и перемещаться по ней.

На этом этапе соединение обычно выполняется встык. Для этого в первую очередь нужно обрезать верхний край стропил под углом. Угол среза должен быть таким же, как и уклон ската крыши. Чтобы облегчить работу, рекомендуется сделать шаблон и вырезать по нему все стропильные ноги. Крепление стропил под коньком выполняется двумя забитыми под углом гвоздями.

Кроме того, стык можно армировать деревянной или металлической полосой, закручивать гвоздями или болтами соответственно. К коньковой балке крепят стропила. Эта технология довольно сложна в реализации, поэтому в частном домостроении она практически не применяется.

Самым любимым и популярным вариантом монтажа у строителей в этом случае является стык «внахлест». Стропила скрепляют своими боковыми частями и стягивают гвоздями или болтом. Также для соединения подходят специальные оцинкованные шпильки.Этот метод особенно прост в исполнении, поэтому он так популярен.

В процессе соединения мауэрлата и стропильных ног часто возникает необходимость удлинения последних. Стандартная длина пиломатериала - 6 метров. Если необходимо получить более длинные балки, их необходимо увеличить. Существует три основных способа удлинения стропил.


Если для соединения используются гайки и болты, обязательно использовать специальные шайбы или пластины. Без них орехи могут просто «утонуть» в материале.Среди всех существующих вариантов соединения крепеж с помощью гвоздей наименее надежен, поэтому использовать его рекомендуется только в крайнем случае.

Срок службы, качество и надежность кровли напрямую зависят от того, насколько правильно будет соединение бруса с мауэрлатом. Независимо от выбранного способа подключения необходимо придерживаться основных правил. Прежде всего, плоскости элементов должны максимально плотно прилегать друг к другу. Этого можно добиться, только сделав все пазы и пропилы аккуратно и аккуратно.

Стропильная система - это основа, «каркас» любой кровли, поэтому подходить к ее обустройству нужно грамотно. Срок службы и основные эксплуатационные характеристики напрямую зависят от правильного монтажа и фиксации основных элементов конструкции. Поэтому будьте внимательны, соблюдайте рекомендации, полученные на каждом этапе установки, и все у вас получится. Удачной работы!

Видео - Как прикрепить стропила к мауэрлату

Мауэрлат - один из основных элементов конструкции кровли.К нему крепятся стропила. От качественного создания стропильной конструкции зависит срок эксплуатации всей кровли.

Узлы опирания стропил на балку и мауэрлат.

Основные способы опирания стропил

Существует несколько технологий поддержки стропил на мауэрлат. Конструкция может быть жестко закреплена. Не допускает смещения стропильной ноги. Для этого следует использовать подгибающую балку, благодаря которой стропила не скользят в точке опоры, и металлические уголки, исключающие любое боковое смещение конструкции.

Раздвижной шарнир стропильных ног применяется в деревянных домах. Причем основным элементом для его упора является верхняя макушка, а не мауэрлат. Чтобы не повредить крышу, стропильный блок делают максимально свободным. Для этого используют скользящую опору, которая при усадке бревна смещается по закрепленной на ножке направляющей.

Узел подшипника скольжения может быть изготовлен по другой технологии. В стропилах делают прорезь, которая должна примыкать к верхнему краю сруба.Для крепления балок допустимо использовать любой крепеж: скобы, гвозди или стальные пластины.

Крепеж для монтажных работ

Опорный узел для крепления диагональной стропильной ноги к мауэрлату.

Для того, чтобы качественно соединить стропила с мауэрлатом, вам потребуются такие материалы и инструменты, как:

  • пиломатериалы сухие;
  • досок;
  • топор;
  • ножовка по металлу;
  • молоток;
  • рулетка;
  • Отвес
  • ;
  • уровень;
  • Отвертка
  • ;
  • дрель;
  • болгарский.

Особое внимание следует обратить на наличие всех крепежных элементов. Крепление балок осуществляется скобами из оцинкованной стали, которые не снижают несущую способность конструкции. Врезать кронштейны в балки не нужно.

Также необходимо купить перфорированную монтажную ленту, которая укрепит узлы мауэрлата. С его помощью производится прочное соединение всех элементов конструкции. Лента также не врезается в балки.Для его надежной фиксации используются гвозди и саморезы.

Помимо скоб и перфорированной ленты, для надежного крепления стропил к мауэрлату необходимо приобрести:

Схема крепления слоистых стропил.

  • соединители штанговые универсальные;
  • крепежа для стропил;
  • встроенных опор;
  • Катанка
  • ;
  • стальных уголков;
  • стоек;
  • саморезов;
  • гвоздей;
  • скоб;
  • тарелок;
  • гвоздей оцинкованных;
  • шпильки с шайбами ​​и гайками;
  • анкерных болтов.

Создание конька и установка низа стропил

Монтажные работы начинаются с коньковой части конструкции крыши. Установить стропила можно одним из трех способов:

  • сквозной;
  • для запуска;
  • перекрытия.

При изготовлении стыкового соединения выполняется разделка верхней части стропильной ноги. Делается это под углом, равным уклону ската крыши. На коньке соединяются пары ног. Чтобы получить такой же узел для опоры элементов мауэрлата, следует использовать готовый шаблон.

Особенностью крепления стропил к балке является наличие коньковой балки. Такой вариант устройства мауэрлата отличается высокой надежностью. Но часто такая система поддержки стропил предусматривает установку дополнительных опорных конструкций, что приведет к снижению функциональности мансарды. Естественно, для небольших крыш такой способ не подходит.

Опирающиеся стропила на стену с бронепоясом.

Технология монтажа стропил внахлест во многом схожа с их установкой на коньковый прогон.Основное отличие - соединение голеней внахлест. Это приводит к прочному соединению конструкции, так как шпильки удерживают сразу два элемента.

Соединение нижних концов стропил выполняется в зависимости от материала стен. При наличии деревянного домостроения опорным элементом может выступать верхняя обвязка стены. Если при строительстве дома использовались пеноблоки (или газобетон), то стропила опираются на мауэрлат.

Устройство железобетонного пояса - оптимальное решение в случае использования кладочных строительных материалов. Данная технология не предусматривает создание каких-либо способов крепления стропильной системы. Вертикально расположенные анкерные болты служат крепежом для древесины. Главное, чтобы при заливке бетонным раствором шпильки располагались строго вертикально.

Соединение стропил с балками и мауэрлатом

После закрепления стропил сверху и снизу их следует прикрепить к балкам.Понятно, что соединить стропила к балке можно просто гвоздями. Но это не лучшее решение. Такое крепление будет не максимально надежным. Для предотвращения проскальзывания всех элементов стропильная конструкция крепится к балкам с помощью шиповых и зубчатых соединений.

При крутом скате крыши (более 35º) применяется технология резки с одним зубом. Внизу стропила делается зуб с шипом. Гнезда, созданные в балке, должны иметь глубину 30% толщины балки.Устройство стропильных соединений проводят на расстоянии 0,3-0,4 м от крайней части балки. Это предотвращает скалывание балок из-за большой нагрузки от давления ног.

Схема усиления стропил дополнительными подкосами.

При устройстве кровли с уклоном до 35º стропила устанавливают путем расширения площади сопряжения основных элементов конструкции. Обычно стропильную ногу прикрывают балкой. Для этого в стропильной ноге вырезают отверстия под два зубца:

  • шип с упором;
  • еще один упор.

Глубина пропила при креплении стропил к балке в пределах 30% толщины балки.

Более качественные соединения можно получить с помощью болтов или хомутов. Эта технология предполагает использование проволочных петель, с помощью которых сборка крепится к анкерным болтам, расположенным в стене здания.

Опора на мауэрлат - наиболее распространенный вариант крепления низа стропил. В стропильной ноге делается вырез такого размера, чтобы его без проблем можно было надеть на мауэрлат.В противном случае во время эксплуатации кровли брус может сдвинуться с места.

В некоторых случаях мауэрлат необходимо «оборудовать» задней выемкой. Это зависит от породы дерева, из которого изготовлен брус. Если для его изготовления использовалась древесина твердых пород, делается прорезь, которая в сочетании с выемкой стропил будет создавать запорный элемент. При изготовлении бруса хвойных пород вырез не требуется, так как он ослабит конструкцию.

Самый приемлемый вариант мауэрлата - жесткая стяжка стропильной системы.

Технология крепления стропильной системы к мауэрлату.

Эта технология может быть реализована одним из двух способов:

  • с использованием кромок и уголков из металла;
  • , расположив на стропилах седла.

Первый вариант - для размещения стропил на мауэрлат используется опорный брус. Делается жесткая опора стропильной ноги. Надежная фиксация конструкции осуществляется металлическими уголками. Это предотвращает боковое смещение конструкции.

Второй вариант более популярен. Для крепежа используются гвозди, которые направлены навстречу друг другу и забиты под углом. Скрещены два забитых гвоздя. Затем вбивается еще один гвоздь. Третий гвоздь должен стоять вертикально. Изготовленный узел крепления будет отличаться максимальной жесткостью, если дополнительное крепление будет осуществляться с помощью катанки.

Система стропил может быть спейсер или не-распорка структура. От правильного выбора узлов опоры и сочленения стропильных ног стропила будут расширять стены или нет, необходимо предусмотреть различные меры по перехвату тяги или нет.

На расчетных схемах в узлах конструкций нанесены окружности, обозначающие шарнирное соединение. Петли соединены лапами с обычными опорами, по которым можно визуально представить степень свободы узла.

Петля с двумя ножками, встроенными в опору, предполагает, что узел неподвижен, но балка может вращаться в петле, то есть узел имеет одну степень свободы - вращение. Петля с ножками, стоящая на скользящей опоре или слайдере, показывает, что узел имеет две степени свободы - возможность поворота балки и горизонтальное смещение.

Три степени свободы узла допускают горизонтальное и вертикальное смещение и вращение. Такой узел просто нарисован кружком, и его можно разрезать на полосу, которая представляет собой балку. Если узел врезан в балку, то это называется разделенным, то есть балки слева и справа от петли с некоторыми допущениями можно рассматривать как отдельные элементы.

Если под балкой провести окружность (петлю), то лежащая на ней балка называется сплошной. Петля с тремя степенями свободы, встроенная в балку, во многих случаях делает ее мгновенно изменяемой системой, то есть довольно нестабильной конструкцией.Узел с нулевой степенью свободы означает жесткое защемление конца балки и запрещает ему любое смещение: горизонтальное, вертикальное и вращение (рис. 19).

Рисунок: 19. Примеры схематического представления узлов

В расчетных схемах можно использовать и другие схематические изображения узлов, но все они в целом понятны, а если вдруг возникнут двусмысленности, нужно просто мысленно представить в каком направлении узел может «двигаться» при приложении к нему нагрузки.Поперечные размеры балок относительно их длины небольшие, поэтому балки (стропила и т. Д.) Рисуются стержнями, а нагрузка в них распределяется как бы только по продольной оси элемента и расчет вся конструкция выполняется по стержневой схеме.

Следует отметить, что слова: горизонтальное смещение и вращение вовсе не означают, что, например, ползунок - узел с двумя степенями свободы движется произвольно в горизонтальном направлении.

На самом деле этот узел достаточно хорошо закреплен, но допускает возможность перемещения конца балки от нагрузки, изменения температуры и влажности без чрезмерного развития в нем внутренних напряжений. Этот узел просто не передает тягу, а вращение при изгибе балки возможно только в стандартных пределах. Ползать слайдер действительно будет (извините за тавтологию) только при нагрузках, превышающих предельно допустимую. Слово «петля» тоже не нужно понимать буквально.

Да, концы балок можно соединить болтом или настоящим специально разработанным шарниром, но чаще всего это обычное соединение гвоздями. Например, можно взять доску и прибить ее одним концом 3-4 гвоздями, скажем, к деревянной стене. Ничто не мешает взять его за другой конец и спокойно повернуть на какой-то угол.

В этом случае крепление для гвоздя действует как шарнир. Однако если количество гвоздей увеличить и они рассчитаны на нагрузку, не допускающую срез (изгиб), то вращение становится невозможным, здесь мы получаем балку с зажатым концом, но когда нагрузка превышает расчетную, узел снова становится шарниром.

Поэтому очень важно изначально определить нагрузку, при которой система будет работать. Поскольку превышение фактической нагрузки над расчетной, приводит к изменению схемы работы узлов и разрушению всей конструкции. Связи многослойных стропил, относящиеся к различным схематическим изображениям узлов, представлены на рисунке 20.


Рисунок: 20.1. Узлы опоры стропил на балку и мауэрлат. Петля с одной степенью свободы (только вращение)
Рисунок: 20.2. Узлы опоры стропил на балку и мауэрлат. Слайдер - шарнир с двумя степенями свободы (вращение и сдвиг)
Рисунок: 20.3. Узел опоры стропил на балку. Жесткое защемление

В зависимости от решаемой задачи при проектировании кровли узловые соединения стропил могут отличаться от показанных на рисунках 20. Главное, проектировать в узлах с двумя степенями свободы: разворот, возникающий при изгибе. стропил и сдвиг в горизонтальном направлении.А в узлах с одной степенью свободы - поворот стропила. Как правило, смещение верха или низа стропил обеспечивается горизонтальными пропилами, а ограничение смещения - опора стропил друг относительно друга и / или в примыкающий элемент: мауэрлат или прогон.

Вполне вероятно, что людям, не связанным с инженерными профессиями, но помнящим из курса школьной физики принцип разложения вектора наклонной силы на горизонтальную и вертикальную ось, трудно понять, где горизонтальная составляющая в нижней идет часть стропильной ноги.Попробуем пояснить принцип работы системы без тяги на примере. Все мы легко можем представить себе обычную лестницу. Лестница похожа на лестницу, ничего особенного, две шесты (тетивы) и крестовины.

Прикрепим мысленно такую ​​лестницу к стене, а для чистоты эксперимента нальем масло на пол и стену. Что будет, если погрузить лестницу - забраться на нее? Лестница рухнет. В нижней и верхней опоре он имеет две степени свободы. В нижнем у него есть поворот и горизонтальное смещение, в верхнем - поворот и вертикальное смещение.

Что нужно сделать, чтобы лестница в этой залитой маслом среде оставалась устойчивой и выдерживала нагрузку - вес человека? А нужно просто лишить ее одной (из четырех) степеней свободы: горизонтальной внизу или вертикальной на верхней опоре. Другими словами, вам нужно закрепить низ или верх лестницы. При креплении верха лестницы распорка от разложения наклонной силы, действующей по продольной оси лестницы, остается вверху и действует на стену, а внизу - нет.

Если поставить такую ​​же лестницу с другой стороны стены и нагружать ее таким же весом, то мы получим в верхней части тягу, равную толчке от первой лестницы, но направленную в противоположном направлении. Эти горизонтальные силы нейтрализуют друг друга. Получаем стабильную и стабильную систему.

Можно представить мысленный эксперимент с лестницей в масле самостоятельно, ставя ее в различных ситуациях, например, если лестница длинная и опирается на стену сверху тетивами с горизонтальными зазорами или без зазоров.Как она себя поведет?

Довольно интересно провести такой сеанс мозгового штурма, помогающий разобраться в работе слоистых стропил с различными способами опоры, при котором вовсе не обязательно представлять векторы сил и степеней свободы узлов, а просто спрогнозируйте, что лестница будет катиться по горизонтальной плоскости или оставаться неподвижной из-за отсутствия горизонтальной составляющей силы.

Точки крепления стропил должны обеспечивать необходимую прочность каркаса крыши.Важно выбрать правильную технологию для сборки элементов стропильной системы между собой и их креплением к опорному контуру так, что готовая крыша способна выдерживать расчетные нагрузки.

Особенности кровельных конструкций

Задача стропильных систем многоярусной и подвесной кровли - максимально равномерная передача нагрузки на стропильную конструкцию, которая, в свою очередь, распределяет нагрузку на несущие стены и фундамент здания.Ферменная конструкция обычно представляет собой мауэрлат (балку, уложенную вдоль каждой несущей стены). Также это могут быть опоры перекрытия (уложенные поперек стены) или верхний венец сруба из бруса или бревна.

Выбор способа крепления стропил к мауэрлату зависит от их типа. Сдвиговая конструкция заставляет мауэрлат работать на сдвиг, в то время как подвесные фермы работают на сжатие, направление которого совпадает с ориентацией несущих стен.

Установка затяжка

Для монтажа двускатной крыши требуется установка стропильной системы слоистого или навесного типа.Чтобы смонтировать жесткую подвесную ферму, не передающую распорные нагрузки на стены, требуется правильно выполнить точки крепления горизонтальных перемычек - затяжек и ригелей.

В зависимости от того, какая конструкция крыши была выбрана, подкос может устанавливаться в основании стропил и служить балкой перекрытия. Стропильная ферма, которая крепится к мауэрлату, оснащается перекладиной - перемычкой, расположенной ближе к коньку для придания жесткости. В мансардных крышах перекладины служат основой обшивки потолка.

При установке затяжки рекомендуется соединение стыка методом «врезки в стропило полукругом» с помощью крепежного шурупа. Такой способ монтажа требует точной подгонки элементов, так как при больших зазорах в местах стыковки точка крепления может разрушиться под нагрузкой.

Более простой способ - установка внахлест. В этом случае перемычка выполняется из доски или двух досок, установленных по обеим сторонам стропильной ноги.Гвозди используются как застежки. Сборка также может представлять собой болтовое соединение, но это снизит несущую способность стропил на 20%.

Другой вариант - установка перекладины. Монтаж такого типа сборки стал возможен после изобретения ногтевых пластин. Конструкция способна выдерживать высокие нагрузки - надежность обеспечивается за счет плотного прилегания деталей и прочной фиксации с двух сторон за счет большого количества зубцов на пластине.

Сечение бруса или доски для изготовления распорки должно соответствовать сечению стропила.

Мауэрлат: точки крепления стропильных ног

Опора деревянных стропил на мауэрлат может выполняться по двум технологиям :

  • жесткое крепление к мауэрлату;
  • раздвижное крепление к мауэрлату.

При жестком креплении полностью исключены любые смещения стропильной ноги, которая опирается на мауэрлат (изгибы, смещения, кручение). Для этого при установке стропильной системы установку стропил можно проводить с помощью подшивочной планки, препятствующей скольжению стропильной ноги в точке опоры.Боковые смещения при таком способе соединения устраняются установкой металлических уголков.

Во втором варианте жесткого крепления стропильной ноги к мауэрлату необходимо запилить (седло) внизу стропильного бруса или доски. Плоскость опоры должна быть горизонтальной; для этого пилу в стропилах делают под углом, соответствующим уклону откоса. Для фиксации узла с двух сторон стропила вбивают под углом по гвоздю (внутри мауэрлата их необходимо перекрещивать), сверху третий гвоздь вбивают вертикально через стропило в мауэрлат.

Раздвижное крепление обычно применяется при возведении стропильной системы на дом из бруса или бревна. В этом случае основой для опоры стропильных ног выступает не мауэрлат, а верхний венец сруба. Чтобы избежать деформации кровли при усадке дома, необходимо завязать узел с определенной степенью свободы для стропильной ноги. Часто для этого используется специальный крепеж из металла - скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая перемещается по закрепленной на стропильной ноге направляющей при изменении геометрии каркаса.

Используются также и другие способы монтажа раздвижного узла. В стропильной ноге выполняется пила, брус устанавливается пропилом по верхнему венцу, после чего фиксируется одним из следующих способов:

  • с помощью одного забитого вертикально гвоздя;
  • с помощью забитых с двух сторон гвоздей, пересекающих мауэрлат;
  • с помощью скоб;
  • с одинарным креплением со стальными крепежными пластинами.

Этот способ крепления позволяет элементам системы перемещаться относительно друг друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части кровли горизонтального ребра, образовавшегося в результате примыкания скатов - конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и характеристик самой постройки.

Конструкция перекрытия предполагает крепление стропильных ног к коньковой балке - горизонтальной балке, расположенной на стойках параллельно длинным стенам дома.Верхние концы стропильных ног следует обрезать под углом, соответствующим углу наклона откосов. Примыкания обрезных концов стропил к коньку должны быть максимально плотными. Гвозди используются как застежки. Наклонные стропила используют, если есть возможность установить стойки на внутренней стене или столбчатые опоры для крепления коньковой балки. Кроме того, стены необходимо оборудовать мауэрлатом для поддержки стропил.

Для сборки фермы подвесного типа необходимо соединить верхние концы пары стропильных ног.Для этого конец каждого из стропил срезается под углом, равным углу наклона кровли, балки соединяются плоскостями среза - требуется обеспечить их герметичность. Их крепят двумя гвоздями, вбитыми под углом в верхние плоскости стропил. Затем с каждой стороны прибивают деревянную вагонку или металлическую пластину, закрывающую стык.

Для придания коньку необходимой прочности можно сделать пропил в половину дерева: в этом случае вместо плоскости стыка стыка стропила соединяют выступом.Далее просверливается сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если необходимо установить на стене сруба раздвижные опоры или создать примыкания (стыковку стропил с мауэрлатом) с определенной степенью свободы, особое внимание следует уделить коньку. Рекомендуется производить сборку подвижного стыка, чтобы крыша не деформировалась при неравномерной усадке конструкции. Для этого концы стропил соединяются металлической пластиной на шарнире.

Элементы стропильной системы вальмовой крыши

Особенностью вальмовой крыши является форма ее скатов: длинные скаты имеют трапециевидную форму, концевые скаты (вальмы) - треугольные. Установка такой стропильной системы требует установки диагональных (косых) стропильных ног, образующих треугольные откосы. Принцип крепления диагональных стропил в верхней части зависит от конструктивных особенностей основной части кровли. Он может быть сформирован из ферм подвесного типа, а может быть каркасом с коньковой балкой и многослойными стропилами, прикрепленными к мауэрлату.

Если многослойные стропильные ноги трапециевидных откосов опираются на коньковую балку (балку), то наклонные стропила необходимо опирать на консоль коньковой балки. Выходы консоли за стропильным каркасом должны быть 100-150 мм. Нижняя часть диагональных стропильных ног крепится к мауэрлату или балке, закрепленной на стене.

Если стропила крыши необходимо опирать на крайнюю подвесную ферму, то принцип создания точки крепления зависит от сечения боковых стропильных ног.Крепится шпренгель со стойкой, если стропильные ноги изготовлены из доски. На ферму опираются диагональные стропила. В ситуации, когда для изготовления стропильных ног использовалась балка, к прибоям можно прикрепить стропила - доску толщиной 5 мм, закрепленную на стропильной ферме.

На наклонных стропилах делается пропил под углом, соответствующим углу наклона ската бедра, чтобы обеспечить плотное соединение со шпренгелем или педалью. Для прочности гвоздевого соединения дополнительно можно использовать хомуты и жилы проволоки.

Укороченные стропильные ноги (стропила) опираются на верхнюю часть стропила, а нижнюю часть крепят к мауэрлату на стене. Крепление к диагональной балке можно выполнить :

  • методом смыва с гвоздевым креплением;
  • через розетку;
  • путем прикрепления брусьев сечением 50х50 мм с двух сторон и по всей длине диагональных стропил.

Вспомогательные элементы

Для повышения жесткости и надежности стропильных конструкций часто требуется установка подкоса, дополнительного прогона или опорных стоек.Прогоны для многослойных стропил позволяют обеспечить стропильной ноге дополнительную точку опоры. Балка представляет собой горизонтальную балку, закрепленную на вертикальных стойках параллельно коньку. Крепление осуществляется с помощью металлических угловых пластин или внутренней металлической планки и внешнего прямого кронштейна.

Деревянные стропильные раскосы позволяют уменьшить пролёт стропильных ног (в том числе стропильных ног). Угол наклона раскоса к горизонтальной плоскости должен быть не менее 45 °. Если стропила изготовлена ​​из бревна или бруса, подкос вырезается стальным прутом под углом 90 ° к месту примыкания, либо стык закрывается снаружи пластиной.

При необходимости усиления каркаса крыши требуется установка подкоса под каждую стойку, на которую опирается многослойное стропило. В этом случае все подкосы одного откоса упираются в общую грядку. Кронштейны используются для крепления.

Особого внимания требуют стойки крайних пролетов, которые подвержены максимальным снеговым и ветровым нагрузкам. Точки крепления при креплении раскоса к стойке или прогону выполняются с помощью подкладок и болтов.

Узлы стропильной системы, стропильные стойки, узлы и крепления


Конструкция узлов стропильной системы.Устройство точек крепления и соединение стропил с коньком и мауэрлатом.

Способы крепления стропил к мауэрлату

Основание стропильной системы крыши состоит из несущих элементов стропил и опорных стоек. Они надежно удерживаются и фиксируются коньковыми и боковыми балками, перекладинами, подкосами, раскосами и опорными стойками. Вся сложная конструкция крыши опирается на мауэрлат - бревенчатые доски, которые служат основой и опорой для стропильных ног.Мауэрлат служит основой всех кровельных конструкций, поэтому его называют своеобразным фундаментом под кровлю.

Узлы опоры стропил на мауэрлат. Как прикрепить балки к мауэрлату

  1. Петельный узел с одной степенью свободы подразумевает возможность вращения деревянной или металлической балки по окружности. Это свойство возможно при креплении балки к мауэрлату одним вкрученным гвоздем или саморезом.

В данном видео показан один из вариантов раздвижных стропил к мауэрлату.

А эта статья рассказывает о пластиковом шифере.

Крепление стропильной ноги к мауэрлату

Правильная разметка и расчет каркаса кровли на чертеже, а затем качественное выполнение плана в конструкции кровли имеет большое значение. В течение года кровля здания регулярно подвергается риску нарушения целостности и даже деформации прилегающих стен из-за выпадения большого количества атмосферных осадков, изменения температурных режимов.Помимо внешних факторов риска, основание крыши и стен должно выдерживать вес каркаса и покрытий.

Каркас многоуровневой крыши состоит из основных несущих звеньев : стропильных ног и мауэрлата. Их правильная установка гарантирует долговечность кровли, точное расположение всех этажей, а значит, оптимальное функционирование защитной звукоизоляции, гидроизоляции, пароизоляции.

Из всего многообразия разновидностей мы рассмотрим двускатные крыши, ведь именно они нуждаются в несущей основе - мауэрлате.

Для его создания нужно использовать материал, который вы планируете нанести на все несущие и опорные элементы каркаса. Если каркас полностью деревянный, то бруски для мауэрлата тоже должны быть деревянными.

нужно позаботиться о правильной форме балок для основания кровли. Нежелательно использование неровных балок с выступающими сучками. Если у вас не получается подобрать ровные брусья, проследите, чтобы длина небольших веток была не более одной трети ширины бруса.В идеале все балки обрабатываются и поставляются откалиброванными и фрезерованными по крайней мере с обеих, а предпочтительно со всех четырех сторон, на этапе сборки крыши.

Для каркаса крыши, а значит и для мауэрлата, часто используется железо или железобетон. Такой каркас отличается высокой прочностью. Если по вашим индивидуальным расчетам стены выдержат вес металлического каркаса, вы можете выбрать этот вариант. Для металлического каркаса используются блоки мауэрлата из того же материала.

Размеры балок варьируются от десяти сантиметров, обычно используются балки не менее пятнадцати сантиметров.Ширина бруса напрямую зависит от длины и ширины стропил. Например, если сечение балки двускатной крыши 40х150 мм, то используются балки из мауэрлата сечением 100х100 мм и более. Из бруса сечением 100х250 мм изготавливается мауэрлат от 150х150 мм.

Мауэрлат крепится к внутренней стороне внешней стены анкерами, стальной проволокой или шпильками. В процессе укладки балок мауэрлата нужно соединить их на всех стыках металлическими скобами.

Способы крепления

Как прикрепить стропила к мауэрлату? По способу крепления стропил к мауэрлату кровельные рамы делятся на:

  1. Кровельная стропильная система.
  2. Подвесная стропильная система.

Стропила

Армированные стропила относятся к каркасным безупорным конструкциям, что определяет их минимальное давление на несущие стены. Опорными точками многослойных стропил являются наружные стены здания и вертикальные стойки, расположенные посередине каркаса крыши на предварительно установленной затяжке.

Крепления стропил к мауэрлату чаще всего делают шарнирно-сочлененными. При использовании в установках ползунов и подвижных петель каркас крыши может опускаться на несколько сантиметров.Это необходимо для архитектурного сооружения в первые годы после строительства. При изменении температурных и погодных условий новостройка дает небольшую усадку. Если вслед за несущими стенами крыша не изменит своего положения, элементы здания могут растрескаться или деформироваться, чего не произойдет из-за послойного крепления стропил на подвижных петлях.

Стропила подвесные

Подвесные стропила применяются для зданий, не имеющих внутри несущих стен.Точками крепления подвесных стропил являются только внешние несущие стены. Крепеж таких конструкций представлен узлом с нулевой степенью свободы. Других способов нет, так как крепление стропил к мауэрлату на стенах - единственная опора для всей конструкции крыши.

Стропила подвесные - распорные конструкции. Подвесные стропила способны оказывать на стены только горизонтальное растягивающее давление, но это давление очень велико.

Для уменьшения давления на балки и стены используйте ригели . - это специальные затяжки.Их устанавливают перпендикулярно стропилам, ближе к низу конструкции и надежно прикрепляют к каждой балке, собирая параллельные стропила в единое целое. Строить крышу с подвесными стропилами без ригелей нецелесообразно.

Технологии крепления стропильной ноги к мауэрлату

Соединение стропил с мауэрлатом производится как пропилом, врезкой, пропилом, обычно занимающим не более 1/4 балки, так и без них.В зависимости от угла скатов крыши и использования опорного узла оптимальных, выбираются способ облицовки и крепления древесины к мауэрлату.

На фото представлен один из способов крепления стропил к мауэрлату.

Крепление элементов с помощью различных приспособлений:

  • саморезы;
  • болтов с гайками;
  • углов;
  • сортов уголка Кыргызской Республики;
  • тарелок;
  • стяжки;
  • Лента монтажная перфорированная ТМ;
  • скоб WB;
  • застежки ЛК;

Установка стропил на мауэрлат - это крепление горизонтальной несущей поверхности кровли к вертикальной.Важен грамотный расчет и укладка всех элементов каркасной системы.

Правильное крепление стропил к мауэрлату


Мауэрлат - основа каркаса кровли. Правильное крепление к нему опорных стропильных ног - залог высокой прочности и долговечности кровли.

Способы крепления стропильных ног к мауэрлату

Стропила - несущие элементы кровли. Мауэрлат, основа стропильной системы, своеобразный фундамент кровельной конструкции.Грамотное крепление стропил к мауэрлату обеспечивает надежность всей конструкции, исключает деформацию стропильной системы, предотвращает обрушение кровли под тяжестью внешней нагрузки.

Мауэрлат - правильный монтаж

Мауэрлат, являющийся, по сути, основанием кровли, изготавливается из бревен или балок, уложенных по периметру, предназначенных для равномерного переноса нагрузки кровельной конструкции на стены и фундамент здания.Чтобы крыша стояла прочно, требуется правильное крепление стропил к мауэрлату.

Важно! В деревянном доме из бруса или бревна верхняя обшивка стен служит мауэрлатом, верхним венцом, никаких дополнений к нему не требуется. В доме из кирпича, пеноблоков или газоблоков, строительного камня обязательно должен быть установлен мауэрлат.

Кирпичные или блочные стены плохо реагируют на нераспределенные нагрузки, сами блоки или кирпич - плохой материал для крепления стропильных ног.В таких стенах не крепится даже самый надежный крепеж, под нагрузкой он может вырваться, в результате произойдет деформация стропильной ноги и всей кровли.

Мауэрлат должен быть прочно прикреплен к верхним концам стен по всему периметру к оборудованному железобетонному поясу. Крепление бруса к бетону может быть очень надежным, если использовать правильный крепеж. В процессе заливки армированного ремня устанавливается крепление мауэрлата. Он состоит из заделанных в бетон шпилек, шпилек, анкеров, на которые затем устанавливается мауэрлат.

Важно! Концы штифтов крепления должны быть загнуты снизу, расстояние между ними 1-1,5 м, диаметр крепежа должен быть не менее 15 мм. В брусе, который будет использоваться в качестве мауэрлата для проделывания технологических отверстий под крепеж, закрепите верх крепления болтами. Перед установкой мауэрлата уложите слой гидроизоляционного материала.

После того, как фундамент смонтирован, можно приступать к работе со стропилами.

Обзор типов креплений

Крепление при любых работах, связанных с возведением кровли, очень важный момент... Для крепления прочных и надежных стропил к мауэрлату используются разные металлические крепежи, а также разная геометрия вставок и вырезов. Для стропильного крепления используются:

И многое другое: от перфорированной ленты до шпилек. Использование того или иного типа крепления предполагает разную технику монтажа.

Если стропила крепятся к мауэрлату скобами, пропилов не требуется, при креплении ЛК анкер не нужен. Использование перфорированной ленты делает блок подключения более прочным.Крепление уголком является наиболее популярным, востребованным, так как его не нужно врезать в древесину стропильной ноги, уголок легко монтируется саморезами.

Важно! На креплении нельзя экономить. Он должен быть качественным, с антикоррозийным верхним слоем, оцинкованным. Ржавые в балке крепежные элементы разрушают ее.

Принципы соединения стропильных ног мауэрлатом

Особенности конструкции кровли определяют способы крепления стропил к мауэрлату.Распорочные стропила, а также те, в которых распорки не используются, опираются на мауэрлат. На него могут опираться многослойные и подвесные стропила, соединение может быть жестким и скользящим.

Жесткий - соединение стропильных ног и мауэрлата, при котором невозможны смещения, смещения, изгибы элементов. Неподвижность соединения достигается за счет крепления с помощью уголка. В стропильной ноге вырезается седло, это снижает прочность, поэтому его дополнительно укрепляют скобами, скрепленными между собой болтами, а также соединяют место крепления стропила скруткой мауэрлата в местах расположения анкеров, заделанных в железобетонная опора.

Скользящее крепление, стропильная каретка к мауэрлату отличается от жесткого крепления тем, что допускает некоторое смещение стропильной ноги относительно основания, что позволяет избежать деформации и разрушения кровли при усадке, снеговых и ветровых нагрузках.

Важно! Если в процессе крепления к мауэрлату стропильной ноги жесткого типа требуется сделать гнездо или выемку, такие элементы следует делать на стропиле, а не на мауэрлате. Основание нельзя ослаблять.

Правильная опора стропильной ноги мауэрлатом обеспечивает надежность кровли и ее долговечность. При любом способе опоры для крепления стропил на мауэрлат важно соблюдать три принципиальных момента:

  1. правильное и аккуратное выполнение надрезов, надрезов и прочего, для идеальной подгонки элементов;
  2. применение шайб, гаек, гроверов для исключения проваливания крепежа в дерево;
  3. недопустимо использовать накладки, которые могут время от времени менять форму, что приведет к перераспределению нагрузки и разрушению.

Правильная установка системы крепи гарантирует ее долговечность.

Виды соединения стропил с мауэрлатом

Стропильная система состоит из множества элементов, но основные из них - стропила.

Важно! Способ крепления стропил к мауэрлату зависит от того, какие стропила используются (слоистые, навесные), от нагрузок и от того, насколько массивна крыша.

Крепление может быть сдвижным и жестким, закрытым и съемным.

Наиболее часто используемое соединение стропил с мауэрлатом:


Установка стропил на мауэрлат производится улучшенными уголками КР1, КР2.В их конструкции предусмотрены технологические отверстия для анкеровки. Овальная форма отверстий снижает риск выдергивания анкерного болта при высыхании деревянной конструкции. Также надежны уголки КР5, КР6, которые нужны для крепления стропил к мауэрлату с большой нагрузкой массивной кровли. Надежно прикрутите стропила к мауэрлату, если они имеют большое сечение, лучше с перфорированными уголками КМ. Такое крепление очень надежное, врезка не требуется, но требуется точный угол.

Важно! Для крепления под прямым углом используется усиленный уголок КМРП, он отличается от обычных углов вытянутым отверстием, используется для компенсации смещения кровли, он сделан так, чтобы при таких процессах не было повреждений крепеж, особенно подходит там, где невозможно врезать одну деталь в другую. Уголок изготовлен из прочной стали толщиной 2 мм.

Другой вид соединения - это установка между платами.Доски являются крепежными, их обрезают под нужным углом и фиксируют внизу уголками.

Применяются также способы крепления стропил к мауэрлату с помощью досок, скрутки проволоки, скоб. Эти виды застежек известны давно, популярны и экономичны.

Виды стропильных опор на мауэрлат

В основном на жилые дома возводят двускатные крыши. При двускатной конструкции особого внимания требует поддержка стропил на мауэрлат.Понятно, что для деревянного основания нужны деревянные балки.

Важно! Стропила должны быть правильной формы, без сучков, откалиброваны и фрезерованы со всех сторон. Сечение стропил двускатной крыши 40х150мм, мауэрлата 100х100мм.

Выбор типа крепления зависит от геометрии двускатной крыши. Крепить стропила можно всеми вышеперечисленными способами. Также стоит учесть шарнирные соединения стропил к мауэрлату.

Точка поворота - это тип соединения, которое позволяет балке перемещаться по окружности. Это происходит при вкручивании в мауэрлат одного гвоздя или самореза. Есть узел с одной, двумя и тремя степенями свободы. Узел с двумя степенями свободы позволяет балке перемещаться по горизонтали, стропила крепятся салазками. При трех степенях подвижности агрегат устанавливается с помощью ползуна, специальной опоры для скольжения стропил в вертикальном, горизонтальном положении, кроме того, стропила может вращаться по кругу.Для этого делается специальный шарнир, который крепится к основанию.

Важно! Наиболее типичный способ для двускатной крыши - использование узла с нулевой свободой. Стропило крепят уголками с двух сторон, оставаясь неподвижными.

Сложная геометрия двускатной крыши предполагает использование многослойных и подвесных стропил. Балки, опирающиеся на основание, эффективно скрепляются перфорированной лентой.

Наклонные стропила опираются на основание и другие точки опоры, тем самым снимая часть нагрузки.К ним могут примыкать боковые стойки, передняя часть конька, стропила стягивают конструкцию, укрепляя ее. Многослойные конструкции не опираются на основание, а скользят по нему. Подвесные стропила не упираются в основание, свисают с внутренней стороны крыши, они опираются на боковые несущие стены.

Основные правила спаривания стропил с мауэрлатом

Для надежного соединения нужно аккуратно закрепить соединительные элементы, подобрать их необходимых размеров.Надо точно выверять разрезы, делать их не более трети размера основания. Используйте качественную древесину для основы правильного сечения.

Важно! Нельзя использовать для крепления только гвозди и шурупы, такую ​​фиксацию нельзя считать надежной, следует использовать металлические крепежи разных типов.

Кровля будет прочной и долговечной, если правильно произвести расчеты, правильно подобран материал и правильно смонтировать узлы соединения.

Крепление стропил к мауэрлату двускатной крыши: способы, узлы, монтаж


Крепление стропил к мауэрлату двускатной кровли и другим видам конструкций с распилом и без. Описание видов креплений и соединений стропил с основанием кровли, а также полезные советы.

Способы крепления стропил к мауэрлату: основные способы и схемы крепления стропильных ног

Стропила - важнейшая часть кровельного каркаса.Ноги стропил переносят распорку на мауэрлат и несущие стены дома. От чего зависит качество всей стропильной системы и кровли в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, прежде всего, от качества крепления стропил к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как своими руками прикрепить стропила к мауэрлату, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасть»

Для начала предлагаем рассмотреть иллюстрацию, на которой показаны два типа стропильных систем:

Место крепления стропильной ноги к основанию называется опорным узлом.Таких агрегатов в системе много, но мы подробно остановимся на нижних креплениях рамы со стропилами. Мауэрлат и стропильные ноги почти всегда изготавливаются из дерева, реже - из металла. Использовать древесину выгоднее и удобнее, так как этот материал легкий, простой в установке и прочный при правильной установке и использовании.

Типы опорных узлов по уровню жесткости

Опорных узлов - места крепления стропил к элементам кровли:

В случае металлических соединений узлы являются фиксированными, жесткими (сварными или болтовыми).Дерево - более мягкий и динамичный материал, который может набухать, высыхать и деформироваться. В связи с этим специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень мобильности:

  • Узел нулевой мобильности - жесткое крепление с углами с двух сторон, при котором крепление стропил к мауэрлату остается неподвижным.
  • Соединение первой степени подвижности - балка может вращаться по окружности.
  • Соединение второй степени подвижности - круговое вращение со смещением, предусмотрена установка специальных ползунов или салазок.
  • Подвижный шарнир третьей степени - возможность горизонтального, вертикального и кругового перемещения.

Для любого узла, подвижного или неподвижного, следует использовать как минимум два типа фиксации. Так, например, надрез полоска дополнительно фиксируется с внутренней стороны с опорной планкой, и динамические соединения усиленны с помощью болтов и специальных стальных уголков.

О типах крепления стропил к основанию

Поговорим о современном креплении. Для прочности и долговечности опорных узлов используются самые разные металлические крепежи: балочные держатели, равносторонние, крепежные, анкерные, армированные уголки, пластины, опоры, профили, соединители, анкеры и др. Все эти детали выполнены качественно. металл. Для динамических узлов (типы 1,2 и 3) используются ползунки, уголки и перфорированные пластины. Для жесткого крепления используются стационарные соединители, анкеры и уголки.

Чаще всего используются такие крепления для стропильной системы:

Для самостоятельной сборки больше других подходят перфорированные крепления, так как в них много отверстий для шурупов и болтов.

Жесткие или гибкие соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут иметь разную степень подвижности: от «0» до «3». Нулевой градус - это жесткие крепления, исключающие изменение положения балок.

Жесткие соединения: когда они нужны

мауэрлат устанавливается, когда необходимо передать нагрузку распорную от стропил до несущих стен. В основном это делают в кирпичных, панельных и блочных домах. В этом случае стараются исключить деформацию и усадку кровли, чтобы не допустить изменения нагрузки на несущие стены. Вот тут и появляется необходимость в несъемном соединении стропильной системы с мауэрлатом.

Узлы фиксированные, фиксируемые пилой

Многие специалисты рекомендуют делать соответствующие пропилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов.Эти разрезы должны плотно прилегать к мауэрлату. Дополнительно такие узлы армируются болтами, анкерами и металлическими пластинами:

Или длинными саморезами:

И еще один важный момент: размер среза бруса не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять несущую способность:

Узлы жесткие без стропил

В многослойных стропильных системах применяется метод крепления с помощью подрубочной планки.Стропила обрезаются по шаблону и скошены (для придания крыше желаемого уклона) в месте соприкосновения с мауэрлатом. С внутренней стороны такие стропила укрепляют опорными брусьями и укрепляют уголками с двух сторон к каркасу основания:

Еще один вариант без стыкового соединения - жесткое крепление стропил, усиленное с двух сторон подкладными балками. Две доски длиной не менее одного метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, соответствующим уклону ската крыши (включая стропила).Доски нарезаются на мауэрлат с помощью длинных болтов и армированных стальных уголков. Полосы прикрепляются в заранее отмеченных местах, сначала по одному. Затем вплотную к перекрытиям с одной стороны монтируются сами стропила, которые сразу же армируются такой же накладкой с другой стороны. Есть вариант установки сразу двух балок вагонки, а затем стропил, но этот способ применяется реже, так как требует более точных расчетов.

Когда вам нужно установить мобильное соединение?

Здесь мы подошли к динамическим узлам привязки - соединениям, которые могут изменять свое положение.Для чего это? Мы напоминаем физические свойства материалов - многие из них сжимаются или разбухают. В первую очередь это касается построек из чистого дерева - бруса, сруба и т. Д. Натуральное дерево обязательно дает усадку, из-за чего ваша крыша может не только деформироваться, но и основательно обрушиться. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног мауэрлатом (или верхним венцом сруба).

Обязательным условием установки раздвижных узлов является опора стропильного каркаса на прочную коньковую балку.Поскольку опорные нижние узлы динамичны, максимальная жесткость должна быть достигнута у конька кровли. Верхние края стропил для плотного соединения между собой и коньковой балкой распиливают, соединяют и укрепляют ригелями, металлическими лентами, плитами и уголками. Уже закрепленный в коньке стропильный элемент лучше соединить с венцом сруба.

Что такое скользящее крепление?

Подвижное соединение осуществляется путем установки скользящих креплений, называемых «салазками» или «салазками».Такой агрегат обеспечивает определенную свободу стропильных ног, что предотвращает деформацию кровельной системы после естественной усадки деревянных конструкций:

Это типы раздвижных опор:

Делать ли питье на стропилах, если дом деревянный: альтернативное мнение эксперта

Предлагаю все таки подпилить, но не стропила, а верхний венец. Во-первых, в этом случае уменьшается риск прогиба стропил, во-вторых, уменьшается «мост холода», в-третьих, уменьшается тангенциальное давление на мауэрлат (верхний брус сруба), в-четвертых, упрощается утепление кровли. в будущем.Недостатком этого метода является то, что при обмыве верхнего края балки высота конька уменьшается, поэтому, если в будущем планируется поднять высоту потолка, следует предусмотреть еще один венец. Но! Такие схемы подходят только для деревянных домов, так как в кирпичных и бетонных постройках мауэрлат должен быть целым, чтобы сохранить несущие качества.

Как правильно закрепить стропила к балкам?

В простых домах, преимущественно каркасных, мауэрлат можно отменить.В этом случае к балкам перекрытия крепятся стропила. Самый надежный вариант сборки такой системы - подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительной перекладины и нижней распорки. Для прочности фермы усилены центральными балками и подкосами:

Балки перекрытия укладываются таким образом, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, при помощи болтов, шпилек и армируется пластинами и металлическими уголками.

Возможно крепление стропильных ног непосредственно к балке, которая дополнительно будет выполнять функции стяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

  1. Присоединение стропил к балке с двойным зубом - по балке и скосу стропильной ноги выполняются пропилы (по два стыковых паза на каждой).
  2. Болт и хомут крепления. Может быть предусмотрено сквозное крепление, но если доски имеют большое сечение, делаются пропилы и детали соединяются длинными болтами.

Крепление стропил к мауэрлату: пошаговое описание

Для примера опишем процесс жесткого крепления стропильных соединений к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо вырезать стропильные ноги заданной длины и разметить на основе их шаг. Оптимальная длина шага стропильных ног - 60-200 см. Также следует точно определить угол наклона стропил.

Мастер-класс по установке мауэрлата:

II. Делаем пропил

Промываем по каждой стропильной ноге для плотного соединения с основанием. Для увеличения прочности можно предусмотреть дополнительную выемку на каркасе или стропиле и установить под каждую стропильную ногу упорную планку.

III. Установка стропил на мауэрлат

Стропила необходимо укладывать осторожно, чтобы не повредить остальные элементы здания (окна, стены и т. Д.). Доски начинаем с пропила на балках и поддерживаем их на коньковой балке.Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нить, чтобы выровнять все остальные стропила.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы на месте, необходимо надежно закрепить опорные узлы. Для этого мы используем несколько из вышеперечисленных креплений:

  • Гвозди + стальные уголки с левой и правой стороны стыков между доской и основанием.
  • Сквозные болты или шпильки + опорная планка для стропил.
  • Анкеры или болты + уголки или стальные пластины и т. Д.

Две накладные доски по обеим сторонам стропильной ноги, установленные на заранее размеченные места мауэрлата, помогут укрепить крепление. Также можно использовать проволочное крепление для усиления прочности соединений. Для этого нужно подготовить стальную проволоку из 2–3 проволок. Его длины должно хватить, чтобы обернуть стропильную ногу в месте стыка с мауэрлатом и зафиксировать концы скрутки на металлическом костыле.В качестве костыля можно взять длинный стальной болт, который крепится в стене на 30-40 см ниже мауэрлата, строго под опорным узлом.

Также рассмотрим один из старинных способов - крепление скобами:

В чем секрет качества стропильной системы: три основных правила мастера

  • Качественный пиломатериал - это полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
  • Не менее важный момент - точность замеров, разрезов и равномерность положения креплений. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения пропилов и надрезов.
  • Зазоры на мауэрлате - потеря опорных функций основания на 50% и более. Процент снижения прочности зависит от глубины надрезов.

Когда стропильная система готова, настала очередь укладки обшивки, утеплителя и настила рубероида... Но это еще одна интересная тема, о которой мы обязательно поговорим в следующей статье. А пока желаем хороших материалов, легкой работы и хороших помощников!

Крепление стропил к мауэрлату: схемы и способы крепления стропил


Подробные схемы и способы крепления стропил к мауэрлату, пошаговые инструкции по установке стропильных ног и консультации специалистов.

11 способов повесить что-нибудь на стене

Шаг 1. Определите поверхность

В большинстве домов будет гипсокартон, но во многих, построенных до 1950 года, использовались рейка и штукатурка, которая тверже, чем гипсокартон, хрупкая и намного толще.Вы можете почувствовать разницу, но если вы все еще не уверены, канцелярская кнопка войдет в гипсокартон. В штукатурку не пойдет.

Шаг 2: Найдите шпильки

Независимо от того, вешаете ли вы кухонный шкафчик или крючок для одежды, лучший вариант - прикрепить вещи к шпильке. Если вы работаете со штукатуркой, это может быть непросто, поскольку крепеж, используемый для крепления планки, будет отбрасывать шпильку. Один из способов обмануть - поискать выключатель света. Большинство из них устанавливаются внутри первой стойки у дверной коробки.(Коробку, в которой закреплена проводка, необходимо прикрепить к чему-нибудь прочному.)

Снимите пластину переключателя, и вы увидите, на какой стороне шпильки установлена ​​коробка, наложив винты. В большинстве стеновых каркасов шпильки устанавливаются через каждые 16 дюймов, так что вы можете измерить оттуда, но дважды проверьте с помощью пилотного отверстия. Вам нужно просверлить штукатурку в деревянный каркас. Ожидайте, что ваш бит выдержит удар из более твердого материала. В то время как большая часть гипсокартона имеет толщину 3/8 или 1/2 дюйма - и, таким образом, работает с винтами на 1 1/4 дюйма для легких нагрузок - штукатурка может иметь толщину от 3/4 дюйма до 1 1/4 дюйма, поэтому вам могут понадобиться винты. до 2 1/2 дюймов в длину.

Если вы работаете с гипсокартоном, у вас есть еще несколько вариантов:

Отсканируйте стену с помощью поисковика. Эти устройства обнаруживают либо край шпильки, либо ее центр.

Используйте тыльную сторону сустава и постучите горизонтально по стене с интервалом в 1 дюйм. Когда вы доберетесь до шпильки, шум должен перейти от глухого к сплошному.

Проведите по стене мощным редкоземельным магнитом. Он застрянет там, где забит винт или гвоздь. Это также хороший способ найти металлические шпильки, которые используются во многих жилых и коммерческих зданиях и которые нелегко найти с помощью средства поиска шпилек.Если вы вешаете что-нибудь значительного веса (более 10 фунтов), укрепите его секцией 2 x 4, чтобы распределить вес по стойке и предотвратить скручивание металла.

Шаг 3. Проверка воздуховодов, труб и проводов

Самый простой вариант - использовать профессиональный датчик со шпилькой, который часто имеет настройки для обнаружения проводов под напряжением и заглубленных труб. Если вы обнаружите много проводов, отключите питание на сервисной панели перед сверлением отверстий или любыми другими работами.При просверливании шпилек просверлите отверстие в гипсокартоне, остановите момент, когда он прорвет, и воткните карандаш или другой щуп в отверстие, прежде чем продолжить. Вы также можете получить приблизительное представление о том, где находятся трубы и провода, посмотрев на чердак и в подвал, чтобы увидеть, где они проходят вверх или вниз через каркас.

Если вам нужно много настенного крепления в старом доме или в стенах, забитых трубами и проводами, подумайте о покупке беспроводной инспекционной камеры, такой как DeWalt DCT410S1.Он позволяет видеть внутренние полости в стене, а его беспроводной экран можно снять, что обеспечивает лучшую видимость в труднодоступных или необычных местах, например, в задней части шкафа.

Шаг 4: Закрепите шпильку

Используйте винты, а не гвозди, так как винты всегда можно открутить с минимальными повреждениями, если вы натолкнетесь на препятствие. Гвозди могут пройти насквозь, и вы можете еще больше повредить поверхность стены, когда вытащите их. Вместо шурупов для гипсокартона используйте самосверлящие шурупы с большой плоской шайбой и крупной резьбой, которые предназначены для врезания в пиломатериалы из мягкой древесины.Им легче управлять, а плоская головка действует как зажим, равномерно распределяя усилие при вращении винта. Он работает лучше, чем стекловидная головка шурупа для гипсокартона.

Никогда не используйте винт длиннее, чем это абсолютно необходимо, чтобы не задеть трубы и провода, проложенные под землей. Для большинства работ по гипсокартону это означает 1 1/4 дюйма. Этот размер намного сильнее, чем вы думаете. Некоторые могут выдержать тысячи фунтов силы.

Шаг 5: Если вы что-то ударили

Остановитесь.Никогда не проталкивайте, предполагая, что вы пробиваете свет или сучок в дереве. Есть большая вероятность, что вы собираетесь пробить какой-то воздуховод или сломать сверло о металлическую защитную пластину над трубой или кабелем. Сделайте резервную копию и попробуйте другое место. Сейчас не время для применения силы.

делаем правильное основание для стропильной системы. Способы утепления мансарды

Двускатная крыша - один из самых распространенных вариантов кровли в индивидуальном строительстве.Он надежен, и оформить его можно из самых разных материалов. Круговая кровля представляет собой сложную систему стропил, слоев различных материалов, но если вы хотите выяснить, как все это построить, вы можете. Одна из деталей, входящих в эту конструкцию, практически всегда и незаменима, - это мауэрлат для двускатной крыши. Что это такое и как это сделать?

Мауэрлат - это особый соединительный элемент между стенами дома и самой крышей. Прочность и надежность всей конструкции во многом будет зависеть от того, насколько правильно она сделана и закреплена.Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат - это так называемый пояс, который крепится по всему периметру верхней части стен прямо на их конце. На нем крепят стропила при возведении кровли. Его предназначение - надежное соединение стен здания и элементов кровли, и именно этот элемент будет равномерно распределять нагрузку всего кровельного пирога на стены и фундамент.Мауэрлат также значительно уменьшает парус крыши и не даст ветру вырвать ее из дома, то есть сопротивление кровли ветровым нагрузкам благодаря мауэрлату значительно увеличилось .

На заметку! Иногда кровли монтируют без установки мауэрлата, то есть стропила крепят просто на балки. Но в этом случае вся нагрузка от них ложится именно на места опоры, а не на всю стену. Из-за этого есть риск быстрого износа и последующего разрушения конструкции.

При строительстве кровли с двумя скатами мауэрлат всегда устанавливают на двух параллельных стенах, на которые будет опираться крыша, а не на всех концах периметра стен. Если дом построен из бруса или бревен, то эта деталь нужна не всегда - верхняя часть стены отлично справится с основными задачами мауэрлата.

Из чего он сделан?

Тип и технические характеристики материала, из которого изготовлен мауэрлат, будут зависеть от нескольких факторов, включая тип кровли, необходимость обустройства чердака, размер дома и качество стен, используемый материал. сделать всю конструкцию, климатические условия и т. д.В этом элементе можно использовать дерево, швеллер, двутавр, металл.

Цены на пиломатериалы

Мауэрлат деревянный

Самый привычный материал для создания этого элемента - обычное дерево. Это простой в обработке и доступный по цене вариант, но при этом отличается прочностью и долговечностью. Работать с деревом намного проще, чем с другими, так как его можно легко подогнать под нужный размер, даже если в предварительных расчетах были допущены ошибки.

Таблица. Что происходит с деревянным мауэрлатом.

Тип древесины Характеристики

Это самый простой и удобный вариант. Брус уже заранее распилен, он достаточно прочный, толстый, надежный. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используют брус толщиной 15-20 см. Основные параметры секций: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.

Вместо бруса в качестве мауэрлата иногда используют доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот способ позволяет сэкономить деньги, потраченные на строительство. Вариант подходит для устройства крыш в небольших коттеджах, но не рекомендуется останавливаться на нем при капитальном строительстве.

Внимание! При покупке древесины важно внимательно оценить ее качество, в том числе проверить наличие сучков, особенно при покупке древесины.Сучки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растягиваться и в будущем могут появиться трещины из-за неправильно распределенной нагрузки.

Деревянный мауэрлат можно использовать при устройстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на сооружении из газобетона или пенобетона. В последних случаях рекомендуется озаботиться устройством железобетонного пояса по периметру конструкции.Крепление деревянного мауэрлата осуществляется анкерными болтами.

Строительный картон цены

Строительные плиты

Мауэрлат металлический

Это некий комбинированный вариант. Здесь для изготовления используются металлические трубы, которые протягиваются в заранее проделанные отверстия в стропилах.

Такой вариант будет оптимальным, если стропильная система крыши также будет металлической. Работать с металлическим элементом сложнее, чем с деревянным, но такая конструкция окажется намного надежнее.Используйте стальные трубы лучшего качества с небольшим поперечным сечением.

Цены на разные виды стальных труб

Труба стальная

Способы укладки

Крепление мауэрлата на стены может производиться разными способами. В первую очередь, с расположением бронепояса и без него. Этот элемент необходим, если прочность материала, из которого сделаны стены, вызывает определенные сомнения - то есть существует риск постепенного разрушения конструкции в результате нагрузки, которую несет крыша.

Мауэрлат крепится к стене несколькими основными способами:

  • анкерные болты длиной не менее 20 см;
  • кронштейнов, арматуры или шпилек, закладываемых в стены при их кладке (например, из кирпича). Обычно прием используют, если площадь скатов кровли не превышает 250 м 2;
  • скоб к брускам, закладываемым в кирпичную стену;
  • к стойкам, установленным в бронепоясе, образованном по длине стены.

Видео - Способы крепления мауэрлата

Особенности крепления мауэрлата

При монтаже двускатной крыши мауэрлат устанавливается на две параллельные друг другу стены, на которые будет опираться крыша. Если стропила монтируются по слоистой системе с коньковым прогоном, имеющим опоры, то мауэрлат можно крепить и на несущую стену, расположенную посередине конструкции.

Если дом полностью построен из дерева, то его мауэрлат обустраивать не нужно.Но без него не обойтись при возведении кровли на кирпичных, пенобетонных и других типах домов.

На заметку! Чем скромнее дом, тем меньше требований предъявляется к надежности его крепления.

Сам мауэрлат можно закрепить так, чтобы его укладывали по внутреннему или внешнему краю торца стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно быть не менее 5 см.

Если проводится установка подвесных стропил, то мауэрлат не устанавливается.К балкам перекрытия, уложенным поперек стен, крепятся стропила. Именно балка здесь обеспечит жесткость стропильной системы. Однако вариант подвесных стропил можно использовать только в случае строительства построек с небольшим пролетом между стенами. В этом случае обычно стены делают из бревна или бруса.

Расчет мауэрлата

Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит не покупать слишком много и не тратить лишние деньги.А знание его конкретных параметров (таких как вес, объем) позволит вам определить тип крепления, чтобы вся система была надежной. Для расчета используются определенные формулы и параметры материала. В первую очередь определяется длина и периметр будущего элемента. Затем рассчитывается вес используемого материала по формуле M = R x V , где R - плотность используемого дерева, V - объем всего материала. Объем можно рассчитать по формуле V = S x L , где S - сечение (не менее 10х10 см), а L - длина балки.

Подготовка к созданию армирующего ремня

Толщину армирующего пояса следует рассчитывать исходя из показателей нагрузки, которые он будет испытывать под воздействием стропильной системы, ветра и осадков. Его ширина не может быть меньше ширины торца стены.

Для работы необходимо приобрести цемент марки М400. Заливается за один прием, благодаря чему конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3: 3: 1.Для улучшения свойств смеси в нее можно добавлять пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

Армопояс делается так - в верхней части стены создается деревянная опалубка, укладываются арматурные стержни (параллельно, один над другим). К этим стержням с помощью проволоки крепятся анкерные болты, шпильки, скобы (диаметр - около 14 мм). Шаг между отдельными застежками не должен превышать 100 см. Они расположены строго вертикально.Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Опалубку можно снимать не ранее, чем через 10-12 дней после заливки.

Между мауэрлатом и стеной дома или армопоясом важно уложить гидроизоляционный материал, а также позаботиться о дополнительном утеплении или заделке щелей. Иначе в этом месте могут образоваться мостики холода. Для гидроизоляции обычно используют полосу рубероида.

Длину и сечение шпилек или анкеров определяют в зависимости от того, какой толщины используется мауэрлат, какой толщины укладываются гидроизоляционные и теплоизоляционные материалы.Высота установленной шпильки должна превышать высоту балки мауэрлата, по меньшей мере, 3 см - это необходимо для возможности затягивания гайки крепления и сами опорного элемента.

Совет! Место крепления креплений мауэрлата необходимо определить заранее.

Установка мауэрлата

Рассмотрим, как происходит процесс установки мауэрлата без устройства армирующего пояса на стены из газобетонных блоков.

Шаг 1. В первую очередь выравнивается торец стены, который будет служить основанием для мауэрлата. Для этого используется цементный клей, который использовался при кладке газоблоков. Наносится кельмой на торец стены, а затем разравнивается широким шпателем.

Шаг 2 Слой цемента, выравнивавший торец стены, просушивается. Его ровность проверяют с помощью строительного уровня.

Шаг 3 Далее укладывается гидроизоляционный материал.В этом случае свою роль выполнит рубероид. Материал разрезают на полосы, имеющие такую ​​же ширину, что и конец стены. Их кладут плашмя на основание и расправляют. Отдельные полоски перекрывают друг друга.

Шаг 4 . Балка, используемая в качестве мауэрлата, укладывается на торец стены поверх рубероида. Выравнивается по внутренней стороне стены.

Важно! Брус перед кладкой обрабатывают антисептиком, а также составом, защищающим его от влаги.Перед укладкой элемент необходимо хорошо просушить.

Шаг 5 Чтобы при установке стропильной системы стропила не устанавливались на анкерные болты, делается разметка в местах крепления самих стропил. В этом случае шаг между стропилами составляет 833 мм.

Шаг 6 В мауэрлате сверлом проделываются отверстия под анкеры. Размеры используемых анкеров - 12х150 мм. В соответствии с ними подбирается длина и диаметр сверла.

Шаг 7 Отверстия в бетоне проделываются перфоратором. Делаются они прямо через проделанные ранее отверстия в мауэрлате.

Step 8 На все анкеры надеваются гайки под шайбу - они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к торцу стены.

Шаг 9 Анкеры забиваются молотком в заранее подготовленные отверстия.

Step 10 Чтобы они сидели надежно, их дополнительно заворачивают гаечным ключом.

Шаг 11 Промежутки между мауэрлатом и стенами дома заделываются акриловым герметиком.

Видео - Мауэрлат для двускатной крыши

Мауэрлат следует использовать при строительстве двускатной крыши, если стены дома выполнены из таких материалов, как кирпич, газобетон и др. Изготовить его не так уж и сложно, но наличие мауэрлата не позволит. беспокоиться о состоянии стен и надежности кровли на протяжении всего периода эксплуатации.

Пояс мауэрлат - основа для стропил. Срок службы всей крыши зависит от того, насколько прочной вы ее сделаете, как отремонтировать и продумать соединение со стропильной системой. Так что же такое мауэрлат для двускатной кровли, из чего его можно сделать, как установить на кирпичную, каркасную стену и стену из гидрофобных газоблоков? Какие могут быть подводные камни и каких ошибок следует избегать? Именно для того, чтобы ответить на все эти вопросы, мы подготовили для вас эту полезную статью.

Кстати, если вы слышали от строителей или знакомого прораба такое слово, как мурлат - это тот же мауэрлат, только в простонародье. Это будет обсуждаться.

Мауэрлат - устойчивая конструкция, которая укладывается по периметру стен и служит основанием для крепления стропил. Основная задача мауэрлата - максимально равномерно распределить нагрузку карниза крыши и прочно привязать саму крышу к общей конструкции дома.Другими словами, это то самое связующее звено между стенами и кровлей, а потому к его изготовлению нужно подходить с особой ответственностью.

Второстепенная задача мауэрлата - минимизировать так называемую парусность крыши, то есть ее способность срываться порывами ветра.

Но почему же тогда, если это так важно, бывают крыши совсем без мауэрлата? Да, такая практика существует. К балкам перекрытия просто прикрепляют стропила, если они достаточно крепкие.Но в этом случае все сосредоточенные нагрузки крыши приходятся на места стропильных опор, а мауэрлат распределяет их по всем стенам. Как вы думаете, что лучше и безопаснее?

Из каких материалов он может быть сделан?

Этот кровельный элемент изготавливается из деревянного бруса, двутавра, швеллера или металла.

Вариант №1 - крепкая штанга

Итак, в зависимости от будущего веса вашей кровли используйте в качестве материала для изготовления мауэрлата брус следующего сечения: 10х10, 10х15, 8х18, 15х15 или 20х20 см.Его просто нужно разместить под стропилами по всему периметру крыши, чтобы равномерно распределить нагрузку на стены дома.

Итак, если вы уже выбрали древесину для мауэрлата, обратите внимание, чтобы сучки на ней ни в коем случае не превышали двух третей своей длины. В чем подвох? То, что сучки опасны, не связано с выделением смол, как думают многие. Просто эти места на балке в конечном итоге будут плохо работать на растяжение, но мауэрлат испытывает самые большие нагрузки, чем все остальные элементы кровли.Чем чреват плохой выбор древесины для этих целей? Треснул!

Вариант № 2 - клееные плиты

Но, если вы строите легкий каркасный дом и на крышу не планируется особых нагрузок, то сэкономьте и вместо тяжелого сплошного бруса положите клееный брус в качестве мауэрлата.

Вариант №3 - Стальные трубы

Часто дополнительно при устройстве мауэрлата применяют балки из стальных труб. Выглядит это так: деревянный мауэрлат не выступает за периметр постройки, а к его концам крепятся трубы, которые служат основной опорой двускатной крыши.Более того, к трубам предъявляется ряд серьезных требований:

  • Малая секция. Трубы проходят через отверстия в стропилах.
  • Исключительная долговечность. На них вся крыша!
  • Качественная сталь. Важно, чтобы такой опорный элемент не деформировался со временем.

Отверстия в стропилах проделайте строго по оси, диаметром на 10 см меньше высоты стропильных ног. Если не получается, закрепите дополнительные стальные элементы. Стальные трубы хорошо изгибаются, и то, что для них нужны маленькие круглые отверстия, тоже хорошо.Такая «поломка» практически не сказывается на прочности самих стропил.

Главное преимущество такой конструкции в том, что здесь деревянный мауэрлат спрятан под кровлей, и уже более защищен от подтеков и талого снега.

Крепление мауэрлата на стену: 2 способа

Итак, мы подобрали материал, из которого сделали мауэрлат. Теперь решим, нужен ли ему усиленный пояс. Их обычно строят на стенах, которые недостаточно прочны, чтобы будущей крыше было на что опереться:

Способ №1 - установка без армопояса

Но, даже для прочной габаритной конструкции, армированный пояс не будет лишним, ведь через него удобно делать специальные крепления мауэрлата.

Способ №2 - установка на армопояс

Самое сложное - это мауэрлат на пенобетоне - самом хрупком материале стен. Советуем сделать на нем для этого конструкцию из более прочного кирпича или бетона, так как мауэрлату необходимо прочное основание. Но просто армопояс подойдет. Более того, вы легко справитесь с этой ответственной строительной задачей:

Рассчитайте толщину армированного пояса исходя из того, какие нагрузки будут воздействовать на вашу крышу: как постоянные, в виде веса стропильной системы и кровли, так и временные в виде ветра и снега.Но в любом случае ширина армопояса не должна быть меньше, чем у несущей стены. Минимальный лимит - 25х25 см. И не забывайте, что не только мауэрлат, но и те стеллажи и грядки, которые опираются на внутренние перекрытия, давят на капитальные стены дома. И для них тоже нужно построить бронепояс.

Чтобы сделать бронепояс прочным, возьмите марку бетона не менее M400 и заполните весь пояс за один прием. Конечно, для этого желательно использовать бетономешалку с насосом.Для приготовления смеси возьмите цемент, промытый песок и щебень в соотношении 1: 3: 3. Кроме того, добавьте современные пластификаторы, чтобы уменьшить количество воды, используемой в смеси, и тем самым повысить прочность будущей ленты.

Кроме того, это небольшое видео поможет вам разобраться:

Строим опалубку

Важно, чтобы армопояс был сплошным с обеих сторон наружных стен дома. А специальной опалубкой для устройства армопояса могут служить специальные П-образные блоки.Также можно отделать внешний ряд пилеными блоками шириной до 10 см, либо соорудить опалубку из плит OSB. В этом помогут даже обычные деревянные доски. Но, какую бы опалубку вы ни делали, обязательно проверьте ее верхний край с помощью уровня воды.

Если все же необходимо разорвать армированный пояс ввиду некоторых конструктивных особенностей здания, то сделайте это по тому же успешному принципу, что и в этом проекте:


Выбрать крепление

Мауэрлат крепится на каркасные стены и бревенчатые стены саморезами, шурупами и даже обычными гвоздями.Для большей прочности используются специальные перфорированные соединители.

Также, если площадь вашего дома большая, а крыша выходит не менее 250 м2, то нужно крепить мауэрлат на стены шпильками. Шпильки - это длинные металлические шпильки с резьбой, которые распределены по месту крепления мауэрлата так, чтобы это происходило не реже чем через каждые 2 метра, а также всегда на концах.

Сначала по периметру стен заливается армопояс - бетонная стяжка, а затем вертикально одну за другой замуровываются шпильки.Высота каждого должна оставаться больше толщины мауэрлата и оставаться выше как минимум на 3 см. Только так можно надежно затянуть мауэрлат гайками и шайбой.

Как видите, ничего сложного:

И еще:

Крепкие металлические скобы для крепления мауэрлата тоже в некоторой степени удобны:

А также не забываем про анкеры и витую проволоку, которая отлично работает на растяжение:

Самый простой способ - использовать катанку - толстую проволоку.Итак, между рядами кирпича 3-4 ряда до верхней кладки проложите по середине кусок проволоки так, чтобы кончиков после окончания кладки хватило для обвязки всего мауэрлата. Затем оставшиеся концы прячут в толщу стены между кирпичами.

Они делают по-другому. В бронепояс вертикально вмонтированы не шпильки, а шпильки самой арматуры так, чтобы они находились ниже высоты мауэрлата. А к ним уже приварены шпильки всего 4-5 см или длинные болты с предварительно нарезанной головкой.

Другой популярный способ заключается в том, что шпильки или шпильки вживляются в кирпичную стену в процессе кладки. Но этот прием подходит только для небольших крыш, а для большей надежности берут более длинные шпильки.

Ремень армирующий

Итак, если вы не будете использовать ни один из предложенных для крепления мауэрлата, то просто оставьте торчащие стержни из арматуры, а после затвердения бетона наденьте саму балку. Так, даже на самой короткой стене в армопоясе должно быть не менее четырех металлических стержней диаметром 12 мм для крепления мауэрлата.Причем на такие стержни можно не только натянуть мауэрлат, но и закрепить его снаружи:

Но в любом случае, даже если вы выбрали шпильки или проволоку, в ремне должно быть усиление.

Заливка бетона

Для изготовления такого нарукавного ремня необходимо использовать бетон толщиной не менее 5 см. Как только бетон будет уложен, следите за тем, чтобы в плечевом поясе не образовывались воздушные полости - вы заметите их пузырьками. Почему это плохо? Все это снижает прочность и однородность конструкции, и все же на поясе все же придется устраивать мауэрлат - фундамент кровли.Поэтому просто проткните бетон арматурным стержнем по всей длине, и воздушные линзы исчезнут.

Снимать опалубку необходимо на 10-12 дней, когда бетон уже набрал прочность.

Наносим гидроизоляцию

Но этот товар обязателен!

На готовый армопояс положить слой рубероида в качестве утеплителя или другого подобного гидроизоляционного материала. Дерево есть дерево, и мокрое дерево лучше не трогать.

Все тонкости и нюансы установки

Самая главная ваша задача при установке мауэрлата - постоянно проверять горизонтальность строительным уровнем. Если вы обнаружите неровность, даже небольшую, немедленно исправьте ее: срежьте выступающие части, а те, что находятся ниже уровня, приподнимите с помощью подкладок.

Теперь приготовьте батончик, который будет служить мауэрлатом. Обработайте дезинфицирующим и антипиреновым (от огня) средством, хорошо просушите.Прикрепите балку к будущему месту анкеровки и сделайте отметки, где потом будут просверливаться отверстия. Отдельные части мауэрлата соединить прямым замком и дополнительно зафиксировать гвоздями в местах таких стыков.

Закрепите брус по углам прямым замком или косым пропилом - это вам уже удобнее. Крепите мауэрлат к этим доскам с помощью уголков, шпилек или металлических скоб. Но просто в целях экономии не используйте доску, которая была заранее закреплена в верхнем пазе СИП-панелей (если вы строите именно из этого материала) - это совершенно ненадежно и чревато будущим перекосом кровли, разрушением. самих панелей под тяжестью кровли и другие плачевные результаты.

И, наконец, закрепить все соединения на мауэрлате стопорными гайками, а все выступающие шпильки срезать болгаркой.

Строим "скамейку" на мауэрлате

Как только мауэрлат уложен, приступаем к возведению так называемой «скамейки»:

  • Шаг 1. Измерьте расстояние между противоположными мауэрлатами.
  • Шаг 2. Разделите это расстояние пополам и отметьте середину пролета.
  • Шаг 3. Соедините метки так, чтобы получилась ось будущей «скамейки».

Именно по этой оси вы положите нижний прогон. Самый удобный вариант - сделать «скамейку» с нижним ходом сразу целой, в горизонтальном положении, а затем поднять и закрепить вертикально по оси перекрытия.

Крепим стропила: все популярные методы

Поскольку основная задача мауэралата - это распределение нагрузок с кровли, обязательно уделите особое внимание креплению к ней стропил. Дело в том, что это зависит от того, будет ли кровля вести со временем, будет ли она провисать или создавать более серьезные нагрузки на одну из стен.Это серьезно!

Существует две технологии крепления стропил к мауэрлату:

  • Жесткий . Здесь полностью исключены любые смещения стропильной ноги, изгибы или смещения. Для устойчивости используется подшивочная колодка, препятствующая скольжению стропильной ступни. А металлические уголки не дают стропилам сдвинуться вбок.
  • Раздвижная . Такое крепление необходимо, если дом построен из бревна или бруса, который со временем заметно оседает.Да и сам мауэрлат здесь обычно не используют - только верхний венец сруба. Если использовать жесткую систему крепления стропил, то в следующем году кровля потеряет до 50% прочности - просто приведет.

А теперь обо всем поподробнее.

Стропила жесткая к мауэрлату

Чаще всего при возведении кровли применяют именно деревянные стропила, как наиболее доступные и легко обрабатываемые. Но дерево плохо тем, что быстро впитывает влагу и так же быстро набухает, хотя после высыхания возвращается к прежним размерам.И особенно важно правильно закрепить на мауэрлате деревянные стропила, чтобы во время мокрых походов не образовывалась так называемая распорная сила. Что, в свою очередь, позволяет значительно снизить долговечность и надежность всей конструкции.

Основная задача жесткого крепления - полностью исключить возможность смещения стропил в любом направлении. Здесь седло выреза на стропилах упирается в мауэрлат и прочно фиксируется забитыми под углом гвоздями.Но обязательно, чтобы все такие вырезы на стропилах были одинаковыми, одного рисунка и не более 1/3 ширины стропил.

Второй способ - одинарное крепление специальной монтажной пластиной. Дополнительно в некоторых случаях под стропило подшивается метровая балка, которая также служит упором, а крепление выполняется металлическим уголком.

Скользящее крепление также не зря называют шарнирным. Учтите, что разные деревянные дома дают разную усадку.Итак, меньше всего проседает клееный брус со временем, а больше всего - свежий сруб, который всего за год падает до 15%! Причем сама усадка всегда происходит неравномерно, что еще больше сказывается на перекосе всей стропильной системы - если вы не установили раздвижное крепление.

Перекос крыш возникает и во время эксплуатации дома. Таким образом, во время продолжительных дождей древесина сильно разбухает, а зимой теряет большой процент влаги и заметно высыхает. И совсем по-другому поселиться:

  • южная и северная сторона;
  • сторона, по которой постоянно идет влажный речной или морской воздух, более сухая;
  • сторона, обдуваемая ветрами, и та, перед которой проходит инженерная линия;
  • скрыто от солнца деревом и открыто.

Все это время геометрические параметры сруба постоянно меняются. Более того, даже центральная стена дома, на которую опираются стойки и балки стропильной системы, меняет свои параметры. Особенно при зимнем отоплении, когда заметно сохнет. Поэтому, если стропила на мауэрлате или верхнем краю сруба закрепить надежно, зимой снеговая нагрузка приведет к прогибу стропильной системы.

А значит, узел должен быть немного свободным, для чего понадобится такая застежка, как «горка» или «скользкая», как ее любят называть.Это особая металлическая деталь, похожая на петлю. При естественном изменении геометрии сруба он перемещается по направляющей, и стропила слегка оседают без вреда для всей системы.


Вот более подробное описание процесса:

Кстати, некоторые кровельщики до сих пор выполняют раздвижной уголок более традиционными способами. Для этого делают прорезь в стропильной ноге, накладывают брус с прорезью на верхний венец и фиксируют такими способами:

  • Скобы.
  • Скрещивание гвоздей в мауэрлате.
  • Один забитый вертикально гвоздь.
  • Стильные удерживающие пластины.

Также, как неплохая альтернатива современной раздвижной опоре, используйте прочную кованую проволоку, скрученную вдвое (об этом мы говорили в пункте о креплении мауэрлата к стене). Он отлично работает на растяжение и дает определенную степень свободы всем элементам конструкции крыши.

Как видите, со всем можно разобраться!

Наиболее подходящий материал для каркаса крыши - древесина сосны или лиственницы.Это связано с их силой.

Важными требованиями к бывшим в употреблении брускам и доскам являются их целостность и отсутствие повреждений. Перед установкой, непосредственно внутри, их следует обработать антисептическими и огнеупорными растворами.

Существуют следующие типы крыш: одно- и двускатные, вальмовые четырехскатные, полушатровые, шатровые или многоскатные. Все эти типы показаны на рисунке:

Мауэрлат Мауэрлат

Мауэрлат - это фундамент, на который приходится значительная часть нагрузки всей конструкции.Мауэрлат состоит из балок сечением 15х15 см, установленных параллельно коньку. Эти балки требуют надежного крепления. Начало укрепления этого фундамента берется еще при кладке стен, когда между кирпичами прокладывается так называемая катанка - толстая проволока. В дальнейшем его свободными концами обвяжите балки.

Монтаж на раме

Каркас называют стропильным, зацепленным мауэрлатом. Их крепежное устройство состоит из трех гвоздей на узел.В этом случае два гвоздя вбиваются крест-накрест стропила сразу в мауэрлат, а третий - перпендикулярно поверхности. Концы балок притираются гвоздями или болтами.

Арматура крыши

В качестве армирования крыш используется такое устройство, как перекладина - это балки, скрепляющие стропила напротив друг друга. Крепление тоже гвоздь.

При установке каркаса может возникнуть проблема с установкой под прямым углом.Так как же не ошибиться в расчетах?

Угол наклона крыши может зависеть от местного климата. Для районов с холодным климатом характерен угол наклона 40-45 градусов, что предотвращает скопление снега на поверхности кровли. В жарких регионах угол наклона может упасть до трех градусов. Угол следует измерять «инклинометром», предварительно рассчитав его по формуле. Итак, длину крыши следует разделить пополам, а высоту конька - на полученный результат.

Перед перекрытием кровли идет обрешетка. Размеры досок для него - 25 см в толщину и 2 м в длину. В случае двойной обрешетки первый слой ложится параллельно коньку, второй - перпендикулярно.

В итоге получаем, что изготовление крыши дома своими руками - процесс быстрый, но требующий должного внимания к мельчайшим деталям. Чтобы конструкция прослужила долгие годы, при ее возведении необходимо соблюдать все необходимые требования и нюансы.

Также не стоит тратить время на выбор стройматериалов, так как это сыграет отрицательную роль в качестве. Все плиты и материалы покрытия необходимо проверять на целостность и качество.

Дополнительным способом увеличения жилой площади является обустройство мансарды. Однако этот процесс не всегда бывает быстрым. При низком расположении крыши возникает необходимость ее регулировки. Узнайте о технологии подъема крыши дома и получите ценные советы специалистов.

Технология и способы поднятия крыши своими руками: сделать чердак под крышу

Перед тем, как демонтировать кровлю, оцените ее общее состояние и составьте предварительный план действий.В первую очередь, любая кровля нуждается в дополнительном укреплении. Для этих целей рекомендуем использовать металлический швеллер.

Арматурные стержни используются для изготовления удлинителей винтов. Направляющие рельсы дополнительно увеличивают прочность конструкции и предотвращают смещение крыши при подъеме.

Для закрепления швеллера на балке запаситесь шурупами длиной 100 мм и диаметром 10 мм. На балку закрепляют центральный швеллер, дополнительно к ним приваривают металлические ушки.С помощью швеллера кровля укрепляется и надежно удерживается при подъеме.

Следующим этапом является установка подъемных ножек. С их помощью обеспечивается легкий подъем и предотвращается смещение крыши. Общая масса опорных ног иногда превышает полторы тонны. Для стандартной крыши потребуется как минимум четыре ножки, каждая из которых весит более трехсот килограммов. Для соединения ножек между собой используйте горизонтальный швеллер, интервал между швеллерами 25 см.

В зависимости от технологии монтажа этих арматурных конструкций кровля имеет необходимую мощность, которая обеспечит ее целостность в процессе подъема. Однако перед установкой канала рассчитывается общая масса кровли и ветровая нагрузка на ее поверхность в заданном климатическом регионе. Опоры швеллера устанавливаются исключительно на несущие стены, чтобы избежать разрушения конструкций дома под тяжестью этих элементов.

В процессе подъема крыши своими руками вам потребуются инструменты в виде:

    домкрат
  • с дополнительной гидравликой;
  • металлической арматуры;
  • столбов железобетонных;
  • несколько стальных полос;
  • пистолет для гвоздей и молоток;
  • каналов;
  • труб определенных параметров.

После завершения подготовительных работ приступаем к поднятию крыши. Для этих целей запаситесь гидравлической версией домкрата, способной выдержать вес более десяти тонн. Возможен вариант использования двух домкратов, что обеспечивает лучшую устойчивость конструкции и максимальное распределение общей массы. Поднимая крышу, используйте специальные подложки, повышающие безопасность. Для их изготовления используйте швеллер или стальную трубу квадратного сечения. Расстояние между поперечинами около двадцати пяти сантиметров.Каждая опора оснащена как минимум двенадцатью такими деталями.

Равномерное поднятие крыши с любой точки. За один проход поднимается максимум на пять сантиметров крыши. Постепенно поднимая каждый угол, они достигают высоты двадцати пяти сантиметров. Ригели устанавливаются на основные компоненты только после достижения этой высоты. После подъема крыши на 180 см начинается кладка наружных стен. Чтобы поднять крышу на такую ​​высоту потребуется не менее трех дней. Кладка выполняется с обязательным использованием армирующего пояса.После подъема крыши домкрат тоже поднимается. Для создания полноценного чердака вам потребуется поднять крышу не менее чем на 280 см. Эта работа выполняется за две недели. Все свободное пространство после подъема крыши сразу заполняется стенами из кирпича.

После подъема крыши и установки стен сформировать оконные проемы, утеплить и гидроизолировать пространство крыши. Чаще всего утепление выполняется с помощью минеральной ваты. Этот материал обладает прекрасными теплоизоляционными характеристиками. Гидроизоляция покрывает утеплитель как снаружи, так и изнутри.Для достижения высокого тепло- и гидроизоляционного эффекта используйте специальные мембранные пленки. Мансарда оборудована многослойным тортом, включая пароизоляционный материал, гидроизоляцию, теплоизоляцию, кровельные материалы и внутреннюю отделку. Во избежание появления плесени и грибка устанавливается качественная система вентиляции. Фальш-крыша оборудована вертикальными оконными конструкциями.

Предлагаем вам ознакомиться с вариантом подъема крыши для увеличения высоты потолков в небольшом доме.В процессе работы наличие:

  • не менее трех домкратов для тяжелых условий эксплуатации;
  • несколько деревянных брусков, стальных швеллеров и труб;
  • жестких напольных прокладок, равномерно распределяющих нагрузку;
  • Установлено
  • прокладок под балки при подъеме кровли;
  • материал для возведения стен: кирпич, камень.

На начальном этапе устанавливаются домкраты под балки перекрытия. Предварительно уберите мебель из комнаты или накройте полиэтиленовой пленкой, так как этот процесс довольно пыльный.

Начать работу с углов, установить домкрат по отношению к расположению силовых балок. Установите канал на желаемую высоту. Между балкой и швеллером установите вагонку, предотвращающую разрушение конструкции потолка. Постепенно поднимите балку. Убедитесь, что канал расположен точно по центру гнезда. Повторите эти шаги с каждым домкратом. Поднимая каждый прибор на 5 см, приступайте к следующему этапу подъема. Старайтесь не допускать перекосов кровли при эксплуатации.Затем ослабьте и переставьте домкраты на следующих балках. Прокладываем прокладки между балками и потолком. Для поднятия первой и последней балки используют увеличенное плечо, так как эти элементы чаще всего располагаются в стене. Чтобы не повредить пол, установите усиленные распределительные прокладки между крышей и стенами.

Фото крыши дома:

Ниже приведен процесс крепления крыши на нужной высоте. Для этого соорудите под него подпорки. Из кирпича и бетонного раствора.Особые трудности возникают с оконными проемами, которые нуждаются в дополнительном армировании. Постарайтесь работать как можно быстрее, так как временные опоры - это довольно шаткая конструкция, не устойчивая к сильным ветрам.

Чердак на крышу дома своими руками

Основная функция кровли - защита всего дома от атмосферных осадков, поэтому такая конструкция должна быть прочной, надежной и компактной. Процесс устройства мансарды на крыше достаточно сложный, но вполне реальный.Таким образом, жилая площадь увеличивается в полтора раза.

Перед началом реконструкции создать проект мансарды. Определитесь с типом кровли, чаще всего мансардная крыша двускатная, с треугольной рамной конструкцией. В качестве основания для каждой фермы используется балка на потолке, опирающаяся на стену. Для реконструкции кровли под жилую комнату меняют конструктивную и силовую схему несущих элементов.

Предлагаем ознакомиться с вариантами переделки чердака на чердак.Первый из них - для усиления стропил и балок перекрытия использовать подкладки и ранее соединенные стойки. Для крепления затяжек используются подкосы и армированные стропила.

При довольно частом расположении ферм в чердачном помещении нагрузка от балок на крышу передается более равномерно. После реконструкции конструктивных и прочностных характеристик мансарды увеличивается нагрузка на потолок, так как добавляется масса мебели и людей на чердаке. Поэтому рекомендуем остановиться на установке дополнительных двутавров с деревянными перегородками.

Имейте в виду, что реконструкция фурм на полу - это последовательный и постепенный процесс. При несоблюдении технологии есть риск деформации и повреждения кровли. После перепланировки хозяйства определитесь с местом установки оконных проемов и его утеплением.

Второй вариант создания мансарды из мансарды - остроконечная крыша отличается наличием центральных столбов с двумя подкосами. Для усиления конструкции используются стропила и балки перекрытия с двойным сечением.

Далее следует закрепление стяжек на стропилах и стойках, а наклонные балки перераспределяют общую нагрузку. Далее следует процесс снятия нижних частей подпорок и стоек и освобождения места под чердаком. После завершения подготовительных работ выполняется утепление и внешняя отделка мансарды.

Устройство кровли дома с пологими скатами подразумевает увеличение площади потолка за счет нижнего помещения. Этот процесс довольно сложный и длительный.Для его проведения необходимо разобрать потолок и закрепить балки с новым чистовым полом на его нижней части. При выборе диаметра поперечных балок руководствуйтесь индивидуальными расчетами и особенностями помещения.

В любом случае подкровельное пространство нуждается в качественной теплоизоляции и защите от внешних факторов окружающей среды. Комфортная высота потолка на чердаке должна быть не менее 220 см. Тепло- и звукоизоляция выполняется с помощью утеплителя из минеральной ваты, помещенного между стропилами и балками.Для изготовления каркасных перегородок на чердаке используется легкий стальной каркас, на который крепится гипсокартон и последующая отделка.

Способы утепления чердачных крыш

Качественная теплоизоляция кровли снижает затраты на обогрев чердака и повышает комфорт пребывания в нем. Утеплить чердак можно несколькими способами. Самые популярные из них - утеплитель из стекловолокна и минеральной ваты.

Первый вариант имеет доступную стоимость, из дополнительных достоинств отметим:

  • отсутствие токсичных веществ;
  • хорошие теплоизоляционные характеристики;
  • влагостойкость;
  • длительный срок эксплуатации.

Кроме того, стекловата имеет определенные недостатки. Один из них - необходимость работать в специальной одежде и защищать утеплитель дополнительными пленками. Поскольку материал содержит большое количество мелкой пыли, которая поражает слизистые оболочки глаз, работа с этим материалом требует использования дополнительных средств защиты в виде респираторов и специальной одежды. Кроме того, стекловата неудобна при утеплении наклонных поверхностей, так как через некоторое время деформируется и не обеспечивает необходимой герметичности.

Второй вариант - минеральная каменная базальтовая вата, имеет более высокую стоимость, что полностью покрывается эксплуатационными характеристиками. Минеральная вата доступна в различных вариантах: рулонная или пластинчатая. Материал отлично ложится на любые поверхности, плотно с ними соединяясь. Среди прочих достоинств отметим:

  • устойчивость к температурным колебаниям;
  • непригодность для грызунов;
  • , обеспечивающая качественную теплоизоляцию;
  • простота установки;
  • разнообразных форм и вариантов;
  • отличные эксплуатационные характеристики, срок службы превышает двадцать лет при соблюдении технологии монтажа.

Однако минеральная вата требует дополнительной гидроизоляции, так как этот материал неустойчив к влаге и разрушается под ее воздействием.

Вначале выполняется утепление конструкций вокруг чердака. На следующем этапе производится гидроизоляция помещения, устраивается пароизоляция с вентиляционной щелью.

Слой утеплителя укладывается на кровлю, перекрытия и перегородки. Если есть фронтон, его тоже подлежат утеплению. Скаты крыши имеют определенный уклон, а значит, утеплитель должен полностью повторять их форму, плотно соединяясь с конструкцией.

Поэтому для утепления этих конструкций мы рекомендуем использовать пластинчатые варианты из минераловатного материала. Дополнительную фиксацию утеплителя обеспечивает обрешетка. Утеплитель должен плотно прилегать к стене. В противном случае снижается качество теплоизоляции.

Для утепления пола на чердаке используются три материала:

  • при наличии железобетонных перекрытий - рекомендуем использовать пенополистирол, который помимо отличной теплоизоляции защищает нижний этаж от шума;
  • при наличии деревянных полов на железобетонных перекрытиях использовать базальтовую вату с оборудованными угловыми зазорами;
  • при наличии деревянных полов использовать любой тип утеплителя, с дополнительным слоем гидроизоляции.

Плоская плоская поверхность - отличное место для использования рулонной изоляции, для использования специальной ленты для соединения материалов друг с другом.

Поднимите крышу видео:

Одна из ключевых частей кровли - мауэрлат. Это деревянный брус, уложенный по периметру верхней части стен. Его задача - передавать нагрузку с крыши на несущий ящик и фундамент. От надежности крепления мауэрлата зависит прочность всей конструкции.В статье мы рассмотрим основные методы монтажа опорного луча.

Способ крепления во многом зависит от конструкции стен. Итак, на кирпичных, блочных и засыпных стенах делают армирующий каркас. Увеличивает несущую способность основания и позволяет безопасно делать крышу. Классический вариант не предусматривает бетонирования, а относится к монолитным или толстым кирпичным стенам. В этом случае процесс установки мауэрлата упрощается и удешевляется.

Кроме того, монтаж мауэрлата может производиться как по всему периметру каркаса, так и только для установки стропил.Рекомендуется отдать предпочтение первому варианту, так как он гарантирует большую надежность. Однако если шаг между стропилами достаточно большой, то целесообразнее применить второй вариант. Для этого вырежьте брус определенной длины и прикрепите его к стене. Так вы сможете сэкономить на материале и не прогадать в качестве конструкции.

Обычно мауэрлат изготавливают из бруса сечением 100х100, 100х150 и 150х150, и длиной 6 метров. Если стена длиннее деревянного бруса, то нужно позаботиться о соединении и наращивании элемента.Есть два варианта, как это сделать:

  1. В дереве. При соединении двух балок сделайте выемку на половину глубины древесины. Длина пропила должна быть в пределах 2-2,5 толщины, то есть если сечение 100х100, то допустимый размер - 200-250 мм.
  2. Косой срез. При этом с верхней и нижней частей отступают на четверть толщины и делают косой пропил на расстоянии 2,5-3 толщины.

Крепление мауэрлата к стене без армирующего ремня

Выделяются три варианта крепления стен:

  1. Используя анкерные болты.
  2. Используя стальную проволоку.
  3. Использование стальных скоб.

Теперь более подробно обсудим, как правильно реализовать каждый метод.

Анкерные болты

Это один из самых простых вариантов укладки мауэрлата, поэтому не требует предварительной установки закладных деталей. Подходит для фундаментов крыш как с большими, так и с небольшими нагрузками.

Принцип крепления - особенности анкера. Он состоит из двух частей: анкера расширения, который заложен в просверленное отверстие и винт, установленный в нем, с ввинчивается в гайку.Когда начинается затяжка гайки, конический винт на конце начинает подниматься. Таким образом, лопнувшиеся лепестки анкера надежно фиксируют мауэрлат на стене.

Процесс установки выглядит следующим образом:

  1. Перед укладкой деревянного мауэрлата поверх стены укладывается гидроизоляция, обычно рубероид.
  2. Балка укладывается и при необходимости производится спаривание нескольких элементов.
  3. Обозначает места сверления отверстий для анкера. Каждое соединение двух балок должно иметь фиксатор.
  4. Диаметр анкера может варьироваться от 10 до 15 мм, а отверстие на 2 мм больше, соответственно 12-17 мм. Важно, чтобы сверло проходило через балку и делало в стене углубление не менее 180-200 мм.
  5. Анкеры закладываются, надевается шайба и накручивается гайка ключом.

Проволока скрученная

Если в предыдущем варианте место укладки варианта не играло ключевой роли, то при использовании проволоки брус должен располагаться ближе к внутреннему краю.Решение о применении этого метода принимается еще на этапе проектирования, поскольку здесь важны закладные детали. Для этого за 4-5 рядов до окончания кладки между швами проложите стальную проволоку «трос», диаметром 5-6 мм. Важно оставить достаточную длину, чтобы материала хватило на скручивание.

Расстояние между креплениями должно быть 250-300 мм. Скручивание осуществляется изнутри мауэрлата. Чтобы не сомневаться в надежности соединения, используйте крепление или лом.

В качестве альтернативы можно пропустить предварительно проложенный провод через просверленные отверстия в мауэрлате. Для этого, как и в первом варианте, стальную проволоку укладывают 4-5 рядами до конца кладки. Только вот концы должны выглядывать из центра стены. В планке заранее проделываются два сквозных отверстия, а затем выносятся крепежи и закручиваются. Соединительные узлы рекомендуется спроектировать так, чтобы они не мешали установке стропильных ног.

Крепление для скоб

При кладке необходимо уложить в стену деревянные пробки, пропитанные битумной грунтовкой.Дополнительная защита поможет избежать негативного воздействия атмосферных осадков. Размеры закладных деталей обычно соответствуют габаритам кирпича, а по всему периметру стены монтируется брус.

В зависимости от того, на какой край будет устанавливаться мауэрлат, выбирается место для укладки деревянных пробок. Процесс брекетинга довольно прост:

  1. Мауэрлат следует класть первым.
  2. Теперь намечены места забивания концов крепежа.
  3. Отверстия проделываются в соответствии с диаметром концов скоб. Это гарантирует, что прутья не потрескаются и останутся на месте.
  4. Гвозди для забивания.

Крепление мауэрлата на арматурном поясе

Эта конструкция предназначена не только для слабых стен, но и для прочных рам. Армирующий пояс - бетонная лента с арматурным каркасом внутри, уложенная поверх стен. Его ширина должна соответствовать основанию, а высота - в пределах 200-250 мм.Количество креплений должно соответствовать количеству стропил. Поэтому потребность в материале рассчитывается после разработки каркаса кровли.

Для приготовления бетона используется цемент марки М400 или М500. Заливка осуществляется единовременно, без разбивки ленты на несколько участков. Только в этом случае можно ожидать достаточной прочности элемента. Бетонный раствор делают из цемента, песка и щебня в соотношении 1: 3: 3. При необходимости можно добавить пластификатор, он будет способствовать ровному набору прочности бетона.

Ниже представлена ​​пошаговая инструкция по созданию армирующего пояса и крепления на него мауэрлата:

  1. Установлена ​​опалубка. Его можно сделать из простых досок, прибитых к стене с помощью брусков. Качество пиломатериалов особой роли не играет, поэтому можно сэкономить. Другой вариант предполагает крепление к стене фанеры толщиной 10 мм, а изнутри крепление утеплителя. В этом случае утеплитель останется внутри армирующего пояса. Этот метод предполагает фиксацию утеплителя герметиком.Самый простой вариант устройства опалубки рассчитан на использование специальных неподвижных элементов из пенополистирола. Обычно его применяют в тех случаях, когда проект предполагает строительство мансардного этажа.
  2. Фурнитура укладывается вдоль стен опалубки с отступом 1,5-2 см. Специальный зажим поможет упростить измерение расстояния. Он просто изнашивает металлические детали и делает необходимые углубления. С помощью тонкой проволоки детали соединяются между собой, образуя короб, повторяющий пространство внутри опалубки.На поворотах и ​​стыках двух арматурных стержней одного ряда детали также скручиваются проволокой.
  3. Далее на фиксированном расстоянии уложите Г-образные шпильки. Их прикручивают к каркасу в двух местах так, чтобы они стояли вертикально и выступали над мауэрлатом на 50-80 мм.
  4. Опалубка заполняется бетоном и выравнивается по верхнему краю опалубки с помощью правила или планки.
  5. После застывания армирующего пояса укладывается гидроизоляция. В мауэрлате проделываются сквозные отверстия, а после нанизывается на шпильки.Чтобы определить место сверления, можно положить балку на шпильки и слегка постучать молотком. Тогда вмятины останутся на нужных местах. Важно сделать отверстия диаметром на 2-3 мм больше диаметра шпилек.
  6. Далее, если на шпильках есть резьба, накручиваются гайки. Если в качестве крепежа использовалась обычная фурнитура, то ее конец загибают к мауэрлату. А для надежности крепления несколько гвоздей набивают вдоль и загибают шпилькой.

Этот метод также применим к стенам, не имеющим армирующего пояса. Глубина кирпичной кладки 200 мм. Если шпилька не изогнутая, простое армирование, то величина имплантации увеличивается до 400 мм.

Выбирайте способ крепления мауэрлата к стене в зависимости от своих финансовых возможностей. Главное, строго следовать рекомендациям, а не полагаться на собственный опыт и тогда у крыши будет прочное основание.

назначение, установка, укладка и усиление. Важность гидроизоляции при установке

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (опционально) на стойки. Стропилам крыши не нужны поперечные затяжки и подкосы, что позволяет существенно уменьшить полезный объем мансардного этажа под крышей. При ширине дома с двускатной крышей от 8 до 10 метров применяется либо стропильная конструкция с дополнительными балками, подкосами, либо в виде трехшарнирных ферм.Однако установка слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство строителей, сапожников и гастарбайтеров в России обычно предпочитают установку классических схем дистанционных ферм, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким заклиниванием), основная нагрузка передается на внешний контроль стен дома из газобетона, и соответственно примененные взрывающиеся стены.В этом случае, необходимо устройство жестко закрепленной мауэрлат, непосредственно подключены к одному контуру по периметру здания или жестко прикреплен к одному контуру опорного монолитного железобетона петли обвязки. Поэтому рекомендуем при проектировании и строительстве дома из газобетона самостоятельно во всех случаях по верхнему краю стен из газобетона (не только наружных, но и всех внутренних стен) выполнить обвязку монолитной железобетонной лентой, в котором по внешнему контуру М12 укладываются анкеры Т- или Г-образной формы с резьбой с шагом 1 метр для плотного соединения с деревянной балкой из мауэрлата (100 х 150 мм или 150 х 150 мм), на которую будут опираться стропила. .

Такая конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст распорные нагрузки на стены. Ниже мы рассмотрим, как правильно расположить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Принципиальная схема обвязочной монолитной железобетонной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).По шагу анкеров в мауэрлате просверливаются отверстия и мауэрлат ставится на место. На резьбовые стержни анкеров надеваются шайба и гайка, которые затягиваются до упора. Если вы используете обычное для России «дерево естественной влажности» (то есть сырое - которое уважающий себя потребитель не купил бы ни в одной цивилизованной стране), то доступ к креплению Мауэральта должен быть обеспечен, чтобы эта гайка была стягивают один раз в год на 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом будет происходить усыхание и усадка влажного дерева.В случае стропила распорной конструкции или в случае, если вы не знаете, будет ли структура стропила быть спейсером или не перила, то имеет смысл устроить опору из пиломатериалов газобетона блока (через гидроизоляцию прокладки) с внешней стороны мауэрлата. На схеме ниже показан способ крепления стропил по традиционной схеме распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент ленты) и проволочной стяжкой, исключающей вращение стропила мауэрлата в шарнире.Раздвижной в этом шарнира также невозможно из-за жесткое крепление стропил с угловым и плоским металлом, в сочетании с опорной панелью, стиснутыми из нижней части стропил. Если верх стропил таким монтажным узлом будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции разрывная нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата на стене дома из газобетона

Схема стропильного крепления

Мауэрлат - часть кровли любого сооружения, представляющая собой балку, укладываемую поверх внешней стены по всему периметру.

Его назначение - равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Мауэрлат с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и размер армопояса

Армопояс - замкнутая железобетонная конструкция, проходящая по периметру строения. Назначение армопояс:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки по поверхности стен.

Армопояс - это фундамент кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армопояса примерно 25 см, при этом крайний ряд выкладывается П-образными блоками, которые в дальнейшем будут служить опалубкой для заливка бетонным раствором.

Важно! Армояс должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру сооружения.
  2. Создание бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для монтажа.
  5. Заливка блоков бетонным раствором.
  6. Снятие опалубки после затвердевания бетона.

После того, как армопояс будет готов, и опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависят его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные бруски антисептическим раствором, защищающим древесину от насекомых и гниения. Также желательно обмотать бруски слоем гидроизоляционного материала.Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекло. Эти материалы не утяжелят конструкцию и не создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их по стыкам металлическими скобами.

Схема крепления шпильками (справа) и скобами (слева)

Далее нужно смонтировать стропила к мауэрлату.Соединение происходит резанием, нарезанием резьбы, смывом, но оно должно занимать не более 25% древесины. Крепление осуществляется с помощью саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы монтажа, начиная с более предпочтительного:

  • Крепление шпильками. Этот вид крепления может использоваться при строительстве как простых одноэтажных построек, так и вспомогательных помещений: бань, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов.Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидкий дюбель», клееный анкер и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как под обычный анкер, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат.Прочность такой конструкции довольно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
  • Крепление стальной проволоки. Этот способ можно применить, если еще на этапе кладки стен между газобетонными блоками была протянута металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется и закрепляется проволока. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к стене из газобетона без ремня безопасности

В соответствии со СНиП, застегивание без предварительной установки плечевого ремня допускается только в исключительных случаях.Газобетон - недостаточно прочный материал, он не выдержит снеговой нагрузки дистанционной прокладки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армопояса. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • балка будет усилена металлическими элементами: замками, гвоздями, металлическим профилем;
  • снеговых и ветровых нагрузок в вашем районе незначительны;
  • Конструкция стропильной системы
  • исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используют шпильки, химические анкеры или стальную проволоку.

При устройстве скатной кровли монтаж стропильной системы нельзя производить непосредственно на стенах здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, станет мауэрлат. Обычно это специальная балка, которую укладывают по периметру стен.Поскольку он воспринимает серьезную нагрузку от крыши, очень важно надежно закрепить мауэрлат на стене. В случае с кирпичными или бетонными стенами все просто и понятно. Но как же крепится мауэрлат к газобетону без армопояса, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Об этом мы и поговорим в нашей статье.

Функциональность мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы.Чаще всего его делают из деревянных балок. Однако если стропильная система выполнена из металла, то эта конструктивная часть может быть выполнена из швеллера или двутавра.

Обычно этот элемент изготавливается из следующих материалов:

  • Брус деревянный сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус изготовлен из твердых пород дерева и проходит обязательную антисептическую обработку. Изделие укладывается по периметру на стены конструкции. Стыки фиксируются гвоздями или прямым замком.В частном строительстве чаще всего используют деревянную кровельную конструкцию.
  • Реже для этих целей используют прокатные профили - швеллер с П-образным сечением или двутавр с Н-образным сечением. Высота профиля определяется расчетом и может находиться в пределах 70-120 мм.

К стенам крепится балка или стальная балка. В этом случае можно использовать разные способы крепления. Далее стропила опираются на мауэрлат. Они оказывают нагрузку на этот элемент, который, в свою очередь, равномерно распределяя его, передает на стены здания.Кроме того, этот брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон не переносит длительных точечных нагрузок, постепенно разрушаясь, рекомендуется перед укладкой мауэрлата возвести монолитный армированный пояс поверх стен.

Однако есть способы укладки этого конструктивного элемента на стены из газобетона без армированных поясов. Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности потолка.Это обеспечит эффективную вентиляцию кровельного пространства, а также облегчит осмотр и ремонт кровельных конструкций.

Способы монтажа

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене

Крепить мауэрлат к газобетону намного сложнее, чем к кирпичной стене. Как правило, это изделие укладывается на расстоянии 50 мм от внешнего края стены. Для крепления мауэрлата можно использовать следующие крепежи:

  • проволока стальная;
  • анкерных креплений для кирпичной кладки;
  • специальных химических анкеров;
  • стальные шпильки.

Важны: анкеры используются для крепления опорной балки к армированным ленточным или кирпичным стенам.

После установки балки стропильную ногу притягивают к стене с помощью скрутки из витой металлической проволоки диаметром 3 мм. Для закрепления проволоки под балкой монтируется стальной шорт на 6 см. Вместо этого можно выполнить фиксацию проволоки к плитам. При установке сложной кровли рекомендуется обязательно выполнять железобетонный пояс, который добавит постройке дополнительной жесткости и более равномерно распределяет нагрузку с крыши на стены дома.

Для скрепления отдельных частей мауэрлата в единую конструкцию применяется косой срез с последующим креплением гвоздями, шурупами или болтами. Для усиления угловых частей конструкции используются стальные пластины и скобы.

Использование проволоки для фиксации балки

Если для крепления мауэрлата будет использоваться проволока, то об этом нужно позаботиться еще на этапе кладки стен. Проволоку необходимо прокладывать в кадке из стен при выполнении нескольких последних рядов.При этом придерживаются следующей последовательности действий:

  1. При кладке газобетонных блоков за два-три ряда до окончания кладки стены между элементами прокладывают стальную проволоку сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
  2. При этом средняя часть крепежа вводится в кладку. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно наматывать на сложенную балку.
  3. Количество используемых проводов должно быть равно количеству установленных стропил.

Крепление шпильками

Крепление мауэрлата к стене из газобетона с помощью шпилек допускается при устройстве легких кровель на небольшие дома. Материалы, из которых формируется кровельный пирог, должны быть максимально легкими и не передавать значительных нагрузок на остальные конструктивные части здания.

Эта техника как нельзя лучше подходит в том случае, когда нет возможности оснастить бронепоясом.В такой ситуации сама балка будет выступать в роли армирующего пояса. Этот способ вызывает довольно противоречивые отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надежность и устойчивость кровли.

Для крепления балки к газобетону потребуются следующие элементы:

  • Маркировочные штифты cPT-12, именуемые «ласточкин хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в таком порядке:

  1. В стенках газоблока просверливаем отверстия с шагом 100-150 см.
  2. Вставляем шпильки в отверстия и фиксируем цементным молочком или безусадочным раствором.
  3. Далее нужно сделать водонепроницаемым. Для этого на стены укладывают два слоя рубероида. В месте расположения шпилек в материале нужно проткнуть отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может исходить от стен.
  4. На том же этапе, на котором были установлены шпильки, в мауэрлате просверливаются отверстия подходящего для них диаметра.
  5. Затем балка монтируется на шпильки поверх гидроизоляции, устанавливаются шайбы и стягиваются гайками.
  6. После установки балки концы, на которых соединяются отдельные фрагменты балки, стягиваются скобами из кованой стали.
  7. Теперь можно приступить к монтажу стропильной системы.

Если шпильки монтируются в бронепояс, то работаем так:

  1. Перед заправкой армопояса в него укладываются шпильки с шагом не более 100 см.
  2. Крепятся с помощью вязальной проволоки к армирующему каркасу ремня. Вместо проволоки для крепления шпилек можно использовать пластиковые стяжки.
  3. Проверяет правильность установки шпилек по горизонтали и вертикали.
  4. Заливается бетон в опалубку армопояс.
  5. После застывания подготовленный брус надевается с отверстиями на выступающие концы шпилек и притягивается к поверхности гайками.

Химический анкер

Этот продукт также называют жидким дюбелем, инъекционной массой или клеевым анкером.По сути, это клей с высокими адгезионными характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому анкеру можно надежно закрепить металлический стержень и основание.

Важно: в отличие от других крепежных элементов жидкий дюбель не создает в материале разрывного напряжения, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и расширении дюбеля из полимеров, химический анкер фиксируется за счет того, что клей проникает в поры пенобетона до значительная глубина и надежно фиксирует штангу к стене.

Химический анкер устанавливается в следующей последовательности:

  1. Сначала вдоль анкера просверливается отверстие. Однако его размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специальной щетки или сжатого воздуха из канала удаляются пыль, мусор и металлическая крошка.
  3. В подготовленное отверстие в стене заливается специальный химический клей.
  4. После этого туда вставляется стальной стержень - стержень с резьбой М 12-14.Также для этих целей можно взять обрезную арматуру подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при температуре окружающей среды примерно 20 ° C.
  6. После застывания химического состава стержень надежно фиксируется в стене. Причем прочность крепления намного выше, чем у механического метода.

Преимущества использования жидкого дюбеля:

  • Срок службы такого крепежа более 50 лет.
  • Этот способ крепления можно использовать на краю стены, не опасаясь, что он может потрескаться.
  • Крепежные детали обладают довольно высокой химической стойкостью.
  • Монтаж допускается проводить на влажном материале, то есть монтаж можно проводить даже в дождливую погоду.
  • Монтаж мауэрлата и устройство кровли можно проводить без использования армированного ремня, так как химический анкер гораздо прочнее фиксируется в хрупком материале, чем механический дюбель.
  • Этот метод идеален для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо углубить на 2-3 ряда кладки.

Единственный недостаток этого способа фиксации - невозможность сварки стержнем, прикрепленным к жидкой шпонке, так как полимерный материал разрушается при нагревании, и прочность фиксации снижается.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления балки к стенам.Анкерный болт состоит из следующих частей:

  • распорка внешняя;
  • Внутренний стержень с резьбой
  • .

Крепление происходит за счет того, что в момент навинчивания гайки на штангу распорная конструкция деформируется таким образом, что надежно фиксирует изделие в просверленном отверстии в стене.

Установка механического анкера производится в следующем порядке:

  1. По периметру стен укладывают подготовленный брус.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг скважин - 1 м. Важно следить за тем, чтобы место установки анкеров обязательно приходилось на углы постройки и стык двух концов бруса.
  3. После этого с помощью дрели просверливаются отверстия в стенах, подготовленных в мауэрлате, на глубину, равную длине анкера. При этом не допускается делать глубину установки анкера менее 2 и даже 3 рядов кладки.
  4. В отверстие установлен анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого надевается шайба и плотно закручивается гайка. В результате стальной или пластиковый дюбель расширяется, так что он плотно вдавливается в материал и фиксирует болт в стене.

Люди, непосвященные в нюансах капитального строительства кровли, вряд ли знают, для чего нужен мауэрлат, что это за конструкция.А вопрос, как сделать мауэрлат на газобетоне, вызывает полное непонимание. На самом деле крепится просто. Главное подготовить все составляющие: арматурный каркас, крепеж, брус и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат - подробное описание

Конструкция из деревянных балок. Он выполняет функцию дополнительной поддержки нагрузки от кровли с дальнейшим равномерным распределением по всему периметру стен.

Подводя итог всему вышесказанному, мы приходим к выводу, что мауэрлат отвечает за две важные задачи:

  • равномерное распределение веса стропил по стенам;
  • крепление стропил к коробке здания;

Мауэрлат можно изготовить не только из деревянных брусков, но и из металлического швеллера или балок.

В этом варианте стропильная система тоже должна быть стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

Прочность и надежность кровли зависит от того, насколько надежно крепится мауэрлат к газобетону. Поэтому все нужно правильно рассчитать. Минимальные размеры сечения деревянных балок не должны быть меньше 10? 10см. опытные мастера и дизайнеры рекомендуют использовать более высокие ставки.


Используя бревна для мауэрлата, необходимо обтесать одну сторону. Это необходимо для плотного прилегания к поверхности верхней газобетонной стены.

Что касается породы дерева, то лучше выбирать твердую древесину. Перед установкой обязательно обработайте антисептиком. Располагайте бруски так, чтобы они равномерно покрывали всю верхнюю часть стен. Соседние детали скрепить прямым замком, укрепить гвоздями.

Ширина деревянных брусков меньше, чем у газоблоков, поэтому устанавливать их необходимо, смещаясь к внутреннему краю, не доходя до конца сантиметров на 5.

В конечном итоге должна быть сформирована прочная конструкция с высокими показателями жесткости и надежной опорой для ферменной конструкции.

Подготовка деревянных балок перед монтажом

Как уже было сказано, перед монтажом мауэрлата на газобетон бруски следует обработать антисептиками. Они предотвратят гнилостные процессы древесины. Возьмите бревна сечением 100 на 100 мм, а лучше выбрать более прочные 150 на 150 мм. Оберните их гидроизоляционным материалом, например, битумно-полимерным. Рубероид для этих целей не используется.

Только качественные материалы могут создать прочную конструкцию; в бревнах не должно быть сучков.Особого внимания заслуживает влажность древесины - она ​​должна соответствовать нормативным требованиям. Если используется влажный материал (имеется в виду стержни), необходимо отрегулировать анкерную гайку.

Затягивайте гайку один раз в год в течение 5 лет. Это необходимо, потому что в первые несколько лет древесина подвержена сильной усадке. А по мере высыхания материала гайку нужно все время подтягивать. Спустя 5 лет эту процедуру придется делать все реже. Мауэрлат крепится специальными анкерами с гайкой и шайбой.Они должны иметь Т-образную или Т-образную форму с размером резьбы M12 или M14.

Согласно европейским и международным стандартам, расстояние между двумя соседними анкерами должно быть не меньше и не больше 1-1,2 метра. Особенно это актуально для сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Для выполнения этой задачи нужно убедиться, что мауэрлат правильно установлен и надежно не закреплен. Разработчики используют две технологии крепления: с усиленным поясом и без него.


Способ крепления конструкции при наличии нарукавного ремня

Выбирая газобетон для возведения стен, нужно понимать, что короб дома из него не справится с возложенным на него весом кровли. Постройка усиленного пояса поможет ей справиться с этой проблемой.

Размеры армопояса и его назначение

Армопояс - это замкнутая железобетонная конструкция, огибающая здание по периметру (то есть вокруг всего здания).Перед ним поставлено задач:

  • защита от деформации стен;
  • дополнительной жесткости газобетонной конструкции;
  • равномерно регулирует нагрузку на все поверхности стен.

Армопояс - это некий фундамент, предназначенный для кровли здания. Его размеры подбираются в соответствии с шириной стен и составляют примерно 25 см. Крайний ряд следует выложить блоками наподобие английской буквы U. Они впоследствии выполнят задачу опалубки при заливке бетона.


Армопояс обязательно должен иметь сплошную монолитную конструкцию.

Установка ремня руки

Пошаговая технология производства армопояса следующая:

  1. Сначала следует построить опалубку по периметру дома.
  2. Далее следует бронепояс из монолитных блоков.
  3. Затем из арматурных стержней собирается каркас.
  4. Установлены
  5. Монтажные шпильки.
  6. Теперь все нужно залить бетонным раствором.
  7. Когда он застынет, опалубку нужно снять.

После завершения строительства армопояса и снятия опалубки можно будет приступить к монтажу мауэрлата.


Как правильно установить и починить мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем, как установить мауэрлат на газобетон, необходимо не забыть обработать его антисептическими веществами.Затем обернуть слоем гидроизоляционного материала типа: гидроизол, стеклоэластоизол.

Мауэрлат крепится к конструкции стены шпильками, железной проволокой или анкерами. Если он деревянный, то закрепить его можно специальными металлическими скобами.

После этого необходимо будет прикрутить мауэрлат к стропилам. Соединение осуществляется методом нарезания резьбы, нарезки или промывки не более 25% толщины. Крепится болтами, саморезами, специальными уголками, стальными пластинами.

Конструкция армированного железобетонного пояса сможет предотвратить нежелательный разрыв газобетонных блоков. Способствует равномерному распределению силы тяжести на коробке дома и влиянию динамических и статических сил, оказывающих давление на стены.

Монтажная техника без армопояс

В требованиях СНиП сказано, что установка мауэрлата на дом из газобетона без армированного пояса в принципе недопустима.Допускаются только редкие случаи. Это можно объяснить тем, что конструкция из газобетона не способна выдерживать снеговую нагрузку распорки, динамическую и ветровую. Армопояс служит значительной защитой от деформации. В виде исключения разрешается монтировать мауэрлат на строении без армопояса.

Такой вариант строительства позволит ускорить и удешевить процесс строительства. Но в этом случае следует придерживаться следующих требований:

  • для цоколя выбран легкий, но более крупный луч, имеющий сечение не менее 20 см;
  • следует укрепить стальными элементами: металлическим профилем, гвоздями или замками;
  • климат, в котором ведется строительство, не суровый, снеговые или ветровые нагрузки, а незначительная сила.
  • Мауэрлат следует располагать по отношению к внешнему краю несущих стен на расстоянии 0,5 - 1 см. Мауэрлат крепится химическими анкерами, стальной проволокой или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон , точно рассчитает количество креплений, а также расстояние между двумя соседними креплениями.


Нужно понимать, что срок эксплуатации кровли напрямую и во многом зависит от прочности и правильного монтажа мауэрлата.И согласно этому, ошибки не могут быть даже, на первый взгляд, незначительными. Только так крыша не вызовет деформации дома, а послужит надежной защитой от внешних и погодных факторов. Доверительная работа нужна опытным разработчикам и кровельщикам.

Вопрос, как крепить мауэрлат к газобетону без армированных ремней, достаточно редкий, ведь такое соединение в строительстве довольно нонсенс. Чтобы понять это, нужно разобраться, для чего нужен бронепояс и что такое мауэрлат и его назначение.

Газобетон - это?

Но прежде всего скажем, что строительство домов из газобетона на пике популярности, и спрос на этот стройматериал растет. Так что многие люди сталкиваются с этим при строительстве собственных домов. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • хорошие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • хорошая несущая способность;
  • низкая прочность.

Именно последняя характеристика определяет возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет ему подвергаться сильным нагрузкам, особенно точечным.

Что касается самого мауэрлата, то это конструкция, которая укладывается на верхние поверхности стен. Фактически он выполняет функции ленточного фундамента, равномерно распределяя нагрузку с крыши на стены дома. Их делают в основном из деревянных балок с минимальным сечением 100х100 мм.Следует добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь о бронепоясе. Его основная задача - смонтировать мауэрлат. И если дело не в конструкции возводимого дома, то есть определенные проблемы, связанные с крепежом бруса мауэрлата. Есть несколько способов крепления. Их прекрасно используют строители, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами обозначились вопрос, как крепить мауэрлат к газобетону, ознакомился. Осталось разобраться в способах и понять одну важную идею. Но по идее, предложенные варианты крепежа нужно принимать с большим количеством оговорок. Потому что установка мауэрлата на газобетонные блоки без заливки арматурного пояса - занятие довольно сомнительное.

И сколько бы технологий вы ни искали, все они окажутся по крайней мере бесполезными.И с каждым вариантом существует огромное количество противопоказаний. И хотя на некоторых порталах много информации о том, что можно поставить мауэрлат на газобетон и закрепить, все в один голос уверяют, что есть определенные критерии, которые необходимо учитывать.

Например:

  • вы можете использовать этот метод (без армопояса), если строящееся здание небольших размеров;
  • , если крыша представляет собой простую конструкцию, покрытую легкими кровельными материалами;
  • , если в конструкции стропильной системы используются висячие стропила, которые стягиваются надежными затяжками;
  • при установке стропильных ног, опирающихся по оси укладки коньковой балки.

Кстати, последний вариант как нельзя лучше подходит для данной ситуации. Поскольку часть нагрузки от крыши будет приходиться именно на опоры под коньком, это снизит нагрузку на стены. И все же перед тем, как крепить мауэрлат к газобетону, нужно хорошенько подумать, стоит ли проводить этот процесс без заливки армопояса.

№ варианта 1

Крепление мауэрлата к газобетону без плечевого ремня лучше всего производить стальной проволокой диаметром 4–5 мм, которую скручивают в 2–4 слоя.Этот способ часто используют при кладке бруса мауэрлата на кирпичную кладку. Как проходит этот процесс? Есть несколько жестких требований:

  • в кладке из газобетонных камней в третьем или четвертом ряду до конца кладки должна быть проложена проволока, то есть поверх проволоки следует уложить 3-4 ряда блоков;
  • длина скрутки должна быть такой, чтобы с двух сторон доходила до уложенного мауэрлата, перекрывала его и закручивала, образуя застежку;
  • шаг укладки скрутки проволоки равен шагу установки стропильных ног.

Пример крепления бруса мауэрлата с помощью проволоки

Перед укладкой мауэрлата без армопояса на стены из газобетона необходимо выполнить гидроизоляцию торцов стен. Самый простой способ - уложить рубероид в два слоя. После чего укладывается сама балка. Его необходимо выровнять либо по внешней поверхности стены, либо по внутренней. Обязательно выровняйте по горизонтали. Затем затяните проволочные оплетки с помощью крепления. Главное, чтобы стяжка была прочной и плотной.


Пример правильно затянутой проволочной оплетки с креплением

Вроде и решение проблемы. Но давайте рассуждать разумно. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет заметно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом вырезаются блоки, когда необходимо подогнать их под требуемые размеры.

То есть этот вариант при кажущемся правильном использовании вызывает большие сомнения.И чем сильнее затянете мауэрлат проволокой, тем быстрее он будет разрезать блоки.

Вариант № 2

Монтаж бруса мауэрлата без армопояса с помощью анкеров и дюбелей. Для крепления предлагают использовать анкеры длиной не менее 30 см, а лучше 50. Внешний вид у них такой:

Как осуществляется этот процесс:

  1. Мауэрлат укладывается на стены после гидроизоляции их верхних торцов.
  2. Каждые 1-1.В нем 2 м, как и одновременно в газобетонных блоках, проделываются отверстия дрелью и сверлом, диаметр которых подбирается под диаметр дюбеля для анкера.
  3. Дюбели забиты.
  4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкер диаметром не менее 12 мм. И еще - под гайку подберите шайбу большего диаметра.

Итак, действительно ли этот метод надежен? Если речь шла о поясе для армирования бетонного раствора, то сомнений не было.Это стопроцентно надежное крепление. В случае газобетона даже при использовании длинных анкеров нет уверенности в том, что этот тип крепежа сможет выдержать большие нагрузки от конструкции крыши. Одно дело - закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки с крыши - это не одна тонна разных материалов.

Вариант № 3

Крепление мауэрлата к газобетонной стене с помощью шпилек. Здесь используется шпилька диаметром не менее 12 мм.Она укладывается поперек стены в кладку из блоков на 2-3 блока ниже последнего ряда. Получается, что резьбовые концы шпилек торчат из стены с двух сторон. Поэтому его длина выбирается по ширине стены из газобетона.

В этом случае мауэрлат на газобетон укладывают точно так же, как и в предыдущих случаях. Но крепление осуществляется скручиванием проволоки. На концах стальных «косичек» сделаны петли, которые надеваются на концы шпилек. Т.е.:

  • первая петля надевается, например, на внешний конец застежки;
  • затягивается гайкой М12 с проложенной под ней широкой шайбой;
  • витая проволока
  • накидывается через стену соответственно и мауэрлат;
  • свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • затяните гайкой с шайбой;
  • Вам понадобится крепление, которое закручивает скрутку поверх бруса мауэрлата, то есть последняя притягивается к стене.

Надо отдать должное такому способу крепления мауэрлата к стене, возведенной из газоблоков. Во многом надежнее. Во-первых, проволока не контактирует с газобетонным материалом. Значит, от ее скручивания нет никакой нагрузки, которая могла бы ее разрезать. Во-вторых, шпилька укладывается без нарушения целостности блоков, что очень важно для газобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

Вариант №4

Сегодня нам нужно поговорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это тот самый металлический прибор, который вставляется в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клей, который при контакте с воздухом быстро полимеризуется, образуя прочное соединение.В него вставляется стальной анкер, пока материал еще не затвердел.

Сегодня производители предлагают химические дюбели двух видов:

  1. Готовый двухкомпонентный состав в аэрозольном баллончике, на который для удобства подачи смеси надевается пистолетная насадка.
  2. Состав находится в стеклянной капсуле, которую необходимо вставить в подготовленное отверстие. Затем в него вставляется якорь, который сам ломает капсулу, тем самым смешивая два компонента друг с другом и создавая условия для их контакта с воздухом.

Процесс крепления мауэрлата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая была рассмотрена в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо разливается состав из банки. Самое главное в последнем случае - вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что производители химических анкеров сегодня предлагают разновидности именно для газобетонных материалов.Именно их необходимо использовать для крепления.

Теперь по поводу надежности крепежа. Это один из самых надежных вариантов. Но нет информации о том, что кто-то уже им пользовался. Поэтому мы можем только догадываться. Хотя теоретически все должно работать.

№ опции 5

Здесь используются все те же шпильки, только они будут устанавливаться вертикально и выполнять функции анкеров. К ним приваривают стальные полосы толщиной 5 мм, шириной 50 мм и длиной, равной ширине стены.Крепление устанавливается на этапе возведения стены ниже верхней плоскости торца на 2-3 блока. Поэтому важно точно определить длину шпильки. Ориентир инсталляции - полоса поперек стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому между блоками появятся стойки, не нарушая их целостности.

Хороший вариант крепления, один из лучших, но при одном условии - масса кровли не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире планка в монтажной конструкции, тем лучше.

Тема Обобщение

Предлагается несколько вариантов крепления мауэрлата без заполнения армопояса. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать расходов. Залейте армопояс и все ваши проблемы решатся одновременно.

стен - Как добавить конструктивно прочную искусственную стойку для крепления на телевизор с одной стойкой?

Здесь есть варианты; Вы можете избежать открытия стены, если не против смотреть на какую-нибудь опорную конструкцию на открытой стене за телевизором. Я предполагаю, что вы хотите избежать этого ради законченного внешнего вида. Так он может выглядеть лучше.

Но если вы хотите использовать крепление на одной стойке, это означает открытие стены. Обратите внимание, что при креплении с одной шпилькой вам необходимо иметь точки крепления, расположенные вдоль вертикальной линии. Горизонтальный блок 2х4 не подойдет.

По этим причинам я бы сказал, что лучше всего добавить шип на всю высоту (вертикальный). Крепления, которые крепятся к одной шпильке, обычно имеют три болта и должны крепиться очень надежно. Если это шарнирное крепление, консоль, когда телевизор находится вдали от стены, создает большую нагрузку на крепеж, особенно верхний.

Все, что вам нужно сделать, это забить шпильку пальцем в верхнюю и нижнюю пластины там, где вы хотите.Это будет дешево (может быть, 5 долларов?), Легко и безопасно. Вам понадобится четыре общих гвоздя 8d, по два с каждой стороны.

Забивание пальцев ног может быть немного неприятным, пока вы не освоитесь, а при ограниченном пространстве это может быть очень сложно. Вы можете использовать шурупы вместо гвоздей, но, по крайней мере, следует использовать специальные «структурные шурупы» или «строительные шурупы» - не обычные шурупы для настила и уж точно не шурупы для гипсокартона. Поскольку это не защищает ваш дом, а только ваш телевизор, у вас есть некоторая свобода действий.С винтами вы, вероятно, сможете зафиксировать дно на месте, не снимая молдинг бухты.

Перечитав вопрос - похоже, вы хотите установить горизонтальный блок или блоки. Это сработает, если вы установите два горизонтальных блока с вертикальным блоком между ними. Это можно сделать с меньшим отверстием в гипсокартоне.

Я действительно не думаю, что есть большая разница в работе, связанной с большой заплатой для гипсокартона размером 16 x 8 футов и небольшой заплатой для гипсокартона 16 x 2 футов. Однако в этом случае небольшая заплатка из гипсокартона может быть менее заметна за телевизором, если заплатка не идеальна и видна.

Крепим мауэрлат к газобетонной стене всеми способами. Кровля к дому из пеноблоков

Коньковая балка, в свою очередь, опирается на конструкции капитальных стен (фронтоны) и (опционально) на стойки. Стропилам крыши не нужны поперечные затяжки и подкосы, что позволяет существенно уменьшить полезный объем мансардного этажа под крышей. При ширине дома с двускатной крышей от 8 до 10 метров применяется либо стропильная конструкция с дополнительными балками, подкосами, либо в виде трехшарнирных ферм.Однако установка слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство строителей, сапожников и гастарбайтеров в России обычно предпочитают установку классических схем распорных ферм, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким заклиниванием), тогда передается основная нагрузка к внешнему контролю стен дома из газобетона, и соответственно применили взрывающиеся стены.В этом случае, необходимо устройство жестко закрепленной мауэрлат, непосредственно подключены к одному контуру по периметру здания или жестко прикреплен к одному контуру опорного монолитного железобетона петли обвязки. Поэтому рекомендуем самостоятельно спроектировать и при строительстве дома из газобетона во всех случаях прокладывать по верхней грани газобетонных стен (не только наружных, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Т - или Г-образные анкеры с резьбой М12 укладываются по внешнему контуру с шагом 1 метр для плотного соединения с деревянной балкой мауэрлатом (100 х 150 мм, или 150 х 150 мм), на которую будут опираться стропила.

Такая конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст распорные нагрузки на стены. Ниже мы рассмотрим, как правильно расположить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Принципиальная схема обвязочной монолитной железобетонной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).По шагу анкеров в мауэрлате просверливаются отверстия и мауэрлат ставится на место. На резьбовые стержни анкеров надеваются шайба и гайка, которые затягиваются до упора. Если вы используете обычное для России «дерево естественной влажности» (то есть сырое - которое уважающий себя потребитель не купил бы ни в одной цивилизованной стране), то вам необходимо предоставить доступ к креплению Мауэральта для затяжки этой гайки. 1 раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом будет происходить усыхание и усадка влажного дерева.В случае стропила распорной конструкции или в случае, если вы не знаете, будет ли структура стропила быть спейсером или не перила, то имеет смысл устроить опору из пиломатериалов газобетона блока (через гидроизоляцию прокладки) с внешней стороны мауэрлата. На схеме ниже показан способ крепления стропил по традиционной схеме распорок с одной степенью свободы для концевых стоек фермы.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент ленты) и проволочной стяжкой, исключающей вращение стропила мауэрлата в шарнире.Раздвижной в этом шарнира также невозможно из-за жесткое крепление стропил с угловым и плоским металлом, в сочетании с опорной панелью, стиснутыми из нижней части стропил. Если верх стропил таким монтажным узлом будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции разрывная нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата на стене дома из газобетона

Крепление мауэрлата к газобетону поможет повысить долговечность и прочность конструкции.

Мауэрлат - часть кровли, которая обязательно присутствует в любом здании. Конструкция представляет собой брус, который крепится по всему периметру дома.

Благодаря ему нагрузка от кровли равномерно распределяется по всей поверхности стен.

Зачем нужен мауэрлат?

Мауэрлат нельзя устанавливать на постройки из каркаса, бревна или бруса. В таких домах брус или венец из бревен, расположенный сверху, берет на себя функцию этого элемента.

Мауэрлат необходимо устанавливать на здания из газобетона.

Эта функция выполняет ряд функций:

  • значительно усиливает коробку конструкции;
  • увеличивает жесткость крыши, которая будет установлена ​​на бокс;
  • венец стены будет плоским в горизонтальной плоскости;
  • обеспечивает надежное крепление стен и крыш строения.

Толщина элемента подбирается в зависимости от характеристик кровли.Для формирования мауэрлата часто выбирают брус, размер которого составляет 150 х 100 мм, 150 х 150 мм, 80 х 180 мм.

Можно использовать бревна, но предварительно их следует очистить от коры и подрезать с одной стороны.

Это важный этап, потому что благодаря ему готовая конструкция будет плотно прилегать к поверхности стены.

В этом случае обратите внимание на влажность бревен. Индикатор должен соответствовать нормативным требованиям.

Если в качестве мауэрлата для газобетона используется «сырая» древесина, необходимо предусмотреть возможность регулировки гайки анкера примерно раз в 5 лет.

После высыхания древесины усадка материала будет происходить намного медленнее, поэтому регулировку можно выполнять реже.

Перед тем, как закрепить деревянную конструкцию, необходимо обработать ее специальным составом, чтобы материал не подвергался гниению и повреждению вредителями.

Как крепится конструкция к газобетону?

Мауэрлат крепится к стене здания по периметру. Для того чтобы собрать вместе отдельные элементы конструкции, рекомендуется использовать прямой замок.

Его размеры будут зависеть от размера используемой балки. Чтобы перекрытие было более прочным, в замок необходимо вбить гвозди. В результате образуется цельная жесткая система, к которой будут крепиться стропила.

Для фиксации мауэрлата применяют химический или механический метод. Если выбран первый вариант, мастеру необходимо приобрести специальные капсулы.

Химическое вещество проникает в материал, образуя прочную связь.

При этом улучшается состояние верхнего слоя материала, повышается уровень гидро- и теплоизоляции.

Специалисты часто используют химический метод крепления, тем более что капсулы имеют доступную стоимость.

Перед тем, как крепить мауэрлат к газобетону без армопояса, необходимо внимательно осмотреть древесину. На нем не должно быть узлов.

Гидроизоляционный слой не должен быть поврежден, поэтому при установке необходимо использовать специальные инструменты.

При выборе метода механического крепления необходимо соблюдать следующие правила:

  • дюбелей необходимо вставить в отверстия, которые важно подготовить заранее;
  • крепеж должен быть надежно ввинчен;
  • зубья гарпуна должны быть вдавлены в газобетон;
  • в развернутой поверхности должен быть закреплен.

Важно крепить мауэрлат, не связывая прилегающие друг к другу звенья. Так вся конструкция будет максимально устойчивой.

Необходимо учитывать особенности механического крепления мауэрлата к газобетону. При таком способе создается разрывная сила, поэтому могут возникнуть некоторые проблемы с краями конструкции.

Как закрепить мауэрлат армопояс?

Крепление мауэрлата к газобетону без армированных лент нежелательно.Этот материал не очень прочен по сравнению с кирпичом, деревом и всем остальным.

Во время установки могут возникнуть затруднения с крепежом. По этой причине бронепояс под мауэрлат является важным элементом.

Важно не допускать зазоров, поэтому необходимо обрезать блоки по углам конструкции.


Соберите арматурный каркас с помощью фитингов. Он перевязан перемычками диаметром 6 мм. Внутри желоба необходимо прикрепить резьбовые анкеры.

Элементы должны занимать определенное место, которым мастер управляет с натянутой сверху леской.

Анкеры должны располагаться очень близко к верхней балке под углом 90 градусов. Крепеж будет по периметру конструкции.

Сколько будет использовано стропил, зависит от того, сколько должно быть узлов. Допускается увеличение их количества.

Крепления должны находиться в таких местах, чтобы в процессе эксплуатации здания они не соприкасались со стропилами.

После формирования арматурного каркаса следует начинать заливку бетона.

Важно не прерывать этот процесс, иначе конструкция не будет монолитной.

Работы должны проводиться непрерывно вдоль внешней стены. Для полноценного прохода желоб необходимо залить доверху.

При формировании мауэрлата можно немного сэкономить. Допускается формирование индивидуальных подушек из бетона, а не заливка по всему периметру здания полностью.

Дождитесь полного высыхания бетона. Анкеры, находящиеся внутри желоба, надежно фиксируются на месте.

Бетон следует заливать осторожно, чтобы образовавшаяся конструкция не сдвинулась с места.

После затвердевания раствора на анкеры и бетонную ленту уложить бруски.

Найти отверстия очень просто. Для этого на анкеры наденьте балку и придавите - на поверхности должны появиться вмятины, на месте которых следует просверлить отверстия.

Вариант крепления мауэрлата шпильками

Если площадь застройки небольшая, то на стены не будет оказываться сильное давление. В этом случае крепление мауэрлата к стенам из газобетона может осуществляться с помощью металлических шпилек, вмонтированных в стену.

Шпильки для крепления мауэрлата имеют поперечное сечение. Их ширина должна быть не менее 6 см.

Металлические элементы монтируются в газобетон последнего или предпоследнего ряда. При их установке важно следить за тем, чтобы длина шпилек была достаточной для прохождения штанг.

После завершения установки шпилек необходимо уложить бруски, предварительно просверлив в них отверстия.

Для определения мест, где будут пазы, следует прикрепить планку к гайкам и плотно прижать. В местах, где есть вмятины, нужно просверлить отверстия.

Когда неподвижная балка установлена, затяните гайки и приступайте к заливке бетона.

Процесс можно заменить с помощью опорных подушек. Их длина должна быть не менее 40 см, а высота около 22 см.Перед заливкой бетона обмотайте резьбу шпилек лентой - это убережет от загрязнения.

Перед тем, как положить мауэрлат на газобетон, необходимо проанализировать ряд факторов, в том числе площадь здания, особенности кровли, характеристики крепежа.

Мауэрлат, по своей сути, представляет собой деревянное или металлическое приспособление, устанавливаемое наверху капитальных стен. Он должен быть прочно и надежно закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат в конструкции здания выполняет 2 функции:

  1. Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
  2. К мауэрлату, установленному на стенах кровли.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус из твердых пород дерева, обработанный антисептическими составами. Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат.Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок укреплен на брусьях большими гвоздями, что дает возможность создать цельную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Бруски необходимо закрепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность установки мауэрлата на пенобетонные стены напрямую зависит от правильно установленного монтажа и точности расчетов.

Расчет размеров

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли по стенам дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размер мауэрлата.

Зависит от:

  1. Площадь и периметр здания.
  2. Тип кровли.
  3. Материал, используемый в качестве кровельного покрытия, из которого создается стропильная система.
  4. Климатические условия региона.
  5. Есть ли в доме чердак.

Основой правильного расчета является некая кровельная конструкция.

Может быть любой:

  1. Классическая - крыша с 1,2,3 или 4 скатами.
  2. Крестообразная.
  3. В форме шпиля.
  4. Бедро, полуовальное или бедренное.
  5. Сферический.
  6. Квартира.
  7. В сложенном виде.

Итак, для правильного и точного расчета мауэрлата нужно знать, какая крыша будет на нем располагаться.Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата. Измерение проводится поверх бруса.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

  • L - периметр дома или длина балки;
  • S - сечение балки.
  • В - объем;
  • r - плотность материала;
  • м - масса балки.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены. При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

  • Для изготовления мауэрлата используйте деревянную балку сечением 10х10 - 15х15 см, желательно использовать материал из твердой древесины, обработанной антисептиком.
    Бруски необходимо укладывать равномерно по всему периметру стен, для соединения их между собой в местах стыков бруса делается прямой замок.
    Желательно дополнительно укрепить, закрепив замки большими гвоздями.
  • В результате получается Жесткая цельная конструкция из соединенных вместе стержней. Их размер всегда должен быть немного меньше ширины стены, брус укладывайте по внутреннему краю так, чтобы между внешним срезом стены из газобетона и мауэрлатом оставалась пустота шириной не менее 5 см.
    Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, в который будет опираться мауэрлат.
  • Не забываем Что перед установкой мауэрлата на стену из газобетона в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современном строительстве используются следующие виды крепления этого элемента:

  1. Трос стальной прочный
  2. Анкеры встраиваемые в стену.
  3. Металлические шпильки.
  4. Химическая установка.

Прочное крепление из проволоки

При возведении стен на последних 2-3 верхних рядах между уложенными блоками проложите стальную проволоку так, чтобы она была прочно закреплена газобетонными блоками. Она должна выступать с двух сторон на такую ​​длину, чтобы ее хватило, чтобы надежно прикрутить мауэрлат к стене.

Длины проволоки должно быть достаточно, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить. Таких креплений можно делать сколько угодно, только желательно, чтобы их было не меньше количества стропил.

Анкер

Прочное и прочное крепление мауэрлата можно сделать, если создать армированный пояс.

Бетонный пояс не только сделает крепление балки удобным и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выровнять горизонтальный верх стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены дома , возведенные из газобетона, имеют низкую прочность - это очень мягкий материал, не способный надежно удерживать металлические шпильки или анкерные болты.

Армированный пояс наверху стен удобнее создавать из специальных П-образных железобетонных изделий, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства в углах применяют блоки с вырезанной боковой частью. В этом желобе по всей длине стены закрепляется арматурный каркас; он состоит из стержней диаметром 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, якорь нужно ставить очень ровно, натягивать леску или прочный шнур для совмещения линий.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматурного стержня его каркас заливается бетоном, заливка в обязательном порядке должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но их нужно устанавливать не реже, чем стропильные ноги, и выставлять их так, чтобы стропила не закрывали их сверху, по этой причине место установки анкерных болтов следует размечать как можно точнее. возможный.

После того, как бетон затвердеет и наберет прочность, в нем надежно закрепится анкер.Таким образом, крепление мауэрлата является наиболее прочным и надежным; балка прочно держится на стене, создавая надежный фундамент конструкции крыши.

После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Закрепите анкерами с помощью гаек, подложив под них металлические шайбы.

Точно рассчитать точки Просверливание отверстий в древесине для установки анкеров можно сделать, положив ее на бетонную ленту, над болтами и постучав по ней молотком.После этого на материале будут заметны небольшие вмятины, и в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей стене, а делают бетонные подушки в нужных местах. В этом случае также необходимо будет связать арматурные стержни анкерной проволокой.

Крепление мауэрлата шпильками

Если дом небольшой и масса конструкции крыши небольшая, то для крепления мауэрлата с успехом можно использовать простое крепление - закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основы шириной не менее 5 см.

Назад в прошлое каменные стены в них уплотнены этими шпильками, их размер должен быть достаточным, чтобы пройти сквозь толщину бруса, затянуть гайки и контргайки. Эта технология аналогична анкеровке мауэрлата.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также крепятся деревянные бруски и затягиваются гайки.Крепление мауэрлата к газобетону возможно при помощи шпилек CPT 12 мм.

Технология работы:

  • в пенобетоне сверлить отверстий с шагом 1 - 1,5 м;
  • вставляют шпильку и заполняют отверстие цементным молоком;
  • затем сделать гидроизоляцию , чтобы не было контакта газобетона и дерева;
  • кладут мауэрлат сверху и закрепляют гайками;
  • После закрепления балки на стенах ее стягивают по стыкам коваными скобами.

Химический завод

Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в стенах из пенобетона. Для работы необходимо будет приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не создает разрывов в газобетоне, что очень важно для участков по краю конструкции.Химический анкер - это клей на синтетической основе, который проникает на большую глубину и очень надежно соединяет материал стены и ее сердцевину.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания должен быть сделан гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, либо можно использовать новейшие средства гидроизоляции.

Необходимость в этой работе важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

Добрый день или вечер!

Вижу, что внимательно подхожу к решению проблем каждого вопроса, мне очень понравилось, поэтому решил обратиться!
Значит такой проблемы нет, но есть психологический дискомфорт (об этом чуть позже), из-за того, что нет бронепояса.
Подробнее.
Дом построен следующим образом.

  1. Грунт, на котором основывается фундамент - песчано-глинистый (потому что при бурении свай эта смесь (светлая в виде песка) вышла).
  2. По грунтовым водам, вода летом составляет где-то около 4 метров (по словам продавца участка), но когда сваи были сделаны на глубину около 2,4 м, воды не было; Позади участка был вырыт ров для сбора родниковой воды и уведен в сторону на глубине 1,5 метра.
  3. Участок ровный (небольшой уклон 10-5 см на 8 метров), но впереди 300 метров гора, а за 200 метров железная дорога (трасса на Москву через Пермь), иногда небольшой чувствуется вибрация.
  4. Фундамент 7,15 м на 8,12 м с перемычкой в ​​виде креста внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ним), сваи делались каждые 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на расстоянии 2 м от низа ростверка, не исключая перемычки (примерный вид фундамента прилагается), арматура использовалась 10 ".
  5. Заливка в октябре прошлого года (2012 г.), марка бетона М200, (схема прилагается).
  6. В этом году начал строить стены (июнь 2013 г.).
  7. Затем уложили рубероид в 2 слоя, цоколь в три кирпича М150 (с форточками по 2 штуки на комнату).
  8. Далее пошел наш бензоблок (600 * 188 * 300). Первый этаж 13 рядов где-то около 2,4 м, потолки балочные (10 шт), так как на первом этаже 5 стен, балки расставили следующим образом: задняя часть дома (там, где нет эркера) балки 150 * 150 где- то 4 метра, опираясь на стену и перегородку 30 см (на всю ширину блока), фасад дома (с эркером), балки 100 * 150 на 5 метров, ну, по одному от эркера до перегородки 6 м все опираются с каждой стороны на 30 см (обтянуты рубероидом).
  9. Затем был возведен чердак с боковыми стенками высотой 1,2 метра, фронтоны 2,3 метра.
  10. Блоки поставлены на клей.

Вот развязка.

Стал задумываться, как поставить крышу монсард, на что ее починить, ну и залез в инет что и как почитать. Читал, что нужен наручный ремень (никогда раньше о нем не слышал, думал, бензоблок вставлен как кирпич и поэтому в интернет не лазил и строители сказали, что дом будет простаивать 100 лет ) а соседи этого не сделали и прикрутили балку к блоку, а вот и пояс понадобился между первым и вторым этажом и на уровне 1.2 от 2 этажа до возведения фронтонов, багажное усиление между рядами газоблока. Какое чудо был материал, как над ним трясся ребенок. Но уже поздно, все возведено. «Вот он локоть, и ты его не укушешь». Ну начал на форумах спрашивать, что и как, а мне все кричат, разваливаются, все разбирают и снова делают. Решила спросить совета. Нет лишних денег, чтобы сломать и все сделать заново.

Это психологический момент.Они пугали меня всевозможными страшилками. Я думал построить сломанный армопояс (на наклонных поверхностях стен фронтонов) из 3 армированных 8-волоконными пластиковыми пластинами с перевязкой 1 м, шириной пояса 25 см и высотой 20 см, балкой На нем 100 * 150 мм с шагом шпильки 1,5 метра, затем возвести чердак с шагом стропил 600-700 мм (доска 50 * 150). Прилагается вид стропил и примерный вид на крышу. Что вы можете сказать об этой ситуации, может, что-то нужно усилить, а может и нет? Как построить чердак из газоблока 600 * 188 (высота) * 300 (ширина)?

Схема стропильного крепления

Мауэрлат - часть кровли любого сооружения, представляющая собой балку, укладываемую поверх внешней стены по всему периметру.

Его назначение - равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Мауэрлат с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армированного пояса обязательно.

Назначение и размер армопояса

Армопояс - замкнутая железобетонная конструкция, проходящая по периметру строения. Назначение армопояс:

  • предотвращение деформации несущих стен;
  • придает дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки по поверхности стен.

Армопояс - это фундамент кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армопояса примерно 25 см, при этом крайний ряд выкладывается П-образными блоками, которые в дальнейшем будут служить опалубкой для заливка бетонным раствором.

Важно! Армояс должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

  1. Устройство опалубки по периметру сооружения.
  2. Создание бронепояса из бетонных блоков.
  3. Сборка каркаса из арматуры.
  4. Установка шпилек для монтажа.
  5. Заливка блоков бетонным раствором.
  6. Снятие опалубки после затвердевания бетона.

После того, как армопояс будет готов, и опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависят его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные бруски антисептическим раствором, защищающим древесину от насекомых и гниения. Также желательно обмотать бруски слоем гидроизоляционного материала.Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекло. Эти материалы не утяжелят конструкцию и не создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их по стыкам металлическими скобами.


Схема крепления шпильками (справа) и скобами (слева)

Далее нужно смонтировать стропила к мауэрлату.Соединение происходит резанием, нарезанием резьбы, смывом, но оно должно занимать не более 25% древесины. Крепление осуществляется с помощью саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы монтажа, начиная с более предпочтительного:

  • Крепление шпильками. Этот вид крепления может использоваться при возведении как простых одноэтажных построек, так и вспомогательных построек: бань, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов.Этот метод крепления является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидкий дюбель», клееный анкер и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как под обычный анкер, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат.Прочность такой конструкции довольно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
  • Крепление на стальной проволоке. Этот способ можно применить, если еще на этапе кладки стен между газобетонными блоками была протянута металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется и закрепляется проволока. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к стене из газобетона без ремня безопасности

В соответствии со СНиП, застегивание без предварительной установки плечевого ремня допускается только в исключительных случаях.Газобетон - недостаточно прочный материал, он не выдержит снеговой нагрузки дистанционной прокладки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без бронепояса. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • древесина будет усилена металлическими элементами: замками, гвоздями, металлическими профилями;
  • снеговых и ветровых нагрузок в вашем районе незначительны;
  • Конструкция стропильной системы
  • исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5–1 см от внешнего края несущей стены, а для его крепления на газобетон используют шпильки, химические анкеры или стальную проволоку.

Описание крепления мауэрлата к газобетону. Как закрепить мауэрлат на стену из газобетона

Крепить мауэрлат на газобетон достаточно просто. Первостепенную роль играет тщательная подготовка всех компонентов: деревянных балок, крепежа, арматурного каркаса, надежной гидроизоляции.Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед монтажом мауэрлата непосредственно подготовьте основание. Арматурный пояс - обязательное условие для устройства кровли, если стены выполнены из газобетона или другого подобного материала.

Железобетонный обвязочный пояс предотвращает продавливание газобетонных блоков и позволяет равномерно распределять динамические и статические силы, исходящие от кровли, полностью на площадь стены.

Расположение усилительного ремня

Минимальный размер бетонной полосы 200х150 м. Он крепится к внутренней поверхности стены.

Этапы установки :

  • соорудить опалубку по периметру дома. Фронтоны обработать обязательно;
  • U-образных блоков образуют железобетонный пояс;
  • из арматуры толщиной 10 мм, каркас собран. Фурнитура должна выступать на 4 см;
  • для жесткого крепления мауэрлтата на газобетон, шпильки с резьбой устанавливаются с интервалом 1 м.Их диаметр 14 мм;
  • блоков заполнены бетоном марки М-200;
  • через неделю можно снимать части опалубки и монтировать мауэрлат.

Важно : на этапе подготовки к началу работ строителям требуется рассчитать количество шпилек и будущее расстояние между ними. Точки крепления деревянной конструкции к стропилам и точки соединения с армирующим поясом следует расположить в разных местах.Убедитесь, что количество стропил и стилетов одинаковое.

Подготовка деревянной конструкции

Прутки перед укладкой обрабатываются антисептиками предотвращающими гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этого подойдет битумно-полимерный гидроизоляционный материал. Рубероид не используется.

Качественные материалы позволят создать прочную конструкцию. На дереве не должно быть сучков и трещин.Влажность должна соответствовать строительным нормам.

Если девелопер использует необработанную древесину, следует предусмотреть возможность. отрегулируйте анкерную гайку .

Операция проводится 1 раз в год в течение 5 лет. В этот период происходит интенсивная усадка влажной древесины. По мере высыхания стержней затягивать гайку будет все меньше и меньше.

На этом фото хорошо виден один из способов крепления мауэрлата на стены из газобетона.

Как крепить мауэрлат к газобетону?

Используйте анкер с шайбой и гайкой.Форма анкеров: Т- и Г-образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмических зонах между соседними анкерами шаг не должен превышать 1 - 1,2 м.

Механический тип крепежа

Процедура :

  • дюбелей вставляются в подготовленные отверстия;
  • вкрутите крепежный элемент;
  • гарпунных зубцов плотно вдавлены в газобетон;
  • поверхность расширяется;
  • конструкция надежно закреплена.

Отличный вариант Установка мауэрлата на газобетон имеет только один недостаток - дороговизну. 1 якорь и специальный дюбель с гарпуном стоит более 3 тысяч рублей.

Еще одно видео, как крепить мауэрлат к газобетону.

Мауэрлат установка

Другой метод используется для надежной фиксации мауэрлата в газобетонных стенах. Понадобится химической капсулы . Стоимость его намного ниже - 150 рублей. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Заключительный этап

После установки мауэрлата на газобетон приступают к монтажу ферменной конструкции . Есть два пути.

Первый вариант

  • в досках, они запилены на 1/3 глубины доски;
  • гвоздей и металлических уголков надежно зафиксируют стропила;
  • гвоздей (2 шт.) Забиваются крест-накрест с боков;
  • сверху забивается дополнительный гвоздь;
  • монтажных уголков окончательно фиксируют стык.

Второй вариант

  • стропила не делали;
  • снизу подшивает специальную опорную колодку, упирающуюся в мауэрлат;
  • Вбито
  • гвоздей, как в первом варианте.

Опорный блок имеет длину 1 м. Второй вариант подходит для стропил, имеющих небольшую высоту.

Клеящая балка может быть закреплена только после точных расчетов и подготовки качественных материалов. Покупка бруса ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления мауэрлата к стене из газобетона используйте анкер со специальными дюбелями или химический метод монтажа. Обязательно соблюдайте теплоизоляцию армирующей ленты из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Для непосвященного в капитальном строительстве пользователь вряд ли знает, что такое мауэрлат, какую роль он играет в возведении конструкции и так далее.Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще понимают неправильно.

Однако использование такой технологии - актуальное и высокоэффективное решение. С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо упомянуть более экономичный вариант реализации указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливают не сплошной армопояс, а делают бетонные подушки в нужных местах.Это крепление для пеноблоков тоже достаточно надежное.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления на крышу можно использовать облегченный способ скрепления стен из шлакоблока балкой из мауэрлата - металлическими шпильками, вделанными в стену. Это стальные крепления в виде болтов с основанием в виде квадрата со сторонами более 5 см.

Если при выполнении кладки из шлакоблока в стену встраиваются шпильки, их необходимо установить в один или два ряда до верхнего края.Длины шпильки должно хватить, чтобы пройти через балку.

Последующая фиксация аналогична креплению мауэрлата к шлакоблоку с помощью анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепеж и его расположение. Если необходимо закрепить мауэрлат к газоблоку без нарукавного ремня, то подойдет первый вариант - стальная проволока.

Мауэрлат - конструкция конструкции принимает и равномерно распределяет нагрузку , создаваемую кровлей и воспринимаемую стенами.С его помощью обеспечивается устойчивость кровли при условии, что мауэрлат крепился по всем правилам. Для этого нужно знать, что такое мауэрлат, как его крепят к стене из газобетона, а также в какой последовательности следует выполнять работы.

Нужен ли мне мауэрлат?

Без мауэрлата возможна установка кровельных систем на каркасные дома, а также постройки из бруса и бревна. У них есть функция этой функции. может выполнить верхний венец из бревна или верхний брус . Для построек из газобетона это недопустимо, в связи с чем монтаж мауэрлата необходимо производить .

С его помощью вы можете:

  • существенно усилить коробку здания ;
  • увеличивают жесткость навесной крыши;
  • выровняйте верхний венец стены в горизонтальной плоскости;
  • для защиты конструкции крыши и стен здания.

Толщина мауэрлата зависит от конструктивных особенностей монтируемой кровли. Чаще всего для его изготовления используется брус размером 150 х 150, 150 х 100 или 80 х 180 мм. Также допустимо использование поленьев, очищенных от коры и обрезанных с одной стороны. Обшивка проводится для того, чтобы конструкция максимально прилегала к поверхности стены.

Влажность используемой древесины должна соответствовать нормативным требованиям. При использовании «сырой» древесины должна быть предусмотрена возможность регулировки гайки анкера один раз в пять лет .После высыхания бруса усадка влажного бруса будет происходить менее интенсивно, поэтому гайку нужно будет реже затягивать.

Подготовленная древесина проходит специальную обработку. антисептический состав для максимальной защиты конструкции от гниения и повреждения насекомыми. Перед укладкой бревно следует обернуть гидроизоляционным материалом, например, битумно-полимерным. От использования рубероида лучше отказаться.

Если монтируется металлический каркас, для изготовления мауэрлата используют прокат: швеллер или двутавр.Можно обработать антикоррозийными составами.

Особенности установки мауэрлата

Мауэрлат необходимо укладывать так, чтобы до внешнего края стены оставалось некоторое расстояние. Как правило, около 5 см. Иногда предусматривается выступ , на котором смонтированная конструкция должна упираться в . Впоследствии к этой конструкции придется пристроить кровельную систему.

Для увеличения срока службы конструкции из дерева обязательно предусматривается гидроизоляция. Для этого используется рубероид или любой другой гидроизоляционный материал.

Способы крепления к газобетонной стене

Предпочтительным вариантом можно назвать установку элемента по периметру стены. Для объединения отдельных элементов в единое целое желательно использовать прямой замок , размеры которого напрямую зависят от геометрических параметров используемого бруса. Для надежности в замок дополнительно вбиваются гвозди, образуя жесткую цельную систему, к которой впоследствии крепятся стропила.

Крепить мауэрлат можно несколькими способами:

В первом случае используется специальных фиксирующих капсул . Химикат, проникая внутрь материала, обеспечивает надежную фиксацию мауэрлата. Это улучшает состояние верхнего слоя и увеличивает степень тепло- и гидроизоляции. Капсулы, используемые для крепления, доступны по цене.

Для изготовления мауэрлата необходимо использовать только качественные материалы. На дереве не должно быть сучков.Гидроизоляционный слой не должен быть поврежден, что достигается с помощью специального инструмента.

При механическом креплении необходимо соблюдать определенную процедуру:

  1. дюбелей вставляются в заранее подготовленные отверстия;
  2. застежка вкручена;
  3. зубья гарпуна плотно вдавлены в газобетон;
  4. расширенная поверхность;
  5. сделал крепление.

Мауэрлат необходимо монтировать так, чтобы соседних звеньев не соединялись между собой .Это улучшает устойчивость конструкции. Однако механическое крепление предполагает создание силы разрыва, которая может вызвать некоторые проблемы по краю конструкции.

Крепление анкерными болтами и плечевым ремнем

Для построек из газоблоков, наличие армированного пояса обязательно , так как этот строительный материал недостаточно прочен, что может вызвать определенные трудности при установке крепежа, особенно анкерных болтов.Поэтому вопрос, нужен ли мауэрлат, в данной ситуации неактуален: без него просто не обойтись.

Крепеж мауэрлата необходимо установить заранее. Для устройства армированного ремня желательно использовать П-образных блоков , с помощью которых можно сформировать характерный паз по всему периметру внешней стенки. Чтобы избежать образования зазоров, угловые блоки распиливают.

Арматурный каркас собирается с использованием арматуры 12 мм, которую связывают перемычками 6 мм.К уложенной внутри желоба раме крепится анкер с резьбой. Они должны занимать определенное пространственное положение, которое контролируется натянутой леской или шнуром. Анкеры располагаются под прямым углом к ​​мауэрлату как можно ближе к верхней балке.

Крепежные элементы должны располагаться по периметру стены. Их количество напрямую зависит от количества стропил: как минимум их должно быть столько же или больше. Расположите крепеж таким образом, чтобы в дальнейшем не допустить контакта со стропилами.С целью снижения финансовых затрат можно заливать не один армированный пояс по всему периметру стены, а только отдельные бетонные подушки .

После того, как арматурный каркас вместе с анкерными болтами уложен в заранее сформированный желоб, заливается бетон. Процесс литья нельзя прерывать для образования монолитной конструкции. Работы необходимо вести непрерывно вдоль наружной стены. Желоб нужно заливать бетоном за один проход.

После полного высыхания бетона анкеры надежно фиксируются в заданном пространственном положении.Очень важно обеспечить их точное позиционирование при застывании раствора .

Как только бетон наберет необходимую прочность, балки укладываются на бетонную ленту и анкеры, которые должны находиться внутри предварительно просверленных отверстий в дереве. Затем затяните гайки, чтобы закрепить стержни.

Чтобы определить расположение отверстий в балке, ее сначала кладут поверх болтов, а затем наносят удар силы , достаточный для вмятин на дереве.В этих местах просверливается отверстий под анкеры .

Как прикрепить мауэрлат к газобетону без нарукавного ремня?


На сайтах производителей встречаются противоречивые утверждения о необходимости строительства газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать ожидаемую нагрузку. Другие, наоборот, предлагают страховку. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки.Поэтому необходимо распределить его равномерно. Если по каким-либо причинам устройство армопояс невозможно, необходимо воспользоваться. Это продлит срок эксплуатации постройки.

Мауэрлат чаще всего изготавливается из того же материала, что и стропила - металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это особая конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, это деревянный брус. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой.От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость конструкции значительно увеличивается. К тому же крепление стальных деталей намного сложнее деревянных.

Характеристики мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшей адгезии желательно брать материал большего сечения. Допустимо использование бревна, но необходимо приподнять ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, трансформируясь и распределяя, передает ее на стены

Лучше всего эти функции выполняет древесина твердых пород.Чтобы она прослужила дольше, ее необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Между собой они крепятся гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат кладут на внутреннюю сторону стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армопояса. Существуют такие способы соединения бруса со стеной:

  • с использованием стальной проволоки;
  • с помощью анкеров;
  • шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянный брус является основным материалом для обработки мауэрлата

.

Как закрепить мауэрлат из стальной проволоки

Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы натянуть и закрепить мауэрлат.Количество связок не ограничено. Но обычно их ровно столько, сколько стропильных ног.

Анкер

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропил.

Анкеры устанавливаются на этапе заливки. Их закрепляют в желобе, который с помощью проволоки заливают бетоном. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры должны стоять строго вертикально. Количество узлов крепления не регламентируется, но их количество не должно быть меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепеж увеличивает несущие характеристики и усиливает прочность узлов, исключает смещение стропил под действием высоких нагрузок

Прутки укладываются на готовый армопояс с помощью болтов. Деревянный материал растирают молотком или киянкой. На балке образуются вмятины от анкеров. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем балку укладывают на бетон так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный бронепояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками Мауэрлат

можно монтировать на металлические шпильки двумя способами: проводкой в ​​стене или заливкой бетона в армированном поясе. Чтобы не ошибиться с заглублением крепежа, можно воспользоваться следующим правилом: он вставляется в каркас на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна входить на 20 см в стену или на руку ремня.

Крепежные элементы монтируются в стене за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватать не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

Для правильного монтажа и монтажа стропильной системы крыши, грамотного распределения сильных нагрузок на здание строители прибегают к использованию важного элемента - мауэрлата. Мауэрлат - это деревянное или металлическое крепление, которое крепится к верхней части стен. При этом он должен быть надежно закреплен.

Если строители используют стропила из металла, то необходим двухтвенный мауэрлат. Он крепится к стене из газобетона без армопояса и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены здания;
  • К металлическому мауэрлату крепятся стропила
  • .

Подбор строительных материалов

При изготовлении деревянных мауэрлатов используют бруски. При этом специалисты советуют закреплять из лиственных деревьев, обработанных специальными антисептическими средствами.Бруски следует укладывать по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо закрепить гвоздями. Это поможет сделать прочную, прочную деревянную конструкцию. Важно, чтобы его размер был меньше ширины стены из газобетона. Балка должна быть закреплена на внутренней поверхности таким образом, чтобы между наружным вырезом и застежкой оставался зазор в пять сантиметров. Иногда строители используют кирпич в качестве защитного пояса с внешней стороны стены.Перед началом монтажных работ необходимо обеспечить гидроизоляцию между стенами и решеткой.

Крепления

Существуют способы надежного крепления мауэрлата на газобетон. Необходимо, чтобы крепеж был установлен максимально надежно - это поможет избежать смещения крыши. В строительстве принято фиксировать элемент следующими средствами:


Гидроизоляция при установке

Между мауэрлатом и стеной здания необходима гидроизоляция.Для этого можно использовать полиэтилен, стройматериалы в рулонах или современные гидроизоляционные средства. Такие работы крайне важны при возведении здания, иначе в зоне соприкосновения материалов может конденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги - завершающий этап монтажа.

Нюансы монтажных работ


В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать прочную деревянную конструкцию по периметру поверхности стен. В этом случае нужно скрепить деревянные бруски в единый мауэрлат с помощью замка. Его размеры будут зависеть от характеристик штанги. После того, как вы определитесь с типом крепления конструкции к газобетону, рассчитаете расположение и количество элементов, можно приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, обеспечив изоляцию пространства между мауэрлатом и бетонной кладкой.Важно помнить, что зона контакта деревянных балок и бетонной поверхности гниет древесину. Избежать повреждающего воздействия влаги поможет строительный гидроизоляционный материал, уложенный под конструкцию мауэрлата. Для хорошей гидроизоляции используется два плотных слоя материала. Можно использовать рубероид или более дорогие средства.

Кроме того, следует учитывать, что при использовании шпилек или анкеров необходимо заранее проделывать отверстия в поверхности газобетона.Но эта задача решается сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что с помощью строительного уровня нельзя монтировать светильники точно в вертикальном положении, особенно в жидкой бетонной смеси. Поэтому для начала стоит определиться, где будут располагаться болты, и насколько они будут отклоняться от бетона. Для этого специалисты используют плоскую деревянную доску. Он отмечает точное расположение болтов. Для этого доску прикладывают к крайним болтам и размечают, где должны быть другие.После этого строители переносят точки прямо на брус, просверливают отверстия по отмеченным точкам. Затем наложите отверстия на закрепленные болты и затяните деревянный брус гайками. С металлической проволокой работа намного проще. Для этого в планке просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
