Как правильно сделать слив для душа в полу под плитку?

Для современного человека душевая кабина или ванна – это неотъемлемый сантехнический прибор, без которого не проходит ни один день. При устройстве душевой кабины без поддона, важно не забыть про трап для душа в полу под плиткой. Это устройство служит для сбора и слива жидкости во время принятия водных процедур. Что может быть проще, чем красиво оформленное отверстие для отвода воды в полу душевой кабины?!

Такое устройство для душевых в ванной комнате называют трапом, а выбрать и установить их вполне можно своими руками, ведь конструкция и монтаж трапа для душевой кабины не слишком сложны. Разберем подробно, какой вид слива в полу лучше, как самостоятельно разобраться с установкой данной системы, рассмотрим условия и нюансы монтажа сливного отверстия.

Конструкция и функции душевого трапа

Самый простой душевой трап в ванную под плитку представляет собой устройство, изготовленное, как правило, из металла, пластика или металлопластика. Данное приспособление обеспечивает эффективный сбор и отведение воды с пола душевой кабины. Трап для душевой обладает простой конструкцией и невысокой стоимостью, удобен в использовании и установке, безотказен во время эксплуатации.

Конструкция трапика для слива воды в душевых состоит из таких элементов:

• воронка с фланцем для приема воды из душа, в нижней части которой расположен выходной патрубок для отведения жидкости в канализацию. При помощи фланца прикрепляется гидроизолирующая мембрана;
• декоративная съемная решетка для задержки предметов, украшений, случайно упавших на пол, крупного мусора;
• сифон для осуществления гидрозатвора внутри сливного трапа для трапа с целью препятствия проникновения в санузел неприятных запахов из канализации.

Таким образом, кроме сбора и слива воды, душевые трапы выполняет ряд других полезных функций:

• задержка мусора, который может проникнуть в канализационные трубы и вызвать их засорение;
• препятствие проникновения зловоний в ванную комнату, благодаря сухому затвору или гидрозатвору;
• предоставление легкого доступа к сливу для его прочистки в случае возникновения засора.

Душевые сливы с сухим затвором или гидрозатвором экономит пространство в небольшой ванной комнате, освобождая от необходимости установки ванны или громоздкой душевой кабины с высоким поддоном, благодаря чему происходит также существенная экономия семейного бюджета. Но прежде чем купить сливной трап для душевого пола, нежно разобраться в его видах, ведь мы выбираем устройство, рассчитанное на длительный срок эксплуатации.

Разновидности сливных конструкций для душа

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок.
Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.

Как правило, в конструкции большинства трапов предусмотрен обыкновенный гидрозатвор, располагающийся в сифоне. Но такое устройство обладает одним существенным недостатком – если долго не пользоваться душем, то вода внутри испаряется, и неприятные запахи проникают в ванную комнату. В этом случае, лучше выбрать трапик для пола душа с сухим затвором.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия. Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Какому материалу отдать предпочтение?

Душевой трап в полу из плитки изготавливают из пластика, нержавеющей стали, чугуна и даже из стекла. Пластиковые конструкции обладают небольшим весом, устойчивостью к агрессивным воздействиям, легко чистятся, имеют долгий срок службы, поэтому они заслужили популярность, как у жителей частных домов, так квартир. Вода сливается через зазор в полу между лотком для душа и решеткой, а также уходит в сквозные отверстия вверху решетки.

Трапы из пластика оснащают декоративной решеткой съемного или несъемного типа различных форм и узоров. Высота пластикового изделия колеблется в пределах 75-180 мм. Устанавливать такой душевой слив в полу под плитку можно как точечным способом на открытом участке, так и угловым или линейным методом вблизи стены. Так как пластик совместим почти с любым напольным покрытием, то такие изделия часто используют для душевых кабин общего пользования (спортивные школы, тренажерные залы, бани и т.д.).

Все компоненты сантехнического трапа для душа, помимо решетки и ножек, изготавливают из высокопрочного пластика. А сифон в таких изделиях, как правило, выполнен по технологии плавающих шариков с сухим клапаном. После того как поток воды пройдет через сифон, шарики опускаются на его дно, перекрывая проникновение неприятных запахов из канализационного канала. Однако подобная конструкция немного снижает пропускную способность устройства.

Чтобы удешевить изделие, ножки некоторых приборов делают из стальной перфорированной ленты. А чтобы придать трапу нужную высоту, это самая лента сгибается в определенных местах. Помимо ленты из стали, в конструкции изделия могут использоваться регулируемые винтовые ножки.

Хорошо себя зарекомендовали канализационные трапы, изготовленные из нержавеющей стали. Причем стальным может быть не только корпус изделия, но и декоративная съемная решетка. Обычно их устанавливают в ванных комнатах и санузлах с повышенными гигиеническими требованиями – медучреждения, бассейны, санатории, детские лагеря и т.п.

Особенно красиво смотрятся линейные трапы из нержавеющей стали. Они почти незаметны в полу, облицованном керамической плиткой, натуральным или искусственным камнем. Современное решение трапов из нержавейки – это одна из их форм, выполненная в виде латинской буквы «U».

Канализационный слив из чугуна монтируют в санитарных помещениях с жесткими условиями эксплуатации – прачечные, общественные душевые и бани, профильные лаборатории. Для отвода хозяйственных и дождевых сточных вод используются исключительно чугунные вертикальные трапы Ду 100 мм.

Чугунные устройства имеют самую большую пропускную способность, наиболее устойчивы к коррозии, благодаря чему срок их эксплуатации может достигать 50 лет. Как правило, данные изделия выпускают с гидрозатвором.

Монтаж трапа в душе под плитку своими руками

При монтаже душевого трапа во время строительства частного дома, обычно, вопросов, как сделать слив в полу душевой кабины, не возникает. В этом случае трап устанавливают в стяжку пола, который потом облицовывают плиткой, и делают вертикальный отвод трубы для сточных вод в канализационный канал.

С обустройством слива в квартире дела обстоят несколько иначе. В санузлах многоквартирных домов, чаще всего, толщины стяжки не хватает, чтобы устроить вертикальный трап в душе. Поэтому для обустройства кабинка данным изделием сначала поднимают уровень пола в помещении, вместе с тем обеспечивая его уклон. Как правило, высоты в 12-15 см вполне достаточно, чтобы разместить под стяжкой сифон и сливную трубу.

Устанавливают трап в полу для душа своими руками, соблюдая следующую последовательность:

1. Сначала при помощи рулетки вымеряют местоположение трапа с расчетом того, что от слива до стен должно уместиться кратное количество плитки, не забывая о межплиточных швах (1,5-2 мм). Так пол будет выглядеть более эстетично, чем с резаными плитками.
2. Затем трап соединяется с канализационным сливом посредством трубок. Уклон сливной трубы должен быть не менее 3 см на погонный метр.
3. При необходимости утепления стяжки, используют листы пенопласта толщиной 5 см и плотностью не менее 35 кг/куб. метр, но лучше применять экструдированный пенополистирол, так как он более твердый и менее подвержен воздействию влажной среды.
4. Листы утеплителя укладывают на черновую поверхность пола и подгоняют под размеры сантехнического трапа, а сверху делается бетонная стяжка слоем около 4 см, которая должна заполнить все пространство до фланца слива.
5. Необходимо дать высохнуть стяжке до полного затвердевания.
6. Затем из гидроизоляционного материала нужно сделать прокладку для фланца, которая должна с запасом перекрыть фланец. Внутри прокладки необходимо вырезать отверстие, по внутреннему диаметру фланца.
7. Верхнюю часть фланца нужно поместить на прокладку и прикрутить винтами к нижней части конструкции.
8. После этого стяжку также нужно покрыть рулонным гидроизолятором. Уложенный материал должен с нахлестом перекрывать прокладку фланца и зайти на стены на несколько 3-5 см.
9. Далее в корпус душевого трапа нужно вставить его внутреннюю часть с сифоном.
10. Затем нужно залить финишную стяжку с уклоном около10 мм на метр заливки. Для этого на поверхность пола с гидроизолятором выставляют направляющие пластиковые рейки, скосив их по направлению к сливу. Можно купить готовые системы для изготовления трапа в душе.
11. Заливка второго слоя стяжки должна быть ниже высоты сифона настолько, чтобы можно было сравнять его с плиткой. Направляющие рейки из стяжки не вынимают. При этом, чтобы раствор не попал в слив и на стены, рекомендуется решетку трапа заклеить скотчем, а угол между полом и стенами – гидроизоляционной лентой.
12. Далее осуществляется облицовка поверхности плиткой, начиная от сливного отверстия к стенам. Плитка должна быть на одном уровне с решеткой трапа или на несколько 3-5 мм. выше.
13. После высыхания плиточного клея, нужно затереть швы водостойким материалом, подобранным под цвет керамической плитки.
14. Участки, где плитка соприкасается с корпусом трапа, нужно тщательно и аккуратно заделать силиконовым герметиком.
15. В конце всех работ на корпус душевого трапа монтируется и закрепляется защитная решетка.

Правильно установленный трап для душа сделает принятие водных процедур более комфортным, придаст ванной комнате оригинальный внешний вид.

Трап для душа в полу под плитку: слив, как сделать самому

При обустройстве душевых кабин можно отдать предпочтение не дорогому готовому высокому душевому поддону, а более простой конструкции. А что может быть проще, чем декоративно оформленное отверстие в полу, через которое вода уходит в систему канализации. Такие устройства слива называют трапами, а монтировать их можно своими руками, ведь устройство и установка таких конструкций не слишком сложны. В статье мы поговорим о том, как своими руками обустроить в ванной комнате трап для душа в полу под плитку.

Подобная конструкция экономит место в ванной комнате, так как избавляет хозяев от необходимости установки ванны или душевой кабины с поддоном, а также, позволяет сэкономить деньги, которые могли быть потрачены на покупку уже готового поддона для душевой кабины, ведь трап нами устанавливается самостоятельно.

Что такое трап и для чего он предназначен

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

• водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
• съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
• сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.

Устройство душевого трапа

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

• задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
• предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
• дает возможность прочищать слив в случае его засорения.

Разновидности душевых трапов

Существует множество разновидностей сливных устройств подобного типа. Они отличаются своей высотой, формой, конструкцией. По форме решетки они могут быть круглыми, квадратными или прямоугольными. По конструкции различают точечные, линейные и пристенные устройства. Линейные трапы применяются преимущественно в углах комнаты и по ее краям. Точечные конструкции могут располагаться в любой точке помещения. Также трап для душа в полу под плитку может иметь вертикальный или горизонтальный выпуск. От расположения выпуска зависит направление подходящей к сливу канализационной трубы.

Различные виды трапов для душевого пола

Большинство трапов имеют обычный гидрозатвор, образующийся в сифоне. Однако недостатком такого устройства является то, что по мере высыхания воды, если душем долго не пользоваться, запахи начинают постепенно проникать в помещение.

В отличие от конструкций с гидрозатвором, устройства, имеющие сухой затвор, обеспечивают полную изоляцию помещения от канализации. Трап для душа с сухим затвором, помимо водного затвора, имеет несколько заслонок, под собственным весом перекрывающих канал. Когда они закрыты, запахи в комнату не проникают. При поступлении в сливной канал воды заслонки беспрепятственно ее пропускают, а затем снова закрываются.

На фото трап с сухим затвором

При выборе трапа внимание нужно обращать на его высоту. От высоты устройства будет зависеть то, насколько придется поднимать уровень пола около душа.

Однако учитывайте, что, чем выше трап, тем лучше у него пропускная способность. Лучше всего покупать регулируемый трап. Его можно будет приспособить для любой высоты стяжки.

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Он может быть расположен в следующих местах:

1. По центру душевой комнаты или с небольшим смещением к одной из ее сторон. В этом случае уклон обеспечивают с четырех сторон.
2. В углу. Такой слив не бросается в глаза, а небольшой уклон всей поверхности пола выполняют в двух плоскостях, обеспечивая сток именно к нужному углу. Таким образом, вода стекает именно в нужный угол, а не к одной из сторон подиума.Пример углового слива в душа
3. Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они реже засоряются и отлично смотрятся на полу.

В процессе эксплуатации готовой кабинки может возникнуть потребность отремонтировать смеситель душевой кабины, ее поддон или слив. Как это сделать, читайте на нашем сайте.

А вы знаете о том, как установить полотенцесушитель в ванной самостоятельно? На эту тему у нас есть отдельный материал.

Рекомендации по выбору и установке сифонов для раковин есть тут.

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

Результат работы может выглядеть вот так, если вместо плитки использовать мозаику

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

Совет: Экструдированный пенополистирол обладает большей твердостью, а также меньше подвержен воздействию влаги. Поэтому рекомендуется отдать предпочтение именно ему.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

На заметку: В продаже имеются уже готовые системы для изготовления душевого трапа. Рейки у них имеют различную толщину, которая постепенно увеличивается по мере удаления от сливного отверстия, тем самым обеспечивается заданный уклон поверхности.

Вариант готовой конструкции для устройства трапа

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

Совет: Решетку трапа рекомендуется заклеить скотчем для защиты от раствора, а углы между стяжкой и стенами проклеить гидроизоляционной лентой.

Заливка стяжки с уклоном

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

Важно: Решетка трапа должна быть на одном уровне с поверхностью плитки или быть на пару миллиметров ниже.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

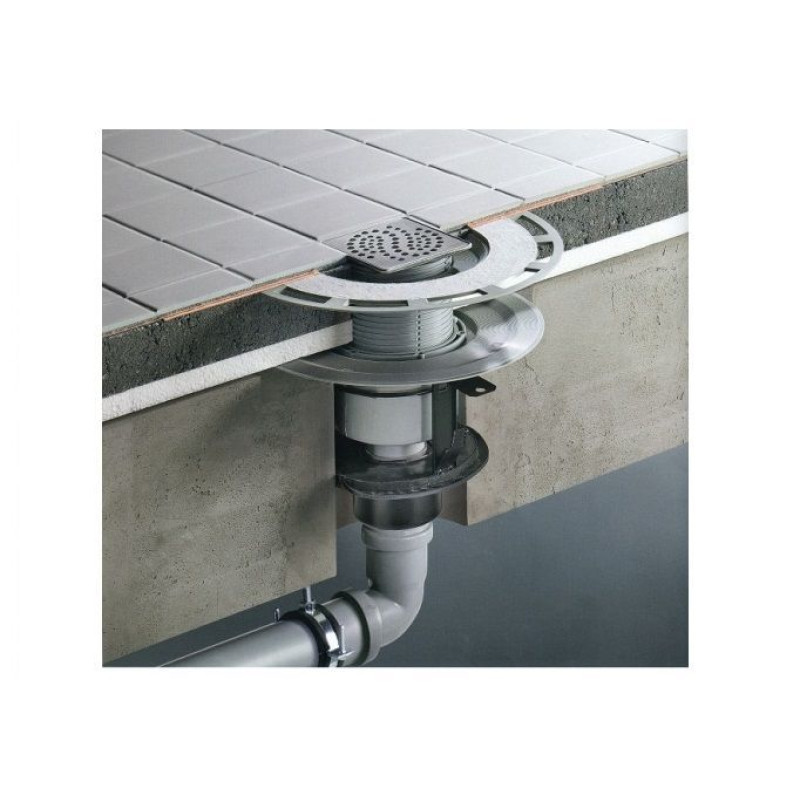

Схема устройства сливного трапа точечного типаОдин из вариантов монтажа линейного трапа

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

Установка трапа для душа своими руками видео

Здесь вы можете посмотреть видео по теме нашей статьи.

современное решение для ванной комнаты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Громоздкие душевые кабины теряют свою популярность при оформлении современной ванной комнаты, особенно когда габариты этого помещения очень маленькие. В таких случаях идеальным вариантом оказывается возможность смонтировать трап для душа в полу под плитку. Какой трап лучше выбрать и как правильно осуществить его монтаж, подробно расскажет данная статья.

Точечный сливной трап в душевой кабинке

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

• выполняет фильтрацию сточной воды от крупных загрязнений;
• обеспечивает полную герметизацию с напольным покрытием;
• защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Полезный совет! Высота изделия подбирается исходя из уровня подъема пола, равного толщине его стяжки.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Полезный совет! В случае засорения или выхода из строя фильтрующей решетки, ее можно заменить новой, сняв верхнюю часть конструкции.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Полезный совет! Если напольное покрытие выполнить с наклоном в сторону сливного устройства для самотечного движения воды, тогда можно обойтись без ограничительных бордюров и бортиков, ограждающих кабину.

Основные разновидности трапов

К выбору сливного устройства следует подходить грамотно и внимательно, изучив особенности каждого вида изделия и возможный срок эксплуатации.

Декоративная круглая решетка точечного трапа

Полезный совет! Подбирая трап, учитываются не только его функциональные особенности, но и внешний вид, который должен гармонировать с общим дизайном ванной комнаты.

Все душевые трапы отличаются друг от друга своей конструкцией, высотой и формой. Форма внешней решетки может быть прямоугольной, круглой, квадратной или овальной. В зависимости от конструкции устройства могут быть линейные, точечные и пристенные.

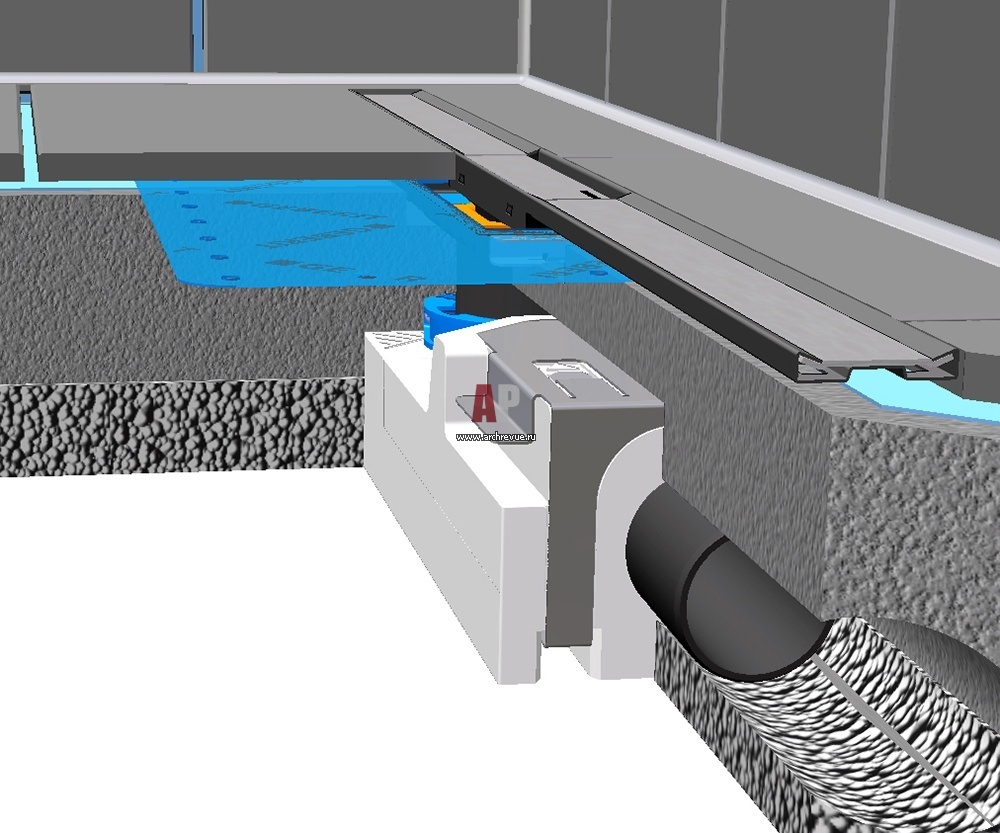

Точечные изделия могут располагаться в любой точке помещения. Линейные трапы для душа размещают преимущественно по краям и в углах комнаты. Пристенные трапы устанавливают возле стен.

Полезный совет! Для пожилых людей, детей и людей с ограниченными возможностями идеально подходят линейные щелевые трапы для душа.

Линейный трап с узким сливным отверстием

Высота трапа может быть 90-150 мм. Сливная мощность составляет 0,8-1 л/с. В зависимости от подходящей канализационной трубы к месту слива, трап может быть с горизонтальным или вертикальным выпуском. Более удобный отвод воды обеспечивают горизонтальные трапы. Но трапы с вертикальным отводом воды обеспечивают большую пропускную способность.

Если канализационная труба подводится с подвала или нижнего этажа, а также если душевая кабина расположена на платформе, следует выбирать трап для душа в полу с прямым выпуском.

Если траншея для сливной трубы прокладывается в полу под уклоном, имеет место купить душевой трап с боковым выпуском. Для возможности поворачивать сливную трубу в сторону стоит выбрать трап с выпуском под уклоном.

Душевой трап под плитку может быть с сухим, водным или механическим затвором. Трап с гидрозатвором считается наиболее простым и дешевым вариантом. Здесь функцию пробки выполняет сама вода, которая задерживается в сифоне и препятствует поступлению канализационных зловоний в помещение. Если душем пользоваться постоянно, может возникнуть сырость, которая способствует развитию болезнетворных микроорганизмов. Здесь следует постоянно проводить дезинфекцию.

Сливной трап со светодиодной подсветкой

В случае длительного неиспользования душа вода высыхает, и все запахи из канализации благополучно проникают в душевую комнату. Этот тип трапа идеально подходит для теплых комнат с частым отведением сточной воды.

Наиболее приемлемым и популярным вариантом является трап для душа с сухим затвором. Он не вызывает сырости. Здесь вся вода мгновенно уходит в канализацию. Такая система обеспечивается за счет наличия в конструкции трапа шарика, который посажен в воронку. Когда трап наполняется водой, он начинает постепенно всплывать, и открывает тем самым слив. После стока воды он возвращается на свое место, и перекрывает доступ воздуха из системы канализации. Применяется для помещений с редким отведением сточной жидкости.

Трап с механическим затвором идеально подходит для установки на улице или в плохо отапливаемых помещениях. Здесь, благодаря незамерзающей конструкции и специально не задерживающейся жидкости, исключается возможность попадания неприятных канализационных запахов в душевое помещение.

Самыми популярными изделиями на сегодняшний день являются вертикальные трапы с сухим затвором, которые обеспечивают максимальную пропускную способность и защищают помещение от неприятных зловоний.

Сливной трап в полу под плитку в ванной

Полезный совет! Чтобы исключить возможность выхода такого клапана из строя в результате обрастания мусором, следует регулярно производить его очистку.

Высота трапа играет немаловажную роль при его выборе. Она напрямую зависит от высоты стяжки пола. Более высокий трап имеет лучшую пропускную способность, чем более низкий. Лучше купить трап для душа под плитку в полу с регулируемой высотой.

Также трапы для душа под плитку следует подбирать с учетом диаметра канализационной трубы. Для жилых домов рекомендуется устанавливать трап с диаметром отвода 50 мм, пропускная способность которого 0,7 л/с. Для общественных помещений применяют отводы диаметром 100 мм, обеспечивающие пропускную способность 2,1 л/с.

Материалы для изготовления канализационных трапов

Сухой трап для душа в полу может быть изготовлен из пластика, чугуна и нержавеющей стали. Пластиковые изделия имеют небольшой вес, легко очищаются, устойчивы к воздействию агрессивной среды, долговечны. Их часто используют для душевых комнат в частных домах и квартирах. Слив сточной воды происходит через зазор между душевым лотком и решеткой, а также в сквозные отверстия на верхней части решетки.

Стеклянный сливной трап в современном дизайне

Пластиковые трапы оснащены декоративными съемными или несъемными решетками различной формы и узора. Высота изделия составляет 75-180 мм. Монтировать слив для душа в полу под плитку можно вблизи стены или на открытом участке помещения.

Все компоненты сантехнического элемента, кроме ножек и решетки, выполнены их высокопрочного пластика. Сифон часто выполнен по технологии плавающих шариков. Несмотря на то что такая конструкция снижает пропускную способность, однако оснащает его сухим клапаном. После полного оттока воды шарики опускаются на дно, чем перекрывают доступ воздуха с неприятными запахами из канализационного канала.

Для снижения стоимости изделия ножки могут быть выполнены из стальной перфорированной ленты. Тогда необходимая высота трапа достигается путем перегибания ленты. Вместо стальной ленты могут быть использованы регулируемые винтовые ножки.

Для обустройства общественных душевых кабин, спортивных и банных комплексов и оздоровительных центров часто используют пластиковые канализационные трапы 110 мм. Этот компактный элемент встраивается в пол с небольшим уклоном. Он совместим практически с любым напольным покрытием.

Пластиковый трап для ванной круглой формы

Канализационные трапы из нержавеющей стали рекомендуется устанавливать для помещений с повышенными гигиеническими требованиями. Изделия наиболее актуальны для детских учреждений, бассейнов, медицинских и оздоровительных заведений.

Из нержавеющей стали может быть изготовлен не только корпус, но и декоративная решетка. Современным решением являются линейные полосы из нержавеющей стали, которые используются для сбора большого количества сточной воды. Они практически невидимы в полу, заполняются камнем или керамической плиткой. Могут иметь выгнутую форму в виде буквы «U».

Статья по теме:

Душевые кабины: размеры и цены, фото оформления ванных комнат

Фото изделий, формы и технические характеристики. Обзор производителей. Дизайн маленькой ванной комнаты. Душевая кабина своими руками из плитки.

Для помещений с жесткими условиями эксплуатации применяют чугунные трапы. Эти изделия обладают наибольшей пропускной способностью и повышенной стойкостью к коррозии, что обеспечивает длительный срок службы, доходящий до 50 лет. Чаще всего их изготавливают с гидрозатвором. Такие трапы устанавливают в прачечных, бассейнах, душевых, профильных лабораториях. Для обеспечения отвода дождевых и хозяйственных сточных вод применяются только чугунные вертикальные трапы Ду 100 мм.

Разновидности решеток для трапа

Решетки для трапов могут быть изготовлены из различных материалов. Наиболее качественной считается решетка, выполненная из нержавеющей стали. Менее долговечны решетки из пластика, но они значительно дешевле, чем металлические. Также в магазинах можно встретить более современный вид решетки из стекла, которая очень хорошо смотрится в душевых комнатах и не уступает по сроку службы решетке из нержавейки.

Угловая решетка для трапа из нержавеющей стали

Какой сифон выбрать?

Сифоны для душевых кабинок, они же трапы, отличаются от своих сородичей отсутствием возможности закрываться пробкой. Они могут быть небольшого размера и благодаря этому поддоны для душа легко установить.

Конструкция сифона может быть гофрированной, бутылочной, или сифон может быть изготовлен из жесткой трубы. Различают простой, автоматический, и сифон с функцией закрыть-открыть.

Возможные места расположения трапа в душе

Сантехнический трап может располагаться в следующих участках ванной комнаты:

1. В центре душевой комнаты. Здесь следует обеспечить уклон пола с четырех сторон.
2. В одном из углов. При таком решении уклон пола выполняется в двух плоскостях, обеспечивая сток воды в нужный угол. Это самый оптимальный вариант, который не привлекает лишнего внимания.
3. Возле стены. Уклон пола выполняется в сторону слива в одной плоскости. Таким способом монтируются щелевые линейные трапы для душа в полу под плитку, которые обеспечивают высокую пропускную способность. Они хорошо смотрятся в полу и намного реже засоряются.

Схема размещения трапа в полу под плитку

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

• определение местоположения трапа. Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
• соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
• устройство теплоизоляционного слоя толщиной около 5 см. В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

Шаг 1: обрезка трапа до нужных размеров

• выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
• выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
• монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
• укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
• затирка межплиточных швов влагостойкой затиркой;
• заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

Шаг 2: сборка и установка системы, тестирование ее на герметичность

• установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

Полезный совет! Чтобы защитить декоративную решетку от строительного раствора, на время проведения работ рекомендуется заклеить ее поверхность скотчем.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

Полезный совет! Для гидроизоляции также можно использовать битумно-каучуковую или битумно-полимерную обмазочную мастику. Она наносится после грунтовочного слоя толщиной 2-3 см.

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

• сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
• экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
• гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
• комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
• керамическая плитка;
• клей для плитки из расчета 5 кг на 1 м²;
• герметик, затирка.

Шаг 4: укладка плитки, установка декоративной решетки трапа

Трапы для душа Viega

Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

Хромированнй душевой трап для установки в пол Viega

Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.

Как выбрать трап для душа в полу под плитку, какой лучше выбрать: мокрый или сухой затвор

На сегодняшний день душевая кабина по сравнению с ванной пользуется большей популярностью. Это отличная возможность быстро принять душ между делами для занятого человека. В последнее время в моду входят более усовершенствованные модели душевых кабин: лучшие производители выпускают все больше вариантов без бортиков, которые смотрятся невероятно стильно. Главным атрибутом такой душевой является трап для отвода и сбора воды, который устанавливается непосредственно в полу.

Трап для душа – это сливное отверстие, которое монтируется в полу ванной комнаты под плиткой. Он используется в сборных стационарных душевых кабинах, которые не имеют поддона.

Конструкция напоминает воронку, которая собирает воду и отводит ее в канализационную трубу. С одной стороны сантехнический трап имеет фиксирующий адаптер, а с другой – муфту для соединения с трубопроводом. Внутри корпуса находится фильтрующая решетка, которая выполняет функцию затвора. Но установка такого сантехнического устройства требует водонепроницаемого покрытия на полу.

Для чего нужен трап:

• осуществляет отвод отработанной воды в главный сливной канал;
• не пропускает в сливной стояк загрязняющие частицы и тем самым предотвращает засоры;
• герметично соединяется со стыковочной зоной;
• защищает от неприятных запахов канализации;
• оставляет доступ сливной системе для очистки труб от засора;
• является дополнительным аварийным сливом, что может быть особенно актуально при затоплении ванной комнаты соседями сверху.

Основные причины, почему владельцы как больших, так и маленьких ванных комнат выбирают душевые кабины без поддона:

• большой выбор размеров и конфигураций – душевая кабина может иметь любой размер;
• визуально расширяет пространство в ванной комнате;
• возможность установить душевую в нестандартном месте;
• современный и уникальный дизайн;
• упрощает уборку душевой;
• отсутствие порога особенно удобно как для пожилых людей, так и для детей.

Современные производители предлагают широкий ассортимент душевых трапов. Такие сантехнические устройства отличаются по типу конструкции, внешнему виду, формам и размерам.

По типу конструкции:

1. Линейный – больше похож на прямоугольный лоток, его еще называют душевой лоток, водоотводящий желоб. Имеет подвид щелевой трап. Линейный сливной трап монтируется проще по сравнению с другими типами: уклон пола делается только в одну сторону (к трапу), так как трап устанавливается по сторонам, в углу вдоль стены или на выходе. Трапы линейного типа могут использоваться в большом помещении, оснащенном душем типа «тропический ливень».
2. Точечный – имеет самые компактные размеры и может располагаться в любой точке. Чаще размещаются в центральной части, но при этом очень важно, чтобы со всех сторон был равномерный уклон пола. Точечные трапы устанавливают не только под душем, но и дополнительно в центре ванной комнаты, чтобы обеспечить слив воды на случай аварии водопроводной системы и не затопления соседей снизу.
3. Пристенный (угловой) – располагается возле стены и считается самым незаметным. Декоративная решетка скрывает стык между стеной и полом. Для установки данной модели потребуется возведение фальш-стены.

Линейные и пристенные трапы имеют повышенную пропускную способность, они реже засоряются.

По форме:

1. Прямоугольная – характерна для линейного типа трапов, душевых лотков;
2. Круглая – точечные трапы;
3. Квадратная – точечные трапы;
4. Треугольная – точечные трапы.
5. Овальная – встречается редко и пользуется меньшей популярностью.

Квадратные и прямоугольные модели пользуются большей популярностью, это связано с тем, что такие простые формы легко вписываются в облицовку напольного покрытия.

Каждый трап имеет различные затворы, функцией которых является защита от проникновения неприятных запахов из канализации.

По типу затвора:

1. Гидрозатвор (мокрый затвор, водяной, водный) – самый доступный и практичный вариант, при котором барьером для неприятного запаха выступает вода. Но в случае, если душем не пользоваться продолжительное время, водная пробка пересыхает, и неприятные запахи могут просочиться.
2. Сухой затвор (сухой душевой трап) – в отличие от трапа с гидрозатвором, конструкция осложнена дополнительным клапаном, который перекрывает отверстие при отсутствии воды. Поэтому чтобы повысить надежность душевой кабины, которая редко используется, специалисты рекомендуют выбирать сифон с сухим затвором. Такие заслонки открываются потоком воды, а затем закрываются и не пропускают канализационные газы. Как правильно выбрать трап для душа в полу под плитку с сухим затвором? Обращайте внимание на условия эксплуатации, место установки и надежность конструкции.
3. Комбинированный затвор – сочетает в себе и гидрозатвор, и сухой. Душевой трап с гидрозатвором и сухим затвором – это универсальный вариант, который считается наиболее надежным в любых условиях. Сифоны такой конструкции отличает двухуровневая защита: водяная пробка не пропускает запахи при постоянной эксплуатации, а воздушная прослойка является дополнительной преградой. Не знаете, какой трап для душа лучше выбрать: с мокрым или сухим затвором? Остановите свой выбор на комбинированном варианте – не ошибетесь!

Решетки или дизайн-вставки, которые закрывают трап, выполняют как декоративную, так и фильтрующую функцию. Они могут быть выполнены в любом цвете и иметь уникальный рельефный рисунок.

Материал решеток и дизайн-вставок:

1. Нержавеющая сталь – бывает в полированном или матовом исполнении;
2. Закаленное стекло – по сроку службы не уступает элементам из нержавейки, но имеет более привлекательный и современный внешний вид;
3. Пластмасса – самая доступная по цене, но имеет небольшой срок эксплуатации.

Основные советы и рекомендации, которые помогут не ошибиться при выборе трапа:

1. Выбирая трап, обращайте внимание в первую очередь на материал, из которого он изготовлен. Изделие должно быть износостойким, прочным и обеспечивать надежное герметичное соединение с напольным покрытием.
2. Немаловажную роль играет направление выхода в канализацию. Вертикальное присоединение патрубка больше подходит для канализаций в частных домах. А горизонтальное считается наиболее универсальным вариантом и присоединяется к водосточной трубе боком. Такой вариант больше подходит для многоквартирных домов.
3. Обратите внимание на размеры муфты, которая соединяется с трубопроводом, диаметр должен идеально подходить для входных отверстий. В основном российская канализация имеет диаметр 50мм.
4. Ни одна деталь конструкции не должна иметь сколов и царапин.
5. Трап может иметь сборную конструкцию – такой вариант считается наиболее выигрышным. В данном случае можно снять верхние детали и произвести очистку трубопровода во время засора.
6. Если вы устанавливаете трапик в ванной комнате на летней даче, то обратите внимание на изделия, дополненные механическим затвором. Они не боятся холодов и не замерзают.
7. При выборе трапа в магазине необходимо учитывать его высоту. Именно от этого зависит, на сколько сантиметров необходимо будет поднимать уровень пола и корректировать наклон. И чем выше конструкция, тем больше воды за одну минуту пропускает трап. Конструкции с регулируемым по высоте корпусом считаются самым практичным вариантом.
8. И последним шагом, но не менее важным, считается выбор по внешнему виду. В данном случае выбирается декоративная сливная решетка. Лучший трап для душевой кабины будет гармонично сочетаться с интерьером ванной комнаты и идеально подходить по цвету и размеру к напольному покрытию.

Как выбрать трап для душа.

Душевые зоны индивидуального планирования в последнее время чрезвычайно популярны в дизайне современных ванных комнат. Счастливые владельцы просторных жилищ, обустраивая в своей ванной комнате душевую зону по собственному проекту, создают новые и интересные планировочные решения, воплощая в жизнь свои индивидуальные предпочтения. Владельцы малогабаритных санузлов, отказываясь от ванны в пользу компактного душевого уголка, решают проблему экономии и оптимального использования пространства.

Какой бы ни была по размерам и форме ваша будущая душевая зона, для ее обустройства вам будет необходим качественный, надежный и, желательно, красивый внешне сливной трап.

Душевой сливной трап – это специальный элемент сантехнических коммуникаций, предназначенный для отвода воды в систему канализации. Как правило, душевые трапы устанавливаются непосредственно в пол.  Хотя сегодня существуют модели трапов и встраиваемые в стену. Конструктивно душевой трап состоит из корпуса, сифона, отводной трубы, затвора (мокрого или сухого) и декоративной накладки.

Душевые лотки и дренажные каналы

Душевым лотком или дренажным каналом называют разновидность сливных трапов вытянутой формы. Так называемый дренажный канал или лоток выполняет абсолютно ту же самую функцию, что и классический душевой трап, просто конструктивно по-другому устроен и выглядит немного иначе. Верхняя водозаборная часть представляет собой узкий продольный канал. Канал может быть разной длины (от 30 до 120 см). Как и традиционный трап, он также сверху накрывается решеткой или декоративной накладкой. Душевые каналы можно монтировать по ширине или по длине душевой зоны, у входа или вдоль стены. Преимуществами сливных каналов и лотков можно считать их высокую пропускную способность и большую площадь сбора воды. Именно такое сливное оборудования рекомендуется устанавливать в душевых зонах с большим объемом подачи воды, например, оснащенных «ливневыми» душами или душами-водопадами. Примечателен также стильный современный дизайн дренажных каналов и лотков, которому производители уделяют немало внимания. По  стоимости душевой канал обойдется дороже по сравнению с обычным сливным трапом с квадратной или круглой решеткой.

Виды затворов

Все душевые трапы оснащаются затвором. Затвором называется специальная конфигурация сифона, предотвращающая проникновение запахов из канализационной системы в помещение через отверстие трапа. Существует два основных вида затворов: мокрый (гидрозатвор) и сухой затвор.

Мокрый затвор (другое название —  гидрозатвор) блокирует проникновение запахов из канализации с помощью водяной пробки. Трапы с таким типом затвора рекомендуются для установки в душевых зонах с регулярным использованием, не менее 2 раз в неделю. Если душ используется реже, водяная пробка может высохнуть и перестанет выполнять блокирующие функции. При редком использовании возможен и другой неприятный вариант  –  вода может не высыхать, а «застаиваться и сама становиться  источником не очень приятного запаха в помещении. Сухой затвор удерживает запахи из канализационного слива с помощью воздушной прослойки. Но изделия с таким видом затвора сегодня на рынке встречаются весьма редко. Самыми надежными и совершенными считаются душевые сифоны с универсальными затворами, совмещающими сухой и мокрый способ сдерживания запахов. Сифоны такой конструкции примечательны двухуровневой защитой —  водяная пробка сдерживает проникновение запахов, а воздушная прослойка выступает  дополнительной защитной преградой.

Трапы по типу подвода канализации

• Вертикальный.  Душевой вертикальный трап предусматривает вертикальный подвод канализации из пола. Главный плюс устройства такого типа состоит в его особенно высокой пропускной способности, которая обусловлена беспрепятственным сливом воды. Главный минус – ограниченная сфера применения. Такой трап можно устанавливать только в таких помещениях, где есть возможность вывода канализации из пола – в частных коттеджах и домах.
• Горизонтальный. Душевые трапы с горизонтальным подводом канализации распространены повсеместно. Такой вид трапов можно монтировать в душевых зонах и частных домов, и  типовых квартир. Слив горизонтального трапа соединяется с канализационными трубами с помощью бокового (горизонтального) подвода. Канализационные коммуникации при этом обязательно должны располагаться под определенным углом для качественного отвода воды.

Пропускная способность

Важнейший параметр любого душевого трапа – его пропускная способность. Этот показатель обозначает объем воды, который устройство способно отвести в канализационный слив в единицу времени. Таким образом, именно от пропускной способности сифона будет зависеть, справится ли сифон с задачей быстрого и качественного отводы воды из вашей душевой зоны. Поэтому, выбирая трап, обязательно учитывайте особенности вашей душевой зоны и душевых систем, которые вы планируете устанавливать. Стандартно необходимая пропускная способность сифона рассчитывается по следующему принципу: верхняя душевая лейка диаметром 30 см в среднем подает 5-15 л воды в минуту, душ каскадного типа – 25-30 л в минуту. Но выбирать пропускную способность сифона рекомендуется всегда с небольшим запасом. В этой ситуации лучше перестраховаться, дабы не столкнуться в процессе использования со «стихийным бедствием» в виде затоплений вследствие некачественного отвода воды.

Материал изготовления

Большинство трапов, представленных на рынке сегодня, изготавливаются из сантехнического пластика. Речь идет о корпусе и сифоне – решетка же может быть изготовлена из самых разнообразных материалов (металла, стекла, композита). Пластиковые трапы практичны, гигиеничны, долговечны, устойчивы к агрессивным воздействиям химических средств. И при этом отличаются доступной ценой. Весьма распространены также душевые трапы, полностью выполненные из нержавеющей стали – и решетка, и сам корпус. Нержавеющая сталь также отличается высокими эксплуатационными характеристиками и прекрасно подходит для использования в санитарных помещениях. Это металл гигиеничен, прочен, не поддается коррозии, легко очищается. Стоить изделие из металла будет дороже трапа из санитарного пластика.

Особенности монтажа

Несмотря на то, что процесс установки душевого трапа не очень сложен, рекомендуется доверить его монтаж специалисту-сантехнику. Правильная установка и абсолютно герметичные соединения чрезвычайно важны во избежание протечек и затоплений.

Любой трап, так или иначе, имеет свои габаритные размеры. Средняя высота стандартного трапа около 9 см. И если в частном доме вы можете запланировать обустройство сливной системы еще на этапе строительства и проектирования коммуникаций, то в многоэтажных квартирных домах для установки трапа потребуется поднятие уровня пола на высоту самого изделия или обустройства подиума в душевой зоне. Пол при этом обязательно должен иметь небольшой уклон для качественного и полного слива. Обычно бывает достаточно 2-3% уклона.

Дизайн

Вся конструкция душевого трапа встраивается в пол. Видимой частью, которая остается снаружи и идет вровень с полом, является верхняя накладка или решетка. Кроме защиты от попадания в слив крупных частиц, она выполняет еще и декоративную роль, поскольку является единственным элементом трапа, который остается на виду.

Дизайнеры фабрик-производителей в последнее время уделяют особенное внимание дизайну решеток душевых трапов. По мнению дизайнеров даже такая, казалось бы, мелочь, как решетка в полу, должна быть полноценной и гармоничной деталью общего интерьера ванной комнаты. А в некоторых случаях она может стать своеобразной «изюминкой» и его отличительной особенностью.

Решетки душевых трапов могут быть различными по форме – круглыми, квадратными, угловыми, прямоугольными. Накладки душевых дренажных каналов имеют вид тонкой изящной полосы.  Отверстия решеток трапов от разных производителей отличаются различными оригинальными  рисунками. Материалы самих накладок тоже отличаются большим разнообразием – они могут быть выполнены из металла с разным покрытием, из композитных материалов, стекла. В минималистских интерьерах ванных комнат очень органично смотрятся «невидимые» трапы. Такой слив выглядит, как тонкая, практически невидимая щель в полу. Накладка может отсутствовать в принципе,  а может быть специально предназначена для отделки таким же материалом, как и пол (керамической плиткой, мозаикой).

Одно из новейших изобретений – трапы, монтируемые в стену. Впервые такое решение предложила компания Geberit несколько нет назад. Трапы такой конструкции устанавливаются в стену в нижней ее части, на стыке с полом, и выглядят очень стильно и необычно.

напольный слив, обустройство душевой с трапом. Монтаж слива с сифоном. Видео инструкция

Содержание статьи:

   Обустраивая душевую кабину в доме или квартире, необходимо заранее предусмотреть систему отвода воды из ванной комнаты. Поддоны устарели, современные люди выбирают простор и многофункциональность при оборудовании душевой. Душевые сливы при установке без поддона подразделяются на трапы и каналы.

Слив для душевой кабины



Конструкция душевой кабины без поддона

   Слив в душевой напольной системы имеет свои преимущества и недостатки.

   Преимущества:

• Экономия полезной площади;
• Удобство при использовании детьми, престарелыми;
• Быстрая уборка;
• Визуальное увеличение пространства ванной комнаты.
• Недостатки:
• В случае ошибок, допущенных при проектировании и строительстве водоотводящих конструкций, возможны застой воды, неприятный запах;
• Отсутствие гидромассажа.

   Пол в ванной комнате является своеобразным поддоном, воду из которого можно отвести с помощью трапа или канала.



Как обустроить душевую кабину с трапом

   Трап – это система слива воды через решетку различной геометрической формы, сквозь которую вода попадает в канализацию. Чтобы вода стекала к сливному отверстию, необходимо сделать пол с уклоном в сторону решетки.

   В случае если размещение трапа задумано сделать по центру душевой, то пол следует наклонить в 4 плоскостях. При помещении сливного отверстия в углу, достаточно 2 плоскостей уклона.

   Минимальный уклон допускается 1 см на каждый квадратный метр поверхности пола.

   Сливная система трапа представляет сборную конструкцию:

• Само приспособление трап;
• Сифон для душевой кабины;
• Труба, ведущая к канализационному отверстию.
• Переоборудование пола:
• Слой пенополистирола толщиной 5-6 сантиметров, выполняющий роль звуко и теплоизоляции;

   Установка канализационной системы душевой без поддона:

• Конструкцию следует центрировать с помощью строительного уровня;
• Обеспечить уклон вниз в направлении стояка канализационной трубы, чтобы вода из сифона стекала самостоятельно;
• Закрепить систему бетонным раствором.
• Бетонная стяжка  /3-4 см/ должна обеспечить неподвижность  системы слива для душевой кабины;
• Слой гидроизоляционного материала, который обеспечивает отсутствие влажности в помещении;
• Бетонная стяжка начисто, обустраивающая наклон пола к трапу около 4-5 см;
• Слой керамической плитки для комфортного использования душевой кабины.

   Решетка трапа должна быть на уровне нижней точки уклона пола.

Обустройство трапа для душевой кабины — Видео



Конструкция душевой кабинки с каналом

   Душевой канал – это вытянутый прямоугольник, который состоит из решетки и корпуса, предназначенный для слива воды из душевой в канализацию. Решетки бывают различной конфигурации, которые человек выбирает в соответствие со своим вкусом.

   Монтаж осуществляется чаще при входе в ванную комнату или возле одной из стен. Наклон пола осуществляется в одну сторону, в зависимости от расположения канала.

   Материал каналов, обычно пластик или нержавеющая сталь. Объем воды, пропускаемой через большинство современных устройств, достигает 20 литров в минуту, что обеспечивает хороший сток воды в сливах для душевых кабин.

   В торговых сетях приобрести системы слива можно по отдельным частям или полностью в комплекте с сифоном и трубой, чтобы можно было сразу установить в душевой.



Что такое сифон и как подобрать сифон для душевой

   Сифон – специальное приспособление, которое отводит воду в канализацию. Одна из основных задач сифона – уберечь канализационные стоки от засорения.

   Характеристики сифона зависят:

•    От высоты изделия;
•    Диаметра выводного отверстия трубы.

   Разновидности конструкции: бутылочный и коленный.

   Материал изготовления: нержавеющая сталь, чугун, пластик.

   При выборе сифона для душевой кабины следует внимательно изучить характеристики устройства.

   Обычно пропускная способность конструкции строго ограничена определенным объемом воды, превысив который можно залить поверхность пола.

   Перед приобретением сифона желательно просчитать средний объем расходуемой жидкости, чтобы в дальнейшем избежать неприятности.

   Покупая конструкцию по отдельности, следует внимательно проверять соответствие деталей и отверстий.

   Инструменты и материалы, которые требуются для монтажа слива

   При обустройстве душевой без поддона потребуются инструменты:

• Плиткорез;
• Кельма;
• Дрель со специальной насадкой, чтобы сделать в полу углубление;
• Уровень строительный;
• Емкость для замеса бетонного раствора;
• Линейка и карандаш;
• Резиновый молоток и щетка для малярных работ.

   Чтобы собрать конструкцию душевой с поддоном необходимо:

• Молоток и зубило;
• Перфоратор;
• Уровень.

   Потребуются также материалы, одинаковые в обоих случаях:

• Сифоны для душевых кабин;
• Труба канализационная из пластика;
• Герметик.



Монтаж поддона душевой кабины и установка слива

   Поддоны производятся из различных материалов, которые различают в зависимости от их стоимости. Самые распространенные и дешевые – акриловые и стальные.

   Акриловые выбирают из-за легкого веса, который делает возможным быструю доставку и установку самостоятельно. Стальные поддоны быстро нагреваются до определенной температуры. Преимущество поддонов для душевых кабин – быстрая сборка и возможность ремонта при необходимости.

   Сифоны для поддонов душевых кабин выбирают в соответствие с высотой и глубиной поддона, который используется.

   Установка поддона и системы слива:

1. Подготовить основание для конструкции, выверив ее горизонтальность с помощью уровня;
2. Проверить прочность вхождения и отсутствие колебаний;
3. Снять устройство и, перевернув его, закрепить сифон с гибким шлангом для отвода воды в канализацию;
4. Установить поддон на основание, отрегулировать высоту ножек;
5. Скорость слива зависит от расстояния от нижней части сифона до канализационной трубы, поэтому необходимо установить этот размер около 5-7 см;
6. Подсоединить сливной шланг к тройнику канализации, закрепив для надежности герметиком.

   Наклон поддона по отношению к полу делать не следует, так как это выполнено в процессе конструирования устройства.

Трап для душа в полу под плитку: правильный монтаж без ошибок

Качественный поддон с встроенной системой слива стоит дорого. Но с выполнением этих же функций справится безупречно трап для душа в полу под плитку. Установить его можно собственными руками, что позволит сэкономить дополнительно. Этот проект реализовать будет проще после внимательного изучения данной статьи. Здесь есть не только обзор разных конструкций, но и подробные инструкции по монтажным работам.

Слив, установленный в углу душевой кабины

Читайте в статье

Основные определения

Это специальное изделие предназначено для удаления жидкости с пола душевой кабины. Оно же задерживает крупные механические частицы, чтобы предотвратить образование засоров. С его помощью предотвращается проникновение запахов из системы канализации. Следующие характеристики отличают хороший трапик для душа:

• Внешний вид его нейтрален, поэтому обеспечивается соответствие с декоративной отделкой разных стилей.
• Покрытия и материалы обладают хорошей устойчивостью к бытовой химии, чистящим средствам. Эстетические и функциональные характеристики сохраняются длительное время без существенных предосторожностей и ограничений.
• Изделие выдерживает без повреждений механические нагрузки.
• Его производительность достаточна для быстрого слива, поэтому вода не скапливается на полу.
• Не возникают лишние затруднения при проведении очистки.

Приведенные особенности можно использовать при выборе подходящих изделий в торговой сети.

Современные производители предлагают в широком ассортименте решетки для трапов

Преимущества душевой кабины без поддона на полу

Следует уточнить, почему такое решение действительно имеет смысл. Поддоны создают из металла, или пластика. При сравнительно небольшой толщине стенок некоторые модели издают шумы, деформируются. Такие изделия выпускают в определенных размерах, что затрудняет подбор точного соответствия определенным требованиям.

Сливной трап для пола из керамической плитки обладает следующими преимущественными характеристиками:

• Такая конструкция создается в точном соответствии с дизайнерскими особенностями окружения. Она выглядит уместно в определенном интерьере.
• При желании можно создать маленькую или большую кабину, установить внутри сиденье, «тропический» душ, иные приспособления. Отсутствие ограничивающих параметров позволяет сделать особую форму площадки.
• Качественная керамика на бетонном основании – это повышенная надежность. Такая конструкция не разрушится после десятков лет непрерывной эксплуатации. Без особых усилий по уходу она сохранит в отличном состоянии эстетические параметры.
• Сам трап для душа в полу под плитку устанавливается таким образом, что не испытывает никаких излишних воздействий.

Изделие хорошо защищено слоем стяжки

Статья по теме:

Плитка для ванной комнаты: фото, дизайн. Это подходящий вариант для отделки поверхностей стен и пола помещений с высоким уровнем влаги. Полезные рекомендации позволят правильно выбрать материал и избежать многих ошибок.

Разные виды душевых трапов и сливов для душевых

Для лучшего понимания принципов работы надо подробно изучить типовую конструкцию.

Устройство слива для душа в полу под плитку

Далее отмечены важные особенности:

• Решетка изготовлена из прочной нержавеющей стали. Она не подвержена коррозии, способна выдержать сильные нагрузки.
• Резиновый уплотнитель создан рельефным. Кольца можно отрезать. Такой процесс позволяет установить с шагом 4-5 мм нужную высоту горловины.
• Пластиковой крышкой закрывают входной отверстие, чтобы в ходе строительства туда не попала песчано-цементная смесь, иные трудно удаляемые загрязнения.
• Наличие шарового шарнира с герметичным уплотнением на выходе помогает установить стыковой узел с канализацией очень точно.
• Указанный диаметр трубы и другие узлы изделия обеспечивают хорошую производительность (0,8-1 л/с). При полностью открытых кранах вода будет уходить в систему слива без задержки.

На следующих рисунках сделаны примечания, объясняющие функционирование системы сухого затвора.

Так происходит слив. Если его прекратить, вода из центральной части уйдет в дренаж, но останется в боковых частях. Это – схема классического гидравлического затвора, предотвращающая проникновение запахов в помещениеСистема действует только до тех пор, пока оставшаяся жидкость не испарится. Сухой затвор и в этом случае сохранит функциональность. Крышка, обладающая плавучестью, опустится и перекроет отверстиеМодификации изделий

Трапы 1 и 2 отличаются видом подключения к системе слива, горизонтальным и вертикальным. Последний вариант подразумевает лучшую производительность. Но для этого необходимо подвести трубы соответствующим образом. Цифрой 3 обозначен «щелевой» трап.  В нем нижняя часть идентична, но существенно увеличена область сбора жидкости.

На заметку! При использовании длинной решетки допускается делать уклон дна душа только в одну сторону.

Где устанавливают трап для душа в полу под плитку?

В зависимости от места монтажа придется создавать пол с разным уклоном.

Центральное расположение слива. Чтобы не оставались большие скопления воды, надо поддерживать наклон со всех сторонНесколько упрощается решение задачи при монтаже слива в углу. Для такого варианта надо приобрести подобное изделиеЩелевая конструкция  удобнее. Здесь можно создать небольшой уклон пола только в одну сторону. При высокой производительности входная решетка не засоряется быстро. Определенным преимуществом является оригинальный внешний вид

Монтаж трапа

Проще всего устанавливать трап для душа в полу под плитку при строительстве частного коттеджа. В этом случае можно обдумать разные варианты на этапе проектирования. Для максимальной производительности используют вертикальный отвод в дренаж. Применяют точечные и щелевые системы по мере необходимости.

Сложнее реализовать проект в многоквартирном здании. Чтобы обеспечить бесперебойную функциональность слива необходимо создавать уклон от 25 до 35 мм на каждый метр. Для ванной комнаты стандартной площади это означает подъем пола на 10-16 см и соответствующее уменьшение высоты потолка.

Ниже приведена технология установки трапа для душа в полу под плитку:

Рисунок	Действия
	Вначале надо сделать разметку. Трап устанавливают в нужном месте, на высоте, обеспечивающей выполнение указанных выше условий хорошего слива. Следует добавить высоту стакана. В данном примере она составляет 12 мм. При выборе точки монтажа принимают во внимание размеры керамической плитки. Лучше всего, если получится кратное им расстояние, чтобы не выполнять подрезку. Надо помнить о швах между отельными элементами. Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика.
	Для стока в сторону трапа от самой дальней точки пола душа понадобится 14 мм. Отмечают соответствующую величину. В примере получилось значение 21, 5 см. Это – общая толщина слоев, которые будут последовательно установлены над плитой перекрытия между этажами.
	Делать этот промежуток монолитным нецелесообразно. Здесь достаточно места для монтажа дополнительной теплоизоляции. При возможности сюда можно установить водяной или электрический подогрев.
	В этом примере использовано не сложное решение. Нижний слой формируют из керамзитобетона (11-12,5 см). Он получается прочным и стоит недорого. Перед заливкой по периметру устанавливают демпферную ленту, а на бетонную основу укладывают пенополиэтилен (толщиной от 4 до 5 мм). Опалубку делают из обрезка доски, гипсокартона, иных подручных средств. В данном случае нагрузки на нее не будут чрезмерными.
	Через 24 часа можно удалить опалубку. На этом этапе можно примерить корпус трапа и плитку, проверить точность выбора точки монтажа.
	Далее укладывают пенополистирол (4-5 см). Следует приобретать качественные изделия надежного производителя с плотностью от 35 кг на 1 м. куб. и выше. Такие плиты обладают достаточной прочностью и низкой теплопроводностью. При правильном монтаже даже без дополнительных средств будет обеспечена хорошая герметичность. Пенополистирол отрезается без лишних усилий обычным канцелярским ножом. Поэтому подгонка отдельных элементов под форму конкретного пространства будет выполнена точно.
	В пенополитстироле делают необходимые вырезы. После – устанавливают  трапики для слива воды, подсоединяют слив к системе канализации. Отверстия между частями конструкции заполняют монтажной пеной.
	Для следующего этапа пригодится специальное приспособление. Это – набор реек и кольцевой элемент с пазами из пластика. Каждая из направляющих создана с переменной высотой. Их устанавливают со скосом в сторону слива. Стяжку заливают по этим уровням. Это обеспечит оптимальное изменение высоты (около 10-11 мм на 1 м. длины пола). Его будет достаточно для быстрого перемещения жидкости, но не возникнет чувство дискомфорта из-за неровной поверхности.
	В ходе заливки контролируют итоговый уровень. Он должен получиться ниже трапа на общую толщину клеевого состава и керамической плитки. Пластиковые детали из раствора не извлекают. Они будут выполнять функции компенсационных швов, препятствующих разрушению конструкции при изменении температуры.
	Для укладки используют плитку, стойкую к повышенной влажности. Ее монтаж начинают от слива и далее – к стенам. Такая методика поможет минимизировать ошибки и ограничения определенных размеров. Отрезанные плитки около стен будут менее заметны, чем в центральной области. Мелкая плитка (мозаика) лучше подходит для таких проектов. С такими изделиями проще создавать правильный наклон в нужных направлениях. Подрезанные части на стыках выглядят менее заметно. Промежутки между керамическими плитками затирают специализированными смесями нужного цвета. Щель между пластиковым корпусом слива и финишным покрытием заполнят стойким к воде герметиком.

На последней стадии удаляют временную пластиковую крышку трапа с сухим затвором для душа, устанавливают решетку. После – проверяют работоспособность системы.

Статья по теме:

Плинтус для ванной. В данной статье рассмотрен подробно плинтус. Тут есть сведения о разных материалах, технологиях их применения, особенностях выбора, дизайнерских приемах, которые помогут вам сделать правильный выбор, и увеличить интервал между обязательными ремонтами.

Дополнительные полезные советы и выводы

Монтаж этого изделия – достаточно сложное строительное мероприятие. Его совмещают с общим капитальным ремонтом ванной комнаты. Таким образом, пригодится предварительное подробное планирование. Получить необходимые эстетические параметры без ошибок поможет моделирование в формате 3D. Для этого применяют специализированные компьютерные программы.

Чтобы не тратить собственное время, можно воспользоваться помощью профильных специалистов. Опытные продавцы керамической плитки предлагают услуги по составлению оптимальной раскладки совершенно бесплатно. К ним надо обращаться с точными параметрами помещения и списком особых требований.

Для оснащения душа системой «теплый пол» понадобится соответствующий проект. При использовании воды в качестве теплоносителя создают отдельный контур и подключают его через распределительное устройство к индивидуальному котлу отопления. Электрический подогрев можно установить в многоквартирном жилом доме. Но придется учесть повышение потребляемой мощности.

Компьютерное моделирование упрощает реализацию сложных проектов

Сведения о том, как сделать душ без поддона в квартире – это только часть необходимых знаний для комплексного переоборудования ванной комнаты. Ответы на дополнительные вопросы вы найдете на тематических страницах этого сайта.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Где разместить слив в душе? — uooz.com

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Представьте себя на полпути в душе и понимаете, что вода не сливается. Это начинается с лужи под вашими ногами, и следующее, что вы знаете, вы оказываетесь по щиколотку в воде. Страшно, но не настолько при правильном размещении слива в душевой. Мы исследовали причины. И мы поможем вам в достижении этой идеальной позиции.

Слив в душевой в идеале должен быть самой низкой точкой на полу душа. Правильный пол для душа обычно имеет уклон, а не ровную поверхность. Таким образом, сливное отверстие расположено так, чтобы вода со всех сторон стекала в канализацию.

Это типичное расположение слива, но так ли проста установка? Мы обсудим различные типы и их расположение далее в статье. Если это именно та информация, которую вы ищете, продолжайте читать дальше!

Классификация трапов для душа

От выбора желоба зависит его положение на полу.Централизованный или сбоку могут быть традиционными методами, но установка слива — гораздо более сложная задача. Мы разделили трапы для душа на две группы. Один из них основан на стиле, а другой — на количестве деталей. Какой бы ни был вам вариант, помните, что он должен соответствовать планировке пола в душевой.

Давайте углубимся в подробности.

Различные стили водостоков

Душевые желоба классифицируются исключительно в зависимости от их размещения.Каждый тип трапа для душа одинаково эффективен по своему назначению и имеет под собой несколько изделий. Прочтите и выберите то, что вам больше подходит.

Точечные трапы

Точечные сливы — это обычные сливы, которые вы видите в большинстве жилых душевых. Они не только практически размещены, но и подпадают под бюджет. Как правило, они круглые, поэтому их установка на плиточный пол требует резки и работы. Более новые модели точечного слива также доступны в квадратных сливных воротах.Их относительно проще установить на плиточный пол в душе.

Сливные трапы

идеально подходят для установки посередине пола душа или по краю стены. В любом случае вода стекает вниз по наклонному дну. При размещении у стены пол имеет уклон вбок.

Линейные трапы

Длинная прямоугольная конструкция линейного водостока, тянущаяся поперек стены. Поэтому душевые полы с линейными системами водоотвода имеют наклон в одну сторону. Поскольку слив проходит по всей длине угловой стены, вода со всех сторон автоматически притягивается к нему.

Боковой наклон дает вам широкий выбор плитки для ванных комнат, так как фактический пол не будет разрезан. Их уникальный стиль размещения также модернизирует весь внешний вид.

На какой высоте должен работать линейный слив для душа?

Вышеупомянутая стандартная высота дренажной трубы на ⅛ дюйма ниже уровня пола. Этот размер относится и к линейным трапам для душа. Однако, если душ особенно имеет более высокий GPM, регулируемый линейный слив может обеспечить более высокое покрытие до 2 дюймов или даже 3 дюймов.

Как работает линейный слив для душа?

Линейные трапы отличаются от обычных. Стандартные будут ориентированы на слив через центр. Отличие от линейного слива в том, что он имеет длинную и линейную форму. Лучше всего подходит для одностороннего душа.

Линейные сливы пропускают воду в желоб или канал. Желоб / канал находится под полом душа. Это место, где он подключается к обычной дренажной системе. Для размещения вы можете разместить их где угодно в душе.

Различные типы водостоков

Душевые желоба могут быть одинарными, трехсекционными и составными, в зависимости от порядка их установки и размещения на полу душа.

Однокомпонентные трапы

Цельный желоб для душа — одно из самых простых мест для слива, с которым вы столкнетесь. Всегда размещайте дренажную трубу прямо под углублением на раструбе. Таким образом, он будет прямо под плиткой. Как только это будет внутри, прикрутите фильтр сверху.

Эти неразъемные трапы не состоят из большого количества компонентов.Они идеально подходят для душевых поддонов, облицованных плиткой, но размещенных на бетонном полу.

Водоотводящий желоб из 3 частей

Душевые желоба из 3 частей идеально подходят для ванных комнат с деревянным черным полом, склонным к гниению и плесени. Слив подходит для плиточного пола к душевому поддону или вкладышу, чтобы предотвратить такое возникновение. Его размещение состоит из трех частей, что позволяет настраивать его в соответствии с толщиной плитки.

Средняя часть идет поверх теневой панели. Он играет важную роль в общей функции слива.Нижняя часть опирается на водосточную трубу, а последний компонент прикрепляется к верхней части.

Обратите особое внимание на правильное уплотнение каждой части, поскольку любая утечка через черный пол сводит на нет цель слива. Слив из трех частей регулируется по высоте, а также может использоваться как слив в полу.

Сливные трапы

С таким количеством компонентов, которые необходимо правильно подобрать, сборные трапы для душа являются наиболее сложными для установки. Сетчатый фильтр, стопорное кольцо, прокладка, сливной корпус с резьбой и зажимная гайка — вот лишь некоторые из многих компонентов.Каждый из них выполняет свою функцию.

Лучше поручить эту работу профессионалу, но вы можете это сделать, если у вас есть навыки. Как правило, большая часть водостока проходит под полом душа к водосточной трубе с поддоном наверху.

Теперь вы должны быть уверены, какой тип трапа купить для душа. Однако это еще не все, что нужно для эффективно установленного желоба для душа. Перед покупкой необходимо учесть дополнительные технические аспекты. Убедитесь, что у вас есть все необходимое.

Нужна ли вентиляционная решетка для душа?

Правильно установленный слив без вентиляционного отверстия — это неправильно расположенный слив. Идеальное воздушное равновесие, обеспечиваемое вентиляционным отверстием, имеет решающее значение для стекания воды. Кроме того, вентиляционное отверстие также будет действовать как барьер для канализационных газов, подобно ловушке.

Расстояние между сливом и вентиляцией

Максимальное вертикальное расстояние 8 футов между вентиляционным отверстием и сливом является приемлемым для большинства ситуаций. Однако это значение может упасть до 5 футов, в зависимости от вашего региона.Если душ находится слишком далеко, возможно, вам придется просверлить дополнительные отверстия, чтобы установить отдельную вентиляцию.

Размер вентиляционного отверстия

Для 2-дюймового традиционного душа размер вентиляционного отверстия должен составлять не менее 1 1/2 дюйма. Этот размер может достигать 2 дюймов, но не более. Стоимость зависит от требований строительных норм вашего района.

Какой размер трапа нужен для душа?

Вы найдете модели и производители слива, которые постоянно рекомендуют размер слива 2 дюйма. Это минимальный размер, которого вы должны достичь для обеспечения стандартного расхода воды.

Насколько высоко должен быть слив для душа от пола?

Для рекомендованной 2-дюймовой водосточной трубы расстояние от пола не должно быть выше следующего значения: расстояние на 1/8 дюйма ниже верхней точки дна. Это место, где вы будете размещать основание или сетку для слива.

Нужен ли слив для душа?

Сифон необходим для защиты трапа душа от попадания вредных веществ в канализацию. Большинство душевых желобов оснащены P-сифоном, который действует как щит между микроорганизмами, токсинами и канализационными газами, предотвращая их попадание в ваш дом.Они также перенаправляют поток сточных вод от вашего жилища.

Можно ли переместить слив для душа?

При ремонте ванных комнат часто возникает необходимость перенести трапы для душа. Да, слив для душа подвижный, хотя и нелегко. Вам придется выкопать часть пола с водосточной трубой и переместить ее туда, где вы сочтете нужным. Хотя это дорогостоящая задача, знание того, как с ней справиться, пригодится. Если у вас нет навыков или ноу-хау, лучше доверить эту задачу специалистам-сантехникам.

Итог

Душевые трапы — важный, но часто упускаемый из виду компонент ванной комнаты. Мы предоставили вам всю необходимую информацию относительно размещения водоотводящего желоба. Удачи в поиске идеального пола для душа!

Перед тем, как уйти, у вас есть еще вопросы, касающиеся душа? Вам интересно, универсальны ли насадки для душа? У нас есть ответы. Прочтите наш пост здесь.

Как насчет пола в ванной? Нужна помощь в замене сгнившего пола в ванной? Прочтите наш пост здесь.До скорого!

Водостоки в полу — Gogo Rooter Plumbing

Хотя сливы в полу обычно рассматриваются как коммерческие водостоки, их также можно использовать в жилых домах (например, в душевых под открытым небом). На самом деле, обычные, отдельно стоящие сливы для душа технически являются сливом в полу, так что, скорее всего, у вас есть такой слив в вашем доме.

В коммерческих или жилых помещениях водостоки в полу подчиняются одним и тем же основным правилам. Мы поговорим об этом через минуту.Сначала давайте рассмотрим довольно распространенную путаницу.

Одно важное замечание — эта статья относится к напольным водостокам, используемым для сбора сточных вод, а не , а не к грунтовым водам . У дренажей грунтовых вод есть несколько других правил, которые не рассматриваются в этой статье.

Напольный слив и напольная раковина

Напольный слив не следует путать с напольной раковиной. Под сливом в полу подразумевается «прямой» слив сточных вод. Он используется для слива воды, которая скапливается на полу.В душе он сливает воду, которая находится на полу душа во время принятия душа. В коммерческом туалете он используется для слива воды, пролитой на пол, или для мытья ванной комнаты. Они работают аналогично и в других приложениях.

Напольная мойка является частью системы «непрямых» отходов. Примером этого является коммерческая мойка. Сточные воды из раковины попадают в канализацию раковины по сточным трубам, где сбрасываются в напольную раковину. Проще говоря, слив пола — это слив, находящийся в полу.Напольная раковина выглядит как квадратная фарфоровая раковина, установленная в полу.

Правила, касающиеся сливов в полу

Теперь, когда это исключено, есть несколько вещей, касающихся сливов в полу, которые вы, возможно, захотите узнать.

Во-первых, они обычно имеют диаметр 2 дюйма в жилых и небольших коммерческих помещениях, хотя в других коммерческих целях используются гораздо более крупные.

Второе, что нужно знать, это то, что они являются одним из немногих водостоков, где подходящая точка доступа для их очистки находится прямо через слив, хотя доступная очистка часто лучше, если таковая имеется.

Подобно другим водостокам, сливы в полу должны иметь сифон и должны вентилироваться надлежащим образом. Поскольку иногда бывает трудно удалить воздух из некоторых коммерческих сточных вод, существуют более креативные способы их вентиляции, но они все же должны быть вентилированы для кодирования.

Еще одна вещь, которая возникает довольно часто, — это возможность высыхания ловушки. В сточные каналы в полу должно поступать достаточно воды, чтобы вода в сифоне не застаивалась или не высыхала. Застойная вода имеет неприятный запах и способствует размножению бактерий.Если ловушка высохнет, канализационные газы уйдут в комнату. Это пахнет еще хуже и очень вредно для здоровья, не говоря уже об опасности (канализационный газ содержит метан).

Чтобы этого не произошло, код сантехнического оборудования требует установки «p-trap primer». По сути, это штуцер, который регулярно активируется для добавления воды в р-ловушку. Чаще всего это делается через клапан возле унитаза или другого приспособления, которое использует внезапное падение давления для активации, отправляя небольшое количество воды в ловушку.

Хотя это действительно хорошо работает в коммерческих условиях, в большинстве домов нет грунтовки для сифона для слива душа. В этом случае, если у вас есть отдельный душ, который вы не используете регулярно, вам все равно следует регулярно включать душ, чтобы убедиться, что душевой поддон не высыхает и не застаивается. Даже если это будет один раз в неделю на несколько минут, это лучше, чем ничего.

У вас есть еще вопросы по сливу в полу, или вам нужно его отремонтировать или установить? Позвоните Gogo Rooter Plumbing.Мы можем помочь.

Идеи душевого пола: какой линейный водоотводчик выбрать — ремонт элитного дома

Преимущества линейных душевых желобов

Нет сомнений в том, что линейные желоба для душа быстро становятся популярными среди домовладельцев во всем мире. Эти сливы, также известные как траншейные сливы, отличаются именно тем: система, похожая на траншею, которая использует поток воды и сливает ее одним непрерывным движением, чтобы ваш душ никогда не забивался и не забивался водой.Это идеальный выбор для душевых кабин, но также может использоваться для пристроенных душевых и ванн.

Знаете ли вы, что оригинальный дизайн линейных водостоков для розничной торговли был вдохновлен типами водостоков, используемых в ресторанах и раздевалках средней школы? Было обнаружено, что длинная желобообразная форма вытянутых водостоков более эффективно отсасывает воду.

Одним из самых больших преимуществ линейных желобов является то, что их можно разместить заподлицо со стеной душа, что дает максимально гладкое пространство для ног.Эти сливы делают душ легко доступным, и на них нельзя споткнуться или наступить на них болезненным образом.

То, что душ должен иметь наклон только в одном направлении, также является преимуществом. При использовании традиционных центральных водостоков душ должен медленно спускаться вниз со всех сторон, в конечном итоге достигая высшей точки в середине, где вода сливается. Но теперь, с линейными желобами, можно легко получить только один уклон, сохранив при этом конструкцию пола для душа.

Есть также бесконечный выбор дизайнов.Эти водостоки легко адаптируются к внешнему виду любого дизайна.

Множество дизайнов ждут вашего выбора!

Независимо от того, какую марку или модель вы выберете, вы найдете все те же преимущества, от простоты установки до эффективности отвода воды. Кроме того, каждый тип сливного трапа для душа обладает дополнительными преимуществами, такими как гарантированная водонепроницаемость, защита от засорения и защита от протечек из-за неправильной установки.

Эти сливы дают вам дополнительную свободу при настройке и установке в процессе работы.Вы можете выбрать, где вы хотите их установить, и они легко адаптируются к любому типу пола для душа, который вы выберете. Вариант облицовки плиткой позволит вам встроить слив в дизайн самого пола душа.

Линейный слив — отличный способ поддержать идею пола для душа. Этот выбор предлагает вам максимальную гибкость при мозговом штурме проекта ремонта ванной комнаты. Независимо от того, какой тип трапа вы выберете, вы можете быть уверены в степени защиты и долговечности, которые вы получите от линейного трапа для душа.

Это обзорный имиджевый пост, созданный для демонстрации и продвижения других авторитетных подрядных компаний и их замечательных работ. Чтобы удалить любое из изображений, свяжитесь с нами, и мы будем рады это сделать.

Дренаж | Жилая канализация | Душевые трапы | Душевой поддон

ПВХ Арт. No	АБС Арт. No	Описание	Длина	Контрольная пробка DoubleDuty ™	Упаковка	Мин. Количество	Кол-во в кейсе
ЛИНЕЙНЫЙ ДУШ С ФИЛЬТРОМ
823-TX40TP	823-TX40TA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	40 «	ДА	BI	1	1
823-TX48TP	823-TX48TA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	48 «	ДА	BI	1	1
823-TX60TP	823-TX60TA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	60 «	ДА	BI	1	1
823-TX36TP	823-TX36TA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	36 «	ДА	BI	1	1
823-TX30TP	823-TX30TA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	30 дюймов	ДА	BI	1	1
823-TX26TP	823-TX26TA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	26 «	ДА	BI	1	1
ЛИНЕЙНЫЙ ДРЕНАЖ С КВАДРАТНЫМИ ОТВЕРСТИЯМИ
823-TX60SP	823-TX60SA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	60 «	ДА	BI	1	1
823-TX26SP	823-TX26SA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	26 «	ДА	BI	1	1
823-TX40SP	823-TX40SA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	40 «	ДА	BI	1	1
823-TX30SP	823-TX30SA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	30 дюймов	ДА	BI	1	1
823-TX36SP	823-TX36SA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	36 «	ДА	BI	1	1
823-TX48SP	823-TX48SA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	48 «	ДА	BI	1	1
ЛИНЕЙНЫЙ ДРЕНАЖ С КЛИНОВЫМ ФИЛЬТРОМ
823-TX48WP	823-TX48WA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	48 «	ДА	BI	1	1
823-TX36WP	823-TX36WA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	36 «	ДА	BI	1	1
823-TX26WP	823-TX26WA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	26 «	ДА	BI	1	1
823-TX30WP	823-TX30WA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	30 дюймов	ДА	BI	1	1
823-TX60WP	823-TX60WA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	60 «	ДА	BI	1	1
823-TX40WP	823-TX40WA	Сифон душевой поддон линейный — 2 «Сорт.40 ступичное соединение	40 «	ДА	BI	1	1

Желоба из нержавеющей стали — Водоотводящий желоб, слив в полу и др.

Компания Josam производит полную линейку трапов для полов из литых и сборных нержавеющих сталей.Нержавеющая сталь — это гигиеничный, прочный, коррозионно-стойкий и долговечный материал, идеально подходящий для использования в строительстве, рассчитанных на всю жизнь. продолжительность жизни более пятидесяти лет. Всем нержавеющим сталям присуща коррозионная стойкость, но аустенитные группы нержавеющих сталей обладают большей стойкостью. Продукция Josam производится из высококачественной аустенитной нержавеющей стали марок 304, подходит для большинства сред, таких как общественное питание, здравоохранение, фармацевтика и электростанции, а также 316L, подходит для более агрессивных сред, обычно встречающихся в лабораториях.Литые изделия из нержавеющей стали Josam соответствуют требованиям Изделия из нержавеющей стали ASTM A-351-Grade CF8 и Josam соответствуют требованиям ASME A-112.3.1-93.

Они изготавливаются из нержавеющей стали 304 или 316L. Требования к сливу в полу зависят от требований конкретного проекта. Josam предлагает широкий спектр стандартных продуктов для удовлетворения этих потребностей, в том числе:

• 8 дюймов, 10 дюймов и 12 дюймов, закругленные вершины
• Квадратные вершины 6, 8, 10, 12 и 16 дюймов
• Глубина корпуса от 6 до 18 дюймов
• Регулируемые и нерегулируемые трапы
• Выходы без ступицы от 2 до 8 дюймов для легкого подсоединения к существующим трубам
• Засыпка кромок для устранения пустот и дополнительной поддержки при экстремальных нагрузках
• Анкерные выступы по бетону
• Разнообразная линейка продуктов для дренажа траншей
• Решетки для самых легких и самых тяжелых грузов.

Благодаря превосходным свойствам аустенитной нержавеющей стали, дренажные изделия Josam чрезвычайно гигиеничны. Поскольку рост бактерий на сточных трубах становится серьезной проблемой во многих сферах применения, требования к непористой поверхности и гигиеничности характеристики нержавеющей стали продолжают расти. В дополнение к гигиеническим преимуществам нержавеющая сталь обеспечивает больший срок службы и отвечает новым требованиям к экологичности конструкции. В дополнение к этим стандартным продуктам Josam приветствует ваши запросы на индивидуальный продукт в соответствии с вашими индивидуальными требованиями.Дополнительные сведения о пользовательских приложениях см. На внутренней стороне задней обложки этой брошюры.

Как облицевать квадратный слив для душа?

Керамика — это самый прочный вид плитки, который можно найти на рынке. Эти искусственные плитки — лучший выбор для офисов с высокой посещаемостью. Они одинаково хороши для домов, где долговечность является приоритетом. Квадратную плитку легко укладывать на квадратные пространства, стены, пол и т. Д. Но часто квадратную плитку кладут вокруг предметов разного размера.Это требует изменения размера плитки. Углы и водостоки — два из таких случаев. В этой статье мы поговорим об установке квадратной плитки вокруг квадратного желоба для душа. Несмотря на схожую форму, разместить один вокруг другого — непростая задача, если принять во внимание уклон слива. Давайте узнаем, как выложить плитку квадратный слив для душа. Душевой поддон с уклоном Hydro Ban

Квадратная плитка вокруг квадратного водостока

Зачем тратить время на обрезку и изменение размеров плитки, чтобы она совпадала со сливом? Вместо круглого слива, который, по общему признанию, используется чаще, чем другие виды, используйте квадратный слив.Они выглядят немного лучше, чем обычные круглые водостоки, не говоря уже о том, что их легче облицовывать плиткой. Кроме того, сочетание форм улучшает эстетику пола. Квадратные водостоки легче облицовывать плиткой, потому что зачастую их размер соответствует плитке на полу в ванной комнате. Это исключает необходимость изменять размер плиток для этой цели. Кроме того, бесшовная интеграция и минимальная кромка затирки помогают добиться заметно более чистого вида, чего нелегко добиться с круглыми водостоками. Квадратные водостоки легче обслуживать по сравнению с круглыми.Laticrete HYDRO BAN Линейный слив

Облицовка квадратного желоба

Это намного проще, чем укладывать плитку вокруг круглого желоба для душа. Давайте узнаем , как выложить плитку вокруг сливного отверстия для душа .

Шаг 1

Обведите форму слива над куском детали. Используйте для этого кальку. Просто нарисуйте на листе бумаги форму внешнего края слива. Но при рисовании фигуры увеличьте квадрат примерно на четверть дюйма, чтобы он проходил вдоль фигуры.

Шаг 2

Теперь вырежьте фигуру из бумаги и поместите ее на кусок картона. Ножницами вырежьте фигуру точного размера из картона, ориентируясь по бумаге. Вы также можете использовать для этого бритвенный нож. Этот картон вам понадобится для инсталляции, так что сохраните его.

Шаг 3

Теперь начните укладывать плитку на пол в душевой. Используйте тонкий раствор, чтобы удерживать их на месте, и распорки, чтобы удерживать их.Когда вы окажетесь возле слива, остановите установку.

Шаг 4

Чтобы увидеть, как плитки должны быть выложены вокруг водостока для бесшовной укладки, свободно уложите их вокруг водостока. Теперь, используя картон, нарисуйте форму водостока на плитках, которые перекрывают его. С квадратной плиткой вокруг квадратного трапа для душа это не должно быть так сложно. Все, что вам нужно, это узнать, насколько плитки требуют изменения размера.

Шаг 5

Измерьте плитку и слив, чтобы рассчитать, сколько плиток вам понадобится для покрытия окружающей территории.

Шаг 6

Измените размер плиток по мере необходимости и продолжите укладку таким же образом, как и для остальной части пола.

Подробнее: СБОРНЫЕ ДУШЕВЫЕ ДУШИ — ЗА И МИНУСЫ

трап для душа | Коммерческие туалеты

Слив в полу душа необходим для отвода стоячей воды с пола туалета и поддержания чистоты в помещении. Они часто используются в коммерческих душевых для создания влажных помещений, в которых нет необходимости в душевых поддонах и душевых перегородках, а также используются в туалетах и ​​общих туалетных комнатах в качестве удобного средства для помощи при мытье и мытье полов.Доступный в различных длинах, размерах и дизайнах для любых применений, вы можете найти лучший слив для пола для душа в коммерческих туалетах.

Доступный как простой, одинарный, так и линейный слив, наш ассортимент сливов для пола для душа включает в себя соответствующий сифон для предотвращения появления неприятных запахов, а также поддон для обеспечения попадания воды в необходимую точку слива. Наши системы слива для душа подходят как для полов, выложенных плиткой, так и для полов с противоскользящей виниловой отделкой.Многие продукты в нашем ассортименте предлагают выбор рисунков решеток для достижения желаемого внешнего вида и отделки.

Наши душевые лотки устанавливаются заподлицо с полом, придавая вашей туалетной комнате цельный вид и обеспечивая надлежащий слив воды для поддержания чистоты и функциональности ваших помещений.

Мы тесно сотрудничаем с ведущими производителями дренажных систем, такими как ACO, чтобы поставлять дренажные системы, которые не только имеют отличный дизайн, но и подкреплены экспертными знаниями и лучшими на рынке гарантийными сроками для удовлетворения потребностей клиентов.

Не можете найти требуемый слив для душа в полу или у вас есть вопрос по сливу в душевую или душевую? Пожалуйста, свяжитесь с нашим отделом продаж, который будет рад помочь вам и предоставить полное ценовое предложение.

Водоотводящий желоб для душа Часто задаваемые вопросы

На что следует обратить внимание, прежде чем выбрать трап для душа?

• Какой у вас пол? Напольное покрытие в душевой или влажной комнате определит, какой слив в душе вам подойдет.Вы можете найти сливы для душа, предназначенные для виниловых, плиточных и бетонных полов. Почему бы не взглянуть на каналы ACO для плиточных или виниловых полов.

• Решетка какого типа подойдет для моей уборной? Здесь, в Commercial Washrooms, у нас есть душевые лотки, доступные в различных конструкциях стальных решеток, так что вы можете выбирать между традиционным и современным стилем, а также решетку из текстурированной нержавеющей стали, которая предотвращает скольжение и обеспечивает безопасность вашей туалетной комнаты.

• Какая длина подходит? Примите во внимание размер вашей душевой или влажной, чтобы определить, какие размеры лучше всего подходят для имеющегося у вас пространства.

Каковы преимущества сливных трапов для душа?

• Они занимают больше места — душевые поддоны занимают много места; Если у вас маленькие туалеты, слив в полу душа — идеальный способ максимально увеличить доступное пространство в комнате.

• Они делают душевые кабины более доступными — без поддона пользователи могут легко и безопасно получить доступ к душевой кабине, что делает линейные желоба идеальными для туалетов с ограниченными физическими возможностями.

• Они водонепроницаемы и функциональны — наши дренажные системы от высококачественных производителей, таких как ACO, гарантируют, что ваша коммерческая туалетная или влажная комната будет эффективной и выдержит интенсивное использование.

• Они стильные — вы можете найти как современные, так и традиционные трапы в полу душа, которые подойдут для вашей ванной комнаты.

Как снять слив для душа

Если у вас нет опыта в удалении или установке душевых трапов, вам следует нанять профессионального сантехника, который выполнит эту работу за вас и предотвратит любой ущерб. То, как вы снимаете слив для душа, может зависеть от типа сливного отверстия в полу душа, но вот примерное представление о том, как их можно заменить:

1. Найдите винты (если есть) и удалите их отверткой.

2. Используйте плоскогубцы, чтобы удалить слив — обычно слив нужно крутить, пока он не станет достаточно свободным, чтобы его можно было вытащить.

3. Выньте слив — будьте осторожны, не сжимайте плоскогубцы слишком сильно или свободно, когда вы это делаете.

4. Отремонтируйте или замените сток.

Как очистить сифон для душа

Вы можете легко очистить сливной сифон для душа, сняв крышку слива и открутив сифон с помощью отвертки, удалив все волосы и сливая в канализацию подходящий разблокирующий / чистящий раствор.Как только вы дадите раствору время для очистки сливного сифона, вы можете протереть это место (или стереть стойкую грязь).

Где следует разместить слив в душе?

Слив в полу душа должен располагаться в самом низком месте на полу душа или в душевой (обычно есть небольшой уклон), чтобы вся вода могла стекать вниз. Обычное место для установки линейного сливного трапа для душа — у стены, где есть боковой уклон, поскольку для этого не требуется столько резки плитки (если у вас плиточный пол), и обеспечивается высокая пропускная способность.

Нужен ли сифон для трапа для душа?

Да, слив для душа в полу требует сифона, чтобы предотвратить накопление грязной воды, которая может сделать помещение антисанитарным, опасным и даже вызвать утечки и повреждение окружающей туалетной комнаты.

.
