Как сделать тиски для верстака своими руками

Как сделать тиски для столярного верстака своими руками

Сделав эти тиски для своего столярного верстака, вы сможете закреплять деревянные заготовки толщиной не менее 150 мм. Простота конструкции позволяет повторить проект своими руками, обладая минимальными навыками сварных и плотницких работ.

Внешний вид столярных тисков без деревянных губок.

Инструменты и материалы

Для обработки стальных элементов столярных тисков понадобится:

  1. Болгарка.
  2. Насадка в виде щетки.
  3. Диск по металлу.
  4. Сварочный инвертор.
  5. Электроды.
  6. Дрель и сверла.

Для изготовления деревянных частей нужна электропила, рубанок и шлифмашина.

Подберите две стальные трубы круглого или квадратного сечения так, чтобы одна труба плотно входила в другую. В качестве ходового винта используйте резьбовую шпильку диаметром 12–18 мм. Подготовьте уголки для стяжек, стенки которых должны быть в 2 раза шире высверливаемого под винт отверстия.

Тиски для столярного верстака – чертеж.

Красными точками отмечены места смазки.

Поясняющая чертеж таблица значимых деталей и размеры металлической части столярных тисков

Деталь Пояснение
1 неподвижная направляющая труба 25х25х2 мм
2 вспомогательное отверстие
3 стяжка-опора уголок 24х24 мм
4 гайка ходового винта
5 крепежное отверстие
6 ходовой винт длиной 300 мм
7 подвижная направляющая труба 20х20х2 мм
8 упорная шайба
9 стойка уголок 24х24 мм
10 стяжка уголок 32х32 мм
11 вороток труба или стержень
12 крепежные отверстия губки
13 подвижная втулка
14 втулка воротка
15 неподвижная втулка

Делаем столярные тиски для верстака своими руками

Нарежьте детали болгаркой и сделайте пазы на концах уголков под размер квадратной профильной трубы. Подберите подходящие шайбы и втулки для зажимного узла, внутренний диаметр которых должен соответствовать калибру резьбовой шпильки.

 Зафиксируйте стяжки струбцинами и приварите их к одной профильной трубе.

 Установите вторую направляющую строго параллельно первой и сварите детали.

 Внимание: даже если вы непрофессиональный сварщик, придется постараться и выполнить сварные швы, обеспечивающие достаточную жесткость конструкции.

 Обработайте верхнюю плоскость шлифовальным диском, удаляя все выступы.

 Вставьте подвижные направляющие, выровняйте их концы и прижмите к ним уголок-стяжку. Закрепите детали сваркой.

 Установите вертикальные уголки и приварите их.

 Высверлите отверстия для винта посередине уголков. При разметке их месторасположение учитывайте, что в стяжку подвижной части стержень должен лечь так, чтобы могла вращаться упорная шайба.

 Закрепите ходовую гайку сваркой. Соберите зажимной узел: сначала приварите к шпильке втулки воротка.

 Теперь установите подвижную втулку и приварите упорную шайбу. Чтобы выдержать зазор, вставьте под уголок полоску тонкой жести.

 Займитесь воротком. Если вы используйте для него полудюймовую трубу, то гайки на концах можно приварить или закрепить на резьбе с последующим закерниванием.

 Сделайте крепежные отверстия и зачистите поверхности от окалины и ржавчины.

 Покройте столярные тиски грунтовкой и краской.

 Приступайте к изготовлению деревянных элементов столярных тисков.

Чертеж деревянных частей столярных тисков: 1 – малая неподвижная губка; 2 – большая подвижная губка; 3 – опорный брусок.

 Подготовьте из твердого дерева строганные планки толщиной 22 мм: сделайте припуск по длине 15–20 мм, по ширине 3–4 мм, а для заготовок подвижной губки вместо 80 мм возьмите 85 мм. Опорный брусок отпилите сразу по размерам из сосны.

 Склейте две заготовки.

 После высыхания клея обрежьте детали до длины в 320 мм.

 Острогайте неподвижную губку до чистовых размеров и отшлифуйте её переднюю сторону. Закрепите деревянные детали на уголках шурупами сквозь вспомогательные отверстия.

 Разместите тиски на верстаке, выравнивая неподвижную губку по торцу столешницы. Закрепите струбцинами и отметьте точки сверления.

 Убрав ДВП с крышки верстака, просверлите отверстия под крепежные болты.

 Сделайте в столешнице углубления под шляпки перовым сверлом.

 Закрепите тиски болтами диаметром не менее 10 мм.

 Острогайте подвижную губку по толщине и вырежьте паз под сварной шов.

 Положите губку в тиски и отметьте её точную высоту.

 Снимите рубанком лишнюю древесину и установите деталь на место.

 Нанесите отделочный состав на деревянные элементы, смажьте трущиеся детали зажимного узла и ходовую гайку.

 Рассмотренная конструкция столярных тисков одновременно проста и надежна. Сделайте это зажимное устройство для своей домашней мастерской.

Источник: http://buildip.ru/tiski-dlya-stolyarnogo-verstaka-svoimi-rukami.html

Особенности столярных тисков

Тиски столярные являются полезным приспособлением и обязательно должны присутствовать у любого домашнего мастера. Они обеспечивают надежную фиксацию детали из дерева в процессе ее обработки.

Некоторые умельцы, не желая тратиться на их приобретение, в этих целях применяют различные вспомогательные устройства. Но они не обеспечивают в полном объеме выполнение технологических операций в столярных работах, особенно повышенной сложности.

Это приспособление очень простое по конструкции, надежно в использовании и позволяет значительно облегчить производство работ. Его преимущества:

  • Возможность монтажа в любом месте мастерской: на верстачную плиту или на самостоятельно выполненную опору.
  • Если не требуется его использование – можно демонтировать до наступления такой необходимости.
  • Обеспечение безопасности выполнения работ – обрабатываемая деталь не может выскользнуть.

Принцип работы тисков

Столярные тиски состоят из следующих узлов:

  • опора, включающая стационарные детали;
  • подвижная губка для зажатия;
  • две кулисы, обеспечивающие перемещение деталей;
  • ходовой винт;
  • вороток, передающий вращающий момент на ходовой винт.

Опора приспособления неподвижно крепится к поверхности верстака или отдельной стойке посредством длинных саморезов или болтовых соединений. Многие серийные модели верстачных тисков предполагают применение заменяемых планок на движимых и зафиксированных губках.

Составляющее столярных тисков

Они зависят от того, какие заготовки предполагается зажимать. С целью увеличения универсальности эти планки изготавливаются из стали или полимеров. Они позволяют предохранять от деформации зажимаемые детали из мягкого материала.

В устройстве многих верстачных тисков предусмотрено пружинное приспособление, облегчающее зажатие деревянных заготовок больших габаритов. Допускается установка подобного узла и на устройство, собранное самостоятельно.

С его помощью легко предварительно зафиксировать деталь, но зажав ходовым винтом. Если этот механизм отсутствует, изделие до момента фиксации приходится удерживать под собственным весом вручную, что значительно затрудняет работы.

Сборка столярных тисков своими руками

Cхема сборки тисков

Тиски – простое приспособление, их легко приобрести в магазине, на рынке предлагаются различные модели, но чаще всего они изготавливаются из стали. А для станины иногда используется чугун.

У многих моделей предусмотрены отверстия для крепления к столу, тиски такого образца довольно удобны в работе, но не всегда домашние мастера могут себе позволить незапланированные траты. Нередко стандартные приспособления не подходят для условий отдельно взятой мастерской или выполняемых работ.

Приемлемым вариантом, не требующим существенных финансовых вложений, является сборка столярных тисков своими руками. Еще дешевле, одновременно с этим, обойдется самодельный верстак.

Чтобы это стало возможным, на первом этапе требуется разработать эскиз и заготовить необходимые составляющие. Зажимные губки могут быть изготовлены из деревянных брусьев. А кусок металла, служащий в качестве неподвижной губки, закрепляется к верхней верстачной плите и будет являться несущей опорой устройства.

Понадобятся две стальные кулисы, для их изготовления подойдут любые прутки, диаметр которых составляет как минимум 10 мм.

Важность воротка

Управление столярными тисками осуществляется посредством воротка, передающего вращающий момент на ходовой винт. Это справедливо и для самодельного приспособления. Воротком способна послужить стальная планка или трубка требуемой длины, вставляемая в паз или отверстие головной части резьбового винта.

Детали тисков включающие вороток

Размер выполняемого паза или диаметр отверстия должен соответствовать толщине использующейся планки или диаметру прутка.

От длины воротка зависит величина прилагаемого усилия при зажатии заготовки.

Допускается использование для этой детали обычного гаечного ключа, в разъем которого запрессовывается головная часть резьбового винта. Несложно зафиксировать на винте гайку под необходимый размер. Но требуется надежно зафиксировать ключ, чтобы он не соскочил в самый ответственный момент.

Но лучше, если вороток будет выполнен из прута, со свободным скольжением через отверстие в резьбовом винте, такой подход максимально облегчит работу.

Деревянные приспособления

Чертеж деревянных губок для столярных тисков

Чтобы изготовить подвижную и неподвижную губки верстачных тисков понадобится два бруска из дерева. Рекомендуется использовать сосновую древесину, этот материал характеризуется требуемой мягкостью и прочностью одновременно.

Выполняется сверление отверстий необходимого диаметра: два – для кулис, одно – для зажимного винта. Чтобы обеспечить соответствие для обоих отверстий, рекомендуется выполнять сверление одновременно, зажав две губки между собой.

Учитывая характер применяемого материала, для этой цели надо воспользоваться гвоздями, они после сверления убираются.

Порядок монтажа

Когда все предварительные работы выполнены и детали подготовлены, можно начинать непосредственно монтаж тисков. Выходящие с тыльного края станины кулисы крепим гайками, предварительно нарезав резьбу. Гайку следует накрутить и на винт. Чтобы обеспечить ее фиксацию, выполняется соответствующий паз на поверхности станины, в соответствии с размерами гайки.

Монтирование столярных тисков

После монтажа неподвижной станины, винта и кулис, устанавливается подвижная губка. На край резьбового винта, выходящий за переднюю поверхность передвигающейся губки, с проложенной шайбой накручивается гайка и контргайка, для обеспечения крепления.

После того как все элементы закреплены, устанавливается вороток.

Столярные тиски готовы к применению. При проворачивании воротка, винт входит в гайку на неподвижной станине и притягивает подвижную губку.

Деревянные тиски изготовить самостоятельно достаточно просто. Кроме того, их можно выполнить в соответствии с размерами обрабатываемых деталей. От этого зависит расположение кулис, длина ходового винта.

Можно удлинить губки и выполнить два зажимных винта, что позволит зажимать более длинные детали.

Здесь каждый должен определять самостоятельно требуемые размеры, в зависимости от того, для каких работ будут использоваться тиски.

Тиски с запрессованной гайкой

Эта разновидность тисков для верстака более проста по конструкции, чем вышеприведенная. Приспособление отличается вертикальным расположением подвижной и неподвижной губок.

Подвижная губка крепится в нижней части к стационарной установке посредством стальной скобы. В средине деталей размещается резьбовой винт. Для фиксации, гайка, в которую она вкручивается, запрессовывается в стальной П-образный профиль, прикрепляемый на саморезах к задней поверхности стационарной губки.

Чтобы гайка не выскочила, запрессовка происходит горячим методом – с предварительным нагревом профиля, что облегчит зажатие гайки. Вороток крепится аналогично предыдущей модели. На зажимающих поверхностях губок монтируются стальные уголки. Эти тиски не предназначены для массивных изделий, но достаточно компактны и удобны в применении.

Столярные приспособления из автозапчастей

Проявив сообразительность, легко сделать тиски из старых ненужных деталей, например, автомобильных амортизаторов. Еще следует подобрать:

Самодельные слесарные тиски

  • стальной угловой профиль;
  • гайку М20;
  • шпильку;
  • шток от газового упора для воротка.

К верстаку тиски крепятся через отверстия, просверленные в угловых частях амортизаторов. Используются болты с коническими головками, если детали автомобиля отжечь, ход у них станет легче.

Самостоятельно изготовить это простое, но очень эффективное приспособление по силам любому непрофессионалу, если ему не приходилось ранее заниматься слесарными или столярными работами. Но польза для хозяйства будет существенная.

Видео: Тиски столярные своими руками

Источник: https://promzn.ru/stanki-i-oborudovanie/stolyarnye-tiski.html

Мастерим тиски своими руками. Чертежи, порядок действий, используемые материалы

Тиски являются незаменимым приспособлением при проведении самых разных работ.

Новый инструмент стоит дорого, а тиски нужны разные. Рассмотрим способы изготовления зажимного устройства своими руками.

Слесарные тиски из профтрубы

Для того чтобы сделать надежные верстачные тиски, необходим сварочный аппарат и следующие компоненты:

  1. Несколько отрезков профтрубы разного размера;
  2. Шпилька из закаленной стали с крупной резьбой;
  3. Гайки двойной высоты;

Чертеж тисков для верстака представлен на иллюстрации. Это универсальный вариант, возможны изменения в конструкции, в зависимости от ваших задач.

Порядок изготовления:

На трубу большего диаметра (корпус) снизу привариваются опоры. С тыльной стороны наваривается задняя стенка (фланец) из стали 3-5 мм. По центру сверлится отверстие, и приваривается ходовая гайка. Сверху, напротив передней опоры приваривается задняя губка.

На торец внутренней подвижной трубы наваривается передний фланец, из стали 3-5 мм. В него вставляется шпилька с приваренными стопорными гайками. С обеих сторон фланца необходимо надеть упорные шайбы. На передний конец шпильки приваривается проушина, для воротка. Сверху на подвижную трубу крепится передняя губка.

Для надежности на губки можно прикрутить пластины металла из закаленной стали, например – держаки от токарных резцов, с насечками, выполненными напильником.
Самодельные слесарные тиски, изображены на фото:

Столярные тиски для верстака

Для обработки деревянных изделий нужен надежный зажим. Существует заводской вариант тисков, интегрированных в столярный верстак.

Такое приспособление несложно изготовить самостоятельно. Взглянем на типовой чертеж:

Популярное:  Съемник шаровых опор своими руками – экономим на инструментах

Губки изготавливаются из мягкого пластичного дерева, например – сосны. Слишком твердый материал будет оставлять следы на заготовках.

Неподвижная часть крепится к верстаку. Изнутри на нее монтируется мебельная упорная гайка для червячного механизма. По бокам от воротка необходимо закрепить направляющие штанги, для параллельности движения.

Подвижная губка оснащается упорным приспособлением для рукоятки – например, фторопластовой шайбой. Шпилька-вороток жестко крепится к рукоятке.

[tip]Совет! Для прочности, губки можно изготовить из нескольких слоев фанеры.[/tip]

Поскольку это ваш персональный инструмент, он будет выглядеть так, как вам нужно для работы. Можно изготовить «на скорую руку» некую смесь струбцины и тисков:

Для грубой обработки заготовок пригодится зажимная насадка на ножку верстака. Конструкция выглядит примитивно, но со своей задачей справляется.

Специализированные зажимные приспособления

Мы рассмотрели варианты, как сделать классические тиски. Однако для полноценной слесарной или столярной работы необходимы специальные инструменты:

Угловые тиски

Предназначены для фиксации заготовок под прямым углом.

Несмотря на кажущуюся сложность исполнения – такую струбцину можно изготовить своими руками.

Станина варится из стали толщиной не менее 4 мм. Упорные уголки располагаются строго под углом 90°. Симметрично упорным плоскостям устанавливается кронштейн для ходовой гайки. При помощи шпильки из закаленной стали, к упорам подается подвижный подпорный угол, также толщиной 4-5 мм. В центре подпорного угла монтируется фланец для воротка.

При проведении сварочных работ, как раз необходимо крепить заготовки разного размера.

Для этого, упорная гайка и фланец на подпорном уголке крепятся с помощью оси, дающей возможность изменять положение шпильки-воротка по горизонту.

Популярное:  Заклепочник ручной, как им пользоваться и, как он устроен

Тиски для сверлильного станка

Достаточно распространенное приспособление узкой специализации. Обычно сверлильные станки оснащаются зажимами, но это увеличивает их стоимость.

Приспособу можно изготовить самостоятельно. Тем более что для большинства сверлильных работ подойдут деревянные тиски.

Для изготовления понадобятся:

  • лист фанеры 10-12 мм;
  • две гладкие шпильки для направляющих;
  • шпилька с резьбой для воротка;
  • мебельная упорная гайка;
  • шурупы, гвозди, клей ПВА;

Станину изготавливаем из фанеры. Необходимо нарисовать чертеж, и по месту производить все работы.

Далее склеиваем сэндвич для изготовления губок и упорной планки.

Из полученного массива толщиной 25 мм нарезаем одинаковые бруски.

Примеряем заготовки на станине.

В качестве направляющих используем стальные или алюминиевые трубки. Все отверстия должны быть строго параллельны друг другу. Для качественных отверстий лучше использовать не сверлильный станок, а фрезер с пазовой фрезой. Проверяем конструкцию в сборе.

Устанавливаем в упорную планку мебельную гайку. Закрепляем бруски на станине.

Для фиксации воротка в подвижной губе использованы обычные гвозди, в виде стопорных шпилек. Самодельные тиски для сверлильного станка готовы:

Тиски для вязания рыболовных мушек

Приспособление для вязания популярной рыболовной приманки представляет собой механизм вращения, с закрепленными под определенным углом тисками для крючка.

Крутящийся механизм можно изготовить из чего угодно, а вот к тискам следует подойти с особой тщательностью. Губки должны быть прочными, иначе невозможно будет удержать стальной крючок.

Секрет прост – самодельные тиски для мушек можно изготовить из двух быстрорежущих резцов для токарного станка. Сначала металл «отпускают», затем после обработки снова закаливают.
В заключении видео про самодельные тиски сделанные из того, что было в гараже. Вполне под силу каждому.

Популярное:  Изготовить стусло своими руками, или купить готовое?

Источник: http://obinstrumente.ru/ruchnoj-instrument/tiski-svoimi-rukami. html

Тиски своими руками

Самым главным инструментом слесаря являются тиски. Без них невозможно выполнить большинство слесарных операций. Поэтому любой начинающий слесарь, первым делом хочет приобрести этот нужный инструмент. Может также сложится и такая ситуация, когда старые заводские тиски просто сломались и не подлежат ремонту.

В таких случаях покупать новый подобный инструмент не всегда выгодно, так как стоят они далеко не дешево. Поэтому многие слесаря решаются сделать тиски своими руками, что в свою очередь для начинающих может стать хорошим опытом, а опытные специалисты смогут себе изготовить качественные и удобные тиски.

Можно такой инструмент изготовить за один день из подручных материалов, а можно в течение месяца собирать нужные составляющие и изготовить тиски, мало чем отличающиеся от заводских. На самом деле истина где-то посередине. В этой статье будет подробно описана инструкция, как сделать тиски своими руками в течение нескольких дней без особых затрат.

Чертежи тисков

Такие работы можно выполнить только в условиях небольшой слесарной мастерской с обязательным наличием сварочного аппарата, электрической дрели, болгарки и других ручных инструментов.

Кроме того, необходимо приобрести такие материалы, как кусок стального швеллера № 6, длиной 0.5 м, 0.3 м2 листовой стали толщиной 4-5 мм и 30 см стального уголка 50х50 мм, 18 болтов М6 с гайками и кусочек толстого листового металла для изготовления губок.

В данном случае без услуг токаря не обойтись, так как необходимо будет изготовить винт диаметром 16 мм, отфрезеровать две пластины для зажимных губок и выточить две гайки, в которых будет вращаться сам винт.

Этапы изготовления самодельных тисков

Примерная пошаговая инструкция, как изготовить тиски своими руками в домашних условиях может выглядеть следующим образом:

Болгаркой обрезается кусок швеллера длиной 30 см. Он будет служить подвижной частью тисков. С одной стороны к основанию этой заготовки приваривается пластина толщиной 4 мм с выемкой, в которую вставляется зажимной винт с пазом. Для того чтобы сам винт в этой выемке был надежно закреплен, к этой пластинке с внутренней стороны двумя болтами крепится стопорная пластинка такой же толщины.

При помощи болгарки из листа вырезается пластина размером 25х6.2 см, к которой привариваются два уголка 50х50 длиной 25 см. Эта конструкция представляет собой неподвижную часть тисков. В полках этой заготовки просверливаются 6 отверстий диаметром 6 мм.

Из того же листа болгаркой вырезается еще одна заготовка размером 30х20 мм с боковым выступом размером 10х8 мм. В ней по краям просверливаются 12 отверстий диаметром 6 мм. Она будет служить основанием для тисков, на которое крепится вся конструкция. К нему на выступающей части привариваются две стопорные пластины для неподвижной гайки.

Из угловой стали вырезаются две заготовки, в которых просверливаются отверстия, и нарезается резьба для крепления зажимных губок. Затем одна из этих заготовок приваривается к неподвижной части тисков, а вторая к той, которая будет передвигаться внутри станины.

Предварительно сама станина при помощи болтов крепится к слесарному столу. В губках тоже просверливаются отверстия, через которые они при помощи болтов крепятся к зажимным пластинам. В винт вставляется вороток и еще раз проверяется надежность крепления.

Дополнительно можно усилить конструкцию тисков при помощи приварки косынок и стопорных пластин, как это показано на видео и фото. Такие тиски слесарные легко разбираются, поэтому желательно их покрасить антикоррозийной краской по металлу и установить на постоянное место.

Таким же способом можно изготовить тиски для сверлильного станка, только в этом случае крепление к станине станка будет несколько отличаться в зависимости от ее конструкции.

Как видно из вышеприведенного описания изготовить самодельные тиски совсем несложно. Надо просто иметь желание и элементарные навыки работы с металлом. Ниже рекомендуем посмотреть видео о том, как сделать станочные тиски.

Видео изготовления тисков своими руками

Источник: https://mainavi.ru/dom/tiski-svoimi-rukami/

Как сделать столярные тиски своими руками

   Давно хотелось сделать самодельные столярные тиски для своей домашней мастерской, чтобы было удобнее обрабатывать свои заготовки для резьбы по дереву. Раньше всё как-то не было такой возможности – то места для верстака не находилось, то  не из чего было смастерить, то некогда. В общем, как-то обходился и без верстака, и без столярных тисков.

Когда надо было обработать боковую грань или торцевую часть доски,  прижимал её с помощью струбцин к деревянному бруску, который крепился тоже струбцинами  к обычному столу.
   А сегодня решил: всё, хватит; надо создать себе более комфортные условия для работы.

 Порылся в своих “закромах” – в ящиках со всяким металлическим хламом, хранящимся в мастерской и нашел всё необходимое. (см. фото).

Самое главное – это винт с резьбой на 20 мм  и с длиной  резьбы около 150 мм.  Он у меня остался от старого детского спортивного уголка. Вставлялся в вертикальную трубу и служил для поджимания к потолку  металлического уголка каркаса.

За ненадобностью (дети выросли)  винт вместе с гайкой уже два десятка лет пролежал без дела. А тут вот очень даже пригодился в качестве прижимного винта. Резьба крупная, так как винт был рассчитан на большие нагрузки,  поэтому он отлично подходит для этой цели.

 Был бы винт подлиннее, было бы ещё лучше, но и такого вполне достаточно, так как в результате максимальное расстояние между губками тисков получилось  8 см,  а более толстые пиломатериалы я все равно не использую.

   Поискал подходящие шпильки (их надо было две штуки), но  прямых не нашлось, зато опять же в одном из ящиков обнаружил пару креплений  зеркал заднего вида от своего мопеда. Зеркала в прошлом году поставил новые, так как старые разбил, а вот эти изогнутые крепления вместе с гайками, шайбами и пластмассовыми колпачками тоже лежали в мастерской до поры до времени. Выпрямил их на наковальне кувалдочкой и они оказались тем, что мне было нужно.

   В длинной головке винта была прорезь (туда раньше вставлялся  металлический уголок). Чтобы вставить  рукоятку (винт с кольцом вместо головки, тоже найденный среди “нужного добра”) для закручивания и откручивания прижимного винта, мне оставалось только немножко поработать круглым напильником, чтобы расширить под неё в одном месте эту прорезь.

   К столу прибил сосновую доску  толщиной 45 мм – она  стала неподвижной “губкой” тисков. А подвижную сделал из березовой доски толщиной 20 мм. Ширина досок 18 см. Длина подвижной 50 см.

   Просверлил отверстия  в обеих досках под винт перовым регулируемым сверлом, раздвинув его резцы на 21 мм, а под шпильки обычным сверлом на 10 мм.,  прибив подвижную на пару гвоздиков к неподвижной, чтобы было удобнее сверлить сразу обе доски насквозь. Гвозди потом вытащил.

Вставил винт и шпильки в отверстия, поставил шайбы  и навернул гайки.

    Всё; столярные тиски готовы.

 Потом, правда просверлил  в досках ещё два отверстия; чуть поближе к зажимному винту, чтобы иметь возможность переставлять шпильки для обработки совсем коротких заготовок.

  Так тиски их надежнее зажимают.   Попробовал поработать с тисками, вставив в них заготовку для своей очередной деревянной рыбки.  Так гораздо удобнее, чем было раньше, когда прижимал заготовки струбцинами. Времени тратится гораздо меньше, никакой лишней  возни, да и струбцины не мешают.

 Так то теперь дела с обработкой заготовок для своей резьбы дела пойдут лучше.

 Есть ещё парочка таких же точно больших винтов, поэтому можно сделать ещё одни столярные тиски, но уже не в торце стола как эти, а вдоль и подлиннее, с двумя прижимными винтами, чтобы можно было поджимать к верстаку длинные доски при обработке их боковой грани.

Источник: http://www.instrument-mastera.ru/2013/10/stolyarnye-tiski-svoimi-rukami.html

Деревянные тиски для верстака своими руками

П-образная струбцина недолговечна. Чаще всего она функционирует до тех пор, пока поворотная головка не начинает болтаться и выпадать из подвижной губки инструмента. Струбциной все еще можно пользоваться, но может раздражать тот факт, что вам приходится удерживать шарнирное соединение при установке зажима. Но такая струбцина вполне может пригодиться.

Я искал деревянные тиски для моего небольшого верстака, и их цена меня изрядно удивила. Даже комплекты, которые нужно собирать самому, тратя время и древесину, могут вам обойтись в сотни долларов. Из деталей старой струбцины я был в состоянии сконструировать тиски для работы с деревом, а используя старую древесину, я мог это сделать, не потратив ни копейки.

Что еще более важно, тиски можно сконструировать, используя лишь ручные инструменты, затрачивая минимум ресурсов, что означает, что эти тиски может собрать кто угодно, независимо от размера мастерской.

Уберите рекламу, нажав…

Шаг 1: Инструменты и расходные материалы

Инструменты:

  • лучковая пила или угловая шлифовальная машина
  • дисковая пила или ножовка
  • дрель с долотчатым буром
  • зубило и молоток

Расходные материалы:

  • Сломанная П-образная струбцина
  • 8 см шурупы-саморезы
  • столярный клей
  • 15 см болт с шайбами и дополнительной гайкой
  • 2,5 см дюбель

Шаг 2: Сооружение тисков из старой струбцины

Прежде всего, необходимо отвинтить подвижную губку от струбцины. Без шарнирного соединения она легко отойдет. Но если вы используете струбцину в рабочем состоянии, возможно, потребуется ее отрезать.

Затем возьмите пилу по металлу или угловую шлифовальную машину с быстро вращающимся диском и отрежьте муфту от струбцины как раз перед поворотом, оставив достаточно корпуса. Большинство струбцин отлиты и легко режутся с помощью ножовки.

Они часто отливаются в форме буквы ‘T’ или ‘I’, так что вам придется отрезать некоторую часть материала, оставив место, в котором вы должны просверлить два отверстия для крепежных шурупов. Срезая лишний материал, оставьте небольшой металлический клин рядом с муфтой.

Это поможет втиснуть ее в просверленное отверстие и предотвратит свободное вращение.

Шаг 3: Распил досок и сверление отверстий

Вам понадобится брусок размером 5×15 см, который будет в точности соответствовать высоте вашего стола. Он станет монтажной основой. Наша конструкция будет крепиться к ножке стола.

Вам также понадобится второй брусок размером 5×15 см, длина которого составляет около 60 см. Его мы используем в качестве доски непосредственно для зажима. Установите его на 10 см выше поверхности вашего стола.

Вам также понадобятся два бруска 5x15x9 см в качестве лицевой части новоиспеченной струбцины.

Теперь необходимо решить, где вы хотите расположить винт. Я установил свой на расстоянии 30 см от верхней части доски для зажима. Общая идея заключается в том, что чем выше располагается винт, тем сильнее давит зажим, в то время как, чем он ниже, тем шире диапазон.

Я бы порекомендовал приложить бруски друг к другу так, чтобы доска для зажима отходила на 10 см, и просверлить небольшое отверстие размером 0,5 см там, где будет располагаться винт. Это обозначит его будущее место дислокации и позволит убедиться, что отверстия совпадают.

Как только вы убедились, что отверстия совпадают, возьмите ваше основание для крепления и просверлите отверстие для муфты на стороне, которая будет крепиться к столу.

Теперь можете сверлить дальше, учитывая диаметр вашего винта. Затем возьмите муфту и вбейте ее в отверстие. Благодаря клину, который вы оставили, она должна очень хорошо подойти.

А благодаря язычку муфта будет хорошо закреплена.

Вам понадобится своеобразный канал для винта, чтобы он прошел через доску для зажима. Вы можете просверлить несколько отверстий, расположенных друг за другом (начиная с первого отверстия размером 0,5 см и поднимаясь вверх), а затем вырезав лишний материал с помощью молотка и зубила. Канал должен быть 4 см в длину, а в ширину соответствовать вашему винту.

Теперь можете приклеить лицевую часть к зажиму и закрепить их на 1,27 см выше поверхности стола и верхней части монтажной платы.

Шаг 4: Создание шарнирного крепления

Вырежьте два блока из основания вашей доски для зажима, каждый из которых будет размером 4 см в ширину и 9 см в длину. Сквозь оставшуюся часть просверлите горизонтальное отверстие на расстоянии 2,5 см от конца размером с ваш 15 см болт. Это точка крепления шарнира.

Далее необходимо создать и добавить опорные блоки. Вырежьте их размером 10 см, а затем просверлите отверстие размером 15 см, как и ваш болт, на расстоянии 5 см от верхушки. Используйте круглый напильник, чтобы удлинить отверстия до 2,5 см. Дополнительный свободный зазор в шарнирном отверстии поможет облегчить давление зажима, предотвращая, таким образом, образование трещин на блоках.

Теперь, вырезав два канала, вставьте блоки в монтажную базу. Используйте столярный клей, чтобы закрепить их.

Наконец, установите болт, но не завинчивайте плотно. Весь механизм должен свободно перемещаться в пазах блоков. Хорошо подойдет контргайка. Чтобы гайка не откручивалась, воспользуйтесь второй гайкой и закрутите их вместе.

Шаг 5: Сборка струбцины

Вам придется соорудить прокладку для вашего винта. Я использовал кольцевую пилу и с помощью нее вырезал диск размером 5 см из бруска 5×10 см, затем пробурил отверстие в центре так, чтобы оно соответствовало диаметру моего винта.

Вы можете сделать столько прокладок, сколько захотите, в зависимости от пространства, которое вам понадобится для рукоятки вашего винта. Идеальным вариантом будет вырезать два таких диска.

Затем пространство между двумя прокладками можно смазать небольшим количеством масла, что позволит вам затягивать струбцину более плавно.

По картинкам вы заметите, что я начал с одной прокладки, затем добавил вторую и обнаружил, что так значительно лучше.

Соорудив систему зажима, необходимо будет прикрепить ее к ножке верстака. Я использовал простые 7 см шурупы-саморезы, расположив их на расстоянии 15 см друг от друга. Прикрепил конструкцию через основание крепления непосредственно к ножке стола. Теперь можно установить прокладки на винт и закрепить его.

Когда струбцина будет готова, вам понадобится установить подпорки.

Шаг 6: Нарезка и сверление колышков

Колышки делаются из 2,5 см дюбелей твердых пород дерева, с нижней частью 4 см, сточенной до 1,5 см и отшлифованной. Затем я просверлил серию 1,5 см отверстий непосредственно в столе через каждые 6 см на расстоянии 10 см друг от друга.

Получилось, что на каждой доске оказалось по паре, однако вы можете изменить интервал. Можно просверлить по одному отверстию между рядами колышков. В данном случае я не воспользовался этой идеей, но она, несомненно, хороша.

Такие отверстия будут удобны для проектов, которые могут иметь уникальную форму.

Так как мой стол сконструирован не точно, концы досок не выстраивались в ряд, так что я снял мерки с лицевой части струбцины, используя комбинированный измерительный угольник и проводя линии вдоль стола. Я убедился, что отверстия были расположены параллельно друг другу.

Шаг 7: Готово!

Все! Теперь у вас есть деревянные тиски для любого проекта. Я сконструировал свои вдоль всей ширины стола, создав диапазон менее 1 м. Однако тиски будут функционировать так же, если вы установили их по длине. Зато у вас будет возможность зажимать более длинные предметы.

Вы можете использовать колышки как скобки для того, что вы будете зажимать, или вы можете вставить брусок, который послужит границей. Вы даже можете создать своеобразный забор, если захотите, вмонтировав дюбели в брусок размером 5×10 см. Варианты бесконечны.

Я надеюсь, вам понравилась инструкция, и спасибо за внимание.

Источник: http://handsclub.ru/derevyanny-e-tiski-dlya-verstaka-iz-staroj-strubtsiny/

Как сделать столярные тиски своими руками

В домашней мастерской должно обязательно найтись место для верстака. Сделать столярные тиски своими руками совсем не сложно. Поделки, сделанные своими руками, всегда радуют глаз. Имея этот нехитрый инструмент, можно работать с разными деревянными изделиями и заниматься резьбой по дереву.

Можно обойтись и без столярных тисков, зажимая заготовки в струбцины или укладывая на верстак, но это неудобно. Обработка торца заготовки без столярных тисков обойтись не может, а струбцины просто не годятся. Металл оставляет следы на дереве, инструмент, соскочив с заготовки, может испортиться о струбцины.

Таким образом, в мастерской без такого инструмента не обойтись, и необязательно его покупать в магазине, вполне можно сделать тиски своими руками.

Столярные тиски предназначены для зажима изделия в процессе работы.

Столярные тиски состоят из корпуса с подвижной пластиной, которая двигается двумя направляющими. Сам механизм закрепляется на верстак с помощью металлических крепежей.

Губки тисков имеют возможность закрепления на них деревянных, пластмассовых или металлических накладок. Они нужны для защиты заготовки от повреждений при обработке и зажиме.

Без накладок не обойтись в работе с мягким сортом дерева.

Для фиксации заготовок (редко бывают меньше 20 см) устанавливается пружинный механизм быстрого зажима, потому как без него, если использовать винтовой зажим, придется слишком долго вращать механизм сдвига губок. После быстрого подведения губок окончательная фиксация производится винтом со специальной резьбой. Они крепятся на верстак винтами.

Технология изготовления столярных тисков

Самодельным столярным тискам необходим винтовой штырь с резьбой на 20 мм и длиной нарезки в 150 мм. Такой штырь можно поискать в магазине спортивного инвентаря или заказать у токаря в слесарной мастерской.

Его резьба очень прочная, поэтому может выдерживать значительную нагрузку. Чем длиннее найдется винт, тем шире можно будет развести губки тисков. Для указанных размеров можно разводить их на расстояние около 80 мм.

Технология изготовления столярных тисков.

Нужны будут правильные шпильки. Попробуйте поискать их в хозяйственном магазине в отделе крепежа или среди старых вещей и конструкций. Для предложенной конструкции столярных тисов взяты шпильки от мопедного зеркала и его крепеж. Для конструкции столярных тисков можно взять шпильки от мопедного зеркала. Они загнуты, но если сделать несколько ударов молотком на наковальне, они выпрямятся.

Для крепежа ручки в длинной головке винту нужно проделать прорезь. В случае если ручка не подходит по размеру, ее можно легко обработать до нужной ширины отверстия с помощью напильника.

Губки формируются из двух досок. Одна из них будет неподвижная, сделанная из сосновой доски и закрепленная на верстак, а второй губкой тисков будет доска размерами 20х18х500 мм. Больший размер — это длина.

Схема столярных тисков.

В каждой доске сверлится отверстие, куда будет вставлен винт, при помощи сверла подходящего диаметра. Для шпилек потребуется сверло на 10 мм, им просверливают все доски разом. Чтобы не нарушить расположение отверстий, удобно их соединить гвоздями, которые потом аккуратно вытаскиваются.

После этого можно поставить в просверленные отверстия шпильки и винт, установить шайбу и гайку.

Не все заготовки одинаково большие, поэтому для возможности обработки заготовок короче нужно сделать переставляемые шпильки, а в обеих досках дополнительные 2 отверстия поближе к винту зажима.

Можно подобрать винты большего размера, если это сделать, то ваши столярные тиски станут универсальными. Можно будет зажимать и обрабатывать длинные заготовки, работать с боковыми сторонами досок и т.д.

Источник: https://moiinstrumenty.ru/standartnye/stolyarnye-tiski-svoimi-rukami.html

Дешевые верстачные тиски

Приветствую всех читателей этого замечательного сайта. Вполне очевидно, что среди множества любителей самоделок имеются люди, часто работающие с деревом или деревянными конструкциями, то есть плотники. Любому, даже самому начинающему плотнику, не будет бесполезен такой инструмент как верстачные тиски.

Они отлично могут послужить для прочного закрепления заготовки или детали, над которой вы будете работать, таким образом, увеличив точность и надежность проведения работ. Именно поэтому в данной статье вы сможете ознакомиться с пошаговой инструкцией изготовления верстачных тисков сделанных из фанеры и металла.

Автор изготовил их сам, своими руками используя лишь имеющиеся у него навыки и инструменты.Для создания деревянных верстачных тисков было использовано огромное множество различных инструментов, практически все, что имелось в наличии у автора.

То есть использовалось буквально все: от молотка до различных станков и сварочного аппарата. Многие из инструментов заменяемы, поэтому писать весь список нет особенного резона, все зависит от того, какие инструменты имеются в вашем арсенале. Изобретательность очень важный навык для самоделкиных.

Но не забывайте об осторожности!

А вот материалы, которые послужили основой для создания верстачных тисков перечислить стоит, тем более их не так много:

– лист фанеры толщиной 30 мм- лист фанеры толщиной 20 мм- металлический стержень с резьбой М27- гайки, шайбы гвозди, шурупы, мебельные болты- бруски из дерева дуба, вишни- полоска металла толщиной 4 мм и шириной 6 мм

Теперь перейдем к подробному описанию способа создания деревянных верстачных тисков, который использовал автор.

Шаг первый: подготовка необходимых материалов и их обработка для дальнейшего использования в постройке тисков.

Первым шагов автор решил подготовить лист фанеры, который будет служить заготовкой под тиски. Был взят лист фанеры и обрезан, согласно требуемым размерам. Всего было сделано две заготовки, одна из которых, толщиной 20 мм, а вторая 30 мм. Затем так же были вырезаны пара полос из дуба, толщина каждой полосы составила 10 мм.

Эти полосы нужно прикрепить к верхней кромке губок, приклеить, прибить гвоздями или прикрутит шурупами, на ваше усмотрение. Это действие обеспечит лучшую устойчивость, а так же более приятный внешний вид изделия. После чего, необходимо убрать излишки материалов и зашкурить деревянную часть конструкции.

Затем заготовка из листа фанеры толщиной 20 мм была прикреплена к столу за счет парочки мебельных болтов.

Шаг второй: Работа над механизмом устройства

Далее автор занялся работой по самому механизму тисков. Для этого были приобретены металлический 20 мм стержень с резьбой М27, и в дополнение пару шайб и гаек. Так же была куплена полоска металла шириной 6 мм и толщиной 4 мм. Все эти материалы можно легко приобрести в специализированных или даже строительных магазинах города. По сути это все металлические детали, которые понадобятся для создания механизма тисков.Для упрощения работы над созданием основного элемента механизма, автор использовал дубовые бруски в качестве направляющих. На фотографиях видно, что для стрежня с резьбой были приварены пара гаек к плоской металлической заготовке, которую было решено прикрепить под столом при помощи винтов.Для обеспечения дополнительной стабильности для всей конструкции тисков, автор решил добавить ту самую плоскую заготовку, о которой упоминалось ранее, на внешней губке элемента тисков.Самое важное в работе над механизмом тисков, это расположить все элементы этого механизма таким образом, чтобы они все обязательно находились строго на одной линии. В противном случае тиски работать не будут, или будут, но не качественно. Для того чтобы внешняя губка могла перемещаться и перемещалась при каждом обороте стержня, к нему была приварена шайба. Без подобной доработки губка будет неподвижна, и прижимать ее и перемещать надо будет вручную, а так все становится более автоматизированным.

Шаг третий: Обработка на токарном станке

Для вращающей головки механизма тисков, автором были склеены несколько заготовок из дерева вишни и дуба. После чего этим заготовкам была придана необходимая форма на токарном станке. Все это вы можете видеть на фотографиях. Как видно, полученный результат оказался достаточно приемлемый. Затем при помощи долота были сделаны углубления в заготовке под гайку.

Далее на сверлильном станке было просверлено отверстие диаметром 20 мм, которое будет приспособлено под рукоять тисков. Сверление было не достаточно точным, поэтому отверстие получилось слегка под углом, это ошибка, но не настолько критичная, чтобы переделывать все заново, посчитал автор. Поэтому, несмотря на такую погрешность, было решено установить рукоятку в сделанное отверстие.

Сама рукоятка выглядит как штифт, сделанный из дерева ели, который имеет на концах своеобразные заглушки из дерева вишни. Эти заглушки служат для предотвращения выпадения штифта-рукояти. После сборки рукоять была обработана олифой.На внешней губке были просверлены отверстия глубиной 30 мм, в которые будут установлены упоры для крепления на столярном верстаке.

Именно для этого и была использована фанера толщиной 30 мм для внешней губки тисков. Но так как одиночный ряд не будет давать необходимой устойчивости для конструкции на столярном верстаке, то автор решил сделать еще несколько отверстий в столе.

Но делать это необходимо уже на самом заключительном этапе, так как нужно учитывать все механические части тисков, которые будут расположены под столом.

Шаг четвертый: завершение работы.

После того как тиски были полностью собраны, автор приступил к отделочным работам.Была покрашена плоская заготовка, а так же нанесена олифа на губки. Доработаны мелкие погрешности и произведена регулировка тисков и их закрепление на столярном верстаке.В итоге получились вот такие деревянные тиски, которые пригодятся для различных работ, требующих четкой фиксации деревянных деталей.Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Идея

Описание

Исполнение

Итоговая оценка: 7

Источник: https://USamodelkina.ru/7865-deshevye-verstachnye-tiski.html

Слесарные тиски своими руками: изготовление устройства в домашних условиях

Для проведения многих слесарных работ требуются специальные тиски. Их предназначение заключается в жесткой фиксации обрабатываемой заготовки.

В продаже встречается довольно большое количество различных вариантов исполнения слесарных станков, всех их объединяет довольно высокая стоимость. Для частной мастерской можно изготовить слесарные тиски своими руками.

Создаваемая конструкция обойдется намного дешевле и при этом идеально подойдет для установки в частной мастерской.

Особенности тисков

Практически любой мастер, который проводит много времени в собственной мастерской или гараже, знает, что обойтись без рассматриваемого приспособления практически невозможно. При механической обработке к заготовке прикладывается большое усилие. Создать слесарные приспособления своими руками решают для достижения следующих целей:

  1. Повышения точности обработки. Из-за вибрации и смещения заготовки может существенно снизиться точность проводимой операции. На различных станках крепление проводится при применении специальной конструкции. Однако некоторые самодельные или бытовые станки не имеют устройства, предназначенного для фиксации заготовки. Слесарные тиски имеют широкую область применения, могут использоваться при выполнении сверлильной или иной операции.
  2. Существенного повышения качества выполняемой операции, связанной со сверлением, фрезерованием или обработкой граней. При механической обработке часть вибрации передается узлу, который применяется для крепления заготовки. За счет этого можно повышать скорость резания или увеличивать подачу. При сверлении можно создавать сквозное отверстие без опаски, что сверло войдет в плиту станка.
  3. Обезопасить мастера, так как во время работы не нужно руками фиксировать заготовку. Если удерживать деталь руками во время работы, велика вероятность, что приложенное усилие приведет к ее смещению. В некоторых случаях могут пострадать руки. Работа при использовании специального фиксирующего устройства более безопасна. К примеру, при сверлении и фрезеровании можно установить деталь и закрыть зону резания специальным экраном.
  4. Повысить комфорт во время обработки заготовки. При ручной механической обработке применение тисков позволяет освободить руки.

Прочные тиски своими руками в домашних условиях можно изготовить из профильной трубы. Полученная конструкция будет обладать компактными размерами, может жестко крепиться на основании. Применяются подобные тиски для работы с различными заготовками, так как устройство может оказывать различное давление на губки.

Пошаговая инструкция

Для работы потребуется относительно небольшое количество инструментов. Весь процесс изготовления можно разделить на несколько основных этапов:

  1. Для начала проводится нарезка профильной трубы на требуемые куски. Для этого может использоваться различный инструмент: болгарка, ножовка по металлу. Нарезка требующихся элементов проводится в соответствии с чертежом. Стоит учитывать, что некоторые элементы будут соединяться болтами, для чего нужно создать соответствующие отверстия. После подготовки требующихся элементов все заусенцы убираются шлифовальным кругом.
  2. Следующий шаг предусматривает создание ходовой гайки. Она будет использоваться для передачи усилия на заготовку. Она может изготавливаться из обычной гайки соответствующего диаметра, но из закаленной стали.
  3. Крепится ходовая гайка к основанию будущих тисков сваркой. Именно сварочный шов обладает нужной прочностью. При создании самодельной конструкции можно использовать небольшой сварочный аппарат. Электроды и напряжение подбираются в соответствии с толщиной металла и его составом.
  4. Далее выполняется вкручивание ходового винта. Изготовить его самостоятельно можно только при наличии токарного станка с функцией нарезания резьбы. После этого выполняется установка двух половинок с губками. Изготовить два элемента, которые будут сжиматься, можно при использовании все той же профильной трубы.

Универсальная конструкция бытового применения

Самодельные тиски для сверлильного станка или верстака не требуют сложных расчетов. Как правило, в качестве основы в большинстве случаев применяется стальная труба.

При рассмотрении того, как сделать самодельные тиски, следует уделить внимание особенностям конструкции:

  1. Из отрезки трубы создается внутренняя подвижная часть тисков, которая будет воспринимать часть нагрузки. Из этого же материала изготавливается наружная неподвижная часть.
  2. Для перемещения подвижной части относительно неподвижной применяется ходовая гайка с диаметром М16. Меньший вариант исполнения выбирать не рекомендуется, так как слишком мелкая резьба может не выдерживать оказываемую нагрузку. Вместе с ходовой гайкой применяется ходовой винт соответствующего размера.
  3. Фиксация подвижных элементов проводится за счет передней и задней опоры. Они привариваются к основанию, могут быть представлены уголками.
  4. С заготовкой, как правило, контактируют специальные губки. Они изготавливаются из наиболее твердого материала, так как на эту часть будет передаваться наибольшая нагрузка.
  5. Две стопорные гайки с резьбой М16 и М18, которые будут ограничивать движение подвижного элемента.

Подобная конструкция может выдержать существенное воздействие и прослужить на протяжении длительного периода.

Проведение работ своими руками

Для работы с металлом потребуется болгарка и сварочный аппарат. Станочные фрезерные тиски такого вида изготавливают следующим образом:

  1. Начинают работу с приваривания фланца к торцу трубы, которая будет использоваться в качестве неподвижного элемента. В центральной части фланца вваривается гайка с резьбой М16.
  2. Следующий шаг заключается в создании подвижной части. К центральной части также приваривается фланец, в котором оставляется центральное отверстие для размещения винта.
  3. На некотором расстояние от торцевой поверхности ходового винта приваривается гайка с резьбой М18. Она применяется в качестве стопорного механизма. При установке ходового винта приваренная гайка должна плотно прилегать к торцу фланца. Устроить подобное крепление можно только при соблюдении всех размеров.
  4. Следующий шаг заключается в надевании шайбы и второй гайки М16 с наружной стороны фланца. Эти элементы затем будут привариваться к устанавливаемому винту. Для снижения трения между фланцем и внутренней гайкой устанавливается дополнительная гайка.
  5. После того как подвижный узел был собран его вставляют в неподвижную трубу большего диаметра и проводится вкручивание второго конца ходового винта в гайку фланца неподвижной части.
  6. С поверхностью заготовки контактируют зажимные губки. Их можно изготовить из твердого металла, который приваривается к основной конструкции.
  7. Повысить неподвижность можно за счет приваривания к нижней части трубы две опоры. Стуловый вариант исполнения должен изготавливаться так, чтобы нагрузка распространялась равномерно.
  8. Во время эксплуатации устройства внутренняя труба может вращаться вместе с ходовым винтом. Подобная ситуация создает довольно много проблем во время выполнения работы. Устранить этот недостаток можно путем создания продольной прорези, положение которой будет фиксироваться при помощи специального винта-фиксатора.

Изготовление столярных тисков

Для обработки деревянных заготовок требуются столярные тиски. Они применяются как при изготовлении новых деталей, так и при ремонте существующих. Работать с деревом при применении слесарных тисков неудобно. Именно поэтому многие решают изготовить еще и столярные, которые имеют ряд своих особенностей.

Простейшая конструкция представлена сочетанием следующих элементов:

  1. Подвижная губка, при изготовлении которой используется деревянный брус. Особое внимание следует уделить выбору бруса, так как он не должен иметь трещины и другие дефекты. Даже несущественные дефекты могут привести к тому, что при нагрузке материал треснет.
  2. Корпус собирается из массивного деревянного бруса. Этот элемент неподвижный, выступает в качестве второй зажимной губки. Рекомендуется выбирать древесину дорогих пород, которая не имеет большого количества сучков.
  3. Направляющие изготавливаются из металла, так как на них будет оказываться серьезная нагрузка. Лучше всего выбирать нержавеющую сталь. Кроме этого, во время эксплуатации направляющие следует периодически смазывать.
  4. Перемещение подвижной губки обеспечивается металлическим винтом. Применяемый винт должен иметь довольно крупную резьбу, так как в противном случае он не выдержит сильную нагрузку.
  5. Вороток, через который ходовому винту передается вращение. С применение рычага большей длины существенно увеличивается оказываемая нагрузка.

К особенностям изготовления можно отнести следующие моменты:

  1. Изготавливаемый корпус крепится на столе или верстаке при помощи длинных шурупов и болтов. Применяемые крепежные материалы должны иметь большой диаметр и изготавливаться из прочной стали.
  2. В подвижной губке и корпусе создается три отверстия, которые требуются для размещения направляющих. Для того чтобы обеспечить совпадение осей проводится сверление всех отверстий одновременно в обоих брусках. В противном случае может возникнуть ситуация, когда отверстия расположены друг относительно друга неточно.
  3. После установки направляющих на них надеваются подвижные зажимные губки. Центральное отверстие требуется для винта, который будет служить в качестве ограничителя. На обратную сторону винта надевается гайка и после этого приваривается.
  4. Вороток закрепляется на переднем конце ходового винта. Для этого создается отверстие соответствующего диаметра. Крепление можно провести путем приваривания воротка.

Самодельные конструкции ничем не уступают промышленным. Они также могут быть рассчитаны на воздействие большой нагрузки. Создаваемые тиски могут обладать самыми различными качествами, так как они создаются мастером в зависимости от потребностей.

Источник: https://remoskop.ru/slesarnyie-tiski-svoimi-rukami-v-domashnih-usloviyah.html

Верстачные тиски своими руками для столярных работ

Верстачные тиски также называют тисками Моксона – недорогие, портативные и являются отличным помощником в столярных работах. Я расскажу, как сделать деревянные тиски своими руками. При изготовлении тисков из дерева вы можете спокойно менять размеры под свои нужды.

Шаг 1: Необходимые материалы

  • 4,8 погонных метра березовой доски 2х14 см.
  • Два болта 13 мм с шестигранной головкой, от 20 до 25 см.
  • Столярный клей, эпоксидка

Инструменты:
Циркулярный станок, сверлильный станок, сверла Фостнера 13, 19 и 25 мм, наждачная бумага и тиски.

Шаг 2: Подвижная губка

Отпилите два куска доски 81 см, склейте их по пласти. Губка получится размером 81х14х4.

Шаг 3: Неподвижная губка

Неподвижная губка имеет Г-образную форму. Более длинное плечо служит для крепления столярных тисков к рабочей поверхности. Склейте угловым Г-образным соединением доску 76х6 с доской 91х14, как показано на картинке, центры досок совместите. Я соединил доски на шканты, но этого делать не обязательно, если у вас нет ламельного фрезера. После того, как клей высохнет, наклейте на доски снаружи еще доски – 91х12 и 76х6.

Шаг 4: Сверлим отверстия под болты

От бокового края подвижной губки отступите 7,5 см, от верхнего края отступите 5,5 и просверлите отверстие 13 мм, с другой стороны сделайте такое же, чтобы отверстие было максимально прямым, сделайте его сверлильным станком.

Поставьте обе губки так, чтобы их верхние края были параллельны. Сверлом Фостнера 13 мм пройдите сквозь отверстия в подвижной губке, чтобы наметить отверстия в неподвижной. Ваши движения должны быть предельно точными, чтобы болты потом не вязли в древесине. На сверлильном станке просверлите дырочки в неподвижной губке.

С обратной стороны неподвижной губки раззенкуйте место для фланцевой гайки, диаметр зенковки 2,5 см.

Шаг 5: Делаем ручки

Ручки можно и не делать, вы вполне можете остановиться на том, что установите 13 мм-вые болты и шайбы, а открывать/закрывать тиски можно ключом.

Я решил сделать для болтов деревянные ручки, как показано на фото. Склейте между собой три деревянные доски размерами 1,9х5,5х28. у вас получится деревянный брусок квадратного сечения 5,5 см. затем обточите этот брус в восьмигранник.

Разрежьте восьмигранный брусок на две половины. Затем высверлите по продольной оси отверстие диаметром 2 см и глубиной 5-8, как получится на вашем сверлильном станке. Они должны быть прямыми.

Вставьте в дырку болт, выровняйте его, затем залейте туда эпоксидку. Дайте ей застыть. Ручки готовы.

Шаг 6: Работа с тисками

Ни тиски, ни ручки я не покрывал никакими финишными составами. При необходимости я просто буду сошкуривать загрязнения.

Резьбу болтов и стенки сквозных отверстий можно покрыть пчелиным воском, чтобы ход был легче.

Для того, чтобы использовать столярные тиски для верстака, сначала зажмите неподвижную губку струбцинами, поместите материал между губками, затяните губки ручками.

Как сделать тиски своими руками для столярных и слесарных работ

Тиски являются незаменимым приспособлением при проведении самых разных работ. Новый инструмент стоит дорого, но в домашних условиях крайне необходим.

Самый простой и дешевый вариант, сделать тиски своими руками из материалов, которые легко найти. Сегодня мы рассмотрим возможность самостоятельного изготовления различных видов тисков.

Материалы для слесарных тисков

Нам понадобятся:

  1. Швеллер № 8П – 1 м.
  2. Уголка № 4,0 – 1 м.
  3. Шпилька М16 – 1 шт.
  4. Гайки М16 – 6 шт.
  5. Повороты для труб Ø40 мм.
  6. Металлический лист 240х160х6
  7. Полоса для губок 160х40х5, но губки лучше сделать толще, например, 8-10 мм.

Приступаем к изготовлению деталей:

  1. Отрезаем кусок швеллера длиной 300 мм.
  2. Два уголка длиной 160 мм.
  3. Из листа толщиной 6 мм. вырезаем основание 160х160
  4. Оставшаяся часть листа уйдет на верхнюю крышку

Гайки для механизма передвижения

Для изготовления механизма передвижения нужно две гайки сварить между собой. Для этого накручиваем их на шпильку так, чтобы между ними был небольшой зазор 0,2-0,5 мм.

Обвариваем гайки

Если гайки прижать плотно друг к другу, винт при работе будет зажимать. Обвариваем гайки по кругу. На этом этапе потребуется две штуки.

Основание и механизм передвижения

Основание тисков состоит из листа и приваренных к нему по краям двух уголков.

Внимание! Помните, чтобы не заклинило конструкцию, нам важно сохранить расстояние между уголками на ширину швеллера плюс 0,5-1 мм.

Основание в сборе

Поэтому, до приваривания уголков к листу, посредине установите швеллер, а по краям, между швеллером и уголком, по картонке или, если есть, несколько трансформаторных пластин.

Механизм передвижения

После приварки уголков, проводим по центру основания линию и выставляем подготовленные гайки. Для этого накручиваем их на винт М16.

Под винт можно подложить обычные скобы от степлера, чтобы приподнять ближе к середине фронтальной плоскости.

Посмотрите на фото, все станет понятно. И делаем отступ от края листа вовнутрь на 5 – 6 мм.

Укладка скоб степлера

Чтобы заполнить пространство между гайкой и основанием тисков, можно подложить пластину 3-4 мм.

Выставляем гайки по разметке

Помните! От того насколько точно вы выставите гайки, настолько хорошо будет работать механизм передвижения.

Механизм перемещения внутри тисков

После установки гаек можно ставить крышку. Должен получиться корпус как на фото.

Корпус в сборе

На этом этапе, проверьте свободу хода швеллера, если очень туго, то снимите 0,5 -1 мм. со стенок. Стенки тогда будут не 40, а 39 мм.

Проверка хода

Далее с одной из сторон швеллера, внахлест, привариваем уголок и, установив его в корпус, размечаем место сверления отверстия под ответную гайку. А так же, варим повороты на основание. Должно получиться как на фото.

В сборе корпус и механизм перемещения

Следующим этапом привариваем оставшиеся повороты из труб на ответную часть тисков, вырезаем и крепим губки. Собственно все. Устанавливаем шпильку и закрепляем ее изнутри на подвижной части тисков как на фото.

Шпилька механизмаа перемещения

Заключительный этап, красим, сушим и собираем все вместе.

Заключительный этап, покраска. Изделие готово.

Слесарные тиски из профтрубы

Для того чтобы самостоятельно сделать надежный верстачный инструмент, необходим сварочный аппарат и следующие компоненты:

  1. Несколько отрезков профтрубы разного размера.
  2. Шпилька из закаленной стали с крупной резьбой.
  3. Гайки двойной высоты.

Чертеж тисков для верстака представлен на иллюстрации. Это универсальный вариант, возможны изменения в конструкции, в зависимости от ваших задач.

Сборочный чертеж

Порядок изготовления

  1. На трубу большего диаметра (корпус) снизу привариваются опоры.
  2. С тыльной стороны наваривается задняя стенка (фланец) из стали 3-5 мм.
  3. По центру сверлится отверстие, и приваривается ходовая гайка.
  4. Сверху, напротив передней опоры приваривается задняя губка.
  5. На торец внутренней подвижной трубы наваривается передний фланец, из стали 3-5 мм.
  6. В него вставляется шпилька с приваренными стопорными гайками. С обеих сторон фланца необходимо надеть упорные шайбы.
  7. На передний конец шпильки приваривается проушина, для воротка. Сверху на подвижную трубу крепится передняя губка.

ВАЖНО! Зазор между корпусом и подвижной трубой нельзя красить. Там должна быть консистентная смазка. Такая же смазка наносится на резьбу шпильки.

Для надежности на губки можно прикрутить пластины металла из закаленной стали, например – держаки от токарных резцов, с насечками, выполненными напильником.

Самодельные слесарные тиски из профильной трубы

Столярные тиски для верстака своими руками

Для обработки деревянных изделий нужен надежный зажим. Существует заводской вариант тисков, интегрированных в столярный верстак.

Такое приспособление несложно изготовить самостоятельно. Взглянем на типовой чертеж:

Чертеж столярных тисков

  1. Губки изготавливаются из мягкого пластичного дерева, например – сосны. Слишком твердый материал будет оставлять следы на заготовках.
  2. Неподвижная часть крепится к верстаку.
  3. Изнутри на нее монтируется мебельная упорная гайка для червячного механизма.
  4. По бокам от воротка необходимо закрепить направляющие штанги, для параллельности движения.
  5. Подвижная губка оснащается упорным приспособлением для рукоятки – например, фторопластовой шайбой.
  6. Шпилька-вороток жестко крепится к рукоятке.

Обратите внимание

Для прочности, губки можно изготовить из нескольких слоев фанеры.

Губки изготовлены из нескольких слоев фанеры

Поскольку это ваш персональный инструмент, он будет выглядеть так, как вам нужно для работы. Рассматриваемый инструмент можно изготовить «на скорую руку» из струбцин:

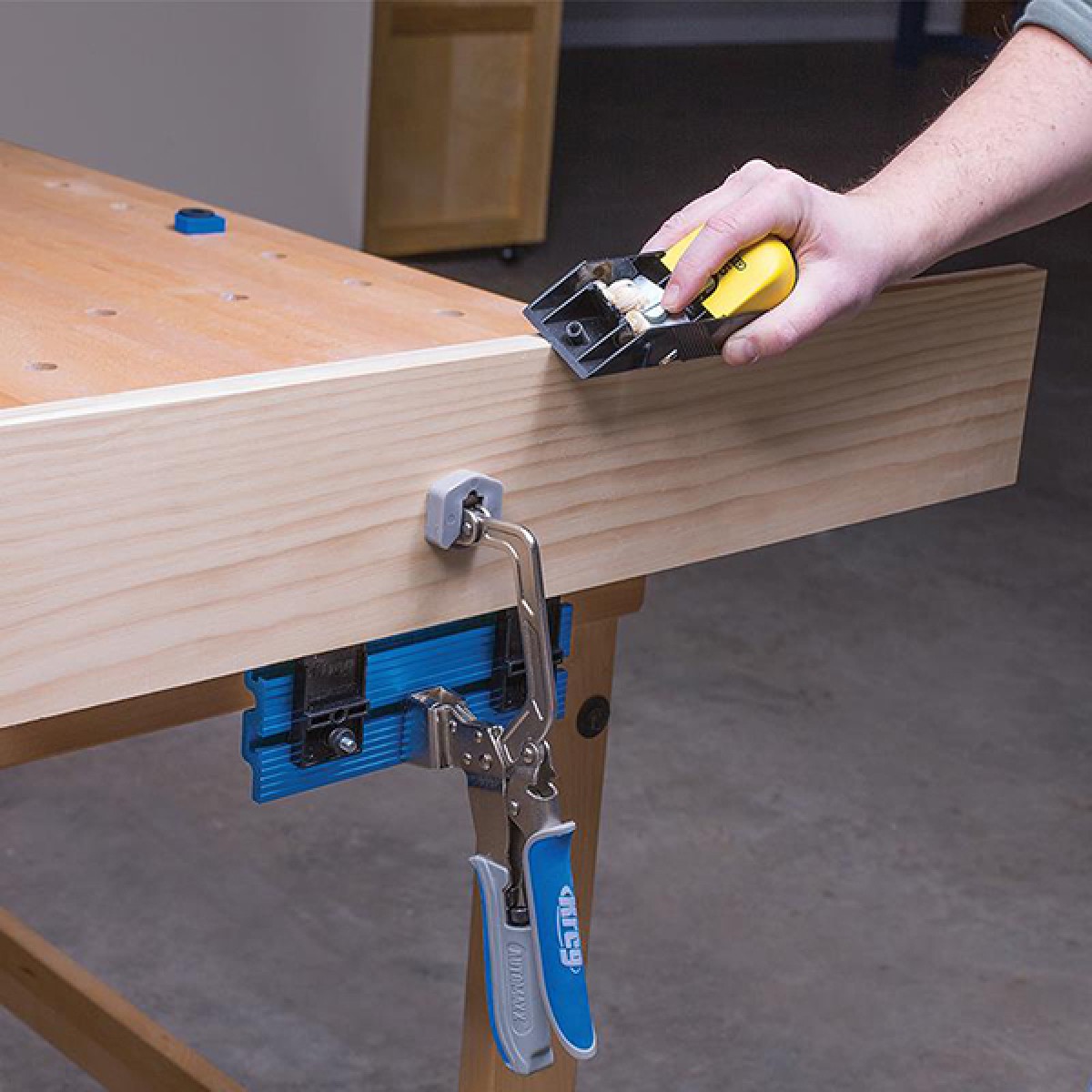

Для грубой обработки заготовок пригодится зажимная насадка на ножку верстака. Конструкция выглядит примитивно, но со своей задачей справляется.

Простой вариант тисков из доски и деревянных брусков

Специализированные зажимные приспособления

Мы рассмотрели варианты, как сделать классические тиски. Однако для полноценной слесарной или столярной работы необходимы специальные инструменты:

Угловые

Предназначены для фиксации заготовок под прямым углом.

Промышленные угловые тиски

Несмотря на кажущуюся сложность исполнения – такую струбцину можно изготовить своими руками.

Станина варится из стали толщиной не менее 4 мм. Упорные уголки располагаются строго под углом 90°. Симметрично упорным плоскостям устанавливается кронштейн для ходовой гайки.

При помощи шпильки из закаленной стали, к упорам подается подвижный подпорный угол, также толщиной 4-5 мм. В центре подпорного угла монтируется фланец для воротка.

ВАЖНО! Упорная гайка и фланец не должны быть жестко зафиксированы. В противном случае можно будет зажимать лишь заготовки одной толщины.

При проведении сварочных работ, как раз необходимо крепить заготовки разного размера.

Для этого, упорная гайка и фланец на подпорном уголке крепятся с помощью оси, дающей возможность изменять положение шпильки-воротка по горизонту.

Самодельные угловые тиски из уголка

Тиски для сверлильного станка

Достаточно распространенное приспособление узкой специализации. Обычно сверлильные станки оснащаются зажимами, но это увеличивает их стоимость.

Приспособу можно изготовить самостоятельно. Тем более что для большинства сверлильных работ устроит приспособление из дерева.

Для изготовления понадобятся:

  • лист фанеры 10-12 мм;
  • две гладкие шпильки для направляющих;
  • шпилька с резьбой для воротка;
  • мебельная упорная гайка;
  • шурупы, гвозди, клей ПВА;

Станину изготавливаем из фанеры. Необходимо нарисовать чертеж, и по месту производить все работы.

Берем лист фанеры

Далее склеиваем сэндвич для изготовления губок и упорной планки.

Струбцин можно взять меньше чем на фото, если для прижима использовать квадратную трубу 40х20

Из полученного массива толщиной 25 мм нарезаем одинаковые бруски.

Нарезаем бруски

Примеряем заготовки на станине.

Заготовки согласно чертежа

В качестве направляющих используем стальные или алюминиевые трубки. Все отверстия должны быть строго параллельны друг другу. Для качественных отверстий лучше использовать не сверлильный станок, а фрезер с пазовой фрезой. Проверяем конструкцию в сборе.

ВАЖНО! Люфт в отверстиях должен быть минимальным.

Разметка и сверление брусков

Устанавливаем в упорную планку мебельную гайку. Закрепляем бруски на станине.

ВАЖНО! Подвижная губка не должна касаться станины, для этого ее высота уменьшается на 1-2 мм.

Сборка деталей

Для фиксации воротка в подвижной губе использованы обычные гвозди, в виде стопорных шпилек. Самодельные тиски для сверлильного станка готовы:

Общий вид готовых тисков из фанеры

Тиски для вязания рыболовных мушек

Приспособление для вязания популярной рыболовной приманки представляет собой механизм вращения, с закрепленными под определенным углом тисками для крючка.

Общий вид тисков для рыбаков

Крутящийся механизм можно изготовить из чего угодно, а вот к тискам следует подойти с особой тщательностью. Губки должны быть прочными, иначе невозможно будет удержать стальной крючок.

Рыболовный крючок зажат в тисках

Секрет прост – самодельные тиски для мушек можно изготовить из двух быстрорежущих резцов для токарного станка. Сначала металл «отпускают», затем после обработки снова закаливают.

В заключении видео про самодельные тиски сделанные из того, что было в гараже. Вполне под силу каждому

About sposport

View all posts by sposport

Столярные тиски для верстака своими руками: чертежи, фото, видео

Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.

Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками

Многие, руководствуясь желанием сэкономить на приобретении столярных тисков, используют для фиксации деревянных деталей подручные приспособления (например, струбцины). Однако такие универсальные устройства не позволяют эффективно выполнять многие технологические операции по дереву, а их металлические зажимные элементы оставляют на мягких деревянных поверхностях неприглядные вмятины.

Если же обрабатываемые деревянные детали должны отличаться не только качеством, но и эстетичным видом, то без тисков, специально предназначенных для выполнения столярных работ, не обойтись. Серьезно сэкономить на приобретении серийных моделей можно и более оптимальным способом – изготовить столярные тиски своими руками.

Самодельный верстак с тисками

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

  • опоры, которая одновременно является неподвижной зажимной губкой;
  • подвижной зажимной губки;
  • двух металлических направляющих, по которым перемещается подвижная губка;
  • ходового винта, обеспечивающего перемещение подвижной губки;
  • воротка, за счет которого ходовому винту сообщается вращение.

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

Самодельный фиксатор зажима губок

Рекомендации по изготовлению столярных тисков

Чтобы изготовить предназначенные для осуществления столярных работ деревянные тиски своими руками, необходимо сделать чертеж и подобрать соответствующие комплектующие. В качестве зажимных губок таких тисков используются деревянные бруски. Один из них, служащий неподвижной губкой, фиксируется на поверхности верстака и будет выступать в роли несущей опоры приспособления.

Вам также потребуется резьбовой винт диаметром не меньше 20 мм. От длины этого элемента, который отвечает за перемещение подвижной губки и, соответственно, за зажим обрабатываемой детали, зависят допустимые габариты заготовки, которую можно зафиксировать в самодельных столярных тисках. Для изготовления столярных тисков также потребуются две металлические направляющие, в качестве которых можно использовать любые штыри из металла (главное, чтобы они были ровными, а их диаметр составлял не меньше 10 мм).

Детали направляющих можно изготовить на металлообрабатывающих станках или использовать для них стойки от передних амортизаторов легкового автомобиля

Любые деревянные тиски, в том числе и самодельные, управляются при помощи воротка, вращение от которого передается ходовому винту. В качестве воротка можно использовать длинную металлическую рейку, которая будет вставляться в прорезь головки ходового винта. Такую прорезь необходимо предварительно проточить под толщину имеющейся рейки. Некоторые домашние мастера в качестве воротка для ходового винта используют обычный гаечный ключ, в который запрессована его головка.

Зажимной узел столярных тисков

Чтобы сделать самодельные верстачные тиски более удобными в использовании, лучше смонтировать на них полноценный вороток. Для этого вам понадобится сварочный аппарат. Сварка нужна для того, чтобы к концу ходового винта приварить гайку или шайбу, в отверстия которых и будет вставлена ручка-вороток. Сделав такой вороток, вы значительно упростите процесс управления столярными тисками, и работать с ними будет намного удобнее.

Чертеж ходового вала и воротка

Как говорилось выше, для изготовления подвижной и неподвижной губок столярных тисков вам потребуется два деревянных бруска. В качестве материала изготовления таких брусков лучше всего выбрать сосну: ее древесина достаточно мягкая и одновременно прочная. В обеих губках необходимо просверлить отверстия соответствующего диаметра: два – для направляющих, одно – для ходового винта. Чтобы такие отверстия на подвижной и неподвижной губках располагались точно относительно друг друга, необходимо сверлить их одновременно в двух брусках. Для выполнения такой процедуры бруски можно соединить при помощи гвоздей, а после выполнения отверстий снова разъединить их.

Чертеж деревянных губок для столярных тисков

После того как все подготовительные мероприятия будут выполнены, можно приступать к сборке самодельных столярных тисков. Первое, что необходимо сделать, – это надежно закрепить неподвижную губку-опору на поверхности верстака. После этого в отверстия опоры вставляются направляющие и ходовой винт.

Выступающие с задней стороны опоры концы направляющих необходимо зафиксировать, для чего можно нарезать на них резьбу и накрутить гайки. На выступающий конец винта также накручивается гайка. Для того чтобы обеспечить неподвижность такой гайки в процессе работы, ее можно поместить в предварительно подготовленную выборку на поверхности опоры, в которую она должна входить очень плотно.

Скрепление направляющих с подвижной губкой

Когда неподвижная опора столярных тисков, винт и направляющие смонтированы, можно установить на них подвижную губку, для чего в ней уже имеются подготовленные отверстия. На выступивший над передней поверхностью подвижной губки конец ходового винта необходимо надеть шайбу с большим внешним диаметром и накрутить две гайки, которые будут играть роль стопорного элемента.

Закрепление тисков на перевернутой столешнице

После крепления всех элементов можно соединить конец винта с воротком и начинать пользоваться столярными тисками. После того как вы начнете крутить вороток, винт будет вкручиваться в гайку неподвижной опоры, тем самым притягивая к ней подвижную зажимную губку.

Рабочие части губок лучше сделать съемными из твердой древесины

Изготовленные своими руками столярные тиски при необходимости модернизируют, приспосабливая их под деревянные заготовки разных размеров. Так, можно установить более длинный винт, что позволит обрабатывать заготовки большей ширины, менять положение направляющих элементов, что может понадобиться в том случае, если вы решите установить зажимные губки большей длины.

Таким образом, сделать деревянные тиски своими руками несложно. Справиться с такой задачей может даже человек, никогда ранее не занимавшийся изготовлением столярных приспособлений. Конструкция, описанная выше, является наиболее простой, но достаточно эффективной, адаптировать ее к решению определенных задач под силу любому домашнему умельцу.

Если какие-то моменты остались не до конца понятны, то приведенные ниже видео помогут разобраться с конструкцией тисков и процессом их изготовления.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

чертежи и размеры, как сделать столярные тиски, самодельный деревянный стол плотника

Изготовление деревянных изделий различного рода является популярным и распространенным видом технического творчества. Доступность материала, инструмента и расходников позволяют выполнять сложные работы, по уровню профессионализма мало отличающиеся от заводских образцов. Обилие информации, обучающих видеоматериалов и прочих полезных источников побуждает многих пользователей приобретать инструменты и пробовать свои силы в работе по дереву.

Первое время работы производятся в случайных условиях, на табуретках или иных подставках. Затем приходит понимание необходимости иметь нормально организованное рабочее место. В особенности это актуально для владельцев частных домов, которые располагают достаточной площадью. Оптимальным вариантом является создание рабочего стола, форма и конфигурация которого отработана многими поколениями мастеров. Рассмотрим порядок действий при изготовлении классического деревянного верстака.

Ошибки при проектировании верстака

При планировании рабочего уголка большинство домашних мастеров ориентируются на увиденные где-то образцы верстачных изделий и загораются желанием повторить их и даже улучшить. Такое стремление приводит иногда к некоторым существенным промашкам:


  1. В качестве первой из них можно привести излишнюю массивность приспособления. Порой кажется, что такие изделия предназначены не для периодической работы с домашними обиходными предметами и не слишком крупными заготовками, а для трёхсменной обработки деталей для солидной техники вроде тракторов или танков. Места такие верстаки занимают немало, а временные и трудовые затраты на них- как на хорошее заводское оборудование. К тому же конечная стоимость изделия может превысить цену неплохого фирменного продукта.

  2. Второй ошибкой является недооценка устойчивости и небольших вибраций, которые существенно осложняют работу на таком столе. В первую очередь это относится к устройствам на железных основаниях.
  3. Третий промах — слепое копирование готовых изделий. Каждое рабочее место сугубо индивидуально и должно проектироваться с учётом потребностей определённого человека и его физиологических габаритов. К тому же излишняя функциональность тоже приводит к удорожанию изделия.

Установка дополнительного оборудования

Верстак без дополнительных элементов представляет собой обычный стол с усиленной крышкой. Для удобства работы используются различные приспособления:

  • тиски;
  • упоры для фиксации заготовок при строгании ручным инструментом;
  • экран для размещения инструментов;
  • полки, карниз с подсветкой.

Столярные тиски — это две деревянных доски, одна неподвижная, другая перемещается винтом по двум параллельным направляющим. Основные элементы тисков:

  • винт с воротком на конце и упорной пластиной;
  • гайка, закрепленная (приваренная) к упорной пластине;
  • направляющие, жестко закрепленные на подвижной планке и проходящие сквозь неподвижную часть.

Обычно приобретают готовую конструкцию, где требуется только установить деревянные планки на металлические пластины. Упоры — это обычные деревянные штыри, которые вставляются в отверстия на крышке верстака. В настоящее время эти элементы используются мало, так как их сменили струбцины различной конструкции.

Экран — это щит с кронштейнами, на которых крепятся инструменты. Приспособление удобно тем, что все необходимые и часто используемые приспособления находятся всегда под рукой. Для изготовления применяют листовые материалы — фанеру, МДФ, ДСП и т.п. Обычно инструмент подвешивают на кронштейне (можно использовать обычные гвозди или шурупы) и обводят карандашом, чтобы впоследствии было легче их помещать на место. В продаже имеются готовые конструкции с перфорацией, которые крепят на стену позади верстака, но приобретать их нецелесообразно.

Полки и карниз с подсветкой — полезные элементы, позволяющие хранить в доступном месте различные материалы или расходники. Освещение рабочего места — важный момент, возможность непосредственной подсветки на поверхность рабочего стола позволяет повысить точность и безопасность работ.

Столярный верстак, изготовленный своими руками, дает массу возможностей ускорить работу и повысить ее качество. Принципиальное отличие от слесарных моделей заключается в материале и толщине столешницы, изготовленной из деревянных досок толщиной около 7-9 см. Такая конструкция обеспечивает неподвижность и отсутствие упругости, нежелательной при выполнении работ с электроинструментом. Остальные элементы конструкции выбирают исходя из собственных потребностей и представлений об удобстве. Основная задача — правильный выбор высоты и площади столешницы, так как от них зависит производительность и качество работы.

Составные части рабочего стола

Большинство столярных деревянных верстаков состоят из таких деталей:

  • Подверстачье. Является станиной рабочего стола и гарантирует надёжность и комфортные условия труда.
  • Верхняя часть или крышка. Она изготавливается ячеистой либо в форме лотка в целях придания жёсткости всей конструкции.
  • Дополнительное оборудование в виде полок, гнёзд, тисков и других приспособлений для удобства в работе.
  • Фартучный пояс под размещения принадлежностей. Когда верстак стоит у стены, без фартука можно обойтись, разместив их прямо на ней — либо заменить его имеющимся старым стеллажом или тумбочкой.

Столешницу для столярных приспособлений своими руками изготавливают монолитной из твёрдых пород дерева. Она склеивается из нескольких слоёв фанеры. С целью уменьшения вибрации она всегда монтируется на постель — подкладку из мелкослойных пород. Подложка не должна иметь дефектов типа сучков. Для функциональности её делают чуть большей площади и употребляют как полку.

Подверстачье собирается из нескольких секций с применением сырья, использованного при производстве крышки. Это практичная модификация для перестановок и переездов. Постройка рабочего столярного стола начинается с основания.

Как сделать складной верстак своими руками для крепления на стену

При наличии места на стене и нежелательности установки стационарного верстака на полу можно использовать предложенный мастер-класс и смонтировать своими руками стол-верстак с откидной столешницей. Фактически это подвесной шкаф с несколькими отсеками внутри. В рабочем положении – с опущенной столешницей – отсеки доступны, поднятая панель закрывает их от пыли и посторонних взглядов.

Таблица 4. Список материалов

ДетальМатериалРазмеры, см
Стенная рамкаБрус340х2,5х5
Доска или фанера перфорированная50х120, толщина 4…8 мм
Внешняя рамка (стеллаж)Доска370х2,5х25
Рама столешницыБрус500х2,5х10
СтолешницаФанера или ДСП50х120х1,2
Складные ножкиБрус5х10х250
Полки внутри стеллажаДоска5х20х180
Винты для гипсокартона или дерева (саморезы)М8…М24
Дюбели для крепления рамы к стенеМ50…М72, 4 шт.
Петли мебельные Т-образные12…15 см, 4 шт.
Болты с контргайками и шайбамиМ8…М24
Предохранитель для фиксации откидной столешницы шарнирный2 шт.

Таблица 5. Раскрой деталей

Название детали на сборочном чертежеКоличествоИспользуемый материалРазмеры детали, смНазвание/
применение
A2Брус 2,5х5 см120Длинная сторона стенной рамки
B250Короткая часть стенной рамки
C1Перфорированная фанера или доска 4…8 мм120х50Основа для закрепления инструментов на стенной рамке
D2Доска 2,5х2555Длинная сторона рамки стеллажа
E2120Короткая сторона рамки стеллажа
F1Доска 2,5х2055Распорка стеллажа
G175Полка
H1Фанера 12 мм125х60Столешница
J2Доска 2,5х10 см125Длинная сторона усиления столешницы
K240Короткая сторона усиления столешницы
L260Боковина столешницы
M1120Передняя панель столешницы
N2Брус 5х10 см85Ножки

Чтобы правильно выполнить последовательность, рекомендуем посмотреть видео – как сделать верстак своими руками из дерева.

Последовательность действий

Сборка выполняется без склейки деталей, но при желании это можно сделать. Если используется брус из сосны, лучше засверлить отверстия для саморезов. Дюбели в стене крепятся в зависимости от ее материала, для сверления отверстий используется обычная дрель или перфоратор. Все элементы перед окончательной сборкой проверяют на прямоугольность.

Важно: если планируется крепить верстак на перегородку, необходимо уточнить ее нагрузочную способность. Лучше монтировать рабочий шкаф на капитальную стену (кирпич, бетон, блоки).

  1. Собирают стенную рамку и крепят ее к стене дюбелями. Монтируют на готовую рамку перфорированную фанеру (панель).
  2. Собирают раму стеллажа. Для удобства сборки элементы скрепляют струбцинами.

  3. Закрепляют раму стеллажа на настенной раме с помощью винтов.
  4. Собирают каркас столешницы и прикрепляют к нему столешницу.

  5. Петлями крепят ножки верстака к столешнице и саму столешницу к стеллажу. Перед прикреплением ножек к столешнице устанавливают предохранители, не позволяющие ножкам отклоняться вперед от вертикального положения.

  6. Монтируют в стеллаже распорку и полку.

  7. Устанавливая деревянные, пластиковые или металлические штифты в отверстия перфорированной доски, можно размещать на ней в произвольном порядке любые ручные инструменты небольшого веса.

Для большего удобства можно прикреплять к ней специальные планки, емкости, монтировать на полки или под ними рейлинги с крючками и держателями.

Виды и конструкция столярных столов

Весь самодельный домашний инвентарь для мастерских подразделяется на три категории:

  • Передвижные рабочие столы весом не более 30 килограмм, размерами 1 тыс. на 700 миллиметров (длина и ширина). Производятся с частичным применением металлической полосы и используются для обработки малогабаритных деталей и предметов из дерева. Это великолепный вариант для тесных мастерских, балконов и дач. Часто они бывают складными. Для таких целей возможна переделка ненужного письменного стола.
  • Столярные верстаки, надёжно закреплённые в определённом положении и не перемещаемые в течение производственного процесса, относятся к стационарным. Такие столы дают возможность работать с заготовками невзирая на их габариты. Подобное оборудование устанавливается в соответствующих помещениях и не подвергается внешним воздействиям.
  • Составные станки наиболее сложны в производстве, но являются самыми практичными. Такое оборудование переналаживается по мере изменения специфики выполняемой работы, нужно только поменять часть верстака. Монтаж раскладного устройства происходит разборным крепежом.

Как сделать своими руками верстак с раскладной столешницей

Такой вариант модели подойдет для тех, кому есть куда поставить рабочий стол «на постоянное место жительства», но время от времени нужна столешница больше текущей. Размеры верстака определяются индивидуально, в зависимости от выполняемых работ и – что тоже немаловажно – имеющихся в распоряжении мастера материалов.

Как видно из иллюстраций, нижняя часть модели представляет собой устойчивую тумбу с четырьмя выдвижными ящиками. Ниша над ними предназначена для хранения относительно крупных вещей и в нерабочее время закрывается опущенной передней частью складной столешницы.

Опора для разложенной столешницы служат свободно вращающиеся массивные планки, закрепленные на торцовых сторонах изделия.

Для выдвижения ящиков предусмотрены деревянные рейки-направляющие, их можно заменить покупными системами полного или частичного выдвижения.

Для выдвижения ящиков предусмотрены деревянные рейки-направляющие, их можно заменить покупными системами полного или частичного выдвижения.

Важно: при выборе готовых деталей важно учитывать их нагрузочную способность. Если в ящиках будут храниться тяжелые вещи, лучше выбрать более массивные направляющие и усилить конструкцию самих ящиков.

Необходимые для работы материалы и данные для раскроя фанеры представлены в таблицах 2 и 3.

Таблица 2. Список материалов и комплектующих.

Тип материала или комплектующих деталейРазмерыКоличество
Фанера18 мм 1,2х2,5 м2
8 мм 1,2х2,5 м1
Планки сосновые5х10 см 2,5 м5
2,5х15 см 2,5 м4
1х2 см 2,5 м
Петли мебельные1,25…7,5 см3
Саморезы по деревуМ80,5 кг
М16…М240,5 кг
ВинтыМ8…М240,5 кг
Винты с шестигранной головкойМ10х12…100 мм2 шт.
Шайбы пружинныеПод М104 шт.
Шплинты12 мм2 шт.
Ручки для ящиков4 шт.
Клей для дерева1 уп.
Грунтовка1 л
Краска эмаль или аналогичная1 л
Лак полиуретановый или акриловый для дерева1 л

Количество лака, краски и грунтовки зависит от качества обработки дерева – на плохо отшлифованные поверхности расход составляющих может быть больше. Акриловые или полиуретановый лак, разбавленный согласно инструкции производителя 1:1…1:2 может использоваться также как грунтовка.

Таблица 3. Карта раскроя

Обозначение детали на сборочном чертежеКоличествоРазмерыНазначение деталей
A2152х38 см 18 ммСтолешница (откидная и стационарная)
B286х38 см 18 ммБоковины верстака
C2140х38 см 12…18 ммПолки
D133х38 см 12…18 ммРебро жесткости, разделитель полки
E1140х80 см 8…20 ммЗадняя панель
F4137х8х2…3 смОснование столешницы, продольные планки
G430х8х8х2…3 смОснование столешницы, поперечные планки
H275х8х2…3 смПоддерживающие откидную столешницу планки
J1137х8х2…3 смУсиление переднего края откидной столешницы
K835 см 18х20 ммНаправляющие ящиков
L435х68 см 8 ммДнище ящика
M835х13 см 18 ммПередняя и задняя панели ящика
N868х13 см 18 ммБоковые панели ящика
P468х15 см 18 ммФасад ящика
QПолимерная кромка для обработки торцов

На приведенном ниже фото показана схема раскроя и раскладки деталей на листе.

Торцы деталей после раскроя необходимо отшлифовать.

Порядок сборки

Важно: все этапы сборки проходят лучше, если вначале садить детали на клей (оптимально – ПВА или столярный, который можно дополнить опилками или деревянной пылью). После полного высыхания завинчиваются саморезы. Чтобы предотвратить раскалывание планок и фанеры предварительно засверливают отверстия под винты.

  1. Монтаж начинается с неподвижной части столешницы. Ее укладывают лицевой стороной вниз и крепят к ней усиливающую раму, потом боковины верстака. Крепеж выполняется винтами М20…М24.
  2. Собирают нижнюю часть рамы, монтируют полку посредине и разделяющую ее панель (ребро жесткости).
  3. Монтируют заднюю панель верстака. Приклеивать ее не обязательно. Перед установкой необходимо проверить прямоугольность конструкции, правильность углов.
  4. Прибивают планки – направляющие для ящиков. Если используются покупные системы выдвижения, их монтаж выполняется после окончательной сборки ящиков, деревянные планки используются как временное решение для примерки.
  5. Примеряют по месту будущие ящики, при необходимости корректируют размеры так, чтобы короба свободно входили в нишу.
  6. Собирают ящики с помощью клея и винтов М8…М10.
  7. Нарезают детали для фасадов ящиков так, чтобы между ними в полностью задвинутом состоянии оставался зазор 1…3 мм (детально рассмотреть процесс сборки ящиков можно на примере модели мобильного верстака). После завершения сборки ящиков примеряют и устанавливают выдвижные системы (если они используются). Собранные ящики обработать грунтовкой и лаком/краской.
  8. Крепят на фасады ящиков ручки.
  9. На установленной вверх ногами конструкции крепят мебельные петли – одновременно на неподвижную и откидную часть столешницы. Важно, чтобы после установки откидная часть легко опускалась в вертикальное положение.
  10. По-прежнему в перевернутом положении крепят на торцовых сторонах верстака рычаги, удерживающие откидную столешницу в поднятом положении. Для этого вначале находят подходящую точку для монтажа подвижного соединения – на нем рычаг будет поворачиваться, потом проверяют плотность прижима рычага к столешнице. После этого ближе к передней поверхности боковин стола находят точку для установочного (прижимного) винта, который будет удерживать рычаг в поднятом положении. Поскольку диаметр отверстия достаточно велик, лучше сверлить его, постепенно увеличивая размер сверла. Отверстие должно проходить через боковину стола и рычаг.
  11. Крепят рычаг так, чтобы он свободно двигался с помощью пружинных шайб и гаек со шплинтами.
  12. Устанавливают молдинг для защиты торцов столешницы, проводят обработку всех поверхностей готового верстака из дерева грунтовкой и лаком/краской.

Полученное изделие важно установить на ровной поверхности, без «заваливания» вперед или назад.

Материалы и оснастка для постройки

Для изготовления самодельного верстака понадобятся брус и доски. Они должны быть одного размера и тщательно обработаны. Это облегчит сборку основания станка, его устойчивость и прочность.

Крепление деталей происходит болтовыми соединениями и клиньями, которые свяжут раму основания. Таким образом, получится надёжная и в то же время функциональная конструкция.

В творческом процессе не обойтись без небольшого набора инструментов и приспособлений:

  • Электродрель с простыми и перьевыми свёрлами.
  • Болты, гайки, саморезы для мебели.
  • Ручная ножовка или дисковая пила.
  • Угольник столяра.
  • Строительный уровень.
  • Столярные струбцины. Они должны обеспечивать плотное и надёжное сжатие фанерных листов. При неимении таких можно обойтись китайскими зажимами в большем количестве.

Основные принципы изготовления

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

  1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

Основание представляет собой раму из брусьев

Доски крепятся к устойчивому каркасу

К поверхности верстака можно прикрепить тиски или пилу

Видео: верстак с тисками

Видео: рабочий стол с пилой

Сборка столярного верстака

Во время монтажа деталей столярного верстака необходим непрестанный контроль качества соединений и соответствие углов и уровней поверхностей. От выполнения этих требований зависит конечный результат и безопасная эксплуатация оборудования в дальнейшем.

Все приёмы и способы выполнения работ продумываются на этапе составления монтажной схемы изделия. Необходимые изменения можно вносить по ходу выполнения постройки.

Подготовка деталей для сборки

Каждый деревянный элемент будущей конструкции необходимо приготовить к сборке. Для этого выполняются такие мероприятия:

  • Тщательная шлифовка каждой детали.
  • Верный подбор пропитки для древесины. Это защитит верстак от гниения и насекомых — короедов.
  • Особое внимание обращается на просушку сырья. Сушиться дерево должно в естественных условиях, так как принудительное прогревание ведёт к деформации древесины. Помещение для этого должно быть сухим и хорошо проветриваемым.

Сборка несущей конструкции

Основной способ соединения деталей — шип в паз на столярном клее. Для создания дополнительной уверенности в прочности такого крепления можно его усилить болтами. Хотя в большинстве случаев эта мера излишняя и нужна при постройке массивных стационарных верстаков.

Нужно также учитывать условия, в которых находится изделие. В хорошо проветриваемых прохладных мастерских скорая порча дереву не грозит, и клея будет вполне достаточно. Во влажных и необогреваемых комнатах крепёж придётся осуществить болтовыми соединениями. Долгий срок службы в таких помещениях не гарантирован, и подобное соединение позволит произвести оперативную замену подгнившей детали.

Подверстачье

В условиях большого нагромождения отдельных шкафчиков, столярных станков и дополнительных приспособлений в столярке было бы просто преступлением не использовать свободное пространство под верстаком с максимальной выгодой для себя. Поэтому создание массивного основания (подверстачья) в пространстве под верхней плоскостью верстака – это удобный прием, которым многие мастера давно уже не пренебрегают, создавая дополнительные удобства.

В том-то и дело, что в конструкции верстака нижняя полка нужна обязательно (особенно на мобильном верстаке). Инструмента используется много, положить на улице во время работы его некуда. Да и в мастерской тоже неудобно – по шкафам и полкам лазить взад-вперед. Один и тот же инструмент складывать по 10 раз в час.

Подверстачье можно приспособить для хранения электроинструмента. Для пущего удобства сюда можно установить шкафчики и полочки для мелких деталей, приспособлений и ручного инструмента.

Изготовив верстак, обладающий всеми перечисленными элементами, можно начинать свою столярную деятельность. В процессе дальнейшей работы вам могут понадобиться дополнительные приспособления. Но о том, какие варианты применить и какие элементы добавить, каждый мастер сможет вполне догадаться и сам.

О том, как правильно сушить древесину, из которой впоследствии можно мастерить различные изделия на своем столярном верстаке, вы сможете узнать из нашей предыдущей статьи. Ознакомиться с практическими идеями, касающимися создания столярного верстака, вы сможете в соответствующем разделе нашего форума. Любой посетитель FORUMHOUSE может ознакомиться с правилами и особенностями эксплуатации ручной циркульной пилы, посетив специальную тему, созданную для обсуждений.

устройство и назначение, чертежи и изготовление своими руками, видео инструкция

Каждому мастеру для работы с деревом или для отделочных манипуляций необходимо удобное рабочее место. Чтобы все работы производить максимально эффективно, можно достаточно быстро своими руками под свои потребности соорудить качественный и недорогой верстак.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

  1. Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.

  2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.

  3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).

  4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

  1. Простой стационарный верстак изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.

  2. Мобильный рабочий стол имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.

  3. Составной верстак соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

Составляем проект верстака

Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.

Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Верстак своими руками. Чертежи. Видео инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

  1. Вертикальные опоры лучше всего изготовить из прямоугольного бруса, размеры которого примерно 120х120 мм.
  2. В ножки стола врезаются перемычки и фиксируются клеем или шурупами.
  3. По длине посередине верстака крепится царга. Расположить перемычки и царгу нужно на расстоянии в 40-50 см от пола. В дальнейшем на них можно будет устанавливать ящички с инструментами.

Чаще всего сначала, согласно чертежу, делаются пазы, а уже затем собирается вся конструкция. При этом все места соединения проклеиваются и фиксируются струбцинами. Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене. Увеличить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками. Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

Делаем столешницу с различными приспособлениями

Размер крышки верстака должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

  1. Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
  2. Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

В торце столешницы делается углубление под тиски. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

Тиски прикладываются к месту их расположения, и отмечается место под отверстия. В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками. Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

Достаточно просто можно сделать колки или прямоугольные упоры. С их помощью можно будет надежно зафиксировать детали любых размеров. Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

Под колки в столешнице можно проделать отверстия или нарастить ее брусками нужной толщины, прикрутить их к краю стола и закрыть с другой стороны планкой. Чтобы зафиксировать можно было любую деталь, гнезда друг от друга следует расположить на расстоянии половины от хода тисков.

Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

Верстак разборный своими руками – обустройство

Процедура изготовления такого стола схожа с вышеописанной. Ее основное отличие в том, что для соединения деталей требуется применение болтовых соединений.

  1. В первую очередь подготавливаются вертикальные опоры и перемычки, в которых под гайку с шайбой необходимо выдолбить пазы.
  2. В горизонтальном бруске и вертикальной опоре для длинного крепежного болта просверливается сквозное отверстие. Со стороны паза на болт накручивается гайка с шайбой.
  3. Нужно будет установить две перемычки в середине столешницы и по две со всех сторон. Затем к ним на небольшие саморезы следует прикрепить горизонтальные рейки, на которые будут ставиться ящики для инструментов.
  4. В зависимости от расстояния, между перемычками изготавливаются ящики.
  5. Крышка верстака также крепится на болты. Для этого в ней сверлятся отверстия под болты, а в верхней части опор стамеской выдалбливаются углубления.
  6. Чтобы рабочая поверхность получилась ровной, головки болтов необходимо утопить в крышке стола. Делается это высверливанием для них посадочных мест соответствующего диаметра.

Преимущество такого верстака не только в том, что во время его эксплуатации легко можно заменить любые детали. Так, например, каждый стол со временем расшатывается, и намного проще просто затянуть на нем монтажные болты, чем укреплять его с помощью новых шурупов и гвоздей.

Конечно, совсем нелегкой задачей является сооружение своими руками верстака. Но, хорошо потрудившись, можно в результате получить отличное и удобное рабочее место с различными приспособлениями, за которым работа будет приносить радость.

Оцените статью: Поделитесь с друзьями!

Столярный верстак своими руками

Создание столярного верстака своими руками является оптимальным вариантом, наверное, для каждого мужчины. Если делать верстак самому, не потребуется корректировать покупной, ведь там используются стандартные размеры, а вы имеете размеры свои собственные и уникальные и работать удобнее за верстаком подогнанным специально под вас. Помимо этого, экономия финансов является немаловажным фактором, к чему переплачивать за фабричное изделие, когда существует возможность приобрести доски, крепеж и клей и сделать самому.

Конструкция верстака

Качественный столярный верстак своими руками - многофункционален и может иметь дополнительные приспособления, емкости для хранения инструмента и разнообразные крепежи. Так или иначе, в основе всегда находится верхняя часть, то есть верстачная доска. Там по двум сторонам закрепляются верстачные тиски, которые имеют отверстия для клиньев-упоров.

Между тисками, которые располагаются на разных краях, находятся дополнительные отверстия для клиньев, которые располагаются с шагом меньшим, чем ход губок тисков. Благодаря наличию таких продольных отверстий при помощи клиньев всегда есть возможность устанавливать любую доску, которая короче самого верстака, на поверхности.

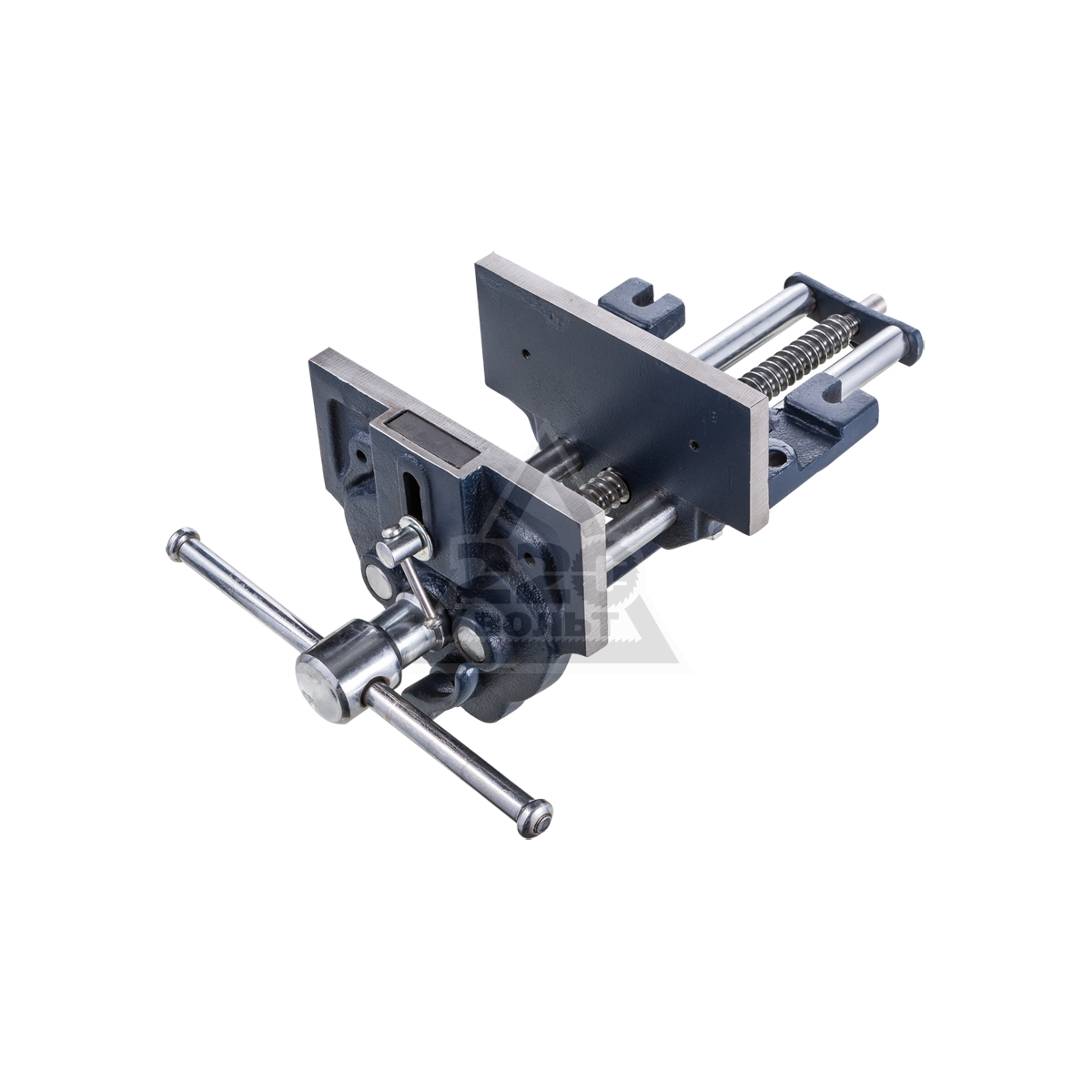

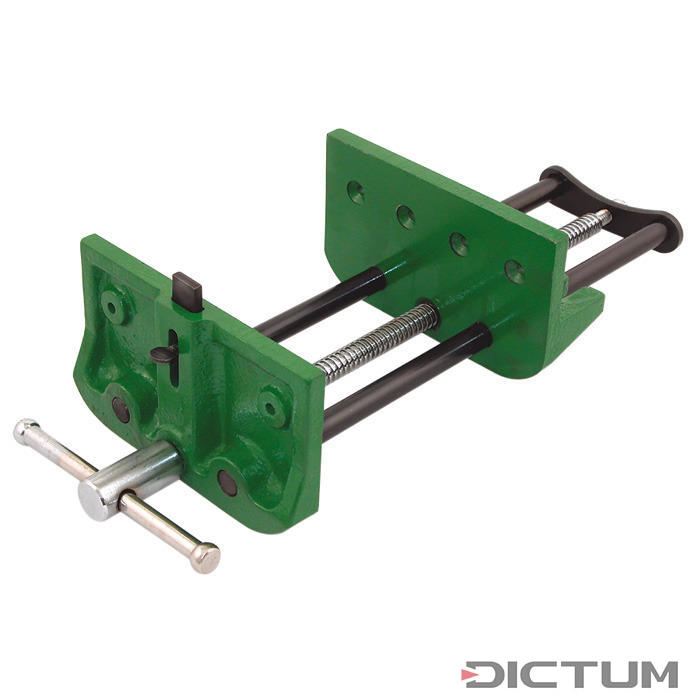

Как выбрать тиски

В наилучшем варианте на верстаке используется пара тисков, то есть слева спереди и справа сбоку, но существуют варианты и только с передними тисками. Лучше всего выбирать для установки на верстак столярные тиски, которые не трудно приобрести по стоимости от полутора до трех тысяч (например, марки Зубр или марки Groz), хотя возможно использовать и другие.

Станочные тиски

Такие используются для сверления разнообразных деталей, а на полотне верстачной доски их закрепляют на боковом выступе. В итоге появляется возможность работать с досками до 70 – 100 миллиметров и это вполне достаточно, если вы занимаетесь деревообработкой для себя и повседневных потребностей.

Делаем тиски сами

Существует возможность для самостоятельного изготовления тисков. В частности вы можете установить подвижную губку на пару направляющих, которые жестко закрепляются в губке и проходят через боковину доски верстака. При этом ходовую гайку заделывают в доску, а ходовой винт устанавливается как на слесарных тисках и работает идентично.

В следующем варианте подвижную губку подпирают винтом, который проходит через выступ полотна верстака, то есть губка находится в боковой выборке. В такой конструкции винт действует не на растяжение, как в первом варианте, а на сжатие между гайкой и шейкой и это дает возможность использовать резьбовую шпильку, которая имеет метрическую резьбу большего размера, в качестве альтернативы валу с трапециевидной упорной резьбой.

Создание чертежа

Когда вы определитесь с тисками, следует начинать создание чертежа и изготовление верстака. Постараемся в общих чертах описать оба этих процесса, чтобы на основе изложенного вы смогли сделать собственный чертеж и верстак.

Основной элемент, то есть верхняя доска может набираться из столярных щитов, либо комбинации толстой фанеры и столярных щитов (брусков) в качестве подложки. В итоге вы сможете получить требуемую длину (как правило, от 1-2 метра) и от полуметра и более в поперечнике. Толщину верстака следует делать по возможности наибольшей (в разумных пределах).

В качестве опоры используются ножки и дополнительные «приспособы». В частности это диагональные балки между ножками, крепления к поверхности стен (для маленьких верстаков – идеальный вариант). Помимо этого, устойчивость дает увеличение массы, то есть создание под верхним полотном емкостей для инструментов.

Создание верстака

Для начала следует собирать из брусков, которые имеют шипованые соединения, пару боковых рам опоры, соединенных между собой продольными досками невысоко над полом. Следует учитывать наличие емкостей под инструменты, в частности, если вы хотите сделать выдвижные отсеки, это нужно изначально добавить в проект. После создания каркаса следует делать верстачную доску, которая набирается из оструганных досок (склеиваются при помощи струбцин) и покрывается слоем фанеры или оргалита.

Далее следует выполнить установку тисков в доску. В завершение доска крепится на шиповые соединения с каркасом. Вы можете сделать пропитку олифой для увеличения периода эксплуатации.

Источник фото: http://fotki.yandex.ru/users/Veloxiraptor/view/194442?page=1

Две тиски для деревообработки DIY - FineWoodworking

Скажем прямо, деревообработка - хобби дорогое. Я за все, что облегчает и удешевляет освоение этого невероятного ремесла. Когда я впервые начал свое путешествие по дереву, мой верстак представлял собой не что иное, как четыре склеенных и привинченных листа фанеры, которые лежали на нескольких дешевых металлических козлах. Чтобы удерживать приклад на месте во время строгания, я прикрутил деревянный винт прямо к вершине скамейки.Для совмещения я сделал тиски в стиле Moxon из дуба и зажимов для труб. Оба метода работали, но ни один из них не сработал. Я мечтал о том дне, когда смогу потратить деньги на хорошие чугунные тиски. Как ни странно, этот день так и не наступил. Я всегда находил способ делать то, что мне было нужно, не тратя деньги на тиски. Я, наверное, не должен этого признавать, но первый раз, когда я использовал тиски на постоянной основе, был здесь, в мастерской Fine Woodworking. Теперь ни на минуту не думайте, что когда я построю скамейку для своего нового магазина, я откажусь от тисков.Но отсутствие тисков не означает, что вам нужно приостановить работу по дереву.

В выпуске № 268, который выйдет на следующей неделе, у нас есть отличная коллекция советов по верстаку под названием «Переосмысление верстака». В нем есть два совета, которые понравились мне и моим скупым способам. Первой была простая коробка от Стива Фарноу, которая позволяла зажимать доски по вертикали (и по горизонтали), чтобы упростить стыковку. Вторыми были тиски Moxon от Rex Bostrom, в которых гантели были изобретательно использованы в качестве крепежа.Самое приятное то, что ни для сборки, ни для использования тисков не требуется верстак. Я проделал всю работу над нашим разгрузочным столом для столовых пил, который был ближайшим аналогом обеденного стола, который я мог найти.

Мой взгляд на коробку «ласточкин хвост» Стива Фарноу. Просто, но МОЖНО!

В этом видео я проверил оба варианта с собственными особенностями. Я был шокирован тем, насколько хорошо оба работали, особенно зажимная коробка для обрезков древесины. Иногда решения настолько просты, что их легко не заметить. Конечно, я использовал 5/8 дюйма. резьба, гайки и ручки для моих тисков Moxon, но все оборудование для него стоит около 50 долларов.

Пятьдесят долларов - это совсем не плохо для отличных тисков Moxon

. Надеюсь, это видео поможет другим плотникам, которым не хватает денег. На самом деле, я думаю, что предстоящая статья даст любому плотнику, сломленному или нет, некоторые идеи о том, как они могут быть более эффективными на верстаке.

Список источников для тисков Moxon:

1 - 12 дюймов кусок ходового винта с трапецеидальной головкой 5/8 дюйма
2 - 5/8 дюйма ручки для большого пальца acme
2 - 5/8 дюйма острые орехи

Подробнее о FineWoodworking.com:

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

×

Стоит ли построить или купить верстак?

За последнюю неделю я получил этот вопрос три или четыре раза.Ясно, что люди озабочены тем, что строят, а не покупают рабочий стол. Я, конечно, не авторитет в области верстаков, но мне нравится думать, что я привношу немного здравого смысла в область, загрязненную романтическими представлениями о традициях. Итак, давайте копнем.

За свою карьеру деревообработчика я построил ровно два верстака. Моим первым было то, что я назвал «Home Depot Special». Верх представлял собой бутерброд из березовой фанеры (3 слоя) с массивной юбкой из березы. Основание было сделано из строительного бруса пихты дугласа и предназначалось для хранения.Я установил две дешевые металлические тиски, налепил сверху слой полиэтилена и сказал, что готово. Он оказался на удивление прочным и какое-то время выполнял свою работу. Но он был слишком маленьким, слишком легким и определенно недостаточно плоским. Прошло совсем немного времени, и я не мог перестать сосредоточиваться на его недостатках. Вы не поверите, но у меня все еще есть эта скамья, и когда я в конце концов найду более крупный магазин, я принесу ее в качестве вспомогательной скамьи для работы по металлу и заточки.

Пару лет спустя, обладая значительно большими навыками и знаниями в области деревообработки, я построил свой нынешний верстак.Я нашел отличную скидку на некоторые необычные куски клена, которые просто идеально подходили для скамейки. Цена была подходящей, время было подходящим… ..и я построил его! На верхней части есть изящные и бесполезные акценты в виде пурпурного сердца, а на конце я установил тиски Vertias Twin Screw Vise. Эта скамья, безусловно, была шагом вперед по сравнению с моей последней с точки зрения функциональности и внешнего вида. Я получил много хороших комментариев на форумах, и я был счастливым маленьким, забывчивым плотником. По правде говоря, у этой скамейки есть несколько серьезных недостатков, а именно основание в виде эстакады.Несмотря на то, что он был сделан из довольно массивных кусков клена, он был слишком легким, и стойка просто не была достаточно широкой. В то время это не было большой проблемой, потому что я использовал в основном электроинструменты. Но по мере того, как я начал использовать все больше и больше ручных инструментов в своей работе, и мои потребности в удержании работы увеличились, использование этой скамьи стало (и остается) упражнением в разочаровании. Живи и учись.

Причина, по которой я прочитал эти истории, заключалась в том, чтобы показать, что даже после нескольких лет серьезной работы с деревом (по крайней мере, моей версии «серьезного») мне все же удалось построить неадекватный верстак. Хромой! Поэтому, когда кто-то новичок в этом ремесле решает, что его первым проектом будет традиционный верстак, я не могу не думать про себя, что он совершает ошибку. Готовы ли вы в начале своей столярной карьеры принять решение об устройстве, которое будет с вами на протяжении десятилетий? Это как жениться на девушке, которую ты только что встретил. Что делать, если у нее ужасное утреннее дыхание или она выдавливает пасту сверху ?? Возможно, вам повезет, но в большинстве случаев вы поймете, что она не та девушка, которая вам подходит!

Итак, я подумал, что было бы полезно обсудить несколько основных моментов, которые следует учитывать при принятии решения о создании или покупке верстака, и я выскажу свое мнение по каждому из них.

Стоимость

Это, пожалуй, самый сложный вопрос из-за большой региональной изменчивости материальных затрат. Быстрый неофициальный опрос плотников, пишущих в Твиттере от Южной Калифорнии до Квебека, Канады, показывает, что твердый клен стоит от 4 до 10 долларов за дощатый фут! Для некоторых есть более дешевые варианты, например, одобренная Шварцем южная желтая сосна. Это может быть доступно в любой аптеке на востоке, но для остальной части страны нашими стандартными строительными материалами будут либо сосна, либо пихта Дугласа.И, честно говоря, я не ставлю никого из них рядом с чем-либо, на что рассчитываю, чтобы выдержать побои и остаться на месте. Так что просто нечестно делать однозначное заявление о том, что строить скамейку дешевле. Для некоторых это просто не так.

Но имейте в виду, что готовые верстаки хорошего качества будут стоить дорого. Маленький парень слева из Grizzly стоит всего 275 долларов. Неплохая цена, правда? Но я гарантирую вам, что если вы действительно ПОЛЬЗУЕТЕСЬ этой скамейкой какое-то время, вы быстро возненавидите ее за ее дешевые тиски и тусклые куриные ножки.Посмотрите на модель Laguna посередине. Теперь поговорим! Прочная конструкция, качественные тиски и даже немного места для хранения вещей. При цене 1300 долларов мы начинаем приобретать качественный рабочий стол. И посмотрите на Lie-Nielsen Roubo справа. Этот верстак за 3500 долларов удовлетворит вас так, как может удовлетворить только французское разнообразие! Для многих (если не для большинства) деревообработка - хобби. Это означает, что это место, куда вы направляете свой располагаемый доход. Так что, если у вас есть бюджет на одну из этих высококачественных готовых скамеек, я говорю вам всю силу!

Удобство

Без сомнения, купить верстак будет удобнее, чем его построить.Но учтите тот факт, что если вы купите дешевый верстак, вы вполне можете потратить целую кучу времени на ремонт, замену и усиление вещей только для того, чтобы скамейку можно было использовать. А это ведь не очень удобно? Помните, что стиль верстака может существенно повлиять на его функциональность. Поэтому, когда вы покупаете один, вы в значительной степени придерживаетесь того стиля, который вы приобрели. Модификация и настройка могут оказаться трудными.

Развитие навыков

Да, это правда. Изготовление верстака требует определенных навыков.Я построил свой около 6 лет назад и с тех пор немного поработал по дереву. Но знаете ли вы, когда в последний раз я собирал и расплющивал столешницу из массива дерева размером 65 на 24 дюйма? Когда я построил свой верстак. И когда я в последний раз создавал огромные 5-дюймовые длинные шипы? Когда я построил свой верстак! Как насчет того, когда я в последний раз обернул твердый верх гигантской деревянной плитой 8/4? Когда я построил свой верстак !! А как насчет установки большого оборудования, такого как двухвинтовые тиски Veritas? Да вы догадались, когда я построил свой верстак !!!! Так что, хотя это хорошие навыки, которые нужно иметь, если вы не планируете строить много больших скамей, я не уверен, что эти навыки чрезвычайно востребованы.Позвольте мне объяснить это простым языком: на мой взгляд, сборка верстаков дает вам все навыки, необходимые для создания большего количества верстаков. И хотя в рамках этого процесса содержатся некоторые ценные методы и уроки, это вещи, которые можно изучить и применить на практике в контексте обычных проектов по деревообработке. За время, необходимое для постройки скамейки, я мог бы построить пару проектов. Проекты, которые действительно содержат практические приемы и навыки, которые я буду часто использовать в своей работе.

Настройка

Одна из замечательных особенностей создания собственной скамейки - это то, что вы можете настроить ее в соответствии со своими потребностями и вкусами. Подумайте обо всех возможностях удержания работы! Честно говоря, это ошеломляет, и вы можете сходить с ума, просто пытаясь решить, что поставить на скамейку запасных. Но если вы сделаете это относительно простым, вы всегда сможете добавить новые функции в будущем. Когда вы покупаете коммерческую скамью, это будет намного сложнее. Так что, если вы тратите большие деньги, сделайте себе одолжение и убедитесь, что вы абсолютно уверены в том, какой стиль скамьи вам нужен.

Когда доходит до дела, это очень личное решение. Никто не может сказать вам, что вам подходит. Но если вы все еще в затруднении, вот несколько советов, основанных на работе плотника на определенном этапе его / ее карьеры.

Для новичков

Вы только начинаете. Невозможно предугадать все, что вам потребуется от рабочего места. Если ваш верстак построен правильно, он может прослужить вам буквально всю жизнь. Так что придерживаться одного дизайна на этой ранней стадии роста просто не имеет смысла.И не говоря уже о том, что у вас, вероятно, даже нет временного рабочего места, на котором можно было бы построить свой новый рабочий стол. Это курица и яйцо. Мой совет? ИДТИ ДЕШЕВО! Возьмите пару листов фанеры и несколько листов 2х4 и соорудите скамейку. Черт возьми, я знаю многих людей, которые используют дверь со сплошным сердечником в качестве столешницы с отличными результатами! Добавьте несколько тисков и собачьих отверстий и приступайте к работе. Вам действительно нужно какое-то время поработать на скамейке, прежде чем вы точно узнаете, что вам нужно от нее. В кратчайшие сроки вы начнете определять то, что, по вашему мнению, было бы в вашей самодельной скамейке.И имейте в виду, что ваши предпочтения в отношении инструментов также будут меняться со временем, поэтому, честно говоря, чем дольше вы будете откладывать сборку / покупку конечного продукта, тем лучше.

Для опытных

Так что, возможно, вы уже построили несколько скамеек в свое время, и это уже не вопрос навыков и опыта. Вы точно знаете, что вам нужно, и задаетесь вопросом, можно ли получить это на заранее изготовленной скамейке. Что ж, если деньги не имеют значения, вы обязательно найдете подходящую скамейку.Но будьте готовы платить баснословно! Если у вас более скромный доход, я просто не знаю, найдете ли вы то, что ищете, в готовой скамейке, учитывая уровень настройки, который потребуется большинству опытных плотников.

Компромисс

Итак, вот мое предложение, основанное на комментарии Майка Печока на Facebook на днях. Идите по гибридному маршруту! Я знаю, что для меня построение вершины, вероятно, наименее приятная часть процесса построения скамейки. Так почему бы не купить готовую верхушку из цельного клена и не построить остальное? Базу будет относительно легко построить, и на ней будет происходить большая часть настройки.У вас все еще есть возможность добавить хранилище, толстую юбку 8/4, любой тип тисков, который вы хотите, выдвижной мертвец, собачьи норы и этот список можно продолжить. Не могу сказать, что это действительно экономит вам кучу денег, но для меня дело не в деньгах. У меня просто нет желания иметь дело с тяжелыми бревнами, используемыми для изготовления столешницы верстака из цельного дерева. Назовите меня ленивым ... но я знаю, что я здесь не один. Если вы ищете источник для столешниц из твердого клена, взгляните на них.

Выкинь из головы, что строительство верстака - это своего рода «проход».Верстак - это не более чем инструмент (ну, я думаю, более точным термином было бы приспособление). Как и другие инструменты, приспособления и приспособления в наших магазинах, некоторые люди предпочитают покупать их, а некоторые - строить. Если вы относитесь к тому типу людей, которые любят строить своими руками рубанки, нарезать сани и использовать множество приспособлений, которые мы используем, плотники, то вы, вероятно, не из тех, кто даже не подумает о покупке скамейки. Я попадаю где-то посередине. Некоторые вещи я люблю делать, некоторые предпочитаю покупать. Покупка скамейки не принесет мне того, чего я хочу, а ее постройка вызывает боль в спине. Вот почему эта гибридная концепция мне очень нравится.

Сомневаюсь, что решил здесь чью-то дилемму, но, возможно, я дал вам пищу для размышлений. И прежде чем что-то построить или купить, сделайте себе одолжение и прочтите книгу Криса Шварца «Верстаки». Он великолепно объясняет, какими функциями должна обладать хорошая скамейка запасных, и, самое главное, ПОЧЕМУ. Это ценная информация, если в вашем будущем появится новый верстак! И просто к сведению, используйте код купона WoodWhisperer20ww, и вы получите 20% скидку при покупке книги.

Создайте идеальный верстак - Extreme How To

Потренируйте свою мастерскую, построив идеальный верстак.
Роб Робиллард

Хорошо, это вводило в заблуждение. Идеального верстака не бывает. Я могу сказать это, потому что я строил и перестраивал свой верстак по крайней мере пять раз за двадцать лет, и сейчас я обдумываю новую конструкцию. Я не одинока в поисках идеальной скамейки.

Верстак может быть самой важной частью вашей мастерской или гаража, но знайте, что верстаков не существует «святого Грааля».

Дело в том, что все конструкции верстаков заканчиваются компромиссом.

По сути, верстак - это платформа для работы. Это может быть простой стол с прикрученными к его вершине тисками машиниста или приспособленный для установки ряда различных механизмов фиксации заготовки.

Основные характеристики

Хорошая скамья должна быть достаточно тяжелой, чтобы она не двигалась, пока вы работаете, и достаточно жесткой, чтобы она не разлетелась на части под действием приложенных к ней сил.

Верстаки созданы для множества различных работ, например, этот классический деревообрабатывающий стол. Верстаки для деревообработки обычно включают тиски и другие прижимные приспособления.

Большинство мастеров своими руками согласятся, что хорошей скамейке необходимы следующие ключевые особенности: для начала, основание должно быть прочным - не допускается раскачивание. У него должна быть большая плоская рабочая поверхность, достаточно прочная, чтобы выдерживать годы интенсивного использования. Высота должна быть удобной, а скамья должна подходить для той работы, на которую вы проводите больше всего времени.Хранение инструмента или деталей - это хорошо, но не критично.

Есть много способов построить верстак. Вы найдете ряд планов для продажи в Интернете, все с разной степенью стоимости и сложности, но большинство из них на самом деле представляют собой просто столы. Главное - найти тот, который лучше всего подходит для вас.

Столы для деревообработки, как правило, включают в себя сложные системы удержания работ с такими предметами, как скамейки, упоры для строгания, фиксаторы, домкраты для досок, и обычно имеют одну или несколько деревообрабатывающих тисков, интегрированных в их структуру.

Однако, если вы похожи на меня, вы создадите свою собственную прочную универсальную рабочую поверхность для сборки всех типов и проектов, в том числе для домашнего ремонта, такого как ремонт шаткого стула или повторная заточка лезвий газонокосилок. Приятно также снизить стоимость.

Создание собственного рабочего места

Если вы подумываете создать свой собственный, найдите время, чтобы изучить, как вы будете использовать верстак. Проанализируйте свои потребности на основе того, чем вы занимаетесь в мастерской, типов инструментов, которые вы используете, а также ограничений вашей мастерской или гаража.

Я использую принцип простых наблюдений практически во всех аспектах своей работы, включая проектирование рабочего места. Это называется принципом Парето или правилом 80/20. Я использовал наблюдение 80/20, чтобы определить, как построить верстак, размер, высоту, аксессуары и другие факторы. 80/20 относится к «немногим жизненно важным и многим банальным». Принцип гласит, что на 20 процентов работы всегда приходится 80 процентов результата. Это означает, что мне нужно сосредоточить свой дизайн на 20 процентах моей работы, которая действительно имеет значение.Не просто «работайте с умом», работайте с умом над правильными вещами.

Итак, как мне применить это к моему рабочему столу? Это означает создание скамейки, которая оптимизирует ваши конкретные задачи. Для начала определитесь с конкретными задачами, для которых вы будете чаще всего использовать скамейку.

Вот пример сборочного стола по индивидуальному заказу (пока без верха).

На мой взгляд, существует три основных приложения для использования верстака: Общие работы / строительство; шлифование, резка и ручной рубанок; монтаж и ремонт.

Вот некоторые важные конструктивные особенности, которые следует учитывать. Задайте себе следующие вопросы:

• Ваша скамья упирается в стену?

• Вам нужен 360-градусный доступ к скамейке?

• Будете ли вы класть на скамью тяжелые предметы?

• Если да, следует ли устанавливать ролики для мобильности и хранения?

• Повлияют ли ролики на ваши рабочие приложения, например, на строгание вручную?

• Будете ли вы постоянно монтировать тиски, пилы или другие настольные инструменты?

• Вам нужна полка или ящик для хранения вещей?

• Есть ли у вас место, чтобы растянуть длинные доски?

• Обдумывали ли вы вопросы, связанные с электричеством и освещением?

После того, как вы ответите на эти вопросы, вы будете иметь хорошее представление о том, какой тип скамейки вам нужен, с наименьшим количеством компромиссов. Цель состоит в том, чтобы создать скамейку, отвечающую вашим потребностям в большинстве ситуаций.

Верстак правильной высоты

Настройте размер рабочего стола в соответствии со своим ростом. Большинство верстаков имеют глубину от 28 до 36 дюймов, ширину от 48 до 96 дюймов и высоту от 28 до 38 дюймов.

На этой фотографии показан сборочный стол, который используется как разгрузочный стол для настольной пилы, обеспечивая при этом достаточно места для хранения инструментов.

СОВЕТ. Если вы не уверены в предпочтительной высоте скамейки, сделайте ножки верстака без горизонтальной поперечной распорки на полу.Таким образом, если скамейка окажется слишком высокой, вы сможете позже подрезать ее по высоте.

Объем доступного пространства, скорее всего, будет определять его глубину и ширину. Определите размер скамейки так, чтобы вы могли свободно перемещать материалы и оборудование, и чтобы они не были постоянным препятствием на вашем рабочем месте.

Встраивая скамейку в гараж или мастерскую, не забудьте обеспечить питание для освещения и электрических розеток.

Простое правило высоты рабочего стола:

Общие работы: Для основных столярных работ и строительства установите верхнюю часть верстака на пояс

Шлифование, резка, рубанок: установите верхнюю часть стола на 6 дюймов ниже пояса для лучшего рычага

Сборка и ремонт: Установите столешницу на 6 дюймов выше ремня.

Сборка больших предметов: установите верхнюю часть стола на 12 дюймов или более ниже ремня.

Построй сильное

Секрет прочности любого верстака заключается в правильном выборе материалов и создании прочного основания и поверхности. Простой и экономичный верстак может быть изготовлен из 2 или 4 шт., А верхняя часть, полка и торцевые панели могут быть отшлифованы из фанеры или досок. Я выбираю эти материалы из-за их прочности, невысокой стоимости и доступности.

При сборке скамейки старайтесь, чтобы крепежные детали и столярные изделия были простыми.Используйте клей и предварительно просверленные шпонки или конструкционные винты. Постройте скамейку как дом с постоянной точечной нагрузкой и прочным фундаментом.

Опирать столешницу на ножки сильнее, чем прикреплять ножки сбоку, используя только крепеж. Опять же, все зависит от того, какой вес вы планируете поставить на стол. Вы строите скворечники из кедра или ремонтируете двигатель Chevy V-8?

СОВЕТ: Для настенных верстаков установите скамью на ригельную доску или блокировку, установленную в существующие стенные стойки.Выровняйте столешницу так, чтобы концы фанеры были на одном уровне с внешними краями стоек. Большинство шпилек размещены и установлены на 16 дюймов по центру, и это хорошо работает с размерами фанерного листа. При необходимости могут быть добавлены дополнительные шпильки или опоры.

Склад

Подумайте о том, чтобы разместить на скамейке или вокруг нее варианты хранения. Чем больше у вас полок, ящиков и держателей для инструментов, тем лучше. Все укромные уголки и щели создают много места для хранения, что позволяет легко организовать и найти необходимые инструменты, расходные материалы, крепеж и т. Д.

Я большой поклонник дверок и полок шкафов, чтобы спрятать свои инструменты и защитить их от пыли, но дверцы и ящики действительно добавляют затрат и усложняют процесс сборки.

Электропитание и освещение

План по электроснабжению и освещению. Если вам повезло, что у вас есть собственный магазин, выделите 20-амперные цепи вдоль стен, в том числе одну или две для вашего рабочего места.

Добавление опций для хранения на скамейке или вокруг нее поможет организовать рабочее пространство.

Правильное освещение в вашей мастерской так же важно, как и любой инструмент в вашем ящике для инструментов. Независимо от того, хотите ли вы увидеть, что вы делаете, чтобы осветить следы фрезерования на деревянных поверхностях или сфотографировать свою работу, важно иметь адекватное и надлежащее освещение. Убедитесь, что у вас достаточно света, чтобы уменьшить тени, которые могут снизить производительность или безопасность.

Большая часть света в мастерской должна исходить от верхнего освещения. Подвесные светильники должны быть разложены, чтобы обеспечить равномерное общее освещение по всему магазину без крупных темных пятен.

Люминесцентное освещение - самый дешевый способ осветить мастерскую. Эти светильники можно установить с помощью шурупов, и они не сложнее, чем установить обычный светильник. Фонари яркие, потребляют очень мало электроэнергии и легко заменяются.

Полки не должны быть изысканными. На простых деревянных платформах можно хранить предметы, находящиеся вне пола, и их легко увидеть.

Точечное освещение также может улучшить рабочее пространство. В дополнение к верхнему освещению, может быть полезно разместить утопленные прожекторы или точечные светильники прямо над некоторыми вашими инструментами и верстаками.

Многие инструменты теперь поставляются с подсветкой на инструменте. Мой сверлильный станок - один из них. Вы можете приобрести стороннее освещение с усиленными магнитами или просто установить на такие инструменты простой фиксатор. Эти рабочие фонари являются отличным дополнением к вашему верхнему освещению, но не должны заменять плохое освещение в магазине.

Если у вас есть шкафы над верстаком, то освещение под шкафом - идеальное решение для рабочего освещения скамейки.

Наконец, насколько хороша ваша скамья, вы можете сделать ее еще более универсальной, добавив столярные или механические тиски с болтовым креплением.

Эта деревянная скамья в деревенском стиле была построена из грубо распиленной доски 2 × 10 и ложа 4 × 4.

Как построить верстак для черновой распиловки

Представленный здесь верстак изготовлен из материалов, оставшихся после предыдущего проекта. Большинство деталей верстака были изготовлены из необработанного пиломатериала размером 2 × 10-16 футов. постановочный планочный материал. Доски продаются по 34 доллара каждая, использовались и не подлежали возврату, поэтому они стали «идеальным» материалом для этого верстака.

Этот стенд имеет размеры 25 на 87 на 48 дюймов.высокий и сделан из комбинации грубо распиленных досок и приклада 4 × 4 для ног. Доски составляют верх и полку, а опоры представляют собой разорванные секции досок.

1. Определите площадь вашего верстака, что означает определение ширины x длины x высоты.

2. Проверьте уровень пола в том месте, где будут сидеть передние ноги. Они ровные или ноги будут разной высоты? Сделайте заметку и отложите на потом.

3. Отрежьте доску стола до нужной длины и разорвите их, чтобы добиться равномерного расстояния.Доски столешницы были разорваны, поэтому три доски равномерно прилегали к горизонтальной балке нашего здания из столбов и балок. Нижняя полка оказалась глубже, потому что доходила до внешней стены.

Самые прочные скамейки всегда опираются на ножки стола снизу. Верх рустикальной скамьи поддерживается досками 2x3 через каждые 16 дюймов.

4. Обрежьте доски полки и отложите в сторону. Черновая резка означает, что они должны быть на 3–4 дюйма длиннее, чем вам нужно.

5.Отрежьте ножки 4 × 4 и отложите в сторону, ножки будут находиться прямо под досками столешницы. Если ножки не будут стоять на ровной поверхности, держите их длиннее, чем высота готовой скамейки, чтобы подстричь их позже. Определите, насколько далеко ваш стол будет выступать за опоры рамы. Вы можете рассмотреть возможность использования тисков.

6. Копирование остальные доски акций на 2 × 3 доски для поддержки обрамления верхней и полки.

7. Четыре продольных опоры 2x3 в поперечном разрезе для столешницы и полки.Затем отрежьте достаточно короткие опоры, чтобы установить их через каждые 16 дюймов по центру для обеспечения прочности и жесткости. (На этом столе длинные опоры имеют размер 72 дюйма, а короткие - 22-1 / 2 дюйма)

8. Определите высоту полки.

9. Соберите опору стола и опорные рамы полки, используя 3-дюйм. оцинкованный настил или другие конструкционные шурупы.

10. Проведите ровную линию на стене и прикрепите обе рамы к стойкам стены двумя 3-дюймовыми винтами через каждые 12 дюймов. При необходимости используйте временные опоры из обрезков древесины.

Обратите внимание на то, что ножки имеют выемки, чтобы выдерживать вес опорных рам полки

11. Снова закрепите ножки на раме уровня и отметьте выемки. Если ноги неровные, самое время их обрезать. Сделайте выемку в двух внешних стойках 4 × 4, чтобы принять опорные рамы 2 × 3. Для этого используйте торцовочную пилу и ножовку.

12. Сухие соответствовать 4 × 4 для внешнего края опорной рамы. Проверить уровень и отвес, при необходимости отрегулировать.

13. Просверлите 5/8 дюйма.пилотные отверстия через стойки и рамы 4 × 4. Вставьте 1/2 дюйма. Болты с квадратным подголовком с шайбами ​​через 4x4 и опоры рамы на двух внешних опорах. Затягивайте и проверяйте уровень при этом.

14. Измерьте опору полки и определите, какой выступ, если он есть, вы хотите видеть на своей полке.

16. Отрежьте планки полок и установите их с 3-дюймовым. винты в каждую опору 2 × 3. Используйте ручную пилу или лобзик, чтобы сделать надрез на досках полок вокруг ножек 4 × 4. (Установите их перед верхними досками для облегчения доступа.)

17. Затем таким же образом установите верхние доски.

18. Поместите скамейку в рабочее место и используйте ее для всех своих проектов.

Очень важно, чтобы рабочий стол располагался ровно, а это значит, что ножки, возможно, придется обрезать на разной высоте, если пол неровный.

Горячие продукты для гаража и мастерской

Склад с сейфами

SafeRacks - ведущий поставщик подвесных гаражных систем хранения, предлагающий высококачественные потолочные стойки, предназначенные для использования пустого пространства в вашем гараже.SafeRacks предлагает девять стоек разного размера, но самая популярная из них - 4 × 8. Стойки SafeRacks 4 × 8 могут выдерживать до 600 фунтов. и может быть установлен вниз от потолка до 45 дюймов. Для каждого размера стеллажа для хранения выберите один из трех различных типов раскрывающейся длины (12–21 дюйм, 18–33 дюйма, 24–45 дюймов), чтобы настроить высоту в соответствии с потребностями вашего гаража и хранения. SafeRacks разработан для установки в деревянные балки потолка, что позволяет устанавливать их практически в любом месте гаража, поскольку не нужно прикреплять их к боковым стенам.SafeRacks также предлагает крючки для аксессуаров, которые крепятся непосредственно к стойке, чтобы вы могли подвешивать такие предметы, как велосипеды, коляски, стулья, грабли, зонтики и многое другое. Посетите www.saferacks.com.

Эпоксидная краска Seal-Krete

Придайте своему гаражу законченный вид с помощью эпоксидной краски Seal-Krete. Покраска пола в гараже эпоксидной краской может обеспечить прочную и прочную отделку, которая защитит его от масла, газа, антифриза и соли и сохранит великолепный вид вашего гаража.Как и при любой покраске, подготовка поверхности является ключом к долговечности отделки, поэтому не торопитесь и внимательно следуйте инструкциям производителя, например, обеспечивая необходимое время высыхания между нанесением продукта. После того, как ваш пол будет полностью очищен и протравлен, можно нанести грунтовку для сцепления с бетоном. Для получения максимальной адгезии краски рекомендуется использовать грунтовку. Эпоксидную краску легко наносить кистью (для врезки по стенам) и валиком. Большинство однокомпонентных эпоксидных смол рекомендуют два слоя для получения наилучшего внешнего вида и долговечности пола.Для дополнительной защиты вы можете покрыть эпоксидный пол прозрачным герметиком. Добавляйте нескользящую добавку при нанесении герметика, чтобы обеспечить нескользящее покрытие вашему верхнему слою. Seal-Krete предлагает полную линейку продуктов для пола вашего гаража. Посетите www.seal-krete.com.

Striker Датчик парковки

Датчик парковки Striker разработан, чтобы не терять догадки при парковке автомобиля в тесноте гаража. Он оснащен ультразвуковой технологией определения расстояния для точного определения местоположения транспортного средства в пределах требуемых ограничений парковки.Датчик парковки Striker удобно оснащен переключателем диапазонов, что позволяет пользователю легко выбирать различные парковочные расстояния от стены гаража. Базовый блок можно закрепить на стене перед автомобилем на уровне бампера. Затем сигнальная лампа устанавливается в положение, удобное для обзора с места водителя. Когда водитель приближается к датчику парковки, он увидит зеленый свет, указывающий на то, что движение безопасно. Когда автомобиль приближается к датчику, загорается желтый свет, предупреждая о необходимости замедлить движение.Наконец, когда автомобиль окажется на нужном расстоянии от датчика для парковки, загорится красный свет, сигнализируя водителю о необходимости остановить автомобиль. Его легко установить, он поставляется в комплекте со всем монтажным оборудованием, инструкциями и гарантией. Посетите www.strikerhandtools.com.

Организуйтесь с помощью скотча

Чтобы помочь организовать ваш гараж и мастерскую, 3M под торговой маркой Scotch предлагает линейку товаров для домашнего крепления и монтажа, включая новые крепления Extreme Fasteners.Эти новые застежки-липучки фиксируются в три раза прочнее, чем промышленные прочные застежки на липучках, и они разработаны, чтобы выдерживать даже самые суровые условия после приклеивания клейкой основы, включая дождь, грязь и грязь. Крепежные элементы Extreme оснащены технологией 3M Dual Lock, которые защелкиваются вместе для фиксации тяжелых предметов весом до 10 фунтов. на месте. Extreme Fasteners можно использовать для закрепления под освещением шкафа, повесить скворечник снаружи, удерживать набор инструментов или другой тяжелый предмет на стене и многое другое.

Ремешок Scotch Garage Organizer Bundling Strap - идеальный аксессуар, чтобы убрать беспорядок с пола вашего гаража. Повесьте до 20 фунтов. с помощью усиленного ремня и кронштейна из стальной конструкции.

Ремешок Scotch Handle Strap Scotch позволяет закрепить громоздкие грузы до 15 фунтов. для удобной транспортировки и хранения. Он поставляется с 36-дюймовым. ремешок, а в удобной ручке есть прорезь для подвешивания на крючки, гвозди или перфорированную доску. Посетите Fasteners.Scotchbrand.com.

Боковое примечание 1

Осмотр ворот гаража

Для многих домашних мастеров домашний гараж служит домашней мастерской, и правильное обслуживание очень важно.Коррозия и усталость металла в конечном итоге приведут к отказу компонентов гаражных ворот, но вы можете продлить срок их службы, проводя небольшое ежегодное обслуживание. Смазка предотвращает коррозию и позволяет движущимся компонентам двери двигаться более тихо и плавно с меньшим износом от трения. Смажьте цепной привод (или винтовой привод) белой литиевой смазкой, доступной в любом домашнем центре. Вы можете покрыть верхние торсионные пружины или пружины растяжения стандартным WD-40.

Ежегодно проверяйте дверные ролики на износ.Нейлоновые ролики имеют тенденцию треснуть, а изношенные подшипники стальных роликов могут вызвать прогиб колес. При необходимости замените, сняв кронштейн ролика (но не снимайте нижний кронштейн).

Если дверь не закрывается достаточно далеко или возвращается после удара об пол, возможно, вам нужно отрегулировать настройку хода открывателя двери. Обратитесь к производителю, чтобы определить процедуру регулировки. Некоторые устройства открывания дверей имеют установочные винты, которые можно отрегулировать с помощью отвертки, в то время как другие устройства имеют ручки или рычаги для регулировки.

Боковое примечание 2

Beefy Shop-Made Workbench

Этот верстак, который мы используем в мастерской EHT, состоит из 2x6, 2x4 и 2x2. Сначала я оторвал закругленные края от пиломатериалов, так что каждый 2 на 4 имел размер 3 дюйма, а каждый 2 на 6 имел размер 5 дюймов. Затем я собрал его согласно схеме, рассчитав высоту для 6 футов. высокий человек, чтобы работать было комфортно, но вы можете соответственно отрегулировать высоту скамейки. Я использовал 2-1 / 2 дюйма. Нет.8 шурупов при креплении через 2x пиломатериала к лицевой стороне еще 2x доски. Я использовал 3 дюйма. винтами, однако, при креплении через 2x пиломатериала и в конец доски. Сделайте нижнюю полку, отрезав листовой материал по вашему выбору так, чтобы он заподлицо с нижней рамой над краевыми опорами 2 × 2, и закрепите с помощью 1-5 / 8-дюйма. шурупы по дереву. Прочная верхняя часть - это не что иное, как дверь со сплошным сердечником, доступная в любом домашнем магазине, с центром на раме стола и привинченной к скобам снизу. - Мэтт Вебер, главный редактор EHT

Боковое примечание 3

Трехэтажное хранилище

Для некоторых простых и экономичных полок эти три фанерные полки поддерживаются лестничными скобами.Каждый кронштейн состоит из двух опор 2 × 2, соединенных тремя 2-футовыми перемычками. длинные поперечные распорки 2 × 2. Поперечные распорки кронштейнов находятся на расстоянии 2 фута друг от друга, но вы можете настроить высоту полок. Я собрал кронштейны, используя треугольные косынки, скрепленные с помощью клея Gorilla Glue и шурупов для закрепления каждого пересечения поперечных распорок. Используйте угольник, чтобы убедиться, что вы собираете кронштейны под углом 90 градусов. И измерьте расстояние между соответствующими поперечными распорками на каждой ноге, чтобы убедиться, что распорки расположены равномерно, чтобы полки сидели ровно.Вы можете усилить устойчивость полок, забив 3 дюйма. винтами через кронштейны 2 × 2 и закрепите их на стеновых стойках, затем добавьте фанеру. Или, для отдельно стоящих полок, привинтите 1/4 дюйма. luaun сзади на ножки для придания жесткости конструкции.


Рекомендуемые статьи

Без тисков, без верстака, без проблем: как удержать деревообработку с помощью простой деревянной рейки

Я счастливчик. Моя семья позволила мне посвятить половину нашего подвала под специализированное помещение для магазина с индивидуальным столярным верстаком и растущей коллекцией инструментов.Он яркий, чистый (по крайней мере, сейчас), и я постепенно превращаю его в функциональное рабочее пространство, которое позволит мне быть максимально продуктивным.

Но я добирался сюда долго. Почти пятнадцать лет я работал в столовой, на заднем крыльце и в части гаража, таскал свои инструменты в пластиковых сумках и ящиках для инструментов домашнего центра, настраивал магазин на стиральной машине, складных столах и обрезках фанеры 1/2 дюйма прикручен к 2х4с.

И в первые дни именно отсутствие подходящего рабочего места мешало мне думать, что я могу использовать ручные инструменты.Как я мог бы без тисков и зажимов надежно закрепить свою работу для строгания, долбления или пиления? Ответ: рейка, на изготовление которой у вас уйдет 5 минут, которая превратит любую плоскую поверхность в верстак. Сделаем один!

Начните с выбора куска твердой древесины (или фанеры) шириной около 2-3 дюймов и длиной около 18 дюймов. В идеале это должно быть не менее 3/4 глубины вашей рабочей поверхности. Я использую клочок западного клена шириной 2 3/8 дюйма.

Сначала убедитесь, что край обрезан под углом 90 °, затем нарисуйте небольшую отметку 1/4 дюйма с каждой стороны.Используйте комбинированный квадрат или скоростной квадрат, чтобы провести линию под углом 45 ° от каждой отметки. Они встретятся в центре доски.

Вырежьте форму пасти этой птицы, используя все, что у вас есть: ножовку, лобзик, копировальную пилу, ленточную пилу.

Затем соберите остальные материалы. Вам понадобится второй длинный кусок дерева (например, обрезок фанеры) и несколько зажимов (или, если можете, несколько винтов)

Установите длинный кусок дерева в качестве упора на конце вашей рабочей поверхности.Если вы правша, это левая сторона; если ты левша, то правая сторона. Зажмите или прикрутите его.

Затем встаньте стыком заготовки до упора, затем вдавите выемку в рейке до дерева.

Если вы планируете вручную и т. Д., Лучше всего установить рейку напротив противоположного заднего угла, чтобы она могла поглощать силу отталкивания, а также удерживать ее из стороны в сторону.

Покачивайте всем вокруг, чтобы убедиться, что он надежно закреплен, затем дважды проверьте зажимы.И вуаля - теперь ваша древесина в безопасности.

Возможно, вам придется переставлять его несколько раз в зависимости от того, как вы работаете, но это отличный способ превратить легкий гаражный рабочий стол в место для обработки дерева. Или, если вам это сойдет с рук, - кухонный остров или обеденный стол.

А теперь поработай по дереву!

Удобные самодельные тиски - сделай сам

Можете ли вы поверить, что недавно, покупая тиски для верстака, я обнаружил, что самый дешевый подходящий блок был отмечен на отметке 38 долларов.95 плюс налог? Что ж, эта цена не только потрясла меня, но и всколыхнула мою память до такой степени, что я смог вспомнить простую маленькую подставку для работы своими руками, которую я научился делать еще в девятом классе.

Самодельные тиски, которые я вспомнил, - это не обычная штуковина с челюстями и винтами, которую можно найти на большинстве верстаков. Вместо этого базовые тиски состоят из трех деревянных кусков: торцевого блока 2 х 4 х 8 дюймов, который надежно привинчивается на месте, и двух соединяющихся секций 2 х 8, большая из которых прикреплена к той же поверхности и выровнена. на небольшом расстоянии от концевого блока, в то время как меньший компонент используется для заклинивания заготовки между двумя упорами.А простой, дизайн, чертовски эффективен!

Секрет удерживающей способности гаджета заключается в том, что подвижная опора и ее партнерка изготавливаются путем нарезания 8-дюймового куска сосны 2 X 8 продольно (с волокнами), но под наклоном, в то время как сам пильный диск установлен на небольшой наклон, а не прямой вверх и вниз. Этот метод позволяет получить пару угловых элементов трапециевидной формы, каждая со скошенным краем. Когда две обрезанные стороны соединяются вместе, они идеально стыкуются - свободная часть находится немного ниже фиксированной. - а их противоположные углы предотвращают выпадение клина и приклада, которым он помогает захватывать.

В профессиональных деревообрабатывающих кругах пропил, о котором я говорю, называется «составной продольной фаской», но я просто называю его «легким» , если выполняется с помощью настольной пилы с конусным приспособлением. Просто установите лезвие под углом от 35 ° до 40 °, а зажимное приспособление - примерно на 15 ° и отрежьте 2 X 8. (Помните, что фактический размер готового пиломатериала всегда на меньше заявленных размеров. , размер 2 X 8 на самом деле составляет около 1 1/2 "X 7 1/4".)

Если ваша пила (или та, которую вы одолжили для проекта) не имеет конусной насадки, вы можете сделать самостоятельно, соединив концы двух 18-дюймовых отрезков сосны 1 X 2 с помощью петли.Правая сторона приспособления может затем следовать за параллельным упором вашей пилы, в то время как левая сторона используется для регулировки любой степени конусности, которую вы хотите. Жесткая перемычка, прикрепленная между двумя рычагами, фиксирует положение на месте. Также неплохо прибить кусок обрезков древесины под прямым углом к ​​нижнему краю левого удлинителя приспособления, чтобы обеспечить некоторую поддержку ложу, который вы режете, и обеспечить ровное начало.

Конечно, вы, , можете использовать ручные ручные или электроинструменты, чтобы сделать функциональные, хотя и несколько менее совершенные компоненты для ваших тисков.Просто разрежьте максимально аккуратно и аккуратно.

После того, как детали будут сформированы, поместите большую трапецию в нужное место (при необходимости вы можете обрезать оба упора, чтобы они соответствовали легко перемещаемой монтажной доске). Выровняйте концевой блок 2 X 4 так, чтобы его длинные стороны были параллельны верхней (неразрезанной) стороне угловой секции, а расстояние между внешними краями двух ограничителей составляло около 11 дюймов. Просверлите отверстия и используйте шурупы № 10 X 2 1/2 дюйма для крепления деталей. Поздравляем! Вы сами сделали тиски!

Чтобы использовать самодельный захват, возьмите доску и приложите ее к внутренней поверхности конец блока.Теперь вставьте третий элемент ваших тисков - маленькую трапецию, узкий конец впереди - в оставшееся пространство и сильно постучите по нему молотком или киянкой так, чтобы его скошенный край зацепился с обрезанной стороной его большего аналога и прочно вошел в него. место.

Довольно удобно, а?

Постройте тиски для ножек рабочего места

После завершения основного рабочего места пришло время добавить пару тисков. Прежде всего, это прочные тиски, состоящие из одной доски 2x8, винта тисков, линейного подшипника и вала.После нескольких незначительных изменений он легко открывается и закрывается и может оказывать огромное давление, чтобы надежно удерживать любую деталь.

Я получил небольшую фору при установке тисков, когда работал на верстаке, просверлив несколько отверстий для винта тисков и линейного подшипника, которые я буду использовать в ноге. Поскольку я (в основном) правша, я буду крепить тиски к передней левой ноге, но если вы левша, вы можете подумать о том, чтобы установить их на переднюю правую ногу.

Чтобы врезать линейный подшипник, я начал с просверливания большого неглубокого отверстия в опоре на несколько дюймов выше нижней части передней поверхности опоры.В центре этого отверстия я просверлил еще один, который был немного больше, чем цилиндр подшипника, чтобы было небольшое пространство для маневра, чтобы упростить его установку перпендикулярно поверхности опоры.

Затем я просверлил еще одно отверстие примерно на 9 дюймов ниже вершины шипа ножки (вершина рабочего стола) для винта тисков. Поскольку мои биты Форстнера были недостаточно длинными, я закончил просверливать отверстия с помощью лопаты в моя аккумуляторная дрель, зажимая ногу на несколько небольших блоков, чтобы предотвратить разрыв задней части ноги.

Затем я дважды проверил, что линейный подшипник был перпендикулярен передней поверхности ножки, и сделал несколько небольших корректировок с помощью сверла Форстнера в своей аккумуляторной дрели перед предварительным сверлением и привинчиванием его к ножке.

Затем я прикрепил хомут винта тисков к задней части ноги с помощью четырех винтов 3 "# 14. Чтобы отцентрировать отверстие хомута с отверстием в ноге, я в основном просто скручивал его сверху, делая несколько отметок. Отметив места для отверстий, я просверлил отверстия и прикрутил их на место.

После быстрого теста я решил, что оборудование определенно нуждается в новой покраске, поэтому я замаскировал винт веревкой и куском дюбеля для воротника и покрасил его в черный цвет.

Дальше пришло время поработать отбивной. Я начал с чернового распила 2x8 на две части на торцовочной пиле. Затем я пропустил одну грань каждой детали через фуганок, а затем склеил две части вместе, чтобы сформировать одну толстую деталь.

После высыхания клея я снова отнес его к фуганку, чтобы выровнять одну поверхность и одну кромку перед наплавкой другой стороны на строгальном станке.Затем я отнес его обратно к торцовочной пиле, чтобы отрезать до окончательной длины, прежде чем разрезать до окончательной ширины на настольной пиле.

Чтобы отрезные части легче удерживались в тисках, я пошел дальше и сделал скос на вершине резца перед тем, как направиться к сверлильному станку, чтобы он выглядел немного красивее и немного облегчил его.

Для этого я использовал большую коронку Форстнера, чтобы вырезать изгиб с каждой стороны примерно в футе сверху. Затем я провел линию по краю, начиная с внутренней части изгиба, и отрезал куски ленточной пилой.

После небольшой шлифовки, чтобы очистить следы от ленточной пилы, я добавил фаску 1/4 дюйма на передний край обрезки с помощью фрезы, прежде чем просверлить отверстие для винта тисков на сверлильном станке и протереть немного кипяченой льняное масло.

Затем пришло время прикрепить тиски к верстаку. Я начал с повторного прикрепления винтовой муфты к задней части ноги. Затем я вставил винт тисков через отбивную и навинтил его на воротник. винт был отцентрован в отверстии в отбивной. Я установил его по полу, а затем просверлил и прикрепил винт к пластине с помощью пары 2-дюймовых винтов №14.

Затем, прижав нож к ножке верстака и отцентровав его по дну, я вставил сверло Форстнера, которое соответствовало размеру подшипника, и отметил на обратной стороне ножа место для вала, и просверлил отверстие диаметром 2 дюйма в сверле.

Тогда я решил пойти дальше и прикрепить дубовый дюбель диаметром 1 дюйм, который будет использоваться в качестве ручки. Я тестировал скользящую ручку, но использование ее показалось мне немного раздражающим, поэтому пока я просто упростил задачу и закрепил ручку винтом.

После установки вала (пока без клея) настало время для некоторых тестов.К сожалению, вес зуба в сочетании с люфтом винта тисков иногда приводил к заеданию вала в подшипнике.

Решением было просто использовать кусок дерева в качестве направляющей, чтобы стержень удерживался перпендикулярно поверхности ноги. Для этого я снял полку и, поскольку я уже приклеил внутренний подрамник на место, просверлил в нем пару отверстий, а затем прикрепил направляющую винтами к внешнему подрамнику.

Несмотря на то, что это сделало движение тисков очень плавным, при сильном зажиме заготовок в тисках все же оставался небольшой перекос.30-миллиметровый подшипник и вал, вероятно, устранили бы большую часть этого (или, возможно, второй подшипник на задней части ноги), но с 20-миллиметровыми подшипниками, которые я использовал, я решил попробовать решение Джея Бейтса, которое заключалось в использовании клина вдоль нижней части отбивная.

Я вытащил еще один кусок дерева и отрезал его до 16 дюймов в длину и 6 дюймов в ширину, чтобы он соответствовал разрезу примерно 4 дюйма в ширину на 1,5 дюйма глубиной, который я делал бы в тисках. Затем я использовал двусторонний скотч, чтобы прикрепить его к куску МДФ, чтобы он действовал как приспособление для сужения на настольной пиле.

Разорвав его на две части, я разрезал одну половину, чтобы получился меньший 12-дюймовый клин для деталей шириной до 3 дюймов. Затем я использовал клин, чтобы отметить соответствующий кусок, который нужно было удалить на отбивной, и вырезал его с помощью ручной пилы.

Чтобы закончить резку, я добавил немного столярного клея в отверстие для вала - в основном, чтобы укрепить древесину вокруг него, так как посадка была уже достаточно тугой, чтобы удерживать ее на месте.

Я также вырезал кусок толстого вкладыша ящика, чтобы добавить еще больше сцепления с верхней частью отбивной, и использовал двусторонний скотч, чтобы закрепить его на месте.

С этими изменениями теперь можно прикладывать большое давление зажима к заготовке, не опасаясь повредить линейный подшипник. Так что еще раз спасибо Джею за упоминание идеи клина в своих видеороликах о верстаке.

Ну вот и закончим сборку тисков для ног! Я очень доволен тем, как это получилось, и не могу дождаться, чтобы начать его использовать!

Ознакомьтесь со списком запчастей ниже, если вы хотите сделать его самостоятельно. А если у вас есть вопросы или предложения по улучшению, оставьте, пожалуйста, комментарий! Затем будет скользящий мертвец, а затем я установлю концевые тиски, чтобы закончить скамью.

Не забудьте заглянуть на страницу Наша мастерская для получения более подробной информации!

Пиломатериалы

  • Тиски Jaw / Chop: (1) 2 "x8" x8 'Доска из желтой южной сосны

Ножные тиски

Инструменты

Планы верстаков - 5 Вы можете сделать своими руками за выходные

Верстак любой Центр проекта DIY, где хранятся материалы и идет прогресс. Конечно, вы можете купить верстак, но если вы не переходите на профессиональную модель европейского образца, я рекомендую построить свой собственный.Не знаете, как построить верстак? К счастью для вас, для простой настраиваемой скамьи требуется всего два инструмента: пила и дрель. Прокрутите вниз, чтобы увидеть пять планов DIY-верстаков, чтобы найти проект, который вы можете построить за выходные.

1. РАБОЧИЙ СТОЛ

Фото: EAA

Этот рабочий стол, разработанный для строительства небольших самолетов, изготовлен из легко доступных материалов и отличается простой, но прочной конструкцией. Несмотря на то, что стол выдерживает удары, он все же легкий и достаточно компактный, чтобы его можно было переносить.Я использую подобный верстак DIY в каждом своем проекте, и мне это нравится.

2. ГАРАЖНАЯ ИЛИ ПОДВАЛЬНАЯ СКАМЬЯ

Фото: Family Handyman

Эти планы верстаков из Family Handyman представляют собой рабочую поверхность, идеально подходящую для тех, кто строит в гараже или подвале (любое пространство, которое используется совместно с другими семейными мероприятиями). Установка включает в себя устойчивую поверхность для хобби или ремонтных работ, встроенную перфорированную доску для хранения, светильник для магазина, а также встроенную полку, на которой можно сидеть.

3. РАБОЧАЯ СТАНЦИЯ ДЛЯ ИНСТРУМЕНТАЛЬНОГО ШКАФА

Фото: Woodsmith Magazine

Если вы ищете мобильное решение или решение для небольшого пространства или вам нужна дополнительная рабочая поверхность в дополнение к существующему столу, рассмотрите эту идею из Woodsmith : шкаф для инструментов на колесиках с твердой крышкой. Сюда входят небольшие тиски и удлинитель, а также магнитное и перфорированное хранилище для инструментов, не говоря уже о хранилище, обеспечиваемом ящиками шкафа.

4. ДВЕРНАЯ СКАМЬЯ

Фото: Woodgears

Планируете серьезную работу с ручным инструментом? Дверь со сплошным сердечником является отличным верхом для верстака своими руками, как в планах верстака от Woodgears. Основание изготовлено из доступного по цене пиломатериала с клееными и болтовыми соединениями, что означает, что эта скамья не только экономичный, но и действительно прочный.

5. РАБОЧИЙ СТАНОК ИЗ ЛАМИНИРОВАННОГО МДФ

Фото: Fine Woodworking

На создание моего следующего верстака вдохновили эти планы верстаков от Fine Woodworking. Хотя этот верстак своими руками предназначен для сложной деревообработки, его сборка не требует больших затрат. В верхней части используются два листа ламинированного МДФ, а на плане есть такие удобные элементы, как скамейки для собак и тиски для деревообработки.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
