Ступени винтовой лестницы: ширина и высота

Сооружение винтовой лестницы своими руками — процесс весьма сложный и трудоемкий. Трудности обычно начинаются уже с самого начального этапа — составления чертежей будущей конструкции. Одной из самых сложных задач является расчет ступеней винтовой лестницы. Изначально нужно определиться с самой конструкцией — будете ли вы использовать в качестве опоры центральный несущий столб или нет.

Можно применить вариант колодезного типа или с использованием так называемой «спиральной тетивы». Однако, такие варианты слишком трудоемки и сложны в проектировании, и если вы не являетесь профессионалом высокого класса, то за такие проекты лучше не браться. Самый простой вариант — изготовление винтовой лестницы с опорой на центральный столб. Оптимальный размер ступени винтовой лестницы определяется опытным путем и зависит от нескольких факторов.

Расчет формы ступеней

Особенностью винтовых конструкций является специфическая, клинообразная форма ступеней, в виде лепестков.

При монтаже они должны располагаться чуть внахлест друг над другом. Форма консоли зависит от ее длины и их общего количества в одном витке лестницы. При рекомендуемой высоте одного витка в два метра и высоты ступеней в 20 см получаем, что их количество составляет десять штук на один виток. Следовательно, разделяя окружность полного витка в 360 градусов на 10 ступеней получаем 36 градусов.

С учетом нахлеста друг на друга эта цифра составит примерно 40 градусов. Следовательно, края таких лепестков должны расходится под углом в 40 градусов, образуя форму клина. Для монтажа можно также использовать и уже готовые ступени, которые можно приобрести в строительных магазинах. На фото показаны эскизы ступеней винтовой лестницы из керамогранита 1300х450.

Расчет ширины ступени

Для большего удобства при хождении ширина консоли в центральной ее части должна быть такой, чтобы стопа вставала на нее полностью, не свешиваясь. Поэтому рекомендуемая ширина ступеней винтовой лестницы в центральной части от 25 до 35 см.

Если подобная ширина не укладывается в количество ступеней в одном обороте, можно увеличить количество консолей либо изменить высоту оборота.

Расчет длины

Общепринятая ширина консоли составляет около одного метра. Консоли длиной менее 80 см будут крайне неудобными для подъема, с учетом того, что человеку поднимаясь или спускаясь по достаточно крутой лестнице нужно будет держаться за перила. Метровые же консоли наиболее предпочтительны, так как общая ширина лестницы в этом случае получается всего два метра, что вполне компактно для небольших помещений.

С другой стороны, метровая ширина вполне достаточна для того, чтобы человек любой комплекции смог спуститься или подняться по лестнице, не испытывая дискомфорта. Консоли длиной в один метр могут изготавливаться из единой доски толщиной в 50 мм, без устройства дополнительных усилений, которые будут необходимы при большей длине. Усиление на длинных ступенях делается воизбежание неприятных ощущений, вызываемых их прогибом под весом человека.

Также делать длину консоли больше одного метра не рекомендуется и потому, что при этом значительно увеличивается общая ширина. В таком случае теряется главное достоинство винтовой конструкции — ее компактность, и сооружение обычной маршевой лестницы выглядит более целесообразно вследствие ее большей безопасности, простоты конструкции и функциональности.

Расчет высоты

Стандартная высота ступени для обычных, маршевых, лестниц составляет 16-18 см. Такая высота наиболее удобна при спуске и подъеме. Для винтовой же, вследствие особенности ее конструкции, эта высота составляет 18 — 20 см. Более пологая конструкция, где высота ступени винтовой лестницы будет составлять 16 см означает понижение общей высоты одного витка до 1,6 метра, что, конечно же, абсолютно неудобно для взрослого человека.

Конструкция с косоурами

В некоторых случаях применяется конструкция с косоурами. Поскольку на местах стыковки прямых пролетов площадки не предусмотрены, вместо них применяются так называемые «забежные ступени». Это особый вид ступеней неправильной формы, ширина которых изменяется от одного края к другому. На фото представлены забежные ступени в конструкции винтовых лестниц, смонтированных с опорами на косоуры.

Итог

Если кратко подвести итоги всех вычислений стандартная, а значит наиболее удобная и функциональная консоль должна выглядеть так:

1. Ширина — в наиболее узкой части 10 — 15 см, в центральной — 25 — 30 см, в наиболее широкой — 40 — 45 см.
2. Высота — 18 — 20 см.
3. Длина — не менее 80 см, но не более 1 м.
4. Форма ступени должна быть клинообразной, с краями, расходящимися под углом примерно в 40 градусов.

В общем, имея достаточные познания в геометрии и черчении, вполне возможно самому составить чертежи конструкции. А при наличии умения в обращении со строительными инструментами, можно своими руками воплотить эти проекты в жизнь.

Винтовая лестница размеры проема

Прежде всего, следует определить габариты проема в перекрытии (от этого зависит длина проступи) и расстояние между этажами (определяет количество ступеней). Также необходимо продумать угол закручивания винтовой лестницы. При прохождении полного круга по винтовой лестнице вы заканчиваете движение в той же точке по горизонтали, откуда его и начали. Если вы строите лестницу посередине помещения, вход на лестницу и выход с нее можно устроить в любом удобном месте. Однако если вы планируете установку лестницы в углу или возле стены, обратите внимание на направление вращения и определите точку входа и выхода с лестницы, вполне вероятно, что вам придется отказаться от 360° вращения лестницы и взять за основу другой угол. В домах мансардного типа нужно учесть высоту до перекрытия, чтобы не удариться головой о конструкции мансарды, как при движении, так и при выходе с лестницы.

Приступаем к проектированию лестницы. Длина окружности лестницы (рис. 13, 14) оборотом в 360° исчисляется по формуле: L =2πR. Длина окружности по линии движения вычисляется по формуле L =2πr, где r =2R/3, так как средняя линия движения по винтовой лестнице находится на расстоянии 2/3 радиуса лестницы. Таким образом, длина окружности по средней линии движения составит L =4πR/3 = 4×3,14×1000/3 = 4187 мм (4,19 м).

Этими вычислениями мы получили развертку лестницы, соответствующую обычной одномаршевой лестнице. При высоте этажа (от пола до пола) 3 м рационально принять высоту шага ступенек равной 150 или 200 мм, тогда количество подъемов будет 20 или 15. Предположим, что остановились на варианте лестницы с 15 подъемами. Для 15 подъемов требуется 14 ступенек, последняя 15 ступенька одновременно служит лестничной площадкой. Ширину последней ступени мы можем принять равной ширине двух рядовых ступеней либо трех–четырех. Здесь важно понять, что вступая на первую ступень, общая высота уменьшается на высоту ступени, а в лестницах с поворотом на 360° над головой площадка. При 15 подъемах лестницы высота каждой ступеньки, получается, по 200 мм. Значит, при высоте этажа 3 м мы можем допустить установку площадки шириной в 4 ступени. Поднявшись на четвертую ступеньку, мы теряем 800 мм высоты, а над головой остается еще более 2 м.

Вычислим ширину проступи нашей лестницы по средней линии движения. Она должна подчиняться формулам: 2а+b = 600…640 мм или а+b = 450±20 мм. Подставляя высоту ступеньки в формулы получаем, что ширина проступи по первой формуле должна быть в пределах 200–240 мм, по второй 230–270 мм. А что мы имеем на самом деле? Делим длину развертки 4187 мм на 14 ступенек, получаем 299 мм. Это размеры стандартной лестницы продающейся на строительном рынке, мы ее несколько изменим, поскольку ступенька для такой высоты подъема не проходит по формулам эргономики — она слишком широкая. В ней получается увеличенная ширина шага (2×200+299=699 вместо 620 мм). Целесообразно довести количество подъемов до 17 (16 ступенек плюс площадка). Тогда ширина проступи составит: 4187/16=262 мм, а высота подъемов 3000/17=177 мм. Причем 16 подъемов будут по 177 мм, а самый первый подъем на 9 мм ниже — 168 мм (168+16×177=3000 мм). Эти размеры ступенек удовлетворяют требованиям эргономики и позволяют нам сделать верхнюю площадку шириной до пяти ступенек, поскольку поднимаясь по лестнице, мы можем позволить себе потерять в высоте до одного метра, а это как минимум 5 подъемов.

Необходимо добавить, что подсчет количества ступенек ведется обычным методом подбора. Надо просто делить высоту этажа на разное количество подъемов и смотреть, какие получаются размеры высоты и ширины ступенек и как они соответствуют нормативным формулам, то есть ширине шага человека. Когда высота лестницы не делится без остатка на количество подъемов с точностью до миллиметра, следует увеличить или уменьшить высоту первой ступени. Разница в размерах не превышает 10 мм, то есть практически незаметна. Все остальные ступеньки марша должны быть абсолютно одинаковыми как по ширине, так и по высоте. Небольшое отклонение по высоте между первой ступенькой и остальными допускается потому, что мы не можем кардинально изменить высоту этажа: она такая, какая она есть. Мы можем ее немного подправить толщинами напольных покрытий и подогнать высоту, чтобы она без остатка делилась на высоту подъемов, а если это невозможно, то изменить высоту первой ступени. Расчет ширины проступей более лоялен.

Мы всегда можем слегка увеличить или уменьшить размер лестницы в плане, сделав все ступеньки одинаковой ширины, тем более что речь идет об остатке не более 10 мм. В винтовых лестницах еще проще, здесь все ступеньки забежные и делаются открытыми (без подступёнков), то есть ступеньки «забегают» друг под друга. Незначительное уширение проступей никак не скажется, нижняя ступенька просто чуть глубже «забежит» под верхнюю.

Ширину проступи по линии движения определили, теперь нам нужно рассчитать ширину ступени в узкой части. Ступени обычно нанизывают на стальную трубу диаметром 50 мм, для увеличения жесткости стойки и фиксирования ступеней на определенной высоте между ступеньками вставляются стальные гильзы и выточенные на токарном станке шайбы. Следовательно, общий диаметр центральной опорной стойки будет увеличен. Кроме того, в узкой части ступени будет просверлено отверстие диаметром 50 мм, чтобы ступенька не сломалась, ее нужно расширить, добавив во все стороны вокруг отверстия по размеру, равному одному диаметру (50 мм).

Таким образом, получается, что ширина узкой части проступи в месте крепления к обсадной трубе составит 50+50+50=150 мм.

Рассчитываем ширину проступи в широкой части ступеней. Длина окружности составит: L =2πR =2×3,14×1000 = 6280 мм. Количество ступеней — 16 (17 подъемов). Значит, ширина проступи в широкой части ступеней будет равна 6280/16=393 мм. Итак, расчетные размеры проступи ступеней (рис. 60) составляют в узкой части 150, по линии движения (на расстоянии двух третей радиуса) — 262, в широкой части — 393 мм. Ступень можно изготовить по этим размерам, но в реальности форму ступени упрощают, соединяя линии разметки широкой и узкой части проступи. Размер ширины проступи по линии движения при этом увеличивается. Однако это мнимое увеличение, ступень действительно становится шире, но когда лестница будет полностью собрана, ширина проступи по линии движения будет равна расчетной. Ступеньки просто «забегут» друг под друга.

рис. 60. К расчету размеров проступи винтовой лестницы (размеры в мм. )

Не забываем, что полученные нами расчетные размеры справедливы только для радиуса лестницы равному 1 м. При изменении радиуса либо при изменении положения линии движения, например, приняв ее равной R/2, размеры проступи будут другими. Почему можно изменить положение линии движения? Потому, что человек вообще не может неосознанно ходить строго прямо либо по нарисованной или воображаемой линии. В винтовых лестницах, где ступени клинообразные, размер проступи уменьшается от наружной границы лестницы к ее центру. Как бы мы не рассчитывали линию движения, одна нога все равно идет по широкой части ступени, другая по узкой. Многие изготовители винтовых лестниц давно перестали задумываться над этим вопросом и делают свои лестницы с подъемами 200 мм (14 ступеней, 15 подъемов), а ширина проступи у них получается такой, какой получается в зависимости от диаметра лестницы. Человек, пользующийся лестницей, сам найдет, где ему удобнее идти, ближе к краю или ближе к центру.

Все вышеприведенные расчеты велись по длине окружности и дуг. В связи со сложностью применения этих величин при натурной разметке ступеней, в расчетах лучше использовать хорды. Длина хорды вычисляется по формуле с=2Rsina/2 . Тем, кому вычисления с синусами кажутся слишком сложными, можно отказаться от такого расчета и считать хорды равными соответствующим длинам дуг, но учтите, что ступени при этом будут шире, чем нужно, следовательно, и нависание их друг над другом будет больше.

Для определения размера верхней ступени — лестничной площадки нужно понять, как лестница будет ориентирована в помещении. Лестница круглая, ее можно повернуть как угодно и обеспечить удобный заход на нее, но при этом нужно продумать, как сделать с нее выход. Размеры площадки вычисляются, исходя из планировки второго этажа. Некоторые решения размещения лестничных площадок изображены на рисунке 61.

рис. 61. Варианты расположения лестничных площадок винтовых лестниц

Теперь нужно подготовить под лестницу проем в перекрытии верхнего этажа. Проем проектируется в процессе изготовления чертежей всего дома и оставляется открытым в период строительства. Если этого, по каким либо причинам не произошло, проем выпиливают в готовом перекрытии. Форма проема может быть квадратной или круглой. Главное условие, размер «в свету» оставляемого или выпиливаемого проема должен быть больше диаметра лестницы минимум на 20 см, то есть по 10 см с каждой стороны.

Мы рассмотрим изготовление круглого проема, как более сложного. Прямоугольный проем делается аналогично описываемому способу, но для его обрамления не требуются гнутые профили.

Разметьте планируемый проем на нижней поверхности пола (рис. 62), добавив со всех сторон необходимую для отделки толщину и перенесите разметку с помощью отвеса на потолок. Установите регулируемые домкратные стойки, как показано на рисунке. По центру проема просверлите в верхнем перекрытии сквозное отверстие снизу вверх. Перейдите наверх и найдите просверленное отверстие. Вставьте в отверстие штырь и с помощью шпагата и карандаша очертите круг, обозначающий проем с учетом толщины балки, обрамляющей проем. Сделайте сквозные отверстия для пропускания пилы лобзика и выпилите пол по контуру проема. Выбейте выпиленные куски досок пола. Несущие балки перекрытия пока не трогайте, их выпилим, когда будет готова отделка проема.

рис. 62. Разметка лестничного проема

Для устройства балки проема, имеющего форму окружности, нужно произвести загиб пиломатериалов. Загиб можно сделать несколькими способами, но наиболее простой способ гнутья, доступный в домашних условиях, «холодноклеевой». На большом и ровном столе, обитом кровельной жестью (обивка стола жестью не допустит приклеивания изготавливаемого элемента к поверхности стола), устанавливаются стальные или деревянные кружала, образующие требуемый диаметр (рис. 63). К столу на расстоянии от кружал чуть большем, чем толщина загибаемого элемента, закрепляются деревянные или стальные упоры. Для обеспечения хорошего обжима высота упоров и кружал выбирается больше, чем требуется для данного элемента. От того, как качественно будут изготовлены кружала, зависит качество изгибаемой конструкции. Вместо упоров и клиньев могут быть использованы струбцины.

рис. 63. Стол для изготовления гнутой деревянной конструкции

Гнутую балку изготавливают из шпона, так называется тонкий лист древесины. В зависимости от способа изготовления различают лущеный, колотый и пиленый шпоны. Лущеный шпон толщиной 0,25–1,66 мм встречается наиболее часто. Качества лущеного, колотого и пиленого шпона примерно одинаковы.

Весь процесс склейки можно сравнить с изготовлением папье-маше из бумаги. В кондуктор последовательно вставляются предварительно промазанные клеем полосы древесного шпона и обжимаются клиньями. Первая и последняя полоса шпона должны быть полной длины и загибаться в кольцо, середина может быть заполнена более короткими кусками. Все полосы шпона делают на 5–10 мм большей высоты, чем требуется, для последующей острожки и шлифовки полученного изделия. Для более качественного обжима допускается использовать шурупы, вкручиваемые впотай, которые навсегда остаются в балке. Процесс изготовления гнутой балки в зависимости от ее толщины может выполняться в один или несколько приемов, то есть в кондуктор можно зарядить весь пакет шпона или только часть, например, половину толщины, а после просушки следующую половину. Для достижения более высокого качества работ можно укладывать в кондуктор по одному слою, обжимать, сушить и вставлять следующий слой. Скорость работ заметно упадет, но повысится качество обжима, следовательно, всей балки. Но при этом не следует забывать о главном правиле: все склеиваемые слои должны быть примерно одинаковой влажности.

После склеивания и просушки изогнутую балку обрамления проема устанавливают в перекрытие. Для этого в перекрытии выпиливают несущие балки и закрепляют обрамление (рис. 64). Гнутую конструкцию прикрепляют к существующим несущим балкам угловыми накладками либо металлическими зубчатыми пластинами (МЗП). Для окончательной отделки проема нужно изготовить два закругленных плинтуса и установить их на шурупах сверху и снизу проема. Плинтусы изготавливаются в том же кондукторе с единственной разницей в том, что они делаются чуть шире балки и значительно ниже.

рис. 64. Оформление лестничного проема винтовой лестницы

При строительстве дома в несколько этажей сразу встает вопрос о том, каким образом будет осуществляться подъем. В некоторых случаях выбор падает на уличный коридор, т. к. он не будет занимать место внутри помещения. Но есть и другой вариант – винтовая лестница. Это непростое сооружение, которое сможет украсить интерьер, наградив его изюминкой. Перед тем как решиться на такой вариант, необходимо знать все нюансы того, как сделать винтовую лестницу. Статья посвящена описанию существующих вариантов и правилам проектирования, а также сборки.

Почему винтовая лестница

Сложно себе представить изделие, которое лишено определенных недостатков. Вкус каждого человека отличается, поэтому всегда можно найти то, что кому-то не понравится. Это справедливо и в отношении винтовых лестниц. Перед тем как решиться на сооружение такой конструкции, необходимо знать некоторые нюансы. Положительными являются:

• визуальное увеличение помещения;
• компактные габариты;
• минимальные требования к площади;
• сравнительно невысокие затраты на изготовление.

Если сравнивать винтовые лестницы на второй этаж экономкласса с большими деревянными, тогда сразу становится очевидной экономическая выгода такого решения. Иногда сумма может разниться в 1,5 раза. Это весомый аргумент в пользу выбора именно винтовой лестницы. Благодаря своим уникальным особенностям она способна визуально увеличить потолки в небольшой комнате. Это объясняется тем, как взгляд скользит по спиральной конструкции. По площади винтовая лестница занимает минимальные размеры. Для некоторых моделей может понадобиться всего около 2 м2. В силу этого не должно возникнуть сложностей с выбором места для ее монтажа. При должной сноровке винтовую лестницу можно собрать самостоятельно. Есть у конструкции и отрицательные стороны:

• некоторая сложность использования;
• проблемы с самочувствием.

Узкая винтовая лестница на второй этаж создает сложности с подъемом габаритных предметов. При отсутствии других входов придется поднимать мебель и другие предметы через окна. Винтовая лестница подразумевает постоянное движение по кругу. Если ей приходится пользоваться по несколько раз в день, то у людей, которые имеют проблемы с вестибулярным аппаратом, может ухудшиться самочувствие. Недостатки использования винтовой лестницы незначительны по сравнению с плюсами, поэтому она станет отличным помощником в доме.

Варианты конструкций

Перед тем как приступить к расчетным работам, необходимо определиться с приблизительным проектом, точнее, видом винтовой лестницы, которая лучше всего подойдет к конкретному помещению. Выбирать стоит из материала изготовления, а также из следующих конструкций:

• с опорой на стену и столб;
• с опорой на столб;
• с опорой на ограждение;
• с опорой на небольшую трубу.

Визуально представить себе каждый из видов конструкций позволит иллюстрация, которая находится выше. Первый вид винтовой лестницы подойдет в тех случаях, когда ее установка планируется в углу и есть возможность смонтировать дополнительную стену. Это позволит осуществить двойной упор для большей надежности. Одна часть ступеней крепится к опорному столбу, а вторая к стенам. Второй вид лестницы может быть установлен в любом месте. В нем нет необходимости в опорной стене. Все ступени прочно зафиксированы к основному столбу. Некоторые виды лестниц предусматривают наличие перил. Они могут быть выполнены как отдельные столбики или стеновая конструкция. В этом случае опора осуществляется и на нее, кроме столба.

Если захотелось совсем миниатюрной конструкции, тогда подойдет четвертый вид. Он представляет собой небольшую металлическую трубу, на которую осуществляется крепление ступенек. Этот вид схож со вторым, но получается значительно компактнее. Для изготовления конструкции винтовой лестницы могут применяться самые распространенные виды материала: древесина, металл и камень. Деревянные винтовые лестницы являются одними из самых сложных в изготовлении. Бетонные требуют большого количества времени, т. к. заливка должна идти аккуратно и поэтапно. Проще всего соорудить металлический вариант.

Обратите внимание! Отлично сочетаются практически с любым интерьером кованые винтовые лестницы. При этом они должны быть изготовлены на заказ методом горячей ковки, чтобы добиться уникального результата.

Расчетные работы

Одни из важных этапов составления проекта является пункт о том, как рассчитать винтовую лестницу. Если место и вид лестницы уже определены, тогда исходя из этого, можно приступить к конкретным цифрам. Чтобы конструкция была безопасной, важно предусмотреть правильную ширину ступеньки. В той части, где чаще всего ступает нога – посередине – ширина должна быть более 20 см. Если центральная стойка будет выполнена из металлической трубы, тогда ее диаметр должен быть не меньше, чем 50 мм. В отличие от обычных конструкций, на винтовых не должно быть горизонтальной поверхности или подступеньки. В таком случае уровень безопасности будет выше, ведь носок может свободно выходить за пределы ступеньки для лучшей опоры.

Общая высота всей конструкции будет зависеть от того, какая высота потолков. Но она также должна быть удобной для каждого жильца. Поэтому расстояние между пролетами или витками должно быть больше роста самого высокого человека. Это необходимо, чтобы подниматься можно было в полный рост без риска удариться головой. Как правило, на один виток предусматривается 12 ступеней. Обладая этими показателями, уже можно примерно набросать эскиз будущей конструкции. Для комфортного перемещения человека средних габаритов будет достаточно ширины в 70 см. При необходимости его можно увеличить до 1 м.

Теперь можно вычислить общую ширину изделия. Для этого необходимо сложить ширину прохода и диаметр опорного столба. При ширине прохода в метр, а опорной части в 40 см, диаметр получиться 2,4 м. Обозначить получившийся размер будет просто на проекции конструкции сверху. Лучше выполнить рисунок в масштабе. Для этого можно начертить окружность с диаметром в 24 см. На ней необходимо обозначить опорную конструкцию. В середине чертится еще один круг с диаметром в 4 см. Благодаря этому чертежу появляется возможность вычислить количество ступеней в оном витке. Для этого необходимо знать длину траектории движения. Она проходит примерно посередине между краем опоры и опорной стеной, если она есть. Чтобы узнать требуемую цифру, необходимо вычислить половину радиуса опорной конструкции и радиус окружности прохода.

Первая в конкретном случае равна 20 см, а вторая 100 см. Теперь их сумму необходимо разделить на два. Получится 60 см – это радиус окружности движения. Чтобы узнать количество ступеней, необходимо вычислить длину окружности траектории движения. Для этого необходимо воспользоваться формулой 2πr. В результате получится 376,8 см. Эту цифру необходимо разделить на ширину той части ступеней, которая будет приходиться на траекторию движения человека. Середина ступени равна примерно 25 см в ширину. Поэтому количество ступеней с округлением в большую сторону равно 15 штукам на один виток. Теперь можно вычислить высоту одного витка. Если за основу взять 2 метра, то к ним необходимо прибавить толщину всех ступеней в витке. Если одна ступень будет толщиной в 25 мм, тогда общая цифра получится 2,4 м. При высоте потолка в 2,5 метра будет достаточно одного витка, чтобы подняться на второй этаж.

Работы по изготовлению

Проем

Если лестница планировалась с самого начала, тогда, скорее всего, под нее уже предусмотрен проем. Но бывают случаи, когда идея о мансарде приходит в ходе строительства или после реконструкции крыши. Именно в этот момент потребуется правильный расчет и изготовление проема для винтовой конструкции. В зависимости от выбранной конструкции лестницы, проем для нее принимает соответствующую форму: прямоугольную, квадратную, овальную или круглую. Основным правилом, которое впоследствии поможет при монтаже лестницы, является соблюдение зазора до элементов лестницы в 10 см. Делается это также для запаса, если будут перила, чтобы руки не касались стены.

Чтобы лестница расположилась именно там, где нужно, необходимо четко совестить нижнюю центральную точку с верхней. Для этих целей можно использовать специальный лазерный отвес. Он позволит точно перенести метку винтовой конструкции с пола на потолок, после чего можно просверлить сквозное отверстие, обозначив желаемую окружность. Есть другой вариант совмещения точек винтовой конструкции. Для этого с верхнего этажа сверлится отверстие и опускается отвес на веревке, по кончику которого можно будет определить центр требуемой окружности.

Ступеньки

Наилучшим материалом для изготовления ступеней будут твердые породы древесины. Они обладают достаточной жесткостью, чтобы долгое время выдерживать оказываемую нагрузку весом тела человека. Чаще всего используется дуб или бук. Останавливать свой выбор стоит на обработанной доске. Это сэкономит время, а также позволит лучше видеть структуру. Заготовки для лестницы должны быть хорошо просушены. Если этого не будет сделано, тогда уже после монтажа может появиться деформация, которая нанесен урон винтовой конструкции. Оптимальной толщиной для ступеньки при высоте пролета больше 2 метров считается 6 см. Бывает сложно найти доску, которая бы подходила наилучшим образом. Поэтому можно изготовить клееные элементы.

Для этого доска нарезается ровными частями на небольшие полоски и приклеивается под прессом. Чтобы все ступени получились одинаковыми правильным решением будет подготовить образчик. Его можно сделать из картона или куска тонкой фанеры. Размеры для образчика необходимо брать в согласии с расчетами, которые проводились для винтовой лестницы. При переносе линий с образца стоит быть внимательным особенно при выполнении закруглений, а также отверстия, которое, в которое будет вставляться центральная стойка, если оно будет. На иллюстрации выше видно, каким образом лучше размещать шаблон на заготовки. Особое внимание стоит уделить последней ступеньке лестницы. Той, которая будет выходить на второй этаж. Ее габариты должны быть немного больше, чем остальные элементы винтовой конструкции. Для нее можно использовать все то же лекало, но после нанесения линий, необходимо немного увеличить ее габариты.

Обратите внимание! После того как ступеньки вырезаны, они подвергаются дальнейшей обработке. Для этого элементы винтовой лестницы могут быть пропущены через фуговальный станок, а также пройдены фрезером. Отличным решением будет сверление отверстий длинным сверлом через несколько элементов, которые будут жестко закреплены между собой струбциной.

Балясины

В случае когда винтовая лестница располагается в некотором отдалении от стен, могут быть изготовлены балясины, которые будут выполнять декоративную функцию, а также защитную для тех, кто пользуется винтовой лестницей. Для них также подготавливается клееный брус. Чаще всего используются заготовки для винтовой лестницы с размером 50×50 мм. Они зажимаются в токарный станок по дереву и на них по чертежу наносится узор. При использовании фиксации только за счет средней стойки винтовой лестницы ступеньки могут проворачиваться. Чтобы этого не происходило, балясины закрепляются ближе к краю ступени, при этом они опускаются таким образом, чтобы зафиксировать сразу две ступеньки.

Обратите внимание! Крепление балясин к винтовой лестнице может быть самым разнообразным. Они могут быть надеты на подготовленные шпильки или вклеены в отверстие, которое предусматривается с краю.

Перила

Перила являются довольно сложным элементом для винтовой конструкции. Они должны быть изготовлены таким образом, чтобы точно повторять спираль лестницы. Изготовить перила в домашних условиях будет довольно проблематично, если нет необходимого инструмента и требуемых навыков. Чаще всего такие элементы для винтовых конструкций заказываются у мастеров своего дела.

Монтаж

После того как произведен расчет винтовой лестницы и ее изготовление, можно приступить к установке. На картинке выше можно наглядно видеть взрывную схему всего конструктора. Опираясь на отмеченную точку, выставляется центральная опора винтовой конструкции. Делать это лучше с помощью уровня, который позволит выдержать лестницу в вертикальном положении. Фиксируется труба с помощью фланца к полу, а наверху может удерживаться крайней ступенькой или дополнительными распорками под ней. Винтовая конструкция собирается последовательным нанизыванием ступенек и муфт на лестницу. После того как операция завершена, они разворачиваются согласно выбранному шагу ступенек у винтовой конструкции. Внешним краем ступеньки лестницы крепятся к стене с помощью опорных элементов. Далее можно переходить к монтажу балясин и перил. Видео о монтаже винтовой конструкции можно посмотреть ниже.

Обратите внимание! После полной сборки винтовой конструкции производится ее лакирование. Делается это в несколько слоев, чтобы добиться идеального результата.

Заключение

Как видно, винтовая конструкция может стать отличным помощником в доме. Ее изготовление и сборка может производиться самостоятельно, если речь не идет об очень сложной конструкции. Эксклюзивные варианты обычно изготавливаются на заказ, т. к. требуется дорогостоящее оборудование.

Винтовые лестницы на видео.

Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.

Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.

В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.

В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами. Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Видео удалено.

Видео (кликните для воспроизведения).

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).

[1]

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.

[2]

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.

[3]

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.

[4]

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео

Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.

Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра. С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.

Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.

Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:

Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями. При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.

В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.

[5]

Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины. Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.

Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.

При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.

Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях. Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.

Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.

После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения. Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.

Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.

Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.

Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени. Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.

Обычно первая балясина нижним концом упирается в пол, таким образом, она обеспечивает дополнительную фиксацию свободного конца ступени и всей лестницы. Но можно использовать и другой вариант — опустить все балясины до пола.

В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.

Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.

После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями. Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.

Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.

Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.

Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.

Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.

Во-первых, если узел выполнен правильно и опорная труба установлена перпендикулярно к крестовине, достаточно положить строительный уровень на верхнюю грань опорной трубы, чтобы проверить ее горизонтальность.

Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.

Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.

Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.

Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой). С трубы и сгона нужно обязательно снять фаску.

В противном случае сварной шов останется без обработки, с наплывами, из-за чего в дальнейшем возникнут проблемы при нанизывании ступеней — придется надевать их с противоположного конца трубы. Затем необходимо сварить обе детали.

Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.

Для соединения верхней части лестницы с ограждением проема к трубе нужно прикрепить деревянную пластину, которая будет не только выполнять функцию ограждения (поручня), но и станет связующим звеном для верхнего узла крепления лестницы.

На нижнем конце обжимной трубы должна располагаться внутренняя резьба. В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.

Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.

Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.

Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.

Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.

Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.

Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.

В верхней части лестница может быть зафиксирована любым из двух способов: посредством напуска площадки на перекрытие и прочного их соединения или с помощью жесткого монтажа к обжимной трубе поручня ограждения.

После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы. С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.

Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.

Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Не рекомендуется делать поручень широким и высоким. Желательно его изогнуть при достижении высоты в 30 мм и ширины более 50 мм.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:

Из какого бы материала ни была сделана винтовая лестница, она всегда вызывает восторг и восхищение, поскольку её вид и форма весьма эффектны, оригинальны, и такой элемент в квартире или в доме становится центром внимания, отдельным элементом дизайна, внося в него волшебство и необыкновенную красоту.

Оптимальные размеры

Для того чтобы по лестнице было удобно передвигаться, ширина её пролета должна быть не меньше 1 м, то есть диаметр винтовой лестницы составит примерно 2-2,2 м (в учет берется диаметр центральной оси или стойки, который равен обычно 20-50 мм). Лучше всего выполнять ось из толстостенной металлической трубы 50 мм в диаметре, поскольку эта стойка является несущей.

Винтовая лестница — основная или вспомогательная?

Если винтовую лестницу используют в качестве основной, тогда проступь должна быть в длину более 800 мм, а проем в перекрытии нужно сделать диаметром не менее 2 м. По лестнице диаметром 2,2 м можно не только передвигаться людям, но и без проблем проносить грузы.

Если же винтовая лестница будет использоваться вовсе в качестве оборудования подъема на чердак, можно использовать компактный вариант, который сможет вписаться в проем размером 1,2х0,6 м.

Видео удалено.

Видео (кликните для воспроизведения).

Источники:

1. Промышленность и техника. История и современная техника строительного искусства / ред. П. Ровальд. — М.: СПб: Просвещение, 2011. — 692 c.
2. Полторак, Г.И. Проблемы архитектурной экологии / Г.И. Полторак. — М.: Знание, 2013. — 297 c.
3. Бройд И. И. Струйная геотехнология. Учебное пособие; Издательство Ассоциации строительных вузов — М., 2016. — 448 c.
4. Ширакс, З.Э. Совмещенная прокладка инженерных сетей / З.Э. Ширакс. — М.: Стройиздат, 2015. — 240 c.
5. Бирюлев, В.В. Проектирование металлических конструкций / В.В. Бирюлев, И.И. Кошин, И.И. Крылов, и др.. — М.: Стройиздат, 1990. — 432 c.

Винтовая лестница размеры проема

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.

Расчет винтовой лестницы из бетона — начало проектирования

Винтовые бетонные лестницы, являются одними из самых сложных видов монолитного ЖБ каркаса лестничной конструкции, для проектирования и строительства с нуля, как и полувинтовые формы. Этим межэтажным изделиям, как и любым другим, нужен точный инженерный расчет по замерам (мы делаем его бесплатно, при заказе у нас). Учитывать нужно и то, что лестницы в целом и винтовые в частности — это объекты повышенного травматизма. Правильно сделанное проектирование винтовой лестницы из бетона и верно рассчитанные изначальные параметры, обеспечат безопасность и удобство будущей ЖБ конструкции. Даже самая маленькая неточность скажется на прочности, комфортности, надежности всей ступенчатой конструкции. Для выполнения расчетов винтовых лестниц из бетона (а также полувинтовых), можно воспользоваться специальными онлайн калькуляторами (в некоторых программах можно сделать 3D модель, в таких как Blender), можно побыть «сам себе инженером» и побаловаться с формулами, но лучше не мучиться и заказать услуги у нашей фирмы, «ДНК Спираль». Компания профессионально занимается только строительством любых форм лестницы из бетона, с 2010 года.

Пример всех расчетов для полувинтовой или винтовой железобетонной лестницы, которые учитываются при проектировании.

От компании выезжает замерщик, делает бесплатный замер в пределах малого кольца. Тип жилого помещения при этом совершенно не важен. Замеры выполняются для коттеджей, в двухуровневой квартире, в частном доме, на даче, в таунхаусе или офисе, ресторане, гостинице, хостеле, складе. Занимается этим наш специалист-замерщик. На месте, с учетом пожеланий заказчика, он выполнит все необходимые мероприятия по замерам и пожеланиям заказчика. Дальнейшими расчетами занимается наш штатный проектировщик. Заранее нужно обговорить наличие пригласительной ступени или подсветки ступеней лестницы.

Как сделать правильный расчет винтовой лестницы?

От точно сделанных замеров зависит и точный расчет. Например, сделав ошибку в замере высоты изделия, правильно рассчитать количество ступенек уже не получится. В правильный расчет полувинтовой или винтовой железобетонной лестницы, входят следующие значения замеров:

Значение	Как сделать
Полная высота железобетонной, винтовой лестницы.	Она высчитывается от точки А (пол первого этажа) до точки Б (пол второго этажа). Комфортнее всего для определения высоты воспользоваться отвесом или простым грузом на веревке. Это будет самое точное вычисление.
Количество ступенек.	Зная высоту будущей монолитной конструкции винтовой формы (или полувинтовой классической лестницы и полувинтовой, с забежными ступенями) и желаемую высоту подступенков (ступеней), высчитывается их общее количество. Для этого высоту изделия делят на число подступенков. Если получается дробь, то сотые доли добавляются к первой, пригласительной ступеньке. Либо применяют формулу х=Н/s, где Н – высота лестницы, s – желаемая высота ступени). Либо 2h + L = 64см. Где h – высота подступенка, L – ширина ступени.
Угол закручивания винта спирали, веера.	Вычисляется по чертежу изделия. Отмечаются точки захода и выхода и определяется угол.
Внешний диаметр лестницы.	На 10-20 см меньше ширины проема на второй этаж.

Должны учитываться рекомендованные ГОСТ-ом и СНиП-ом строительные нормы, для верного расчёта винтовых ступенчатых конструкций из бетона и арматуры:

• ширина изделия не меньше 80 см;
• высота ступеньки от 15 до 20 см;
• самое широкое место от 40 до 45 см;
• самое узкое не меньше 10 см;
• ширина по центру лестницы  от 25 до 30 см;
• толщина отделки 5 см;
• градус угла края 40 градусов.

Расчет винтовой лестницы по формулам, с пояснением

Для правильных расчетов винтовых и полувинтовых железобетонных лестниц, также применяются некоторые формулы, расшифровка буквенных обозначений в них следующая:

• H – высота всей винтовой конструкции;
• L –  длина окружности;
• l – полная длина окружности;
• R – радиус проема;
• R1 – внутренний радиус окружности;
• r – радиус хода движения, r = 2/3 R;
• n – число оборотов винтовой лестницы вокруг оси, то есть n = γ/360°;
• γ – угол оборота круговой лестницы вокруг оси, в градусах;
• b — длина проекции лестницы;
• а — высота проема;
• d1 – самое широкое место ступеньки;
• d2 – ширина по траектории движения;
• d3 – самое узкое место ступеньки;
• с — протяженность пролета.

Теперь, как ясны обозначения букв в формулах, что они значат и за что отвечают, рассмотрим варианты онлайн расчетов с применением самих формул, по следующей таблице.

Единица расчета	Формулы и порядок вычисления
Расчет длины винтовой лестницы.	Для этого нужно вычислить длину окружности. Применяют формулу из школьной программы: L= 2πR =2πR. Теперь подставим значение радиуса: 2 х 3,14 х 90 = 565 см.
Расчет полной длины окружности лестницы.	Для вычисления применяются формулы: l=2π*, r =2π*2/3, R=4πR/3.
Расчет размеров ступенек. Обычно, их количество нечетное.	Чтобы определить величину d1 (самого широкого места), нужно: d1=L/x. Для вычисления d2 (ширина ступени по траектории движения) применяется формула: d2=I/x. Чтобы вычислить наибольшую возможную ширину нужно найти угол по формуле: а=y/x. Вычислить наибольшую ширину ступеней по формуле: с=2*R*sin a/2.
Расчет длины марша.	В этом случае используется Теорема Пифагора 2*а + 2*b = c*2.

Это далеко не все формулы, которые используются нами. Например, расчет ширины проступи по траектории движения, также несложно сделать по следующим таблицам Брадиса.

sin	0′	6′	12′	18′	24′	30′	36′	42′	48′	54′	60′	cos	1′	2′	3′
0°	0.0000	0017	0035	0052	0070	0087	0105	0122	0140	0157	0175	89°	3	6	9
1°	0175	0192	0209	0227	0244	0262	0279	0297	0314	0332	0349	88°	3	6	9
2°	0349	0366	0384	0401	0419	0436	0454	0471	0488	0506	0523	87°	3	6	9
3°	0523	0541	0558	0576	0593	0610	0628	0645	0663	0680	0698	86°	3	6	9
4°	0698	0715	0732	0750	0767	0785	0802	0819	0837	0854	0. 0872	85°	3	6	9
5°	0.0872	0889	0906	0924	0941	0958	0976	0993	1011	1028	1045	84°	3	6	9
6°	1045	1063	1080	1097	1115	1132	1149	1167	1184	1201	1219	83°	3	6	9
7°	1219	1236	1253	1271	1288	1305	1323	1340	1357	1374	1392	82°	3	6	9
8°	1392	1409	1426	1444	1461	1478	1495	1513	1530	1547	1564	81°	3	6	9
9°	1564	1582	1599	1616	1633	1650	1668	1685	1702	1719	0. 1736	80°	3	6	9

И так далее, до 90°, это лишь маленький пример таблицы Брадиса, для синуса и косинуса.

В случае если с самостоятельными вычислениями не складывается, то значительно облегчит работу применение следующих компьютерных программ:

• «3D конструктор»;
• «Онлайн-калькулятор»;
• «Autocad».

В программу загружаются нужные параметры, и она сама автоматически произведет расчет. Таким же образом система может сделать чертеж и визуализацию получившегося объекта. При этом пользователь получает наглядное представление будущей ступенчатой конструкции и размещения ее в интерьере нужного стиля.

Важный момент. Пользуясь Автокадом, следует помнить, что программа сохраняет готовый файл с расширением .dwg. Дело в том, что оно совместимо далеко не со всеми используемыми программами.

Что делать дальше, когда сделали расчёт и схему?

Итак, нарисована схема расположения, сделаны замеры и выполнены расчеты. Далее все найденные при расчетах величины переносятся на чертеж, детальный и понятный.

Начинается процесс строительства, после всех согласований. В соответствии с чертежом кроится фанера для опалубки ступеней и косоура (к примеру, если лестница на косоуре). Точно и по заданным размерам. Можно сделать отдельные лекала. На саморезы и металлические уголки собираются короба опалубки. Фанера промазывается отработкой, либо оборачивается пленкой. Заделываются все щели, чтоб не вытек раствор бетона, при заливке. Прокладывается железная арматура минимум в двух направлениях и тщательно закрепляется, не касаясь коробов опалубки. Заливается бетоном, крепости не ниже М200 В15. После месяца сушки опалубка снимается. Бетон шлифуется. Подписывается договор и гарантия на 18 лет.

Основные виды конструкции винтового каркаса, которые мы строим

Тут представлен перечень видов бетонных лестниц винтовой О-формы, которые чаще всего заказываются у нас. Расчёты всегда и в каждом случае индивидуальны, как и сами помещения, в которых мы возводим монолитные конструкции.

Почему лучше заказать расчет и строительство винтовой лестницы у нас?

Не имея соответствующих знаний, опыта и навыков, лучше не испытывать судьбу и заказать работу с нуля, под ключ, у разбирающихся в строительном деле людей. Отдельные мастера-бетонщики хорошо справляются с возведением лестниц, но это единичные заказы и стоят они не дешево. Строительные компании, у которых изготовление бетонных лестниц находится на потоке, предлагают более привлекательные цены. К таким компаниям относится и наша «ДНК Спираль». Над изготовлением изделий на всех этапах, трудятся наши соответствующие специалисты.

Например, заказав строительство монолитной, бетонной винтовой или полувинтовой лестницы в квартиру на второй этаж, вы получаете не только расчёт, бесплатный 3D дизайн, визуализацию проекта, но и подробную схему, плюс бесплатный замер, в пределах малого кольца. На объект выезжает наш штатный специалист по замерам. На месте, с учетом всех пожеланий клиента он составляет схему расположения будущей конструкции. Если пожелания клиента расходятся с реальностью, замерщик совместно с проектировщиком ищут самый близкий к желаемому вариант конструкции. Может быть найдено несколько вариантов. Вместе с 3D-рисунком клиенту показывают их чертежи и проекты винтовых или полувинтовых конструкций межэтажного перехода. После согласования, подписывается договор. Изготовлением монолитной лестницы занимается наш опытный мастер-бетонщик. Его работу всегда и на всех этапах контролирует дефектовщик. Зашиваемые узлы фотографируются и снимаются на видео, поэтому клиенту будет понятна вся работа на каждом этапе. После принятия работы заказчиком, компания дает гарантию 18 лет на возводимое изделие. Компания с 2010 года строит все виды железобетонных межэтажных конструкций с нуля, по приемлемой стоимости. Работаем в Москве и всей Московской области, делаем расчёт любой лестницы бесплатно.

Тут можно поделиться в социальных сетях этой страницей, нам будет очень приятно, а ещё и полезно:

Какую лестницу выбрать, чтобы сэкономить полезную площадь?

Далеко не каждый владелец загородного участка может позволить себе просторный коттедж. Как правило, дачные домики имеют довольно скромные размеры, что вынуждает экономить место. И в первую очередь это касается лестниц, которые отнимают у комнат немало полезной площади. Так что же делать, когда позволено малое?

Определиться с тем, какой будет лестница, нужно еще на стадии проекта, во время планировки комнат. После того, как дом построят, вписать в него довольно сложную массивную конструкцию будет крайне трудно, и, скорее всего, она будет крутой и неудобной.

Угол наклона лестниц

Существует ряд правил, которые нужно соблюдать, чтобы передвижение по лестнице было комфортным. Так, угол наклона марша должен составлять не более 45º, а его ширина — варьироваться в диапазоне 90-110 см. Удобная ширина проступи — 25-30 см. Высота ступени не может превышать 20 см, иначе при ходьбе придется слишком высоко поднимать ноги. Оптимальная высота перил — 90 см, а расстояние между стойками — около 15 см.

Удобный поручень лестницы имеет ширину 55-75 мм, и желательно, чтобы он не имел угловых сочленений и разрывов

Если места для правильной во всех отношениях лестницы не хватает, приходится делать ее более крутой. Угол наклона 45° и более позволяет сэкономить драгоценные сантиметры. Кроме того, это еще и выгодно, ведь с сокращением длины марша сокращается и количество строительных материалов. Но при этом придется пожертвовать комфортом. Передвижение по такой лестнице будет сопряжено с неудобствами, а для пожилых людей она и вовсе может стать непреодолимым препятствием. Так что повышать степень крутизны специалисты категорически не советуют.

Уменьшение ширины марша — тоже не самая лучшая идея. В доме, где живет большая семья, лестница, на которой не разойдутся два человека, может причинять заметные неудобства. А экономия по площади будет совсем не так велика, как кажется на первый взгляд. Что же делать? Вариантов несколько.

Винтовая лестница

Прежде всего, обычную маршевую лестницу можно заменить винтовой. Речь идет о конструкции, ступени которой закручены по спирали. Она отнимет у дома намного меньше полезной площади, нежели маршевая.

Конечно, по винтовой лестнице нельзя поднимать или спускать тяжелые, громоздкие предметы, но для человека она может быть вполне комфортной, конечно, если спроектировать ее по правилам. Так, ширина марша и высота подступенка должны соответствовать нормам маршевой лестницы, которые мы привели выше.

В самом широком месте проступь винтовой лестницы должна быть достаточно большой, чтобы взрослый человек мог поставить на нее полную ступню

Ступени винтовой лестницы могут быть выполнены из металла, толстого многослойного стекла, камня, акрилового агломерата и т.д., но конечно, в загородных домах предпочтение отдается дереву. Разумеется, доски должны быть прочными, сухими, гладкими и не иметь критических дефектов, таких, как грибковые поражения и выпадающие сучки.

Если ступени винтовой лестницы получились слишком гладкими, для безопасности стоит использовать противоскользящие резиновые накладки

Что касается несущей основы, ее стоит рассмотреть чуть подробнее. Если нужно, чтобы лестница отнимала как можно меньше места, ее ступени нанизывают на опорный столб, деревянный или металлический, а внешние концы соединяют больцами — опорными столбиками, высота которых равна высоте подступенка. В случае, когда лестницу устанавливают в углу, ее можно опереть на стены, что, безусловно, добавит надежности.

Если же вопрос экономии полезной площади не стоит слишком остро, лестнице можно придать более плавный изгиб, закрепив ступени на тетивах или косоурах. Тетива — это боковая несущая балка с пазами, куда вставляют доски, а косоур имеет форму гребенки, на ребра которой кладутся ступеньки.

Кстати, больцы, о которых мы говорили выше, тоже могут служить несущей основой. Более того, такие конструкции сегодня становятся все более и более популярными. Металлические столбики обеспечивают надежный крепеж, а благодаря тому, что деревянные ступени не имеют непосредственного контакта друг с другом, лестница не скрипит при ходьбе.

Правда, в этом случае приходится отказаться от подступенка. Что хорошо с эстетической точки зрения — лестница не только выглядит изящной, но и пропускает свет, идущий с верхнего этажа. Но, двигаясь по такой ажурной конструкции, можно почувствовать некоторый дискомфорт от «движения по воздуху».

Лестница «гусиный шаг»

Для «особо тяжелых» случаев, когда места катастрофически мало, можно соорудить конструкцию под названием гусиный шаг. Она представляет в той или иной степени удачный гибрид маршевой лестницы и простой стремянки.

Ступени такой конструкции с внешней стороны намного шире, чем с внутренней. А угол наклона, как правило, превышает допустимые нормы. Экономия места при этом получается более чем внушительная — до 65% по сравнению со стандартной маршевой лестницей. Но за это, к сожалению, приходится платить, и речь не только о финансовых потерях.

Передвигаться по лестнице «гусиный шаг» можно, только ставя ногу на самый край ступени и двигаясь в развалочку (отсюда и пошло название). И, несмотря на все ухищрения проектировщиков, такие конструкции остаются неудобными и даже опасными для детей и пожилых. Да и взрослый, сильный человек во время подъема и уж тем более спуска чувствует себя некомфортно.

Впрочем, для молодых и активных людей лестница «гусиный шаг» может стать отличным решением проблемы нехватки полезной площади. Кроме того, конструкции такого рода зачастую выглядят очень оригинально и выразительно (прежде всего, из-за нестандартной формы ступеней) и прекрасно вписываются в современный интерьер.

Для ступеней лестницы желательно использовать плотную древесину, способную выдерживать большие нагрузки. Лучше всего подходят такие породы, как дуб, бук, клен и ясень

Чердачная лестница

Говоря о компактных лестницах, нельзя не упомянуть складные модели, разработанные специально для чердачных помещений. Это остроумная конструкция состоит из складных или раздвижных секций (преимущественно деревянных), которые совмещены с герметичным, надежно теплоизолированным люком. Эта несложная система встраивается в плиту перекрытия.

Разложить чердачную лестницу можно буквально за пару секунд. Нужно подцепить прилагаемым шестом ручку на крышке люка, открыть его и потянуть на себя нижнюю перекладину ступени.

Разумеется, чердачные лестницы разработаны отнюдь не для комфортных передвижений, по ним нужно в буквальном смысле карабкаться. Но для того, чтобы пару раз в месяц посетить в подсобные помещения под крышей дома это, пожалуй, идеальный вариант.

Винтовая лестница

Представьте такую ситуацию. Дом построен, стены, перекрытия и потолки возведены. Но вдруг, обнаруживается, что нет возможности попасть на второй этаж – нет ни лестницы,  ни лестничного пролета. Везде сплошной потолок. Да и места под стандартную маршевую лестницу тоже нет. Как же быть? Все пропало? А что, если в нужном месте в потолке вырезать отверстие, закрепить столб и вокруг него в спиральном порядке расставить ступени? — Гениально! Все это, конечно смоделированная шуточная ситуация. Но кто знает, возможно, именно так была придумана винтовая лестница.


-Что такое винтовая лестница
— Плюсы и минусы
— Конструктивные особенности
— Основные типы
— Материалы
— Итог
Очень простое, но точное определение дал известный автор книг по строительству и дизайну Йожеф Косо: «Винтовая лестница — лестница проекционный контур которой имеет форму окружности. Главное отличие такой лестницы, это наличие центральной опорной стойки которая несет на себе нагрузку, на ней же лучеобразно по спирали крепятся ступени».

  Плюсы.

Такое конструктивное решение порождает ряд особенностей – как положительных, так и отрицательных, с которыми нужно считаться при строительстве.
Компактность. В сравнении с традиционными типами, винтовая лестница занимает меньше места. Например, при длине ступени 1м и одинаковой высоте подъема винтовая лестница занимает в полтора раза меньше места.
Экономия на материале. В виду того, что несущим элементом чаще всего является  всего лишь вертикальный столб, а по причине нахлеста последующей ступени на предыдущую, пришлось отказаться от подступенков, — на лицо уменьшение затрат на большом количестве материалов.
Необычный и запоминающийся внешний вид. Лестница в виде «спирали ДНК», ступени «неправильной» формы, плавные изгибы. Все это приятно человеческому глазу и встречается не так часто, чтобы его замылить.
Интересный факт. В средневековые времена винтовые лестницы в башнях за́мков строились  с военной хитростью. Тогдашние инженеры знали, что наиболее сильный удар правой рукой можно нанести только справа налево. Поэтому они строили лестницу так, чтобы подъём по ним осуществлялся по часовой стрелке. Таким образом, нападающие лишались возможности эффективно атаковать, а вынужденное применение ими щитов для защиты, исключало возможность использования оружия.

Минусы.

Конечно же, не обошлось и без недостатков.
1. Нестандартные ступени. Т.к. лестница имеет конструкцию спирали, т.е имеет вид окружности, то ступени — форму «лепестков». Т.е. узкие в месте крепления и шире к внешней границе. Их сложнее изготовить, а стоимость может быть выше.
2. Малая ширина проступи. По причине, описанной выше, ширина проступи по всей длине ступени не одинакова. Так, например, спускаясь вниз по внутренней части (по наименьшему радиусу) лестницы там, где это значение минимально —  возможно соскальзывание.
3. Не очень удобные в использовании. Движение по кругу на плоскости у многих людей вызывает головокружение. Тут же оно совмещено с подъемом и вызывает дискомфорт у большинства людей при частом использовании. Именно поэтому винтовую лестницу преимущественно используют в качестве дополнительной.
Другие особенности
Размеры винтовой лестницы. Оптимальный путь передвижения по винтовой лестнице проходит примерно по середине марша. Для удобного перемещения необходимо обеспечить возможность опоры на перила. Из этого следует, что длина ступени в винтовой лестнице имеет конечные размеры. Ширина проступи на линии движения не может быть менее 200 мм, а на расстоянии 150 мм от центральной стойки — не меньше 100 мм. На практике выявлено, что самая удобная винтовая лестница с шириной пролета около одного метра (длина ступени не менее 800 мм), а  ее диаметр колеблется в пределах 2000 – 2300 мм с учетом размеров центральной стойки.
Количество ступеней. Чтобы определить количество ступеней, нужно высоту лестницы (определяется высотой помещения) разделить на высоту подступенка. Высота помещения определяется рулеткой с помощью отвеса (повышает точность измерения) и для удобного перемещения не должна быть меньше 2000 мм. Комфортное значение высоты подъема колеблется в пределах 180 – 200 мм. Для более точного расчета числа ступеней, нужно определить их число не только для полной спирали, но и для трех четвертей (270°) или ее половины (180°).
Отсутствие подступенков. Для удобного подъема даже по внутренней части лестницы с наименьшей шириной проступи пришлось отказаться от подступенков. А дополнительную жесткость конструкции обеспечивает кронштейн, соединяющий переднюю и заднюю кромки расширенной части соседних ступеней. Таким образом, ступени заходят в нахлест друг на друга на несколько сантиметров.

Основные типы винтовых лестниц

Борьба с ограничениями, связанными с конструктивными особенностями винтовой лестницы, привели к появлению различных видов. Так, например, есть винтовые лестницы, которые в поперечном сечении имеют форму многоугольника, а не окружности. Стороны этого многоугольника могут примыкать к стенам и опираться на них.


Но наиболее известные конструкции винтовых лестниц рассмотрим ниже
—  Самба. Оригинальное решение проблемы малой ширины проступи заключается в сложной форме проступей, получившее название «утиный шаг». Их еще применяют в прямых лестницах с большим углом наклона. Проступи имеют неодинаковую на своем протяжении ширину и на самой лестнице располагаются поочередно и противоположно. Сама конструкция известна под названием «самба».


— Винтовая лестница на гнутой тетиве. Существует несколько видов несущих конструкций для винтовых лестниц. Не самый популярный, но очень эффектный вариант — на основе тетив — опорных балок, расположенных по бокам от ступеней. Тетивы имеют спиралевидную форму и выполнены из склеенных деревянных элементов. Изготовление таких опорных конструкций связано с большими трудозатратами и требует специальных навыков.  Такой вариант стоит на порядок дороже остальных, но эстетически более привлекательный.


— Без опорных балок. Это не магия, а простое распределение нагрузки по всей конструкции. Осуществляется это следующим образом. Забежные ступени соединяются друг с другом и с перилами. Перила крепятся к балясинам, начальным и конечным стойкам. Первая и последняя ступени тоже крепятся к балясинам, а последняя ступень фиксируется на перекрытии. Большое количество соединенных между собой элементов обеспечивают требуемую грузоподъемность.


— Винтовая лестница на опорной балке. Наиболее традиционный  и менее затратный тип. Поскольку такая стойка является несущей конструктивной основой винтовой лестницы, наиболее рационально выполнить ее из толстостенной металлической трубы диаметром 50 мм или деревянной балки.
Опорная стойка. Базовый элемент. Устанавливается с помощью строительного отвеса строго вертикально. К креплению центральной стойки к полу необходимо уделить особое внимание, т.к. место крепления воспринимает нагрузки от веса самой винтовой лестницы и перемещающихся по ней людей.

Варианты установки:

— Опорная стойка может быть забетонирована в пол и усилена растяжками.
— Зафиксированная с помощью анкерных болтов и фланца.
Второй вариант применяется в случае крепления опорной стойки к деревянному полу. Нижний конец стойки оборудуют фланцем с отверстиями. Затем укрепляют в полу анкерные болты, устанавливают фланец и затягиваются гайки на болтах.
Для размещения ступеней на центральной стойке в узкой части проступи них высверливаются отверстия, которые имеют диаметр, соответствующий диаметру центральной стойки. Затем проступи располагают на равном высоте подступенка расстоянии друг от друга по вертикали, опирая их на втулки. Размер втулки равен высоте подступенка за вычетом толщины доски, из  которой выполняется проступь. В качестве прослойки между деревянными деталями и проступью располагается металлическая шайба, служащая для предохранения их от деформации в местах соприкосновения. Толщина шайб так же учитывается при изготовлении втулок. Иначе реальная высота винтовой лестницы может превысить проектную на несколько сантиметров. Втулки выполняются из древесины и имеют внутренние отверстия диаметром, соответствующим диаметру центральной стойки. Все втулки выполняются одинаковыми, за исключением нижней, при изготовлении которой следует учитывать особенности места крепления опорной стойки к полу.
Материалы для изготовления
В качестве материалов для изготовления винтовых лестниц можно использовать любой пластичный и прочный материал. Центральные балки и тетивы чаще изготавливают из металла, или дерева. Ступени, перила и поручни так же могут быть выполнены из перечисленных материалов. Часто встречаются комбинированные варианты. К примеру, центральная стойка из металлической трубы 50 мм, ступени и поручни – из твердых пород древисины.

Итог

Подытожив изложенное выше, можно сделать вывод, что сделать винтовую лестницу своими руками вполне по силам. Главное выбрать наиболее подходящий вариант, точно рассчитать и пошагово выполнить монтаж.

Винтовая лестница | Строительный справочник | материалы — конструкции

Проектирование винтовых лестниц. Сравнительные характеристики площадей винтовой и прямой лестниц. Ширина проступи забежной ступени. Винтовая лестница «самба» с проступями «утиный шаг». Винтовая лестница на изогнутых тетивах. Винтовая лестница без центральной стойки и тетив. Винтовая лестница с центральной опорной стойкой. Фланец для крепления центральной стойки к полу. Расположение элементов винтовой лестницы на центральной стойке. Схема построения проступей для винтовой лестницы. Взаиморасположение и крепление соседних проступей винтовой лестницы. Вариант конструкции ограждения винтовой лестницы.

---

Главным элементом лестницы, который позволяет достичь основной цели – перемещения по вертикали, – является ступень. Форма и взаиморасположение ступеней обуславливают два основных типа конструкций лестниц – прямую и винтовую лестницы. Ступени, ширина которых увеличивается от одного конца к другому, установленные на центральной стойке или иным способом и расположенные по кругу, образуют винтовую лестницу.

Конструкция винтовой лестницы имеет как достоинства, так и определённые недостатки. Основным преимуществом винтовой лестницы является меньшая (по сравнению с лестницей прямой) площадь, ею занимаемая.

В большинстве случаев винтовая лестница умещается в окружность, центром которой служит опорная стойка, а радиус определяется длиной ступени. При длине ступени 1000 мм и одинаковой высоте подступенка (даже без учёта возможной промежуточной площадки) винтовая лестница занимает места примерно в полтора раза меньше, чем прямая (см. рис. 1).

Но уже при длине ступени 1500 мм, при равных прочих характеристиках, площади, занимаемые винтовой и прямой лестницами, сравниваются. Дальнейшее увеличение длины ступени приводит к значительному увеличению площади, на которой располагается винтовая лестница.

Следует также учитывать, что оптимальный путь передвижения по винтовой лестнице проходит примерно по середине марша, при этом должна быть обеспечена возможность опоры на перила. Из этого следует, что длина ступени в винтовой лестнице имеет конечные размеры.

В связи с этим выявляется главный недостаток винтовой лестницы – слишком малая ширина проступи на линии движения. Именно этим определяется распространённая практика выполнения ступеней без подступенков. Надо учитывать, что ширина проступи винтовой лестницы неодинакова в местах опоры на неё левой и правой ноги (см. рис. 2).

Для ноги, которая расположена ближе к центральной стойке винтовой лестницы и, соответственно, опирается на участок проступи меньшей ширины, повышается опасность соскальзывания, особенно при движении вниз.

Отсутствие подступенка позволяет части ступни размещаться за внутренней кромкой проступи по ходу движения вверх. Именно в связи с вышеперечисленными обстоятельствами винтовые лестницы чаще применяются в качестве дополнительных и декоративных и значительно реже – в роли основных.

Оригинальная конструкция винтовой лестницы, которая позволяет устранить проблему недостаточной ширины проступи и связанные с этим неудобства, известна под названием «самба» (см. рис. 3). В такой винтовой лестнице используются проступи со сложной конфигурацией «утиный шаг». Обычно эти проступи применяются в прямых лестницах с большим углом наклона.

Поскольку в данном случае проступи имеют неодинаковую на своем протяжении ширину, то они в некотором роде являются забежными, причём поочередно противоположно направленными. Использование проступей «утиный шаг» в конструкции винтовой лестницы, где все ступени по определению являются забежными, требует остроумного проектного решения.

При проектировании винтовых лестниц следует исходить из того, что ширина проступи на линии движения (т. е. по середине марша) не может составлять менее 200 мм, а на расстоянии 150 мм от центральной стойки должна быть не меньше 100 мм.

При использовании винтовой лестницы в качестве основной проступь выполняется длиной не менее 800 мм, а проём в перекрытии должен иметь диаметр от 2000 мм.

Если винтовая лестница играет роль дополнительной, то длина проступи в 550–600 мм вполне достаточна и требует проёма до 1400 мм. Такая конструкция винтовой лестницы является компактной, и основная область её применения – обеспечение доступа в чердачное помещение.

Кроме этого, параметром, определяющим удобство винтовой лестницы в эксплуатации, является высота прохода, которая не может быть меньше 2000 мм.

Существует несколько видов несущих конструкций для винтовых лестниц и, соответственно, способов крепления ступеней на них. Можно выполнить винтовую лестницу на основе тетив (опорных балок, расположенных по бокам от ступеней).

В этом случае тетивы имеют изогнутую спиралевидную форму и выполняются из склеенных деревянных элементов (см. рис. 4). Надо заметить, что изготовление таких опорных конструкций связано с большими трудностями и требует специальных навыков.

Кроме того, можно выполнить винтовую лестницу вообще без опорных балок (см. рис. 5). В такой конструкции забежные ступени соединяются друг с другом, а также с перилами, которые в свою очередь крепятся к балясинам (начальным и заключительным стойкам перил).

Также к балясинам крепятся первая и последняя ступени. Последняя ступень в свою очередь фиксируется на перекрытии. Нагрузки в такой винтовой лестнице определённым образом распределяются по всей конструкции.

Наиболее традиционный и часто используемый тип винтовой лестницы – это конструкция с центральной опорной стойкой (см. рис. 6). Поскольку такая стойка является несущей конструктивной основой винтовой лестницы, наиболее рационально выполнить её из толстостенной металлической трубы диаметром 50 мм.

Центральная стойка винтовой лестницы должна располагаться строго вертикально – это контролируется с помощью строительного отвеса. Особое внимание необходимо уделить креплению центральной стойки к полу, поскольку место крепления воспринимает нагрузки от веса самой винтовой лестницы и перемещающихся по ней людей.

Опорная стойка может быть забетонирована в пол (с использованием растяжек) или зафиксирована с помощью анкерных болтов.

Анкерные крепёжные изделия можно использовать и в случае крепления опорной стойки к деревянному полу. Для применения анкеров нижний конец стойки должен быть оборудован фланцем с отверстиями (см. рис. 7). На укреплённые в полу анкерные болты устанавливается фланец, и затем на болтах затягиваются гайки.

Для размещения ступеней винтовой лестницы на центральной стойке в них заранее высверливаются отверстия, которые находятся в узкой части проступи и имеют диаметр, соответствующий диаметру центральной стойки.

Теперь необходимо разместить проступи на должном расстоянии друг от друга по вертикали. Это расстояние определяется высотой подступенка.

Для решения такой задачи применяются втулки, имеющие размер, соответствующий высоте подступенка за вычетом толщины доски, из которой выполняется проступь (см. рис. 8). Кроме того, между втулкой и проступью располагается металлическая шайба, которая служит прослойкой между деревянными деталями винтовой лестницы и предохраняет их от деформации в местах соприкосновения.

Толщину шайб следует учитывать при изготовлении втулок. Если этого не сделать, то реальная высота винтовой лестницы может превысить проектную на несколько сантиметров.

Втулки выполняются из древесины и имеют внутренние отверстия диаметром, соответствующим диаметру центральной стойки. Все втулки выполняются одинаковыми, за исключением нижней, при изготовлении которой следует учитывать особенности места крепления опорной стойки к полу.

Обычно высота подступенка в конструкции винтовой лестницы составляет 180–200 мм, что несколько превышает подобный размер для прямой лестницы. На практике эта величина может слегка изменяться в ту или другую сторону. Это зависит от расстояния между перекрытиями (от уровня чистого пола одного этажа до уровня чистого пола следующего этажа) и количества ступеней.

Главная трудность при проектировании винтовой лестницы состоит в определении формы и размеров проступей. В отличие от прямой лестницы, где проступи имеют одинаковую ширину и прямоугольны в плане, винтовая лестница подразумевает использование забежных ступеней, а ширина подобных ступеней увеличивается по направлению от центральной стойки к наружному контуру.

Прежде всего следует определить габариты проёма в перекрытии (от этого зависит длина проступи) и расстояние между этажами (это определяет количество ступеней). Также необходимо установить угол поворота винтовой лестницы.

Предположим, что мы проектируем винтовую лестницу с углом поворота 360о, т. е. окончание марша параллельно его началу.

Длину проступи определим в 1000 мм. Определив количество ступеней (допустим, их будет 16), делим соответствующим числом радиусов окружность на чертеже (чертёж выполняется в соответствующем масштабе). На первый взгляд мы имеем перед собой изображение нашей винтовой лестницы сверху, однако это не так.

Не следует забывать, что в конструкции винтовой лестницы проступи располагаются «внахлёст» и в плане перекрывают друг друга. При выбранных нами показателях ширина проступи, если её определять на чертеже от одного радиуса до соседнего, будет меньше необходимых 200 мм.

Радиусы, которые делят окружность на чертеже, мы условно обозначим как центральные линии (ось симметрии) проступи и от одной из них будем строить проекцию данного элемента винтовой лестницы (см. рис. 9). Эту линию следует разделить пополам (точка А) и через указанную точку провести перпендикулярный линии отрезок.

Данный отрезок с центром в точке А будет обозначать середину проступи, где её ширина должна быть не менее 200 мм. Оптимальная ширина проступи в нашем случае будет составлять 220 мм. Длина отрезка должна в масштабе соответствовать требуемой в этом месте ширине проступи. Концы отрезка обозначим как А1 и А2.

Далее от центра окружности отложим на центральной линии проступи расстояние, соответствующее в масштабе регламентированным 150 мм, и обозначим это как точку В. В этом месте ширина проступи не может быть меньше 100 мм.

Проведём перпендикулярный отрезок с центром в точке В. Длина этого отрезка соответствует в масштабе ширине проступи. Концы отрезка обозначим как В1 и В2. Теперь проведём две прямые через точки А1, В1 и А2, В2.

Не следует забывать, что проступь в узкой части должна быть оборудована отверстием для центральной стойки, при этом прочность ступени не может быть снижена. Для этого проступь выполняется по форме, напоминающей классическую замочную скважину.

Вокруг опорной стойки расположен круглый участок проступи радиусом 80–100 мм. Построим на чертеже соответствующую окружность (в масштабе), при этом её центр будет совпадать с центром основной окружности. Обозначим точки пересечения прямых, проходящих через точки А1, В1 и А2, В2, и обеих окружностей как С1, С2, D1, D2.

Таким образом необходимый контур проступи складывается из отрезков С1-D1, С2-D2, малой дуги С1-С2 и большой дуги D1-D2. Теперь можно перевести получившиеся размеры в реальный масштаб и изготовить правильно построенную проступь.

Проступь выполняется из прочной древесины и имеет толщину, как правило, 50 мм. Существуют конструкции с проступями, толщина которых уменьшается по мере удаления от центральной стойки, однако выполнение подобных элементов весьма трудоёмко. Обычно проступи располагаются внахлёст и при взгляде сверху частично перекрывают друг друга.

Это позволяет устанавливать между задней кромкой широкой части нижней проступи и передней кромкой широкой части верхней проступи опорные кронштейны, что увеличивает надёжность конструкции (см. рис. 10). Кроме того, на широких концах проступи предварительно высверливаются отверстия для установки ограждений.

Работы по сборке винтовой лестницы следует выполнять в определённом порядке. После установки и закрепления центральной стойки на неё поочередно устанавливаются втулки и проступи, перемежающиеся металлическими шайбами. Затем нанизанные на стойку проступи разворачивают веером, и они занимают свои места по окружности.

Винтовая лестница может иметь направление подъёма как против, так и по часовой стрелке, но наиболее часто встречается последнее. Следует уделить особое внимание правильной ориентации в помещении первой и последней ступеней.

Далее между широкими частями проступей устанавливаются и закрепляются опорные кронштейны. После этого на верхнее окончание центральной стойки (оборудованной резьбой) надевается и затягивается гайкой последняя втулка.

Эту гайку целесообразно дополнить декоративным оголовком. Последняя ступень винтовой лестницы фиксируется на перекрытии с помощью крепёжных изделий и металлических элементов.

И, наконец, устанавливаются стойки перил и поручни винтовой лестницы. Конструкция поручней может иметь криволинейное очертание (что достаточно трудоёмко в исполнении) или состоять из прямых брусков (см. рис. 11).

Получившаяся в итоге винтовая лестница вполне способна нести соответствующие нагрузки и выполнять своё предназначение.

Винтовые лестницы на второй этаж: типы, материалы, особенности установки

Квартблог расскажет про винтовые лестницы на второй этаж. Всё, что необходимо знать для правильного выбора! Винтовая лестница кажется вам сказкой? В ваших руках сделать ее былью.

Винтовые лестницы на второй этаж

Винтовые лестницы, которые на первый взгляд кажутся чем-то эфемерным и сложным для реализации в обычной квартире, могут стать довольно практичным решением: они компактны, что позволит вам сэкономить место в доме; на них уходит меньше материала, чем на маршевую лестницу, благодаря чему винтовая лестница может обойтись дешевле обычной (если, конечно, речь не идет об эксклюзивной дизайнерской модели). Однако перед тем, как решиться на ее установку, следует подробнее узнать обо всех связанных с ней практических моментах.

Содержание:

Виды винтовых лестниц

Несмотря на то, что винтовые лестницы могут быть представлены в практически любом дизайне, их все же принято разделять на четыре типа в зависимости от особенностей несущей конструкции и строения ступеней.

Первый тип: ступени имеют сразу две точки опоры — центральный столб и окружающие стены. Конечно, такой вариант возможен, если лестница размещается в специально отведенном для нее замкнутом пространстве, а не в центре комнаты.

Второй тип: точка опоры только одна — центральный столб, ступени как бы выходят из него, постепенно расширяясь к концам.

Третий тип в изготовлении сложнее предыдущих, поскольку центральная опора в нем отсутствует, и все, что есть в распоряжении, — это сплошные перила. Смотрится такая лестница очень изящно, но и стоить будет недешево.

Наконец, четвертый тип, который очень часто встречается, предполагает использование металла как основного материала. В такой лестнице также присутствует центральный стержень, в роли которого выступает стальная труба с толстыми стенками.

Материалы

Как мы уже писали выше, популярностью пользуются стальные конструкции, однако это далеко не единственный вариант. Сейчас дизайнеры вовсю экспериментируют с формами, комбинируя самые разные материалы. Если вы все же хотите сделать лестницу из одного материала, то для этого подойдет дерево и, конечно, металл.

Несущий столб можно сделать из бетона, камня или кирпича — это прочные и надежные материалы, которые долго прослужат вам верой и правдой. Перила могут быть стеклянными, но не полностью: металлические элементы использовать все же придется. Сами ступени могут быть выполнены из стекла или пластмассы, что будет отлично подходить к стилю хай-тек.

Особенности установки

Для установки лестницы лучше всего нанять компетентного специалиста, который сделает все аккуратно и грамотно. Однако некоторые нюансы стоит учесть заранее, еще на стадии планирования.

Так, винтовые лестницы компактны, если мы говорим о ширине занимаемой площади, но они подразумевают наличие высоких потолков. Впрочем, винтовые лестницы чаще всего можно встретить в частных домах, где проблем с потолками, как правило, нет.

Лестницы обычно устанавливаются таким образом, что движение по ним идет против часовой стрелки. Чтобы повысить безопасность конструкции, следует соблюдать простые правила: ступени в ширину должны достигать примерно 20 см, а их концы — от самой узкой к самой широкой части — равняться 10 и 40-50 см соответственно.

Если в доме есть дети или пожилые люди, то лучше взять на вооружение закрытую модель с перилами — она более безопасна и удобна, чем модели, в которых есть только центральная стойка. Не делайте слишком резкий угол наклона лестницы, в идеале он не должен превышать отметку в 45^о.

Плюсы и минусы конструкции

Среди преимуществ винтовой лестницы можно отметить ее оригинальный внешний вид и разнообразие дизайна и материалов, что позволяет подобрать вариант для интерьера любого стиля.

Винтовая лестница спокойно уместится всего на 2 м², избавив вас от необходимости ломать голову в поисках свободного пространства для ее установки. Хотя это может оказаться палкой о двух концах: при всей своей громоздкости, маршевая лестница дает и ряд дополнительных возможностей. Так, ее можно использовать в качестве дополнительного места хранения, о чем подробнее рассказывается в статье «7 идей для оформления пространства под лестницей».

Однако будьте аккуратны: чем меньшую площадь вы выделите под винтовую лестницу, тем круче будет угол наклона, что сделает конструкцию довольно опасной для передвижения. Именно это обстоятельство и является веским аргументом против установки винтовой лестницы: из-за особенностей ее строения опасность упасть и получить травму повышается в разы.

Кроме того, если вам придется спускать что-то тяжелое с верхнего этажа на нижний (от такой ситуации не застрахован никто), то сделать это по винтовой лестнице будет затруднительно. Поэтому всегда нужно иметь запасной вариант подъема и спуска: например, пойти на компромисс и сделать разные лестницы — винтовую и маршевую — в разных углах дома.

Фотографии: big-wood.ru, happymodern.ru, detail.de, wooddecore.ru, www.archiproducts.com

лестница

Комплект винтовой лестницы Ресурсы для клиентов

Стиль

Самые популярные винтовые лестницы изготавливаются из стали. В качестве опции предлагаются деревянные ступени и площадки, а также алюминиевые поручни. Это ваши лучшие ценности, и у нас есть полная линейка наиболее распространенных размеров, доступных для покупки здесь, на SpiralStairWarehouse.com. Винтовые лестницы также доступны в дубовом и викторианском стилях, но эти стили, хотя и красивы, имеют тенденцию быть более дорогостоящими. В настоящее время в нашем интернет-магазине не представлены изделия из дуба и викторианской эпохи.Однако, если вы хотите узнать больше о дубовых, викторианских или других винтовых лестницах, изготовленных по индивидуальному заказу, мы предлагаем вам щелкнуть здесь.

Расположение

Будет ли ваша винтовая лестница находиться в помещении или на открытом воздухе как средство доступа на террасу или балкон? Если вы находитесь на улице, у вас не может быть дополнительных деревянных ступеней, потому что они со временем испортятся из-за дождя, снега или других условий влажного воздуха, таких как проживание на берегу моря.

Принадлежности

Мы предлагаем ограниченную серию наиболее популярных дополнительных элементов для аксессуаров к вашей винтовой лестнице в нашем интернет-магазине.Дубовые ступени и лестничные площадки с дубовой крышкой могут добавить красоту и элегантность вашей лестнице. Если вы предпочитаете стандартные металлические ступени, рассмотрите вариант Diamond Plate для лучшего сцепления при подъеме или спуске по ступенькам. Одиночные, двойные или тройные шпиндели на каждой ступеньке добавляют красоты и могут улучшить стабильность и сократить пространство, где дети или мелкие предметы могут «протиснуться через щели». Алюминиевые спиральные наконечники для перил и подступенки под каждой ступенькой сделают вашу лестницу еще более привлекательной.

Установка

Установить винтовую лестницу относительно легко, особенно если у вас есть опыт ремонта дома или вы умеете делать все самостоятельно. Требуются стандартные инструменты. Все комплекты, приобретенные на складе спиральных лестниц, поставляются с подробными, простыми для понимания инструкциями. Здесь также есть полезная информация о деталях и руководство по визуальной сборке. Если установка для вас слишком сложна, мы рекомендуем нанять местного подрядчика для установки вашей лестницы.

Не забудьте ознакомиться с нашими часто задаваемыми вопросами ниже, чтобы узнать еще больше о наших спиральных лестницах и о том, как их установить.

Если вам все еще нужна дополнительная информация, чтобы решить, какая спиральная лестница подходит вам, позвоните нам по телефону 1-877-782-4779 с 8:00 до 17:00 по восточному времени с понедельника по пятницу или с 8:00 до полудня по субботам. Наши дружелюбные и знающие продавцы будут рады вам помочь. Вы также можете запросить информацию онлайн.

Цвет

Все комплекты винтовых лестниц со склада винтовых лестниц поставляются с черным эмалевым грунтовочным покрытием.Вы можете покрасить свою лестницу в любой цвет, который подходит к вашему интерьеру. Подождите, пока ваша лестница будет собрана, прежде чем красить, чтобы избежать царапин, которые могут возникнуть во время установки. Всегда используйте эмалевую краску на масляной основе — не используйте латексную краску. Наружные лестницы должны быть окрашены эмалевой краской на масляной основе, содержащей антикоррозийные добавки.

Размер

Независимо от того, находится ли ваша винтовая лестница в помещении или на улице, подумайте, как она будет использоваться, прежде чем определять правильный диаметр модели, которую вы хотите купить.Склад спиральных лестниц предлагает винтовые лестницы диаметром (шириной) от 3 футов 6 дюймов до 5 футов 6 дюймов. Это наиболее распространенные значения ширины, которые используются сегодня. Хотя наши комплекты для винтовых лестниц диаметром 3 фута 6 дюймов, 4 фута и 4 фута 6 дюймов очень популярны для различных целей, подумайте, являются ли они единственным средством доступа на верхний этаж или балкон. Винтовые лестницы меньшей ширины могут быть более сложной задачей при переноске больших или иным образом громоздких предметов между этажами. А если у вас есть маленькие дети или домашние животные, которые будут часто пользоваться лестницей, лестница большей ширины (например, наша 5-футовая модель) может быть более желательной.

Независимо от того, какой диаметр спиральной лестницы вы выберете, помните, что проем колодца, который вы должны вырезать в потолке (если вы не устанавливаете его на балкон), должен быть как минимум на 2 дюйма шире диаметра лестницы, которую вы покупаете.

Если ваша винтовая лестница должна соответствовать общепринятым строительным нормам и правилам, вы должны выбрать наши модели диаметром 5 футов или 5 футов 6 дюймов. Диаметры менее 5 футов не соответствуют нормам. Наши 5-футовые и 5-футовые 6-дюймовые лестницы в качестве стандартных аксессуаров оснащены тройными шпинделями и алюминиевым поручнем диаметром 1 ¼ ”.Тройные между шпинделями соответствуют нормам, которые требуют менее 4 дюймов между шпинделями на каждом шаге. Алюминиевый поручень 1 ¼ ”обеспечивает превосходную устойчивость. Обратитесь в местный муниципалитет, чтобы узнать, применимы ли строительные нормы и правила в вашем районе.

Все наши модели винтовых лестниц доступны высотой от 7 футов 2 дюйма (наша модель с 10 подступенками) до 12 футов 8 дюймов (наша модель с 16 подступенками). Количество подступенков (ступеней) зависит от высоты лестницы и автоматически рассчитывается для вас в нашем интернет-магазине.Позвоните по телефону 1-877-782-4779 или свяжитесь с нами, если ваш рост выходит за пределы этого диапазона.

Гарантия

ОГРАНИЧЕННАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ

У нас есть ограниченная пожизненная гарантия. Эта ограниченная пожизненная гарантия распространяется только на первоначального покупателя или получателя. Эта ограниченная пожизненная гарантия распространяется на любые дефекты материалов или изготовления наших продуктов при нормальном использовании. TIS бесплатно отремонтирует продукты или их части, которые окажутся дефектными из-за ненадлежащего материала или изготовления при нормальном использовании и техническом обслуживании.Нормальный износ не гарантируется.

Наша гарантия проста: если мы напортачили, то исправим! Гарантия на любые производственные дефекты пожизненная. Мы не ожидаем меньшего от любого продукта, который мы покупаем. Спасибо за вашу поддержку и интерес к нашей продукции.

Аллен Коэн Президент

Винтовые лестницы — MEA Group

Винтовые лестницы — MEA Group перейти к содержанию

Быстрые ссылки на обслуживание продуктов

Гибкая ступенчатая система для винтовых лестниц

• Варианты из необработанной или оцинкованной стали
• Без трубчатой ​​втулки по запросу
• Возможны индивидуальные исполнения!
• Экономичный и универсальный

Описание продукта

• Винтовые лестницы — когда места мало

  Винтовые лестницы — популярное решение, когда ограниченное пространство представляет собой серьезную проблему для лестниц, но мобильность сотрудников также очень важна.Безопасность здесь — приоритет номер один. Вот почему винтовые лестницы MEA особенно подходят для электростанций, нефтехимических заводов, резервуаров и большинства очистных сооружений.

• Решетки, дублирующие винтовые лестницы

  Решетки также могут быть поставлены MEA Metal Applications в качестве лестниц — например, в виде винтовых лестниц. Наши винтовые лестницы отвечают требованиям современного лестничного строительства и идеально подходят для тех случаев, когда конструкции винтовых лестниц должны соответствовать самым высоким требованиям безопасности.Благодаря модульной конструкции лестницы возможны как по часовой, так и против часовой стрелки.

• Винтовые лестницы — отвечают даже самым высоким требованиям безопасности

  Предполагается, что ступеньки будут обеспечивать более высокую защиту от скольжения, чем другие решетки. Вот почему все винтовые лестницы MEA изготавливаются с двойной перфорированной кромкой ступеньки безопасности. Помимо повышенного сопротивления скольжению, это также обеспечивает лучшую устойчивость.

• Винтовые лестницы — специалисты среди решеток

  Винтовые лестницы изготавливаются по той же технологии, что и решетки.Естественно, мы также поставляем винтовые лестницы из необработанной или оцинкованной стали, с трубчатой ​​гильзой или без нее, в зависимости от требований каждого клиента.

Сопутствующие товары

Площадки и площадки MEASTEP XSL

Платформа для ступенек MEASTEP XSL

Просмотр продукта

Стандартные ступеньки MEASTEP

Высококачественная ступенчатая система и платформа из электросварных решеток

Просмотр продукта

Комплект для лестницы MEASTEP

Комплект для лестницы «все в одном»

Просмотр продукта

Авторское право 2021 г., MEA Group GmbH

Настройки конфиденциальности

Мы используем файлы cookie на нашем веб-сайте.Некоторые из них очень важны, а другие помогают нам улучшить этот веб-сайт и улучшить ваш опыт.

• Essential
• Статистика
• Внешний носитель

Настройки конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Имя	Borlabs Cookie
Провайдер	Владелец этого сайта
Назначение	Сохраняет предпочтения посетителей, выбранные в поле cookie файла cookie Borlabs.
Имя файла cookie	Borlabs-печенье
Срок действия файлов cookie	1 год

Имя	Файл cookie сеанса PHP
Провайдер	Владелец этого сайта
Назначение	Основной файл cookie для использования функций корзины в приложении MEA Connect
Политика конфиденциальности	https: // www.mea-group.com/de/en/data-protection/
Хост (и)	konfigurator.mea-group.com, mea-group.com
Имя файла cookie	PHPSESSID
Срок действия файлов cookie	Сеанс браузера

Имя	Файл cookie сеанса Zope3
Провайдер	Владелец этого сайта
Назначение	Essential ccokie для функции входа в приложение MEA Hydraulic Calculator.
Политика конфиденциальности	Data protection
Хост (и)	hydrocalc.mea-group.com, mea-group.com
Имя файла cookie	zope3_cs_12e98364
Срок действия файлов cookie	Сеанс браузера

Имя	Экспертный чат
Провайдер	baufragen.de
Назначение	Chat basierte Beratung zu MEA Produkten und Dienstleistungen
Политика конфиденциальности	https://www.baufragen.de/datenschutz
Хост (и)	baufragen.de
Имя файла cookie	XSRF-TOKEN, laravel-сессия
Срок действия файлов cookie	2 Штунден

Имя	WPML
Провайдер	Eigentümer dieser Веб-сайт
Назначение	Speichert die aktuelle Sprachauswahl.
Имя файла cookie	_icl_ *, wpml_ *, wp-wpml_ *
Срок действия файлов cookie	1 Тег

Имя	Предварительный просмотр
Провайдер	Prescreen International GmbH
Назначение	Показать предложения о работе
Политика конфиденциальности	https: // предварительный просмотр.io / en / политика-конфиденциальности /
Хост (и)	mea-group.jobbase.io
Имя файла cookie	PHPSESSID
Срок действия файлов cookie	Сеанс браузера

Имя	Quform Session Cookie
Провайдер	MEA Group GmbH
Назначение	Notwendiges Cookie zur Nutzung von Sicherheitsfunktionen beim Absenden von Kontaktformularen
Политика конфиденциальности	https: // www.mea-group.com/de/de/datenschutz/
Хост (и)	mea-group.com
Имя файла cookie	quform_session _ [*]
Срок действия файлов cookie	Bis Ende der Browsersitzung

Принять
Имя	Гугл Аналитика
Провайдер	Google LLC
Назначение	Cookie от Google, используемый для аналитики веб-сайта.Создает статистические данные о том, как посетитель использует веб-сайт.
Политика конфиденциальности	https://policies.google.com/privacy
Хост (и)	doubleclick.net, google.com, google.de, mea-group.com, mea-group.tohatec.de, tohatec.de
Имя файла cookie	_ga, _gat, _gid, _gat _ [*], __ utma, __ utmt, __ utmb, __ utmc, __ utmz, __ utmv
Срок действия файлов cookie	2 года

Принять
Имя	Ausschreibungstexte
Провайдер	ORCA Software GmbH | ausschreiben.de
Назначение	Функция загрузки текста для приглашения к участию в тендере от ausschreiben.de
Политика конфиденциальности	https://www.ausschreiben.de/allgemein/datenschutz
Хост (и)	ausschreiben.de, live.sirados.de, piwik.orcaweb.net, sirados.de, www.ausschreiben.de
Имя файла cookie	PHPSESSID, _pk_id.2.e7ae, _pk_ses.2.e7ae, orca.mover_listresizer, orca.mover_navresizer, tree_list, tree_mainTree, PIWIK_SESSID
Срок действия файлов cookie	30 дней

Как спроектировать винтовую лестницу?

🕑 Время чтения: 1 минута

Расчет размеров винтовой лестницы очень важен и выполняется с особой тщательностью. По сравнению с обычной лестницей, она принимает смелые формы и конфигурации.

Рисунок 1. Винтовая лестница

Есть BIM и другое программное обеспечение для определения размеров винтовой лестницы.Но как инженер-строитель очень важно знать ограничения и основные концепции при проектировании винтовой лестницы.

Среди различных конфигураций винтовых лестниц наиболее распространен круговой формат. Здесь объясняется определение размеров винтовой лестницы.

Также читайте: Что такое винтовая лестница?

Проектирование винтовой лестницы

При проектировании винтовой лестницы необходимо учитывать три основных фактора:

1. Высота вертикального подъема лестницы
2. Угол поворота лестницы
3. Диаметр лестницы

Основываясь на плане, разработайте правильное представление о том, где лестница начинается от нижнего этажа до места остановки лестницы на верхнем уровне.Он дает высоту вертикального подъема лестницы. Диаметр лестницы используется для определения угла поворота.

Шаги для проектирования винтовой лестницы

1. Сначала определите размеры проема лестничной клетки. Винтовая лестница на 100 мм меньше диаметра данного проема. (Согласно BS5395-2 1984). Это положение обеспечивает удобное размещение лестницы в данном пространстве.

Рис 2. Схема проема лестничной клетки

Например, проем в подъезде квадратной формы 2000 x 2000 мм может вместить лестницу диаметром 1900 x 1900 мм.Определите количество шагов для одного поворота, т. Е. На 360 градусов. В таблице ниже указаны значения ступеней для разного проема лестничной клетки.

Таблица 1. Рекомендуемые ступени стояка в соответствии со стандартами BS

2. Определите высоту пола до пола. Возьмите рекомендуемое значение стояков из стандартной таблицы 2, приведенной в BS5395-2 1984. Например, если,

• Высота этажа h = 2700 мм
• Подступенок ‘r’ = 225
• Количество стояков = 2700/225 = 12
• №: ступеней = 11 + 1 посадочная площадка

Сравните полученные значения со строительными нормами данной области или страны.

Таблица 2. Выписка из БС по винтовой лестнице в строительстве; Изображение предоставлено: лестница Grand Design

3. Посадочная площадка — следующий элемент дизайна. Посадочная площадка может быть квадратной, круглой или трапециевидной. Не рекомендуется использовать квадратную площадку для приземления, так как она уменьшает зазор над головой.

Рис 3. План винтовой лестницы с деталями лестничной площадки
Изображение предоставлено: лестница Grand Design

Найдите посадочную плиту в соответствии с пространством, имеющимся у выхода с лестницы.Выберите лучшее положение для посадочной плиты.

4. Разработать план винтовой лестницы с полученными деталями. Нарисуйте грубый набросок того места, где начинается входной этап. При рисовании вручную лучше начинать с посадочной площадки движением вниз. Или выберите любой калькулятор лестницы, доступный в Интернете. Ниже показана конструкция винтовой лестницы.

Рис.4. Эскиз винтовой лестницы; Изображение предоставлено: лестница Grand Design

5. Всегда проверяйте зазор головки. Расстояние до головы винтовой лестницы — это высота под площадкой при спуске по лестнице.Зазор для головы должен составлять не менее 2 м, чтобы голова не ударилась о края посадочной площадки.

Рис.5. Зазор для головы

Перед тем, как приступить к строительству, обязательно ознакомьтесь с правилами строительства лестниц.

Материал, из которого изготовлены винтовые лестницы, может варьироваться в зависимости от выбора клиента. Лестницы в классическом стиле и современный стиль можно выбрать исходя из предпочтений.

Также читайте: Требования к конструкции лестницы

Также читайте: Компоненты лестницы

Альтернативы винтовой лестнице для ремонта дуплекса в Нью-Йорке

Жизнь в дуплексе в Нью-Йорке может быть вашей мечтой, но работа с винтовой лестницей может быстро превратиться в кошмар.Любой, кому приходилось тащить бельё или пытаться уравновесить чашку дымящегося горячего кофе, на одном из этих ненадежных приспособлений может понять.

«Их больше никто не устанавливает», — говорит Риту Сахеб, основатель Saheb Architecture. Есть, конечно, редкие исключения, например, друг Сахеба, архитектор, отремонтировавший свой собственный гарлемский каменный камень («Она и ее муж очень подвижны». )

Вот почему по ним так сложно ориентироваться: стандартная лестница имеет максимальный подъем (по коду) восемь с четвертью дюйма, но спираль может превышать девять дюймов.«Так что он, как правило, невероятно крутой», — говорит Эндрю Шварц, вице-президент Legacy Stairs and Millwork. Кроме того, длина протектора (где вы фактически ставите ногу) обычно составляет девять дюймов, но нередко спираль, экономящая место, составляет всего семь дюймов, добавляет он. Затем следует крутой, извилистый, головокружительный поворот на 360 градусов.

---

[Примечание редактора: более ранняя версия этого сообщения была опубликована в декабре 2019 года. Мы представляем ее снова с обновленной информацией за февраль 2021 года.]

---

Проблемы безопасности с винтовой лестницей

Спирали отличаются тем, что одинаково трудны как для молодых, так и для пожилых, поэтому Карл Шентон, основатель Shenton Architects, считает своим долгом напомнить клиентам, что они не могут вечно присматривать за своими детьми. . «Взрослым достаточно сложно понять, как пользоваться этими приспособлениями, а для пятилетнего ребенка это совсем другая история».

Плюс вы должны подумать, как вы собираетесь покинуть это пространство в случае пожара, — говорит Сахеб.Например, в кооперативе или кондоминиуме у вас должен быть доступ к общей лестнице («выход») с обоих этажей. Но у вас нет этих требований в таунхаусе, где у вас наибольшая свобода действий — и почему у них часто есть спирали.

По этим причинам Ричард Геллес из компании Insensation, занимающейся дизайном лестниц, уводит клиентов от спиралей, даже если они хотят установить одну из соображений эстетики. «В отличие от кухни или ванной комнаты, которые вы можете заменить за 10 лет, лестница должна прослужить весь срок службы собственности, а спирали могут вызывать множество проблем», — говорит он.

Pro TipPro Совет:

У вас есть проект с дизайнерским освещением, в котором вы хотите сосредоточиться на одной важной области, например, на кухне, и выполнять косметические работы в остальной части дома, например, отделку полов или ремонт ванных комнат на месте? Рассмотрим реконструкцию Agile x Bolster, которая позволяет ремонтникам эффективно продвигаться по дизайну, чтобы максимизировать свой бюджет строительства. Подробнее >>

Покупатели в целом не хотят спиралей

Винтовая лестница может отпугнуть покупателей, говорит Лиза К. Липпман, брокер Brown Harris Stevens.«Молодые люди не обращают на них внимания, но если есть хоть какое-то место, я бы сделал обратный переход, который не займет много места. Все предпочитают что-то подобное ».

NeighborhoodCentral HarlemEast HarlemHamilton HeightsHarlemHudson HeightsInwoodManhattan ValleyMorningside HeightsMt Моррис ParkSugar HillWashington HeightsWest HarlemUpper West SideUpper East SideUpper ManhattanMidtown WestMidtown EastDowntownBattery Парк CityCentral VillageChelseaChinatownCivic CenterEast VillageFinancial DistrictFlatironGramercy ParkGreenwich VillageLittle ItalyLower East SideLower ManhattanMurray Hill Kips BayNohoNomadSohoTribecaUnion SquareWest 30SWest VillageBrooklynBay RidgeBedford StuyvesantBensonhurstBoerum HillBrooklynBrooklyn HeightsBushwickCanarsieCarroll GardensClinton HillCobble HillColumbia Street WdCrown HeightsDitmas ParkDowntown БруклинДамбоДайкер-ХайтсИст-ФлэтбушВосточный Нью-ЙоркИст-Уильямсбург burgWilliamsburg N SideWindsor TerraceQueensAstoriaBelle HarborBriarwoodCoronaElmhurstFar RockawayFlushingForest HillsForest Hills GardenForest Hills GardensHoward BeachHunters PointJackson HeightsKew GardensLong Остров CityRego ParkSunnysideBronxBedford ParkBronxdaleConcourseConcourse VillageFieldstonFordhamHigh BridgeKingsbridgeMarble HillMorrisaniaMott HavenNorth RiverdaleNorwoodRiverdaleSoundviewSouth RiverdaleSpuyten DuyvilUniversity HeightsWestchester SquareLocust ValleyLong BeachUpper Бруквилль

Priceup до $ 500,000up до $ 750,000up до $ 1,000,000up до $ 1,250,000up до $ 1,500,000up в 2 000 000 долларов США до 3 000 000 долларов США до 5 000 000 долларов США до 6 000 000 долларов США до 7 000 000 долларов США до 8 000 000 долларов США не более

Спальнистудии или минимум 1 спальня минимум 1 спальня минимум 2 спальни минимум 3 спальни минимум 4 спальни5 или более спален

Ванные комнаты минимум 1 ванная комната минимум 1.5 ванных комнат минимум 2 ванных комнаты минимум 2,5 ванных комнаты минимум 3 ванных комнаты минимум 3,5 ванных 4 или более ванных комнаты

Представлено

Чем больше блок, тем более негативное влияние будет иметь винтовая лестница. «Это дуплекс площадью 4000 квадратных футов, где вы видите настоящую премию для нескольких этажей, в отличие от ситуации на 900 квадратных футов», — говорит Джонатан Миллер, президент и генеральный директор оценочной фирмы Miller Samuel. Спираль может выглядеть непропорционально в таком большом пространстве. Кроме того, спирали — это «металлические смертельные ловушки для более крупного человека», — говорит он.

Архитектор Марьяна Гриншпун из Mammoth Projects говорит, что линейные лестницы будут лучше выглядеть и работать лучше, и «у вас будет гораздо больше возможностей в выборе материалов, но при этом они будут относительно недорогими». (Прокрутите вниз, чтобы увидеть один из ее проектов.)

Вы также можете заключить их в стеклянные панели, не загораживая обзор, как это сделала архитектурно-дизайнерская фирма Reddymade при замене винтовой лестницы на чердаке ниже.

Неважно, какую конфигурацию вы выберете, плавающие лестницы (где между ступенями ничего не видно) «помогают сохранить ощущение открытости в квартире, позволяя свету проходить сквозь нее», — говорит Роберт Рахманян, директор и соавтор. основатель REAL New York.

Brick Underground подробно рассматривает эти и другие варианты ниже, поэтому вы можете найти лестницу, которая будет соответствовать практически любой спецификации и любому бюджету.

То, что вы можете получить, зависит от вашего здания.

Замена винтовой лестницы на что-то другое, как правило, требует, чтобы вы открыли пол с обеих сторон, советует Сахеб.

«Планировка новой лестницы определяется расположением существующих несущих балок», — говорит Эстер Спербер, основательница Studio ST Architects.В этом случае наилучший сценарий — это возможность сделать проем в новой плите между существующими балками и избежать разрезания стальной или бетонной конструкции (всегда с разрешения здания). «Чаще всего вам нужно будет добавить новый стальной каркас, чтобы закрепить новый проем между двумя этажами», — добавляет она.

Еще одна большая проблема — как будут доставлены детали, — говорит Шварц. В частности, есть ли служебный лифт? Если нет, то каков размер обычного лифта? Если это прогулка, это тоже может создать проблемы, хотя «почти нет ничего невозможного.”

Ответы на эти вопросы (среди прочего) помогут определиться с выбором. Большинство лестниц изготавливаются заранее, а затем отправляются небольшими частями, которые могут быть собраны на месте, хотя размер этих частей может варьироваться.

(Шварц сказал, что одну нестандартную лестницу нужно было поднять с помощью крана целиком на крышу дома клиента в Вест-Виллидж, на сумму 40 000 долларов — почти столько же, сколько и сама лестница. Только в Нью-Йорке!)

В конечном итоге, Какой тип лестницы вы получите, будет зависеть от вашей конкретной планировки, которая в Нью-Йорке часто бывает длинной и узкой, особенно в таунхаусах.Но это также будет зависеть от того, где расположены ваши двери и окна.

Прямая лестница — лучший выбор.

«Безусловно, если в вашем помещении можно разместить линейную лестницу, это в некотором смысле лучшее решение», — говорит Шентон. Он добавляет, что архитектурно очень чисто с одним прямым пролетом.

Шентон даже попросил клиента отказаться от покупки квартиры на другом этаже, когда они поняли, что даже самая компактная линейная лестница не подойдет.

Просто будьте готовы пожертвовать хоть какими-то квадратными метрами.Средний диаметр спирали составляет пять футов, в то время как для соединения 10-футового пространства между этажами, например, прямой лестницей, потребуется 15-футовый пробег (каждая ступенька будет прибавлять около 10 дюймов к уклону) с углом наклона. стандартная ширина три фута (плюс любые перила).

Даже если что-то имеет технически меньшую занимаемую площадь, это не означает, что это лучшее решение, говорит Гриншпун, предлагая сделать что-то более сложное с линейной геометрией — «по сути, это серия коробок» — без больших затрат. денег по круговой конфигурации.

По этому поводу существует консенсус. «Обычно наша реакция — превратить лестницу в элемент архитектуры, как с точки зрения ее геометрии, так и деталей», — говорит Джо Якобеллис из Mojo Stumer + Associates. По его словам, часто для этого хорошо подходят длинные линейные лестницы, потому что вы можете избежать неэффективности дополнительных площадок.

Спербер говорит, что все ее клиенты выбрали либо прямую лестницу, либо обратный переключатель (подробнее об этом см. Ниже). Одним из таких клиентов была семья, которая хотела чего-то более безопасного для своего нового ребенка в их дуплексе в Вест-Виллидж.Поэтому Спербер установил менее крутую лестницу со стеклянными подступенками и перилами, «чтобы сохранить ощущение воздушности и открытости».

Кэтрин С. Смит, агент Warburg Realty, говорит, что прямая лестница действительно лучший выбор для многих клиентов, в том числе для одной семьи, которая объединила две квартиры с плавающей лестницей, которая подходит прямо к существующей стене книжных шкафов.

Обратное переключение может быть самым компактным вариантом.

Если одиночная прямая лестница не подходит, попробуйте обратное переключение.Шварц и Геллес говорят, что это, как правило, самая простая замена спирали, учитывая, что они занимают всего около шести футов в поперечнике расположенных рядом ступеней. Два прямых участка соединяются приземлением или возвратом.

Шварц недавно заменил спираль в дуплексе на Манхэттене на обратную линию, сделанную из стальных стрингеров, деревянных ступеней и стеклянных панелей. «Смешанная техника была популярным элементом дизайна», — добавляет он.

Они могут поместиться даже в тесных бруклинских коричневых камнях (см. Ниже).

Вот еще один вариант от Insensation, сделанный из стали.

Хотя лестница с обратным переключением занимает больше места, чем спиральная, вы можете воспользоваться пространством внизу, — говорит Спербер, которая поместила такую ​​лестницу в свой собственный дуплекс. «Когда мои дочери были маленькими, мы называли хранилище под лестницей нашим гаражом на две коляски на Манхэттене». В другом проекте она использовала пространство перед лестницей для большой кухонной кладовой.

Домашний офис также можно спрятать под лестницей, как в этом дуплексе Вест-Виллидж, где скульптурная лестница (с забежным механизмом, а не с плоским возвратом) была спроектирована Гриншпуном.Жилая зона находится наверху, а главная кровать, кабинет / гостевая комната / выход в сад — внизу.

Винтовые лестницы имеют похожую круглую форму.

Если вам нравится внешний вид спирали, но «вы не хотите, чтобы она закручивалась вокруг центрального столба диаметром семь дюймов», Шентон рекомендует вариант обратного хода, где вместо плоский возврат у вас есть серия ступеней в форме пирога или даже то, что он называет непрерывной забежной лестницей (без прямых частей). «Нагрузка» (или поддерживающая конструкция) для них будет зависеть от пространства, — говорит Шентон.Проще всего, когда вокруг стены есть стены, в то время как самонесущая стена должна иметь под ней стрингер, который обычно представляет собой гнутую сталь (читай: дорого).

Сахеб снял винтовую лестницу в дуплексе Мюррей-Хилл, где первоначально нижний этаж был просто подвалом с бильярдным столом, но был преобразован в целую спальню для хозяев. «Мы сделали широкую лестницу с более широким поворотом, которая визуально впечатляет, усиливает ощущение спуска по лестнице и хорошо выглядит из спальни.«Она также вырезала отверстия в соседней полостене, чтобы установить освещение для нижних ступенек.

Конечно, изогнутая лестница может стать сильным визуальным элементом, как, например, в этом« холостяцком »дуплексе, который был отремонтирован Спербером.

Это дерево Лестница со стеклянной забежной крышкой от Insensation.

Вот лестница Helix Drama от Arcways, модель, которая уместно называется NYC Broadway Drama.

Сколько вы можете ожидать заплатить

Если вы работаете с архитектором, вы будете платить за их дизайн, а также за материалы и строительство.

Вы также можете (что удивительно!) Покупать лестницы прямо в таких местах, как Paragon Stairs, Viewrail и Atlantic Stairs (а также на Arcways, упомянутых выше), и доставлять их прямо к вашей двери в плоских упаковках. Существуют модульные комплекты, которые варьируются от очень простых сборных до тех, которые изготавливаются вручную и с индивидуальными функциями.

У этих производителей лестниц есть штатные дизайнеры и инженеры, которые будут работать с вами, чтобы построить лестницу в соответствии со спецификациями, если вы не работаете с архитектором.Вам понадобится подрядчик, чтобы выполнить фактическую установку (и получить все разрешения DOB). Все лестницы построены в соответствии со стандартами Международного кодекса строителей (IBC), но ваш подрядчик (или архитектор) должен будет убедиться, что они соответствуют кодексу DOB Нью-Йорка, как при проектировании, так и особенно при установке.

Paragon предлагает как индивидуальные, так и модульные прямые лестницы. Capitol — это вариант с одинарным стрингером, стоимость которого варьируется от 12 000 до 17 000 долларов. Premium Straight (ниже) — это комплект, стоимость которого начинается от 6000 долларов за деревянные ступени, меньше за стальную версию.

Линия Flight от Viewrail имеет открытые подступенки и одинарные стрингеры с деревянными или стеклянными ступеньками на выбор. Цены начинаются от 9500 долларов за прямой, 13000 долларов за 90 градусов (что может работать, когда прямая линия слишком длинная) и 15000 долларов за обратный переход. Перила могут быть стержневыми, стеклянными или тросовыми. Все компоненты поставляются вместе и могут быть установлены за один день.

Бруклинская лестница Atlantic Stairs — еще один местный вариант с ценой начального уровня около 8000 долларов США за базовый нестандартный дизайн, по словам представителя компании.

Шварц говорит, что Legacy работает напрямую с владельцами около 20% времени, при полной стартовой цене (проектирование / изготовление / отгрузка) в размере 15000 долларов США, а большая часть проектов приходится на сумму около 50 000 долларов США, в которой участвуют архитектор и генеральный директор.

По словам Геллеса, Insensation (которая работает в основном с архитекторами и разработчиками) в основном известна своей лестницей Stairplane из анодированного алюминия, поскольку она очень легкая с точки зрения установки даже на 40-м этаже здания.Самая популярная модель имеет ступеньки с подсветкой. (Они были установлены в двух дуплексах в The Abbey Condominium, которые были проданы за две недели.) Цены начинаются от 8 000 долларов за стальные и анодированные алюминиевые ступени, от 20 000 долларов за стекло и камень и до 70 000 долларов при добавлении освещения.

Если у вас ограниченный бюджет

Базовые модульные комплекты доступны в нескольких конфигурациях (включая спиральные). Большинство из них имеют ступени из бука, устойчивые к истиранию, и имеют регулируемую высоту подступенка. Рассмотрим комплект модульной лестницы с 12 ступенями Dolle Rome за 1,5527 долларов и комплект модульной лестницы Arke Kompact White за 3 510 долларов.

Когда спираль — единственный выбор

Конечно, вы всегда можете решить обновить спираль, а не заменить ее.

Это то, что говорит Гриншпун, случается в некоторых случаях (в основном в таунхаусах), где просто нет выхода. «В этом случае существует довольно много вариантов спиралей, в которых вы можете работать с любым количеством материалов, которые захотите, включая сталь и дерево», — добавляет она. «Просто избегайте этих дешевых, урезанных версий Apple store».

Arcways, Paragon и другие упомянутые источники предлагают спирали в нестандартных конфигурациях.

И это не значит, что спирали не могут быть крутыми. Компания Legacy создала четыре просторные винтовые лестницы, каждая из которых стоит 250 000 долларов США, для четырех дуплексов на 565 Broome Soho, которые были проданы на сумму от 14 до 16 миллионов долларов.

Спираль также часто имеет смысл, когда она ведет в сад на крыше и используется очень редко, говорит Липпман.

Если это так, почему бы не послушать владельца дуплекса West Village, показанного выше. «Мы добавили медный желоб, а затем ее подрядчик установил ирригационную систему, чтобы она могла выращивать растения на перилах», — говорит Шварц.

Как застелить винтовую лестницу ковром | Home Guides

Старое актерское упражнение требует, чтобы вы описали винтовую лестницу, не используя руки. Столкнувшись с ковром на винтовой лестнице, вы можете почувствовать себя неподготовленным дублером. Ключ к укладке ковра — тщательный замер. Независимо от того, есть ли у вас ступени прямоугольной формы, поднимающиеся вверх по центральному столбу, или закрытые ступени в форме клина, методы укладки ковра во многом одинаковы. Точные, но простые методы укладки позволяют избежать драматизма при укладке винтовой лестницы.

Установление требований к ковровому покрытию

Подсчитайте количество и измерьте общие размеры ступеней, на которые будет укладываться ковровое покрытие. Материалы, из которых изготовлена ​​ваша лестница, будут определять комплектующие и способ установки. Для металлических ступеней лестницы необходимы ковровые ступени, приклеенные клеем. Вы можете прикрепить к деревянной лестнице безвкусные ленты и сам ковер.

Подсчитайте и измерьте габаритные размеры подступенков вашей лестницы, если таковые имеются. Для открытых лестниц ковролин нужен только для ступеней.Для лестниц с вертикальными подступенками необходимо также оставить достаточно ковра, чтобы покрыть их.

Решите, хотите ли вы установить прокладку под ковер. Набивка предназначена для уменьшения износа и продления срока службы ковра. Однако толстая подкладка под толстым ковром может сделать лестницу небезопасной.

Решите, какую часть поверхности лестницы вы хотите покрыть ковром. Если вам нужно полное покрытие, спланируйте укладку ковра внутри балясин перед первой работой. Если вам нужен вид лестницы, оставьте от 2 до 4 дюймов с каждой стороны ковра для наиболее привлекательного эффекта.

Для достижения наилучших результатов выбирайте ковер с низким ровным ворсом в один цвет или с тонким общим рисунком. Работа с диаграммой направленности представляет проблемы, которые лучше оставить на потом. Выбирайте тонкую, а не толстую набивку. У вас будет преимущество мягкого ковра, который обычно изнашивается дольше, чем мягкий ковер. Вы также избежите потенциальных опасностей падения, которые могут создать ковер с высоким ворсом и тяжелая набивка.

Установка для открытых «плавающих» лестниц

Измерьте полную ширину (из стороны в сторону) и глубину (спереди назад) ступени вашей лестницы.Чаще всего открытые винтовые лестницы имеют равномерные прямоугольные ступени. Прижмите L-образный угольник к внешнему краю прямоугольной ступени, чтобы проверить прямой угол.

Измерьте клиновидные ступени по самой широкой и самой узкой ширине. Вам нужно измерить самый широкий внешний край, чтобы определить, сколько ковра вам понадобится. Используйте свой L-угольник, чтобы сделать наиболее точные измерения этой трапециевидной формы клина. Поместите L-образный квадратик в задний угол протектора так, чтобы одна рука была обращена вперед. L-квадрат теперь очерчивает основной прямоугольник, который составляет большую часть формы, что упрощает измерение ширины и глубины.L-квадрат также очерчивает треугольник дополнительной глубины и ширины, который вам нужно измерить, чтобы сделать свой узор. Измерьте треугольник и обведите его рядом с прямоугольником на выкройке, а не боретесь с трапецией в целом.

Обведите размеры протектора на выкройке и вырежьте его. Вы отрежете ковер до этих точных размеров, если скрепите или приклеиваете простые ковровые ступени к лестнице. Вычтите 6 дюймов из ширины выкройки, если вы планируете стиль бегуна. Добавьте 6 дюймов к глубине, если вы планируете обернуть ковер вокруг протектора и прикрепить его скобами к нижней, передней и задней сторонам.Добавьте всего 3 дюйма к глубине, чтобы обернуть ковер вокруг передней части протектора — обычная мера безопасности.

Приклейте свой узор к нескольким ступеням лестницы, чтобы убедиться, что они имеют одинаковый размер. Если нет, вам нужно будет сделать отдельный рисунок для каждого протектора.

Сделайте отдельный узор для набивки. Этот узор должен быть на 1 дюйм меньше со всех четырех сторон. Это позволяет надежно прикрепить ковер непосредственно к поверхности протектора, а не менее надежно, скрепляя его скобами через набивку.

Вырезайте набивку и ковер по одной лестнице. Нанесите клей на металлические лестницы, приклейте ступени ковров без подкладки и дайте высохнуть. Для деревянных лестниц прикрепите набивку к ступеням лестницы, положите ковер поверх набивки и закрепите его отдельно. Используйте скобы на всех 4 углах и через каждые 2–3 дюйма по бокам для надежной фиксации.

Установка закрытой винтовой лестницы

Создайте три шаблона, которые вам понадобятся для традиционной укладки коврового покрытия из шапочки и ленты.Сделайте узор «шляпки» так же, как для парящих, прямоугольных или клиновидных ступеней лестницы. Если у вашей лестницы изогнутые края, прижмите контурную направляющую к изогнутой кромке и обведите ее по своему рисунку, чтобы обеспечить хорошее прилегание от стены к стене. Добавьте 3 дюйма к основной форме ступени, чтобы можно было заправить ковер поверх выступа или носа ступени на каждой ступеньке.

Сделайте отдельный узор для набивки. Отнимите дюйм с каждой стороны от ширины рисунка ковра. Добавьте 2 дюйма к глубине.Таким образом, набивка будет прилегать к гладкой полосе, необходимой для удержания ковра на месте с достаточным припуском, чтобы обернуть его вокруг носа.

Сделайте шаблон «ленты» для подступенка. Подступенки обычно имеют одинаковую высоту, поэтому вам, вероятно, понадобится только один узор, но вы должны сопоставить узор с каждым подступенком на лестнице, прежде чем резать ковер. Измерьте полную высоту и ширину вертикального подступенка от промежности, где встречаются задняя часть проступи и низ подступенка, до чуть ниже носа.Отнимите 3 дюйма с каждой стороны для установки бегунка. На подступенки не нужно устанавливать прокладку.

Прикрепите полоски коврового покрытия к задней части каждой ступени, там, где она встречается с подступенком. Вырежьте и установите всю обивку сразу, пригнув ее вплотную к гладкой полосе и над концом лестницы. Скрепите его по всем углам и с интервалами от 2 до 3 дюймов по бокам.

Обрежьте и скрепите ковер для самого нижнего подступенка. Профессионалы различаются, но работа по восходящей в первую очередь приводит к самым неудобным шагам.

Обрежьте и подогнайте ковер для самой нижней ступеньки. Вдавите ее в зубцы гладкой планки, затем оберните ею нос лестницы, обрежьте, если необходимо, так, чтобы он плотно прилегал к краю ковра подступенка, и прикрепите скобами к нижней стороне носа лестницы. Сшивайте края с интервалом 2-3 дюйма с обеих сторон. Переходите к следующему подступенку и ступайте, пока не покроете их все.

Ссылки

Биография писателя

Джанет Бил написала для различных веб-сайтов, охватывая множество тем, включая садоводство, дом, развитие детей и культурные вопросы.Ее работы появлялись на сайтах по дошкольному образованию и обучению потребителей. Она имеет степень бакалавра гуманитарных наук по английскому языку Гарвардского университета и степень магистра наук в области дошкольного образования в колледже Нью-Рошель.

Round and Round It Goes: все о винтовой лестнице

Винтовые лестницы

используются в помещениях, где вам нужно сделать поворот (даже буквально) или где дизайнер хочет, чтобы лестница привнесла в пространство другое ощущение. Кроме того, перила лестницы — это неизвестный солдат на любой лестнице, не говоря уже об эстетических особенностях, которыми они могут обладать, чтобы стать фокусом любого интерьера.Узнайте, что перила лестницы могут сделать с интерьером. Иногда при ограниченном пространстве добавляют круговую лестницу. Винтовые лестницы притягивают к себе внимание, привлекают внимание и делают невозможным отвести взгляд. Известно, что изогнутая лестница создает ощущение роскоши и искусства. На протяжении всей истории архитектуры винтовые лестницы использовались в роскошных помещениях — особняках, дворцах, церквях. Несмотря на то, что в V веке до нашей эры они появлялись в виде коротких эпизодов, винтовые лестницы не играли должной роли в архитектуре, пока одна из них не использовалась в колонне Траяна в 115 году нашей эры.В современную эпоху они постепенно стали частью жилого мира.

Фотография: Кристиан Бейрле Гонсалес

Фотографы, создатели фильмов и путешественники в Instagram уже давно пользуются фотогеничностью винтовой лестницы. Изогнутая лестница создает более романтическую атмосферу, чем обычная, поэтому в фильмах с символическим значением было много снимков винтовой лестницы.

[irp posts = ’239710 ′]

Что такое винтовая лестница?

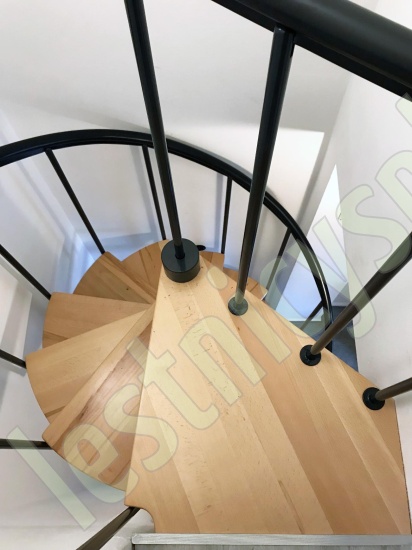

Винтовая лестница вращается вокруг центральной оси и поднимается по ней.Это один из типов круглой или круговой лестницы, в которой подступенок соединен с центральной колонной. В отличие от винтовой лестницы винтовые и изогнутые лестницы не имеют центральной колонны. Интересно, что большинство винтовых лестниц, которые присутствуют в домах, на самом деле являются винтовой лестницей. Чтобы лестница была действительно винтовой, ступени должны вращаться вокруг центральной точки, но, с другой стороны, винтовые лестницы вращаются на определенном расстоянии от центральной точки.

Винтовая лестница:

Фотография: Paragon Stairs

Винтовая лестница:

Какие бывают типы винтовой лестницы?

Винтовые лестницы бывают двух типов: внутренние и наружные.Как правило, внутренние лестницы изготавливаются из таких материалов, как дерево или кованое железо, а наружные — из материалов, которые выдерживают погодные условия, таких как оцинкованная сталь. Обратите внимание на деревянную винтовую лестницу Трона Мейера.

Какие факторы влияют на дизайн?

Винтовая лестница определить несложно, но при ее проектировании необходимо учитывать несколько факторов.

1. Высота: При строительстве винтовой лестницы очень важно знать, от какой чистовой этаж до пола.
2. Какой угол поворота? Нужно увидеть, на сколько градусов нужно пройти, чтобы перейти на следующий этаж ступеньками, идущими вокруг центральной оси.
3. Какой диаметр? Насколько велика будет каждая сторона винтовой лестницы? Достаточно ли этого для человека, чтобы пройти?
4. Где будет находиться винтовая лестница?
5. Это повлияет на ощущение пространства? Если да, то как? И как это отразится на балюстрадах, поручнях и материалах, из которых будет изготовлена ​​винтовая лестница?

Почему мы используем винтовые лестницы?

1.Эффективное использование пространства

Винтовая лестница экономит много драгоценных квадратных метров. Вертикальный характер лестницы гарантирует, что ее след не будет массивным по сравнению с другими лестницами. Создание дома с рациональным использованием пространства — это битва каждого домовладельца, и винтовая лестница чрезвычайно полезна для этого.

Фотография: SV Design

2. Доступ

У домовладельцев остается много мертвого пространства в доме, потому что в него трудно попасть. В то время как традиционная лестница не вписывается в небольшое пространство, подпирание лестницы также не является повседневным решением.Однако полная гибкость, безусловно, является плюсом при установке винтовой лестницы.

3. Настройка

Винтовая лестница может быть полностью адаптирована к потребностям домовладельцев и их видению пространства, в котором должна располагаться лестница.

4. Экономический

Эта лестница — лучший вариант для домовладельца, так как имеет невысокую стоимость установки и владения. Однако он добавляет гораздо больше ценности любому залу или дому, в котором он находится.

Фотография: Марк Кокседж

Сколько стоит установка винтовой лестницы?

Винтовые лестницы обычно ассоциируются с грандиозными и роскошными помещениями. В результате считается, что винтовые лестницы строить чрезвычайно дорого, но это не совсем так. На цену винтовой лестницы влияет множество факторов: используемые материалы, покрытая высота, включенные украшения, отделка и т. Д. Винтовые лестницы могут стоить от 600 до 100 000 долларов.

Какие существуют способы спроектировать винтовую лестницу?

1. Открытая винтовая лестница

Открытые винтовые лестницы создают ощущение минимализма и открытости. Использование их в местах с меньшим пространством поможет сделать комнату больше, чем она есть на самом деле, поскольку винтовые лестницы совсем не непрозрачны. Кроме того, они представляют собой один из способов добавить изысканной геометрии к абсолютно пустым пространствам.

2. Закрытая винтовая лестница

Винтовые лестницы по-прежнему могут закрываться, следуя традиционному дизайну.Однако, если домовладелец и дизайнер выберут этот вариант, им нужно убедиться, что пространство не кажется более тесным. Закрытые винтовые лестницы можно сделать более роскошными за счет использования дорогих материалов, которые следует выбирать, исходя из атмосферы окружающего пространства. Кроме того, в их дизайн можно добавить зелень, чтобы придать им экстравагантный вид.

3. Промышленная винтовая лестница

Винтовая лестница в индустриальном стиле станет отличным дополнением к пространству, которое источает деревенский или индустриальный стиль.Однако дизайнерам необходимо обратить внимание на материал подступенка, чтобы сохранить стиль.

4. Функциональная винтовая лестница

Ни один домовладелец, вероятно, не станет вводить в свой дом винтовую лестницу без какой-либо функции, но все же стоит отметить, что они могут быть включены для определенных целей. Винтовая лестница может использоваться для соединения двух уровней внутри комнаты. Например, верхний уровень библиотеки или гостевой комнаты можно соединить с нижним уровнем винтовой лестницы.

5. Украшенная винтовая лестница

Украшения, выгравированные на винтовой лестнице, становятся частью ее очарования. Они усиливают эффект, создаваемый винтовой лестницей в комнате или пространстве. Винтовая лестница может быть украшена множеством разнообразных украшений, в том числе замысловатыми узорами балюстрады, ступенями, подступенками и т. Д.

6. Квадратная винтовая лестница

Как бы необычно и возможно невозможно это ни звучало, этот тип винтовых лестниц на самом деле строят в домах.Поскольку она больше квадратная, чем круглая, ее можно использовать как альтернативу традиционной лестнице. У нее более широкий проступь, чем у обычной винтовой лестницы, но она не занимает столько места, как другие лестницы.

Винтовые лестницы | Комплекты для винтовой лестницы

Винтовые лестницы экономят место?

Винтовая лестница по сравнению с традиционной главной лестницей сэкономит вам место в планировке комнаты. Конструкция винтовой лестницы означает, что ступени расположены в пределах ее диаметра и не превышают эту площадь.Гибкость винтовой лестницы означает, что ее можно спрятать в углу комнаты, что позволит максимизировать остальную часть вашего жилого пространства. Мы можем предложить комплект спиральной лестницы Fontanot Nice 3, диаметр которого составляет 1000 мм, его можно установить в местах, где обычные спирали просто не поместятся.

Как мне ухаживать за моей винтовой лестницей на открытом воздухе?

Для наружной винтовой лестницы потребуется очистить ступени, как только появятся следы грязи и скопление пыли.Очистку следует производить мягкой тканью, смоченной мыльной водой. Никогда не используйте абразивные мочалки для удаления грязных пятен. После очистки тщательно просушите салфеткой из микрофибры. Примерно через год после установки необходимо будет проверить все винты и крепления, чтобы убедиться, что они затянуты и надежны. Таким образом, ваша наружная винтовая лестница будет полностью функциональным средством доступа.

Каковы правила строительства винтовых лестниц?

Согласно строительным нормам в отношении винтовых лестниц, используемых для одной жилой комнаты, важно, чтобы высота отдельной ступеньки составляла не более 220 мм.Еще один важный фактор — не должно быть зазоров более 100 мм между балясинами или отдельными ступенями. Между ступенями можно установить подступенки, чтобы уменьшить эти зазоры. Для винтовых лестниц также может потребоваться минимальная ширина ступеньки 600 мм. Все эти аспекты являются всего лишь руководством, и решение о том, соответствует ли ваша винтовая лестница правилам, будет принимать ответственный за строительный контроль на месте.

Добавляют ли винтовые лестницы ценность?

В зависимости от стиля устанавливаемой лестницы спирали часто добавляют ценность вашей собственности.По достоинству оцененные дизайнерами и архитекторами, они предлагают очень стильные решения для домов, которые могут испытывать трудности с ограниченным пространством, в качестве функциональных элементов интерьера для домов или других зданий.

Как поддерживаются винтовые лестницы?

Центральная стойка является фундаментом для всех винтовых лестниц, у нее будет прочная опорная плита, которая будет прикреплена к вашему полу. Каждая отдельная ступенька позиционируется от центральной стойки, вращающейся по часовой или против часовой стрелки.Поддерживающие балясины и перила будут прикреплены к самой широкой части ступеньки, чтобы обеспечить более безопасный подъем по винтовой лестнице. Верхняя большая ступенька крепится либо к проему вашего чердака, либо к площади антресольного этажа. Это придает винтовой лестнице стабильную и поддерживаемую конструкцию как вверху, так и внизу.

В Loft Center мы здесь, чтобы помочь каждому клиенту найти подходящую для него лестницу или чердак, независимо от площади, поэтому, если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нашей команде экспертов!

---

Если вы уверены, что винтовая лестница — это продукт для вас, почему бы не взглянуть на некоторые из наших самых продаваемых продуктов ниже:

От современных винтовых лестниц из стали и бука до винтовых лестниц из главанизированной стали, идеально подходящих для наружных работ, Loft Center — британский поставщик, предлагающий идеальное решение для винтовой лестницы.

Винтовые лестницы, которые у нас есть, очень стильные, но также безопасные в использовании и, что более важно, долговечные, что означает годы безопасного использования, позволяя получить доступ к вашему антресольному этажу или чердаку. Многие из наших винтовых лестниц также могут быть персонализированы для вашего дома или приложения, и предлагают возможность добавить аксессуары, например, комплекты балюстрады верхнего этажа и комплекты подступенков, обеспечивая дополнительную безопасность и удобство использования. Если у вас есть какие-либо особые потребности, просто свяжитесь с нашим отделом продаж и сообщите нам, что вы ищете.Мы всегда рады помочь.

Свяжитесь с нами для получения дополнительной информации о нашем ассортименте винтовых лестниц

Если вам нужна дополнительная информация о нашем ассортименте винтовых лестниц или если у вас есть какие-либо особые требования, пожалуйста, свяжитесь с нашим отделом продаж по электронной почте или позвоните нам по телефону 01243785 246 во время работы часы.

.
