Электропроводка в гараже своими руками: схема, разводка, монтаж

Часто гараж используется не только как место для содержания автомобиля, но и в качестве мастерской, подсобного помещения, склада запчастей и инструментов. Чтобы работать было удобно, необходима продуманная схема электропроводки в гараже, способная обеспечить потребности мастера. Как правило, она предусматривает установку нескольких осветительных приборов, а также розеток, предназначенных для подключения электрооборудования. Поэтому разводка электропроводки в гараже своими руками – несложная задача, важно лишь обеспечить наилучшее качество крепления проводов и фурнитуры.

Особенности установки проводки в гараже

Главными критериями при разводке сети в любом подсобном помещении являются безопасность и функциональность. При этом, хотя эстетичность уходит на третий план, желательно делать проводку скрытой: тогда кабели будут надежно защищены от внешних воздействий. В некоторых случаях этот вариант затруднителен, например, если стены конструкции изготовлены из листового металла, и штробы в них проделать нельзя.

В таком случае рекомендуется провести электропроводку в гараже с применением металлических коробов, гофротруб, рукавов.

Внимание! Оснащать помещение нужно электрофурнитурой с высокой степенью защищенности от влаги и пыли. Лучше всего приобретать выключатели и розетки класса IP44. Кабели должны иметь хорошую изоляцию.



На вводе в распределительный щит монтируется заземляющее устройство. Тогда схема подключения электропроводки в гараже будет соответствовать требованиям безопасности. Важно, чтобы сопротивление устройства заземления не превышало 4 Ом. Если в помещении планируется монтаж трехфазной системы электроснабжения, перед началом работ нужно обратиться за разрешением в местный Энергосбыт, предоставив технические условия проекта.

Подготовка схемы прокладки кабеля и установки приборов

Энергосбыту понадобится и схема подключения однофазной электропроводки в гараже, которую вы должны разработать самостоятельно, а затем подкорректировать в соответствии с требованиями специалистов.

Если система электроснабжения будет не трех-, а двухфазной, подготовить схему все равно требуется – на этот раз для себя. В любом из случаев нужно придерживаться следующих правил:

• на схеме нужно точно изобразить расположение всех розеток, выключателей, светильников и коробок. При этом желательно распределить осветительные приборы таким образом, чтобы во тьме не остался ни один уголок помещения. То же касается розеток – доступ к ним должен быть отовсюду;
• на схеме электропроводка в гараже обозначается прямыми одинарными линиями, которые пересекаются друг с другом только под прямым углом. Линии соединяют элементы сети в логической последовательности: розетка – выключатель – светильник. Все кабели расходятся от распределительного щита;
• надо учитывать расположение элементов электроснабжения. Так, общий выключатель нужно располагать справа от ворот помещения на высоте 150 сантиметров над полом. Розетки устанавливаются на высоте 50 сантиметров над полом, а кабель монтируется на уровне ниже 10 сантиметров от потолка.

Монтаж сети

Необходимые инструменты

Когда изготавливается электропроводка в гараже, надо заранее позаботиться о требуемых инструментах и материалах. Как правило, нужно иметь под рукой:

• зубило, молоток, отвертки и плоскогубцы. Важно, чтобы рукояти инструмента были изолированы;
• электроизмерительные приборы;
• саморезы, шурупы и дюбеля;
• гипс и лента изоляции;
• дрель с комплектом из нескольких сверл;
• перфоратор – для помещений с бетонными стенами.

Выполняя монтаж электропроводки в гараже, лучше всего использовать кабель с медными жилами. Он отличается надежностью, износоустойчивостью и долговечностью, но дорого стоит. Меньшую цену имеет алюминиевый провод, хотя и менее практичный – он способен пропускать ток силой в 2,5 раза меньше, чем медный. Соответственно, при выборе алюминиевого кабеля надо обязательно учитывать возможную нагрузку на сеть в помещении. Кроме проводов, необходимо приобрести подходящую электрофурнитуру вместе с защитными коробами, гофротрубами, переходниками и трансформаторами.

Обустройство наружной части проводки

Как правило, монтаж электропроводки в гараже своими руками выполняется в два этапа: первый – подвод кабеля к постройке и второй – обустройство внутренней разводки. Обустройство наружной части сети электроснабжения предусматривает ответвление провода от линии электропередач к гаражу. Сделать это можно, проложив кабель по воздуху или под землей. Если выбран первый вариант, то провод размещается на высоте не меньше 6 метров над автомобильной дорогой и 3,75 метра над пешеходными путями. К постройке провод должен прилегать на высоте больше 2,75 метра. Подключение кабеля к гаражу осуществляется с применением изоляторов. Как вариант – монтаж провода с помощью трубостойки, пропущенной через крышу. Расстояние между кабелем и кровлей при этом должно быть не меньше 2 метров.

Важно! Чтобы соблюсти требования в некоторых случаях между линией передач и постройкой может потребоваться установка дополнительных опор.

Если электропроводка в гараже своими руками прокладывается под землей, то кабель укладывают на глубину не меньше 80 сантиметров и защищают коробом из стали. Отверстие для ввода проводки в помещение подготавливают заранее. Внутри помещения кабель подключается к распределительному щиту, где монтированы предохранители и счетчик. Это касается и случая, когда проводку пускают по воздуху.

Монтаж разводки внутри помещения

Позаботиться о том, как сделать электропроводку в гараже, нужно после ввода кабеля внутрь помещения. Способ монтажа кабеля – открытый или скрытый – выбирают в зависимости от материала стен. Если гараж выполнен из стальных листов, проводку пускают по его стенам и закрывают коробом из металла или пластмассы. В таком случае рекомендуется использовать  небронированные защищенные кабели и плоские провода.

Для крепления проводки открытым способом применяются дюбели либо жестяные скобки, которые устанавливаются на расстоянии друг от друга не больше 40 сантиметров. Обязательно разводка электропроводки в гараже проводится в горизонтальном положении, расстояние кабелей от потолка при этом составляет 20 сантиметров.

Если постройка выполнена из камня или кирпича, то наилучший вариант – скрытая проводка. В стенах создаются штробы глубиной 0,5-0,6 сантиметров под укладку проводов. Монтированные кабели фиксируются с помощью гвоздей. После того как работа выполнена, штробы тщательно закладываются штукатуркой.

Важно! Соединяемые концы провода при скрытом монтаже надо спаивать. Это нужно для того, чтобы подключения электропроводки в гараже не окислились и не раскрутились.

Правильный монтаж разводки в помещении позволит использовать ее в течение 30 лет – таков расчетный срок эксплуатации кабелей и электрооборудования. При необходимости, вышедшие из строя элементы можно с легкостью заменить. При этом не стоит забывать о правилах техники безопасности: работать с проводкой можно только после того, как она будет обесточена, а инструмент должен иметь изолированные рукояти.



Схема электропроводки в гараже: рассмотрим подробно

Содержание статьи

Создание схемы электропроводки в гараже самостоятельно

Освещение в гаражном помещении играет очень важную роль, особенно если гараж используется не только для хранения автомобиля, но и для проведения регулярного технического обслуживания. Схема электрическая гаража должна не только обеспечивать комфортные условия работы с электроприборами, правильное размещение осветительных элементов, но и быть безопасной для владельца.

В этой статье мы расскажем, как правильно составить электрическую схему и опишем основные правила размещения важных элементов.

Принципы проектирования электрических схем для гаражей

Предварительная схема разводки

Простая схема электропроводки в гараже предусматривает наружное расположение всех элементов, таких как кабель, розетки, распределительные электрощитки и светильники (см.

Светильники для гаража). Многие стараются скрыть кабели, укладывая их в стенах перед штукатуркой или закрывая отделочными материалами.

Но практика показала, что такая электросхема гаража не практична и лучшим вариантом будет поверхностная укладка проводки. Для защиты провода в наиболее вероятных местах повреждения используют пластиковые или металлические гофрированные трубки, а для декоративного сокрытия применяются специальные коробы из пластика.

К сведению. Электрическая схема гаража должна быть проложена таким образом, чтобы обеспечить быстрый доступ ко всем элементам для их удобной замены, поскольку очень часто, при активном и разностороннем использовании гаража возникает потребность переноса розеток или элементов освещения на другое место. Открытая проводка исключает возможность её повреждения при сверлении стен.

Пошаговый план построения электросети

Схема устройства распределительного щитка

Порядок составления электрической схемы для гаража выглядит следующим образом:

• Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
• Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
• Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

• Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
• Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

Виды часто используемых кабелей в проводке для гаража

• Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
• Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Схема подключения розеток в гараже

• Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей. Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Разница в схемах на 220 и 380 вольт

Многие гаражные кооперативы, помимо стандартной электрической сети на 220 вольт, могут обеспечивать гаражи и отдельной проводкой на 380 вольт для питания мощного электрического оборудования. Инструкция по технике безопасности предполагает наличие одной входящей розетки в каждом помещении гаражного кооператива, однако при необходимости можно сделать дополнительную разводку на несколько розеток в нужных местах.

При электрической схеме на 220 вольт в помещение гаража заведено два или три кабеля: фаза, ноль и заземление (см. Заземление в гараже и правила выполнения работы). В некоторых случаях заземления может не быть.

Схема электрического подключения на 220 вольт

Как видно из схемы, фаза проходит через главный автомат на счетчик электроэнергии, затем поступает к освещению через обычные автоматы на 25 или 32 Ампера, или на розетки через устройство УЗО. Если осуществляется электропроводка в гараже своими руками, схема обязательно должна предусматривать два автомата на освещение помещения и смотровой ямы отдельно.

При использовании линии на 380 вольт в помещение может входить 4 или 5 проводов, три из которых являются фазой, один — нулевой провод и возможно пятый провод заземления. В этом случае потребуется трехфазный автомат на ввод в помещение и установка трехфазного счетчика.

Схема подключения от линии 380 вольт

На фото видно, что общий автомат после счетчика разделяет сеть на 220 и 380 вольт. При таком подключении 220 вольт отводят на обычные розетки и освещение, а 380 вольт отводят через отдельный трёхфазный автомат на розетки повышенной мощности, которые обязательно необходимо пометить соответствующей пиктограммой.

В этой статье мы разобрали, как делается проводка в гараже своими руками, схемы наглядно показали особенности подключения, а представленный видео материал покажет практическую часть этой работы.

Как сделать схему электропроводки в гараже.

К монтажу электропроводки гаража необходимо подойти ответственно, от этого зависит ваша безопасность и удобство работы в нем. Электрические кабели прокладываются в гаражах открыто по стенам, а не скрыто как в квартирах в стенах и под штукатуркой. Так же устанавливаются снаружи стены и накладные розетки и выключатели. Как их устанавливать Я уже писал в статье «установка наружных розеток«.

Так же в своих предыдущих статьях Я рассказывал о том, как правильно организовать освещение внутри гаража, и отдельно для особых условий смотровой ямы и подвала.

Сегодня Я подробно остановлюсь на том, как сделать схему электропроводки для гаража.

Некоторые прокладывают под штукатуркой электрические кабели, но как показала практика, в случаях для гаража это непрактично. Лучше проложить открыто по стенам кабель, а в местах возможного возникновения повреждения- в ПВХ трубах или коробе.

Почему? Потому что, так Вы всегда будите иметь доступ к электрическим кабелям и сможете всегда быстро добавить дополнительный, заменить на другой или перенести розетку или выключатель. И к тому же не повредите электропроводку, когда будите сверлить стены.

Основные принципы планирования схемы электропроводки гаража.

1. Самое главное с чего следует начать это с того, что нарисовать план гаража и отметить на нем место расположения электрощита. Затем необходимо на плане нарисовать места расположения светильников, как лучше это сделать читайте в моей статье «Организация освещения гаража«.
2. Второе, отметьте на плане места установки электрических розеток и выключателей. Необходимо запланировать  установку розеток возле верстака, станка или рабочего стола и других местах, где может понадобится подключение электрооборудования и электроинструмента. Выключатели общего освещения удобнее будет установить возле ворот или двери для выхода из гаража. А управление локальным освещением определенных мест лучше установить непосредственно возле них, в местах где будет всегда удобный и свободный доступ к выключателям.
3. Электрический щит всегда планируйте устанавливать возле входа в гараж так, что бы Вы всегда могли обесточить щит перед тем, как покините гараж. Помните, что в нем по технике пожарной безопасности рекомендуется выключать электричество на время отсутствия людей.
4. После того как Вы определились с местами установки светильников, необходимо над выключателями установить распределительные наружные коробки, в которые будет приходить электропитание со щита, кабеля со светильников и выключателей.
5. Если одной клавишей включается несколько светильников, тогда необходимо тянуть один кабель до первого светильника, а затем перемычки от него- к остальным (параллельное подключение или шлейфом). Если выключателей несколько в разных местах и они подключаются на один автомат, тогда распаячные коробки необходимо объединить кабелем электропитания.
6. Для того что бы распределить розетки на автоматы электрощита- необходимо учитывать, что медный кабель сечением 1.5 квадратного миллиметра выдерживает максимальную нагрузку до 3.2 Киловатта, а  2.5- до 5 кВт. Всегда берите минимум с 20 % запасом. Советую да же если все розетки максимум потребляют 3 киловатта- разделить их все равно на 2 группы. Например, отдельный автомат на правую и левую сторону. Это Вас не лишит всех работающих розеток и проще будет найти неисправность в непредвиденных ситуациях, когда начнет автомат выбивать.
7. Вы конечно можете все электрические розетки одной линии подключать одну от другой, но более надежным и правильным будет установка распределительных коробок под потолком в местах отходящего ответвления на розетку.
8. Рекомендую использовать УЗО с автоматом или Диф автомат для подключения розеток, что полностью защитит Вас от риска поражения электрическим током. Максимальный ток перегрузки или отсечки должен быть 16 Ампер для кабеля сечением 1.5 квадратного миллиметра и для 2.5- 25 Ампер.
9. Прокладка по сгораемому основанию (дерево, бумага и т. д.) должна осуществляться только в металлических трубах или на металлополосе с шириной не менее 4 см. до края кабеля.
10. И последнее, кабель для открытой электропроводки используйте  марки ВВГнг-LS 3х1.5 или 3х 2.5 или его аналоги с негорючей и не дымящей изоляцией.

Давайте рассмотрим конкретные принципиальные схемы электропроводки для гаража отдельно с вводом 220  и 380 Вольт.

Схема электропроводки на 220 Вольт в гараже.

Большинство гаражей подключены к однофазной электросети 220 Вольт и на электрический щит приходит извне 2 или 3 провода электропитания на вводной двухполюсный автомат 25 или 32 Ампера. От него фаза и ноль подключаются к электросчетчику, с которого фаза идет на автоматы, а ноль на нулевую шину, на которую будут подключаться все нули на УЗО, диф автоматы или напрямую к электропроводке в случае, если линия подключена к обычному автоматическому выключателю.

Рекомендую прочитать нашу статью «Как расключить электрощиток«.

Обычно в гаражах электрики ставят два автомата на освещение- один на сам гараж, а второй на смотровую яму и подвал. Так же вполне хватает 2 УЗО с автоматическим выключателями или двух ДИФ автоматов для подключения двух групп розеток.

Схема электропроводки на 380 Вольт в гараже.

Если Вы планируете использовать электрооборудование на 380 Вольт в гараже, тогда Вам необходим пяти или 4 жильный ввод электропитания в гараж, который подключается на трехфазный вводной автомат, а после него подключается элетрический счетчик, от которого уже запитан общий трехфазный автомат (на рисунке ДИФ с нулевым подключением).

Для того что бы подключить 2 или 3 проводную линию (с дополнительным заземляющим проводником) на 220 Вольт берем одну фазу через автомат и ноль с нулевой шины. Для подключения линии 380 Вольт необходим 4- или пяти жильный кабель (5- земля). Синий подключается но ноль, а 3 оставшихся на разноименные фазы (желтая, красная и зеленая).

Внимание, для распределения нагрузки однофазные автоматы подключаются  на все три разные фазы по отдельности, а не одну.

Используйте в электропроводке трехжильные кабели (ноль, фаза и заземление) согласно современным требованиям по безопасности, а так же соблюдайте общие правила электромонтажа.

Электропроводка в гараже своими руками, схема разводки проводки

Home » Электропроводка в гараже своими руками, схема разводки проводки

Электропроводка в гараже своими руками, схема разводки проводки

Насколько это сложно или просто — электропроводка в гараже своими руками. О том, что обязательно должна включать в себя схема проводки в гараже, какие использовать материалы и какие электроприборы установить, вы сейчас узнаете.

Содержание:

Как сделать своими руками

Если вас не пугают кусачки и пассатижи, слово ПУЭ не является ругательством, и аббревиатура ПУГНП не вводит вас в состояние глубокого транса, значит, электропроводка в гараже своими руками, схема которой будет рассмотрена в нашей статье, вполне окажется вам по силам.

Мы не будем проектировать мини-автосервис с подъёмниками, станочным парком и несколькими постами сварки. Равно как и не станем ограничиваться «дедушкиным вариантом» с одинокой лампочкой в центре потолка и розеткой для подключения «переноски». Итак, приступим.

Стандартная схема электропроводки в гараже включает в себя:

• установку средств защиты от поражения током;
• прокладку кабелей;
• подключение освещения;
• размещение розеток.

Освещение

В темноте работать можно, но без особого удовольствия. А нам нужно сделать так, чтобы пребывание в этом священном для автомобилиста месте доставляло только положительные эмоции. К тому же, ползать с фонариком в поисках сбежавшей гайки в наши планы не входит, а значит, начнём с освещения.

Чем больше свет – тем лучше, однако покрывать весь потолок светильниками абсолютно незачем. Можно правильно расположить несколько светильников, чтобы получить равномерное освещение.

Для бытового применения вполне достаточно, чтобы у нас присутствовало:

1. Общее освещение, позволяющее нормально видеть то, что происходит в помещении.
2. Локальное освещение в зоне верстака.
3. Освещение в смотровой яме в случае её наличия.

Электропроводка на кухне. Вас интересует как ее сделать? Читайте.

Если Вы не знаете что такое виды проводов для электропроводки, но Вас это очень интересует, то смотрите здесь.

Разумеется, светильники должны быть защищены от разрушения в случае механического воздействия, и обеспечивать безопасность пользователя при попадании влаги не хуже IP65.

В качестве одной из схем установки светильников можно порекомендовать расположение линейных люминесцентных светильников под потолком ближе к стенам. Эти лампы будут обеспечивать общее освещение. На стандартный гараж 4 х 6 метров достаточно по 2 лампы на 36 Вт с каждой стороны и по одной у задней стенки и около ворот.

Освещение рабочих зон верстаков выполним защищёнными светодиодными светильниками направленного излучения с рабочим напряжением 12 вольт.

Они не греются, что исключает возможность обжечься, а напряжение ниже 36 вольт исключает поражение электрическим током в случае разрушения светильника. К тому же они наиболее рационально расходуют электроэнергию.

Смотровую яму освещаем антивандальными светодиодными плафонами с рассеянным светом. Напряжение питания – 12 вольт, трансформатор размещаем в электрощите у входа в гараж. В яму среднего размера 1 х 4 метра достаточно установить в шахматном порядке 3-5 небольших светильников.

Розетки и выключатели

Размещаем розетки таким образом, чтобы ими было удобно пользоваться, однако местоположение должно исключать возможность непреднамеренного повреждения самих розеток. Обычно из размещают в 60 сантиметрах от пола.

Удобнее всего расположить 2-4 розетки над верстаком, 1 розетку около выключателя освещения, и 1 возле ворот.

Это должны быть защищенные от влаги розетки с заземляющим контактом и с крышкой. Установка розетки в смотровой яме нежелательна, лучше при необходимости воспользуйтесь удлинителем.

В целях экономии электроэнергии установим выключатели с двумя клавишами, таким образом, мы сможем регулировать интенсивность освещения в рабочей зоне. Выключатель размещаем в 15 сантиметрах от дверного проёма на высоте 1,5 метра от пола.

На освещение в смотровой яме устанавливаем отдельный выключатель таким образом, чтобы при выключении он обесточивал трансформатор.

Электропроводка

Если на момент постройки гаража в стены была заложена скрытая проводка – используем её. Однако в случае отсутствия таковой не тратим свои силы на то, чтобы штробить стены. Сделаем открытую проводку.

Кабели прокладываем в металлической трубе, гофре, кабель – каналах, либо в самозатухающей трубке. Желательно применять негорючий кабель ВВГнг или NYM.

Для освещения достаточно использовать медный кабель 3 х 1,5 мм² ; для розеток над верстаком – 3 х 2,5 мм² ; для розетки, предназначенной для подключения нагрузки большой мощности – 3 х 4 мм².

Разводка электропроводки в гараже — схема защиты

Так как в гараже не только ставят автомобиль, но ещё иногда работают, то необходимо обеспечить безопасность, как электрическую, так и пожарную. Для этого обязательно используем вместе с заземлением дифференциальный автомат или УЗО.

Заземляющий провод ведем от общего щитка, провод должен быть сечением не менее 6 мм² . В случае отсутствия в щитке заземляющей шины делаем точечное заземление.

На входе в гараж устанавливаем щиток, на котором монтируем УЗО с номинальным током не меньше, чем разрешенный для вашего гаража в кооперативе. В случае с гаражом в частном доме оптимальным будет 32А. Дифференциальный ток выбираем не более 30 мА. Температурные условия – соответствующие минимальной температуре в вашем регионе.

Идеальный вариант – использовать раздельные УЗО для освещения и розеток. Если сработает защита розеток, то вы сможете при свете разобраться в причинах произошедшего.

Ниже рисунок примерной схемы защиты гаража.

Но если вы планируете использовать отдельное УЗО на 32-40 А, то установите после него на розетки обычный «автомат» на 25А, а на освещение – 10А. Этого вполне хватит, чтобы подключать к розеткам по очереди основные инструменты.

Электроприборы

Если вам нравится побыть в гараже и смастерить что-то своими руками, через некоторое время у вас соберётся необходимый минимум электроинструмента.

Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть это при составлении схемы электропроводки в гараже.

Ниже приведена примерная мощность бытовых электроприборов:

• зарядное устройство – 0,2 КВт;
• электролобзик – 0,6 КВт;
• УШМ («болгарка») – 1 КВт;
• электродрель – 1 КВт;
• точило – 1 КВт;
• мойка высокого давления – 2 КВт;
• сварочный полуавтомат – 2,5 КВт;
• тепловая пушка – 3 КВт.

Как видим – ничего сверхмощного у нас не предвидится, а значит кабель сечением 4 мм² и автоматический выключатель на 25 А мы выбрали правильно.

Ниже таблица выбора сечения проводов по допустимой мощности и току.

В качестве заключения стоит заметить, что потраченное время, силы и деньги обязательно принесут вам удовлетворение от проведённой работы. А качественно сделанная своими руками проводка позволит вам быть уверенными в электрической и пожарной безопасности вашего гаража.

Видео о самостоятельном изготовлении освещения гаража.

Похожие статьи

Электропроводка в гараже, схема электропроводки, как сделать проведение своими руками, монтаж электропроводки в гараже

Внутренняя электропроводка гаража может быть выполнена как в скрытом виде, так и в открытом. Если в помещении гаража будет проводится отделка, штукатурится или обшиваться каким либо материалом то прежде, необходимо проложить силовой провод к местам установки розеток, выключателей и осветительных ламп для освещения. Если выключатели и розетки будут использоваться внутренние то в местах их установки необходимо заложить установочные коробки. Установочная коробка устанавливается в подготовленный проем, после чего замазывается гипсом или заштукатуривается.

Провод крепится к стене с помощью скоб, в нужных местах необходимо вывести провода для подключения розеток и выключателей. Если сверху проводка будет обшиваться деревом, то обязательным будет укладка провода в огнеупорный рукав. Расположение розеток выбирается так, чтобы было удобно подключать электрооборудование гаража. Крайне необходимо на вводе поставить как минимум два силовых автомата, отдельно на розетки и освещение.

Если гараж располагается в кооперативе, то обычно на вводеустанавливается электросчетчик для контроля используемой электроэнергии. Счетчик и силовые автоматы устанавливаются в  металлический или пластмассовый бокс.  Сила тока, силовых автоматических выключателей, выбирается в зависимости от предполагаемой нагрузки (обычно достаточно на 25 А).

В случае если помещение гаража не будет штукатурится или обшиваться, как это зачастую бывает, то проводку выполняют открытым способом. Для защиты, провода прокладывают в специальных огнеупорных коробах. Сами короба крепятся шурупами или гвоздями к стенам и потолку гаража.

Выбор силового провода для электропроводки гаража, делается в зависимости от нагрузки, и на этом нельзя экономить. Для электропроводки гаража используйте медный провод, для розеток с сечением не менее 2,5 кв. мм (если предполагается включение электрических обогревателей, то не менее 4 кв. мм), для освещения будет достаточно провода с сечением 1,5 кв. мм. В отдельных случаях, если будет подключатся промышленное оборудование проконсультируйтесь с электриком или поставщиком оборудования.

Схема электропроводки в гараже

Ниже представлены простейшие схемы электропроводки для использования в гараже. Первая схема для подключения с одним силовым автоматом.

Вторая схема предназначена для подключения с двумя силовыми автоматами, такая схема электропроводки более предпочтительна так можно например ремонтировать розетку не выключая свет.

Нулевой провод в в данной схеме может быть как один общий (на схеме) на все электроприборы так и раздельный.

Примечание: На схемах не указаны силовые автоматы, естественно они включаются сразу после счетчика.

Освещение гаража

Монтаж и разводка электропроводки в гараже своими руками, схема прокладки

Часто электропроводка в гараже делается своими руками и не менее часто основные нормы и правила ее прокладки игнорируются.

Вместе с тем сделать в гараже правильную электропроводку достаточно просто. Ниже приведена пошаговая схема действий по ее разводке.

1. Определяемся с суммарной мощностью и типом электропотребителей.

На этом этапе нас интересует будут ли использоваться мощные электродвигатели и другое оборудование, требующее трехфазного электропитания.

В большинстве случаев оказывается достаточным одной фазы 220 Вольт. До 10-15 кВт на нее всегда можно подключить, если, конечно при разводке по гаражному кооперативу не допущен перекос фаз, но это вне вашей компетенции.

Указанной мощности вполне достаточно для организации освещения, питания электроинструмента (дрель, точило и пр.), зарядного устройства и подключения, в случае необходимости, одного- двух бытовых электрообогревателей. Это «джентльменский» набор электропотребителей, присутствующих в гараже.

2. Рисуем план гаража и отмечаем на нем место установки розеток, светильников, выключателей. Лучший помощник в этом вам – вы сами.

Главное – удобство доступа. Могу посоветовать не экономить на розетках – чем меньше вы будете впоследствии пользоваться переносками (удлинителями) – тем лучше.

Вводно распределительное устройство традиционно размещают как можно ближе к воротам или калитке. Доступ к нему должен быть свободным. Все это обеспечивает удобство пользования при включении (выключении) линий питания, если возникает такая необходимость.

3. Выбираем тип электропроводки:

• открытая;
• скрытая.

Второй вариант применяется редко. Если вы планируете внутреннюю отделку стен и потолков, например, гипсокартоном, то можно сделать в гараже скрытую электропроводку, но этот способ прокладки имеет определенные недостатки.

Главным являются сложности изменения схемы разводки (подключения дополнительных или перенос существующих электроустановочных изделий) в процессе эксплуатации.

Кроме того, любители создавать в гараже уют и делающие внутреннюю деревянную обшивку должны отдавать себе отчет, что в этом случае правила монтажа скрытой проводки аналогичны действующим для деревянного дома.

На этом организационные вопросы можно считать закрытыми и двигаться дальше.

РАЗВОДКА И СХЕМА ЭЛЕКТРОПРОВОДКИ

В качестве примера рассмотрим простую однолинейную схему электропроводки. Кто не знает что это такое и как она составляется может посмотреть это видео.

Приведенная схема (рис. 1) в большинстве случаев для гаража, на мой взгляд, является оптимальной.

Здесь:

• QF – автоматический выключатель;
• QFD – дифференциальный автомат;
• Wh – электрический счетчик;
• QS – выключатель света;
• XT – розетка;
• EL – лампа осветительная;
• TU – разделительный трансформатор.

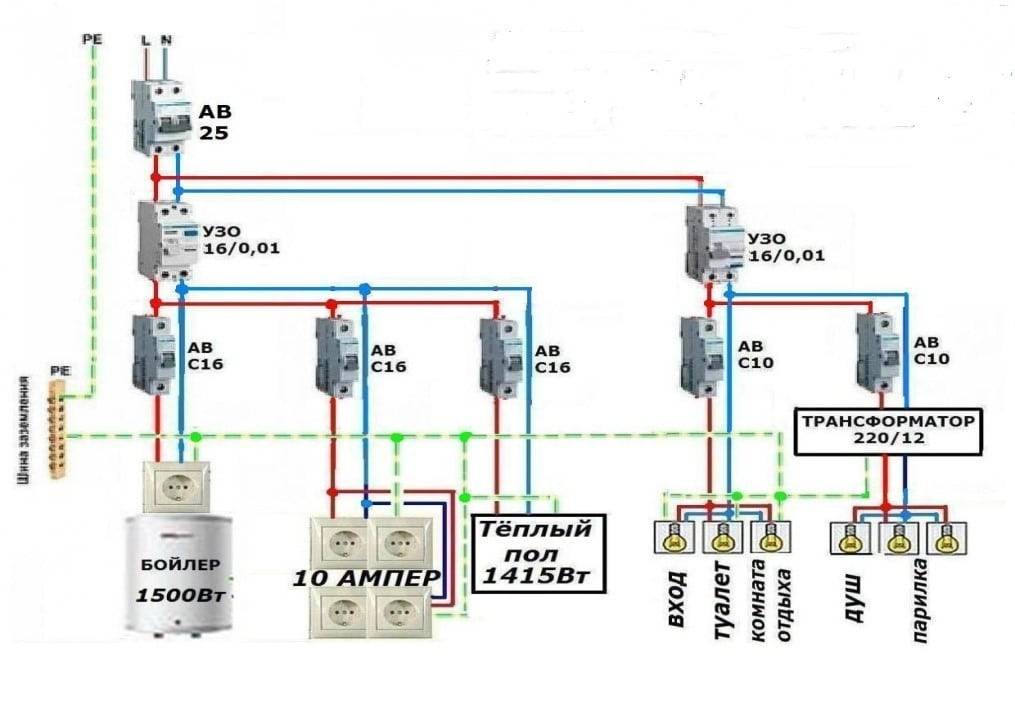

Данная схема проводки достаточно условна, но тем не менее дает неплохое представление об основных принципах разводки электропроводки в гараже.

Начинается она от счетчика, который подключается к цепям ввода электроэнергии в гараж. Подключение это может осуществляться напрямую или через вводной автомат.

Последний вариант предпочтительней, поскольку при необходимости позволяет снять напряжение со всего установленного в гараже электрооборудования, в том числе и электросчетчика.

Но при установке вводного автомата следует предусмотреть возможность его опломбирования. Целью этого мероприятия является предотвращение подключений мимо счетчика электрической энергии.

Идущие от счетчика цепи делятся на три группы (посредством клеммных соединителей):

• розеточная;
• осветительная;
• подвальная.

Каждая из них оборудуется своим устройством защиты.

Для розеточной группы данной схемой предусмотрен дифавтомат. Можно использовать и последовательно подключенные автомат защиты и УЗО – устройство защитного отключения.

Оба эти варианта позволяют при неисправности подключенного к розеткам электроинструмента предотвратить поражение работающего им человека электрическим током.

Осветительные цепи, как правило в такой защите не нуждаются, а от короткого замыкания или перегрузки защитит автоматический выключатель.

Что касается подвала и смотровой ямы, то это зоны повышенной опасности (влажность, нахождение непосредственно на земле и пр. факторы). Идеально, конечно, использовать понижающий разделительный трансформатор 220/36 вольт.

Но не факт что у вас есть низковольтный электроинструмент, а при работе в яме пользоваться дрелью, отрезной машинкой или аналогичными устройствами бывает необходимо.

Конечно, можно подключиться к розеточной группе, защищенной УЗО, но более правильно будет использовать разделительный трансформатор 220/220В. В этом случае отсекается «земля» со стороны подстанции. Дополнительно можно установить устройство защитного отключения.

ПРОВОДА, ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Выбор сечения провода для электропроводки осуществляется с учетом максимальной мощности одновременно подключенных потребителей. Это всем известно, а по указанной ссылке можно найти советы по выбору кабеля и таблицу зависимости сечения от мощности.

Менее очевиден другой момент. Нельзя защищать электрическую цепь, рассчитанную, например на 20 Ампер автоматом такого же номинала.

При коротком замыкании он сработает практически мгновенно, а при превышении тока на несколько ампер может не отключаться в течении длительного времени.

Это определяется такими характеристиками автоматического выключателя как:

• ток условного расцепления;
• и ток условного не расцепления.

Рекомендую почитать про это подробнее, чтобы избежать досадных ошибок и возможных неприятностей.

Для защиты электрооборудования от перенапряжений, вызванных неисправностями на линии до вводно распределительного устройства можно применять реле напряжения.

Оно срабатывает при достижении настраиваемых значений максимального и минимального напряжений. Но стоит дорого, поэтому следует оценить возможные риски и после этого решать, нужно это вам или нет.

В завершение несколько советов по разводке электропроводки. В гараже чаще всего применяется открытый способ монтажа.

При этом прокладка проводки может осуществляться:

• непосредственно по стенам без дополнительной защиты;
• в пластиковых коробах и гофрошланге;
• металлорукаве.

Про металлические трубы я не говорю, поскольку этот способ, мягко говоря, спросом у владельцев гаражей не пользуется.

Какой из перечисленных вариантов лучше сказать трудно. Основным критерием будет являться требуемая степень механической защиты электропроводки.

Второй момент – удобство прокладки. Проще всего работать с гофрошлангом. Он имеет специальную протяжку, так что заправить в него провод просто. При необходимости можно разместить несколько кабелей, если трассы их прокладки совпадают.

Следует помнить, что в этом случае требуемое сечение проводов увеличивается за счет ухудшения температурного режима.

Крепление производится на клипсы, устанавливаемые через дюбеля. Все быстро, просто и надежно.

Кстати, самое опасное и слабое место любой электропроводки – это скрутки. Они недопустимы. В идеале надо стараться обойтись вообще без промежуточных соединений и ответвлений – это значительно повысит надежность.

Конечно, вряд ли кто будет для каждой розетки прокладывает отдельную линию, но сделать ее по принципу «провод пришел – провод ушел» с соединением на розеточных клеммах вполне возможно.

Не буду говорить про необходимость прокладывать электропроводку в местах с минимальным риском случайных повреждений и излагать аналогичные прописные истины – это очевидно.

  *  *  *

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Электропроводка в гараже своими руками: схема

Схема электропроводки в гараже

Схема электропроводки в гараже должна учитывать все особенности помещения. Учитывается размер гаража, материал из которого он сделан, наличие смотровой ямы, погреба, верстаков, возможность работы со сваркой и другими мощными электрическими приборами. В первую очередь нужно определить тип устанавливаемой сети, однофазная или трехфазная.

Электропроводка в гараже

Если будут устанавливаться станки с трехфазным питанием, трех или двухфазная сварка, тогда конечно нужно проводить трехфазную сеть. В этом случае нагрузка должна быть распределена равномерно по трем фазам. Не забудьте о наличии заземления, если его нет, тогда его нужно сделать, хотя бы простой контур.

Все линии должны быть защищены автоматами и УЗО. Не лишне в гараже предусмотреть аварийное освещение. Ведь гаражи не имеют окон, и в случае ремонта электропроводки не очень приятно отсутствие освещения. Аварийное освещение необходимо также при длительном отсутствии электроэнергии при аварии в электросетях.

Для обогревателей нужна отдельная линия с защитой автоматом. Монтаж электропроводки в гараже своими руками ведется строго по горизонтали и вертикали. Не допускается вести кабели под углом, зигзагами. Минимальное расстояние от потолочного перекрытия не должна превышать 100 мм. В смотровой яме светильники устанавливаются с закрытыми плафонами, на напряжение 12-36 В.

Пример не сложной электрической схемы гаража

То есть питание светильников должно идти с пониженного трансформатора. Трансформатор устанавливается в электрощите на входе гаража. Расстояние до выключателей и розеток от пола выбирается такое, какое удобно хозяину и рекомендуется 150 см и 60 см соответственно. Также необходимо установить в удобном месте трехфазную розетку, для работы трехфазного устройства.

Воздушный ввод кабеля в гараж

Розетки лучше устанавливать на ток 16 А так как неизвестно какой мощности инструмент понадобится для работы. Для электропроводки в гараже своими руками лучше выбрать открытый тип монтажа электропроводки, то есть электропроводку вести снаружи стен в гофре или в кабельном канале.

В гараже открытая электропроводка обойдётся дешевле, чем скрытая (не нужны штробы) и ее легко ремонтировать.Особенно это важно для электробезопасности в металлических гаражах. Электрические щиты рекомендуется устанавливать на входе гаража. Он должен содержать все автоматы, УЗО, шины заземления.

Сечение медных проводов для освещения выбирают 1,5 мм², а для розеток 4 мм². При монтаже схемы электропроводки в гараже своими руками нужно оставлять небольшой запас проводов, кабелей на случай повторного ремонта или переделки монтажа схемы электропроводки.

Также при монтаже электропроводки в гараже не допускаются скрутки при соединении проводов (особенно алюминия с медью). Для соединения проводов имеются надежные клеммы, метод сварки и пайки, а также опрессовка гильзами. Закончив монтаж скрытой электропроводки нужно сделать ее чертеж на бумаге. Этот рисунок вам пригодится при сверлении стен, чтобы не повредить провода.

Электрощит в гараже

После монтажа схемы электропроводки в гараже своими руками рекомендуется также пригласить опытного электрика за небольшую плату для проверки и устранения не правильных соединений, прокладки электропроводки, установки автоматов. После такой ревизии вы можете быть уверены, что электропроводка в гараже прослужит вам долгие годы.

Электропроводка блока предохранителей гаража | электрическая схема 131 академия

Электропроводка блока предохранителей гаража Что нового

Электропроводка блока предохранителей гаража — класс fc 2 марта 2019 г. схема подключения электроприборов гаража — это простое и достаточно хорошее наглядное изображение электрической схемы. показаны элементы схемы в виде упрощенных форм, а также возможности и сигнальные контакты вместе с устройствами. класс fc 2 апреля 22 2020 года, схема подключения блока предохранителей в гараже, страница схемы подключения гаража на две машины, схема подключения блока предохранителей в гараже. емкостные и сигнальные контакты в окружении устройств.Установите новый блок предохранителей в нужное место и прикрепите его к стене. Используйте те же провода, которые вы удалили из старого блока, для подключения к их внутренним клеммам. Прочтите каждую этикетку и осторожно оберните оголенный провод на крепежном винте. осторожно, чтобы не перетереть провода.

Проводка блока предохранителей гаража — или сломайте любой из концов p class pcard st algocarouselmodern crsl modern caption 3 yui3 skin sam ul class df class first bxz bb mr 8 mb 4 lh 1 38x bdr 8 fls 0 w 200 a href https r search yahoo ylt a0geki f1hjggcsahfzxnyoa ylu y29sbwnizjeecg9zazmednrpzamec2vja3ny rv 2 re 1618167072 ro 10 ru https 3a 2f 2f doityourself 2fstry 2f как подключить автомобильный блок предохранителей rkzbd4 target 2 rs cbep class bmzd4 пустое изображение в стиле bbd4 bmwhufbrap класс bjd4 высота 107px задняя панель класса img class s img s img ll ширина 200 alt как подключить автомобильный блок предохранителей название как подключить автомобильный блок предохранителей высота 107 data src https sp yimg ib th id odl ded3876450d5575acb1c42cc9dd0e1fd src data image gif base64 r0lgodbaaeaaaaaaaa pt 2 pr 16 pl 16 pb 16 lh 1 38x class txt class c styl 5 fz ms fc blue lh 18 va top как подключить автомобильный блок предохранителей класса bxz.

Электропроводка в гаражном блоке предохранителей — bb mr 8 mb 4 lh 1 38x bdr 8 fls 0 w 200 a href https r поиск yahoo ylt a0geki f1hjggcsahvzxnyoa ylu y29sbwnizjeecg9howzazmednrpzamef16c2vja3 2szazmednrpzamev70 2vja3 2v2 2v2 2v2 2v2 3f0c8 2v2 2v2 2v2 2v1 и замените керамический предохранитель для микроволн rk 2 rs bee75l7reeznfpls ukwplb4oua target blank class wrap bd 1 ​​bdr 8 bxz bb h 100p class image class thmb style height 107px class backplate img class s img s img ll width 200 alt как проверить и заменить микроволновую cera как проверить и заменить керамический предохранитель для микроволновой печи название как проверить и заменить керамический предохранитель для микроволновой печи как проверить и заменить керамический предохранитель для микроволновой печи высота 107 data src https sp yimg ib th id odl 354d18756ae207336c39d97e35a76ddf src data image gif base64 r0lgodlhaqabaiaaabaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa5 pr 16 pl 16 pb 16 lh 1 38x class txt class c styl 5 fz ms fc blue lh 18 va top как проверить и заменить.

Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Электропроводка гаражного блока предохранителей Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Электропроводка гаражного блока предохранителей Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема подключения блока предохранителей в гараже Export Bell Discovery Bell Discovery congressosifo2018 it Схема подключения блока предохранителей в гараже Export Bell Discovery Bell Discovery congressosifo2018 it Схема подключения блока предохранителей в гараже онлайн-шорты активность шорты активность Fabricosta it Схема подключения блока предохранителей онлайн шорты активность шорты активность Fabricosta it Aboutelectricity co uk электрические схемы, электрические фотографии, статьи о фильмах бытовой блок wirin… проекты солнечной энергии, домашняя электрическая проводка, солнечная энергия Распаковка и установка 4-х стороннего металлического потребительского блока в гараже сарая youtube Уникальная электрическая схема для бытового блока в гараже схема схемы шаблон схемы пример домашней электропроводки, самодельной электропроводки, электропроводки Гаражный блок предохранителей, схема электропроводки, экспортный звонок, открытие колокола, открытие конгресса

Электромонтаж в недостроенном гараже.На рисунках a b и c ниже показаны схемы подключения для добавления розеток и переключаемой розетки для подвесного светильника.

Схемы подключения гаража Схема подключения нескольких розеток в гараже

Схема подключения гаража Схема подключения

Схема подключения гаража Данные монтажной схемы

принципы подключения в Интернете, а также ряд замечательных книг по этой теме.

Схема подключения гаража . Незакрепленный недавно построенный гараж или ремонт существующего отдельно стоящего гаража без электричества потребуют отдельной отдельной системы. Подключите недостроенный гараж к свету и розеткам, которые вам нужны. Независимо от того, проводите ли вы перемонтаж или добавляете проводку в старый гараж или прокладываете провода в новом гараже, вам нужно принять решение. Подключение духовки с 4 проводами к домашнему обслуживанию с 3 проводами 28 изображений схема подключения электрической духовки схема подключения с описанием установка электрической духовки проводка бесплатная проводка проводка электрическая плита плита проводка бесплатно двигатель изображение для подключения 4 проводов к 3.Большинство пристроенных гаражей для домов, построенных за последние пару десятилетий, имеют соответствующую электропроводку и достаточное количество розеток для удовлетворения этих потребностей. Электромонтаж в гараже на самом деле не так уж и сложен, если у вас есть базовые представления об электричестве и вы следуете широко опубликованным рекомендациям. Дополнительные электрические советы и схемы wwwaboutelectricitycouk как подписаться и не пропускать покупки рекламы. Как установить гаражную электропроводку немаловажный фактор при электромонтаже гаража. Пример электромонтажа отдельно стоящего гаража или отдельно стоящего здания, спроектированного как складское помещение на основе не включенных в другие категории 2002 г.Сделайте это, подключив новый зеленый провод заземления к существующему проводу заземления в первой коробке, см. Металлические коробки и приспособления заземления ниже. Узнайте, как подключить УЗО устройства защитного отключения к потребителю гаражного сарая. Важно убедиться, что все коробки заземлены. Если вы находитесь в процессе планирования пристройки гаража или отделки существующего гаража, важно создать схему, показывающую расположение всех выключателей и розеток для электрического обслуживания. Выясните, есть ли в главном сервисе или панели, которая будет питать цепи в гараже, достаточную нагрузочную способность и место для автоматических выключателей.

Электросхема Электросхема Электропроводка субпанели гаражного питателя

Схема электропроводки устройства открывания гаражных ворот Genie

4-контактная схема электропроводки прицепа Лучшая схема электропроводки Гаражные фонари

Сайт Garage Itsoursite

Схема деталей гаражных ворот Названия деталей дверей Названия деталей дверей Дверь

Схема электрических соединений датчика открывания гаражных ворот, изготовленная мастером, Бесплатная электрическая схема

Детали гаражных деталей Уникальная электропроводка Доверенная схема

Схема электропроводки гаража Pro

Провод открывателя двери гаража Infoindiatour Com

Схема электропроводки отдельного гаража Michellelarks Com

Устройство открывания двери гаража Genie грамм Образец электрической схемы Образец

Электросхема гаража Монтажная схема открывателя гаражных ворот

Схема запчастей открывателя гаражных ворот Genie Устройство открывания гаражных ворот Genie

Планы этажей мастерских с электрической схемой гаража Niente

Схема гаражных ворот Joelwestworth Com

Руководство по монтажу и монтажу рамы для оператора гаражных ворот

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ОТКРЫВАЮЩИХСЯ ДВЕРЕЙ ГАРАЖНЫХ ДВЕРЕЙ

Автор: Боб Моултон из Moulton Custom Door Company, Даксбери, штат Вирджиния.

Розетка переменного тока 110 В: Используйте следующую формулу, чтобы найти розетку для обычной жилой установки привода дышла: Высота двери + 4 фута. = Расстояние назад от заголовка. Затем сместите 1 фут в каждую сторону от центра дверного проема.

Примечания по подключению: Любой новый привод должен быть установлен на 20 ампер. Схема GFI. Доказано, что это помогает обеспечить защиту твердотельных цепей. Средняя стоимость новой операторской панели управления составляет более 150 долларов США.00. Даже ближайший удар молнии может сжечь эту электронику, и на это не распространяется какая-либо гарантия производителя. Если ваше здание расположено в зоне, подверженной ударам молнии, используйте сетевое устройство защиты от перенапряжения с одной розеткой в ​​дополнение к цепи, защищенной GFI.

Низковольтная проводка: Сегодня для любого нового оператора требуются две схемы низковольтной проводки:

Дверной звонок или кнопочная станция: Кнопочная цепь проходит от потолка по центру дверного проема и розетки оператора расстояние задержки.Оставьте провод длиной не менее 3 футов для подключения к оператору. Другой конец ведет туда, где требуется кнопочная станция. Обратите внимание, что любая кнопочная станция должна быть расположена так, чтобы дверь была в пределах видимости и была видна при активации. Лучше всего находится внутри гаража у главного входа, ведущего в жилое пространство, или снаружи, или и того, и другого. Несколько кнопок могут использоваться одновременно для одного оператора. Уровень от 50 «до 60» лучше всего и рядом для более чем одной двери.

Датчик безопасности / фотоэлектрический реверс: Цепи безопасности, есть две, по одной с каждой стороны двери. Оставьте провод длиной 24 дюйма, 6 дюймов над полом и от 4 до 6 дюймов назад или сбоку по обе стороны от дверного проема. Эти провода выходят из потолка в том же месте, что и схема кнопки, минимум на 3 фута. привести.

Примечания: Если вы не уверены в марке оператора, четырехпроводной проложенный участок от одного этажа до другого этажа будет охватывать любую марку.Обе эти цепи требуют минимум двух проводов, но лучше четырехпроводной, калибра 22 или лучше с индикатором для определения полярности.

Примечания по обрамлению: Рама высотой потолка от 16 до 18 дюймов над дверным проемом, так что мы можем использовать стандартную направляющую радиусом 15 дюймов. Этот вид направляющей проходит наиболее гладко и поднимает дверь вверх и в сторону. Обзор Для получения дополнительной информации см. диаграмму обрамления.

Как видно из приведенного выше руководства, для всех наших дверей важна электрическая разводка — для наших функций безопасности, кнопочной станции и самого оператора.MCD предоставила несколько гидов, которые помогут подготовить отверстие и место для инстилляции.

Гаражный блок предохранителей Типичный размер

Гаражный блок предохранителей Типичный размер Что нового

Гаражный блок предохранителей типичный размер — Установка дополнительной панели для гаражного электрического вопроса У меня в настоящее время закончилось электричество в моем гараже, но он работает только на 2 заряда и проводка старая, я бы хотел модернизировать и поставить выключатель в гараже, чтобы я мог поставить больше розеток и запустить насос для бассейна и т. д.Увеличьте общую мощность на 230 в соответствии с необходимыми требованиями, чтобы получить общую мощность 135 2173 31 100 230 135 2173, ваша основная панель цепи должна быть равна 150 с. общее среднее число до ближайшего размера панели. 30 панель предохранителей, установленная до 1950 года, эти сервисные панели обеспечивают ток только 120 вольт, такая услуга обеспечивает недостаточную мощность для современного использования и, как правило, требует обновления 60 панель предохранителей, установленная с 1950 по 1965 год, 60 панелей предохранителей обеспечивают мощность 240 вольт, но все еще недостаточны для большинства домов обновление есть.class fc 2nd mar 18 2019.

Гаражный блок предохранителей типовой размер — как подключить гаражный потребительский блок схема Схема подключения — это достаточно хорошее наглядное представление электрической цепи, на которой компоненты цепи показаны в виде упрощенных форм а также возможности и сигнальные контакты вместе с устройствами. Электрика и проект отдельно стоящего гаража Размер кабеля для подпанели гаража Вопрос от ко электрика и проект отдельного гаража У меня есть реконструкция в отдельном гараже с площадкой над подземным водоводом — 3 4 дюйма из ПВХ, он имеет пробег 53 39 при 4 дюймах Радиус изгиба 90 градусов с обоих концов.Панель этого размера хорошо подходит для большинства домов среднего и большого размера, позволяя домовладельцу иметь большую свободу действий для добавления дополнительных розеток для гидромассажной ванны и т. Д. Эта панель может не подходить для домов площадью 3500 квадратных футов или больше, особенно если в доме есть электрические приборы. водонагреватель и есть двойная система кондиционирования, джакузи и т. д. Блок выключателя.

Гаражный блок предохранителей типовой размер — отдельно стоящий гараж обычно является дополнительной панелью к главной панели цепи в доме. Преимущество установки Панель выключателя в гараже заключается в том, что она позволяет вам иметь несколько цепей, в то время как нужно только провести одну цепь из дома в гараж.

Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. гаражный блок предохранителей типовой размер Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения.Коробка предохранителей для гаража типового размера На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений. 10 из наиболее распространенных проблем, решенных в этом старом доме. Как проверить предохранитель в домашнем блоке предохранителей. Стоимость 2020 года, чтобы заменить электрическую панель. Модернизация блока выключателей. Как эволюционировали электрические сервисные панели.

. , План хозяйственной постройки или навеса — Магазин Планировки гаража

При строительстве отдельно стоящего гаража, сарая, хозяйственной постройки, сарая или навеса для машины The Garage Plan Shop рекомендует заранее планировать электропроводку.Все вышеупомянутые структуры являются гибкими и могут использоваться для различных целей, поэтому первое, о чем вам нужно подумать, — это то, как вы будете использовать эту структуру. Будете ли вы использовать гараж или навес только для парковки автомобилей? Вам понадобится освещение в садовом сарае? Планируете ли вы использовать электроинструменты в хозяйственной постройке? Знание того, как вы планируете использовать новое дополнение, поможет вам спланировать потребление электроэнергии.

Начните с найма электрика Bentleigh East, который поможет вам. Позвольте этому профессионалу просмотреть ваши чертежи гаража, чтобы лучше понять законченную конструкцию.Вместе со своим электриком разработайте план электроснабжения в соответствии с вашими потребностями. Это убережет вас от чрезмерных затрат на электрические розетки, переключатели и приспособления, а также от затрат больше, чем вам нужно. Ваш заранее составленный план электроснабжения также гарантирует, что у вас есть все необходимое для использования вашего нового гаража, навеса или хозяйственной постройки так, как вы хотите. Кроме того, лучше и дешевле прокладывать электропроводку во время строительства, чем возвращаться и модернизировать здание для дополнительных электрических нужд в будущем.

Когда дело доходит до использования электроэнергии в вашем сарае, хозяйственной постройке, сарае, гараже или навесе для машины, следует учитывать шесть основных категорий:

1. 1. Освещение

1. 1. Отопление и охлаждение

1. 1. Инструменты

1. 1. Гаражные ворота и устройство открывания гаражных ворот

1. 1. Специальные аксессуары (холодильник, телевизор, радио)

1. Зарядная станция для электромобиля

Поговорите со своим электриком и определите, какие типы розеток и приспособлений вам понадобятся для удовлетворения ваших конкретных потребностей.Учитывайте токи и напряжение. Прочтите упаковку и этикетки, чтобы определить, что потребуется для каждого из перечисленных выше предметов. Свяжитесь с компанией-поставщиком промышленного оборудования, чтобы предоставить вам розетки, приспособления, переключатели, автоматические выключатели и электрическую панель, а также удовлетворить все ваши потребности. Если вы рассматриваете сложный проект, вы можете выбрать лучший инверторный генератор для резервного питания.

Предвидение ваших потребностей в электричестве для вашей новой утилитарной структуры гарантирует, что план новой хозяйственной постройки, гаража или сарая удовлетворит все ваши потребности, при этом заплатив лучшую цену за счет прокладки проводки на этапе строительства, а не после завершения строительства.

Теги: Планы сараев, планирование электричества, электропроводка, планы гаражей, планы флигелей, планы сараев

Стальное здание Электропроводка и установка освещения

Новая мастерская и складское помещение Pro Tool Reviews удобнее, чем ваш любимый карманный нож. Проблема в том, что, как и все строительные проекты, строительство ведется поэтапно. Из-за этого мы использовали его в течение нескольких недель с временным питанием. Как? С помощью длинного (действительно длинного) удлинителя 10 калибра, подключенного к квадроциклу, а затем к другим удлинителям.Учитывая, что мы ежедневно пересматриваем профессиональные электроинструменты, первоочередной задачей было наладить постоянное подключение и начать работу. В этот промежуточный период мы чувствовали себя очень похожими на того великого мастера покраски и кузова, которого вы знаете, который выполняет шестизначные реставрации самых редких автомобилей, но при этом водит Nova 76-го года, все еще покрытый грунтовкой. Пришло время проложить электрический трубопровод из стальных конструкций и закончить работу.

Достаточно было достаточно, поэтому мы взяли первый кусок макулатурного картона, который смогли найти, и начали рисовать схему новой электрической схемы.Мы подумали, что через пару часов мы перешли к науке. Мало ли мы знали, что к концу проекта у нас будет 15 ^{-я версия} указанного макета.

Схема электрических соединений нашего импровизированного магазина с разметкой электрических цепей для розеток и устройств открывания гаражных ворот серии LiftMaster Elite.

Планирование прокладки трубопроводов из стальных конструкций

Поскольку это было стальное здание с двутавровой балкой, мы знали, что нам придется проложить множество трубопроводов. Нам также нужно будет сделать много смещений для выходных коробок и измерить правильные расстояния, чтобы начать изгибы на 85 градусов, чтобы получить правильную общую длину.Мы решили использовать-дюймовую трубу для наших основных «магистральных» линий по всей длине магазина. Затем мы проложили ½ «канал от ¾», очень похоже на систему пауков. После завершения наша схема электропроводки стального здания будет одновременно эффективной и гибкой.

Проконсультировавшись с несколькими профессиональными электриками, мы пришли к выводу, что лучшим проводом для прокладки является многожильный медный провод THHN 12-AWG по всему зданию для линий 110 В. Сварщик и другие работники на 220В придут позже. Мы также решили запустить квадроцикл везде, где есть розетка; разница в копейках, так почему бы не иметь 4 розетки вместо 2? Мы также разделили каждую четверку на 2 контура.Это гарантирует, что подключение кофемолки и вакуума к одному квадроциклу не приведет к срабатыванию одного из наших выключателей на 20 А.

Помимо розеток, единственными электрическими потребностями в магазине были потолочные светильники и устройства открывания гаражных ворот серии LiftMaster Elite, чтобы поднять наши изолированные двери коммерческих магазинов Clopay. Мы провели одну схему для светильников, поскольку в конечном итоге они будут светодиодными, и одну схему для двух открывателей гаражных ворот LiftMaster.

Центр нагрузки главного выключателя Square D на 100 А

Электроэнергия, поступающая от энергокомпании, будет проходить через центр нагрузки главного выключателя Square D на 40 цепей на 20 мест и 100 А.Это не только позаботилось о наших насущных потребностях в заделке электропроводки в стальных зданиях, но и дало нам много возможностей для расширения по мере нашего роста в ближайшем будущем.

От компьютера к тележке для покупок к грузовику

Первым шагом при планировании проекта было открыть ноутбук и заполнить виртуальную тележку для покупок Lowe всеми необходимыми электрическими принадлежностями. После быстрого поиска и ввода правильных количеств веб-сайт Lowe упростил выполнение заказа, и в нашем местном магазине он был готов к самовывозу, когда мы приехали.Мы поехали с тележками, чтобы загрузить грузовик и вернуться в магазин.

Мы действительно проделали большую работу по планированию этого предприятия, за исключением одного момента — я вернусь к этому через минуту. Обычно мы достигаем отметки около 75%, и нам нужно совершать дополнительные поездки в магазин, чтобы завершить проект. Не в этот раз, мы прибили все наши припасы, кроме одного: Wire. Вам действительно нужно знать, сколько проволоки вам нужно купить и протянуть. Также обратите внимание, что вы, скорее всего, не протянете одинаковое количество проводов всех цветов.Зеленый — это земля, и вам нужно пробежать только одну землю (если вы все сделаете правильно). Белый (нейтральный) также может использоваться совместно с двухполюсными выключателями, так что он также имеет большое значение. Ваш черный (общий) провод пройдет быстро, и если вы используете двойные цепи для каждого квадроцикла, вам также понадобится красный провод. В нашем случае, даже зная об этом, мы должны были купить больше Black.

Настоящая работа

Сначала нужно было определить, где именно разместить панель главного выключателя Square D на 100 А, а затем проложить оттуда кабелепровод.Небольшая быстрая работа с 2×4, торцовочной пилой и несколькими винтами позволила нам получить монтажную поверхность для панели. Затем мы проложили трубопровод диаметром ¾ ”от панели вверх по торцевой стене и прошли по балкам крыши по всей длине магазина. Эта работа была бы почти невозможна без трубогиба ¾ ”в ЕМТ и ½ дюйма в трубогибе ЕМТ. Мы использовали пару трубогибов Кляйна, и они были безупречными и хорошо сложенными.

Труба с изгибом с двойным смещением

Каждая электрическая коробка должна иметь изгиб со смещением в трубе, чтобы трубу можно было обвязать в пределах 3 футов от коробки.Я бы попытался объяснить детали этого смещения, но слов было бы слишком много, чтобы сосчитать, а видео на YouTube очень много. Лучший совет, который я могу дать начинающим, — просто начните сгибать и обратите внимание, как отметки на сгибе совпадают как с вашей точкой опоры, так и с вашим изгибом. Прокладка трубопровода довольно дешевая, и вы будете учиться на своих ошибках. Конечно, вы можете нанять профессионала и восхищаться скоростью и плавностью, когда они лепят трубу вручную.

После того, как кабелепровод и электрические коробки установлены на место, самое время погнать множество проводов внутри кабелепровода.Есть несколько вариантов наполнения кабелепровода медью на ваш выбор: толкать, тянуть, всасывать или дуть. Я был поражен тем, насколько легко можно протолкнуть многожильную медь через кабелепровод, особенно в больших пучках. При необходимости можно использовать рыболовную ленту, чтобы тянуть за проволоку, а также у вас будет больше возможностей «держать» провода там, где им нужно. Используя сжатый воздух, «парашют» и веревку, вы можете пропустить веревку через канал, а затем использовать веревку для протягивания проволоки. Наконец, метод, который мы использовали чаще всего, заключается в том, чтобы взять нейлоновую веревку, привязать «парашют», сделанный из куска пластикового пакета, а затем использовать свой любимый пылесос или пылесос, чтобы засосать веревку в желаемое место.Затем вы протягиваете проволоку (и) со шнуром через канал.

Защита многожильного кабеля

После того, как вы потянете все провода в соответствующие места, вы можете начать заделку их на розетках и переключателях. Использование многожильного медного провода при подключении розетки или выключателя вызывает другое ощущение. Как правило, при использовании сплошной меди вы можете зачистить провод, зацепить / согнуть его, а затем закрепить провод, затянув винт. В случае многожильного провода, если вы выполните ту же процедуру, вы получите несколько или более свободных медных жил, которые не будут должным образом закреплены винтом.Знание некоторых советов и хитростей поможет в ваших усилиях по подключению многожильных медных проводов.

Обратное скручивание с сохранением изоляции.

При снятии изоляции с многожильного провода не удаляйте изоляцию полностью. Потяните за изоляцию, чтобы обнажить около дюйма меди, но оставьте изоляцию на проводе. Теперь возьмите изоляцию, которая все еще висит на конце провода, и скрутите многожильный провод в направлении, противоположном его текущему состоянию; глядя на конец проволоки, скручивайте ее против часовой стрелки.Оберните провод по часовой стрелке вокруг винтовой клеммы и надежно затяните винт. Теперь вы можете обрезать провод и изоляцию своими любимыми кусачками для проволоки, кусачками по бокам или дамбами. Это обеспечит безопасное, аккуратное и аккуратное соединение на каждом терминале.

Сам кабелепровод можно использовать в качестве заземления, но мы пошли дальше и проложили заземляющий провод, который был подключен к каждой коробке и розетке. Даже если кабелепровод со временем разъединится в одном из множества соединений, наша земля по-прежнему обеспечивает защиту через многожильный медный провод THHN 12-AWG.Другой конец заземляющего провода заканчивается на панели на 100 А и, наконец, на двух 8-футовых медных стержнях, вбитых в землю за пределами магазина.

Тестирование участков электропроводки стальных зданий

После установки всех розеток и переключателей пришло время проверить наши схемы. Без подачи питания на панель мы проверили каждую цепь на землю с помощью стандартного вольтметра. Убедившись, что все цепи выдерживают ток, мы включили основную цепь на 100 А, а затем начали включать по одному выключателю за раз.Вуаля, в нашем магазине теперь было электричество и свет. После стольких недель работы с температурным режимом, было действительно приятно пройтись переключателем, чтобы включить свет. Было даже лучше, когда мы могли просто подойти к любой из 48 торговых точек в магазине и подключить инструмент и / или зарядное устройство по нашему выбору.

Подводя итог, можно сказать, что это действительно работа профессионального электрика, но, поскольку у нас есть много отличных электриков, которые слышат телефон, мы взялись за это самостоятельно. Все инструменты, продукты и расходные материалы, которые мы использовали, можно найти в местном магазине Lowe’s.Так что, если вашему сараю нужен свет или вам надоело, что на навесе для машины нет / много наружных розеток, сверьтесь с местными строительными / разрешительными нормами, загрузите свою тележку в приложении или на сайте Lowe’s и соблюдайте безопасность прежде всего.

Начните делать покупки в Lowe’s

Электромонтаж недостроенного гаража — Центральная Каролина Кондиционер

Опубликовано 2 апреля 2017 — Электрика, улучшение дома, Блог

Вы осматриваете свой недостроенный гараж и понимаете, что вам нужно больше розеток и освещения.Прежде чем начать, имейте в виду следующее: если вы оставляете стены и потолок открытыми, вам придется использовать элементы каркаса для защиты и поддержки проводов. Не перекрывайте пространство стоек или балок проводами и держите кабели плотно прилегающими к стойкам, плитам и потолочным балкам.

Всегда следите за тем, чтобы вы все делали безопасно и в соответствии с кодом. Если вы просто не уверены, не стесняйтесь пригласить профессионального электрика. Наконец, если вы планируете позже заделывать стены, вам придется перемонтировать.Ну и что дальше?

Следующие шаги

Вы проложите кабель по стойкам, верхним пластинам и потолочным балкам вдоль элемента каркаса, который ведет к следующей коробке. Держите кабели на вертикальных поверхностях, а не на вершинах стен. Спланируйте проводку и установите все электрические коробки.

Затем протяните кабель от одной коробки к другой, стянув кабель с катушки, сняв с проводов не менее 8 дюймов оболочки и пропустив провода и примерно 1/2 дюйма оболочки через отверстие для проводов в коробке.

Раскрутите кабель и скобу, скобу, скобу! Делайте это не реже чем через каждые 4 фута до каркаса, желательно больше.

Важные советы по электромонтажу в гараже

Когда вы доберетесь до следующей коробки, протяните кабель и отметьте на нем точку входа, отрежьте кабель длиной около фута, снимите оболочку и протяните провода в коробку. Закрепите скобы возле коробки.

ПРИМЕЧАНИЕ. Все провода необходимо удерживать на расстоянии не менее 1-1 / 4 дюйма от задней и передней поверхности шпилек и балок.

Электрические коробки

могут иметь встроенные металлические или пластмассовые кабельные зажимы. Многие дуплексные коробки имеют только заглушки. Сшивайте кабель в пределах 8 дюймов от коробок без зажимов и в пределах 12 дюймов от коробок с зажимами.

И не забывайте: если в вашем гараже стена из бетона или уже есть сухие стены, кабель, проложенный на этих открытых поверхностях, должен быть защищен кабелепроводом.

CC Воздух может помочь

Есть проблемы с электричеством, водопроводом или кондиционером? Центральная Каролина Кондиционер, Сантехника и Электрика здесь, чтобы помочь! Мы предлагаем круглосуточную службу экстренной помощи 7 дней в неделю! Позвоните нам! 1-800-461-3010, чтобы поговорить с нашими агентами по обслуживанию клиентов, которые ответят на ваши вопросы или назначат встречу!

.
