Токарные станки по металлу: для дома, настольные, стационарные, токарно-винторезные, комбинированные и универсальные

В автомастерской и на машиностроительном производстве необходимы токарные станки по металлу. Это большая группа оборудования для обработки заготовок из черных и цветных металлов и сплавов, а также пластмассы и древесины. С их помощью изготавливают цилиндрические, конические, фасонные детали, производят растачивание, резку, выборку пазов, сверление и другие работы.

Устройство и принцип работы

Любой токарный станок по металлу представляет собой сложное сочетание узлов и механизмов, смонтированных на массивной устойчивой станине. Заготовка устанавливается на передней бабке, имеющей шпиндель, задающий изделию вращение. Длинные детали закрепляются еще и на задней бабке. Для исключения вибрации используются люнеты разного диаметра.

Суппорт – механизм для удержания и точного перемещения резца – получает движение от ходового вала через передаточные механизмы. В зависимости от вида обработки, можно установить различный инструмент – резцы, зенкеры, сверла и др.

Виды

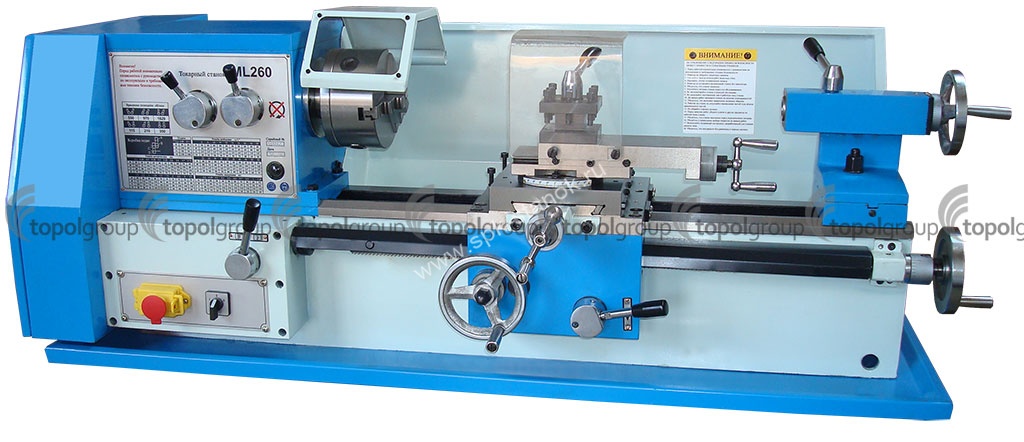

  • Настольный мини токарный станок по металлу, весом от 13 до 100 кг, мощностью до 400 Вт. Устанавливается на стол или верстак, используется в частных мастерских, автосервисах.
  • Полупрофессиональные станки, мощностью до 1000 Вт. Сюда входят также комбинированное оборудование, совмещающее функции токарного, сверлильного и фрезерного. Подходят для мелкосерийного производства.
  • Профессиональные токарные станки по металлу с числовым программным управлением, высокой массы и мощности. Применяются на машиностроительных заводах.

Важные характеристики

  • Напряжение обозначает, от какой сети – однофазной (220 В) или трехфазной (380 В), работает оборудование.
  • Мощность определяет производительность станка и характер работ, например, настольные токарные станки по металлу имеют показатель от 150 до 400 Вт, а производственное оборудование - до 7500 Вт
  • Максимальный диаметр обработки над станиной обозначает высоту детали, от 100 до 660 мм.
    Расстояние между центрами определяет размер закрепляемой заготовки, от 1500 до 1500 мм.

Токарный станок для гаража: виды, параметры, выбор

Для ремонта машины постоянно требуются металлические детали. Хорошо, если модель распространенная — можно купить. Если же авто редкое, приходится либо долго ждать пока доставят, либо заказывать изготовление. В таком случае можно приобрести токарный станок для гаража. При наличии опыта его можно использовать для подработки.

Содержание статьи

Какие виды токарных станков подходят для частного использования

Всего токарных станков девять видов, но далеко не все нужны в гараже. Чаще всего у частников можно увидеть небольшие токарно-винторезные станки. Наряду с обработкой деталей (шлифовка, сверление, фрезеровка, сверление радиальных отверстий и др.) они выполняют нарезание резьбы разного типа и точение конуса. Именно такой токарный станок для гаража стараются купить — он покрывает почти все потребности автовладельцев.

Токарный станок для гаража должен быть не слишком большой

Выпускаются в двух видах — настольные и со станиной (напольные). Настольные — небольшие, с малым весом (до 200 кг) станки. Для них в гараже проще найти место. Недостаток — большие и тяжелые детали на них не обработаешь. Еще один момент: из-за небольшой массы они не всегда в состоянии выдать высокую точность обработки.

Напольные токарные станки (обычно школьные) имеют значительно большую массу и габариты. Для нормальной эксплуатации под них надо делать отдельный фундамент. Возможна установка на виброгасителях, но их найти совсем непросто.

Устройство токарного станка

Для того чтобы выбрать токарный станок желательно знать его устройство, назначение, функции и возможные параметры каждой из частей. Для начала разберем основные узлы.

  • Основание или станина. Желательно — тяжелая, литая чугунная плита. Даже у настольных моделей. Очень легкие станки будут нестабильны, из-за чего даже приемлемо точности сложно будет добиться.
  • Двигатель и коробка передач. Двигатель может быть с питанием от 220 В или от 380 В. Коробка передач — устройство для обеспечения вращения шпинделя и суппорта (на автоматических и полуавтоматических станках). Станок прослужит дольше, если шестеренки передачи сделаны из металла (бывают пластмассовые).
  • Передняя бабка. Основная функция — надежная фиксация и вращение обрабатываемой детали. Обычно это массивный цилиндр из металла, жестко закрепленный в корпусе. Иногда в передняя бабка и коробка передач совмещены, в некоторых моделях передняя бабка может передвигать суппорт или обрабатывающую головку.

    Устройство токарного станка по металлу

  • Задняя бабка. Эта часть также необходима для надежной фиксации деталей относительно шпинделя. При обработке небольших деталей используется редко, чаще — с длинными или массивными. В некоторых моделях на задней бабке может крепиться дополнительное оборудование — резец, сверло и т.п. — для возможности обработки с двух сторон без изменения положения детали.
  • Суппорт. Это целый узел, от устройство которого зависит перечень выполняемых станком операций. Суппорт удерживает режущий инструмент, сдвигая его при обработке детали сразу в нескольких плоскостях (простейшие — только в одной плоскости). Управляться может автоматически или вручную.

Это основные узлы токарного станка. Есть смысл подробнее рассмотреть сложные узлы, так как от их исполнения зависят возможности и работа оборудования.

Станина

Чаще всего это две параллельные массивные металлические балки/стенки, соединенные поперечинами для придания большей жесткости. По станине перемещается суппорт и задняя бабка. Для этого на станине проточены направляющие салазки. Задняя бабка перемещается по плоским направляющим, суппорт — по призматическим. Очень редко встречаются призматические направляющие для задней бабки.

Станина для токарного станка по металлу — заводская и самодельная

При выборе б/у станка обращайте внимание на состояние салазок и на плавность перемещения частей по ним.

Передняя (шпиндельная) бабка

Передняя бабка в современных токарных станках,чаще всего, объединяет в себе держатель детали и устройство изменения скорости вращения шпинделя. Есть несколько типов управления скоростью вращения — при помощи перевода рычагов в определенное положение, при помощи регулятора.

Устройство передней бабки

Управление регулятором с плавным изменением скорости вращения осуществляется на базе управления микропроцессором. В этом случае на корпусе бабки имеется жидкокристаллический дисплей на котором отображается текущая скорость.

Основная деталь передней бабки — шпиндель, который с одной стороны соединяется со шкивом электропривода, с другой имеет резьбу, на которую накручиваются патроны, удерживающие обрабатываемую деталь. Точность выполнения токарных работ напрямую зависит от состояния шпинделя. В этом узле не должно быть биений и люфтов.

Гитара шестерен — для передачи вращения и изменения его скорости

В передней бабке находится система сменных шестерен для передачи и изменения вращения на вал коробки передач. Когда будете выбирать токарный станок для гаража, обращайте внимание на состояние шестерен и отсутствие люфта шпинделя. От этого зависит точность обработки заготовок.

Задняя бабка

Задняя бабка подвижна — передвигается по направляющим на станине. Подводится к детали, подстраивается ее положение, пинолью упирается в деталь, удерживая ее в нужном положении, положение пиноли фиксируется поворотом соответствующей рукоятки. После чего закрепляется положение задней бабки еще одной рукояткой фиксации.

В некоторых моделях задняя бабка предназначена не только для поддержки массивных или длинных деталей в заданном направлении, но и для их обработки.

Устройство задней бабки токарного станка

Для этого на пиноли, в зависимости от выполняемых операций, закрепляется соответствующая оснастка — резцы, метчики, сверла. Дополнительный центр станка на задней бабке может быть неподвижным или вращающимся. Вращающийся задний центр делают на высокоскоростных станках, для снятия крупной стружки, вытачивания конусов.

Суппорт

Суппорт токарного станка — подвижная часть, на которой крепятся инструменты для обработки деталей. Благодаря специальной конструкции этого узла передвигаться резец может в трех плоскостях. Перемещение по горизонтали обеспечивается направляющими на станине, продольными и поперечными салазками.

Устройство суппорта

Положение резца относительно поверхности станка (и детали) задается поворотным резцедержателем. В каждой из плоскостей имеется фиксатор, обеспечивающий удержание в заданном положении.

Держатель резца может быть одно или многоместным. Резцедержатель, чаще всего, выполнен в виде цилиндра с боковой прорезью, в которую вставляется резец, фиксирующийся болтами. На несложных станках на суппорте имеется специальный паз, в который вставляется выемка на нижней части держателя. Так происходит фиксация режущего инструмента на станке.

Токарный станок для гаража: параметры

В первую очередь определяетесь с массой и типом подключения. Выбирая массу, не стоит стремиться найти самый легкий станок. Очень легкие не дают устойчивости, могут вибрировать при работе, что скажется на точности работы. Да, тяжелые станки устанавливать проблематично, но установка — это единичное мероприятие, в работать придется регулярно. Потому вес — далеко не самый основной критерий выбора.

Слишком большие токарные станки не в каждый гараж можно установить, а небольшие и средние — отличный выбор

Тип подключения — однофазный или трехфазный — это уже важнее. И то, трехфазные можно подключить к 220 через специальные пускатели. Из электрических характеристик важна еще мощность двигателя.  Чем она выше тем большую скорость вращения может развить токарный станок. Это общие моменты. Есть еще специальные:

  • Диаметр заготовки, которую можно на станке обрабатывать. Определяется диаметром обработки над станиной и над суппортом.
  • Длинна обрабатываемой детали. Зависит от хода.
  • Перечень операций.
  • Максимальное число оборотов.
  • Способ регулировки — плавный, ступенчатый.
  • Возможность обратного хода.

Размеры обрабатываемых деталей напрямую связаны с размерами станка. Так что тут приходится искать разумный компромисс. Обычно не хочется слишком загромождать гараж, но надо обрабатывать габаритные детали.

Микро и мини токарные станки

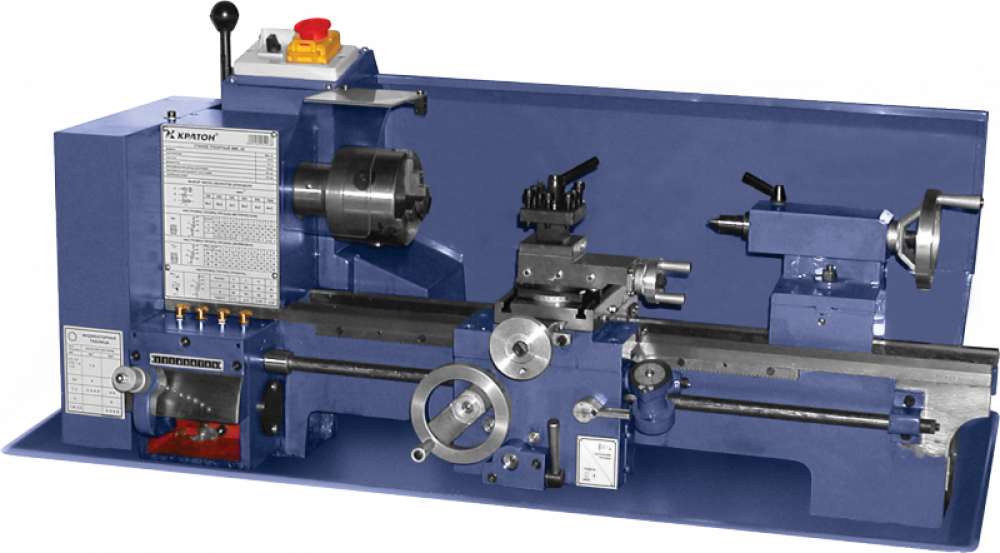

Чтобы не загромождать гараж можно найти мини- или микро токарные станки. Они отличаются совсем уж небольшими размерами и малой массой. Например, микро-токарный станок для гаража PROMA SM-250Е  имеет размеры 540*300*270 мм и массу 35 кг. Обрабатывать может заготовки длиной 210 мм и диаметром 140 мм. Плавная регулировка скоростей от 100 до 2000 об/мин. Для таких размеров не так уж и плохо.

Токарные мини станки — в гараже им самое место

Несмотря на маленькие размеры, может производить следующие операции:

  • обтачивание поверхностей,
  • нарезание резьбы;
  • сверление;
  • зенкование;
  • развертывание.

Возможны также шлифовка деталей, накатка, заточка инструмента. Основные операции, как видите, присутствуют. Недостаток в том, что на станках такого типа хоть сколько нибудь крупные детали не обработаешь.И еще недостаток конкретно этой модели цена. Стоит этот токарный станок для гаража от 900$.

В той же категории есть китайские JET BD-3 и JET BD-6 (цена 500-600$) и отечественные КРАТОН MML-01 (цена 900$),  Энкор Корвет 401 (650$), немецкие Optimum  — от 1300$ до 6000$; чешские Proma  — от 900$,

Напольные варианты

Тут выбор не так широк, потому что и цены и масса намного выше. Есть несколько проверенных моделей, которые можно установить в гараже.

Напольный токарный станок для гаража ТВ 4

Это так называемые школьные станки — ТВ 4 (его усовершенствованную версию ТВ 6), ТВ 7 и настольное исполнение ТВ 16. При массе 280 кг (ТВ 4) и 400 кг ТВ 7, желательно наличие отдельного фундамента. Если поставить его просто на бетонный пол, он его разобьет.

Токарный станок по дереву

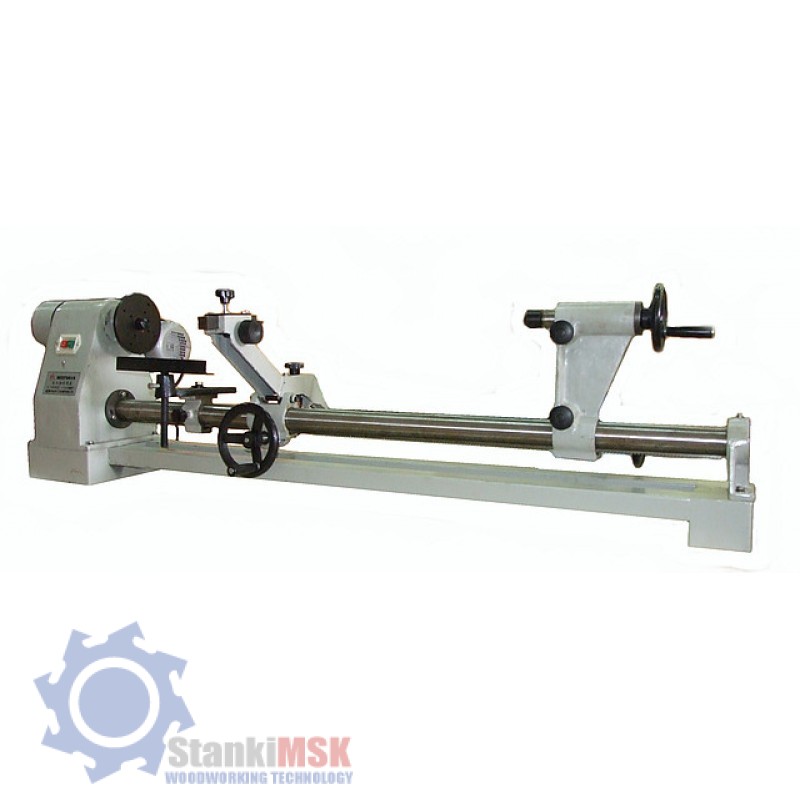

Токарный станок по дереву – это производственное оборудование для обработки тел вращения из древесины. Токарный станок позволяет делать многочисленные технологические операции: обточку, расточку, нарезание резьбы, обрезку и торцевание, сверление и развёртывание.

Если вам нужно качественное оборудование, оснастка и профессиональный инструмент, свяжитесь с нами!

+7(831)466-17-76 или +7(831)466-17-67



ЗЗАКАЗАТЬЬ

Принцип работы токарного станка по дереву:

  1. Деревянная заготовка зажимается в шпиндель. Если заготовка длинная, то ещё центруется задней бабкой. Вращение заготовке передаётся от шпинделя станка.
  2. Каретка с суппортом, в котором закреплён режущий инструмент, может перемещаться  вдоль двух осей: поперечно и продольно заготовки (ось x и ось y). Резцы по дереву могут быть разные: проходные, расточные, фасонные и обрезные.
  3. Резец врезается в древесину и делает проход на нужно расстояние. Так продолжается, пока деталь не примет определённую форму и размеры.
  4. В зависимости от технологических задач (чистоты и качества обработки дерева) используются разные технологические параметры: скорость вращения шпинделя, глубина резания и шаг подачи.
  5. Кроме стационарных инструментов можно использовать ручной режущий инструмент. На малых оборотах шпинделя заготовку из дерева можно обтачивать ручными стамесками, шлифовать поверхность абразивным материалом.

В своё время большой популярностью пользовались станки 1К62 и 16К20. Сегодня эти токарные станки ещё можно встретить на многих производственных предприятиях.

Токарные работы по дереву

Получить готовое изделие на токарном станке по дереву не так сложно. Токарный станок по дереву позволяет получать детали различной формы и размеров, которые обладают красивым внешним видом и гладкой поверхностью. Работа на деревообрабатывающем токарном станке ни чем не отличается от металлорежущего аналога. Все те же настройки и управление станком, единственное отличие – это режимы резания и технология производства изделий из дерева методом точения. Каждая порода дерева имеет свои качества и характеристики, так же как и металлы, поэтому необходимо каждую обрабатывать своим образом.

Декоративное точение изделий из дерева имеет сходство с обработкой металла для технических целей. Станок, инструмент и технология обработки не имеет существенных отличий.

Для организации работы токарного станка по дереву необходимо иметь помещение, в котором будет установлено оборудование для производства. Также необходимо помещение для хранения запасов древесины и других материалов.

Токарные станки по дереву могут иметь разную конструкцию и степень механизации. Для декоративной обработки древесины можно использовать токарный станок ТП-40 – это универсальное оборудование, которое позволяет выполнять внешние работы по точению заготовки и внутреннюю выточку заготовки. Можно работать также на токарном станке по дереву, который сделан самостоятельно.

Если вас интересуют токарные станки по дереву, то их можно заказать в компании «Техническое Оснащение». Свяжитесь с нами, и мы поможем вам подобрать необходимое производственное оборудование.

Как устроен токарный станок по металлу - схема, конструкция и принцип работы

Если посмотреть на чертеж любого агрегата, предназначенного для токарной обработки металлов, можно понять, что конструкция и устройство токарного станка являются почти полностью идентичными для разных моделей установок.

Блок: 1/6 | Кол-во символов: 220
Источник: http://tutmet.ru/ustrojstvo-tokarnogo-stanka-metallu-shema-chertezh.html

Как устроены станина и передняя бабка станка

Станина является несущим элементом, на котором устанавливаются и фиксируются все остальные конструктивные элементы агрегата. Конструктивно станина представляет собой две стенки, соединенные между собой поперечными элементами, придающими ей требуемый уровень жесткости. Отдельные части станка должны перемещаться по станине, для этого на ней предусмотрены специальные направляющие, три из которых имеют призматическое сечение, а одна – плоское. Задняя бабка станка располагается с правой части станины, по которой перемещается благодаря внутренним направляющим.

Литая станина токарного станка усилена ребрами жесткости и имеет отшлифованные и закаленные направляющие

Передняя бабка одновременно выполняет две функции: придает заготовке вращение и поддерживает ее в процессе обработки. На лицевой части данной детали токарного станка (она также носит название «шпиндельная бабка») располагаются рукоятки управления коробкой скоростей. При помощи таких рукояток шпинделю станка придается требуемая частота вращения.

Для того чтобы упростить управление коробкой скоростей, рядом с рукояткой переключения располагается табличка со схемой, на которой указано, как необходимо расположить рукоятку, чтобы шпиндель вращался с требуемой частотой.

Рычаг выбора скоростей станка BF20 Yario

Кроме коробки скоростей, в передней бабке станка размещен и узел вращения шпинделя, в котором могут быть использованы подшипники качения или скольжения. Патрон устройства (кулачкового или поводкового типа) фиксируется на конце шпинделя при помощи резьбового соединения. Именно данный узел токарного станка отвечает за передачу вращения заготовке в процессе ее обработки.

Направляющие станины, по которым перемещается каретка станка (нижняя часть суппорта), имеют призматическое сечение. К ним предъявляются высокие требования по параллельности и прямолинейности. Если пренебречь этими требованиями, то обеспечить высокое качество обработки будет невозможно.

Блок: 2/6 | Кол-во символов: 2002
Источник: http://met-all.org/oborudovanie/stanki-tokarnye/ustrojstvo-tokarnogo-stanka-po-metallu. html

Устройство токарного станка

токарный станок по металлу

Чтобы лучше понять принцип работы оборудования изучим строение его главных механизмов:

  • передняя шпиндельная бабка;
  • станина;
  • гитара сменных колес;
  • фартук;
  • коробка подач;
  • суппорт;
  • задняя бабка;
  • коробка с электрооборудованием.

Передняя бабка металлообрабатывающего станка представляет собой металлическую деталь, обычно из чугуна, в которой располагается переключатель скоростей и главная рабочая часть — шпиндель. На бабке крепится болванка будущей детали. Коробка скоростей принуждает деталь вращаться. Основной компонент передней бабки — это вал в виде металлической трубки — шпиндель. Вал оканчивается резьбой особого размера для крепления патрона (используются поводковые, а также кулачковые типы) либо планшайбы, которая удерживает деталь. Здесь же находится прорезь в виде конуса для установки переднего центра. В шпинделе есть сквозное отверстие, сюда вставляют прут при необходимости его обработки. Для вращения шпинделя в передней бабке установлены подшипники, движение передается заготовке. В обычных станках используются подшипники скольжения, а в скоростных — роликовые или шариковые (качения). Именно от правильного движения шпинделя зависит точность обработки детали на станке.

Подшипники не должны иметь люфта, работать легко и равномерно, удерживать шпиндель крепко и устойчиво. Два подшипника обеспечивают надежное крепление и вращение: задний и передний.

Таблица переключателя вращения шпинделя

На внешней стороне стойки находится переключатель скоростей и информационная таблица. В таблице разъясняется, в какое положение устанавливать переключатель, чтобы получить требуемую скорость (число оборотов за минуту) вращения шпинделя.

Переключение скоростей производится после полной или частичной остановки инструмента, иначе зубчатые колеса передачи быстро выйдут из строя.

Гитара сменных колес это устройство, контролирующее характер шагового движения при нарезке резьбы. Каждый тип нарезки соответствует определенному набору зубчатых сменных колес. Такой механизм можно обнаружить на токарно-винторезном оборудовании старого образца. Он управляет движением резцедержателя.

Коробка подач — одна из основных частей механизма передачи, которая от шпинделя подает движение на суппорт. На этом участке скорость кручения движущихся элементов меняется, благодаря чему суппорт передвигается с необходимой скоростью в поперечном или продольном направлении.

Фартук — преобразовывает вращение вала хода в движение суппорта в обоих направлениях.

Станина (подставка) — основание машины, обычно выполняется из тяжелого металла (чугуна). Крепится на пару толстых столбов. Верхние части подставки — пара гладких рельс и пара направляющих в виде призмы, по ним перемещаются задняя бабка и суппорт.

Суппорт — это устройство токарного станка по металлу , передвигающее резцедержатель вместе с вставленным инструментом в любом направлении по отношению к оси токарного механизма: продольном, наклонном или поперечном. Наличие суппорта освобождает токаря от необходимости удерживать инструмент в руках. Движение в нужную сторону инструменту можно придать вручную или механически. Части суппорта:

  • устройство поперечных салазок;
  • каретка, двигающаяся по рельсам подставки;
  • фартук с устройством преобразования кручения валов хода и винта в перемещение суппорта;
  • устройство резцовых салазок;
  • устройство резцедержателя.

Задняя бабка нужна чтобы закрепить свободный конец крупной детали из металла во время работы. На нее крепятся и дополнительные инструменты, например, сверла.

Задняя бабка может быть с обычной или крутящейся встроенной серединой. Встроенную крутящуюся середину используют в механизмах для ускоренного резания.

Короб с электрическими частями содержит кнопки, рукоятки и тумблеры для пуска и остановки металлообрабатывающего станка, электромотора, управления устройствами подач и оборотов, надзора над устройством фартука.

Кроме перечисленных частей в механизме токарного станка могут применяться хомуты, цанги, планшайбы, оправки, люнеты. Не в каждом станке присутствуют описанные выше части. Так, в станках для нарезки резьбы на детали нет коробки подач, вместо нее работает гитара и зубчатые колеса. У других устройств узел подач состоит из пары механизмов.

Блок: 2/3 | Кол-во символов: 4260
Источник: http://StanokGid.ru/metall/ustrojstvo-tokarnogo-stanka-po-metallu.html

2 Задняя бабка токарной установки по металлу

Этот узел дает возможность надежно фиксировать протяженные детали в тех случаях, когда их помещают в обрабатывающий центр. Кроме того, задняя бабка служит для крепления разных рабочих приспособлений (например, метчиков, разверток, всевозможных видов сверл и т.д.). Если схема передней бабки всегда одинакова, то задняя бабка может быть нескольких разновидностей. Она может иметь: обычный центр; встроенный вращающийся центр.

Центр, указанный вторым, ставится на те станки, на которых планируется скоростная обработка детали (применяется специальная кинематическая схема). Задняя бабка в этом случае будет иметь следующую конструкцию: выточенное отверстие в пиноли с коническими роликами и подшипниками в нем. Подшипник шарикового типа нужен для установки втулки с отверстием в форме конуса. В это отверстие помещается центр.

Упорный шарикоподшипник берет на себя осевое усилие. Втулка не сможет вращаться в тех случаях, когда пиноль соединяется с втулкой специально смонтированным стопорящим приспособлением. Если реализовывается такая кинематическая схема (ее чертеж набросать совсем несложно), задняя бабка может служить в качестве держателя развертки, сверла, любого зенкера и прочего центрового инструмента.

Когда бабка имеет обычный центр, ее корпус находится на плите, установленной на направляющих. В корпусе вырезается отверстие, по которому передвигается (в продольном направлении) гайка с пинолью. Центр либо хвостовик какого-либо рабочего инструмента вставляют в коническое отверстие на переднем торце пиноли, которую перемещают маховичком. Кроме того, есть возможность смещать пиноль поперечно к плите при помощи винтов. При обработке детали с пологим конусом такая возможность незаменима.

Блок: 3/6 | Кол-во символов: 1748
Источник: http://tutmet.ru/ustrojstvo-tokarnogo-stanka-metallu-shema-chertezh.html

Технические характеристики и принцип работы

Независимо от устройства, станок характеризуется несколькими показателями:

  • максимальная толщина (диаметр) болванки из металла для обработки;
  • максимальное расстояние между серединами бабок;
  • наибольшая толщина заготовки, которая устанавливается над суппортом.

А — передняя бабка, Б — суппорт, В — задняя бабка, Г — станина, Д — основание, Е — фартук, Ж — привод деления и затылования, З — гитара

В крепления на задней бабке устанавливается инструмент, которым будет производиться обработка детали. Бабка перемещается по рельсам станины на расстояние, определяемое длиной обрабатываемой заготовки. Суппорт располагается между передней и задней бабками, во время работы каретка двигается по рельсам и перемещает резак вдоль заготовки. Устройство резцедержателя зависит от металла детали и степени нагрузки на инструмент. Если работа не слишком сложна, достаточно будет одиночного держателя. На токарных станках современных моделей обычно устанавливают головки резцов. Это достаточно устойчивое устройство, способное удержать до четырех инструментов одновременно.

В качестве двигателя используется электрический мотор с ременной передачей. Ремень идет от двигателя к шкиву токарного станка, основное внимание следует уделять его натяжке, обеспечивающей хороший ход. Ремень изготавливается из брезентовой ленты, прорезиненной ткани или другого прочного материала.

Видео о том, как правильно выбрать токарный станок по металлу:

Блок: 3/3 | Кол-во символов: 1465
Источник: http://StanokGid. ru/metall/ustrojstvo-tokarnogo-stanka-po-metallu.html

Архитектура токарно-винторезного станка по металлу

Несмотря на то, что первые токарные станки, которые появились в конце 18 века, это были вполне самодостаточные устройства, которые позволяли и обрабатывать металлы на довольно высоком технологическом уровне, нарезать резьбу и выполнять более сложную работу. Первый из них появился в 1794 году и это уже было устройство, практически идентичное тем простым токарно-винторезным станкам, которыми мы пользуемся сегодня.

Основными узлами и элементами токарного станка металлу были и остаются:

  1.  Станина. Основа любого металлорежущего и деревообрабатывающего оборудования. От того, насколько прочная и насколько точно изготовлена станина, зависит качество детали и функциональность устройства. Станина токарного станка должна быть максимально тяжелой, чтобы предотвращать вибрации, смещения, искривления траектории движения режущего инструмента. Масса станины должна быть такой, чтобы поглотить любые вибрации, возникающие по ходу работы на устройстве, а ее конструкция — максимально жесткой, прочной и долговечной.
  2. Шпиндельная бабка передняя. Основное предназначения шпиндельной бабки — фиксация и обеспечение вращения обрабатываемой детали. Тем не менее, многие станки сконструированы таким образом, что шпиндельная бабка может соединять в себе и коробку передач токарного станка, и устройство подачи обрабатывающей головки или суппорта. Как правило, передняя бабка выполнена в мощном корпусе, который жестко крепится к станине.
  3.  Задняя бабка. Это устройство обеспечивает крепление вращающейся детали соосно шпинделю и должно удерживать деталь в заданных координатах, а при необходимости осуществлять подачу дополнительного оборудования, в зависимости от модификации и типа станка.
  4. Суппорт. Это один из самых главных узлов токарного станка, независимо от его предназначения и характеристик. Суппорт выполняет важнейшую функцию — он прочно удерживает и подает режущий инструмент в направлении обрабатываемой детали. Суппорт может быть полностью управляемый автоматикой, а может быть ручным. В зависимости от технического решения суппорта, функции токарного станка могут быть совершенно разными. Суппорт может подавать режущий инструмент в нескольких плоскостях сразу, что делает его незаменимым в изготовлении самых сложных деталей.

Вкратце, так выглядит архитектурная схема токарно-винторезного станка по металлу.

Блок: 3/5 | Кол-во символов: 2361
Источник: https://nashprorab.com/ustroystvo-tokarnogo-stanka-po-metal/

Распространенные модели Станков

Любой универсальный токарно-винторезный станок по металлу имеет два ключевых параметра, определяющих его функциональные возможности. Это высота центров (расстояние от оси вращения шпинделя до верхнего контура станины), от которого зависит максимальный диаметр обрабатываемых деталей, и расстояние между центрами, влияющее на наибольшую длину обработки.

Наиболее распространенным оборудованием отечественного производства является токарно-винторезный станок 16К40, имеющий класс точности обработки «Н», в соответствии с положениями ГОСТ №8-82Е.  Данный агрегат выполняет такие операции как растачивание, точение, сверление и нарезание резьбы.

16К40

токарные станки серии ДИП — назначение и сфера применения.

16К40 относится к оборудованию среднетяжелого типа, его вес составляет 7.1 тонну, а размеры — 578*185*162 см. Рассмотрим технические характеристики данной модели:

  • наибольший диаметр обработки — 800 мм;
  • длина деталей — 3000 мм;
  • вес деталей — до 4 тонн;
  • частота вращения шпинделя — 6-1250 об/мин;
  • мощность основного электродвигателя — 18500 Вт.

Кинематическая схема 16К40

Эл схема 16К40

Паспорт 16К40

Смотрите также: станок 16К20 Электрическая схема Кинематическая схема Паспорт

На сегодняшний день на производстве эксплуатируется преимущественно оборудование советского производства 80-х годов. Рассмотрим вкратце параметры наиболее часто встречающихся моделей:

Модель Диаметр обработки (мм) Длина деталей (мм) Масса деталей (тонн) Обороты шпинделя (об/мин) Мощность привода (Вт) Вес станка (тонн)
Токарно винторезный станок 163

Кинемат схема

Эл схема

Паспорт

630 1400 2 10-1250 13000 3,8
Токарно винторезный станок 16В20 445 1500 1,6 10-1400 7500 2.45
Токарно винторезный станок 1И611П 250 500 0,5 20-2000 3000 1.12
Токарно винторезный станок б16Д25 500 1000 1.5 125-2000 10000 2,3
Токарно винторезный станок 1В625м 500 1900 1,8 10-1400 7500 2. 43
Токарно винторезный станок 16Р25П   400 2000 1,3 16-2000 11000 3
Токарно винторезный станок МК6056 500   2000 1,3 16-2000 11000 3,1

BD-9G

Данное оборудование способно обрабатывать детали диаметром до 200 мм и длиной до 400 мм. Устройство выполняет такие операции как растачивание, обточка, нарезка резьбы (метрическая и дюймовая), обработка торцов, развертывание.  BD-9G оснащен движком асинхронного типа мощностью 750 Вт, частота вращения шпинделя составляет 100-2500 об/мин.

data-full-width-responsive=»true»
data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

Блок: 3/3 | Кол-во символов: 2396
Источник: https://ostanke.ru/tokarnye/ustroistvo-stanka.html

3 Описание шпинделя токарного станка

Шпиндель – это пустотелый стальной вал с отверстием конической формы. Данный узел агрегата по металлу считается самым главным (многие другие основные узлы станка созданы для обеспечения работы шпинделя). В нем имеется отверстие (коническое), предназначенное для монтажа разнообразных инструментов, оправок и переднего центра (чертеж токарного оборудования указывает, какие именно приспособления можно крепить в указанном отверстии).

На шпинделе предусмотрена резьба. На нее можно закрепить планшайбу на токарный станок по металлу либо патрон, который центрируется посредством буртика на шейке. На некоторых агрегатах на шпинделе есть еще и специальная канавка. При быстрой остановке шпинделя она исключает опасность не контролированного свертывания патрона. Чтобы узнать, есть такая канавка на той или иной токарной установке, следует тщательно изучить чертеж станка, где указываются все его основные и дополнительные части.

Исправность шпинделя и его правильное вращение являются ключевыми условиями для токарной обработки любой детали. Важно добиться того, чтобы этот узел не имел в радиальном и осевом направлении в подшипниках ни малейшего люфта, а также слабины. В тех случаях, когда возникают указанные негативные явления, резцедержатель и инструмент в нем начинают дрожать, что приводит к ухудшению качества обработки.

На большинстве известных агрегатов отечественного производства (например, на станке 1М63 или на станке 1Е61М) вращение шпинделя происходит в подшипниках скольжения. Хотя есть и оборудование с роликовыми и шариковыми подшипниками качения, которые считаются более жесткими и используются по этой причине на станках с большими скоростями обработки заготовок.

Блок: 4/6 | Кол-во символов: 1720
Источник: http://tutmet.ru/ustrojstvo-tokarnogo-stanka-metallu-shema-chertezh.html

Особенности работы на самодельных станках

Для успешной работы на любом оборудовании прежде всего необходим опыт. Поэтому прежде чем приступать к обработке ответственных деталей рекомендуется сначала опробовать оборудование и приспособления станка для простых изделий. Ведь обработка сложной детали, как правило, состоит из ряда простых операций выполнение которых позволяет получить из простой заготовки деталь сложной формы.

Блок: 4/6 | Кол-во символов: 424
Источник: https://VseOChpu.ru/tokarnyj-stanok-po-metallu/

Техника безопасности

Приступая к работе нужно:

  • Убедится в правильности установки заготовки и надежности фиксации резца;
  • Проверить, что убраны все инструменты и посторонние вещи;
  • Одеть защитные очки и опустить защитное стекло.

Во время работы:

  • Нельзя прикасаться к вращающимся деталям;
  • Снимать очки и убирать защитное стекло;
  • Останавливать шпиндель рукой.

После окончания работ нужно обязательно обесточить станок и дополнительное оборудование.

Блок: 5/6 | Кол-во символов: 441
Источник: https://VseOChpu.ru/tokarnyj-stanok-po-metallu/

Как выбрать токарный станок по металлу

Функциональность металлорежущего оборудования практически ничем не ограничена. При необходимости можно купить и токарно-фрезерный станок, и токарно-револьверный с устройством копировальным и программным управлением. Все зависит от потребности а конкретных деталях и и классе их точности.

Как правило, для домашнего использования покупают или собирают своими руками несложные токарные станки, позволяющие выполнять простейшие, но необходимые операции — проточку валов, изготовление шкивов и конусов, изготовление фасонных деталей, сверление и элементарные фрезеровочные работы. Каждый станок подбирается максимально под потребности, тогда он будет работать в оптимальном нагрузочном режиме и прослужит долго и надежно.

 Твердотельное реле – принцип работы,  Электрорубанки, рейтинг по качеству

Блок: 5/5 | Кол-во символов: 833
Источник: https://nashprorab.com/ustroystvo-tokarnogo-stanka-po-metal/

5 Электрическая схема и электродвигатель токарного агрегата

Понятно, что никакая кинематическая схема функционирования станка для токарной обработки металлических изделий не может быть реализована, если на агрегате отсутствует электродвигатель. Двигатель может быть: асинхронным; постоянного тока. Электродвигатель асинхронного типа располагает литой чугунной либо алюминиевой станиной, ротором и статором. В зависимости от установленной на станок модели двигатель способен выдавать несколько скоростей вращения (либо одну).

Обычно электрическая схема токарного станочного оборудования работает за счет двигателя с короткозамкнутым ротором. Коробка передач (как следствие и коробка скоростей, и иные основные электрокомпоненты станка) в данном случае соединяется с «движком» либо посредством ременной передачи, либо напрямую с ротором.

На токарный агрегат может монтироваться и двигатель, позволяющий выполнять изменение скоростей вращения по бесступенчатому принципу. Он представляет собой устройство с независимым возбуждением, обеспечивающее регулировку частоты вращения в интервале 10 к 1. Такое оборудование применяется намного реже, так как короткозамкнутый двигатель характеризуется малыми размерами и высоким уровнем экономичности его применения.

Двигатель постоянного тока чаще используется для упомянутого выше бесступенчатого регулирования скоростей шпиндельного узла. Станину такого мотора делают из стали низкоуглеродистых марок (выбор материала неслучаен, он связан с тем, что станина является магнитопроводом), а сердечники его статора – из электротехнической стали. Добавим, что двигатель любого вида функционирует в комплексе с другим электрооборудованием, которое монтируется на токарный станок и обеспечивает его бесперебойную эксплуатацию по определенной электрической схеме.

Блок: 6/6 | Кол-во символов: 1796
Источник: http://tutmet.ru/ustrojstvo-tokarnogo-stanka-metallu-shema-chertezh.html

Правильный уход за станком

Уход за оборудованием не требует сложных приспособлений и операций. Достаточно взять за правило работать заточенным инструментом, убирать после работы стружку и пыль, проводить хотя бы раз в месяц смазку трущихся поверхностей и если это необходимо менять масло в коробке передач станка.

Блок: 6/6 | Кол-во символов: 312
Источник: https://VseOChpu.ru/tokarnyj-stanok-po-metallu/

Кол-во блоков: 17 | Общее кол-во символов: 25329
Количество использованных доноров: 7
Информация по каждому донору:
  1. http://met-all. org/oborudovanie/stanki-tokarnye/ustrojstvo-tokarnogo-stanka-po-metallu.html: использовано 1 блоков из 6, кол-во символов 2002 (8%)
  2. http://tutmet.ru/ustrojstvo-tokarnogo-stanka-metallu-shema-chertezh.html: использовано 4 блоков из 6, кол-во символов 5484 (22%)
  3. https://ismith.ru/tools/ustrojstvo-tokarnogo-stanka-po-metallu/: использовано 2 блоков из 3, кол-во символов 4428 (17%)
  4. https://nashprorab.com/ustroystvo-tokarnogo-stanka-po-metal/: использовано 2 блоков из 5, кол-во символов 3194 (13%)
  5. https://VseOChpu.ru/tokarnyj-stanok-po-metallu/: использовано 4 блоков из 6, кол-во символов 2100 (8%)
  6. http://StanokGid.ru/metall/ustrojstvo-tokarnogo-stanka-po-metallu.html: использовано 2 блоков из 3, кол-во символов 5725 (23%)
  7. https://ostanke.ru/tokarnye/ustroistvo-stanka.html: использовано 1 блоков из 3, кол-во символов 2396 (9%)

Токарный станок. Виды и устройство. Принцип работы и как выбрать

Токарный станок – станок, предназначенный для обработки заготовок из металла, дерева и прочих твердых материалов путем точения. За счет ряда регулировочных приспособлений обеспечивает высокую точность обработки.

Виды работ

С помощью токарного станка возможна обработка цилиндрических, фасонных и конических заготовок, что обусловлено спецификой его устройства.

С помощью станка выполняют:
  • Нарезание резьбы.
  • Зенкование.
  • Сверление.
  • Выравнивание торцов.
  • Обрезку.
  • Развертывание отверстий.
  • Стачивание диаметра и т.п.

В металлообработке применяется гораздо больше вариаций действий, поэтому токарный станок используется в сочетании с другим оборудованием. Кроме этого их функциональность сильно ограничена размерами заготовок.

Принцип действия

Станок для токарных работ является очень точным дорогостоящим оборудованием, нуждающимся в правильной регулировке. Сложность его устройства может существенно отличаться. Поэтому на отдельных устройствах можно сделать гораздо больше операций и с более высоким качеством.

Рассматривая упрощенную схему устройства токарного станка можно отметить следующие узлы:
  • Электропривод.
  • Передняя бабка.
  • Шпиндель с патроном.
  • Резец.
  • Суппорт.
  • Салазки.
  • Задняя бабка.
  • Станина.

Помещаемая в токарный станок заготовка зажимается кулачками патрона размещенного на шпинделе. Тот в свою очередь приводится в движение электроприводом. На станине станка находятся поперечные салазки. По ним скользит суппорт, в механизме которого зажимается резец. При включении вращения шпинделя заготовка оборачивается с заданной скоростью. Регулируя суппорт можно приближать или удалять от заготовки резец. За счет вращения детали при примыкании к ней резца осуществляет снятие материала с высокой точностью.

При обработке крупных заготовок применяется задняя бабка. Она скользит на продольных салазках станины и используется в качестве дополнительного упора. Задняя бабка оснащается пинолем. Тот представляет собой свободно вращающийся конус. Он поджимается к детали, чем предотвращает ее биение при прикладывании резца.

При производстве токарных станков детали поддаются точной обработке и подгонке. За счет этого соблюдаются минимальные допуски, что позволяет на готовом оборудовании создавать изделия с погрешностью в доли миллиметров. Базовая конструкция станка может существенно усложняться. В частности в нем может предусматриваться электропривод для изменения положения суппорта на салазках. Нередко предусматривается регулировка скорости оборота электродвигателя.

Виды токарных станков
Помимо универсальных токарных станков, предназначенных для выполнения различных видов работ, существуют также специализированные конструкции, работающие по схожему принципу:
  • Токарно-винторезный.
  • Токарно-карусельный.
  • Лобовой.
  • Токарно-револьверный.
  • Автомат продольного точения.
  • Многошпиндельный.
  • Токарно-фрезерный.

Помимо функциональных отличий, станки могут различаться между собой по максимальному размеру обрабатываемых заготовок. также они могут отличаться по удобству и точности регулировок, материалам обработки. По последнему критерию станки в основном разделяют на предназначенные для работы с металлом или деревом. Токарный станок для металла оснащается более мощным мотором и усиленными узлами. За счет этого они имеют высокую устойчивость к сопротивлению в результате трения при обработке заготовок. Станок по дереву более облегченный, так как точить дерево существенно легче, чем металл.

Токарно-винторезный

Может использоваться для единичного изготовления деталей. Скорость производства на нем недостаточная для серийного выпуска изделий. Обычно станки этого типа рассчитаны на обработку металлов, в том числе твердых черных и более мягких цветных.

Устройство этого станка отличается от базового наличием коробки скоростей, за счет чего осуществляется весьма точная регулировка обработки заготовок. За счет того что настройка выполняется за счет коробки, а не изменения скорости вращения самого электромотора, станок имеет высокую мощность даже при малой скорости работы.

Устройство имеет большое расстояние между центром патрона и пинолем на задней бабке. Это позволяет обрабатывать достаточно длинные заготовки. Станки винторезного типа разделяются на 5 классов. Каждому из них присваивается буква: Н, П, В, А, С.

Станки класса Н имеют нормальную точность. Они могут использоваться для выполнения большинства задач по ремонту или изготовлению новых деталей. Устройства класса П имеют повышенную точность, В – высокую точность, А – особо высокую точность. Станки класса С являются особо точными. Это мастер станки для выполнения самых точных деталей и их подгонки в притирку без зазоров.

Токарно-карусельные

Имеют вертикальное расположение оси вращения зажимаемой заготовки. Его можно использовать для точения, растачивания, обрезки, подравнивания торца и нарезания резьбы. Устройства этого типа не отличаются большим размером. За счет этого они зачастую не могут использоваться для обработки крупных заготовок. Часто такие станки используют в ремонтных мастерских, так как они не занимают много места, и работают с деталями не крупнее необходимых.

Используя специальные приспособления подобные станки также можно применять для  точного фрезерования стальных заготовок и их шлифования. Отличительным качеством карусельного станка является наличие стола с план шайбой. Последняя выполняет функцию держателя заготовки. План шайба вращает заготовку. Подача резца вдоль детали выполняется перемещением суппорта. Для его приближения к обрабатываемой поверхности по поперечному направлению выполняется перемещение траверсы.

Лоботокарный

Лобовой токарный станок имеет короткую станину. За счет этого он может использоваться для обработки только тонких заготовок. Однако лоботокарные станки имеют широкий захват. За счет этого они зачастую могут зажать для обработки деталь, ширина которой превосходит длину.

Такое оборудование часто применяется на точном производстве. Им вполне можно обрабатывать детали, масса которых превосходит несколько тонн. Однако останавливающим фактором для использования подобных станков является большая сложность при установке столь тяжелых заготовок. Зачастую на это уходит не меньше времени, чем на саму обработку. В связи с этим такое оборудование часто меняется на более привычные карусельные станки.

Автомат продольного точения

Такой токарный станок в отличие от предыдущих разновидностей может использоваться в серийном производстве. Его конструктивные особенности позволяют добиться высокой производительности обработки однотипных деталей. Устройство рассчитано на работу с прутом или фасонным профилем.

Зачастую такие станки рассчитаны на работу с системой ЧПУ. За счет этого производство однотипных деталей может выполняться полностью автоматически. Устройство может оснащаться одним или несколькими шпинделями. За счет этого оно способно использоваться для одновременной обработки нескольких одинаковых деталей.

Многошпиндельный

Он разработан для серийного производства и предназначен для работы с калиброванными заготовками. Они должны иметь круглое или квадратное сечение. В противном случае обработка несоответствующей формы заготовки невозможна.

Станок способен использоваться для выполнения любой задачи из спектра универсального токарного оборудования.  Данное оборудование оснащается мощным электроприводом и усиленной конструкцией. Это обеспечивает возможность обработки деталей из особо твердой стали.

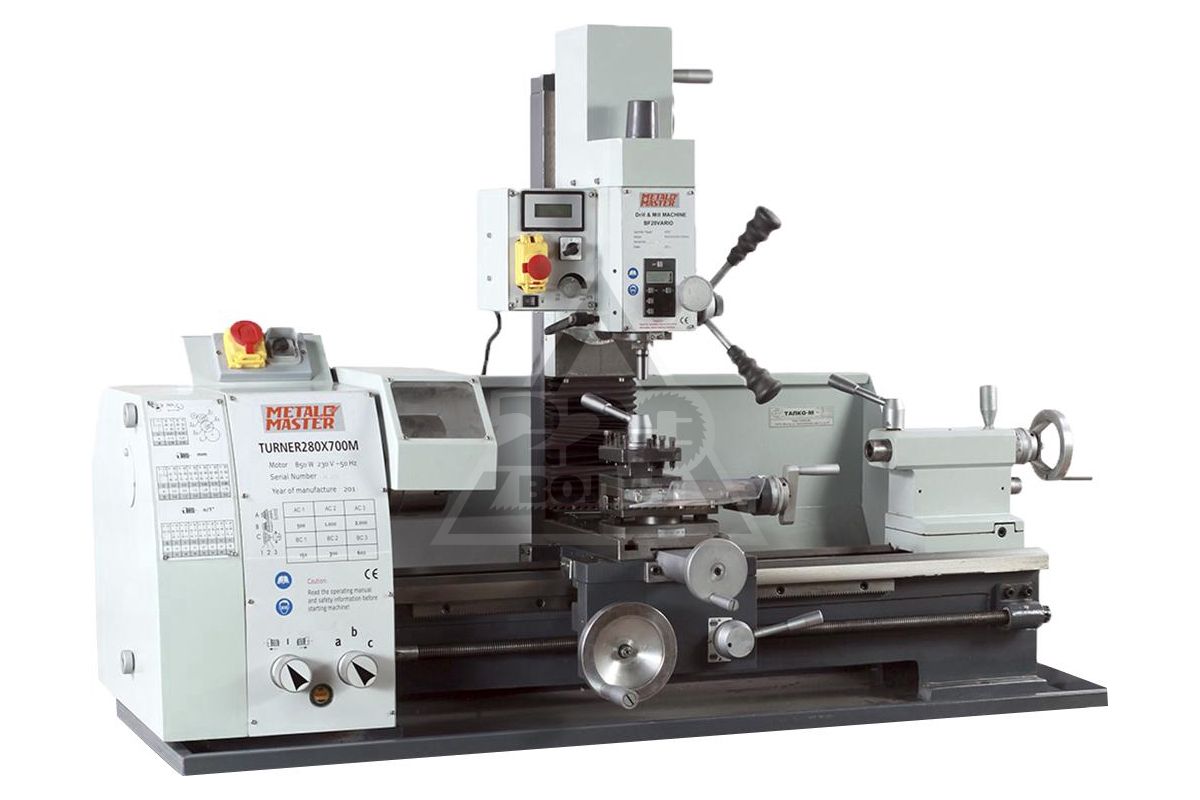

Токарно-фрезерный

Предназначен исключительно для обработки центра заготовки. Им выполняется фрезеровка заготовок большого размера с более высокой точностью, чем это возможно сделать, используя просто фрезерный станок. На таком станке можно совмещать операции точения и фрезерования.

Как правильно выбрать токарный станок

При выборе станка одним из самых важных параметров является размер его станины, в частности максимальная ширина и длина заготовок, которые можно на нем обрабатывать. Расстояние между центрами станка от пиноля до патрона может существенно отличаться. Устройство может иметь размер между центрами вплоть до нескольких метров. Столь крупные устройства применяются в основном для работы с деревом. В частности с их помощью выполняется выравнивание оцилиндрованнгого бревна и т.д.

Стоит обратить внимание на тип станины. Она может быть прямой, что является универсальным решением за счет обеспечения более широкого захвата заготовок. Это в свою очередь дает высокий вынос патрона и пиноля. Устройство с наклоном является более жестким. Детали в нем держаться надежней, но такой тип станины существенно уменьшает ширину заготовок, которые возможно зажать, избежав их блокировки в случае легкого перекоса при обработке.

Также при выборе станка может возникнуть сложность в определении типа управления. Токарный станок может быть ручным или управляемым ЧПУ. В последнем случае устройство выполняет точную сложную работу согласно чертежу проекта. Также на удобство работы со станком влияет применяемый в нем способ регулировки положения пиноля. Он может настраиваться вручную, путем вращения регулировочной ручки. Также пиноль может управляться электрическим приводом.

Похожие темы:

Токарный станок - Токарное дело


Токарный станок

Категория:

Токарное дело



Токарный станок

Общие сведения. До сих пор вы выполняли в основном слесарные операции вручную. Многие из них требуют затраты больших усилий, малопроизводительны. Намного быстрее, точнее, с меньшими затратами труда можно изготавливать различные детали, изделия на станках. Сейчас мы приступим к изучению токарно-винторезного станка.

Рис. 1. Нанесение параллельных рисок с помощью циркуля и линейки

На этом станке можно выполнять следующие операции: обтачивание наружных цилиндрических и конических поверхностей, растачивание отверстий, нарезание резьбы, сверление отверстий, отрезание деталей, подрезание торцов. Начнем с самых простых работ — обтачивания наружной цилиндрической поверхности и подрезания торцов. Но прежде чем приступить к этому виду обработки заготовок, необходимо познакомиться с устройством станка, изучить режущие и контрольные инструменты, овладеть навыками закрепления заготовки и т. п.

Устройство токарного станка. В группу станков входят токарные, токарно-винторезные и многие другие станки. Основные узлы любого станка токарной группы рассмотрим на примере токарно-винторезного станка модели ТВ-4 (Т — токарный, В — винторезный, 4— номер модели).

Станок состоит из следующих основных частей: станины с передней и задней тумбами, передней бабки, коробки скоростей, коробки подач, фартука, суппорта, задней бабки, электродвигателя.

Станина служит для крепления основных узлов станка. Она размещена на двух тумбах П-образной формы.

В чугунном корпусе передней бабки размещена коробка скоростей с главным валом — шпинделем. Перестанавливая рукоятки, расположенные на передней стенке корпуса бабки, изменяют частоту вращения шпинделя. Чтобы шестерни коробки скоростей меньше изнашивались и плавно переключались, их смазывают машинным маслом.

Задняя бабка нужна для крепления заготовок, обрабатываемых в центрах и специальных приспособлениях— кулачковых патронах, а также для установки сверл, метчиков и других инструментов. Если передняя бабка неподвижно установлена на станке, то задняя бабка может перемещаться по специальным направляющим, выполненным на станине, и фиксироваться в нужном положении.

Суппорт предназначен для закрепления резца и перемещения его во время обработки заготовок. Скорость перемещения суппорта регулируют с помощью коробки подач.

Электродвигатель, размещенный в левой тумбе станка, через систему передач вращает валы, шкивы различных узлов.

Виды движения в станке. При работе станка различают два вида движения: вращательное и поступательное.

Рис. 2. Токарно-винторезный станок ТВ-4

Вращение от электродвигателя через ременную передачу и коробку скоростей передается шпинделю передней бабки. Шпиндель вращается вокруг своей оси. А вот пример поступательного движения — при вращении ходового винта суппорт перемещается по нему (как гайка по болту) вдоль станины. Именно фартук станка преобразует вращательное движение ходового вала или ходового винта в поступательное движение суппорта.


Реклама:

Читать далее:
Токарные резцы

Статьи по теме:

типы, конструкция, принцип работы, УП

Токарный станок с ЧПУ – прибор станочного типа, работающий при помощи системы числового программного управления. Этот агрегат позволяет выполнять изготовление различных изделий высокой точности. Благодаря системе ЧПУ устройство может работать в автоматическом или полуавтоматическом режиме. При этом вмешательство оператора в обработку деталей сводится к минимуму.

Предназначение

Токарные станки с ЧПУ – современные варианты стандартных станочных аналогов, оснащенные рядом дополнительных функций, одной из которых является наличие системы ЧПУ. Такие устройства предназначены для обработки металлических заготовок токарным способом, но могут быть использованы и для работы с другими материалами. Благодаря этому токарные станки превратились в универсальные приборы, используемые в различных областях. Основная область применения – в заводских условиях и в быту.

С использованием станков с ЧПУ:

  • производится внешнее и внутренне вытачивание деталей;
  • изготовляются конусообразные элементы, или имеющие другие сложные формы;
  • выполняется продольная обработка заготовки;
  • производится черновая и чистовая обработка;
  • регулируется длина деталей;
  • вытачиваются пазы, выемки, отверстия;
  • нарезается резьба дюймового и метрического типа.

Этот станок способен справиться с задачей практически любого уровня сложности. Поэтому область применения станков с ЧПУ для токарных работ – на предприятиях, занимающихся серийным производством деталей. Также использование токарных станков отмечается на частом производстве в малом бизнесе.

Классификация

Данные машины бывают трех типов:

  • контурного;
  • позиционного;
  • адаптивного.

Первый тип включает приборы, работающие по заданной траектории. Такие агрегаты требуют контроля со стороны оператора. Ко второму типу относятся станки, способные выполнять обработку на устройстве точечным образом. Третий тип объединяет возможности контурного и позиционного станка.

Станки отечественного производства поступают в продажу с определенной маркировкой, при помощи которой можно определить возможности оборудования. Маркировка включает букву и цифру. Наиболее распространенные модели имеют маркировки:

  • Ф1 – рабочий механизм выполняет обработку по заранее заданным координатам;
  • Ф2 – рабочий механизм осуществляет точечную обработку;
  • Ф3 – задается траектория, по которой выполняется точение на станках с ЧПУ под контролем оператора;
  • Ф4 – комбинированная обработка, объединяющая возможности контурных и позиционных станков.

Также токарные станки с программным управлением отличаются:

  • расположением оси шпинделя;
  • расположением направляющих;
  • конструкционными особенностями;
  • видом осуществляемой обработки.

Приборы с числовым программным управлением делятся по уровням точности, каждому из которых соответствует определенная маркировка:

  • Н – нормальная;
  • П – повышенная;
  • В – высокая;
  • А – особо-высокая;
  • С – особо точные устройства (только мастер-станки).

Маркировка выбирается в зависимости от того, где планируется применение станочного прибора. Если в маркировке отечественного станка присутствует буква «С», это указывает на наличие дополнительных возможностей устройства.

Конструкция

В отличие от более старых аналогов современные станки, имеющие числовое программное управление, обладают более высоким показателем жесткости, и позволяют выполнить сложную обработку детали за более короткий период. Эти преимущества обусловлены конструкционными особенностями:

  • отсутствием зазоров между придаточными элементами;
  • высоким уровнем прочности несущих элементов, узлов агрегата и других комплектующих;
  • минимальной длиной кинетических цепей и количеством механических передач;
  • наличием сигнализаторов обратной связи;
  • повышенной устойчивостью к вибрационным нагрузкам, возникающим при обработке деталей;
  • наличием специальных систем, созданных для снижения иска тепловых деформаций.

Токарная обработка на станках обеспечивается благодаря направляющим. Этим комплектующие подвержены износу, но устойчивы к трению. Элементы конструкции взаимосвязаны между собой, и работают в одном режиме. Это условие связано с высокой точностью изделий.

Базовая конструкция токарного станка состоит из:

  • станины;
  • шпиндельной или передней бабки;
  • суппорта;
  • коробки подач;
  • электрической части;
  • револьверных головок.

Станина – основа оборудования, на которой размещаются остальные компоненты станочного прибора. Передняя бабка состоит из двух основных элементов агрегата: коробки скоростей и шпинделя. Суппорт включает нижнюю и верхнюю каретку – элементы, фиксирующие рабочий механизм. Суппорт получает движение через коробку подач. Устройство работает при помощи электромотора. Этот компонент аналогичен для различных моделей токарных станков, и может отличаться только мощностью. При помощи револьверных головок выполняется автоматическая замена инструмента.

При работе с габаритными заготовками могут использоваться станки, в конструкцию которых входят специальные тумбы. Они используются для фиксации детали на нужной высоте.

В продаже также имеются токарные центры, добавляющие токарному станку функции фрезеровочного аппарата.

Принцип работы

Работа на токарных станках с ЧПУ зависит от характеристик используемого прибора. Выбор станка зависит от:

  • допустимого показателя толщины обрабатываемой заготовки;
  • максимального расстояние, которое можно установить между центральными частями бабок;
  • допустимого диаметра детали, устанавливаемой над суппортом.

Задняя бабка используется для установки фрезы, или другого рабочего инструмента. Движение бабки выполняется по траектории рельс, расположенных на станине. Длина перемещения равна размерам заготовки. Вдоль обрабатываемой детали перемещается рабочий инструмент, движение которого зависит от каретки. Суппорт отвечает за то, чтобы его положение не сбилось в ходе точения.

Одиночный держатель применяется для простой обработки станками. Более сложные задачи выполняются при помощи головок, способных разместить несколько резцов. Наибольшее количество резцов составляет четыре.

Использованию деталей при помощи такого устройства следует отдать предпочтение при работе со сложными формами.

Электромотор использует ременную передачу. Она способна обеспечить высокую производительность. Недостаток такой передачи заключается в растягивании ремня. Чтобы производительность сохранялась на высоком уровне, ремень периодически подтягивается.

Несмотря на то, что условно токарное оборудование с числовым программным управлением относится к автоматизированным системам, роль оператора в работе прибора очень важна. В обязанности оператора входит:

  • выбор рабочего инструмента, необходимого для обработки на современном станке конкретной заготовки в соответствии с размерами и материалом;
  • наладка станочного оборудования;
  • тестирование агрегата перед запуском;
  • внесение корректив в работу станка в случае необходимости;
  • проверка готовых деталей на соответствие требований.

Оператор станка отвечает за работу современного токарного станка, контролирует ее выполнение, а также принимает меры безопасности при возникновении непредвиденных ситуаций. В случае поломки агрегата оператор оценивает степень проблемы, и выполняет ремонт, если это возможно. Также оператор должен уметь создавать управляющие программы, работать с ними, и изменять в случае возникновения ошибки. Это условие является обязательными при работе с устройствами ЧПУ.

Управляющая программа

Токарный станок с ЧПУ выполняет обработки детали на основе параметров управляющей программы (УП). Изготовление деталей без нее невозможно. Выбор управляющей программы зависит от области применения. Она может быть разработана самостоятельно специалистом, или приобретена уже готовой. Второй способ используется при изготовлении станком деталей со стандартными параметрами.

В большинстве же случаев при применении станков для производства новых деталей требуется создание индивидуальной управляющей программы. УП состоит из набора последовательных действий, необходимых для изготовления конкретной детали.

При помощи команд настраивается:

  • перемещение рабочих инструментов;
  • перемещение заготовки;
  • скорость токарной обработки детали.

Программа пишется при помощи специального софта, устанавливаемого на компьютер. Для создания УП чаще всего используются приложения:

  • AutoCAD;
  • T-FlexCAD;
  • NanoCAD;
  • ArtCam;
  • SolidWorks.

Управляющая программа создается в несколько этапов. На первом этапе разрабатывается трехмерная модель будущей заготовки. Эта работа осуществляется дизайнерами-программистами, использующими вышеуказанное программное обеспечение. После этого модель сохраняется в файл определенного формата, совместимого с управляющим блоком станка.

На втором этапе выполняется создание управляющей программы. Она включает комплекс команд, которые при последовательном выполнении создают реальную заготовку по ранее разработанной трехмерной модели. Управляющая программа также сохраняется в отдельный файл, который можно считывать со съемных носителей.

На третьем этапе УП загружается управляющий блок токарного станка, и запускается. Первый запуск является пробным, поскольку часто возникает необходимость в доработке программы. В этом случае сохраняются ошибки, при помощи программа которых программа корректируется, и снова загружается в ЧПУ станка. Если тестовый запуск показал соответствие нужным требованиям, разработка программы официально завершена, и ее можно использовать для чистовой обработки, и запускать в серийное производство.

Покупка токарного станка: что следует знать перед инвестированием

Думаете купить токарный станок? Первое, что нужно определить - это то, что вы хотите с ним делать и какие материалы вы будете резать. Вы любитель сделать несколько деревянных подсвечников и салатников? Настольный токарный станок по дереву может быть всем, что вам нужно. Однако, если вы хотите добиться большей точности или резать металлы, вам подойдет более прочный и универсальный станок. Если вы относитесь к последней группе людей или просто хотите узнать больше о точных токарных станках в целом, продолжайте читать.

Гордое наследие

Токарные станки являются одними из старейших металлообрабатывающих станков. Фактически, многие называют их матерью станков за их способность изготавливать детали для других машин. К ним относятся резьбовые соединения, валы, втулки и многое другое, в том числе упомянутые ранее подсвечники. Историки скажут вам, что первые грубые токарные станки изобрели первые египтяне, но только в 1800 году они приобрели способность нарезания резьбы.Это изобретение приписывают англичанину Генри Модслею, хотя другие, безусловно, заложили основу для его важной работы.

Современный токарный станок

Генри Модслей узнал бы любой из этих современных металлорежущих станков из Кента, США. Все они имеют упрочненные и отшлифованные направляющие поверхности, которые позволяют каретке перемещаться в продольном направлении с помощью ходового винта. На каретке находится поперечный суппорт для осевого перемещения с прикрепленным к нему четырехсторонним индексируемым резцедержателем. Серия сменных шестерен приводит в движение каретку и дает токарному станку способность нарезать винты, а передняя бабка с зубчатым колесом обеспечивает большую мощность на вращающемся шпинделе.Тем, кто заинтересован в покупке токарного станка, следует помнить об этих основных функциях.

Вы получаете то, что платите за

Однако покупка токарного станка - это не только эти основы. Начнем с ценника. Мой отец говорил мне: «Ты получаешь то, за что платишь, сынок». Он не обязательно говорил о станках, но, тем не менее, его слова остаются в силе. Вот в чем дело: если вам нужен недорогой токарный станок, вам не придется слишком долго искать его.Есть много машин начального уровня, перечисленных на веб-сайтах и ​​в каталогах, которые, кажется, предлагают хорошую цену. И хотя они могут быть похожи по внешнему виду и функциям на те, что перечислены на веб-сайте Kent USA, внешний вид может быть обманчивым (еще одна из многих пословиц моего отца), и год или два использования окажутся по-другому.

«Она такая тяжелая»

Джон Леннон писал о Йоко Оно в этой классической мелодии Битлз, но с таким же успехом он мог купить токарный станок.Подумайте вот о чем: токарный станок Kent USA TRL-1340 весит 2200 фунтов. По сравнению с настольными или недорогими токарными станками, это большой шаг вперед, и все же это самый легкий станок в линейке Kent USA. Какая разница? Вам следует. Тяжелая машина означает более тяжелые разрезы, большую жесткость и меньшую вибрацию. Для продления срока службы и высочайшей точности всегда выбирайте токарный станок с тяжелым чугунным основанием, а не сваренный из стали.

Передняя бабка

Передняя бабка и ее вращающийся шпиндель - это сердце токарного станка.Само собой разумеется, что вы должны смотреть на доступную мощность - мощность менее 2 л.с. или около того будет недостаточна для резки металла. Кроме того, убедитесь, что патрон достаточно велик для захвата любых заготовок, которые вы задумали, и что он имеет стандартное крепление шпинделя типа Camlock или аналогичное. Кроме того, не забудьте спросить о типе используемых подшипников, их количестве и расстоянии друг от друга. Дешевый шпиндель с некачественными подшипниками через год или два не вызовет ничего, кроме проблем.

Садись на качели

Swing указывает максимальный диаметр заготовки, который можно повернуть на токарном станке. Измерьте расстояние от верха станины до центра шпинделя, а затем удвойте это значение. Точно так же размер станины - это максимальная длина обрабатываемой детали, которую вы можете повернуть. Он определяется расстоянием между торцом шпинделя и задней бабкой. Также обратите внимание на ширину кровати. Более широкие обеспечивают большую стабильность и лучшие результаты при токарной обработке. Перед покупкой токарного станка следует учесть все эти факторы.

Список покупок

Что еще отличает хорошее от не очень хорошего при покупке токарного станка? Вам понадобится ножной тормоз для быстрой остановки шпинделя. Передняя бабка с зубчатым колесом и несколькими диапазонами скоростей гарантирует, что у вас достаточно мощности. Закаленные и шлифованные пути гарантируют долгие годы продуктивного использования. Кнопка задания упрощает переключение передач. Любителей, вероятно, не волнуют дюймовые / метрические циферблаты, но те, кто начинает механический цех, будут. Они также позаботятся о нарезании резьбы, поэтому убедитесь, что ваш токарный станок имеет правильные возможности нарезания резьбы.

Немногочисленные аксессуары для токарной обработки

Резцедержатель должен облегчить замену и регулировку инструментов. Для работы вала и других длинных деталей вам, вероятно, понадобится люнет. Это приспособление, которое крепится к станине болтами и поддерживает заготовку при повороте. Вам потребуются трехкулачковые и четырехкулачковые патроны, а также лицевая пластина, подвижный центр и различные переходники конуса Морзе для задней бабки. А как насчет власти? Если в вашем магазине есть трехфазное электричество 220 вольт, тем лучше.В противном случае обязательно возьмите фазовый преобразователь или купите токарный станок, способный работать на однофазной 110-вольтовой сети. А если у вас есть деньги, цифровая индикация (DRO) значительно упрощает работу на токарном станке и снижает вероятность ошибок.

Покупка токарного станка: последнее слово

Конечно, сейчас вы столкнулись со значительными инвестициями. Прежде чем использовать свою кредитную карту, взгляните на общую картину и определите, что будет лучше всего для вас в долгосрочной перспективе. Да, любитель или тот, кто только начинает работать, часто может обойтись машиной со скидкой.Однако по мере роста их потребностей это могло закончиться ошибкой. Теперь, если вы потратите немного больше на токарный станок промышленного качества
, вы получите более качественные детали и гораздо меньше хлопот. Это, а также более крупная, тяжелая и жесткая машина обычно экономят деньги своего владельца на ремонте и замене деталей в будущем. Что бы вы ни делали, не забывайте об этом и позвоните нам, чтобы обсудить ваш проект.

Токарно-декоративный станок Evans,

Детали

Токарный станок для декоративных работ фирмы Evans,
No.1261, подписано на передней бабке Evans & Son, Лондон , с градуированной стальной станиной на двойной раме из красного дерева с педальным механизмом, поперечной шпиндельной бабкой с шестирядной разделительной пластиной, передними и верхними индексами, касательным винтом и звездообразной гайкой с шесть конфорок, задняя бабка с винтовым корпусом, подставка для рук, декоративная опора салазок с криволинейной насадкой с двенадцатью большими, шестью маленькими и другими шаблонами, узкая насадка для поворота стержней и подвесная система с двумя кранами и барабаном - 80½ дюйма(204 см) в высоту до верха подвесной рамы, 42 ½ дюйма. (108 см) в ширину, высота по центру 6½ дюйма. (передняя и задняя бабки со встроенными подъемными блоками), носик оправки 0,7/8 дюйма. х 9,45 т. д. ;
и стоячий шкаф в форме книжного шкафа из красного дерева , из красного дерева с нитью из черного дерева, верхний ярус с пятью регулируемыми полками с зеркальной подкладкой, нижний с двумя ярусами по пять градуированных ящиков, окруженных двумя дверцами с внутренними полками для инструментов - 80½ дюйма. (204 см) в высоту, 49 ½ дюйма (126 см) в ширину , в состав входят: длинный ключ
с удлинителем, расточный воротник, J.Регулируемый транспортир H.Evans , длинная внутренняя режущая рамка, токарный угольник и тройник;
двухкулачковые и четырехкулачковые лицевые панели, лицевая панель с различными губками и два гаечных ключа Hines , шесть червячных фрез, примерно тридцать латунных патронов, два ключа, два индекса, две вертикальные режущие рамки;
прямолинейные, эксцентрические, овальные и куполообразные патроны, головки для сверл и фрез, спиральный аппарат с дополнительными шестернями, возвратно-поступательный механизм и дополнительная оправка Эванса для более длинных спиралей ( Эванс, рис. 169b) ;
тридцать один патрон для различных заготовок, два трехкулачковых патрона типа S-C и экстрактор для чашечных патронов;
(в нижнем ярусе) семьдесят пять токарных инструментов по дереву, в основном Holtzapffel или Evans в дверных стойках, десять других в ящиках, ящик запасных ручек, три трубочистителя, семнадцать Holtzapffel с резьбой- нарезчики (необработанные), три метчика для различной резьбы Holtzapfffel, десять микрометров деления, трехкулачковый sc и четырехкулачковый патрон, криволинейные шаблоны и толкатель, горизонтальная режущая рамка, эксцентриковая режущая рамка с балансиром Grace, скользящий центр задней бабки для эксцентрика овальное точение, оправка для полых труб, малый упор для тройника, двенадцать латунных зажимных колец на стойке лигнума, пятьдесят один резак в двух стойках, различные полировальные салфетки и прочее; гониостат Evans с тремя притирками на борту, тремя банками для порошка и направляющей для хонингования инструмента с закругленными краями; и различные образцы древесины, некоторые обработанные, в банках
(много)

Небесный станок: NPR

1

Конфуций и вы оба - сны, и я, который говорит, что вы сны, сам являюсь сном. Это парадокс. Завтра мудрый человек может объяснить это; что завтра не будет для десяти тысяч поколений.

- Чжуан-цзы: II

Переносимые течением, раскиданные волнами, сильно увлеченные всей мощью океана, медузы дрейфуют в приливной бездне. Через него светит свет, и в него входит тьма. Несут, бросают, тянут из любого места в любое место, потому что в глубоком море нет компаса, но все ближе и дальше, выше и ниже медузы висят и качаются; пульсации движутся в нем легкие и быстрые, как огромные суточные пульсации в управляемом луной море.Висящее, покачивающееся, пульсирующее, самое уязвимое и несущественное существо, оно имеет для защиты насилие и мощь всего океана, которому он доверил свое существо, свое движение и свою волю.

Но здесь возникают упрямые континенты. Гравийные полки и скалы обрываются от воды прямо в воздух, это сухое, ужасное пространство сияния и нестабильности, где нет опоры для жизни. А теперь, теперь течения вводят в заблуждение, а волны предают, разрывая свой бесконечный круг, чтобы вскочить с громкой пеной о скалы и воздух, разбившись. ...

Что будет делать создание, сотворившее весь морской поток, на сухом дневном песке; что будет делать ум каждое утро, просыпаясь?

Его веки были выжжены, так что он не мог закрыть глаза, и свет вошел в его мозг, обжигая. Он не мог повернуть голову, потому что блоки упавшего бетона прижимали его к земле, а стальные стержни, выступавшие из их стержней, держали его голову в тисках. Когда они ушли, он снова мог двигаться; он сел. Он был на цементных ступенях; одуванчик расцвел от его руки, вырастая из маленькой трещины на ступеньках.Через некоторое время он встал, но как только он встал на ноги, он почувствовал смертельную тошноту и понял, что это лучевая болезнь. Дверь была всего в двух футах от него, потому что надувная баллонная кровать наполовину заполняла его комнату. Он подошел к двери, открыл ее и вошел. Там тянулся бесконечный коридор из линолеума, слегка вздымающийся на несколько миль вверх и вниз, и далеко, очень далеко, мужской туалет. Он двинулся к нему, пытаясь держаться за стену, но держаться было не за что, и стена превратилась в пол.

«Теперь полегче. Полегче там».

Лицо охранника лифта висело над ним, как бумажный фонарь, бледное, с бахромой с седеющими волосами.

«Это радиация», - сказал он, но Манни, похоже, не понял, сказав только: «Успокойся».

Он снова лежал на кровати в своей комнате.

"Ты пьян?"

"Нет."

"Кайф от чего?"

«Больной.«

« Что вы принимали? »

« Не нашел подходящего », - сказал он, имея в виду, что пытался запереть дверь, через которую пришли сны, но ни один из ключей не подошел к замку.

«Медик идет с пятнадцатого этажа», - тихо сказал Манни сквозь грохот набегающего моря.

Он барахтался и пытался дышать. Незнакомец сидел на своей кровати с подкожной инъекцией и смотрел на него.

» Вот и все, - сказал незнакомец.«Он приближается. Чувствуешь себя адом? Полегче. Тебе должно быть в аду. Принять все это сразу?» Он показал семь маленьких пластиковых конвертов из аптеки. «Паршивая смесь, барбитураты и декседрин. Что ты пытался сделать с собой?»

Было трудно дышать, но болезнь прошла, осталась только ужасная слабость.

«У всех на этой неделе свидания», - продолжил медик, молодой человек с коричневым хвостом и плохими зубами.«Это означает, что они не все указаны в вашей аптечной карточке, поэтому я должен сообщить вам о взятии кредита. Мне не нравится, но меня вызвали, и у меня нет выбора, понимаете. Не волнуйтесь, с этими препаратами это не уголовное преступление, вы просто получите уведомление в полицейский участок, и они отправят вас в медицинскую школу или районную клинику для обследования, и вас направят в Доктор медицины или психотерапевт для VTT - Добровольное терапевтическое лечение. Я уже заполнил на вас анкету, использовал ваше удостоверение личности; все, что мне нужно знать, это как долго вы принимаете эти лекарства больше, чем в вашем личном распорядке? "

"Пара месяцев.

Медик написал на бумаге на коленях.

«А у кого бы вы одолжили Фарм-карты?»

«Друзья».

«Надо назвать имена».

Через некоторое время медик сказал: "Во всяком случае, одно имя. Просто формальность. У них не будет проблем. Видите ли, они просто получат выговор от полиции, а HEW Control будет проверять их фармацевтические карты в течение года. Просто формальность. Одно имя. "

" Не могу.Они пытались мне помочь ».

« Послушайте, если вы не назовете имена, вы будете сопротивляться, и вы либо попадете в тюрьму, либо попадете на обязательную терапию в лечебное учреждение. В любом случае они могут проследить карты в записях автолекарств, если захотят, это просто сэкономит им время. Давай, просто назови мне одно из имен ».

Он закрыл лицо руками, чтобы не допустить невыносимого света, и сказал:« Я не могу. Я не могу этого сделать. Мне нужна помощь ».

« Он одолжил мою карточку », - сказал охранник лифта.«Да. Мэнни Аренс, 247-602-6023». Ручка медика стала строчить каракули.

«Я никогда не пользовался вашей картой».

«Так что запутайте их немного. Они не будут проверять. Люди пользуются чужими фармацевтическими картами все время, они не могут проверить. Я одалживаю свою, пользуюсь чужой кошкой, все время. Получил целую коллекцию тех выговоров. вещи. Они не знают. Я взял вещи, о которых HEW даже не слышал. Ты раньше не был на крючке. Успокойся, Джордж ".

«Я не могу», - сказал он, имея в виду, что он не мог позволить Мэнни солгать ему, не мог помешать ему солгать ему, не мог расслабиться, не мог продолжать.

«Вы почувствуете себя лучше через два-три часа», - сказал медик. «Но оставайтесь дома сегодня. В любом случае, центр города занят, водители GPRT пытаются нанести еще один удар, а Национальная гвардия пытается запустить поезда метро, ​​и в новостях говорится, что это ужасный беспорядок. Оставайтесь на месте. Мне нужно идти, я иду работать, черт возьми, в десяти минутах отсюда, от государственного жилищного комплекса на Макадаме ". Кровать задрожала, когда он встал. «Вы знаете, что двести шестьдесят детей в этом комплексе страдают от квашиоркора? Все семьи с низким доходом или семьи базовой поддержки, и они не получают протеина. И что, черт возьми, мне с этим делать? Я ввел пять разных требований к минимальному белку для этих детей, но они не приходят, это все бюрократические проволочки и оправдания. Люди, получающие базовую поддержку, могут позволить себе покупать достаточное количество еды, продолжают мне говорить. Конечно, но что, если еды нет для покупки? Ах, черт с этим. Я делаю им уколы витамина С и пытаюсь представить, что голод - это просто цинга ... »

Дверь захлопнулась. Кровать вздрогнула, когда Манни сел на нее там, где сидел медик.Присутствовал слабый сладковатый запах свежесрезанной травы. Из темноты закрытых глаз и тумана, поднимающегося вокруг, голос Мэнни отдаленно сказал: «Разве не здорово быть живым?» Авторские права © Урсула К. Ле Гуин, 1971 г., авторские права возобновлены Урсулой К. Ле Гуин, © 1999 г.,

Grizzly 16 дюймов x 46 дюймов Токарный станок по дереву с УЦИ - G0462

Grizzly 16 дюймов x 46 дюймов Токарный станок по дереву с УЦИ - G0462

Эта невероятная машина может раскачиваться на 16 футов над кроватью, оснащена двигателем мощностью 2 л. с. и оснащена шпиндельным тахометром с цифровой индикацией.С помощью ручки переключения скоростей легко менять скорость, поэтому нет ремней, с которыми можно было бы возиться. Поворот подвесного двигателя тоже несложный: просто ослабьте переднюю бабку и поверните ее на 360 ° для непревзойденной гибкости. Прочная чугунная конструкция обеспечивает плавную работу. Если вы хотите добавить больше массы, ножки оснащены опорами для полок, созданных вами на заказ. Поистине, токарный станок класса люкс по очень выгодной цене!

Характеристики:

  • Двигатель: 2 л.с., 110 В, однофазный
  • Качели над кроватью: 16 футов
  • Поворотный упор для инструмента: 13 футов
  • Расстояние между центрами: 46 '
  • Прочная чугунная станина и ножки с прецизионной шлифовкой обеспечивают устойчивость и минимизируют вибрацию
  • Шпиндель передней бабки 1 'x 8 TPI с правой стороны
  • Тахометр шпинделя с цифровым отсчетом
  • Конус шпинделя и задней бабки MT # 2
  • Диаметр шпинделя: 3/8 '
  • Подвесной двигатель легко поворачивать с помощью прилагаемого удлинителя упора для инструмента
  • 10 скоростей: 600 - 2400 об / мин
  • Рычаги быстрой блокировки / разблокировки для задней и передней бабки
  • Включает 6-дюймовую лицевую панель, подвижный центр чашки и центр цилиндра
  • Поворот передней бабки на 0 °, 60 °, 90 °, 120 ° и 180 °
  • Габаритные размеры: 72-1 / 2 фута x 19 футов x 48 футов
  • Приблизительный вес в упаковке: 354 фунта.


БЕСПЛАТНАЯ ДОСТАВКА по КОММЕРЧЕСКИМ АДРЕСАМ * в 48 нижних Соединенных Штатах!

Быстрая, бесплатная доставка груза! Наш склад в Мичигане стратегически расположен, чтобы доставить вам необходимые инструменты и оборудование в кратчайшие сроки. Вы только что заказываете инструменты, которые вам понадобились вчера? Мы вас прикрыли. Звоните сегодня!

866-588-6300 - [email protected]

На данный момент нет рекомендуемых товаров.

Rikon 70-3040 Реверсивный токарный станок с регулируемой скоростью и подвижной станиной

ПОИСК в нашей БЕСПЛАТНОЙ онлайн-библиотеке по деревообработке

Выбирать ... 3 млн Абатрон Регулируемый зажим Биты и инструменты для маршрутизаторов Amana Американский Дизайн Мебели Инструменты Anant Якорь Арбортех Арти Auriou Rasps Плохой инструмент для топора Bahco Инструменты Barr Beall Tool Behlen Benchcrafted Инструменты Bessey Лучшая связь Инструментальный завод из голубой ели Инструмент Blum Bob Swerer Productions Токарные инструменты Bodger Инструменты Bora Инструменты Bosch Бостик Компания Bowl Kit Инструментальный завод Bridge City Briwax Бык лягушка Картер Продукты Чарльз Брок Clesco Клифтон Инструменты Биты и блейды для маршрутизаторов CMT Инструмент Коллинза Компания Color Wheel Горелки для дерева Colwood Cormark International Ремесленник Кожа Инструменты полумесяца Critter Spray Products Корона ручные инструменты Crown Plane Company Ручные инструменты CECK Edge Дэвид Бэррон Инструменты Дельта Машины DeWalt Алмазная пила Дико Принадлежности для заточки DMT Dowl-It Дремель Дрель доктор Dubuque Clamp Works Э. C. Emmerich Tools Орел америка Earlex Инструменты Easy Wood EazyPower Инструменты Eclipse Инструмент Эльбо Маски Elipse Энвиротекс Алмазные продукты EZE-LAP Famowood FastCap Fein Tools Fenner Drives Электроинструменты Festool Инструменты Fisch Компания Флетчер-Терри Инструменты для резьбы Flexcut Foredom Пилы Forrest Биты и лезвия для маршрутизаторов Freud Фуллер Общая отделка Общее оборудование Инструменты Gladstone Glen-Drake Toolworks Хорошая рука Gränsfors Bruks Гробет США Hamburg Industries Привет Инструменты для резьбы Hirsch Скакательные инструменты Скамьи Hofmann & Hammer Держи Хит Продукция Howard Продукты HTC Гидрокот Гидросорбирующие осушители воздуха Самолеты Ibex iGaging Incra Промышленные абразивы Insty-Bit Дизайн Ironwood Файлы для резьбы Ивасаки Иёрой Японские инструменты Джаспер Инструменты JDS Джевонс Джевитт JHL JoolTool Токарные инструменты Jordan Капуста Келлер ласточкин хвост Клеммсия Известные концепции Инструмент Крег Кумагоро Кунц Инструментальный завод озера Эри Ламелло Ланкастер Приземляться Lap-Sharp Leecraft Ли Джигс Левин LHR Либерон Lie-Nielsen Toolworks Лигномат Потерянный арт-пресс Lufkin Lumberton Лутц Magcraft Magswitch Махони Макита MegaPro Инструмент Mercer Дизайн Mesa Vista Metabo Микро Забор Микро Джиг Миллер дюбель Miracle Point Мирка Абразивы Моракнив Швеции MSA Мюллер Фордж Mylands Нарекс Инструменты Nebo Нельсон Пейнт Николсон Nobex Никто Нортон Nupla Старый коричневый клей Old Fashioned Milk Paint Co. Олсон Пила Односторонняя токарная обработка дерева Бык-Голова - Оксенкопф Пегас Пелтор Производительные абразивы Picou Игривые планы ПМС Portamate Портер-Кейбл Пауэлл Мфг Powerstrop Promax Proxxon Purdy Путч Р.Ножи Мерфи Рабочие места Ramia Мощность записи Ричард Келл Инструменты Рикон Роберт Лэнг Роберт Ларсон Рустолеум Покрытие Saburr Tooth Friction Coating Мешок ИБП Зауэрс SawStop Шредер ScrapeRite Инструменты Shaper Шеффилд Бронза Магазин Fox Шелковистый Sjobergs Деревянное правило Скоухегана Токарные инструменты Sorby Винты Spax Spyderco Стэнли Инструменты Starrett Sterling Toolworks Инструменты SuperMax Система Три Таджима Текнатул Thomas Flinn & Co.Инструменты для деревянного туфа Timberline TimberMate Клей для дерева Titebond TMI Тормек Тренд Тритон Vantage Industries Vaughan Инструменты Veritas Инструменты Венеры VPS W. W. Norton Publishing Wall Lenk Co. Watco Waterlox Уэйн Бартон Веллер Уайтхолл Биты маршрутизатора Whiteside Wixey Wolfcraft Деревянные детали Инструменты дятлов Ленточная пила WoodSlicer Работа Sharp ZetSaw Zinsser

Реверсивный токарный станок Rikon 70-3040 с регулируемой скоростью и скользящей станиной - НОВИНКА

Хайленд Пункт # 191365

В дополнение к стандартной доставке для этого товара взимается дополнительная плата в размере 125 долларов США.

Подробное описание

Rikon 70-3040 Реверсивный токарный станок с регулируемой скоростью и подвижной станиной

Стандартно поставляется с приводным центром с 4 зубьями, упором для инструмента, центром с подвижным хвостовиком, лицевой панелью и заглушкой. ПЯТИЛЕТНЯЯ гарантия производителя.

Характеристики:

  • Моторизованная скользящая платформа - увеличение длины шпинделя с 20 дюймов до 40 дюймов
  • Мотор и переключатель - Мощный двигатель мощностью 3 л.с. обеспечивает достаточную мощность
  • Указательная головка - 3-ступенчатые, многоугольные шкивы включают 36 указательных позиций
  • Блок управления - магнитное управление задним положением в любом месте на длинной кровати
  • ЖК-дисплей скорости - большая, легко читаемая скорость от 20 до 3850 об / мин
  • Банджо - Чугунное основание упора для инструмента очень широкое и прочное

Технические характеристики:

  • Двигатель TEFC VSR, 3 л.с., 1-фазный вход, 3-фазный выход, 14.8а, 220В, 50/60 Гц
  • 23-7 / 32-31-1 / 4 "Качели над кроватью
  • 17-13 / 32-25-716 "Поворот на основании упора для инструментов
  • 20-40 дюймов между центрами
  • Шпиндель 1-1 / 4 "-8tpi
  • # 2 Конический шпиндель Морзе
  • # 2 Поперечный цилиндр задней бабки с конусом Морзе
  • Ход поршня задней бабки 4-11 / 16 дюймов
  • 36 позиций индексации
  • Вес - 546 фунтов
  • Общий размер - от 61-5 / 8 до 81-5 / 8 дюймов в длину, 30-1 / 8 дюймов в глубину и 50-3 / 8 дюймов в высоту

Диапазоны скоростей:

  • 20-650 об / мин
  • 50-1750 об / мин
  • 100-3850 об / мин

Предупреждения о продукте

ВНИМАНИЕ ДЛЯ РЕЗИДЕНТОВ КАЛИФОРНИИ!

Этот продукт может подвергнуть вас воздействию химикатов, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной системы. Пожалуйста, прочтите наше предупреждение Предложения 65.
Для получения дополнительной информации см. Www.P65Warnings.ca.gov.




FLIP через наш последний каталог деревообрабатывающих инструментов

Посмотреть телешоу Highland Woodworker



Введите имя для поиска в списке желаний

Mastercam 2020 - Токарный станок с учебным пособием по осям C&Y

Это учебное руководство содержит все инструкции, необходимые для изучения создания геометрии (CAD) и создания траектории (CAM) для программирования токарного станка с ЧПУ в Mastercam.

Включает:

  • 7 уроков о том, как использовать Mastercam для создания механических чертежей САПР и траекторий для токарной обработки деталей на токарном станке с ЧПУ.
  • 3 урока о том, как использовать Mastercam для создания траекторий оси C.
  • 1 урок о том, как импортировать твердотельную модель из SolidWorks, Inventor и Creo и использовать функции твердой цепочки Mastercam.
  • Рисунки с упражнениями к каждому уроку.
  • Инструкции по генерации G-кода для каждого урока.
  • Видеоинструкции, показывающие, как пройти каждый урок от начала до конца.

К книге прилагается:

  1. Имя пользователя и пароль для доступа к содержанию книг в Интернете в течение 1 года.
  2. Доступ к подробным обучающим видео в Интернете по каждому уроку в книге.
  3. Доступ для загрузки установки программного обеспечения Mastercam Home Learning Edition.

Дополнительные ресурсы для учителей доступны при покупке набора учебников / онлайн-версий для класса. Пожалуйста, напишите на [email protected] для получения более подробной информации.

Онлайн-версия

Вы можете приобрести нашу онлайн-версию материала и получить больше за меньшие деньги. Нажмите кнопку ниже, чтобы получить дополнительную информацию:

ОНЛАЙН ВЕРСИЯ

Академическая лицензия

Все продукты CamInstructor Training также доступны в виде академической лицензии, что означает, что вы можете:

  • Обеспечьте доступ к нашему контенту в Интернете, чтобы студенты могли получить к нему доступ с любого компьютера с доступом в Интернет.
  • Школа сэкономит на покупке книг.
  • Учителя и ученики могут распечатать все пошаговые инструкции к урокам.

узнать больше

Адаптация Небесного токарного станка | Без названия Театральная труппа № 61

адаптировано и направлено Эдвардом Эйнхорном
из книги Урсулы К. Ле Гуин
оригинальная музыка Генри Акона

6 - 30 июня 2012 г.
в 3LD Art + Technology Center
80 Greenwich St.

Певец: Джон Галлоп III
Джордж Орр: Роберт Ханиуэлл
Доктор Хабер: Эрик Олесон
Хизер Ле Лаш: Кэролайн Сааман

Фортепиано: Меллиса Элледж
Виолончель: Майкл Мидларски

Видео: Кейт Фрир и Дэвид Теннант
Наборы: Джейн Штайн
Костюмы: Карла Гант
Освещение: Джефф Нэш
Звук: Чип Роджерс
Режиссер: Раффаэла Вергата
AD / ASM: Франк-Томас Гроган
Видео Оп: Марк Костелло
Стажеры: Марк Галиновский, Барбара Айала Рагг

Графика Клинтона Корбетта

МИРОВАЯ ПРЕМЬЕРА АВТОРИЗОВАННОЙ ЭТАПНОЙ АДАПТАЦИИ НАУЧНО-ФАЙЛОВОГО РОМАНА ЛЕГЕНДАРНОЙ НОВОСТИ Урсулы К.LE GUIN

Untitled Theater Company # 61 (UTC61) представляет The Lathe of Heaven, оригинальную, авторизованную сценическую адаптацию научно-фантастической классики Урсулы К. Ле Гуин о человеке, чьи мечты меняют реальность, адаптированную и поставленную Эдвардом Эйнхорном с музыкой. пользователя Henry Akona.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
