Трубы для дымохода своими руками: Дымоход своими руками — устройство и монтаж по шагам из стальной и керамической трубы

сбор и установка, схемы установки

Любая установка, сжигающая топливо, не может нормально функционировать, если у нее отсутствует дымоход. Сегодня строителям известно множество различных материалов, из которых можно изготовить дымовые трубы. Самыми востребованными считаются модульные изделия, которые поставляются цельными комплектами, получившими название «сэндвичи». В этой статье мы рассмотрим часто задаваемые вопросы относительно конструкции таких систем, а также их правильного выбора для каждого конкретного случая. Кроме того, мы выясним, как сделать сэндвич-трубу самостоятельно и установить ее без помощи профессионалов.

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

• металлическую трубу;
• оцинкованные стальные листы;
• каменную вату.

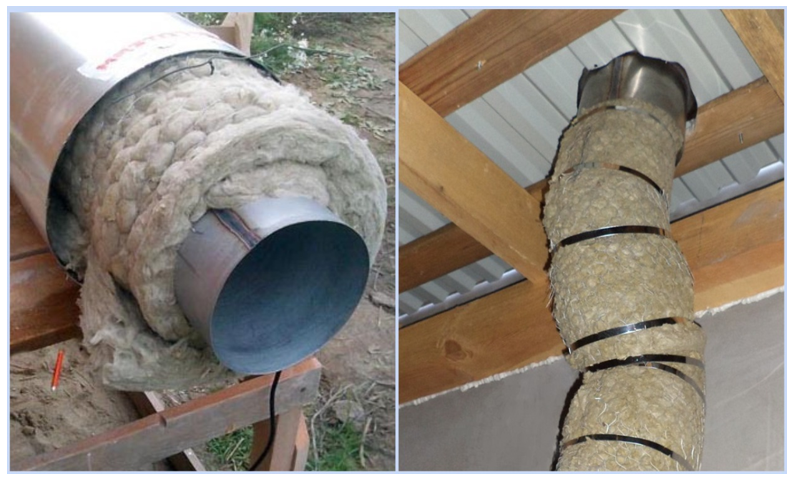

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала.

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

• PAROC ROB 80t;
• МАТ 30;
• ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Существует два варианта монтажа вертикального канала:

• внутренний, когда труба проходит через потолок и крышу;
• внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

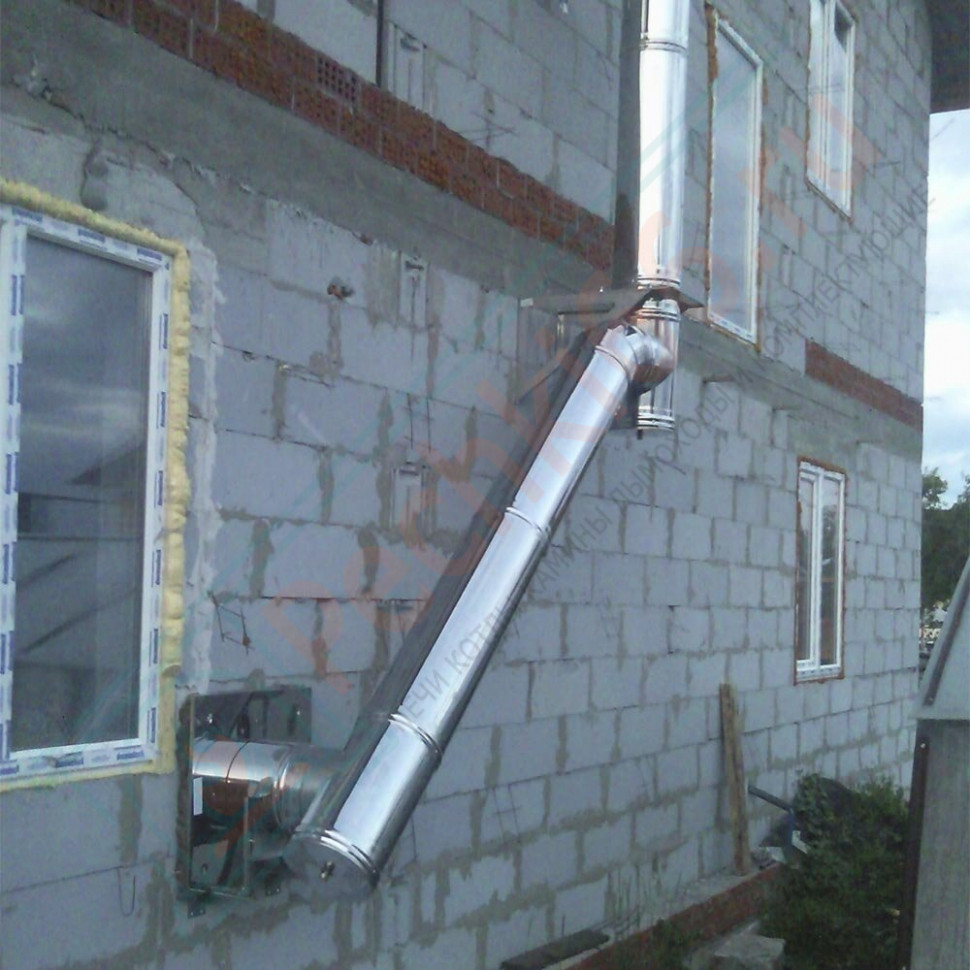

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Как правильно выполнить установку дымохода

Монтаж такой сэндвич-системы не составляет особых трудностей. Для ее сборки и последующей фиксации не требуются специальные умения и навыки.

Начинать устанавливать дымовой канал нужно с нижней точки, постепенно переходя от печки на потолок, затем на крышу дома. Наружные цилиндрические конструкции одеваются на внутренние.

Соединение труб

Часть сэндвич-труб имеет сужающиеся элементы, что значительно облегчает сборку. Изделие меньшего диаметра легко вставляется в предыдущую трубу с расширенным концом. Благодаря такому соединению практически исключается появление сажи внутри вертикального канала. Монтаж специальных тройников значительно упрощает процесс удаления конденсата.

Дымоход через стену

Для этого сначала разбираются посадочные места и проводится их дополнительное укрепление, затем осуществляется сборка внешнего кронштейна с полозьями, по которым будет двигаться тройник. Отверстие в стене закрывается тремя слоями: листом фанеры толщиной 10 см, асбестом и оцинковкой.

В месте крепления проходника прорезается квадратное отверстие. Уложенные слои фиксируются шурупами. Чтобы защитить кронштейн от коррозии, его нужно покрыть краской. Далее дымовая труба выводится через проходник.

Изготавливая устройство для отведения продуктов сгорания, не забудьте сделать уступок, представляющий собой зазор между стенкой и трубой дымохода.

После того как цилиндрическая конструкция пройдет через потолок, производятся расчеты всех соединительных деталей. Стык труб должен находиться выше отверстия, сделанного в верхнем внутреннем покрытии помещения. Подобный участок считается наиболее пожароопасным, потому его требуется обязательно контролировать во время эксплуатации устройства.

Монтаж дымохода через кровлю

Для прокладки канала через верхнюю часть строения необходимо сначала закрыть отверстие оцинкованным листом изнутри, затем через сделанный в металле проем вывести трубу наружу. После такой операции фиксируется сам лист. При необходимости края металла можно согнуть по границе кровли.

Дымоход должен возвышаться над поверхностью плоской крыши более чем на 1 м. Когда на кровле устанавливается канал высотой больше 1,2 м, он укрепляется растяжками с последующей фиксацией обжимными хомутами. Они удерживают трубу при сильных порывах ветра и не дают ей отклониться от вертикали.

Кровля, изготовленная из воспламеняющихся материалов, например, битума, должна быть защищена дополнительными устройствами. Для этого над крышей устанавливается специальный дефлектор, оборудованный мелкосетчатым гасителем.

Фиксация дымохода

Практически все детали вертикального канала стягиваются хомутами. Если возникают какие-либо сложности, тройник дополнительно фиксируется опорным кронштейном. Когда высота дымохода составляет более 1,2 м, труба укрепляется растяжками.

Для обеспечения большей надежности стыки устройства для отвода продуктов сгорания дополнительно фиксируются специальными деталями:

• соединение труб – одним обжимным хомутом;
• канал, имеющий тройники, – несколькими элементами в виде кольца, причем обжим выполняется с каждой стороны трубы.

Опорный кронштейн легко изготовить своими руками. Для этого берутся два металлических уголка со стенкой 30-50 мм. В них делаются отверстия под болты М8 и М10.

Чтобы исключить подсос воздуха при сборке дымохода, нужно воспользоваться термостойким полимерным составом.

Если будет нарушена герметичность, ослабнет труба, снизится тяга. В результате в комнате появится запах гари.

Завершение монтажа

Когда сборка сэндвич-системы полностью закончена, с трубы удаляются остатки защитной пленки.

При любой конструкции дымохода его длина не должна превышать 6 м. Расстояние измеряется от колосника до оголовка. Это значение стандартизировано и требует неукоснительного соблюдения.

Все соединения дымохода обязательно должны быть обработаны специальным жаростойким составом, способным выдерживать температуру в 1000 градусов.

Техника нанесения герметика

1. Внутренние трубы – покрывается внутренняя поверхность.
2. Наружные трубы – обрабатывается лишь внешняя сторона.
3. Место соединения одностенной и двустенной изделий – герметизируется только наружная окружность.
4. Стыковка модуля и одностенной цилиндрической конструкции – обрабатываются внешние стыки.

Когда сборочные работы закончены и включен котел, необходимо провести проверку нагрева самых опасных участков дымохода. В этих местах превышение допустимой температуры категорически запрещено.

Чтобы облегчить обслуживание вертикального канала и его очистку, делается ревизия в виде съемного элемента или детали с открывающейся дверцей.

Чтобы осадки не попадали внутрь дымохода, трубу нужно закрыть колпаком.

Пожарная безопасность

Во избежание возникновения пожароопасной ситуации необходимо прокладывать устройство для отвода дымовых газов так, чтобы оно не касалось стены или перекрытия потолка. Сэндвич-трубы должны находиться в специальных коробах, ограничивающих их от касания с другими материалами.

Для обеспечения большей безопасности закрытые полые конструкции оборудуются базальтовой ватой. Довольно часто дымоход, смонтированный самостоятельно, отделяется от потолка металлическим листом небольших размеров. Сталь становится своеобразным радиатором, нагревающим окружающий воздух.

Заключение

Из всего вышесказанного можно сделать вывод, что монтаж сэндвич-дымохода не представляет особого труда. Установить такую конструкцию сможет любой домашний мастер, умеющий обращаться с инструментами. Нужно просто сделать правильные расчеты, нарисовать чертеж и купить все необходимые материалы.

Похожие статьи:

Дымоход своими руками и чертежи колпака на трубу

Сделать дымоход своими руками из стальной трубы довольно просто. Чтобы выполнить подобные работы, ненужно быть профессионалом. Все что требуется – это досконально изучить необходимую информацию и четко следовать разработанному плану. При этом, нужно выполнять все мероприятия внимательно и осторожно, ведь допущенные ошибки могут привести не только к задымлению помещения, но и к пожару. В этой статье речь пойдет о том, как сделать дымоход своими руками и грамотно установить его.

Нюансы при возведении дымоходной конструкции

Труба для дымохода своими руками делается с учетом следующих факторов:

• Расчет уровня, необходимо рассчитать уровень коэффициента полезного действия печи. От него зависит длина дымоходного канала, протяженность горизонтальных элементов и диаметр трубы;
• Расход топлива, следует учесть расход топлива. Чем он выше, тем большей пропускной способностью должен обладать дымоход;
• Экономия топлива, ненужно забывать о возможной экономии топлива. Например, если печь должна отапливать небольшое помещение, то сильный огонь в ней не нужен. Его можно контролировать уровнем тяги.

Дополнительно следует упомянуть о конструкции самой печи и безопасности. Эти факторы тоже имеют огромное значение при изготовлении дымохода.

Дымоход имеет очень важное значение для частного дома или бани. При этом, абсолютно неважно, какой отопительный агрегат установлен в строении: газовый котел, металлическая буржуйка или русская печь из кирпича. Без грамотно обустроенного дымохода, эксплуатировать их не получится.

Основные преимущества металлических дымоходов

Дымоходы из нержавеющей стали и прочих металлов, имеют массу неоспоримых достоинств. Поэтому на сегодняшний день большинство частных домов и подсобных отапливаемых строений, оснащены системами отведения продуктов горения из металла. К основным преимуществам, которыми обладают дымоходы из металла, следует отнести:

• отсутствие неровностей на внутренней поверхности трубы. Благодаря этому, сажа не скапливается в дымоходах, чем не могут похвастаться трубы из кирпича;
• возможность эксплуатации в любом строении, будь то гараж с буржуйкой или двухэтажный жилой дом;
• круглогодичная возможность выполнения любых ремонтно-восстановительных мероприятий, связанных с необходимостью устранения причин, вызывающих некорректную работу дымоходного канала;
• при правильном монтаже, в дымоходах из металлических труб не образуется конденсат, что особенно важно для помещений с высокой влажностью, например, бань;
• высокая устойчивость к воздействию продуктов горения, в частности газов;
• высокая устойчивость к механическим воздействиям;
• продолжительный срок эксплуатации;
• низкая стоимость исходных материалов;
• полное соответствие требованиям правил пожаробезопасности;
• простота монтажа. Чтобы изготовить дымоход из металлической трубы, ненужно использовать чертежи и различные схемы. Кроме того, не понадобится проводить дополнительную тренировку перед началом монтажа. В то же время, чтобы сделать кирпичную кладку, требуется предварительно разложить кирпичи на земле, не используя раствор. Это помогает понять суть проводимых работ.

Монтируя дымоходный канал из металла, нужно обратить внимание на то, что подобный выбор позволяет значительно сэкономить средства, не только на исходных материалах, но и на проведении работ. Иными словами, понять, как сделать дымоход своими руками из металлической трубы, сможет каждый, а для выполнения таких работ, с использованием кирпича, наверняка придется привлекать профессионала.

Виды металлических дымоходов

Рекомендуем к прочтению:

Из вышесказанного становится понятно, что металлические дымоходы, пример которых представлен на фото ниже, имеют высокий спрос, поэтому производители стремятся разработать и выпустить как можно больше вариаций подобных конструкций.

На сегодняшний день, наибольшей популярностью пользуются металлические дымоходы трех видов:

• одностенные, монтируемые в уже существующем канале из кирпича или керамики. Необходимость их использования обусловлена некачественной работой существующего дымохода. Произвести монтаж одностенного дымохода своими руками очень просто. Главное, предусмотреть в конструкции дымоходного канала устройство для сбора конденсата;
• двустенные, изготавливаемые из двух труб, пространство между которыми заполняется огнестойкими утеплителями. Чаще всего для монтажа дымохода своими руками выбираются именно двустенные конструкции. В качестве утеплителя для подобного дымоотвода, чаще всего используется базальтовая вата. Она не выделяет неприятных запахов и не плавится при нагреве. Толщина слоя утеплителя рассчитывается в зависимости от климатических условий. Как правило, она варьируется от 30 до 100 миллиметров;
• коаксиальный, тоже изготавливаемый из двух труб, но при этом, пустота между ними не заполняется утеплителем. Внутренняя труба предназначена для отвода продуктов горения, а внешняя, для подачи кислорода, без которого огонь не будет гореть.

Наиболее сложный в установке именно коаксиальный дымоход, но при должном желании, его монтаж можно выполнить своими руками, не нанимая для проведения подобных работ специалистов.

Монтаж дымоходного канала

Проводя монтаж дымохода из металлической трубы, следует соблюдать ряд несложных правил:

• во-первых, сбор элементов трубы следует начинать снизу, постепенно поднимаясь наверх. Верхние отрезки трубы должны максимально плотно входить в нижние. Места стыков требуется обрабатывать огнестойким герметиком, способным выдержать температуру до 1000 градусов;
• во-вторых, необходимо теплоизолировать дымоход. Исключением является лишь монтаж двустенных труб;
• в-третьих, если кровля строения изготовлена из горючих материалов, то необходимо устанавливать колпак на трубу дымохода, своими руками сделать его несложно. Подобный зонт на трубу способен послужить не только искроуловителем, но и защитой от попадания в дымоходный канал осадков.

Выполнение вышеперечисленных условий не на столько сложно, как вывод дымоходного канала наружу дома. Об этом мероприятии пойдет речь далее.

Вывод дымоходного канала

Местом выхода дымохода из дома может являться не только крыша, но и стена. Наиболее часто в частных домах, трубы выводятся через кровлю. Менее затратный вариант с выводом дымохода через стену, чаще практикуется в подсобных строениях, например, банях.

При монтаже дымохода через крышу, в первую очередь необходимо позаботиться о защите потолочного перекрытия и прочих деревянных элементов чердака и крыши от возгорания. С этой целью, под дымоход вырезается отверстие большего диаметра чем труба. Оно отделывается оцинкованными листами и слоем утеплителя. Этого вполне достаточно, чтобы защитить легковоспламеняющиеся элементы от воздействия высоких температур. Разумеется, если труба, используемая для монтажа дымоходного канала уже оснащена утеплителем, то дополнительную прослойку делать ненужно.

Рекомендуем к прочтению:

Колпаки для металлических дымоходов

Сделать колпак на дымоход своими руками может каждый, ведь в этом нет ничего сложного. Подобное изделие представляет собой устройство, имеющее вид зонта или козырька. Оно устанавливается на оголовок трубы и выполняет сразу несколько функций. Помимо указанной выше защиты от попадания влаги и улавливания искр, колпак отвечает за регулировку уровня тяги.

Существует немало вариаций внешнего вида колпаков. Они зависят от размера и формы дымохода. Кроме того, на внешний вид колпака может повлиять фантазия человека, изготавливающего его. Прежде чем рассказать о том, как сделать колпак на трубу своими руками, нужно перечислить основные составные части подобного устройства.

Конструкция колпака для дымохода

Этот элемент дымоходного канала состоит из следующих частей:

• защитный зонтик или крышка. Люди, задающиеся вопросом, как сделать зонт, чаще всего не могут определиться с его формой, ведь имеется немало вариаций исполнения: начиная от конуса, и заканчивая пирамидой;
• фартук-капельник. Это элемент, которым обладают все колпаки, предназначен для защиты оголовка трубы от капель воды, отскакивающих от зонтика. Чаще всего подобный элемент колпака используется на квадратных и прямоугольных трубах;
• кронштейны. Они необходимы для крепления конструкции к дымоходной трубе.

Колпак для дымохода можно сделать самостоятельно, используя в качестве материала листовой металл, но при это, его форма не будет отличаться изысканностью. Сложные конструкции лучше покупать в магазине.

Изготовление колпака своими руками

Для изготовления подобного изделия потребуется листовая оцинкованная сталь, ножницы по металлу, маркер и сварочный аппарат. Схема изготовления изделия такова:

• производство стального колпака следует начинать со снятия мерок с дымохода. Сделанные замеры – это отправная точка в изготовлении. Измерение нужно проводить без спешки. Важна точность;
• далее следует сделать шаблоны из картона. При их изготовлении нужно учитывать, что колпак на печных трубах держится плотно, но в то же время, надевается легко, поэтому к исходным размерам нужно прибавить 3-5 миллиметра;
• после того, как шаблоны изготовлены, надо с их помощью расчертить металл и вырезать заготовки;
• заготовленные части размещаются на удобной поверхности и сгибаются. Придание нужных форм колпаку – это ответственный процесс, который нужно проводить без спешки. Для стальных труб лучше изготавливать круглые колпаки, они смотрятся более уместно;
• когда металл изогнут в нужную форму, следует сварить его концы в единую конструкцию и приступить к изготовлению кронштейнов. Их тоже можно сделать из стальных пластин.

Перед установкой, колпак следует защитить от коррозии, покрыв его несколькими слоями краски. Стоит отметить, что подобными устройствами оснащается не только дымоходная, но и вытяжная труба. Это обусловлено тем, что вентиляция тоже должна быть оснащена защитой от осадков. Вентиляционные и дымоходные трубы зачастую располагаются неподалеку друг от друга, так как это упрощает монтаж проходки через кровлю, поэтом их можно оснастить одинаковыми колпаками.

Из всего вышесказанного становится понятно, что изготовление всех составных частей дымохода из металла, не имеет технических сложностей. При желании, можно выполнить все работы самостоятельно, даже не имея соответствующего опыта. Все что нужно – это набраться терпения, и внимательно изучить инструкции.

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Дымоходы из нержавеющей стали своими руками

Кажущаяся простота возведения дымоходных устройств обманчива. Ведь дымоход — это не просто труба, выводящая продукты сгорания топлива. Это сложное устройство, от правильного сооружения которого зависит эффективность работы нагревательных теплогенераторов и безопасность нахождения внутри помещений. Поэтому вопрос правильного изготовления дымохода из нержавеющей стали своими руками — один из самых актуальных.

Все процессы, связанные с этим делом, должны проводиться профессионально. И если вы сталкивались с отопительной системой и установкой котлов не понаслышке, тогда вам и карты в руки. Кроме того, необходимо точно выполнить проектирование дымовой трубы. Почему это так важно?

Существует несколько позиций, которые существенно влияют на эффективность работы отопительной системы в целом. И дымоход в этом плане занимает не последнее место. Очень важно правильно его расположить, учитывая нормы и правила монтажного процесса. Для этого нужно знать месторасположение нагревательного котла и специфику здания, а именно, его конструктивные особенности. После чего проводится расчет.

Расчет дымохода

Самой приемлемой формой дымовой трубы является цилиндр. А так как мы разбираемся со стальным вариантом, то эта форма является оптимальной. Дело в том, что теплые потолки воздуха поднимаются по спирали вверх относительно оси трубы. Обтекаемая форма сечения облегчает продвижение продуктов сгорания за пределы помещений.

Но не всегда круглая труба — это эффективно. К примеру, более современные отопительные котлы доходят до потребителя с квадратными дымоходами. И между ними есть значительная разница. В случае расчета диаметра трубы можно просто ознакомиться с рекомендациями производителя, которые есть в инструкции к котлу. Если таковые отсутствуют, то для дымохода с круглым сечением существует соотношение 1:10 по отношению к диаметру топки. Дымоход с квадратным сечением имеет соотношение 1:1,5. Вот такая разница.

Можно ли увеличить тягу за счет большего диаметра? Можно, но не стоит этого делать, потому что в трубе большого диаметра продукты сгорания топлива быстро остывают. А это приводит к тому, что на стенках образуется конденсат. Какие последствия ждут вас в дальнейшем, вы сами можете догадаться.

Что касается высоты дымоходной конструкции, то стандартных решений в этом вопросе нет. Придется учитывать большое количество разных параметров здания. Единственное, что необходимо — это принять как закон, что минимальное расстояние от кровли до верхнего края дымохода должно быть не меньше полуметра.

Дымоход из нержавейки

Из-за того, что современные дымоходные системы, изготовленные из сэндвич-панелей, являются достаточно дорогим удовольствием, многие домашние мастера стараются сделать их своими руками, используя листы из нержавеющей стали. Почему именно нержавейка чаще всего применяется в системе дымохода зданий? Чтобы ответить на этот вопрос, необходимо разобраться с самим материалом.

Сразу же оговоримся, что дымоход изготавливается только из нержавеющей жаропрочной стали, в процессе производства которой используются добавочные элементы:

• Никель.
• Хром.
• Молибден.

Их взаимодействие со сталью называется процессом легирования. То есть стальной материал становится обладателем характеристик, которые позволяют ему не изменять своих качеств под действием высоких температур. В зависимости от того, сколько каждого элемента добавляется в процессе легирования, сталь будет обладать разными качествами. К примеру:

• Никель придает металлу прочность и пластичность.
• Хром отвечает за коррозийную стойкость и твердость.
• Молибден увеличивает прочность металла при его взаимодействии с высокими температурами.

Некоторые мастера, уходя от трат на приобретение дорогостоящего материала, пытались сделать дымоход своими руками из пищевой нержавейки. Ее недостаток — высокое содержание хрома. Под действием высоких температур сталь начинала быстро разрушаться. Так что этот вариант нам не подходит.

Из всех предлагаемых марок чаще всего применяются AISI 316 L (310 S, 321 и 304).

Как сделать дымоход

Существует несколько вариантов изготовления дымохода, которые часто приводятся в интернете:

1. Металлический лист из нержавейки скручивается в цилиндр, для чего потребуются специальные приспособления в виде вальцов. Скручивание лучше производить в несколько слоев. Затем по длине шва труба скрепляется заклепками. К сожалению, этот вариант вызывает несколько вопросов.

• Обычно заклепки изготавливаются не из жаропрочной стали, что говорит об их недолгосрочной эксплуатации. Под действием высоких температур они начнут изменять свои размеры и попросту выпадут из гнезд.
• Такой дымоход изготавливается без раструба. А значит, высока вероятность, что продукты сгорания будет проходить через стык двух сегментов. Да и надежность конструкции вызывает сомнение.
• Такой способ может быть использован для скручивания неосновного дымохода, который устанавливается в качестве наружной трубы.

2. Использовать хомуты для скрепления. Это неплохой вариант, но и у него есть большой недостаток. Это опять-таки зазор между слоями. Некоторые мастера рекомендуют обработать его термостойким герметиком. Но практика показывает, что подобный материал не такой уж и долговечный, так что проблемы остаются.
3. Оптимальный вариант — это заварить стык. Правда, для этого понадобятся сварочные электроды для нержавейки. И если вы в этом деле большой специалист, то проблем нет. Кстати, аргоновая сварка здесь также уместна.

Переходим к самой конструкции дымовой трубы, монтаж которой вы решили провести своими руками. Состоит она из двух труб, между которыми прокладывается теплоизоляционный материал — базальтовая вата. Внутренняя труба — это стальной дымоход из нержавейки, а внешняя — металлический дымоход из материала, способного противостоять негативному воздействию природных условий.

Полезные советы

Чтобы дымоход работал эффективно, поддерживая необходимую тягу, нужно обратить внимание на несколько моментов монтажа. Это:

• Вертикальность конструкции с минимальным количеством отводов и горизонтальных участков.
• Полное соответствие диаметра и высоты.
• Надежное крепление к несущим конструкциям.
• Плотность скрепления скручиваемых листов, если вы собираете сэндвич-дымоход. Это нужно для того, чтобы не допустить проникновения продуктов сгорания топлива между их частями.

В любом случае монтаж дымоходов — процесс непростой. Поэтому, решив изготовить и установить их своими руками, следует сопоставить все за и против. Если минусов больше, то рекомендуется приобрести готовый дымоход и уже потом думать, как его установить.

как не вылететь в трубу

Системы дымоудаления не прощают промахов — от качества сборки дымохода зависит пожарная безопасность дома и комфорт жильцов. На неопытного мастера ложится немалая ответственность, но на выручку приходят модульные дымоходные трубы – готовые решения для обустройства дымоотводного канала в частном доме. Собрать дымоход из готовых фасонных элементов так же просто, как и детский конструктор, а вероятность ошибки минимальна.

Какие трубы подойдут для дымохода?

Лучшие трубы для систем дымоотведения изготавливают из нержавеющей стали специального назначения. Модульные стальные дымоходы имеют ряд преимуществ:

• небольшой вес – экономит силы и позволяет обойтись без фундамента;
• гладкая внутренняя поверхность – улучшает гидравлические характеристики и не задерживает копоть;
• тонкие стенки – обеспечивают быстрый нагрев, уменьшают количество конденсата и поддерживают тягу;
• эргономичная сборная конструкция – предельно упрощает монтаж дымохода;
• комплект монтажных аксессуаров отборного качества – обеспечивает герметизацию системы и удобный обход препятствий;
• устойчивость к прогоранию и воздействию коррозионных сред – продлевает срок эксплуатации дымохода.

Выбор марки стали зависит от температуры отвода. При температуре продуктов горения менее 400 °C годится хромоникелевая сталь AISI 304 и 321; жаропрочная хромоникель-молибденовая сталь AISI 316 выдерживает температуры 400–800°C.

Габариты труб определяются параметрами системы отопления. Сечение дымоотводного канала подбирается с учётом мощности отопительного агрегата и диаметра дымоотводящего патрубка – чем плотнее прилегает, тем меньше потерь тепла.

Конструктивное исполнение дымоотводных каналов может быть одноконтурным и двухконтурным. Недорогие одноконтурные дымоходы состоят из одной трубы и комплектующих. Как правило, их устанавливают в помещениях, когда подключают отопительные приборы к ранее смонтированной системе дымоотведения, или внутри кирпичных дымоходов при реконструкции старых зданий.

Двухконтурные дымоходы, или сэндвич-трубы, предназначенные для выведения на улицу, собирают из двух соосных труб разного диаметра, разделённых слоем огнестойкого базальтового герметика. Внутренняя труба играет роль дымоотводного канала, а наружная служит чехлом, предохраняющим систему от атмосферных воздействий. Заводская теплоизоляция хорошо справляется с защитой труб от обмерзания; дополнительное уплотнение требуется в наружных секциях, в местах стыков и прохода через стены и перекрытия.

Сборка дымоходной трассы: энергосберегающие нюансы

Для безопасной эксплуатации отопительных агрегатов при сборке дымоходной трассы важно ориентироваться на рекомендации СНиП 41-01-2003, направленные на поддержание оптимального уровня тяги в системе. Оптимальная длина магистрали, не оснащённой дымососом, составляет не менее 5 метров. Подключение дымоходной трубы к котлу производится строго по вертикали, причём отрезок должен достигать 50 см и более. В помещениях с негорючей отделкой к одному дымоходу разрешено подключать не более двух однотипных отопительных приборов, расположенных на разных уровнях с полуметровым интервалом.

В случае отделки стен легковоспламеняемыми материалами дымоходную трассу проводят на расстоянии от 25 см до стеновой поверхности. Если невозможно выдержать дистанцию, стену экранируют огнеупорными панелями, выступающими за пределы магистрали на 15 см слева и справа. Одноконтурные трубы стараются размещать вдоль капитальной стены.

Сборка системы производится методом сопряжений: узкий конец модуля вставляют в раструб предыдущего элемента. Внутренние трубы собирают снизу вверх, а наружные – сверху вниз. Тогда герметизация сочленений не будет препятствовать удалению дыма.

Для прокладки сложных магистралей в комплект поставки включён набор монтажных элементов. Препятствия огибают при помощи колен с уклоном от 20 до 90°. В местах проходов используют стеновые и потолочные проходники, а подключение к основному каналу выполняют через тройники с заглушками. Ещё один тройник понадобится для обустройства ревизионного окна, облегчающего сервисное обслуживание системы. Отведение влаги осуществляется через конденсатосборник.

Выполняя поворот магистрали, помните, что использовать более трёх колен на трассе запрещается, иначе конструкция рискует обрушиться. Не в меру длинные горизонтальные отрезки протяжённостью более метра тоже не лучшим образом сказываются на устойчивости системы. Следите, чтобы дымоотводный канал не соприкасался с другими коммуникациями – электропроводкой, кабелями, газовыми трубами, радиаторами и т.д.

Места стыков в наружных секциях дымохода стягивают хомутами и заделывают жаропрочным уплотняющим составом на силикатной основе, предварительно обработав контактные поверхности абразивом. В местах прохода также потребуется установить изолированные патрубки. Уплотнение стыков выполняют в тёплое время года при температуре 20–40°C, чтобы герметик быстрее высох.

Выведение дымохода: через кровлю и через стену

Выведение дымохода наружу выполняется по-разному. Чаще всего дымоотводный канал выводят через крышу между стропилами и поперечными балками, но этот момент необходимо проработать ещё на этапе проекта. При обустройстве кровли застройщики располагают стропила и балки слишком тесно – с шагом 58–59 см, поскольку так удобнее укладывать гидроизоляцию. Однако для прохождения дымохода требуется увеличить расстояние между кровельными элементами до 70 –75 см.

Заказывая услуги индивидуального проектирования загородного дома, согласуйте с подрядчиком место выведения дымоотводного канала. Важно, чтобы стояк не оказался вблизи от ендов, мансард и окон соседних зданий.

Дымоотводную трубу проводят через крышу через два колена по 45°, чтобы внутрь не затекал конденсат. Стояк, выведенный через кровлю на расстоянии 1,5–3 метра до конька, должен возвышаться над ним хотя бы на полметра. Если расстояние превышает три метра, верхний край дымохода может располагаться вровень с коньком. При необходимости трубу поддерживают распорами.
Если в шахте нет дымового канала, дымоход выводят через стену горизонтально с небольшим уклоном, подняв трассу до потолка или просверлив отверстие на уровне входного патрубка котла. Наружную секцию крепят к стене на стальные кронштейны, а под тройники выделяют индивидуальные крепления.

Перед тем, как обрядить дымоотводный канал наружной секции в сверкающий кожух, позаботьтесь об уплотнении. Так вы убьёте даже не двух, а сразу трёх зайцев – снизите теплопотери и расход топлива, убережёте кровлю и поставите ещё один заслон на пути осадков. Для уплотнения подходят лёгкие негорючие материалы – минвата или готовые чехлы-цилиндры из фольги. Наружные отрезки труб закрывают оголовками, а сверху на дымоход надевают зонт для защиты от дождя и снега. В продаже имеются очень нарядные дизайнерские флюгарки в виде флюгеров, куполов и башенок – с таким украшением ваш дом обещает стать главной достопримечательностью района!

Как правильно сделать дымоход и дымовую трубу для камина: устройство, установка, монтаж

Дымовая труба камина должна создавать тягу, достаточную для удаления образующихся в топливнике газов. Для создания нормальной тяги высота дымохода камина должна быть больше, чем у печи, так как у камина при горении расходуется большое количество воздуха.

Чтобы обеспечить достаточную тягу, важно, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально. Для уменьшения потерь тепла стенки дымохода должны иметь достаточную толщину. При расположении дымохода в середине помещения стенки выкладывают толщиной в полкирпича, у холодной наружной стены — в кирпич. Пропуск дымовой трубы через деревянную стену должен осуществляться с соблюдением правил пожарной безопасности, через асбоцементный или металлический лист.

Отрицательное влияние на тягу оказывает подсос воздуха в дымоход через щели в кладке, а также через неработающие печи, присоединенные к общему дымоходу.

Следующее условие сохранения нормальной тяги заключается в обеспечении минимальных гидравлических сопротивлений в дымоходе. Лучшей формой сечения является круглая, несколько хуже — квадратная и особенно прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено, в них откладывается сажа.

Для устройства дымоходов лучше использовать асбоцементные или керамические трубы.

Существуют готовые комплекты дымовых труб, включающие в себя стандартные блоки, воротниковые плиты для облицовки, защиту для верха и некоторые другие элементы.

Монтаж такой трубы начинается с установки первого блока на верх дымосборника. Цементный раствор наносится на место соединения трубы с дымосборником, блок ставят на место так, чтобы отверстия трубы и дымосборника совпали, и выравнивают. Пазы блока должны быть обращены вверх.

Внутрь вставляют первый блок футеровки расширенной частью сверху с равномерным зазором со стенками внешнего блока.

Затем на края внутреннего блока наносят слой раствора и устанавливают на него второй внутренний блок. При установке нужно внимательно следить за качеством швов. После этого устанавливают второй наружный блок трубы аналогичным образом. Установкой последующих блоков трубу доводят до потолка. Можно закрепить трубу при помощи анкерных соединений со стеной здания. Анкеры ставят через каждые 3-4 блока. При прохождении трубы потолочного перекрытия делают зазор 38 мм, который закрывают несгораемыми материалами.

Воротниковую плиту устанавливают на 35 см ниже стропил на верхний блок трубы при помощи раствора толщиной 15 мм. Воротниковую плиту кладут на раствор и выравнивают до горизонтального положения. На плиту накладывают раствор и устанавливают облицовочные блоки трубы до необходимой высоты, вставляя в каждый шов металлические связи.

Выше воротниковой плиты трубу облицовывают кирпичами на цементном растворе, состоящем из 1 части цемента и 4 частей песка. Кладку ведут с перевязкой вертикальных швов, проверяя горизонтальность и вертикальность каждого ряда. По углам сторон кладут только полномерные кирпичи. Половинки, трехчетвертки и четвертки кладут только в середине ряда.

Кирпичная облицовка крепится к трубе посредством металлических анкерных связей, вставленных между внешними блоками трубы, которые при выполнении кирпичной кладки заделываются в швы.

Кирпичную кладку доводят до верха блоков трубы, после чего на край последнего блока кладут слой раствора и вставляют во внутреннюю трубу манжетку, вдавливая ее в раствор. На манжетку наносят раствор, кладут кирпичи и покрывают защитной плитой на растворе. В месте пересечения трубы с кровлей остается щель, через которую дождевая или талая вода может проникать в помещение. Чтобы этого избежать, пространство между трубой и крышей заделывают раствором или металлической обшивкой.

Для металлической обшивки можно использовать липкие алюминиевые ленты или свинцовое полотно. Обшивка из свинца состоит из свинцовых полос и фартука с каждой из четырех сторон трубы, образуя воротниковую конструкцию. Один край воротника заделан в швы кирпичной кладки, другой лежит на поверхности крыши.

Толщина стенки оголовка дымовой трубы камина должна быть не менее чем в кирпич, а если стены трубы штукатурят или утепляют асбоцементными плитами, то можно выкладывать оголовок толщиной в полкирпича.

Внутренние поверхности дымоходов должны быть гладкими, без выступающих частей. Следует избегать наклонных дымоходов, так как в местах поворотов возникают дополнительные местные сопротивления и удлиняется путь газов. Если повороты неизбежны, допустимое отклонение их от вертикали должно быть не больше 30°. Не следует увеличивать сечение дымохода, так как в газоходах с большими сечениями газы сильнее охлаждаются. Оптимальное поперечное сечение дымовой трубы — от 1/10 до 1/12, в более благоприятных случаях— 1/15 размера топочного отверстия. Во всех случаях сечение дымохода не должно быть меньше 14X27 см.

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Установка дымохода для дровяной печи

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Дровяная печь, которой часто пренебрегают, игнорируют или неправильно понимают. дымоход — это опора, которая поддерживает ваша дровяная печь.

Думайте об этом как о «закулисье» рабочая лошадка, которая управляет всем деревом система выжигания .

Хотя интересно сосредоточиться на наиболее эффективных плита или новейшие технологии, легко забыть, что ваша плита будет только функционирует так же, как и дымоход, к которому он подсоединяется.

Большинство проблем, таких как обратный вздутие живота, плохое сквозняк, или запах сажи в дом, можно проследить до плохо построенного дымохода .

Правильная вентиляция имеет решающее значение для функциональной и эффективной дровяной печи.

По мере того, как вы думаете о вентиляции, вы найдете различные варианты .

Итак, с чего начать?

Чтобы узнать больше, давайте посмотрим, как работает дымоход и почему его конструкция важна.

Тяга в дымоходе

Для правильного функционирования дровяной печи дымоход должен выводить горячие газы вверх и за пределы дома.

Когда газы поднимаются вверх по дымоходу, создается давление разница, которая позволяет печи втягивать свежий воздух, используемый для горения — вид как вакуум.

Это движение газов вверх по дымоходу известно как тяга.

Температура газов внутри дымохода и Общая высота дымохода играет важную роль при определении тяги .

Например, чем горячее газы внутри дымохода По сравнению с температурой наружного воздуха, сквозняк будет сильнее.

Кроме того, чем выше дымоход, , тем больше тяга в нем. создать .

Наружные воздушные потоки, которые образуются вокруг деревьев, зданий или вершин крыш, могут создавать проблемы, уменьшающие сквозняки и препятствующие возникновению сквозняков.

Чтобы этого не произошло, дымоход должен выходить не менее чем на 3 фута за плоскую крышу и быть как минимум на 2 фута выше любого пика крыши в пределах 10- футов радиуса .

Как правило, общая высота дымохода от основания дровяной печи до верха дымохода не должна быть меньше 15 футов.

Дымоход дровяной печи — Внутри Vs. За пределами

Вопреки распространенному мнению, дымоходы, выходящие из дома на уровне земли и бегут снаружи вдоль внешних стен дома. крайне неэффективно.

Поскольку горячий воздух поднимается вверх, наружная температура охлаждает газы внутри дымохода понижающая тяга .

Эти охлаждающие газы могут также вызывать конденсацию и накопление креозота.

Креозот образуется при контакте теплых газов с холодная поверхность, что происходит, когда вы запускаете дымоход на улице.

Если разместить печь в центре вашего дома, дымоход дровяной печи будет проходить прямо через жилые помещения вашего дома, где температура теплая.

Высокая температура вокруг дымохода поддерживает тепло дымовых газов, , что помогает создать сильную тягу .

Плюс дымоход выходит около пика крыши.

Это исключает возможность нежелательных проблем, вызванных внешними конструкциями.

Другие способы увеличения осадки

Помимо установки внутреннего дымохода, следует также убедитесь, что размер дымохода соответствует требованиям вашей печи.

Например, слишком маленький дымоход может создать слишком много сквозняк, и дымоход, который тоже big уменьшит давление, что приведет к уменьшению осадки .

Производитель печи порекомендует какой размер дымохода следует установить для оптимальной производительности.

Обычно дымоход на печи определяет размер дымохода .

Ограничить количество изгибов дымохода за счет уменьшения чрезмерные T или изгибы и старайтесь избегать длинных горизонтальных участков дымохода.

Дымоход можно сравнить с вентиляционным отверстием сушилки.

Чем больше изгибается и зигзагообразно выпускное отверстие осушителя, тем больше ворса оно собирается внутри трубы.

Дымоход такой же; только пух на самом деле креозот.

Прямой вертикальный путь без ограничений создает сильный уклон. .

Большинство производителей дровяных печей оценивают свое оборудование как приемлемое только для нескольких систем вентиляции.

Таким образом, выбор из множества доступных опций становится менее сложным.

Однако есть несколько вещей, которые необходимо учитывать, чтобы обеспечить наилучшее функционирование вашего устройства.

Категории вентиляции дымохода дровяной печи

Вентиляция дровяной печи подразделяется на две основные категории:

• С воздушным охлаждением дымоходные системы
• изолированные Дымоходы

В дымоходных системах с воздушным охлаждением для охлаждения используется воздух.

У них есть пространство между стенками дымохода, чтобы пропускать воздух извне, чтобы двигаться свободно.

Поскольку воздух не так хорош для изоляции, как твердый материалы, системы дымохода с воздушным охлаждением обычно большие .

Их конструкция позволяет оставлять не менее 2 дюймов в воздушном пространстве. между каждым слоем стены дымохода.

Изолированные дымоходы имеют слой твердой изоляции между наружной и внутренней стенками дымохода .

Обычно изоляция состоит из стекловолокна, минерального шерсть, либо керамическое одеяло.

Если ваша дровяная печь горит высокие температуры, изолированный дымоход — хорошая идея для обеспечения безопасности температура в вашем доме.

Фаза проектирования дымохода для дровяной печи

Перед покупкой дымохода вы должны учесть необходимое количество вентиляции.

Во-первых, определите любые особые условия, которые могут у вас быть. Затем выясните, какая вентиляция одобрена вашим местным законодательством.

Производители предлагают полный список условий вентиляции в руководстве пользователя.

Прискорбно узнать, что предпочитаемая вами древесина плита не допускается в вашем регионе .

Однако могут быть и другие подходящие варианты.

Итак, перед покупкой нового прибор, чтобы избежать дорогостоящей ошибки.

Важно также понимать план вашего дома. в определении размеров дымохода .

Технический специалист может помочь вам создать комплексную список компонентов вентиляции, которые вам понадобятся для вашего конкретного применения.

Дровяная печь Дымоход Chase

Если находится в безопасном помещении в вашем доме, Системы дымохода для дровяных печей могут проходить через потолок.

Другой способ прокладки дымохода — использовать дымоход. чейз или конверт, прикрепленный к внешнему виду вашего дома.

Популярный выбор — вытяжка для дымохода — дом с конструкциями вся ваша дымоходная система без ущерба для места .

Хотя они и дорогие, дымоходы — самые эффективные варианты, если нужно сохранить площадь пола.

Основание дымохода должно подходить к обрамлению. размеры вашей дровяной печи.

Проверьте свою дымоходную систему

После завершения установки вам следует протестировать система дымохода, чтобы убедиться, что она работает правильно.

Вы должны проверить на утечку и набрать .

Разведите небольшой костер в дровяной печи и осмотрите все области вашей вентиляционной системы.

Проверьте наличие капель конденсата и дыма, а также решать проблемы.

Общий

Установка дымохода для дровяной печи может быть сложной задачей для новичка.

Поэтому рекомендуется работать с опытным специалистом по дымоходам.

Это поможет вам соблюдать нормы и правила роста.

Также рекомендуется заизолировать вытяжку дымохода перед ограждением .

Это помогает предотвратить большие перепады температуры и плохая работа вашей дровяной печи.

Итак, как лучше установить дымоход дровяной печи внутри вашего дома?

Помните следующие основные принципы:

• Установите печь в центре ваш дом с дымоходом, идущим прямо через теплую часть твой дом.
• Ограничьте количество изгибов в дымоход, и обязательно используйте изолированную высокотемпературную трубу.
• Подберите размер дымохода к дымоходу воротник на плиту.
• Высокий дымоход — счастливый дымоход.

Помните, дымоход — это основа вашей дровяной печи .

Регулярно проверяйте его на предмет повреждений, вызванных высоким температуры, влажности или коррозии.

Кроме того, проверьте и прочистите дымоход дровяной печи. сертифицированный специалист не реже одного раза в год для поддержания ваших инвестиций и, что еще более важно, повысьте свою безопасность.

Очистка креозотом труб вашей печи. Как профессионал ~

Очистка креозотом труб вашей дровяной печи или дымохода камина может означать разницу между жизнью и смертью. По крайней мере, это может сэкономить ваше время и силы на рубке дров.

У нас дома это работа моего личного трубочиста, моего мужа. Ему нравится, когда я знаю, что он делает и почему, но обычно я оказываюсь на пути, поэтому просто передаю ему инструменты и пустые ведра!

Если вы будете поддерживать чистоту труб в дровяной печи, она будет гореть более эффективно и в целом будет безопаснее.Знаете ли вы, что по данным EPA, почти 7% всех домашних пожаров в США могут быть связаны с накоплением креозота в трубах печей или дымоходах?

Если вы живете в холодном климате, как мы, то вы запускаете дровяную печь каждый день, возможно, весь день. Это может заставить нас успокоиться, осознавая необходимость соблюдения графика уборки. Ставим отметку в календаре и используем наши телефоны для установки напоминаний. Несмотря на то, что вы используете плиту каждый день, креозот постепенно накапливается в ней.

Общие сведения о накоплении креозота

Насколько быстро креозот может накапливаться в ваших трубах или дымоходе, зависит от нескольких факторов.

1. Температура на улице
2. Качество и эффективность печи и труб
3. Вид дров, которые вы сжигаете

Из этих факторов, тип древесины, которую вы сжигаете, играет основную роль в образовании креозота. . Выбор древесины для чистого сжигания так же важен, как и очистка труб от креозота, потому что одно напрямую влияет на сложность другого.

Выбор лучшей древесины для сжигания

Очевидно, некоторые типы деревьев горят чище, чем другие. Они создают меньше отложений и облегчают очистку труб от креозота. Район, в котором вы живете, определяет ваш выбор древесины, которую вы используете. Для безопасности и эффективности важно использовать в дровяной печи или камине только выдержанные дрова.

Помимо того факта, что зеленая древесина не отводит столько тепла, она также вызывает быстрое накопление креозота.В наших краях тамарак считается лучшим сортом древесины, потому что он долго горит и оставляет в трубках мало креозота. Поскольку он горит так эффективно, он не оставляет много золы, а пепел, который он оставляет, прекрасен и легко очищается.

Плотные лиственные породы, такие как клен и дуб, обладают более высоким содержанием энергии, поэтому они обеспечивают больше тепла. Они также горят дольше, чем более мягкие породы древесины, такие как береза, сосна и ель. Эти более мягкие породы дерева горят быстрее, но производят меньше энергии, потому что они менее плотные.

На крайнем юге, откуда я родом, предпочтительны твердые породы, такие как дуб. Весной и осенью мы бы использовали более мягкую древесину, потому что в это время года там не «холодно», а это значит, что нам нужно лишь немного тепла. Некоторые установщики дровяных печей сказали мне, что процесс горения в новых печах работает настолько хорошо, что вы можете использовать более широкий выбор дров и получать хорошую отдачу энергии.

Советы по облегчению очистки креозота

• Не сжигайте много «мусора» в дровяной печи.Это особенно верно в отношении всей той гладкой бумаги, которую вы получаете в виде нежелательной почты и пластика. Они не только выделяют опасные токсины, но и могут покрывать печную трубу химическими веществами.
• Никогда не сжигайте окрашенную или химически обработанную древесину. Я уверен, что это очевидно для вас, но испарения от этого выброса смертельны. По крайней мере, они могут вызвать серьезные проблемы с носовыми пазухами.
• Утром «выгореть». Утром первым делом сожгите куски самого сухого дерева, которые у вас есть, диаметром 2–4 дюйма. Полностью откройте форточки печи.Это не только быстро согреет область, но и согреет трубы, ослабив креозот, скопившийся за последние 24 часа. Мы обнаружили, что выполнение этого упражнения каждое утро значительно снижает накопление креозота и помогает печи работать более эффективно.
• Используйте журнал чистки дымохода. Мы обнаружили, что сжигание журнала чистки дымохода раз в пару месяцев и особенно за несколько дней до очистки труб от креозота облегчает работу.
• Во время утреннего догорания или когда вы пользуетесь журналом для чистки дымохода, используйте возможность проверить печь и трубы на любые участки, где может просачиваться дым внутри дома, и посмотреть, не стекает ли креозот по трубе внутри дома.Выявление этих проблемных мест поможет вам понять, на чем следует сосредоточиться при очистке труб от креозота.

Инструменты, которые вам понадобятся при чистке креозота

Возможно, вам не понадобится все это, но я хотел бы поделиться с вами хорошим списком инструментов, которые могут вам понадобиться для безопасного и правильного выполнения работы. Ваша установка и тип печи определят, какая плита вам понадобится.

• Тряпка или газеты для защиты вашего пола

• Щетка для трубочистов

• Перчатки

• Маленькая ручная щетка

• Лопата для золы

• Контейнер для золы для сбора золы для последующей утилизации.Используем металлический.

• Стеклоочиститель на ваш выбор и старую газету для чистки стеклянной дверцы, если она у вас есть

• Отвертка для отсоединения трубы печи там, где это необходимо

• Лестница для доступа к верхней части трубы печи

* Помните: плита и труба должны остыть, прежде чем приступить к очистке от креозота.

Очистка креозота

Первым делом нужно забраться на крышу и осмотреть трубу, область вокруг трубы и заглушку трубы на предмет повреждений, а также произвести любой необходимый ремонт.

Затем очистите трубу щеткой для чистки дымохода. Обязательно ознакомьтесь с инструкциями, прилагаемыми к вашей щетке и плите, чтобы узнать, есть ли что-то особенное, что вам нужно сделать до, во время или после чистки трубы.

Конечно, вы чистите трубу сверху, чтобы креозот уносился вниз в печь под действием силы тяжести. Когда вы закончите подметать, удалите золу и креозот из печи с помощью ведра для золы.

Если у вас есть какие-либо проблемные участки вдоль трубы, разберите эту секцию и проверьте, нет ли отложений.Обычно проблемы возникают в локтях.

Обязательно выместите отсек зольника и добавьте его в ведро для золы. Важно опорожнить ведро для золы или установить его в безопасном месте на улице в случае образования золы. Мы используем древесную золу в саду и в компосте. Ваша птица будет признательна, если вы добавите ее в DE для пылеулавливания.

Мне нравится стеклянная дверь на дровяной печи. Есть что-то захватывающее в том, чтобы смотреть, как горит огонь. Видеть огонь — значит держать стеклянную дверь в чистоте.Поскольку плита прохладная и чистая, сейчас самое время очистить стекло.

Итак, вы закончили чистку труб печи или дымохода креозотом. Вы чувствуете себя профессионалом?

Поделитесь с нами своими собственными советами и опытом по очистке креозота в комментариях ниже.

Safe and Happy Journey,

Rhonda and The Pack

Особое спасибо моему личному трубочисту за его вклад!

Почему печную трубу нельзя использовать в качестве дымохода?

 Это просто маленькие жемчужины, каждая из которых такая минималистичная,
Прибытие, сказочное, как дары подсознательные,
Не задуманный и не искомый рациональной мыслью,
Теперь расположим их по порядку более логично.

 Стоит ли называть это крепким винтом со спиральной головкой?
Или неряшливо намотанная спираль с новым именем?
Наполните эти имена, поскольку они все одинаковы,
Вам будет облажаться, если вы тоже не будете знать.

 Каждый из них - лишь смутная туманная мечта или идея,
Пока не реализовано, не протестировано и не передано коллеге,
Даже побуждая думать и писать,
Они могут выйти возбужденно, как при диарее.

 Может ли техническая ода стать курсом?
Тесная связь ....., становится только хуже!
Бросание, тянущее и завинчивание могло быть его разрушением,
Такова проблема общения в стихах.
