Щипец для ондулина: описание, характеристики, размеры, фото

Щипцом кровельщики называют деталь покрытия, устанавливаемую на торцевые свесы крыши. Ее крепят на ветровую доску, которая маскирует внутренний пирог с обрешеткой. Играет роль защиты от негативного влияния атмосферных осадков, проникновения птиц, бабочек и мелких животных. Установка ветровой планки придаст законченный вид.

Оглавление:

Характеристики щипцовых элементов
Технология монтажа
Необходимые крепления
Технические параметры ондулина

Что представляют собой щипцы?

Если их не поставить, то края кровельного материала растреплются, и под настил начнет попадать влага. Чтобы устроить определенный вид крыши, потребуются соответствующий крепеж и вспомогательные детали. Щипец для ондулина изготавливают так же, как и полотна из битума. Он обладает следующими достоинствами:

низкой стоимостью;
хорошей гидро- и шумоизоляцией;
продолжительным сроком службы – около 25 лет;
малым весом;
удобным монтажом.

К минусам относят высокую горючесть по причине того, что в составе имеется битум. При температуре более 250°C покрытие из него воспламеняется. Важно исключить контакт ондулиновых деталей с дымоходными трубами с помощью жаростойкого настила. Купить данный элемент можно в любом специализированном магазине или на рынке.

Установка щипцов довольно проста и не требует применения сложных инструментов или профессиональных знаний. Достаточно выполнять все шаги по инструкции от производителя, для этого понадобятся: молоток, пила, ножовка для дерева и рулетка. Прежде чем приступать к монтажу, следует учесть особенности материала:

при очень низких температурах ондулин становится ломким и менее гибким, поэтому работы проводят при показателях от 0 до 30°C;
при сильной жаре размягчается, в случае существенных нагрузок может деформироваться.

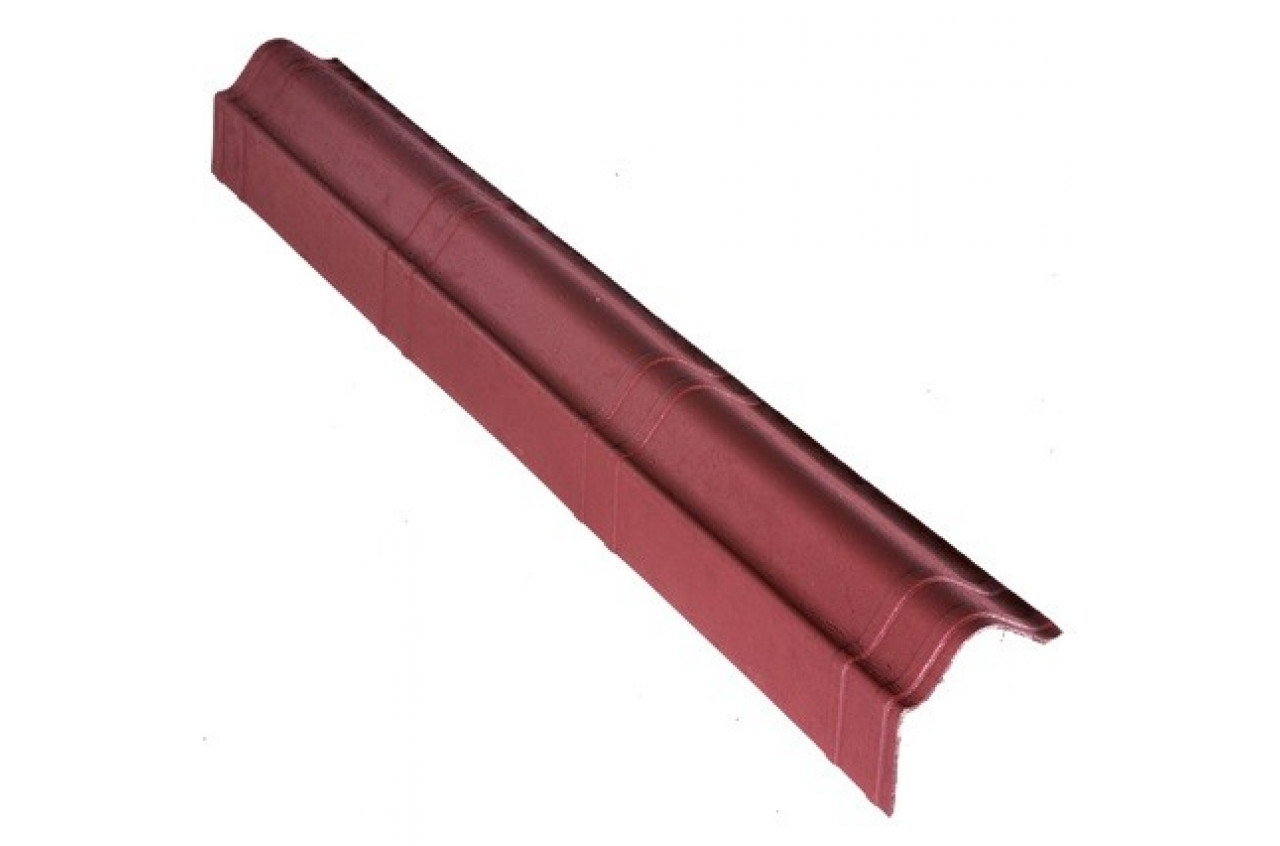

Щипцовый элемент имеет следующие размеры:

100×20 см;
полезная длина – 80 см;
толщина – 0,3 см.

Масса составляет около 1,2 кг, расцветка бывает зеленой, коричневой, серой, красной или черной.

Как правильно монтировать щипцы?

1. На фронтонах ветровую доску размещают после того, как завершат укладку полотен, но до устройства конька, который необходим для закрытия стыков. Щипцы устанавливают от карниза с нахлестом в 140 мм. В планку вгоняют два самореза, а затем – по одному в верхние волны пластин. Крепления забивают с промежутком в 30 см. На 1 щипец затрачивается 12 саморезов.

2. Ребра кровли можно оформить щипцами, но они потребуют сплошного основания, тогда в месте стыка придется уложить дополнительные доски.

3. В процессе установки на ребре крыши одну сторону щипца размещают поверх покрытия из ондулина, а вторую – под листы на верхней части. В местах изгибов укладывают с нахлестом в 140 мм и прикрепляют к каждой волне еврошифера. На элементе предусмотрены поперечные выступы, служащие ориентиром для расположения напуска.

4. Для отделки ветровой планки края полотна загибают и фиксируют к ней. Для этого необходимо, чтобы на улице была высокая температура воздуха, которая улучшит гибкость.

5. В местах торцевых стыков со стенами, дымовыми трубами и другими деталями применяют покрывающий элемент. Перед этим обязательно проводят изоляцию, после чего на нее кладут ендовы. Все крепления забиваются аккуратно, чтобы не порвать материал. Следует больше внимания уделить гидроизоляции.

Какой крепеж нужен для устройства ондулиновой крыши?

Понадобятся специальные гвозди, они отличаются наличием шляпок из поливинилхлорида или полипропилена, так как они устойчивы к влиянию солнечных лучей и температурных колебаний, а также исключают контакт металла с водой. Крупные шляпки улучшают герметичность кровли и обеспечивают хорошую надежность. Такой гвоздь способен с максимальной плотностью фиксироваться на еврошифере. Металлическая составляющая сделана из углеродистой стали, диаметр – 0,35 см, размер – 70-75 см. Покрыт оцинковкой, которая делает его стойким к коррозии.

Крепления вбивают под прямым углом в середину верхней волны. По нижнему краю полотна они должны входить в каждый изгиб. Если возникает необходимость достать забитый гвоздь, то используют деревянный брус: кладут его в нижнюю волну, чтобы упереться гвоздодером, а затем извлекают. Процесс монтажа будет легче, если купить крепеж и ондулин одного и того же производителя.

Характеристики кровли

Ондулин изготавливают в виде листов размерами 200×95 см наподобие шифера, количество волн – около 10, масса – 6,5 кг. Главной составляющей является прессованное целлюлозное волокно, пропитанное битумом и обработанное сверху раствором из смолы и специальной посыпки. На рынке Onduline представлен несколькими стандартными цветовыми вариантами.

Легкий вес и удобные размеры еврошифера позволяют использовать его не только для возведения конструкций с нуля, но и для размещения нового покрытия поверх старого на плоском типе кровли.

Крыша из ондулина имеет много положительных качеств: малый вес, стойкость к осадкам и температурным изменениям, низкая стоимость, простота укладки. Ошибки при монтаже приведут к увеличению теплопотерь в доме, попаданию воды и постепенному разрушению.

Как уложить ондулин на крышу своими руками

Ондулин инструкция по монтажу — Всё о кровле

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Монтаж ондулина своими руками — инструкция

Технология устройства крыши из ондулина поэтапно.

1. Расчет ондулина на крышу

Проще всего воспользоваться калькулятором на сайте продавца или обратиться к консультанту. Но, чтобы иметь первоначальное представление нужно разделить суммарную площадь всех скатов крыши и разделить на полезную площадь одного листа. Добавить от 5 до 15 % на отходы. Величина отходов зависит от сложности стропильной системы.

2.

Монтаж обрешетки под ондулин

Ввиду того, что ондулин гибкий кровельный материал, технология его монтажа предусматривает крепление листов на деревянную обрешетку. Для обрешетки крыши под ондулин используется брус 60х40.

Шаг обрешетки под ондулин

угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

угол свыше 15° – шаг 610 мм.

Установка дополнительных обрешеточных реек Погрешность в прибивании листов может привести к тому, что лист деформируется, поэтому брус обрешетки нужно правильно крепить.

Обеспечить параллельность их расположения можно, если пользоваться лекалом. Укладка куска бруса между предыдущим и последующим брусом обрешетки будет хорошим подспорьем.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

Обратите внимание. Монтаж гидроизоляционной пленки не является обязательным этапом при устройстве крыши из ондулина. Поэтому потребность в ее установке определяется собственником.

3. Установка планки ендовы

Обратите внимание, она устанавливается до начала монтажа листов. Ее установка производится на специальные кляймера. Под нее нужно сделать дополнительную сплошную обрешетку. Более подробно процесс ее обустройства показан на схеме.

Схема установки планки ендовы Монтаж планки ендовы

4. Монтаж листов ондулина

Разметка ондулина Монтаж начинается с правильной разметки. Карандашом нужно нарисовать тонкую линию, вдоль которой будут вкручиваться саморезы. Линии на листе располагаются на расстоянии равном расстоянию между брусьями обрешетки.

Совет. Чтобы линия была ровной, несмотря на волны ондулина, можно сделать следующее: наметить расстояние по высоте волны, уложить лист на лист и провести линию вдоль второго листа. Тогда на первом будет ровная и четкая полоса.

Резка ондулина Чтобы работа на высоте не создавала неудобств нужно предварительно раскроить ондулин на определенные заготовки (в случае если коттедж имеет ломаные скаты). Резать ондулин можно с помощью электролобзика, болгарки или ножовки.

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Как крепить ондулин правильно?

Для этого нужно придерживаться технологии. Сначала приступаем к монтажу первого листа. Работу рекомендуется начинать с подветренной стороны. Тогда накрывная волна не будет подвергаться ветровой нагрузке.

Последовательность укладки листов ондулина с учетом ветровой нагрузки

Кроме того, ввиду некоторых свойств ондулина в процессе его монтажа нужно выдерживать определенный температурный режим.

Монтируется ондулин при температуре от 0 до 30°. Работа в этой температурной зоне позволяет устранить два недостатка ондулина:

хрупкость на излом. Это связано с тем, что в более холодное время повышается риск повреждения материала и появления трещин.

растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Правильная установка первого листа ондулина позволит сделать монтаж более легким. Поэтому нужно тщательно выровнять лист вдоль торца и карниза. При этом, ондулин не должен выступать за карниз более чем на 50 мм. В противном случае, вода будет переливаться через желоб водосточной системы, а сам лист может прогнуться, что будет выглядеть не эстетично.

Порядок крепления последующих листов ондулина показан на фото.

Ондулин укладывается в шахматном порядке с обязательным продольным и поперечным нахлестом. Чтобы достигнуть этого, монтаж второго ряда начинается с половины листа.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.

угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.

угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Саморезы с буром по металлу Поскольку все крепежи остаются на виду, иные способы еще не придуманы, то лучше использовать метизы с шляпкой по цвету материала. Кроме того, они состоят из гвоздя, широкой шляпки и прокладки — это обеспечивает герметичность монтажа.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

Гвозди со специальной шляпкой Для деревянной обрешетки пригодны гвозди со специальной шляпкой, которая закрывает металл от внешних факторов.

Такие гвозди требуют внимания при монтаже.

Сильно забитый гвоздь или не забитый до конца невозможно накрыть шляпкой. В результате этого надежность фиксации снижается.

Гвозди с монолитной шляпкой Профессионалы советуют использовать новые гвозди для ондулина. Их шляпка монолитная и выдерживает удары молотком.

Для того чтобы прибить саморезы ровно, советуем воспользоваться натянутой веревкой и осуществлять крепеж строго по линии.

Крепятся метизы строго в волну, в самую высокую ее точку. При этом нижнюю и верхнюю часть листа нужно закрепить в каждую волну, а по средине – зигзагом.

Схема крепления метизов показана на фото.

Схема крепления ондулина метизами при шаге обрешетки в 45 см Схема крепления ондулина при шаге обрешетки в 61 см

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

6. Доборные элементы (комплектующие ондулина)

Монтаж ондулина на этом не завершается. Чтобы ваш загородный дом имел презентабельный вид, а крыша была надежно защищена от протекания, нужно установить декоративные элементы. К ним относятся конек, карниз, ветровая планка и ендова.

Конек монтируется на стыке двух скатов. Обязательный нахлест должен составлять не менее 120 мм. Конек можно приобрести, а можно сделать своими руками. Для этого верхние листы заводятся через место стыка и прибиваются на верху противоположного ската. Правда, сделать это можно, только когда на улице жарко и ондулин достаточно мягкий. Место крепления конька можно облагородить деревянной заглушкой.

Подкладка ленты под конек Под коньком нужно подкладывать специальную изолирующую самоклеющуюся ленту. Если на ней сэкономить, то снег будет задуваться под конек, и стекать на крышу. Ведь гидроизоляция под ондулин не предусмотрена. А, показанная на фото конструкция, надежно защитит чердак или манасрду от дождевой и талой воды.

Уплотнительная лента под свесом листа ондулина Совет. Такую же ленту сроит установить и в месте свеса листа ондулина. Это предотвратит задувание снега из-под карнизной планки, а также позволит реализовать естественную вентиляцию на чердаке. Кроме того, чердак станет недоступным для мелких птиц или насекомых.

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

7. Естественное освещение

Для того чтобы обеспечить проникновение дневного света можно установить окно-люк под ондулин. Обычные мансардные окна для этих целей не годятся.

Окно-люк под ондулин Люк-окно под ондулин

Однако сегодня на рынке представлен такой материал как светопрозрачный ондулин. При монтаже обычный лист заменяется светопрозрачным, это позволяет существенно снизить время, сложность и стоимость монтажа окон.

Светопрозрачный ондулин

Придать крыше из ондулина эксклюзивный вид можно путем комбинирования различных цветов в процессе выполнения работ.

Видео-инструкция по монтажу ондулина

Заключение

Как видим, работая с таким материалом как кровельный ондулин можно покрыть крышу не только частного дома, но и гаража, беседки или бани. Если придерживаться советов и рекомендаций, а также следовать инструкции, то можно выполнить устройство ондулиновой кровли своими руками.

Монтаж ондулина своими руками — особенности техники

Перечень правил для монтажа ондулиновой кровли

Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия. Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками. Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: «Размер листа ондулина — технические характеристики») предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.
Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.

Ондулиновая кровля, независимо от того, кладется ли она на старое покрытие или устраивается как самостоятельная конструкция, обязательно крепится к деревянной обрешетке. Для ее изготовления подойдут брусья сечением 4×6 см, величина шага зависит от угла уклона ската крыши:
-если угол менее 10 градусов, то нужна сплошная обрешетка;
-при скате в 10-15 градусов элементы обрешетки крепятся с промежутком в 45 см;
-на крутые крыши кладется обрешетка, шаг которой равен 61 см.

По всем правилам использования ондулина при монтаже листов следует избегать образования 4-х нахлестов в одном углу, что чревато деформацией закрепленного края материала.

Благодаря особой технологии производства вес материала значительно меньше веса других аналогичных покрытий, поэтому работать с ним гораздо удобнее, к тому же если ондулин монтаж инструкция будет полностью соблюдена, то кровля из ондулина полностью сохранит свои качества на протяжении всего срока эксплуатации.

Ондулин обладает хорошей гибкостью, но использовать это свойство следует только в пределах допустимого. Так, сильная натяжка листа и закрепление его в таком положении к обрешетке может стать причиной его растрескивания. Изначально может показаться, что полотно лежит ровно, но через некоторое время на кровельном настиле появятся волны, которые постепенно начнут увеличиваться и, в конечном счете, разрушат покрытие.

При укладке ондулина нужно обратить внимание на соблюдение линейности вертикального и горизонтального соединения каждой листа и всей кровли в целом. Не растягивайте ондулин, располагайте его ровно с небольшим запасом на нахлесты.

Монтаж свеса кровельного покрытия выполняется строго по инструкции, иначе слишком длинный будет прогибаться, короткий – станет причиной попадания осадков и мусора.

Особенности техники монтажа ондулинового настила

Уровень нахлестов кровельных листов напрямую зависит от конструкции ската крыши. Так, для пологих крыш (угол наклона 5-10 градусов) уровень бокового нахлеста составляет 2 волны, нахлест по длине листа — 30 см. По мере увеличения угла ската эти показатели будут уменьшаться. Про укладки кровли на крыше со скатом в 10-15 градусов нужно оставить боковой нахлест в 1 волну, нижний – 20 см; при скате в 15 градусов требуется боковой нахлест в 1 волну, нижний – 17 см.
При монтаже обрешетки важно правильно рассчитать шаг расположения брусьев с учетом выше перечисленных параметров. Каждый брус должен быть закреплен к стропильной системе с соблюдением межосевого промежутка. Для того чтобы проверить, параллельно ли установлены элементы конструкции, достаточно положить между ними обычный деревянный брусок нужной длины.
Прежде чем приступить к монтажу ондулина, нужно разметить каждый лист так, чтобы удобно было нарезать необходимое количество кусков нужных размеров. Работа выполняется предельно аккуратно, можно пользоваться цветными карандашами или маркерами. Для того чтобы не замерять каждый лист и ускорить процесс, изготавливается шаблон из обрезка ондулина.
Специалисты рекомендуют для разрезания материала взять обычную ножовку по дереву с небольшими зубчиками. Если ножовочное полотно застревает в кровельном покрытии, то нужно его смазать маслом. Существенно облегчит работу ручная или циркулярная электрическая пила.

При выполнении капитального ремонта кровельного покрытия на крышу нужно поднять все заготовленные листы и необходимые инструменты. Лист весит всего около 6 кг, поэтому выполнить это можно и без посторонней помощи.

Как было сказано ранее, не следует полагаться на собственные умения, поскольку монтаж ондулина инструкция предполагает некоторые особенности при работе, которые неопытные мастера могут просто упустить.

Начинается укладка настила от края ската, противоположного ветреной стороне. При укладке второго ряда нужно расположить материал так, чтобы в углу нахлест образовывался 3-мя листами, а не 4-мя, для этого первым кладется не целый лист, а половина листа.

От качества крепления ондулина зависит надежность и герметичность всего кровельного покрытия, поэтому следует прибить гвозди в каждой волне листа: ½ часть внизу полотна и ½ часть делится поровну на боковые нахлесты и середину листа с чередованием волн. Для монтажа каждого листа уходит не менее 20 гвоздей.

Чтобы крепление выполнялось по одной линии (по брусу обрешетки), в качестве ориентира натягивается веревка.

Установка ендов на крыше будет намного проще и быстрее, если пользоваться стройматериалами, поставляемыми производителем в комплекте с ондулином. При монтаже ендов также сооружается дополнительная обрешетка.

Следуя предыдущему совету, коньковые элементы лучше приобретать оригинальные. Устанавливаются они с подветренной стороны, минимальный размер нахлеста материалов – 12,5 см. Крепеж выполняется по всем волнам листа, соединяющимся с коньком.

В стыках, где края кровли соприкасаются со стенами, укладывается тот же материал, что и для устройства ендов.

По всему стыку наносится силиконовый герметик, обеспечивающий гидроизоляцию подкровельного пространства.

Оформление щипца для ондулинового покрытия, так же как и для любого другого, выполняется из щипцового элемента. Они загибается и крепится одним краем к крайним листам, а другим – к щипцовой доске (прочитайте: «Щипец крыши это. «).

Ребра крыши (стыки кровельных скатов) могут быть сделаны как из конькового, так и щипцового элемента.

Торцевые кровельные стыки вентиляционных и дымоходных труб изолируются силиконовым герметиком и закрываются покрывающим фартуком. Крепление фартука с ондулином выполняется по всем волнам (подробнее: «Что такое покрывающий фартук ондулина – описание, применение»).

Инструкция по монтажу битумной черепицы Ондулин

Монтаж обрешетки

Сплошная обрешетка

Угол наклона крыши (уклон): 5-15° (от 1/11 до 1/4).

Концевой нахлест 120 мм.

Боковой нахлест: 1 волна.

Сплошная обрешетка из доски, фанеры ФСФ, ОСП 3, ЦСП, фибролитовых плит и т. д.

Обрешетка с интервалом

Угол наклона крыши (уклон): ≥15° (от 1/4).

Концевой нахлест 120 мм.

Боковой нахлест: 1 волна.

Интервал обрешетки (от центра до центра доски или бруска): 36,6 см; мин. толщина доски 25 мм; мин. толщина бруска 50 мм.

Внимание! Расстояние между первыми двумя элементами обрешетки составляет 391 мм от Низа первой доски до Центра второй.

В инструкции указан максимально возможный шаг обрешетки. Для удобства монтажа и более длительного срока службы кровли рекомендуется делать более частую обрешетку, например «через доску».

Если предполагается большая снеговая нагрузка на кровлю, то рекомендуется уменьшить интервал обрешетки и увеличить нахлесты.

Монтаж листов

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Иначе может произойти деформация углов.

Свес листа на карнизе должен отступать от края обрешетки максимум на 35 мм.

Листы черепицы Ондулин монтируются, ориентируясь надписью «ВВЕРХ» в сторону конька. При этом надпись перекрывается верхним листом при монтаже следующего ряда.

При монтаже на уклоне крыши 5-15° в местах горизонтального и вертикального нахлестов по линии точек крепления обязательное использование ленты Ондутис BL.

Рекомендации от компании Вестмет:

Размечать кровельные листы лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Перед монтажом необходимо провести вертикальную линию и ориентироваться на нее при укладке.

Листы монтируются только при плюсовой температуре. Также не рекомендуется монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°C).

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Порядок забивания гвоздей

Важно: Монтажная разметка нанесена на каждую волну. Прибивать лист в центральной части необходимо в шахматном порядке согласно схеме крепления. При несоблюдении рекомендаций возможна деформация битумных волнистых листов и образование протечек.

Гвозди всегда забиваются в верхнюю часть волны под углом 90°.

Лист Черепица Ондулин

Кровельная система Ондулин

Утепленная кровля

Монтаж кровельной системы

Конек

Для оформления коньков используются коньковые элементы. Они крепятся к дополнительному брусу обрешетки с противоположной превалирующим ветрам стороны. Минимальным нахлест одного конька на другой 12,5 см. Коньки прибиваются по каждой волне нижележащего листа.

Для закрытия просветов и обеспечения вентиляция используется заполнитель коньков и карнизов.

Подкровельная вентиляция позволяет вывести влагу из деревянных конструкций и утеплителя, а также снизить температуру в помещении под крышей.

Щипец

Для оформления щипца используйте специальный щипцовый элемент. Монтаж начинается с нижней части щипца. Нахлест составляет 12 см.

Необходимо использовать дополнительную обрешетку в местах нахлеста щипцов друг на друга.

Ендова

Для оформления ендов используйте специальные ендовы. Для их крепления требуется дополнительная обрешетка.

Нахлест элементов ендовы составляет 15 см.

Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

Ребро

На ребрах кровли прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешетки.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Заполнитель карниза

Заполнитель карниза используется для закрытия просветов листов на карнизе, между коньковым элементом и кровельными листами, а также в местах примыкания кровли к стене, ендовах и ребрах.

Защищает кровлю от дождя, снега, птиц.

Способ применения заполнителя карниза зависит от вентиляции каждой кровли.

Внешний излом

Внешний излом кровли можно оформить при помощи щипцовых либо коньковых элементов. Нахлест элементов составляет 10-15 см.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Внутренний излом

Внутренний излом кровли можно оформить при помощи ендовы. Нахлест элементов составляет 15 см и для герметичности может проклеиваться двусторонней битумной лентой.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Вентиляционная труба

Вентиляционная труба позволяет оформить выпуск вентиляционного канала/вытяжки через кровлю. Основание трубы следует прибивать по каждой волне. Верхний лист должен иметь нахлест поверх основания вентиляционной трубы.

Для крепления необходимо использовать дополнительную обрешетку.

Можно использовать для вентиляции, удаления конденсата и снижения температуры в подкровельном пространстве.

Примыкание

Торцевой стык кровли со стеной/ трубой оформляется при помощи покрывающего фартука. Фартук прибивается по каждой волне нижележащего листа. Верх фартука дополнительно проклеивается лентой ОНДУФЛЕШ-СУПЕР шириной не менее 10 см, верх которой прижимается к стене металлической полосой. Примыкание сбоку оформляется при помощи самоклеящейся ленты ОНДУФЛЕШ-СУПЕР. Ленту необходимо заводить на стену не менее чем на половину ее ширины (15 см). Верх ленты прижимается к стене металлической полосой, низ ленты прижимается, и дополнительно крепится гвоздями в верх волны нижележащего листа. Раскатывать ленту следует начинать снизу вверх, в случае необходимости стыковать ленту, нахлест должен составлять не менее 10 см.

Также при оформлении бокового и торцевого стыка кровли со стеной возможно использование ендовы ОНДУЛИН.

Примыкание к трубе

Примыкание кровли к трубе закрывается по нижней стороне покрывающим фартуком. Фартук прибивается по каждой волне нижележащего листа. Верх фартука дополнительно проклеивается лентой ОНДУФЛЕШ-СУПЕР шириной не менее 10 см, верх которой прижимается к стене металлической полосой.

Примыкание к трубе сзади и с боков оформляется при помощи самоклеящейся ленты ОНДУФЛЕШ-СУПЕР. Ленту необходимо заводить на стену не менее чем на половину ее ширины (15 см). Верх ленты прижимается к стене металлической полосой, низ ленты прижимается, и дополнительно крепится гвоздями в верх волны нижележащего листа. Сзади трубы рекомендуется дополнительно прижать низ ленты фрагментом листа.

Источники: http://moydomik.net/krovlya/ustroy-krovli/292-montazh-ondulina-instrukciya-kryt-kryshu-ondulinom.html, http://kryshadoma.com/ondulin-evroshifer/montazh-ondulina-svoimi-rukami-osobennosti-tekhniki.html, http://www.vestmet.ru/evroshifer/cherepica-onduline/montaj/

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

советов по установке фанеры на крышу — StrawBale.comStrawBale.com

Вы когда-нибудь задумывались, как накинуть фанеру на крышу, когда вы работаете самостоятельно? Как насчет того, чтобы ваши конкретные ставки не стали постоянными членами вашего бетонного фонда? Всегда есть маленькие хитрости, облегчающие работу. Многие из них создаются на месте по необходимости, а другие передаются от строителя к строителю. Вот несколько советов по установке фанеры на крышу и другие хитрости.

Начнем с того, как достать фанеру на крышу. Есть несколько способов самостоятельно достать фанеру на крышу. Первый предназначен только для низких крыш. Можно построить домкрат для фанеры. Я не художник, но я дал вам набросок того, о чем говорю, поскольку это звучит безумно, когда я пытаюсь описать это без изображения. Это простой дизайн, поэтому пусть мое описание вас не вводит в заблуждение.

Возьмите два 2×4 достаточной длины, чтобы они выступали над линией крыши примерно на 2 фута. Прикрепите к ним еще одну секцию 2 × 4, чтобы удерживать их вместе на высоте, которая позволит вам уложить на нее фанеру так, чтобы верхняя часть фанеры выступала над верхней частью опоры домкрата на линии крыши.(Это бег за шагом?) Теперь добавьте угловой кусок из одной длинной секции к другой чуть ниже горизонтального 2 × 4, чтобы скрепить всю сборку и предотвратить ее раскачивание. Добавьте 2 × 6 на плоскости к горизонтальному 2 × 4 и надежно прикрепите его к 2 × 4, чтобы у вас было достаточно места для штабелирования фанеры. Теперь вы можете сложить фанеру с земли и вытащить ее с крыши. Просто.

Обязательно опирайтесь на сборку, как на лестницу. Он не должен быть вертикальным вверх и вниз, так как это может привести к опрокидыванию.Вы также можете закрепить его на лицевой панели несколькими винтами, чтобы он ни в чем не неожиданно не улетел. Наконец, не складывайте фанеры больше, чем вы можете использовать за один присест, так как ветер может схватить листы и отправить их в полет, если вас нет рядом, чтобы следить за ними.

Еще один способ выполнить сложную, а иногда и опасную работу по доставке фанеры на крышу — это поднять ее по лестнице. Звучит чокнутым, правда? Это если вы не используете простой инструмент: С-образный зажим. Поместите С-образный зажим на верхнюю часть фанеры и зажмите его.Теперь у листа есть ручка. Это настолько просто, что я даже не собираюсь давать вам рисунок! Это отличный вариант для нескольких листов, которые нужно поднять в воздух, но я бы не хотел делать такую крышу целиком. Это большой вес и борьба за небольшую экономию времени или денег.

Самый простой способ, хотя и не уловка профессионала, — это заказать доставку фанеры на крышу лесозаготовительного склада. Ключевым моментом здесь является то, чтобы ваша крыша была полностью закреплена и могла выдерживать нагрузку.Убедитесь, что вы хорошо распределяете нагрузку, если это большая крыша. Постройте подкосы размером 2 × 4, которые будут служить столами для фанеры.

Они должны быть прикреплены к крыше и позволять вилкам стрелы выдвигаться после установки фанеры. Конечно, они должны быть построены с ровной верхней поверхностью, чтобы фанера не скользила после укладки. Посмотрите на пример слева от слухового окна, возле впадины на крыше, на фото выше.

Что касается идеи конкретной ставки, то вам просто нужно подождать, пока она не будет реализована!

Хотите узнать больше о домах из тюков соломы и о том, как их построить? Хотите сделать это БЕСПЛАТНО? Подпишитесь на наш полностью бесплатный 16-дневный электронный курс по соломенным тюкам! Узнайте больше ЗДЕСЬ.

Об Эндрю Моррисоне

У Эндрю есть страсть к созданию тюков соломы, которая сочетается только с его желанием преподавать свои знания другим. Он имеет богатый опыт проектирования и строительства обычных, крошечных домов и домов из соломенных тюков. После многих лет строительства он полностью переключил свою практику на консультирование и обучение. Он делится своими знаниями с тысячами людей через серию DVD, этот веб-сайт и примерно шесть практических семинаров, которые он проводит каждый год..

Как покрыть крышу архитектурной черепицей

Кровля — трудная, горячая и действительно опасная работа, но как домовладелец вы можете сэкономить тысячи долларов, если знаете, как покрыть крышу архитектурной черепицей.

Этот процесс поможет вам полностью улучшить внешний вид вашего дома. Архитектурная черепица — это качественный кровельный материал, который сейчас очень популярен. Этот материал также известен как мерная или многослойная черепица.

Сегодня эта архитектурная черепица используется для замены черепицы многих домов. Он бывает разных стилей, текстур и цветов.

Некоторые из этих материалов сделаны таким образом, что придают им трехмерный вид. Обычно установка этой архитектурной черепицы включает в себя прибивание гвоздей, хотя некоторые из них имеют фиксирующие выступы в дополнение к предыдущей возможности.

Кроме того, этот тип черепицы призван сделать ваш дом более привлекательным. Но вопрос в том, как покрыть крышу из такой черепицы? Итак, эта статья призвана помочь вам узнать, как покрыть дом архитектурной черепицей.

Он не только проведет вас по процессу установки, но и предоставит дополнительную информацию об этом кровельном материале.

Для устройства черепицы архитектурной необходимы следующие материалы:

Мел
Метла
Большие ножницы или острый нож
Молоток или гвоздодер
Кровельная черепица коньковая
Гвоздь кровельный
Черепица архитектурная

Эти материалы являются важными элементами при замене кровли архитектурной черепицей. Наличие таких материалов не только облегчит и ускорит вашу работу, но и поможет без проблем установить черепицу примерно идеально.

Правильная установка архитектурной черепицы в вашем доме

Установка архитектурной черепицы требует времени, но выполнение ее самостоятельно может помочь вам сэкономить деньги на найме кровельщика, который сделает установку. Для этого вот ряд шагов, которые вы можете предпринять, чтобы установить архитектурную черепицу в своем доме.

Чтобы начать процесс, вам необходимо сначала получить копию или разрешение местного строительного кодекса для кровли в вашем районе. Этот экземпляр очень важен, особенно для кровли. Копию строительного кодекса можно найти на веб-сайте вашего округа или в вашем городе. В копии рассказывается об уклоне крыши, снеговых нагрузках и ветровых нагрузках в вашем районе. Эти записи очень важны, поскольку они могут помочь вам определить количество кровельных гвоздей, которые требуются для каждой архитектурной черепицы, необходимой для установки. Кроме того, знание рейтингов ветра подскажет вам, где перекрывается ваша черепица. Из-за этого убедитесь, что у вас хорошая кровля. Это стало возможным благодаря получению копии вашего местного кода, который очень необходим.
Подготовьте все материалы, необходимые для установки кровельной черепицы. После того как вы это сделаете и прочитаете копию местного строительного кодекса, вам пора подготовить и подготовить все необходимые материалы. Убедитесь, что вы сначала проверили материалы, прежде чем решите начать процесс, чтобы избежать каких-либо проблем.Вы можете попросить кого-нибудь из членов вашей семьи помочь вам подготовить эти материалы.
Если вы планируете укладывать новую архитектурную черепицу поверх старой или существующей крыши, убедитесь, что это не более одного покрытия архитектурной черепицы на вашей крыше. Прежде чем укладывать новую черепицу на крышу, необходимо сначала осмотреть старую существующую черепицу на предмет кровельных гвоздей. Осмотр гвоздей в каждой из старых черепиц поможет вам найти ногти, которые необходимо удалить, и вы узнаете, ослаблены ли они уже. Кроме того, вам необходимо подмести эту имеющуюся черепицу, чтобы очистить и удалить ослабленные кровельные гвозди и другие материалы мусора, которые могут стать причиной несчастного случая и могут прервать вашу работу.
Если вы заметили, что имеющаяся у вас черепица сильно изношена или полностью устарела, или имеется более одного покрытия черепицы, вам необходимо удалить существующие. Наличие более одного слоя черепицы может повлиять на общий вид вашей крыши. По этой причине лучше использовать только один слой черепицы.Подкладочная черепица, вероятно, будет непригодной для использования, если имеется более одного покрытия архитектурной кровли или если на вашей крыше есть протечки. Чтобы замена была более совершенной, снимите подкладку.

Проверьте настил вашей крыши на прочность. При установке архитектурной черепицы необходимо проверить ее террасную доску. Поэтому убедитесь, что он прочный и не имеет повреждений от воды или гниения. Любые участки, на которых есть повреждения, также следует удалить и заменить новыми. Уложить новую подкладку в обшивочные ряды, начиная снизу вверх. Этот процесс также важен для того, чтобы покрыть долину архитектурной черепицей, и это поможет вам предотвратить протекание воды на крыше.

Начните установку с внешнего и нижнего края крыши. Нанесите покрытие из стартовой архитектурной черепицы. Вы можете отрезать многослойный край архитектурной черепицы и использовать отрезанный плоский кусок в качестве начальной крыши.После этого правильно расположите первую черепицу и правильно сделайте линию мела поперек крыши, чтобы отметить верхний слой черепицы. Отметьте мелом последующие слои крыши снизу вверх. Позвольте черепице выступать над крышей примерно на 1/8 дюйма. Меловая линия — это ваш ориентир, где вы установите черепицу на крыше. Наличие линии по установке новой архитектурной черепицы сделает вашу работу проще и быстрее.
Архитектурная черепица и черепица с выступами являются кровельной черепицей, но когда дело доходит до гвоздей, они разные. В архитектурной черепице вам нужно использовать более длинные гвозди, чтобы пройти через более толстую часть черепицы. Кроме того, вам нужно убедиться, что вы прибиваете гвоздями к более толстой части черепицы, а не к верхней части. Итак, прежде чем устанавливать черепицу, убедитесь, что вы знаете, что вам нужно делать. Но нет необходимости беспокоиться об этом, потому что производитель архитектурной черепицы предоставит вам четкие инструкции на каждой упаковке черепицы относительно того, какой рисунок ногтей вам следует использовать. Итак, перед тем, как вы решите использовать этот тип кровельного материала, лучше сначала прочитать инструкцию.Это убережет вас от ошибок в дальнейшем.
Планировки внахлест также включены в черепицу. Если нет, вы можете начать со второго слоя черепицы, отрезав шесть дюймов от первой черепицы. В то время как на черепице 3 ^rd снаружи вам нужно будет отрезать двенадцать дюймов. Это приведет к смещению места соединения архитектурной черепицы, так что у вас не будет совпадений в перекрывающихся рядах. Тем не менее, убедитесь, что черепица должна быть правильно обрезана, чтобы избежать каких-либо проблем и потери времени.
Работайте по диагонали. Чтобы сделать диагональный узор, можно использовать пистолет для ногтей. Этот способ укладки кровли быстрее ручного прибивания. Но при использовании пистолета для ногтей не давите на него слишком сильно, потому что это может вызвать трещину на черепице. Изогнутая шляпка гвоздя и слишком небольшое давление также могут повредить архитектурную черепицу, перекрывающую ее. Так что при использовании таких средств нужно быть осторожным.

Наконец, установите стандартную архитектурную черепицу.Установите черепицу конькового конька вдоль козырька крыши. Они проходят напротив черепицы и перекрывают верхний слой черепицы с каждой стороны крыши. На наклонной вершине работайте снизу вверх. После этого прибейте все новые черепицы к вашей крыше. Перед тем как спуститься, проверьте результаты того, что вы сделали. Теперь вы можете наслаждаться новым внешним видом вашей кровли с архитектурной черепицей.

Теперь, когда у вас есть представление о том, как покрыть шатровую крышу архитектурной черепицей, вы можете заменить и установить новую черепицу на крыше, применив описанные выше процессы.Эта информация не только ускорит вашу работу, но и даст вам хороший результат.

В дополнение к приведенной выше информации вы также должны знать, что архитектурная черепица и асфальт подходят для того, чтобы сделать вашу крышу более привлекательной. Кроме того, они оба правильно сконструированы.

Кроме того, оба типа кровельных обшивок бывают самых разных цветов, которые, несомненно, подходят к вашей отделке и сайдингу крыши.

Но сегодня большинство людей предпочитают использовать архитектурную крышу из-за ее характеристик.Она намного прочнее, чем битумная черепица, и бывает разных стилей, цветов и текстур.

Но перед установкой черепицы вам также необходимо тщательно выбрать цвет черепицы для архитектурной конструкции в соответствии с вашими потребностями и личными предпочтениями. Кроме того, для вашей же безопасности покупайте черепицу у надежного оптовика в вашем районе.

Сделав грамотный выбор черепицы для своего дома, вы можете быть уверены в максимальной безопасности. Обратите внимание на приведенную выше информацию, чтобы сделать вашу работу проще и удобнее для жизни.

Покрытие вальмовой крыши

Самостоятельная укладка вальмовой крыши поможет вам сэкономить много времени и средств. Если вы точно знаете, как установить черепицу на вальмовую крышу, вы наверняка сможете добиться столь желанного профессионального вида.

Переделка черепицы на вальмовой крыше не только сохранит ваш дом в отличной форме на долгие годы, но и защитит вашу крышу от всех погодных явлений.

Установка черепицы на вальмовую крышу занимает больше времени, чем ее установка на крышу любого другого типа.Это потому, что вам нужно обрезать и подрезать больше черепицы для этого типа крыши и уложить ее по углам.

Те из вас, кто задается вопросом, как рассчитать количество черепицы для вальмовой крыши, должны выполнить следующие несколько шагов, и вы узнаете, как самостоятельно покрыть шатровую крышу.

ПОДГОТОВКА ВОДНОЙ КРЫШИ К ПЕРЕМЕЩЕНИЮ

Первое, что вам нужно сделать, это закупить необходимое количество черепицы для работы. Обычно 3 пучка черепицы могут покрыть площадь около 9.29 квадратных метров.

Однако было бы разумно измерить вашу крышу, прежде чем покупать эту черепицу. Если вам интересно, как измерить вальмовую крышу на битумную черепицу, то сделайте следующее.

Сначала измерьте длину и ширину отдельных секций вашей крыши, и вы легко сможете определить точную площадь крыши, умножив их.

Теперь вам нужно сложить площадь отдельных секций, а затем разделить ее на 100, чтобы узнать количество кровельных квадратов, которые вам понадобятся для работы.

Сметная черепица вальмовая кровля

Вам нужно определить длину черепицы, когда она лежит на крыше, чтобы определить, как они будут лежать по ширине крыши. Как правило, длина битумной черепицы составляет 3 фута. Поэтому, если ширина вашей крыши не кратна длине черепицы, вам нужно установить частичную деталь в конце каждого ряда.

Очистка крыши

Воспользуйтесь кровельной лопатой или садовой лопатой, чтобы быстро удалить старую черепицу.Удалите все металлические элементы в области дымохода, желобов и вентиляционных отверстий.

Однако вы можете сохранить некоторые долины, которые находятся в лучшей форме. Далее вам нужно очистить крышу. Удалите все гвозди, снова прикрепите незакрепленные доски, осмотрите обшивку и замените поврежденные участки.

Подготовка поверхности под черепицу — чрезвычайно важный аспект кровли. Правильная уборка и демонтаж крыши позволят вам увидеть любую потенциальную проблему, требующую внимания.

Например, если вы прибьете черепицу к гнилой доске, гвоздь не выдержит.

Теперь вам нужно уложить асфальт, водостойкую подкладку или фетровую бумагу на крышу. Основа прочной крыши — это правильная установка качественной защиты настила крыши.

Теперь, когда ваша крыша готова к укладке черепицы, давайте перейдем к самому важному разделу нашей статьи, а именно. как установить битумную черепицу на вальмовую крышу.

Как уже упоминалось ранее, замена черепицы вальмовой крыши потребует с вашей стороны гораздо больше времени и усилий.

Это связано с тем, что необходимо обрезать больше черепицы и подогнать ее по размеру для вашей вальмовой крыши. Причем укладка черепицы предполагает укладку ее по краям.

В идеале вы должны попытаться совместить черепицу на вальмовой крыше таким образом, чтобы она соответствовала естественному течению вашей крыши. Как покрыть конек вальмовой кровли черепицей, будем делать так:

Первый шаг: добавить защиту

Если вы хотите защитить свою крышу от возможного повреждения водой, вам нужно начать свой кровельный проект с добавления гидроизоляции к гребням и добавления полос жести по краям вальмовой крыши.

Второй шаг: первая черепица

Второй шаг включает укладку первой черепицы на крышу. Это должно быть сделано таким образом, чтобы дно черепицы могло прилегать к нижнему краю вальмовой крыши. Теперь нужно аккуратно обрезать края черепицы.

Опять же, вы должны сделать это так, чтобы он соответствовал углу конька вальмовой крыши, на которой она лежит.

Например, если вы начинаете с левой стороны, то нужно обрезать левый угол черепицы.Точно так же, если вы начнете с правой стороны, вам придется обрезать правую часть черепицы. Эту работу нужно делать очень аккуратно и точно.

Теперь, когда вы уверены, что ваша первая черепица правильно выровнена с краем и коньком вашей крыши, вы должны прибить эту первую черепицу к вальмовой крыше.

Гвоздь должен быть помещен на верхний край черепицы, который должен быть примерно в полутора дюймах от верха и по бокам.

После установки этого гвоздя вам нужно будет вставить еще один прямо в центр черепицы.Однако, если вы живете в ветреном регионе, вам нужно поместить 2 гвоздя в центр черепицы.

Продолжайте добавлять черепицу и прибивать ее гвоздями, пока не останется линия черепицы на нижнем крае вашей крыши. Затем вам нужно будет обрезать последнюю оставшуюся черепицу таким образом, чтобы вы могли подогнать ее под угол вальмовой крыши.

Третий шаг — продолжайте добавлять черепицу

Четвертый шаг — заглушки и клеи

На этом последнем этапе вам нужно прикрепить последнюю черепицу, которую вы положили на вальмовую крышу, с помощью кровельного цемента из асфальта.Эту последнюю черепицу также необходимо правильно прибить, чтобы она оставалась на месте.

Прибивание черепицы гвоздями гарантирует, что остальная часть черепицы будет закреплена.

работает над основанием краев вальмовой крыши, используя 2 уложенных друг на друга черепицы. Вам нужно обрезать эту черепицу, чтобы она подходила правильно.

Убедитесь, что вы начинаете с того, что первая крышка конька лежит на нижней части конька вальмовой крыши. Теперь, поднимаясь по гребню, используйте на каждой точке по одной крышке.

Несколько важных советов по кровле

Одна из самых частых причин выхода из строя вальмовой кровли — неправильная установка стартовой черепицы.

Стартовая черепица — ваша первая линия защиты от сильных ветров, поэтому вам нужно быть очень осторожным при ее установке.

Ошибки при установке гвоздей также могут привести к проблемам с черепицей в будущем. Следовательно, вам необходимо убедиться, что тип ногтя, его длина, сила приложения и угол наклона соответствуют правильному пути.

Всякий раз, когда поверхность вашей крыши пересекается, есть большая вероятность утечки воды. Поэтому гидроизоляция кровли является обязательной, если вы заинтересованы в гидроизоляции критических участков крыши.

Правильная вентиляция поможет поддерживать на чердаке свежую и проветриваемую атмосферу, поэтому важно установить вентиляционные отверстия конька. Тем не менее, установка коньковых вентиляционных отверстий требует работы на самой высокой части вашей крыши, поэтому вы должны использовать надлежащие средства защиты, чтобы предотвратить падение.

Обязательно спланируйте проект заранее и постарайтесь найти хотя бы одного человека, который поможет вам с работой. Даже одна рука помощи может существенно изменить ситуацию и привести к более эффективному использованию времени.

У профессиональных кровельщиков есть собственное оборудование и техника для очистки строительной площадки. Однако, когда вы беретесь за этот проект самостоятельно, вам необходимо принять некоторые меры безопасности.

Защитите место вокруг вашего дома, которое может пострадать от падения материала во время работы.Поднесите магнит к зоне падения, чтобы собрать гвозди, которые могли упасть.

Как правильно уложить ондулин на крышу

Ондулин инструкция по монтажу — Всё о кровле

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Монтаж ондулина своими руками — инструкция

Технология устройства крыши из ондулина поэтапно.

1. Расчет ондулина на крышу

2. Монтаж обрешетки под ондулин

Шаг обрешетки под ондулин

угол уклона ската до 10° (1:6) предполагает устройство сплошной обрешетки, в противном случае лист прогнется;

угол в 10 – 15° (1:4) – шаг обрешетки 450 мм;

угол свыше 15° – шаг 610 мм.

В месте будущего крепления коньковой планки нужно установить дополнительные обрешеточные рейки.

3. Установка планки ендовы

Схема установки планки ендовы Монтаж планки ендовы

4. Монтаж листов ондулина

Чтобы не запутаться, куда какой лист крепить, нужно пронумеровать их и нанести номера на чертежи.

Как крепить ондулин правильно?

Последовательность укладки листов ондулина с учетом ветровой нагрузки

растягивание материала. Поэтому в жаркое время нельзя укладывать материал внатяжку.

Порядок крепления последующих листов ондулина показан на фото.

Важно знать, что на величину перехлеста влияет угол наклона ската. А именно:

угол уклона ската до 10° — продольный нахлест составляет две волны, поперечный не менее 200 мм.

угол в 10-15° — продольный нахлест составляет одну волну, поперечный не менее 160 мм.

угол свыше 15° — продольный нахлест составляет одну волну, поперечный не менее 140 мм.

5. Укладка ондулина на крышу

Надежность крепления еврошифера зависит от вида применяемых метизов и способа их крепления.

Для обрешетки из металла используются саморезы с буром по металлу.

Материал подготовлен для сайта www.moydomik.net

Такие гвозди требуют внимания при монтаже.

Схема крепления метизов показана на фото.

Как правильно крепить ондулин показано на рисунке.

Как правильно крепить ондулин метизами

6. Доборные элементы (комплектующие ондулина)

Строительство невентилируемых кровель предусматривает использование герметика вместо ленты.

Карнизная или ветровая планка устанавливаются по волне листа. Нахлест должен составлять не менее 10 см.

Примыкание к стене или обвод выступающих элементов. Для этого используется специальный покрывающий фартук. Его использование гарантирует герметичное устройство кровельного узла.

Покрывающий фартук

7. Естественное освещение

Окно-люк под ондулин Люк-окно под ондулин

Светопрозрачный ондулин

Видео-инструкция по монтажу ондулина

Заключение

Монтаж ондулина своими руками — особенности техники

Перечень правил для монтажа ондулиновой кровли

Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия. Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками. Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: «Размер листа ондулина — технические характеристики») предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.
Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.

Особенности техники монтажа ондулинового настила

Уровень нахлестов кровельных листов напрямую зависит от конструкции ската крыши. Так, для пологих крыш (угол наклона 5-10 градусов) уровень бокового нахлеста составляет 2 волны, нахлест по длине листа — 30 см. По мере увеличения угла ската эти показатели будут уменьшаться. Про укладки кровли на крыше со скатом в 10-15 градусов нужно оставить боковой нахлест в 1 волну, нижний – 20 см; при скате в 15 градусов требуется боковой нахлест в 1 волну, нижний – 17 см.
При монтаже обрешетки важно правильно рассчитать шаг расположения брусьев с учетом выше перечисленных параметров. Каждый брус должен быть закреплен к стропильной системе с соблюдением межосевого промежутка. Для того чтобы проверить, параллельно ли установлены элементы конструкции, достаточно положить между ними обычный деревянный брусок нужной длины.
Прежде чем приступить к монтажу ондулина, нужно разметить каждый лист так, чтобы удобно было нарезать необходимое количество кусков нужных размеров. Работа выполняется предельно аккуратно, можно пользоваться цветными карандашами или маркерами. Для того чтобы не замерять каждый лист и ускорить процесс, изготавливается шаблон из обрезка ондулина.
Специалисты рекомендуют для разрезания материала взять обычную ножовку по дереву с небольшими зубчиками. Если ножовочное полотно застревает в кровельном покрытии, то нужно его смазать маслом. Существенно облегчит работу ручная или циркулярная электрическая пила.

Чтобы крепление выполнялось по одной линии (по брусу обрешетки), в качестве ориентира натягивается веревка.

В стыках, где края кровли соприкасаются со стенами, укладывается тот же материал, что и для устройства ендов. По всему стыку наносится силиконовый герметик, обеспечивающий гидроизоляцию подкровельного пространства.

Ребра крыши (стыки кровельных скатов) могут быть сделаны как из конькового, так и щипцового элемента.

Инструкция по монтажу битумной черепицы Ондулин

Монтаж обрешетки

Сплошная обрешетка

Угол наклона крыши (уклон): 5-15° (от 1/11 до 1/4).

Концевой нахлест 120 мм.

Боковой нахлест: 1 волна.

Сплошная обрешетка из доски, фанеры ФСФ, ОСП 3, ЦСП, фибролитовых плит и т.д.

Обрешетка с интервалом

Угол наклона крыши (уклон): ≥15° (от 1/4).

Концевой нахлест 120 мм.

Боковой нахлест: 1 волна.

Монтаж листов

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

Свес листа на карнизе должен отступать от края обрешетки максимум на 35 мм.

Рекомендации от компании Вестмет:

Перед монтажом необходимо провести вертикальную линию и ориентироваться на нее при укладке.

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Порядок забивания гвоздей

Гвозди всегда забиваются в верхнюю часть волны под углом 90°.

Лист Черепица Ондулин

Кровельная система Ондулин

Утепленная кровля

Монтаж кровельной системы

Конек

Для закрытия просветов и обеспечения вентиляция используется заполнитель коньков и карнизов.

Щипец

Необходимо использовать дополнительную обрешетку в местах нахлеста щипцов друг на друга.

Ендова

Для оформления ендов используйте специальные ендовы. Для их крепления требуется дополнительная обрешетка.

Нахлест элементов ендовы составляет 15 см.

Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

Ребро

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Заполнитель карниза

Защищает кровлю от дождя, снега, птиц.

Способ применения заполнителя карниза зависит от вентиляции каждой кровли.

Внешний излом

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Внутренний излом

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Вентиляционная труба

Для крепления необходимо использовать дополнительную обрешетку.

Примыкание

Также при оформлении бокового и торцевого стыка кровли со стеной возможно использование ендовы ОНДУЛИН.

Примыкание к трубе

Кровля из ондулина: особенности монтажа

Кровля из ондулина в последнее время становится все более популярной среди частных мастеров и профессиональных строителей. Это связано с множеством факторов, среди которых необходимо выделить приемлемую стоимость и простоту укладки. Монтажные работы сможет даже начинающий мастер, не имеющий достаточного опыта в проведении кровельных работ. Но для начала, конечно же, важно познакомиться с особенностями установки.В противном случае крыша прослужит недолго, а силы, время и деньги будут потрачены зря.

Ондулин продается в виде плитки или листов грифеля. В основе лежит целлюлозное волокно, пропитанное при производстве специальными смолами или битумом. Обработка проводится под высоким давлением, при этом материал нагревается до температуры 130 градусов. В результате можно получить листы, которые являются водонепроницаемыми, долговечными и могут быть уложены под любым углом наклона лучей.

Ондулин биологически инертен, на его поверхности не образуются плесень и грибок. Это покрытие устойчиво к ультрафиолету, не выгорает при эксплуатации. Крыша из ондулина популярна еще и по той причине, что имеет незначительный вес, поэтому ее можно использовать с легкими конструкциями. Можно уложить материал на старое кровельное покрытие, для начала настроив систему дноуглубительных работ.

Подготовительные работы

Монтаж кровли можно начинать только после того, как вы определитесь с типом и количеством материала для перекрытия.Вы можете произвести расчет самостоятельно. В зависимости от угла наклона пандуса будет меняться технология покрытия, в частности конструкция обрешетки. Это определяется снеговой нагрузкой, которая увеличивается в случае плоских крыш.

Если угол ската не более 10 градусов, то материал укладывается на сплошную обрешетку. При этом поперечное перекрытие листов должно быть равным 30 сантиметрам. В роли материала для подложки можно использовать обрезную доску или фанеру.

Сползать по крыше из ондулина только после того, как будет оснащаться каркасной системой. Он может быть разреженным и использоваться при угле от 10 до 15 градусов. Расстояние между планками может составлять около 45 сантиметров. Длина стыка должна быть равна 20 сантиметрам. При более крутом уклоне можно оборудовать обрешетку, расстояние между элементами которой составляет 60 сантиметров. В этом случае стык должен быть равен 17 сантиметрам.

Справочно

Несмотря на то, что производитель советует устанавливать ондулин без гидроизоляции при значительном угле наклона откоса, специалисты рекомендуют не отказываться от этого слоя.Потребуется создать вентиляционный зазор. Это обеспечит долговечность конструкции.

Особенности монтажа рамной системы

При небольшом уклоне, составляющем 5-10 градусов, устраивается сплошная обрешетка, между элементами которой необходимо оставлять зазор в пределах 3-5 миллиметров. Для конька и ендовы укладываются доски, которые укладываются на стропила. С каждой стороны расстояние должно быть равным 25 сантиметрам. Даже при небольшом уклоне на свесе крыши необходимо закрепить дополнительную планку, иногда она становится твердой на 0.5 миллиметров. Однако этих рекомендаций в инструкции нет. С края крыши весной будет скапливаться лед и снег. Именно этот фактор определяет перечисленные выше требования.

Перед тем, как покрыть кровлю ондулиновыми руками, необходимо определить уклон кровли, который должен быть не менее 1/11. Такая система должна быть покрыта рулонной гидроизоляцией с покрытием. Если компоненты каркаса имеют одинаковую толщину, то ускоряют работу два деревянных бруска, длина которых будет эквивалентна внутреннему расстоянию между компонентами обрешетки.

Качество каркаса не так важно, так как ондулин Отлично ложится на крышу с неровной поверхностью. В таких условиях асбестовый шифер покрылся бы трещинами. Битумно-целлюлозные полотна будут укладываться по форме конструкции, выполняя свою функцию. Но не стоит рассчитывать, что визуально крыша будет выглядеть максимально привлекательно.

Подготовка инструментов

Перед тем, как покрыть крышу ондулином, необходимо подготовить определенный набор инструментов, среди которых: деревянная подвеска, маркер, молоток, ремень безопасности и приспособления для подъема листов. .У ножовки должны быть мелкие зубцы, которые отлично справятся с рашпилем ондулина. Если масло смазано, ножовка будет быстрее резать материал. Также для распила можно использовать дисковую пилу. Маркер можно заменить на мягкий карандаш, лучше всего взять тот, который имеет светлый оттенок. Он будет использоваться для разметки листов. Некоторые специалисты используют для этого восковые мелки. Для разметки карниза понадобится шнур.

Гвозди должны быть обычными молотками, но листы можно поднимать вверх с помощью специального приспособления.Ондулин — легкий материал, поэтому подать его будет несложно. Но если крыша достаточно высокая или есть другие причины, исключающие подъем материала вручную, следует соорудить удобное приспособление. Самый простой — прочная веревка, по краям которой есть крючки. Их следует зацепить за крайние волны полотна и приподнять на крышу за центральную часть веревки.

Кровля кровли обязательно должна выполняться при наличии средств индивидуальной защиты, которыми будет пользоваться мастер.Сюда должны входить ремень безопасности, прочные ботинки, строительный шлем, а также пояс с карманами и комбинезон.

Необходимость использования футеровочных материалов

Если вы решили приступить к укладке ондулина, то у вас наверняка возникнет вопрос, есть ли необходимость в использовании парогидроизоляции. Производитель заявляет, что описанные свойства материала позволяют обойтись без дополнительных преград, так как материал отлично справляется с этими функциями. Но если вы хотите выполнить утепление чердака или чердака, то лучше всего дополнительно использовать гидроизоляцию.

Укладка листов

Перед началом кровельных работ особенно важно правильно выбрать материал для кровли. Лучшим решением для этого станет ондулин, который позволит создать надежную и прочную конструкцию. После выполнения всех вышеперечисленных работ можно приступать к укладке листов, эта технология аналогична установке шифера, но техника в данном случае более простая.

Монтаж выполняется таким образом, чтобы вертикальные швы не были ограничены.Для этого первый ряд должен начинаться с целого листа, а второй — с половины. По аналогии с шифером мастеру придется совместить полотно с карнизом.

Крепление листов к системе дверного коврика Рекомендуется выполнять гвозди с пластиковыми заглушками для головных уборов. Однако в некоторых случаях используются саморезы, а также кровельные гвозди. Но в последнем случае технология будет нарушена, поэтому могут возникнуть аварийные ситуации, которые производитель не примет в качестве претензий.

Кровля из ондулина монтируется таким образом, что на один лист должно уходить около 20 гвоздей. Нижняя часть полотна фиксируется в каждую верхнюю волну, на следующих элементах крепление выполняется в шахматном порядке, застежки нужно будет установить через одну волну. Как показывает практика, трудности могут возникнуть в момент закрывания шляпок на гвоздях, специалисты рекомендуют закрывать их на земле, забивая в нужном положении.

Методы работы

В инструкции по установке вы можете найти информацию о параметрах перекрытия.В случае соседних листов он должен образовывать две волны, тогда как вертикальное перекрытие эквивалентно 30 сантиметрам, что справедливо для 10-градусного уклона. При наклоне 15 градусов нахлест должен быть 20 сантиметров в случае вертикального стыка и одна волна для бокового нахлеста.

Для того, чтобы поддерживать уровень одного листа на другом, сначала необходимо нанести линию штамповки на поверхность листов. Если крыша из ондулина будет располагаться на поверхности металлического каркаса, то гвозди следует заменить саморезами.В начале работы необходимо учитывать направление ветра, преобладающее в определенной местности.

Первые листы закрепляются на скате крыши, который находится с противоположной стороны от направления ветра. Второй ряд начинается с половинки листа, в этом случае укладка будет намного удобнее, а расход материала можно уменьшить. Это связано с тем, что внахлест бокового стыка будет трех листов, а не четырех.

Коньковая и торцевая конструкция

Если для работы вы решили использовать ондулин, рекомендуется заранее рассмотреть фото крыш.Возможно, это поможет понять, как лучше выполнять работу. Как только вы перейдете к креплению конька крыши, его следует начинать по той же технологии, что и сам шифер. Крепится на внутренние части волн к дополнительным элементам из проволоки.

При декорировании элементов из ондулина. Для них формируется дополнительная обрешетка. Эту же процедуру следует использовать при создании щипцов. Но его можно монтировать простым загибом, а также закрепив часть листа ондулина гвоздями.Для этого используют двускатную доску. Но этот способ можно использовать только тогда, когда температура воздуха имеет положительное значение.

Особенности расчета материалов

Расчет ондулина на кровле вы можете провести самостоятельно. Для этого нужно знать основные геометрические параметры. Если использовать лист, размеры которого составляют 0,95 х 2 метра, то его площадь будет равна 1,9 квадратных метра.

При расчете важно учитывать площадь кровли. Если работы ведутся на стадии проектирования строительства, площадь можно определить по проекции.При этом следует использовать знания геометрии. Размер ондулина для крыши указывается производителем как полезное и полное значение.

Поверхность

Как покрыть кровлю Ондулин

Если конструкция кровли потеряла презентабельность, функциональность, необходимо сделать покрытие специальным материалом. Сегодня особенно популярен ондулин. Очень востребован прочный кровельный компонент, никогда не деформируется, не боится влажности, непогоды. меняется, и прямое попадание на солнце а значит не горит. В непогоду, когда на улице дождь, крыша из Ондулина не шумит. За годы эксплуатации материал немного выгорает. Кровля
с надежным ондулиновым покрытием, давно требует ремонта.Строительный материал подходит для любой кровли. Монтаж производится легко. Процедура упаковки проста и удобна. К тому же материал можно монтировать на старую крышу. Кстати, работа проще, дешевле. После укладки ондулиновой краски.

Как покрыть крышу Ондулин Ондулин

— битумный материал, который бывает в виде листов. Помимо своего состава (без вредных веществ), в состав входит целлюлоза и стекловолокно, мелованный картон с добавками, который наклеивается сверху битума.Экологически чистый материал — решающий фактор при выборе кровли. Форма этого волнистого, слегка зернистого материала представлена четырьмя цветами: красным, черным, коричневым и зеленым. Он помогает оформить конструкцию кровли.

Покрытие этим строительным материалом производится без применения специальных навыков. Необходимо соблюдать инструкцию. Если металлическое покрытие на крыше было выполнено ранее, были облицованы шифером, рубероидом, то снимать эти материалы не нужно. .Можно произвести незначительную деформацию ондулиновых листов. Они гибкие, что позволяет им при необходимости легко гнуться. И листы бесшовно ложатся на любую поверхность.

Начало работы — необходимые материалы

Итак, вы решили сделать крышу из Ондулина, теперь нужно подобрать инструменты, материалы. Работайте лучше вместе. Заготовили следующие материалы :.
• Огромное количество листов Ондулина 200х95 см. Обмерена кровля, окончательный показатель рассчитывается в листах. Кстати не забудьте добавить процентов 10, иногда 20 к выступам по краям.
• Также нам понадобятся пиломатериалы для строительства ящиков. Пил — 40х40 мм.
• Также в комплекте предлагается в комплекте с листами вы найдете специальные крепежные гвозди. Конечно, если вы выберете колоду Ондулин красный, то цвет гвоздей выберите слишком красный. Они имеют форму шурупов, резиновую обрамку имеют верх — это это дополнительный слой гидроизоляции от протечек воды после монтажа Ондулина, тоже цвет. Материал — Углеродистая сталь.
• Скейт — площадка. Его место — находится у перекрестка у скатов крыши.Гидроизоляцию здесь нужно проводить очень аккуратно, ее также применяют на стыке кровли и вертикальных стен. Вокруг дымохода применяют резиновые фартуки.
• Обязательна для бордюра с окном кровли — изоляционная лента. Служит герметизирующим составом. Может использоваться как енд. Обратите внимание, перед тем, как крепить утеплитель, необходимо устранить причину загрязнения — она избавится плохой изоляции стыковки.
• Кроме того, у нас еще есть специальная труба для вентиляции и заправочный карниз.

Необходимые инструменты

нужны следующие инструменты:

Для резки нужных нам листов — ножовка.
Обычный карандаш
Простой легкий молоток
Строительный сантиметр или линия
Резак
отвертка
Обычная резьба для изготовления бордюров

Стоит отметить, что никакого вреда не будет, если у вас будет присутствие там будет специальная лестница, с помощью которой можно закрепить на коньке.

Как подготовить кровлю

, вы должны перед процессом укладки ондулина убедиться, что старая кровля еще способна выдержать новую нагрузку + 100 кг, так как мокрый снег весной даст кровле большую нагрузку, если вы не будете обязательно тогда рекомендуем разобрать крышу.

Пример конструкции

Крыша должна быть убрана. Используйте любые материалы для чистки. Подойдет метла, желательно на длинной ручке. С поверхности крыши необходимо удалить весь мусор, остатки ясеня или за Например, если делать крышу осенью — листья.

Строительная обрешетка под ондулин

Согласно рекомендациям строителей и специальные компании, которые занимаются продажей Ондулина, в своем заявлении сказали, что ондулин будет устанавливаться на сплошные листы обрешетки — это обеспечит устойчивость к деформации в результате солнечные лучи летом и тяжесть снега зимой и, конечно, сила таяния снега весной.

Обрешетка

можнос сделать независимо от длины прутка 5 на 5 см.Первоначально устанавливают продольную обрешетчатую конструкцию, после чего начинают укреплять брус длинными шурупами к старому брусу. Сначала фиксируют крайние элементы. Затем нить натягивают поперек них. По ней в другом направлении скрепляют доски. Затем аступает время укладки горизонтальных реек. установили поперек укреплённых решеток. места пересечения закреплены саморезами. Для облегчения процесса укладки можно использовать специальные брусочки, имеющие сечение.

При ровной крыше лучше делать продольную конструкцию из обрешетки.Использованная фанера не боится влаги.Обратите внимание, что конструкция обрешетки должна выполняться очень надежно. После ондулина податливый материал, при больших зазорах между обрешеткой он может немного просесть. а затем начать протекать.

Процесс укладки Ондулина

На конструкции ящиков, которые мы сделали, начинаем пробовать ондулин (как показано на картинке ниже). Обратите внимание, что при монтаже листов Ондулина снизу они должны действовать, иначе обязательно будет неправильная укладка листов, то есть , им нужно закрыть так называемое «правление ветряных ферм».«Эта часть крыши закрывает щель и предупреждает попадание ветровых потоков под крышу.

схема укладки образца onduina

Укладка ондулина, по правилам, начинать снизу, под одним углом. Обычно это делается просто от край, куда, как правило, не доходит сильный ветер. Также следует учитывать, что прикреплять ондулин поперечные бруски нужно горизонтально. Применяли гвозди с «шляпками». На один лист расходуется около двадцати гвоздей. Уложив начальный ряд, двигая Выше.Ондулиновая первая страница должна быть видна на стандартном листе полширины, чтобы не загружать точки крепления углов.
Иногда при укладке устраивается металлическая обрешетка. Последовательность работ соблюдается, разницы нет. Саморезами крепятся только листы металлической обрешетки.

Для достижения хорошего результата — аккуратной красивой кровли — следует учитывать некоторые особенности монтажа.
• Ондулиновые распиленные листы лучше всего смазывать ножовкой. Тогда они не будут крошиться. Иногда ее используют для распиловки циркулярной сабельной пилой.
• Нельзя нарушать технологию укладки.
• Высокие температуры мешают работе. Ондулин будет гибким, и его будет трудно установить на крыше.
• При движении нельзя наступать на ондулин. Можно получить только торчащую часть.

Образец домов, покрытых Ондулином

Преимущества таких покрытий

Спрос на кровлю Ондулина растет. Преимущества кровельных строительных материалов легко объяснить:

Крыша, аккуратно покрытая Ондулином, правильно, имеет красивый внешний вид , гладкая поверхность.Он надежен — материал отталкивает влагу, заглушает шум дождя, птичий шум на крыше.
Укладка Ондулина не дорогое мероприятие. К тому же можно поставить самостоятельно.
покрытие длинное.
Ондулиновые листы гибкие, поэтому практичны для устройства неровной кровли.
Кровля из ондулина не переносит кислоты, не способствует появлению грибных растений и мха.

Указанные характеристики помогут домовладельцам сделать правильный выбор.Ондулин — лучший материал для кровли.

Видео — установка Ондулина своими руками

что вырезать, пошаговое описание, рекомендации и отзывы

На сегодняшний день в нашей стране существует огромное количество строительных магазинов, в которых можно купить самые разные товары. Современные кровельные материалы постепенно вытесняют привычный для большинства взрослых сланец, и это объясняется множеством преимуществ. Сегодня кровля из ондулина отличается особой надежностью. Кто-то может впервые услышать этот термин, но профессионалы, уже испытавшие материал в действии, восхищаются его прочностью, надежностью и удобством.Так что это за материал, как правильно его использовать и чем лучше разрезать ондулин?

Общая информация

Этот материал издавна использовался строителями только как средство для ремонта существующих крыш. Но со временем и оценка всех его достоинств приобрела самостоятельность и стала использоваться как отдельный вариант кровельного покрытия. Производители ондулы дают гарантию 15 лет использования рубероида, но реально, исходя из его характеристик, можно делать выводы о гораздо более длительной эксплуатации, до полувека.

Ондулин (а не резка материала, будет подробно описано позже) не содержит асбеста, типичного для производства листов шифера и очень вредного для человека.

Это делает его экологически чистым вариантом кровельного настила, способным выдерживать любые погодные условия:

ураганный ветер до 53 м / с;
сильнейшая жара;
сильные морозы;
тяжелый снег на крыше.

Материал изготовлен из битума и пропитанных отходов производства картона.Красители для ондулина также выбраны исключительно экологически чистыми. Вы можете найти самые разные оттенки черного, коричневого, красного и зеленого.

Основные преимущества

Помимо уже перечисленных качеств кровельного материала, к его сильным сторонам следует отнести ряд других характеристик.

Итак, ондулин (что резать и как правильно делать, рассмотрим ниже) имеет:

низкий уровень влагопоглощения;
широкий выбор цветового оформления;
устойчивость к грибам и другим биологическим микроорганизмам;
устойчивость к щелочам, газам, кислотам и т. Д .;
экологичность;
простота монтажа и раскроя;
прочность.

В целом монтаж кровли из ондулина аналогичен аналогичному процессу укладки шифера, но имеет ряд особенностей, связанных с материалом изготовления кровельного укрытия.

Свойства материала

Многие не решаются приобретать данный вариант кровли для личных нужд даже после ознакомления с перечисленными выше преимуществами, так как сомневаются, можно ли резать ондулин и как это правильно делать. Вопрос на самом деле очень актуальный, так как именно от того, насколько качественно выполнены работы, зависит и дальнейший показатель обслуживания всего кровельного покрытия.При неправильной обрезке или укладке даже все преимущества материала становятся несущественными, ведь вся крыша долго не прослужит.

Если детально изучить ондулин, чем разрезать и как правильно положить перед началом работ, то даже неопытный кровельщик сможет добиться хороших результатов. Материал при правильной установке и эксплуатации может прослужить до 50 лет, а значит, крыша все это время не будет нуждаться в ремонте. Такие показатели достигаются за счет высокой прочности кровельного укрытия, его долговечности, экологичности, тепло- и влагоизоляции, легкости и пожарной безопасности.Поскольку рубероид ондулин (чем его резать подробно описано ниже) идеально подходит для эксплуатации в любых погодных условиях, но согласно имеющемуся на него сертификату материал может воспламеняться при температуре 250-300 градусов, об этом следует помнить. для владельцев жилья в особо жарких регионах.

Что использовать для резки

Чтобы ответить на вопрос, что правильно резать ондулин, не углубляйтесь в свойства материала.

Для этого можно использовать:

пильный диск;
Электролобзик.

Как еще ондулин отрезать? Если вам нужно просто подогнать отдельные участки кровли к неровностям на крыше или разрезать листы по прямой линии, то можно воспользоваться обычным строительным ножом или ножовкой. Выбор рабочего инструмента зависит от будущей загруженности. Таким образом, электрические устройства, которые облегчают человеческие усилия для выполнения этой задачи, идеально подходят для одновременной резки большого количества ондулина. Важно выбрать дисковую пилу с большим количеством зубьев по кругу и ножовку с крупными зубьями.

Правильный раскрой

Чтобы не испортить материал и не разрезать его по меркам крыши, все работы необходимо проводить только на ровной поверхности, расположенной ниже. Монтаж и подача материала наверх следует производить уже вырезанными листами. Для аккуратности перед тем, как разрезать утеплитель на крышу, его нужно хорошенько разметить, что также следует делать на земле. Чтобы линии были ровными, можно использовать длинные деревянные рейки более двух метров или другой, неразрезанный лист материала.Все места надрезов следует обозначить ярким контрастным мелом, а на выступающих волнах пересечь линии с рисками.

Скорость работы

Если вам нужно в кратчайшие сроки положить ондулин на крышу и при этом не портить ее листы в спешке, резку можно производить сразу партиями. Так как материал достаточно легкий, электрический лобзик или пила справится с резкой сразу нескольких листов, главное, чтобы диаметр диска был достаточным и все листы были надежно скреплены между собой.

Перед тем, как разрезать ондулин под углом, по прямой линии или другим способом, необходимо периодически смачивать режущие лезвия устройств водой или машинным маслом, это ускорит процесс резки. В сильную жару рекомендуется оставить ножовку в ведре с прохладной водой до использования.

Чтобы быстро очистить режущие элементы от прилипшего битума и продолжить работу, необходимо смочить белье в керосине, толуоле или растворителе. Для электроприборов достаточно будет время от времени проходить по деревянной поверхности, делая на ней выемку, которая будет чистить зубы.

Почему нельзя резать материал прямо на крыше

Прежде всего, резка прямо на крыше создает вероятность случайного повреждения других компонентов кровли, потому что пила может соскочить и разрезать несущие балки или материалы пола . Также сложно закрепить ондулин на высоте для точной разметки, потому что под уклоном он может постоянно съезжать.

Отзывы

Среди всех, кто использовал этот материал для укрытия крыш, абсолютное большинство осталось вполне результативным.Во-первых, стоимость материала высока и нет запаха даже при сильной жаре летом. Многих радует, что во время дождя на крыше не слышно рев, а при сильном повышении температуры крыша не трескается. Недостатком материала можно назвать разве что его выцветание со временем. Даже через несколько лет это будет заметно невооруженным глазом, но ондулин по своим свойствам не теряет. В целом крыша из такого материала оставляет сдержанное и положительное впечатление, так как картон многих пугает опасностью возгорания, а мягкость материала при нагревании еще настораживает, но случаев, которые подтвердили бы опасения, не было. пока нет.На самом деле материал демонстрирует только свои положительные качества.

Заключение

Исходя из всего вышесказанного, следует отметить, что резка и резка материала легко может быть осуществлена даже неспециалистом в этой области, главное следовать совету:

правильно выбрать инструмент;
маркировать и разрезать листы на ровной поверхности земли;
Периодически очищайте режущие лезвия.

Если есть сомнения в собственных силах, то лучше не рисковать и доверить установку кровли профессионалам.Более того, в настоящее время существует довольно много организаций, оказывающих различные строительные услуги.

что вырезать, пошаговое описание, рекомендации и отзывы

Общая информация

ураганный ветер до 53 м / с;
сильнейшая жара;
сильные морозы;
тяжелый снег на крыше.

Основные преимущества

Итак, ондулин (что резать и как правильно делать, рассмотрим ниже) имеет:

низкий уровень влагопоглощения;
широкий выбор цветового оформления;
устойчивость к грибам и другим биологическим микроорганизмам;
устойчивость к щелочам, газам, кислотам и т. Д .;
экологичность;
простота монтажа и раскроя;
прочность.

Свойства материала

Что использовать для резки

Чтобы ответить на вопрос, что правильно резать ондулин, не углубляйтесь в свойства материала.

Для этого можно использовать:

пильный диск;
Электролобзик.

Правильный раскрой

Скорость работы

Перед резкой ондулина под углом, по прямой линии или др.

Еврошифер Ондулин — руководство по монтажу

Главная
Инструкции
Монтаж кровли Ондулин

Если угол наклона кровельного ската составляет от 5 до 10 градусов, то основание под кровельное покрытие Ондулин выполняется в виде сплошного настила из обрезной доски или влагостойкой фанеры. Битумные волнистые листы Ондулин укладываются с концевым нахлестом в 30 сантиметров и с боковым нахлёстом в две волны кровельного листа.
Если угол наклона скатов — 10°-15°, то основанием под мягкую кровлю Ондулин служит шаговая обрешетка. Промежуток между рейками должен составлять 45 сантиметров, концевой нахлест на стыке соседних листов — 20 см, а для бокового нахлеста достаточно 1 волны.
Если угол наклона ската больше 15°, то шаг обрешетки можно увеличить до 60 сантиметров, а концевой нахлест уменьшить до 17 см. Боковой нахлест — такой же, как в предыдущем случае, на 1 волну кровельного листа.
Брусья обрешетки должны располагаться на равном расстоянии друг от друга и строго параллельно карнизу. Чтобы добиться этого, монтажники компании «Вестмет» используют в работе специальный деревянный инструмент — интервал.
Разметку на листы Ондулина лучше всего наносить цветным карандашом. Кроме того, специалисты рекомендуют иметь под рукой обрезок кровельного листа, который может пригодиться для нанесения отметок на волнистой поверхности кровельного материала.
Для раскроя листов битумной черепицы Ондулин лучшим инструментом является обыкновенная ножовка. Один и тот же инструмент можно использовать и для работы с деревянными элементами кровельной конструкции, и для резки Ондулина. А чтобы ножовка не застревала, мастера компании «Вестмет» советуют смазывать ее машинным маслом. Резать битумные листы можно также с помощью циркулярной пилы или ручной электропилы.
Монтаж Ондулина значительно упрощается благодаря тому, что битумные кровельные листы имеют низкую удельную массу. При достаточно большой площади лист Ондулина весит всего 6 килограммов. Поэтому материал легко поднимать на крышу и укладывать на скатах кровли.
Укладка кровельных листов начинается от края кровли и ведется в сторону, противоположную превалирующему направлению ветра в данной местности. Второй ряд желательно начинать с половины листа — как показано на рисунке. В этом случае на угловом стыке нахлест составит только три листа, а не четыре.
Фиксировать листы мягкой кровли Ондулин следует по каждой волне в местах нахлестов и через волну — к промежуточным рейкам обрешетки. Расход гвоздей на один лист составляет 20 штук.
Чтобы правильно фиксировать кровельные листы, вбивая гвозди строго по линии реек шаговой обрешетки, советуем использовать натянутую веревку.
На коньке крыши монтируются специальные коньковые элементы. Укладывать их рекомендуется в направлении, противоположном преобладающим ветрам, с перехлестом в 12,5 сантиметров.
Ендовы, которые должны быть надежно защищены от протечек влаги, выполняются с использованием специального доборного элемента. Перед монтажом этого элемента — ендовы Onduline — в соответствующем месте сооружается дополнительная обрешетка.
Щипец кровли (верхняя часть торцовой стены, ограниченная скатами) оформляется с использованием щипцового или конькового элемента, которые входят в поставку кровельного покрытия Ондулин.
Помимо этого щипец может быть выполнен из стандартного листа Ондулина, который необходимо согнуть и прикрепить гвоздями к щипцовой доске. Осуществлять такую операцию специалисты компании «Вестмет» советуют только при плюсовой температуре.
Ребро или хребет кровли оформляется с помощью конькового элемента. При необходимости вместо него можно использовать также щипцовый элемент.
На стыке кровельного покрытия с вертикальными поверхностями (стена, дымовая труба, вентиляционная шахта и т.п.) необходимо позаботиться о надежной гидроизоляции места примыкания. Для оформления места стыка используется доборный элемент ендовы.
На торцевом примыкании кровли к вертикальной поверхности (например, к стене) используется специальный покрывающий фартук. Он фиксируется крепежным материалом по каждой волне профиля. Места стыков фартука со стеной обеспечиваются гидроизоляцией, исключающей проникновение влаги.
Для эффективной вентиляции подкровельного пространства могут понадобиться не только вентиляционные отверстия у карниза и у конька крыши, но и дополнительные выходы на скате. Обустраиваются они с использованием фирменного кровельного вентилятора Onduline. Вентилятор фиксируется по каждой волне кровельных листов, а верхний лист закрепляется с нахлестом, накрывая основание вентилятора.
Для того, чтобы обеспечить возможность выхода на кровлю и монтажа осветительного оборудования на чердаке, устанавливается кровельное окно. Оно прибивается по каждой волне, верхний лист укладывается поверх основания окна с нахлестом.
Если необходимо закрыть просвет кровельного листа на карнизе крыши либо между листом Ондулина и коньковым элементом, можно использовать заполнитель карниза Onduline. Необходимость его применения зависит от конструкции конкретной кровли и условий вентиляции подкровельного пространства.
Для наиболее эффективной гидроизоляции карниза крыши рекомендуется смонтировать карнизный короб. При этом свес кровельного листа на карнизе крыши должен быть не больше 7 сантиметров.
Выход на крышу вентиляционных каналов обустраивается с помощью вентиляционной трубы, которая фиксируется по каждой волне кровельного листа. Верхний лист Ондулина кладется на основание вентиляционного выхода с нахлестом.
Поскольку существует опасность, что у карниза под кровлю могут залетать птицы и насекомые, рекомендуем использовать защищающую от этой угрозы кровельную гребенку. Она крепится на карнизе крыши под крайним листом Ондулина.
Для монтажа мягкой кровли Ондулин на крыше может использоваться не только деревянная, но и металлическая обрешетка. К ней кровельные листы прикрепляются саморезами Стелфикс с помощью шуруповерта или дрели.
Для гидроизоляции стыков с вертикальными поверхностями предназначена самоклеящаяся лента Ондуфлеш. Её можно использовать, например, для гидроизоляции примыканий к дымовым трубам.
Примыкание кровельного покрытия Ондулин к мансардным и чердачным окнам также изолируется от протечек лентой Ондуфлеш.
Гидроизоляционная лента Ондуфлеш может использоваться также для герметизации стыков в ендове.
Самоклеящаяся лента Ондуфлеш заметно улучшает гидроизоляцию карниза крыши.
Ондуфлеш — это универсальная лента, которая позволяет герметизировать любые стыки и примыкания кровельного покрытия Ондулин к другим элементам кровельной конструкции, к стенам и иным вертикальным поверхностям, к чердачным и мансардным окнам и сквозным выходам на кровлю.
Ниже на рисунке показана конструкция кровли, для которой наиболее часто используется Ондулин. Вы можете увидеть весь «кровельный пирог» в разрезе — включая тепло- и гидроизоляцию, обрешетку и само покрытие. Обращаем ваше снимание на то, что срок службы покрытия напрямую зависит от правильной вентиляции, гидроизоляции и теплоизоляции кровли. Серьезное значение имеет также пароизоляция, и для нее производителем Onduline разработан специальный материал — Ондутис.

Специалисты компании «Вестмет» напоминают, что производители кровельных материалов поставляют свою продукцию вместе с инструкциями по ее использованию. Монтаж мягкой кровли следует вести в соответствии с этой инструкцией, а наши советы являются дополнением к ней, которые основаны на опыте наших мастеров.

Главная
Инструкции
Монтаж кровли Ондулин

Монтаж ондулина своими руками: способы укладки, свойства материала

Кровля из ондулина привлекает сегодня многих застройщиков и домовладельцев. В этом нет ничего удивительного, поскольку материал отличается прочностью при небольшом весе волнистого листа. Если вы тоже остановили свой выбор на этом кровельном материале, то наша статья окажет вам реальную практическую пользу. Инструкция, по которой нами предлагается укладывать ондулин, отмечает наиболее важные моменты и рассматривает каждую деталь, связанную с укладкой предлагаемого финишного покрытия.

Выбрав для себя такой настил, можно не сомневаться в надежности будущей крыши, которая прослужит не одно десятилетие. Здесь нет разницы, в каком климатическом регионе находится сооружение и для каких целей оно предназначено. Ондулин можно считать универсальным кровельным материалом.

Устройство ондулиновой кровли

В случае если вы планируете производить работы собственными силами, то это вполне реально сделать усилиями только одного человека. Этому способствует легкий вес листов ондулина и легкость обработки данного материала.

Крыша из ондулина может стать надежной защитой не только дома или коттеджа. Ею можно покрыть баню, беседку и другие хозяйственные постройки.

Устройство ондулиновой кровли

Наиболее ощутимым преимуществом крыши из этого материала (если сравнивать с другими финишными покрытиями) является то, что укладывать ондулин можно непосредственно по существующей кровле. Здесь видны явные экономические и другие преимущества, поскольку исключаются затраты по демонтажу старого покрытия. Внутренние помещения здания не открываются даже на непродолжительное время, поэтому не стоит беспокоиться о том, как на них скажется влияние окружающей среды и атмосферных осадков.

Вопрос, как укладывать ондулин, не является сложным в исполнении. В первую очередь, приступая к работе, необходимо досконально изучить правила инструкции по монтажу ондулина, которая прилагается к комплекту материала и его комплектующих.

Инструкция, как документ, дает право на получение гарантийных обязательств от производителя или поставщика материала ондулин. По этой причине ее нужно сохранить и ни в коем случае нельзя потерять.

Основное условие, которое выдвигает производитель в качестве обеспечения гарантии на свой товар, это соблюдение указанного перечня требований и правил, необходимых при монтаже ондулиновой кровли.

Если вас интересует дешевый ондулин, то примите во внимание тот факт, что гарантийные обязательства распространяются только на тот материал, который является оригинальным и приобретается у официальных представителей, а также партнеров одноименной компании- производителя.

Решая, как крепить ондулин — своими руками или обратиться к помощи профессиональных кровельщиков, необходимо с особой ответственностью отнестись к соблюдению нижеизложенных правил монтажа финишного покрытия из данного материала.

Правила монтажа ондулинового покрытия

Монтируют ондулин на обрешетку, которая устраивается с шагом, подобранным в зависимости от уклона ската крыши.

При монтаже этого кровельного материала есть необходимость в передвижении по листам покрытия. При этом важно помнить, что наступать можно лишь на те участки, которые выступают (волны) и не становиться в места углубления, находящиеся между ними.

Укладывать ондулин следует только при температуре воздуха выше нулевой отметки (плюсовой). В случае острой необходимости можно предельно осторожно произвести монтаж при температуре воздуха не менее -5 градусов. При более низкой температуре производить работы с этим материалом запрещается. Крыша из ондулина также не монтируется при температуре воздуха более 30 градусов.

На вопрос, как крепить ондулин к обрешетке, есть один ответ – с использованием особых кровельных гвоздей. Когда применяются специальные гвозди для ондулиновой кровли, то по технологии лист должен крепиться с помощью 20 гвоздей (ни больше, ни меньше). Так должно производиться крепление каждого листа. Такое требование входит в разряд гарантийных. Если его не придерживаться, то ондулин может пострадать в результате порывистых ветров. За этим процессом желательно проследить, особенно, когда кровлю делают наемные работники. Важно, чтобы специалисты придерживались всех правил монтажных работ по устройству данного финишного покрытия.

Перед тем, как укладывать ондулин, необходимо сделать обрешетку. Ее делают из деревянных брусьев, имеющих сечение 4х6 см. Размер шага обрешетки определяют в зависимости от величины уклона ската крыши:

— меньше 10 градусов – делают сплошной настил из досок;

— 10-15 градусов – шаг обрешетки должен быть не больше 45 см;

— более 15 градусов – шаг обрешетки предусмотрен не больше 61 см.

Устройство обрешетки начинается после того, как сделают подложку под ондулин. В этом качестве выступает рекомендуемая производителем пароизоляционная подкладочная пленка Ондутис.

Технология укладки ондулиновой кровли не допускает, чтобы нахлест из 4-х листов был в одном углу, поскольку может возникнуть деформация краев листов кровельного материала.
Работа непосредственно с материалом не представляет никакой сложности, так как ондулин имеет небольшой вес и хорошую гибкость. Однако если не иметь опыта, то можно, пользуясь этими свойствами, натянуть лист до нужного положения кривым образом.

Укладка ондулина на крышах различных углов

Закрепленный визуально правильно, он некоторое время будет выглядеть ровно, но с течением времени кровельный настил, имеющий подобные натяжки, может пойти волнами.

Поэтому, чтобы кровля из ондулина была сделана качественно, нужно учитывать линейность горизонтальных и вертикальных соединений листов ондулина по всей поверхности финишного покрытия. Важно также избегать растяжения листов. Перед тем, как фиксировать ондулин гвоздями, необходимо убедиться, что материал лежит совершенно ровно.

Укладывать материал нужно так, чтобы свес листов ондулина с карниза был не больше 7 сантиметров.

Расчет ондулина, который должен свисать с кровли, делают исходя из инструкции по монтажу этого кровельного покрытия. Если свес будет слишком длинным, то он прогнется, а если слишком коротким, то под крышу будет попадать мусор и пробиваться дождь и снег.
Важно, укладывая ондулин, правильно рассчитать шаг обрешетки. Если это сделать неверно, то в конечном итоге монтажные работы будут сведены к нулю и работу придется, либо полностью переделать, либо заняться ремонтом кровли намного раньше положенного времени.

Производить такой ремонт довольно сложно, поскольку поврежденный ондулин тяжело удалить, не нарушив целостность всего покрытия, состоящего из отдельных листов. Поэтому не стоит даже незначительно отклоняться от инструкции по его укдадке.

Стоит заранее взвесить, стоит ли подвергать риску долговечность кровли ондулин, а также право на ее гарантию, пренебрегая возможностью сразу исправить ошибку при осуществлении монтажных работ.

Укладка кровельного настила из ондулина

Сейчас нами будет рассматриваться инструкция, которой нужно придерживаться, укладывая материал ондулин.

Как и в случае устройства обрешетки, величина нахлеста листов ондулина будет определяться уклоном ската крыши. Например, если он находится в пределах 5-10 градусов, то величина бокового нахлеста ондулин-листов составляет две волны, а нахлест по длине листа – 30 см. Когда уклон ската составляет 10-15 градусов, боковой нахлест делают в одну волну, а нахлест по длине – 20 см. При уклоне ската крыши более 15 градусов боковой нахлест также будет составлять одну волну, а нахлест по длине равняется 17 см.

По инструкции ондулин укладывается так, что в зависимости от угла наклона крыши листы монтируются с нахлестом по длине в пределах 17-30 см.

Брусья обрешетки под ондулин кладутся с шагом, который определяется в соответствии с ранее рассмотренными правилами. Чтобы обрешетка была параллельной, пользуются деревянным кондуктором, который представляет собой брусок из дерева необходимой длины.

Перед тем, как начать монтажные работы, необходимо произвести расчет ондулина. Для этого делается разметка листов, по которой будет производиться разрезание листов на куски необходимого размера. Разметка должна выполняться аккуратно и четко с использованием шаблона в виде обрезка листа и цветного карандаша.

Разрезать ондулин во время проведения монтажных работ лучше, используя ножовку по дереву, имеющую небольшую величину зуба. Полотно необходимо периодически смазывать, иначе инструмент может застревать в материале. Можно также пользоваться ручными и циркулярными электропилами

Перед началом работ по устройству перекрытия ондулин поднимают на крышу. Выполнить такую работу под силу даже одному человеку, поскольку лист материала весит чуть более 6 кг.
Прежде чем начать укладывать кровельный материал следует четко уяснить порядок работ. Монтируют ондулин, начиная с края ската, который расположен со стороны, противоположной преобладающему направлению ветров. Второй ряд начинается с укладки половины листа с цель создания в углу нахлеста в 3, а не в 4 листа. Придерживаясь данного способа можно существенно упростить укладку финишного материала.

Для обеспечения выхода на кровлю, а также с целью освещения чердачного помещения предусматриваются слуховые или кровельные окна. Их прикрепляют с нахлестом на нижележащий лист. Лист ондулин, который расположен выше, укладывается также с нахлестом поверх слухового окна.

Асбестовый шифер кровли

Категория: Виды кровель

Асбестовый шифер кровли

Пожалуй, каждый человек знает, что такое шифер, каждый видел шиферные крыши, поэтому об этом дешевом и прочном материале особо говорить не приходится. В прошлом асбестоцементные листы имели либо безликий, серый оттенок, либо могли быть красного или зеленого оттенка. В настоящее время шифер производится самых различных цветов: красно-коричневого, шоколадного, кирпично-красного, желтого (охра), синего и др. Краска, которой покрьшают готовые листы шифера, образует защитный слой, предохраняющий изделие от разрушения, снижающий его водопоглощение и повышающий морозостойкость. Такой защитный слой уменьшает объем вредных выделений асбеста в окружающую воздушную среду и увеличивает срок службы шифера в 1,3—1,5 раза.
Волнистые листы из асбестоцемента рекомендуется применять для кровель с уклоном более 12°; вес 1 кв. м такой кровли составляет 10—14 кг.

Асбестоцементный шифер выпускается следующих модификаций:
— волнистый шифер обыкновенного профиля (ВО), листы которого имеют правильную прямоугольную форму. Помимо рядовых листов выпускаются детали для устройства кровли в местах пересечения скатов (для покрытия разжелобков, ендов, конька и ребер) и пересечения кровли с дымовыми трубами, слуховыми окнами и другими выступающими над крышей частями;
— волнистый шифер усиленного профиля (ВУ), который предназначен для устройства кровель промышленных зданий. От ВО отличается только большей длиной;
— волнистый шифер унифицированного профиля (УВ) в последнее время приобрел большую популярность, т.к. его размеры меньше, чем у листов ВУ, но превышают мелкоразмерные листы ВО. В результате количество стыков уменьшается в два раза.

При замене старой шиферной кровли на новую, обратите внимание на сохранность и надежность стропильных конструкций и обрешетки.

Выбрав шиферную кровлю для пристройки или новой крыши, вы экономите на обрешетке (потребуются лишь бруски 50×50 мм для ВО и не менее 75×75 мм для УВ или необрезные доски через каждые полметра, к которым вы будете прибивать листы шифера). Для крепления используются шиферные гвозди, под которые в листах сверлятся отверстия. Каждая сторона листа крепится 3—4 гвоздями. Чтобы предотвратить подтекание воды под гвозди, подкладываите под шляпки шайбы из оцинкованного железа, твердой резины или двух слоев рубероида.

Волнистый шифер укладывается справа налево и снизу вверх. Исключение возможно, если существует необходимость учитывать направление ветра: листы можно уложить и слева направо в том случае, когда ветер дует навстречу традиционному способу укладки.

Шифер начинайте укладывать снизу по туго натянутому шнуру. Листы укладывают таким образом, чтобы их кромки перекрывались в горизонтальном направлении на величину волны. В вертикальном направлении вышележащий лист напускается на нижележащий на 100—140 мм.

При небольших уклонах кровли под асбоцементные листы укладывают полотна рубероида внахлест в направлении, параллельном коньку. Конек и другие изломы крыши покрывают специальными фасонными деталями.

Существуют два способа укладки: вразбежку и без смещения (рис. 1). Укладывать листы вразбежку проще. При укладке без смещения может случиться четырехкратный нахлест листов, поэтому их углы обрезают.

Так как кровля из волнистого шифера получается уязвимой из-за наличия зазоров и щелей, образующихся в местах сопряжения листов, то зазоры, превышающие 7 мм, рекомендуется промазывать готовыми герметиками, Ондулин.

Рис. 1. Способы укладки шифера

Ондулин (производит фирма «Onduline», отсюда и название) — это легкий кровельный материал, представляющий собой прессованный картон, пропитанный под давлением битумом и окрашенный в соответствующий привлекательный цвет (красный, коричневый, зеленый, черный и др.). Листы выпускают с покраской как в один слой, имеющие матовую фактуру поверхности, так и в два слоя, имеющие более яркий цвет и большую долговечность. С учетом наших климатических условий реальный срок службы ондулина — до 50 лет.

Ондулин сравнительно недорог и, что немаловажно, очень подходит для тех, кто в состоянии заняться решением проблемы монтажа новой кровли по методу «сделай сам». Ведь волнистые битумные листы легко крепятся к обрешетке саморезамн, их укладка не требует профессионализма и специального оборудования. Для резки листов также не требуется никакого специального оборудования: ондулин комплектуется всеми необходимыми доборными элементами: коньки, ендовы, специальные кровельные цветные гвозди, фронтонные элементы и т.д. Продаются и вентиляционные выходы, люки и прочее, правда, в большинстве случаев (при простой форме крыши) ими не пользуются, предпочитая вывести вентиляционный зазор под конек крыши.

Малый вес листов (около 6 кг) позволяет делать самую несложную обрешетку. Кроме того, их можно монтировать прямо на старую кровлю, независимо от ее состояния. Еще один плюс — при мапом весе ондулин без проблем можно будет транспортировать от склада к дому даже на багажнике собственной машины, после чего так же без затруднений поднять с земли на крышу, например, при помощи стропа. И еще один приятный момент — все владельцы домов, покрытых онду-лином, говорят, что по такой крыше не «стучит» дождь. Сочетание всех перечисленных факторов делает ондулин безусловно привлекательным.

При устройстве кровли с уклоном менее 10° подбитумные листы делают сплошную обрешетку из доски или фанеры. Концевой нахлест — 300 мм, боковой
нахлест — 2 волны.

При угле наклона крыши от 10 до 15° делается обрешетка с интервалом 450 мм по осям. Концевой нахлест — 200 мм, боковой нахлест — 1 волна.

При угле наклона крыши от 15° и более делается обрешетка с интервалом 600 мм по осям. Концевой нахлест — 170 мм, боковой нахлест — 1 волна.

Бруски обрешетки должны быть прибиты к стропилам на равных расстояниях по осям. Для выдерживания размеров, соблюдения параллельности обрешетин к карнизу и удобства работы лучше пользоваться деревянной меркой-шаблоном.

Размечать листы лучше всего цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа.

Разрезать листы можно ножовкой по дереву, смазанной маслом для того, чтобы избежать застревания. Можно использовать циркулярную или ручную электропилу.

Прибивайте листы по каждой волне на конце листа и концевом нахлеете, а также по обеим сторонам бокового нахлеста. Прибивайте через одну волну к промежуточным брускам обрешетки. Для крепления одного листа необходимо 20 гвоздей (рис. 2).

Рис. 2. Прибивание листов ондулина

Всегда используйте натянутый шнур для того, чтобы производить крепеж точно по линии бруса обрешетки (рис. 3). Максимальный свес листа на карнизе — 70 мм.

Рис. 3. Использование шнура для ровного крепления к брусу

Крепление коньковых элементов нужно начинать с противоположного превалирующим ветрам края крыши с нахлестом 125 мм. Прибивать коньковый элемент следует по каждой волне стыкующегося с ним листа к дополнительным брускам обрешетки (рис. 4).

Рис. 4. Крепление коньковых элементов

Для оформления ендовы требуется дополнительная обрешетка (рис. 5).

Для оформления щипца используется специальный щипцовый или коньковый элемент (рис. 6).

Рис. 5. Крепление ендовы

Рис. 6. Оформление щипца

Для правильного оформления ребра крыши используется щипцовый или коньковый элемент (рис. 7).

Оформить боковый стык кровли с вертикальной стеной можно при помощи ендовы (рис. 8). При этом стык ендовы со стеной необходимо надежно гидроизо-лировать.

Рис. 7. Оформление ребра крыши

Рис. 7. Оформление бокового стыка кровли с вертикальной стеной

Виды кровель — Асбестовый шифер кровли

Как самому положить ондулин на крышу. Монтаж черепицы ондулин: пошаговый обзор технологии работ

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин.

На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.

И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

Независимо от производителя, такая кровля выглядит так:

Здесь, еще на этапе проектирования, определитесь с кровельным пирогом. Под ондулином можно делать как холодную кровлю с чердаком, так и теплую, для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жару – неправда, если мы говорим о фирменном материале.

Конечно, продукция кустарного производства без опознавательных знаков и не такое может делать. И когда еврошифер просто не предназначен для жаркого солнечного климата, как Gutta, у которого под лучами солнца даже проступают битумные пятна. А потому подумайте о безопасности крыши вашего дома.

Также в процессе монтажа нужно будет правильно организовать вентиляцию такой крыши. Мы подготовили для вас иллюстрацию, чтобы вы могли легко разобраться с этими понятиями:

Рассчитать количество листов ондулин для скатов кровли не сложно, главное знать их полезную площадь. Так, как мы уже говорили, Ондулин представлен в трех вариантах, и у каждого из них своя конструкция, габариты и полезная площадь. например, у Ондулин DIY меньше волн, а у Смарт есть дополнительный «умный» замок Smart Lock, а листы Ондулин Компакт небольшие размеры.

Конкретно полезной площадью считается площадь листа без учета торцевых и боковых нахлестов. Как раз на нее нужно делить площадь скатов, и выйдет точное количество листов. Но помните, что нахлест напрямую зависит от угла наклона крыши, и чем он больше, тем меньше нахлест, и наоборот.

Так, при больших углах наклона ондулин принято монтировать с боковым нахлестом в волну, а при небольшом угле нахлест делают в две волны. С другой стороны, чем больше уклон кровли, тем больше торцевой нахлест, ведь это необходимо для предотвращения протечек во время ливня, косом дожде, сильном ветре и луж из талой воды.

Этап II. Изучение особенностей работы с ондулином

В народе ондулином называют любую волнистую битумную черепицу, для удобства. А ведь производителей такого кровельного покрытия не так уж и мало, и на вид их продукция практически не отличается. А вот размерами листов, полезной площадью, весом и особенностями крепления – да:

Еврошифер от Onduline

Давайте изучим тот вид «ондулина», который пользуется наибольшей популярностью в России. Это кровельное покрытие Ондулин от французской фирмы Onduline.

Его выпускают в 4 разных видах. Они отличаются, по сути, только размерами и некоторыми некритическими фишками. Давайте рассмотрим каждый из них:

Классический ондулин подходит для плоских крыш, если угол от 5° и более, и для сводчатых, если радиус от 5 метров. Размер листа 200х95 см, вес 6 кг, толщина 3 мм. По некоторым данным, производство этого вида ондулина остановилось.

Ондулин Смарт уже представляет собой новое поколение, и отличается нанесенными точками крепления, более компактным весом, меньшей длиной и «умным» замком Smart Lock. Вот его преимущества:

Это хороший гидробарьер, благодаря которому уменьшен нахлест листов на целых 5 см, с 17 см до 12 см, и это при том же шаге обрешетки.
Благодаря выдавленными полосками замка исключено попадание воды под лист.
Сами полоски служат направляющими при укладке листов, благодаря чему общий вид кровли в итоге выглядит более аккуратным и геометрически точным.

Все это значительно облегчает вес готовой кровли. Кроме того, к ондулину Smart идут новые гвозди, с особенными шляпками, которые со временем не открываются (предыдущие аналоги этим грешат). Размеры такого листа: 195х95 см, толщина 3 мм. Как и классический, имеет по 10 волн на каждый лист.

Еще один вид ондулина – DiY. Был разработан как раз для самостоятельного монтажа, ведь имеет меньшие размеры: 200х75 см, толщину в 3 мм, а вес всего в 5 кг. Благодаря уменьшенной ширине листов здесь получается больше нахлестов, а кровля – более жесткой, благодаря чему выдерживает повышенные нагрузки.

И, наконец, Ондулин Компакт, который специально был спроектирован для сложных и небольших крыш. Его легко перевозить в обычном автомобиле и не сложно укладывать на крышу. У листов Ондулин Компакт – самый маленький размер, всего 100х75 см, толщина 2,6 мм и вес всего 2,5 кг. Т.к. размер меньше, здесь нахлестов получается еще больше, и еще выше прочность. У каждого листа – по 8 волн.

Волнистые битумные листы от Nuline, Aqualine, Bituwell и Ондура

Довольно популярны в России битумные листы от производителя Nuline, которые привлекают своей прочностью: толщина листа 3,3-3,6 мм. Внешне и по ощупи это – самый обычный ондулин, и именно так его воспринимают. Плюс материал настолько прочный, что подходит для сложных климатических зон.

Размеры этого ондулина – 1,22х2,05 м, это 2,5м 2 площади кровли. Вес одного листа – 3,22 кг. Ширина таких листов считается уникальной, самой удобной для монтажа, и вся укладка происходит на 30% быстрее и стыков намного меньше, а, значит, и протечек. Ондулин от Nuline укладывать нужно на обрешетку с шагом 61 см, крепить гвоздями в вершину каждого гофра:

Битумные листы от Aqualine тоже крепятся на гвозди, с такими же шляпками и по такой же технологии. Для еврошифера Bituwell гвозди всегда идут с закрытой декоративной шляпкой, и тоже под цвет кровли. А вот в комплекте к ондулину от фирмы Ондура гвозди идут с ромбовидной шляпкой – довольно интересный дизайнерский ход.

Этап III. Выбор крепежных элементов для монтажа

Для монтажа битумных волнистых листов по типу ондулин выпускаются специальные кровельные гвозди. Их еще называют метизами, металлическими изделиями.

Отличаются такие гвозди заметной широкой шляпкой, которая надежно прижимает кровельный лист к обрешетке, и при этом не повреждает их. И нет риска того, что при большем усилии гвоздь пройдет насквозь. Цинковое антикоррозионное покрытие защищает от воздействия влаги.

Причем сами шляпки могут быть слитыми или монолитными. Такие шляпки изготавливаются из полиэтилена низкого давления, благодаря чему отличаются ударопрочной, герметичной, устойчивой к перепадам температур и не боятся ультрафиолета:

Ножка гвоздя сделана из углеродистой стали, чтобы быть более прочной. Ее кольцевой профиль помогает задержаться гвоздю в обрешетке. Как любят шутить кровельщики, шуруп, забитый в стену, держится лучше, чем ввинченный гвоздь. Здесь этот принцип как раз реализован!

И специальная коническая форма облегчает забивание гвоздя, но вот выдрать его потом из ондулина уже не получится. Стандартный размер гвоздей для ондулина такой: диаметр – 3,55 мм, длина – 75 мм.

Для достижения эстетики шляпки для ондулина окрашивают по тому же каталогу, что и кровельные листы, и такое крепление незаметно на фоне всей крыши:

Причем каждый производитель битумных волнистых листов выпускает свое крепление. Один полагает, что шляпки стоит делать поменьше и незаметными, чтобы не портить рисунок крыши, а другой – что аккуратные точки на скате смотрятся выгодно, и выделяет их и цветом, и размерами.

Вот пример скрытого от глаза крепления:

К слову, некоторые виды еврошифера от западных производителей укладывают не на гвозди, а на специальные скобы и монтажную пену:

Если вы встретите такое крепление в продаже – берите его смело, ведь нечто похожее используется для крепления поштучной натуральной черепицы.

Этап IV. Подготовка листов к монтажу

Чтобы разрезать ондулин, вам понадобятся такие инструменты: ножовка по дереву и молоток. Ножовку обязательно смажьте маслом. чтобы она не застревала в битуме:

Альтернативой служит ручная и циркулярная электропилы:

Вот один из вариантов, как можно разрезать ондулин:

В процессе монтажа передвигайтесь по кровле при помощи строительных мостиков или лестницы. Старайтесь растягивать и сжимать лист не больше, чем на 1 см, хотя он и выглядит эластичным.

Этап V. Укладка листов на обрешетку

Укладывать современный ондулин можно как на деревянную, так и на металлическую обрешетку:

Обрешетку под все виды ондулина монтируют по одному принципу, не зависимо от размера листов и производителя:

Если угол кровли от 5 до 10°, тогда нужна сплошная обрешетка.
Если угол находится в пределах от 10 до 15°, шаг обрешетки должен составлять 45 см.
Если угол уклона от 15° и выше – тогда 61 см.

Для сплошной обрешетки возьмите обрезную доску толщиной 25 мм, плиты ОСП или влагостойкую фанеру, а для разреженной брусья сечением 40х60 мм.

Вот пример, насколько простая обрешетка нужна для небольшой беседки:

Перед монтажом обязательно проверьте скаты на прямоугольность. Монтируйте листы при температуре от -5°С до +30°С. Укладывают ондулин всегда начиная с подветренной стороны:

Первый ряд выкладывайте снизу кровли, с того края, который противоположным краю крыши.

Для фиксации листа понадобится 20 гвоздей. Только не забивайте гвозди в ту волну, на которую будет нахлест следующего листа. Первым делом закрепите лист по четырем углам. Далее крепите низ листа, по каждой волне.

Следите за тем, чтобы края листа были закреплены к обрешетке. В итоге лист должен отступать на 5-7 см от края обрешетки. Поверх установите карнизную планку, у которой есть специальные места для сгиба (так регулируют свес). А чтобы закрыть просвет под листами со стороны карниза и обеспечить вентиляцию, используете заполнитель.

Если вы работаете с замком Smart Lock, то вам повезло, ведь направляющие здесь помогут исключить случайное смещение листов. Карниз получится ровным и аккуратным. Крепите каждый лист Ондулин Smart 20-ю гвоздями, прямо по монтажной разметке, сами листы укладывая в шахматном порядке.

В начале каждого из четных рядов укладывайте половину листа. У вас должно получится так, чтобы боковые нахлесты листов приходились на середину листов нижних рядов. У ондулина Smart высота торцевого нахлеста будет 12 см.

Когда листы будут уложены, завершите строительство кровли специальными аксессуарами: щипцами, ендовой, коньком, специальными герметизирующими лентами Ондубанд и Ондуфлеш, универсальными вентилируемым заполнителем и дышащей лентой Ондулэйр Слим. А если у кровли есть внутренние изгибы, их нужно закрыть специальными ендовами, которые обычно поставляются в комплекте вместе с кровельными листами:

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

Нет затрат на демонтаж старой кровли и горы мусора.
Экономия времени, ведь перекрывать крышу заново не придется.
Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
Двойная защита от протечек!

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.
Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

На практике все выглядит так:

Мы постарались собрать для вас в этой статье все самые полезные советы и рекомендации опытных кровельщиков, которым приходилось работать с ондулином.

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

Ондулин, также широко известный, как еврошифер, представляет собой легкий, простой в использовании, сравнительно недорогой и очень надежный кровельный материал, который широко востребован по всему миру на протяжении уже более 50 лет. При большом желании монтаж материала можно выполнить своими руками. Нужно лишь детально разобраться в том, как правильно крыть крышу ондулином и подготовить все необходимое для работы.

Для того чтобы покрыть крышу ондулином, не придется искать и покупать какие-то дорогостоящие и труднодоступные инструменты. Специальные навыки и большой опыт для такой работы тоже не требуются. Нужно лишь вникнуть в суть технологии и пошагово выполнить каждый этап работы.

При кровле крыши ондулином можно руководствоваться почти такими же правилами и требованиями, что и при использовании обыкновенного шифера, хорошо знакомого практически каждому застройщику. Самым большим различием между технологиями монтажа обычного шифера и еврошифера является то, что последний характеризуется некоторой гибкостью, что позволяет применять его для работы не только на плоских кровлях, а и на более сложных конструкциях.

Если ондулин планируется укладывать сверху старого кровельного покрытия, вне зависимости от вида и состояния уже имеющегося материала перед началом работы необходимо осмотреть стропильную систему крыши и оценить ее состояние.

Это можно сделать своими силами, но при отсутствии необходимых навыков лучше воспользоваться помощью сторонних профессиональных кровельщиков. В случае если оценка покажет, что стропила смогут выдержать вес нового кровельного ондулина, достаточно будет попросту набить поверх имеющегося покрытия стандартную деревянную обрешетку и смонтировать еврошифер на нее. В данной ситуации будет не только получено новое покрытие, но и обеспечена дополнительная влагоизоляция и утепление.

Ввиду того что ондулин характеризуется достаточно малой жесткостью, обрешетку для его монтажа нужно крепить со сравнительно большим шагом. Шаг определяйте индивидуально. Главное, чтобы листы кровельного материала не провисали, иначе они могут попросту прийти в негодность под воздействием разного рода внешних нагрузок, к примеру, атмосферных осадков. Также при выборе шага обязательно учитывается угол уклона кровельного ската.

При необходимости листы можно смело распиливать. Для этого рекомендуется применять электролобзик.

В случае его отсутствия можно обойтись обыкновенной ножовкой для древесины. Предварительно ее рекомендуется смазать маслом, чтобы распил происходил максимально легко, а полотно не застревало в процессе работы.

Если возникнет необходимость передвижения по уже уложенному материалу при выполнении работы, наступать нужно строго на гребень, т.к. материал между отдельными гребнями попросту не способен выдержать человеческий вес.

Для крепления отдельного листа еврошифера следует применять не менее 20 гвоздей.

Крепежные элементы идут в комплекте с кровельным материалом. Экономить их не нужно, т.к. из-за этого материал в один прекрасный момент может попросту оторваться при сильном ветре. Если укладкой занимаются сторонние кровельщики, следите, чтобы они крепили листы в соответствии с приведенным правилом.

Свойства ондулина таковы, что он может несколько растягиваться, и этим охотно пользуются многие не совсем добросовестные кровельщики. В попытках сэкономить время и материал они крепят к обрешетке по максимуму растянутый еврошифер. Это абсолютно неправильно. Довольно быстро листы покроются волнами, избавиться от которых можно будет только путем полной замены кровельного покрытия. Для предотвращения таких проблем нужно закреплять листы в нормальном состоянии, без растягиваний и прочих деформаций.

Прежде чем приступать к укладке листов, не пожалейте время на выполнение максимально полных и точных замеров. Особое внимание уделяйте свесам. Если их длина будет чересчур большой, листы ондулина попросту прогнутся и испортят вид крыши в целом. При слишком маленькой длине свеса под него будет попадать разнообразный мусор и атмосферные осадки.

Будьте внимательны и при монтаже обрешетки. При выборе шага нужно, как уже отмечалось, ориентироваться на индивидуальные условия, но и требования технологии никто не отменял. О них будет сказано далее. Даже малейшие отклонения от рекомендованных значений могут в итоге привести к существенному снижению срок службы и эксплуатационных характеристик кровельного покрытия в целом.

Подготовка материалов для работы

Прежде всего, обратите свое внимание на гвозди, которые будут использоваться для крепления еврошифера. Внешне они напоминают простые шурупы. Особенности конструкции позволяют надежно закреплять их в древесине и обеспечивать максимально качественный монтаж ондулина. На верхней части крепежа присутствует резиновая прокладка. У гвоздей из комплекта она будет такого же цвета, как и листы материала. Благодаря этой прокладке будет обеспечиваться дополнительная влагозащита в местах размещения креплений.

Там где материал стыкуется со стенами и прочими вертикальными элементами используются специально созданные для таких мест ендовы. На данных участках гидроизоляция должна быть максимально качественной.

Если в вашем доме присутствует печная труба, ее нужно обкладывать ондулином с применением специальных фартуков из резины.

Для достижения максимально надежного и качественного результата, следует тщательно обрабатывать все стыки. Гидроизоляция должна быть на высочайшем уровне. В противном случае влага будет проникать через кровельное покрытие, что в результате приведет к довольно быстрому гниению каркаса кровельной системы.

При выполнении кровельных работ возникает необходимость в использовании разного рода аксессуаров вроде коньков, покрывающих фартуков, ендов, самоклеющихся лент и прочего. Рекомендуется покупать исключительно оригинальные комплектующие от одного производителя. Это будет гарантировать получение кровельного покрытия максимально гармоничного по внешнему виду и наиболее эффективного по эксплуатационным свойствам.

В соответствии с рекомендациями профессиональных кровельщиков, для монтажа ондулина лучше всего подходит сплошная обрешетка. Она не даст материалу проседать при нагреве в жаркую погоду и под воздействием снежного покрова зимой.

Первое, что должен научиться делать кровельщик, — это создавать разметку на используемых листах еврошифера. Процесс осложняется тем, что листы являются волнистыми. Линии разметки можно наносить обыкновенными карандашами или маркерами. Прямую же линию можно начертить с помощью второго листа материала.

Для нарезки листов используйте ножовку для работы с древесиной, электролобзик либо же болгарку. Ножовку, как уже отмечалось, нужно периодически обрабатывать маслом, чтобы работа выполнялась без лишних осложнений.

Стандартные листы ондулина весят не более 5-6 кг. Это делает работу с ними максимально удобной и позволяет поднимать материал на крышу безо всяких проблем. Готовое кровельное покрытие тоже будет иметь сравнительно небольшой вес, что является дополнительным преимуществом.

Монтаж листов начинается с края обрешетки. В целях обеспечения максимально надежной фиксации листы следует прибивать в каждой волне. На каждый лист еврошифера, как уже отмечалось, должно уходить порядка 20 гвоздей, можно даже немного больше.

Для изготовления обрешетки используются деревянные бруски 6х4 см. Для определения оптимального шага обрешетки нужно знать угол наклона кровли. Если уклон не превышает 10 градусов, лучшим вариантом станет сплошная обрешетка. Для ее изготовления чаще всего используют фанеру. Также подойдет материал под названием OSB. Если уклон крыши находится в промежутке 10-15 градусов, бруски обрешетки необходимо крепить с шагом до 45 см. В случае же если уклон превышает 15 градусов, наибольший шаг установки брусков обрешетки будет равняться 61 см.

Сначала нужно смонтировать обрешетку. Не забывайте учитывать уклон крыши. Монтаж брусков рекомендуется начинать с того угла, который в наименьшей степени обдувается ветром. Брусья прибивайте вдоль их осей. Выдерживайте одинаковое расстояние между отдельными элементами обрешетки. Если уклон кровли таков, что бруски приходится крепить с большим шагом, между брусьями нужно смонтировать дополнительные рейки на расстоянии 30-50 см друг от друга. Они будут способствовать повышению прочности. Но сплошная обрешетка, как уже отмечалось, является самым предпочтительным и эффективным по всем показателям вариантом.

Подробная инструкция по монтажу ондулина

Крепление рассматриваемого кровельного материала нужно начинать с нижнего угла отделываемой крыши. При этом технология монтажа такова, что стартовый лист 2-го ряда следует продольно распилить напополам. Листы еврошифера крепятся горизонтально. Для крепления настоятельно рекомендуется применять именно те гвозди, которые идут в заводском комплекте с кровельным материалом. Каждый лист крепите в среднем 20-ю шурупами.

В стартовом ряду еврошифера прибивайте крепежные элементы к верхушке каждой волны.

В остальных же листах крепления необходимо устанавливать в каждом 2-м гребне. Второй ряд материала нужно уложить с нахлестом, захватывая лист из первого ряда ондулина и т.д. Шляпки крепежных гвоздей, как отмечалось, оснащаются резиновыми прокладками такого же цвета, как ондулин, так что готовая кровля будет иметь единый и гармоничный внешний вид.

Однако в отдельных ситуациях шляпки становятся довольно заметными. Чтобы добиться привлекательного внешнего вида кровли, прибивайте их по одной линии. Для обеспечения ровности фиксации крепежных элементов можете натянуть веревку и забивать гвозди вдоль нее.

К брусьям обрешетки еврошифер нужно прибивать вертикально с обязательным поперечным нахлестом равным примерно 15 см. Продольный же нахлест делайте таким, чтобы его длина была не меньше длины первой волны.

В завершении нужно закрепить коньковые элементы. Технология их монтажа предельно проста. Данные аксессуары крепятся внахлест и фиксируются вдоль волны еврошифера. Если ондулин применяется для кровли с двускатной конструкцией, конек отделывается с использованием специальных угловых деталей. Ендова изготавливается с обязательным обустройством еще одной дополнительной обрешетки.

В комплекте с рассматриваемым кровельным материалом должна идти инструкция. В полноценных инструкциях от проверенных производителей обычно приводятся не только текстовые рекомендации по креплению ондулина, но и разнообразные рисунки, благодаря которым монтаж становится понятным любому человеку, вне зависимости от имеющихся у него навыков и опыта.

Размер отдельного листа еврошфера составляет 2000х950 мм. Весит один такой лист порядка 5800 г. Каждая волна обычно имеет высоту равную 3,6 см. Всего таких волн 10.

Грамотный монтаж, выполненный с учетом всех основных требований и правил, позволит обустроить такое кровельное покрытие из ондулина, которое будет надежно служить 50 лет и более. Обычно производители дают гарантию сроком в 15-20 лет. Не забудьте потребовать у продавца гарантийный талон, пожарный сертификат и гигиеническое заключение.

Как крепить ондулин — инструкция

Таким образом, в кровле крыши ондулином нет ничего сверхсложного. Необходимо лишь тщательно разобраться в инструкции по укладке еврошифера. В статье приведена вся необходимая информация, которая может понадобиться во время работы. Соблюдайте базовые рекомендации и основные правила по обустройству ондулиновой кровли и все получится.

Вы сможете не просто сэкономить деньги на услугах сторонних кровельщиков, но и самостоятельно контролировать весь процесс от его начала и до фиксации последнего элемента. Чтобы все было еще понятнее, обязательно посмотрите видео, в котором демонстрируются основные этапы крепления ондулина на крыше.

Видео – Как правильно крыть крышу ондулином

Целлюлозно-битумные кровли отличаются демократичной ценой, высоким сроком службы и простотой монтажа. Именно поэтому все чаще строится крыша своими руками из Ондулина, а не из более сложных в обработке материалов. Соблюдая технологию укладки, можно быть уверенным в том, что кровля прослужит не одному поколению!

Преимущества строительства крыши своими руками из Ондулина

О надежности материала говорит беспрецедентно высокий срок гарантии на водонепроницаемость от производителя – целых 15 лет! При этом битумные листы не деформируются на солнце и выдерживают высокоградусные морозы. А шершавая поверхность Ондулина дает снегу растать прямо на крыше, предотвращая схождение больших пластов.

Если и перекрывать свой дом самостоятельно, то только Ондулином. И этому есть несколько причин:

материал практически не горюч;
кровля спокойно выдерживает град среднего размера;
для монтажа понадобятся только молоток, ножовка по дереву и строительный нож.

Виды кровельного покрытия от производителя Ондулин

Прежде чем покупать волнистые битумные листы, следует ознакомиться с их видами и приобрести идеально подходящий вариант:

Ондулин Smart – листы размером 1,95х0,96 м и весом 6,3 кг;
Ондулин DIY – листы на 2 волны уже, что уменьшило их вес до 5 кг;
черепица Ондулин – листы стандартного размера 1,95х0,96 м, имитирующие настоящую черепицу, весом 5,9 кг.

Толщина листов Ондулин остается неизменной уже больше 70 лет и составляет 3 мм. Так что в случае реконструкции только части крыши можно быть уверенным во взаимозаменяемости листов.

Общие правила устройства крыш из Ондулина

Приобретая кровельное покрытие, следует обращать внимание не только на целостность листов и качество их прокраски, но и на сопроводительные документы. Так, ко всем материалам Ондулин прилагаются инструкции по их монтажу и требования к устройству обрешетки. Точное соблюдение инструкций гарантирует долговечность кровли и прочность креплений.

Требования к обрешетке

Первое, с чем необходимо определиться – будет ли кровля утепленной и нужна ли гидроизоляционная пленка? Если нет, обрешетку можно набивать прямо на стропила.

Если же планируется дополнительная гидроизоляция кровли, между кровельным покрытием и пленкой следует сделать вентиляционный зазор. Для этого гидроизоляцию раскатывают по стропилам, фиксируют поверх контробрешеткой и только потом набивают обрешетку.

Частота обрешетки под Ондулин зависит от угла наклона и уклона крыши:

для крыш с уклоном от 1/11 до 1/6 и углом от 5 до 15 градусов нужна сплошная обрешетка;
для крыш с уклоном от 1/6 до 1/4 и углом 10-15 градусов можно делать разреженную обрешетку с максимальным шагом 45 см;
для остальных крыш с большим наклоном максимальный шаг обрешетки – 61 см.

Для плоских крыш Ондулин не подходит. В качестве сплошной обрешетки можно использовать плиты ОСП, фанеру, фибролитовые плиты или доски, прибитые без зазора. Для разреженной обрешетки можно использовать доску толщиной от 2,5 см или бруски толщиной от 5 см.

Чтобы увеличить надежность кровли, лучше не использовать максимальный шаг обрешетки и делать ее более частой. Это особенно актуально для местностей с опасными природными явлениями.

Как монтировать Ондулин на крыши в зависимости от угла ската

Благодаря нанесенной на листы Ондулин разметке, больше не нужно затруднять себе жизнь отмериванием расстояний для правильной фиксации кровельного материала. Нанесенная разметка подходит для всех крыш с углом наклона больше 15 градусов, сам процесс монтажа предельно прост:

Верх волны крайнего листа должен приходиться на ветровую доску. Чтобы не растягивать или ужимать листы, к выступающей обрешетке на нужном расстоянии крепится дополнительный внешний брус.

Для крыш с углом наклона меньше 15 градусов процесс монтажа немного отличается:

боковой нахлест листов для крыш с наклоном до 10 градусов – 2 волны;
концевой нахлест (верхнего ряда над нижним) для крыш до 10 градусов – 30 см, для крыш 10-15 градусов – 20 см;
руководствоваться разметкой на листах в этом случае не стоит, расстояние между рядами гвоздей, фиксирующих центр листа, для крыш с наклоном до 10 градусов – 55 см, для крыш 10-15 градусов – 45 см.

Другими словами, гвозди прибивают кровельные листы к обрешетке, так что для разреженной обрешетки особенно важно точно рассчитать расстояния, чтобы не получилось, что гвозди забиты в воздух. Более наглядно принцип фиксации листов показан на схеме.

Не стоит экономить на количестве гвоздей! Низ листа всегда фиксируется по каждой волне, в противном случае нельзя гарантировать надежность крепления кровельного материала. Несмотря на то, что по Ондулину можно ходить, в процессе монтажа лучше пользоваться лестницами и строительными мостками.

Иначе гибкий лист может растянуться под человеческим весом во время фиксации и в дальнейшем разрушиться.

Оформление отдельных элементов крыши

При устройстве кровли главная проблема – правильно выполнить примыкание материала к дымоходу или к стене дома, а также закрыть края и конек. Но благодаря готовым доборным элементам и аксессуарам, придать крыше завершенный вид очень просто даже людям, у которых рука еще не набита на строительстве.

Так, для оформления верхнего края односкатной крыши отлично подойдет щипец или ветровая планка. После укладки битумных листов на торец прибивается карнизная доска так, чтобы она сровнялась с верхним краем листов. На нее укладывается выбранный угловой элемент, а просветы между щипцом и кровлей закрываются специальным наполнителем. После этого щипец фиксируется гвоздями по каждой волне. Точно также закрываются и боковые стороны крыши с ветровой доской.

Конек тоже можно использовать готовый. Он укладывается после того, как крыша полностью застелена листами с обеих сторон. Его монтаж начинается с той же стороны, с которой начиналась укладка кровельного материала – с противоположной направлению ветра. Нахлест конькового элемента – 12-15 см, но нужно следить, чтобы его конец полностью перекрывал верх волны листа. После заполнения щелей между коньком и кровлей можно приступать к фиксации конька гвоздями в каждую волну.

Если же нужно герметизировать стык дымоходной трубы с кровлей, можно воспользоваться специальной герметизирующей лентой и покрывающим фартуком. Для этого, после того, как уже уложены листы Ондулина, на передний край трубы снизу укладывается и обрезается фартук так, чтобы он выходил за трубу на одну волну с каждой стороны. Фартук прибивается в каждую волну.

Поверх фартука сверху клеится герметизирующая лента с заходом на дымоход. По бокам и сзади лента клеится так, чтобы закрыть стык кровли и печной трубы.

Тут фартук укладывать не нужно, просто лента фиксируется гвоздями через каждые 30 см или в верх каждой волны. Верхний край ленты прижимается металлической планкой к дымоходу.

Сзади дымохода укладывается и фиксируется дополнительный лист Ондулина, обрезанный по ширине так, чтобы выходить за края трубы на одну волну.

Боковые примыкания кровли к стене тоже герметизируются лентой для стыков. Самоклеящуюся ленту начинают укладывать сверху вниз так, чтобы ее нижний край полностью накрывал волну листа. Верхний край ленты прижимают металлической планкой, а нижний прибивают к волне с шагом 30 см.

А вот для горизонтального узла соединения крыши со стеной опять понадобится покрывающий фартук. Он укладывается поверх кровельных листов вплотную к стене и фиксируется по каждой волне.

Поверх, с заходом на стену и сам фартук, клеится герметизационная лента, а ее верхний край прижимается алюминиевой планкой. Что интересно, фартук крепить необязательно, он является декоративным элементом. Герметизацию швов обеспечивает именно бутилкаучуковая лента на алюминиевой основе.

Реставрация старой крыши за пару дней

Если ремонт крыши постоянно откладывается из-за того, что семейству некуда съехать на время снятия и монтажа новой кровли, можно воспользоваться технологией «капюшона», придуманной Ондулин. Благодаря небольшому весу битумных листов, их можно укладывать поверх старого кровельного покрытия, не опасаясь за прочность стропил.

Поверх старой крыши набивается обрешетка, а на нее по стандартной схеме укладываются листы Ондулина. При этом в доме можно спокойно жить, ведь крыша никуда не девается! Детально процесс реставрации крыши со старым шифером показан на видео:

Завершающим и очень важным этапом строительства коробки здания является обустройство его крыши кровельным материалом. В настоящее время, благодаря своим привлекательным рабочим характеристикам, все большую популярность среди профессиональных строителей и домашних мастеров приобретает ондулин, иначе называемый еврошифером.

При его производстве не используется вредный для здоровья асбест, и материал отличается экологической чистотой. Кроме того, он имеет невысокую цену и длительный срок службы. Работу по укладке покрытия вполне реально выполнить самостоятельно, надо только знать, как правильно это сделать. Давайте вместе оценим свойства еврошифера и научимся правильно крыть крышу ондулином.

Кровля из ондулина может быть очень привлекательной

Свойства и выбор ондулина

Ондулин как кровельное покрытие обладает целым рядом несомненных достоинств. Производимый по новейшим технологиям на основе битумной смолы, смешанной с целлюлозой и другими добавками, материал препятствует развитию патогенной микрофлоры и не представляет интереса для грызунов. Мягкое покрытие отлично поглощает звук и шум от барабанящих по крыше капель дождя, который не будет передаваться в жилые помещения. Его преимуществами являются экологическая чистота, небольшой вес и простота монтажа. Сравнительные характеристики ондулина и другого популярного материала – металлочерепицы сведены в следующую таблицу:

Сравнительные характеристики ондулина и металлочерепицы
Сравнительные характеристики	Ондулин	Металлочерепица
Полезная ширина, см	83	110 — 112
Длина листа, см	200	50 — 1000
Толщина покрытия, мм	2,4 — 3,2	0,45 — 0,5
Ассортимент цветов	не более 5 вариантов	более 40 вариантов
Основа под кровельный материал	предпочтительно сплошное основание	шаговая обрешетка с шагом, равным длине волны покрытия
Перемещение не рекомендуется	Допускается ограниченное перемещение, лучше в обуви на резиновой подошве
Пожарная устойчивость	Горюч	Не горит
Сырье для производства	Стеклохолст с пропиткой битумом и добавками отверждающеей смолы и краски	Тонколистовая горячеоцинкованная сталь с покрытием полимерами
Плотность, кг/м2	3,1 — 3,4	4,0 — 4,5
Стойкость окраски	Окрас выгорает и тускнеет	Незначительное изменение цвета под воздействием солнечных лучей

Из сравнения технических характеристик видно, что материалы различаются незначительно. В отличие от металлочерепицы ондулин является горючим материалом, так как входящие в его состав компоненты легко воспламеняются. Это делает невозможным его использование в детских садах, поликлиниках и других подобных учреждениях.

Многим приходится решать вопрос, какая кровля лучше: из металлочерепицы или ондулина? Ответ зависит от конкретных условий, в которых будет происходить эксплуатация, конструктивных особенностей здания и множества других факторов.

Предложение ондулина в магазине

Кровля, выполненная из металлочерепицы, прослужит более, чем в два раза дольше изготовленной из еврошифера. Однако работать с ондулином гораздо проще, его легко резать и укладывать, им невозможно порезаться. Материал состоит из следующих компонентов:

целлюлозных волокон;
чистой битумной смолы;
полимерных пропиточных материалов;
наполнителей и красящих компонентов.

Для придания прочности высушенную основу из целлюлозы под высоким давлением и температурой обрабатывают очищенным битумным составом. Он наносится с обеих сторон, что придает изделию хорошую эластичность и твердость. Материал обладает целым рядом несомненных достоинств, его можно положить своими руками на старую крышу.

Существует также разновидность ондулина под названием ондувилла. Листы данного материала выполнены в виде поперечных полос и по внешнему виду удачно имитируют кровлю из натуральной черепицы. Один из примеров Вы можете оценить на фото.

Монтаж кровли из ондувиллы

Расчет количества материала на крышу

Рассчитать, сколько стелить ондулина на кровлю, несложно. Расчет необходимого количества материала упрощается, если крыша была ранее покрыта серым шифером. Стандартные листы ондулина соответствуют ему по геометрическим размерам, то есть их следует взять такое же количество, как и обычного шифера.

В общем случае, для определения нужного для выполнения работы материала необходимо разделить площадь кровли на полезную площадь одного листа еврошифера, которая определяется умножением его длины на ширину, за исключением величины перекрытия. Старую кровлю из обычного шифера накрыть лучше ондулином, и расчет здесь такой же.

Расчет площади крыши сложной формы можно выполнить, вспомнив школьный курс геометрии. Для этого поверхность разбивается на трапеции, треугольники, квадраты и другие геометрические фигуры, их площадь определяется по формулам и суммируется. Определив нужное количество листов еврошифера, следует увеличить его приблизительно на пятнадцать процентов для обеспечения компенсации неизбежных обрезков. Крепление листов ондулина осуществляется при помощи специальных гвоздей с широкими обрезиненными шляпками, входящими в комплект поставки покрытия.

Какие потребуются доборные элементы

При укладке материала остаются открытые места, где возможно неблагоприятное воздействие окружающей среды. Для того, чтобы финишная отделка приобрела привлекательный внешний вид и для предотвращения возникновения протечек, потребуется установка так называемых доборных элементов, таких, как ветровые планки, карнизы, ендовы. Они выполняют также декоративные функции. Наиболее высокой точкой строительной конструкции является конек, который также необходимо защитить с помощью специально для этого предназначенного элемента.

Монтаж доборных элементов на кровле из ондулина

Для его обустройства коньковые элементы из ондулина заводятся с перекрытием не менее двенадцати сантиметров и фиксируются гвоздями в местах соприкосновения с волнами еврошифера. Здесь следует проложить специальную клейкую ленту, предотвращающую задувание снега.

Окончания кровли вдоль свесов фронтона (щипцов) можно закрыть тем же коньковым профилем или использовать специальные элементы. Они монтируются снизу вверх с перекрытием порядка 150 мм. Под карниз и ветровую планку устанавливается уплотняющая лента. Она укладывается также под свесами листов материала. Это предотвращает снежный занос и проникновение в чердачное помещение небольших птичек и летающих насекомых.

Варианты доборных элементов для ондулина и ондувиллы

Детали ендовы представляют из себя зеркальное отражение коньковой планки. В отличие от прочих доборных элементов едова устанавливается до монтажа листов основного покрытия. Под нее предварительно обустраивается основа обрешетки из двух досок, расположенных вдоль линии ендовы. Также не будет лишним уложить под ендову специальную гидроизоляционную прокладку.

Монтажные элементы для кровли из ондулина

Доборные элементы придают поверхности крыши завершенный внешний вид, они изготавливаются по одной технологии с основным материалом и имеют такой же срок эксплуатации. Их окраска с течением времени не выгорает от прямых солнечных лучей.

Как правильно покрыть ондулином крышу своими руками

Для того, чтобы правильно покрыть ондулином крышу своими руками, необходимо тщательно соблюдать все технологические тонкости выполнения этой работы. Этот кровельный материал отличается гибкостью, поэтому его нетрудно монтировать в сложных местах с изгибами и переходами. Укладка производится по схеме на предварительно изготовленную обрешетку.

Работать следует при отсутствии атмосферных осадков, но не при сильной жаре, так при повышенной температуре окружающей среды происходит деформация материала. Кроме того, при укладке по ондулину нельзя ходить, так как под весом человека он может повредиться.

Получившаяся поверхность имеет высокие шумо- и звукоизолирующие качества. Небольшой вес еврошифера позволяет транспортировать его к месту выполнения работы с помощью легкового автомобиля, а монтаж можно осуществлять самостоятельно без привлечения помощников.

Монтаж обрешетки кровли

Перед укладкой листов обустраивается обрешетка. Она представляет собой изготовленную из древесины конструкцию для крепления кровельного материала. Помимо этого, решается задача обеспечения равномерности нагрузки на основание от веса снега. Это очень ответственный этап в процессе выполнения работы.

Обрешетка для монтажа ондулина готова

Материалом для изготовления конструкции служат хвойные породы древесины, так как в них большой процент содержания смолы, препятствующей развитию процессов гниения. Древесина должна быть хорошо просушена, и уровень влажности не может превышать двадцати процентов.

Монтаж обрешетки кровли выполняется с учетом уклона ската. Если его величина не превышает десяти градусов, тогда из деревянных досок, древесно-стружечных плит или листов фанеры изготавливается сплошная обрешетка, так как конструкция в этом случае испытывает большие нагрузки при выпадении снега и других осадков атмосферы.

При угле уклона больше десяти, но меньше пятнадцати градусов, частота шага обрешетки допускается до сорока пяти сантиметров. Размещение досок с шагом в шестьдесят сантиметров выполняется, если угол наклона ската превышает пятнадцать градусов.

Обрешетка может быть выполнена по старой кровле

Для ускорения и облегчения выполнения этой работы изготавливается специальный шаблон, позволяющий устанавливать элементы конструкции на одном расстоянии и строго параллельно. Качество изготовления обрешетки, в конечном итоге, определяет длительность срока эксплуатации кровельного покрытия.

Схема укладки ондулина на крыше

Укладка ондулина на крыше выполняется по определенной схеме. Начинается монтаж всегда снизу с перекрытием листов на один волнообразный изгиб покрытия. Первый элемент укрепляется таким образом, чтобы его край выходил за карниз на величину, достаточную для отведения атмосферной влаги.

Последовательность монтажа листов ондулина

Крепление осуществляется при помощи специальных гвоздей, их требуется двадцать штук на один лист еврошифера. Изготавливается крепежный материал из стали с добавками углерода и снабжается резиновой головкой. Начиная со второго, все четные ряды сдвигаются и укладываются с половины листа. По этой схеме производится монтаж кровельного покрытия (вплоть до конькового соединения скатов).

Фрагменты монтажа кровли из ондулина и ондувиллы

Сверху на конек монтируется дополнительный профиль той же фирмы, которая изготовила еврошифер. Подобные профили устанавливаются на ендову, представляющую собой стыки разных плоскостей покрытия. Для обеспечения надежной гидроизоляции свесов крыши загнутые листы ондулина прибиваются к кровельной доске, или туда устанавливаются специальные щипцовые элементы. Для выполнения работы потребуются следующие инструменты и материалы:

измерительная рулетка, метровая линейка и карадаш для нанесения разметки;
молоток и ножовка для разрезания листов;
обработанные антисептиком деревянные брусья;
гидроизоляционный материал;
дрель и шуруповерт для крепления обрешетки.

Монтаж универсального заполнителя

Уход за готовой кровлей

Уход за кровлей, покрытой ондулином, не представляет особой сложности. Для продления срока ее службы покрытие следует регулярно очищать от грязи и мусора. С течением времени может произойти изменение первоначального цвета поверхности. Для восстановления привлекательного внешнего вида производится окрашивание покрытия. Выполнение следующих несложных правил ухода позволит добиться длительного срока службы без потери эксплуатационных качеств:

весной и осенью производится визуальный осмотр покрытия;
разросшиеся ветки деревьев, которые могут нанести повреждения, обрезаются;
необходимо очищать крышу от опавших осенью листьев, так они могут начать гнить;
следует держать в полной исправности водосточную систему, так как она не позволяет скапливаться влаге на элементах кровли.

Покрытие из ондувиллы хорошо имитирует натуральную черепицу

Заключая вышесказанное, заметим, что несколько непривычное для русского человека название «ондулин» является наименованием французской фирмы, которая наладила выпуск этого материала сразу после окончания Второй мировой войны. Строительный бум после разрухи обеспечил феноменальный успех недорогого кровельного покрытия, и компания значительно расширила производственные мощности.

В 1994 году была запущена линия по производству ондулина в Нижнем Новгороде, выпускаемая там продукция по качеству ничем не отличается от оригинальной. Высокие эксплуатационные характеристики этого материала проверены временем, и на отечественном строительном рынке он пользуется большим успехом.

Ондулин – это современный материал с хорошими эксплуатационным и качествами. Прекрасно подходит для обустройства кровли частных домов. При сравнительно невысокой стоимости ондулин отлично справляется со всеми возлагаемыми на него задачами. При этом монтаж ондулиновой кровли можно произвести своими руками.

Ондулин — это экологически чистый материал, при изготовлении которого используются современнейшие технологические достижения.
В основе ондулинового листа лежит целлюлоза и разнообразные добавки. Для придания кровельному покрытию требуемых показателей гидростойкости и жесткости его обрабатывают специальными материалами – битумом и смолой, подвергшимся предварительной обработке.

Готовые ондулиновые листы окрашиваются специальными составами, обеспечивающими отличный внешний вид материала и способствующими улучшению его эксплуатационных свойств.

Внешне ондулин может иметь вид металлочерепицы черепицы или шифера. Качество кровли при этом не отличается. Листы под «шифер» производятся в размере 200х95 см. «Черепица» же имеет уменьшенный размер. Материал в виде черепицы лучше подходят для кровель со сложной конфигурацией – так попросту выгоднее, т.к. объем отходов сокращается к минимуму.

Ондулин в виде шифера оптимально подходит для простых кровельных конструкций. Такие листы более просты в монтаже и позволяют выполнить работу за кратчайшее время.

Достоинства и недостатки ондулина

Ондулин прекрасно переносит агрессивные атмосферные воздействия. Он прост в монтаже, не требует больших денежных затрат и позволяет получать кровельные конструкции с прекрасными эстетическими свойствами.

Среди главных преимуществ ондулина можно выделить следующее:

отличные показатели экологической чистоты;
внушительный срок службы;
красивый внешний вид;
богатство цветовой гаммы;
простоту и хорошую скорость монтажа;
удобные габариты, способствующие уменьшению количества отходов и увеличению скорости осуществления монтажных работ.

Перечисленные характеристики сделали ондулин очень популярным среди частных застройщиков. Отсутствие вредных компонентов в составе листов позволяет использовать ондулин даже для обустройства кровли деревянных домов.

Помимо этого, ондулин позволяет отремонтировать старую кровлю без предварительного демонтажа имеющегося покрытия. Листы сравнительно мало весят – примерно 3 кг на 1 м2 покрытия, поэтому о существенном увеличении нагрузки на стропила, стены и в целом дом можно не волноваться.

Производитель предоставляет 15-летнюю гарантию на ондулин. На практике же установлено, что грамотно обустроенная кровельная конструкция безо всяких проблем служит более 50 лет, не требуя ремонта.

Дополнительно к числу преимуществ можно отнести способность материала сохранять свои изначальные внешние данные в течение практически всего срока службы – краска не трескается и не отслаивается.

Главным же преимуществом для частных застройщиков является возможность укладки ондулина своими руками.

Технология укладки ондулиновых листов во многом напоминает процесс монтажа шифера. Однако ондулин превосходит шифер в показателях массы, прочности и экологичности.

Однако при всех достоинствах ондулина у него есть большой недостаток – высокая горючесть . Правда, современные материалы в процессе производства обрабатываются специальными антипиренными составами, что существенно уменьшает их горючесть.

Также недостатком современных кровельных листов является их склонность к потере насыщенности цвета при продолжительном использовании . Это в особенности актуально для листов темных оттенков.

Как отличить качественный ондулин?

Многие недобросовестные продавцы будут пытаться ввести вас в заблуждение, выдавая за качественный фирменный ондулин абсолютно другие материалы. Запомните эти простые рекомендации, и вы сможете выбрать по-настоящему качественный кровельный материал.

Отличить оригинал от подделки можно по следующим признакам:

оборотная сторона качественных листов покрыта черной сеткой;
оригинальный лист состоит из десяти волн;
высота волны — 36 мм;
внешняя сторона листа шершавая на ощупь, чем-то похожая на марлю;
качественные листы имеют насыщенный матовый цвет;
на крайней волне присутствует печать с маркировкой завода-изготовит еля;
материал сопровождается брендовым сертификатом и гарантийным талоном, срок действия которого равняется 15 годам.

Чтобы монтаж прошел с наименьшими издержками и в кратчайшие сроки, а готовое покрытие в течение максимально длительного времени выполняло все возлагаемые на него задачи, следуйте нескольким простым рекомендациям.

Прежде всего, запомните: ондулин нельзя укладывать, если температура воздуха на улице опустилась ниже 0 градусов или поднялась выше +30 градусов. При жаре битум размягчается, и листы могут деформироваться. На морозе же ондулин может попросту треснуть под весом монтажника или при пробитии гвоздем.

Хотя производитель и допускает возможность укладки кровли при температуре порядка -5 градусов, лучше от таких экспериментов воздерживаться.

При укладке в жару следите, чтобы листы были смонтированы без растяжений. Игнорирование этого требования приведет к тому, что в холодную погоду покрытие попросту деформируется и даже покроется трещинами в местах размещения крепежных элементов.

Для резки ондулина лучше всего использовать ножовку по дереву, предварительно смазанную маслом – с такой обработкой ножовка не будет застревать. Также ондулин можно резать дисковой пилой. Болгарку использовать нельзя – покрытие листа расплавится, и он очень быстро выйдет из строя.

Для фиксации листов покрытия к обрешетке можно использовать только специально предназначенные для крепления этого материала гвозди. Лучше покупайте их сразу же с ондулином. На крепление одного целого листа должно уходить 20 гвоздей: 10 штук снизу, 5 сверху и 5 по средней части.

При выборе конструкции обрешетки под ондулин нужно учитывать такой показатель как наклон ската. Если скат кровли наклонен не больше чем на 10 градусов, делайте сплошную и надежную обрешетку из шпунтованных досок либо фанерных листов. Если же уклон составляет 10-15 градусов, вам подойдет обрешетка с размещением элементов на расстоянии порядка 45 см. И если наклон ската превышает 15 градусов, крепите элементы обрешетки с шагом 60 см.

Вне зависимости от выбранного типа каркаса для скатов обрешетка на ребрах, ендовах и коньках должна быть строго сплошной. Эти места нуждаются в особенно тщательной изоляции, поэтому прореженная обрешетка не подойдет.

Пошаговая инструкция по монтажу ондулина

Первый шаг. Прикрепите к стропилам бруски обрешетки. Предварительно закрепите пароизоляционную пленку. Также пароизоляцию можно крепить со стороны подкровельного пространства.

Ондулин — монтаж по технологии

Заполните ячейки обрешетки утеплителем, а поверх него прикрепите к стропильным ногам гидроизоляционну ю пленку.

Набейте поверх обрешетки рейки контробрешетки для создания технологического вентиляционного зазора.

Второй шаг. Приступайте к укладке ондулина. Первый ряд крепите, начиная с низа кровельного ската. Сторону выбирайте противоположную преобладающему направлению движения ветра – так потоки воздуха не будут задувать под кровельное покрытие.

Листы крепите так, чтобы их нижний край выходил немного дальше карнизной доски. Длину выступа подбирайте индивидуально. Его должно быть достаточно для нормального отведения влаги приблизительно в середину карнизного желоба. Одновременно с этим выступ должен составлять не больше 7 см.

Ондулин укладывайте с нахлестом в одну волну. Концевое перекрытие зависит от уклона кровельного сказа и может составлять от 17 до 30 см.

Уложите полностью первый ряд ондулина.

Третий шаг. Второй и каждый следующий четный ряд укладывайте, начиная с половинки листа. Так вы «разведете» стыки кровельных элементов в смежных рядах.

Выкладывайте ряды по такой схеме, пока не дойдете до конька кровли.

Четвертый шаг. Прежде чем монтировать финишные ряды, зафиксируйте дополнительную обрешетку для конькового профиля. Конек лучше всего оформлять стандартными профилями от того же производителя, чей ондулин вы используете. Профили должны перекрывать друг друга на 12,5 см. Прибивайте конек крыши к каждой волне листа.

Пятый шаг. Если между стеной и кровельной конструкцией есть стыки, оформите их с помощью стандартных профилей того же производителя. Также профилями оформляются стыки разных плоскостей кровельного покрытия (ендовы).

Шестой шаг. Обеспечьте надежную гидроизоляцию стыков кровли и фронтонной доски. Это можно сделать двумя способами. Первый – загнуть край ондулинового листа и прибить его к фронтонной доске. Второй — наложить на ребро крыши обыкновенный прямоугольный профиль, также известный как щипцовый элемент.

Уход за готовой кровлей

Кровельная конструкция из ондулина не нуждается в особом уходе. От вас потребуется лишь своевременно устранять чрезмерные загрязнения, чтобы продлить срок службы покрытия.

Через какое-то время ондулин может утратить свой изначальный цвет. Для восстановления привлекательного внешнего вида будет достаточно покрыть листы специальной краской.

Таким образом, кровля из ондулина безо всяких проблем укладывается своими руками. Соблюдайте приведенные технологические рекомендации, и готовое покрытие будет десятки лет служить вам верой и правдой.

Видео – Кровля из ондулина своими руками

Искусство фронтона: вентиляционные отверстия, фронтоны и кронштейны (и что НЕ делать)

4 сентября 2020

Искусство фронтона: вентиляционные отверстия, фронтоны и кронштейны (и что НЕ делать)

Это те вещи, которые архитекторы добавляют к фасадам быстрым движением пера. «Ах, выглядит здорово! Это действительно делает возвышение ».

Но эти же подробности вызывают агонию строителей и особенно агентов по закупкам.Так много вопросов возникает из-за этого быстрого движения пера.
• Из чего он сделан?
• Где купить?
• Придется ли мне строить его каждый раз?
• Насколько он большой?
• В какой цвет покрасить?
• Где его поставить (форточки)?
• Поддерживается ли он в Revit?

Давайте рассмотрим каждое из этих популярных украшений, а также несколько советов, которые можно и нельзя.

Ортез колена

Есть много мест, где уместны наколенники. Мы часто видим их под навесом над воротами гаража.Они должны выглядеть так, как будто являются структурной опорой для этого элемента крыши, хотя в наши дни крыша прикреплена болтами к основной конструкции, а кронштейны являются чисто декоративными.

Однако то, что они не являются конструктивными, не означает, что они не должны выглядеть так, как будто они держат крышу!

Имейте в виду, что чем больше выступ, тем больше должен быть коленный бандаж. Наконец, будьте осторожны при использовании распорок по обе стороны от ворот гаража, чтобы выбрать другую форму освещения: огни тренера часто конфликтуют с подпорками.

Кронштейны

Это декорации, которые мы рисуем на вершине фронтона. Но насколько они должны быть большими? Сколько и какого цвета? Так много вопросов!

Конечно, если они меньше размера и неправильно окрашены, они становятся «зачем беспокоиться». Добавьте их по обе стороны от столбца, и вы полностью измените внешний вид.

Отлично выглядит! Только не смотри на гараж…

Я сказал тебе не смотреть! Поехали…

Фронтальные вентиляционные отверстия

Существует множество различных стилей вентиляционных отверстий на выбор: треугольные, прямоугольные, круглые и полукруглые.Форма вентиляционного отверстия должна дополнять стиль дома.

Треугольные форточки

Много лет назад вентиляционные отверстия на фронтонах были в рабочем состоянии. В результате мы часто видели их на вершине фронтона. Мне нравится треугольная решетка над окном во фронтоне. Просто красивая вишенка на фронтоне.

Когда вентиляция чердака переместилась в вентиляционные отверстия коньков, они стали декоративными и создали интерес и акцент на фронтоне. Поскольку вентиляционное отверстие является декоративным, теперь оно может проходить в любом месте фронтона, а не только наверху.Я говорю это, но если вентиляционное отверстие не указано в размерах на чертежах, кто знает, где он в конечном итоге окажется…

Вентиляционные отверстия прямоугольные

Мне нравится, что прямоугольные форточки в два раза больше их ширины. Они имитируют пропорции окон в доме: 3 фута в ширину и 6 футов в высоту. Эта пропорция хорошо подходит для стиля Low Country и традиционных стилей.

На фасадах в стиле мастера можно использовать более плотные пропорции, скажем, 18 на 24 дюйма. С другой стороны, французская деревня выглядит потрясающе, когда высота более чем в два раза больше ширины, что действительно подчеркивает вертикальный характер стиля.

Вентиляционные отверстия круглые и полукруглые

Эти вентиляционные профили недавно вышли из употребления. Многие считают их устаревшими. Возможно, когда-то ими злоупотребляли, но это не обязательно означает, что их следует изгнать. Однако при использовании круглого вентиляционного отверстия я предпочитаю центрировать его вертикально на фронтоне. При использовании полукруга с плоским дном мне нравится «садиться» на фронтон.

Фронтоны фронтоны

Один из моих любимых двускатных папа называется фронтоном.Вы часто видите их на возвышениях в стиле фермерского дома. Их можно собрать вручную или купить по каталогу.

Крыши из каталога бывают с разным углом наклона крыш, но зачастую они слишком малы. Сочетание их с окном или вентиляционным отверстием ниже может помочь, если они невысокого размера.

Важно, чтобы эти великолепно выглядящие детали имели правильный размер и воспроизводились в производственном мире. Если они могут быть неприхотливыми, даже лучше! Мне нравится думать о них как о вишенке на торте.

Категория: Внешний вид

Этот пост был написан Housing Design Matters

Обрамление свесов двускатной крыши

Вкладка «Соответствие» содержит информацию как о программе, так и о кодах. Язык кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

2018 Международный код жилого дома

Таблица R302.1 (1) Международный жилищный кодекс требует, чтобы выступы имели 1-часовую огнестойкость, если минимальное расстояние от огня составляет от 2 до 5 футов. Разделительное расстояние менее 2 футов не допускается, и они не обязаны иметь класс огнестойкости, если разделительное расстояние превышает 5 футов. Допускается снижение показателя огнестойкости до 0 часов на нижней стороне выступа граблей, где не установлены вентиляционные отверстия в щиколотке.Для жилых помещений с пожарными спринклерами класс огнестойкости требуется только в том случае, если расстояние разделения огня составляет 2 фута, и не требуется, если оно составляет 3 фута.

R602.10.4.2 Сплошная оболочка. Методы непрерывной обшивки требуют использования обшивки конструкционных панелей на всех обшиваемых поверхностях на одной стороне линии стены, в том числе на участках над и под проемами, а также на фронтальных торцевых стенах, и должны соответствовать требованиям R602.10.7

В таблице R602.3 (1) приведены схемы крепления и требования к обшивке крыши из деревянных конструкционных панелей, прикрепленной к двускатному концевому каркасу крыши.

Таблица R602.3 (3) содержит требования к обшивке стен из деревянных конструкционных панелей, используемых для противодействия ветровому давлению.

R803.2.3. Установка. Деревянная структурная панель, используемая в качестве обшивки крыши, не должна выступать более чем на 9 дюймов за торцевую стену фронтона, если она не поддерживается каркасом выступа фронтона.

В таблице R802.11 представлены силы соединения стропил или ферм от ветра.

R802.11.1 Подъемное сопротивление. Конструкции кровли должны иметь сопротивление возвышению и проектироваться в соответствии с принятой инженерной практикой.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали требованиям этого кодекса, если не указано иное. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Стандарты для ураганов в укрепленных домах

Раздел 3.2.2.2 Концевые свесы фронтона. Концевые свесы фронтона должны быть сконструированы и прикреплены к каркасу фронтона, чтобы выдерживать соответствующие ветровые нагрузки. Вентиляционные отверстия на потолке с граблями становятся проблемой, когда пористые панели потолка или сетчатые вентиляционные отверстия устанавливаются на нижней поверхности свеса крыши в конце фронтона, и ничто не препятствует попаданию ветрового дождя, проходящего через вентиляционные отверстия, на чердак.

Раздел 3.2.2.2.1 Конструкция двускатного выступа. Концевые свесы фронтона должны быть спроектированы и изготовлены таким образом, чтобы выдерживать подъемные ветровые нагрузки. Большинство современных направляющих конструкции деревянного каркаса с сильным ветром не требуют дополнительных элементов каркаса для поддержки свеса до тех пор, пока его длина не превысит 12 дюймов. Когда выступы превышают 12 дюймов, большинство стандартов и руководств требуют, чтобы наблюдатели поддерживали консольную обшивку выступа. Внешние элементы обычно представляют собой 2 элемента каркаса, которые выступают за верхнюю часть торцевой стены фронтона для поддержки свеса настила крыши и ориентированы своим большим размером перпендикулярно обшивке крыши. из самых высоких давлений, которые конструкция испытывает во время сильных ветров.Важно убедиться, что наблюдатели имеют соответствующий размер, расположены на расстоянии и прикреплены к опорам, чтобы предотвратить нарушение связей между наблюдателями или сторонними наблюдателями, ведущее к потере обшивки крыши на краю крыши.

Почему выбирают двускатную крышу / \

Двускатная крыша — это простая и распространенная форма крыши, экономичная и простая в конструкции. Два ската, равные или не равные, сходятся на гребне и опираются сбоку о фронтальные стены. Длина конька равна длине основания крыши.

The Различные типы конструкций крыши

В традиционных столярных работах на фермах отдыхают прогоны и стропила. В целом предусмотрена необходимая сетка для поддержки крыши. В промышленных условиях сборные элементы триангулируются и собираются с помощью соединителей. Каждый треугольник представляет собой законченную ферму, которая придает крыше видный снаружи уклон.

промышленный деревянный каркас получил широкое распространение, предлагая доступная цена и простота монтажа.С другой стороны, у него есть недостаток — сделать чердак непригодным для проживания, если в последующем работа ведется, что довольно громоздко. Также двусторонний ферма довольно легко возможна в самостоятельном строительстве.

The Элементы двух секций

В двускатной крыше боковые несущие стены поднимаются до конька крыши, образуя фронтон. Таким образом, вы столкнетесь с дополнительными расходами на кладку, которые будут компенсированы более низкой стоимостью крыши.

Как и двускатная крыша, крыша двускатной крыши может быть прямой (одна линия ската на всем скате) или ломаной (изменение линии ската в одной точке ската).Подумайте о двух сторонах с линией разрыва, чтобы лучше использовать чердак, который можно переоборудовать.

Кровля на двускатной крыше Фронтоны

По возможности элементы кровли устанавливаются и укладываются таким образом, чтобы количество таких элементов в строке было целым числом. Кромки (часть кровли со стороны фронтона) необходимо закрыть кромочной плиткой или облицовочной доской. Водосточный желоб (часть кровли со стороны фасада) нависает для обеспечения водонепроницаемости стенами фасада.

Это возможно (если это разрешено муниципальным законодательством) делать рисунки на крыша черепицей одного профиля, но разного цвета. В зависимости от техники кровельщика отделка может быть настоящий отличительный элемент для вашего дома. Однако будьте осторожны с выбранный дизайн. Возможно, однажды вы захотите продать свой дом и потенциальные клиенты могут не оценить дизайн, который слишком отличительный.

The Особенности двускатной крыши Бесплатная картинка (Двускатная крыша сарая за забором зимой) от https: // torange.biz / двускатная-крыша-забор-зима-489

каркас и покрытие двухсторонней кровли построить довольно просто. Это вообще дешевле, чем четырехсторонняя крыша. В зависимости от планировку, которую вы хотите сделать на своем чердаке, может быть полезно иметь две несущие стены на фронтоне.

Также подумайте о решении иметь две двускатные крыши, которые находятся на разных уровнях. Первая двускатная крыша, расположенная выше, могла бы дать вам больше места на чердаке. Вторая нижняя часть могла бы, например, закрывать только гостиную / столовую, оставляя потолок хорошей высоты и улучшая общую форму здания.Разница в уровнях, конечно же, компенсируется стеной.

обслуживание двускатной крыши проводится ежегодно, чтобы избавить крышу растительных отходов, грязи и т. д. Одновременно проверьте состояние любые обшивки и водонепроницаемость всего агрегата.

Кровля Принадлежности и дополнительное оборудование

Если вы есть дымоход, в зависимости от его расположения в доме обратите внимание к месту расположения кровельного водостока. Кровельная воронка, расположенная в середина конька двускатной крыши — не всегда лучший эффект.Здесь профессионал посоветует вам лучшее место.

Если вы решите оборудовать свою крышу фотоэлектрической или тепловой солнечной энергией, вы можете решить, если это технически осуществимо в вашем случае, не размещать это оборудование в центре.

Совет: Смещение и разница в цвете плитки / панели может нарушить эстетическую бедность двух сторон.

Думай керамических изделий, флюгеров и декоративных элементов, которые могут визуально обогащают двускатную крышу, результат часто бывает очень приятным, за невысокую Стоимость.

Цена двускатной крыши

Он варьируется в зависимости от типа каркаса (традиционный или фермовый), выбранного кровельного покрытия и площади поверхности. Чтобы составить представление, посчитайте от 100 до 250 $ / м² без НДС за комплект каркас + кровля с аксессуарами, которые поставил и установил профессионал. Считайте вдвое меньше при самостоятельном строительстве.

Если вы хотите, вы можете связаться с Top-Line Roofing & Sheet Metal Inc . У них более 38 лет опыта работы в кровельных проектах: промышленных, коммерческих, инспекционных, монтажных, , технического обслуживания, , ремонта и т. Д.

Ваше мнение важно!

Для получения дополнительной информации и советов не забудьте поделиться своим опытом в разделе комментариев ниже!

Как построить двускатную крышу

Крыша — неотъемлемый элемент любого здания и сооружения. От его правильного расположения зависят не только технические характеристики, но и эстетические качества. Есть много форм конструкции крыши. Самый простой способ построить крышу самостоятельно — это двускатная крыша.Ее устройство требует минимум материалов и строительных навыков.

Как самому построить двускатную крышу

Этот тип кровельной конструкции известен с давних времен. Она самая оптимальная и простая. Такая крыша имеет две наклонные плоскости, расположенные под углом. Вы можете увидеть множество фото двускатных крыш различных конструкций, но все они делятся на 3 основных типа:

Симметричный. Сечение имеет форму равнобедренного прямоугольника. Идеальный вариант — когда треугольник равносторонний, то есть наклоны расположены под углом 45 градусов к основанию.
Асимметричный. Имеет пандусы разной длины. Решение оригинальное, но на чердаке остается мало места.
Сломан. Эту крышу еще называют мансардой. Разрез выглядит как пятиугольник. Наклоны, как будто преломленные по отношению к основанию. Такая конструкция оставляет на чердаке большое пространство, что дает возможность установить мансардный этаж.

Для строительства двускатной крыши любого из этих типов своими руками необходимо знать детали ее конструкции и представить схему подключения каждого элемента.

Конструкция двускатной крыши

Любая крыша состоит из 4-х основных элементов: стропильной системы, обрешетки, кровли и фронтонов. Что это за элементы конструкции?

Стропильная система

Это основные несущие элементы, составляющие каркас крыши. Стропильная система бывает слоистой и навесной. При накладном устройстве конструкция имеет центральные стойки, опирающиеся на балку, лежащую на опорной перегородке в центре конструкции. По ним пролегает гребень, идущий вдоль всего дома.На внешние несущие стены постройки укладывают мауэрлат параллельно коньковому прогону. Коньковый прогон и оба мауэрлата соединяются лагами, называемыми стропильными ногами. Для жесткости стропила крепят к центральным подкосам подкосами. Это хорошо видно на фото двускатной крыши.

При навесном типе установки стропильной системы центральные стойки могут вообще отсутствовать. Это хорошо, когда на чердаке нужно открытое пространство. Таким способом изготавливают стропила при отсутствии внутренней несущей стены.Стропила в нижней части соединяются затяжкой бруса. В верхней части жесткость придает болт, скрепляющий их вместе.

Полезный совет! E Если цемент очень широкий, то поместите под гребень в составную стойку стропил, называемую шпиндельной бабкой. Внизу он лежит в затяжке.

Для возведения стропильной системы нужна качественная древесина, а именно: балки 150 × 150 и доски сечением 50 × 150 мм. Для строительства двускатной крыши своими руками помимо стропил нужно соорудить обрешетку.

Массивная крыша — украшение дома

Деревянная обрешетка, фронтоны и кровля

Эта конструкция представляет собой не что иное, как плоскость всей рампы. Изготавливается из теса толщиной до 25 мм. Доски прибивают к стропилам параллельно гребню конька, начиная снизу. Типы мягкой кровли требуют сплошной обрешетки или укладки поверх нее слоя фанеры или другого листового материала. К обрешетке также крепят пароизоляцию и утеплитель при необходимости.

Фронтонами называют боковые треугольники, образованные стропильными ногами и боковой стенкой или затяжкой.Они должны быть покрыты досками или другими материалами. В них можно прорезать проемы для окон или дверей.

Кровля — это последний верхний слой кровли, который предназначен для защиты всей конструкции от атмосферных осадков и ветра. Его монтируют на обрешетку поверх пароизоляции или утеплителя. Крыша изготавливается из различных кровельных материалов. Помимо этих основных элементов кровли существует множество мелких: коньковые и ветровые доски, карнизы и водосточные системы. Чтобы построить двускатную крышу своими руками, необходимо изучить пошаговую инструкцию этого процесса.

Пошаговая инструкция по двускатной крыше

Перед тем, как приступить к установке двускатной кровли своими руками, нужно проделать все необходимые расчеты. Высота крыши зависит от региона постройки. В южных широтах, где нет большого снежного покрова, крыша может быть плоской. В районах, где требуется много осадков, для строительства высокой крыши. В этом случае необходимо учитывать скорость преобладающих ветров. В обычных условиях выступ крыши должен быть близок к равностороннему треугольнику.

Основные параметры кровли можно рассчитать по теореме Пифагора

Полезный совет! Все вычисления производятся по теореме Пифагора. С его помощью можно рассчитать все основные параметры кровли.

После приобретения необходимых материалов монтаж осуществляется в следующем порядке:

На внешние стены устанавливаются бруски мауэрлата. Если дом деревянный, то в этом нет необходимости, так как мауэрлат — это верхняя балка наружных стен.Если стены завалены кирпичом или блоками, то мауэрлат крепится к ним с помощью болтов. В этом случае болты должны быть надежно ввинчены в кладку стены. Между мауэрлатом и стеной устраивают гидроизоляцию из рубероида;
если конструкция слоистая, то прогон аналогичным образом закрепляется на центральной несущей стене;
устанавливаются и закрепляются уголками или «в шип». Устанавливаются через каждые 2-3 метра;
на них надевают коньковый брус и надежно закрепляют.При этом необходимо строительным уровнем отдать стойки стойкам и горизонтальному коньковому брусу. Тогда идеально подойдет фото двускатной крыши;
крайних стропильных ног. Они сделаны из досок. В нижней части на них делают надрезы, которыми стропила упираются в мауэрлат. Это не дает им съехать вниз. Монтаж крайних стропил — самый ответственный момент. Необходимо следить за тем, чтобы образованный ими треугольник фронтона лежал в одной плоскости.Нижняя часть стропил должна немного свешиваться за стены здания, образуя отвес. Если такой возможности нет, то к каждому стропила снизу прибивают свисающие со стен доски. Их называют кобылками. Затем прибиваются карнизные доски для защиты от дождя и ветра;
для дальнейшего монтажа двускатной крыши своими руками необходимо установить промежуточные стропильные ноги. Они устанавливаются аналогично крайним противоположным сторонам каждой стойки;
вся конструкция усилена распорками;
в местах, где будут окна, армирование производится набивкой для жесткости.

С подвесной конструкцией процедура аналогична, но с некоторыми особенностями. Поскольку часто центральные стойки могут отсутствовать, коньковый брус выполняется из досок. У него нет опоры, поэтому он прибивается к вершине стропил ниже их соединения. Сами стропила крепятся между собой перекладиной из доски. Заранее скрепляют стропила по чертежу под необходимым углом. Только потом установите на место. После завершения монтажа стропильной системы фронтоны зашивают.Если они уходят под сайдинг, то плотно зашивать нельзя.

Утеплив крышу и обустроив чердак, можно получить полноценную гостиную

Полезный совет! Сшивать фронтоны желательно еще до установки обрешетки, так как доски можно разрезать бензопилой строго по контуру треугольника. Это избавляет от необходимости измерять каждую доску.

Устройство обрешетки начинается с нижней доски. Его необходимо обрезать, чтобы можно было равномерно прикрепить к нему крючки водосточной системы.Первую доску укладывают строго параллельно мауэрлату на таком же расстоянии от него. Следующие доски укладываются параллельно ему с зазорами или без них. Это зависит от типа кровли.

Хорошо сделанная двускатная крыша прослужит долго

Если крыша мансарда, то необходимо сделать ее утепление. Для этого под стропила подшиваются доски, на которые укладывается пароизоляция, а на нем утеплитель из минеральной ваты или пенополистирола. Только после этого делается основная обрешетка, на которую уже уложена крыша.Установка коньков и ветровых досок, а также водоотведение завершает весь процесс.

Двускатная кровля своими руками, сделанная по всем строительным правилам под углом, прослужит долго и без нареканий.

Преимущества двускатной крыши по сравнению с четырехскатной крышей

Если вы хотите спроектировать или построить свой новый дом, вы, вероятно, задаетесь вопросом, какая крыша лучше всего подходит для вашего проекта: двускатная или шатровая. Ниже мы познакомим вас с каждым из них и сравним преимущества и недостатки этих двух очень популярных типов крыш.Начнем с того, что такое двускатная крыша.

На этой странице:

Что такое двускатная крыша?

Остроконечные крыши, также называемые «скатными крышами», являются наиболее распространенной формой крыш для домашней архитектуры в северной части Соединенных Штатов. Это потому, что этот тип крыши имеет простую конструкцию и очень доступен для кровельщика. Не только это, но и двускатные крыши также отлично справляются с отводом атмосферных осадков.

Стиль двускатной крыши восходит к древнегреческой и римской архитектуре.Фронтон относится к треугольной области на торцевых стенах, которая заполняет пространство между двумя скатами крыши. В древние времена эта область была наполнена произведениями искусства и более заметными структурными указателями.

Большинство современных зданий с двускатной крышей не такие модные. Обычно они отражают простую, естественную и гладкую эстетику, но есть способы добавить интересные цвета и текстуры, чтобы немного оживить вещи.

Двускатные крыши разных типов

Есть несколько различных типов двускатных крыш.Ниже мы дадим краткое описание каждого из них.

Крыши фронтальные двускатные

Источник: Old House Journal

Фронтальная двускатная крыша конструкции представляют наибольший архитектурный интерес, поскольку находятся на той же стороне, что и треугольная область под крышей.

Боковые двускатные крыши

Источник: Gove Group Real Estate

Боковая двускатная крыша конструкции имеют свои входы или наиболее отличительные особенности на той стороне, где крыша скатывается вниз.

Крестовина двускатная

Источник: Timber Homes Vermont

Поперечно-двускатная крыша сочетает в себе две перпендикулярные друг к другу скатные крыши, чтобы создать больше внутреннего пространства и более интересный общий дизайн.

Двускатная крыша коробчатая

Источник: Ель

В конструкции с коробчатой двускатной крышей двускатная торцевая стена представляет собой треугольную надстройку, которая выступает из конструкции здания под линией крыши.

Голландские двускатные крыши

Источник: Houzz

Голландские двускатные крыши , также называемые двускатными крышами, используют основание четырехсторонних скатов четырехскатной крыши и имеют двускатную крышу сверху, называемую фронтоном. Обычно здесь окна устанавливаются так, чтобы пропускать больше естественного солнечного света.

Плюсы и минусы двускатной крыши

Вот список плюсов и минусов двускатной крыши, которые следует учитывать, особенно если вы планируете спроектировать и построить новую крышу:

Плюсы двускатных крыш

Стоимость — Поскольку двускатная крыша представляет собой всего лишь две части крыши, соединенные вместе, конструкцию легко спроектировать и выполнить.Вам не нужно почти столько материалов, сколько требуется для постройки двускатной крыши, как для крыш других типов.

Защита от непогоды — Простая двускатная конструкция просто обеспечивает два склона для воды и других осадков, с которых легко стекать.

Больше места на чердаке — Остроконечные крыши позволяют использовать сводчатые потолки. Это может создать намного больше внутреннего пространства для хранения и улучшить вентиляцию. Вы также можете легко добавить антресоль к конструкции остроконечной крыши для визуальной привлекательности и расширенного использования.

Установка двускатной крыши? Получите смету с помощью нашего кровельного калькулятора.

Минусы двускатных крыш

Ветровая опасность — Если вы живете в районе, подверженном ураганам, остроконечная крыша — не лучший вариант. Сильный ветер оказывает сильное давление вверх на остроконечную крышу. Поскольку ветер имеет два выступа, сильные порывы ветра могут привести к тому, что часть вашей крыши оторвется. Особенно это актуально, если конструкция крыши имеет более крупный карниз.

Требуются прочные опоры — Существует дополнительная угроза обрушения конструкции, если в раме не используются прочные опоры.Убедитесь, что вы работаете с надежным подрядчиком или выполняете проект у инженера-строителя, прежде чем приступить к сборке. Никто не хочет иметь дело с обрушением крыши по дороге.

Узкий верхний этаж — Скатные крыши делают верхний этаж похожим на боулинг. Это особенно актуально для двускатных крыш, имеющих узкие углы наклона. Хотя боковые слуховые окна могут быть выдвинуты для света и воздухопроницаемости, все же может возникнуть ощущение тесноты. Если вы планируете обустроить там жилую зону, возможно, вы захотите смоделировать пространство в 3D, прежде чем приступить к выбору, чтобы убедиться, что в нем будет комфортно.

Чем двускатная крыша и вальмовая крыша?

Основное различие между двускатной крышей и вальмовой крышей состоит в том, что все четыре стороны вальмовой крыши спускаются вниз от каркаса конструкции. На двускатной крыше всего два основных ската. Вальмовая крыша обычно состоит из двух треугольных частей и двух трапециевидных секций.

Шатровые крыши выглядят несколько более современно, чем двускатные крыши, и их структурная стабильность превосходит остроконечные крыши, поскольку каждая из четырех сторон крыши помогает поддерживать всю конструкцию.

Если бы египетские пирамиды были построены с использованием двускатной конструкции, сильные ветры на протяжении веков, вероятно, к настоящему времени радикально изменили бы их форму, особенно на вертикальных сторонах фронтона, обнесенных стенами, где ветер попадал бы на структуру под прямым углом.

Вальмовые крыши разных типов

Подобно двускатным крышам, существует несколько вариантов конструкции вальмовых крыш:

Пирамидальные шатровые крыши

Источник: Dwell

Как ни странно, пирамидальные шатровые крыши также называют «открытыми двускатными крышами», которые состоят из четырех треугольных секций равной длины, которые достигают вершины на вершине крыши.Шатровая крыша пирамиды опирается на квадратную конструкцию.

Полускатные крыши

Источник: Архитектурный центр Чикаго

Полуаватная крыша Конструкция представляет собой гибрид двускатной и вальмовой крыши. Обычно открытый двускатный треугольник на фасаде здания частично покрыт рубероидом. Это создает большую структурную защиту от элементов, добавляя визуальный интерес (и стоимость).

Крестовина вальмовая

Источник: BCI Exteriors

Поперечно-шатровая крыша очень похожа на конструкции с поперечно-двускатной крышей, но вместо того, чтобы соединяться вместе, две конструкции вальмовой крыши пересекаются для большей визуальной привлекательности и увеличения площади в квадратных футах.

Преимущества вальмовой крыши перед двускатной

Структура бедра обеспечивает идеальную защиту от суровых погодных условий, таких как дождь, снег и сильный ветер. Их легче найти в подверженных ураганам районах с сильным ветром. Это потому, что все четыре стороны крыши имеют уклон к земле, а плоские поверхности крыши отсутствуют и с одной стороны ограничено воздействие восходящего ветра.

Поскольку четыре стороны крыши прилегают друг к другу, опоры внутри конструкции не должны быть такими прочными.Это потому, что дизайн бедер саморегулируется.

Вальмовая крыша также позволяет встроить слуховое окно или воронье гнездо на верхнем этаже, увеличивая жилую площадь верхнего этажа до максимума. Вместо узкой чердачной аллеи, как в остроконечной конструкции, конструкция вальмовой крыши позволяет использовать большую площадь верхнего этажа, поскольку все четыре стороны конструкции постепенно спускаются от центра.

Установка вальмовой крыши? Получите смету с помощью нашего кровельного калькулятора!

Недостатки вальмовой крыши vs.двускатная крыша

Поскольку вальмовые крыши сложнее спроектировать и построить, они стоят больше, чем остроконечные крыши. Каркас необходимо разрезать, измерить, соединить и закрепить в четырех местах на крыше вместо одного. Это может увеличить количество рабочих часов и затраты на оборудование.

Тем не менее, шатровая крыша не чрезмерно дороже, чем двускатная крыша, особенно если вы работаете с опытными подрядчиками по кровельным работам, которые устанавливают их регулярно.

Дополнительные швы на вальмовой крыше также являются областями, где вам следует опасаться протекания воды в будущем.Пока ваша битумная черепица в хорошем состоянии, вам не нужно беспокоиться о замене или ремонте крыши в течение добрых 15 лет, особенно если вы регулярно обслуживаете свою крышу. Строительные материалы, такие как металл, отлично подходят для вальмовых крыш, поскольку металлические крыши могут прослужить до 60 лет.

Металлическая кровля значительно увеличит ваши кровельные расходы. Средние затраты на металлическую кровлю составляют от 6 до 12 долларов за квадратный фут, а на битумную черепицу — от 3 до 7 долларов. Однако вы получаете втрое больше срока службы за удвоенную стоимость.

Заключительные мысли о двускатных и вальмовых крышах

Двускатные и вальмовые крыши — одни из самых популярных конструкций крыш в Северной Америке. В то время как двускатные крыши относительно недороги и просты в проектировании и строительстве, шатровые крыши не намного дороже и не сложны в исполнении. Шатровые крыши предоставляют больше места под крышей для работы и лучше подходят для районов с сильным ветром, таких как зоны ураганов вдоль побережья.

Получите предложение на свою двускатную или шатровую крышу уже сегодня!

Шаг 22: Облицовка фронтона: серия видеоустановок

Это шаг 22 из 24-шаговой видеосерии, в которой показано, как установить обшивку фронтона на ваш стальной строительный комплект.

Фронтонная отделка используется для отделки стыков на торцевых концах здания между крышей и панелями торцевых стен. Фронтальная отделка не только придает этим областям красивый законченный вид, но и препятствует проникновению элементов внутрь здания между крышей и панелями торцевых стен. Он спроектирован так, чтобы проходить от конца кровельных панелей к центру пика.

Поместите облицовку фронтона заподлицо с концом панелей крыши. Это означает, что если вы свесите панели крыши за боковину, кромка фронтона перейдет к концу панели крыши.Теперь, если длины одной кромки фронтона недостаточно, чтобы добраться до пика, то, о чем я собираюсь сказать, относится ко второй части. На пике используйте уровень, чтобы отметить центр пика на обшивке фронтона. Отрежьте обшивку примерно на дюйма за этой линией с помощью авиационных ножниц — вы делаете это так, чтобы было достаточно места для перекрытия от обшивки фронтона с другой стороны.

Теперь, прежде чем прикручивать обшивку фронтона, убедитесь, что у вас есть одно основное ребро панели крыши под выступом обшивки фронтона.Если вы это сделаете, что обычно имеет место, вам не понадобится бутиловая лента под краем фронтона, идущего на панель крыши. Если у вас нет основного выступа панели крыши под приподнятым фланцем облицовки фронтона, вам необходимо проложить часть узкой бутиловой ленты между краем облицовки фронтона и панелью крыши. Это узкое наложение бутиловой ленты выполнит то же самое, что и одно из основных ребер на панели крыши — оно удерживает элементы от проникновения в ваше здание.

При установке обшивки держите ее заподлицо с фасадом здания и держите верхнюю часть заподлицо с крышей.Используйте согласованные по цвету винты # 14 x 7/8 и на передней части прикрепите ко всем остальным основным ребрам и вдоль крыши, вставьте винт примерно через каждые 24 дюйма.

Шаг 23: Коньковая крышка

Индекс видео:

типов крыш | 24 лучших стиля крыши + материалы для вашего дома

Часто игнорируемый как основная архитектурная особенность любой конструкции, стиль типов крыши и материалов, которые вы добавляете в свой дом, может иметь решающее значение как визуально, так и структурно, а стили крыши также могут иметь огромное влияние на стоимость недвижимости.Ищете ли вы вдохновение для нового строительства или собираетесь обновить существующую крышу, мы ищем лучшие типы крыш, которые добавят ценности вашему дому и помогут вам лучше передать внешний вид вашего дома. И хотя подготовка и строительство крыши всегда важны, стиль и материал крыши, которые вы выбираете, могут помочь улучшить внешний вид вашей собственности в стиле, который меняет правила игры.

Чтобы облегчить вам процесс выбора, мы поручили нашим специалистам по ремонту и строительству взвесить лучшие стили крыш, которые никогда не будут устаревшими.От вальмовой крыши до двускатной крыши, вот все основные варианты с разбивкой по стилям, включая доступные идеи кровли, которые вы можете рассмотреть. Имейте в виду, что существует широкий спектр типов крыш, когда дело доходит до выбора подходящей крыши для вашего дома, и что не каждый стиль крыши идеально подходит для вашего климата или того, как ваше здание находится на вашем участке с точки зрения солнечного света и ветра.

Сужая варианты стилей крыши, имейте в виду, что форма крыши варьируется от региона к региону по уважительной причине.Основными факторами, влияющими на форму крыши, являются ваш бюджет, климат и доступные материалы, соответствующие вашему бюджету.

Skillion и Lean-To

С эффектными угловатыми линиями, скатные и односкатные крыши имеют смежные скаты, которые часто встречаются посередине. И, как у односкатной или наклонной крыши, на линии крыши нет конька. Это приводит к образованию стен разной высоты внутри конструкции. Скиллионная крыша придает крышам дома вневременной современный и смелый вид, что приводит к интригующим перекрещивающимся углам и создает определенное пространство для угловых окон на потолке, которые можно разместить в пространстве, которое обычно не получает света.

крыш Skillion можно создать быстро, недорого и легко. Их крутой уклон также позволяет воде легко стекать, что в конечном итоге снижает потребность в дополнительных водонепроницаемых покрытиях, которые требуются для крыш с более низким скатом. Их более крутой уклон также вызывает более минималистичный дизайн, а материалы, используемые для изготовления односкатной крыши, включая металл, имеют тенденцию быть гладкими, в отличие от более громоздкой черепицы или черепицы классической двускатной или вальмовой крыши.

Открытый фронтон

Попросите любого ребенка быстро нарисовать для вас дом, и он, скорее всего, будет иметь классическую двускатную крышу.Знаю, почему? Это потому, что это то, о чем большинство из нас инстинктивно склонны думать, рисуя стили крыши любого дома.

И хотя силуэт двускатной крыши может показаться относительно простым, на самом деле он состоит из нескольких разных панелей. Упрощенная двускатная крыша представляет собой длинную треугольную призму с тремя важными составляющими этого стиля крыши. Две стороны двускатной крыши наклонены под углом, как у скатной крыши. Эти наклонные ангелы встречаются вдоль центрального гребня, идущего параллельно длине дома.Сами фронтоны представляют собой вертикальную треугольную секцию стены, открытую между наклонными сторонами на каждом конце, вместе с частями стены, которые простираются от нижней части карниза до вершины конька.

Фронтальный бокс

Коробчатые двускатные крыши имеют треугольные надставки на каждом конце конструкции, при этом секция крыши имеет коробчатую форму на конце. Эта конструкция похожа на стандартную двускатную крышу, но больше выделяет треугольную часть стиля крыши.

Дормер

Типы крыш

Dormer имеют крытую конструкцию, чаще всего с окном, выходящим вертикально за плоскость скатной крыши.Слуховые окна, также называемые мансардными окнами, используются для увеличения полезного пространства на чердаке при добавлении дополнительных окон вдоль плоскости крыши.

бедра

Шатровая крыша, имеющая форму сокращенной пирамиды, представляет собой тип крыши, каждая сторона которой наклонена вниз, обычно с довольно небольшими углами крыши. Вальмовая крыша не имеет фронтонов или других вертикальных сторон, доходящих до крыши.

Хип энд Вэлли

Взяв пример с классической вальмовой крыши, вальмовые и двускатные крыши работают лучше всего, когда зданию требуется комбинация типов крыш и углов для облегчения архитектурных элементов конструкции.

Гамбрель

Кровля

Gambrel представляет собой симметричные двухсторонние панели со скатами с каждой стороны. В их конструкции используются преимущества наклонных углов крыши, при этом увеличивается свободное пространство внутри верхнего уровня здания, при этом уменьшаясь при этом, что в противном случае было бы высокой крышей.

Мансарда

Популярная на протяжении веков по всей Европе, мансардная крыша представляет собой четырехстороннюю разновидность двускатной крыши с двумя скатами с каждой стороны, причем нижний скат перемежается слуховыми окнами, расположенными под более крутым углом, чем верхний.

Бабочка

Поскольку его форма напоминает крылья бабочки, конструкция крыши бабочки имеет V-образную форму и отличается инверсией стандартной крыши с двумя углами наклона крыши, спускающимися от противоположных краев к впадине около середины.

Пересекающиеся бедра / наложенные бедра

Пересекающиеся типы крыш представляют собой сочетание двускатных и вальмовых силуэтов, дополняющих более замысловатые дома для более динамичного визуального эффекта, более грандиозного, но все же совершенно классического.

Голландский фронт

Голландская двускатная крыша может похвастаться миниатюрным двускатным верхом на шатровой крыше, что создает более идиллическую, пасторальную атмосферу.

Jerkinhead

Крыша с остроконечной крышей — это вариант двускатной крыши, где пики сокращены, чтобы имитировать шатровую крышу. Здесь подрезанные углы крыши обтекают козырёк стандартной двускатной крыши, чтобы уменьшить возможное повреждение ветром

Квартира

Плоские крыши древнего типа часто используются в засушливом климате, чтобы можно было легко использовать пространство на крыше.Типы плоских крыш — это простой в строительстве и доступный вариант кровли, который состоит из почти ровно выровненной крыши, в отличие от множества доступных стилей наклонных и остроконечных крыш.

Плоские крыши имеют уклон около 10 градусов, известный как уклон. Единственным недостатком этого стиля крыши является то, что на месте должна быть надлежащая система орошения, чтобы избежать любого возможного затопления.

Кросс-бедро

Постоянно популярный вариант конструкции вальмовой крыши, поперечная крыша остается распространенным типом крыши и часто имеет L-образную форму.Поперечно-вальмовая крыша имеет две пересекающиеся вальмовые секции, идущие перпендикулярно друг другу.

M образный

Обладая одним из самых ярких силуэтов среди современных типов крыш, крыши М-образной формы создают впечатление смелого зигзагообразного горизонта, делая даже самые простые и экономичные здания еще более привлекательными.

Солонка

Родом из Новой Англии и часто используемый для деревянного каркасного дома, кровля для дома из соленой коробки представляет собой традиционный стиль крыши с длинным скатным концом, который спускается к задней части.Соляной дом также часто имеет только один этаж сзади и два этажа спереди из-за его наклонного стиля.

Сарай

Односкатная крыша, поднятая с крыши амбара, имеет только одну наклонную плоскость и часто не прикрепляется к другой поверхности крыши, сохраняя простой, но эффективный вид.

Комбинация

Идеально подходящие для любых погодных условий и условий, комбинированные типы крыш предлагают наилучшие функции для любого здания.

И, как следует из названия, в комбинированных крышах используются два или более разных стиля крыши, что создает уникальную привлекательность и поразительное сочетание эстетики.Тем не менее, обратите внимание, что наибольший риск комбинированных стилей крыши создает необоснованные впадины, которые могут создавать области для утечек, а иногда несовпадающие стили просто не предназначены для этого.

А-образная рама

Классический дом с А-образной рамой берет свою форму из идиллических стилей крыши сарая и имеет крутые углы, которые часто могут начинаться на линии фундамента или рядом с ним и сходиться наверху, образуя форму буквы A.

Капот

Крыша капота имеет двойной скат со всех четырех сторон, причем нижний уклон менее крутой, чем верхний.Стили крыш с капотом не просто завершают дом, они часто предоставляют закрытые внутренние дворики и веранды за счет вытянутой крыши.

Гейбл и долина

Комбинированные, двускатные и двускатные крыши позволяют полностью использовать арочное пространство внутри и являются классическим вариантом для домов любого размера, поскольку помогают максимально увеличить пространство. Это связано с внутренним уклоном двускатной крыши с двух сторон, при этом две другие стороны имеют стену треугольной формы наверху.

Участок

Скатные крыши имеют наклон вниз, обычно в двух частях под углом от центрального конька или в одной части от одного конца до другого.Наклон крыши — это ее вертикальный подъем, разделенный крутым горизонтальным пролетом.

Пирамида

Вариант вальмовой крыши, пирамидальные типы крыш имеют наклон всех сторон к стенам и, в зависимости от размера здания, они могут иметь три или более прямоугольных поверхности.

Плоский наклонный

Один из самых ярких и минималистичных типов крыш из всех, наклонные плоские крыши имеют одну плоскую наклонную плоскость для потрясающего эффекта.

При выборе кровельных материалов учитывайте следующие вопросы.

Теперь, когда мы рассмотрели, что делает каждый стиль крыши уникальным, вот все, что вам нужно знать о кровельных материалах для дома, от плюсов до минусов.

Но прежде чем вы начнете курс построения графиков, задайте себе следующие важные подсказки:

Какая специализированная установка потребуется для этого материала?
Доступны ли в этом материале различные цвета и стили, которые дополнят ваш дом?
Соответствует ли материал местным правилам пожарной безопасности в вашем регионе?
Следует ли учитывать специальные методы установки и обслуживания?
Какие характеристики лучше всего могут обеспечить каждый материал в зависимости от частых погодных условий в вашем районе?
Какова стоимость, срок службы и гарантия на каждый кровельный материал для дома?

Эти важные ответы на эти вопросы помогут вам определить лучший выбор стиля крыши для вашего дома и бюджета.А поскольку существует множество вариантов кровельных материалов с разными ценами, вот что их отличает.

Кровельные материалы к рассмотрению:

Битумная черепица

Самый распространенный и доступный кровельный материал, используемый в Соединенных Штатах, битумная черепица остается популярной, поскольку она рентабельна, проста в установке и управлении. Кроме того, битумную черепицу можно армировать стекловолокном или органическими материалами без изменения их внешнего вида.

Плюсы: Асфальт доступен в различных цветах, его легко приобрести, и он является наиболее доступным кровельным покрытием из всех.

Минусы: Асфальт долговечен не так долго, как кровельные материалы, не обеспечивает такой же теплоизоляции, как другие, и качество может быть разным.

Стили домов: Битумная черепица хорошо сочетается с популярными современными архитектурными стилями, что делает ее идеальной для традиционных загородных домов.

Стоимость и срок службы: Цены могут варьироваться от 65 до 150 долларов за квадрат, а при правильном уходе они могут прослужить до 20-25 лет.

Глина и бетонная плитка

Идеально подходит для двускатной крыши, часто в испанском стиле, глиняная и бетонная черепица придают текстуру и вызывают ощущение далекой романтики.Глиняная плитка чрезвычайно прочная, но при этом очень тяжелая. И хотя они также имеют большой вес, бетонные плитки столь же универсальны и намного дешевле, чем глиняные.

Плюсы: Бетонные плитки энергоэффективны, а глиняные и бетонные плитки — это долговечные и негорючие инвестиции.

Минусы: Они могут быть дорогими, тяжелыми и требовать дополнительного обрамления.

Стили домов: Они придают идеальный завершающий вид домам в средиземноморском, миссионерском, юго-западном и испанском стиле.

Стоимость и срок службы: Они могут начинаться с 300–500 долларов за квадрат, а при правильном обслуживании могут прослужить от 40 до 50 лет.

Металлическая кровля

Вальмовая кровля доступная кровля

Устойчивые к экстремальным погодным условиям, есть два типа металлической кровли, которые можно использовать с металлическими панелями или черепицей. А поскольку металлическая кровля бывает из самых разных материалов, включая алюминий, медь, нержавеющую сталь и цинк, есть множество направлений, из которых вы можете выбрать.

Плюсы: Металлическая кровля гладкая, легкая, долговечная, пригодная для вторичной переработки и долговечная, и служит намного дольше, чем любой другой кровельный материал.

Минусы: Металлочерепица может быть дороже.

Стили домов: Металлические крыши прекрасно смотрятся, дополняя современные и современные конструкции, или на фоне более старых, более причудливых фасадов.

Стоимость и срок службы: В среднем цены составляют от 100 до 300 долларов за квадрат, а некоторые более сложные варианты достигают от 600 до 800 долларов за квадрат.Однако плюс дополнительных затрат заключается в том, что металлическая кровля может прослужить от 40 до 75 лет.

Сланец

Обладая ярко выраженной современной элегантностью, шиферная кровля представлена в богатых оттенках черного, зеленого, серого и бордового.

Плюсы: Сланец прочный, огнестойкий и пригоден для вторичной переработки.

Минусы: Это может быть дорого и требует дополнительного обрамления. А качество может варьироваться в зависимости от импортных сланцевых материалов.

Стили дома: Сланцевые крыши хорошо сочетаются с домами в колониальном, европейском и французском стиле.

Стоимость и срок службы: Цены начинаются от 600 долларов за квадрат и могут длиться от 50 до 100 лет и более.

Деревянная черепица и тряска

Популярная на протяжении сотен лет деревянная черепица, сотрясающая старину с великолепной, изношенной от времени патиной. Деревянные квадраты для встряхивания изготавливаются вручную и выглядят более органично, чем деревянная черепица, нарезанная машинным способом. Ищите деревянную черепицу, обработанную огнестойким покрытием.

Плюсы: Деревянная черепица придает деревенский вид и является натуральным продуктом.

Минусы: Проверьте местные правила пожарной безопасности на предмет возможного использования. Деревянная черепица может плесневеть, раскалываться или гнить во влажном климате.

Стили домов: Оба варианта деревенской привлекательности хорошо сочетаются с бунгало, Кейп-Код, коттеджем, домами мастеров и домами в стиле Тюдоров.

Стоимость и срок службы: Цены начинаются от 100 до 150 долларов за квадрат и продержатся от 25 до 30 лет.

Синтетическая кровля

С точки зрения более доступных вариантов кровли, синтетические кровельные материалы спроектированы так, чтобы быть прочными и простыми в обслуживании, а некоторые материалы имеют огнестойкую конструкцию.

Плюсы: Синтетические кровельные материалы менее хрупкие, тяжелые и такие же дорогие, как натуральные кровельные материалы.

Минусы: Часто они могут впитывать воду, создавая плесень, и качество варьируется.

Стили домов: Синтетические кровельные материалы хорошо сочетаются практически со всеми архитектурными стилями.

Стоимость и срок службы: Цены составляют около 300 долларов за квадрат, и они могут прослужить до 50 лет.

Панели солнечных батарей

Наверное, один из самых обсуждаемых типов крыш, кровля из солнечных панелей прошла долгий путь.Солнечная черепица и панели, полученные за счет солнечного излучения, чрезвычайно полезны для окружающей среды, поскольку являются эффективным источником чистой энергии. Кроме того, благодаря инновационным компаниям, таким как Tesla, которые упрощают производство и хранение чистой возобновляемой энергии для вашего дома с помощью современной черепицы и солнечных панелей, которые имитируют ощущение традиционных кровельных материалов, чтобы быть более эстетичными, они кажутся всеми. тем более жизнеспособным.

Плюсы: Возобновляемый источник энергии, позволяющий снизить счета за электроэнергию и требующий низких эксплуатационных расходов.

Минусы: Они могут быть дорогими, зависят от погодных условий, а хранение солнечной энергии может быть дорогостоящим.

Стили домов: Благодаря инновационным технологическим обновлениям таких компаний, как Tesla, солнечная черепица теперь может имитировать внешний вид многих популярных стилей крыш.

Стоимость и срок службы: Они могут стоить всего 25 долларов за квадрат, а при правильном обслуживании могут прослужить 25 лет или дольше.

Щипец для ондулина: описание, характеристики, размеры, фото

Как уложить ондулин на крышу своими руками

Ондулин инструкция по монтажу — Всё о кровле

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Монтаж ондулина своими руками — инструкция

1. Расчет ондулина на крышу

2.

Шаг обрешетки под ондулин

3. Установка планки ендовы

4. Монтаж листов ондулина

Как крепить ондулин правильно?

5. Укладка ондулина на крышу

6. Доборные элементы (комплектующие ондулина)

7. Естественное освещение

Видео-инструкция по монтажу ондулина

Заключение

Монтаж ондулина своими руками — особенности техники

Рекомендации по монтажу кровли из ондулина

Перечень правил для монтажа ондулиновой кровли

Особенности техники монтажа ондулинового настила

Инструкция по монтажу битумной черепицы Ондулин

Монтаж обрешетки

Монтаж листов

Порядок забивания гвоздей

Лист Черепица Ондулин

Кровельная система Ондулин

Утепленная кровля

Монтаж кровельной системы

Конек

Щипец

Ендова

Ребро

Заполнитель карниза

Внешний излом

Внутренний излом

Вентиляционная труба

Примыкание

Примыкание к трубе

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Что я могу сделать, чтобы этого не произошло в будущем?

советов по установке фанеры на крышу — StrawBale.comStrawBale.com

Об Эндрю Моррисоне

Как покрыть крышу архитектурной черепицей

Правильная установка архитектурной черепицы в вашем доме

Покрытие вальмовой крыши

ПОДГОТОВКА ВОДНОЙ КРЫШИ К ПЕРЕМЕЩЕНИЮ

Сметная черепица вальмовая кровля

Очистка крыши

Первый шаг: добавить защиту

Второй шаг: первая черепица

Третий шаг — продолжайте добавлять черепицу

Четвертый шаг — заглушки и клеи

Несколько важных советов по кровле

Как правильно уложить ондулин на крышу

Ондулин инструкция по монтажу — Всё о кровле

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Монтаж ондулина своими руками — инструкция

1. Расчет ондулина на крышу

2. Монтаж обрешетки под ондулин

Шаг обрешетки под ондулин

3. Установка планки ендовы

4. Монтаж листов ондулина

Как крепить ондулин правильно?

5. Укладка ондулина на крышу

6. Доборные элементы (комплектующие ондулина)

7. Естественное освещение

Видео-инструкция по монтажу ондулина

Заключение

Монтаж ондулина своими руками — особенности техники

Рекомендации по монтажу кровли из ондулина

Перечень правил для монтажа ондулиновой кровли

Особенности техники монтажа ондулинового настила

Инструкция по монтажу битумной черепицы Ондулин

Монтаж обрешетки

Монтаж листов

Порядок забивания гвоздей

Лист Черепица Ондулин

Кровельная система Ондулин

Утепленная кровля
