Установка выключателей розеток: Монтаж,замена розеток и выключателей — цена от 300 рублей

Автор

Содержание

Расположение розеток и выключателей в помещении…

сегодня: %d %M %h~:~%m

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии. Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки.

Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.
В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.

Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.



Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

Цены на установку розеток и выключателей

Установка розеток и выключателей: обращаемся в «Ледгудс»

 Качественно установленные электроприборы гарантируют комфорт проживания. В основе — правильная установка розеток и выключателей. Конечно, такую работу можно попытаться сделать самостоятельно или с помощью «домашнего мастера». Но ,чтобы результат не разочаровал, лучше обратиться к специалисту.
Компания «Ледгудс» предлагает электромонтажные услуги для вашей квартиры, дома, офиса или производства. Квалифицированные, опытные мастера обследуют помещение, проведут комплектацию оборудованием и материалами, выполнят монтаж в соответствии с требованиями безопасности эксплуатации и «Правил устройства электроустановок.»

С чего мы начинаем

Установка розеток и выключателей требует, прежде всего, определиться с типом используемой проводки. В дальнейшем, это обусловит трудоемкость работ и их стоимость. Начинают с обследования объекта, где планируется электромонтаж. Важны не только пожелания заказчика, но и особенности строительства. Так, для деревянного дома или производственного здания используют открытую проводку, а значит монтаж электроприборов не потребует сложных вспомогательных работ.
В квартире, коттедже, офисе чаще всего используют скрытую электропроводку, розетки и выключатели «скрытого» типа. В панельных домах последних серий, в стенах под электропровода, выключатели и розетки создавались специальные выштробленные отверстия, в которых надежно крепилось это оборудование. Но, количество таких пустот-«гнезд» ограничено и чаще всего не достаточно для современного потребителя. В квартирах-новостройках также присутствует подготовка под необходимый минимум электроустройств, что требует внесения определенных корректив.

Скрытый тип монтажа предполагает значительный объем подготовки: штробление каналов, установочных гнезд в стенах. Процесс сложный и его трудоемкость определяется материалом стен: газобетон, шлакоблок, кирпич или монолитный железобетон.

Основа монтажа — план-схема

Приходя в гости, порой можно обратить внимание, что некоторые бытовые приборы соединены с помощью удлинителя или тройника. О чем это говорит? На момент электротехнических работ отсутствовал хорошо проработанный проект.
Итак, следующий шаг в установке розеток и выключателей — разработка план-схемы. Документ учитывает видение заказчика и требования, которые необходимо выполнить. На основе проекта легко подсчитать количество точек питания, а также их расположение в помещениях.

Основные правила при установке розеток и выключателей:

  • выключатели устанавливаются с правой стороны от дверного проема, высота от пола — 60-160 см. Для небольших комнат подойдут одноклавишные, для габаритных помещений — двухклавишные и даже — трехклавишные. Использование многоклавишных электровыключателей позволяет экономить электричество и варьировать уровень освещения в соответствии с дизайн-проектом;
  • розетки устанавливают на расстоянии 15-20 см от проемов и 30-40 см от тепловых приборов, газопроводов. Исходя из площади помещения, планируют минимум 1 точку на 6 кв.м. Удобно установить блок из нескольких электроточек, обслуживающий конкретные цели;
  • каждый из электроприборов имеет индивидуальную проводку, подключаемую в распределительную коробку.

Чтобы избежать сложностей в будущем, необходимо заранее проработать дизайн помещения, определиться с расстановкой мебели. Тогда выключатель случайно не окажется за громоздким шкафом, а розетка — за диваном.

Собственно — установка розеток и выключателей

За проработкой проекта, следуют электромонтажные работы. Отметим, что установка розеток и выключателей неотделима от прокладки кабеля. В помещении проводится тщательная разметка расположения распределительной коробки, проводов, электроприборов.
Под розетки и выключатели готовятся отверстия по диаметру монтажных коробок. Штробление в стеновых ограждениях потребует времени, усилий и специального строительного инструмента. Особо внимательно выполняют для стен, облицованных кафелем, чтобы не испортить хрупкий материал.
Когда отверстие готово, устанавливаем в него монтажную коробку с заведенным кабелем. Для надежной фиксации, используем винты-саморезы, строительный раствор или шпаклевку. Проверив надежность фиксации коробок, собираем соответствующие механизмы, проверив горизонтальность положения. После успешного испытания работоспособности системы, устанавливаем декоративные панели.

Домашний комфорт сопровождается эксплуатацией сложной бытовой техники. Поэтому наши специалисты рекомендуют устанавливать розетки с заземлением, чтобы при коротком замыкании или разрушении изоляции предотвратить случайную подачу напряжения. В такие приборы заводится трехжильный кабель, подключаемый к отдельному автоматическому выключателю в электрощите.

Замена розеток и выключателей

Не менее ответственен монтаж по замене точек питания. Специалисту необходимо проработать уже сложившуюся схему электроснабжения, а затем установить новые электроприборы взамен старых. Иногда такие работы сопровождаются частичной заменой электропроводки: до распределительной коробки или неработающего участка.

Качественные электромонтажные работы от «Ледгудс»

Найти надежного подрядчика для выполнения электромонтажных работ — задача сложная. Наша компания работает в Москве и обслуживающее заказчиков в Московской области, гарантирует высокое качество работ, оптимальные сроки и цены. С нами удобно работать как частным лицам, так и крупным предприятиям. Обладаем материальной базой, а в работе применяем проверенную продукцию. Стоимость услуг определяется на основе сметы, но это не мешает нам вести гибкую ценовую политику.


Подключение и установка розеток, выключателей
Установка наружней розетки шт. 300 р.
Установка наружного выключателя одноклавишного шт. 300 р.
Установка наружного выключателя двуклавишного шт. 300 р.
Установка переключателя проходного наружного одноклавишного шт. 300 р.
Установка переключателя проходного наружного двуклавишного шт. 380 р.
Установка внутренней розетки шт. 250 р.
Установка внутреннего выключателя одноклавишного шт. 220 р.
Установка внутреннего выключателя двуклавишного шт. 250 р.
Установка переключателя проходного внутреннего одноклавишного шт. 250 р.
Установка переключателя проходного внутреннего двуклавишного шт. 350 р.
Установка компьютерной розетки RJ45 (интернет) шт. 250 р.
Установка телевизионной розетки (ТВ) шт. 250 р.
Установка телефонной розетки RJ 11, RJ 12, RJ 45 шт. 250 р.
Установка диммера (светорегулятор) шт. 300 р.
Установка реостата для теплого пола (терморегулятор) шт. 600 р.
Установка розетки для электроплиты шт. 600 р.
Высверливание лунок под подрозетники
В гипсокартоне Ø75 мм шт. 150 р.
В кирпиче, дереве Ø75 мм шт. 200 р.
В бетоне Ø75 мм шт. 300 р.
В гипсокартоне, углубленные Ø75 мм шт. 150 р.
В кирпиче, углубленные Ø75 мм шт. 220 р.
В бетоне, углубленные до Ø75 мм шт. 350 р.
Установа подрозетников, распаечных коробок
Установка в гипсокартоне шт. 100 р.
Установка в бетоне, кирпиче, пеноблоке, газоблоке шт. 150 р.
Установка распаячной коробки наружной 80х80х60 мм шт. 250 р.
Установка распаячной коробки наружной 100х100х60 мм шт. 300 р.
Установка распаячной коробки внутренней Ø80 мм шт. 150 р.

Установка розеток и советы по монтажу ⋆ Руководство электрика

Содержание статьи

Подготовка к установке розеток.

Если вы решили самостоятельно произвести установку розеток в своей квартире, доме или возможно в каком-то другом помещении, то данный материал поможет не только сделать правильный выбор розеток для конкретных точек в помещении, но и подробно объяснит, как сделать монтаж розеток.

После установки розеток, обязательно прочтите как подключить розетку и рассмотрите схемы подключения.

Перед началом установки электрической розетки (или нескольких розеток), необходимо определиться с местом монтажа.

  1. При монтировании розетки место должно быть подобрано так, чтобы к нему можно было удобно подключать бытовую технику.
  2. Монтаж розетки для стационарных электроприборов, таких как холодильник, стиральная машина, пылесос можно выполнить на стене максимум 30 см от поверхности пола, что достаточно удобно, т.к. сейчас в плинтусе обычно прокладывают основную проводку.
  3. Кухонные электрические розетки будет удобнее подключать в разъём, расположенный близко над поверхностью стола.
  4. Также и в ванной комнате подключить к сети электробритву или фен удобнее всего будет рядом с зеркалом.

Таким образом, расположение точки подключения к сети 220 вольт должно быть легко доступным.

Установка розеток: советы по монтажу розеток

Инструмент для монтажа розеток.

Выполнить работы по установке розетки можно будет легко, если есть в наличии следующие инструменты и материалы:

  • ударная дрель или перфоратор;
  • кусачки (бокорезы) или ножницы для откусывания провода;
  • пассатижи;
  • изолента;
  • острый нож;
  • насадки перфоратора для создания ниши под подрозетник;
  • прямая и крестовая отвёртка;
  • подрезетник;
  • цемент или алебастр;
  • ёмкость для замешивания алебастрового раствора;
  • шпатели.

После подготовки инструмента можно приступить к электромонтажным работам и установить розетку в нужном месте.

Этапы работ по установке электро розеток.

Вначале работ необходимо соблюсти меры безопасности и отключить электроснабжение дома (квартиры или комнаты). Если доступа к общему (подъездному) электрощитку нет, можно откинуть кабель в распределительной коробке, который идёт к точке установки розетки. Главное, чтобы провод, к которому подключаются клеммы, был отключен от напряжения.

Монтажные работы по устройству новой точки подключения к сети в 220 В проводятся в несколько этапов:

  • готовим нишу для подрозетника в стене при помощи перфоратора (дрели) на глубину равную длине коробки;
  • протягиваем провода в подрозетник перед установкой его в гнездо;
  • вставлять коробку в гипсокартон необходимо аккуратно за один раз, иначе придётся выполнять другое гнездо;
  • расправляем железные лапки для укрепления подрозетника в нише стены;
  • выравниваем провода в коробке и фиксируем её алебастровым или цементным раствором;

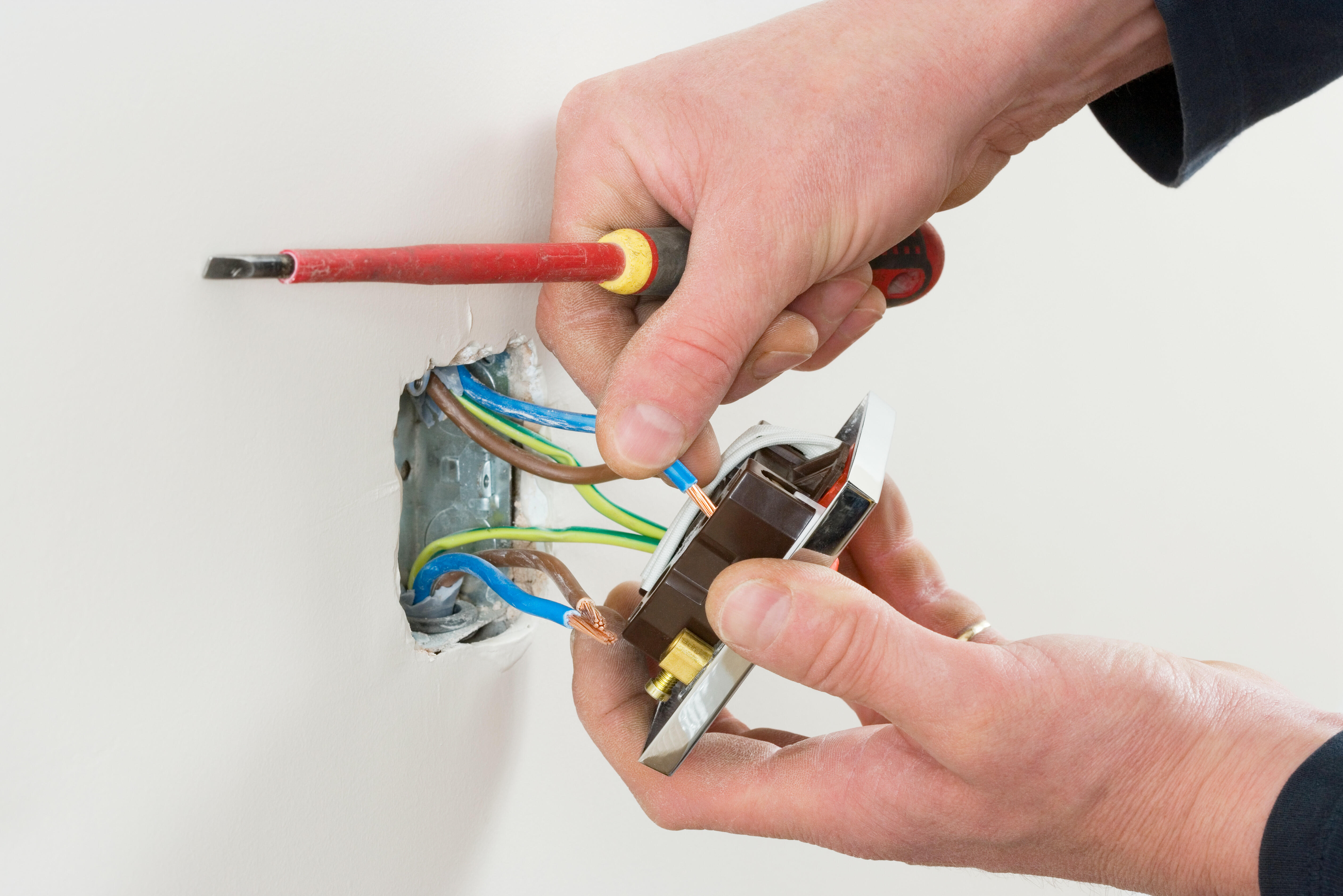

  • выкручиваем винт, соединяющий наружную панель розетки с рабочим корпусом, на котором расположены клеммы;
  • немного зачищаем концы сетевого провода от изоляции острым ножом для создания контакта с клеммами;
  • вводим зачищенные концы в зажимные отверстия или обвиваем прижимные винты контактов;
  • плотно вкручиваем клеммные винты и проверяем прочность удерживания провода, подергивая за кабель;
  • надёжно закрепляем корпус розетки в коробке с помощью лапок, которые расширяются при вкручивании их винтов;
  • прикручиваем к корпусу лицевую панель.

Установка двойных (тройных и т.д.) розеток абсолютна идентична, что и установка одинарных.

Помните, что не стоит игнорировать во время электромонтажных работ соблюдение правил безопасности. Если вы будете обладать этими знаниями, то сможете правильно подобрать тип точки подключения для вашего оборудования. Затем, следуя советам в пошаговой инструкции, вы легко сможете выполнить её монтаж. Пусть ваша работа будет лёгкой и успешной.

Как установить розетку: порядок установки, на каком расстоянии.

Обустраивая своё жилье и создавая комфортные условия, мы часто задаёмся вопросом, где удобнее всего расположить розетки. Во время ремонта нужно обязательно всё просчитать, так как потом жалко будет портить законченную облицовку стен, устанавливая недостающую точку подключения к электросети. Доступ к ней обязательно должен быть свободным и удобным и не загромождаться установленной после ремонта мебелью. Поэтому многих волнует вопрос: как и где установить розетку и какое количество их должно быть?

Нормы установки розеток.

Сразу оговоримся, что строгих нормативов в отношении количества или мест расположения розеток не существует. Но некоторые рекомендации на этот счёт все же имеются.

Место установки розеток в жилых комнатах.

Необходимое количество точек подключения к обычной электросети в жилом доме или квартире зависит от образа жизни всех членов в составе семьи. В среднем считается удобным устанавливать на каждые 5 кв. м. площади помещения минимум 1 розетку, учитывая безопасную её удалённость от батарей и электрических плит.

Место установки розеток на кухне.

Диапазон высоты от пола варьируется от удобства её размещения. В советское время считалось нормой расположения штепсельной розетки на уровне 90 см от пола, а в настоящее время, при выполнении «евро ремонтов», эта высота снизилась до 30 см от пола.

Место установки розеток в ванной.

Выбор удобного расположения каждой точки подключения к электросети всегда остается за хозяевами квартиры, которые должны предварительно распланировать расстановку мебели и бытовых приборов.

Место установки розеток в спальной.

Правила проектирования мест для розеток.

Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:

  1. Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
  2. В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
  3. Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
  4. Общее количество розеток лучше рассчитать с небольшим запасом.
  5. Включение и отключение электроприборов должно быть удобным и легкодоступным.
  6. Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
  7. Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
  8. При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
  9. Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
  10. На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
  11. Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
  12. Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).

Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.

Как установить розетки в пол.

Установка розеток в пол отличается от монтажа стеновых моделей, поэтому мы подготовили для вас отдельную статью о том, как установить розетку в пол своими руками.

Какое количество розеток установить.

Сколько потребуется розеток зависит от типа комнаты и предполагаемой эксплуатации бытовой техники. Существуют такие обобщённые рекомендации по этому вопросу:

  1. Гостиная комната, оборудованная телевизором, кондиционером или иной аудио, видео аппаратурой, компьютерной техникой и для периодического подключения пылесоса, должна быть оснащена розетками от 6 штук и более.
  2. Точки подключения в спальне требуются для светильников на прикроватных тумбах, телевизора, зарядки телефона, подключения других устройств. В комнате нужно их предусмотреть около 4-6 штук.
  3. В прихожей, как правило, устанавливают электро розетки в количестве 1-3 штук.
  4. Комната, где живут дети, должна иметь розетки для ночника, настольной лампы, компьютера. Минимум — 4 штуки. Маленькие дети должны быть защищены. Поэтому нужно использовать розетки, на которых есть защитные крышки.
  5. Самое большое количество электроприборов находится и используется на кухне. К стационарному оборудованию относятся газовые плиты с электроподжигом или полностью электрические, вытяжка, холодильник, бойлер для нагрева воды, стиральная машинка, микроволновка, посудомоечная машина, духовой шкаф. Над столешницей на рабочем столе нужно иметь несколько разъёмов для подключения различной кухонной техники, помогающей в приготовлении пищи.На кухне место и количество розеток определяется в зависимости от наличия и использования оборудования. Чаще всего на кухне оборудуется несколько мест розеткой с множеством гнёзд. Важно правильно рассчитать нагрузку на розетку, чтобы она не перегревалась.
  6. Ванную комнату нужно оборудовать парой розеток, одна из которых будет соединять стиральную машинку, а вторая служить для бритвы, фена и других приборов. В условиях повышенной влажности разъёмы должны закрываться крышками. Поэтому нужно устанавливать специальные розетки.

Учитывайте, что данные рекомендации нуждаются в коррекции количества точек подключения под каждое индивидуальное жильё. К тому же розеток лишних не бывает. Поэтому хорошо обдумайте, сколько их потребуется для обеспечения всех нужд и работы оборудования. Такой предварительный расчёт избавит вас от лишних хлопот по подключению новой розетки или опутывания помещения проводами с переносками.

Какие розетки установить.

Время не стоит на месте и вносит различные коррективы в нашу жизнь. Усовершенствование касается и домашнего уюта, для обеспечения которого мы меняем мебель, бытовую технику и делаем капитальный ремонт. Для создания модного интерьера сейчас используется встраиваемая мебель и бытовая техника, которая требует изменений и в электропроводке, и расположении точек подключения к сети.

Рынок электромонтажных изделий в изобилии предлагает розетки и выключатели для создания самого изысканного дизайна. Как не ошибиться в их выборе и обеспечить достаточное количество розеток в комнатах квартиры, изложено в данной статье.

Бытовые приборы, которые используются в гостиных, спальнях и детских — это телевизоры, современная цифровая и аудиовидеотехника, светильники, кондиционеры, пылесос и многие другие. Большая часть этих устройств является маломощной, поэтому требования такого оборудования в отношении силы тока к комнатным розеткам минимальные. Но есть другие важные параметры, на которые необходимо обратить внимание.

Какие розетки установить в детской комнате.

  1. Комната, где проживает ребенок, требует оснащения 3-4 розетками, расположенными у письменного стола, для подключения компьютера, светильника, других устройств и дополнительного разъема для соединения с интернетом.
  2. Для подключения телевизора необходимо обеспечить одинарную или двойную точку подключения, расположенную рядом с местом его размещения.
  3. Недалеко от кровати можно смонтировать розетку для ночника. Не забывайте учесть и подобрать удобное место для розетки, в которую будете подключать гирлянду на Новый год или другие детские праздники.
  4. Если в комнате живут ещё несмышленые малыши, то розетки нужно установить со шторками или закрывать «вилками-заглушками».

Расположение мебели в детской комнате может помешать лёгкому доступу к розеткам. Поэтому до начала электромонтажных работ нужно заранее продумать места точек подключения в соответствии с установкой мебели и использованием электрической аппаратуры. Расчертите на бумаге меблировку комнаты с указанием размеров и рассчитайте высоту, а также места установки розеток. Этот предварительный проект облегчит в дальнейшем ваш доступ к розеткам, которые не окажутся заставленными чем-нибудь.

Какие розетки устанавливать в спальной.

В спальне над тумбочками по бокам кровати устанавливают розетки для ночных светильников. Отдельно устанавливается двойная розетка для телевизора и DVD или других подобных устройств. На боковой стене устанавливают одинарную или двойную точку соединения с электросетью для пылесоса, увлажнителя воздуха, вентилятора и т.д.

Какие розетки устанавливать в зале и гостиной.

Наличие розеток в этих комнатах общего пользования зависит от наличия бытовой техники и режима жизни обитателей квартиры. В современном дизайне меблировка комнат сводится к минимальным потребностям в ней. Что в свою очередь не мешает доступу к розеткам в свободной комнате.
Возможный перечень оборудования, для работы которого нужно обеспечить точки включения в сеть, будет таким:

  • телевизор;
  • аудиовидеотехника;
  • кондиционер или вентилятор;
  • электрокамин;
  • пылесос;
  • компьютер;
  • индивидуальные осветительные приборы и другое.

Блоки розеток можно установить в районе расположения телевизора, аудиовидеотехники, компьютера, а отдельные точки подключения для кондиционера, пылесоса и т.д. вблизи от них. Место установки подбирается с учётом удобного подключения к электросети ближайшего оборудования.

Какие розетки установить на кухне.

Современные кухни можно сравнить с миниатюрным цехом по приготовлению пищи, оборудованному по последнему слову техники. Именно в этой комнате мы используем самое большое количество бытовых устройств. К размещению розеток и выбору их вида необходимо отнестись особенно тщательно.

Обязательно необходимо установить блок розеток над рабочим столом. Точки подключения с одинарными или двойными разъёмами устанавливают у холодильника, стиральной машинки, бойлера, газовой печи с электроподжигом, духового шкафа и т.д. в местах доступных и удобных.

По одной розетке нужно установить возле обеденного стола и при входе в кухню для пылесоса.

Если для жилых помещений можно выбирать розетки, ориентируясь на их эстетический вид и сочетание с интерьером, то для кухни нужно подбирать их исходя из технических характеристик.

Оборудование кухни включает наличие многих приборов с большой мощностью. Поэтому розетки должны быть рассчитаны на номинальную силу тока в 16-32 ампер с напряжением 220-250 В. Кабель в кухонном помещении для подключения розеток тоже должен подбираться с учётом мощности приборов.

Точки подключения к электросети обязательно должны быть установлены в соответствии с определёнными требованиями безопасности. Влажность воздуха в кухне выше, чем в жилых помещениях. Учитывая такие условия, для безопасности кухонные розетки должны быть оснащены специальными резиновыми уплотнителями или защитными шторками.

Какие розетки установить в ванной.

Фен, электробритва, стиральная машинка — это наиболее частые электрические устройства, которые используются в ванной комнате. Поэтому часто в ней устанавливают всего две розетки, одна из которых предназначена для подключения стиральной машины, а вторую монтируют у зеркала.

Для монтажа в ванной комнате используют розетки, которые закрываются крышками с целью защиты от проникновения влаги.

Заключение.

Подводя итог статьи, хочется акцентировать внимание, что в каждой комнате нужно предусмотреть наличие лишних розеток. Эти розетки должны составлять 20% от общего количества всех точек подключения. Например, если требуется 8 розеток для оборудования, то монтировать необходимо их 10 штук, 2 из которых будут запасные. Хотя большинство из нас может сказать, что имеющихся розеток чаще не хватает и они никогда не бывают лишними.

Добавьте наш сайте «ЭлектроМануал.ру» в закладки, чтобы всегда иметь возможность быстрого доступа к инструкциям по электромонтажным работам.

Монтаж розеток и выключателей в Екатеринбурге от компании Арвика

Монтаж розеток и выключателей довольно не сложная операция, но требующая определенного опыта и навыков. Выбор модели розетки или выключателя также как и установку стоит доверить специалисту, так как только профессионал определит необходимую модель розетки или выключателя и сделает правильный выбор в их качестве и функциональности. Специалисты нашей компании помогут подобрать Вам розетки и выключатели, которые подойдут для вашего проекта не только с точки зрения дизайна и архитектуры, а также с точки зрения удобства, надежности и функциональности.

Наши специалисты произведут установку любой электроточки, любой сложности и ее расположения. А сам процесс установки проходит под четким соблюдением правил техники безопасности, а также СНиПам и правилам пожарной безопасности. Монтаж производится быстро, четко и аккуратно!

Этапы установки розеток и выключателей

Компания «Арвика» выполнит любые работы по замене или монтажу розеток и выключателей на объектах с любой планировкой и типом стен. Специалисты компании подскажут розетку внутреннего или наружного исполнения Вам необходимо установить, какие есть при этом плюсы и минусы. Внутреннего исполнения устанавливается в специальный подрозетник (стакан), который смонтирован в стене, а наружного исполнения устанавливается в том случае, если Вы не хотите делать дополнительных отверстий в стене.

Как монтируется новая розетка или выключатель

Специалисты компании «Арвика» проводят некоторые операции при замене электроточек, которые включают в себя несколько этапов:

  1. Демонтаж старой розетки или выключателя;
  2. Производится ревизия (осмотр) проводов;
  3. Производится снятие изоляции и очистка концов провода;
  4. Розетка или выключатель фиксируются в специальной рамке;
  5. Непосредственная установка розетки или выключателя.

Специалисты компании «Арвика» выполнят качественно и в срок монтаж любых розеток и выключателей. Стоимость услуг будет зависеть от сложности и объема работы, который определяется индивидуально при составлении дефектной ведомости. Звоните и заказывайте бесплатный выезд специалиста для получения расчета и консультации.



Заказать бесплатный выезд специалиста по замерам

Установка розеток в Москве, цена за работу

Услуги Единица измерения Цена (руб)
Высверливание углубления под установку подрозетника в стене: гипс/кирпич/бетон шт 90/190/290
Установка подрозетника шт 90
Установка и подключение механизма внутренней розетки, выключателя шт 290
Замена розетки, выключателя внутр. (демонтаж+монтаж) шт 320
Установка и подключение накладной розетки, выключателя шт 260
Установка розетки для электроплиты шт 320
Установка розетки 380В шт 550
Замена вилки 220В/380В шт 90/190
Установка телевизиооных, телефонных и интернет розеток шт 390
Штробление стен 20х20 мм гипс/кирпич/бетон м.п 190/290/390
Штробление стен 40х40 мм гипс/кирпич/бетон м.п  290/390/490
Штробление стен 60х60 мм гипс/кирпич/бетон м.п  390/490/590
Штробление стен 80х80 мм гипс/кирпич/бетон м.п  490/590/690
Прокладка кабеля с фиксацией от 3х0,5мм до 3х6 мм м.п  90
Прокладка кабеля с фиксацией от 3х10мм до 3х16мм м. п  130
Прокладка кабеля с фиксацией от 5х0,5мм до 5х6мм м.п  110
Прокладка кабеля с фиксацией от 5х10мм до 5х16мм м.п  150
Прокладка гофрированной трубы с протяжкой кабеля в ней ø16-25 м.п  110
Прокладка гофрированной трубы с протяжкой кабеля в ней ø40-60 м.п  150
Монтаж кабель-канала до 40мм м.п  90
Монтаж кабель-канала до 40мм м.п  190
Установка и подключение автоматического выключателя однополюсного шт 320
Установка и подключение автоматического выключателя двухполюсного шт 420
Установка и подключение автоматического выключателя трёхполюсного шт 520
Установка и подключение УЗО и диф.автомата двухполюсного шт 490
Установка и подключение УЗО и диф. автомата четырёхполюсного шт 590
Установка и подключение магнитного пускателя шт 620
Врезка+установка встраиваемого бокса в гипсовой стене 12ти модульного шт 1900
Врезка+установка встраиваемого бокса в гипсовой стене 24х модульного шт 3200
Врезка+установка встраиваемого бокса в гипсовой стене 36ти модульного шт 4400
Врезка+установка встраиваемого бокса в кирпичной стене 12ти модульного шт 2100
Врезка+установка встраиваемого бокса в кирпичной стене 24х модульного шт 3400
Врезка+установка встраиваемого бокса в кирпичной стене 36ти модульного шт 4600
Врезка+установка встраиваемого бокса в бетонной стене 12ти модульного шт 2900
Врезка+установка встраиваемого бокса в бетонной стене 24х модульного шт 4200
Врезка+установка встраиваемого бокса в гипсовой стене 36ти модульного шт 5900
Подключение счётчика однофазного шт 900
Подключение счётчика трёхфазного шт 1600
Подключение электроплиты шт 590
Подключение варочной панели шт 590
Подключение духового шкафа шт 590
Подключение вытяжки шт 390
Подключение+установка проточного водонагревателя шт 1600
Подключение домофона шт 350
Подключение видеодомофона шт 1600
Подключение+установка звонка шт 350
Монтаж люстры на крючке до 3кг шт 460
Монтаж люстры на крючке до 5кг шт 1200
Монтаж люстры на крючке до 10кг шт 2400
Монтаж люстры с креплением потолочной планки до 3 кг шт 690
Монтаж люстры с креплением потолочной планки до 5 кг шт 1600
Монтаж люстры с креплением потолочной планки до 10 кг шт 3200
Сборка люстры шт от 500
Монтаж настенного бра шт 390
Установка светильника типа Армстронг шт 420
Замена лампочки шт 30
Замена/установка патрона шт 90
Монтаж точечных светильников (с готовым выпелом) шт 160
Монтаж светодиодной ленты шт 110
Установка/замена трансформатора напряжения 12В шт от 190
Подключение гениратора однофазного шт от 900
Подключение стабилизатора однофазного шт 900
Подключение стабилизатора трёхфазного шт 1600
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 1-но КОМНАТНОЙ КВАРТИРЕ ≈35 м² от 18 000
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 2-х КОМНАТНОЙ КВАРТИРЕ ≈50м²

от 24 000

МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 3-х КОМНАТНОЙ КВАРТИРЕ ≈65м² от 32 000
Диагностика час от 500
Вызов   БЕСПЛАТНО

Высота установки розеток и выключателей: ПУЭ, ГОСТ

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.

Содержание:

Существующие нормативы

Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

  • выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
  • от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:

  • расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
  • при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
  • при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
  • в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

  • обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
  • по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

  • расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
  • розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
  • дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

  • штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
  • аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.


На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

  1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
  2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т. п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
  3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

В спальной

В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.

В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Установка розеток и выключателей

Монтаж розеток и выключателей имеет некоторые особенности в зависимости от типа поверхности, на которую ее нужно установить.

Особенности монтажа розеток и выключателей на различные поверхности

Монтаж розеток и выключателей может осуществляться двумя способами:

1) Скрытой установкой

2) Открытой установкой

Монтаж розеток и выключателей скрытой установкой происходит в углубления в стене на том месте, где это необходимо. Затем в это углубление устанавливается подразетник, а в него — механизм изделия. Провода к механизму протягиваются по специальным штрабам на стене. Круглое углубление в стене можно сделать с помощью дрели (просверлив по кругу ряд отверстий, а затем удалив излишки долотом) или с помощью специальной круглой насадки. С помощью такой насадки отверстие в стене получится более аккуратным и правильным.

Перед установкой механизма в подразетник необходимо в правильном порядке подключить все необходимые провода (если речь идет о механизме выключателя, то нужно соблюдать правильную очередность подключения проводов в зависимости от режима работы выключателя). Фиксация механизма в подразетнике осуществляется по средствам закручивания специальных болтов, которые раздвигают в стороны лапки механизма. За счет этого механизм надежно закрепляется. Завершается монтаж установкой рамок и накладок в зависимости от электроустановочного изделия.

На изображении представлены: Розетка с заземляющими контактами в 2-местной рамке коллекции Esprit, сталь

Монтаж электроустановочных изделий открытой установки более прост по сравнению с монтажом скрытой установки. Для установки розеток и выключателей таким способом используются специальные диски из дерева (круглой, прямоугольной или прямоугольной со скругленными углами формой), пропитанные зачастую специальным огнеупорным составом. Данные диски могут быть также сделаны из таких материалов, как полистирол или иного негорючего материала, который обладает диэлектрическим или теплоизолирующим свойством. Далее эти диски закрепляются шурупами на необходимой поверхности. Если он выполнен из материалов, которые способны воспламеняться, то желательно установить дополнительную защиту. Как правило, для этого используется прокладка паронита в 3 мм. Затем корпус с механизмом изделия устанавливают на поверхность диска. Для его закрепления желательно использовать шурупы, которые вплотную прижмут корпус, при этом не расклинят материал.

На изображении представлены: Розетка с заземляющими контактами в корпусе для накладного монтажа с установочной рамкой Standard 55.

Как установить розетку в плитке

Монтаж розеток на поверхность плитки не самое простое дело. Ведь при этом присутствует большая вероятность повредить плитку из-за ее хрупкости. Однако сделать это все же возможно. В процессе работы нужно пользоваться специальным инструментом и быть очень осторожным. Перед началом монтажа нужно убедиться в наличии в выбранном вами месте пустоты для дальнейшей проводки кабеля или присутствии старой проводки. Проще и быстрее всего просверлить отверстие на поверхности плитки можно с помощью специального победитового сверла или коронки, которая имеет алмазное напыление. Но их лучше всего покупать для профессиональной работы. Если вам необходимо установить буквально пару розеток, то лучше использовать просто дрель. Для этого по размеченной окружности просверлите множество отверстий. Затем выбейте излишки ударами молотком по стамеске, долоту или зубилу. Будьте при этом очень аккуратны, поскольку из-за хрупкости материала вы можете отломить лишнее. Лучше всего, чтобы при этом лезвие было хорошо заточено. Это минимизирует вероятность лишнего скола. Далее наждачным кругом выровняйте края окружности на плитке. Все что Вам останется потом, это рассверлить бетон под плиткой сначала сверлом малого диаметра, а затем расширить его большим. Это минимизирует нагрузку на плитку, которая будет передаваться на нее от бетона и предотвратит ее повреждение. После уборки излишков бетона нужно просверлить отверстие к полости внутри, где будет проложен кабель. Если розетка или выключатель ставится на месте предыдущего изделия, то работа становится проще. В отверстие далее нужно завести кабель. Для его вытягивания в подразетник можно использовать крючок из мягкой проволоки, который легко сделать самому. Вытянув кабель, нужно завести его в монтажную коробку и вдавить ее аккуратно в стену. Теперь нужно все зафиксировать, например, шпаклевкой, а после ее полного высыхания установить механизм и рамку с накладкой – и розетка установлена в плитку!

Как установить блок розеток в бетонную стену

Ранее при строительстве домов создавались внутри стены специальные пустоты и специальные выходные отверстия, куда затем устанавливались розетки и выключатели. В этих пустотах заводилась вся электропроводка. Далее устанавливались монтажные коробки, которые закреплялись раствором бетона или алебастры. Затем в нее устанавливали розетку, которая с помощью распорных лапок крепко фиксировалась. Таким образом, можно было установить розетку в бетонную стену.

Если бетонные, кирпичные или пеноблочные стены не имеют пустот, то необходимо штрабить стены для создания углублений для подразетников или использовать прокладку открытой проводки. Если у Вас множество электрических приборов, которые требуют подключения в одном месте, то необходимо создать блок розеток. Для установки таких блоков розеток могут использоваться собранные из одиночных монтажных коробок конструкции. Как только готово отверстие под одну или несколько розеток, в него устанавливаю подразетник (или блок подразетников), заводится кабель и фиксируется конструкция. После застывания смеси можно приступать к монтажу розетки или выключателя (или их блока) в бетон.

На изображении представлены: Антенная розетка, розетки с заземляющими контактами в 2-местной рамке из белого стекла коллекции Esprit.

Как установить розетку в гипсокартон

Особенность монтажа электроустановочных изделий на тонкостенные конструкции заключается в особом способе крепления в них подразетников. В остальном монтаж происходит так же, как и в других вышеописанных случаях. С целью надежного закрепления подразетника в гипсокартоне с внешней стороны специального монтажного корпуса подразетника находятся зажимные винты с упорными пластинами. В гипсокартоне вырезается отверстие под монтажную коробку. Это может быть сделано обычным ножом или специальной круговой пилой (она обеспечит более ровные края отверстия). После прорезания отверстия необходимо установить монтажную коробку и закрепить ее с помощью винтов крепления. Они раздвинут фиксирующие пластины с внутренней стороны и обеспечат плотную фиксацию коробки в гипсокартоне. А далее, для установки розетки в гипсокартон, необходимо выполнить все, как и описано выше: необходимо ввести кабель, подключить механизм и установить рамку с накладкой.

Как установить электрические выключатели, электрические выключатели и розетки, электрические розетки

Строительство

При строительстве дома или здания, электромонтажные работы также требуют должного внимания при прокладке труб, электромонтаже и установке различных фитингов, включая их качество и характеристики. Вся электрическая арматура , такая как потолочная розетка , розетки, выключатели, регуляторы и аксессуары, крепится к стене или потолку.Для крепления фитингов к их базовым блокам следует использовать латунные винты.

Выключатели и розетки:
Коммутаторы Switches и Sockets должны изготавливаться из материалов высшего качества, таких как пластик и поликарбонатный пластик, обеспечивающий стандартные функциональные возможности. Коммутаторы Switches и Sockets должны быть гибкими по конструкции, иметь низкое энергопотребление и обеспечивать безопасную работу. Выключатели и розетки должны иметь маркировку ISI и производиться в соответствии с ISI 3854-1997, IS1293-1983.Переключатели и розетки доступны в 6, 16 и 25 ампер.

Главные выключатели:

Все главные выключатели должны быть железобетонными, произведенными известным производителем.
  • Все переключатели и автоматические выключатели должны быть сконструированы и установлены в соответствии с последними рекомендациями I.E.E. Нормативные документы.
  • Ручки выключателей должны быть закреплены должным образом, не допускать откручивания и расшатывания.
  • Все тумблеры должны быть из бакелита.
  • В заземленной системе все однополюсные переключатели в 2-проводных цепях управления освещением, вентиляторами и т. Д. Должны быть вставлены во внешний или фазный провод, в зависимости от обстоятельств.
  • В изолированных системах постоянного тока такие переключатели должны быть вставлены в положительную сторону.
  • Все несвязанные однополюсные выключатели по всей установке должны быть установлены в проводниках или подключены к внешним или фазным проводам источника питания, или в двухсторонней системе питания в одном и том же проводе, который не должен быть заземленным проводником. либо с автоматическим выключателем, либо без него, либо с добавленным сопротивлением в заземлении.
  • Потребитель ни в коем случае не должен вставлять какой-либо однополюсный выключатель, вырезать или разрешать такой выключатель, или вырезать, чтобы он был или оставался вставленным в любой заземленный нейтральный провод.
  • Предохранитель или отключенный однополюсный выключатель нельзя вставлять в:
    • Средний или нейтральный провод трехпроводной цепи, питаемой от сети постоянного тока или однофазно-трехпроводной системы.
    • Общий возврат двухфазной трехпроводной цепи.
    • Нейтраль трехфазной четырехпроводной цепи.
    • Этот провод установки, который постоянно заземлен у источника питания без автоматического выключателя или дополнительного сопротивления в заземлении.

    Установка главных выключателей:
    В установке главных выключателей , главных и ответвленных распределительных щитов должны быть выполнены следующие требования:

    • Небольшой кронштейн для контрольной лампы должен быть закреплен и подключен через независимый однополюсный выключатель.
    • Соединения должны располагаться по возможности так, чтобы образовалась их собственная схема.
    • Каждая цепь должна быть четко пронумерована слева направо.
    • Выключатели и распределительные щиты в железной оболочке должны быть установлены на угловой железной раме 2 x 2 x 1/4 дюйма, покрытой железным листом толщиной 1/8 дюйма, или в утопленных чугунных ящиках.
    • Корпус должен быть соединен с главными выключателями и распределительным щитом гибкими металлическими трубами.

    Настенные розетки:

    Все розетки должны включать выключатель и плавкий предохранитель, установленные вдоль стеновой розетки.
  • Соединения между выключателем, предохранителем и настенной розеткой должны быть устроены так, чтобы выключатель находился на токоведущей стороне как предохранителя, так и настенной розетки.
  • В заземленных системах выключатель и предохранитель могут быть однополюсного типа, подключенными к внешнему или фазному проводу.
  • В изолированной системе необходимо использовать двухполюсный переключатель .
  • Все розетки должны быть трехконтактными.
  • 3-й контакт должен быть заземлен через S.W.G. No8 G.I. провод проходит под кожухом.
  • Соединение 3-го штифта с G.I. заземляющий провод должен быть выполнен с помощью многожильного кабеля G.I. провода.
  • Подключение 3-го контакта розетки в корпусе T.R.S. система электропроводки должна быть выполнена через №14 S.W.G. голый медный провод проходит между кабелями и подводится непосредственно к 3-му контакту.
  • ; Избегайте ежедневных коротких замыканий и перегрузок с помощью MCB (миниатюрный автоматический выключатель) и сохраните свои электрические приборы от короткого замыкания.Вы знаете, что нужно знать перед тем, как нанять электрика? Вы несете ответственность за все электрические неисправности и их ремонт. Вам необходимо нанять электрика для ремонта электрических неисправностей. Следующий контрольный список должен помочь вам при найме электрика. Некачественные материалы, неквалифицированный электрик и небольшая небрежность при выполнении электромонтажных работ могут стать причиной смертельного поражения электрическим током в доме.Такие аварии нелегко отремонтировать и компенсировать. Поэтому очень важно проявлять максимальную осторожность при выполнении электромонтажных работ во время строительства вашего дома. Эта статья дает несколько советов по электромонтажным работам при строительстве дома. Электричество может быть смертельно опасным, если не использовать его с максимальной осторожностью. Когда фаза или провод под напряжением соприкасаются с нашим телом, электрический ток вызывает шок в зависимости от силы напряжения и парализует мышечные функции тела.Чтобы избежать поражения электрическим током во время электрических работ / контактов, убедитесь, что вы соблюдаете все меры предосторожности, указанные в следующей статье. Электрооборудование должно быть безопасным и обеспечивать надлежащую безопасность жильцам дома. Продукты или приборы низкого качества могут вызвать несчастные случаи со смертельным исходом, такие как короткое замыкание, возгорание / задымление, возгорание всего дома, поражение электрическим током любого члена семьи и т. Д.Экономия электроэнергии не только увеличивает ваши деньги, но и помогает тысячам людей удовлетворять потребности в энергии. Каждый гражданин обязан правильно использовать бытовую технику. Иногда из-за неосторожности или незнания провод электрической фазы (под напряжением) соприкасается с телом человека, и ток течет по телу, поскольку тело является хорошим проводником электрического тока.Всем нам нужна энергия для работы электроприборов и различных гаджетов в нашем доме. Для правильного распределения электроэнергии нам необходимо установить и обслуживать качественную электропроводку опытным электриком. Следующие советы помогут вам понять процесс монтажа проводки в вашем доме или офисе.

    Электрические ошибки распространены в каждом доме, что может быть опасно для жителей.Когда вы проектируете дом своей мечты, возможно, вы не знаете об электрических ошибках и их последствиях. Здесь обсуждаются некоторые распространенные проблемы с электричеством, которые могут нанести вред жильцам.

    Это три типа неисправностей в электрооборудовании: .Отказ разомкнутой цепи .Short Circuit Fault (Ошибка короткого замыкания) .Неисправность заземления и неисправность утечки.

    Инструменты для электромонтажа в доме: Отвертка для коннекторов (10 см), Тестер для неоновых ламп, Регулируемый гаечный ключ (15 см).

    Люминесцентные лампы бывают разных форм и размеров.Все более популярными становятся компактные люминесцентные лампы (CF). Люминесцентная лампа излучает много полезного видимого света, для которого требуется от 1/3 до 1/4 потребляемой электроэнергии.

    Следует проверить ширину и толщину полос, а также расстояние между винтами для крепления полос.

    Проверить ширину и глубину канала, качество и размер кирпичей на предмет механической защиты.Предоставлены ли идентификационные бирки кабеля или нет.

    Марки электротехнических материалов-Кабели-Skytone

    Каменный пол Kota — это тонкое сочетание величия и роскоши, придающее интерьеру и экстерьеру великолепный вид……. Чтобы обеспечить максимальную вентиляцию и естественное освещение в вашем доме, убедитесь, что здание правильно ориентировано. Ориентация здания экономит энергию и обеспечивает комфортное проживание. В этой статье рассказывается о различных факторах и преимуществах ориентации здания. Ознакомьтесь с одними из самых впечатляющих фотографий кухни из галереи GharExpert.Сплошная крыша на здании очень важна для всех, кто живет в доме. Крыша должна быть сконструирована таким образом, чтобы обеспечить вам большую безопасность. Здесь приведены подробности о различных типах кровли. Рамы дверей и окон — самые важные части ваших дверей и окон.Доступны они разного размера, высоты, ширины и формы. Рамы удерживают замки и петли, а также поддерживают двери и окна, чтобы их можно было легко закрывать и открывать. Вот что вам нужно знать о различных дверных и оконных рамах.

    Авторское право 2007- GharExpert.com Все права защищены.

    Найдите напряжение и номинальную силу тока переключателя, вилки, розетки и розетки

    Как определить правильный ток и номинальное напряжение переключателя, Розетка , розетка и вилка и т. Д. ?

    Выключатели, розетки, вилки, розетки, соединители, GFCI и т. Д. Спроектированы и рассчитаны на разные номиналы с разными электрическими характеристиками. Номинальные характеристики переключателей зависят от нескольких факторов, например, материала и класса изоляции, используемых для контактов переключателя, размера и расстояния между контактами, конкретного применения и т. Д.

    Существует два основных номинала переключателя:

    • Номинальный ток: Указанный на паспортной табличке переключателя номинальный ток в амперах показывает максимальную допустимую нагрузку на ток, которую переключатель может выдерживать в подключенной цепи.
    • Номинальное напряжение: Это максимальное напряжение, которое переключатель может быть использован и установлен в цепи.

    Давайте посмотрим, каковы правила и нормы в отношении номинальных характеристик переключателя и как выбрать правильный размер переключателя в зависимости от допустимого тока и напряжения.

    Номинальный ток переключателя в амперах:

    Все переключатели, прерыватели, вилки, розетки, соединители, провода и т. Д. Имеют два номинальных значения силы тока.

    Максимальный безопасный ток: переключатели, вилки, прерыватели, разъемы, провода и т. Д. Имеют безопасный максимальный ток.

    • Максимальный ток: А. Максимальный ток переключателя 15 А составляет 15 А, т. Е. Он может быть установлен в цепи с максимальным током нагрузки 15 А.

    Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точный номинальный ток. Если он превысит, он расплавит и свариет контакты переключателя, и переключатель будет бесполезен. Отсутствие прерывателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Говоря простыми словами, переключатель на 15 А нельзя использовать при токе нагрузки 20 А.

    Как правило, бытовые и бытовые устройства работают от цепей нагрузки 15 А (калибр 14), но иногда устройства на 20 А (калибр 12) также используются в случае однофазного источника питания 120 В переменного тока. В основном, цепи 30 А (калибр 10) используются для питания 240 В переменного тока в соответствии с мощностью нагрузки, например, водонагреватели и т. Д.

    Большинство бытовых устройств рассчитаны на 15 А, но иногда может подойти устройство на 20 А.

    • Максимальный безопасный ток: A 30 А Максимальный безопасный ток для переключателя составляет 24 А.то есть он может быть установлен в цепи с максимальным током нагрузки 24 А, например в цепи водонагревателя с переключателем 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:

    Безопасный максимальный ток: Максимальный ток x 80%

    Учебные пособия по подключению соответствующего переключателя:

    Пример: Каков безопасный максимальный ток в амперах для переключателя 15A?

    Решение:

    • Безопасный максимальный ток = максимальный ток x 0.8
    • Safe Max Current = 15A x 0,8
    • Safe Max Current = 12A

    Это означает, что переключатель 15A можно безопасно использовать для тока нагрузки 12A. Тем не менее, переключатель на 15 А можно использовать для точного переключения на 15 А для прерывистой (неодновременной) нагрузки. В то время как в случае постоянной нагрузки следует использовать переключатель на 15 А для цепи нагрузки максимум 12 А.

    Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольтах (ВА) и ваттах (Вт) может отличаться. например:

    • 20A, максимальное безопасное значение тока переключателя 120V составляет 16A.Нагрузка в ваттах, которую может безопасно выдержать этот переключатель, = 16A x 120V = 1920 Вт.
    • Если номинальный ток такой же, когда мы увеличиваем напряжение до 240 В, то = 16A x 240 = 3840 Вт. (Примечание: это пример расчета. Используйте переключатели, вилки и розетки на 30 А при напряжении питания 240 В.
    • Точно так же безопасный максимальный ток для переключателя на 15 А составляет 12 А, а нагрузка, которую может выдерживать этот переключатель, составляет 12 А x 120 В = 1440 Вт.

    Связанные калькуляторы:

    Номинальное напряжение коммутатора в вольтах:

    Номинальное напряжение коммутатора показывает максимально допустимое напряжение цепи, в которой коммутатор должен использоваться для различных нагрузок.

    Переключатель может быть рассчитан на переменное напряжение, постоянное напряжение или оба с разными значениями и допустимой нагрузкой. Например, коммутатор может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. Д. Перед установкой прочтите руководство пользователя или данные паспортной таблички на коммутаторе.

    Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим переключатель 120 В к 500 В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) схемы и подключить нагрузку к напряжению питания.Это также вызовет искру, которая может вызвать возгорание. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за превышения напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не должны использоваться для 240 и 480 В соответственно.

    Сколько переключателей, розеток и розеток можно установить в цепях 15A и 20A?
    • Для надежной и бесперебойной работы в цепь 15А должна быть подключена одна розетка.
    • Чтобы узнать безопасное количество розеток или розеток, назначьте каждой из них по 1,5 А, как показано ниже.
    • Цепь 20A / 1,5 A = 13 Количество розеток и розеток.
    • 15A Цепь / 1,5A = 10 Количество розеток или розеток.

    Для цепей 15 А и 20 А используйте провода калибра 14 и 12 соответственно. В случае использования на открытом воздухе, в прачечной, на кухне, в ванной или в водоемах, это код для использования GFCI и розеток с прерыванием замыкания на землю для максимальной защиты.

    Расчет АВР и разъединителей

    Номинал разъединителя

    В соответствии со статьей и разделом NEC-430:

    • Подходящий размер разъединителя должен быть равен или больше 115% от номинального значения двигателя ток полной нагрузки.
    • Если рассматривать номинальную мощность в л.с. или ваттах для разъединителя, номинальная мощность (или ватт) разъединителя должна быть равна или больше номинальной мощности двигателя или ватт при номинальном напряжении.

    Автоматический переключатель резерва (АВР) Рейтинг

    Пример: Каков правильный размер АВР для трехфазного источника питания переменного тока 210 кВт, 208 В.

    Решение:

    • Ток в трехфазных цепях переменного тока = I = P / (В x √3
    • I = 210 кВт / (208 В x 1,732)
    • I = 583 А

    Вы можете использовать тогда Автоматический переключатель на 600 А (трехполюсный) для тепловой нагрузки 210 кВт.

    Правила NEC и IEC о номинальных характеристиках переключателя
    • 14 Калибровочный провод следует использовать для переключателя 15 А, вилки или розетки и бытовой нагрузки, такой как цепи освещения.
    • Для переключателя на 20A следует использовать провод калибра 12.
    • Провод калибра 10 следует использовать для выключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
    • Переключатель или вилка, рассчитанная на 15 А, 120 В, может использоваться в цепи нагрузки макс. 15 А, 120 В.
    • Выключатель или розетка на 15 А, 120 В не могут использоваться в цепи нагрузки 20 А, 120 В.
    • Переключатель на 20 А, 120 В может использоваться в цепи нагрузки 15 А и 20 А, 120 В.
    • Использование выключателя или розетки на 120 В в цепи 240 В и наоборот запрещено правилами.
    • Переключатель 240 В может использоваться в цепи 120 В только в том случае, если номинальный ток соответствует токам нагрузки.
    • Нельзя использовать переключатель 120 В или вилку на 240 В, даже если номинальный ток подходит.
    • Переключатели должны быть подключены и подключены к фазному проводу (под напряжением или по линии). Т.е. только фазный провод должен быть отключен через переключатель для включения / выключения подключенной цепи.
    • Подключение переключателя к нейтральному проводу запрещено правилами.
    • Переключатель, рассчитанный на 15 А, 120 В, можно использовать в цепи 20 А, 120 В от распределительного щита.
    • Переключатель, рассчитанный на 20 А, 120 В, не может использоваться в бытовых цепях питания 15 А, 120 В.
    • Устройства на 15 А (нагрузка) можно подключать к розетке на 20 А, но не наоборот.
    • Переключатель большего размера в порядке, но более низкий номинал, чем ток нагрузки, может привести к расплавлению контактов переключателя.
    • Для разного уровня защиты разработчик и электрик должны выбрать соответствующий переключатель с классом защиты IP в соответствии с IEC 60529, например IP60, IP65, IP67 и т. Д. используется на 6 А, 120 В переменного тока для индуктивной нагрузки, которая никогда не влияет на ожидаемый срок службы переключателя i.е. 100000 операций или 25000 циклов в обоих случаях.

    Полезно знать:

    Переключатель, рассчитанный на:

    • 120 В, можно использовать только для 120 В.
    • 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
    • 120–277 можно использовать для 120, 240 и 277 В.

    Связанное сообщение: Электроустановки — Стандарты & # 038; Мировое регулирование

    Меры предосторожности

    Предупреждение и меры предосторожности

    • Отключите питание перед заменой, ремонтом, поиском и устранением неисправностей, техническим обслуживанием и установкой электрических приборов и оборудования.
    • Выключатели должны быть подключены через фазный (токовый или линейный) провод (НЕ НА НЕЙТРАЛЬНОМ). Таким образом, он может управлять включением / выключением цепи путем отключения линии или фазного источника питания.
    • Используйте кабель и провод подходящего размера для монтажа электропроводки.
    • Несоблюдение этого правила может привести к поражению электрическим током, серьезным травмам, возгоранию или даже смерти.
    • Выполните проверку целостности клеммы переключателя перед подключением и установкой. При установке проводки используйте провод 10 калибра для 240 В и калибра 12 для 120 В.
    • Следуйте региональным цветовым кодам проводки, например IEC или NEC.
    • Пожалуйста, следуйте инструкциям в руководстве пользователя, местным кодам или обратитесь к лицензированному электрику для правильной установки.
    • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Похожие сообщения:

    Электрооборудование — Ремонт вашего дома

    Все новые электромонтажные работы должны соответствовать части P Строительных норм, которая ограничивает выполнение самодельных электромонтажных работ по соображениям безопасности.Тем не менее, вам по-прежнему разрешается выполнять некоторые работы самостоятельно, не уведомляя Управление здания. Допускаются мелкий ремонт и техническое обслуживание, а также замена «как на аналогичные», например, замена существующих розеток, выключателей и потолочных подвесок или даже замена поврежденных кабелей. Если работа не находится в «особом месте», таком как ванная комната или на открытом воздухе, вам также разрешается установить дополнительные новые осветительные приборы, выключатели, розетки и даже добавить один ответвитель с плавким предохранителем в существующую цепь (‘ ответвление — это новый кабель и розетка, идущая как ответвление от существующей розетки на кольцевой магистрали).

    Все остальное, например, установка полностью новых цепей или замена платы предохранителей в потребительском блоке, классифицируется как «работа, подлежащая уведомлению». Для этого необходимо заранее подать заявку на строительные нормы, чтобы можно было осмотреть и проверить работу. Однако в большинстве случаев электрик может самостоятельно сертифицировать свою работу, поскольку обычно они зарегистрированы в органе, который дает им необходимый статус «зарегистрированного установщика» (также известного как «компетентные лица»), например, в ECA (Ассоциация подрядчиков по электротехнике). или NICEIC (Национальный инспекционный совет по контрактам на электромонтажные работы).

    «Неквалифицированный» человек может выполнять требующие уведомления электромонтажные работы, пока об этом проинформирована Служба управления зданием, но если вы этого не сделаете и работа будет признана небезопасной, это может повлечь за собой крупный штраф. По завершении работы электрик должен испытать новую систему и передать подписанный сертификат электробезопасности BS 7671. Кроме того, вам должен быть отправлен сертификат соответствия Строительным нормам на все подлежащие уведомлению работы оператора схемы регистрации.

    Замена проводки

    Недвижимость, построенная в 1970-х годах или ранее, в которой до сих пор сохранилась оригинальная проводка, теперь подлежит полной замене. Первая работа обычно включает в себя прокладку всех кабелей и установку опорных коробок на место. Это известно как «первое исправление». Этап «второго ремонта» включает установку всех крышек на выключатели и розетки, установку осветительных приборов, потолочных розеток и т. Д.

    Ремонт жилого помещения сложнее, чем при новом строительстве, особенно в квартирах, где кабели часто проложены внутри недоступных полов или потолков.Таким образом, повторный монтаж может вызвать значительные сбои и расходы. Традиционно кабели, идущие вдоль каменных стен, прокладывались в каналах, известных как «погоны», выдолбленные в стенах. В новом строительстве кабели могут быть проложены за плоскими стальными экранами, которые прикреплены к голым стенам и затем заштукатурены, или могут быть спрятаны в стенах с деревянными каркасами.

    Кабели

    также обычно необходимо проложить через пол, что может означать сверление отверстий в деревянных балках, чтобы их пропустить, но существуют строгие правила, как это сделать, не ослабляя конструкцию пола.При ремонте собственности установка нового подвесного потолка под существующим может скрыть множество новых кабелей, а также улучшить противопожарную и звукоизоляцию. Точно так же сухая облицовка основных стен гипсокартоном может создать полезные каналы для кабелей и настенных светильников, одновременно улучшая теплоизоляцию.

    Изменения и улучшения

    Если вы хотите модернизировать свою электрическую систему с помощью новых выключателей, розеток или осветительных приборов, всегда полезно предоставить электрику чертеж, показывающий требуемые положения.Общие электрические улучшения включают:

    Добавление дополнительных розеток

    Одна из самых распространенных жалоб покупателей дома — недостаточное количество розеток питания для всех различных устройств, которые требуются современной жизни. Поэтому расширение цепи для добавления одной или двух дополнительных розеток — популярное улучшение при ремонте. Новые кабели можно прокладывать на поверхности в пластиковых трубах, чтобы не повредить украшения и не порезать стены, но это нужно делать аккуратно.

    В зависимости от размера комнаты современному домашнему хозяйству требуется около трех или четырех DSSO (двойных розеток) для каждой спальни, по пять или шесть для кухонь и гостиных и пара для холлов и лестничных площадок.Строительные нормы и правила теперь требуют, чтобы электрические розетки располагались не ниже 450 мм над полом, а выключатели света — не выше 1200 мм от пола.

    Установка нового потребительского блока

    Установка современного потребительского блока (блока предохранителей) — одна из простейших мер предосторожности для снижения риска поражения электрическим током и возгорания. Так что, если в вашем старом блоке предохранителей есть старые предохранители с возможностью повторного подключения, их следует заменить. Современные блоки потребителей имеют автоматические выключатели (автоматические выключатели) для каждой отдельной цепи.Они автоматически отключаются или «отключаются», когда обнаруживают неисправность или перегрузку, обычно в течение 100 миллисекунд, потенциально спасая жизни. Современные потребительские блоки с разделенной нагрузкой также обеспечивают дополнительную защиту УЗО (устройство защитного отключения) для более уязвимых цепей (например, в хозяйственных постройках).

    Испытания на безопасность

    Рекомендуется тестировать системы каждые 10 лет или при смене владельца. Чтобы проверить состояние вашей электрической системы, рекомендуется организовать тщательный электрический осмотр и проверку квалифицированным электриком, который предоставит сертификат испытаний.По сути, это ТО для вашего дома, и он может быть вашей палочкой-выручалочкой. Обычно это требует отвинчивания и проверки около 40% всех розеток, выключателей и точек освещения в доме и занимает несколько часов. После этого проводится серия испытаний проводки, а также проверка сопротивления изоляции кабелей и проверка цепей, блока потребителей и УЗО.

    Заземление

    Во многих домах есть электрические системы возрастом от 25 до 35 лет, которые все еще могут функционировать должным образом, после некоторой модернизации, чтобы привести их в соответствие с современными стандартами безопасности.Обычно это включает установку «заземления». Электричество всегда будет направляться на Землю как можно быстрее, в том числе через любое человеческое тело, оказавшееся поблизости. Поэтому, чтобы предотвратить возможное смертельное поражение электрическим током, имеет смысл предложить альтернативный маршрут. «Заземление» защищает пассажиров, соединяя металлические компоненты в доме заземляющим проводом (зеленый и желтый с оплеткой). Требуется скрепить металлические предметы, такие как подводящие коммуникационные трубы (вода, газ, масло и т. Д.), А также трубы центрального отопления у котла, трубы горячей и холодной воды и металлические ванны.Новые медные трубопроводы для отопления и водоснабжения необходимо заземлить с электрической системой (но не там, где трубопровод проходит из пластика).

    Ванные комнаты и кухни

    Когда дело доходит до электромонтажных работ, любые «влажные помещения» представляют собой зоны повышенного риска. Поэтому при планировании планировки комнат на кухнях и в ванных комнатах требуется особая осторожность, чтобы ничего электрического не было затронуто там, где человек может одновременно контактировать с водой. В ванных комнатах может потребоваться установка удивительного количества электрического оборудования, такого как освещение, вытяжные вентиляторы, комнатные обогреватели, душевые кабины и насосы.Тем не менее, в ванных комнатах разрешается использовать только специальное оборудование для защиты от низкого напряжения, а розетки не разрешены.

    Все электрические цепи в ванных комнатах должны быть защищены устройствами остаточного тока (УЗО), не превышающими 30 мА, и существуют правила, ограничивающие использование оборудования определенными зонами безопасности в помещении. Выключатели света должны быть шнуровыми или располагаться на стене за пределами ванной комнаты.

    На открытом воздухе

    Другая зона повышенного риска находится на открытом воздухе. Многие блоки питания, сделанные своими руками, устанавливаются в гаражи и насосы для прудов и потенциально опасны.Вот почему наружные электромонтажные работы теперь строго контролируются, цепи должны быть защищены УЗО, а кабели должны прокладываться в специальных защитных кабелепроводах внешнего класса.

    Освещение

    Хотя Строительные нормы и правила касаются таких вопросов, как электробезопасность и энергоэффективность, они обычно не применяются, когда вы просто меняете лампочки или осветительную арматуру. Однако для более крупных проектов ремонта, таких как добавление новой ванной комнаты, необходимо соблюдать определенные правила.

    Стандарты монтажных розеток. Высота установки от напольных выключателей и розеток по нормам европейского стандарта. Стандарты и стандарты.

    Поскольку мы все умные люди, то прекрасно понимаем, что электричество не любит шуток, поэтому с ним нужно «играть» по строго определенным правилам. То есть по определенным стандартам, позволяющим сделать совместное существование человека и электросетей максимально комфортным и взаимовыгодным.Поговорим о высоте, на которой нужно устанавливать электрические розетки и выключатели, чтобы было безопасно и удобно.

    Модуль реализации защитной установки, а именно: — вид и сечение защитного проводника; — хватит и как установить вилку с защитным контактом. Окончательная проверка внутренней установки выполняется уполномоченным по эксплуатации с целью получения работ и подключения к распределительной сети низкого напряжения.Заключительный осмотр внутренней установки будет: — как выполняются положения строительного проекта; — эстетический аспект работы; — как произвести электрические подключения доз, к приборам, распределительному щиту, лампам. — как разместить и установить распределительный щит, приборы и светильники.

    Высота розеток и выключателей: стандарты или здравый смысл?

    Практически любой, даже небольшой, косметический ремонт помещения подразумевает если не полную замену существующей электропроводки, то хотя бы частичную ее модернизацию.Такая модернизация обычно заключается в восстановлении вышедших из строя участков разводки, а также в переносе существующих и добавлении новых точек. И если прямая прокладка проводов, «обвязка» распределительных коробок, монтаж электрощитов и т. Д. — задачи специалистов, то выбор места для размещения розеток и выключателей — прерогатива собственников помещения.

    Электропроводка, соответствующая проверенным проверкам, считается допустимой и подключается к электросети и пуско-наладке.Средства правовой защиты будут выдаваться за отклоненные установки на стойке регистрации. Проведение измерений для проверки сопротивления изоляции. Сопротивление изоляции установки проверяется путем измерения: — сопротивления изоляции проводов от земли; — сопротивление изоляции проводов между ними. Значение изоляции изоляционной установки считается допустимым, если оно составляет не менее 500 кОм.

    При планировании расположения электромонтажных изделий у собственников возникает вопрос: есть ли какие-то обязательные стандарты для такого случая?

    Таким образом, жестких и обязательных стандартов по высоте розеток и выключателей нет — ни в России, ни в Европе.Поэтому их можно устанавливать на любом расстоянии от пола. Но при этом должны быть соблюдены четыре условия:

    Измерение сопротивления изоляции проводов относительно земли осуществляется путем вывода каждого проводника на один вывод мегомметра, а другой вывод подключается к проводнику нулевой защиты. Для измерения сопротивления изоляции проводов между ними необходимо выполнить следующие действия: 25

    Выключатели и переключатели будут замкнуты; — луковицы будут удалены из гнезда; — трансформатор звонка будет отключен.Общие положения Проектирование, строительство и монтаж электрических установок выполняются в соответствии с применимыми техническими регламентами, так что люди, находящиеся поблизости, не находятся в прямом контакте с компонентами, которые находятся под напряжением или могут быть под напряжением. Организация рабочих мест должна обеспечивать полную безопасность персонала при выполнении ремонтных и монтажных работ.

    1. Должна быть физическая возможность не только закрепить «точку» в выбранном месте, но и подвести к ней провода.
    2. Необходимо обеспечить безопасность эксплуатации розетки или выключателя — здравый смысл подсказывает, что лучше не устанавливать эти изделия вблизи источников воды, сильного тепла и тем более открытого огня.
    3. Навесная розетка (ну или выключатель) должна быть удобной в эксплуатации — выключатель под диваном так же неактуален, как розетка на потолке.
    4. Очень желательно иметь возможность быстрого доступа к «точке». В первую очередь это касается электрических розеток, зачастую «прячущихся» за мебелью или бытовой техникой.

    Если не учитывать «специализированные» помещения (например, кухню, ванную или санузел), то обычно условием, определяющим выбор места и высоты «точечной» установки, является соблюдение п. 3. Проще говоря , где удобно — туда кладем. Именно так появился пресловутый «европейский стандарт», который вовсе не таков — это, по сути, просто наиболее часто выбираемая высота установки:

    Точки, где могут произойти несчастные случаи, должны быть оборудованы предохранительными и предупреждающими устройствами.Если работа выполняется несколькими командами, абсолютно необходимо иметь одного руководителя, ответственного за работу, чтобы определить меры, генерируемые задачей. Когда электроустановка всегда под напряжением. Наличие напряжения в установках устанавливают с помощью индикатора напряжения или контрольной лампы. Не допускайте маркировки столбов как опасных только после того, как они будут поддержаны и закреплены.

    • Для розеток — 20-40 см от уровня пола;
    • Для выключателей — оптимально 80-100 см от уровня пола.

    Высота розеток и выключателей

    Эти цифры продиктованы следующими соображениями: если электрическая точка слишком низкая, высока вероятность наполнения ее водой во время влажной уборки пола. Да и часто пользоваться им не слишком удобно — приходится очень низко пригибаться. При установке розетки намного выше 40 см от пола шнуры питания включенных в нее электроприборов становятся слишком заметными, что довольно неэстетично, а с точки зрения большинства дизайнеров вообще преступно.

    Для проверки подставки нужно зажать ее острым предметом в различных точках основания. При подъеме на столб рабочий должен быть привязан к ремню безопасности, начиная с расстояния не более 2 м от земли, чтобы избежать травм при скольжении крюков. Работа с панелями управления Работа с панелями управления, сигнализации и управления производится только после снятия напряжения, установки экранов и ограничивается информационными информаторами с использованием средств индивидуальной защиты.

    Меры, которые необходимо принять при подключении воздуха.Перед посадкой на столб проводится наблюдение за стойкой и защитным снаряжением. Что касается уровня нижних изоляторов, рабочий должен остановиться и надеть электроизоляционные перчатки. Линкер поднимается наверх, помещая защитные заглушки над проводником и защитные лючки над изоляторами, начиная с нижнего проводника внизу и повторяя работу со всеми проводниками, с которыми он мог контактировать во время работы. Предлагаемая ссылка выполняется начиная с менее доступных шагов.


    Для выключателей высота установки выбрана так, чтобы кнопка включения попадала «под руку» — для обычного человека это всего лишь чуть меньше метра от пола.

    Исключение составляют детские комнаты, в которых, как правило, рекомендуется размещать все электроустановочные изделия с питанием 220 В на высоте не менее 1,6 м от уровня пола ; однако это правило не является обязательным для частного жилого сектора.

    После соединения снимите крышки и защитные крышки с проводов в порядке, обратном их установке. Во время выполнения столбов на шесте вспомогательное средство контролирует нижнюю часть работы. Во время дождя, грозы, темноты или атмосферных разрядов запрещается работать под напряжением. Средства индивидуальной защиты Все средства индивидуальной защиты, используемые обслуживающим персоналом, должны соответствовать требованиям техники безопасности. Средства, используемые для защиты от поражения электрическим током путем изоляции человека от токоведущих частей, включают: средние и электроизоляционные инструменты, индикаторы напряжения и устройства короткого замыкания и 27.


    Несколько слов об «одноразовых» розетках

    Все вышесказанное касается электрических розеток, к которым регулярно подключается / отключается электрооборудование. Однако в каждом доме есть целая группа техники, которая используется по принципу «включил и забыл»: холодильники и морозильники, кондиционеры и водонагреватели, стиральные машины и даже телевизоры.

    Все защитные устройства должны систематически контролироваться следующим образом: — Электрические изоляционные защитные устройства должны проверяться на их диэлектрическую жесткость в условиях и в сроки, указанные в нормативных документах.- Другие средства защиты должны подвергаться периодическому внешнему осмотру и, при необходимости, механическим испытаниям, предусмотренным действующими правилами безопасности работ в электроустановках. Средства и электроизоляционный инструмент.

    Резиновые сапоги представляют собой электроизоляционную вспомогательную защиту в электрических установках любого типа, а резиновые перчатки — вспомогательные микроволны в высоковольтных электрических установках и большие микроволны в низковольтных установках. Изоляционные слитки используются для непосредственного управления сепараторами без механических воздействий, для применения короткозамкнутых и заземляющих групп, а также для измерения и тестирования установок под напряжением или там, где это может произойти.

    Розетки для такой бытовой техники обычно проектируют в незаметных местах. Высота установки абсолютно не критична и выбирается исключительно из соображений здравого смысла — чтобы при необходимости можно было быстро приблизиться к ней, но она не «вырисовывалась» внешне.

    Например, электрические розетки для кухонных вытяжек, кондиционеров, некоторых душевых кабин устанавливают на высоте 1,8-2,5 м от пола , для водонагревателей или настенных телевизоров — 1.5-1,8 м , для СВЧ и другой кухонной техники — 10-15 см над рабочей поверхностью (столешница). Снизу обычно монтируются розетки для холодильников и стиральных машин — не более 60 см от пола .

    Электроизоляционные площадки применяются в качестве вспомогательных защитных устройств в электроустановках любого напряжения. Они сделаны из деревянных сеток с электроизоляционными ножками. Еще у нее были резиновые коврики. Допускаются в качестве вспомогательных устройств защиты в электроустановках при любом напряжении.Они предназначены для расширения на пол помещений, где нет электроустановок, особенно в местах, где работают сепараторы. Инструменты с изолирующей ручкой.

    Изоляционные ручки следует хранить в специальных шкафах или на полках. Во время транспортировки инструменты необходимо беречь от влаги и грязи. Использованный электроизоляционный инструмент необходимо предварительно подвергнуть внешнему осмотру. Защита от неправильного использования напряжения в сбойных секторах или в случае наведенного напряжения в случае периодических монтажных работ.


    При проведении капитального ремонта или косметического ремонта в квартире или в загородном доме часто заменяют инженерные коммуникации.

    Индикатор напряжения основан на явлении света неоновой трубки с учетом альтернативной разности потенциалов. Не подключайте индикатор напряжения к земле. Индикатор напряжения можно использовать только на открытом воздухе в сухом режиме. Они должны храниться в закрытых ящиках. Средства от ожогов. Для защиты от ожогов используются защитные очки и изолирующие перчатки.Очки используются для замены предохранителей при разрезании кабелей, открытии клеммных колодок в использованных кабельных сетях, соединении кабелей и заливке изоляционного материала.

    В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.

    Расположение розеток и выключателей


    В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного прибора.Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.

    Периодическая проверка защитных устройств. Меры защиты проверяются в специальных установках организованными для этого силовыми установками, в соответствии с правилами техники безопасности в электроустановках. Техника безопасности при выполнении работ на фланцах и установке счетчиков.

    При выполнении работ необходимо снять напряжение:. 29. Установки или части установок, в которых выполняются работы; соседние установки, которые находятся на расстоянии меньше минимального расстояния по воздуху, доступного для подрядчиков, инструментов, материалов или инструментов, необходимых для безопасной работы. В случае прямого или полупрямого счетчика последовательность операций будет следующая: снятие предохранителей с распределительного щита потребителя; снятие предохранителей со шнура или полюса, к которому подключено соединение; установка красных изоляционных колпачков; Установка микотала «Не закрывать, не заслонять»; снятие крышки со стержней консоли; снятие нулевого проводника и нанесение изолирующего пальца на голову; замена счетчика; подключение проводов применяют в обратном порядке; установите крышку на раковину и снимите ее; включение счетчика; проверьте правильность работы счетчика.


    Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:

    1. Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением — выше.

    Важно: если в семье есть маленькие дети, в обязательном порядке необходимо установить под вилку домкраты, снабженные специальными защитными шторками.

    Вернемся к математике. Нет, нам не нужно решать алгоритмы или другие сложные уравнения. Есть некоторые комнаты, о которых нужно помнить, когда оформляете ванную комнату или ремонтируете ее. Местами чувствуешь себя хорошо, и все в порядке: туалетная бумага легкая, а свет там, где он нужен. Что ж, все это связано с простыми цифрами, которые сделают вашу жизнь проще. Вот расстояния, которые следует учитывать при обустройстве ванной комнаты.

    Сантиметр на сантиметр, ванная должна быть самым функциональным помещением в вашем доме.Правильная высота тумбы для раковины — от 80 до 90 сантиметров. Если у вас есть дети или высокопоставленные люди в семье, выберите душ со штангой, которая позволяет душевой лейке скользить. Мы идем дальше. А для держателя рулона туалетной бумаги нужно иметь в виду две цифры. Вот отличная поддержка, которую вы можете сделать.

    1. На вопрос, как далеко от пола устанавливаются розетки в помещении кухни, ЭМИ дает четкий ответ на высоте 1,3 м от поверхности пола.Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.

    Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0,5 м.

    Законодательство и технический регламент

    Мы часто контролируем форму ванной комнаты, а компании, продающие новые квартиры, не учитывают пространство, когда речь идет о ванных комнатах.Кроме того, в старых квартирах в этой главе нет больших ванн. Однако вот расстояния между элементами сантехники, которые следует соблюдать, если вы хотите большего комфорта.

    В любом случае, вы хотите сгладить раковину, ванну и унитаз, вы должны иметь разрешение 76 центров перед ними. Установите выключатели и розетки там, где их можно будет безопасно использовать. Например, невозможно установить электрические розетки на полу или на поверхности рабочего стола. Вы можете прикоснуться к ним или повредить ткань, протерев стол или пол.

    1. Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.


    Важно устанавливать слоты и переключатели там, где их удобно использовать. Также установите розетки и выключатели в спальнях. На кухне, в рабочем помещении, в гараже электрические розетки лучше всего располагать на высоте 1-1,2 м от пола.Тогда вам нужно будет меньше всего менять электроприборы на кухне. Подключить розетку к коридору с помощью выключателя на высоте 1-1,2 м от пола. Такой агрегат не образует интерьер коридора, и вам будет удобнее переключать насос, чтобы очистить коридор.

    Установите остальные переключатели на 1–1, 2 м над полом, так как они будут включаться и выключаться без движения руки. Помните, что выключатели и розетки внутренние, поэтому по дизайну и цвету они вписываются в интерьер.Важно, чтобы в одной комнате были отдельные дизайнерские изделия, не отличающиеся от цвета комнаты.

    Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.

    Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью следует производить через устройство защитного отключения (УЗО).


    Ситуация за рубежом

    В соответствии с британским стандартом BS7671:

    • Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
    • Нет ограничений по количеству электроприборов в помещении.

    В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):

    1. Розетки должны устанавливаться на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий — через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
    2. Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.

    Особенности расположения переключателей


    Когда мы разобрались с разъемами, мы постараемся определить, что такое инструкция по установке переключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно правильное мнение?

    В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.

    Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее, чем эталон советских времен.

    В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не указываются.

    Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:

    • Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0,6 м.
    • Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.

    Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
    При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы в оформлении разрешительной документации.

    Заключение

    Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье. «>

    Заключение

    Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.

    Установка розеточного коммутатора

    — London Electrix

    Установка переключателя света

    В сфере электропроводки выключатель света в основном используется для управления электрическим освещением, а также постоянно подключенным оборудованием или электрическими розетками в доме или здании.Выключатели света уникальны и универсальны. Настольные лампы и переносные лампы могут иметь встроенные выключатели, фонарики, автомобили и смартфоны могут иметь встроенные выключатели света. К другим типам переключателей относятся переключатели с таймером, переключатели с датчиком присутствия (незаменимы для охранного освещения), а также переключатели и диммеры с дистанционным управлением.

    Каждому дому нужен выключатель света, потому что свет делает его более заметным и красивым. Выключатели света, являющиеся связующим звеном между основным источником энергии и лампочками, стали неотъемлемой частью жизни.Обычно их устанавливают на стенах, но их можно устанавливать в любом доступном месте, а также напрямую подключать к основному источнику питания. Многое уходит на установку выключателей света, потому что это должно быть сделано правильно, поэтому лучше вызвать электрика.

    В London Electrix мы являемся ведущим поставщиком всех электрических установок в жилых и коммерческих зданиях. Обязательно позвоните нам.

    Получить цитату 020 8904 5865

    Что еще может предложить London Electrix?

    Одним словом? Множество.Наша компания очень верит в динамизм и этику профессионализма. Мы можем предложить полный или полный ремонт электричества в вашем доме или офисе. Наша команда может предложить вам широкий выбор розеток, в том числе:

    • Головки двойные из латуни
    • Розетки металлические
    • Головки хромированные
    • Розетки в металлической оболочке
    • Розетки белые
    • Головки из черного никеля

    Вы также можете выбрать между этими высококачественными и функциональными розетками:

    • Наружные розетки
    • Розетки двустенные.
    • Розетки напольные
    • Розетки одинарные
    • Розетка для бритвы
    • Розетка на 5 мест
    Получить предложение 020 8904 5865

    Как заменить розетку

    Как заменить розетку | Wickes.co.uk перейти к содержанию Перейти в меню навигации

    Мой аккаунт

    Войдите или зарегистрируйтесь

    Планирование и подготовка

    • Здесь мы покажем вам, как заменить старую розетку на двойную электрическую розетку для поверхностного монтажа с портами USB.Имейте в виду, что разные конструкции розеток могут иметь разные требования к установке, поэтому обязательно проверяйте инструкции производителя
    • Розетки доступны в различных размерах, цветах и ​​отделках, некоторые более современные конструкции также включают USB-порты и расширители Wi-Fi.
    • Электромонтаж и изменения регулируются местными строительными и электрическими нормативами, которые вы должны соблюдать. Для получения информации о правилах в вашем регионе посетите: https: // www.electricsafetyfirst.org.uk/ или на веб-сайте местных властей
    • Электропроводка всегда должна соответствовать правилам электропроводки IEE
    • Если у вас есть сомнения или вопросы, лучше всего обратиться к дипломированному электрику

    Сделай правильно

    • При замене существующей розетки важно, чтобы кабельные соединения были подключены к новому продукту так же, как и к старому. Цвет ваших проводов будет зависеть от возраста проводки:
      • Коричневый (или красный, если у вас старая проводка) — обозначается буквой «L» на вашей розетке (под напряжением)
      • Синий (или черный, если у вас старая проводка) — обозначается буквой «N» на розетке (нейтраль)
      • Желто-зеленая полоса — обозначается буквой «E» или тремя вертикальными линиями на розетке (Земля)
    • Перед использованием тестера напряжения или розетки подключите его к старой розетке, прежде чем отключать питание; так вы можете быть уверены, что тестер работает
    • Если есть какие-либо признаки теплового повреждения или потертости на проводке, используйте кусачки и инструменты для зачистки проводов, чтобы обрезать поврежденный провод.

    Безопасность

    • Электромонтажные работы могут быть опасными, поэтому обязательно соблюдайте инструкции и никогда не работайте с электрикой, если вы не уверены, что они отключены и изолированы на блоке потребителей (блок предохранителей).
    • Приобретение тестера напряжения или розетки — самый безопасный способ убедиться в отсутствии электрического тока в розетке.Перед отключением питания проверьте тестер напряжения на старой розетке; таким образом вы можете быть уверены, что он работает
    • Мы рекомендуем, чтобы все дома были оборудованы фиксированными УЗО (УЗО), поскольку они обеспечивают высочайший уровень защиты.

    Послепродажное обслуживание

    • Будьте осторожны, чтобы не перегрузить розетку, так как это может вызвать повреждение и перегрев
    • Периодически протирать мягкой сухой тканью

    Пошагово

    Найдите свой потребительский блок (блок предохранителей) и определите цепь, над которой вы будете работать.Изолируйте цепь, переместив микровыключатели (MCB) в положение ВЫКЛ. Или вынув предохранитель, надежно храня его в кармане, пока работа не будет завершена.

    Используйте тестер напряжения или розетки, чтобы убедиться, что розетка больше не находится под напряжением. Вы также можете дважды проверить, подключив лампу перед отключением цепи, а затем проверив, что свет погас.

    С помощью отвертки выверните крепежные винты и осторожно поверните переднюю часть розетки, чтобы обнажить проводку. Проволока должна быть достаточно провисшей, чтобы можно было легко получить доступ к задней части.

    У вас может быть одинарная, двойная или тройная проводка, и очень важно, чтобы вы заменяли провода одинаково.

    Ослабьте винты клемм, осторожно освободите провода и отложите старую розетку в сторону.

    Если какой-либо из проводов изношен, используйте кусачки и инструменты для зачистки проводов, чтобы оставить 5 мм провода свободным.

    Закройте все оголенные заземляющие провода соответствующей зеленой или желтой изоляцией.

    Обратите внимание, что порядок и расположение клемм под напряжением (L), нейтрали (N) и заземления (E) на новой розетке может отличаться от старой розетки.Обязательно внимательно проверьте метки клемм на новой розетке.

    Убедитесь, что винты клемм на новом гнезде открыты. Затем, в зависимости от возраста вашей проводки, подключите коричневую (или красную) проводку к клемме под напряжением (L), убедившись, что оголенный провод не виден, а соединение надежно.

    Повторите этот процесс, подключив синий (или черный) провод к клемме нейтрали (N), а желто-зеленый провод к клемме заземления (E).

    Снова затяните винты клемм, чтобы они были надежно зафиксированы, но не перетягивались.

    Осторожно переместите лицевую панель на место, убедившись, что провода не защемлены и не защемлены.

    Снова прикрепите лицевую панель с помощью крепежных винтов, убедившись, что она выровнена с помощью спиртового уровня, и не перетягивая ее.

    Заменить предохранитель и восстановить подачу питания на потребительском блоке.

    Используйте тестер розеток, чтобы убедиться, что устройство правильно подключено и функционирует.

    Спасибо за подписку на электронную почту

    Авторские права © 2021 Wickes.co.uk

    Электрические переключатели и розетки — их типы и применение

    Впервые покупаете электротехническую продукцию в Интернете? Что ж, бывает сложно понять, какие типы выключателей и розеток вам понадобятся для вашего дома и офиса.Каждый тип переключателя и розетки служит разным целям, и знание этих основных функций помогает сделать осознанную покупку.

    Итак, сегодня мы даем объяснение для каждого типа переключателя и розетки и их использования.

    Электрические переключатели

    Прежде всего, это управляющие устройства, которые мы называем переключателями. Переключатели, как вы знаете, используются для переключения между включенным и выключенным состояниями.

    Однополюсные переключатели: Это наиболее распространенный тип электрических переключателей, которые мы видим и используем в повседневной жизни.Однополюсный переключатель управляет одним прибором из одного места. Итак, вы щелкаете выключателем, и включается свет, или в подключенной розетке начинается ток, и тому подобное. Однополюсные переключатели также известны как тумблеры на простом жаргоне.

    Двухполюсные переключатели: Предлагая несколько отличающуюся функциональность, эти переключатели могут управлять двумя приборами одновременно без необходимости в отдельной коробке. По сути, двухполюсные переключатели похожи на два отдельных однополюсных переключателя, которыми можно управлять с помощью одной кнопки.

    Двухпозиционные / промежуточные переключатели: Другой распространенный тип установки переключателей, который мы видим в спальнях, гостиных, холлах и офисных помещениях. Конфигурация трехпозиционного переключателя позволяет управлять одним устройством из двух разных мест. Хотя эти переключатели просты в использовании, для правильной установки требуются опытные электрики.

    Кнопочные переключатели Bell: По сути, это однополюсные переключатели с пружинным механизмом. Выключатели Bell позволяют произвести короткую вспышку электрического тока при нажатии, а затем возвращаются в выключенное положение, тем самым разрывая цепь.Эти переключатели обычно используются для управления дверными звонками в домах и офисах, но также находят применение в некоторых промышленных установках для быстрой проверки состояния питания.

    Также читайте: Модульные переключатели ULTI от Schneider Electric, произведение искусства

    Электрические розетки Розетки

    позволяют заряжать вас, буквально сегодня, когда в нашем распоряжении очень много портативных устройств.

    Розетка — это проводник, по которому электрический ток течет в ваши электроприборы и оборудование.Хотя розетки различаются по форме и размеру в зависимости от страны, в которой вы находитесь, их функциональность остается одинаковой во всех отношениях. Обычно мы видим 2-контактные, 3-контактные и 5-контактные розетки в наших домах и офисах. Другая вещь, которая отличает розетки, — это емкость по напряжению, то есть количество тока, которое они могут пропускать. В Индии трехконтактная вилка рассчитана на 6 А / 250 В.

    Двухконтактные розетки: Эти электрические розетки имеют два длинных разъема для подключения, обеспечивающих незаземленное соединение.

    Трехконтактные розетки: В розетках этого типа добавлен заземляющий контакт, чтобы предотвратить поражение электрическим током из-за незакрепленной проводки.

    Пятиконтактная розетка: Комбинация двух- и трехконтактной розетки.

    Универсальные розетки или розетки международного стандарта: Эти модульные розетки имеют отверстия, подходящие для различных вилок, используемых в странах Америки и Европы.

    Читайте также — Интеллектуальные решения Schneider Electric для работы из дома во время пандемии

    Электрические модули

    Эти модули служат для решения конкретных задач в области освещения и охлаждения дома и в офисе.

    Диммеры: Относительно новые в использовании, диммеры позволяют увеличивать или уменьшать уровни яркости внутреннего освещения, декоративного освещения и т. Д. Диммеры также легко подключаются к решениям Умного дома, обеспечивая полный контроль над атмосферой вашего дома.

    Регуляторы вентиляторов: Подобно диммерам, регуляторы вентиляторов используются для увеличения / уменьшения скорости потолочных вентиляторов по мере необходимости. Наиболее распространенные типы регуляторов вентилятора предлагают 4-ступенчатое или 5-ступенчатое регулирование скорости.

    Блоки питания : По сути, это комбинация выключателя и розетки в одном модуле, эти блоки используются для подачи питания на мощные приборы.Однако после появления модульных выключателей и розеток эти устройства стали меньше использоваться в современных домашних и офисных помещениях.

    Читайте также: Мощное резервное питание ИБП от APC By Schneider Electric

    Коммуникационные модули

    Различные модули передачи данных также составляют часть общей электрической системы.

    Телефонная розетка: Технически называемая разъемом RJ11, телефонная розетка позволяет проводить телекоммуникационные линии вместе с электрическими проводами.

    Разъем данных: Благодаря тому, что широкополосный и высокоскоростной доступ в Интернет становятся все более распространенными, разъемы для передачи данных позволяют подключаться к сети по всему дому или в офисе, обеспечивая функции локальной сети. Розетка широко известна как RJ45 Jack.

    Разъем USB: Стандарт универсальной последовательной шины (USB) является синонимом подключения к компьютеру и смартфону. Теперь производители электротехники также начали предлагать модульные USB-разъемы для упрощения зарядки и передачи данных.

    Розетка ТВ: Подобно телефонным розеткам и розеткам для передачи данных, розетка для телевизора позволяет кабельному каналу от вашего провайдера или антенне проходить через стены к вашему телевизору.

    На этом мы завершаем наш список типов электрических выключателей и розеток и их вариантов использования. Надеемся, вы сочтете это полезным. Следите за нашим блогом, чтобы увидеть больше таких статей.

    Ответить

    Ваш адрес email не будет опубликован.
