Как правильно крыть крышу профнастилом

Такой материал, как профнастил, уже давно известен всем и применяется в строительстве в самых разных «амплуа» — из него устанавливают заборы, строят гаражи и навесы, а также покрывают крыши хозяйственных построек, маленьких домиков и даже больших особняков. Профнастил производится в разнообразных расцветках, поэтому можно увидеть дома, покрытые не только листами одного цвета, но и с комбинированием оттенков. что смотрится весьма оригинально.

Как правильно крыть крышу профнастиломКак правильно крыть крышу профнастилом

Чтобы знать, как правильно крыть крышу профнастилом, необходимо внимательно изучить инструкцию, а затем приобрести качественный кровельный и расходный материал, подготовить все необходимые инструменты.

Очень важно то, что не нужно обладать особыми профессиональными навыками, чтобы произвести покрытие крыши этим материалом. Главное — соблюдать технологическую последовательность работ и не совершать ошибок, которые могут привести к протеканию крыши, что потребует доведение покрытия «до ума».

Достоинства и недостатки профнастила, как кровельного материала

Как и любой кровельный материал, профнастил имеет свои плюсы и минусы, которые необходимо знать перед тем, как его приобретать.

К положительным качествам этого материала можно отнести следующее:

  • Небольшой вес профнастила позволяет без труда поднимать его на высоту и, при необходимости, выравнивать на месте укладки.
  • Оптимальное соотношение стоимости и срока эксплуатации материала. При качественном монтаже производитель устанавливает минимальный эксплуатационный срок 12 ÷ 15 лет.
  • Простота монтажа — материал легко укладывается внахлест и прикручивается специальными саморезами.
  • Эстетичность покрытия – профнастил, благодаря разнообразию расцветок, делает внешность дома аккуратной, придает ему индивидуальность.
  • В рельефе большинства моделей листов предусмотрены специальные капиллярные канавки, которые предназначены для эффективного отвода воды при укладке полотен материала внахлест.
Капиллярная канавка для свободного стока водыКапиллярная канавка для свободного стока воды

Отрицательными качествами профнастила можно назвать:

  • Высокая теплопроводность металла. Поэтому профнастил не защитит чердачное помещение от перегрева или низких температур. Если выбрано это покрытие, потребуется хорошее утепление как самой крыши, так и чердачного перекрытия, что предполагает дополнительные затраты на термоизоляционный материал и его монтаж.
  • При ветреной погоде, когда скорость ветра составляет 15 м/с и выше, любое металлическое покрытие издает ультразвуковые колебания, отрицательно влияющую на психику человека. Поэтому в регионах с постоянной ветреной погодой лучше отдать предпочтение кровельным покрытиям, которые не вибрируют на ветру.
  • Низкая звукоизоляция. Если крыша не будет снабжена тепло— и звукоизолирующим материалом, в доме будет хорошо слышны звуки падающих на покрытие капель или градин.

Выбор профнастила для кровли

Профнастил может производиться из оцинкованных металлических листов, не имеющих цветового покрытия. Такие листы чаще всего используются для создания временных или постоянных навесов, или же для покрытия хозяйственных построек. Его также часто используют для ограждения строительных площадок. Неокрашенный профнастил имеет достаточно низкую стоимость, но мало подходит для покрытия жилых строений, так как обладает невысокими эксплуатационными характеристиками и не слишком привлекательным с точки зрения эстетики внешним видом.

Большой популярностью пользуется профнастил, который имеет декоративное защитное покрытие из полимерных составов. Этот материал более долговечен и способен выдержать достаточно серьезные нагрузки. Безусловно, это — при правильном монтаже, который во многом зависит от угла уклона скатов крыши.

Производится несколько типов профнастила, имеющих защитно-декоративное полимерное покрытие:

  • Несущий (Н) — предназначенный для покрытия крыши, перекрытий и навесов.
  • Стеновой (С) — используется для возведения забора, ангаров, гаражей.
  • Универсальный (НС) — подходит для кровли, установки ограждений, постройки гаражей, хозяйственных объектов и т.п.

Для покрытия крыши лучше использовать несущий профнастил, но в крайнем случае можно использовать любой из выше перечисленных типов.

Кроме этого, этот материал разнится по высоте и количеству волн. Высота волны (гофры) обозначается цифрой, которая ставится рядом с маркировкой типа профнастила. Для примера – несколько моделей представлено в таблице:

МаркировкаВнешний вид профнастилаПрименениеВысота гофры в ммТолщина металла в ммПолезная ширина в мм
С10С10Стеновой100,5; 0,6; 0,71100
С18С18Стеновой180,5; 0,6; 0,7; 0,81000
С21С21Стеновой210,5; 0,6; 0,7; 0,81000
НС35НС35Кровельный Стеновой350,5; 0,6; 0,7; 0,81000

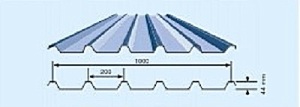

С44С44
Стеновой440,5; 0,6; 0,7; 0,8; 0,9; 1,01000

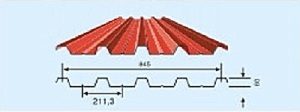

Н60Н60Кровельный600,7; 0,8; 0,9; 1,0845

Металлический лист профнастила может иметь одностороннее или двухстороннее покрытие, но для чего бы он ни приобретался, лучше выбирать материал, защищенный с двух сторон.

Покрытие состоит из многочисленных защитных слоев, на предлагаемой вниманию схеме хорошо видно, какие слои покрывают внешнюю и внутреннюю сторону.

Слоистая структура качественного профнастилаСлоистая структура качественного профнастила

Внешняя сторона кровельного материала:

  • Основой для профнастила является стальной лист.
  • Сталь покрывается слоем цинка.
  • Далее идет антикоррозийное покрытие.
  • На него наносится грунтовочный слой, который служит подготовкой для полимера.
  • Затем идет цветное полимерное покрытие.
  • На цветовое полимерное покрытие часто наносится защитная пленка (полиуретановая), которая сохранит его от выцветания и отслоения.
  • Для транспортировки и хранения профнастила он сверху может дополнительно покрываться пленочным покрытием, которое удаляется после монтажа.

Внутренняя сторона профнастила покрывается в той же последовательности точно такими же материалами, но на одних моделях цветная полимерная пленка изнутри отсутствует, а на других лист покрывается одинаково с двух сторон. Последние, безусловно, имеют более высокую стоимость, но и срок эксплуатации у них значительно больше.

Цветовая гамма профнастила достаточно разнообразна. По самым скромным подсчетам цветовой диапазон представлен не менее, чем 30-ю оттенками, поэтому выбрать нужный не составит труда. Цветовой слой на поверхность может быть нанесен порошковым способом или же с применением специальной технологии полимерного покрытия.

Если обобщить критерии выбора, то можно перечислить следующее:

  • Чтобы убедиться в том, что материал качественный и произведен в профессиональных условиях, следует попросить у продавца сертификат на продукцию. Если он отсутствует, то лучше обратиться в другой магазин.
  • Проверяется маркировка материала, говорящая о его назначении, толщине и высоте волны.
  • Оценивается внешний вид материала. Необходимо обратить внимание на ровность листа, отсутствие дефектов окрашивающего и защитного слоя, одинаковый оттенок всех листов, равномерность покрытия. Внешний вид может много рассказать о качестве профнастила — если при осмотре обнаружатся отслоение окрашивающего слоя или заусенцы на срезах, то от покупки лучше отказаться.
  • Еще одним критерием является проверка профнастила на сгиб — качественный материал должен быть упругим, и если его попробовать согнуть, то он стремится вернуться в прежнее положение. При этом на покрытии не должно проявиться следа сгиба.
  • Тип внешнего декоративного покрытия — полимерный или порошковый. Самыми качественными покрытиями профнастила являются матовый и обычный полиэстер и пластизоль. Данные о покрытии также должны быть указаны в сертификате на продукцию.
  • Цена материала. Нужно помнить, что не стоит выбирать самый дешевый материал — вряд ли он будет качественным. Тем более что весь профнастил имеет вполне доступную цену.

Когда материал приобретен, необходимо правильно его доставить на место стройки, а также аккуратно, без повреждений, разгрузить и поднять на высоту.

Цены на различные виды профнастила

Профнастил

Как избежать повреждений при транспортировке и монтаже материала?

Этот вопрос важно осветить потому, что повреждение профнастила при его доставке, разгрузке и монтаже значительно снизит срок эксплуатации будущей кровли.

Этот материал производится из стального листа, которому придают рельефность с помощью холодного проката в специальном оборудовании.

Изготовление профнастила прокаткой листов в специальном станкеИзготовление профнастила прокаткой листов в специальном станке

Такой материал, настеленный в качестве кровли, способен выдержать высокие ветровые и снеговые нагрузки, но при его транспортировке, погрузке и выгрузке, покрытие листов может быть подвергнуто ненужным механическим нагрузкам, что повлечет за собой его повреждения. Чтобы этого не произошло, следует соблюдать определенные правила транспортировки, хранения, переноски и поднятия листов.

  • Перевозка профнастила производится на грузовых автомобилях. Листы должны быть уложены стопками на жесткое основание кузова или же на специальную металлическую раму, которая закреплена в кузове под углом.
Транспортировка профнастила требует соблюдения определенных правил
Транспортировка профнастила требует соблюдения определенных правил
  • После укладки кровельного материала в машину, его необходимо надежно закрепить стропами, чтобы избежать трения листов друг об друга при движении автомобиля, так как именно это может привести к повреждению защитного покрытия.
  • Автомобиль, перевозимый профнастил, должен двигаться со скоростью не более 80 км/ч.
  • Очень важно проследить, чтобы разгрузка кровельного покрытия проходила с максимальной осторожностью. Если разгрузка будет производиться вручную, желательно, чтобы каждый из листов снимался со стопки отдельно, переносился и укладывался на подготовленное для них место. Лучше всего – подготовить настил из досок и фанеры, застеленный сверху полиэтиленом.
  • Требуется следить за тем, чтобы ни один из листов не перегибался при переноске, так как вернуть его в первоначальное состояние не удастся, а это значит, что при покрытии, между листами образуются зазоры, которые будут нарушать ровность и цельность кровли.
  • Чтобы поднять профнастил на крышу, не причинив ему вреда, нужно тоже делать это правильно:

— для аккуратного подъема материала потребуются лаги, которые устанавливаются под наклоном к крыше — это будет своеобразные «рельсы» для удобства подъема листов;

Приспособление для подъема листов на крышуПриспособление для подъема листов на крышу

— листы поднимаются на высоту только по одной штуке;

— не рекомендовано проводить этот процесс при сильном ветре, так как это не только чревато повреждением материала, но и может привести к травмированию работников;

— сама укладка профнастила на крышу может быть выполнена двумя мастерами, а вот подъем кровельного материала на высоту лучше проводить втроем — это дополнительная страховка целостности материала и безопасности работ.

Теперь сразу несколько слов о том, как не повредить профнастил при монтаже.

Максимальный риск повреждения материала складывается в том случае, если покрывается большая площадь крыши, так как в процессе укладки и крепления придется ходить по уже уложенной кровле. Поэтому, необходимо правильно подобрать обувь для работы — она должна быть не только удобной, но и иметь мягкую эластичную подошву, которая не сможет повредить защитный слой и не будет скользить на поверхности крыши. Наступать на закрепленный кровельный материал можно только между ребер и лишь в тех местах, где проходят направляющие обрешетки, особенно если между ними большой шаг.

Инструменты для кровельных работ с профнастилом

Чтобы монтаж проходил аккуратно, без лишних повреждений кровельного материала, нужно использовать только качественные инструменты. Для работы потребуются:

Инструменты для кровельных работ с профнастиломИнструменты для кровельных работ с профнастилом
  • Шуруповерт.
  • Рулетка.
  • Ножницы для резки металла толщиной до 0,6 мм.
  • Маркер для отметок.
  • Уровень.
  • Электродрель.
  • Резиновый молоток.
  • Электролобзик или электроножницы.
  • Мягкая щетка для сметания металлической стружки.
Запрещено резать профнастил "болгаркой". Оптимальный инструмент для этого - электроножницыЗапрещено резать профнастил «болгаркой». Оптимальный инструмент для этого — электроножницы

Особенности монтажа профнастила в качестве кровли

Чтобы монтаж кровельного материала прошел успешно, необходимо учитывать некоторые особенности проведения работ.

Влияние уклона крыши на монтаж

Многое в процессе покрытия кровельным материалом зависит от уклона крыши. Очень важно правильно расположить доски или бруски обрешетки, а также соблюсти необходимую величину нахлеста листов профнастила.

Зависимость конструкции обрешетки и способа укладки листов от уклона крышиЗависимость конструкции обрешетки и способа укладки листов от уклона крыши
  • Если уклон ската составляет 5 ÷ 10 градусов, то обрешетку делают сплошной или же рейки прибиваются на расстоянии не более 5 ÷ 7 мм друг от друга.

Нахлест листов в этом случае должен составлять по горизонтали в две волны, а верхнего на нижний ряд — не менее чем на 300 мм. Причем при таком маленьком уклоне ската, щели между листами профнастила чаще всего заполнить герметиком, так как все равно остается риск затекания воды между ними, особенно в ветреную погоду.

  • При уклоне ската крыши в 10 ÷ 15 градусов расстояние между брусьями обрешетки составляет 400 ÷ 450 мм, а рядом расположенные листы укладываются внахлест на одну волну. Верхний ряд должен перекрывать нижний на 200 ÷ 220 мм.
  • При уклоне крыши более, чем в 15 градусов бруски обрешетки закрепляются на стропила на расстоянии в 550 ÷ 600 мм. Нахлест укладываемых рядом листов производится в одну волну, а верхний на нижний ряд накладывается на 170 ÷ 200 мм.

Чтобы удобно было делать разметку и крепление обрешетки, вырезается нужного размера, например, в 600 мм, который поможет намного быстрее провести монтаж каркаса под кровельное покрытие.

Порядок закрепления листов

Очень важно соблюдать последовательность укладки листов, если покрытие будет состоять из двух или более горизонтальных рядов профнастила.

  • Укладка кровельного материала начинается от карниза. Крайний лист выставляется строго по строительному уровню, так как от его ровности будет зависеть правильность укладки всех остальных элементов кровли. Кроме этого, укладываемые листы выравниваются по нижнему краю свеса — если исключить этот способ выравнивания, то нижний край кровли будет неровным.
Один из вариантов очередности крепления листов профнастилаОдин из вариантов очередности крепления листов профнастила
  • По окончании монтажа первого ряда, закрепление второго начинается с той же стороны крыши, с которой монтировался первый. Впрочем, некоторые мастера практикуют и иной подход – с последовательной укладкой нижнего, а затем верхнего листа, или с укладкой «лесенкой» — например, два листа снизу – один сверху, то есть верхний ряд постоянно «отстаёт» на 1 лист.
Оптимальный вариант - если длины листа достаточно на весь скат крышиОптимальный вариант — если длины листа достаточно на весь скат крыши
  • Если есть возможность приобрести листы, равные длине ската, то нужно отдать предпочтение именно этому варианту — это сократит время на монтаж, и крыша будет более надежно защищена от протекания, так как горизонтальных нахлестов листов попросту не будет.
Правила крепления профнастила

Крепление листов профнастила осуществляется с помощью специальных саморезов, оснащенных пресс-шайбой и резиновой прокладкой. Чтобы крыша смотрелась эстетично, саморезы обычно подбираются под цвет основного материала.

Специальные саморезы для крепления листов профнастилаСпециальные саморезы для крепления листов профнастила
  • Если крыша кроется цельными по длине ската полотнами, то первый лист временно закрепляется вверху ниже конька крыши на 50 мм и внизу, на свесе. Лист должен выступать за край свеса на 40 ÷ 50 мм. Верхнее оставленное открытым расстояние, станет вентиляционным зазором и сверху позднее накроется коньковым элементом.
  • Второй лист укладывается внахлест с первым на одну или две волны, в зависимости от уклона, выравнивается по свесу первого листа и прикручивается саморезом.
Нахлест листов на одну волну и крепление их между собой по гребню волныНахлест листов на одну волну и крепление их между собой по гребню волны
  • Последующие полотна укладываются и выравниваются также по свесу и скрепляются между собой на гребне волны. Их скрепление происходит от карниза к коньку с шагом вкручивания саморезов в 500 мм.
Саморезы, установленные по низу и по гребню волныСаморезы, установленные по низу и по гребню волны
  • Когда будет уложено 3÷5 листов профнастила, и они будут выровнены по краю свеса, осуществляется капитальное их закрепление к обрешетке. К обрешетке полотна крепятся в нижней части волны, сразу после нахлеста листов, а затем, пропуская одну волну, по низу второй.
  • Если укладывается два или более горизонтальных рядов, то в полосе их нахлеста между собой они закрепляются саморезами по низу каждой волны.

Если монтируется профнастил с полимерным покрытием, то после вкручивания саморезов рекомендовано удалять образовавшуюся металлическую стружку, во избежание повреждения ею защитного покрытия кровельного материала. Ее сметают с покрытия полностью с помощью мягкой щетки.

Нужно оговорить и то требование, что профнастил ни в коем случае нельзя закреплять на обрешетке гвоздями или заклепками, так как такой крепеж не удержит полотна при возникновении высокой ветровой нагрузки. Ветер может запросто сорвать кровельное покрытие, причем гвозди останутся в брусках обрешетки.

Монтаж доборных элементов

Кроме полотен профнастила, в конструкции кровельного покрытия присутствуют и другие элементы, которые помогают защитить строение от проникновения осадков в чердачное помещение. Нужно отметь, что наличие даже одного образовавшегося или незакрытого зазора в кровле способно серьезно испортить перекрытие, а также стены и потолок дома.

К дополнительным элементам кровли относятся конек, ендовы, облицовка проходящих через кровлю труб, карнизные доски и другие.

Крепление конька

После завершения монтажа листов профнастила, в самой высокой точке крыши его края накрываются коньком.

Установка коньковых элементовУстановка коньковых элементов

Конек закрепляется теми же саморезами, через вершину волн профнастила, с шагом в 200 ÷ 300 мм. Чтобы крепление стало надежным, необходимо при монтаже обрешетки заранее предусмотреть по двум сторонам конька две продольные доски.

Устанавливая конек, его нельзя вплотную прижимать к высшей точке кровли — между ней и внутренней поверхностью конькового элемента должен оставаться вентиляционный зазор.

Если устанавливается полукруглый тип конька, то с его торцевых сторон устанавливаются и закрепляются специальные заглушки.

Заглушки по краям конькаЗаглушки по краям конька

Так как конек собирается из отдельных элементов, их тоже укладывают внахлест. Простые коньки, имеющие форму угла, должны иметь нахлест в 120 ÷ 150 мм, а полукруглые (черепичные) —  в 100 ÷ 120 мм, с совмещением их по ребрам жесткости.

Воспользуйтесь, калькулятором расчета высоты конька стропильной системы с необходимыми пояснениями, в нашей статье.

Отделка фронтонной части кровли из профнастила

Чтобы исключить вероятность того, что профнастил будет сорван ветром с торцевой стороны, просвет между листами и обрешёткой закрывают ветровыми углами или планками, которые накладываются одной стороной на профнастил, другой — на первое стропило, выходящее на торец строения. Планка закрепляется также саморезами с шагом 400 ÷ 500 мм.

Облицовка торцевой части кровли. 1 - ветровая планка, 2 - саморезыОблицовка торцевой части кровли. 1 — ветровая планка, 2 — саморезы

Так как планки тоже составляются из отдельных элементов, они укладываются внахлест в 70 ÷ 100 мм.

Крепление карниза

Карниз устанавливается до настила основного материала кровли. Он исполняет и декоративную роль, закрывая боковые соединения стропильной системы, и функциональную, не давая брызгам при стекании воды с крыши в сток попадать на деревянные части. Кроме того, под карниз или поверх него крепятся кронштейны для укладки желоба водостока.

Установка карниза и кронштейнов для водосточного желобаУстановка карниза и кронштейнов для водосточного желоба
  • Чаще всего сначала к обрешетке закрепляются саморезами кронштейны водостока на расстоянии в 500 ÷ 600 мм друг от друга. Их опускают ниже обрешетки на 100 ÷ 150 мм.
  • Затем на кронштейны устанавливается желоб.
  • После этого устанавливается карнизная планка и прибивается или прикручивается к нижней доске обрешетки.
Схема взаимного расположения карнизных элементовСхема взаимного расположения карнизных элементов
  • Полотна профнастила укладываются сверху карнизной планки, и должны быть выровнены таким образом, чтобы вода, стекая с них, напрямую попадала в закрепленный желоб водостока

Установка ендовы

Установка ендовы требуется не для каждой крыши, а только там, где она имеет сложную конфигурацию с переломами профиля. Если есть сопряжение двух плоскостей, обращённое углом вниз, то без монтажа этого элемента не обойтись.

Внутренний угол на стыках плоскостей сложной крыши отделывается ендовойВнутренний угол на стыках плоскостей сложной крыши отделывается ендовой

Ендова состоит из двух частей — внутренней и наружной.

  • Внутренняя часть ендовы укладывается еще до настила кровли. Она закрепляется на стык двух плоскостей крыши и фиксируется к обрешетке кровельными саморезами с шагом в 350÷500 мм. Отдельные детали длинной ендовы укладываются, начиная от карниза и поднимаясь до конька, внахлест на 150 ÷ 200 мм.
Внутренняя часть ендовыВнутренняя часть ендовы
  • После того как листы профнастила будут настелены (со сдвигом на внутреннюю часть ендовы на 80 ÷ 100 мм), между ними и внутренней частью ендова укладывается слой пористого уплотнителя. Этот материал предотвратит протекание во время дождя. Затем профнастил через низ волн с шагом в 400 ÷ 500 мм вместе с нижней частью ендовы прикручиваются к обрешетке саморезами.
  • После этого на края полотен профнастила наносится силиконовый герметик, а на него укладывается внешняя часть ендовы.  Так же, как и внутренняя, она является составной, поэтому ее детали укладывают внахлест на 100 мм, начиная монтаж от карниза и помазывая стыки герметиком.
Схема ендовы в сбореСхема ендовы в сборе
  • После этого наружная часть ендовы прикручивается саморезами к профнастилу.

Крепление снегозадержателя

Снегозадержатель — это элемент, который не допустит резкого схода снега с крыши в весенний период, задерживая его и давая время растаять и стечь водой или испариться.

Уголковые снегозадержателиУголковые снегозадержатели

Снегозадержатели бывают двух видов — это своеобразные планки в виде уголков, прокручивающиеся в шахматном порядке, или горизонтальный трубчатые преграды, устанавливаемые в специальных кронштейнах.

Снегозадержатели в виде труб на кронштейнахСнегозадержатели в виде труб на кронштейнах

Кронштейны крепятся к поверхности профнастила на расстоянии 900 ÷ 1000 мм. Затем в имеющиеся в них отверстия вставляются специальные трубки с резьбой по краям, на которую, после их монтажа, закручиваются металлические заглушки.

И кронштейны, и планки снегозадержателей крепятся через профнастил к обрешетке. При закреплении планок, они прикручиваются через верх волны, поэтому между планкой и профнастилом образуются зазоры, через которые и будет уходить талая вода.

Узнайте, как установить снегозадержатели на крыше из металлочерепицы, а также изучите расчеты и процесс монтажа, из статьи на нашем портале.

Пристенный профиль, закрывающая стык между стеной и профнастилом

Если крыша из профнастила примыкает к стене, то стык между ними необходимо закрыть, во избежание протекания. Для этого существует специальная фигурная планка – пристенный профиль, которая монтируется на стену с помощью анкерных креплений, а на металлопрофиль — саморезами, вкручиваемыми в гребень волны.

Заделка примыкания кровли к вертикальной стенеЗаделка примыкания кровли к вертикальной стене

Для уплотнения стыка планки со стеной может применяться силиконовый герметик. Целесообразно, кроме того, в стене проделать штробу, чтобы спрятать в нее верхний изогнутый край этого профиля. После установки штробу можно заделать, к примеру, цементным раствором или плиточным клеем для наружных работ.

Уплотнители для профнастила

Уплотнители применяются в кровельных работах для закрытия зазоров на стыках покрытия со стеной, в местах «переломов» шатровых крыш и под коньком.

Уплотнитель под коньковым элементом кровлиУплотнитель под коньковым элементом кровли

Уплотнители обычно имеют с одной из сторон клеящий слой, закрытый пергаментом, который перед монтажом снимается, и материал наклеивается в нужном месте.

Различные типы уплотнителейРазличные типы уплотнителей

Оформление прохода трубы через профнастил

Если через покрытие из профнастила проходит дымоходная труба печи или камина, или вентиляционный канал, то придется поработать над герметизацией зазоров на стыках между кровельным материалом и стенами трубы. Но прежде чем проводить работы по внешней отделке стыков, необходимо установить вокруг дымохода внутренний фартук, который монтируется до укладки на обрешетку профнастила.

Облицовка прохода трубы через кровлю из профнастилаОблицовка прохода трубы через кровлю из профнастила

Вокруг трубы из отдельных металлических примыкающих профилей устанавливается фартук. На стенах дымохода с помощью маркера отмечается линия, по которой будет пробита штроба для загиба в нее верхнего края примыкающих профилей. Затем ее нужно тщательно очистить от пыли и промыть водой.

Фартук собирается из нескольких деталейФартук собирается из нескольких деталей

После этого под нижний край фартука подводится так называемый галстук — полоса металлического листа, имеющего отбортовки, которую монтируют от трубы до карниза. Галстук необходим для отвода скапливающейся за трубой воды во время дождя.

После этого нижнюю часть фартука необходимо закрепить на герметик, на обрешетку и настеленный по бокам трубы галстук, а верхний край установить в штробу, также на герметик. При установке деталей примыкающей планки нужно соблюдать нахлест их друг на друга в 150 мм.

После того как внутренние работы будут закончены, осуществляется монтаж профнастила. Когда кровельный материал будет уложен вокруг дымоходной трубы, монтируется наружные планки фартука, которые закрепляются на трубе и на гребни профнастила на крыше.

Общая последовательность покрытия крыши профнастилом

Основные узлы кровельной конструкции из профнастилаОсновные узлы кровельной конструкции из профнастила

Итак, зная, как производится монтаж всех доборных элементов и самого профнастила, можно рассмотреть последовательность работ по покрытию крыши этим кровельным материалом.

  • Первым шагом стропильная система застилается гидроизолирующей пленкой. Она настилается от карниза, по горизонтали ската внахлест на 100 ÷ 150 мм. Закрепляется пленка с помощью степлера скобами на стропильных ногах.
  • Сверху пленки к стропилам прибиваются бруски контробрешетки, которые создадут необходимый вентиляционный зазор между пленкой и кровельным материалом. Размер брусков должен составлять 400 × 500 мм, то есть вентиляционный зазор будет составлять 400 мм.
  • Перпендикулярно контробрешетке устраивается обрешетка скатов. Здесь нужно предусмотреть дополнительные коньковые доски — их располагают с двух сторон конька крыши. Также дополнительные доски или бруски монтируют вокруг дымоходной трубы и на стыках плоскостей крыши для закрепления ендовы (угол внутрь) или конькового элемента (угол наружу).
  • Далее, на фронтонных сторонах крыши закрепляются ветровые доски.
  • Затем на нижнюю доску обрешетки закрепляются кронштейны для сливного желоба, и укладывается сам желоб.
  • Прибивается к крайней доске обрешетки карнизная планка.
  • Следующим этапом идет закрепление внутренней части ендовы, если она необходима в конструкции крыши.
  • Затем можно переходить к обустройству гидроизоляции дымоходной трубы. По ее краям настилается галстук, идущий к карнизу — его крепят поверх карнизной планки. Далее, устанавливаются и герметизируются примыкающие к трубе элементы внутреннего фартука.
  • Разобравшись с внутренними доборными элементами, которые должны находиться под кровельным материалом, переходят к монтажу полотен профнастила. Для прохождения трубы в одном или двух листах вымеряется и вырезается с помощью электроножниц проем нужного размера. Края профнастила должны закрывать части фартука, закрепленного на обрешетке и вплотную подходить к трубе. Возможно оставление зазора в 50 ÷ 70 мм.
  • Далее, на стыках двух отделов крыш, закрепляется внешняя часть ендовы.
  • После этого на высшей точке крыши закрепляются металлические элементы конька.
  • Последним этапом с фронтонной стороны на профнастил и ветровую доску закрепляется ветровозащитный уголок.

Итак, как видите, ничего сверхъестественного в укладке такой кровли нет. Изучив последовательность работ и технологию их исполнения, заручившись содействием надежных помощников, приобретя необходимый материал, подготовив инструменты, можно смело начинать покрытие крыши профнастилом своими силами.

И в завершение публикации — полезное видео с тонкостями процесса устройства кровли из профнастила.

Видео: важные нюансы при укладке профнастила в качестве кровли

stroyday.ru

Обрешетка крыши под профнастил — варианты, расчет, монтаж своими руками

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Содержание статьи

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Плюсы использования профнастила как кровельного материала:

  • легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
  • простота монтажа;
  • дешевизна;
  • возможность использования на кровлях с небольшим уклоном;
  • долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
  • безопасность с точки зрения экологии.

Крыша из профнастила

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

  • необходимость обустройства обрешетки кровли для крепления профнастила;
  • материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
  • материал с нарушенным защитным слоем быстро проржавеет.

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Цены на профнастил

Профнастил

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

Схема устройства крыши

Таблица. Виды обрешетки.

ТипОписание

Обычный шаг

Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.

Сплошная

У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.

Разряженная

У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

  • тип кровельного материала;
  • толщина профлиста;
  • форма кровли и угол ее наклона;
  • климатические условия;
  • роза ветров;
  • прочие характеристики здания.

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Цены на доски строительные

Доски строительные

Калькулятор. Материалы для обрешетки

Перейти к расчётам

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м2 должно приходиться не менее 5 единиц саморезов.

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Угол скатаПараметры нахлеста
Менее 15 градусовВ этом случае нахлест требуется сделать не менее 20 см по длине материала, а по ширине – не менее двух волн.
15-30 градусовПри таком угле наклона нахлест делается в 15-20 см, в этом случае нужно ориентироваться на ширину гофрированной части листа.
Более 30 градусовОптимальная ширина нахлеста – 10-15 см.

Требования к кровельным саморезам для профнастила

По краям ската кровли устанавливается торцевая планка, от свеса к коньку. При необходимости наращивания планки ее отрезки нужно укладывать с нахлестом друг на друга не менее 5-10 см. Притом она должна закрывать хотя бы одну волну профлиста.

Также не стоит забывать, что необходимо установить и коньковую планку, которая закроет стык двух скатов крыши. Нахлест при необходимости наращивания длины в этом случае должен составлять не менее 10 см, а стыки промазываются битумной мастикой. Между коньковой планкой и профнастилом в этой части кровли дополнительно прокладывается утепляющий материал.

Цены на различные виды кровельных коньков

Конек кровельный

Видео – Обрешетка крыши под профнастил

Обрешетка – один из важных элементов кровельной системы. Отказываться от нее в пользу экономии материала и удешевления строительства ни в коем случае нельзя – это грубейшее нарушение всех норм и впоследствии может привести к необходимости капитального ремонта кровли в ближайшее время. Сделать ее не так уж дорого и сложно, как кажется на первый взгляд.

krysha-expert.ru

расчет + инструктаж как сделать правильно

Сегодня многие отдают предпочтение профнастилу как легкому, ровному и простому в монтаже кровельному материалу. Работать с ним не сложно, и под силу любому человеку, достаточно лишь выбрать качественное крепление и подготовить правильное основание.

И в этой статье мы расскажем вам, какой должна быть обрешетка под профнастил разных видов и форм, с каким шагом ее следует монтировать и от чего этот шаг зависит. А наши видео-уроки и детальные иллюстрации помогут разобраться со всеми тонкостями такого проектирования!

Представьте, что случится, если обрешетка под профнастил будет недостаточно частой: листы легко прогнутся не только под вашим весом, но и под шапкой снега, и уже по весне крыша будет выглядеть удручающе.

Давайте для начала разберемся с понятиями. Так, обрешетка – это сплошной настил или решетчатая конструкция, которая монтируется поверх стропил и служит основанием для крепления кровельного материала. Сама по себе обрешетка усиливает пространственную структуру крыши за счет своей жесткости, а изготавливается она либо из древесины, либо из металла.

То, насколько обрешетка под профнастил будет разреженной или сплошной, зависит от самой кровли. Сплошной называют настил с зазором до 1 см (т.е. не 100% монолитная), и такая обрешетка подходит для рулонных материалов, плоского шифера и мягкой черепицы. Сплошной настил также делают частично в местах пересечения или стыка скатов, по карнизным свесам.

Самой сложной считается обрешетка вальмовой крыши:

Учет климатических условий: снег и ветер

Угол уклона кровли играет большую роль. Когда скат крутой, более 45°, с него легко удаляется снег и вода, но чем скат круче, тем дороже обходится строительство самой крыши, и тем больше пиломатериала пойдет на обрешетку.

Давайте сравним: для крыши с уклоном в 45° уходит в полтора раза больше стройматериалов, чем на плоскую, а при уклоне в 60° уже в два раза больше. Но свою роль играет и климат.

Так, для районов, где сильные ветра, необходимо делать максимально пологие кровли, ведь профнастил – самый парусный материал из всех существующих кровель. В ураганах именно такие покрытия срывает «с корнем», поэтому лучше не дать веру шанс. А вот в заснеженных районах, где ветра не сильные, делаю крутые скаты.

Так уменьшают снеговую нагрузку, ведь с таких скатов снег спадает сам. И это особенно актуально для профнастила, который выпускается достаточно тонким и действительно может прогнуться под снегом (особенно, если шаг обрешетки установили «на глаз».

Учитывайте также, что чем более плотной сделана обрешетка, тем больше она весит. А это все важно учитывать при расчете нагрузки на фундамент. Конкретно для строительства крыши из профнастила чаще всего в ход идут бруски хвойных пород, а вес их одного кубического метра равен от 500 до 550 кг. Для сравнения: OSB и фанера при таком же объеме будут весить 600-650 кг/м3.

Давайте в первую очередь определимся, а стоит ли вообще рассчитывать обрешетку под профнастил. Ведь достаточно часто встречается мнение, что подобрать шаг легко, буквально «на глаз» или так, как у соседа, ведь материал-то неприхотливый. Но в таком случае вы рискуете столкнуться с такими последствиями:

  • Превышение стоимости крыши, если шаг обрешетки вам посоветовал перестраховщик.
  • Прогиб профнастила под первым же снегом, если все делалось на авось.
  • Неудобное крепление листов, когда края профнастила попадают между решетинами.
  • Невозможность выполнения ремонтных работ из-за того, что по крыше опасно ходить.

Поэтому, чтобы не получилось ни «недо», ни «пере», и вы были спокойны за свой дом, все-таки сделайте необходимые расчеты.

У вас есть несколько путей:

  1. Использовать специальный онлайн-калькулятор прямо на сайте производителя профнастила, который рассчитает все довольно точно.
  2. Изучить готовый проект, который был разработан для вашей местности и такого же кровельного покрытия. Наверняка такие дома в округе есть, только не берите в пример объекты самозастройщиков, у которых единственные консультанты – форумчане.
  3. Посоветуйтесь с прорабами, которые уже строят недалеко от вас. Дело в том, что нагрузка на обрешетку рассчитывается на 1 м2, поэтому, в принципе, не важно, какая у вас длина крыши, главное, чтобы совпадал угол. Такому мнению стоит доверять, ведь в профессиональном проектировании придерживаются определенных строительных норм и правил.

Если вы не пожалеете на расчет времени, то выиграете в качестве кровли и существенной экономии материала на нее. Снег и ветер способны создавать нагрузку более 300-500 кг на каждый квадратный метр кровли!

Скажем так: стропильная система – это сложная инженерная конструкция, которая не создается «на коленке». Ведь в кровле нет несущественных мелочей, и даже незначительная экономия на той же обрешетке в будущем обязательно обернется более значительными расходами на ремонт. А переделать крышу очень сложно.

Если, конечно, вы будете укладывать профлист на небольшую кровлю над гаражом, беседкой или навесом, тогда вам достаточно визуально понять, насколько крепкой должна быть обрешетка и сравнить свои данные с таблицами. Так многие и делают, и зачастую их примерные расчеты правильные:

Если мы говорим о крыше жилого дома, подходить к вопросу расчета обрешетки под профнастил нужно очень ответственно. Итак, для разных задач и типов профнастила применяются такие виды обрешетки:

  • Сплошная обрешетка, из плит OSB или фанеры. Необходима при минимальныхуклонах крыши.
  • Сплошная обрешетка из брусков или досок, которые настилаю параллельно друг другу с небольшим зазором. Этот вариант подходит для негофрированного профнастила.
  • Разреженная обрешетка со сплошной контробрешеткой. Так, если обрешетка была уложена с большим шагом, тогда для дополнительной жесткости укладывают контррейки по диагонали крыши.
  • Разреженная обрешетка для гофрированного профнастила, с шагом, в несколько раз меньшим, чем сам лист.

А вот разреженная обрешетка под крупногабаритную кровлю не подходит, т.к. ее рассчитывают так, чтобы лист ложился всего не два бруска. К сожалению, профнастил не настолько прочный материал.

Для устройства сплошной обрешетки берут доски толщиной 30-40 мм. Брать более широкие доски, чем 140 мм, не рекомендуется, ведь тем могут покоробиться.

К слову, сплошную обрешетку из досок под профнастил уже почти никто не делает, и ее заменяют на более практичную обшивку скатов плитами OSB или влагостойкой фанерой.

Разреженная обрешетка: для крутых крыш

Традиционно под современный профнастил обустраивают разреженную обрешетку. Ее разрешено делать под жесткие кровельные материал, которые достаточно хорошо выдерживают ветровую и снеговую нагрузку, не разрушаясь и не прогибаясь при этом.

Для разреженной обрешетки подходят пиленные деревянные бруски и деревянные жерди. Главное требование к ним – иметь минимальную внутреннюю влажность, в пределах 18-20%, не иметь деформаций, изгибов и сучков. Такую обрешетку обязательно обрабатывают антисептиком и, по желанию, антипиреном. Также разреженную обрешетку под профнастил делают из П-образных оцинкованных решетин.

Стандартный шаг обрешетки под профнастил для центральной полосы России – 35-40 см, при использовании брусков с сечением 50х50 мм или досок 50х120 (140) мм.

Также обрешетку обустраивают однослойной или двухслойной, но конкретно под профнастил достаточно одного слоя.

Шаг обрешетки и высота гофры

Шаг обрешетки установки под профнастил также зависит от вида профилей самих листов. У каждого профиля – своя собственная несущая способность, которую определяет высота гофры и толщина стального проката. Например, для марок с несущей способностью укладывают сплошную обрешетку, а с высокой – разреженную.

Для скатных крыш профнастил берут с гофрой не менее 20 мм. Это НС-35, МП-20, С-44. А профили Н-60 и Н-75 используются для самонесущих и плоских крыш промышленных объектов:

В любом случае минимальное сечение должно быть 30х100 мм, если расстояние между стропилами до 1000 мм:

Обрешетка под отдельные виды профнастила

Давайте обозначим также некоторые особенности устройства обрешетки для самых популярных видов профнастила, которые используются при строительстве частного дома.

Так, если вы используете профлист С-8 на кровле от 15°, тогда либо берите го с толщиной 0,55 мм (обязательно проверьте микрометром), или же укладывайте сплошную обрешетку.

В работе с профлистом МП-20, П-18 листы берите от 0,7 до 0,55 мм, и делайте сплошной настил, если уклон до 15° и разреженную обрешетку, если больше, сохраняя расстояние между досками до 5 см. А вот профнастил Н-35 такой же толщины уже до 15° разрешается укладывать на обрешетку с шагом 50 см и от 15° с шагом в 1 метр, здесь прочности как раз достаточно. При этом те же условия для профнастила С-44, если толщина его листа в пределах 0.55-0,7 мм.

Для профлиста Н-60 уклон кровли не делают меньше 8°, а толщина листа должна составлять 0,7-0,9 мм. Шаг укладки обрешетки уже делают не более 3 метров.

Эта таблица поможет вам во всем разобраться:

К слову, если вы все-таки переживаете, что с основной крыши дома будет падать тяжелая шапка снега, тогда для пристройки не жаль будет и сплошной настил устроить:

Что касается материала изготовления обрешетки, здесь есть два варианта: металл и дерево. Так, металлические прочные стропильные системы сегодня чаще выбирают для промышленных высотных зданий, где важная высокая прочность, пожаробезопасность и относительно небольшой вес.

А для частного домостроения рекомендуют пиломатериалы, удобные в работе и доступные по цене. Но на самом деле вы можете остановить свой выбор на первом варианте, тем более, что для профнастила лучшего основания и не придумать.

Деревянная обрешетка: строительная классика

Если вы остановили свой выбор на деревянной обрешетке, то при покупке вооружитесь линейкой и проверьте все заявленные параметры. В качестве материала возьмите бруски сечением 50х50 мм или 23х50, либо доски 32х100 и 50х100 мм. Главное, чтобы они были обработаны антисептиком.

Также подсчитайте количество дополнительных брусков для обхода дымохода, пожарных люков и других подобных мест. В тех местах расход древесину будет в два раза больше. Кроме того, на краях крыши укладывают не одну, а две доски для дополнительной прочности. Как альтернативу брускам применяют также доску, толщиной от 50 мм:

В качестве древесины для обрешетки под профнастил подходит ольха, бук, ель и сосна. Вам нужно будит их обработать антисептиком и антипиреном, или же приобрести уже подготовленные к строительству. Главное – защитить обрешетку от гниения и грибка, ведь влага в подкровельном пространстве не такая уж и редкость.

Давайте рассмотрим, какой толщины должна быть деревянная обрешетка. Так, самая популярная – доска с сечением 22х100 и 25х100 мм. Она доступна по цене, но подходит только для простых легких кровель ввиду недостаточности прочности. Более подходящей считается доска 32х100 мм. Такой можно устанавливать разреженную обрешетку на стропила с шагом 90 см.

Подходят для сплошной обрешетки также шпунтованные доски, 25 и 32 мм, с соединением «шип-паз».

Калиброванные доски берут для создания разреженной обрешетки под профнастил. Они прочные, хорошо обработанные, имеют точные геометрические формы, но дорогие.

Обрешетку из бруса 50х50 мм делают уже при шаге стропил от 90 см, и без такого материала не обойтись в работе со сложными конструкциями, у которых много дополнительных элементов. Сами бруски крепкие и толстые, а потому хорошо защищают металлическую кровлю от прогиба. Вот почему брус в качестве обрешетки чаще всего встречается с профнастилом высокой гофры, которая изначально укладывается с целью выдерживать значительную нагрузку. Доски здесь, конечно, не помогут.

Но для обустройства деревянной обрешетки под профнастил не рекомендуется использовать полуобрезные и необрезанные пиломатериалы. Вот хорошие советы от профессионального кровельщика, демонстрирующие работу с деревянной обрешеткой:

Металлическая обрешетка: идеальное решение

Сегодня использование металлической обрешетки для частного строительства становится особенно актуальным, особенно в условиях города. Причем есть смысл изначально строить цельнометаллическую кровлю: и со стальными стропилами, и со стальной обрешеткой, и со стальным профнастилом. В итоге такая крыша получается:

  • относительно легкой (легче деревянной стропильной системы), абсолютно не подвержена насекомым, гниению и возгоранию;
  • идеально ровной, без сучка и задоринки, чего не скажешь о древесине;
  • не искривляется и не деформируется со временем;
  • полностью совместима с профилированными стальными листами.

Монтируют металлическую обрешетку на стропила при помощи болтов или сварки. Если для изготовления стропил и обрешетки бралось одно и тоже сырье, то крепление получается надежным. Т.е. здесь вы будете избавлены от нежелательных химических реакций из-за стыка разнородных материалов, как металл и дерево.

Здесь нет проблемного контакта «дерево-металл», удобное крепление, высокая пожаробезопасность и надежность самой кровли. Причем крышу с металлическими стропилами и обрешеткой еще и утепляют! Поэтому такой стальной каркас никак не препятствует обустройства уютной и теплой мансарды.

А толщину металлической обрешетки под профнастил подобрать уже не сложно. Это зависит от высоты используемого стального профиля.

Вот основные требования к металлической обрешетки для профнастила:

  1. Крепление листов должно быть надежным и выдерживать местные климатические условия.
  2. Толщину листов нужно подбирать соответственное шагу металлической обрешетки.
  3. Шаг обрешетки следует вычислять по той же схеме, что и деревянную.

Для изготовления металлической обрешетки подходит как гальванизированная сталь, так и покрытая алюмоцинком.

Самое важное – смонтировать каркас так, чтобы в итоге все его элементы оказались в одной плоскости. Если обрешетка деревянная, выровняйте ее деревянными клиньями. Если металлический – скорее всего, он изначально будет более точно смонтирован, чем деревянный.

И все благодаря точным по геометрическим параметрам всех деталей. Плюс металлический каркас более упругий. И для обустройства крыши под профнастил бывает достаточно одних металлических стропил, но чаще нужно для увеличения жесткости делать дополнительную обрешетку.

Теперь покажем вам на практике, как сделать обрешетку под профнастил самостоятельно. Существует определенная разница в технологии, если вы строите холодную крышу с чердаком или теплую для мансарды. Так, для холодной крыши достаточно будет уложить плотную ветро- гидроизоляцию, и зафиксировать поверх обрешеткой. А для обустройства крыши обычной беседки подходит и вариант попроще:

Для мастерской или небольшой бани обрешетку уже необходимо делать уже по всем правилам:

Если же речь идет об утеплении скатов, такая гидроизоляция должна быть «дышащей». Для этой цели советуют использовать современные супердиффузные подкровельные мембраны, обладающие высокой паропроницаемостью.

Даже если сейчас вы строите именно холодный чердак, поступите именно так. Со временем, когда вы поймете, насколько ценны и нелишние жилые метры, вы захотите сделать чердак жилым, и в таком случае вам остается только утеплить наклонные стены изнутри – и все готово. А вот если на скаты под обрешетку была уложена не дышащая гидроизоляция, работы будет много.

Кроме того, супердиффузионная подкровельная мембрана не требует устройства специального вентиляционного зазора между утеплителем и пленкой, как это необходимо с пленками низкой паропроницаемости. Только будьте внимательны: у мембран с высокой паропроницаемостью есть лицевая и изнаночная стороны, и желательно их не перепутать.

Внешнюю сторону часто делают цветной, с фирменной разметкой. Кроме того, обычно мембрану скручивают в рулоны так, чтобы ее было удобно раскатывать на стропилах. Поэтому первым делом вдоль карнизного свеса прибейте две доски 50х50 (50х100) и 32х50 (32х100) мм, одну на другую, и поверх этих досок уложите гидроизоляцию.

Первый слой мембраны нужно раскатать вдоль свеса крыши так, чтобы край спускался как раз в водосточный желоб. Нахлест полос – 10-15 см, ориентируйтесь на линии, которая отмечена пунктиром на рулоне:

Далее поверх гидроизоляции прибейте спадающие бруски контробрешетки 50х50 мм. Это нужно обязательно сделать! Ведь крыша из профнастила должна быть вентилируемой (помните о конденсате и коррозии), вот как раз эти бруски и создадут вентиляционный зазор.

Закрепите контробрешетку саморезами по дереву или оцинкованным гвоздями. Неоцинкованные метизы не используйте, т.к. из-за коррозии деревянные бруски начнут гнить.

А карнизный свес чаще всего закрывают вентиляционной сеткой. На этом этапе установите водосточную систему (подробно уже останавливаться на этом не будем).

Теперь уложите бруски обрешетки под конек, и также накройте гидроизоляцией. Переходим к строительству обрешетки. Для этой цели прикладывают металлическую планку, под нее вбивают гвозди и растягивают разметочную шнурку. Это – самый проверенный способ ровного монтажа.

Доски или бруски обрешетки нужно располагать строго параллельно карнизу, и крепить к основанию гвоздями, скобами или даже дюбелей в некоторых случаях. Двигайтесь по направлению снизу вверх, крепя каждый брусок к каждому стропилу на один гвоздь или скобу.

Если обрешетка у вас из досок, тогда ее нужно крепить в два гвоздя по нижнему и верхнему краю, чтобы со временем, при высоких нагрузках доски не выворачивало, и кровельное покрытие не повреждалось.

Но принцип один: стыкуйте элементы обрешетке только на стропилах, и не оставляйте незакрепленными их концы. При этом также нельзя стыковать обрешетку соседних ярусов только на одной стропильной ноге.

В завершение на конек крышу уложите два ряда брусков под будущий коньковый элемент, а на торцы ската – ветровые доски. При этом они должны быть на высоту профиля листов, и точно выше, чем остальные элементы деревянной обрешетки.

Кроме «веревочного» метода, практикуются еще такие самодельные инструменты, которые значительно упрощают и ускоряют установку обрешетки:

Для чего столько забот, спросите вы? Когда обрешетка будет готова, она должна представлять собой идеально ровную поверхность. В противном случае возникнут проблемы с креплением профнастила и общем качестве монтажа.

Обратите внимание также на такой момент: если стропила недостаточно глубокие, чтобы потом между ними можно было уложить утеплитель на его толщину, тогда к стропилам вам нужно будет приделать дополнительный каркас.

В жизни все это выглядит так:

Как вы видите, при должном подходе и соблюдении точности геометрии обрешетки, из профнастила получается аккуратная и долговечная кровля!

krovgid.com

Устройство кровли из профлиста по деревянной обрешетке

Еще не столь давно самым популярным кровельным материалом был шифер. Сегодня же ему на смену всё чаще приходит профилированный металлический лист, обладающий не только высокими эксплуатационными характеристиками, но и эстетичным внешним видом.

Поэтому профнастил применяется не только для покрытия хозяйственных построек или дачных домиков, но и для кровель больших особняков. Такой материал производится в достаточно широкой цветовой гамме, и в связи с этим некоторые собственники, желая добиться эксклюзивности внешнего облика дома, используют для покрытия крыш даже несколько гармонирующих между собой моделей профнастила.

Устройство кровли из профлиста по деревянной обрешетке

Устройство кровли из профлиста по деревянной обрешетке вполне может быть произведено самостоятельно. Понятно, что кроме самого кровельного материала, необходимо подготовить некоторые вспомогательные элементы конструкции крыши, иметь в наличии определенные строительные инструменты. Однако прежде чем приобретать профнастил и приступить к выполнению поставленной задачи, стоит ознакомиться с положительными и отрицательными качествами этого материала, очень внимательно изучить все этапы работ, начиная от доставки и заканчивая установкой ветровых планок, водостоков, софитов и других завершающих элементов кровельной конструкции.

Достоинства и недостатки профилированной металлической кровли

С информацией о достоинствах и недостатках этого кровельного материала необходимо ознакомиться не только для того, чтобы правильно произвести выбор, но и чтобы представлять, чего от него можно ожидать в процессе эксплуатации.

Итак, к положительным качествам профнастила относят следующее:

  • Минимальный срок эксплуатации кровли из профнастила, при его монтаже в соответствии с требованиями технологии, составляет 13÷15 лет, что вполне соответствует стоимости материала.
  •  Профилированный кровельный металлический лист не отличается большой массой, что облегчает его транспортировку, переноску, подъем на высоту, настил, выравнивание и закрепление на стропильной системе.
  • Аккуратный вид материала способен преобразить любое строение, а разнообразие расцветок способно придать крыше необходимую индивидуальность.
  • Качественно уложенный профнастил отлично справляется со своей основной задачей – защитой дома от атмосферных осадков и ветра. Он водонепроницаем, а волновой профиль способствует отличному сливу воды с крыши. Кроме того, в некоторых моделях профнастила производитель предусматривает капиллярную борозду или сливной канал, расположенную по краям листа и предназначенную для качественного отведения осадков и талой воды, попадающей между соседними полотнами кровельного материала. Этот вариант профнастила особенно хорошо подходит для крыш с небольшим уклоном.

Даже если между листами и просочится небольшое количество воды, она будет отведена за счет вот такого сливного желобка

  • Профнастил является экологически чистым материалом, что важно для жилых строений.
  • Профилированные листы производятся длиной до 12 метров, что позволяет заказывать их для крыш со скатами практически любой длины, чтобы производить укладку, избегая горизонтальных стыков.

К недостаткам профнастила можно отнести следующие особенности:

  • Металл имеет высокую теплопроводность, а стало быть, термоизоляционные качества такой кровли можно смело оценивать как «никакие». В чердачном помещении будет стоять холод зимой и невероятная жара от прямых солнечных лучей – летом. Все это означает, что для того, чтобы добиться нормального баланса температур, в комплексе с металлическим покрытием рекомендовано использовать утеплительный материал. Этот фактор неизбежно увеличит расходы на обустройство крыши дома.
  • Металл, особенно тот, что имеет небольшую толщину и используется для изготовления как профнастила, так и металлочерепицы, при большой скорости ветра, доходящей, до 15 м/с, может резонировать и издавать ультразвук, негативно влияющий на психологическое состояние человека. Поэтому в областях с частой ветреной погодой лучше не использовать металлическую кровлю, отдав предпочтение более тяжелым покрытиям, не дающим подобной реакции на ветер.
  • Любой металл не обладает свойством звукоизоляции, поэтому в доме будет отчетливо слышен звук бьющих по крыше капель дождя, и тем более – града. Но в том случае, если кровля будет утеплена, термоизоляционный материал послужит одновременно и эффективным барьером от проникновения в помещения шума.

При обустройстве кровли не забывайте об ее утеплении!Укладка слоя термоизоляции непосредственно под скатами кровли разом решает множество проблем, особенного в том случае, если чердачное помещение планируется полезно использовать. Как провести утепление крыши изнутри своими руками – читайте в специальной публикации нашего портала.

Кровельная сэндвич-панель и двух листов профнастила со слоем термоизоляции между ними

Чтобы избежать упомянутого негатива, иногда для кровельных работ применяются специальные сэндвич-панели. Они состоят из двух листов профилированного металла, с положенным между ними слоем термоизоляционного материала. В качестве утеплителя могут использоваться минеральная базальтовая вата повышенной плотности, пенополиуретан или пенополистирол. Однако, такой материал требует уже совершенно иного технологического подхода при монтаже, и в рамках данной публикации рассматриваться не будет.

Типы профнастила, применяемые для кровельных работ

Чтобы кровля из профнастила прослужила длительное время, для этих целей необходимо выбрать правильный тип материала, предназначенный для эксплуатации именно в этой области. Поэтому, приобретая кровельный материал, необходимо обратить внимание на его маркировку.

  • «С» — это стеновой профнастил, предназначенный в основном для обшивки стен и установки ограждений. Несущие способности его – невысоки, и для кровельных работ прочностных характеристик может быть недостаточно, особенно у материала с малой высотой волны
  • «НС» — универсальный тип профилированных листов, который может быть применен как для покрытия крыши, так и для монтажа ограждений.
  • «Н» — это несущий профнастил, изготовленный из материала большой толщины, с высокой волной, используемый в основном для создания самонесущих строительных конструкций. В «малом» строительстве для кровельных работ применение такого материала не выглядит рентабельным.
  • «МП» — универсальная серия, которая подойдет и для ограждений, и для кровельных работ. Выпускаются, кстати, различные типы профилей этой серии, и для покрытия крыши оптимальным будет материал с индексом «МП-R»

Кроме маркировки по предназначению, профилированные листы могут разниться по другим техническим характеристикам, к которым относятся такие параметры, как толщина листа и высота гофры:

  • Высота волны (гофры) профнастила, а также толщина металла, из которого он произведен, определяют прочность и жесткость материала — чем выше эти параметры, тем прочнее лист.
  • Профилированные листы производятся с высотой волн, которая может варьироваться от 8 до 114 мм.

Ассортимент выпускаемого профнастила – весьма широк. Для кровельных работ в домашнем строительстве обычно применяют модели с высотой волны от 18 до 50 мм, толщиной металлического листа не менее 0,45 мм.

  • Профнастил производится из стального листа толщиной 0,4÷1,0 мм. Для кровли не стоит чрезмерно экономить, выбирая слишком тонкие листы, так как их надежность – гораздо ниже.

Несколько слов о внешнем покрытии профнастила. Качественный профилированный кровельный лист имеет следующую структуру покрытия:

Многослойная структура защитно-декоративного покрытия кровельного профнастила

Как можно видеть из представленной схемы, лист должен иметь двухстороннее защитное покрытие – только в этом случае можно рассчитывать на длительный срок эксплуатации кровли.

Итак, профилированный стальной лист, с двух сторон покрывается слоем цинка, сверху которого идет слой антикоррозийного состава, после чего на него наносится грунтовка. Далее, внешняя сторона листа покрывается защитно-декоративным полимерным слоем, который еще нередко накрывается защитной прозрачной пленкой.

На обратную же сторону листа сверху грунтовочного состава наносится только защитный слой краски. Если внутренняя сторона покрытия не имеет, такой материал может и будет стоить недорого, но и срок службы его будет недолгим. Поэтому рекомендуется не увлекаться экономией на качестве, иначе кровельное покрытие обойдется еще дороже, если учитывать сначала его монтаж, затем демонтаж, покупку нового материала и его настил на стропильную систему.

  • Профнастил производится из оцинкованного стального листа с разными типами покрытия и без них. Профилированные листы без покрытия имеют более доступную цену и обладают способностью отражать ультрафиолетовые лучи, что позволяет им меньше нагреваться в летние жаркие дни.

Самый «бюджетный» вариант – оцинкованный кровельный профнастил без внешнего полимерного покрытия

Однако, подобные недорогие покрытия чаще всего используют для кровель придомовых построек, в то время, как для жилых домов обычно применяется материал, имеющий защитный внешний слой, который также предназначается для придания необходимой декоративности внешнему облику здания.

  • Профилированные листы также могут иметь алюмокремниевое покрытие, которое не менее стойкое к внешним воздействиям, отличается высокими прочностными качествами, а также длительным сроком эксплуатации
  • Используют для покрытия листов и алюминиево-цинковый состав (алюмоцинк), но он обладает более низкими эксплуатационными характеристиками.
  • Полиэстер, наносимый на оцинкованные листы, является не только защитным, но и декоративным покрытием. Слой этого материала придает кровле эстетичность и индивидуальность облику строения. Однако, следует помнить, что такое покрытие не отличается долговечностью – выражена склонность к выцветанию и даже к отслоению от основы.
  • Поливинилдифторид можно назвать самым качественным покрытием, так как он обладает высокой адгезионной способностью с металлом, стойкостью к ультрафиолетовому излучению, прочностью и завидной долговечностью. Однако и цена на этот материал намного превышает стоимость профнастила с другим покрытием. Тем не менее, эти затраты в плане длительной эксплуатации кровли без потери каких бы то ни было защитных и декоративных качеств – волне оправданы.
  • Пурал — это еще один тип покрытия, который является аналогом поливинилдифторида, но отличается более доступной ценой. Эксплуатационные характеристики – весьма неплохие, долговечность оценивается в несколько десятков лет, поэтому рачительные хозяева чаще всего выбирают именно такой профнастил для покрытия крыши.

Как точно определиться с выбором профнастила для кровли?Больше на этом вопросе в настоящей статье останавливаться не станем. Вовсе не из-за малой значимости проблемы – наоборот, она настолько серьезна, что требует отдельного рассмотрения. Как правильно выбрать кровельный профнастил – подробно изложено в специальной публикации нашего портала.

Некоторые особенности монтажных работ

Существует несколько моментов, которые необходимо обязательно учитывать при монтаже листов профнастила на стропильную систему, так как они напрямую будут влиять на надежность и долговечность создаваемой кровли.

Чем крепить профнастил к деревянной обрешетке?

Мало будет приобрести качественный материал – его необходимо правильно уложить и закрепить на деревянной обрешетке стропильной системы.

В основном все типы профилированных металлических листов, при монтаже их на обрешетку, укладываются внахлест на одну волну. Если же листы имеют низкую гофру, а уклон крыши небольшой, то иногда их укладывают внахлест на две волны.

Для закрепления выравненных по линии карнизного свеса листов на обрешетке используют специальные кровельные саморезы, оснащённые шестигранной головкой (на 8) и пресс-шайбой, снизу которой расположена эластичная резиновая прокладка, обеспечивающая герметичность кровли в точке соединения. Более качественными считаются саморезы, у которых герметизирующая прокладка изготовлена из модифицированной самовулканизирующейся резины ЕРDМ, толщиной в 2,8 мм.

Головка самореза и пресс-шайба обычно подбираются окрашенными под цвет кровельных листов.

Для фиксации профнастила к элементам обрешётки применяются специальные кровельные саморезы, окрашенные под цвет основного покрытия

Обеспечение герметичности в точке крепления позволяет устанавливать саморезы по низу волны профнастила, то есть на участках прилегания листа к деталям обрешётки. Это очень удобно еще и с той точки зрения, что волна не станет деформироваться от случайного избыточного усилия при вкручивании самореза.

Наличие бура на конце самореза позволяет обойтись без предварительного высверливания отверстий в профнастиле

Кровельные саморезы имеют на конце наконечник-бур, который позволяет обходиться без предварительного сверления металлического листа. Саморез сам проделает отверстие нужного диаметра – для этого вполне достаточно крутящего момента обычного шуруповерта.

Правда, при выборе саморезов необходимо учитывать один нюанс.

В нашей публикации речь идет о деревянной обрешетке под кровлю. Стало быть, необходимо приобретать саморезы типа «металл-дерево». При всём внешнем сходстве с типом «металл-металл», у них есть отличительная особенность – диаметр бура существенно меньше диаметра витков резьбы самого самореза. Отличается и шаг витков – он рассчитан на надёжное удержание крепежной детали именно в древесине. Если устанавливать саморезы «металл-металл» по деревянной обрешетке, крепление будет абсолютно не надежным.

Отличия самореза «металл-дерево» (сверху) от «металл-металл»

Стандартные размеры кровельных саморезов «металл-дерево»: диаметр 4,8 мм, длина от 29 до 80 мм. Крепеж длиной 29, 35 и 39 мм обычно применяется именно для фиксации листов по направляющим обрешетки (в зависимости от толщины применяемых бруса или доски). Более длинные потребуются для крепления доборных деталей – чтоб была возможность «пришить» профильный элемент через профнастил к деталям обрешетки.

Установка кровельных саморезов по верху волны в основном практикуется только в области нахлеста листов. Такое соединение производится через гребень волны через каждые 500 мм, начиная от карнизной линии до конька.

www.spets-stroy-portal.ru

Устройство крыши и кровли из профнастила — схема и инструкция (фото, видео)

В последнее время для настила кровли все чаще используют профилированные листы из стали, они с успехом заменили покрытие из оцинкованного метала и завоевали доверие строителей и домовладельцев. Профнастил используется для сооружения крыш в малоэтажном жилом и производственном строительстве. Этот материал славится высокой несущей способностью, устойчивостью к коррозии и изменениями температуры, а также доступной ценой. Однако, главное преимущество профлиста – простота и удобство монтажа, которые позволяют выполнить настил кровли своими руками. Устройство крыши из профнастила имеет свои особенности, без знания которых нельзя достичь качественного результата. В этой статье мы расскажем, из чего состоит кровельный пирог для покрытия, а также как оно укладывается и закрепляется.

Содержание статьи

Характеристика материала

Профнастилом называют современный материал, используемый для возведения кровли, которой производят из тонколистовой холоднокатаной стали. Технология производства этого покрытия предусматривает покрытие стальных заготовок цинковым сплавом и слоем полимера или краски, повышающими коррозийную стойкость и ударопрочность продукции. После окрашивания листы стали в станок, который специальными роликами выдавливает в них трапециевидный или прямоугольный профиль. Достоинствами профлиста считают:

  • Легкий вес. Масса 1 квадратного метра покрытия для кровли из профилированной стали составляет 8-17 кг, что в 2-3 раза меньше, чем весит керамическая черепица или асбестоцементный шифер. Легкий вес снижает нагрузку на фундамент, позволяя экономить на стропильном каркасе крыши.
  • Устойчивость к коррозии. «Хронической болезнью» кровельных покрытий из металла является ржавчина. Но цинковое и полимерное или лакокрасочное покрытие предохраняют сталь, из которой производится профнастил, от контакта с водой, благодаря чему повышаются антикоррозийные свойства этого материала.
  • Длительный срок эксплуатации. Срок службы покрытия кровли из профлиста в зависимости от качества, цены и соблюдения технологии материала составляет 25-50 лет, что значительно превышает эксплуатацию рубероида, ондулина и шифера.
  • Большой выбор расцветок. Полимерное и лакокрасочное покрытие позволяют окрашивать профнастил в любые оттенки. Цветовая гамма, предлагаемая производителями, насчитывает сотни наименований, включая серию «металлик».

Обратите внимание! Толщина профнастила составляет 0,45-1 мм, она зависит от толщины заготовки и слоя полимерного или лакокрасочного покрытия. Листы производятся шириной 646-1200 мм. Чем меньше ширина листа, тем выше профиль материала и, как следствие, больше несущая способность.

Маркировка

Кровельный пирог крыши из профнастила

Холодной кровлей называют конструкцию крыши, в которую не включается термоизоляция скатов, потому что чердачное помещение не отапливается. Эта технология считается традиционной, она весьма эффективна, так как подкровельное помещение служит воздушной прослойкой, необходимой для вентиляции кровли и стропильного каркаса. Как правило, крыша холодного типа используется в строительстве хозяйственных, производственных и сезонно используемых сооружений. Схема кровельного пирога в таком случае состоит из следующих элементов:

  1. Стропильные ноги. Стропила для крыши холодного типа из профлиста изготавливают из деревянных досок с сечением 50х150 мм или металла. Максимальный шаг между стропильными ногами составляет 100 см.
  2. Гидроизоляционный материал. Поверх стропильных ног с помощью строительного степлера полосами внахлест закрепляют гидроизоляцию, в качестве которой используют пленки, диффузные мембраны или обычный рубероид. Гидроизоляционный материал укладывается с небольшим провисанием, чтобы предотвратить разрывы.
  3. Контробрешетка. Контробрешетка изготавливается из деревянных реек толщиной 2-3 см, который приколачивают вдоль стропильных ног поверх гидроизоляции. Она дополнительно фиксирует гидроизоляционный материал и обеспечивает вентиляционный зазор между ним и профнастилом.
  4. Обрешетка. Обрешетку изготавливают из досок 40х100 мм или брусков 40х40 мм. Применяется решетчатая и сплошная схема монтажа. Чем больше несущая способность профлиста, тем реже можно делать шаг между элементами.
  5. Кровельный материал. На обрешетку укладываются листы профнастила, которые нахлестывают друг на друга в горизонтальном и вертикальном направлении, чтобы создать герметичное покрытие, и закрепляют кровельными саморезами.

Отличия кровельного пирога «теплой» и «холодной» крыши

Состав кровельного пирога

Важно! Инструкция по монтажу теплой кровли из профнастила отличается тем, что между стропильными ногами укладывают теплоизоляционный материал, к примеру, минеральную вату, а снизу стропил закрепляется пароизоляционная мембрана. Кроме того, в качестве подкладочной гидроизоляции теплой кровли не используют рубероид, так как он не пропускает пар.

Рекомендованный уклон

Каждый кровельный материал имеет рекомендованный уклон, который оговаривает инструкция производителя, и подтверждает опыт кровельщиков. Профнастил рекомендуется укладывать на кровли с углом наклона скатов от 8-9 градусов. Этот показатель связан с формой выпуска и способом укладки покрытия. Если крыша имеет уклон, который меньше рекомендуемого, вода будет проникать в горизонтальные стыки между листами, что приведет к неизбежным протечкам. Технологическая карта укладки профлиста составляется в соответствии с конструкцией крыши:

  • Если угол наклона скатов крыши меньше, чем 8 градусов, то нахлест между листами профнастила должен быть 200-250. Чтобы предотвратить протечки, все стыки обрабатывают кровельным герметиком на силиконовой основе. При монтаже малоуклонных крыш повышается расход материала, что увеличивает затраты на выполнение кровельных работ.
  • Если уклон крыши составляет 9-15 градусов, нахлесты между листами профнастила должен составлять не менее 200 мм, а обработка стыков герметиком не является обязательной операцией.
  • Если уклон крыши составляет 15-30 градусов, ты нахлест между листами кровельного материала можно сократить до 150-200 мм, что соответствует 1-2 волнам.
  • Если угол наклона скатов превышает 30 градусов, нахлесты между полотнами делают 100-150 мм, перекрывая листы на 1 волну.

Важно! При монтаже малоуклонных крыш из профнастила сооружают сплошную обрешетку из обрезной доски или влагостойкой фанеры, чтобы предотвратить деформацию покрытия в результате интенсивных снеговых и ветровых нагрузок. Чем круче угол наклона скатов, тем больше допускается шаг между элементами обрешетки.

Требования у обрешетке в зависимости от уклона

Размеры обрешетки

Требования к конструкции

Надежность и срок службы кровли из профнастила определяется качеством используемого кровельного материала и соблюдением технологии монтажа. Крыша, построенная без соблюдения рекомендаций по укладке профилированного стального, со временем начнет протекать, гнить и потребует замены через 5-7 лет. Чтобы покрытие из профлиста стало надежным барьером для атмосферной влаги, ветра и холода, конструкция кровли должна соответствовать следующим требованиям:

  1. Профнастил допускается монтировать на крыши с уклоном 8-60 градусов. При этом угол наклона скатов определяют в соответствии с климатическими условиями в зоне строительства.
  2. Максимальный шаг между стропильными ногами для монтажа профнастила составляет 1,5 м. Этот показатель зависит от несущей способности материала. Если крыша относится к теплому типу, стропила располагают на расстоянии 60 см или 120 см, чтобы между ними было удобно размещать теплоизоляционный материал.
  3. Чтобы уменьшить количество стыков между листами, для настила кровельного покрытия используют материал, длина которого соответствует длине скатов.
  4. При настиле кровли из профлиста допускается монтаж сплошной или разреженной обрешетке. Однако, в местах стыков листов, установки снегозадержателей или элементов водостока обрешетку усиливают дополнительными досками.
  5. Инструкция предписывает использовать для фиксации листов специальные кровельные саморезы с уплотнителем. Неопреновая шайба при закручивании расплющивается, герметизируя отверстие в кровельном материале.

Опытные мастера отмечают, что сделать качественное, герметичное покрытие из профилированной стали можно, используя фасонные элементы для оборудования конька, ендов, мест вывода трубы или стыков между скатами. Они также изготавливаются из стали и окрашиваются в тон к профнастилу, чтобы быть незаметными после монтажа.

Ошибки при закручивании саморезов

Схема укладки профнастила

Схема расположения крепежных элементов

Видео-инструкция

krovlyakrishi.ru

Устройство кровли из профлиста по деревянной обрешетке — технология

В индивидуальных жилых домах устройство кровель из профилированного листа по деревянной обрешетке надо делать, соблюдая технологию и нормы. Строительство начинается с монтажных работ по устройству стропил и обрешетки. Стропильную систему монтируют такую же, как при работе с другими конструкциями.

Но при обустройстве обрешетки есть различия. При обустройстве кровли из профилированного настила обрешетку делают из деревянных брусков с сечением мм 40х40. Иногда создают из обрезной доски с шириной в мм 100, толщиной в 30. Обрешетка, выполненная из досок, имеет стоимость более высокую. Конструкция эта будет служить в эксплуатации дольше. Этот факт для многих владельцев — решающий Многие понимают, что скупой заказчик платит дважды. Поэтому сразу приобретают надежные составляющие, хоть и стоимость их высокая.

Профилированный металлический лист

Современный материал, доступный, практичный. Имеет множество достоинств:

  • небольшой вес;
  • прочность;
  • легкость подсчета расхода составляющих;
  • высокие характеристики качества.

Срок жизни материалов доходит до 45 лет. Поэтому спрос на этот качественный материал неслучайный. Длина листов разная, доходит до 13-14 м. По этой причине на скатах с малой длиной материал располагают без нахлестов или горизонтальных стыков.

Виды обрешетки

Обрешетку для кровли из этого материала делают сплошной, или с прореженным видом. Устройство располагают в сфере свесов конструкции. Или в расположении разных примыканий. А сплошную конструкцию делают в зоне расположения конька конструкции. Такое устройство обрешетки кровли считается правильным.

Как обычно, при работе с древесиной, детали все обрабатывают антипиренами и антисептиками. Все расходы составляющих материалов должны быть обозначены в смете на выполнение работ. Это защитные средства от возгорания, гниения и против появления микроорганизмов.

Если покрытие абсолютно герметичное, это еще не значит, что влага от наружного воздуха по истечении времени не разрушит элементы. От ее присутствия древесина может гнить. Перед выполнением монтажа вдоль ног стропил прибивают бруски из древесины.

Контробрешетка

Она предназначена для закрепления гидроизоляции и образования под покрытием зазоров для вентиляции. При эксплуатации на поверхности материала изнутри появляется конденсат. Это происходит при температурных перепадах в воздухе снаружи.

Гидроизоляция же закрепляется по местам его прохождения. При попадании конденсированных включений на поверхность конструкции, капли перетекают в желоба, предназначенные для водостока. Поэтому устроенная здесь гидроизоляция играет важную роль. Она обеспечивает показатель, сосредоточенный на сохранении конструкции.

Доску закрепляют к телу контробрешетки через предопределенные расстояния, называются которые, шагом. Его длина находится в зависимости от угла наклона конструкции, разновидности профилированного настила, приобретенного для конструкции. Существуют специальные таблицы, по которым можно определить: шаг элементов, предназначенный для некоторых типов материала.

Они зависят от самой конструкции стропил и уклона. Так выполняется устройство односкатных крыш или совершенно других. Если величина ската больше длины профилированного листа, то заказывать материал надо с таким подсчетом, чтобы места закрепления в поперечных стыках на листах попадали на доски в обрешетке.

Важно: нахлест, который создается между рядами покрытия должен быть расположен в мм от 100 и до 200. Не следует упускать из внимания уклон конструкции.

Соседние листы материала укладывают с нахлестом только в одну волну. Если все перечисленные виды работ были выполнены правильно. Без каких-либо нарушений, то созданная конструкция в эксплуатации обеспечит прекрасную герметичность. Это будет происходить даже в межсезонье.

Как только будут выполнены монтажные работы по обустройству обрешетки, а также гидроизоляции, следует начинать работу по установке профнастила. Ее начинают от одного из углов на скате, расположенных снизу.

Если на листе материала есть капиллярная канавка, то работу желательно осуществлять с левого края конструкции. Тогда край последующего элемента станет накрывать капиллярную канавку, расположенную на предыдущем листе.

Бывает конструкция несколько сложнее, чем обыкновенная двускатная или же односкатная кровля. И ее составляют плоскости, которые пересекаются. Да их еще и несколько. Надо перед началом действий по монтажу набросать на лист бумаги подробную схему. На ней указать расположение листов во всем покрытии. Так легче работать, и ничего не путать!

Первый лист материала укладывается так, чтобы он немного выступал за расположение фронтона. Специалисты считают, что этим расстоянием в мм должно быть 300. Свес карниза у боковой конструкции сооружения должен быть величиной в мм от 300 и до 400.

Закрепление материала

После размещения первого листа, выполняют его закрепление саморезом. Затем, с продольным нахлестом устанавливают, а затем временно закрепляют последующий лист. После размещения трех или четырех элементов, ряд хорошо подравнивают, ориентируясь по карнизу. Затем все элементы закрепляют к конструкции.

При закреплении соседних листов используют заклепки или укороченные саморезы. Если уклон всей крыши соответствует показателю от 12 и до 14 мм или даже менее, тогда и поперечные нахлесты, и их аналоги продольные хорошо уплотняют при помощи герметиков для кровли.

Если всю работу выполнить так, как указано, кровля будет герметичной. Из-за того, что листы покрытия закрепляют к конструкции обрешетки через нижнюю волну, ее считают ответственной в материале.

Существенно: для укрепления листов профилированного настила следует использовать только саморезы с пресс-шайбами и прокладками, сделанными с помощью неопреновой резины. Они специальные! Самодеятельность в этой работе только навредит.

Резина неопренового вида и обыкновенная – отличаются и по свойствам, и по характеристикам. При выполнении работы резина неопреновая имеет свойство вулканизироваться. Но своего начального вида не утрачивает, остается эластичной. Это свойство, которое обыкновенная резина обеспечить не может. Поэтому никаких протечек воды нет, и быть не может.

Саморезы для кровли имеют наконечник типа бура. По этой причине они сами могут проделывать отверстия в теле профилированного листа. Но тут надо быть осторожным. Если лист материала имеет толщину больше чем 0,5, отверстия для закрепления лучше высверливать. Диаметр у отверстий должен быть несколько более чем у саморезов. Это возмещает линейные расширения элементов крыши при возможных температурных перепадах.

Для работы с саморезами применяют шуруповерты, электродрели, скорость которых регулируется. Грамотно использованные саморезы, очень плотно прижимают прокладки к листу материала. Прижимная шайба после закрепления должна быть без изъянов!

stroicod.ru

технология, способ крепления, порядок монтажа, узлы

Главная » Крыша » Как покрыть крышу профлистом: пошаговая инструкция, обработка узлов

Один из самых недорогих, долговечных, практичных вариантов кровельного материала — профнастил, или, как говорят еще профлист, металлопрофиль. Это лист металла, который покрывается несколькими защитными слоями, а затем пропускается через формовочную машину, которая продавливает в нем выступы и канавки — для придания большей жесткости. Материал получается достаточно легкий, кровля из профнастила может монтироваться самостоятельно и даже «в одни руки». Технология не самая сложная, сделать своими руками вполне возможно.

При небольших затратах крыша из профнастила выглядит солидно

Виды профнастила

Содержание статьи

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий,  и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Форма волны  у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

Цветной профнастил имеет много слоев

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

  • Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
  • Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
  • Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
  • ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Как сделать крышу из металлочерепицы смотрите тут.

Как настилать профнастил на крышу

Кровля из профнастила укладывается на готовую обрешетку из досок, в которой фрагменты располагаются параллельно свесу кровли. Шаг установки обрешетки — до 60 см. Используют обычно обрезную доску-дюймовку, толщиной 25 мм. Листы укладываются один за другим с вертикальным перекрытием на одну волну. При укладке профлиста на крышу, обратите внимание, что крайние полочки имеют разную длину. Та, которая чуть короче, должна быть снизу, которая немного длиннее — накрывает короткую. В этом случае они примыкают одна к другой плотно, без зазора. Если перепутать, и сделать наоборот, то между двумя полочками образуется зазор в несколько миллиметров, в который будет затекать вода. Потому при монтаже будьте внимательны.

О величине горизонтального перекрытия. Если рядов профнастила на кровле больше чем один, листы укладывают с перекрытием. Величина, на которую верхний лист перекрывает нижний, зависит от угла ската кровли: чем более пологая крыша, тем больше необходим заход.

Угол наклона кровлиВеличина горизонтального перекрытия профлиста
меньше 12°200 мм + герметик
от 12° до 14°200 мм
от 15° до 30°150-200 мм
больше 30°100-150 мм

Большинство заводов, производящих профнастил, может предложить вам изготовить листы, которые будут покрывать всю вашу крышу — от конька до свеса — одним длинным листом (максимальная длина 12 метров). При монтаже это создает определенные сложности — такие листы сложно поднимать и укладывать. Особенно придется долго выставлять первый лист — его надо поставить строго вертикально, что на высоте дело сложное. Зато основной плюс такого решения — сплошное покрытие сверху-донизу, которое в разы повышает степень защиты чердачного помещения от проникновения влаги, перечеркивает все неудобства. Ведь горизонтальных стыков нет, а значит и проблем с затеканием тоже.

Как покрыть крышу гибкой черепицей смотрите тут.

Как правильно крепить профнастил на крышу

Для крепления профлиста используют специальные саморезы с резиновыми прокладками под шляпками. Они обеспечивают герметичность соединения. Такие саморезы обычно окрашены в один тон с кровельным материалом. Количество крепежа на квадратный метр — 5-7 штук (не забудьте добавить около 20% — на крепление конькового элемента, закрепление стыков и другие подобные работы).

Устанавливают саморезы в нижнюю полочку, там, где лист соприкасается с обрешеткой. Их длина 20-25 мм, зависит от толщины доски обрешетки, так как важно, чтобы острый конец винта не выступал с обратной стороны доски. Там будет находится гидроизоляционная пленка, которая может повредиться.

Как высчитать длину самореза для установки профлиста на крышу

При соединении двух соседних листов, они тоже скрепляются саморезами. Но в этом случае приходится вкручивать крепеж в волну, еще и пробивать двойной слой металла. Для этих целей крепеж идет длиннее — 40 мм и больше (зависит от высоты волны) — винт должен зайти в доску обрешетки.

Чем резать

Очень редко монтаж профнастила на крышу обходится без подрезки — это просто уникальные случаи. Чем же резать профлист? Ножницами по металлу или электролобзиком. Да, это медленно, и не совсем удобно, но именно так советуют производители. Использовать УШМ (болгарку) нельзя  — при разрезе с ее помощью в месте реза лист нагревается до очень высоких температур, что приводит к испарению цинка. В результате, в этом месте, материал быстро начинает ржаветь.

Порядок монтажа

После сбора стропильной системы прибивают фронтальную доску, к ней крепят крюки для установки системы водослива, а поверх уже специальную планку — капельник, на которую затем заводят край гидроизоляционной пленки. И капельник, и пленку к нему крепят саморезами с уплотняющей резиновой шайбой.

Как сделать свес кровли из профнастила

Состав пирога материалов под профнастил зависит от того, собираетесь вы чердачное помещение делать холодным или теплым. Если чердак будет холодным, последовательность действий следующая:

  • Сверху на стропила набивается паро-гидроизоляционная мембрана. Она не пропускает пары из дома к кровельному покрытию, и не дает влаге, просочившейся под профлист, попасть на чердак. Набивается она на стропила, крепится не в натяжку, а с провисанием. Расстилать мембрану начинают снизу, продвигаясь вверх. Одно полотнище заходит на второе на 15 см, стык обязательно проклеивается скотчем.

    Как укладывать гидроизоляцию на крыше

  • Крепят мембрану при помощи планок, которые прибивают вдоль стропильных ног. Эти же планки создают необходимый зазор: мембрана не должна соприкасаться с кровельным материалом.
  • Перпендикулярно стропильным ногам прибивают обрешетку (доска 100*25 мм) с шагом 50-60 см. Вверху крепят две доски подряд, с двух сторон от конька — тут будут крепиться коньковые элементы. В нижней части, там где формируется свес, тоже крепятся две или даже три доски подряд — тут крепиться еще один капельник (смотрите на рисунке выше).
  • К обрешетке крепят профлист.

Если кровлю будете утеплять, порядок работ и количество требуемых материалов изменяется. Слоев будет больше:

  • Со стороны чердака к стропилам прибивается обрешетка. Они будет удерживать утеплитель.
  • К обрешетке при помощи планок (также со стороны чердака) крепится пароизоляционная мембрана, далее уже может идти отделочный материал.

    Примерный состав пирога для утепленной крыши из профлиста

  • Со стороны крыши пространство между стропильными ногами заполняют теплоизоляционным материалом. Чаще всего это каменная вата и лучше, если вы найдете возможность купить материал, который не боится намокания (есть и такие).
  • Поверх утеплителя, к стропильным ногам крепится гидроизоляционная пленка или мембрана. Правила ее укладки такие же, как описано выше. Но тут задача посложнее: провисание должно быть таким чтобы мембрана не соприкасалась с утеплителем. Минимальная величина провисания — 2,5 см, плюс минимальный вентиляционный зазор — 2 см. Если при рекомендованной толщине утеплителя обеспечить его не получается, к стропилам прибивается дополнительная планка, а к ней крепится гидроизоляция. Сама гидроизоляция также крепится планками.
  • Устраивается обрешетка.
  • Монтируется профлист.

Кровля из профнастила: узлы

Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.

Установка и герметизация конька

Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.



Принцип установки конька с вентиляцией

Если специальные коньки с вентиляцией (на фото), но даже если просто установить обычный коньковый элемент, между профлистом и его краем, получается большое количество отверстий — в каждой впадине гофры. Величина этого зазора зависит от высоты волны — чем выше волна, тем больше получаются зазоры. На свесе, там где прибивается фронтальная доска, также есть аналогичные отверстия. Движение воздуха обычно идет снизу-вверх — от свеса, через подкровельное пространство (для этого обязательно при монтаже кровельного материала оставляют вентиляционные зазоры, которые формируются обрешеткой), к щелям в коньке. Так и происходит вентиляция и регуляция влажности утеплителя, испаряется и уносится конденсат.

Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.

Подшивка свеса профлистом

Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.

Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

Как подшить свес крыши профлистом

Как сделать ендову на крыше смотрите тут.

Примыкание профнастила к стене

В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

Как сделать примыкание крыши из профлиста к стене

Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого  она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).

Второй вариант более трудоемок: в стене делают штробу (канавку), в которую заводят угловую планку с загнутыми под 45° полочками. Крепление в этом случае аналогичное, разница в размерах планки — она может быть 100*100 мм или около того.

Проход трубы

Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.

Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.

После закрепления юбки фиксируют горловину. Если фартук металлический, верхушку охватывают хомутом, затягивают, стык промазывают герметиком. При использовании полимерного фартука (мастер-флеш), он с приличным усилием одевается на трубу (иногда требуется даже смазать трубу мыльным раствором), но стык, все-таки, для надежности, проходят герметиком.

С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.

Организация прямоугольной обхода трубы на крыше

stroychik.ru

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
