Вентиляционные блоки ВБ

Вентиляционные блоки ВБ железобетонные – это высокопрочные пустотелые блоки с отверстиями для вентиляционных каналов, которые используются для вентиляции жилых помещений, кухонь и сантехнических узлов, обустраиваемых в жилых, общественных зданиях и сооружениях. Блоки вентиляции применяются в помещениях с неблагоприятным режимом влажности для создания естественной и постоянной циркуляции воздуха.

Вентиляционные блоки устанавливаются в вентиляционной шахте многоэтажных зданий. Основные виды строительства, в которых применяются данные ЖБИ – это жилищное, гражданское и промышленное строительство. Создание оптимального микроклимата в помещениях за счет устройства естественной, а не принудительной вентиляции – одна из главных задач и преимуществ применения железобетонных вентиляционных блоков. Правильное расположение блоков на этапе проектирования здания способствует правильному перемещению воздушных масс, паров и т.д.

Вентиляционные блоки ВБ используются при строительстве многоэтажных зданий из монолитного, сборного или сборно-монолитного железобетона в неагрессивных газовых или слабоагрессивных средах.

При возведении зданий и сооружений в среднеагрессивной среде в бетон конструкций добавляют специальные присадки, которые нейтрализуют влияние этой среды.

Вентблоки ВБ по типу крепления к каркасу здания делятся на самонесущие и навесные. Самонесущие блоки обладают высокой прочностью и устанавливаются на фундаменты, применяются в зданиях высотой до 9 этажей включительно. Навесные фундаменты применяются в зданиях большой этажности и крепятся к каркасу с помощью закладных изделий.

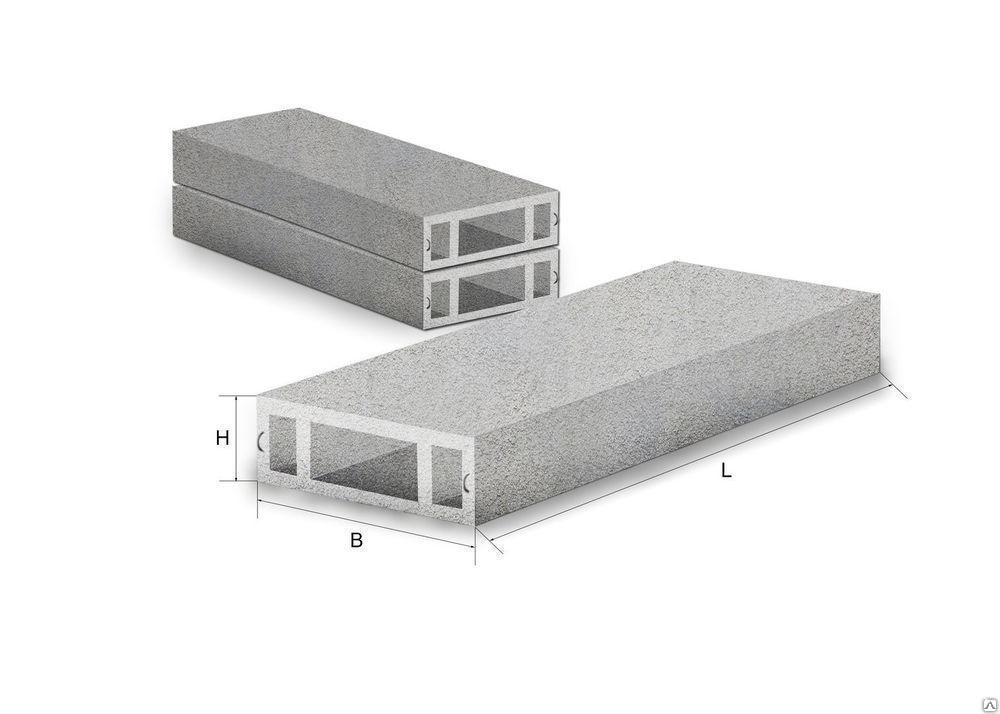

Вентиляционный блок ВБ представляет собой плоский круглопустотный блок, сквозь который на всю длину проходят 3 канала: один прямой крупный и два наклонных поменьше (каналы-спутники).

Вентиляционные блоки изготавливаются в соответствии с серией Б1.134.1-7 «Унифицированные железобетонные вентиляционные блоки».

Вентблоки ВБ изготавливаются из тяжелого или мелкозернистого бетона класса В15 по прочности на сжатие. Класс бетона по морозостойкости для легкого бетона принимается не менее F35, для тяжелого бетона – не ниже F50.

Высокий класс по водонепроницаемости (не менее W4) обеспечивает защиту изделий от большого количества паров, попадающих в вентиляционный канал. Отпускная прочность бетона изделий должна быть не менее 70% от нормируемой прочности в летний период, и 100% – в зимний период.

Блоки армируются плоскими сварными каркасами и сетками, объединяемыми в пространственные каркасы при помощи контактной сварки или вязальной проволоки. Сетки и каркасы изготавливаются из стержневой арматурной стали класса А-I и арматурной проволоки класса Вр-I. Для изготовления подъемных петель для удобства монтажа конструкций применяется горячекатаная гладкая сталь классов А-I и Ас-II.

Вентиляционные блоки ВБ маркируются буквенно-цифровым обозначением. Буквы обозначают тип изделия (ВБ – вентиляционный блок), цифра от 1 до 5, стоящая после буквы – тип блока. Далее, через дефис, указывается высота блока в дециметрах, округленная до целого числа. Буквы П или Л обозначают, соответственно, правое или левое расположение входного вентиляционного отверстия.

Буквенный индекс Н, стоящий в конце марки, указывает на наличие закладного изделия для навесных вентблоков.

В компании ГК «БЛОК» можно не только заказать блоки вентиляционные железобетонные, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену железобетонных вентиляционных блоков и рассчитать общую стоимость заказа. Купить железобетонные вентиляционные блоки ВБ и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам компании ГК «БЛОК»: Санкт-Петербург: (812) 309-22-09, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00. Компания ГК «БЛОК» осуществляет доставку железобетонных вентблоков по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.

По вопросам монтажа железобетонных вентиляционных блоков ВБ обращаться по телефону (812) 309-22-09.


Вентиляционные блоки БВ

Вентиляционные блоки БВ железобетонные – это высокопрочные блоки с отверстиями для вентиляционных каналов, которые используются для вентиляции жилых помещений, кухонь и сантехнических узлов, обустраиваемых в жилых, общественных зданиях и сооружениях. Блоки вентиляции применяются в помещениях с неблагоприятным режимом влажности для создания постоянной циркуляции воздуха.

Вентиляционные блоки устанавливаются в вентиляционной шахте многоэтажных зданий. Основные виды строительства, в которых применяются данные ЖБИ – это жилищное, гражданское и промышленное строительство. Создание оптимального микроклимата в помещениях за счет устройства естественной, а не принудительной вентиляции – одна из главных задач и преимуществ применения железобетонных вентиляционных блоков. Правильное расположение блоков на этапе проектирования здания способствует правильному перемещению воздушных масс, паров и т.д.

Вентиляционные блоки БВ используются при строительстве многоэтажных зданий из монолитного, сборного или сборно-монолитного железобетона в неагрессивных газовых или слабоагрессивных средах.

При возведении зданий и сооружений в среднеагрессивной среде в бетон конструкций добавляют специальные присадки, которые нейтрализуют влияние этой среды.

Вентблоки БВ являются частью внутренней стены здания, высокая прочность изделий могут выполнять несущую функцию.

Вентиляционный блок БВ представляет собой плоский круглопустотный блок, сквозь который на всю длину проходят 5 или 8 цилиндрических каналов в виде круглых пустот диаметрами 159 для пропуска воздуха. Вентиляционные блоки могут быть бесконосльными и с двумя консолями, предназначенными для опирания плит и панелей перекрытия.

Вентиляционные блоки изготавливаются в соответствии с сериями ИИ 01-00 «Блоки вентиляционные железобетонные для жилых и общественных зданий с высотой этажа 2,8 м; 3 м; 3,3 м; 3,6 м» и 1.134.1-15 вып.3-1 «Блоки внутренних стен для жилых зданий высотой 1-4 этажа и общественных зданий высотой 1-3 этажа. Блоки вентиляционные».

Вентблоки БВ изготавливаются из тяжелого бетона классов В15 и В20 по прочности на сжатие.

Класс бетона по морозостойкости – не ниже F75.Отпускная прочность бетона изделий должна быть не менее 70% от нормируемой прочности в летний период, и 100% – в зимний период.

Блоки армируются плоскими сварными каркасами и сетками, объединяемыми в пространственные каркасы при помощи контактной сварки или вязальной проволоки. Сетки и каркасы изготавливаются из стержневой арматурной стали класса А-III и арматурной проволоки класса Вр-I. Для изготовления подъемных петель для удобства монтажа конструкций применяется горячекатаная гладкая сталь классов А-I и Ас-II.

Вентиляционные блоки БВ маркируются буквенно-цифровым обозначением, состоящим из 3х групп. В первой группе указываются буквы, обозначающие тип изделия (БВ – блок вентиляционный), и цифры, обозначающие номинальные габаритные размеры – длину и высоту блока в дециметрах, и толщину в сантиметрах. Во второй группе указывается класс бетона по прочности на сжатие, обозначаемый цифровым индексом класса бетона, и вид бетона (Т – тяжелый бетон).

В третьей группе указываются цифровые индексы, обозначающие номер типоразмера изделия (1 – блок имеет две консоли для опирания панелей перекрытия). В соответствии с серией ИИ 01-00 цифра 1, стоящая в конце марки, указывает на наличие закладных изделий для поэтажного опирания на перекрытия.

В компании ГК «БЛОК» можно не только заказать блоки вентиляционные железобетонные, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену железобетонных вентиляционных блоков и рассчитать общую стоимость заказа. Купить железобетонные вентиляционные блоки БВ и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам компании ГК «БЛОК»: Санкт-Петербург: (812) 309-22-09, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00. Компания ГК «БЛОК» осуществляет доставку железобетонных вентблоков по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.

По вопросам монтажа железобетонных вентиляционных блоков БВ обращаться по телефону (812) 309-22-09.


Серия Б1.134.1-7

Серия Б1.134.1-7 содержит указания по изготовлению унифицированных ЖБИ вентиляционных блоков для зданий до 16 этажей. Разработанные вентиляционные блоки могут применяться для вентиляции кухонь и санитарных узлов жилых зданий, а также для вентиляции помещений общественных зданий. Следует учесть, что при применении вентиляционных блоков в общественных зданиях схема вентиляции и подбор марок блоков производится в каждом конкретном случае отдельно и в соответствии с сантехническим расчетом.

Серия Б1.134.1-7 «Унифицированные железобетонные вентиляционные блоки» содержит выпуск 1 «Для зданий до 16 этажей с различными конструктивными схемами» и дополнение к выпуску, содержащее варианты армирования изделий с применением гнутых стенок.

В жилых зданиях высотой до 9ти этажей включительно вентблоки применяются как самонесущие с установкой их на фундамент.

В этом случае установка закладных изделий М-1 в блоках не требуется. Предусмотренные в данной серии закладные изделия М-1 устанавливаются в вентблоках при необходимости их навески поэтапно на перекрытия (при высоте здания более 9ти этажей и при невозможности установки вентблоков на фундамент). При наличии в вентблоке закладного изделия М-1 в маркировке изделия необходимо добавить индекс Н.

Вентблоки изготавливаются из тяжелого или мелкозернистого (группа А) бетона класса В15. Тяжелый бетон должен быть приготовлен на мелком заполнителе не более 10 мм. Допускается изготовление вентблоков марок ВБ 1-28П (Л) и ВБ 2-28П (Л) из тяжелого бетона на щебне фракции 5-20 мм при формировании изделий в горизонтальном положении (по длинным сторонам), при условии обеспечения плотной структуры бетона в стенках вентблоков (при их минимальной толщине 30 мм) за счет послойной укладки и вибрирования бетонной смеси. Класс бетона по морозостойкости для легкого бетона должна быть не менее F35, для тяжелого бетона - F50.

Блоки армируются пространственными каркасами, которые собираются из плоских сеток с помощью контактной точечной сварки. Монтажные петли изготавливаются из круглой арматурной стали класса А-I марки Ст3 сп по ГОСТ 380-88. Арматура каркасных сеток - из стали класса Вр1 диаметром 3 мм.

В вентблоках серии Б1.134.1-7 допускаются следующие отклонения от проектных размеров:
- по длине и ширине ± 3 мм;
- по высоте ±5 мм;
- по толщине стенок ±2 мм;
- отклонение от вертикали стенок не более 3 мм.


Вентиляционные керамзитобетонные блоки | BELBLOCK®

Вентиляционные керамзитобетонные блоки в СПб

Любое здание должно иметь качественную вентиляцию, достичь этого возможно, применяя в строительстве керамзитобетонные блоки для вентиляции. Купить вентиляционные блоки в современное время не является проблемой, однако при выборе следует уделять внимание качеству.



Особенности блоков



Керамзитобетонные блоки, используемые для вентиляции – самонесущее изделие для возведения сооружения.



Существуют различные виды блоков для вентиляции

:

  • Сборный. Такие элементы для вентиляции соединяются между собой и закрепляется при помощи сварки. Однако такие блоки имеют и минусы – они не самые надежные, так как могут быть швы в стыках.
  • Монолитные вентиляционные блоки включают в себя наличие сборных и спутниковых каналов, два доборных элемента. Плюсы данных материалов в том, что конструкция, построенная при помощи этих блоков, герметична и имеет высокую степень прочности.



Где купить вентиляционный блок? В СПб магазин предлагает высокий ассортимент товара надлежащего качества.



Плюсы и минусы блоков, их применение



Вентиляционные блоки, цена которых может отличаться в зависимости от видов и характеристик, имеют положительные и отрицательные стороны.



Плюсы:

  • Вентиляционные керамзитобетонные блоки обеспечивают надлежащее вентилирование построек, при этом не используются воздуховодные каналы и другие технические приспособления.
  • Вентиляционные керамзитобетонные блоки купить стоит потому, что они огнеупорны и надежны.
  • Блоки могут образовывать самостоятельную систему вентиляции, при этом ей не требуется постоянный контроль.



Однако, как и любой материал, блоки имеют и недостатки, которые определяют необходимость покупки.



Минусы:

  • Перед покупкой вентиляционных блоков в СПб или в любом другом городе следует ознакомиться с качеством материала, а также произвести расчеты плана здания или любого другого сооружения. В результате может потребоваться дополнительный расход финансов на услуги профессионала.
  • Блоки не могут заменить технику, охлаждающую воздух.



Минусов у данного строительного материала значительно меньше, чем плюсов, поэтому при помощи него возводят дымоходы, заборные столбы, каналы вентиляции, санитарные узлы, кухни, используют как вентиляцию в общественном сооружении.



Благодаря малой массе материала монтаж осуществляется быстро и без лишних энергозатрат, что является преимуществом.

Вентиляционные блоки - Вентблок - Вентблоки в «БлокПластБетон» с доставкой по Москве

Конструктивные характеристики блоков. Рекомендации по проектированию и монтажу

Вентиляционный блок — применяется для организации вентиляционных каналов естественной и принудительной вентиляции в гражданских, общественных и промышленных зданиях.

Каждый блок в сборной вентиляционной шахте имеет своё обозначение и монтируется в строгой последовательности с чертежами проекта.

Принцип построения сборной вентиляционной шахты для системы Вент (каждый канал может работать отдельно и имеет свой не зависимый выход в окружающую атмосферу):

Тип 2 — инженерный

блок предназначен для забора использованного воздуха из помещения

Тип 1 — типовой

блок предназначен для раздельного прохождения использованного воздуха по предназначенному каналу

Принцип построения сборной вентиляционной шахты для системы Р-Вент (работают по принципу каналов сателлитов и общего канала в который собирается удаляемый воздух ):

Тип 3 — инженерный

блок предназначен для забора использованного воздуха из помещения

Тип 2 — собирающий

блок предназначен для перетока использованного воздуха из каналов сателлитов в основной канал (коллектор), а так же для возведения оголовка

Тип 1 — типовой

блок предназначен для раздельного прохождения использованного воздуха по предназначенному каналу

Cборные вентиляционные шахты делятся на два основные вида по типу опирания на плиту перекрытия.

Монтаж вентиляционных блоков с опиранием на разгрузочную рамку:

Монтаж вентиляционных блоков с опиранием на плиту перекрытия:

Для обустройства систем естественной вентиляции наилучшим образом подходят вентблоки. Вентблоки размеры ( обозначение ) Вентблоки — это модули предназначенные для строительства самовытяжных систем обеспечения воздушной циркуляции. Изготавливаются они разными по размеру, конструкции, а также по количеству, форме, величине и пространственному расположению вентиляционных каналов. Тем не менее главной считается классификация по материалу, так как именно от него зависят эксплуатационные свойства данных изделий. Циркуляция воздуха обеспечивает регулярный приток воздуха предусмотренным в проекте дома схеме монтажа вентиляционных блоков ( вентблок ) и соответственно, оптимальный уровень влажности. Основные характеристики и преимущества вентблоков Наибольшее распространение в строительстве воздуховодных шахт получили вентиляционные блоки из бетона, железобетона и керамзитобетона. Все они в одинаковой степени экологичны, функциональны, удобны в монтаже, но в то же время каждая разновидность некоторыми свойствами более выгодно выделяется на фоне других: бетонные, сделанные из цемента и песка, характеризуются прочностью, влагостойкостью, долговечностью и продаются сравнительно недорого; железобетонные, содержащие в строении армирующие элементы, обладают повышенной износостойкостью и надёжностью; керамзитобетонные, изготовленные преимущественно (до 80 %) из керамзита, отличаются наименьшей теплопроводностью и наибольшей огнеупорностью. Производятся вентиляционные блоки и из других материалов, к примеру, из гипсобетона, но применяются такие изделия гораздо реже. Сферы применения вентиляционных блоков Вентблоки в основном используются при возведении малоэтажных и высотных жилых, общественных, коммерческих и производственных сооружений с целью обустройства вентиляционных шахт. Эти изделия хорошо выдерживают перепады температур и влажности, не требуют обязательной облицовки, а потому подходят для монтажа как внутри, так и снаружи зданий. Благодаря практичности и конструктивным особенностям, вентиляционные блоки нередко применяются и в строительстве дымоходов, фундаментов с несъёмной опалубкой, колонн, опор ограждений, каналов для проведения инженерных коммуникаций. Но стоит учесть, что в каждом конкретном случае предполагаются разные нагрузки. Поэтому заказывайте вентблоки согласно месту установки — этажные, чердачные или подвальные. Правильный выбор — оправданные ожидания! Вентиляцию следует применять для обеспечения качества воздуха и параметров микроклимата в пределах допустимых норм. Блоки вентиляционные железобетонные Гост 17079-88 . Предназначены вентблоки для вентиляции зданий, могут изготовляться с выпусками арматуры, закладными изделиями, шпонками и другими конструктивными устройствами. Показатели вентблоков ( расход бетона и стали ) должны соответствовать указанным в рабочих чертежах на эти вентблоки обозначают марками в соответствии с

Вентиляционный блок БВ-30-1 | «ЖБИКОМ»

Более 10 лет работы

Площадь склада более 2 000 м2

Поставка с 70 заводов

Описание

Вентиляционные блоки бв 30 1 представляют собой с изделия для создания вентиляции в помещениях. Отверстия в блоках служат для вентиляционных каналов.

Вентблоки бв 30 1 являются конструктивным элементом вентиляции в общественных зданиях следующих помещений:

  • сантехнические узлы;
  • кухня;
  • жилые помещения с неблагоприятным режимом влажности.

Строительный проект предусматривает расположение вентиляционных шахт внутри здания таким образом, чтобы внутри дома была образована непрерывная циркуляция воздушного потока. Это обеспечивает благополучный микроклимат, как в жилых, так и в рабочих помещениях.

Производство

Производство вентблоков бв 30 1 в Москве предусматривает применение технологии формирования каналов в изделии. Материалом для продукта служит бетон. Его марка определяет тип изделия, которое отливают в различных металлических формах. Сама конфигурация жб блока зависит от его специфики и предназначения. Производство железобетонных вентблоков соответствует ГОСТу 17079-88.

Применение

Вентиляционные блоки широко используются в строительстве и коммунальном хозяйстве. Они служат естественной вытяжной вентиляцией в различных типов домов.

Использование вентблоков в Москве дает возможность:

  • экономно расходовать стройматериалы,
  • оптимизировать трудовые ресурсы,
  • создать прочную и морозостойкую постройку.

Хранение и доставка

Требования ГОСТ 13015.4 регулирует правила транспортировки и хранения железобетонных блоков.

Данные ЖБИ могут быть уложены в кассеты в вертикальном положении. ГОСТ допускает расположение блоков штабелями в горизонтальном положении без консолей при хранении или транспортировке. Предельная высота штабеля не должна нарушать отметку 2,5 метра. Между вентблоками следует размещать подкладки, расположенные от торца ЖБИ на 0,5 метра.

Многоуровневый автопарк ЖБИКОМ позволяет организовать доставку продукции в любую точку страны.

Реквизиты

Связавшись с представителями Компании, можно произвести заказ или получить необходимую консультацию по ЖБИ.
Координаты: ЖБИКОМ: г. Москва, ул. Братиславская, д. 6, индекс109341.
Адрес электронной почты: [email protected]
График работы: с 08:00 до 17:00 в будние дни.

Разновидности вентиляционных железобетонных блоков

В соответствии с современными стандартами в любом здании (жилого, производственного, административного или общественного назначения) должна быть предусмотрена специальная система не только для вывода углекислого газа, дыма и неприятных запахов из помещений наружу, но и для притока свежих воздушных масс. Для ее обустройства используют вентиляционные железобетонные блоки (ВЖББ), которые изготавливают в соответствии с ГОСТ-ом 17079-88.

В случае отсутствия вентиляционной системы (например, в частном доме) в помещениях (особенно в ванной комнате, санузле или на кухне) могут наблюдаться такие неприятные явления, как сырость, запотевание стекол, конденсат и, как следствие, плесень, процессы коррозии и гниения. Все это довольно опасно не только для здоровья человека, но и для конструкции здания в целом.

Что собой представляет вентиляционный железобетонный блок

Вентиляционные ж/б блоки – это объемные панели прямоугольной формы, имеющие один или несколько внутренних каналов. Для производства ВЖББ применяют метод вибрационного прессования и используют либо тяжелый бетон (в соответствии с ГОСТ-ом 26633-2012), либо легкий, отличающийся плотной структурой (ГОСТ 2582).

На заметку! Если обустройство вентиляционной системы предполагается в регионе с повышенной сейсмичностью (или другими особенными условиями), то лучше использовать ВЖББ, которые имеют элементы закладного характера и шпонки, а также выпуски арматуры.

Армирование вентиляционных ж/б блоков производят:

  • Либо стержнями из стали.
  • Либо с помощью проволоки, обладающей повышенными прочностными характеристиками.

Классификация блоков

ВЖББ бывают двух видов:

  • Сборные. Их изготавливают в заводских условиях, затем осуществляют их транспортировку на стройплощадку и далее монтируют с помощью сварки. Изделия отличаются демократичной ценой. К минусам блоков относят наличие сварного соединения (из-за него прочностные характеристики снижаются).

  • Монолитные. Литая конструкция возводится непосредственно на стройплощадке. Изделия характеризуются высокой прочностью, надежностью и долговечностью.

Существуют следующие типы ВЖББ:

  • Самонесущие, которые имеют 4 внутренних канала (В). Блоки применяют при высоте этажа, которая варьируется в пределах от 210,0 см до 360,0 см.
  • Самонесущие (без каких-либо консолей), имеющие пять внутренних каналов (ВД).
  • По конструкции такие же, как и предыдущие (1ВД). Отличие заключается в наличии одной консоли.
  • То же самое, только с двумя консолями (2ВД).
  • Блоки с дверным проемом без каких-либо консолей (ВДП). Изделие имеет 4 внутренних канала. Блоки применяют, если высота этажа составляет 280,0; 330,0 или 360,0 сантиметров.
  • То же самое, только с одной консолью (1ВДП).
  • То же самое, только с двумя консолями (2ВДП).
  • Блоки, предназначенные для применения в сооружениях, имеющих теплое чердачное помещение (ВТ). Количество каналов – 3 (один крупный и два вспомогательных).
  • Безконсольные изделия, которые обустраивают на крыше (ВК). Изделие имеет три внутренних канала.
  • Крышные блоки с одной консолью (1ВК).
  • То же самое, только с двумя консолями (2ВК).
  • Блоки, предназначенные для применения в сооружениях, имеющих холодное чердачное помещение (ВХ). Количество каналов – 4.

Габариты

  • Монолитные блоки. Длина изделий варьируется в диапазоне от 95,0 см до 328,0 см; ширина – 32,0÷93,0 см; а высота – 40,0÷358,0 см. Вес блоков может быть 1050÷2680 кг.
  • Сборные блоки. Длина изделий варьируется в пределах 278,0÷358,0 см; ширина – 88,0 см; высота – 30,0 см. Вес блоков может быть 850÷1380 кг.

На заметку! Толщина ВЖББ, предназначенных для обустройства в зданиях, имеющих теплое чердачное помещение, может быть либо 26,0 см, либо 32,0 см; имеющих холодный чердак – 46,0 или 52,0 сантиметров; крышного типа варьируется в пределах от 26,0 до 52,0 см; с дверным проемом – 26,0 см; самонесущего типа с четырьмя внутренними каналами – 24,0; 26,0; 28,0 или 30,0 сантиметров и с пятью каналами – 26,0÷30,0 сантиметров.

Маркировка

Маркировка изделий представляет собой две группы (они разделены дефисом), включающих в себя и буквы, и цифры:

  • 1-я. В этой группе содержится информация о типе ВЖББ, его высоте и длине (они округлены до целых чисел и указаны в дециметрах), а также толщине блока (в сантиметрах).
  • 2-я. Эта группа включает в себя букву либо «Л», либо «Т», которые соответственно обозначают, что изделие изготовлено из легкого бетона или из тяжелого.

На заметку! Иногда в конце маркировки не присутствует какая-либо буква. Это значит, что изделие изготовлено из тяжелого бетона.

Так, например, аббревиатуру 2ВД 20.15.26 следует расшифровывать следующим образом: самонесущий вентиляционный железобетонный блок, с 5-ю каналами и двумя консолями, высота которого составляет 1970 мм (округлено до 20 дм), длина – 1480 мм (округлено до 15 дм), толщина – 26 сантиметров; изготовлено изделие из тяжелого бетона.

На заметку! Маркировку изделия наносят на поверхность, которая не является лицевой.

Технология установки

Если изготовить вентиляционные блоки своими руками довольно сложно (поэтому лучше использовать готовые изделия, приобретенные у производителя, зарекомендовавшего себя с хорошей стороны), то осуществить их монтаж волне реально, тем более что процесс не отличается трудоемкостью. Главное о чем надо помнить: монтировать ВЖББ (по принципу «конструктора») следует параллельно с сооружением несущих стен здания.

Подготовительный этап

  • Осуществляем выбор типа ВЖББ и их количества. Для этих целей лучше привлечь профессионала: он сможет произвести расчет нагрузки на сооружаемое здание и подберет самый оптимальный вариант системы вентиляции. Возможно, понадобится помощь еще одного монтажника и такелажника (если вес блоков значительный).
  • Проводим визуальный осмотр приобретенных ВЖББ. На изделиях не должно наблюдаться ни трещин, ни выступающей арматуры, ни сколов.

На заметку! При покупке блоков необходимо просить у продавца документ соответствия качества. Его отсутствие может свидетельствовать о плохом качестве продукции.

Монтажные работы

Алгоритм работ следующий:

  • Готовим цементно-песчаный раствор (компоненты соответственно смешиваем в пропорции 1:3).

На заметку! Лучшим вариантом будет приобретение готовой сухой смеси: в ней все составляющие раствора строго дозированы. Вам же останется только добавить воды.

  • Ставим первый блок на место, где предполагается обустройство вентиляционной шахты.
  • Отмечаем его местоположение, сделав риски на бетонной поверхности основания.
  • Убираем изделие.
  • По отметкам (по контуру блока) выкладываем цементно-песчаную смесь слоем в 2 сантиметра.
  • Устанавливаем на это место ВЖББ, контролируя, чтобы изделие точно опустилось на «цементно-песчаную постель».

На заметку! Для лучшей адгезии перед установкой блока смачиваем его опорные грани водой.

  • Простукиваем изделие киянкой, и производим выверку положения ВЖББ с помощью нивелира и уровня.

Важно! При монтаже первого блока необходимо особое внимание уделять его горизонтальности.

  • С помощью сварочного аппарата осуществляем крепеж ВЖББ к перегородкам (для этого изделие и оснащено закладными элементами). Очень важно в процессе обустройства сварного шва контролировать, чтобы изделие не сместилось в ту или иную сторону. Поэтому его лучше придерживать.

На заметку! Чтобы защитить сварной шов от коррозии его рекомендуют покрывать слоем (а лучше двумя) грунтовки.

  • С помощью щетки или шпателя очищаем верхние грани и канал уже уложенного ВЖББ от застывшей песчано-цементной смеси, пыли и других загрязнений.
  • Смачиваем верхние грани блока водой.
  • На блок укладываем специальную рамку (она предохраняет от попадания бетонного раствора в коллектор).
  • Укладываем на торцевую поверхность изделия слой бетона.
  • Убираем предохраняющую рамку.
  • Устанавливаем следующий вентиляционный блок, контролируя при этом, чтобы каналы предыдущей секции и последующей были полностью совмещены.
  • Используя кельму, уплотняем бетонный шов.
  • Осуществляем монтаж следующей секции.

Плюсы и минусы вентиляционных блоков

Достоинства блоков:

  • Долгий эксплуатационный срок.
  • Надежность, которая обеспечена тем, что для производства блоков используют только бетон высокого качества, а также передовую технологию вибропрессования.
  • Возможность быстрого обустройства системы вентиляции.
  • Широкий выбор сертифицированных изделий на строительном рынке.
  • Влагонепроницаемость, морозостойкость и огнеупорность изделий.
  • Низкая себестоимость продукции и, как следствие, в конечном итоге демократичные цены.
  • Систему, обустроенную с помощью ж/б блоков, нет нужды постоянно контролировать и обслуживать.
  • Довольно легко монтируются.
  • Изделия не подвержены процессам образования плесени и гниения.
  • Применение ж/б блоков позволяет создавать естественную (а не принудительную) циркуляцию воздуха.

Недостатки ВЖББ:

  • Вопрос о сооружении той или иной вентиляционной системы должен быть решен еще на этапе проектирования. То есть, изменить что-либо в этом плане, когда строительство уже началось, вряд ли получится.
  • Степень вентиляции при обустройстве системы с помощью ВЖББ – самая низкая.
  • При возведении фундамента следует учитывать тот факт, что вес некоторых вентиляционных блоков довольно значительный. То есть, возможна дополнительная нагрузка на основание здания.

типов систем вентиляции | HomeTips

Раньше естественная вентиляция была наиболее распространенным методом, позволяющим свежему наружному воздуху заменить воздух в помещении в доме. Сегодня это обычно не лучшая стратегия вентиляции, особенно для домов, которые должным образом изолированы от воздуха для повышения энергоэффективности. Естественная вентиляция также обычно не обеспечивает адекватного контроля влажности.

Естественная вентиляция возникает, когда в доме происходит неконтролируемое движение или проникновение воздуха через трещины и небольшие отверстия - те же самые, которые вы хотите закрыть, чтобы сделать свой дом более энергоэффективным.Открывающиеся окна и двери также обеспечивают естественную вентиляцию. Однако из-за систем центрального отопления и охлаждения большинство людей не так часто открывают окна и двери. Поэтому инфильтрация воздуха стала основным способом естественной вентиляции в домах.

Скорость естественной вентиляции дома непредсказуема и неконтролируема, поэтому вы не можете полагаться на нее для равномерной вентиляции дома. Естественная вентиляция зависит от герметичности дома, температуры наружного воздуха, ветра и других факторов.Поэтому в мягкую погоду в некоторых домах может не хватать естественной вентиляции для удаления загрязняющих веществ. С другой стороны, плотно закрытые дома большую часть времени могут иметь недостаточную естественную вентиляцию, в то время как дома с высокой степенью инфильтрации воздуха могут иметь высокие затраты на электроэнергию.

Точечная вентиляция может использоваться для повышения эффективности естественной вентиляции. Однако, если и точечная, и естественная вентиляция вместе не отвечают требованиям вентиляции вашего дома, вам следует подумать о стратегии вентиляции всего дома.

Точечная вентиляция повышает эффективность других стратегий вентиляции - естественной и всей дома - за счет удаления загрязняющих веществ из воздуха в помещении и / или влаги из их источника. Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, которые используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или постоянную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Точечная вентиляция повышает эффективность других стратегий вентиляции - естественной и всей дома - за счет удаления загрязняющих веществ из воздуха в помещении и / или влаги из их источника. Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, которые используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или постоянную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Все вентиляторы, вентиляционные отверстия и вентиляционное оборудование в доме работают вместе как «система вентиляции» для обмена внутренним и наружным воздухом без потерь энергии. Системы вентиляции можно разделить на четыре типа: вытяжные, приточные, сбалансированные и с рекуперацией тепла. Правильная система вентиляции для конкретного дома зависит от климата и потребностей конструкции.

Вытяжные системы вентиляции предпочтительны в холодном климате, где они менее склонны втягивать влажный воздух в здание.Напротив, приточные системы вентиляции лучше контролируют влажность в теплом климате. Сбалансированные системы вентиляции работают как в холодном, так и в теплом климате, но их установка дороже. Системы рекуперации тепла обменивают воздух внутри помещения на воздух снаружи

Следующая информация и диаграммы, подготовленные EERE, помогут разобраться в различиях между этими системами.

Вытяжные системы вентиляции

Вытяжные системы вентиляции работают за счет разгерметизации здания. Уменьшая внутреннее давление воздуха ниже давления наружного воздуха, они извлекают воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

Система вытяжной вентиляции

Системы вытяжной вентиляции наиболее применимы в холодном климате. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение из-за влаги.

Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома.

Предпочтительным вариантом является подключение вентилятора к воздуховодам из нескольких комнат (особенно комнат, где обычно образуются загрязнители, таких как ванные комнаты).Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены для подачи свежего воздуха, а не для утечек в оболочке здания. Однако пассивные вентиляционные отверстия могут быть неэффективными, поскольку для их правильной работы могут потребоваться большие перепады давления, чем создаваемые вентилятором.

Вытяжные вентиляторы точечной вентиляции, установленные в ванной, но работающие непрерывно, представляют собой вытяжную вентиляционную систему в простейшем виде.

Одной из проблем, связанных с системами вытяжной вентиляции, является то, что они могут затягивать загрязнители вместе со свежим воздухом в дом.Например, помимо втягивания свежего наружного воздуха, они могут втягивать следующее:

• Радон и плесень из подполья
• Пыль с чердака
• Дым из пристроенного гаража
• Дымовые газы от камина или ископаемые топливный водонагреватель и топка.

Это может особенно вызывать беспокойство, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

Вытяжные системы вентиляции также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Информация предоставлена ​​EERE

Системы приточной вентиляции

Приточные системы вентиляции работают за счет создания избыточного давления в здании. Они используют вентилятор, чтобы нагнетать наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, воздуховоды ванны и вентилятора, а также преднамеренные вентиляционные отверстия.

Система приточной вентиляции

Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система имеет систему вентиляторов и воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная, кухня). Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

Системы приточной вентиляции позволяют лучше контролировать поступающий в дом воздух, чем системы вытяжной вентиляции. Создавая давление в доме, эти системы препятствуют проникновению загрязняющих веществ извне и предотвращают обратную тягу дымовых газов из каминов и бытовых приборов. Они также позволяют фильтровать воздух, поступающий в птичник, для удаления пыльцы и пыли или осушать.

Системы приточной вентиляции лучше всего работают в жарком или смешанном климате.Поскольку они создают давление в доме, они могут вызвать проблемы с влажностью в холодном климате.

Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, некоторая влага может конденсироваться на чердаке или в некоторых частях внешней стены, что может способствовать появлению плесени, грибка и гниения.

Как и системы вытяжной вентиляции, системы приточной вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Другой вариант - проточный канальный нагреватель, но он увеличит эксплуатационные расходы.

Сбалансированные системы вентиляции

Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в доме.Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха соответственно. Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Он способствует хорошему распределению свежего воздуха за счет размещения приточных и вытяжных вентиляционных отверстий в соответствующих местах.

Сбалансированная система вентиляции

Типичная сбалансированная система вентиляции предназначена для подачи свежего воздуха в спальни и общие комнаты, где люди проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.

Как и приточные и вытяжные системы, сбалансированные системы вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.

Однако они используют фильтры для удаления пыли и пыльцы из наружного воздуха перед тем, как ввести их в дом.

Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Это может способствовать увеличению затрат на отопление и охлаждение.

Сбалансированные системы вентиляции подходят для любого климата; однако, поскольку для них требуются две системы воздуховодов и вентиляторы, они обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Системы рекуперации энергии

Системы вентиляции с рекуперацией энергии обычно стоят дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды.
Сложные системы не только дороже в установке, но и требуют больших затрат на техническое обслуживание и потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию отработанного воздуха, вероятно, не будет стоить дополнительных затрат.К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.
Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть как можно более короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, находящиеся в неотапливаемых помещениях, и заделайте все стыки канальной мастикой.
Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение. Накопление инея также снижает эффективность вентиляции.
Кроме того, системы вентиляции с рекуперацией энергии необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить образование плесени и бактерий на поверхностях теплообменников.

Информация предоставлена ​​EERE

Найти предварительно проверенного местного подрядчика по установке вентилятора для всего дома

Система Aprilaire Model 8100 ERV

Система вентиляции с рекуперацией энергии (ERV) Aprilaire Model 8100 для всего дома является одной из самых лучших энергоэффективные методы обмена воздуха внутри вашего дома на свежий воздух снаружи.

Сегодняшние дома строятся более плотно для повышения энергоэффективности. К сожалению, из-за этого из вашего дома становится практически невозможно вытеснить несвежий воздух из помещения и заменить его свежим, более чистым наружным воздухом.В результате появляются неприятные запахи и вредные загрязнители. оказаться в ловушке в вашем доме.

Системы вентиляции с рекуперацией энергии Aprilaire Model 8100, произведенные в феврале 2012 года или позже, могут управляться с помощью модели 8910 Aprilaire Home Comfort Control, Термостат модели 8620 или регулятор вентиляции Aprilaire модели 8120, позволяющий осуществлять вентиляцию по расписанию.

Чтобы установить 8100 у вас дома, используйте Find A Pro, чтобы найти подрядчика в вашем районе.

Модель 8100 ERV Характеристики:

  • Обеспечивает постоянную контролируемую подачу свежего воздуха в ваш дом круглый год
  • Снижает количество вредных для здоровья загрязнителей воздуха в помещении, таких как летучие органические соединения, бактерии, вирусы и запахи
  • Вентилирует дома площадью до 4500 квадратных футов по размеру.
  • Снижает уровень избыточной влажности в помещении для большего комфорта при меньших затратах
  • Особенности эксклюзивного EnergyMax® Transfer Core
  • Требует минимального обслуживания
  • 5-летняя гарантия
  • Разработан с очень небольшим количеством компонентов для обеспечения повышенной производительности и надежности.

Об устройстве передачи данных Aprilaire 8100 ERV EnergyMax® Transfer Core

Сердцем ERV является ядро ​​передачи EnergyMax®, в котором используется энтальпийная технология, основанная на втором законе термодинамики. обеспечить передачу тепла, а также влаги в ваш дом и из него.

Это означает:

Летом ERV использует затхлый кондиционированный воздух, который вы удаляете, для охлаждения поступающего горячего воздуха.

Зимой ERV использует отработанный нагретый воздух из помещения, который вы удаляете, для предварительного нагрева поступающего холодного воздуха.

Узнайте больше о науке, лежащей в основе вентиляторов с рекуперацией энергии Aprilaire (ERV).

Вентиляция от Aprilaire

Сегодняшние дома плотно закрыты и построены с учетом энергоэффективности. Хотя это хорошо для предотвращения просачивания нагретого и охлажденного воздуха, это также предотвращает появление неприятных запахов и вредных загрязнителей в вашем доме.

Aprilaire может помочь вам контролировать свежий воздух и обеспечить комфорт и безопасность вашей семьи с помощью системы вентиляции для всего дома. Решения Aprilaire для вентиляции всего дома устанавливаются как часть системы отопления и охлаждения вашего дома, чтобы вытеснить несвежий загрязненный воздух и заменить его свежим чистым воздухом.

Зачем нужна правильная система вентиляции

Без надлежащей системы вентиляции каждый раз, когда работает ваш кондиционер или печь, вы циркулируете по всему дому один и тот же несвежий воздух.Это позволяет сохранить неприятный запах от еды, домашних животных и других источников. Это неприятная неприятность, но становится еще хуже.

Воздух, оставшийся в вашем доме, также может содержать вредные токсичные химические вещества, которые могут угрожать здоровью вашей семьи. По данным Агентства по охране окружающей среды (EPA), концентрация загрязняющих веществ внутри вашего дома может быть в 10 раз выше, чем снаружи .

Общие бытовые загрязнители, обнаруживаемые даже в самых ухоженных домах, включают:

Как могут помочь решения Aprilaire Ventilation Solutions

Система вентиляции для всего дома от Aprilaire может помочь вам контролировать свежесть воздуха в вашем доме, чтобы сделать его более здоровым и здоровым. более комфортные условия для вас и вашей семьи.

Установленная как часть системы отопления и охлаждения вашего дома, система вентиляции Aprilaire может вытеснять вызывающие рак загрязнители и дурно пахнущий воздух и заменять его свежим наружным воздухом. Не только в одной комнате, но и во всем доме .

Вентиляционные решения Aprilaire также помогают контролировать и контролировать температуру и влажность для большего комфорта по более низкой цене .

Чтобы узнать больше о том, как система вентиляции Aprilaire может помочь улучшить комфорт и здоровье вашей семьи, посмотрите видео Total Comfort Fresh Air .

Aprilaire Ventilation vs. Natural Ventilation

Естественная вентиляция происходит, когда наружный воздух поступает через открытые двери и окна. Естественная вентиляция не всегда возможна из-за рисков для безопасности и погодных условий. И это не всегда эффективно для поступления достаточного количества свежего наружного воздуха или удаления достаточного количества загрязненного воздуха в помещении.

Вентиляционные решения Aprilaire устанавливаются как часть вашей системы отопления и охлаждения для удаления загрязненного воздуха в помещении и последующего распределения отфильтрованного и кондиционированного наружного воздуха по всему дому.

Вентиляция Aprilaire позволяет автоматически контролировать свежесть воздуха круглый год. Вы управляете как количеством, так и качеством воздуха, подаваемого в ваш дом.

Правильный контроль свежего воздуха для каждого дома

Устройства управления вентиляцией Aprilaire разработаны с учетом требований к вентиляции при строительстве нового дома *** и откалиброваны в зависимости от размера вашего дома, климата и размера семьи. Настройкой занимается ваш профессионал для беспроблемной работы.Вы также можете выбрать режим вентиляции в зависимости от событий, таких как приготовление пищи, развлечения или уборка.

Наш контроллер вентиляции позволяет вручную регулировать продолжительность работы вашей системы вентиляции, до 60 минут.

Wi-Fi-термостаты Aprilaire с контролем качества воздуха в помещении обеспечивают наиболее удобный и точный контроль вентиляции и температуры свежего воздуха. Используя термостат и приложение Aprilaire WI-Fi, вы можете легко контролировать качество воздуха в помещении в любом месте с мобильного устройства.Приложение также позволяет вам контролировать другие установленные продукты Aprilaire IAQ для обеспечения оптимального уровня влажности и чистоты воздуха и держать вас в курсе меняющихся климатических условий в вашем доме.

*** Показана модель 8920W, отвечающая требованиям IRC и IMC, ENERGY STAR®, версия 3, LEED

. Aprilaire предлагает полную линейку Wi-Fi и проводных термостатов для удобного и эффективного управления температурой, вентиляцию свежего воздуха и все аксессуары для контроля качества воздуха в помещении.

Найдите подходящее решение для вентиляции Aprilaire

Aprilaire предлагает два варианта системы вентиляции: нашу стандартную систему управления вентиляцией или вентилятор с рекуперацией энергии.Каждый из них разработан, чтобы помочь домовладельцам достичь уровня комфорта, соответствующего их уникальным потребностям. Обязательно спросите у профессионала Aprilaire, какое решение подходит для вашего дома и вашей семьи. Найдите ближайшего к вам профессионала сегодня.

Aprilaire предлагает полный спектр решений по обеспечению качества воздуха в помещениях

Aprilaire поставляет решения Total Comfort более 50 лет. Наши продукты работают со всеми ведущими марками отопительного и охлаждающего оборудования. Кроме того, мы сотрудничаем с ведущими в отрасли подрядчиками, поэтому вы получите наиболее полный набор решений, доступных сегодня.

Рекомендации по вентиляции

Вентиляция - это совокупность действий и приемов, используемых для организации воздухообмена и обеспечения определенного состояния воздушной среды в помещениях и на рабочих местах. Вентиляция поддерживает желаемые климатические параметры в помещении в соответствии с установленными гигиеническими нормами и технологическими требованиями.

Для чего нужна вентиляция?

Нас окружает воздух, и мы вдыхаем и выдыхаем 20 000 литров воздуха каждый день.Насколько полезен воздух, которым мы дышим? Качество воздуха определяется рядом факторов.

  • Концентрация кислорода и углекислого газа в воздухе. Уменьшение содержания кислорода и углекислого газа вызывают духоту в помещении.
  • Содержание в воздухе вредных веществ и пыли. Высокое содержание в воздухе пыли, табачного дыма и других веществ вредно для человеческого организма и может вызвать различные заболевания легких и кожи.
  • Запахи. Неприятный запах вызывает дискомфорт и раздражает.
  • Влажность воздуха. Слишком высокая или низкая влажность заставляет нас чувствовать себя некомфортно и даже может спровоцировать приступы острых заболеваний у больных. Влажность воздуха важна также для внутреннего климата. Например, двери, оконные рамы, мебель могут дать усадку из-за слишком низкой влажности зимой и разбухнуть во влажной среде, например в бассейнах, ванных комнатах.
  • Температура воздуха. Комфортная температура в помещении находится в пределах 21-23 ° C.Более высокие или низкие температуры влияют на физическую и умственную активность и состояние здоровья.
  • Движение воздуха. Повышенное движение воздуха в помещении вызывает сквозняки, а слабое движение воздуха вызывает образование воздушной подушки. Любой из этих факторов влияет на наше благополучие.

Устройство вентиляционной системы

Правильно устроенная система вентиляции - единственное решение в этой ситуации. Обеспечивает подачу отфильтрованного воздуха летом и подачу отфильтрованного и подогретого воздуха зимой, а также удаление отработанного застоявшегося воздуха из помещений.

Любая система вентиляции должна включать синхронную подачу свежего и вытяжного воздуха, что обеспечивает идеальный баланс воздуха в помещении. При плохом или недостаточном поступлении воздуха извне содержание кислорода снижается, повышается влажность и запыленность. Если вытяжная вентиляция не предусмотрена или неэффективна, загрязненный воздух, запахи, влажность и вредные вещества не удаляются.

Еще одним важным фактором правильной организации системы вентиляции является совместная работа приточных и вытяжных вентиляционных отверстий.Если внутренняя вентиляция обеспечивается только вытяжным воздухом, например при использовании вытяжного вентилятора для ванной комнаты единственным возможным источником притока воздуха являются зазоры в окнах, дверях и элементах конструкции. Эта неконтролируемая подача воздуха приводит к проникновению пыли, запахов и сквозняков.

Вентиляционные решетки в дверях ванных комнат, стенные или оконные форточки, открытые окна - единственные естественные источники приточного воздуха, которые могут компенсировать вытяжку воздуха. Однако механическая вентиляция - единственное решение для обеспечения центрального притока воздуха в помещения.

Что такое сбалансированная вентиляция?

28.10.2015

Воздух в плотно закрытом доме может быть в 10 раз более загрязненным, чем наружный воздух. В то время как плотная оболочка здания важна для энергосбережения, вентиляция очень важна для фильтрации загрязненного воздуха и наполнения дома свежим незагрязненным воздухом. К сожалению, системы, которые полагаются только на вытяжную или только приточную вентиляцию, могут сбросить давление в доме и имеют ограниченную способность фильтровать воздух.Сбалансированная система вентиляции намного лучше отфильтровывает загрязняющие вещества из воздуха и поддерживает давление.

Как работает сбалансированная система вентиляции?

Сбалансированная система вентиляции подает свежий наружный воздух в дом с такой же скоростью, как и несвежий воздух из дома. Если сбалансированная система вентиляции спроектирована и установлена ​​правильно, она не создает и не понижает давление в доме. Это позволяет механической вентиляции контролировать поток воздуха в доме, а не полагаться на естественную вентиляцию для удаления воздуха и загрязняющих веществ.

Обеспечение раздельного контроля вентиляции и температуры

Хотя некоторые домовладельцы используют существующие каналы отопления и охлаждения для систем вентиляции, этот подход может повлиять на баланс системы вентиляции. Когда система вентиляции настроена на балансировку, когда воздухоочиститель выключен, включение воздухообрабатывающего агрегата может вывести систему из равновесия и вызвать увеличение объема приточного воздуха. Обратное может быть верно, если система настроена на балансировку, когда воздухоочиститель включен.Обе проблемы могут изменить давление в доме и привести к засасыванию внешних загрязнителей в дом.

Для поддержания надлежащего баланса давления и оптимизации вентиляции и регулирования температуры, системы вентиляции и обработки воздуха должны быть разделены и использовать разные системы воздуховодов.

Потери энергии вентиляции

Один из недостатков большинства сбалансированных систем вентиляции заключается в том, что они позволяют охлажденному или нагретому воздуху выходить с большей скоростью, чем обычно, при этом вводя новый воздух для обогрева или охлаждения, чтобы поддерживать комфорт.Чтобы смягчить эту проблему, можно приобрести и установить ERV или HRV. Будет ли ERV или HRV лучше всего подходить для предотвращения потерь энергии, зависит от климата, в котором находится дом. ERV и HRV позволяют передавать тепло от входящего воздуха к выходящему или наоборот, чтобы эффективно поддерживать температуру (а иногда и уровни влажности).

Установка сбалансированной системы вентиляции

Сбалансированные системы вентиляции часто устанавливаются на чердаках, хотя их размещение может варьироваться в зависимости от дизайна дома.Одна точка выпуска и одна точка подачи являются частью основного блока.

Воздух, который подается в дом в точке подачи, распределяется по назначенным зонам с помощью воздуховодов. Воздух удаляется из разных предназначенных для этого областей дома с использованием другого набора воздуховодов и, в конечном итоге, удаляется через главную вытяжную точку. Вентиляционная установка и воздуховоды расположены так, чтобы влажный воздух удалялся из таких комнат, как кухня и ванные комнаты, а свежий воздух фильтровался в закрытые помещения, например спальни.

Вентиляция в зданиях | CDC

Исследования показывают, что размер частиц SARS-CoV-2, вируса, вызывающего COVID-19, составляет около 0,1 микрометра (мкм). Однако вирус обычно не распространяется по воздуху. Эти вирусные частицы созданы человеком, поэтому вирус задерживается в дыхательных каплях и ядрах капель (высушенных респираторных каплях), которые больше. Большинство респираторных капель и частиц, выдыхаемых во время разговора, пения, дыхания и кашля, имеют размер менее 5 мкм.По определению, высокоэффективный воздушный фильтр для улавливания твердых частиц (HEPA) эффективен как минимум на 99,97% при улавливании частиц размером 0,3 мкм. Эти частицы размером 0,3 мкм приблизительно соответствуют размеру частиц, наиболее проникающих через фильтр (MPPS). HEPA-фильтры даже более эффективны при улавливании частиц размером и меньше, чем MPPS. Таким образом, HEPA-фильтры эффективны не менее чем на 99,97% при улавливании созданных человеком вирусных частиц, связанных с SARS-CoV-2.

Портативные HEPA-фильтры, сочетающие в себе HEPA-фильтр и систему вентиляции с электроприводом, являются отличным вариантом для дополнительной очистки воздуха, особенно в условиях повышенного риска, таких как поликлиники, места проведения медицинских исследований, комнаты для тренировок или общественные зоны ожидания.Другие параметры, для которых может быть полезна портативная HEPA-фильтрация, можно определить с помощью типичных параметров оценки риска, таких как уровень заболеваемости в сообществе, ожидания соответствия лицевой маске и плотность населения в помещении. Выбирая портативный блок HEPA, вы хотите выбрать систему, размер которой соответствует области, в которой она установлена. Один из способов сделать это для воздухоочистителей в помещении - выбрать систему вентиляции HEPA со скоростью подачи чистого воздуха (CADR) [см. Руководство EPA по воздухоочистителям в значке Homepdf iconexternal], которая соответствует площади помещения, в которой находится он будет использован.Чем больше CADR, тем быстрее он очистит воздух в помещении. Если комната, в которой будет использоваться воздухоочиститель, выше 8 футов, выберите воздухоочиститель с пропорционально более высоким CADR, чем тот, который рассчитывается просто на квадратные метры. Хотя эти системы не обеспечивают подачу разбавляющего воздуха на улицу, они очень эффективны при очистке воздуха в помещениях для снижения концентрации переносимых по воздуху частиц, включая вирусные частицы SARS-CoV-2. Таким образом, они обеспечивают эффективный воздухообмен без необходимости кондиционирования наружного воздуха.

Системы вентиляторов

HEPA могут использоваться как автономные блоки, или многие более крупные блоки позволяют присоединять гибкие воздуховоды к впуску и / или выпуску воздуха (обратите внимание, что более крупные воздуховоды не подпадают под описание «воздухоочиститель помещения» и может не иметь рейтинга CADR). Использование воздуховодов и стратегическое размещение системы HEPA в пространстве может помочь обеспечить желаемые схемы воздушного потока от чистого к менее чистому там, где это необходимо. Системы HEPA с воздуховодом также могут использоваться для установления прямого вмешательства по захвату источника для лечения пациентов и / или сценариев тестирования (см. Обсуждение CDC / NIOSH вентилируемого изголовья).В зависимости от размера блоков вентилятора / фильтра HEPA и конфигурации объекта, в котором они используются, несколько небольших переносных блоков HEPA, развернутых в зонах повышенного риска, могут быть более полезными, чем один большой блок HEPA, обслуживающий объединенное пространство.

Пример 2: Помещение, описанное в Примере 1, теперь дополнено портативным устройством очистки воздуха HEPA с CADR 145 кубических футов в минуту (Q hepa = 145 кубических футов в минуту). Дополнительное движение воздуха в комнате улучшает общее перемешивание, поэтому присвойте k = 3. Сколько времени можно сэкономить для достижения того же 99% снижения содержания загрязняющих веществ в воздухе, добавив портативное устройство HEPA в комнату?

Добавление фильтрующего устройства HEPA обеспечивает дополнительный чистый воздух в помещении. Здесь объемный расход чистого воздуха (Q) равен: Q = Q e + Q hepa = 72 кубических футов в минуту + 145 кубических футов в минуту = 217 кубических футов в минуту.

ACH = [Q x 60] / (объем помещения) = (217 куб. Футов в минуту x 60) / (12 ’x 10’ x 9 ’) = 13 020/1080 = 12,06 ACH (округлите до 12).

Используя таблицу B.1, время ожидания идеального перемешивания, основанное на 12 ACH и 99% -ном сокращении взвешенных в воздухе частиц, составляет 23 минуты.

Используя коэффициент смешивания 3, расчетное время ожидания для 99% -ного снижения количества переносимых по воздуху загрязняющих веществ в помещении составляет 3 x 23 = 69 минут. Таким образом, увеличенный ACH и более низкое значение k, связанные с портативным блоком фильтрации HEPA, сократили время ожидания с исходных 5 часов 45 минут до всего 1 часа 9 минут, сэкономив в общей сложности 4 часа 36 минут до начала помещения можно безопасно снова занять.

В заключение, добавление портативного блока HEPA увеличило эффективную скорость вентиляции и улучшило перемешивание воздуха в помещении, что привело к сокращению времени очистки помещения от потенциально инфекционных частиц, переносимых по воздуху, на 80%.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI

Исторически сложилось так, что вентиляция построек осуществлялась естественным путем, например открывалось окно или дверь, чтобы свежий воздух попадал в помещение.Однако, учитывая все более широкое распространение технологий герметизации воздуха, этого метода недостаточно. Используйте механическую вентиляцию, которая предлагает несколько вариантов удаления застоявшегося воздуха из помещения и свежего наружного воздуха внутрь. Различные типы включают вытяжной, приточный, сбалансированный и с рекуперацией энергии.

В этом кратком техническом документе мы рассмотрим каждый вариант механической вентиляции и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы поговорим о том, «как и что» вентиляции, но давайте начнем с «почему».«Зачем вообще нужна вентиляция? Ответ заключается в том, чтобы поддерживать здоровье и благополучие людей, находящихся в помещении, за счет улучшения качества воздуха, которым они дышат.

Повышенное уплотнение воздуха и недостаточное качество воздуха в помещении

По мере того, как здания становятся более воздухонепроницаемыми для экономии энергии, непреднамеренным последствием является накопление внутренних загрязнителей, вызывающих плохое качество воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой для всех зданий, поскольку отрицательно сказывается на здоровье, когнитивной функции, производительности и благополучии людей, находящихся внутри помещений.

Воздух в жилых помещениях может быть довольно вредным для здоровья. Фактически, Агентство по охране окружающей среды США (EPA) заявляет, что:

  • В среднем человек получает 72% химического воздействия дома. [1]
  • Уровни загрязняющих веществ внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни на открытом воздухе. [2]
  • Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, потому что большинство людей проводят около 90% своего времени в помещении.[3]
  • Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения. [4]

Недостаточное качество воздуха в помещении имеет множество побочных эффектов. К ним относятся краткосрочные проблемы со здоровьем, такие как аллергия, головные боли и астма, а также долгосрочные, такие как рак, заболевание печени и повреждение почек. Лаборатория Гарварда и Беркли также определила, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO 2 ) может отрицательно влиять на мышление на уровнях, которым большинство американцев обычно подвергаются в помещении. [5]

Механическая вентиляция - это решение

Лучший способ улучшить качество воздуха в помещении - это усиленная и сбалансированная вентиляция. До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выходит застоявшийся воздух из помещений, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что правильная вентиляция необходима для сохранения свежего и здорового воздуха в домах.[6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в жилых помещениях, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязнителей воздуха внутри помещений. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62. 2 был принят местными нормативами

США, а также под их влиянием.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как U.С. Министерство энергетики (DOE) утверждает, что энергоэффективные дома - как новые, так и существующие - требуют механической вентиляции для поддержания качества воздуха в помещении. Следовательно, есть четыре системы механической вентиляции всего дома на выбор: вытяжная, приточная, сбалансированная и с рекуперацией энергии [8]. Обратите внимание, что непрерывные системы вентиляции «всего дома» были разработаны в 1980-х годах для удовлетворения требований к качеству воздуха в помещении для хорошо изолированных домов того времени [9].

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также указаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики.Вот четыре варианта:

Вытяжная вентиляция

Обзор системы и преимущества:

Рис. 1. Система вытяжной вентиляции (DOE)
  • Системы вытяжной вентиляции работают за счет сброса давления в конструкции. Система удаляет воздух из дома, вызывая изменение давления, которое приводит к вытягиванию макияжа извне через утечки в каркасе здания и преднамеренные пассивные вентиляционные отверстия.Вытяжная вентиляция наиболее подходит для холодного климата, так как в более теплом климате разгерметизация может втягивать влажный воздух в полости стен, где он может конденсироваться и вызывать повреждение влаги. [10]
  • Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома. Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат и кухонь.[11]
  • Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах для подачи свежего воздуха, а не для утечек в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором. [12]

Проблемы:

  • Одной из проблем, связанных с системами вытяжной вентиляции, является то, что вместе со свежим воздухом они могут втягивать загрязнители. К ним могут относиться: радон и плесень из подполья, пыль с чердака, дым из пристроенного гаража и дымовые газы от камина или водонагревателя или печи, работающей на ископаемом топливе.Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции. [13]
  • Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. [14]

Приточная вентиляция

Обзор системы и преимущества:

Рис. 2: Система приточной вентиляции (DOE)
  • Приточная система вентиляции использует вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, каналах ванны и вентилятора, а также преднамеренные вентиляции (если есть).[15]
  • Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недорогие в установке. Типичная система приточной вентиляции имеет систему вентиляторов и воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жильцы занимают больше всего, например спальни и гостиную. Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах. [16]
  • Системы приточной вентиляции позволяют лучше контролировать поступающий в дом воздух по сравнению с системами вытяжной вентиляции. Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратный отток дымовых газов из каминов и бытовых приборов. Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для контроля влажности. [17]
  • Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате.Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения. [18]

Проблемы:

  • Как и системы вытяжной вентиляции, системы приточной вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
  • Поскольку воздух поступает в птичник в отдельных местах, перед подачей наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Другой вариант - проточный канальный нагреватель, но он увеличивает эксплуатационные расходы [20].

Сбалансированная вентиляция

Обзор системы и преимущества:

Рис. 3. Сбалансированная система вентиляции (DOE)
  • Сбалансированная система вентиляции, если она правильно спроектирована и установлена, не создает и не сбрасывает давление в конструкции.Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха. [21]
  • Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия можно установить в каждой комнате, но типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
  • В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед ее подачей в птичник. Сбалансированные системы вентиляции также подходят для любого климата. [23]

Проблемы:

  • Как и приточная, и вытяжная системы, сбалансированные системы вентиляции не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.Следовательно, они могут способствовать более высоким расходам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Подобно системам приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой. [24]
  • Поскольку для них требуются две системы воздуховодов и вентиляторы, уравновешенные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы. [25]

Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

  • Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимальных потерях энергии.Они сокращают расходы на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) приточному воздуху снаружи. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение. [26]
  • Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей для настенного или оконного монтажа, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.[27]
Рисунок 4: Воздушный поток вентиляции ERV летом (CMHC)

Рисунок 5: Вентиляционный поток ERV зимой (CMHC)

Рисунок 6: Статическая пластина, ERV с энтальпийным ядром (исходное фото)

  • Основное различие между ERV и HRV заключается в том, как работает теплообменник. С ERV теплообменник передает определенное количество водяного пара (скрытый) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
  • Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием. [29]
  • Летом ERV может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
  • Большинство систем вентиляции с рекуперацией энергии могут рекуперировать около 70-80% энергии вытяжного воздушного потока и передавать эту энергию входящему воздуху для целей кондиционирования. [31]

Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)


Проблемы:

  • Установка некоторых систем вентиляции с рекуперацией энергии может быть дороже, чем установка других систем вентиляции.В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
