Вентиляция смотровой ямы: все нюансы, полезые советы

Многие автолюбители предпочитают сделать в своем гараже смотровую яму. Это позволяет с комфортом проводить регулярный осмотр, диагностику, а при необходимости и ремонт машины. Однако важно позаботиться о надежности, безопасности такого помещения. Нужна качественная вентиляция смотровой ямы в гараже. Сегодня мы рассмотрим ее предназначение, выясним, какие есть типы вентиляционных систем, чем они друг от друга отличаются. В конечном итоге нужно выбрать наиболее подходящий вариант.

Зачем нужна вентиляция в смотровой яме

В гаражном помещении вентиляция необходима. Только она может обеспечить своевременное устранение излишков влаги. Даже при идеально выполненной гидроизоляции в гараже может стать сыро. И в первую очередь так происходит, когда на улице идет дождь или снег. Ведь автомобиль заезжает в гаражное помещение мокрый. И такая проблема сразу же решается при хорошей вентиляции: излишняя влага просто испаряется и выносится потоком воздуха через вытяжную трубу.

Если это не гарантировать, чрезмерная влажность способна создать два важнейших фактора риска: для гаражного помещения и непосредственно для машины. Конструкция строения начинает разрушаться из-за развития плесени, грибка. Автомобилю же страшна коррозия металла, которая также возникает вследствие сырости.

Казалось бы, сухо должно быть только в гараже, ведь машина стоит не в смотровой яме, а над ней. Но на самом деле из ямы влажный воздух будет расходиться по всему помещению в соответствии с принципом сообщающихся сосудов. Кроме того, сама яма тоже должна быть в хорошем состоянии. Оттуда необходимо устранять испарения химикатов, запахи. Воздух там должен быть свежим, ведь в яме долгое время находится автолюбитель, когда работает с машиной.

Особенности системы вентилирования в гараже

Обычно автолюбители выбирают естественную вентиляцию.

При такой системе разница температур снаружи и внутри гаражного помещения обеспечивает циркуляцию воздуха. Зачастую вентиляцию проводят своими силами. Но летом она не будет хорошо работать, поскольку в теплое время года разницы температур практически не наблюдается, а иногда внутри даже прохладнее, чем снаружи. Более эффективна комбинированная система, при которой оптимизируется удаление воздуха благодаря использованию механического вентилятора.

Принудительная вентиляция обладает максимальной результативностью. Здесь уже нужна двухканальная система, поскольку механическими устройствами обеспечивается приток и отток воздуха. Зато гарантирован постоянный приток свежего воздуха с улицы, а также своевременный отток воздуха из смотровой ямы вместе с излишками влаги, испарениями химикатов и выхлопными газами.

Порядок действий: что важно учесть

Остановимся на основных принципах работы при обустройстве вентиляции смотровой ямы в гараже.

Крайне важно грамотно составить схему устройства всей системы вентилирования. Точно указываются отверстия: в фундаменте, стене, цоколе, куда затем будут помещены воздуховоды. В проекте необходимо учесть следующие факты.

  • Площадь помещения.
  • Высота гаража.
  • Количество автомобилей.

Конечно, профессиональные мастера точно выполнят работу грамотно. Но и обычные гаражники тоже нередко делают вполне эффективную, надежную вентиляцию смотровой ямы. Важно при этом учесть и размещение труб, подземное или надземное, постараться составить оптимальный маршрут для воздушных потоков.

Можете также посмотреть схему обустройства приточно-вытяжной системы вентилирования.

Оптимальный диаметр вентиляционных труб

Оказывается, многое зависит и от диаметра труб, вентиляционных отверстий. Лучше брать не произвольные значения, а точно все рассчитывать. Когда обеспечивается естественная вентиляция в яме гаража, расчет можно провести следующим образом: на каждый метр площади гаража должно приходиться 15 мм диаметра трубы.

Когда делается одноканальное механическое вентилирование, общая площадь вентиляционных отверстий должна быть равна 0,3% от площади гаражного помещения.

Создаем воздухообмен в гараже

Мы уже выяснили, что плохая вентиляция – это реальная угроза для автомобиля, самого гаража, а также для здоровья автолюбителя. Поэтому крайне важно сделать систему результативной. Рассмотрим важные моменты.

  • Тяга в вытяжке должна быть хорошей. Поэтому вытяжное отверстие размещают в наиболее высокой точке гаража.
  • Труба должна иметь максимальную высоту. Надо оставлять минимум три метра расстояния до точки входа холодного потока воздуха через приточную трубу.
  • Нужно обязательно защитить выходную трубу от попадания влаги. Делается специальный грибок, чтобы дождь не попал внутрь.
  • Принимайте во внимание, какое направление ветра обычно бывает. Вытяжку направляют в сторону ветра.

Элементарная приточная система может состоять из обычного отверстия с решеткой в нижней части гаражных ворот.

Делаем вентиляцию в яме

Остановимся на алгоритме работы для проведения вентиляции непосредственно в смотровую яму.

  • Ремонтную яму нужно приоткрыть по краям, ближе к приточной трубе. Оставьте зазор примерно в 10-15 см шириной.
  • Между досками, которые закрывают яму, тоже стоит оставлять зазоры по 10 см.
  • Обязательно сделайте щель и напротив вытяжки.
  • Придерживайтесь следующего принципа: отверстия для притока воздуха должны быть в два раза больше, чем для вытяжки.

Обратите внимание! Машину не нужно ставить над той зоной, где у вас имеется зазор для оттока воздуха из смотровой ямы. Именно на этом участке среда наиболее агрессивная, влажная. От этого потока автомобиль надо беречь, иначе днище начнет подгнивать.

Обеспечиваем комфорт в погребе

Остановимся и на вентиляции погреба. Если он располагается в гаражном помещении, отдельно от смотровой ямы, там тоже должна быть своя вытяжка.

Приточную трубу опускают в погреб до уровня пола. Вытяжной воздуховод следует провести с потолка. Желательно сделать вытяжку с южной стороны, а приточную трубу – с северной. Если вы собираетесь держать в погребе урожай, соблюдайте расстояние в 70 см от вентиляционной трубы до зоны хранения.

Для эффективности вентиляции соблюдайте соотношение диаметров: вытяжка должна быть в два раза меньше приточного канала. Также надо помнить о разнице в три метра между высотами точек для выхода и притока воздуха. В таком случае даже естественное вентилирование будет обеспечено на хорошем уровне.

Видео: устройство эффективной вентиляции

Стоит посмотреть и хорошую инструкцию в формате видео. Здесь речь идет об устройстве вентиляционной системы для гаражного погреба. Принцип организации вентиляции в смотровой яме будет аналогичным.

Очень важно подобрать оптимальный вариант, чтобы постоянно поддерживался хороший воздухообмен. Многие гаражники отмечают, что лучше всего сделать комбинированную вентиляционную систему: она надежнее, эффективнее и привлекает универсальностью. При ней достойный результат гарантирован в любое время года.

Вентиляция смотровой ямы в гараже

Владельцы частных домов имеют возможность оборудования специальных помещений для хранения овощей. Это позволяет сохранять их свежими практически до следующего урожая. Но не только жилые помещения нуждаются в постоянном воздухообмене, вентиляция в яме также необходима. Как сделать ее правильно, чтобы овощи не замерзли зимой и не повяли от недостаточной влажности?

Оборудование системы воздухообмена в яме

Помещение, в котором будут храниться овощи, должно соответствовать определенным требованиям. В нем не может быть:

  • чрезмерной сырости
  • плесени

Иначе ваш урожай просто сгниет. Поэтому вентиляция в яме должна быть оборудована по всем правилам.

Зимой существует большая разница температур снаружи и в самом помещении, что обязательно приведет к появлению конденсата и сырости, даже при периодическом проветривании и сушке ямы.

Во избежание этого необходимо чтобы воздухообмен был постоянным, только в таком случае урожай сможет сохраниться до весны без потерь.

Самым простым способом, которым может осуществляться вентиляция в яме, является простая труба с задвижкой. Ее обычно устанавливают в центре помещения. При этом теплый и влажный воздух из ямы будет выходить по трубе, тем самым, освобождая место для более прохладного. Такая циркуляция позволяет ей оставаться сухой, но не всегда ее бывает достаточно. При появлении сырости следует подумать о более сложном виде вентилирования овощехранилища. Способов может быть несколько – один из них – это удлинить трубу или установить на ее выходе вентилятор.

Другим видом является оборудование приточно-вытяжной вентиляции. Для этого потребуется две трубы. Причем одна из них – вытяжная, устанавливается сверху, почти под самым потолком, а другая, наоборот, внизу – у самого пола. Но для того чтобы получить достаточную интенсивность движения воздушных масс, необходимо, чтобы трубы располагались в разных концах ямы.

При этом воздух должен циркулировать по диагонали. Следует также учитывать, что сечение вытяжной трубы должно быть в два раза меньше, чем у приточной. Только в таком случае ваша вентиляция в овощной яме будет работать исправно, что позволит сохранить урожай.

Овощехранилище в гараже

Не всегда получается оборудовать отдельное овощехранилище. Очень часто эти функции выполняет яма в гараже. Но она также нуждается в правильной вентиляции. При этом данная система должна отвечать еще более жестким требованиям.

Первое, с чего следует начинать ее оборудование – это выбор метода. Большинство отдает предпочтение естественному воздухообмену. Данный способ наиболее дешевый и простой. Он основан на циркуляции воздуха из-за разности температур в помещении и на улице.

Но не всегда он может полностью удовлетворить требования в воздухообмене, и в таком случае следует прибегнуть к комбинированной системе. Она основана на удалении воздуха из гаража при помощи вентилятора, а свежий поток поступает естественным путем через приточные каналы.

Вопрос, какой должна быть вентиляция в яме гаража, очень часто обсуждается среди владельцев автомобилей. Ответ на него зависит от многих факторов. Гаражная вентиляция предназначена избавлять помещение не только от сырости, но и от выхлопных газов, а также предохранять кузов машины от коррозии. Поэтому правила ее оборудования должны соответствовать требованиям СНиП. Объем поступающего свежего воздуха необходимо обеспечивать в объеме 180 м³/час.

Также при оборудовании всей системы обязательно должна быть учтена вентиляция в яме гаража, только в этом случае она будет работать эффективно, и убережет ваше имущество от

негативного воздействия окружающей среды.

Как сделать вентиляцию в гараже, в мастерской, быстро и дешево

В плохо проветриваемом гараже с повышенной влажностью, автомобиль может поржаветь буквально «на глазах».   Влажность значительно влияет на скорость коррозии. Также пары бензина, масел, газы должны своевременно удаляться и не накапливаться. В плохо проветриваемом гараже или мастерской находиться и работать опасно.

Эти строения оборудуются нормируемой вентиляцией, как в целях сохранения техники, так и для обеспечения безопасности и здоровья людей. Как сделать простую вентиляцию в гараже, которая будет достаточной по воздухообмену? Можно использовать наиболее простые и практичные решения…



Простейшая вентиляция для гаража

Любая вентиляционная система имеет вход и выход для движения воздуха. Поэтому гараж или мастерскую придется оборудовать приточным отверстием и вытяжной трубой.

Делается следующее:

  • Приточное отверстие в стене, в которой находятся гаражные ворота. Располагается в нижнем углу, в 0,5 метрах от почвы, чтобы не заносилось снегом. Перекрывается мелкой металлической сеткой, препятствием грызунам и насекомым, изнутри снабжается дверцей, жалюзи, для регулировки количества воздухообмена.
  • Вытяжное оборудуется в противоположной стене от гаражных ворот в верхнем углу или сквозь крышу. Для обеспечения нормируемой тяги оборудуется вертикальной трубой (трубой с коленом) диаметром от 100 мм высотой не менее 1,5 метра от уровня установки. Сверху труба защищается от осадков зонтом, дефлектором. Наружная часть трубы теплоизолируется.
Приточное отверстие и вытяжка оборудуются по диагонали гаража



Как проветривать яму в гараже

В существующих гаражах в ямах выделяется наибольшее количество влаги из грунта, так как гидроизоляция, как правило, отсутствует. Эта влажность как раз попадает на днище автомобиля… Если не проветриваемая яма перекрывается еще и щитами (что обычно и происходит) в ней нарушается естественный воздухообмен, и кроме влажности может произойти накопление опасных газов тяжелее воздуха, а также расслаивание воздуха и осаждение углекислого газа… нужно помнить об этом.

Можно завести в нее патрубок 110 мм, подающий свежую струю воздуха от стены. Но для этого придется применять колена, рыть канаву под ее укладку…

Чаще пользуются естественным воздухообменом в яме от струи воздуха, идущей через гараж от притока на вытяжку. Более холодный воздух снаружи стремится вниз и будет омывать яму. Перекрывающие щиты для обеспечения вентиляции кладут в разбежку, оставляют в перекрытии ямы окна.



Особенность проветривания погреба в гараже

Не редко в гаражах обустраивают еще и погреб для хранения продуктов. В таком случае в этот погреб нужно обязательно организовать отдельную подачу свежего воздуха с улицы, и движение воздуха по направлению «из погреба – на общую вытяжку», чтобы пары бензина и масел не попадали в погреб.

Устанавливается:

  • Приточный патрубок диаметром от 100 мм, от стены, через перекрытие погреба к его полу, оборудованный сеткой от грызунов и регулятором количества воздуха.
  • Вытяжное отверстие в перекрытии погреба, в его люке, или в смотровую канаву, как вариант возможно сделать отвод от вытяжной трубы непосредственно в погреб, хоть и не обязательно.

Для погребной вентиляции на притоке нужно сделать заслонку-регулятор, чтобы летом не перегреть, а зимой не заморозить. Но организовать приток свежего воздуха в погреб непосредственно с улицы (а не с гаража с парами бензина…) нужно обязательно, чтобы не допустить  накопление углекислоты и вредных газов и влажности….



Как обеспечить нормативный воздухообмен, какая вентиляция по нормативам

Как сделать вентиляцию в гараже по требованиям Правил, чтобы было «сухо и свежо»… Не вдаваясь в подробности и расчеты приведем известные данные по обеспечению нормативной вентиляции для гаража с одним хранящимся автомобилем, но без выполнения работ, при которых образуются вредные пары и газы.

  • Обновление воздуха – не менее 2 раз в час, либо воздухообмен более 150 м куб в час. (МГСН 5.01-01 «Стоянки для легковых автомобилей»)
  • Обновление воздуха в смотровой канаве, в которой ведутся работы – не менее 10 раз в час. (ВСН 01-89). Но это, если люди находятся там постоянно, — условие для постоянного нахождения людей в выработке малого объема ниже уровня земли…

Для обеспечения нормативного воздухообмена, размеры вентиляционных отверстий в конструкциях гаража, должны быть соответствующими, следующими…



Размеры отверстий, патрубков для гаражной вентиляции

Летом естественная тяга обычно небольшая, в подающих и вытяжных отверстиях развивается скорость воздуха не более 1 м/с.

Увеличению мешает аэродинамическое сопротивление. Но зимой тяга бывает значительной, со скоростями до 5 м/с, поэтому пользуются закрытием заслонок.

Из условий «1 м/с в патрубке» и нормативных «не менее 150 м куб/час» узнаем, что площадь отверстия в стене (а также вытяжного патрубка) должна быть порядка 0,05 м кв. или труба должна иметь диаметр 245 мм в диаметре.

Следовательно, подойдут два вытяжных патрубка по 110 мм стандартной канализационной трубы…

Но мелкая решетка на подаче уменьшает реальную площадь сечения в 2 раза, поэтому нам понадобится оборудовать зарешеченное отверстие площадью порядка 0,1 м кв. Это многовато, целесообразней делать 2 шт., по 150х300 мм.



Как делают вентиляцию в гараже на практике

Часто в гаражах устанавливают печи для обогрева, которые и играют роль вытяжки. Их труба обычно диаметром 110 – 200 мм, является отличной вытяжкой, даже летом развивающей скорость естественной тяги более 1 м/с и не закрывается сеткой.

Забор воздуха ведется у пола, через поддувало, которое должно быть открытым.

Если печки нет, то подобную трубу нужно обязательно установить в целях вентиляции, по принципам, приведенным выше. При ее создании можно учитывать два момента — наружную часть утеплить, так как в противном случае конденсат с воздуха будет литься обратно в гараж, а также ее практичней выводить через стену с установкой уголка, чтобы не заниматься вопросами герметизации прилегания на крыше, которые сложны.

Подачу же воздуха организуют двумя отверстиями. Первое — в гаражной стене, которая с «обычными» щелями в гаражных воротах приближаются по суммарной площади к требованию норматива. Это отверстие 150-200мм х 300мм, обычно оборудуется пластиковой вентиляционной перекрывающейся решеткой с сеточкой изнутри и металлической решеткой снаружи.

Этот воздухоприток дополняется приточным патрубком 110 мм в подвал, чтобы не накапливать там газы и сырость.

Таким образом достигается суммарный нормативный воздухообмен или не слишком меньший от него. На практике, подобной вентиляции достаточно, чтобы влажность не повышалась, «было сухо и свежо».

Гаражи-мастерские, где ведутся круглогодично лакокрасочные, сварочные работы, оборудуются вентиляторными вытяжками, и воздухоприточными клапанами, по нормам предприятий…



Вентиляция гаража зимой: виды, особенности

Многие автолюбители приобретают себе гараж для сохранности своего автомобиля и для хранения инструментов связанных с ремонтом их транспортного средства. Некоторые настолько любят разбираться в деталях машин, что проводят в гараже большую часть свободного времени. При том, что сильный пол проводит в своем любимом месте многие часы в сутки, он никогда не задумывается о своей безопасности и сохранности своего автомобиля от сырости. Ведь сырость и влага в гараже зависит от вентиляции, особенно зимой.

Каждый раз, открывая гараж, вы чувствуете влажную прохладу, которая окутывает вас летом, и долгожданное тепло зимой. Герметичность гаража несет в себе чаще угрозу, чем пользу. Подумайте сами, ведь когда вы ставите свою машину в гараж, после долгого и изнурительного дня, множества луж и грязи, она остается одна в этом вакууме. Влага, накопленная за целый день впитывается в стены и дерево. Часто именно из-за влаги ломаются доски в яме, что опасно для жизни человека. Время на которое вы открываете гараж, пока загоняете и выгоняете машину, недостаточно что б была хорошая вентиляция.

Лучше всего думать о вентиляции до покупки гаража, ведь дороже обойдется ремонт вашего автомобиля, чем задержка при выборе того или иного варианта.

При строительстве отапливаемого гаража все мастера сосредотачивают свое внимание на герметичности и поддержании определенной температуры воздуха внутри помещения. Соответственно система проветривания в таком месте не предназначено. Поэтому при выборе стоянки для своего автомобиля нужно обращать внимание на это факт. Бывают случаи, что вентиляция присутствует, но служит больше для декорации, ведь должного воздухообмена не производит.

Правильное зимнее функционирование вентиляции

Для начала нужно разобраться, какие именно функции должна выполнять вентиляция:

  • удаление влаги из гаража;
  • воздухообмен и поддержание оптимальной температуры между внутренней и внешней атмосферой;
  • удаление испарений лаков, красок и технических запахов;
  • устранение запаха бензина и угарного газа из гаража.

Особенности вентиляции в зимний и летний период

Как бы ни было странно, но вентиляция зимой и летом должна быть разной. Природные условия в эти периода года противоположны друг другу. Летом, когда погода приятная и не славится хорошим ветром, гараж может попросту совсем не поддаваться вентиляции. Помещение скорее будет похоже на парилку, хоть и будет прохладным. Движение воздуха даже при открытых дверях совсем не приносит того количества свежего воздуха, которое требуется для безопасного нахождения и работы человека в таком помещении. Однако свежий воздух нужен не только людям, но и автомобилю.

При работе двигателя он нагревается и должен остывать в течение время покоя, но это будет невозможно если в гараже нет вентиляции. Отдавая тепло автомобиль нагревает помещение, в котором, при разности температур в ночной период, образуется конденсат. Влага в помещении для сохранности авто в таком случае может разрушить целостность корпуса быстрее, чем вам этого хотелось бы. Плюс к этой проблеме у вас возникает еще одна: появление сырости и плесени. Этот фактор влияет на ваше здоровья не наилучшим образом, поэтому нахождение в такой среде влечет за собой некие неблагоприятные последствия.

Зимой большинство автолюбителей пользуются этим помещением во избежание замерзания. Всячески пытаясь утеплить гараж, люди забывают о вентиляции. А в зимний период вместе с грязью машина приносит воду в виде снега.

В отличие от лета, зимой нужно большая вентиляция. Коррозия металла в таких условиях происходит быстрее чем на улице под проливными дождями.

Во время сильных снегопадов входы в гараж может заносить снегом, перекрывая все возможные естественные вентиляционные отверстия. Если автолюбитель открывает гараж нечасто, а раз в неделю, то он подвергает автомобиль прямой угрозе.

Виды и особенности вентиляции

Существует ряд способов вентиляции: естественная, комбинированная, механическая.

Конструкция системы вентилирования гаража должна разрабатываться во время проектирования помещения. На таком этапе мастеру будет понятно какой тип вентиляции лучше всего использовать исходя из размеров, этажности и планировки будущего места для сохранности автомобиля.

Для всех типов проветривания могут использоваться один или два канала.

Естественная вентиляция

Такая вентиляция самая простая в исполнении, не требующая квалифицированной помощи. Такой вид воздухообмена несложно заметить даже с внешней стороны. Проветривание происходит через входную дверь/ворота и трубу. На дверях присутствует отверстия в виде жалюзи, через которые поступает воздух, а также трубы на крыше, служащая для выхода углекислого газа.

Тем не менее не взирая на простоту такого вида вентиляции, нужно знать определенные правила монтажа естественной вентиляции. Нужно учитывать размер гаража и наличие подвала или отсутствие.

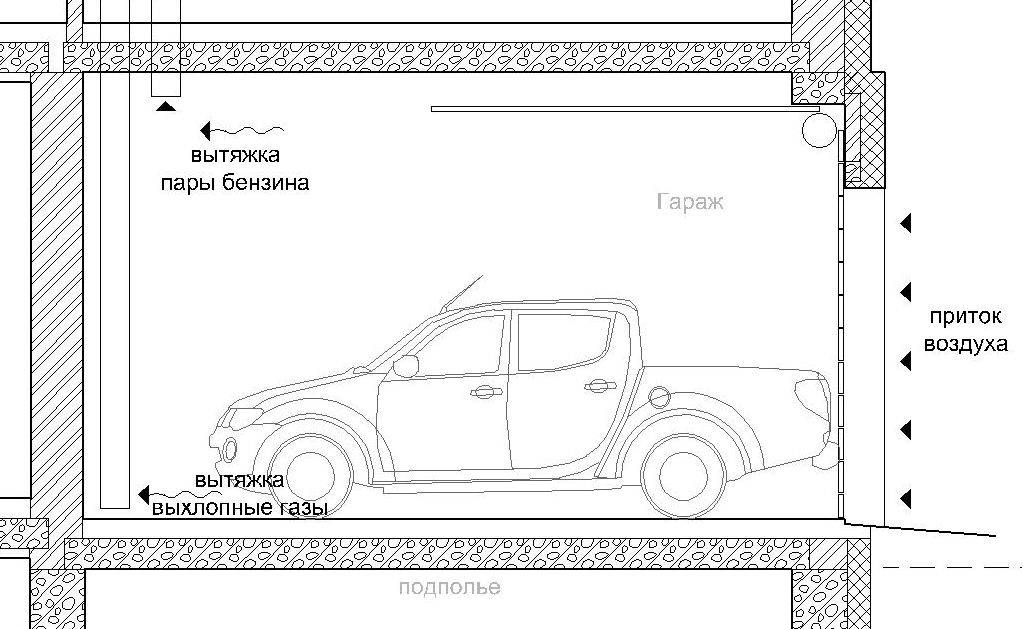

Схема воздухообмена

Для гаража без так называемой ямы достаточно одного отверстия для поступления свежего воздуха и одного для выхода. Кислород поступает через отверстие в двери и проходит через весь периметр и выводится через крышу. Однако при отсутствии ветра и движения воздуха во внешней среде воздухообмен не происходит должным образом, поэтому применяют специальное устройство – дефлектор. Такое устройство, выполняет элементарные принципы аэродинамики, увеличивая тягу воздуха.

Если есть ямы или подвал, то требуются дополнительные вентилирующие отверстия и дефлекторы.

Важно помнить при монтаже естественной вентиляции:

  • из-за разности внешних и внутренних температур свежий воздух может скапливаться внизу и не будет происходить воздухообмена;
  • минимальное расстояние между отверстием прихода и ухода воздуха должно составлять 3 метра;
  • при монтаже отверстия для притока свежего кислорода нужно учитывать направление ветра.

Минусом такой вентиляции является зависимость от погодных условий, что не дает стабильного проветривания гаража.

Комбинированная вентиляция

Исходя из названия, такой тип воздухообмена объединяет в себе элементы естественного и механического вентилирования. Комбинированная вентиляция более эффективна, чем естественная, так как может работать невзирая на погодные условия. Основным отличием такого типа является наличие механического вентилятора, который устанавливается на выходе вентиляционной системы. Однако комбинированный тип проветривания требует постоянной работы вентилятора.

Так выглядят дополнительные средства механической вентиляции.

Механическая вентиляция

Самая дорогая и эффективная разновидность воздухообмена. Она требует два основных модуля в циркуляции кислорода: приточная установка, включающая в себя фильтр или вентилятор; вытяжная система, представленной двумя вентиляторами или одним канальным устройством. Такая система может функционировать зимой и летом, невзирая на погодные условия.

Схема механической вентиляции в гаражном боксе

При установке такой системы нужно грамотно рассчитывать пространство и мощность вентиляции, чтобы помещение не было слишком маленьким для мощной циркуляции воздуха. Температура при этом будет ниже комфортного сохранения автомобиля.

Вентиляционные системы гаража

Приямочная вентиляция | Инструмент оценки практики управления воздушным потоком

Применение: используется в карьерах

Плюсы

  • Очень низкая стоимость, если она была включена в первоначальный дизайн до начала строительства.
  • Строительство с использованием настенных вентиляторов вместо шахтных вентиляторов может быть проще.
  • Вентиляторы легче чистить и обслуживать.

Минусы

  • Для установки вентилятора используется большее количество поверхностей стен.
  • Возможен выброс большего количества твердых частиц в зимний период.
Рис. 1. Вентилятор, установленный на проходном отверстии для навозной ямы
под постройкой, для обеспечения вентиляции через навозную яму
.

Описание

Здания с хранилищем навоза под полом, часто называемые зданиями с «глубокими ямами», обычно имеют бетонные пристройки в стене глубоких ям, которые используются для откачки навоза из здания. Обычно вентиляторы, установленные на крышках этих приложений, используются для минимальной вентиляции.Это место используется потому, что на крышке относительно легко установить вентилятор, и есть мнение, что газы будут вытягиваться через пол, тем самым предотвращая попадание газов из хранилища навоза в зону для животных. Исследования показывают, что вентиляторы ямы действительно увеличивают выбросы газов.

Исследования показывают, что вытяжные вентиляторы ям имеют пропорционально более высокие выбросы нескольких газов, чем настенные вентиляторы. Jacobson et al (2007, 2008) проверили выбросы из помещения для содержания свиней в глубоких ямах с вентиляцией ямы и без нее.Они обнаружили, что большая часть (от 75 до 80%) выбросов Nh4 и h3S происходит от вытяжных вентиляторов ямы, хотя они обеспечивали только 20-30% вентилируемого воздуха в коровнике. Концентрации твердых частиц менее 10 микрон (PM10) в воздухе, покидающем настенные вентиляторы, были такими же, как и воздух, покидающий вентиляторы шахты, за исключением зимы. Зимой у вентиляторов ямы была более низкая концентрация PM10, чем у настенных вентиляторов, предположительно из-за того, что в холодную погоду частицы пыли больше собираются на конденсате на стенках ямы.

Якобсон и др. (2008) пришли к выводу, что использование вентиляционных ям для минимальной вентиляции имеет ограниченную ценность или пользу. Другими словами, качество воздуха внутри здания было почти таким же, как в зданиях с ямовыми вентиляторами для обеспечения минимальной вентиляции по сравнению с настенными вентиляторами для обеспечения минимальной скорости. Они отметили, что это может указывать на то, что, когда желательно сокращение выбросов, обработка воздуха из вентиляции ямы с помощью таких технологий, как биофильтры или скрубберы, приводит к сокращению выбросов более чем на 50%.Они также пришли к выводу, что можно ожидать сокращения выбросов загрязняющих веществ на 10–20%, просто исключив использование вентиляторов. Это интуитивно понятно, потому что воздух протягивается через поверхность навоза вентиляторами ямы, что, вероятно, нагревает навоз и ускоряет улетучивание газов из-за конвекции. Другими словами, если оставить воздух в яме в застойном состоянии, это в некоторой степени замедлит выделение газов.

Чтобы лучше понять, почему вентиляция ямы не работает так, как предполагают многие, важно понять физику вентиляции ямы, которую исследовали Николай и Хофф (2003).Чтобы получить движение вниз через пол и не позволить газам подниматься в зону для животных, должно существовать давление через пол между зоной для животных и навозной ямой. В большинстве зданий используются ламели от 6 до 8 дюймов с прорезями в 1 дюйм, что приводит к открытию пола от 11 до 14%. Для создания нисходящей тяги от 36 до 44 кубических футов в минуту на свинью (кубических футов в минуту / свинью) требуется вентиляция. Если сравнить это с типичной минимальной интенсивностью вентиляции для свиней откорма 60 фунтов, которая составляет 3 кубических футов в минуту на свинью (MWPS, 1983), и свиней-отъемышей, равной 1.5–2 кубических футов в минуту / свинью, можно также увидеть, что создание нисходящего потока при минимальной вентиляции невозможно.

Таким образом, вентиляция ямы не улучшает качество воздуха для животных и увеличивает уровень выбросов из ямы для навоза. Простое сокращение выбросов от 10 до 20% может быть достигнуто за счет простой вентиляции с помощью настенных вентиляторов, а не ямных вентиляторов.

Эффективность

Компонент Редукция Банкноты
Nh4 от 10 до 20%
h3S от 10 до 20%
Запах от 10 до 20%
Твердые частицы

Незначительное увеличение

PM10 (<10 микрон)
Летучие органические соединения (ЛОС) 5% не сообщается, но похоже на другие соединения
Стоимость $$ Незначительные или нулевые дополнительные затраты, если будут реализованы во время строительства

Анализ затрат

При проектировании в исходную конструкцию не требуется дополнительных затрат на использование настенных вентиляторов вместо ямных вентиляторов в зданиях с глубокими ямами для навоза. Фактически может быть реализована экономия средств, поскольку установка вентиляторов для приямков может быть дороже, чем настенных вентиляторов. Карьерные вентиляторы также являются более дорогостоящими в обслуживании из-за суровых условий окружающей среды и часто имеют сокращенный срок службы.

Список литературы

Jacobson, L.D., B.Pl. Хетчлер и Д. Шмидт. 2007. Яма для отбора проб и выбросы из стенок для h3S, Nh4, CO2, ТЧ и запаха на объектах глубокой отделки. В: Международный симпозиум по качеству воздуха и управлению отходами в сельском хозяйстве, Материалы конференции 16-19 сентября 2007 г. (Блумфилд, Колорадо).Номер публикации ASABE 701P0907cd, St. Joseph, MI.

Jacobson, L.D., B.Pl. Хетчлер и Д. Шмидт. 2008. Снижение выбросов h3S, Nh4, PM и запаха от предприятий по переработке свиней в глубоких ямах за счет управления вентиляцией ям. В: Смягчение выбросов в атмосферу от операций по кормлению животных, Технологические резюме конференции 19-21 мая 2008 г. (Де-Мойн, ИА) . п. 26. Государственный университет Айовы, Эймс, Айова.

МВт / сек. 1983. Справочник по содержанию и оборудованию для свиней. MWPS-8. Служба плана Среднего Запада, Университет штата Айова, Эймс, Айова.С. 112.

Николай Р. и С. Хофф. 2003. Требования к вентиляции для предотвращения подъема воздуха из ямы в стойле для откорма свиней. В: Swine Housing II, Proceedings of the 12-15 October 2003 Conference (Research Triangle Park, NC) . с. 25-30. Публикация ASAE 701P1303. Сент-Джозеф, штат Мичиган.

Как правильно вентилировать обогреватель гаража

Гаражный обогреватель — очень эффективный способ сохранить тепло в этой части дома в холодное время года. Выбрав обогреватель, работающий на природном газе, вы можете подключить его к газовой магистрали вашего дома и, таким образом, получить экономичный способ обогревать гараж.В то время как для подключения газового обогревателя к центральной линии дома требуется профессионал, удаление воздуха из обогревателя — это то, что вы делаете сами в солнечный субботний день. Звучит устрашающе? Не беспокойтесь, установить вентиляционную систему для вашего обогревателя на самом деле проще, чем кажется.

Что вам понадобится:

В этом уроке мы собираемся предоставить вам два различных метода вентиляции гаражного обогревателя. Один из них может быть выполнен путем вырезания отверстий и установки воздуховодов через крышу гаража, а другой подразумевает прорезание отверстий в стене и монтаж форточки.Процессы очень похожи друг на друга, и вам потребуются одни и те же материалы для них обоих.

  1. Воздуховоды и вентиляционная крышка — Вы не можете купить подходящие воздуховоды для своей вентиляционной системы, не измерив предварительно длину и диаметр. Воздуховод должен соответствовать фланцу нагревателя. Кроме того, вам необходимо знать, какой длины должна быть система воздуховодов, чтобы вы могли покрыть всю длину от обогревателя до самого гаража, будь то крыша или стена.Вам также понадобится заглушка для внешнего конца вашей вентиляционной системы.
  2. Карандаш — Карандаш поможет вам нарисовать круги, которые указывают точный размер разреза. Без него у вас будут проблемы с пониманием того, сколько отрезать, и может получиться отверстие, которое будет либо слишком большим, либо слишком маленьким, чтобы ваш воздуховод не прошел сквозь него.
  3. Электродрель и сабельная пила — С помощью этих двух предметов вы сможете делать точные пропилы для отверстий вашей вентиляционной системы.Планируете ли вы установить воздуховоды через крышу или вырезать отверстия в стене гаража, это будет очень полезно.
  4. Лестница — Лестница полезна только тогда, когда вы хотите проветрить обогреватель через отверстия в крыше гаража. Это также может быть полезно для настенных креплений, особенно если эти крепления находятся на верхней стороне высокого гаража.
  5. Ножницы и отвертка по металлу — При установке воздуховодов, необходимых для вентиляции обогревателя, их нужно будет закрепить на месте.В этом процессе пригодятся ножницы по металлу и отвертка.
  6. Лента для сантехников — Лента для сантехников полезна для монтажа воздуховодов и удержания их на месте, но также обеспечивает небольшую изоляцию. Он особенно полезен для крепления воздуховодов к стропилам, поэтому убедитесь, что вы не начинаете работу без него.

Пошаговые инструкции для вентиляционных отверстий на крыше:

Один из самых простых и распространенных способов убедиться, что ваш гаражный обогреватель может выводить выхлопные газы из самого гаража, — это установить систему вентиляции на крыше.Это правда, что зачастую эту процедуру лучше выполнять профессионалу, но затраты могут быть очень высокими для людей с ограниченным бюджетом. Альтернатива — установить все соединения самостоятельно, и сам процесс не так уж и сложен. В следующих абзацах вы узнаете, что нужно делать, чтобы пропустить вентиляционное отверстие обогревателя через крышу.

Шаг 1: Измерение воздуховода

  • Чтобы обеспечить надлежащую вентиляцию гаражного обогревателя, вам понадобится воздуховод, соответствующий диаметру фланца обогревателя.Эти размеры должны быть указаны на оригинальной упаковке нагревателя. Если у вас его нет, вы можете просто определить его с помощью рулетки.
  • Зная диаметр, также важно определить длину воздуховода, необходимого для создания вентиляционного отверстия. С помощью рулетки можно определить расстояние между самим утеплителем и упором в крыше, где будет установлен форточка.

Шаг 2: Определение положения

На следующем этапе необходимо нарисовать контур отверстия, которое вы просверлите в крыше на следующем этапе.Что вы сейчас будете делать, так это прикинуть, как подключить вентиляционное отверстие к устройству и посмотреть, где он проходит на крыше.

  • Возьмите колено воздуховода с углом 90 градусов и поместите его на вентиляционный фланец гаражного обогревателя. Другой конец воздуховода должен располагаться на потолке.
  • Карандашом нарисуйте круг вокруг воздуховода, чтобы отметить вставку в обшивку крыши.
  • Затем нарисуйте большой круг вокруг первого, который должен быть примерно на один или два дюйма больше. Этот круг большего размера представляет собой зазор, необходимый для того, чтобы вставить воздуховод в крышу без каких-либо препятствий.

Шаг 3: Вырезание отверстий

На этом этапе вам потребуется дрель, чтобы проделать пилотные отверстия. Эти отверстия должны быть примерно ¼ или ½ дюйма и должны быть по периметру контура круга, который вы нарисовали на втором этапе этого урока.

  • Просверлив эти отверстия, возьмите сабельную пилу и начните резать. Когда это будет сделано, вы сможете снять обшивку крыши и освободить место для воздуховода.Вам также придется удалить черепицу, которая находится вокруг отверстия.
  • Далее необходимо проделать отверстие такого же диаметра в кровле.
  • Возьмитесь за верхний фланец и поместите его на кровлю, расположенную под черепицей, которая находится над отверстием, по направлению к пику крыши.

Шаг 4: Установка внешнего элемента

На этом этапе необходимо убедиться, что воздуховод идет прямо, совместив отверстие в крыше с отверстием в окладе.Когда вы закончите, вам нужно будет зашить заплатки.

  • Встав под отверстием в крыше, проденьте более длинную часть воздуховода в отверстие, убедившись, что над черепицей есть не менее 24 дюймов воздуховода.
  • Возьмите вентиляционную крышку и поместите ее на верхний конец воздуховода. Вы должны убедиться, что винты затянуты, поэтому возьмите отвертку. На этом ваша внешняя работа завершена, так как следующие шаги потребуют работы изнутри гаража.

Шаг 5: Закрепление средней детали

Теперь пора измерить расстояние между коленом под углом 90 градусов, который соединен с обогревателем, и частью воздуховода, которая теперь подвешена к крыше.

  • После того, как вы измерили это расстояние, добавьте к полученному числу 16 дополнительных дюймов.
  • Для этой детали вам понадобится отрезать ленту сантехника. Накрутив один из его концов сбоку на стропило, плотно оберните им воздуховод.
  • Убедитесь, что нижняя сторона воздуховода выровнена с коленом, выходящим из нагревателя.
  • После этого используйте винт для деки, чтобы закрепить другую сторону ленты на противоположной стороне.

Шаг 6: Установка дополнительных компонентов

Если средняя часть воздуховода соединяет колено и воздуховод, подвешенный к крыше, этот шаг можно пропустить. Однако могут быть случаи, когда требуется дополнительный кусок воздуховода, чтобы соединить любой воздуховод, который теперь подвешен к колену, проходящему внутри обогревателя.

Шаг 7: Соединение колена

Последний шаг требует, чтобы вы прикрепили локоть к гаражному обогревателю. Для этого можно использовать саморезы диаметром один дюйм. Поместите их по краю локтя, и теперь вся система воздуховодов должна полностью функционировать.

Пошаговые инструкции для вентиляционных отверстий в стене:

Альтернативное решение для вентиляции через крышу — через стену. Многие люди выбирают этот метод, а не предыдущий, так как он сохраняет свою крышу в целости и сохранности.Вам понадобится примерно тот же набор инструментов, что и для проделывания дыры в крыше вашего гаража.

Шаг 1: Измерение расстояния

Первым шагом в установке системы вентиляции для обогревателя гаража всегда будет измерение расстояния между стеной и самим обогревателем. Люди обычно устанавливают это отверстие на стене сразу за обогревателем. Здесь важно помнить, что когда вы кладете колено на фланец нагревателя, положение должно быть таким, чтобы верхняя часть колена была направлена ​​на стену, где вы будете делать разрез.

Шаг 2: Обрисовка контура

Как и при прокладке воздуховода через крышу, необходимо нарисовать круг, указывающий точный диаметр вентиляционного отверстия. Вам также понадобится второй большой круг, примерно на два дюйма шире первого. Это позволяет работать с полным просветом.

Шаг 3. Режем стену

Нож для резки гипсокартона должен помочь вам сделать чистый разрез, но сабельная пила тоже подойдет. Убедитесь, что вы также разрезали изоляцию за отверстием на всем протяжении гаража.

Шаг 4: Установка воздуховода

Теперь вы можете легко вставить вентиляционное отверстие / воздуховод через отверстие, которое вы только что сделали в стене, и надеть колпачок вентиляционного отверстия на внешний конец воздуховода. После этого вы можете заделать внешнюю часть, которая идет вокруг воздуховода, чтобы гарантировать, что из гаража не выходит тепло.

Примечание. В зависимости от того, где вы живете, вам может потребоваться соблюдение определенных строительных норм. Это может потребовать от вас расширения внешнего варианта вентиляционного отверстия на заданное количество дюймов дальше от стены.

Шаг 5: Монтаж внутренней системы воздуховодов

Все остальные шаги идентичны тем, которые требуются для установки воздуховода через крышу. Разница в том, что теперь вам придется работать горизонтально, а не вертикально, поэтому вам может потребоваться помощь, чтобы удерживать воздуховод на месте, пока вы закрепляете его с одного конца. Вы можете попросить кого-нибудь помочь вам или поддержать воздуховод от падения на пол, используя мебель или предметы, которые могут удерживать его на одном уровне.

Заключение

Проветрить собственный гаражный обогреватель — не очень сложный процесс, но люди обращаются к специалистам, потому что они сами проделывают дыры в крыше или просто не имеют времени, чтобы сделать это самостоятельно. Поначалу это может показаться устрашающим, но установка системы вентиляции — это всего лишь вопрос времени и терпения, и это ни в коем случае не сложный процесс.

Возможно, вы захотите использовать вентиляционное отверстие в стене вместо вентиляционного отверстия на крыше, в основном потому, что вам будет легче работать, вырезая отверстие в стене, а не проделывая одно через крышу.Однако выбор в конечном итоге остается за вами. Просто убедитесь, что вы следуете строительным нормам в вашем районе, когда делаете такую ​​структурную модификацию.

Обращение к классификациям взрывозащиты с вентиляторами и вентиляционными системами

Рабочие места с горючими материалами классифицируются (Класс I, II или III и Разделы 1 и 2) в зависимости от типа горючего вещества, присутствия (частое или случайное), уровней накопления и типа работ, проводимых на участке. Поскольку эти факторы непостоянны, различные секции легковоспламеняющегося объекта могут быть классифицированы по-разному.

Фактически, NEC предполагает, что адекватная вентиляция при очень специфических обстоятельствах, условиях и местах может привести к тому, что часть классифицированного объекта окажется несекретной. Примеры таких территорий включают части капитальных ремонтных мастерских, ямы, ремонтные мастерские и углеобогатительные фабрики.

Поскольку критерии для использования вентиляции в качестве обходного пути для секретных мест являются требовательными, очень важно полностью понять руководящие принципы NEC, которые лежат в основе этой практики.

Что такое взрывозащищенная вентиляция?

Взрывозащищенная вентиляция — это использование вентиляторов, нагнетателей, вытяжных устройств и вспомогательных принадлежностей соответствующего класса для обеспечения потока воздуха в горючих помещениях.Основная роль этого типа промышленного оборудования заключается в уменьшении накопления легковоспламеняющихся соединений в зоне, такой как замкнутые пространства, водостоки, трансформаторные своды и силосы. В отличие от обычных (неклассифицированных) вентиляторов и воздуходувок, взрывозащищенные модели оснащены неискрящими деталями и могут иметь контролируемую температуру поверхности (в основном применимо для мест с классом II) для предотвращения потенциально смертельного возгорания.

Взрывозащищенные решения для воздушного потока могут быть стационарными или переносными, в зависимости от потребностей проекта или местоположения.Вообще говоря, NFPA рекомендует применение систем вентиляции на следующих типах горючих объектов: авиационные ангары (NFPA 409/91), заводы по переработке алюминиевого порошка (NFPA 651/30), электростанции на топливных элементах (NFPA 853). и более.

Самыми распространенными частями горючих зданий, требующих вентиляции, являются пол и потолок. Это связано с тем, что легковоспламеняющиеся соединения либо опускаются, либо поднимаются в зависимости от их молекулярной массы. Имея это в виду, имеет смысл нацеливаться на эти области, чтобы обеспечить минимальное накопление горючих материалов.

Вентиляция и засекреченные / несекретные помещения

В соответствии со статьей 511 NEC ( Коммерческие гаражи, ремонт и хранение ) наличие систем вентиляции может повлиять на классификацию различных секций гаражей для капитального ремонта, гаражей для мелкого ремонта и ям. Прежде чем идти дальше, важно подчеркнуть, что стоянки или гаражи не считаются классифицированными территориями, исходя из их соответствующих определений в руководстве NEC (NEC 511.3).

Площадь капитально-ремонтных и раздаточно-ремонтных гаражей может быть классифицирована и неклассифицирована в зависимости от предусмотренной вентиляции (NEC 511-1). В частности, площадь пола в таких помещениях не классифицируется, если при условии вентиляции выполняется минимум четыре воздухообмена в час на каждый квадратный фут площади пола. Если вентиляция в зоне пола не предусмотрена, вся секция классифицируется как класс I, раздел 2 — только до 18 дюймов над полом.

Далее, площадь потолка гаражей капитального ремонта и раздаточных ремонтных мастерских может считаться неклассифицированной, если (NEC 511-2): «вентиляция обеспечивается от не более 18 дюймов.от самой высокой точки потолка до вытяжки из площади потолка со скоростью не менее 1 куб. фут / кв. фут в любое время, когда в здании находятся люди, или когда автомобили, использующие газообразное топливо легче воздуха, припаркованы ниже этой зоны ». Если вентиляция не предусмотрена, зона потолка относится к классу I, разделу 2.

Ямы в гаражах для капитального ремонта и раздаточных ремонтных мастерских соответствуют очень строгим рекомендациям NEC — скорее всего, из-за их полуограниченного характера. Если в приямке предусмотрена вентиляция с частотой не менее шести воздухообменов в час, то это место относится к Классу I, Разделу 2.Если вентиляция не предусмотрена, зона относится к Классу I, Разделу 1 (NEC 511-4). Отдельным лицам следует обратить внимание на то, что если площадь пола не классифицирована (на основании приведенных выше руководящих указаний), то яма все равно считается засекреченной.

Обновление правил вентиляции NFPA и NEC

Согласно NFPA 120 (Стандарт для углеобогатительных заводов ), системы вентиляции могут применяться для понижения различных классификаций местоположения в пределах углеобогатительных заводов до Класса I, Раздела 2.Однако защитное оборудование, используемое для уменьшения присутствия легковоспламеняющихся веществ в окружающей среде, таких как метан, должно соответствовать стандартам установки Класса I, Раздела 1.

Обновление NEC 500.5 (a) 2017 г. предполагает, что участки с аммиаком с постоянной вентиляцией или оборудованные устройствами обнаружения (концентрации не превышающие 150 частей на миллион) могут считаться неклассифицированными.

Соображения

Существует множество факторов, которые следует учитывать при настройке систем вентиляции для обхода классификации в легковоспламеняющихся помещениях.Чтобы обеспечить тщательное удаление или снижение накопления летучих веществ в этой области, люди должны использовать методы воздушного потока, которые учитывают уникальные свойства соединения, присутствующего на участке.

Например, взрывчатые волокна и мухи (класс III) обычно не подвешиваются в воздухе. Эти типы легковоспламеняющихся материалов в основном скапливаются вокруг больших машин. Для сравнения: взрывоопасные газы и пары (класс I), как известно, легко циркулируют по объектам; таким образом, требуются системы вентиляции, которые эффективно устраняют взвешенные (горючие) вещества.

Подпишитесь на нашу рассылку новостей

Будьте в курсе новых продуктов, кодов скидок и последних новостей Larson Electronics!

100% конфиденциальность.

Выбросы выхлопных газов при ремонте автомобилей

Выхлопные газы автомобилей могут раздражать глаза и дыхательные пути, а также представляют опасность для здоровья при вдыхании. Дымовые газы, работающие на углеродном топливе, содержат ядовитый газ — окись углерода. Продолжительное воздействие паров дизельного топлива, особенно синего или черного дыма, может вызвать кашель и одышку.Многократное длительное воздействие паров дизельного топлива в течение примерно 20 лет может повысить риск рака легких.

Обеспечьте хорошую вентиляцию рабочего места. Подключите систему улавливания выхлопных газов к выхлопной трубе автомобиля при статическом движении, особенно при работе в смотровой яме. Он должен обеспечивать вентиляцию в безопасном месте на открытом воздухе, где дым не будет втягиваться обратно в мастерскую и не повлияет на другие помещения или людей поблизости. Поддерживайте муфты и гибкие соединения в хорошем состоянии, чтобы предотвратить утечки.Не следует полагаться на то, что дверцы подъезда к транспортному средству остаются открытыми для обеспечения вентиляции, так как зимой они будут оставаться закрытыми. Используйте инструкции e-COSHH Essentials, чтобы уменьшить воздействие.

Выхлопные газы могут быстро достигать опасной концентрации, особенно от холодных или периодически работающих двигателей (при работе в помещении без вытяжной вентиляции). Не полагайтесь на каталитические нейтрализаторы для безопасной работы двигателей в помещении. Они менее эффективны, когда выхлопные газы относительно холодные, например, от транспортных средств, которые долгое время работают на холостом ходу или используются периодически в течение коротких периодов.Каталитические нейтрализаторы не удаляют токсичные оксиды азота.

Выбросы выхлопных газов дизельных двигателей (DEEE)

DEEE содержат известные канцерогенные вещества, поэтому воздействие этих паров необходимо предотвращать или контролировать. Руководство по HSE HSG187 предоставляет примеры передовой практики для контроля воздействия в конкретных ситуациях, включая деятельность в помещениях MVR. Важно, чтобы это руководство выполнялось, и чтобы были предусмотрены и использовались средства контроля (например, вытяжка выхлопной трубы транспортного средства).Кроме того, необходимо соблюдать все организационные меры по сокращению периода воздействия и количества лиц, подвергшихся воздействию. Всегда лучше избегать воздействия DEEE, если это вообще возможно.

Естественная вентиляция для животноводческих помещений

AE-97


АЕ-97

Университет Пердью

Кооперативная служба расширения

West Lafayette, IN 47907





Дон Д.Джонс и Уильям Х. Фрайдей,

сельскохозяйственных инженеров
Purdue University
Sherwood S. DeForest, P.E.
Инженер-аграрник, консультант

Содержание

Преимущества и недостатки естественной вентиляции ...
  Преимущества
  Недостатки
Где использовать естественную вентиляцию
Принципы естественной вентиляции
Соображения относительно местоположения здания
  Ориентация здания
  Расстояние разделения
Размеры и конструкция вентиляционных отверстий
  Проклейка проема на зиму
  Калибровка проема на лето
  Коньковая вентиляционная конструкция
  Дизайн карниза
  Боковая вентиляционная конструкция
Другие соображения при проектировании системы
Управление и эксплуатация природных систем
  Автоматическое или ручное управление вентиляцией
  Примерная схема регулировки вентиляции
  Управление вентиляцией моноклонных зданий
  Контроль тяги
Резюме
  Связанные публикации


Большинство животноводов осознают важность и преимущества хорошая система вентиляции для отвода лишней влаги и тепла и для улучшения строительной среды в целом.Итак, вопрос в том не то, есть ли польза в хорошей вентиляции, а как ее получить.

Существует два метода вентиляции животноводческих помещений — механический. (вентилятор) и естественный (гравитационный или немеханический). Эта публикация будет разобраться с естественной вентиляцией, ее преимуществами и недостатками, где она могут быть использованы принципы, действующие в естественной системе, и, наконец, основные соображения при проектировании и управлении таким система. (Для получения информации о системах механической вентиляции см. Purdue Публикация расширения AE-96.)

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРИРОДНОЙ ВЕНТИЛЯЦИИ

Вот основные преимущества и недостатки естественной вентиляции для поможет вам определить его потенциал в вашей конкретной ситуации.

Преимущества

Energy : Естественная вентиляция не требует энергии для управлять вентиляторами или топкой, что означает экономию топлива и стоимость экономия. Если предположить, что 35 процентов свиней Индианы готово в замкнутом пространстве разница в постоянных и эксплуатационных затратах между с механической (с контролем окружающей среды) и естественной вентиляцией постройки для свиноводства будут превышать 500 000 долларов в год.Если мы Включая здания для вынашивания, цифра была бы еще выше. Тем не менее разница в продуктивности свиней, выращиваемых механическим способом. по сравнению с конструкциями с естественной вентиляцией существенный.

Безопасность животных : Поскольку системы естественной вентиляции не требуют вентиляторы, содержащиеся в заключении животные не будут подвержены воздействию электроэнергии неудачи. За последние несколько лет стоимость свиней задохнулась. в экологически безопасных зданиях из-за перебоев в электроснабжении находится в десятки тысяч долларов.

Недостатки

Отсутствие контроля : Пожалуй, самый серьезный недостаток естественного система заключается в отсутствии точного контроля воздушного потока, который только вентилятор вентиляция может застраховать. Естественная вентиляция в некоторой степени зависит от разница между внутренней и внешней температурой, но в основном ветер, который может меняться как по скорости, так и по направлению каждые несколько минут. Это означает, что в здании существует риск недостаточной вентиляции на спокойные, жаркие дни и чрезмерная вентиляция в холодные дни.

Местоположение здания : Потому что естественная вентиляция во многом зависит от преобладающие ветровые течения, место, где ветер может отклоняться или заблокировано неприемлемо для естественной системы, хотя может быть идеален с точки зрения кормления и содержания животных.

Проблемы, которые трудно исправить : Хорошая естественная вентиляция в животноводческое здание — результат «правильного» дизайна, «правильного» расположение и «правильное» строительство.Таким образом, естественно вентилируемый здание, которое не функционирует должным образом, часто бывает трудным и дорого исправлять. Иногда единственное решение — вернуться к механическая вентиляция.

ГДЕ ИСПОЛЬЗОВАТЬ ЕСТЕСТВЕННУЮ ВЕНТИЛЯЦИЮ

Здания с естественной вентиляцией наиболее подходят для больших животные, такие как мясные и молочные животные весом более 700 фунтов и свиньи более 75 фунтов. Обычно молодым животным требуется более высокая температура в помещении. зимний и более точный экологический контроль, чем может обеспечить система естественной вентиляции.Возможное исключение — мелкие животные на настил, где постельные принадлежности обеспечивают достаточную защиту от холод.

В частности, естественная вентиляция используется в основном в трех типы животноводческих построек (рисунок 1):

* Малогабаритные жилищные единицы , такие как домики для телят, индивидуальные помещения для опороса и переносные (часто открытые) приюты для свинья. Большинство из них позволяют животному выйти на площадку для упражнений на улице.

* Открытые фасады , либо щелевые перекрытия (обычно для крупного рогатого скота выше 700 фунтов) или твердый пол с обогревом или подстилкой и внешний участок (для всех размеров крупного рогатого скота, овец и свиней).

* Модифицированные здания с открытым фасадом , названы так потому, что до половины площади обеих боковин можно открывать летом и закрывать в зима. Хорошо изолированные модифицированные открытые фасады используются для откормочные и супоросные свиньи, в то время как слабоизолированные свиньи используется для молочных продуктов, говядины и овец.

Рис. 1. Естественная вентиляция используется в (A) небольших установках со стеллажами. сплошные перекрытия, (B) здания с открытым фасадом и (C) модифицированные открытые фасады здания.

ПРИНЦИПЫ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ

Методы естественной вентиляции появились еще в первый раз, когда животные были в укрытиях, когда фермеры оставляли дверь сарая открытой, чтобы уменьшить накопление влаги или тепла. Современное животноводство с естественной вентиляцией приюты, хотя и более сложные, работают точно так же принципы.

Естественная вентиляция происходит в первую очередь из-за разницы в ветровое давление на здание, и в меньшей степени из-за разница во внутренней и наружной температуре. Естественная система работает лучше всего в здании без потолка, но с небольшими отверстиями в карниз и конек (козырёк) крыши, имеющие большие проемы в боковинах (Фигура 2).

Рис. 2. Естественная вентиляция в здании с двускатной крышей. в первую очередь из-за ветра, дующего через хребет, и, в меньшей степени, градусов, из-за разницы температур внутри и снаружи.

Зимняя вентиляция возникает, когда ветер дует через открытый гребень двускатное здание. Создается всасывание, втягивающее теплый влажный воздух. из здания и поступление свежего воздуха через карнизные проемы. Если скорость ветра достаточно велика, подветренные (подветренные) карнизы также могут выступать в качестве выходных отверстий для воздуха.

В тихие зимние дни жаркий влажный воздух все еще поднимается и в конце концов находит выход из хребта.Этот дымоход или эффект «стека» составляет лишь около 10 процентов всей вентиляции, потому что нет большой разницы между внутренним и внешним температуры в большинстве зданий с естественной вентиляцией, за исключением очень холодные дни.

Летняя вентиляция обеспечивается открыванием больших порций (обычно от одной трети до половины) каждой боковой стенки, чтобы позволить переток воздуха. Открытие конька летом мало влияет.

РАСПОЛОЖЕНИЕ ЗДАНИЯ

Правильное расположение здания с учетом преобладающих ветров и окружающие деревья, строения и наземные образования имеют важное значение для успех системы естественной вентиляции.Расположение на возвышенности лучше всего, потому что он обеспечивает необходимый дренаж, а также обнажает здание к воздействию ветра.

Ориентация на здание

В Индиане здание открытого фасада обычно строится с длинная ось, идущая с востока на запад, чтобы максимизировать летнюю тень. Столкнувшись с открытая сторона на юг также сводит к минимуму влияние преобладающих северные и северо-западные зимние ветры.

Модифицированная свиноводческая установка с открытой передней дверью обычно достаточно узкая, чтобы ориентация мало влияет на вентиляцию.Хотя солнечное тепло нагрузка на крышу здания, ориентированного с севера на юг, превышает что на структуре, ориентированной с востока на запад, модифицированные свиньи с открытым фронтом здания обычно достаточно хорошо изолированы, поэтому это не является серьезной проблемой. беспокойство. Однако модифицированный тип с легкой изоляцией, например молочный амбары со свободным стойлом, должны иметь длинную ось, идущую с востока на запад к минимизировать влияние солнца.

Расстояние разделения

Наличие вертикальных силосов, бункеров для зерна, деревьев и др. Фермы здания могут сильно повлиять на воздушный поток вокруг домашнего скота приют.Поэтому вопрос к производителю: «Как мне установить здание с естественной вентиляцией в мой общий усадебный комплекс, чтобы чтобы обеспечить достаточный воздушный поток? »

На рисунке 3 показано одно решение проблемы. Как правило, блоки с естественной вентиляцией следует размещать на западной или южной стороне комплекса, с вентиляторными блоками на востоке или севере.

Рисунок 3. Строительный комплекс может включать как природные, так и механически вентилируемые конструкции.Естественно вентилируемые конструкции должен быть на западной или южной стороне, чтобы механически вентилируемый не будут мешать потоку господствующих ветров.

При размещении индивидуального здания с естественной вентиляцией на усадьбу, постарайтесь разместить ее с наветренной стороны от других построек или каких-либо препятствия, которые могут блокировать поток воздуха. Если его нужно разместить с подветренной стороны, оставьте достаточно места, чтобы преодолеть эффект завихрения, вызванный ветром обход и над другим зданием или препятствием.

Чтобы определить правильные разделительные расстояния, используйте следующие уравнение:

         D  мин  = 0,4 ч (длина)  1/2

   где D  мин  = минимальное необходимое расстояние (футы)
         h = высота здания у конька (футы)
         L = длина здания (футы)


Пример . Предположим, вы должны расположить свой новый приют для скота с подветренной стороны. из здания 28 футов на 96 футов на 13 футов в высоту.Как далеко должны ли они быть отдельно для поддержания адекватной естественной вентиляции?

     D  мин.  = 0,4 X 13 X (96)  1/2  = 5,2 X 9,8 = 51 фут


Это минимальное расстояние ; большее расстояние было бы лучше. (Для более полного обсуждения эффектов и контроля обмотать усадебный комплекс, см. публикацию Purdue Extension АЕ-102.)

РАЗМЕР И КОНСТРУКЦИЯ ВЕНТИЛЯЦИОННОГО ОТВЕРСТИЯ *

Поскольку ветер может дуть в любую сторону от здания, забор или вентиляционное отверстие с каждой стороны должно быть не меньше размера конька вентиляционное отверстие сверху.Размер вентиляционных отверстий можно определить с помощью уравнение:

           4.7Q
      А = -----
            V
где A = площадь вентиляционных впускных и / или выпускных отверстий (кв. дюйм.)
      Q = скорость вентиляции (куб. Фут / мин)
      V = скорость ветра (миль / ч)


Пример. Производитель свиней хочет спроектировать зимнюю вентиляцию на базис из 10 кубических футов в минуту на чистовую свинью и скорость ветра 10 миль в час. Какие Размер должен быть конька и каждого вентиляционного отверстия карниза?

        4.7 х 10
    A = -------- = 4,7 или около 5 кв. Дюймов. за свинью
           10


* Здесь представлена ​​большая часть проектных данных для естественной вентиляции исходит из исследований кафедры сельскохозяйственной инженерии в Университет Иллинойса.

Таблица 1. Рекомендуемые размеры вентиляционных отверстий для естественной вентиляции Жилье для разного скота.


   дюймов проема на 10 футов ширины здания
-------------------------------------------------- --------------
  Летние боковые проемы **
  Зимний конек  ---------------------------------------------
  & карниз Двускатная крыша, односкатная, односкатная,
  Тип проемов корпуса * обе стенки задняя стенка передняя стенка
-------------------------------------------------- ---------------------------------
  дюйм./ Ширина 10 футов
     Свиньи 0,5 14 7 21
     Риф 2,0 9 5 15
     Молочная промышленность 1.0 6 4 12
     Овцы 0,25 6 4 12
-------------------------------------------------- ---------------------------------
   * Размеры для обеспечения вентиляции в холодную погоду при скорости ветра 10 миль в час.
скорость. Минимальное отверстие гребня должно быть 4 дюйма в ширину, чтобы предотвратить
замораживание.** Проемы в двускатной крыше, рассчитанные на жаркую погоду
вентиляция со скоростью ветра около 1 мили в час. Проемы в односкатной крыше
изменен, чтобы воспользоваться эффектом "воронки", который увеличивает
скорость поступающего воздуха летом.



В таблице 1 показаны подходящие размеры вентиляционных отверстий для зимы и лета. естественная вентиляция в птичниках для различных видов скота. Эти цифры были получены с использованием приведенного выше уравнения и текущего животного Рекомендации по площади помещений для изоляторов.

Калибровка проемов на зиму

Предположим, что отделка с двускатной крышей размером 28 на 96 футов строительство домов 320 свиней. Чтобы определить размер его зимней форточки отверстий (таблица 1, столбец 2), умножьте на 0,5 дюйма (на 10 футов ширина здания) x 2,8 (10-футовые блоки) 1,4 дюйма вентиляционного отверстия ширина по всей длине здания.

Значения проема конька и карниза в столбце 2 являются минимальными. Если форточки карниза и конька имеют регулируемое закрытие, их можно сделать На 25-50 процентов больше, чтобы обеспечить лучшую вентиляцию в тихую зиму дней.

Но чтобы не допустить образования инея в месте, где теплый влажный воздух выходит из здания, конек открывается (или с подветренной стороны проем карниза в случае односкатного здания) должен быть не менее 4 дюймов шириной. Для этого и при этом поддерживать эквивалентную вентиляцию площади, открывайте только конек в каждом третьем пролете фермы на ширину 4,2 дюймов (3 x 1,4 дюйма).

Размеры проемов на лето

Проемы летней вентиляции в боковых стенах нашего примера должны быть не менее размеров, указанных в Таблице 1, в обеих боковинах-i.е., а непрерывный проем 14 дюймов на 10 футов ширины здания. Общий размер вентиляционного отверстия, таким образом, составляет 14 дюймов x 2,8 (10 футов) 39,2 дюйма. по длине здания. (Летом пригодится коньковая отдушина. только для того, чтобы выпустить горячий воздух, скопившийся в области гребня.)

Для того, чтобы часть вентиляционной зоны была закрыта каркасом здания. и опоры столбов, вентиляционные двери высотой 42 дюйма должны использоваться вдоль обоих боковины, чтобы застраховать как минимум эквивалент 39.2 дюйма. Даже если одна боковина полностью открыта, так как в открытом фасадном здании вентиляционное отверстие в задней стенке все равно не должно быть меньше значения показано в таблице 1.

Конструкция вентиляции конька

Требуемая ширина вентиляционного отверстия, указанная в таблице 1, является минимальной (беспрепятственные) отверстия. Поэтому при использовании коммерческого конька вентилятор с экранированным отверстием, обязательно компенсируйте уменьшили фактическую площадь вентиляции, купив не менее 25 процентов больше, чем нужно.

Некоторые коммерческие коньковые вентиляторы имеют регулируемые отверстия, которые могут быть закрытым по мере необходимости в суровую погоду (Рисунок 4). Это полезный вариант в зданиях, где отрицательные температуры могут нанести вред животным и линии водоснабжения.

Рис. 4. Некоторые коньковые вентиляторы имеют регулируемые отверстия для управления зимняя вентиляция. Обе (A) жалюзи и (B) пластиковая труба протянута. канатами в вентиляционную зону использовали фермеры Индианы.

Крупный рогатый скот и овцы переносят холода лучше, чем свиньи. Таким образом, коньковые проемы в жилищах для этих видов скота могут быть построены без коньковой накладки, полностью оставляя конек открытым. В этом случае обязательно защитите открытую ферму с помощью мигает (рисунок 5).

Рис. 5. Снежный занос через открытые вентиляционные отверстия гребня можно контролировать, хотя и не исключено, но с вертикальными перегородками.Защитить перепрошивкой любые открытые части ферм.

Многие производители обеспокоены заносом снега вокруг гребня. открытие. Обычно открытый гребень улавливает меньше снега, чем приподнятый гребень. шапка. Однако, если продувка является проблемой, вертикальные перегородки, размещенные вдоль обе стороны открытого гребня уменьшат вдувание и могут даже немного улучшить вентиляцию (рис. 5).

Доступны « упоры », которые отводят ветер и снег над шапкой. для некоторых коммерческих вентиляционных отверстий (Рисунок 6).Однако независимо от типа используемого конькового вентиляционного отверстия, снежный занос будет происходить иногда, когда снег идет параллельно гребню, так как подветренная часть крыша будет под давлением.

Рис. 6. Некоторые коммерческие коньковые аппараты ИВЛ имеют «бортики» для предотвращения дождь и снегопад.

Дизайн вентиляционных отверстий Eave

Карнизные вентиляционные отверстия (зимние воздухозаборники) могут быть просто открытыми пространствами между стропила или фермы в верхней части стены.Эта область обычно достаточно большой, чтобы соответствовать требованиям по открытию карниза, указанным в Таблице 1, за исключением здания более 40-50 футов. Здания с утепленными панелями крыши, загораживать пространство между фермами должны иметь другие средства для разрешения достаточный воздух для входа. Типичные форточки карниза показаны на Рисунке 7.

Рисунок 7. Типичные воздухозаборники для зимней вентиляции: (A) зимний воздух. входит через открытое пространство между стропилами; (B) воздухозаборник осуществляется обеспечение проема в верхней части боковины; (C) воздух в полых стенках вход используется в основном для молочных коровников; или (D) зимний воздух поступает в верх слегка приоткрытой поворотной двери.

Отверстия карнизов всегда должны быть защищены от прямого ветра, который может создавать нежелательные сквозняки в зоне размещения животных. Нагнетание воздуха через вентиляционное отверстие в пустотелых стенах или через стропильную или ферменную полость, защищенную большая лицевая панель, помогает справляться с порывами ветра. Также, привозя зимой воздух высоко на боковой стенке позволяет ему немного нагреться, не достигнув уровень животных и улучшает циркуляцию воздуха в здании.

Конструкция вентиляционного отверстия боковой стенки

Несколько типов дверей успешно используются для боковины. вентиляция, включая поворотную дверь, дверь с верхним или нижним открытием, раздвижная дверь и занавеска (рисунок 8).Шторка и шарнир или двери «бабочка» популярны для свинарников, так как они могут быть легко регулируется с помощью автоматических контроллеров.

Рисунок 8. Боковые воздухозаборники для летней вентиляции: (A) поворотные двери, (B) двери с верхними или нижними петлями, (C) пластиковые занавески, которые сворачиваются на закройте проем или (D) двери, которые скользят по горизонтальным направляющим.

ДРУГИЕ СООБРАЖЕНИЯ ПРИ ПРОЕКТИРОВАНИИ СИСТЕМЫ

Уделяя внимание следующим аспектам естественной вентиляции система поможет обеспечить ее эффективность.

Уклон крыши важен для хорошей вентиляции. Как правило, чем круче склон, тем лучше вентиляция. Если возможно, избегайте уклон менее 3/12 (3 дюйма подъема на фут бега). А также как правило, чем шире здание, тем круче должен быть уклон крыши. быть.

Препятствия , выступающие с нижней стороны крыши, например как глубокие прогоны, могут задерживать влажный воздух и увеличивать коррозию металла и порча древесины.Поэтому избегайте больших расстояний между фермами, которые требуют глубокие открытые прогоны. Никогда не используйте прогоны глубиной более 6 дюймов (4 дюймов). предпочтительно), если вентиляция здания должна осуществляться естественным путем.

Высота боковой стенки также может влиять на естественную вентиляцию. Для Например, если стены недостаточно высокие, механические койки могут нарушить правильный воздушный поток через здание летом. Также зимнее солнце не может адекватно проникать в открытые здания, если высота стен недостаточный.

Высота стены становится более важной по мере увеличения ширины здания, если для вентиляции в летний период достаточно площади боковых стенок поток. Таблица 2 показывает правильную высоту стены и ширину здания. отношения в жилье для говядины и молочных продуктов.

Таблица 2. Рекомендуемая высота стен в зависимости от ширины здания для Мясное и молочное животноводство.


  Высота стены при ширине здания -
               -------------------------------------------------- ---------
           40 футов.Тип корпуса или менее 50 футов 60 футов 70 футов 80 футов 100 футов
-------------------------------------------------- ------------------------
              футов высоты

    Говядина 12 14 14 16 16 16
    Молочная 8 8 10 10 12 12
-------------------------------------------------- ------------------------



Изоляция предотвращает конденсацию, а также способствует сохранению животное тепло.Весь домашний скот производит водяной пар через отходы производство и дыхание. Молочная корова, например, дышит эквивалент 4-5 галлонов воды в день. Этот водяной пар поднимается и может конденсироваться, если воздух, переносящий его, достаточно остынет. Изоляция помогает держите поверхность крыши достаточно теплой, чтобы предотвратить конденсацию во влажном состоянии воздух контактирует с ним.

Если животноводческое помещение используется в качестве холодного помещения, например, открытый передний блок, разница температур внутри и снаружи составляет всего около 5 градусов; следовательно, проблемы с конденсацией минимальны.В этом случае изоляция не имеет большого значения, если только она не требуется. снизить солнечную тепловую нагрузку летом.

Если здание в основном закрыто зимой, например, полностью закрытое беспривязный сарай, разница между внутренней и внешней температурой составляет около 20-30 градусов, и может произойти конденсация. Минимальная сумма изоляции (R-значение 4-5), размещенной под крышей, предотвратит эта проблема.

Модернизированные открытые помещения для свиней должны содержаться в температура выше 45 F.Рекомендуется уровень изоляции R = 13. как для крыши, так и для боковин. (См. Публикацию о расширении Purdue. AE-95 для получения подробной информации о добавлении теплоизоляции в животноводческие помещения.)

УПРАВЛЕНИЕ И ЭКСПЛУАТАЦИЯ ПРИРОДНЫХ СИСТЕМ

В периоды смены погодных условий боковые двери и вентиляционные отверстия гребня, вероятно, следует корректировать несколько раз в день, чтобы избегать резких перепадов температуры в здании. Карнизные форточки редко закрывается, за исключением метель.В некоторых модифицированных открытые дома, боковые двери приоткрываются зимой вместо использования карнизных проемов. Если это сделано, то нужна перепрошивка внизу двери, чтобы туда не попадал холодный воздух (Рисунок 7D).

Управление зимней вентиляцией осуществляется закрытием боковины. проем, проем гребня или и то, и другое.

Автоматический или ручной контроль вентиляции

Чтобы устранить большую часть беспокойства, связанного с внезапной температурой Изменения, многие производители используют автоматические дверные контроллеры.Несколько типов доступны в продаже. Большинство из них работают как потолочные гаражные ворота. открыватели, за исключением того, что они работают в ответ на термостат вместо радиоволн.

Обычно контроллеры используются только с пластиковыми тканевыми шторами или двери-бабочки, потому что они требуют меньше энергии для работы, чем двери с нижним или верхним расположением петель.

Пластиковые шторы, будучи относительно легкими, хорошо себя зарекомендовали. автоматическому управлению.Они застегиваются снизу и приподняты или опускается сверху с помощью системы тросов и шкивов.

Двери-бабочки обычно навешиваются чуть выше их центра, чтобы свести к минимуму нагрузку на контроллер, поэтому они, как правило, закрываются автоматически когда давление на кабель снижается. Если двери бабочки должны открыться полностью в горизонтальное положение, отдельные кабели должны быть соединены с рычагами, расположенными снаружи дверей (Рисунок 9). В кабели проходят над дверцами и подключаются через шкив к основному тросу, прикрепленному к контроллеру.

Рис. 9. Двери типа «бабочка» с кабелями, установленными снизу, открыты полностью. горизонтальное положение.

Расположите контроллер в центре здания, чтобы сила равнялась. действует с обоих направлений. Это снижает нагрузку на контроллер поддерживает, чем размещение устройства на одном конце строить и тянуть все двери только в одном направлении.

При использовании автоматических контроллеров целесообразно иметь резервное питание. агрегаты, которые будут задействованы в случае сбоя питания.Одна коммерческая модель работает от 12-вольтового аккумулятора. Аккумулятор остается подключенным к постоянное зарядное устройство, поэтому несколько дополнительных часов контроля вентиляции возможны при сбое питания.

Ручное управление воздухозаборниками обычно означает более широкие колебания по температуре здания, но, конечно, дешевле. Делать как можно более легкая регулировка дверей, чтобы способствовать продолжению надлежащего регулировка проемов. Одно из предложений — лебедки, расположенные внутри входа в здание и подключен к системе кабелей и шкивы, так что несколько дверей могут быть открыты одновременно — аналогично автоматическая система.

Примеры схем регулировки вентиляции

Независимо от используемой системы, вы должны выбрать желаемый температура внутри здания и последовательность для двери открытие. Снова обратимся к нашим свиньям размером 28 на 96 футов с двускатной крышей. отделка здания, пример работы системы естественной вентиляции схема может быть такой:

    1. Зимой обычно бабочка высотой 42 дюйма и длиной 8 футов двери по обеим боковым стенкам имеют трещины примерно на 1 1/2 дюйма, чтобы пропустить внутрь вентилируемый воздух, а вентиляционное отверстие конька открыто.
    2. Когда внутренняя температура опускается ниже 45 F, север двери-бабочки полностью закрываются, а коньковый проем ограничен, чтобы позволить зданию снова прогреться.
    3. Когда внутренняя температура достигает 60 F, боковые двери на юге начинают открываться больше, чем обычно на 1 1/2 дюйма.
    4. Когда эти южные двери открыты примерно наполовину (около 65F внутрь) двери на севере начинают открываться.
    5. Все двери типа «бабочка» должны быть полностью открыты при закрытии помещения. достигается температура 700.
    6. Во всех случаях боковые двери с подветренной (южной или восточной) стороны должен открываться перед дверями с наветренной стороны (северной или западной).

Открытые здания, а также холодные молочные фермы, как правило, имеют только ограниченный контроль вентиляции, поэтому животные должны иметь возможность приспособиться к быстро меняющимся температурным условиям. Обычно летом вентиляционные лючки в задней стенке открываются весной и закрываются осенью, когда вентиляционные решетки редко закрываются, независимо от погоды условия.В этом отличие от модифицированных свиней с открытым фронтом. здания, в которых требуется частая регулировка вентиляции в ответ на изменение погодных условий.

Управление вентиляцией моноклонных зданий

Основное отличие односкатного (целые скаты крыши в одном направление) и двускатная крыша в том, что у односкатного склона нет центра коньковое отверстие для регулировки. Обычно ориентирован на высокий или открытый фасад, обращенный на юг.Осуществлена ​​летняя вентиляция. с использованием перетока воздуха от одной боковой стенки к другой, в то время как зимой вентиляция осуществляется за счет входа и выхода воздуха через проемы в самой высокой стене (рисунок 10).

Рис. 10. Желаемые схемы воздушного потока в модифицированной открытой передней части. односкатное здание для (A) холодной погоды, (B) мягкой погоды и (C) жаркая погода.

Доработанные односкатные открытые передние части эксплуатируются для зимней вентиляции. путем регулировки вентиляционных отверстий на высокой боковой стенке (Рисунок 10A).Когда наружная температура опускается ниже 20 F, нижние или задние вентиляционные отверстия должен быть полностью закрыт. Вентиляционный воздух поступает через дно проем в высокой стене. Холодный воздух движется на 10-15 футов обратно в здание, охлаждая зону ламелей, и поднимается по мере того, как нагревается телом тепло животных. Затем нагретый воздух проходит по наклонной крыше. и выходит через отверстие в верхней части высокой боковой стенки. Все вентиляционные отверстия, в том числе нижнее отверстие в высокой боковой стенке, должны иметь размер, рекомендованный в таблице 1.

Когда температура на улице начинает подниматься выше 20F, карниз начинает выходить наружу. нижняя боковина должна быть открыта (Рисунок 10B). Летом отверстия в боковых стенках (размер в соответствии с Таблицей 1) открыты, чтобы позволить поперечный поток вентиляционного воздуха (Рисунок 10C). (В Индиане обычно проем в нижней боковой стенке — это откидная дверь, а проем в высокой боковой стенке это пластиковая шторка.)

Открытые передние моноклоны работают так же, как обычные дома с двускатной крышей открытого фасада.То есть проем в боковине на нижняя (наветренная) сторона должна быть закрыта зимой и открыта летом в соответствии с рекомендациями по свесу и боковине, приведенными в Таблице 1. В зимой вентиляционный воздух выходит на высокую (открытую) сторону вместо через коньковое отверстие.

Здание следует сориентировать так, чтобы высокий проем в стене улавливает преобладающий летний ветерок, блокируя преобладающий зимний ветер. Затем, поскольку высота здания уменьшается по мере увеличения количества воздуха вблизи низкой боковой стенки эффект «воронки» увеличивает скорость воздуха и, таким образом, способствует охлаждению.(В Индиане открытый фронт обычно юг.)

Контроль тяги

Зимой, пока через в здании, плохое распределение воздуха обычно не является проблемой. Но иногда возникают сквозняки, особенно на открытых фронтах. здания.

Когда ветер дует на торцевую стенку естественно вентилируемого здание, воздух имеет тенденцию попадать с подветренной стороны и уйти с подветренный конец, создавая сквозняки по всей длине здания (Рисунок 11).В модифицированных открытых фасадах эти сквозняки могут быть разбить, сделав каждую вторую поперечную перегородку пера сплошной (около 25 ноги друг от друга). В открытых фасадных постройках поперечные перегородки должны быть как высотой с проем в боковой стенке и расположен на расстоянии в 2 1/2 раза превышающем ширина здания (но не более 80 футов друг от друга).

Рис. 11. Ветер, дующий в торцевую стенку, создает сквозняки. может войти с наветренной стороны и пройти вдоль здания без препятствие.Эти сквозняки можно контролировать с помощью угловых надставок, перегородки и вихревые камеры.

В некоторых конструкциях с открытым фасадом может потребоваться закрыть кормовая аллея вдоль спины, чтобы предотвратить сквозняки. Автоматические гаражные ворота хорошее решение, так как они предотвращают сквозняки, но позволяют удобно движение кормоуборочных машин. Другие сквозняки вызваны ветром завихрение вокруг концов или поверх открытой передней части строительство. (См. Публикацию Purdue Extension Publication AE-102, относительно ветра и контроль снега вокруг усадьбы.)

Зоны мертвого воздуха или « горячие точки » могут быть проблемой летней вентиляции в некоторые постройки. Перегородки пера, идущие параллельно длине здание должно быть открытым или «пористым», чтобы пропускать поток воздуха токи. Не размещайте большую кормушку на том конце загона, где он заблокирует поток воздуха через здание.

Сомнительно, чтобы использовать пористую перегородку в качестве нижней части внешняя стена в модифицированном помещении для свиней с открытым фасадом эффективна, кроме животных рядом с отверстием.Однако если такой проем используется, зимой обязательно заделывать.

Здания с высокими карнизами больше подвержены сквознякам, чем низкопрофильные здания из-за их большего объема. Например, сараи для крупного рогатого скота или склады для оборудования, часто переоборудованные для содержания свиней есть серьезные проблемы с тягой. И они обычно слишком большие, чтобы нагреть воздуха достаточно, чтобы смягчить любые сквозняки. Единственное решение — либо опустить потолок на высоту 7-8 футов и использовать механические средства, чтобы проветривать, или добавить фанеру или полиэтиленовый лист нависает сзади загонов, чтобы обеспечить спальные места, откуда животные могут покинуть осадка (рисунок 12).

Рис. 12. Наведение указателя на перегородки пера помогает предотвратить сквозняки. здания с естественной вентиляцией.

Хорошая рекомендация для свиней и других животных, восприимчивых к сквознякам. ограничивает ширину здания менее 35 футов, что, в свою очередь, снижает необходимую высоту карниза (см. Таблицу 2).

РЕЗЮМЕ

Естественная вентиляция предлагает средство создания окружающей среды способствует эффективному животноводству, но не увеличивает счет фермера за энергию.В эпоху роста цен на топливо экономия может быть существенным.

Понимание, почему необходима хорошая вентиляция, и применение представленные здесь принципы естественной вентиляции могут улучшить производительность вашего животноводческого помещения. Наконец, правильное строительство расположение вместе с хорошей конструкцией системы вентиляции, эксплуатации и техническое обслуживание может помочь обеспечить его успех.

Публикации по теме

Единичные экземпляры следующего документа «Энергетический менеджмент в сельском хозяйстве» публикации доступны бесплатно для жителей Индианы из их Окружное отделение Службы поддержки кооперативов или отправив письмо по адресу Центр распространения СМИ, 301 S.2-я улица, Лафайет, IN 47901-1232:

«Экологический контроль содержания домашнего скота» (AE-96)

«Изоляция животноводческих и других сельскохозяйственных построек» (AE-95)

«Системы вентиляции ям для животноводческих помещений» (AE-98)

«Солнечные системы отопления для животноводческих помещений» (AE-99)

«Справочник по содержанию и оборудованию для свиней» (MWPS-6)

«Устранение неисправностей систем экологического контроля» (AE-100)

«Ветрозащитная система для усадьбы» (АЕ-102)


Новый 7/80

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, состояние Индиана, Университет Пердью и У.S. Департамент сельского хозяйства сотрудничество; HA. Уодсворт, директор, Западный Лафайет. В. Выдается в выполнение актов от 8 мая и 30 июня 1914 г. Университет Пердью Совместная служба распространения знаний — это равные возможности / равный доступ учреждение

6 причин недостаточного потока воздуха из воздуховодов

Возвращение домой в совершенно прохладный дом летом и в жаркий дом зимой после того, как вы выдержали суровые погодные условия, — одно из лучших ощущений.К сожалению, ваша система отопления, вентиляции и кондиционирования не всегда позволяет вам прийти домой и расслабиться, особенно если у вас есть комнаты, которые кажутся находящимися в разных полушариях!

У вас дома есть холодные точки или комнаты, которые, похоже, не работают с вашей системой отопления и кондиционирования? Если вам приходится носить одеяло в одной комнате и купальный костюм в другой, вероятно, у вас проблемы с прохождением воздуха через вентиляционные отверстия.

В следующей статье мы рассмотрим некоторые распространенные причины, по которым воздух не выходит из вентиляционных отверстий в одной комнате, и способы увеличения потока воздуха в воздуховодах, которые затронуты.

Распространенные причины слабого или ограниченного воздушного потока

Вентиляционное отверстие заблокировано или закрыто

Возможно, самая частая причина того, что комната не реагирует на вашу систему отопления / охлаждения, — это заблокированные вентиляционные отверстия. Чтобы обогреть или охладить вашу комнату, воздух должен иметь возможность свободно входить и соответственно рассеиваться.

Это происходит, когда воздух выкачивается через вентиляционные отверстия в комнате, обычно расположенные у плинтусов или на потолке. Эти вентиляционные отверстия часто имеют закрывающуюся решетку или заслонку, позволяющую блокировать воздушный поток, если вы захотите.Видите, к чему это ведет?

Первое, что нужно сделать, это проверить температуру воздуха, выходящего из вентиляционного отверстия, а также проверить вентиляционные отверстия в комнате на предмет каких-либо препятствий. Это может быть мебель, постельное белье или даже сама закрывающаяся заслонка.

Если вы обнаружите закрытые или заблокированные вентиляционные отверстия, прочистите их и нащупайте поток воздуха. Если воздух начинает течь, все готово! Если нет, перейдите по списку.

Это может показаться СЛИШКОМ очевидным, но это одна из самых распространенных причин по определенной причине!

Хотите получить бесплатное предложение от местного специалиста по HVAC?

Закрытый демпферный клапан

Большая часть эффективности вашей системы отопления и кондиционирования воздуха связана с потоком воздуха, а заслонки являются одним из основных регуляторов потока в вашей системе.Они действуют так же, как решетки на ваших вентиляционных отверстиях; они могут направить поток воздуха в определенные места или почти полностью остановить его. Если есть определенная область, где требуется больше воздуха, она может блокировать или открывать пути, чтобы облегчить доступ.

Автоматический демпферный клапан

Демпферы могут автоматически управляться вашим термостатом в соответствии с вашими настройками. Они с большей вероятностью застрянут, чем неправильно расположены, потому что они автоматизированы, тогда как заслонки ручного контроллера могут случайно остаться в неправильном положении, что приводит к большинству проблем с ручными системами.

Если у вас есть ручные заслонки , вы можете убедиться, что они находятся в правильном положении, поместив их в воздуховод.

Вы должны увидеть маленький рычаг — он контролирует положение заслонки. Следуйте за заслонками через воздуховоды, пока найдете путь к комнате, которая страдает, и убедитесь, что она не заблокирована.

Если у вас есть автоматическая система заслонки , вам будет труднее, потому что термостат будет менять их автоматически, поэтому вы захотите решить электрическую проблему, а не настраивать их вручную (если вы даже можете ).

Если вам не хочется отслеживать все заслонки или у вас есть автоматическая система, которая работает со сбоями, подумайте о том, чтобы поговорить со специалистом по HVAC, чтобы открыть вашу систему, чтобы разобраться и вернуть весь дом до комфортного уровня.

Грязные или забитые воздуховоды

Воздушные фильтры делают все возможное, чтобы не допустить попадания пыли и грязи в вашу систему отопления, вентиляции и кондиционирования воздуха, но, к сожалению, они могут только этого. Нет идеального фильтра, поэтому некоторые частицы все равно будут проходить. Воздух, проходящий через систему, откладывает мелкие частицы, которые прилипают к воздуховодам из-за влажности или статического давления.

Когда эти частицы складываются, вы сталкиваетесь с проблемами качества воздуха и воздушного потока. Добавьте это к тому факту, что маленькие твари любят пересекать и строить дома в ваших воздуховодах, и у вас есть рецепт грязных и забитых воздуховодов.

Системы отопления и охлаждения созданы для равномерного распределения горячего и холодного воздуха по всему дому, и если вы измените количество проходящего воздуха, вы получите противоречивые результаты.

Будь то домик мыши или годы скопления пыли и грязи, чистка воздуховодов — лучший способ решить эту проблему.

Когда дело доходит до чистки воздуховодов, лучше всего доверить эту работу профессионалам, которые обеспечат удаление всей пыли и возврат системы в рабочее состояние. Если вы попробуете это сами, то принесете больше вреда, чем пользы. Воспользуйтесь услугами опытных специалистов по очистке воздуховодов, которые позаботятся об этом за вас.

Герметичные воздуховоды

Ваша система отопления, вентиляции и кондиционирования воздуха должна быть полностью герметичной, с единственными входами и выходами, являющимися возвратными и вентиляционными отверстиями по всему дому. Когда ваши вентиляционные отверстия повреждены отверстиями, зазорами в соединениях и другими утечками, вы начинаете пропускать воздух и терять давление воздуха.Это затрудняет прохождение воздуха через систему и может привести к ослаблению воздушного потока, выходящего из ваших вентиляционных отверстий.

По оценкам, 90% домов в Северной Америке имеют какие-либо протечки, поэтому проблемы с давлением воздуха, скорее всего, связаны с утечкой.

Чтобы исправить негерметичную систему, вы можете попытаться заклеить небольшие отверстия лентой, но, скорее всего, вам придется исправить проблемные участки у специалиста и, возможно, новые воздуховоды, если они слишком повреждены для работы.

С другой стороны, вы должны увидеть намного лучший воздушный поток по всему дому и, надеюсь, исправить ситуацию, когда воздух не выходит из вентиляционных отверстий в одной или нескольких комнатах.

Гибкий воздуховод неправильной формы

Для транспортировки воздуха по дому в вашей системе отопления, вентиляции и кондиционирования воздуха используются воздуховоды различных форм, размеров и конфигураций. Хотя большинство воздуховодов будет труднее из металла, чтобы охватить дом, вы также встретите некоторые гибкие воздуховоды — воздуховоды, сделанные из гибкого изолированного пластика с ребрами жесткости для конструкции и покрытые более тонким металлом, — которые можно сгибать. идти туда, куда нельзя проложить твердые воздуховоды.

Если у вас есть чердак, вы, вероятно, увидите, что некоторые из этих соединений исходят от вашего обогревателя или даже проходят через пол.

Как вы можете догадаться, эти воздуховоды гораздо более подвержены повреждениям, чем их более твердые и прочные аналоги. Это означает, что они гораздо более подвержены повреждениям и ограничениям. Это может быть из-за того, что по нему ступают, или из-за того, что на него опираются предметы, ограничивающие общую площадь для прохождения воздуха.

Если вы обнаружите какое-либо повреждение гибкого воздуховода, посмотрите, сможете ли вы исправить изгиб или удалить вмятину, чтобы вернуть его в рабочее состояние. Если его нужно заменить, вам повезло, потому что это относительно дешевое и быстрое решение для профессионалов.

Ограничительные воздушные фильтры

Когда воздух проходит через возвратное вентиляционное отверстие (перед тем, как нагреть или охладить систему), он сначала проходит через фильтр, чтобы отфильтровать аллергены, пыль, грязь и многое другое.

Эти фильтры имеют рейтинг MERV (минимальное отчетное значение эффективности) в зависимости от того, насколько тонко они фильтруют воздух; чем выше рейтинг MERV (по шкале от 1 до 16), тем тоньше фильтр и тем больше он отфильтровывает. Однако в сочетании с накоплением пыли и грязи на фильтре это может привести к засорению фильтра, который не пропускает достаточное количество воздуха.

Без достаточного количества воздуха для обогрева или охлаждения ваша система HVAC будет изо всех сил пытаться эффективно откачивать тепло или холодный воздух.

Чтобы решить эту проблему, вы можете использовать менее тонкие фильтры (проверьте рекомендации вашей системы по рейтингу MERV), чтобы они менее легко засорялись. Вы также можете регулярно чистить их, удаляя скопления вручную или заменяя фильтры всякий раз, когда они кажутся грязными, что сводит к минимуму возможность накопления.

Насколько сильно воздух должен выходить из вентиляционных отверстий?

Ответ на этот вопрос действительно зависит от вашей системы.Но, как правило, поток воздуха из ваших вентиляционных отверстий должен быть примерно одинаковым во всей системе.

Итак, если вы заметили, что через одно вентиляционное отверстие очень мало воздуха по сравнению с остальной частью дома, то, вероятно, у вас проблемы с воздушным потоком.

Обратитесь за помощью к специалисту по HVAC

Проблемы остались? Или не можете выполнить описанные выше действия по устранению проблемы?

Тогда, возможно, пора обратиться за помощью к профессионалу. Заполните форму ниже, и местные подрядчики HVAC свяжутся с вами, чтобы дать вам бесплатное предложение.

Заключение

В этой статье мы показали вам причины, по которым у вас может быть слабый воздушный поток или воздух не выходит из вентиляционных отверстий в одной комнате. Теперь вы знаете, как увеличить поток воздуха в воздуховодах.

К сожалению, вы не сможете решить проблему самостоятельно. Из-за сложной природы большинства современных систем отопления и охлаждения, многие из потенциальных проблем, с которыми вы столкнетесь, потребуют помощи специалиста.

Если вы хотите поддерживать поток воздуха и чистоту системы, лучше всего выполнять техническое обслуживание, такое как очистка и замена фильтров, мониторинг заслонок, поддержание чистоты вентиляционных отверстий и защита гибких воздуховодов от повреждений.

Всегда хорошо убедиться, что ваша система действительно нужного размера находится вдали от дома. Так что используйте наш удобный калькулятор, а также спросите своего специалиста по HVAC, когда они придут.

Если вы сделали все это, но проблемы не исчезли, обратитесь к специалисту, чтобы он вернул вас в рабочее состояние.

Запах дренажа | Вонь сточных вод

Что вызывает запах сточных вод и сточных вод? (Эта страница предназначена только для информации)

Нет ничего хуже запаха на кухне или в ванной, который вы просто не можете отследить или устранить.Все дезинфицирующие средства в мире, слитые в раковину, только временно снимают запах — запах сточных вод, который, кажется, воняет сточными водами.

Причины неприятного запаха в ванных комнатах и ​​кухнях

  • Причина номер ОДИН запахов сточных вод в доме — это отсутствие дренажной трубы для дренажа. Эти SVP также известны как Stench Pipes по очень веской причине — они предотвращают проникновение зловония в дом и вместо этого выпускают его через верх SVP. Многие сантехники используют клапаны впуска воздуха (клапаны Durgo) вместо SVP.Они подходят для домов, подключенных к водопроводу, но НЕ для домов с септиком или канализационной системой — если вы не хотите дом с неприятным запахом.

  • В новую ванну или душевую кабину установлен континентальный слив. Они очень распространены в новой арматуре для ванных комнат и становятся почти стандартом для душевых, поскольку позволяют установить неглубокий душевой поддон с низким профилем. Проблема в том, что у них вообще нет ловушки, и канализационные газы возвращаются по трубам, если заглушка поддона не закручена на место после использования душа.Купите «Безводную ловушку HepVo», чтобы решить эту проблему.

Дренажные канавы септика имеют «подпорку» на входе в дренажную трубу для почвы (если она установлена ​​вне дома, как это обычно бывает в старых домах), блокируя его. Это почти всегда вызвано неудачной пропиткой и требует немедленных ремонтных работ.

Галка или другая птица построила гнездо в вентиляционной трубе для почвы, не давая запаху уйти.

  • Если раковина или ванна не использовались какое-то время, вода в ловушках могла испариться, что позволило сливным газам просачиваться обратно через отверстия для пробок.Если это обычная проблема, позвоните нам для решения.

Изображения любезно предоставлены Humm-Busters Ltd.

  • Вентиляционная труба для грунта слишком мала или имеет кожух, который слишком ограничивает поток воздуха, вызывая эффект сифона при спуске воды стоки и создание полувакуума в трубе. Это вытягивает воду из ловушки, вызывая несовершенное уплотнение и позволяя запаху просачиваться обратно через отверстие для пробки.

Труба для отвода грунта (SVP) заканчивается в чердаке.В чердаке есть потоки воздуха, которые никогда не закрываются полностью, поэтому, как правило, запах выходит наружу. Но в тихие и «тяжелые» дни тяжелые газы, такие как сероводород, могут попасть в жилые помещения. Если у вас на чердаке есть вентиляционная труба для открытого грунта, установите Maxi-Vent, чтобы решить проблему.

Изображения любезно предоставлены Humm-Busters Ltd.

    • Вентиляционная труба расположена слишком близко к оконному проему, особенно к мансардным окнам Velux. Это означает, что при определенных ветровых условиях запахи будут поступать через открытое окно.Вы можете либо установить Maxi-Vent вместе с алюминиевой крышкой на внешнюю трубу, либо, если у вас есть доступ к чердаку, вырезать секцию из стека Soil Vent Stack и установить Maxi-Vent в верхней части нижней секции.

Вентиляционные трубы для грунта, которые не закрыты колпаком или вентиляционной крышкой. Когда ветер дует с противоположной стороны вашего дома от вашего SVP, тогда воздух может быть направлен вниз SVP, когда он опускается над крышей. Деревья и другие здания поблизости могут иметь такой же эффект, когда ветер дует в определенном направлении.Газы, которые должен выпускать SVP, затем возвращаются в дренажную систему — и в ваш дом, что усугубляет ваши проблемы. Maxi-Filtra и Maxi-Vent устранят все проблемы, вызванные скоростью и направлением ветра.

А снаружи воняет!

Запахи снаружи обычно исходят из люков, СВП и септиков.

  • Нет отдельной вентиляции септика. Если ваш септик находится на расстоянии более 10 метров от СВП, СВП не может вентилировать его, так как он находится слишком далеко.В этих случаях септик требует наличия собственной вентиляционной трубы на выпускной стороне резервуара, которая должна располагаться в пределах 10 метров от него и иметь высоту не менее 1,4 метра. Он должен быть оснащен Maxi-Vent для предотвращения выхода запахов из вентиляционной трубы.

  • Довольно часто, особенно на площадках для переоборудования сараев, которые спроектированы вокруг двора, газы из SVP падают и «задерживаются» во дворе из-за неподвижных условий там. Деревья, другие здания и общий рельеф местности также могут повлиять на эффективность СВП.Отсутствие «тяги» на SVP также приводит к утечке газов из крышек люков и септиков. Чтобы решить эту проблему, установите Maxi-vent на выход SVP.

  • Вентиляционная труба септика также может вызывать запах, если она находится слишком низко или с подветренной стороны. Чтобы избавиться от запаха, подойдет Maxi-Filtra.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
