Столярный верстак своими руками: чертежи, размеры, фото

Гараж является многофункциональным помещением, в котором ставят автомобиль для ремонта или хранения, конструируют различные механизмы своими руками. Для проведения многих работ требуется слесарный стол. Он представлен достаточно простой и надежной конструкцией. Есть возможность собрать верстак своими руками, за счет чего снижается стоимость конструкции. Рассмотрим подробнее то, как сделать слесарный верстак своими руками, какими особенностями обладает подобная конструкция и многие другие моменты.

Верстак своими руками

Виды верстаков

Верстак создается для того, чтобы можно было выполнить изготовление или сборку различных механизмов. Существует достаточно большое количество различных видов верстаков, каждый обладает своими определенными особенностями.

Для начала отметим, что выделяют две разновидности верстака:

  1. слесарный;
  2. столярный.

Столярный представлен металлическим или деревянным каркасам, а при изготовлении столешницы применяется дерево.

Универсальным вариантом исполнения принято считать слесарный верстак. При изготовлении столешницы в этом случае применяется металл, который может выдерживать разнообразные действия: точение, резание, пиление, шлифовка и другие. Металлический верстак можно изготовить своими руками при применении самых различных подручных материалов.

Деревянный верстак характеризуется относительно небольшим сроком службы и устойчивостью к оказываемой нагрузке. Подобный верстак в гараж своими руками собрать достаточно просто, но применяемые материалы подвержены воздействию окружающей среды, к примеру, высокой влажности или перепадам температуры. Сделать верстак из дерева можно довольно быстро, схемы скачиваются в интернете.

Верстак слесарный металлический можно назвать идеальным выбором для гаража, так как высокая жесткость и прочность металла увеличивает срок его службы. Кроме этого отметим, что универсальный верстак своими руками можно изготовить в различном виде: откидной, с тумбами и полками. Конструкция во многом определяет эксплуатационные качества устройства.

Раздвижной верстак

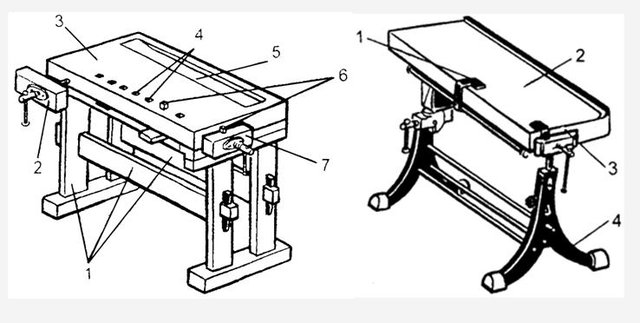

Особенности конструкции верстака

Многие специалисты сравнивают рабочий верстак с письменным столом, так как обе конструкции предназначены для проведения самых различных работ. Самодельный верстак может быть представлен самой различной конструкцией. Чертежи определяют наличие следующих элементов:

  1. Большая часть нагрузки передается на несущую конструкцию, представленная сочетанием рамы с ножками. Изготавливается она в большинстве случаев из металла.
  2. Столешница верстака представлена массивным материалом с большой толщиной, за счет чего поверхность может выдержать сильные удары молотком. При изготовлении применяется сталь или дерево большой толщины.
  3. Тумба. В гараже хранятся самые различные вещи. Конструкция верстака предусматривает наличие тумбочки, которые размещены по сторонам. Они могут быть представлены полками или ящиками. Хранится в них могут запчасти и инструменты.
  4. Дополнительная полка. Размеры верстака могут быть самыми различными. Как правило, в нижней части располагают полку, на которой можно хранить различные детали и механизмы больших размеров.

Конструкция настенного верстака

Высота слесарного верстака выбирается с учетом роста мастера и того, какие именно работы будут проводится. Кроме этого, не стоит забывать о том, что рабочее место должно хорошо освещаться. Для этого проводится установка стационарной лампы освещения. Лучше всего выбирать конструкцию, которая может менять свое положения, так как во время работы устройство не должно ослеплять или создавать отблески.

Материалы и инструменты

Как ранее было отмечено, при желании можно изготовить верстак своими руками. Верстак может изготавливаться из уголка или из профильной трубы, все зависит от конкретного чертежа.

Необходимые инструменты для выполнения сборки и обработки применяемых материалов:

  1. Уровень. Для того чтобы проводимые работы были точными, то устройство должно быть расположено горизонтально.
  2. Обработка металла выполняется стандартной болгаркой. Это инструмент также потребуется для шлифовки поверхности, для чего достаточно провести замену диска.
  3. Соединение всех элементов проводится при применении сварочного аппарата. Сварочный шов характеризуется высокой жесткостью и надежностью. На сегодняшний день сварка применяется крайне часто, так как многие могут приобрести компактный сварочный аппарат.
  4. Для измерения могут использоваться рулетка или жесткая линейка. Важно соблюдать все размеры, так как от точности конструкции зависит ее устойчивость и другие эксплуатационные качества.
  5. Некоторые элементы можно соединять при применении шуруповерта. Для соединений применяются саморезы по металлу.
  6. В некоторых случаях для создания верстака требуется несколько листов фанеры. Изменить форму можно при применении электрического лобзика.
  7. Для работы с материалами требуется и дрель. Она позволяет получать требуемые отверстия в металле и дереве.

Требуемые материалы следующие:

  1. В качестве основного материала применяется уголок из стали. Толщина стенки должна составлять 4 мм, за счет чего конструкция обладает высокой устойчивостью к механическому воздействию.
  2. Труба квадратная 60 мм на 40 мм. Толщина применяемого металла составляет 2 мм.
  3. Уголок, который имеет размеры 40 мм на 40 мм.
  4. Стальная полоса с толщиной 4 мм и требуемым размером для создания столешницы.
  5. Стальной лист небольшой толщины, который требуется для создания боковых сторон конструкции.
  6. Деревянные доски для создания стеллажа.
  7. Фанера, которая применяется при создании ящиков.
  8. Шурупы для фиксации разъемных элементов.
  9. Направляющие, высокой прочности для ящиков.
  10. Краска, которая применяется для защиты дерева и металла.

Функциональный верстак

После нахождения всего необходимого можно приступить к непосредственному проведению работ. Стоит учитывать, что рассматриваемые материалы подходят для создания довольно внушительной по размерам конструкции. За счет больших габаритов на одной стороне слесарного стола можно разместить тиски, на другой инструменты.

Подготовительные работы

Проводимая работа достаточно проста в исполнении. Верстак для гаража своими руками можно изготовить при наличии элементарных слесарных навыков. Подготовительные работы следующие:

  1. Проводится закупка всех требующихся материалов.
  2. Металлические элементы очищаются от ржавчины. Следует учитывать, что во многих случаях сварочные работы по ржавому металлу не допустимо.
  3. Для верстака для гаража требуется довольно много свободного пространства.
  4. Сварочные работы должны проводится при соблюдении техники безопасности.

Сделать стол для гаража можно в течении дня при наличии всего необходимого. Соблюдение некоторых рекомендаций позволяет избежать довольно больше количество проблем.

Сборка верстака для гаража своими руками

Стол в гараж можно изготовить своими руками при соблюдении основных рекомендаций. Весь процесс можно разделить всего на несколько шагов:

  1. Проводится раскройка имеющегося материала. Труба и стальной уголок могут применяться для получения несущей конструкции. Гаражный верстак с металлическим каркасом может выдерживать существенное воздействие.
  2. Для того чтобы рабочий стол слесаря обладал требуемыми размерами нужно проводить изменение размеров согласно чертежам.
  3. Начать работы можно с изготовления силового каркаса. Для начала проводится создание несущего элемента, который сверху устанавливается еще один несущий элемент, на который фиксируют стальной лист. Сварить верстак можно самостоятельно при применении сварочного препарата.
  4. Несущий элемент дополнительно армируется стальными трубами. Они выполняют роль ребер жесткости.
  5. Стол для слесарных работ устанавливается на ножках. Этот элемент конструкции также приваривается к основанию. Рекомендуемая длина применяемых элементов составляет около 900 мм. Между ножками проводится приваривание силовых перемычек. Они позволяют существенно увеличить жесткость и устойчивость механизма.
  6. После создания несущего элемента можно приступить к созданию ящиков, в которых будут храниться инструменты и детали. Стол для гаража своими руками изготавливается под конкретные задачи. Количество ящиков и их размеры могут существенно отличаться. Для создания этого элемента применяется стальная труба. Каркас ящиков усиливается металлическим швеллером, который становится ребрами жесткости.
  7. Следующий шаг заключается в изготовлении несущего каркаса, который подходит для создания столешницы. Каркас должен быть весьма прочным, так как на него придется высокая нагрузка. За счет применения трубы из толстого металла верстак получается прочным и надежным.
  8. После создания несущей конструкции проводится ее дополнительной укрепление. Для этого проводится приваривание кронштейнов к боковым сторонам. Посредине каждого кронштейна просверливаются отверстия, которые применяются для крепления задней и других стенок.
  9. Ящики могут иметь стенки из фанеры. За счет этого верстак становится более легким. Крепление боковых сторон проводится при помощи саморезов. Рекомендуется создавать ящики различных размеров, за счет чего существенно расширяется функциональность устройства. В интернете встречаются различные варианты расположения ящиков, наиболее подходящий вариант подбирается в зависимости с предпочтениями.
  10. Со внутренней стороны конструкции создаются отверстия, предназначенные для фиксации направляющих, по которым будут перемещаться ящики.
  11. В рассматриваемом случае при изготовлении стола применяется доска. Она укладывается на ранее подготовленный каркас, где затем фиксируется. Зачастую поверх деревянных досок укладывается металлическая пластина, предназначенная для защиты дерева от воздействия окружающей среды.
  12. Все швы следует тщательно зачистить. Для этого может применяться шлифовальная машинка и напильник. При наличии необработанных швов велика вероятность получения травмы. При обработке швов могут обнаружиться проблемы, связанные с появлением трещин и других дефектов.
  13. Поверхность применяемой древесины должна хорошо быть зашлифованной. За счет этого создается ровная поверхность, которая идеально подходит для размещения стального листа. Деревянные листы должны крепиться надежно, так как в противном случае при оказании нагрузки лист будет ходить или прогибаться.
  14. Крепление металлического листа должно проводится при применении скрытых саморезов. Это связано с тем, что сварочные работы могут стать причиной воспламенения ранее применяемого дерева. Применяемый лист должен быть окрашен с обоих сторон, за счет чего существенно увеличивается срок службы верстака.

Последний этап представлен покрасочными работами. Краска применяется для защит металла и применяемого дерева от воздействия высокой влажности. Если не провести покраску, то верстак не прослужит долго.

В последнее время большой популярностью пользуются схемы, которые позволяют менять высоту расположения определенной части конструкции. Высота верстака в гараже выбирается с учетом того, какие именно работы будут проводиться.

Верстак столярный складной

Стол в мастерскую своими руками можно изготовить самых различных конструкций. Ранее представленная пошаговая инструкция позволяет получить довольно массивную конструкцию, для установки которой потребуется много свободного места. При желании также можно провести создание конструкции, которая будет складываться и раскладываться при необходимости.

Раскладной верстак столярный для мастерской характеризуется следующим образом:

  1. При соединении всех элементов применяются болты и другие разъемные элементы. За счет этого можно быстро разобрать конструкцию. Сварка в данном случае практически не применяется. Применение болтов и шурупов существенно снижает жесткость конструкции. Поэтому складные верстаки применяются при выполнении незначительных работ.
  2. Как правило, для повышения мобильности верстака применяются легкие материалы. Примером можно назвать различный тонкостенный профиль. Лучше всего выбирать металл, который не реагирует на воздействие повышенной влажности. Именно поэтому верстак прослужит довольно долго.
  3. Некоторые схемы предусматривают создание подвижных элементов, которые существенно повышают функциональность устройства. Примером назовем случай, когда следует размещать столешницу под определенным углом к несущему элементу. За счет этого размещается довольно большое количество направляющих.

Эти моменты следует учитывать при создании самодельного раскладного верстака.

В заключение отметим, что покупной верстак имеет достаточно высокую стоимость. Именно поэтому многие решают изготовить конструкцию своими руками. Конечно, для этого понадобится металл и другие элементы, которые можно только приобрести.

Изготовление столярного верстака для работы своими руками: устройство и назначение

стол верстак столярный своими руками

Всем нам периодически приходится заниматься столярными работами, часто используя в качестве подставки стулья, табуретки или что под руку подвернется. Наверно, многим приходила мысль, как бы сделать стол верстак своими руками, но задумать и сделать, конечно, разные вещи. На самом деле это легче, чем вы думаете.

По сути, что такое верстак? Стол, отличающийся от обычного повышенной прочностью, а если прикрепить к столешнице тиски и рядом поставить ящик с инструментами, то это сто процентов верстак.

Главное требование – это прочность, все остальное: стеллажи, полки, тиски, зажимы – исключительно для удобства.

Понятно, что профессиональный верстак, купленный в магазине, шикарная вещь, но если вы начинающий мастер, в таких затратах нет необходимости, сделайте верстак своими руками, а как это сделать, смотрите в этой статье.

Прочная и простая конструкция с четкими линиями и приятными пропорциями. Чтобы сделать столярный верстак своими руками специальных знаний не нужно, а вот хороший инструмент понадобится. Столешница имеет четыре ряда отверстий для установки упорных элементов.

В сочетании с другими аксессуарами (стендовые упоры, кулачковый рычаг остановки, горизонтальные тиски и прижимы, которые обеспечивают вертикальное давление) на нем можно обрабатывать заготовки практически любой формы.

  На пошаговых фото показаны основные этапы сборки, более подробную инструкцию можно посмотреть на сайте первоисточника, ссылка указана под галереей.

Источник фото  www.popularmechanics.com/home/interior-projects/how-to/g2051/how-to-build-a-workbench

Заключительный этап сборки, это установить столярные тиски для верстака своими руками, в данном случае из металла.

Вначале нужно измерить ширину крепления, тиски иногда нуждается в ремонте или регулировке, поэтому оставьте небольшой запас 10 – 15 мм с каждой стороны. Затем дрелью и стаместкой сделайте паз.

Чтобы при работе не повредить верстак, выпилите прокладки из фанеры, дальше весь процесс показан на пошаговых фото.

Источник фото paulsellers.com/2012/06/making-the-workbench-15/

Деревянный верстак своими руками

Хороший вариант, если вам нужен надежный деревянный верстак для работы. Столярный стол по сути, это система, то есть комплекс механизмов, идеально подогнанных под себя.

Верстак должен быть достаточно тяжелым, чтобы не двигался, пока вы работаете, и достаточно жестким, чтобы выдержать большую нагрузку.

На пошаговых фото показано, как из доступных пиломатериалов и при помощи обычных столярных инструментов построить классический деревянный верстак.

Источник фото www.instructables.com/id/Building-a-real-woodworkers-workbench/?ALLSTEPS

Кассетный стол верстак своими руками

Прочный и удобный кассетный стол верстак, для тех, кто не собирается выкладывать свои денежки за столярный стол, который можно сделать самостоятельно. Чтобы построить верстак, который лучше всего подходит для вас, определите правильные пропорции.

Ячеистое основание делает столешницу очень прочной, также необходимо правильно рассчитать размеры, чтобы удобно было размещать вспомогательное оборудование. Кстати, не забудьте заранее рассчитать, где оно будет крепиться.

Этот верстак обойдется вам относительно недорого, а порядок сборки показан на красивых картинках.

Источник фото www.wikihow.com/Build-a-Torsion-Box-Workbench-Top

Стандартный столярный верстак: порядок сборки

Мысли о том, чтобы сделать свой столярный верстак своими руками возникает после первой изготовленной самостоятельно деревянной полки или табурета. Идея практичная и вполне реализуемая. Самодельный верстак сэкономит кучу времени и значительно расширит ваши возможности в столярном деле.

Главное, найти место, конечно, идеально иметь свою мастерскую, например, в гараже, в крайнем случае, можно оборудовать рабочее место и дома, например, сделать откидной вариант верстака. Конечно, в этом случае возможности для работы будут ограничены, не очень удобно, когда к столу можно подойти только с одной стороны.

Итак, делаем стандартный столярный верстак своими руками.Размеры каждый выбирает себе самостоятельно, типовые, это ширина 700 – 1200 мм, длина 1500 – 2000 мм. Высоту, естественно, необходимо подогнать под свой рост, можно сделать и с регулировкой, но это может отразиться на прочности изделия.

  • Собираем ножки.
  • С помощью клея и шурупов собираем опорные брусья, склеивая их в противоток волокон древесины.
  • Соединяем горизонтальные и вертикальные элементы шип в паз.
  • Чтобы можно было «подтянуть» конструкцию, шлицевые стыки замыкаем клином.
  • Монтируем в пазы вертикальные и горизонтальные перемычки (достаточно просто посадить на клей).
  • Делаем нижнюю полку из брусьев для столярного инструмента.
  • Изготавливаем столешницу, которую можно усилить саморезами.
  • Укладываем столешницу на горизонтальные поперечины.
  • По центру столешницы делаем технологический паз.
  • Станину необходимо усилить силовыми поперечинами, так конструкция будет более жесткой.
  • Покрываем поверхность столярным лаком.
  • В завершении устанавливаем столярные тиски, место для них необходимо подготовить заранее.

И еще, если позволяет место, стол устанавливайте таким образом, чтобы его можно было обойти со всех сторон, если поставить у стенки, возможности мастера для работы сильно ограничиваются.

Источник фото: obinstrumente.ru/ruchnoj-instrument/stolyarnyj-verstak-svoimi-rukami.html

Самодельный верстак столярный

Для такой конструкции необходимо подходящее помещение. Этот самодельный верстак столярный из белого дуба автор изготовил за 10 дней. Столешница сделана из склеенных досок, что обеспечивает дополнительную прочность.

На пошаговых фотографиях видно, что передний блок расположен в 2-х широких пазах и тоже посажен на клей. В общем, клея вам понадобится литров пять и струбцины, чем больше, тем лучше.

Конструкция получается довольно тяжелой, поэтому на заключительном этапе, когда стол нужно будет переворачивать, без помощника не обойтись.

Источник фото zachmannfamily.com/workbench

Простой стол верстак своими руками

Возможно, вы профессионально не занимаетесь столярным делом, но даже для изготовления обычных домашних поделок можно соорудить такой простой стол верстак своими руками, пригодится в любом случае. Конструкция, как видите, очень простая, но вполне надежная для небольших столярных работ.

Источник фото www.wilkerdos.com/2014/01/diy-workbench/#prettyPhoto

Верстак универсальный своими руками

Большинству из нас рабочее место необходимо только для того, чтобы иногда отремонтировать стул или сколотить полку на кухню. Поэтому часто в качестве верстака служит табуретка или кухонный стол, а инструменты, которыми редко пользуемся, порой хранятся в самых неожиданных местах.

Короче, вам необходимо надлежащее место для работы и хранения инструментов, то есть универсальный верстак, и здесь вы можете узнать, как его изготовить своими руками.

Ваше рабочее место должно иметь ключевые качества, такие как прочность, жесткость рабочей поверхности, мощности для проводных инструментов или зарядных устройств, полки для хранения инструментов и аксессуаров, а также колесики для мобильности.

Для надежности все упорные соединения укрепляются металлическими кронштейнами, а также в раму под столешницей добавляется третья горизонтальная перекладина по центру. Коробка столешницы снизу закрывается листом фанеры.

Может показаться странным, но такой дизайн также способствует улучшению жесткости рабочей поверхности. Обратите внимание, что колесики крепятся между ножками стола, чтобы сбалансировать нагрузку. Коробку удлинителя прикручиваете под козырьком столешницы. Универсальный верстак готов.

Источник фото www.artofmanliness.com/2012/04/04/how-to-make-a-work-bench/

  • Еще вариант верстака, схема
  • только здесь соединения «ласточкин хвост»
  • Источник фото 2x4woodworking.com/workbench-stol-stolarski-z-bukowych-schodow/

Столярный стол своими руками

Экономный вариант – столярный стол своими руками. Для изготовления необходимы доски для каркаса, практической из любой древесины, бруски для ножек и перекладин и два листа фанеры.

Порядок сборки такой же, как обычного стола, только для жесткости необходимо добавить дополнительные доски и усилить столешницу. На рабочую поверхность неплохо положить лист оргалита, удобно в том плане, что по необходимости его можно менять.

Под столом можно пристроить мобильный ящик для инструментов.

Источник фото mainavi.ru/dom/verstak-svoimi-rukami/

Вот еще похожий пример, длинный столярный стол из досок 2×4, это если вам нужно что-то стабильное и достаточно прочное. Хотя по стоимости он дешевле и крепче, чем вы можете купить. В инструкции на сайте автора вы можете ознакомиться с поэтапным процессом о том, как реплицировать этот проект и даже прочитать несколько советов о том, как сэкономить много времени!

Процесс изготовления детально показан на пошаговых фото.

Источник фото www.instructables. com/id/2×4-Mega-Bench/

Как сделать дешевый столярный верстак

Экономить на рабочем столе, конечно не лучший выход, но ситуации бывают разные. Здесь автор поделился опытом, как изготовить столярный верстак своими руками из старых досок и брусков.

Найти отходы пиломатериалов пожалуй не проблема, а делать стол из старой древесины или новой, принципиальной разницы нет, просто придется немного дольше повозится. Конечно, зависит от того, что найдете.

Хороший вариант, это найти старые поддоны.

Источник фото www.instructables.com/id/Work-Bench-on-the-Cheap

Мобильный столярный верстак для гаража

 В чем преимущество самодельного верстака? Потому что по функциональности и размерам вы получите именно то, что необходимо вам. При этом сэкономите деньги, на которые можно будет купить инструмент хорошего качества. Здесь представлен хороший вариант столярного верстака.

Простая и надежная конструкция, с колесиками, что обеспечивает мобильность, на нем достаточно места, чтобы закрепить различное оборудование и как видите на фото, сделать его самостоятельно совсем не сложно.

Мобильный рабочий стол хороший вариант, когда не хватает места и его можно установить в любом помещении, небольшой мастерской или гараже.

Источник фото www.shanty-2-chic.com/2014/06/diy-workbench-free-plans-2.html

Простой деревянный верстак своими руками

Собрать такую конструкцию может любой новичок. Не надо каких-то специальных инструментов, в основном понадобится пила, чтобы вырезать заготовки нужных размеров. Практически все соединения идут встык и сажаются на клей, кроме ножек.

Для их крепления использовались длинные винты. Все полки и выдвижные ящики сделаны из фанеры.

Также предусмотрен прикрепленный к столу стенд для инструментов, то есть если будете переставлять верстак в другое место, не нужно снимать стенд со стены.

Источник фото www.wilkerdos.com/2015/12/building-a-2×4-workbench/

Как сделать столярный верстак повышенной прочности

Если вы пользуетесь рабочим столом постоянно, в конечном итоге опоры становятся нестабильными или шаткими. Автор предлагает дизайн верстака с особой конструкцией опор, в надежности которого вы можете быть уверены на сто процентов. Никакого секрета нет и специальных инструментов тоже не надо.

Вам понадобиться обычная дрель с наборов сверл, циркулярная усорезная пила, отвертка и хомуты различного типа. В общем вся фишка в L образной конструкции ножек и соответственно креплении рамы. На пошаговых фото можете видеть весь процесс сборки.

Самое замечательное в дизайне этого стола, что его легко изменить, чтобы добавить инструменты, а также возможность добавлять боковые столы или накладные полки.

Источник фото www.instructables.com/id/Super-Stable-Work-Bench

Пристенный стол верстак своими руками

В целях экономии пространства, для гаража чаще всего делают пристенный верстак. Здесь представлен один из вариантов простого в изготовлении стола с большим стендом. Для изготовления столешницы и нижней полки автор использовал для листы МДФ.

Что конечно редко практикуется для рабочей поверхности, если вы собираетесь крепить на нее дополнительное оборудование. МДФ в чистом виде почти то же, что и ДСП, то есть без финального покрытия не обойтись.

Чаще всего используют шпон или ламинат, но автор в данном случае просто обклеил поверхность твердым картоном. Тоже вариант, можете попробовать.

Источник фото: www.instructables.com/id/Work-Bench

Мобильный верстак для торцовой пилы

Этот мобильный верстак для торцовой пилы позволяет вырезать заготовки любой длины, а также с легкостью передвигать его в случае необходимости. Главное, тщательно подогнать боковые расширения.

Можно резать под углом 45° в любом направлении, не заботясь о поддержке заготовки большой длины, например, при резке карниза. Используйте 20мм винты, чтобы закрепить колесики к основаниям ног.

Если головка винта слишком маленькая, добавить шайбу.

Порядок сборки хорошо показан на пошаговых фото, также в галерее есть схемы с размерами.

Источник фото www.home-dzine.co.za/diy-1/diy-mitre-bench.html

Верстак для торцовочной пилы своими руками

Торцовочные пилы достаточно широко применяются в столярном деле, так как с их помощью можно решать самые различные задачи. Главное преимущество, возможность распила под нужным углом, незаменимая вещь при изготовлении карнизов и плинтусов. Конечно, если покупать заводское изделие, удовольствие не дешевое.

Если решитесь сделать верстак для торцевой пилы своими руками, сэкономите кучу денег, ведь комплектующие для сборки стоят не так уж дорого. Плюс вы сами сможете отрегулировать нужные вам параметры, к тому же при необходимости самостоятельно отремонтировать.

Итак, нам понадобятся такие инструменты:

Стенд должен иметь непрерывные крылья расширения, так чтобы можно было поддерживать заготовки различной длины.

Платформа должна иметь чистую плоскую поверхность, с выступом для зажима материала. Верстак состоит из трех основных частей, главное, точно разрезать. Основание и верх могут быть любой длины и ширины, но опоры должны быть одинаковыми по высоте. Также важно, чтобы пила была установлена точно по центру между стойками опор.

Источник фото www.thisiscarpentry.com/2010/06/04/miter-saw-work-station-pt1/

Пристенный стол для торцовочной пилы

В этом случае стол для торцевой пилы крепится к стене. Такая конструкция более надежная, но как недостаток, немного ограничено пространство. Впрочем, для работы с торцовой пилой это не так важно.

Стол сделан с выемкой на один уровень для установки самой пилы с упором на две центральные ножки, на них и будет приходится основной вес, боковые части сделаны с упором на основной столик и дополнительные стойки от стенки.

Ниже представлены пошаговые фото.

Источник фото www.instructables.com/id/2×4-Work-Bench-for-Cheap

Верстак металлический столярный

В большинстве случаев столярный верстак изготавливают полностью из дерева, но при необходимости каркас можно сделать и металлический. Такая конструкция также имеет свои преимущества, естественно, что рабочая поверхность должна быть деревянной. В некоторых случаях, если у вас есть сварочные аппарат и уголки, такой вариант изготовить даже проще.

На это изделие пошло 19 метров уголка 50х50х5, лист 27мм шлифованной фанеры и доски 40х100. Столешница зафиксирована саморезами через каждые 150 мм, так же и доски нижней полки – 6 саморезов на доску. Размер столешницы довольно большой 2м на 90 см.

, зато конструкция получилась надежная, можно смело устанавливать дополнительное оборудования и проводить столярные работы.

Источник фото littlehobby.livejournal.com/14432.html

Как сделать верстак на металлических ножках

Такой столярный верстак сделать не дорого, к тому же его легко переносить и он отлично удерживает заготовки во время распиловки, резки или строгания. Есть много проектов для этих тисков, доступных в Интернете, это просто одна из версий. Естественно вы можете изменить размеры в соответствии с вашими потребностями.

Источник: https://novamett.ru/verstak/verstak-stolyarnyj-svoimi-rukami-foto-chertezhi

Столярный верстак своими руками — как сделать, в том числе складной, чертежи с размерами и пошаговые действия + фото и видео

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать.

Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка.

Столярный верстак имеет следующую типичную компоновку:

  • Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом. Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
  • На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
  • Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
  • На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

  • Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
  • Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
  • Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

Фотогалерея: чертежи с размерами и обозначениями

Основные принципы изготовления

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

  1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками.  В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

    Основание представляет собой раму из брусьев

  2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
  3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

    Доски крепятся к устойчивому каркасу

  4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
  5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

    К поверхности верстака можно прикрепить тиски или пилу

  6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками

Видео: рабочий стол с пилой

Как сделать простой столярный верстак своими руками

  1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках.

    Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.

  2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры.

    Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.

  3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм.

    Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.

  4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см.

    Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.

  5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов.

    После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.

  6. Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками).

Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней.

К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента.

Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы.

Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается.

Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

  • Михаил Малофеев
  • Распечатать



Источник: https://remoskop.ru/samodelnyj-stoljarnyj-verstak-chertezhi.html

Столярный верстак своими руками – подробный чертеж и инструкция

Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий.

Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Источник: https://woodschool.ru/izgotovlenie-stolyarnogo-verstaka.html

Столярный верстак: устройство и назначение, чертежи и изготовление своими руками, видео инструкция

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

  1. Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.

  2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.

  3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).

  4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

  1. Простой стационарный верстак изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.

  2. Мобильный рабочий стол имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.

  3. Составной верстак соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

Составляем проект верстака

Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Верстак своими руками. Чертежи. Видео инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

  1. Вертикальные опоры лучше всего изготовить из прямоугольного бруса, размеры которого примерно 120х120 мм.
  2. В ножки стола врезаются перемычки и фиксируются клеем или шурупами.
  3. По длине посередине верстака крепится царга. Расположить перемычки и царгу нужно на расстоянии в 40-50 см от пола. В дальнейшем на них можно будет устанавливать ящички с инструментами.

Чаще всего сначала, согласно чертежу, делаются пазы, а уже затем собирается вся конструкция. При этом все места соединения проклеиваются и фиксируются струбцинами. Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене. Увеличить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками. Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

Делаем столешницу с различными приспособлениями

Размер крышки верстака должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

  1. Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
  2. Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

В торце столешницы делается углубление под тиски. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

Тиски прикладываются к месту их расположения, и отмечается место под отверстия. В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками. Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

Достаточно просто можно сделать колки или прямоугольные упоры. С их помощью можно будет надежно зафиксировать детали любых размеров. Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

Под колки в столешнице можно проделать отверстия или нарастить ее брусками нужной толщины, прикрутить их к краю стола и закрыть с другой стороны планкой. Чтобы зафиксировать можно было любую деталь, гнезда друг от друга следует расположить на расстоянии половины от хода тисков.

Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

Верстак разборный своими руками – обустройство

Процедура изготовления такого стола схожа с вышеописанной. Ее основное отличие в том, что для соединения деталей требуется применение болтовых соединений.

  1. В первую очередь подготавливаются вертикальные опоры и перемычки, в которых под гайку с шайбой необходимо выдолбить пазы.
  2. В горизонтальном бруске и вертикальной опоре для длинного крепежного болта просверливается сквозное отверстие. Со стороны паза на болт накручивается гайка с шайбой.
  3. Нужно будет установить две перемычки в середине столешницы и по две со всех сторон. Затем к ним на небольшие саморезы следует прикрепить горизонтальные рейки, на которые будут ставиться ящики для инструментов.
  4. В зависимости от расстояния, между перемычками изготавливаются ящики.
  5. Крышка верстака также крепится на болты. Для этого в ней сверлятся отверстия под болты, а в верхней части опор стамеской выдалбливаются углубления.
  6. Чтобы рабочая поверхность получилась ровной, головки болтов необходимо утопить в крышке стола. Делается это высверливанием для них посадочных мест соответствующего диаметра.

Преимущество такого верстака не только в том, что во время его эксплуатации легко можно заменить любые детали. Так, например, каждый стол со временем расшатывается, и намного проще просто затянуть на нем монтажные болты, чем укреплять его с помощью новых шурупов и гвоздей.

Конечно, совсем нелегкой задачей является сооружение своими руками верстака. Но, хорошо потрудившись, можно в результате получить отличное и удобное рабочее место с различными приспособлениями, за которым работа будет приносить радость.

  • Виталий Данилович Орлов
  • Распечатать

Источник: https://stanok.guru/oborudovanie/stolyarnyy-verstak-svoimi-rukami-video-instrukciya-i-chertezhi. html

Деревянный верстак: разновидности конструкции. Проектирование и изготовление простого стола

Осуществляя столярные работы в своем доме, любой самодеятельный мастер должен иметь для них удобное приспособление. Оно станет гарантией комфорта и безопасности вашей деятельности, а также значительно интенсифицирует ее.

Верстак незаменим для домашнего мастера.

Типовая конструкция рабочего стола

Столярный верстак, по сути, является массивным и предельно устойчивым рабочим столом, на котором происходит обработка деревянных заготовок разных размеров. Чем приспособление больше, тем более тяжелые и габаритные элементы на нем можно обрабатывать.

При этом работать на нем можно ручными инструментами: пилой, стамеской, коловоротом и пр., а также механическими: электрическим лобзиком, рубанком, дрелью и т.д.

Компоновка элементов

Конструкция профессионального стола.

Верстак для работы с деревом обладает следующими типовыми элементами.

  • Рабочая поверхность (столешница, крышка) делается из досок. Они должны быть сухими и иметь толщину не меньше 5 — 6 см. Оптимальный вариант — использовать пропитанную олифой древесину твердых сортов: дуб, граб, бук. В противном случае крышка будет быстро изнашиваться.
  • На передней стороне столешницы устанавливаются тиски для фиксации заготовок.

Обратите внимание! Если длина верстака будет больше одного метра, лучше всего навесить пару разных тисков для обработки небольших и крупных элементов. Большие тиски могут быть сделаны из дерева, а маленькие из металла.

  • Опоры (ножки) обычно делаются из мягких пород: липы, сосны, клена и пр. Они сопрягаются друг с другом продольно расположенными планками. Так конструкция приобретает прочность и устойчивость.
  • С фиксацией на опорах в пространстве ниже крышки верстака можно разместить выдвигаемые либо закрепленные наглухо полки, ящики или шкафчики для инструментария.
  • На передней стороне столешницы перед тем, как сделать верстак по дереву, следует высверлить отверстия для монтажа клиньев, струбцин и прочих приспособлений для фиксации габаритных заготовок.
  • На задней стороне крышки следует сделать углубление, нужное для обработки небольших деталей.

Разновидности верстаков

На фото — мобильный складной верстак.

Вы можете соорудить верстак одной из трех разновидностей:

  • Мобильный. Он выглядит как маленький стол со сторонами около 70×80 см, имеет одни тиски и весит около 30 кг. Низ опор таких верстаков следует делать из металла, так они приобретают дополнительную устойчивость. Назначение подобных приспособлений — мелкий ремонт и изготовление небольших изделий из дерева.
  • Стационарный монолитный стол. Имеет относительно простую конструкцию и привязан к одной точке установки. Обычно применяется для изготовления крупногабаритных заготовок и обработки массивных досок.
  • Составной рабочий стол, элементы которого сопрягаются болтовым крепежом. Он удобен взаимозаменяемостью своих деталей. Однако данная разновидность более сложна в изготовлении.

Проектирование приспособления

Схема стационарной конструкции.

  • Высота стола будет зависеть от вашего роста. Рассчитайте так, чтобы вам было удобно, не сутулясь, осуществлять работу. Если вы имеете средний рост (около 170 см), то верстак должен обладать высотой 70-90 см.
  • Комплектация и конфигурация рабочего стола должны зависеть от того, какие виды операций вы планируете чаще всего на нем осуществлять. В любом случае инструкция советует спроектировать на верстаке упоры, место для струбцин и одну-две точки для установки тисков.
  • Обязательно учтите при планировании конфигурации верстака, кем вы являетесь – правшой или левшой, иными словами — какая рука у вас является рабочей.

Компоновка приспособлений.Обратите внимание! Размеры стола в большей степени зависят от габаритов помещения, в котором он будет установлен. Оптимальны такие габариты: длина приспособления не меньше 2 м, ширина – 0.8-1 м.

  • Поместить рабочий стол лучше всего у окна. Обязательно предусмотрите и искусственное освещение. Вблизи верстака оставьте место для установки розеток под электроинструменты.

Какие материалы лучше использовать

  • Лучший стройматериал для опор и рамы-каркаса верстака – это строганные брусья. Под ножки можно выбрать их сечение от 7×10 см, для перемычек – от 5×10 см.
  • Крышка делается из ровных досок, толщиной 5 — 6 см либо целого полотна (например, старая глухая дверь).
  • Крепеж для элементов стола нужно выбирать, учитывая то, будет ли он стационарным либо разборным. Тут вам пригодятся шурупы-саморезы, гвоздики, болты с гайками.
  • Самодельный верстак по дереву следует оснастить тисками. Как уже упоминалось, лучше, если их будет двое – сбоку справа и спереди слева. Крупные первые тиски будут удобны для фиксации габаритных заготовок, второе устройство будет служить для зажима коротких деталей. Учтите, что оптимальная ширина губок тисков равна 5 см.

Изготовление простого стола

Ниже мы приводим схему изготовления верстака по шагам.

Как делается столешница

Крышку следует сбить из толстых досок таким образом, чтоб из них вышел массивный щит, имеющий ширину от 0. 7 м и длину до 2 м. Для крепления возьмите длинные гвозди. Бейте их в доски с лицевой стороны и загибайте на изнанке деревянных перемычек.

Обратите внимание! Столешницу верстака следует обязательно делать из массива дерева. ДСП, ОСП и другие стройматериалы из прессованных опилок не подойдут для нее категорически.

Желательно крышку рабочего стола по нижнему периметру обшить брусьями 5×5 см. К ним будет удобно потом фиксировать вертикальные опорные брусья.

Помимо этого, вес столешницы увеличится, что повысит устойчивость всей конструкции.

Изготовление опор

Опорный каркас верстака.

От габаритов столешницы верстака зависит местоположение опор. Для них лучше всего подойдут квадратные брусья сечением 12×12 см. Возможно использование и леса-кругляка, однако крепить его сложнее, а фиксация получается менее надежной, нежели квадратного либо прямоугольного аналога.

Обратите внимание! Оптимальный вариант — определить уровень верхней кромки ножек-опор по уровню вашей полностью опущенной вниз руки.

Благодаря монтажу столешницы высота будущего верстака вырастет на 8-10 см, и работать за ним будет удобно.

Произведите на земле разметку под ямки для ножек верстака, затем выройте их на глубину в 25-30 см.

Следовательно, общая высота врываемых опор должна составить 120-130 см.

Сборка каркаса и столешницы

Вариант самой простой конструкции верстака.

  • Установите опоры в подготовленные лунки. Проверьте правильность их монтажа отвесом и уровнем.
  • Соедините ножки попарно при помощи брусьев на высоте в 20-30 см. Фиксацию элементов производите длинными саморезами.
  • Далее на верхние кромки ножек установите крышку верстака. Зафиксируйте ее также шурупами.
  • Когда столешница будет закреплена, установите на нее струбцины, тиски и пр.

Составная версия верстака

Чертеж составного стола.

Сначала нарисуйте чертежи деревянного верстака своими руками.

Главные отличия составного стола от стационарного аналога — применение болтов вместо самонарезающих шурупов и наличие инструментальных ящиков в пространстве под крышкой.

  • Завершив установку ножек, соедините их своими руками меж собой горизонтальными планками. Заранее сделайте во всех деревянных перемычках стамеской и молотком пазы для гаек с шайбами.
  • Выставив перемычки на нужную высоту, в них и ножках просверлите отверстия и вставьте в них болты. Со стороны пазов наживите на крепеж гайки с шайбами, затем полностью их затяните.
  • Перемычек для каркаса стола нужно будет по 2 штуки на каждую его сторону. Помимо этого, закрепите 2 планки под столешницей, по ее центру.

Версия настенного приспособления.

  • Делая верстак из дерева своими руками, к данным дополнительным поперечинам прикрутите небольшими шурупами горизонтальные планки. По ним будут передвигаться выдвижные ящички. Их габариты зависят от величины просвета меж перемычками.
  • Столешница составного верстака фиксируется на болтах. Для этого нужно в верхних торцах ножек выбрать стамеской пазы для гаек, а в крышке проделать отверстия для болтов.
  • Поверхность столешницы должна быть ровной, поэтому шляпки болтов следует утопить в ней, предварительно высверлив посадочные места.

Вывод

Деревянные столярные верстаки являются незаменимым приспособлением для домашнего мастера. Сделать такой рабочий стол можно и самостоятельно.

Видео в этой статье поможет вам в этом.

Источник: https://zen.yandex.ru/media/id/59962dba50c9e511d6b99dca/59f96c7c1410c3bdd9467f99

столярный, самодельный, видео-инструкция как сделать приспособление для работы с деревом своими руками, чертежи, фото и цена

Все фото из статьи

Осуществляя столярные работы в своем доме, любой самодеятельный мастер должен иметь для них удобное приспособление. Оно станет гарантией комфорта и безопасности вашей деятельности, а также значительно интенсифицирует ее.

Наша статья посвящена тому, как сделать верстак по дереву своими силами.

Верстак незаменим для домашнего мастера.

Типовая конструкция рабочего стола

Столярный верстак, по сути, является массивным и предельно устойчивым рабочим столом, на котором происходит обработка деревянных заготовок разных размеров. Чем приспособление больше, тем более тяжелые и габаритные элементы на нем можно обрабатывать.

При этом работать на нем можно ручными инструментами: пилой, стамеской, коловоротом и пр., а также механическими: электрическим лобзиком, рубанком, дрелью и т.д.

Компоновка элементов

Конструкция профессионального стола.

Верстак для работы с деревом обладает следующими типовыми элементами.

  1. Рабочая поверхность (столешница, крышка) делается из досок. Они должны быть сухими и иметь толщину не меньше 5 – 6 см. Оптимальный вариант – использовать пропитанную олифой древесину твердых сортов: дуб, граб, бук. В противном случае крышка будет быстро изнашиваться.
  2. На передней стороне столешницы устанавливаются тиски для фиксации заготовок.

Обратите внимание! Если длина верстака будет больше одного метра, лучше всего навесить пару разных тисков для обработки небольших и крупных элементов. Большие тиски могут быть сделаны из дерева, а маленькие из металла.

  1. Опоры (ножки) обычно делаются из мягких пород: липы, сосны, клена и пр. Они сопрягаются друг с другом продольно расположенными планками. Так конструкция приобретает прочность и устойчивость.
  2. С фиксацией на опорах в пространстве ниже крышки верстака можно разместить выдвигаемые либо закрепленные наглухо полки, ящики или шкафчики для инструментария.
  3. На передней стороне столешницы перед тем, как сделать верстак по дереву, следует высверлить отверстия для монтажа клиньев, струбцин и прочих приспособлений для фиксации габаритных заготовок.
  4. На задней стороне крышки следует сделать углубление, нужное для обработки небольших деталей.

Разновидности верстаков

На фото – мобильный складной верстак.

Вы можете соорудить верстак одной из трех разновидностей:

  1. Мобильный. Он выглядит как маленький стол со сторонами около 70×80 см, имеет одни тиски и весит около 30 кг. Низ опор таких верстаков следует делать из металла, так они приобретают дополнительную устойчивость. Назначение подобных приспособлений – мелкий ремонт и изготовление небольших изделий из дерева.
  2. Стационарный монолитный стол. Имеет относительно простую конструкцию и привязан к одной точке установки. Обычно применяется для изготовления крупногабаритных заготовок и обработки массивных досок.
  3. Составной рабочий стол, элементы которого сопрягаются болтовым крепежом. Он удобен взаимозаменяемостью своих деталей. Однако данная разновидность более сложна в изготовлении.

Проектирование приспособления

Схема стационарной конструкции.

  1. Высота стола будет зависеть от вашего роста. Рассчитайте так, чтобы вам было удобно, не сутулясь, осуществлять работу. Если вы имеете средний рост (около 170 см), то верстак должен обладать высотой 70-90 см.
  2. Комплектация и конфигурация рабочего стола должны зависеть от того, какие виды операций вы планируете чаще всего на нем осуществлять. В любом случае инструкция советует спроектировать на верстаке упоры, место для струбцин и одну-две точки для установки тисков.
  3. Обязательно учтите при планировании конфигурации верстака, кем вы являетесь – правшой или левшой, иными словами – какая рука у вас является рабочей.

Компоновка приспособлений.

Обратите внимание! Размеры стола в большей степени зависят от габаритов помещения, в котором он будет установлен. Оптимальны такие габариты: длина приспособления не меньше 2 м, ширина – 0.8-1 м.

  1. Поместить рабочий стол лучше всего у окна. Обязательно предусмотрите и искусственное освещение. Вблизи верстака оставьте место для установки розеток под электроинструменты.

Какие материалы лучше использовать

  • Лучший стройматериал для опор и рамы-каркаса верстака – это строганные брусья. Под ножки можно выбрать их сечение от 7×10 см, для перемычек – от 5×10 см.
  • Крышка делается из ровных досок, толщиной 5 – 6 см либо целого полотна (например, старая глухая дверь).
  • Крепеж для элементов стола нужно выбирать, учитывая то, будет ли он стационарным либо разборным. Тут вам пригодятся шурупы-саморезы, гвоздики, болты с гайками.
  • Самодельный верстак по дереву следует оснастить тисками. Как уже упоминалось, лучше, если их будет двое – сбоку справа и спереди слева. Крупные первые тиски будут удобны для фиксации габаритных заготовок, второе устройство будет служить для зажима коротких деталей. Учтите, что оптимальная ширина губок тисков равна 5 см.

Изготовление простого стола

Ниже мы приводим схему изготовления верстака по шагам.

Как делается столешница

Крышку следует сбить из толстых досок таким образом, чтоб из них вышел массивный щит, имеющий ширину от 0.7 м и длину до 2 м. Для крепления возьмите длинные гвозди. Бейте их в доски с лицевой стороны и загибайте на изнанке деревянных перемычек.

Обратите внимание! Столешницу верстака следует обязательно делать из массива дерева. ДСП, ОСП и другие стройматериалы из прессованных опилок не подойдут для нее категорически.

Желательно крышку рабочего стола по нижнему периметру обшить брусьями 5×5 см. К ним будет удобно потом фиксировать вертикальные опорные брусья. Помимо этого, вес столешницы увеличится, что повысит устойчивость всей конструкции.

Изготовление опор

Опорный каркас верстака.

От габаритов столешницы верстака зависит местоположение опор. Для них лучше всего подойдут квадратные брусья сечением 12×12 см. Возможно использование и леса-кругляка, однако крепить его сложнее, а фиксация получается менее надежной, нежели квадратного либо прямоугольного аналога.

Обратите внимание! Оптимальный вариант – определить уровень верхней кромки ножек-опор по уровню вашей полностью опущенной вниз руки. Благодаря монтажу столешницы высота будущего верстака вырастет на 8-10 см, и работать за ним будет удобно.

Произведите на земле разметку под ямки для ножек верстака, затем выройте их на глубину в 25-30 см. Следовательно, общая высота врываемых опор должна составить 120-130 см.

Сборка каркаса и столешницы

Вариант самой простой конструкции верстака.

  1. Установите опоры в подготовленные лунки. Проверьте правильность их монтажа отвесом и уровнем.
  2. Соедините ножки попарно при помощи брусьев на высоте в 20-30 см. Фиксацию элементов производите длинными саморезами.
  3. Далее на верхние кромки ножек установите крышку верстака. Зафиксируйте ее также шурупами.
  4. Когда столешница будет закреплена, установите на нее струбцины, тиски и пр.

Составная версия верстака

Чертеж составного стола.

Сначала нарисуйте чертежи деревянного верстака своими руками.

Главные отличия составного стола от стационарного аналога – применение болтов вместо самонарезающих шурупов и наличие инструментальных ящиков в пространстве под крышкой.

  1. Завершив установку ножек, соедините их своими руками меж собой горизонтальными планками. Заранее сделайте во всех деревянных перемычках стамеской и молотком пазы для гаек с шайбами.
  2. Выставив перемычки на нужную высоту, в них и ножках просверлите отверстия и вставьте в них болты. Со стороны пазов наживите на крепеж гайки с шайбами, затем полностью их затяните.
  3. Перемычек для каркаса стола нужно будет по 2 штуки на каждую его сторону. Помимо этого, закрепите 2 планки под столешницей, по ее центру.

Версия настенного приспособления.

  1. Делая верстак из дерева своими руками, к данным дополнительным поперечинам прикрутите небольшими шурупами горизонтальные планки. По ним будут передвигаться выдвижные ящички. Их габариты зависят от величины просвета меж перемычками.
  2. Столешница составного верстака фиксируется на болтах. Для этого нужно в верхних торцах ножек выбрать стамеской пазы для гаек, а в крышке проделать отверстия для болтов.
  3. Поверхность столешницы должна быть ровной, поэтому шляпки болтов следует утопить в ней, предварительно высверлив посадочные места.

Вывод

Деревянные столярные верстаки являются незаменимым приспособлением для домашнего мастера. Сделать такой рабочий стол можно и самостоятельно.

Видео в этой статье поможет вам в этом.

видео инструкция и чертежи Складной верстак чертежи

1. Склейте из нескольких слоев передний брус А и острогайте до окончательных размеров (рис. 1 и 1а). Затем отфрезеруйте в нем пазы шириной 19 и глубиной 41 мм (рис. 1а, фото А и В).

Краткий совет! Не склеивайте детали фрезерного приспособления- шаблона, а скрепите их только шурупами. Шаблон снова потребуется для выборки пазов в блоке задних тисков, который шире, чем передний брус крышки.

Из пары обрезков толстой доски и материала толщиной 12 мм соберите простое приспособление-шаблон для фрезерования под углом 2° пазов, которые станут отверстиями для верстачных упоров.

Фрезеруя пазы в переднем брусе с помощью 12-миллиметровой спиральной фрезы и 19-миллиметровой копировальной втулки, удаляйте материал понемногу, постепенно увеличивая глубину.

2. Выпилите накладку В и приклейте ее к переднему брусу, выровняв правые торцы деталей. Тщательно удалите выдавленные излишки клея.

3. По шаблону, который обычно поставляется в комплекте с передними тисками, разметьте и просверлите отверстия для штанг (фото С, рис. 1).

Расположите монтажный шаблон так, чтобы отверстия для тисков не пересекались с отверстиями для верстачных упоров в переднем брусе A/В. Наметьте центры отверстий шилом.

Примечание. В этом проекте используются передние и задние тиски Lee Valley . Они отличаются хорошим качеством изготовления, плавностью работы и поставляются с подробной инструкцией по установке.

4. Теперь изготовьте щит крышки С , нижние накладки для передних D и задних Е тисков, проставку F и задний брус G . Приклейте накладки, задний брус, проставку и передний брус к крышке (рис. 1).

5. Изготовьте левый и правый наконечники Н, I (рис. 2). Сформируйте вдоль одной грани наконечников шпунты шириной 36 и глубиной 57 мм и просверлите 12-миллиметровые отверстия.

Краткий совет! Чтобы быстро сделать чистые и аккуратные шпунты, удалите большую часть материала пазовым диском, а затем зачистите стенки и дно с помощью фрезерного стола.

6. Отфрезеруйте на торцах крышки А-G с обеих сторон фальцы шириной 57 и глубиной 36 мм (фото D ), чтобы сформировать гребни, которые вставляются в шпунты наконечников Н, I.

Используйте наконечник в роли направляющей для фрезерования фальцев на крышке. Будьте аккуратны, чтобы не задеть фрезой переднюю накладку В.

7. Наденьте на гребень левый наконечник Н , придвинув его к передней накладке В . Правый наконечник I выровняйте с передним краем щита С . Разметьте центры 12-миллиметровых отверстий (фото Е). Снимите наконечники и с помощью шила наметьте другие центры, сместив их на 1,5 мм ближе к плечикам гребней (фото F ). Проведите параллельные линии, отступив 6 мм в обе стороны от каждой метки, оставленной шилом, чтобы расстояние между линиями было равным 12 мм.

Используйте острие 12-миллиметрового сверла, чтобы перенести центры отверстий в наконечниках Н, I на гребни крышки.

Сдвиньте центры отверстий на 1,5 мм ближе к плечикам гребня, чтобы, вбивая шканты,плотнее стянуть наконечник с крышкой.

Тонким круглым рашпилем обработайте все отверстия, кроме первого. Не заходите за параллельные линии, чтобы детали стыковались плотно.

8. Просверлите по разметке 12-миллиметровые отверстия. Затем, начав со второго отверстия (считая от переднего края крышки), увеличьте его на 2 мм в обе стороны, не выходя за параллельные линии, чтобы получился овал длиной 16 мм. Проделайте то же самое с другими отверстиями, увеличивая длину каждого следующего на 1,5 мм в обе стороны (фото G , рис. 2). Это позволит крышке изменять свою ширину при сезонных колебаниях влажности. В правом наконечнике I сделайте вырез 57×165 мм вровень с низом проставки F и торцом нижней накладки Е .

9. Наденьте наконечники Н, I на гребни и закрепите 12-миллиметровыми шкантами из твердой древесины, вбивая их в отверстия без применения клея. Отпилите выступающие концы шкантов вровень с верхними и нижними гранями наконечников.

Краткий совет! Чтобы облегчить монтаж наконечников, возьмите шканты увеличенной длины и сделайте на их концах сужения.

Добавьте тиски

1. Из обрезков соберите раму, которая будет ограничивать зону перемещения фрезера при выборке углубления в нижней накладке D для передних тисков (фото Н). Разметьте углубление так, чтобы оно располагалось на расстоянии 70 мм от переднего края крышки, а его середина совпадала с центром большого отверстия для винта тисков.

Используйте 12-миллиметровую фрезу с восходящей спиралью, чтобы выбрать углубление размером 57x305x406 мм для механизма тисков. Переставляйте по мере необходимости обрезок, поддерживающий фрезер.

Отделите заднюю пластину, чтобы вставить механизм тисков на место. Затем снова установите ее, и операцию можно считать завершенной.

2. Выпилите блок J для подвижной губки передних тисков. Просверлите в блоке отверстия, разметив их по шаблону, который использовали ранее, расположив его так, чтобы левый торец блока был выровнен с левым краем крышки.

3. Отфрезеруйте вдоль торцов подвижной губки J скругления с уступом и прикрепите передние тиски к крышке, следуя указаниям инструкции (фото I). Установите на место штатную ручку-рычаг.

4. Выпилите по указанным размерам блок К для задних тисков. Переделайте фрезерное приспособление, которым пользовались раньше, и сформируйте в блоке пазы шириной 19 и глубиной 41 мм под углом (рис. 3 и 3а).

5. Выпилите накладку L для задних тисков. Просверлите в блоке К 10-миллиметровые сквозные отверстия с 25-миллиметровыми цековками (рис. 3 и За). Прижав накладку струбцинами к блоку, наметьте на ней центры отверстий 10-миллиметровым сверлом через отверстия блока. Затем просверлите в отмеченных точках отверстия диаметром 16 мм. Примечание. Наш метод немного отличается от описанного в инструкции и требует применения шайб и заглушек, не входящих в комплектацию тисков. Действуя так, мы спрятали головки болтов под пробками-заглушками, а не оставили их на виду.

6. Приклейте накладку L к блоку К (фото J ) и тщательно удалите весь выдавленный клей из отверстий для верстачных упоров.

Точно совместите отверстия блока К с отверстиями накладки L. Чтобы не тратить много времени на удаление излишков клея, нанесите его равномерно тонким слоем.

7. Прикрепите собранный блок K/L вместе с механизмом задних тисков на место, следуя указаниям инструкции. Закройте головки болтов пробками-заглушками и установите штатную ручку-рычаг.

Изготовьте верстачные упоры

1. Выпилите по указанным в «Списке материалов» размерам 17 упоров М и 17 пружин N . Для упоров мы выбрали древесину вишни, так как она долго сохраняет требуемую прочность, не оставляет вмятин на деталях, а ее цвет хорошо контрастирует с древесиной белого дуба из которой сделана крышка верстака. Для пружин подойдет плотная и упругая древесина, например кленовая.

2. Чтобы придать упорам требуемую форму, сделайте копии шаблона, увеличив их в 2 раза. Затем приклейте к упорам пружины. Проверьте, как собранные упоры вставляются в отверстия, и подгоните их, если требуется. Они должны выниматься и утапливаться без большого усилия и при этом оставаться на нужной высоте. Чтобы больше узнать о них, прочтите статью «Верстачные упоры», опубликованную в этом номере журнала.

Переходим к основанию

Примечание. Прежде чем приступить к изготовлению, измерьте и запишите размеры углубления на нижней стороне крышки. Верх основания-шкафа должен плотно вставляться в это углубление. Если его не удается вставить, потребуется подогнать его размеры к углублению или расширить края углубления для окончательной сборки.

1. По указанным в «Списке материалов» размерам выпилите полки О , перегородки Р и кромочные накладки Q, R . Приклейте накладки к полкам и перегородкам (рис. 4). Затем приклейте полки O/Q к перегородкам P/R и дополнительно закрепите шурупами.

2. Выпилив цокольные доски S и царги Т , приклейте их к сборке полок с перегородками O-R.

3. Из 19-миллиметровой фанеры, облицованной шпоном вишни, выпилите боковые и заднюю стенки U, V . Сначала приклейте на место боковые стенки, закрепив дополнительно шурупами, затем добавьте заднюю стенку, применяя для ее крепления только клей.

4. Примечание. Проверьте размеры собранного корпуса перед выпиливанием перекладин, стоек и накладок и убедитесь, что их длина, указанная в «Списке материалов», соответствует вашему проекту. Советуем выпилить детали W GG с небольшим припуском по длине, а затем подогнать их по месту.

Выпилите верхнюю и нижнюю перекладины W, X , а также стойки Y (рис. 5). Приклейте верхнюю и нижнюю перекладины к основанию спереди, затем добавьте стойки.

5. Теперь выпилите задние перекладины Z, АА , стойки ВВ , средники СС и боковые перекладины DD, ЕЕ . Приклейте нижнюю заднюю перекладину АА и средники к задней стенке V (фото К). После этого приклейте на место заднюю верхнюю перекладину и стойки, затем боковые нижние перекладины со средниками к боковым стенкам и, наконец, верхние боковые перекладины и стойки.

Используйте пару толстых брусков с ровной гранью, чтобы плотнее прижать средники СС к задней стенке.

6. На углах корпуса отфрезеруйте 10-миллиметровые фаски, заканчивающиеся у стыков перекладин со стойками (рис. 6).

Прежде чем соединить цокольные доски, нужно опилить скосы на приклеенных сверху рейках. После этого можно приступить к фрезерованию скруглений.

7. Из 19-миллиметровых вишневых досок выпилите боковые, переднюю и заднюю цокольные доски FF, GG указанной длины с припуском около 3 мм по ширине. Затем отпилите от верхнего края каждой цокольной доски рейку сечением 19×19 мм и пометьте детали, чтобы установить их на место в дальнейшем. Наконец, изготовьте соединения «ласточкин хвост», чтобы скрепить цокольные доски (рис. 6а). Примечание. Если вместо шипов «ласточкин хвост» вы решили сделать простые соединения па ус, выпилите цокольные доски указанной ширины (без припуска) и не отпиливайте от них сверху рейку.

8. Опилите скосы на ус только на рейках для боковых цокольных досок, не укорачивая их. Приклейте каждую из них к соответствующей детали, от которой она была отпилена. Затем приклейте рейки без скосов к передней и задней цокольным доскам. Сделайте скос только на верхней части передней и задней цокольных досок так, чтобы они плотно соединялись с боковыми цокольными досками. Грань скоса должна быть рядом с линией разметки, а точного сопряжения деталей можно добиться подгонкой, удаляя материал понемногу (фото L ). Затем отфрезеруйте 19-миллиметровое скругление с 3-миллиметровым уступом вдоль верхнего края всех цокольных досок.

9. Приклейте цокольные доски к основанию. Возможно, для их крепления придется использовать шурупы или гвозди, если вместо соединений «ласточкин хвост» вы сделали на их концах скосы.

Добавьте дверцы

1. Выпилите перекладины НН , стойки II и филенки JJ указанных размеров (рис. 7).

2. Сделайте шпунты шириной 6 и глубиной 12 мм по центру внутренних кромок всех стоек и перекладин. Затем сформируйте шипы толщиной 6 и длиной 12 мм на концах перекладин.

3. Соберите дверцы, склеив вместе стойки, перекладины и филенки. Когда клей высохнет, проверьте, как вставляются дверцы в проем основания, и подгоните их, если требуется. Затем отфрезеруйте фальцы 5×5 мм на верхних и нижних ребрах дверок с внутренней стороны, а также фальцы 10×5 мм на стойках, где нет петель. Эти фальцы оставляют достаточно места между дверцами и корпусом для установки магнитных защелок.

Прикрепите дверцы к корпусу с помощью накладных петель и установите на место магнитные защелки.

Опустите крышку на основание

1. Пригласите трех приятелей крепкого телосложения, чтобы с их помощью поднять тяжелую верстачную крышку и положить на основание. Фиксировать ее нет необходимости — благодаря массивности и точной подгонке она хорошо удерживается на месте.

2. Установив новый верстак в мастерской, сразу же приступайте к следующему проекту, и теперь вы сможете получить еще больше удовольствия от времени, проведенного в мастерской!


У рачительного хозяина рабочий стол – непременный атрибут гаража, сарая или пристройки к дому. Конечно, столярный верстак можно и приобрести. Но если это изделие известной марки, то стоит оно довольно дорого. К тому же и неизвестно, будет ли оно полностью отвечать всем запросам мастера. Дешевые же столы долго не прослужат – однозначно.

Самое рациональное решение, если действительно хочется иметь максимально удобный и универсальный столярный верстак – изготовить его своими руками. Разобравшись с оптимальными размерами, чертежами, особенностями подбора материалов и рядом других вопросов, станет ясно, что ничего сложного в этом для любого мужчины нет.

Выбор проекта верстака

Начинать нужно именно с этого. Любой рабочий стол изготавливается для каких-то конкретных целей и помещений. Столярный верстак – название обобщенное. Один нужен лишь для деревообработки на приусадебном участке (например, в процессе строительства или капитального ремонта), другой собирается для повседневной работы с мелкими деталями, причем из разных материалов. В зависимости от специфики использования и места установки и определяются его конструктивные особенности, размеры, чертеж.

Вариант А – верстак переносной (мобильный). Такой рабочий стол чаще всего собирают своими руками для небольших помещений (пристройка, гараж), со сложной планировкой, и его основное предназначение – выполнение мелких работ с маломерными деталями. Относительно малый вес конструкции позволяет легко переместить ее при необходимости на другой сегмент. Как правило, максимум, чем можно такой верстак укомплектовать – тиски средних размеров и эл/наждак. Это позволит столярный стол частично использовать и для мелких слесарных работ.

Вариант Б – стационарный верстак. Его отличительная особенность – массивность. Такие столярные столы в основном нужны тем, кто часто занимается распиловкой (роспуском) пиломатериалов – габаритных досок, бруса или бревна. На практике же мастера-любители устанавливают их на участке лишь на период строительства дома или хозяйственной постройки. После завершения работ они используются нечасто – для «грубых» технологических операций. Для частного дома такой верстак нужен, а вот для гаража (учитывая небольшие размеры бокса) вряд ли подходит.

Вариант В – по сути, это промежуточная (сборная) конструкция (на болтовых соединениях). Ее преимущество – в возможности в любое время что-то видоизменить, доработать в зависимости от решаемых задач. Но существенный минус – сложность сборки. А если на таком верстаке установлены вибрирующие механизмы (то же эл/точило), то его придется постоянно приводить в порядок (подтягивать все крепежные детали).

Для бытовых целей домашнему мастеру лучше всего подходит стол по варианту А. Мобильным он называется чисто условно, только лишь по причине сравнительно небольшого веса. Если для него отведено конкретное место в сарае или гараже, ничто не мешает хозяину его ножки зафиксировать на полу (залить бетоном, «пристегнуть» крупными саморезами и так далее). Своими руками – как угодно.

Составление чертежа столярного верстака

Если верстак собирается для бытового использования, то существуют рекомендуемые линейные параметры (в см), на которые можно ориентироваться. Но это не аксиома, поэтому мастер сам волен что-либо изменить, на собственное усмотрение.

  • Длина – не менее 180.
  • Ширина рабочей поверхности – 90±10.
  • Высота верстака – 80±10 (с учетом толщины столешницы). Определяясь с этим параметром, нужно ориентироваться на собственный рост. Вряд ли работа с деревом будет эффективной и принесет удовлетворение, если придется постоянно сутулиться или наоборот, приподниматься «на цыпочки».

Что учесть:

  • Количество и вид отсеков в тумбе стола. Это могут быть открытые боксы, ящики выдвижные или с дверками, полки. Другое дело – нужны ли они мастеру?
  • Чтобы было удобнее работать с образцами разной длины, в столешнице стоит высверлить несколько «гнезд» для установки ограничителей.
  • Для фиксации заготовок желательно иметь на верстаке парочку зажимных устройств (струбцин или тисков винтовых). Оптимальная ширина их «губок» 170±5 мм.
  • Место расположения рабочего стола. В зависимости от уровня освещенности определяется количество закрепляемых на верстаке (и над ним) светильников. Но хотя бы пара штук, на краях столешницы, для «точечной» подсветки необходима.

Если хозяин левша, то и это следует предусмотреть. Все типовые чертежи, размещенные в интернете, рассчитаны на мастеров, у которых «рабочая» рука – правая. Следовательно, придется на столе располагать доп/оборудование по принципу «зеркальности».

Пример чертежа верстака

Подбор материалов

Брус строганый. Он пойдет на каркас (раму) верстака. Сечение выбирается в соответствии с размерами конструкции. Для стола большого – не менее 100 х 100. Если же он компактный, для универсального применения, можно ограничиться заготовками 100 х 70 (50). Они же отлично подойдут для различных перемычек. Доска. Для столешницы ее минимальная толщина – 50. Здесь нужно подумать, как рациональнее использовать верстак. К примеру, чтобы он стал по-настоящему универсальным, одну его часть можно специально приспособить для выполнения слесарных работ, то есть с металлами. В этом случае желательно брать доску более массивную (например, «шестидесятку») и небольшой сегмент столешницы оббить листовым железом. Это лишь одна из идей, которые можно реализовать своими руками при определении конструктивных особенностей верстака.

Рабочий стол в жилых помещениях не устанавливается. А в мастерской обязательно будут перепады и температуры, и влажности. Поэтому для изготовления верстака рекомендуется древесина – граб, бук, дуб . Единственный минус такого решения – высокая стоимость материалов. Можно выбрать вариант дешевле – клен, лиственница. Эти породы отличаются достаточной твердостью. Хотя для столешницы самодельного верстака, если на нем не планируется проводить какие-то «ударные» работы, иногда берутся плитные образцы (ДСП, ОСВ). В принципе, любой хороший хозяин без труда определит, что ему более подходит.

Слишком пористую древесину использовать не следует. Даже качественная ее обработка антисептиками, маслами лишь повысит влагоотталкивающие свойства, но прочности дереву не добавит.

Крепеж

  • Болты. С ними особых трудностей нет. Они должны быть такой длины, чтобы с обратной стороны можно было поставить шайбу, гровер и гайку. Сложнее с другими типами крепежа.
  • Гвозди. Насколько целесообразно их использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но ряд замечаний высказать стоит.
  1. Во-первых, гвоздь, особенно крупный, легко раскалывает древесину, тем более, если она пересушена.
  2. Во-вторых, вбить его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого изготавливается верстак.
  3. В-третьих, сложность с демонтажом. Например, при необходимости ремонта рабочего стола с заменой составной части. Вытащить плотно забитый «мощный» гвоздь получится не всегда.
  • Саморезы. Для небольшого верстака – лучший выбор. Наиболее «проблемные» участки дополнительно можно усилить металлическим планками, уголками, пластинами. Главное – грамотно подобрать длину ножки крепежа. Есть правило, согласно которому она должна превышать толщину скрепляемой детали в 3 раза, как минимум. В противном случае прочность соединения – под вопросом.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

  • Это несложно сделать по имеющимся на чертеже размерам.
  • Каждый образец тщательно шлифуется.
  • В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
  • Просушка. На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

  • Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
  • Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
  • Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

  • Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
  • После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

Любому хозяину дома необходимо иметь место, где он сможет заниматься различной ручной работой. Если есть необходимость или желание часто что-то материть, то лучим вариантом создания рабочего места будет верстак.

Верстак – это рабочий стол, представляющий собой довольно массивную и тяжелую конструкцию, деревянных или металлических деталей.

По назначению верстаки делятся на 3 типа:

  • столярный верстак;
  • слесарный верстак;
  • плотничий верстак.

Столярный верстак обычно собирают из деревянных деталей и предназначен он для обработки дерева. Работать на нем с металлом можно, но не рекомендуется, так как металл значительно прочнее и может оставлять на деревянной поверхности верстака вмятины и царапины.

Поэтому для работы с металлическими заготовками чаще используют слесарный верстак, сделанный из металла. Его и для работы с деревом, поэтому этот вариант считается универсальным.

Плотничий верстак выглядит как стол длиной до 600 см и шириной 100 см. Он оснащен упорами для крепления заготовок.

Каким должен быт столярный верстак

В зависимости от выполняемых задач столярный верстак может быть одно- или многоместным. В последнем случае на нем могут работать сразу несколько человек. Чаще всего верстаки бывают одно- и двухместными.

Размер верстака зависит от количества рабочих мест, которое он обеспечивает и от индивидуальных параметров работающего человека.
Верстаки заводского изготовления могут иметь различные размеры. Если хозяин самостоятельно делает верстак, то ему «под себя». Размеры рабочего стола должны быть такими, чтобы конкретному человеку было удобно на нем работать:

  • Высота верстака находится в прямой зависимости от роста его хозяина и в среднем составляет 70 – 90 см.
  • Размер рабочей поверхности и конфигурация верстака зависят от того, какие именно операции на нем предполагается выполнять.
  • Длина и ширина верстака также зависят от площади имеющейся мастерской. Оптимальными размерами являются следующие: длина – 200 см, ширина – 80 – 100 см.

В , необходимо учитывать частоту использования верстака и наличие свободного места для его установки:

  • Если работать на нем предполагается постоянно и есть место для его установки, то лучше сооружать стационарный верстак.
  • Если же работы будут проводиться время от времени, а места для верстака немного, то лучше использовать разборную конструкцию.

Для этого рабочую столешницу можно сделать съемной – на болтах, а ножки – складными. Кроме того, материал для верстака лучше подбирать более тонкий, это облегчит вес деталей и упростит операцию сборки-разборки.

В настоящее время в продаже можно найти складные верстаки, состоящие из трубчатого каркаса и плит из ДСП или МДФ в качестве столешницы. Обычно эти конструкции имеют небольшой вес и жесткость, поэтому работать на них не очень удобно.

Для подключения электрического оборудования, расположенного на верстаке, необходимо иметь рядом несколько электрических розеток. Все провода, находящиеся вблизи рабочей поверхности необходимо отделить специальным коробом или заключить в гофротрубу.

Материалы, используемые для самостоятельного сооружения верстака

До начала работ конструкцию будущего рабочего стола и, исходя из чертежей, подготовить все необходимые материалы.
Для сборки каркаса верстака лучше выбрать деревянный брус:

  • для ножек понадобится материал размерами 100*70 или 100*80 мм;
  • для перемычек можно использовать материал потоньше – 100*50 мм.

Для столешницы лучше выбрать древесину таких пород как: клен, бук, дуб. Понадобятся ровные доски толщиной не менее 50 мм. После изготовления столешница должна быть хорошо отшлифована и покрыта защитным раствором (маслом или олифой).
Кроме этого понадобятся следующие комплектующие и инструменты:

  • клей;
  • саморезы и болты;
  • молоток;
  • дрель со сверлами;
  • киянка;
  • стамеска;
  • угольник;
  • строительный уровень;
  • шлифмашина или наждачная бумага.

Для того, чтобы после сборки верстака убедиться, что работать на нем , можно сделать следующее: встаньте вплотную к верстаку, вытяните руки и обопритесь об него ладонями. Если размеры верные, то сгибать спину вам не придется.

Оборудование верстака

Иметь просто рабочий стол , ведь обрабатываемые детали необходимо как-то фиксировать. Для этой цели верстак должен быть оборудован тисками. Обычно их устанавливают с двух сторон стола: справа в торцевой части стола крепят одни тиски (поперечные), а слева – по длинной стороне стола – продольные.

Продольный зажим используется в основном для закрепления детали при строгании. Его губки должны располагаться на уровне поверхности стола параллельно его передней кромке. С нижней стороны в месте крепления тисков нужно установить фанерную прокладку, которая будет предохранять от смятия нижнюю поверхность стола.

Место установки тисков и другого оборудования зависит также от того, какая рука является рабочей – левая или правая. В основном рекомендации по размещению оборудования даются для «праворуких» мастеров.

Рабочая доска также оборудуется рядом отверстий, расположенных у переднего ребра стола. Они предназначены для установки металлических или деревянных упоров, используемых при работе с деталями различной длины. Металлические упоры служат дольше, а деревянные являются более безопасными для деревообрабатывающего инструмента.
На противоположной длинной стороне стола делается лоток или желоб, в который можно класть во время работы.

Подверстачная часть стола может быть использована для хранения заготовок и инструментов. Ее можно оборудовать несколькими способами, зависящими от личных предпочтений мастера:

  • открытыми полками;
  • закрытыми полками с дверцами;
  • выдвижными ящиками.

Основание верстака можно закрепить к полу, это сделает его более устойчивым. Кроме тисков верстак можно оборудовать следующими приспособлениями:

  • деревянными зажимами;
  • стационарной дрелью;
  • токарным и фрезеровочным оборудованием.

При этом необходимо на надежность всех креплений и наличие устройств безопасности.
Если верстак предназначен для использования на даче, то его можно дополнительно оборудовать циркулярной пилой и болгаркой.

Таким образом, при необходимости оборудовать мастерскую, у любого мастера есть выбор: приобрести готовый верстак или сделать его самостоятельно. Второй вариант обойдется дешевле и позволит соорудить рабочее место максимально удобное для вас и оборудованное теми устройствами, которые конкретных задач.

Удобное рабочее место, хорошо обустроенное, с добротным столярным верстаком – способно в значительной степени облегчить обработку деревянных изделий. Это дает возможность ускорить процесс производства и улучшить качество конечного продукта.

Если нет времени на изготовление, можно приобрести готовый верстак в торговой сети. В сравнении с этим вариантом, собственноручное изготовление рабочего стола имеет ряд преимуществ:

  • возможность получить столярный верстак нужного размера и функциональности;
  • рациональное размещение рабочих узлов и дополнительного оборудования;
  • приобретение готового верстака обойдется значительно дороже.

Требования при изготовлении конструкции

В зависимости от предполагаемых работ, столярный стол должен обладать следующими характеристиками:

  • Масса и жесткость конструкции должна быть достаточной для обеспечения целостности и устойчивости рабочего стола.
  • Наличие приспособлений для закрепления и удержания обрабатываемых заготовок (упоры, винтовые струбцины, ).
  • Возможность эргономичного размещения дополнительного оборудования.
  • Размеры будущего столярного верстака зависят от массы и габаритов заготовок, которые предполагается на нем обрабатывать.
  • Следует учитывать свободное пространство в мастерской. Есть проекты компактных верстаков, позволяющие организовать рабочее место даже на балконе.
  • Высота стола должна быть ориентирована на физиологические особенности человека, который будет за ним работать.
  • Размещать дополнительные приспособления следует с учетом основной рабочей руки хозяина.
  • Перед началом проектирования верстака нужно определиться, какой он будет – переносной или стационарный.

Наиболее подходящие габариты верстака, для работы с деревом:

  • длина столешницы – 2 м;
  • ширина – 70–100 см;
  • высота стола от пола – 80–90 см.

Разновидности столярных верстаков

Если к верстаку не предъявляется серьезных функциональных требований, для мелких работ можно использовать письменный стол, переоборудованный под профессиональные нужды.

Мобильный верстак

Этот вид столярного рабочего стола актуален в случае недостатка свободного пространства в мастерской. Его длина составляет не более метра, а ширина – 60–80 см, масса обычно не превышает 30 кг. Переносной мобильный верстак удобно использовать для обработки небольших заготовок, мелкого ремонта столярных изделий, резьбы по дереву. Благодаря компактным размерам мобильный станок можно расположить в любом помещении: в гараже, на даче или на балконе. Для еще большей компактности, часто применяется раскладная конструкция.

Схема изготовления мобильного верстака

Стационарный верстак

Полноценное рабочее сооружение с привязкой к определенному месту, без возможности мобильного перемещения во время эксплуатации. Предназначен для обработки заготовок любой массы и длины (в разумных пределах). Это мощное, надежное приспособление, изготовленное с учетом особенностей рабочего пространства и личных предпочтений мастера. Стационарные станки в обязательном порядке оборудуются специальными зажимами для фиксации заготовок. На них предусматривается место для фиксации инструмента и установки дополнительных упоров.

Составной столярный верстак

Благодаря разборной конструкции на болтовых соединениях, отдельные модули станка могут быть легко заменены в процессе работы. Главный недостаток этого устройства – сложность в изготовлении (сравнительно с другими моделями), что в значительной степени компенсируется его вариативностью в процессе использования.

Выбор проекта и составление схемы

При составлении проекта основные параметры, которые необходимо учесть – это высота, конфигурация и функциональное оснащение.

Высота. Для комфортной длительной работы высоту верстака не следует делать более 90 см. При определении этого параметра, в первую очередь, следует учитывать свой рост (если верстак делается для себя). А также важен вид столярных работ, которые предполагается выполнять чаще всего, и те, что требуют максимально удобных условий для их качественного выполнения.

Конфигурация. Если нет ограничений рабочего пространства, оптимальная ширина – 80 см, длина – 2 м. При конфигурировании верстака нужно учитывать наличие полок, отсеков, дверок, выдвижных ящиков, их количество и размеры.

Функциональное оснащение. Для удержания заготовок столярный верстак должен быть оборудован двумя зажимами. Передний зажим располагают слева, задний зажим находится на правом торце верстака. Данная схема расположения зажимов ориентирована на правшу. В случае если у мастера основная рабочая рука левая, зажимы располагаются зеркально относительно вышеописанного варианта.

Необходимо предусмотреть места для фиксации электрического и ручного инструмента, технологические отверстия для упоров и ограничителей. Осветительные приборы и розетки лучше располагать на близлежащих стенах и объектах.

Необходимые материалы

При подборе материала для каждого узла верстака нужно учитывать функциональные особенности и нагрузки, которым он будет подвергаться.

Для того чтобы верстак не получился слишком массивным, в качестве материала для изготовления каркаса предпочтительна легкая древесина мягких пород:

  • сосна;
  • ольха;
  • липа.




Древесина твердых пород, а также фанера различной толщины используется для изготовления столешницы.

Каркас для верстака можно сварить из металлической квадратной трубы или уголка подходящего сечения, но большинство столяров предпочитают конструкции из дерева.

Изготовление простого стола

В качестве примера взято изготовление столярного верстака со столешницей длиной 2 м, шириной 80 см и высотой 80 см. Для более рационального использования времени, сначала нужно склеить столешницу. Пока она клеится, можно заниматься подготовкой составных частей каркаса и его последующей сборкой.

В процессе изготовления понадобится:

  • торцовочная циркулярная пила;
  • дрель;
  • электрический лобзик;
  • струбцины.




Сборка столешницы

Наборный (клееный) щит из древесины твердых пород (ясень, дуб, бук, граб). Рекомендуемая толщина столешницы – 60 мм. Наиболее рационально для ее изготовления использовать строганный брус сечением 60х40 мм. После подготовки длины бруса, его нужно склеить между собой в щит, требуемой ширины. Чтобы получить щит шириной 80 см нужно подготовить 20 брусков 60х40 мм.

Для качественной склейки необходимо учесть следующие факторы:

  • Брус строго прямоугольный в поперечном сечении (не ромб или параллелепипед).
  • Щит должен зажиматься специальными струбцинами, которые способны обеспечить достаточную силу сжатия.
  • Склейка производится на ровной плоскости, при этом нужно исключить деформацию во время сдавливания.

Можно обойтись без всего вышеописанного и склеить щит посредством последовательного сжатия брусков между собой саморезами или даже гвоздями. Но в этом случае, ни о какой ровной поверхности столешницы речи быть не может.

Столешница из фанеры . Несколько листов фанеры склеивают между собой по плоскости. Количество склеиваемых листов зависит от их толщины и от планируемой толщины столешницы. Для качественной склейки фанеры необходима ровная плоскость. От того насколько эта плоскость будет ровной, зависит качество готовой столешницы.

Существует два варианта склейки фанеры в домашних условиях:

  • При помощи досок и струбцин. На фанеру наносят клей и сжимают струбцинами. Для равномерного сжатия под струбцины подкладывают доски.
  • При помощи досок и груза. Предварительно смазанную клеем фанеру кладут на ровную плоскость, сверху кладут доски и прижимают грузом.

Изготовление опор

Опорные ножки рабочего стола делают из бруса сечением 100х100 мм. Выглядят они достаточно массивно, но это необходимо для обеспечения жесткости конструкции. Поперечные детали каркаса делают из такой же древесины что и ножки. Для этого достаточно бруса сечением 60х60 мм.

Во избежание деформаций, которым подвержены детали из массива древесины большого сечения, для изготовления опор лучше использовать . Его можно склеить из двух-трех заготовок меньшего сечения. Например, чтобы сделать брус сечением 100х100 мм, нужно склеить между собой по плоскости три доски сечением 105х35 мм. После склейки получится заготовка 105х105 мм, где 5 мм – запас на чистовую обработку.

Для сборки каркаса используют шиповые соединения или шканты. Такой вариант сборки подразумевает наличие специального оборудования. В противном случае процесс будет неоправданно долгим. Более простой вариант – использовать металлический крепеж и арматуру (болты, винты, уголки, саморезы).

Размер каркаса:

  • длина – 180 см;
  • ширина – 70 см;
  • высота – 74 см.

Высота приведена с учетом толщины столешницы (60 мм). Длина и ширина каркаса обеспечивает наличие свесов столешницы (10 см на сторону со стороны торцов, 5 см на сторону спереди и сзади).

При сборке должны получиться следующие заготовки:

  • Стойки (ножки) – 100х100 мм длиной 74 см.
  • Поперечные бруски – 60х60х1600 мм (4 шт.) и 60х60х500 мм (4 шт.).

Если использовать шиповые соединения, то к длине заготовки нужно прибавить длину шипа (рекомендовано 60 мм), умноженную на 2.

Сборка каркаса и столешницы

Перед сборкой к низу столешницы по краям нужно прикрепить поперечные доски сечением 100х60х800 мм и продольные 50х60х1800 мм. Поперечные доски нужны для исключения деформации столешницы в процессе эксплуатации. Продольные - для последующей оснастки столярного верстака зажимами.

Чтобы надежно зафиксировать продольные и поперечные доски, следует использовать клей. Если нет уверенности в качестве клея, их можно дополнительно закрепить саморезами или другим металлическим крепежом.

Если все размеры учтены верно, то каркас верстака станет четко между поперечными и продольными досками снизу столешницы. Скрепить всю конструкцию следует болтами, через поперечные доски столешницы и опорные столбы (ножки). Чтобы головки болтов не мешали, под них нужно высверливать потайные отверстия.

Складная конструкция

Складной верстак целесообразно использовать в случае, когда количество рабочего пространства ограничено и необходима мобильность перемещения рабочего стола в процессе эксплуатации. В большинстве случаев столярный переносной верстак оборудован съемной столешницей и складным каркасом.

Столешница может откидываться на петлях к стене, а ножки складываться под нее. При использовании этой конструкции длину ножек следует рассчитывать таким образом, чтобы они, складываясь, не мешали друг другу. То есть их длина должна быть меньше половины расстояния между ними.

Подобные столярные верстаки предназначены для обработки небольших деталей. Поэтому элементы конструкции этих столов не делают такими массивными, как на стационарных. Для изготовления опорных стоек достаточно бруса 100х40 мм, поперечных 60х40.

В качестве материала столешницы можно использовать любой плитный материал (ОСБ, ДСП, фанера). Если толщины плитного материала недостаточно, столешницу можно усилить рамкой из бруса 30х50 (сечение бруса определяется планируемой жесткостью столешницы).

Сборка складного столярного верстака производится на болты. Для того чтобы стол можно было быстро разобрать, вместо обычных гаек целесообразно использовать специальные барашковые гайки.

Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.

Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование. При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени.

ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ. В идеале – отдельное помещение в виде мастерской. В крайнем случае – качественный навес во дворе.

Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.

Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.

Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.

Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.

Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.

И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.

Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.

К тому же, готовый станок не предусматривает индивидуальные особенности мастера:

  • Рост, длина рук;
  • Является мастер левшой или правшой;
  • Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
  • Особенности помещения или площадки использования верстака.

Как сделать своими руками универсальный столярный верстак

Прежде чем искать проект или разрабатывать чертеж верстака собственной конструкции, необходимо понять, как работает система. Хочется иметь сразу и площадку для разделки крупных заготовок, и фрезер, и сверлильный станок.

ВАЖНО! Любая универсальность ухудшает специализированные возможности изделия. Некоторые приспособления все же лучше использовать в виде отдельных устройств.

Устройство столярного верстака

Конструкций существует великое множество, но основные компоненты должны присутствовать обязательно.

Изготовление универсального верстака для мастерской своими руками

Большинство домашних мастеров, коими является основная масса подписчиков и посетителей нашего сайта, в той или иной степени уже решили задачу организации своего рабочего места, устроив удобные верстаки в своих мастерских и на балконе.

Но есть и те, кто присматривается к домашнему рукоделию, пробует на зуб эту универсальную профессию, включающую в себя множество специальностей, становящуюся очень полезным для семьи хобби.

В первую очередь эта статья для них, но возможно она будет полезна и тем, кто уже нашел себя в роли самоделкина и, определившись с основными видами работ, может со знанием дела заняться обустройством домашнего верстака для мастерской своими руками.

Типы верстаков для мастерской

Верстак – это стол для проведения различных специализированных работ по обработке разных материалов. Соответственно, в зависимости от того, с каким материалом придется работать и какие операции осуществлять, верстаки отличаются друг от друга размерами, конфигурацией и материалом изготовления. По виду обрабатываемых материалов верстаки подразделяются на:

  • столярные;
  • слесарные;
  • комбинированные.

Исходя из конструктивных особенностей, к ним добавляются такие типы:

  • универсальный;
  • складной.

Складные универсальные верстаки выпускаются разными фирмами с различным перечнем функций, а отличительной особенностью, в первую очередь, является их мобильность. Поэтому, если вы свой опыт домашнего мастера конвертируете в денежные знаки за пределами своей квартиры или двора своего дома, то можете, либо подобрать себе универсальный складной верстак заводского изготовления, либо, проанализировав ряд конструктивных особенностей той или иной модели, изготовить его своими руками.

А вот для домашней мастерской подойдут более массивные верстаки и здесь возможны три варианта:

  • столярный верстак с возможностью выполнения ряда слесарных операций;
  • слесарный верстак с возможностью выполнения ряда столярных операций;
  • комбинированный верстак.

Сразу отметим, что последний вариант не является лучшим решением, так как он не позволяет в полной мере качественно выполнять и столярные, и слесарные виды работ, а лишь относительно приспособлен для их производства, поэтому первые 2 варианта, на наш взгляд предпочтительнее. Именно эти варианты мы и рассмотрим в примерах для самостоятельного изготовления.

Изготовление простого верстака для гаража своими руками

Самым простым верстаком для домашней мастерской будет достаточно мощный стол с небольшим набором дополнительных функций: ящики, полочки т.п. для складирования инструмента и реманента.

Хорошо, если есть возможность его незначительной трансформации для выполнения работ по металлу или по дереву, но об этом – ниже.

Для создания такого верстака мы возьмем деревянные бруски 40х80 и вырежем 4 ножки: 2 шт. длиной 700 мм, 2 шт. длиной 750 мм и 2 нижние перемычки длиной 500 мм. Для 2-х верхних перемычек той же длины мы использовали имеющийся в хозяйстве брусок 40х100.

Он также пойдет для верхней обвязки основания нашего верстака спереди, с длиной 1400 мм по низу и 1600 мм по верху. А сзади мы используем обрезную доску 40х150х1600, но все длинномерные заготовки нам понадобятся позже.

Если у вас имеется инструмент для изготовления шиповых соединений, воспользуйтесь им, как это сделали мы.

Если нет, то изготовьте их вручную или можете соединить детали встык с использованием накладного металлического крепежа.

Соберите боковые стойки как показано на фото ниже.

После этого можно приступать к сборке всей станины.

Центральная перемычка внутри станины, изготовленная из того же бруска 40х80, закрепленная на небольших деревянных кронштейнах 40х40х180, кроме упрочнения конструкции, выполняет функцию упора для двух тумбочек с ящиками от старых письменных столов, которые мы решили использовать в нашем верстаке.

Для рабочей поверхности верстака также мы использовали имеющуюся у нас ламинированную поверхность из ДВП. К передней кромке мы прикрутили на металлических пластинах доску, которая защитит ее край от вылущивания в процессе эксплуатации. Она же послужит основой для крепления небольших слесарных тисков со струбциной

Крепление рабочей поверхности к станине мы осуществили на металлических уголках и получили достаточно мощный верстак общего назначения для нашей домашней мастерской.

Изготовление столярного верстака с доработкой для выполнения слесарных работ

Если вы в основном работаете с деревом, то логичным будет изготовить столярный верстак и сделать некоторые доработки конструкции для слесарных операций.

Традиционный столярный верстак для мастерской имеет отработанную столетиями конструкцию, которая практически не претерпела существенных изменений вплоть до наших дней. Его основу составляет массивная станина на шиповых соединениях, с использованием клиньев для подтяжки в случае усыхания, мощной (часто наборной) столешницы с заглубленным лотком для сбора стружки и инструмента, и двумя тисками-зажимами для крепления заготовок.

Габариты такого верстака выбираются в зависимости от максимальной длины заготовок, которые будут на нем обрабатываться. Если вы собираетесь самостоятельно изготавливать деревянные двери, то длина верстака должна быть не меньше 2,5 м, а ширина не менее 0,8 м, иначе ваша работа на нем превратится в каторгу. Верстак моего деда – лучшего столяра в округе минимум на 50 км во всех направлениях – был 3000х1000 и он говорил, что для изготовления больших рам для веранд ему не хватает сантиметров 20 по ширине.

Размеры школьного столярного верстака 1200 х 500 х 750. Если габариты в плане вас устроят, и вы готовы потратить на него около 13 тыс.р., то высоту можно подогнать, прикрутив к ножкам бруски соответствующих размеров. Но также можно рассмотреть альтернативные варианты.

Собственно говоря, это вариации на тему одного и того же столярного верстака для мастерской с различным материалом для столешницы, наличием или отсутствием ящиков, полочек и разными механизмами тисков. Теперь по порядку:

1. Станину делаем из сухого соснового пиломатериала 40-50 х 80-100 мм, рассчитав высоту под свой рост. Если ваш верстак будет установлен в помещении, где не будет резких перепадов влажности, то соединение его элементов можно производить любым удобным способом, хоть и встык с использованием фиксирующих металлических пластин и уголков.

2. Столешницу можно делать из готовых клееных деревянных щитов, продающихся в большинстве строительных супермаркетов, или склеить из строганных брусков толщиной не менее 50 мм самостоятельно при помощи клея ПВА, соорудив несложное зажимное приспособление. Важно помнить, что верхняя сторона будущего верстака должна быть максимально ровной. Также для столешницы можно использовать толстослойную фанеру, но торцы ее, все же, желательно оклеить деревянными рейками из дуба, бука или ясеня.

3. Для крепления зажимных механизмов низ столешницы верстака наращивается брусками соответствующих размеров. Наиболее популярны такие зажимные приспособления:

— столярный ходовой винт с двумя направляющими чешского производства Tr 24*5, 390/205 по цене ок.3 тыс.р.

 -испанские тиски столярные Piher, 150 мм стоимостью ок. 2 тыс.р.;

-можно также самостоятельно изготовить некое их подобие, использовав шпильку диаметром 14 – 16 мм, которая конечно таких усилий, как тиски не передаст, но зато сделает ваш зажим исключительно экономичным и ремонтопригодным, ввиду своей дешевизны;

-или изготовить еще более простое прижимное устройство из тех же шпилек, но ввиду отсутствия направляющих, поставить по 2 таких зажима на одни тиски.

4. Отверстия для колышков-упоров делаете в двух направлениях напротив ходового винта тисков. Также полезно сделать их по всей поверхности столешницы параллельно друг другу для уверенного крепления габаритных изделий.

5. Крепите столешницу верстака к основанию на мощных металлических уголках и, если не планируете его передвигать, при их же помощи крепите его к полу.

И с первой задачей варианта верстака, описываемого в этом разделе статьи, вы успешно справились.

Теперь, несколько вариантов приспособлений для выполнения слесарных работ на таком верстаке.

  1. Самый простой из них – сделать накладку из стали толщиной 3 – 5 мм с обрамлением из стального уголка, сохраняемой отдельно от верстака или же прикрепленной к нему на петлях и опускаемой на столешницу при необходимости.
  2. Основным атрибутом слесарного верстака являются слесарные тиски. В этом случае мы рекомендуем использовать тиски с крепежом, не требующим прохождения через столешницу верстака.

Можно конечно подогнать под крепеж тисков отверстия для упоров, но при толстой накладке обойтись и без этого. Также интересен вариант крепления слесарных тисков непосредственно на столешницу столярного верстака при помощи переходного бруса-подставки и мощной струбцины.

А накладку при этом делать не на всю площадь верстака. Вариантов – масса, выбор за вами.

Доработка слесарного верстака для выполнения столярных работ

Зачастую, особенно если в хозяйстве имеется автомобиль и гараж, основным верстаком является слесарный.

Процесс его изготовления мы в этой статье рассматривать не будем, а вот о простых способах его адаптации для выполнения столярных работ расскажем, тем более что это вовсе не сложно. Для полноценного использования вашего слесарного верстака в качестве столярного нужно будет демонтировать слесарные тиски, и изготовить несколько не сложных приспособлений.

Рассмотрим их подробнее.

1. Из первого рисунка ниже нам при доработке слесарного верстака будет интересен в первую очередь боковой упор (1), который не сложно сделать съемным. А вместе с отверстиями для нагелей (14) по переднему торцу верстака (а это может быть цельная съемная конструкция) и подходящим клином, мы получим простое и надежное устройство крепления доски к верстаку. Можно просто изготовить закрепляемую при помощи заглубленных струбцин деревянную накладку, со всем, изображенным набором креплений заготовок и понимать, что на ее толщину поднимется уровень рабочей поверхности, который можно компенсировать соответствующей высоты трапиком у верстака.

О заднем упоре и говорить нечего, он просто выполняет поддерживающую функцию для длинномерных заготовок.

2. Можно изготовить накладную доску для строгания с универсальным упором, изображенную на втором рисунке. Наращивая высоту упора (или меняя его в зависимости от высоты обрабатываемого бруска) и прикрутив с нижней стороны брус для упора о правый край верстака, мы получим самое простое приспособление, превращающее слесарный верстак в столярный.

3. Чуть более сложная накладка с достаточно мощным вариантом закрепления заготовки, позволяет также решить эту задачу. Единственное, что мы бы рекомендовали в этом случае – также прикрутить с правой стороны упор и толщину выбрать не менее 50-70 мм для более надежного крепления передних колышков и достаточного заглубления замка и прижима.

Способ установки на верстак двух последних приспособлений для строгания изображен на схеме:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

изготовление по чертежу устройства для дома и дачи

Хорошему хозяину нужен небольшой уголок для работы. Качественная обработка деревянных, пластмассовых и других изделий возможна на столярном верстаке. Оборудование хорошей марки недёшево, а китайское — ненадёжно. Поэтому многие мастера решают такую проблему самостоятельным изготовлением универсального рабочего стола с необходимыми приспособлениями.

Ошибки при проектировании верстака

При планировании рабочего уголка большинство домашних мастеров ориентируются на увиденные где-то образцы верстачных изделий и загораются желанием повторить их и даже улучшить. Такое стремление приводит иногда к некоторым существенным промашкам:

  1. В качестве первой из них можно привести излишнюю массивность приспособления. Порой кажется, что такие изделия предназначены не для периодической работы с домашними обиходными предметами и не слишком крупными заготовками, а для трёхсменной обработки деталей для солидной техники вроде тракторов или танков. Места такие верстаки занимают немало, а временные и трудовые затраты на них- как на хорошее заводское оборудование. К тому же конечная стоимость изделия может превысить цену неплохого фирменного продукта.
  2. Второй ошибкой является недооценка устойчивости и небольших вибраций, которые существенно осложняют работу на таком столе. В первую очередь это относится к устройствам на железных основаниях.
  3. Третий промах — слепое копирование готовых изделий. Каждое рабочее место сугубо индивидуально и должно проектироваться с учётом потребностей определённого человека и его физиологических габаритов. К тому же излишняя функциональность тоже приводит к удорожанию изделия.

Составные части рабочего стола

Большинство столярных деревянных верстаков состоят из таких деталей:

  • Подверстачье. Является станиной рабочего стола и гарантирует надёжность и комфортные условия труда.
  • Верхняя часть или крышка. Она изготавливается ячеистой либо в форме лотка в целях придания жёсткости всей конструкции.
  • Дополнительное оборудование в виде полок, гнёзд, тисков и других приспособлений для удобства в работе.
  • Фартучный пояс под размещения принадлежностей. Когда верстак стоит у стены, без фартука можно обойтись, разместив их прямо на ней — либо заменить его имеющимся старым стеллажом или тумбочкой.

Столешницу для столярных приспособлений своими руками изготавливают монолитной из твёрдых пород дерева. Она склеивается из нескольких слоёв фанеры. С целью уменьшения вибрации она всегда монтируется на постель — подкладку из мелкослойных пород. Подложка не должна иметь дефектов типа сучков. Для функциональности её делают чуть большей площади и употребляют как полку.

Подверстачье собирается из нескольких секций с применением сырья, использованного при производстве крышки. Это практичная модификация для перестановок и переездов. Постройка рабочего столярного стола начинается с основания.

Составление чертежа столярного верстака

До начала монтажа необходимо учесть множество особенностей и нарисовать чертёж столярного верстака своими руками или подобрать подходящий.

Для домашних рабочих столов имеются типовые габариты.

Они не строго обязательны, подбор осуществляется по личным предпочтениям и размерам:

  • Длина — не менее 180 сантиметров. Для работы нужен простор.
  • Ширина рабочей поверхности — 90 ± 10 сантиметров. Примерно равна площади мастерской.
  • Высота верстака — 80 ± 10 (с учётом толщины крышки). Главный ориентир — рост пользователя. Работать согнувшись или вытянувшись неудобно и вредно для здоровья.

Нужно учесть число и форму полок: делать ли их открытыми или как ящички. Предусмотреть необходимость дополнительных элементов надобно до начала постройки. Для работы с заготовками разной величины надо сделать ограничители и продумать под них фиксаторы. Крепление обрабатываемых материалов производится при помощи тисков, которым тоже нужно определить место.

Установочное пространство выбирается по уровню освещения в мастерской. По мере необходимости проектируется монтаж осветительных приборов. Расположение всех дополнительных приспособлений придётся сделать в зеркальном отражении, если рабочая рука у хозяина левая.

Виды и конструкция столярных столов

Весь самодельный домашний инвентарь для мастерских подразделяется на три категории:

  • Передвижные рабочие столы весом не более 30 килограмм, размерами 1 тыс. на 700 миллиметров (длина и ширина). Производятся с частичным применением металлической полосы и используются для обработки малогабаритных деталей и предметов из дерева. Это великолепный вариант для тесных мастерских, балконов и дач. Часто они бывают складными. Для таких целей возможна переделка ненужного письменного стола.
  • Столярные верстаки, надёжно закреплённые в определённом положении и не перемещаемые в течение производственного процесса, относятся к стационарным. Такие столы дают возможность работать с заготовками невзирая на их габариты. Подобное оборудование устанавливается в соответствующих помещениях и не подвергается внешним воздействиям.
  • Составные станки наиболее сложны в производстве, но являются самыми практичными. Такое оборудование переналаживается по мере изменения специфики выполняемой работы, нужно только поменять часть верстака. Монтаж раскладного устройства происходит разборным крепежом.

Материалы и оснастка для постройки

Для изготовления самодельного верстака понадобятся брус и доски. Они должны быть одного размера и тщательно обработаны. Это облегчит сборку основания станка, его устойчивость и прочность.

Крепление деталей происходит болтовыми соединениями и клиньями, которые свяжут раму основания. Таким образом, получится надёжная и в то же время функциональная конструкция.

В творческом процессе не обойтись без небольшого набора инструментов и приспособлений:

  • Электродрель с простыми и перьевыми свёрлами.
  • Болты, гайки, саморезы для мебели.
  • Ручная ножовка или дисковая пила.
  • Угольник столяра.
  • Строительный уровень.
  • Столярные струбцины. Они должны обеспечивать плотное и надёжное сжатие фанерных листов. При неимении таких можно обойтись китайскими зажимами в большем количестве.

Сборка столярного верстака

Во время монтажа деталей столярного верстака необходим непрестанный контроль качества соединений и соответствие углов и уровней поверхностей. От выполнения этих требований зависит конечный результат и безопасная эксплуатация оборудования в дальнейшем.

Все приёмы и способы выполнения работ продумываются на этапе составления монтажной схемы изделия. Необходимые изменения можно вносить по ходу выполнения постройки.

Подготовка деталей для сборки

Каждый деревянный элемент будущей конструкции необходимо приготовить к сборке. Для этого выполняются такие мероприятия:

  • Тщательная шлифовка каждой детали.
  • Верный подбор пропитки для древесины. Это защитит верстак от гниения и насекомых — короедов.
  • Особое внимание обращается на просушку сырья. Сушиться дерево должно в естественных условиях, так как принудительное прогревание ведёт к деформации древесины. Помещение для этого должно быть сухим и хорошо проветриваемым.

Сборка несущей конструкции

Основной способ соединения деталей — шип в паз на столярном клее. Для создания дополнительной уверенности в прочности такого крепления можно его усилить болтами. Хотя в большинстве случаев эта мера излишняя и нужна при постройке массивных стационарных верстаков.

Нужно также учитывать условия, в которых находится изделие. В хорошо проветриваемых прохладных мастерских скорая порча дереву не грозит, и клея будет вполне достаточно. Во влажных и необогреваемых комнатах крепёж придётся осуществить болтовыми соединениями. Долгий срок службы в таких помещениях не гарантирован, и подобное соединение позволит произвести оперативную замену подгнившей детали.

Дополнительные вертикальные и горизонтальные перемычки укрепят устойчивость надёжность конструкции.

Установка столешницы

Рабочая плоскость является самой нагружаемой компонентой столярного верстака. Значительная часть ударов приходится именно по ней и ничего удивительного нет в том, что из строя она выходит раньше других составляющих.

Поэтому рекомендуется предусмотреть съёмную конструкцию крышки. Для этого столешница крепится к станине металлическими уголками.

После окончательной сборки её дополнительно шлифуют и пропитывают олифой или специальным маслом.

Если верхняя часть изготавливается не из листов фанеры, а из досок, особое внимание нужно уделить их подгонке. Для этого боковые торцы их надо тщательно отшлифовать во избежание образования щелей.

Между собой доски скрепляются рейками на саморезах. Перед соединением последних неплохо было бы выбрать пазы для устойчивой фиксации.

Оснащение рабочего места

Количество дополнительных приспособлений и их функциональность определяются до начала процесса изготовления, так как вносить изменения по ходу постройки нежелательно из-за возможных корректив конструкции и недостатка материалов для них.

Способов получения оснастки несколько. Например, тиски можно приобрести в магазине и просто зафиксировать на верстаке. То же самое касается всевозможных полок и ящиков.

Однако если такое оборудование изготовлено самостоятельно, оно будет удовлетворять всем предъявляемым к нему требованиям, и выполнение домашних работ с таким оснащением не будет в тягость.

Если мужчина немного умеет работать ручными инструментами и проявляет интерес к самостоятельной работе с деревом, хлопоты по созданию удобного и многофункционального рабочего места не вызовут больших затруднений. Тем более множество образцов и советов о том, как сделать верстак для плотника и столяра, можно увидеть в интернете.

Всегда есть возможность не слепо копировать готовые изделия, а вносить в конструкцию и оснащение что-то своё. Главное — правильно оценить необходимость подобных новшеств и собственные способности.

Originally posted 2018-03-28 15:18:10.

Верстаки столярные деревянные - изготовление своими руками

Удобное рабочее место, хорошо обустроенное, с добротным столярным верстаком – способно в значительной степени облегчить обработку деревянных изделий. Это дает возможность ускорить процесс производства и улучшить качество конечного продукта.

Если нет времени на изготовление, можно приобрести готовый верстак в торговой сети. В сравнении с этим вариантом, собственноручное изготовление рабочего стола имеет ряд преимуществ:

  • возможность получить столярный верстак нужного размера и функциональности;
  • рациональное размещение рабочих узлов и дополнительного оборудования;
  • приобретение готового верстака обойдется значительно дороже.

Требования при изготовлении конструкции

В зависимости от предполагаемых работ, столярный стол должен обладать следующими характеристиками:

  • Масса и жесткость конструкции должна быть достаточной для обеспечения целостности и устойчивости рабочего стола.
  • Наличие приспособлений для закрепления и удержания обрабатываемых заготовок (упоры, винтовые струбцины, столярные тиски).
  • Возможность эргономичного размещения дополнительного оборудования.
  • Размеры будущего столярного верстака зависят от массы и габаритов заготовок, которые предполагается на нем обрабатывать.
  • Следует учитывать свободное пространство в мастерской. Есть проекты компактных верстаков, позволяющие организовать рабочее место даже на балконе.
  • Высота стола должна быть ориентирована на физиологические особенности человека, который будет за ним работать.
  • Размещать дополнительные приспособления следует с учетом основной рабочей руки хозяина.
  • Перед началом проектирования верстака нужно определиться, какой он будет – переносной или стационарный.

Наиболее подходящие габариты верстака, для работы с деревом:

  • длина столешницы – 2 м;
  • ширина – 70–100 см;
  • высота стола от пола – 80–90 см.

Габариты верстака

Разновидности столярных верстаков

Если к верстаку не предъявляется серьезных функциональных требований, для мелких работ можно использовать письменный стол, переоборудованный под профессиональные нужды.

Мобильный верстак

Этот вид столярного рабочего стола актуален в случае недостатка свободного пространства в мастерской. Его длина составляет не более метра, а ширина – 60–80 см, масса обычно не превышает 30 кг. Переносной мобильный верстак удобно использовать для обработки небольших заготовок, мелкого ремонта столярных изделий, резьбы по дереву. Благодаря компактным размерам мобильный станок можно расположить в любом помещении: в гараже, на даче или на балконе. Для еще большей компактности, часто применяется раскладная конструкция.

Схема изготовления мобильного верстака

Стационарный верстак

Полноценное рабочее сооружение с привязкой к определенному месту, без возможности мобильного перемещения во время эксплуатации. Предназначен для обработки заготовок любой массы и длины (в разумных пределах). Это мощное, надежное приспособление, изготовленное с учетом особенностей рабочего пространства и личных предпочтений мастера. Стационарные станки в обязательном порядке оборудуются специальными зажимами для фиксации заготовок. На них предусматривается место для фиксации инструмента и установки дополнительных упоров.

Схема изготовления стационарного верстака

Составной столярный верстак

Благодаря разборной конструкции на болтовых соединениях, отдельные модули станка могут быть легко заменены в процессе работы. Главный недостаток этого устройства – сложность в изготовлении (сравнительно с другими моделями), что в значительной степени компенсируется его вариативностью в процессе использования.

Схема сбора составного столярного верстака

Выбор проекта и составление схемы

При составлении проекта основные параметры, которые необходимо учесть – это высота, конфигурация и функциональное оснащение.

Высота. Для комфортной длительной работы высоту верстака не следует делать более 90 см. При определении этого параметра, в первую очередь, следует учитывать свой рост (если верстак делается для себя). А также важен вид столярных работ, которые предполагается выполнять чаще всего, и те, что требуют максимально удобных условий для их качественного выполнения.

Схема верстака столярного из дерева

Конфигурация. Если нет ограничений рабочего пространства, оптимальная ширина – 80 см, длина – 2 м. При конфигурировании верстака нужно учитывать наличие полок, отсеков, дверок, выдвижных ящиков, их количество и размеры.

Функциональное оснащение. Для удержания заготовок столярный верстак должен быть оборудован двумя зажимами. Передний зажим располагают слева, задний зажим находится на правом торце верстака. Данная схема расположения зажимов ориентирована на правшу. В случае если у мастера основная рабочая рука левая, зажимы располагаются зеркально относительно вышеописанного варианта.

Необходимо предусмотреть места для фиксации электрического и ручного инструмента, технологические отверстия для упоров и ограничителей. Осветительные приборы и розетки лучше располагать на близлежащих стенах и объектах.

Необходимые материалы

При подборе материала для каждого узла верстака нужно учитывать функциональные особенности и нагрузки, которым он будет подвергаться.

Для того чтобы верстак не получился слишком массивным, в качестве материала для изготовления каркаса предпочтительна легкая древесина мягких пород:

  • сосна;
  • ель;
  • ольха;
  • липа.

Древесина твердых пород, а также фанера различной толщины используется для изготовления столешницы.

Каркас для верстака можно сварить из металлической квадратной трубы или уголка подходящего сечения, но большинство столяров предпочитают конструкции из дерева.

Изготовление простого стола

В качестве примера взято изготовление столярного верстака со столешницей длиной 2 м, шириной 80 см и высотой 80 см. Для более рационального использования времени, сначала нужно склеить столешницу. Пока она клеится, можно заниматься подготовкой составных частей каркаса и его последующей сборкой.

В процессе изготовления понадобится:

  • торцовочная циркулярная пила;
  • дрель;
  • электрический лобзик;
  • струбцины.

Сборка столешницы

Наборный (клееный) щит из древесины твердых пород (ясень, дуб, бук, граб). Рекомендуемая толщина столешницы – 60 мм. Наиболее рационально для ее изготовления использовать строганный брус сечением 60х40 мм. После подготовки длины бруса, его нужно склеить между собой в щит, требуемой ширины. Чтобы получить щит шириной 80 см нужно подготовить 20 брусков 60х40 мм.

Для качественной склейки необходимо учесть следующие факторы:

Чертеж столярного стола

  • Брус строго прямоугольный в поперечном сечении (не ромб или параллелепипед).
  • Щит должен зажиматься специальными струбцинами, которые способны обеспечить достаточную силу сжатия.
  • Склейка производится на ровной плоскости, при этом нужно исключить деформацию во время сдавливания.

Можно обойтись без всего вышеописанного и склеить щит посредством последовательного сжатия брусков между собой саморезами или даже гвоздями. Но в этом случае, ни о какой ровной поверхности столешницы речи быть не может.

Столешница из фанеры. Несколько листов фанеры склеивают между собой по плоскости. Количество склеиваемых листов зависит от их толщины и от планируемой толщины столешницы. Для качественной склейки фанеры необходима ровная плоскость. От того насколько эта плоскость будет ровной, зависит качество готовой столешницы.

Существует два варианта склейки фанеры в домашних условиях:

  • При помощи досок и струбцин. На фанеру наносят клей и сжимают струбцинами. Для равномерного сжатия под струбцины подкладывают доски.
  • При помощи досок и груза. Предварительно смазанную клеем фанеру кладут на ровную плоскость, сверху кладут доски и прижимают грузом.

Схема столешницы из фанеры

Изготовление опор

Чертеж опоры для верстака

Опорные ножки рабочего стола делают из бруса сечением 100х100 мм. Выглядят они достаточно массивно, но это необходимо для обеспечения жесткости конструкции. Поперечные детали каркаса делают из такой же древесины что и ножки. Для этого достаточно бруса сечением 60х60 мм.

Во избежание деформаций, которым подвержены детали из массива древесины большого сечения, для изготовления опор лучше использовать клееный брус. Его можно склеить из двух-трех заготовок меньшего сечения. Например, чтобы сделать брус сечением 100х100 мм, нужно склеить между собой по плоскости три доски сечением 105х35 мм. После склейки получится заготовка 105х105 мм, где 5 мм – запас на чистовую обработку.

Для сборки каркаса используют шиповые соединения или шканты. Такой вариант сборки подразумевает наличие специального оборудования. В противном случае процесс будет неоправданно долгим. Более простой вариант – использовать металлический крепеж и арматуру (болты, винты, уголки, саморезы).

Размер каркаса:

Сборка опоры

  • длина – 180 см;
  • ширина – 70 см;
  • высота – 74 см.

Высота приведена с учетом толщины столешницы (60 мм). Длина и ширина каркаса обеспечивает наличие свесов столешницы (10 см на сторону со стороны торцов, 5 см на сторону спереди и сзади).

При сборке должны получиться следующие заготовки:

  • Стойки (ножки) – 100х100 мм длиной 74 см.
  • Поперечные бруски – 60х60х1600 мм (4 шт.) и 60х60х500 мм (4 шт.).

Если использовать шиповые соединения, то к длине заготовки нужно прибавить длину шипа (рекомендовано 60 мм), умноженную на 2.

Сборка каркаса и столешницы

Перед сборкой к низу столешницы по краям нужно прикрепить поперечные доски сечением 100х60х800 мм и продольные 50х60х1800 мм. Поперечные доски нужны для исключения деформации столешницы в процессе эксплуатации. Продольные — для последующей оснастки столярного верстака зажимами.

Чтобы надежно зафиксировать продольные и поперечные доски, следует использовать клей. Если нет уверенности в качестве клея, их можно дополнительно закрепить саморезами или другим металлическим крепежом.

Если все размеры учтены верно, то каркас верстака станет четко между поперечными и продольными досками снизу столешницы. Скрепить всю конструкцию следует болтами, через поперечные доски столешницы и опорные столбы (ножки). Чтобы головки болтов не мешали, под них нужно высверливать потайные отверстия.

Сборка каркаса и столешницы из дерева

Складная конструкция

Складной верстак целесообразно использовать в случае, когда количество рабочего пространства ограничено и необходима мобильность перемещения рабочего стола в процессе эксплуатации. В большинстве случаев столярный переносной верстак оборудован съемной столешницей и складным каркасом.

Схема крепления зажимов и упоров для верстака

Столешница может откидываться на петлях к стене, а ножки складываться под нее. При использовании этой конструкции длину ножек следует рассчитывать таким образом, чтобы они, складываясь, не мешали друг другу. То есть их длина должна быть меньше половины расстояния между ними.

Подобные столярные верстаки предназначены для обработки небольших деталей. Поэтому элементы конструкции этих столов не делают такими массивными, как на стационарных. Для изготовления опорных стоек достаточно бруса 100х40 мм, поперечных 60х40.

В качестве материала столешницы можно использовать любой плитный материал (ОСБ, ДСП, фанера). Если толщины плитного материала недостаточно, столешницу можно усилить рамкой из бруса 30х50 (сечение бруса определяется планируемой жесткостью столешницы).

Сборка складного столярного верстака производится на болты. Для того чтобы стол можно было быстро разобрать, вместо обычных гаек целесообразно использовать специальные барашковые гайки.

Видео по теме: Самодельный верстак

Создайте базовую рабочую среду |

Самый простой способ построить базовый верстак для гаража или магазина.

Это сообщение может содержать партнерские ссылки. Если вы совершите покупку по одной из ссылок, я могу сделать небольшую комиссию БЕЗ ДОПОЛНИТЕЛЬНЫХ затрат для вас. Это помогает держать учебные пособия и планы бесплатными здесь, в Bitterroot DIY. Спасибо за поддержку! Смотрите мое полное раскрытие здесь .

Несколько недель назад я внес в свой гараж / магазин столь необходимый ремонт.Я все вычистил, хорошенько очистил, добавил к одной из стен место для переноски и построил себе мобильный верстак и подставку для торцовочной пилы. Когда я все расчистила, я перенесла один из старых «верстаков» (также известный как старая дверь на ножках стола) в магазин моего мужа.

Угадайте, что произошло в тот момент, когда он увидел мои новые верстаки…

Прошил конечно себе новый!

Итак, сегодня у меня в планах его новый верстак! Его очень просто и быстро собрать, и вы можете настроить его размеры, чтобы он соответствовал любому пространству.

Посмотрите полное видео, чтобы увидеть, как все прошло вместе.

Наслаждайтесь планами!

Инструменты и расходные материалы:

Доска обрезков:

  • 7 | 2 x 4 @ 8 ′
  • 1 | 3/4 ″ полный лист ДСП (или фанеры по вашему выбору)

Отрубы:

  • 4 | 2 x 4 @ 36 ″ (ножки)
  • 4 | 2 x 4 @ 21 ″ (стороны рамы)
  • 4 | 2 x 4 @ 68 ″ (рама спереди и сзади)
  • 1 | ДСП @ 25 ″ x 72 ″ (столешница)
  • 1 | ДСП @ 21 ″ x 71 ″ (нижняя полка)

Шаг 1.

Создайте верхнюю и нижнюю рамки, как показано на схеме ниже.

Прикрепите 21 ″ стороны рамы к 68 ″ передней и задней части рамы 2 1/2 ″ саморезами по дереву. Я проделал по четыре винта с каждой стороны (по два на обоих концах каждой из 21-дюймовых деталей - один сверху, один снизу).

Посмотрите видео, если вам нужны пояснения… Я не уверен, что это объяснение имело смысл.

Постройте две рамки (верхнюю и нижнюю).

Шаг 2.

Прикрепите верхнюю раму к ножкам.

Проще всего построить эту деталь в перевернутом виде. Просто положите раму на землю и совместите ножки на внешних концах рамы. Закрепите саморезами 2 1/2 ″.

Я проделал четыре винта через каждую ножку (два в переднюю и заднюю рамы, два в боковые рамы).

Шаг 3.

Отметьте 6 ″ от нижней части ножек и прикрепите нижнюю раму саморезами 2 1/2 ″.

Я положил скамейку набок, сделал отметку 6 дюймов на каждой ножке, переместил нижнюю раму на место, зажал ее, а затем прикрепил. Опять же, я проделал четыре винта через каждую ножку (два в переднюю и заднюю рамы, два в боковые рамы).

Шаг 4.

Установите нижнюю полку на нижнюю раму и прикрепите к раме саморезами 1 1/4 ″.

Я просто просверлил ДСП прямо в раме и утопил винты так, чтобы они не мешали.

Шаг 5.

Отцентрируйте столешницу на верхней раме - со всех сторон ножек должен быть выступ 1/2 дюйма.

Закрепите саморезами 1 1/4 ″. Я снова просверлил ДСП прямо в раме и утопил винты.

Я поместил винт в каждый угол и два в середине (убедитесь, что вы попали в раму посередине, так как она сзади дальше, чем ножки).

И вот он - простой и прочный верстак для рукоделия.

Пожалуйста, дайте мне знать, если у вас возникнут вопросы, и я свяжусь с вами как можно скорее!

Спасибо, что заглянули!

Чтобы найти больше идей для проектов, вы можете найти меня на Pinterest. А чтобы быть в курсе последних махинаций, подписывайтесь на меня в Instagram.

Как построить верстак своими руками

В этом уроке я помогаю своему хорошему другу Джорджу построить простой верстак своими руками для своего нового дома. Он хотел заняться проектами «сделай сам» и нуждался в верстаке, чтобы начать работу над проектами в своем гараже.Мы сделали этот самодельный верстак простым, но очень функциональным и прочным, чтобы поставить его в гараж. Это забавная сборка верстака своими руками, и ее изготовление очень доступно. Обязательно ознакомьтесь с видеоуроком ниже и бесплатными загружаемыми планами работы по дереву здесь. Удачи тебе!

DIY Workbench Необходимые инструменты

Циркулярная пила ИЛИ Торцовочная пила
Сверло
И / ИЛИ Ударная отвертка
Орбитальная шлифовальная машина - Ryobi делает хороший.
Рулетка, прямой край, карандаш
Защита глаз и ушей

Необходимые принадлежности для самостоятельного верстака

Пиломатериалы для верстака DIY - см. Список древесины ниже
Minwax Polyurethane
Minwax Gunstock Stain
Caster Wheels
Наждачная бумага, шурупы по дереву и Шайбы

Приблизительная общая стоимость: 175 долларов

Этот простой верстак своими руками можно сделать примерно за 175 долларов в расходах на материалы.Вы можете снизить стоимость на 35 долларов сразу же, используя только один лист фанеры и изменив размеры верха на 24 дюйма или меньше.

Затраты на древесину
  • 2 - 4x4 $ 10 / штука
  • 7 - 2x4 $ 2,50 / штука
  • 2- Фанерные листы 35 $ / штука

Прочие принадлежности
  • 4 - 4-дюймовые ролики 8 $ / шт.
  • 1 фунт - 2 ½ дюйма Винты 9 долларов за фунт
  • 1 фунт - 1 ¼ дюйма Винты 9 долларов за фунт
  • Пятно - 8 долларов за кварту
  • Полиуретан - 12 долларов за кварту
  • Шайбы - для роликового колеса 1
  • долларов США

Это стоимость дерева, отделки деревом и других основных материалов.* Примечание: сюда не входят мелкие вещи, которые у вас могут быть в магазине, в том числе: клей, наждачная бумага и т. Д.

Вырезать все деревянные части

Мы начнем этот проект верстака своими руками с маркировки и изготовления разрезы для всех частей этого простого верстака. Мы использовали для этого простую циркулярную пилу, также можно использовать торцовочную или настольную пилу. После того, как вы сделаете все пропилы, мы быстро отшлифуем все доски и приступим к сборке. Обратитесь к бесплатным загружаемым планам для получения списка вырезок.

Начало сборки, сначала делаем верх

Теперь мы приступим к сборке нашего простого верстака. После того, как вы отрежете все части в соответствии со списком вырезов на планах, возьмитесь за ножки, верхние продольные опоры и верхние опоры для носилок. Отцентрируйте одну из верхних опор носилок, а затем расположите остальные на расстоянии 18 дюймов друг от друга. Давайте соединим все это вместе с помощью шурупов 2 ½ дюйма. Перед установкой шурупов просверлите все отверстия и соберите все вместе.

Соберите нижнюю часть

Имея конструкцию сборки, очень похожую на верхнюю часть, давайте прикрепим нижнюю опору. Обратите внимание, что задняя сторона продольной доски дна (нижняя продольная доска, обращенная к пользователю) прикреплена внутри ножек. Это дает больше места для пользователя рабочего места. Прикрутите все это вместе, как и раньше, только с небольшими вариациями конструкции. Обратитесь к видео для более наглядного понимания этого.В этот момент также прикрепите ролики, добавив шайбу поверх винтов, чтобы обеспечить надежную фиксацию.

Обрежьте фанеру и прикрепите

Теперь нам просто нужно обрезать верхнюю и нижнюю части фанеры по размеру. Обратитесь к списку вырезов, чтобы узнать размеры и сделать свои разрезы. Мы прикрепим их шурупами для дерева 1 1/4 дюйма, всегда предварительно просверлив отверстия. Вы можете щедро вложить в эти доски количество винтов.

Окрашивание и отделка верстака

Мой друг Джордж был большим поклонником красителя Gunstock от Minwax, поэтому мы выбрали этот цвет для его рабочего стола.Всегда проверяйте морилку на куске дерева перед нанесением на весь проект. Обязательно тщательно покрывайте всю поверхность дерева, работая вокруг, под ней и во всех укромных уголках и трещинах рабочего стола. Дайте пятну высохнуть и застыть, а затем нанесите на рабочий стол прозрачный слой полиуретана или лака.

Приступайте к работе!

Теперь у вас есть надежный рабочий стол, над которым можно работать! Я надеюсь, что вам понравилось делать этот простой проект своими руками, и что вы продолжите делать еще много проектов в будущем.Удачи и спасибо за просмотр этого поста, видео и планов! Ура

Деревообрабатывающих проектов - 10 предметов, которые можно построить для каждого уровня навыков

VitrancGetty Images

Деревообработка - это невероятно полезное хобби, которое может длиться всю жизнь и передаваться из поколения в поколение от сыновей и дочерей. И для этого требуется немного больше, чем базовые навыки работы с деревом, батарея электрических и ручных инструментов, немного свободного времени и немного вдохновения (вот где мы вступаем).

Вот 10 проектов по деревообработке, взятых прямо со страниц Popular Mechanics , и они доступны для плотников любого уровня подготовки, будь то начинающий домашний мастер или опытный профессионал. Все эти проекты включают полные планы, а также список материалов и инструментов, так что у вас есть все необходимое для начала!

Хотите получить доступ к лучшим проектам всех времен? Станьте участником Pop Mech Pro сегодня! 🛠

Реклама - продолжить чтение ниже

Постройте шезлонг на заднем дворе

Задний двор - идеальное место для отдыха и размышлений, а для этого нужен хороший удобный стул.Но зачем покупать такой, если его можно построить с помощью всего лишь циркулярной пилы и аккумуляторной дрели? Этот шезлонг на заднем дворе не просто построить легко и доступно; Кроме того, он выглядит деревенски и очень удобно.

Этот шезлонг для ленивых мальчиков основан на традиционном дощатом кресле Вестпорта 1903 года, которое было предшественником классического кресла Адирондак. Наша версия, однако, намного быстрее и проще в сборке. Кроме того, вы можете построить этот стул всего из двух 10-футовых сосен 1x10, и это займет не больше пары часов.

Как построить шезлонг на заднем дворе

Постройте деревянный фургон

Самыми ценными подарками для детей являются деревянные игрушки ручной работы.И когда они будут такими же острыми, как этот красный фургон, ими будут лелеять поколения.

Собранный вручную игрушечный вагончик - типичный подарок ребенка даже в наш век цифровых технологий. Для него не требуется приложение или батареи, он никогда не устареет и практически неразрушим. Вашим детям или внукам понравится таскать с собой игрушки, братьев и сестер или собаку!

Как построить деревянный вагон

Собери доску для шахмат и шашек

Строить эту игровую доску так же весело, как и играть после нее.И он прослужит долгие годы, чтобы ваша семья могла передать его из поколения в поколение шахматистов и шашистов. Все, что вам нужно сделать, - это заставить играть фигуры.

Из всех проектов по обработке дерева, которые я реализовал, создание шахматной доски и шахматной доски принесло мне больше всего «ох» и «ааа» за наименьший объем работы. Вы можете подумать, что это утомительный процесс вырезания и склейки 64 маленьких деревянных квадратов, но это далеко от истины.Это простой проект, на который требуется всего несколько часов, распределенных на пару дней. У вас даже может быть все необходимое прямо в вашем магазине

Как построить шахматную и шашечную доску

Создайте верстак

Этот прочный и прочный - и красивый - верстак - идеальный помощник в мастерской для строительных проектов любого размера.

Когда Popular Mechanics попросил меня спроектировать и построить верстак как проект и как центральный элемент его мастерской и студии в Нью-Йорке, я знал, что скамья должна отражать бренд и его серьезное наследие.Я хотел, чтобы он имел четкие линии и приятные пропорции, но самое главное, чтобы он был функциональным.

Скамейка построена из строительных пиломатериалов: прозрачная пихта Дугласа, балки из LVL (клееный брус), распиленные на узкие полосы, затем приклеенные к плите, и MDO (перекрытие средней плотности), форма фанеры с ламинированной поверхностью.

Это, безусловно, амбициозный проект. Но построить его сможет любой опытный плотник, владеющий настольной пилой и строгальным станком. Вот как его построить.

Как собрать Workbench

Создайте панель инструментов A-Frame

Традиционные ящики для инструментов с А-образной рамой использовались поколениями рабочих, включая плотников, сантехников, электриков и механиков. Итак, мы решили показать вам, как создать не одну, а пять различных версий наборов инструментов с А-образной рамой, каждая из которых настроена для определенного типа работы и работника.

Ящики для инструментов с А-образной рамой с открытым верхом предпочтительнее ящиков с откидными крышками, поскольку они обеспечивают быстрый доступ к инструментам.Конечно, они могут выглядеть немного грубо и готово, но эти коробки - рабочие лошадки, а не произведения искусства.

Сделайте ящик для инструментов с А-образной рамой

Построить коробку

Изготовление ящиков - необходимый навык для плотников любого уровня подготовки. И хотя многие деревянные ящики использовались в магазине и дома, вокруг них, в деревянной коробке ручной работы есть что-то красивое и долговечное. Здесь мы покажем три различных способа создания коробки: с помощью коробчатых соединений, шлицевых соединений и шпунтовых соединений.

Отточив свои навыки изготовления деревянных ящиков с плотными соединениями и идеальными пропорциями, вы сможете создавать гораздо более великие вещи. Мы попросили трех опытных плотников построить простую коробку, чтобы посмотреть, как каждый из них подойдет к задаче. Оказывается, совсем по-другому - несмотря на то, что они давали им похожие рекомендации по дизайну.

Внешние размеры должны были быть 8 дюймов в высоту, 12 дюймов в ширину и 16 дюймов в длину, и они могли использовать только инструменты и материалы, найденные в их местном домашнем центре. В итоге мы получили три коробки с тремя отличительными шарнирами - все одинаково крутые.

Как сделать коробку

Создавайте штабелируемые пилы

Каждой мастерской нужна пара крепких козлов. И эта породистая пара построена из нескольких 2х4. Эти козлы прочные, простые в сборке, их удобно штабелировать для удобного хранения и транспортировки.

Пильные лошади незаменимы для использования в качестве отрезной и сверлильной станции, для удержания пиломатериалов или покраски двери. А покрытые фанерой, они мгновенно превращаются в рабочий стол.Мы выделили несколько популярных дизайнов козлы, в том числе наш собственный, но именно эта пара козлиных лошадок может быть нашим фаворитом.

Построенный полностью из 2x4, этот стиль козлы популярен на строительных площадках и может быть скреплен гвоздями или шурупами. Мы впервые увидели эту конструкцию, которую использовал Марк Клемент из My Fix It Up Life, и нам понравилась обновленная версия от Джея Бейтса, которая позволяет использовать зажимы на концах

Как собрать штабелируемые пилы

Постройте беседку

Создайте привлекательное жилое пространство на открытом воздухе с помощью этой простой в строительстве беседки на заднем дворе.Его уникальный архитектурный дизайн позволяет вам одновременно находиться как внутри, так и снаружи.

Планы Pergola - неизменный фаворит в Popular Mechanics (мы публикуем их с 1920-х годов), и легко понять, почему. Готовый продукт станет прекрасным дополнением к любому двору, в тенистом месте, где можно посидеть и почитать, поесть и выпить с друзьями или расслабиться в летний день. С точки зрения «сделай сам», окупаемость инвестиций высока: небольшую беседку можно построить за выходные, и для этого требуются относительно недорогие материалы, а также только базовые столярные навыки и инструменты.

Простая беседка состоит из четырех столбов, расположенных в форме квадрата или прямоугольника, а затем покрытых перекладинами, стропилами и решеткой. Здесь мы представляем восемь основных этапов строительства, а также планы постройки собственной беседки своими руками. В любом случае вы выиграете, потому что строить беседку так же приятно, как и делиться ею с семьей и друзьями.

Как построить беседку

Постройте стол на двоих

Хотя этот предмет мебели с уникальным дизайном выглядит так, как будто он из музея современного искусства, на самом деле это обновленная версия проекта, впервые появившегося в Popular Mechanics
еще в 1939 году! Поговорим о мгновенной классике.И вы можете построить его за один уик-энд всего из четырех 8 футов длиной 2x4, листа фанеры и некоторых обрезков древесины.

Как собрать эту таблицу для двух

Построить моторную лодку

Готовы взяться за окончательный проект по деревообработке своими руками? Что ж, готово: этот самый амбициозный проект взят прямо из наших архивов 1965 года. Планируется построить трехточечный катер-гидросамолет. Сегодня его строительство будет стоить немного дороже, чем в 1965 году, когда общая стоимость составляла всего 25 долларов.Но это все равно намного дешевле, чем покупка лодки.

Как построить моторную лодку

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Реклама - продолжить чтение ниже

Чертежи мастера по дереву

В Woodsmith планах есть сотни лучших планов проектов по деревообработке своими руками из журналов Woodsmith, ShopNotes и Workbench, все для немедленной загрузки.Вы найдете планы мебели для каждой комнаты в вашем доме, планы верстаков и складских помещений, инструменты, сделанные в магазине, простые в изготовлении подарки.

Выбор редакции

Создание зарядной станции для аккумуляторных дрелей

Столяр нередко владеет двумя или тремя аккумуляторными дрелями, а также другими электроинструментами. И это стало источником вдохновения для этой зарядной станции для аккумуляторной дрели.В этом настенном органайзере можно разместить до четырех аккумуляторных дрелей или шуруповертов, а также два или три зарядных устройства. Пара ящиков обеспечивает хранение сверл и других принадлежностей. А верхняя часть ящика служит полкой для дополнительных батареек или других инструментов. Конечно, сверла - не единственный аккумуляторный инструмент, который вы найдете в деревянной мастерской. Итак, мы включили планы подходящей полки.

Получить 1 год для Woodsmith + 5 БЕСПЛАТНЫХ загружаемых планов!

ПОДПИСАТЬСЯ СЕГОДНЯ! (*Предложение действительно только для новых абонентов)

- популярное за все время

Маршрутизатор

Фрезерный станок с ЧПУ

Превратите свой деревообрабатывающий цех в центр механической обработки, резки, резьбы и фрезерования с помощью нашего специализированного станка с ЧПУ.

Приспособления и приспособления

Маршрутизатор Dado Jig

С помощью этого приспособления, сделанного в магазине, вы будете фрезеровать идеально подходящие пазы и канавки. Кроме того, он оснащен удобным встроенным зажимом, который упрощает настройку.

Приспособления и приспособления

Салазки для точной поперечной резки

Точная резка без сколов и универсальный упор делают эту пилу незаменимой для настольной пилы.

Проекты магазинов

Многофункциональная бритва

Нет, это не гребной тренажер по дереву. Это традиционное устройство позволяет максимально эффективно использовать ручные инструменты. Наш взгляд на традиционную бритую лошадь имеет собачьи отверстия, V-образную выемку для пиления и регулировку зажима деревянного винта.

Мастерская и гараж

Роликовая тележка для пиломатериалов

Нужен лучший способ хранения пиломатериалов? В этой простой в сборке тележке есть место для фанеры, длинных досок и всех ваших обрезков.

Приспособления и приспособления

Универсальная рабочая станция

Получите максимальную отдачу от пространства вашего магазина, объединив инструменты в компактную станцию. Эта рабочая станция объединяет множество хранилищ и инструментов в мобильном комплекте.

Популярные за последние 30 дней

Недавно добавленные

Партнерская ссылка

Поскольку вы являетесь партнером, вы можете использовать этот URL-адрес, чтобы ссылаться на эту страницу и получать за это кредит:

Старт сезона 2 по деревообработке - FineWoodworking

Добро пожаловать в онлайн-серию «Начало работы в деревообработке», многоэтапную программу, разработанную, чтобы познакомить вас с основами деревообработки и изготовления мебели.

Неважно, что вас привлекло к идее создания проектов из дерева, беретесь ли вы за самостоятельное строительство дома или делаете покупки для хобби, мы собрали нашу лучшую коллекцию статей и видео для демонстрации как это сделать умно и безопасно.

Начиная с этого первого эпизода, наши видеоуроки, статьи и проекты по теме охватывают все основы, от выбора ваших инструментов из первых рук и электроинструментов до настройки рабочего пространства. Мы даже поможем вам начать создавать свои первые проекты.Вы можете скачать планы проекта здесь.

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

×

Видео из серии

  • 5 августа 2019

    В этом выпуске «Начало работы в деревообработке» мы совершим поездку на несколько местных лесных складов, чтобы показать вам несколько полезных советов по приобретению лучших пиломатериалов лиственных и хвойных пород для деревообработки…

  • 5 августа 2019

    В этом эпизоде ​​«Начало работы в деревообработке» мы демонстрируем, как безопасно разрезать пиломатериалы на столовой пиле.Вы узнаете, как настроить настольную пилу для основных продольных распилов и как…

  • 5 августа 2019

    В этом выпуске «Начало работы в деревообработке», третьем в нашей серии о строительстве книжного шкафа из дуба, мы демонстрируем, как безопасно распиливать пиломатериалы на столовой пиле. Распиловка пиломатериалов…

  • 16 октября 2019

    В этом выпуске «Приступая к работе с деревом», четвертому в нашей серии о строительстве книжного шкафа из дуба, мы демонстрируем, как аккуратно вырезать папочки и кроликов с помощью фрезерного станка и…

  • 16 октября 2019

    В этом выпуске «Начало работы в деревообработке», седьмом в нашей серии о создании книжного шкафа из дуба, мы рассказываем о процессе шлифования.Обычно это ужасный шаг в…

  • 16 октября 2019

    В этом выпуске «Начало работы в деревообработке», шестом в нашей серии о создании книжного шкафа из дуба, мы демонстрируем, как вырезать изгибы ленточной пилой или лобзиком. Мы…

  • 22 октября 2019

    В этом выпуске «Начало работы в деревообработке», восьмом в нашей серии о строительстве книжного шкафа из дуба, мы покажем вам, как завершить столярные изделия нашего проекта книжного шкафа с помощью шурупов…

  • 22 октября 2019

    Когда дело доходит до верстаков, есть уловка-22.Каждому плотнику нужен хороший верстак, но сложно построить традиционный верстак, не имея ... как вы уже догадались ...

  • 22 октября 2019

    В этом эпизоде ​​«Начало работы в деревообработке» мы завершаем наш проект верстака, создавая столешницу из сложенных листов МДФ (древесноволокнистых плит средней плотности), прикрепляя традиционные деревообрабатывающие тиски и…

  • 22 октября 2019

    В этом выпуске «Приступая к работе с деревом» мы запускаем наш новый простой и прочный верстак, демонстрируя 10 наших любимых приемов и аксессуаров для верстака.Эти самодельные…

Создание многофункционального рабочего места для деревообработки - ЧАСТЬ 1 - Планы с видеоинструкцией

Оптимизация небольшой мастерской

Пытаясь максимально использовать мое смехотворно маленькое рабочее пространство, что, как мне кажется, может иметь отношение к большинству любителей деревообработки, я решил сломать свой цех и начать все сначала.
Решение было принято совершенно неожиданно, после того, как мне пришлось постоянно перемещаться по моей захламленной мастерской.Подвиг, который часто приводил к раздражению плотника, известного как я.

Я решил, что единственный способ раз и навсегда оптимизировать мое пространство < 3x6 м ( 10x20 футов ) - это построить один рабочий стол, на котором можно разместить все мое наиболее часто используемое оборудование.

>>> ПОЛУЧИТЬ ПОЛНЫЙ ПЛАН <<<

Такое оборудование как:

В дополнение ко всему оборудованию я хотел добавить централизованное распределение питания, чтобы избавиться от всех удлинителей.Я также хотел скамейку на колесах, чтобы ее можно было перемещать, но больше всего мне нужен был легкий доступ ко всему.

На бумаге идея казалась надежной, но на самом деле для ее реализации потребовалось бы хорошее планирование. Такое препятствие, как установка моей торцовочной пилы и настольной пилы без их столкновения, было бы одним из многих, которые необходимо было преодолеть.

Примерно после шести ревизий оригинала я наконец достиг дизайна, в создании которого я был бы уверен, и началась работа по созданию моей окончательной деревообрабатывающей рабочей станции ALL-IN-ONE .

В серии статей я расскажу о процессе, которым я следовал при создании своей рабочей станции, и расскажу о размерах каждой ступени для справки.

Обратите внимание, что многие размеры зависят от соответствующего оборудования, и их необходимо отрегулировать в соответствии с различными марками и моделями.

Перегородка скамейки - вид сверху.

ЧАСТЬ 1: Каркас и столешница

Следующие ниже инструкции следует рассматривать вместе с визуальными инструкциями, представленными в видео выше.

Прежде чем я смог начать добавлять оборудование на свою деревообрабатывающую станцию, мне нужно было установить базовую структуру и поставить ее на колеса.
Это будет состоять из базовой рамы, перегородок и столешницы. Сборка которого будет описана в этом посте.

Шаг 1 - Базовая рама

Базовая рама была собрана с использованием строительной сосны 75x35 мм ( 1,378 × 2,953 дюймов), которая была пропущена через строгальный станок для лучшей отделки и собрана с помощью тренерских винтов m8 ( 5/16 дюймов), которые были погружены в дерево.

Основание должно было быть моей точкой отсчета для остальной части сборки stage 1 и поэтому пользовалось особым вниманием для обеспечения правильной сборки.

Центральная распорка была установлена ​​на глубине 20 мм ( 3/4 дюймов), которая была равна толщине фанеры, которую я использовал. Некоторые из базовых панелей позже будут установлены поверх него, что позволит ему прилегать заподлицо с верхней частью базовой рамы.

Поперечная опора будет добавлена ​​обшивкой, установленной на следующем этапе.

Шаг 2 - Перегородка и обшивка панелями

Панели, установленные на этом этапе, не только служат центральной опорой столешницы, но и обеспечивают большую поперечную поддержку основания. Вдобавок к этому были созданы секции, в которых с одной стороны размещались рейсмус, а с другой - торцовочная пила.
Торцовочная пила и рейсмус позже будут установлены для складывания в эти ячейки, когда они будут препятствовать работе настольной пилы.

Две большие панели имели небольшие вырезы, сделанные в центре внизу, что позволяло им проходить над центральной распоркой основания и прикреплять снизу в дополнение к прикреплению по бокам.Средняя панель, однако, была обрезана немного короче, чтобы она располагалась заподлицо с верхом двух других, будучи размещенной поверх центральной базовой распорки.

Шаг 3 - Угловые стойки и обшивка

Последним этапом перед установкой столешницы было добавление четырех угловых стоек вместе с последним элементом обшивки.
Столб был установлен с использованием того же бруса, что и несущая рама, для поддержки углов верха, в то время как обшивка служила бы разделителем между компрессором и настольной пилой, которая будет установлена ​​на следующем этапе (ЧАСТЬ 2).

Перед тем, как перейти к следующему шагу, я установил восемь усиленных роликов ( 50 кг / 110 фунтов каждое), чтобы выдержать нагрузку на верстак, когда будет установлено все запланированное оборудование. Четыре из которых имели тормоза.
Я установил их на этом этапе, когда скамья была еще достаточно легкой, чтобы опрокинуться на бок.

Размещение колес.

Колеса были расположены так, чтобы равномерно распределять нагрузку, с четырьмя тормозными роликами, установленными под угловой стойкой для обеспечения доступа.
Поскольку центральная распорка не находится заподлицо с нижней частью базовой рамы, необходимо было установить проставку между распоркой и колесиком.
Что касается боковых роликов, установленных в центре, распорка была установлена ​​на внутренней части рамы, чтобы поддерживать всю МНЛЗЛИ опорную плиту, как эта пластина была шире, чем пиломатериалы, используемых для сборки рамы.

Шаг 4 - Установите верх

Этап 1 деревообрабатывающего рабочего места ALL-IN-ONE завершается креплением верхней части к уже собранному каркасу верстака.
Я использовал доску МДФ 18 мм для верхней части скамейки.

Это имело ряд преимуществ.

  • Гладкая поверхность МДФ будет создавать очень небольшое трение при перемещении по ней деревянных деталей. Это будет особенно полезно, когда установлены настольная пила и рейсмус.
  • МДФ
  • 18 мм прочный и позволяет использовать цельный цельный лист для верха.
  • С МДФ
  • легко работать, поскольку он легко режет и обрабатывает без значительного износа вашего оборудования.

Столешница крепится сверху к угловой стойке и обшивке с помощью винтов, утопленных в верхнюю часть.Это предотвратит царапание или повреждение винтами приклада, который перемещается по верхней части стола, что, опять же, особенно важно при использовании настольной пилы и строгального станка.

Этап 1 - Завершено

Видео | Новичок столяр

Вы найдете все мои видео в списке ниже или можете сузить их, нажав на категорию.

Или вы можете просто перейти прямо на мой канал на YouTube.

Категории

все камеры угловые зажимы поперечные сани сверлильные станки сверла сбор пыли юмор мерно-маркировочный разное проекты отзывы маршрутизаторы бегуны безопасность шлифование распиловка пила зарисовка т-треки советы и техники

Как исправить заклинившие механические карандаши с юмором!

В этом видео показано, как устранить замятие механического карандаша.


Выдвижной ящик под верстаком с коробчатыми соединениями и местом для хранения сверл!

Посмотрите, как я построил ящик из коробчатых шарниров и прикрепил его под верстаком.


Склеивание Т-образных гусениц - выдержит ли он?

Давайте выясним, какое напряжение может выдержать клееный Т-образный профиль.


Новогоднее украшение «Снежинка своими руками» - бесплатные планы!

Посмотрите, как сделать эту деревянную снежинку.


Easy DIY Storage Bin Organizer Cabinet, для новичков!

Простые шаги для создания шкафа для контейнеров для грузовых складов в порту, на колесиках или стационарных.


Сравнение Ts и Y для сбора пыли

Я сравнил Т-образные соединители с Y-образными соединителями, чтобы увидеть, насколько они действительно меняют систему сбора пыли с использованием пылесоса и 2-дюймовых труб из ПВХ.Результаты могут вас удивить.


Шиплап своими руками из фанеры

Я накрыл наш старый кирпичный дымоход искусственным шипом из фанеры и показываю, как я это сделал, в этом видео.


Удаление ржавчины и защита верхней части настольной пилы из чугуна

У меня была ржавчина на чугунной поверхности моей настольной пилы, поэтому я удалил ржавчину и натер столешницу воском.Это видео показывает, как я это сделал.


Easy Push Block для новичков настольной пилы

Как сделать простой толкающий блок, предназначенный для людей, которые плохо знакомы с настольными пилами. На приготовление уходит всего пара минут.


Создайте революционные снегоходы с крестообразным вырезом для новичков!

Подробные пошаговые инструкции по сборке этого революционного нового снегохода cross-cit, который работает без снятия защиты лезвия.Начнем революцию в защите лезвий!


Легко! Нарежьте тонкие полоски на настольной пиле!

Действительно простой и быстрый способ разрезать несколько тонких полос одинаковой толщины на настольной пиле.


Эта пила просто потрясающая!

Эта пила Irwin просто прекрасна. Вы должны это увидеть, чтобы поверить в это.


Создайте эти снегоходы с поперечным разрезом, которые работают с защитой лезвия (полусани)

Это видео сборки полусани из моего видео: https: // youtu.быть / AlUCDzM3gzY. В нем показано, как построить поперечные сани (полусани), которые работают с защитным кожухом.


Сани с поперечным разрезом, которые работают с защитой лезвия!

** Видео о сборке снегохода отсутствует: https://youtu.be/nyNimyc2UeY.** Наконец, способ использовать снегоходы с поперечным разрезом без снятия защиты лезвия. Безопасность и удобство - все в одном.


Отвлекающие факторы деревообработки, ДОБАВЛЕНИЕ и мой StupidStop

Способы уменьшить отвлекающие факторы во время работы по дереву, в том числе мое световое дерево StupidStop для настольной пилы SawStop.


Создавайте форматные листы и списки вырезок бесплатно! С оптимизатором списка вырезок

CutList Optimizer - это бесплатный веб-сайт, который автоматически создает списки вырезов и форматные листы одним нажатием кнопки. Узнайте все об этом в этом видео. Индекс ниже.


Цифровой индикатор Wixey Saw Fence - установка, калибровка и проверка

Цифровой индикатор Wixey Saw Fence - установка, калибровка и проверка


Вакуумная трубка, которая немного всасывает

Короткое видео, демонстрирующее простую маленькую вакуумную трубку, которую я использовал для очистки труднодоступных мест.


Микрорегуляторы для заборов для настольных пил

Три варианта использования индикаторных щупов для небольшого перемещения упора для настольной пилы.


Как заменить сломанную возвратную пружину сверлильного станка (гусиная пружина)

ОБНОВЛЕННАЯ ВЕРСИЯ с некоторой информацией по безопасности в начале видео. Возвратная пружина (гусиная пружина) на моем сверлильном станке Craftsman 10 "сломалась, поэтому мне пришлось ее заменить.Я объясню, как удалить старую, как найти подходящую сменную пружину и как ее установить.


Изготовление ножен для долбежного станка

В предыдущем видео я показал вам, как построить долоторез. В этом видео я покажу вам, как сделать ножны для рубанка, чтобы его можно было безопасно хранить, когда вы им не пользуетесь.


ОБЗОР

: усиленный курс Стива Рэмси

Это обзор онлайн-курса Стива Рэмси Powered Up.Моя цель - помочь вам решить, стоит ли вам тратить на это деньги или нет.


Вы не поверите, насколько полезен этот инструмент! (Долото)

** ОБНОВЛЕНИЕ: посмотрите это видео, чтобы построить ножны: https://youtu.be/IiQ2bv2rh54 ** Не ври, вы будете удивлены, как часто вы в конечном итоге будете использовать этот инструмент, как только сделаете это. Просто и дешево.


Моя новая профессиональная корпусная пила SawStop (PCS)

Представляем мой новый компьютер SawStop.Я показываю, как я доставил его домой, распаковал, собрал, настроил и откалибровал. Я провожу экскурсию по пиле, а также показываю, как чистить и воском покрывать чугунную столешницу.


* ОБНОВЛЕНО * Удаление застрявшей крышки бутылки с клеем

Короткое видео, показывающее, как быстро и легко удалить застрявшую крышку бутылки с клеем.


SawStop сохранил мой большой палец! Что произойдет дальше?

Что происходит после включения тормоза SawStop? Я покажу тебе! И я также покажу вам, как я проверяю центровку моего лезвия.


Биты для фрезерования языка и паза и дверцы шкафа в стиле шейкер

Как использовать набор фрез для гребня и паза Freud для изготовления дверок шкафа в стиле шейкер.


Очистка моего (ых) дерьма и как содержать его в чистоте

Речь идет о том, как я вычистил и организовал весь обрезок древесины и пиломатериалов, которые я разбросал по всей своей гаражной мастерской, и о моей новой, реальной философии поддержания ее в чистоте и порядке.


Идеи зажимов для приклеивания больших коробок, шкафов, книжных полок и т. Д.

Посмотрите на некоторые нестандартные способы зажима больших коробок для склеивания.


Отрежьте длинные конусы на вашей настольной пиле, быстро, легко и недорого

Как говорится в названии, в этом коротком видео показано, как отрезать конусы на длинном ложе с помощью настольной пилы. Это действительно быстро, просто и дешево!


Steve Ramsey's Powered Up: блог и обзор

Объявление: Я записался на курс деревообработки Стива Рэмси "Powered Up" и веду блог об этом.


Perfect Dados, никаких приспособлений не требуется!

Если вы режете дадо с помощью настольной пилы и многократно проходите лезвием, то это видео для вас. Это невероятно простой способ вырезать идеальные дадо практически каждый раз.


Сборка

: подъемник маршрутизатора с рычагом и мини-столом маршрутизатора для погружных и фиксированных маршрутизаторов

Как построить подъемник с рычажным фрезерным станком для фрезерных станков с погружным и фиксированным основанием.Бонус: мини-стол для роутера. Подробные инструкции и планы доступны по адресу https://thenewbiewoodworker.com/plans/.


Измеритель пилы для дятлов

: легко выровняйте забор!

Это краткий обзор датчика для пилы Woodpeckers Saw Gauge. Это позволяет легко выровнять упор вашей настольной пилы по направляющей под углом.


Рождественские подарки своими руками: шпажки из кукурузных початков

В этом году жена заставила меня работать над рождественскими подарками.Мы остановились на шпажках из кукурузных початков. Я сделал около 50 штук. Посмотрите видео, чтобы узнать, как мне это удалось.


Обзор Dustopper

и сравнение с пылесосом

Я неделю пробовал Dustopper с моей системой пылеулавливания, и вот мой обзор. Я обсуждаю его сильные и слабые стороны и сравниваю его с Dust Later, которым я пользовался заранее.


DIY Угловой зажим - Доступны планы

Узнайте, как построить этот угловой зажим.Это просто! Планы доступны на моем веб-сайте, также доступна модель SketchUp.


My Router Lift работает и с маршрутизаторами с фиксированным основанием!

Это продолжение моего видео о моем рычажном подъемнике для роутеров погружного типа https://youtu.be/jnu9Sso0ddc. Он показывает, как легко можно модифицировать подъемник для маршрутизаторов с фиксированным основанием. Следите за объявлениями о возможной сборке видео.


Подъемник DIY для фрезерных станков

** СОЗДАТЬ ВИДЕО: https: // youtu.be / LJqPDADi8MM ** Вот взгляд на мой подъемник с фрезерным фрезерным рычагом. Если вы хотите построить видео, оставьте комментарий.


Миллион благодарностей от новичка по дереву

Спасибо всем зрителям, которые помогли The Newbie Woodworker преодолеть важный рубеж сегодня!


Просмотр моделей SketchUp - для новичков

Узнайте, как бесплатно просматривать модели SketchUp в веб-браузере! Опыт не обязателен.Я покажу вам все, что вам нужно знать, чтобы приступить к работе в SketchUp, включая элементы управления камерой, как измерять объекты с помощью рулетки и как использовать сцены и слои для просмотра только тех частей, которые вам нужны. Чего же ты ждешь?


Наконечник для новичков: магниты, эпоксидный клей и магнитные аксессуары

Несколько советов по использованию неодимовых магнитов в деревообрабатывающей мастерской. Включает специальный наконечник для смешивания эпоксидного клея и наконечник для пользователей сверлильного станка.


Устранение засорения взрывных ворот

Немного повеселимся, расчищая забитые ворота взрыва.


Сделайте свои собственные Т-образные пазы и Т-образные пазы!

Включает советы по заточке фрез и установке расстояния до упора стола фрезера. Зачем тратить деньги на покупку Т-образных гусениц, если вы можете вырезать свои собственные Т-образные пазы или сделать свои собственные Т-образные гусеницы, используя специальные фрезы для маршрутизатора? Я демонстрирую бит за 14 долларов и бит за 35 долларов.Вы не поверите, но мне больше нравится более дешевый!


Установка Т-образных гусениц, для новичков

Изучите наименее беспорядочный способ вырезать Т-образные направляющие, как сделать дадо для Т-образных направляющих, используя либо фрезу, либо настольную пилу с обычным лезвием, и как установить Т-образные направляющие в дадо, используя подходящие винты, чтобы дать ты лучшая удерживающая сила. Также изучите несколько советов по использованию дешевых болтов с тройником.


Обзор гусениц Powertec T - сэкономьте 50% по сравнению с гусеницами Rockler T-Tracks

Недавно я обнаружил Т-образные гусеницы Powertec, которые стоят всего лишь половину цены Т-образных гусениц Rockler.И мне больше нравятся гусеницы Powertec! Узнай почему.


Сборник пыли для стола маршрутизатора Dados

Резать дадо на столе роутера действительно грязно. У меня есть простое, дешевое и эффективное решение этой проблемы для сбора пыли. Поверьте - это здорово!


Обзор

: 6-дюймовая ленточно-дисковая шлифовальная машина WEN и пылеуловитель для гетто

Это обзор 6-дюймовой ленточно-дисковой шлифовальной машины WEN, которая у меня была больше года.Я также дам несколько советов по использованию пылесборника и покажу свой нетехнологичный аксессуар для пылесборника.


Как сделать ручки для магазинных приспособлений для новичков!

Подробные пошаговые инструкции. Зачем тратить деньги на покупку ручки для магазинных приспособлений? Вот как я делаю свои ручки. Я покажу вам 5 различных форм ручек и несколько вариантов крепления. И я даже пытаюсь закончить одну ручку.


Кривошип стола с приводом для сверлильного станка / сверлильного станка

Замените кривошипную рукоятку для подъема и опускания стола сверлильного станка этим простым в изготовлении и недорогим удлинителем кривошипа с приводом от дрели.Это дает вам свободу изготавливать стол сверлильного станка, как вы хотите, без необходимости учитывать кривошип.


Подвешиваю (самостоятельно) систему фильтрации воздуха WEN

Как я самостоятельно установил свою новую систему фильтрации воздуха WEN 3410.


Подсказка для новичков: замена шлифовального диска

Вот как я меняю шлифовальные диски. Это действительно просто.


Использование шлифовальных барабанов на сверлильном прессе

Как использовать шлифовальные барабаны на сверлильном станке с добавленной нижней опорой на подшипниках.


Сборка саней с поперечным разрезом для новичков!

Включает советы по устранению неполадок в реальной жизни! Возьмите все, что вы узнали из других моих видео по этой теме, и сложите их в салазки с поперечным разрезом. Когда выясняется, что мой забор идеально выровнен, я дам вам 7 советов по устранению неполадок, которые помогут решить проблему.


Изготовление заборов с поперечными салазками из фанеры

Вот как сделать из фанеры заборы для санок. Это сопутствующее видео к моему видео "Заборы для поперечных санок 2x4", https://youtu.be/un2YUPlgh8c.


Направляющие для слотов под углом Ryobi / Craftsman с вкладками

Узнайте, как сделать салазки настольной пилы для пил с пазами под углом, как на некоторых моделях Ryobi и Craftsman.Это не так сложно, как вы думаете, и после просмотра этого видео вы сможете сделать это в кратчайшие сроки! Ладно, может, не так быстро, но вы понимаете, о чем я ...


Легко! Сделайте направляющие для саней для настольных пил!

Просто, подробно и информативно. Я покажу вам, как сделать полозья, также известные как косые брусья, для салазок настольной пилы, например салазок с поперечным разрезом. Я объясню материалы, покажу, как подкрасться к нужной ширине, подрезать полозья и даже как приклеить их к санкам.К тому времени, как вы закончите с этим видео и немного потренируетесь, вы с легкостью научитесь бегать.


ОБНОВЛЕНИЕ

: Совет для новичков: наждачная бумага с жесткой основой

Обновлено с учетом советов зрителей. Этот совет поможет, если вам когда-нибудь понадобится шлифовать в труднодоступных местах.


Ограждение с поперечными салазками 2x4

Вот как сделать заборы для поперечных санок из секции 2х4.Это невероятно просто, очень быстро, и вы получите красивые и надежные заборы. Все, что вам нужно, это настольная пила и секция 2х4.


Фактическая отдача (в замедленной съемке) и как ее предотвратить

Давайте рассмотрим несколько примеров отдачи, включая замедленное движение, и посмотрим, что мы можем узнать о том, почему это происходит, как это происходит и что мы можем сделать, чтобы предотвратить это.


4 простых способа выровнять ограждение для настольной пилы

Вот 4 различных способа выровнять забор вашей настольной пилы по траектории под углом, которые действительно просты.Выберите тот, который вам больше всего нравится!


Пылеуловитель для сверлильных прессов: просто, эффективно и удобно!

У меня есть действительно простое решение для сбора пыли для вашего сверлильного станка. Его просто настроить, он чрезвычайно эффективен и настолько прост в использовании, насколько это возможно.


Simple Starter Workbench: купите его менее чем за 90 долларов или соберите сами!

Это видео в основном предназначено для новичков, у которых еще нет рабочего места.Вы можете купить этот верстак менее чем за 90 долларов или собрать его самостоятельно.


Просто! Портативная шлифовальная станция (стол с нисходящим потоком)

При шлифовании образуется много опилок. Он распространяется повсюду и может быть опасен для вашего здоровья. Одним из решений является отсасывание опилок во время шлифования, и именно для этого предназначена эта портативная шлифовальная станция. Легко сделать и эффективно.


SawStop Распаковка рабочей пилы и 5-месячный обзор

Я купил настольную пилу SawStop JobSite около 5 месяцев назад.Я снял видео процесса распаковки, и теперь, 5 месяцев спустя, я публикую эти кадры вместе с тщательным и всесторонним обзором того, на что похожа эта пила, после того, как я использовал ее в течение 5 месяцев.


Наконечник для новичков: сверла Brad Point и другие винтовые насадки

Это краткий обзор трех типов спиральных коронок, включая мои любимые сверла, сверла Brad Point.


2 простых способа выровнять забор салазок

Вы когда-нибудь делали сани с поперечным разрезом и изо всех сил пытались выровнять забор? В этом видео я покажу вам два очень простых и очень эффективных метода возведения в квадрат забора ваших санок.Изучив эти методы, у меня никогда не было проблем с приобретением квадрата для саней. Каждый раз я получаю в основном идеальные разрезы под углом 90 градусов. Вы тоже можете!


Кто-нибудь в США использует метрическую систему?

Кто-нибудь из вас, кто живет в США, использует метрическую систему в своих деревообрабатывающих задачах? Или вы пробовали, но сдались?


Подсказка для новичков: приложения для дробного калькулятора

Быстрая демонстрация "Fractional Calculator Plus", бесплатного приложения для смартфонов, предназначенного для вычисления дробей.Это приложение доступно как для iOS, так и для Android. Если вы так же плохо разбираетесь в дробной математике, как я, возьмите это приложение или что-нибудь в этом роде.


Где купить фанеру из балтийской березы?

Оставьте комментарий ниже и расскажите, где вы покупаете фанеру Baltic Birch (если вы это делаете) и как вы нашли этот магазин. Надеюсь, это поможет другим найти магазин, где можно будет купить фанеру из балтийской березы. Спасибо!


Наконечник для новичков: кольцевые пилы

Это обзор кольцевых пил.Если вам нужно просверлить большие отверстия, возможно, на дюйм или больше, кольцевые пилы - один из лучших вариантов. Я покажу вам, что такое кольцевые пилы, как ими пользоваться, и все виды сочных советов.


Наконечник для новичков: бит Форстнера

Это краткий обзор бит Форстнера, которые отлично подходят для сверления больших отверстий, даже под углом или внахлест! Также включает краткое обсуждение преимуществ и недостатков коронок Форстнера по сравнению с кольцевыми пилами.


Наконечник для новичков: зенковки и болты с квадратным подголовком

Это краткий обзор болтов с квадратным подголовком и их использования, а также демонстрация того, как просверливать отверстия с зенковкой для использования с такими вещами, как болты с квадратным подголовком.


Наконечник для новичков: сверла с зенковкой

Это краткий обзор комбинированных сверл с зенковкой.Я покажу вам, что они из себя представляют, как их использовать и для чего. Когда вам нужно просверлить пилотные отверстия под винты с зенковкой, лучше всего подойдет сверло с зенковкой!


Наконечник для новичков: суппорты - цифровые и аналоговые

Это краткий обзор двух типов штангенциркулей - цифрового и аналогового. В каждой деревообрабатывающей мастерской должен быть хотя бы один из этих суппортов, и я обсуждаю, почему они так полезны.


Просто! Плоская зажимная поверхность для приклеивания

Вам когда-нибудь нужна была плоская поверхность, на которую можно было бы что-нибудь прижать, пока сохнет клей? Ну, да, и у меня в магазине нет такой поверхности, поэтому я нашел простое решение. Проверить это!


Сборщик пыли для новичков: Введение в сборщик пыли

Это введение в сбор пыли.Если вы ничего не знаете о сборе пыли или, может быть, совсем немного, то это место для начала. Я раскрываю концепцию пылеулавливания, изучаю основные термины и собираю систему сбора пыли для моей гаражной мастерской. Также посмотрите мое последующее видео по заземлению: https://youtu.be/8rtSmTIPmVU


Фугование настольной пилы с помощью кондуктора John Heisz

Это короткое видео, показывающее, как я использую настольную пилу в качестве фуговального станка с помощью приспособления для резки конуса Джона Хейса.Спасибо, Джон, за отличную джигу!


Настройка настольной пилы 1: центровка полотна

В части 1 этой серии, состоящей из нескольких частей, я покажу, как выровнять полотно настольной пилы по одной из траекторий под углом. Я вдавался в подробности, давал множество советов и руководство по устранению неполадок. Часть 2: https://youtu.be/01R7796JoQo


Outtakes (Неверный язык) и обновление канала 10/9/2017

Вот несколько фрагментов из текущего видео, над которым я работаю.Предупреждение, в этом есть нецензурная лексика. Но это забавно, по крайней мере, мне кажется. Я могу смеяться над собой.


Обновление канала и травмы 26.09.2017

Краткое видео, чтобы проинформировать вас о статусе моей операции на руке, последствиях аварии с маршрутизатором и несколько слов о предстоящих видео.


После артроскопической операции 18.09.2017, многие выбывают на 2 или 3 недели

Просто хотел сообщить вам, ребята, что у меня на руке артроскопическая операция в понедельник, сентябрь.18, 2017. Я, вероятно, выйду из строя на 2 или 3 недели, так что, вероятно, в это время не будет видео.


No Flip Out? Нет проблем! Монитор DIY с использованием зеркала, для видеоблога и т. Д.

Вы ведете видеоблог или снимаете себя на видео? Нет камеры с откидным дисплеем? Не можете попасть в кадр во время видеоблога? Тогда попробуйте это простое и дешевое крепление для зеркального монитора. Так просто сделать это может каждый!


Микрорегулятор забора для пилы

Я только что получил новую настольную пилу SawStop JobSite, и у меня было несколько проблем с "подкрадыванием" порезов, потому что забор продолжал двигаться, когда я его разблокировал.Поэтому я придумал способ использовать инструмент от Rockler, чтобы удерживать ограждение SawStop на месте, когда я его разблокировал, и иметь возможность регулировать положение ограждения.


Простое исправление: обрушение ведра для сбора пыли

Это простой и дешевый (возможно, бесплатный) способ предотвратить разрушение вашего ведра для сбора пыли. Вы не поверите, как это просто!


Чистые шлифовальные ленты, диски, шпиндели и барабаны

Как очистить шлифовальные ленты, диски, шпиндели и барабаны, чтобы они стали практически новыми!


Dolly & Track для потолочной камеры

Вот моя подвесная тележка для камеры и направляющая, а также мои новые светодиодные фонари для магазина, а также я расскажу о других вещах, над которыми я работал, например, о настройке моего полотна настольной пилы.


Почему я не использую клей * для деревянных швов

Все о том, почему я не использую клей * и что я использую вместо него.


Очистите фрезу и вытяните вставной ящик

Демонстрация того, как чистить фрезу и как использовать фрезу Cove для создания вытяжных ящиков.


Авария маршрутизатора

- ПРЕДУПРЕЖДЕНИЕ: графические изображения

История моей аварии с обрезным маршрутизатором, в результате которой я ехал в больницу на машине скорой помощи.Содержит фотографии места аварии и моей травмы, а также снятые повязки, чтобы показать, как это выглядит сейчас.


.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
