Виды сверл и назначение – составляем набор инструментов + Видео

Современные дрели и сверла позволяют проделать отверстия нужного диаметра практически в любом металле или менее прочном материале. Виды сверл на полках магазина пестрят не только разной маркировкой, но и разным качеством. Давайте разберемся, как не прогадать с покупкой сверла.

1 Виды сверл и их назначение – покоряем металл!

Классификация сверл достаточно сложна и учитывает много факторов: предназначение, исполнение, форма. Если разделить их на две первоначальные группы, мы получим сверлильный инструмент по металлу и сверла по дереву или другим мягким материалам. Виды сверл по металлу отличаются наличием двух продольных канавок, которые отводят стружку в сторону, а также особым углом заточки. Впрочем, корончатые и конусные сверла по металлу выпадают из этого ряда.

Корончатые изделия используются для высверливания больших отверстий и работе с многослойными материалами, при этом они не особо зависят от мощности инструмента – строение инструмента позволяет работать даже с обычными дрелями, поскольку силы резания относительно небольшие.

При выборе корончатых изделий следует обратить внимание на хвостовик – он должен быть мощным и прочным, чтобы исключить проскальзывание в патроне. Вибрации, перегрев – эти два фактора влияют на износ инструмента, избавившись от них, вы значительно продлите ему жизнь.

Конусные сверла свое название подтверждают формой – она позволяет сверлить отверстия произвольных диаметров, в зависимости от нужд мастера. Оператору необходимо лишь наметить диаметр окружности и точно определить центр сверления. Конусные изделия с ровными стенками требуют постоянного контроля над процессом сверления, тогда как ступенчатые облегчают труд там, где нужно высверливать отверстия определенного диаметра, которому соответствует та или иная ступень.

2 Сверла по дереву – набор для всех нужд

Обычные спиральные сверла с одной канавкой для отвода стружки предназначены для работ по дереву. Изделия представлены в очень внушительном диапазоне диаметров – от 3 мм до 50 с лишним! Если же и этот диаметр оказался недостаточным, вам на выручку придут кольцевые изделия, также их еще называют коронками – не путать с корончатыми сверлами по металлу! Кольцевые выглядят, как кольца с зубьями, с центровочным сверлом.

Недостаток таких изделий в том, что особо глубоких отверстий такими не проделать – обычные инструменты способны осилить глубину до 20 мм, профессиональные – почти 70 мм. Эти же сверла используют и при работах с другими мягкими материалами, например, пластиком. Чем тоньше инструмент, тем они должны быть короче – законы физики не отменить, тонкое и длинное сверло сломается даже при небольшом нажатии. Более толстые изделия могут достигать в длину больше полуметра – это как раз на тот случай, когда нужно проделать очень глубокое отверстие.

Учтите, что сверла для глубокого сверления будут весить немалые 2 и даже 3 килограмма. Обычной бытовой дрели даже кратковременные работы покажутся серьезным испытанием, впрочем, не факт, что такая дрель сможет провернуть инструмент даже на холостом ходу. Перьевые сверла по дереву представляют собой компромиссный вариант между длиной и весом. Сверление происходит за счет утолщения стержня в форме пера. Длина стержня при этом особо не ограничивается. За это достоинство приходится терпеть недостаток – отсутствие отвода стружки.

Для образования глухих отверстий (просверленных не до конца) идеально подходят сверла Форстнера. Они позволяют сделать отверстие с идеально ровным донышком. Диаметр полученных отверстий может достигать 50 мм, а длина изделий обычно колеблется в рамках 10-15 см, хотя существуют и специальные удлинители.

Для всех сверлильных изделий существуют одинаковые законы правильного использования – чем больше диаметр, тем меньшее количество оборотов следует выставить на дрели, чем тверже материал, тем меньше оборотов, чем длиннее сверло, тем меньше на него следует нажимать.

3 Маркировка сверл : расшифровываем обозначения

На маркировку сверл по металлу и дереву влияет, прежде всего, их диаметр. Тонкие изделия выпускаются без какой-либо маркировки вообще – диаметр и марка стали обозначается на инструментах от 3 мм и выше. Чем толще сверло, тем больше на нем должно быть указано информации: класс точности, производитель…

Буквы и цифры, которые нанесены на изделие, расшифровать несложно. Традиционно маркировка изделий, произведенных отечественными заводами, начинается с буквы Р – так обозначают быстрорежущую сталь. Цифра, которая идет следом, указывает на процентное содержание вольфрама. Последующие обозначения указывают массовые доли других элементов. Кобальт обозначается буквой К, молибден – буквой М. Чем больше таких элементов в составе, тем лучше изделие выдерживает температурные и механические нагрузки.

Традиционно процентное значение углерода и хрома не маркируют, поскольку в первом случае содержание элемента всегда пропорционально содержанию ванадия, а во втором случае процент всегда один и тот же – 4 %. Если ванадия в составе стали больше 3 %, то на сверле появится буквы Ф и цифра с указанием количества.

Для импортных изделий применяется совсем иная маркировка – DIN и HSS. Сверла DIN представляют собой многоцелевые инструменты, которые подходят как для обычных работ, так и для глубокого сверления. Лучше всего они работают с металлами, которые образовывают среднюю и длинную стружку. Изделия могут иметь разное покрытие, которое легко распознать по цветам.

HSS-сверла различают по буквам, которые идут после аббревиатуры. Так, буква G свидетельствует о том, что перед вами инструмент, который легко справится с углеродистыми и легированными сталями, чугуном, алюминиевым и медным сплавами. E – это сверла, которые, помимо легированной и углеродистой стали, просверлят кислостойкий и нержавеющий металл.

Для титанового сплава, который известен своей прочностью, подойдет HSS-G TiN и HSS-G TiAlN. Само собой, все вышеперечисленные металлы также им по зубам. Выбирайте инструменты от проверенных производителей – хорошие сверла изготавливают в Германии, Франции, странах Прибалтики, да и среди отечественных производителей найдется немало достойных.

Изделия из Китая традиционно проигрывают по качеству, хотя и более доступны.

4 О чем расскажет цвет металла – выбираем набор!

Цвет изделия может очень многое рассказать о его возможностях, неважно, какое именно сверло перед нами – по дереву или по более твердым материям. Например, серый цвет присущ самым простым сверлам без какой-либо обработки – такой цвет имеет сама сталь. Черный цвет поверхности изделия указывает на то, что сверло при финишной обработке подвергалось влиянию перегретым паром. Такие инструменты имеют более долгий срок эксплуатации.

Желтый оттенок свидетельствует о процедуре отпуска металла. Такая процедура снимает внутреннее напряжение закаленого металла, который приобретает излишнюю хрупкость. Таким образом, производители пытаются достичь золотой середины – каленые изделия обладают высокой крепостью, но в то же время достаточно хрупки.

А вот если уменьшить внутреннее напряжение путем медленного и длительного прогревания металла, инструмент станет несколько мягче, однако сохранит высокую степень крепости.

Яркий золотистый цвет обозначает лучшие изделия, которые справятся с самыми сложными работами. Золотым сверло делает слой нитрида титана, который существенно уменьшает трение и увеличивает прочность. Конечно, стоят такие инструменты недешево.

Виды сверл по металлу

В этой статье мы рассмотрим классификацию сверл по виду конструкции режущей части и целевому назначению.

В зависимости от вида конструкции режущей (рабочей) части и целевому назначению различают следующие виды сверл по металлу:

  • Спиральные
  • Перовые (плоские)
  • Центровочные
  • Твердосплавные
  • Ружейные
  • Конические
  • Корончатые
  • Цельные (монолитные) твердосплавные сверла.
  • С напаянной твердосплавной пластиной на торце.
  • С механическим креплением твердосплавной пластины, что позволяет при необходимости осуществлять ее смену.

Спиральные сверла по металлу – самый распространенный вид инструмента для получения отверстий, применяемый на производстве и в быту.

Конструктивно спиральное сверло имеет две режущие кромки и представляет собой цилиндрический стержень, который состоит из трех основных частей:

  • Рабочая часть
    – содержит направляющую и режущую часть сверла, обеспечивающие правильное вхождение инструмента, снятие слоя металла и отвод стружки за счет наличия винтовых канавок.
  • Шейка – выполнена с целью обеспечения выхода шлифовального круга в процессе абразивной обработки.
  • Хвостовая часть – имеет функцию надежного закрепления и фиксации инструмента.

Перовые сверла имеют довольно простую конструкцию, но используются крайне редко, в основном для сверления деталей с высокой твердостью или ступенчатых изделий.

Конструкция такого сверла представляет собой цилиндрическую державку с режущей плоской пластиной на торце, которая имеет две режущие кромки.

Затрудненный отвод стружки и малое количество возможных переточек являются основными недостатками перовых сверл.

Центровочные сверла представляют особую группу инструмента, предназначенную для получения центровочных отверстий на торцах цилиндрических деталей (типа вал, ось), эти отверстия в дальнейшем используются для закрепления детали в центрах. А также центровочные сверла применяются для нанесения разметки перед операцией сверления.

Основной отличительной особенностью центровочных сверл является их небольшая режущая часть, которая располагается с двух сторон инструмента.

Выделяют следующие типы центровочных сверл

  • Тип А – без предохранительного конуса для формирования конусной части отверстия 60°.
  • Тип Б – с предохранительным конусом, угол которого равен 120°.
  • Тип С – без предохранительного конуса, угол конусной части 75°.
  • Тип R – центровочное отверстие с дугообразной образующей.

Сверла с твердосплавными пластинами. Основное их назначение – обработка прочных и закаленных материалов с высокой твердостью, имеют возможность работы на больших скоростях резания.

Существуют следующие конструкции твердосплавных сверл по металлу:

Ружейные сверла – оптимальный тип сверл для глубокого сверления, обладают высокой стойкостью, имеют хорошую направленность в зону реза и отвод стружки.

Применение ружейных сверл обеспечивает непрерывную обработку и, как результат, высокое качество поверхности. Но наличие единственной режущей кромки снижает производительность работ.

Конические сверла по металлу. Конструкция данного вида инструмента может иметь как гладкую, так и ступенчатую поверхность.

Сверло ступенчатое по металлу наиболее популярный тип среди конических. Несмотря на то, что их стоимость достаточно высока, она оправдана большим количеством преимуществ:

  • Возможность работы на высоких скоростях с сохранением высокого качества обработки;
  • Сверление отверстий в материалах с небольшой толщиной;
  • Получение отверстий разных диаметров;
  • Острый наконечник обеспечивает точное врезание и дает возможность сверления отверстий в твердых материалах;
  • Возможно использование в качестве финишной обработки отверстий;
  • Имеет высокую прочность и износостойкость.

Корончатые сверла по металлу. Их основное назначение – сверление отверстий больших размеров. По-другому их называют кольцевыми фрезами из-за их внешнего вида, имеющего кольцо в сечении и большое количество зубьев, как у фрезы. Применение корончатых сверл обеспечивает плавность и бесшумность работы, а также высокое качество и точность отверстий за счет большого числа режущих кромок.

Также сверла классифицируют по типу хвостовика и различают следующие виды:

  • Сверла с цилиндрическим хвостовиком – изготавливаются диаметром до 20 мм и закрепляются в патроне без вспомогательного инструмента.

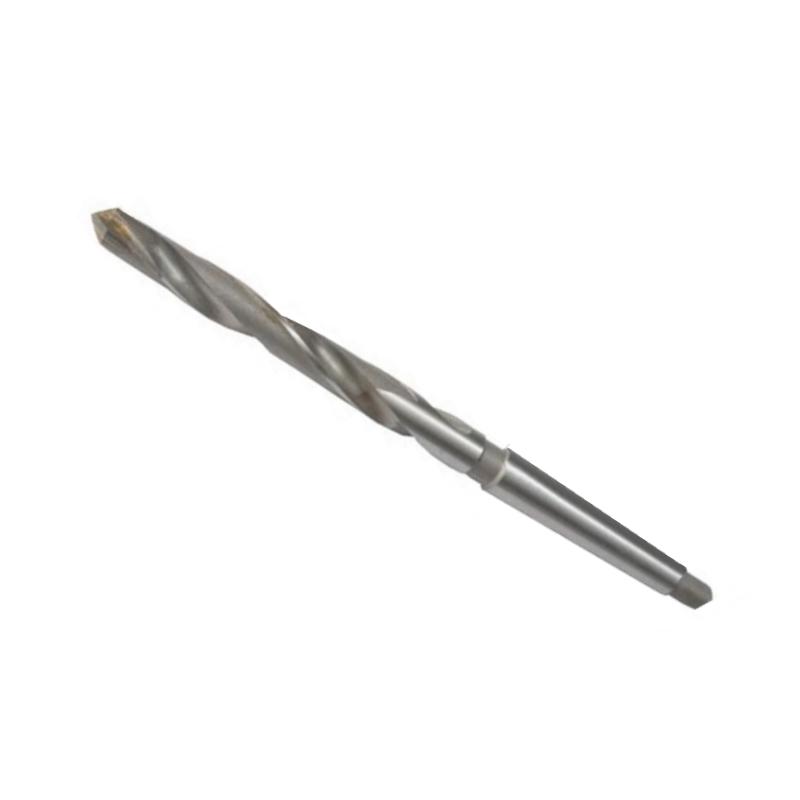

  • Сверла с коническим хвостовиком – для крепления в патроне используются специальные переходные втулки.

Гостом предусмотрена классификация сверл в зависимости от их рабочей длины и глубины резания. Различают:

  • Короткие сверла, длина которых не превышает 131мм;
  • Средние сверла, общая длина не более 205 мм;
  • Длинные сверла, длина сверла не превышает 254 мм;
  • Сверхдлинные (удлиненные сверла), с длиной не более 500 мм.

Существует классификация сверл и по степени точности, которую они могут обеспечить при сверлении отверстий. Все сверла изготавливаются по трем классам точности:

  • Повышенной точности (А1), обеспечивают чистоту поверхности по 10-13 квалитету.
  • Нормальной точности (В), используют для обработки отверстий до 14 квалитета.
  • Нормальной точности (В1), обеспечивают точность отверстий до 15 квалитета.

Независимо от того, какой вид сверла требуется для получения отверстий конкретной механической операции, весь режущий инструмент является стандартизованным, а все размеры сверл по металлу и их геометрические параметры указаны в соответствующих ГОСТах. Поэтому оптимальный выбор сверла должен быть подтвержден техническими нормами и стандартами.

Виды сверл

Сверла. Основные виды и характеристики

 Сверло — это режущий инструмент, с вращательным движением резания и осевым движением подачи, предназначенный для выполнения отверстий в сплошном слое материала. Свёрла могут также применяться для рассверливания, то есть увеличения уже имеющихся, предварительно просверленных отверстий, и засверливания, то есть получения несквозных углублений.

Число и положение режущих кромок, канавок, режущего инструмента и используемых углов называется геометрией сверла.

По конструкции рабочей части сверла делятся на спиральные и плоские.

  • Спиральные (винтовые) — это самые распространённые свёрла, с диаметром сверла от 0,1 до 80 мм и длиной рабочей части до 275 мм широко применяются для сверления различных материалов.
  • Плоские (перовые) — используются при сверлении отверстий больших диаметров и глубин. Режущая часть имеет вид пластины (лопатки), которая крепится в державке или борштанге или выполняется заодно с хвостовиком.

По конструкции хвостовой части сверла делятся на :

  • Цилиндрические
  • Конические
  • Четырёхгранные
  • Шестигранные
  • Трёхгранные
  • SDS

            Сверла обычно изготавливаются с помощью различных технологий.  Цельные спиральные свёрла изготавливают из быстрорежущей стали марок Р9, Р18, Р9К15 диаметром до 8 мм, либо из твёрдого сплава диаметром до 6 мм. Спиральные свёрла диаметром более 8 мм изготовляют сварным способом (хвостовую часть из углеродистой, а рабочую часть из быстрорежущей стали). Сверла оснащённые твёрдосплавными пластинками — бывают с прямыми, косыми и винтовыми канавками (в том числе с ω=60° для глубокого сверления). Сверла со сменными твердосплавными пластинами — так же называются корпусными (оправку к которой крепятся пласты называют корпусом) В основном используются для сверления отверстий от 12 мм и более. Альтернатива корпусным сверлам — сверла со сменными твердосплавными головками.

 Различные виды сверл предназначены для обработки различных материалов. Исходя из особенности материала (дерево, камень, бетон), сверла могут существенно различаться по конструкции и особенностям.

 Рассмотрим типы сверл на примере фирмы ECEF.

 Сверла по металлу HSS

Сверла с данной маркировкой предназначены для легированной и нелегированной стали с пределом прочности при растяжении до 900 Н/мм², цветных металлов, серого чугуна, твёрдых пластмасс.  Высокая эластичность обеспечивается специальной термообработке. Незначительная вероятность излома — особенно при сверлении отверстий диаметром менее 6 мм. Спиральная канавка с оксидным покрытием позволяет быстро отводить стружки. Благодаря необходимой толщине стержня и исключительной твёрдости в рабочей зоне обеспечивается долгий срок службы сверла.

Описание

Спиральное сверло из быстрорежущей стали по DIN 338

Праворежущее спиральное сверло, тип N, острие сверла 118°, допуск на диаметр h 8

Завальцованная спираль со шлифованной фаской, с поверхностным упрочнением путём обработки паром

Хвостовик соответствует диаметру сверления, цвет сверла: чёрный

2 режущие кромки, цил. , 2-спир

Указание: при работе со свёрлами по металлу HSS используйте универсальную смазку




Сверло по металлу HSS-G

Сверла с данной маркировкой предназначены для легированной и нелегированной стали с пределом прочности при растяжении до 900 Н/мм², стального литья, серого чугуна, металлокерамического сплава на основе железа, ковкого чугуна, цветного металла, твёрдых пластмасс. Точно заточенное сверло по стали HSS-G позволяет сверлить со скоростью на 40 % выше и с нажимом на 50 % меньше, чем стандартное сверло HSS с конусной заточкой. Самоцентрирующееся острие сверла с крестообразной подточкой делает излишним предварительное кернение или засверливание отверстий диаметром до 10 мм.


Описание

Спиральное сверло из быстрорежущей стали по DIN 338

Праворежущее спиральное сверло, тип N, острие сверла 135°, крестообразная подточка по DIN 1412 C, допуск на диаметр h 8

Диаметр хвостовика соответствует диаметру сверления, цвет сверла: белый

2 режущие кромки, цил. , 2-спир

Указание: при работе со свёрлами по металлу HSS-G используйте универсальную смазку





Сверло по металлу HSS-Co

Сверла с данной маркировкой предназначены для легированной и нелегированной стали с пределом прочности при растяжении до 1000 Н/мм², нержавеющей стали V2A/V4A, серого чугуна, стального литья, кислото- и жаростойких сталей. Точные свёрла с исключительной термо- и износостойкостью. Подходит для использования в стойках сверлильного станка или вертикально-сверлильных станках.

Описание

·         Спиральное сверло из легированной быстрорежущей стали по DIN 338, содержание кобальта 5 %

·         Праворежущее спиральное сверло, тип N, острие сверла 135°, крестообразная подточка по DIN 1412 C, допуск на диаметр h 8

·         Полностью заточенное спиральное сверло с исключительным качеством обработки поверхности в соответствии со специальным заводским стандартом

·         Диаметр хвостовика соответствует диаметру сверления, цвет сверла: бронзовый

·         2 режущие кромки, цил. , 2-спир

·         Указание: при работе со свёрлами по металлу HSS-Co используйте универсальную смазку

  Ступенчатые свёрла HSS, цилиндрический хвостовик

Описание

·         Для цветных металлов, листовой стали, пластмассы

·         Без предварительного сверления в самых тонких листах, без заусенцев, без холодной сварки, зенковка кромки, постоянные ступени сверления

·         Заточенное сверло

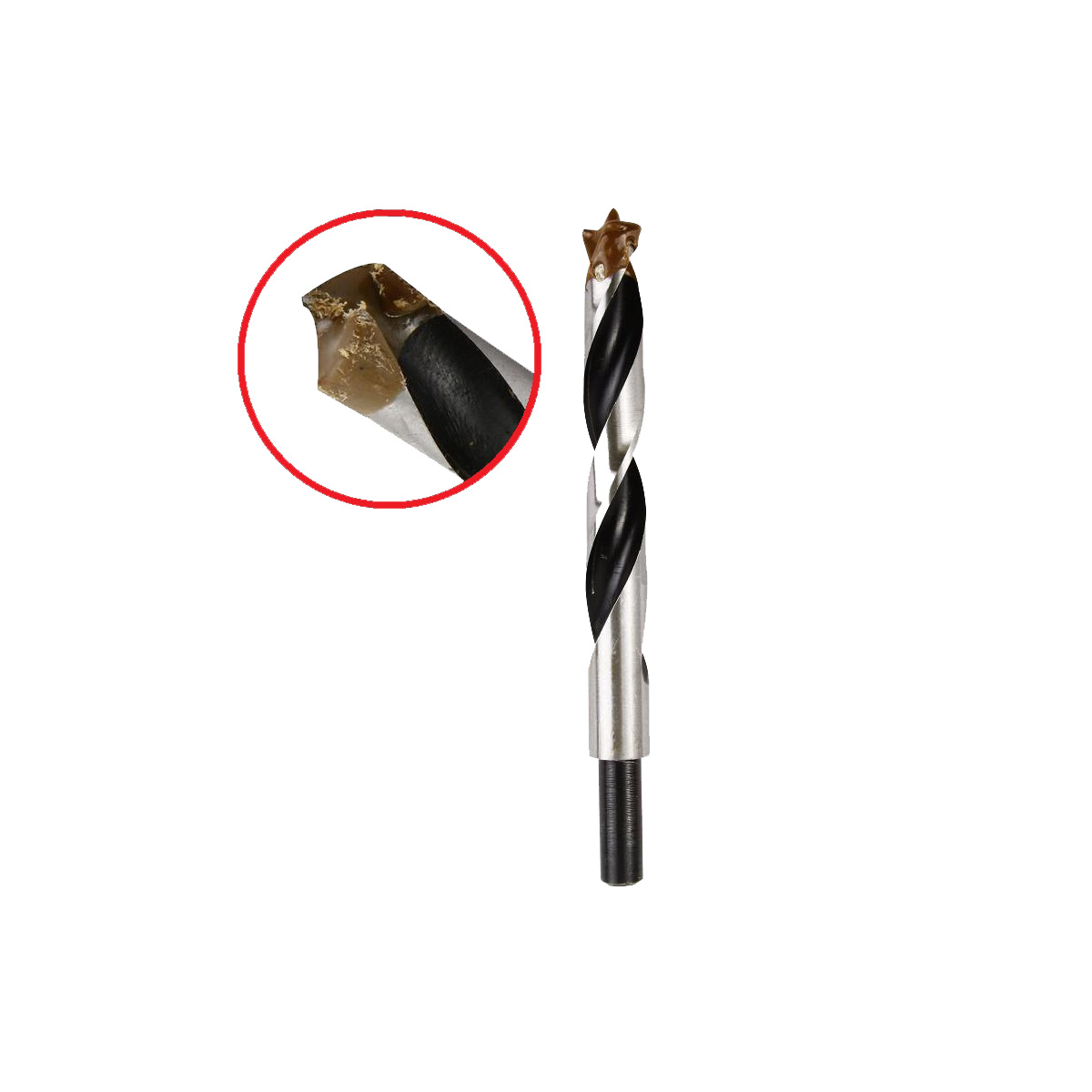

 Спиральные свёрла по древесине

Описание

·         Для твёрдой и мягкой древесины

·         Сверло с центрирующим острием и наружной режущей кромкой

·         Цвет сверла: чёрный, шлифованная фаска

·         двухспиральное

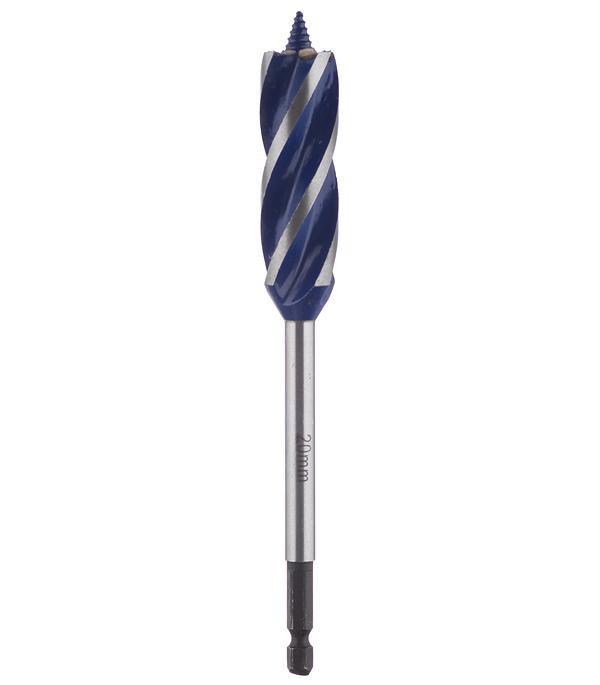

Винтовые свeрла по древесине

Описание

·         Для всех пород мягкой и твёрдой древесины, даже для влажной древесины

·         Оптимально для отделочных строительных работ, для использования плотниками, кровельщиками

·         Может использоваться во всех дрелях со сверлильным патроном 13 мм

·         Для сквозных отверстий и предварительного сверления отверстий под нагели и стержневые дюбели

·         Точно заточенные для соблюдения размеров отверстий

·         Высокая скорость сверления благодаря оптимизированной геометрии спирали

·         Шестигранный хвостовик

·         Высокий запас прочности, тонкая шлифовка поверхности



Перовое сверло Self Cut

Описание

·         Для мягкой и твёрдой древесины, а также лёгких строительных материалов, таких как гипсокартон

·         Точно заточенное острие и режущие кромки для соблюдения точных размеров отверстий

·         Хвостовик с шестигранником 1/4″ по ISO 1173 E6. 3

·         Цвет сверла: серый,





Свёрла по бетону Blue Granite

Ударопрочное ударное сверло гарантирует увеличение срока службы в бетоне и граните, очень прочное на изгиб. Уникальная форма спирали с глубокой U-образной подающей канавкой снижает засорение пылью = увеличение производительности сверления. Закреплённый по ширине и глубине твердосплавный наконечник предотвращает разрушение острия. Твердосплавные режущие кромки с алмазной заточкой, припаянные высокотемпературной пайкой для быстрого, точного и безопасного сверления.







Описание

·         Для гранита, бетона, кирпичной кладки, известняка, природного и искусственного камня

·         Ударопрочные высокопроизводительные свёрла по ISO 5468 для любых ударных дрелей

·         Для сверления отверстий под дюбели

·         Цвет сверла: синий, белый шлифованный


Универсальные свёрла Multi Construction

Высокопроизводительное универсальное сверло для сверления практически во всех материалах — нет необходимости замены сверла. Инновационная глубокая спираль для быстрого отвода сверлильной пыли и опилок. Специальная универсальная заточка – гарант высокой производительности инструмента. Подточка главной режущей кромки для точного центрирования. Стержень сверла из легированной инструментальной стали для высокого срока службы.

Описание

·         Практически для всех материалов при отделке внутри помещений, например бетона, кирпичной кладки, кирпича, этернита, лёгких строительных материалов, многослойных материалов, керамики и плитки, древесины, пластмассы, листового металла, алюминия







Сверло по керамической плитке

Оптимальное сверло для любой керамической плитки от мягкой до средней твёрдости.  Твердосплавная режущая кромка с алмазной заточкой для исключительно точного засверливания предотвращает увод сверла в сторону.

Описание

§                        Для любой керамической плитки от мягкой до средней твёрдости, фарфора, керамики и незакалённого стекла

§                        Цвет сверла: белый

§ Указание: применять на низких оборотах и в безударном режиме. Охлаждения не требуется

Виды свёрл по металлу

Какие же бывают виды сверл?

Данная статья наиболее кратко описывает все виды металлорежущих свёрл.

              Сверло – металлорежущий инструмент, насчитывающий 5 режущих кромок (2 ленточки, перемычка, 2 режущих кромки), используемый для сверления и рассверливания отверстий в заготовках из металла.

Главное движение резания при сверлении это вращение с определенной скоростью сверла относительно его оси, вспомогательное движение резания это подача сверла в осевом направлении.



рис. 1 – сверление отверстия в металле



Как же правильно подобрать сверло?

                    Для правильного подбора сверла под определенную операцию, нужно учитывать следующие факторы:

1. Модель станка.

2. Состояние станка и вспомогательной оснастки (жесткость системы СПИД, мощность, крутящий момент, максимальные обороты и подача, биение максимальное, подвод СОЖ).

3. Партийность заготовок (единичная, серийная, массовая).

4. Материал заготовки (сталь, нержавейка, титан, пластмасса, цветной сплав и т.д.).

5. Метод получения заготовки (отливка, прокат, штамповка, вырезка)

6. Точность получаемого отверстия (допуск, шероховатость, прямолинейность, округлость и т.д.).

7. Глубина обрабатываемого отверстия.

8. Технические требования к заготовке (термообработка, покрытие, упрочнение поверхностного слоя и т.д.).

9. Конструкцию и технологичность детали (тонкостенная, пересекающиеся отверстия, поверхности входа и выхода сверла из отверстия и т.д.).



Виды свёрл

                      1) цельные (монолитные) сверла


рис. 2 – цельнотвердосплавные сверла

             Данный тип сверл в основном изготавливают из быстрорежущих сталей, а также из твердого сплава. Сверла из монолитного твердого сплава характеризуются высокой точностью изготовления, минимальным биением и возможностью получать отверстия 8,9 класса точности, с шероховатостью до 1,6 Ra (6-й класс чистоты) мкм, без дополнительной операции зенкерования и развёртывания отверстий.

Также существуют современные сверла, получаемые за счет метода порошковой металлургии из быстрорежущей стали с добавлением легирующих элементов (кобальта, молибдена), данные сверла имеют высокую износоустойчивость, точность и значительно лучше твердосплавных сверл работают на изгиб.

             Конструкция сверл может быть как с внутренним подводом СОЖ в зону резания, так и с наружным. Данные сверла допускают переточку, а также имеют различные износостойкие покрытия CVD или PVD методом. Имеют различную длину хвостовика, длину режущей части. Монолитные сверла изготавливают с цилиндрическим хвостовиком, а также с хвостовиком с лыской (тип WELDON) для предотвращения проворота сверла в цанговом патроне. Монолитные сверла имеют высокую жесткость и способны работать с большими подачами без ущерба качеству и стойкости сверла.

Основные конструктивные элементы спирального сверла

рис. 3 – элементы конструкции сверла

  • Двойной угол в плане или угол при вершине сверла
  • Диаметр режущей части сверла
  • Общая длина сверла
  • Длина стружечной канавки сверла
  • Длина хвостовика сверла
  • Длина режущей части сверла или максимальная глубина сверления
  • Поперечная кромка
  • Диаметр хвостовика

                 Примечание: режущая часть сверла имеет небольшой обратный конус для исключения возможности заклинивания стружки и повторного резания стружки.

Монолитные спиральные сверла имеют различные хвостовики

рис. 4 – виды хвостовиков сверл

Сверла различают по глубине резания:

  • Короткие сверла (короткой серии) до 5D
  • Сверла средней длины (средней серии) до 10D
  • Сверла длинные (длинной серии) до 15D
  • Сверла удлиненные (удлиненной серии) до 30D

Ссылка на видео http://www.youtube.com/watch?v=PjqJmT-pcGQ&feature=youtu.be



2) сверла с напаянными пластинами

рис. 5 – сверло с напайной твердосплавной пластиной

               Сверла с напайной пластиной обеспечивают повышенную износостойкость при обработке труднообрабатываемых материалов, а также экономическую целесообразность применения для обработки отверстий большого диаметра, так как их стоимость значительно ниже твердосплавных или сверл с СМП.

Информацию о конических хвостовиках инструмента вы можете почитать здесь:

http://ru. wikipedia.org/wiki/Конус_инструментальный



3) сверла со сменными пластинами

рис. 6 – свёрла с СМП (модульные, перовые)

              Сверла с СМП применяют для обработки отверстий в деталях массового и серийного производства, они характеризуются быстрой сменой пластины, что значительно облегчает труд оператору-наладчику станка, за счёт того, что сверло не нужно перетачивать и заново привязывать. Также их используют для обработки глухих отверстий с плоским дном, отверстий с невысокими требованиями по точности.



Виды сверл со сменными пластинами:

а) с несколькими твердосплавными пластинами (периферийной и центральной) – рис. 7



рис. 7 – сверла с СМП

            Свёрла со сменными многогранными пластинами применяют для обработки отверстий среднего и большого диаметра небольшой глубины. Также они подходят для плунжерной обработки и некоторых токарных работ (но не все виды сверл): подрезка торца, растачивание отверстий, обтачивание наружной поверхности. Сверла считаются не очень производительными за счет невозможности использовать большую подачу на зуб при сверлении, из-за недостаточной жесткости сверла. Способны обрабатывать неглубокие отверстия глубиной до 5D сверла.



б) с одной пластиной (перовые сверла) – рис. 8

 рис. 8 – сверла перовые со сменной пластиной из твердого сплава или HSS

Данный тип сверл является современным аналогом спиральных цельных сверл, они имеют преимущества над спиральными:

1. Один корпус сверла для различных диаметров сверления.

2. Не требует переточки сверла (экономия времени машинного, ресурсов человеческих, расходных материалов для заточного станка и электроэнергии и зарплаты заточника).

3. Большой выбор сплавов, геометрий и износостойких покрытий под различные материалы.

4. Имеют различные типы хвостовиков (WELDON или Конус МОРЗЕ), возможно, закреплять на различных станках.

Данные сверла способны сверлить отверстия глубиной до 32D сверла, но при этом необходимо:

  • просверлить пилотное отверстие глубиной до 1-2D сверла такого же диаметра.
  • угол при вершине центровочного сверла должен быть равен или чуть больше, чем длинного сверла.
  • засверливание производить на пониженной подаче и оборотах для наименьшего увода сверла.
  • должно осуществляться увеличенное давление СОЖ через инструмент, для наилучшей эвакуации стружки из зоны резания, в противном случае необходимо производить сверление с отскоком.

          Применять твёрдый сплав при глубинах больше 7 диаметров не рекомендуется. Дело в том, что при больших глубинах сверления неизбежно возникают повышенные нагрузки на режущую кромку и вибрации. Твёрдый сплав в силу своей большей хрупкости по сравнению с HSS может не выдержать этих нагрузок и есть риск выкрашивания пластины или её поломки.



в) модульные сверла со сменной пластиной из твердого сплава или HSS

рис. 9 – модульное сверло со сменной головкой из твердого сплава

               Модульные свёрла имеют сменную твердосплавную головку, которая по мере износа меняется, также имеют хороший подвод СОЖ через инструмент прямо в зону резания и специальные канавки для эвакуации стружки из зоны резания и отвода тепла от инструмента и заготовки. По своей конфигурации данные сверла можно сравнить с цельными сверлами, они способны обрабатывать отверстия по 9-10 классу точности и с хорошей шероховатостью поверхности (Ra 3,2-6,3 мкм). Сверла работают практически с теми же подачами на зуб, что и монолитные сверла, отличаются высокой производительностью, а также не требуют переточки, что значительно сокращает время на смену инструмента. Данные сверла не способны засверливаться в наклонные поверхности и неровные.

Максимальная глубина обработки данными сверлам до 8D сверла.



4) Сверла для глубокого сверления

Глубокая обработка отверстий до 100D может вестись несколькими инструментам:

а) Эжекторное сверло

Ссылка на видео: http://www.youtube.com/watch?v=Elen711kPwM&feature=youtu.be

Этот вид сверления наиболее предпочтителен при сверлении отверстий на станках с горизонтальной компоновкой шпинделя (токарные станки и обрабатывающие центры).

Эжекторное сверло состоит:

  • режущей головки
  • наружная штанга
  • внутренняя штанга
  • патрон
  • цанга
  • уплотнительная втулка

рис. 10 – эжекторная система сверления

Эжекторное сверление является наиболее современной технологией обработки глубоких отверстий.

Стружка отводится через отверстие штанги и поэтому на сверле нет стружечных канавок, что позволяет, увеличит жесткость инструмента.

Эжекторное сверление рекомендуется применять:

  • при обработке материалов, имеющих хорошую обрабатываемость резанием
  • станки с горизонтальной компоновкой шпинделя (токарные)
  • для крупносерийного и массового производства

Точность отверстия при эжекторном сверлении достигает 9-10 класса и чистота обработанной поверхности 2-3 Ra мкм.



б) Пушечное сверло

Ссылка на видео: http://www.youtube.com/watch?v=t597JqeN_T8&feature=youtu.be

Сверление пушечными сверлами является устаревшим методом обработки глубоких отверстий. Стружка удаляется через V-образную канавку на сверле, поэтому площадь поперечного сечения сверла уменьшается и это влияет на жесткость инструмента.

рис. 11 – сверление пушечным сверлом

Точность отверстия при сверлении пушечными сверлами достигает 9 класса и чистота обработанной поверхности 0,1-3,2 Ra мкм.

Сверление пушечными сверлами рекомендуется применять:

  • Обработка отверстий небольшого диаметра
  • При возникновении сложности образовании стружки
  • Обрабатывающие центры с высокой подачей СОЖ
  • Токарные станки с ЧПУ с высокой подачей СОЖ



Другие виды сверл согласно российскому стандарту

рис. 12 — Сверла спиральные из быстрорежущей стали с цилиндрическим хвостовиком по ГОСТ:

4010-77 – короткая серия

10902-77 – средняя серия

886-77 – длинная серия

12122-77 – длинная серия с коротким хвостовиком

8034-76 – малоразмерная серия

рис. 13 — Сверла спиральные из быстрорежущей стали с конусом МОРЗЕ по ГОСТ:

10903-77 – нормальная серия

2092-77 – удлиненная серия

12121-77 – длинная серия

Сверла спиральные из быстрорежущей стали для труднообрабатываемых материалов по ГОСТ:

20697-75 – с коническим хвостовиком средняя серия

20696-75 – с коническим хвостовиком короткая серия

20695-75 – с цилиндрическим хвостовиком средняя серия



Сверла спиральные из быстрорежущей стали для обработки легких сплавов по ГОСТ:

19543-74 – с цилиндрическим хвостовиком средняя серия

19544-74 – с цилиндрическим хвостовиком длинная серия

19545-74 – с цилиндрическим хвостовиком левые сверла

19546-74 – с коническим хвостовиком

19547-74 – с коническим хвостовиком удлиненные

рис. 14 — Сверла шнековые по ТУ:

2-035-948-84 – с цилиндрическим хвостовиком

2-035-426-75 – с коническим хвостовиком

рис. 15 — Сверла спиральные конические с конусностью 1:50 по ГОСТ:

18201-72 – с цилиндрическим хвостовиком

18202-72 – с коническим хвостовиком

рис. 16 — Сверла сборные перовые:

ГОСТ 25524-82 – с цилиндрическим хвостовиком

ТУ 2-035-741-81 – с коническим хвостовиком

рис. 17 — Сверла центровочные комбинированные по ГОСТ 14952-75

рис. 18 — Сверла кольцевые со вставными ножами из быстрорежущей стали по ТУ 2-035-524-76



Сверла твердосплавные по ГОСТ:

22735-77 – спиральные с цилиндрическим хвостовиком

17273-71 – спиральные укороченные

17274-71 – спиральные короткие

17275-71 – спиральные средняя серия

20694-75 – спиральные для труднообрабатываемых материалов короткая серия с цил. хв.

22736-77 – спиральные для труднообрабатываемых материалов с коническим хвостовиком

рис. 19 — Спиральные для сверления отверстий в печатных платах по ГОСТ:

22093-76 – короткая серия

22094-76 – длинная серия



Спиральные для обработки термореактивных пластмасс по ГОСТ:

21418-75 – с цилиндрическим хвостовиком

21419-75 – с коническим хвостовиком

21420-75 – перовые с цилиндрическим хвостовиком

Сверла для дрелей: виды и назначение

В наши дни при помощи хорошей дрели и качественно сверла можно сделать аккуратное отверстие практически в любом материале. Разумеется, огромную роль в такой работе играет качество и производительность электрического инструмента, но даже самая мощная современная дрель будет бессильна, если используется с неправильно подобранным сверлом. Выбор оснастки для дрели – это важный рабочий момент, от которого во многом зависит результат работы.

Классификация сверл

Действующая в наши дни классификация сверл достаточно сложна и поэтому малопонятна для неспециалиста. В полном обозначении изделия указывается не только его назначение и размеры, но и материал из которого оно изготовлено, а также несколько других, важных для профессионалов данных. Тонкое знание характеристик сверла вряд ли пригодится обычному пользователю, но есть основные параметры, без знания которых не обойтись даже при домашнем использовании инструмента.

Основополагающим критерием при выборе любого сверла является его назначение. Производители выпускают сверла различных типов, но чаще всего потребитель сталкивается с тремя основными видами:

  • Сверла по металлу;
  • Сверла для работы с деревом и другими мягкими материалами;
  • Сверла по бетону и камню.

Существует также немало разновидностей изделий специального назначения, для работы с цветными и драгоценными металлами, стеклом и другими особыми материалами. Рядовой пользователь редко сталкивается с необходимостью приобретения этой продукции, поэтому рассматривать ее мы не будем.

Сверла по металлу

Сверла, предназначенные для работы со сталью и другими твердыми сплавами, изготавливают из особых прочных металлов. Внешне отличить их от других совсем не сложно – такие изделия имеют продольные канавки для удаления стружки из зоны работ, а также особый угол заточки. Подвидами таких сверл являются корончатые и конусные сверла, предназначенные для сверления отверстий большого диаметра и работы с многослойными материалами.

Сверла по дереву

Спиральные сверла для дерева и пластмасс имеют одну канавку для удаления стружки. Размер этой оснастки для дрели может быть самым различным, от 3 до 50 мм. Для сверления отверстий большего диаметра, могут быть использованы коронки (кольцевые приспособления), которые, впрочем, сложно отнести к сверлам. В ассортименте многих производителей есть также перьевые сверла, которые могут использоваться для устройства отверстий большой глубины и диаметра. Преимуществами сверл-перьев является их небольшой вес, при солидном диаметре. Минусом таких приспособлений является отсутствие отвода стружки, что иногда затрудняет работу. Изделия для работы с деревом изготавливают из более мягкой стали, чем сверла для металла.

Сверла по бетону

Сверла, предназначенные для работы с бетоном, кирпичом и природным камнем, распознать внешне проще всего. Обычно эта продукция имеет твердосплавный элемент на конце. Для наконечников может использоваться как победит, так и любой прочный сплав с алмазным напылением. Такие сверла могут работать как в обычном режиме, так и с ударом, поэтому для их изготовления используют не слишком твердые стали, не склонные к раскалыванию. Изделия для работы с бетоном могут иметь цилиндрический или многогранный хвостовик, который определяет тип патрона, с которым сверло может использоваться.

Маркировка сверл

Самым важным параметром любого сверла, после его назначения, является диаметр. Согласно принятым в мире стандартам, на продукцию наносится маркировка, в которой обязательно указывается эта характеристика. Исключением являются лишь изделия с диаметром менее 3 мм – в этом случае все необходимые потребителю сведения указаны на упаковке. На небольших сверлах можно найти лишь цифру, обозначающую диаметр. Но чем больше изделие, тем подробнее информация, нанесенная на хвостовик. На сверле может быть указано марка стали и другие данные о материале. Например буква Р и цифры, идущие за ней, на сверлах по металлу обозначает быстрорежущую сталь и содержание добавок в процентах. В качестве дополнения к стали чаще всего используют вольфрам – прочный и термостойкий металл. Также иногда в сталь для сверла добавляют кобальт или молибден. В этом случае к маркировке добавляют буквы К или М. Чем выше содержание добавок в стали, тем сверло прочнее и термоустойчивее.

Сверла импортного производства маркируют согласно европейским или мировым стандартам. Это может быть система DIN или HSS, название которой указывают рядом с цифрой, обозначающей диаметр. Чтобы точно определить назначение продукта, может понадобиться помощь специалиста или справочник, но обычно достаточно консультации продавца или менеджера организации поставщика.

Статьи о продукции 01.12.2020 16:36:07

Виды свёрл по дереву, особенности их конструкции и преимущества

Ремонт и строительство с применением деревянных материалов часто предполагают сверление. Поэтому даже мужчины, не являющиеся профессиональными мастерами, обычно имеют в своём бытовом наборе хотя бы несколько свёрл. Сверло — универсальный инструмент, необходимый для выполнения строительных работ всех уровней сложности. Ассортимент свёрл на сегодняшнем рынке чрезвычайно широк.

Выбор сверла для дерева

Сверло — инструмент, осуществляющий вращательно-режущие движения. Основная функция его — создание отверстий в твёрдых материалах. Также свёрла применяются для расширения уже имеющихся отверстий (рассверливание) и создания углублений, не являющихся сквозными (засверливание).

Древесина — довольно мягкий стройматериал. Благодаря своей рыхлости она легко обрабатывается разнообразными инструментами, у которых есть режущие кромки. Качественное сверло не имеет дефектов (царапин, сколов, вмятин и других нарушений целостности). Играет существенную роль цвет сверла — одна из важнейших эксплуатационных характеристик, позволяющая определить способ окончательной обработки конкретного сверла, выполненной с целью повысить прочность этого инструмента.

  • Чёрный цвет сверла говорит о том, что инструмент был обработан перегретым паром.
  • Золотисто-жёлтый цвет — признак обработки путём отпуска металла.
  • Ярко-золотой цвет свидетельствует об обработке нитридом титана.
  • Серый цвет говорит об отсутствии обработки.

Сейчас практически все дрели продаются с набором свёрл в комплекте, которые нередко представляют собой модификации одного вида сверла, различающиеся диаметром. Поэтому следует самостоятельно покупать свёрла, позволяющие реализовывать все виды задач.

Спиральное сверло

Такие свёрла предназначаются для создания отверстий самого разного диаметра. Размеры варьируются от 3 мм до 52 мм. Сверло имеет на конце острие, облегчающее начало сверления. Крупные свёрла (более 9 мм) имеют 6-гранный хвостовик, исключающий проворачивание сверла при сверлении. Каждое спиральное свёрло оснащено отводом для стружки.

Перьевое сверло

Диаметр перьевого сверла составляет 10-55 мм. Часто такие инструменты используются для работ с ДСП, ДВП и досками незначительной толщины, поскольку у них нет отводов для стружки, в отличие от спиральных свёрл. Поэтому создание глубокого отверстия с помощью сверла этого типа является очень неудобным. Перьевое сверло имеет центровочное остриё и хвостовик 6-гранной формы, уплотняющий зажим в патроне. Такие свёрла оптимальны для врезания замка на двери.

Преимущество перьевых свёрл — доступная цена.

Сверло «балеринка»

Это регулируемое круговое сверло, оснащенное резцами. Сверло этого типа позволяет создавать крупные отверстия в цельной древесине, ДСП и фанере. Спиральное центральное сверло нужно для предварительного засверливания в заготовку и прорезания канавки по окружности с помощью раздвижных резцов. «Балеринка» не позволяет создавать глубокие отверстия, поскольку этому препятствует горизонтальная планка с резцами. Когда создаётся углубление, а не сквозное отверстие, приходится выбирать подрезанную древесину с помощью фрезы либо ручной стамески.

Кольцевое сверло

Такие свёрла называют также «коронками». Кольцевые свёрла предназначаются для работы с разными материалами (в зависимости от напыления). Они нужны для таких ремонтных и строительных работ, которые предполагают создание больших отверстий. Эти свёрла внешне напоминают кольца с зубцами на кромках.

С помощью кольцевых свёрл создают глухие и сквозные отверстия. Максимальная глубина сверления равна двойной глубине чашки. При сверлении таким сверлом с двух сторон несложно попасть с обратной стороны чётко в середину первого отверстия. Недостаток таких свёрл — не очень чистый край отверстия. Необходимо учитывать, что сквозное сверление таким инструментом, осуществляемое за один приём, приводит к вырыванию крупного куска материала с той стороны, которая противоположна обрабатываемой сверлом. Потому следует просверлить до середины, а потом перевернуть материал и выполнить сверление с противоположной стороны.

Сверло Форстнера

Такие инструменты широко применяются изготовителями мебели. Они позволяют создавать глухие отверстия, имеющие безупречно ровное дно. Сверло Форстнера, таким образом, вырезает пробку в материале, поэтому его называют также пробочным. Но такое название не вполне корректно, потому что деревянные пробки выпиливают с помощью специальных пробочников, которые отличаются особой конфигурацией. Преимущество этого инструмента — «чистое» сверление.

Сверло винтовое

Другое название такого инструмента — шнековое сверло. Рабочая часть напоминает шнек, что позволяет эффективно удалять при сверлении стружку и отходы. Винтовое сверло способно создавать отверстия даже в толстых материалах. Благодаря наличию 6-гранного хвостовика такое сверло может надёжно закрепляться в практически любом патроне.

винтовое, корончатое, длинное, спиральное, кольцевое, регулируемое, шнековое, форстнера, коронка, балеринка, с зенкером, видео-инструкция по монтажу своими руками, фото и цена

Все фото из статьи

Для того чтобы просверлить в древесине отверстие, применяются различные сверла, они отличаются по размерам, специфике применения и другим факторам, и если у вас нет опыта проведения подобных работ, то выбор может вызвать определенные затруднения. Мы рассмотрим, какие виды представлены в продаже и для каких целей используется каждый из них.

Важно приобретать именно тот вариант, который обеспечит наилучший результат.

На фото: сверление дерева намного проще, чем работы с металлом, тем не менее у данного вида работ есть целый ряд важных особенностей

На какие нюансы следует обратить внимание при выборе

Если вам необходимо приобрести сверло, то стоит учесть целый ряд факторов:

Толщина обрабатываемого материала Многие приспособления рассчитаны для определенной глубины обработки, поэтому вы должны знать характеристики материала, который требуется сверлить. Иногда может потребоваться дополнительное приобретение удлинителя для проведения работ
Диаметр отверстий Этот также очень важный показатель, так как приспособления могут значительно отличаться в зависимости от размера. Иногда необходимы разные варианты
Тип хвостовика Нужно знать, каким инструментом будут проводиться работы, так как в разных приспособлениях может отличаться крепление
Покрытие изделий Современные производители могут производить обработку изделий различными способами – от закаливания и обработки паром до нанесения нитрида титана и многого другого

Важно! Чтобы заявленные характеристики соответствовали действительности, необходимо приобретать продукцию известных производителей, так как на рынке представлено множество низкокачественных вариантов, которые не отличаются надежностью.

Качество компании Bosch хорошо известно покупателям и специалистам

Типы сверл

Рассмотрим самые распространенные и востребованные варианты, которые вы можете встретить в продаже.

Спиральные

Сверла по дереву спиральные – самый простой вариант, популярность которого обусловлена следующим факторами:

  • Очень низкая цена изделий, если вы сломаете изделие, то не проблема купить другое.
  • Простота использования – такие сверла подходят для самых различных видов оборудования и электроинструмента.

Бюджетность – главное достоинство данного варианта

  • Диаметр варьируется в пределах от 3-х до 16-ти мм, а длина чаще всего не превышает 15 сантиметров. Такие изделия подходят для несложных работ с материалами не очень большой толщины.

Винтовые

Этот вариант имеет еще одно название – шнековое сверло по дереву из-за того, что рабочая часть напоминает шнек, а это позволяет хорошо удалять отходы и стружку в процессе работы.

Данная группа изделий пользуется большой популярностью ввиду целого ряда достоинств:

  • Длина сверла может достигать 600 мм, но самый популярный и востребованный вариант – 450 мм, если вам нужно длинное сверло по дереву, то этот вариант — это именно то, что нужно. С помощью таких узлов можно делать отверстия даже в очень толстых материалах, при этом производительность работы будет соответствовать самым высоким стандартам.

Винтовое сверло по дереву хорошо удаляет отходы в процессе работы, что позволяет ему не перегреваться и продлевает срок службы

  • Размерный ряд также очень широк и варьируется в диапазоне от 3 до 52 мм, этого достаточно для выполнения большинства работ. Для обеспечения наилучшей производительности необходимо регулировать скорость оборотов, также этот показатель зависит от типа обрабатываемой древесины (на упаковке изделия должны быть краткая инструкция с основными рабочими показателями).
  • Шестигранный хвостовик позволяет надежно фиксировать элемент в большинстве патронов.
  • Изделие следует использовать аккуратно, стараясь не допускать изгибов в процессе работы.

Перьевые

Вы можете приобрести набор, который позволит решать самые разнообразные задачи в процессе работы

Очень популярное решение среди тех, кто производит сверление деревянных элементов своими руками, основные особенности следующие:

  • Размер варьируется в диапазоне от 10 до 55 мм, причем мелкие варианты чаще всего продаются в наборах, а крупные – поштучно. Хотя при желании можно отдельно приобрести любой вариант.
  • Общая длина составляет 15 см, при необходимости можно приобрести удлинитель, хотя для глубоких отверстий данный вариант подходит не очень хорошо ввиду того, что отвод стружки не осуществляется.
  • Такая продукция отличается демократичной ценой и довольно высокой надежностью, работы лучше всего проводить на невысоких оборотах, это позволяет не перегреваться сверлу и обеспечивать высокое качество сверления.
  • Мощность необходимого для работы электроинструмента зависит от размера используемого сверла. Небольшими вариантами можно работать, даже используя шуруповерт.

Сверла Форстнера

Интересный вариант, который просто незаменим в некоторых ситуациях ввиду следующих особенностей:

  • Небольшой наконечник и плоская форма рабочей части позволяют сверлить глухие отверстия. Чаще всего эта группа изделий применяется для врезки мебельных петель, самые востребованные в этом случае варианты имеют диаметр 32 и 35 мм.
  • Диаметр может быть различным в диапазоне от 10 до 50 мм, встречаются модификации с твердосплавными напайками, они незаменимы при работе с твердыми породами дерева – дубом, буком и т.д.
  • Общая длина изделия составляет около 100 мм, но при необходимости можно приобрести удлинитель, хотя работать с такой системой не очень удобно.

Сверла по дереву Форстнера наиболее востребованы в сфере производства мебели

Важно! Лучше приобрести более дорогой вариант с твердосплавной напайкой, так как он отлично справляется не только с деревом, но и с ДСП.

Коронки

Кольцевое сверло по дереву используется в тех случаях, когда необходимо сделать отверстие большого диаметра в материале небольшой толщины.

Рассмотрим основные преимущества использования сверла-коронка по дереву:

  • Диаметр конструкции может быть разным – от 19 до 127 мм. Изделия чаще всего продаются в наборах, которые включают в себя либо мелкие и средние диаметры, либо средние и крупные. При желании можно приобрести полный набор, в котором будет 12 и более коронок.

Корончатое сверло по дереву позволяет сделать большие отверстия в листовых материалах и мебели

  • Глубина обрабатываемых материалов может составлять либо до 22, либо до 64 мм. Это главный минус этого варианта, хотя такие большие отверстия чаще всего делаются именно в древесине небольшой толщины.
  • К плюсам можно отнести тот фактор, что такие наборы отлично подойдут для работ с гипсокартоном, ДВП, ДСП и пластиковыми панелями.
  • Сверло-коронка по дереву должно быть изготовлено из материала толщиной не менее 2 мм, дешевые варианты из тоненького металла настолько ненадежны, что их хватает на одно-два отверстия.

Регулируемые варианты

Сверло по дереву Балеринка имеет целый ряд характерных особенностей:

  • Конструкция представляет собой систему с центровочным сверлом, на котором расположено коромысло, на котором крепятся резцы с твердосплавными накладками. Они выставляются на нужную ширину в зависимости от необходимости.
  • Диапазон диаметров отверстий, которые можно делать с помощью данного приспособления составляет от 30 до 120 мм, чего вполне достаточно для большинства проводимых работ.

Регулируемое сверло по дереву заменяет собой целый набор

  • Самое пристальное внимание следует уделить системе крепления режущих узлов, так как любые нарушения и искривления сделают проведение работ невозможным. Также желательно приобрести запасное центровочное сверло, чтобы в случае его поломки вы смогли быстро произвести замену.

Конструкции с зенкером

Если вам необходимо скрыть шляпки саморезов или другого крепежа, то можно сверлить отверстие сначала тонким, затем толстым сверлом, а можно использовать вариант, в котором есть зенкер, который выбирает углубление нужного размера, что очень удобно.

Особенностями этого варианта являются следующие факторы:

  • Конструкция состоит из корпуса, в котором присутствует зенкер для того, чтобы выбирать углубление определенного размера и формы.
  • Чаще всего в изделии закрепляется сверло диаметром 4 мм, которое можно заменять в случае необходимости, для этого в наборе должен быть шестигранник, с помощью которого откручивается зажимной винт.

Сверло по дереву с зенкером может дополнительно оборудоваться ограничителем глубины, это значительно повышает удобство проведения работ

  • Чаще всего данный вид конструкций используется для отверстия под мебельные шурупы-конфирматы, но может применяться и для других целей.

Вывод

Каждый из рассмотренных вариантов используется для определенного вида работ, и от правильного выбора зависит то, насколько легко пройдет процесс и насколько качественным будет результат.

Видео в этой статье расскажет о сверле по дереву большого диаметра более подробно.

Типы сверл — знайте, какое сверло использовать, когда


Знание различных типов сверл поможет вам выбрать правильный инструмент для работы

В простейшей форме сверло — это инструмент, который использует вращение или движение стружки для выполнения дыра. Это широко распространенное определение, включающее все, от стоматологических сверл до туннельных бурильных машин. Мы собираемся сосредоточиться на типах сверл, которые мы обычно используем в строительстве и по дому.

Однако, прежде чем мы углубимся в это, давайте прямо сделаем пару технических определений.Сверло проделывает отверстия с помощью сверла. Отвертка затягивает винты, болты и другие крепежные детали с помощью отвертки. Большинство людей думают об обоих типах приложений, когда рассматривают дрель. Поэтому для наших целей мы сгруппируем их вместе.

Распространенные типы сверл и когда их использовать

Шуруповерт

Что он делает

Базовая дрель-шуруповерт имеет патрон, который немного открывается и закрывается. Независимо от того, какой у него уровень мощности, единственное, что он делает, — это вращается по и против часовой стрелки.Некоторые шуруповерты также имеют муфту, которая позволяет механически регулировать количество передаваемой мощности при заворачивании шурупов.

Когда использовать

Используйте дрель для базового сверления отверстий в пластике, дереве и металле. Размер просверливаемого отверстия определяет, насколько мощная дрель вам понадобится. В руководстве есть спецификации, которые говорят вам, с какими размерами оно может работать.

Эти типы сверл полезны для забивания крепежных деталей в пластике, дереве, металле, бетоне и почти во всем остальном, хотя для некоторых из них может потребоваться сначала просверлить пилотное отверстие.

Ударная дрель (шуруповерт)

Назначение

Перфоратор или шуруповерт имеет ту же базовую конструкцию, что и дрель-шуруповерт с добавленным ударным механизмом. Этот механизм толкает долото внутрь и наружу, чтобы отколоть бетон, в то время как двигатель вращает долото. Большинство перфораторов позволяют выбрать ударное сверление, сверление или движение с муфтой. Другими словами, вы можете отключить ударный удар и использовать его, как любой другой дрель.

Когда использовать

Перфораторы — универсальные инструменты в мире дрелей. Используйте его для сверления и забивания пластика, дерева, металла и бетона / кирпичной кладки. Просто имейте в виду, что большинство перфораторов рассчитаны на сверление бетона с максимальным диаметром до 1/4 дюйма. Вам также может понадобиться пылесос и кожух, чтобы не вдыхать кремнеземную пыль и избежать силикоза.

Перфоратор (комбинированный перфоратор)

Назначение

Перфоратор или комбинированный перфоратор — это старший брат перфоратора. Они варьируются по размеру от немного больших до гораздо больших, чем перфоратор. В них используется более прочный ударно-отбойный механизм, обеспечивающий гораздо большую мощность, чем перфоратор.Обычно они имеют как минимум 2 режима: рубка и удар с вращением. Некоторые дают вам возможность только вращения, но немногие профессионалы используют ее, даже если она способна просверливать дерево и металл.

Отколы делают именно то, на что они похожи — они используют долото для отколов, как отбойный молоток при сносе. Удар с вращением — это режим, который вы используете для сверления отверстия в бетоне, асфальте, кирпиче, камне или другой каменной кладке.

Когда это использовать

Используйте перфоратор, когда вам нужно просверлить отверстия или разбить бетон, асфальт, камень, кирпич или другую кладку толщиной до 2 дюймов или около того.

Ударная дрель (ударная отвертка)

Что она делает

Первым в нашей линейке «это не совсем дрель» является ударная дрель. Более правильно, это называется ударным драйвером. Вместо того, чтобы использовать передний механизм измельчения, он имеет внутри вращающийся молоток и механизм наковальни. Во время поворота молоток сильно ударяет по наковальне, придавая ему гораздо большую силу поворота, чем у стандартного сверла.

Многие сверла теперь «готовы к удару» с шестигранным хвостовиком 1/4 дюйма, что позволяет вам сверлить с помощью ударного шуруповерта.Это не так гладко, как шуруповерт, но со своей работой справится.

Когда использовать

Ударные отвертки — чемпионы строительного мира по заворачиванию шурупов. Они заворачивают шурупы быстрее, чем стандартная дрель. Хотя вы можете использовать его для сверления отверстий с помощью правильного сверла, многие профессионалы используют комбинированный комплект дрели / ударного отвертки, поэтому им не нужно переключать сверла во время работы.

Core Drill

Что он делает

Core Drill — это сверло на стероидах. По сути, это большой двигатель, иногда прикрепленный к раме, которая удерживает его во время бурения.Получается корончатая коронка — цилиндрическая коронка, которая создает стержень, который нужно удалить, а не шлифовать все отверстие. Все, что он делает, это крутит бит. Здесь нет применения молотка, скалывания или забивания.

Когда это использовать

Используйте корончатое сверло, когда вам нужно проделать большие отверстия в бетоне — даже 5 футов в диаметре!

Земляной шнек (Земляной шнек)

Что он делает

Земляной шнек или земляной шнек — это еще один мощный инструмент, предназначенный только для бурения, который использует переменный ток или газ для вращения двигателя. В нем используется агрессивная широкая насадка, которая прорезает землю и удаляет грязь быстрее и легче, чем экскаватор для ямок или лопата.

Когда это использовать

Эти типы сверл облегчают вашу жизнь, когда вам нужно проделать яму в земле или льду. Используйте его для установки всех типов столбов и подледной рыбалки.

Отвертка

Что она делает

Хотя технически это не сверло, но отвертки работают так же, как и дрель. Они обычно имеют встроенную конструкцию вместо пистолетной рукоятки и имеют меньшую мощность, чем стандартный шуруповерт.Они вращают патрон по или против часовой стрелки и в основном используются для заворачивания небольших винтов. Хотя они способны сверлить небольшие отверстия, они не лучший инструмент для этой работы.

Когда использовать

Шуруповерты лучше всего подходят для небольших и / или хрупких крепежных деталей, для которых не требуется крутящий момент стандартной дрели. Они отлично подходят для работы в электрических коробках, установки переключателей и в любом другом месте, где можно использовать ручную отвертку.

Отвертка для гипсокартона (Drywall Screwgun)

Что она делает

Отвертки для гипсокартона также не являются технически сверлами и являются просто инструментом для завинчивания / крепления.Они часто вращаются на более высоких оборотах, чтобы быстро завинтить винты. У них есть базовая конструкция дрели с пистолетной рукояткой, но иногда они имеют рукоятку непосредственно за двигателем и фиксатор, позволяющий работать быстрее. Профессиональные модели часто имеют журналы с подборкой, которые позволяют автоматически подавать винты по ходу движения и значительно ускоряют работу.

Когда использовать

Название говорит само за себя: шуруповерты для гипсокартона помогают быстро установить листы гипсокартона. Модели, которые могут работать с более длинными винтами, также упрощают сборку палубы.

Есть много других типов упражнений, на которые у нас нет времени и места. Независимо от того, какую работу или проект вы выполняете, все они уходят своими корнями в то время, когда люди впервые научились вращать заостренный камень вперед и назад, чтобы проделать отверстие в другом объекте. Когда вы оглядываетесь даже на 100 лет назад, удивительно, как далеко продвинулись упражнения!

Какие будут 16 различных типов учений в 2021 году?

Знаете ли вы, что существует 16 различных типов сверл? Мы разместили их все здесь с фотографиями и описаниями, чтобы вы могли точно определить, какой тип сверла вам нужен для ваших проектов.

Давайте начнем с реальной истории о том, как наличие правильного типа упражнений может сэкономить вам массу работы, боли и разочарований.

Один мой знакомый папа, который останется анонимным, пошел в новую квартиру своей дочери, чтобы помочь ей переехать. Как и многие молодые домовладельцы, она купила большую часть своей мебели в IKEA. Я говорю о мебели для спальни, столовой и гостиной.

Этот папа явился готовым к сборке… без дрели. Это был его первый выход на сборку ИКЕА.Хуже всего то, что ее дочери не было в городе, и ему пришлось уехать на следующий день.

Спустя 24 часа, после переноски, мебель была собрана. Когда моя жена услышала от него эту историю, она спросила: «Почему вы просто не заплатили за сборку ИКЕА? Щелкните здесь

У него отвисла челюсть. Он понятия не имел о существовании такой службы. Лицо ладони момент.

Тем не менее, дрель могла бы очень помочь, но даже для такой большой работы плата за сборку стоит каждого пенни.

Вот наше эпическое руководство по покупке сверл, в котором представлены 16 различных типов сверл.

A. Руководство по покупке сверл

1. Как выбрать аккумуляторную дрель

Добро пожаловать в мир сверл и покупки сверл. Видео г-на Максвелла дало вам возможность заглянуть в мир дрелей, и в этом руководстве мы расширим этот мир.

Покупка дрели может показаться простым процессом, пока вы не начнете покупать ее. Если вы начали поиск подходящего сверла, возможно, вы обнаружили, что доступны сотни различных сверл.Это большой выбор, и огромное количество, со всеми типами, функциями и дополнениями, может заставить вас вращаться, как сверло.

Не нужно крутить. Читая это руководство, вы будете собирать информацию и приобретать лучшие сверлильные станки для своих нужд. Мы познакомим вас с категориями, типами и деталями. Мы также расскажем о некоторых соображениях, которые помогут вам принять решение. Будь это ваше первое сверло или новое дополнение, это руководство по сверлению подготовит вас к выгодной покупке.

B. Типы сверл

Источник: Ножницы для наконечников

Количество имеющихся сверл впечатляет. Все эти различные дрели можно разделить всего на три основных типа: традиционные дрели, ударные шуруповерты и ударные дрели.

1. Традиционные сверла

Источник: Lowe’s

Эти сверла подходят для сверления отверстий, установки небольших крепежных элементов в дереве или гипсокартоне и других базовых домашних проектов.

Для базовых проектов может оказаться все, что вам нужно. Если вы будете выполнять более тяжелое сверление, стандартное сверло может не подойти, и вы можете подумать о ударном сверле.

2. Ударная отвертка

Источник: Amazon

Ударная отвертка разработана для более тяжелых работ, чем традиционная дрель. Шуруповерт вращается, как обычная дрель, но когда он встречает сопротивление, он вбивает крепеж в поверхность серией быстрых толчковых движений.

Этот тип дрели удобен для больших проектов, таких как строительство заборов, настилов и т. Д.

3. Ударные дрели

Источник: Amazon

Ударные дрели настолько прочные, что быстро и без усилий сверлят бетон. Они также достаточно прочны для сноса, удаления стойких вещей, таких как плитка, с различных поверхностей во время реконструкции и т. Д.

Перфораторы работают с быстрым ударным движением.В то время как и перфораторы, и ударные дрели используют ударные движения, механизм и результаты различны. Перфоратор слишком мощный, чтобы, например, сделать перила крыльца, но его необходимо прикрепить к бетону.

Ударная дрель предназначена для тяжелых, но повседневных работ. Это дрель с мощным ударным действием.

Ударная дрель определенного типа, перфоратор или дрель SDS (специальная прямая система / система шлицевого привода) более промышленна, чем стандартная перфораторная дрель.Хотя он использует вращательное движение, как дрель, его основная функция — ударная способность. Перфоратор — это более крупная и мощная версия перфоратора.

Это видео от ToolMetrix предоставляет полезную демонстрацию трех основных категорий сверл.

Дрель против ударного сверла против ударного сверла

Все типы дрелей могут быть довольно быстрыми, даже те, которые приводятся в действие вручную. Когда мы говорим о скорости дрели, мы чаще всего имеем в виду исключительно дрели.Когда вы покупаете подходящую дрель, у вас есть выбор относительно скорости. Необходимая скорость зависит от выполняемой вами работы.

а. Односкоростной / односкоростной

Некоторые сверла, такие как эта, имеют только одну рабочую скорость.

г. 2- или 3-скоростные дрели

Источник: Amazon

При использовании этого типа скорости вы можете выбрать скорость вручную. Некоторые из этих упражнений могут работать в низком или высоком режимах, в то время как другие имеют дополнительную среднюю настройку.

На изображении выше двухскоростной регулирующий суппорт находится в верхней части сеялки.

г. Сверла с регулируемой скоростью

Источник: Lowe’s

Этот тип сверла реагирует на работу и регулирует скорость во время работы. У него есть диапазон скоростей, которые включаются автоматически, чтобы обеспечить нужный крутящий момент в данный момент.

г. Патрон

Источник: Sears

Патрон сверла — это деталь в передней части сверла, которая удерживает сверло или другие насадки и вращается, когда вы работаете со сверлом.Когда сверло обозначается как ¼ ”, ½’ ’или любого другого размера, это указывает на патрон. Число представляет диаметр отверстия и размер биты, который он удерживает.

У сверла может быть несколько патронов разных размеров. Некоторые сверла поставляются с одним патроном. Другие, однако, не включают патрон. Патроны продаются отдельно в большинстве магазинов, онлайн и обычных, где продаются сверла.

Для большинства дрелей имеются патроны трех типов: с ключом, без ключа с одной гильзой и без ключа с двумя гильзами.Существует четвертый тип, называемый ударным патроном, который используется исключительно с перфораторами SDS.

Проще говоря, ключ надежно удерживает патрон на месте. Патрон без ключа намного проще в использовании, но он не так безопасен, как патрон с ключом.

Источник: The Home Depot

На приведенном выше изображении черный компонент — это ключ, который входит в отверстия в патроне.

Источник: Sears

3.Принадлежности

Помимо встроенных функций, к большинству дрелей можно добавлять различные принадлежности для улучшения их функций.

а. Положительные стопоры

Источник: Amazon

Эти маленькие жемчужины помогают обеспечить точное сверление на нужную глубину. Они останавливают сверло, когда вы достигнете выбранной глубины, что предотвратит чрезмерное бурение.

г. Разное многоцелевое приспособление

Источник: Amazon

С помощью сверла можно делать больше, чем просверливать отверстия и вставлять или снимать винты и другие крепежные детали.Сделайте уборку веселее и ярче. Насадки для чистящих щеток позволяют осветлить жир на локтях, одновременно очищая более глубоко и эффективно. К тому же, кто бы не захотел чистить электродрелью?

Источник: Amazon

Вы даже можете полировать свой автомобиль с помощью дрели. Представьте себе чистую, блестящую машину, не утомляясь, делая ее такой.

Для развлечения:

Источник: Walmart

Вам так нравится тренировка, что вы ищете творческие способы ее использования? Почему бы не смешать краску? Да, вы даже можете использовать дрель, чтобы тщательно перемешать краску.

Чтобы по-настоящему вдохновиться, посмотрите, как размешивать краску с помощью сверла

G. Рекомендации по принятию решений

Теперь, когда вы знакомы с основными типами сверл, другими доступными сверлами и деталями вы готовы перейти к следующему шагу: принятию решения о покупке. Принятие во внимание конкретных вещей поможет вам в этом решении. Но для начала, вот очень краткий обзор дрелей в сочетании с их назначением.

Как выбрать дрель

1. Знайте свою цель

Источник: HGTV

«Никто, купивший дрель, на самом деле не хотел дрель. Они хотели дыру ». — Перри Маршалл

Это заявление имеет большое значение. Подумайте о , почему вам нужна дрель , и решение станет менее сложным.

Зачем нужна дрель?

Будете ли вы использовать его для ограниченного числа проектов или будете выполнять различные?

Строите ли вы такие вещи, как забор и ворота, будете ли вы крепить предметы к бетону или кирпичу или будете работать по дереву? Или, возможно, вы будете делать все три плюс что-то совсем другое.Ваша цель подскажет, какой тип сверла вам нужен.

Для развлечения:

Сверла можно использовать и для нестандартных целей. Вы когда-нибудь думали о рыбалке с помощью дрели?

Рыбалка с помощью дрели

Как купить лучшую аккумуляторную дрель

Аккумуляторная дрель — незаменимый инструмент для преданного мастера или ремесленника. Вам понадобится один с большой мощностью и крутящим моментом для сверления и завинчивания различных материалов, аккумулятор (или два) с большим количеством заряда и полезными функциями, такими как несколько настроек передачи и скорости.

Помните, не сосредотачивайтесь на выгодной сделке, когда дело доходит до покупки того, что должно быть одной из самых важных частей вашего арсенала DIY.

На этой странице:

Покупайте умнее с членством CHOICE

  • Найдите лучшие бренды
  • Избегайте плохих результатов
  • Получите помощь, когда что-то пойдет не так

Типы сверл

Существует два основных типа сверл: дрель / шуруповерт и перфоратор.

  • Дрель / шуруповерт используются для сверления отверстий и заворачивания шурупов в древесину, металл или пластик. Это самый популярный тип, и мы его рассматриваем.
  • Ударные сверла делают то же самое, но также имеют перфоратор, который раскачивает сверло внутрь и наружу для сверления в кладке (кирпиче, камне и бетоне). Они, как правило, немного тяжелее дрели / шуруповерта.

Другие типы, которые вы увидите в строительном магазине:

  • Перфораторы : по сути, версия перфоратора для тяжелых условий эксплуатации и в основном используется традиционными мастерами.
  • Ударная отвертка : разработана специально для заворачивания или ослабления болтов.

Некоторые люди держат две дрели, одну для сверления и одну для забивки, поскольку многие проекты включают обе задачи. По этой причине многие бренды предлагают комплекты, которые включают дрель / шуруповерт и ударный шуруповерт или другие комбинации, такие как дрель / шуруповерт и перфоратор.

Варианты аккумуляторов

Литий-ионные батареи

(Li-ion) — это то, что в наши дни можно найти практически во всех аккумуляторных инструментах. В более старых моделях часто использовались никель-кадмиевые батареи (NiCd), которые хорошо работают, когда инструменты работают интенсивно и часто. Однако состав батареи намного более токсичен и менее безопасен для окружающей среды, чем литий-ионные батареи (Li-ion), которые так же хорошо, если не лучше, обеспечивают высокую мощность в течение всего срока службы батареи.

Как мы все знаем, один раз, когда вы хотите выполнить работу быстро, это тот момент, когда вы понимаете, что батарея в дрели разряжена, поэтому вторая батарея имеет большой смысл.Как и в случае со многими другими инструментами, гораздо дешевле купить комплект с двумя батареями, чем пытаться покупать дополнительную батарею позже.

Емкость аккумулятора измеряется в ампер-часах (Ач). Аккумулятор большой емкости (например, 5 Ач или более) обычно работает намного дольше, чем батарея меньшей емкости, хотя наши тесты показывают, что это не всегда так.

Напряжение аккумуляторной батареи — разумеется, измеряется в вольтах (В) — это пример мощности, которую вы можете ожидать от дрели. Как правило, чем выше напряжение, тем лучше крутящий момент, хотя наши тесты снова показывают, что производительность — это гораздо больше, чем просто напряжение.Мы обнаружили, что сверла 18 В сильно различаются по крутящему моменту и производительности сверления.

Размер патрона

Чак кто? Патрон — это часть на конце, куда входит сверло. Обычно вам понадобится патрон диаметром 13 мм для установки сверл большего размера. Меньшие и более дешевые сверла часто имеют только 10-миллиметровые патроны, чего может быть достаточно, если вы не ищете ничего, кроме сверления небольших отверстий, чтобы повесить фотографии.

Вам также нужен патрон без ключа, чтобы вы могли ослаблять и затягивать его вручную, не беспокоясь о том, чтобы найти ключ патрона.В наши дни почти все сверла имеют патроны без ключа.

Реверсивное направление

Незаменим для вывинчивания шурупов из дерева или другого материала. Кнопка вращения или переключатель должны быть доступны для большого или указательного пальца, не меняя захвата.

Триггер / регулировка скорости

Он должен быть простым в эксплуатации и обеспечивать хороший регулируемый контроль, от едва вращающегося до полной скорости. Хороший контроль на низкой скорости особенно важен при заворачивании шурупа или сверлении на поверхностях, которые не обеспечивают хорошее сцепление или трение, таких как плитка и металл.

Ряд передач поможет вам добиться наилучших результатов при выполнении различных задач. Низкая передача предназначена для медленного и мощного бурения, например, сверлом большого диаметра, сверления стали или заворачивания винтов. Высокая передача предназначена для быстрого бурения, например, с использованием долот малого диаметра.

Сцепление или переключатель крутящего момента

Это предотвращает чрезмерное затягивание или закручивание винта. Муфта должна проскальзывать, когда крутящий момент на винте становится слишком большим, что мешает сверлильной головке вращаться, поэтому полезен широкий диапазон настроек муфты.

Рабочий свет

Вы будете удивлены, насколько удобным может быть бортовой свет, поскольку вам часто приходится работать в небольших тесных помещениях с плохим освещением.

Типы сверл

С десятками типов сверл и тысячами размеров на выбор мы объясним различия и поможем вам выбрать правильное сверло для вашего применения.

Анатомия сверла:

Материалы, используемые для изготовления сверл:

  • Углеродистая сталь
  • Быстрорежущая сталь (HSS)
  • Сталь кобальт
  • Инструментальная сталь с твердосплавными наконечниками
  • Твердосплавный

Покрытия, используемые на сверлах:

  • Black Oxide — Наиболее экономичное покрытие.Черная окись добавляет защиту от коррозии, увеличивает отпуск и снятие напряжений с долота, уменьшает заедание и сварку стружки, а также помогает удерживать смазочные материалы для сверления. Черный оксид подходит для сверления железа и стали, но не рекомендуется для сверления алюминия, магния или подобных материалов.
  • Оксид бронзы — Оксид бронзы улучшает отпуск и снятие напряжений долота и обычно используется отдельно для визуальной идентификации кобальтовой стали или с оксидом черного для определения лучших марок быстрорежущей стали.
  • Нитрид титана (TiN) — более дорогое покрытие, которое увеличивает твердость сверла и обеспечивает тепловой барьер, что приводит к увеличению производительности и увеличению срока службы инструмента при обработке более твердых материалов. TiN также имеет те же преимущества, что и черный оксид бронзы. Долота с покрытием TiN подходят для сверления чугуна и стали, а также алюминия, магния и т. Д.

Сверла обычно классифицируются как спиральные сверла, сверла с зенковкой, зенковка, растачивание с плоским дном и специальные.На нашем веб-сайте мы разделили их на две категории:

  • Сверла — Обычно используются с ручными дрелями или сверлильными станками, оснащенными стандартными патронами. В этих машинах используется ключ для затягивания или ослабления зажимного механизма.
  • Биты для расточных станков
  • — обычно используются в автоматизированном оборудовании, таком как сверлильные станки или станки с ЧПУ, оснащенные держателями инструмента или цангами одного размера. Этим машинам требуются инструменты для сборки и разборки зажимного механизма. Многие сверла для расточных станков доступны с правым или левым вращением.

* Обратите внимание, что большинство стандартных сверл можно использовать в автоматизированном оборудовании (с соответствующим адаптером), а большинство сверл для расточных станков можно использовать в переносном сверле или сверлильном станке (при условии, что патрон достаточно большой). Мы организовали их таким образом только для облегчения выбора.


Спиральные сверла

Общее описание: Спиральные сверла являются наиболее распространенным типом сверл и используются для повседневного сверления всех типов материалов. Они также наиболее сбивают с толку из-за огромного количества размеров, наконечников и спецификаций материалов.

Обозначение длины: Длина спирального сверла во многом зависит от его жесткости — более короткое сверло будет прочнее и с меньшей вероятностью будет блуждать или сломаться, но может не иметь достаточного досягаемости, необходимого для всех работ. Спиральные сверла для использования в автоматизированном оборудовании имеют фактическую длину (например, 4-1 / 2 дюйма), в то время как большинство (не все) спиральные сверла для использования в переносных сверлах имеют градуированную длину и используют имя для указания диапазона длины:

  • Jobber Длина: Это наиболее распространенные спиральные сверла, обеспечивающие хороший компромисс между длиной и прочностью.Сверла Jobber различаются по длине в зависимости от их диаметра и обычно имеют длину канавки в 9–14 раз больше диаметра резания, т. Е. Сверло «Джоббер» имеет длину канавки 4–1 / 2 дюйма (в девять раз больше диаметра) с сверла меньшего размера с большим передаточным числом.
  • Длина механики: Короче сверл механической длины, сверла механической длины называются так, потому что они подходят для более узких пространств и с меньшей вероятностью сломаются, но при этом позволяют иметь приемлемую длину канавки.
  • Длина винтового станка: Это самые короткие стандартные сверла, также называемые «короткой длиной».Первоначально они были разработаны для винтовых машин, и многие люди предпочитают их из-за их высокой прочности и дополнительного рабочего зазора.
  • Дополнительная длина: Это сверхдлинные сверла (до 18 дюймов) с канавками по всей длине сверла. Сверла увеличенной длины могут быть очень хрупкими и легко ломаются, поэтому обычно лучше сверлить как можно глубже сверлом перед переходом на сверло увеличенной длины
  • Удлинитель для самолета: Сверла для удлинения самолета, похожие по длине на долота с увеличенной длиной, подчеркивают вылет над глубиной резания и имеют меньшую длину канавки (примерно такую ​​же, как у сверла для спекуляции). Это делает биту намного более прочным и менее подверженным сгибанию и поломке.
  • Silver и Deming: Сверла Silver и Deming имеют длину более 6 дюймов, длину канавки 3 дюйма и хвостовик диаметром 1/2 дюйма. Все сверла Silver и Deming имеют диаметр резания более 1/2 дюйма. диаметром от 33/64 дюйма до 1-1 / 2 дюйма и в основном предназначены для использования в сверлильном станке.

Обозначения размеров: Обычные спиральные сверла для использования в переносных сверлах и т. Д.доступны в дюймах, сечениях проводов, размерах букв и миллиметрах с десятичной запятой. Спиральные сверла для использования в автоматизированном оборудовании доступны только с дробными и десятичными долями миллиметра. См. Нашу таблицу размеров сверл для разбивки дробных, буквенных и проволочных размеров.

Типы наконечников: Доступны спиральные сверла с разными стилями наконечников для различных применений, как указано ниже:

Типы канавок: Большинство спиральных сверл имеют канавки для удаления стружки под неопределенным углом и подходят для большинства применений. Некоторые специальные спиральные сверла могут быть обозначены как «Высокая спираль», «Быстрая спираль» или «Низкая спираль», «Медленная спираль» для конкретных применений, требующих более высоких или более низких скоростей вращения шпинделя или скорости подачи.

Типы хвостовиков: Спиральные сверла, разработанные для использования в автоматизированном оборудовании, имеют хвостовики фиксированного диаметра (обычно 1/2 дюйма или 10 мм), хвостовики с резьбой или специальные хвостовики, предназначенные для определенных станков. Спиральные сверла общего назначения для использования в переносных сверлах имеют хвостовики того же диаметра, что и размер долота (до определенного диаметра), долота большего диаметра включают хвостовик уменьшенного диаметра (1/4 дюйма, 3/8 дюйма или 1/2 дюйма) для установки в стандартный сверлильный патрон.Некоторые биты имеют 3 лыски на хвостовике для предотвращения вращения при высоких крутящих нагрузках. Другие имеют шестигранные хвостовики 1/4 дюйма для использования в переносной дрели с держателем шестигранных бит.

Материалы: Спиральные сверла общего назначения для использования в переносных сверлах доступны из различных марок быстрорежущей стали, а также из кобальтовой стали и твердого сплава. Спиральные сверла для автоматизированного оборудования доступны из углеродистой стали, быстрорежущей стали, с твердосплавными напайками и из цельного твердого сплава.

Покрытия: Сверла общего назначения выпускаются с покрытием из черного оксида, оксида бронзы, сочетания оксида черного и бронзы, а также покрытия TiN.Спиральные сверла для автоматизированного оборудования, представленные на нашем сайте, в основном предназначены для обработки дерева или пластика и не имеют покрытия.


Сверла для цековки

Общее описание: Сверла с зенковкой создают глухое отверстие с плоским дном и центральным отверстием меньшего диаметра, которое проникает через материал. Назначение зенковки обычно состоит в том, чтобы скрыть головку застежки (закрывая отверстие) или обеспечить выемку для предотвращения выступа застежки над поверхностью просверливаемого материала. Цековки на нашем сайте предназначены для использования в древесине или пластике и не предназначены для растачивания стали.

Типы наконечников: Режущий наконечник сверла с зенковкой состоит из одного или нескольких плоских лезвий, идущих от центрального сверла к внешнему краю. Доступны цековки со шпорами (зубьями) на внешнем диаметре долота или без них. Цековки со шпорами на внешней кромке предотвращают скалывание и раскалывание древесины или ламинированных поверхностей.

Стили канавок: Некоторые зенковки не имеют канавок (кроме центрального сверла) и просто сбривают материал, другие сконструированы так же, как спиральное сверло без угла при вершине и со сменным центральным сверлом.

Тип хвостовика : Зенковки для использования в ручных дрелях обычно крепятся к стандартному спиральному сверлу и поэтому имеют прямой хвостовик того же диаметра, что и центральное сверло. Цековки для использования в автоматизированном оборудовании имеют хвостовики фиксированного диаметра (обычно 1/2 дюйма или 10 мм), хвостовики с резьбой или специальные хвостовики, предназначенные для определенных станков.

Материалы: Цековки доступны из углеродистой стали, быстрорежущей стали или с твердосплавными напайками

Покрытия: Цековки на нашем сайте не содержат специальных покрытий.


Сверла для зенковки

Общее описание: Сверла с зенковкой создают конусообразное отверстие на поверхности с меньшим центральным отверстием, которое проникает через материал (некоторые доступны без центрирующего сверла для зенковки существующих отверстий). Зенковка предназначена для того, чтобы застежка с конической головкой располагалась заподлицо с поверхностью материала. Зенковки на нашем сайте предназначены для использования в дереве или пластике и не предназначены для растачивания стали.

Типы наконечников: Режущий наконечник сверла с зенковкой состоит из двух или более плоских лезвий, идущих от центрального сверла к внешнему краю. Угол зенковки составляет от 60 до 120 градусов, но на нашем сайте они обычно составляют 82 или 90 градусов. Для дерева производитель часто не указывает угол.

Стили канавок: Некоторые зенкеры не имеют канавок (кроме центрального сверла) и просто сбривают материал, другие сконструированы как спиральное сверло со сменным центральным сверлом.

Тип хвостовика : Зенковки для использования в ручных сверлах обычно крепятся к стандартному спиральному сверлу и поэтому имеют прямой хвостовик того же диаметра, что и центральное сверло (некоторые имеют шестигранные хвостовики 1/4 дюйма для ручного использования в сверле. Зенковки для использования в автоматизированном оборудовании имеют стержни фиксированного диаметра (обычно 1/2 дюйма или 10 мм), стержни с резьбой или специальные стержни, предназначенные для определенных типов станков.

Материалы: Зенковки доступны из углеродистой стали, быстрорежущей стали или с твердосплавными напайками

Покрытия: Зенковки на нашем сайте не содержат специальных покрытий.


Свёрла для растачивания с плоским дном

Общее описание: Расточные сверла с плоским дном похожи на зенковки, но не включают центровочное сверло. Эти сверла предназначены для сверления глухих отверстий с плоским дном для шарниров европейского типа и т. Д. Сверла с плоским дном также используются для сверления сквозных отверстий большого диаметра без заглушки, что типично при использовании кольцевой пилы. Эти сверла со сквозным отверстием используются для замков, дверных ручек, отверстий для проводки и т. Д. На нашем сайте сверла с плоским дном предназначены для работы с деревом или пластмассой и не предназначены для использования в стали.

Распространенные типы буровых коронок с плоским дном включают:

Типы наконечников: Режущий наконечник сверла с плоским дном состоит из одного или нескольких плоских лезвий, идущих от центра к внешнему краю. Буровые коронки с плоским дном доступны со шпорами (зубьями) на внешнем диаметре сверла или без них. Биты со шпорами на внешней кромке предотвращают скалывание и раскалывание дерева или ламинированных поверхностей. Некоторые буровые коронки с плоским дном также включают в себя центральную шпору, чтобы буровая головка не двигалась во время начального резания. Хорошим примером являются лопаточные долота.

Типы канавок: Большие сверла с плоским дном не имеют канавок, они состоят только из режущей поверхности, и стружка остается в отверстии до тех пор, пока сверло не будет удалено.

Типы хвостовика: Большинство больших сверл с плоским дном имеют шестигранный хвостовик фиксированного размера. Шестигранный хвостовик предотвращает вращение биты в патроне при чрезмерных нагрузках.

Материалы: Расточные коронки с плоским дном выпускаются из углеродистой стали, быстрорежущей стали или с твердосплавными напайками.

Покрытия: Буровые коронки с плоским дном на нашем сайте не содержат специальных покрытий.


Свёрла специального назначения

Общее описание: Специальные сверла — это любые сверла, не попадающие ни в одну из четырех вышеуказанных категорий. Эти биты включают:

    Фрезы для пробок
  • — По сути, кольцевая пила без центрирующего сверла, эти коронки предназначены для вырезания круглых пробок из пиломатериалов или другой заготовки, которые используются для заполнения цековки после закрепления деталей.После приклеивания заглушки к расточенному отверстию заглушка вырезается и шлифуется заподлицо, чтобы скрыть отверстие. Коронки для пробок измеряются по их внутреннему диаметру (размеру оставшейся пробки) и не предназначены для полного просверливания ложи. Вместо этого в ложе просверливается немного глубже, чем заполняемое отверстие, и пробка вытаскивается с помощью небольшой отвертки или другого инструмента. Вставные фрезы почти всегда используются в ручных дрелях.
  • Сверла для стекла и плитки — Используются для сверления отверстий (обычно для крепежа) в незакаленном стекле, плитке и подобных материалах.Эти биты имеют твердосплавные наконечники и прямые хвостовики, которые можно использовать как в ручных дрелях, так и в автоматизированном оборудовании.
  • Сверла для каменной кладки — Используются для сверления отверстий в бетоне, кирпиче и т. Д. С помощью специального «перфоратора», который забивает сверло во время вращения. Анкер с резьбой обычно устанавливается, если отверстие должно использоваться для прикрепления предметов к поверхности. Сверла по камню имеют твердосплавные наконечники и стандартные канавки или канавки с большим шагом спирали, в зависимости от предполагаемого использования. Как правило, они покрыты черной оксидной пленкой для предотвращения коррозии и имеют хвостовики того же размера, что и сверло, или уменьшенного диаметра, чтобы соответствовать переносному сверлильному патрону.
  • Шнеки
  • — предназначены для просверливания довольно больших отверстий глубоко в древесине или других подобных материалах. Наконечники шнека имеют выступающий конический винт, который помогает втягивать сверло в древесину с одной или двумя режущими кромками, похожими на зенковку, и может иметь внешние шпоры. Канавки шнекового сверла очень большие, чтобы стружка вытягивалась вверх и из отверстия. В ручных дрелях обычно используются шнеки, а хвостовик может быть круглым или шестиугольным.
  • Кольцевые фрезы
  • — используются для сверления больших сквозных отверстий в металле (7/16 дюйма и более), для этих бит требуется специальный станок.Подобно кольцевой пиле, кольцевые фрезы сокращают внешний диаметр отверстия и оставляют твердую центральную пробку. Это обеспечивает гораздо более эффективный процесс сверления с отверстиями без заусенцев в трубах, листовом металле и прутковой заготовке. Кольцевые фрезы на нашем сайте изготовлены из быстрорежущей кобальтовой стали.

Сеть DIY ломает дрель

Электродрели — самый распространенный инструмент неручного пользования. Собираетесь ли вы купить свою первую дрель или резервную модель, важно тщательно выбирать качественное сверло и первоклассные сверла.Биты предназначены для сверления, как краска для кисти или ингредиент для посуды: результат вашего проекта будет настолько хорош, насколько хорош то, что вы в него вложили.

Надежная качественная аккумуляторная дрель на 18 В станет рабочей лошадкой для большинства наборов инструментов для домовладельцев. Все более доступными становятся более мощные дрели с питанием от 24 до 36 вольт. Но за дополнительную мощность приходится платить, и эти инструменты действительно лучший выбор для профессионалов.Но если у вас есть лишние деньги, то обязательно используйте власть.

— Светодиодная рабочая фара. Обычно они располагаются чуть выше спускового крючка и активируются при нажатии на спусковой крючок. Это хорошо для ситуаций с низким освещением.

— Двухступенчатый режим. Обычно это сверху дрели. Думайте об этом, как о нижних передачах в автоматической коробке передач. Он снижает или увеличивает скорость дрели без потери мощности и без снижения крутящего момента.Это ценно при ввинчивании шурупов в плотную древесину. Нижняя передача снижает скорость (но не мощность) винта и снижает вероятность раскола дерева (даже при наличии пилотного отверстия).

— Дополнительные аккумуляторы. Посмотрим правде в глаза, одного просто недостаточно, а дополнительный аккумулятор (если вы держите его заряженным и готовым) пригодится в течение долгих дней.

— Несколько настроек крутящего момента. Несколько цифр на циферблате означают больше настроек, что помогает вам буквально набрать нужное количество крутящего момента для выполняемой работы.

Что касается ударных дрелей, некоторые комбинированные стандартные / ударные дрели доступны в аккумуляторных вариантах. Они могут быть практически идентичны стандартному сверлу, но иметь на один более высокий крутящий момент по сравнению с обычным значением крутящего момента сверла, и он удобно выглядит как молоток.

Что делает перфоратор перфоратором, так это его способность колотить / вибрировать во время сверления. Беспроводной вариант поможет вам во многих приложениях, таких как установка кронштейнов для каменной кладки в кирпичных стенах, но для тяжелых работ, таких как прикрепление опорных кронштейнов к патио для перил или столбов, вам понадобится перфоратор с проводом .Хотя так часто, как вы будете нуждаться в нем, вам может быть лучше арендовать, чем покупать.

В дополнение к аккумуляторной дрели на 18 В вам также следует иметь под рукой дрель с сетевым питанием по нескольким причинам. Во-первых, если вы работаете над проектом, в котором вы переключаетесь между бурением и забиванием, вы можете сэкономить время, не переключая биты, и сэкономить время работы от аккумулятора, используя дрель с проводом для сверления и аккумуляторную дрель для вождения. Во-вторых, если вы работаете весь день, есть большая вероятность, что вы перезарядите батарею дрели и забыли держать резервную батарею заряженной.

Все эти небольшие работы по дому требуют хорошего набора приводных бит. Возможно, вы разбираетесь в отвертке Phillips и отвертке с плоской головкой, но как насчет квадратных или даже звездообразных дисков? Знаете ли вы, что биты с крестообразной головкой бывают разных размеров (первый размер — 0) или что есть целые наборы «защитных» битов, предназначенных для специальных сборок в промышленных условиях?

Возможно, вам не понадобятся специальные защитные биты, но хороший выбор крестообразных, плоских, квадратных и звездообразных битов будет иметь большое значение для расширения ваших навыков сборки (и разборки).В зависимости от модели для разборки сушильной или стиральной машины может потребоваться использование трех типов насадок.

Чтобы легко переключиться с бурения на бурение, приобретите гибридную «быстросменную» коронку. У него на одном конце есть забивное долото, а на другом — буровое долото. Наконечник можно легко ослабить, снять, перевернуть и установить на место для использования.

Существуют сверла для любого материала, включая дерево, металл и кирпич.

Биты по дереву бывают самых разных размеров и типов. Стандартное сверло по дереву лучше всего подходит для выполнения простых сквозных и пилотных отверстий. Большинство наборов сверл имеют размер от 1/16 дюйма до 1/2 дюйма. Хорошая идея — подобрать набор, включающий этот диапазон, плюс пара дополнительных 1/16 дюйма. Вы заметите, что они доступны в групповых упаковках, по уважительной причине: они легко ломаются. В некоторые наборы может входить зенковка, которая создает большое отверстие в верхней части пилотного отверстия, чтобы головка винта могла располагаться заподлицо или ниже поверхности древесины.

Для больших отверстий подойдет лопата или лопастная коронка для быстрых грубых сквозных отверстий.

Биты

типа сверла также предназначены для этой цели и чаще всего используются сантехниками и электриками для создания отверстий для проводки и врезания шпилек в стену. Любой вид ремонта, при котором вы снимаете гипсокартон и работаете с проводкой или водопроводом, — хороший повод выбрать эти детали.

Биты Форстнера

могут служить нескольким целям: создание действительно гладких сквозных отверстий и создание остановленных отверстий с плоским дном.Если вы хотите добавить к шпинделю рукоятку для дюбеля, то идеальным вариантом будет сверло Форстнера, поскольку оно создает гладкие отверстия с плоским дном, которые позволяют дюбелю правильно сидеть. Они чаще используются в деревообработке, чем в обычных столярных работах. Хороший набор будет включать несколько бит размером от 1/4 дюйма до 1 дюйма с шагом 1/8 дюйма.

Для действительно больших отверстий нужна коронка. Вы можете купить наборы, которые позволяют сверлить несколько размеров (до пары дюймов), или вы можете купить отдельные коронки диаметром до 4 дюймов и более.Эти биты сочетают в себе типичное сверло в центре с ободом, содержащим зубья, как у пилы. Эти биты также изготавливаются для металла и других материалов. Небольшой набор хорошо иметь в своем ящике для инструментов, но, вероятно, лучше не покупать самые большие части, пока они вам действительно не понадобятся.

Металлические насадки (левое изображение) и каменные насадки (среднее изображение) сделаны из гораздо более твердых металлов, чем деревянные биты. Возможно, сначала вы не будете впечатлены, потому что спиральные лезвия на этих битах далеко не такие острые, как их деревянные аналоги.Но то, чего им не хватает в этой детали, они компенсируют своей способностью проникать в твердые материалы, такие как каменная коронка на правильном изображении. Для прочного бетона потребуется не только хорошо закаленное сверло, но и специальная дрель, называемая перфоратором.

Биты для стекла и плитки — совершенно разные животные, как по дизайну, так и по материалу. Они больше похожи на лопату и имеют алмазный наконечник. Попробуйте просверлить пилотное отверстие для вертикального поручня в душевой кабине с помощью насадки для каменной кладки вместо насадки для плитки, и вы рискуете расколоть плитку.

Хороший выбор сверл для среднего домовладельца может выглядеть, как показано на рисунке ниже. Не забывайте тщательно выбирать качественные биты.

Типы спиральных сверл

— Как правильно выбрать спиральное сверло

Титан — Долота из быстрорежущей стали, покрытые нитридом титана. Это специальное покрытие придает битам очень высокую твердость поверхности, которая помогает проникать в вязкие материалы, делает биты очень устойчивыми к коррозии и значительно снижает трение между битой и заготовкой.Долота с титановым покрытием служат до 6 раз дольше, чем стандартные долота из быстрорежущей стали. Титановые сверла Vermont American имеют следующие особенности: (1) плотный хвостовик для надежного удержания патрона, (2) титановое покрытие упрочняет поверхность сверла или увеличивает срок службы в тяжелых повторяющихся условиях и действует как смазка, требуя меньшего крутящего момента и меньшего тепловыделения для увеличения срока службы долота (3) спиральный шнек быстрее удаляет пыль с наконечника, уменьшая нагрев для увеличения срока службы, и (4) точка разделения на 135 градусов начинается быстро и сокращает ход сверла.Щелкните здесь, чтобы увидеть доступные размеры.

Cobalt — Кобальтовые коронки представляют собой специальный состав из быстрорежущей стали с добавлением кобальта, чтобы выдерживать очень высокие температуры бурения. Кобальтовые коронки специально разработаны для сверления очень твердых абразивных материалов, таких как обработанная нержавеющая сталь, титан и чугун. Кобальтовые биты не предназначены для общего использования. Кобальтовые сверла Vermont American имеют следующие особенности: (1) плотный хвостовик для надежной фиксации патрона, (2) кобальт выдерживает высокую температуру сверления для увеличения срока службы долота и включает в себя толстую стенку для повышения прочности и (3) точка разделения 135 градусов быстро запускается и уменьшает ходьбу сверла.Щелкните здесь, чтобы увидеть доступные размеры.

Black Oxide — биты из быстрорежущей стали с дополнительной термообработкой, снижающей трение между битой и заготовкой. Долота с черной оксидной пленкой имеют на 50% больший срок службы, чем стандартные биты из быстрорежущей стали. Щелкните здесь, чтобы увидеть доступные размеры.

Оксид золота — Обеспечивает повышенную скорость и надежность при сверлении в дереве, металле и пластике общего назначения и сверлит в 3 раза быстрее с помощью спирали.Щелкните здесь, чтобы увидеть доступные размеры.

Быстрорежущая сталь (HSS) — Стандартные биты общего назначения с полированной поверхностью с серебристым покрытием. Щелкните здесь, чтобы увидеть доступные размеры.

Выбирайте правильные стили точек

Точка 118 ° — Предназначена в первую очередь для сверления в древесине или пластике. Для сверления металла требуется кернер, иначе долото будет «ходить» или «кататься на коньках».

Точка разделения 135 ° — Запускается при контакте с металлом, деревом и пластиком.Устраняет «ходьбу» или «катание на коньках» при сверлении металла. Точка разделения 135 ° на всех долотах размером более 1/8 дюйма.

Speed ​​Helix — Более агрессивный угол сверления канавок бурового долота, обеспечивающий до 3 раз более быстрое проникновение. Продлевает срок службы дрели и продлевает срок службы аккумуляторной батареи.

Выбирайте с помощью нашего руководства по выбору

типов электродрелей и их применение

Сравнение аккумуляторных и сетевых шуруповертов

Аккумуляторные или сетевые дрели, также известные как дрели-шуруповерты, идеально подходят «… для сверления отверстий и заворачивания шурупов в большинство материалов, кроме кирпичной», — описывает Пол.Главное преимущество использования аккумуляторной дрели для вашего D.I.Y. проекты — это удобство. Вы можете использовать аккумуляторную дрель в любом месте, в то время как для сетевой дрели необходимо иметь поблизости электричество или удлинитель.

Доступны аккумуляторные дрели с различным напряжением, например 12 В, 14,4 В и 18 В. Дрели с более высоким напряжением более мощные и имеют множество функций, но они больше и тяжелее, чем сверла с более низким напряжением.

Пол отмечает, что «основным преимуществом выбора сетевой дрели является то, что она обеспечивает более высокую мощность при постоянной скорости.Это идеально подходит для более тяжелых работ и больших нагрузок.

Сила ударного шуруповерта

Ударный шуруповерт работает иначе, чем стандартная дрель, предлагая больше мощности за счет более высоких всплесков крутящего момента. Пол отмечает, что они «идеально подходят для заворачивания шурупов, потому что импульсы мощности создают большую силу и с меньшей вероятностью повредят головки шурупов». Однако, поскольку вы никогда не знаете, когда сработает дополнительная мощность, это может привести к снижению точности.

Ударная отвертка — идеальный электроинструмент, если вы работаете над проектом, требующим большого количества винтов, например, для крепления досок настила или кровельных листов, а также для сборки плоской мебели или шкафов.

Перфораторы и перфораторы

Перфораторы и перфораторы идеально подходят для сверления твердых поверхностей, таких как кирпич, бетон и камень. Перфораторы имеют ударную функцию, которая ударяет по сверлу во время вращения, помогая ему пробиваться сквозь плотные материалы.При необходимости молоток можно легко отключить, чтобы он стал обычным сверлом. «Постоянный крутящий момент при более низкой скорости молота означает, что вы быстро пройдете кладку», — говорит Пол.

Роторные дрели

работают от давления воздуха и обеспечивают гораздо больший удар, чем перфораторы. Они обычно более долговечны, чем перфораторы, и имеют три настройки; режим дрели, перфоратор или просто перфоратор, который работает как мини-отбойный молоток.

Узнайте о ваших возможностях

Все еще не уверены, какая электродрель вам нужна? Взгляните на полное руководство по дрели.

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
