Как сделать заземление в гараже своими руками: советы и алгоритмы

Для хранения автомобилей многие владельцы используют частные гаражные кооперативы. В силу разных причин состояние электрической проводки на таких объектах оставляет желать лучшего. В связи с этим многим автолюбителям приходится самостоятельно заниматься проблемами электрической инфраструктуры, важнейшая часть которой — заземление в гараже.

Помните, что заземление гаража играет существенную роль для повышения уровня безопасности в помещении.

Зачем нужен контур заземления

Многие электрические приборы нуждаются в розетках с заземляющим контактом. С помощью этого контакта корпуса техники присоединяются к заземлительному контуру. Изоляционный слой, нанесенный на токоведущие элементы приборов, иногда повреждается, вовнутрь проникают вода или влажный воздух. Результат — образование конденсата на металлических поверхностях электробытовой техники. Вода — отличный проводник электричества. Гаражи часто бывают достаточно сырыми помещениями. Данные здания квалифицируются как объекты повышенной опасности. Существуют дополнительные факторы риска, присущие гаражам, корпус которых выполнен из металла. Металлические конструкции, не относящиеся к электроприборам, могут оказаться под напряжением, если выступят в качестве сторонней заземляющей части. Дело в том, что между металлической частью гаража и почвой находится гидроизоляционный слой, стоящий на шпалах или бревнах, поэтому контакт между корпусом и почвой не всегда надежен. Кабеля обычно прокладывают путем их фиксации к проволоке или металлическим тросам. Последние держатся на гаражных корпусах за счет болтовых или сварных соединений. Нарушение изоляционного слоя на тросе приводит к возникновению потенциала, передаваемого на корпус гаража. Даже при отсутствии прямого контакта кабелей с металлическими поверхностями во время дождя этот контакт неизбежно возникнет.

Таким образом, наличие заземления — важнейшее требование, обеспечивающее безопасность как самой электробытовой техники, так и ее пользователей.

Делаем заземление в гараже своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании. Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.

Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.

Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Как правильно сделать заземление в гараже — алгоритм работы

Рассмотрим инструкцию.

В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.

Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.

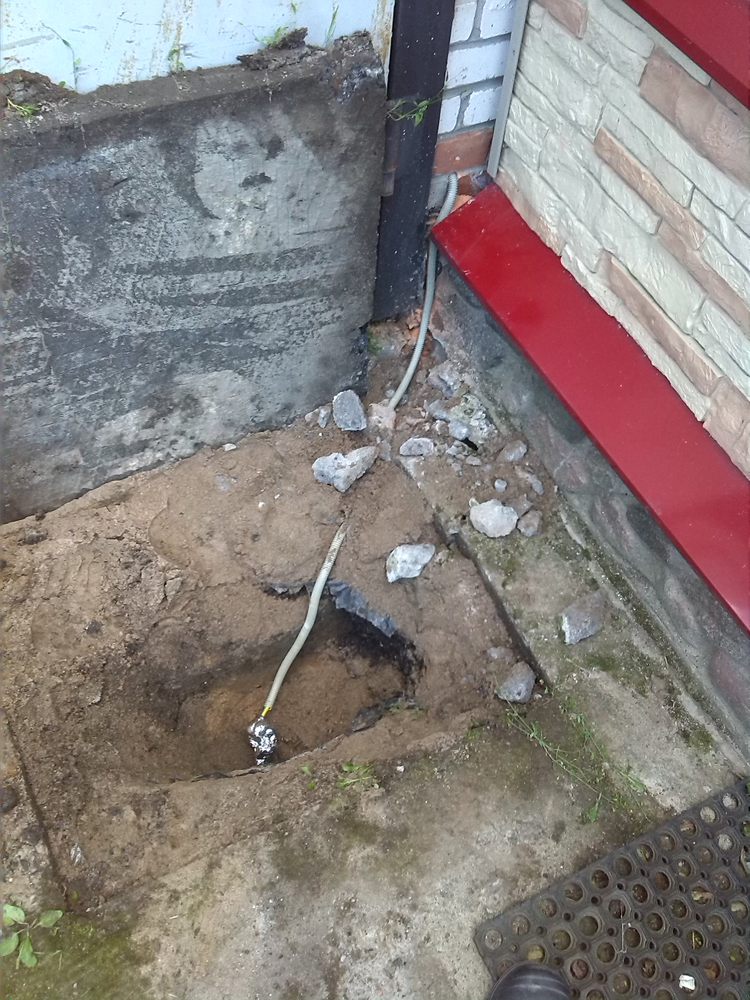

На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Когда вы сделаете своими руками надежное заземление для вашего гаража, это будет очень существенный вклад в обеспечение безопасности. С вашей электропроводкой все будет в порядке, вы до минимума снизите вероятность поражения током даже от мощных приборов и инструментов, которые часто используются в мастерской гаража.

устройство, выбор схемы и заземлителя

Зачем нужен контур заземления

Гаражи часто бывают достаточно сырыми помещениями. Данные здания квалифицируются как объекты повышенной опасности.

Существуют дополнительные факторы риска, присущие гаражам, корпус которых выполнен из металла. Металлические конструкции, не относящиеся к электроприборам, могут оказаться под напряжением, если выступят в качестве сторонней заземляющей части. Дело в том, что между металлической частью гаража и почвой находится гидроизоляционный слой, стоящий на шпалах или бревнах, поэтому контакт между корпусом и почвой не всегда надежен.

Кабеля обычно прокладывают путем их фиксации к проволоке или металлическим тросам. Последние держатся на гаражных корпусах за счет болтовых или сварных соединений. Нарушение изоляционного слоя на тросе приводит к возникновению потенциала, передаваемого на корпус гаража. Даже при отсутствии прямого контакта кабелей с металлическими поверхностями во время дождя этот контакт неизбежно возникнет.

Таким образом, наличие заземления — важнейшее требование, обеспечивающее безопасность как самой электробытовой техники, так и ее пользователей.

Механизм действия заземлительного контура

Разберем ситуацию, когда заземлительный контур отсутствует, а в распредсети гаража нет УЗО. Изоляционный слой фазы внутри сварочного аппарата нарушен, из-за чего на его корпусе возник фазный потенциал.

Так как трансформаторная нейтраль на подстанции, откуда подается электропитание, заземлена (то есть объединена с заземлительным контуром), разность потенциалов между почвой и корпусом сварочного аппарата составляет 220 Вольт. Обувь не выступает в качестве изолятора, так как пропускает ток. Стоит коснуться корпуса, и человек попадает под напряжение. Величина тока, проходящего через тело при напряжении 220 Вольт, будет не ниже 15 мА. Это означает, что мышцы сократятся до такой степени, что человек не сможет разжать руку и, если в этот момент никто не придет на помощь, наступит летальный исход.

Теперь представим ситуацию, когда контур заземления есть, произошло повреждение изоляционного материала фазного провода. В таком случае происходит поэтапное включение защитного механизма. Вначале наступает стадия защитного отключения: при связанных друг с другом контурах гаража и подстанции через фазу идет ток короткого замыкания, а автомат отключает технику на некоторое время. Даже если человек прикоснулся к корпусу под напряжением, период контакта будет слишком кратким, и не будет причинен существенный вред здоровью.

УЗО будет защищать отходящие линии. При таком подходе защитное отключение будет срабатывать не на короткое замыкание, а на ток утечки в почву через гаражный заземлительный контур. Как только УЗО обнаружит утечку, тут же выключит сеть. Таким образом, человек стоящий на земле, будет в безопасности.

Сопротивление тела между участком, где есть напряжение, и нижними конечностями составляет сотни кОм. Сопротивление проводника между корпусом и заземлительным контуром гораздо меньше одного Ом, а сопротивление самого контура не выше нескольких десятков Ом. В результате есть два параллельно присоединенных сопротивления — тела и заземлителя. Основная часть электричества идет по пути наименьшего сопротивления (к заземлительному контуру). Человеку достанется небольшая величина тока, не превышающая порога отпускания.

Системы заземления

При наличии глухозаземленной нейтрали имеется три варианта систем подключения рабочих и заземляющих проводников. К рабочим относят нули (по ним течет ток нагрузки). Защитные проводники используются исключительно для транспортировки потребителю потенциала земли от заземлителей. Существует несколько вариантов того, как сделать защитное заземление. Выбор осуществляется между системами TN-C, TN-S, TN-C-S и TT.

Защита по схеме TN-C

Данный стандарт был общепринятым более десяти лет назад. Систему легко узнать по количеству проводников в питающем кабеле: их всегда два. Один — фаза, другой — совмещенный нуль (PEN). Такое название (совмещенный) обусловлено двумя функциями проводника: по нему проходит рабочий ток и выполняется соединение с заземлительным контуром питающего кабеля.

При подобном подходе нулевой проводник в качестве заземлителя применять нельзя. В противном случае при подключении к заземляющим контактам розеток есть высокая вероятность неожиданно оказаться под напряжением. К такому результату приведет обрыв проводника PEN, что очень вероятно в старых электрических сетях, так как контакты в них обычно в крайне плохом состоянии. Вследствие перераспределения токов по фазам в нулевом проводнике появится потенциал в диапазоне от 0 до 220 Вольт, и все заземляющие розеточные контакты будут под напряжением. Раз под напряжением будут контакты, то же самое произойдет и с корпусами электробытовой техники.

Когда речь идет о гараже, не понадобится даже обрыва нуля для получения потенциала на проводнике PEN. Электрическая проводка отличается небольшим сечением, а дистанция до подстанции большая. Наверняка многие замечали, что при работе со сварочным аппаратом в соседних гаражах свет не только мигает или тускнеет, но и периодически становится ярче — это следствие увеличившегося сопротивления проводки. В такой момент на нуле возникает потенциал.

Защита по схеме TN-S

Трехжильные питающие кабеля, пара нулевых шин — признаки заземлительной системы TN-S. Здесь задачи защитного и нулевого проводника разведены. Какая бы ни была нагрузка в сети гаража, когда бы ни возникли обрывы нулевых рабочих проводников на защите, опасный потенциал не возникнет.

Если гараж расположен неподалеку от подстанции и защитный проводник начинается именно там, изготавливать контур нет необходимости. Однако при значительном расстоянии до подстанции без контура не обойтись. Вывод от контура гаража подключают к шине защитного проводника в распредщите.

Защита по схеме TN-C-S

Данное устройство является переходным от TN-C к более совершенной TN-S. Совмещенный нуль расходится на защитный и рабочий. На участке разделения организуется повторный заземлительный контур. В дальнейшем к потребителям идет уже три провода (согласно системе TN-S).

Создать такой контур своими руками не составит проблем. Однако следует учесть нюанс, сопряженный все с той же потенциальной опасностью разрыва совмещенного нуля. Если при возникновении на проводнике опасного потенциала ток, идущий через контур, вызовет реакцию вводного автомата, — система должна обеспечивать безопасность. В противном случае рекомендуется дополнительно защитить групповые линии устройством защитного отключения.

Защита по схеме ТТ

Система — аналог TN-C, но есть и отличие, состоящее в отсутствии подключения заземлительного контура к PEN-проводнику. Контур оставляют независимым, соединяют его лишь с корпусами, металлическими поверхностями, заземляющими розеточными контактами. Отводы от электрощита всегда защищены устройством защитного отключения для токов свыше 30 мА.

Минус схемы заключается в неэффективности при повреждении кабеля в случае попадания тока на металлические конструкции гаража.

Создание заземления

Перед тем как своими руками сделать контур заземления, рекомендуется обратить внимание на ряд важных обстоятельств:

Особое внимание следует уделять контактам. Скрутки запрещены. Действительно надежные соединения позволяют создать клеммы.
Устройство защитного отключения — гарантия безопасности электрической проводки даже в случае утечек тока. При возникновении аварийных ситуаций УЗО моментально отключает питание.
Лучший материал для изготовления электродов — стальные уголки. Рекомендуемый размер уголка — 50 на 50 миллиметров. Оптимальная длина уголка — от 2 до 2,5 метра. Некоторые владельцы гаражей вместо уголка используют трубы. Такой вариант допустим, но толщина стенок труб должна превышать 3,5 миллиметра. Рекомендуемый диаметр трубы — более 32 миллиметров.
Конфигурация заземлительного контура важна. Многие выбирают треугольную схему, однако специалисты настаивают на большей эффективности Т-образной схемы. В этом случае одну пару электродов устанавливают по углам в передней части гаража, другую пару монтируют в смотровой яме. Все электроды объединяют между собой, а затем подключают к шине в электрощите.
Для соединения подземной части системы с заземлительной шиной рекомендуется использовать гибкий провод. Лучший выбор — медный кабель с шестимиллиметровым сечением. Для алюминиевого кабеля необходимо шестнадцатимиллиметровое сечение.

Существующие конфигурации заземлительных контуров показаны на рисунке ниже.

Вертикальный заземлитель

В большинстве случаев для создания вертикального контура выбирают вертикальные заземлители с использованием (на выбор) уголков, труб или медного проводника. Ниже представлена стандартная схема организации заземления в гараже.

Для монтажа заземлительного контура заранее выкапывают яму. Ее глубина должна составлять примерно полметра.

Заземлительные устройства вертикального типа нельзя вкапывать в грунт. Допустимо только вбивание. Между электродами следует поддерживать определенную дистанцию (от полутора до двух метров). Электроды забивают в землю с помощью кувалды. Устройство должно полностью войти в грунт и даже уйти вглубь примерно на 50 сантиметров.

Установленные электроды объединяют друг с другом металлической лентой или прутком. Рекомендуемое сечение ленты — от 100 квадратных миллиметров. Диаметр прутка должен превышать 10 миллиметров.

Соединения выполняют при помощи сварочного аппарата. Все швы подлежат покраске, чтобы защитить металл от коррозийных процессов.

Финальная часть работы — прокладка трехжильного кабеля, который отходит от электрощита. Кабель подключают к розеткам и осветительной технике.

Горизонтальный заземлитель

Данная схема подразумевает укладку металлической ленты на поверхности траншеи. К ленте приваривают болт, к которому направляют кабель (из меди или алюминия). Второй конец провода подводят к шине PE (находится в распредщите). Завершают процесс закапыванием траншеи рыхлой землей. Используемый грунт не должен содержать крупных камней или строительных отходов.

На рисунке ниже показана схема функционирования горизонтального заземления.

Проверка системы

Вне зависимости от выбранной схемы организации заземления после окончания работы требуется протестировать созданную систему на работоспособность.

С этой целью рекомендуется пригласить профессионального электрика, имеющего специальное оборудование. Результат проверки, дающий показатель свыше 47 Ом, указывает на необходимость установки еще нескольких электродов.

Описанные схемы актуальны для гаражей, находящихся на отдалении от жилых построек. Если гараж расположен рядом с частным домом, оборудованным заземлительным контуром, ситуация принципиально иная. Достаточно подтянуть к гаражному строению трехжильный кабель от распредщита.

Заземление в гараже своими руками: полная инструкция

Гаражное помещение для любого автовладельца является не только местом стоянки автомобиля, но и собственной мастерской. Здесь часто выполняется посильный ремонт четырехколесного друга, в котором участвует сварочное оборудование и прочие электрические инструменты. Особая опасность системы электроснабжения гаража заключается в отсутствии защитного заземления, которым преимущественное большинство отечественных гаражных кооперативов не оснащено. А без него невозможно обезопасить человека при повреждении электрических приборов или других элементов гаражной электропроводки.

В случае попадания электрического потенциала на корпус возникает угроза поражения током, которая может привести к электротравме. Чтобы избежать этого, многие владельцы авто задаются вопросом, как сделать заземление в гараже своими руками. Для подключения заземляющего контура необходимо выполнить ряд требований и соблюсти определенные нюансы.

Нюансы и требования по ПУЭ

Требования к заземлению гаража, как и любому другому оговаривается п.1.7 ПУЭ. Основным параметром для контура заземления гаража является переходное сопротивление между заземлителем и грунтом. Эта величина определяет путь движения тока, либо через тело человека (если его сопротивление меньше), либо через контур заземления гаражного помещения. Поэтому, в соответствии с п.1.7.103 ПУЭ сопротивление заземления должно быть не более 5, 10 и 20 Ом для линий, у которых фазное напряжение составляет 380, 220 и 127 В соответственно.

Следует отметить, что для подключения заземляющего проводника подходят далеко не все конструкции. Так, согласно требований п.1.7.123 категорически запрещено использовать для подключения защитного заземления в гараже оболочку кабелей, различные трубопроводы и газопроводы, несущие тросы, канализацию и отопительные сети. Поэтому заземление в гараже должно подключаться отдельным или совместным защитным проводником. Который согласно п.1.7.3 ПУЭ может быть проводом PEN или PE, а в зависимости от способа их подключения реализуют и различные системы заземления гаража.

Выбор системы заземления для гаража

Всего согласно п.1.7.3 ПУЭ выделяют шесть систем питания электрических сетей, но для снабжения гаражей актуальны только четыре из них:

TN-C – с совмещением защитного и нулевого;
TN-C-S – с частичным совмещением;
TN-S – с выделенными защитным и нулевым;
TT – с глухозаземленной нейтралью.

В зависимости от того, какая из этих схем запитки электропроводки применяется в вашем случае, определяется наиболее актуальный вариант подключения защитного контура от общей системы или установки индивидуального заземления.

TN-C.

Система TN-C подразумевает, что к вводному щитку в гараже подводится четырехпроводная линия, в которую входят три фазы и совмещенный защитный и нулевой проводник PEN. Такая система заземления являет достаточно распространенной, так как она позволяет существенно экономить на отдельном заземляющем проводе. Но в ее работе отмечается не менее существенный недостаток.

Пример подключения по схеме TN-C

Посмотрите на рисунок, здесь приведен пример аварийной ситуации, когда происходит обрыв проводника PEN на участке от подстанции или распредустройства до гаража. В случае такого разрыва и одновременного включения электроприборов в розетку потенциал с фазы может перейти на корпус оборудования и все заземленные части. В результате прикосновения к ним человек будет поражен электрическим током.

Следует отметить, что такая угроза в системе TN-C несет особую опасность в трехфазных устройствах, где схема проводки использует нулевой провод не для каждого потребителя, и те спокойно будут продолжать свою работу. При однофазном подключении повреждение PEN проводника сразу обнаружится – ни один прибор работать не будет, что хорошо заметно на тех же светильниках. Поэтому подключение заземления на PEN проводник в гараже крайне опасно, и его лучше реализовывать через индивидуальный контур.

TN-C-S.

Такой способ является более безопасным развитием системы TN-C, когда от подстанции схема питается по четырехпроводной линии с совмещенным PEN проводом. На определенном участке совмещенный провод разделяется на PE – защитный и N – нулевой провод двумя отдельными жилами. При этом в точке разделения должно осуществляться повторное заземление.

Рис. 2. Пример подключения по схеме TN-C-S

Такой способ актуален для владельцев гаражей, чьи помещения питаются TN-C. В таком случае с вводного кабеля совмещенную жилу разделить на две и обустроить индивидуальный контур. В гараж вместо двухжильного будет заводиться трехжильный провод. Следует отметить, что к нулевому проводу на вводе в гараж нужно подключить УЗО, так как со стороны подстанции и других гаражей будет присутствовать угроза попадания потенциала при повреждении совмещенного проводника.

TN-S.

Представляет собой систему, в которой присутствует сразу пять питающих линий – три из которых отводятся на фазные, один для нулевого, и один для заземления. Таким образом, проводник PE имеет отдельную жилу. За счет чего питание по TN-S схеме является самым безопасным. Но из-за необходимости включения в линию дополнительной жилы этот способ питания является более дорогостоящим, и для питания гаражных корпусов и кооперативов используется редко.

Посмотрите на рисунок, при повреждении нулевого провода заземление продолжит выполнять свои функции с теми же параметрами, не зависимо от остальных элементов сети.

TT.

Представляет собой наиболее распространенную в отечественных сетях схему питания бытовых потребителей. При этом снабжение осуществляется по четырехпроводной линии, в которую входят три фазы и ноль. Нулевой проводник здесь заземляется, а система носит название трехфазной с глухозаземленной нейтралью. Провод PE в такой системе отсутствует, поэтому для заземления гаража устанавливается собственный контур.

Рис. 4. Пример подключения по схеме TT

Обустройство индивидуального контура для гаража является самым надежным и наиболее безопасным способом защиты.

Устройство контура заземления в гараже

Контур собирается из горизонтальных и вертикальных электродов, которые закапываются в грунт, а для заземлителей используются различные металлические конструкции. Все элементы заземления внутри гаража относятся к внутреннему контуру, а снаружи к внешнему. В качестве внутреннего контура заземления по периметру стен, как правило, укладывается металлическая полоса, арматура, уголок или другие изделия, на него подключается все оборудование.

Рис. 5: устройство контура заземления в гараже

Посмотрите на рисунок, здесь приведен один из вариантов заземления в гараже, он подходит для тех ситуаций, когда у вас есть возможность обустраивать контур вокруг всего здания. Оптимальный вариант – на этапе строительства, когда происходит монтаж всей электрики. Если доступ к какой-то области заблокирован другими постройками, то металлические электроды смещаются в свободную область.

Основная задача – обеспечить как можно меньшее сопротивление заземлителя. Для этого вам потребуется предусмотреть достаточную площадь соприкосновения металла с грунтом. Поэтому, если у вас нет возможности установить достаточную протяженность горизонтальных электродов, ее компенсируют нужным количеством вертикальных заземлителей. Способ их установки и соединения может выполняться:

В линию – наименее надежный вариант;
Замкнутой фигурой (треугольник, круг и прочие) – более надежное заземление;
Сложной фигурой – если укладка производится на небольшой площади.

Рис. 6: как соединить заземлители в контур

В качестве заземляющего электрода подойдут обычные стальные трубы, уголки или медные элементы. Любые медные проводники — более надежный вариант, так как со временем медь не разрушается, а сопротивление контура не увеличивается. Размеры заземлителей, в зависимости от их конструкции и материала, выбираются в соответствии с п.1.7.111 ПУЭ по таблице 1:

Таблица 1

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь	Круглый:
черная	для вертикальных заземлителей;	16	—	—
	для горизонтальных заземлителей	10	—	—
	Прямоугольный	—	100	4
	Угловой	—	100	4
	Трубный	32	—	3,5
Сталь	Круглый:
оцинкованная	для вертикальных заземлителей;	12	—	—
	для горизонтальных заземлителей	10	—	—
	Прямоугольный	—	75	3
	Трубный	25	—	2
Медь	Круглый:	12	—	—
	Прямоугольный	—	50	2
	Трубный	20	—	2
	Канат многопроволочный	1,8	35

После того, как вы определились с местом установки заземления гаража и всеми материалами, приступайте к самой процедуре.

Организация заземления в гараже своими руками

Устройство собственного контура заземления подразделяется на несколько этапов. Для этого выполните следующие процедуры:

Перед установкой заземления выкопайте углубления для размещения вертикальных электродов — порядка 50 см в глубину и соедините их между собой траншеей такой глубины, чтобы расстояние от контура до поверхности грунта не превышало 20 см.
Забейте вертикальные электроды на глубину 1 – 1,5 м. Перед забиванием их заостряют, чтобы они легче входили. Проложите горизонтальные элементы контура так, чтобы они соединяли 2 электрода, находящихся поблизости. Рис. 7: пример схемы расположения электродов заземления
Соедините вертикальные и горизонтальные заземлители при помощи сварки (если они выполнены из стали) или болтовым соединением (если из меди). Рис. 8: соединение вертикальных и горизонтальных заземлителей

Электрический контакт в местах таких соединений должен получиться максимально надежным, не допускайте слабых креплений, которые могут разрушиться на этапе засыпания траншеи.

Проверьте контур заземления при помощи мультиметра или контрольной лампочки. Лучше всего это делать при помощи специального моста, но при отсутствии такового, подойдут и более доступные средства.
Если сопротивление заземления гаража получилось слишком большим, попробуйте уменьшить его, установив еще несколько металлических штырей. Если превышение невелико, после засыпания траншеи, величина уменьшиться. А для грунтов с большим сопротивлением актуально засыпать вокруг металлического уголка или шины смесь угля и соли – они значительно снижают сопротивление растекания.
Сделайте вывод от контура к электрическому щитку, для него также необходимо установить УЗО, через которое будет подключаться внутренний контур гаража. Рис. 9: подвод заземления к щитку
От внутреннего контура сделайте разводку к металлическим корпусам светильников, заземляющим контактам розеток и прочему оборудованию.
Траншею засыпьте грунтом, красить или как-то покрывать токоведущие элементы материалами, ухудшающими переходное сопротивление, запрещено.

Как обслуживать заземление гаража?

Правильно выполненное заземление гаража гарантирует безопасность человека, но со временем, может утратить свои характеристики. Поэтому его целостность и работоспособность должны постоянно проверяться, в ваших же интересах выполнять хотя бы доступные манипуляции:

Первое, что должно производиться – периодический осмотр, согласно п .2.7.9 ПТЭЭП он выполняется не реже 1 раза в 6 месяцев, его задача выявить места возможных обрывов или уменьшения сечения шины PE.
Осмотр с частичной откопкой выполняется не реже раза в 12 лет в местах наибольшей коррозии, как правило, это место входа заземления в грунт.
Измерять величину сопротивления следует также не реже раза в 12 лет, при этом величина определяется из приложения 3.1 ПТЭЭП, приведенного в таблице 2

Таблица 2

Характеристика объекта	Удельное сопротивление грунта, r, Ом·м	Сопротивление, Ом
Электроустановки напряжением 110 кВ и выше сетей с эффективным заземлением нейтрали, выполненные по нормам на сопротивление	до 500	0,5
	более 500	0,002·0,5r
Электроустановки 3-35 кВ сетей с изолированной нейтралью	до 500	250/Iр*, но не более 10 Ом
Электроустановки 3-35 кВ сетей с изолированной нейтралью	более 500	0,002r·250/Iр
Электроустановки сетей напряжением до1000 В с глухозаземленной нейтралью напряжением:
660/380 В	до 100 (более 100)	(15·0,01r)
380/220 В		(30·0,01r)
220/127 В		(60·0,01r)
Электроустановки сетей напряжением до 1000 В с изолированной нейтралью при мощности источника питания:
более 100 кВА	до 500	50/Ip*, но не более 4 Ом
до 100 кВА	более 500	50/Ip*, но не более 10 Ом

* Ip — — расчетный ток замыкания на землю, в качестве которого принимается:

в сетях без компенсации емкостного тока замыкания на землю – ток замыкания на землю;

в сетях с компенсацией емкостного тока замыкания на землю:

— для электроустановок, к которым присоединены компенсирующие аппараты, — ток, равный 125% номинального тока наиболее мощного из этих аппаратов;

— для электроустановок, к которым не присоединены компенсирующие аппараты, — ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов.

Как сделать заземление в гараже?

Безопасность в гараже обеспечивается определенными техническими правилами. Создание заземляющего контура гарантирует комфортное использование помещения. Сделать это можно даже самостоятельно.

заземленный стержень

Блок: 1/6 | Кол-во символов: 265
Источник: https://vseogarage.ru/kommunikatsii/zazemlenie-v-garazhe.html

Нюансы и требования по ПУЭ

Блок: 2/6 | Кол-во символов: 1122
Источник: https://www.asutpp.ru/zazemlenie-v-garazhe-svoimi-rukami.html

Зачем заземление в гараже

Заземление в гараже жизненно необходимо, если нет желания попасть в неприятную ситуацию.

Важно, что током может ударить в тот момент, когда человек совсем этого и не ожидает.

Электроприборы, обогреватели, а также металлические стены гаража являются первыми источниками риска. При увеличении температуры в помещении вода конденсируется на электропроводке и приборах. Это несет потенциальную опасность, ведь вода является проводником электрического тока. Чтобы заземлить все инструменты, следует использовать заземляющую жилу, а потом подвести к ней электропроводку. В противном случае электрический ток может выйти на корпусы приборов, что станет причиной трагедии.

правила заземления

Блок: 2/6 | Кол-во символов: 710
Источник: https://vseogarage.ru/kommunikatsii/zazemlenie-v-garazhe.html

Механизм действия заземлительного контура

При отсутствии связи между контурами и если данная связанность не позволяет образовать ток, необходимый для подключения защиты, понадобится устройство защитного подключения. УЗО будет защищать отходящие линии. При таком подходе защитное отключение будет срабатывать не на короткое замыкание, а на ток утечки в почву через гаражный заземлительный контур. Как только УЗО обнаружит утечку, тут же выключит сеть. Таким образом, человек стоящий на земле, будет в безопасности.

Блок: 3/8 | Кол-во символов: 2359
Источник: https://220.guru/electroprovodka/zazemlenie-molniezashhita/zazemlyayushhij-kontur-v-garazhe.html

Какие бывают схемы заземления?

Как бы вам ни показалось странным, но заземление, при всей его видимой простоте, строится по схемам. Они бывают нескольких типов:

TN-C – классическая двухпроводная схема используемая, при электроснабжении бытовых потребителей энергии. Нейтраль (ноль) в ней тянется от общей точки соединения выходных обмоток трансформатора силовой подстанции. Провод N в ней технологический, поскольку при работе электроустановки по ней течет ток. Вы можете подключить к нему корпус прибора, станка или короб рубильника для защиты оборудования от сверхтоков. Этот способ называется зануление, для защиты людей от поражения электрическим током он бесполезен. Категорически нельзя подключать технологическую нейтраль к третьему (боковому) контакту так называемой евророзетки, поскольку это приводит к тому, что через корпус электроприбора во время его работы течет ток.
TN-S – трехпроводная схема, в которой от подстанции параллельно проводу N тянется защитный проводник PE. К PE подключаются боковые контакты евророзеток, а также корпуса электроприборов напрямую. Если изоляция пробита, то ток уходит по нему, минуя тело человека, которое имеет большее электрическое сопротивление. Недостатком способа является необходимость тянуть от подстанции не четыре, а пять проводов.
TN-C-S комбинированная схема, когда к проводу N перед вводами в помещение подключают провод PE, имеющий непосредственный контакт с землей. Если электрический контакт РЕ с физической землей разрывается или становится недостаточно плотным, фаза появляется на корпусе электроприборов. Поэтому ее можно применять в помещениях с низкой влажностью воздуха, диэлектрическими полами, отсутствием пыли и агрессивных паров в атмосфере.
ТТ. Схема, когда потребитель электроэнергии создает отдельный заземляющий контур и подключает к нему корпуса электроприборов, а также боковые контакты евророзеток. Наиболее правильный способ обеспечения безопасности, если вы делаете заземление для гаража своими руками.

Подробнее о системах заземления читайте в статье «Земля в электротехнике»

Блок: 3/4 | Кол-во символов: 2054
Источник: https://electriktop.ru/bezopasnost/kak-sdelat-zazemlenie-v-garazhe.html

Существующие системы

Итак, сначала вкратце рассмотрим, как можно самому сделать заземление гаража. Существует несколько систем, которые используются на сегодняшний день.

TN-C. В этом случае к вводному щитку подводится фаза и совмещенный проводник (ноль с землей, PEN). Этот провод PEN уже на вводе разделяется отдельно на PE и N, что позволяет сделать гаражное заземление своими руками. Недостаток такой схемы заключается в том, что при обрыве совмещенного провода фаза перейдет на все заземленные электроприборы. Как результат – на всех Ваших металлических светильниках и электроинструменте будет протекать 220 Вольт. Одно прикосновение и последствия могут быть с летальным исходом, поэтому самостоятельно делать такой вариант защиты мы не рекомендуем.
TN-S. Более надежное заземление гаража, однако, встретить его в реальности вряд ли удастся, т.к. для этого кооператив должен протянуть к потребителям отдельный N и PE провод от подстанции к собственному ВРУ. Понятное дело, что заниматься этим не выгодно, поэтому такую схему заземляющего контура мы отбрасываем.
TN-C-S. Одна из самых безопасных систем, которая представлена следующим образом: от подстанции к ВРУ кооператива протягивается совмещенный провод PEN и организовывается повторное заземление. Уже от ВРУ к потребителям идет пятижильный провод: 3 фазы, ноль и земля. Современные застройщики используют именно эту схему защиты электропроводки на 380 Вольт, но обладателям старых гаражей, скорее всего, придется самому платить за модернизацию проводки. Понятное дело, что тоже не всегда на это согласятся автолюбители.
TT. Ну и последняя схема заземления гаража – сделать индивидуальный контур из нескольких металлических электродов, вкопанных в землю рядом с гаражным помещением. Как Вы понимаете, это самый простой и дешевый способ защиты электропроводки, о котором мы сейчас и поговорим.

Ниже мы рассмотрим один из вариантов монтажа заземления в гараже своими руками. Инструкция с фото примерами поможет Вам самостоятельно сделать PE контур с минимальными затратами времени и денег.

Блок: 3/4 | Кол-во символов: 2047
Источник: https://samelectrik.ru/kak-pravilno-sdelat-zazemlenie-v-garazhe.html

Зачем нужен контур заземления

Таким образом, наличие заземления — важнейшее требование, обеспечивающее безопасность как самой электробытовой техники, так и ее пользователей.

Блок: 2/8 | Кол-во символов: 1530
Источник: https://220.guru/electroprovodka/zazemlenie-molniezashhita/zazemlyayushhij-kontur-v-garazhe.html

Делаем контур заземления: материал на видео

Сейчас есть отличная возможность подробно рассмотреть все нюансы работы благодаря содержательному ролику в формате видео. Здесь изложены все ключевые этапы изготовления и прокладки контура заземления.

Для начала внимательно посмотрите первую часть работ.

Сделайте для себя все необходимые заметки, запишите наиболее существенные моменты. А потом можно переходить и ко второй части.

Теперь, когда вся основная суть работы стала понятной, прозрачной, вполне можно переходить к самостоятельным действиям. Запаситесь всеми необходимыми материалами, составьте схему заземления, ориентированную именно на ваше гаражное помещение, с привязкой к местности. И поэтапно выполняйте работу.

Блок: 5/5 | Кол-во символов: 1068
Источник: https://garazhov.ru/light/kak-sdelat-zazemlenie-v-garazhe.html

Заземляющий контур своими руками

Итак, как сделать заземление в гараже, чтобы оно эффективно защищало от поражения электрическим током? Для этого создается так называемый заземляющий контур – совокупность металлических деталей, которые отводят электрический ток и рассеивают его. Основным параметром контура является величина электрического сопротивления между ним и физической землей. Ниже приведена таблица его зависимости от состава грунта.

Как видите, традиционная фундаментная подсыпка из гравия и глины по своему электрическому сопротивлению почти не отличается от человеческого тела. Поэтому просто заколотить металлический штырь на глубину около полуметра и присоединить к нему корпус станка или третий контакт евророзетки – это совершенно недостаточная мера для создания эффективной защиты.

Для проникновения во влажные и хорошо проводящие ток слои грунта необходим металлический штырь длиной около двух метров, а в отдельных случаях и до трех метров. Заземляющий контур должен состоять минимум из трех вертикальных штырей и соединяющих их горизонтальных металлических проводников.

Поэтому его традиционно делают в виде равностороннего треугольника с расстоянием между вершинами, равным одному метру. Это лучшая конфигурация для стекания тока и его рассеивания. Но если по условиям местности такую фигуру построить проблематично, вы можете разомкнуть контур и вытянуть его в линию.

На месте установки проводников копается траншея глубиной около полуметра и такой же ширины. В качестве вертикальных штырей используется круглый, четырех- или шестигранный пруток из черного или нержавеющего металла. Можно использовать и трубы, но их сложнее забивать. Диаметр вертикальных элементов из черного металла от 16 до 32 мм. При использовании нержавеющей стали можно ограничиться меньшими размерами – от 10 до 25 мм (последнее значение для труб).

Горизонтальные проводники делаются из плоского проката – полос или уголков. Их ширина не менее 10 мм. Правила устройства электроустановок рекомендуют, чтобы площадь их сечения была не менее 100 мм2. Плоская форма выбирается исходя из соображений большего контакта с землей, именно это условие обеспечивает эффективное стекание тока с проводников в землю.

Вертикальные штыри лучше заколачивать не кувалдой, а перфоратором. Длинный прут вгонять в землю неудобно, лучше его разрезать на куски и соединять их, приваривая к концам трубчатые муфты. Горизонтальные элементы контура к штырям привариваются, а места соединений покрываются битумной мастикой и другими материалами, защищающими от коррозии.

К концу одного из вертикальных штырей приваривается металлическая проушина, к которой с помощью болта с гайкой крепится заземляющий провод – лучшим его видом является плоская гибкая полоса, сплетенная из медных прядей. Этот элемент должен находиться над поверхностью земли.

После монтажа вертикальных и горизонтальных элементов траншею засыпают, плотно утрамбовывая грунт для лучшего контакта с металлом. Неплохо будет обильно пролить его водой.

Для проверки работоспособности контура заземления можно воспользоваться простейшим приспособлением, состоящим из электрического патрона с лампой накаливания и двух проводов с зажимами-крокодилами на концах.

Один зажим присоедините к фазному проводу. Второй – к заземляющему проводнику (можно использовать точку, где он присоединяется к третьему контакту евророзетки). Если все сделано правильно, яркость свечения лампы должна быть такой же, как при штатном включении в сеть. Это неофициальный метод контроля, но он довольно действенен.

Заземляющий контур не является окончательным решением проблемы электробезопасности. Электрическая проводка в гараже должна быть защищена автоматическими выключателями, а к каждой розетке подключено УЗО.

Блок: 4/4 | Кол-во символов: 3742
Источник: https://electriktop.ru/bezopasnost/kak-sdelat-zazemlenie-v-garazhe.html

Инструкция по подключению

Итак, для начала разберем схему правильного заземляющего контура гаражного помещения.

Во вводном щитке обязательно нужно подключить УЗО, которое защитит проводку при обнаружении токов утечки. Устройство защитного отключения является очень хорошим помощником заземляющему контуру, т.к. при возникновении аварийной обстановки моментально отключает электроэнергию на вводе.

Что касается самой схемы заземления гаража на 220В, она может быть выполнена либо в виде треугольника, либо в виде прямой линии, как показано ниже. Некоторые электрики рекомендуют сделать Т-образную схему защиты – 2 электрода вбить по углам с передней стороны помещения и 2 электрода вкопать в смотровой яме. Все 4 железных заземлителя соединяются между собой и подключаются к соответствующей шине в щитке.

Электроды могут быть представлены уголками из металла, длиной от 2 до 2,5 метров. Размер уголка должен быть не менее 50*50 мм. Если Вы решили использовать металлическую трубу для того чтобы сделать заземление гаража своими руками, ее диаметр должен быть не менее 32 мм, а толщина стенок свыше 3,5 мм.

Ну и последний элемент контура – гибкий провод, соединяющий подземную конструкцию с заземляющей шиной. Рекомендуется использовать медный провод сечением не менее 6 мм.кв. либо алюминиевый с поперечным сечением свыше 16 мм.кв.

Подготовив все материалы можно переходить к сборке контура. Первым делом нужно вкопать электроды в почву. Для этого подготовьте небольшие ямки, глубиной по 50 см, согласно выбранной схеме, и прокопайте между ними траншеи для соединения заземляющей арматуры. Самое подходящее расстояние между электродами – 1,2 метра. Выкопав ямы согласно схеме заземления гаража можно переходить к вбиванию уголка в землю. Для этого рекомендуется заблаговременно подточить его нижний конец болгаркой, после чего кувалдой вбить электрод, чтобы он вошел до конца (верхний конец должен быть ниже земной поверхности на полметра).

Вбитые уголки соединяются между собой металлической полосой, шириной не менее 4 см и толщиной не менее 5 мм. Соединять элементы схемы рекомендуется сваркой, предварительно зачистив металл до блеска.

Для удобства подключения провода к уголку рекомендуется приварить болт либо специальную клемму, как показано на фото ниже.

В последнюю очередь трехжильный провод протягивается от щитка 220 Вольт по гаражу и подключается с заземлением к розеткам и светильникам. Наглядно увидеть весь процесс Вы можете на видео уроках ниже, с которыми мы Вам настоятельно рекомендуем ознакомиться.

Первый этап работ

Второй этап работ

Вот по такой инструкции можно запросто сделать заземление гаража своими руками. Как Вы видите, все довольно просто и не занимает много времени. Если гаражное помещение находится на территории дома, то совсем не обязательно делать индивидуальный защитный контур. Правильнее будет изначально сделать заземление частного дома, после чего пустить трехжильный провод от домашнего щитка к гаражу.

Будет интересно прочитать:

Блок: 4/4 | Кол-во символов: 2979
Источник: https://samelectrik.ru/kak-pravilno-sdelat-zazemlenie-v-garazhe.html

Выбор системы заземления для гаража

TN-C – с совмещением защитного и нулевого;
TN-C-S – с частичным совмещением;
TN-S – с выделенными защитным и нулевым;
TT – с глухозаземленной нейтралью.

TN-C.

Пример подключения по схеме TN-C

TN-C-S.

Рис. 2. Пример подключения по схеме TN-C-S

TN-S.

Рисунок 3: пример подключения по схеме TN-S

TT.

Рис. 4. Пример подключения по схеме TT

Блок: 3/6 | Кол-во символов: 3914
Источник: https://www.asutpp.ru/zazemlenie-v-garazhe-svoimi-rukami.html

Вертикальный заземлитель

Для стандартных гаражей в основном используются металлические уголки длиной 2-2,5 метра размерностью 50х50 мм. Вместо них также можно установить трубу диаметром до 32 мм со стенками толщиной не более 3,5 мм. Существует и третий вариант устройства заземления, предполагающий использование медного провода с сечением до 6 мм, который соединяет подземную часть конструкции с остальными элементами электросети.

Важно отметить, что вкапывать вертикальные заземлители запрещено.

Вместо этого их необходимо вбивать прямо в землю. Расстояние между электродами должно быть в пределах 1,5-2,5 метра. Перед началом работ в месте, где будет создан контур заземления, выкапывается траншея глубиной до 50 см.

Все электроды соединяются между собой металлическими полосой или прутом. Сечение первой не должно быть меньше 100 кв.мм, а диаметр второго – 10 мм. Все компоненты контура соединяются посредством сварки, а новые швы обязательно прокрашиваются во избежание образования коррозии на заземлении.

Блок: 6/7 | Кол-во символов: 1012
Источник: https://EvoSnab.ru/ustanovka/na-obektah/zazemlenie-v-garazhe

Вывод

Когда заземление организовано правильно, можно не волноваться об электрической проводке. Таким образом, минимизируется опасность поражения током. Эта работа не сложная, и ее под силу выполнить даже самостоятельно.

Блок: 6/6 | Кол-во символов: 235
Источник: https://vseogarage.ru/kommunikatsii/zazemlenie-v-garazhe.html

Кол-во блоков: 17 | Общее кол-во символов: 25721
Количество использованных доноров: 7
Информация по каждому донору:

https://220.guru/electroprovodka/zazemlenie-molniezashhita/zazemlyayushhij-kontur-v-garazhe.html: использовано 2 блоков из 8, кол-во символов 3889 (15%)
https://www.asutpp.ru/zazemlenie-v-garazhe-svoimi-rukami.html: использовано 3 блоков из 6, кол-во символов 7112 (28%)
https://samelectrik.ru/kak-pravilno-sdelat-zazemlenie-v-garazhe.html: использовано 2 блоков из 4, кол-во символов 5026 (20%)
https://EvoSnab.ru/ustanovka/na-obektah/zazemlenie-v-garazhe: использовано 2 блоков из 7, кол-во символов 1620 (6%)
https://electriktop.ru/bezopasnost/kak-sdelat-zazemlenie-v-garazhe.html: использовано 2 блоков из 4, кол-во символов 5796 (23%)
https://vseogarage.ru/kommunikatsii/zazemlenie-v-garazhe.html: использовано 3 блоков из 6, кол-во символов 1210 (5%)
https://garazhov.ru/light/kak-sdelat-zazemlenie-v-garazhe.html: использовано 1 блоков из 5, кол-во символов 1068 (4%)

Источник: m-strana.ru

Заземление в гараже по всем правилам

Содержание статьи

Заземление своими руками в гараже

Как сделать заземление в гараже, мы подробно рассмотрим в данной статье. Это нужная работа, но сделана она должна быть по определенным правилам. Ведь это прежде всего безопасность.

Сегодня мы рассмотрим, как правильно заземлить гараж. Так же на видео вы сможете посмотреть отдельные моменты выполнения этой работы и после этого выполнить все своими руками.

Предназначение и установка заземляющего контура

Как известно, гаражи выполняются из металла (см. Металлический сборный гараж и правила монтажа) и имеют плохую гидроизоляцию, вследствие чего внутри гаража повышается влажность. При ремонте машины автовладельцы пользуются достаточно мощными электроинструментами, такими как: обогреватели, сварочный аппарат, компрессор (см. Компрессор для гаража своими руками: как правильно сделать) и тому подобные.

Конечно, все вышеуказанные инструменты должны быть заземлены, в обратном случае, если произойдет утечка тока на корпус, учитывая влажность помещения, вас может поразить электрический ток. Есть возможность легко отделаться и получить только травму, но не всегда все заканчивается хорошо, и, дабы не испытывать судьбу и не подвергаться опасности, лучше сделать в гараже заземление.
Это можно сделать самостоятельно, используя минимум времени и денежных затрат. Ниже приведена инструкция по установлению заземляющего контура, а также советы о том, каких схем лучше избегать.

Какие есть системы заземления

Существуют определенные системы установки заземления гаража.

Рассмотрим их подробнее:

Система TN-C	При использовании данной системы совмещенный проводник (ноль с землей, PEN) вместе с фазой подводятся к вводному щитку. Уже на самом вводе провод PEN делится отдельно на PE и N, позволяя самостоятельно сделать заземление гаража. Такая система имеет значительный недостаток, который заключается в том, что в случае обрыва совмещенного провода, фаза переходит на все электрические приборы, которые были заземлены. В исходе – все электроинструменты и прочие приборы будут находиться под напряжением 220 Вольт. А это значит, что всего одно прикосновение к ним и сила тока может нанести сильный ущерб, поэтому использовать подобную систему заземления самостоятельно не рекомендуется.
Система TN-S	Такой вид заземления является более надежным, но он крайне редко встречается в реальности, ведь для его проведения весь кооператив обязан протянуть отдельные провода PE и N от подстанции к своему ВРУ. Как видите, такая схема не выгодна, поэтому ее также отбросим.
Система TN-C-S	Такая схема является, пожалуй, самой безопасной. Заключается она в следующем: Совмещенный провод PEN протягивается от подстанции к ВРУ кооператива, и делается повторное заземление. От ВРУ к каждому потребителю протянут 5-ти жильный провод: земля, ноль и три фазы. Нынешние застройщики прибегают к использованию именно этой схемы защиты электропроводки на 380 Вольт, однако владельцы старых гаражей, вероятно, будут вынуждены сами оплачивать модернизацию проводки. Очевидно, что не все согласятся на подобный ход событий.
Система ТТ	Данная схема заземления предполагает осуществление индивидуального контура, состоящего из нескольких металлических электродов, надежно вкопанных в землю возле гаража. Как видите, подобная система установки заземления является самым дешевым и простым способом защитить электропроводку.

Далее мы расскажем об одном из способов установки заземления в гараже. Благодаря подробным инструкциям, вы сможете самостоятельно сделать РЕ контур быстро и используя минимум денег.

Инструкция по подключению

Давайте рассмотрим подробно схему верно составленного заземления для гаражного помещения.

Внимание: При подключении заземления особое внимание надо уделить контактам. Не стоит делать скруток, а следует применять клеммники. Они сделают соединение надежным и качественным.

Подключение заземления

Итак:

Чтобы защитить проводку в случае утечки токов, во вводном щитке должно быть подключено УЗО. Всегда УЗО, устройство защитного контура, считается отличным помощником для заземляющего контура, поскольку в случае аварии сразу же отключает электричество на вводе.
Если говорить о схеме заземления гаража на 220 Вольт, ее можно выполнить в виде прямой линии либо же в виде треугольника. Многие специалисты советуют использовать Т-образную схему защиты, которая подразумевает размещение двух электродов по углам в передней части гаража и двух вкопанных электродах в смотровой яме. Такие четыре заземлителя выполненных из железа соединяются между собой и затем подключаются к определенной шине в щитке.
В качестве электродов можно использовать металлические уголки, длина которых может быть 2-2.5 метра. Уголки следует брать размером не менее 50х50 мм. В случае если вы взяли металлическую трубку, чтобы самостоятельно сделать заземление, следует выбрать трубку диаметром не меньше 32 мм, с толщиной стенок более 3,5 мм.
Последним элементом контура является гибкий провод, который соединяет конструкцию, расположенную под землей с заземляющей шиной. Электрики рекомендуют использовать провод, выполненный из меди с сечением 6 мм. кв. или же алюминиевый, поперечное сечение которого от 16 мм.кв.

После подготовки всех необходимых материалов можно приступать к сборке заземляющего контура.

Изначально нужно заняться помещением электродов в землю. Для этого следует выкопать не глубокие до 50 см ямки, согласно выбранной системе, и прокопать между ямками траншеи, дабы соединить заземляющую арматуру.
Расстояние между электродами должно быть 1,2 метра. Когда ямы выкопаны, можно вбивать уголки в почву. Чтобы это сделать, рекомендуется изначально подточить конец каждого уголка при помощи болгарки.
Подточенным концом в землю вбить кувалдой электрод так, чтобы тот вошел до конца.

Внимание: Верхний конец электрода должен быть расположен на 0.5 метра ниже поверхности земли.

Уголки, вбитые в землю, соединяются друг с другом при помощи металлической полосы, ширина которой должна быть не меньше четырех сантиметров, а толщина не меньше пяти. Чтобы соединить элементы схемы, лучше использовать сварку, предварительно проведя зачистку металла.
Чтобы было удобно подключить провод к уголку, следует приварить специальную клемму или обычный болт.
И в завершение трехжильный провод нужно протянуть от щитка 220 Вольт по гаражному помещению и подключить с заземлением к светильникам и розеткам. Подробно увидеть процесс обустройства заземления можно, просмотрев видео уроки.

Инструкция показывает, что заземление гаража можно сделать полностью самостоятельно. К тому же это не так сложно, и быстро.

Если ваш гараж расположен на территории дома, нет необходимости делать отдельный защитный контур. Сначала сделайте заземление дома, а потом уже пускайте трехжильный провод от щитка, расположенного дома до гаража. Самое главное, не торопитесь, посмотрите фото и видео, составьте план выполнения работы и тогда можете приступать.

Как сделать заземление в гараже своими руками

Гараж – непременный атрибут любого автолюбителя. Используется он не только для парковки автомобиля и его ремонта. В хозяйственных руках гараж служит еще и универсальной мастерской, складским помещением, а при наличии подвала – местом для хранения продовольственных запасов, выращенных на даче. Поэтому оснастить гараж лучше будет металлическими стеллажами, шкафами от http://www.safe24.ru/
Помещение гаража требует полной электрификации с соблюдением всех норм безопасности, поэтому сегодня мы поговорим о том, как сделать заземление в гараже своими руками.

Скептики наверняка зададутся вопросом: а почему об электробезопасности в собственном гараже нужно заботиться самостоятельно? Ведь никто не закапывает свой контур заземления во дворе многоквартирного дома. Почему вдруг он нужен для гаража?

На то есть веские причины.

Зачем контур заземления в гараже?

Современные электроприборы часто требуют подключения к розеткам с заземляющим контактом. Предполагается, что через этот контакт их корпуса соединятся с контуром заземления. Изоляция токоведущих частей внутри прибора может быть повреждена, в него может попасть вода. Не обязательно проливать воду на сварочный аппарат. Тот же эффект получится, если внутрь попадет влажный воздух. При определенных температурных условиях водяной пар конденсируется на металлических деталях корпуса. Вы можете об этом даже не подозревать, а вода совместно с пылью, всегда имеющейся внутри того же сварочника, является проводником электрического тока.

Поэтому наличие заземляющего проводника в электропроводке и розеток с заземляющими контактами является непременным требованием безопасной эксплуатации современного электрооборудования. Отдельный вопрос касается освещения повалов и погребов. Из-за сырости и высокой влажности они относятся к помещениям с повышенной опасностью. Для питания светильников используется сверхнизкое напряжение от разделительных трансформаторов. А корпуса их заземлять обязательно.

Но это еще не все. Есть такое понятие: сторонняя заземляющая часть. Это металлические конструкции, которые не являются частью электроприбора (например, корпусом щитка), но где тоже может оказаться опасный электрический потенциал.

Если корпус гаража металлический, то, несмотря на нахождение его на поверхности земли, на нем тоже может оказаться напряжение. Между корпусом гаража и грунтом устанавливается гидроизоляция, да и сам он частенько стоит на бревнах или шпалах. Поэтому его связь с землей ненадежна.

Прокладка кабелей питания осуществляется самым простым способом: линии крепятся к металлическим тросам или проволоке, закрепляемых на корпусах гаражей сваркой или болтовыми соединениями. Повреждение изоляции кабельной линии приводит к появлению потенциала на тросе, а, следовательно, – на одном или нескольких корпусах. Если повреждение напрямую не контактирует с металлическими частями, находящимися рядом с ним, то во время дождя этот контакт может появиться. Прикасаться к корпусу гаража под напряжением смертельно опасно.

Не стоит ожидать, что питающая линия окажется защищенной УЗО. Это не реальная затея, так как даже при абсолютно исправных кабелях невозможно предугадать, что взбредет в голову владельцам гаражей.

Как защищает контур заземления

Представим ситуацию, когда контура заземления у вас нет, и в распределительной сети гаража отсутствуют устройства защитного отключения. Изоляция фазного проводника внутри сварочного аппарата нарушилась, на его корпусе появился потенциал фазы.

Поскольку нейтраль трансформатора на подстанции, питающей гаражи, глухо заземлена (соединена с контуром заземления подстанции), то разность потенциалов между поверхностью земли и корпусом сварочника составит 220 В. Ваша обувь не является изолятором – ток она проводит. Прикоснувшись к корпусу, вы окажетесь под напряжением. Через тело потечет ток, величина которого зависит от многих факторов, но при напряжении 220 В гарантированно будет выше предела не отпускания – 15 мА. Мышцы сокращаются, вы не сможете разжать руку, держащую опасный предмет. При больших токах рано или поздно наступает смерть, если не удастся вовремя освободиться или отключить питание.

Теперь соединим корпус с контуром заземления. Снова представим ситуацию, когда повредилась изоляция фазного проводника внутри него.

Теперь защита работает, и происходит это поэтапно. Первый этап называют защитным отключением. Если контуры гаража и подстанции электрически связаны между собой, то через фазный проводник пойдет ток короткого замыкания. Автоматический выключатель или предохранитель, защищающий ввод гаража или отходящую линию в нем, отключит поврежденное электрооборудование за незначительное время. Если даже вы держались при этом за корпус, то времени воздействия тока на ваш организм не хватит, чтобы причинить ему вред.

Если контуры между собой не связаны или эта связь не обеспечивает возникновения тока, достаточного для срабатывания защиты, потребуется установка УЗО для защиты отходящих линий. Тогда определяющим фактором для защитного отключения будет не ток короткого замыкания (хотя он все равно возникнет), а ток утечки на землю через контур заземления гаража. Почувствовав его, УЗО сработает и отключит линию.

Если не произойдет ни того, ни другого, вы все равно будете защищены. Вы стоите на поверхности земли, а сопротивление вашего тела между точкой прикосновения к корпусу и ногами – сотни килоом. Сопротивление же заземляющего проводника между корпусом и контуром заземления составляет доли Ома. Сопротивление контура заземления – единицы или десятки Ом.

Получаем два параллельно соединенных эквивалентных сопротивления: вашего тела и заземляющего контура. Большая часть тока пойдет по пути наименьшего сопротивления, то есть – в контур. На вашу долю останется незначительная величина, ниже порога не отпускания.

Системы заземления

В сетях с глухозаземленной нейтралью существует три вида систем подключения рабочих и заземляющих проводников. Рабочими являются нулевые проводники, по которым протекает ток нагрузки, защитные же служат только для доставки потребителю потенциала земли от заземляющих устройств. Рассмотрим их особенности, и как будет делаться заземление для разных систем.

Система TN-C

Все сети, созданные более десятилетия назад, собраны по системе TN-C. Узнать об этом можно, подсчитав количество проводов в питающем кабеле: их будет только два. Один из них – фазный, другой – нулевой совмещенный (PEN). Совмещенным он называется потому, что по нему протекает рабочий ток, и он же соединен с контуром заземления питающей линии.

Использовать нулевой проводник при такой организации в качестве заземляющего нельзя. Если его подключить к заземляющим контактам розеток, есть риск внезапно оказаться под напряжением при исправных электроприборах.

Во-первых, в этом будет виноват вероятный обрыв проводника PEN. Это вполне ожидаемое событие для старых электросетей, контактные соединения которых находятся в плачевном состоянии, особенно в гаражах. В результате перераспределения токов по фазам в нулевом проводе возникнет потенциал в диапазоне 0 – 220 В. Все заземляющие контакты розеток окажутся под напряжением, а вместе с ними – и корпуса электроприборов.

Но в гаражах даже не потребуется ждать обрыва нулевого провода, чтобы получить потенциал на PEN-проводнике. Электропроводка имеет незначительное сечение (кто-то сэкономил), а расстояние до подстанции значительно. Если вы замечали, что при сварочных работах в соседних гаражах у вас свет может не только тускнеть, но и становиться ярче, то это – результат повышенного сопротивления электропроводки. В эти моменты на нулевом проводнике относительно земли гарантированно появляется потенциал.

Даже если вы устроите у себя контур заземления и подключите его к PEN-проводнику, его все равно нельзя использовать в качестве заземляющего.

Система TN-S

Если ваш питающий кабель имеет три жилы, а в щитке установлены две нулевых шинки – вам повезло. Это признаки наличия системы заземления TN-S. В ней функции защитного и рабочего нулевого проводника разделены. Вне зависимости от нагрузки в гаражах и обрывов нулевых рабочих проводов (N) на защитном (РЕ) не будет опасного потенциала.

[ads-pc-1][ads-mob-1]

Если ваш гараж находится недалеко от подстанции, а проводник РЕ начинается не в соседнем щитке, а на ней самой, то сделанный своими руками контур заземления вам не очень то и нужен. Но если до подстанции далеко, то лишним он не будет.

Вывод от собственного контура подключается к шине РЕ в распределительном (вводном) щитке.

Система TN-C-S

Это гибридная система, при выполнении которой осуществляется переход от TN-C к TN-S. На каком-то участке сети совмещенный нулевой проводник разделяется на рабочий и защитный. В этой точке устраивается контур повторного заземления. Далее потребителям отправляется уже три проводника по системе TN-S.

Сконструировать такой переход можно и у себя в гараже. Но в этом есть один подвох, опять же связанный с возможностью обрыва совмещенного нулевого проводника в сети до вашего гаража. Если при появлении на нем опасного для жизни потенциала ток, проходящий через ваш контур заземления, сможет вызвать срабатывание вашего вводного автомата, то собрать такую систему можно. Если нет – опять же, возникает определенный риск. В этом случае групповые линии лучше дополнительно защитить УЗО.

Система ТТ

Это – то же самое, что и TN-C, но контур заземления не подключается к PEN-проводнику. Он остается независимым и соединяется только с корпусами и металлическими оболочками, заземляющими контактами розеток. Все отходящие от щитка линии в обязательном порядке защищаются УЗО на ток, не более 30 мА.

Недостаток системы в том, что она не спасает от повреждения питающего кабеля, если потенциал фазы от него попадет на металлический корпус гаража.

Устройство контура заземления

Мы выяснили, зачем нужно заземлять электрооборудование, теперь выясним, как правильно сделать контур заземления.

Контур состоит из горизонтального и вертикальных заземлителей. Их задача: обеспечить максимально возможную площадь соприкосновения с грунтом. Чем эта площадь больше, тем меньшее сопротивление будет у устройства в целом.

Вертикальные заземлители: стальные уголки со стороной не менее 50 мм или трубы диаметром не менее 32 мм, забитые вертикально в землю. Толщина стенок труб — не менее 3,5 мм. Длина их зависит от ваших возможностей и вида грунта. Профессионально изготавливаемые контуры содержат заземлители длиной до 2 – 3 м. Заглубляют их с применением вспомогательных механизмов. Если грунт состоит из камней, щебенки, то забить кувалдой трехметровую трубу будет непросто.

Вкапывать вертикальные заземлители нельзя – только забивать. Иначе их связь с землей будет неэффективной. Расстояние между ними – 1,5 – 2,5 м. Перед тем, как забивать заземлители, по периметру будущего контура выкапывают траншею глубиной не менее 0,5 м. Заземлители забивают в нее до самого дна.

Располагать заземлители можно в линию, в вершинах равностороннего треугольника, по периметру гаража. Все зависит от наличия свободного пространства, чего в гаражах обычно не хватает. Количество заземлителей – от 3 до 9 штук. При уменьшении длины заземлителей их количество придется увеличить.

Вертикальные заземлители у поверхности дна траншеи соединяют между собой горизонтальным. Они выполняются из стальной полосы сечением не менее 100 мм² или прутка диаметром не менее 10 мм. Толщина стенки полосы не должна быть менее 4 мм. Соединение выполняют сваркой. Сварочные швы обязательно красят – в земле их разрушает коррозия.

Горизонтальный заземлитель выводится на поверхность земли. К нему приваривают болт, к которому подключают при помощи болтового соединения медный провод с наконечником сечением не менее 6 мм2. Второй конец провода подключают к шине РЕ распределительного щитка. Затем траншею зарывают рыхлым грунтом без камней и строительного мусора. Не используйте для этого песок – он имеет высокое сопротивление.

Проводка в гараже своими руками, схема, как сделать заземление

Помещения в гаражном кооперативе, как правило, используются еще и в качестве мастерской. Слесарные работы, ремонт и обслуживания автомобиля, сложно выполнять в условиях квартиры. Поэтому автовладельцы организуют рабочее место в собственном гараже.

Если вы планируете выполнять более сложные работы, чем замена масла и фильтров, помещение необходимо электрифицировать. Большинство гаражных кооперативов предоставляют подобный сервис, но услуга, как правило, заканчивается подключением ввода к счетчику. Дальнейшая разводка электропроводки в гараже выполняется владельцем. Вызов электрика обойдется в немалую сумму. Однако при наличии элементарных навыков электрика, работу можно выполнить своими руками.

Требуется лишь соблюдение некоторых мер безопасности

Основное правило (неформальное), прокладка должна быть выполнена аккуратно, с использованием качественных материалов. Распространенное заблуждение: «в гараж сойдет любой хлам» может привести к пожару или поражению электротоком.

Основные моменты, которые следует знать:

Электропроводка укладывается либо в штробы, либо в пожаробезопасную гофру. Для гаража это особенно актуально, поскольку вероятность повреждения магистрали в подобных помещениях выше.
При монтаже проводки в металлическом гараже, изолирующие гофры обязательны. Коммутационное оборудование монтируется на панели, изготовленные из диэлектрических материалов.
Необходимо учитывать воздействие сырости и агрессивных жидкостей.
Обязательно разведение линии освещения и силовых розеток на отдельные автоматы защиты.
После прибора учета устанавливается общий вводной автомат: покидая гараж, вы сможете обесточить его одним движением. Допускается отдельная линия освещения, которая постоянно будет под нагрузкой.
Линия энергообеспечения смотровой ямы (подвала) выполняется с отдельной защитой, желательно применение источника пониженного напряжения (12 вольт) с гальванической развязкой от сети 220 вольт.

Часто возникает ситуация, когда вы приобретаете гараж с уже выполненной электрификацией. Если схема электропроводки в гараже выполнена предыдущим хозяином с нарушениями, ее необходимо переделать.

Как правильно спланировать электроснабжение гаража

Перед укладкой проводки в гараже своими руками, необходимо нарисовать схему. Вне зависимости от состояния помещения (новый гараж, или в нем уже размещено оборудование: верстаки, светоточки, стеллажи), выполните планировку.

Освещение разбивается на несколько групп

Дежурный свет. Обеспечивает равномерное освещение всего пространства, особенно в районе входа. Высокая мощность не требуется, желательно подключение к отдельному автомату защиты: после принудительного отключения всего энергоснабжения, дежурный свет будет работать. Нельзя совмещать эту линию с энергообеспечением смотровой ямы (подвала).
Зоны проведения работ. Целесообразно организовать отдельные световые точки с выключателями. Выполняя работу в разных местах помещения, вы обеспечите яркий свет там, где необходимо. Остальные лампы будут погашены, экономя электроэнергию.
Выбирая места для светоточек, учитывайте теневые зоны от установленных полок, стеллажей, и стоящего в гараже автомобиля. Комбинируйте направленные и рассеивающие источники света для разных задач. Например, над верстаком устанавливается яркая направленная лампа с абажуром, а для общего освещения лучше подойдет плоский рассеивающий плафон.
Освещение смотровой ямы не обязательно должно быть мощным. Достаточно, чтобы вам было видно, куда поставить ногу, или где лежит упавший ключ. Слишком яркий свет в яме будет утомлять глаза. Применяются плоские длинные светильники, за которые вы не будете цепляться в тесноте. Если в стенах смотровой ямы организованы ниши для инструмента, свет можно организовать в них.Идеальный вариант — 12 вольтовые водозащищенные светодиодные ленты, или LED светильники в алюминиевых профилях. Во-первых, они достаточно ударопрочные и занимают мало места. Во-вторых — экономичность быстро окупит высокую стоимость.
Другой вопрос — освещение подвала. В нем могут быть установлены полки и стеллажи. Учитывая малую высоту перекрытия, светильники должны быть плоскими. Оптимальный вариант — размещение плафонов по периметру потолка. Опять же, обратите внимание на светодиодные решения. В подвале может быть сыро, и замена линий 220 вольт на 12, повысит безопасность. Основной элемент освещения — переноска. Лампа по возможности должна быть низковольтной. В идеале точка подключения находится под рукой (розетка в яме), линия на отдельном автомате защиты. Разумеется, переноска должна быть ударопрочной, особенно при напряжении питания 220 вольт. Удобно пользоваться удлиненной лампой, которую можно подвесить под днище, либо положить на пол, направив свет вверх.

Важно! Установка светильников и выключателей на металлические стены недопустима. Используйте диэлектрические подложки.

Розеточная сеть

Общее правило размещения точек электропитания в гараже: дежурная розетка возле вводного щитка, и группы розеток в зонах проведения работ. Каждая группа заводится на отдельный автомат защиты. При срабатывании автомата, у вас не должен обесточиться весь гараж.

В тесных помещениях не рекомендуется применение многоточечных переносных удлинителей, есть риск запутаться в проводах. Оптимальный вариант — закрепить модуль стационарно.

Для экономии, разбейте сеть по группам, руководствуясь потребляемой мощностью. Например, розетка для зарядного устройства аккумуляторной батареи не требует провода с большим сечением, и размещается со стороны расположения АКБ. Тоже самое относится к подключению паяльника или пылесоса.
Точка питания мойки высокого давления, сварочного аппарата, или болгарки, размещается вблизи ворот, поскольку эти приборы в основном эксплуатируются на улице. Стационарное электрооборудование (сверлильный, точильный станки и пр.) могут быть подключены без розеток, на отдельные пусковые автоматы. Поскольку эстетика в гараже стоит на последнем месте, подойдут недорогие промышленные «пускачи».
В подвале не рекомендуется устанавливать розетки 220 вольт. Если такая необходимость возникла, исполнение должно быть уличным, то есть защищенным от влаги.
Монтаж электропроводки в гараже для розеток и освещения, должен быть раздельным (по разным линиям и в разных гофрах).
Розетки для электроинструмента устанавливаются ниже, чем в жилых помещениях. Большинство работ выполняется на уровне пола.
При выборе места крепления розеток, учитывайте возможность повреждения бампером (если промахнетесь при въезде), или дверьми (если открытая дверца достает до стены).
В металлическом гараже, розетки монтируются на площадки из диэлектрика, устойчивого к высоким температурам. Применение фанеры нежелательно: во-первых, она горит; во-вторых, впитывает влагу.

Установка электрощита

Электропроводка в гараже своими руками начинается от распределительного устройства. Если прибор учета электроэнергии расположен снаружи, «точкой отсчета» является входной автомат. Если счетчик внутри — этот же автомат устанавливается сразу после него. Входной автомат может быть подключен перед счетчиком (с доступом потребителя), тогда он опечатывается вместе с прибором учета.

После опечатывания оборудования работником энергосбыта, вы не будете иметь возможность изменить конфигурацию ввода. Поэтому схема проводки в гараже планируется изначально с учетом расположения этих элементов.

Щитовая располагается как можно ближе к точке ввода. Чем меньше длина кабеля до первого автомата защиты (в зоне вашей ответственности), тем выше уровень безопасности.
Желательно всю коммутацию выполнить в одной коробке. Исключение можно сделать в случае, когда прибор учета не подходит к вашему распределительному щитку.
Все автоматы защиты должны иметь маркировку. Мнение, что: «я и так все помню», опасно. Бывают случаи, когда вы физически не сможете сказать спасателям, как обесточить ту или иную линию.
Электрощиток с металлическим корпусом должен быть заземлен. Как сделать заземление в гараже своими руками, зависит от материала стен.

Правильная организация заземления

Для чего вообще нужна «земля» в гараже?

Для защиты от пожара. В случае прикосновения фазы (неисправный электроинструмент, поврежденный провод) к заземленным частям конструкции, нагрев не происходит, срабатывает автомат защиты.
Для защиты от поражения электротоком. Только для этого необходимо еще одно условие: установка УЗО.

Заземление выполняется по стандартным правилам: в грунт вертикально устанавливаются 3 жестких проводника, соединенные между собой.

От контура заземления в гараж проводится стальная шина (медный кабель). От точки подключения заземления выполняется разводка в щиток, и в розеточную сеть. Корпус металлического гаража заземляется на общих основаниях, и не может являться точкой подключения или шиной заземления.

Важно:
Использование незаземленной розеточной сети, и незаземленного электроинструмента в металлическом корпусе недопустимо! Особенно в металлическом, заземленном гараже.
Необходимо помнить, что обычные автоматы защиты, заземление не являются гарантией от поражения электротоком. Для этого предназначены УЗО.

Организация проводки

С точки зрения безопасности, вопрос: «как сделать проводку в гараже своими руками?» стоит на первом месте. У вас может быть отличное заземление, дорогой несгораемый электрощит, а слабым звеном окажется поврежденный провод с неправильно рассчитанным сечением.

Подобрать нужный кабель можно по таблице.

При этом необходимо помнить, что диаметр медной жилы и сечение проводника, это разные величины. Если вы располагаете качественным проводом без маркировки, замерьте микрометром или штангенциркулем диаметр зачищенной жилы, и рассчитайте сечение по формуле:

сечение = 0.785 × диаметр²

Классическая разводка линий для гаража не подходит, распределительные коробки лишь повышают уязвимость проводки. Оптимальный вариант — звезда: один защитный автомат — один потребитель (группа).

На рисунке изображена схема проводки в гараже.

В зависимости от материала, из которого построен гараж, организуем укладку кабеля. Для каменных и металлических конструкций используется обычная гофра (стальная либо пластиковая). Необходимо помнить, что укладка провода в гофру, лишь повышает устойчивость к механическим повреждениям, и не является защитой от пожара. Даже маркировка «НГ» не является 100% гарантией от возгорания при перегреве. Поэтому защитные автоматы не должны быть излишне мощными. Оптимальное срабатывание по перегреву — превышение допустимого тока в 2 раза.

Гофра с кабелем укладывается параллельно и перпендикулярно. Не допускаются диагонали, округление углов. Перед уложенными линиями не должно быть полок, стеллажей. Особенно опасно передавливание изоляции металлическим ящиком или канистрой.

Рекомендуется применение кабеля питания с двойной изоляцией. Одно- или многожильные провода — вопрос удобства монтажа. На эффективность электропитания это не влияет.

Разумеется, электропроводку можно уложить в кабельные короба. Это несколько дороже, чем гофра, зато на порядок эстетичней.

Резервное питание 12 вольт

В некоторых случаях, оно может быть и основным. Не все гаражи имеют энергоснабжение.

Аккумулятор устанавливается на полу, либо на небольшой подставке. Необходимо учитывать температурный режим: зимой АКБ утепляется, летом напротив, желательна вентиляция. Подключение потребителей организуется с помощью вводного щитка, он не должен быть в одном корпусе с распределителем 220 вольт.
Входной кабель обязательно оснащается предохранителем, на клеммы надеваются изоляторы. Иначе упавший рожковый ключ может закоротить батарею и вызвать пожар.
Если вы используете 12 вольтовые LED светильники, есть смысл установить переключатели (между драйвером и лампой). При перебоях с подачей энергии, в всегда сможете подключить аккумулятор
Регулярно контролируйте уровень заряда АКБ, чтобы не пришлось выводить ее из состояния сульфатации.
Для работы с оборудованием, требующим 220 вольт питания, можно использовать инвертор 12–220 В. Для удобства, его высоковольтный выход подключается к розеточной сети гаража. Обычный автомат в таком случае заменяется на переключатель резервного питания. То есть, розетки одновременно не должны быть подключены к инвертору и входу 220 вольт.

Если вы не будете пользоваться гаражом длительный срок, аккумулятор следует полностью отключить от резервной линии питания.

Видео по теме

электрическая — Как правильно заземлить субпанель в отдельно стоящем доме?

электрическая — Как правильно заземлить субпанель в отдельно стоящем доме? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться Подписаться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 7 лет, 4 месяца назад

Просмотрено 150к раз

Установлю подпанель в отдельно стоящем гараже.Субпанель будет на 60 ампер. Гараж находится примерно в 30 футах от главной панели дома, и я, конечно, получу точную длину, прежде чем выбирать правильную проводку. Я буду использовать ПВХ под землей для проводки. Уже есть проводка, идущая под землей от дома до гаража, которая больше не будет использоваться. Когда дело доходит до заземления этой субпанели, следует ли мне провести заземляющий провод от главной панели к новой субпанели или заземлить субпанель на землю?

Чтение этого ответа звучит так, как будто мне пришлось бы заземлить субпанель на основную, в первую очередь потому, что в моей ситуации это новая установка.Все остальные переменные, которые я контролирую.

Если это так, я бы проложил 4 провода от главной панели к вспомогательной, 2 провода, 1 нейтраль и 1 заземление правильно?
Тогда на субпанели шина заземления и шина нейтрали не будут подключены, а винт заземления вынут из шины заземления?
И наконец, в основном должен использоваться прерыватель GFCI, верно? Я считаю, что это верно для любой субпанели в отдельно стоящем здании, просто хочу быть уверенным.

Создан 22 апр.

MDMoore313MDMoore313

1,9355 золотых знаков2020 серебряных знаков3434 бронзовых знака

Протяните 4 проводника (2 незаземленных (горячих), 1 заземленный (нейтральный), 1 заземляющий) (250.32 (В) (1)).
Заземленная (нейтраль) и заземляющая шина должны быть разделены на субпанели (250.32 (B) (1)).
Нет необходимости в выключателе GFCI на главной панели, если этого не требует местный кодекс.
Требуется система заземляющих электродов на второй конструкции (250,32 (A)).

Создан 23 апр.’14 в 18: 362014-04-23 18:36

Тестер101 Тестер101

10k7373 золотых знака1199 серебряных знаков573573 бронзовых знака

Сделаю это прямо сейчас.Простая подача сабвуфера на 50 ампер в сарай. Две точки (незаземленный провод), одна нейтраль, одна земля (заземляющий провод оборудования) в 1-дюймовом пвх. Заземляющий стержень в сарае. Вот как вы это делаете.

Создан 26 мая.

MarcMarc

3111 бронзовый знак

Заземление относится к любому оборудованию, которое закорачивается само по себе и должно всегда иметь заземление, подключенное к оборудованию, а затем выходить на шину заземления, которая заземлена на землю.Заземление всегда должно быть подключено в любом месте, где есть вероятность касания проводом под напряжением любого металла, к которому должно быть привязано заземление, чтобы ток шел по заземляющему проводу к земле, а не к кому-либо, кто схватит коробку или часть оборудования. или устройство, которое слегка закорочено, но достаточно, чтобы причинить кому-либо вред при прикосновении. Есть устройства защиты от замыканий на землю, но иногда они выходят из строя. Я чувствую, что все заземления не должны быть привязаны к какой-либо нейтрали, потому что напряжение будет считываться от горячего к заземлению так же, как от горячего к нейтрали, когда цепь применяется и течет ток, и это заставит ваш счетчик работать больше, поскольку он использует ток для Земля.Я не уверен, прав ли я, но если вы отключите систему заземления от нейтрали, вы не увидите, что ток, протекающий на землю с напряжением 120 или 220 вольт, я думаю.

Создан 24 апр.

Вы бежите на сотню или двести футов.Самый главный сервис на 200 ампер — это нейтраль, а заземления — все вместе. gfci работает до тех пор, пока на 110 вы проложите три провода в отдельных шурупах. И неважно, связаны ли ваши грунты и нейтралы вместе. Все дома заземлены согласно нормам. Если запустить два, один десять выключателей, получится двойной полюс, и получится 220, потому что у вас есть два выключателя. Переменный ток не является постоянным. Я смотрю на это так, что вам нужен ток и нейтраль, чтобы получить 120 без падения напряжения, которое у вас есть 120. Две точки, которые у вас есть, 240 без падения напряжения.Большинство парней говорят, что 110 ну у вас падение напряжения. Два провода одинакового сечения, необходимые для правильной переноски груза. Нейтральный и горячий на 110 вы всегда приносите 220 в гараж или сарае, что бывает, если вам это нужно. Четыре провода одинакового размера. Это сохраняет ваше напряжение сбалансированным. Коробка розеток в сарае или гараже не нуждается в заземляющем проводе, если вы не перебегаете через голову. Освещение — вот для чего нужен заземляющий стержень. Освещение не поражает непроводящие предметы, такие как ПВХ или стекло. Он пойдет по короткому пути, поэтому ваш трансформатор на полюсе заземлен.И дом на всякий случай. Но тридцать лет мой дом работает, и все выключатели отключатся. Однажды ночью у меня было короткое замыкание на землю от полюса к полюсу, с одной стороны дома, питание должно было включаться и выключаться, проверил мои провода основного напряжения, проходящие под землей, один горячий ток включал и выключал. Я надеялся, что это трансформатор. Оказалось, что осел положил одно захоронение прямо в землю, чтобы кто-то мог умереть. Горячие удары по земле, прямые короткие. Что заземляющий стержень ничего не делает.Мой гараж 15 лет 4 провода к главному выключателю, точно так же, как электрические розетки в вашем доме, не используйте заземляющие стержни, массивные удары молнии возле гаража. Коробка находится внутри, дерево — изолятор, у меня больше шансов, что гараж пострадает и сгорит. Коды на половину из них ничего не значат. Они по-прежнему делают незаземленный удлинитель, который я временно подключил к своему гаражу, чтобы осветить его и использовать электроинструменты, и фары подключены и не используют заземляющий провод, а выключатели срабатывают в гараже, когда им нужно.Я готов вернуться в дом с шестью четырьмя проводами под землей, 150 футов, 220, разделить два пути, бегать, что я хочу. Единственный способ, которым я умру, — это войти в бассейн и бросить в него горячий и нейтральный свет. изготовленные по этой причине фальш-розетки выходят из строя, и люди гибнут вот так. Я оператор ветчины, я видел, как молния ударила по земле, и снова поднялась, это не ложь, весь удар попадет в землю, сколько возвращается, чтобы убить вашу технику. Антенна Amy 48 футов в длину, 58 футов над землей, 175 футов от коаксиального кабеля до антенны. Двадцать лет я держу все подключенным, много денег, чтобы потерять.Молния никогда не выбирала долгий путь.

Создан 06 июл.

1 Очень активный вопрос . Заработайте 10 репутации (не считая бонуса ассоциации), чтобы ответить на этот вопрос.Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

электрическая — Недостаточное заземление субпанели

Не беспокойтесь об алюминиевом проводе, учитывая допустимую нагрузку, он определенно №4, а алюминиевый провод такого размера определенно подходит, даже если это старый сплав AA-1350.Вероятно, это новый AA-8000 с учетом урожая 1998 года. Убери это, все должно быть в порядке.

Трехпроводная конфигурация была разрешена до 2008 года. Фактически это легализованная «территория контрабанды». Как и в случае с 3-проводной сушилкой и цепями диапазона, есть риск, и я полагаю, вы «пожали ему руку». Стержни заземления этого не исправят. Во избежание этой проблемы необходимо тщательно следить за нейтральным проводом.

Если вам нужна избыточная безопасность заземления, единственный работоспособный вариант — это переоборудовать заземляющий провод обратно в дом.

Заземляющий стержень не может выполнять эту функцию вообще . Грязь не проводит электричество в какой-либо степени.

Он проводит , достаточно , чтобы вызвать поток в несколько миллиампер, если вы коснетесь горячего провода, стоя на земле, достаточно миллиампер, чтобы убить вас. Мы уменьшаем этот риск, гарантируя, что источник питания близок к потенциалу земли, поэтому ток будет меньше, именно это и делает соединение нейтраль-земля в вашей главной панели.

Заземляющий стержень полезен для отвода естественного электричества, особенно электростатического разряда.

Земля для переоборудования

Это можно сделать «просто заземляющим проводом», и не обязательно следовать по тому же пути, что и кабель. Вы подключаете шасси субпанели или шину заземления к шине заземления главной панели или к заземляющему электроду.

Затем вам нужно будет электрически разделить все нейтрали и земли на дополнительной панели. Если вы привыкли просто спамить всех нейтралов и площадок в одном автобусе, это станет сюрпризом. Некоторые панели поставляются с двумя стержнями, соединенными вместе заземлением нейтрали, которые можно разделить на 2 стержня.Для других панелей необходимо приобрести дополнительную шину заземления и удалить заземляющий провод или винт с нейтральной шины.

Любое незаконное использование земли в гараже должно быть прекращено. Нейтраль не может подключаться к земле где-либо в гараже (кроме неисправного прибора, но если повезет, это приведет к срабатыванию выключателя).

Это и только это защитит вас от ударов, если нейтраль снова выйдет из строя.

electric — Почему у этой розетки заземление связано с нейтралью?

Принимая во внимание, что существует некоторое количество либо неправильной, либо, возможно, просто вводящей в заблуждение информации относительно вашего широкого вопроса, что, в свою очередь, может привести к двусмысленности и плохим и / или опасным действиям, я, настоящий электрик, добавлю свою шляпу в кольцо при поддержке NEC.

Поскольку многие люди могут искать и находить этот пост, как его очень часто просят, и в данной ситуации могут выбрать запуск новой заземленной цепи, чтобы решить эту проблему, и обнаруживают, что смотрят на ту же самую ситуацию на своей панели, я думаю Важно отметить, что не всегда неправильно соединять вместе заземленную (нейтраль) и заземляющую (землю) системы.

От IAEI, подробно объяснено в статье 250 NEC — Заземление и соединение. (шахта empasis):

Основная перемычка является одним из самых ответственных элементов в система безопасного заземления.Этот проводник является связующим звеном между заземленный рабочий провод, заземляющий провод оборудования и в в некоторых случаях провод заземляющего электрода. Основная цель основная перемычка заземления предназначена для передачи тока замыкания на землю от служебного шкафа, а также от системы заземления оборудования, возвращается к источнику. Кроме того, где заземляющий электрод провод подключается непосредственно к заземленной шине служебных проводов, основная перемычка заземления гарантирует, что шина заземления оборудования находится на такой же потенциал, как у земли.
NEC 250.35 Заземление переменного тока с питанием от службы Системы
(A) Заземляющие соединения системы.
Помещение система электропроводки, питаемая от сети переменного тока с заземлением, должна иметь заземление. провод электрода, подключенный к заземленному рабочему проводу, при каждую услугу в соответствии с 250.24 (A) (1) — (A) (5).

Опять же, это ответ на наивное утверждение, что они никогда не должны подключаться. Национальный электротехнический кодекс категорически не согласен с этим, и удаление этого соединения действительно наносит ущерб безопасности вашей системы — не удаляет его!

Теперь обратимся к конкретному контексту вашей ситуации:

Эта конфигурация проводки действительно неправильная и опасная.Наименее опасная часть — это использование одного винта заземления для «постукивания» зеленого и белого проводов. Это не так. Если с вашим рисунком все в порядке, эти провода следует соединить вместе с помощью косички, идущей к клемме. Худшая часть — это фактическое объединение двух систем вместе — в этом месте . Это просто неправильно.

С логической точки зрения, чего можно было бы добиться, если бы два отдельных провода только соединяли их? С точки зрения безопасности в несимметричной цепи нейтраль переносит несимметричную нагрузку обратно на панель.Итак, «электрик» умышленно включил систему безопасности в вашем доме. Это нормально делать в обслуживающей / основной сети, потому что в этот момент у них обоих одинаковый потенциал, как у земли.

Если вы находитесь в доме, где работа в некоторых или во всех областях выполняется таким образом, что делает это типичным для вашего жилища, вызовите электрика, чтобы он разработал план по его устранению.

Одна вещь, которую следует учитывать, заключается в том, что если голый грунт снова уходит в стену, возможно, они добавляли систему заземления в здание.Это обычное дело в некоторых регионах в качестве приемлемого средства для добавления законной системы заземления. Перед тем, как делать это, проконсультируйтесь со своим строительным отделом. Проблема здесь в том, что, несмотря на приличные усилия, окончательное соединение неверно. В этом случае можно с уверенностью предположить, что все или многие из ваших розеток находятся в таком положении.

Что делать? Что ж, у вас есть несколько вариантов.

Если система заземления на вашем рисунке в порядке (в соответствии с местными строительными нормами), но соединения неправильно, можно просто разъединить соединение и использовать заземленный розетка (NEC 406.4 (D) (1)). Я бы, наверное, не рекомендовал это, если вы не можете, с уверенность, убедитесь, что в остальном это правильно. Работа, которую вы покажете, сделает любую уважающий себя электрик съежился.
Если вы предпочитаете перестраховаться и вам не нравятся адаптеры без заземления, вы можете просто заменить их на розетку без заземления (NEC 406.4 (D) (2) (a)). Очевидно, вы больше не будете использовать эту землю.
Если ни один из них не подходит, вы можете заменить его на GFCI при условии, что вы пометили его « No Equipment Ground » (NEC 406.4 (Г) (2) (б)). Вы не будете использовать эту землю и в этой ситуации.

Как установить розетку на 220 В

Установить розетку на 220 В совсем не так уж и сложно. Следуя инструкциям в моем видео, все будет в порядке.

Большое заблуждение состоит в том, что вы можете установить только одно устройство / розетку 220 В на одну цепь / выключатель. Хотя для каждых 220 устройств на розетку будет лучше, если на них будет отдельный выключатель.

Итак, вот сделка по установке более одного на каждую цепь.Между прочим, это все математика, да и еще много денег. Если у вас 2 розетки 220 и каждая на 20 ампер. Вам потребуется использовать провод №8 для всей цепи, включая прерыватель на 40 А. Теперь вам будет стоить только один провод. Так что да, вы можете, но действительно ли вы хотите?

На приведенной ниже диаграмме вы заметите, что для розетки 220 В вам потребуется двухполюсный выключатель. Это означает, что выключатель будет получать питание от панели по двум очень разным фазам. Каждый из них на 110 вольт.В сумме у вас есть 220 вольт. Однако, как видите, земля все равно понадобится. Некоторым нужен нейтральный. Чаще всего это такие вещи, как плита. Но пока это в значительной степени охватывает простые 15 или 20 ампер 220 вольт.

В проводке, необходимой для этого типа изоляции, вы должны использовать провод 12/2 для установки на 20 ампер.

Если вы ищете инструкции по установке 4-проводной розетки 220, посмотрите это видео.

Красный провод на самом деле просто красный для изображения.Если вы используете провод 12/2, вы просто используете белый и черный провода для питания розетки и голую медь для заземления, которые я показываю здесь коричневым цветом. Не думайте, что можно просто использовать два отдельных выключателя. Это просто не работает.

В этой схеме не используется нейтральный провод. Нейтральный провод — это обратный путь к трансформатору, другими словами, симметричный. Еще одна причина, по которой вы не можете добавить более одной 220 розеток на выключатель. И это считается двухпроводной схемой.

Вы можете прочитать, как подключить сушилку для белья с помощью 4-х проводного кабеля.В этой настройке используется нейтральный провод. Щелкните здесь

Не забудьте посмотреть, как подключить 4-проводную розетку на 220 В.

Посмотрите мое новое видео о том, как установить розетку на 220 вольт ВИДЕО

Что вам нужно знать

Одним из наиболее серьезных препятствий для вождения электромобиля, по всей видимости, является потребность в доме зарядная станция.

В то время как подключаемые к электросети гибриды можно заряжать за ночь с помощью зарядных шнуров на 120 В, у водителей с аккумулятором действительно должен быть доступ к зарядной станции уровня 2 на 240 В.

Они позволят зарядить полную аккумуляторную батарею от 4 до 9 часов, в зависимости от конкретного автомобиля.

НЕ ПРОПУСТИТЕ: Установка зарядной станции для электромобилей: этот старый дом показывает вам, как

Многие владельцы захотят переоборудовать зарядную станцию в существующий гараж, но, чтобы изложить принципы, мы начинаем с того, что нужно для установки станции в строящийся или капитально реконструируемый гараж.

Мы только что прошли через этот процесс для нового гаража в горах Катскилл в Нью-Йорке.(Обратите внимание, это относится только к Северной Америке!)

Есть несколько шагов, но важно понимать, что проводка — это первый шаг, отдельный от зарядной станции, поскольку позже драйверы могут решить перейти на более мощную станцию.

Коробка выключателя, показывающая цепь 240 В для зарядной станции электромобиля

Во-первых, поработайте со своим подрядчиком и электриком, чтобы установить выделенную 240-вольтовую линию на 1 или 2 фута ниже того места, где вы планируете разместить свою зарядную станцию.

Мы разместили наш в углу здания, чтобы внутри можно было подзарядить машину, или мы могли вывести шнур под гаражными воротами или через обычную дверь сбоку здания.

Многие подрядчики не имеют опыта работы со станциями зарядки электромобилей, поэтому вам, возможно, придется обучить их.

ТАКЖЕ: Зарядка электромобилей: основы, которые вам нужно знать

Самый простой способ выразить это в контексте — это та же схема, что используется в электрических сушилках для одежды или печах.

Во-вторых, убедитесь, что ваша новая схема рассчитана на 50 А, что означает скорость зарядки 40 А (с использованием 80 процентов емкости схемы).

Даже если ваша первая зарядная станция рассчитана только на 24 А (как и многие менее дорогие), вы захотите «подготовить для будущего» электропроводку в гараже.

Розетка NEMA 6-50

В-третьих, попросите электрика установить розетку NEMA 6-50 — ту, которая используется на большинстве зарядных станций без проводов — в стене под выбранным местом.

Один электрик, с которым мы поговорили, предпочел проводку, которая устраняет тепловое сопротивление между вилкой и розеткой, но мы хотели позволить зарядной станции идти с нами, если мы переедем.

В-четвертых, как только у вас будет проводка в гараже, ЗАТЕМ выберите зарядную станцию и надежно прикрепите ее к стене.

ПРОВЕРИТЬ: В Калифорнии арендаторы теперь могут устанавливать зарядные станции для электромобилей (август 2014 г.)

Большинство людей купят новый; нам посчастливилось иметь подержанный, подаренный нам участником Green Car Reports и защитником электромобилей Томом Молоуни, который занимался модернизацией.(Спасибо, Том!)

Сегодня на рынке представлено более десятка зарядных станций.

Их можно купить непосредственно у производителей или найти в крупных магазинах, таких как Best Buy, Home Depot или Lowe’s — на их веб-сайтах, если они не обязательно есть в наличии в вашем местном магазине.

Заглушка NEMA 6-50

О чем следует помнить:

Ищите возможность зарядки не менее 24 А; 40 А лучше, но дороже
Скорость зарядки должна быть не менее 7.2 киловатта, которые подходят как для Chevy Volts (3,3 или 3,6 кВт), так и для более мощных автомобилей, таких как Nissan Leafs и BMW i3s (6,6 и 7,2 кВт, соответственно)
Убедитесь, что на нем есть вилка NEMA 6-50!
Некоторые зарядные станции являются «тупыми», в то время как другие поставляются производителями (например, ChargePoint), которые предлагают онлайн-соединения между вашим зарядным устройством и приложением для телефона и / или онлайн-сайтом, который покажет вам мгновенную и совокупную статистику зарядки
Убедитесь, что шнур достаточно длинный, чтобы добраться до автомобиля, припаркованного за пределами гаража.Мы бы предложили минимум 16 футов, а 25 футов вполне оправдывают дополнительные затраты.

Розетка NEMA 6-50

Это краткая и простая версия того, что вам нужно знать. Мы обновим эту статью, если получим дополнительные советы и рекомендации от читателей или комментаторов.

Помните: это не сложнее, чем электрическая сушилка для одежды — а их миллионы в гаражах по всей Северной Америке.

_______________________________________

Следите за сообщениями GreenCarReports в Facebook и Twitter.

Подпанель отдельно стоящего гаража — Форум

Есть заземляющий провод оборудования. Это то, что подключается к шине заземления на панели и идет к оборудованию для постоянной установки или к контакту заземления на розетке.

Заземлитель оборудования служит 2 целям.

Один, чтобы убедиться, что любой металл в этом здании имеет одинаковый потенциал. Единственный способ гарантировать это — это отсутствие тока, протекающего через «землю» при нормальных условиях.

Другое назначение — обратный путь для тока короткого замыкания. Если происходит короткое замыкание в приборе или инструменте, ток должен течь обратно через заземляющий провод оборудования на землю трансформатора. «Другое заземление» — земля — недостаточно хороший проводник для отключения выключателя.

Заземляющий провод оборудования подключается к нейтрали на субпанели, либо отдельный заземляющий провод оборудования проходит от субпанели обратно к главной панели, где он соединяется с нейтралью.

Другая «земля» — это система заземляющих электродов. Он состоит из одного или нескольких электродов (заземляющие стержни, подземные металлические водопроводные трубы, электроды, встроенные в нижние колонтитулы и другие).

Назначение электродов — обеспечить путь для защиты от скачков напряжения от ближайших ударов молнии.

Для каждого отдельного здания требуется своя собственная система заземляющих электродов, будь то 3-проводная (2 точки, нейтраль и заземление) или 4-проводная (2 точки, нейтраль и заземляющий провод оборудования, ведущий к главной панели, а нейтральная шина подключена). изолирован от земли).

Если 3-проводная система установлена правильно, то весь металл во 2-м здании будет находиться под одинаковым напряжением.

Но поскольку ток течет через нейтраль обратно к главной панели, возникает падение напряжения, и, следовательно, будет разница напряжений на «земле» в доме и «земле» в хозяйственной постройке.

Это не проблема, если нет металлической дорожки, соединяющей 2 здания, например водопровода или телевизионного кабеля.

То, что у вас есть, ни рыба, ни птица, ОЧЕНЬ ОПАСНО.

Заземление электрических розеток в гараже

» Дом »Электромонтажные проекты
»Домашняя электрическая проводка: Руководство по домашней электропроводке
»Нужна помощь с вашим проектом по электромонтажу?
»Вперед — Задайте вопрос по электрике

Как заземлить розетку на коробку? Как заземлить электрические розетки: Заземлите коробку и розетку с помощью метода, который подходит для вашей проводки и места в коробке.

Заземляющие провода для розеток
[ad # block] Электрический вопрос: Как мне заземлить розетку на коробку?

Я протягиваю кабель MC (3 / 8-1 / 2 ″) в удобные коробки последовательно вокруг стены моего гаража. У меня есть один кабель, входящий в нижнюю часть удобной коробки, и один выходящий из верхней части удобной коробки. Как заземлить коробку и розетку? жилы — многопроволочные медные. Нужно ли снимать изоляцию и обматывать винт заземления на коробке и использовать обжимные зажимы для соединения проводов и использовать конец одного для соединения розетки, или мне нужно использовать кольцевые клеммы и отвести все заземления к винту заземления коробки или гайке провода все основания и использовать 2 косички, 1 к коробке и 1 к розетке?

Предыстория: Крис, разнорабочий из Дувра, штат Теннесси.

Ответ Дейва:
Спасибо за вопрос по электрической проводке Крис.

Как заземлить электрические розетки

Как вы уже описали, существует несколько вариантов подключения заземляющего провода.
Цель данной задачи — заземлить коробку и розетку с помощью метода, который подходит для вашей проводки и места в коробке.
Свиньи хвосты — мой любимый способ в большинстве случаев, а обжимные соединители с кольцевым язычком или вилочной лопаткой лучше всего подходят при установке многожильного провода, просто обязательно используйте хорошие клещи для обжима.

Электрический наконечник для розеток в металлических коробках

Установка четырех квадратных металлических коробок глубиной 1-1 / 2 и установка розеток в приподнятые металлические промышленные крышки предпочтительнее, поскольку эти распределительные коробки обеспечивают больше пространства в кубических дюймах.

Подробнее о гаражной проводке

Как установить электропроводку гаража

Электропроводка гаража

Полностью объясненные фотографии и схемы электропроводки гаража с требованиями кодов для большинства новых или реконструируемых проектов.
Электропроводка розетки

Электромонтаж электрических розеток для дома

Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме. Посмотрите, как сделана разводка электрических розеток для дома.

Электрические распределительные коробки
Электрический код количества проводов в распределительных коробках

Электропровод для дома

Для получения дополнительной информации о заземлении
Электрическое заземление

Вам также могут быть полезны следующие данные:

Сопроводительное руководство Дэйва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
101208 розеток 220 В и 240 В Электромонтаж выключателей света
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного шнура осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
.
Навигация по записям
« Отделка гаража: Чем отделать стены в гараже: 9 лучших материалов
Сколько песка в 1 тонне: Сколько тонн в кубе песка, щебня, асфальта (и наоборот) »
Ответить Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Поиск для:
Рубрики
Бетон
Газобетон
Домашний ремонт
Кирпич
Кладка кирпичей
Кладка пеноблока
Материал
Пенобл
Пеноблок
Разное
Раствор
Советы
Фундамент
© 2019 Foamin
+7 (495) 767-41-88
Карта сайта
