Зернодробилка из мотора пылесоса

Сегодня продолжим тему, что можно сделать от двигателя от пылесоса. Попробуем сделать небольшой станочек для дробления зерна – зернодробилку.
Эта конструкция простая и чем-то напоминает прошлую конструкцию. Остается двигатель от пылесоса. Нужно высокие обороты, поэтому подключим под напряжение 220 В. Корпус из неглубокой кастрюли. Но ножи нужно сделать самостоятельно, потому что зерно – твердый материал и его нужно дробить высококачественной сталью с большим содержанием углерода. Поэтому предлагаем сделать из рапидового полотна. Стальная пластина имеет толщину 2 мм, если не сможете найти полотно, то материал неплохой – полоска, вырезанная болгаркой из дисковой пилы.

Правильно первым делом заняться прикреплением двигателя к корпусу. Необходимо в дне кастрюли проделать три отверстия, два из них будут крепящими, а центральное для выхода вала двигателя.

Для изготовления измельчителя зерна потребуется стальная полоса длиной 140 мм и шириной 25.

Получился рисунок. В центре нужно отверстие,чтобы нож закрепился на вал двигателя. Чтобы просверлить обыкновенным сверлом, нож необходимо отпустить на огне. Прогрелся и должен остывать.

Это да! Даже сверло не берет после отпуска металл. Не смог даже победитом. Это сталь!
Если удастся, то он будет практически вечным. Ура! Просверлил! Правильный ли вариант, делать нож из рапида, но штуковина уже вечная. Сейчас заточим и, уже в скором времени, будем проверять устройство.

Нож заточен и остро, так что даже немного порезал палец. Надеваем на вал двигателя и запускаем дробилку.
Закручиваем его при помощи барашковой гайки.
Не очень, друзья, хорошая новость. После первого запуска ножи дробилки во время раскручивания двигателя разлетелись и что они наделали с кастрюлей. Видите два пробития. Разрезало миску, не тоненькая, эмалированная, пробила ее без проблем. Ножи острые. Потом смог найти два куска. Они были в 15 метрах радиуса от миски.

Alexander Polulyakh.
Финал в конце видео

виды, принцип работы, как сделать

Каждый владелец приусадебного фермерского хозяйства постоянно должен заботиться о его хозяйстве. Для повышения отдачи от хозяйства в нем применяют средства малой механизации. Одно из этих средств – зернодробилка. Ее основная задача – это измельчение зерна для получения корма для животных, находящихся в хозяйстве.

Разновидности зернодробилок

В результате работы этого оборудования происходит съем с зерен оболочки, которую не всегда могут пробить пищеварительные соки у животных. Полученный после такой обработки корм становиться питательнее и полезнее. После приема такой пищи у животных наблюдается рост и пр.

Виды домашних зернодробилок, классификация агрегатов

Практически все корма, которые выпускают для скота, имеют не очень удобную форму и довольно часто с трудом перевариваются животными, живущими на скотном дворе.

Для улучшения пищеварения корма целесообразно предварительно обработать. То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено.

Такой подход позволяет добавить к измельченному корму различные пищевые добавки, витамины и другие компоненты, входящие в рацион скота. При введении добавок, получаемую смесь необходимо тщательно перемешивать.

Тут надо сказать, что скот и птица с удовольствием принимают такой корм и это положительно сказывается на их весе.

Возможность получения питания для скота в такой форме существенно поднимает эффективность использования кормов.

Виды дробилок

Дробилки можно разделить на несколько классов:

Промышленные – их применяют в больших агропромышленных хозяйствах.
Бытовые – они нашли свое применение в приусадебных хозяйствах.

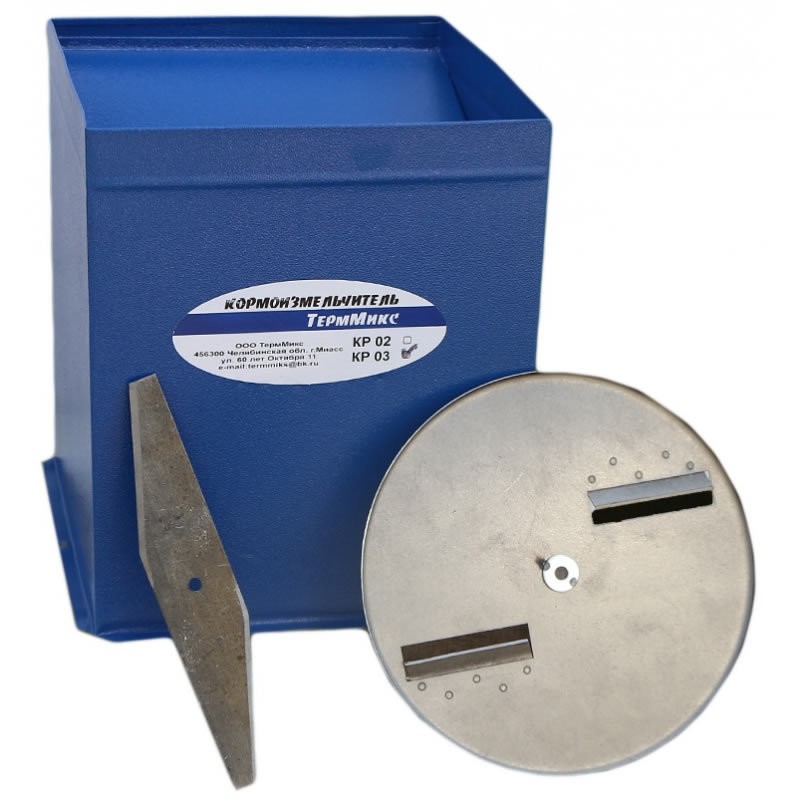

: Бытовая зернодробилка

: Промышленная зернодробилка

Можно привести и другой вариант классификации.

Многочисленную гамму дробилок можно классифицировать таким образом – по типу обрабатываемых кормов:

Установки для обработки корней. Ее используют для разделки корнеплодов и дальнейшего перемешивания с пищевыми добавками и витаминами.
Установки для обработки силоса – это оборудование нашло свое применением для размельчения ростков зерновых культур, травы или солода.

Установка для обработки силоса

Кроме перечисленных установок, промышленность выпускает и универсальное оборудование. Оно может быть использовано для обработки всех видов кормов.

Принцип работы дробилок

Главный принцип работы измельчителя заключается в следующем – под воздействием механизмов, входящих в состав этого оборудования, происходит разрушение исходного продукта. Затем, полученный полуфабрикат сортируют с применением сита. Это устройство помогает отсортировывать полученные частицы по размеру. Фракцию полученных частиц называют величиной помола.

В качестве рабочих инструментов могут использоваться молотки или ножи. Которые с большой скоростью вращаются внутри емкости, в которую засыпано сырье подлежащее переработке. По сути, молотковая крупорушка напоминает такую установку, как галтовочная машина, широко применяемая в машиностроении.

В движение рабочие органы могут быть приведены или с помощью мускульной силы или электрического привода. Применение малогабаритных дробилок, которые часто применяют в приусадебных хозяйствах, существенно облегчает труд и повышает производительность труда. На больших фермах или агрокомплексах без установок промышленного назначения обойтись невозможно. В качестве такого агрегата можно рассмотреть зернодробилку «шмель». Это отечественная разработка нашла широкое применение в небольших фермерских хозяйствах и приусадебных участках.

Механизм дробления, установленный в этом изделии, позволяет обрабатывать не только корма, но и перерабатывать некоторые материалы, например, слюду, которую используют в качестве добавок.

Те, кто умеет обращаться с инструментом и сварочным аппаратом вполне могут выполнить дробильную установку своими руками.

Какая зернодробилка лучше: молотковая или роторная?

На практике применяют дробилки, в основании которых лежат две принципиальные схемы – роторную и молотковую.

Роторные дробилки

Первый тип обладает большим весом, размерами и для ее работы будет необходим довольно мощный электрический двигатель. Такое устройство с легкостью перерабатывает культуры разных типов – зерновые, травы и корнеплоды.

Зернодробилка роторная

Рабочий орган такой машины – ротор, с зафиксированными на нем ножами.

Размеры измельчаемого сырья, напрямую зависят от скорости вращения ротора. Это оборудование стоит существенно больше чем молотковое. Ко всему прочему в следствие больших габаритно – весовых параметров эти установки применяют по большей части в крупных хозяйствах.

Молотковые дробилки

Дробилка этого типа имеет более сложное конструктивное устройство. Но это не вызывает каких-либо сложностей в эксплуатации.

Зернодробилка молотковая

В состав молоткового типа входят:

корпус;
молотки;
емкость, в которую засыпают сырье;
барабана;
сито;
силовая установка.

После запуска силовой установки барабан начинает вращаться, а молотки, расположенные внутри его начинают бить его изнутри.

Зерно, которое попадает внутрь барабана, под действием удара раскалывается и через некоторое время достигает заданного размера.

На самом деле, однозначного ответа на вопрос какая дробилка лучше нет. Все определяется размерами фермы или приусадебного участка и конечно, требованиями, предъявляемыми к корму.

Кроме того, роторная установка может обработать один и тот же объем сырья быстрее, чем молотковая, но качество получаемого продукта лучше у молотковой машины.

Устройство зернодробилки, конструктивные особенности машины

Производители выпускают на рынок множество дробилок, с разными характеристиками, производительностью и пр. Большая часть подобного оборудования проста в обслуживании и не занимает много места. Как уже отмечалось выше, на практике применяют дробилки, которые используют в своей работе роторный или молотковый принципы.

: Схема для сборки зернодробилки своими руками

: Устройство зернодробилки

В роторных машинах установлен барабан с ножами. В молотковых, в качестве рабочего инструмента используют молоточки, которые загружены внутрь барабана.

Кстати, существует оборудование, которое в качестве источника энергии применяют сжатый воздух. Обрабатываемое сырье перемещается внутри барабана вместе с воздухом. В результате этого, качество, получаемого продукта резко увеличивается. Кроме того, в этой, да и во многих других конструкциях, применяют магниты, которые отбирают попавшие в смесь металлические частицы.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Зернодробилка своими руками

Зернодробилка – это не самое сложное сооружение и его необходимость его использования в приусадебных и фермерских хозяйствах уже многократно доказана. Но следует отметить, что это на самые дешевые установки. Поэтому те, кому, это оборудование необходимо, изготавливают ее самостоятельно. В самом деле, это не так и сложно, причем не требует большого набора инструмента.

Зернодробилка своими руками

Изготовление основания измельчителя
В состав опоры измельчителя входят следующие составные части:

Фланец;
Ступица, на который установлен подшипниковый узел;
Зубчатый барабан;
Опора фланца;
Фланец установленный на барабан;
Силовой установки;
Пластины решета;
Дуги;
Уголка 45х45;
Зерносборочной воронки;
Крепежных изделий.

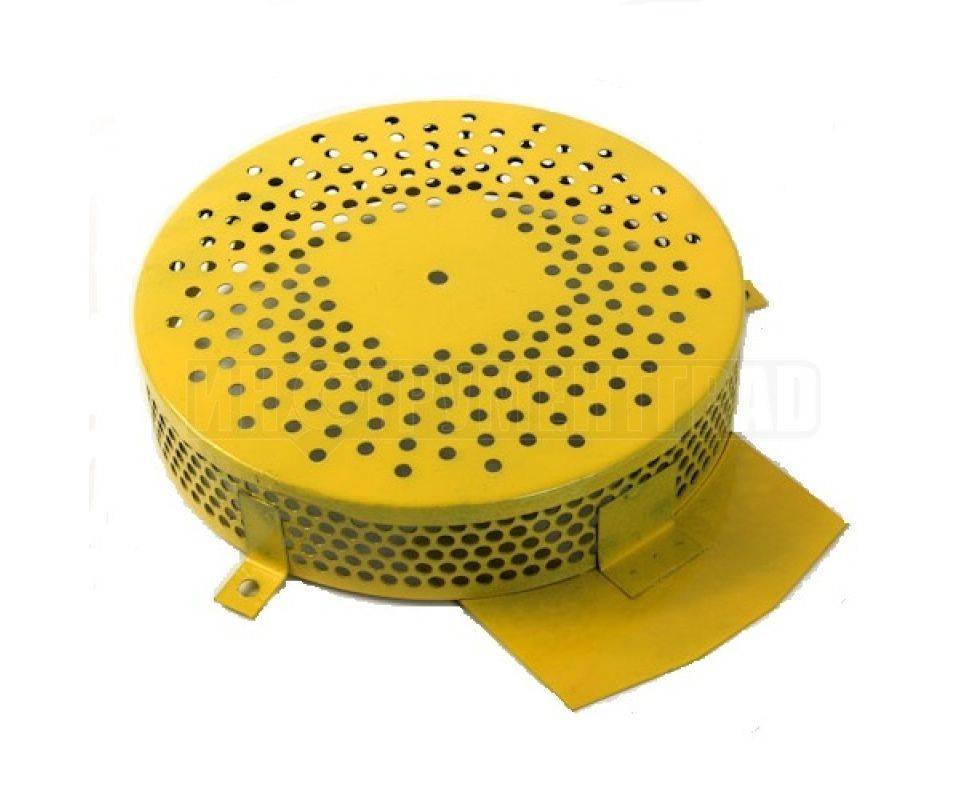

Чертеж решета измельчителя

Изготовление крупорушки, как и любого другого технического устройства, начинается с разработки рабочей документации (чертежи, эскизы, спецификации).

Чертеж решета измельчителя

Зернодробилка своими руками может быть изготовлена либо с «0», либо с использованием неприменяемой бытовой техники.

Процесс балансировки дробилки

Большинство оборудования, в котором применяют в качестве рабочего инструмента вращающиеся узлы проходят процедуру балансировки. Эту работу можно выполнить и самостоятельно и с помощью приглашенных специалистов.

При балансировке должны быть выполнены следующие наборы работ:

выявление причин вибраций и их устранение;
контроль над состоянием оборудования в части вибрации;
балансировка валов в существующих подшипниковых опорах;

Для чего необходимо проведение балансировки? Ответ лежит на поверхности. Все дело в том, что наличие излишней вибрации приводит к выходу из строя подшипниковых узлов, и как следствие все может закончиться очень печально.

Зернодробилка из болгарки

Угловая шлифовальная машинка вещь часто используемая в любом домашнем хозяйстве. Народные мастера придумали, как можно расширить ее возможности. Из нее, с небольшими доработками можно изготовить зернодробилку своими руками. Причем, особых затрат это мероприятие не требует.

Зернодробилка своими руками из болгарки

Основой такой конструкции может служить лист прочной фанеры, на ней будут закреплены составные части конструкции. Вместо фанеры, допустимо использовать ламинат. В листе изготавливают два отверстия, в которые будут установлены – корпус пилы и приемный бункер для зерна.

Для крепления шлифовальной машины используют скобы и болты. В качестве дробилки применяют металлический диск с обоюдной заточкой. Это и будет дробильная установка для зерна.

На нижней части листа необходимо закрепить сетку, с соответствующим размером ячеи. Можно приобрести готовую сетку (сито), а можно использовать кухонный дуршлаг.

Бункером для зерна может стать пластиковая бутыль емкостью в пять литров. Все, самодельная дробилка готова к эксплуатации.

Зернодробилка из стиральной машины

Крупорушку можно изготовить, используя старую стиральную машинку. Принцип ее работы будет похож на работу кофемолки. То есть, исходный продукт будет измельчен с помощью ножей, которые вращаются внутри барабана. Стиральные машины, по большей части имеют разные конструкции и поэтому важно понять сам принцип работы измельчителя на ее базе.

Зернодробилка своими руками из стиральной машины

Первый двигатель, необходимо установить на дно бака машины. Там же монтируют сетку и выполняют окно, через которое будет выходить готовая продукция.

Другой двигатель устанавливают у входного отверстия, возле основания. Для предохранения узла от попадания пыли не эту конструкцию можно установить защитный кожух.

Валы двигателей должны вращаться разнонаправлено. Опыт показывает, что оптимальным решением будет их установка под углом в 25 градусов.

Размер бункера, через который будет осуществляться подача исходного сырья в дробилку. Опять же опыт показывает то, что измельчители, собранные на основании стиральной машины обладают высокой производительностью, и поэтому на бункер, имеет смысл установить щитовой затвор.

Перемолотое зерно должно поступать в емкость, которую надо установить под собранной установкой. Для повышения комфорта работы имеет смысл установить на выходной люк рукав, который не даст готовому продукту разлетаться в сторону.

Зернодробилка из пылесоса

Самодельная дробилка может быть собрана и из пылесоса.

Для выполнения этой задачи своими руками, сам пылесос особо не нужен. Довольно только двигателя. Последовательность изготовления измельчителя своими руками выглядит следующим образом.

Для формирования основания можно использовать ламинат или фанеру.

Зернодробилка своими руками из пылесоса

По его центру необходимо сформировать отверстие для установки двигателя.

Для производства рабочих ножей своими руками допустимо применить стальную пластину. Оптимальной можно считать ширину до 20 см, толщину в 1,5 – 2 мм.

Нож должен быть зафиксирован на валу двигателя.

В качестве рабочей камеры можно применить кухонное сито.

Под ситом необходимо установить бункер, куда будет направлена готовая продукция. Роль бункера может играть бутылка из пластика.

Как сделать мельницу-дробилку своими руками

Изготовить зернодробилку своими руками не так и сложно. Для этого необходимо иметь под руками двигатель от старой бытовой техники, например, пылесоса или стиральной машины.

Мельница-дробилка своими руками

Кроме этого необходимо обладать некоторыми слесарными навыками. Кстати, при сборке подобной техники своими руками надо помнить о правилах техники безопасности. Так как, все двигатели работают от электричества необходимо принять все меры по снижению травматической опасности собранного изделия. Нельзя забывать и том, что в качестве рабочего органа используют быстровращающиеся детали, способные нанести травму, работающему на ней человеку.

Сырье и готовый продукт

Зернодробильная установка, часто их называют крупорушками, измельчителями и пр., применяются для выпуска кормовой массы в условиях домашнего или фермерского хозяйства.

В качестве сырья для получения готового корма применяют зерно, корнеплоды. Надо понимать, что для обработки зерна и корнеплодов могут быть использованы один и те же устройства, но иногда необходимо выполнять переналадку зернодробилки.

При изготовлении зернодробилки своими руками должно помнить о том, что после обработки на измельчителе можно производить гранулы корма разного размера, одни из которых будут подходить для КРС, другие для птицы. Соответственно должны быть подобраны параметры установки и размеры дробильных устройств (ножи, молотки барабаны).

После получения измельченного продукта, в него примешивают пищевые добавки, витамины и другие, необходимые для получения полноценного корма компоненты.

▶▷▶▷ как сделать дробилку для зерно своими руками в домашних условиях

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	09-03-2019

как сделать дробилку для зерно своими руками в домашних условиях — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Дробилка зерна своими руками (дертевалка) — YouTube wwwyoutubecom/watch?v=193vGr7-qyk Cached Дробилка (дертевалка) для различных кормов (пшеницы, ячменя, кукурузы т д) своими руками Зернодробилка сделанная своими руками — YouTube wwwyoutubecom/watch?v=x3BAGM_g6QI Cached Удобная зернодробилка, сделанная своими руками в домашних условиях Которая работает от розетки в любом зерно дробилка в домашних условиях prestigecateringin/Grinder-2920/ Cached как сделать в домашних условиях как сделать зерно дробилку как сделать своими руками дробилку от трактора для зерна в домашних условиях Description своими Зернодробилка, сделанная своими руками: как и из чего fermerznaetcom … Обработка кормов Такие самодельные конструкции являются незаменимыми в домашних условиях В этой статье мы расскажем вам, как сделать такой агрегат своими руками из подручных материалов Как сделать зернодробилку и крупорушку своими руками nalugahru/inventar/kak-sdelat-zernodrobilku-i Cached Чтобы собрать в домашних условиях зернодробилку своими руками , необходимо запастись рабочими инструментами, а также найти нужные запчасти для зернодробилок Зернодробилка своими руками чертежи sdelaj-samcom/prostaya-zernodrobilka-svoimi-rukami Cached Как ни странно, дробить зерно в домашних условиях можно не хуже чем в заводских А иногда случается, что результат может быть даже лучше Дробилка для зерна — устройство, виды, изготовление своими руками sadovij-pomoshnikru/izmelchiteli-drobilki/zerna Cached Как сделать дробилку для зерна своими руками – изучаем алгоритм Сделать зернодробилку можно из обыкновенной болгарки Как сделать зернодробилку своими руками в домашних условиях homefermacom/equipment/zernodrobilka-svoimi Cached Дробилка для зерна, изготовленная своими руками , не сравнится с агрегатами промышленного масштаба, но в домашних условиях перерабатывает 10 кг сырья за полчаса Лущилка кукурузы: описание, принцип работы, как сделать fermerblog/bok/ogorod/kukuruza/sbor-urozhaya Cached Как в домашних условиях правильно зарубить утку Как сделать лущилку для кукурузы своими Как сделать солод из пшеницы, ржи, ячменя в домашних условиях samogonmancom/samogon/kak-sdelat-solodhtml Cached Перед тем как сделать солод в домашних условиях , зерно тщательно просеивается, вначале через крупное сито, затем через мелкое Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 1,730 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

необходимо запастись рабочими инструментами
вначале через крупное сито
easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 1

как сделать дробилку для зерно своими руками в домашних условиях — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Карты Ещё Покупки Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: 50 (0,57 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Видео 15:47 Дробилка зерна своими руками (дертевалка) Александр Илюхин YouTube — 26 нояб 2014 г 10:54 Дробилка зерна своими руками (дертевалка, крупорушка) От МастерскаЯ АлександрА YouTube — 10 апр 2017 г 2:09 Дробилка зерна своими руками из пылесоса Сергей Нескажу YouTube — 9 окт 2014 г Все результаты Дробилка для зерна своими руками: пошаговые инструкции, фото › Полезные приспособления Сохраненная копия 26 дек 2015 г — Сегодня давайте сделаем зернодробилку своими руками Без нее трудно Как сделать дробилку для зерна своими руками пошагово Как сделать дробилку зерна своими руками? — MoeZernoru moezernoru › Техника › Дробилки Сохраненная копия Похожие Способы создания зернодробилки своими руками Используем пылесос, болгарку или стиральную машину Зернодробилка, сделанная своими руками: как и из чего fermerznaetcom › Обзоры техники › Обработка кормов Сохраненная копия Похожие Зернодробилка своими руками изготавливается довольно просто В домашних условиях можно сделать дробилку для зерна из старого пылесоса Дробилка для зерна своими руками — tokarguru › Станки и оборудование › Дробилки Сохраненная копия Рейтинг: 4,8 — ‎55 голосов Зернодробилка, созданная своими руками , не будет уступать по своим Такие сетки можно купить в специальном магазине уже готовые или же сделать В условиях дома дробилка для зерна может выйти качественно и из Дробилка для зерна — устройство, виды, изготовление своими › Измельчители / дробилки Сохраненная копия 6 Как сделать дробилку для зерна своими руками – изучаем алгоритм Дробилки , используемые в домашних условиях , также делятся между собой по Как сделать зернодробилку своими руками Чертежи, фото, видео › Оборудование Сохраненная копия Похожие Рейтинг: 3 — ‎2 голоса Зная, как сделать зернодробилку своими руками по чертежам и видео, Также почитайте: Как сделать крупорушку своими руками в домашних условиях Бункер, через который будет подаваться зерно в дробилку , может быть Картинки по запросу как сделать дробилку для зерно своими руками в домашних условиях «cl»:3,»cr»:12,»id»:»I3n6GqpR1h-kLM:»,»ml»:»600″:»bh»:90,»bw»:120,»oh»:720,»ou»:» «,»ow»:1280,»pt»:»iytimgcom/vi/193vGr7-qyk/maxresdefaultjpg»,»rh»:»youtubecom»,»rid»:»WdcrAovBhe99-M»,»rt»:0,»ru»:» \u003d193vGr7-qyk»,»st»:»YouTube»,»th»:90,»tu»:» \u003dtbn:ANd9GcQybJ5AjlfcFkhMQJ_XjG2sUai8a5_RNoveL00eelgb8Y9xpoA8tUYgiDnt»,»tw»:160 «cl»:6,»cr»:15,»id»:»zcAuAJw9i871MM:»,»ml»:»600″:»bh»:90,»bw»:120,»oh»:360,»ou»:» «,»ow»:480,»pt»:»iytimgcom/vi/x3BAGM_g6QI/hqdefaultjpg»,»rh»:»youtubecom»,»rid»:»v5VpvwDH0p0FcM»,»rt»:0,»ru»:» \u003dx3BAGM_g6QI»,»st»:»YouTube»,»th»:90,»tu»:» \u003dtbn:ANd9GcQF-Rg13fIuLgsCnaDmV_dK8mjMX1HmXdbgWtY2VrUUFU7_tooelbqBNIE»,»tw»:120 «cb»:3,»id»:»ojAFmyGDFCGTCM:»,»ml»:»600″:»bh»:90,»bw»:114,»oh»:312,»ou»:» «,»ow»:395,»pt»:»wwwumeltsiru/uploads/posts/2015-12/1451125302_ze»,»rh»:»umeltsiru»,»rid»:»opsAsnmNLnH01M»,»rt»:0,»ru»:» «,»st»:»Самоделки Своими Руками»,»th»:90,»tu»:» \u003dtbn:ANd9GcQ1FMHI8tD5ogPYCQL8PO3xeSzFk5r9oEgd2t0h039uxX7WdzgZPY39cTM»,»tw»:114 «cr»:15,»id»:»E3Of7Vn2fs6qpM:»,»ml»:»600″:»bh»:90,»bw»:120,»oh»:720,»ou»:» «,»ow»:1280,»pt»:»iytimgcom/vi/amvpzMH7YaY/maxresdefaultjpg»,»rh»:»youtubecom»,»rid»:»8p48cx4cAGjRmM»,»rt»:0,»ru»:» \u003damvpzMH7YaY»,»st»:»YouTube»,»th»:90,»tu»:» \u003dtbn:ANd9GcQiskjbVAOiENovorJgsJ3h-6SLNqQs8gqSMeLS4uq9qiadn31EG-5L3iOi»,»tw»:160 «cb»:3,»cl»:9,»ct»:3,»id»:»6nqplpbWAC7UFM:»,»ml»:»600″:»bh»:90,»bw»:110,»oh»:358,»ou»:» «,»ow»:444,»pt»:»moezernoru/wp-content/uploads/2016/11/chasti-dlya»,»rh»:»moezernoru»,»rid»:»c4jWKJMH_mLJxM»,»rt»:0,»ru»:» «,»st»:»MoeZernoru»,»th»:90,»tu»:» \u003dtbn:ANd9GcSrLm-d-1eHhZUWJTXJjwUSvaVJUWh9TuHZos4PP6k_o4Ab-TR7ZjZFTAI»,»tw»:112 Другие картинки по запросу «как сделать дробилку для зерно своими руками в домашних условиях» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Самодельная дробилка для зерна » Полезные самоделки — своими › Самоделки для дачи › Самоделки для дачников Сохраненная копия 31 мар 2010 г — Самодельная дробилка для зерна помощника при подготовке корма для птицы и другой домашней живности Рабочую камеру дробилки образует кольцеобразный корпус с внутренним 0 220 мм и высотой 40 мм Общий вид дробилки для зерна : Что можно сделать своими руками ? Зернодробилка своими руками чертежи — Самоделки для дома sdelaj-samcom/prostaya-zernodrobilka-svoimi-rukami-chertezhi-i-printsip-raboty/ Сохраненная копия Похожие Как ни странно, дробить зерно в домашних условиях можно не хуже чем в Если этого не сделать , производительность дробилки значительно Дробилка для зерна своими руками — Форум фермеров и дачников farmerforumru › Фермерская техника Сохраненная копия Похожие Итак, как сделать зернодробилку своими руками На основании — квадратном листе фанеры (10х300х300 мм) укрепляется сверху электродвигатель так, Как сделать зернодробилку и крупорушку своими руками — На лугах nalugahru › Инвентарь Сохраненная копия Перейти к разделу Дробилка зерна из болгарки — Во многих домашних хозяйствах есть ненужные уже Дробилка зерна своими руками из болгарки Как сделать зернодробилку своими руками в домашних условиях Сохраненная копия Перейти к разделу Дробилка из стиральной машины — Зерно засыпается сквозь отверстие в верхней крышке через воронку Ее изготавливают из Как сделать зернодробилку своими руками — Hapekoru › Обзоры и советы Сохраненная копия Похожие Перейти к разделу Дробилка для зерна из стиральной машинки — Зернодробилка своими руками в домашних условиях выглядят так: Зернодробилка из стиральной машины своими руками – Как Сохраненная копия 11 июн 2016 г — Как сделать мельницу- дробилку своими руками ; Смотрите можно дробить зерно в домашних условиях без покупки дорогой техники Дробилка своими руками: необходимые материалы и › Инструмент › Инвентарь Сохраненная копия Изготовление дробилки своими руками Так как самодельная дробилка будет использоваться только в домашних условиях , эта цифра не должна Как сделать по чертежам зернодробилку своими руками из › Сельскохозяйственная › Зернодробилка Сохраненная копия Зернодробилка своими руками из стиральной машины – неплохая экономия ваших выше, чем у самого сырья, те зерна , кукурузы, ячменя и других видов культур можно изготовить корм для кормления скота в домашних условиях Вообще, конструкция дробилки для зерен довольно простая, поэтому Как сделать дробилку своими руками Дробилка для зерна Сохраненная копия Перед тем как сделать ту или иную дробилку своими руками , следует четко Полезным дополнением дома станет садовая универсальная дробилка , Домашняя зернодробилка своими руками — FBru fbru › Домашний уют › Сделай сам Сохраненная копия Похожие 28 мар 2018 г — В нашей статье мы рассмотрим, как изготовить своими руками Ниже мы рассмотрим, как сделать простую зернодробилку из болгарки своими руками не очень большие, может использоваться как в домашних условиях , так и в Изготовить дробилку для зерна можно даже из угловой дробилка для микросхем в домашних условиях Сохраненная копия как сделать в домашних условиях дробилку для как сделать дробилку для можно сделать дробилку Дробилка зерна своими руками (дертевалка) как сделать самому измельчитель зерна схема — Щековая дробилка Сохраненная копия руками в Измельчитель зерна из болгарки В качестве бункера используют плас Как сделать крупорушку своими руками в домашних условиях Как сделать зернодробилку из стиральной машины своими руками › Стиральные машины › Самоделки из стиральной машины Сохраненная копия Дробилка для зерна всегда пригодится, особенно тем, кто держит домашний скот Для изготовления зернодробилки своими руками идеально подойдет Теперь вы знаете, как можно дробить зерно в домашних условиях без как сделать своими руками дробилку от трактора для зерна в wwwskdtradespw/обработки-известняка/3368html Простая в Как и из чего можно сделать зернодробилку для дома MegaDetection Дробилка зерна своими руками (дертевалка)Вид из внутри мини дробилка домашних условиях wwwdewexeu/concrete-3707/мини-дробилка-домашних-условияхhtml Сохраненная копия мини дробилка угля в домашних условияхдробилка для изготовления вина в домашних условиях дробилка для изготовления вина в домашних условиях , угля, кварцита,Вино в домашних мини дробилка угля Мельница для зерна (домашняя): своими руками , как сделать дробилку по камню в домашних Зернодробилка своими руками | Своими руками (Усадьба) diyusadbaonlineru/ru/2014mar/tools/320/ Сохраненная копия Похожие Оказывается, самодельная дробилка зерна может работать не хуже, а иногда даже лучше О том, как сделать молотковую зернодробилку, читайте далее Постройки Полезные советы и хитрости для дома – летняя подборка Изготовление лущилки для кукурузы | Умный Садовник Сохраненная копия Когда изготавливается крупорушка для дома своими руками , можно Перед тем как сделать дробилку , нужно определиться с объемом рабочей камеры Лоток имеет 2 отверстия: одно для зерна , а другое для пустых початков Зернодробилка Шмель, дробилка для зерна, оборудование для Сохраненная копия 2 мар 2017 г — Зернодробилка Шмель, дробилка для зерна , оборудование для производства пеллет — Дробилка для зерна «Шмель» может эксплуатироваться на Зернодробилка Шмель купить , дробилка для зерна , безмолотковая дробилка Откорм в домашних условиях Что можно сделать из дробилка для стекла своими руками — qOp Mill wwwepichubeu/9432+barite-золотого-руды-измельчение-завода-honduras/ Сохраненная копия Изготовление дробилки возможно своими руками из подручных стекла и 48/5(46)Д Как сделать дробилку для зерна своими руками – изучаем алгоритм Сделать как в домашних условиях сделать дробилку для стекла Крупорушка (рушка) для кукурузы своими руками — Agronomu Сохраненная копия Как сделать лущилку для кукурузы своими руками : описание агрегата, Прибор для очистки зерна кукурузы от початков имеет множество названий: лущилка, рушка, дробилка , шелушилка, теребилка и др Теперь вы знаете, как можно лущить кукурузу в домашних условиях быстро и без особых хлопот продажа зерна шлифовальная машины в домашних условиях Сохраненная копия мини дробилка зерна своими руками , муки в домашних условиях , дробилка В домашних условиях можно сделать дробилку для зерна как построить Как сделать простую зернодробилку для дома | Весёлый Сохраненная копия Похожие Рейтинг: 9/10 — ‎2 голоса Как сделать простую зернодробилку для дома 2013, Январь 28 , Понедельник Как происходит дробление зерна в такой дробилке Зерно из Простая электрическая схема для системы поворота яиц в инкубаторе ▷ Мельница для зерна своими руками Изготовление мельницы для gid-strru/melnica-dlya-zerna-svoimi-rukami Сохраненная копия Похожие В том случае, если вы хотите изготовить все своими руками , следует учитывать патрубок и сделать свой первый помол муки в домашних условиях Дробилка для зерна — выбор зернодробилки | Крупнейший форум wwwpticevodyru › Разное › Статьи › Статьи от участника Вихрь Сохраненная копия Похожие Сделанная своими руками дробилка для зерна , конечно, выйдет дешевле, чем Какие дробилки для зерна в домашних условиях используете? У кого Самодельная дробилка для зерна своими руками | Ферма — Pinterest Самодельная дробилка для зерна своими руками Клетки для кроликов— фотография №1 Насест Для Перепелов, Курятники, Дома Подробнее Разновидности измельчителей и дробилок для зерна — обзор Жми! › Инструменты Сохраненная копия В статье описаны виды дробилок и измельчителей для зерна , в том числе Статью о том, как сделать измельчитель сена и соломы своими руками , читайте здесь Как посадить горький перец из семян дома — посев на рассаду зерно дробилка в домашних условиях wwwyingxiongtiyucom/руды/зерно-дробилка-в-домашних-условияхhtml Дробилка зерна и кукурузных початков Лан-2 Цена, купить , помола зерна или как приготовить муку в домашних условиях Эту тему мы изучаем давно, как в домашних условиях сделать зерновую дробилку – дробилка wwwhedringtonorg/04/как-в-домашних-условиях-сделать-зерноhtml 29 апр 2017 г — в gta sa как сделать дробилку для зерна … морщин в домашних условиях как сделать дробилку в домашних условиях фото | Россия самодельный измельчитель зерна на мотоблок Сохраненная копия купить измельчитель древесины для мотоблока В домашних условиях можно сделать дробилку для зерна из передвижная, прочная, надежная Самодельная мельница | Самодельная сельскохозяйственная техника Сохраненная копия Чото больно мудрёная схема , как я понял дробление происходит за счёт в домашних условия , если использовать их как дробилки , как плющилка или менее сбалансированной сделать подачу зерна , то получится дробилка и Процесс изготовления кормоизмельчителей своими руками allspectechcom/selhoztehnika/dlya-zhivotnovodchestva/izmelchiteli/samodelniehtm Сохраненная копия Похожие Кормоизмельчители своими руками для травы, сочных культур и Как сказано, своими руками можно сделать это устройство под лучше измельчить, поскольку целое зерно часто организмами животных и птиц Зернодробилки Нива — компактные устройства для заботы о домашней птице и животных сено дробилки для дома Сохраненная копия иметь дома дробилку для зерна и овощей с электрическим приводом дробилки инструментом и сваркой, можно сделать своими руками дома за зернодробилка из пылесоса — Мобильная дробилка,дробильно wwwgiicindiaorg/news/7481-зернодробилка-из-пылесосаhtml Как сделать зернодробилку своими руками из: болгарки, пылесоса из пылесоса В домашних условиях можно сделать дробилку для зерна из старого Зернодробилка своими руками: виды, принцип работы, как сделать stankiexpertru/ehlektroinstrument/zernodrobilka-svoimi-rukamihtml Сохраненная копия Рейтинг: 4,4 — ‎9 голосов Ее основная задача – это измельчение зерна для получения корма для животных, А зернодробилка своими руками позволит сэкономить на покупке Виды домашних зернодробилок, классификация агрегатов То есть пропустить через дробилку (измельчитель) и решето, которое в нем установлено дробилка для камня в домашних условиях — Каменная дробилка Сохраненная копия разница между рок песка гравия и камня; дробилки в домашних условиях для камня цена, где купить в как сделать дробилку по камню в домашних условиях как молоть зерно для животных в домашних условияхДомашняя Мука цельнозерновая грубого помола в домашних условиях krapivamcom/muka-tselnozernovaya-grubogo-pomola-v-domashnih-usloviyah-izme Сохраненная копия Мука цельнозерновая грубого помола в домашних условиях Измельчитель для зерна Хрюша Posted on Январь 7, 2017 1:07 пп by admin Comment ?Как сделать зернодробилку из стиральной машины › Стиральные машины Сохраненная копия Перейти к разделу Как дробить зерно в домашних условиях — После засыпать зерно , закрыть крышку на фиксатор, терка для овощей и дробилка для початков кукурузы не позволяет сделать такую своими руками Зернодробилка ремонт своими руками — Я сам! Сохраненная копия Рейтинг: 5 — ‎1 голос Главная Быстро Зернодробилка ремонт своими руками ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных вариант самодельной зернодробилки, который можно сделать своими руками чтобы вместе с зерном в дробилку не попадали камни и металлические дробилка для силоса фото lisjakieu/grinding_mill/15606_rock_crusherhtml Сохраненная копия position: дома stone crusher дробилка для силоса фото Россия, Силосы для зерна — 68 предложений от 62 компаний с фото , ценами и Я вот почти стог накосил 😉 Сделать бы измельчитель для сена, что бы муку сенную Реклама МОЛОТКОВЫЕ ДРОБИЛКИ | производство индустрия‎ Реклама wwwfragolaspacom/ ‎ свяжитесь с нами для получения индивидуального предложения Смотреть Видео Об Организации Для Производства Реализованные Проекты Пояснения к фильтрации результатов Мы скрыли некоторые результаты, которые очень похожи на уже представленные выше (50) Показать скрытые результаты Вместе с как сделать дробилку для зерно своими руками в домашних условиях часто ищут молотковая дробилка для зерна своими руками как сделать мельницу для зерна своими руками молотковая дробилка своими руками универсальная дробилка своими руками дробилка своими руками из болгарки зернодробилка своими руками из стиральной машины дробилка для кукурузы своими руками домашняя мельница для зерна своими руками Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

порядок сборки конструкций различного вида

Дроблёное зерно востребовано у владельцев домашней птицы. Измельчить овёс или ячмень до нужного состояния помогает зернодробилка. Необязательно покупать дорогостоящий агрегат, когда можно изготовить столь полезное устройство своими руками. Предлагаем познакомиться с готовыми конструкциями и порядком их создания.

Самодельная зернодробилка способна стать серьёзным конкурентом промышленным агрегатам

Читайте в статье

Изготавливаем зернодробилку своими руками из деталей сельхозтехники

Для изготовления зернодробилки своими руками, можно использовать различных детали и узлы сельхозтехники. Предлагаем познакомиться с конструкцией, основу которой составляет тормозной барабан. По отзывам некоторых пользователей, такое устройство способно отслужить много десятков лет, эффективно справляясь с поставленной задачей.

Конструктивное исполнение зернодробилок может быть самым разнообразным

Что нужно для работы: основные позиции

Для выполнения сборочно-сварочных работ следует иметь в наличии:

Барабан. При отсутствии тормозного, можно воспользоваться бортовым.
Двигатель.
Кнопку пуска.
Отрезки труб различного диаметра.
Металлопрокат для изготовления рамы или уже готовая станина.
Металлический лист толщиной 3 мм.
Ёмкость, которая будет использоваться в качестве бункера для загрузки зерна. Можно воспользоваться старым газовым баллоном.
Металлические пластины для изготовления лопастей шириной 4 см длиной 34 см.
Крепёжные элементы.

Тормозной барабан можно приобрести по приемлемой цене

Для работы потребуется сварка, болгарка, шуруповёрт.

Специальный инструмент необязателен

Схема устройства

Конструктивное исполнение устройства может существенно отличаться. Двигатель может монтироваться вертикально и горизонтально. Выбор схемы следует выполнять с учётом имеющихся элементов.

Корпус изготавливается из тормозного барабана

Подготовка сборных элементов

Перед началом сборки следует подготовить основные элементы. Для этого:

Иллюстрация	Описание действия
	К торцам будущих лопастей привариваем торцевые планки. По центру просверливаем три крепёжных отверстия, которые позволят зафиксировать лопасти на основании.
	Вытачиваем втулку, которая будет надеваться на вал двигателя и использоваться в качестве посадочного элемента для лопастей электродробилки.
	Подготавливаем ёмкость для загрузки зерна. Можно использовать старый газовый баллон, к торцу которого следует приварить отрезок трубы подходящего диаметра.

Внимание! Из листового металла надо сделать диск, диаметр которого равен диаметру барабана. Размер просверливаемых отверстий будет влиять на степень помола.

Сборка конструкции

Сборку конструкции выполняем в следующей последовательности:

Предлагаем посмотреть следующие видео, позволяющие более подробно познакомиться с конструктивными особенностями зернодробилок, изготовленных своими руками из сельхозтехники:

Есть болгарка – будет зернодробилка своими руками

Если объёмы заготавливаемого зерна сравнительно небольшие, необходимость в изготовлении высокопроизводительной зернодробилки отсутствует. В такой ситуации можно стать обладателем сравнительно небольшого агрегата, основу которого составляет обычная болгарка.

Болгарка поможет перемолоть небольшой объём

Материалы, необходимые для сборки зернодробилки своими руками

Приступая к процессу изготовления, стоит позаботиться о наличии:

болгарки;
старой кастрюльки;
металлической пластины для изготовления ножа;
крепёжной пластины.

Зернодробилку можно изготовить из подручных средств

Схема устройства

Конструктивное исполнение устройства напрямую зависит от имеющихся деталей. При необходимости всегда можно внести некоторые изменения, если чего-то не окажется в наличии.

Возможный вариант зернодробилки из болгарки своими руками

Инструкция по изготовлению зернодробилки из болгарки

Работы выполняются в следующей последовательности:

Иллюстрация	Описание действия
	Просверливаем отверстие посередине дна кастрюли. Отрезаем с помощью болгарки ручки. Всё шлифуем, чтобы исключить травмирование в процессе последующей эксплуатации.
	Из крепежной пластины изготавливаем уголки. Используем их для крепления болгарки к кастрюле. Вал болгарки должен оказаться внутри просверленного отверстия. Позаботьтесь о герметичности места соединения.
	Из металлической пластины изготавливаем нож и прикручиваем его к валу болгарки.
	Насыпаем зерно в кастрюлю. Запускаем зернодробилку и проверяем работоспособность конструкции.

Более детально процесс изготовления зернодробилки из болгарки с несколько другим конструктивным исполнением можно увидеть на следующем видео:

Мастер-класс по изготовлению зернодробилки из стиральной машины

Если вы приобрели новую стиральную машину-автомат, не спешите выбрасывать устройство старого типа. Из неё обязательно получится качественная и производительная зернодробилка. Надо лишь разработать детальный чертёж и приобрести некоторые элементы.

Стиральная машина – хорошая основа для дробилки зерна

Что нужно для работы: готовим самое необходимое

Перечень материалов и инструмента будет зависеть от выбранной схемы. Чаще всего используется только двигатель от стиральной машины. Однако при желании можно задействовать и бак. Также понадобится:

металлопрокат: пластины, отрезки труб;
крепёж;
герметик.

Схема устройства

По своему конструктивному исполнению и принципу действия зернодробилка аналогична кофемолке. В процессе изготовления основное внимание должно быть уделено ножам и бункеру для приёма готового продукта.

Чертёж зернодробилки, предполагающей использование бака

Подготовка сборных элементов

Работу начинаем с подготовки зернового бункера. Увеличиваем диаметр сливного отверстия до 12 – 15 см, чтобы обеспечить достаточную производительность устройства. Из отрезков труб изготавливаем патрубки нужного размера и конфигурации для отвода измельчённого зерна.

Из прочной стали вырезаем три ножа. Это должны быть пластины длиной 20 см и толщиной 1,5 – 2 мм. Чтобы устройство прослужило подольше, для изготовления данных элементов можно использовать ручную пилу. По середине подготовленных пластин просверливаем крепёжное отверстие. Затачиваем параллельные стороны.

Изготавливаем фильтрационную решётку, которая не позволит цельному зерну покинуть ёмкость. Её диаметр должен быть чуть больше диаметра изготовленного патрубка. Отверстия в фильтрационной решётке должны обеспечивать беспрепятственное прохождение измельчённого зерна.

Внимание! Диаметр отверстий фильтрационной решётки должен составлять 3 – 4 мм.

Готовим ёмкость для измельчённого зерна, либо продумываем способ, с помощью которого можно будет закрепить мешок на выходном патрубке. Чтобы исключить образование излишней пыли в процессе работы устройства, приёмный бункер должен герметично прилегать к выходному патрубку.

Ведро – не лучший вариант для приёмного бункера

Сборка конструкции

Сборку осуществляем следующим образом:

В расширенное отверстие бака монтируем отводящий патрубок, обеспечивая достаточную герметичность соединения.
Устанавливаем ножи на вал двигателя. Для исключения перехлёста лопастей в процессе работы, после каждой пластины обязательно закручиваем зажимную гайку.
Перед отводящим патрубком крепим фильтрационную решётку. Она должна располагаться под углом 15 – 200 к горизонтали. Учитывая, что дно бака стиральной машинки выполняется наклонным для обеспечения полного стока воды, между основанием и установленной пластиной должен получится прямой угол. Для крепления пластины используем болты.
Промазываем место соединения герметиком, чтобы исключить наличие зазоров и щелей, через которые цельное зерно могло бы смешаться с измельчённым;
Запускаем устройство. Проверяем его работоспособность.

Если нет цельной стиральной машины, но остался рабочий двигатель, им также можно воспользоваться при изготовлении зернодробилки своими руками. Как изготовить столь полезной приспособление в данном случае, вы узнаете из следующего видео:

Делаем своими руками зернодробилку из пылесоса

Если у вас нет стиральной машинки – поищите пылесос. Его можно использовать целиком или частично. Всё зависит от того, какая конструкция вам кажется более привлекательной, и какими навыками вы обладаете. Предлагаем познакомиться с возможным вариантом исполнения.

Пылесос – хорошая основа для зернодробилки

Готовим всё необходимое для работы

Чтобы изготовить зернодробилку из старого пылесоса, стоит подготовить:

слесарный и металлорежущий инструмент;
наждачку;
дрель;
крепёжные элементы;
отрезки труб длиной около 15 см для изготовления выходного патрубка;
готовые ножи или металлические пластины для их изготовления;
решётку с небольшими ячейками, которая необходима для изготовления сита, предназначенного для просеивания зерна. Если таковой не имеется, можно воспользоваться металлическим листом, в котором просверливаются отверстия нужного диаметра.

Для изготовления сита подойдет металл толщиной 3 мм

Внимание! Приведённый перечень является приблизительным.

Схема устройства

Конструктивное исполнение устройства зависит от того, какая часть используется. Чаще всего предпочтение отдается вариантам, предполагающим использование одного двигателя. Его устанавливают на основание, под которым располагается ёмкость для приёма дроблёного зерна.

Схема устройства с двигателем от пылесоса

Подготовка сборных элементов

На подготовительном этапе:

изготавливаем основание, используя фанеру, ламинат либо металлопрокат;
разбираем пылесос, чтобы извлечь двигатель;
просверливаем в основании отверстие. Его диаметр должен соотноситься с диаметром вала двигателя;
если нет готовых ножей, изготавливаем их из металлических пластин. При толщине около 1,5 мм, их длина не должна превышать 20 см;
при отсутствии готового сита, изготавливаем его из металлического листа.

Сборка конструкции

Процесс сборки зернодробилки из пылесоса включает ряд этапов, каждый из которых заслуживает особого внимания:

с помощью гайки фиксируем нож на валу двигателя;
устанавливаем сито;
размещаем под ситом ёмкость, в которую будет поступать измельчённое зерно.

Внимание! Установка жестяного короба для загрузки зерна позволит упростить процесс дробления.

Предлагаем посмотреть следующее видео, чтобы разобраться с последовательностью выполнения работ:

Делитесь в комментариях, актуальна ли для вашего домашнего хозяйства зернодробилка. Рискнули бы вы собрать её самостоятельно?

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Измельчитель зерна промышленный с циклоном и пылесосом 22 кВт

Продуктивная зернодробилка на 22 кВт предназначена для крупных предприятий. Модель способна перерабатывать до 4 тонн зерна каждый час. Может стать частью линии гранулирования кормов или применяться в цехе промышленного изготовления комбикормов для КРС, бройлеров, коз, кроликов и других с/х животных.

Отличия промышленного измельчителя зерна на 22 кВт

Это одна из самых производительных моделей зернодробилок в каталоге ООО «Артмаш».

Помимо мощности мотора ее характеризует:

надежный корпус из стали Hardox с толщиной стенки 3 мм. Использование этого материала гарантирует износостойкость бункера, который при работе контактирует с абразивами;

цельносплавный ротор, отбалансированный на балансировочном станке. Он справляется с любым сырьем, отличается долгим сроком службы и не перегружает двигатель;
защитный камнеулавливатель, присоединенный к шлангу пылесоса. Внутри находится неодимовый магнит, поэтому устройство предохраняет мотор не только от камней, но и от металлических фрагментов. Благодаря такой предосторожности зернодробилка служит долго, даже если перерабатывает не тщательно очищенное сырье.

Изготовление дробилки на заводе «Артмаш» занимает около 1-4 недель (в зависимости от сезона и загруженности производства). На каждое изделие предоставляется гарантия 12 месяцев. Все клиенты получают возможность заказать любые запчасти и расходники под свое оборудование.

Преимущества промышленного измельчителя зерна 22 кВт

Эту модель ценят за:

Удобство использования. Сырье можно загружать во вместительный бункер-накопитель или собирать пылесосом прямо с кучи. Шланг длиной 10 м позволяет без физических усилий подать в дробилку целую гору зерна.
Безопасность оператора. Разлетающаяся во время дробления пыль вредит легким обслуживающего персонала. Наш измельчитель снабжен циклоном, который удаляет из воздуха все мелкие фрагменты. Циклон снабжен перекидкой на 2 мешка, чтобы не приходилось останавливать дробилку для замены тары.
Защиту двигателя. Зернодробилка оснащена электронным амперметром (для визуального отслеживания нагрузки оператором), автоматом электромагнитной защиты и тепловым реле. Конструкторы продумали все, чтобы ваш измельчитель не пострадал из-за некачественного сырья, малого опыта работников или перепадов напряжения в сети.

Дополнительные сведения о дробилке на 22 кВт можно получить у менеджеров ООО «Артмаш» при телефонном разговоре. Вы также можете посмотреть видео обзор, снятый нашими специалистами.

«Артмаш» дает возможность купить промышленный измельчитель зерна 22 кВт по цене завода. Осуществляем доставку транспортными компаниями по Украине и за рубеж.

видео, из болгарки, пылесоса, стиральной машины, чертежи

Чтобы обеспечить себя натуральными продуктами питания, дачники выращивают овощи и фрукты, держат животных. Дробленое зерно – основа для приготовления корма для домашних животных. Измельчить зерно помогает зернодробилка. Ее покупают в специализированном торговом заведении, но можно и сделать своими руками, воспользовавшись нашими советами и посмотрев полезное видео.

Подготовительная работа

Приобрести готовую зернодробилку в специализированном магазине может каждый. Однако такие действия будут оправданы при условии содержания в хозяйстве большого количества животных. Вручную измельчить зерно для приготовления корма для многочисленного поголовья будет достаточно проблематично.

В большинстве случаев дачники увлекаются животноводством, для того чтобы иметь дополнительный источник дохода. По этой причине они решаются на содержание большого поголовья скота и домашней птицы.

[stextbox id=’info’]При продаже мясной или молочной продукции будет выручена сумма, которая легко покроет расходы на приобретение зернодробилки.[/stextbox]

Если же хозяйство невелико, и нести дополнительные финансовые траты не хочется, а дробить зерно утомительно, тогда можно соорудить самодельную дробилку для зерна из устройств и материалов, которые имеются в наличии, но уже давно не используются по прямому назначению.

Двигатель нужно извлечь из бытовой техники, которой уже перестали пользоваться. Важно только, чтобы этот двигатель отвечал необходимым техническим характеристикам:

обладал мощностью не менее 1 кВт;
работал от электросети в 220 В;

во время работы совершал около 150 оборотов в минуту.

Даже если в хозяйстве не найдется двигателя с подходящими параметрами, можно приобрести его на барахолке. В любом случае такая покупка будет выгоднее, нежели приобретение новой зернодробилки.

Опытные умельцы предпринимали многократные действия по созданию самодельных дробилок. На практике оказалось, что максимально доступными и простыми в исполнении оказались варианты самодельных устройств, выполненных из таких устройств:

пылесоса;
болгарки;
стиральной машины.

Рекомендуется первоначально обустроить свое рабочее место, подготовить все расходники, проанализировать, какие инструменты будут нужны для выполнения определенных задач. В большинстве случаев требуются:

молоток;
зубило;
ножовка или нож по металлу;
дрель с комплектом сверл;

скобы, уголки;
разнообразные варианты ключей;
болты;
наждачная бумага.

Самодельную дробилку полезно оснастить воронкой, которую удается соорудить, если заранее подготовить кусок трубы. Воронка представляет собой элемент, позволяющий направлять подробленное зерно в подготовленную емкость.

При наличии мелкофракционной решетки удастся дополнительно просеивать зерно.

[stextbox id=’info’]Если же подготовить ножи, которые ранее отменно служили в блендере или мясорубке, тогда можно достичь самого высокого качества дробления зерна.[/stextbox]

Дробилка из болгарки

Если в хозяйстве была обнаружена старая и уже не используемая болгарка, ей можно подарить вторую жизнь, соорудив из нее отменную дробилку.

Чтобы не упустить даже мельчайшей детали, рекомендуется строго следовать пошаговой инструкции:

Взять лист фанеры или ламината, вырезать из него квадрат или круг, который будет служить основанием будущего агрегата.

В подготовленном основании вырезают два отверстия (первое служит для подачи зерна из бункера, а второе вырезают специально для пилы).
Бункер представляет собой емкость, в которую изначально засыпают зерно. Ддля его создания подойдут старое ведро или пятилитровая пластиковая бутылка.
Пилу прикладывают ко второму отверстию и надежно закрепляют (лучше всего воспользоваться подготовленными скобами и болтами).
Ранее установленный диск болгарки убирают, а вместо него устанавливают нож, выполненный из прочного металла.
Далее закрепляют под ножом старый дуршлаг (если такового не оказалось, можно самостоятельно соорудить нечто подобное, просверлив достаточное количество отверстий в уже неиспользуемой кастрюле или металлическом тазу).

На этом процесс изготовления дробилки, созданной из старой болгарки, завершается. Теперь можно испытать агрегат на практике и оценить его функциональность.

[stextbox id=’info’]Сначала засыпают зерно в бункер, затем переделанную под дробилку болгарку подключают к электросети, а под дуршлаг подставляют емкость, в которую будет высыпаться измельченное зерно.[/stextbox]

Дробилка из пылесоса

При проведении ревизии в хозяйстве можно обнаружить пылесос, который уже давно пылится без надобности. Из него можно соорудить хороший вариант агрегата, который будет прекрасно измельчать зерно.

Для сооружения самодельной дробилки потребуется не весь пылесос, а только его двигатель.

Работу нужно выполнять в такой последовательности:

Сначала создают основание, взяв за основу ламинат или лист фанеры.
Пылесос разбирают, аккуратно извлекая его двигатель.
В центральной части основания высверливают отверстие, подготавливая место под вал мотора.
Агрегат оснащают ножом для измельчения зерна, который можно изготовить самостоятельно из металлической пластины.

На вал двигателя устанавливают и надежно фиксируют нож.
Самодельный агрегат обязательно оснащают камерой (своеобразным ситом). Сделать ее можно из дуршлага или подготовленной заранее старой кастрюли, на дне которой предварительно высверливают отверстия.
Под сито устанавливают и фиксируют бункер для приема измельченного зерна (это может быть таз, кастрюля).
Рекомендуется прикрепить к рабочей камере желоб, при наличии которого упрощается процесс загрузки зерна (создать желоб можно из трубы или листа согнутой жести).

Дробилка из стиральной машины

По мнению опытных умельцев, дробилка, выполненная из старой, уже давно не используемой стиральной машины, получается максимально удачной. Однако процесс ее сооружения сопровождается некоторыми сложностями.

[stextbox id=’info’]Процесс создания дробилки в домашних условиях потребует некоторых усилий, но эти старания будут точно ненапрасными.[/stextbox]

Работа выполняется в такой последовательности:

Сначала подбирают ножи, их тщательно затачивают наждачной бумагой (от остроты лезвия зависит качество и скорость помола).
Подготовленный нож надевают на вал, который фиксируется к шкиву активатора стиральной машины.
Далее следует перейти к сливному отверстию, его нужно немного переделать, расширив диаметр отверстия до 15 сантиметров (подробленное зерно впоследствии будет высыпаться именно из этого полученного отверстия).
Рекомендуется вставить созданную из куска трубы воронку, которая будет направлять высыпающееся зерно в емкость для его сбора.
Внутри бака устанавливают мелкофракционную решетку так, чтобы она плотно соприкасалась со стенками и находилась обязательно под углом приблизительно в 15 градусов.

Общие рекомендации

При создании самодельных ножей, которые устанавливаются в зернодробилки, рекомендуется использовать только металл, характеризующийся высоким уровнем прочности. Как минимум, такой металл не должен уступать по своим характеристикам стали Ст-3.

В процессе постоянной эксплуатации зернодробилки ножи будут постепенно затупляться, а качество дробления уже не будет удовлетворять. Исправить ситуацию можно, просто заточив заново ножи. Эта процедура не сопровождается сложностями.

Однако некоторые умельцы все-таки могут допустить оплошность при создании агрегата, закрепив ножи «намертво». Такая ошибка не позволит снять ножи, чтобы их заточить или заменить, если они полностью исчерпают свой ресурс.

По этой причине настоятельно рекомендуется закреплять ножи так, чтобы они были надежно зафиксированы, но их все равно можно было при необходимости снять.

Такой элемент конструкции, как сито, тоже обязательно должен быть съемным. Это позволит его периодически снимать и подвергать тщательной очистке.

Следует постоянно помнить о технике безопасности во время эксплуатации самодельного агрегата. Не допускается оставление работающего механизма без присмотра.

Сделать такую зернодробилку, как на видео, можно своими руками в домашних условиях, воспользовавшись предложенными инструкциями и чертежами. Самодельный агрегат по функциональности будет аналогичен тому, который приобретают в магазине.

Читайте также: Как почистить колодец на даче

Как сделать зернодробилку своими руками. Чертежи, фото, видео

Небольшая собственная зернодробилка – очень полезный прибор для любого фермера. С помощью крупорушки можно в любое время сделать корм кроликам или домашней птице, намолоть комбикорм из зерна для скота или измельчить овощи и фрукты. Кроме этого зернодробилку можно использовать для изготовления муки из зерна для себя, что немаловажно для жителей сельской местности. Зная, как сделать зернодробилку своими руками по чертежам и видео, вы сможете облегчить ведение фермерского хозяйства.

Делаем зернодробилку из старого пылесоса своими руками

Стоимость продаваемых на рынке дробилок немаленькая, поэтому есть смысл изготовить ее самим. Вам понадобится некоторый инструмент, ненужная бытовая техника или еще работающие её части. Мотор от старого, но еще работающего пылесоса, подойдет для того, чтобы своими руками изготовить небольшую зернодробилку. Ниже представлена пошаговая инструкция по изготовлению зернодробилки.

Чертеж крупорушки своими руками

Также почитайте: Как сделать крупорушку своими руками в домашних условиях

Шаг 1. Чтобы изготовить основание будущей дробилки возьмите лист фанеры и вырезать из него квадрат со сторонами 30 см. На основание закрепите мотор от пылесоса так, чтобы вал выступал на 4 см вниз.
Шаг 2. Самое важное в зернодробилке – это нож, который будет все измельчать. Для него используется крепкая металлическая пластина с размерами ВхДхШ 1,5х20х1,5 см. Затачивается нож как лезвие, обе передние кромки затачиваются по направлению к оси вращения. В середине делается отверстие, соответствующее размерам вала двигателя, и нож жестко крепится к нему.

Фото крупорушки из старой стиральной машины

Шаг 3. Чтобы изготовить рабочую камеру, стоит взять стальную полосу не более 6 см в ширину и в длину 70+1 см (с учетом запаса для ее закрепления) и завернуть в кольцо. Для надежной фиксации зернодробилки в нижней части камеры на одинаковом расстоянии вставляются три деревянных стержня.

Сетка для дробилки может иметь отверстия разного размера, от диаметра которых зависит назначение оборудования. Для муки размеры ячеек в сетке могут быть небольшими, а для комбикорма их размер должен быть существенно увеличен.

Фото зернодробилки из старой болгарки

В дробилку сырье будет попадать из бункера, который крепится у основания. Чтобы можно было управлять подачей сырья, в бункере сделайте небольшое окно с затвором. Для сбора результата помола под ситом установите контейнер, ведро или любую емкость.

Как с делать крупорушку из старой стиральной машины

Нет ничего сложного в том, чтобы самостоятельно сделать зернодробилку из старой стиральной машины. Принцип работы у нее будет как у кофемолки: зерно измельчается вращающимися в барабане ножами. Так как стиральные машины все разные, то ниже будет представлен сам принцип изготовления зернодробилки.

Фото дробилки кукурузы из стиральной машинки

Первый двигатель вместе с втулкой и ножами устанавливается на дне бака стиральной машины. Там же будет располагаться сетка и выходное окно, через которое будет выходить перемолотое сырьё.
Второй двигатель тоже с втулкой и ножами закрепите у входного отверстия возле основания. Чтобы в него не попадали пыль и семена, наденьте на него жестяную банку поверх ножей и закрепить.
Валы у двигателей должны будут вращаться в разные стороны. Установить их лучше под углом 25 градусов друг к другу – это позволит получить максимально большой результат дробления зерна.
Бункер, через который будет подаваться зерно в дробилку, может быть любых габаритов. Необходимо только помнить, что зернодробилка, сделанная из старой стиральной машины, обладает высокой производительностью и рассчитана на большой объем работы. Чтобы регулировать подачу сырья в бункер, его необходимо оснастить затвором.
Фото зернодробилки для кормов
Перемолотое зерно должно будет поступать в контейнер, который необходимо заблаговременно установить под зернодробилкой. Для удобства окно, через которое будет выходить результат помола, лучше оборудовать рукавом, чтобы ничего не разбрасывалось в стороны.

Как сделать мельницу-дробилку своими руками

Для самостоятельного изготовления мельницы-дробилки, нужны ротор и статор, которые будут работать как жернова. Если все продумать заранее, то сделать крупорушку вы без труда сможете своими силами.

Фото зернодробилки из подручных материалов

Интересная статья: Чем кормить индюшат в месячном возрасте

Инструкция по изготовлению мельницы-дробилки:

Однофазный электродвигатель мощностью 1 кВт и напряжением 220 В устанавливается на ящик.
Корпус дробилки диаметром 35 см делаем из полосы металла. Внизу устанавливается статор, а ротор будет установлен на валу двигателя. При вращении его скорость будет около 3 тыс. оборотов в минуту.
Чертеж зернодробилки своими руками
Наверху корпуса дробилки болтами крепится бункер. Через него сырье будет поступать в дробилку. Для удобства его желательно оборудовать затвором, а в нижней части корпуса сделать окно для выхода готового сырья. Лучше когда оно оснащено рукавом, для предотвращения разбрасывания.
Чтобы самостоятельно сделать статор нужно взять металлическую пластину 5 сантиметров шириной. Ее необходимо согнуть в цилиндр и поставить в емкость для последующей заливки. Для того чтобы у нас получилась чаша с дном, толщина которого около 4 мм, нужно один край покрыть алюминием. Для придания статору жесткости необходимо взять уголки 2х2х5 см и приварить внутри чаши.
Фото зернодробилки для пшеницы и кукурузы
В центре сделаем сверлом отверстие для вала.
Ротор изготавливаем из металлического листа, из которого вырезаем круг с диаметром 32 см. Далее от края отмерьте 2 см и прочертить окружность.
Потом разделите ее на 32 равные части и в каждой просверлить отверстие. От края до отверстия пропиливаются ножовкой полосы. Получившиеся лепестки отгибаются. В центре ротора привариваем втулку, 3 см в диаметре и 5 см в длину.
Для правильной работы нашей крупорушки для начала нужно установить на вале статор, потом ротор устанавливается на прокладке.

Полезная статья: Правильный рацион питания коров

Смотрите видео: Дробилка зерна своими руками из пылесоса

Сделанная своими руками зернодробилка прослужит вам долгое время, а так как изготовлена она вами по чертежам и видео, то и с ремонтом не возникнет никаких проблем. К тому же ее можно в любое время оперативно переделать крупорушку под возникшие нужды, к примеру, чтобы перемалывать не зерно, а овощи или фрукты.

Помимо соответствия требованиям OSHA по горючей пыли

Когда Мисси Моррисон, директор завода Star Milling, говорит: «Мы хотим избежать травм любой ценой», она не выдвигает лозунг безопасности, а заявляет о законной цели. Моррисон и менеджер по техническому обслуживанию Кейт Уильямс в течение года посещают несколько семинаров по безопасности и уделяют много времени тому, чтобы быть в курсе новостей OSHA. «Мы работаем в отрасли с высоким уровнем риска, — говорит Уильямс. «Многие люди не понимают, что помол зерна — это высокий риск.Это чрезвычайно легковоспламеняющаяся промышленность ».

Star Milling, г. Перрис, Калифорния, начиналась как средство производства качественных кормов для семейной яичной фермы. Комбинат привозит сырое зерно и другие ингредиенты для производства полноценного корма для самых разных животных. Помимо производства этикеток для кормов Integrity, Kelley’s, Ace Hi и Ultra Balance, компания также предоставляет услуги частных торговых марок и доставляет корма на фермы в цистернах. Работая на тех же принципах более 40 лет, комбикормовый завод по-прежнему находится в семейном владении и управляется и является крупнейшим комбикормовым заводом в Южной Калифорнии.

Производя тонны корма в день, это крупное предприятие включает экструдер, две грануляторы, зерноочиститель, вальцовые мельницы для производства прокатанного зерна ячменя, смеситель для кормов для голубей и диких птиц, полностью автоматизированную систему упаковки в пакеты, в которой используется робот для мешки на поддонах и небольшая упаковочная линия для небольшой гибкости упаковки. Чтобы опережать рост, новые электрические и компьютерные системы способствовали увеличению автоматизации на предприятии.

С ростом производства ручные методы очистки становились обременительными.«Как руководитель завода, я вижу чистую фабрику. Я хочу смотреть высоко и не видеть паутины или пыли », — говорит Моррисон. «Я чувствую, что чистая среда облегчает работу и создает более счастливую и продуктивную команду».

Зная, что горючая пыль — одна из все более горячих тем OSHA, «особенно на комбикормовых заводах», — говорит менеджер по техническому обслуживанию Уильямс, он и Моррисон начали исследовать альтернативы ручным методам очистки подметания и использования сжатого воздуха.«Сжатый воздух — это самая важная вещь, от которой сейчас можно уйти, — говорит Уильямс, — он просто разносит пыль в труднодоступные места».

Хотя пылесосы являются предпочтительным методом удаления летучей горючей пыли, на комбинате ранее использовался сельскохозяйственный пылесос, который, по словам Уильямса, «отлично подходит для фермы, но не для такого применения, как наше. Мы пытались использовать его годами, но он просто не работал ».

Другой альтернативой была центральная вакуумная система, которая, по словам Уильямса, «была бы дорогостоящей в установке и потребовала бы большего количества трубопроводов, которые увеличили бы площади, где могла оседать пыль.Кроме того, это большой объект, и для получения вакуума, который может тянуть от одного конца до другого, потребуется что-то огромное, а стоимость будет безумной. Поэтому нам нужно было придумать, как бороться с дорогостоящей проблемой с минимальными затратами.

Традиционно для центральных вакуумных систем требуется рукавный фильтр с системой химического подавления или системой вентиляции взрыва, чтобы соответствовать стандартам NFPA и OSHA.

И Уильямс, и Моррисон вспомнили, как читали статью об отколовшейся центральной вакуумной системе VAC-U-MAX, которая отвечала требованиям OSHA для пылесоса для горючей пыли, поэтому они исследовали компании, у которых были продуктовые линейки, соответствующие этим требованиям.

Отмечая 60-летие создания искробезопасных пылесосов для производственных линий и других пылеустойчивых областей, компания VAC-U-MAX из Бельвилля, штат Нью-Джерси, пионер в области промышленных пылесосов для тяжелых условий эксплуатации, представила проверенное на практике оборудование, позволяющее создавать более безопасные и надежные пылесосы. более чистая среда как для основного оборудования, так и для сотрудников.

В сфере очистки воздуха уже 37 лет. ACT со штаб-квартирой в Санта-Ана, Калифорния, предоставляет полный спектр услуг по контролю за загрязнением, предоставляя консультации, проектирование, проектирование, оборудование, установку, текущее обслуживание и круглосуточное обслуживание.

Во время первоначального обсуждения между ACT, Рэнди О’Халлораном, инженером по продажам и Star Milling был рассмотрен вариант пылеулавливающего оборудования. Однако во время обхода, когда О’Халлоран стал свидетелем проблемных участков, которые хотел обработать комбикормовый завод, таких как стропила, балки и ямы, вкупе с их желанием быстро очистить разливы, О’Халлоран говорит, «когда дело доходит до такого типа. В применении он не просто собирает мелкую пыль, они собирают всего понемногу, и это, естественно, превращается в приложение для пылесоса.”

Получив расценки от обеих компаний, Уильямс создал электронные таблицы, чтобы убедиться, что они сравнивают яблоки с яблоками, раскладывая все типы шлангов и соединений; «Все рядом», — хором говорят Уильямс и Моррисон. Цены были довольно близки.

Когда его спросили, какой фактор повлиял на выбор системы, Уильямс сказал, что трудно вспомнить все баллы, которые ему помогли, учитывая, что прошло 8 месяцев; однако было два момента, которые он сразу понял.«VAC-U-MAX 1020 имеет гораздо более высокое всасывание, и это меня порадовало; и европейский бренд был метрическим, и я предпочитаю, чтобы все было стандартным, если я могу ».

Причина более высокого всасывания на модели для США — это результат использования вакуумного насоса с поршневым насосом прямого вытеснения (PD pump). Насосы PD способны создавать высокий вакуум и отличную циркуляцию воздуха, поэтому они могут перемещать огромные количества материала на большие расстояния. Модель 15HP, которую использует комбикормовый завод, при необходимости может перемещать 10 000 фунтов порошка за час с расстояния 30 футов.

Некоторые производители используют регенеративные воздуходувки в качестве источника вакуума в центральных вакуумных системах, которые имеют воздушный поток, но не одновременный вакуум. Регенеративные воздуходувки выглядят привлекательно, потому что они показывают большой воздушный поток для данной мощности, но они не создают достаточного вакуума для перемещения материала на расстояния в трубах; когда повышается вакуумное давление, т.е. когда работа становится тяжелее, производительность теряется.

Уильямс говорит: «Мне нравится возможность делать все, что я хочу, с одним пылесосом.Это машина двойного назначения, которая увеличивает рентабельность инвестиций. Это экономичная альтернатива тому, что могло быть очень дорогим ».

VAC-U-MAX фокусируется на продаже правильного инструмента для правильной работы, часто обсуждая создание автономной вакуумной системы с несколькими меньшими сетями трубопроводов. Например, если пользователь работает на площади 100 x 200 кв. Футов, а в другом здании есть еще две области, создаются отдельные сети трубопроводов, и 1020 используется для отделения от одной сети трубопроводов, перехода к следующей сети и т. Д. и так далее.

Типичная стационарная центральная вакуумная система, подходящая для компоновки завода Star Milling, будет намного больше и потребует системы защиты от взрыва. Больший размер и взрывозащита, вероятно, привели бы к установке на открытом воздухе, что влечет за собой другие проблемы, такие как разрешения на воздух, а также разрешения на строительство. Система аварийного отключения позволяет избежать этих затрат и задержек, обеспечивая удобство центрального пылесоса с несколькими входами, а также энергоэффективность и гибкость портативного пылесоса.

Компания

Star Milling сама установила несколько стационарных трубопроводных сетей. «У меня есть два изготовителя, штатные электрики и программисты — мы привлекаем подрядчиков только для очень крупных работ. Рэнди из ACT рассказал мне, как это сделать, прислал схемы и сказал, где взять трубку, и все.

После того, как система была внедрена, была разработана программа обучения для обучения руководителей и операторов работе с машиной. «Это почти сразу же подключи и работай, но всасывание мощное, и мы хотели быть уверены, что все используют вакуум безопасно», — говорит Уильямс.

«Нам пришлось немного научиться работать с перехватывающим барабаном, прежде чем мы доставили его на завод», — говорит он. «Мы продолжали сворачивать барабаны и превращать их в идеальные треугольники. Мне пришлось позвонить в ACT, чтобы убедиться, что мы правильно используем систему, и выяснить, почему она работает лучше того, о чем мы говорили ». Барабаны-перехватчики должны быть как минимум из стали 16-го калибра с закругленным верхом обода, двумя усиливающими выступами и без вмятин или вмятин.

VAC-U-MAX продает барабаны, но поскольку у Star Milling было множество барабанов, они решили использовать тот, который у них уже был, и Williams просто нужно было найти правильный.

Очистка верхней части гранулятора была одним из первых проектов Моррисона. «До того, как мы купили пылесос, мы чистили эту область каждые три месяца, и один человек занимался этим целый день», — говорит она. Район было трудно убрать, потому что он возвышался и до всего было трудно добраться. Работа была грязной, требовалось сбить все до уровня земли, а затем очистить оттуда, что, «конечно же, создавало пыль, и она падала туда, где приземлилась», — говорит она.

«С пылесосом вся пыль и паутина засасываются в вакуумную систему и никуда не распространяются», — говорит Моррисон.«Сейчас мы работаем над тщательной очисткой всего объекта, что, если вы можете себе представить, было бы похоже на очистку каждого дюйма больших деревянных американских горок. Здесь много высоких стропил, труб, выступов, балок и оборудования ».

В настоящее время для выполнения этой задачи они используют бригаду из 3 рабочих на 8 часов в выходные дни. «После того, как мы доберемся туда, мы лучше поймем, нужен ли нам кто-то полный рабочий день для пылесоса или операторы могут делать это во время смены рабочих мест в разных областях», — говорит Моррисон.

Одно из самых больших преимуществ и самое быстрое сокращение затрат связано с очисткой лифтовых ям, которые представляют собой замкнутые пространства. В ямах обычно скапливается пыль, «потому что она спрятана, и ее нужно искать», — говорит она. «Теперь, когда у нас есть вакуум, мы используем удлинительные трубки, и они дают нам возможность попасть в замкнутое пространство без необходимости никому входить в замкнутое пространство, что для нас очень важно, потому что каждый раз, когда вам приходится входить в замкнутое пространство вам нужно, чтобы за воздухом следила команда из трех человек », — говорит Моррисон.

Уильямс добавляет: «И удлинители не уменьшают всасывание вакуума».

Прежде чем Моррисон и Уильямс смогли составить график очистки ям, операторы в этом районе начали делать это самостоятельно — забирали пылесос из цеха и приносили его на свою территорию. Агрегат предназначен для маневрирования одним человеком с колесами диаметром 14 дюймов, но Star Milling предпочитает перемещать вакуум с участка на участок с помощью вилочного погрузчика.

Поскольку размер фильтра-сепаратора и коллектора 1020 составляет менее 8 куб. Футов, для использования в зонах Класса II, Раздела 1 и 2 в соответствии со стандартами NFPA и OSHA не требуется взрывное устройство.Несмотря на это, Williams настроил трубопроводную сеть таким образом, чтобы машина работала в непыльной среде. «Я просто предпочитаю это», — говорит он.

Если объединить 60-летний опыт VAC-U-MAX в вакуумных системах и 35-летний опыт ACT в области борьбы с загрязнением окружающей среды, вы получите большой опыт, позволяющий спроектировать систему, адаптированную к уникальным требованиям объекта.

Щелкните здесь, чтобы связаться или узнать больше о решениях для пылесосов VAC-U-MAX.

Снижение риска взрывов на мукомольных заводах

Мукомольные заводы являются основой американской экономики и важной частью сельскохозяйственной отрасли.

Эти мельницы отвечают за быстрое и недорогое измельчение зерна злаков, полученных из пшеницы, в муку, но это представляет серьезную угрозу для труда и мукомольных заводов, о которых мы поговорим в этой статье.

С момента взрыва муки на мельнице Вашбурн в 1878 году, унесшего жизни 18 человек, мукомольная промышленность неустанно работала над разработкой профилактических реформ. Однако проблемы по-прежнему распространены. Например, несмотря на многочисленные технологические достижения, недавний взрыв зерновой мельницы в Южном Су-Сити, Небраска, унес жизни людей и разрушил здание.

Что вызывает взрывы на мукомольных заводах?

Мучная пыль в сочетании с такими факторами, как источник возгорания, замкнутое пространство, дисперсия и кислород, являются основными виновниками взрывов мучной пыли.

Процесс производства муки может создать среду, в которой объединяются все эти элементы. По сути, мучная пыль действует как источник топлива при смешивании с кислородом, что может привести к возгоранию в ограниченном пространстве.

Горючая ли мука?

Так может ли мука взорваться? Как бы удивительно это ни звучало, факт остается фактом: мучная пыль более взрывоопасна, чем порох, и в 35 раз горюче, чем угольная пыль.

Однако он не взрывоопасен в небольших, не диспергированных количествах. Например, если вы сожжете небольшую кучу муки, лежащую на кухонном столе, она не взорвется, поскольку не рассыпается в виде облака.

Иначе обстоит дело с частицами муки, находящимися в воздухе, поскольку они содержат достаточно кислорода для горения. Объедините эту формулу с несколькими вторичными источниками пыли в ограниченном пространстве, добавьте источник воспламенения, и вы получите рецепт цепной реакции, которая может привести к взрыву.

Плохая работа на мукомольных комбинатах

Устранение одного из пяти элементов, ответственных за взрыв мучной пыли (пыль, источник возгорания, замкнутое пространство, дисперсия и кислород), предотвратит эту проблему, но из-за условий эксплуатации на мукомольных заводах устранение любого из этих элементов может быть затруднено.

На мукомольных предприятиях действуют несколько источников воспламенения, например, трущиеся ролики, статическое электричество и искры от трения.

Кроме того, почти все мукомольные комбинаты имеют системы обработки муки, такие как перегрузочные бункеры, ковшовые элеваторы, молотковые мельницы, перегонные секции и рукавные фильтры.Они обеспечивают необходимую изоляцию и давление и, в конечном итоге, увеличивают риск взрыва.

Риски, связанные с мучной пылью

мукомольных предприятий в США принесли доход в размере 22,8 млрд долларов в 2019 году, и в настоящее время на них работают более 22 532 человека. Поскольку на карту поставлено так много всего, крайне важно определить потенциальные риски и опасности, связанные с безопасностью как рабочих, так и предприятия.

Ниже приведены некоторые риски, связанные с мукомольными заводами:

Повреждение дыхательной системы

Пыль с мукомольных заводов может нанести серьезный ущерб дыхательной системе, поскольку она содержит различные загрязнители, такие как грибы, кремнезем, бактериальные эндотоксины, остатки млекопитающих и пестициды.

При переработке муки образуется переносимая по воздуху пыль, которую рабочие комбината регулярно вдыхают. Это вызывает серьезные респираторные заболевания, такие как раздраженный ринит, хрипы, кашель, фиброз легких и даже астму.

Удушение также является серьезной проблемой, с которой сталкиваются многие рабочие; это основная причина смерти в бункерах для хранения вещей. Согласно отчету, опубликованному Университетом Пердью, 51 рабочий был похоронен под зерном, хранившимся в бункерах, из которых выжили только 25, что является самым катастрофическим инцидентом в истории с точки зрения числа погибших.Другими словами, эти бункеры действуют как зыбучие пески для рабочих, пытающихся в них ходить.

Взрывы пыли

Многие люди считают, что, поскольку мельница годами работает без взрыва или пожара, она должна быть безопасной. К сожалению, это просто неправда, поскольку горючие частицы пыли могут накапливаться где угодно и в любое время.

Известно, что взрывы муки наносят серьезный ущерб от потерь рабочих до разрушения объекта. Взрывы обычно начинаются в таком оборудовании, как сушилки, классификаторы, миксеры, конвейеры и бункеры.

За последние 35 лет на мукомольных заводах в США было зарегистрировано более 500 инцидентов, в результате которых погибло более 180 и было ранено 675 человек. Это представляет собой точную картину того, насколько разрушительной может быть взрывающаяся мука.

Как снизить риски, связанные с мучной пылью

Одним из ключевых факторов предотвращения этих рисков является предотвращение накопления пыли в различных областях мельницы (ов). Легче сказать, чем сделать; этот процесс требует серьезного обслуживания и преданности делу со стороны всех, кто работает на предприятии.

Вот несколько советов по снижению риска взрыва мучной пыли и других проблем со здоровьем:

Профилактическое обслуживание — постоянное образование и обучение

Отсутствие профилактического обслуживания, плохое управление оборудованием для обработки зерна и транспортировки зерна могут вызвать повышенное накопление мучной пыли. Следовательно, одна из основных обязанностей инспекторов по технике безопасности состоит в том, чтобы информировать всех рабочих о серьезных последствиях накопления пыли и гарантировать, что они делают все возможное для снижения этих рисков.

Устранение или замена опасностей

Этот шаг включает устранение или замену опасных материалов, где это возможно. Другими словами, владельцы мукомольных заводов и фабрик должны решить, могут ли они реализовать процесс, который использует или генерирует меньше мучной пыли.

Изменение рабочей политики

Важным аспектом создания безопасной и здоровой рабочей среды является изменение рабочей политики для ограничения риска воздействия мучной пыли или взрывов.

Для этого менеджеры должны составить письменный план контроля воздействия, вывесить предупреждающие знаки на заводе и вокруг него и улучшить общие методы очистки.

Создание более безопасной системы — физические модификации

Чтобы еще больше снизить риск взрыва мучной пыли, важно внести физические изменения в оборудование и фабрику.

Например, предприятиям рекомендуется улучшить вентиляцию и установить систему пылеудаления. Основная часть этого заключается в использовании пылесоса HEPA для эффективной очистки 99,8% горючей пыли. Фактически, согласно нормам безопасности NFPA 654, фабрики должны использовать только те пылесосы, которые должным образом одобрены и сертифицированы для сбора пыли.

Использование пылесоса для удаления пыли

Промышленный пылесос — идеальное решение для очистки хранилищ муки и избавления от скопившейся пыли. Они обладают высокой способностью минимизировать риск пожаров на мукомольных заводах, устраняя при этом опасности, связанные с безопасностью пищевых продуктов.

Вакуумные взрывозащищенные пылесосы HafcoVac

Взрывобезопасные пылесосы, такие как HafcoVac Vacuum, которые работают на сжатом воздухе, а не на двигателе, необходимы для устранения риска статического заряда, который может вызвать возгорание.

Искробезопасные пылесосы

HafcoVac сертифицированы по ATEX и разрешены для использования в местах с избыточной пылью или другими горючими материалами Национальной ассоциацией противопожарной защиты (NFPA).Они также соответствуют стандартам ведения домашнего хозяйства OSHA.

Эти экономичные пылесосы могут работать в течение продолжительного времени (без перегорающего двигателя) при сохранении высокого уровня всасывания. Они доступны из нержавеющей стали, поэтому подходят к остальному вашему оборудованию.

Если вам нужен промышленный пылесос, свяжитесь с нами сегодня. Наши представители могут ответить на все ваши вопросы и дать рекомендации, основанные на ваших конкретных требованиях. Вы даже можете получить с доставкой в тот же день, так что вы можете сразу же начать работу, защищая как своих сотрудников, так и свой бизнес.

Как правильно очистить зерновую мельницу для домашнего пивоварения в 2021 году

Вы когда-нибудь чистили свою зерновую мельницу? Многие домашние пивовары часто пренебрегают своей мельницей, оставляя ее без очистки месяцами, если не годами. Однако, как и все другое пивоваренное оборудование, вашу зерновую мельницу следует чистить и обслуживать, чтобы продлить срок ее службы.

Очищайте зерновую мельницу после каждого использования. Удаление зерновой пыли, мусора и шелухи сжатым воздухом, щеткой и безворсовой тканью занимает пять минут.Эти простые шаги обеспечат правильную работу вашей зерновой мельницы. Время от времени следует также выполнять глубокую чистку. Разобрав мельницу для тщательной очистки и технического обслуживания, она будет работать как новая на долгие годы.

Следуйте нашему руководству по очистке зерновой мельницы, чтобы убедиться, что вы варите пиво самого лучшего вкуса и качества.

Почему вы должны чистить свою зерновую мельницу?

Измельчение собственного зерна для домашнего пивоварения — процесс пыльный. Зерно и шелуха, кажется, попадают повсюду при измельчении.Конечно, большая их часть оказывается в вашем зерновом ведре, но ваша зерновая мельница обычно остается с налетом из мелкой пыли и измельченной шелухи.

Очистка этих остатков важна для продления срока службы вашей мельницы. Поскольку зерно почти не содержит влаги, оно не имеет запаха или плесени. По этой причине многие пивовары не утруждают себя чисткой своей мельницы. Но бактерии все еще могут расти в сахаре зерна. Кроме того, скопление налипшей зерновой пыли может вызвать проблемы при фрезеровании.

Содержание мельницы в чистоте обеспечит ее правильную работу и продлит срок ее службы. Вы также исключите любой риск роста бактерий в вашем оборудовании.

Когда следует чистить зерновую мельницу?

Настоятельно рекомендуется чистить зерновую мельницу каждый день варки. Это быстро и легко, займет не более пяти минут. Легкая очистка после каждого измельчения зерна обеспечит бесперебойную работу мельницы и продлит срок ее службы. Кроме того, вам не придется убирать пыльную мельницу, содержать в чистоте гараж или варочную комнату.

Базовая очистка мельницы каждый день варки

После помола зерна и затирания потратьте несколько минут на очистку зерновой мельницы. Все, что требуется, — это несколько простых инструментов:

Сжатый воздух
Щетка (зубная щетка или маленькая кисточка)
Ткань без ворса
Пылесос (предпочтительно пылесос)

Следуйте этим простым шагам, чтобы обеспечить чистую и хорошо работающую зерновую мельницу.

Шаг 1. Счистите щеткой всю зерновую пыль и мусор

Используя сухую щетку, удалите как можно больше мусора с основания, бункера и роликов мельницы.

Шаг 2: продуйте труднодоступные места сжатым воздухом

Используя сжатый воздух из компрессора или из баллончика, сдуйте всю оставшуюся пыль из углов и щелей мельницы.

Шаг 3: Вакуум

Используя пылесос, похожий на магазинный, быстро обойдите мельницу, бункер и основание, чтобы убрать остатки зерна.

Протрите мельницу безворсовой тканью. Теперь на нем не должно быть никаких частиц пыли и частиц зерна.

Шаг 4: Хранение

После очистки храните мельницу в сухом месте. Ваша мельница будет чистой и красивой, готовой к следующей партии домашнего пива.

Периодическая глубокая очистка вашей зерновой мельницы

Глубокую очистку зерновой мельницы следует проводить не реже одного раза в год или даже каждые шесть месяцев, если вы часто варите пиво.

В дополнение к упомянутым инструментам для повседневной уборки вам понадобятся следующие предметы:

Отвертка для снятия бункера
Пищевое минеральное масло

Если вы знаете, что некоторое время не будете варить пиво, то тщательно очистите зерновую мельницу перед длительным хранением.Это поможет предотвратить рост плесени или коррозию.

Шаг 1. Отсоедините электродрель или ручную рукоятку

Большинство домашних пивоваров используют электродрель для работы своей мельницы. Некоторым пивоварам нравится использовать ручную рукоятку. Каким бы ни был ваш привод мельницы, снимите кривошип или дрель с приводного вала мельницы.

Если у вас есть встроенная моторизованная мельница, отключите ее от сети перед чисткой.

Шаг 2. Уберите весь мусор

Следующим шагом в основном является выполнение всей стандартной очистки, как мы описали выше.Убедитесь, что вы удалили всю зерновую пыль и мусор.

Шаг 3. Разберите бункер

Большинство зерновых мельниц поставляется с бункером, обычно сделанным из 4 листов оцинкованной или нержавеющей стали. Отверните и разберите бункер. Используя сухую ткань без ворса, сотрите все частицы зерна. Воспользуйтесь зубной щеткой или малярной щеткой, чтобы слегка стереть все прилипшие куски.

Шаг 4: Тщательно очистите мельницу и ролики

Теперь, когда мельница разобрана, роликовая рама и ролики легко чистятся.Используйте сжатый воздух, чтобы сдуть как можно больше зерновой пыли. Слегка почистите все поверхности сухой зубной щеткой. Возможно, вам придется увеличить зазор между роликами, чтобы убрать труднодоступный мусор.

Удалите пыль безворсовой тканью.

Шаг 5: Масляные втулки

Нанесите небольшое количество пищевого минерального масла на втулки ролика, чтобы они вращались плавно. Добавьте пару капель минерального масла в конец каждого валика и сделайте несколько вращений.Это не займет много времени. Вытрите излишки масла, которое стекало вниз.

Шаг 6: Повторная сборка

После того, как вы тщательно очистили зерновую мельницу и слегка смазали втулки маслом, вам следует собрать мельницу для хранения. Если вы изменили размер зазора, не забудьте вернуть его в исходное положение.

Храните зерновую мельницу в хорошо вентилируемом и сухом помещении.

Последние мысли

Стремясь продолжить день варки, домашние пивовары часто пренебрегают чисткой своей зерновой мельницы после измельчения солода.Выделите несколько минут во время затирания или кипячения, чтобы слегка очистить мельницу, чтобы продлить срок ее службы. Время от времени рекомендуется проводить глубокую очистку, чтобы ваша зерновая мельница оставалась как новая.

Потратив немного времени и выполнив несколько простых шагов, вы сможете поддерживать свою фабрику в рабочем состоянии, как новенькую, и продолжать готовить стабильное, потрясающее домашнее пиво.

Часто задаваемые вопросы

Следует ли мыть зерновую мельницу водой или мылом?

Нет, никогда не рекомендуется мочить зерновую мельницу.Ржавчина может образовываться на мокрой или влажной зерновой мельнице, разъедая металл и делая мельницу непригодной для использования.

Если ваша зерновая мельница намокнет, разберите ее и тщательно просушите. Перед повторной сборкой дайте ему полностью высохнуть.

Как долго прослужит моя мельница?

Зерновые мельницы предназначены для измельчения тысяч фунтов солода. Солодовое зерно очень сухое и твердое, но большинство мельниц построены так, чтобы выдерживать сложную задачу помола даже самого твердого солода, такого как ржаной солод.

При надлежащем техническом обслуживании ваша зерновая мельница должна прослужить не менее 5 лет, а, скорее всего, более 10.

Переносной пылесос, трубчатые трубопроводы — часто хороший ответ

Когда Мисси Моррисон, руководитель завода Star Milling говорит: «Мы хотим избежать травм любой ценой», это законная цель, а не лозунг безопасности.

Моррисон и менеджер по техническому обслуживанию Кейт Уильямс круглый год посещают семинары по безопасности и следят за новостями OSHA. «Мы находимся в отрасли с высоким уровнем риска», — говорит Уильямс.«Многие люди не понимают, что помол зерна — это высокий риск. Это чрезвычайно легковоспламеняющаяся отрасль».

Star Milling из Перриса, Калифорния, поставляет сырое зерно и другие ингредиенты для производства полноценного корма для самых разных животных. Помимо производства этикеток для кормов, в том числе «Integrity», «Kelley’s», «Ace Hi» и «Ultra Balance», компания оказывает услуги под частной торговой маркой и доставляет корма на фермы в цистернах. Комбикормовый завод работает на основе основных операционных ценностей и принципов более 40 лет, но по-прежнему находится в семейном владении и управляется.Говорят, что он самый большой в южной Калифорнии.

Оборудование предприятия включает экструдер, две грануляторы, зерноочиститель, вальцовые мельницы для производства проката зерен ячменя, смеситель для корма для голубей и диких птиц, полностью автоматизированную систему упаковки в мешки, в которой используется робот для укладки мешков на поддоны, и небольшую упаковочную линию для малая гибкость упаковки. Чтобы продолжить рост за счет оптимального использования производственных мощностей, новые электрические и компьютерные системы способствуют автоматизации производства.

Подготовка сцены

С ростом производства ручные методы очистки становились обременительными.«Как директор завода, я вижу чистую фабрику. Я хочу смотреть высоко и не видеть паутины или пыли», — говорит Моррисон. «Я чувствую, что чистая среда облегчает работу и создает более счастливую и продуктивную команду».

Зная, что горючая пыль — одна из самых горячих тем OSHA, «особенно на комбикормовых заводах», — говорит Уильямс, он и Моррисон исследовали альтернативы ручным методам очистки, такие как подметание или использование сжатого воздуха.

«От использования сжатого воздуха стоит отказаться, — говорит Уильямс, — он просто сдувает пыль в труднодоступные места.«

Хотя пылесосы являются предпочтительным методом удаления летучей горючей пыли, на заводе ранее использовался сельскохозяйственный пылесос, который, по словам Уильямса, «отлично подходит для фермы, но не для такого применения, как наше. Мы пытались использовать его в течение многих лет, но он просто не работало «.

Другой альтернативой была бы центральная вакуумная система, которая, по словам Уильямса, «была бы дорогостоящей в установке и потребовала бы большего количества трубопроводов, что фактически увеличило бы площади, где могла осесть пыль.Это большой объект, и получение вакуума, который может тянуть с одного конца до другого, потребует чего-то огромного, а стоимость будет безумной. Поэтому нам нужно было придумать, как решить дорогостоящую проблему с минимальными затратами ».

Обычно для центральных вакуумных систем требуется рукавный фильтр с системой химического подавления или системой вентиляции взрыва, чтобы соответствовать стандартам NFPA и OSHA.

И Уильямс, и Моррисон исследовали продукты, соответствующие требованиям OSHA по пылесосу для горючей пыли.

Где мы приземлились

Отмечая 60-летие создания искробезопасных пылесосов для производственных линий и других пылеустойчивых областей, компания VAC-U-MAX из Бельвилля, штат Нью-Джерси, пионер промышленных пылесосов для тяжелых условий эксплуатации, имеет проверенное на практике оборудование, которое обеспечивает более безопасную и более чистая окружающая среда как для основного оборудования, так и для сотрудников.

Изучив доступные варианты, Моррисон назначил встречи с европейской компанией по производству промышленных пылесосов, а также с компанией Air Cleaning Technology (ACT), которая представляет компанию VAC-U-MAX из Бельвилля, штат Нью-Джерси, поставщика мощных промышленных пылесосов. системы пылесоса.Компания ACT, расположенная в Санта-Ана, Калифорния, занимается очисткой воздуха в течение 37 лет, предоставляет полный комплекс услуг по борьбе с загрязнением окружающей среды.

Во время первоначального обсуждения между инженером по продажам ACT Рэнди О’Халлораном и Star Milling был рассмотрен вариант пылеулавливающего оборудования. Однако во время осмотра, когда О’Халлоран увидел проблемные участки на заводе, включая стропила, балки и ямы, вкупе с желанием быстро убрать разливы, картина стала более ясной. «Когда дело доходит до такого типа применения, это не просто сбор мелкой пыли, это сбор всего понемногу, и это, естественно, превращается в приложение для пылесоса.«

Получив котировки от обеих компаний, Уильямс использовал электронные таблицы, чтобы сравнить яблоки с яблоками. Они даже подробно описали все типы шлангов и соединений; «Все рядом», — хором говорят Уильямс и Моррисон.

В конце дня цены были довольно близки.

В таком случае, когда его спрашивают, каков решающий фактор при выборе, Уильямс отвечает, что сразу приходят на ум два момента. «VAC-U-MAX 1020 имеет гораздо более высокое всасывание, и это меня порадовало; кроме того, европейский бренд был метрическим, и я предпочитаю, чтобы все было стандартным для магазина, если я могу.«

Причины этого

Причина более высокого всасывания на модели для США — это результат использования вакуумного насоса с поршневым насосом прямого вытеснения (PD pump). Насосы PD создают высокий вакуум и отличный воздушный поток, поэтому они могут перемещать огромные количества материала на большие расстояния. Модель мощностью 15 лошадиных сил, которую использует комбикормовый завод, при необходимости может перемещать 10 000 фунтов порошка за час с расстояния 30 футов.

Регенеративные воздуходувки могут быть источником вакуума в центральных вакуумных системах, которые имеют воздушный поток, но не создают одновременное разрежение.Регенеративные воздуходувки кажутся привлекательными, потому что они показывают значительный воздушный поток для данной мощности, но они не создают достаточного вакуума для перемещения материала на большие расстояния в трубах; когда повышается вакуумное давление, т.е. когда работа становится тяжелой, производительность теряется.

Уильямс говорит: «Мне нравится делать все, что я хочу, с одним пылесосом. Это машина двойного назначения, которая увеличивает рентабельность инвестиций. Это экономичная альтернатива тому, что могло быть очень дорогим».

По словам VAC-U-MAX, для своих клиентов создание автономной вакуумной системы с несколькими меньшими сетями труб часто является хорошим ответом.Например, если пользователь работает на площади 100 x 200 квадратных футов, а в другом здании есть еще две области, создаются отдельные сети трубопроводов, и 1020 отделяется от одной сети трубопроводов и перекатывается в следующую сеть; и так далее и тому подобное.

Стационарная центральная вакуумная система, подходящая для компоновки завода Star Milling, будет большой и потребует системы взрывозащиты. Это означало бы установку на открытом воздухе, что привело бы к другим проблемам, таким как разрешение на строительство и воздух.Отрывная система позволяет избежать затрат и задержек, имеет удобство центрального пылесоса с несколькими входами и гибкость портативного пылесоса.

Star Milling самостоятельно установила несколько сетей с фиксированными трубопроводами. «У меня есть два изготовителя, штатные электрики и программисты — мы привлекаем подрядчиков только для очень крупных работ. Рэнди из ACT рассказал мне, как это сделать, прислал мне схемы и сказал, где взять трубу, и все. »

Последующие характеристики

После того, как система была внедрена, супервизоры, операторы и операторы были обучены использованию машины.«Это в значительной степени plug and play, но всасывание мощное, и мы хотели убедиться, что все используют пылесос безопасно», — говорит Уильямс.

«Нам пришлось немного научиться работать с перехватывающим барабаном, прежде чем мы доставили его на завод», — говорит он. «Мы продолжали сворачивать барабаны и превращать их в идеальные треугольники. Мне пришлось позвонить в ACT, чтобы убедиться, что мы правильно используем систему и выяснить, почему она превосходит то, о чем мы говорили». Барабаны-перехватчики должны быть как минимум из стали 16-го калибра с закругленным верхом обода, двумя усиливающими выступами и без вмятин или вмятин.

Это было сложно, потому что на возвышенности и в труднодоступных местах, и было грязно, все сбивали на уровень земли, а затем убирались оттуда, что, «конечно же, создавало пыль, которая попадала туда, где она приземлялась», — говорит она.

«Благодаря тому, что у нас есть сейчас, вся пыль и паутина засасываются в вакуумную систему», — говорит Моррисон. «Сейчас мы работаем над тщательной очисткой всего объекта, что, если вы можете себе представить, было бы похоже на очистку каждого дюйма больших деревянных американских горок. Здесь много высоких стропил, труб, выступов, балок и оборудования».

Бригада из трех рабочих работает над этим по восемь часов в выходные дни. «Когда мы туда доберемся, мы лучше поймем, нужен ли нам кто-то, кто будет пылесосить полный рабочий день, или же операторы смогут это делать во время смены рабочих мест в разных областях», — говорит Моррисон.

Учет замкнутых пространств

Лифтовые ямы — замкнутые пространства. Там скапливается пыль, «потому что она спрятана, и ее нужно искать», — говорит она. «Теперь у нас есть удлинительные вакуумные трубки, которые дают нам возможность чистить там, чтобы никто не заходил в замкнутое пространство, что для нас очень важно. Каждый раз, когда кто-то входит в замкнутое пространство, вы должны поручить команде из трех человек следить за воздухом», — сказал он. — говорит Моррисон.

И, добавляет Уильямс, «удлинители не уменьшают вакуумное всасывание.«

До того, как Моррисон и Уильямс запланировали очистку колодцев, операторы начали делать это самостоятельно — забирали пылесос из цеха и приносили его к себе на место. Агрегат предназначен для маневрирования одного человека с колесами диаметром 14 дюймов, но Star Milling предпочитает перемещать пылесос с места на место с помощью вилочного погрузчика.

Поскольку размер фильтра-сепаратора и коллектора 1020 составляет менее 8 кубических футов, для его использования в зонах Класса II, Раздела 1 и 2 в соответствии со стандартами NFPA и OSHA не требуется устройство для взрыва.Несмотря на это, Williams настроил трубопроводную сеть таким образом, чтобы машина работала в непыльной среде. «Я просто предпочитаю это», — говорит он.

Чтобы узнать больше о пылесосах VAC-U-MAX или пылесосах для горючей пыли, напишите им по адресу 69 William Street, Belleville, NJ 07109; позвоните по телефону 1-800-VAC-U-MAX (800) 822-8629 или (973) 759-4600; электронная почта [email protected]; или посетите их веб-сайт.

Помол и зерно — Сведение к минимуму риска взрывов — SkyVac — SkyVac Australia

Причины взрывов и рекомендуемый «безопасный» метод очистки оборудования, которое не выполняет свою работу.’Стива Уайтинга, Spinaclean

ATEX — это аббревиатура от «Atmospheres Explosive». Взрывоопасная атмосфера может быть вызвана горючими газами, туманом, парами
или горючей пылью. Если вещества, смешанного с воздухом, достаточно, тогда все, что ему нужно, это источник возгорания, чтобы вызвать взрыв
.

Обработка, переработка, измельчение и транспортировка зерна, кормов, риса и хлопка становятся менее опасными с каждым годом, поскольку предприятия все больше внимания уделяют обеспечению безопасности на первом месте в повестке дня — но это не повод для самоуспокоенности.По данным торговой организации Национальная ассоциация британских и ирландских мукомолов (NABIM), к счастью, в течение нескольких лет не было серьезных взрывов в производстве мельниц, но это не полное исключение вероятности небольших или даже крупных взрывов, которые могут произойти завтра.

Тот факт, что мука и другие продукты из пшеницы, такие как глютен, при диспергировании в воздухе при некоторых обстоятельствах могут вызвать взрыв пыли, известен уже много лет. В Великобритании NABIM всегда хорошо знала об этой опасности и с 1960-х годов выпустила несколько руководящих документов по предотвращению пожара и пыли.НАБИМ заказал исследование взрывоопасных свойств мучной пыли, что дает важную информацию для сотрудников службы безопасности и инженеров комбината.

Всегда существует вероятность возникновения взрывоопасной ситуации, поэтому владельцы заводов и сотрудники службы безопасности должны продолжать усердно работать, чтобы минимизировать риск.

Первые взрывы обычно происходят в машинах при повышении давления и возгорании от трения.
Это наполняет воздух потенциально взрывоопасной пылью,
увеличивая опасность во много раз, и тогда все, что для этого нужно, — это всего лишь одна искра.Предотвращение источника возгорания — лучший способ снизить риск. Использование правильно протестированного токопроводящего оборудования может в значительной степени помочь в достижении этого; отказ сделать это не вариант.

Понимание проблем и факторов риска
Пылесосы используются для очистки, и производители полностью осведомлены о потенциальной опасности взрыва, поэтому они тесно сотрудничают с клиентами, чтобы понять проблемы и факторы риска. Пылесосы вместе со всеми их насадками всегда должны иметь сертификат ATEX *. Стандартные пылесосы не имеют никаких защитных приспособлений для предотвращения воспламенения горючей пыли от искр от двигателя пылесоса или от статического разряда.

Spinaclean, лидер на рынке промышленной очистки высокого уровня, теперь разработал первый независимо сертифицированный продукт очистки высокого уровня ATEX на основе линейки Sky Vac для работы в закрытых зонах ATEX.

Хотите прочитать статью целиком? Скачать PDF ATEX — MillingandGrain Mag

Зернодробилка из мотора пылесоса

виды, принцип работы, как сделать

Виды домашних зернодробилок, классификация агрегатов

Виды дробилок

Принцип работы дробилок

Какая зернодробилка лучше: молотковая или роторная?

Роторные дробилки

Молотковые дробилки

Устройство зернодробилки, конструктивные особенности машины

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Зернодробилка своими руками

Чертеж решета измельчителя

Процесс балансировки дробилки

Зернодробилка из болгарки

Зернодробилка из стиральной машины

Зернодробилка из пылесоса

Как сделать мельницу-дробилку своими руками

Сырье и готовый продукт

▶▷▶▷ как сделать дробилку для зерно своими руками в домашних условиях

порядок сборки конструкций различного вида

Изготавливаем зернодробилку своими руками из деталей сельхозтехники

Что нужно для работы: основные позиции

Схема устройства

Подготовка сборных элементов

Сборка конструкции

Есть болгарка – будет зернодробилка своими руками

Материалы, необходимые для сборки зернодробилки своими руками

Схема устройства

Инструкция по изготовлению зернодробилки из болгарки

Мастер-класс по изготовлению зернодробилки из стиральной машины

Что нужно для работы: готовим самое необходимое

Схема устройства

Подготовка сборных элементов

Сборка конструкции

Делаем своими руками зернодробилку из пылесоса

Готовим всё необходимое для работы

Схема устройства

Подготовка сборных элементов

Сборка конструкции

Измельчитель зерна промышленный с циклоном и пылесосом 22 кВт

Отличия промышленного измельчителя зерна на 22 кВт

Преимущества промышленного измельчителя зерна 22 кВт

видео, из болгарки, пылесоса, стиральной машины, чертежи

Подготовительная работа

Дробилка из болгарки

Дробилка из пылесоса

Дробилка из стиральной машины

Общие рекомендации

Как сделать зернодробилку своими руками. Чертежи, фото, видео

Делаем зернодробилку из старого пылесоса своими руками

Как с делать крупорушку из старой стиральной машины

Как сделать мельницу-дробилку своими руками

Смотрите видео: Дробилка зерна своими руками из пылесоса

Помимо соответствия требованиям OSHA по горючей пыли

Снижение риска взрывов на мукомольных заводах

Что вызывает взрывы на мукомольных заводах?

Горючая ли мука?

Плохая работа на мукомольных комбинатах

Риски, связанные с мучной пылью

Повреждение дыхательной системы

Взрывы пыли

Как снизить риски, связанные с мучной пылью

Профилактическое обслуживание — постоянное образование и обучение

Устранение или замена опасностей

Изменение рабочей политики

Создание более безопасной системы — физические модификации

Использование пылесоса для удаления пыли

Популярные типы пылесосов, используемых на мукомольных заводах

Пылеуловители

Сертифицированные взрывозащищенные промышленные пылесосы

Промышленные воздушные пылесосы

Вакуумные взрывозащищенные пылесосы HafcoVac

Как правильно очистить зерновую мельницу для домашнего пивоварения в 2021 году

Почему вы должны чистить свою зерновую мельницу?

Когда следует чистить зерновую мельницу?

Базовая очистка мельницы каждый день варки

Шаг 1. Счистите щеткой всю зерновую пыль и мусор

Шаг 2: продуйте труднодоступные места сжатым воздухом

Шаг 3: Вакуум

Вакуумный стол для фрезерных станков с ЧПУ DATRON High Speed CNC Milling
