Бетонная подушка под фундамент (пошаговая инструкция)

Основание дома является наиболее значимой частью строительного сооружения.

От того, насколько правильно будет произведена его укладка, будет зависеть продолжительность эксплуатации строения.

Важная роль в решении этого вопроса принадлежит фундаментной подушке. Она создаёт стабильную и ровную площадку для обеспечения меньшей осадки строительной конструкции.

Какие виды подобных изделий существуют? Когда используется бетонная подушка под фундамент?

Ответы на эти вопросы помогут более точно понять, каким образом лучше обустроить фундаментную основу.

Нужно ли промежуточное покрытие между основанием и грунтом

Если при возведении фундаментной основы не соблюдались строительные нормы, укладка производилась некачественно, строительная конструкции в скором времени станет непригодной для эксплуатации.

Стены могут потрескаться, окна и двери не будут закрываться, в помещении появятся сквозняки. Одним из условий сооружения надёжной основы является наличие промежуточного покрытия между фундаментным основанием и почвой.

Оно позволит создать оптимальное давление на фундамент. Помимо этого, появится возможность поднятия нижней части основания по отношению к подземным водам.

Можно будет исключить его соприкосновение с материалами, способными деформировать фундаментное покрытие.

Обустройство подушки для основания

Для создания промежуточного покрытия между грунтом и фундаментной основой можно использовать: песок, щебень или бетон. При выравнивании дна котлована применяется щебенчатая или песчаная прослойка.

Бетонный состав используется при расширении стенок основания или, когда необходимо выполнить армированный пояс под ФБС блоки.

Для сооружения щебенчатого покрытия необходимо выполнить следующие действия:

  • Насыпается песок;
  • Поверхность проливается водой и утрамбовывается;
  • Укладывается слой щебёнки;
  • Поверхность тщательно разравнивается и утрамбовывается;
  • Изготавливается и устанавливается опалубка;
  • Устанавливается арматура;
  • Заливается бетонный раствор.

Толщина промежуточного слоя

Уровень расположения промежуточного щебенчатого слоя должен соответствовать проектной документации. Обычно его ширина превосходит ширину фундаментной основы.

Толщина подушки не должна быть меньше 30 см. 10 см. должен занимать песок, остальной объём должен приходиться на щебёнку.

Бетонная подушка под фундамент будет являться более надёжной и долговечной конструкцией. Её можно эксплуатировать в течение многих лет.

Но укладка такой основы займёт достаточно много времени и потребует значительных денежных ресурсов. Высота бетонного слоя также должна быть больше 30 см. Ширина должна превышать ширину фундаментного основания на 15 см.

Использование песчаной подушки

Укладку песчаной подушки отличает относительная простота выполнения работ и дешевизна используемого материала. Это вариант отлично подойдёт для тех, кто собирается сэкономить на строительных работах.

Несмотря на то, что данный способ обладает невысокой стоимостью, он прекрасно поможет решить поставленные задачи.

С помощью этого метода основание защищается от размывания подземными водами. Песчаная прослойка обеспечивает умеренное давление на фундаментную основу, а конкретно на нижнюю поверхность.

Часто случается, когда в вырытом котловане существует участок грунта, который не походит для строительства. В таких ситуациях ненужный грунт убирают и на это место насыпают песок.

Необходимо учитывать, чтобы песок был крупной фракции. Толщина песчаного слоя должна находиться в пределах 20-25 см.

Подкладка должна быть тщательно выровнена и утрамбована. Для трамбовки желательно использовать виброплиту.

Во время проведения работ необходимо периодически брызгать на поверхность воду. Влажность сделает песчаный слой более плотным.

Подготовка гравийной подушки

Использование данной основы для фундаментной конструкции является более прочным и надёжным:

  • Перед началом работ в котлован насыпается слой крупного речного песка. Его высота не должна превышать 15 см;
  • После подготовки песчаного слоя, на него укладывается гравий. Его высота должна составлять не меньше 25 см;
  • На следующем этапе поверхность выравнивается и утрамбовывается. Процесс производится с помощью виброплиты;
  • Необходимо проконтролировать, чтобы уровень верхнего слоя совпадал с нулевой отметкой фундаментного основания;
  • Длина каждой из сторон гравийной прослойки должна превышать размеры фундамента на 20 см.

Применение бетонной прослойки для основания

Использование бетонной подушки под фундамент делает конструкцию наиболее прочной и надёжной.

Работы необходимо проводить в следующей последовательности:

  • На первом этапе подготавливается поверхность грунта. Она тщательно выравнивается;
  • Производится укладка щебня. Его высота не должна быть больше 10 см;
  • Щебень необходимо тщательно утрамбовать, применяя виброплиту;
  • По периметру основания устанавливается деревянная опалубка. Её высота должна соответствовать толщине бетонного слоя. Верхний уровень должен совпадать с нулевой отметкой основного фундамента;
  • Для того, чтобы бетонный слой был более прочным, проводится армирование;
  • Полученная конструкция заливается бетоном и утрамбовывается. Для этого можно использовать строительный вибратор.

Изготовление монолитной подушки

При изготовлении монолитной прослойки для фундаментной основы применяется бетон С12-С15. Заливка может происходить с использованием опалубки или производиться прямо в грунт.

Высота армированного слоя не должна быть меньше 40 см. Монолитная прослойка обладает высокой степенью прочности на сжатие. Поэтому такие фундаментные основания более устойчивы к оказываемому на них давлению.

В зависимости от характеристик почвы, монолитный слой может испытывать значительную осевую нагрузку. Для того, чтобы не произошла деформация строительной конструкции, необходимо её армировать.

Четыре куска арматуры соединяются друг с другом на расстоянии, не превышающем 0,5 м. Связав их, мы обеспечим неподвижность арматурного каркаса внутри опалубочного сооружения и после заливки бетона получим прочное монолитное сооружение.

Вот еще интересное дополнение в видеоформате:

песчаная, щебневая и бетонная, их устройство и возведение своими руками

Самый нижний слой фундамента – подушка. Она предназначена для обеспечения прочной и ровной поверхности для устройства будущего основания. Бетонная подушка под фундамент – главная основа всего основания и будущего жилого или промышленного здания.

Типы подушек

Сразу хочется отметить, что не нужно путать само основание и подушку под него. Она всего лишь часть фундамента. Сам фундамент играет огромную роль для всей конструкции будущей постройки. Это бесспорный факт. Это главная опора, на которой располагаются все элементы здания. Поэтому именно он подвергается самым максимальным нагрузкам не только со стороны постройки, но и со стороны почвы, в которой находится. Вполне понятно, что для дома из бруса или дерева можно применить ленточный фундамент более легкой конструкции, нежели для массивной жилой двух или трехэтажной постройки. В последнем случае экономить на используемых материалах ни в коем случае нельзя.

Итак, что такое бетонная подушка теперь известно, а вот какие материалы необходимы для ее устройства, нужно рассмотреть подробно. Выделяют три вида подушек:

  • песчаная – представляет собой самый экономичный вариант и используется в основном при легком одноэтажном строительстве домов из бруса или дерева. Толщина слоя песка должна быть не меньше 25 см. только в этом случае основа будет выполнять свое функциональное предназначение, надежно защищая фундамент здания.
  • подушка из щебня. Этот материал обладает более высокими прочностными характеристиками, а соответственно, и применять его можно для двухэтажных зданий. Кроме того, такая основа способствует более равномерному распределению нагрузок по всей поверхности. Самое главное при устройстве таких основ это очень тщательно утрамбовать слой песка или щебня. Рыхлость материала может привести в будущем к оседанию фундамента.
  • применение бетонной подушки при возведении основания – самый надежный вариант основы. Ее единственным минусом является высокая стоимость по сравнению с другими видами. Но, согласитесь, экономия при возведении фундамента просто недопустима. Главным значением является ее непосредственное преимущество – высокие прочностные показатели. Поэтому если вы планируете строить дом из кирпича или пеноблоков. вам придется позаботиться об устройстве основы из бетона.

Как сделать бетонную подушку

Основу из бетона под фундамент можно сделать самостоятельно. На первом этапе необходимо проверить ровность дна, выкопанной траншеи и убедиться, что грунт на дне тщательно утрамбован.

Далее засыпают слой щебня. Его толщина должна составлять 10 см. После засыпки его также следует хорошо уплотнить. Для получения высокого результата можно воспользоваться виброплитой.

На следующем этапе необходимо возвести опалубку. Ее можно выполнить из тонких деревянных досок или щитов. Высота опалубки должна быть равна высоте будущего фундамента. Бетонная подушка под фундамент должна быть высотой 30 см, это наиболее оптимальный вариант. В идеале, в основу под фундамент желательно уложить арматурный каркас, для повышения прочности.

Для того чтобы бетонная основа была прочной и надежной, нужно позаботиться о размерах. Их необходимо рассчитать с особой тщательностью. Ее площадь должна быть непременно больше площади самого фундамента. Желательно, чтобы за его края она выступала, как минимум на 15 см. и не забудьте, что использованная арматура должна подниматься над поверхностью основы на 30 см для сцепления потом с сами фундаментом.

Зачем нужна бетонная подушка

Применение бетонной подушки необходимо на проблематичных, склонных к пучению грунтах. Дополнительная основа увеличивает площадь опоры самого фундамента. И естественно, что в этом варианте необходимо устроить именно бетонную основу.

На предварительном этапе разметочных работ часто возникают трудности во время разметки углов будущего основания. Для облегчения процесса изначально следует наметить два крайних угла любой стены основания. Для быстрой разметки двух других углов нужно рассчитать длину диагонали фундамента. Благодаря этому положение двух других углов можно определить очень точно, используя проект будущего дома.

Устройство опалубки

После того, как все углы будущего основания точно размечены и не один раз проверены, можно приступать к установке опалубки. Для того чтобы щиты из досок прочно держались и не смещались их можно зафиксировать, используя П-образные скобы.

Опалубку нужно установить так, что стены самого основания были ровно по центру его подушки. Возводя опалубку, обязательно проверьте прямой угол в точке пересечения крайних углов фундамента.

Если во время стыковки досок получаются в некоторых местах большие зазоры их можно закрыть, наложив небольшую доску, прибив гвоздями. Не стоит обращать внимание на внешний вид подушки, поскольку из-за неровностей опалубки она может быть не совсем ровной. Самое главное это соблюдение рассчитанных показателей и обеспечение прочности.

Когда монтаж опалубки закончен, желательно засыпать немного грунта в ее слабые места. Как правило, это стыки отдельных досок. Благодаря этому бетонный раствор не будет просачиваться под опалубкой.

Укладка арматурного каркаса

Когда опалубка готова, в нее заливают бетонный раствор. Решая вопрос о том, как сделать бетонную подушку под фундамент, нельзя забывать об арматурном каркасе, способствующем повышению прочности подушки. Когда бетон полностью залит в опалубку до необходимого уровня, вдоль всего периметра подушки основания укладывают два ряда стальных прутков.

Арматура укладывается сверху еще влажного, не успевшего схватиться бетона на расстоянии равном 15 см от стен опалубки. Далее их необходимо утопить в бетонный раствор на глубину около 20 см. Для того, чтобы не оставлять в растворе пузырьки воздуха, которые образовались в результат погружения прутков, бетон тщательно штыкуют.

На последнем этапе устройства подушки из бетона необходимо тщательно выровнять поверхность с помощью инструментов. Поверхность основы потом затирают. Это способствует тому, что вся пыль и грязь после снятия опалубки, удаляется с поверхности подушки легко и просто.

В некоторых случаях строители посередине подошвы, в еще не застывшем бетоне, формируют канавку по центральной осевой линии. Она способствует тому, что в дальнейшем стенка основания будет более прочно и надежно сцепляться с подушкой под него. Размеры углубления составляют по ширине 8 см, а по глубине 3 см.

Наиболее часто сцепление подошвы и фундамента осуществляется за счет прутков арматуры, которые оставляют в вертикальном положении на высоту равной высоте самого основания.

Перед демонтажом опалубки желательно разметить положение каждого угла будущего основания на верхней кромке подушки. Это будет ориентир, когда необходимо будет установить опалубку для возведения самого основания.

Ленточный фундамент и подошва из бетона

Бетонная подушка под ленточный фундамент, бесспорно, более надежное основание для фундамента, в отличие от песка или щебня, но она, являясь важным элементом фундамента, всегда должна соответствовать следующим параметрам.

  1. Площадь подошвы всегда должна быть больше площади фундамента. Минимум на 30 см 9 по 15 см с каждого края).
  2. Прутки арматуры должны находиться над уровнем поверхности подошвы, как минимум на 30 см. это повысит прочность сцепления подушки и основания.
  3. Если сомневаетесь в размерах, то можно придерживаться стандартных норм. Высота 30 см. ширина 60 см. Такая подушка подойдет как под фундамент для коттеджа, так и под фундамент высотного здания.

Основа под фундамент своими руками

Бетонная подушка под фундамент своими руками может быть возведена для любой конструкции здания. Для того чтобы основа было надежной, прочной и простояла долгие годы необходимо придерживаться самых основных правил и помнить, что некачественные материалы, как и неправильные расчеты, могут привести не только к деформациям, но и разрушению здания.

Появившиеся трещины на стенах говорят о том, что основанию необходим капитальный ремонт. Вот только такой ремонт «встанет в копеечку» каждому владельцу, сэкономившему на материале.

Даже если вы строите дом из дерева или бруса небольшой площади, в один или два этажа устраивать бетонную подошву можно. От этого ваша конструкция только выиграет. Безусловно, бетонная основа – удовольствие дорогое, но стоит ли экономить на качестве, которое в будущем будет способствовать тому, что ваш дом простоит многие десятки лет.

Подушка для фундамента из бетона: подготовка, армирование и заливка

Бетонные изделия обладают высокой прочностью и долголетием, также это касается и фундамента из бетона. Чтобы фундаменты прослужили не один десяток лет без уменьшения своих прочностных свойств, важно правильно подготовить строительный раствор и провести его укладку с соблюдением последовательности технологического процесса. В основании фундамента находится подушка, которая обеспечивает конструкцию ровной и прочной поверхностью. Подушки под фундамент являются главной составляющей всех оснований и будущих построек. Для возведения больших домов не нужно экономить на прочном сооружении его основы, ведь от качественно сделанного фундамента будет зависеть его надежность, срок эксплуатации и другие важные качественные характеристики.

Назначение

Бетонная подушка применяется в проблемных местах основы зданий и сооружений и способна увеличивать площадь фундамента. Дополнительная основа необходима для равномерного распределения нагрузок на утепляющий слой, а также уравнивает давление от неровной усадки грунта с невысокой несущей способностью. Предназначение бетонных подушек – предотвращать деформации сборных фундаментов.

Вернуться к оглавлению

Плюсы и минусы

При работе с фундаментом на почвах, где не рекомендовано использование подушек из песка, выбирают подушку в основе, которой находится бетон. Бетонная подушка под фундамент имеет следующие преимущества:

  • дополнительная основа на бетоне позволяет устанавливать арматуру на поверхности с повышенной жесткостью и прочностью;
  • при работе с бетоном в зимнее время, процесс монтажа опалубки и заливки раствора упрощается, а значит, не создает проблем при установке бетонной подушки под фундамент;
  • применение дополнительного слоя из бетона укрепляет основу зданий и позволяет уменьшить расходы на приобретение высококачественного бетона;
  • при работе с подушкой из бетона не потребуются большие затраты на приобретение сырья;
  • благодаря огнестойкому свойству бетона, конструкция преобладает соответствующий показатель стойкости к воздействию огня;
  • материал обладает большим сроком службы, а значит, долголетие бетонной подушке обеспечено;
  • конструкция из бетона получается плотной и прочной.

К недостаткам материала относится низкая прочность на разрыв, что приводит к образованию трещин под воздействием различных силовых нагрузок. Также в смеси из песка, щебня и портландцемента присутствует экологический недостаток, который отрицательно сказывается на природных ресурсах, качестве воды и воздуха.

Вернуться к оглавлению

Как сделать подушку из бетона?

Высота верхней части опалубочной конструкции должна соответствовать нулевой отметки фундамента.

Чтобы качественно сделать бетонную подушку под основу зданий и сооружений, которая укрепит конструкцию, следует придерживаться последовательности проведения монтажных работ. Первым делом подготавливают основу на базе песка или щебня толщиной один сантиметр. Укладывая материал, его утрамбовывают в выровненный грунт. Дальше монтируют опалубку, и укладывают гидроизоляционный слой. На следующем этапе устанавливается армирующая сетка и осуществляется заливка раствором. Залитую конструкцию оставляют застывать до полного схватывания смеси. Важно помнить, что сушка раствора должна осуществляться естественным путем при оптимальной температуре воздуха и влажности. Бетон достигает своих максимальных прочностных характеристик спустя 3-4 недели.

Вернуться к оглавлению

Инструменты и материалы для работы

Потребуются следующие инструменты и материалы:

  • виброплита;
  • армирующая сетка;
  • глубинный вибратор;
  • доски из дерева;
  • гидроизоляционный материал;
  • компоненты для приготовления бетона (песок, вода, щебень) или готовый бетон;
  • бетономешалка;
  • ведра;
  • лопата;
  • молоток;
  • анкера или крепежные элементы;
  • проволока;
  • строительный уровень;
  • бетономешалка;
  • емкость, если потребуется приготовить раствор.
Вернуться к оглавлению

Подготовительные работы

Укладка бетонной подушки начинается с подготовительных работ, которые включают в себя следующие этапы:

  • Роют траншею и тщательно выравнивают дно и утрамбовывают грунт.
  • Выполняют подсыпку из песка, если этого требует грунт, толщиной сто миллиметров. Далее песок поливают водой, которая обеспечит усадку материала.
  • Сверху песка укладывают гидроизоляционный слой, для которого используется полиэтилен. Расстилают материал внахлест на десять сантиметров.
  • На гидроизоляционный слой осуществляют укладку бетонного раствора толщиной один сантиметр.
Вернуться к оглавлению

Установка опалубки

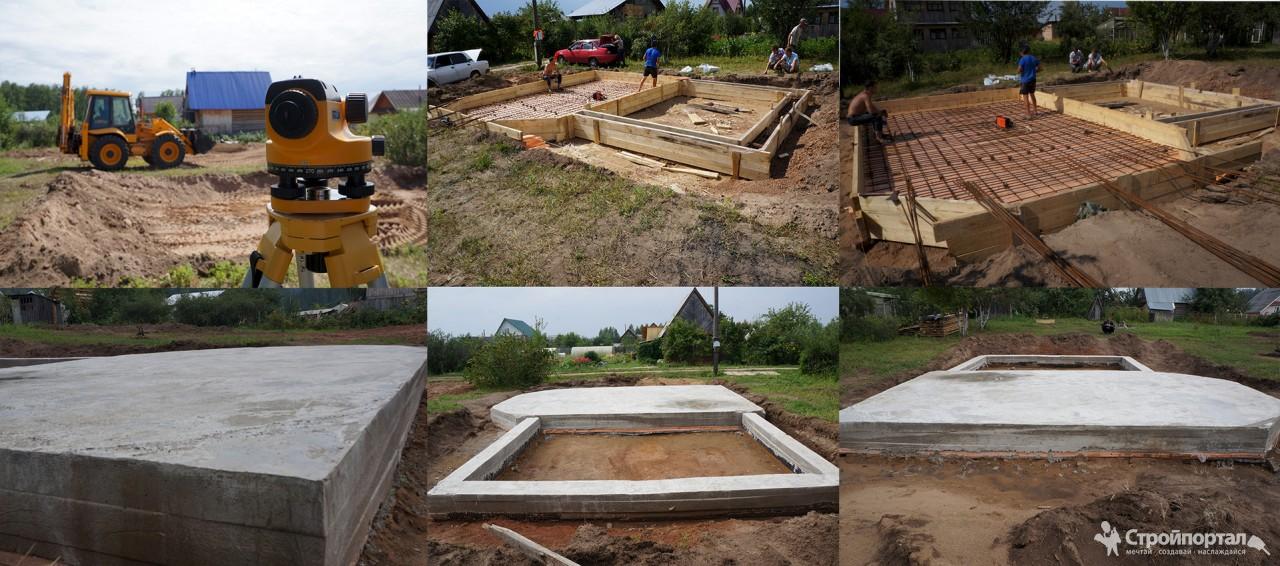

Процесс заливки бетонной подушки фундамента дома.

После проверки ровности основания приступают к монтажу опалубки. Деревянные доски фиксируют скобами, с помощью которых конструкция не смещается с места. Устанавливают опалубку ровно посередине уложенной подушки. В процессе монтажа опалубки важно соблюдать прямой угол в месте соединения крайних углов основания. Образовавшиеся пространства между досками закрывают досками меньшего диаметра и забивают гвоздями. После возведения опалубки в слабые места конструкции засыпают грунт, который не позволит раствору просачиваться под конструкцию.

Вернуться к оглавлению

Армирование

После установки опалубки заливают раствор и укладывают вдоль периметра бетонной подушки арматуру, состоящую из двух стальных прутьев. Арматуру монтируют на незастывший раствор, придерживаясь расстояния в 150 мм от краев опалубки. При погружении стальных прутьев в бетон, образовываются воздушные пузырьки, которые ухудшают прочность бетона и требуют удаления.

Вернуться к оглавлению

Заливка и утрамбовка

Когда процесс установки опалубки и арматурных прутьев закончен, приступают к заливке бетонного раствора. После кладки смесь утрамбовывают. Уплотнение позволит удалить из раствора воздух и лишнюю воду. Уплотняют смесь специальным электрическим вибратором, с помощью которого бетон приобретает текучесть, а щебень уплотняется, поднимая пузырьки воздуха вверх.

После уплотнения бетонный раствор принимает плотную и прочную структуру. Ручную трамбовку строительного раствора, проводят длинным штырем, тонкой трубкой или обрезком арматуры. После утрамбовки бетонной смеси, залитую конструкцию оставляют высыхать в оптимальных условиях. Чтобы раствор не пересыхал нужно поддерживать его постоянное влажное состояние, для этого периодически поверхность орошают водой.

Вернуться к оглавлению

Вывод

На сегодняшний день применение бетона для фундаментной подушки считается самым надежным и долговечным материалом. Подушка из бетона способна выдержать любые нагрузки от возводимой конструкции. Ее применяют для возведения построек любой этажности, и при любом весе сооружения.

Когда уплотнение завершено, материал подушки становится более плотным и прочным. Для улучшения качества бетона уплотнение производят ручным способом, применяя острые металлические предметы. После комплекса работ по заливке бетона, изделие оставляется созревать в подходящих условиях. Чтобы монолит не трескался от пересыхания, его периодически увлажняют водой.

Бетонная подушка фундамента

Высота большинства подушек для фундаментов, которые нам приходится сооружать, составляет 30, а ширина — 60 см. Обычно, если проектом не предусматривается иное, мы усиливаем такую подушку двумя рядами стальных арматурных прутков d 12 мм. В нашем случае грунт на дне котлована был таков, что для двухэтажного дома с размерами в плане 8×12 м без дополнительной подошвы, увеличивающей площадь опоры фундамента, обойтись было нельзя. Для штата Род-Айленд, в котором мы работаем, это обычное явление.

Прежде чем приступить к сооружению подошвы, необходимо было разметить на дне котлована точное расположение  фундамента дома.

Мы всегда ориентируемся по вешкам, установленным геодезистами при разметке стройплощадки ещё до начала рытья котлована. Обычно на дне котлована достаточно определить положение двух базовых точек — двух крайних углов одной из фундаментных стен.

В большинстве случаев мы находим положение этих угловых точек с помощью шнура, натянув его между вешками, установленными геодезистами, и отвеса. По отвесу на дне котлована мы забиваем две свои вешки, используя для этого обрезки арматуры, чтобы не вынимать их, когда дело дойдёт до заливки бетона. Расстояние между этими двумя вешками должно точно соответствовать длине стены, указанной архитектором на плане.

При разметке стройплощадки положение стен будущего дома геодезисты отмечают специальными промаркированными вешками

Чтобы быстро разметить положение двух других углов фундамента, необходимо рассчитать длину его диагонали. С помощью обычного калькулятора сделать это не так уж сложно. А зная длину диагонали и размеры фундамента в плане, можно легко и точно определить положение остальных двух углов и отметить их вешками. Делаем мы это следующим образом. Два члена бригады удерживают концы ленты двух рулеток в базовых точках, уже отмеченных вешками, пока третий член бригады, натянув ленты обеих рулеток, перекрещивает их на отметках длины диагонали и длины стены, а в точке пересечения забивает в землю очередную вешку. Чтобы исключить возможные ошибки, мы всегда дважды перепроверяем расстояния между всеми вбитыми на дне котлована вешками, сверяя их с размерами, указанными на плане. После того, как во все углы будут забиты вешки, мы натягиваем шнур от одного угла к другому и получаем контур всего фундамента целиком.

Теперь, установив все вешки, можно приступать к сооружению опалубки. Мы используем для этого доски сечением 5 x 30 см, соединённые между собой с помощью забитых в землю стальных П-образных скоб, которые удерживают внутреннюю и наружную стенки опалубки на расстоянии друг от друга, точно равном 60 см.Эти скобы являются «ноу-хау» нашей бригады. Мы их специально сделали на заказ, так как в продаже таких не бывает Они оказались настолько удобными, что никакими другими приспособлениями для фиксации опалубки мы, как правило, больше не пользуемся.

Опалубку мы устанавливаем таким образом, чтобы стены фундамента располагались точно по центру подошвы (ширина фундаментных стен данного дома по проекту составляла 25 см). Начинаем работу по сооружению опалубки с того, что скрепляем под углом 90° гвоздями две доски сечением 5×30 см для формирования наружного угла и устанавливаем их на расстоянии 17,5 см от шнура. Затем параллельно доскам внешней опалубки устанавливаем и фиксируем с помощью стальных П-образных скоб доски внутренней стенки опалубки. Так, постепенно продвигаясь от одного угла к другому, мы продолжаем этот процесс до завершения установки всех внешних и внутренних стенок опалубки.

Фиксирующие опалубку П-образные скобы на прямых участках расставляем с шагом 100-120 см. В местах стыка двух досок их края соединяем с помощью забитых под углом гвоздей и устанавливаем крепёжные скобы с обеих сторон от стыка.

Подгонять и подрезать доски опалубки по длине нам приходится довольно редко. Когда, например, две доски стыкуются недостаточно плотно, зазор мы заделываем с помощью короткой накладной доски, прибив её гвоздями с наружной стороны. А если та или иная доска оказывается немного длиннее, чем нужно, просто прибиваем её к смежной доске внахлёст На образующиеся при этом на боковых кромках подошвы небольшие неровности просто не обращаем внимания. В конце концов, важен не внешний вид подошвы, так как она всё равно будет полностью зарыта в землю. Главное, чтобы готовая подошва имела прочность не ниже расчётной и успешно справлялась с возложенными на неё функциями.

Расстояние между двумя базовыми вешками должно точно соответствовать длине стены, указанной на плане.

Чтобы исключить возможные ошибки, мы всегда дважды перепроверяем расстояния между всеми вбитыми на дне котлована вешками

Сначала мы устанавливаем наружные стенки опалубки

Затем параллельно доскам внешней опалубки устанавливаем и фиксируем с помощью стальных П-образных скоб доски внутренней стенки опалубки

После того, как опалубка полностью установлена, мы производим частичную обратную засыпку грунта около её потенциально слабых точек, например, на стыке отдельных досок или же на участках, где было невозможно установить П-образные крепёжные скобы. Кроме того, обратная засыпка не позволяет бетону просочиться под опалубку и приподнять её.

Далее с помощью теодолита мы устанавливаем уровень верхней кромки подошвы фундамента. Она должна располагаться, во-первых, строго горизонтально, а во-вторых, точно на заданной глубине, указанной на плане архитектором. Отметки уровня фиксируем небольшими гвоздиками d 2,5×50 мм, забивая их наполовину длины на расстоянии 0,5-1,0 м друг от друга по всему периметру с внутренней стороны досок опалубки. При укладке бетона они служат нам ориентиром для определения, на какую высоту следует заполнять опалубку.

Теперь всё готово к укладке бетона. Наилучшие котлованы — это те, к любой точке которых может легко подъехать бетоновоз. Но так, к сожалению, бывает очень редко. Поэтому обычно мы начинаем укладку с наиболее труднодоступных для бетоновоза участков, перемещая лопатами бетон вдоль опалубки до тех пор, пока эти участи не будут заполнены до требуемой высоты — до уровня гвоздей, фиксирующих высоту подошвы фундамента.

После того, как заливка бетона в опалубку завершена, мы приступаем к укладке вдоль всего периметра подошвы двух рядов стальных арматурных прутков d 12,5 мм. Для этого прутки арматуры сначала раскладываем в два ряда поверх влажного бетона примерно на расстоянии 15 см от каждой стенки, подсовывая их под поперечные перекладины П-образных скоб. А затем утапливаем их в бетон на глубину примерно 20 см, используя в качестве инструмента обыкновенные штыковые лопаты. Бетон над утопленными прутками арматуры тщательно и аккуратно «проштыковываем» теми же лопатами, чтобы удалить попавший в него воздух.

Выровняв поверхность бетона до высоты гвоздей, фиксирующих уровень верхней кромки подошвы, мы осторожно приподнимаем все стальные П-образные скобы на несколько сантиметров. Обычно на 5-7 см, не больше, чтобы беспрепятственно выполнить две последние операции. Первая из них — это затирка верхней кромки подошвы Кроме облегчения всех последующих работ по возведению стен фундамента, гладкая поверхность облегчает удаление грязи и мусора, который неизбежно попадает на верхнюю кромку во время демонтажа опалубки. и не изменяет свою форму и размеры. Такие канавки мы делаем только на прямолинейных участках подошвы, не доводя их до углов примерно на 0,5-0,7м. Поскольку углы являются самыми прочными частями фундаментной стены, беспокоиться о нарушении целостности фундамента в этих точках не стоит.

Положения углов фундаментных стен мы отмечаем прямо на верхней кромке подошвы, прочертив риски остриём гвоздя на слегка затвердевшей поверхности бетона

Прежде чем удалять опалубку, мы переносим с неё отметки положения углов фундаментных стен прямо на верхнюю кромку подошвы, прочертив риски остриём гвоздя на слегка затвердевшей поверхности бетона. Они будут служить ориентиром для установки опалубки при возведении стен фундамента.

Бетонная подушка под фундамент: как залить?

Подушка под фундамент является самым нижним слоем, основой, на которой далее будет строиться и фундамент, и в целом дом. Ее основная функция – это обеспечить прочную, надежную поверхность для дальнейших работ, соответственно, очень важно сделать ее качественно.

Монолитный фундамент для дома из пенобетона.

Подушка исполняет немаловажную функцию. В частности, она влияет на степень усадки дома: чем крепче подушка, тем менее заметным будет этот процесс.

Конечно, не стоит подушку отождествлять с фундаментом полностью, все-таки она является лишь составляющей. Роль, которую играет фундамент в общей конструкции здания, переоценить трудно. Ведь он являет собой опорный элемент, на котором находятся все остальные, соответственно, именно на фундамент оказывается максимальная нагрузка. Для маленького одноэтажного деревенского дома, возможно, будет рационально использовать самые базовые и доступные материалы и технологии, так как простота общей конструкции предусматривает, что фундамент может быть не самым прочным. Но если это большой дом, не стоит экономить на его основании: от качества фундамента зависит период эксплуатации дома, его надежность и ряд других характеристик.

Виды подушек под фундамент

Схема заливки фундамента бетоном.

На сегодняшний день в строительстве практикуют использование трех основных материалов, из которых делается фундамент. Это песок, щебень, бетон. Каждый из них соответствует определенным характеристикам будущего здания: размер строения, количество этажей, температурный режим, твердость грунта и т.д.

Подушка из песка является наиболее бюджетной. Основным достоинством этого материала является его стойкость относительно грунтовых вод. Но толщина песчаного слоя должна составлять не менее 25 см – только в таком случае подушка будет выполнять свою функцию и надежно защищать дом.

Щебень является более прочным, чем предыдущий материал, соответственно, может использоваться для домов на два-три этажа. Кроме того, он равномерно распределяет нагрузку по поверхности земли. Но для того чтобы этого достичь, при строительстве нужно должное внимание уделить утрамбовке щебня. Если подушка будет рыхлая, со временем она осядет. Таким образом, возникнут пустоты, опасные для сохранения целостности конструкции всего здания.

Но самой надежной, прочной и качественной будет, без сомнения, именно бетонная подушка. Конечно, ее недостатком является очень высокая стоимость, по сравнению с остальными вариантами, но и характеристики ее на уровень выше. К тому же, последующий ремонт дома, который может понадобиться из-за того, что некачественный фундамент эксплуатируется очень короткий срок, обойдется значительно дороже и сложнее в исполнении, чем если вы решите залить бетонную подушку. Поэтому об этом стоит задуматься заранее. Экономить можно на декоративных элементах, внутренней отделке, но то, что касается функциональности и надежности дома, должно быть отменного качества. Поэтому если дом планируется большой, то не стоит сомневаться: бетонная подушка как основа под фундамент – оптимальный и самый надежный вариант.

Вернуться к оглавлению

Как сделать бетонную подушку под фундамент

Необходимые инструменты и материалы:

Схема фундамента из бетона на основе ПГС.

  • щебень;
  • виброплита;
  • деревянные доски;
  • металлические пруты;
  • бетон;
  • вибратор глубинный.

Перед началом работ нужно выровнять и утрамбовать грунт. Затем слой щебня толщиной не больше 10 см, плотно утрамбовать. Для достижения максимального результата рекомендуется использовать виброплиту, но можно обойтись и другими инструментами, которые найдутся под рукой. Следующий шаг – опалубка из деревянных досок. Их высота должна соответствовать высоте фундамента, если бетонная подушка будет достигать верхнего уровня опалубки. Оптимальная высота – около 30 см. Для того чтобы будущий фундамент был более прочным и крепким, можно дополнительно армировать подушку с помощью металлических прутов, диаметр которых не менее 8 мм. Далее следует залить бетон в опалубку, после чего утрамбовать его с помощью глубинного вибратора.

Для того чтобы бетонная подушка получилась как можно более качественной и исполняла свою функцию многие годы, важно правильно высчитать размеры. Ее площадь должна превышать площадь фундамента, выступая за его края на 15 см. Металлические пруты, которые используются для армирования, должны быть на 20-30 см выше самой подушки, для того чтобы сцепиться с фундаментом и стенами плотнее. Стандартные чаще всего используемые мерки – 30 см в высоту и 60 см в ширину. Фундамент с такой основой может использоваться как для коттеджей, частных домов, так и для высотных зданий.

Как сделать песчаную, бетонную или щебеночную подушку под фундамент, последовательность работ

Подушка под фундамент — это первый шаг, с которого начинается строительство, то есть основа постройки.

Подушкой фундамента называют слой определенного строительного материала под фундаментом здания. Именно от фундамента зависит, насколько будет долговечным строение.

Основная задача подушки — создать прочную и ровную поверхность, чтобы в дальнейшем не было усадки здания или же этот процесс проходил максимально медленно. Она устраняет или смягчает влияние особенностей грунта на фундамент и обеспечивает равномерное распределение давления.

Фундаментные подушки бывают 3-х типов:

  • бетонные;
  • песчаные;
  • щебеночные.

Прежде чем начинать строительство, необходимо учесть все сопутствующие факторы, поскольку неправильный выбор основы под фундамент может привести в дальнейшем к проседанию и деформации основания постройки.

При возведении дома нужно обратить внимание на такие факторы, как тип почвы, климат, общие параметры сооружения, глубина залегания грунтовых вод на предполагаемом месте постройки. Каждый из этих факторов в отдельности, а также их совокупность влияет на выбор основы под фундамент.

Бетонная подушка под фундамент

Такой тип подушки считается самым долговечным и надежным в эксплуатации. Он, чаще всего, находит применение в постройке многоэтажных массивных зданий.

Единственным недостатком такого вида основы под фундамент можно считать более высокие, по сравнению с другими видами, затраты на укладку. Однако учитывая, что это одноразовая трата, сделать ставку на долговечность будет вполне разумным решением.

При заливке бетонной основы необходимо обязательно сделать выступ за края фундамента в размере 15−20 сантиметров.

Материалы и инструменты для укладки бетонной подушки:

  • бетон для заливки;
  • прутья металлические для армирования;
  • доски для опалубки;
  • щебень;
  • виброплита;
  • строительный глубинный вибратор.

Этапы укладки бетонной подушки под фундамент

  • Подготовка грунта: изначально необходимо тщательно разровнять площадку, на которой предполагается укладывать бетонную основу. После этого засыпается слой щебня толщиной в 8−10 сантиметров и тщательно утрамбовывается с помощью виброплиты.
  • Установка опалубки: по всему периметру предполагаемой подушки ставится дощатая опалубка. Ее высота должна совпадать с высотой укладываемой подушки. Как правило, ее толщина составляет 30 сантиметров.
  • Армирование основания: для более долговечной и надежной службы основы под фундамент ее рекомендуется упрочнить с помощью металлических прутьев толщиной 10−12 мм.
  • Заливка и утрамбовка бетона: окончательным этапом укладки подушки станет заливка бетонной смеси и утрамбовка ее с помощью глубинного вибратора.

Несомненно, что такой вид более сложен в укладке и требует дополнительных расходов и времени. Однако, используя бетонную подушку, можно не беспокоиться о ее выносливости, она способна выдерживать практически любой вес и этажность дома.

Песчаная подушка под фундамент

Подушка под фундамент из песка является самым экономичным видом. Кроме демократичной стоимости, ее преимуществом является простота укладки. Такой вид превосходно подойдет для строительства одноэтажных зданий или строений из пеноблоков, поскольку данный вид не предназначен для чрезмерно больших нагрузок.

Именно ограничения по весу и размеру постройки можно отнести к недостатку подушки из песка. В остальном же она имеет массу достоинств. С ее помощью удобно выравнивать поверхность котлована будущей постройки, а также песок может стать отличной заменой неудачному типу грунта (например, глине) если невозможно перенести место строительства.

Материалы и инструменты для укладки песчаной основы:

  • песок;
  • виброплита;
  • вода.

Этапы укладки песчаной подушки под фундамент

  • Подготовка котлована: выкапывается котлован необходимой глубины. Его дно основательно утрамбовывается.
  • Укладка песка: песок засыпается на дно котлована послойно, глубина каждого слоя — 20 см. Каждый слой обязательно увлажняется и скрупулезно утрамбовывается с помощью виброплиты. Делать это нужно тщательно — чем сильнее утрамбован песок, тем меньше вероятность его усадки в дальнейшем.

Толщина песчаной основы в среднем делается 10−20 см. Песок для нее идеально брать крупной фракции, однако, может подойти и средняя фракция чистого речного песка.

В случае высокого залегания грунтовых вод на участке следует предварить песчаный слой геотекстилем, чтобы вода в дальнейшем не подмывала основание.

Щебеночная подушка под фундамент

Подушка из щебня считается долговечнее и надежнее песчаной. Она способна выдерживать несравнимо большие нагрузки. По сути, она является комбинированным видом, поскольку включает в себя также песчаный слой.

Щебень для укладки под фундамент может применяться различной фракции. Как правило, используется комбинированный вариант: нижний слой из щебня средней или крупной фракции и верхний более мелкий. Это необходимо для того, чтобы подушка была более плотной, с отсутствием пустот.

Материалы и инструменты для укладки щебеночной подушки:

  • песок;
  • щебень;
  • вода;
  • виброплита.

Этапы укладки щебеночной подушки под фундамент

  1. Подготовка котлована: так же как и в случае укладки песчаной основы, необходимо выкопать и тщательно утрамбовать котлован.
  2. Укладка песка: крупный речной песок засыпается слоем 10−15 см, увлажняется и хорошо утрамбовывается. Этот слой станет подготовительным.
  3. Укладка щебня: засыпается слой щебня средней фракции и утрамбовывается. Далее следует слой более мелкой фракции, который тоже подлежит тщательной утрамбовке во избежание возникновения пустот. Общая толщина щебневого слоя должна составлять не менее 20 см. Производится трамбовка с помощью виброплиты в несколько подходов.

Периметр основы из щебня высчитывается с учетом того, что, согласно строительным нормативам, она должна выступать за будущий фундамент на 15 см.

Подушка из щебня станет отличным выбором для строительства зданий как жилого, так и промышленного назначения. Она способна выдерживать большие нагрузки и применяется не только при возведении зданий, но также при прокладке автомобильных магистралей.

Заключение

Подушка под фундамент является основой всей дальнейшей постройки, поэтому подойти к ее укладке необходимо со всей ответственностью. Следует учесть все важные факторы заранее, поскольку после возведения здания изменить что-либо будет уже практически невозможно.

Однако узнав, как сделать подушку под фундамент, осуществив все нужные просчеты и приняв во внимание ряд простых рекомендаций по укладке, вы получите отличный результат, который будет долгие годы служить вашей постройке надежной опорой.

Как заливать небольшую бетонную плиту

Планируете ли вы небольшой внутренний дворик или закладываете фундамент для небольшого сарая, как я, вам нужно будет начать укладывать бетон и вскоре положить плиту. С этим приходит решение, будет ли это проект «Сделай сам» или что-то, что вы заказываете. Стоимость и время всегда являются факторами, но также насколько доступен такой проект. К счастью, я здесь, чтобы поиграть в подопытного кролика, чтобы узнать, рассчитана ли эта работа на одного человека ( или женщина ) и в рамках бюджета!

Вы, возможно, помните, что в прошлом году я объединился с The Home Depot Rental, чтобы работать над своим «бордюром» и заменил старый старый тротуар на новый тротуар для асфальтоукладчиков.Я снова вернулся в Team Orange, и на этот раз я добавлю к своей мастерской внешнее хранилище в виде навеса. Прежде чем я смогу построить расширение, мне нужен прочный фундамент, поэтому мы привезем еще несколько игрушек из отдела аренды Home Depot, чтобы помочь в этом проекте.

Инструменты и оборудование
Рекомендуемая аренда
Дополнительные инструменты и материалы

СМОТРЕТЬ ВИДЕО
