Гибкие связи для газобетона | МираПластик

Гибкие связи с песчаным покрытием для газобетона

Фиксатор в набор не входит, приобретается отдельно!


Специальные гибкие связи для газобетона. Крепеж прост в работе и имеет высочайшую надежность. Отличное решение для любых объектов по привлекательной цене.



Конструкция. Гибкие связи изготавливаются из базальтопластиковой арматуры диаметром 5 мм (композит из базальтовых волокон с эпоксидной смолой), имеют покрытие из песка. В комплекте пластиковый дюбель для газобетона диаметром 10 мм.



Особенности и преимущества. Связи обладают высокой прочностью, устойчивостью ко всем негативным воздействиям окружающей среды, предотвращают появление мостиков холода и крайне долговечны. Песчаное покрытие повышает адгезию к раствору.



Области применения. Купить гибкие связи для газобетона можно для облицовки стен кирпичом с промежуточным слоем утеплителя и без него.

Крепеж может использоваться в любых типах зданий.

Расчет и установка гибкой связи для газобетона





Для достижения надежного результата при использовании гибких связей для газобетона следует соблюдать несколько рекомендаций по подбору крепежа и его монтажу.











Подбор длины и количества базальтовых гибких связей





Размер базальтопластиковой арматуры для пенобетонов в общем случае рассчитывается по простой формуле:



L=(60)+T+d+70..90



Где L – общая длина крепежа, 60 – глубина установки крепежа со стороны несущей стены, T – толщина теплоизоляционного материала, d – величина зазора между теплоизолятором и облицовкой, 70..90 – глубина установки крепежа со стороны облицовки.







Нетрудно понять, что в случае отказа от теплоизолятора в расчет не берется величина T, а если проектом не предусмотрен воздушный зазор, то из расчетов удаляется и величина d.







Особо следует сказать о глубинах заделки гибких связей. Согласно техническим регламентам, минимальная величина заглубления анкера в несущую стену должна составлять не менее 60 мм. Однако величина заглубления в облицовочный слой не должна превышать 90 мм. Такой разброс дает широкие возможности по выбору длин гибких связей.







Для несущей стены из газобетона следует брать около 5 гибких связей на квадратный метр











Монтаж гибких связей для газобетона





Установка гибких связей осуществляется на несущие стены из газобетона любых типов и марок (как из блоков, так и наливные). Если стена изготавливается методом заливки жидкого газобетона в опалубку, то следует дождаться его полного затвердения.







Монтаж выполняется в несколько простых шагов:


  1.

    На несущей стене разметить отверстия под крепеж таким образом, чтобы на одном кв. м размещалось около 5 гибких связей, причем крепежи должны располагаться строго по швам будущего облицовочного слоя;

  2.

    Просверлить и прочистить отверстия диаметром 10 мм под дюбеля;

  3.

    Установить гибкие связи с дюбелями;

  4.

    При наличии теплоизолятора (пенополистирола или минеральной ваты) наткнуть плиту или мат на гибкие связи;

  5.

    При наличии воздушного зазора – зафиксировать теплоизоляционный слой фиксирующими шайбами;

  6.

    Возвести облицовочный слой.

  7.






Расстояния между гибкими связями следует выбирать в соответствии с типом теплоизоляционного материалами, размерами его листов и способом укладки. При шахматной укладке листов теплоизолятора крепеж устанавливается в углах и на длинных гранях, расстояния между связями составляет 0,5 – 0,6 метров. Если же используется пенополистирол, который укладывается вертикально, то гибкие связи по вертикали имеют расстояние 1 метр, по горизонтали – 0,25 метра. На углах здания, у проемов, парапетов и деформационных швов количество крепежей увеличивается примерно вдвое.







Какой-либо дополнительной обработки кладка не требует. Полную прочность вся стена достигает после затвердения раствора в кладке облицовочного слоя.





Гибкие связи для газобетона и облицовочного кирпича: виды, стоимость

Современный газобетон – очень хороший теплоизолирующий материал. Но при всех достоинствах у этого материала есть один недостаток – он не эстетичен. Поэтому любое строение, выполненное из газоблоков, требует дополнительной облицовки. Для этих работ часто используют кирпич. Кладка из декоративного материала совершенно меняет внешний вид здания, придает ему законченность и красоту.

Оглавление:

  1. Общая информация
  2. Виды и маркировка гибких связей для газобетона
  3. Способ установки
  4. Примерная стоимость

Раньше облицовку крепили к стене тонкими прутами арматуры, но наука шагнула далеко вперед. Теперь для соединения облицовочного слоя со стеной здания используют базальтопластиковые анкеры. Пока что этот наноструктурированный материал не имеет аналогов на строительном рынке.

Особенности

Гибкие связи представляют собой стержни с круглым сечением и диаметром 6 мм с нанесенным на всю поверхность песчаным напылением. Для закрепления в газобетонном блоке один их конец снабжен винтовым анкером, который, раскрываясь при вкручивании, крепко удерживает связь в стене. В зависимости от способа применения длина их варьируется от 180 до 350 мм.

Какой бы высокой теплоизоляцией ни обладал газобетон, в наших климатических условиях дополнительный слой утеплителя не помешает. Между кирпичной облицовкой здания и стеной из газоблоков оставляется свободное пространство, часть которого по желанию заполняется утепляющим материалом.

Гибкая арматура используется для объединения всей конструкции в одно целое. Она выполняет сразу несколько функций:

  • лицевой кирпич надежно крепится к стенам здания;
  • утеплитель плотно прижимается к газобетону, исключается его сползание или оседание;
  • по всей площади сохраняется вентилируемый зазор одинаковой ширины.

При большой прочности и крепости композитную арматуру можно изгибать, что позволяет размещать ее между разноуровневыми швами в двойной кладке. При неравномерной усадке конструкций из газоблоков или фундамента в анкерах «Гален», в отличие от металлических стержней, не возникает деформирующее напряжение, могущее разрушить конструкцию.

Благодаря песчаному напылению, достигается отличное сцепление штырей с раствором, диаметр связей не нарушает толщину кладочного шва, что положительно сказывается на внешнем виде облицовки.

Пластиковая составляющая анкеров не подвержена коррозии из-за конденсата, образующегося в холодное время года на их поверхности, она обладает низкой теплопроводностью (не может служить «мостиком холода»), потери тепла с поверхности газоблоков снижаются до 35 %.

Гибкие связи из композитной арматуры устойчивы к щелочной среде кладочного раствора, имеют высокую прочность на разрыв (в 3 раза крепче металлических), ну и, наконец, они надежны, долговечны, просты в установке и прослужат на своем месте не одно десятилетие.

Маркировка и виды базальтопластиковых стержней

Перед приобретением связей необходимо определиться, будет облицовка с утеплением или без него (от этого зависит их длина), и обратить внимание на обозначения.

Например, БПА 200-6 Газобетон; БПА 20-6-2П.

Это значит:

  • БПА – базальтопластиковая арматура;
  • 200 – длина стержня;
  • 6 – его диаметр;
  • Газобетон – предназначен для установки в конструкции из газоблоков.
  • 2П – два песчаных анкера.

В первом случае маркировка говорит о том, что связь имеет пластиковую анкерную гильзу, а во втором – что вместо гильзы используется песчаное напыление с обеих сторон. Большей популярностью пользуются стержни с анкером.

Подобрать нужную длину связей (L) можно, применив следующий расчет:

L=90 мм+Т+40 мм+90 мм.

Первые 90 – глубина отверстия в стене из газоблоков, обычно это длина анкерной гильзы на конце штыря, которая погружается в блок полностью.

Т – это толщина используемого утеплителя.

40 – ширина воздушного зазора, он оставляется для естественного вентилирования во избежание оседания конденсата на утеплителе, что способствует его промерзанию и ухудшению теплоизоляционных свойств.

Вторые 90 мм – это глубина закладки связи в швы лицевого кирпича.

Эта схема может меняться в зависимости от того, будет ли устанавливаться утепляющий материал, или оставляться вентилирующий зазор.

По виду гибкие анкеры «Гален» российского производства отличаются только длиной, они выпускаются от 180 мм до 350 с шагом в 10 мм, но самые востребованные размеры на 200, 220, 270, 300, 320 и 350 мм.

Монтаж связей для газобетона

Установка гибкой композитной арматуры проще, чем металлической, главное, иметь необходимый инструмент и желание.  На стене из газоблоков размечаются места сверления под анкеры. Обычно их располагают на расстоянии 50 мм друг от друга по ширине и столько же по высоте. Ряды должны идти параллельно кладочным швам облицовки. Сверлом диаметром 10 мм по меткам высверливаются отверстия глубиной 100 мм, пыль из них выдувается специальной грушей.

Связи вставляются на всю длину анкерной гильзы, с помощью ключа закручиваются до упора, на них при необходимости крепится теплоизоляция и прижимается защелкивающимся пластиковым фиксатором. Далее все отверстия тщательно заделываются цементно-песчаным раствором, и дальнейшие работы можно вести только после полного его схватывания во избежание расшатывания стержней. Дополнительные анкера с шагом 300 мм ставятся в углах здания, по периметру проемов, в районе деформационных швов и у парапета.

Выводится несколько рядов лицевого кирпича (на высоту нижней отметки), а дальше концы связей с песчаной посыпкой постепенно заделываются в швы облицовки. Количество стержней определяется самостоятельно, но на 1 м2 стены из газоблоков должно быть не менее пяти изделий.  Груша, как и специальный ключ для монтажа идут по 1 штуке в каждом комплекте вместе с гибкой арматурой.

Все работы по устройству облицовочного защитного слоя необходимо производить при температуре наружного воздуха не менее 0°С.

Обзор цен на различные виды гибких связей

На рынке стройматериалов композитная арматура совсем недавно, она не так распространена, как металл, поэтому и спрос на нее еще небольшой. Купить гибкие стержни можно на специализированных складах, магазинах или на строительных интернет-сайтах (розничная стоимость не сильно зависит от способа покупки).

Марка связиЦена минимальная, рубли/штЦена максимальная, рубли/шт
БПА 200-611,2213,54
БПА 220-611,8414,46
БПА 250-613,0916,04
БПА 270-613,7116,97
БПА 300-614,8818,48
БПА 320-615,5719,48
БПА 350-617,9420,99

Но если требуется купить много стержней, тогда экономия очевидна. Если еще учесть, что композитная арматура гораздо легче металлической, работать с ней проще и удобней, и по стоимости она выходит в несколько раз дешевле, то становится понятным – это самый лучший и выгодный вариант.

Гибкие связи для газобетона

Описание

Гибкие связи для газобетонных блоков изготавливаются из базальтопластика и предназначены для соединения многослойных стеновых конструкций, где несущая стена выполнена из газобетона. Гибкие связи для газобетона производятся компанией Гален.

Отличие базальтопластика от стеклопластика — долговечность (выше в 6 раз, чем у стеклопластика), более высокая цена. Хороший продукт не может стоить дёшево. Выбирайте качественную защиту стен.

Композитные связи для газобетона — это вклад в энергосбережение и долговечность здания! Вы можете приобрести гибкие связи для газобетона в любом количестве с доставкой транспортной компанией в любой населённый пункт. Звоните по тел (831) 438-43-43 или оставьте заявку на сайте, либо письмом на почту (указана наверху).



Область применения: базальтопластиковые анкеры (гибкие связи) диаметром 6 мм предназначены для соединения облицовочного слоя из мелкоштучного материала (кирпича) к внутренней стене из пористого материала (газобетона). Данный вид композитного анкера из наноструктурированного базальтопластика, заменяющий металлические образцы, не имеет аналогов на отечественном и мировом строительном рынке. Он применим как для двухслойных (газобетон и кирпичная кладка), так и трехслойных конструкций (газобетон, утеплитель, кирпичная кладка). Конструкция Базальтопластиковые анкеры для газобетона представляют собой стержни круглого сечения диаметром 6 мм с формованным винтовым анкером на конце. Песчаное покрытие обеспечивает лучшую адгезию к кладочному раствору.

Гибкие связи для газобетона маркируются  БПА-300-6-Газобетон, где:

БПА — базальтопластиковая арматура, 300 — длина связи, 6 — диаметр стержня. Подбор марки гибкой связи Длина гибкой связи (L) для стены с воздушным зазором подбирается следующим образом: L=90 мм+Т+40 мм+90 мм где 90 мм — рекомендуемая глубина заделки гибкой связи в несущую стену, Т — толщина слоя утеплителя, 40 мм — величина воздушного зазора, 90 мм — рекомендуемая глубина заделки гибкой связи в облицовочный слой.

Для стены без вентилируемого зазора L=90 мм+Т+90 мм.

Применения базальтопластиковых анкеров Гален для газобетона обеспечивает ряд преимуществ, как в процессе строительства, так и в ходе эксплуатации. Среди них:

  • надежность крепления элементов конструкции;
  • повышение энергоэффективности здания, решение проблемы «мостиков холода»;
  • улучшение тепло-влажностного режима эксплуатации;
  • уменьшение стоимости; •простота установки за счет снижения количества операций;
  • повышение температурной однородности.

 Вы можете приобрести гибкие связи для газобетона в любом количестве с доставкой в любой населённый пункт.

Гибкая связь для газобетона

Каталог продукции Гален

Технические характеристики

Технические характеристики базальтопластиковых гибких связей для газобетона:

Разрушающее напряжение на изгиб — не менее 1000 МПа;

Разрушающее напряжение при растяжении — не менее 1000 МПа;

Глубина анкеровки — 90 мм;

Усилие вырыва — не менее 2500 Н.



конструкция, маркировка, типы и монтаж

Газобетон становится все более популярным материалом для строительства. Это обусловлено тем, что на рынке представлены газоблоки различной толщины, из которых быстро возводятся стены. Для облицовки стен чаще всего используют кирпич. Долговечное и надежное сцепление слоев один с другим осуществляют гибкие связи.

Выполняемые функции

Возведение современных зданий с несущей газобетонной или пенобетонной стеной не обходится без такого компонента, как гибкие связи. Это металлические или базальтопластиковые стержни. Они являются связующим звеном между пористым бетоном и кирпичным слоем. Между ними дополнительно может располагаться минеральная вата или воздушная прослойка для увеличения теплоизоляции. Применяют гибкие связи для газобетона в нескольких вариантах крепления строительных элементов:

  • газоблоки и облицовка;
  • газоблоки, утеплитель и облицовочный камень;
  • с воздушным зазором между слоями.
Вернуться к оглавлению

Конструкция

У связей, предназначенных для ячеистых бетонов, имеется определенная конструкция. Их гибкий круглый стрежень с одной стороны покрыт специальным песчаным напылением, а с другой стороны на арматуре имеется винтовая резьба. Такая конструкция обеспечивает надежное крепление слоев друг с другом.

Вернуться к оглавлению

Преимущества

Главным преимуществом анкеров является их пониженная теплопроводность. Благодаря этому решается проблема так называемых «мостиков холода». Применение такой арматуры уменьшает стоимость строительства и обеспечивает надежное сцепление между элементами. Она проста в установке, что значительно экономит время возведения конструкции. Термоустойчивость арматур убережет от разрушения стены, пострадавшие во время пожара.

Вернуться к оглавлению

Маркировка

При выборе и покупке анкеров маркировка играет не последнюю роль. В маркировке изделия записаны длина связи, диаметр, ее тип, а также материал изготовления.  Приняты следующие обозначения:

  • БПА – это базальтопластиковая арматура;
  • ГС – стержень из углеродистой стали с антикоррозийным покрытием;
  • ГСЕ – стержень, изготовленный из нержавеющей стали.
Вернуться к оглавлению

Типы

Гибкие связи из базальтопластика.

Сегодняшний строительный рынок предлагает такие гибкие связи для газобетона:

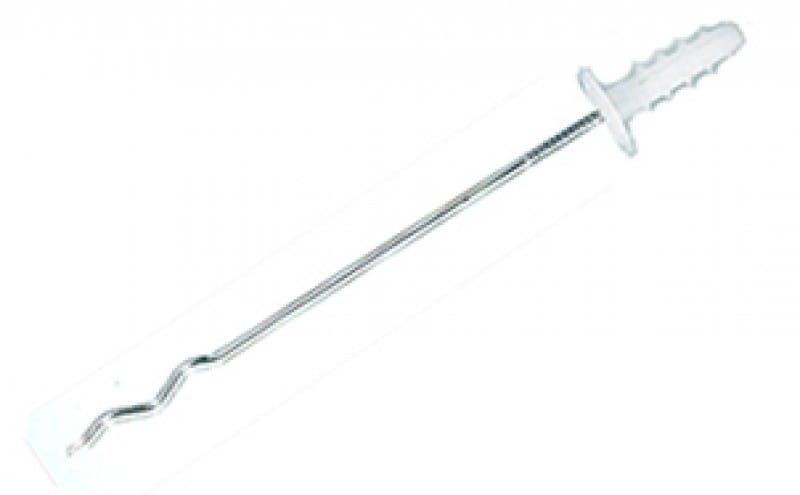

  • гибкая арматура из антикоррозийной стали;
  • анкера из базальтопластика.

Эти два вида имеют некоторые отличия. Гибким связям из нержавеющих металлов свойственна сложная форма для лучшего сцепления с газобетоном и изогнутая волнообразная форма – для кирпичной кладки. В оснащении гибкой связи могут быть дополнительные фиксаторы, если используется теплоизоляционная прослойка.

Базальтопластиковые стержни – круглые в поперечном сечении. На одном конце стержня может располагаться дюбель, выполненный из пластика. Другой конец, как правило, утолщен, на нем имеется напыление песка для улучшения адгезии. Если есть дюбель, то его монтируют в газоблок. Если дюбеля нет, то монтаж производится в шов между блоками. Конец с напылением помещают в кладку кирпича. Каждая часть предназначена для определенного слоя строительного материала.

Связи для газобетона из композитных веществ по весу определенно легче металлических аналогов. Они долговечнее и не склонны к коррозии, а также не разрушаются от длительного воздействия высоких температур.

Вернуться к оглавлению

Монтаж

Количество арматур берется с расчетом 5 штук на один квадратный метр несущей стены. Анкера заделываются в строительные слои на глубину 90 мм. Монтаж включает следующие шаги:

  • В газобетонной стене намечают точки для сверления так, чтобы после ввинчивания анкера другой конец расположился в шве из раствора, на который садят кирпич.
  • Применяют сверло диаметром 10 мм, делают отверстия с глубиной 100 мм.
  • Все отверстия необходимо продуть от пыли.
  • Гибкую связь помещают в отверстие той стороной, где расположен анкер.
  • Анкер вкручивают в отверстие до упора, он должен полностью погрузиться в газобетонный блок.
  • Далее следует возведение стены из облицовочного камня и крепление изоляции.

Использование гибких связей значительно упрощает и облегчает процесс строительства, предполагает надежное крепление строительных слоев один к другому. Современные композитные материалы, которые используются при изготовлении, не проводят холод и устойчивы к высоким температурам.

Гибкие связи для газобетона — маркировка, установка и цены производителей

Газобетон получает все большее распространение у строителей.

По сравнению с жесткими арматурными анкерами, которые могут фиксировать стену только от горизонтального смещения, гибкая связь решает проблему установки перегородки после завершения строительства. Ее можно разместить, используя разное положение уровня шва между рядами в двухслойной кладке. Помимо этого, при использовании такого элемента исключаются деформирующие напряжения, свойственные жестким связям. Это связано с неравномерной усадкой несущей стены, перегородок или самонесущей лицевой стены.

Широкое применение для повышения энергоэффективности таких строений получили базальтовые гибкие связи для газобетона. Она представляет собой базальтопластиковый стержень с песчаным покрытием одного конца, и винтовой частью другого, выполненного из ударопрочного полиамида.

Применение и маркировка

По своему назначению гибкие связи делятся:

  • для надежного соединения соседних слоев кладки – обычно лицевой и несущей;
  • для фиксирования в стенах здания перегородок, это может выполняться в несущих или ненесущих стенах.

На сегодняшний день широкое применение получили гибкие связи для монтажа газобетона Гален, предназначенные для соединения облицовочного кирпичного слоя к внутренней стене. Они имеют вид стержня круглого сечения диаметром шесть миллиметров с винтовым формованным анкером на конце. Поверхность стержня имеет песчаное напыление, которое позволяет повысить их адгезию с раствором, используемым для кладки стены. Применяются они как для двухслойных, так и трехслойных конструкций с внутренним утеплением.

При покупке изделия всегда нужно обращать внимание на маркировку. Здесь указываются технические характеристики: диаметр и длина связи; тип; материал, применяемый при изготовлении. Например: БПА-300-6-Газобетон – характеризует гибкую связь как: базальтопластиковая арматура, длиной 300 мм, диаметром 6 мм, используемую для укладки газобетонных плит.

БПА – базальтопластиковая арматура;
ГС – связь, выполненная из углеродистой стали, имеет антикоррозионное покрытие;
ГСЕ – изготовлена из антикоррозионной стали.

Технология установки связей при строительстве предусматривает:

  1. На стене отмечают места для сверления отверстий таким образом, чтобы после установки гибкой связи в газобетон ее конец с песчаным напылением был на уровне растворного шва облицовочного слоя.
  2. Дрелью со сверлом диаметром 10 мм высверливают отверстие глубиной 100 мм. Затем его очищают от пыли с помощью груши.
  3. Далее в отверстие устанавливают анкерный конец гибкой связи и при помощи ключа закручивают до упора, так, чтобы анкерная гильза полностью находилась в газобетонном блоке.
  4. При необходимости устанавливают утеплитель.
  5. Выполнение монтажа облицовки.

Оптимальным вариантом считается, когда гибкий фиксатор погружен в облицовочный кирпичный слой на 90 мм.

Число связей, необходимых для проекта, определяется площадью стен. Как правило, на одном квадратном метре стены устанавливается пять штук.

Преимущества базальтовых гибких связей для газобетона

  • обеспечивается высокая надежность полученного соединения за счет прочности материала;
  • тепловая однородность повышается, влажностный режим улучшается, а небольшая теплопроводность материала предотвращает образование «мостиков холода»;
  • монтаж производится быстро и легко за счет минимального числа операций;
  • все вышеперечисленное и плюс небольшая цена самих анкеров удешевляет строительство.

Производители

Купить гибкие анкера для газобетона можно у таких компаний, как:

«ДИАМАНТ СТРОЙ» – предоставляет гибкие связи «Гален», которые поставляются непосредственно от завода-изготовителя по лучшим ценам.

ООО «ХЕБЕЛЬ-БЛОК» – лидер в центральной России по продаже газосиликата и гибких связей для него.

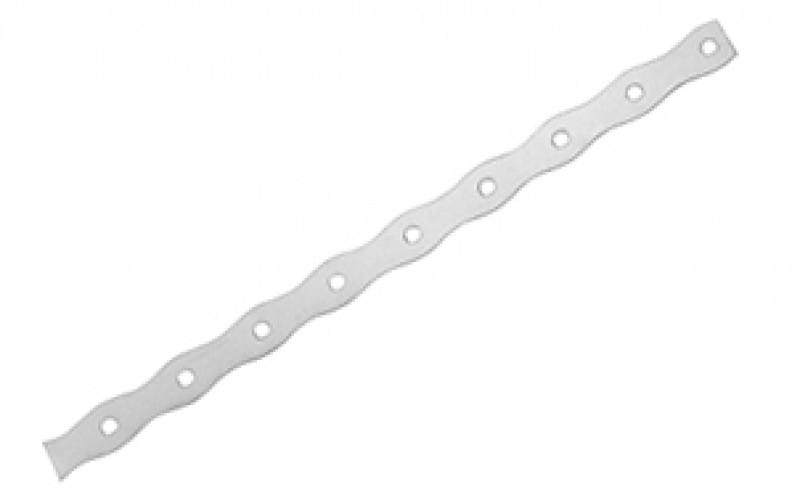

«Славдом» – предоставляет широкий ассортимент анкеров из нержавейки, базальтопластика и стеклопластика, а также арматуры используемой в кирпичной кладке

YTONG ENERGO – за выпуск продукции высокого качества получила золотую медаль и титул Лауреата в 2010 году на конкурсе Quality International.

Гибкие связи для газобетона (диаметр 6 мм) БПА-L-6-Газобетон, | Гален-ua — продукция и техническая информация о продукции Гален

Маркировка: БПА-L-6-Газобетон, где

БПА — базальтопластиковая арматура;
L — длина связи;
6 — диаметр стержня.

Гибкие связи — Гален из базальтопластикаметод монтажа “ШОВ В ШОВ”
Материал (основная стена)Кирпич полнотелый 250 *120 *65Кирпич пустотелый 250*120*65Камень пустотелый 250*120*138Газобетон (пенобетон)
БПА L-4(5;6)-П+++
БПА-L-6-2П++++

метод монтажа “В ТЕЛО ЧЕРЕЗ ДЮБЕЛЬ”

Материал (основная стена)Кирпич полнотелый
любого размера
Кирпич пустотелый
250*120*65 (со спец. дюбелем)
Камень пустотелый
250*120*138 (со спец. дюбелем)
Блок поризованный пустотелый кирпич
(только со спец. дюбелем)
Бетон
БПА L-6-1П+++++
БПА L-5-1П++
БПА-L-7,5-2П+
СД-160-10 + БПА L-6-1П+

метод монтажа “В ТЕЛО”

в “ТЕЛО” / Газобетон (пенобетон)

Конструкция

Базальтопластиковые анкеры для газобетона — это стержни с круговым поперечным сечением диаметром 6 мм с формованным винтовым анкером на конце.  Песчаное покрытие обеспечивает лучшую адгезию к кладочному раствору.

Область применения

Базальтопластиковые анкеры (гибкие связи) диаметром 6 мм предназначены для соединения облицовочного слоя из кирпича к внутренней стене из пористого материала (газобетона).

Особенности композитного анкера с наноструктурованного базальтопластика:

  • Заменитель металлических аналогов.
  • Уникальность конструкции не только на отечественном, но и на мировом рынке.Основными сферами применения базальтопластиковых анкеров являются:
  • Двухслойные конструкции (газобетон, кирпичная кладка).
  • Трехслойные конструкции (газобетон, утеплитель, кирпичная кладка).

Схема подбора марки гибкой связи

Длину гибкой связи (L) для стены с воздушной прослойкой рассчитывается по формуле:

L = 90 мм + Т +40 мм +90 мм

Длина гибкой связи (L) для стены без воздушной прослойки определяется следующим образом:

L = 90 мм + Т +90 мм

где

90 мм — рекомендуемая глубина заложенной гибкой связи в несущую стену;
Т — толщина утепляющего слоя;
40 мм — воздушный промежуток;
90 мм — рекомендуемая глубина заложенной гибкой связи в облицовочный слой.

Преимущества базальтопластикового анкера для газобетона:

  • высокая прочность;
  • длительный срок эксплуатации;
  • низкая теплопроводность;
  • легкость монтажа;
  • надежность соединения элементов ограждающих конструкцию.

Схема монтажа гибкой связи для газобетона

1. Обозначить место сверления отверстия для гибкой связи на затвердевшей газобетонной стене.
 Примечание: После монтажа гибкой связи в газобетонный блок его конец с песчаным напылением должен быть в растворимом шве облицовочного слоя!
2. Высверлить отверстие: диаметр сверла — 10 мм, глубина отверстия — 100 мм.
3. Продуть отверстие от пыли грушей. *
4. Вставить конец гибкой связи с анкером в готовый проем.
5. Закрутить анкер до упора. Анкерная гильза должна быть полностью погружена в газобетонный блок.
6. Создать облицовочный слой (при необходимости прикрепить изоляцию).

Рекомендуемая глубина заделки гибкой связи «Гален»:

  • В несущую стену — 90 мм;
  • В облицовочный слой — 90 мм.

Количество связей зависит от проекта. Минимальное количество изделий на 1 кв. м стены — 5 шт.
В комплект вместе с основной продукцией входят:

  • Груша для продувки (1 шт.)
  • Ключ для монтажа гибкой связи (1 шт.)

Качество

Преимущества базальтопластиковых анкеров «Гален» для газобетона в процессе строительства и эксплуатации:

  • надежное закрепление элементов конструкции;
  • высокая энергоэффективность здания, лишение «мостиков холода»;
  • стабилизация тепло-влажностного режима эксплуатации;
  • уменьшение стоимости;
  • простота в установке;
  • повышение уровня температурной однородности

Технические характеристики

Показатели смонтированной гибкой связи (в зависимости от марки бетона):

Марка газобетона (плотность)

Д400

Д500

Д600

Значение усилий вырыва, не менее Н

2500

3000

4000

Разрушающее напряжение на перегиб, не менее Мпа

1000

1000

1000

Разрушающее напряжение при растяжении, не менее Мпа

1000

1000

1000

Задайте свой вопрос

Гибкие связи для газобетона: виды, монтаж, преимущества

Стремление усовершенствовать строительное дело привело к появлению на рынке инновационных элементов, к таковым относятся гибкие связи для газобетона. Пористый материал занял свою нишу в строительстве, но его эстетические характеристики не высоки, поэтому стены нуждаются в декоративной облицовке. Для этого чаще используют кирпич. Облицовочная сторона подвергается деформациям по причине перепада температур, а внутренний, ячеистый слой статичен, так как защищен от внешних воздействий. В результате происходит смещение одной стены относительно другой, что и призваны предупредить связующие детали.

К современным гибким связям относят наноструктурированные базальтопластиковые анкеры, не имеющие аналогов в этом строительном сегменте.

Что собой представляют?

Это базальтопластиковый изгибающийся стержень длиной 180—400 мм, представленный окружностью в поперечном сечении с диаметром в 6 мм. С одной стороны имеется винтовой анкер для ввинчивания в газобетон, с другой — песчаное напыление, которое обеспечивает крепкое схватывание с раствором кирпичной кладки. Этот вид облицовочной арматуры может быть снабжен фиксатором утеплителя. Композиционные составляющие анкера устойчивы к действию кислот, щелочей и окислителей, обладают антикоррозийными свойствами. Технические характеристики базальтопластика как гибкой связи включают следующие параметры:

Базальтопластиковые гибкие связи обладают такой характеристикой, как модуль упругости на сжатие и растяжение.
  • модуль упругости на сжатие и растяжение;
  • разрушающее напряжение на изгибе и при растяжении;
  • усилие на отрыв;
  • коэффициент теплопроводности;
  • процент деформации на случай разрыва.

Виды и маркировка

Различают гибкие связи по размеру, фиксаторам, материалу. Кроме базальтового, для изготовления крепежей применяют и стекловолокно. Это менее распространенный связующий элемент. Пример маркировки: БПА-300—6—1П. Буквенная аббревиатура сокращает название базальтопластиковой арматуры (БПА). Последующие цифры указывают длину изделия и диаметр. Затем обозначают стройматериал, для работы с которым предназначена гибкая связь. П — обработка песчаным напылением:

  • 1П — наличие пластиковой гильзы с одного конца;
  • 2П — оснащен двумя винтовыми анкерами.

Преимущества использования гибких связей

  • Объединяют 2-х или трехслойную конструкцию в единое целое, исключая ее деформацию.
  • Дают возможность дополнительного утепления сооружения.
  • Крепления легковесны, просты в монтаже.
  • Материал связи устойчив к действию агрессивных химических веществ.
  • Утеплитель плотно фиксируется к поверхности газоблока.
  • Обеспечивают долговечность жилища.
  • Способствуют поддержанию оптимального микроклимата в помещении (температура, влажность).
  • Не дают образовываться «холодовым мостикам» за счет низкой теплопроводности базальтопластика.

Использование гибких связей в строительстве уменьшает потерю тепла через газобетон до 35%.

Как подобрать детали?

Длинна стержня зависит от присутствия или отсутствия утеплителя между стеной и кирпичной кладкой.

Перед приобретением облицовочной арматуры нужно знать длину стержня, глубину анкеровки, расход материала на 1 м2, необходимость фиксаторов. Существует 2 варианта конструкций, где используются такие крепежи:

  • Двухслойные, где задействованы гибкие связи для облицовочного кирпича и газобетона.
  • Трехслойные, где между пористой стеной и кирпичной кладкой присутствует термоизолятор и вентиляционный зазор.

Длина выбираемого стержня будет зависеть от наличия или отсутствия утеплителя и его толщины, от воздушной прослойки. Мастера рекомендуют оставлять вентилируемое пространство в 40 мм между теплоизолятором и облицовкой. Это исключит появление конденсата и промерзание утеплителя. Достаточное заглубление в швы кирпичного слоя и газоблоки соответствует 90 мм (вместе 180 мм). Зная эти данные, длину связующей детали вычисляют по формуле: L=T+220, где Т — ширина теплоизоляционного материала, в мм.

Монтаж гибких связей

Устанавливать арматуру в морозную погоду не следует. Советуют монтировать гибкие связи после окончания возведения несущего элемента, а не в процессе, чтобы не пришлось подгибать стержни, снижая вентиляцию и сцепление с облицовкой. Этапы работы:

  1. На газобетонной стене наносятся точки для сверления с шагом в 500 мм. Расположение рядов должно соответствовать швам кирпичной кладки.
  2. Просверливают отверстия вглубь на 10 см.
  3. Пыль удаляется струей воздуха из груши.
  4. Стержень устанавливают в отверстие стороной с анкером и закручивают ключом до упора.
  5. На связи помещается утеплитель и фиксируется пластиковыми элементами.
  6. Отверстия изолируются цементной смесью и их оставляют до полного застывания.
  7. Концы стержней с песчаным напылением укладываются в раствор кирпичной облицовки.

Расход материала

Деформационные швы, периметры дверей, оконных проемов, углы дома дополнительно укрепляются гибкими связями на расстоянии 300 мм.

Количество базальтовых анкеров для газобетонных блоков показано в таблице, в зависимости от конструкции стены:

Расстояние несущей газобетонной стены от облицовки, в ммРасход материала, штук на 1 м2Шаг элементов, в мм
Отсутствует (глухая стена)4—5500
120—1506—7250
150—2009—10Горизонтальный — 250
Вертикальный — 200

Способ крепления к облицовочному кирпичу и газоблоку Пироблоки. Вариант перекрытия оконного проема

Пеноблок

выглядит не очень привлекательно и требует защиты от внешних воздействий, ведь это хороший облицовочный кирпич. Однако у многих возникает вопрос, как крепление к облицовочному кирпичу пеноблока без ранения производных закладных, вполне возможно. Для этого есть определенные самодельные и готовые решения, о которых и будет рассказано в этой статье, а благодаря фотографиям и видео вы можете справиться с руками, уставленными домами.

Способы отделки дома

Газобетон требует обязательной отделки, так как со временем он может начать впитывать влагу. Дополнительная подкладка помогает сохранять тепло, придавая структуре привлекательный внешний вид.

Строение можно облицевать, используя облицовочный кирпич, настенный монтаж возможен разными способами: этот материал не только имеет привлекательный внешний вид, но и надежно защищает от повреждений газом, холода и влаги.

Между вагонкой и стеной можно укладывать утеплитель.Еще одно преимущество кирпича — способность дышать: он отводит влагу от газобетона, обеспечит адекватную вентиляцию фасада. Однако, если ипотека не оформлена изначально, могут возникнуть проблемы, так как нет крепления кирпича к несущей стене. Эту проблему можно решить, она предлагает несколько способов решения поставленной задачи.

Чем облицовывают газобетоном?

Укладка кирпича для несущих стен — один из важнейших моментов, но перед тем, как его начать, необходимо разобраться со всей технологией.Важным моментом является ширина фундамента, если вы планируете отделку под кирпич, она должна быть достаточной ширины для этих работ. Обычно проблем нет.

Крепление кирпича к стене может происходить на разном расстоянии, все зависит от того, планируется установка утеплителя или нет. Если утеплитель есть, между бетонными блоками и кирпичом следует оставлять зазор не менее 3 и не более 5 см. Утеплитель следует выбирать из водостойкого, например, хорошо подходящего пенопласта или подобных материалов. В стенах нужно оставить форточки.Для отделки М-150 используется кирпич или керамика, или отделочный слой, укладываемый в кирпич, способ монтажа аналогичен кладочной стене.

Крепление кирпичей к утеплителю можно закрыть. Если утеплитель не планируется, кирпичи нельзя прижимать к газобетону, иначе оба материала быстро разрушатся, так как у них разные характеристики, а между ними должен быть воздушный слой.

Способы крепления кирпича

Довольно часто для крепления кирпича используют шурупы, так как это самый простой и недорогой способ крепления материалов.Купите длинные шурупы по дереву, которые есть на рынке. Плюс этого метода в скорости и надежности подключения.

Если стена имеет достаточно большую площадь, необходимо применение дополнительных крепежных элементов, иначе фундамент может увести или деформировать саму стену.

Использование серии лигирования или сетки через 3-5 серий обязательно, в любом случае!

Использование длинных саморезов, пожалуй, самый простой и дешевый вариант крепления в газобетон.

требуется ли прирост открытия?

Достаточно хрупкий материал пористый; Монтаж кирпича в корпусе с проемами должен происходить особым образом, потому что его нужно было укрепить.Если этого не делать, облицовка подвесным треснетом. Для предотвращения этого в конструкцию стыков между облицовочными кирпичами заложите небольшой металлический стержень, диаметр которого составляет 5 мм. Расстояние может быть разным в зависимости от ширины применяемой кладки. Соединительный элемент за счет точечной сварки и использования профилированного стержня того же сечения. Важно, чтобы после установки уплотнение штока было плотно зажато.

Крепление кирпича к стене может производиться металлическими деталями, которые крепятся на анкеры или саморезы, предназначенные для газобетона.Для того, чтобы можно было укладывать элемент, пеноблоки прикрепляют к специальной консоли. После такого каркаса над окнами и дверными проемами устраиваются хомуты, позволяющие создать каркасу необходимую жесткость. Это самый современный способ, ранее применялась широкая бетонная балка, которую ставили над проемом.

Кронштейн монтажный на жесткость

Крепление шпильками

Нередко монтаж кирпича с газобетоном осуществляется шпильками от арматуры. Устанавливайте каждую свою потребность в 5 рядов кладки.

Крепление на шттырях

Часто можно сделать усиление, но не рекомендуется за меньшее, штыри должны быть разнесены на 1 метр. Кроме того, между блоками уложены металлические стержни, которые должны выступать на расстоянии 10 см от блоков.

Крепление кирпичей в пенопласте с помощью арматурных шпилек необходимо начинать с первого ряда кирпичей. Просверливают небольшое отверстие, предварительно надрезав ребристую арматуру.

Чтобы конструкция максимально сохранилась, делаем небольшой горизонтальный откос. После этого следующие серии перекрывают и тем самым обеспечивают надежное армирование бандажа.это доступный, но требующий больших физических усилий метод.

Применение гибких соединений

Еще один надежный способ крепления облицовочного кирпича к стене из газобетона — использование гибких соединений. Есть разные варианты и производители. Эти материалы бывают нескольких видов: стекловолокно, базальтопластиковые. Правда стоимость их колеблется от 10 до 60 руб. на щуку, а ее не всегда есть возможность приобрести.

Долговечность гибких соединений — это одна из ключевых характеристик, на которые обращают внимание при выборе расходных материалов.Мастерам известен факт, что наружный участок стены под воздействием влаги и перепадов температур может изменять размеры и деформироваться, «шагая» по отношению к неподвижной несущей кладке. Прочные бальзатовые волокна позволяют внешней стене изменять размер и двигаться, не создавая самой стены напряжения.

Связь с Armplast

Гибкое звено представляет собой стержень из базальтового песка с покрытием. При соединении бетонных стеновых панелей используются анкеры с песчаным покрытием. Песочные анкеры обеспечивают адгезию раствора, а также защиту от коррозии в щелочной среде бетона.

Использование бальзатовых стержней для кладки существенно увеличивает срок эксплуатации конструкции.

  • Базальтовая гибкая связь от компании «Армпласт» имеет ряд преимуществ:
  • Низкий уровень теплопроводности;
  • Высокая гибкость и прочность;
  • Не подвержен коррозии и другим негативным воздействиям в щелочной цементной среде;
  • Не подвержены деформации.

Сайт компании https: // arm-plast.ru

Варианты компании Glen

Если вы желаете провести работы по облицовке фасада клинкерным кирпичом после, то нет необходимости прокладывать гибкое соединение в процессе возведения несущей стены, а использовать специальные гибкие соединения для использования с готовым основанием.

Это гибкое соединение базальтового GALEN 6-пенобетона, предназначенного для установки в фундаментную плиту материала с повышенной пористостью: бетонные блоки или бетонные блоки

Связь Glen

Материал: базальтопластик

  • диаметр — 6 мм;
  • Минимальная глубина анкеровки — 90 мм;
  • Модуль упругости при растяжении — 51000 МПа;
  • Модуль упругости при сжатии — 30000 МПа;
  • Предел прочности при растяжении, не менее — 1000 МПа;
  • Разрушающее напряжение изгиба — не менее 1000 МПа;
  • Значение усилия при копании, не менее H
    , для газобетона D400 — не менее 2500 н;
    для газобетона D500 — не менее 3000 н;
    для газобетона D600 — не менее 4000 н.
  • Деформация при разрыве — не менее 3%;
  • Коэффициент теплопроводности — 0,46 Вт / м * 0С.
  • Расход: в зависимости от расстояния между стенами (5-9 шт / м2). ** Таблица расчета гибкого коммуникационного потока, см. Ниже.
  • изоляционные зажимы для крепления дополнительной изоляции
  • варианты длины: 180 — 400 мм.

Видео:

Гибкое соединение ZV-Welle

Гибкое соединение ZV-Welle из нержавеющей стали, предназначенное для скрепления фасадной облицовки кирпичной кладки и несущих стен, изготовленных из плотного строительного материала, такого как, например, бетон или полнотелый строительный кирпич, и выдающего вентиляционный зазор между ними.

Гибкое соединение Bever ZV-Welle

Гибкое соединение Bever ZV-Welle используется тогда, когда несущая конструкция из плотного материала уже построена и нет возможности использовать менее затратное гибкое соединение для установки в несущие швы кладки.
Применяя данное соотношение к гибкому пористому основанию (пеноблоку) только с невысокой высотой постройки (до 4 м), в остальных случаях для пористых оснований используют гибкое соединение Bever PB 10 с увеличенной капсулой.
Гибкое соединение В комплект поставки Bever ZV Welle входят проставки из нержавеющей стали и нейлоновый дюбель.

Гибкое соединение Bever ZV-Welle

Устанавливается следующим образом: в первой несущей стене просверлено отверстие 8 мм и глубиной 60 мм. Затем забиваем дюбеля. Затем внутри дюбеля со специальным кожухом осциллирующего элемента (он есть в каждой упаковке) и молотка, в дюбель устанавливают упругий раздвижной элемент сцепления.
Таким образом, в двойной системе кладки (внутренний слой — несущий плотный монолитный бетон или твердые строительные кирпичи и внешний слой кирпичей) гибкое соединение Бевер ZV-Welle использует последовательное возведение стен двойного кирпич (первый повышенный опорное основание, затем облицовка кирпичной кладкой).

  • Материал: нержавеющая сталь (звено) и полиамид (дюбель).
  • Глубина проникновения в стык несущей стены: 50 мм.
  • Глубина проникновения в шов облицовочной кирпичной кладки: 50 мм.
  • Расход: в зависимости от ширины вентиляционной щели (5-9 шт / м2).
  • зажимы для крепления дополнительного изоляционного зажима Iso Clip.
  • варианты длины: 160 — 320 мм.

Рекомендации по применению

С помощью таких звеньев происходит крепление кирпича к несущей стене, необходимое для правильного подбора изделия, которое должно соответствовать следующим требованиям:

  • применимые изделия, если дом готов, их можно вставить, просверлив отверстие в стене в любой момент.
  • Один из концов анкера должен иметь волнистый профиль, второй — иметь форму, которая будет соответствовать вашим потребностям, например, для крепления пластин.
  • Если швы тугие, его нужно закрепить с загнутым концом.
  • Спираль, используемая для вбивания наконечника в материал.
  • При использовании дюбеля необходим наконечник анкерного винта.
  • Предпочтение отдается нержавеющим материалам, например оцинкованным.
  • диаметр изделия не должен быть более 4-5 мм.
  • Для закрепления анкера, несущую стену просверливают, в нее вставляют пластиковые дюбели, после чего собирают сам компаунд.

Крепление кирпича стяжками наиболее простой и доступный способ. Расположите анкер так, чтобы вам было нужно, чтобы на один квадратный метр стены приходилось не более пяти, обладал необходимым смещением: удобнее всего 50 см по горизонтали и 40 см по вертикали.

Если вы хотите создать проемы каркаса, сделайте шаг 30 см, в этом случае максимально прочное крепление из кирпича и газобетона, это не снижает несущую способность стены. Если расстояние измеряется от угла здания, отступ не должен быть меньше 150 мм, в идеале отступ должен составлять 250.

Применение кладочной сетки

Крепление кирпича к несущей стене очень часто выполняется с помощью кладочной сетки. Довольно старый, но надежный способ. Сетка не дорогая, не требует сложного монтажа, но ее необходимо уложить на время возведения стены из газобетона, прикрепить готовую конструкцию сетку не получится. Сетка нужна по порядку, чтобы при усадке конструкции нагрузка распределялась равномерно и не вызывала трещин на фасаде.Могут быть использованы изделия из металла или из оцинкованной сетки.

Крепление сетки к пеноблокам Опционально сетка крепится к стене кусочками нарезанной ленты. Крепежные винты для дерева

Крепление кирпича к стене с помощью сетки должно происходить через каждые три ряда. Если используется кладка из 2-х блоков, можно ставить сетку через каждые 4 ряда. Если не используются очень прочные блоки, допускается более частая укладка сетки, но ни в коем случае не более редкая. Число арматуры должно быть нулевым: оно будет надежно фиксировать обшивку, чтобы избежать ее повреждения в будущем.

Другой вариант крепления строительной сетки

Этот вид крепления для облицовочного кирпича может быть выполнен из различных материалов, например, из стали, стеклопластика. Выбирая сетку, необходимо обращать внимание на ее жесткость, например, стеклопластик не подходит для секций стен
, что сказывается на большой нагрузке. Считается самой безопасной металлической сеткой, ее можно использовать для всех типов построек.

Сталь хорошо упругая, не боится сильных физических воздействий, сильно растягивается, при этом она легкая и не перегружает конструкцию.Это один из самых простых и практичных креплений для облицовочного кирпича. Металлическая сетка острая, поэтому велик риск травмы. Базальт в этом плане намного безопаснее, к тому же он не ржавеет, и нагрузки выдерживает столько же.

Крепление стен из кирпича с использованием сетки из газобетона имеет следующие особенности:

  • Выдерживает 50 кН / м.
  • Обладает повышенной прочностью.
  • Легковесный продукт не влияет на дизайн как дополнительная нагрузка.
  • может растягиваться, поэтому обладает определенной пластичностью.
  • Если использовать металлическую сетку, внутри стен могут образовываться мостики холода, вариант «Базальт» устраняет эту проблему.
  • Стоит отметить, что напряжение сильнее именно базальтовой сетки.
  • Не боится воздействия окружающей среды. Если сетка из нержавеющей стали или базальта, то обычная сталь под воздействием влаги и кислорода может окисляться, в результате чего появляется ржавчина, и изделие со временем теряет свои качества.

Вывод : Крепление облицовочного пенобетона к кирпичу возможно различными способами, выбор которых зависит не только от стоимости изделия, но и от стадии строительства.

Видео:

Видео:

Видео:

Как класть плитку, кирпич над окном

При облицовке дома из клинкерного кирпича часто возникает проблема, как обойти окно и состыковаться с окном, потому что между стеной и кладкой есть зазок. Конечно есть готовые замудренные решения для крепления кирпича вокруг окна, но учитывая стоимость и количество окон, получается дорого.

Так же решим проблему монтажная коробка и выточенная кладка с использованием металлического уголка 120х220х9 мм и нестандартного гнутого листового металла. Этот метод давал право получить готовый результат. Пожалуй, это было самое простое решение устройства верхнего откоса оконной рамы при облицовке кирпичом уже построенного дома

. Приготовьтесь за пределами верхнего откоса, который позволил скрыть угол, чтобы закрыть щель в кладке Установка угла над установкой откоса одновременно с кладкой Криволинейный уличный откос для упора в окно

Если у вас есть способы перекрыть окно диафрагма поделитесь в комментариях.На прощание, удачи в строительстве!

Видео:

Конструктивный дизайн — Автоклавный газобетон Aercon AAC

A = площадь основания стены на основе сплошного поперечного сечения, в 2

AAC = газобетон в автоклаве

A s = площадь арматурной стали в армированном элементе или площадь поперечного сечения швартовки, дюйм 2

A vf = площадь поперечной арматуры в соединительной балке диафрагмы, дюйм 2

b = ширина или толщина рассматриваемого элемента, в

d = расстояние от крайнего изгибного сжимающего волокна до центра тяжести армирующей стали в армированном элементе, в D = статическая нагрузка на стену из AAC из-за собственного веса, фунт

E c = модуль упругости бетона с нормальным весом, фунт / кв. Дюйм

E AAC = модуль упругости AAC, psi

E s = модуль упругости арматурной стали, psi

e = эксцентриситет наложенной осевой нагрузки, дюйм

F = фактическая сила в плоскости наверху стенки сдвига, фунт

F a = допустимое осевое напряжение сжатия в AAC, фунт / кв. Дюйм

f a = фактическое осевое напряжение сжатия в AAC, фунт / кв. Дюйм

F b = допустимое напряжение сжатия при изгибе в AAC, фунт / кв. Дюйм

f b = фактическое напряжение сжатия при изгибе в AAC, фунт / кв. Дюйм

f ’ c = минимальная заданная прочность на сжатие обычного бетона, фунт / кв. Дюйм

f ’ AAC = минимальная заданная прочность на сжатие AAC, фунт / кв. Дюйм

F s = допустимое растягивающее напряжение в стальной арматуре или креплении, фунт / кв. Дюйм

f s = фактическое растягивающее напряжение в арматурной стали, фунт / кв. Дюйм

F t = допустимое напряжение при изгибе при растяжении в AAC, фунт / кв. Дюйм

f t = фактическое напряжение при изгибе при растяжении в AAC, фунт / кв. Дюйм

F v = допустимое напряжение сдвига в AAC, фунт / кв. Дюйм

f v = фактическое напряжение сдвига в AAC по толщине элемента, psi

h = эффективная высота стены, фут

H = глубина диафрагмы, измеренная в горизонтальном направлении, фут

I = момент инерции стены относительно твердого поперечного сечения, дюйм 4

I трещины = момент инерции трещины для бетона нормальной массы, дюйм 4

j = коэффициент, определенный на основе анализа упругости железобетонного профиля

k = коэффициент, определенный на основе анализа упругости железобетонного профиля

L = длина поперечной стенки AAC, фут

M = фактический расчетный момент для анализа, ft k или ft lb

M , основание = момент, учитываемый в основании стены AAC, фут-фунт

M конц = допустимый момент для железобетонной секции, когда бетон является контролирующим элементом, фут-фунт

M max = максимальный момент, возникающий в стене AAC из-за боковой нагрузки, фут-фунт

M nom = допустимый момент для армированного бетонного профиля нормального веса, фут-фунт

M otm = опрокидывающий момент для конструкции стены со сдвигом, фут-фунт

M r = момент сопротивления сдвигу стенки, основанный на статической нагрузке, фут-фунт

M rAAC = допустимый момент для поперечной стенки AAC, когда изгибное сжатие является контролирующим критерием, фут-фунт

M арматура = допустимый момент для железобетонной секции, когда арматурная сталь является регулирующим элементом, фут-фунт Mrsteel = допустимый момент для поперечной стены AAC, когда напряжение в креплении является критерием контроля, фут-фунт

n = модульное соотношение AAC или обычного бетона к арматурной стали

P ac = допустимая наложенная осевая сжимающая нагрузка для AAC, когда сжимающее напряжение является контролирующим критерием, фунт

P при = допустимая наложенная осевая сжимающая нагрузка для AAC, когда изгибное растягивающее напряжение является контролирующим критерием, фунт

P v = допустимая сила в плоскости наверху стенки сдвига, фунт

R = коэффициент уменьшения статической нагрузки

r = радиус вращения стены, основанный на твердом поперечном сечении, в

S = модуль упругости стенки или диафрагмы на основе твердого поперечного сечения, дюйм 3

с = расстояние между анкерами, сопротивляющимися подъему, когда прогиб в соединительной балке является критерием контроля, фут

с м = расстояние между анкерами, противостоящими подъему, когда момент в соединительной балке является критерием контроля, фут

с v = расстояние между анкерами, сопротивляющимися поднятию, когда сдвиг в соединительной балке является контролирующим критерием, фут

T = сила натяжения, используемая для сопротивления опрокидыванию стенки сдвига, фунт

T c = растягивающее усилие хорды в системе диафрагмы, фунты или тысячи фунтов

t = толщина элемента, дюйм

V = фактическая сила сдвига в месте, представляющем интерес для анализа диафрагмы, фунт

v = фактическая сила сдвига на единицу длины в месте, представляющем интерес для анализа диафрагмы, PLF

V AAC = прочность на сдвиг, предоставленная AAC, фунт

V c = прочность на сдвиг, обеспечиваемая бетоном нормального веса, фунт

В г = допустимое усилие сдвига для залитого раствора или соединительной балки для анализа диафрагмы, PLF

V s = прочность на сдвиг, обеспечиваемая арматурой на сдвиг в бетоне с нормальным весом, фунт

V u = расчетное поперечное усилие, фунт

w = расчетное скоростное давление, создаваемое ветром, psf; или равномерная нагрузка для анализа пучка, plf; или наложенная статическая нагрузка, plf wbb = собственный вес соединительной балки, plf

w вверх = подъемная нагрузка, выдерживаемая несущей балкой, plf

x = высота над полом, на которой возникает максимальный изгибающий момент в стене AAC, фут

γ = номинальная насыпная плотность AAC в сухом состоянии, pcf

γ D = расчетный собственный вес AAC, pcf

ρ = отношение площади арматурной стали к площади бетона, As / bd

µ = коэффициент трения

Гибкие звенья для кладки: виды, стоимость, монтаж

Отделка дома облицовочным кирпичом довольно популярна. Выбирая этот материал, необходимо связать между собой имеющиеся составляющие конструкции. Они являются несущей стеной, утеплителем и облицовочным материалом. Для этого желательно использовать гибкие ссылки.

Что это за застежки?

Гибкие звенья для кирпичной кладки представляют собой специальный рифленый стержень. Выпускается длиной от 20 до 60 см. Гибкое соединение предназначено для обеспечения эффективного крепления облицовочного материала к несущей стене через утеплитель.Это создаст прочную и устойчивую облицовку здания.

Размер гибкого соединения зависит от проектного решения. Для конструкций высотой до 12 метров рекомендуется использовать изделие толщиной 4 мм, способное выдерживать нагрузку около 900 кг. Для зданий с большей высотой требуется соединение 6 мм. Однако не должно вырываться из шва при нагрузке порядка 1,100 кг.

Дизайн

Гибкие звенья для кирпичной кладки, фото которых можно увидеть в статье, представляют собой стержни. Они имеют круглое сечение и утолщения на концах из других материалов. Эти элементы выполняют функцию анкера в процессе фиксации в швах кладки.

Крепежные детали из песка обеспечивают надежную адгезию к раствору. Кроме того, будет достигнута дополнительная защита стены от воздействия коррозии в щелочной среде бетона. Для того, чтобы создать в слоях воздушный зазор, необходимо использовать пластмассовую защелку.

Особенности гибких ссылок

Эти продукты получили такое название благодаря своим характеристикам.Внутренние стены здания имеют более постоянную температуру. Это потому, что они не подвержены регулярным колебаниям внешней температуры. Однако внешняя облицовочная стена подвергается обратному воздействию. Летом этот слой может нагреваться до +70 ° С, а зимой промерзает до -40 ° С. Значительные перепады температур приводят к тому, что внутренняя стена остается неподвижной, а внешняя меняет свои геометрические размеры.

Следует отметить, что гибкие стяжки для кирпичной кладки и газобетона прекрасно гнутся. Благодаря этому они способны сохранять целостность конструкции. Продукция не подвержена коррозии. Они не ломаются в результате частых перегибов, а также не создают мостиков холода при недостаточно хорошей теплоотдаче. Высокая прочность и долговечность гибких соединений больше тех показателей, которыми обладает традиционная кладочная сетка. Следовательно, постройка в целом будет надежнее.

Виды продукции

В качестве соединения рекомендуется использовать гибкие соединения для кирпичной кладки и газоблоков.Однако необходимо правильно выбрать товар. Они делятся на два типа в зависимости от материала, из которого изготовлены эти застежки. Первый тип — это соединение композитных материалов из базальта. Примером может служить продукция «Галена» отечественных производителей. Ко второму типу относятся изделия из нержавеющей стали, обладающей высоким уровнем коррозионной стойкости. В этом случае рекомендуется использовать соединения BEVER одноименного немецкого производителя.

Конструкции должны выдерживать нагрузку в соответствии с DIN 1053-1.Для этого желательно использовать анкеры с гнутой частью, а их длина должна быть более 25 мм. Для этих целей можно использовать гибкие стяжки для базальтовой кладки с песчаным анкером длиной 9 см. В случае монтажа изделий из нержавеющей стали следует брать соединения с волнистой отделкой и длиной 5 см.

Монтаж гибких соединений

При использовании гибкой кирпичной кладки для облицовки необходимо соблюдать технологию. Их количество и расположение определяется на первом этапе работ — при составлении проектно-сметной документации.

Чаще всего следует использовать четыре изделия на квадратный метр несущей стены. Если стены утеплены плитами из минеральной ваты, расстояние между гибкими соединениями должно составлять 50 см как по горизонтали, так и по вертикали. Также в процессе утепления можно применить пенополиуретан и пенополистирол. При этом шаг изделий по горизонтали составляет 25 см, но не менее четырех штук на квадратный метр. По вертикали следует придерживаться показателя, не превышающего 100 см.

Следует отметить, что гибкие соединения для кладки следует дополнительно устраивать по периметру проемов. Также требуется оборудовать каждый угол постройки с шагом 30 см у парапета и возле деформационных швов. При установке соблюдается минимально необходимая глубина проникновения в несущую стену и облицовочный слой, которая составляет 9 см.

Может возникнуть ситуация, когда горизонтальные швы внешнего и внутреннего слоев не совпадают.Для несущей стены необходимо заделать вертикальный шов цементно-песчаным раствором цементно-песчаного раствора, чтобы выполнить тщательную заделку.

Соблюдая технологию монтажа гибких соединений, нужно следить за тем, чтобы они не расшатывались. Вначале обустраивается слой теплоизоляции, после чего может устанавливаться гибкое соединение под кирпичную кладку. Для этого необходимо проткнуть пластину утеплителя и смонтировать ее на ней. Если утеплитель крепится к старому изделию, следует дождаться схватывания раствора в швах, где монтируются соединения.

Стоимость

Продукция данного типа имеет оптимальную стоимость для широкого круга потребителей. Гибкая связка для кладки — бюджетный вариант, способный обеспечить надежность облицовки и здания в целом, что приведет к существенной экономии. Также стоит отметить, что стоимость зависит от таких показателей, как количество, характеристики, производитель и материал изготовления. Средняя цена одного товара — десять рублей. При покупке необходимого количества деталей будет достигнута значительная экономия.

VSComposite

VSComposite КОМПОЗИТ

VS ПРЕДЛАГАЕТ УКРЕПЛЕНИЕ КОМПОЗИТОМ — СТРОИТЕЛЬНЫЙ МАТЕРИАЛ 21 ВЕКА

+91 11 26106565
+91 11 26176478

B-2/60, Safdarjung Enclave,
Нью-Дели — 110029, Индия

Инновации в строительстве

Home Крепеж Инновации в строительстве

Гибкие соединения — инновации в области строительства

Гибкие соединения служат для крепления несущей стены к облицовочным и теплоизоляционным полам здания.

Изготовлены из современных композитных материалов и способны полностью заменить металлические анкеры в строительстве.

По краям гибкие соединения (фото) для утолщения засыпаны песком для дополнительной адгезии к материалам.

Гибкие соединения — основные преимущества использования
  • Пониженная теплопроводность. Теплопроводность базальтопластов составляет 0,45 Вт / м2x ° C, что в 100 раз меньше, чем у металла. Гибкие соединения помогают избежать проблемы «мостиков холода».
  • Устойчивость к коррозии. Композитный материал не ржавеет и не деформируется под воздействием агрессивного воздействия щелочной среды бетона.
  • Низкие температуры не влияют на плотность и прочность.
  • Низкая плотность. Прутки из базальтопласта почти в 4 раза легче металлических. Таким образом значительно снижается нагрузка на фундамент конструкции.
  • Гибкая цена подключения. В 5 раз доступнее аналогичных изделий из других материалов, а значит, их приобретение экономически выгодно и целесообразно. Стоимость строительства здания снижена до 35%.
  • Прочность. Продукция «VS Composite» намного прочнее изделий из металла, поэтому прослужит долго, сохраняя все свои физические свойства.
  • Пожарная безопасность. Многочисленные исследования показали, что гибкие соединения обладают отличной огнестойкостью более 140 минут.

Гибкие соединения — области применения

  • Реконструкция зданий
  • Теплоизоляция монолитных домов
  • Для кладки из кирпичных и панельных домов
  • Армирование нагревательных блоков
  • Для усиления газобетона

Оценивая преимущества и объем данного товара, вас наверняка заинтересуют гибкие ссылки, которые вы можете купить или заказать на нашем официальном сайте.

3562

ИТОГО ПРОЕКТОВ

2313

Счастливый клиент

232

Наши участники

57

выиграл награды © 2018 ВСКОМПОЗИТ. Все права защищены. Работает на ITPL

VSComposite

Гибкие ссылки: цена-качество

Если вы занимаетесь строительством и вас интересуют гибкие соединения, цена которых будет выгодна в процессе строительства, то вы можете воспользоваться гибкими ссылками для покупки продукции «VS Composite».

Сколько стоят гибкие ссылки? От материалов, которые использовались для изготовления, и от технических параметров, которые гибкие стяжки купить вы намереваетесь.

Материалы для гибких соединений

Гибкие соединения — это самая низкая цена — это соединения из металла. Несмотря на надежность металла, гибкие металлические соединения создают в слое стены мостики холода, так как обладают высокой теплопроводностью. Для простых построек вы можете купить стальные гибкие соединения в Москве по доступной цене.Однако композитные гибкие соединения для газобетона надежнее стальных.

Изготавливаются из базальтопласта или стеклопластика, а гибкие соединения для газобетона из базальтопласта можно купить в «VS Composite».

Зачем нужны композитные гибкие соединения?

Как мы уже говорили выше, металлические гибкие соединения, цена которых минимальна, служат только для скрепления трех слоев стены. Если для производственных помещений он вполне подойдет, то для жилых помещений металлические гибкие соединения купить — значит создать проблемы с утечкой тепла через мостики холода.

Производители гибких звеньев

«VS Composite» уже несколько лет занимается производством базальтопластичных гибких соединений.

Наша продукция не уступает по качеству, что имеет гибкие связи гален по цене, которая, кстати, выше, чем цена, которая есть у нашей продукции. Конечно, вы выбираете, покупаете гибкие соединения гален или выбираете гибкие соединения нашего производства.

Мы готовы проконсультировать Вас по вопросам использования гибких базальтовых шпал в различных строительных технологиях.

(PDF) ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ ПРОЧНОСТИ НА ВЫДВИЖЕНИЕ ГИБКИХ СВЯЗЕЙ В ТОНКОМ КИРПИЧНОМ СЛОЕ

118 Р. Завалис, Б. Йонайтис. Экспериментальное исследование прочности на вырыв гибких связей в тонком слое кирпичного шпона

Выводы

Исследования показали, что прочность на разрыв шпал

зависит от трения между раствором и кладкой

единиц. На образцах с перфорированным кирпичом наблюдалась большая прочность анкеровки стяжек.По сравнению с образцами полнотелого кирпича

прочность анкеровки увеличилась с

до

до 54%.

Метод анкеровки шпал в кладке из перфорированного

и полнотелого кирпича не оказал значительного влияния на прочность анкеровки

. Испытания показали, что циклическая нагрузка

оказывает значительное влияние на прочность анкеровки

шпал в перфорированной кирпичной кладке. Прочность анкеровки

анкеров в полнотелой кирпичной кладке при циклических нагрузках составила

незначительная.Отмечен высокий коэффициент вариации результатов тестирования

.

Ссылки

Choi, Y. H., & LaFave, J.M. (2004). Производство гофрированных металлических шпал

для стеновых систем из кирпича. Журнал материалов

в гражданском строительстве, 16 (3), 202–211.

https://doi.org/10.1061/(ASCE)0899-1561(2004)16:3(202)

Йонайтис Б., Завалис Р. и Оганян Дж. (2017). Экспериментальное исследование

поведения кирпичных перемычек.Разработка процедур,

172, 465–472. https://doi.org/10.1016/j.proeng.2017.02.054

Совет по стандартам Литвы. (2006). Еврокод 6. Проектирование звуковых конструкций ma-

. Общие правила для армированных и неармированных каменных конструкций

(LST EN 1996-1-1).

http://lsd.lt/index.php?-767145819

Совет по стандартам Литвы. (2007). Методы испытания раствора

для каменной кладки — Часть 11: Определение изгибной и средней прочности

на сжатие затвердевшего раствора (LST EN 1015-11).http: //

lsd.lt/index.php?-1883030193

Совет по стандартам Литвы. (2011). Методы испытаний кладки

шт. Определение водопоглощения силикатных кирпичей из глины и кальция

путем поглощения холодной воды (LST EN 772-

21). http://www.lsd.lt/index.php?-129382169

Литовский совет по стандартам. (2012). Методы испытаний вспомогательных

компонентов для кирпичной кладки. Определение характеристик прочности на растяжение и сжатие

и смещения нагрузки стеновых анкеров

(испытание на сцепление) (LST EN 846-5).

http://lsd.lt/index.php?1867442866

Совет по стандартам Литвы. (2014). Методы испытаний кладки

шт. Определение водопоглощения заполнителя бетона,

автоклавного газобетона, искусственного камня и натурального камня

каменных блоков за счет капиллярного действия и начальной скорости

водопоглощения блоков глиняной кладки (LST EN 772-11).

http://www.lsd.lt/index.php?-1877331342

Совет по стандартам Литвы.(2017). Спецификация на раствор для кладки

. Кладочный раствор (LST EN 998-2).

http://www.lsd.lt/index.php?878455058

Мартинс А., Васконселос Г. и Коста А. С. (2017a). Эксперимент-

оценка механических свойств шпонов на кирпичных

фанерах, прикрепленных к кирпичной кладке. Строительство и

Строительные материалы, 156, 515–531.

https://doi.org/10.1016/j.conbuildmat.2017.09.013

Мартинс, А., Васконселос, Г., и Коста, А. С. (2017b). Кирпич ма-

стены фанерованные сонри: обзор. Журнал инженера-строителя —

ing, 9, 29–41. https://doi.org/10.1016/j.jobe.2016.11.005

Ренекис Д. и Лафаве Дж. М. (2012). Проведение внеплоскостных сейсмических исследований

Анализ форм и хрупкости анкерного кирпичного шпона.

Структурная безопасность, 35, 1–17.

https://doi.org/10.1016/j.strusafe.2011.10.003

Рисунок №7. Характер разрушения образцов: а– первый способ анкеровки, б– второй способ анкеровки

а) б)

Типы бетонных соединений и насадки

Бетонные швы используются для компенсации расширения или усадки бетона при изменении температуры. Бетонные швы обычно используются для предотвращения трещин при усадке бетона путем создания форм, инструментов, распиловки и установки швов. Запланированные трещины обеспечат более качественную отделку бетонного изделия и будут сформированы в определенных местах, где эти трещины можно будет отслеживать. Иногда из-за материала и ширины или пролета бетонных швов требуется улучшить характеристики материала и позволить материалам расширяться / сжиматься или перемещаться, не повреждая другие конструкции.

Усадочные соединения бетона

Предназначен для создания ослабленного участка в бетоне и регулирования места появления трещин, обычно по прямой линии. Усадочные швы следует размещать так, чтобы панели были как можно более квадратными и никогда не превышали отношение длины к ширине от 1 ½ к 1. Швы обычно располагаются на расстоянии, равном от 24 до 30 толщине плиты.

Расстояние между стыками, превышающее 15 футов, требует использования устройств передачи нагрузки. Усадочные швы могут быть врезаны в бетонную поверхность во время укладки. В затвердевшей бетонной поверхности также можно пропилить стыки. Важно понимать, что чем дольше откладывается распиловка, тем выше вероятность образования трещин до завершения распиловки.

Бетонные деформационные швы

Бетонные компенсаторы используются для отделения плит и бетона от других частей конструкции. Деформационные швы обеспечивают независимое движение между соседними элементами конструкции, сводя к минимуму растрескивание, когда такие движения сдерживаются.Он допускает тепловое расширение и сжатие, не вызывая напряжения в системе.

Зачем они нужны?

Строительные швы используются в случаях, когда встречаются две последовательные укладки бетона. Строительные швы обычно размещаются в конце рабочего дня или когда бетонная заливка была остановлена ​​дольше, чем начальное время схватывания бетона. Строительные швы должны проектироваться и уточняться инженером-строителем. Вы также можете добиться сцепления и продолжить армирование через строительный шов.Если в конце рабочего дня имеется достаточное количество PCC, строительный шов может быть размещен в запланированном поперечном шве усадки.

Размещение наконечников

Следует соблюдать следующие рекомендуемые советы:

  • Максимальное расстояние между стыками должно быть в 24–36 раз больше толщины плиты.
  • Соединения должны располагаться на расстоянии от 10 футов до 15 футов.
  • При использовании канавки для усадочных швов глубина шва должна составлять не менее толщины плиты.
  • Соединения распилом должны быть выполнены в течение 4–12 часов после нанесения бетона.
  • Шпоночные соединения не рекомендуются для промышленных полов.
  • Швы, обработанные сухим способом, следует выполнять через 1–4 часа после завершения отделки.
  • Предварительно отформованный заполнитель швов следует использовать для отделения плит от стен или фундаментов здания. Поместите 2 дюйма песка поверх опоры, чтобы предотвратить прилипание к опоре.
  • Если плита содержит проволочную сетку, рекомендуется разорвать сетку поперек усадочных швов.
  • Расстояние между стыками также следует выбирать так, чтобы бетонные секции были приблизительно квадратными.
  • Рекомендуется иметь бетонные швы вдоль линий колонн, пропиленные или шпоночные.
  • Металлические дюбели следует использовать в плитах, несущих большие нагрузки.
  • Спланируйте точное расположение всех стыков, включая время распила пилы.
  • Используйте изоляционные стыки между плитами и колоннами, стенами и фундаментами, а также там, где бордюры или тротуары встречаются с другими бетонными конструкциями.
  • Материалы, используемые для бетонных швов, должны быть достаточно гибкими, чтобы поглощать или деформироваться по мере необходимости, а затем возвращаться в исходное состояние.
  • Всегда ищите проницаемые материалы, способные сцепиться с бетоном.

Инструменты

Следующие инструменты обычно используются для создания бетонных швов, хотя эти инструменты могут различаться в зависимости от размера и объема проекта. Вот наиболее часто используемые инструменты:

  • Канавка для руки или шагающая канавка: в зависимости от размера плиты вы можете выбрать одну из этих двух.
  • Аккумуляторные управляющие шарниры: идеально подходят для малых и средних проектов.
  • Пила по бетону: идеально подходит для резки бетона, но не забудьте знать, какой глубины должен быть этот разрез. В противном случае вы можете создать другие проблемы.
.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
