Стойка (опора) СВ 95-3

Стойка (опора) СВ 95-3

Стойки СВ используют для ВЛИ и ВЛ-0,38 кВ, устройства телефонных линий и линий связи, установки светильников и подвеске опто-волоконного кабеля. Оснащены отверстиями для установки типовых сквозных крюков. Места крепления траверс и бандажных лент обладают особой износостойкостью. Значение изгибающего момента – 3, класс бетона — 400, строительная длина — 9500 мм, трапециевидные, сужающиеся к верху. Стойки применяют в районах I-V по ветру, I- IV району по гололеду. Самая низкая допустимая температура -55 ° С. Объем бетона готовой стойки составляет 0,3 м3, масса металла – 29 кг, а всего изделия – 0,75 т.

Стойки СВ имеют очень высокую сейсмоустойчивость и устойчивы к внешим агрессивным факторам. Их можно монтировать в очень опасных районах, а также разрешена эксплуатация в нестандартной среде:

— с расчётной температурой до минус 55°C;

— в ветровых районах I-V;

— в районах по гололеду I-IV;

— с сейсмичностью площадки строительства в 9 баллов.

Как расшифровать маркировку

  • СВ – стойки вибрированные;
  • 95, 105, 110 – длина стоек в дм;
  • 3,5; 3,6; 5 – расчетный изгибающий момент в тс на метр;
  • 1; 2; 3 – показатель расчетной нагрузки;
  • а; в; с; ав; аг – модификация по способу производства;
  • IV – класс используемой арматуры.
Технические характеристики железобетонных опор СВ 95-3
Минимальная температура эксплуатации до -55°С
Морозостойкость, °С -128
Водонепроницаемость, W 6-8
Материал для изготовления Бетон, удовлетворяющий требованиям ГОСТ 26633-91.
Класс бетона В30. Заполнитель: щебень гранитный,
прочностью 1400 и морозостойкостью не менее -184°С
Физические характеристики железобетонных опор СВ 95-3

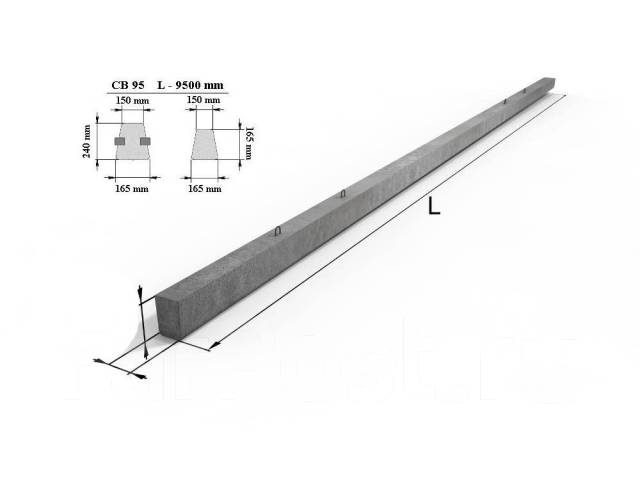

Наименование Объем, м 3 Размеры, мм Масса, т
L B t h h2
СВ 95-3 0,3 9500 150 245 175 150 0,75
Механические характеристики железобетонных опор СВ 95-3
Наименование Марка бетона Материалы столба
Расчетный изгибающий
момент, тс/м
Контрольные моменты, кН по: Ветровая нагрузка, тс до: Напряжение, кВ до
Бетон, м3 Сталь, кг прочности, с=1,4 трещиностойкости жесткости
СВ 95-3 400 0. 3 28,73 3 380 200 200 1,2 20

Categories: Опоры ЛЭП


Стойка (опора) СВ-95-2

Стойка (опора) СВ 95-2

Опоры марки СВ 95-2

(СВ 95-20, СВ 95-2-2В) используют при строительстве, капитальном ремонте или реконструкции высоковольтных воздушных линий электропередач(ЛЭП). Опоры СВ удобно монтируются и обеспечивают надежную дальнейшую эксплуатацию электротехнического оборудования без аварийных сбоев.

Также вибрированные стойки СВ 95-2 из железобетона(жб) применяют для того, чтобы создать анкерно-угловые или промежуточные опоры. На них подвешиваются провода воздушных ЛЭП или кабеля(телефонные, радио). Данный вид стоек также применяют как опоры для приборов освещения. Для этого на них с помощью хомутов крепят траверсы для кабеля. А также монтируют кронштейны для светильников.

В производстве виброопор применяют особый вид бетона для жб конструкций, который обладает классом В30 по прочности на сжатие. Жб опоры принимают партиями. В их производстве обязательно берут во внимание все предписания действующих на сегодня стандартов. Стойки СВ имеют очень высокую сейсмоустойчивость и устойчивы к внешим агрессивным факторам. Их можно монтировать в очень опасных районах, а также разрешена эксплуатация в нестандартной среде:

— с расчётной температурой до минус 55°C;

— в ветровых районах I-V;

— в районах по гололеду I-IV;

— с сейсмичностью площадки строительства в 9 баллов.

Как расшифровать маркировку

  • СВ – стойки вибрированные;
  • 95, 105, 110 – длина стоек в дм;
  • 3,5; 3,6; 5 – расчетный изгибающий момент в тс на метр;
  • 1; 2; 3 – показатель расчетной нагрузки;
  • а; в; с; ав; аг – модификация по способу производства;
  • IV – класс используемой арматуры.
Технические характеристики железобетонных опор СВ 95-2
Минимальная температура эксплуатации до -55°С
Морозостойкость, °С -128
Водонепроницаемость, W 6-8
Материал для изготовления Бетон, удовлетворяющий требованиям ГОСТ 26633-91.
Класс бетона В30. Заполнитель: щебень гранитный,
прочностью 1400 и морозостойкостью не менее -184°С
Физические характеристики железобетонных опор СВ 95-2
Наименование Объем, м 3 Размеры, мм Масса, т
L B t h h2
СВ 95-2 0,3 9500 150 245 175 150 0,75
Механические характеристики железобетонных опор СВ 95-2
Наименование Марка бетона Материалы столба Расчетный изгибающий
момент, тс/м
Контрольные моменты, кН по: Ветровая нагрузка, тс до: Напряжение, кВ до
Бетон, м3 Сталь, кг прочности, с=1. 4 трещиностойкости жесткости
СВ 95-2 400 0,3 28,73 2 380 200 200 1,2 20

Categories: Опоры ЛЭП


СВ 95-2 по стандарту: Серия 3.407.1-136

Стойки железобетонные СВ 95-2 повсеместно используют в различных сферах строительства и теплоэнергетики. Без этих элементов многие направления не могут быть освоены в полной мере, так как высокая прочность и надежность железобетона пока не нашла своей достойной замены. Именно поэтому стойки СВ 95-2 для опор ЛЭП применяют в обязательном порядке. Это конические железобетонные столбы переменного сечения, которые используют для опоры линий электропередач.

Применение только деревянных опор экономически не оправдано, так как дерево даже со специальной обработкой служит не так долго, как железобетон, при этом стоит отметить, что данный материал может быть использован на «сложных» грунтах и в агрессивных условиях эксплуатации.

1.Варианты написания маркировки изделий.

Стойки СВ 95-2 , изготавливаемые из железобетона, изготавливают согласно Серии 3.407.1-136 все условия обязательны к соблюдению. Маркировка включает специальное обозначение, где указывают тип изделия и его размерные группы. Написание строго не регламентируется и может быть выполнено несколькими вариантами:

1. СВ 95-1;

2. СВ 95-2;

3. СВ 95-1-7 а.

2.Основная сфера применения.

Железобетонные стойки вибрированные СВ 95-2 разрабатывают и используют при прокладке и обустройстве линий электропередач напряжением от 0,4-10 кВт, а также при проведении монтажных работ осветительных электросетей.

Применять данные изделия можно в различных средах, в том числе в условиях повышенной сейсмоактивности (вплоть до 7-9 баллов по шкале Рихтера), а также в ветреных районах l-lV типа, а также в условиях гололеда.

Заглублять переходные стойки СВ 95-2 можно в различные грунты, в том числе с повышенной кислотностью. Так как стойки проходят специальную обработку, то они служат достаточно долго, не разрушаясь и не теряя своих эксплуатационных характеристик. СВ 95-2 применяют для таких типов опор, как анкерно-угловые и промежуточные, на которые подвешивают провода воздушных ЛЭП.

Железобетонные столбы воспринимают существенные нагрузки, в основном это вырывающие деформации, поэтому для технологии изготовления данных элементов используют специальные бетоны, а также для соблюдения требований по прочности и долговечности

стойки СВ 95-2 изготавливают унифицированными. Заявлен срок эксплуатации вибрированных стоек не менее чем 50-75 лет. Кроме этого, железобетонные стойки в зависимости от условий и требований проекта совместно используют такие изделия, как анкера цилиндрические АЦ-1 и плиты опорно-анкерные тип П.

3.Обозначение маркировки изделий.

Стойки железобетонные для опор ЛЭП СВ 95-2 маркируют согласно действующему Стандарту – Серии 3.407.1-136 указывают:

1. СВ — стойки железобетонные;

2. 95- длина, указывается в дц.;

3. 2- изгибающий момент в тс*м.

Дополнительно должны быть указаны такие параметры, как:

1. Расчетный изгибающий момент – тс*м.;

2. Геометрический объем – 0,3762 ;

3. Масса изделия – 750 ;

4. Объем бетона на одну стойку составляет 0,3 .

Маркировка наносится на боковую сторону стойки несмываемой черной краской, дополнительно наносят дату изготовления партии, товарный знак производителя и массу элемента.

4.Материалы и характеристика изделий.

Стойки железобетонные изготавливают по технологии вибропрессования. За счет высокого уплотнения бетонной смеси, изделия получают с высокими прочностными характеристиками. В качестве сырья используют тяжелые бетоны, мелкофракционный песок и гранитный щебень. Все это позволяет повысить морозостойкость и надежность стоек СВ 95-2 при длительной эксплуатации.

Основные характеристики бетона по ГОСТ 26633, а также в соответствии с установленными требованиями ТУ 5863-002-00113557-94:

1. Марка по прочности на сжатие – М300;

2. Класс бетона по прочности – не менее В25;

3. Морозостойкость – 200 циклов замораживания-размораживания, применение может осуществляться в условиях критически низких температур, до -55 градусов по Цельсию включительно;

4. Водонепроницаемость – марка W4, дополнительно выполняют гидрофобную защиту.

Для обеспечения прочности СВ 95-2 армируют согласно ГОСТ 23613-79. В качестве арматуры используют предварительно напряженные стальные прутки класса А-III, Ат-I, Ат-VI, Ат-V диаметром 10-14 мм. (некорродирующий металл для внешних петель и закладных деталей – болты, при помощи которых крепят изделия к фундаменту). В нижней части изделия используется проволочная арматура с обратной конусностью. Сталь и бетон обрабатывают специальными антикоррозионными составами.

5.Хранение и транспортировка.

Стойки вибрированные СВ 95-2 транспортируют при помощи спецтранспорта. Все торцы должны быть ориентированы в одну сторону. Машинная норма составляет – 17 изделий. При перевозке все элементы надежно фиксируют и прокладывают деревянными досками. Хранят стойки в штабелях, также прокладывая послойно деревянные доски или подкладки.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Стойка вибрированная железобетонная СВ 95-2 Краснодар — цена

Стойки железобетонные СВ 95-2 повсеместно используют в различных сферах строительства и теплоэнергетики. Без этих элементов многие направления не могут быть освоены в полной мере, так как высокая прочность и надежность железобетона пока не нашла своей достойной замены. Именно поэтому стойки СВ 95-2 для опор ЛЭП применяют в обязательном порядке. Это конические железобетонные столбы переменного сечения, которые используют для опоры линий электропередач.Применение только деревянных опор экономически не оправдано, так как дерево даже со специальной обработкой служит не так долго, как железобетон, при этом стоит отметить, что данный материал может быть использован на «сложных» грунтах и в агрессивных условиях эксплуатации.

Железобетонные стойки вибрированные СВ 95-2 разрабатывают и используют при прокладке и обустройстве линий электропередач напряжением от 0,4-10 кВт, а также при проведении монтажных работ осветительных электросетей. Применять данные изделия можно в различных средах, в том числе в условиях повышенной сейсмоактивности (вплоть до 7-9 баллов по шкале Рихтера), а также в ветреных районах l-lV типа, а также в условиях гололеда.

Заглублять переходные стойки СВ 95-2 можно в различные грунты, в том числе с повышенной кислотностью. Так как стойки проходят специальную обработку, то они служат достаточно долго, не разрушаясь и не теряя своих эксплуатационных характеристик. СВ 95-2 применяют для таких типов опор, как анкерно-угловые и промежуточные, на которые подвешивают провода воздушных ЛЭП.

Железобетонные столбы воспринимают существенные нагрузки, в основном это вырывающие деформации, поэтому для технологии изготовления данных элементов используют специальные бетоны, а также для соблюдения требований по прочности и долговечности стойки СВ 95-2 изготавливают унифицированными. Заявлен срок эксплуатации вибрированных стоек не менее чем 50-75 лет.

Условные обозначения:

  • СВ — стойки железобетонные;
  • 95- длина, указывается в дц.;
  • 2- изгибающий момент в тс*м.

Стойка СВ 95-3 | Опоры и стойки ЛЭП, СВ 110, СВ 105 в Екатеринбурге

Описание

Cтойка св 95 3 создана советскими разработчиками преимущественно для работы в условиях нестабильных климатических зон. Стойка отличается повышенной водоустойчивостью, что позволяет рекомендовать ее к работе в дождливых и туманных регионах России.

В сравнении с многочисленными более дорогими аналогами предоставленными в магазине Монолит в Екатеринбурге, приятное отличие, которое имеет стойка св 95 3 – цена. Она достаточно объективна и не переходит границы разумного ценообразования, однако не стоит настораживаться при виде невысокой цены.

При изготовлении стойки применяются исключительно материалы сверхвысокой прочности, что позволяет производить стабильную и надежную конструкцию при самых минимальных затратах. При этом такая стойка очень легко устанавливается и практически не нуждается в дополнительном обслуживании благодаря своей удобной конструкции и продуманной проектировке.

Стойка железобетонная св 95 3 отличается от своих аналогов и достаточной гибкостью – она не подвержена переломам из-за обмерзания и выдерживает температуру до -55С периодом включительно до пяти дней. Это актуально таких городов как Екатеринбург, где зимы достаточно жесткие. Примечательно, что теперь стойки очень часто начали производить не только в стандартном сером цвете – теперь конструкции линий электропередач могут не только выполнять свое функциональное значение, но и добавлять городу или дорогам своеобразной эстетики.

Стойка опоры св 95 3 активно используется с опорами всех типов – как деревянными, так и металлическими или композитными, что делает ее практически универсальной. При ее относительно низкой цене такая универсальность является крайне весомым фактором и очень высоко ценится экспертами по строительству воздушных линий электропередач.

Использование такой стойки значительно повышает срок годности деревянных опорных конструкций  в Екатеринбурге и позволяет существенно сэкономить на расходах на техническое обслуживание находящихся в эксплуатации точек линий электропередач воздушного типа.

Высокое качество, гарантированно длительная служба и низкая цена относят ее в число фаворитов в линии стоек для опор разных типов. Если Вам необходимо построить надежную и стабильную линию электропередач, то Вам следует остановить выбор на стойке этого типа – ее надежность многократно проверена бесчисленными линиями электропередач, при установке которых она использовалась.




Опоры СВ 95-3,5а; СВ 95-5а; ПТ-2,2-4,25.

Наши клиенты строят электрические подстанции и энергосооружения, километры линий электропередач и линий уличного освещения. В этом году в Волгоградской и Астраханской областях с нашей помощью построено около 1 000км новых сетей. Мы открыты для сотрудничества с энергопоставляющими, строительными и ремонтными компаниями Южного федерального округа.



Сегодня просто невозможно обойтись без железобетонных опор ЛЭП, благодаря им электрификация жилых домов и других объектов стала более безопасной и удобной.

Железобетонные изделия, поставляемые нашей компанией соответствуют всем стандартам и требованиям РФ и изготавливаются в соответствии с ТУ. Железобетонные опоры всегда есть в наличии, независимо от сезона и дефицита на рынке.

Наша компания предлагает на выбор 6 видов стоек СВ.Их применяют для строительства магистралей уличного освещения: для дорого, парковок, скверов, внутриквартальных территорий. На опоры крепят провода или фонари.Опоры СВ надежно удерживают провода на необходимом рассоянии от земли. Железобетон долговечнее дерева и не подвержен коррозийным процессам, в отличии например от анкерных опор. Срок эксплуатации железобетонных опор не менее полувека.

Наше уникальное предложение:

* Мы являемся партнером одних из крупнейших заводов производителей опор СВ в ЮФО;

* Мы гарантируем лучшее предложение на опоры СВ в ЮФО;

* Постоянное наличие объемов и кратчайшие сроки производства, независимо от сезона и дефицита товара на рынке;

* Лучшая на рынке точность соблюдения сроков поставки.

Железобетонные стойки и опоры СВ предназначены для одинакового распределения веса протянутых
токонесущих проводов.Верхняя части стойки и опоры СВ имеет дополнительные конструкции консолей и траверсов, к которым и крепятся провода с помощью блоков изоляторов.
Технические характеристики опор СВ:
световые опоры и стойки СВ изготавливаются в соответствии с ГОСТ 23613-79; марка бетона В25 (морозостойкость не менее F150, водонепроницаемость W2)Опоры СВ95, СВ110, СВ164 весьма широко применяются при различном строительстве,все возможных реконструкциях и также капитальном ремонте высоковольтных линий электропередач.Стойки СВ95, СВ110, СВ164 обладают закладными деталями для укрепления конструкций и для присоединения изделий заземления. Изготавливаются опоры в строгом соответствии с требованиями ТУ и ГОСТ. Также опоры СВ95-2, СВ95-2, СВ110-35, СВ110-5 могут использоваться и как опоры освещения. Производство виброопор осуществляется из тяжелого бетона обладающего классом по прочности на сжатие В30. Приемка жби опор производится партиями  согласно требованиям настоящего стандарта. Партия состоит из стоек, которые принадлежат одной марке, изготавливаемых последовательно предприятием с применением одной технологии и одинаковых материалов.Опоры жби весьма надежны и обладают большим продолжительным сроком эксплуатации и предназначены для применения при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства) до минус 55 °С включительно, сейсмичностью до 7 баллов включительно.Железобетонные опоры обозначают марками в соответствии с требованиями ГОСТ 23 09. Марка состоит из буквенно-цифровых групп, разделенных дефисами, пример — железобетонные опоры лэп св 95. Первая группа имеет обозначение типа стойки (СВ — стойка вибрированная) и соответственно длину её в дециметрах. Во второй группе обозначают несущую способность железобетонной опоры, характеризуемую величиной расчетного изгибающего момента в кН м и округленной до целого числа. В третьей группе состоят дополнительные характеристики, отражающие особые условия применения опорных стоек, тип защиты стоек от коррозии, варианты армирования, обозначаемые арабскими цифрами и прописными буквами.

Маркировка НТУ Момент L Масса Объем Класс бетона
СВ 95-2 ТУ5863-007-00113557-94 2 тс*м 9,5 м 0,8 тн 0,3 м3 В 30
СВ 95-3 ТУ5863-007-00113557-94 3 тс*м 9,5 м 0,8 тн 0,3 м3 В 30
СВ 110-3,5 ТУ5863-007-00113557-94 3,5 тс*м 11 м 1,1 тн 0,45 м3 В 30
СВ 110-5 ТУ5863-007-00113557-94 5 тс*м 11 м 1,1 тн 0,45 м3 В 30
СВ 164-12 ТУ5863-005-00113557-94 12 тс*м 16,4 м 3,5 тн 1,42 м3 В 30

Опора СВ — особенности и применение

Для дачного освещения обычно используют СВ-95-2 или СВ 110-3,5 которые делают по чертежам ТУ 5863-003-05017 287-96 для СВ-95,  ТУ 5863-007-00113557-94 для СВ 110 соответственно.

Опоры освещения или столбы железобетонные уличного освещения делают очень прочными,и при выборе расстояния между столбами освещения и установке, как СВ 95, так СВ 110 нужно руководствоваться требованиями электриков.

Поставщики столбов наружного освещения, как правило не знают СВ 95 или СВ 110 нужен вам и какое расстояние между столбами, т.к. поставщик владеет информацией по продаже столбов освещения, а не по их эксплуатации как электрик. Но подсказать при продаже какая ветровая нагрузка для столба наружного освещения нужна, и нужна ли повышенная нагрузка для установке СВ 95 и СВ 110 поставщик должен.

Звоните и Вам на профессиональном, но понятом языке объяснят как выбрать опору, столб наружного освещения, какое кажется нелогичное отличие в цене СВ 95 от СВ 110, а также пояснять технологию изготовления и как купить опоры освещения в небольшом количестве.

 Нельзя сказать, что абсолютное большинство российских городов построено на равнинной местности. Зачастую даже основные улицы и проспекты города чередуют спуски с подъёмами – здесь проблема освещения стоит наиболее остро. Одинаковые столбы освещения на разной по ландшафту местности поставить нельзя. Именно поэтому существуют разные столбы, и опора для них также бывает различной. Таким образом, установка различных видов столбов невозможна без опоры для столбов. Сегодня существуют опоры для столбов нескольких типов, в частности анкерные, забивные, закладные. Однако стоит разобраться, каковы у проектировщиков критерии выбора, когда необходимы для установки опоры для столбов.

Начинается всё с того, что ещё в преддверии составления проекта изучается статистка, например, какова плотность движения автомобильного потока на данном участке дороги, насколько вероятна возможность возникновения ДТП, особенности парковки и многое другое. Всё это делается для того, чтобы опора освещения ни в коем случае не мешала движению, как автомобилей, так и пешеходов, а также, чтобы выбрать наиболее безопасное для самих опор место расположения, дабы риск их повреждения был минимальным. Конечно, современные технологии позволяют производить высокопрочные опоры освещения, как например СВ 95, и чертежи опор столбов проходят всестороннюю проверку, но случиться может всё, что угодно.

Следующим моментом, который обязательно учитывается на этапе проектировки, является обязательный анализ рельефа местности, где планируется разместить опоры. Не зря же поставщики столбов опоры уточняют, где будет размещаться опора: на равнинной дороге, либо на спуске-подъёме. Всё потому, что на крутых участках дорог используют особые разновидности консольных опор, которые сводят к минимуму риск того, что опора может «поплыть».

В расчёт берётся и оптимальное расстояние, которое только возможно между опорами освещения.

Стойки железобетонные СВ 95, 105, 110 и 164: установка, маркировка

Энергетическая отрасль страны передает электрику конечным потребителям через специальную сеть, одними из основных элементов которой являются железобетонные стойки СВ. Изделия изготавливаются согласно государственных нормативов, они выдерживают различные негативные факторы окружающей среды, обеспечивая надежное, безопасное и беспрерывное поступление тока на промышленные объекты и социальную инфраструктуру.

Зачем нужна?

Чтобы передать электричество от генерирующего предприятия к месту потребления, осуществляется установка железобетонных опор. Пасынки изготовляются согласно ГОСТ 23613–79. Монолитный столб СВ 110—5 универсален, его применяют для сооружения ЛЭП во многих регионах страны. Изделия выдерживают воздействие сложных климатических факторов:

  • повышенное содержание влаги;
  • морозы;
  • усиление воздушных потоков.

Посмотреть «ГОСТ 23613-79» или cкачать в PDF (1.7 MB)

Для изготовления стоек, используемых в постройке высоковольтных линий, применяется бетонная смесь типа М 400 и арматурный каркас из стальных элементов марки Ат-V.

Такие изделия становятся элементами конструкций для освещения улиц.

Стойки марок СВ 95—3, 164, 105 изготавливают предварительно напряженным или ненапряженным методом, они применяются для сооружения опор и арок электросетей, передающих ток напряжением до 35 кВт. Столбы используются для установки источников уличного дневного света. Стандартные характеристики изделий выдерживать низкие температуры окружающего пространства в пределах до -55 С. Сейсмоустойчивость конструкции обеспечивает стойкость к колебаниям земной коры мощностью в 9 баллов. Железобетон нижней части столбцов стандартной компоновки ориентирован для монтажа на грунтах с обычной кислотностью. Если монолитное изделие устанавливается на почвах с насыщением минеральных веществ, то подземный отрезок обрабатывается специальной защитной пропиткой согласно СНИПа 2.03.11—85.

Посмотреть «СНиП 2.03.11-85» или cкачать в PDF (8.2 MB)

Вибрированная опора СВ 105, 95, 164 обладает высоким сопротивлением к низким температурам, влажности, ультрафиолетовому излучению, воздействию химических реагентов и нефтепродуктов, может находиться в строю до полстолетия. При этом она способна удерживать нагрузку 9-ти электрических проводов, изготовленных из специальных металлических сплавов.

Маркировка

Цифры возле буквенного обозначения являются длиной изделия.

Изделия из монолитного бетона, которые использует энергетический сектор экономики для передачи тока потребителям, маркируются особым образом. При этом обозначаются цифровые и буквенные обозначения, которые разделяются дефисом. Это дает возможность определить тип столбцов, их протяженность, измеренную в дециметрах. В коде шифруется тип несущей способности стойки. Например, обозначение СВ 164 читается так:

  • СВ — стойка вибрационного типа исполнения;
  • 164 — протяженность изделия 16,4 м.

Производство и транспортировка

Технология изготовления

Выпуск стоек для электропередачи выполняется специализированным предприятием. Для этого используют опалубку из дерева, которая состоит из прямоугольных ячеек, куда заливают специально подготовленный бетонный раствор. Такой прием помогает сэкономить рабочее время. В формы предварительно устанавливается армирующий каркас из спиральных или стержневых металлических элементов. Также в основе стойки обустраивается заземление, в качестве проводника выступает арматурный прут, концы которого выступают за пределы «тела» опоры.

Подготовленные каркасы заливаются материалом в опалубке.

Залитая бетоном опалубка устанавливается на вибростанке, который уплотняет «сырой» монолит. Если планируется использование стоек в регионах с температурой воздуха ниже -55 С, в бетонный раствор включают специальное вещество, которое не допускает растрескивание конструкции. Завод выпускает стойки партиями, которые определяются местом, технологией, последовательностью и материалом изготовления.

Стойки для передачи электротока низкого напряжения изготовляют из железобетона марки В 30.

Транспортировка СВ-опор

Вибростойки доставляются к месту монтажа при помощи специализированных транспортных средств, при этом торцевые части столбов ориентируют в одну сторону. На платформу допускается укладывать не больше 17-ти опор. Перед отправкой потребителю изделия фиксируются и для обеспечения сохранности в качестве защиты используются доски. Продукт, изготовленный вибрационным способом, хранят штабелями по 9 рядом, между слоями укладывают деревянные прокладки. Стойки типа 164 необходимо транспортировать длинномерной автоплатформой, предварительно оформив разрешение на перевозку негабаритных грузов. Доставка железнодорожным транспортом обойдется заказчику дорого, так как она предусматривает применение специальной схемы укладки опор на сцепке из нескольких грузовых ж/д платформ.

Чтобы перевезти такие изделия на место установки, нужен специальный транспорт.

Установка

Монтаж стоек для линии электропередач выполняется специализированными организациями с использованием особой техники и механизированных средств — ручным способом такую операцию выполнить невозможно. Перед установкой на месте, используя бур или экскаватор, для опоры подготавливается котлован цилиндрической конфигурации. Сечение шахты не должно превышать аналогичный показатель столба на ¼. Если земляные работы выполняются зимой, их следует выполнить как можно быстрее, чтобы не допустить промерзание почвы. Подготовленный котлован может оставаться без установленной опоры не более 24 часов. В противном случае стенки скважины станут разрушаться, засыпая дно, и тогда не будет соблюден проектный уровень установки изделий.

При монтаже таких изделий необходима помощь крана.

Перед монтажом опоры проверяются на наличие дефектов в виде трещин или выбоин. К лункам стойки подтягивают тракторами. Потом в места крепления устанавливаются стальные тросы, при помощи которых кран перемещает изделие на место. Перед поднятием металлические приспособления проверяются на целостность. Если повреждено 1/10 волокон, то трос бракуется.

Обратная засыпка выполняется с использованием смеси из песка и гравия, при этом выполняется послойное трамбование. Нижняя часть столба обрабатывается гидрофобной смесью на уровень 320 см. Торец изделия прикрывают крышкой, которая препятствует поступлению воды во внутрь конструкции. Монтаж выполняется с выполнением техники безопасности.
