Бетономешалка своими руками: ручная и вибрационная

При проведении строительных работ всегда используется бетон. Для его приготовления требуется бетоносмеситель. Когда речь идет об индивидуальном строительстве, покупать аппарат экономически нецелесообразно. Устройство собирается самостоятельно в краткие сроки из подручных материалов. Для этого потребуется обыкновенная бочка, бидон, фляга или внутренняя часть старой стиральной машины. Руководствуясь простыми советами и имея умелые руки, собирается вибрационная или ручная бетономешалка своими руками довольно просто и в последствии будет быстрой и экономичной.

Конструкции самодельных бетономешалок

Самодельные бетономешалки имеют разную конструкцию в зависимости от принципа действия. Существует четыре основных способа замеса бетона:

  1. Гравитационное смешение компонентов смеси осуществляется переворачиванием емкости с раствором сверху вниз или по оси. Результат достигается перемешиванием под действием сил тяжести. Ручная бетономешалка этого типа подходит для небольших объемов в частном строительстве.
  2. Принудительно-механический способ зачастую совмещается с гравитационным методом, что позволяет получить высокую однородность раствора. Устройство смешения этого типа состоит из горизонтальной или наклонной бадьи с погруженным в нее миксером. Также емкость может вращаться самостоятельно без миксера, а для улучшения эффективности смешения используются лопасти, расположенные внутри бадьи.
  3. Принудительный вибрационный метод предполагает неподвижность емкости. Для замешивания применяется миксер, издающий волны сжатия, которые эффективно перемешивают и уплотняют смесь. Однако способ энергозатратен: для качественного смешения 20 литров раствора потребуется вибрационный привод мощностью 1,3 кВт.
  4. Комбинированный гравитационно-механический.

Ниже приведены схемы, как делается электрическая, вибрационная или ручная самодельная бетономешалка.

Вернуться к оглавлению

Простое механическое исполнение смесителя

Руководство по исполнению механической бетономешалки:

  1. Изготовление рабочего каркаса.
    Для этого пригодится металлический уголок. Он сваривается так, чтобы получилось два треугольника, соединенных нижними частями.
  2. Подготовка емкости для смешения. Можно использовать бочку, бидон, запчасти старой советской стиральной машины. Внутри сваркой крепятся три лопасти, если не будет использоваться миксер.
  3. Крепление емкости способом, при котором бочка не переворачивается при помещении в нее ингредиентов бетонной смеси.
  4. Закрепление ручки для перемешивания.
  5. Проверка на герметичность. Производится посредством заливки в емкость водопроводной воды. Если будет течь, некачественные места следует заварить.

Бетономешалке механического типа свойственные такие преимущества:

  • возможность приготовления бетона для масштабных работ;
  • интенсификация процесса за счет смены ручного перемешивания на электропривод;
  • удобная выгрузка материала посредством бокового наклона емкости;
  • для получения качественного замеса бетонного раствора достаточно 5 минут, для приготовления сухой смеси — 12 минут.

Недостатки:

  • плохое перемешивание по углам;
  • разбрызгивание смеси при оборотах свыше 35 в минуту.

Последний недостаток устраняется путем сваривания половинок емкости после установки. Для загрузки ингредиентов и готового бетона в этом случае используется люк.

Вернуться к оглавлению

Комбинированная горизонтальная конструкция с гребенками

Бетономешалка с гребенчатым миксером.

В бетономешалках этого типа может использовать ручной замес и электропровод одновременно. Конструкционное исполнение устройства отличается сложностью. Загрузочный люк нужно сделать самому. Для его сооружения понадобятся петли-карты, шпингалеты, уплотнители. Устройство подходит для выполнения масштабных строительных работ в местах без подвода электричества.

Достоинства:

  • высокая однородность раствора;
  • качество бетона;
  • высокая скорость замеса (достаточно четырех поворотов корпуса).

Недостатки:

  • сложность исполнения в домашних условиях;
  • много узлов и деталей.
Вернуться к оглавлению

Электросмеситель

Наиболее распространенным типом является электрическая самодельная бетономешалка принудительного действия. Для ее создания потребуются сварные накрест планки, на которые закрепляются дно и горловина бадьи для смешения. Для повышения качества и интенсификации перемешивания рекомендуется емкость делать вращающейся вместе с осью. Эта конструкция бетономешалки сложнее при сварке рамы, но можно избежать уплотнения вала на дне бадьи. В качестве миксера следует использовать рамное устройство, приваренное к оси.

Вернуться к оглавлению

Вибрационная установка смешения

Бадья для бетономешалки своими руками вибрационного типа должна быть круглой, высокой и неширокой, с расстоянием от концов вибратора до каждой стенки, равным радиусу действия устройства. К корпусу мешалки должен жестко крепиться кронштейн с генератором вибрационных колебаний или обычный перфоратор. Оптимальная мощность вибратора — 1,3—1,5 кВт.

В патрон перфоратора нужно вставить шток, длинной достаточной для вхождения тарелок из металлических листов в центральную часть смешиваемого раствора.

 Нюансы, как сделать бетономешалку лучше:

  • Емкость для смешения не должна быть маленькая или слишком большая.
  • Плоский вибратор не обеспечит эффективное смешение, поэтому оптимально использовать две металлические тарелки среднего размера, соединенные на оси дном кверху. Это обеспечит веретенообразное смешение.
  • Мощность привода определяет выбор диаметра вибратора. Например, на 1 кВт мощности требуются размеры тарелок, равные 15—20 см, поэтому для 1,5 кВт устройства нужны лопасти диаметром 22,5—30 см.
  • Диаметр емкости должен соответствовать радиусу тарелки от края каждой стенки до самого вибратора.
  • Для обеспечения равномерного смешения с получением однородного раствора уровень смеси над и под виброустройством должен равняться диаметру тарелки.

Главное преимущество — качественный однородный раствор. Недостаток — необходимость соблюдения множества нюансов при конструировании, иначе в скором времени потребуется ремонт.

Вернуться к оглавлению

Какие материалы и инструменты необходимы для создания смесителя?

Устройство бетономешалки.

Чтобы самому изготовить бетономешалку, потребуются следующие материалы:

  • смесительная емкость для раствора, например, бочка на 200 литров, допускается использование любых металлических и пластиковых емкостей цилиндрической формы;
  • минимум два подшипника;
  • шток для монтажа привода из трубы или стального прута;
  • электромотор мощностью свыше 2,2 кВт и количеством оборотов 1500 в минуту;
  • приводной вал, например, редуктор или ременная передача на шкивах со скоростью вращения не выше 48 оборотов за минуту;
  • металлические лопасти из остатков уголков, или стальные тарелки из листов «нержавейки»;
  • уголки или швеллера для каркаса.
Вернуться к оглавлению

Как сделать простую ручную бетономешалку своими руками?

Сооружается ручная бетономешалка по следующей схеме:

  1. Подготовить старый бидон или выварку. Проверить его на наличие трещин, если есть — устранить.
  2. Продеть в ручку емкости обрез трубы и привязать его веревкой или резиновым жгутом.
  3. Сварить ось и сосуд. При использовании алюминиевого сосуда, на нем винтами закрепляются ручки из металлических полосок толщиной 0,7 см.
  4. В станине режут отверстия «U»-образной формы для закладки осей и крепятся подшипники.

При горизонтальном расположении бидона в боковой части делается загружающий люк, а емкость закрепляется на оси. В качестве опоры применяются стальные трубы. Вращения конструкции медленные, поэтому время смешения раствора может достигать 20 минут. Однако производительность такой бетономешалки в 4 раза выше «совкового» способа. К этой конструкции можно присоединить электродвигатель мощностью 2,5 кВт на объем емкости 50 литров.

Вернуться к оглавлению

Выполнение бетономешалки самому из цилиндрической бочки

Cамодельная бетономешалка из бочки.

Бетономешалка из бочки представлена как тип ручного и электроприводного исполнения. В первом случае бочка насаживается на вал, который вращается закрепленными на концах ручками.

Для повышения эффективности смешения внутри бочки вдоль и поперек ввариваются перегородки высотой 10—15 см. Для обеспечения мобильности устройства устанавливаются стойки на тачку или колесную раму. Бочка должна быть полностью закрытой, так как будет расположена горизонтально. С обоих ее концов привинчиваются фланцы с подшипниками, куда приваривается вал. Для загрузки/выгрузки нужно прорезать отверстие в бочке, где будет установлен люк на петлях с герметичной защелкой. Если устройство статичное, его укрепляют через вал стойками. Опоры зарывают в землю, чтобы не было перекоса. К емкости прикладывают ручки.

Во втором способе основой является тот же чертеж. Главные отличия — использование двигателя, который крепится через шкив с одной из сторон бочки, и возможность вертикального размещения смесителя. Вертикальная самодельная бетономешалка из бочки монтируется на поворотную раму с мотором. К бочке крепятся ролики для обеспечения ее вращения на валу. Для облегчения кручения к емкости крепятся ручки или штурвал.

Вернуться к оглавлению

Типичные ошибки при исполнении

Чтобы знать, как сделать бетономешалку собственноручно, нужно учитывать ряд нюансов:

  • емкость для смешения раствора должна быть качественной, без дефектов, ржавления, не слишком большая;
  • нужно в точности выполнять инструкцию по изготовлению устройства, так как любые отклонения снижают качество готового раствора;
  • не допускается сварка металлических рам с чугуном, что существенно усложнит процесс;
  • нельзя перегружать устройство избыточным весом, то есть количество приготавливаемой бетонной смеси не должно превышать запланированного на этапе расчетов при создании бетономешалки.
Вернуться к оглавлению

Заключение

Самодельная бетономешалка без труда сооружается  в сжатые сроки и при этом можно сэкономить приличную сумму денег. Для этого потребуется минимум материалов, чертежи, инструментов, а от строителя — находчивость и внимательность.

При правильном соблюдении всех нюансов бетономешалке довольно долго не потребуется ремонт.

Самодельная бетономешалка своими руками. Полное руководство

На чтение 8 мин. Просмотров 1.5k.

Строительство очень часто связано с постоянным использованием большого количества бетона, замешивание которого требует не только больших затрат физической силы, но столь дорого времени.

Облегчить, а вернее решить эту проблему позволит сооружение самодельной бетономешалки, устройства позволяющего просто и быстро приготовить необходимое количество смеси в нужных пропорциях и необходимой консистенции.

Чертежи и конструкции самодельных бетономешалок

Вопрос конструирования самодельной бетономешалки в принципе упирается в очень простое техническое задание построить:

  1. простое по конструкции, с наименьшим количеством деталей и соединений устройство;
  2. используя при этом подручные, максимально доступные или просто малоценные детали и механизмы;
  3. надежное и неприхотливое в работе, в том числе с минимальными затратами на ремонт и обслуживание.

При всем многообразии идей и технических решений вопроса приготовления бетона все конструкции бетоносмесителей в принципе сводятся к решению простой проблемы – механическому перемешиванию сухой, а после добавления воды и жидкой смеси до получения однородного состава пригодного для дальнейших строительных работ.

Ввиду этого наиболее популярными у мастеров-самодельщиков являются агрегаты, основанные:

  • на использовании мускульной силы;
  • с использованием электродвигателей и различных редукторов;
  • небольшие машины с применением в качестве рабочего органа обычных бытовых электроинструментов.

По своему типу конструкции самодельные бетономешалки можно разделить на следующие группы:

  • с использованием гравитационного принципа смешивания – попросту получения однородной массы обычным переворачиванием емкости с цементом и наполнителем, когда под действием силы тяжести смесь неоднократно пересыпается и перемешивается;
  • принудительно-механический способ приготовления рабочего бетона – чаще всего это вариант, когда раствор перемешивается в горизонтальной или наклонной емкости с использованием внутреннего миксера. Здесь возможны варианты – либо вращается сам миксер внутри неподвижной бадьи или же вращается вся емкость, с намертво закрепленными лопастями миксера внутри.
  • вибрационный метод – способ приготовления бетона в этом случае заключается в замешивании составляющих с помощью помещенного внутрь бадьи вибрационный миксер. Такой миксер-вибратор, создающий достаточно высокую частоту вибрации производит, перемещение цемента и наполнителя.

Вместе с тем из всех рассмотренных типов конструкций для самостоятельного изготовления наиболее подходящими являются первые два типа, поскольку третий вибрационный способ приготовления смеси является наиболее технологичным и энергозатратным.

Пошаговое руководство по изготовлению бетономешалки своими руками

Приступая к практическому этапу реализации проекта, следует четко представлять какими характеристиками должна обладать конструкция.

В этом первостепенную роль играют:

  1. размер рабочей емкости – бадьи;
  2. количество и тип узлов содержащих различные вращающие детали;
  3. конструкцию агрегата – она должна обеспечивать надежное удержание бадьи, быть устойчивой и одновременно относительно легкой.

Бадья

Вариантов для использования в качестве емкости для приготовления смеси может быть масса:

  1. молочные бетоны на 40 литров;
  2. газовые баллоны;
  3. бочки;

Основным вопросом при выборе материала должно играть его качество, толщина, возможность крепления деталей с помощью электросварки.

Для горизонтального типа расположения емкости  предусматривается боковое засыпное окно, при наклонном, или с возможностью изменения угла наклона используются бадьи с несколько суженой горловиной открытого типа, для удобного засыпания составных частей раствора.

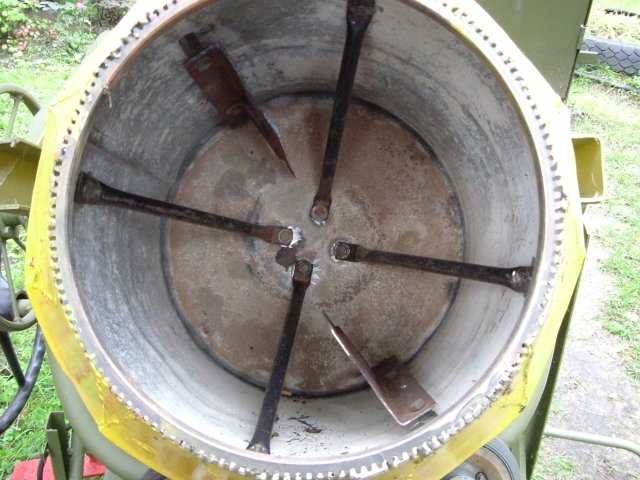

Внутри, для улучшения качества приготавливаемого раствора навариваются лопасти ли металлические гребенки, способствующие лучшему перемешиванию составных частей. Такие лопасти изготавливаются из металла толщиной не менее 2 мм.

Привод

Для приведение в действие рабочей емкости смесителя самыми простыми на сегодня выступают:

  • ручной привод – элементарное решение данной проблемы – закрепленная на двух опорах ось, на которой закреплена бадья, с одной стороны оси находится изогнутый конец, наподобие такого, что устанавливается на колодцах;
  • электрический привод – электродвигатель, передающий вращение вала с помощью ременной или зубчатой передачи бадье. Это самый распространенный вариант приводов самодельной бетономешалки, однако, он слабо подходит для работы на неподготовленных участках без электросети;

Миксер

В качестве миксера могут выступать:

  • металлические прутья диаметром от 8 мм, сваренные в виде гребенки и применяемые в смесителях с неподвижной бадьей, где вращение происходит только центрального вала;
  • листовой металл толщиной от 3 мм, приваренный в виде лопастей на стенки емкости смесителя под углом в 45 градусов к днищу;
  • стандартный смеситель, для электрической дрели-миксера используемый в вибрационных системах;

Простая механическая бетономешалка

Самый простой и довольно эффективный вариант бюджетной бетономешалки.

Конструкция такого аппарат состоит:

  • основание в виде сваренных из уголков, труб или профиля устойчивого основания, способного выдержать вращение бочки с 50-7- кг бетонного раствора;
  • бадья как правило, это бочка, молочный бидон, металлическая емкость из-под краски, или часть газового баллона с закрывающейся герметично горловиной, и валом в центральной части, закрепленном на основании, на подшипниках или втулках;
  • ручка ручного привода для вращения бадьи, в больших вариантах приспособлений для облегчения вращения предусматривается ручки с двух сторон бочки, для одновременной работы двух человек с целью облегчения работы;

Основанием является квадрат к двум противоположным сторонам которого привариваются боковины в виде двух треугольников (треугольник – самая устойчивая и жесткая фигура) на вершине которого закрепляется на подшипниках вал вращения бальи.

Горизонтальная растворомешалка из бочки

Простой и работоспособный вариант смесителя.

Состоит из:

  • основания;
  • бадьи, с откидной крышкой, и запорным механизмом;
  • валом вращения на подшипниках или втулках с рукояткой для вращения;

Особенностью конструкции является расположение бочки горизонтально или установка вала по диагонали через противоположные стороны днища и горловины бочки.

Комбинированная горизонтальная с гребенками

В данном варианте самоделки внутри бочки на рабочем вращающемся валу крепятся две или три гребенки, напоминающие собой грабли. Гребенки изготавливаются из металлического прута, полосы, или иного материала, с таким расчетом, чтобы при вращении перемешивать бетон, пропуская между зубьев.

Гребенки вдоль вала крепятся таким образом, чтобы между ними был угол 180, 120 или 90 градусов от центральной оси. Основание изготавливается по принципу остальных бетономешалок. Слив готового раствора обычно производится, путем опрокидывания бадьи или путем открытия сливной горловины.

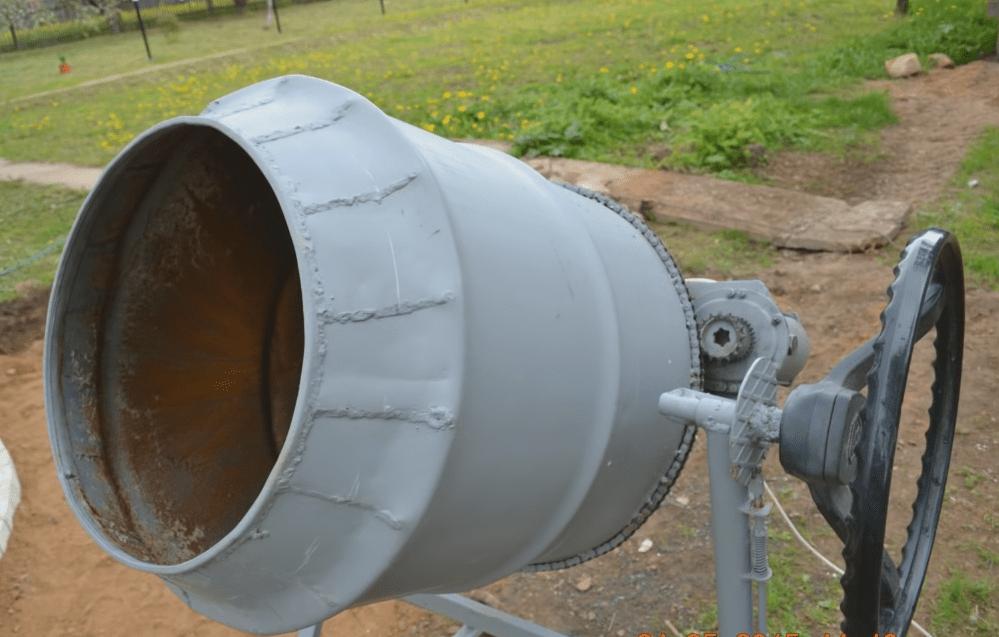

Настоящая электрическая

Такой вариант смесителя рассматривается, как вершина инженерных способностей самодельщиков в области бетономешалок. По сути это копия выпускаемой промышленным способом бетономешалки.

Но, при этом имеющей ряд особенностей:

  1. вместо зубчатого венца, используемого в промышленных агрегатах у самодельных аналогов, используется привод через редуктор или зубчатая передача на бочку с порой последней на опорные катки;
  2. бочка-бадья при этом, как и промышленный прототип имеет сужение в верхней части корпуса, а внутри приваренные по спирали боковые 2-3 лопасти миксера для улучшения смешивания раствора;
  3. основание проектируется с учетом удержания веса емкости с заполненным раствором и возможности его опрокидывания для слива готового бетона;
  4. в качестве привода чаще всего используется:
  5. электродвигатель с ременной передачей на вал вращения бочки;
  6. электродвигатель с редукторной передачей на бочку.

Среди бесспорных преимуществ такой машины легкость в управлении и минимальные затраты рабочей силы при работе, а вот минус – точный расчет всех узлов и деталей, наличие почти профессиональных знаний и умений при работе со многими инструментами, в том числе с электросваркой.

Вибрационная

Получение самого качественного раствора, возможно при использовании вибрационной бетономешалки. Это одновременно и самый высокотехнологичный вид смесителя.

В качестве рабочей емкости используется газовый баллон или иная емкость с толстыми стенками, но относительно небольшого диаметра, поскольку для работы вибратора необходима довольно большая мощность.

В качестве вибратора может быть использован обычный перфоратор со специально изготовленным рабочим органом в виде двух перевернутых дном друг к другу тарельчатых или ровных сетчатых пластин.

Емкость закрепляется вертикально на основании таким образом, чтобы оно обеспечивало устойчивое удержание самой емкости и вибрационного движителя.

Мощность движителя должна быть не менее 1,5 кВт, использование меньшего по мощности двигателя или перфоратора чревато неэффективной работой системы или быстрой поломкой.

Основание такой бетономешалки практически идентично всем остальным типам и должно обеспечивать не только устойчивость самой конструкции, но и возможность переворачивания емкости для слива готового бетона.

Типичные ошибки

При сборке такого агрегата возможны следующие основные ошибки и недостатки:

  • конструктивные:
  • несоответствие расчетной и реальной конструкции по жесткости основных деталей;
  • неправильно выбранная емкость для миксера;
  • не соответствующей по мощности и количеству оборотов конструкции электрический двигатель;
  • не соответствующий требованиям редуктор;
  • технологические:
  • недостаточно крепко соединенные детали корпуса;
  • неустойчивое основание;
  • высокое расположение вращающейся бадьи;
  • узкие или наоборот широкие горловины;

Кроме этого, следует учитывать и обязательное требование электробезопасности при установке электрооборудования.

А почему нельзя дрелью?

С дрелью все намного проще:

  1. электрическая дрель не предназначена для продолжительного использования. Режим работы переменно-продолжительный 5 минут работы, после чего обязательно 15 минут перерыва;
  2. шестерни дрели сегодня в большинстве изготавливаются из пластмассы, и рассчитаны на усилие достаточное для сверления отверстий не более 13 мм в бетоне, 20 мм в дереве или 12 мм в металле, а вот для перемешивания 70-90 кг рабочего объема не предназначены;
  3. мастерить бетономешалку с объемом чаши в 5-7 литров не рационально.

Заключение

Как показывает опыт, создание любого, даже самого простого средства механизации труда значительно повышает производительность и сокращает время работы.

По сути, бетономешалка это не самое сложное изобретение человека созданное из подручных средств и не требующее обязательного высшего инженерного образования, немного навыков работы с электросваркой, и пару дней работы позволят иметь действующую модель агрегата, дающую возможность в дальнейшем не только улучшать конструкцию, но и исправлять выявленные недостатки.

как сделать из бочки, стиральной машины и не только, инструкции с чертежами, фото и видео

Бетоносмесительная машина, или бетономешалка, или бетоньерка — строительное устройство, предназначенное для самостоятельного приготовления качественной строительной смеси. Такая машина может быть стационарной и мобильной, отличающейся назначением и принципом действия. На сегодняшний день бетономешалка, сделанная своими руками, является хорошим вариантом практичного и удобного агрегата. Его изготовление потребует минимальных финансовых затрат.

Виды бетономешалок и принцип их работы

Бетономешалка — техническое устройство, широко применяемое в условиях современного строительства для приготовления бетонного или другого раствора на основе цемента, и представленное очень разными видами или формами. Вне зависимости от типовых характеристик и конструктивных особенностей, основной функцией бетоносмесительной машины или миксера является получение максимальной эффективности в процессе смешивания всех составляющих.

Бетономесители непрерывного действия

Бетономешалки непрерывного действия имеют принудительный процесс смешивания всех составляющих. С конструктивной точки зрения такие агрегаты одинаковы, а основные отличия заключаются в размерах, производительности и форме лопастей для смешивания.

Принцип работы бетономешалки непрерывного действия заключается в принудительном процессе смешивания компонентов раствора

Непрерывные бетоносмесительные машины осуществляют полный набор всех технологических процессов, представленных загрузкой и смешиванием отдельных компонентов, а также выгрузкой готовой смеси из агрегата, что обеспечивается не только производственным, но и контрольным оборудованием.

На схеме показано устройство агрегата непрерывного действия

  • 8 — непрерывный поток компонентов смеси подаётся внутрь корыта;
  • 7 — лопасти, закреплённые на валах внутри корыта под углом 40–45°;
  • 6 — валы внутри корыта;
  • 5 — разгрузочный затвор;
  • 4 — зубчатая пара;
  • 3 — редуктор;
  • 2 — ремённая передача.

Принцип действия миксера основан на загрузке непрерывного потока компонентов ленточными питателями или конвейерами. Одновременная подача сыпучих составляющих и воды позволяет получить в смесительной ёмкости однородный и качественный раствор, который выводится через выгрузочное отверстие и может загружаться непосредственно в специальное транспортное средство.

Технические показатели производительности непрерывных смесителей зависят от объёма раствора, который перемещается за определённое время в направлении оси, а также от размера и угла лопастной части с частотой их вращения. Преимущества такого варианта бетономешалки представлены возможностью готовить растворы и жёсткие бетоны в значительном количестве, а также полной статичностью корпуса. К недостаткам можно отнести необходимость постоянной подачи компонентов, и невозможность получить небольшой объём раствора.

Циклического действия

Установки циклического действия отличаются загрузкой новых составляющих смеси только после полной выгрузки уже готового раствора. Такой вариант миксерного оборудования является более мобильным, а уровень производительности определяется качеством загружаемых компонентов и общим объёмом смесительного резервуара.

Циклические бетономешалки более мобильные

Основная функция циклического устройства заключается в получении высококачественных бетонов подвижного, формовочного и жёсткого типа с наличием специальных добавок. Агрегаты такого вида могут иметь цилиндрический или корытообразный корпус с валом вертикальной или горизонтальной направленности.

Перемешивание раствора происходит при помощи лопастных валов

  • 1 — подшипник;
  • 2 — электрический двигатель;
  • 3 — рамная конструкция;
  • 4 — передача клиноременного типа;
  • 5 — редуктор;
  • 6 — муфта;
  • 7 — корпус агрегата;
  • 8 — лопастная часть;
  • 9 — держатель;
  • 10 — отверстие для загрузки;
  • 11 — вал;
  • 12 — пневматический цилиндр;
  • 13 — затвор;
  • 14 — выгрузочное отверстие агрегата.

Принцип действия обеспечивается вращением лопастей на валах во взаимном направлении, что вызывает включение электрического двигателя и клиноременной передачи. Благодаря предельно равномерному расположению лопастей на валах, такие элементы идеально входят в свободные промежутки. Смешиваемые компоненты доставляются внутрь работающего миксера сквозь отверстие замочного типа, после чего происходит перемешивание при помощи лопастных валов и выгрузка готовой смеси через разгрузочное отверстие, управляемое пневматическим цилиндром.

Преимущества наиболее современных моделей заключаются в высоком качестве смешивания за относительно небольшой временной промежуток и в возможности применения компонентов с разными показателями плотности, в результате чего получается высококачественный готовый состав. Основные минусы циклического оборудования представлены дороговизной и технической сложностью трансмиссии, что предполагает обеспечение регулярного и грамотного технического обслуживания агрегата.

Гравитационные

Вариант строительной машины, отличающийся перемешиванием бетонных смесей за счёт силы тяжести. Гравитационные миксеры представляют собой барабан, который вращается вокруг оси горизонтального или наклонного типа. Обязательным условием функционирования является строго определённое количество лопастных вращений, которое предупреждает переизбыток центробежной силы внутри барабана.

Преимуществами бетономешалки такого типа является простота установки и производительность

Гравитационные строительные миксеры, как правило, предназначены для приготовления смесей, объём которых не превышает один кубический метр. Современная установка мобильного типа очень легко транспортируется. Самыми популярными и распространёнными гравитационными моделями являются бетоносмесительные установки в виде традиционных автобетономешалок.

Частота вращения в бетономешалке такого типа составляе 20 оборотов в минуту

  • 1 — загрузочный ковш;
  • 2 — пара подъёмных барабанов;
  • 3 — самотормозящийся редуктор червячного типа;
  • 4 — фланцевый электрический двигатель;
  • 5 — смесительный барабан с лопастями;
  • 6 — штурвал агрегата;
  • 7 — выходной вал трёхступенчатого редуктора цилиндроконического типа;
  • 8 — концы каната, которыми охватывается ковш;
  • 9 и 10 — концевые выключатели для отключения электрического двигателя;
  • 11 — траверса;
  • 12 — фланцевый электрический двигатель;
  • 13 — одноступенчатый редуктор;
  • 14 — фиксирующее устройство.

Принцип действия: лопастными элементами внутри барабана в процессе их равномерного вращения осуществляется подхватывание, подъём и сброс вниз приготавливаемого раствора. Стандартная частота вращения в гравитационной бетоносмесительной технике ограничивается 20 оборотами в минуту.

Несомненные преимущества любого гравитационного миксера представлены оптимальным соотношением веса установки и общего рабочего объёма ёмкости, простотой и надёжностью конструкции, возможностью использования крупных заполнителей, а также очень низкой энергонагруженностью такого оборудования. К серьёзным недостаткам таких моделей можно отнести низкие показатели универсальности и риск неполучения однородных жёстких смесей.

Принудительные

Бетоносмесительные агрегаты принудительного действия используются в производстве не только подвижных, но и жёстких бетонов формовочного типа, а также позволяют изготавливать лёгкие бетоны со значительным объёмом всевозможных добавок. Принудительные миксеры могут быть оснащены горизонтальным или вертикальным валом, который помещается в корытообразный или цилиндрический корпус.

В такой бетономешалке можно приготовить растворы с различными показателями плотности

В принудительных смесителях обеспечивается качественное перемешивание всех компонентов, а благодаря универсальности конструкции значительно облегчается изготовление бетонов, а также растворов, имеющих различные показатели плотности и уровень подвижности.

Внуть барабана бетономешалки загружаются все компоненты, благодаря лопастям они перемешиваются, и получается качественный раствор

  • 1 — корпус смесителя;
  • 2 — рамная конструкция;
  • 3 — электрический двигатель;
  • 4 — пульт управления агрегатом;
  • 5 — затвор секторного типа;
  • 6 — рукоять привода для открытия затвора;
  • 7 — защитный элемент;
  • 8 — редуктор привода для валов;
  • 9 — защита ремённой передачи;
  • 10 — предохранительная муфта;
  • 11 — смесительный вал.

Принцип действия базируется на загрузке всех компонентов внутрь барабана и способности лопастей в процессе вращения перемешивать составные части с получением однородной и высококачественной массы готового раствора.

Преимущества принудительных строительных миксеров представлены высоким качеством смешивания, надёжностью оборудования и его способностью функционировать даже в тяжёлых условиях, а также незначительными габаритами и лёгкостью транспортировки. К недостаткам относятся отсутствие максимального соотношения веса оборудования к полезному объёму миксера, а также слишком высокая установленная мощность электрического привода.

Как сделать бетономешалку своими руками

Безусловно, замешивание может выполняться в корыте при помощи обычной лопаты, но такой подход очень трудозатратный, не позволяющий получить достаточное количество однородной и качественной смеси, а расход компонентов в этом случае значительно возрастает.

Самостоятельное изготовление бетономешалки не вызывает сложностей даже при отсутствии профессиональных знаний и специальных навыков в данной сфере. Достаточно ознакомиться со схемой изготовления, подготовить необходимый материал и набор инструментов, а также строго придерживаться пошаговой инструкции.

Из бочки

Конструкция имеет своеобразную траекторию движения, в виде оси вращения, идущей через резервуар строго наискось. Простые растворомешалки способны хорошо функционировать при температурном режиме не ниже плюс 2оС, так как конструкцией не обеспечивается прогрев приготавливаемой смеси.

Конструкция такой бетономешалка довольно проста

  • 1 — металлическая бочка;
  • 2 — основание из металлического уголка;
  • 3 — вал из трубы;
  • 4 — система подшипников;
  • 5, 6 — ручка и рукоятка;
  • 7 — люковая крышка;
  • 8 — замковое соединение;
  • 9 — резиновый уплотнитель;
  • 10 — петля.

Приготавливаемый раствор перемещается между двумя стенками, что обеспечивает простоту и эффективность регулярной эксплуатации. Бочковой миксер способен за двадцать оборотов очень хорошо перемешивать около трёх вёдер бетонного раствора.

Материалы и инструменты:

  • металлическая бочка;
  • комплект метизов, представленных болтами, гайками и шайбами;
  • подшипники;
  • арматура для ручки;
  • стандартный металлический уголок;
  • сварочный аппарат;
  • электрическая дрель;
  • «болгарка» или ножовка для работы с металлом;
  • гаечные ключи;
  • уровень, рулетка и маркёр.

Пошаговый процесс изготовления:

  1. Просверлить отверстия на торцах бочки под установку вала.
  2. Установить на наружной части крышек подшипники под поворотную рукоятку.
  3. Вырезать отверстие для беспрепятственного извлечения готового раствора.
  4. Уплотнить дверцу резиной.
  5. Зафиксировать дверцу откидными петлями на шарнирных задвижках.
  6. Сварить из металлических уголков опорную рамную конструкцию.
  7. Оснастить вал лопастями из стального листа.
  8. Установить вал и поворотные ручки.
  9. Расположить бочку на опорной металлической конструкции.

При желании конструкцию может дополнить электрический двигатель, редуктор для понижения крутящего момента, клиновидный ремень и влагозащитный выключатель, а также система проводов. В работе такая модель бетономешалки менее устойчива, поэтому нуждается в обязательном обеспечении качественной дополнительной фиксации.

Из стиральной машины

Строительный миксер, изготовленный на основе стиральной машины, отличается достаточно высокой производительностью. В процессе барабанного вращения необходима стабильная устойчивость, но наличие определённого диссонанса объясняется составляющими раствора, постоянно смещающими центр тяжести. По этой причине нужно решить вопрос надёжного основания или каркаса для установки бетонного миксера, выполненного с использованием стиральной машины.

Самая устойчивая геометрическая фигура — треугольник, который выдерживает значительные нагрузки и хорошо сохраняет своё положение. Преимущества бетономешалки, самостоятельно собираемой на основе стиральной машины, представлены индивидуальным подбором высоты, но оптимальным вариантом является конструкция с нижней точкой расположения ёмкости на уровне 50–80 см. Объём готового цементного раствора напрямую зависит от размеров бака стиральной машины.

Чтобы обеспечить устойчивость, нужно сделать надёжное основание для бетономешалки

Материалы и инструменты:

  • сварочный аппарат;
  • электрическая дрель;
  • стандартный набор отвёрток;
  • ножовка для работы с металлом;
  • ёмкость из стиральной машины;
  • металлические уголки или труба для изготовления рамного каркаса;
  • стальной лист для изготовления лопастей.

При желании изготовить самостоятельно шнековую бетономешалку необходимо сделать специальный вал.

Пошаговый процесс изготовления:

  1. Заделать сливное отверстие в рабочей стиральной машины активаторного типа.
  2. Изготовить поворотный механизм из металлических уголков или трубы.
  3. Установить стиральную машину на поворотный опрокидываемый механизм.
  4. Установить раму на «ножки» высотой полметра для обеспечения максимальной устойчивости конструкции.

Важно не выполнять жёсткое крепление резервуара по периметру рамы, а установка на навес должна позволять осуществлять опрокидывание с упором на рамное основание. Фиксируется такая конструкция на основе стиральной машины активаторного типа всего четырьмя металлическими уголками. Работоспособность готового строительного миксера обеспечивается подключением агрегата к сети 220 В.

Из фляги

Традиционные фляги из-под молока или краски способны стать отличной базой, используемой в изготовлении компактной бетономешалки. Технологические возможности позволяют выполнить раму на основе металлических уголков или труб, а также обычных деревянных брусков. Как правило, внутри такого миксера одномоментно можно изготовить три ведра бетонного раствора.

Компактная бетономешалка, позволяющая приготовить три ведра раствора за один приём

Флягу необходимо располагать в наклонном положении, используя с этой целью четыре обычные вращающиеся опоры или рамную конструкцию с углом в 20–30° по отношению к горизонту. Таким образом, устройству обеспечивается вращение агрегата в соответствии с продольной осью.

Фотогалерея: составные элементы самодельной бетономешалки на основе фляги

Самодельную ручную бетономешалку можно изготовить в течение пары часов, используя с этой целью молочную флягу и практически любой металлический лом.

Материалы и инструменты:

  • сварочный аппарат;
  • электрическая дрель;
  • отвёртки;
  • ножовка для работы с металлами;
  • металлическая фляга;
  • металлические уголки для изготовления рамного каркаса.

Пошаговый процесс изготовления:

  • Высверлить отверстия для установки рукояти.
  • Пропустить ось, оснащённую ручкой, через просверленные во фляге отверстия.
  • Изготовить опорную металлическую конструкцию рамы.
  • Установить агрегат на раму.

Лёгкая эксплуатация строительного миксера обеспечивается обязательной сбалансированностью такого агрегата, поэтому ось пропускается только через центр тяжести. Втулками для оси могут послужить обычные водопроводные муфты, а упоры выполняются приваркой к осевой части гаек, смазанных литолом или солидолом. Такой вариант в работе очень прост, но большое количество раствора промешивается недостаточно хорошо и быстро.

Варианты бетономешалок для самостоятельного изготовления (с чертежами)

Существует несколько легко выполнимых самостоятельно вариантов строительных миксеров, которые доказали свою высокую эффективность в приготовлении бетонных растворов разного объёма.

Механический вариант

Главным преимуществом является достаточно большой объем, а для оснащения может быть использован как электрический, так и ручной привод. Выгрузка готового состава выполняется традиционным наклоном конструкции набок.

Основной минус такой цилиндрической бадьи заключается в недостаточно качественном перемешивании раствора в угловых зонах и риском разбрызгивания смеси при слишком большой оборотистости конструкции. Модель способна замешать простую смесь в течение пяти минут, а перемешивание сухих компонентов занимает не более десяти минут.

Комбинированный горизонтальный вариант с гребёнками

Электрическая или ручная конструкция на основе цилиндрического резервуара с высокой однородностью и отличной скоростью смешивания. Устройство также имеет высокую скорость и качество процедуры изготовления раствора. Для замешивания одной партии раствора достаточно выполнить всего четыре оборота ручки.

Бетономешалки комбинированного типа обладают хорошей скоростью смешивания

Недостаток состоит в конструкционной сложности и большом количестве составных частей, а повышенного внимания требует установка разгрузочного люка с высококачественными и очень надёжными уплотнителями, шпингалетами и петлями.

Гребёнки изготавливаются из обычных металлических уголков

Для изготовления гребёнки следует использовать металлические уголки, которые надёжно фиксируются на основании.

Для надёжности и устойчивости под бетономешалку рекомендуется сделать основание

Для сваривания боковых стоек используются подкосы, швеллера, разрезанные на отдельные элементы, а также прочные металлические уголки.

Электрический вариант

Наиболее распространённая и востребованная конструкция строительного миксера, чаще всего выполняемая своими руками. На сегодняшний день известно огромное количество вариаций такого агрегата, которые могут иметь некоторые различия в плане конструкции и технических характеристик.

Такой строительный миксер способе обеспечить немалый выход готового раствора

Оптимальным вариантом принято считать использование цилиндрического резервуара, в котором донную часть и горловину в обязательном порядке необходимо укреплять привариваемыми крест-накрест планками. Для такой рамной электрической бетоносмесительной конструкции, надёжно приваренной на оси, характерна высокая производительность и достаточный выход готового раствора.

Некоторую сложность может вызывать сборка ёмкости, вращаемой вместе с осевым элементом, что обусловлено необходимостью выполнить высокопрочную рамную конструкцию. Тем не менее именно благодаря такой технической особенности, электрическая бетономешалка может эксплуатироваться максимально продолжительное время.

Вибрационный вариант

При наличии перфоратора с показателями мощности 1,0–1,3 кВт и ударного принудительного механизма, вполне можно выполнить самодельную вибрационную бетоносмесительную машину.

В данной конструкции нужно учесть, что расстояние до донной части должно соответствовать радиусу агрегата

При изготовлении такой конструкции необходимо помнить, что используемый резервуар должен быть круглым и высоким, не очень широким, располагающимся на оси. Стандартное расстояние до донной части должно соответствовать радиусу агрегата. Категорически нельзя использовать любые плоские ёмкости, изготовленные из листового металла. В таком резервуаре отсутствует необходимое для смешивания раствора возбуждение волн. Оптимальным вариантом является использование пары металлических тарелок, сложенных вместе, а диаметр вибратора должен быть четверть метра на каждые 1,3 кВт мощности.

Современный бочковый вариант

Интересная с точки зрения технических характеристик конструкция, которая легко может быть выполнена в соответствии с расположенными ниже пошаговыми иллюстрациями. Необходимо подготовить двухсотлитровую бочку, электрический двигатель на 250 Вт и 1430 оборотов, а также колесо от обычного мотоцикла, два ремня и парочку сваренных друг с другом колец. Шкив надёжно приваривается к донной части резервуара. Рамная конструкция изготавливается на основе швеллера и прочной металлической трубы.

Фотогалерея: изготовление бетономешалки из обычной бочки

Видео: самодельная бетономешалка в работе

Видео: изготовление бетономесильного агрегата из бочки

Таким образом, стандартная готовая конструкция изготовленного самостоятельно строительного миксера представлена стационарной или передвижной станиной, замешивающими рабочими элементами, резервуаром для непосредственного процесса смешивания и разгрузочным механизмом. Также к важным частям конструкции относятся трансмиссия и бензиновый или электрический движущий агрегат.

Выполнить самостоятельно эффективный бетоносмесительный агрегат совсем несложно, но следует помнить, что расстояние от шестерней до шкивов должно быть максимально грамотно выверено ещё до выполнения монтажных работ. Невозможность подключения к бетономешалке заземляющего контракта нивелируется электрификацией устройства посредством стандартного УЗО, а все движущиеся внутренние части должны в обязательном порядке оснащаться защитными кожухами. Стартовый запуск бетоносмесительной машины осуществляется в холостом режиме, но приготовление первого бетонного раствора не должно составлять загрузку устройства на полный объём.

Оцените статью: Поделитесь с друзьями!

из бочки, принудительная, чертежи, конструкции

У любого, кто хотя бы ставил забор на столбиках, возникал вопрос: как сделать бетономешалку своими руками? Уж больно канительное и утомительное это дело – лопатить раствор в ведре или корыте. А если нужно сформировать стяжку пола, то руками и вовсе не получится: «сухой», очень вязкий раствор начнет схватываться, прежде чем его «наколотишь» до нужной однородности. Покупать же заводскую, особенно если строишь нерегулярно – накладно, техника не из дешевых. Аренда тоже обойдется немало: бетонные работы часок-другой не продолжаются, и нужно давать залог в размере полной стоимости новой.

Между тем самодельная бетономешалка – не бог весть что за устройство, и для мелких работ, включая заливку фундамента дачного домика, ее вполне можно изготовить самостоятельно. Затраты времени с лихвой окупятся ускорением замесов и повышением качества работы в целом: следующая порция готового бетона успеет приготовиться и будет залита прежде, чем в предыдущей произойдут необратимые изменения, снижающие прочность монолита.

А почему нельзя дрелью?

Почти каждый хотя бы раз видел, как замешивают раствор в ведре дрелью с насадкой-миксером. Казалось бы, вот оно – решение! Притянул дрель с миксером хомутом к кронштейну, и – знай, меняй ведро за ведром.

Во-первых, дрель не рассчитана на длительную работу и в таком режиме долго не протянет. Но не это главное препятствие. Любой, кто замешивал раствор подобным образом, знает: инструмент при замешивании нужно водить туда-сюда и по кругу. Иначе, вываливая раствор, увидишь комки песка, а это недопустимый брак. Поэтому механическое принудительное замешивание в неподвижной бадье не применяется и в промышленных условиях – механизм перемещения миксера выходит сложным, дорогим и ненадежным.

Как работают бетономешалки

Раз уж пошла речь о способах замешивания, не мешает разобраться, как вообще работает бетономешалка. И для полного понимания дальнейшего тоже полезно будет.

В основном используются четыре способа замешивания цементно-песчаного строительного раствора:

  1. гравитационный;
  2. принудительный механический;
  3. принудительный вибрационный;
  4. комбинированный гравитационно-механический.

При гравитационном замешивании емкость с компонентами раствора переваливается, раствор плюхается сам на себя и при этом перемешивается. Большого объема так не замесишь, качество готового бетона выходит лишь удовлетворительное, поэтому в промышленности такой способ не применяется. Но для себя можно быстро и просто сделать вполне приличную гравитационную бетономешалку, см. далее.

При вибрационном замешивании бадья остается неподвижной, а миксер-замешиватель возбуждает в массе исходной смеси волны сжатия, очень хорошо перемешивающие и уплотняющие раствор. Недостаток способа – большие энергозатраты: на 20 л раствора необходим привод замешивателя-вибратора в 1,3 кВт. Но качество бетона выходит исключительное, поэтому виброзамес применяется для особо ответственных конструкций: плотин ГЭС и т.п. В таком случае ради экономии энергии предварительно замешанный раствор заливают в опалубку и уже на месте «доводят» вибраторами. Но небольшую вибромешалку можно изготовить и самому, далее будет сказано и об этом.

Принудительное механическое замешивание в чистом виде не применяется; почему – сказано выше. В подавляющем большинстве случаев механическое замешивание совмещают с гравитационным: в горизонтальной или наклонной бадье вращается миксер, или вращается сама бадья с выступами внутри. Подобного рода бетономешалку вполне возможно изготовить самостоятельно, причем гораздо быстрее и проще, чем кажется на первый взгляд. Чертежи, если нужно – к вашим услугам по ссылке, а здесь мы рассмотрим принципы работы и особенности различных конструкций.

Проще не бывает

Простейшая ручная бетономешалка

Взгляните на рисунок. Это и есть простейшая гравитационная бетономешалка. В ней можно замешивать даже сухой раствор на стяжку: труба-ось будет рассекать раствор при переваливании, так что в этой машине имеет место и некоторое принудительное замешивание. И штукенцию сию можно еще более упростить и удешевить до того, что мастер-любитель средней руки, владеющий азами сварочных работ, сможет изготовить такую буквально часа за полтора-два.

Дырявить довольно дорогой молочный бидон нет надобности: подойдет и прохудившаяся выварка. Свищ или трещину завариваем, а крышку закрепляем так: в ручку крышки продеваем обрезок трубы или просто палку и туго-натуго притягиваем к ручкам бадьи веревкой или толстым резиновым шнуром; пойдет рваный для крепления грузов к верхнему багажнику автомобиля.

Точеные цапфы для крепления бадьи к оси тоже не нужны: выварку просто привариваем, а для алюминия привариваем к оси пару подходящих кусков металла – прутка, полосы 6-8 мм толщиной, и крепим к ним бадью болтами. А без муфт из кусков трубы, не говоря уже о подшипниковых, можно вовсе обойтись: в стойках станины вырезаем сваркой U-образные углубления, ось в них будет просто лежать. Вращаться будет со скрипом и дерганьем, но замесит исправно.

Недостаток у подобной мешалки один: вращать тяжеловато, и замес длится от 5 до 15 мин. в зависимости от вязкости раствора. Но производительность труда по сравнению с ведром и лопатой возрастает не менее чем втрое, и качество бетона для самостоятельной стройки такая вот простая ручная бетономешалка дает вполне приемлемое.

Принудительный замес: детали и узлы

Правильная конструкция бадьи самодельной бетономешалки

Описанная выше конструкция позволяет достаточно быстро и с приемлемым качеством залить фундамент под дачный домик или сарай. Если же вы затеваете строительство покапитальнее, вам потребуется принудительная бетономешалка. Они также доступны для самостоятельного изготовления, есть конструкции попроще и посложнее. Рассмотрим для начала отдельные узлы.

Бадья

Цилиндрическая бадья для механической или комбинированной мешалки – это, вообще говоря, нехорошо. Раствор в углах не перемешается как следует, или придется очень долго вращать, напрягаясь или расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.

Бадью из бочки, самую доступную, следует хоть немного скруглить: надрезать сваркой и переварить в «яйцо» или «грушу», как показано на рисунке. Для небольших порций раствора отличная бадья получается из двух тазиков; оцинкованных или эмалированных – все равно. Если мешалка применяется от случая к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем металлической лентой, стянутой болтом. Днище одного из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить невозможно.

Горловину наклоняемой бадьи с верхним выгрузом необходимо в любом случае подкрепить поперечной планкой; лучше – двумя, вваренными накрест.

Привод

Зубчатый венец, используемый в мешалках заводского изготовления, дорог и самостоятельно его не сделаешь: нужно специальное оборудование. Для полноценной замены нужны следующие детали:

  • Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
  • Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
  • Ступица колеса от того же автомобиля.

Как выглядит такой привод в сборе, видно на рисунке справа. Ось, на которой вращается маховик и бадья вместе с ним, коренным концом входит в муфту с шарикоподшипником качения №208, находящуюся внутри ступицы.

Это один вариант; второй – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна вторая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом все время будет попадать раствор, поэтому такое решение оправдано лишь при горизонтальной бадье с боковым выгрузом и глухими днищами.

Если найдется механический редуктор с нужным передаточным отношением, отлично – достаточно подсоединить его к оси. Для наклонной бадьи предпочтительнее прямой редуктор; для горизонтальной – угловой, но тут уж дело мастера боится, смотрите сами, как вам удобнее будет.

Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при меньшей плохо перемешается. Для обеспечения нужной скорости зубчатую передачу при необходимости дополняют ременной, как показано на том же рисунке.

Мощность двигателя берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для неподвижной бадьи и миксера, вращающегося на оси. Указанная мощность – минимальная; большая, разумеется, не повредит. Объем относится к объему раствора обычной вязкости, а не всему объему бадьи. То есть, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обычного, и 45 л сухого на стяжку. Поэтому при выборе посудины для бадьи за объемом гнаться не следует, нужно прежде определиться с мотором и идти от него.

Миксер

Конструкция миксера для самодельной мешалки особого значения не имеет. Его конструкция важна для промышленных мешалок большого объема. А вот расположение имеет значение.

В самодельных мешалках, особенно с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, кроме сложности изготовления, отличный гребенчатый миксер.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Видео: горизонтальная растворомешалка из бочки

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

  • Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
  • Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
  • Лучший миксер для такой мешалки – рамного типа, приваренный к оси.



Видео: самодельная “элеткромешалка” на 180 литров

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

  1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
  2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
  3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
  4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

Самодельная бетономешалка – как сделать сложную работу проще

При подготовке к строительству частного дома первое, что нужно сделать, это подобрать все материалы, необходимые для работы, а также выбрать инструмент и оборудование, которые позволят оптимально решить задачи строительства.

Возведение загородного дома начинается с закладки фундамента и первый материал, который вам понадобится это, конечно, бетон. Можно замешать вручную, но зачем, когда можно создать из подручных средств самодельную бетономешалку.

Покупать бетономешалку для одного раза не имеет смысла, а поэтому наилучшим решением будет изготовление ее своими руками. Наверняка найти старую бочку будет не сложным делом.

Самодельная бетономешалка

Как сделать бетономешалку своими руками?

Чтобы получить бетон, необходимо в правильных пропорциях смешать различные ингредиенты: вода, песок и прочее. Чтобы сделать это максимально быстро - применяют бетономешалку. Бетон используют в ремонтных работах при закладке фундамента дома, устройстве стяжек для стен, пола и других строительных работ.

Повторить устройство простой бетономешалки не составляет особых сложностей. Вот из чего она состоит:

  • емкость для смешивания «ингредиентов»;
  • ось вращения;
  • двигатель и основа, на которой устанавливается емкость для перемешивания;
  • внутри емкости для перемешивания устанавливают лопатки для лучшего взбалтывания различных компонентов.

Как видим, ничего сложного нет, а значит, сделать самодельную бетономешалку из бочки можно самостоятельно. Построив такое устройство единожды, можно обзавестись полезным в хозяйстве инструментом, который всегда будет под рукой при выполнении других строительных работ.

Подготавливаем материалы для изготовления самодельной бетономешалки

Для того, чтобы сделать самодельную бетономешалку необходимо заранее подготовить весь необходимый инструмент, а также нужные материалы. Впрочем, даже особого инструмента может не потребоваться. Если делать крепления на болтах, то применение, например, сварочного аппарата может и не понадобится.

В первую очередь, для работы будет нужна дрель, набор отверток различного калибра, а также ножовка по металлу. Для емкости, в которой будут смешиваться компоненты бетона, потребуется главное - бочка (не менее 200 литров).

Очень хорошо, если дно бочки будет несъёмным или заварено, чтобы оно не отвалилось при смешивании.

Металлический уголок можно использовать в качестве рамы, а вместо двигателя, который будет задавать крутящий момент всей конструкции, можно использовать бензиновый мотор или мотор от дрели-миксера. Мощность мотора должна быть не менее 1300 Вт.

В бочке, верхняя крышка должна быть прочно закреплена.

Также необходимо подумать над тем, какой механизм необходим: передвижной или стационарный. В зависимости от этого можно подкорректировать чертежи и планы конструкции.

Как сделать самодельную бетономешалку – процесс изготовления

Давайте рассмотрим основные этапы работы. Построим основу для будущей конструкции. Она должна выдерживать большие нагрузки и быть достаточно прочной.

  • Основу можно соорудить из строительного уголка, это обусловлено тем, что вес бочки с бетоном может быть достаточно большим, поэтому уголок должен удерживать всю конструкцию. Для лучшего эффекта можно использовать сварку, но, если аппарата нет в наличии, то закрепить конструкцию большими болтами.

  • Бочка при креплении к основанию должна быть наклонена под углом в 35 градусов. Что касается привода для перемешивания, то он может быть ручным или электрическим. Естественно, что электрический будет значительно лучше.

  • Затем на раму нужно установить редуктор, а уже потом - двигатель, после этого идет установка самой емкости для замешивания бетона.

  • На редукторе устанавливается бочка, а на том месте, где стоит малый шкив, нужно установить шестерню. Самая главная часть всей конструкции – двигатель, который должен надежным образом крепиться к кронштейну на бочке.

  • После всех вышеприведенных этапов изготавливается арматурная ручка для дальнейшего закрепления ее к нижней части кронштейна.

Если есть возможность использовать сварочный аппарат, то это будет лучшим решением, чем крепление болтами. Итак, построить бетономешалку несложно. Главное, иметь все инструменты и материалы. Зато, когда она будет построена, вы будете иметь отличный недорогой инструмент, который пригодится еще не раз!

Как сделать самодельную бетономешалку - видео

вариант из бочки и другие

На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

Бетон является основным элементом как масштабного строительства, так и локального. Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

На помощь приходит самодельная бетономешалка, сделанная своими руками.

Подробные инструкции и наглядное пособие будет представлено ниже.

Чертежи и конструкции самодельных бетономешалок

В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров.

Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

Обратите внимание на то, что любая бетономешалка должна быть прочной и устойчивой. Рекомендуется максимально ответственно подойти к изготовлению, так как любые неточности сразу же приведут к поломке сооружения.

В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

Чертежи самодельных бетономешалок в фото — галерее.

В процессе смешивания бетона, важное значение имеет момент кручения бетона. Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

Для бетономешалки подойдет небольшое количество оборотов — 25 оборотов в минуту.

Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

Бетономешалка из бочки

Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

Чертеж бетономешалки из бочки

Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

Обратите внимание на то, что конструкция, основой которой является бочка, способна перемешать и другие рабочие, строительные материалы.

На видео бетономешалка из бочки на основе двигателя от стиральной машины.

В качестве основы — стиральная машина

Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

Редуктор для бетономешалки

А на его место установить вал, который будет подходить соразмерно.

Далее, внутри каждой машинки есть резьба, на которой следует аккуратно закрепить скобы и лопасти. Они должны также соответствовать размерам машинки.

Важное условие: и скобы и лопасти должны располагаться строго симметрично. Срок жизни этого приспособления будет во много зависеть от такого условия.

Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

На фото бетономешалка из стиральной машинки

Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

Типичные ошибки

В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

  1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной. Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
  2. Во-вторых, следовать инструкции необходимо детально. Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
  3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном. Это только усложнит ваш и без того нелегкий труд.
  4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой. Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

Самодельная бетономешалка своими руками чертежи

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Типы самодельных бетономешалок

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Чертеж бетономешалки

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция — бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Вертикальная бетона мешалка



Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

Самая простая конструкция редуктора с электроприводом – на шкивах. Шкивы можно взять от любого автомобиля или старой стиральной машинки – главное, подобрать нужное количество и пропорции передач, чтобы обеспечить медленное вращение барабана. Часто в силу недоступности деталей передачу вращения на барабан делают из комбинации шкивов, цепной или ременной передачи, и т.д. Преимущества электрической бытовой бетономешалки очевидны: минимум ручного труда, высокая скорость приготовления раствора, надежность, экологичность и экономия трудозатрат. Недостаток один – необходимо наличие электричества на стройплощадке.

Мощность электродвигателя рассчитывается по-разному: для наклонной или вертикальной бетономешалки – 0,2 кВт на 1 литр раствора, для горизонтального резервуара – 0,15 кВт на 1 л.

Бензиновый двигатель в бетономешалке

Бетономешалка с приводом от ДВС или дизельного маломощного двигателя имеет преимущество только в том, что для ее работы не нужно подводить электричество. Чаще всего такая самодельная бетономешалка принудительного действия конструируется мобильной – на колесиках. Привод на барабан делается любой, а сама емкость может изготавливаться довольно большого объема, так как мощность любого, даже маломощного двигателя, будет достаточной для качественного замешивания раствора в резервуаре объемом в 1 куб или больше.

Передача вращения на первый шкив трансмиссии должна быть цепной, так как на выходе ДВС установлена зубчатая шестеренка. Такая конструкция удобна тем, что ремонт своими руками можно провести для всех без исключения узлов и деталей, не обращаясь в различные сервисы и мастерские.

Бетономешалка из стиральной машины

Изготовить самодельную бетономешалку проще всего из барабана и других деталей стиральной машинки, так как в емкости для стирки уже предусмотрено крепление шкива. Останется только сделать свой каркас и закрепить на нам двигатель для перемешивания раствора. Преимущества самодельной бетономешалки в том, что пропорции и состав раствора могут быть любыми – с песком, мелким гравием, наполнителями или керамзитом. Структурная схема такого бетоносмесителя приведена ниже:

Схема бетономешалки



Электродвигатель, шкив, резервуар, ремень – все это берется от стиральной машинки. Остается только самому сделать люк для выгрузки раствора, и металлическую раму, на которой будет устанавливаться бетономешалка. Чтобы понизить соотношение оборотов двигателя и барабана, используется система из нескольких шкивов, диаметр которых подбирается индивидуально, в зависимости от оборотов электродвигателя.

Внутри резервуара (а он сделан из нержавеющей стали) крепятся лопасти для перемешивания смеси. Так как стенки нержавеющей емкости довольно тонкие (около 1,5 мм), то при помощи сварки лопасти закрепить очень сложно — проще сделать все на болтовых соединениях. Сливное отверстие в резервуаре необходимо спилить и заглушить металлической заплаткой на болтах. Так как конструкция бетономешалки будет делаться с вращением всего барабана, то лопасти должны быть изогнутыми и крепиться по диагонали на длину двух третей резервуара. Лопасти обязательно должны крепиться строго симметрично относительно друг друга и оси барабана – от этого зависит разбалансировка и вибрация барабана при перемешивании раствора, а значит, и срок эксплуатации бетономешалки. Минимальный зазор между лопастями и стенками емкости, особенно по углам, обеспечит отсутствие «мертвых зон», где раствор не перемешивается.

Люк для выгрузки раствора при вращающемся барабане можно не делать, а выгружаться раствор будет через верхнюю часть емкости. Для этого необходимо предусмотреть опрокидывание бетономешалки шарнирным поворотом на раме. Емкость для выгруженного раствора должна быть немного больше объема резервуара бетономешалки.

Чтобы раствор меньше разбрызгивался, а также с целью увеличить объем приготавливаемого раствора, на нержавеющий резервуар можно наварить грушевидную металлическую насадку, сужающуюся к концу емкости.

Самое надежное изготовление рамы – из металлического уголка со стороной 45 мм. Раму можно изготовить при помощи сварки, или стянуть на болтах. Деревянный каркас будет разбухать от воды, рассыхаться и деформироваться в процессе эксплуатации, поэтому такая конструкция применяется очень редко. Бетономешалка из стиральной машины имеет небольшую емкость, но для частного хозяйства в большинстве случаев не нужно много бетонного раствора сразу. К тому же, такая бетономешалка обойдется почти бесплатно, за исключением нескольких деталей, которых может не оказаться под рукой.

Техника безопасности

  1. Постоянная вибрация при работе бетономешалки создает опасность ослабления болтовых соединений, поэтому перед каждым использованием бетоносмесителя проверяйте все места креплений и сварных швов.
  2. Перед включением бетономешалки проверьте ее устойчивость и надежность установки на грунте.
  3. Не оставляйте работающий агрегат без присмотра.
  4. Пользуйтесь средствами защиты – очками, рукавицами, одевайте плотную рабочую одежду.
  5. Не проверяйте готовность раствора при работающей бетономешалке!

Главные преимущества самодельной бетономешалки – дешевизна и экономичность, доступность деталей для ремонта и обслуживания, а в некоторых вариантах конструкции – мобильность и автономность работы.

Как сделать бетономешалку своими руками: ручная и электрическая

Любые строительные работы на участке, будь то возведение фундамента здания, стяжка или устройство отмостки, не обходятся без применения бетонных растворов. . Желая сэкономить на строительстве, многие мастера замешивали его вручную. Если для изготовления нескольких литров раствора можно использовать ручной труд и обычную лопату, то для получения значительно больших объемов лучше использовать специальный механизм - бетономешалку.Механизм такого устройства довольно прост. Благодаря описанной в статье пошаговой инструкции любой желающий сможет понять, как сделать бетономешалку своими руками, а изготовить потребность в бытовом приборе всего за один день.


  • Видео примеры от мастеров
  • Самая простая версия смесителя с ручным приводом.

    Ручная сборка в процессе эксплуатации влечет за собой использование большой силы мышц.Однако в случае неполного заполнения привести в движение бетономешалку может и женщина.

    Продумывая, как сделать бетономешалку для дома, многие владельцы стараются выбрать вариант, не требующий больших финансовых затрат. Оптимальный вариант - устройство изготовления металлических барабанов и каркаса, сварных уголков и прутков.

    В качестве вместимости прекрасно подойдет бочка с крышкой объемом от 100 литров и выше. На концах крышки просверливают отверстия для установки вала и для фланцев крепления нижней крышки с подшипниками.Затем сбоку от цилиндра вырезанный люк - прямоугольный люк размером 30 × 30 см. Место желательно поближе к торцу, который в процессе будет располагаться на нижней стороне.

    Для плотного прилегания крышки в процессе работы прибора по краям люка нужно наклеить мягкую резину. Приколите к стволу резное изделие за петли на гайках и болтах или при любом запоре при помощи петель.

    Вал должен быть расположен под углом 30 градусов, а конструкция, установленная на раме, должна быть размером 50 × 50 мм.Углы Готовой конструкции нужно закопать в землю или надежно закрепить на поверхности. Вал может быть выполнен из двух стальных стержней d = 50 мм.

    Дизайн готов к работе. Осталось только наполнить резервуар всеми ингредиентами, закрыть крышку и за ручку провести 10-15 оборотов в минуту.

    Чтобы выгрузить готовый раствор из емкости, нужно подставить любую емкость под бочку и через открытый люк перевернуть бочки перевернуть бочки с раствором приправы.

    Электромиксеры относятся к более совершенным моделям, приводятся в действие двигателем.

    Подготовка основных элементов

    Для изготовления миксера необходимо приготовить:

    • Бак металлический;
    • Электродвигатель;
    • Вал карданный;
    • Уголки или прутки металлические d = 50 мм для лезвий;
    • Два подшипника;
    • Элементы для каркаса.

    Используя бочку вместимостью 200 литров на загрузку, можно получить до 7-10 ведер приготовленного раствора, достаточного для одного цикла строительных работ.

    Для изготовления бетономешалки можно использовать готовую бочку, либо приготовить емкость от 1.Листовая сталь 5 мм. Однако необходимо обладать определенными навыками обработки.

    Для улучшения перемешивающих свойств агрегата резервуар может быть оснащен винтовыми лопастями. Готовить их можно углами или прутьями, расположив их под углом 30 градусов и придав им форму внутренних контуров кадки.

    Для миксера можно использовать двигатель от любого оборудования (например, от стиральной машины). Но выбирая приводной двигатель, лучше остановить свой выбор на этом, который способен обеспечить скорость вращения 1500 об / мин, а скорость вала не более 48 об / мин.Благодаря этим характеристикам можно получить бетонную смесь высокого качества без сухих участков. Для первичного силового модуля также потребуются дополнительные шестерни и шкивы ременной передачи.

    Сборочная конструкция

    С обеих сторон бака просверлены отверстия для соединения вала с барабаном. Обустройство люка бака происходит по тому же принципу, что и при сборке ручного миксера. К днищу бака приварен зубчатый венец, входящий в состав редуктора. Бывают фиксированные и шестерни меньшего диаметра.

    Чтобы превратить обычный бак в электромешалку, вам понадобится кусок трубы, который в дальнейшем будет приваривать к бачку, вставить подшипник большого диаметра, а затем вал, соединяющийся с двигателем.

    Несущая конструкция - каркас может быть выполнен из деревянных планок или досок, металлических прутков, труб или уголков 45 × 45 мм.

    Чтобы сделать опорную конструкцию мобиля, можно дополнительно оснастить его колесами, которые устанавливаются на квадратный конец вала из арматуры d = 43 мм.

    Для облегчения работы с устройством смеситель желательно оборудовать поворотным устройством. Собрать просто. Для этого путем сварки необходимо соединить две металлические трубы ø = 60 мм с двумя опорами и корпусами подшипников. Его закрепить в подшипниках рамы устройства можно только сваривая торцевые заглушки и опрокидывающиеся ручки.

    Для закрепления поворотного устройства в рабочем положении, необходимо в переднем кольце и прилегающей стенке трубы просверлить вертикальное отверстие, в которое вставляется проволочный штифт диаметром 8 мм.

    Напоследок хочу показать пару видео примеров. Вот серийный вариант газового баллона:

    А вот такую ​​мешалку можно сделать, если к штатной ванне прикрепить мотор:

    Связанные с контентом

    Основное руководство по созданию самодельного бетономешалки

    Точная схема конструкции самодельного бетономешалки представлена ​​в этой статье. Смеситель может быть очень удобен для случайных работ по дому, когда для создания бетона требуется смешивание цемента.

    Экономия

    Благодаря этому проекту вы сэкономите от 150 до 200 долларов США на стоимости нового портативного электрического бетономешалки.

    Так же, как железный и бронзовый века, наше время наверняка будет известно в будущем как конкретный век. Структурная прочность, обеспечиваемая материалом, делает его незаменимым. При выполнении небольших строительных проектов дома необходимо предпринять одно действие - это смешивание цемента для изготовления бетона. Большинство людей арендуют или покупают для этой цели портативную бетономешалку.Тем не менее, расходов можно полностью избежать, построив свой собственный миксер дома, и в следующих строках мы покажем вам, как это делается. Проект непростой, но и не очень сложный. Смеситель идеально подходит для небольших работ по смешиванию строительного раствора и будет стоить лишь часть стоимости купленной машины. Время, необходимое для работы, в зависимости от вашего уровня знаний, может составлять от 1 до 2 часов.

    Вещи, которые вам понадобятся

    Хотите написать для нас? Что ж, мы ищем хороших писателей, которые хотят распространять информацию.Свяжитесь с нами, и мы поговорим ...

    Давайте работать вместе!

    Смеситель будет представлять собой автоматическую ванну для мытья посуды с лопастями и установленную на ролике. Это будет ручное управление. Вот длинный список материалов для работы.

    Бондо (замазка) Автоматическая стиральная машина
    Велосипедные ручки Два тройника ½ дюйма
    Одна труба ½ "x 7" Две трубы ½ "x 12"
    Одна труба ½ ”x 18 ″ Четыре трубы 1 ″ x 12 ″
    Один ниппель 1 ″ x 2 ″ Крестовина для трубы 1 дюйм
    Одна заглушка 1 ″ Один машинный болт 3/8 ″ x 6 ½ дюйма ( с шайбами ​​и гайками )
    Шайбы и шплинты Два колеса 7 дюймов со ступицами 3/8 дюйма
    Втулки от ½ "до 1" Один стальной стержень ½ "x 29"
    Одна электрическая металлическая трубка (EMT) размером 1 ¼ ”x 10 ″ Одна муфта 1 ″
    Три угловых лопасти 1/16 ″ x 2 ″ x 5 ″ x 13 ″ ¼ ”x ¾” Болты
    Две ручки Одна 1-дюймовая крестовина для угловой направляющей трубы
    Два 8-дюймовых колеса со ступицей ½ дюйма Листовой металл 18 калибра
    Ключ трубный Биты 3/32 ″ и ¼ ”
    Сверлильный станок Ножовка по металлу
    Смазка Разводной ключ

    Создание смесителя

    Для начала вам нужно раздобыть бочку / кадку.Для этой цели идеально подойдет старая автоматическая стиральная машина. Здесь мы приводим иллюстрированный план процедуры сборки; вам нужно будет выяснить некоторые детали.

    Шаг 1. Создание угловых лопаток

    Три расположенные под углом лопасти, прикрепленные к стенам, облегчают перемешивание цемента в ванне. Этой цели может служить металлолом, в том числе угловые кронштейны или металлические детали под углом. Посмотрите, сможете ли вы достать такие предметы. Если вы не найдете их, вам придется вырезать их из листового металла толщиной 18 мм.Как показано на схеме ниже, вырежьте листы размером 2 x 5 x 13 дюймов и согните их под углом 15 °, примерно на 1 дюйм от основания. Просверлите два отверстия ¼ ”во всех трех лопастях для крепления.

    Просверлите соответствующие отверстия в стенках ванны для крепления лопастей с помощью болтов ¼ ”. Если вы используете бак стиральной машины, на нем будут отверстия, которые необходимо закрыть. Чтобы заблокировать их и предотвратить утечку, используйте замазку (Bondo) и покройте ею всю внутреннюю поверхность, чтобы ванна была герметичной.

    Шаг 2. Соберите раму трубы и соедините ролики

    Как показано на схеме, представленной ниже, следующим шагом является сборка всего каркаса трубы путем навинчивания каждой детали на место.Закрепите маленькие и большие колеса с помощью шайб, гаек и шплинтов. Чтобы предотвратить раскачивание колеса, убедитесь, что шплинт просверлен и закреплен как можно ближе к колесу. Смазка всей сборки обеспечит бесперебойную работу.

    Шаг 3. Соберите все вместе

    С роликом и опорной структурой трубы в месте, настало время, чтобы прикрепить смеситель. Закрепите бак, как показано на схеме ниже, так, чтобы он вращался на центральном валу, чтобы облегчить перемешивание.Вам нужно будет закрепить вал на центральной крестовине трубы, а затем соединить его с трубкой EMT и заглушкой, используя муфту и ниппель, как показано на рисунке ниже. Нанесите значительное количество смазки на центральную ось и все движущиеся части устройства, чтобы обеспечить плавную работу.

    Шаг 4: прикрепите ручки

    Вы можете прикрепить ручку велосипеда вместе с двумя другими ручками, чтобы удерживать смесительный бак.На этом самодельный миксер готов. Для замешивания цемента его придется вручную повернуть. Вы можете покрасить его, чтобы предотвратить ржавление металла. Вот как должен выглядеть готовый продукт.

    Те из вас, кто уже занимается проектами «сделай сам», сочтут эту процедуру сборки довольно простой. Если у вас есть запасные части и инструменты, необходимые для работы, настоятельно рекомендуется создать собственный миксер, следуя этой процедуре. Вы можете изменить размер и масштаб в соответствии с вашими потребностями.

    Как смешивать бетон

    Бетон - ценный строительный материал для дома. Прочный, адаптируемый и долговечный бетон можно использовать для внутренних двориков, столбов ограждений, полов, нижних колонтитулов и плит. Вы даже можете сделать из бетона кухонные столешницы, столешницы для умывальников и раковины.

    В то время как смешивание бетона обычно связано с автобетоносмесителями и коммерческими миксерами, домашние мастера могут надежно смешать небольшие количества бетона с помощью простых инструментов.

    Можно смешивать меньшее количество бетона вручную без использования миксера. Вы будете использовать только садовую мотыгу и лопату, смесительный резервуар, например тачку, и источник чистой воды, например садовый шланг.

    Сколько бетона смешивать за раз

    Объем партии при использовании этого метода ограничен одним или двумя 50-фунтовыми мешками с бетоном. Смешать более 100 фунтов бетона с помощью мотыги физически сложно, к тому же бетон может начать затвердевать, прежде чем вы сможете смешать всю партию.

    Большинство домашних мастеров обнаружат, что смешивание одного мешка 50-фунтового бетона за раз - наиболее удобное количество партии.

    Сколько воды добавить в бетонную смесь

    Отмерение точного количества воды имеет решающее значение для успешного перемешивания бетона. Использование недостаточного количества приводит к получению сухой порошкообразной смеси, которая не слипается и не схватывается должным образом. Более частая ошибка - добавление слишком большого количества воды. Хотя заливка может быть успешной, бетон, смешанный с большим количеством воды, непрочен и вскоре рассыпется.

    Хотя вы должны стремиться к точному указанному количеству воды, большинство производителей при необходимости устанавливают допуски на дополнительное количество воды. Во многих случаях можно добавить до 2 дополнительных стаканов воды.

    Плита толщиной 2 дюйма Необходимые мешки (50 фунтов) Требуется вода
    1 квадратный фут 1 1/2 галлона
    2 квадратных фута 2 1 галлон
    3 квадратных фута 3 1-1 / 2 галлона
    4 квадратных фута 4 2 галлона
    5 квадратных футов 5 2-1 / 2 галлона

    Советы по увеличению рабочего времени бетона

    Бетон быстрого приготовления начинает схватываться примерно через 20-40 минут.Это означает, что у вас есть менее 20 минут, чтобы полностью перемешать бетон и залить его.

    Чтобы поддерживать эти жесткие параметры, вам необходимо иметь под рукой все ваши материалы и инструменты. Любое постороннее действие только сокращает время работы бетона.

    • С помощью садового шланга налейте 8 стаканов (или 1/2 галлона) воды из мерной чашки, а затем в ведро. Отметьте ватерлинию несмываемым маркером.
    • Поместите мотыгу, лопату, ведро с водой, мерный стакан и садовый шланг (кран включен, шланг управляется с помощью распылителя) на расстоянии досягаемости от тачки.
    • Замешивайте бетон как можно ближе к месту заливки.
    • Работа с помощником. Один человек уделяет все свое внимание перемешиванию, а другой добавляет воды и удерживает тачку.
    • Если вы работаете в одиночку, удерживайте тачку во время перемешивания бетона, наступая на одну из стоек тачки ногой или поддерживая край тачки коленом.

    Бетон достигает прочности на сжатие 400 фунтов на квадратный дюйм в течение примерно двух часов и 1000 фунтов на квадратный дюйм в течение 24 часов.Бетон считается полностью затвердевшим через 28 дней, но обычно его можно использовать примерно через день или два, в зависимости от области применения.

    Материалы

    • 1 быстросмесительный бетон, мешок 50 фунтов
    • Пресная вода
    1. Вылейте мешок из бетона

      Для чистой заливки, минимизирующей образование пыли, установите мешок с бетоном в тачку на конце. Возьмитесь за верхнюю часть пакета одной рукой, а другой рукой отрежьте верхнюю часть пакета универсальным ножом.Аккуратно переверните пакет набок и медленно слейте бетонную смесь. Держите пока смесь изолированной с одной стороны тачки или смесительного резервуара.

    2. Налейте воду

      Вылейте подготовленное ведро с водой в открытую часть тачки или таза.

    3. Медленно сложите бетон в воде

      С помощью мотыги постепенно вытягивайте материал с бетонной стороны таза в воду. Убедитесь, что продукт смешан с водой, прежде чем всасывать больше продукта.

    4. Смешайте бетон вместе

      Когда весь бетон и вода смешаны, продолжайте перемешивание, пока не удалите все воздушные карманы или сухие участки.

    5. Оценить и исправить бетон, если необходимо

      Бетон должен иметь консистенцию, напоминающую арахисовое масло. Он не должен быть жидким. Если да, добавьте небольшое количество сухого бетона, чтобы смесь стала жестче. Также смесь не должна быть порошкообразной. В таком случае добавляйте до 2 стаканов воды, по одной чашке за раз.

      Один раз протащите мотыгу через смесь, так чтобы мотыга касалась дна тазика. Стороны бетонной канавки должны стоять твердо. Когда вы стучите по бетону мотыгой или лопатой, он должен оставаться плоским.

    6. Очистите инструменты

      Сразу после заливки бетона очистите инструменты (если вы не собираетесь перемешивать больше бетона). Поместите инструменты в тачку, опрыскайте их распылением и поставьте в сторону, чтобы они высохли. Очистите внутреннюю часть тачки от остатков бетона.

    DIY CONCRETE :: Как смешивать бетон: 5 шагов

    Испытание на осадку используется для определения правильной гидратации партии бетона. Осадка - это расстояние, на котором влажный бетон оседает после снятия конуса осадки. Идеальная смесь не будет слишком жесткой или слишком мягкой, но будет иметь осадку около 4 дюймов. Если вы работаете в очень жарких или сухих условиях, или если форма имеет сложную форму, вам может потребоваться немного более влажная смесь. Учтите, что чем больше воды в смеси, тем выше риск появления трещин.Слишком сухую смесь трудно наливать и вибрировать.

    Выполнение теста на оседание поможет вам понять, как должна выглядеть правильная смесь. Со временем вы почувствуете это, но вначале это помогает отслеживать количество добавляемой воды, чтобы вы могли воспроизводить одни и те же результаты во всех проектах.

    Профессиональные расходные материалы для испытаний на оседание:

    • 12-дюймовый конус оседания
    • Смешанный бетон
    • Прямой край
    • Фанерная плита основания

    1. Смочите внутреннюю часть конуса и положите его на гладкую ровную поверхность, например, на влажный кусок фанеры или бетонную плиту.
    2. Заполните конус на треть пробой бетона. Вдавите стержень в бетон (называемый , утрамбовывающий ), чтобы бетон полностью оседал и позволял воздуху выйти.
    3. Заполните конус на две трети и утрамбуйте этот слой стержнем.
    4. Добавьте еще бетона, пока конус не станет немного переполненным, и утрамбуйте этот слой.
    5. Соскребите лишний бетон
    6. Медленно поднимите конус от бетона.
    7. Поставьте конус рядом с бетоном, но не касаясь его. Положите линейку на конус и измерьте расстояние до верха образца, как показано на фотографиях.

    Расходные материалы для теста на оседание для домашнего пивоварения:

    • 15+ унций. (450+ мл) Пластиковый стакан
    • Ручка для проделывания отверстия
    • Смешанный бетон
    • Линейка
    1. Проделайте ручкой отверстие 1/4 дюйма в нижней части пластикового стакана, чтобы позволить воздуху выходить.
    2. Заполните стакан свежеприготовленным бетоном и хорошо его упакуйте.
    3. Установите наполненный стакан в перевернутом виде на плоской твердой поверхности.
    4. Руками осторожно встряхните чашку устойчивым подъемным движением, не останавливаясь.
    5. Измерьте расстояние осадки с помощью линейки.

    Идеальная просадка должен быть примерно на половину высоты пластикового стакана.Если смесь слишком мокрая, добавьте больше бетонной смеси в мешках из чашки.

    Надеюсь, это руководство дало вам несколько советов, которые помогут, когда придет время замешивать бетон для вашего следующего проекта. Для некоторых простых идей для конкретных проектов ознакомьтесь с другими нашими инструкциями.

    Не стесняйтесь задавать вопросы или предлагать любые советы, которые не были упомянуты. Спасибо за подписку!

    Как смешать бетон в миксере | HowToSpecialist

    Эта статья про как замешивать бетон в миксере .В этом уроке я покажу вам шаг за шагом (включая видео), как быстро приготовить бетон, не смешивая его вручную. Бетономешалка или бетономешалка - это незаменимый инструмент, который вам нужен, если у вас в списке есть несколько крупных бетонных проектов. Миксер поможет вам приготовить большое количество бетона, смешивая песок, гравий, цемент и воду во вращающемся барабане. Барабан делает бетон оптимально перемешанным и сохраняет его пригодным для использования в течение длительного времени, прежде чем он затвердеет.

    Перед покупкой или арендой миксера вы должны знать, что они бывают нескольких размеров.Если вам нужен миксер на выходные, я рекомендую вам, например, выбрать миксер меньшего размера с барабаном на 36 галлонов. Это позволит смешать сразу половину мешка с цементом (примерно 2 тачки). Вы также должны знать, что есть более крупные миксеры, которые могут приготовить 2 мешка с цементом одновременно, но для загрузки и разгрузки материалов требуется больше людей.

    Сделано по этому плану

    Материалы

    • гравий, песок
    • цемент
    • вода

    Инструменты

    Время

    Смешивание бетона - Урок DIY

    Как смешивать бетон в миксере

    Для начала налейте половину ведра воды (прибл.5л) в бетономешалку. Со временем вы определите нужное количество воды, потому что бетон должен иметь нужную консистенцию. Если воды будет слишком много, бетон будет слишком тонким и, следовательно, неуправляемым. Если вы используете слишком мало воды, бетон, песок и гравий не смешаются должным образом.

    Включите миксер и переходите к следующему шагу. Если вы используете миксер в месте, где нет доступа к электричеству, вы можете использовать генератор.

    Обычно мы используем тачки для транспортировки песка / гравия в бетономешалку.Загрузите тачку лопатой.

    Затем загрузите несколько совков песка в барабан бетономешалки.

    Мы используем пластиковую основу для хранения мешков с цементом. Откройте сумку лопатой.

    Залейте в миксер несколько лопаток цемента. Обязательно ознакомьтесь с инструкциями на пакете, чтобы определить свойства песка, гравия, цемента и воды.

    Если несколько человек загружают и разгружают бетономешалку, это, несомненно, ускорит процесс.Однако, если вы никуда не торопитесь, вы можете выполнить работу самостоятельно.

    Добавьте еще цемента через несколько минут. Дело в том, что вам нужно дать миксеру сделать свою работу, прежде чем добавлять цемент. Вращающийся барабан будет перемешивать все вместе, и если вы не налейте все сразу, смесь будет однородной.

    Необходимо добавить еще воды. Бетон должен иметь кремообразную консистенцию без комков.

    Бетон готов к использованию.

    Выгрузить бетон в тачку.

    Использование тачки помогает перемещать бетон в любое место на строительной площадке.

    После того, как вы опустошили барабан, вам нужно налить в барабан воду и дать ему вращаться в течение нескольких минут. Таким образом вы сохраните внутреннюю часть барабана в чистоте, иначе бетон затвердеет, и его будет трудно удалить при следующем использовании миксера. Теперь внутри барабана все чисто, можно выключить.

    Как видите, бетономешалка помогает сэкономить время и залить большое количество бетона за один день. Готовить бетон вручную - это старомодно, потому что это не даст вам такого же качества и экономии времени. Вы также можете купить уже смешанный бетон, но если вам нужно меньшее количество, это просто экономически нецелесообразно. Пожалуйста, ознакомьтесь с остальными из моих конкретных проектов и руководств .

    Спасибо, что прочитали нашу статью о , как смешивать бетон в смесителе , и мы рекомендуем вам ознакомиться с остальными нашими проектами. Пожалуйста, поделитесь нашими статьями с друзьями с помощью виджетов социальных сетей.

    Собственный бетон | JLC Онлайн

    Недавно я смешал и залил ярд бетона для основания небольшой постройки с помощью друга, который напомнил мне, что есть большие неуклюжие грузовики, которые привозят бетон, смешанный и готовый. идти.Конечно, я был хорошо осведомлен об этом факте, но, как я указал ему, эти большие неуклюжие грузовики стоят около четверти миллиона долларов за штуку, и люди, которые вкладывают в них деньги, не очень заинтересованы в продаже своих бетонировать двор за раз.

    Большинство компаний по производству товарного бетона не хотят, чтобы их дорогие грузовики были привязаны к тому, что они считают крошечной заливкой. Обычно они проезжают не меньше ярда, и чтобы заработать на этих так называемых «коротких грузах» (от 1 до 7 ярдов), они взимают минимальную плату за загрузку в размере около 100 долларов.Кроме того, у многих бетонных компаний есть ограничения по времени от семи до 10 минут на разгрузку бетона.

    Надбавки за бетон не так плохи, как может показаться. Например, при заливке двух ярдов, кто не заплатит дополнительно 100 долларов, чтобы не смешать четыре тонны бетона? Другое дело - сроки. Если грузовик не может подъехать очень близко к заливке, может быть сложно разгрузить ярд бетона, который весит 4000 фунтов, менее чем за 10 минут.

    Вы можете нанять дополнительных помощников для разгрузки бетона, но найти хорошего помощника для такой изнурительной работы не всегда легко, и это может быть дорого, если грузовик не появится вовремя.Как и любой поставщик строительных материалов, компании по производству товарного бетона сталкиваются с множеством факторов, которые затрудняют соблюдение графика. А покупатель, который покупает сотни ярдов в месяц, имеет приоритет перед парнями вроде меня, которые покупают только пять или шесть ярдов каждые два месяца. К сожалению, когда грузовик опаздывает, мне все равно приходится платить за помощь за то время, пока они на работе.

    В моем мире ремоделирования и нестандартных каменных работ большинство заливок недоступны для автобетоносмесителя. Некоторые проливы также находятся на высоте нескольких футов над землей.Хорошая новость заключается в том, что большинство моих заливок довольно маленькие, и я могу замешивать бетон самостоятельно. С моей бетономешалкой я могу перемешивать около полутора ярдов в час, поэтому я не думаю дважды о том, чтобы смешать собственный бетон на расстояние до полутора ярдов.

    Работает стабильно

    Хотя смешивание бетона на месте требует физических усилий, временные давления значительно ниже, чем при заливке товарным бетоном. Для упомянутой выше заливки фундамента я начал с того, что положил полиэтиленовый лист на землю на краю участка.Пока я рыл основание, мне доставили 41 мешок с бетоном - по 80 фунтов за штуку - и аккуратно сложили на пластике. В конце дня я тщательно накрыла бетон брезентом, чтобы мешки не намокли.

    На следующий день я установил свой миксер рядом с бетонной кладкой, и, когда все уже было настроено, я смог начать перемешивание и заливку через несколько минут после того, как инспектор утвердил опору. Без ограничений по времени не было необходимости срочно перемещать бетон из грузовика в формы.Вместо этого я и мой единственный сотрудник смешивали и укладывали бетон в течение нескольких часов спокойно и контролируемо.

    Если бы мы пошли по маршруту готовой смеси, мне пришлось бы запланировать доставку после проверки, а доставка могла бы быть на день или два позже. Мне также пришлось бы собрать другого рабочего, чтобы помочь разгрузить бетон в отведенное время, и нам троим, возможно, пришлось бы ждать час или два, пока приедет грузовик. Если бы между одобрением инспектора и прибытием грузовика случился дождь, мне пришлось бы откачать воду из опоры, снять арматуру и зачерпнуть мокрый навоз у основания опоры перед заливкой.Таким образом, хотя эти большие, неуклюжие грузовики действительно предлагают первоначальное удобство доставки готового к заливке бетона, они также могут иногда вызывать некоторые большие, неуклюжие проблемы.

    Материалы для перемешивания на площадке

    Базовый бетон состоит из четырех ингредиентов: портландцемента, песка, крупного заполнителя (обычно дробленого и гранулированного камня) и воды. Есть два способа собрать материалы для изготовления бетона на месте. Традиционный способ - купить камень, песок и портландцемент отдельно, измерить их на месте и смешать с водой.Второй способ - купить предварительно смешанный сухой бетон в мешках и долить воду. Оба метода работают хорошо.

    Смешивание бетона с нуля предполагает сочетание портландцемента, песка, крупного заполнителя (дробленого и гранулированного). камень) и вода. В отраслевом стандарте используется формула 1-2-3 с одной частью портландцемента, двумя частями песка и тремя частями. агрегат для смеси 4500 фунтов на квадратный дюйм. Добавление на 50% больше портландцемента увеличивает прочность до более чем 5000 фунтов на квадратный дюйм.

    Замешивание бетона на самом деле так же просто, как 1-2-3. В промышленности существует часто цитируемая формула 1-2-3 для смешивания бетона, в которой одна часть портландцемента смешивается с двумя частями песка и тремя частями камня. В своей статье «Так же просто, как 1-2-3» ( Concrete Construction , июнь / 10) Аллен Фейс сообщает, что формула 1-2-3 обеспечивает бетон с прочностью на сжатие 4500 фунтов на квадратный дюйм (psi). - отлично подходит для стандартных жилых помещений, для которых обычно требуется бетон в диапазоне от 2 500 до 3 000 фунтов на квадратный дюйм.

    Если мне нужен более прочный бетон, я увеличиваю долю портландцемента. В одном из недавних проектов заказчик попросил меня усилить смесь для производства высокопрочного бетона с давлением свыше 5000 фунтов на квадратный дюйм. Я добился этого числа, смешав материалы в соотношении 1,5: 2: 3.

    Бетон в мешках

    В большинстве случаев я покупаю бетон предварительно смешанный в 80-фунтовых мешках, а не смешиваю материалы с нуля. Стоимость обоих подходов примерно одинакова, но предварительно смешанные пакеты имеют три преимущества.Во-первых, мешки занимают меньше места (мне часто негде положить груды песка и камня на территории моего клиента). Во-вторых, с бетоном в мешках я могу купить ровно столько, сколько мне нужно. (Обычно я покупаю несколько дополнительных пакетов, чтобы убедиться, что у меня не закончится дефицит, а затем возвращаю неиспользованные пакеты после заливки.) В-третьих, смешивать бетон с помощью пакета проще и быстрее, чем делать его с нуля. И когда я закончу с бетонными работами, мне не придется разбираться с остатками материалов.

    В магазинах больших ящиков в моем районе продается бетон в мешках, рассчитанный на 4 000 фунтов на квадратный дюйм, но местные поставщики также предлагают высокопрочный бетон в мешках на 5 000 фунтов на квадратный дюйм.Они также предлагают бетон с добавками для более быстрого отверждения бетона и с волокнами в смеси для повышения трещиностойкости.

    Оценка материалов

    Песок, гравий и бетон обычно продаются кубическими ярдами, что может сбивать с толку, потому что почти все остальное в строительной индустрии измеряется в футах и ​​дюймах или просто дюймах. Вместо калькулятора или рабочего компьютера я обычно прибегаю к элементарной математике, которая для меня намного проще, чем пытаться использовать любой из этих гаджетов.

    Базовая геометрия учит нас тому, что для определения объема необходимо умножить длину на ширину и толщину. Путаница начинается, когда вам нужно преобразовать футы и дюймы в ярды.

    В качестве примера расчета сумм возьмем U-образную бетонную опору для пристройки, которая будет иметь длину 12 футов и ширину 10 футов. Опора должна иметь ширину 16 дюймов и толщину 8 дюймов. После учета угловых перекрытий общая длина основания составляет 30 футов 8 дюймов (368 дюймов).Итак, теперь нам просто нужно рассчитать объем и преобразовать эти числа в кубические ярды.

    Для меня самый простой способ - измерить длину в прямых дюймах, а затем умножить результат на ширину и глубину. Математика выглядит так: 368 x 16 x 8 = 47,104. Затем я делю 47 101 (общее количество кубических дюймов в основании) на 46 656 (количество кубических дюймов в кубическом ярде), что дает мне объем основания в кубических ярдах. Эти расчеты показывают, что точное количество бетона будет равно 1.01 куб. Ярд. Между прочим, вам не нужно носить в голове измерение 46 656; в любое время, когда вам нужно его использовать, просто умножьте 36 x 36 x 36.

    При оценке материалов по методу 1-2-3 я не использую объем портландцемента. По большей части цемент заполняет промежутки между песчинками и камнями. Итак, применив формулу к этому основанию, мне понадобится минимум пол ярда (две части) песка и три четверти ярда (три части) камня.Чтобы оценить необходимое количество портландцемента, я использовал цифру в шесть 94-фунтовых мешков на ярд. Поскольку я установил, что мне понадобится примерно один ярд, я знаю, что мне понадобится шесть мешков портландцемента.

    При оценке количества необходимых 80-фунтовых мешков с предварительно перемешанным бетоном я делю необходимое количество кубических дюймов - в данном случае 47 104 - на 1150, чтобы определить количество необходимых 80-фунтовых мешков. Итого 41 пакетик. Так откуда я взял число 1150? По словам производителей, каждый 80-фунтовый мешок дает 2/3 кубических фута бетона.Кубический фут (12x12x12 дюймов) равен 1728 кубическим дюймам. Умножив это число на 0,667 или 2/3, получим 1152 дюйма, которые я округлил до 1150.

    Комбинированный бетон в мешках имеет много преимуществ и удобен. 80-фунтовые сумки могут быть трудными для обработки любых сразу, поэтому автор разрезает пакеты пополам. Сначала он кладет пакет на трубку и разрезает верхнюю бумагу.

    Измерение сухих ингредиентов

    При смешивании 1-2-3 бетона многие каменщики рассчитывают нагрузку лопатой для каждого ингредиента, чтобы составить рецепт.Но поскольку я считаю лопату неточной мерой и мне легко сбиться со счета, я предпочитаю наполнить ингредиентами шесть ведер одинакового размера. Чтобы сделать партию бетона на 4500 фунтов на квадратный дюйм, я наполняю одно ведро портландцементом, два ведра песком и три ведра камнем (см. Фото). Если я хочу более крепкий бетон, я увеличиваю количество портландцемента на 50%.

    Поднимая трубку, содержимое разделяется пополам.Затем он разрывает остальную часть мешка, оставляя два 40-фунтовых мешка.

    Если я использую предварительно смешанный бетон, следовать рецепту необязательно. Я могу загрузить в свой миксер три 80-фунтовых мешка, из которых получается около двух третей бетона на тачку. Чтобы спасти свою спину, я не пытаюсь опорожнить полный мешок за один раз. Вместо этого я разрезаю пакеты пополам и сбрасываю их по 40 фунтов за раз.Чтобы разрезать полный мешок пополам, я кладу его на кусок трубы и разрезаю посередине. Поднимая трубку, мешок поднимается и прорывается через нижнюю часть мешка, оставляя две половинки мешка готовыми для загрузки в миксер.

    Механические миксеры - отличный способ смешивать небольшие партии бетона.

    Смешивание бетона

    Нельзя избежать того факта, что смешивание и укладка бетона - тяжелая работа. По этой причине я всегда стараюсь настроить работу и использовать методы, которые сводят к минимуму требуемую силу рычания.Из всех каменных работ, которые я выполняю, одним из ключей к спасению моей спины является вышеупомянутая механическая бетономешалка. Если вы обнаружите, что смешиваете бетон на месте каждые пару недель или даже каждые пару месяцев, механический миксер может быстро окупить себя, сэкономив на работе. Смесители могут быть газовыми или электрическими, и они различаются по мощности или объему. У меня 115-вольтовый электрический миксер. Новые миксеры профессионального уровня могут стоить до 3000 долларов, а новые миксеры для легких нагрузок могут стоить примерно столько же, сколько торцовочная пила.Сделав небольшие покупки, вы сможете найти более дешевый подержанный миксер.

    Я начинаю с установки миксера на бетонные блоки высотой 8 дюймов. Такая высота позволяет мне легко забрасывать бетон в тачку. Затем я установил шланг с насадкой пистолетной рукоятки, которая позволяет мне управлять потоком воды одной рукой. Насадку также можно закрепить сбоку миксера, поэтому мне не нужно наклоняться, чтобы поднимать шланг с земли каждый раз, когда он мне нужен.

    Автор наливает воду в барабан до внутреннего кольца.

    Замешиваю ли я бетон с нуля (используя формулу 1-2-3 или ее небольшую вариацию) или из предварительно смешанных пакетов, я всегда начинаю с воды. Внутри барабана моего микшера есть выступ в центре, образующий кольцо. Я обнаружил, что заполнение бочки водой до нижнего края этого кольца является хорошей отправной точкой для одной загрузки.

    Важно понимать, что вода в смеси вызывает химическую реакцию, называемую «гидратацией», которая, в свою очередь, создает затвердевший бетон.Количество воды, необходимое для достижения гидратации, на удивление мало - сухие ингредиенты необходимо тщательно увлажнять, но их не нужно насыщать водой. Избыток воды существенно ослабляет бетон (см. Врезку в конце статьи), поэтому, замешивая бетон, я стараюсь добавлять ровно столько воды, чтобы смесь стала работоспособной.

    Налив воду в барабан миксера, я добавляю сухие ингредиенты. Если я использую метод 1-2-3, я кладу сначала камень, а затем песок. Эти абразивные материалы помогают очистить внутреннюю часть барабана миксера.После того, как все ингредиенты тщательно перемешаны, я добавляю еще немного воды, что превращает смесь в довольно густую влажную кашицу. Затем я добавляю портландцемент и наблюдаю за партией по мере взбивания миксера, добавляя немного воды за раз, пока смесь не приобретет консистенцию или оседание, как я ищу.

    Затем он добавляет предварительно приготовленный бетон.

    Если я использую предварительно приготовленный бетон, я также начинаю с воды, залитой до кольца. Затем добавляю сухие ингредиенты по полпакета за раз.Как и в случае с бетоном 1-2-3, я добавляю небольшое количество воды по мере перемешивания ингредиентов до тех пор, пока смесь не станет желаемой.

    Для ровных работ выбирайте бетон с 4-дюймовым уклоном.

    Термин «оседание» относится к текучести или консистенции бетонной смеси. Чем выше число, тем более текучая смесь. Для ровной работы я стремлюсь к спаду на 4 дюйма. В этом месте бетон толстый, но достаточно пластичный, чтобы растекаться и разрезаться даже по форме с помощью линейной стяжки. Для более глубоких заливок я использую провал на 2 или 3 дюйма, который намного жестче.После нанесения этой более густой смеси я использую вибратор, который уплотняет смесь и выносит более мелкие частицы смеси на поверхность.

    Для более глубоких работ, таких как эта опора, используйте более жесткую смесь толщиной от 2 до 3 дюймов. Зафиксируйте смесь вибратором.

    Поддержание миксера в чистоте

    После смешивания каждой партии бетона и заливки ее в тачку я оставляю барабан вращаться и снова добавляю воду до кольца внутри барабана.Вода смывает внутреннюю поверхность барабана, а также лопасти при его вращении. Миксер продолжает вращаться, пока я перекатываю бетон к месту заливки. Тем временем вода тщательно очищает и ополаскивает барабан изнутри.

    Когда я замешиваю следующую партию бетона, очищающая вода в барабане обеспечивает начальную воду для этой партии. Миксер продолжает работать на протяжении всего процесса заливки, и в конце дня я просто промываю барабан окончательно и выливаю небольшое количество воды.

    Смешивание бетона в тачке

    Не всегда стоит тратить время и силы на то, чтобы буксировать мой миксер на стройплощадку и установить его. При очень небольших заливках часто легче вручную замешивать бетон в тачке. Смешивание вручную - тяжелая работа, но есть несколько вещей, которые облегчают работу, а также помогают производить бетон высокого качества.

    Для перемешивания в тачке точнее отмерьте воду.

    Первое, что я делаю, это измеряю воду более тщательно, чем с помощью миксера.Для 80-фунтового мешка с бетоном производители рекомендуют использовать три и три четверти воды на мешок. Но я обнаружил, что при таком соотношении получается очень жесткий бетон с нулевым оседанием, который бывает сложно укладывать и отделывать. Вместо этого я использую четыре кварты (полный галлон), из которых получается очень хороший бетон, с которым легко работать.

    Смешайте всю воду с половиной сухой смеси. Затем добавьте вторую половину сухой смеси для получения нужной консистенции.

    Чтобы замесить бетон, я, как и раньше, разрезал мешок пополам и вывалил половину мешка в тачку. Я добавляю весь галлон воды и смешиваю с ним сухой бетон, получая жидкую и жидкую смесь. Затем добавляю в суповую смесь вторую половину мешка и тщательно перемешиваю мотыгой. В результате получается отличный бетон с низкой оседанием. Если мне нужно увеличить оседание, я могу добавить немного воды. Но я стараюсь не переборщить; слишком много воды ослабляет бетон.

    Для перемешивания бетона в тачке обычная мотыга не подходит, потому что ее квадратные углы не входят в углы ванны.Мотыга для раствора имеет закругленные углы и отверстия в лезвии для более легкого и тщательного перемешивания.

    Второе, что я делаю, это замешиваю бетон мотыгой, называемой «мотыгой для раствора с короткой ручкой», с закругленными углами. Обычная мотыга не может попасть в углы тачки, где обычно скапливается сухой или несмешанный бетон. Из-за закругленных углов лезвие мотыги подходит гораздо лучше.Отверстия в мотыге пропускают часть смеси для меньшего сопротивления при перемешивании смеси, а короткая ручка значительно упрощает обращение с мотыгой при перемешивании бетона на высоте тачки.

    Что нужно знать при замешивании собственного бетона

    Чтобы переместить кубический ярд бетона, требуется от восьми до 10 грузовых тележек (3/4 наполнения). Тачка подрядчика, загруженная бетоном, весит более 400 фунтов.

    Добавление одного галлона воды на ярд бетона:
    • Увеличивает осадку примерно на 1 дюйм
    • Уменьшает прочность на сжатие с 200 до 330 фунтов на квадратный дюйм
    • Увеличивает величину усадки до 10%

    Сравнение стоимости 1 ярд бетона на авторском участке:
    • Товарный бетон доставлен автотранспортом - 285 $ (ж / мин.сбор за загрузку)
    • Бетон в мешках, смешанный на месте (добавьте 80 долларов за доставку) - 140 долларов
    • 1-2-3 бетона, смешанный на месте (добавьте 80 долларов за доставку) - 170 долларов

    Полезные советы : Всегда используйте средства защиты глаз при смешивании конкретный. Не стойте перед барабаном и не смотрите прямо на взбалтываемый бетон. При вращении барабан может выплевывать капли влажного цемента, поэтому всегда стойте в стороне при перемешивании.

    Фото Мэтью Кэрролла Нэви

    Создайте свой собственный путь: 6 способов сделать бетонные ступени своими руками

    Изготовление бетонных ступеней своими руками - это способ создать функциональное искусство для пола в вашем саду.Камни-ступени необходимы для передвижения по саду, не нарушая почву, но они также создают координационные точки и структуру и добавляют немного индивидуальности! Узнайте, как из бетона сделать шесть различных видов ступеней для дорожек в саду.

    Лучший бетон для изготовления ступеней

    Не весь бетон создается одинаково. У некоторых видов бетона есть большие куски гравия, чтобы придать ему дополнительную прочность при создании больших плит, рам или тротуаров.Если ваша брусчатка не должна быть достаточно большой, лучше выбрать более мелкую бетонную смесь, не содержащую крупных кусков гравия. Бетон, который вам нужен, обычно продается как «ремонтный бетон». Этот бетон с более мелкой текстурой придаст вам гладкость и намного лучше сохранит декоративные отпечатки.

    Как смешивать бетон

    Когда вы покупаете сухой бетон, инструкции по его смешиванию будут указаны на упаковке. Готовый бетон можно найти в магазинах товаров для дома меньшими партиями.Готовый бетон хорош для ремонтных работ или выполнения лишь нескольких ступеней, но он намного дороже. Если вы хотите создать большее количество конкретных проектов, то вам лучше всего смешать свои собственные. Необязательно использовать всю сумку сразу. Вы можете смешать столько бетона, сколько вам нужно для вашего проекта, а остальное хранить в сухом месте неограниченное время.

    Материалы

    Сделай это!

    Начните со сбора материалов. Вы можете использовать большое ведро или тачку, чтобы замешивать бетон.Мастерок - хороший инструмент для замешивания, но вы также можете приобрести специальный миксер для бетона. Предметы, которые вы решите использовать при изготовлении бетона, будут сильно изнашиваться и, возможно, никогда не будут полностью очищены от остатков бетона, поэтому выбирайте предметы, которые вы не против испачкаться. Кроме того, имейте в виду, что бетон вызывает коррозию, поэтому при смешивании лучше использовать соответствующие средства защиты. Защитные очки защитят глаза от брызг, перчатки защитят кожу рук, а респиратор защитит легкие.Безопасность прежде всего!

    Чтобы приготовить бетон, отмерьте количество сухого порошка в ведре или тачке. Добавьте воду в соответствии с инструкциями на мешке с бетоном. Мне нравится добавлять немного меньше, чем указано в инструкции, затем смешивать бетон и регулировать консистенцию, добавляя больше воды для более рыхлой смеси и больше порошка для бетона для более сухой смеси.

    Если вы заливаете бетон в формы, смесь должна быть более рыхлой, чтобы она текла и оседала в форме. Однако в большинстве проектов для ступенек вы хотите, чтобы бетонная смесь имела консистенцию влажного песка.Он должен хорошо держаться в руках, но не рассыпаться и не рассыпаться.

    Бетонные ступени своими руками

    Теперь о проектах! Вот несколько идей, которые помогут вам начать работу. По ссылкам вы найдете подробную инструкцию, как сделать каждый вид цементной ступени.

    1. Круглые каменные мозаичные ступеньки

    Эти круглые ступенчатые камни могут быть изготовлены с любым мозаичным узором, который вы только можете придумать. Я сделал их с числами, чтобы они превратились в классическую дорожку в моем игровом саду на заднем дворе.См. Раздел «Как сделать ступенчатые камни в классическом стиле».

    2. Шаговые камни с квадратным листом

    Эти камни можно сделать из содержимого вашего мусорного бака! Выберите пластиковые кадки или даже коробки для пиццы для форм для цемента и сделайте квадратные ступеньки, следуя этим инструкциям: Как сделать ступенчатые камни для отпечатков листьев.

    3. Шаговые камни с круглым листом

    Следуйте инструкциям по изготовлению ступенчатых камней из классиков, но используйте ступенчатые камни с отпечатками листьев для их украшения.

    4. Шаговые камни с монограммой

    Мой хитрый друг Кимберли придумал сделать эти ступеньки с монограммой, когда мы однажды вместе занимались изготовлением. Просто возьмите пенопластовое письмо и хорошо смажьте его, вдавите в форму и вуаля!

    5. Купленные в магазине формы для ступеней

    Если у вас есть что-то конкретное, вы, вероятно, можете найти форму для ступеней, которая предварительно изготовлена ​​и готова для бетона.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
