Какую арматуру использовать для фундамента: советы и рекомендации

Арматурный каркас в обязательно порядке заливается в фундамент абсолютно любого типа. Надежность и долговечность основания здания от этого элемента зависит напрямую. Поэтому вопрос о том, какую именно арматуру стоит использовать для фундамента загородного строения, безусловно, очень важен.

Особенности конструкции каркаса

Арматурные каркасы, служащие для повышения прочности бетонных лент и плит на растяжение, всегда имеют продольные, вертикальные и поперечные элементы. Основная нагрузка приходится на первые. Следовательно, к их прочности предъявляются особые требования. Поперечные прутья необходимы только для придания жесткости самому каркасу. Поэтому они обычно отличаются небольшой толщиной.

Выбор продольных прутьев

Расчет прочности продольных элементов производится с учетом следующих факторов: материал стен, особенности грунта на участке, этажность будущей постройки, марка бетона и т. д. Согласно нормативам СНиП, толщина продольных прутьев арматуры для фундамента не должны быть меньше 10 мм. Тонкий 10 мм вариант применяется лишь при возведении оснований под легкие каркасно - щитовые дома и бани либо хозяйственные постройки. Под бревенчатые и брусчатые, а также под дома из пено - и газоблоков, арматуру часто вяжут из 12 мм прута. Под тяжелые монолитные и кирпичные стены применяется материал еще большего диаметра (14-17 мм). Вертикальные и поперечные прутья, используемые при заливке бетонных лент и монолитного фундамента, в большинстве случаев имеют толщину 8-10 мм.

Виды стальной арматуры

Каркас для бетонных лент и плит собирается из двух основных типов прутков:

  • Гладких. Это обычный материал цилиндрической формы.
  • Рифленых. Такая арматура имеет на поверхности расположенные под углом серповидные вертикальные ребра.

Последний вариант для конструкций, эксплуатируемых в постройках под значительными нагрузками, считается более предпочтительной. Дело в том, что ребра значительно усиливают связку с бетоном.

Класс стали

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Задавшись вопросом о том, какую металлическую арматуру стоит использовать для заливки фундамента здания, следует учитывать и такой параметр, как качество стали. Производиться пруток может из металла разных классов. Сделать правильный выбор поможет представленная ниже таблица.

Класс Диапазон диаметров (мм) Описание Сфера применения
АI 6-40 Гладкая, пластичная арматура Используется при строительстве многоэтажных зданий
АII 6-40 С серповидным рифлением Применяется при возведении коттеджей, производственных и торговых цехов
АIII 6-40 Прерывистая арматура с очень хорошей свариваемостью Используется для строительства как малоэтажных, так и многоэтажных строений

Маркировка

При выборе арматуры следует обращать внимание, в том числе и на маркировку:

  • Буквой «Т» отмечается термически упроченный материал;
  • «В» - более надежный вариант, дополнительно упроченный вытяжкой. Используется в основаниях, испытывающих большие нагрузки.

Выбираем современную арматуру для фундамента

В последнее время очень популярным становится и еще один, принципиально новый, вид арматуры – пластиковая. Как и железная, она может быть гладкой и ребристой. К основным ее достоинствам относят:

  • схожий с бетоном коэффициент расширения;
  • небольшой вес;
  • устойчивость к коррозии;
  • невысокую стоимость.

Обходится арматура ПВХ гораздо дешевле стальной, по рабочим же характеристикам практически ничем от нее не отличается. Для фундамента дома наиболее предпочтительным вариантом считается прочная рифленая разновидность.

Таким образом, подходящую в том или ином случае арматуру выбирают, обращая внимание в первую очередь на такие параметры, как архитектурные особенности самого здания и степень устойчивости грунта. Произвести же расчет этого элемента жесткости фундамента проще всего, воспользовавшись онлайн-калькулятором.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Арматура для фундамента – какую лучше использовать? + Видео

Арматура для фундамента - это важный элемент основания дома. На него воздействуют всевозможные нагрузки. Именно поэтому для заливки фундамента используется железобетон (бетон с каркасом из арматуры).

1 Типы арматуры, используемой в фундаменте

Для заливки фундамента используется бетон. Но этот материал хоть и отличается высокой прочностью и долговечностью, является довольно хрупким. Поэтому дополнительно он укрепляется арматурой. Раньше в основном использовались только металлические прутья, однако современные технологии расширили выбор.

Сегодня для укрепления фундамента применяются 2 основных вида арматуры:

  1. Металлический. Представляет собой стальные прутья. Наиболее часто используются стрежни, имеющие круглую форму сечения. Для улучшения прочностных характеристик прутки имеют ребристую винтовую поверхность.

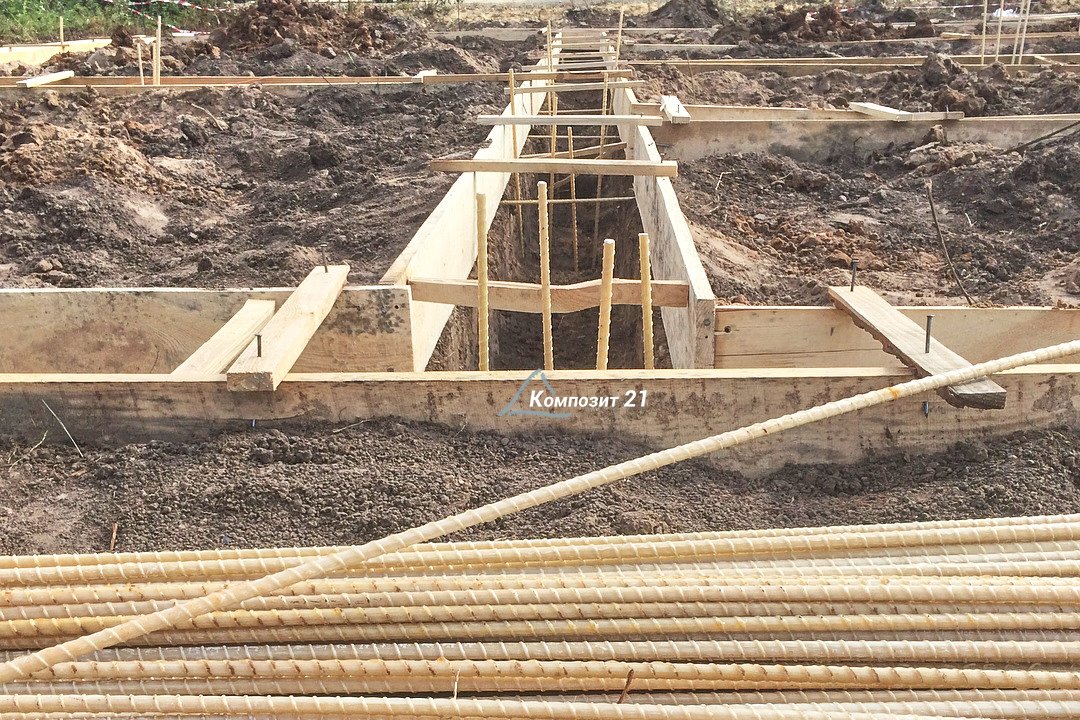

  2. Стеклопластиковый. Композитные прутки были изобретены еще в конце 70-х гг. XX века, однако стали использоваться при строительстве фундамента сравнительно недавно. Постепенно начали вытеснять металлический тип. Изготовлены они из прочного стеклопластика. Главное преимущество таких стержней заключается в стойкости к коррозии, чего не скажешь о стальных прутках.

Арматура для фундамента

Какая арматура лучше: металлическая или стеклопластиковая? Каждый вариант имеет свои преимущества и недостатки. Кроме того, второй вариант появился недавно, и на практике пока не доказаны его долговечность и прочность.

Основным параметром арматуры является ее сечение (диаметр). Металлические прутки выпускаются диаметром от 5 до 32 мм, стеклопластиковые - от 4 до 20 мм. Благодаря этому можно подобрать оптимальный вариант под строительство любого здания или сооружения, обеспечивая при этом необходимую прочность основания.

При возведении частных домов используются стальные стержни диаметром 8-16 мм. То, какую арматуру использовать при заливке фундамента, зависит и от его типа. Для ленточного, плитного, свайного оснований стальные стержни подбираются отдельно.

Использование стальных стержней при возведении домов

Кроме того, металлическая арматура подразделяется на 2 вида: с ребристой или гладкой поверхностью. Первый вариант используется в зонах, на которые приходятся растягивающие нагрузки. Гладкие стержни применяются, как правило, в качестве соединительных перемычек. И на них не оказывают воздействие основные нагрузки.

Различается арматура для фундамента и по марке стали. Для изготовления прутков может применяться углеродистая и низколегированная сталь. Марка материала выбирается потребителем либо указывается непосредственно самим заводом-изготовителем.

То, какая арматура нужна для фундамента, зависит от множества факторов. Необходимо учитывать тип грунта, сезонные деформации, мощность строящегося здания и все нагрузки. Не меньшее значение в выборе типа прутков имеет и вид основания (ленточное, плитное, буронабивное).

2 Сборка металлического каркаса

Арматура в фундаменте устанавливается по-разному. Как правило, изначально собирается металлический каркас из арматуры, который затем устанавливается в опалубку. Способ сборки каркаса тоже может быть различным.

Сборка металлического каркаса

При промышленном строительстве зданий и сооружений металлические прутки собираются в каркас при помощи точечной сварки. Это позволяет быстро собирать металлическую конструкцию. Однако такой способ имеет свои нюансы. Во-первых, сварить каркас можно только из тех стержней, которые имеют в маркировке букву «С». Во-вторых, с помощью сварки получается жесткое соединение, что относится к недостаткам. Постоянное воздействие нагрузки требует наличия люфта в местах соединения, что исключается при сварке.

В-третьих, в месте сваривания прутки теряют свою первоначальную прочность.

Вторым популярным способом создания каркаса является вязка стальных стержней. Для выполнения процесса используется специальная вязальная проволока. С ее помощью создаются и закручиваются петли в местах пересечения стальных стержней.

Вязка стальных стержней

Обвязка фундамента, в отличие от сваренного каркаса, имеет люфт, что оставляет небольшую свободу движения. Изготавливать ее можно из любой арматуры, а прочность прутков сохраняется на первоначальном уровне.

3 Армирование фундамента

Укладка стержней в фундамент зависит от его типа. Для каждого отдельного вида схема различна. Для ленточного основания используются прутки диаметром 10-14 мм. Выбор зависит от нагрузки: чем мощнее строящееся здание, тем толще должна быть арматура.

Ленточное основание, какой бы высоты оно ни было, требует устройства только 2 армирующих поясов: один располагается сверху, второй - снизу. Каждый пояс выполняется из 2 продольных ребристых стержней, соединенных перемычками из гладкой арматуры диаметром 8 мм.

Армирование ленточного основания

Важно знать, что стержни должны быть полностью утоплены в бетон, никаких концов выглядывать не должно. Это обеспечивает долговечность и надежность каркаса.

Армирование плитного фундамента требует значительных вложений, как и устройство самого основания. Плитный фундамент - это самый надежный и прочный, но в то же время и наиболее дорогостоящий тип основания.

Для усиления плитного основания применяются прутки с ребристой поверхностью диаметром 10-16 мм. Диаметр стержней выбирается, исходя из типа грунта и мощности здания. Чем сложнее условия строительства, тем толще стержни.

Усиление плитного фундамента

Армирование заключается в укладке 2 стальных поясов, которые имеют клетки со сторонами размером 20 см.

Для усиления буронабивного основания используются стержни диаметром 10 мм. В одну сваю устанавливаются 2-4 прутка. Иногда устанавливается большее количество стержней. Количество зависит от диаметра заливаемой сваи. Прутки должны располагаться не менее чем за 50 мм от стенок сваи и устанавливаться на специально подготовленную площадку. Для связки используется поперечная гладкая арматура сечением 6 мм.

4 Сколько нужно арматуры?

Прежде чем покупать арматуру для усиления фундамента, необходимо рассчитать требуемое количество. Для каждого вида основания количество определяется индивидуально. Правила подсчета регламентируются нормативными документами.

Для ленточного фундамента, согласно СНиП 52-01-2003, относительное содержание продольных стержней должно быть свыше 0,1% от общей площади сечения железобетонного объекта. То есть учитывается соотношение общей площади сечений прутков и площади ленты.

Стержни в ленточном фундаменте

Сколько арматуры нужно для плитного фундамента? Определение количества проводится аналогично его расчету при заливке ленточного основания.

Арматура в плитном основании

О количестве требуемой арматуры при строительстве буронабивного фундамента сказано выше. Расчет провести несложно, учитывая количество прутков в одной свае и общее количество самих свай.

Естественно, арматуры не должно быть меньше чем положено. От этого зависит прочность фундамента. А это, в свою очередь, сказывается на надежности здания в целом и на безопасности его использования.

Таким образом, арматура играет важную функцию в создании прочного, надежного и долговечного основания.

При этом необходимо правильно рассчитать количество используемых прутков, подобрать оптимальный диаметр и тип прутков.

Какую арматуру лучше использовать для конкретного типа фундамента

Важной составной частью железобетонных конструкций, к которым также относится множество типов фундаментов, является арматура. Именно благодаря этому элементу плиты, ленты, буронабивные сваи – все отдельные составляющие оснований постройки наделяются способностью противодействовать растягивающим нагрузкам. Арматура для фундамента – все равно, что скелет для человеческого тела. Без нее бетонная конструкция не может похвастаться долговечностью и надежностью, не говоря уже о безопасности. В этой статье мы рассмотрим типы используемой в строительстве арматуры, рассмотрим ситуации, в которых лучше использовать тот или иной тип арматуры, дадим некоторые рекомендации по правильному армированию фундамента и затронем еще целый ряд вопросов.

Арматура – что, как, почему

Арматура представляет собой прочные изделия круглого гладкого или периодического (ребристого) профиля. Чаще всего прутья арматуры производят из стали, но в последнее время не редко можно услышать об изделиях из стеклопластика которые, как утверждают производители, превосходят аналоги по показателям прочности более чем в два раза. Важной характеристикой арматуры является ее диаметр. В продаже можно встретить изделия диаметром 5,5, 6, 8…32 мм. Как правило, чем больше диаметр прута, тем более высокие требования предъявляются к его прочностным характеристикам. В индивидуальном строительстве, а именно им мы и занимаемся, чаще всего используют арматуру диаметром 8-16 мм. Причем, арматурный каркас для фундамента одного типа, например, ленточного, требует использования прутов одного диаметра, а каркас буронабивного свайного – другого. Впрочем, об этом мы поговорим подробнее ниже.

Если вы интересовались покупкой арматуры, то успели обратить внимание на то, что одни образцы имеют ребристую поверхность, а другие – гладкую. Какой тип прута лучше подходит для вашего фундамента? Материал, который будет непосредственно воспринимать растягивающие нагрузки, должен иметь ребристую поверхность. Это позволит ему более прочно сцепиться с бетонным раствором (о бетоне для фундамента читайте здесь) за счет увеличенной площади соприкосновения. В свою очередь пруты с гладкой поверхностью (как правило, имеющие небольшой диаметр) целесообразно применять в качестве конструктивного, а не функционального элемента скелета. Попросту говоря, гладкая арматура нужна лишь для того, чтобы должным образом сориентировать в пространстве ребристую.

Соединение арматуры

Самым простым способом укладки арматуры в фундамент является сварка прутьев в единый каркас. Такая технология отличается еще и высокой скоростью. Вот только при этом большая часть изделий (прутьев) в месте сваривания теряет свои прочностные характеристики. Поэтому мы не рекомендуем использовать сварку, а приберечь ее для совершенно безвыходных ситуаций.

Другим вариантом конструирования каркаса является так называемая вязка арматуры, которая подразумевает создание проволочного соединения в каждом пересечении прутьев «скелета». Данный процесс является достаточно трудоемким, но если приноровиться, то на каждое соединение будет уходить не более 5 секунд. Последовательность вязки изображена на рисунке ниже. Все вышеперечисленные операции лучше проводить перед тем, как установлена опалубка для фундамента.

Обращаем ваше внимание на то, что более 50% всех пересечений прутов должны быть соединены. Это относится, в первую очередь, к угловым частям каркаса.

Армирование при возведении ленточного фундамента

Одной из особенностей ленточного монолитного основания является то, что независимо от высоты при его возведении достаточно использовать всего 2 пояса армирования – сверху и снизу. Чаще всего используют прутья диаметром от 10 до 14 мм – в зависимости от нагрузки. Чем капитальнее постройка, тем больше диаметр используемой арматуры. Каждый армирующий пояс состоит из пары продольных ребристых прутов. Они соединяются посредством перемычек из гладких прутков диаметром 8 мм, расположенных с шагом 500 мм в горизонтальной и вертикальной плоскости.

Важно, чтобы все элементы каркаса впоследствии были покрыты защитным слоем бетона – около 50 мм (для защиты от влаги). Одновременно нужно учитывать то, что продольно ориентированные пруты должны быть максимально приближены к горизонтальной поверхности, играя роль балки, устойчивой к растяжению. Именно по этой причине не стоит увлекаться и прятать пояс глубже. Вертикальные конструктивные элементы устанавливают на предварительно подготовленное основание – 30 мм подбетонку. Это позволяет уберечь металл от коррозии, которая неминуемо возникла бы в иных ситуациях из-за воздействия влаги.

Также отметим необходимость изгиба арматуры на углах – не стоит укладывать пруты под прямым углом друг к другу, т.к. это сведет на нет все старания по созданию монолитной конструкции. Пруты размещают внахлест не менее 250 мм и прочно связывают проволокой.

Армирование при строительстве буронабивного основания

При усилении буронабивной сваи используют ребристые пруты диаметром 10 мм. Их может быть 2, 3, 4 или более – в зависимости от диаметра используемой формы заливки. Как правило, в качестве последней используют асбестоцементную трубу диаметром 200 мм. В этом случае можно использовать 3-4 прута арматуры, соединенные вместе так, как показано на рисунке ниже. Важно, чтобы элементы каркаса отступали от трубы не менее чем на 50 мм. Так же нужно учитывать, чтобы нижние части прутов упирались на заранее подготовленную бетонную площадку (см. статью о буронабивных сваях).

Армирование для плитного фундамента

Плитное основание является одним из самых надежных и при этом самых дорогостоящих решений. Цена арматуры для фундамента, которую придется заплатить за нулевой цикл при таком строительстве, может составить до 20% от общей стоимости постройки.

При возведении такого типа основания используют ребристую арматуру диаметром 10-16 мм в зависимости от пучинистости грунта и величины нагрузки от будущего здания. Чем сложнее условия строительства, тем больше диаметр стальных прутьев. Укладывается два пояса, причем таким образом, чтобы образовались клетки со сторонами 200 мм.

Загрузка...

Арматура для фундамента: типы, характеристики, расчет

Вот уже много столетий человечество использует бетон для строительства самых разных зданий и сооружений. Но только в начале XIX века, с целью усиления, стала использоваться арматура для фундамента. Такой новаторский шаг был обусловлен временем – повышался уровень жизни людей, и требовалось более дешевое и простое решение по упрочнению бетона, ведь обладая высокой прочностью, хорошей водостойкостью и морозоустойчивостью, этот искусственный камень может давать трещины при растягивающем и сжимающем воздействии.

Процессы разрушения и деформации наиболее активно проявляются в фундаментах, ведь на них воздействуют грунты при зимнем пучении и критические весовые нагрузки, значения которых могут отличаться в зависимости от архитектурно-планировочных решений. Армирование стальными прутами позволило минимизировать габариты фундаментных оснований и сократить сроки и объемы строительных работ. Экспериментируя с формой сечений, инженеры стохастическим путем выяснили какую арматуру использовать для фундамента определенного типа и сегодня этот металлопрокат производится в обширной номенклатуре.

Арматура: основные виды

В современном строительстве используется арматурная сталь с гладким и периодическим профилем. Учитывая вариативность применения, в целом ее классифицируют сразу по нескольким признакам.

По назначению

  • Рабочая. Именно она рассчитана на восприятие основной нагрузки на несущий элемент и поэтому имеет периодический профиль, так как в этом случае больше площадь и соответственно увеличивается поверхность сцепления с бетоном.
  • Распределительная. Ее также называют конструктивной, так как она обеспечивает равномерное распределение сил между рабочими стержнями, воспринимает температурное расширение и усадочные деформации.
  • Монтажная. Используется исключительно для фиксации рабочих армирующих прутков в сетках или каркасах.

Форма сечения и диаметр рабочих и распределительных прутков выбираются на основе физико-математических расчетов. Произвольный выбор или необоснованная замена могут привести либо к удорожанию проекта, либо к недостаточной прочности фундамента. Монтажный арматурный металлопрокат, как правило, гладкий и не более 8 мм в диаметре.

По ориентации

Этот принцип классификации основан на пространственном положении армирующих прутков в теле строительной конструкции. Учитывая, специфику создания несущих элементов арматура в фундаменте бывает:

  • Продольная. Ее стержни располагают под нулевым или под небольшим углом к линии горизонта. При этом, воспринимая растягивающие напряжения, она предупреждает появление трещин и разломов в зоне изгибающих моментов.
  • Поперечная. Используется в качестве монтажной базы для продольных арматурных прутков и располагается перпендикулярно по отношению к ним. Воспринимая воздействие поперечных сил, предотвращает выпучивание отдельных стержней.
  • Вертикальная. Выступает связью при создании нескольких продольных уровней, испытывает на себе вертикальные составляющие воздействующих сил.

По условиям применения

В зависимости от начального напряженного состояния армирующий металлопрокат может быть напрягаемым и ненапрягаемым. Напряженное состояние арматурной стали определяется конструктивно-технологическими факторами, например, прочностью и упругопластичностью бетона, технологией изготовления и процентом армирования, характером воздействующих сил. Соответственно, еще на стадии проектирования следует определить, какая арматура нужна для фундамента:

  • Напрягаемая (предварительно упрочнена вытяжкой или методом термомеханического упрочнения). Выполняет функцию носителя внешней силы обжатия сечения и работает с бетоном, воспринимая дополнительно к предварительному напряжению растяжения и сжатия, возникающие в бетоне.
  • Ненапрягаемая. Испытывает напряжения, вызванные деформациями обычного бетона. Чаще всего применяется в виде арматурных каркасов и сеток. В сжатой зоне используется как монтажная.

Арматура для фундамента

Стальные армирующие элементы – важнейшая составляющая часть железобетонной конструкции любого фундамента. Они должны работать совместно с бетоном на всем сроке эксплуатации строящегося объекта и:

  • обладать достаточной прочностью и пластичностью вне зависимости от длительности воздействия нагрузок, коррозионных факторов и знакопеременных перепадов температур;
  • иметь улучшенную адгезию поверхности и обеспечивать надежное сцепление с бетоном;
  • быть простыми и технологичными в применении.

Диаметр, размер и основные свойства арматуры для фундамента

Арматурная сталь производится диаметром 4,0…40,0 мм с гладким и периодическим профилем в бунтах и в стержнях мерной и немерной длины (в основном, длиной 6…12 м). Номенклатурный ряд диаметром от 6,0 до 14,0 мм – оптимальный размер для частных и малоэтажных строений, в выстном строительстве и промышленности востребованы диаметры вплоть до 32,0 мм, а для объектов повышенной ответственности может применяться максимальный диаметр.

Арматура под фундамент оценивается по основным характеристикам:

  • стойкость к коррозионному растрескиванию. Например, при испытании в аммониевом растворе стержни ø 12 мм должны выдерживать около 20 ч, ø 12…25 мм – до 60 ч, а стержни ø 25 мм и более – не менее 100 час;
  • механические свойства: условный предел текучести, временное сопротивление, относительное удлинение после разрыва и относительное сужение;
  • динамическая прочность при длительных и кратковременных сжимающих и растягивающих нагрузках;
  • свариваемость и способность создавать пластичные сварные соединения;
  • свойства ползучести и релаксации;
  • ударная вязкость;
  • хладноломкость.

Классы арматуры для фундамента

Сортамент арматурной стали в стандартах СНГ маркируется буквой «А» и классифицируют по механической прочности на:

  • класс А-I ( А-240). Изготавливается из марок стали Ст3 разной степени раскисления и только с гладким профилем;
  • классы А-II…А-VI (А-300…А-1000). Изготавливаются с периодическим профилем из улеродитсых и низколегированных сталей, химический состав которых определяется соответствующим стандартом.

При этом арматура на фундамент может иметь дополнительные символы в маркировке. Так, литера «С» указывает на то что, металлопрокат относится к свариваемым материалам, буква «К» подтверждает, что сталь является стойкой к коррозионному растрескиванию. Комбинация «СК» говорит о том, что арматурная сталь является и свариваемой, и коррозионностойкой. Отсутствие вышеперечисленных символов означает, что прокат имеет типовые качества и предназначен для сооружения обычных железобетонных конструкций.

Как правильно рассчитать параметры арматуры для фундамента

Как несущее основание, фундаменты воспринимают и передают на грунтовое основание нагрузки от зданий, технических сооружений и других конструкций. Проектирование их проводится согласно действующим строительным нормам и правилам и учитывает:

  • особенности рельефа;
  • физико-механические свойства и пучинистость почвенных слоев;
  • обильность и глубину залегания грунтовых вод и близкое расположение природных водоемов.

Но главное – назначение и характер эксплуатации строящегося объекта. Даже далекие от строительства люди понимают, что прочность фундамента для дома, гаража или забора будет иметь совсем разные параметры. Поэтому первое, из чего исходят при выполнении расчетов – целевое назначение сооружения, его класс ответственности и архитектурно-планировочные особенности.

Основные типы фундамента

Несмотря на различия инженерных, климатических и геологических условий в отечественном промышленном, жилищно-бытовом и частном строительстве на естественных, а также на уплотненных и искусственно закрепленных грунтовых основах создаются плиточный, столбчатый и ленточный фундамент. Причем последний вариант является самым распространенным. При проектировании его можно рассматривать как жесткую конструкцию и создавать в котлованах или полостях разной формы в любых инженерно-геологических условиях. А это существенно упрощает расчет, перед тем как купить арматуру для фундамента. Все математические вычисления можно выполнить без большого количества данных. Да и стоимость его вполне доступная, а эксплуатационные показатели довольно высокие.

Расчет толщины стержня

Конструкция ленточного фундамента проектируется на основе расчетных нагрузок, передаваемых стенами и грунтами. Расчет проводится по сечению, проходящему через край фундаментной стены. А площадь сечения арматуры рассчитывается по формуле:

  • M – изгибающие моменты, возникающие в сечениях, Нм;
  • Rs – сопротивление арматурной стали растяжению, МПа;
  • h0n – рабочая высота сечения, м;
  • 0,9 – справочный коэффициент.

Как видно, даже из упрощенного математического выражения, расчет диаметра армирующих элементов довольно сложный и выполнять его должны профильные специалисты. Но практика показывает, что в жилом и частном строительстве достаточно использовать прутки с круглым или серповидным профилем класса А-III (А-400) диаметром от 10 до 18 мм, при этом коэффициент армирования, определяющийся как отношение площади сечения закладных элементов к площади сечения фундамента, должен превышать 0,05…1,0%.

Расчет количества

Исходим из того, что рассчитывается арматура для ленточного фундамента и, значит, нам надо опираться на величину периметра сооружения. Допустим, строится дача 4 на 6 метров с фундаментным основанием глубиной 40 см. Соответственно вычисляем:

  • периметр здания: P = (a + b) × 2 = (4 + 6) × 2 = 20 м;
  • длину рабочих стержней из условия создания двухярусного каркаса: Lр.a. = P × 4 = 20 × 4 = 80 м;
  • длину поперечных прутов: Lп.а. = 8 × 0.4 = 3.2 м;
  • длину вертикальных стержней. При шаге 300 мм на сторону 4 м понадобится 11 шт, на сторону 6 м – 18 шт. Принимая ширину каркаса 35 см, получаем Lв. а. = 29 ×4 × 0.35 = 40.6 м;
  • общую длину конструкционных прутов Lк.а. = 3.2 + 40.6 = 43.8 м.

Таким образом, для строительства понадобится гладких стержней 44 м. А с периодическим профилем – 80 м.

Разновидности профиля арматуры для фундамента

Выбор диаметра и формы сечения – ключевая задача, сложность которой состоит в способности учесть множественные технологические и технические требования, иногда противоречащие друг другу. Например, опытным путем было доказано, что чем чаще расположены выступы профильной поверхности, больше их пересечений с продольными ребрами и меньше радиус сопряжения, тем хуже сопротивление динамическим нагрузкам, пластичные и антикоррозионные свойства. В то же время периодический профиль улучшает сцепление с бетоном и повышает его трещиностойкость.

Соответственно, наилучшие условия совместной работы бетона и армирующих стержней будут достигнуты при использовании необходимого класса арматурной стали с оптимальным усилием сцепления и наименьшей длиной анкеровки с одновременным обеспечением необходимых механических свойств и высокого предела прочности. Поэтому стержни с гладким и периодическим профилем используются в разных сферах строительства.

Кольцевой профиль

Арматурная сталь с такой формой поверхности узнаваема по опоясывающим круглый стержень ребрам. Они отходят от продольного выступа симметрично (А-300) или асимметрично (А-400...А-1000), а в поперечном сечении они образуют характерную кольцевидную форму.

Арматурные стержни с кольцевым профилем применяются все реже. Это обусловлено снижением механических свойств из-за повышенной распорности стали в толще бетона и высокими затратами на производство. Сегодня данный профиль активно замещается более оптимальными сечениями и более дешевыми марками арматуры для фундамента, которые к тому же обеспечивают улучшенное сцепление и идентичную зону анкеровки.

Двухсторонний серповидный профиль

Переход от кольцевой формы к двухстороннему серповидному профилю позволил повысить:

  • предел выносливости;
  • коррозионную стойкость;
  • сопротивление статическим нагрузкам.

При этом обеспечивается необходимое сцепление с бетонным раствором. Длина зоны анкеровки и передачи перенапряжений не увеличивается.

Четырехсторонний серповидный профиль

Для минимизации появления трещин и расколов в толще бетона также широко используются стержни с более мягким четырехсторонним профилем серповидной формы. Она была заимствована у производителей Европы, поэтому такой прокат часто называют «европрофилем».

При идентичных с кольцевым профилем параметрах зоны анкеровки, он обеспечивает повышенную площадь сцепления с бетоном и:

  • позволяет повысить усилие преднапряжения;
  • более стойко сопротивляется растяжению и сжатию;
  • максимально сохраняет пластичность стальных стержней.

Способы соединения стержней арматуры

Выбор способа соединения влияет на выбор материала, ведь перед началом строительства надо четко понимать, какая арматура нужна для фундамента возводимого объекта. Если планируется применение сварки, то маркировка выбираемой стали обязательно должна иметь букву «С». В противном случае даже опытный сварщик не сможет выполнить работу. Если же вы заранее знаете, что будете использовать альтернативный способ фиксации – вязку, то можно купить металл и несвариваемый. Такое решение позволит сэкономить определенную сумму, но потребует значительных физических усилий.

Сварка

В промышленных условиях, а иногда при возведении частных домов и бытовых построек, для сборки арматурного каркаса прибегают к ручной или полуавтоматической электродуговой сварке, при этом стержни располагают внахлест, а сварочное соединение выполняют точечно.

Такой способ создания арматурного каркаса позволяет оперативно выполнить монтажную сборку. Это особенно актуально при больших масштабах работы, да и сварочное соединение отличается прочностью, жесткостью и надежностью. Но при всех достоинствах, сварка сопряжена с дополнительным термическим воздействием на металл, что негативно отражается на пластичности и отчасти на прочности стальных стержней.

Вязка

Когда сварка недоступна или нет специалиста, способного качественно выполнить точечное сварное соединение, а также в тех случаях, когда следует избегать термического воздействия на сталь, многие обыватели и профессиональные строители прибегают к вязке. Этот механический способ соединения основан на жесткой обвязке каждого места пересечения прутков вязальной проволокой.

Для обеспечения более высокой производительности сегодня этот процесс можно выполнять не с помощью грубой физической силы, а посредством специальных устройств. Тем более что современные модели прекрасно работают даже при минусовой температуре.

P.S.

Итак, теперь вы имеете базовое представление о том для чего и какую арматуру использовать для ленточного фундамента и как можно самостоятельно рассчитать ее необходимое количество. Главное, при закупке материала не забыть учесть, что он отпускается в кратных отрезках. Ну а специалисты продолжают работать над проблемой создания унифицированной арматурной стали, что поможет простому потребителю самостоятельно проектировать несложные сооружения, а строительным компаниям – повысить производительность работ и снизить нагрузку на логистику.

Какую арматуру использовать для фундамента дома

Для заливки фундамента в современных домах применяется железобетон, представляющий собой бетон, укрепленный арматурным каркасом. При правильном подборе и расчете материалов удается получить действительно прочное и надежное основание.

Арматура каких типов может быть использована при заливке фундамента

Ни для кого не секрет, что фундамент заливается из цементного состава – бетона. И несмотря на высокую долговечность и прочность данного материала, он является весьма хрупким, а потому для его упрочнения используется специальная арматура для фундамента дома.



Если ранее при заливке фундаментов использовались исключительно металлические прутки, то сегодня это далеко не единственный вариант. В качестве укрепления фундаментной подошвы в наши дни используется два вида арматуры:



·         Металлическая арматура для фундамента. Классический вид арматуры, представляющий собой прутья, изготовленные из стали. Их самым распространенным вариантом являются стержни с круглым сечением. Чтобы улучшить прочностные характеристики таких прутков, на их поверхность наносится винтовая ребристая поверхность.

·         Относительно недавно стали изготавливать арматуру из стеклопластика. Несмотря на то, что изобретение композитных прутков относится к 70-м годам прошлого века, активно использоваться они стали лишь в последние годы. И сегодня такие изделия отличаются постепенным вытеснением своих металлических аналогов. Их изготавливают из высокопрочного стеклопластика, что обеспечивает основные преимущества таких прутков, заключающиеся в надежной коррозионной стойкости.



Какой вид арматуры лучше

С появлением стеклопластикового аналога многие люди стали задаваться вопросом: какая арматура для фундамента лучше? На самом деле, идеального варианта пока еще не изобрели, а потому однозначно ответить на этот вопрос не представляется возможным: оба вида прутков имеют свои недостатки. И одним из основных минусов стеклопластиковой арматуры является относительно недавнее начало ее применения. Поэтому пока сложно говорить о ее прочности и долговечности.



Решая, какую выбрать арматуру для фундамента, необходимо в первую очередь обратить внимание на диаметр прутков:



1.        Для металлических вариантов сечение может составлять в пределах 5-32 мм;

2.       Стеклопластиковые прутки обычно изготавливаются в диаметре 4-20 мм.



Для обеспечения сооружению необходимых прочностных характеристик следует подобрать правильный диаметр арматурных прутьев. При этом нужно учесть размеры и вес здания, тип фундамента, наличие сезонных деформаций, тип грунта и т. д.



Для частного строительства чаще всего выбирается стальная арматура для фундамента дома, диаметром 10-16 мм. Такие прутки обладают достаточной прочностью, чтобы выдержать нагрузку, оказываемую зданием в один-два этажа.



Металлические прутки могут иметь как гладкую, так и ребристую поверхность. Стержни первого типа используются чаще всего в роли соединительных перемычек, а потому они не испытывают основные нагрузки от здания. Ребристые варианты предназначены для зон, в которых присутствуют растягивающие нагрузки.



Также при выборе арматуры следует учитывать и разницу в марке стали. К примеру, прутки могут быть изготовлены из низколегированной или углеродистой стали.

Варианты сборки металлического каркаса

Арматурные прутья используются не по отдельности, а из них формируется общая конструкция – каркас, обеспечивающий дополнительную прочность бетона. Такой каркас подлежит сборке, после чего устанавливается в опалубку. Процесс сборки может предусматривать различные варианты:



1.       Точечная сварка. Этот вариант используется при промышленном строительстве, позволяя быстро и надежно скреплять прутья в общую конструкцию. Но у данной методики присутствуют свои нюансы. К примеру, сварке подлежат лишь те стержни, у которых имеется маркировка «С». Помимо этого, сварка обеспечивает жесткий тип скрепления, что является недостатком конструкции, поскольку при постоянных нагрузках необходимы незначительные люфты в соединениях, которые будут сглаживать деформацию. При сварке это исключается, к тому же, первоначальная прочность прутков также несколько снижается.

2.       Избежать вышеописанных недостатков позволяет технология вязки. Такое армирование фундамента арматурой предполагает использование специально предназначенной вязальной проволоки. Посредством нее создаются специальные петли, которые закручиваются на пересечении стержней. В отличие от первого варианта, такой каркас получается с люфтом, что является лучшим вариантом. К тому же, такие прутки не теряют прочностных характеристик. Изготавливать подобные каркасы можно не только из металлических, но и из стеклопластиковых стержней.

Как армируется фундамент

Технология укладки прутьев зависит от того, какой тип фундамента был выбран изначально. Поэтому схема для каждого вида может быть различной. Рассмотрим более подробно какую выбрать арматуру для фундамента различных типов и какие конструкции каркаса следует использовать в каждом конкретном случае.



Особенности арматуры для ленточных оснований



Это наиболее популярный тип основания, поскольку стоимость ленточного фундамента является ниже плитного, но при этом он позволяет обустроить цокольный этаж. Ленточный фундамент должен быть рассчитан таким образом, чтобы его высота значительно превышала длину. В сравнении с плитами лента является менее подверженной изгибам и деформациям, а потому прутья для ленточного фундамента можно выбирать с меньшим сечением. Обычно арматура для ленточного фундамента используется с сечением в 10-12 миллиметров.



Независимо от того, какой высоты будет лента, ее обустройство осуществляется с использованием двух армирующих поясов. При этом размещать каркас необходимо на расстоянии около 50 мм от поверхности бетона. Это позволит арматуре принять на себя максимальную нагрузку, появляющуюся при деформациях основания.



Поскольку вертикальные стержни и поперечины нагрузки не несут, а необходимы лишь для скрепления конструкции, то для них может использоваться более тонкая арматура с гладкой поверхностью.

Если лента имеет в ширину 400 мм, то достаточно будет установить два продольных прута сверху и столько же снизу по всей поверхности ленты. Если же речь идет о слабых почвах с большой подвижностью, то в таких случаях арматура для ленточных фундаментов должна использоваться в большем количестве, в среднем 3-4 прутка.



Армирование плитного фундамента



Строительство плитного фундамента – это наиболее дорогостоящий вариант, поскольку он предусматривает наибольшее количество стройматериалов. В то же время, именно плитный фундамент является наиболее прочным и надежным вариантом.



В данном случае используются стержни, имеющие диаметр 12-16 мм и ребристую поверхность. Окончательный диаметр выбирается, исходя из мощности здания и типа грунта, на котором оно будет построено. Следует помнить, что чем в более тяжелых условиях проходит строительство, тем толще должны быть стержни.



Процесс армирования предусматривает укладку двух стальных поясов, созданных посредством скрепления арматурных стержней под прямым углом. Таким образом получается ячеистая конструкция, каждая клетка которой имеет размер 20 см.

Свайный фундамент

Свайный фундамент цена которого является наиболее приемлемой, является отличным решением для каркасно-щитовых домов, одноэтажных построек и домов с мансардой. Для изготовления столбчатых оснований обычно используются пруты, диаметром 10-12 мм. При этом их поверхность должна быть ребристой. В качестве горизонтальных перемычек можно использовать прутки, толщиной 4-6 мм. На них не будет приходиться давления, они необходимы лишь для того, чтобы создать единую конструкцию каркаса.



В зависимости от диаметра столба, каркас может предполагать использование 2-4 прутьев. В некоторых случаях количество стержней может быть увеличено. По длине они должны строго соответствовать высоте самого столба. Прутья следует располагать таким образом, чтобы они находились не ближе 5 см к стенке сваи.

Какое количество арматуры необходимо для создания надежного фундамента



Прежде, чем начать армирование фундамента арматурой, необходимо закупить ее в нужном количестве. И каждый вид основания требует определенного количества данного стройматериала. Все правила подсчета прописаны в соответствующих нормативных документах.



Так, для ленточных оснований по нормам СНиП относительное содержание несущих продольных стержней должно превышать 0,1% от общей площади сечения всей железобетонной конструкции. Говоря простым языком, здесь сопоставляется площадь ленты и общая площадь сечения стержней.

Для определения количества арматуры для плитных оснований используются те же нормы расчета. Лучше всего доверить эту работу профессионалам, ведь при недостаточной прочности фундамента под угрозой находится все здание.

Профессиональные работы по заливке фундаментов и строительству домов

Если вас интересует строительство фундамента в Подмосковье, то вам следует обратить свое внимание на компанию ИнноваСтрой. Наши специалисты уже не первый год занимаются выполнением подобных работ, а потому способны провести их на высшем уровне.



ИнноваСтрой – это компания, в которой работают высококвалифицированные специалисты различных областей. Опытные проектировщики смогут создать проект дома с нуля или же подобрать для вас оптимальный типовой вариант. Мы сможет произвести расчет прочности фундамента, учитывая все соответствующие факторы, что позволит построить по-настоящему надежный и долговечный дом.



Специалисты ИнноваСтрой способны выполнить весь спектр проектировочных и строительных работ, начиная от создания проекта и заканчивая строительством дома под ключ.

Какая арматура нужна для ленточного фундамента: марка, класс арматуры, фиксаторы

Надежность любого строения во многом зависит от его фундамента, на который приходится основной вес здания.

Особенности нагрузок воздействующих на ленточный фундамент

Фундаментом считается часть конструкции здания, расположенной ниже нулевой отметки и служащей опорой для всего сооружения. Существует несколько типов устройства основания.

Выбор зависит от таких особенностей, как наличие подвального помещения, характеристики грунта под основанием, материала, из которого строится здание, его этажности и других.

Наиболее распространенным является применение ленточного фундамента. Он выдерживает массивные сооружения, построенные на местах с хорошими характеристиками грунта. Представляет ленточное полотно под конструкцией здания, выполненное из железобетона, кирпича или бутового камня. При его изготовлении необходимо учитывать нагрузки от следующих элементов дома:
  • от подошвенного основания;
  • от грунта, расположенного выше основания;
  • от пола, цоколя, потолка, лестниц и других внутренних конструкций в доме;
  • от крыши, стен здания, включая вес отделочных материалов.

Чаще всего ленточный фундамент изготавливают из бетонной смеси с применением армирующего прута. Он представляет собой изделие сортового металлопроката и имеет разные размеры и внешнее исполнение. Иногда применяют композитную арматуру.

Использование армирования делает бетонный фундамент устойчивым к нагрузкам на изгиб, возникающим при неравномерности нагрузок при эксплуатации дома и вспучивании грунта. Арматура служит каркасом основания.

Какую арматуру используют для ленточного фундамента зависит от разновидности обвязки, которая делится на:

  • продольную;
  • вертикальную;
  • поперечную.

Для продольной обвязки

При продольной обвязке прутки укладывают вдоль основания. Назначение такой обвязки – принимать на себя основные нагрузки, действующие на растяжение. Поэтому арматура для ленточного фундамента, из которой выполняется продольная обвязка, должна быть наиболее прочной и иметь достаточные для такой нагрузки параметры: диаметр и форму изготовления. Боковая поверхность, имеющая ребра, обеспечивает хорошую адгезию с бетоном, это усиливает прочность основания.

Для вертикального и поперечного армирования

Прутки, применяемые для армирования в вертикальном и поперечном направлении, выполняют функцию связующих звеньев основы и обеспечения целостности всей армирующей конструкции. Они принимают нагрузку, действующую при усадке бетонного основания или при его температурных деформациях, которая меньше чем нагрузка, действующая на продольную обвязку.

Диаметр арматуры

Для обеспечения надежности продольной обвязки используют стальной ребристый пруток диаметром от 10 до 16 мм, в зависимости от характеристик почвы под возводимым домом. Например, для грунта скальных и каменных пород можно брать для продольной обвязки пруток диаметром не менее 10 мм. Для мягких и легких почв лучше применяется арматура 12 мм и до 16 мм.

Для вертикальных и поперечных связующих арматуры можно применять прутки, обладающие меньшим диаметром и не обязательно с ребрами. В частности, для этого используют:

  • пруток с ребристой боковой поверхностью, имеющий диаметр от 8 до 10 мм;
  • пруток с гладкой боковой поверхностью и сечением от 6 мм;
  • пруток, изготовленный из стальной проволоки марки ВР;
  • вязальную проволоку.

Марка арматуры для ленточного фундамента

Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.

Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.

Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности. Высокая степень предела текучести особенно важна для материала при продольном армировании, поэтому выполняется из стали А400. В таблице весов арматуры можно узнать вес, площадь сечения.

По европейским требованиям стандартов применяется для наибольшего усиления каркаса арматура А500С, где буква С обозначает допустимость сварки изделий без потери технологических свойств.

Арматура А500С имеет предел текучести 500 Н/мм2 и являются более прочными по сравнению с изделиями А400, имеющими такой же диаметр поперечного сечения.

Вывод

Мы выяснили какая арматура лучше для ленточного фундамента, однако важным является не только правильный выбор материалов для армирования, но и способ соединения прутков при формировании каркаса.

Применяют два вида соединений: связку проволокой и сварку.

Соединение сваркой можно осуществлять для не углеродистых стальных изделий. Углеродистые стали теряют свою пластичность в результате сварки и становятся хрупкими. Поэтому, распространенный способ соединения прутков арматуры – это связка проволокой. Для этого применяется вязальная прочная проволока. В некоторых случая вяжут пластиковыми хомутами.

Для соблюдения необходимой толщины защитного слоя бетона, при заливке каркаса рекомендуется использовать фиксаторы для арматуры. Выполняя все требования по укладке арматуры, можно изготовить прочный ленточный фундамент своими силами.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Арматура для фундамента

КАЧЕСТВЕННАЯ АРМАТУРА НАДЁЖНЫЙ ФУНДАМЕНТ!!!

Арматура для фундамента (прайс)

Арматура для фундамента цена в Москве

Наша компания занимается продажей арматуры для фундамента по выгодным ценам. Нашим клиентам мы предлагаем качественную продукцию Российского производства имеющую все необходимые сертификаты качества. Продажа возможна самовывозом со склада в Москве или доставкой до вашего объекта. Оформить заказ можно онлайн через форму на сайте, позвонив нашим менеджерам 8 (495) 946-91-69 или отправив заказ на почту E-mail: [email protected] Мы предлагаем оперативную доставку 24/7 и разные способы оплаты арматуры: безналичный расчёт, оплата курьеру по доставке.

Арматура для фундамента диаметры и виды

Строительство дома начинается с фундамента. А для заливки необходимо связать стальной каркас. Для этого используют арматуру. В основном в частном строительстве применяются следующие диаметры арматуры рифленой А3 А500С 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, для обвязки используют арматуру гладкую А1 А240 диаметром 6,5 мм, 8 мм редко 10 мм и проволоку 1,2 обыкновенного качества отожженную или светлую. Существуют следующие виды фундамента: столбчатые, ленточные (монолитные или сборные), плитные и свайные. Для каждого вида необходимо правильно подобрать диаметр и класс прутка. Итак, для изготовления плитного фундамента нужно использовать арматуру с рифлёной поверхностью и диаметром не меньше 10 мм класса А500С, 35ГС.     Для ленточного фундамента при строительстве индивидуальных домов в основном используется арматура 10-12 мм, реже 14 мм. Столбчатый фундамент. Для армирования столбиков нет смысла использовать толстую арматуру, диаметром 10 мм будет вполне достаточно. Для вертикальных прутков используется рифлёная арматура, горизонтальные прутки используется только для того, чтобы связать их в единый каркас. Чаще всего для столбика арматурный каркас изготавливают из 2-4 прутков, при этом их длина равняется высоте столба.

Виды фундаментов

Ленточные фундаменты

Такой вид фундамента закладывают при строительстве дома с тяжелыми бетонными, каменными, кирпичными стенами, а так же с тяжелыми перекрытиями. Этот вид фундамента необходим, при обустройстве подвала, гаража под домом или же предполагается цокольный этаж. При опасности возникновения неравномерных деформаций основания также возможно заложение ленточного фундамента при этом в них устраивают непрерывные армированные пояса. Расположение подошвы в таком фундаменте на 20 см ниже глубины промерзания грунта. На сухих или песчаных грунтах закладывается мелкозаглубленный фундамент (выше глубины промерзания, но не меньше 50-60см). Ленточные фундаменты редко применяются на сильно пучинистых и глубоко промерзающих грунтах. Ленточный фундамент бывает двух видов — монолитный и сборный.

Плитные фундаменты

Используются на неравномерно и сильно сжимаемых грунтах. Такие фундаменты часто называют «плавающими». Их большая опорная поверхность позволяет значительно снизить давление на грунт, а ребра жесткости придают этим конструкциям достаточную устойчивость к действию разнонаправленных нагрузок, возникающих при замерзании, оттаивании и просадке грунта. Фундаментные плиты — один из самых надежных вариантов фундамента, но при этом и один из самых дорогих. Устройство плавающих фундаментов требует большего расхода материалов — высокопрочного бетона и арматурной стали — и может быть оправдано в том случае, когда другие варианты фундаментов не могут обеспечить необходимую устойчивость на сильно пучинистых и слабонесущих грунтах. Толщина монолитной плиты даже для малоэтажных домов не может быть меньше 250 мм, а плотность армирования ниже 100 кг/м3. Стоимость такого фундамента повышается в силу необходимости устройства под плитой песчаной и щебеночной подушек толщиной 100-150 мм каждая.

Столбчатые фундаменты

Такой вид фундамента применяют для домов с легкими стенами — деревянными, каркасно-щитовыми, стенами из блоков несъемной опалубки. Данный тип фундамента в 1,5-2 раза экономичнее ленточных по расходу материалов. Столбы возводятся во всех углах, местах пересечения стен, под простенками, под опорами тяжело нагруженных прогонов и в других точках сосредоточения нагрузок. Столбы могут быть деревянными, каменными, кирпичными, бетонными и железобетонными.

Промежуточное положение между сборными и монолитными занимают сборно-монолитные фундаменты. Основа такого фундамента — сборно-монолитные железобетонные конструкции, включающие в себя тонкостенную сборную несъемную опалубку стен и перекрытий, изготовленную в заводских условиях.

Буронабивные свайные фундаменты

Такие фундаменты используются для небольших домов без подвала. При использовании свай большого диаметра и глубины буронабивные фундаменты можно применять для тяжелых и очень тяжелых зданий и объектов. В некоторых случаях только буронабивные фундаменты позволяют реализовать проект. Плотность застройки, значительные динамические нагрузки на соседние здания при устройстве забивных свай все чаще заставляют специалистов обращать внимание на буронабивные свайные фундаменты.

Лучшее время для закладки фундамента — весна, зимой закладке мешает минусовая температура(из-за минусовой температуры вода в бетонной смеси, замерзает, что категорически противопоказано для бетона).

Детализация армирования изолированной опоры

Существуют разные типы фундаментов в зависимости от №. фактора. Изолированный фундамент - один из самых популярных и простых типов фундаментов, используемых во всем мире. Фундамент очень важен для здания. В конечном итоге вся нагрузка здания переносится на землю через фундамент. Изолированные опоры являются наиболее часто используемыми опорами для железобетонных колонн, поскольку они просты и наиболее экономичны.Изолированный фундамент используется для поддержки одной колонны. Изолированные опоры - это независимые опоры, которые предусмотрены для каждой колонны.

Этот тип фундамента используется, когда

1- Столбцы не расположены близко друг к другу.

2- Меньше нагрузки на опоры.

3- Безопасная несущая способность почвы обычно высока.

Изолированные опоры в основном состоят из нижней плиты. Существует три основных типа нижних плит:

.

1- Подушечки (одинаковой толщины)

2- Ступенчатая опора (неоднородной толщины)

3- Наклонная опора (трапециевидное сечение)

Детализация арматуры изолированного фундамента включает: -

1- Бетонное покрытие подкрепления

В соответствии с IS 456-200 минимальная толщина основной арматуры в основании не должна быть менее 50 мм, если основание находится в непосредственном контакте с поверхностью земли, и 40 мм для внешней открытой поверхности, такой как выравнивающая поверхность PCC. Если выравнивание поверхности не используется, необходимо указать покрытие в 75 мм для покрытия неровной поверхности выемки.

2- Минимальный диаметр арматуры и стержня

Минимальная арматура должна быть не менее 0,12 процента от общей площади поперечного сечения
. Минимальный диаметр основной арматуры должен быть не менее 10 мм.

3- Распределение арматуры в основании

В одностороннем основании RCC арматура распределяется равномерно по всей ширине основания.В двухстороннем квадратном фундаменте арматура, идущая в обоих направлениях, равномерно распределяется по всей ширине фундамента. Но в случае двухсторонних прямоугольных опор арматура распределяется по всей ширине опоры в длинном направлении. Однако для короткого направления арматура распределяется в центральной полосе согласно расчетам, приведенным ниже. Остальная арматура в коротком направлении равномерно распределяется по обеим сторонам центральной полосы.

Армирование в центральной полосе / Общее армирование в коротком направлении = 2 / (x / y) +1

Где y - длинная сторона, а x - короткая сторона основания.

4- Арматура дюбеля

Арматура дюбелями используется для привязки изолированного фундамента к указанной выше колонне. Что касается длины развертывания арматуры дюбелей, длина развертывания дюбелей в колонну и изолированное основание должна быть предусмотрена и четко указана на проектных чертежах.

5- Соединение внахлест

Должна быть четко указана длина стыка дюбеля и арматуры колонны. Анкеровка арматуры на изгиб и дюбелей должна быть проверена, чтобы предотвратить разрушение дюбелей в основании и предотвратить разрушение соединений внахлест между дюбелями и стержнями колонны.

Для получения дополнительной информации посмотрите изображения ниже: -

Виды армирования опор

Различные типы армирования фундаментов или типы сеток, используемых в фундаменте: -

В фундаментах существует несколько типов армирования. Арматура должна быть предусмотрена в опорах для требований натяжения. Обычно процент армирования в опорах должен оставаться в пределах от 0,5% до 0,8%. На основе анализа нагрузки инженер-строитель спроектирует тип сетки в фундаменте. Ниже приводится подробная информация о типах сетки (арматуры), реализованной на нескольких типах фундаментов или фундаментов.

Обычно встречается четыре различных типа арматуры в фундаментах или фундаментах: -

1.Обычная сетка: этот тип сетки обычно реализуется на простых, изолированных или комбинированных основаниях. Это особенно полезно для малоэтажных домов. Перед использованием простой сетки в высотных зданиях следует проанализировать нагрузку в соответствии с этой сеткой и определить, сбалансирован ли тип сетки с нагрузкой или нет.

Столбцы этого типа расположены в виде сетки. Он может содержать стержни различного диаметра и с шагом в любом направлении. Расстояние может изменяться, а может и не меняться в обоих направлениях.

2. Сетка с крючками (Hook Mesh): подходит как для малоэтажных, так и для многоэтажных зданий. Основание армировано сеткой, а стержни расположены с крючками на концах сетки. Идеальную фиксацию арматуры можно получить, загнув концы стержней. Обычно стандартная длина крюка составляет 10D, где D - диаметр стержня.

3. Опорная сетка до глубины опоры: имеет сходство с ровной опорой. При этом типе опоры стержни сгибаются на концах до высоты опоры.Бетонное покрытие от 1 ″ до 4 ″ должно быть устроено со всех сторон основания.

4. Сетка плота: этот тип сетки идеален для стоянки плота. Плотная опора подходит, когда несущая способность грунта очень низкая. В этом типе сетка разделяется на две части, такие как верхняя сетка и нижняя сетка.

Изначально нижняя сетка расположена на перекрывающих блоках, концы нижней сетки изогнуты под углом 90 градусов до высоты 50D, где D означает диаметр стержня. После этого верхняя сетка соединяется с нижней сеткой в ​​противоположном направлении. Кроме того, верхняя сетка, эквивалентная нижней сетке, изогнута под углом 90 градусов, но дополнительная планка 50D не размещается, поскольку она уже оборудована нижней сеткой.

Дополнительная штанга 50D размещается либо на нижней, либо на верхней сетке.

Одиночное кольцо или двойные кольца прикреплены к верхней и нижней сеткам для сохранения надлежащего каркаса. Кольца позволяют стальной арматуре не деформироваться в любом направлении. Наименьший диаметр прутков для колец должен быть 6 мм.

В сетке с одинарным кольцом кольца расположены только в одном направлении - горизонтальном или вертикальном, в то время как в системе с двумя кольцами кольца расположены в обоих направлениях.

Следует учитывать следующие моменты: -

1. Бетонное покрытие различается от 1 дюйма до 4 дюймов в зависимости от размера основания.
2. Длина крюка в сетке крюка всегда равна 9D, где D означает диаметр стержня.
3. Дополнительная планка размещается либо на верхней, либо на нижней сетке, а длина дополнительной планки составляет 50D.

Системы армирования стен - Управление подвалов Огайо

Инновационная разработка продукта, проведенная аэрокосмическими инженерами и U.Департамент обороны США сейчас обращается к извечной проблеме потрескавшихся и прогибающихся стен фундамента.

В системе армирования стен Carbon Fiber ™ используется та же технология, что и для поддержки мостов, небоскребов и бомбоубежищ, для стабилизации фундаментов зданий, которые получили такие повреждения, как трещины и изгибы.

Условия, вызывающие проблемы фонда

Ремонт стен подвала из углеродного волокна - это современная современная система армирования стен, которая восстанавливает изогнутые или потрескавшиеся стены подвала.

Признаки повреждения фундамента обычно легко обнаружить. Фундаментные стены, построенные из бетонных блоков, обычно растрескиваются по линиям стыков между блоками, образуя горизонтальную трещину около середины стены и растрескивание «ступеньки» по углам.

Трещины в бетонных стенах часто имеют диагональные трещины, идущие от нижних углов стены к центру вверху. При любом типе фундамента трещины могут сопровождаться участками стены, которые изгибаются или наклоняются внутрь.

Большинство домовладельцев понимают, что трещины в фундаменте и изгибы - серьезные проблемы, которые со временем усугубятся, если их не исправить. Опытный подрядчик по ремонту фундамента сможет определить, какие условия вызывают повреждение фундамента.

Точно диагностируя причину проблемы с фундаментом, подрядчик может определить, какая стратегия ремонта навсегда решит проблему.

Ремешки из углеродного волокна и эпоксидная смола обеспечивают низкопрофильный ремонт

Остановить движение стены внутрь.Система состоит из ремней и скоб, которые соединяют армирующие ленты из углеродного волокна с каркасом по периметру здания.

Система армирования стен из углеродного волокна дает специалистам по ремонту фундамента еще один ценный инструмент в их арсенале ремонтных техник, который предлагает некоторые заметные преимущества. Но прежде чем углубляться в эти положительные характеристики, давайте разберемся, что включает в себя техника ремонта.

Первым этапом ремонта является подготовка стены, на которой будут установлены все ремни из углеродного волокна.Чтобы ремонт хорошо работал на бетонных или бетонных стенах, стена должна быть чистой. В зависимости от состояния стены и давления, оказываемого на стену, подрядчик определит, сколько стенных ремней потребуется.

После подготовки внутренней части фундаментной стены, где будут установлены ремни, подрядчик отрежет ремни до длины, которая соответствует полной высоте стены, и пропитает ленту и зону ремонта высокопрочной эпоксидной смолой.Приклеив смоченный ремешок к стене, подрядчик наносит на ремешок последний слой эпоксидной смолы. В результате ремонт плотно прилегает к стене, что делает его очень ненавязчивым по сравнению с другими методами ремонта, такими как установка стальных двутавров. После завершения ремонта его можно замаскировать краской или гипсокартоном.

Надежная, быстрая и доступная стабилизация

Специалисты Управления подвалов Огайо используют полосы из углеродного волокна для укрепления отремонтированной трещины в фундаментной стене.

Как и в случае с любым другим методом ремонта, ваш обученный подрядчик сможет проанализировать вашу уникальную ситуацию и порекомендовать решение, которое принесет вам душевное спокойствие на долгие годы.

Сочетание высокопрочной эпоксидной смолы и материала ремешка из углеродного волокна - «фунт на фунт» - прочнее стали. Авиакосмическая промышленность полагается на легкие, но прочные характеристики технологии углеродного волокна, и Министерство обороны США использует ту же технику крепления для укрепления бомбоубежищ.Обладая такой родословной, система ремонта стен из углеродного волокна позволяет домовладельцам быстро и недорого стабилизировать изгибающийся фундамент.

Формальная основа эволюционной теории подкрепления

Основные моменты

Мы интегрируем обучение и эволюцию в рамках многоуровневой модели поведенческого отбора .

Армирование описывается как дарвиновский процесс, основанный на уравнении Прайса

Закон действия, основанный на ковариации , выводится как молярный счет усиления.

Подкрепления формально определяются как контекстно-зависимые предикторы пригодности.

Выводится условие равновесия, которое дает закон согласования как частный случай.

Реферат

Обучение с подкреплением часто описывается по аналогии с естественным отбором. Однако не существует последовательной теории, связывающей обучение с подкреплением с эволюцией в рамках единой формальной модели отбора. Эта статья представляет собой формальную основу такой единой теории.Модель основана на самом общем описании естественного отбора, которое дается уравнением Прайса. Мы расширяем уравнение Прайса на обучение с подкреплением как результат процесса поведенческого отбора внутри индивидов и связываем его с принципом естественного отбора через концепцию статистических предикторов приспособленности с помощью многоуровневой модели поведенческого отбора.

Основным результатом является основанный на ковариации закон эффекта , который описывает обучение с подкреплением на молярном уровне посредством ковариации между поведенческим распределением и статистическим предсказателем приспособленности.Мы также демонстрируем, как этот абстрактный принцип может быть применен для получения теоретических объяснений различных эмпирических данных, таких как условное подкрепление, блокирование, сопоставление и лишение ответа.

Наша модель является первой, в которой абстрактный принцип отбора применяется для получения единого описания обучения с подкреплением и естественного отбора в рамках одной модели. Он предоставляет общий аналитический инструмент для поведенческой психологии, аналогичный тому, что теория естественного отбора делает для эволюционной биологии.Таким образом, мы закладываем формальную основу общей теории подкрепления как результата поведенческого отбора на нескольких уровнях.

Ключевые слова

Отбор по следствиям

Поведенческий отбор

Естественный отбор

Обучение с подкреплением

Ценовое уравнение

Многоуровневая модель поведенческого отбора

Рекомендуемые статьи Цитирующие статьи (0)

Просмотреть полный текст 9000v2 © 2021 сдержанный.

Рекомендуемые статьи

Цитирующие статьи

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ТОВАРЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Стальное усиление ремонта стены фундамента шлакоблока Северная Вирджиния

Стальная арматура для ремонта стен фундамента из шлакоблоков Северная Вирджиния является подрядчиком Fairfax.Ремонт стен Fairfax Contractor использует стальную арматуру для ремонта стен подвала фундамента из шлакоблоков. Наша компания по ремонту подвалов из шлакоблоков NOVA является специальностью Fairfax Contractor. Если в вашем доме в Северной Вирджинии в подвале из шлакоблоков или в подвальных помещениях есть проблемы с отклонением шлакоблоков из-за проблемных почв или экстремального гидростатического давления, мы будем вашим подрядчиком. Если фундамент вашего дома из шлакоблоков отклоняется более чем на 1 дюйм, вам следует подумать об использовании стальных балок, чтобы остановить побег в вашем доме в Северной Вирджинии.Подрядчик Fairfax может стабилизировать почти и проползти пространство или стены из шлакоблоков подвала, используя стальные двутавровые балки. Fairfax Contractor - это ваш лицензированный подрядчик в Северной Вирджинии, который специализируется на ремонте отклоняющихся стен из шлакоблоков с использованием конструкционной стали. Подрядчик Fairfax имеет опыт работы класса А. 7-31-2022 Лицензия подрядчика со штампом (РБК) на право проведения ремонта фундамента. Fairfax Contractor - это не просто подрядчик по ремонту дома, мы можем заниматься ремонтом стен фундамента фундамента из шлакоблоков и стальной арматурой в Северной Вирджинии.Первый шаг в исправлении неисправного фундамента CMU - это поручение инженеру-строителю, имеющему лицензию Вирджинии, оценить вашу проблему. Fairfax Contractor работает с профессиональными фирмами-разработчиками, чтобы помочь оценить вашу уникальную проблему. Затем они могут создать план с печатью, чтобы получить необходимое разрешение на строительство. Тщательно выбирайте подрядчика, чтобы подрядчик получил необходимые разрешения, которые должны быть должным образом лицензированы Содружеством Вирджинии через DPOR. Наш Фонд Для получения дополнительной информации о ремонте домов в Северной Вирджинии щелкните эту ссылку.

Изогнутые стальные балки для ремонта стен подвала CMU

Зачем использовать подрядчика Fairfax для ремонта фундаментных стен из шлакоблоков со стальной арматурой

Основная причина использования Fairfax Contractor для ремонта ваших отклоняющихся стен фундамента из шлакоблоков со стальной арматурой заключается в том, что у нас есть опыт для выполнения этого ремонта. Во-первых, в отличие от любых подрядчиков по строительству фундаментов в Северной Вирджинии, у нас есть сварочный цех в Манассасе, штат Вирджиния, который может разрезать требуемые двутавровые балки, сваривать выступы, обеспечивать защиту стали от влаги и вырезать отверстия для болтов, необходимые для проекта.Еще одна причина, чтобы нанять Fairfax Contractor для стабилизации вашей отклоняющейся стены блока подвала, заключается в том, что мы обладаем большим опытом в ремонте критически важных конструкций. У нас есть инструменты и обученные сотрудники, которые являются экспертами по стабилизации разрушающихся стен подвала из шлакоблоков. Мы предлагаем бесплатные оценки и письменные расценки на ремонт отклоняющихся стен из шлакоблока. Позвоните нам по телефону 703-725-7945 для бесплатной оценки. Для получения информации о сварочных полномочиях Fairfax Contractors щелкните здесь.

Как мы укрепляем отражающие стены из шлакоблоков в вашем подвале.
Ключевым элементом системы армирования отклоняющихся стен являются стальные балки, широко известные как двутавровые балки или двутавровые балки. Будет использовано все, что лицензированный инженер Вирджинии рекомендует использовать сталь для стабилизации отклоняющихся стен из шлакоблоков. Конструкционная сталь называется в таких стандартах, как W-1260. Стальная двутавровая балка, обозначенная таким образом, означает, что балка имеет толщину 12 дюймов и весит 60 фунтов на фут. Первый шаг в установке стальной армированной системы из шлакоблоков, чтобы предотвратить прогиб в вашем доме в Северной Вирджинии, - это забить бетон отбойным молотком в соответствии с размещением стальных балок.Обычно мы выкапываем два фута, а затем устанавливаем стальную двутавровую балку в бетонный пол подвала. После того, как двутавровая балка будет установлена ​​в разрушенную систему фундамента подвала, мы заполним эту область бетоном 4000 фунтов на квадратный дюйм. Следующий шаг - прикрепить сварную плиту, которая устанавливается в балки пола, с помощью соответствующей системы болтов. Последним шагом является заливка раствора между прогибом стены подвала и стальной двутавровой балкой, чтобы было прочное соединение.

Где мы ремонтируем стены фундамента шлакоблока со стальным усилением

Где Fairfax Contractor ремонтирует ремонт стен фундамента из шлакоблоков с использованием стальной арматуры в Северной Вирджинии. Fairfax Contractor работает в графствах Северной Вирджинии, включая округ Арлингтон, округ Фэйрфакс, округ Лаудон и округ Принс-Уильям, штат Вирджиния.Мы также занимаемся реконструкцией подвальных помещений в следующих городах округа Фэйрфакс, включая Александрию, Аннандейл, Берк, Клифтон, Сентервиль, Шантильи, Фэрфакс, Фэрфакс-Сити, станцию ​​Фэрфакс, Фоллс-Черч, Грейт-Фолс, Херндон, Кингстаун, Лэнгли, озеро Баркрофт, Лортон, Маклин, Ньюингтон, Норт-Спрингфилд, Октон, Оук-Хилл, Рестон, Спрингфилд, Стерлинг, Тайсон-Корнер и Вена, Вирджиния. Fairfax Contractor также имеет лицензию на выполнение работ в округе Арлингтон, включая города Арлингтон-Форест, Боллстон-Кроссингс, Черридейл, Клермонт, Риверкрест, Вестовер и Йорктаун, штат Вирджиния.В округе Лаудон мы устанавливаем все типы проектов по благоустройству дома в городах Эшберн, Олди, Бристоу, Даллес, Сельская местность, Лансдаун, Лисбург, Перселлвиль, Потомак-Фолс, Саут-Райдинг и Стоун-Ридж, штат Вирджиния. И, наконец, мы работаем в городах округа Принц Уильям, включая Дамфрис, Дейл-Сити, Гейнсвилл, Хеймаркет, Лейк-Манассас, Лейк-Ридж, Манассас, Манассас-Парк, Оккокуан, Треугольник, Йорк Шир и Вудбридж Вирджиния. Мы также ремонтируем фундамент блоков в Винчестере, штат Вирджиния, Фронт-Роял и округе Ориндж, штат Вирджиния,

Footings 101 - Руководство по конструкции бетонных опор

Опоры - важная часть конструкции фундамента.Обычно они сделаны из бетона с арматурой, залитой в вырытую траншею. Назначение опор - поддерживать фундамент и предотвращать оседание. Опоры особенно важны на участках с проблемными почвами.

Найдите ближайших подрядчиков по изготовлению плит и фундаментов, которые помогут с вашими опорами.

Строительство опор лучше всего доверить профессионалам, которые смогут оценить почвенные условия и принять решение о правильной глубине и ширине опор, а также о правильном размещении.Размеры опор также зависят от размера и типа сооружаемой конструкции. Размещение опор имеет решающее значение для обеспечения надлежащей поддержки фундамента и, в конечном итоге, конструкции.

Бетонные опоры могут также потребоваться для таких проектов, как настил, беседка, подпорная стена или другие типы строительства.

Если вы знаете несущую способность своего грунта, следование этим практическим рекомендациям обеспечит прочную опору.

Информация о бетонных основаниях

Что такое опоры?

Под каждым домом - фундамент, и под большинством оснований - опоры.Большую часть времени мы принимаем опоры как должное, и обычно мы это делаем: для типичных почв обычная опора шириной 16 или 20 дюймов может более чем выдержать относительно легкий вес обычного дома.

Общие конструкции опор:

  • Простыня
    Перевернутая Т-образная форма
  • Ступенчатая опора
    Лестничная конструкция распределяет нагрузку
  • Опора траншеи
    Мелкая траншея, заполненная бетоном

С другой стороны, если вы строите на мягкой глинистой почве или если под частью вашего фундамента есть мягкая зона, могут возникнуть проблемы.Основание, которое хорошо работает на хорошей почве, может не так хорошо работать в условиях слабой опоры. Мы не часто видим явное разрушение, но нередко можно увидеть чрезмерное оседание при низкой несущей способности почвы.

Если весь дом оседает медленно и равномерно, дополнительное заселение не представляет большого труда; но если оседание неравномерное (дифференциальное оседание), возможно повреждение. Каркасный дом с деревянным сайдингом и интерьером из гипсокартона, вероятно, может выдержать до 1/2 дюйма дифференциального движения фундамента, но даже 1/4 дюйма неравномерной осадки достаточно, чтобы вызвать трещины в кирпичной кладке, плитке или штукатурке.

Связано: Ремонт фундамента

Больше всего проблем вызывают необычные ситуации. Когда основание расположено не по центру, так что стена не выдерживает опоры, когда вы сталкиваетесь с мягкой зоной на строительной площадке или когда основание слишком маленькое, строителю приходится принимать решения. Если вы думаете, что впереди проблема, вы должны остановиться и позвонить инженеру. Но если риск невелик, вы хотели бы, чтобы работа продолжалась.

В этих сложных случаях полезно понимать несущую способность грунта и причины, по которым применяются правила проектирования фундаментов.На очень прочных почвах мелкие ошибки, вероятно, не имеют большого значения. Однако на слабых или маргинальных почвах лучше проявлять осторожность, некоторые решения, придуманные подрядчиками, могут не сработать.

Я как инженер-консультант, так и подрядчик, и меня вызывают во многих проблемных ситуациях. Я считаю, что люди лучше понимают проблемы, если у них есть некоторые базовые знания. Для пользы строителей в полевых условиях и из-за риска чрезмерного упрощения я собираюсь использовать в этой статье нетехнический язык, чтобы кратко объяснить, как работают опоры, и представить некоторые идеи для работы в особых ситуациях.Однако, глядя на решения, которые я рекомендую, имейте в виду, что предполагается грунт с высокой несущей способностью.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
