что это такое, усиление бутобетонной конструкции неглубокого заложения своими руками, ленточный вариант из бутового камня

Возведение зданий любого назначения и сложности не обходится без выполнения работ по закладке фундамента. Для этого используются различные методы и материалы. Среди данного перечня стоит выделить бутовый фундамент, которой пользуется популярностью уже давно.

Что это такое?

Именно сооружение фундамента является основополагающим этапом, предшествующим всем остальным строительным работам при строительстве домов или других конструкций. Несмотря на то, что на строительном рынке представлен широкий ассортимент разных материалов, натуральное сырье все также востребовано. К природному строительному сырью, используемому для закладки фундамента, стоит отнести бутовый камень, который является качественной и экологичной породой, нашедшей свое применение в строительстве.

Некоторые люди ошибочно считают, что использование камня невозможно в ходе закладки фундамента ввиду его неправильной формы, однако даже с минимальным опытом в строительстве грамотно обустроить каменный фундамент здания можно даже своими руками.

Именно такой фундамент в большинстве своем предпочитали возводить строители в недалеком прошлом.

Сейчас бутобетонное основание для строений увеличивает их внешнюю привлекательность, а главное, позволяет выполнить работы по обустройству с минимальными затратами, применяя достаточно простую технологию реализации проекта постройки.

Как показывает практика, срок службы бутового фундамента достигает порядка 150 лет, встречаются даже крепости, при строительстве которых применялся этот природный материал. Главной особенностью оснований из бутового камня является устойчивость к грунтовым водам, а также промерзанию грунта.

Специалисты применяют в работе несколько разновидностей этого сырья:

  • Промышленный камень. Его выпуском занимаются в специальных комплексах, в которых изготавливается щебень. Такой вид востребован в ходе работ по укреплению железнодорожных полотен или гидротехнических конструкций.
  • Округлый камень. Процесс формирования такой породы происходит естественным образом.
  • Постелистый. Ему присуща неправильная геометрия, за счет чего бут востребован для закладки фундамента, а также выступает в роли декоративного материала, используемого в работах по созданию ландшафтного дизайна.

Каких-либо жестких требований к бутовой породе, используемой для закладки основания строения нет, главное, чтобы сырье не крошилось.

Лучше всего использовать плиточную либо же пастелисную породу. Такой материал имеет ровные грани, что облегчает укладку, поскольку образцы правильной формы расположить максимально плотно друг к другу будет в разы легче.

Анализируя технологию возведения фундамента из бутовой породы, можно сказать, что принцип ее выполнения схож с работами по строительству стен из кирпича – составляющие в ходе укладки располагаются друг на друга, а соединение всех элементов происходит при использовании раствора. Разница заключается лишь в материалах и используемом составе, обеспечивающем связку – для каменного основания необходимо использовать прочный бетонный раствор.

Стандартный ленточный бутовый фундамент, как правило, имеет высоту около 1,6 м с основанием, расположенным на специальной подушке из песка и дренажа.

Закладка основания выполняется выше уровня промерзания грунта обычно на расстоянии около 30 сантиметров, далее уже располагается цоколь здания и цокольный этаж.

Плюсы

Среди особенностей бутового фундамента

стоит выделить его основные преимущества:

  • Применение данной породы позволяет сооружать основания, которые будут отличаться высотой и прочностью. Это актуально для строительства частных домов, имеющих большую площадь.
  • Сырье состоит из натуральных компонентов, поэтому относится к группе материалов, не представляющих опасности для здоровья человека. Кроме того, материал не наносит вред окружающей среде.
  • Основания из бутового камня выделяются долговечностью и надежностью, поскольку порода имеет прекрасные показатели прочности.
  • Подобные конструкции устойчивы к износу.
  • Материал можно использовать для возведения фундамента любого дома, с разными формами и площадью.
  • Усиление для таких оснований требуется довольно редко.
  • Камень устойчив к влаге, поэтому основание не разрушается от воздействия талых либо грунтовых вод.
  • Булыжники в разрезе представляют собой очень привлекательный материал.
  • Породу можно сочетать в работе с другим строительным сырьем. В некоторых случаях часть основания, выступающую на поверхность, возводят из кирпича, а оставшуюся, которая располагается в земле, обустраивают при использовании бутового камня. Такой способ, согласно отзывам специалистов, дает возможность сэкономить на строительных работах.
  • Основание из породы имеет высокие показатели устойчивости к отрицательным температурам.
  • Примечательно, что бутовый фундамент практически не нуждается в проведении ремонтных работ, поскольку дефекты на нем с течением времени не образуются.

Минусы

Фундаменты из данного материала также имеют недостатки.

К ним стоит отнести следующие моменты:

  • Поскольку камень является натуральным сырьем, стоимость он имеет достаточно высокую.
  • Для проведения подготовительных работ, предшествующих возведению фундамента, необходимо рассчитать количество требуемого материала, что требует определенной квалификации и опыта. Вся технология обустройства основания должна проводиться согласно СНиП, кроме того, необходимо выполнить замеры уровня залегания грунтовых вод в данной местности.
  • Весь процесс укладки камней выполняется вручную.
  • Породу неправильной формы достаточно сложно выложить в ровную конструкцию.
  • В основании из бутового камня может возникать эрозия связей – во время проникновения в цементный раствор воды при дальнейшем ее промерзании происходит разрушение бетона, а ветром разрушенные песчинки материала выдуваются из основания, что приводит к разрушению.
  • В случае нарушений в расчетах прочности фундамента и веса строения может потребоваться усиление основания. Также оно необходимо на участках, где имеются признаки подвижности грунта.

Устройство

Работам по укладке предшествуют подготовительные мероприятия по обустройству траншей, а также сортировке бута – его необходимо разделить, исходя из размеров. Чтобы сократить время на проведение укладки породы, в траншее обустраивают деревянную опалубку друг против друга, которую можно будет регулировать по высоте.

Возведение каменного основания может быть выполнено двумя способами:

  • прямой метод – который предполагает заливку в траншею бетона с толщиной слоя, при котором порода на половину будет утопать в нем;
  • обратный вариант – в данном случае первый слой бута заливают цементным раствором, который по максимуму скрывает его, после чего производится укладка последующих слоев камня.

Перед забутовкой большинство строителей советуют расстелить на песчаную подушку слой полиэтилена с высоким уровнем прочности.

Он позволит сохранить свойства раствора, не давая выход цементному молочку. Породу укладывают двумя параллельными линиями с зазором для раствора между элементами, составляющим около 5 сантиметров. Верхний ряд должен укладываться таким образом, чтобы камни перекрывали швы нижнего ряда.

Чтобы раствор был подходящим по прочности, для его приготовления стоит использовать цемент М 500. Густота состава должна позволять ему свободно проникать в швы между бутовыми булыжниками. Камень перед укладкой советуют немного увлажнить, чтобы снять пыль, что положительно скажется на сцеплении с раствором.

Как сделать?

При выполнении работ по возведению бутового фундамента следует придерживаться пошаговой инструкции, а также приобрести все необходимые материалы и инструменты:

  • песок и щебень;
  • цемент;
  • каменная порода;
  • емкость для раствора;
  • штыковая лопата, кельма;
  • строительный уровень;
  • отвес и трамбовка.

Щебень будет использован для заполнения пустот, которые возникают в ходе укладки камней, песок нужен для приготовления раствора, а также обустройства подушки внизу даже при условии неглубокого заложения фундамента. Чем меньше по размерам бут, тем большее количество его понадобится для основания. Кроме того, для работ потребуется гидроизоляция. В качестве такого материала может быть использован рубероид или любая другая продукция.

Технология укладки бутового фундамента включает в себя выполнение таких работ:

  • Устройство траншеи. Стоит обратить внимание, что ее ширина должна составлять не меньше, чем 2,5 метра. Обусловлена подобная необходимость большими размерами породы. Лента основания получится около 0,5-0,6 м.
  • С внутренней стороны ленты оставляется отступ около 0,7 м, с наружной – 1,2 м. Такая особенность поможет в работах по передвижению опалубки. Внешний зазор заполняется песком.
  • Для бетонирования с укладкой породы опалубку необходимо выполнять по размерам, соответствующим высоте цоколя здания.
  • Внутренняя поверхность досок укрывается пленкой, которая предотвратит вытекание бетонного раствора сквозь имеющиеся зазоры между планками. Кроме того, она не даст древесине впитывать в себя влагу из состава.

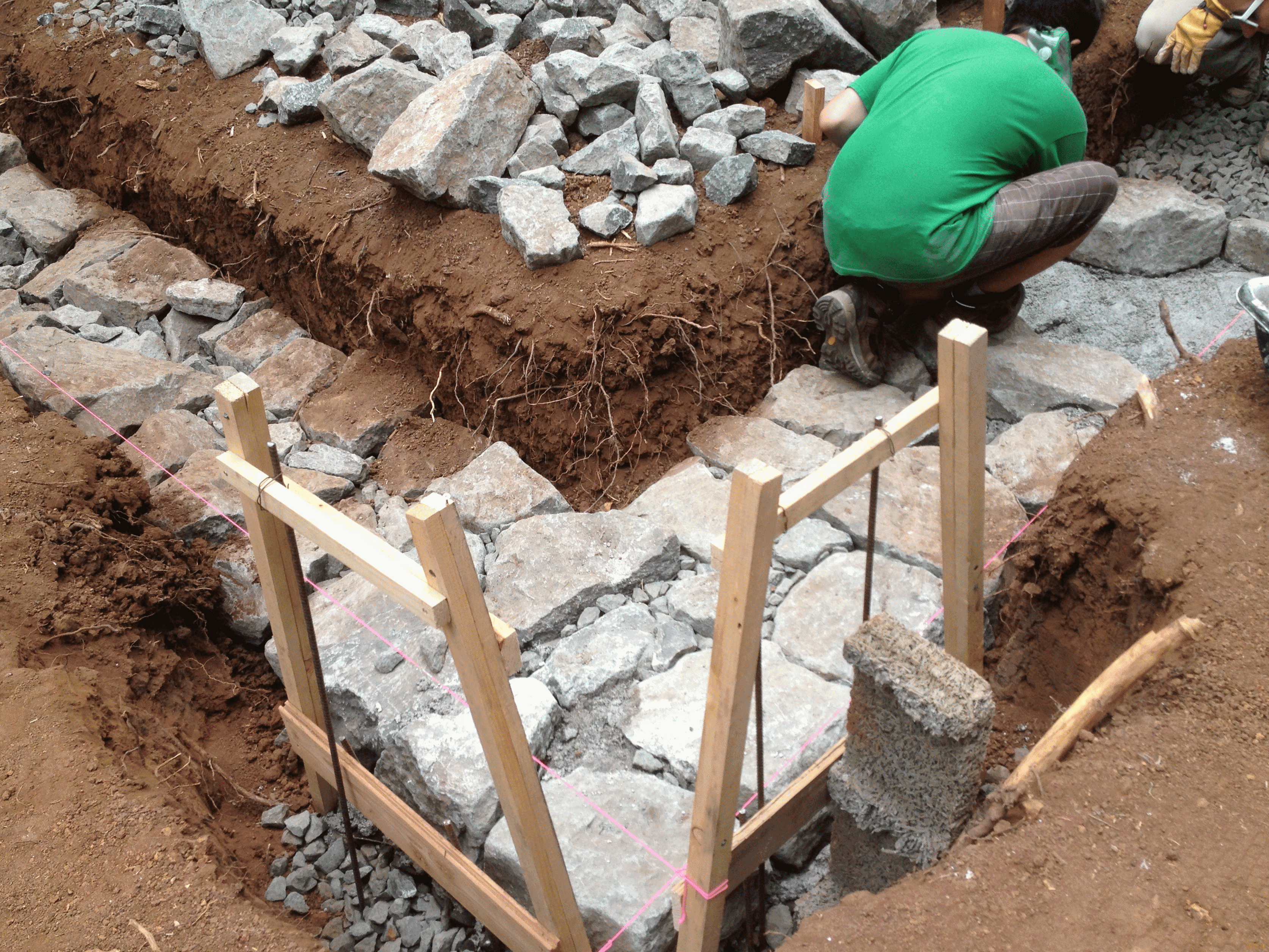

Укладка бутового камня производится по такой схеме:

  • после укладки пленки на дно выполняется заливка раствора;
  • на него укладывается два ряда камней, следует подбирать элементы схожие по размеру;
  • далее заливается слой раствора, который необходимо разровнять;
  • выполняется перевязка наружной или же внутренней стороны тычковым рядом;
  • после этого кладка выполняется продольными слоями;
  • углы конструкции перевязываются породой.

В ходе работ с раствором следует контролировать заполнение всех имеющихся пустот.

Чтобы не оставалось необработанных участков, важно подготовить для работы пластичную смесь.

Для повышения этого показателя используются различные добавки, например, пластификаторы для бетона или же моющие составы.

Бетонирование фундамента с камнем выполняют по следующей схеме:

  • на дно траншеи заливают слой бетона, его толщина должна составлять около 300 мм;
  • после чего укладывают камень, слой породы должен быть 200 мм;
  • чтобы погрузить породу в состав, необходимо воспользоваться арматурным прутком или же специальным инструментом;
  • оставшиеся 500 мм основания заливаются без укладки породы. Для армирования конструкции используют стальные прутья.

Советы

Специалисты, имеющие многолетний опыт работы, в своей практике активно пользуются полезными алгоритмами выполнения тех или иных процессов, которые позволяют оптимизировать ход выполнения поставленных задач. Подобные советы стоит принять на вооружение менее опытным строителям.

Существует ряд практических рекомендаций, благодаря которым можно существенно облегчить самостоятельную работу по возведению бутового фундамента своими силами:

  • обустройство пологих откосов в траншеях под основание обеспечит более комфортную рабочую площадь для заливки фундамента, поскольку эта особенность ускорит подачу породы и раствора;
  • неудобства, связанные с крутыми склонами, можно решить при помощи монтажа деревянных подмостков;
  • в боковых частях траншей, имеющих небольшую глубину, стоит размещать емкости, в которых будет находиться цементно-песчаный состав, а между ними можно сделать заготовки из камней необходимого размера;
  • перед проведением работ по заливке фундамента стоит заранее рассчитать и отметить места, где будут проложены коммуникации и вентиляция, что позволит сократить срок проведения работ по обустройству основания;
  • все подсчеты количества материалов, требуемых для работы, должны проводиться до того, как начались работы по заливке основания, так как нарушение технологии выполнения работ может привести к негативным последствиям, которые отразятся на качестве фундамента из бутового камня;
  • природные булыжники, имеющие максимально ровные края, будут выступать в роли опоры для всего основания и строения, поэтому их необходимо тщательно вдавливать в дно траншеи, контролируя, чтобы они не качались и были расположены вдоль траншеи, а не поперек. Поэтому очень важным этапом в работе является сортировка бута по фракциям.

Об основах кладки бутового камня смотрите в видео ниже.

как сделать основание с бутовым камнем, гидроизоляция, усиление

Прочный, долговечный, презентабельный, трудоемкий, дорогостоящий – именно этими эпитетами можно описать любой бутовый фундамент.  Причем в этом наборе отражаются  все противоречия качеств и свойств, характерных для основания подобного типа.

В этой статье мы попытаемся разобраться с процессом обустройства фундаментов из бутового камня. Надеемся, что данная информация пригодится всем потенциальным домовладельцам, избравшим в качестве основания под свой будущий дом именно бутовой фундамент.

Бутовый камень – что это такое?

В классическом понимании бут – это скол со скального массива, полученный либо естественным (сбор подходящих камней в горах) или искусственным (дробление крупных валунов в каменоломнях) путем.

Причем в категорию «бутовый камень» попадают далеко не все булыжники и валуны. Пригодный для строительства бут должен иметь хотя бы две относительно параллельные грани. Разумеется, существует и «рваный» бут, формы которого далеки от идеала, но в  строительстве такая разновидность камней применяется неохотно, ввиду сложности процесса кладки подобного материала.

Кроме того, габариты строительного бута варьируются в пределах от 20 до 50 сантиметров. Меньшие камни только усложнят и без того трудоемкий процесс забутовки, а более крупные валуны невозможно сдвинуть с места без специальной строительной техники.

Фундамент из бутового камня — плюсы и минусы конструкции

Рассматриваемый нами фундамент состоит из бутового камня почти на 90 процентов. И такой конструкционный материал, несомненно, повлиял на основные характеристики подобных оснований.

В итоге, любой фундамент с бутовым камнем демонстрирует впечатляющий набор положительных характеристик, к которым причисляют следующие качества:

  • Отменную несущую способность. По прочности горные породы превосходят любой другой строительный материал. Поэтому на бутовой основе можно построить любое сооружение.
  • Хорошую влагостойкость. Горные породы переносят постоянный контакт с влажной средой  лучше прочих строительных материалов. То есть, забутовку можно внедрять в грунт с любой влажностью. Гидроизоляция бутового фундамента обустраивается только на уровне ростверка.
  • Презентабельный внешний вид. При должной квалификации каменщиков фундамент не нуждается в отделке цоколя – бутовая кладка выглядит достаточно презентабельно и без лицевой облицовки.

К недостаткам бутовой кладки можно причислить следующие характеристики:

  • Высокую стоимость процесса обустройства основания. Бутовый камень дешев лишь в гористой местности, а на равнине он обойдется заказчику очень дорого. Кроме того, помимо дороговизны материала заказчик столкнется еще и с высокой стоимостью услуг самих каменщиков, вынужденных заниматься очень трудоемкой работой.
  • Длительность процесса обустройства бутового фундамента. Строительство фундамента из камня невозможно завершить за пару-тройку дней. Ведь каменщику придется вручную перебрать сотни камней, а затем уложить их в нужном порядке, собирая трехмерную мозаику из 30 или 50-килограммовых элементов. Поэтому строительство фундамента из бута продлится достаточно долго.

В итоге, к недостаткам бутовой кладки можно причислить высокую стоимость работы, которая к тому же выполняется очень неспешно. Поэтому бутовые фундаменты подойдут только для готовых смириться с этими недостатками заказчиков.

Ну а если у будущего домовладельца недостает средств или времени, то ему придется поискать более производительную и менее дорогостоящую технологию обустройства фундамента.

Как сделать основание под дом своими руками

Несмотря на трудоемкость процесса, бутовую кладку, все же можно выполнить не только силами наемных рабочих, но и своими руками. Причем, такое решение устраняет один из недостатков бутовых фундаментов – высокую стоимость работ по обустройству кладки. То есть, если вы решитесь на самостоятельное строительство, то бутовое основание обойдется вам немного дешевле, чем в случае привлечения к проекту наемных каменщиков.

Ну а начинающим каменщикам, еще сомневающимся в своих силах, мы готовы предоставить полное описание технологии, следуя которой можно обустроить типовой бутово-ленточный фундамент. Просто прочтите нижеприведенный текст и сделайте собственные выводы о возможности самостоятельного строительства бутового основания. Итак.

Этап земляных работ – котлован, как основа фундамента

Всем известно, что любое строительство, любого основания начинается с земляных работ. Исключением из этого правила является лишь практика обустройства фундаментов на винтовых сваях. Во всех остальных случаях, а в особенности в случае заложения тяжелого фундамента из бута, на строительной площадке роется полноценный котлован.

Причем типовой фундамент бутовый ленточный предполагает, что котлован, принимающий форму системы траншей, роется до отметки промерзания грунта (плюс 20-30 сантиметров на песчаную подушку). Причем ширина траншей должна быть больше ширины ростверка фундамента. Ведь поперечный срез бутовой кладки имеет трапецеидальную форму. И, в большинстве случаем, 700-миллиметровое основание будет соседствовать с 500-милиметровым ростверком.

Траншеи роются вдоль линий разметки периметра фундамента. Грунт складируется в 10-15 метрах от строительной площадки – он пригодится на подсыпку пазух. После завершения земляных работ на дно траншеи досыпается 20-30 сантиметровая песчаная подушка, которая сыграет роль дренажного канала и поможет выровнять дно траншеи перед кладкой камня.

Этап обустройства внутренней  кладки

Внутренняя кладка обустраивается в самой траншее. Кладка начинается с самых крупных камней, которые укладываются на подложку из бетона. С помощью такой техники достигается   максимальное усиление бутовых фундаментов, выражающееся в увеличении несущей способности основания.

Причем на нижнюю кладку выбираются продолговатые камни с параллельными (или максимально параллельными) гранями, которые подгоняются друг к другу путем неоднократного кантования валуна на дне траншеи. После этого все щели в кладке заполняются цементным раствором, а поверх первого слоя укладывается второй.

Второй слой размещают таким образом, чтобы была обеспечена перевязка кладки. То есть верхний камень должен лежать на двух-трех нижних. Разумеется, подобное позиционирование требует внимательности и времени: бывает, что в поисках нужного камня перебирается весь запас валунов. Причем большие грани каждого камня во втором слое должны быть ориентированы поперек траншеи: ведь первый слой укладывается вдоль.

Третий слой укладывается вдоль траншеи. Причем, в данном случае, используются камни меньших размеров, чем те, что применялись в первом и во втором слое кладки. После обустройства третьего слоя укладывают четвертый – перевязывающий нижнюю кладку в поперечном направлении. И так далее.

В качестве раствора, скрепляющего тело кладки, используется цементно-песчаная смесь (три части песка и одна часть цемента). А пустоты в теле кладки, перед обустройством верхнего слоя, заполняются мелким щебнем и жидким раствором М100 бетона.

Строительство ростверка — внешняя кладка

Ростверк бутовой кладки выступает за границу «нулевого» уровня всего на 500-600 миллиметров. То есть, высота внешней кладки равняется всего двум-трем слоям бутового камня.

Под ростверк оставляют только идеальные камни – с ровными гранями. Ведь только такой бут позволит сформировать идеальную кладку, являющуюся, по совместительству, еще и цоколем. Укладку камня в ростверке выполняют по тому же принципу – послойной продольной и поперечной перевязки. Причем толщина слоя не может быть больше 30 сантиметров.

После завершения строительства ростверка наступает этап финишной доводки основания: засыпка пазух, обустройство продухов, монтаж армирующего пояса. После чего поверх фундамента можно монтировать стены строения.

Бутобетонный фундамент: приготовление и установка

При возведении зданий и сооружений большое внимание уделяют основанию построек. Монтаж основы должен быть качественным и осуществляться с соблюдением технологической последовательности. Что немаловажно и при строительстве бутобетонного фундамента. Бутобетонный фундамент состоит из бетона и бутового кирпича в равных пропорциях. Данный вид основы отличается высокой прочностью и надежностью, устанавливать фундамент из бутобетона способен каменщик. Новичкам в строительстве потребуется значительно больше времени для его возведения. Однако это не повод отказываться от бутобетонной основы, ведь она прослужит без ремонта не одно столетие.

Преимущества бутобетонного фундамента

При работе с бутобетонным фундаментом выделяют следующие преимущества:

  •  в отличие от других типов фундамента, основание из бутового камня можно возводить собственноручно на различном грунте;
  • прочность материала позволяет строить основу под двухэтажные постройки;
  • бутобетонная кладка не требует специально обученной бригады и специализированной техники, с ней справится даже начинающий строитель, хоть и потребуется для этого больше времени, чем профессионалу;
  • цена на бутовые камни невысокая, что значительно увеличивает спрос на продукцию;
  • бутовый камень устойчив к минусовым градусам и грунтовым водам, что увеличивает область применения этого материала.
Вернуться к оглавлению

Правильность выбора бута

Бутовый камень для фундамента.

Бутовые камни для фундаментов бывают различных размеров и качества, поэтому, чтобы обеспечить фундаменту хорошую гидроизоляцию, долголетие, прочность и надежность, важно правильно выбрать камень. Чтобы качественно уложить бутобетонный ленточный фундамент, определяют какие же именно камни подходят:

  • Камни, на которых находится грязь, имеют слабую адгезию с раствором из бетона, потому перед тем, как приступить к заливке, камни следует омыть водой.
  • По размеру камни из бутобетона должны иметь стороны двадцать на двадцать пять сантиметров. При использовании булыжников крупного размера, появляется риск снижения прочностных характеристик основы, а применение мелких камушков способствует большому расходу цементного раствора.
  • Выбирая материал, следует обратить внимание на наличие трещин на поверхности камня, ведь присутствие трещин или сколов отразится на качестве и целостности всей конструкции.
  • Важно провести проверку прочности камня. Для этого, молотком с небольшим усилием ударяют по булыжнику и смотрят, если камень сохранил свою целостность, он годится к применению. Если же камень раскрошился, то это свидетельствует о низком качестве товара.
Вернуться к оглавлению

Приготовление бетонного раствора

Чтобы бутобетонные фундаменты получились высокого качества с большим сроком службы, важно не только тщательно выбрать камни, но и добросовестно приготовить раствор для кладки основы. Приготовление бетонного раствора должно осуществляться согласно стандартам и правилам. Чтобы избежать дефектов в будущем фундаменте, придерживаются следующей последовательности изготовления качественной смеси:

  • Первым делом в мешалку для бетона или другую емкость, в которой можно приготовить бетонный раствор, погружают сухие ингредиенты, а именно песок с цементом, в пропорции: одна часть цемента и три части песка. Тщательно перемешивают.
  • Далее не спеша всыпают щебень, которого потребуется пять частей, и постоянно перемешивают с песком и цементом до тех пор, пока щебень не сравняется с остальными компонентами смеси.
  • Тщательно перемешав сухие компоненты смеси, вливают небольшой струей воду. Количество воды нужно столько, чтобы консистенция стала однородной и густой как сметана.

В зависимости от того сколько используется бутового камня, определяется количество приготовленного раствора. Для достижения максимальной прочности бетонного раствора, важно соблюдать пропорцию добавления бутового камня, таким образом, его потребуется сорок процентов от всей массы бетонной смеси.

Вернуться к оглавлению

Установка бутобетонного ленточного основания

Конструкция ленточного фундамента из бутового камня.

Бутобетонный ленточный фундамент требует правильного монтажа с соблюдением последовательности выполняемых работ, определенных правил и условий. Некачественно возведенное бутобетонное основание не оправдает больших затрат на все строительство, а также время и усилия будут потрачены напрасно. Таким образом, придерживаются следующих этапов строительства:

  • Качество грунта влияет на вес сооружения и продолжительность срока службы, поэтому проводят анализ почвы, на котором планируется постройка и проверяют максимально возможную глубину промерзания грунта и расположения в нем вод.
  • Подготавливают место работы, а именно: очищают местность от мусора, растительности, выравнивают строительную площадь, для чего снимают пять сантиметров верхнего слоя почвы.
  • По окончании подготовительных работ приступают к рытью ямы, которую выполняют по всему периметру стен. При необходимости устанавливают дренажную систему.
  • Для качественной конструкции фундамента дно ямы засыпают песком и щебнем, соблюдая толщину не больше десяти сантиметров. Подушку из песка и щебня смачивают водой и трамбуют.
  • После укладки и утрамбовки подушки, приступают к установке гидроизоляционного слоя, который выполняется из рубероида.
  • Далее крепят опалубку и заливают основу раствором из бетона с добавлением бутового камня.

Возведение опалубки и укладка основания имеет следующие процессы:

  • При необходимости монтажа фундамента с уровнем выше земли, крепят жесткие деревянные щитки, для которых требуется установка стоек крепежа по всей площади опалубки.
  • Крепежные стойки фиксируют гвоздями, чтобы в результате образовался острый угол.
  • Во избежание деформации формы для фундамента, плотно стягивают стенки опалубки.
  • После установки опалубки проверяют ее ровность и приступают к укладке бетонного раствора. Заливают первый слой смеси на толщину 150 мм и равняют по дну ямы.
  • Далее следуют утрамбовать раствор для удаления пузырьков воздуха. Трамбовку осуществляют металлическим прутом или деревянной рукояткой с острым наконечником.
  • После укладки и трамбовки смесь оставляют сохнуть в помещении с оптимальным температурным режимом и влажностью.
  • После высыхания первого слоя раствора приступают к укладке второго.
  • Далее наполовину погружают в незастывший раствор бутовые камни, соблюдая шаг погружения в шесть сантиметров, не позволяя камням соприкасаться.
  • После чего этапы повторяются необходимое количество раз.
  • Полная заливка бутовых камней осуществляется при укладке последнего слоя смеси.
  • Когда опалубка залита, раствор оставляют сохнуть и достигать его максимальных прочностных характеристик. Чтобы застывающая смесь не растрескалась, ее периодически орошают водой и накрывают защитным материалом, дабы избежать попадания на бетонную поверхность прямых солнечных лучей и атмосферных осадков. Для полного высыхания раствора потребуется месяц.
Бутовые фундаменты выполняются из крупных камней, укладываемых на утрамбованный грунт-основание.

Чтобы сделать бутобетонный фундамент, потребуются следующие инструменты и материалы:

  • раствор из песка, цемента, щебня и воды;
  • бутовые камни;
  • молоток;
  • рубероид;
  • рулетка;
  • гвозди;
  • строительный уровень;
  • крепежные стойки;
  • лопата;
  • бетономешалка;
  • тяпка.
Вернуться к оглавлению

Рекомендации при возведении

При строительстве бутобетонного фундамента важно соблюдать правила и рекомендации по заливке строительным раствором основания любого здания и сооружения. Немаловажным требованием для возведения качественного фундамента является выбор материалов, которые понадобятся в процессе работы.

Выбирая главный компонент бутобетонного раствора – камень, стоит обратить внимание на его внешний вид. Он должен быть без трещин, кусков грязи, которые способны снизить сцепление бутобетона с рабочим участком. Приступая к заливке, увлажняют поверхность из гранита или другого природного материала.

Подготавливая раствор, важно придерживаться определенных пропорций, количество бута должно быть равным по отношению к раствору. Камни, для приготовления смеси выбирают среднего размера, не больше пятидесяти сантиметров. Буты не рекомендуют брать мелкой фракции, так как их применение усложнит заливку раствора. При выборе большого бута в растворе увеличивается количество пузырьков воздуха.

Для увеличения жесткости и прочности фундамента, применяют армирование бетонной подушки. Также фундаменты из бутобетонов изолируют от проникновения влаги, используя такой материал, как рубероид, который является отличной гидроизоляцией для оснований построек и при необходимости проводят утеплительные и дренажные работы.

Вернуться к оглавлению

Заключение

Применение в строительстве фундамента бутобетон значительно упрощает рабочий процесс, экономит денежные средства и физические усилия. Используют его при возведении бань, домов, гаражей, различных оградительных конструкций.

Бутобетон обладает прочностью, надежностью, экономичностью и легкостью монтажа, что важно для строителей, желающих сделать основание собственноручно.

что это такое и преимущества


Бутобетонный фундамент – это один из самых распространенных конструкций для строительных работ загородного дома с двумя этажами и коттеджа с подвальным пространством. Чтоб сделать такую опору нужно приготовить бутобетон, который заполняет пространство между кирпичами, щебнем или другим материалом. Если здание возводится самостоятельно, то нужно сделать ставку на правильность и качественность монтажа фундамента. Обо всех требованиях особенностях и рекомендациях по установке мы и поговорим далее в статье.

Преимущества и недостатки основания

Такой материал, как бутовый камень очень прочный и надежный, именно по этой причине он так пользуется спросом

Такой материал, как бутовый камень очень прочный и надежный, именно по этой причине он так пользуется спросом. Помимо этих достоинств его плюсы проявляются в таких характеристиках:

  • Высокий уровень устойчивости к низкой температуре и грунтовым водам;
  • Такое устройство имеет очень высокую прочность, которая прекрасно выдерживает массу двухэтажного здания. Стоит учесть, что нагрузочный объём должен определяться на стадии проектировании здания.
  • Для выполнения строительных работ такого основания не нужны профессиональные навыки или техническое оборудование. Такое основание спокойно может возводиться человеческими усилиями.
  • Бутовый камень естественной природы имеет устойчивость к минусовым показателям температуры и уровню поверхностных вод. Эта характеристика дает возможность монтировать данное основание практически при любых условиях.
  • Низкая стоимость материалов.

Внимание! Существует один недостаток такого фундамента – это возможность промерзания основания. Для того чтоб решить данную проблему, нужно выполнить теплоизоляцию наружных стен.

Правильно выбираем бутовый камень

Стоит помнить о том, что камень выбирается в индивидуальном порядке, а его выбор оказывает влияние на свойства гидроизоляции и эксплуатационный срок постройки

Для того чтоб бутобетонный фундамент имел высокое качество и надежность необходимо выбрать оптимальный вариант. Стоит помнить о том, что камень выбирается в индивидуальном порядке, а его выбор оказывает влияние на свойства гидроизоляции и эксплуатационный срок постройки. Поэтому далее мы представляем список соответствия видов камней основаниям. Итак:

Рекомендуем к прочтению:

  • Оптимальная величина камня – 20 на 25 см. Если их размер выше, то прочность снижается и увеличивается расход раствора.
  • Виды материала с наличием трещин – нежелательно использовать их, так как они нарушают целостность постройки.
  • Загрязненные типы. Имеют плохую способность сцепления, но это можно изменить с помощью бетона.

Внимание! Обязательно производите проверку материала на уровень прочности. Провести анализ можно, использую молоток. Так, если после первого же удара, камень рушиться, то он низкого качества.

Готовим бетонный раствор самостоятельно

Уровень качества фундамента, прежде всего, зависит от выбора материала и состава раствора

Уровень качества фундамента, прежде всего, зависит от выбора материала и состава раствора. Сейчас мы поговорим о втором. Сделать бетонную смесь для работ можно в специальной машине или своими руками. Итак. Последовательная схема приготовления раствора:

  • Засыпаем ингредиенты цемент и песок в соотношении 1:3 в бетономешалку или резервуар. После этого хорошенько перемешиваем их.
  • Далее добавляем щебень, порцией пять частей и тоже мешаем;
  • Полученные компоненты заливаем водой до образования однородной не густой консистенции.

Внимание! Объём полученного раствора зависит от объёма камня. Стоит учесть, что бутовый материал должен, в процентном показателе, составлять 40 процентов от бетонной смеси.

Выполнение установки основания

Самое главное требование заключается в последовательном и обязательном исполнении всех норм

Бутобетонный фундамент строится при определенных условиях, правила которых распространяются и на другие виды подобных конструкций. Самое главное требование заключается в последовательном и обязательном исполнении всех норм. Нужно помнить, что в противной ситуации, постройка будет некачественной, и вы только зря потратите свои денежные средства. Итак, поэтапные действия установки фундамента:

  • Подробная диагностика почвы на участке. Состав и качество земли напрямую воздействуют на срок эксплуатации здания и его устойчивость. При данной задаче определяется уровень промерзания и положения грунтовых вод.
  • Подготовить площадь строительного объекта от мусора и растительности. Главное требование к этому этапу – выравнивание пространства.
  • После завершения всех подготовительных процессов можно смело переходить к земляным работам, а именно рытью траншеи;
  • Чтоб усилить прочность конструкции необходимо выполнять песчаную подушку, которая позволяет снижать давление дома;
  • Подушку следует плотно утрамбовать. Ее слой примерно должен составлять – 10 см.
  • Далее выполняем гидроизоляцию, которую можно выполнить рубероидом.

Внимание! Последующим ответственным моментом есть создание опалубки из дерева. Стоит отметить, что величина ее высоты должна быть выше четверти метра от почвенного покрова.

Финишные этапы – опалубка и заливка бетоном

В случае, если проектом предусмотрена закладка основания постройки выше уровня грунта, то необходимо создание более жестких щитов

Сразу хочется отметить, что траншея под фундамент такого вида должна иметь глубину больше полметра. Данное требование необходимо для того чтоб легко можно было соорудить опалубку. Как ее сделать, мы сейчас и выясним в таких последовательных действиях:

Рекомендуем к прочтению:

  • В случае, если проектом предусмотрена закладка основания постройки выше уровня грунта, то необходимо создание более жестких щитов. Для выполнения данной нормы, достаточно монтировать крепления по диагонали и горизонтали всей опалубки.
  • Стойки между собой нужно соединить гвоздями с образованием острых углов;
  • Для избегания деформации опалубки нужно сильно стягивать ее стенки между собой;
  • Если опалубка в полной готовности, можно начинать заливку раствором. Первый слой должен иметь толщину 15 см, и заливается на дно траншеи.
  • Чтоб избавиться от воздуха в бетоне, нужно утрамбовывать смесь. Стоит учесть, что сделать это можно с помощью специальной плиты или остроконечным черенком. После этого оставить высыхать.
  • Далее создаем второй слой в 25 см, и топим в него бутовые камни примерно одинакового размера. И повторяем действия для первого слоя.
  • Когда последний слой будет залит, нужно накрыть его пленкой – это защитит раствор от солнца;
  • Выравниваем стяжкой поверхность.

В большинстве случаев бутобетонное устройство возводится за 28 календарных дней, хоть вид готовности появляется через семь. Стоит помнить, что чем меньше воздуха, тем быстрее будет высыхать бетон.

плюсы и минусы, правила и инструкция по кладке, рекомендации, хитрости

Самый востребованный строительный материал на сегодня это бут, представляющий собой части природных пород. Он бывает искусственный и натуральный. Фундамент из бутового камня является крепким основанием, главный компонент которого – бут. Готовая конструкция на 9 из 10 частей состоит из него.

Эти камни бывают различных форм, размеров и массы, но самыми используемым на стройке остается плиточный бут, с гладкими и ровными сторонами. Его намного проще уложить в какую либо из конструкций.

Бутовый фундамент возводится аналогично кирпичным стенам – составные части укладываются одна на другую и укрепляются при помощи бетона.

Недостатки и преимущества

Решение заложить под дом фундамент из бута должно быть принято только после рассмотрения всех характеристик этого материала, а также взвешивания всех «за» и «против». Это мотивировано тем, что возвести такое основание не так просто. Во-первых, это займет некоторое время, во-вторых – необходимо очень тщательно провести замеры, а в-третьих, сам подбор и распределение камней по участку фундамента довольно хлопотное дело.

Основание из бутового камня

Фундамент с бутовым камнем обычно широко применим, когда необходимо построить высокую несущую конструкцию. И это не случайно, основа такого рода имеет ряд положительных характеристик:

  • экологически чистый материал;
  • прочность, надежность, а также гарантия долговечности;
  • природная водостойкость;
  • привлекательный вид, который не требует дополнительной облицовки.

Но вместе с тем, есть в ней и минусы. Самыми ярко выраженными считаются:

  • довольно высокая цена натурального материала;
  • сложности, возникающие при возведении конструкций из бута;
  • большие затраты по времени;
  • непростые расчеты, которые делают перед началом стройки.

Положительной особенностью бутового фундамента является возможность скомбинировать разные материалы. К примеру, чтобы сделать конструкцию чуть дешевле, можно для основы, находящейся в земле взять бут, а сверху – кирпич. При этом следует помнить, что технология укладки у этих материалов разная и ее нужно обязательно придерживаться.

Правила укладки бута

Добывают бут посредством специального рода взрывов. Для работ с фундаментом следует отобрать те элементы, у которых есть две плоские стороны. Кладка фундамента из бутового камня выполняется с применением раствора цемента принципом «под лопатку». Толщина шва между каждым из камней должна быть не меньше полутора сантиметров. Больше делать не рекомендуется, поскольку бут осядет, а само строение разрушится.

Укладка бутового камня

Камни перед закладкой необходимо почистить от разного рода загрязнений и немного намочить. Швы с минимальными размерами, а также прочность перевязки деталей фундамента будут способствовать задействованию фрагментов с разными размерами.

Вся работа по укладке бутового фундамента выполняется своими руками. Снизу и по углам обычно располагают самые большие камни. За их счет добиваются устойчивости конструкции. Это порой бывает очень сложно, поскольку иногда нужно перевернуть бут не один раз, прежде чем найдется самый оптимальный вариант его расположения.

Чтобы увеличить несущую способность фундамента данного типа, под первый ряд камня заливают раствор цементной смеси. Та область, где бут будет отсутствовать, засыпается небольшими камешками. В последствие их можно будет использовать в качестве клиньев.

Все последующие ряды кладки выполняются с использованием более густого раствора. Здесь уже используют камни толщиной не больше чем 30 сантиметров. Все элементы бутового фундамента укладываются так, что они с максимальной плотностью располагаются друг к другу и расход бетона при этом минимальный. Верхний ряд кладки должен перекрыть вертикальные швы нижнего ряда.

Расширить бутовую основу можно обустроив уступы, состоящие не менее чем из двух рядов. Связующие детали будущей конструкции должны быть правильно «перевязаны» верхней кладкой. И помните, что в некоторых местах недопустима чрезмерная нагрузка, поскольку за этим может последовать сдвиг камней и полное разрушение уложенных слоев.

Облицовка бутового фундамента

Если ваш дом или другое помещение имеет подвал, то фундамент из бута, в месте его расположения нужно обложить облицовочным кирпичом. Выполняют работу по обкладыванию в одно время с возведением фундамента. Каждые 4 или 6 рядов перевязываются друг с другом тычками.

Как результат вы получите облицовочную поверхность, ряды которой полностью совпадут с горизонтальным швом несущего сооружения. Кирпичная основа должна иметь толщину больше, чем 75 сантиметров. А бут укладывают в ряды высотой около 25 сантиметров. Также необходимо заливать строительным раствором все пустоты, которые образовались в процессе укладки.

Работа над ленточным основанием из бута

Чтобы сделать ленточный фундамент из бутового камня необходимо подобрать подходящий участок. Зачастую такой вид основы под строение используют в местах со сложными почвами, которые склонны к вспучиванию. Перед тем как приступить к основной работе, нужно исследовать место застройки и изучить гидрогеологическую особенность местности. Нужно обратить внимание в первую очередь на уровень залегания грунтовых вод, почвенную влажность, а также глубину, на которую промерзает земля. И только потом можно рыть траншею.

Предварительно необходимо разметить участок, используя обычную рулетку либо же деревянные колышки и бечевку. Ров можно вырыть самостоятельно при помощи лопаты или же приобщить к работе экскаватор.

От размеров каменных глыб напрямую зависит, каким будет фундамент. Стены траншеи должны быть шире бута на несколько сантиметров, поскольку укладывать камень впритык специалисты не рекомендуют. А глубина рва должна быть не меньше метра.

Рекомендации профессионалов

При профессиональном подходе к работе можно в несколько раз сократить необходимое для заливки фундамента время. Для этого существует такая инструкция:

Работы с бутом на размеченном участке

  1. Делается разметка участка.
  2. Роются траншеи, и устанавливается опалубка.
  3. В готовую траншею насыпают немного песка и укладывают туда камни, вдавливая их в созданную «подушку».
  4. Все зазоры, которые получились в результате укладки, засыпают щебнем и затрамбовывают.
  5. Готовят смесь бетона (1:3) и заливают им первый ряд, чтобы сделать его более прочным.
  6. По такому же принципу выкладывают другой ряд. При этом не забывайте «перевязывать» швы, как при укладке кирпичного материала.
  7. Ряды, которые будут выступать над землей, армируют проволокой или рельефной арматурой.

Следуя этим довольно простым рекомендациям можно намного быстрее выложить бутовую основу. А в результате получится надежная и прочная конструкция, способная выдержать самые тяжелые здания и рассчитанная на длительную эксплуатацию.

Некоторые хитрости в возведении бутовой основы

Чтобы достигнуть достаточно хорошего результата необходимо кое-что знать о том, как упростить себе работу и в то же время повысить ее эффективность:

  • раствор, который будет использован для заливки, нужно периодически до окончания работы перемешивать вибратором;
  • если вашей работе что-то помешало, и вы вынуждены ее приостановить больше чем на один день, нужно создать специальное покрытие, которое защитит конструкцию от пересыхания. Возобновляя работу, не забудьте зачистить и чуть-чуть намочить водой все сооружение. Не сделав этого можно нарушить сцепку с другим слоем;

    Кладка цоколя из бутового камня

  • чтобы продолжить кладку бута, нужно раствор, который застыл наколоть чем-либо острым и убрать все лишние части. В результате цементная смесь будет хорошо сцепляться;
  • если укладка выполняется в траншею с откосами пологого вида, то в пространстве между ее стенкой и самой конструкцией создается рабочая площадка;
  • крутые откосы траншеи нужно обязательно оснастить подмостками, устанавливая их по внешней стороне фундамента;
  • для удобства лучше всего воспользоваться помощью еще хотя бы одного человека;
  • стены в траншее при надобности укрепляют деревянными щитами с подпорками.

Для того чтобы возвести ленточный фундамент из бутового камня нужно приготовить цементный раствор. Он практически такой же, как и для кладки кирпичных материалов. Используют для приготовления порошок марки М 400 или М 500. Чтобы в итоге бетон не растрескался, в песке не должны содержаться частицы глины. Также его необходимо очистить от различного мусора и всякого рода примесей.

Изначально нужно смешать цемент и песок, а после добавить воду. Консистенция раствора должна напоминать сметану.

Выполняя кладку ленточного основания из бута можно использовать 3 способа: заливка, «под лопатку» и «под скобу».

Первый выбирают при стройке небольших строений не выше 10 метров. Камень используется разный и его подборка не производится. Сверху, на уложенные глыбы, насыпают щебенку (слоем в 5-10 сантиметров), и хорошенько трамбуют.

После подготовительных работ ряды заливают бетонной смесью. Запомните, что материал изначально укладывается сухим, и лишь потом льется раствор. Используя вибро уплотнитель, он распределяется по всем возникнувшим пустотам. Эти мероприятия достаточно сильно повысят крепость и надежность основы фундамента.

Два остальных способа характерно отличаются от первого. В первую очередь тем, что необходим тщательный подбор камней. При их укладке должны быть минимальные зазоры и пустоты. Эти варианты конечно оптимальны, но требуют много времени и дополнительных трудовых затрат. Каменные глыбы выкладывают горизонтально, а чтобы добиться абсолютной ровности по всей длине фундамента натягивают веревку. И главным аспектом является наличие приблизительно равных по величине бутовых камней.

Что такое Бутовый фундамент?Его преимущества для Кладки основания из камней своими руками +Видео

Красивый и прочный – бутовый фундамент прослужит долгие годы. Данный тип фундамента любим многими не только за эстетическую привлекательность и надежность, но и за простоту возведения, а также экологичность.

[contents]

Кладка бутовых фундаментов из камня

Бутовый камень – это природный камень (туф, песчаник, булыжник, известняк, ракушечник), полученный путем естественного или искусственного (в каменоломнях) скола скального массива.

Какие камни использовать для данного фундамента?

Для возведения бутового фундамента подходят камни примерно одного размера, плоские по форме с максимально параллельными краями. Хороший качественный бут при расколе не должен крошиться или пылить, а при ударе по нему молотком звук должен получится звонкий и тонкий.

Габаритные размеры бутового камня, используемого при возведении фундамента, не должны превышать 50 см, а вес булыжников – 30 кг. Такие требования объективны: камни большого размера и массы трудно сдвинуть с места, слишком мелкий размер затрудняет укладку основания и требует большего количества времени.

Не смотря на то, что бутовый камень – это камень природного происхождения, собрать необходимое для возведения количество материала вручную вряд ли получится. Рассчитывая необходимые объемы материала цифры лучше округлять в большую сторону и произвести закупку бута с небольшим запасом.

Преимущества и недостатки бутового фундамента

Плюсы фундамента из бута
  1. Основное преимущество – впечатляющая прочность и отличная несущая способность данного вида фундамента, ведь он на 90% состоит из каменной породы.
  2.  С использованием каменной кладки связаны и такие плюсы бутового фундамента, как влагостойкость и устойчивость к промерзанию.
  3. Кроме того, отличный внешний вид бутового фундамента не требует дополнительных облагораживающих работ по облицовке основания дома.

Минусы фундамента из камней
  1. Основным недостатком данного вида фундамента является его дороговизна, ведь для возведения прочного фундамента даже под жилой дом средних размеров понадобится довольно приличное количество бута.
  2. Также не следует забывать, что основной вид работы по обустройству такого фундамента будет заключаться в возведении каменной кладки, что занимает довольно много времени, требует определенных навыков или, в крайнем случае, терпения.

Типовой бутовый фундамент: процесс возведения

Подготовка основания фундамента

Основная часть любого фундамента, в том числе бутового, располагается под землей. Поэтому на первом этапе работы роем полноценный котлован глубиной до метки промерзания грунта с прибавкой 20-30 см на песчаную подушку. Определившись с глубиной, рассчитываем примерную ширину траншеи с учетом того, что она должна быть несколько шире предполагаемого ростверка. Делается этот запас ширины с учетом того, что бутовый фундамент в разрезе имеет форму трапеции и укладывается соответствующим образом. Как вариант основанию трапеции в 70 см. соответствует 50 см. ширина ростверка.

Траншея под фундамент роется по периметру и в соответствии с планировкой дома под все основные несущие стены. Вынимаемый грунт не вывозится сразу, а складируется в стороне от основного строительства. Часть этого грунта понадобится для подсыпки пазух.

На дне траншеи оборудуется песчаная подушка, после чего можно приступать к установке опалубки и укладке бутового камня.

Кладка бутового камня

Как правило, для обеспечения фундаменту должной крепости, кладка камня начинается с самых крупных по размеру элементов бута. Первый слой в траншее кладется на бетонную подложку. Камни должны иметь максимально параллельные грани и плотно прилегать друг к другу. После укладки первого слоя его заливают бетоном так, чтобы он заполнил все щели между камнями, а затем приступают к укладке следующего. Камни каждого следующего ряда располагают перпендикулярно предыдущему. Такая подборка и стыковка бута занимает довольно много времени, однако полученный результат оправдывает все старания.

На каждом последующем слое используются камни меньшего размера, все слои обязательно заливаются бетонной (или цементно-песчаной) смесью.

Внешняя кладка — ростверк

Вся основная часть бутового фундамента спрятана под землей. На поверхность выступает лишь небольшая часть фундамента высотой до 60 см. Так как надземная часть бутового фундамента становится обозримой, то для ее укладки выбираются только камни с идеально ровными гранями, что обеспечивает фундаменту всю его эстетическую привлекательность.

В остальном кладка ростверка полностью идентична кладке подземной части: продольные и поперечные ряды камня чередуются в заданной последовательности, пустоты заполняются раствором. Рекомендуемая толщина слоев не должна превышать 30 см.

Когда процесс кладки завершен пазухи траншеи засыпаются грунтом. Отличный долговечный, привлекательный фундамент готов. Подойдет для строительства под частный каркасный дом в том числе и большинства построек своими руками.

Бутовый фундамент: разновидности кладки, технология

При возведении жилого дома или хозяйственной постройки, важно правильно определить тип фундамента, который будет способен на протяжении многих десятилетий выдерживать большую физическую нагрузку. К несущим конструкциям предъявляется ряд требований, главными из которых являются надежность, прочность, устойчивость к агрессивным средам и долговечность. Многие застройщики для фундамента предпочитают задействовать бутовый камень, который обладает отличными характеристиками, и способен придать готовому сооружению эстетичный внешний вид.

Виды бутового фундамента

Бут представляет собой натуральный камень, способный достигать полутора метров в диаметре, и который в строительстве чаще всего применяется для создания несущих конструкций. Бутовый фундамент является идеальным решением, как для дома и для забора, так и для других построек.

Существует несколько видов бутового фундамента, которые отличаются между собой по технологии сооружения:

  1. Ленточный тип. Такие фундаменты целесообразно возводить для строений, имеющих несколько этажей и подвальное помещение. Специалисты рекомендуют использовать такой тип конструкции для домов, при строительстве которых применяются тяжелые материалы.
  2. Столбчатый тип. Выбор в пользу этой технологии обычно делают те застройщики, которые планируют возведение одноэтажных домов из натурального древесного массива. В процессе сооружения фундаментной конструкции по углам и в стыках наружных и внутренних стен устанавливаются под определенным углом бутовые столбы.

Что собой представляет фундаментная конструкция из бута?

Многие люди не знают, что такое бутовый фундамент, и как его сооружают. Такие конструкции нуждаются в качественной укладке основания, для которого задействуется неразделенный на фракции природный камень:

  • ракушечник;
  • известняк;
  • базальт;
  • гранит и т. д.

Основание фундамента, выполненное из скальных пород, идеально подходит для возведения жилых и хозяйственных построек, которые насчитывают не более 2-х этажей. Несущая конструкция будет обладать высокой прочностью, максимальной долговечностью и придаст постройке более эстетичный внешний вид. Также стоит отметить, что цоколь, выполненный из бута, не нуждается в дальнейшей облицовке.

Возведенный фундамент из бутового камня своими руками может выполнять возложенные на него функции на протяжении минимум 150-ти лет. Максимальный срок полезного использования такой несущей конструкции может достигать 500 лет. Застройщику не нужно обладать особыми познаниями, чтобы самостоятельно выполнить весть спектр строительных работ, так как технология укладки достаточно проста.

Основные преимущества бутовых фундаментов

Возведенный бутовый фундамент своими руками обладает следующими преимуществами:

  1. Бутовой конструкции присуща повышенная устойчивость к влаге. Поэтому такой фундамент станет идеальным решением для участков с близким расположением грунтовых вод.
  2. Застройщикам нет необходимости проводить усиление фундамента, так как он обладает высокой прочностью и надежностью. На протяжении многих лет природный камень применяется при возведении многоэтажных зданий, срок эксплуатации которых уже превышает 50 лет.
  3. Фундамент из бутового камня своими руками может соорудить любой застройщик, который в состоянии правильно выполнить расчет и будет соблюдать технологии.
  4. Готовая несущая конструкция обладает привлекательными внешними данными, поэтому не нуждается в дополнительной декоративной отделке. Фото различных видов фундаментов из бута можно найти на тематических веб ресурсах, которыми могут воспользоваться застройщики при планировании строительных работ.
  5. К преимуществам фундамента из натурального камня можно причислить высокую экологичность, морозоустойчивость и способность противостоять агрессивным средам и температурным колебаниям.

Недостатки бутовых конструкций

Каждый застройщик, решивший возвести бутовый фундамент своими руками, должен узнать и о недостатках, присущих таким несущим конструкциям:

  1. Необходимо проводить сортировку природного камня, которая занимает много времени и может увеличить срок проведения строительных работ.
  2. Перед укладкой бут должен очищаться от грязи и пыли, так как чистый и влажный камень будет лучше сцепливаться с бетонным раствором.
  3. Еще одним недостатком является трудоемкость укладки. Бут имеет большой вес, а работа с ним проводится в ручном режиме, поэтому мастера могут испытывать определенные сложности.
  4. Для сооружения такой несущей конструкции необходимо подготовить глубокую траншею (до 2-х метров), поэтому застройщикам придется провести перед укладкой бута глобальные земельные работы.

Проведение расчетов

Каждый застройщик, который не знает, как сделать бутовый фундамент, но планирует соорудить такую конструкцию, должен внимательно изучить технологию укладки природного камня. В этом вопросе ему могут оказать реальную помощь тематические видео, а также консультации опытных строителей.

Чтобы возвести максимально долговечную и надежную несущую конструкцию, необходимо правильно и точно выполнить все вычисления. При расчете глубины бутового основания следует учитывать такие факторы:

  1. Рельефные особенности участка.
  2. Глубину нахождения грунтовых вод.
  3. Максимальный минусовой температурный режим, характерный для региона в зимнее время года.

Если планируется возведение одноэтажного жилого дома из натурального древесного массива, то глубина закладки бутового основания может составлять 0,5м. Для построек, насчитывающих 2-3 этажа, глубина закладки должна составлять не менее 1м. Если планируется строительство зданий из тяжелых материалов, то бутовое основание должно углубляться минимум на 1,5м.

Создание бутового основания

Планируя сооружение ленточных несущих конструкций, застройщики должны учитывать следующие нюансы:

  1. Бутовый фундамент должен быть шире внешних стен минимум на 20см, внутренних на 50см.
  2. При проведении строительных работ на сухой почве необходимо задействовать глиняные растворы (1:5). Если работы будут вестись на влажном грунте, то следует использовать глиняно-цементные растворы (цемент, глина, песок 1:1:9).
  3. В процессе проведения работ нужно выполнить ввод инженерных коммуникаций.

Если планируется возведение массивных зданий, то специалисты рекомендуют проводить усиление бутовых фундаментов посредством буроинъекционных свай. В несущих конструкциях пробуриваются скважины, в которых вставляются под углом 45 градусов такие сваи и заливаются раствором.

Как выбрать камень для основания?

Если натуральный камень будет использоваться при сооружении фундаментных конструкций, то застройщикам следует выбирать бутовые фрагменты, на поверхности которых отсутствуют трещины и сильное загрязнение. Перед началом строительных работ нужно проверить прочность камня, ударив по нему молотком. Если раздается чистый и звонкий звук, то бут может быть задействован для создания основания. Перед укладкой камни нужно увлажнять, чтобы увеличить их адгезивные свойства.

Укладка первого слоя

Перед тем как будет начата укладка бутового основания, застройщик должен провести земельные работы:

  1. Территория, которая выделена под строительство объекта, должна быть очищена от мусора.
  2. Проводятся геодезические изыскания, позволяющие определить тип почвы и расположение грунтовых вод.
  3. Выполняется разметка, по которой выкапывается траншея. Земельные работы можно проводить вручную, либо при задействовании специализированной техники.

Процесс сооружения первого слоя бутового фундамента предусматривает несколько этапов:

  1. На дне траншеи создается подушка из песка и щебня (таким образом, выполняется укрепление бутового основания, которое не будет терять устойчивость из-за усадки грунта). Ее толщина, как правило, не превышает 30см.
  2. Поверх подушки укладываются гидроизоляционные материалы. Для этих целей обычно задействуют рулонные материалы, например рубероид. При укладке гидроизоляционного материала необходимо следить за тем, чтобы его края выступали минимум на 15см.
  3. Выполняется монтаж опалубки. Если работы проводятся в плотном грунте, то опалубка может не создаваться, так как булыжники будут укладываться впритык к стенкам.
  4. Поверх подушки и гидроизоляционной прослойки заливается раствор, после высыхания которого выкладывается первый слой бута, вдоль всей траншеи. Кладку нужно начинать с крупных фрагментов натурального камня, которые имеют параллельные грани. Расстояние между каждым элементом должно составлять не более 5см. Для первого слоя нужно подбирать камни, у которых отсутствуют острые углы, так как они могут повредить гидроизоляционную прослойку.
  5. Как только первый слой из бута был выложен по всему периметру траншеи, застройщик должен залить раствором все щели.

Создание новых бутовых слоев

После того как полностью застынет цементный раствор, которым был залит первый бутовый слой, застройщик может приступать к созданию новых слоев из камня. При этом ему необходимо придерживаться принципа перевязки, благодаря которой существенно увеличится прочность и долговечность несущей конструкции. Второй слой выкладывается поперек траншеи, следующий вдоль и так далее. Все укладываемые ряды должны быть идеально ровными и параллельными. Если камни имеют неровности, придать им нужную форму можно посредством зубила и молотка.

Если параллельно с бутом задействуются кирпичи или блоки, то застройщик должен использовать связующий материал, например металлическую проволоку или армосетку.

Раствор должен иметь консистенцию густой сметаны, чтобы он мог проникнуть в любые щели и обеспечить хорошую сцепку камням. При укладке ростверка (толщина до 30см) застройщиком должен быть задействован тот же принцип, что и при создании основных слоев фундаментной конструкции. На финальной стадии создается слой из бетона, которым будет покрываться последний ряд бута. После его высыхания застройщиком могут быть продолжены строительные работы.

фундаментов из щебня | Building Science Corporation

С новыми подвалами справиться несложно. Их несложно утеплить. Большинство из них не протекают и не пахнут, а здания на них, как правило, не гниют. 1 Если вы хотите бросить вызов, попробуйте разобраться с вековыми домами, стоящими на щебневом фундаменте. Эти дома никуда не денутся, и рано или поздно нам придется их ремонтировать и утеплять.

Хорошая новость в том, что мы знаем, как это делать.Плохая новость в том, что сокращений не так много. Те времена, когда в подвале вставляли осушитель воздуха и вешали войлок из стекловолокна на обод, давно прошли. И можно забыть об утеплении основного этажа (потолка подвала) и делать вид, что подвала нет. Нравится вам это или нет, подвал соединен с вашим домом - особенно когда именно там находятся ваша печь, водонагреватель и бойлер, и неизвестно, что еще находится.

При работе с каменным фундаментом в первую очередь нужно иметь дело с водой. Затем нам предстоит разобраться с водой. И наконец, нам нужно разобраться с водой. Я упоминал, что нам нужно разобраться с водой? Если вам не повезет, почти все щебеночные фундаменты протекают и являются влажными.

Каждый инженер-строитель скажет вам, что лучший способ справиться с протекающим фундаментом - это выкопать его снаружи, установить дренаж по периметру снаружи, установить слой дренажа поверх гидроизоляции снаружи и прекратить это. Это теория, и теория работает. 2

Однако, вопреки распространенному мнению, вам не нужно выкапывать их, чтобы починить и изолировать. Мы можем добраться туда с гораздо меньшими усилиями и деньгами, и это хорошо, когда вы ленивы и дешевы.

Посмотрите на дом на фотографии 1. Построен в 1880 году на каменном фундаменте. Это была свалка. Каждый раз, когда шел дождь, подвал затоплял. И это был не подвал. Это было что-то вроде высокого подполья с коротким переходом с одной стороны. В доме пахло.От этого плохо пахло. Заплесневелый, затхлый и грязный. Зимой полы замерзали. В холодную погоду нельзя было держать дверь подвала закрытой из-за дуновения сквозняка из чистилища. Другими словами, это был идеальный дом для нас, поэтому мы купили его - да, мы с невестой живем в этом доме.


Фотография 1: Теперь выглядит хорошо
- Вы должны были видеть это место, когда деревянный каркас гнил, подвал был вонючим, а щебеночный фундамент протекал, а полы замерзали.

Мы не могли позволить себе выкопать его снаружи, потому что у нас не было денег, и кроме того «Историческая комиссия» 3 нам не позволяла. Они не хотели, чтобы мы трогали внешний вид

Что делать? Недостаток денег - основа всех инноваций. 4 Подход, который мы использовали, заключался в том, чтобы соединить короткое подвесное пространство с высоким подвесным пространством, обеспечить внутренний дренаж и отделить деревянная конструкция из щебня с разрывом капилляров.А затем изолируйте изнутри пенополиуретаном. Подход сработал настолько хорошо, что с тех пор мы сделали на миллиард больше за два десятилетия. Как и другие люди.

На рисунке 1 и фотографии 2 показано соединение двух подвалов (или мини-подвалов) друг с другом, образуя единую зону. Ползучие пространства должны быть либо полностью «снаружи», либо полностью «внутри». Полностью внутри легче, когда еще задействован подвал. Обломочная стена, отделяющая подполье от подвала, была выбита и заменена колонной.Устранение обломочной стены также устранило два значительных пересекающихся тепловых моста. Обратите внимание, что мы также удалили и залили бетоном небольшие окна подвала. Эти подвальные окна были не чем иным, как примитивными дырами, которые, по сути, были утечками воды, тепловыми утечками и фабриками гниения.


Рис. 1. Создание единой зоны
e - соедините короткое пространство для лазания с подвалом, удалив короткую обносочную стену. Устранение обломочной стены также устраняет два значительных пересекающихся тепловых моста.


Фотография 2: Выбивание стены обрушения
—Обратите внимание на небольшую короткую колонну, которая заменяет опорную конструкцию, которая была удалена, чтобы соединить пространство для обхода с подвалом дома.


Затем весь дом был приподнят на 1 дюйм, чтобы вставить пластиковую бутиловую мембрану для разрыва капилляра (фото 3). А потом дом снова опустили. Это не так сложно, как кажется. На самом деле это довольно просто. Были использованы небольшие 10-тонные гидравлические домкраты со стальными угловыми железными кронштейнами, которые крепились болтами к деревянному элементу фундамента по периметру.Мы использовали 5 домкратов, взятых напрокат в местном хозяйственном магазине - три снаружи на расстоянии примерно 10–12 футов друг от друга и два внутри в средних точках подъема, чтобы балка с деревянным ободом не вращалась. 5


Фотография 3: Недоверчивый сосед
- Да, вы действительно можете поднять дом с фундамента на секцию за раз с помощью небольших гидравлических домкратов и стальных уголков, прикрепленных болтами к нижней части деревянного каркаса. Мы использовали 5 домкратов, взятых напрокат в местном хозяйственном магазине - три снаружи на расстоянии примерно 10–12 футов друг от друга и два внутри в средних точках подъема, чтобы балка с деревянным ободом не вращалась.Между верхней частью каменной стены и деревянным каркасом был установлен мембранный капиллярный разрыв.


Фотография 4: Пенная ванна
- Экструдированный пенополистирол поверх слоя гравия поверх существующего комбинированного пола из грязи и битого бетонного пола. Дренаж по периметру располагался в пространстве между пенопластовой «ванной» и стеной периметра фундамента в зоне дренажа по периметру зернистого слоя. Внутри пенопластовой «ванны» отлита новая бетонная плита.

И нет, штукатурка не потрескалась.Старые здания обладают большой гибкостью. Мы делали секцию за раз и обходили периметр. Двое парней за три дня сделали весь периметр дома. Попутно заменили сгнившие участки древесины по мере необходимости. И вот новость для инженеров-строителей - анкерных болтов не было. Ага, в старых домах их нет. И здания все еще здесь. Они не сдуваются, потому что очень тяжелые. Эта гравитация явно работает на них.

Затем последовал водосток по внутреннему периметру (фото 4).Мы установили пенопластовую «ванну» поверх слоя гравия поверх существующего комбинированного пола из грязи и битых бетонных плит. Эта пенная «ванна» не доходила до внутреннего периметра фундамента. Слив по периметру располагался в пространстве между пенопластовой «ванной» и стеной периметра фундамента. Внутри пенопластовой «ванны» отлита новая бетонная плита. Была установлена ​​облицовка из листовой полиэтилен-бутиловой композитной мембраны, покрывающая щебеночную фундаментную стену по внутреннему периметру и верхний пол короткого люка (фото 5).Эта мембранная облицовка была герметизирована до капиллярного разрыва, который был установлен наверху щебеночного фундамента под деревянным каркасом, а также герметизирован с новой бетонной плитой, залитой внутри пенопластовой «ванны». Дренаж фундамента по периметру и слой подпененного гравия были соединены с герметичным поддоном отстойника. В поддоне отстойника находился насос, который вытеснял воду наружу выше уровня (спрятанный за кустами, чтобы не привлекать внимание кучки мелодий луни, о которых вы уже были проинформированы).


Фотография 5: «Вкладыш для бассейна»
—Установлена ​​облицовка из листовой полиэтилен-бутиловой композитной мембраны, покрывающая щебеночную фундаментную стену по внутреннему периметру и верхний пол короткого люка. Эта мембранная облицовка была герметизирована до капиллярного разрыва, который был установлен наверху щебеночного фундамента под деревянным каркасом, а также герметизирован с новой бетонной плитой, залитой внутри пенопластовой «ванны».


Фотография 6: Изоляционный слой
- Внутренняя поверхность облицовки мембраны была изолирована с помощью полиуретановой пены, нанесенной прямым распылением - материала с закрытыми порами высокой плотности.


Фотография 7: Все готово
- Плита была окрашена, чтобы она выглядела красиво. Помните, что «зеленый» означает экологический.


Фотография 8: Вспучивающееся покрытие
- Нанесенный жидкостью барьер воспламенения рекомендуется в качестве минимальной защиты для незащищенной от распыляемой пены. Я думаю, что, возможно, кисть побольше сделала бы это быстрее - просто мысль.

Внутренняя поверхность футеровки мембраны была изолирована с помощью полиуретановой пены, нанесенной прямым распылением - материала с закрытыми порами высокой плотности (фото 6).Впоследствии плита была окрашена, чтобы придать ей красивый вид (фото 7). Наносимый жидкостью барьер воспламенения - рекомендуется вспучивающееся покрытие (теперь это требование норм), которое в конечном итоге будет нанесено (фотография 8). 6

Из щебеночного фундамента продолжается утечка грунтовых вод, но эта утечка собирается внутри, а затем выводится наружу.

Ремонт подвала из щебня сильно повлиял на дом. Он перестал пахнуть. Этажи были удобными. Брус низа дома перестал гнить. Мы экономили энергию. По правде говоря, запах, комфорт и гниль были важнее энергии. Но энергия хороша. В нем нет ничего общего с комфортом, запахом и прочностью. Я имею в виду, что это один из наименее дорогих способов починить разрушенный фундамент из щебня, к тому же он энергоэффективен. Подход вошел в наш репертуар ремонта и вмешательств. В течение следующих двух десятилетий были изучены еще кое-что, и подход претерпел изменения.Читай дальше.

Большинство людей, которые не хотят терять высоту в фундаменте подвала, часто устанавливают водосток по внутреннему периметру в траншее (фото 9), а не то, что мы делали у себя дома. Это тоже не так плохо, как кажется. У большинства фундаментов из щебня есть очень тонкие и непрочные плиты грунта - если это вообще что-то, кроме грязи - которые легко пробить простыми инструментами, такими как кирка, пика и пот. Иногда требуются пила по бетону и пневматический молот. Эта траншея облицована геотекстильной фильтровальной тканью и содержит перфорированный дренаж и гравий без мелких частиц. Сливная плитка подключается к поддону или к дневному свету. Затем происходит внутренняя облицовка мембраны и распыляемая изоляция (рис. 2).


Фотография 9: Проходка траншеи для периметрального дренажа
- Большинство фундаментов из щебня имеют очень тонкие и непрочные плиты грунта - если это вообще что-то, кроме грязи, - которые легко пробить простыми инструментами, такими как кирка, пика и пот.


Рис. 2: Дренаж по внутреннему периметру
- Траншея облицована геотекстильным фильтрующим материалом и содержит перфорированный дренаж и гравий без мелких частиц.Сливная плитка подключается к поддону или к дневному свету. Затем происходит внутренняя облицовка мембраной и изоляция распылением. Эпоксидное покрытие на верхней поверхности плиты снижает проникновение пара в пространство.

Многие фундаменты из щебня не выступают намного выше отметки. Установка прочного капиллярного разрыва является необходимостью наряду с понижением ближайшего соседнего уклона (Фотография 10). Многие несущие балки обычно приходится заменять из-за серьезной гнили (фото 11), а подоконники необходимо восстанавливать (фото 12).Это не варианты, особенно когда изоляция добавляется изнутри. Энергия и воздушный поток больше не будут доступны для сушки. Смачивание снизу должно быть устранено, а смачивание снаружи должно контролироваться - внешние плоскости дренажа и задняя вентилируемая облицовка - или, как минимум, вентилируемая сзади деталь отделки «водяного стола». Сообщите Исторической комиссии, что бабушка слышала, как бабушка говорила, что в доме раньше был такой.


Фотография 10: Критический разрыв капилляров
— Многие фундаменты из щебня не выступают намного выше отметки.Установка прочного капиллярного разрыва является необходимостью наряду с понижением ближайшего соседнего уклона.


Фотография 11: Сгнившие опорные балки
- Многие опорные балки обычно приходится заменять из-за серьезной гнили.


Фотография 12: Восстановление узла порога
—Болты и подвески, а также другие болты и подвески и многое другое…

Хорошо подходит высота потолка, позволяющая изолировать верх существующей плиты. Обратите внимание на «ванну с пеной» на Фото 13 и 3, но также обратите внимание на «поворот» в подходе.Хитрость этой детали заключается в том, что гранулированный дренажный слой под изоляцией из пенопласта и «еще не отлитой» плитой был заменен дренажным матом диаметром ¾ дюйма, который поднимается вверх по стенам примерно на фут. Коврик диаметром ¾ дюйма выполняет то же действие, что и 4 дюйма камней. Также учтите, что внутренняя часть фундаментной стены не полностью облицована мембранной футеровкой. Есть только мембранная облицовка в верхней части стены, действующая как разрыв капилляра. Мы обнаружили, что распыляемая полиуретановая пена 3 мощностью 2 фунта / фут хорошо работает в качестве внутренней поверхности дренажа, если дренаж находится в нижней части узла.Вот здесь и вступает в игру дренажный коврик. Ткань на дренажном коврике должна быть «лицевой стороной вверх», чтобы при движении по стене ткань предотвращала засорение дренажной матрицы распыляемой пеной при ее нанесении (фотография 14). Также помогает то, что распыляемая пена не очень хорошо прилипает к щебню, особенно если вы не очищаете стену перед распылением. Отсутствие адгезии способствует дренажу. Сама по себе пена является «структурной» в том смысле, что она достаточно жесткая, чтобы поддерживать себя, если ее толщина составляет от 2 до 3 дюймов, и если она прилипает к деревянной раме в верхней части фундамента (что она делает), и если она прилипает к край пенной ванны внизу фундамента (что и делает).


Фотография 13: Еще одна пенная ванна
- Обратите внимание на «поворот» в подходе. Хитрость этой детали заключается в том, что гранулированный дренажный слой под изоляцией из пенопласта и «еще не отлитой» плитой был заменен дренажным матом диаметром ¾ дюйма, который поднимается вверх по стенам примерно на фут. Коврик диаметром mat дюйма выполняет то же действие, что и 4 дюйма камней.


Рис. 3: Изоляционные плиты подвала
- Хорошо работает там, где высота потолка позволяет изолировать верх существующей плиты. Обратите внимание на «пенную ванну».


Фотография 14: Слой распыляемой пены
- Сама пена является «структурной» в том смысле, что она достаточно жесткая, чтобы поддерживать себя, если ее толщина составляет от 2 до 3 дюймов и если она прилипает к деревянной раме в верхней части фундамент (что он делает), и если он прилегает к краю пенной ванны в нижней части фундамента (что он делает).

Подкладка из вспененного материала может стать прекрасным домом для очень счастливого механического оборудования (фото 15).Это оборудование лучше всего, когда оно герметично сгорает и отводится энергия, поскольку старый неплотный фундамент теперь в значительной степени герметичен. Каким бы красивым ни был вид пены - обратите внимание на зеленый цвет, выбранный для бетонного напольного покрытия и зеленый оттенок самой пены - очевидно, очень экологичный - ее действительно следует защищать от механических повреждений и от источников возгорания. Вот где идеально подходят тонкий легкий стальной каркас и гипсокартон (фото 16 и фото 17).

Щебень больше не мусор.Лимон превращается в лимонад. И да, энергия сохраняется.


Фотография 15: Механическое оборудование
- Очень хороший дом для очень счастливого механического оборудования. Это оборудование лучше всего, когда оно герметично сгорает и отводится энергия, поскольку старый неплотный фундамент теперь в значительной степени герметичен.


Фотография 16: Защита изоляционного слоя
- Какой бы красивой ни была пена на вид, ее необходимо защитить от механических повреждений и источников возгорания.Вот где идеально подходят тонкий легкий стальной каркас и гипсокартон.


Фотография 17: Защитный слой из гипсокартона
- Гипс сделан из камня - и камни не горят - это хорошо.


Сноски:

  1. Да, да, да Я знаю, что «всем yawl» (техасская форма множественного числа от «вы все») известно о множестве гниющих домов с протекающими подвалами. Но они - исключение, а не правило. И их довольно легко исправить.

  2. Теоретически коммунизм работает. Вы, ребята, не представляете, как мне приходилось сдерживаться от расширения этой сноски.

  3. Также известна как «Истерическая комиссия». Они поддерживаются налоговыми деньгами и в значительной степени придумывают свои дела, капризно и нагло влияя на стоимость собственности. Эти комиссии, как правило, представляют собой квазисудебные трибуналы, которые не подотчетны. Чтобы победить их, нужно подавать в суд, где есть взрослые.На что нужно время и деньги. Люблю старые вещи, особенно старые постройки. Я хочу иметь возможность исправить их, чтобы они пережили еще столетие или два. Спорить с человеком, имеющим степень по истории искусств и не могущим устроиться на настоящую работу, очень раздражает. Слава богу за бурбон.

  4. Приношу свои извинения Платону, который первым сказал «необходимость, мать изобретений».

  5. Спросите меня, откуда я знаю? О боже, на меня когда-нибудь кричал архитектор проекта - моя жена. Напоминание для тех, кто это делает: обязательно возьмите пневматический пистолет для установки и снимите болты, используемые для крепления угловых подъемных кронштейнов. Едет очень быстро, очень гладко. Дополнительное напоминание тем, кто это делает: если вы наткнетесь на анкерные болты, просто прорежьте их. Вы можете добавить кронштейн внутри позже, если вас беспокоит гравитация.

  6. Дом находится недалеко от Уэстфорд Таун Коммон, в нескольких минутах ходьбы от места, где находится пожарная часть. Я спросил начальника пожарной охраны, что мне делать с пеной? Он спустился к дому с паяльной лампой и ножом.Он вырезал кусок пенопласта из фундаментной стены и вынес его на подъездную дорожку. Он зажег пену паяльной лампой. Когда он вытащил факел, пена обгорела, и пламя погасло. Он проделал это пару раз - каждый раз результат был одинаковым, а затем он сказал мне установить пару детекторов дыма и купить билет на пожарный бал, и пошел обратно к пожарной части. Боже, я люблю стариков. «В конечном итоге» в данном случае означает, если нам когда-нибудь придется продать дом.

Фундамент под щебень

1.Траншея

Траншея должна проходить под всеми внешними точки опоры нагрузки, непрерывно по всему периметру строительство. Любые внутренние точки нагрузки (под домом) может просто отдыхать на ненарушенной земле (прочная почва, очищенная от почвы), поэтому количество копания будет минимальным по сравнению с вашим стандартная бетонная плита.

Минимальная глубина траншеи определяется местным безморозная глубина.Это та глубина, на которой температура никогда не опускается до нуля C, поэтому любая вода, попадающая в траншею, будет поэтому не замерзнуть. Затем дно траншеи должно иметь уклон. с ровным спуском не менее 3 см на каждый 1 метр траншеи, отвод воды к одной точке. С этого момента вода может быть отведено от фундамента через выпуск к любому дневном свете или в сухом хорошо.

2. Геотекстиль с фильтрующей тканью

Затем траншея должна быть облицована геотекстилем, чтобы предотвратить засорение траншеи окружающей почвой и розетка. Этот геотекстиль действительно единственный ненатуральный материал, который вам нужен для правильной работы этого фундамента. В траншея, вероятно, обошлась бы без нее хотя бы на в то время как любое заиливание постепенно снижает способность траншеи чтобы слить воду, в конечном итоге превратив траншею совершенно бесполезный, с морозным пучением, которое только и ждет, чтобы случиться.

3. Щебень

После облицовки траншеи геотекстилем ее постепенно заполняют. с угловатыми и мытыми камнями (см. рисунок внизу справа), средний размер которых составляет 2,5-5 см, уплотнение через каждые 30 см с помощью ручного привода тампер или пневматический тампер. Щебень нужно помыть перед заполнением траншеи, иначе она будет содержать песок и более мелкие частицы, которые могут засорить траншею и / или выходное отверстие время.Продолжаете засыпать траншею щебнем и утрамбовывать ее через каждые 30 см слоя, пока не достигнете глубины 20-30 см ниже уровня грунта. (поверхность земли). Здесь начинается каменная кладка.

Строительство каменного фундамента | Этот Cob House

Зданию нужен прочный фундамент, на который можно опираться. Это первая деталь, которую следует учитывать при возведении любого сооружения. Это должна быть единая и устойчивая основа для вашего здания, на которой можно будет сидеть, а также она должна выдерживать нагрузку здания.Во время первой недели серии семинаров по устойчивому укрытию в Апровечо (www. aprovecho.net) нашей целью было построить каменный фундамент для здания, над которым мы будем работать в течение следующих 7 недель.

Алан Эш, главный каменщик (thestonemason.com), был приглашен для инструктирования и руководства процессом строительства фундамента. Алан работает с камнем 30 лет, и у него был огромный багаж знаний и опыта, который он мог передать нам в течение недели. Алан - настоящий персонаж, с которым приятно работать! Он знает, как это сделать! И как он скажет: «Черт, я в порядке!» Он действительно чертовски хорош!

Фундамент был сделан в основном из сухого сложенного камня (местный базальт штата Орегон) и на каждой опоре засыпан известковым раствором.Между другими камнями более высокого уровня был использован глиняно-известковый раствор. При сухой каменной кладке сила тяжести, трение и мастерство рабочего - вот что скрепляет вашу каменную работу.

Я подумал, что вместо того, чтобы писать большие длинные абзацы о том, что мы сделали, вот простой пошаговый процесс того, что мы сделали для построения нашей основы. Если у вас есть вопросы о каких-либо этапах процесса, оставьте комментарий ниже.

1. Подготовка места

  • Очистите площадку для уровня вашего здания.Сделайте его со всех сторон как минимум на 3 фута больше, чем размер вашего здания, чтобы у вас было место для маневра.
  • Установите доски для теста. Они позволяют прокладывать струны внутри и снаружи траншеи фундамента. Всегда используйте линейный уровень для выравнивания этих струн.
  • Убедитесь, что ваше основание «квадратное», используя теорему Пифагора.
  • Выкопайте траншею под фундамент до линии промерзания (зависит от того, где вы находитесь). Сделайте стороны траншеи вертикальными, квадратными по бокам и утрамбуйте дно.
  • Определите точку дренажа и сделайте дно траншеи с уклоном туда, где будет стекать вода. Стандартная хорошая практика - иметь наклон вниз дюйма на фут (1 дюйм на 4 фута). Это довольно незначительно. Для этого используйте переходник или уровень воды. Египтяне использовали уровни воды, чтобы выровнять пирамиды, поэтому не отключайте их с помощью этого древнего инструмента. Он работает так же хорошо, как транзит для этой работы. Только убедитесь, что в нем нет пузырей.

2.Траншея для щебня и дренажная труба

Есть несколько способов сделать траншею под щебень для фундамента. У меня есть более подробное руководство в моей электронной книге «Построй дом из глыбы: пошаговое руководство».

Вот основы:

  • Положите несколько дюймов гравия на дно траншеи и утрамбуйте его. Используйте дренажный гравий.
  • Используйте ландшафтную ткань, чтобы покрыть дно и стороны остальных поверхностей траншеи. Оставьте достаточно сверху, чтобы вы могли снова завернуть его, когда закончите.
  • Обычно вы хотите начать каменный фундамент или стену на высоте около 6 дюймов ниже уровня земли. Так что измерьте расстояние от верха траншеи примерно на 6 дюймов. Здесь заканчивается ваша траншея для щебня.
  • Снова заполните примерно 1/3 траншеи дренажным гравием. Теперь заполните верхнюю часть вашей ландшафтной ткани.
  • Положите перфорированную дренажную трубу поверх этого слоя гравия. Убедитесь, что он ведет к месту слива.
  • Залейте оставшуюся часть траншеи гравием и накройте дренажную трубу, но оставьте пока еще 2 дюйма свободными.(Не забудьте оставить 6 дюймов ниже уровня земли, чтобы начать фундамент вашего ствола стены.) Так что оставьте около 8 дюймов свободным от гравия на этом этапе.
  • Покройте ландшафтной тканью поверх гравия, сделав своего рода «буррито». Покройте это еще 2 дюймами дренажного гравия со всех сторон.
  • Утрамбуйте гравий внутри траншеи.
  • Начните каменный фундамент или стену ствола.

3. Кладка камня

  • Оцените свой камень - отсортируйте камни по размеру.Более крупные камни попадут на дно вашего фундамента. Также выберите угловые камни с хорошим углом в 90 градусов и отметьте их большим X.
  • Установите следующий набор конических досок для теста. Вы должны построить их в соответствии с вашей структурой. Верхняя поверхность стен каменного фундамента должна быть НЕ МЕНЕЕ 16 дюймов в ширину. Минимальная высота стенки ствола над уровнем земли также должна быть 18 дюймов. Наши баттеры поднялись на 2 дюйма на каждый фут вверх.
  • Положите краеугольные камни для первого слоя и начните оттуда.
  • Сначала уложите внешний слой. Вероятно, у вас будет один внутренний и внешний слой камней для вашего фундамента.
  • Всегда кладите камни вдоль стены! Это важно для того, чтобы ваш фундамент прослужил долго.
  • Положите камни так, чтобы «лицо», которое вы хотите, было видно снаружи стены фундамента. Попробуйте использовать грани с небольшим наклоном вверх. Это поможет придать вашей стене красивый вид.
  • Вы хотите, чтобы все ваши камни соприкасались.Их все нужно трогать!
  • Вставьте «сердцевину» между большими камнями. Это важный шаг! Сердцевина - это просто камни меньшего размера или гравий, которые помогают поддерживать большие камни и заполнять промежутки. Используйте для этого свою «пустую» породу. Попробуйте вставить один большой камень, а затем несколько меньших. Добавляя сердечко, всегда кладите его с внутренней стороны каменной стены, а не с внешней стороны стены. Это предотвращает их выклинивание со временем. Кроме того, не заставляйте сердце войти внутрь.Вы не хотите беспокоить положение ваших больших камней.
  • Теперь выложите внутренний слой камней. Используйте камни без хорошей формы или лица для внутренних слоев, так как они не будут видны. Как сказал нам Алан Эш: «Просто возьмите самый дерьмовый большой рок!» Слова Мастера… (Примечание: это не всегда его общее практическое правило. У него есть причина для того, что он говорит.) Добавьте больше сердечности, чтобы заполнить все пробелы.
  • Для «статической» укладки камня вы кладете один слой камней за раз.Для каждого слоя проложите струну, прикрепив ее к двум противоположным конусным доскам для теста. Это также поможет вам подняться на правильный склон.
  • Следуйте правилу «1 больше 2». Положите один камень, чтобы закрыть разрыв между двумя камнями под ним. Это называется «разрыв сустава».

4. Стыковка

  • Если вы измельчаете камни вместе, поднимите камни и отложите их в сторону. Держите их в одном направлении, чтобы знать, как они должны вернуться на место.
  • Положите раствор туда, где будет сидеть ваш камень.
  • Положите камни на место поверх раствора.
  • Снова вставьте сердцевину и при необходимости добавьте новую сердцевину в ступку.
  • Для этой конструкции мы использовали раствор Natural Hydraulic Lime. Вы также можете использовать цементный раствор, если хотите. NHL лучше всего подходит для заделки камней под землей, поскольку они затвердевают в воде. Его труднее найти, чем цементный раствор, и он стоит намного дороже. Если вы живете на восточном побережье, вы можете получить НХЛ и известковую замазку через Virginia Lime Works.
  • Это потенциально хороший рецепт известкового раствора: используйте 3 части песка на 1 часть NHL. Количество воды может варьироваться, но это будет примерно ½ части воды. Мы протестировали песок, который мы использовали, на наличие пустот, а также на градацию, и именно так мы пришли к формуле 3-1. Часто это может быть 2,5,1 или даже меньше.
  • Хороший рецепт глиняно-известкового раствора: 6 частей песка, 1 ½ части просеянной глины, ½ части известковой замазки и примерно 1 часть воды. (Сначала добавьте воду и известь.) Этот раствор можно использовать только на части стены выше уровня.

Это в основном суммирует то, что мы сделали, и как построить каменный фундамент для вашего дома из глины или любого другого здания, которое вы можете себе представить. Не забудьте оставить свои вопросы и комментарии ниже. Вы также можете увидеть много других фотографий этого проекта на нашей странице в facebook!

Также посмотрите мое видео ниже, чтобы узнать о сборе камней.

А если вам нужны еще более подробные инструкции о том, как построить один из этих каменных фундаментов, присоединяйтесь к моему онлайн-семинару по початкам, где вы получите более 9 часов подробных видеоуроков. Нажмите здесь, чтобы присоединиться сейчас.

Вы успешно подписались! Проверьте свой почтовый ящик на наличие ссылки для скачивания.

Ремонт каменного фундамента

Ремонт каменного фундамента


Заливка внешнего фундамента обеспечивает гладкую поверхность для гидроизоляции мембраны, оставляя протекающий старый фундамент таким же плотным и сухим, как новый.

Дэвид Риппе

В начале 1900-х годов город Марбл, штат Колорадо., произвел некоторые из лучший чистый белый мрамор. Его камень вошел в Мемориал Линкольна, Могилу Неизвестного солдата и другие известные достопримечательности. Но ко второму миру Война город находился в упадке, а после серии наводнений и оползней разрушен Из своего первоначального делового района он превратился в виртуальный город-призрак.

В конце концов, Марбл возродился как место для приключенческих каникул, и с помощь небольшого гранта от Исторического общества Колорадо, местного историческое общество решило восстановить единственную сохранившуюся коммерческую структуру в городе небольшой банк.Моя компания R-3 Construction, которая много занимается историческими реставрационные работы, согласился взять на работу.

Здание и участок
Здание банка 20 на 30 футов имело необычную деревянную конструкцию: Наружные стены были сделаны из бруса 4x6, уложенных друг на друга. мода на бревенчатые дома, вероятно, из-за нехватки квалифицированных плотников, в то время как брус, распиленный на месте для использования в мраморных карьерах, был дешевым и легко доступны.Внутренние стены и каркас пола, оформленные воздушными шарами, были поддерживается выступом в фундаменте из щебня.

Каменный фундамент толщиной 2 фута казался в достаточно хорошем состоянии, но поскольку он был встроен в склон, внешний вид сзади был намного выше чем уровень исходного пола. В результате оригинальные балки перекрытия полностью сгнили, как и сам пол. К счастью, структурная Стена из бруса была в отличном состоянии.На этой высоте 8000 футов нет термитов. высота над уровнем моря, а местная влажность составляет в среднем около 20% в течение нескольких месяцев год, когда вещи не замерзают. Хотя во время весенний сток, вещи имеют тенденцию быстро сохнуть, что сводит к минимуму гниение древесины.

Щебень беда. Несколькими годами ранее мы восстановил близлежащее историческое здание школы с фундаментом из щебня тот, что в банке. В этом случае мы просто копали вокруг фундамента стены и добавил водонепроницаемую облицовку EPDM и дренажную систему.Наш первоначальный план был подходить к этой работе таким же образом. Но как только мы начали раскопки, мы обнаружили что фонд банка находится в худшем состоянии, чем мы думали.

В отличие от фундамента школы, гладкого снаружи, нижний в этой части было много неровных и выступающих камней, которые быстро проколоть лайнер (см. рисунок 1). Бетон низкого качества испортился и рушится, и хотя фундамент хорошо поддерживает здание, мы знали, что нам нужно стабилизировать его и обеспечить плавную поддержку лайнер, прежде чем мы смогли продолжить.Поразмыслив, мы разработали план по формированию и залить внешнюю армирующую стену прямо напротив существующих стен. Обычный бетонные подводные лодки не коснутся работы («Что ты хочешь сделать сейчас?»), поэтому мы решили пойти дальше и сделать это сами.


Рисунок 1. Существующие щебневой фундамент лежал на хорошо дренированном грунте и поддерживал здание адекватно, но было слишком грубо, чтобы принять необходимую гидроизоляционную мембрану. чтобы отклонить сильный весенний сток.

Земляные и очистные работы
Первым делом нужно было вырвать остатки старых балок пола и вырезать гнилая часть старых каркасов стен при подготовке плиты перекрытия, которая в конечном итоге будет покрыт шпалами и паркетом. Гниль была ограничена к той части шпилек, которая простиралась ниже исходного пола, поэтому один раз коммерческий переводник для плоской работы был закончен с плитой, которая такой же высоты, как и старый деревянный пол - мы только что вставили новый брус пластина у основания отделанной стены с баллонным каркасом.Переводник плоской формы также сформировал и вылил новый фундамент для сарая, который первоначально простирался от задняя часть здания, которую мы будем заменять. Большинство пиломатериалов в внешняя стена была добротной, но мы вырезали и заменили несколько гнилых участков возле спины, где оценка была самой высокой.

Археология с обратной лопатой. Копаем периметр траншея с навесным оборудованием обратная лопата на нашем тракторе Кубота. Только 6 футов шириной, он идеально подходит для работы в тесноте.Археолог, присланный государство хотело исследовать раскопанный материал на предмет артефактов, поэтому мы работали медленно, тщательно сгребая почву ковшом перед извлечением каждого совка материала. Мы надеялись найти спрятанное золото, но не смогли найти много чего, кроме нескольких бутылок виски и флакона с серебряной крышкой, который еще были ароматные духи.

Очистка камня. Для снижения риска повреждая стену, ударяя по крупным камням неправильной формы, мы также держите ведро на расстоянии не менее 8 дюймов от него.Основание стены еле продлен до местной 40-дюймовой линии замерзания, поэтому мы также старались не подорвать это зайти слишком глубоко. С другой стороны, это означало, что нам не о чем беспокоиться. об укреплении грунтовой поверхности выемки. После завершения основного траншеи, мы вручную отчистили с камня остатки грязи.

После того, как мы обнажили неровную поверхность щебня, мы очистили оставшиеся грязь из трещин и щелей острыми инструментами перед их выдуванием сжатым воздухом.Это включало баланс между удалением как можно большего количества грязь и сильно испорченная кладка без нарушения целостности самой стены; это была одна из самых трудоемких частей всей работа. Нам потребовался целый день, чтобы выкопать и очистить каждую из 30-футовых боковых стен. Решили не укреплять заднюю стенку, которая была в гораздо лучшем состоянии. для начала и будет огораживаться залитым фундаментом сарая. Перед фундаментная стена была заменена несколько лет назад, поэтому с этого момента у нас оставалось только боковые стенки, о которых нужно беспокоиться.


Рисунок 2. Стеновые формы были сделаны из листов фанеры размером 2х4 дюйма и полных листов 3/4 дюйма. Прежде, чем они были обеспечены к стене при подготовке к заливке бетона формы были откинуты к краю траншеи, чтобы предотвратить попадание грязи в котлован во время существующие стены были очищены.


Формы для сайта

Выкопав и тщательно выровняв дно траншей, мы подготовили несколько простых форм, разместив целые листы фанеры встык и соединяя их 16-футовыми 2х4 струпьями, соединенными вместе там, где они столкнулись.Эти были временно оставлены прислоненными к берегу, где они помогли предотвратить почва от просыпания в траншею, пока мы окончательно очищали камни (Фигура 2).

Когда стены были полностью чистыми, мы наклонили фанеру к камню. чтобы образовать слегка сужающуюся стену. Мы снимали для средней толщины стенки около 4 дюйма, но поскольку существующая фундаментная стена была такой неровной, формы практически коснулся камня в некоторых местах и ​​стоял почти в футе от это в других.Когда фанера была на месте, мы закрепили ее горизонтальным Кикеры 2x4, проходящие между стойками 2x6, прикрученными к фанере, и другим стойкам прижат к берегу примерно на 4-футовых центрах (рис. 3). Верхние края форм были на 6 или 8 дюймов выше уровня того места, где готовая заливка будет быть, но между формой и каменной стеной было достаточно места, чтобы мы могли залезьте внутрь и проведите мелом отметку уровня готовой заливки.

Формы, созданные на месте


Рис. 3. По горизонтали кикеры прикрепили фанерные формы к стойкам, прижатым к поверхности земляные работы. Существующая стена из щебня выступала внутренней стороной формы.

Ремонт каменного фундамента - продолжение

Арматура и переборки. Для борьбы с трещинами мы поместил две пряди арматурного стержня 3/8 дюйма у основания стены и одну прядь на вершине.Верх стены в нескольких местах отступил, и вот мы сформированные перегородки путем разметки конических блоков 2x8, чтобы они плотно прилегали к камень и прикрутите его вертикально к внутренней части форм. Мы использовали то же самое способ установки переборок по всей длине на концах форм. Немного грязи набита по нижнему краю форм, чтобы бетон не вытек.

Заливка бетона
Мы были уверены, что толстые каменные стены выдержат давление конкретный.Они изначально были не очень высокими, и новая внутренняя плита предотвратит соскальзывание их баз внутрь. В отличии от плохого состояния наружного бетона, который провел под землей почти столетие - не обветренная внутренняя поверхность была в приличной форме. В нескольких областях, где были трещины или подозрительные пустоты, мы предварительно заделали стена снаружи из сакрета и камней.

Конвейер и агрегат для гороха. Тем не менее, мы подошел к фактической заливке осторожно. Мы не хотели использовать насос, потому что нам нужно было всего около 1 1/2 ярда бетона для каждой стороны, но нам также нужно было тщательно контролировать поток, чтобы избежать переполнения форм. Вместо этого мы использовали конвейер с радиусом действия 36 футов, который был дешевле и точнее, чем прокачка была бы.

Мы выбрали бетон с волокнистой сеткой на 3000 фунтов на квадратный дюйм с заполнителем из мелкого гравия. из обычного камня размером 1/2 или 3/4 дюйма.Это помогло смешению проникнуть во многие небольшие пустоты в старой стене, которые мы поощряли, осторожно вибрируя бетон на протяжении трех или четырех подъемов, необходимых для заполнения форм. Мы также постучал молотком по внешней стороне формы во время заливки, чтобы «подливка» поднимается на поверхность, оставляя красивую гладкую стену без соты. После установки последнего подъемника мы затерли верхнюю поверхность до уклона. от здания и закруглил внешний край, чтобы не повредить лайнер.Двадцать четыре часа спустя мы сняли формы.


Рисунок 4. Новая литая стена зафиксировала щебень на месте и обеспечила гладкую поверхность для гидроизоляции мембрана. Гладкий слой дорожного полотна на дне траншеи помогает защитить мембрану от проколов.

Гидроизоляция, дренаж и засыпка
Поскольку весеннее таяние снега подвергает отремонтированный фундамент очень сильному стоку, мы сделали его гидроизоляционным с помощью 40-миллиметровой EPDM-мембраны производства Carlisle (800 / 527-7092, http: // www.carlisleccw.com). Чтобы мембрана не повреждалась острыми камнями, мы начали с футеровки. траншеи с гладким слоем дорожного полотна - смесь грязи, песка и мелкого гравия - пологий уклон передняя для дренажа (рисунок 4).

Раскатав материал шириной 6 футов, мы временно прикрепили его к сайдинг наверху перед резкой, установкой и цементированием в месте соединения залитую добавку сзади (Рисунок 5). Наконец, кладем щебень, дренажная труба и фильтровальная ткань, покрытая грязью с участка.

Мигает. Засыпка ведет к натяжению гидроизоляции мембрана слегка опустилась, так что я подождал два месяца, прежде чем разрезать и зацементировал створку, которая закрывает верх новой армирующей стены (рис. 6). Изначально я надеялся закрыть фундамент блоками резаного песчаника. известный в местном масштабе как фермерский камень. В конце концов, бюджет не смог быть растянутым так далеко, поэтому мы закончили с крышкой оцинкованной планки 24-го калибра, который позже был заправлен под сайдинг.


Рис. 5. 40-мил. Мембрана EPDM доходит до верхнего края фундамента нового сарая, но перекрывается армирующая стена, лежащая вне следа здания.


Рисунок 6. Самый верхний край мембраны был оставлен свободным на два месяца, чтобы засыпка поселиться (см. выше). После обрезки и установки на ступенчатые участки фундамента, он был покрыт оцинкованным окладом, который позже был заправлен под сайдинг (ниже).

Тем не менее, это был очень рентабельный проект. Общая стоимость фундамента ремонт - включая формирование и заливку нового участка стены в задней части и заливка плиты - около 4800 долларов. Это доля сколько стоило бы поднять здание и залить новый фундамент из царапать. Восстановленный фундамент такой же прочный и водонепроницаемый, как и новый. можно было бы, сохранив исторический оригинал.

Дэвид Риппе является совладельцем Art Rombauer, строительства R-3 в Карбондейле, штат Колорадо,


Эта статья предоставлена ​​сайтом www.jlconline.com. JLC-Online выпускается редакторами и издателями The Journal of Light Construction, ежемесячного журнала, обслуживающего жилищных и коммерческих строителей, реконструкторов, дизайнеров и других профессионалов отрасли.

Присоединяйтесь к нашей сети

Общайтесь с клиентами, которые хотят реализовать ваши наиболее прибыльные проекты в тех сферах, которые вам нравятся.

Ремонт каменного фундамента - Часть 1

У вас есть старый каменный фундамент, который вам нужно отремонтировать? Мы можем помочь, но сначала немного информации. Пару сотен лет назад у нас не было бетонных фундаментов, дымоходов и диетической пепси Многие люди в Массачусетсе и по всей стране строят подвалы из камня и раствора. Многие из них пропускают воду, бурундуки прыгают в щели и вылетают из них, а также пыль и пауки.

Немного истории, прежде чем мы погрузимся в лучший способ украсить эти стены как можно лучше. Примерно до 1930 года большая часть каменной кладки была построена с использованием раствора из извести и песка. Подробнее о известковом растворе. Это важно знать, прежде чем приступать к ремонту.

Раствор извести - это раствор, состоящий из извести и такого заполнителя, как песок, смешанных с водой. Это один из старейших известных типов строительных растворов, относящийся к IV веку до нашей эры и широко используемый в Древнем Риме и Греции, когда он в значительной степени заменил глиняные и гипсовые растворы, характерные для древнеегипетского строительства.

Портландцемент был запатентован в Великобритании в 1824 году.Он был назван в честь камня из Портленда в Дорсете, на который он походил в твердом состоянии. Это быстротвердеющий гидравлический цемент, затвердевающий под водой. Портландцемент был впервые произведен в Соединенных Штатах в 1872 году, хотя он был импортирован до этой даты. Но до начала 20 века он не использовался по всей стране. Вплоть до начала века портландцемент считался в первую очередь добавкой или «второстепенным ингредиентом» для ускорения схватывания раствора. Однако к 1930-м годам большинство каменщиков использовали смесь портландцемента и известковой замазки в равных частях.Таким образом, раствор, используемый в кирпичных конструкциях, построенных между 1873 и 1930 годами, может варьироваться от чистой извести и песчаных смесей до самых разных комбинаций извести, портландцемента и песка.

В 1930-х годах в США появилось больше новых строительных растворов, предназначенных для ускорения и упрощения работы каменщиков. К ним относятся кладочный цемент , предварительно смешанный раствор в мешках, который представляет собой комбинацию портландцемента и молотого известняка, и гашеную известь , машинная гашеная известь, что исключило необходимость гашения негашеной извести в замазку на объекте.

Прочтите мою любимую статью о сохранении старинной кладки.

Разница между строительным раствором, который мы используем сегодня, и старым известковым строительным раствором - это ингредиент Portland, говоря простым языком. Это основной ингредиент бетона. Он намного более жесткий и менее водопроницаемый.

Звучит неплохо, не так ли?

Ну да и нет. Да, для строительства новых компонентов каменной кладки, и подходит для ремонта конструкций, построенных с использованием портландцемента.К сожалению, это ОЧЕНЬ ПЛОХО для старинной кирпичной кладки, построенной на известковом растворе.

Как так, похоже, он будет сильнее и меньше подвержен влиянию влаги.

При ремонте кладки заменяемый раствор должен быть таким же или МЕНЬШЕ прочностью, чем исходный раствор. Типичный раствор типа N, из которого я строю дымоходы, или облицованный кирпичом, имеет PSI 750 @ 28 дней. Тип S, который типичен для низкоуровневых работ, гораздо больше. При ремонте старинного раствора я использую Limeworks repointing или ремонтную известь.Эти растворы будут иметь прочность на сжатие 500 фунтов на квадратный дюйм и очень подходят для ремонта старинного кирпича, поскольку эти кирпичи очень мягкие. Свойства такого раствора позволяют ему поддаваться и прогибаться со старыми кирпичными и каменными фундаментами и стенами. Это само собой лечит, хотите верьте, хотите нет.

Более сильный портландцемент действительно нанесет серьезный вред старинной каменной стене. Что происходит с сопротивлением водопоглощения, так это то, что она также меньше способна испарять влагу из конструкции.В чем очевидная слабость известкового раствора, на самом деле одна из его сильных сторон. Известковый раствор отлично впитывает влагу из стены и позволяет ей испаряться. Если эта функция отключена портландцементным раствором или гидроизоляцией, краской, смолой для основы…. Всем, что останавливает испарение воды, известковый раствор будет быстро портиться.

Кто-нибудь из вас когда-нибудь видел рассыпчатый строительный раствор, может быть, даже видел, как он превратился почти в песок? Это происходит от насыщения без испарения и со временем разрушения.Помните этот дымоход, он вышел из строя, потому что вода каким-то образом оказалась внутри него.

Именно это и произойдет, если вы позволите кому-то перетянуть ваши фундаментные стены обычным портландцементным раствором. Конечно, это может занять несколько лет, может быть, даже 10, но в конечном итоге вы останетесь с рассыпчатым песчано-известковым раствором и кирпичными поверхностями, которые трескаются и отслаиваются. Фундаменты, построенные сто лет назад, не имели ни опор, ни пароизоляции, поэтому кладка была рассчитана на то, чтобы выдерживать сырость почвы. Сегодняшние цементы для этого не приспособлены.

Обычный сценарий выглядит примерно так. Фундамент часто строится из кирпича на высоте пары футов или около того. Наружный раствор вымывается, и каменщик достаточно легко перетирает его. Пройдет немного времени, и вы заметите, что стены изнутри, раствор рассыпается и образует беспорядок на полу. Если на внутреннюю поверхность нанести такой же раствор, проблема станет намного хуже. В какой-то момент раствор снаружи будет продавливаться, из-за влаги в кирпиче швы выходят из строя.Затем внутренняя часть будет делать то же самое, пока раствор между ними превращается в порошок. Возможно, другой каменщик снова переставит кирпичи, чтобы убедиться, что не происходит испарения. Я полагаю, что в конце концов сегодняшнего раствора будет достаточно в стене, чтобы он заменил известковый раствор.

Перейти к части 2…

Если вы хотите получить консультацию по старинной кладке, свяжитесь с нами или позвоните по телефону 978-356-6800, и мы обсудим ваши потребности.

Предоставляем услуги подрядчика по кладке в следующих областях:

Хадсон, Массачусетс | Мейнард, Массачусетс | Нортборо, Массачусетс | Мальборо, Массачусетс | Луненбург, Массачусетс | Леоминстер, Массачусетс | Вустер, Массачусетс | Садбери, Массачусетс | Актон, Массачусетс | Конкорд, Массачусетс | Литтлтон, Массачусетс | Гротон, Массачусетс | Вестфорд, Массачусетс | Гарвард, Массачусетс | Болтон, Массачусетс | Боксборо, Массачусетс | Стоу, Массачусетс | Ланкастер, Массачусетс | Берлин, Массачусетс | Стерлинг, Массачусетс | Саутборо, Массачусетс | Вэйланд, штат Массачусетс | Лексингтон, штат Массачусетс | Карлайл, штат Массачусетс | Уэллсли, штат Массачусетс | Ньютон, Массачусетс

Как гидроизолировать подвал камнем…

, 21 апреля 2014 г. • Мэтью Сток.

Большинство американских домов, построенных после Первой мировой войны, стоит на фундаменте из бетонных блоков или заливного бетона. Усовершенствование и широкая доступность этих материалов, наряду с появлением грузовиков и автомагистралей для доставки их к строительным площадкам, позволили построить стабильные фундаменты, которые можно было построить быстро и относительно недорого.

До эры заливного бетона и бетонных блоков, уходящей корнями в самые ранние дни американской истории, материалом для фундаментов жилых домов был камень, и не без оснований.Камень прочный, впитывает очень мало воды и не разлагается со временем или под воздействием почвы.

Самое главное, пожалуй, то, что его было много, особенно в восточной части страны, которая была заселена первой. Фермеры вспахали тонны полевого камня при подготовке к посадке, и он замусорил ландшафт во многих областях. Карьеры в Новой Англии поставляли гранит; предприятия на Среднем Западе и в других местах занимались добычей и резкой известняка и других материалов.

Исторически сложилось так, что каменные фундаменты возводились в одном из трех стилей:

Щебень - найденные камни разной величины

Fieldstone - найдены камни более однородного размера

Резной или штампованный камень - камень, разрезанный на блоки или имеющий форму, подходящую для строительства.

Хотя некоторые каменные фундаменты были построены сухим способом, большинство из них было заложено с помощью строительного раствора либо из камней, уложенных в слой раствора, либо с помощью раствора, используемого для заполнения отверстий после сухого строительства. Хотя сам камень остается в отличном состоянии, именно эти швы, заделанные строительным раствором или сухие, могут пропускать воду и создавать необходимость в гидроизоляции подвала.

Как сделать гидроизоляцию каменного фундамента

Каменный фундамент чаще всего гидроизолирован снаружи, но при определенных проблемах гидроизоляция также может выполняться изнутри.

Внешняя гидроизоляция - Для гидроизоляции каменного фундамента снаружи, снаружи просачивающейся стены выкапывают котлован до основания стены. (Каменные фундаменты обычно не имеют опор, но используют более широкое основание для распределения веса здания.)

Наружная часть фундаментной стены очищается от почвы и удаляется потрескавшийся или испорченный раствор. После подготовки стены на всю стену наносится слой свежего раствора для создания более гладкой поверхности.После затвердевания грунтовочного покрытия наружную гидроизоляционную мембрану из полиуретана, модифицированного асфальтом, наносят с помощью шпателя толстым слоем для создания постоянного водонепроницаемого барьера.

В ситуациях с очень высоким уровнем грунтовых вод можно установить наружную дренажную плитку для отвода грунтовых вод.

Внутренняя гидроизоляция - Каменный фундамент может просачиваться через трещины в цокольном этаже или в точке, где пол встречается со стеной, либо утечка, вызванная гидростатическим давлением под фундаментом.Установка внутренней дренажной плитки, системы перфорированных труб, заглубленных в промытый гравий под цокольным полом, снизит это давление и направит воду в отстойный насос для утилизации.

При выполнении наружной гидроизоляции каменного фундамента очень важно, чтобы домовладелец выбрал подрядчика по гидроизоляции фундамента, имеющего опыт работы на каменном фундаменте. Земляные работы вокруг каменного фундамента, если они не выполняются грамотно и осторожно, могут привести к структурному повреждению фундамента и привести к дорогостоящему и неудобному ремонту.

В US Waterproofing мы столкнулись с нашей долей каменных фундаментов за 57 лет работы в сфере гидроизоляции подвалов и знаем лучшие и самые безопасные способы их рентабельной гидроизоляции. Почему бы не попросить нашего бесплатного совета, если ваш каменный фундамент протекает?

Если вы хотите узнать больше о проблемах каменных фундаментов (и их решениях), задайте свои вопросы в поле для комментариев ниже.

Готовы начать?

Запишитесь на БЕСПЛАТНУЮ консультацию сейчас.

просто введите свой почтовый индекс:

Теги: водоустойчивый каменный фундамент подвала, каменный фундамент водоустойчивый подвал

Архив Учебного центра

Ландшафтные стены из соломенных тюков и фундаменты траншеи из щебняStrawBale.com

Это должно быть что-то в воздухе. На прошлой неделе я получил кучу писем о строительстве ландшафтных стен из соломенных тюков. Это после долгой череды таких вопросов.Так что, думаю, пора поговорить о них еще раз. Большинство вопросов, которые я получаю, связаны с системой фундамента и ограничениями строительства ландшафтной стены из тюков.


(Обратите внимание, что на приведенной ниже схеме фундамент не изолирован должным образом. Я использую эту фотографию исключительно в качестве примера сборки траншеи для глубокого щебня)

Начнем с фундамента. Я предпочитаю грунтовый фундамент для ландшафтных стен, так как потребность в бетоне низкая, а потребность в положительном дренаже высока.Я хочу, чтобы вода отошла от стены. Я также не хочу, чтобы стена вздымалась и сдвигалась из-за циклов воды и замерзания. Фундамент из щебеночной траншеи отлично защищает стену от таких проблем, а также обеспечивает прочное основание, на котором стена может сидеть. Посмотрите на изображение стандартной траншеи для щебня выше. Обратите внимание, что гравий опускается ниже линии промерзания, а слив в нижней части отводит воду от стены.

Лучше всего иметь уклон дна траншеи с уклоном 1/8 дюйма на 1 фут от конца до конца.На длинной стене может быть большая разница в глубине от начала до конца стены, так что будьте к этому готовы. Дренаж следует обернуть тканью из почвы, а затем накрыть чистым речным камнем размером 1 1/2 дюйма. Лучше всего использовать круглый речной камень, потому что его не нужно уплотнять механически. Он уплотняется сам по себе под весом материала над ним. Поскольку вы окружаете пластиковую трубу камнем, это хорошая идея, поскольку механический уплотнитель, который находится рядом с трубой, вероятно, сломает ее.

После того, как у вас есть речной камень, вы можете добавить переработанный каменный материал (старые обломки бетона) или камень. Я предпочитаю использовать гравий на 3/4 дюйма, а затем уплотнять его подъемами на 4 дюйма, когда я заполняю траншею. Для меня уплотнение является ключевым моментом, а рип-рэп трудно уплотнить хорошо. Вы можете использовать шпаклевку, а затем залить в траншею очень влажную бетонную смесь, чтобы склеить ее вместе. Жидкий раствор течет в пустоты между каменной наброской и образует одну большую твердую единицу материала. Убедитесь, что вы выбрали правильную пропорцию смеси, иначе вы получите кучу потрескавшегося, отслаивающегося мусора в траншее.

Следующий вопрос - как преодолеть эту траншею. Стандартным применением, как показано на изображении выше, является использование колпачка, армированного стальной арматурой. Эта крышка служит нескольким целям. Во-первых, он связывает всю систему в единое целое. Во-вторых, он обеспечивает основу для строения над ним и отрывает эту конструкцию от земли. В-третьих, он обеспечивает место для крепления удерживающих устройств и анкеров для вышеуказанной конструкции.

Это простой и приемлемый метод в большинстве юрисдикций.Очевидно, что использование бетона - не самое экологичное применение, поэтому есть и другие варианты. На доме, я, скорее всего, остаться с бетонной крышкой или класса пучка, из-за сопротивления поднятий она обеспечивает. Что касается ландшафтной стены, я хочу отказаться от этого и перейти к более зеленой концепции.

Другой вариант - использовать мешки с землей. Это полиэтиленовые мешки, похожие на стандартные мешки с песком, наполненные землей и небольшим количеством бетона, чтобы помочь им застывать. Хотя это не очень хорошая картина, вы можете увидеть выше, как они укладываются наверху траншеи для щебня, чтобы обеспечить подъем над уровнем земли для конструкции, и как они создают поверхность для возведения стены.

Мешки на этом рисунке необходимо утрамбовать, чтобы они выровнялись и полностью уплотнились. Это немного сложнее, чем выравнивание бетонной балки, но оно того стоит, чтобы оставаться «зеленым». Одна вещь, которую мешки с землей не обеспечивают, - это какое-либо сопротивление подъемным силам, поэтому анкерные болты не подходят для этой системы. Это нормально для небольшой пейзажной стены, но не то, что я бы рекомендовал для дома, как я уже упоминал выше.

Самым большим ограничением для ландшафтных стен является внеплоскостная сила. Это нагрузки, такие как ветер, которые накладываются на поверхность стены, что может заставить ее упасть. Вы должны быть осторожны при проектировании для этого. По мере того, как стена становится выше, вам нужно будет добавить опорные стены для поддержки направления вне плоскости. У меня есть еще одно сообщение в блоге об опорных стенах, поэтому я не буду здесь вдаваться в подробности. Тем не менее, имейте в виду, что их нужно добавлять, если ваша стена начинает расти. Вы можете ограничить или избежать опорных стен, изогнув ландшафтную стену, чтобы не было прямых, неподдерживаемых участков.Изгибы фактически будут поддерживать себя по всей длине стены.

Еще одно ограничение - атмосферостойкость стены. Как вы можете видеть на глинобитной стене в начале этого поста, крыши - хорошая идея для защиты стены от непогоды. Тем не менее, нет ничего плохого в строительстве стены без крыши, если вы не возражаете против возможного гниения соломы в стене, пока вы это планируете. Если вы используете стальную сетку для усиления штукатурки и прочной штукатурки (на основе извести или цемента), то возможная гниль не будет проблемой.

Сетка и гипс в конечном итоге будут поддерживать себя даже после того, как тюки сгниют примерно через 40 лет. Поскольку в данном случае тюки не используются для изоляции, их можно рассматривать как естественные гипсовые формы, и их жертва приемлема. Если вы хотите задержать гниение, подумайте о том, чтобы надеть подкладку для пруда поверх стены, идущую вниз по верхнему слою. Поместите подкладку под гипсовую сетку, чтобы штукатурка по-прежнему прикреплялась к стали по причинам, описанным выше (прочность и долговечность).

Получайте удовольствие от этого проекта. С ландшафтными стенами можно делать все, что угодно, и создавать действительно особенные пространства в своем дворе или саду.

Хотите узнать больше о домах из тюков соломы и о том, как их построить? Хотите сделать это БЕСПЛАТНО? Подпишитесь на наш совершенно бесплатный 16-дневный электронный курс по соломенным тюкам! Узнайте больше ЗДЕСЬ.

Об Эндрю Моррисоне
У Эндрю есть страсть к созданию тюков соломы, которая сочетается только с его желанием преподавать свои знания другим.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
