Фундамент ушп. Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)


Что такое УШП (утепленная шведская плита)

УШП — это современный и теплоэффективный фундамент. И не только фундамент, не просто бетонная плита. Это настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия.

Шведская плита подходит для каркасных домов, домов из газобетона, бруса, бревна, для SIP и других домов и может быть построена практически на любом грунте.

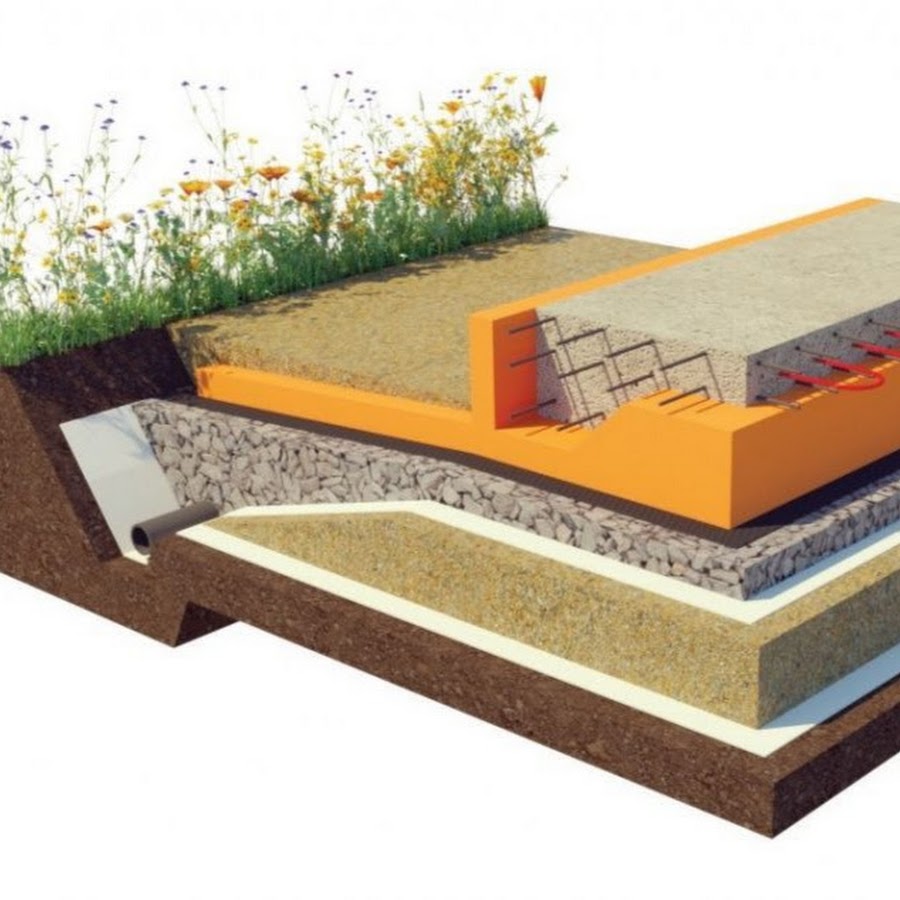

На этой картинке мы с дизайнером попытались изобразить УШП в разрезе. Итак, разложим всё по полочкам:

1. Подушка 2. ПСБ/ЭППС — несъемная опалубка 3. Утеплённая отмостка 4. Дренаж 5. Ливнёвка 6. Арматура 7. Трубы тёплого пола 8. Бетонная плита 9. Трубы и кабели

 1.

Подушка под плитой

Прежде чем заливать бетон нужно сделать много всего остального и начинаем мы с подготовки подушки — основания, на котором будет выставляться опалубка и на котором будет стоять наша плита. Необходимо подготовить ровную песчаную площадку и как следует утрамбовать её специальной машиной — виброплитой.

На фото стройка УШП в Дружбе, в Покровской, в Разливе, в Саблино.

Мой компаньон, Григорий, снял небольшой сериал про стройку УШП. Первая серия посвящена как раз таки подготовке подушки, вот как это примерно выглядит на видео:

«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком.  Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром.

 2. Выставляем опалубку из ПСБ\ЭППС

Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.

Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.

На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.

Ещё стоит добавить, что наружную часть опалубки (так называемый L-блок) я обычно облицовываю плоским шифером.

На этапе строительства он надежно защищает ПСБ от повреждений, а также может быть использован и в дальнейшем — можно просто покрасить его в нужный цвет или покрыть мозаичной штукатуркой и отделка цоколя готова. К плоскому шиферу также удобно крепить цокольные панели.

Так выглядит готовый цоколь:

Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и  дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.

На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.

Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.

6. Армирование

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т.д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т.е. зависит от материала, из которого будет делаться дом и его размеров.

 7. Тёплый пол во всём доме сразу

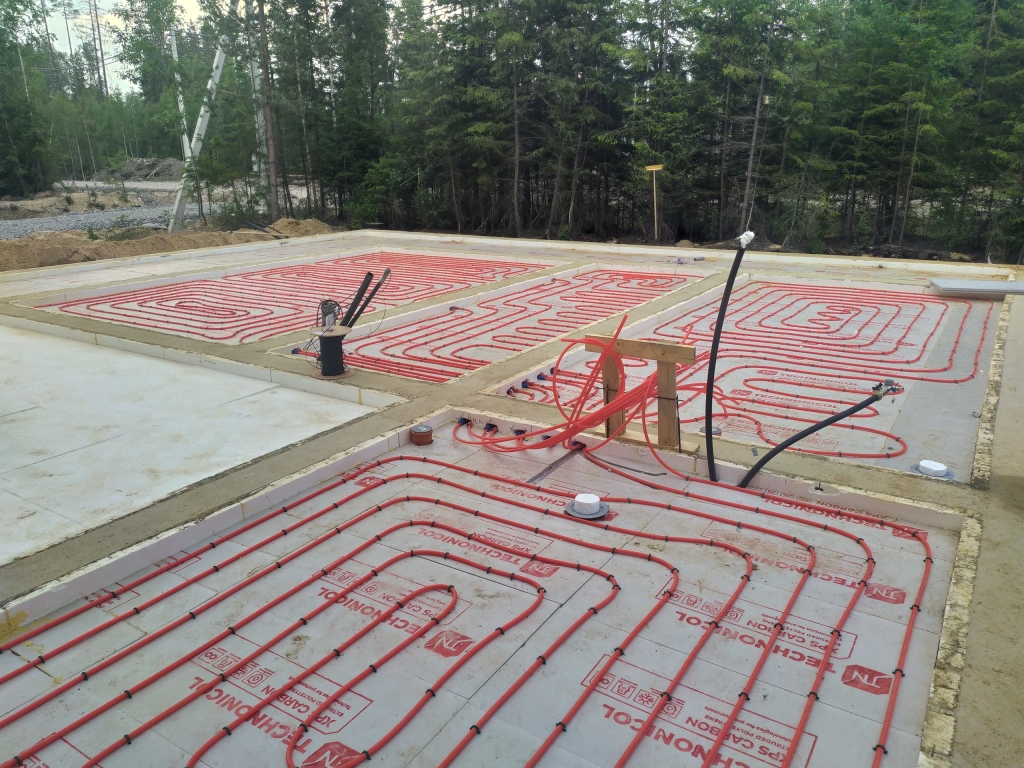

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

9. Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т.д.

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

8. Монолитная бетонная плита = черновой пол

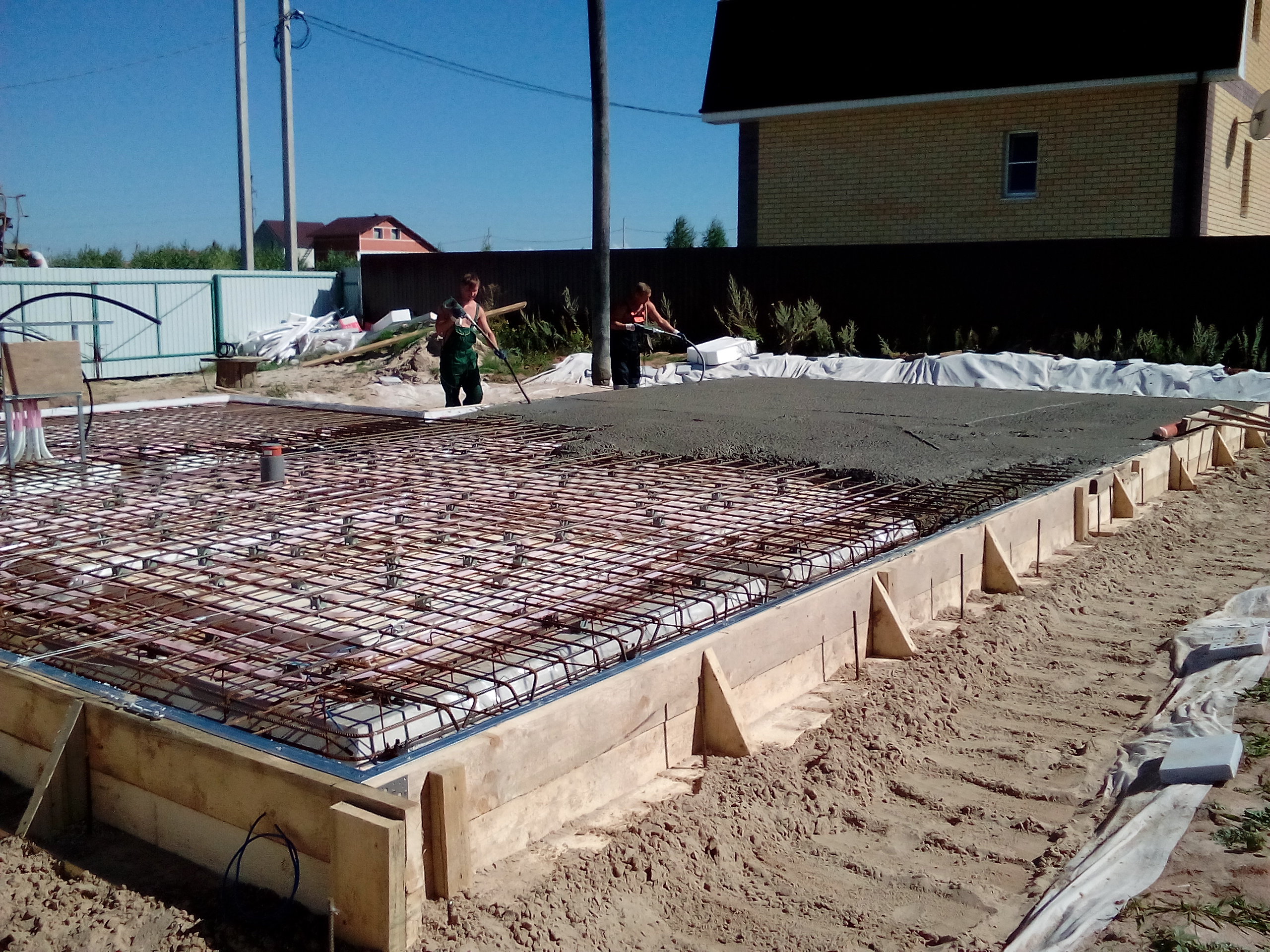

Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Подытожим выгоду

Заказав УШП, после завершения работ вы сразу получаете:

  1. Фундамент — монолитная бетонная плита;
  2. Разведённые коммуникации — вода, канализация, электричество, заземление и пр;
  3. Готовая система отопления — тёплые полы по всей площади дома;
  4. Утепление пола — под плитой толстый слой ПСБ\ЭППС;
  5. Утеплённая отмостка — никакого промерзания грунта вокруг дома;
  6. Готовый черновой пол, он гладкий и на него сразу можно класть плитку или ламинат;
  7. Отделка цоколя плоским шифером — можно просто покрасить;
  8. Ливневая канализация и дождеприёмники [опционально];
  9. Дренаж [опционально];
  10. Решённый вопрос канализации — септик или ЛОС [опционально].

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.

Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.

Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.

comments powered by HyperComments s-stroit.ru

Минусы ушп (утепленная шведская плита) фундамента

В наше время, УШП фундамент пользуется нарастающей популярностью. Не стоит забывать, что перед тем, как выбирать данный тип фундамента, важно иметь полное представление о всех его плюсах и минусах. В этой статье мы постараемся полностью раскрыть все достоинства и недостатки УШП фундамента. Точнее сказать, речь пойдет по большей части о недостатках УШП фундамента.

   Но, перед тем как перейти к разговору о минусах этого фундамента, давайте узнаем, что такое УШП фундамент?

   Фундамент УШП – это тип фундамента дома, по большей части состоящий из монолита, который имеет малое заглубление. Понятное дело, что УШП – это аббревиатура, которая расшифровывается как утепленная шведская плита.

Минусы УШП фундамента

  • УШП имеет значительно меньшую высоту, если сравнивать его с другими видами фундаментных оснований. А это понятное дело, влияет на качество будущего жилья. Безусловно, многие из людей, считают безопасность своей жизни одним из важнейших аспектов. Ведь, в конечном итоге, если возвести не качественный фундамент, то и строительство самого дома, будет такого же качества или же вовсе может не состояться.
  • Все самые важные и нужные инженерные коммуникации находятся непосредственно внутри фундамента, а это значительно затрудняет доступ к ним. А в наше время, возможны самые различные ситуации, при которых, будет необходим срочный доступ к коммуникациям, и его отсутствие может повлечь за собой, самые не поправимые последствия, вплоть до необходимость разрушения основ фундамента.
  • Для того, чтобы проводить монтажно-строительные работы, необходимо нанимать профессиональную бригаду строителей, что также, приводит к дополнительным финансовым затратам. В этом случае с экономить никак не получиться, как бы этого не хотелось, поскольку, некачественное возведения фундамента, скорее всего это приведет к постройке жилого помещения не благо приятного для проживания.
  • Выбирая в качестве фундамента, УШП, стоит знать, что о постройке подвального помещения придется забыть. Все дело в том, что этот фундамент по техническим причинам делает абсолютно не возможным постройку «подвала». А ведь для людей, которые проживают в сельской местности, подвальное помещение – это по истине «стратегически важный объект», поскольку, там хранятся продуктовые запасы на зимнее время года. По этому, прежде чем выбирать УШП фундамент в сельской местности, нужно трижды подумать.
  • Все мы любим красивые, большие, многоэтажные здания, так вот, если применять в качестве фундамента, УШП, то о возведении многоэтажных строений не может быть и речи. Техническая особенность УШП фундамента такова, что он никоем образом ни рассчитан на так сказать, «тяжелые здания», а может использоваться только для постройки одноэтажных или не больших, двух этажных строений.

Далее, давайте поговорим собственно о том, каков же состав у УШП фундамента?

Состав фундамента УШП

   В состав УШП фундамента, входит:

  • Подушка песчаная
  • Грунт
  • Трубы коммуникаций
  • Щебень
  • Пенополистирол, он же утеплитель
  • Сетка армирующая
  • Система «теплый пол», обогревательные элементы
  • Бетон

    Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Плюсы УШП фундамента

   Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

  • Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
  • Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
  • По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
  • Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

   Обращая внимание на все о чем мы говорили, очень важно, как говориться, сто раз подумать перед выбором фундамента, а лучше всего обратиться к специалисту и вместе, учесть все за и против, того или иного вида фундамента.

Инстаграм

  • 0,1389 s
  • ©2018 Все права защищены

superarch.ru

Что такое фундамент УШП 2.0

С лета 2016 года мы отказались от ставшего популярным фундамента УШП (Утепленная шведская плита) и перешли на альтернативный фундамент: также со шведскими корнями, под названием Supergrund (Супергрунд).  Ну, а для простоты стали его называть УШП 2.0, так как этот тип фундамента в какой-то степени развивает идеологию, заложенную в УШП.

Пришла пора более подробно рассказать про то, чем же УШП 2.0 Супергрунд отличается от классической УШП, в чем его достоинства и недостатки.  В статье будут использованы также материалы шведского разработчика Supergrund.

Что такое Supergrund (Супергрунд) и его достоинства

Принципиальная схема Супергрунда для каркасного дома представлена ниже.

Схема Supergrund

В чем основная разница между УШП и Супергрундом? В том, что в Супергрунде несущая часть фундамента отделена от стяжки с теплым полом терморазрывом и, фактически, стяжка и несущий фундамент являются раздельными, независимыми элементами. То есть, Супергрунд — это незаглубленная лента с полами по грунту, но в более современном, энергоэффективном варианте. В какой-то степени это средний вариант между УШП и финским фундаментом. Какие преимущества дает это, казалось бы, незначительное, отличие?

Раздельное исполнение ленты и стяжки

Несущую роль выполняет ленточная часть. Этот момент может быть важен, во-первых, в межсезонье, так как вы меньше зависите от погоды. Например, поздней осенью возвести несущую ленту, затем поставить коробку и, уже уйдя под крышу, заниматься утеплением, коммуникациями, теплыми полами.Вы можете заменить монолитную бетонную стяжку на любую другую, в том числе и на полусухую стяжку, которая дает очень высокое финишное качество поверхности, готовое под укладку 90% напольных покрытий.В Супергрунде нет изломной нагрузки, возникающей на стыке стяжки и несущего ребра, как в УШП, а это и более простые расчеты фундамента (несущая часть рассчитывается как обычная лента) и возможность делать ленточный фундамент хоть под пятиэтажный монолитный дом.

Шведы считают, что за счет терморазрыва и разнесения несущей и не несущей части, Супергрунд является более надежным решением

Вы можете отдать производство ленты в одни руки, а коммуникации и стяжку в другие. То есть исполнители не обязательно должны иметь большой опыт как в земельно-бетонных, так и в инженерных работах.

Потенциальная ремонтопригодность: если возникнет такая необходимость, стяжку можно демонтировать.  Да, это большие вложения и трудозатраты, но эта возможность есть, потому что несущие конструкции данная операция не затрагивает.

Высокие нагрузки и любые грунты

Под тяжелые дома возможно исполнение с опорной пяткой, возможно добавление свай на сложных просадочных грунтах

Добавление опорной бетонной пяты к Супергрунду позволяет значительно увеличить нагрузки на фундамент.  Вариант с опорной пяткой позволяет легко ставить на такой фундамент и тяжелые дома: кирпич, несъемная монолитная опалубка и т.п.

На просадочных грунтах возможно добавление свай под несущую часть ленты, хотя этот вариант требует внимательного расчета.

Возможность возведения цоколя любой высоты

Вам ничего не мешает вначале залить ленту любой желаемой высоты, а затем выполнить обратную засыпку и стяжку с теплыми полами.   Возведение высокого цоколя также может существенно облегчить задачу строительства энергоэффективного фундамента на участках с большим уклоном.

Лучшая энергоэффективность

Шведские термограммы сравнения УШП и Супергрунда

В шведской документации приведены термограммы, из которых следует, что энергоэффективность Супергрунда выше, чем традиционной УШП.  Так как нет нужны отапливать системой теплого пола массивные несущие ребра, расположенные близко к улице.

Нет острой необходимости в отделке цоколя

В оригинальном Супергрунде, после укладки бетона, наружное ребро пенопласта демонтируется.  И вы получаете бетонный цоколь, который при аккуратном исполнении можно даже не отделывать.  В классической УШП — отделка наружного пенопласта необходима.

Супергрунд в Швеции с демонтированным наружным пенопластом

Еще один пример того, как выглядит Супергрунд после демонтажа наружного пенопласта

Вот так выглядит Супергрунд перед укладкой бетона. Это первый Супергрунд, сделанный командой Финского Домика летом 2016 года, с высотой цоколя 40 см.  В настоящий момент мы имеем опыт возведения цоколя и 50, и 60 см от уровня грунта.

Стоимость, сравнимая с классической УШП

При равной с УШП высотой цоколя Супергрунд практически не отличается по стоимости от традиционной УШП.  Ведь если вы посмотрите на схему в самом начале более внимательно, то поймете, что вся разница только в одном дополнительном ребре опалубки, что в общей стоимости занимает очень незначительный процент.

Недостатки УШП 2.0  Supergrund

Разумеется, УШП 2.0 не идеален и имеет свои недостатки. Но их не так много.  К недостаткам я бы отнес следующие моменты.

Само слабое место Супергрунда, на мой взгляд —  пенопласт под несущей частью фундамента.  Дело в том, в отличие от УШП, где несущее ребро 450 мм,  в самом простом Супергрунде с лентой шириной 200 мм, локальная нагрузка на пенопласт в основе, передаваемая несущими конструкциями — существенно выше.  При использовании в основании ЭППС уровня «Технониколь УШП» максимальной нагрузкой на ленту шириной 200 мм будет  величина порядка 2.4 тонн на погонный метр ленты.  Поэтому Супергрунд более требователен к расчету нагрузок на погонный метр стен, чем УШП, где в 99% случаев эти проверки не выполняются вовсе.

Тем не менее, даже если вы не хотите или не можете сосчитать нагрузку, выйти из ситуации можно разными путями.  Можно просто увеличить ширину ленты.  При ширине ленты в  250 мм допустимая нагрузка уже 3 тонны,  300 мм —  3. 6 тонны, а 350 мм — 4,2 тонны.

Если вам требуется еще больше, можно перейти на схему с опорной пяткой и «разогнать» нагрузку аж до 7.5 тонн на погонный метр при ширине пятки 600 мм.

Или пойти совсем радикально и по-русски, удалив пенопласт из основы.  Но в этом случае я бы не рекомендовал удалять пенопласт с наружного ребра фундамента, чтобы исключить промерзание грунта под лентой через бетон.

Еще одним слабым местом можно назвать более сложную опалубку, хотя,  если вы не планируете оставлять наружный пенопласт, то вместо наружного ребра можно использовать обычную деревянную опалубку.

Вот, пожалуй, и все основные недостатки, а остальное — только достоинства.

Сравнение: УШП, финский фундамент, Супергрунд

В завершение  небольшая табличка, где рассмотрим эти три основных современных типа фундаментов по  отличающимся факторам. За табличкой — список с комментариями по пунктам.

Фактор УШП УФФ Supergrund
 высота цоколя   ограничена  не ограничена  не ограничена
 строительство на участках с уклоном   ограничено  не ограничено  не ограничено
 потенциальная ремонтопригодность   плохая  ремонт возможен ремонт возможен
 использование под тяжелые, в том числе кирпичные дома   ограничено  с оговорками  не ограничено
 вариативность решений  невысокая  средняя  высокая
 энергоэффективность  хорошая  очень высокая  высокая
 необходимость декоративной отделки цоколя  высокая  средняя  средняя
 возможность отдельного возведения несущих и не несущих конструкций  отсутствует  возможно  возможно
 доступность компонентов  высокая низкая  высокая
 простота возведения очень высокая средняя высокая
 стоимость (между сравниваемыми вариантами)  низкая  высокая  средняя
  1. Высота цоколя — тут все понятно, традиционная УШП явный аутсайдер, так как сделать цоколь выше 30-40 см становится проблематично.  Для УФФ или Супергрунда этой проблемы нет.
  2. Строительство на участках с уклоном — аналогично, УШП аутс.айдер, так как придется или срезать склон, или мощно отсыпаться.  Ленточная «суть» УШП 2.0 и УФФ приходит на помощь.
  3. Потенциальная ремонтопригодность  — традиционный страх  перед УШП:  «а что мне делать, если что-то случится с теплым полом или другими коммуникациями».  Так как в традиционной УШП стяжка и несущие ребра представляют из себя единое целое, то возможен только локальный ремонт.  В УФФ или Супергрунде вы можете раздолбать всю стяжку, не затронув несущие конструкции. Правда, бюджет этого мероприятия будет значителен  :).
  4. Использование под тяжелые, в том числе кирпичные дома — опять же, из-за изломной нагрузки, расчет УШП под тяжелые дома (газобетон к ним не будем относить), задача очень нетривиальная. Опять же, традиционная УШП тут явный аутсайдер.
  5. Вариативность решений  —  УШП и УФФ довольно стандартны.  Супергрунд в данном случае — конструктор для взрослых. Можно поиграть с высотой, шириной, типом стяжки, формой опалубки.  Масса вариантов в зависимости от желаний и задач.
  6. Энергоэффективность — исходя из представленных выше термограмм,  традиционная УШП проиграет УШП 2.0, за счет необходимости обогрева несущего ребра, но УФФ немного выиграет у УШП 2.0, так как в УФФ лента делается из керамзитобетонных блоков, имеющих более низкую теплопроводность, чем бетон.
  7. Необходимость декоративной отделки цоколя —  в традиционной УШП снаружи может быть только пенопласт и его в обязательном порядке надо защитить от внешних факторов среды.  Керамзитобетонные блоки УФФ или голый бетон классического Супергрунда  можно оставить без отделки надолго, без особого эстетического ущерба. Так что традиционная УШП снова явный аутсайдер.
  8. Возможность отдельного возведения несущих и не несущих конструкций  — и снова традиционная УШП в отстающих.  Возжности разделить во времени возведение несущих конструкций и всего остального у нее нет.
  9. Доступность компонентов — а вот тут УФФ в полном проигрыше.  Так как основная «фишка» УФФ — это лента из теплых блоков КББ, но найти их нужной плотности и качества изготовления, для безопасного использования в фундаментных работах, не такая простая задача даже в крупных городах.
  10. Простота возведения и стоимость — и снова тут УФФ является аутсайдером.  А вот традиционная УШП — как раз в лидерах.  Супергрунд будет занимать промежуточное положение, а простота или стоимость будут четко зависеть от высоты фундамента. При высоте, равной УШП — Супергрунд практически не отличается по трудозатратности и стоимости, но чем выше — тем больше отрыв от УШП и приближение к УФФ.

(Visited 19 662 times, 1 visits today)

Следующая статья Предыдущая статья

xn--d1ahabdeeoeo2a7a.xn--p1ai

Недостатки фундамента — утепленная шведская плита — Плитный фундамент — Фундаменты для домов — Статьи

Данный вид   фундамента по мнению, Дмитрия Марченко, далеко   не идеален. Марченко считает, что выбор этого типа фундамента  скорее относится к провальным решениям, чем к решениям рациональным.

После того как данный тип фундамента был раскручен на строительных форумах, его активно подхватили производители пенополистерольных утеплителей сделали технологические карты,  инструкции по обустройству данных типов фундамента. В результате тема УШП получила еще большую статусность как профессионального решения для устройства фундамента частного дома. Данные производители неспроста заинтересовались именно этой технологией фундаментов — в ней использовано очень больше количество утеплителя и большая часть его использована просто нерационально, можно было бы спокойно  обойтись без нее.

Марченко высказывает мнение, что данная технология является выгодной скорее не для хозяев будущего дома, не для строителей, она выгодна именно для производителей пенополистерола.

Дмитрий Марченко  изучил этот фундамент детально и не увидел других, заинтересованных в этом фундаменте лиц, кроме как производители экструдированного  пенополистерола.

Насколько же рационален фундамент УШП?На многих сайтах, пропагандирующих данный фундамент вы можете увидеть большой список его  преимуществ. По мнению Дмитрия Марченко большинство из этих преимуществ просто надумано и в действительности не имеет под собой никаких подтверждений.

Толщина песчаной подушки 300-400 мм, то качественной трамбовки песка очень редко получается достичь. Очень часто строители этим пренебрегают.

Например делают это не послойно или недостаточно проливают или наоборот заливают песок и тогда он не может быть утрамбован должным образом. И даже если это все будет выполняться качественно, все равно на всей площади песчаной подушки возможны места неравномерной трамбовки. В результате это приведет к тому, что основание из песчаной подушки под домом, а оно будет не локальным, а общим для все плиты, может оказаться неравномерным и приведет к неравномерной усадке фундамента. неравномерная усадка фундамента в свою очередь повлечет возможное растрескивание фундамента, и тогда армирование в один слой будет крайне недостаточным, чтобы фундамент сохранил свою геометрию и не дал трещину, что в результате повлечет возникновению трещины в несущих конструкциях дома. Таким образом песчаная подушка влияет на устойчивость всего дома.

ОБСУДИТЬ ФУНДАМЕНТ УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА НА ФОРУМЕ

Также недостатком является возможная деформация самого ЭППС. Несмотря на то что производитель заявляет высокие технико-эксплуатационные характеристики своей продукции, что материал имеет очень большие показатели на сжатие, практика показывает,что экструдированный пенополистерол при больших нагрузках работает, как минимум,  не так как заявлено в его характеристиках. А значит возможны деформации материала, что приведет к неравномерной усадке фундамента. Экструдированный пенополистерол непосредственно под плитой фундамента получает огромные нагрузки в виде давления  со стороны дома, а значит под вопросом его долговечность. Несмотря на то, что производители заявляют об идеальных качествах, историй использования ЭППС данным образом очень мало, нет сведений от его слёживаемости в течении 10-15-20 лет, а это ставит под вопрос целостность всего дома. Нет уверенности в том, что человек захочет рисковать своими капиталовложениями в дом, чтобы на себе проэкспериментировать, насколько производитель ЭК был добросовестен.



К недостаткам данного фундамента, как и других плитных фундаментов  является низкий цоколь. Обычно он составляет 10 см уже от отметки отмостки и стеновые конструкции дома находятся в очень непосредственной близости к земле, а значит они будут находиться в зоне повышенной влажности, что для нашего климата является очень уязвимым моментом.  Цоколя высотой 10 см недостаточно для нашего климата, в наших климатических условиях цоколь должен иметь высоту 50-60 см. Это обеспечит достаточное расстояние от земли для стеновых конструкций и отведет от них любую влагу и снег. Как и другие типы плитных фундаментов, этот фундамент будет требовать наличия ровного участка и отсутствия каких-либо уклонов с любой из сторон в сторону дома, т.к. любая дождевая или талая вода будет подмачивать боковые части основы фундамента и эти места будет неравномерно пучинить, будет подрывать отмостку, даже может повлечь за собой поднятие какой то части фундамента и при неравномерной игре фундамента могут произойти деформации на фундаменте или на конструкциях стен.

Большинство технологических карт или инструкций по обустройству данного фундамента подразумевают устройство дренажной системы. Она обязательно должна устраиваться в теплой зоне земли, иначе дренаж уже в первую зиму скорее всего просто разорвет пучением. Он будет набираться водой и зимой, когда температура будет минусовая он просто промерзнет и его разорвет. Но любая дренажная система имеет склонность к заиливанию и в данном случае эта система именно под домом будет иметь большую склонность, т.к. она уже на этапе устройства фундамента дома будет подвергаться возможным рискам к засорению со стороны рабочих, будет работать виброплита. Конечно устраивается защита в виде геотекстиля, но практика показывает, что есть места стыка и какие то недочеты строителей, в результате дренажные системы заливаются. Есть выход, который частично решает ситуацию,  строятся ревизионные люки,  через  которые можно под напором воды промывать дренажные системы, но в большинстве случаев скрытые дренажные системы являются не самым лучшим решением, особенно если этим будут заниматься не специалисты именно по дренажам, а обычные строители по устройству фундамента. В таких случаях очень часто упускаются важные моменты, потому что ели нет практики ее невозможно заменить информацией из интернета. Тем более просто проложить дренажные трубы недостаточно. Нужно делать отвод с разуклонкой, нужно делать приемочный колодец, устанавливать дренажный насос.  Этим вы получите еще большее удорожание строительства.

На участке вам придется выделить место под дренажный колодец, регулярно его обслуживать и контролировать, прочищать дренажную систему, которая с большой вероятностью лет через 5-10 полностью  заилится. А ремонтопригодность дренажных систем в этих местах  просто невозможна. Любые работы по выемке грунта в этом месте  просто приведут к осадке фундамента.  Это еще один минус к вопросы о цене данного фундамента. На этом можно уже в принципе сказать, что данный тип фундамента не выгоден.

Но на этом его недостатки не заканчиваются. Частные дома строятся как правило за городом, где водятся в большом количестве грызуны, муравьи и т.д. И утеплитель под фундаментом для них идеальное место для обустройства нор. Утеплитель будет не целостным, а давление со стороны дома останется прежним. Отсюда возможны деформации, просадки утеплителя, а вместе с ним просадки фундамента. И в течении 10-5 лет картина с геометрией фундамента может кардинально ухудшиться. Есть решение, которое частично используется при строительстве любого дома, так как рациональным всегда является утепление отмостки дома, утепление фундамента, чтобы исключить промерзание плиты, исключить попадание мороза под фундамент, даже монолитный, поэтому при устройстве утепленяиз ЭП, правильным решением всегда является обустройство защитной сетки.     Но если выполнять защиту металлической сеткой всего объема утеплителя, то это очень дорого, и не факт что туда не смогут пробраться муравьи.

Что касается теплых полов при устройстве данного фундамента: Разводка труб теплых полов уже может производиться на этапе его возведения. Трубы   теплого пола хомутами крепятся к арматуре, которая располагается в нижней части плиты. И в результате после заливки вы получаете готовый фундамент в котором находятся трубы теплого пола, а значит вам не нужно будет делать классической системой  устройство теплых полов по утеплителю, когда по монолитной плите   дома устраивается утеплитель, закладываются трубы теплого пола, делается стяжка, и в результате вы тоже получаете теплый пол, но за эти работы дополнительно платите деньги.



Стяжка пола, которая устраивается по трубам теплого пола, имеет относительно невысокую плотность, и соответственно теплоемкость, в сравнении с монолитной плитой. Это дает возможность трубам теплого пола относительно быстро прогревать слой стяжки и отдавать тепло в помещение.  Если посмотреть на систему теплых полов в УШП, то в отличии от классической стяжки. мы получаем: сама плита имеет большую плотность и большую теплоемкость, а значит для того, чтобы нагреть эту плиту, котел должен работать намного больше. и вы должны будете  за это больше заплатит, чтобы прогреть весь объем бетона и только тогда он будет отдавать  качественное тепло в помещение. И если от труб теплого пола до чистового покрытия  толщина 5-6 см, то в случае с УШП это расстояние возрастает в 2-2,5 раза. А чтобы прогреть ваш дом вы должны 1-2 дня прогревать саму плиту, и только тогда начнется какой то  тепловой эффект от труб теплого пола.  Данная система является очень медленной на разогрев и на охлаждение. поэтому если сравнивать  устройство теплых полов, то классическая система более выигрышна, т.к. она позволяет при меньших затратах    в теплоэнергии быстрее   передавать   эту энергию помещению.

 Т.к. данная система непосредственно связана  с водой, то может иметь проблемы с подтеканиями.   Строители могут случайно передавить  или повредить трубу,  что может привести к необходимости ремонта. В случае с классической системой разбивается стяжка, находится и устраняется место пробоя. Здесь место пробоя найти не сложно, т.к. на полу оно будет проступать мокрое пятно. а в случае с монолитной плитой поиск места повреждения будет достаточно проблематичен, также придется приложить много усилий, чтобы добраться до трубы, и будет нарушена монолитность несущей конструкции дома. А в случае со стяжкой на целостность несущих  конструкций поиск и устранение пробоины никак не повлияет.

Как и все другие плитные фундаменты, этот фундамент требует четкого технологического расчета, а также четкого понимания и четкого устройства инженерных систем нулевого  цикла уже на этапе фундамента. Т.е. если при устройстве других типов фундамента вы имеете возможность подумать, перед установкой сантехники подвигать выводы труб,  то при данной  системе уже    выведенные трубы    никуда сдвинуть вы не   сможете.                                        , Если вы сталкиваетесь с тем, что из плиты фундамента у вас выходят трубы, гильзы, всегда защищайте их, накрыть их чем то является неполным решением, самое проверенное — это делать короба из дерева. . Технология выгодна для производителей экструдированного пенополистерола.

pro100dom.org

Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент — начиная от бетонной ленты на глубину промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов.  Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) — на подобной плите в основном строят дома в Швеции и Норвегии.   В  Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен «посвященным» под аббревиатурой УФФ — Утепленный Финский Фундамент.  Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП — Утепленная Шведская Плита

Вначале немного хвастовства :).  Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир «Таллин».  Но вот совсем не многие при этом знают, что само название «Утепленная Шведская Плита» придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом .  Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии — Рашен Страшен Каркашен)  —  товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души — неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный — Владимир «Таллин».  В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции  (Родина  отечественной УШП — шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :).  А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира «Таллина» в отдельную ветку и немного подумав, назвали ее «Утепленная Шведская Плита». А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло,  а Владимир стал «гуру»,  к которому всем обращались за советом.  Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать — в том, что УШП получило такое распространение, есть определенная моя личная заслуга.  Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное «корыто» из пенопласта «фундаментных» марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается  арматурный каркас и сетка, к которой, согласно планировке помещений,  закрепляется труба для водяных теплых полов и раскидываются другие коммуникации — водоснабжение, канализация и иногда электрика.  Затем все это заливается бетоном и по хорошему, затирается «вертолетами» для получения максимально готовой под финишную отделку поверхности плиты.    Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами.  То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП.  Ниже вы можете увидеть типичную конструктивную схему:



Оригинальная схема шведской фирмы Dorocell



Интерпретация от Knauf

Преимущества строительства УШП
  1. Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
  2. При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
  3. Интегрированные в плиту коммуникации — разводка водопровода, канализации, части электрики и т.п.
  4. Система дренажа и водоотведения вокруг дома
  5.  Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами — к которой достаточно просто подключить котельное оборудование
  6. Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.
  7. Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов — позволяющий экономить на отоплении
  8. УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов — низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение.  Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью —  у вас получится более дорогое решение.

Недостатки УШП

Разумеется у УШП есть и недостатки, о которых стоит упомянуть.  Правда часть из них, относится и к другим плитным фундаментам.

  1. УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться «в копеечку»
  2. УШП подходит для многих типов грунтов, но не для всех.  Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
  3. Требовательность к квалификации исполнителей.  Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все «строители с опытом» смогут взяться за такой фундамент и не накосячить
  4. Низкий цоколь.  Недостаток условный, но тем не менее, многих напрягает то, что уровень пола  в доме практически с уровнем земли за стеной. Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
  5.  Материалоемкость.  Особенно это актуально сейчас (осень 2014) — когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
  6.  Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие — каркасные и деревянные дома
  7.  Ощутимые разовые финансовые вливания  на первоначальном этапе.  Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
  8. Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни.  Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо
Сколько стоит построить УШП?

Опять же, частый вопрос — сколько все это удовольствие стоит.  В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2.  В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени «раскрученности» и квалификации исполнителей.  По другим регионам информации у меня нет.  К сожалению, учитывая резкое падение курса рубля и большое количество «имортозависимых» материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику   в  600-800тр, в зависимости от региона и аппетитов подрядчика.   Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить — плита, утепление фундамента, стяжка с теплым полом, дренаж,  коммуникации и т.п.  Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке «профильных специалистов» может потянуть на 300-400тр.

УШП перед заливкой бетоном, с разведенными трубами теплого пола

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ —  Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.  Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как «лента с полами по грунту».  Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от «простой» железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее «реконструировать» для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ — это утепленная лента с «пяткой», выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами.   Вариантов таких лент есть много,  я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много —  в качестве «ленты», могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.  При больших уклонах  и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним.  Могут использоваться разные схемы утепления ленты и периметра.   В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества  УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

  1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
  2. Возможность сделать «высокий цоколь» — собственно высота цоколя ограничена только вашими финансами.
  3.  Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
  4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки — что экономит и время и деньги.
  5. Как ни странно, этот тип фундамента «понятнее» отечественным строителям и соответственно проще найти исполнителей.
  6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями «развязана» относительно ленты.
  7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом «встанет под крышу» — кстати весьма популярный в скандинавии вариант
Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные.  Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество «сыпучки» на обратную засыпку.  Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки — те же что и у «шведской» плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое.   В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП.  Хотя в ряде случаев, может оказаться сравнима, если не дешевле.  Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше — тем дороже.



Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант





(Visited 35 996 times, 1 visits today)

Следующая статья Предыдущая статья

xn--d1ahabdeeoeo2a7a.xn--p1ai

полная характеристика и принципы монтажа

Что же такое УШП фундамент, в последние годы ставший популярным в России? Сокращение УШП расшифровывается как «утепленная шведская плита».

Как ясно из названия, это плитный фундамент и его проектирование подпадает под действие СП 50-101-2004. В промышленном и гражданском строительстве устройство фундаментов обязательно сопровождается выполнением расчетов.

В индивидуальном домостроении этим часто пренебрегают, полагаясь на опыт мастеров или делая «как у соседа». Однако при соблюдении всех требований и правил строительства плитный фундамент считается самым надежным.

Категория малозаглубленных фундаментов

На утепленном УШП основании возможно возведение любых типов домов

Утепление фундаментов на просторах России применяется давно, но несколько десятков лет назад был изучен опыт стран Скандинавии и Северной Америки, где установлены нормы обустройства фундаментов мелкого заложения. Было выяснено, что они стали использовать экструдированный пенополистирол в качестве утеплителя для уменьшения глубины сезонного промерзания грунтов основания. И уже в 2007 г. НИИОСП Герсеванова разработали Руководство по тепло изолированию фундаментов мелкого заложения (ТФМЗ) с использованием плит ПЕНОПЛЭКС.

ТФМЗ – это та же утепленная шведская плита только без устройства «теплого пола». Поэтому при устройстве УШП фундамента можно использовать данное Руководство, которое разработано с учетом инженерно-геологических и климатических особенностей России. Стоит отметить, что шведская п

fundamentaya.ru

УШП фундамент (утеплённая шведская плита)

Рынок строительных технологий постоянно развивается, благодаря чему появляются новые идеи и названия, а также нестандартное применение тех или иных методик. К такому нестандартному применению технологий строительства фундамента (основания) и относится УШП, то есть утепленная шведская плита, автором которой является компания Dorocell, которая представляла ее под названием THERMOGRUND. Далее мы расскажем:

  • что такое УШП;
  • какие преимущества и недостатки есть у этой технологии;
  • где можно строить такой фундамент;
  • что можно строить на УШП;
  • можно ли как-то устранить недостатки УШП.

Что такое УШП

Этим термином называют странный гибрид мелкозаглубленного ленточного фундамента и монолитного пола, причем утепление уложено не только под полом, но и со всех сторон ребер жесткости, выполняющих функцию несущего элемента фундамента. В половой плите УШП предусмотрено армирование лишь одной сеткой, что достаточно именно для пола, но мало для плитного основания. Перед заливкой в плите прокладывают каналы для коммуникаций, поэтому после выстаивания бетона достаточно поместить в каналы провода или трубы и подключить их согласно схеме. Также в плиту до заливки бетона помещают греющие трубы или кабели, чтобы создать эффект теплого пола. Благодаря толстому слою утеплителя под плитой (обычно 30 см) все тепло идет в дом и почти не уходит в землю.

Преимущества и недостатки

Единственное преимущество УШП в том, что можно одновременно заливать мелкозаглубленный ленточный фундамент и половую плиту, экономя на этом несколько месяцев, которые пришлось бы потратить на выстаивание бетона и набор им крепости. Минусов у такой конструкции гораздо больше – несущие стены можно ставить лишь над ребрами жесткости, образующими ленточный фундамент, поэтому утепленная шведская плита подойдет только для очень маленьких, скорее всего, однокомнатных, домиков. Компании, предлагающие строительство домов на УШП и пользователи форумов, продвигающих эту идею, утверждают, что плита легко переносит пучение грунта и, оно не вредит дому. Это является правдой лишь частично, ведь под утепленным полом температура достаточная, чтобы предотвратить морозное пучение, но, даже если оно произойдет, его влияние компенсирует толстый слой пенопласта.

Ни под ребрами жесткости, ни снаружи нет никакого утепления, поэтому глубина грунта, в большинстве случаев, оказывается гораздо больше, чем расстояние до низа фундамента, поэтому велика вероятность пучения. Когда почва вспучивается, фундамент ломается образуя трещину, однако если на УШП стоит легкий каркасный дом, то пучение лишь приподнимет его, а после оттаивания вернет на место. Поэтому на УШП нельзя ставить не только кирпичные или бетонные стены, но даже газобетонные, ведь чем выше нагрузка на ребро жесткости, тем выше вероятность перелома фундамента, в результате чего трещина пройдет не только по нему, но и по стене. Еще один серьезный минус этой технологии связан с наличием в плите нагревательных элементов. Ведь ребра жесткости не имеют подогрева, поэтому их температурное расширение зимой незначительно. Однако подогретая плита расширяется гораздо сильней, что приводит к разрушению бетона.

Ведь в любых домах стяжка теплого пола должна быть отделена от стенок цоколя или фундамента демпферной лентой, компенсирующей температурное расширение и защищающей бетон от разрушения. В домах на УШП плита и ребра жесткости фундамент) являются единой конструкцией, поэтому даже незначительный нагрев резко увеличивает вероятность разрушения бетона. Не менее важный недостаток – соотношение стоимости и несущей способности, ведь для того, чтобы фундамент такого типа эффективно держал дом, необходима сложная земельная подготовка, что увеличивает общие затраты. В результате, даже плитный монолитный фундамент, считающийся одним из самых дорогих, обходится несколько дешевле УШП.

Где можно строить дома на УШП

Для строительства таких домов подойдет лишь ровная местность с сухим и твердым грунтом, причем расстояние от поверхности до грунтовых вод должно превышать 3 метра. Но даже в этом случае необходимо под фундаментом сделать мощную дренажную систему с принудительным отводом воды в противном случае дом будет шевелиться. Даже небольшой уклон грунта является препятствием для строительства дома на УШП, ведь от сильных дождей, легкого землетрясения или порывов ветра дом может сдвинуться с места. Эта проблема становится более актуальной на подвижных почвах и при высоком уровне грунтовых вод.

Что можно строить на УШП

Некоторые организации предлагают этот тип фундамента даже для крупных домов со стенами из газобетона или различного вида блоков. Они заявляют, что такие дома стоят без повреждений много лет, однако в России их стали строить не так давно и только в идеально подходящих для этого местах. Поэтому даже добросовестные строители в половине случаев допускают ошибки, потому что не учитывают местную специфику и особенности местности. Чаще всего такие фундаменты заливают для каркасных домов и тут они ведут себя неплохо, особенно если в плиту не врезаны нагревательные элементы теплого пола. Но из-за крайне малого количества построенных зданий сложно собрать достоверную статистику, которая позволила бы сравнить УШП с другими типами фундаментов в том же климатическом регионе.

Тем не менее, опытные строители в один голос заявляют, что этот тип фундамента подходит лишь для неотапливаемых строений в не слишком холодных регионах. Причем стены должны быть только каркасными, потому что даже брус или бревно производят настолько большое давление, что при пучении грунта фундамент переломится, а от пучения нет никакой защиты из-за отсутствия утепления наружной стороны основания. Если в плите проложены нагревательные элементы, то во время сильных морозов велика вероятность того, что температурное расширение плиты достигнет опасных значений и бетон переломится из-за внутренних напряжений. Однослойное армирование не позволяет устанавливать несущие стены прямо на плиту, если под ней нет ребра жесткости, поэтому при проектировании и заливке фундамента необходимо точно определять положение ребер жесткости, ведь любая ошибка приведет к ослаблению плиты.

Все это говорит об одном – на УШП можно построить маленький каркасный дачный домик, однако затраты на строительство фундамента окажутся гораздо больше, а эффективность основания гораздо меньше, чем при выборе фундамента любого другого типа.

Как устранить недостатки УШП

Любая попытка как-то устранить недостатки технологии будет вести лишь к еще большему увеличению затрат на строительство. К примеру, можно увеличить высоту ребер жесткости под несущими стенами, чтобы они прошли ниже уровня промерзания грунта и утеплить их снаружи, а в плите сделать двухслойное армирование. В этом случае вы получите смесь полноценных ленточного и плитного фундаментов, со всеми их преимуществами, включая огромную несущую способность, благодаря чему можно будет возводить стены из большинства материалов. Однако фундамент получится «золотым», что оправдано под домом круглогодичного проживания и неприемлемо для дачи. Вместо мелкозаглубленного ленточного основания можно использовать фундамент из винтовых свай, благодаря чему вы сможете поставить дом даже на склоне, а половая плита сыграет роль ростверка. Однако и в этом случае ее нужно будет армировать двумя слоями сетки, а стяжку теплого пола заливать отдельно, что еще больше увеличит стоимость работ.

Еще один вариант – отделить мелкозаглубленный фундамент от плиты пола пенопластовой опалубкой, оставив связь арматурой. В этом случае немного снижается прочность и жесткость всей конструкции, что некритично при правильной земельной подготовке и соответствующем типе почвы, зато устраняется главный недостаток УШП – излишнее температурное расширение половой плиты. Такой подход позволит устанавливать нагревающие элементы в пол каждой комнаты, однако любую стенку придется ставить на ребро жесткости. В этом случае увеличивается стоимость монтажа, ведь устанавливать опалубку придется в сложных условиях, проделывая в пенопласте множество отверстий для арматуры.

aquagroup.ru

Что такое фундамент УШП?

01.03.2019

891

Время чтения: 5 минут

Знаете ли Вы, что такое фундамент УШП?

Если нет, то настоятельно рекомендуем прочитать нашу статью, в которой постараемся во всех аспектах рассказать об особенностях фундамента такого типа, и приехать в выставочный дом компании ИнтерСити, чтобы лично осмотреть фундамент и задать вопросы консультанту.


Фундамент УШП – это утепленная шведская плита, не сложно догадаться, что первыми, кто стал использовать теплый контур, заложенный в фундамент, были жители скандинавского полуострова.

Судя по всему, выбор пал на этот вид фундамента не зря: конструкция не требует глубокого заземления, прекрасно подходит для участков с высоким уровнем грунтовых вод, с сыпучей и рыхлой почвой и даже с грунтом, подверженным пучению и сдвигу.

Самой главной основополагающей частью фундамента УШП является жёсткая, монолитная конструкция, которая отлично справляется с сезонными подвижками грунта. Кроме того, расположенный под шведской плитой утеплитель предотвращает замерзание грунта, вследствие чего снижаются риски, связанные с его вспучиванием и осадкой. При эксплуатации основания можно не волноваться, что оно будет деформироваться и трескаться в холодные зимние месяцы.

Поговорим о преимуществах

Преимуществ у данного типа фундамента не мало

·         Фундамент УШП не требует сильного заглубления. Процесс выкапывания котлована можно выполнить руками, что сэкономит немаленькие деньги.

·         Согласитесь, при строительстве дома – экономия важна, но экономия должна быть разумной. В этом фундамент УШП этому принципу не противоречит, т.к. несет в себе несколько функций – это и монолитная основа Вашего дома, и средство его обогрева.

·         Монолитная плита утепляется со всех сторон: под основанием и с боков. Такое устройство позволяет избежать резких перепадов температуры внутри железобетонной монолитной конструкции, что сохраняет ее от деформации, повреждения и разрушения.

·         Полная герметичность основания и отсутствие мостиков холода уберегает от плесени, грибка и сырости.

·         Поскольку плита находится практически на поверхности земли на нее не воздействуют грунтовые воды, благодаря чему, возрастает несущая способность сооружения. Фундамент УШП выдержит как каркасный, так и каменный трехэтажный коттедж.

·         Ровная верхняя плоскость – это готовое основание для укладки чистовых напольных покрытий. Благодаря такой особенности сокращаются затраты на отделочные черновые материалы и стоимость работ по их укладке.

·         Шведская утепленная плита – это средство отопления дома. Теплый контур уже заложен в фундамент, что сокращает расходы на отопление в будущем и сделает дом более комфортным для проживания.

Если говорить о минусах УШП, то, пожалуй, основным минусом является разводка коммуникаций внутри фундамента, что в дальнейшем может усложнить их ремонт, поскольку доступ к ним ограничен.


Преимуществ гораздо больше, чем минусов. Самое главное, если Вы решили, что данный тип фундамента то, что Вам нужно, смело приступайте к этапу проектирования и четко следите за соблюдением технологии возведения.

Дом компании ИнтерСити на выставке домов «Малоэтажная страна» построен с применением технологии фундамента УШП. Приехав к нам в зимний период, Вы можете почувствовать насколько дом теплый. Менеджеры выставочного дома покажут Вам котельную и расскажут о технологии устройства и разводки коммуникаций внутри фундамента УШП.


технология достоинства недостатки советы мастеров

Прогресс не стоит на месте. Производители, работающие в сфере строительства, предлагают все новые материалы и технологии, чтобы ускорить, а также

улучшить технические показатели и уменьшить стоимость строительства. Одна из последних разработок по технологии устройства фундамента пришла из Швеции. Новый способ устройства основания имеет значительные преимущества и уверенно входит в применение для частного и коттеджного строительства. УШП фундамент – технология быстрого и экономичного возведения основания.

Что такое УШП

УШП (утепленная шведская плита) представляет собой плитный, монолитный фундамент мелкого заложения. Она имеет утепление по периметру и по всей площади подошвы. Фундаментная плита по системе УШП является готовым черновым полом первого этажа. Кроме того, сейчас сразу же в фундамент, помимо коммуникаций, встраивают систему тёплого пола.

В качестве утеплителя используется экструзионный пенополистирол, который специально предназначен для утепления фундамента снизу. В его состав добавлены частицы графита, благодаря чему увеличивается прочность материала на сжатие и стойкость к воздействию солнечного света. Также, экструзионный пенополистирол для УШП практически

не дает усадки, а благодаря полному утеплению подошвы фундамента, устраняет проблемы пучения грунта.

Вернуться к содержанию

Преимущества и недостатки

Преимущества использования УШП фундамента:

  • Экономичность при возведении. Для устройства плиты по технологии УШП достаточно бригады из четырех человек.
  • Высокая скорость выполнения работ. На полное устройство плиты, включая земельные работы, понадобится не более двух недель.
  • Благодаря утеплению из экструзионного пенополистирола исключается возможность промерзания грунта под подошвой фундамента. Это избавит от морозного пучения, а в результате и от просадки основания.
  • Поверхность фундаментной плиты является готовым черновым полом. На него можно укладывать керамическую плитку без дополнительного выравнивания поверхности.
  • Устройство в фундамент теплого пола позволит сэкономить на создании системы отопления в будущем. Кроме того, благодаря утеплению фундамента, плита становится тепловым аккумулятором. Это позволяет снизить расходы на отопление, благодаря меньшему расходу тепловой энергии на нагрев теплоносителя.
  • Утеплитель имеет высокую прочность на сжатие (более 20 тонн на м2) и дает всего 2% усадки здания.
  • Теплоизоляция не впитывает влагу, благодаря этому увеличивается срок её эксплуатации.
  • Благодаря своему составу, в экструзионном пенополистироле не заводятся насекомые и грызуны.
  • Небольшая толщина теплоизоляции при сохранении нужного коэффициента теплопроводности.
  • Наличие кромок на теплоизоляционных плитах дает лучшую термоизоляцию и исключает образование мостиков холода.
  • Фундаментная плита одновременно выполняет несущую, теплоизоляционную и обогревающую функции.
  • Долговечность. Конструкция УШП прослужит не один десяток лет, сохраняя свои технико-физические характеристики.

Учитывая большое количество плюсов устройства шведской плиты, всё же есть некоторые минусы, которые ограничивают использование технологии УШП.

  • Шведская плита устраивается только на надежном основании. Недопустимо устраивать плиту на почвенно-растительных, илистых или заторфованных грунтах.
  • Большая часть коммуникаций находится непосредственно в фундаменте. В случае необходимости, доступ к ним практически невозможен.
  • УШП недопустимо использовать для возведения многоэтажных и тяжелых зданий. Такая технология используется только для одноэтажных или небольших двухэтажных зданий.
  • При устройстве такого фундамента исключается возможность возведения дома с подвалом.

Вернуться к содержанию

Необходимые инструменты и материалы

Утепленная шведская плита своими руками устраивается не так сложно, как это может показаться на первый взгляд. Перед началом работ должен быть готов проект строящегося здания и определено место строительства. Небольшая бригада с опытом работы быстро и качественно выполнит устройство УШП. Однако, соблюдая технологию производства, а также используя качественные материалы, можно выполнить устройство фундаментной плиты по шведской технологии своими руками.

Строительные материалы для устройства УШП:

  • песок средней крупности;
  • щебень средней фракции;
  • геотекстиль;
  • экструзионный пенополистирол для фундамента толщиной 100 мм;
  • дренажная труба;
  • деревянные доски;
  • арматура;
  • вязальная проволока;
  • трубы для устройства коммуникаций;
  • трубка для устройства теплого пола;
  • нейлоновые хомуты;
  • коллектор;
  • саморезы.

Необходимый инструмент:

  • штыковые и совковые лопаты;
  • тачка;
  • бетоносмеситель;
  • глубинный вибратор;
  • виброплита;
  • нивелир;
  • шуруповерт;
  • болгарка;
  • нож;
  • гладилка;
  • метрическая рулетка;
  • уровень;
  • ножовка;
  • молоток;
  • терка;
  • кельма;
  • защитная одежда (перчатки, очки, комбинезон, каска, сапоги).

Вернуться к содержанию

Пошаговая схема выполнения работ

  1. Земляные работы. Если строительство выполняется на участке с ненадёжными илистыми, почвенно-растительными или заторфованными грунтами, их необходимо удалить и заменить песком средней крупности.

    Фундамент устраивается с горизонтальным основанием. Его глубина должна учитывать толщину фундамента с утеплением и песчаной подушки, которая должна быть толщиной не менее 40 см.

    Дно фундамента засыпается песком, равномерно распределяется по всей площади с помощью виброплиты. Трамбовка выполняется послойно, в несколько этапов.

  2. Дренажная система. По периметру котлована устраивается траншея, в которую укладывается гибкая дренажная труба. Перед укладкой трубы, дно и стенки траншеи покрываются геотекстилем.
  3. Укладка геотекстиля. По всей площади котлована расстилается геотекстиль с нахлестом не менее 15 см. Такой материал упрочняет грунт и обеспечивает дренаж.
  4. Обратная засыпка. Выполняется обратная засыпка песком в несколько слоев до нужной отметки по проекту. Каждый слой должен быть не более 15 см и уплотняется виброплитой. При трамбовке необходимо песок поливать водой.
  5. Инженерные коммуникации. В песчаном основании выполняется укладка инженерных коммуникаций и канализации. Укладка выполняется соответственно проекту. Для временной фиксации коммуникаций используется арматура и хомуты. Концы коммуникаций и канализационных труб выводятся на поверхность.
  6. Деревянный каркас. По периметру устраивается каркас из обрезной доски. Устанавливаются стойки, к которым саморезами с помощью шуруповерта крепится обрезная доска. Для прочности каркас укрепляется раскосами.
  7. Засыпка щебнем. Для этих целей используется материал средней фракции. Засыпка выполняется по всей площади фундамента до заданной отметки. Слой щебня не должен быть меньше 10 см. После засыпки выполняется трамбовка с помощью виброплиты.
  8. Устройство теплоизоляции. Для теплоизоляции используются плиты из экструзионного пенополистирола, которые специально предназначены для утепления фундамента. Такие плиты, за счет добавления в состав графита, имеют повышенную прочность на сжатие. Толщина теплоизоляционных плит должна быть не менее 100 мм. Утепление выполняется не только горизонтальное, под плитой фундамента, но и вертикальное.

    В случае необходимости, деревянный каркас можно нарастить и упрочнить, чтобы он выдерживал давление от бетона во время заливки. Утеплитель обрезают по размеру и устанавливают вертикально, прижимая к бортам деревянного каркаса. Такая конструкция является одновременно вертикальным утеплителем торцевой части плиты и опалубкой для заливки бетонной плиты.

    Горизонтальная теплоизоляция выполняется по всей площади фундаментной плиты. Утеплитель укладывается на щебень одним слоем и плотно прижимается друг к другу. Затем на поверхности утеплителя размечаются зоны под несущими стенами. В этих зонах утеплитель вторым слоем не укладывается. Впоследствии там будут устроены железобетонные ребра жесткости. За исключением зон опирания несущих конструкций, по всей площади фундамента укладывается следующий слой теплоизоляции.

    Чтобы плиты термоизоляции не смещались, их стоит зафиксировать с помощью длинных саморезов. В местах вывода канализационных труб и коммуникаций можно легко сделать отверстия в теплоизоляционных плитах с помощью канцелярского ножа.

  9. Армирование шведской плиты. Армирование УШП состоит из двух этапов: армирование ростверка каркасом и плоскости фундаментной плиты арматурными сетками.

    Армирование ребер жесткости (ростверка) выполняется арматурным каркасом. Он изготавливается из четырех стержней диаметром 12 мм, которые соединены конструктивными хомутами из арматуры толщиной 8 мм. Хомуты располагаются с шагом 300 мм. Собирается каркас методом вязания, стержни и хомуты связываются вязальной проволокой. Во избежание повреждения утеплителя, пространственный каркас собирается отдельно, а затем в готовом виде укладывается на фиксаторы в зону устройства ростверка. Там каркасы соединяются между собой.

    По всей площади фундамента укладывается арматурная сетка. Её вязка выполняется непосредственно на месте укладки. Сетка изготавливается из стержней диаметром 10 мм с размером ячеек 150 х 150 мм. Сетка укладывается на специальные ПВХ фиксаторы.

  10. Устройство системы теплого пола. Технология УШП фундамента предполагает монтаж теплого пола непосредственно в фундаментную плиту. Это обеспечит обогрев первого этажа без устройства дополнительного отопления.
  11. Трубы теплого пола по проекту укладываются на арматурную сетку и крепятся к ней нейлоновыми хомутами. В местах, где будут опираться несущие стены или устроены дверные проемы, трубы защищают гильзами из гофро защиты или ПНД трубы.

    Коллектор устраивается строго вместе, указанном чертежами проекта, и на нужной высоте. Для устройства коллектора в фундаментную подушку вбивается четыре полутораметровых арматурных стержня. На них крепится доска и временно фиксируется коллектор на заданной проектом отметке. К коллектору подключаются гибкие трубы теплого пола. В местах, где трубы поднимаются к коллектору, необходимо устроить их защиту с помощью специальной гофро защиты.

    После устройства теплого пола и перед бетонной заливкой необходимо проверить качество монтажа отопления. Для этого трубы теплого пола наполняются теплоносителем, и выполняется прессовка, которая покажет места нарушения герметичности системы.

  12. Бетонирование. Заказывать доставку бетона можно только после того, как будут выполнены все предварительные работы, и всё будет готово к бетонированию. Марка бетона определяется проектом строительства. Удобнее всего выполнять заливку с помощью автобетоносмесителя с установленным бетононасосом. Раствор распределяется по всей площади с помощью совковых лопат и кельмы. Нужно, чтобы бетон заполнил все труднодоступные места. Для уплотнения бетонной смеси используется глубинный вибратор.

    Время между доставкой бетона и его укладкой не должно превышать одного часа. Если есть необходимость прервать процесс бетонирования, можно на некоторое время приостановить выполнение работ, предварительно организовав рабочие швы. Перед возобновлением бетонирования рабочие швы необходимо смочить водой и обработать грунтовкой из цементного молочка.

Вернуться к содержанию

Заключение

После каждого технологического процесса выполненные работы, должен проходить контроль качества. Все необходимые стандарты работ указываются в технической документации и проекте строительства дома. Если соблюдать все строительные нормы и правила, а также четко следовать технологии выполнения работ, фундамент УШП станет надежной и теплой опорой для дома.

Не нашли ответов в статье? Больше информации по теме:

фундамент из самого сердца Скандинавии

Мир меняется. Вместе с ним меняются и технологии строительства. Основная конструкция дома — фундамент — расширяет свои функциональные возможности. В последние годы набирает популярность технология УШП — утепленной шведской плиты. Привлекает она в первую очередь функциональностью: на выходе заказчик получает не только фундамент, но и полноценную инженерную систему. Stroyka.by решила разобраться во всех тонкостях этой заграничной конструкции.

Что такое УШП?

Строго говоря, это плитный фундамент малого заглубления, имеющий ряд достоинств по сравнению с любым другим видом фундамента. При этой технологии основание будущего дома выполняется в виде сплошной плиты с утеплителем (в основном из экструдированного пенополистирола). Плита укладывается на особую двухслойную подушку из гравия и песка. В фундаменте прокладываются все коммуникации, в том числе система водяного подогрева пола.

Конструкция фундамента «плавающая». Теоретически даже если грунт будет пучиниться, и силы хватит, чтобы поднять плиту, повреждений не последует. В реальности же большинство фундаментов по технологии УШП стоят без утепленной отмостки. Грунт частично промерзает, но на фундаменте это никак не сказывается: слишком малы силы пучения и площадь промерзания. Под самим же домом грунт не промерзает из-за большого слоя утеплителя.

Какой основной недостаток?

Цена. В районе 180 у. е. за квадратный метр под ключ (с коммуникациями, утеплителем и теплым полом). Хотя если взять ленточный фундамент, утеплить его и отмостку, смонтировать теплый пол и дренажную систему, то получится примерно столько же. Но в случае с УШП все деньги вносятся сразу, растянуть финансирование во времени не удастся.

Пенополистирол служит 25 лет, но дом строится на значительно более долгий срок. Что будет с утеплителем?

В теории даже если утеплитель через несколько десятков лет постепенно станет разрушаться, то фундамент будет лишь терять свою энергосберегающую функцию. Несущих свойств конструкция не утратит.

Как давно технология УШП пришла в Беларусь?

Такой фундамент начали делать примерно пять лет назад. Люди в основном самостоятельно изучали инструкции, советы по установке, затем лично руководили строительными бригадами. Белорусские компании взялись за УШП всего год-два назад. Россияне — примерно 10 лет назад. Ну а шведы — порядка 50 лет.

Для каких строений подойдет УШП?

Классический вариант УШП разработан специально для одно- и двухэтажных домов. На основе данных о нагрузке, несущей способности конструкции и качестве грунта инженер выполняет расчет фундамента. Окончательный проект делается с указанием марки арматуры, бетона и схемы армирования.

В теории УШП можно использовать и в трехэтажном доме, но по законодательству это выйдет за рамки 3-го уровня ответственности, и придется делать государственную экспертизу.

Есть ли ограничения для УШП?

Важна несущая способность конкретного грунта. Например, на торфянистых почвах заливать УШП не рекомендуется.

Насколько возможно подтопление фундамента и, как следствие, появление сырости и плесени в жилом помещении?

Практически исключено. Если уровень грунтовых вод очень высок, то этот момент компенсируется за счет насыпки более высокой песчаной подушки. Также можно использовать дополнительный слой гидроизоляции.

Можно ли сэкономить, отказавшись от теплого пола или утеплителя?

УШП вообще не имеет смысла делать без теплого пола. Как и без утеплителя. Это два компонента, которые отличают УШП от других фундаментов. Без них теряется весь смысл этой технологии. Теплый пол без утеплителя даст сумасшедшие теплопотери: бетон хорошо проводит тепло, вся энергия просто уйдет в землю.

А если без дренажной системы?

Если грунт песчаный, то большой необходимости в установке дренажной системы нет. Она может сработать в весеннее время, когда тает снег, а промерзшая почва впитать всю влагу не в состоянии, но песчаный грунт в принципе способен справиться с обилием влаги. Окончательное решение нужно принимать в соответствии с геологическими изысканиями. Устанавливать фундамент без проведения таких исследований очень рискованно.

Есть мнение, что тепловое излучение УШП может привлечь различную живность: муравьев, мышей, крыс

С этим можно бороться, вкапывая мелкоячеистую сетку вертикально, в том числе после закладки фундамента. Она не дает возможности грызунам разрушить фундамент. Ведь мыши могут проникнуть только снаружи дома.

Возможна ли установка УШП в зимний период?

Да, если используются добавки, позволяющие работать при отрицательных температурах, и организован подогрев бетона во время застывания. Но если сроки не горят, целесообразнее будет подождать весны.

Можно ли иметь подвальное помещение в доме с фундаментом УШП?

Нет, в данной конструкции подвальное помещение не предусмотрено.

Существуют ли особенности установки УШП в Беларуси?

Никаких особенностей установки нет. В Беларуси УШП устанавливается по той же технологии, что и в Европе.

Если все УШП одинаковые, почему строительные компании предлагают разные вариации?

Большинство компаний работает с классическим вариантом УШП. Отдельные фирмы предлагают установку бетонированной основы вместо песчаной подушки, аргументируя это тем, что в Швеции грунты имеют большую несущую способность. Но это очень спорное утверждение, а стоимость фундамента между тем увеличивается в полтора раза.

Есть вариант немецкой утепленной плиты. В ней отсутствуют ребра жесткости, есть просто монолитная плита. Все остальное то же самое, что и в классическом варианте.

Насколько технология УШП является энергоэффективной?

УШП — самый энергоэффективный фундамент из существующих.

Можно ли, экономя энергоносители, «отбить» затраты на фундамент?

По большому счету здесь нет переплаты. Цена УШП сравнима, например, с ценой ленточного фундамента, плюс «навороты», которые используются в УШП. Но экономия будет. Хотя бы только потому, что тепловая инерция этого фундамента составляет в среднем трое суток. Если в доме отключить все отопление, то в нем будет еще три дня тепло за счет этой инерции. Есть еще вариант экономии — можно использовать тепловой электрический насос. У него КПД составляет 300–400 % на 1 кВт затраченной энергии.

Сколько времени потребуется для установки УШП, если площадка готова для строительства?

От трех недель до месяца. Но это при условии, что устанавливается УШП специалистом. Не зная тонкостей технологии, можно и в два месяца не вложиться.

УШП для белорусов — это роскошь или суровая необходимость?

Если дом планируется строить на слабом грунте с высоким уровнем грунтовых вод, то скорее суровая необходимость.

Насколько востребована эта технология на строительном рынке Беларуси?

О технологии пока мало знают. Но перспективы у УШП есть, поскольку энергоэффективный фундамент в будущем позволит его владельцу существенно экономить на отоплении.

За помощь в подготовке материала благодарим Олега Щукина, руководителя проектного бюро «ПРОТЕЖЕ БАЙ».

Автор: Тарас Тарналицкий, специально для Stroyka.by

Ушп фундамент для sip дома под ключ

Утепленная шведская плита или УШП – один из современных видов фундаментного основания, которое заглубляется в грунт на небольшую глубину, и используется на грунтах различных типов, в том числе сложных. Структура УШП состоит из нескольких слоев – системы дренажа, водоснабжения и водоотведения, утеплителя и систем подогрева пола. При необходимости, мы можем предложить нашим заказчикам УШП в качестве основания для СИП дома.

Где применяется УШП

УШП является универсальным вариантом, так как может использоваться на разнообразных грунтах – песчаных, рыхлых песчаных, глинистых, суглинистых. Однако, стоит помнить, что такой тип фундамента не рекомендуется использовать на илистых, заторфованных и почвенно-растительных грунтах.

Чаше всего шведская плита используется при строительстве: домов по СИП технологии;
коттеджей из клееного бруса;
строений из кирпича;
коттеджей из газобетона.
Технология находит широкое применение при строительстве домов небольшой массы и высотой не более трех этажей.

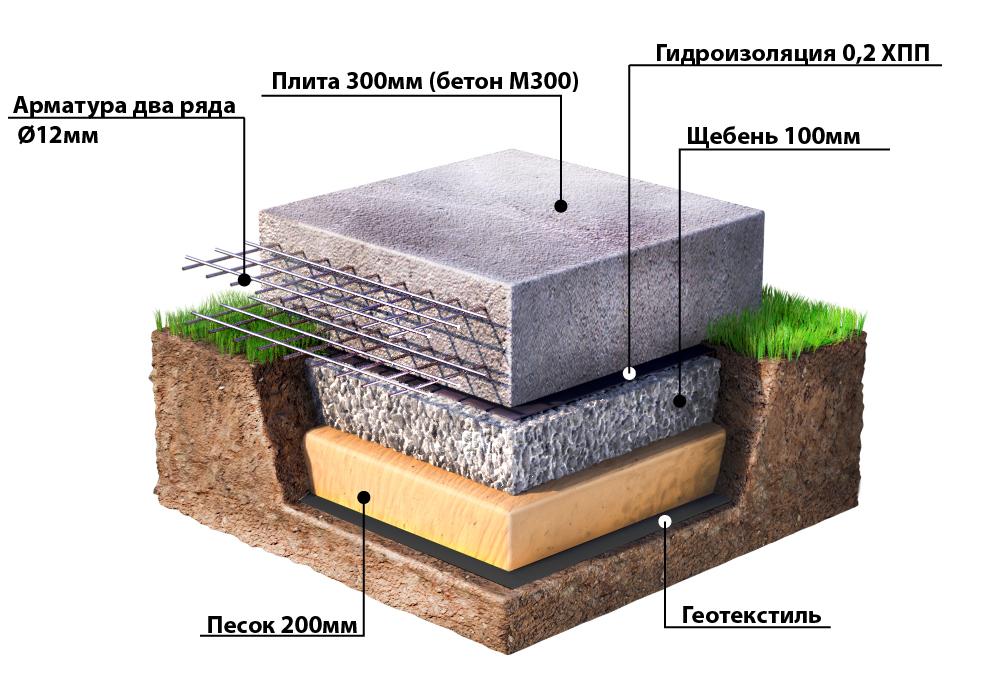

Как устроена УШП и из чего она состоит

Традиционное устройство универсальной шведской плиты подразумевает обустройство нескольких «слоев», каждый из которых отвечает за определенный параметр УШП. Технологией предусмотрено использование: покрытия для пола;
системы теплого пола – водяные или электрические;
бетонного основания;
арматурного каркаса;
утеплительного слоя из экструдированного полистирола;
цоколя, утепленного экструдированным полистиролом;
песчаной подушки;
геотекстиля;
утепленной экструдированным полистиролом отмостки;
системы дренажа.

Основные этапы обустройства УШП

Для того чтобы универсальная шведская плита служила не один десяток лет, важно соблюдение определенной последовательности выполнения работ: подготовка грунтового основания и монтаж системы коммуникаций;
обустройство слоя теплоизоляции и монтаж арматурного каркаса;
монтаж теплых полов;
заливка полученной конструкции бетонной смесью.
Стоит сказать, что УШП – пол, который полностью готов к чистовым отделочным работам. Такой тип фундамента может использоваться в местах, где грунт подвижен. При обустройстве УШП важно максимально точно соблюдать расчеты и помнить, что замена или ремонт коммуникаций будет достаточно проблематичным процессом.

Почему стоит заказать установку УШП именно у нас

Компания Строим Вместе знает все нюансы строительства домов из СИП-панелей, поэтому спроектирует и реализует фундамент УШП согласно всем требованиям и особенностям технологии: все процессы монтажа УШП в нашей компании полностью отлажены;
в работе используются только материалы высокого качества;
работают только профессионалы;
строго соблюдаем оговоренные и указанные в договоре сроки.

Ответы на часто задаваемые вопросы

— На каких грунтах можно использовать УШП?
— Фундамент такого типа может использоваться на любых грунтах, кроме песчаных склонов и речных русел.
— Что надо подготовить для обустройства УШП?
— Важно иметь план участка, на котором произведены инженерные изыскания, а также проект дома для проведения точных расчетов.
— Дома какого типа можно устанавливать на фундамент УШП? Какие размеры может иметь дом с используемым УШП фундаментом?
— УШП – это плитный фундамент, который может использоваться для всех типов строений, независимо от технологии строительства и веса. Ограничений по размерам плиты практически нет, так как подбирается соответствующая марка бетона и разрабатывается более жесткий арматурный каркас. Но для каждого конкретного случая требуется проведение профессионального расчета.
— Насколько отличается стоимость монтажа УШП относительно обычного плитного или ленточного фундамента?
— Сравнивать УШП с другими типами фундаментов нельзя, так как она выполняет не только функцию опоры, но и множество других, поэтому расчет цены монтажа производится по совершенно иному алгоритму.
— О чем надо знать при закладке фундамента УШП?
— Важно при прокладке системы коммуникаций (водоснабжение, водоотведение, электропроводка, отопление) четко придерживаться проекта и строительных нормативов.
— Можно ли производить обустройство УШП зимой?
— Фундамент на основе УШП может производиться при минусовых температурах, если соблюдаются мероприятия по защите бетонной смеси от замерзания.

Если вас заинтересовало строительство канадского дома, наши специалисты готовы ответить на все ваши вопросы. Компания «Строим Вместе» предлагает полный комплекс услуг по проектированию, изготовлению домокомплекта и сооружению дома из СИП панелей.

Недавние объекты

Смотреть все построенные объекты

Дом из сип-панелей Stone SIP в Чеховском районе, п.Репниково103 м2

Дом из сип-панелей Stone SIP в Московской области, Чеховский район, д. Кудаево, КП Сосновый берег128 м2

Дом из сип-панелей Mix SIP в Московской области, Шаховской район, ДНП «Прованс»154 м2

Дом из сип-панелей Stone SIP в Московской области, Ступинский район, д.Прудно. BLACK HOUSE185 м2

Реконструкция кирпичного дома. Надстройка второго этажа из сип-панелей в Чеховском районе78 м2

Дуплекс на две семьи из сип-панелей в г. Подольск262 м2

Читайте также:

Смотреть все статьи

06 / 06 / 2019

Как построить склад недорого

Зачастую многие владельцы торговых компаний сталкиваются с проблемой нехватки помещений для хранения различных товаров и грузов, в то время как для частных лиц необходимы помещения, например для хранения инструмента и различной техники на дачных участках и загородных приусадебных территориях.

Что такое фундамент в строительстве? Их функции и назначение

🕑 Время чтения: 1 минута

Что такое фундамент в строительстве? Фундамент — это самая нижняя часть здания или гражданского сооружения, которая находится в прямом контакте с почвой, которая безопасно передает нагрузки от конструкции на почву. Как правило, фундамент можно разделить на два: мелкий фундамент , и глубокий фундамент . Неглубокий фундамент передает нагрузку на слой, находящийся на небольшой глубине.Глубокий фундамент передает нагрузку на большую глубину под поверхностью земли. Высокое здание, такое как небоскреб или здание, построенное на очень слабом грунте, требует глубокого фундамента. Если построенное здание имеет план вертикального расширения в будущем, то следует предложить глубокий фундамент.

Рис.1 Фундамент в строительстве

Для сооружения фундамента траншеи углубляются в грунт до достижения твердого слоя. Для укрепления фундамента в эту траншею заливается бетон.Эти траншеи объединены арматурным каркасом для увеличения прочности фундамента. Выступающие наружу стальные стержни действуют как кости и должны быть соединены с опорной конструкцией, расположенной выше. После того, как фундамент будет правильно уложен, можно приступать к строительству здания. Строительство фундамента может быть выполнено из бетона, стали, камня, кирпича и т. Д. Материал и тип фундамента, выбранные для желаемой конструкции, зависят от расчетных нагрузок и типа подстилающего грунта.Конструкция фундамента должна учитывать различные воздействия строительства на окружающую среду. Например, земляные и свайные работы, проводимые для глубокого фундамента, могут привести к неблагоприятному нарушению близлежащего грунта и структурного фундамента. Иногда это может вызвать проблемы с расчетом соседнего сооружения. Такие эффекты необходимо изучить и принять меры перед проведением таких операций. Утилизация отходов производства должна осуществляться надлежащим образом. Конструкция фундамента должна быть такой, чтобы противостоять внешнему воздействию вредных веществ. Фундамент для каждой конструкции спроектирован таким образом, чтобы:
  • Подстилающий грунт под конструкцией фундамента не разрушается при сдвиге
  • Осадка, возникшая во время первой служебной нагрузки или должна быть в пределах
  • Допустимое давление в подшипнике можно определить как давление, которое почва может выдержать без разрушения.

Какова цель фонда? Фундаменты предусмотрены для всех несущих конструкций для следующих целей:
  • Фундамент — главная причина устойчивости любой конструкции.Чем прочнее фундамент, тем устойчивее конструкция.
  • Правильная конструкция и конструкция фундамента обеспечивают надлежащую поверхность для развития основания на надлежащем уровне и над твердым основанием.
  • Специально разработанный фундамент помогает избежать боковых перемещений несущего материала.
  • Правильный фундамент равномерно распределяет нагрузку на поверхность станины. Такой равномерный перенос помогает избежать неравномерного оседания здания.Дифференциальная осадка — нежелательный строительный эффект.
  • Фундамент служит для полного распределения нагрузки от конструкции на большую площадь основания, а затем на почву под ней. Эта нагрузка, передаваемая на почву, должна быть в пределах допустимой несущей способности почвы.

Функции фундамента в строительстве Основываясь на назначении фундамента в строительстве, основные функции фундамента можно перечислить следующим образом:
  1. Обеспечивает общую боковую устойчивость конструкции
  2. Фундамент выполняет функцию обеспечения ровной поверхности для строительства подконструкции
  3. Распределение нагрузки осуществляется равномерно
  4. Интенсивность нагрузки снижена до допустимой несущей способности грунта
  5. Эффект движения почвы предотвращен и предотвращен
  6. Проблемы размыва и подрыва решаются устройством фундамента

Требования к хорошему фундаменту При проектировании и строительстве надежного фундамента необходимо соблюдать некоторые основные требования, которые нельзя игнорировать.Они есть:
  1. Конструкция и конструкция фундамента выполнены таким образом, чтобы он мог выдерживать, а также передавать статические и приложенные нагрузки на почву. Этот перенос должен осуществляться без каких-либо расчетов, которые могут привести к любой форме проблем со стабильностью конструкции.
  2. Дифференциальные осадки можно избежать, если использовать жесткое основание для фундамента. Эти проблемы более выражены в областях, где наложенные нагрузки неоднородны по своей природе.
  3. В зависимости от почвы и площади рекомендуется иметь более глубокий фундамент, чтобы он мог защитить от любых повреждений или повреждений. Это в основном вызвано проблемой усадки и набухания из-за изменений температуры.
  4. Местоположение выбранного фундамента должно быть таким, чтобы на него не влияли или не влияли будущие работы или факторы.
Подробнее: Виды оснований зданий и их использование в строительстве Типы глубоких фундаментов, используемых при строительстве, и их использование

Определение и значение фундамента | Словарь английского языка Коллинза

Примеры «фундамент» в предложении

фундамент

Эти примеры были выбраны автоматически и могут содержать конфиденциальный контент.Подробнее… Тем не менее, эта группа все еще чувствует себя уверенной в себе, и теперь она построена на прочном фундаменте.

Times, Sunday Times (2016)

Вам нужны игроки, которые много работают и закладывают прочный фундамент.

Times, Sunday Times (2016)

Сохранение прочного фундамента возвращает нас к проблеме сохранения окружающей среды.

Times, Sunday Times (2016)

В следующем месяце она сможет заложить основы.

Солнце (2016)

Но пришедшие игроки заложат фундамент на следующие два-три года.

Солнце (2016)

Остальное пойдет в благотворительный фонд пары.

Times, Sunday Times (2016)

Все проданные товары включают пожертвование в благотворительный фонд принца.

Times, Sunday Times (2016)

Я хотел убедиться, что рост не был искусственным, а происходил на прочной основе.

Times, Sunday Times (2016)

Дело в том, что «Сити» не сможет побороться за какие-либо награды в этом сезоне, если их основы не станут более прочными.

Times, Sunday Times (2016)

После напряженной работы последних двух или трех лет фонд стал крепким и здоровым для устойчивого роста.

Times, Sunday Times (2017)

Подробнее …

Ваш бизнес опирается на прочный фундамент.

Kiam, Victor Going For It !: Как добиться успеха в качестве предпринимателя (1986)

Как мы можем обеспечить им такую ​​же прочную основу?

Христианство сегодня (2000)

Это касается людей и занятий, которые составляют основу вашей жизни.

Times, Sunday Times (2007)

Он также предлагает дипломы с отличием и базовые степени и имеет прочные связи с бизнесом и промышленностью.

Times, Sunday Times (2013)

Они станут основой соглашения.

Times, Sunday Times (2008)

Все его активы перейдут в его благотворительный фонд после его смерти.

Times, Sunday Times (2015)

Фонд утверждает, что это может оказаться более эффективным с клинической точки зрения.

Times, Sunday Times (2007)

Сегодня вы можете увидеть остатки стен и котлованов, а также фундаменты зданий.

Times, Sunday Times (2008)

Эта стабильность обеспечивает реальную основу для будущего роста.

Times, Sunday Times (2010)

Настоящий успех требует приверженности, поэтому сначала создайте прочный фундамент.

The Sun (2013)

Работает как фундамент или самостоятельно.

Times, Sunday Times (2011)

Они также создали благотворительный фонд.

Times, Sunday Times (2012)

Создание прочного фундамента на долгосрочную перспективу жизненно важно для вас.

Солнце (2015)

Казалось, рухнули самые основы моей жизни.

Times, Sunday Times (2008)

Это подчеркивает отношения, основанные на честности и доверии.

Times, Sunday Times (2013)

Внутренняя часть будет нести вес статуи и будет закреплена на железобетонном фундаменте.

Times, Sunday Times (2011)

Есть новые двухлетние базовые степени для техников полиции и здравоохранения.

Times, Sunday Times (2006)

Клуб также обязуется финансировать спорт в пяти олимпийских районах через свой благотворительный фонд.

Times, Sunday Times (2011)

Купите крем или основу для лица, которые содержат SPF.

Times, Sunday Times (2007)

определение основы в The Free Dictionary

Но когда истина победила, теология так же прочно утвердилась на новом основании. Третью, лучшую теорию выдвинул Чамиссо, который считал, что кораллы, растущие более интенсивно там, где они находятся в открытом море, что, несомненно, имеет место, внешние края вырастут из общего основания раньше любой другой части, и это будет составлять кольцевую или чашеобразную структуру.Я чувствовал, что политика Реконструкции, поскольку она относилась к моей расе, была в значительной степени ложной, искусственной и вынужденной. И, наконец, он обругал Минерву за то, что она не изобрела железные колеса в фундаменте своего дома, чтобы его обитатели могли легче убрать, если сосед окажется неприятным. ограничение они принимают непосредственные и второстепенные причины за первичные и таким образом убеждают себя быстрее и легче, чем другие люди, что они нашли безошибочную основу для своей деятельности, и их умы спокойны, и вы знаете, что это главное .Я всегда считал любовь единственной основой счастья в супружеском состоянии, поскольку она может породить только ту высокую и нежную дружбу, которая всегда должна быть цементом этого союза; и, на мой взгляд, все браки, заключенные по другим мотивам, в высшей степени преступны; они представляют собой профанацию священной церемонии и обычно заканчиваются тревогой и страданием: ведь мы, конечно, можем назвать это профанацией превращение этого священного института в нечестивую жертву похоти или алчности: и что лучше можно сказать об этих матчах к которым мужчин побуждает просто внимание к красивой личности или огромному богатству? В настоящее время нас не может не поразить то, что это, кажется, не приходило в голову ни одному члену того собрания, которое изложило в терминах столь ясного, столь явного, столь недвусмысленного, основы всякого справедливого правительства в неотъемлемых правах человека и трансцендентном суверенитете народа, и кто в этих принципах изложил свое единственное личное оправдание в связи с обвинениями в мятеже против своего короля и за измену своей стране, что их последний коронационный акт должен был совершиться на тех же принципах.Я начал заселять свой дом 4 июля, как только он был обнесен и покрыт кровлей, так как доски были тщательно обработаны перилами и внахлест, так что он был совершенно непроницаем для дождя, но перед тем, как сесть в дом, я заложил фундамент дома. дымоход на одном конце, и я везу две телеги с камнями вверх по холму из пруда на моих руках. И, кроме того, когда человек поднимается таким странным образом, у него нет надлежащего основания для его превосходной высоты. И, я надеюсь, Америка это сделает. быть широким и прочным основанием других построек, не менее величественных, которые будут столь же постоянными памятниками их заблуждений.Старая хартия Массачусетса, которую люди считали святыней и основой всех своих свобод, была признана недействительной.

типов фундаментов | Что такое фонд | Типы опор | Виды фундамента дома

Что такое фундамент?

Фундамент является основным поддерживающим элементом любой строительной конструкции. Это самая нижняя часть здания, которая контактирует с почвой и безопасно передает всю конструктивную нагрузку на почву. Без фундамента вы не увидите небоскребов в мире.Существуют различные типы фундаментов , используемые в строительстве, в зависимости от характера работ.

В этой статье мы узнаем, какие типы фундаментов и фундаментов используются в строительстве, с их изображением.

Подробнее: Разница между несущей конструкцией и рамной конструкцией


Типы оснований в строительстве

Ниже представлены фундаменты типа , используемые в строительстве,

1.

Изолированная раздвижная опора

Это один из самых простых и популярных во всем мире фундаментов. Изолированная опора в основном используется для поддержки одной колонны. Такой тип фундамента подходит, когда колонны не расположены близко друг к другу.

  1. Ступенчатый опора
  2. Простая раздвинуть опору.
  3. наклонный опора.

Ступенчатая опора

Этот тип опор снабжен ступеньками по бокам фундамента, также известный как полестар.Шаг или полюсная звезда начинается снизу вверх до размера столбца. Ступенчатые опоры обычно используются при большой нагрузке от верхней надстройки.

Простые раздвижные опоры

В простом несущем фундаменте сооружается только фундамент, за которым следует колонна. Этот тип опор подходит, когда нет чрезмерной большой нагрузки, исходящей от верхней части конструкции, как в случае ступенчатых опор.

Наклонная опора

В этом типе фундамента используется фундамент, за которым следует колонна .Но наклон дан для соединения основания с размером колонны и он также по форме напоминает трапецию. Это также известно как трапециевидная наклонная опора.

Преимущества изолированного фундамента

  • В этом типе опалубочного материала для опалубки требования очень меньше, что делает его более экономичным по сравнению с другими.
  • Квалифицированная рабочая сила не требуется.
  • Экономия времени благодаря простой форме.

Пригодность

  • Если столбцы не расположены близко друг к другу.
  • Нагрузки на опоры меньше.
  • Безопасная несущая способность почвы обычно высокая на небольшой глубине.

2. Стеновые опоры Фундамент

Стеновые опоры представляют собой подкладные или раздвижные и ленточные опоры, которые используются для поддержки структурных или неструктурных стен для передачи и распределения нагрузок на почву. Все основания проходят вдоль стены. Толщина и размер фундамента указываются в зависимости от типа почвы на участке.Ширина опоры обычно в 2-3 раза превышает ширину стены.

В этом фундаменте фундамент стены может быть построен из простого бетона, железобетонного камня, кирпича. Стеновой фундамент лучше всего подходит для небольших зданий.

Пригодность:

Может быть более эффективным для несущих конструкций и строительства ограждающих стен.


3.

Комбинированные опоры

Комбинированные опоры предусмотрены, когда колонна расположена близко друг к другу.Чтобы их опоры перекрывали друг друга, и когда несущая способность почвы ниже, используется этот тип опоры. В таком случае, когда колонны расположены близко друг к другу и если мы обеспечиваем отдельные изолированные опоры, они будут перекрываться, в таком случае лучше обеспечить комбинированную опору, чем изолированную опору.

Ниже представлена ​​ситуация, когда мы можем использовать комбинированные опоры,

  • Когда расстояние от центра до центра между колоннами небольшое и грунт имеет низкую несущую способность.Отдельные опоры колонн могут перекрывать друг друга.
  • В случае, если колонна расположена рядом с линией собственности и линией канализации, центр тяжести колонны не будет совпадать с опорой. Затем необходимо совместить эту опору с опорой соседней внутренней колонны.
  • Размеры одной стороны опоры ограничены по любой причине, поэтому опоры колонн можно комбинировать.

Пригодность:

  • Для Колонны расположены близко друг к другу.
  • Колонна расположена рядом с линией собственности или канализацией.

Подробнее: Какой цемент лучше всего подходит для жилищного строительства


4. Консольные или ленточные опоры

Когда две или более опоры соединяются балкой, это называется комбинированной опорой, а опора, соединяющая балку, называется ремнем.

Это важный фундамент. Когда квадратное или прямоугольное основание, расположенное рядом с линией собственности, и если оно концентрически расположено под колонной, будет переходить в прилегающую собственность, что может быть недопустимо.Альтернативой в такой ситуации может быть трапециевидная комбинированная опора.

Консольные или ленточные опоры

Иногда, когда расстояние между этой колонной и соседней колонной велико, комбинированная трапециевидная опора будет довольно узкой с высокими изгибающими моментами. В таком случае может быть предусмотрена ленточная опора.

Ременная балка, предназначенная для соединения двух опорных колонн, не остается в контакте с почвой и, таким образом, не передает никакого давления на почву.

Основная функция стропильной балки — передача нагрузки сильно нагруженной внешней колонны на внутреннюю. При передаче этой нагрузки опора ремня должна испытывать силу сдвига и изгибающий момент. Это следует учитывать при проектировании консольных или ленточных опор.
На рисунке ниже показаны различные положения, в которых можно использовать эту опору, и их выбор зависит от физических условий в каждом конкретном случае.

Пригодность

  • Колонна расположена рядом с линией собственности и ее размер ограничен

5.Плот или мат фундамент

Плотный фундамент также известен как фундамент Mat, — это сплошная плита, которая покрывает всю площадь строительства фундамента и переносит свой вес на землю.

Плотный фундамент также используется для грунта с низкой несущей способностью , так как он распределяет вес здания по всей площади здания, а не по меньшей зоне или отдельной точке. В конечном итоге снижает нагрузку на каждый участок почвы.

Концепция напряжения очень проста для инженеров-строителей. Мы знаем, что стресс — это соотношение веса к площади. Например, если здание размером 10 х 10 м, весит 100 тонн и имеет плотный фундамент, то нагрузка на почву составляет вес / площадь = 100/100 = 1 тонна на квадратный метр.

В другом случае, если одно и то же здание имеет 4 отдельных опоры, каждая размером 1м x 1м, тогда общая площадь фундамента будет 4 м2, а нагрузка на грунт будет 100/4, что составляет около 25 тонн. за квадратный метр.Так увеличивается нагрузка на единицу площади фундамента.

Пригодность

Рекомендуется для уплотненных грунтов, таких как очень мягкая глина, аллювиальные отложения и сжимаемый заполняющий материал, когда ленточный, подушечный или свайный фундамент не может обеспечить прочный фундамент без чрезмерной выемки грунта.

Подробнее: Производство цемента — мокрый процесс с технологической схемой


Глубокий фундамент

Фундамент, у которого глубина фундамента больше ширины фундамента, называется глубоким фундаментом.

1.

Свайный фундамент

Свайный фундамент — это тип глубокого фундамента из бетона, дерева или стали. Это похоже на колонну небольшого диаметра, которую вбивают в землю или бросают в нее. Проще говоря, у свайного фундамента глубина больше, чем у неглубокого фундамента. Этот фундамент в основном используется при строительстве мостов.

Этот тип фундамента используется, когда грунт под фундаментом не имеет достаточной несущей способности, чтобы выдерживать нагрузку здания в глубокие почвы вплоть до твердых слоев.Основная функция свайного фундамента заключается в передаче нагрузок на нижний уровень земли за счет комбинации фрикционной сваи и концевой сваи в точке сваи или в основании.

Пригодность

Мы используем свайный фундамент, когда:
1. Сжимаемый или слабый верхний слой грунта
2. Наличие горизонтальных сил3. Расширяющиеся грунты в основании
4. Поднимающие силы
5. Эрозия почвы


2.

Фонд пирса или Кессона

Кессон — это один из типов водонепроницаемой подпорной конструкции, который используется при строительстве бетонной плотины, в качестве причала при строительстве моста на реке или для ремонта судов.Кессон представляет собой сборный полый ящик или цилиндр, погруженный в воду или землю на некоторую желаемую глубину и затем заполненный бетоном, образуя фундамент.

Фундамент из кессона в основном используется для строительства мостов и других сооружений, требующих фундамента под реками и другими водоемами. Это связано с тем, что кессон можно плавно переносить на строительную площадку и погружать в воду для использования в качестве опоры фундамента.

Они похожи на свайные фундаменты, но устанавливаются другим способом.Кессонный фундамент используется, когда грунт с достаточной несущей способностью находится под поверхностными слоями слабых материалов, таких как насыпь или торф.

Это один из типов глубоких фундаментов, которые сооружаются над уровнем земли, а затем опускаются до необходимого уровня путем выемки грунта или выемки грунта внутри кессона.

Пригодность

Под водой Строительство опоры моста, подпорной стены или заболоченного сооружения.

Типы опор

Классификация опор в конструкции, приведенная ниже,

Классификация фонда

1.

Фундамент мелкий

Когда глубина фундамента меньше ширины фундамента, это называется неглубоким фундаментом. Как правило, неглубокий фундамент кладут на глубину не более 6 футов от самого нижнего готового пола.

Неглубокий фундамент обычно используется когда,

(1) Достаточный подшипник вместимость почвы доступна на мелководье, а

(2) Материал основания или слои не привести к неоправданному урегулированию.

Неглубокий фундамент имеет минимальную глубину около 800 мм и максимальную глубину не более 4 метров от земли.Фундаменты этого типа популярны при строительстве малоэтажных домов.

Опоры являются важным элементом конструкции, который безопасно передает нагрузку колонны, балки, плиты и подпорных конструкций на почву.

Для правильной передачи вышеуказанных нагрузок на грунт опоры должны быть рассчитаны на

  • Предотвращение чрезмерной осадки
  • Минимизация дифференциальной осадки и
  • Обеспечение надлежащей защиты от опрокидывания и скольжения.

Типы фундаментов Скачать PDF

Скачать бесплатно типы фундаментов pdf,

Часто задаваемые вопросы:

Типы фундаментов

Ниже приведены различные типы фундаментов, используемых в строительстве:
1. Изолированная раздвижная опора
2. Ступенчатая опора
3. Простая раздвижная опора
4. Наклонная опора
5. Стеновые опоры
6. Комбинированные опоры
7. Консольные или ленточные опоры
8. Плот или матовый фундамент

Виды фундамента в строительстве

1.Изолированная раздвижная опора
2. Ступенчатая опора
3. Простая раздвижная опора
4. Наклонная опора
5. Стеновые опоры
6. Комбинированные опоры
7. Консольные или ленточные опоры
8. Плотное или матовое основание

Посмотреть видео: Различные типы опор с 3D-моделью

Вам также может понравиться:

Foundation в Steam

Об этой игре

НОВАЯ ЭРА ОРГАНИЧЕСКОГО ГОРОДСКОГО СТРОИТЕЛЬСТВА!


Foundation — это игра без сетки, , непринужденная, средневековая градостроительная игра с упором на органическое развитие , строительство памятников
и управление ресурсами .

Как недавно назначенный лорд или госпожа земли, еще нетронутой и полной потенциала, вам предоставляется возможность создать процветающее средневековое поселение, каким вы его себе представляете, управляя своими ресурсами и растущим населением, в то же время сталкиваясь с повествовательными событиями, квестами и миссии со всего королевства.

С самого начала стройте элементарные рабочие места, добывайте и храните ресурсы, прокладывайте торговые пути, воздвигайте величественные памятники и вскоре … шумный город появится на ваших вновь открытых землях!

ХАРАКТЕРИСТИКИ

Органический урбанизм
Создавайте безрешетные и органично разрастающиеся города, которые растут как средневековые города того периода.Планируйте строительство различных рабочих мест и наблюдайте, как сельчане прокладывают естественные тропы и строят собственные дома. Интуитивно раскрашивайте зоны, чтобы обозначить такие области, как жилье, сельское хозяйство, собирание и многое другое.

Процветайте и процветайте
Создайте сложную сеть взаимодействий между потребностями и навыками жителей, наличием ресурсов, добычей и производством товаров.

Гибкое создание зданий
Создавайте и проектируйте уникальные здания произвольной формы, такие как таверны, крепости, церкви и другие, используя систему взаимосвязанных частей здания.Станьте еще более креативными, отключив функцию привязки для полностью настраиваемого творчества.

Взаимодействуйте с Поместьями Королевства
Развивайте великолепие своей деревни и повышайте свою репутацию среди различных Поместьев Королевства, чтобы получить доступ к эксклюзивным зданиям и привилегиям.

Сообщество моддеров и поддержка
Создавайте и делитесь своими собственными персонажами, зданиями, квестами, ландшафтами и даже визуальными и игровыми настройками с помощью Lua и мода.io и станьте частью сообщества Creative Foundation.

Оригинальный саундтрек
Погрузитесь в наш блаженный саундтрек Audinity, талантливых композиторов, которые работали над такими играми Paradox, как Crusader Kings II и Europa Universalis IV !

Важность прочного фундамента для зданий

Важность прочного фундамента для зданий


от SA Homes, Опубликовано



Сила здания в его фундаменте.Основное предназначение фундамента — удерживать конструкцию над собой и удерживать ее в вертикальном положении. Напротив, плохо построенный фундамент может быть опасен для жителей и соседей. В наши дни, когда высотные здания касаются неба, становится все более важным иметь прочный фундамент. Поэтому очень важно определить качество строительства при поиске офисных комплексов, торговых точек для розничных магазинов или квартир для продажи в Палаккаде или в другом месте страны.

Для чего нужен фундамент? Фундамент играет три основных роли в строительстве конструкции.

  • Основная часть предназначена для поддержки нагрузки всего здания

  • Хороший и прочный фундамент поддерживает здание, в то время как силы природы сеют хаос. Хорошо построенный фундамент обеспечивает безопасность жителей здания во время стихийных бедствий, таких как землетрясение, наводнение, сильный ветер и т. Д.

  • Фундамент должен быть построен таким образом, чтобы влага из грунта не просачивалась внутрь и не ослабляла конструкцию.

По мнению специалистов-строителей и инженеров, фундамент должен выдерживать «постоянную» нагрузку и «временные» нагрузки. Статическая нагрузка — это вес или нагрузка самой базовой конструкции. Это называется статической нагрузкой, поскольку она остается постоянной. С другой стороны, динамическая нагрузка — это вес людей и других предметов, которые они приносят с собой. Фундамент должен быть прочным и выдерживать вес всего здания на земле. Если здание строится на наклонных участках или на влажном грунте, фундамент должен быть индивидуальным и прочным.

Если вы ищете место для строительства, такое как офисные расходы, зона отдыха и особенно жилые помещения, такие как квартиры в Палаккад или где-либо еще, ищите авторитетные строительные компании, такие как SA Homes ; мы гарантируем качество и отвечаем строительным стандартам безопасности и долговечности.

Если вы ищете апартаменты в Палаккад, позвоните нам сегодня по телефону 9400 228 228 . Опытный представитель поможет вам найти дом своей мечты!



Что такое фундамент в строительстве? и их функции

Что такое фундамент в гражданском строительстве?

Самая нижняя часть здания, которая расположена ниже уровня земли и которая передает нагрузки от конструкции на землю, называется фундаментом.Основание, на котором опирается фундамент, называется основанием фундамента. Как правило, фундаменты подразделяются на две группы: мелкие и глубокие.

Части фундамента

Фундамент

Основание фундамента в конечном итоге принимает на себя нагрузку конструкции. Самая нижняя часть фундамента, которая находится в непосредственном контакте с грунтом, называется опорой.

Цоколь

Самая верхняя часть здания, которая находится над уровнем земли, называется надстройкой.Часть конструкции между поверхностью земли и поверхностью пола известна как цоколь.

Основная функция фундамента — передача статических, динамических и других нагрузок на грунт. Таким образом, в любой конструкции фундамент является наиболее важной частью. Поскольку фундамент остается ниже уровня земли, признаки разрушения фундамента не заметны до тех пор, пока конструкция серьезно не повредит. Следовательно, необходимо тщательно разрабатывать дизайн, чтобы избежать их сбоев.

Что является фундаментом в строительстве

как найти Глубина фундамента решает

Глубина фундамента определяется путем принятия следующих правил.

Глубина мелкого фундамента должна составлять минимум 800 мм ниже. Естественный уровень, если твердый грунт не доступен в пределах 800 мм.

Как найти максимальную глубину фундамента.

Для рыхлой почвы максимальную глубину фундамента можно определить по формуле Ренкина.

Максимальная глубина фундамента

или

Где

W = Общая передаваемая нагрузка

A = Площадь основания фундамента

Плотность или удельный вес земли

P = Несущая способность почвы.т.е. интенсивность восходящего давления грунта

что является фундаментом

Функции фундамента в строительстве

  • Фундаменты распределяют нагрузки надстройки на большую площадь так, чтобы интенсивность нагрузки у ее основания не превышала допустимую несущую способность недра.
  • При фундаменте равномерно распределять неравномерную нагрузку пролетного строения на грунт.
  • Фундаменты поддерживают конструкции.
  • Обеспечивает безопасность конструкции от подрыва или истирания животными, паводковой водой и т. Д.
  • Обеспечивает ровную и твердую поверхность надстройки, над которой можно построить надстройку.
  • Фундаменты придают конструкции поперечную устойчивость против различных горизонтальных сил, таких как ветер, землетрясения под дождем и т. Д.
  • Фундаменты предотвращают образование трещин в надстройке из-за расширения или сжатия подконструкции из-за расширения или сжатия подпочвы из-за влажности движение.
  • Придает конструкции прочность.(что такое фундамент)

Требование хорошего фундамента

Проектирование и строительство надежного фундамента должны соответствовать некоторым основным требованиям, которые нельзя игнорировать.

  • Проектирование и строительство фундамента выполнены таким образом, чтобы он мог выдерживать, а также передавать статические и приложенные нагрузки на почву. Эта передача должна осуществляться без каких-либо расчетов, которые могут привести к любой форме проблем со стабильностью конструкции.
  • Местоположение выбранного фундамента должно быть таким, чтобы на него не влияли или не влияли будущие работы или факторы.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
