Опалубка для фундамента из фанеры: Опалубка для фундамента из фанеры своими руками: фото инструкция, технология монтажа

Автор

Содержание

Опалубка для фундамента из фанеры своими руками: фото инструкция, технология монтажа

Опалубка под фундамент – важный этап при сооружении дома. Неправильно сконструированная, она может привести к появлению дефектов в основании сооружения. Сборная опалубка из фанеры часто используется в виду ее дешевизны и доступности.

Оглавление:

  1. Свойства и особенности
  2. Какую фанеру использовать
  3. Сборка своими руками
  4. Установка

Характеристики

Кроме досок с брусьями, для конструкций, удерживающих бетонный раствор и формирующих фундамент, используется фанера. Будь то качественные или второсортные, доски имеют некоторые недостатки. По сравнению с ними опалубка из фанеры легче, занимает немного места при хранении, транспортировке, технология ее монтажа проще. Основание здания будет создано с меньшими затратами.

Фанерная опалубка имеет такие достоинства:

  • легкий вес;
  • удобно хранится, перевозится;
  • проще самостоятельно собирать/разбирать, монтировать, обрабатывать. Нет необходимости сбивать элементы в тяжелые щиты, как в случае с досками;
  • при правильном монтаже, установив подпорки через каждые 60–100 см, опалубка, а, соответственно, и будущее основание дома, не деформируется;
  • листы образуют ровную, гладкую поверхность без стыков. Не требуется дополнительное выравнивание, шлифовка. Лист фанеры представляет собой уже готовый ровный щит;
  • конструкцию легко подогнать под нужные размеры прямо на месте строительства;
  • пригодна для использования несколько раз – главное ее очистить, правильно высушить. Ламинированная или влагостойкая фанера выдержит много циклов эксплуатации.

Недостатки. Обычная фанера все-таки в большей степени подвержена повреждениям, чем доски. Но опалубка делается из достаточно толстого материала. В рабочем состоянии она деформируется (изгибается) от тяжести бетонной заливки только в том случае, если неправильно установлены подпорки.

Бакелитовые листы для опалубки выдерживают 100 и больше циклов использования. Они дорогие и не окупают себя, поэтому в частном строительстве чаще применяется простая влагостойкая фанера или обычная из хвойных и других пород дерева. Опалубка из фанеры сооружается проще, чем из досок. Для самостоятельного строительства, под основание дома имеет смысл брать именно простой недорогой материал.

Фанера под опалубку – сосновая или хвойная – прослужит около 30–35 циклов; ламинированные или влагостойкие листы – 50–55.

После использования конструкция разбирается. Щиты очищаются, просушиваются, используются повторно на ином объекте.

Как выбрать материал

Если перед застройщиком стоит выбор – доски или фанера — тут однозначно следует отдать предпочтение последней. Такая съемная опалубка дешевле, а также намного удобнее в использовании. Можно купить обычную, ламинированную или крашенную.

Всегда следует обращать внимание на срезы листов. Если они не обработаны, то их нужно самому покрасить гидрофобной краской или замазать клеем, который после высыхания становится стойким к воде. Это исключит попадание влаги внутрь и поможет избежать расслаивания.

При выборе материалов руководствуйтесь следующими советами:

  • Не стоит покупать высококлассную фанеру, которая используется для мебели — для опалубочных работ своими руками это не имеет смысла. Вполне подойдет ФБА, ФСФ.
  • Для сложных поверхностей – лестничных маршей, круглых конструкций, криволинейных переходов – создается фигурная съемная опалубка. Это еще одно преимущество фанеры, поскольку из досок сложные конструкции сделать очень непросто.
  • Оптимальные параметры листов: 1220х2440 мм, толщина – от 10 до 21 мм. Покупая их, нужно ориентироваться на высоту заливки.

Процесс создания опалубки

Под фундамент роют траншеи, подготавливают почву, создают подушку из слоев щебенки, песка. Далее составляют чертеж, на котором намечается ширина, длина, схема конструкции.

Перечень необходимых инструментов:

  • фанера 1220х2440 мм и толщиной 10–21 мм. Используют материал и других размеров, в зависимости от высоты бетонной заливки;
  • рейки 50х50. Ими будут крепиться щиты;
  • шпильки стальные М10х300 мм с гайками;
  • уголки, саморезы, гвозди;
  • проволока;
  • уровень для проверки ровности установленной конструкции;
  • рулетка;
  • линейка, карандаш для разметки;
  • столярный инструмент.

Этапы

Установка опалубки своими руками подразумевает уже готовую разметку и траншеи под фундамент. Остается лишь правильно смонтировать и закрепить фанерные стенки, чтобы масса бетона не распирала их. Чертеж будущей конструкции сделает эту работу проще.

Листы распускают на меньшие сегменты, если это необходимо. Они должны быть немного большей высоты чем заливка (на 10–15 см). По длине их подгоняют на месте, разрезая обычной пилой. Срезы покрывают водостойкой краской или клеем. Опалубка изнутри обрабатывается олифой, чтобы к ней меньше прилипал раствор. К ламинированной фанере бетон не липнет, поэтому ее легче очистить после использования.

Итак, чертеж создан, листы подготовлены и подогнаны под размеры траншей. Далее, съемная опалубка монтируется.

Шляпка крепежного элемента должна быть изнутри – так опалубка при демонтаже не будет цепляться выступающими частями крепежа за бетон.

Листы выкладываются на ровной поверхности и скрепляются между собой рейками. Крепление осуществляется шпильками или гвоздями. В первом случае под крепежные элементы в листе и рейке высверливают отверстия сечением 10 мм. В отверстие вставляется отрезок пластиковой трубки такого же диаметра, и шириной равной ширине листа – так шпильку потом будет легче вынуть. Щиты устанавливают по периметру траншей параллельно друг к другу.

Нужно 2–3 ряда реек. Они размещаются вверху и внизу вдоль щитов. Если фундамент высокий, крепят еще одну рейку посредине. Далее, шпильки вставляются, фиксируются гайками. По углам опалубка скрепляется саморезами, угловыми скобами, или досками. Все элементы крепления располагают с наружной стены конструкции, так чтобы поверхность листа внутри была гладкой, гвозди забиваются изнутри, загибаются снаружи.

Инструкция по установке

  • щиты готовы – конструкцию размещают по периметру траншей;
  • между стенами фанеры выставляют деревянные бруски, тем самым регулируя необходимую ширину опалубки под фундамент;
  • щели в щитах заделывают;
  • для защиты от распирания сверху надевают хомуты – П-образные конструкции из досок. Снаружи вбивают в грунт колышки или подпорки через каждые 60-100 см. Если хомутов нет, то вбивают больше кольев. Сверху они стягиваются проволокой.

Для дополнительной устойчивости применяют распорки из отрезков досок, снаружи – укосы, то есть бруски, срезанные под 45-градусным углом и зафиксированные враспор между почвой и щитом.

Опытные строители советуют перед заливкой поместить внутрь конструкции полиэтиленовую пленку. Благодаря этому съемная опалубка легче демонтируется, фанера после снятия останется чистой, влага не проникнет в нее, а фундамент будет дольше твердеть влажным.

 Если планируется утепленное основание, то между ним и опалубкой помещают листы пенополистирола. В некоторых случаях опалубка своими руками делается комбинированной. Такую конструкцию применяют на сыпучих грунтах, если фундамент свайно-ленточный, заглубленный: подземная часть опалубки — несъемная, а надземная – съемная, из лисов фанеры и досок.

Опалубка из фанеры своими руками: советы и рекомендации

Опалубка из фанеры

Строительство фундамента содержит в себе множество попутных работ, которые все вместе и обеспечивают возведение прочного основания заданных параметров. При этом, в современном строительстве используется такое большое разнообразие методик работы, что подобрать оптимальный вариант можно совершенно для любого проекта и случая. Возводимая опалубка из фанеры для фундамента своими руками является одним из тех вариантов, который обеспечивает достижение высокой эффективности при минимальных финансовых вложениях.

Простая опалубка для фундамента из фанеры для кого-то может показаться нерациональным способом создания фундамента.

Такое мнение распространено, но слабо обосновано. При точном соблюдении методики строительства удается достигать прекрасных результатов в организации возведения объекта.



Опалубка для фундамента из фанеры

Делаем опалубку из фанеры для фундамента

Проектирование здания и сооружения начинается с тщательного анализа технических характеристик участка застройки и будущих параметров строения. В частном домостроении преобладает ленточный и свайно-ленточный фундамент. Эти разновидности оснований обеспечивают достижение оптимальных технико-эксплуатационных характеристик при доступных вложениях. Одним из ключевых этапов возведения такого фундамента является сборка и установка опалубки. Именно эта незатейливая конструкция определяет не только внешний вид основания, но и его технические параметры, в том числе прочность и надежность. Поэтому к опалубке подходят с особой внимательностью. В строительных магазинах сейчас предлагается широкий выбор материалов, из которых может быть собрана опалубка. Одним из распространенных вариантов является листовая фанера. Этот тип материала обеспечивает пользователя несколькими важными особенностями, которые окажутся ценными для производства работ:

Листовая фанера в качестве опалубки

  1. Поверхность фанеры отличается высокой гладкостью и ровностью с полным отсутствием шероховатостей – это оптимально для заливки бетонной смеси.
  2. Фанера устойчива к влаге и сохраняет свою структуру при контакте с влажными смесями.
  3. Простой монтаж такой опалубки из фанеры помогает ускорить и упростить проведение всего строительства.
  4. Снижение риска деформирования элементов конструкции опалубки в процессе заливки бетона.
  5. Сокращение сроков производства работ.



к оглавлению ↑

Выбор фанеры для изготовления опалубки

Перед тем, как сделать опалубку из фанеры своими руками, важно точно изучить предлагаемые на рынке варианты материала, потому что сейчас в строительстве представлено большое разнообразие моделей. Съемная опалубка из фанеры и несъемный вариант опалубки из фанеры могут выполняться из разных видов листового материала. В общем виде, можно выделить следующие разновидности фанер для основания:

  1. Хвойная фанера. Популярна для однократной заливки и является одним из лидеров среди подобных материалов. Гибкая и прочная структура обеспечивает достаточное сопротивление при увеличении объема бетона по мере застывания.
  2. Особая влагостойкая фанера. Этот вариант оптимален для многоразового использования, так как после установки и прохождения всех циклов застывания бетонной смеси листы сохраняют прочность и не накапливают влагу в своей структуре.
  3. Ламинированная фанера для опалубки. Этот вариант разработан специально для выполнения фундаментных работ. Лист покрыт особым защитным слоем, к которому не пристает цемент. Так гарантируется простота демонтажа и многократность применения.

Также листовая фанера широко различается по размерам используемых листов. Обычно в домостроении применяют габариты 2440 на 1220 миллиметров. При необходимости можно сделать меньшие листы – фанера легко нарезается и можно создавать какие угодно конструкции.

Толщина листа выбирается в зависимости от индивидуальных характеристик конкретного проекта.

Для того, чтобы опалубка обеспечила высокую эффективность своего применения, ее можно дополнительно обработать специальными водостойкими клеями. Так гарантируется улучшенное сопротивление негативному воздействию бетона. Таким образом, современные строители имеют в распоряжении большой ассортимент заводской фанеры, которая разработана специально для установки каркаса под заливку монолитного основания. Применение такого подхода к возведению фундамента имеет много практических достоинств, которые и определяют его растущую популярность. Использование особой фанеры для фундамента является примером оптимизации строительного процесса.

к оглавлению ↑

Сборка опалубки из фанеры своими руками

Фанера для фундамента становится неплохим решением. Этот конструктивный элемент помогает достичь желаемого результата при сниженных затратах. Изготовление опалубки из фанеры не такое сложное, хотя требует соблюдения определенных обязательных правил. Следование таким рекомендациям обеспечивает выход на желаемую прочность и эффективность основания.

Процесс сборки опалубки не слишком отличается от стандартного и известного всем. Задача – собрать прочную конструкцию геометрически правильно и обеспечить достаточную прочность для фиксирования бетонной смеси. Это своеобразная форма будущего основания и следует обеспечить ее точность и прочность.

Опалубку устанавливают на предварительно подготовленную поверхность земельного участка. Для этого пятно застройки расчищают, планируют и срезают плодородный горизонт. После этого на участке выполняется комплекс геодезических работ, который преследует цель точное определение положения проектных точек на местности. Вынос поворотных точек будущего основания может осуществляться с точностью до 1 миллиметра.

Толщина фанеры для опалубки подбирается в прямой зависимости от технических характеристик создаваемого строения и особенностей конкретного участка.

Сборка самой опалубки из листовой фанеры осуществляется по определенным правилам.

Прежде всего, необходимо точно представлять, что такое опалубка и как она должна выглядеть. При сборке конструкции из фанеры нужно сделать опорные листы по обеим сторонам траншеи. На всех участках, где будет заливаться бетонная смесь, устанавливают опалубку, причем расстояние между бортами должно быть примерно одинаковым.

Собираем опалубку из фанеры

Чтобы сохранить геометрическую точность монтируемой опалубки используют распорки и перемычки различной величины. Чтобы листы сохраняли созданную форму, конструкцию соединяют прочными стальными шпильками. Для их установки в листах фанеры создают специальные отверстия минимального диаметра. Стенки отверстий покрывают олифой – так обеспечивается их долговечность и надежность.

Опалубка фундамента из фанеры имеет еще одну особенность – для сохранения одинакового расстояния между двумя сторонами траншеи (то есть для обеспечения одинаковой толщины будущего основания) между листами по всему периметру устанавливают деревянные бруски.

Соблюдение всех норм для фиксации листов опалубки в единую конструкцию гарантирует точность заливки бетона. При этом, разобрать конструкцию также просто – достаточно раскрепить листы фанеры (они скручиваются стальными шпильками с гайками).

При сборке опалубки из фанеры особое внимание уделяется надежности конструкции. Так, для высокого основания делают не только направляющую перемычку снизу и сверху, но и пропускают опорную перекладину в центральной части листа. Угловые точки фиксируют саморезами и специальными уголками. Все соединительные элементы монтируются снаружи – внутренняя часть должна оставаться гладкой и не должна иметь даже минимальных ямок из-за гаек и болтов.

Между листами фанеры неизбежно формируются щели, которые могут привести к протеканию бетонной смеси. Поэтому перед заливкой и в процессе работ постоянно следят за образованием таких просветов, оперативно их заделывая.

Перед тем, как сделать опалубку из фанеры, рекомендуется проконсультироваться со специалистами. Так вы обезопасите себя от досадных ошибок и создадите фундамент необходимых параметров.



преимущества и правила ее монтажа

При возведении монолитных конструкций не обойтись без специальных форм. Традиционно для монтажа опалубки используется древесина, однако, дощатый набор имеет массу недостатков.

Более удобным и выгодным вариантом является опалубка из фанеры, её применяют для заливки фундаментов, стен и других конструкций. Собрать формы относительно несложно, но нужно соблюдать ряд правил. Неправильно смонтированные формы приведут к образованию дефектов на отливаемых формах.

Преимущества опалубки из фанеры

Применение опалубки из фанеры своими руками имеет важные преимущества по сравнению с традиционными дощатыми формами. Стоит отметить:

  • Небольшой вес. Этот параметр облегчает транспортировку, хранение и сборку форм;
  • Прочность и надежность. При правильно выполненном монтаже с установкой распорок с шагом 0,6-1,0 метра опалубка способна выдерживать высокие нагрузки, не деформируясь;
  • Гладкость поверхности. Для сборки форм нередко используется ламинированная фанера, имеющая идеально гладкую и глянцевую поверхность. Кроме того, фанерные щиты, в отличие от дощатых, цельные, они не имеют стыков. Это облегчает проведение разборки опалубки после завершения работ и позволяет получить ровную поверхность монолитных конструкций.
  • Вариативность. Фанерные щиты при необходимости легко подогнать под необходимые размеры.
  • Практичность. Опалубка, собранная из ламинированных фанерных листов, может выдержать большое количество циклов. Главное, правильно её эксплуатировать и хранить.

Совет! Чтобы быть объективными, укажем и на недостатки фанерных опалубочных конструкций. Основным является недостаточно высокая устойчивость к ударным нагрузкам. При неаккуратном обращении щиты можно повредить.

Выбор фанеры для опалубки

Если вы выбираете между досками и фанерой для сооружения опалубки, то стоит отдать предпочтение именно фанерным конструкциям. Этот вариант удобнее в использовании, да и покупка материалов обойдется дешевле. Как осуществить выбор фанеры для изготовления опалубочных форм? Выбор определяется объемами работ.

Так, самым прочным и довольно дорогим вариантом является бакелитовая фанера. Опалубочные системы из этого материала выдерживают 100 и более циклов эксплуатации. Покупка этого материала имеет смысл только в случае проведения большого количества строительных работ.

В частном строительстве использование таких дорогих форм нецелесообразно, можно выбрать менее дорогой вариант. Средним вариантом по цене и долговечности является ламинированная фанера. Опалубка из этого материала позволяет провести 50-55 циклов заливки.

Еще более простой и дешевый вариант – фанера ФСФ из березы или сосны выдерживаем в среднем около 30 циклов, для выполнения небольшого объема работ, этого вполне достаточно.

Важным параметром выбора являются размеры ламинированной фанеры для опалубки. Существуют стандартные размеры листов, их можно использовать в большинстве случаев при частном строительстве.

А какой должна быть толщина листа? Ответ зависит от того, какой будет толщина монолитной конструкции. Для заливки фундамента необходимы формы из фанеры толщиной 18 мм или более (до 21 мм). Для заливки внутренних перегородок можно использовать опалубку из фанеры толщиной от 10 мм.

Кроме того, опалубочная фанера должна иметь максимально гладкую поверхность. У ламинированного материала поверхность листа выровнена идеально. Если используется обычная фанера, то её можно предварительно выровнять и покрыть лаком или краской, это повысит уровень гладкости.

Виды фанерной опалубки

В процессе строительства домов применяется опалубка разных видов. Она бывает:

  • крупно- и мелкощитовой;
  • блочной;
  • несъемной и переставной;
  • скользящей в вертикальной или горизонтальной плоскости.

В частном строительстве, как правило, применяются мелкощитовые переставные формы. Это наиболее простой вариант, поэтому собрать из фанеры опалубку своими руками сможет каждый человек, имеющий минимальный строительный опыт.

Для стен

Изготавливается опалубка для стен из листов толщиной 10-12 мм. Но если стены имеют сложную конфигурацию, то могут быть использованы фанерные листы меньшей толщины. Перед выполнением монтажных работ очень важно все точно скрупулёзно рассчитать и измерить.

Для получения ровных стен рекомендуется использовать щиты из ламинированной либо хорошо отшлифованной фанеры. Это значительно облегчит последующую отделку. При сборке фанерных конструкций для стен очень важно правильно использовать крепеж. Вбивать гвозди или вкручивать саморезы рекомендуется так, чтобы шляпки оказались с внутренней стороны.

Очень важный момент – установка распорок. Устанавливаем их под углом 30-45 градусов, один конец должен упираться в фанерный щит, а вторым – в землю. После сборки следует убедиться, что верхние кромки параллельны. Сделать это можно осень просто, достаточно положить ровный брус на противоположные края.

Для фундамента

Строительство опалубки из фанеры для фундамента своими руками не слишком сильно отличается от монтажа форм для заливки стен. Основным отличием является то, что при заливке фундамента на щиты оказываются более значительные нагрузки, поэтому их нужно изготавливать из фанеры большей толщины.

Кроме того, при устройстве опалубки для фундамента из фанеры нужно устанавливать распорки с более коротким шагом, это позволит исключить изгибание листов, вызванное оказываемыми нагрузками. Соблюдение всех норм для сборки опалубки для фундамента своими руками гарантирует точность заливки бетона.

Для колонн

Фанерная опалубка для колонн может быть собрана в том случае, если планируется постройка корон квадратной или прямоугольной формы. Собирается она из щитов из отшлифованной или ламинированной фанеры, так как очень важно обеспечить максимальную гладкость монолитных поверхностей.

Для крепления используются распоры, устанавливаемые под углом с упором в землю. Как правило, фанерные щиты меньше по высоте, чем колонны, поэтому приходится заливать этот архитектурный элемент в несколько этапов. Это является основным недостатком использования фанерных опалубочных систем для колонн.

Монтаж опалубки из фанеры

При монтаже опалубки из фанеры следует много внимания уделить разметке. После того, как разметка будет выполнена, можно приступить к установке фанерных щитов. Их устанавливают параллельно, расстояние между щитами равно толщине отливаемой детали.

Совет! Прежде чем начать крепление фанеры, необходимо проверить при помощи уровня правильность расположения щитов.

Смежные щиты между собой скрепляются стяжками. Верхняя часть двух щитов соединяется хомутами, углы укрепляются досками, закрепленными на саморезы. Затем приступают к установке распорок в верхней и нижней части опалубки с шагом 0,6-1 метр, их назначение – сохранение равного расстояния между параллельными щитами. На последнем этапе с наружной стороны устанавливают укосы. Перед выполнением заливки еще раз проверяют уровень и правильность установки щитов.

Демонтаж опалубки

Снимать опалубку можно, когда между щитом и залитой деталью образуется видимая щель, то есть, после застывания бетонного раствора. В процессе демонтажа можно использовать молоток из резины, им рекомендуется слегка простукать формы по периметру. Порядок демонтажа:

  • снимаются стяжки и распорки;
  • убирают укосы и снимают хомуты;
  • снимают фанерные щиты.

Итак, фанерная опалубка – это удобное и практичное решение для частного строительства. Собрать формы из фанеры для заливки фундамента или стен можно самостоятельно. Однако следует помнить, что даже небольшие ошибки, допущенные в процессе монтажа, могут обернуться появлением дефектов на отливаемых конструкциях, которые будет очень сложно устранить.

Устройство опалубки из фанеры своими руками

Возведение фундамента дома включает в себя такой важный процесс, как установка опалубки. Она представляет собой конструкцию, в которую в дальнейшем будет заливаться бетонная масса. При строительстве частных домов во время заливки бетона чаще всего применяют опалубку из фанеры. Этот материал лучше всего подходит для бетонных сооружений, поскольку отличается гладкой и ровной поверхностью. Благодаря фанерной опалубке заливку фундамента бетоном возможно осуществлять самостоятельно без особых трудностей.

Где применяется фанерная опалубка?

При производстве материала используются категории таких марок, которые могут быть в дальнейшем использованы в качестве щитовой опалубки при сооружении бетонных фундаментов, а также перекрытий. Опалубка рассматриваемого вида применяется в:

  • строительстве частных домов;
  • постройке монолитных зданий;
  • при возведении архитектурных форм малых габаритов;
  • при сооружении плотин и мостов;
  • в качестве материала для изготовления корпусной мебели;
  • для обшивки товарных вагонов и т.д.

Разновидности материала для опалубки

Фанеру необходимо подбирать с учетом множества факторов: климатических условий, сложности строительных работ и их объема. При изготовлении опалубки используются следующие виды фанеры:

Бакелитовая. При ее изготовлении шпоновые листы скрепляются между собой при помощи синтетических смол и специального лака. После этого материалы просушиваются при низких температурных режимах. Бакелитовая фанера имеет высокую устойчивость к влаге и способна выдерживать резкие перепады температур, а также долговечна при эксплуатации. Ее часто используют при реставрации и достройке помещений. Материал выгодно приобретать, потому что его в дальнейшем можно многократно использовать , например, для возведения фундамента бани или сарая.

Ламинированная. Это изделие облицовано со всех сторон фенольным или меламиновым покрытием. Оно устойчиво к влиянию агрессивных химических веществ, не подвержено воздействия грибка и плесени. Защитная пленка препятствует проникновению вглубь ламинированной фанеры влаги. При правильной эксплуатации опалубка из данного материала способна выдержать около 70 циклов.

ФК. Такая фанера представляет собой несколько слоев склеенного цельного шипона. Материал устойчив к деформации и отличается высокими механическими показателями. Главный минус – недолгий срок службы.

Выбор фанеры для опалубки

Если заливка фундамента будет производиться однократно, то достаточно приобрести хвойную фанеру. Для более сложных работ подойдет ламинированная фанера. Это даст гарантию, что раствор не пристынет к поверхности материала.

Обычно фанеру выпускают стандартных габаритов 2444х1220м. Следует сразу учесть, что листы подобного размера придется распускать на более мелкие изделия, чтобы их высота лишь незначительно превышала глубину фундамента. Толщину листов определяют исходя из параметров самой заливки.

Для увеличения срока службы изделия, торцы опалубки обрабатывают специальным клеящим составом. Благодаря клею листы не будут расслаиваться и смогут надежно удерживать бетон. Фанеру из хвои рекомендуется покрывать олифой, это увеличит влагостойкость изделия.

Кроме того, при выборе фанеры для установки опалубки своим руками следует обратить внимание на следующие показатели:

  • прочность изделия и его устойчивость к разрывам и изломам;
  • степень водостойкости и срок эксплуатации;
  • показатели сопротивляемости при изгибах;
  • легкость обработки;
  • степень защиты от химических составов;
  • количество циклов, которое изделие способно выдержать без потери первоначальных качеств и свойств.

Предварительные работы перед монтажом опалубки

Прежде чем приступить к работе стоит обязательно подготовить строительную площадку. Для этого ее освобождают от лишнего мусора и зеленых насаждений. Почва, неприспособленная под высокие нагрузки, снимается. Строительная площадка выравнивается до горизонтального состояния.

Далее по внешним углам будущего фундамента забиваются железные штыри. По диагоналям уточняются размеры сооружения, а затем выполняют внутренние разметки. По верху будущей заливки натягивается прочная леска, по которой обозначаются необходимые габариты.

Монтаж опалубки

Дальнейшая установка опалубки из фанеры своими руками происходит в определенном порядке.

Заготавливается материал для щитов. Для этого материал разрезают на заготовки одинакового размера таким образом, чтобы их длина на полметра превышала высоту фундамента. Одну из сторон заготовок затачивают, чтобы с их помощью можно было забить щиты в землю. Фанера разрезается по габаритам щитов. Доски материалов тщательно подгоняют, чтобы между ними не оставалось щелей. Толщина досок определяется в зависимости от габаритов строения и толщины бетонной заливки, которую будет удерживать опалубка. Обычно для таких целей подбирают доски толщиной 2,4-3,6 см.

На ровной поверхности выкладываются бруски и выравниваются по верхнему краю. Поверх брусков накладывается фанера, которая затем закрепляется с помощью саморезов и гвоздей. Следует располагать шляпку закрепляющих элементов с внутренней стороны щитов, чтобы выступающие элементы не смогли затруднить процесс снятия опалубки.

Далее происходит разметка строительного участка. Капроновая веревка натягивается на вбитые в землю бруски. По разметке прорывается траншея определенной глубины и выполняется песчано-гравийная посыпка. При необходимости можно установить опорную доску, а после этой операции щиты. Щиты прикрепляются к опорной доске либо вбиваются заостренным концом в грунт. При выполнении таких работ пользуются уровнем или отвесом, чтобы обеспечить щитам максимально ровное положение.

Скрепление щитов между собой. Это происходит с использованием отрезков досок. Доски следует прибивать с внешней стороны к брускам щитов. Опалубка скрепляется хомутами, имеющими П- образную форму. Благодаря такому креплению стороны опалубки не расходятся в разные стороны при выполнении заливки бетоном. Углы конструкции дополнительно скрепляются досками на саморезы.

В случае, если щиты стоят недостаточно устойчиво, их также скрепляют брусками с внешней стороны. Иногда в качестве соединительного элемента используют укосы – бруски со срезом в 45 градусов.

Стенки опалубки застилают пленкой из полиэтилена, чтобы предотвратить вытекание раствора и преждевременное испарение цементной смеси.

Установка арматуры. В процессе установки заливается и бетон. Поверхность после выполнения всех работ выравнивается и выдерживается до полного высыхания бетона.

Самостоятельный демонтаж конструкции

Снятие опалубки производят только после образования зазора между бетоном и досками. Щиты при снятии слегка постукивают по внешней стороне. Такой способ позволяет снять опалубку быстро и легко. Вначале снимаются укосы, стяжки и хомуты, а лишь за тем извлекаются щиты.

Пленка, которая использовалась в качестве застилки, может быть оставлена на поверхности фундамента до полного засыхания цементного раствора. Благодаря этому верхний слой фундамента не пересохнет раньше времени, и, соответственно, конструкция наберет максимальную прочность.

Экономичный способ устройства опалубки

Опалубка для фундамента создается , прежде всего, с целью обеспечить конструкцию максимальной прочностью и надежностью. Помимо стандартных методов скрепления щитов деревянными рейками и П-образными обоймами применяется крепеж металлическими шпильками. В основном шпильки подбираются диаметром 16 мм. Далее под соединительные элементы высверливаются сквозные отверстия в деревянных рейках. Рейки лучше предварительно закрепить на листах для устойчивости во время монтажа опалубки из фанеры. Чтобы качественно закрепить рейку к листу достаточно проделать 3 отверстия (для стандартного листа размером 250 см).

При таком способе устройства опалубки необходимо, чтобы длина шпилек превышала ширину фундамента на 25 см. Для того, чтобы было легче извлечь шпильки после засыхания бетона, рекомендуется насаживать на них пластиковые трубки. В качестве насадки подойдут самые обычные водопроводные трубы. Главное, чтобы их размер совпадал с шириной фундамента.

Такой способ позволяет возвести ленточный фундамент строения в самые короткие сроки. При этом щиты опалубки максимально защищены от возможных повреждений.

Чтобы листы легче демонтировались, перед установкой их обрабатывают гидроизоляционными средствами, например машинным маслом. Экономичный способ установки опалубки из фанеры вполне подойдет для сооружения монолитного железобетонного каркаса, целью которого является соединение столбчатого фундамента в единую прочную конструкцию.

Рекомендации по изготовлению фанерной опалубки

В процессе работы необходимо следовать некоторым рекомендациям, которые позволят выполнить все операции наилучшим образом, сократив при этом временные и денежные затраты.

Фанерные листы должны быть обязательно закреплены. Важно, чтобы внутренняя часть материала соответствовала по форме бетонному элементу. Крепление листов производят чаще всего при помощи стяжек. В образовавшиеся полости заливается бетон.

После заливки бетон необходимо выждать 2 недели до того момента, пока он полностью застынет. Лишь после этого можно демонтировать опалубку.

Так, как опалубка и ее крепление изготавливается из множества отдельных элементов нужно заранее подготовиться к тому, что процесс займет много времени.

Не следует изготавливать заранее щиты для опалубки из фанеры. В процессе работы их длина может оказаться недостаточной и процедуру придется выполнять заново.

Во время монтажа нельзя бросать фанеру на поверхность с выступающими элементами.

При повторном использовании материал должен быть обязательно очищен – иначе он не сможет прослужить долгое время. В качестве повышения прочности фанеры можно смазать материал гидрофобным составом.

Преимущества опалубки из фанеры:

  • Ровная поверхность материала создает благоприятные условия для заливки бетона.
  • Влагостойкие свойства материала позволяют ему сохранять первоначальные свойства в процессе длительной эксплуатации.
  • Опалубка рассматриваемого типа легко устанавливается без привлечения специалистов по строительным работам.
  • Элементы конструкции более защищены от деформации во время заливки цементного раствора.
  • Опалубка из фанеры более экономична по сравнению с деревянными щитами.

Таким образом, качественно выполненная опалубка из фанеры своими руками, обеспечивает фундаменту максимальную прочность и надежность.

Опалубка из фанеры своими руками – пошаговая инструкция с фото и видео

Любое строение невозможно без фундамента. А надёжный и ровный фундамент может быть создан только при условии сооружения крепкой и геометрически правильной опалубки. Несмотря на развитие технического прогресса, традиционная опалубка из щитов продолжает оставаться незаменимым элементом. В последнее время всё чаще дерево постепенно заменяется фанерой. Сооружение опалубки из фанеры своими руками не только сокращает время строительства, но и позволяет значительно уменьшить расходы.

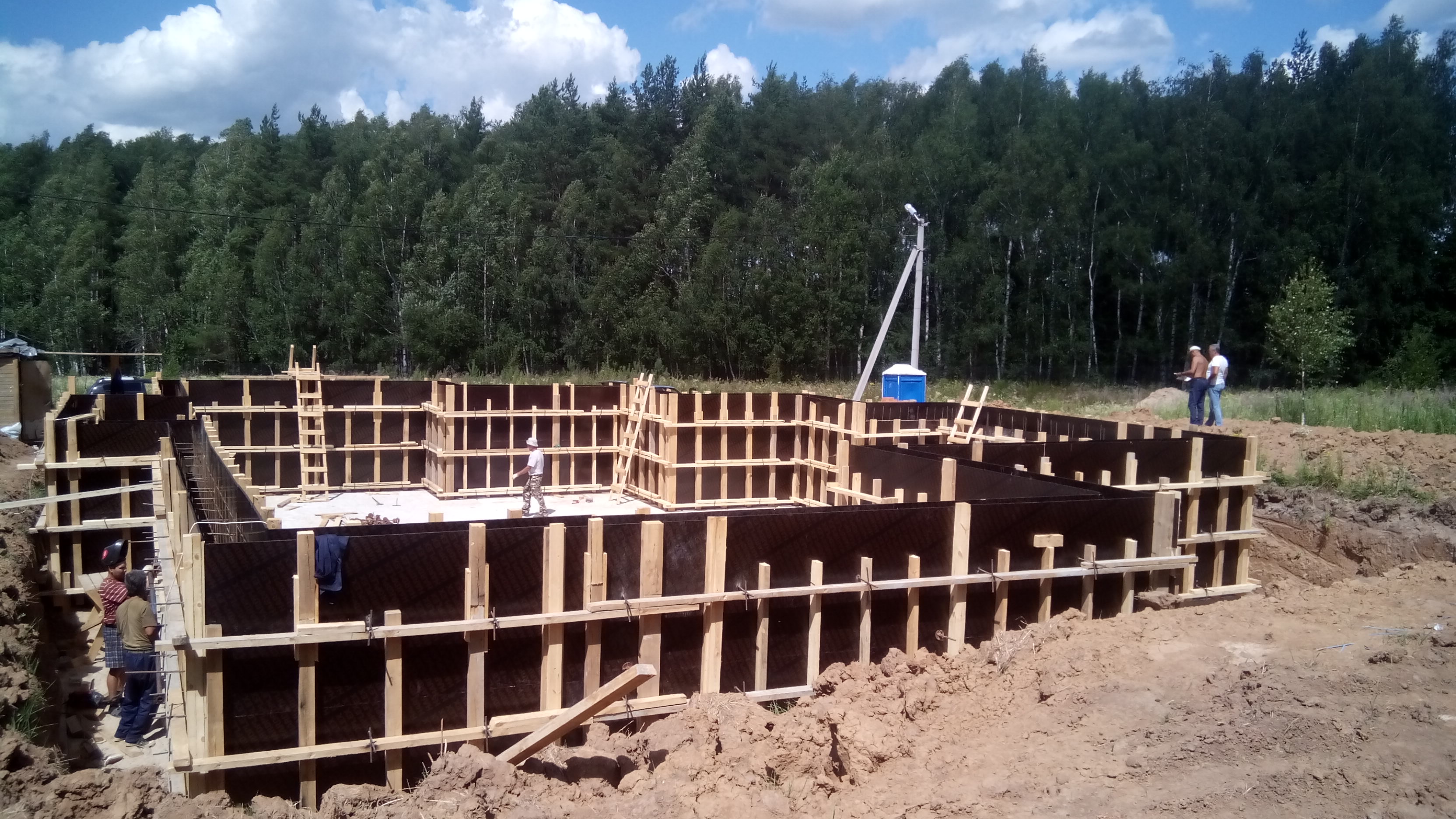

Установленная опалубка из фанеры

Основные плюсы использования

Одной из главных причин замены конструкций на фанерные при сооружении опалубки стала деформация дерева под действием раствора. Со временем стоимость деревянных и фанерных опалубок стала практически одинаковой, что только способствовало процессу замены.

Кроме этого, применение фанеры имеет дополнительные плюсы:

  • Гладкая поверхность позволяет создать идеальную форму.
  • Процесс установки и сборка может осуществляться своими силами.
  • Сводится к минимуму возможность выдавливания отдельных элементов под действием раствора.
  • Предельно сокращается время изготовления.
  • Использование отдельных макрок позволяет выдержать несколько циклов заливок.

Важно! Если предстоит многократное использование конструкции, элементы можно смазать для упрощения последующего демонтажа.

Процедура изготовления включает основные этапы, свойственные традиционной конструкции, но имеет свои отличия. Чтобы сделать опалубку из фанеры для фундамента своими руками необходимо придерживаться рекомендаций:

Приобретение необходимого материала

До начала работ следует приобрести:

  • Составляющие для бетона (цемент, песок, вода, щебень).
  • Арматура и вязальная проволока.
  • Брус для крепежа сечением 50 на 50 мм.
  • Крепление для фанеры (шпильки и гайки).
  • Крепежи (скобы, саморезы, гвозди).
  • Фанеру.

Приобретая фанеру, рекомендуют придерживаться следующих советов:

  • Для разового сооружения достаточно листов из хвои. Для предупреждения расслаивания её можно обработать олифой.
  • Для неоднократного использования подходят влагостойкие или ламинированные плиты.
  • Для увеличения срока эксплуатации торцы плит можно обработать водостойким клеем.

Также понадобятся бетономешалка, лобзик, шуруповёрт, молоток и гаечный ключ.

После подготовки материала необходимо расчистить площадь, где будет заливаться фундамент, и произвести разметку, использую леску. Сначала отбивается внешний периметр, проверяется диагональными промерами, после чего размечаются внутренние размеры с учётом толщины фундамента.

Разметка фундамента и подготовка траншей

Монтаж

По разметке вырываются траншеи. На дно засыпается песок, после чего утрамбовывается.

Монтаж происходит в таком порядке:

  • С наружной стороны траншеи ставятся листы фанеры, с каждой стороны.
  • Чтобы не было смещения с наружной стороны крепяся брусы, перемычки и клинья (раскосы).
  • Для надёжной фиксации листов используются стальные шпильки. Для этого в местах крепления сверлятся отверстия, равные диаметру крепежа. Перед установкой между стенами закладывается трубка из пластика, куда потом вставляется шпилька, которая скрепляется гайками с наружной стороны.

Как установить правильно шпильку при монтаже опалубки из фанеры своими руками, видео ниже наглядно продемонстрирует.

Крепёжные шпильки и гайки для крепления фанеры

  • Для фиксации расстояния между листами внутри ставятся деревянные брусы, равные ширине заливки.

Важно! Все просверленные отверстия обрабатываются олифой, чтобы препятствовать выходу влаги.

  • Для повышения надёжности крепления устанавливаются в несколько рядов. Крепежи ставятся снизу и сверху конструкции вдоль установленных листов фанеры.

Важно! Если высота слишком большая допускается установка крепежа посредине листа.

  • Соединения по углам фиксируются скобами.

Важно! Все крепежи осуществляются только с наружной стороны. Если используются гвозди, они забиваются изнутри, и загибаются снаружи. Это делается для сохранения поверхности фундамента.

  • В готовой конструкции дыры и щели закрываются или зашпаклевываются, иначе может произойти утечка бетона. Для снижения давления бетона по периметру опалубки в грунт вбиваются арматуры, которые дополнительно фиксируются вязальной проволокой. Также могут использоваться хомуты.

Установеленная и закреплённая опалубка

  • Если используется фанера без покрытия, для лёгкого демонтажа конструкции внутренние стенки можно обработать олифой, специальным раствором или обычной плёнкой.
  • Фундамент можно утеплить. Для этого можно разместить плиты полистирола между опалубкой и фундаментом.

Опалубка, утеплённая пенополистиролом

  • Для окончательного завершения монтажа надо провести армирование. Для этого используется арматура, которая крепится как вдоль фундамента, так и поперёк, после чего обязательно фиксируется проволокой.

Армирование опалубки

Опалубка готова!

Важно! Если строение имеет коммуникации, в процессе подготовки опалубки необходимо предусмотреть закладку труб по периметру фундамента. Это значительно упростит процесс подвода коммуникаций на этапе строительно-монтажных работ.

Ламинированная фанера

Если бюджет позволяет, опалубка из ламинированной фанеры, своими руками будет отличным решением. В отличие от обычной она имеет свои плюсы:

  • Повышенная прочность, позволяющая легко переносить большие нагрузки.
  • Возможность установление креплений с шагом в несколько раз большим, чем для обычной фанеры, что является следствием её прочности.
  • Идеально гладкая и ровная плоскость даже без дополнительной шлифовки.
  • Простота в монтаже.
  • Длительный срок эксплуатации, выдерживающий до 100 заливок.

Опалубка из ламинированной фанеры

В конце необходимо обратить внимание на особенности монтажа опалубки для стен из фанеры своими руками. Процедура принципиально ничем не отличается от описанного процесса. Рекомендуется обратить внимание на следующие моменты:

  • Для опалубки стен лучше использовать новые материалы, так как старые оставят на поверхности следы.
  • Опорные доски должны стоять под углом от 30 до 45°, иначе конструкция может рухнуть.
  • В бетон для крепости перед заливкой стен нужно добавлять пластификаторы.

Монтаж опалубки стен

Используя указанные советы можно без посторонней помощи собрать опалубку с минимальными затратами.

Вконтакте

Facebook

Twitter

Google+

Опалубка для фундамента из фанеры

Для тех, кто занялся строительством самостоятельно и предназначена данная статья.

Начинается возведение дома с заливки фундамента. Формой, для бетонной смеси и арматуры служит опалубка.

Обеспечить соответствие геометрических размеров заливки ее проектному значению может обустройство опалубки из фанеры.

Виды опалубки

Опалубка для фундамента из фанеры может быть двух видов:

  • съемная опалубка из фанеры. При строительстве частного дома используется съемная мелко-щитовая опалубка. Особенность этой конструкции состоит в том, что ее можно легко смонтировать и разобрать. Сделать практически любую конфигурацию фундамента. Кроме того, такая опалубка является временной и поэтому не выдвигает особых требований к долговечности. Таким образом, для ее обустройства могут быть использованы недорогие материалы, не отличающиеся повышенной прочностью.
  • не съемная опалубка из фанеры. Такая опалубка не снимается и остается в месте заливки в течение всего срока эксплуатации дома.

Вне зависимости от вида монтируется материал непосредственно в месте использования.

Устройство опалубки из фанеры реализуется в несколько этапов.

1. Конструкция опалубки из фанеры

Выбор конструкции – съемная или постоянная зависит от типа грунта, в котором обустраивается фундамент. На рисунке представлены два возможных варианта обустройства.

2. Выбор и подготовка фанеры

Для обустройства опалубки используется влагостойкая фанера марки ФСФ или фанера ламинированная. Предпочтительно использовать сорта 2/2 и 2/3, а толщина фанеры должна быть выше 11 мм. Благодаря таким своим свойствам как влагостойкость, легкость, прочность, невысокая стоимость фанера получила широкое распространение в строительстве. А низкая оборачиваемость фанеры для опалубки обусловила использование этого материала в частном строительстве при создании мелко-щитовых съемных конструкций.

Чтобы применяемая фанера в полном объеме выполняла свое предназначение, ее торцы лучше обработать водостойким клеем. Это убережет материал от расслоения листов шпона.

Учитывая то, что конструкция съемная, а бетон может налипнуть на поверхность фанеры – перед эксплуатацией их можно смазать специальным раствором.

3. Установка фанерных щитов

Вариант А (представленный на рисунке выше) целесообразно использовать при наличии твердого грунта, который не осыпается в процессе выработки. Сборка опалубки из фанеры в данном варианте осуществляется следующим образом.

Выкапывают траншею нужной высоты и ширины. На подготовленную и утрамбованную песчаную подушку на дне траншеи устанавливают фанерные щиты опалубки. Между собой они сбиваются гвоздями. Причем шляпки гвоздей должны располагаться с внутренней стороны. Это нужно для того, чтобы гвоздь не забетонировался и осталась возможность снять щиты. При обустройстве важно не допустить появления щелей, через которые может вытекать бетон.

Поскольку бетон тяжелый и будет напирать на стенки опалубки, их нужно укрепить. Делается это следующим образом – на расстоянии около метра и с таким же шагом устанавливаются колья. К ним, с помощью раскосов, крепятся щиты.

Между собой щиты скрепляются с применением перемычек. Расстояние между которыми составляет полметра. Этот прием позволит избежать «складывания» фанерных щитов внутрь конструкции.

Высота конструкции не ограничена.

Снимаемая опалубка из фанеры подходит и для строительства лестничных ступеней. Процесс обустройства идентичен предыдущему. Более детально конструкция представлена на фото. Для ступеней простой геометрии применяется обычная фанера. Для ступеней сложного очертания – гнутая.

Вариант Б следует использовать в том случае, когда грунт рыхлый и осыпается в процессе выработки.

Особых тонкостей, как сделать опалубку из фанеры не снимаемой, нет. Ведь наружная часть такой опалубки – фанерные щиты, которые фиксируют листы пенополистирола в требуемом с точки зрения геометрии фундамента положении. В дальнейшем каркас снимут, а пенополистирол вместе с бетоном послужит основанием для строительства дома.

В практике строительства может быть обустроена опалубка из фанеры для стен или лестничных маршей. Таким образом, может быть залито и жилое здание и, например, бассейн.

Заключение

Надеемся, что представленная здесь инструкция пригодится вам в строительстве. А изготовление опалубки из фанеры окажется на практике не таким сложным, как вы себе представляли.

Рекомендуем посмотреть:


Также советуем почитать

Как построить - Что использовать в опалубке доску или фанеру


Опалубка - это специальная конструкция, которая позволяет бетону не растекаться и придать нужную форму. В частном домостроении опалубку сооружают для заливки фундамента под дом, баню, теплицу и прочие хозяйственные постройки.

Опалубка бывает двух типов - съемная и несъемная. Несъемная опалубка не демонтируется с поверхности фундамента и далее служит как утеплитель. В качестве несъемной опалубки используют щиты из фиброволокна или полистирольные плиты. Съемная опалубка демонтируется после застывания бетона и изготавливается по большей части из щитов фанеры и досок, а также плит OSB-3. Также в качестве съемной опалубки используют листы из металла или пластика, но даже если взять такие материалы в аренду смета на строительство существенно возрастет, поэтому применение этих материалов не целесообразно.

Самым доступным и распространенным материалом для сборки опалубки является обрезные доски и щиты фанеры. Такая опалубка легко монтируется, достаточно прочная и стоит относительно недорого

Опалубка из обрезной доски



Чаще всего для опалубки выбирают доски второго сорта из хвойных пород дерева, так как такой материал достаточно прочный и стойкий к перепадам влажности и температуры. Но если конструкция требует более точных и правильных размеров, то целесообразно использовать доску первого сорта. Для сооружения опалубки используют доску толщиной от 25 мм при ширине фундамента до 300 мм. Если по проекту ширина фундамента должна быть более 400 мм, то доску следует использовать толщиной 40-50 мм.

Например, для сооружения опалубки для мелкозаглубленного ленточного фундамента толщиной 300-400 мм используется обрезная доска 25х150 мм с упорами через каждые 50 см.


Но профессионалы не рекомендуют использовать доску для формирования опалубки по следующим причинам:

  • Цельные щиты из досок по стоимости обойдутся дороже, чем щиты из фанеры;
  • Щиты из досок требуют достаточно много времени для монтажа и сборки;
  • Щиты из досок имеют щели, через которые бетонный раствор при заливке может вытечь;
  • При застывании поверхность бетона может получиться неровной из-за стыков между досками.

Если же принято решение сооружать опалубку из деревянной доски, то следует учесть несколько моментов:

  • Так как древесина способна впитывать влагу от незатвердевшего бетона, то следует выбирать доски влажностью не менее 25%;
  • Кроме того, перед заливкой бетона в опалубку, специалисты рекомендуют пролить доски водой при строительстве в жаркое и засушливое время;
  • Также внутреннюю часть опалубки можно закрыть строительной пленкой или рубероидом, что не позволит цементному молочку протечь сквозь щели и сделает поверхность бетона более гладкой. Кроме того будет значительно легче демонтировать доски после того как бетон затвердеет;
  • В последующем доски можно использовать в качестве черновых полов, а также для сооружения строительных лесов и ограждений.

Опалубка из фанеры



Многие строители на сегодняшний день предпочитают использовать щиты из фанеры для сооружения опалубки, так как опалубка из фанеры обладает некоторыми преимуществами:

  • Требует меньше времени и трудозатрат на монтаж, сборку, установку, а также демонтаж щитов;
  • Гладкая поверхность обеспечивает ровную поверхность монолитной бетонной конструкции;
  • Щиты из фанеры легко подогнать под необходимый размер;
  • Благодаря своей структуре из нескольких слоев шпона фанера обладает хорошей упругостью и прочностью, что уменьшает риск разрушения и деформации опалубки;
  • Так как бетонная поверхность получается более ровная и гладкая, то уменьшается риск возникновения микротрещин из-за взаимодействия с внешней средой, тем самым увеличивается срок эксплуатации;
  • Возможность создавать округлые и криволинейные формы, например, для бассейна овальной формы, бетонной арки или крыльца с округлыми ступенями.

Какую фанеру следует выбрать для опалубки



Для обустройства съёмной опалубки в частном домостроении наиболее часто используется влагостойкая фанера марки ФСФ или ламинированная фанера, которая способна выдержать несколько циклов заливки. Ламинированная фанера хороша тем, что к ней не прилипает цементный раствор, что существенно облегчает процесс демонтажа опалубки. Обычную фанеру можно обработать олифой для повышения водостойкости.

Опалубка из фанеры для стен изготавливается из ламинированных, либо хорошо отшлифованных листов толщиной 10-12 мм. При сборке конструкций для стен специалисты рекомендуют вбивать гвозди или вкручивать саморезы таким образом, чтобы шляпки оказались с внутренней стороны. Также необходимо уделить особое внимание установке распорок, которые должны быть установлены под углом 30-45 градусов. После сборки опалубки следует убедиться в том, что все парные щиты параллельны друг другу.

Опалубка для фундамента отличается лишь тем, что при заливке бетона на щиты оказывается более значительная нагрузка, поэтому фанеру следует выбрать большей толщины в зависимости от типа фундамента. Кроме того распорки устанавливаются с более коротким шагом, чтобы исключить прогиб листов под нагрузкой бетона.

Рекомендованые товары

особенность фанерной опалубки и пластиковой опалубки

Пластиковая опалубка BOFU

Самой распространенной бетонной опалубкой на строительной площадке раньше была фанерная опалубка, хотя в некоторых крупных проектах, таких как мосты и плотины, может использоваться стальная опалубка, потому что стальная опалубка прочнее фанеры, но на рынке коммерческих и жилых зданий фанера занимает большую часть акции.

У фанерной опалубки есть некоторые преимущества, такие как более дешевая цена, ее можно разрезать и изготавливать любую конструкцию по своему усмотрению, но ее недостаток также очевиден: меньше многоразового использования, отходы древесины, легко трансформируются, не водонепроницаемы, требуется больше рабочей силы и опытных рабочих. , так далее., все это делает новую пластиковую опалубку все более и более применяемой на стройплощадках.

Сравните с опалубкой из фанеры, пластиковая опалубка может быть повторно использована не менее 50 раз, огнестойкость, водонепроницаемость, не требует масла, проста в эксплуатации, экономия труда и времени, поверхность бетона гладкая и больше не требует доработки… Благодаря этим характеристикам пластиковая опалубка в будущем может стать заменой фанерной опалубке.

Материалом пластиковой опалубки может быть полипропилен, цена которого относительно дешевая и достаточно прочная для строительства.Другой распространенный материал - ПК, цена выше, и он какой-то хрупкий, чем ПП, так что это не обычные материалы. Существуют также некоторые материалы из ПВХ для опалубки, но прочности опалубки из ПВХ было недостаточно для строительства зданий, ей потребуется больше поддержки или усиления, чтобы ее можно было использовать на строительном рынке. Независимо от того, из какого материала изготовлена ​​пластиковая опалубка, при использовании она может быть переработана, что снижает затраты и не наносит вреда окружающей среде.

Обычно, когда мы используем опалубку для одного или нескольких домов или небольшого проекта, необходимое количество опалубки невелико и будет использоваться только один или несколько раз, мы можем использовать опалубку из фанеры по более низкой цене.Однако для многоэтажного строительства или для многих домов-дубликатов пластиковая опалубка должна быть первым выбором.

Пластиковая опалубка BOFU

Ничего не найдено для Wp Content Uploads 2012 10 Concrete Forming Designconstruction Guide Pdf

Каковы основные изменения в стандарте сертификации цепочки поставок FSC?

Загрузить Что нового в обновленном стандарте FSC COC. Кроме того, предыдущая программа обязательной проверки FSC была заменена протоколом комплексной проверки с новой системой оценки рисков.Учить больше. Практика надлежащего лесоразведения в Северной Америке поддерживает цели EUTR. Его устойчиво управляемые леса соответствуют требованиям одного или нескольких из пяти ведущих агентств по сертификации, ответственных за проверку надлежащей практики ведения лесного хозяйства.

Могут ли EPD, сертифицированные US Underwriters Laboratories, использоваться для оценки экологических характеристик в системе BREEAM?

Отвечает ли фанера APA самой низкой категории (E1) по выделению формальдегида без необходимости дальнейших испытаний?

В соответствии с гармонизированным европейским стандартом для древесных плит, EN 13986, приложение B, «древесные плиты, склеенные смолами, не выделяющими формальдегид или не выделяющие незначительное количество формальдегида после производства, как e.грамм. изоцианатный или фенольный клей »должны быть отнесены к классу E1 (самый низкий класс выделения формальдегида) без дополнительных испытаний.

См. Руководство APA «Формальдегид и изделия из конструкционной древесины». Фанера APA отнесена к самой низкой категории E1 по выделению формальдегида и не требует дополнительных испытаний. Фанера APA US PS 1 и PS 2 прошла испытания на соответствие стандарту EN 717-1, и уровни формальдегида уже соответствуют требованиям предела классификации E1.

См. Также: формальдегид (фанера) и формальдегид (OSB).

Можно ли использовать фанеру APA и OSB не в строительстве?

Фанера и OSB

в США одинаково эффективны как прочные, прочные и экономичные решения для не связанных со строительством применений - от стеллажей, щитов на стройплощадках, защитных покрытий в грузовом отсеке транспортных средств до упаковки и мебели. См. Панели производительности APA. Нужна помощь, чтобы решить, какой класс или тип панели использовать для конкретного приложения? Руководство APA по выбору промышленных панелей (форма T200) - еще один простой в использовании ресурс.

Как мне приравнять классы использования продукции к классам обслуживания, указанным в Еврокоде 5, для проектирования зданий с использованием деревянных изделий?

См. Руководство APA по классам обслуживания и классам использования. Для максимальной биологической прочности при указании панелей с маркировкой CE в США необходимо учитывать как классы обслуживания, так и классы использования. Это руководство поможет вам сделать правильный выбор.

«Классы опасности» были заменены (см. Обновленный стандарт EN 335: 2013) на классы использования для фанеры и OSB.Они также будут охватывать LVL, когда стандарты LVL завершат свое текущее обновление. Классы использования основаны на различных воздействиях окружающей среды, которые могут сделать панель восприимчивой к порче. Классы обслуживания, указанные в Еврокоде 5, используются для определения значений прочности и расчета деформации в условиях нагрузки. Они определяются влажностью панели, соответствующей влажности и температуре окружающей среды во время эксплуатации.

Как продукция члена APA учитывается при оценке устойчивости нового строительства или проектов реконструкции?

Британский исследовательский институт и американская лаборатория страховщиков теперь признают сертифицированные EPD друг друга, что упрощает предприятиям-членам APA получение рейтингов экологической эффективности в соответствии с методом экологической оценки BRE (BREEAM).Это ведущий и наиболее широко используемый в Великобритании метод экологической оценки зданий и населенных пунктов. Он устанавливает стандарт передовой практики в области устойчивого проектирования и стал де-факто мерой, используемой для описания экологических характеристик здания. Узнайте, как продукты APA влияют на рейтинг здания по BREEAM.

Что такое «стадия жизненного цикла» и как они связаны с экологической оценкой всего здания?

Как правила основной категории связаны с экологическими декларациями продуктов?

Кто несет ответственность за проверку того, что изделия из древесины, импортируемые в ЕС, не происходят из поставок древесины из незаконных источников?

Регламент Европейского Союза по древесине ( EUTR ) налагает особые обязательства на операторов и торговцев.Операторы (или импортеры) - это любое (физическое или юридическое) лицо, впервые разместившее древесину на рынке ЕС . Они должны вести учет всех торговцев, которым они поставляют древесину. Они должны внедрить систему должной осмотрительности, чтобы свести к минимуму риск выпуска нелегальной древесины или любых производных продуктов на рынок. Учить больше.

Требует ли EUTR от заводов предоставления каких-либо дополнительных документов для таможенного въезда в Европейский Союз?

Должна ли вся фанера и панели OSB иметь маркировку CE?

Что означает строительная продукция согласно CPR?

Это относится к ' любому продукту или комплекту, которые производятся и размещаются на рынке для постоянного включения в строительные работы или их части, и выполнение которых влияет на выполнение строительных работ в отношении основные требования к строительным работам.’

Продукция

должна иметь четкую маркировку CE и иметь надлежащую документацию с Декларацией характеристик качества. Для получения дополнительной информации: Маркировка CPR и CE.

Что такое Декларация характеристик качества, упоминаемая в Постановлении о строительной продукции?

Согласно CPR, производители, желающие торговать на европейском рынке, по закону обязаны устанавливать уровни производительности для любой строительной продукции.Они должны быть указаны в официальном документе, который называется Декларацией характеристик качества.

В чем разница между Structural 1 и Exposure 1?

Знак CE на фанерной панели APA означает, что она соответствует европейским стандартам, но каким?

Информация о конструкции фанеры касается фанеры классов A-A, A-B, A-C; B-B, B-C; C-C, C-D и соответствующие стандарты, которым соответствуют панели с товарными знаками.

Я хочу использовать панель с номинальной обшивкой для покрытия полов / кровли. Какая информация мне нужна?

Какие дополнительные преимущества по прочности обеспечивают панели OSB Structural 1 по сравнению со стандартными панелями с номинальной обшивкой?

Чем отличается отшлифованная панель от сенсорной панели?

Шпон в готовой фанерной панели с товарным знаком США должен соответствовать одному из шести классов, перечисленных в стандарте US PS 1-09: N, высшая классификация (редко производится), за которыми следуют A, B, C с заглушкой, C и D. .Панели из фанеры APA без покрытия бывают трех уровней отделки поверхности - шлифованной, шлифованной и нешлифованной.

См. Также сорта шпона для популярных фанерных панелей APA.

Насколько марки шпона APA соответствуют европейским стандартам

APA выпустила два простых в использовании руководства, которые помогают сопоставить номера классов, указанные на фанерных панелях, готовых в США, с требованиями стандарта EN 635-3.

Подробный справочник с указанием допустимых дефектов - с максимальными размерами.

Упрощенное руководство по правилам классификации шпона US PS 1-09 и классам внешнего вида в стандарте EN 635-3 в зависимости от внешнего вида облицовки. Эквиваленты нельзя точно сравнивать, поскольку применяются два разных набора правил выставления оценок.

Как правильно определить внешний вид фанерной сайдинговой панели?

Я хочу указать панель APA для бетонной опалубки - что мне нужно знать?

Имеются ли у панелей APA гребни и канавки на всех четырех краях?

Панели

APA имеют профиль «гребень и паз» на двух длинных краях.Это устраняет необходимость в опоре (блокировании) под соседними краями панели, чтобы предотвратить их отклонение независимо друг от друга при приложении нагрузки. См. Раздел «Язычок и канавка» (фанера) и «Язычок и канавка» (OSB).

Я не знаком с термином «Размер для интервала» - в чем его значение?

«Размер для зазора» на обшивке с рейтингом APA, товарными знаками с рейтингом APA Sturd-I-Floor и сайдингом с рейтингом APA указывает на то, что производитель произвел панель с размером немного меньше традиционного номинального размера 2440 мм (96 дюймов) на 1220 мм (48 дюймов). ).Это сделано для обеспечения правильного размещения панелей во время строительства. См. Раздел «Размер промежутка (фанера)» и «Размер промежутка (OSB)». Для получения дополнительной технической информации см. Продукт и товарные знаки.

Как связаны категория характеристик и толщина?

Я хотел бы узнать больше о рейтинге пролета панели и о том, как он связан с толщиной.

Что такое Span Rating на торговой марке APA и почему это важно?

Номинальный пролет обозначает максимальное рекомендованное расстояние между центрами опор в дюймах, на котором панель должна быть размещена так, чтобы ее ось прочности проходила через две или более опоры.Фанера: Пролетный рейтинг. OSB: рейтинг пролета

В чем разница между фанерными панелями Exposure 1 и Exterior? Каковы их подходящие применения?

Классификация

Bond относится к влагостойкости клеевого соединения и, следовательно, к структурной целостности панели. См. Классификацию прочности клеевого соединения (фанера) и стойкость к воздействию внешних воздействий (OSB).

Какие основные панели OSB будут доступны в Европе?

Какие основные фанерные панели будут доступны в Европе?

Каковы основные европейские стандарты, о которых мне нужно знать для панелей OSB?

Каковы основные европейские стандарты, о которых мне нужно знать для фанерных панелей?

Поставщик опалубки различных типов, Продажа опалубки

Опалубка - это термин, используемый для процесса создания временной формы, в которую заливается и формуется бетон.Традиционная опалубка изготавливается из дерева, но также может быть изготовлена ​​из алюминия, стали, пластика, армированного стекловолокном, и других материалов.

Типы опалубки:

1. Опалубка фундамента. Опалубку фундамента можно спроектировать по-разному. Тип конструкции диктуется размерами, в основном высотой опалубки фундамента. Опалубка для отдельных фундаментов аналогична опалубке колонн, а опалубка для ленточных фундаментов аналогична опалубке.

2. Стеновая опалубка. Стеновая опалубка состоит из вертикально расположенных вертикальных брусьев (опор для опалубки), к которым со стороны бетона прибиваются доски настила. Стойки с двух сторон по диагонали скреплены досками. На планках, расположенных на каждой третьей стойке бруса, расположены ригели, расположенные горизонтально.

3. Опалубка перекрытий. Опалубка перекрытий - это тип опалубки, который чаще всего используется в конструкциях / зданиях. Лист опалубки может состоять из листовых досок или сборных листовых панелей.

4. Балочная опалубка. Балочная опалубка состоит из сборных элементов опалубки (днище и боковые панели). Дно обшивки и боковые панели состоят из обшивочных досок, скрепленных вместе с помощью накладных ремней.

5. Опалубка колонн. Как и в случае балочной опалубки, обшивка опалубки колонн изготавливается заранее в соответствии с размерами колонн из листовых досок, соединенных накладками.

Требования к хорошей опалубке:


1.Достаточно прочный, чтобы выдерживать постоянные и живые нагрузки.
2. Способен сохранять свою форму за счет надежной опоры и подпорки в горизонтальном и вертикальном направлениях.
3. Стыки должны предотвращать утечку цементного раствора.
4. Должна быть предусмотрена возможность удаления различных частей без повреждения бетона.
5. Материал, пригодный для повторного использования.
6. Должен быть установлен точно на желаемую линию.
7. Максимально легкий.
8. Материал не должен коробиться или деформироваться под воздействием элементов.
9. Должен опираться на прочное основание.

Доска из формованного бетона | Жизнь архитектора

Подняв руки, кто не любит плиточный бетон? Кто-нибудь? Если ты хочешь быть моим другом, тебе лучше не поднимать руку.

Так что же такое «бетон из плит» и как сделать так, чтобы он выглядел наилучшим образом? Тебе повезло, потому что у меня есть ответы на эти вопросы.

Рисунок выше взят из одного из моих проектов и представляет собой крупный план текстуры, которую вы получаете с плиточным бетоном.Он выглядит действительно, действительно потрясающе (, если я сам так говорю… хотя на самом деле это не я построил).

«Бетон на плитах» - это название процесса формирования рисунка бетона, который оставляет изображение текстуры древесины на готовой поверхности бетона. Это метод строительства, который в наши дни используется все чаще, потому что бетон чрезвычайно хорошо подходит в качестве готового материала в современном дизайне, и, запечатлевая фактуру древесины на поверхности, он визуально смягчает и согревает несколько более прохладный вид бетона, оставаясь при этом. позволяя бетону выразить технику строительства.

Но как добиться такой отделки в ваших проектах? На самом деле довольно просто, просто спросите об этом, большинство конкретных подрядчиков, которых стоит нанять на работу, должны знать, о чем вы просите. Если это не так или если вы хотите, чтобы ваша доска из бетона выглядела так же хорошо, как на изображении выше, я расскажу вам, как мы это делаем.

Бесплатно!

Когда бетонные стены укладываются ( или заливаются, отливаются или устанавливаются… все, что угодно, ) на месте сооружается опалубка, которая удерживает влажный бетон на месте до тех пор, пока он не затвердеет.Как правило, опалубка строится из листов фанеры, к которым прилегает мокрый бетон, а затвердевающий (высыхающий) бетон принимает характер поверхности фанеры… мне кажется довольно простым. Когда вам нужен бетон из плит, вы берете ту же самую фанерную опалубку и добавляете дополнительный слой дерева на внутренние поверхности, чтобы влажный бетон приобрел этот новый узор. На картинке выше вы можете видеть, как бетонщики добавляют этот слой дерева к одной стороне опалубки.

Если вы хотите действительно хороший бетон, сделанный из досок, вы должны сделать это на ступеньку выше * БАМ! ( удар с разворота по лицу вашей опалубки!) Чтобы лучше понять используемый мной процесс, вам нужно кое-что узнать о том, как растут деревья.

Готовы?

Большинство из нас знает, что если вы посчитаете кольца дерева, вы можете определить, сколько лет дереву… или, по крайней мере, сколько ему было лет в то время, когда его срубили. Может быть, вы никогда особо не задумывались об этом, НО знаете ли вы, что темные кольца - это зимний рост, а более светлые кольца - летний рост? Поскольку в зимние месяцы деревья обычно растут медленнее, древесные клетки более плотные и кажутся более темными, чем более быстрорастущие, более свободно расположенные летние годичные кольца.Разница между этими кольцами заключается в узоре, который вы видите на формованном бетоне.

Но подождите… станет еще лучше!

Чтобы действительно подчеркнуть эти узоры - это то, что мы делаем. Мы берем 2 сосны еловой пихты (толщиной 1 1/2 дюйма) и разрезаем ее посередине, так что теперь у нас есть две части 3/4 дюйма. Этот процесс помогает устранить следы от инструментов в процессе изготовления, а также все вмятины и вмятины, которые могут появиться на досках только в процессе обработки.Потом …. мы производим пескоструйную обработку поверхности.

Что?!?

Вы меня правильно услышали (прочитали). Мы производим пескоструйную обработку только что разрезанной еловой пихты. Вот что делает парень в зеленом костюме HazMat на фотографиях выше и ниже.

А зачем мы это делаем?

Пескоструйной обработкой поверхности мы подчеркиваем разницу между быстрорастущей (мягкой) летней древесиной и медленнорастущей (твердой) зимой.

Пескоструйная обработка удаляет мягкие части древесины быстрее, чем твердые, поэтому при пескоструйной обработке поверхность рисунок древесины становится более выраженным, а не таким тонким и неравномерным, как если бы мы просто выложили нашу опалубку досками из кедра 3/4 дюйма.Кроме того, горизонтальная линия, которую вы видите на изображении выше, показывает место соединения плит еловой сосны и пихты, и бетон немного просачивается в щель.

Горизонтальный узор из расположения досок был оставлен более выраженным на картинке выше - это было в проекте, над которым я работал, и который был завершен несколько лет назад.

Итак, сколько вы можете ожидать от этой милой мелочи, чтобы добавить к вашему проекту? (Вы сидите?) Если вы живете в районе Северного Техаса, вам нужно будет дополнительно внести в бюджет 20 долларов за квадратный фут в дополнение к стоимости бетонной стены, чтобы покрыть расходы на получение древесины, разрезать его пополам, обработать поверхность пескоструйным аппаратом, а затем покрыть внутренние поверхности фанерной опалубки.

Нет никаких сомнений в том, что вы могли бы выполнить эту деталь с меньшими затратами - вы могли бы просто выровнять опалубку досками забора ... но это не будет выглядеть так хорошо, как изображения, которые вы видите выше. Это не для каждого проекта или бюджета, и за последние 6 лет я использовал это лечение только дважды. Но если вы рассудительно подходите к дизайну и тщательно обдумываете, как использовать это средство для достижения максимального эффекта, я думаю, что почти в любом проекте найдется место для этой детали.

Ура и удачной пескоструйной обработки!

Профиль стажера-архитектора - Часть первая

Еще лучше из жизни архитектора

Опалубка для стен подвала | Журнал Concrete Construction

Сборные формы широко используются для стен подвала.У них есть ряд преимуществ: готовая сборка практически любого размера и формы из стандартных компонентов; минимальное количество квалифицированного труда, необходимого для их возведения; универсальность объединения в большой сегмент для одной работы, использования индивидуально для другой; и уменьшение беспорядка от выброшенных компонентов опалубки различных размеров, что стало возможным благодаря большому количеству повторных использований. Отношение некоторых подрядчиков к рабочим формам зависит от низкой начальной стоимости материалов и знания их рабочими.Однако выбор опалубки должен быть делом экономики. Сборные системы предлагают необычную экономию трудозатрат при монтаже и в большинстве случаев предусматривают большое количество повторных использований. Поверхность практически не деформируется, поскольку стяжки вставляются через пазы или прорези в боковых направляющих. Существует несколько типов сборных формующих систем: фанерные панели без рамы толщиной 1 и 1/8 дюйма, для которых производитель поставляет необходимые фиксаторы и стяжки, а для некоторых конструкций - металлические распорки, прикрепленные к задней части; стальные швеллерные рамы глубиной от 3 до 5 дюймов с любым из нескольких видов граней: алюминиевые рамы с фанерной облицовкой; и литая или катаная алюминиевая облицовка, гладкая или текстурированная, с цельно литой или прикрученной алюминиевой рамой.Возведение опалубки обычно начинается с угла, начиная с внутренней или внешней формы и доводя ее до меловой линии. В качестве альтернативы с помощью бетонных гвоздей можно прикрепить к меловой линии основания опорную пластину 2 на 4, а затем прикрепить к ней опалубку. Установлена ​​первая панель, отремонтирована и закреплена. Дополнительные панели устанавливаются последовательно. Обычно они вставляются при возведении первой стороны, начиная с первого стыка. Уэльс прикреплен для обеспечения выравнивания, а дополнительные распорки поставляются по мере необходимости.Затем следует найти и построить оконные и дверные баксы и бокс-ауты. При установке противоположных форм необходимо соблюдать осторожность, чтобы обеспечить выравнивание линий стыка, чтобы стяжки могли быть соединены должным образом.

Опалубка фундамента

Предупреждение: переключатель наведения «продолжить» эквивалентен «разрыву». Вы хотели использовать "продолжить 2"? в /usr/www/users/formacyest/administrator/components/com_revslider/libraries/includes/operations.class.php в строке 2749 Предупреждение: переключатель таргетинга «continue» эквивалентен «break».Вы хотели использовать "продолжить 2"? в /usr/www/users/formacyest/administrator/components/com_revslider/libraries/includes/operations.class.php в строке 2753 Предупреждение: переключатель таргетинга «continue» эквивалентен «break». Вы хотели использовать "продолжить 2"? в /usr/www/users/formacyest/administrator/components/com_revslider/libraries/includes/output.class.php в строке 3713

Детали

Фундамент здания является основой конструкции здания.Это часть здания, которая находится в прямом контакте с почвой и безопасно переносит нагрузку здания на почву. В основном есть два типа фундаментов - глубокие фундаменты и неглубокие фундаменты, и тип здания, которое будет построено, а также качество почвы и строительные материалы, которые будут использоваться, будут определять тип фундамента, который будет заливаться.

Опалубка фундамента в бетонных конструкциях используется в качестве формы для конструкции, в которую заливается свежий бетон для затвердевания.Виды возведения опалубки зависят от материала и типа конструктивного элемента.

Опалубке можно присвоить имя в зависимости от типа конструктивной конструкции, например, опалубка перекрытий для перекрытий, опалубка балок, опалубка колонн для использования в балках и колоннах соответственно.

Строительство опалубки фундамента требует времени. Операция снятия опалубки после затвердевания бетона называется зачисткой. Снятую опалубку можно использовать повторно. Многоразовые формы называются панельными формами, а неиспользуемые - стационарными.

Хороший фундамент должен удовлетворять следующим требованиям:

  • Он должен быть достаточно прочным, чтобы выдерживать все типы постоянных и постоянных нагрузок.
  • Он должен быть жестко сконструирован и надежно закреплен и закреплен как по горизонтали, так и по вертикали, чтобы сохранять свою форму.
  • Стыки в опалубке должны быть плотными, чтобы избежать протечек цементного раствора.
  • Конструкция опалубки должна позволять снимать различные части в желаемой последовательности без повреждения бетона.
  • Материал опалубки должен быть экономичным, легкодоступным и пригодным для повторного использования.
  • Опалубка должна быть установлена ​​точно на желаемую линию и уровни.
  • Он должен быть как можно меньше по весу.
  • Материал опалубки не должен деформироваться или деформироваться под воздействием элементов.
  • Он должен стоять на твердом основании.
Экономика опалубки

Для минимизации затрат на опалубку фундамента можно реализовать следующее:

  • Дизайн здания должен предполагать минимальное количество вариаций размеров комнат, площади и т. Д.для максимального повторного использования опалубки на протяжении всего строительства.
  • Дизайн должен быть идеальным, чтобы использовать тонкие секции только наиболее экономичным способом.
  • Необходимо выполнять минимальную распиловку и резку деревянных деталей, чтобы обеспечить максимальное повторное использование материала.

Опалубка фундамента может быть изготовлена ​​из древесины, фанеры, стали, сборного железобетона или стекловолокна, используемых по отдельности или в комбинации. Стальные формы используются в ситуации, когда необходимо многократное повторное использование одних и тех же форм.Для небольших работ деревянная опалубка оказывается более рентабельной. Стекловолокно, изготовленное из сборного железобетона и алюминия, используется в монолитных конструкциях, таких как плиты или элементы с криволинейными поверхностями.

Для получения дополнительной информации об опалубке фундамента свяжитесь с Formacon сегодня.

Панели опалубки: аксессуары для бетонных конструкций

Панели опалубки

Благодаря точности производственных процессов, качеству каждого компонента и использованию последних инноваций R.Панели подвесных шкафов экономят ваше время. Полностью прямая, каждая панель идеально вписывается в следующую, что ускоряет процесс сборки. Их стабильность и сопротивление скручиванию облегчают выравнивание верхней части стены. Кроме того, закругленные углы облегчают снятие формы.

При минимальном техническом обслуживании и применении качественного формовочного масла наши панели можно повторно использовать от 15 до 60 раз (400 раз), чем обычные панели. Мы твердо убеждены в том, что никакие другие бетонные формы на рынке не обеспечивают более высокую отдачу на каждый вложенный доллар.

Панель

Изготовлен из 100% г. до н.э. еловая фанера, специально разработанная для сохранения устойчивости.

HDO 100/100 (содержание смолы на обеих поверхностях примерно 58%).

Точные измерения и превосходные допуски (t. <1/100 ”- 0,24 мм).

Нижний край и контур каждой проушины закруглены с двух сторон (радиус 1/4 ”- 6 мм).

Верхний и боковые края слегка закруглены с обеих сторон (радиус 1/8 ”- 3 мм).

Края покрыты краской, специально разработанной для защиты от влаги.

Фурнитура из стали или очень прочного алюминия.

Защелки, встроенные в металлическую планку (все размеры, даже 4 ”и 5” - 100 мм и 125 мм).

Совместим со всеми другими модульными системами этого типа.

Расширьте границы… Панели специального назначения экономят ваше время.

Определенные трудности могут оказаться пустой тратой драгоценного времени. В зависимости от ситуации специальные продукты R. Dsilets могут быстро решить повторяющиеся проблемы. Добавление этих продуктов к вашим основным материалам повысит вашу эффективность и конкурентоспособность.

Расширяемая панель

Облегчает регулировку поперечной формы за счет изменения ширины.

Полностью независимые отверстия от 6.5 до 9.5 дюймов (165 мм. 10 241 мм) (регулируемая ширина сверху и снизу).

Изготовлен из стали W44 толщиной 1/8 дюйма (3 мм).

Совместим с панелями из всех других систем модульной формы этого типа.

* Результаты могут отличаться в зависимости от типа строительной площадки, ухода за панелями и применения качественного масла для форм.
.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
