Разрез фундамента чертеж: Разрез ленточного фундамента чертеж

чертеж и схемы в разрезе

В настоящее время самым популярным типом фундамента в частном строительстве является ленточный. Он достаточно универсален и несложен в исполнении, возвести его под силу даже новичкам, не имеющим опыта в области строительства. Началу строительных работ всегда предшествует этап проектирования. От того, насколько точным и продуманным будет чертеж ленточного фундамента, зависит качество основания дома и, соответственно, надежность всего здания целиком.

Виды ленточных фундаментов

Ленточные основания по своему конструктивному устройству бывают двух видов:

• Монолитные – осуществляется равномерная заливка бетонного раствора в опалубку.
• Сборные – состоят из готовых железобетонных конструкций и бетона, которым они заливаются.

План фундаментов разного типа, разумеется, будет иметь отличительные особенности.

Фундамент в разрезе: разные типы

Какие факторы берутся в расчет?

Составляя план фундамента, необходимо брать в расчет следующие факторы:

• Особенности грунта. Необходимо знать глубину промерзания поверхности, уровень, на котором располагаются грунтовые воды, и качественный характер состава почвы. Эти показатели будут в первую очередь определять глубину заложения фундамента.
• Нагрузка, испытываемая основанием. Определяется она итоговым весом будущего здания. Причем учитывать необходимо не только вес стройматериалов, фактически ушедших на стенки, кровлю и перекрытия, но и массу мебели, людей, находящихся внутри, а также нагрузку, оказываемую ветром и снежным покровом.

Как правильно делать чертеж фундамента?

Итак, вот основные рекомендации, которые помогут вам максимально качественно прорисовать фундамент на плане:

1. Выбирайте масштаб 1:100 либо 1:400.
2. Рекомендуемая толщина линий – 0,5-0,8мм. Каждая линия должна быть точной и четкой.
3. В первую очередь обозначьте подошву фундамента. Места углублений и отверстий, предназначенных для размещения коммуникаций, обозначайте пунктиром.
4. В случае необходимости дополняйте чертеж ленточного фундамента сносками и пояснительными заметками.
5. Если планируется возводить сложный фундамент, чертеж целесообразно разделить на несколько частей. Каждый сложный участок лучше всего представить отдельной схемой. Разрез фундамента со сложными конструктивными элементами удобнее рисовать в масштабе 1:25 или 1:50.

Помимо непосредственно чертежа рекомендуется отдельно нарисовать схему арматурного каркаса, а также, при необходимости, схему расположения гидро- и теплоизоляционных материалов.

Заглубление фундамента

Этот показатель зависит от природных факторов, характерных для местности, а также от технических параметров возводимого здания.

Если дом будет тяжелой постройкой с подвалом, мансардой или имеющими большой вес перегородками, то приоритетным является фундамент глубокого заглубления. В таких случаях требуется усиленное армирование основания. Мелкозаглубленные фундаменты применяются для легких построек на грунтах с хорошими несущими характеристиками.

В любом случае при любом типе фундамента нижний его уровень должен как минимум на 0,25м быть ниже отметки, на которой промерзает грунт.

Самостоятельный чертеж

Если планируется небольшая дачная постройка, то вполне подойдет выполнение простого бумажного эскиза. Если речь идет о серьезном строительстве дома, то лучше отрисовать схему в специальном графическом редакторе – Автокаде, Компасе или Архикаде.

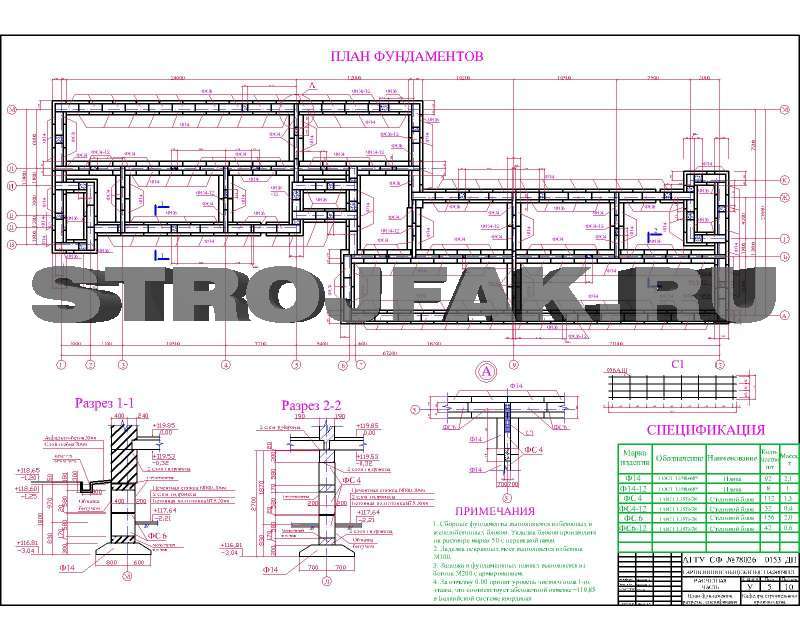

План ленточного фундамента: чертеж

Ленточный фундамент в разрезе

Ленточный фундамент в разрезе. Ленточный фундамент чертеж в разрезе с размерами

Ленточный фундамент в разрезе. Ленточный фундамент чертеж в разрезе с размерами

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.



Схема ленточного фундамента.



Особенности ленточного фундамента

Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.

Виды опор

План фундаментов этого типа может представлять два типа опорных конструкций:

• монолитный , при производстве которого раствор заливают в траншею с отсыпкой,
• сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

Чертеж сборного ленточного фундамента с указанием размеров.





Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

• общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
• тип грунта, влияющий на степень усадки,
• величину нагрузки в процессе эксплуатации.



Дополнительное изображение для чертежа ленточного фундамента.





Особенности построения плана

План опор ленточного типа создается по определенным правилам.

• Выбирается масштабирование 1:100 или 1:400.
• Перед построением выполняют осевую разметку.
• При наличии колонн, их месторасположение указывается на схеме.
• Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

• с полным схематичным изображением и указанием данных по нижней точке,
• осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.



Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.



Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

• наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
• при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

• уровень грунта,
• уровень пола,
• общие очертания опорной конструкции,
• тепло- и гидроизоляцию.



. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.



Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

• схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
• примечания, содержащие сведения нюансах конструкции,
• рекомендации относительно подготовительных работ,



Подробный чертеж ленточного фундамента с выносными сечениями.

План ленточного сборного фундамента. Особенности

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами. Он собирается из специальных блоков, которые устанавливаются на  фундаментную подушку. В зависимости от количества рядов блоков такое основание может быть в доме с подвалом, без него или с цокольным этажом.

Если взглянуть на чертеж, то можно понять, что этот тип основания состоит из:

• сплошной ленточной подушки , которая может быть изготовлена из монолитного железобетона, прямоугольных или трапециевидных железобетонных блоков;
• вертикальной стены , собирающейся из готовых бетонных блоков.

Ленточный монолитный фундамент чертеж. План фундамента ленточного чертеж 11м на 10 м картинки

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.

Схема ленточного фундамента.

• сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

Чертеж сборного ленточного фундамента с указанием размеров.

Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

• общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
• тип грунта, влияющий на степень усадки,
• величину нагрузки в процессе эксплуатации.

Дополнительное изображение для чертежа ленточного фундамента.

Особенности построения плана

План опор ленточного типа создается по определенным правилам.

• Выбирается масштабирование 1:100 или 1:400.
• Перед построением выполняют осевую разметку.
• При наличии колонн, их месторасположение указывается на схеме.
• Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

• с полным схематичным изображением и указанием данных по нижней точке,
• осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.

Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.

Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

• наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
• при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

• уровень грунта,
• уровень пола,
• общие очертания опорной конструкции,
• тепло- и гидроизоляцию.

. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.

Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

• схемой армирования, составленной с учетом нагрузки и геометрических параметров (арматура укладывается в нижней и верхней части в горизонтальном направлении, при общей высоте опоры более 1,5 метров необходимо дополнительное вертикальное армирование),
• примечания, содержащие сведения нюансах конструкции,
• рекомендации относительно подготовительных работ,
• информация о гидро- и теплоизоляции,
• таблицы с указанием норм нагрузок для конкретной опорной конструкции.

Подробный чертеж ленточного фундамента с выносными сечениями.

Степень заглубления

Заглубление ленточного фундамента определяется в соответствии с назначением опоры. Существуют два основных вида конструкций – заглубленные и мелкозаглубленные. Эту особенность в обязательном порядке отражает план.

• Мелкозаглубленные виды используются при строительстве небольших кирпичных или бетонных сооружений, а также при возведении деревянных строений на грунтах слабопучинистого типа. Глубина траншеи в данном случае составляет 50-70 см.
• Заглубленные виды ленточных фундаментов с усиленным армированием подходят для крупных домов, которые имеют подвальные или цокольные помещения, тяжелые перекрытия. Оптимальная глубина траншеи на 20-30 м больше глубины промерзания почвы.

Чертеж заглубленного ленточного фундамента в разрезе.

План всегда содержит информацию о степени заглубления ленты.

Расход материалов на выполнение заглубленных опор значительно выше.

Отличия чертежей сборных и монолитных опор

Выше был описан принцип, по которому составляется план любого ленточного фундамента, будь он монолитный   или сборный. В то же время чертеж, на котором изображен сборный тип опоры, имеет характерное отличие – на изображениях указывается отметка целых и угловых железобетонных блоков.

Источник: https://dekor-i-interer.ru-land.com/stati/fundament-lentochnyy-razrez-sfera-primeneniya-i-vidy-lentochnogo-monolitnogo-osnovaniya

Разрез фундамента чертеж. Как сделать разрез фундамента — Ремонт

Чертеж фундамента дома – основной строительный документ, в котором отражаются все линейные параметры, необходимые для того, чтобы основание могло выдержать вес запланированного дома.

Если допустить ошибки при его создании и последующей реализации, то основание может, к примеру, дать неравномерную усадку, а это может стать причиной разрушения здания. Построить правильный чертеж своими руками – нелегкая задача, так как нужно хорошо знать свойства строительных материалов.

Рассмотрим основные виды фундамента и примеры чертежей.

Общая информация о создании проектов

Чертежи фундаментов представляют собой изображение здания в разрезе по горизонтальной плоскости, на них должны быть отражены конфигурация и размеры несущих стен, отдельно стоящих колонн и столбов, технологического оборудования .

Для планов фундаментов может быть использован масштаб 1:400, 1:200 либо 1:100 в зависимости от размеров сооружения. Работа начинается с нанесения разбивочных осей, при этом отдельные колонны, сваи и столбы должны располагаться в месте пересечения осей.

Пример подробного плана опорных конструкций здания

Для контуров основания линии должны быть более толстыми (0,5-0,8 м), в плане обязательно отражаются отверстия, предусмотренные для технических коммуникаций: указывается глубина и место их расположения. В плане также фиксируется конфигурация подошвы основания, глубина заложения каждого фрагмента опорной конструкции, особенно если на участке неровный склон.

Чертеж разреза фундамента – это изображение основания дома в вертикальном сечении, которое может быть продольным или поперечным. Разрезы можно выполнять на отдельных листах, для них обычно используется масштаб: 1:50, 1:25 или 1:20.

Если общий план дома имеет небольшие размеры, то разрез допускается строить на том же листе. На сечении должен быть показан контур основания, отражено наличие или отсутствие цоколя, нижняя часть стены, гидроизоляционная система, пол в помещении.

Такие схемы помогают увидеть все размеры опорной конструкции в вертикальной плоскости. На фото показаны примеры составления чертежей основания в вертикальном и горизонтальном разрезе.

Вертикальный разрез фундамента

Горизонтальный план нулевого цикла

Для изображения уступов и отверстий используют линии невидимого контура, контуры отверстий также можно дополнительно затушевывать. Все обозначения и надписи выполняются с использованием специального шрифта, который призван обеспечить единообразное построение всем проектным документам.

Правильное построение схем и планов обеспечивает их легкое чтение, а значит, и более точное соблюдение во время работ.

Как строится план-схема для ленточного фундамента?

Чертежи ленточного фундамента должны отражать длину и толщину несущих стен, а также глубину заложения бетонной или блочной «ленты», чтобы она смогла выдержать нагрузку от веса здания и воздействие природных сил.

При построении схемы ленточного фундамента нужно учитывать несколько важных принципов:

• Для расчета глубины заложения фундамента обязательно должна проводиться геологоразведка, которая поможет определить тип грунта и его пучинистость. Также определяется наличие и глубина залегания грунтовых вод.

На пучинистых грунтах применяют мелкозаглубленный вариант фундамента, чтобы он не пострадал во время сезонных колебаний температуры. Его глубина не будет превышать 0,7 м, использовать такую технологию можно только для малоэтажных построек;

• Для расчета ширины ленточного основания применяется специальная формула, согласно которой площадь будущего основания = вес дома/сопротивляемость грунта. Строительные справочники содержат полную информацию относительно веса каждой части здания, коэффициент сопротивления почвы также можно найти в геологических справочных источниках;

Данные о расчетном сопротивлении различных типов грунта

• Схема строительного ленточного фундамента строится с учетом всех суммарных нагрузок и линейных размеров лент.

Основание должно возводиться с запасом прочности, о чем стоит подумать уже на этапе проектировки.

План траншеи под ленточный фундамент

Верхняя и нижняя часть ленточного фундамента дома должны быть армированы, и схема расположения арматуры тоже отражается на планах. Внутри фундамента укладывается продольная горизонтальная арматура, если высота фундамента превышает 1,5 м, то ее дополняют поперечной арматурой.

Согласно СНиП 52-01-2003, между двумя продольными стержнями расстояние не превышает 400 мм.

Чертеж узла ленточного фундамента – важный этап проектировочной работы.

Ленточный фундамент допускает организацию подвала в здании. В зависимости от предполагаемого использования подвальных помещений стоит продумать их расположение, наличие технологических отверстий и т. д.

В результате чертежи фундамента дома позволят создать четкое и ясное представление о будущем основании здания, и после окончания проектировки можно непосредственно приступать к строительным работам.

Видео универсальный проект фундамента. Почему у ДК130 ленточный фундамент и 14я арматура.

Чертеж и возведение монолитного ленточного фундамента

Без проектной документации невозможно возведение загородного коттеджа. Для строительства садового домика проект не требуется. Однако без эскиза не получится разметить пятно застройки. Поэтому владельцу участка необходимы минимальные познания в проектировании, советы профессионалов для отдельных этапов строительства.

Как изготовить чертеж фундамента?

На начальном этапе необходимо определиться с габаритами здания, получив четыре оси наружных стен. Затем в проект добавляются оси внутренних несущих стен, тяжелых перегородок с учетом факторов:

• ограждающие конструкции должны выдерживать вес облицовок, перекрытий, стропильной системы, кровли
• при выборе стенового материала, которому необходима защита от намокания, солнечного ультрафиолета, облицовка рациональнее использовать вентилируемый фасад с заложенным внутрь него утеплителем
• затем производится сбор всех нагрузок на фундамент, грунт под ним (вес конструкционных, облицовочных материалов кровли, перекрытий, стен, ветро-снеговых нагрузок)
• после чего, можно вычислить ширину подошвы

Затем на эскизе достаточно добавить две линии (внутрь, наружу периметра) от осей ленточного фундамента. По этим шнурам будут монтироваться щиты опалубки, струна по осевым линиям позволит контролировать отклонения геометрии монолитного фундамента.

Простейший метод проектирования

При расчете отдельных элементов ленточного фундамента потребуются таблицы СП 22. 13330 или Руководства В. С. Сажина. Технология расчета ширины ленты имеет вид:

• подсчет сборной нагрузки
• определение грунта визуально либо скатыванием в жгут
• деление полученной цифры на расчетное сопротивление грунта, взятого из таблиц для конкретной почвы на участке (минимальное значение для компенсации возможной ошибки)

Глубина залегания для МЗЛФ составляет 0,3 – 1 м в зависимости от УГВ. Заглубленные ленты опускают ниже отметки промерзания на 0,4 – 0,6 м. Высота цокольной части фундамента зависит от предпочтений застройщика:

• при заливке ленты на отметке 10 – 20 см от уровня земли можно выполнить пол по грунту, резко сократив бюджет строительства
• при подъеме на 40 – 60 см используется перекрытие по балкам или плита, в цокольной части необходимы продухи вентиляции
• если планируется подземный этаж, высота цокольной части зависит от уровня чистового пола в нем

По результатам расчетов можно изготавливать чертеж для выноса осей в пятно застройки, проведения земляных работ.

Эскиз ленточного фундамента

Для точного чертежа монолитного фундамента необходим доступ к профессиональным графическим редакторам Автокад, Компас, Солид Ворк, Архикад. Поэтому для садовых построек чаще используют бумажные эскизы. На нем необходимо отметить оси стен, вспомогательные конструкции (печь, внутреннюю лестницу, крыльцо, камин), прочертить контуры фундаментной ленты.

Схема армирования

Для любого ленточного фундамента необходимо армирование, если предполагается изготовление монолитной конструкции по месту. Схему расположения нижнего, верхнего арматурного каркаса можно изобразить на этом же чертеже. Она понадобится для составления сметы при покупке прутков, проволоки, прокладок, подставок. При вычерчивании схемы необходимо учесть:

• запрещена стыковка стержней в углах внахлест, арматура изгибается под прямым углом, стыкуется внахлест на соседней стороне ленты
• при наращивании прутков по длине перехлест должен быть 60 – 70 см
• в сопряжениях стен стержни стыкуются аналогично углам (изгиб, запуск на соседнюю сторону)
• защитный слой (расстояние от поверхности бетона до арматуры) составляет 1,5 – 4 см

При ширине ленты меньше 15 см достаточно одного прутка в каждом поясе. В широких лентах минимальное расстояние между стержнями (в свету) должно быть больше 35 мм (низ), 40 мм (верх). Арматура необходима в нижней части у подошвы, возле верхней грани конструкции. В средней части ленту армируют только при ее большой высоте (от 0,7 м).

Технология строительства

Для монолитного фундамента применяется стандартная методика строительства, состоящая из этапов:

• натурный вынос осей
• отрывание траншей/котлована
• отсыпка фундаментной подушки
• гидроизоляция подошвы
• монтаж опалубки
• армирование
• бетонирование
• поверхностная гидроизоляция

Для снижения сил пучения утепляется отмостка, боковая поверхность ленты, на уровне ее подошвы укладываются дрены. На каждом этапе имеются нюансы, позволяющие снизить объем работ, повысить ресурс конструкции.

Разметка, котлован

Перед выносом осей в пятно застройки необходимо расположить здание на участке для нормальной эксплуатации инженерных систем, плодородного слоя, самого жилища. Например, с уличной стороны часто присутствует парковка, септик наружной канализации требует периодического опорожнения, поэтому так же размещается ближе к улице. Он должен отстоять от фундамента на 4 м минимум для обеспечения санитарной зоны.

Здесь же монтируют столбы ЛЭП, колодцы с запорной арматурой для подключения в центральные системы жизнеобеспечения. Парадный фасад чаще всего развернут в сторону проезжей части. После этого достаточно произвести разметку

ленточного фундамента по схеме:

• первая стена – начальный угол в 3 м от границ участка, ость в 5 м от красной линии (уличная дорога)
• боковые стены – перпендикулярно первой оси (построение способом треугольника с 4,3 м катетами, 5 м гипотенузой)

Углы последней стены (задний фасад дома) получаются автоматически. Во время земляных работ, изготовления фундаментной подушки шнур приходится периодически снимать. Чтобы избежать повторных измерений, рекомендуются обноски – горизонтальный брусок между двух колышков. На каждую ось их нужно 2 штуки, по широким планкам можно натянуть сразу три струны (боковые грани фундамента, ось стены).

Подушка, опалубка

Слой нерудного материала под подошвой ленты монолитного фундамента предназначен для замены пучнистого материала, выравнивания дна траншеи. Наиболее популярна схема подосновы:

• песок 20 см + щебень 20 см – уложены на геотекстиль, обернуты им сверху после трамбовки каждых 10 см
• щебень + песок (толщина аналогична) – более удобный вариант, добавляется лишний слой геотексиля между этими материалами, зато не нужно заливать подбетонку при укладке рулонной гидроизоляции
• песок 40 см либо щебень 40 см – первый вариант только при низком УГВ, второй при высоких грунтовых водах

Рулонная гидроизоляция (обычно гидростеклоизол) укладывается в 2 – 3 слоя с выпуском, чтобы после бетонирования ее можно было завернуть на боковые грани ленты. Опалубка монтируется поверх нее, лучше применять материалы, которые можно будет использовать повторно (ОСБ, фанера, доска обрезная).

Вертикальные щиты, высота которых больше проектной отметки на 5 см, подпираются к бортам траншеи, земле, скрепляются перемычками (шпильки, брусок). В подземном уровне необходимо оставить отверстия для ввода инженерных систем, в цокольной части продухи вентиляции. Для этого сквозь щиты пропускают трубы, которые остаются в бетоне для гильз либо вытаскиваются при распалубке.

Армирование, заливка

Аромокаркас ленточного фундамента обычно двухуровневый. Для легких построек достаточно двух рифленых прутков в верхнем поясе, двух в нижнем. Для фиксации стержней внутри опалубки применяют прямоугольные хомуты, выгнутые из гладкой 6 – 8 мм арматуры, к которым привязывают проволокой продольную арматуру. Основными требованиями являются:

• разбежка стыков в соседних рядах на 60 см минимум
• изгиб на углах
• нахлест от 60 см

Нижние стержни опираются на полиэтиленовые подставки или бетонные подкладки для обеспечения защитного слоя. заливка происходит по стандартной технологии с уплотнением по кольцу каждых 60 см бетона для удаления воздуха.

Гидроизоляция, дренаж

Для монолитного фундамента, частично или полностью погруженного в землю, необходима защита от влаги. Ее осуществляют несколькими способами:

• гидроизоляция наружных граней ленты – пенетрирующие продукты, обмазка битумной мастикой, оклеивание Гидростеклоизолом либо два последних варианта в комплексе
• дренажная система – размещается по периметру на уровне подошвы ленты

В наружный периметр отмостки встраивается ливневка (дождеприемники + поверхностные лотки), с помощью которой отводятся талые, дождевые стоки.

Вышеприведенная технология годится для ленточного фундамента любого типа, заглубления. Рекомендации специалистов помогут избежать ошибок, снизить трудоемкость операций строительства. Жилище будет иметь высокий эксплуатационный ресурс, несмотря на самостоятельные расчеты.

План ленточного фундамента: чертеж

План ленточного фундамента: особенности изготовления документации

Фундамент – нижняя часть зданий. Она принимает на себя все нагрузки, передавая их далее, в пласты плотного грунта. Есть несколько видов фундаментов, среди которых самым прочным считается ленточный. Это — железобетонная полоса, проложенная по периметру и под внутренние стены всего сооружения. Но, чтобы конструкция выполняла свое предназначение, она должна быть построена правильно. Вот поэтому главным элементом подготовки к работе является схема ленточного фундамента.
Нужен ли план?
Среди всей строительной документации основное место занимает схема устройства фундамента. В этом документе указаны характеристики, которые зависят от таких факторов, как:

1. Вес проектируемого здания, под который будет возводиться основа. Это показатель завит от этажности будущего сооружения, его назначения, внутренней планировки, используемых для возведения материалов и других.
2. Особенности конструкции. Речь идет про наличие подпола, цокольного этажа или отсутствие оных, если здание будет без подвала и других особенностей.

Если проектирование ленточного фундамента будет выполнено неправильно с ошибками или погрешностями, последствия могут быть серьезными – начиная от невозможности построить конструкцию и заканчивая разрушением фундамента, что повлечет за собой разрушение всего сооружения.

Создание схемы: что необходимо учесть?

Самыми главными аспектами, без которых невозможно правильно начертить план, являются такие показатели:

1. Вес готового здания.
2. Разновидность (тип) почвы. От ее плотности зависит то, насколько сильно может фундамент дать усадку.
3. Степень нагрузки готового сооружения.

Данная информация является основой для определения геометрических параметров конструкции и материалов, которые могут быть использованы при строительстве фундамента для дома. Обязательно будущее сооружение привязывают к планируемой местности.

Особенности составления плана

При составлении плана любого сооружения применяется масштабирование – это уменьшение показателей на определенную цифру, которая бывает от 1 до 100, до 1 до 400.

В первую очередь проводят разметку по осям. Если в здании планируется соорудить колонны, необходимо отметить общие направление осей, поскольку сохраняется их пересечение. Очертание основания должно быть нанесено линиями от 5 до 8 мм.

В план устройства ленточного фундамента должны быть включены такие узлы как:

1. Подошва.
2. Места, где разные участки фундамента имеют разные показатели глубины, если предстоит строить ленточный фундамент на склоне.
3. Подбетонока – устройство и тип.
4. Конфигурация сечения.
5. Отверстия для коммуникаций (с привязкой к осям и обозначением нижних точек). Иногда информацию об обозначении параметров отверстий под коммуникации (нижнюю точку, диаметр) выносят отдельно, а на плане и отмечают точками.
6. Глубину залегания. Данная информация представляется отметкой геодезиста. Если ее не будет, план фундамента считается неготовым к исполнению, поскольку в дальнейшем это чревато различными проявлениями – лишними затратами или разрушительными процессами. Если глубина фундамента будет одинаковая, геодезические отметки должны быть поставлены на каждом уступе. На плане должны быть отмечены только те места, где глубина будет другой.

Важная деталь: если на плане ленточного монолитного фундамента изображены наружные стены, отмостка должна быть отображена и в разрезе. Кроме того, должны быть указаны ширина, длина и толщина стен, размеры уступов.

Планирование армирования

К сожалению, ленточный фундамент – конструкция уязвимая: его прочность зависит от:

1. Соответствия условий района, в котором осуществляется строительство, и параметров основания.
2. Правильного расчета нагрузки.
3. Заложенного резерва прочности.

Для усиления ленточного фундамента применяется армирование. Для этой цели используются арматурные пруты. При составлении плана создается и схема усиления бетонной полосы: выбирается диаметр армирующего материала, определяется его размещение в пространстве и необходимое количество.

Чтобы создать армокаркас обычно используют горячекатаные изделия, с помощью которых укрепляют предварительно напряженные и обычные конструкции. Подбирают арматуру для конкретных видов построек согласно ее классу прочности, который бывает от А1 до А4 и зависит от сорта используемой на производстве стали. Так, для изготовления изделий 1 и 2 класса используется низкоуглеродная сталь, для 3-4 –легированная. Это позволяет создать наиболее подходящий по прочностным показателям армокаркас для конкретного сооружения с учетом его эксплуатационных особенностей. Если высота основы будет выше 1,3 м понадобиться проводить и поперечное армирование, что тоже вычерчивают в плане.

Основой классической схемы армирования является прямоугольник, укрепленный снизу и сверху и продольная арматура, соединенная вертикальными и поперечными арматурами. Все это вместе создает коробку, которая и придает прочность каркасу фундамента. Количество ярусов зависит от высоты, на которую должен подниматься монолитный ленточный фундамент. Схему расположения арматуры обязательно изображают в проекте. Кроме того содержит план ленточного фундамента чертеж размещения армирующей коробки с учетом необходимых просветов между опалубкой и арматурой.

Сечение фундамента в плановой документации

Сечение ленточного фундамента изображает:

1. Контуры опор согласно привязке к местности.
2. Гидроизоляцию. Обязательно должен быть указан каждый узел.
3. Отмостку.
4. Размеры уступов с указанием уровней.
5. Подошву фундамента.
6. Обрез.
7. Поверхность земли.
8. Нулевая отметка пола.

Чтобы план можно было легко читать, дополнительные цифры выносят за пределы рисунка и направление указывают стрелками. Разрез ленточного фундамента выполняется в масштабе от 1 к 20 до 1 к 50. Все данные могут быть указаны не на одном листе, а на нескольких.

Кроме основной документации для ленточного фундамента могут прилагаться и уточняющие (дополнительные) документы:

1. Таблица с нагрузочными нормативами.
2. Монтажный план и развертка. Необходим для сборных столбов.
3. Информация об элементах, расположенных ниже нулевого уровня.
4. Заметки о подготовительном этапе строительства фундамента схема тепло- и гидроизоляции, конструктивные особенности и другое. Они могут быть на отдельных листах или входить в общий план.

Дополнительные параметры плана ленточного фундамента

Расчет столбчато-ленточного фундамента не обходится без таблицы, в которой указаны нормы нагрузки на этот вид конструкции. В это число входят и металлические или бетонные элементы, которые будут располагаться ниже уровня пола.

Внимание: самый существенный параметр – запас прочности, который нужно учитывать именно на этом этапе. Если ее недостаточно проектируют усиление бетона при помощи дополнительного армирования.

Готовый план поверяют в Автокаде. Так называется программа, которая позволяет увидеть изображение в 2D или 3D ракурсе. Причем, весь объем работы выполняет компьютер после динамического ввода параметров будущей конструкции.

Монолитный ленточный фундамент: технология, чертеж

Монолитный ленточный фундамент – это железобетонная неразъемная конструкция, которая становится основанием здания и призвана воспринимать на себя нагрузки несущих стен, различных элементов, обеспечивая прочность, надежность и долговечность строения. Если технология соблюдена и все сделано правильно, конструкция становится единым монолитом, демонстрируя очень высокие характеристики.

Фундамент монолитно-ленточный проходит по всему периметру здания, ленты прокладываются под все важные элементы и стены. Чаще всего такой тип основания обустраивают для частных коттеджей, многоэтажных строений.

Наиболее оправдан такой фундамент при условии невысокого уровня пролегания почвенных вод (в случаях, когда они проходят ниже нужной глубины закладки основания). Если же ситуация иная, обязательно делают дренаж, проектирование и обустройство которого предполагает существенные дополнительные затраты.

Создание монолитного ленточного фундамента обходится сравнительно недорого, все работы можно реализовать своими руками при условии соблюдения норм СНиП, знания особенностей технологии, выполнения верных расчетов и выбора качественных строительных материалов.

Сфера применения и виды ленточного монолитного основания

Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т.д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.

Когда строится ленточный монолитный фундамент:

• Большой вес стен дома из камня, кирпича, бетона
• Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
• Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
• Закладка в проект цокольного этажа, гаража, подвала в будущем доме

Фундамент ленточно-монолитный являет собой ровную горизонтальную полосу единой формы с единым значением поперечного сечения. Полоса проходит по всему периметру здания, а также под внутренними стенами. Монолитную конструкцию выполняют из железобетона – раствор заливают в опалубку с собранным арматурным каркасом внутри.

По типу сборки конструкции ленточный фундамент может быть:

• Монолитный – бетон заливается в опалубку с арматурой непосредственно на объекте.
• Сборный – составляется из произведенных на заводе блоков, на 25% менее прочный в сравнении с монолитным вариантом.

Монолитные ленточные фундаменты по типу заглубления и конструкции:

• Заглубленный

  – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.

• Мелкозаглубленный

  – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.

• Незаглубленный

  – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.

• Т-образный

  фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.

• Пояс ленточного типа

  – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.

Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.

Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.

Плюсы и минусы

Строительство ленточного монолитного фундамента предполагает определенные особенности, плюсы и минусы. Поэтому до того, как начинать создавать проект и план, выполнять расчеты и реализовывать все, необходимо тщательно изучить важные нюансы.

Основные преимущества ленточного монолитного основания:

• Универсальность – конструкция подходит для дома из любого материала, с любым количеством этажей
• Простота строительства – технология возведения ленточного монолитного фундамента заключается в рытье котлована, монтаже опалубки, прокладке арматуры и заливке бетоном
• Высокий уровень прочности – самое главное преимущество конструкции, позволяющее ей легко выдерживать серьезные несущие нагрузки
• Длительный срок службы – в среднем такой железобетонный фундамент может прослужить до 150 лет
• Сравнительно небольшой объем земляных, бетонных работ
• Отсутствие необходимости привлечения спецтехники (может потребоваться уже потом для укладки плит перекрытия, колонн и других строительных работ)
• Минимальные требования к почве, уровню грунтовых вод
• Простая схема монтажа – все расчеты с чертежами вполне реально выполнить самостоятельно
• Низкая себестоимость конструкции – так, если сравнивать монолитное основание и проект из железобетонных плит, то первый вариант обойдется на 45-55% дешевле (в общей смете расходы на фундамент составляют около 10% общей суммы)
• Возможность создать полноценный цокольный этаж, гараж, подвал

Из недостатков стоит упомянуть высокий расход материалов, серьезные трудозатраты, длительное застывание бетонного раствора, отсутствие возможности реализовать проект на неровной местности, обязательное выполнение тепло/гидроизоляции.

Расчет ленточного фундамента

Любой монолитный ленточный фундамент для многоэтажного дома или одноэтажного строения проектируется с учетом нормативов и требований, указанных в СНиП 3.03.01-87 и ГОСТ Р 52086-2003.

В расчетах обязательно берут во внимание результаты гидрогеологических изысканий участка, опыт эксплуатации соседних зданий. В первую очередь, нужно определить характеристики и состав почвы на предполагаемой глубине, сделать под будущий фундамент чертеж.

Глубина заложения

Данный параметр находится в прямой зависимости от веса здания, глубины промерзания грунта в регионе. Крупный коттедж на грунте с оптимальной несущей способностью требует таких показателей: глубина промерзания грунта плюс 10 сантиметров (минимум 50-70 сантиметров). При наличии подвала глубину увеличивают. Если создается мелкозаглубленное основание, граница промерзания не оказывает влияния на глубину заглубления.

Что касается границы грунтовых вод, то глубина прохода фундамента зависит от месторасположения слоя, на который планируется опирать основание: можно делать ниже или выше линии. Если ниже – обязательно понадобятся дренаж и антикоррозийная обработка ленты.

Ширина и высота монолитной ленты

Монолитный ленточный фундамент размеры может предполагать любые. Все зависит от типа здания.

Определение ширины ленты:

• Здания из газо/пеноблоков, силиката и иных легких штучных материалов – берется ширина несущих стен + 10 сантиметров
• Дома каркасные– ширина стен (для 2-этажного строения) или -10 сантиметров от ширины стен (один этаж)
• Дом из бруса – ширина бруса +/- 10 сантиметров (величина зависит от числа этажей)

Общая формула для просчета высоты ленточного фундамента (независимо от типа материала): уровень снега в регионе строительства + 20 сантиметров (но не более 2 значений ширины). Длину определяют в виде суммы всех несущих стен дома. С учетом всех параметров можно просчитать площадь подошвы фундамента.

Расчет несущей способности

Фундамент ленточный монолитный (армированный) должен выдерживать все возложенные на него нагрузки. Для этого выполняется расчет, позволяющий оценить устойчивость подстилающей почвы при влиянии на нее нагруженного основания. Вычисляют по формуле:

S>Yn*F/Yc*Rо

– тут:

• S

  – площадь самой подошвы в квадратных сантиметрах

• Yn

  – коэффициент надежности (равен 1.2)

• Rо

  – расчетное сопротивление почвы основания

• F

  – общая нагрузка на фундамент в килограммах

• Yc

  – коэффициент, который зависит от условий работы

Общую нагрузку определяют, складывая вес всех строительных материалов, которые используются в строительстве, а также временные нагрузки. Можно воспользоваться для этого специальным калькулятором или специальными таблицами (есть в свободном доступе сети), где указан коэффициент условий работы, расчетное сопротивление в зависимости от вида почвы.

Технология монтажа

Сборно-монолитный ленточный фундамент выполняется в соответствии с определенными правилами. Прежде, чем начинать работы, необходимо тщательно изучить каждый этап.

Разметка участка

Перед проектированием на участке тщательно исследуют грунт. Потом делают разметку, стараясь максимально жестко привязываться к имеющемуся участку. Связано это с тем, что подземное строение может быть неоднородным и даже незначительное смещение конструкции может дать нехороший результат – вдруг под частью основания окажется полость или просадочные породы.

Мастера советуют не перемещать существенно предполагаемое место расположения. Если позиционироваться с точностью до сантиметра не удастся, то все равно важно работать по проекту.

Для разметки используют шнур и деревянную обноску. Также допускается прорисовывание линий известковым раствором. Сначала готовят схему фундамента, потом ее переносят на местность. Без чертежа работать практически невозможно.

Разметку делают так: вначале отмечают первой угол, потом из этой точки проводят сторону (лучше параллельную дороге или забору), далее делают прямой угол (можно использовать способ египетского треугольника). Колья обноски должны находиться на небольшом расстоянии от внешних стен сооружения, чтобы избежать провисания шнура в процессе разработки грунта.

Далее проверяют диагонали – они обязательно должны совпадать, допустимое отклонение составляет 2 сантиметра. Если дом сложный в плане, можно проект разбить на простые фигуры. Для тяжелого оборудования отмечают отдельные фундаменты, принимая деформационный шов между основной лентой и ними минимум 10 сантиметров. После заливки данное пространство аккуратно засыпается негорючим сыпучим материалом.

Рытье траншеи для заглубления монолитной ленты и устройство подсыпки

Выполняя ленточно-монолитный фундамент для дома, необходимо учитывать масштабы самого строения. Объемы земляных работ и привлекаемая спецтехника зависят напрямую от масштабов проекта и габаритов строения, наличия/отсутствия подвала. Если цокольного этажа или подвала не будет, то грунт вынимают по разметке (делая запас для установки опалубочной конструкции около 50*80 сантиметров с каждой стороны).

Если в доме будет подвал, вынимать придется весь грунт. Габариты котлована должны на 2-3 метра превышать размеры фундамента. Плюс запас для распорок опалубки. Большие объемы грунта выбирают с использованием спецтехники, которую обычно арендуют. Наем бригады «копателей» обойдется не дешевле, но времени отнимет намного больше.

Верхний плодородный слой почвы укладывают отдельно – потом ее можно раскидать в саду. Остальной грунт просто сваливается в кучу: часть потом уйдет на выполнение обратной засыпки, часть просто вывезут.

После выемки основного объема почвы грунт равняют и уплотняют. Если работал экскаватор, нередко можно увидеть неровности (участки на 25-30 сантиметров больше установленный глубины), все это аккуратно засыпается и тщательно трамбуется.

Кроме того, всю траншею или котлован необходимо утрамбовать и выровнять. Лучше использовать для этих целей виброплиту. Ведь на грунт будет давить все здание и даже минимальные неровности, пустоты в будущем могут стать причиной усадок, появления трещин в ленточном фундаменте.

Мастера советуют вообще дно засыпать слоем песка мелкой/средней фракции, потом его увлажнить и утрамбовать виброплитой. Двух слоев (засыпаемых по очереди) в 15-20 сантиметров будет вполне достаточно. Каждый из слоев отдельно проливается водой и трамбуется.

Некоторые проекты предусматривают выполнение песчано-гравийной подсыпки. В таком случае сверху на песок прокладывают слой щебня фракции от 30 до 60 миллиметров толщиной до 15 сантиметров, потом трамбуют. Желательно прокладывать слои по 5 сантиметров и каждый трамбовать. Так удается добиться большей плотности грунта, улучшения его несущих способностей.

Монтаж опалубки

Перед тем, как заливается монолитная лента фундамента, монтируют опалубку. Обычно конструкцию выполняют из влагостойкого прочного материала, способного выдержать давление бетона.

Опалубки бывают:

1. Съемными

   – чаще всего делают из древесины минимум второго сорта (фанера, доски). Ширина досок должна быть равна минимум 15 миллиметрам, толщина – хотя бы 4 сантиметра. Это могут быть ОСП или низкосортная фанера (можно найти специальную опалубочную, которая с одной стороны выполнена с защитным ламинированием). В процессе монтажа все элементы плотно скрепляются. При этом, высота конструкции должна быть равна высоте ленты + 10 сантиметров. Щиты скрепляют продольными и поперечными брусками, доски собирают поперечинами. Щиты монтируются по разметке ленты, крепятся снаружи укосами, внутри распорками.

2. Несъемными

   – обычно выполняются из металлических листов толщиной до 2 миллиметров. Примечательно, что внешней стороны конструкцию покрывают антикоррозийным средством. Опалубка стягивает ленту фундамента, на стыках усиливается уголками или швеллерами. По нормативам запрещено применять данный тип опалубки во влажных грунтах. Единственный недостаток конструкции – высокая цена.

Создание и монтаж армирующего каркаса

Армирование ленточного монолитного фундамента выполняется в обязательном порядке. Металлические прутья, связанные в каркасы, позволяют повысить сопротивление конструкции нагрузкам и силам деформации.

Стержни армирующего каркаса:

• Арматура рабочая – продольные стержни, которые берут на себя нагрузки на изгиб.
• Хомуты – выполнены в формате горизонтальных поперечных прутов, которые связывают каркас.
• Вертикальные хомуты – связывают прутья, которые находятся в различных плоскостях.

Армирование монолитного ленточного фундамента осуществляется по нормативам СП 63.13330.2012.

Величина диаметров арматуры для разных конструкций:

• Хозпостройки, легкие здания – 8-10 миллиметров
• Строения из бруса, штучных материалов – 10-14 миллиметров
• Тяжелые дома из блоков, кирпича – 14-18 миллиметров
• Самый большой диаметр арматуры в малоэтажном строительстве – 22 миллиметра

Армирование всех элементов и узлов конструкции монолитного ленточного фундамента выполняется с использованием прутьев класса А3 (А400) либо А240. В армокаркасе предусматривается 4/6 рабочих прутьев. По нормативам поперечное армирование выполняется с шагом в 30-60 сантиметров. Вяжут каркас проволокой сечением 0.6-1 миллиметр. Хорошо, если есть специальный крючок или пистолет.

Сварку практически не применяют – данный вид соединения допускаются только на прямолинейных продольных участках конструкции.

Выполнение угловых соединений:

• Г-образные хомуты – накладываются внахлест, где внешние прутья соединяются со внутренними
• Жесткое соединение внахлест («лапка») – концы прутьев сгибают под углом в 90 градусов, потом соединяют проволокой
• П-образные хомуты – устанавливаются внахлест дополнительные прутья соответствующей формы, обеспечивая дополнительный каркас для горизонтальных/вертикальных прутьев
• Армирование тупых углов – прут изгибается сверху, снизу соединяется внахлест, потом собирается дополнительный хомут в точке сгиба

Расчет арматуры по плану (армокаркас на 4 стержня):

• Длина ленты множится на 4 – длина продольных стержней
• Длина ленты делится на шаг между прутьями вертикальными, умножается на 4 – длина вертикальных прутьев
• Сумма обоих значений выше – общая длина прутьев для каркаса
• Длина стержня составляет 6 метров – поделив значение на 6, можно получить количество стержней
• Добавить к получившемуся значению около 7-10%

Уже связанный арматурный каркас устанавливается в опалубку таким образом, чтобы металлические стержни нигде не касались ни дна траншеи, ни стенок опалубки (после заливки были полностью утоплены в толщу бетонной смеси).

Заливка ленты фундамента

Монолитные ленточные железобетонные фундаменты заливают бетоном класса прочности В17.5/В20, можно В25.

Правила заливки бетона в опалубку:

• Заливка осуществляется послойно – толщина одного слоя составляет до 20 сантиметров
• Все слои поочередно уплотняются специальным виброинструментом без касания арматурного каркаса
• Пока не схватился залитый слой, по нему заливают следующий

Благодаря вибрированию из бетона уходят пустоты и воздух, смесь распределяется в опалубке равномерно, что положительно влияет на показатели прочности монолитной ленты.

Если заливка осуществляется из спецтранспорта, лучше использовать желоба – так доставка осуществляется проще, а раствор не падает с высоты (материал может расслоиться, падая с высоты в 150 сантиметров и более).

В зависимости от погоды, за бетоном нужно по-разному ухаживать. При заливке в сухую теплую погоду ленту нужно накрыть полиэтиленовой пленкой, чтобы не позволить влаге быстро испариться. Смачивание в данном случае не очень поможет из-за большой глубины бетона, поэтому важно правильно накрыть.

При температуре около +20С через 3 суток бетон возьмет до 50% прочности, через 5 суток можно снять опалубку. При температуре +10С нужно ждать до 14 дней, при +5С процесс схватывания останавливается и нужно либо прогреть бетон, либо утеплить опалубку.

Готовый ленточный фундамент (по прошествии 28 суток после заливки) нужно утеплить и проложить слой гидроизоляции, лишь потом выполнить обратную засыпку.

Устройство подвала в доме с ленточным фундаментом

Вопрос о проектирование подвала актуален при глубине закладки монолитного ленточного фундамента больше 50 сантиметров. Проект будет дорогостоящим – существенно возрастает объем земляных работ, требуется больше бетона. Если будет укладываться монолитная плита внутри ленточного фундамента, придется привлечь спецтехнику.

Обычно подвал делают лишь под одним помещением здания (небольшим), лента становится стенами подвала. Она обязательно должна быть утеплена снаружи и внутри. Разрез подвала под строением с ленточным типом фундамента:

Пол подвального помещения заливают бетоном в опалубку с предварительно собранным армакаркасом. Толщина пола должна составлять минимум 30 сантиметров. Лучше всего арматурой пол привязать к ленте, сделав жесткую сцепку – тогда можно избежать просадки пола.

Монолитный ленточный фундамент – долговечное и надежное основание, которое можно выполнить самостоятельно. При условии верно произведенных расчетов и правильного чертежа, соблюдения технологии и подборе качественных материалов удастся создать прочную, стойкую к разным воздействиям конструкцию, которая прослужит много лет.

чертежи и схемы, технология по шагам, ошибки

Процессы, происходящие в грунте, например, морозное пучение, растягивают ленточный монолитный фундамент в разные стороны. Бетон без армирования не выдерживает такие нагрузки, так как он удлиняется без разрыва только на 0,2‒0,4 мм. Сталь растягивается на 4‒25 мм без ущерба, поэтому железобетонная конструкция гораздо прочнее. Для качественной работы этой системы важно рассчитать схему и правильно выполнить армировку. Сделать это можно самостоятельно, главное — не нарушать требований инструкции.

Оглавление:

1. Инструкция по армированию
2. Рекомендации специалистов
3. Распространенные ошибки

Пошаговое руководство по армированию

1. Рисуют чертеж.

Перед расчетом материалов составляют схему, которая соответствует строительным нормам. Арматура для фундамента делится на рабочую и конструкционную. Первая группа работает на растяжение, а вторая сохраняет форму каркаса во время заливки.

Для мелкозаглубленного ленточного фундамента хватит двух рядов продольной рабочей арматуры вверху и внизу, в середине вставляют для прочности при бетонировании. Заглубленную ленту армируют равномерно, максимальное расстояние между продольными стержнями — 40 см. В обоих случаях основная роль вертикального армирования — поддержка каркаса, поэтому для него выбирают пруты с меньшим диаметром. Если высота ленты двухэтажного дома больше 70 см, для прочности связывают бетонную подготовку и фундамент.

Минимальные расстояния между элементами:

• Между вертикальными прутьями — не более 50 см.
• Защитный слой бетона — 3‒5 см, если под основанием есть бетонная подготовка; 7 см, когда ее нет.
• Расстояние между продольной арматурой — не менее 3‒6 см, в зависимости от количества стержней в ряду, и не более 20 см.

Углы и места соединения внешней и внутренней ленты испытывают большие нагрузки. Внимательно изучите чертежи и схемы армирования ленточного фундамента. Для углов используют П- и Г-образные схемы. Чтобы их выполнить, стержни предварительно сгибают, так как вязка отдельных элементов в этих местах приводит к расслаиванию бетона и сколам. Поперечную арматуру в таких зонах ставят в 2 раза чаще.

2. Выбирают и рассчитывают материалы.

Чаще всего используют класс A-III (А400‒А500) ребристой арматуры с диаметром 6‒16 мм, так как она лучше схватывается с бетоном. Для вертикальных хомутов в ленточном фундаменте иногда берут гладкие A-I‒A-II. Диаметр зависит от веса и конструкции фундамента, ниже приведены минимальные размеры сечений для каждой цели. Если вы делаете схему армирования тяжелого строения, поручите выполнение расчетов проектировщикам. Правильно рассчитать нагрузки и выбрать оптимальный диаметр и количество стержней самостоятельно сложно.

Вид арматуры	Минимальный диаметр, мм
Продольная до 3 м	10
Продольная больше 3 м	12
Поперечная до 0,8 м	6
Поперечная больше 0,8 м	8

3. Очищают поверхность основания от лишнего мусора, размечают месторасположение каркаса.

4. Сгибают стержни для хомутов и углов.

Нет единой последовательности укладки арматуры, выбор зависит от площади и количества работников. Для небольших оснований элементы сначала связывают, а потом частями размещают их в траншее. Но так устанавливать каркас своими силами тяжело, особенно если предстоит выполнить армирование ленточного фундамента большой площади. Поэтому дальше мы разберем порядок укладки, который часто используют небольшие строительные бригады.

5. Устанавливают хомуты на бетонные подставки или фиксаторы-лягушки. Чтобы каркас не смещался, через него пропускают туго натянутую веревку или привязывают каждый элемент к опалубке.

6. В конструкцию вставляют продольные стержни и фиксируют их на лягушках.

7. Выполняют армирование углов, если для этого используют дополнительные элементы.

8. Вяжут или спаивают всю конструкцию. Подробнее о способах соединения — в разделе рекомендации.

9. Устанавливают фиксаторы между стенками опалубки и арматурой.

10. Проверяют прочность и отклонения от осей, чтобы ленточный фундамент не покосился со временем.

Нюансы работ

1. Расчет материалов армирования.

Предусмотрите, чтобы арматуры хватило на нахлест (30‒50 мм). Стандартная длина стержня 11,7 м. Не заказывайте обрезки, так как трудоемкость работы повысится, а рассчитать нужное количество будет невозможно, ведь арматуру продают в килограммах.

2. Соединение.

Стержни спаивают, вяжут или скрепляют муфтами. Лучше вязать элементы армировки, а не паять, так как прочность каркаса падает, особенно если оставить его без бетона во влажную погоду. Чтобы сократить расход арматуры для ленточного фундамента, применяют муфты, так как для пайки рекомендуется соединять пруты с нахлестом 10‒15 см, в зависимости от диаметра. Если их вяжут, длина места скрепления составляет 10 диаметров для марок бетона от М300 и 15 — для М200.

Вязать можно с помощью крючка, специального пистолета и шуруповерта или дрели с насадкой из гвоздя. ПроцСхема усиления ленточного основанияесс ручной вязки крючком занимает много времени.

3. Сгибание стержней.

В продаже есть станки, чтобы согнуть арматуру, но они стоят дорого, поэтому мастера придумали разные способы для изготовления хомутов самому. Например, приваривают два уголка к ровной вертикальной поверхности, вставляют туда прут и гнут, надевая на него трубу. Арматуру с диаметром 6‒8 мм осилят тиски. Если у вас есть смекалка, реализовать идею с двумя параллельными уголками будет легко. Главное, чтобы все углы были прямые, а стороны хомутов находились в одной плоскости, иначе ленточное основание не будет надежным.

4. Подготовка элементов армировки.

Стержни слегка намачивают за пару дней до заливки, чтобы увеличить сцепление стали с бетоном, но перед этим обязательно удаляют отслоившуюся ржавчину металлической щеткой.

Возможные ошибки

Когда люди без опыта армируют конструкцию своими руками, часто они не смотрят руководство и совершают типичные просчеты, это приводит к печальному результату.

Ошибка	Почему нельзя
Нагревать стержни перед сгибом.	Армирование получается непрочным.
Паять арматуры без литеры «С».	Каркас не выдержит высоких температур и быстрее разрушается.
Вставлять поперечную арматуру в песчано-грунтовую подушку.	Сталь быстро ржавеет в таком положении.
Использовать в армировании одни обрезки.	Каркас не будет функционировать. Максимальная доля соединений в конструкции — 50 %.
Соединять параллельные стержни без разбежки.	Такая арматура не будет работать. Минимальная длина между скреплениями соседних стержней — 61 см.
Не загибать на углах.	Бетон быстро отслоится от этих мест, так как нагрузка на них выше.
Заливать кривой армокаркас.	Ленточный фундамент тоже со временем покосится.

Чтобы железобетон работал, обязательно выполнять армирование монолитного фундамента по правильно составленному чертежу. Это важно для ленточного мелкозаглубленного основания, так как она находится в зоне постоянного движения грунта.

Если вы выполняете армирование своими руками, внимательно следуйте инструкции, даже если вам помогают специально нанятые работники. Контролируйте процесс, так как иногда компании нанимают людей, которые не знают элементарные стандарты строительства или просто халтурят.

проект с размерами, типы и схема расположения дома

На чтение 7 мин Просмотров 424 Опубликовано 22.05.2020 Обновлено 06. 05.2020

Чертеж фундамента содержит план размещения монолитных участков или сборных блоков с привязкой к осям здания. От схемы зависит надежность и качество постройки, точность переноса габаритов на местность. План фундамента выполняется в масштабе с указанием геометрических размеров и отметок заглубления. Разметку на стройплощадке делают геодезисты, они используют в работе нивелир и теодолит.

Нюансы при возведении фундамента

Перед строительством фундамента необходимо составить план с учетом параметров грунта и нагрузок

Фундамент аккумулирует нагрузки от строения и передает их на грунт под подошвой. Почва воспринимает усилия и в ней появляются деформации от напряжений, если расчетное сопротивление слоев меньше прилагаемой нагрузки.

Иногда увеличение подошвы не помогает противостоять давлению, такие грунты называют слабыми. Нестабильные почвы используют для строительства после повышения несущей способности в результате обработки специальными методами.

План будущего основания составляют после основного чертежа строения. Опоры предусматривают под стенами, делают дополнительные участки под колонны, вертикальные элементы, поэтому контур в плане может быть различной формы.

Фундамент под пристройкой проектируют с учетом привязки к основанию дома. Поддержку столбов или колонн устраивают под каждый конструктив отдельно или в виде лент под несколько элементов сразу.

Необходимость плана

Чертеж основания здания делают, чтобы возведенное по нему строение было надежным и функционировало в течение определенного времени. Владельцы должны без опаски использовать входы, лифты и лестничные клетки, т.к. нагрузка от них предусмотрена при проектировании опоры строения.

Проект фундамента для дома должен отвечать требованиям:

• содержать простые технические решения, которые удобно исполнить на местности;
• предусматривать при сооружении передовые методы строительства с экономией трудозатрат и материалов;
• включать в состав прочные конструкции, которые не опрокидываются и не скользят в грунте;
• содержать нужные размеры, привязанные к осям стен дома.

Материальные затраты на возведение фундамента составляют 10% от общей стоимости строения при отсутствии подвала и 15% в случае использования цокольного этажа. Трудоемкость работ составляет 12 – 15% от показателя на все здание.

Основные параметры расчетов

Глубина заложения фундамента

Опору дома проектируют по расчетам, которые выполняют на основании инженерных и геологических исследований.

Учитывают следующие данные при выборе схемы расположения фундаментов:

• конструктивные особенности и назначение дома, величину давления на основание;
• отметку заложения примыкающих опор и прокладку соседних коммуникаций;
• рельеф застраиваемой территории;
• механические и физические свойства земли, совмещение пластов, присутствие областей выветривания и др.;
• влияние строительства на изменение характеристик почвы;
• вероятность размыва грунта при строительстве в водоемах;
• глубину промерзания земли и высоту стояния почвенных жидкостей.

Рациональную отметку заглубления выбирают после сравнения нескольких альтернативных вариантов. Разметку в плане выполняют по вспомогательным и основным осям строения, при этом элементы детализируют, составляют чертеж разреза фундамента.

Особенности построения плана фундамента

Монолитным, сборным участкам и их частям дают условные обозначения, которые включают тип изделия, габарит и другие сведения. Требования к схемам и чертежам регламентируются ГОСТ 21.101 – 1979, при этом учитывают запросы СТ, ЕСКД, СЭВ, СПДС и других нормативов строительства.

Чертеж фундамента выполняют в минимальном объеме, но так, чтобы сведений было достаточно для монтажа сборных частей и изготовления монолитных делянок. Масштаб применяют в зависимости от сложности схемы, при этом чертежи проектов фундаментов частных домов должны быть удобны для простых пользователей.

Схемы, рисунки и пояснения к проекту размещают на стандартных листах бумаги, чтобы их было удобно читать, размножать и использовать на строительной площадке. Наименования участков делают краткими, применяют в именительном падеже, на первом месте ставят имя существительное, например, фундамент ленточный.

Планирование разных типов фундамента

Для любого фундамента учитывают уровень промерзания грунта в холодный период. Каркасные дома облегченного типа могут возводиться на сваях длиной до 2,5 метра, заглубленные до отметки, где почва не промерзает.

Мощные постройки требуют прочного основания и для них устраивают железобетонные ленты, монолитные плиты или свайно-ростверковые основания. Уровень почвенных вод влияет на пучинистость земли и определяет тип фундамента.

Основание планируют так, чтобы после намокания в грунте не было сдвигов и скольжений, от чего зависит целостность дома. Во вспучивающихся почвах фундамент закладывают на 10 – 20 см ниже отметки промерзания, а в стабильных грунтах уровень промерзания не имеет особого значения. В сборных основаниях размер фундамента принимают кратным высоте железобетонного блока.

Ленточный

Бетонная полоса с армированием проходит под несущими стенами дома, колонами и столбами. Используют кирпич, железобетон, бетон и бутовый камень. Ленточное основание обладает высокой несущей способностью и применяется для строительства крупных домов.

Монолитные конструкции выполняют заливкой бетона в съемную опалубку или несъемную оболочку. Чертеж плана ленточного фундамента предусматривает расположение опалубочных элементов для точного размещения монолитных участков. Обязательно проставляется диаметр используемой арматуры, приводится план расположения стержней в каркасе.

Сборные элементы готовят на заводах, а в условиях строительной площадки укладывают в проектное положение. Лента состоит из основных блоков и фундаментных подушек в форме трапеции. План ленточного сборного фундамента содержит указание на высоту подсыпки из гравия, песка или щебня под подошвой сборного элемента.

Свайный

План свайного фундамента

Круглые, прямоугольные или составные стержни погружают в землю, сваи бывают металлические, бетонные, деревянные. На чертеже указывают группы свай и их расположение в плане с привязкой к осям строения. На схеме размещают положение ростверка в форме плиты или балки для связывания вертикальных опор.

План свай помогает:

• четко установить места расположения стержней на местности;
• выдержать расстояния между вертикальными элементами;
• определить объем бетона для монтажа ростверка;
• установить в проектное положение свайные оголовки для последующего соединения с обвязкой.

Ростверки бывают высокими, когда их подошва проходит над поверхностью и низкими, если заглубляются в землю. Приподнятые типы делают в случае повышения уровня грунтовых вод или при устройстве подполья. Для любого типа чертят раскладку элементов в плане и указывают расположение по высоте.

Плитный

Проект плитного фундамента

Монолитное основание с сетками из арматуры применяется на обводненных почвах, часто так устраивают фундаменты промышленных зданий с большой нагрузкой. В домашнем строительстве используется утепленный вариант по типу шведской сплошной плиты с изоляцией от холода.

План плитного фундамента предусматривает:

• чертеж котлована с указанием толщины растительного слоя, отметки для зачистки дна до проектной глубины;
• конструкцию съемной опалубки с расчетом щитов и подпорок;
• размеры по толщине усилительной подсыпки из песка или щебня;
• расчет элементов утеплительной несъемной оболочки;
• схему каркаса сеток и усилительных ребер с рекомендациями по выбору арматуры;
• расчет количества материала для всех конструктивных частей плиты.

Монолитное основание армируют двумя сетками, которые ставят в нижнем и верхнем слое бетона. Между плоскими элементами предусматривают связи и каркасы для поддержки.

Зависимость от размеров сооружения

Конструкторы рассчитывают параметры фундамента, при этом учитывают различные условия влияния. Размер дома и его функциональность является основополагающим фактором для выбора типа опоры и его размеров. Для промышленных объектов выбирают мощный фундамент, который сможет равномерно передавать давление на грунт от вибрации оборудования, толчков и электромагнитных колебаний.

Если под домом слабый грунт, его усиливают, чтобы сократить объем материалов на устройство основания дома. В проекте предусматривают систему отвода почвенной влаги от подземной части и гидроизоляционные оболочки. Защитные слои показывают на чертеже, о материалах и объемах информируют в пояснительной записке.

Условия точного переноса плана на местность

Разметка участка

Основные части чертежа делают в одном масштабе, но отдельные деталировочные узлы вычерчивают в укрупненном виде для наилучшего считывания. Общее масштабирование выполняется в рамках 1:100, 1:200, 1:300 и мельче.

Для переноса выполняют разбивку осей строения на местности. Геодезист выдерживает прямые углы и расстояние между линиями. Направления осей отмечается шнуром, точки разметки выносят на такое расстояние, которое не будет затронуто при рытье траншей.

Глубина заложения устанавливается нивелиром, при этом на соседних стенах, строениях или столбах выносят отметку ±0,00, которая служит ориентиром для дальнейших расчетов по высоте.

ВИДОВ РАЗРЕЗОВ

ВИДЫ РАЗРЕЗА

ЦЕЛЬ ОБУЧЕНИЯ. По завершении этого раздела вы сможете интерпретировать виды в разрезе.

Виды в разрезе или разрезы предоставляют важную информацию о высоте, материалы, системы крепления и поддержки, а также скрытые элементы конструкции. На рис. 2-15 показано начальное развитие секции и внешний вид конструкции. при вертикальном разрезе режущей плоскостью. Режущая плоскость не обязательно непрерывно, но, как и в случае с горизонтальной секущей плоскостью на планах зданий, может быть в шахматном порядке, чтобы включить как можно больше информации о строительстве. Нравиться фасады, разрезы — вертикальные проекции. Они тоже детали чертежи выполнены в крупном масштабе. Это помогает в чтении и обеспечивает

Рисунок 2-15.-Развертка сечения.

Рисунок 2-16.-Типичный разрез каменного здания.

информация, которая не может быть предоставлена ​​на видах фасада или в плане. Разделы классифицируются как типичные и специфические.

Типичные сечения представляют собой среднее состояние всей конструкции и используются, когда конструктивные особенности повторяются много раз.Рисунок 2-16 показывает типовой участок стены A-A плана фундамента в

рисунок 2-10. Вы видите, что он дает много необходимой информации. для тех, кто строит здание, давайте рассмотрим их более внимательно.

План фундамента, показанный на рисунке 2-10, указывает, что основной фундамент Эта структура будет состоять из прямоугольного бетонного блока размером 22 на 28 футов. Рисунок 2-16, который представляет собой разрез A-A плана фундамента, показывает, что передняя и задняя часть фундамента (размеры 28 футов) сделаны из КИП размером 12 на 8 на 16 дюймов с центром на бетонном основании 10 на 24 дюйма до неуказанная высота. За ними следуют 8-дюймовые CMU, которые образуют 4-дюймовый ригель для поддержки балок перекрытия поверх 12-дюймовых блоков. В этом расположении 8-дюймовые CMU служат для формирования 4-дюймовой опоры для кирпича. Основная стена затем уложен стандартным лицевым кирпичом 2 1/2 на 4 на 8 дюймов с подкладкой 4 на 8 на 16-дюймовые CMU.

Разрез B-B (рисунок 2-17) плана фундамента показывает, что обе боковые стены (Измерения 22 фута) имеют толщину 8 дюймов с центром на 24-дюймовом бетонном основании. на неуказанную высоту.Здесь также изображена пилястра, особая секция. стены, которую нужно построить для поддержки балки. Это показывает, что пилястра состоит из КМУ 12 на 8 на 16 дюймов, чередующихся с CMU 4 на 8 на 16 дюймов и 8 на 8 на 16 дюймов. Скрытые линии (штриховые

Рисунок 2-17.-Определенное сечение бетонной кирпичной стены.

линий) на блоках шириной 12 дюймов означают, что толщина стены за пилястрой — 8 дюймов.Обратите внимание на то, как дополнительная 4-дюймовая толщина пилястр обеспечивает центральную опору для балки, которая, в свою очередь, будет поддерживать перекрытия пола.

Детали — это крупномасштабные чертежи, показывающие строителям конструкции, как различные его части должны быть соединены и размещены. Хотя подробности не использую указание плоскости сечения, они тесно связаны с секциями. В конструкция дверей, окон и карнизов обычно подробно показана чертежи зданий.Типичные детали дверей и окон показаны на рис. 2-18. Подробные чертежи используются всякий раз, когда информация представлена ​​на высотах, планах, и разделы недостаточно ясны для конструкторов на работе. Эти рисунки обычно сгруппированы таким образом, чтобы можно было легко сделать ссылки из общих Рисунок.

Рисунок 2-18.-Детали дверей и окон.

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Ознакомительные сведения о MicroStation PowerDraft

Краткое руководство по началу работы с MicroStation

Справка по синхронизатору iTwin

ProjectWise

Служба поддержки Bentley Automation

Ознакомительные сведения об услуге Bentley Automation

Сервер композиции Bentley i-model для PDF

Подключаемый модуль службы разметки

PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

Коннектор ProjectWise для ArcGIS Справка

Коннектор ProjectWise для Oracle — Справка по расширению администратора

Коннектор ProjectWise для Oracle — Справка по расширению Explorer

Коннектор ProjectWise для справки Oracle

Коннектор управления результатами ProjectWise для ProjectWise

Справка портала управления результатами ProjectWise

Ознакомительные сведения по управлению поставками ProjectWise

Справка ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора ProjectWise Geospatial Management

Справка ProjectWise Geospatial Management Explorer

Сведения о геопространственном управлении ProjectWise

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка по ProjectWise Project Insights

ProjectWise Plug-in для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Матрица поддержки версий ProjectWise

Веб-справка ProjectWise

Справка по ProjectWise Web View

Справка портала цепочки поставок

Услуги цифрового двойника активов

PlantSight AVEVA Diagrams Bridge Help

PlantSight AVEVA PID Bridge Help

Справка по экстрактору мостов PlantSight E3D

Справка по PlantSight Enterprise

Справка по PlantSight Essentials

PlantSight Открыть 3D-модель Справка по мосту

Справка по PlantSight Smart 3D Bridge Extractor

Справка по PlantSight SPPID Bridge

Управление эффективностью активов

Справка по AssetWise 4D Analytics

AssetWise ALIM Web Help

Руководство по внедрению AssetWise ALIM в Интернете

AssetWise ALIM Web Краткое руководство, сравнительное руководство

Справка по AssetWise CONNECT Edition

AssetWise CONNECT Edition Руководство по внедрению

Справка по AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Анализ моста

Справка по OpenBridge Designer

Справка по OpenBridge Modeler

Строительный проект

Справка проектировщика зданий AECOsim

Ознакомительные сведения AECOsim Building Designer

AECOsim Building Designer SDK Readme

Генеративные компоненты для справки проектировщика зданий

Ознакомительные сведения о компонентах генерации

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по настройке OpenBuildings Designer

OpenBuildings Designer SDK Readme

Справка по генеративным компонентам OpenBuildings

Ознакомительные сведения по генеративным компонентам OpenBuildings

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

OpenBuildings StationDesigner Help

OpenBuildings StationDesigner Readme

Гражданское проектирование

Помощь в канализации и коммунальных услугах

Справка OpenRail ConceptStation

Ознакомительные сведения по OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения по OpenRail Designer

Справка конструктора надземных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения по OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения по OpenRoads Designer

Справка по OpenSite Designer

Файл ReadMe для OpenSite Designer

Инфраструктура связи

Справка по Bentley Coax

Bentley Communications PowerView Help

Ознакомительные сведения о Bentley Communications PowerView

Справка по Bentley Copper

Справка по Bentley Fiber

Bentley Inside Plant Help

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения OpenComms PowerView

Справка инженера OpenComms Workprint

OpenComms Workprint Engineer Readme

Строительство

ConstructSim Справка для руководителей

ConstructSim Исполнительное ReadMe

ConstructSim Справка издателя i-model

Справка по планировщику ConstructSim

ConstructSim Planner ReadMe

Справка стандартного шаблона ConstructSim

ConstructSim Work Package Server Client Руководство по установке

Справка по серверу рабочих пакетов ConstructSim

ConstructSim Work Package Server Руководство по установке

Справка управления SYNCHRO

SYNCHRO Pro Readme

Энергетическая инфраструктура

Справка конструктора Bentley OpenUtilities

Ознакомительные сведения о Bentley OpenUtilities Designer

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Promis. e Справка

Promis.e Readme

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство по настройке подстанции

— управляемая конфигурация ProjectWise

Руководство пользователя sisNET

Геотехнический анализ

PLAXIS LE Readme

Ознакомительные сведения о PLAXIS 2D

Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

Ознакомительные сведения о PLAXIS 3D

Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

PLAXIS Monopile Designer Readme

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Справка коллекционера gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Справка Bentley CivilStorm

Справка Bentley HAMMER

Справка Bentley SewerCAD

Справка Bentley SewerGEMS

Справка Bentley StormCAD

Справка Bentley WaterCAD

Справка Bentley WaterGEMS

Управление активами линейной инфраструктуры

Справка по услугам AssetWise ALIM Linear Referencing Services

Руководство администратора мобильной связи TMA

Справка TMA Mobile

Картография и геодезия

Справка карты OpenCities

Ознакомительные сведения о карте OpenCities

OpenCities Map Ultimate для Финляндии Справка

Карта OpenCities Map Ultimate для Финляндии Readme

Справка по карте Bentley

Справка по мобильной публикации Bentley Map

Ознакомительные сведения о карте Bentley

Проектирование шахты

Справка по транспортировке материалов MineCycle

Ознакомительные сведения по транспортировке материалов MineCycle

Моделирование мобильности и аналитика

Справка по подготовке САПР LEGION

Справка по построителю моделей LEGION

Справка по API симулятора LEGION

Ознакомительные сведения об API симулятора LEGION

Справка по симулятору LEGION

Моделирование и визуализация

Bentley Посмотреть справку

Ознакомительные сведения о Bentley View

Анализ морских конструкций

SACS Close the Collaboration Gap (электронная книга)

Ознакомительные сведения о SACS

Анализ напряжений в трубах и сосудов

AutoPIPE Accelerated Pipe Design (электронная книга)

Советы новым пользователям AutoPIPE

Краткое руководство по AutoPIPE

AutoPIPE & STAAD. Pro

Завод Дизайн

Ознакомительные сведения об экспортере завода Bentley

Bentley Raceway and Cable Management Help

Bentley Raceway and Cable Management Readme

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка по OpenPlant Isometrics Manager

Ознакомительные сведения о диспетчере изометрических данных OpenPlant

Справка OpenPlant Modeler

Ознакомительные сведения для OpenPlant Modeler

Справка по OpenPlant Orthographics Manager

Ознакомительные сведения для менеджера орфографии OpenPlant

Справка OpenPlant PID

Ознакомительные сведения о PID OpenPlant

Справка администратора проекта OpenPlant

Ознакомительные сведения для администратора проекта OpenPlant

Техническая поддержка OpenPlant Support

Ознакомительные сведения о технической поддержке OpenPlant

Справка PlantWise

Ознакомительные сведения о PlantWise

Реализация проекта

Справка рабочего стола Bentley Navigator

Моделирование реальности

Справка консоли облачной обработки ContextCapture

Справка редактора ContextCapture

Файл ознакомительных сведений для редактора ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Справка Декарта

Ознакомительные сведения о Декарте

Структурный анализ

Справка OpenTower iQ

Справка по концепции RAM

Справка по структурной системе RAM

STAAD Close the Collaboration Gap (электронная книга)

STAAD. Pro Help

Ознакомительные сведения о STAAD.Pro

STAAD.Pro Physical Modeler

Расширенная справка по STAAD Foundation

Дополнительные сведения о STAAD Foundation

Детализация конструкций

Справка ProStructures

Ознакомительные сведения о ProStructures

ProStructures CONNECT Edition Руководство по внедрению конфигурации

ProStructures CONNECT Edition Руководство по установке — Управляемая конфигурация ProjectWise

Как читать фундаментный чертеж для строительства

Во время строительных работ понимание сложного чертежа иногда является сложной задачей.Обычно строительные работы продвигаются в ускоренном режиме, и у специалистов по строительству на объекте есть много дел в своем списке дел. Им приходится принимать множество решений, составлять отчеты о проделанной работе, выполнять работу и т. Д., У них могло остаться ограниченное время, чтобы прочитать чертежи перед выполнением строительных работ. Незначительные ошибки при чтении рисунков могут вызвать серьезные проблемы. Например, если координаты, отмеченные на чертеже фундамента, читаются неправильно, фундамент будет отлит в неправильном месте.Заливка фундамента с неправильными координатами вызовет несоответствие в других соединительных элементах или конструктивном элементе. Ошибка при считывании координат кажется очень незначительной, но позже ее может быть очень сложно исправить.

Эти советы помогут вам быстро прочитать важную информацию из чертежа фундамента.

Когда вы получите чертеж фундамента, быстро просмотрите следующие разделы чертежа, чтобы ознакомиться с ним.

Банкноты

Примечания, содержащиеся на чертеже фундамента, так же важны, как и план, сечения и детали фундамента. Примечания обычно содержат важную информацию, такую ​​как спецификация материалов, единицы измерения, методология / последовательность строительства, любые специальные инструкции и т. Д. Иногда эти примечания игнорируются инженерами-строителями и надзорными органами, считая их наименее важными. Но очень важно читать все примечания и следовать им во время строительства, потому что дизайнер предпочитает писать примечания для всех тех элементов, которые трудно показать в деталях.

Сокращения

TOG Top of Grout
TOC Top of Concrete
FGL Finished Grade Level или Finished Ground level
NSL Natural Surface Level
NGL Natural Grade Level или Natural Ground level
TYP.Типичная ТОЛЩИНА
. Толщина или толщина
RCC Армированный цементный бетон
CC Цементный бетон
PCC Обычный цементный бетон
C / C От центра к центру
T&B Сверху и снизу
Ч / Б В обе стороны

Справочные чертежи / документы

Справочные чертежи и документы, такие как общие примечания, соответствующие спецификации или любой другой соответствующий документ, перечислены в этом разделе. Связанные чертежи из других инженерных дисциплин, например Также упоминаются оборудование GA (общий вид), схемы трубопроводов и другие электрические или механические чертежи.Эти справочные документы содержат много необходимой информации, которую невозможно поместить на каждый чертеж из-за ограниченного пространства и простоты понимания. Перед началом выполнения строительных работ необходимо ознакомиться со справочными чертежами. В наших последующих публикациях мы подробно обсудим использование спецификаций и общих примечаний.

Перекрестная ссылка

Если требуемые детали более многочисленны или сложны по своему характеру, все детали или не представлены на одном листе.все дополнительные детали представлены на дополнительных листах. между деталями и макетами разных листов предусмотрена перекрестная ссылка. Необходимо понимать системы перекрестных ссылок для чертежей, чтобы на месте не упустить ни одной детали. Процедуры перекрестных ссылок не универсальны, они зависят от проекта. Эти процедуры обычно определяются в проектах, документирующих порчу или редакционную практику.

Информация о конструкции для чертежа фундамента

Эти детали являются основной частью чертежа фундамента и обычно не упускаются из виду инженером на объекте.Ниже приведены основные элементы, представленные на чертежах фундамента, которые необходимо детально изучить перед тем, как приступить к строительным работам.

• План фундамента
• Разделы
• Детали
• Размеры
• Детали усиления
• Координаты (север и восток)
• Ключевой план
• Детали крепления (если применимо)

Общий вид

Хотя эти элементы кажутся менее важными, но на самом деле они играют важную роль, чтобы сделать чертеж фундамента презентабельным.Основные характеристики, связанные с внешним видом, следующие.

В дополнение к вышеперечисленному, чертеж, подготовленный с использованием определенных методов составления чертежей, всегда легко читать и понимать. Кроме того, чертеж фундамента должен иметь номер контролируемого чертежа, редакцию и подписи инженеров, проектировщиков и т. Д.

Нравится:

Нравится Загрузка …

Требования к проекту: специалисты по проектированию — крепление, опора фундаментов и наземных сооружений

Применимость кодекса и зонирование

Существующий проект реконструкции здания может быть подан либо в соответствии с действующими Кодексами, Строительными кодексами Нью-Йорка 2014 года (Административные, Строительные, Сантехнические, Топливный газ и Механические Кодексы), либо в соответствии с Предыдущими Кодексами, такими как Кодекс 1968 года, Кодекс 1938 года или более ранние Кодексы. , в зависимости от возраста существующего здания; ссылка КоАП Раздел 28-101.4. Зарегистрированный специалист по проектированию обязан датировать здание, чтобы определить применимые коды и определить, что требуется для обеспечения устойчивости конструкции.

Flood Plains, BC Приложение G, необходимо учитывать при выполнении ремонтных работ, связанных с почвой и фундаментом, а также при установке подпорных стен.

Однако есть исключения, если используются предыдущие коды, согласно AC 28-101.4.3. Например, Код 2014 года должен использоваться для обеспечения безопасности во время строительных работ, специальных и текущих проверок, посягательств на общественную полосу отвода и некоторых аспектов строительных работ.

Ремонтные работы должны соответствовать действующему Кодексу энергосбережения Нью-Йорка и применимым местным законам, правилам и постановлениям.

Если этого требует объем работ по проекту, ремонт должен также соответствовать правилам, постановлениям, законам и кодексам других городских агентств, таких как Пожарная служба Нью-Йорка (FDNY), Отдел охраны окружающей среды Нью-Йорка (DEP), Транспортная служба Нью-Йорка ( DOT), Комиссия по достопримечательностям Нью-Йорка, Департамент охраны окружающей среды штата Нью-Йорк и другие.

* Примечание. Хотя ниже приводится список основных правил зонирования, Кодекса и других нормативных актов, которые могут иметь отношение к дизайну проекта, он не охватывает ВСЕ нормативные требования. *

Коды

ПРИМЕЧАНИЕ. Новые заявки на здания, возведенные в соответствии с Кодексом от 2008 года, должны соответствовать Кодексу 2014 года, как того требуют AC §28-101.4 и §28-102.4.3. Ваше здание может регулироваться Кодексом до 1938 года, основанным на Кодексе того времени, когда оно было построено.

Зонирование

Другие правила для справки

• BB 2009-011 — Разъясняет требования к использованию существующих конструкций для выдерживания веса бетона во время укладки, включая проверки
• BB 2009-026 — Полевые и лабораторные испытания монолитного бетона.
• BB 2010-015 — Подъем и перемещение зданий, включая временные опоры, опоры и распорки в процессе строительства.
• BB 2014-020 — Критерии приемки для использования систем винтовых свайных фундаментов в соответствии со Строительными нормами Нью-Йорка
• BB 2016-012 — Уточняет, как рассчитывается площадь пола в соответствии с AC 28-101. 4.5.

ТППН

• ТППН №10 / 88 — Охрана прилегающих исторических зданий и сооружений

Местные законы

• 1 RCNY 16-01 — Устойчивость и целостность существующих конструкций во время строительных работ
• 1 RCNY 101-06 — Специальные инспекторы и специальные инспекционные агентства
• 1 RCNY 103-04 — Процедуры осмотра фасада, включая подпорные стены

Если этого требует объем работ по проекту, ремонт также должен соответствовать правилам, постановлениям, законам и кодексам других городских агентств, таких как Пожарная служба Нью-Йорка (FDNY), Транспорт Нью-Йорка (DOT), Комиссия по достопримечательностям Нью-Йорка, NYC Transit (MTA), Департамент охраны окружающей среды (DEP), Департамент охраны окружающей среды штата Нью-Йорк (DEC), различные коммунальные компании и другие.

Руководство по представлению планов проектов реконструкции

Перед подготовкой проектной документации и строительных чертежей Зарегистрированный специалист по проектированию должен выполнить предпроектную проверку, в ходе которой будут проанализированы все существующие строительные элементы, системы и другие компоненты, затронутые предлагаемым объемом работ, чтобы убедиться, что проект будет кодовым. и зонирование. Исходя из сложности и масштаба проекта, информация, представленная на чертежах, должна четко демонстрировать всю работу, необходимую для завершения проекта в соответствии со статьей 104 AC 2014 или 107 BC 2014 года.2. Для подкрепления и других опор земляных сооружений (опоры, подпорные стены и т. Д.) Подготовьте отчет о предварительном строительстве в соответствии с BC 1814.1 и предоставьте программу мониторинга для обеспечения структурной устойчивости существующих смежных сооружений в соответствии с BC 1814.3.

В соответствии с AC 28-101.2 цель Строительных норм и правил заключается в обеспечении разумных минимальных требований и стандартов, основанных на текущих научных и инженерных знаниях, опыте и методах, а также использовании современных машин, оборудования, материалов, форм и методов. строительства, для регулирования строительства зданий в городе Нью-Йорк в интересах общественной безопасности, здоровья, благополучия и окружающей среды, а также с должным учетом затрат на строительство и обслуживание зданий.

Руководящие принципы DOB, изложенные в следующем разделе IV, пункт C, обеспечивают организованный подход к подготовке строительной документации; это облегчит процесс обзора плана. Чертежи должны четко указывать существующее состояние, предлагаемое состояние и любую область, на которую распространяется объем работ.

Полная подача строительной документации

Строительные чертежи должны отражать всю работу, включая несколько дисциплин, таких как архитектурные, строительные, сантехнические, электрические, механические и другие.Там должен быть тесная координация между всеми дисциплинами для предлагаемого объема работ для обеспечения соответствия Кодексу; ссылки на AC 28-104.7 и BC 107.2 и Руководство по рассмотрению плана — Минимальные требования к рассмотрению чертежей проекта, пересмотренное 4-30-2014.

Полный комплект чертежей должен включать:

Строительная документация . Чертежи, необходимые для передачи важной информации, такой как копия знака, размер знака, структурная опора или система крепления, отметки и детали. Весь объем работ должен быть четко обозначен на представленных чертежах. Применимые разделы, текст или примечания к Постановлению о зонировании (ZR) и Строительному кодексу (BC) должны быть указаны на чертежах, как требуется для демонстрации соответствия. На чертежах должна быть указана шкала; рекомендуется графический масштаб.

• Титульный лист . Должен четко описывать местоположение проекта, включая прилегающие улицы, свойства, район зонирования местоположения, и включать сопровождающую графическую шкалу.Должно быть включено письменное заявление, описывающее весь объем проекта. Должны быть предоставлены примечания по классификации занятости здания, структурной системе и / или отдельной структурной опорной системе, а также группе использования зонирования.

• Указатель чертежей . Рекомендуемый список, в котором четко указаны все чертежи, задействованные в проекте; включать номера листов чертежей и названия чертежей.

• Первоначальное обследование . Обследование может быть представлено в дополнение к диаграмме участка или вместо нее, если указана безопасная зона.

• Участок / План участка . План с указанием квартала и участка, участка зонирования и точного расположения и размера предлагаемого знака и / или конструкции знака, а также расположения, размера и площади всех других знаков на участке зонирования. Приложите доказательство того, что на все существующие знаки были ранее выданы разрешения.

• Анализ зонирования . Анализ зонирования для проверки расположения предлагаемых построек разрешен во дворах, на кортах или на открытом пространстве. Четко укажите все прилегающие районы зонирования (или детали текущей и соответствующей карты районов зонирования).

• Планы . При необходимости показать существующие и предлагаемые условия; четко обозначьте местоположение (а) и предоставьте чертежи с размерами. Согласуйте со всеми профессиями / дисциплинами, чтобы гарантировать, что предложенный объем работ будет завершен и показан на всех представленных чертежах дисциплин.

• Отчет: Предоставьте чертеж и подробную информацию о программе мониторинга для обеспечения структурной устойчивости структуры проекта и всех существующих смежных структур в процессе строительства.

• Отметки . Требуется, если проект предусматривает изменение, расширение, уменьшение, обновление, ремонт или модификацию фундамента здания или внешней стены. При необходимости предоставьте чертежи с размерами, показывающими существующие и предлагаемые условия. Обеспечьте возвышение верхней части плиты подвала / подвала.

• Разделы . Требуется, когда проект включает изменение, расширение, уменьшение, обновление или модификацию здания, включая поперечные и продольные сечения всей или части конструкции или фундамента здания.

• Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого обозначения объема работ в увеличенном виде, такую ​​как новые и существующие детали структурных соединений, детали стен, детали фундамента и т. Д.

• Обеспечить нижнюю отметку (ниже уровня земли) всех предлагаемых опор и существующих прилегающих опор зданий;

• Детали опалубки, подпорных стен, фундамента или дополнительной структурной арматуры, включая последовательность строительных операций; и

• Детали, чтобы не повредить прилегающие конструкции во время строительства.

• Кодекс энергосбережения Нью-Йорка (NYCECC) . Если объем проекта включает одно из следующего, то продемонстрируйте соответствие NYCECC на планах:

• Проникновение в тепловую оболочку здания и / или воздействие на изоляцию здания;

• Защита оголенной изоляции фундамента, применяемая с внешней стороны стен подвала, стен подполья и периметра плит перекрытия.

Если применимо, дополнительные элементы, необходимые на чертежах, включают:

• Соответствие зонам затопления
• Планы безопасности на объекте
• План защиты арендатора / пассажира

Подача строительной документации

При подаче строительной документации в Департамент зарегистрированный специалист по проектированию, заявитель на регистрацию, несет ответственность за предоставление полного комплекта при подаче: заявки, чертежей и согласования необходимых документов, как указано ниже.

1. Чертежи. Чертежи проекта реконструкции должны четко отражать объем работ и включать все затронутые системы. Примеры этого:

Обозначение — Номер листа: Описание листа
Т-001.00	Титульный лист, план участка, указатель чертежей, общие примечания, список требуемых специальных / текущих проверок и легенды
Z-101.00	Анализ зонирования и информация
А-100.00	Архитектурные планы и детали
В-101.00	Бурения и / или геотехнические испытания и результаты
FO-101.00	Предлагаемые планы и детали фундамента
С-101.00	Структурные планы и детали
SG-101.00	Планы знаков, отметки и детали опорных конструкций
СОЭ-101.00	Поддержка земляных работ — выемка грунта, насыпь, опора, ограждение, опора, распорка, подпорные конструкции, план мониторинга строительства, строительные примечания, планы укладки свай и связанные детали
SSP-101. 00	План обеспечения безопасности на площадке
EN-100.00	Анализ энергетического кодекса и примечания

Обозначения на чертеже включают: символы, сокращения, примечания и определения.

Рекомендуемые обозначения на чертежах
T: Заголовок / обложка: Рекомендуемое обозначение для титульной страницы чертежа.
A: Architectural: Обязательное обозначение для чертежей, показывающих архитектурные работы.
B: Буровые скважины / Геотехнические данные: Включает исследования недр и испытания грунта.
FO: Фундамент: Обязательное обозначение чертежей при подаче фундаментных работ.
S: Конструкционные: Обязательное обозначение чертежей при подаче документов на строительные работы.
SG: Знак: Обязательное обозначение для чертежей, когда работа подается отдельно для разрешения на вывеску.
SOE: Поддержка земляных работ: Обязательное обозначение при заполнении строительной документации с подтверждением прилегающих свойств и сооружений во время строительства. Включает: выемку грунта, насыпь, опору, покрытие, опалубку, распорки, сваи и т. Д.
SSP: План обеспечения безопасности на площадке: Обязательное обозначение, когда требуется план безопасности на площадке, который подается в BEST.
Z: Зонирование: Обязательное обозначение должно использоваться для всей информации о зонировании и анализа.
EN: Энергетический анализ: Обязательное обозначение, если требуется энергетический анализ.

2. Необходимые документы. В зависимости от местоположения здания, назначения и объема работ по проекту при приемке чертежей могут потребоваться следующие документы:

• Разрешение OER — Согласование с требованиями ZR «little-e»
• План защиты арендатора / пассажира (только если применимо)
  • Одобрение HPD — Письмо об отсутствии притеснений в отношении арендаторов, при необходимости
  • Контрольный список по борьбе с домогательствами СРО MD для жилых домов
• Одобрение транзитных властей
• Одобрение DOT
• Сертификат Landmark
• Одобрение комиссии по общественному дизайну
• Одобрение DEC

3. Поправки к утверждению поста . Любые изменения утвержденного объема работ, которые являются значительными и существенными, потребуют представления пересмотренного документа и / или планов для внесения поправок после утверждения (PAA). Утверждение поправки должно быть получено до завершения работы. Несущественные изменения не требуют PAA; однако эти изменения должны быть отображены на планах и включены в представление «как построено» в конце проекта (AC 28-104.3)

Существенные изменения, соответствующие следующим критериям, должны быть представлены на рассмотрение для внесения поправок в утвержденные планы:

• Изменения в объеме работ, требующие дополнительных, измененных или исключенных Специальных или текущих проверок.
• Изменение в системе мониторинга госпредприятий или прилегающих зданий
• Изменение конструкции конструктивной системы, например переход со стали на бетонную конструкцию
• Другие текущие изменения конструкции конструкции в зависимости от полевых условий, по мере необходимости

4. Построенное представление. Все изменения должны быть представлены в виде чертежа «As-Built» в конце проекта. Любые изменения, влияющие на энергетический анализ, потребуют обновления энергетического анализа.

Специальные проверки

В соответствии с Главой 17 Британской Колумбии, ремонтные работы могут потребовать проведения определенных специальных и текущих проверок во время и в конце строительства, как указано в таблице ниже. Перед утверждением заявитель должен указать все необходимые специальные и текущие проверки (BC 1704.1). До выдачи разрешения DOB Владелец должен, как правило, нанять зарегистрированное Специальное инспекционное агентство (SIA), которое возьмет на себя ответственность за специальные и текущие инспекции.Зарегистрированный заявитель может проводить эти проверки, если он также является SIA. О несоответствиях при осмотре и опасных условиях необходимо сообщить о руководителю строительства, а также координатору по безопасности на объекте или менеджеру по безопасности на объекте для исправления в соответствии с BB 2016-006 и 1 RCNY 101-06. Согласно BC 1704.1.2, Подрядчик не может нанять Специального инспектора.

В зависимости от объема работ может потребоваться проект вывески для соответствия следующим требованиям специальной и текущей инспекции:

Конструкционная сталь	Может включать сварку стали, высокопрочные болтовые соединения и стальные детали (BC 1704.3).
Бетон монолитный и сборный	Обязательно, если вы не соблюдаете исключения, перечисленные в BC 1704.4
Конструкционная устойчивость — существующие здания	Любая модификация существующих структурных систем или элементов, таких как колонны, балки, балки, несущие стены и т. Д., Где нарушается стабильность или целостность структурной системы, в соответствии с разделами BC 1704. С 20.6 по BC 1704.20.10.
Земляные работы — Обшивка, опора, распорки и опора	Методы, используемые для защиты сторон раскопок, подлежат специальным проверкам в соответствии с разделами BC 1704.20.2 — BC 1704.20.10 и BC 1814.
Огнестойкие конструкции и балки, а также соответствующие проходки	Специальные инспекции проникновения в огнестойкие элементы и узлы и соответствующие противопожарные заглушки в соответствии с разделами BC 1704.27.1 и 1704.27.2. Проверка выполнения работ по огнестойкости конструкции по BC 110.3.4.
Каменная кладка	Несущая кладка, кладка стеклопакетов и облицовка каменной кладкой должны быть проверены и проверены в соответствии с требованиями разделов BC 1704.5.1 — BC 1704.5.3, в зависимости от структурной категории занятости здания или сооружения.
Опоры и фундамент	Осмотр основания и фундамента должен быть проведен после того, как земляные работы для фундамента будут завершены и все необходимые арматурные стали и необходимые формы будут на месте в соответствии с BC 110.3.1.
Условия грунтового основания	Существующие подземные условия, такие как грунт, уплотнение, буровые скважины, испытательные ямы, уровень грунтовых вод и т. Д., Чтобы лучше оценить фундамент опорной конструкции и потребности в фундаменте в соответствии с BC 1704.7.
Глубокие фундаментные элементы	подлежат специальным проверкам в соответствии с BC 1704.8.
Анкеры после установки	Установка механических анкеров, клеевых анкеров и анкеров-шурупов после установки должна соответствовать Таблице 1704 BC. 32, BC section 1704.32 и Buildings Bulletin (BB) 2014-018 и BB 2014-019.
Предварительная	Перед утверждением строительной документации комиссар уполномочен осмотреть или вызвать для проверки конструкции или помещения, на которые была подана заявка в соответствии с AC 28-116.2.1.
Заключительная проверка	Окончательная проверка требуется до выдачи письма о завершении в соответствии с AC 28-116.2.4.2 и BC 110.5.
Проверки соответствия энергетическому кодексу	Проходы через тепловую оболочку: необходимо герметизировать, чтобы свести к минимуму утечку воздуха в соответствии с 2016 NYCECC 402.4.2 и C402.4.2 Мощность внешнего освещения: плотность должна быть в пределах допуска, указанном в NYCECC C405.2.5 на 2016 год, или быть оборудована устройством управления. Защита открытой изоляции фундамента: Изоляция должна быть визуально проверена, чтобы убедиться в надлежащей защите, когда она применяется к внешней стороне стен подвала или погреба, стенам подполья и / или периметру межэтажных перекрытий в соответствии с R 303.2.1 и C303.2.1.

Профессиональные ссылки для дизайна

Полезные ссылки

Строительные чертежи | Типы строительных чертежей, используемых в строительстве

Строительные чертежи представляют собой руководство по развитию здания. Не существует стандартного списка чертежей, которые можно использовать на строительной площадке. В зависимости от типа и конструкции строительный чертеж подготавливается и выдается на месте.

Чертежи являются необходимыми документами на любой строительной площадке. Без подробного чертежа различных компонентов здания никакие работы не могут быть выполнены на месте. Существует различных типов строительных чертежей. в строительстве служат руководством для ответственного инженера на стройплощадке и предоставляют подробную информацию, такую ​​как размер, размеры, материал и расположение компонента конструкции.

Ниже приведены строительные чертежи , используемые в любом проекте

1. План расположения объекта
2. План этажа
3. Чертеж в разрезе
4. Структурные чертежи
5. Рабочие чертежи
6. План фундамента
7. Чертежи расположения колонн
8. Схема расположения балок цоколя Чертежи уровней подоконников и перемычек
9. Детали армирования колонн, балок и перекрытий
10. Схема расположения лестниц и детали усиления
11. Чертежи компоновки сантехники
12. Чертежи электрических схем
13. Чертежи отделки

Подробнее: Строительные размеры и их стандартные компоненты

---

Виды строительных чертежей

Следующие важные чертежи используются на строительной площадке

1) План расположения объекта

План участка — увеличенный чертеж или план предлагаемой строительной площадки . Он включает в себя каждую существующую деталь конструкции, а также ее размер и форму. План сайта также известен как план расположения сайта , который показывает компоновку компонентов сайта.

С помощью архитектора плана участка или планировщика получите представление о существующих особенностях участка и спланируйте его соответствующим образом, а также примет решение о сносе, если это необходимо.

План участка также важен для определения местоположения любого сооружения на большой строительной площадке . Эти типы чертежей в строительстве подготавливаются перед проектированием здания.

Следующие данные должны быть включены в план участка,

• Граница участка и подробные сведения об окружающих свойствах или сооружениях.
• Положение или расположение здания по отношению к его окружению.
• Расположение деталей охранных орденов деревьев и основных элементов ландшафта.
• Расположение или вместимость стоянки, транспортные потоки и указатели.
• Существующие дороги, пешеходные дорожки, пандусы, участки с твердым покрытием и т. Д.

---

2) План этажа

План этажа — один из наиболее важных типов строительных чертежей. План этажа представляет собой двухмерный чертеж, на котором показано расположение различных компонентов комнаты с указанием их размеров. Он включал расположение и расположение гостиной, гостиной, кухни, спальни, лестницы, ванны, туалета и т. Д.

План этажа очень важен для инженера . Иногда на плане этажа также указывается мебель, техника или что-нибудь, что хранится в комнате. Но это не обязательная особенность поэтажного плана. Он дает лишь общее представление о том, как будет выглядеть комната с добавленной мебелью.

Подробнее: 10 видов мебели в доме и их стандартные размеры

---

3) Чертеж в разрезе Чертеж в разрезе

Чертеж в разрезе — это такая же линия фасада здания, но он разрезан в вертикальном плане внутри плана здания. Более того, он представляет детали здания при вертикальном разрезе внутри здания. Например, если яблоко разрезано на две части, то внутренняя его форма выглядит как разрез или рисунок яблока.

Аналогичным образом, чертеж в разрезе важен для получения подробной информации о внутреннем компоненте. Как правило, план этажа показывает только две длины и ширину, чем высота компонента? Итак, это видно на чертеже здания в разрезе.

---

4) Структурные чертежи

Строительный чертеж, один из основных типов строительных чертежей, представляет собой план или набор планов того, как будет построено здание или другое сооружение. Как правило, он готовится зарегистрированными профессиональными инженерами-строителями и сопровождается архитектурными чертежами.

Чертеж конструкции в основном касается несущих элементов конструкции. В них содержится подробная информация о размерах и типах используемых материалов, а также общие требования к соединениям.

Чертеж конструкции никогда не дает архитектурных деталей, таких как отделка поверхности, перегородки или механические системы. Структурные чертежи напрямую связаны с проектом конструкции здания, который передается на рассмотрение строительной администрации. Структурные чертежи также включают контрактные документы, которые помогают подрядчикам детализировать, изготовить и установить части конструкции.

---

5) Рабочие чертежи

Рабочий чертеж — это тот чертеж, который требуется для выполнения работ на любом строительстве.Это основные инструкции для инженеров по строительству здания в соответствии с проектом. На строительной площадке используется различных типов рабочих чертежей, таких как план этажа с размерами, план фундамента, детали полов и т. Д.,

---

6) План расположения фундамента

План расположения фундамента является наиболее важным типом строительных чертежей . Это план с подробным описанием фундамента здания. План фундамента включает следующие детали:

План фундамента

• Типы фундамента для строительства
• Размер и форма фундамента
• Размеры и расстояние между собой
• Центральная линия здания и компонента
• Подробная информация о PCC и земляных работах.

---

7) План расположения колонн или чертежи

План расположения столбцов — это план, который включает подробные сведения о размере, форме и расположении столбцов с указанием размеров. Это важный чертеж или план для любой конструкции здания без плана расположения колонн. Первоначальная структура не может быть построена. Этот план показывает столбец с их идентификационными номерами, такими как C1 или C2. Этот план компоновки помогает инженерам сайта размещать и строить колонны на месте.

Подробнее: Что такое BOQ и пример количественной ведомости для строительства

---

8) Схема расположения балок цоколя:

Это чертежи типа в конструкции , на которых план расположения или чертеж балки цоколя показывает подробные сведения о положении балки цоколя, компоновке, размере и деталях армирования. Это важный чертеж при подготовке макета опалубки для балки цоколя .

---

9) Чертежи деталей пола:

План перекрытия в строительстве показывает подробные сведения о размере, толщине, типах материалов и типах полов, которые будут использоваться. Он также показывает детали базового материала пола.

---

10) План деталей рамы дверей и окон:

Это вид транспорта, из которых на плане показано положение двери и окон в стене.Указывает расположение, высоту окон, положение рамы при креплении двери и окна. Он также включает график открывания дверей и окон .

---

11) Чертежи порогов и перемычек:

На этих чертежах показан разрез стены с подоконником и уровнем перемычки. Он включает данные о длине, ширине и толщине перемычки на стене. Это важный тип рисунка, который используется в строительстве.

---

12) Детали армирования колонн, балок и перекрытий:

Это важный и необходимый чертеж при строительстве колонн, балок и перекрытий. На этом чертеже показаны детали армирования, покрытия и опалубки. Это помогает инженеру на объекте определить диаметр стали и расстояние между стальной арматурой, которая будет использоваться при строительстве колонны, балки и фундамента.

Он также показывает межцентровое расстояние между колонной и балкой, что помогает правильно позиционировать структурные компоненты. Это важные типы строительных чертежей любых работ.

Подробнее: Типы лестниц в гражданском строительстве

---

13) Схема лестницы и детали усиления: Детали усиления лестницы

Показывает детали плана лестницы со стандартными размерами.Он включает информацию о длине лестницы, ширине, размере площадки, количестве подступенков, количестве ступеней и т. Д. c. Это важный чертеж при строительстве лестницы. План и разрез лестницы учитывают детали арматуры, угол к лестничному маршу и покрытие, которое будет использоваться.

---

14) Схема расположения сантехники:

Это важные виды строительных чертежей. Сантехнические работы связаны с водопроводом в доме. Он включает в себя план расположения различных типов дома для подачи воды в разные комнаты дома.

Сантехнический план включает следующие,

• Размер сваи
• Материал сваи
• Расположение сантехнической арматуры
• Расположение точки выхода

Типы строительных чертежей

---

15) Электрические схемы:

Это графическое представление точного расположения различных электрических устройств, таких как распределительный щит, световая точка, точка вентилятора, точка потолка, со схемой подключения. Инженер-электрик может прочитать этот план расположения и рассчитать материал, необходимый для электрификации здания.

Типы чертежей электрических схем ,

• Схема расположения осветительного оборудования
• Схема расположения распределительного устройства
• Схема расположения генератора и другого оборудования
• Схема расположения заземления
• Схема системы молниезащиты
• Схема расположения кабелей
• Схема расположения кабельных каналов
• Схема расположения кабельных лотков
• Схема классификации зон
  905 16) Чертежи отделки:

  Чертежи отделки показывают детали окончательной отделки каждого компонента, такие как рисунок пола, цвет окраски, форма подвесного потолка, текстура штукатурки и дизайн фасада.

  ---

  Экспертные слова:

  Строительные чертежи подготовлены в соответствии с требованиями и важностью проектных работ.

  В случае небольших работ количество технических чертежей ограничено, но, с другой стороны, по мере увеличения размера проекта чертежи деталей имеют важное значение. Дополнительные детали и чертежи повышают точность работы и уменьшают количество ошибок.

  ---

  Какие бывают 6 типов строительных чертежей?

  6 типов чертежей, используемых на объекте
  План расположения объекта
  План этажа
  Чертеж в разрезе
  Структурные чертежи
  Рабочие чертежи
  План фундамента

  Lorem ipsum dolor sit amet, conctetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua.Ut enim ad minim veniam, quis nostrud упражнение ullamco labouris nisi ut aliquip ex ea Commodo Conquat.

  Посмотреть видео: Как читать строительные чертежи

  ---

  Вам также может понравиться:

  Мы не можем найти эту страницу

  (* {{l10n_strings. REQUIRED_FIELD}})

  {{l10n_strings.CREATE_NEW_COLLECTION}} *

  {{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

  {{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

  {{l10n_strings.DRAG_TEXT_HELP}}

  {{l10n_strings. LANGUAGE}} {{$ select.selected.display}}

  {{article.content_lang.display}}

  {{l10n_strings.AUTHOR}}

  {{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

  {{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

  Дом Джина и Нэнси Бавингер, опорные секции фундамента и плана этажа, Норман, Оклахома, рабочий чертеж

  Дом Джина и Нэнси Бавингер, опорные секции фундамента и плана этажа, Норман, Оклахома, рабочий чертеж

  Дата:

  1950–1951

  Автор:

  Брюс Алонсо Гофф (американец, 1904-1982)
  Уильям Х.Уилсон (американец, активный 1950-е годы)

  Об этом произведении

  Статус

  В настоящее время не отображается

  Отдел

  Архитектура и дизайн

  Художник

  Брюс Алонзо Гофф (архитектор)

  Название

  Дом Джина и Нэнси Бавингер, опорные секции фундамента и плана этажа, Норман, Оклахома, рабочий чертеж

  Происхождение

  Норман

  Дата

  1950–1951

  Средний

  Графит на кальке.

  Размеры

  70 × 92 см (27 5/9 × 36 2/9 дюйма.)

  Кредитная линия

  Дар Shin’enKan, Inc.

  Регистрационный номер

  1990 г.811,23

  Расширенная информация об этой работе

  Информация об объекте находится в стадии разработки и может обновляться по мере появления новых результатов исследований.Чтобы помочь улучшить эту запись, напишите нам. Информация о загрузке изображений и лицензировании доступна здесь.

  .
