Подушка под фундаментную плиту. Виды и схемы устройства.

23 Октябрь 2016      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   10859

Подушка под плиту фундамента

При разработке проекта на конкретное здание у архитектора должен быть под рукой весь набор исходных данных, среди которых:

  • Предпроектные изыскания с составлением топографического плана местности.
  • Инженерно-геологические изыскания.
  • Гидрогеологические данные и др.

На основе этой информации проектировщик определяет тип фундамента и его характеристики.

Сейчас многие строители активно используют особые подушки под плиту фундамента. Эти конструкции позволяют оказать существенное влияние на устойчивость дома и его усадку. Чем грамотнее заложена подушка, тем меньше степень усадки строения.

Подушка под плиту фундамента может быть сделана из различных материалов, среди которых особенно выделяется бетонная подушка.



Бетонная подушка под фундаментную плиту

Подушка под плитный фундамент, выполненная из бетона, не должна быть объединена в понятиях с самим фундаментом — это составной элемент конструкции основания. При закладке основания не рекомендуется экономить на материалах. Кроме этого необходимо учитывать порядок проведение работ и соблюдение всех строительных технологии. При выполнении этих нехитрых рекомендаций фундаментная плита обеспечит идеально ровное расположение строения и высокое сопротивление пучению при морозах и проседаниях под действием грунтовых вод.

Сам бетон должен быть установленной проектом марки. При заливке плиты важно строго соблюдать этапы затвердевания материала, и проведение последующих работ начинать только после достижения необходимого уровня прочности материала.

Бетонная подушка под плитный фундамент

Бетонная подушка является самым надёжным вариантом укрепления положения основания. Под фундаментную плиту лучше закладывать именно этот тип подушки. Технология производства не отличается от общей для остальных вариантов, хотя имеет ряд особенностей, связанных со свойствами бетона. Многолетние наблюдения показывают, что бетонная подушка отлично себя зарекомендовала при долговременном использовании.



к оглавлению ↑

Роль песчаной подушки

При создании основания для будущего строительства, обязательно закладывается песчаная подушка. Она является первым элементом в комплексе рычагов, позволяющих гарантировать устойчивость здания во времени. Характеристики создаваемой подушки основаны на:

  1. уровне грунтовых вод,
  2. количестве этажей в будущем здании,
  3. типе грунта,
  4. стройматериалах, используемых в ходе стройки;
  5. климате местности.

В процессе эксплуатации здания, его основание будет испытывать постоянное давление со стороны грунта. Поэтому песчаная подушка особенно важна для устойчивости и сохранения целостности дома. Песок выступает идеальным материалом для выравнивания основания.

Песчаная подушка под фундамент

Не ленитесь делать песчаную подушку даже при плотных грунтах. Воздействие на почву возведённым строением будет так велико, что она неизбежно просядет на некоторую величину. Подушка позволит защитить вас от этой деформации.

Песчаная подушка формируется следующим образом:

  1. Выход котлована на проектную глубину. Котлован роется как под ленточный фундамент.
  2. Небольшое дополнительное углубление ниже проектного.
  3. Выравнивание дна котлована.
  4. Для создания буфера между песком и грунтом, выкладывают изоляцию с помощью геотекстиля.
  5. Выход на проектную глубину при засыпании песка слоями в 15-20 см.
  6. Трамбование.
  7. Армирование.
  8. Бетонирование.



к оглавлению ↑

Подушка под фундаментную плиту песчаная

Подушка под фундаментную плиту создаёт для строителей и владельцев набор важных преимуществ. Главное из которых – повышенная устойчивость конструкции. Для этих целей применяют разнотипные материалы, которые создают защиту и безопасность.

Устройство подушки под фундаментную плиту определено в специальных ГОСТах и СНИПах. Там характеристики конструкции разделены на типы в зависимости от исходных условий. При этом не каждый строитель знает, как правильно сделать подушку под фундаментную плиту.

Толщина подушки под фундаментную плиту определяется индивидуально для каждого конкретного проекта. При несоблюдении технологии могут возникнуть серьёзные проблемы, такие как:

  1. Перекос дверных проёмов и оконных рам.
  2. Возникновение трещин в стенах.
  3. Затопление цоколя просачивающейся грунтовой водой.

Для сохранения первичной целостности конструкции следует проводить:

  1. Качественное армирование на стадии заливки бетонной смеси.
  2. Строго следовать установленной технологии выполнения работ.
  3. Обязательно утеплять основание и отмостки.
  4. Осуществлять обратную засыпку.

Монолитная плита без подушки подвергается значительным деформациям в период промерзания грунта. В виду расширения замерзающей влаги грунт увеличивается в объёмах и происходит его «пучение». Так может треснуть основание вашего дома. Подушка под монолитную плиту позволяет снять этот вопрос.

Подушка должна иметь горизонтальную плоскость — как выровнять песчаную подушку под монолитную плиту необходимо изучить отдельно.



к оглавлению ↑

Подушки из других материалов под основание фундамента

Подушка под фундаментную плиту может иметь различную толщину. Средний показатель около 20 см. Этого вполне достаточно, чтобы обезопасить всю конструкцию.

На практике активно применяют различные типы материалов для создания подушки под фундаментную плиту. Песчаная подушка далеко не единственный вариант. В зависимости от конкретного объекта, условий для строительства и возможностей владельца определяется оптимальный вариант материала для создания подушки под фундамент. Технические характеристики каждого сырья накладывают определённые особенности на их применение, поэтому перед производством работ обязательно согласуйте решение со специалистом.

Отлично подходит для использования подушки щебень с размером фракции более 20 мм. Он хорошо противостоит морозному движению грунтов. Но перед созданием подушки из щебня все равно нужна подготовка из крупнозернистого песка. Иными словами, песчаная подушка должна находится сразу под щебнем.

Подушки под фундамент из других материалов

Общая площадь, которую имеет ленточный фундамент, определяет размеры подушки. Она должна быть больше примерно на 20 см со всех сторон. Щебневая подушка должна выходить на нулевую точку самого фундамента.



Песчаная подушка, вместе с бетонным аналогом, наиболее популярны в современном строительстве. Это создаёт некоторые дополнительные затраты, но обеспечивает сохранность здания во времени и под воздействием негативных факторов окружающей среды.



Подушка под фундаментную плиту песчаная, подсыпка щебнем, подложка из пенопласта

Песчаная подушка под фундаментную плиту, заказанная в строительной компании "Проект" обеспечивает преимущества клиентам:

  • охват всего Подмосковья, работы в Москве
  • разумное соотношение качества, цены
  • высокий профессионализм бригад
  • скорость реагирования на заявки
  • грамотный выбор материала подсыпки (гравий, щебень, песок, пенопласт)

Нормы СНиП классифицируют грунты на пылевато-глинистые, пески, крупнообломочные, скальные. Механические характеристики значительно отличаются, поэтому, прочность основания в каждом случае усиливается разными технологиями. Связные грунты подвержены деформациям пучения, что, при высоком УГВ, чревато разрушением стен здания. Гравийная, песчаная подушка имеет высокие прочностные характеристики, она снижает стрессовые нагрузки на фундамент, является в большинстве случаев обязательной.

Технология изготовления подушки для фундаментной плиты

Процесс укрепления оснований состоит из этапов:

  • рытье котлована, периметр которого превышает размер плиты на 0,5 м с каждой стороны
  • проведение дренажа (по необходимости)
  • по верхней отметке подушки натягивается шнур
  • песок, гравий засыпается слоями 20 мм с увлажнением, трамбовкой каждого слоя
  • при изготовлении комбинированной песчаной подушки снизу укладывается песок (200 мм), поверх него засыпается гравий (100 мм)

Уклон, перепады верхнего слоя недопустимы, так как, плита основания получает уклон, приводя к снижению характеристик основания. Для увеличения ресурса песчаная подушка под фундаментную плиту укрывается геотекстилем. Конструкция снижает капиллярное впитывание бетоном влаги, за счет чего увеличивается ресурс коттеджа. Если вместо готового ж/б изделия используется заливка плиты в самом котловане, подушка укрывается гидроизоляционным материалом, предохраняя слой бетона от обезвоживания, трещинообразования. Для подложки используется пленка, рубероид, пергамин.

При изготовлении котлована механизированным способом имеется опасность перекопа экскаватором какой-либо его части. Выравнивание грунтом в данном случае недопустимо – весь котлован углубляется на величину перекопа, песчаная подушка для фундаментной плиты засыпается на большую высоту, послойное трамбование обязательно. Для всех коммуникаций оставляют отверстия с гильзами, после прохождения в них труб щели герметизируют.

Основными результатами ошибок при строительстве фундаментов данного типа являются:

  • перекос дверей, окон
  • трещины в стенах
  • затопление цоколя

В первых двух случаях силы бокового пучения снижают следующими способами:

Подложка и подсыпка под фундаментную плиту

Подложка (подсыпка) под фундаментную плиту в комплекте с утеплителем позволяет снизить глубину заложения, снизить бюджет строительства на 10 – 20%. Для этого утепляют нижнюю часть плиты, выводя слой пенопласта на 0,5 м за ее периметр. Таким образом, проектировщики избавляют основание от сил пучения – глина не может замерзнуть, расшириться за счет сохраненного слоем пенополистирола тепла недр.

Пенопласт под фундаментную плиту

Пенопласт под фундаментную плиту должен иметь высокую плотность, поэтому, используется материал марки Р520 и выше. Его можно заменить экструдированным пенополистиролом, имеющим высокую прочность сжатия. Оба этих материала одновременно выполняют функции влагозащитной изоляции. В плотных грунтах часто присутствует радон, увеличивающий радиоактивный фон здания. Его блокируют полиэтиленовыми мембранами, укладываемыми между плитой, пенопластом.

Выбор материала для подушки под фундаментную плиту

Песок добывают со дна рек, карьерным способом, в первом случае примесей в продукте гораздо меньше, однако, стоит он дороже. Карьерный песок дешевле, он имеет мелкую, среднюю, крупную фракцию. Для изготовления подушек под плитный фундамент используются, как правило, средняя, крупная фракция продукта. Даже после трамбовки, пористость материала составляет 38%, что обеспечивает качественный дренаж талых, грунтовых вод в песчаный слой, предохраняя фундамент от воздействия агрессивных сред.

Щебень под фундаментную плиту

Наиболее востребован для подсыпки щебень под фундаментную плиту фракций 40 – 20. Продукт относится к первому классу радиоактивности, не опасен для человека, имеет категорию прочности М 1200. Это самый распространенный стройматериал для начальных этапов строительства. Помимо котлованов, им отсыпают подъездные пути, дороги, обочины магистралей, площадки кранов. Морозостойкость щебня соответствует F300, средняя лещадность (15 – 25% содержания кубовидной формы) удобна при трамбовке подушек.

Самым дешевым является вторичный щебень, получаемый дроблением строительного мусора, шлаковый продукт. Гранитный щебень является самым прочным, морозоустойчивым, стоит дороже, однако, обеспечивает долгий ресурс зданию. Экономичная конструкция подушки получается комбинированием строительных материалов в котловане.

Нижний слой 20 см насыпается из крупнозернистого песка, верхний (15 см) из гравия фракции 20 – 40. Это позволяет снизить бюджет строительства, сохранив прочностные характеристики подушки под фундаментную плиту. Сокращается время трамбовочных работ, оставшийся материал может быть использован при благоустройстве участка (ландшафтный дизайн, изготовление дренажа, прокладка коммуникаций, создание полей фильтрации, дорожек, засыпка зон отдыха).

Подушка под фундаментную плиту: устройство и расчет толщины

Прочный фундамент не только служит опорой для здания, но предупреждает преждевременное разрушение строительных конструкций от неравномерной осадки и прочих неприятностей.

Самый надежный фундамент для слабых и пучинистых грунтов – железобетонная монолитная плита, которая укладывается по слою подсыпки. Подушка под фундаментную плиту из песка и щебня должна выполняться строго по существующей строительной технологии, о которой поговорим ниже.

Устройство подушки под фундамент

Подстилающую засыпку под монолитную плиту принято выполнять из песка, щебня или бетона. Выбор материала зависит от ряда определенных условий: состав грунтов на участке строительства, процент водонаполнения грунта, а также типа возводимой фундаментной конструкции. В этой статье попробуем выбрать оптимальный вариант фундаментного основания для монолитной бетонной плиты.

Фундаментная подушка из песка

Песчаную подушку, которая относится к группе искусственных оснований, следует отличать от слоя песчаной подготовки. Различие между этими подсыпками состоит в том, какая толщина слоя принята для выполнения проектной засыпки.

Подушка из песка на слабых и пучинистых грунтах, способна изменить характеристики грунта, упрочить просадочные и слабые грунты, толщина ее принимается до 30 см.

Устройство песчаной подушки под плитный фундамент позволяет решить несколько функциональных задач:

  • Выравнивание дна траншеи или котлована – эта операция необходима при устройстве монолитной плиты. Прослойка из песка позволяет улучшить геометрическую форму фундаментной конструкции, сэкономить дорогостоящую бетонную смесь.
  • Уменьшение нагрузки на грунтовое основание – песчаный слой надёжно компенсирует возможные подвижки грунта, увеличивает несущую способность основания и уменьшает нагрузку на основания.
  • Обеспечение дренажных функций – песок не задерживает воду, поэтому во время выпадения осадков, дождевая или талая вода быстро опускаются ниже уровня грунта, не оказывая неблагоприятного воздействия на монолитную плиту. Что касается воздействия на фундамент грунтовых вод, которые поднимаются к плите, то при устройстве подсыпки из песка определенной толщины (свыше 300 мм) происходит разрушение капиллярных связей в грунте, поэтому на плиту не будут оказывать разрушающего воздействия подпочвенные воды.
  • Для надёжной защиты фундамента от выпадающих осадков стоит предусмотреть на уровне песчаной подсыпки устройство отводящего дренажа.
  • Стабилизация пучинистых грунтов – песчаная подсыпка в пучинистых грунтах замещает часть материкового грунта, изменяя его свойства, уменьшая степень пучения. В таком случае необходимо предусмотреть обязательный дренаж для отвода влаги от фундамента.

Устройство песчаной подушки

Засыпка песчаной подушки на геотекстиль

Песчаная подушка устраивается во время земляных работ при копке котлована или выполняется поверх материкового грунта, если предусмотрено устройство незаглубленной плиты. В любом случае, перед подсыпкой песка, необходимо выровнять дно фундамента, проведя дополнительное углубление ниже проектной отметки.

Для разграничения грунта и слоя песка, полезно выложить дно котлована изолирующей тканью (прекрасно подходит геотекстиль).

Для устройства песчаной подушки под плиту требуется использовать только песок крупной фракции, от мелкого песка лучше сразу отказаться.

Минимальная толщина песчаного слоя должна составлять от 25-30 см. Материал тщательно разравнивают, следя затем, чтобы поверхность оставалась идеально ровной.

Трамбование песчаной подушки

При устройстве подушки очень важно обеспечить одинаковую толщину и равномерную плотность на всей площади слоя подсыпки из песка, для чего применяется трамбование песчаного слоя.

Самый лучший результат достигается при использовании виброплиты, ручные трамбовки не в состоянии обеспечить высокое качество, от них сразу лучше отказаться. Для увеличения плотности слоя песка, необходимо регулярно смачивать материал водой.

При трамбовании песка важно добиться максимальной плотности, это проверяется простым способом – требуется походить по поверхности. Если не останутся следы от обуви – достаточная плотность достигнута.

Песчаная подушка может применяться при строительстве зданий высотой до 1 этажа.

Как рассчитать потребность в песке для устройства подушки под монолитную плиту

Вопрос о приобретение необходимого количества песка решается просто, стоит только провести нехитрые вычисления. Для этого следует перемножить три показателя: длину и ширину песчаной подушки на высоту песчаного слоя (до 30 см). Полученный результат как раз и есть объем необходимого песка. Учитывая, что песок уплотняется при трамбовании, лучше всего приобрести его с запасом.

Подушка под плиту из щебня

Для подушки из щебня используют материал фракцией от 20 мм. Щебеночное основание лучше противостоит силам пучения, уменьшая угрозу деформаций при усадке плитного основания. Посмотрите видео, как трамбовать подушку из щебня.

Слой щебня укладывают по песчаной отсыпке, которая выполняется высотой 20 см по технологии выполнения подушки из песка. Толщина слоя щебня принимается до 25 см. Засыпанный материал разравнивают, затем проводят трамбование, проливая щебень водой. Прекрасные результаты дает применение виброплиты.

Важно предусмотреть размеры слоя подсыпки из щебня, которые должны превышать размеры фундаментной плиты на 20 см с каждой стороны.

При строительстве многоэтажных зданий необходимо выполнять подушку под монолитную плиту из качественного щебня.Такое основание под фундамент является прочным и долговечным, но требует капитальных затрат на приобретение материалов.

Подушка под монолитную плиту фундамента: технология устройства

Прочность фундамента – это не просто залог устойчивости и надежности будущего здания, но и предотвращение преждевременного разрушения строительных конструкций по причине неравномерной усадки.

Наибольшей прочностью отличается монолитный фундамент, сейсмоустойчивый и практически исключающий подмывание грунтовыми водами. Он хорошо подходит участкам с проблемными грунтами (глинистыми, торфянистыми, болотистыми), которые легко накапливают и долго удерживают влагу.

Под фундаментную плиту устраивают подушку, она уменьшит нагрузки и обеспечит долговечность каркаса строения.

Зачем фундаменту нужна подушка

Здание прослужит максимально долго, если его подземная часть выполнена правильно. Подушка позволяет:

  • Получить качественное, ровное дно котлована.
  • Соблюсти условия равномерного распределения веса строения и нагрузок на грунт вследствие противостояния сжатию почвы.
  • Минимизировать вероятность промерзания фундамента.
  • Обеспечить стабильность положения всего строения.
  • Свести к минимуму усадки различного происхождения.
  • Избежать попадания из почвы влаги в основание строения.

Устойчивость основания обеспечивается правильными размерами, достаточным уплотнением и выравниванием поверхности подушки. Она должна иметь ширину большую, чем ширина плиты, а высоту выбирают, учитывая:

  • Глубину, на которую промерзает грунт;
  • Высоту подъема грунтовых вод в месте постройки;
  • Примерную величину нагрузок на будущий фундамент;
  • Геологические и сейсмические данные местности.

Если под монолитную плиту не устроить подушку, в условиях промерзания грунта она может подвергнуться значительным деформациям. Замерзающая вода расширяется и увеличивает объемы грунта, из-за чего в основании дома появляются трещины, приводящие к нарушениям в гидроизоляции здания.

Несоблюдение технологий во время создания фундамента приводит к затоплению цоколя грунтовыми водами, растрескиванию стен, перекосу оконных и дверных проемов.

Плитный фундамент подразумевает использование в качестве основания всей площади под домом. Поэтому под него, для большей устойчивости здания, обычно засыпают две подушки – нижнюю из песка и верхнюю щебневую. Песок уменьшает приток влаги к основанию, а щебень делает его более устойчивым; оба материала снижают вероятность усадки фундамента в процессе эксплуатации.

Подготовка участка

Подготовка строительного участка заключается в приведении прилегающих грунтов в вид, в котором они будут способны выдерживать нагрузки, предусмотренные проектом.

По окончании работ почва должна плотно прилегать к подошве фундамента. Подготовительные работы состоят из нескольких стадий:

  • Снимают верхний слой грунта на строительном участке;
  • Формируют котлован и выводят его на проектную глубину;
  • Дополнительно углубляют его несколько ниже проектной глубины;
  • Выравнивают и уплотняют дно, взрыхленное во время выкапывания;
  • Осушают или увлажняют грунт (одновременно с проведением уплотнительных операций).

Песчаная подушка

Это самый первый элемент конструкции на начальном этапе строительства, особенно в случаях, когда оно ведется на слабых грунтах: глине, торфяниках и т. п.

Засыпка подушки из песка – наиболее простая операция, предохраняющая монолитную плиту от воздействия влаги, снижает ее усадку и обеспечивает допустимый уровень нагрузок на фундамент.

Засыпка осуществляется в следующем порядке:

  • Дно котлована выстилают изолирующим материалом (хорошо зарекомендовал себя геотекстиль), оставляя со всех сторон части, достаточные, чтобы потом накрыть верх и бока подушки. Так предотвращают возможное заиливание песка подземными водами в будущем.
  • Засыпают песок, который вычисляют, умножая длину подушки на ее высоту и ширину. Учитывая уплотнение песка при трамбовании, полученный при расчетах объем лучше взять с запасом примерно 10-15%.
  • Производят утрамбовывание песка до предельно возможной плотности, сохраняя запланированную толщину слоя. На качественно утрамбованной поверхности не должны оставаться следы, если по ней пройдет человек. Лучший результат приносит использование виброплиты, ручной трамбовкой сложно обеспечить необходимое качество работ. Для увеличения плотности песка, площадку время от времени проливают водой. Поверхность должна быть без углублений; ее выравнивают по горизонтали, используя уровень.
  • Накрывают готовую подушку изолирующим материалом. Если запланирована дальнейшая засыпка щебнем, поверх изоляции во избежание его повреждений засыпают слой песка толщиной около 5 см.

Какой нужен песок

Песчаная засыпка создается из крупнозернистых и среднетяжелых песков, обладающих повышенной влагопроницаемостью, высокой сопротивляемостью сжатию и способных противостоять усадке.

Мелкозернистые фракции песка не применяются, так как их использование приводит к последующему проседанию постройки.

Наиболее подходящими являются:

  • Речной песок, в составе с минимальным количеством примесей. Однако потребуется усиленная трамбовка песчаного слоя из-за округлой формы его частичек.
  • Строительный песок, добываемый в карьерах. Стоит дешевле, но имеет в составе примеси глины. Используется для создания подушки только после просевки и промывки, так как глинистые включения способны спровоцировать просадку фундамента.
  • Морской песок. Применяется реже карьерного и речного. После очистки и гидромеханической обработки становится почти аналогичным речному.

Толщина подушки

Расчеты подушки проводят, опираясь на следующие данные:

  • Вид и свойства грунта, на котором проводится строительство.
  • Информация о грунтовых водах – наличие или отсутствие, глубина их залегания.
  • На какую глубину зимой промерзает грунт.
  • Тип фундамента, запланированный в проекте.
  • Размеры и вес возводимого здания.

Нормальные геологические условия допускают устройство песчаной подушки толщиной от 10 до 25 см.

Засыпка щебня

Когда строительство проводится на слабонесущих грунтах, одной подушки для упрочнения фундамента недостаточно, и его дополнительно усиливают, используя щебень. Этот материал лучше противостоит усадке фундамента и морозным движениям грунта, обеспечивая прочность и устойчивость основания.

Щебень берут среднефракционный (от 20 мм) и засыпают поверх песчаной подушки слоем до 25 см. Затем материал тщательно разравнивают и утрамбовывают виброплитой, проливая водой.

Щебневую подушку выводят к нулевой точке фундамента, с которой потом начинают заливать бетон. Площадь подушки должна на 20 см с каждой стороны превышать площадь плиты.

Вывод

В современном строительстве под монолитный фундамент часто делают подушку из слоев песка и щебня.

Способ требует дополнительных расходов на закупку материалов и аренду виброплиты, но гарантирует сохранность постройки в течение срока эксплуатации, а также обеспечивает стойкость конструкций к перепадам температур, промерзаниям или размыванию подземными водами.

Подушка под плиту фундамента: устройство песчаной подушки

Прочная основа – залог надежности и устойчивости будущего строения. Качественно выполненное устройство подушки под плитное основание уменьшает нагрузку и обеспечивает долговечность каркаса постройки.

Виды насыпной подушки под плиту

Устройство плитного фундамента
  • Песчаная подушка – простой и бюджетный фундамент. По сути, это пирог из песчаной подсыпки. Для его устройства по контуру производят выемку грунта и заполняют ее песком. Он укладывается высотой до 20см, увлажняется и утрамбовывается. Ширина слоя песка зависит от грунта и примерно равняется ширине стены с отступом в десять см. Несущая способность фундамента увеличится, если пролить его раствором цемента или раствором с добавлением глины.
  • Гравийно-песчаная – выполняется, как и предыдущая. Смесь состоит из равного количества гравия и песка. Щебень может быть заменен на мелкие камни или бой кирпича.
  • Последний вид это бетонная подушка.

Подготовительный этап

После точных замеров непосредственно до заливки фундамента роется котлован. Категорически не допускается попадания дождя и воды в траншею. Увлажненная земля разбухает и снижает свою несущую способность. После этого выполняется устройство подушки под фундамент. Дно котлована усиливается втрамбованным щебнем. Первым слоем также может быть геотекстиль, который затем засыпается песком и песчаной смесью до 10 см. Далее этот «пирог» тщательно утрамбовывается.

Затем насыпь из щебня, гравия или песка поливается раствором из цемента.

Возведение опалубки

Фундамент монолитная плита. Подушка и опалубка.

Опалубка – несложная конструкция вокруг всего периметра фундамента. Она служит для придания основанию нужных форм во время застывания раствора. Для фундаментного основания на песчаной/ гравийно-песчаной подушке она изготавливается из досок, закрепленных без зазоров.

Самый лучший и удобный вариант – промышленные конструкции. Это – набор долговечных металлических пластин, которые легко собрать и разобрать. Их основное преимущество – большое разнообразие возможных установок. Это важно, когда речь идет о фундаменте со множеством углов. С ее помощью, значительно снижается риск распирания пластин бетонным раствором.

Однако, при отсутствии таковой, она собирается на месте заливки фундамента на песчаной подушке. Подбираются пиломатериалы из хвойных и лиственных деревьев. Доски подбираются равной ширины и длиной 1,5 метра. Древесина опалубки для заливки плиты должна быть сырой. Сухие доски вытягивают влагу из свежего бетона и этим уменьшают прочность.

Для уменьшения связки с бетоном лицевую сторону пропитывают специальным раствором. Внутренняя облицовка помогает добиться гладкой и чистой поверхности.

На всю высоту фундамента устанавливаются щиты. Расстояние между деталями должно равняться его ширине. С внешней стороны они крепятся кольями. Чтобы пластины не раздвинулись при заливке, их скрепляют деревянными рейками.

Армирование

Укладка арматуры под будущее основание прибавляет укладываемому бетону прочности, превращая его в железобетон. Обычный бетон отлично переносит сжатие, но плохо выдерживает растяжение и изгибание.

Этот минус корректируется усилением стержнями и сваренными стальными каркасами. Такое основание не реагирует на усадку грунта, и прочно удерживает строение.

Арматурная сталь 12 мм – легкая арматура, поставляемая в бутах. Арматура большей толщины (тяжелая) поставляется в прутах. До заливки выполняется обрешетка: два вида арматуры соединяются сваркой или проволочной скруткой.

Пруты укладываются параллельно с шагом в 10см. Аналогично им, но перпендикулярно, укладывается следующий уровень прутов. Каждый стык арматуры перевязывается оцинкованной проволокой. Для этого понадобится автоматический пистолет и крюк для ручной перевязки. Отрезок проволоки в 20см выравнивается о прут, перегибается пополам и перевязывается. Затем концы продеваются в петлю и плотно затягиваются с помощью крючка.

После окончания установки арматуры и завершения каркаса нужно обязательно проверить опалубку и исправить возможные недостатки.

Бетонирование фундамента

Бетонирование монолитной фундаментной плиты

Бетонирование необходимо выполнять при плюсовых температурах среды.  При укладке бетона при температурных показателях ниже нуля, в смесь добавляются специальные присадки. В сухую, жаркую погоду опалубку обязательно поливают, чтобы влага из бетона не впиталась в доски.

Бетон замешивается на месте устройства фундамента или привозится бетоносмесителями. Доставка самосвалами нежелательна: в пути раствор может расслаиваться и терять качество.

Процесс заливки проводится послойно с вибрационным утрамбовыванием каждого слоя или штыкованием. Вибрирование делает бетонную массу однородной, она становится плотной в процессе укладки. Основные признаки хорошо уплотненной массы:

  • бетон перестает оседать;
  • на его поверхности появляется цементное молоко;
  • перестают появляться пузырьки воздуха.

Самая частая ошибка в момент заливки фундамента – осыпание земли с котлована и боков траншеи.

Частицы грунта, попавшие в раствор, понижают прочность и повышают риск появления трещин.

Уход за забетонированной плитой и снятие опалубки

Снятие опалубки

Уложенной бетонной смеси дают выстоять при температуре  градусов. Для этого летом его поливают водой или накрывают влажной мешковиной. Кристаллизация бетона продолжается довольно долго, но особенно важно не допустить его пересыхания в течение первых нескольких дней.

От воздействия солнца или ветра вода быстро испаряется и выветривается. В результате в массиве отвердевающего бетона могут возникнуть трещины.

Убирать опалубку можно после окончательного затвердевания залитого раствора (от недели и более). Разбирать опалубку нужно бережно, чтобы не повредить углы, которые еще не стали достаточно прочными. Обнаруженные сколы и дефекты зачищают щеткой из металла и промывают сильной струей воды. Затем их затирают густым цементным раствором.

Прочная фундаментная плита обеспечит равномерную усадку здания без неожиданных трещин и перекосов.

Подушка под монолитную плиту фундамента


Правильная подушка под плитный фундамент. Правильный фундамент. KakPravilno-Sdelat.ru

Прочная основа – залог надежности и устойчивости будущего строения. Качественно выполненное устройство подушки под плитное основание уменьшает нагрузку и обеспечивает долговечность каркаса постройки.

Виды насыпной подушки под плиту

Устройство плитного фундамента

  • Песчаная подушка — простой и бюджетный фундамент. По сути, это пирог из песчаной подсыпки. Для его устройства по контуру производят выемку грунта и заполняют ее песком. Он укладывается высотой до 20см, увлажняется и утрамбовывается. Ширина слоя песка зависит от грунта и примерно равняется ширине стены с отступом в десять см. Несущая способность фундамента увеличится, если пролить его раствором цемента или раствором с добавлением глины.
  • Гравийно-песчаная — выполняется, как и предыдущая. Смесь состоит из равного количества гравия и песка. Щебень может быть заменен на мелкие камни или бой кирпича.
  • Последний вид это бетонная подушка.
Подготовительный этап

После точных замеров непосредственно до заливки фундамента роется котлован. Категорически не допускается попадания дождя и воды в траншею. Увлажненная земля разбухает и снижает свою несущую способность. После этого выполняется устройство подушки под фундамент. Дно котлована усиливается втрамбованным щебнем. Первым слоем также может быть геотекстиль, который затем засыпается песком и песчаной смесью до 10 см. Далее этот «пирог» тщательно утрамбовывается.

Затем насыпь из щебня, гравия или песка поливается раствором из цемента.

Возведение опалубки

Фундамент монолитная плита. Подушка и опалубка.

Опалубка – несложная конструкция вокруг всего периметра фундамента. Она служит для придания основанию нужных форм во время застывания раствора. Для фундаментного основания на песчаной/ гравийно-песчаной подушке она изготавливается из досок, закрепленных без зазоров.

Самый лучший и удобный вариант – промышленные конструкции. Это — набор долговечных металлических пластин, которые легко собрать и разобрать. Их основное преимущество — большое разнообразие возможных установок. Это важно, когда речь идет о фундаменте со множеством углов. С ее помощью, значительно снижается риск распирания пластин бетонным раствором.

Однако, при отсутствии таковой, она собирается на месте заливки фундамента на песчаной подушке. Подбираются пиломатериалы из хвойных и лиственных деревьев. Доски подбираются равной ширины и длиной 1,5 метра. Древесина опалубки для заливки плиты должна быть сырой. Сухие доски вытягивают влагу из свежего бетона и этим уменьшают прочность.

Для уменьшения связки с бетоном лицевую сторону пропитывают специальным раствором. Внутренняя облицовка помогает добиться гладкой и чистой поверхности.

На всю высоту фундамента устанавливаются щиты. Расстояние между деталями должно равняться его ширине. С внешней стороны они крепятся кольями. Чтобы пластины не раздвинулись при заливке, их скрепляют деревянными рейками.

Армирование

Укладка арматуры под будущее основание прибавляет укладываемому бетону прочности, превращая его в железобетон. Обычный бетон отлично переносит сжатие, но плохо выдерживает растяжение и изгибание.

Этот минус корректируется усилением стержнями и сваренными стальными каркасами. Такое основание не реагирует на усадку грунта, и прочно удерживает строение.

Арматурная сталь 12 мм — легкая арматура, поставляемая в бутах. Арматура большей толщины (тяжелая) поставляется в прутах. До заливки выполняется обрешетка: два вида арматуры соединяются сваркой или проволочной скруткой.

Пруты укладываются параллельно с шагом в 10см. Аналогично им, но перпендикулярно, укладывается следующий уровень прутов. Каждый стык арматуры перевязывается оцинкованной проволокой. Для этого понадобится автоматический пистолет и крюк для ручной перевязки. Отрезок проволоки в 20см выравнивается о прут, перегибается пополам и перевязывается. Затем концы продеваются в петлю и плотно затягиваются с помощью крючка.

После окончания установки арматуры и завершения каркаса нужно обязательно проверить опалубку и исправить возможные недостатки.

Бетонирование фундамента

Бетонирование монолитной фундаментной плиты

Бетонирование необходимо выполнять при плюсовых температурах среды. При укладке бетона при температурных показателях ниже нуля, в смесь добавляются специальные присадки. В сухую, жаркую погоду опалубку обязательно поливают, чтобы влага из бетона не впиталась в доски.

Бетон замешивается на месте устройства фундамента или привозится бетоносмесителями. Доставка самосвалами нежелательна: в пути раствор может расслаиваться и терять качество.

Процесс заливки проводится послойно с вибрационным утрамбовыванием каждого слоя или штыкованием. Вибрирование делает бетонную массу однородной, она становится плотной в процессе укладки. Основные признаки хорошо уплотненной массы:

  • бетон перестает оседать;
  • на его поверхности появляется цементное молоко;
  • перестают появляться пузырьки воздуха.

Самая частая ошибка в момент заливки фундамента – осыпание земли с котлована и боков траншеи.

Частицы грунта, попавшие в раствор, понижают прочность и повышают риск появления трещин.

Уход за забетонированной плитой и снятие опалубки

Уложенной бетонной смеси дают выстоять при температуре градусов. Для этого летом его поливают водой или накрывают влажной мешковиной. Кристаллизация бетона продолжается довольно долго, но особенно важно не допустить его пересыхания в течение первых нескольких дней.

От воздействия солнца или ветра вода быстро испаряется и выветривается. В результате в массиве отвердевающего бетона могут возникнуть трещины.

Убирать опалубку можно после окончательного затвердевания залитого раствора (от недели и более). Разбирать опалубку нужно бережно, чтобы не повредить углы, которые еще не стали достаточно прочными. Обнаруженные сколы и дефекты зачищают щеткой из металла и промывают сильной струей воды. Затем их затирают густым цементным раствором.

Прочная фундаментная плита обеспечит равномерную усадку здания без неожиданных трещин и перекосов.

Толщина песчаной подушки под плитный и ленточный фундамент

Песок является уникальным природным сырьем, которое широко используется во многих отраслях промышленности, в том числе строительстве.

Отличные технические свойства и доступная стоимость позволяют его применять в качестве материала для создания подсыпки еще до момента возведения фундамента.

Специальная песчаная подушка придает основе будущей постройки большую надежность и защиту от некоторых неблагоприятных особенностей залегающего грунта.

Толщина песчаной подушки под фундамент может быть различна и зависит от целого ряда факторов, однако создание прослойки является обязательным и способствует стабильности и надежности всего последующего строительства, будь то многоуровневый коттедж, одноэтажный дом или баня.

Для чего она нужна подушка?

Использование песка позволяет решить многие проблемные вопросы, связанные с особенностями грунта и близко расположенной к поверхности земли грунтовой водой.

Для создания подушки следует использовать крупнозернистый песок, который обладает хорошим сопротивлением на сжатие и не позволит воде высоко подняться по капиллярам.

Что касаемо происхождения, но наиболее часто подсыпаются речные породы.

Правильно созданная песчаная подушка позволяет:

  • Выровнять дно траншеи или котлована, в котором будет размещаться фундамент;
  • Максимально равномерно воспринять нагрузки от фундамента и передать их на почву;
  • Предотвратить промерзание грунта;

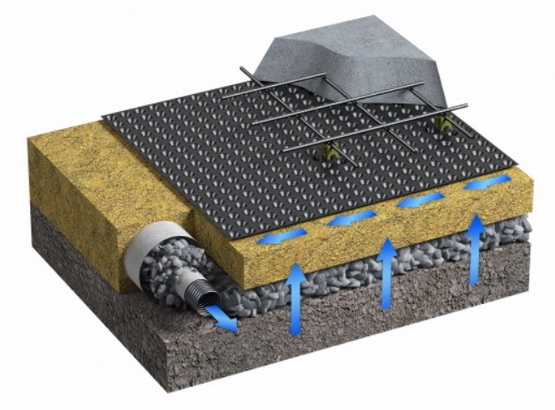

  • Создать дренаж для отвода талой и дождевой воды;
  • Оградить основание фундамента от близко расположенной грунтовой воды;
  • Избежать негативных последствий от пучинистых почв (глины) во время морозов и весеннего оттаивания.

Стоит отметить, что помимо укладки песка слоем, в некоторых случаях может производиться полная замена проблемного грунта на песок.

Это позволяет избежать грунтовых подмывов и непредвиденных зимних подъемов фундамента.

К такому решению часто прибегают во время строительства на торфяниках и заболоченной местности, где решить проблему высокой воды достаточно проблемно.

Влияющие факторы

Поскольку песчаная подушка является промежуточным звеном между почвой и основанием строения, то учитываться должны особенности этих элементов, а именно:

  • Тип почвы и глубина ее промерзания;
  • Высота грунтовых вод на участке;
  • Разновидность фундамента;
  • Размеры и вес монтируемой конструкции.

Сооружая песчаную подушку должны учитываться все вышеприведенные показатели, однако основополагающим может являться тип фундамента. поскольку в основе его выбора лежит общая давящая масса всей будущей постройки и особенности существующей на участке почвы, в том числе уровень подземных вод.

Необходимая толщина песчаного слоя

Многие застройщики, не углубляясь в детали, утверждают, что необходимая толщина песчаной подушки под фундамент составляет 15 см, именно такой слой является оптимальным и не позволит подняться влаге до основания строения.

И действительно это верно, если речь идет об плитном или ленточном фундаменте в нормальных геологический условиях.

Если же использовать более тонкий подход к делу, то следует использовать следующую классификацию:

  • Подушка под ленточный фундамент. Этот самый распространенный вид фундамента используется, как правило, при отсутствии высокой воды и подразумевает засыпку песчаной прослойки в заранее подготовленную траншею. В данном случае достаточно слоя в 15 см песка при условии легковозводимого строения и 25 см, если строить планируется кирпичное здание в несколько этажей;
  • Плитное основание является широко применяемым вариантом на пучинистых почвах или при условии высоко расположенном уровне грунтовых вод. Песчаная подушка при этом устраивается по всему основанию плиты и ширина ее слоя составляет от 10 до 15 см.;
  • Свайное или столбчатое основание требует подсыпки смесью песка с гравием, ширина которой составляет порядка 25-30 см. Помимо достаточно толстого слоя смеси в случае с таким типом основания нужно учесть, что подсыпка должна быть шире периметра опоры на 10-20 см.

При наличии сложных геологических условий на местности, связанных с заболоченностью или высокой водой, расчет толщины песчаной подушки должен проводить специалист.

В некоторых таких случаях обычное устройство прослойки не даст никакого эффекта без принятия дополнительных мер по отводу дренажу и водоотводу.

Процесс монтажа песчаной подушки

Для того чтобы песчаная конструкция выполняла свои функции, ее устройство должно выполняться в соответствии с технологией, которая подразумевает следующие этапы:

  • Дно выкопанного котлована или траншеи тщательно выравнивается с помощью лопаты;
  • При наличии высоко расположенных грунтовых вод устраивается дренаж из гравия или щебня. Эта мера позволит исключить размыв песка весенним паводком;
  • По периметру укладывается геотекстиль, для меньшего смешивания существующей почвы с песком;
  • Укладывается и выравнивается слой крупнозернистого песка, необходимой толщиной;
  • С помощью виброплиты слой песка многократно трамбуется. Для лучшего уплотнения песок периодически смачивается небольшими порциями воды;
  • Проверяется качество трамбовки. На плотно уложенном песке не должны оставаться следы от обуви прошедшего человека. Толщина окончательного слоя должна соответствовать необходимой.

Стоит отметить, что для достижения максимально надежной и плотной прослойки, необходимый песок засыпается поэтапно в несколько слоев, каждый из которых подвергается трамбовки и увлажнению.

Учтем нюансы

При создании песчаной подушки для фундамента следует учитывать не только ее толщину и плотность трамбовки, но и ровность, для проверки которой необходимо использовать строительный уровень, длиной не менее 1,5 метров.

Отсутствие ям и бугров обеспечит наибольшую жесткость и стабильность основанию постройки.

Идеально ровная поверхность песчаной прослойки покрывается гидроизоляцией, на которую устанавливается фундамент.

Подготовка почвы является самым началом монтажных работ по возведению строения, однако от них во многом зависит его последующая надежность и долговечность.

Посмотрите подробную инструкцию в видео:

Подойдя к вопросу создания песчаной подушки с грамотностью и ответственностью, каждый застройщик сможет исключить воздействие негативных факторов природы, защищая тем самым плоды своего труда.

Расскажите об этой статье друзьям в соц. сетях!

Руководство как соорудить подушку под фундамент

Одним из самых важных строительным элементов при возведении зданий является фундамент. И при его проектировании важное значение имеет устройство подушки под фундамент, благодаря которой основание здания приобретает устойчивое положение и дает гарантию прочности и надежности возведенных стен сооружения. Ознакомиться с обзором видов и способов закладки фундаментов можно здесь .

Технические характеристики

Наиболее часто используемые подушки делают из песка. Как правило, они необходимы в тех случаях, если фундамент устанавливается на слабые грунты, у которых низкий расчет сопротивления, и они не в состоянии быть хорошей опорой и основанием для фундамента. Песчаные подушки под фундамент обладают рядом достоинств:

  1. При помощи песка заменяется проблемный грунт непосредственно под самим фундаментом;
  2. Даже тонкий слой песка способен выровнять дно выкопанного под фундамент котлована или траншеи. Данный момент имеет важное значение для проведения дальнейших работ.
  3. Подушка из песка отлично противостоит сжатию и благодаря этому свойству служит прекрасным посредником между основанием из грунта и самим фундаментом. Песчаная подушка снижает нагрузку и давление на грунт, лежащий ниже под котлованом, а также защищает железобетонный фундамент от излишней влаги. Кроме этого, препятствует просадке здания.

Для того чтобы определить необходимые размеры песчаной подушки, следует спроектировать сам фундамент. Так толщина подушки определяется исходя из характеристик конкретного фундамента. Средняя толщина, как правило, составляет от 10 до 20 см. Если песчаная подушка рассчитывается под ленточный фундамент, то максим толщина должна быть равна ширине ленты, умноженной на три. Для расчета ширины песчаной подушки используется ширина основания фундамента с добавлением расширения в верхней части подушки на 20-25 см. Руководство по устройству свайных фундаментов здесь: http://fundamentgid.ru/vidy-fundamenta/svajnyj/rukovodstvo-po-ustrojstvu-svajnyx-fundamentov.html .

Толщина подушки под плитный фундамента в среднем составляет 0,5 метра. Для такого фундамента подушка состоит не только из песка, здесь добавляется щебень. Соответственно, на дно под фундамент сначала насыпается щебень слоем толщиной около 20 см, и далее сверху 30 см песка. Эти данные ориентировочные, толщина подушки может меняться в зависимости от характеристик имеющегося грунта и от веса самого здания. Если планируется строить небольшой деревянный дом, который мало весит, то будет достаточно подушки толщиной в 15 см, а для тяжелых кирпичных и многоэтажных домой как раз будет необходим слой песка с щебнем в 50 см.

Щебень необходим для компенсации пучинистости грунта, а также его низкой плотности. Кроме этого, щебень является прекрасным дренажным инструментом, который необходим на глинистых почвах, где уровень грунтовых вод достаточно высок.

Щебень для подушки должен использоваться средних фракций для достижения максимальных полезных качеств. Песок же наоборот необходимо использовать только крупных фракций, в противном случае ухудшится сопротивление сжатию и фундамент может сильно осесть.

Виды

Существует несколько видов подушек под фундамент:

  1. Подушка под фундаментные блоки используются в зависимости от типа грунта. Если грунт песчаный, то укладка производится просто на заранее выровненное основание, при любых других грунтах #8212; на песчаную подушку толщиной не более 10 см.
  2. Бетонная подушка под фундамент является самым дорогим вариантом устройства подушки. С другой стороны, именно такая подушка обеспечивает наименьшую усадку здания. Для сооружения бетонной подушки тоже потребуется песок, но он будет добавляться в состав бетонной смеси, от него будет зависеть качество готового бетона. Бетонные подушки бывают монолитными и сборными, из бетонных плит.
  3. Песчаная подушка под фундамент самая популярная. Особенно она необходима на слабых грунтах, где обеспечивает снижение осадки фундамента и защищает основание дома от лишней влаги.
  4. Песчаная подушка под ленточный фундамент должна укладываться слоями, которые тщательно утрамбовываются, для исключения просадки фундамента в будущем. При пучинистых грунтах рекомендуется делать песчаную подушку толщиной в три раза больше ширины основания самого фундамента. Читайте рекомендации по устройству и расчету ленточного фундамента на этой странице .
  5. Незаглубленный фундамент на песчаной подушке представляет собой траншеи глубиной около полуметра, и шириной не более 80 см. Толщина песчаной подушка с таким фундаментом может быть от 20 до 40 см. Для уплотнения подушки, ее необходимо полить водой и затем утрамбовать. От плотности песчаной подушки зависит возможность или отсутствие просадки фундамента.
  6. Подушка под фундаментную плиту чаще всего состоит из песка крупной фракции и щебня – средней фракции. Именно в этом случае все функции подушки будут исполнены. Подушка под фундаментную плиту засыпается слоями, сначала щебень необходимой толщины, затем идет слой песка. Читайте руководство по строительству фундамента из монолитной плиты . На фото утрамбовка песчано-гравийной подушки
  7. Песчано-гравийная подушка под фундамент, как правило, укладывается послойно, где каждый слой не должен быть меньше 5 см толщиной, а общая толщина не должна превышать 25 см. Такой вид подушки используется в тех случаях, если строительство ведется на слабонесущем грунте. Размеры песка и гравия должны быть средними, тогда фундамент сможет выдержать постройку практически любого размера и тяжести. Такая подушка доступна по финансам и ее возможно соорудить собственными силами.
Устройство и расчет

Для правильного расчета песчаной подушки сначала рассчитываются объемы необходимого материала. Читайте руководство как сделать фундамент для теплицы. Берем площадь будущей постройки и умножаем на проектную толщину песчаной подушки. Для примера можно взять постройку, ширина которой составляет 6 метров, а длина – 8 метров, а средняя толщина подушки равна 20 см. Соответственно нам потребуется: 6*8*0,2 = 9,6 кубических метров песка. Но нам еще необходимо учесть плотность материала, которая уменьшится при утрамбовке, соответственно лучше полученную цифру увеличить на процентов 15 (9,6*1,15 = 11 куб. м). В результате мы имеем необходимый объем материала для устройства подушки под фундамент.

Как сделать?

Сооружение песчаной подушки достаточно просто выполнить:

  • подготовка подушки под фундамент заключается в определении типа грунта и уровня грунтовых вод. Если грунтовые воды расположены высоко, соответственно делается предварительно дренаж;
  • затем выкапывается котлован либо траншея;
  • на дно слоями насыпается песок средней фракции, здесь же производится заливка подушки. Насыпая каждый слой, песок необходимо хорошо выровнять и утрамбовывать при помощи воды и виброплиты;
  • армирования подушки производится в том случае, если подушка планируется бетонная монолитная. Чаще всего такая подушка используется при ленточном фундаменте и армируется ее подошва с помощью металлических сеток.
Видео

Смотрите на видео рекомендации по устройству песчаной подушки фундамента:

Как видно из всего описанного, устройство и сооружение подушки под фундамент достаточно просты. Главное соблюдать технологию, поэтапность и все рекомендации. В таком случае прочность и долговечность возводимого здания обеспечены.

Источники: http://fundamentclub.ru/ustrojstvo/podushka-pod-plitu-fundamenta.html, http://sdelai-fundament.ru/tolshhina-peschanoj-podushki-pod-fundament.html, http://fundamentgid.ru/osobennosti-ustrojstva/rukovodstvo-kak-soorudit-podushku-pod-fundament.html

Комментариев пока нет!

Бетонная подушка под фундаментную плиту

Свой собственный дом — это прекрасно, особенно если он построен собственноручно для своей семьи. Но для того чтобы постройка была качественной, нужно начинать все делать правильно с самого фундамента. А начинается все с замеров, котлована и подготовительных работ.

Песчано-гравийная подушка под монолитную фундаментную плиту должна быть не менее 10 см толщиной, также ее необходимо тщательно утрамбовать.

Под фундаментную плиту укладывается подушка, только нередко в это слово вкладывается достаточно разнообразное значение.

Чаще всего это всего лишь плотно утрамбованная насыпь из песка, толщина которой 8-10 см. Для трамбовки используется специальный вибротрамбовщик (обычно для частных работ идет с нагрузкой в 200 кг, но могут быть вариации), если же его нет и тратить деньги нет желания, тогда придется полить песок водой и потратить время на ожидание высыхания (2-4 дня в зависимости от климата).

Второй вариант — это бетонная подушка.

Изготавливается она в том случае, если по какой-либо причине требуется уширение фундамента, нужен армопояс под ФБС или даже в обоих случаях одновременно.

Подготовительные работы для бетонной подушки

Для работы понадобится:

Схема устройства плитного фундамента.

  1. Лопаты.
  2. Тачка для грунта.
  3. Доски или пенополистирол.
  4. Рулетка.
  5. Геотекстиль.
  6. Песок.
  7. Вода.
  8. Гидроизоляция.

При изготовлении бетонной подушки под плитный фундамент нужно сделать дополнительное углубление, по возможности с расширением. Дополнительное углубление составит 30 см, при этом в случае расширения начинаться оно будет на 40 см выше дна котлована. Причина простая — нижние 10 см займет песчаная подушка. Теперь можно расписать весь рабочий процесс от начала и до конца:

После того как дно очищено от растительности и утрамбовано, можно нижним слоем выстилать геотекстиль.

Далее выстилается песчано-гравийная подушка (ПГС), которая трамбуется любым из приведенных ранее способов. Иногда делается подушка просто из песка, но ее цена немного возрастает.

Делать или нет опалубку — решает каждый сам за себя. Если в документации этот аспект прописан четко, тогда без опалубки уже не обойтись, но при частном строительстве, где это не оговаривается, лучше обойтись обычной заливкой. Изготавливается опалубка из досок шириной от 15 см. 2 доски к ряду обеспечат как раз необходимую высоту заливки — 30 см. Демонтировать их также достаточно просто потом.

Схема устройства опалубки.

Иногда используется несъемная опалубка из экструдированного пенополистирола. При этом пенополистирол промазывается битумом со стороны заливаемого бетона, а потом и со стороны грунта — это обеспечит дополнительную защиту от пучинистых грунтов.

Перед укладкой арматуры и самой заливкой песок застилается любой гидроизоляцией от полиэтилена до рубероида. Гидроизоляция в данном случае будет служить не для защиты подушки от подмывания, а чтобы вода из раствора бетона не ушла в землю при заливке. Иногда в бетон добавляются специальные добавки, которые делают из обычного раствора гидротехнического, в этом случае стелить ничего не придется.

Вернуться к оглавлению

Для работы нужно:

  1. Прут армирующий 15 мм.
  2. Болгарка.
  3. Рулетка.
  4. Пистолет для вязки или крюк.
  5. Проволока оцинкованная.
  6. Раствор бетона м400 (цемент м500, вода, гравий, песок).
  7. Бетономешалка.

Армирование изготавливается в виде всего одной обрешетки, но при этом она должна быть выполнена максимально качественно. Некоторые умельцы уменьшают диаметр прута, делают маленький шаг между обрешетками и думают, что добились повышения качества, хотя на самом деле добиваются лишь повышения цены работы. Под фундаментную плиту подушка совершенно не требует полноценного привычного каркаса, но прутья все равно придется соединять вязкой.

Длина прутьев должна быть такой, чтобы до опалубки они не доставали всего по 2-3 см с каждой стороны, а делать выводы в фундамент не нужно, т.к. соединяться они не будут (исключительно плотное прилегание). Весь процесс сборки делается вне будущего заливаемого пространства. Далее весь процесс проходит по четкой схеме:

Схема армирования плитного фундамента.

  • укладываются пруты параллельно с шагом 10 см;
  • перпендикулярно им выкладывается еще 1 уровень прутов с аналогичным шагом;
  • каждый стык между ними перевязывается оцинкованной проволокой.

При перевязке удобно использовать специальный автоматический пистолет, который за считанные секунды сам все делает, но иногда приходится использовать крючок и делать все вручную. Для этого проволоку (20 см) нужно выровнять об ближайший прут, после чего перегнуть пополам и перевязать по диагонали. После того как ножки продеваются в петлю, проволока затягивается крючком наглухо. После последнего стыка необходимо проверить каждый отдельный прут на подвижность, и если она равна нулю, то можно приступать к последней части работы.

В самом конце работы подушка бетонируется, причем процесс немного усложняется тем, что арматура погружается лишь в середине работы (для нее желательно соорудить импровизированную волокушу, чтоб не нанимать технику и не переутруждаться самим).

Схема приготовления раствора бетона.

Раствор бетона должен быть максимально прочный, поэтому цементную марку для замеса стоит взять м500, а далее замес происходит по схеме 1 сухого цемента, 0.45 воды, 1.1 песка и 2.4 гравия. Первым делом смешивается на твердой поверхности сухая смесь из всех материалов, после чего в миксер (бетономешалку) заливается половина отведенной воды, и уже сверху засыпается за 1 раз вся сухая смесь. По мере раскрутки через 1-1,5 мин добавляется оставшаяся жидкость. Таким образом, за 3-5 минут раствор вымешивается максимально качественно.

Стоит отметить, что стандарт предписывает замешивать бетон под монолитный плитный фундамент всего 3 минуты, но при более продолжительной работе миксера бетон получается более прочным (через 10 минут эффект почти перестает расти, а после 30 минут замешивания происходит обратный результат).

Сначала заливаются первые 10 см, после чего сверху устанавливается обрешетка, и заливка завершается еще 20 см.

Вернуться к оглавлению

После того как залита подушка под монолитный плитный фундамент, нужно дать ей высохнуть. На это обычно уходит 20 дней + — 3 дня, а во время затвердевания раствор в течение первых 5 дней поливается водой, чтобы ни в коем случае бетон не пошел микротрещинами (раствор сам по себе на начальной стадии затвердевания поглощает влагу, поэтому нужно некоторое пополнение).

Если опалубка была съемная, то снимать ее нужно только после окончательного затвердевания, после чего боковые поверхности изолируются мастикой.

Обычно при работе в паре мастера тратят суммарно 3-4 дня своего времени, хотя фактически работы отнимают месяц времени, которое по большей части просто состоит из ожидания. Но сделав такую подушку, можно уже не беспокоиться о будущем монолитного плитного фундамента здания даже в самых сложных случаях.

Монолитная плита (разная мощность песчаной подушки).

Вопрос задал: alex.krivorotko

Добрый день!

Очень нужна консультация. В ходе строительства возникли опасения.

Ленинградская область.

На неровном участке (небольшие склоны) собирается заливаться монолитная плита, габариты 11х11 метров, высотой 30 см. Пока произведена только подготовка под плиту:

- Выемка плодородного слоя (около 30 см)

- Уложен геотекстиль плотностью 150 г/м2

- Насыпка песка строительного с трамбовкой каждого слоя в 20 см виброплитой (в углу-1 толщина песка получилась около 30 см, в углу-2 - 35 см, в углу-3 - 60см, в углу-4 - 110 см). Периодически песок проливался водой.

- Поверх песка настелен еще один слой геотекстиля плотностью 250 г/м2

- Слой щебня в 10 см с трамбовкой виброплитой

Нижний слой котлована не выводился в горизонт, снимался только плодородный слой.Выравнивание по уровню производилось трамбованным песком. Высоты перепадов указаны на фотографиях.

Вопросы:

1 Допустимо ли было в данном случае не выводить в горизонт дно котлована?

2 Чем можно укрепить самый сложный угол? (Достаточно ли обратной засыпки вынутым грунтом с трамбовкой каждых 10 см)

3 Возможен ли в дальнейшем наклон плиты в сторону склона (где песчаная подушка больше)?

4 Нужно ли отстаиваться плите после заливки в течение года?

Вес плиты по онлайн-калькуляторам - 85 тонн, на ней будет стоять дом из газобетона, примерный вес 60-65 тонн

Песчаная подушка под фундаментную плиту: описание и фото

Подушка под основание фундамента при выполнении нулевого цикла для возводимого здания — стабилизатор, скрадывающий глубину и неравномерность усадки основания, да и всего здания. Существует три вида подушек под основание фундамента:

• Гравиевая;

• Бетонная;

• Песчаная;

Песчаная подушка

под фундаментную плиту — наиболее популярный элемент конструкции строительства нулевого цикла. Она часто совмещается с другими видами усиления основания строения.

Роль песчаной подушки

Такая подушка — самая первая конструкция в цепи средств, обеспечивающих устойчивость здания. Устройство песчаной подушки под фундамент, как и любого другого вида подушек, опирается на:

• Уровень подпочвенных вод;

• Этажность сооружения;

• Тип грунта;

• Используемые стройматериалы;

• Тип постройки;

• Климат местности;

И другие условия, влияющие на почву и возводимое сооружение. Устройство песчаной подушки — первое промежуточное средство противостояния силам давления между грунтом и основанием здания. Песок — отличный материал для разравнивания дна, что является важнейшим этапом в дальнейшем строительстве.

Если даже глубина траншеи обнаруживает достаточно твердый слой почвы, уплотнившийся под собственной массой, его просадка неизбежна под давлением дополнительного веса. Песок уменьшает усадку и приток влаги к основанию. Им можно заменить слабый или пучинистый грунт, уменьшив его воздействие на ленточный фундамент или на другой его вид. Порядок подготовки почвы и укладки подушки под фундамент следующий:

• Устройство котлована или траншеи под ленточный фундамент, вывод ее на проектную глубину;

• Дополнительное углубление ниже проектной отметки;

• Выравнивание дна котлована или траншеи, особенно после экскаватора;

• Для препятствия смешиванию песка с грунтом, выкладываем траншею под ленточный фундамент или котлован геотекстилем или другим материалом, обеспечивающим изоляцию песка от грунта. Делается это во избежание быстрого заиливания подушки под фундамент.

• Засыпка песчаной подушки до уровня проектной глубины слоями по 150 — 200 мм и трамбовка песка. Трамбуется песок с умеренным увлажнением до максимально возможной плотности, чтобы при хождении не оставалось следов обуви, и, при этом, соблюдалась необходимая толщина подушки;

• Важно, чтобы поверхность песчаной подушки была без углублений и выровненной по горизонтали при помощи уровня.

• Далее следует армирование и укладка бетона, если это предусмотрено проектом.

Самые лучшие результаты показывает крупнозернистая песчаная подушка. Мелкий песок не дает надежного результата, имеет малое сопротивление сжатию. При наличии такой песчаной подушки возможны неконтролируемые усадки фундамента, просадка дома. Речной песок тоже подходит для устройства песчаного основания, если толщина песчаной подушки достаточна.

Подушки из других материалов под основание фундамента

Максимальная толщина песчаной подушки принимается равной трехкратной ширине ленты. А обычная толщина — около 20 см. Допускается для заполнения основания траншеи под ленточный фундамент или котлована применение других материалов, не пучинистых, устойчивых к усадке.

Хороша в использовании подушка из щебня. она намного качественнее подушки из песка. Фракция щебня намного крупнее (от 20 мм) и лучше противостоит пучению и усадке фундамента. Для устройства подушки из щебня необходимо предварительно сделать отсыпку траншеи или котлована крупнозернистым песком слоем до 20 см. То есть, делается сначала песчаная подушка, а сверху щебневая.

Песок хорошо трамбуется, затем засыпается щебень, его слой до 25 см и тоже хорошо трамбуется. Между щебневыми фракциями должен быть минимальный зазор. Также как и для утрамбовки песка, для щебня применяется виброплита.

Площадь щебневой подсыпки должна превышать площадь основания фундамента на 20 см в каждую сторону. Щебневая подсыпка должна оканчиваться на нулевой отметке фундамента, именно отсюда начинается заливка бетоном. Если песчаная подушка используется не всегда, то для индивидуальных застроек щебневая подушка используется при любой этажности строения и из любых материалов.

Подушка под фундамент из бетона самая надежная и прочная из перечисленных, но по себестоимости она намного выше. Изготовление ее происходит следующим образом:

• На предварительно подготовленное дно траншеи или котлована, засыпанное щебнем, выровненное и утрамбованное, по периметру устанавливается опалубка. Ее высота соответствует высоте слоя бетона (около 30 см).

• Подушка под фундамент из бетона армируется прутом до 12 мм толщиной, для большей прочности и надежности.

• По завершении подготовительных работ производится заливка подушки под фундамент бетоном, с последующей трамбовкой глубинным вибратором.

Площадь бетонной подушки должна превышать площадь фундамента на 20 см в каждую сторону.

Используемые инструменты:

• Уровень;

• Шнур;

• Виброплита;

• Глубинный вибратор;

• Молоток;

• Лопаты;

• Сварочный аппарат;

• Болгарка;

Подушка под фундамент из бетона обладает, несомненно более высокими прочностными качествами и способна выдерживать не только индивидуальные коттеджи любой этажности, но и быть опорой многоквартирным зданиям.

Стоимость работ цо устройству фундамента от нашей компании:



Бетонная подушка под фундаментную плиту

Подушка под основание фундаментапри выполнении нулевого цикла для возводимого здания — стабилизатор, скрадывающий глубину и неравномерность усадки основания, да и всего здания. Существует три вида подушек под основание фундамента:

Гравиевая;

Бетонная;

Песчаная;

Песчаная подушка

под фундаментную плиту— наиболее популярный элемент конструкции строительства нулевого цикла. Она часто совмещается с другими видами усиления основания строения.

Роль песчаной подушки

Такая подушка — самая первая конструкция в цепи средств, обеспечивающих устойчивость здания. Устройство песчаной подушки под фундамент, как и любого другого вида подушек, опирается на:

Уровень подпочвенных вод;

Этажность сооружения;

Тип грунта;

Используемые стройматериалы;

Тип постройки;

Климат местности;

И другие условия, влияющие на почву и возводимое сооружение. Устройство песчаной подушки — первое промежуточное средство противостояния силам давления между грунтом и основанием здания. Песок — отличный материал для разравнивания дна, что является важнейшим этапом в дальнейшем строительстве.

Если даже глубина траншеи обнаруживает достаточно твердый слой почвы, уплотнившийся под собственной массой, его просадка неизбежна под давлением дополнительного веса.Песок уменьшает усадку и приток влаги к основанию.

Им можно заменить слабый или пучинистый грунт, уменьшив его воздействие на ленточный фундамент или на другой его вид. Порядок подготовки почвы и укладки подушки под фундамент следующий:Устройство котлована или траншеи под ленточный фундамент, вывод ее на проектную глубину;Дополнительное углубление ниже проектной отметки;Выравнивание дна котлована или траншеи, особенно после экскаватора;Для препятствия смешиванию песка с грунтом, выкладываем траншею под ленточный фундамент или котлован геотекстилем или другим материалом, обеспечивающим изоляцию песка от грунта. Делается это во избежание быстрого заиливания подушки под фундамент.

Засыпка песчаной подушки до уровня проектной глубины слоями по 150 — 200 мм и трамбовка песка.

Трамбуется песок с умеренным увлажнением до максимально возможной плотности, чтобы при хождении не оставалось следов обуви, и, при этом, соблюдалась необходимая толщина подушки;Важно, чтобы поверхность песчаной подушки была без углублений и выровненной по горизонтали при помощи уровня.Далее следует армирование и укладка бетона, если это предусмотрено проектом.Самые лучшие результаты показывает крупнозернистая песчаная подушка.Мелкий песок не дает надежного результата, имеет малое сопротивление сжатию. При наличии такой песчаной подушки возможны неконтролируемые усадки фундамента, просадка дома. Речной песок тоже подходит для устройства песчаного основания, если толщина песчаной подушки достаточна.

Подушки из других материалов под основание фундамента

Максимальная толщина песчаной подушки принимается равной трехкратной ширине ленты. А обычная толщина — около 20 см. Допускается для заполнения основания траншеи под ленточный фундамент или котлована применение других материалов, не пучинистых, устойчивых к усадке.

Хороша в использовании подушка из щебня. она намного качественнее подушки из песка.

Фракция щебнянамного крупнее (от 20 мм) и лучше противостоит пучению и усадке фундамента. Для устройства подушки из щебня необходимо предварительно сделать отсыпку траншеи или котлована крупнозернистым песком слоем до 20 см. То есть, делается сначала песчаная подушка, а сверху щебневая.

Песок хорошо трамбуется, затем засыпается щебень, его слой до 25 см и тоже хорошо трамбуется. Между щебневыми фракциями должен быть минимальный зазор. Также как и для утрамбовки песка, для щебня применяется виброплита.

Площадь щебневой подсыпки должна превышать площадь основания фундамента на 20 см в каждую сторону. Щебневая подсыпка должна оканчиваться на нулевой отметке фундамента, именно отсюда начинается заливка бетоном. Если песчаная подушка используется не всегда, то для индивидуальных застроек щебневая подушка используется при любой этажности строения и из любых материалов.

Подушка под фундамент из бетона самая надежная и прочная из перечисленных, но по себестоимости она намного выше. Изготовление ее происходит следующим образом:

На предварительно подготовленное дно траншеи или котлована, засыпанное щебнем, выровненное и утрамбованное, по периметру устанавливается опалубка. Ее высота соответствует высоте слоя бетона (около 30 см).

Подушка под фундамент из бетона армируется прутом до 12 мм толщиной, для большей прочности и надежности.

По завершении подготовительных работ производится заливка подушки под фундамент бетоном, с последующей трамбовкой глубинным вибратором.

Площадь бетонной подушки должна превышать площадь фундамента на 20 см в каждую сторону.

Используемые инструменты:

Уровень;

Шнур;

Виброплита;

Глубинный вибратор;

Молоток;

Лопаты;

Сварочный аппарат;

Болгарка;

Подушка под фундамент из бетона обладает, несомненно более высокими прочностными качествами и способна выдерживать не только индивидуальные коттеджи любой этажности, но и быть опорой многоквартирным зданиям.

Стоимость работ цо устройству фундамента от нашей компании:

Бетонная подушка под фундаментную плиту

    Подготовительные работы для бетонной подушкиАрмирование и бетонированиеНебольшое послесловие

Свой собственный дом – это прекрасно, особенно если он построен собственноручно для своей семьи. Но для того чтобы постройка была качественной, нужно начинать все делать правильно с самого фундамента. А начинается все с замеров, котлована и подготовительных работ.

Песчано-гравийная подушка под монолитную фундаментную плиту должна быть не менее 10 см толщиной, также ее необходимо тщательно утрамбовать.

Под фундаментную плиту укладывается подушка, только нередко в это слово вкладывается достаточно разнообразное значение.

Чаще всего это всего лишь плотно утрамбованная насыпь из песка, толщина которой 8-10 см. Для трамбовки используется специальный вибротрамбовщик (обычно для частных работ идет с нагрузкой в 200 кг, но могут быть вариации), если же его нет и тратить деньги нет желания, тогда придется полить песок водой и потратить время на ожидание высыхания (2-4 дня в зависимости от климата).

Второй вариант – это бетонная подушка.

Изготавливается она в том случае, если по какой-либо причине требуется уширение фундамента, нужен армопояс под ФБС или даже в обоих случаях одновременно.

Подготовительные работы для бетонной подушки

Для работы понадобится:

Схема устройства плитного фундамента.

    Лопаты.Тачка для грунта.Доски или пенополистирол.Рулетка.Геотекстиль.Песок.Вода.Гидроизоляция.

При изготовлении бетонной подушки под плитный фундамент нужно сделать дополнительное углубление, по возможности с расширением.

Дополнительное углубление составит 30 см, при этом в случае расширения начинаться оно будет на 40 см выше дна котлована. Причина простая – нижние 10 см займет песчаная подушка. Теперь можно расписать весь рабочий процесс от начала и до конца:

После того как дно очищено от растительности и утрамбовано, можно нижним слоем выстилать геотекстиль.

Далее выстилается песчано-гравийная подушка (ПГС), которая трамбуется любым из приведенных ранее способов. Иногда делается подушка просто из песка, но ее цена немного возрастает.

Делать или нет опалубку – решает каждый сам за себя. Если в документации этот аспект прописан четко, тогда без опалубки уже не обойтись, но при частном строительстве, где это не оговаривается, лучше обойтись обычной заливкой.

Изготавливается опалубка из досок шириной от 15 см. 2 доски к ряду обеспечат как раз необходимую высоту заливки – 30 см. Демонтировать их также достаточно просто потом.

Схема устройства опалубки.

Иногда используется несъемная опалубка из экструдированного пенополистирола. При этом пенополистирол промазывается битумом со стороны заливаемого бетона, а потом и со стороны грунта – это обеспечит дополнительную защиту от пучинистых грунтов.

Перед укладкой арматуры и самой заливкой песок застилается любой гидроизоляцией от полиэтилена до рубероида. Гидроизоляция в данном случае будет служить не для защиты подушки от подмывания, а чтобы вода из раствора бетона не ушла в землю при заливке. Иногда в бетон добавляются специальные добавки, которые делают из обычного раствора гидротехнического, в этом случае стелить ничего не придется.

Вернуться к оглавлению

Армирование и бетонирование

Для работы нужно:

    Прут армирующий 15 мм.Болгарка.Рулетка.Пистолет для вязки или крюк.Проволока оцинкованная.Раствор бетона м400 (цемент м500, вода, гравий, песок).Бетономешалка.

Армирование изготавливается в виде всего одной обрешетки, но при этом она должна быть выполнена максимально качественно. Некоторые умельцы уменьшают диаметр прута, делают маленький шаг между обрешетками и думают, что добились повышения качества, хотя на самом деле добиваются лишь повышения цены работы. Под фундаментную плиту подушка совершенно не требует полноценного привычного каркаса, но прутья все равно придется соединять вязкой.

Длина прутьев должна быть такой, чтобы до опалубки они не доставали всего по 2-3 см с каждой стороны, а делать выводы в фундамент не нужно, т. к.

соединяться они не будут (исключительно плотное прилегание). Весь процесс сборки делается вне будущего заливаемого пространства. Далее весь процесс проходит по четкой схеме:

Схема армирования плитного фундамента.

    укладываются пруты параллельно с шагом 10 см;перпендикулярно им выкладывается еще 1 уровень прутов с аналогичным шагом;каждый стык между ними перевязывается оцинкованной проволокой.

При перевязке удобно использовать специальный автоматический пистолет, который за считанные секунды сам все делает, но иногда приходится использовать крючок и делать все вручную.

Для этого проволоку (20 см) нужно выровнять об ближайший прут, после чего перегнуть пополам и перевязать по диагонали. После того как ножки продеваются в петлю, проволока затягивается крючком наглухо. После последнего стыка необходимо проверить каждый отдельный прут на подвижность, и если она равна нулю, то можно приступать к последней части работы.

В самом конце работы подушка бетонируется, причем процесс немного усложняется тем, что арматура погружается лишь в середине работы (для нее желательно соорудить импровизированную волокушу, чтоб не нанимать технику и не переутруждаться самим).

Схема приготовления раствора бетона.

Раствор бетона должен быть максимально прочный, поэтому цементную марку для замеса стоит взять м500, а далее замес происходит по схеме 1 сухого цемента, 0.45 воды, 1.1 песка и 2.4 гравия.

Первым делом смешивается на твердой поверхности сухая смесь из всех материалов, после чего в миксер (бетономешалку) заливается половина отведенной воды, и уже сверху засыпается за 1 раз вся сухая смесь. По мере раскрутки через 1-1,5 мин добавляется оставшаяся жидкость. Таким образом, за 3-5 минут раствор вымешивается максимально качественно.

Стоит отметить, что стандарт предписывает замешивать бетон под монолитный плитный фундамент всего 3 минуты, но при более продолжительной работе миксера бетон получается более прочным (через 10 минут эффект почти перестает расти, а после 30 минут замешивания происходит обратный результат).

Сначала заливаются первые 10 см, после чего сверху устанавливается обрешетка, и заливка завершается еще 20 см.

Вернуться к оглавлению

Небольшое послесловие

После того как залита подушка под монолитный плитный фундамент, нужно дать ей высохнуть. На это обычно уходит 20 дней + – 3 дня, а во время затвердевания раствор в течение первых 5 дней поливается водой, чтобы ни в коем случае бетон не пошел микротрещинами (раствор сам по себе на начальной стадии затвердевания поглощает влагу, поэтому нужно некоторое пополнение).

Если опалубка была съемная, то снимать ее нужно только после окончательного затвердевания, после чего боковые поверхности изолируются мастикой.

Обычно при работе в паре мастера тратят суммарно 3-4 дня своего времени, хотя фактически работы отнимают месяц времени, которое по большей части просто состоит из ожидания.Но сделав такую подушку, можно уже не беспокоиться о будущем монолитного плитного фундамента здания даже в самых сложных случаях.

По материалам сайта: http://moifundament.ru

Источники:

  • ask-egida.ru
  • fix-builder.ru

Подушка под фундамент, опору,

Поделиться в соц. Сетях: Поделиться на другом:

Проекты строительства дома обязательно предусматривают надежный фундамент под фундамент фундамента. Если вы планируете делать фундамент из бетона, то официально это называется бетонной подготовкой. Но строители часто используют слово «опора». Зачем он нужен, как сделать фундамент и какие еще варианты можно использовать под цоколь цоколя дома...

Зачем нужна бетонная подготовка

  • Создана гидрозащита фундамента от поступающих снизу грунтовых вод. С гидроизоляцией бортиков конструкция будет непроницаема для водной оболочки. Значительно увеличивает долговечность.
  • При последующей укладке смеси на основание предотвращается выход воды из нее, и тем самым создаются условия для нормального твердения бетона, без которых невозможно нормальное формирование конструкции.
  • Уложив на дно траншеи тонкий слой бетона, можно создать ровную площадку, на которой намного удобнее делать разметку, устанавливать маяки, устанавливать арматуру, сборную опалубку, укладывать слой гидроизоляции. Качество, скорость работы по приготовлению заметно выросли.

  • Выравнивает основание и тем самым уменьшает количество основной дорогой смеси, которая могла бы распределяться по неровностям.
  • Увеличивается общая прочность всей конструкции - фундамент + усиленная опора.Но последний в расчетах не участвует.


Как видите, опора создается, по крайней мере, не зря. Если в проекте заложена именно она, а не другая основа под фундамент, то остается только выполнить ее правильно. Подходит как под ленточный, так и под плитный фундамент.

Конструкция опоры

Все параметры бетонной подготовки под фундамент заложены в проекте, а он, в свою очередь, выполняется в соответствии со стандартами строительства.

Для исполнения обычно предоставляется следующее.
Дно покрыто песчаной подушкой, которая, будучи не вспучивающимся материалом, снижает эффект морозного пучения. Его толщина определяется проектом, но чаще не менее 20 см. Подушка утрамбована, разровнена, покрыта дешевым полиэтиленом, что позволит сэкономить воду в растворе фундамента.

Бетоны используются чаще тощие, непрочные. Укладывается арматурная сетка из проволоки 5–7 мм с ячейкой 50–70 см на опоры высотой 3 см.Также маяки ставят на опоры, чтобы получилась ровная поверхность.

Бетон укладывается на пленку и быстро выравнивается сверху по маякам. В результате после затвердевания (с покрытием от испарения воды) получается плоская площадка, на которую укладывается основной слой гидроизоляции, обычно рулонный рубероид или (и) покрытый битумом.

Получена плоская прочная гидроизоляционная площадка, готовая к устройству основного фундамента.

Более дешевый вариант - измельченная подушка

Также может быть предусмотрен упрощенный вариант для подсыпки щебня под основание фундамента.Это может быть предусмотрено для проектов и под фундаментными плитами, и под полосой. Использовали гравий и песок. На песчаной подстилке утрамбовывается слой щебня.

Механизированная утрамбовка щебня обеспечивает необходимое уплотнение песка и почвенного грунта под подошвой - обязательное условие использования такой подстилки.

После утрамбовки щебень заливается битумом, покрывается прочным рубероидом.

Опалубка предназначена для укладки основной бетонной плиты.Армирован в соответствии с проектом.

Еще один распространенный вариант в проектах - слой экструдированного пенополистирола толщиной 20–10 см (канавки 10 см обеспечивают формирование ребер жесткости в плите) на уплотненной песчано-гравийной подушке. Печь нагревается от отопления - теплый пол.

Упрощенная подготовка - мембрана

Но также может быть спроектирована и простейшая подготовка под ленточный или под плитный фундамент - использование полимерной геомембраны. Это современный прочный материал, который призван обеспечить высокую степень гидроизоляции основания фундамента от грунтовой влаги.

Мембрана требует плотной, не провисающей, утрамбованной платформы, которая создается в соответствии с инструкциями по использованию такого материала. Сверху выставлен собранный арматурный каркас под вкладкой смеси.

Современный рулонный полимерный материал в целом удешевляет строительство и улучшает его качество, является оправданной альтернативой давно применяемой бетонной подготовке.

Поделиться в соц. Сетях: Поделиться на другом:

Как правильно подготовить фундамент под плитный фундамент.Плита фундамент: Технология

Прочный фундамент не только служит опорой для здания, но и предотвращает преждевременное разрушение строительных конструкций из-за неравномерной осадки и других неприятностей.

Для слабых и пучинных грунтов - монолитная железобетонная плита, укладываемая на слой засыпки. Подушка под фундаментную плиту из песка и щебня должна выполняться строго по существующей технологии строительства, о которой мы поговорим ниже.

Подушка фундамента

Нижележащая засыпка под монолитную плиту обычно выполняется из песка, гравия или бетона.Выбор материала зависит от ряда конкретных условий: состава грунтов на строительной площадке, процентного содержания влаги в грунте, а также от типа возводимой конструкции фундамента. В этой статье мы постараемся подобрать оптимальный вариант фундамента под монолитную бетонную плиту.

Песочная фундаментная подушка

Песочную подушку, которая относится к группе искусственных оснований, следует отличать от песчаного подготовительного слоя.Разница между этими пломбами заключается в том, какая толщина слоя принимается для выполнения дизайнерской заливки.

Песчаная подушка на слабых и пучинистых грунтах, может изменять характеристики грунта, усиливать просадочные и слабые грунты, толщина ее принимается до 30 см.


Устройство песчаной подушки под плиточный фундамент позволяет решить несколько функциональных задач:

  • Выравнивание дна траншеи или котлована - эта операция необходима при установке монолитной плиты.Слой песка позволяет улучшить геометрическую форму конструкции фундамента, сэкономить дорогостоящую бетонную смесь.
  • Снижение нагрузки на грунтовое основание - песчаный слой надежно компенсирует возможное движение грунта, увеличивает несущую способность основания и снижает нагрузку на фундамент.
  • Обеспечивает дренажную функцию - песок не удерживает воду, поэтому во время осадков дождевая или талая вода быстро опускается ниже уровня земли, не оказывая отрицательного воздействия на монолитную плиту.Что касается воздействия на фундамент грунтовых вод, которые поднимаются к плите, то при добавлении песка определенной толщины (более 300 мм) капиллярные связи в грунте разрушаются, поэтому подземные воды не будут иметь разрушительного воздействия.
  • Для надежной защиты фундамента от атмосферных осадков стоит предусмотреть устройство дренажа на уровне песчаной подушки.
  • Стабилизация пучинистых грунтов - песчаная насыпь в пучинистых грунтах заменяет часть материкового грунта, изменяя его свойства, уменьшая степень пучения.В этом случае необходимо предусмотреть обязательный дренаж для удаления влаги с фундамента.

Устройство песчаной подушки

Заполнение песчаной подушки на геотекстиле

Песочная подушка устраивается во время земляных работ при рытье котлована или выполняется поверх материкового грунта, если предусмотрена плита без опалубки. В любом случае перед шлифовкой необходимо выровнять низ фундамента, выполнив дополнительное углубление ниже проектного уровня.

Чтобы отличить грунт от слоя песка, дно котлована полезно застелить изоляционной тканью (геотекстиль - отличный вариант).

Для устройства песчаной подушки под плитой требуется только крупный песок; мелкий песок следует сразу выбросить.

Минимальная толщина слоя песка должна быть 25-30 см. Материал тщательно разравнивают, следя за тем, чтобы поверхность оставалась идеально ровной.

Утрамбовка песчаной подушки

При укладке подушки очень важно обеспечить одинаковую толщину и равномерную плотность по всей площади песчаной подушки, для чего используется уплотнение песка.

Наилучший результат достигается при использовании виброплиты, ручные трамбовки не в состоянии обеспечить высокое качество, от них лучше сразу отказаться. Для увеличения плотности песчаного слоя необходимо регулярно смачивать материал водой.

При утрамбовывании песка важно добиться максимальной плотности, это проверяется простым способом - нужно ходить по поверхности. Если от обуви не осталось следов, достигается достаточная плотность.

Песочная подушка может применяться при строительстве зданий высотой до 1 этажа.

Как рассчитать потребность в песке для подушки под монолитную плиту

Вопрос приобретения необходимого количества песка решается просто, достаточно провести несложные расчеты. Для этого умножьте три показателя: длину и ширину песчаной подушки на высоту песчаного слоя (до 30 см). Полученный результат и есть необходимый объем песка. Учитывая, что песок при утрамбовке уплотняется, лучше всего приобретать его с запасом.

Подушка под щебеночную плиту

Для подушки из щебня используется материал фракцией 20 мм и более.Основание из щебня лучше противостоит силам пучения, снижая риск деформации при усадке основания плиты. Посмотрите видео, как утрамбовать подушку из щебня.

Слой щебня укладывается на песчаную подушку высотой 20 см по технологии изготовления песчаных подушек. Толщина слоя щебня принимается до 25 см. Заливной материал разравнивают, затем проводят утрамбовку, проливая водой щебень. Отличные результаты дает использование виброплиты.

Важно предусмотреть размер гравийного слоя подстилки, который должен превышать 20 см с каждой стороны.

При строительстве многоэтажных домов необходимо проводить подушку под монолитную плиту из качественного щебня. Такой фундаментный фундамент прочный и долговечный, но требует капитальных затрат на закупку материалов.

Готовый плиточный фундамент представляет собой прочную бетонную плиту, отлитую на песчаной или щебеночной подушке и армированную металлическим стержнем.Такой тип фундамента еще называют «плавающим», и это лучший вариант для грунтов со слабой неустойчивой структурой: поскольку он не заглубляется и не промерзает, все сезонные движения грунта не влияют на сооружение, построенное на такой основе.

Подготовка площадки под плитный фундамент

На месте строительства загородного дома выравнивается участок, который на 1,5 метра больше будущего строения. Дополнительная ширина позволит более свободно выполнять работу. Сначала полностью удаляется верхний слой почвы на глубину до 50 см, и в этом процессе можно использовать технику, а затем вручную проводится окончательная планировка участка.Это очень ответственный этап, так как нельзя допускать шероховатости, которые впоследствии могут вызвать деформацию фундамента.

Участок засыпан слоем песка толщиной от 15 до 30 см и хорошо утрамбован. Если участок расположен на сырой и заболоченной местности, часть песка можно заменить щебнем - это улучшит дренажную способность подушки под фундамент.

Следующий этап - устройство съемной опалубки. Он изготавливается из строганных досок и устанавливается по всему участку на горизонтальном уровне, а его высота соответствует высоте будущего основания.Также монтируется опалубка в местах пролегания коммуникаций, чтобы еще до заливки фундамента можно было уложить и разложить все трубы.

Гидроизоляция и армирование

Гидроизоляция укладывается с подходом к опалубке, а в местах стыка полос делается большое перекрытие. Для изоляции можно использовать:

  • Геотекстиль;
  • рубероид;
  • Плотная пластиковая пленка.

Для крупногабаритного загородного дома в несколько этажей арматура выполняется металлическим оребрением диаметром от 12 мм.Все поперечные соединения арматуры соединяются между собой проволокой (см. Как правильно вязать арматуру для фундамента). В результате должна получиться конструкция, похожая на крупную сетку, которую нужно установить на опоры, чтобы после заливки бетона он полностью погрузился в нее. Если толщина бетонного слоя будет превышать 20 см, то по технологии плитного фундамента следует монтировать дополнительный слой арматуры.

Очень важно.Сваривать арматуру нельзя, так как при движении грунта в местах сварки будут возникать точки чрезмерного напряжения.

Для легких построек, например, загородного дома или бани армирование можно проводить сеткой с ячейкой около 15 см. Его можно просто уложить на невысоких опорах, а в местах прилегания стен укрепить металлической фурнитурой.

Заливка фундаментной плиты бетоном

Заливать фундамент бетоном необходимо за один прием, поэтому этот этап планируется заранее.Если бетон будет перемешиваться самостоятельно, придется задействовать несколько человек, которые будут работать непрерывно. Вы можете заказать бетон и внести его в миксер, и это значительно облегчит работу, хотя обойдется значительно дороже.

Сразу после заливки бетона в опалубку его уплотняют с помощью вибратора и вибрирующей рейки для исключения пустот и скоплений воздуха и выравнивают по длинным правилам. После этого участок накрывают полиэтиленовой пленкой и оставляют на месяц для высыхания.Пленка предотвратит высыхание верхнего слоя бетона в жаркую погоду и от размыва в дождливую погоду.

Достоинства технологии строительства дома с плиточным фундаментом:

  • Срок службы «плавающего» фундамента не менее 150 лет, так как он выдерживает движение грунта без повреждения конструкции;
  • Фундамент свободно выдерживает здания, стены которых построены из тяжелых материалов: кирпича, бетона и блоков;
  • Фундаментная плита служит черновым полом, на который можно укладывать напольное покрытие;
  • Котлован не требует глубокого котлована.

Видеоинструкция:

Хотя технология плиточного фундамента трудоемка, его легко можно построить самостоятельно, без помощи профессионалов.

Подушка основания при выполнении нулевого цикла для строящегося здания - стабилизатор, скрывающий глубину и неравномерность усадки основания, да и всего здания. Подушки под основание фундамента бывают трех типов:

.Гравий;

. Конкретный;

. Сэнди;

Песочная подушка

под опорную плиту - Самый популярный конструктивный элемент конструкции нулевого цикла. Часто сочетается с другими видами армирования основания конструкции.

Роль песчаной подушки

Такая подушка - самая первая конструкция в цепочке средств, обеспечивающих устойчивость здания.Устройство песчаной подушки под фундамент, как и любого другого вида подушки, основывается на:

. Уровень грунтовых вод;

. Этажи строения;

. Тип почвы;

. Использованные строительные материалы;

. Тип строительства;

. Климат местности;

И другие условия, влияющие на почву и строящуюся конструкцию. Устройство песчаной подушки является первым промежуточным средством противодействия силам давления между землей и основанием здания.Песок - отличный материал для выравнивания дна, что является важнейшим этапом дальнейшего строительства.

Даже если на глубине траншеи обнаруживается достаточно твердый слой грунта, уплотненный под собственным весом, его проседание неизбежно под давлением дополнительного веса. Песок уменьшает усадку и попадание влаги на основание. Их можно заменить слабым или пучинистым грунтом, уменьшив его влияние на ленточный фундамент или другой вид на него. Порядок подготовки грунта и укладки подушки под фундамент следующий:

Устройство котлована или траншеи под ленточный фундамент, его вывод на расчетную глубину;

Дополнительное углубление ниже проектной отметки;

Выравнивание дна котлована или траншеи, особенно после экскаватора;

Чтобы песок не смешивался с землей, под ленточный фундамент или котлован выкладываем траншею с геотекстилем или другим материалом, обеспечивающим изоляцию песка от земли.Делается это во избежание быстрого заиливания подушек под фундамент.


Заполнение песчаной подушки до проектной глубины слоями 150-200 мм и утрамбовка песка. Песок умеренной влажности утрамбовывается до максимально возможной плотности, чтобы при ходьбе не оставалось следов обуви, и при этом соблюдалась необходимая толщина подушки;

Важно, чтобы поверхность песчаной подушки не имела бороздок и была выровнена по уровню по горизонтали.

Наилучшие результаты показывает грубое зерно. подушка из песка. Мелкий песок не дает надежного результата, имеет низкое сопротивление сжатию. При наличии такой песчаной подушки возможна неконтролируемая усадка фундамента, проседание дома. Речной песок также подходит для устройства песчаного основания, если толщина песчаной подушки достаточна.

Подушки из других материалов под фундамент

Максимальная толщина песчаной подушки принята равной трехкратной ширине ленты.А обычная толщина около 20 см. Допускается использование других материалов, не обладающих пучением, устойчивых к усадке, для засыпки основания траншеи под ленточный фундамент или котлован.

Подушка из щебня хороша в использовании. это намного лучше песчаных подушек. Щебень фракция намного крупнее (от 20 мм) и лучше противостоит пучению и усадке фундамента. Для создания подушки из щебня необходимо предварительно засыпать траншею или котлован крупнозернистым песком слоем до 20 см.То есть сначала делают подушку из песка, а сверху щебень.

Песок хорошо уплотняется, затем насыпается щебень, его слой до 25 см, также хорошо уплотняется. Между фракциями щебня должен быть минимальный зазор. Как и для уплотнения песка, виброплита применяется для щебня.

Площадь подсыпки щебня должна превышать площадь основания фундамента на 20 см в каждую сторону. Укладка щебня должна заканчиваться на нулевой отметке фундамента, именно отсюда начинается заливка бетона.Если песчаная подушка используется не всегда, то для индивидуальных построек подушка из щебня применяется для любой этажности здания и из любых материалов.

Подушка под фундамент из бетона - самая надежная и долговечная из перечисленных, но по стоимости она намного выше. Его изготовление выглядит следующим образом:

На заранее подготовленное дно траншеи или котлована, засыпанное щебнем, выровненное и утрамбованное, по периметру устанавливается опалубка. Его высота соответствует высоте бетонного слоя (около 30 см).

Подушка под фундамент из бетона армирована стержнем толщиной до 12 мм для большей прочности и надежности.

По окончании подготовительных работ подушка заливается бетоном под фундамент с последующей утрамбовкой глубинным вибратором.

Площадь бетонной подушки должна превышать площадь фундамента на 20 см в каждую сторону.

Используемые инструменты:

. Уровень;

.Шнур;

. Виброплита;

. Глубокий вибратор;

. Молоток;

. Лопаты;

. Сварочный аппарат;

. Болгарский;

Подушка под бетонный фундамент имеет, несомненно, более высокие прочностные характеристики и способна выдерживать не только отдельные коттеджи любой этажности, но и служить опорой для многоквартирных домов.

Перед рассмотрением устройства монолитной плиты основания, мы определим, в каких случаях лучше использовать его.Правильным решением будет применение этого типа фундамента, если:

  • Сооружение возводится на сильно пучинистых или песчаных, болотистых или торфяных почвах.
  • Строительная площадка характеризуется высоким уровнем грунтовых вод.
  • Здание характеризуется повышенной чувствительностью к деформации, в основном здания из кирпича, бетона и аналогичных материалов.

Мы представили на нашем сайте схему, в разрезе которой изображена на рисунке.

Плита фундаментная монолитная

Перед тем, как выкопать котлован под подушку, необходимо предварительно очистить и выровнять участок под застройку. Самое простое решение - арендовать бульдозер. Затем выкапывает яму, соответствующую будущей плите, по предварительным расчетам:

  • Если с площадью плиты все понятно: это общая площадь здания плюс жалюзи, то толщина плиты может быть от 15 см до 0,5 метра и рассчитывается в зависимости от типа грунта и тип конструкции.Для определения характеристик грунта и места прохождения грунтовых вод нам понадобится этот показатель для выбора дренажной системы, заказываются геологические изыскания.
  • Для легких построек, таких как бани или деревянные дома, используется незаполненный фундамент, возведение фундаментной плиты для коттеджа требует небольшого заглубления.

Глубина котлована обычно составляет около 1,5 м, при этом все поверхности тщательно выровнены по строительному уровню.Это позволит избежать последующей деформации и разрушения. После того, как параметры рассчитаны и котлован вырыт, имеет смысл рассчитать количество необходимого материала.


Фундаментная плита: схема водоотвода

Дренаж под фундамент выполняется по разным схемам, в зависимости от того, насколько близко залегают грунтовые воды. В случае глубокого прохода можно ограничиться небольшими канавами, по которым вода будет уходить во время весеннего таяния снегов.Дно котлована прорывают канавы, а сверху закрывают геотекстилем. При этом гидроизоляцию проводят только сам фундамент с помощью самых разных средств, это может быть битум, толь, жидкая резина или штукатурка.

Все эти типы не обеспечивают полной гидроизоляции, поэтому еще раз напоминаем, что они применимы только в случае низкого уровня грунтовых вод.

При высоком уровне грунтовых вод разрабатывается целая система, согласно которой дренаж выполняется под плиту основания для отвода воды с помощью специальных труб.

Трубы уложены по периметру здания из мелкого гранитного щебня с уклоном 5-10 мм в сторону дренажного колодца.

В этом случае конец выпускной трубы должен находиться на несколько сантиметров выше дна дренажного колодца, который находится не ближе 5 м от.

Последовательность действий при формировании подушки

Для того, чтобы сделать подушку под фундаментную плиту, вам понадобится:

  • Геотекстиль - полотно из синтетики, которое разделит песчаную подушку и основной грунт.
  • Песок крупнозернистый или среднезернистый и гранитный щебень фракции 5-20 мм.
  • Не используйте глину в качестве материала для подушки, она не будет препятствовать проникновению воды снизу, а будет накапливать ее в себе.

Как и в какой последовательности лучше набивать подушку, зависит от общей нагрузки на почву, но наиболее универсальный вариант -

  • Предварительно на дно котлована укладывается геотекстиль, под фундаментную плиту формируется подушка, начиная с первого слоя песка высотой около 10 см.Края геотекстиля следует загнуть по стенкам котлована на одинаковом расстоянии. Песок осторожно утрамбовывается виброплитой, при необходимости рассыпается.
  • Если нужна дренажная система труб, то пора ее проложить, не забывая присыпать открытые концы мелким щебнем, который будет своеобразным фильтром, в результате чего трубы не будут забиваться мелким песком .
  • Далее засыпаем песком практически всю яму, тщательно утрамбовывая каждый слой.Последним слоем будет гранитный щебень.
  • Сверху кладем гидроизоляцию из плотной пленки и монтируем опалубку.


Заливка железобетона

В зависимости от толщины фундамента заливка может производиться как сразу, так и с разбивкой на два этапа:

  • Подготовка фундаментной бетонной плиты,
  • заливка самой тарелки.

Бетонная подушка формируется следующим образом:

  • Для армирования сначала укладывают стержни диаметром 12 мм.
  • Бетон заливается так, чтобы он выступал над землей на 15 см.
  • Бетон тщательно уплотняется по всей площади, после чего в него вертикально вставляются дополнительные куски арматуры для сцепления с фундаментом.

Заливка фундамента любым способом одинакова. Фурнитура вяжется стальной проволокой крест-накрест, так что получается две сетки с ячейками по 200 мм. Одна сетка расположена в 5 см от поверхности подушки, вторая на таком же расстоянии от поверхности тарелки.

Заливается (марка не ниже М300-М350) и утрамбовывается глубинным вибратором. Обязательным условием является качественный бетон, так как к монолитному фундаменту предъявляются повышенные требования.


Подробнее по этой теме на нашем сайте:


  1. Тяжелый фундамент под дом из пеноблоков может привести к лишним работам. Это может быть расход большого количества бетона, возведение опалубки, обустройство каркаса. Поэтому выбирая...

  2. От правильного расчета монолитной плиты будут зависеть прочность, долговечность и эксплуатационные характеристики дома. Перед началом строительства следует провести тщательное обследование грунта для определения нагрузки, которая ...

  3. Фундамент - шведская плита, технология строительства которой достаточно проста, основанная на установке специальных монолитных плит фундамента. На выходе теплый фундамент с подогревом, благодаря наличию комплексной системы...

  4. Монолитная фундаментная плита - это бетонная плита с армирующей арматурой. Правильный расчет фундаментной плиты - это фундамент прочного и долговечного дома. Этот тип фундамента в ...

Бетонные фундаменты: пароизоляция под плитами выполнено правильно

Бетон гигроскопичен, что означает, что фундамент из бетонных плит будет впитывать влагу из земли и переносить ее в подвал, пространство для подполья или жилую зону, где это может вызвать множество проблем , включая поломку готового пола, рост плесени и потенциальные проблемы со здоровьем ваших домовладельцев.

Правильно подобранный и установленный полиэтиленовый пароизоляционный слой между плитой и почвой эффективно удерживает грунтовую влагу от бетона, чтобы смягчить эти проблемы. Что-нибудь меньшее (или совсем ничего) - это рецепт к множеству проблем в будущем.

Вот несколько передовых методов, которым нужно следовать, а также некоторые ошибки и упущения, которые я вижу на стройплощадках по всей стране.

Основы пароизоляции

Наиболее очевидная передовая практика - это в первую очередь установить пароизоляцию под плиту.Я рекомендую использовать полиэтилен толщиной не менее 10 мил, даже если местные строительные нормы и правила допускают толщину 6 мил, поскольку он служит дольше и менее подвержен проколам.

Некоторые строители в пустынном климате игнорируют этот совет, полагая, что им не нужно беспокоиться о влажности под плитой. Но будет ли влага проблемой, отчасти зависит от готового напольного покрытия. Например, если вы укладываете виниловый пол непосредственно на плиту, даже случайной влажности на таких рынках, как Феникс, может быть достаточно, чтобы ускорить вероятность разрушения винила и бетона.


СВЯЗАННЫЕ

Полиэтиленовый пароизоляционный слой также помогает удерживать почвенный газ (например, радон) из дома. Как заметил в 2002 году ученый-строитель Джо Лстибурек: «Мы строим наши дома на большем количестве участков, которые ранее обрабатывались химическими веществами всех видов, от пестицидов до нефти и ПХД». С тех пор дела в этом отношении только ухудшились.

Чтобы еще больше уменьшить проникновение почвенного газа, установите пароизоляцию на 4-дюймовом слое из утрамбованного гравия перед заливкой плиты.Если вы также установите вентиляционную трубу для почвенного газа, гравий будет служить основным слоем, через который воздух может перемещаться в сторону трубы. В районах, где почвенный газ не является проблемой, гравий по-прежнему будет служить разрывом капилляров, чтобы удерживать влагу.

Проблемы с застыванием бетона

Чтобы пароизоляция под плитой была наиболее эффективной, она должна непосредственно контактировать с нижней стороной плиты. Однако в этом случае свежеслитый бетон может высохнуть только вверх; в жарком / сухом климате верхние несколько дюймов плиты имеют тенденцию высыхать и усаживаться быстрее, чем нижние несколько дюймов, что может привести к скручиванию краев плиты и потере связи с пароизоляцией.

Некоторые подрядчики кладут слой песка между поли и бетоном, чтобы дать плите возможность высохнуть в обоих направлениях; однако влага неизбежно попадает в песок, и как только бетон высыхает, эта влага начинает гигроскопически переноситься на плиту. Полное высыхание слоя песка под плиткой может занять месяцы или даже годы.

Я рекомендую использовать не песок, а отвердитель для бетона. Это предотвратит скручивание краев, снизив скорость отверждения плиты настолько, чтобы вся влага успела испариться через верхнюю поверхность.

Другие передовые методы включают удлинение поли под опорой, если это разрешено правилами, а также герметизацию всех проходов, как показано на рисунке ниже.

Иллюстрация: любезно предоставлено IBACOS

Получите доступ к PDF-файлу этой статьи в цифровом издании Pro Builder за октябрь 2019 г.

Ниже приведены некоторые примеры правильной установки пароизоляции под плиту (все фотографии любезно предоставлены IBACOS).

Грэм Дэвис в качестве специалиста по строительным характеристикам в команде PERFORM Builder Solutions в IBACOS обеспечивает качество и производительность в жилищном строительстве.


СВЯЗАННЫЕ

С сайта-партнера Pro Builder ProTradeCraft.com:


Что такое Mat Foundation? Функции, использование и конструкция

Плотный или матовый фундамент представляет собой большую непрерывную бетонную плиту прямоугольной или круглой формы, которая несет всю нагрузку на надстройку и распределяет ее по всей площади под зданием. Он считается одним из типов неглубоких фундаментов и используется для контроля дифференциальной осадки.

Матовый фундамент распространяется под следом здания и снижает контактное давление по сравнению с традиционными ленточными или траншейными фундаментами.

Это подходящее решение для грунта с низкой несущей способностью, разложенного основания, покрывающего около 70% конструкции, высоких нагрузок на конструкцию, мягких карманов или полостей в грунте до неизвестной протяженности плота и сильно сжимаемого грунта, который простирается на большую глубину.

Функции Mat Foundation
  1. Передавать нагрузки на надстройку и распределять их по всей площади основания здания.
  2. Уменьшение дифференциальной осадки конструкций, построенных на слабом грунте.

Использование матовой основы
  1. Применяется для строительства коммерческих зданий. В этом случае обычно большие нагрузки. Фундаменты из циновок популярны в местах, где распространены подвалы.
  2. Матовый фундамент также используется для грунтов с низкой несущей способностью, чтобы распределить нагрузку на здание и, следовательно, построить устойчивый фундамент.
  3. Используется для уменьшения дифференциальной осадки зданий.
  4. Плотный или матовый фундамент применяется при нестабильном слое почвы. В этом случае ленточный фундамент покроет более 70% площади земли под зданием. Также в районах добычи полезных ископаемых обычно возникают ситуации, когда слой почвы может подвергаться подвижкам.
Рис.1: Мат Фундамент

Строительство фундамента из циновки или плотины
  1. Удалите грязь и выкопайте землю до однородного и ровного уровня.
  2. Фундамент затем уплотняется трамбовкой.
  3. Затем на землю укладывают водонепроницаемый пластиковый лист.
  4. После этого налейте примерно 7-сантиметровый слой простого цементного бетона, чтобы создать идеально ровное и ровное основание для фундамента.
  5. Уложить арматуру на распорки над основанием фундамента. В обоих направлениях предусмотрено усиление в виде стальной сетки. Две сетки усилены сверху и снизу фундамента для уравновешивания изгибающих сил, направленных вверх и вниз.
  6. После того, как вся сталь уложена, заливается бетон до желаемой толщины, которая обычно находится в диапазоне от 200 мм до 300 мм для небольших зданий: она может быть намного толще, если необходимо переносить тяжелые грузы.Минимальное покрытие арматуры должно составлять 50 мм.
  7. Наконец, следует использовать подходящий режим отверждения, чтобы убедиться, что бетон достигает заданной прочности на сжатие.
Рис. 2: Земляные работы для строительства фундамента на плоту или мате Рис.3: Установленное армирование для фундамента на плоту или мате Рис. 4: Заливка бетона для плотного фундамента

Подробнее:

Плотный фундамент - проектные требования и применимость

Каковы требования к конструкции фундамента?

Безопасные значения несущей способности различных грунтов

Фундаменты на плотах - типы и преимущества

Испытания грунта, необходимые для фундаментов мелкого заложения и фундаментов

металлических зданий из бетона | Получите бесплатное предложение сегодня!

в Champion Buildings, Inc., мы гордимся тем, что предлагаем комплексные комплексные услуги, когда дело касается вашего металлического здания. Мы хотим сделать процесс максимально простым и без напряжения, поэтому мы залить бетонную плиту для вашего качественного стального здания перед строительством.

В отличие от большинства других компаний, которые требуют, чтобы у вас уже была бетонная плита, прежде чем они возведут ваше здание, наша команда позаботится об этом!

Зачем металлическим зданиям бетонная плита?

Металлическое здание с бетонной плитой идеально подходит для прочного и устойчивого фундамента.Он обеспечивает чистую поверхность, на которой можно возвести стальное здание, и помогает зданию прослужить дольше. Кроме того, если вы планируете использовать свое стальное здание в качестве церкви, ресторана, бизнеса или другого коммерческого объекта, вам понадобится прочное ровное основание для укладки пола. Бетон - самый надежный и экономичный фундамент для металлических зданий, поэтому мы используем его в каждом проекте.

Перед укладкой бетонной плиты для металлического здания

Перед возведением здания необходимо сделать несколько вещей.Это включает расчистку пространства от мусора, в том числе деревьев, кустарников и разросшейся травы, или любых существующих построек, таких как старый сарай. Как только пространство станет чистым, его нужно выровнять. Для начала вам нужно удалить весь лишний мусор, деревья и т. Д. С того места, где вы хотите расположить здание. После того, как вы очистите территорию, вам нужно убедиться, что она ровная, чтобы ваше здание позже расположилось на бетонном фундаменте.

Строительство металлического здания с бетонной плитой

Мы выйдем, чтобы убедиться, что земля ровная, а затем мы сможем приступить к закладке нового бетонного фундамента.Мы работаем эффективно, но мы также стараемся работать с максимальной осторожностью и точностью, зная, что ваша новая конструкция прочна настолько, насколько прочна ее основа. Сам фундамент будет состоять из:

  • Подушечки для опор для более равномерного распределения веса и создания более устойчивой поверхности
  • Нижний колонтитул по периметру
  • Четыре дюйма гравия или песка для обеспечения надлежащего дренажа
  • Проволока, арматура, пластмасса и анкерные болты
  • Бетонная плита, обычно толщиной от четырех до шести дюймов, в зависимости от ваших требований.

После того, как плита будет опущена и бетон затвердеет, наша команда профессионалов сможет возвести ваше металлическое или стальное здание с уверенностью, что оно будет выдерживать воздействие стихий на долгие годы.

Стоимость бетонного фундамента

Стоимость металлического дома из бетона варьируется в зависимости от нескольких факторов. Во-первых, играют роль размер плиты и глубина бетона, но мы также рассмотрим объем работ, необходимых для безопасной установки плиты. При изучении бетонных плит важно понимать плату за мобилизацию.Затраты могут быстро возрасти, если посмотреть на затраты, связанные с поездками на места работы и обратно. При изучении затрат на мобилизацию важно учитывать транспортировку команды, а также транспортировку необходимого оборудования и инструментов. Чем больше объем работы, тем больше распределяются затраты на мобилизацию.

С точки зрения подготовки, каждый сценарий индивидуален. В большинстве случаев дренаж является наиболее важным аспектом затрат на бетонную плиту. Неисправная дренажная система может вызвать множество препятствий и проблем, которые могут быстро стать дорогостоящими! Еще один аспект, который необходимо понять - это марка бетона.На некоторых участках перед заливкой бетона необходимо добавить грунтовые материалы, что может увеличить стоимость. Наконец, при расчете общей стоимости проекта от начала до конца следует учитывать аспекты установки. Например, если есть ограниченные участки, к которым тяжелая техника не может получить доступ, стоимость установки может увеличиться, поскольку для выполнения работы потребуется привезти дополнительное оборудование. Мы предоставим вам точную оценку, когда вы позвоните нам для индивидуального предложения!

Нормальны ли микротрещины в новом бетоне?

Волнистые трещины в бетоне, часто называемые усадочными трещинами, обычно возникают вскоре после заливки бетона.Эти трещины почти никогда не представляют угрозы структурной целостности бетона, если дренаж правильно оценен и настроен. Бетонные плиты будут расширяться в жаркую погоду и прижиматься к чему-либо прилегающему, о чем следует помнить.

Как долго должны служить бетонные плиты?

Срок службы бетонных плит зависит от общей прочности и долговечности первоначальной укладки бетона. Если бетонные плиты заливаются и собираются с надлежащим дренажом и подготовкой, со временем они обычно становятся прочнее.Для железобетона требуется стальная арматура, чтобы обеспечить требуемую расчетную прочность, о чем следует помнить при оценке срока службы бетонных плит. Важно понимать такие свойства бетона, как усадка, ползучесть, коэффициент Пуассона, коэффициент модульности, удельный вес, общая долговечность, прочность на растяжение, прочность на сжатие и характеристическая прочность. Короче говоря, бетонные плиты в хорошем состоянии могут служить вечно, если их правильно подготовить и отлить. Если вы хотите узнать больше о прочности бетона, дайте нам знать!

Все ли бетонные плиты нуждаются в арматуре?

Нет, не все бетонные плиты необходимо армировать арматурой.Во многих случаях для больших бетонных плит перед началом проекта часто требуются арматурная сталь вместе с разрешениями на строительство. Бетонные плиты, которые несут значительные нагрузки, такие как фундаментные стены и колонны, обычно требуют армированной стали, в отличие от проездов, небольших навесов и проходов. Что такое арматура? Арматура - это аббревиатура от арматурного стержня, которая состоит из стержней из мягкой стали различной толщины. Чаще всего толщина арматуры составляет 3/8 дюйма и 1/2 дюйма.

Защищает ли арматуру бетон от растрескивания?

Во многих случаях да.Силы растяжения обычно вызывают растрескивание бетона, и именно здесь в игру вступает арматурный стержень. Арматура предназначена для предотвращения превращения трещин в более крупные и серьезные трещины, а также предотвращает разъединение бетонных плит. Если у вас есть дополнительные вопросы о процессе установки бетонной плиты, вам может помочь наша страница часто задаваемых вопросов.

Есть ли фундамент из бетонных плит в зданиях Champion?

Наша команда специалистов по бетону предоставит плиту в соответствии со спецификациями, указанными в предоставленных инженерно-герметичных чертежах фундамента.Бетонный фундамент будет состоять из подушек опор под каждой колонной, нижнего колонтитула по периметру, 4 ″ гравия или песка, проволоки, арматуры, пластика, анкерных болтов и толщины плиты в соответствии с вашими требованиями (обычно 4 ″ - 6 ″).

Какой толщины бетонная плита?

Ваш бетонный фундамент будет толщиной не менее 4 дюймов. Однако, если вы планируете использовать свое металлическое здание для хранения тяжелых транспортных средств и оборудования, мы рекомендуем 6-дюймовую плиту. Это то, в чем мы поможем вам, в зависимости от использования вашего здания.

Почему выбирают здания Champion для металлического здания с бетонной плитой?

Как мы уже упоминали, большинство компаний, занимающихся монтажом металлических зданий, заставляют вас делать тяжелую работу, когда дело доходит до подготовки к установке металлического здания на вашем участке, оставляя вам два варианта:

  1. Самостоятельная заливка бетонной плиты - это определенно не тот проект, который мы бы рекомендовали новичкам.
  2. Позвоните подрядчикам, узнайте предложения и работайте с их графиком, прежде чем можно будет установить здание.

Вы рискуете получить бетонную плиту не самого лучшего качества, которая еще больше задерживает процесс.

В Champion Buildings, Inc. мы уделяем укладке бетонной плиты такую ​​же заботу и внимание, как и возведению вашего нового металлического здания. Это потому, что мы понимаем, насколько важно иметь стабильный, прочный фундамент, чтобы мы могли убедиться, что работа выполняется от начала до конца. При поиске компании для управления вашей бетонной плитой и ее заливки важно провести исследование и выявить любые красные флажки, такие как признаки плохого обслуживания клиентов, убедиться, что компания имеет опыт продемонстрированной истории надежности и стабильности, и убедиться, что компания имеет жизнеспособную страховку, которой будет достаточно, чтобы покрыть ваше здание и проект в случае неожиданной аварии.


Залейте бетон для вашего металлического здания

Мы можем заливать бетон, чтобы дать вашему металлическому зданию прочный фундамент. Если вы ищете коммерческое или сельскохозяйственное здание, мы можем помочь! Чтобы получить дополнительную информацию или купить металлическое здание, свяжитесь с нами сегодня!

Фундаменты генераторной установки

- Рекомендации по бетонным площадкам

Правильный выбор размеров бетонных подушек имеет основополагающее значение для установки генератора.Есть много вариантов правильного подбора размеров бетонной площадки. Подушку можно заливать так, чтобы она могла вместить только раму салазок или нижний резервуар генераторной установки, таким образом, приточные и разгрузочные кожухи корпуса выступают за пределы подушки с обоих концов. Прокладку также можно заливать, используя размеры корпуса по сравнению с размерами рамы, таким образом центрируя весь блок на прокладке. Оба метода будут работать, и ни один из них функционально не лучше другого.

Следующие важные элементы следует учитывать при выборе размера и заливке подушки:

  1. Посмотрите в документации чертежи заглушек для рамы салазок или нижнего резервуара и сравните их с вертикальным чертежом защитного кожуха.Рама салазок или нижний резервуар - это часть генераторной установки, которая будет опираться на опорную площадку. Защитный кожух устанавливается над салазками / резервуаром и является вашим самым длинным размером, но не опирается на подушку. Пришло время решить, хотите ли вы, чтобы весь блок был центрирован на более длинной подушке, или вам достаточно более короткой площадки для салазок / цистерны.
  2. Сделанный выше выбор будет иметь решающее значение для правильного размещения кабелепровода. Нарисуйте свое оборудование, используя начало ограждения, начало салазок / резервуара, конец салазок / резервуар и конец ограждения в качестве ориентиров.Теперь используйте свои чертежи, чтобы проверить правильность расположения кабелепровода на эскизе.
  3. Сделайте так, чтобы вокруг вашей генераторной установки был рабочий фартук, имеющий минимум 6 дюймов со всех четырех сторон. Имея план, указанный выше, и решение о размере фартука, теперь вы можете определить общую длину и ширину подкладки.
  4. Обычная спецификация для бетонной подушки - это бетон с прочностью на сжатие 2500 фунтов на квадратный дюйм, армированный арматурой №6 с центрами 12 дюймов. Эту подушку следует устанавливать на твердую поверхность.Подушечка должна быть плоской и ровной с точностью до ½ дюйма.
  5. Глубина подушки рассчитана как 125% от сырого веса агрегата (включая топливо). Таким образом, для генератора на 10 000 фунтов потребуется колодка на 12 500 фунтов. Бетон весит примерно 150 фунтов / куб. Фут.

Используйте следующую формулу, отмечая, что используются футы вместо дюймов:

Вес колодки = (длина колодки x ширина колодки x высота колодки) x 150

Свяжитесь с нами для получения дополнительной помощи. Мы с радостью поможем вам в реализации ваших проектов по производству генераторов в Висконсине и Верхнем Мичигане.

Опоры, опоры фундаментов и наземных сооружений

Ниже приводится список полезных терминов, которые можно использовать при изучении дополнительной информации об опорах, основах фундаментов и наземных сооружениях по каждой из обсуждаемых тем:

Болларды
Болларды состоят из простой стальной стойки, прикрепленной к бетону, вбитой в твердую поверхность или закопанной в землю для защиты конструкции или здания от случайных столкновений транспортных средств.

Земляные работы
Земляные работы - это процесс перемещения земли, горных пород или других материалов с помощью инструментов, оборудования или взрывчатых веществ. Он включает земляные работы, рытье траншей, валки стен и подземные туннели. Согласно BC 3302.1, это удаление земли из ее естественного положения; за исключением любого случайного удаления, которое происходит во время сверления, сверления, вибрации или движения. Требуется согласование с FDNY.

Флагшток
Единственная структурная опора в земле, на которой установлен или может быть установлен флаг, обычно металлический столб с бетонным фундаментом.

Фундаменты
Элемент здания или сооружения, который соединяет их с землей и передает их нагрузки на землю. Фундаменты обычно считаются мелкими или глубокими, см. Дополнительные термины в BC 1801.3. Проектирование фундаментов - это применение механики грунтов и горных пород (геотехническая инженерия) при проектировании элементов фундамента сооружений.

Неглубокие фундаменты, часто называемые опорами, обычно закладываются примерно на метр в землю.Один из распространенных типов - это широкое основание, которое состоит из полос или подушек бетона, которые проходят ниже линии промерзания и переносят вес со стен и колонн на почву или коренные породы. Другой распространенный тип неглубокого фундамента - фундамент из плит на грунте, при котором вес здания переносится на почву через бетонную плиту, размещенную на поверхности.

Глубокий фундамент используется для передачи нагрузки конструкции вниз через верхний слабый слой верхнего слоя почвы на более прочный слой почвы ниже.Существуют различные типы глубоких опор, в том числе сваи с ударной забивкой, бурильные валы, кессоны, винтовые сваи, геологические опоры и грунтовые колонны.

Наземный знак
Рекламный щит или знак аналогичного типа, который опирается на одну или несколько стоек, столбов или распорок на земле или на земле, кроме комбинированного знака или знака столбика, как это определено настоящим Кодексом.

Полюсный знак (монопольный)
Знак, полностью поддерживаемый (одиночным) знаком структурной опорой в земле

Подпорная стена
Конструкции, которые используются для связывания грунта между двумя разными отметками.Согласно BC 1801.3, стена, которая сопротивляется боковым или другим силам, вызванным почвой, камнями, водой или другими материалами, тем самым ограничивая боковое смещение и движение поддерживаемых материалов. Стены подвала и стены хранилища, которые являются частью зданий и подземных сооружений, включая, помимо прочего, сооружения хранилищ, туннели и транзитные станции, не считаются подпорными стенами.

Опора
Процесс поддержки здания, сооружения или траншеи с помощью берегов (временных контрфорсов) в случае опасности обрушения, во время ремонта или переделки, или при выемке грунта в соответствии с требованиями новых конструкций.Опора, как правило, представляет собой деревянную или металлическую опору. Опора может быть вертикальной, угловой или горизонтальной. Укрепляющие берега состоят из одного или нескольких бревен / контрфорсов, идущих с уклоном между лицевой стороной поддерживаемой конструкции и землей. Другие методы крепления могут включать гидравлическое крепление, забивание грунта гвоздями, балку и пластину и вертикальное крепление.

Структура знака
Согласно Приложению H BC, любая конструкция, которая поддерживает или способна поддерживать знак; Знаковая конструкция может быть одинарной опорой с фундаментом и не обязательно должна быть неотъемлемой частью здания.

Грунты
Любое пространство под поверхностью тротуара и / или улицы, которое закрыто, за исключением тех отверстий, которые используются исключительно как места для спуска по лестнице в подвал или подвал любого здания

Укрытия от урагана
Здания построены на почве и / или скале. Почва представляет собой смесь мелких частиц коренных пород; органический материал, такой как гниющие растения, древесина и животные; воздуха; и часто вода.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
