Виды кирпичной кладки - обзор существующих вариантов

От специфики и назначения конструкции используются разнообразные виды кирпичной кладки. Игнорирование строительных правил и норм может свести к нулю затраты труда и потраченного времени. Статья раскрывает особенности кладки тем или иным способом, знакомит с системой перевязки швов. Материал носит ознакомительный характер и сопровождается фото и видеоматериалом.

Содержание

О кирпичах, которые используются в строительстве

Строительный материал (кирпич) бывает:

  1. Силикатный.
  2. Керамический.
  3. Клинкерный.
  4. Шамотный.
  5. Полнотелый кирпич.
  6. Пустотелый кирпич.

Давайте поближе познакомимся с каждым из видов и узнаем особенности и отличия этого строительного материала.

Силикатный

Обзор рабочего материала начинаем с самого простого и дешевого кирпича, который можно использовать в строительстве. В производстве используется известь и песок. Сырьё замешивается в автоклаве или вручную добавляется вода в определенных пропорциях. Затем, готовый продукт сушат. При столь слабом технологическом процессе понятно, что качество готового продукта не высоте. Его недостатки:

  • прочность на низком уровне;
  • большой вес, что затруднят работу;
  • слабые теплоизоляционные свойства;
  • влагостойкость на низком уровне.

К тому же, силикатный кирпич, слабо переносит воздействие ультрафиолетовых лучей.

Керамический (красный)

Своему названию обязан материалу изготовления – глине. Производство предполагает обжиг сырья в печи при t0 800-1 тыс. градусов. Пористость, получается, из-за того, что при обжиге глины вода испаряется, а органика выгорает.

Клинкерный

От красного кирпича его отличает только более высокая t0 обжига. В остальном это схожий конечный продукт. Понятно, что чем выше температура обжига, тем прочнее материал.

Шамотный

Его изготавливают из огнеупорной глины. Продукт отличается:

  1. Особой устойчивостью к высоким t0. Даже неоднократно нагретый шамотный кирпич не разрушается.
  2. Огнеупорный очень теплоёмкий. Он быстро нагревается и медленно отдаёт тепло.

Его назначение и область применения предсказуемая: его практикуют при монтаже печей, плит и каминов.

 Полнотелый

Он обладает высокой прочностью, не поддаётся промерзанию и противостоит проникновению влаги. Он, благодаря вышеперечисленным свойствам, применяется при строительстве конструкций с повышенными нагрузками. Он идеально подходит для возведения дымовых труб, подпорных стенок и подземных сооружений.

Пустотелый

Его используют при возведении стен зданий разного направления. Пустоты кирпича служат проводником тепла. С ним легче работать, его вес меньше чем у пустотелого кирпича.

Об инструменте, коротко

Для кирпичной кладки необходим определённый набор инструментов, в который входит:

  1. Основной инструмент любого каменщика – это мастерок или как его ещё называют кельма. Им наносится и выравнивается цементный раствор, убираются излишки связывающего вещества.
  2. Корочка. С её помощью кирпич подгоняют под размер: обтёсывают и колют.
  3. Расшивка. Этим инструментом разделывают швы между рядами.
  4. Порядовка выступает контролёром высоты кладки. Допускается толщина шва до 12 мм.
  5. Шнур натягивается на расстоянии 2-3 мм от края ряда. С его помощью осуществляется контроль горизонта.
  6. Отвес ещё одно необходимое приспособление. С его помощью контролируют вертикаль.

Общие принципы кирпичной кладки

vidu kirpichnoy kladki

Калькулятор кирпичной кладки.

Существуют определённые (общие) понятия кирпичной кладки, о которой речь пойдёт ниже.

  1. Кирпич, уложенный в соседних вертикальных рядах должен перекрывать на ½ длины или ширины. Один кирпич должен иметь опору из двух других.
  2. Вертикальные швы необходимо заполнять цементным раствором. Не допускается наличие пустот. Это не даёт кладке расслоиться.
  3. Перевязка при кладке обязательна. Она обеспечивает общее соединение всей стены.
  4. В нижней части: цоколь и/или фундамент от кладки должен разделять изоляционный слой.
  5. Она начинается с обустройства углов. Наружная сторона стены кладётся в первую очередь.
  6. Если необходимо укрепить конструкцию используют стальную арматуру.

Это и есть основные принципы, используемые в работе. Теперь необходимо определиться со способами.

Виды и способы

vidu kirpichnoy kladki

Кладку различают в зависимости от вида строительства.

vidu kirpichnoy kladki

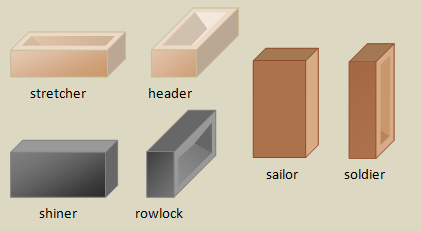

Терминология кладки

Существуют определённые способы, к которым относится:

  1. Ложковая перевязка.
  2. Цепная перевязка.
  3. Многорядный вариант.
  4. Облегчённая.
  5. Армированная перевязка.
  6. Декоративная перевязка.
  7. Ажурная.
vidu kirpichnoy kladki

Способы перевязки кладки.

Что собой представляет каждый вариант, давайте разбираться вместе.

Ложковый ряд

Это самая простая кладка в 1\2 кирпича. Особенность выполнения: смещение вертикальных швов от одного ряда к другому на четверть или половину длину кирпича. Если речь идёт о стандартном продукте: 250/120/65.

Цепная перевязка

Её назначение: сделать стену как можно прочнее. Для монолита всей конструкции используется схема: горизонтальный ложковый ряд укладывается параллельно с разбежкой швов. Второй ряд – тычковый.

Многорядный вариант

Важно чтобы тычком выполнялись первые и крайние ряды в стене. Нет жёстких ограничений на использование тычка в каждом втором ряду кладки. С тычковым рядом можно чередовать от 3-х до шести ложковых рядов.

Облегчённая кладка

vidu kirpichnoy kladki

Особенности облегчённых конструкций.

В данном варианте облегчённой конструкции есть одна особенность. Облегченная кладка – это по сути две стены, только выложенные в 2 кирпича. Пространство между стенами заполняется разными материалами. Например, керамзитом.

Армированная перевязка

vidu kirpichnoy kladki

Армированный способ перевязки

Перевязка этим способом необходима для укрепления общей конструкции. Обычно этим способом пользуются при возведении зданий в сейсмоопасном районе. Армирование возможно при монтаже теплоизоляционных стен.

Декоративный вариант

vidu kirpichnoy kladki

Внешняя декоративная отделка

Этот способ кладки используется с внешней стороны здания для украшения фасада и/или полной композиции. Сегодня ажурная кладка практикуется при отделке внутри помещений, как технических, так и жилых зон. Стену можно искусственно состарить, или использовать как вариант отделки углов помещения, или в виде фрагмента на общей стене.

Существует несколько вариантов, о которых читайте ниже.

  • Готический вариант.

Простой способ укладки ,где в каждом ряду чередуются длинные и короткие стороны рабочего (укладочного) продукта.

  • В виде креста.

Она выполняется на два креста. Сначала необходимо подобрать промежуток чередования будущего узора.

  • Силезская технология.

Этот вариант предполагает вложить два ряда непосредственно в ложок. Третий ряд укладывается в тычёк. Важно при выполнении этого технологического процесса соблюдать вертикальность шва.

  • Голландская технология.

Вариант голландской технологии предполагает изначально укладывать кирпич ложком. Необходимо чередовать тычёк через каждые два ложка.

  • Ажурный вариант.
vidu kirpichnoy kladki

Ажурный забор

Этот вариант больше подходит для оформления стены с внешней стороны.

Мы перечислили небольшую часть возможных приёмов кладки кирпича. Больше о способах можно почерпнуть из технической литературы и видеоматериалов, которых много в сети интернет.

vidu kirpichnoy kladki

Расчёт кирпича для кладки



Толщина кирпичной кладки



Вид кирпичной кладки Часть кирпича Толщина стены, мм.


Кладка в четверть кирпича

0,25 65
Кладка в полкирпича 0,5 120
Кладка в 1 кирпич 1 250
Кладка в полтора кирпича 1,5 380
В два кирпича 2 510
В два с половиной кирпича 2,5 640
В три кирпича 3 и более 770 и больше
Стандартные размеры кирпича



Вид кирпича Размеры, мм.
длина ширина толщина
Одинарный 250 120 65
Утолщенный 250 120 88
Одинарный модульных размеров 288 138 63
Утолщенный модульных размеров 288 138 88
Утолщенный с горизонтальным расположением пустот 250 120 88
vidu kirpichnoy kladki

Возможные виды кладки

vidu kirpichnoy kladki

Виды кладки кирпича

Техника безопасности при выполнении работ

В строительстве кладка может выполняться на разной высоте. Поэтому, работа каменщика на «верхотуре», считается опасной. Различные документы регламентируют выполнение работ на высоте. Необходимо соблюдение не только техники выполнения работ, но и личной безопасности.

Работа выполняется в специальной одежде (рабочем костюме). В комплект костюма входит специальная обувь (ботинки) и рукавицы.

При работе на нижних этажах, к примеру, строительстве частного дома с использованием лестницы, конструкция должна быть надёжно закреплена.

vidu kirpichnoy kladki

Вы помните о соблюдении техники безопасности?

В заключение

Как видим вариантов использования кирпича много. Необходимо при строительстве дома соблюдать определённый порядок и правильно выполнять кладку.

Отклонение от строительных технологий и/или несоблюдение элементарных норм строительного процесса может пагубно повлиять на прочность возводимого объекта.

виды кладок и их особенности

Бетон, дерево и кирпич — та тройка лидеров, которая, несмотря на появление большого количества конкурентов, до сих пор входит в число важнейших строительных материалов. Из них возводят всевозможные постройки — жилые, общественные и промышленные здания, гаражи, бани, хозяйственные сооружения. Кирпич долговечен и прочен, поэтому в надежности конструкций можно не сомневаться. Однако начинающим каменщикам надо знать, что такое кирпичная кладка, виды кладок, особенности перевязок и их отличие. Возведение кирпичного здания — процесс требовательный, но соблюдение технологии даст шанс выполнить работы качественно, но без помощи профессионального каменщика.

Разновидности кирпичей

Все знакомы с тем, как выглядит такое привычное изделие-параллелепипед, однако немногие осведомлены о названиях граней этого искусственного камня.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

  1. Постель — самая большая грань, которая чаще всего параллельна основанию кладки.
  2. Ложок (ложковая часть) — длинная боковая грань кирпича, вторая по площади.
  3. Тычок (тычковая часть) — грань, имеющая самую маленькую поверхность.

Существует и еще пара терминов, относящихся к героине этой статьи. «Верстой кладки» называют наружный, фасадный ряд. «Забуткой» — свободное пространство, которое заполняют (забутовывают) керамзитом, старым кирпичным материалом, или заливают бетоном (пенобетоном).

Сейчас в продаже есть достаточно широкий ассортимент этого строительного материала. Каждый вид имеет свою сферу применения, форму, размер, структуру, различаются они и по цене. Поэтому сначала надо познакомиться с наиболее популярными видами сырья, а потом остановиться на самом подходящем камне для конкретного строительства.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

В списке наиболее востребованных строительных материалов находится несколько видов кирпичей. Это:

  • силикатные;
  • шамотные огнеупорные;
  • керамические обычные;
  • клинкерные изделия.

Бывают полнотелые и пустотелые блоки, их используют в зависимости от возводимых конструкций.

Силикатный

Этот вид считают одним из самых покупаемых, причина — его невысокая цена. Силикат — смесь извести и песка. Изготавливают силикатные кирпичи в автоклаве, где создают высокое давление и температуру (200°). Заканчивается процесс сушкой и формовкой. Этот материал неидеален, он имеет довольно много минусов.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

  1. Большая плотность, но малая прочность. Тяжелый материал может стать причиной разрушения фундамента, а его не слишком впечатляющая надежность не дает использовать силикат для сооружения массивных строений.
  2. Невозможность долго противостоять огню, который через некоторое время разрушит гидросиликат кальция. Это компонент, придающий изделию прочностные характеристики. По этой причине силикат нельзя использовать для кладки печей, каминов, мангалов и т. п.
  3. Низкий уровень влагостойкости. Такой недостаток требует очень надежной гидроизоляции фундаментов. Без обустройства дополнительной защиты высок риск деформации возведенного основания.

Высокая теплопроводность — еще один негативная характеристика силиката. Но, несмотря на все минусы, кирпич широко используют в разных областях строительства.

Шамотный

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

У этого огнеупорного материала своя «ниша»: он защищает объекты, подвергающиеся постоянному воздействию высокой температуры, — печи и камины. Сырье для него — огнеупорная глина и шамотный порошок. Главные достоинства кирпича:

  1. Возможность выдерживать рекордную температуру (до 1500°). Постоянный и сильный нагрев не приносит огнеупорному камню никакого вреда.
  2. Высокая теплоемкость. Такая кирпичная кладка прогревается очень медленно, зато она очень долго держит тепло, которое постепенно отдает помещению.

Недостаток у шамотных материалов один — это высокая цена, но она оправдана, если речь идет об использовании их по назначению — при сооружении каминов и печей.

Керамический

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

На производство этого красного кирпича идет обычная глина, которую обжигают, постепенно доводя температуру до 1000°. Пористость он приобретает благодаря выпариванию воды, выгоранию органических компонентов. К сильным сторонам этой разновидности относят:

  1. Относительную легкость, если сравнивать с силикатными камнями. Это преимущество дает возможность использовать его для разнообразных строений.
  2. Высокую прочность, несмотря на небольшой вес.

Стоимость материала изменяется в больших пределах, так как цена зависит от предназначения (лицевой, рядовой), от декоративных качеств и технических характеристик.

Клинкерный

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Отличия этого кирпича от предыдущего — применение тугоплавких видов глины и более высокие температуры обжига (1200-1300°). Последнее условие обеспечивает качественное спекание частиц. Результат — преимущества клинкера перед керамическими камнями:

  1. Легкость по сравнению с силикатом, но повышенная прочность, позволяющая не слишком беспокоиться о фундаменте.
  2. Стойкость к повышенным температурам, сильной влажности.

Цена клинкера выше, чем у обычной керамики. Ее объясняют большие производственные энергозатраты, а также достаточно быстрый износ оборудования.

Структура и размеры

По структуре эти искусственные блоки бывают полно- и пустотелыми. В первых изделиях нет отверстий, сделанных специально, поры и пустоты, получившиеся при производстве, не в счет.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичи «в теле» используют для сооружения несущих стен и других конструкций, которые будут испытывать повышенную нагрузку. Прочность — их достоинство, а недостаток — худшие теплоизоляционные качества.

Внутри пустотелых камней (в постели) сделаны отверстия — прямоугольные либо круглые. Плюс этой кладки — лучшие теплоизоляционные качества, которые гарантируют пустоты, заполненные воздухом, минус — ее не слишком высокая прочность.

Размеры материалов также отличаются. Есть «нормальный» формат — 65х120х250 мм. Существуют и более оригинальные, но стандартные изделия:

  • 88х120х250 мм — полуторные;
  • 138х120х250 мм — двойные;
  • 65х138х288 и 88х138х288 мм — модульные, одинарный и утолщенный соответственно;
  • 65х85х250 мм — «евро-кирпич».

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

У последнего вида камней своя узкая «специализация»: элитных «европейцев» оставляют исключительно для облицовочных работ.

Толщина кладки: зависимость от роли

Стены из кирпича могут иметь разное предназначение, поэтому и толщина их разнится. В одних случаях они служат только отделкой, в других являются межкомнатными перегородками. Нередко возводимые стены становятся несущими конструкциями. При выборе толщины кирпичной кладки руководствуются ее ролью и требуемым уровнем теплопроводности.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

  1. В полкирпича. Из-за небольшой толщины чаще такие стены строят в качестве облицовки (например, одного из видов «воздушных» блоков).
  2. В кирпич. Такая стена может служить межкомнатными перегородками, исполнять роль несущей стены для небольших построек.
  3. В 1,5, 2 и 2,5 кирпича. Это уже полноценные несущие стены, максимально надежные, гарантирующие незыблемость строения.

Выбирая вид кладки, всегда принимают в расчет характеристики будущей конструкции и толщину стен. От этого зависит нагрузка, которая будет возложена на фундамент. По этой и другим причинам в частном строительстве крайне редко используют кладку в 2 и 2, 5 кирпича: она не только требует максимально прочного основания, но и трудоемка, невыгодна, так как обходится очень дорого.

Есть ли загадки у кирпичной кладки?

Эта работа совсем непроста, поэтому заслуживает отдельного разговора. Однако есть несколько основных правил. Их надо соблюдать, чтобы получить почти идеальное здание: как долговечное, так и максимально надежное.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Требования к «укладке кладки»

Самое важное — корректное расположение кирпичных блоков.

  1. Постели должны укладываться перпендикулярно силе, что действует на кладку. Ряды обязаны быть строго горизонтальными. Это необходимо, чтобы давление передавалось на каждый камень конструкции равномерно по всей поверхности. Если не обеспечить это условие, то кирпичам, находящимся под изгибающими нагрузками, будет угрожать деформация.
  2. Вертикальность швов между кирпичами обязательна, они должны быть перпендикулярны постелям. Любые нарушения геометрии боковых граней, использование неидеальных (бывших в употреблении) материалов, укладка с наклоном может привести к неприятным последствиям. Худший финал — образование трещин в ближайшее время.
  3. Поперечные и продольные швы должны перекрываться (перевязываться) кирпичами следующих рядов. Смещение на половину либо четверть длины камня — условие, необходимое для корректного распределения давления между элементами. Иначе в будущем неминуема их деформация и разрушение из-за воздействия вертикальных нагрузок.
  4. Кладку из кирпичей и фундамент (цоколь) должен всегда разделять гидроизоляционный материал.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Но есть еще требования к не менее важному материалу — к связующему составу таких стен.

Смеси для разных кирпичей

Качественный раствор — второе обязательное условие. Смесь можно купить или сделать самостоятельно, но только точное соблюдение пропорций и следование инструкции даст шанс обеспечить прочность конструкции. Раствор применяют разный.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

  1. Для возведения наружной части стены оптимален состав, сделанный на основе цемента. Он наименее подвержен неблагоприятному влиянию внешней среды. С честью он выдержит и многочисленные атаки влаги.
  2. Для укладки кирпичей внутри помещений нередко выбирают известковые растворы, которые способны удерживать тепло. Они легко распределяются по поверхности. Если не нарушать технологию, то воздуха в швах не будет.
  3. Для конструкций, которые будут постоянно контактировать с высокой температурой, у шамотного кирпича есть свой фаворит — глиняная смесь. Такой раствор очень эластичен, к тому же ему экстремальная температура не страшна.

Сухие готовые смеси — лучший состав для декоративной кладки, для большого объема работ внутри помещений.

Кирпичная кладка: виды кладок

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Когда в ближайшем будущем запланирована кирпичная кладка, виды кладок — тема, необходимая для изучения. Уже изобретено достаточно много видов расположения кирпичей, ведь этот материал используется повсеместно уже столетиями. У любого из них есть свои требования, несоблюдение их приведет к скорой деформации возведенных стен. Разница — в размещении материала. Самыми качественными и популярными в строительной среде являются несколько способов.

Ложковая перевязка

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Кладка в полкирпича — самый простой и знакомый практически всем вариант, когда ложковые ряды смещаются на половину либо на четверть длины параллелепипеда. При строительстве настоящих стен эту перевязку применяют очень редко, однако для облицовочных работ такая кладка практически идеальна.

Цепная кладка в кирпич

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Это лучший способ для возведения стен в один кирпич. Особенность цепной перевязки — смена рядов. Если первый из них тычковый, то следующим укладывают ложковый: он состоит из двух параллельных камней, которые размещают с разбежкой (смещением) швов. Вертикальные швы рядов совпадать не должны.

Многорядная перевязка

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Предыдущий вид кладки на практике применяют редко, так как большой необходимости в частой смене тычковых и ложковых рядов нет, а прочность конструкции уменьшится незначительно. Поэтому после тычкового ряда кирпичей укладывают от 3 до 6 ложковых. Но есть требования к такой кладке: тычковый ряд начинает и завершает возведение стены, он обязателен под балками и там, где располагаются выступающие элементы конструкции (например, карнизы).

Облегченная кладка

Она типична для малоэтажного строительства. Особенность такого облегченного варианта кирпичной кладки в том, что между рядами-стенами оставляют свободное пространство. Его заполняют каким-либо теплоизоляционным материалом — пенобетоном (полистиролбетоном), керамзитом и т. п. Ряды кладок соединяют по-разному.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

  1. Трехрядные перевязки. Каждые пять рядов с пустотой сменяют три сплошных, перевязочных. Усиливают и соединяют конструкции металлическими стяжками, замурованными в растворе обоих рядов.
  2. Анкерные бетонно-кирпичные кладки. При ложковой перевязке в ряды добавляют тычковые элементы-анкера, которые выступают во внутреннее пустое пространство. Затем пустоты заполняют пенобетоном.
  3. Колодцевая кладка. Если посмотреть на нее в разрезе, то легко увидеть конструкцию, очень похожую на цепь колодцев. Особенность ее — вертикальная перевязка рядов. Внутри каждого из отделений должен находиться утеплитель.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Теплоизоляционный материал засыпают после полного застывания кирпичных стен. В противном случае они могут «уехать».

Армированная кирпичная кладка

Такой вариант возведения стен значительно повышает их прочность, гарантирует большую надежность и долголетие зданий. Армирование нередко используют и для несколько иных целей:

  • для максимально крепкого соединения капитальной несущей стены и облицовочной кирпичной конструкции;
  • для придания зданию дополнительной прочности, если строительство идет в сейсмически опасных зонах.

Иногда закладка арматуры становится альтернативой или дополнением тычковым элементам в бетонно-кирпичных кладках, в трехрядных перевязках. Используют как арматурные прутья, так и сетку.

Декоративная кладка

Ее цель — придание фасаду строения необычного вида. Неповторимости здания можно достигнуть несколькими способами.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

  1. Ажурная кладка (с перфорацией). В этом случае используют ложковую перевязку, во время работ оставляют просветы между элементами. Второй способ — смещение кирпичей относительно плоскости стены.
  2. Лицевая кладка. Здесь используют те же «в полкирпича», но в роли строительного материала выступают изделия с различными декоративными эффектами-«дефектами».
  3. Баварский вариант — случайное смешивание кирпичей определенного цвета, но различных оттенков без какой-либо строгой закономерности.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Самый простой вариант для цепной перевязки — оформление стен разноцветным кирпичом: например, белым силикатным и керамическим красным.

Нужно ли утепление?

Экономичный облегченный вариант кладки всегда требует участия теплоизоляции. Чаще других используется колодцевый метод. В качестве утеплителя помимо бетона и керамзита могут выступить обломки кирпича, камни, песок или щебень. Во время укладки теплоизоляции необходима тщательная трамбовка каждого уложенного слоя.

Кирпичная кладка, виды кладок, особенности, требования к работе Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичные несущие стены без пустот рекомендуют утеплять в любом случае, независимо от их толщины. Если кладку используют для облицовки здания, возведенного из газобетона, то операция по утеплению необязательна. Когда все же решаются на этот шаг, то к несущей стене крепят теплоизоляцию, оставляют воздушную прослойку (40-50 мм), затем выкладывают фасадную стену из облицовочного кирпича.

Как видно, кирпичная кладка, виды кладок и разнообразие имеющихся вариантов дает большой простор для выбора. Однако любому каменщику-новичку нельзя ни на йоту не отступать от правил возведения таких стен, стараться делать все неспешно и основательно. Именно такой подход гарантирует незыблемость будущего здания.

«Венчает» тему интересное видео:

Типы кладки кирпича при возведении объектов, особенности

Сегодня поговорим о том, какие бывают типы кладки кирпича и чем они различаются.

типы кладки кирпича

Среди стройматериалов, используемых для возведения разнообразных построек (жилые дома, гаражи и другое), кирпич – пользуется наибольшим спросом.

В зависимости от того, для чего предназначена будущая постройка, используется определённый вариант кирпичной укладки.

Разнообразные типы кирпичной кладки предоставляют возможным возведение конструкций, отличающихся как рисунком швов, так и прочностью, а также теплосберегающими характеристиками.

Кроме этого от выбора её схемы зависит ещё и то, какой материал будет использоваться, то есть, вид кирпича (силикатный, шамотный и прочие), раствор и иные необходимые приспособления и стройматериалы.

Основные понятия

Внешний вид кирпича всем известен, однако далеко не каждый может правильно назвать ту или иную часть как самого стройматериала, так и кладки из него.

Поэтому для начала стоит подробней разобраться с основными терминами.

Итак, начнём, пожалуй, с названия составляющих камня:

  • «Постель» – это широкая часть плоскости кирпича, благодаря которой и образуется кладка.
  • Под узкой длинной боковой частью кирпича подразумевается «ложок», в то время как узкая боковая составляющая – это «тычок».

Теперь перейдём к терминологии, применяемой для кладки:

  • Под понятием «ряд ложковый» подразумевается сплошная выкладка, которая делается на широкую плоскость камня, а «тычковый ряд», соответственно, при скреплении раствором стройматериала по узкой части.
  • Крайний наружный ряд, т.е. фасад строения, является «верстой кладки».
  • «Забутка» - часть укладки, располагающаяся в центральной части стены и выполняется новым, б/у кирпичом или заливается бетоном.

Толщина стен

Выбор того или иного типа выкладывания кирпича, зависит от назначения и степени теплопроводности стен, поэтому и толщина кладки может быть следующей:

  • В полкирпича. Этот вариант, в основном, применяется при облицовке. Чтобы увеличить жёсткость стены и создать дополнительные связи, способствующих упрочнению кирпичной кладки, можно укладывать армирующую сетку.
  • В один кирпич, хорошо применять при строительстве забора или перегородок.
  • Несущие стены строятся, в полтора, два или два с половиной кирпича.

Перевязка рядов

Чтобы возводимое сооружение было более прочным, каждый из кирпичей обязательно должен опираться, по меньшей мере, на два лежащих ниже.

Таким образом, образуется «перевязка» кирпичной кладки, которая, в свою очередь, имеет несколько видов:

  • При однорядной перевязке чередуются параллельные и перпендикулярные ряды. Также этот  способ носит ещё и другое название – цепная перевязка. Главная особенность данного варианта заключается в совпадении вертикальных швов.
  • Многорядная укладка подразумевает чередование рядов таким образом, что через несколько рядов (чаще, 5-6 ложковых), устанавливают на один перпендикулярный.
  • При выкладывании кирпичей без перевязки горизонтальных рядов наружной версты, вертикальные швы и продольные ряды совпадают.
  • Применение чередования продольного и поперечного расположения камня в каждом ряду - чередующаяся перевязка.
типы кладки кирпича

Типы кладки

Среди разнообразных типов кирпичной кладки стен, можно выделить следующие варианты:

  • Сплошная.
  • Колодцевая (облегчённая).
  • Армированная.
  • Анкерная.
  • Декоративная.

Теперь подробнее разберём каждый из вышеперечисленных типов кладки кирпича.

типы кладки кирпича

Сплошной вариант

типы кладки кирпича

При использовании метода выкладывания камня сплошным способом, использование утеплителя или дополнительных материалов не потребуется.

Отлично подходит для постройки цоколя, заборов или несущих стен. Толщина выкладываемого материала может быть разной, начиная от половины кирпича и так далее.

Например, при строительстве стен, на которые не будет осуществляться большая нагрузка, можно воспользоваться кирпичным боем или половинками.

Однако для несущих стен это не приемлемо и в этом случае требуются только целые и полнотелые материалы.

Для данного вида укладывания стройматериала, применяется многорядная или однорядная система перевязки. Всё зависит от возводимой конструкции.

Колодцевая кладка

типы кладки кирпича

Этот вариант носит и другое название – облегчённая кладка. Особенностью колодцевого метода выкладывания камня, является создание внутренних пустот, которые образуются за счёт разнесения внешних вёрст, что, в свою очередь, позволяет облегчить конструкцию.

При этом для придания жёсткости строению, стены связываются арматурой. Кроме этого, стенки колодца связываются перемычками, выполненными из кирпича или арматуры.

Образовавшиеся пустоты не остаются незаполненными. На начальном этапе строительства определяется толщина пустот, поскольку она должна строго соответствовать толщине наполнителя. В качестве утеплителя используется облегчённый бетон, минеральная вата и другое.

Закладка наполнителя должна осуществляться лишь после полного просыхания стенок.

Армированный тип

типы кладки кирпича

Такой тип кирпичной кладки подразумевает обязательное применение армирующих материалов (стальная сетка, прутья и др.).

При использовании сетки, оптимальным расстоянием является 3-5 рядов кирпичной укладки. Если в качестве армирующего элемента применяются стальные прутья, то их нужно располагать в швах в горизонтальном или вертикальном положении.

Главное о чём следует помнить – толщина шва должен быть больше диаметра стального прута.

Армирование возводимой конструкции, позволяет распределить нагрузку, ведь в этом случае она будет действовать не только на кирпич, но и на арматуру.

Поэтому такой вариант укладки камня является довольно надёжным. Данный вариант кладки подходит для строительства в сейсмоопасных зонах.

Анкерный тип

типы кладки кирпича

При возведении стен с использованием анкерного типа укладки стройматериала, примерно каждые 3-5 кирпичных рядов будет образовываться пустота, её, в свою очередь, заполняют бетонным раствором, в котором присутствует шлак, опилки или керамзит.

В целом же анкерная система подразумевает несъёмную опалубку, внутрь которой заливается бетон.

При этом в случае с кирпичной выкладкой подобным образом, роль опалубки исполняют внутренняя и внешние версты, а в качестве анкеров послужат тычковые кирпичи, вступающие в пространство между стенками.

Декоративный тип

типы кладки кирпича

Такой способ укладывания кирпича применяется для украшения постройки, как со внешней, так и с внутренней стороны, при необходимости.

Кроме этого, в данном случае, можно использовать однорядную и многорядную перевязку. Также имеется несколько видов подобной укладки камня, отличающиеся между собой как уровнем сложности, так и внешним видом:

  • Готическая. Этот вариант укладки, подразумевает чередование длинных и коротких сторон камня, в каждом ряду.
  • Чтобы выложить кирпич в виде креста, сначала подбирается расстояние для чередования узора и только после этого можно приступать к работе.
  • Силезская. При использовании данного вида выкладывания камня, сначала два ряда кладут в ложок, а третий в тычок, соблюдая вертикальность шва.
  • Голландская техника выкладывания камня, подразумевает выкладывание кирпича ложковой частью, чередуя каждые два ложка с тычком.
  • Ажурная кладка подходит для возведения заборов и внешний части конструкции.
типы кладки кирпича
Вывод

Как можно увидеть, существует достаточно много типов кладки кирпича и в этом материале рассмотрены наиболее распространенные из них.

На выбор того ли иного типа кладочных работ влияет место и условия, где будет происходить строительство. Тем не менее, для возведения конструкций нужно стараться выбирать только качественный материал.

Помните, чтобы конструкция прослужила как можно дольше очень важно соблюдать все нормы строительного процесса.

Рекомендуемые статьи:

·  Как заложить проем в стене кирпичом, инструкция.

·  Кирпичный пол в интерьере, своими руками, инструкция.

·  Особенности кирпичной кладки.

·  Раствор для дымохода из кирпича, пропорции.

·  Уют экстерьера – кирпичные стены и крыльцо, выполненные своими руками.

Видео обзор типов кирпичной кладки

Рассмотрим виды кирпичной кладки | Kladka kirpicha

Дом из кирпичаДом из кирпича

При строительстве дома важную роль играет выбранный вид кирпичной кладки. От него напрямую зависит прочность, теплопроводность, долговечность стен.

В статье мы расскажем о том, какие существуют виды кирпичной кладки, где и когда их можно применять. Поговорим о способах перевязки швов, разновидностях лицевой отделки фасада кирпичом, а также рассмотрим основные характеристики каждого вида кладки.

Основные правила кладки

Грани кирпичаГрани кирпича

У кирпича есть несколько плоскостей, и, в соответствии с ГОСТом, у каждой имеется свое название. Это облегчает описание работ в различных строительных документах.

  • Постель – самая большая по площади сторона, она может быть верхней или нижней относительно кладки. Постель относится к плоскости первого порядка.
  • Ложок – более длинная вертикальная грань, по способу укладки делится на наружную (фасадную) и внутреннюю стороны. Относится к плоскости второго порядка.
  • Тычок – короткая торцевая грань, обычно обращенная к торцу следующего кирпича или наружу. Относится к плоскости третьего порядка.

Правила разрезки

Опытный каменщик знает, что при устройстве стен или перегородок необходимо строго выполнять некоторые базовые правила, названные правилами разрезки.

Их всего три:

Правило разрезки Для чего это нужно
Ряды кирпичей в кладке (плоскости первого порядка) должны быть горизонтальны и параллельны между собой. Поскольку кирпич хорошо работает на сжатие и плохо на изгиб, то только строгое выполнение этого правила обеспечит перпендикулярность действия силы сжатия. В противном случае отдельные камни, подвергшиеся изгибающему моменту, могут деформироваться.
Тычок и ложок (плоскости второго и третьего порядка) должны быть перпендикулярны постели (плоскости первого ряда), а также друг другу. Если геометрия кирпича нарушена, не выдерживается толщина шва или горизонтальность и вертикальность рядов, то сложно четко выполнить данное правило. А это опять же чревато трещинами в стене.
Нагрузку от каждого камня должны принимать, как минимум, два нижележащих. Только так можно избежать возникновения изгибающего усилия в отдельных кирпичах.

Иными словами, если вертикальные и горизонтальные швы кладки имеют одинаковую толщину и расположены строго параллельно друг другу, то и технология кладки не нарушена. Невозможно сделать идеальные швы без соблюдения правил разрезки. Все дефекты будут отлично видны на лицевой части стен после окончания работ.

Не соблюдая правил, такой облицовки не получитсяНе соблюдая правил, такой облицовки не получится

Плохо то, что если все-таки каменщик не придерживался базовых правил, и швы получились кривыми и неровными, то исправить дефекты без полного демонтажа кладки будет невозможно.

Важно! Строгое выполнение этих трех основных правил разрезки при возведении здания своими руками, обеспечит прочность и долговечность строения.

Толщина стен

Размеры стандартного кирпичаРазмеры стандартного кирпича

Толщина стен здания рассчитывается, исходя из кратности к ширине тычка кирпича.

Она может быть:

  • В полкирпича (120 мм).
  • В кирпич (250 мм).
  • В полтора кирпича (380 мм).
  • В два кирпича (510 мм).
  • В два с половиной кирпича (640 мм).

Толщина кладки более последнего значения для жилых домов не применяется, так как это нецелесообразно, и требует больших затрат как в физическом, так и в финансовом отношении.

Толщина стенТолщина стен

В толщине стены более одного кирпича учитывается ширина продольных швов между соседними камнями, поэтому размер в чистоте берется немного больше, чем просто сумма габаритов кирпичей.

Разновидности кирпича

Типы кирпича могут быть также различными:

Типы кирпичаТипы кирпича
  • Полнотелый керамический – применяется для устройства ответственных конструкций, подвергаемых большим нагрузкам (фундаментные или несущие стены). Так как масса такого здания довольно большая, то под него требуется возведение прочного фундамента.
  • Пустотелый керамический – имеет меньший вес и более высокие показатели теплопросбережения. Применяется в основном для устройства несущих стен здания.
  • Силикатный полнотелый и пустотелый – применяют для несущих стен и внутренних перегородок, обладает отличной звукоизоляцией.

Важно! Кирпич может иметь различные габариты по высоте и ширине, но длина постели у всех типов остается неизменной (250 мм). Это нужно для того, чтобы использовать в строительстве разный кирпич одновременно. Например, комбинировать красный и белый для декорирования фасада без необходимости подгонки каждого камня.

Применение различных типов кирпичаПрименение различных типов кирпича

Такой способ применяют в основном при устройстве облицовки дома. Хотя, если при возведении используется кирпич с фасадной стороной, то дополнительная облицовка не требуется.

Способы возведения стен из кирпича

Кирпичная стена здания должна в полной мере обладать основными положительными техническими и эксплуатационными качествами:

  • Прочностью.
  • Низкой теплопроводностью.
  • Звукоизоляцией.
  • Устойчивостью.
  • Экономичностью.
Дом из кирпичаДом из кирпича

Виды кладки кирпича включают в себя способы его укладки, армирование, декорирование.

Для возведения стен жилого дома в зависимости от его типа и эксплуатационных особенностей применяют в основном два вида:

  1. Сплошная кладка.
  2. Облегченная кладка.

Разберем каждую в отдельности.

Сплошная кладка стен

Сплошная кладкаСплошная кладка

Она представляет собой единый монолит без пустот внутри. Кирпич кладется плотно друг к другу по всей толще стены. Такой вид устройства хорош для стен подвала, цоколя, несущих конструкций многоэтажного дома.

Сплошная кладка из щелевого кирпичаСплошная кладка из щелевого кирпича

Состоит кладка (как видно на рисунке) из внутренней и наружной версты и забутки, в качестве которой можно применять как целый, так и половинчатый кирпич, но в разумных пределах. Количество укладываемых половинок не должно превышать 10 % от общей массы кирпичей.

Кладка кирпичаКладка кирпича

Из всех положительных качеств данной кладки, можно стопроцентно отметить прочность и устойчивость.

По другим параметрам сплошная кладка значительно уступает облегченной:

  • Теплопроводность выше, придется дополнительно утеплять стены как изнутри, так и снаружи.
  • То же самое касается звукоизоляции.
  • Расход материалов будет больше процентов на 30.
  • Соответственно, повысится и цена всего строительства.
  • При температуре наружного воздуха в зимний период -30 градусов, толщину стен придется делать не менее 640 мм.

Увеличить теплоизоляционные свойства сплошной кладки можно, применив воздушный вентилируемый зазор 50 мм между ней и облицовочным слоем кирпича.

Типы кладки кирпича с воздушным зазоромТипы кладки кирпича с воздушным зазором
  • Справа показаны кирпичные связи, когда уложенный торцом камень облицовки заходит в тело основной стены и зажимается соседними кирпичами. Видео в этой статье на примере показывает метод сплошной укладки кирпича.
  • На рисунке слева для сцепления наружной облицовки с основной стеной применены металлические связи, которые по мере возведения кладки устанавливаются в швы на раствор. Здесь важно выдержать горизонт швов стены и облицовки на одном уровне.
  • Хотя, сейчас выпускаются гибкие связи из композитной арматуры, которые по прочности не уступают металлу, но могут гнуться. Если небольшой перепад между швами все-таки получился, то можно воспользоваться как раз такими гибкими связями.
  • Зазор можно оставить пустым или уложить утеплитель, например, слой минплиты, джутовые маты, любой другой плитный или рулонный утеплитель толщиной 30–50 мм.
Применение гибких связейПрименение гибких связей

Кроме того, связями можно крепко зафиксировать утеплитель во избежание его сдвига.

Важно! Благодаря зазору с помещенным в него утеплителем, толщину стены можно уменьшить до 510 мм без потери основных положительных качеств.

Облегченная кладка

В настоящее время специалисты по возможности стараются применять облегченный вид кладки кирпича, чтобы максимально уменьшить нагрузку на фундамент и значительно удешевить само строительство.

Суть устройства кладки в том, что забутка в ней выполняется не полноценным кирпичом, а альтернативными теплоизоляционными материалами. Подобная кладка в отличие от сплошной, при толщине стены в 42 см легко выдерживает мороз -30 градусов. Помните, что для сплошной кладки этом показатель составил 64 см?

Виды кирпичных кладокВиды кирпичных кладок

Эту кладку еще называют колодцевой, так как пустоты в ней имеют вид колодца, окруженного так называемыми ребрами жесткости – перемычками в полкирпича, установленными через каждый метр и соединяющими наружную и внутреннюю версты, расположенные друг от друга на расстоянии 14–34 мм.

Типы кирпичной кладки облегченной различаются способом заполнения пустот в стенах, для забутки которых применяют следующие теплоизолирующие материалы:

Сухие материалы для облегченной кладкиСухие материалы для облегченной кладки
  • Засыпки – сухой песок, мелкий шлак, базальтовая вата, керамзит, мох, шишки и прочее.

Для уменьшения осадки сухие заполнители (например, шлак) через каждые 50 см по высоте рекомендуется проливать жидким цементно-песчаным раствором и уплотнять.

  • Также можно использовать плитные утеплители, которые устанавливают в колодцы в несколько слоев с обязательным перехлестом на стыках не менее 100 мм.
  • В этом случае ребра жесткости кладки устанавливают на расстоянии, равном ширине утеплителя.
Колодцевая кладка  керамзитовым бетономКолодцевая кладка  керамзитовым бетоном
  • Теплые бетоны – смесь цемента (1 часть), песка (6 частей) и любого наполнителя, имеющего теплоизоляционные свойства (опилки, стружка, шлак, керамзит и другие) (12 частей) затворяют водой до консистенции обычного раствора.
  • Полученную массу укладывают в колодец и уплотняют. Инструкция по укладке требует заполнять пустоты послойно толщиной не более 15 см с тщательным уплотнением каждого стоя.
  • Рекомендуемая высота подъема стен перед укладкой смеси – 1–1,2 м. В противном случае большое количество уложенного бетона при уплотнении может выдавить кирпич.
  • По той же причине нельзя заливать следующую часть стены раньше, чем схватится предыдущий слой.
Теплая смесь для колодцевой кладкиТеплая смесь для колодцевой кладки

На фото вверху показана цементная смесь с добавлением опилок, служащая отличным утеплительным слоем для облегченной кладки.

Важно! Возведение облегченных стен рекомендуется для зданий, имеющих не более двух этажей, имеющих в основании прочный, устоявшийся фундамент.

Облицовка и декорирование фасада кирпичом

Для украшения фасада современный рынок предлагает множество специальных типов декоративного камня. Лицевая кладка кирпича, обладающего улучшенными характеристиками, способна длительное время противостоять негативным атмосферным явлениям и механическим нагрузкам.

  • Фасадный – имеющий одну сторону, имитирующую текстуру натурального камня.
Декоративный фасадный кирпичДекоративный фасадный кирпич
  • Клинкерный – окрашенный в различные цвета и оттенки, тоже имитирующий текстуры разных строительных материалов.
Кирпичная кладка лицеваяКирпичная кладка лицевая
  • Фасонный – обладающий формой различных конфигураций и позволяющий создавать на фасаде объемные композиции.
Применение фасонного кирпичаПрименение фасонного кирпича

Использование в строительстве дома специального декоративного кирпича позволяет отказаться от устройства дополнительной отделки. Укрепленная и улучшенная лицевая кладка кирпича не только украсит здание, но и надежно защитит стены от дождя, снега, сезонных перепадов и прочее.

Кстати, если дом снаружи отделывается кирпичом, то надо знать, что наиболее выигрышно и эффектно будут смотреться не все стены, а именно некоторые части фасада, контрастно выделенные декором. На фото ниже показано, какие элементы рекомендуется декорировать облицовочным кирпичом для достижения максимального результата.

Декоративная облицовка зданияДекоративная облицовка здания

Теперь давайте поговорим о том, как выбрать лучший тип кладки кирпича.

Укладка кирпича с перевязкой швов

Для того, чтобы превратить стену из кирпича в единую монолитную конструкцию и не допустить сдвига или выпадения отдельных камней под действием нагрузки, применяют перевязку швов. Суть ее заключается в том, что кирпич следующего ряда минимум на четверть своей длины перекрывает шов нижележащего.

Кирпичная кладка видыКирпичная кладка виды

Существует множество способов красиво и надежно перевязать швы кладки, но используются они далеко не все. Некоторые из-за сложности, другие из-за особенностей конструкций.

В основном, особо эффектные применяются в процессе облицовки здания кирпичом контрастных расцветок, чтобы выделить красоту рисунка, придать фасаду эстетический и оригинальный вид.

В строительстве же основных стен самыми распространенными являются всего три вида кладки:

Перевязка кирпичаПеревязка кирпича
  • Цепная (однорядная) – получается чередованием ложковых и тычковых рядов.
  • Трехрядная – через три ложковых ряда укладывается один тычковый.
  • Многорядная – на один тычковый ряд кладутся от 4 до 7 ложковых.

Самой простой и прочной считается цепная кладка, но интересней и аккуратней смотрятся трех- и многоуровневые перевязки.

Процесс перевязки рядов кладкиПроцесс перевязки рядов кладки

Любые виды перевязки кирпичной кладки всегда начинают с тычкового ряда, вторым рядом кладут ложок, дальше – по схеме.

Заключение

Мы рассказали о различных способах возведения кирпичных стен, перевязке швов, декоративной отделке дома. Если вы еще не решили, какая будет вам больше нравится кладка кирпича, видео уроки на любом строительном сайте помогут сделать выбор.

Кирпичная кладка - основные виды, фото(ложковая,крестовая, цепная)

Содержание статьи

Основные виды кирпичной кладки

Мы уже вам рассказывали об разновидностях кирпича и как сделать из него камин своими руками , сегодня же мы вам расскажем что такое кирпичная кладка, ее основные виды, а самое главное покажем как выглядит та или иная кирпичная кладка, благодаря нашим фотографиям даже самый неопытный строитель сможет воспроизвести нужную ему кладку кирпича своими руками

Ложковая кладка — фото

В современном строительстве человек, как правило, старается подобрать материалы, технологии, способы, при которых будущий дом станет особенным и индивидуальным. Одним из таких способов является выбор необычной кирпичной кладки. Дело в том, что в нашей стране большинство кирпичных сооружений строится ложковым способом, при котором каждый следующий ряд сдвигается на полкирпича. Этот способ наиболее прост и экономичен, поэтому большинство строителей выбирают именно его. Однако не стоит забывать, что существует огромное количество других, более необычных кирпичных кладок.

ложковая кирпичная кладка с косым смещением на четверть

Обкладка дома кирпичной кладкой со смещением на одну четверть может выгодно преобразить внешний вид. Обычно данным способом кладут стены в полкирпича, однако никто не запрещает класть стены толщиной в кирпич, связывая их между собой кладочной сеткой и тычковыми рядами. Ложковый способ кладки с косым смещением на одну четверть отлично смотрится при использовании разных цветов кирпича. Особенно эффектно выглядят башни, построенные таким способом – закручивающиеся в небо цветные спирали завораживают взгляд.

 Цепная кладка — фото

Цепная кладка фото

Цепные и крестовые кладки, а точнее – связки, обычно используют при строительстве толстых, несущих стен. Существует множество видов данных кладок, позволяющих жестко связывать конструкцию. Цепная кладка подразумевает чередование ложковых и тычковых рядов. Несмотря на тот факт, что данный тип кладки считается наиболее затратным, его использование позволяет обеспечить высокую прочность и надежность сооружения.

Крестовая кладка — фото

Крестовая кладка фото

В крестовой кладке каждый тычковый ряд чередуется ложковым так, чтобы каждый шов ложка располагался над центром тычка. Использование крестовой и цепной связок позволяет добиться высокой прочности конструкции, что позволяет использовать их при строительстве несущих стен многоэтажных сооружений.

 Готическая кладка — фото

Готическая кирпичная кладка

Готическую кладку кирпича с начала XIII века использовали в Европе при строительстве зданий. На сегодняшний день существует несколько различных вариантов данной кладки. Готическую кладку часто относят к декоративной, так как она отлично подходит для украшения стен с помощью рисунков и орнаментов.

Фламандская кладка — фото

фламандская готическая кладка фото

Фламандская кладка получила своё название от одного из регионов Бельгии. Данный вид кладки выглядит очень необычно и строго. Во фламандской кладке все ряды складываются чередованием ложков и тычков. При этом каждый следующий ряд располагается так, чтобы его тычки находились в центре ложков предыдущего ряда.

Голландская кладка- фото

Голландская  кладка

Голландская кладка представляет собой перевязку, при которой один ряд укладывается только тычком, а следующий – чередованием ложка и тычка.

При выборе типа кладки следует помнить, что сложная фигурная кладка увеличивает финансовые затраты и требует наличия у строителя некоторого опыта. К примеру, для строительства стен ложковой кладкой со смещением на полкирпича нужны только целые кирпичи и половинки, однако кладка со смещением на одну четверть потребует четвертинок, которые не так просто сделать начинающему строителю.

популярные виды кладки и перевязки, техника возведения стен

Разновидность строительного кирпичаДля строительства зданий необходимо обладать хотя бы начальной информацией, в частности о популярных видах кирпичной кладки. Тогда возводимая конструкция сохранит свою целостность на многие годы. Кроме базовых знаний, потребуются минимальные навыки в строительстве. К примеру, надо уметь пользоваться уровнем для контроля вертикали стены, а также гидроуровнем для контроля диагонали короба.

Разновидность строительного кирпича

Существует достаточный выбор кирпичей, каждый вид предназначен для определенной цели. Есть как дорогостоящие, так и бюджетные варианты. Но прежде чем приступать к строительству какого-либо объекта, необходимо ознакомиться с основными видами сырья.

Силикатный камень

Такой вид кирпича считается самым востребованным, так как имеет низкую стоимость. Силикат состоит из песка и извести. Изготавливают в автоклаве при помощи водяного пара. В конце выполняется сушка с формовкой. К недостаткам можно отнести:

  1. Необходимые инструменты для кирпичной кладкиИзлишнюю плотность. В отличие от керамического кирпича, силикатный камень много весит и при возведении больших зданий может привести к разрушению фундамента.
  2. Слабую прочность. Для больших зданий материал не годится.
  3. Низкую стойкость к огню. Если силикат длительное время будет подвергаться высокой температуре, то произойдет разрушение гидросиликата кальция. Этот компонент нужен для прочности и обеспечения целостности кирпича. Поэтому не рекомендуется выполнять кладку каминов и печей.
  4. Низкую влагостойкость. Если использовать такой камень для сооружения фундамента, то рекомендуется обустроить дополнительную защиту. В противном случае есть риск деформации основания.
  5. Низкую теплоизоляцию. Это обусловлено повышенной плотностью материала.

Невзирая на это, силикатный камень до сих пор широко используется в самых разных сферах строительства.

Керамический материал

Требование к работе при кладкеДля изготовления красного керамического кирпича применяют обычную глину. В цехе происходит формирование и постепенный обжиг до температуры 1000 градусов. Пористая структура камня достигается за счет выгорания органических веществ и выпаривания воды.

К главному достоинству можно отнести умеренную легкость. Красный кирпич существенно легче силикатного камня, поэтому его смело используют для разнообразных построек. На фундамент не оказывает большой нагрузки. Кроме того, материал имеет высокую прочность, которая достигается путем спекания глины в цельный камень.

Прочный клинкер

По технологии изготовления клинкерный камень похож на керамический кирпич. Единственное отличие — это более высокая температура обжига, вследствие чего получается максимальное спекание всех частиц, из которых состоит материал. Из плюсов можно выделить:

  1. Легкость. Такой камень значительно легче силиката и не продавливает фундамент.
  2. Повышенную прочность. Благодаря высокой температуре обжига, материал становится крепче и надежнее.
  3. Стойкость к огню. Высокая температура, которая будет воздействовать на материал, не сможет ему навредить.

Единственный минус — дороговизна клинкера, потому что его производят по сложной технологии. Для получения высокой прочности материала идет большой расход энергии на обжиг, а оборудование при такой выработке быстро изнашивается.

Огнеупорный шамот

Этот вид камня используется исключительно для объектов, которые будут подвергаться воздействию высокой температуры: камины и печи. Для изготовления применяют огнеупорную глину. Положительные качества шамотного кирпича заключаются в следующем:

  1. Высокая стойкость к термическому воздействию. Даже при постоянном нагреве никакого разрушения не произойдет.
  2. Теплоемкость. Шамотный камень не нагревается быстро, но происходит длительная отдача тепла, что в свою очередь полезно для обогрева помещения.

Огнеупорный шамот по цене дорогой, поэтому он используется исключительно для каминов и печей.

Необходимые инструменты

Необходимые принадлежности не только обеспечат удобство в работе, но и ускорят сам процесс. Итак, перечень инструментов:

  1. Виды кладок и перевязокМастерок. Эта принадлежность является основной, потому что при помощи мастерка выполняется нанесение раствора на поверхность кирпича.
  2. Шнур. Чтобы ряд получился ровный, без шнура не обойтись. Перед кладкой нового ряда с боку кирпичей, находящихся на углах стены, в обязательном порядке устанавливается нитка. Таким образом, горизонт ряда будет ровный. Важно установить шнур так, чтобы от верхнего угла кирпича получился зазор на 2 мм.
  3. Декоративная кладка  без оштукатуриванияПорядовка. При помощи приспособления контролируют высоту кладки. По технологии толщина шва составляет 12 мм. И в случае увеличения или уменьшения шва может произойти отклонение от горизонта, и получится кривизна.
  4. Расшивка. Такая принадлежность выполняет задачу по расшивке швов между кирпичами. Кроме расшивки, также эффективно используется металлическая трубка или рукоятка мастерка.
  5. Кирка. В процессе кладки всегда приходится подгонять кирпич по нужному размеру. В этом случае помогает кирка. Инструментом производится раскалывание и обтесывание камня.
  6. Отвес. Приспособление предназначено для контроля вертикальной линии.

Дополнительными инструментами считаются молоток, угольник, строительный уровень, рулетка и гидроуровень.

Требование к работе

Кирпич обладает прекрасной способностью — выдерживать нагрузку при сжатии, но давления на излом он не выдерживает, попросту может произойти разлом материала. Есть и другие нюансы, которые следует учитывать:

  1. Ажурная кладкаГлавное правило — кладка всегда производится с углов.
  2. Все выложенные ряды должны быть параллельны по плоскости. В этом случае нагрузка на кладку будет равномерной. Если не уделить этому внимание, то в противном случае во многих местах стены появятся трещины.
  3. В процессе работы очень важно придать особое значение углам постройки. Чтобы воспрепятствовать деформации стен, на углах надо делать перевязку. Перевязка также выполняется при помощи кирпича, который перекрывает шов нижнего ряда на 50%.
  4. Облегченная кладка  с теплоизоляциейДля кладки арочных проемов между плоскостями кирпичей удерживается угол на 17 градусов.
  5. Чтобы вода не заливала кладку в цоколе, следует над выступающей частью стены установить полосу из цинка — отлив.
  6. Для повышения прочности стен используют армирование рядов. Достаточно проложить вдоль ряда несколько штук арматуры и закрепить между собой проволокой.
  7. Важно соблюдать перекрытие нижних кирпичей. Как правило, один камень должен перекрывать хотя бы на четвертую часть от всей своей длины. Но рекомендуется выполнять кладку с тем расчетом, чтобы получилось 50% перекрытия нижних кирпичей.
  8. Чтобы кладка не подверглась расслоению, следует при помощи цементного раствора заполнить все имеющиеся швы.
  9. Между кирпичной стеной и фундаментом в обязательном случае укладывается слой гидроизоляции. Для этих целей каменщики применяют двойной слой рубероида.

По стандарту, каменщики для легких небольших строений используют кладку в один кирпич, это касается и перегородок. Наружные стены выполняются в полтора и в два кирпича.

Виды кладок и перевязок

В строительстве существует много видов кирпичной кладки, которые предназначаются для той или иной цели. Каждая разновидность имеет свои тонкости в работе, с которыми следует ознакомиться. Новички должны понимать, что, если не соблюдать правила, то в противном случае может возникнуть неприятность в виде деформации или разрушения постройки.

Ложковая (в полкирпича)

Такой вид кладки в полкирпича является самым распространенным. Класть камень надо так, чтобы швы по вертикали смещались от ряда к ряду. В идеале смещение делается на половину камня. Не стоит забывать про устранение лишнего раствора сразу же, после кладки каждого ряда. Иначе он высохнет и застывший раствор придется сбивать молотком. Это может вызвать повреждение кирпичей.

Цепная (в кирпич)

Кладка в кирпич предполагает перевязку двух горизонтальных рядов. Такой способ обеспечивает надежность и прочность всей постройке. Принцип работы заключается в кладке кирпича «плашмя». Перекрывать нижние швы можно на 25 и 50%. Но желательно, чтобы шов был перекрыт на половину верхнего кирпича.

Ложковые швы по вертикали не должны сходиться с тычковыми рядами.

Многорядная перевязка

Как показывает практика, не стоит выполнять каждый второй или третий ряд тычковым. Прочность конструкции не снизится, если чередовать каждые пять ложковых рядов через один тычковый ряд. Но есть некоторые правила:

  • тычковым способом также выкладываются карнизы;
  • тычковые ряды обязательно должны присутствовать в самом начале, в середине и на последнем ряду;
  • таким же методом выкладывают зоны стен, где есть балки.

Облегченная с теплоизоляцией

Виды кладок из кирпичаВ основном облегченную кладку применяют для возведения многоэтажных зданий. Преимущество заключается в создании пространства между стенами. Эта полость засыпается теплоизоляционным материалом. Зачастую кладка выполняется в полкирпича, и строят две стены параллельные друг другу с неким зазором. Стены возводят с трехрядной диафрагмой. Простым языком: делают три-пять рядов кладки диафрагмой и кладут три ряда тычковым способом. При такой технологии облегченной кладки здание станет не только прочным, но и теплым.

Армированный вариант

Кладку кирпичных зданий армируют для дополнительного усиления. В основном применяют такой способ для строительства в условиях сейсмоопасных районов. Также армирование выполняется вместо диафрагм и тычковых рядов, особенно применяется для облегченных стен с монтируемой теплоизоляцией. Только в таком случае можно повысить надежность короба. В углах здания, как правило, осуществляется усиленная закладка арматуры между кирпичными рядами. Вместо арматурных прутьев нередко прокладывают специальную сетку.

Декоративная без оштукатуривания

Иногда кирпичная постройка может не предусматривать штукатурные работы, в таком случае необходимо постараться изготовить стену с красивыми швами. Существуют разные варианты декоративной кирпичной кладки, но надо знать хотя бы про основные виды:

  1. Виды кирпичной кладкиПри цепной перевязке на стене формируют рисунок при помощи разноцветного кирпича. К примеру, достаточно скомбинировать силикатный белый кирпич и красный.
  2. Чтобы создать рельеф на стене дома, рекомендуется применить облицовочный камень.
  3. Для имитации полуразрушенной кладки и создания рельефа применяют специальные настенные панели, которые на сегодняшний день пользуются большим спросом.
  4. Технология баварской кладки предполагает чередование нескольких темных тонов в каждом прокладываемом ряде.

Чтобы стены дома были красивыми, необязательно использовать штукатурку. Главное, сделать швы ровными и симметричными между собой.

Ажурная кладка

Армированный вариант кладкиПри помощи кирпича можно возводить не только сплошные стены, но и декоративные ограждения. Между камнями обязательно оставляется зазор в 5 см. А швы разделываются с особой аккуратностью. Подобные ограждения возводятся как в саду, так и могут примыкать к дому. Такие стены можно строить не только прямыми, но и криволинейными.

Древние крепости послужат наглядным примером. В подобных конструкциях применялись обтесанные камни и выкладывались именно криволинейным способом. Правда, кирпичи того времени делались под скос, а это в свою очередь обеспечивало удобство в строительстве сложных объектов. Однако с прямоугольными кирпичами также можно создавать подобные криволинейные строения.

На самом деле во всем мире существует много видов кладок из кирпича. Все представленные виды считаются эффективными и используются довольно широко. Если есть желание построить какое-нибудь сооружение, то лучше начинать с малого и постепенно передвигаться к строительству больших домов. Только так можно научиться мастерству.

5 видов кирпичной кладки стен и особенности их постройки

Кирпич является недорогим и плотным строительным материалом, поэтому его часто используют для возведения различных сооружений. В зависимости от того, какой будет постройка, применяются разные виды кирпичной кладки. Рассмотрим подробнее пять самых распространенных из них.

Сплошная кирпичная кладка

Сплошной вид кладки из кирпича подходит для возведения несущих стен жилых построек, а также для стен подвала и цоколя. Это монолитный способ укладки кирпича. Кирпичи укладываются плотно друг к другу, не допускаются щели, зазоры, а также в состав стены не входит слой утеплителя. Допускается установка теплоизоляции при монтажных работах снаружи постройки.

Сплошная кирпичная кладкаСплошная кирпичная кладка

К основным достоинствам сплошной кирпичной кладки можно отнести устойчивость и плотность конструкции. Именно поэтому такой способ часто применяется для строительства основных стен здания. Но у сплошной кирпичной кладки есть и множество недостатков. К ним относятся плохая теплоизоляция и низкое поглощение шума.

Ширина сплошной кирпичной кладки – половина стандартного размера кирпичного блока. Кладка осуществляется по наружной грани возводимой стены.

Для укладки конструкции по сплошному виду необходимо применять пластичные растворы. Для этого желательно добавлять в цементно-песчаный раствор небольшое количество моющего средства. К примеру, жидкого мыла.

В зависимости от типа постройки, есть несколько нюансов в работе со сплошной кирпичной кладкой:

  1. При возведении стен сплошным способом стоит учитывать большой расход материалов. По сравнению с другими разновидностями кирпичной кладки, на сплошной способ уйдет на 30% больше кирпича.
  2. При монтаже дымового проема в печи необходимо использовать шамотный кирпич. Это огнеупорный материал, который выдерживает экстремальные температуры. Все швы должны быть тщательно заделаны глиной.
  3. Толщина стен, уложенных сплошным способом, при строительстве жилых зданий должна зависеть от внешних факторов. Если дом будет подвергаться воздействию сильных морозов, толщина сплошной кладки должна быть не менее 64 см.
  4. Так как сплошная кладка не создает должной изоляции тепла и звука, необходимо оставлять зазор в 5 см между стеной и облицовкой здания. Он может быть пустым либо заполненным промежуточным слоем специального материала. Хорошими теплоизоляционными свойствами обладают минплиты, а также джутовые маты.
  5. Основная сплошная стена и облицовочная часть нуждаются в сцеплении. Для этого делаются металлические связи. Они устанавливаются во время возведения сплошной стены в швы и закрепляются раствором. Чтобы конструкция хорошо держалась, швы облицовочной части и сплошной стены должны быть на одном уровне. Если идеального совпадения между швами нет, можно воспользоваться гибкой композитной арматурой.

Для сплошной кирпичной кладки используется перевязка в один ряд. Иногда может применяться многорядный тип перевязки. Исключение составляет постройка столбов и межкомнатных перегородок, которые могут закладываться по трехрядному принципу.

Облегченный способ возведения кирпичной кладки

Облегченный способ кладки из кирпича применяется для небольших сооружений. Он подойдет для возведения стен частных домов. Желательно, чтобы высота постройки не превышала двух этажей. Облегченная кладка тоньше сплошной, но из-за этого уступает ей в прочности. Но ее явное преимущество – хорошая теплоизоляция.

Облегченный способ кладкиОблегченный способ кладки

Это не единственное преимущество. По сравнению со сплошным типом кладки, такой способ имеет большую морозостойкость. Чтобы противостоять непогоде, толщина стен может равняться всего 42 см.

Раствор для возведения облегченной кирпичной кладки должен быть теплым. Песок, который входит в состав цементной смеси, должен иметь пористую структуру.

При облегченном типе кладки возводятся две стены параллельно друг другу. Ширина стен – половина кирпичного блока. Между ними, в забутке, размещается теплоизоляционный материал. Есть несколько вариантов теплоизоляции при облегченной разновидности кирпичной кладки:

  • Сухие наполнители. Также их называют засыпки. К таким материалам относится песок, щебет, базальтовая вата, керамзит. Такой материал нуждается в уплотнении, а также дополнительном укреплении. Для этого сухой наполнитель заливают раствором цемента.
  • Плиты. К популярным плитным утеплителям относятся пенополистирол и базальтовая вата. Пенополистирол (пенопласт) является удобным материалом для монтажа, а также отличается водостойкостью. Преимуществом базальтовой ваты является то, что материал не горит и обладает большой теплостойкостью. Плиты устанавливаются в проемы в несколько слоев, при этом на стыках осуществляется нахлест в 10 см.
  • Бетон. В качестве утеплителя можно использовать цементный раствор. На одну часть цемента необходимо использовать шесть частей песка. Также обязательно должен использоваться дополнительный материал с хорошими теплоизоляционными свойствами. Например, древесная стружка или керамзит. Воды необходимо добавлять столько, чтобы раствор имел густую консистенцию и сильно не растекался. Бетонный утеплитель заливают слоями. Каждый слой должен быть в 15 см. Заливать его нужно при кладке стен в 1 метр. Если залить слишком много бетона за один раз, смесь может деформировать кирпичную кладку.

Важно учитывать, что стены при облегченной кирпичной кладке очень тонкие, поэтому необходимо создавать дополнительное укрепление. После каждого метра кладки необходимо делать тычковый ряд, который сделает конструкцию более устойчивой.

Армированная кладка из кирпича

Армированная кирпичная кладка – это конструкция с дополнительным укреплением. Внутрь кладки устанавливается металл, который снимает с кирпичных блоков часть нагрузки. Такую разновидность кладки чаще всего применяют при строительстве несущих стен. Также она подходит для постройки нестандартных сооружений, где смещен центр тяжести.

Армированная кирпичная кладкаАрмированная кирпичная кладка

Кирпичная кладка может быть уложена в любом направлении. Для армирования применяются стальные прутки диаметром от 2,5 до 8 мм. Они располагаются в швах кирпичной кладки.

Толщина швов должна превышать толщину использованной арматуры минимум на 4 мм.


Также может использоваться металлическая сетка. Чаще всего она используется при поперечном размещении кирпичной кладки. Сетка кладется на кирпичную кладку каждые 3-5 рядов.

Для фиксирования арматуры на кирпичной кладке используются два способа: закрепления при помощи концов металлических прутьев и сварочные работы. Так как металл хорошо сцепляется с цементом, в итоге получится монолитная кирпичная кладка.

Декоративная кирпичная кладка

Такая разновидность кирпичной кладки применяется для отделочных работ. Декоративную кладку можно использовать в облицовке зданий, а также для создания необычных элементов в домашнем интерьере.

Декоративная кладкаДекоративная кладка

Основные методы декоративной кирпичной кладки:

  1. Использование различных видов кирпичных блоков. Особый узор на стене можно создать, используя несколько видов кирпича. Например, керамический кирпич с имитацией натурального камня и силикатный белый кирпич. Кирпичи могут быть разного размера, но в этом случае необходимо провести точные расчеты, чтобы швы не накладывались друг на друга.
  2. Нестандартное размещение кирпичей. Кирпичную кладку можно выполнить в виде арки или любой другой геометрической фигуры. Такие конструкции требуют особого мастерства и использования в строительстве опалубок и измерительных приборов.
  3. Баварская кладка. Это один из самых легких способов декоративной кладки. Он заключается в том, что при возведении стены используются кирпичные блоки одного размера, но нескольких оттенков. Такой способ декоративной кладки подходит для облицовки фасада здания.
  4. Использование объемных элементов. Можно придать рельеф заборному столбу, используя кирпичи нескольких размеров. За счет этого будут формироваться выступы, которые придадут конструкции дополнительный объем. Также необычно будет смотреться кладка с использованием кирпичей нестандартных форм. Например, в виде шестиугольника.
  5. Применение нестандартных швов. Как будет смотреться кирпичная кладка, во многом зависит от аккуратности швов. В домашнем интерьере можно сделать швы неожиданного оттенка, а также придать им небрежный вид или сделать их нарочито аккуратными.
  6. Разрушенная кирпичная кладка. В интерьере в стиле модерн может использоваться несовершенная кирпичная кладка. Например, с элементами трещин, раскрошившегося кирпича или с несколькими выбоинами.

Декоративная кирпичная кладка требует основательной подготовки чертежей, так как это нестандартный метод возведения стен. Она подразделяются не только по способам возведения стен, но и по сложности. Простой считается кладка, в которой присутствует не более 10% усложненных элементов от всей поверхности стены. Например, это может быть несложный узор или баварский способ кирпичной кладки. К средней сложности относится кладка с 20% необычных дизайнерских элементов. Сложной считаются декоративные кирпичные кладки, в которых встречается около 40% сложных элементов. Например, возведение стен с выступами или несколькими типами кирпичей. Если кладка больше чем наполовину состоит из необычных элементов, она считается особо сложной. Это может быть кладка забора из нестандартного декоративного кирпича.

Ажурная кладка из кирпича

Для создания ажурной кирпичной кладки необходимо особое мастерство. Изюминка такого способа кладки в невесомости конструкции. Кирпичи размещаются не вплотную друг к другу, а с зазорами и просветами. Такую кладку нельзя использовать для возведения стен, но она будет интересно смотреться как элемент декора дачной беседки.

Ажурная кирпичная кладкаАжурная кирпичная кладка

Для возведения ажурной кладки можно использовать ложковый способ в полкирпича. Между кирпичами необходимо оставлять просветы шириной в 5 см. Раствор необходимо наносить аккуратно, чтобы он не был заметен.

Также ажурный способ применяется для постройки «плавающих» стен. Кирпичная кладка соединяется таким образом, что получается не прямая стена, а имитация волны.

Есть множество интересных видов кирпичной кладки, которые подойдут для сооружений любого типа. Для несущих стен многоэтажек подходит армированная кирпичная кладка. Небольшие дачные дома лучше всего строить при помощи сплошного метода. Для межкомнатных перегородок подходит тонкий облегченный вид кирпичной кладки. Ажурная и декоративная кладки способны привнести неожиданные краски в любой интерьер.

видов кирпичных облигаций - легко запомнить

Вас смущают различные типа кирпичных облигаций , которые трудно идентифицировать? Уже нет.

Причина путаницы в том, что мы все предполагаем, что каждый кирпич облигаций отличается от других.

Но реальность такова, что есть только 3 основных облигации.

  • Английский Бонд
  • Фламандский Бонд
  • Специальные кирпичные облигации

Другие являются продолжением тех же самых связей в соответствии с необходимостью.

Идентификация кирпичных связей на основе наших потребностей является важным шагом для оценки точного (а не фактического) количества. Мы можем узнать это в следующих постах.

Давайте начнем,

Основы кирпичной связи

Кирпичные облигации фактически идентифицированы их лицами.

Давайте познакомимся с этими лицами.

Six type of Brick Positions Six type of Brick Positions

Вы можете это различить? Тогда двигайтесь на

Чтобы определить любой тип кирпичных связей, изучите первых трех кубиков , используемых в альтернативных курсах.

Носилки Бонд

Если на всех курсах вы видите только лицевую поверхность носилок, значит, это скрепка для носилок (так просто). Половина кирпичей может использоваться в каждом альтернативном курсе, как показано ниже

.

Кирпичная кладка

Разобранная стена с кирпичной кладкой Кирпичная кладка елочкой, средневековый Кентербери, Великобритания Храмовая кладка 12 века, Аютайя, Таиланд

Кирпичная кладка - это каменная кладка, производимая каменщиком с использованием кирпича и строительного раствора для создания кирпичных конструкций, таких как стены. Кирпичная кладка также используется для отделки углов, дверных и оконных проемов и т. Д. В зданиях из других материалов.

Если кирпичи должны оставаться полностью видимыми, а не покрываться штукатуркой или штукатуркой, это называется облицовкой или облицовкой из кирпича.

Размеры кирпича

Стена построена во фламандском стиле

Размеры кирпича, как правило, скоординированы таким образом, что два ряда кирпичей, лежащих рядом, с раствором раствора между ними, имеют ту же ширину, что и длина одного кирпича, уложенного поперек двух рядов. Это позволяет встраивать жатки, кирпичи, укладываемые под углом 90 градусов к стене, и связывать два или более слоев или полос кирпича. Толщина кирпичной стены измеряется длиной кирпича, поэтому стена толщиной в один кирпич содержит два слоя кирпича, стена толщиной в полтора кирпича содержит три слоя и т. Д.Стандартный метрический координирующий размер составляет 215 мм (8,5 дюйма) x 102,5 миллиметра (4,04 дюйма) x 65 миллиметров (2,6 дюйма), который предназначен для работы с минометным соединением 10 миллиметров (0,39 дюйма): курс 75 миллиметров (3,0 дюйма) высота, толщина стенки 215 мм (8,5 дюйма) и т. д. Это основано на более ранних размерах в дюймах. В мире существует множество различных стандартных размеров кирпича, большинство из которых имеют некоторый координирующий принцип.

Толщина стен и конструкция

Массивная кладка

Самый простой тип стен состоит из кирпичной кладки, обычно толщиной в один кирпич.Кирпичи уложены в ряды, известные как курсов , расположение заголовков и подрамников в каждом курсе приводит к различным схемам или связям .

полых стен

В полой стене два слоя (или листья) кирпичной кладки связаны металлическими связями с полостью от 2 до 4 дюймов, которая может быть заполнена изоляцией.

Кирпич облицовочный

Неструктурная наружная облицовка из кирпича привязана к внутренней структуре: слой кирпичной кладки, деревянная или металлическая шпилька и т. Д.

Терминология

Позиции

  • Облигация : шаблон, в котором заложен кирпич.
  • Носилки : кирпич, положенный горизонтально, плоский с длинной стороной кирпича, выставленной на внешней стороне стены.
  • Заголовок : кирпичная кладка с коротким концом кирпича.
  • Солдат : кирпич, уложенный вертикально с узкой («подрамной») стороной.
  • Матрос : кирпич, уложенный вертикально с открытой широкой стороной.
  • Rowlock или Bull Header [1] : кирпич, уложенный на длинной узкой стороне с открытой маленькой или "жаткой" стороной.
  • Shiner : кирпич, уложенный на длинной узкой стороне с открытой широкой стороной. [2] [3]
Шесть позиций

Типы кирпичей. Существует два основных типа глиняного кирпича: прессованный и проволочный. Прессованные кирпичи обычно имеют глубокую лягушку на одной подстилке и мелкую лягушку на другой.Проволочные кирпичи обычно имеют 3 или 4 отверстия через них, составляющие до 25% от общего объема кирпича. У некоторых "перфорированных" кирпичей есть много меньших отверстий.

Использование кирпича. Существует три основных категории использования, и оба типа прессованного или проволочного кирпича используются во всех трех категориях:

  • Облицовочная кладка - это видимая декоративная работа.
  • Инженерная кладка, (с использованием инженерных кирпичей), часто встречающаяся на мостах и ​​крупных промышленных сооружениях, но также может быть спрятана в земляных работах, где требуется максимальная долговечность, напримерг., в строительстве колодцев.
  • Обычная кирпичная кладка обычно не видна и используется там, где инженерные качества не требуются; например, под землей в жилых зданиях и внутренних стенах.

Лягушка вверх / вниз. Лягушка - это утопленная часть поверхности кирпича. Прессованные кирпичи кладутся «лягушачьи», когда требуется максимальная прочность, особенно в инженерных работах. Этот метод также увеличивает массу стены и уменьшает коэффициент пропускания звука.Прессованные кирпичи можно укладывать лягушкой; этот метод предпочитает каменщик, так как для подстилки требуется меньше раствора. Также может быть незначительное увеличение теплоизоляции из-за захваченных воздушных карманов. Недостаток этого метода заключается в том, что с кирпичами, имеющими очень глубокую V-образную лягушку, могут возникнуть некоторые трудности в создании надежных креплений к стене, когда крепление касается воздушного кармана.

Обрезанные из проволоки кирпичи можно укладывать в любую сторону, но некоторые виды обрезков проволоки имеют текстурированную (гребенную) поверхность, создавая складки на лицевой стороне кирпича, который является направленным.Желательно класть эти кирпичи так, чтобы складки свисали вниз, чтобы максимизировать погодные характеристики кирпича.

Стяжки или полые стяжки используются для соединения слоев кирпичной кладки друг с другом, чтобы сформировать структурное целое. Распространенным типом является витая проволока в виде восьмерки, в основном из нержавеющей стали, чтобы избежать поломок из-за коррозии. Петля на обоих концах похоронена в строительном растворе, поскольку стена построена.

Раствор - это смесь песка, извести и портландцемента, смешанная с водой до работоспособной консистенции.Наносится шпателем каменщика и затвердевает за несколько часов. Существует много разных смесей и добавок, используемых для приготовления растворов с различными эксплуатационными характеристиками.

Британские условия кирпичной кладки

Воздушный кирпич - кирпич с перфорацией, позволяющий проходить воздуху через стену. Обычно используется для вентиляции полов.
Летучая мышь - резаный кирпич. Четверть летучей мыши составляет одну четверть длины носилок. Половина летучей мыши - это половина. [4]
Bullnose - Закругленные края полезны для подоконников и для укупорки на низких и отдельно стоящих стенах.
не может - заголовок, который находится под углом менее 90 градусов.
Ближе - разрезанный кирпич, используемый для изменения связи на квойнах. Обычно четверть летучей мыши.
- Квинс ближе - кирпич, который был разрезан по всей длине и имеет подрамник длинной и четверть битой глубиной. Обычно используется для склеивания кирпичных стен в прямоугольные койны.
- Короли ближе - кирпич, который был разрезан по диагонали по всей длине, чтобы на одном конце была полулета, а на другом - ничего.
Корбель - кирпич, блок или камень, который находится над главной стеной.
Скобы - или рама скобы - это стяжка, используемая для крепления оконной или дверной рамы.
Клинкерная плитка - это плоская глиняная плитка, уложенная в виде кирпича для придания декоративных элементов или гидроизоляции верхушке садовой стены.
Dog Leg - кирпич, специально изготовленный для склеивания внутренних острых углов. Обычно 60 или 45 градусов.
Собачий зуб - это набор жаток, где альтернативные кирпичи выступают с лица.
Противопожарная стена - стена, специально построенная для разделения здания с целью предотвращения распространения огня.
Сотовая стенка - стена, обычно растяжка, в которой вертикальные швы открываются до размеров четверти летучей мыши, чтобы позволить воздуху циркулировать. Обычно используется в спальных стенах.
Отступ - отверстие в стене, оставленное для размещения соседней стены в будущем. Их часто оставляют для временного доступа к рабочей зоне.
Движущийся шарнир - прямое соединение, сформированное в стене для содержания сжимаемого материала, чтобы предотвратить растрескивание при сжатии или расширении стены.
Noggin - кирпичные панели с заполнением в деревянных каркасных зданиях.
Party Wall - стена, разделенная между двумя объектами или зданиями.
Пристань - отдельно стоящий участок кладки, такой как колонна или панель.
Плинтус - подрамник под углом не более 90 градусов.
Quoin - угол в кладке.
Стойка назад - откат связки по мере увеличения высоты стены, чтобы позволить работе продолжить в будущем.
Пильный зуб - ход жаток, проложенных под углом 45 градусов к основной грани.
Shear Wall - стена, разработанная для того, чтобы уступить место в случае разрушения конструкции, чтобы сохранить целостность оставшегося здания.
Спальная перегородка - низкая перегородка, функция которой заключается в обеспечении опоры, как правило, для балок перекрытия.
Snapped Header - полушарик, предназначенный для появления в качестве заголовка. Обычно используется для возведения стен с короткими радиусами из полукрица или декоративных элементов.
Squint - кирпич, специально сделанный для склеивания внешних кваз с тупыми углами. Обычно 60 или 45 градусов.
Остановленный конец - конец стены, который не упирается ни в один другой компонент.
Toothing - формирование временного остановленного конца таким образом, чтобы позволить облигации продолжить работу в более поздний срок по мере продолжения работы.
Тамблинг в - скрепление потрепанного опоры или груди в горизонтальную стену.
Voussoir - несущий кирпич в арке, обычно имеющий форму, обеспечивающую равномерность швов.
с - центральная стена, разделяющая два вала. Чаще всего для разделения дымоходов внутри дымохода.

Кирпичная кладка

Кирпичи могут быть уложены различными «узлами» или узорами заголовков и носилок на серии курсов. В стенах одинарной толщины они являются чисто декоративными, но в стенах двойной толщины они укрепляют стену, соединяя слои.

  • Стенка-подрамник для костей

Фламандская облигация

Руины плантации Розуэлл, графство Глостер, штат Вирджиния, одна из самых ранних работ в Америке во фламандской связи. Кирпичи были привезены из Англии.

Фламандская облигация , также известная как Голландская облигация , на протяжении всей истории считалась самой декоративной связью, и по этой причине широко использовалась для жилищ до принятия стены из полости.Он создается путем попеременной укладки жаток и подрамников в одном курсе. [5] Следующий курс проложен так, чтобы жатка лежала посередине подрамника в курсе ниже. Эта связь толщиной в два кирпича. Достаточно сложно правильно установить фламандскую связь, поскольку для лучшего эффекта все перпендикуляры (вертикальные швы) должны быть выровнены по вертикали. Если выставлена ​​только одна поверхность фламандской связующей стены, треть кирпичей не видна и, следовательно, может иметь низкое визуальное качество.Это лучшее соотношение, чем для английских облигаций, основного конкурента фламандских облигаций для несущих стен.

Распространенным вариантом, часто встречающимся в зданиях начала 18-го века, является фламандская связь с глазурованной головкой, в которой открытые заголовки сжигаются до тех пор, пока они не превращаются в стеклообразную поверхность с черным стеклом. Другие варианты: Monk bond и Wessex Bond , последний с тремя растяжителями между каждым коллектором. Это легче уложить, чем полное фламандское соединение, и дает менее интенсивное, но, тем не менее, «красивое» кирпичное лицо

монах облигации

Обыкновенная связь - это вариант фламандской связи, с двумя носилками между заголовками в каждом ряду и заголовками по центру соединения двух носилок в ряду ниже. [5] Он широко использовался в регионе вокруг Балтийского моря вплоть до рубежа 13 и 14 веков, затем постепенно был заменен фламандской связью.

Носилки бонд

Носилки в кирпичной стене в ресторане

Носилки , также известные как , беговая связь , состоят из кирпичей, уложенных так, что их длинные узкие стороны (их носилки) показывают, перекрывая на полпути ходы кирпичей ниже и выше.Это самый простой повторяющийся узор, но, поскольку он не может быть сделан с помощью склеивания с кирпичами позади, он подходит только для стены толщиной в половину кирпича, самой тонкой из возможных стен. [6] Такая тонкая стена не достаточно стабилен, чтобы стоять в одиночку, и должна быть привязана к несущей конструкции. Это распространено в современных зданиях, в частности, в качестве наружной поверхности полой стены или в качестве облицовки деревянной или стальной конструкции. Носилки теперь используются в строительстве садовых и пограничных стен, которые «автономны», включая слой стальной армирующей кирпич сетки, укладываемой каждые три или около того хода, таким образом, выступая в качестве заголовков при соединении двух листьев.

Английская облигация

Эта связь имеет два чередующихся ряда носилок и заголовков, [5] с заголовками, центрированными на носилках, и каждый чередующийся ряд вертикально выровнен. Существует вариант, в котором второй курс носилок наполовину смещен относительно первого, в результате чего образуется английская перекрестная облигация или голландская облигация . [7]

Американская облигация

По одному определению, Обыкновенная , Американская или Шотландская облигация имеет один ряд заголовков для пяти носилок. [8] Количество курсов носилок может отличаться от этого на практике. Например, кирпичный дом Кларка-Палмора в графстве Хенрико, штат Вирджиния, имеет нижний уровень, построенный в 1819 году, который описывается как американская связь от 3 до 5 растяжек между каждым курсом заголовка, и верхний уровень, построенный в 1855 году с американской связью 6 до 7 курсов носилок между каждым курсом заголовка. [9]

Садовые стены облигации

Английская связка садовых стен - повторяющаяся последовательность из трех курсов носилок, за которыми следует курс жаток. [5]
Фламандский сад Стенная связь - повторяющаяся последовательность из трех носилок с последующим заголовком в каждом курсе. [5] Курсы смещены таким образом, что заголовки трасс выше и ниже центрированы на среднем подрамнике курса между ними (так что у любого заголовка последовательность по вертикали является заголовком-подрамником-заголовком и т. Д.). Разновидность фламандской садовой стены - Фламандская диагональная связь - Сложная схема курсов носилок, чередующихся с курсами одного или двух носилок между заголовками, с различными смещениями, так что на более чем десяти курсах появляется ромбовидная модель. [7]
Water Bond - девятидюймовая стенная связь, в которой обе шкуры встроены в подрамник, но стыки слоев расположены в шахматном порядке, чтобы не совмещаться. Эта связь часто указывается местными советами на севере Англии для колодцев.

Крыса-ловушка облигации

Крысиная ловушка , также известная как Китайская облигация , представляет собой тип садовой стены, похожей на фламандскую, но состоящей из замков и блесток вместо заголовков и подрамников (подрамники и верхние части укладываются по бокам, с поверхность кровати носилок обращена наружу).Это дает стену с внутренней полостью, перекрытой заголовками, отсюда и название. Основным преимуществом этой связки является экономичность в использовании кирпичей, что дает стену толщиной в один кирпич с меньшим количеством кирпичей, чем сплошная связь. Связь также дает то преимущество, что обе шкуры связаны вместе. Облицовка крысами-ловушками широко использовалась в Англии для строительства домов длиной менее 3 этажей вплоть до рубежа 20-го века и сегодня все еще используется в Индии в качестве экономичной связи, а также для изоляционных свойств, предлагаемых воздушной полостью. "SZ5086: Крысиная ловушка". Географический проект Британских островов . http://www.geograph.org.uk/photo/471574. Получено 2009-01-23.

Внешние ссылки

,
означает в кембриджском словаре английского языка
Отсутствие звукопоглощающих потолков возможно, если оставить вертикальное соединение кирпичной кладки открытым. Ступени лестниц девятнадцатого века неизменно встраивали 4х2 дюйма в несущие стены из кирпичной кладки .

Эти примеры взяты из Кембриджского английского корпуса и из источников в Интернете. Любые мнения в примерах не соответствуют мнению редакторов Cambridge Dictionary или издательства Cambridge University Press или его лицензиаров.

Больше примеров Меньше примеров

Затем он входит в церковь через клочки оконных проемов и прилипание открытых стыков во внутренней кирпичной кладке . Кирпичная кладка , в частности, была тщательно спланирована, с дифференцированными курсами жаток и подрамников, а также в виде карнизов и опор, разработанных как на высоте, так и на сечении.Перепрофилированная кирпичная кладка и обшивка панелей снаружи себя, а новая промышленная металлическая крыша функциональна и ненавязчива. Раковины выполнены в виде кирпичной кладки облицовка с вертикальными окнами.Непрерывная бетонная перемычка отделяет фасад и поверхность крыши и следует за вершиной кирпичной кладки . Производители инструментов, метизов, декоративной терракоты и кирпичной кладки рекламировали свою универсальность в сложных торговых каталогах.Все стены отделаны грубой кирпичной кладкой , используемой на фасадах, в то время как бетонные полы остаются открытыми. Команда разработчиков предложила три или четыре варианта облицовки из кирпичной кладки .,
определение кирпичной кладки по Свободный словарь

Дома во многих частях рухнули наружу; таким образом образуя посреди улиц маленькие бугорки из кирпичной кладки и мусора.

Стены в первом направлении, безусловно, стояли лучше, чем во втором; большее количество кирпичной кладки было сброшено к северо-востоку.

Я подошел к траве и заметил там и там, где немного поднялась земля, некоторые куски кирпичной кладки.Глядя вперед, когда я добрался до середины луга, я почувствовал на его дальней стороне высокую, изможденную и черную ночью, высокую арку или ворота, без стен по бокам, без какого-либо соседнего здания, дальнего или близкого. Только со времени нашего последнего путешествия туда стены приобрели серый оттенок, а кирпичная кладка приобрела более гармоничный медный оттенок; деревья выросли, и многие из них тогда только растягивали свои тонкие ветки вдоль верхушек живых изгородей, теперь густые, сильные и пышные, разбросанные вокруг под ветвями, опухшими соком, огромными фруктовыми тенями на благо путешественника ,Все казалось смертельно неподвижным, но однажды что-то рядом с нами, какая-то штукатурка или сломанная кирпичная кладка, соскользнуло с грохочущим звуком. Собрав раствор, песок и волосы, со всеми возможными мерами предосторожности, я приготовил штукатурку, которую нельзя было отличить от старой И с этим я очень тщательно перебрал новую кирпичную кладку. Когда я закончил, я почувствовал удовлетворение тем, что все было правильно. Однако он поднял его на восемь этажей в высоту, и две из них до сих пор стоят, в этот день - колоссальная масса кирпичной кладки, разорванная по центру землетрясениями и опаленная и превращены в молнии разгневанного Бога.В течение этого времени Рулетабиль был установлен в отверстии колосниковой решетки - то есть он попал на кирпичи печи - и внимательно осматривал дымоход, который сужался к вершине, выход из он был закрыт железными листами, прикрепленными к кирпичной кладке, через которую проходили три небольших дымохода. Именно норманны начали строить тот прекрасный старый зал, который, как и город, рассказывает о мыслях и руках широко расколотых поколений. ; но все так старо, что мы с любовью прощаем его несоответствия и довольны тем, что они построили каменный эркер и построили готический фасад и башни из тончайшей кирпичной кладки с орнаментом из трилистника, а также окна и Зубчатые стены, определенные камнем, не сакрально не сносили древнее фахверковое тело с банкетным залом с дубовой крышей.Кто-то смеялся над маленькой растрепанной фигурой, стоящей на кирпичном цоколе под большим деревом. Луч с одного конца упал - после него он упал с кирпичной кладкой. На мгновение Осипон представил, что освещенное место превратилось в ужасную черную дыру. изрыгающие ужасные пары, задыхающиеся от ужасного мусора из разбитой кирпичной кладки и изуродованных трупов. ,

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
