Расходка для кондиционеров (Расходный материал)

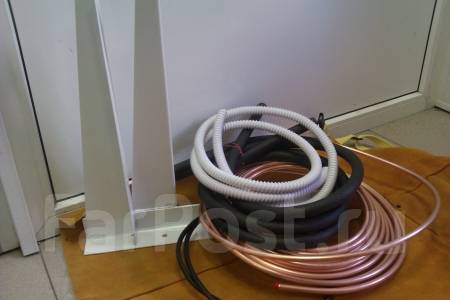

Расходный материал для монтажа и технического обслуживания кондиционеров

Залог длительной и бесперебойной работы систем кондиционирования кроется в правильной установке и регулярном техническом обслуживании. Какого высокого качества не была бы техника, ни один производитель не даст на нее гарантию, если при монтаже была нарушена технология. Подключением системы кондиционирования в любом случае должен заниматься профессионал.

Так давайте же рассмотрим, какие расходные материалы понадобятся профессионалам для успешного, а главное правильного, монтажа систем кондиционирования.

Медные трубы

Используется медная труба кондиционерная для соединения блоков сплит-системы (внешнего и внутреннего). Соединенные в контур несколько штук обеспечивают циклирование фреона. Для установки систем кондиционирования используют неотожженные или отожженные медные трубы. Так как современные технологии предполагают одновременное присутствие и жидкости, и газа в системах, то трубная продукция нужна по диаметру разная.

Климатическое оборудование имеет много негативных внешних и внутренних факторов, поэтому все детали должны быть высокого качества. На систему кондиционирования действует внутреннее давление изнутри, а снаружи нестабильная температура. Когда появляется необходимость выбирать медные трубы кондиционерные, то необходимо учитывать некоторые рекомендации более опытных монтажников.

Материал для теплоизоляции труб должен иметь характеристики, которые соответствовали бы международным нормативным документам. По каким же характеристикам выбирают такую важную деталь сплит-систем? При выборе обращается внимание на толщину продукции, механические свойства и химический состав.

Теплоизоляция

Главная задача теплоизоляционного слоя – не допустить появление негативно влияющего конденсата на поверхности медных труб, сохранить холод или тепло в системе и предотвратить обмерзание оборудования. Теплоизоляция для медной трубы очень важна! Технические характеристики, на которые в первую очередь обращают внимание при выборе теплоизоляционного материала, это диапазон температур, который она может выдержать.

Также сюда относится коэффициент теплопроводности и сопротивляемость материала диффузии пара.

Для теплоизоляции погодного оборудования чаще всего используют проверенные материалы – каучук, полиолефин или вспененный полиэтилен.

Кронштейны

Используют кронштейны для монтажа кондиционера, а точнее для установки внешнего блока системы кондиционирования на фасаде сооружения. Перед тем, как выбрать тот или иной вид продукции, нужно знать глубину блока и его массу. Для крепления используют только специальные болты, как правило, они идут в комплекте со сплит-системой. После завершения всех работ, кронштейн подлежит окраске порошковым способом.

Антивандальное ограждение

Довольно прочная железная конструкция, которая при необходимости может разбираться и собираться. Если некоторые считают, что эта «коробка» не нужна, то их ждет разочарование, поскольку весной на кондиционер может упасть сосулька и повредить его. Антивандальная решетка, помимо своего прямого назначения, выполняет еще достаточно много других. Но главная цель, для которой используется решетка антивандальная для кондиционера, это защита от воровства и нанесения механических повреждений системе кондиционирования.

Во многих случаях в ней нет прямой необходимости, но при установке сплит-системы в легкодоступном месте потребность возрастает. Например, при установке погодного оборудования на первых этажах или в частных домах.

Универсальная подставка

Используется при установке кондиционера на земле, балконе или крыше. Конструкция из железа полностью разбирается и может не использоваться при желании.

Дренажные шланги



Если нет возможности естественного вывода конденсата из системы, тогда применяют дренажные помпы, которые имеют большую мощность для перекачки влаги по шлангам. Современные помпы имеют компактные размеры, поэтому их удобно разместить во внутреннем блоке сплит-системы, отдельной коробочке и прочих небольших емкостях. Если прибор находится отдельно, тогда используют дренажный шланг для соединения его с системой. Насос должен иметь большую мощность для того, чтобы поднимать конденсат с уровня, на порядок ниже установленного агрегата, с последующим выводом ее на довольно большое расстояние.



Профессиональные установщики кондиционеров особо трепетно относятся к процессу установки дренажного оборудования, а также длительности его эксплуатации и надежности. Встретить помпы дренажные для кондиционеров можно везде, да и разновидностей их достаточно много.

Электрический кабель

Установка кондиционера ничем не отличается от установки других приборов, поэтому и здесь необходимо использовать кабель. Он необходим для питания системы и для соединения внешнего и внутреннего блоков. Кабель прокладывают стандартно. Кабель ПВС идеально отвечает всем необходимым характеристикам.



Давайте рассмотрим, как расшифровать ПВС. П – это просто провод, тогда как В означает материал, из которого сделана оболочка. В нашем случае это поливинилхлорид пластикат. Осталась последняя буква С, которой обозначается тип кабеля – соединительный. Монтажные бригады предпочитают именно такой вид.

Зимний комплект

Зимний комплект для кондиционера нужен, ведь именно с его помощью включить охлаждение при +10 – -30 градусах. Монтируется непосредственно в кондиционер с последующей установкой последнего в специальных помещениях, где необходимо круглогодичное охлаждение. Зимний комплект включает в себя: вариатор, нагреватель картера компрессора, нагреватель дренажной системы.

Декоративный короб

Используется для маскировки проводов или других систем в случае, если нет возможности спрятать их в стену. Прокладка кабеля осуществляется в гофрированную трубу.

Специальные ленты

Необходимы предпочтительно на последних стадиях для герметизации швов, обеспечения сухости воздушных каналов и для теплоизоляции.

Фреон

Производители систем кондиционирования заливают необходимое количество охлаждающей жидкости при монтаже. Если нужно добавить фреон в систему кондиционирования, то необходимо обратиться в сервисный центр или непосредственно к производителю с соответствующей просьбой. Долить фреон могут также при очередном техническом обслуживании.

Дезинфекция

Когда проходит полгода или больше после установки погодного оборудования, то в нем могут появляться такие вредители, как слизь или плесень. Для здоровья людей будет лучше, чтобы техническое обслуживание проводилось один раз в год профессиональными работниками и качественным оборудованием и средствами. Их достаточно много, но самый надежный и популярный –нанопирит.

Это средство Российского производства бывает двух типов: сильнодействующее и малодействующее. Для обработки кондиционеров рекомендуется использовать второй. Дезинфекция нанопиритом проводится в резиновых перчатках.

Козырек

Для козырьков используется тонколистовая сталь (2 мм). Окрашивается она только порошковыми красками. В конструкцию входит непосредственно сам козырек и к нему два кронштейна. Предназначены козырьки для кондиционера для предотвращения попадания на сплит-систему сосулек, дождя, снега и прочих негативных факторов.



Медные фитинги

Переходники, муфты, уголки и много чего еще помогает профессиональным установщикам систем кондиционирования удлинять или укорачивать фреоновые трассы, а также изменять их диаметр. Практически на сто процентов фитинги состоят из меди, поэтому после пайки происходит полная герметизация трассы, по которой пускается фреон.

Установка и техническое обслуживание систем кондиционирования должны проводиться только профессиональными бригадами, а в противном случае ваше оборудование может быть повреждено!

Как правильно установить кондиционер - 10 ошибок при монтаже и подключении внутреннего и наружного блока.

Как установить и подключить кондиционер самостоятельно? Давайте будем честны по отношению к себе и ответим на этот вопрос прямо, даже если речь идет о маломощном бытовом варианте – никак.

Если у вас нет специального оборудования (вальцовка, динамометрические ключи, вакуумный насос и многое другое), навыков работы с ними, то сделать это в первый раз своими руками, у вас навряд-ли получится.

Неважно, сколь много полезных советов и инструкций от А до Я вы прочитаете, все равно можно упустить какую-либо малозаметную деталь, либо сделать работу из-за отсутствия опыта недостаточно качественно.

В итоге через определенный промежуток времени, вам все равно придется вызывать специалистов и все переделывать.

Для чего же тогда эта статья? Для того, чтобы приглашая монтажника или бригаду кондиционерщиков, вы могли самостоятельно  проконтролировать качество работ в процессе их выполнения, и быть уверенным, что ваш кондиционер проработает долго и без всяких проблем.

Где бурить отверстие под магистраль

С чего начинается работа? Первым делом, выбираете место для установки кондиционера и размечаете отверстие для прокладки межблочных коммуникаций.

Далее приступаете к бурению сквозного отверстия на улицу. Для этого используется бур длиной не менее 800мм и диаметром от 45мм.

Для мощных кондиционеров свыше 2,5квт может понадобиться сверло диаметром 80мм.

Во избежание образования пыли в комнате, при экономном варианте, вешается полиэтиленовый пакет под местом сверления.

Профессиональные монтажники уже давно используют для этого дела строительный пылесос.

Однако при мокром сверлении прочных бетонных стен, никакая защита и пылесосы вас не спасут.

Данное отверстие после прокладки сквозь него всех коммуникаций впоследствии запенивается.

Ошибка №1

Обратите внимание, что для нормального слива конденсата, необходимо бурить под небольшим углом в сторону улицы.

В этом случае конденсат будет выводиться беспрепятственно, а вода не скопится и не заплесневеет в дренаже.

Ошибка №2

Некоторые сначала крепят монтажную пластину под блок, а уже затем бурят.

Это не правильно. Дело в том, что при сверлении в заранее намеченном месте, можно случайно попасть на арматуру.

В итоге отверстие придется переносить. Из-за чего и сам кондиционер внутри комнаты сместится на несколько сантиметров.

При выборе места под сквозное отверстие и расположении наружного блока сбоку от окна, необходимо бурить так, чтобы отверстие в итоге получилось почти по верхнему уровню наружного блока.

Это создаст максимальный уклон для магистральных труб, и поможет избежать попадание масла в испаритель.

Место установки кондиционера

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.



Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.



При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Ошибка №3

Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.

Монтаж фреономагистрали

Для стандартного кондиционера мощностью до 2,5кВт вам понадобятся следующие материалы:

  • медный фреонопровод диаметром 1/4 и 3/8 дюйма
  • теплоизолятор, он же утеплитель (K-Flex) толщиной 6мм и выше
  • межблочный эл.кабель
  • дренажный шланг d-16мм
  • армированный скотч или виниловая лента

Отмеряете необходимую длину фреономагистрали, оставив запас, который пойдет на кольцо за наружным блоком.

Ошибка №4

При общей длине трассы до 2м, на запас и кольцо отмеряете около 1м. Эта петля играет роль гидравлической компенсации и на коротких трассах необходима.

При больших длинах, гидравлическая петля создает дополнительное сопротивление фреону и только мешает работе кондиционера! Хотя некоторые ее все равно делают, якобы для снижения шума.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5

Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера.

Ошибка №6

Развальцовывание производится спец. инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.



Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7

Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8

Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9

Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали.



Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.



Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

  • значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.



Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10

Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

  • разрушению кислотной средой лаковой изоляции обмоток на эл. двигателе и выходу его из строя
  • постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.



Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.



Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Статьи по теме

Расходные материалы для кондиционеров, их монтажа, обслуживания

Кроме приобретения сплит-системы необходимо позаботиться о покупке необходимых комплектующих для установки, качественной работы, дальнейшего технического обслуживания. Особенно, если перечисленные работы будут производиться самостоятельно. Найти магазин, в котором продаются расходные материалы для кондиционеров довольно просто (например, ТД «Эгида», «Константа»). Главное, чтобы производитель был надежным.



Расходные материалы для монтажа кондиционеров

В число необходимых материалов для установки сплит-системы входит медная труба, лучше всего отожженная, так как она более гибкая, легче поддается развальцовке. Используется для образования фреонового контура между внутренним и внешним блоками.

К коммуникационным составляющим относится электрический кабель, трех-, пятижильный, что зависит непосредственно от приобретенного климат-оборудования. Необходимое сечение провода указывается в технической документации.

Дренажный шланг необходим для организации отведения конденсата из внутреннего блока сплит-установки. Как правило, диаметр патрубка составляет 16 мм. Уточнить диаметр можно в техническом паспорте устройства.

Медный трубки для кондиционеров. Виды и конструктивные особенности. Как выбирать и на что обратить внимание >>>>

Также к расходникам для монтажа относятся:

  • медные фитинги;
  • рефнет-разветвитель;
  • припои;
  • теплоизоляция;
  • кронштейны под кондиционеры;
  • козырьки, антивандальные решетки;
  • модульные рамы;
  • армированная лента;
  • кабель-канал ПВХ;
  • анкерные болты, дюбеля, гайки, хомуты, саморезы, дюбель-гвозди и т.д.

Дренажные помпы для кондиционеров Sauermann inside (Si)  >>>>



Расходные материалы и комплектующие для сплита

Климатическое оборудование также нуждается в дополнительных материалах для эффективного, бесперебойного функционирования. К их числу относится качественный, экологически безопасный хладагент (фреон R22, R410a). Охлаждающее вещество заправляют в систему при установке. При условии качественного монтажа его должно хватить на два года. Затем требуется дозаправка климат-системы.

Дренажные помпы – актуальный расходный материал, учитывая, что не всегда удается монтировать внутренний блок так, чтобы отведение конденсата происходило должным образом. Оснащение климат-устройства помпой позволяет отводить жидкость на высоту до 10 м, расстояние до 15-20 м в зависимости от модели.

Не все бытовые сплит-системы предназначены для работы в зимний период, особенно из числа бюджетных моделей. Исправить это помогает зимний комплект. Он позволяет сплиту работать на охлаждение при минусовой температуре. Комплект включает регулятор скорости вентиляторного механизма, нагреватели для картера компрессора и дренажной емкости. При этом масло внутри системы не замерзает, детали компрессора не изнашиваются.



Перечень расходных материалов для обслуживания кондиционеров

К ним относятся:

  • средства дезинфекции, антибактериальные средства;
  • фреоновые масла;
  • воздушные фильтры.

Техническое обслуживание климатического оборудования сводится к регулярному осмотру внутреннего, внешнего блоков на предмет механического повреждения, неисправностей в работе, устранении неполадок. Лучше всего эти работы доверить специальным фирмам. Но некоторые работы можно проводить самостоятельно.

Алюминиевая труба для кондиционера может послужить альтернативой медной  >>>>

Очистка, при необходимости замена, воздушных фильтров должна производиться периодически один раз в 1-3 месяца в зависимости от состояния воздуха внутри квартиры. Фильтры промываются под проточной водой, высушиваются на солнце (желательно).

Антибактериальная очистка, дезинфекция проводятся два раза в год, весной и осенью с помощью специальных средств. Внутренний блок разбирается, снимается лицевая панель, фильтры. Теплообменник, вентиляторы очищаются средством согласно инструкции на упаковке. Затем промываются по возможности. Снятые детали устанавливаются обратно. В дренажную емкость можно положить дизенфицирующие таблетки, препятствующие размножению бактерий в скапливающейся жидкости.

Фреоновые масла добавляются при установке, дозаправке в хладагент для смазывания механизмов компрессора, предотвращения их быстрого изнашивания, выхода двигателя из строя.

Продажа расходных материалов производится в любом соответствующем спецмагазине, даже оптом. Все необходимое для установки, обслуживания приобрести не составит труда. Кроме того, интернет-магазины доставляют заказы до станций метро («Водный стадион»), что очень удобно.

Необходимые расходные материалы

Содержание:

  1. 1. Золотые руки и прочные крепежи
  2. 2. Эстетика и безопасность
  3. 3. Пригодится в обслуживании
    1. 3.1. Поэтому, укажем все необходимое для подобного текущего ремонта:
  4. 4. Маленькие приспособления для большого комфорта

На покупке кондиционера задача по созданию идеального климата дома не заканчивается. Для того, чтобы в полной мере ощутить все прелести комфортной температуры дома, стоит позаботиться о грамотной установке, а также о качественных расходных материалах.

Существует огромный спектр дополнительного оборудования: для монтажа, регулярного обслуживания и ремонта. Мы постараемся ничего не упустить.

Золотые руки и прочные крепежи

Для начала разберемся со всем, что понадобится для подключения кондиционера. На самом деле, необходимых мелочей (и не только) немало:

  • медные трубы;
  • кронштейны;
  • анкера;
  • дренажные помпы, шланги и капиллярные трубки;
  • теплоизоляция;
  • трубы для электропроводки;
  • короб и аксессуары для него;
  • козырьки, ограждения.

Начнем с установки внешнего блока системы: держаться он будет на кронштейнах и анкерах. Поэтому они должны быть  прочными, ровно окрашенными, с качественными сварными швами. Все-таки, именно им придется выдерживать вес кондиционера в любую погоду.

Кронштейны, дюбели, анкера и прочие элементы с разными зонами крепления используются для монтажа устройств к различным по плотности поверхностям, таким как стены из бетона,  песчаника, или конструкции из гипса, пустотелого кирпича, вспененного бетона.

Внутренний блок монтируется на такие же соединения, рассчитанные на плотность материала, из которой изготовлены межкомнатная перегородка или потолок.

Для того чтобы оборудование не давало сбоев в работе, стоит с особым вниманием отнестись к выбору медных труб, термоизоляционных материалов.

Именно из меди изготавливается весь холодильный контур, соединяющий блоки сплит-системы. Также эта труба стабилизирует давление в системе.

Если фреон начинает подтекать, в первую очередь проверяют качество спаек и соединительных швов. Магистрали должны соответствовать международным стандартам ISO 9002 и ISO 9000, иначе вполне возможно появление трещин. При монтаже специалисты стараются проверить пластичность детали: в местах сгибов не должно быть заломов.

Качественные соединения выполняются с помощью фитингов. Переходники, маслоподъемные петли и муфты позволяют производить монтаж практически любой сложности.

Кроме прокладывания воздушных магистралей, важным этапом установки кондиционера является размещение дренажного шланга. Если провести его под естественным уклоном не получается (например, из-за конструктивных особенной здания), используют так называемые дренажные помпы. Это насосы, которые подключаются к кондиционеру для сбора конденсата. Среди них различают накопительные и проточные. В первом случае мы имеем дело с устройствами, которые оборудованы отдельной емкостью для жидкости, они работают автономно.  Проточный насос откачивает воду из дренажной ванны самого кондиционера, чаще всего состоит из двух блоков, которые соединяются трубопроводами.

Эстетика и безопасность

Чтобы кондиционер пережил морозы с минимальным ущербом, трассам необходима теплоизоляция. На трубах, покрытых изоляционным материалом, не оседает конденсат, что продлевает срок их службы. Иногда недобросовестные работники идут на хитрость: специальной лентой покрываются только те части магистралей, что находятся внутри помещения и снаружи здания. А та часть, что проходит через стену – остается открытой. Если вовремя не проследить за качеством работ, это может плачевно сказаться не только на функциональности климатического оборудования, но и вообще поставить под вопрос возможность дальнейшей работы устройства.

Кондиционер все-таки электрическое устройство, поэтому с особой осторожностью стоит производить проведение кабелей. Для того чтобы защитить и себя от получения удара током, и оборудование от опасности поломки, возгорания - вся проводка «прячется» в специальные гофрированные трубы. Подобная изоляция не только защитит все провода от механических повреждений или влаги (все-таки часть электроэлементов находятся на улице), но и позволит разместить их в полой стене.   Изделие отличается повышенной ударопрочностью, стойкости к пониженным или повышенным температурам.

При нестандартном монтаже возможно спрятать все воздушные магистрали и проводку за специальным коробом. Пластиковые кабель-каналы созданы для того, чтобы скрыть от пользователя все трубы и соединения. Такое приспособление пригодится тем, кто считает, что неприглядные коммуникации не вписываются в интерьер. При желании можно приобрести не только классические белые короба, но также выполненные «под дерево» или «натуральный камень».

Кроме эстетической, они выполняют еще и вполне практичную функцию – изоляционную. Современные производители кабель-каналов делают их максимально прочными, способными выдерживать высокие температуры, воздействия кислот и других химических составов. Если учитывать, что именно от проводки зависит работоспособность всей системы кондиционирования, такая защита не покажется излишней.

Можно «замаскировать» короб под потолочный или напольный плинтус. Для этого существует большое количество аксессуаров: уголки, повороты и заглушки.

После установки некоторых видов климатической техники (например, канального кондиционера), все, что представляется взору пользователя – декоративная решетка. Если по каким-то причинам Вас не устроила та, что имеется в комплекте, всегда можно подобрать такое изделие, которое будет отвечать всем Вашим требованиям.

Сегодня многие компании занимаются изготовлением металлических решеток, покупатель может быть строгую классику – белое покрытие, без вензелей. А для эстетов – изделия с художественными элементами, ковкой или сложным орнаментом. Выполняются они из листовой нержавеющей стали, алюминия, латуни, бронзы, меди, в ассортименте -  разные размеры и формы. Но пусть все великолепие такого дизайнерского решения не вскружит Вам голову, помимо эстетической функции, решетки выполняют задачу сугубо практическую - распределяют воздух по помещению. Поэтому при выборе рисунка, обращайте внимание на то, насколько хорошо воздушный поток сможет проходить через завитушки, цветы и листочки.

Теперь, когда внутренний блок и вся коммуникационная система в безопасности, обратим внимание на защиту внешнего. Конечно, кто-то считает, что металлического корпуса вполне достаточно. Но более дальновидные все-таки решат подстраховаться, на случай если зимой с крыши упадет сосулька или глыба снега при чистке.

Для таких ситуаций предусмотрены усиленные козырьки из профильных труб и оцинкованной стали. В дополнение к ним, можно скрыть внешний блок кондиционера с помощью металлических решетчатых ограждений. Единственное, что они не закрывают – нижнюю часть устройства, необходимую для технического обслуживания. Рекомендуется устанавливать защитные элементы одновременно с монтажом кондиционера.

Пригодится в обслуживании

Раз в год, обычно в конце осени, необходимо производить плановое  обслуживание кондиционера. Проверить магистрали, восполнить потери фреона, заменить износившие части, а также подготовить устройство для работы в зимнее время. Все эти операции выполняются специалистами для того чтобы климатическое оборудование качественно работало все время до следующего осмотра.

Поэтому, укажем все необходимое для подобного текущего ремонта:

Во-первых, очистительные фильтры. Раз в две недели необходимо их промывать, чтобы очищать от накопившейся во время работы пыли. Но со временем нужно устанавливать новые. Мы расскажем о том, какие фильтры существуют:

  • Механические сетчатые фильтры представляют собой мелкую сетку, которая задерживает все мелкие частицы, находящиеся в воздухе. Предохраняют устройство от загрязнений.
  • Абсорбирующие, угольные (карбоновые) фильтры кроме «блокирования» пыли, очищают воздух от неприятных запахов (сигаретный дым).
  • Антибактериальные фильтры обеззараживают воздух, в котором могут находиться бактерии, вирусы, грибок. Электростатические фильтры на основе Васаби притягивают не только мелкие частицы, но еще и споры плесени.
  • Цеолитные (фотокаталитические) могут работать даже при повышенной влажности воздуха. Служат до 5 лет.
  • Катехиновые фильтры кондиционеров уничтожают запах пота, животных, а также обеззараживают воздух.

Кроме указанных видов существуют еще и отдельные разработки производителей, которые устанавливаются на определенные модели.

Во-вторых, то, что выполняет самую главную задачу – охлаждает. Речь о фреоне, или хладагенте. В процессе работы он циркулирует по медному контуру, постоянно переходя из жидкого состояния в газообразное, и обратно. Естественно, в ходе конденсации часть вещества попросту выпаривается (чаще всего в местах соединения трубопровода путем развальцовки), поэтому со временем нужно восполнять его запас.

В бытовом и промышленном оборудовании используются хладагенты разных марок. Наиболее безопасными являются фторуглероды и гидрохлорфторуглероды (марки R134А, R407C и R410A).

Нормированная утечка хладагента – 6-8% в год. Для того чтобы компенсировать эти потери, раз в 1-1,5 года необходима дозаправка. Производить ее могут только специалисты из сервисного центра. Если эта процедуру постоянно откладывать, уровень фреона упадет ниже минимально допустимого. Это приведет к выходу из строя компрессора (который больше не сможет охлаждаться). Конечно, можно будет заменить его на новый, но стоить это будет почти как половина всего кондиционера.

Маленькие приспособления для большого комфорта

Есть еще несколько дополнительных механизмов, использование которых облегчит работу кондиционера и жизнь пользователя.

Например, зимний комплект. Это набор устройств для замедления работы вентилятора, обогрева дренажной системы и картера. При его установке, климатическому оборудованию не страшен даже самый лютый мороз, и работать оно будет отлично.

При дополнительном обогреве дренажной трубки конденсат не будет переохлаждаться. А если картер внешнего блока не будет замерзать, то в нем не будут образовываться сгустки масла, которые нарушали бы функционирование кондиционера.

Осталось обсудить, пожалуй, самое удобное из всех дополнительных оборудований устройство - пульт дистанционного управления. Благодаря нему можно изменять настройки работы климатической техники, не карабкаясь под потолок к внутреннему блоку.

При монтаже кондиционера, после его подключения необходимо проверить работу пульта: правильно ли он реагирует на команды, хорошо ли само устройство воспринимает сигналы.

Универсальные пульты стали лидерами в своем классе, так как являются самым простым решением при поломке или утере оригинального. Настраивают их специалисты сервисной службы, ведь точность поддержания температуры на 50% зависит именно от незначительного, казалось бы «бонуса» к оборудованию.

При покупке такого сложного устройства, как кондиционер старайтесь учитывать все возможные варианты и предугадать неполадки в работе. Если каждую зиму с крыши дома падают огромные глыбы льда, не лишним будет заранее подумать о защитном козырьке для кондиционера. А от того, насколько качественно и грамотно произведена установка (что возможно только при наличии прочных крепежных элементов) будет зависеть не только то, как работает техника, но и срок ее службы.

Не теряйтесь, если вдруг оказалось, что кондиционер перестал реагировать на команды пульта. Может быть, пора просто заменить батарейки?

виды, особенности, инструкция по выбору и установке, материалы и возможные неполадки

Оснащение жилых помещений системами кондиционирования уже является не роскошью, а необходимостью. Именно кондиционер поможет сделать температуру в квартире или доме комфортной в летнюю жару, а также проветрить и осушить помещение в осеннюю сырость, когда центральное отопление еще не функционирует. Разновидностей кондиционеров несколько, они отличаются внешним видом и характеристиками. Подключение кондиционера можно выполнить как самостоятельно, так и привлечь к работе специалистов, все зависит от места установки и характеристик климатической техники.

Какие бывают кондиционеры

На сегодняшний день существует несколько разновидностей кондиционеров. Самые распространенные такие:

  1. Оконный;
  2. Мобильный;
  3. Сплит-система;
  4. Мультизональная система;

Сплит-система

Оконный кондиционер врезается в проем окна. Такая климатическая техника была распространена более 10 лет назад, сейчас ее популярность значительно снизилась. Недостатков у таких устройств больше, чем достоинств. Преимуществами таких кондиционеров являются:

  • Невысокая стоимость;
  • Легкость монтажа.

К недостаткам таких систем относятся:

  • Низкая мощность, такое устройство не может качественно охладить комнату, особенно если она нестандартной формы. А если окно закрыто плотными гардинами или шторами, то холодный воздух вообще не попадет в комнату;
  • Слишком высокий уровень шума, за счет того, что компрессор находится в середине помещения;
  • Уменьшение освещенности комнаты – кондиционер перегораживает часть окна и уменьшает доступ солнечного света в помещение.

Мобильные кондиционеры отлично подойдут тем людям, которые часто меняют место проживания. Также отлично они зарекомендовали себя в загородных домах. Чтобы выполнить электрическое подключение такого устройства достаточно обычной розетки. Для удаления горячего воздуха нужно вывести гибкий патрубок в форточку или специальное отверстие в стене. Достоинствами таких приборов можно назвать:

  • Легкость перемещения;
  • Легкость монтажа.

Мобильная система кондиционирования

Недостатков у таких систем кондиционирования на порядок больше, к ним относятся:

  • Высокая стоимость – иногда сравнима со стоимостью стационарной сплит-системы;
  • Повышенный уровень шума за счет компрессора внутри помещения;
  • Невысокая мощность, такой аппарат не сможет качественно охладить большую площадь.

Сплит-системы являются наиболее востребованными на сегодняшний день. В магазинах бытовой и климатической техники они представлены в большом ассортименте. Выбрать можно исходя из дизайна и эксплуатационных характеристик. Преимуществами таких систем являются:

  • Большой выбор, что позволяет легко выбрать нужный дизайн;
  • Низкий уровень шума, компрессор в таких системах располагается на улице.

Недостаток у таких сплит-систем всего один – они требуют привлечения к монтажу специалистов. Хотя встречаются такие домашние мастера, которые без проблем, самостоятельно подключают сплит-системы в частных домах и квартирах, расположенных на нижних этажах.

Мультизональные системы чаще применяют в офисных помещениях. С помощью одной такой системы кондиционирования можно качественно обслужить до 30 комнат. Причем для каждой из комнат ставится индивидуальный внутренний блок подходящего дизайна. Достоинствами таких систем являются:

  • Возможность обслуживания большого количества комнат, без изменения качества;
  • Высокий срок службы, с сохранением всех технических характеристик на всем этапе эксплуатации;
  • Поддержание комфортной температуры в каждом отдельном помещении.

Мультизональная система

Недостатков у мультизональных систем всего два:

  • Высокая стоимость, которая доступна не всем;
  • Сложность монтажа.

Разновидность системы кондиционирования нужно подбирать исходя из площади помещения и его предназначения. Немаловажным будет заранее ознакомиться с техническими характеристиками приобретаемого кондиционера и тонкостями его подключения.

Какой выбрать кондиционер для бытового пользования

Чтобы пребывание в квартире или доме было комфортным, чаще всего устанавливают настенные сплит-системы. Такой кондиционер можно без проблем купить в любом магазине бытовой техники, они представлены на любой вкус и цену.

Перед покупкой стоит ознакомиться с общими характеристиками устройства. Бывает так, что марка совершенно неизвестная, а все наполнение прибора довольно известного бренда. Хотя большинство специалистов советуют не экономить на климатической технике, так как кондиционеры известных брендов служат дольше и надежней.

Процесс подключения

Для подключения сплит-систем обычно привлекают специалистов, так как существует ряд тонкостей, которые трудно учесть рядовому домашнему мастеру. Так подключение наружного блока обычно происходит на высоте, что очень проблематично, исходя из большого его веса.

Подключение кондиционера

Мастер, подключающий наружный блок, обычно страхуется альпинистским снаряжением. Установка наружного блока происходит в несколько последовательных этапов:

  1. Высверливается отверстие в стене под проводку коммуникаций;
  2. Крепятся специальные кронштейны для установки блока;
  3. На кронштейны выставляется и надежно крепится блок.

Некоторые хозяева квартир и домов предпочитают делать крышу из нержавейки над кондиционером, чтобы случайно упавшая штукатурка или плитка не повредила наружный блок. Однако эксперты не советуют этого делать, так как нарушается циркуляция воздуха вокруг устройства.

Подключение внутреннего блока выполняется на порядок легче. К блоку подсоединяют все провода и патрубки, а затем выводят через отверстие в стене наружу. Сам блок фиксируется на стене при помощи специальных креплений-защелок. Внутренний блок необходимо устанавливать так, чтобы кондиционер мог хорошо обдувать всю комнату.

Подключение кондиционера к электросети можно выполнить двумя способами:

  1. При помощи электрической вилки воткнуть в розетку;
  2. Провести проводку непосредственно к внутреннему блоку и подключить электропитание напрямую, без розетки.

Подключение без розетки требует трудоемких подготовительных работ, таких как штробление каналов под провода и их последующая отделка. Часто такое подключение выполняют перед началом ремонта в доме или квартире, чтобы избежать излишней пыли и грязи.

На что обратить внимание при самостоятельном подключении

Если есть уверенность в своих силах и необходимые навыки работы, то можно подключить систему кондиционирования самостоятельно. Для работы понадобятся такие инструменты и расходные материалы:

  • Перфоратор с буром нужного диаметра для выполнения отверстия в стене;
  • Гаечные ключи;
  • Отвертки;
  • Кронштейны для внешнего блока;
  • Болты, гайки, шайбы;
  • Уплотнитель;
  • Трубки для фреона и для отвода воды.

Выполнять подключение своими руками можно только в том случае, если есть хоть небольшие навыки выполнения подобных работ и если установка происходит на нижних этажах дома. В остальных случаях стоит обратиться к мастерам. Часто при покупке климатической техники менеджеры магазина дают визитки проверенных мастеров-специалистов, которые не просто качественно выполнят установку, но еще и дадут гарантию на свою работу.


Возможные неполадки при подключении системы

Бывает так, что вроде все подключено правильно, а по какой-то причине кондиционер после установки не хочет включаться или производимый им воздух не соответствует заданной температуре. В таком случае стоит проверить:

  • Контакты подключения электрического провода, возможно, они хорошо не зафиксированы и подача электричества отсутствует;
  • Количество фреона в кондиционере, при непрофессиональной установке хладагент может быть выпущен при монтаже. В таком случае устройство необходимо дозаправить;
  • Настройки системы кондиционирования. На пульте управления могли сбиться настройки, в таком случае их просто нужно выставить корректно.

Если после всех проверок и устранения возможных неполадок кондиционер не работает, то нужно вызвать мастера для диагностики неисправности и ремонта.

Почему подключение кондиционера стоит выполнять качественно? Ни для кого не является секретом то, что для долговечности системы кондиционирования мало приобрести устройство популярного бренда. Основным составляющим фактором долгой и надежной службы является корректное подключение кондиционера. Качественно подключенная техника будет служить не один год без всяких нареканий на работу.

Инструмент для монтажа сплит-системы - Учебный центр Верконт Сервис

Холодильный инструмент

Комплект для развальцовки медных труб Используются для развальцовки медных труб (фреоновая магистраль) для соединения наружного и внутреннего блоков.
Манометрическая станция Используется для замеров высокого и низкого давления хладагента. Манометр высокого давления служит для измерения давления нагнетания. Манометр низкого давления служит для измерения давления всасывания. Манометрическая станция может применяться при вакуумировании холодильного контура.
Вакуумметр Необходим при вакуумировании холодильной системы перед заправкой хладагентами. По этому прибору можно определить герметичность трассы, а также присутствие неконденсирующихся примесей и влаги.
Шланги для контроля и заправки Применяются для соединения сервисных портов кондиционера (клапан Шредера) и манометрической станции.
Вакуумный насос Вакуумный насос применяется как при монтаже кондиционеров, так и при их ремонте.
Вакуумирование—это процесс удаления неконденсирующихся примесей, проще говоря, воздуха и влаги из магистрали и внутреннего блока, а при ремонте конденсаторного блока—из всей холодильной системы.
Заправочный цилиндр и электронные весы Заправочный цилиндр и электронные весы используются для дозаправки и заправки холодильной системы. Он необходим при монтаже, так как завод- изготовитель обычно заправляет кондиционеры хладагентом с расчетом на минимальный размер трассы (5-8 метров, см. инструкции по монтажу кондиционера).
Также применяется при заправке хладагентом после ремонта кондиционера.
Цифровой термометр Применяется для измерения температуры в обслуживаемом помещении, перепада температуры входящего и выходящего воздуха—как для внутреннего, так и для наружного блока.
Трубогибы пружинные, рычажные, эспандерные Применяются для качественной гибки медной трубы. Не использование этого инструмента может привести к поломке трубы в местах сгиба, что может привести к выходу из строя кондиционера: в месте сгиба может произойти закупорка трубы, что создаст препятствия для работы компрессора.
Труборез Используется для качественной резки трубы без образования стружки, так как стружка, попавшая в трубу, может засорить фильтры, капиллярные трубки, дюзы, ТРВ, что в свою очередь приводит к выходу из строя компрессора.
Ремер Применяется для снятия заусенцев перед развальцовкой. Необходимо помнить, что при обработке труб ремером труба должна быть направлена вниз, иначе в нее может попасть стружка.
Течеискатель Применяется при тестировании холодильной магистрали и системы на утечку хладагента.

Строительный инструмент

Перфоратор мощностью N=0,95—1,5 кВт Перфоратор необходим для бурения сквозных технологических отверстий в стене для прокладки межблочных коммуникаций.
Применяются буры с хвостовиком SDS-max
Перфоратор мощностью N= 0,3-0,7 кВт Перфоратор применяется для прохода отверстий под крепление кронштейнов наружного блока и панели внутреннего блока, а также для крепления декоративных коробов.
Применяются буры с хвостовиком SDS+
Буры и сверла по металлу и бетону При монтаже кондиционера могут использоваться буры разных диаметров и модификаций.
Например:
Бур 6*160 SDS-plus
Бур 10*260 SDS-plus
Бур 14*260 SDS-plus
Turb Kit d32-400, пика L 540
Скарпель SDS-max
Хвостовик
Патрон-адаптер для SDS+ Необходим для зажима сверл по металлу и дерева в перфораторе для буров с хвостовиками SDS+.
Машина углошлифовальная Используется для обрезки арматуры при изготовлении штробы.
Шуруповерт аккумуляторный Шуруповерт нужен для крепления декоративных коробов, панели внутреннего блока и других креплений.
Штроборез Нужен для изготовления штробы для укладки межблочных коммуникаций (трасса хладагента), электрокабеля и дренажной трубы). Штроборез используется при монтаже кондиционера в 2 этапа.
Пылесос промышленный Предназначен для сборки строительной пыли и уборки помещения после монтажа. У промышленного пылесоса есть специальная розетка для подключения электроинструмента (перфораторы, штроборезы).
При включении и выключении электроинструмента пылесос также включается и выключается.
Уровень строительный Служит для разметки точного положения внутреннего и наружного блоков кондиционера, а также декоративного короба.

Установка и монтаж кондиционеров в Рязани


Трасса межблочная
Дополнительная трасса (07-09) м.пог.                 800р.
Дополнительная трасса (12-18) м.пог.                 900р.
Дополнительная трасса (24) м.пог.               1150р.
Дополнительная трасса (28-36) м.пог.               1300р.
Дополнительная трасса (48-60) м.пог.               1500р.

Монтаж короба
Монтаж короба 15х15 (с материалом) м.пог.                 100р.
Монтаж короба 60х60 (с материалом) м.пог.                 300р.


Штробление стен
Штроба под кабель электрический (кирпич/бетон) м.пог.       200р./400р.
Штроба под дренаж (кирпич/бетон) м.пог.       400р./750р.
Штроба под межблочную магистраль (кирпич/бетон) м.пог.     800р./1500р.

Высотные работы
Автовышка           от 2000р.
Промышленный альпинист          от 3000р.
Вышка - тура          от 3000р.

Дренаж
Установка доп. трассы дренажа, (с материалом) м.пог.                 150р.
Установка обогрева дренажа, (без оборудования) шт.               1000р.
Установка помпы дренажной, (без оборудования) шт.               1500р.
Подключение дренажа в канализационный стояк. шт.               1500р.

Козырек и защита антивандальная
Установка козырька, шт. (без материала)               1000р.
Установка защиты наружного блока, шт. (без материала)               1500р.


Электротехнические работы
Монтаж электрического кабеля (с материалом) м.пог.                 100р.
Монтаж электрического кабеля в коробе (с материалом) м.пог.                 200р.
Подключение к автомату, шт.                 600р.

Другие работы
Бурение дополнительного отверстия для межблочной трассы                 500р.
Пайка, стык                 500р.
Демонтаж, монтаж стеклопакета                  500р.
Монтаж наружного блока на шпильки               1000р.
Разборка/сборка подвесного потолка, кв. м                 350р.
Монтаж наружного блока на утепленный фасад                 500р.

Выезд на объект
Выезд инженера: расчет стоимости монтажа, консультация (при заключении договора на монтаж - не оплачивается)                 300р.
Монтаж сплит-системы в два этапа                1000р.
Выезд за пределы Рязани, км. в обе стороны              .    10р

Как установить цепь 220 В переменного тока для наружного кондиционера

Существует ряд особых правил, которым вы должны следовать, если вы планируете установить цепь 220 В переменного тока для наружного кондиционера.

Примечание: Для выполнения этой работы может потребоваться разрешение на электричество. Всегда уточняйте у местных строительных властей.

Базовая конфигурация электрической цепи, необходимой для питания конденсатора внешнего кондиционера, требует, чтобы питание поступало от двухполюсного прерывателя цепи в вашем домашнем центре нагрузки, поступало на выключатель кондиционера, а от выключателя - на конденсатор.

Примечание: Поскольку это цепь 220 В переменного тока, у вас должно быть два свободных положения выключателя друг над другом.

Рисунок 1 - Выключатель кондиционера
Рисунок 2 - Жидкопроницаемый гибкий трубопровод

От автоматического выключателя проложите кабель подходящего размера (10/2 с заземлением для цепей 30 А и 8/2 с заземлением для цепей 45 А) к разъединителю системы кондиционирования наружного воздуха.От выключателя вы проводите провода к кондиционеру.

Примечание: В инструкции по установке конденсатора кондиционера и паспортной табличке на устройстве должны быть указаны текущие требования к конденсатору конкретной модели кондиционера.

Шаг 1:

Установите разъединитель кондиционера , как показано на Рисунке 1, на внешней стене как можно ближе к конденсатору кондиционера.Убедитесь, что он надежно прикреплен к стене с помощью подходящего крепежного оборудования для материала стены.

Шаг 2:

Выключатель кондиционера соединен с конденсатором кондиционера с помощью непроницаемого для жидкости гибкого металлического трубопровода, как показано на Рисунке 2.

Примечание: Для 10/2 (30 ампер) используйте кабелепровод 1/2 дюйма, а для 8/2 (45 ампер) используйте кабелепровод 3/4 дюйма.

Кабелепровод механически соединяется с разъединителем и конденсатором с помощью соответствующих фитингов прямого или 90 ° гибкого металлического кабелепровода , как показано на Рисунке 3.

Добавьте зажимы для кабелепровода, как показано на рис. 4, один в пределах 12 дюймов от разъединителя, а другой - в последней точке стены перед трубопроводом, ведущим к конденсатору.

Рисунок 3 - Фитинг кабелепровода 90 °
Рисунок 4 - Зажим кабелепровода

Шаг 3:

Удалите оболочку с отрезка кабеля, чтобы у вас были отдельные провода, которые можно было проложить от разъединителя через гибкий канал к конденсатору кондиционера.Длина провода должна быть примерно на 18 дюймов больше, чем длина самого кабелепровода. Помните, вы всегда можете отрезать лишнее, нельзя добавлять слишком короткий провод!

Шаг 4:

Подсоедините провода в распределительной коробке конденсатора кондиционера.

Оголенный медный провод - это провод заземления, который необходимо подключить к зеленому проводу в распределительной коробке конденсатора. В зависимости от производителя, это может быть проушина или винт. В любом случае заземляющий провод подключается к металлическому каркасу конденсатора кондиционера.

Остальные 2 провода подают 220 В переменного тока на конденсатор. Расположение и способ подключения этих двух проводов будут описаны в руководстве по установке, прилагаемом к конденсатору.

Примечание: Если вы приобрели кабель 10/2 или 8/2, у вас будет белый, черный и медный провод в оболочке кабеля. Белый провод будет использоваться в качестве горячего провода, и по этой причине вы должны обмотать концы белого пластикового покрытия на проводе черной лентой, чтобы обозначить, что это не нейтральный провод.Если вы приобрели кабель 10/3 или 8/3, у вас будет белый, черный, красный и медный провод в оболочке кабеля. Используйте черный, красный и медный провод и выбросьте белый провод. Нет необходимости наклеивать черную ленту на красный провод, поскольку красный цвет указывает на то, что это горячий провод.

Шаг 5:

Подсоедините провода к внутренним клеммам или наконечникам разъединителя. Оголенный медный провод будет прикреплен к наконечнику или винту, который соединен с рамой разъединителя.Два других провода будут подключаться к наконечникам или винтам, обозначенным как нагрузка . Не имеет значения, какой провод нагрузки к какому наконечнику или винту идет.

Продолжение ...

Как самостоятельно установить центральное кондиционирование

В то время как 87 процентов домохозяйств в США используют тот или иной тип кондиционирования воздуха, центральные системы кондиционирования воздуха наиболее востребованы как по удобству, так и по доступности. Если вам нужно щелкнуть выключателем для охлаждения всего дома, вы можете задаться вопросом, можно ли установить собственное.И ответ: вы определенно можете. Вот как правильно и безопасно установить центральное кондиционирование воздуха.

Фото ElasticComputeFarm Лицензия CC0

Как работает центральный кондиционер?

Центральный кондиционер использует воздуховоды и регистры (отверстия) для подачи прохладного воздуха по всему дому. По сути, система втягивает воздух снаружи, охлаждает его, а затем проталкивает по всему дому через воздуховоды.

Центральные кондиционеры бывают двух типов: сплит-системы и блочные.Сплит-система состоит из наружного блока и внутреннего шкафа, а сплит-система находится в шкафу снаружи или на крыше вашего дома. Упакованные блоки - это те, которые также могут функционировать как нагреватель с добавлением электрических нагревательных змеевиков или газовой печи.

Если в вашем доме нет воздуховодов для поддержки вашей новой системы, вам придется провести некоторые ремонтные работы, чтобы установить кондиционер в вашем доме. Однако, если вы заменяете старый блок на обновленный и энергоэффективный, вы можете увидеть значительную разницу в своих счетах за электроэнергию.

Сегодняшние агрегаты потребляют на 50 процентов меньше энергии для работы, чем те, которые были произведены всего десять лет назад, что делает новый агрегат отличным вложением для большинства домовладельцев. Конечно, выбор системы правильного размера также повлияет на ваши затраты на электроэнергию, поэтому выбор подходящей системы имеет решающее значение.

Профессионально установленные центральные системы кондиционирования

Подробнее о профессионально установленной центральной системе кондиционирования, включая плюсы и минусы.

Дополнительные возможности для профессионально установленной центральной системы кондиционирования воздуха

Хотя есть много проектов, которые можно удовлетворительно выполнить своими руками, бывают случаи, когда лучше нанять профессионала для выполнения этой работы.Вот несколько преимуществ сертифицированного специалиста по HVAC для установки и обслуживания вашей новой системы переменного тока.

Домовладелец без ручного труда

Если вы выполняете работу своими руками, вы можете ползать под домом, поднимать тяжелые детали, готовить место для установки, заливать бетон, лазать по крыше или выполнять любое количество других физических задач. Найм профессионала избавляет вас от необходимости делать что-либо, кроме подписания работы и оплаты счета.

Беговая работа не требуется

В дополнение к физическим аспектам установки нового кондиционера, многие домовладельцы нанимают профессионала, чтобы не беспокоиться о бумажном оформлении.В большинстве мест местным властям требуются разрешения на многие проекты по благоустройству дома, включая замену или установку крупномасштабных приборов, таких как системы отопления и охлаждения дома.

Подрядчики и специалисты по HVAC могут получить для вас соответствующие разрешения, что упростит работу в отношении сроков и оперативности.

Профессиональное содержание

При установке большинства новых систем профессионалы HVAC предлагают планы обслуживания этих систем. Если компания устанавливает ваше новое устройство, они уже знакомы с ним и могут вернуться и проверить все, когда домовладелец попросит об этом.Кроме того, многие установочные пакеты включают конкретный план обслуживания, обеспечивающий долговечность и безопасность вашего устройства.

Недостатки профессионально установленной системы переменного тока

Есть несколько недостатков в найме на работу по установке кондиционера.

Повышенная стоимость

Несмотря на то, что ваш подрядчик может договориться о более низкой ставке для вашего блока кондиционирования воздуха в зависимости от его бренда и отношений с производителем, вы все равно будете оплачивать трудозатраты на установку блока. Вам также может потребоваться оплатить предустановочные работы, в том числе, возможно, заливку бетонной плиты или внесение изменений в установку новой сборки на вашей крыше.Тем не менее, профессиональный установщик обработает детали работы.

Трудно найти компанию с хорошей репутацией

Для тех домовладельцев, которые живут в более сельских районах, может быть сложно найти профессионала, который готов и сможет поехать для установки новой центральной системы кондиционирования воздуха. В то время как сельская жизнь имеет много преимуществ, доставка и установка предметов не входит в их число!

Фото ElasticComputeFarm Лицензия CC0

DIY Центральные системы кондиционирования

Здесь мы рассмотрим преимущества и недостатки самостоятельной работы с центральной системой кондиционирования воздуха.Об этом важно помнить, когда вы учитесь устанавливать центральное кондиционирование воздуха самостоятельно.

Льготы для самостоятельной установки переменного тока

Для тех, кто жаждет сделать работу своими руками, есть несколько льгот, чтобы сделать это в одиночку. Вот основные положительные преимущества самостоятельной установки нового блока переменного тока.

Перк №1: Снижение затрат

Хотя стоимость блока переменного тока, вероятно, выше, когда вы приобретаете его самостоятельно (многие компании получают значительные скидки от производителей блоков переменного тока при покупке напрямую у бренда), вы сэкономите на затратах на установку, выполняя работу самостоятельно.

Конечно, выполнение работы может занять больше времени, но что касается оплачиваемых часов, вы никому не платите из своего кармана.

Перк №2: Узнай что-то новое

Многим домовладельцам нравится реализовывать проекты самостоятельно, потому что для этого им необходимо больше узнать об используемых материалах и процессах. Если вы планируете поддерживать свой собственный блок переменного тока, имеет смысл установить его с нуля.

Кроме того, развитие этих технических навыков может привести к тому, что вы сможете распознать проблему с вашей системой и, возможно, устранить ее самостоятельно.

Перк №3: Выбор потребителя

В то время как большинство HVAC-компаний рекомендуют конкретную марку или тип кондиционера, домовладельцы, которые закупают и устанавливают свои собственные, имеют полный контроль над процессом. Если вы найдете бренд, который вам нравится, но в вашем местном отделении HVAC его нет, вы можете сделать это самостоятельно и все равно получить конкретный продукт, который вам нужен.

Недостатки самостоятельной установки переменного тока

Вот недостатки самостоятельного выполнения установки кондиционера:

Недостаток №1: процесс оформления документов требует времени

Особенно для домовладельцев, которые не знакомы с работой в своем доме и его электрических системах, может быть сложно ориентироваться в системе разрешений для нового блока переменного тока.В большинстве областей требуются разрешения как для самих блоков, так и для любых корпусов или платформ, которые необходимо установить для их установки.

Вам нужно будет поговорить с властями округа или города в вашем районе, чтобы узнать, какие разрешения вам нужны, какова стоимость и какие требования вы должны будете выполнить.

Недостаток 2: продолжительность работы

Когда вы работаете над проектом в одиночку, это может занять намного больше времени, чем если бы опытная команда работала над деталями. Особенно, если вы не знакомы с работой по ОВК, у вас может потребоваться намного больше времени для установки нового блока переменного тока, чем у подрядчика и команды, чтобы это сделать.

Кроме того, вы не будете получать заработную плату за свое рабочее время, а это означает, что ваши затраты времени могут обойтись дороже, чем если бы вы заплатили за это кому-то другому.

Недостаток № 3: Требования к сертификации

Если вы имеете дело с удалением старого блока переменного тока или установкой нового, в который необходимо добавить хладагент, вам потребуется специальный сертификат, чтобы справиться с этим самостоятельно. Вы можете получить сертификат EPA, но вам нужно будет подготовиться и сдать экзамен, а также заплатить взнос.

У вас также должна быть такая же сертификационная карточка для покупки дополнительного хладагента для нового блока, который может быть неправильно заправлен.

Где найти центральный кондиционер

Проще всего найти центральный кондиционер для покупки в Интернете. Однако это не всегда лучший вариант из-за возможных затрат на доставку. Некоторые системы переменного тока могут потребовать дополнительных затрат на транспортировку, в зависимости от того, откуда и куда они отправляются, и вам может потребоваться помощь некоторых людей, которые помогут вам разгрузить устройство, если компания по доставке не поможет с этим.

Помимо покупок в Интернете, есть еще несколько способов купить центральный блок переменного тока:

  • Посетите местную компанию по отоплению и охлаждению. Они могут помочь вам найти и заказать устройство (и, возможно, даже организовать доставку), которое соответствует вашим потребностям и вашему дому.
  • Найдите продукты или рекомендации в местном хозяйственном магазине
  • Заказ в местном магазине товаров для дома. Они могут даже сделать специальный заказ на то, что вам нужно.
  • Обратитесь к местным подрядчикам за рекомендациями.Может существовать местный источник кондиционеров, к которому вы, как домовладелец, в противном случае не имели бы доступа.

Где бы вы ни находили свое устройство, вы должны убедиться, что он находится в хорошем рабочем состоянии или что он совершенно новый. Приемлемо купить и установить подержанный блок переменного тока, но тогда вы рискуете, что он выйдет из строя или станет менее энергоэффективным, чем недавно приобретенная модель.

Фото falco Лицензия CC0

Как установить центральный кондиционер самостоятельно

После покупки и доставки нового блока переменного тока самое время для установки.На этом этапе вам нужно решить, где его установить, начать процесс сборки и добавить хладагент. Вот следующие шаги.

Где установить устройство

Понятно, что центральный кондиционер следует установить снаружи, а затем подключить к воздуховодам вашего дома. Но есть два варианта установки вашей новой системы. Вы можете либо залить бетонную подушку, чтобы разместить ее, либо установить блок на крыше.

Где бы вы ни решили разместить систему, место должно иметь достаточный воздушный поток, не мешать работе, чтобы не создавать лишнего шума, но также быть доступным для обслуживания и позволять правильно расположить и подключить устройство.

Обеспечение энергоэффективной установки

Даже если в вашем доме уже есть воздуховоды для поддержки вашего нового кондиционера, важно убедиться, что воздуховоды герметичны. В конце концов, холодный воздух, выходящий из воздуховодов, означает, что в ваш дом поступает меньше свежего воздуха, а также более высокие затраты на электроэнергию, поскольку вы охлаждаете и под домом!

Вы также не должны провисать или изгибать воздуховоды, так как это может повлиять на производительность системы. Проверка воздуховодов может включать в себя посещение свободного пространства под вашим домом или даже удаление пола, чтобы убедиться, что все подключено правильно.

Меры безопасности при установке централизованной системы кондиционирования воздуха своими руками

Если у вас уже есть существующий блок переменного тока, который вы хотите заменить, есть несколько уникальных соображений. Во-первых, вам необходимо восстановить весь оставшийся хладагент из вашего старого агрегата. Для этого вы должны иметь сертификат EPA по обращению с хладагентом или найти кого-нибудь, кто сможет безопасно удалить старый материал.

Конечно, если вы покупаете новый блок, в котором уже есть хладагент, возможно, вам не придется покупать больше.Однако для неправильно заправленного агрегата потребуется дополнительный хладагент, что может поставить вас в затруднительное положение, когда вы собираетесь его установить.

Попытка удалить хладагент без надлежащей подготовки опасна, и мы не рекомендуем домовладельцам самостоятельно выполнять эту часть установки или демонтажа кондиционера.

Уход за блоком переменного тока в течение долгого времени

Со временем ваш новый кондиционер потребует регулярного обслуживания и даже некоторого ремонта. Вам следует часто заменять (или очищать) свои воздушные фильтры, ежегодно проверять змеевик испарителя (и очищать его при необходимости), очищать систему от мусора и проверять на утечки хладагента.

Другие распространенные проблемы, которые могут возникнуть с блоками переменного тока, включают проблемы с термостатом, проблемы с дренажем, засорение фильтров, а также низкий уровень или утечку хладагента. Решение этих проблем выходит за рамки этой статьи, но во многих случаях найм профессионала может быть экономически эффективным и менее стрессовым, особенно если вы сами не разбираетесь в HVAC.

Подключение системы переменного тока

Подключение системы включает размещение самого устройства в нужном месте и его закрепление, будь то опора на уровне земли или опора на крыше.У вас также могут быть внутренние компоненты для установки, в зависимости от конфигурации блока переменного тока и если вы решите обновить воздуховоды или термостат.

Вам также понадобятся:

  • Отрегулируйте длину линии хладагента
  • Обеспечьте правильную длину дренажного трубопровода
  • Подключите электрические линии
  • Подключите термостат
  • Удалить загрязнения из линий хладагента
  • Заправьте новый кондиционер хладагентом (если он еще не заправлен)
  • Проведите тест, чтобы убедиться, что все работает нормально

Хотя это руководство для большинства домашних мастеров немного расплывчато, ваш новый кондиционер будет содержать как руководство по установке, так и схемы, в которых указано, где и какие элементы необходимо подключать.Тем не менее, некоторые электрические и общие знания в области отопления, вентиляции и кондиционирования воздуха полезны для обеспечения того, чтобы установка прошла по плану.

После установки: проверка системы

После установки системы вы сможете настроить термостат и включить его. И нагнетатель, и компрессор должны работать эффективно; это означает, что воздух проходит через воздуховоды и кажется достаточно прохладным.

Даже если кажется, что блок работает правильно, общие проблемы, такие как утечки хладагента, ненадлежащее обслуживание и отказ электронного управления, могут возникнуть в любой момент.Вот почему мы рекомендуем получить профессиональную помощь с установкой вашего нового блока - или, по крайней мере, проверить вашу ручную работу - чтобы обеспечить долговечную, энергоэффективную и безопасную установку блока переменного тока в доме.

Ну вот и все. Теперь вы знаете, как самостоятельно установить центральное кондиционирование воздуха. А теперь похлопайте себя по плечу и приступайте к работе!

Процесс установки системы кондиционирования воздуха от начала до конца

Врать не собираюсь, процесс установки нового кондиционера сложен.Когда клиенты спрашивают меня, что входит в процесс, они часто бывают шокированы, узнав, сколько в него входит.

Более тревожный факт заключается в том, что существует множество компаний, занимающихся HVAC, и установщиков кондиционеров , которые не знают всех шагов, которые должны быть частью хорошей установки. Легко срезать углы, чтобы система кондиционирования работала «достаточно хорошо». Но «достаточно хороший» часто означает потерю тысяч долларов на энергозатраты в течение срока службы вашей системы и снижение комфорта для вас и вашей семьи.Это неприемлемо.

Вы хотите, чтобы ваш кондиционер питался от элегантной и эффективной машины или возле вашего дома была бы мусорная корзина? Полагаю, вы предпочли бы первое. Что ж, тебе повезло.

В этой статье мы подробно рассмотрим весь процесс установки кондиционера от начала до конца! Если вы хотите максимально использовать возможности своей системы кондиционирования воздуха, читайте дальше. К концу вы обретете душевное спокойствие, которое приходит с пониманием каждого шага.Это также позволит вам выбрать компанию, чей процесс установки еще не завершен.

Важно отметить, что это не руководство для рукоделия. Установкой кондиционирования воздуха всегда должен заниматься лицензированный профессионал. Прочитав каждый шаг, вы легко поймете, почему.

Планирование замены или новой установки центрального кондиционера

За последние несколько лет мир сильно изменился. Итак, представьте, как много изменилось за 10 лет.Или 20. Или 30.

Возраст большинства существующих кондиционеров, которые заменяются сегодня, составляет от восьми до 30 лет.

Современные кондиционеры на 20-50% больше по высоте, длине и ширине. Это позволяет использовать змеевик большего размера, что, в свою очередь, делает кондиционер более эффективным. Из-за большего размера современных кондиционеров текущее местоположение вашего существующего кондиционера может не вместить новый. Иногда кондиционер необходимо переместить, особенно если существуют правила государства или производителя относительно свободного пространства вокруг вашего устройства.Другие требуют, чтобы это устройство находилось на определенном расстоянии от счетчика коммунальных услуг. В некоторых случаях это приводит к дополнительным расходам.

Это первое соображение для домовладельца, потому что может потребоваться перемещение оборудования или изменение воздуховодов в вашем доме.

Итак, какие хорошие новости? Современные кондиционеры значительно тише и эффективнее своих предшественников, поэтому эти преимущества часто компенсируют ваши расходы.

Сбор информации о кондиционере во время оценки дома

Во время вашего первого визита на дом оценщик отвечает за проверку существующей системы кондиционирования воздуха.Необходимо собрать важную информацию, чтобы они могли предоставить вам точное предложение. Затем эта информация передается команде установки.

В зависимости от работы может потребоваться специализированное оборудование, которое монтажная бригада может принести с собой на этом этапе.

Наличие надлежащей информации до дня установки увеличивает шансы на то, что работа будет завершена успешно и быстро.

Прибытие монтажной группы, проверка и безопасность

Перед тем, как приедут специалисты по установке, вы должны получить звонок или текстовое сообщение, сообщающее, что они уже в пути.

Многие хорошие компании HVAC также пришлют фотографии вместе с биографией монтажной группы, которая будет работать у вас дома заранее. Это дополнительный фактор безопасности и комфорта перед тем, как посторонний войдет в ваш дом.

По прибытии ведущий установщик поделится с вами информацией о вакансии и проверит ее. Это часто включается в пакет, который включает подробную информацию о работе. Этот пакет содержит информацию об оборудовании, аксессуарах, которые необходимо установить, и любые особые инструкции, данные вами оценщику перед продажей.

Важно выделить несколько минут для этого обзора. Это предотвратит появление дорогостоящих и серьезных ошибок во время установки. Коммуникация - ключевой компонент успешной установки.

Пока вы просматриваете детали работы с ведущим установщиком, другие члены группы будут использовать это время, чтобы начать установку защиты пола и установку инструментов и оборудования. Они также начнут процесс безопасности, который включает отключение электрических цепей и подачи газа к существующему оборудованию HVAC.

Удаление существующего центрального кондиционера

Ваш существующий кондиционер содержит хладагент, который необходимо удалить перед установкой нового. Согласно стандартам EPA, открытый выброс этого хладагента в атмосферу является незаконным.

Устройство, известное как рекуперационная машина, должно использоваться вместе с резервуаром рекуперации для безопасного и законного удаления хладагента из существующей центральной системы кондиционирования воздуха. Это единственный процесс, который позволяет безопасно удалить хладагент и правильно обращаться с ним.

Любое лицо, работающее с хладагентом или оборудованием, содержащим хладагент, должно иметь индивидуальную сертификацию EPA. Сертификат EPA подтверждает только имя, указанное в сертификате. Следовательно, каждый член монтажной группы, сервисной группы или любое лицо, которое может работать с хладагентом или оборудованием, содержащим хладагент, по закону должны иметь свою собственную индивидуальную сертификацию EPA.

После того, как хладагент будет надлежащим образом восстановлен, электрическая проводка отключается от существующего кондиционера.Рядом с кондиционером находится блок отключения, который является предохранительным устройством на случай возникновения чрезвычайных ситуаций. Он может выключить ваш кондиционер.

От блока отключения по «хлысту» (гибкому кабелепроводу) питание подается на кондиционер. Хорошие компании HVAC заменяют разъединитель и хлыст при замене кондиционера, чтобы обеспечить безопасность системы.

В случаях, когда в старой системе отсутствует разъединительная коробка, по правилам безопасности требуется установка новой с новым кондиционером.Существуют специальные инструкции по установке для определения размеров и правильного подключения разъединителя.

Автоматический выключатель должен быть отключен на электрической панели перед выполнением любых работ внутри сервисного разъединителя. Как только все существующие соединения будут безопасно удалены, существующий кондиционер будет готов к снятию.

Подготовка места для установки нового центрального кондиционера

В большинстве случаев существующее местоположение кондиционера потребует некоторых подготовительных работ, прежде чем новый кондиционер можно будет установить на место.Эта подготовительная работа включает замену прокладки, на которую будет устанавливаться новый кондиционер.

Новые кондиционеры больше и выше своих предшественников. Также бывают случаи, когда земля проседает. Прежде чем устанавливать новую подушку, необходимо выровнять землю. Хорошие компании, работающие в сфере HVAC, используют гравийную основу для выравнивания или застройки места, где будет установлен новый кондиционер.

Некоторые думают, что для установки нового кондиционера лучше залить бетонную подушку.Бетонная подушка не нужна, она может сильно растрескаться и сдвинуться. Когда это происходит, очень сложно отремонтировать или исправить. Вместо этого рекомендуется использовать композитную подушку. Композитная прокладка специально предназначена для наружного использования и прослужит весь срок службы нового кондиционера. Кроме того, он часто лучше оборудован, чем бетон, для поглощения вибраций от машины, что снижает шум и тряску.

В большинстве случаев после установки нового кондиционера его нельзя безопасно перемещать или поднимать без повреждений.Многие внутренние элементы жесткие и находятся под давлением. Перемещение после подключения может привести к необратимому повреждению системы. Композитная подушка поможет избежать повреждения кондиционера, если его в будущем потребуется выровнять.

Удаление существующего змеевика внутреннего испарителя

Змеевик испарителя внутреннего блока - это другая половина вашей системы кондиционирования воздуха, которая находится над печью, хотя в некоторых случаях она будет располагаться под печью. Это то, к чему подключается другой конец линий хладагента.

Змеевик испарителя внутреннего блока имеет два варианта. Один в обшивке, а другой - без кожуха. В любом случае перед установкой нового змеевика необходимо отсоединить камеру статического давления из листового металла. Этот процесс может быть затруднен, если доступ к катушке ограничен.

Наиболее распространенными ограничениями являются помещения, построенные вокруг системы, такие как туалеты или готовые подвалы. Это предотвращает доступ ко всем сторонам змеевика или камеры статического давления. Дополнительная плата может быть добавлена ​​к стоимости работы в зависимости от сложности.Поскольку большинство внутренних змеевиков более эффективны, они выше. Перед установкой нового змеевика могут потребоваться дополнительные подготовительные работы к приточной камере.

Удаление существующих медных линий хладагента (набор линий)

Затем можно снять существующий комплект трубопровода хладагента. Это набор из двух медных линий, по которым хладагент проходит от наружного конденсатора, а затем обратно в змеевик внутреннего испарителя.

Комплект трубопровода хладагента обычно крепится ремнями к нижней части балок пола.Эти ремни снимаются, и строп снимается. Рекомендуется заменять набор линий в каждом случае, когда он открыт и доступен.

Хладагент проходит по линиям вместе с маслом. В старых системах кондиционирования масло в существующем наборе трубопроводов отличается от масла в новом кондиционере. Эти масла нельзя смешивать, не повредив новую систему кондиционирования воздуха.

Иногда линейный набор скрыт за потолком или в стене, или закопан под землей или в бетоне.Иногда предоставление доступа невозможно или невозможно. В этих случаях у вас есть возможность найти новое место для запуска нового набора линий или повторно использовать остатки существующего набора линий. Если существующий комплект трубопроводов необходимо использовать повторно, его необходимо промыть и очистить должным образом, а затем испытать давление. Никогда не рекомендуется сохранять существующий набор строк, если его можно заменить.

Установка нового змеевика внутреннего испарителя

Есть два варианта установки нового змеевика испарителя для любой новой системы кондиционирования воздуха: в корпусе и без корпуса.Предпочтительным вариантом является змеевик в кожухе, поскольку он поставляется в изолированном шкафу со съемными панелями спереди, которые обеспечивают доступ к змеевику внутри.

Змеевик в кожухе также спроектирован таким образом, чтобы без каких-либо модификаций устанавливался сверху печи, что упрощает ремонт и модификации. В большинстве случаев он будет окрашен в цвет печи. Самым большим преимуществом использования змеевика в кожухе является то, что он поставляется производителем в предварительно установленном кожухе. Это делает отказ от неправильной установки маловероятным, независимо от уровня квалификации установщика.

При использовании змеевика в кожухе он уже «установлен» производителем, и его нужно просто разместить наверху печи. Последний шаг на этом этапе - подсоединить и запечатать его к существующей камере статического давления из листового металла.

Катушка без кожуха - это катушка без изолированного шкафа. У них больше требований к установке и больше времени на подготовку. Они доступны в тех же вариантах, что и змеевики в корпусе.

Катушки без кожуха обычно более сложны в установке.Однако змеевик без кожуха обеспечит такой же комфорт и будет таким же эффективным, как змеевик в кожухе при правильной установке.

Перед тем, как змеевик можно будет встроить в существующую приточную камеру из листового металла, требуется специальная подготовка. Эти требования устанавливает производитель. Несоблюдение рекомендаций руководства по установке может привести к повреждению печи и змеевика.

Дренажный поддон змеевика сделан из пластика, поэтому установщик должен изготовить направляющие, чтобы змеевик находился на нужном расстоянии над теплообменником печи.Это предохраняет поддон от таяния. Если сливной поддон расплавится в печи, это может привести к необратимому повреждению печи или вызвать пожар.

После того, как рельсы построены и установлены, змеевик можно установить в приточную камеру. Если камера статического давления больше змеевика, необходимо построить поддон из листового металла с отверстием под змеевиком. Это отверстие должно отражать нижнее отверстие змеевика, чтобы воздух из печи проходил через змеевик.

Если отверстие недостаточно велико или слишком много воздуха проходит вокруг змеевика, а не через него, змеевик замерзает в глыбу льда.Это может повредить змеевик и вызвать утечку хладагента из-за растрескивания трубопровода, по которому хладагент.

Как только они будут установлены, последним шагом будет строительство передней части пленума. В камеру статического давления можно встроить дверцу люка, чтобы закрыть змеевик. Это не требуется никаким кодом или спецификацией производителя, поэтому это остается на усмотрение установщика. Во всех случаях в крышке должны быть отверстия для трубопроводов хладагента, а также для подсоединения трубопроводов конденсации.

Выбор типа змеевика в основном зависит от деталей установки. Некоторые не допускают установку змеевика в кожухе, например, из-за ограничений по размерам. В любом случае, если змеевик установлен в соответствии с нормами и производственными спецификациями в существующей системе воздуховодов, может правильно отводить воду и герметизирован от утечек воздуха, вы будете наслаждаться таким же уровнем комфорта. Нет никакой разницы в гарантии или ожидаемом сроке службы между катушками любого типа.

Установка новых линий медного хладагента (набор линий)

Новый комплект линий хладагента представляет собой комбинацию двух отдельных медных линий.Одна линия всегда больше другой и изолирована. Большая линия называется всасывающей линией, а маленькая - жидкостной линией. Они поставляются упакованными вместе, свернутыми в бухту. Доступен в нескольких вариантах длины от 15 до 50 футов. Вам редко понадобится более 50 футов в жилом доме.

Ключевым моментом является установка лески с минимальным количеством изгибов и поворотов. Когда такие изгибы необходимы, мягкую медь можно согнуть вручную или трубогибом.

Обычно линейный набор устанавливается как можно ближе к балкам и воздуховодам в вашем доме.Также рекомендуется закреплять леску через каждые 4-6 футов. Обычная обвязка из пластика или меди. Можно использовать металлические хомуты или зажимы, но важно защитить медную проводку, если зажимы касаются их.

Если не защитить линию должным образом, она может подвергнуться коррозии. Гальваническая коррозия (также называемая биметаллической коррозией) - это разрушение металла при контакте двух разнородных металлов. Это действительно требует времени. Тем не менее, если это произойдет, это может со временем снизить целостность медной линии хладагента, пока не возникнет утечка.

После того, как подвесы установлены, можно установить линейный комплект. Обычно установщик начинает с всасывающей линии и раскатывает один конец на несколько футов, оставляя остальную часть рулона в рулоне. Затем они проталкивают развернутую секцию через отверстие, просверленное в обшивке дома, наружу, рядом с кондиционером. Достаточно вытянутой линии, чтобы добраться до рабочего клапана кондиционера.

В конце концов, установщик подключит эту линию к самому кондиционеру.Размер отверстия будет от 2 до 2,5 дюймов в диаметре, в зависимости от типа используемого набора линий.

После того, как линия выведена наружу у кондиционера, она закрепляется с помощью вешалок рядом с отверстием, а затем еще одной вешалкой назад на пару футов. Затем леска осторожно разматывается и формируется вдоль балок пола по направлению к воздуховоду магистрали или балке, как можно прямее до тех пор, пока не потребуются повороты или изгибы с большим радиусом. Попутно он вставляется в ранее установленные вешалки, фиксируя его на месте.

Линия будет проходить от кондиционера снаружи до нового змеевика внутреннего испарителя в верхней части печи. После того, как всасывающая линия установлена ​​и закреплена, меньшая жидкостная линия проходит вдоль всасывающей линии и закрепляется на тех же кронштейнах.

Комплект лески должен быть новым, установленным как единое целое, без резких изгибов или перегибов и закреплен соответствующей системой подвешивания.

Также будет небольшой низковольтный провод управления, который идет от печи по линии, ведущей к внешнему кондиционеру.Небольшой существующий провод, идущий от термостата к печи, посылает сигнал низкого напряжения на кондиционер, чтобы он включился и выключился, когда требуется или удовлетворен запрос на охлаждение.

Установка нового конденсатора кондиционера

Итак, мы установили подушку, выровняли ее, и наши холодильные линии и электрический разъединитель готовы к подключению к новому конденсатору кондиционера.

Удаление нового кондиционера и установка его на подушку - это первый шаг.После распаковки устройства хороший установщик осмотрит его на предмет повреждений. Иногда панели или катушки повреждаются при транспортировке. О любых повреждениях следует немедленно сообщать вам.

Fire & Ice Heating and Air Conditioning проводит несколько проверок оборудования, как по прибытии, так и после установки, чтобы убедиться, что оно находится в рабочем состоянии.

Если есть вмятина, это не обязательно означает, что есть какие-либо повреждения, которые повлияют на производительность. Однако у вас всегда есть право как покупатель не принять поврежденный блок и попросить другой.

Затем формируется набор трубопроводов, который был установлен на предыдущем шаге, и он устанавливается на соответствующий рабочий клапан нового кондиционера. Сервисный клапан является точкой соединения для линейного набора, а также изолирует хладагент, содержащийся внутри агрегата. Сервисные клапаны также позволяют изолировать конденсаторную часть кондиционера от внутреннего змеевика и линии для будущего обслуживания или ремонта при необходимости.

Изоляция хладагента избавляет вас от необходимости заменять его новым хладагентом в случае ремонта в будущем.

После того, как линейный комплект установлен на рабочие клапаны, они должны быть впаяны. Пайка, разновидность сварки, представляет собой процесс, в котором используются два газа (кислород и ацетилен) и присадочный стержень из сплава металла и серебра для соединения комплект медных линий и сервисная арматура. Клапаны нагреваются как минимум до 1200 градусов по Фаренгейту или до тех пор, пока присадочный стержень не потечет, чтобы сварить соединение.

Если этот процесс завершен должным образом, комплект медной линии, присадочный стержень и рабочий клапан сплавляются вместе для создания герметичного соединения без утечек.

Установка фильтра-осушителя

Фильтр-осушитель - ключевой компонент системы хладагента. Они выполняют две основные функции. Самая важная функция фильтра-осушителя - впитывание влаги. Второй - обеспечить физическую фильтрацию.

При установке нового конденсатора кондиционера необходимо всегда устанавливать фильтр-осушитель на жидкостной линии в систему охлаждения. Большинство новых конденсаторов кондиционеров поставляются с фильтром-осушителем на жидкостной линии, который вы можете установить.

Производители рекомендуют как можно чаще устанавливать фильтр-осушитель рядом с расширительным клапаном (TXV) на внутреннем теплообменнике. Это защищает TXV и предохраняет фильтр-осушитель от воздействия погодных условий, где он может ржаветь.

Также есть стрелка, указывающая направление потока. Эта стрелка всегда должна быть в направлении внутренней катушки.

Любые загрязнения в холодильной системе опасны. Вода или влага хуже всего.

Влага попадает в систему разными путями.Если система не откачана должным образом, в ней будет оставаться влага. Влага также может возникать из-за утечек или обмоток двигателя. Вода может вызвать коррозию и вызвать разрушение металлических частей.

Вода или влага также могут вступать в реакцию с маслом в системе хладагента. Это называется гидролизом, при котором в системе образуются кислоты. Кислоты, влага или любые другие загрязнения в линиях будут чрезвычайно опасны для целостности вашей новой системы кондиционирования воздуха.

У всех хороших компаний, занимающихся системами HVAC, есть строгие процедуры для своих групп по установке, чтобы максимально предотвратить сбои. Каждый раз, когда линия хладагента выходит в атмосферу, очень важно установить новый фильтр-осушитель. Это верно как при установке, так и при сервисном ремонте.

Этот процесс пайки аналогичен процессу подключения к змеевику внутреннего испарителя. Это, опять же, связано с открытым огнем и должно выполняться только обученным профессионалом.

Используемые в процессе газы взрывоопасны. Внутри и снаружи дома горит открытый огонь. Это может быть опасно для установщика, домовладельца и дома, вызывая необратимый ущерб без надлежащей подготовки.Ключевым моментом является соблюдение правил производителя и правил безопасности.

Такая подготовка линии для хладагента является наиболее важным шагом в обеспечении безопасности и эффективности вашего кондиционера.

К сожалению, этот процесс неизвестен или не соблюдается большинством команд по установке. Не все компании одинаковы в обучении или процессах, и многим подрядчикам не хватает необходимого оборудования. Хорошая компания, занимающаяся HVAC, будет располагать всеми инструментами и процессами, необходимыми для профессиональной и тщательной установки кондиционера.

После того, как линейный комплект правильно вставлен в сервисные клапаны и внутренний змеевик, необходимо применить тепловую защиту. Теплозащитой может служить теплопоглощающая паста, влажные полотенца или тряпки. Приемлемо все, что будет удерживать тепло от любой из катушек. Сервисные клапаны на наружном конденсаторе содержат резиновые уплотнительные кольца, которые плавятся, если они не защищены. Если клапаны перегреваются и уплотнительные кольца повреждены, хладагент вытечет через клапан в комплект трубопроводов, что приведет к потере заводской заправки.

Конденсатор кондиционера готовится на заводе, очищается и добавляется хладагент. Если хладагент подвергается воздействию до завершения процесса, он загрязняется вместе со змеевиком конденсатора. Если этот шаг выполняется неправильно, весь хладагент необходимо будет восстановить, а змеевик конденсатора необходимо будет снова очистить и подготовить, прежде чем можно будет добавить какой-либо хладагент.

Большинство змеевиков в помещении имеют дозирующее устройство, называемое расширительным клапаном, которое будет повреждено, если не будет защищено от тепла во время пайки.Если они станут слишком горячими или попадут какие-либо загрязнения, расширительный клапан выйдет из строя и перестанет работать.

После завершения тепловой защиты резервуар, содержащий газ, называемый сухим азотом, подключается к регулятору и, возможно, к набору манометров. Это позволяет продувать азот во время пайки. Азот защищает внутреннюю часть медных трубок от окисления во время пайки. Ущерб не всегда проявляется сразу.

Промышленность HVAC требует пайки азотом каждый раз, чтобы предотвратить это повреждение.

Пайка азотом, если она сделана должным образом, даст системе максимальные возможности для производительности, надежности и надежности. После того, как система впаяна в внутренние и внешние компоненты, ее необходимо проверить на утечки с помощью того же сухого азота, до определенного давления. Используя сухой азот для испытания под давлением, система достигает трех целей:

  1. Это предварительная проверка на герметичность.
  2. Сухой азот впитывает влагу.
  3. Он также удалит некоторые загрязнения из системы после выпуска.

Очень важно свериться с руководством по установке, предоставленным производителем, что они рекомендуют для давления. Большинство систем при тестировании рассчитаны на давление 150 фунтов на квадратный дюйм.

Если будет добавлено слишком большое давление, могут возникнуть проблемы. Если, например, давление слишком велико для кольцевого уплотнения, азот попадет в хладагент, загрязняя его.

В этом сценарии весь хладагент, содержащийся в конденсаторе на заводе, будет поврежден, и его необходимо будет восстановить, а затем очистить теплообменник и подготовить его для подачи большего количества хладагента.

Если предварительное испытание на герметичность азотом длится не менее 10 минут, пора переходить к следующему важному этапу: откачке системы.

Обычно систему вакуумируют минимум до 500 микрон. Рекомендуемый производителем вакуум указан в руководстве по установке. Системы охлаждения рассчитаны на работу только при протекании через них масла и хладагента.

Наша атмосфера состоит из кислорода, азота и влаги. Это враги для работы системы и могут проникнуть в систему во время установки или обслуживания.Их необходимо удалить вместе с воздухом или другими неконденсирующимися продуктами. Это достигается за счет вакуумирования при установке кондиционера. Процесс вакуумирования может занимать от 30 минут до часа и более в зависимости от размера катушек оборудования и длины комплекта линий.

Отсутствие сухой и влажной атмосферы перед введением хладагента в остальную часть системы во всех случаях будет способствовать нестабильной работе и, в конечном итоге, необратимому отказу системы.

Для успешного создания вакуума в системе кондиционирования воздуха необходимо использовать несколько основных инструментов и оборудования:

  1. Надежный вакуумный насос
  2. микронный калибр
  3. Коллектор и шланги
  4. Инструмент для снятия керна в вакууме

Вакуум должен достигать 500 микрон или меньше в системе и поддерживать вакуум, чтобы это было успешным. Это также вторая и последняя проверка на герметичность. Если система не поддерживает вакуум, значит, где-то есть утечка.

После достижения надлежащего вакуума и его устойчивости система готова к заправке хладагента. Хладагент - единственный продукт, который может «сломать» вакуум. Если шланги отсоединить от системы до того, как хладагент будет выпущен в систему, атмосфера нарушит вакуум. В этом случае процесс вакуумирования необходимо повторить, прежде чем можно будет вводить хладагент.

Когда шланги все еще подсоединены к рабочим клапанам кондиционера, хладагент выпускается в систему, разрушая вакуум, открывая сначала рабочий клапан на стороне всасывания, а затем - на стороне жидкости.

Монтаж новой высоковольтной и низковольтной электропроводки

Для работы системы кондиционирования необходимо переподключить проводку высокого и низкого напряжения. Используя существующий источник питания от электрической панели внутри дома, установщик установит новую распределительную коробку. Разъединитель надежно крепится к стене дома с помощью соответствующих креплений в зависимости от типа поверхности, на которую он устанавливается.

Есть два основных типа разъединительных коробок.Один сплавлен, а другой нет. Оба они подходят для использования на открытом воздухе. Разъединитель с плавким предохранителем обеспечивает надлежащую защиту от перегрузки по току, требуемую производителем. Этот тип наиболее распространен и требуется, когда напряжение главной цепи панели превышает максимально требуемую максимальную токовую защиту. Это также обеспечивает дополнительную безопасность конденсатора кондиционера.

Разъединитель без предохранителя может использоваться только в тех случаях, когда автоматический выключатель идентичен максимальной максимальной токовой защите, указанной производителем.Существует минимальная и максимальная требуемая максимальная токовая защита. Вы должны соответствовать этим правилам. В противном случае система не будет соответствовать требованиям кода.

Например, если у вас есть существующая цепь на 40 ампер, которая питает разъединитель, но указанная защита от перегрузки по току составляет всего 30 ампер, вы должны использовать разъединитель с предохранителем и установить с ним предохранители на 30 ампер, чтобы должным образом защитить конденсатор кондиционера. Если сила тока от выключателя соответствует максимальной или минимальной максимальной токовой защите, допускается отключение без предохранителей.

Сервисный разъединитель имеет определенные места для подключения цепи высокого напряжения от панели и определенные места для подачи питания на сам кондиционер через электрическую вилку. Они обозначаются как «Линия» (проводка от электрической панели) и «Нагрузка» (хлыст, подающий питание на кондиционер). Это позволяет тяговому усилию внутри сервисного разъединителя прерывать или отключать электропитание кондиционера без необходимости отключения автоматического выключателя на главной панели.

Поскольку кондиционер находится снаружи, было бы неудобно бегать по дому и выходить из него, чтобы включить или выключить питание в случае аварии или обслуживания. Отключение услуги требуется в соответствии с требованиями государственных и местных норм.

Также есть требования по размещению конденсатора кондиционера. Все сводится к обеспечению надлежащей доступности. Все электрические соединения должны быть выполнены в соответствии с NEC (Национальным электрическим кодексом). Низковольтный провод управления подключается непосредственно к конденсатору кондиционирования воздуха в соответствующих местах в соответствии с инструкциями по установке конденсатора кондиционирования воздуха.

Это «сигнал» от платы управления в печи, отправляемый по проводу в кондиционер, когда термостат требует охлаждения. Низковольтный провод управления - это то, что позволяет кондиционеру работать в соответствии с заданными параметрами температуры и влажности в доме. Низковольтная проводка подключается к плате управления внутри печи через специальные клеммы.

Установка линии отвода конденсата

Влага, удаляемая из дома в процессе охлаждения, проходит по пластиковой трубе из ПВХ.Он должен быть подключен к первичной стороне змеевика испарителя. Змеевик испарителя имеет место для первичного и вторичного слива. Линия слива первичного конденсата будет проходить от змеевика внутреннего испарителя к соответствующему сливу пола или конденсатному насосу.

Конденсационный насос используется там, где в доме отсутствует надлежащий слив в полу. Есть и другие причины, по которым конденсатный насос требуется или его выгодно установить. При использовании конденсатного насоса важно помнить, что его необходимо обслуживать не реже двух раз в год для поддержания надлежащей производительности.

Все трубки или трубопроводы для конденсата должны быть закреплены и склеены надлежащим цементом. В конденсатной системе также должны быть установлены сифон и предохранительный выключатель перелива. Это необходимо для защиты оборудования и территории от затопления из-за ограничения. Защитный переключатель перелива подключен к вторичному порту на змеевике испарителя внутреннего блока и подключен к системе управления печью для отключения системы при ее срабатывании.

Процесс ввода в эксплуатацию

Процесс запуска и ввода в эксплуатацию (тестирования) выполняется после того, как система полностью установлена ​​и готова к работе.Система включена и должна проработать 15-20 минут. Это позволит хладагенту пройти через систему и запустить процесс кондиционирования воздуха.

При первом запуске новой системы кондиционирования воздуха в доме должно быть очень тепло или внутри дома должна быть «нагрузка» с достаточно теплой температурой, чтобы обеспечить минимальный потенциал для точной зарядки системы. В большинстве случаев рекомендуется температура выше 75 градусов по Фаренгейту. Это позволяет компонентам системы кондиционирования воздуха работать в полную силу, обеспечивая максимальный потенциал охлаждения во время зарядки.

Иногда запуск печи для обогрева дома - это обычная практика, обеспечивающая необходимую нагрузку на дом. После 15-20 минут работы систему можно вводить в эксплуатацию.

Хороший установщик проверит работу термостата, последовательность работы системы и многие другие области. Во время работы системы важно собрать следующие данные, чтобы обеспечить правильную работу в соответствии со спецификациями производителя:

  1. Давление на линии всасывания и жидкости
  2. Температура всасывающего и жидкостного трубопроводов
  3. Перегрев
  4. Переохлаждение
  5. Температура наружного воздуха по сухому термометру
  6. Температура воздуха в помещении по сухому термометру
  7. Температура в помещении по влажному термометру
  8. Температура возвратного воздуха
  9. Температура приточного воздуха
  10. Статическое давление со стороны возврата, со стороны подачи и общие статические показания
  11. Расчетное падение температуры
  12. Чтение тока высокого напряжения
  13. Сила тока на электродвигателе вентилятора, электродвигателе вентилятора наружного блока и компрессоре
  14. Чтение тока низкого напряжения
  15. Длина линии
  16. Количество хладагента, если он есть, добавленный в систему
  17. Расстояние выше или ниже наружного блока относительно внутреннего змеевика
  18. Скорость нагнетателя / зарегистрированные куб. Футы в минуту

Это основной список необходимых данных, которые необходимо знать и записывать.Это единственный способ узнать наверняка, как работает система и соответствует ли она производственным спецификациям. Если что-либо из этого не соответствует спецификациям производителя, на вашу систему может не распространяться гарантия производителя.

Ввод в эксплуатацию важен по нескольким причинам. Для вас уверенность в том, что вы получаете правильно настроенную и отрегулированную систему, обеспечивающую максимальный комфорт, эффективность и надежность. Это также гарантирует, что гарантия производителя будет в полной силе.Преимущество компании, устанавливающей систему, заключается в том, что она дает базовый уровень эксплуатационных характеристик на случай, если в дальнейшем возникнут какие-либо проблемы.

Это также вселяет уверенность монтажников в то, что ваша система еще до того, как они уйдут, будет в идеальном состоянии. Очень часто системы устанавливаются и запускаются без особого внимания к правильному вводу в эксплуатацию.

К сожалению, многие компании включают его и уходят, когда холодный воздух выходит через вентиляционные отверстия.

Правильный ввод в эксплуатацию - это особый процесс, требующий обучения и специального оборудования для правильного выполнения процесса.Это также требует дополнительного времени и труда на рабочем месте. Ввод в эксплуатацию - единственный способ точно узнать, насколько хорошо работает ваша система.

Тогда почему компания может пропустить этот шаг? Одним словом: стоимость. Пропуск этого процесса обходится компании дешевле, что, в свою очередь, может немного снизить ваши первоначальные вложения. Однако это долгосрочная игра с вашими деньгами, вашей безопасностью и вашим комфортом.

Хороший подрядчик HVAC должен иметь обученные бригады по установке, которые должным образом введут в эксплуатацию ваш кондиционер, прежде чем они уйдут с работы.

Процесс очистки и закрытия

Процесс очистки сравнительно прост. Все материалы и старое оборудование необходимо загрузить и вывезти из дома. Защитное покрытие пола следует закатать в последнюю очередь, чтобы весь мусор от укладки не попал внутрь ткани и не попал в ваш дом.

Все участки должны быть подметены и очищены от любых материалов или мусора. Вы должны ожидать увидеть область в том же состоянии, в котором она была найдена.

Подробное описание того, что было сделано во время установки, должно быть выполнено вместе с вами.Ожидается, что будут рассмотрены вопросы безопасности, обслуживания, гарантии и все специальные инструкции.

В качестве последнего механического шага на наружную часть агрегата следует надеть запирающий колпачок. Этот колпачок можно открыть только правильным ключом. Это необходимо для предотвращения взлома вашего оборудования, а также для предотвращения кражи хладагента. Этот колпачок часто бывает определенного цвета, что позволяет технику узнать, какой тип хладагента используется в вашей системе.

Также должен быть предложен визуальный осмотр выполненных работ.Наконец, обзор ввода в эксплуатацию и работы термостата. После финального прохождения собираются окончательные подписи и платежи.

Профессиональная установка завершена

Работа завершена!

Этот процесс может показаться долгим и сложным, но в руках опытной команды по установке весь процесс должен быть второй натурой.

Не срезайте углы при установке. Ваши деньги и комфорт окажутся под угрозой, если любой из этих шагов будет пропущен.Знание всего процесса позволит вам привлечь компании к ответственности, когда вы решите инвестировать в новую систему кондиционирования воздуха. В результате получится удобный, эффективный и долговечный продукт.

Найдите лучшую компанию по ОВКВ

Вы ищете хорошую компанию HVAC для установки вашей новой системы кондиционирования воздуха? Мы надеемся, что эта статья дала вам несколько инструментов, которые помогут выбрать тот, который соответствует вашим потребностям.

Компания Fire & Ice гордится своим процессом установки и требует от наших технических специалистов соблюдения высоких стандартов для обеспечения работоспособности вашей системы.Мы верим, что делаем что-то правильно с первого раза.

Вы находитесь в районе Колумбуса и готовы сделать следующий шаг с одним из наших опытных профессионалов? Позвоните нам сегодня или запланируйте смету. Мы будем рады установить вашу следующую систему.

Руководство по установке центрального кондиционера

Содержание
20AB61D7-9EA0-43FC-96C4-F789EC9363FBC Создано с помощью sketchtool.

содержание icon

Ищете установку центрального кондиционера? При таком большом количестве ресурсов, где указаны разные цены, время установки и рекомендуемые единицы для вашего дома, иногда может показаться, что сделать это самому проще.Это не рекомендуется. Установка нового охлаждающего устройства без надлежащего опыта может быть опасной, не говоря уже о том, что это может привести к повреждению вашей системы и снижению эффективности. В конечном итоге это приводит к дополнительным расходам для вас.

Вместо этого лицензированный профессиональный установщик HVAC всегда должен выполнять установку. Это не значит, что вы должны доверять процесс кому-либо. Проведя небольшое исследование, чтобы лучше понять, как устанавливаются центральные кондиционеры, а также составить список цен поставщиков, можно избавиться от головной боли при найме кого-то.Это руководство проведет вас через процесс планирования установки центрального кондиционера.

Magsi / Shutterstock

Типы центральных кондиционеров

  • Сплит-системы: Это самый популярный тип центральной системы кондиционирования воздуха в США. Он «раздельный», поскольку в нем используются внутренние и внешние компоненты. Внутри находится воздухоочиститель, который удерживает вентилятор и змеевик испарителя. Снаружи это то, что большинство людей называют «кондиционером»: металлический шкаф, в котором находятся змеевик конденсатора и компрессор.Линии хладагента подключают систему. Если вы используете печь для центрального отопления, у вас, вероятно, тоже есть такая система охлаждения.
  • Тепловой насос: Тепловые насосы - это еще один тип сплит-систем. Тепловой насос вместо печи и кондиционера обеспечивает охлаждение летом и отопление зимой. Он также имеет обработчик воздуха в помещении, а шкаф теплового насоса находится на открытом воздухе. Тепловые насосы могут быть воздушными или геотермальными. Тепловые насосы с воздушным источником отбирают тепло из наружного воздуха или отдают тепло в наружный воздух, в зависимости от потребностей в обогреве или охлаждении.Геотермальные, также называемые наземным источником, тепловые насосы отбирают тепло из земли или отдают тепло в землю для обеспечения отопления или охлаждения.
  • Кондиционеры в упаковке: Кондиционеры в упаковке сочетают в себе электрическое кондиционирование воздуха и тепловой насос или оборудование для обогрева и охлаждения. Эти блоки находятся на крыше или рядом с домом или коммерческим зданием. Их часто выбирают для коммерческого применения из-за их гибкости при установке и небольшой занимаемой площади.
  • Бесконтактный мини-сплит : Бесканальные системы - отличный выбор для охлаждения дома или офиса без воздуховодов.В других системах для распределения холодного воздуха требуются воздуховоды, а в бесканальных - нет. Бесканальные мини-сплит-системы имеют наружный кондиционер или тепловой насос, подключенный к приточно-вытяжным установкам, размещенным в одной или нескольких комнатах дома или здания. Управляйте охлаждением, подаваемым в каждую комнату или зону отдельно от других устройств обработки воздуха, обеспечивая больший контроль над потреблением энергии и температурой.

Другие соображения по установке центральных кондиционеров

В зависимости от типа рассматриваемого центрального кондиционера могут иметь значение другие факторы.

  • Новые системы воздуховодов: Если в вашем доме или офисе нет существующих воздуховодов, вы можете выбрать бесканальный кондиционер. Если вы хотите использовать центральный кондиционер другого типа, вам потребуется установить систему воздуховодов для работы с ним - это требует дополнительных затрат и занимает мало места.
  • Ремонт системы воздуховодов: Если в вашем доме или на предприятии есть система воздуховодов, и вы хотите установить центральный кондиционер с воздуховодом, существующие воздуховоды могут потребовать ремонта или изменений для поддержки новой системы.Утечки воздуха могут снизить эффективность кондиционера до 30 процентов, что приведет к потере энергии и плохому контролю температуры. Для вашей системы воздуховодов может потребоваться герметизация воздуховодов для поддержки нового кондиционера. Для облегчения установки нового центрального кондиционера к существующей системе, возможно, потребуется подключить дополнительные участки воздуховодов.
  • Качество воздуха в помещении: Центральные кондиционеры обеспечивают определенный уровень осушения, но этого может быть недостаточно для вашего климата или условий в помещении.Установка осушителя воздуха для всего дома для работы с кондиционером может быть лучшим вариантом для очистки воздуха в помещении в вашем доме или на работе. Если вы столкнулись с проблемой загрязнения помещения, очиститель воздуха для всего дома может стать дополнительным компонентом при установке системы охлаждения.
fstop123 / Getty Images

Работа с подрядчиками по кондиционированию воздуха

Встреча с подрядчиками по кондиционированию воздуха

После того, как вы выбрали несколько компаний, свяжитесь с ними, чтобы согласовать смету на установку центрального кондиционера.Надежный специалист по HVAC проведет вас через процесс установки. Они ответят на ваши вопросы о типах систем, помогая выбрать подходящий вариант для вашего комфорта и финансовых потребностей. Они выполнят расчет охлаждающей нагрузки, чтобы определить размер необходимого центрального кондиционера. Ваш специалист по HVAC проконсультирует вас по поводу других соображений, необходимых для оптимальной работы вашего нового кондиционера.

Выбор установщика центрального кондиционера

Получив предложения, сравните их по цене с тем, что они предлагают.Попросите подробные цитаты, в которых указано включенное оборудование, чтобы вы знали, что сравниваете яблоки с яблоками. Ознакомьтесь с условиями гарантии, как на оборудование, так и на рабочую силу.

После выбора подрядчика HVAC, с которым вы хотите работать, свяжитесь с ним. Они могут захотеть встретиться с вами снова или назначить время, когда торговый представитель заберет ваш контракт. Подрядчик проинформирует вас о сроках реализации проекта и составит график вашей установки. Ваш подрядчик может сначала заказать центральный кондиционер у поставщика, прежде чем назначать конкретные даты установки.

Процесс установки центрального кондиционера

В день установки центрального кондиционера ожидайте процесс, аналогичный описанному ниже. Конечно, фактические шаги могут отличаться у разных подрядчиков.

  1. Если местное правительство требует разрешения на работы по ОВК, ваш подрядчик либо получит разрешение, либо проинформирует вас о том, что вам необходимо о нем позаботиться. В большинстве случаев подрядчик сделает это за вас.
  2. Подрядчик разбирает и снимает существующий кондиционер.
  3. Подрядчик установит новые системы воздуховодов или проведет ремонт воздуховодов.
  4. Подготовка места установки. Это может включать установку бетонной подушки снаружи для поддержки кондиционера или установку опор на крыше для установки комплектной системы.
  5. Ваш новый наружный блок будет расположен правильно. Подрядчик установит его и закрепит на месте.
  6. Если вы также заменяете кондиционер, установите внутренний блок. Хотя одновременная замена внутреннего и наружного блоков является разумной, в некоторых случаях вы можете отказаться от замены воздухоподготовителя при установке нового наружного блока.
  7. Подключение внутреннего и внешнего блоков. Подрядчик определит подходящий размер линий хладагента, дренажных труб и электрических линий. Некоторые из этих компонентов связывают части сплит-системы.
  8. Подключение термостата к центральному кондиционеру. У вас может быть установлен новый термостат или вы продолжите использовать существующий блок.
  9. Будет создан вакуум, чтобы удалить загрязнения из линий хладагента и заправить новый центральный кондиционер хладагентом.
  10. Новая система охлаждения запустится и заработает.
  11. Подрядчик проведет инспекцию установки, чтобы убедиться, что установка была произведена правильно и система функционирует должным образом.

Начните поиск подрядчика по кондиционированию воздуха

Покупка нового центрального кондиционера - это серьезное вложение. Работая с опытным подрядчиком по ОВК, вы получите ценные рекомендации относительно типов, опций и уровней эффективности систем. Полученное вами профессиональное руководство позволит вам выбрать правильный центральный кондиционер для вашего дома или бизнеса.По мере того, как вы продвигаетесь по процессу установки, не стесняйтесь обращаться к своему подрядчику за информацией или разъяснениями по ходу дела.

HVAC.com может помочь вам начать установку вашей следующей центральной системы кондиционирования воздуха. Найдите специалиста по HVAC в вашем районе, зайдя в наш Каталог подрядчиков, или позвольте нам порекомендовать лицензированного подрядчика, который знает, как устанавливать центральные системы кондиционирования воздуха. Все, что вам нужно сделать, это заполнить контактную форму HVAC.com, и вы будете связаны с высококлассным специалистом по HVAC.

Часто задаваемые вопросы

Сколько стоит установка центрального кондиционера?

Цена на установку центрального кондиционера начинается от 3000 долларов и может доходить до 15000 долларов. Точные цифры могут немного отличаться в зависимости от установленного вами устройства и места вашего проживания, а также других факторов.

Как установить термостат центрального кондиционера?

Установка нового термостата центрального кондиционера включает отключение старого блока, отключение питания системы отопления и охлаждения, установку настенной панели для новой системы и проверку правильности подключения всех проводов.В некоторых случаях вам также потребуется установить батарейки. Поскольку указания производителя часто неясны, покупателям рекомендуется обратиться к лицензированному специалисту по HVAC, чтобы убедиться в правильности установки.

Как установить центральный кондиционер в доме с центральным отоплением?

Хотя можно добавить центральный кондиционер в ваш дом с существующей системой центрального отопления, цена и необходимое время могут сделать это больше, чем просто самостоятельная задача. Вместо этого рекомендуется обратиться к сертифицированному специалисту по HVAC, который сможет правильно оценить вашу систему и правильно установить центральный кондиционер.

Руководство по установке центрального кондиционера

В этом руководстве есть все, что вам нужно знать об установке центрального кондиционера.

Он проведет вас через процесс и терминологию, когда вы планируете установить центральный кондиционер.

Если вы хотите решить проблему того, какая система кондиционирования воздуха подходит вам, как они работают, размеры, установка и чего ожидать, когда ваши технические специалисты приступят к работе, вы находитесь в нужном месте.

Глава 1

Часто задаваемые вопросы - Центральное отопление и воздух

Посмотрим правде в глаза...

При добавлении к существующей системе центрального отопления и охлаждения центральное кондиционирование для дома площадью 2000 квадратных футов стоит примерно от 3500 до 4000 долларов. Если необходимо добавить воздуховоды, стоимость увеличится. Окончательная стоимость будет зависеть от системы, добавленных дополнительных элементов и стоимости установки техником.

И независимо от того, есть у вас воздуховоды или нет, добавление системы кондиционирования более доступно и менее разрушительно , чем вы можете себе представить.

Но у вас, вероятно, есть куча вопросов, прежде чем вы начнете...

10 общих вопросов по установке центрального кондиционера

1. Что такое на самом деле кондиционер?

Центральная система кондиционирования воздуха в большинстве домов представляет собой «сплит-систему». Обычно это означает, что на вашей печи внутри дома установлены компрессор (снаружи) и внутренний змеевик.

2. Как работает центральная система кондиционирования?

Системы центрального отопления и охлаждения - это разные вещи, но они работают вместе. Вот что Trane и How Stuff Works говорят о том, как работает центральное охлаждение и отопление:

Как работает система центрального отопления и охлаждения

Основы систем отопления и охлаждения

3.Что означает термин HVAC?

HVAC (Отопление, вентиляция и кондиционирование) - это технология обеспечения экологического комфорта в помещениях и в автомобиле. Его цель - обеспечить тепловой комфорт и приемлемое качество воздуха в помещении.

4. Как часто нужно менять фильтры? И зачем мне регулярно менять фильтр?

Замена печного фильтра - один из наименее дорогостоящих элементов обслуживания вашего дома с одним из самых больших преимуществ. Их следует регулярно менять, чтобы улучшить качество воздуха, повысить эффективность вашей печи и продлить срок службы вашей системы отопления, вентиляции и кондиционирования воздуха.

Никогда не забудьте снова заменить воздушный фильтр

Как заменить печь и фильтры переменного тока

5. Как часто я должен проводить техническое обслуживание моего устройства?

Обеспечение бесперебойной работы вашей системы переменного тока зависит от надлежащего технического обслуживания и ремонта.

Техническое обслуживание кондиционирования воздуха - полное руководство

Важность ежегодного обслуживания системы отопления, вентиляции и кондиционирования воздуха важнее, чем вы думаете

6. Какой размер у меня должен быть центральный кондиционер?

Слишком большой? Это не будет энергоэффективным.Большинство из них быстро включится, охладит ваш дом, а затем выключится. Затем повторите тот же цикл.

Слишком маленький? Ваш кондиционер будет постоянно работать, пытаясь охладить ваш дом. Это увеличит износ устройства.

Правильно? центральный кондиционер правильного размера будет проходить необходимое количество циклов для поддержания комфорта в вашем доме, но не будет работать неэффективно.

ASM (All Systems Mechanical), создал краткое, но подробное руководство по:

Центральный кондиционер какого размера мне нужен для дома?

Проще говоря, размер имеет значение...

См. Главу 5 для получения дополнительной информации о размерах.

7. Следует ли мне закрывать регистры и двери в тех частях дома, которые я не использую регулярно?

Краткий ответ - закрытые форточки повышают давление.

Вот отрывок из Energy Vanguard: «Когда вы начинаете закрывать вентиляционные отверстия в неиспользуемых комнатах, вы делаете систему воздуховодов более ограничивающей. Давление увеличивается, а это означает, что нагнетатель ECM будет наращивать скорость, чтобы поддерживать поток воздуха, тогда как нагнетатель PSC будет двигаться. меньше воздуха.В большинстве домов также нет герметичных воздуховодов, поэтому более высокое давление в системе воздуховодов будет означать большую утечку в воздуховодах ».

Они суммируют 9 непредвиденных последствий закрытия вентиляционных отверстий.

8. Что такое рейтинг SEER?

SEER означает сезонный коэффициент энергоэффективности. Это отношение количества произведенного охлаждения (БТЕ) ​​к количеству потребляемой электроэнергии (ватт).

Рейтинги измеряют энергоэффективность кондиционера. Чем выше рейтинг, тем эффективнее.

Вездесущий федеральный ярлык EnergyGuide может помочь вам с первого взгляда определить рейтинг SEER устройства. Этикетка помогает идентифицировать высокоэффективные кондиционеры.

9. Какой термостат установить на «авто» или «вкл»?

У обоих есть плюсы и минусы:

Должен ли я использовать настройку вентилятора термостата «Вкл.» Или «Авто»?

Что нужно при настройке термостата: включить вентилятор или автоматический режим?

Почему "Включено" - не всегда лучший выбор.

Каковы преимущества и недостатки настроек?

10.В чем разница между разделением и упаковкой?

, что приводит нас к следующей главе ...

Глава 2

Типы центральных кондиционеров

Независимо от того, являетесь ли вы домовладельцем, желающим обновить свою систему, домовладельцем, ищущим доступные варианты, или бизнесом, добавляющим кондиционер, на рынке есть множество центральных кондиционеров.

1. Сплит-система

Самыми распространенными или популярными являются сплит-системы. Проще говоря, сплит-система имеет охлаждающие части устройства внутри дома и нагревательные части вне дома.В сплит-системе конденсатор и компрессор размещаются снаружи.

Внутренний шкаф имеет змеевик испарителя. Также есть воздухоочиститель, который обычно является частью топки. Этот обработчик направляет теплый или прохладный воздух через воздуховоды. Наиболее важным аспектом этой конкретной комбинации является соответствие обеих частей для максимальной эффективности.

2. Система упаковки

Пакетная система является автономной - не разделена на части - и весь блок устанавливается снаружи на уровне земли или на крыше.

Вот недавняя фотография «пакетной крыши», которую мы установили для церкви.

Комплектный блок - это полностью автономный блок нагрева / охлаждения , в котором вентилятор, змеевик и конденсатор встроены в один блок. Полностью автономные кондиционеры уже заправлены хладагентом и могут использоваться на крыше, как в данном случае, или при наземном монтаже. Крайне важно, чтобы установка была ровной, чтобы ваша система отопления, вентиляции и кондиционирования воздуха работала должным образом и эффективно.

Старая система была громкой, и не было возможности поставить новый внутренний блок на чердак.Доступ был недостаточно большим.

Сидение на крыше в качестве опции обеспечит кондиционирование пространства под ним и поместит его (в отличие от ограниченного пространства на чердаке). Это было решение для простого в установке наружного блока.

Мы придумали способ прокладывать воздуховоды от агрегата на чердак и подключаться к существующей системе воздуховодов.

3. Мини-сплит-система

Подобно сплит-системе, мини-сплит-система использует наружный компрессор / конденсатор, связанный с внутренней приточно-вытяжной установкой.

Преимущество мини-сплит-системы заключается в том, что внутренние блоки имеют небольшие размеры и могут использоваться для охлаждения помещений или зон. Кроме того, профессиональный установщик может создать эти «зоны» и подключить несколько блоков к одному наружному блоку.

Мини-сплит-система Fujitsu - идеальное решение для домовладельцев, у которых есть котельные, и требует минимального вмешательства в ваш дом.

Он предлагает систему центрального отопления и охлаждения , которая идеально подходит для сезонных переходов, хотя вы можете использовать ее круглый год.

4. Тепловой насос

Установка для этого типа системы обычно состоит из двух частей: внутреннего блока, называемого устройством обработки воздуха, и наружного блока, аналогичного центральному кондиционеру, но называемого тепловым насосом. Как часть системы центрального отопления и охлаждения, он использует наружный воздух как для обогрева дома зимой, так и для охлаждения летом.

Центральный кондиционер - это действительно либо сплит-система, либо комплектная установка. Выбор правильной системы кондиционирования для вашего дома - это решение, с которым вам нужно жить.Вы хотите гарантировать комфорт, экономию средств и оптимальную производительность.

Глава 3

Добавление системы кондиционирования - выбор, обновление или замена

Лучшие на сегодняшний день кондиционеры используют на 30-50% меньше энергии для обеспечения того же количества охлаждения, что и кондиционеры середины 1970-х годов. Даже если вашему кондиционеру всего 10 лет, вы можете сэкономить от 20% до 40% затрат на охлаждение, заменив его более новой, более эффективной моделью. (подробнее об энергоэффективности в главе 6.)

«Если вы думаете о добавлении центрального кондиционирования воздуха в существующий дом, статистика показывает, что у вас много компаний. Фактически, хотя кондиционирование воздуха было установлено чуть более чем в 60 процентах домов еще в начале 1990-х годов, сегодня около 87 процентов существующих резиденций в США теперь имеют ту или иную форму кондиционирования воздуха ».

Griffith Energy Services повторяет ...

Что требуется при установке центрального кондиционирования в вашем доме?

Time считает, что центральное кондиционирование изменит вашу жизнь.

«Больше никаких потных ночей, ворочающихся и ворочающихся, потому что вы еще не установили оконные блоки. В этом отношении, больше не нужно устанавливать оконные блоки - или стучать костяшками пальцев, перенося их вверх и вниз по лестнице в подвал каждую весну и осень».

И это позволяет понять ...

5 вещей, которые нужно знать, прежде чем добавлять центральное кондиционирование воздуха

Что делать, если вы не знаете, стоит ли вам обновляться?

Ответьте на эти вопросы, предоставленные HGTV:

  • Вашей системе отопления или кондиционирования больше 10 лет или вам не комфортно?
  • Ваш кондиционер, печь или бойлер часто работает?
  • Вы платите больше, чем вы думаете, в счетах за электроэнергию?

Прежде чем тратить деньги на новую систему HVAC, разумно проверить на предмет дорогостоящих утечек воздуха.Согласно Energy.gov, сокращение утечки воздуха может «значительно снизить затраты на отопление и охлаждение, повысить долговечность здания и создать более здоровую внутреннюю среду».

Как только вы решите, что готовы заменить вашу систему, вопрос о стоимости будет следующим в вашем списке.

Furnace Compare недавно обновили свою статью о ценах на центральные кондиционеры. Речь идет не о средней цене на центральные кондиционеры, а о результате серии интервью с подрядчиками и дистрибьюторами о том, как они устанавливают свои цены.

Несколько вопросов, на которые они ответили ...

  1. Влияет ли оборудование на стоимость установки?
  2. Стоит ли обходить подрядчика при покупке оборудования?
  3. Повысится ли цена в зависимости от стоимости моего дома?
  4. Как часто пересматривают ставку?

Их лучший совет: «периодически оценивайте возраст вашей системы и во время регулярного технического обслуживания спрашивайте технического специалиста, как выглядит система».

В общем, не попадитесь в экстренную ситуацию, когда вам отчаянно нужен кондиционер.

«Дело в том, что вам нужно время, чтобы провести ваше исследование, чтобы найти подрядчиков, у которых можно запрашивать предложения, изучить их предложения и узнать все, что вам нужно знать о замене системы кондиционирования воздуха».

Глава 4

Установка и расположение

75 процентов проблем с кондиционированием воздуха можно решить с помощью правильного метода установки в сочетании с блоком кондиционирования воздуха подходящего размера.

Детали установки

Требования к электрооборудованию для установки кондиционера

Ваша электрическая сеть должна быть в состоянии справиться с дополнительными потребностями блока кондиционирования воздуха.Возможно, потребуется модернизировать более старую панель автоматического выключателя для обеспечения более высокой силы тока.

В современных домах может быть панель, на которой можно добавлять дополнительные автоматические выключатели. Обсудите возможные обновления со своим подрядчиком до начала работы. Подрядчик с хорошей репутацией может порекомендовать лицензированного электрика, который знаком с модернизацией электроснабжения.

Необходимое пространство для кондиционера

Центральный блок A / C будет иметь конденсатор снаружи, которому потребуется место, а также вентилятор и соединения внутри вашего подсобного помещения.Для подключения к главной панели может потребоваться отдельная электрическая розетка.

Все необходимое пространство следует распланировать заранее. Ваш подрядчик может помочь спланировать детали. Любая необходимая конструкция должна быть включена в общую стоимость установки.

Замена термостата - варианты, соответствующие вашему образу жизни

Сейчас самое время заменить старый термостат с циферблатом на новую программируемую модель. Современные программируемые термостаты позволяют значительно сэкономить на ежемесячных коммунальных расходах.Доступны модели на 5 или 7 дней с несколькими различными настройками для каждого дня.

Некоторые из них имеют возможность беспроводного управления с помощью вашего смартфона или другого устройства связи из любого места, где есть Интернет. Вы можете получить уведомление, когда требуется замена фильтра , время для регулярного обслуживания или если есть проблема с системой.

Глава 5

Размеры и стоимость кондиционера

Выбор слишком большого размера кондиционера вынуждает ваше устройство работать постоянно короткими импульсами, что может привести к его более быстрому сгоранию.Кроме того, если ваше устройство работает с короткими перебоями, это позволяет теплу и влажности проникать обратно в дом, что со временем может привести к его повреждению.

Теперь, когда вы знаете, как важно правильно определить размер вашего кондиционера, вам нужно знать, как определить правильный размер.

Вы знаете, как измеряется размер кондиционеров?

Центральные кондиционеры измеряются в тоннах. Это измерение основано на способности устройства охлаждать ваш дом.Например, установка на 1 тонну будет охлаждать 12 000 БТЕ (британских тепловых единиц) в час. С каждым увеличением тонны на 1 тонну БТЕ увеличиваются на 12000 единиц. Это означает, что установка мощностью 4,5 тонны будет охлаждать 54 000 БТЕ. Если вы не знакомы с термином БТЕ, он означает количество энергии, необходимое для охлаждения или нагрева фунта воды на один градус по Фаренгейту.

Чтобы рассчитать размер блока, который понадобится вашему дому, вы можете использовать один из двух методов. Во-первых, возьмите квадратный метр вашего дома и умножьте его на 25. Затем возьмите это число, разделите его на 12000 и вычтите.05

Расчет: ((квадратных футов x25) / 12000) -. 05 = требуется тонна переменного тока)

Другой метод - использовать диаграмму «Диапазон квадратных метров для кондиционирования воздуха по климатическим зонам».

Начните с поиска своего местоположения на карте США, разделенной на пять зон. Как только вы узнаете цвет своей зоны, найдите квадратные метры вашего дома, и тогда вы найдете подходящий размер кондиционера.

Специалист по HVAC также может произвести расчет нагрузки, чтобы правильно определить размер вашей системы.Расчет нагрузки - это процесс определения надлежащего размера печи и / или кондиционера для дома.

7 советов по точному расчету нагрузки HVAC

Убедитесь, что оборудование имеет правильный размер, используя точные расчеты нагрузки. Правильный способ рассчитать требуемый размер для вашего центрального кондиционера - выполнить расчет нагрузки, известный в отрасли HVAC как «Manual-J».

Введение в «Руководство-J» - правильный способ рассчитать центральный кондиционер правильного размера для вашего дома.

«Расчет Manual-J - это подробный анализ потребностей вашего дома в центральном кондиционировании и отоплении. Существует два типа расчетов Manual-J: расчет нагрузки всего дома и расчет нагрузки по комнатам».

Если вы не уверены в размерах кондиционера для вашего дома, вы всегда можете проконсультироваться со специалистом по кондиционированию воздуха. Эти специалисты проанализируют дополнительные аспекты вашего дома, в том числе:

  • Размер жилплощади
  • Когда построили дом
  • Имеется ли существующая система вентиляции и воздуховодов и насколько хорошо она работает?
  • Если в вашем доме хорошая изоляция
  • Какие внешние и внутренние части наиболее подвержены солнечному излучению?
  • Сколько тени получает ваш дом от деревьев и кустарников
  • Сколько окон в вашем доме, в каком направлении окна выходят, а также возраст и состояние этих окон

Революционная онлайн-программа ASM, Программа проектирования и консультирования HVAC, дает вам информацию, необходимую для принятия правильного решения по вашему проекту HVAC.

Калькулятор стоимости установки кондиционера

Дополнительно ...

11 вопросов, которые вы можете задать для оценки вашего кондиционера

Глава 6

Энергоэффективность

После определения размера блока ваш подрядчик должен поговорить с вами об эффективности, которая выражается сезонным рейтингом энергоэффективности (SEER).

Провидец оценивает, сколько БТЕ кондиционер удалит на каждый ватт потребляемой электроэнергии.Чем выше ВИДЯЩИЙ, тем меньше затраты на работу.

Федеральный закон требует, чтобы новые кондиционеры имели SEER не менее 13. Эти устройства имеют более низкие эксплуатационные расходы, имеют тенденцию быть более высокого качества, имеют больше функций безопасности, лучшие звуковые экраны и более низкие требования к напряжению. В общем, чем выше SEER, тем выше начальная стоимость единицы.

Более старые системы кондиционирования воздуха имеют рейтинг SEER 10 или ниже. Сегодняшние более эффективных систем кондиционирования воздуха имеют рейтинг SEER 23 .

Соединенные Штаты теперь требуют, чтобы системы кондиционирования воздуха в жилых помещениях, произведенные после 2005 года, имели минимальный рейтинг SEER 13 (оконные блоки освобождены от этого закона, поэтому их SEER все еще составляет около 10). Рейтинг SEER обычно отображается на желто-черной наклейке EnergyGuide, прикрепленной к внешнему блоку кондиционера. ( изображение показано в главе 1 )

Рассчитайте, сколько вы можете сэкономить, перейдя на новую энергоэффективную систему охлаждения

Оценки

SEER представляют собой только потенциальную эффективность системы в идеальных условиях.Более половины эффективности системы зависит от правильного размера оборудования для вашего дома и правильной установки.

Energy.gov делится советами, когда ваш подрядчик устанавливает новую центральную систему кондиционирования воздуха:

  • Обеспечивает достаточное внутреннее пространство для установки, обслуживания и ремонта новой системы, а также устанавливает дверцу доступа в печи или воздуховоде, чтобы обеспечить возможность очистки змеевика испарителя
  • Использует методологию определения размеров воздуховодов, такую ​​как Американские подрядчики по кондиционированию воздуха (ACCA). Руководство D (Руководство D - это метод ACCA, используемый для определения общей компоновки воздуховода, включая размеры отдельных воздуховодов.Чтобы спроектировать систему воздуховодов, проектировщик системы HVAC должен выполнить ручной расчет J нагрузки для каждой комнаты.)
  • Обеспечивает наличие достаточного количества регистров подачи для подачи холодного воздуха и достаточного количества регистров возвратного воздуха для подачи теплого домашнего воздуха обратно в кондиционер.
  • Устанавливает воздуховоды в кондиционируемом помещении, а не на чердаке, где это возможно
  • Герметизирует все воздуховоды мастикой для воздуховодов и надежно изолирует воздуховоды на чердаке
  • Находит конденсаторную установку там, где ее шум не мешает вам или вашим соседям спать по ночам, если возможно
  • Обнаруживает конденсаторный блок в таком месте, где никакие близлежащие предметы не будут препятствовать потоку воздуха к нему
  • Проверяет, что вновь установленный кондиционер имеет точную заправку хладагента и скорость воздушного потока, указанные производителем.
  • Размещает термостат вдали от источников тепла, таких как окна или регистры подачи.

Заключение

Профессиональная установка кондиционирования воздуха, возможно, является одним из лучших способов гарантировать эффективную и бесперебойную работу кондиционера.

К сожалению, большинство людей по той или иной причине делают неправильные звонки при установке новых систем кондиционирования воздуха. Это не только снижает общую производительность системы, но и приводит к тому, что владелец дома несет беспрецедентные счета, которых можно было бы легко избежать.

Как вы выбираете, добавляете, заменяете, модернизируете или устанавливаете центральное отопление и охлаждение в соответствии с вашими потребностями?

Самый простой ответ...

Обратитесь к квалифицированному специалисту по HVAC. Они ответят на все ваши вопросы.

Есть много способов найти подрядчика по ОВК.

  • Попросите друзей или родственников порекомендовать подрядчика.
  • Большинство известных подрядчиков должным образом сертифицированы. HVAC Excellence - это программа сертификации для технических специалистов HVAC, которая обеспечит качество их работы посредством проверки и повышения квалификации.Все сертификаты должны быть актуальными. Вы также можете найти квалифицированных специалистов в таких организациях, как:

  • Используйте другие сайты онлайн-обзоров или каталоги подрядчиков, чтобы найти местных подрядчиков HVAC.

установок оборудования для кондиционирования воздуха - журнал IAEI

Время чтения: 17 минут

Недавно, преподавая класс по требованиям к электричеству в жилых помещениях, я открыл класс участникам, чтобы они могли решить, какой предмет мы будем обсуждать.Один из участников с более быстрым мышлением крикнул: «Можем ли мы взглянуть на электрические требования к оборудованию для кондиционирования воздуха?» Не теряя ни секунды, я ответил: «Конечно, найди паспортную табличку на оборудовании и соблюдай информацию… следующая тема!» Хотя это не так просто, паспортная табличка оборудования для отопления, вентиляции и кондиционирования воздуха (HVAC) может предоставить огромное количество информации, касающейся электрических потребностей такого оборудования.

Понимание информации на паспортных табличках оборудования необходимо для правильной оценки оборудования для кондиционирования воздуха или тепловых насосов.Это понимание упрощает выбор правильного сечения проводника ответвленной цепи, типа и номинальных характеристик устройства защиты от сверхтоков, а также размера отключающих средств. Чтобы найти большую часть необходимой информации, посмотрите на паспортную табличку устройства.

Оборудование для кондиционирования воздуха и теплового насоса обычно имеет герметичный мотор-компрессор и не обрабатывается так же, как обычный электродвигатель. Герметичный двигатель работает в среде хладагента и не имеет номинальной мощности или номинального тока полной нагрузки, как у стандартного двигателя.Специальные термины используются для предоставления необходимой информации для правильного монтажа электропроводки для этого оборудования.

Одним из терминов, указанных на типовой паспортной табличке HVAC, является Compressor R.L.A ., что означает номинальную нагрузку в амперах или номинальный ток нагрузки для мотор-компрессора. Производитель устанавливает это значение для данной нагрузки, номинального напряжения и номинальной частоты оборудования, которое он обслуживает. Для расчета минимальной допустимой нагрузки цепи и номинальных значений устройств защиты от сверхтоков, указанных на паспортной табличке, используется номинальный ток нагрузки.Примером RLA компрессора может быть 18,0 ампер ( см. Рисунок 1 ).

Другой термин, указанный на типовой паспортной табличке HVAC, - это Compressor L.R.A., , который представляет собой амперы заблокированного ротора или ток заблокированного ротора и максимальный ток, протекающий к двигателю, когда он заблокирован или не вращается. Это значение гарантирует, что средство отключения кондиционера и контроллер имеют надлежащую отключающую способность. В примере, приведенном на рисунке 1, LRA для компрессора составляет 96 ампер.

Другой термин, указанный на паспортной табличке, - это минимальная допустимая нагрузка цепи питания . Это значение требуется для выбора минимального сечения проводника ответвленной цепи и номинальных характеристик переключателя для блока HVAC. Чтобы определить минимальную допустимую нагрузку цепи питания, указанную на паспортной табличке, производитель будет использовать формулу ( RLA x 1,25) + другие нагрузки. RLA основан на нагрузке компрессора, в то время как «другие нагрузки» будут такими, как нагрузка двигателя вентилятора и т. Д.

Максимальный размер предохранителя или автоматического выключателя указывает максимальный размер предохранителя или автоматического выключателя, разрешенный для защиты оборудования.Изготовитель выбирает это значение на основе номинала, который позволяет двигателю запускаться и обеспечивает защиту от перегрузки по току при минимальном номинальном значении для запуска двигателя. На некоторых паспортных табличках также указан номинал Minium Fuse или Circit Breaker . Эти минимальные рейтинги не являются обязательными и указаны не на всех шильдиках.

Для расчета максимально допустимой защиты от перегрузки по току производитель использовал номинальный ток нагрузки (RLA). Позже в этой статье мы будем использовать информацию из примера паспортной таблички на рисунке 1, чтобы выполнить пример расчета максимального устройства максимального тока для блока HVAC.Иногда оборудование имеет ток выбора ответвленной цепи (BCSC). Это значение используется ( в амперах, ) вместо номинального тока нагрузки для определения номинальных характеристик проводников параллельной цепи двигателя, средств отключения, контроллеров и устройств защиты от короткого замыкания и замыкания на землю, когда срабатывает защита от перегрузки. устройство допускает постоянный ток, превышающий номинальный ток нагрузки. Ток выбора ответвления больше или равен указанному номинальному току нагрузки.При необходимости оба текущих значения будут указаны на паспортной табличке. Поскольку данные на типовой табличке кондиционера в этой статье не включают схему выбора ответвленной цепи, для расчетов используется номинальный ток нагрузки (RLA). См. NEC 440.2 и 440.4 (C) для определения тока выбора ответвления и требований к нему.

В настоящее время автоматические выключатели, изготовленные специально для оборудования HVAC, не обязательно должны иметь рейтинг «HACR», что указывает на то, что автоматический выключатель подходит для использования с групповыми моторными установками, которые обычно используются в оборудовании для отопления, кондиционирования и охлаждения.Это требование к маркировке HACR не было частью кода , начиная с выпуска NEC 2005 года. Перечисленные автоматические выключатели с обратнозависимой выдержкой времени разработаны и считаются пригодными для использования с таким оборудованием HVAC без каких-либо дополнительных испытаний; поэтому маркировка HACR больше не требуется на оборудовании для кондиционирования воздуха и холодильного оборудования, а также на автоматических выключателях для использования в этих приложениях. Код требует соблюдения маркировки на паспортной табличке. Если на паспортной табличке указаны только предохранители, замена автоматического выключателя на указанный в списке является нарушением NEC 110.3 (B) и гарантии производителя. Производитель обычно предлагает на выбор предохранители или автоматические выключатели. Всегда проверяйте информацию на паспортной табличке, чтобы убедиться, что это правда.

Требования к ответвленной цепи

Значение номинального тока нагрузки или минимальной допустимой токовой нагрузки цепи является отправной точкой для расчета требуемой допустимой токовой нагрузки проводников параллельной цепи и номинальных характеристик электрического оборудования для герметичного мотор-компрессора с хладагентом. Номинальный ток нагрузки определяется производителем и указывается на паспортной табличке агрегата.Это значение необходимо для определения номинальной мощности или допустимой нагрузки средств отключения, проводников параллельной цепи, контроллера, защиты от короткого замыкания и замыкания на землю, а также отдельной защиты двигателя от перегрузки [NEC 440.4 (B), 440.35] .

Размер проводника ответвительной цепи для оборудования для кондиционирования воздуха

Типичный наружный блок кондиционера или теплового насоса с мотор-компрессором и дополнительной нагрузкой (ями), такой как мотор вентилятора, должен иметь проводники с допустимой токовой нагрузкой не менее 125% номинальной нагрузки или ответвления. -ток выбора цепи, в зависимости от того, что больше, плюс ток полной нагрузки двигателя вентилятора.Для расчета значения мы будем использовать пример паспортной таблички на рисунке 1.

Это значение, округленное до 24 ампер, представляет собой минимальную допустимую нагрузку цепи питания , указанную на паспортной табличке, и требуемую минимальную допустимую нагрузку проводов ответвленной цепи, выбранную из NEC , таблица 310.15 (B) (16). Поскольку паспортная табличка оборудования включает это значение, установщику или инспектору не нужно выполнять этот расчет. Допустимая допустимая токовая нагрузка медного проводника типа TW, THW или THWN 12 AWG составляет 25 ампер при эксплуатации при температуре окружающей среды не выше 86 ° F.При установке при температурах, превышающих 86 ° F, должны применяться поправочные коэффициенты допустимой токовой нагрузки, указанные в таблицах допустимых значений токовой нагрузки для проводов из NEC , таблица 310.15 (B) (2) (a).

Код Код обычно ограничивает максимальную токовую защиту проводника 12 AWG до 20 ампер, если иное специально не разрешено. NEC 240.4 (G) и Таблица 240.4 (G) разрешают защиту проводников цепи кондиционирования в соответствии с частями III и VI статьи 440. В NEC 440.21 конкретно указано, что положения Части III дополняют или изменяют общие требования по сверхтоку в Статье 240. Например, маркировка паспортной таблички кондиционера указывает максимальный номинал предохранителя или автоматического выключателя 40 ампер. Минимальная допустимая токовая нагрузка цепи питания - 24 ампера. Следовательно, если не требуется регулировка температуры окружающей среды выше 86 ° F, все проводники 12 AWG с допустимой токовой нагрузкой 25 ампер приемлемы в качестве проводников ответвленной цепи, питающих это устройство.Это правило включает медные проводники 12 AWG, которые являются частью кабельной сборки, например, типа NM или UF, с допустимой допустимой токовой нагрузкой 25 ампер при 60 ° C.

Допуск на устройство защиты от перегрузки по току на 40 ампер для медных проводников 12 AWG с допустимой нагрузкой 25 ампер допускается, поскольку 40-амперный предохранитель или автоматический выключатель в начале цепи защищает проводники от короткого замыкания или замыкания на землю. . Короткое замыкание или межфазное замыкание - это место, где незаземленные (горячие) проводники замыкаются вместе.Короткое замыкание на землю . - это замыкание незаземленных (горячих) проводов на заземляющий провод оборудования или заземленное оборудование. Проводники защищены от перегрузки , с помощью устройства максимальной токовой защиты. Устройство защиты от перегрузки может быть отдельным устройством от устройства защиты от перегрузки по току. Термоэлемент, встроенный в контроллер мотора, является одним из видов перегрузки. Перегрузка герметичного мотор-компрессора обычно находится в корпусе мотора и напрямую определяет температуру мотора.Комбинация этих двух элементов обеспечивает максимальную токовую защиту, необходимую для безопасной и правильной работы оборудования с электроприводом.

Максимальный рейтинг защиты от перегрузки по току параллельной цепи

Код Код требует, чтобы максимальная токовая защита параллельной цепи выдерживала пусковой ток двигателя. Максимальный номинальный ток составляет 175% от номинального тока нагрузки двигателя герметичного компрессора хладагента. Если этого значения недостаточно для запуска двигателя, номинальные значения или настройки могут быть увеличены для запуска, но не могут превышать 225% от номинального тока нагрузки [см. NEC 440.22 (А)].

Типичный блок переменного тока или тепловой насос содержит герметичный двигатель компрессора хладагента плюс один или несколько двигателей вентиляторов. Устройство защиты параллельной цепи обеспечивает защиту этих двигателей от короткого замыкания и замыкания на землю. Номинальный ток нагрузки для этих двигателей добавляется к установленному значению для герметичного мотор-компрессора с хладагентом RLA, чтобы определить максимальную номинальную мощность или настройку устройства защиты параллельной цепи. Используя значение RLA для всех двигателей, перечисленных на паспортной табличке на рисунке 1, максимальный номинал или настройка предохранителя или автоматического выключателя основаны на следующем:

Если это рассчитанное значение не является стандартным номинальным током [см. NEC Таблица 240.6 (A)] устройства защиты от сверхтоков, код требует использования следующего более низкого стандартного номинала. В этом примере следующее нижнее стандартное устройство на 40 ампер, как указано на заводской табличке с образцом на рис. Нет необходимости выполнять этот расчет в полевых условиях. Производители кондиционера или теплового насоса рассчитывают значение и определяют максимальную номинальную мощность. Этот рейтинг указан на паспортной табличке агрегата. Допускается использование защитного устройства с более низким номиналом, если предохранитель или автоматический выключатель способны выдерживать пусковой ток устройства.

Если на паспортной табличке указано «Минимальный размер предохранителя или автоматического выключателя », то код также потребует соблюдения этой маркировки в дополнение к маркировке «Максимальный размер предохранителя или автоматического выключателя». Предохранитель или автоматический выключатель с номиналом ниже минимального значения, указанного на паспортной табличке, не сможет выдерживать пусковой ток устройства, определенный производителем.

Рейтинг средств отключения

Если блок компрессора кондиционирования воздуха или теплового насоса состоит из герметичного двигателя-компрессора (ей) хладагента в сочетании с другими нагрузками, такими как двигатель вентилятора, номинальная мощность отключающего средства в лошадиных силах определяется суммированием всех токов при режим номинальной нагрузки и состояние заторможенного ротора.

Используя данные паспортной таблички с рис. 1, RLA двигателя компрессора в 18,0 ампер добавляется к FLA в 1,3 ампера двигателя вентилятора. Суммарное значение 19,3 ампера считается эквивалентным током полной нагрузки для комбинированной нагрузки. Согласно NEC , таблица 430.248, номинальный ток полной нагрузки 230-вольтового однофазного 3-сильного двигателя составляет 17 ампер, а ток полной нагрузки 230-вольтного однофазного 5-сильного двигателя. мотор 28 ампер. Следовательно, поскольку эквивалентный ток полной нагрузки приведенного в качестве примера блока переменного тока равен 19.3 ампера, мы должны использовать следующий более высокий номинал, а выключатель должен иметь как минимум 5 лошадиных сил, 230 В, однофазный ток.

Положения NEC 440.12 (A) (1) обычно требуют, чтобы номинальная сила тока отключающих средств также составляла не менее 115% от суммы всех токов при номинальной нагрузке. Тогда этот минимальный рейтинг будет 115% x 19,2 ампера = 22,3 ампера. Если средство отключения включает или служит в качестве защиты от перегрузки по току параллельной цепи для блока, номинальные характеристики, требуемые для устройства максимального тока, а не этот минимальный номинал, будут определяющими факторами при выборе средств отключения.Выключатель-разъединитель с предохранителями, содержащий предохранители максимального или минимального номинала, указанного на паспортной табличке, будет превышать это минимальное требование на 115%. Однако, если в качестве отключающего средства используется незафиксированный разъединяющий выключатель, то большее из двух значений, полученных путем расчета 115% и эквивалентной номинальной мощности, будет определять минимальную номинальную мощность выключателя.

Есть еще одно соображение при определении правильного размера отключающих средств, обслуживающих кондиционер.Номинальные характеристики отключающих средств также должны быть основаны на токах при заторможенном роторе в соответствии с 440.12 (B). Это требует ссылки на NEC , Таблица 430.251 (A) или Таблица 430.251 (B), в которых перечислены различные значения токов заторможенного ротора и эквивалентные номинальные значения мощности в лошадиных силах.

В нашем примере на рисунке 1 на паспортной табличке указано, что LRA мотор-компрессора составляет 96 ампер. Заводская табличка не дает LRA для двигателя вентилятора. Типичное допущение для двигателей переменного тока - предположить, что LRA в шесть раз больше, чем FLA.Для двигателя вентилятора в примере это дает приблизительное значение LRC 6 x 1,3 ампера = 7,8 ампера. Добавление этого к мотор-компрессору LRA на 96 ампер дает нам эквивалентный LRA для комбинированной нагрузки 103,8 ампер. Обращаясь к NEC , таблица 430.251 (A), мы обнаруживаем, что для однофазного двигателя 230 В с током заторможенного ротора двигателя 103,8 А эквивалентная номинальная мощность находится в диапазоне от 3 до 5 лошадиных сил. Выключатель на 3 лошадиные силы будет немного меньше по размеру.Средства отключения для блока должны быть рассчитаны на номинальную мощность в 5 лошадиных сил, как было определено с использованием номинального тока полной нагрузки.

Расположение средств отключения для оборудования кондиционирования воздуха

Средства отключения должны располагаться «в пределах видимости и легкодоступности» от оборудования для кондиционирования воздуха. Следовательно, необходимо четко понимать следующие два определения.

В поле зрения (в пределах видимости, в пределах видимости) : «Если код указывает, что одно оборудование должно быть« в поле зрения »,« в пределах видимости »или« в пределах видимости »и т. Д. в-четвертых, другое оборудование, указанное оборудование должно быть видимым и находиться на расстоянии не более 15 м (50 футов) от другого.”

Доступен, легко (легко доступен): «Возможность быстрого доступа для работы, обновления или проверки, без необходимости того, чтобы те, кому требуется готовый доступ к таким действиям, как использование инструментов (кроме ключей), перелезать через или под, устранять препятствия, прибегать к переносным лестницам и т. д. ».

Это отключающее средство может быть установлено на самом оборудовании для кондиционирования воздуха или внутри него. Средства отключения, устанавливаемые непосредственно на оборудовании в полевых условиях, должны устанавливаться таким образом, чтобы не ограничивать доступ через панели, предназначенные для выполнения операций по обслуживанию и ремонту, а также доступа к компонентам внутри устройства.Кроме того, это устанавливаемое на месте средство отключения не должно закрывать паспортную табличку оборудования. Обычно компрессор кондиционера или теплового насоса располагается на бетонной площадке вне дома или строения. Он также может располагаться под зданием в хорошо проветриваемом подвесном помещении или довольно часто оборудование HVAC устанавливается на крыше. Важно помнить, что определения в пределах видимости и легко доступны имеют важное значение в этих приложениях.

Средство отключения нередко располагается рядом с блоком кондиционирования воздуха и, следовательно, считается легкодоступным ( с надлежащими рабочими зазорами ). Доступ к разъединяющему средству может быть ограничен, если он расположен над или за блоком. Если отключающее средство, вероятно, потребует проверки, регулировки, обслуживания или технического обслуживания при включении питания ( и ), следует предусмотреть достаточное рабочее пространство. Правильное расположение отключающих средств определяется решением NEC 110.26 (A) и решение компетентного органа (AHJ).

Назначение необходимых средств отключения - предоставить готовые и видимые средства отключения для человека, который будет обслуживать или ремонтировать оборудование. Обычно блокирующее средство отключения, расположенное вне поля зрения устройства, не является приемлемой альтернативой требуемым средствам отключения для оборудования для кондиционирования воздуха. Положения о правильном расположении средств отключения HVAC можно найти по адресу NEC 440.14. Комбинация соединительной вилки и розетки считается приемлемым средством отключения для большинства оборудования, подключаемого через шнур и вилку, такого как комнатные кондиционеры.

Фото 3. Средства отключения переменного тока со встроенной розеткой GFCI. Предоставлено Eaton Cutler-Hammer

Рабочее пространство

Рабочее пространство около электрического оборудования с номинальным напряжением 1000 вольт или меньше, такого как разъединитель блока переменного тока, которое, вероятно, «потребует проверки, регулировки, обслуживания или технического обслуживания при подаче напряжения», должно быть предусмотрено в соответствии с NEC , таблица 110.26 (А). Рабочее пространство должно быть в направлении доступа к оборудованию или той части оборудования, с которой, вероятно, будут работать, пока есть открытые части под напряжением. Специалисты по обслуживанию обычно проверяют или тестируют оборудование HVAC, когда оно находится под напряжением. Должен быть обеспечен безопасный доступ к контрольному оборудованию внутри блока. Минимальные размеры этого рабочего пространства составляют 762 мм (30 дюймов) в ширину и 900 мм (36 дюймов) в глубину. Соблюдение этого правила рабочего пространства требует обеспечения безопасного доступа во время установки оборудования.Перед съемными панелями должно быть также предусмотрено достаточное рабочее пространство, обеспечивающее доступ к токоведущим частям оборудования переменного тока, которое обычно требуется для тестирования или проверки; это пространство должно быть доступным, не требуя от рабочего растягиваться или лежать на самом блоке кондиционирования воздуха, чтобы пройти этот осмотр.

Требуется розетка

В дополнение к достаточному рабочему пространству обслуживающему персоналу часто требуется питание для переносных электрических инструментов и оборудования, связанного с обслуживанием оборудования для кондиционирования воздуха.Признавая эту необходимость, код предусматривает, что розетка на 125 вольт, 15 и 20 ампер для обслуживания оборудования для кондиционирования воздуха и холодильного оборудования должна располагаться на расстоянии не менее 7,5 м (25 футов) от и на одном уровне. как, само оборудование. Розетка должна находиться в легкодоступном месте от оборудования и должна быть защищена GFCI, как это применимо к розеткам на открытом воздухе в жилых помещениях ( NEC 210.63).

Некоторые производители электрического оборудования объединили необходимые средства отключения и сервисную розетку в одно изделие.Требуются отдельные контуры для розетки и компрессорной установки. Сервисная розетка должна быть погодоустойчивым устройством с защитой от GFCI, а эксплуатационная крышка устройства с повышенной нагрузочной способностью должна соответствовать требованиям NEC 406.9 (B) (1) для использования во влажных помещениях. Согласно спецификациям производителя, как правило, существует минимальная высота установки для этого продукта, чтобы снег или вода не попадали в отверстие в нижней части откидной крышки.

Оборудование с тепловым насосом для помещений

Тепловой насос передает тепловую энергию из одного места - обычно называемого «источником», которое имеет более низкую температуру, - в другое место, называемое «стоком» или «радиатором», которое имеет более высокую температуру.Тепловой насос всегда перемещает тепловую энергию в направлении, противоположном температуре, но тепловой насос, который поддерживает термически кондиционируемое пространство, может использоваться для обеспечения либо обогрева, либо охлаждения, в зависимости от того, холоднее или теплее окружающая среда, чем кондиционируемое пространство.

В режиме нагрева наружный змеевик становится испарителем , а внутренний змеевик становится конденсатором , который поглощает тепло от хладагента и рассеивается в воздух, протекающий через него.

В режиме охлаждения наружный змеевик теперь представляет собой конденсатор . Внутренний змеевик, теперь это испаритель , будет поглощать тепло изнутри замкнутого пространства и передавать его в конденсатор, который выбрасывает тепло в наружный воздух.

В сплит-системах с тепловым насосом устанавливается внутренняя приточно-вытяжная установка. Линии хладагента проходят от наружного блока к внутреннему блоку, который обычно находится в подвальном помещении, на чердаке, в кладовой или комнате.Внутренний блок включает вентилятор для циркуляции воздуха по жилому помещению, а также охлаждающий змеевик. Иногда к внутреннему блоку добавляются резистивные нагревательные элементы, которые служат в качестве резервного источника тепла в случае отказа компрессора, для обеспечения дополнительной мощности нагрева и ускорения восстановления тепла.

К внутренним блокам применяются многие из тех же правил, что и для электрических печей. Средство отключения, рассчитанное на обслуживаемую нагрузку, необходимо в пределах видимости внутреннего блока. В некоторых случаях это средство отключения состоит из одного или нескольких автоматических выключателей, которые находятся в блоке и работают снаружи блока.Минимальный размер ответвления к внутреннему блоку должен составлять не менее 125% от теплового сопротивления и нагрузки двигателя.

Комнатные кондиционеры

Комнатный кондиционер - это прибор переменного тока, в состав которого входит герметичный мотор-компрессор. Комнатный кондиционер может быть оконного типа с воздушным охлаждением, отдельно стоящей консоли или встраиваемого в стену. Следующие требования относятся к однофазному оборудованию с номинальным напряжением не более 250 вольт; такое оборудование может быть подключено с помощью шнура или вилки.

При определении требований к ответвленной цепи для комнатного кондиционера, блок, подключаемый к шнуру и приставке, рассматривается как блок с одним двигателем, если номинал не превышает 40 ампер, 250 вольт, однофазный. Кроме того, общий номинальный ток нагрузки указан на паспортной табличке кондиционера, и номинальные характеристики защитного устройства параллельной цепи не могут превышать допустимую нагрузку проводов параллельной цепи или номинальную мощность розетки, в зависимости от того, что меньше.

Суммарный отмеченный номинал комнатного кондиционера, подключаемого с помощью шнура и приставки, не должен превышать 80% от номинального значения для параллельной цепи, где не предусмотрены другие нагрузки.Если параллельная цепь также питает осветительные блоки или другие приборы, номинальные характеристики блока не могут превышать 50% номинальных значений ответвленной цепи, как указано в NEC 440.62.

Штепсельная вилка и розетка или вилка соответствующего номинала могут использоваться в качестве необходимых средств отключения для однофазного комнатного кондиционера с номинальным напряжением 250 В или ниже, если ручное управление комнатного кондиционера легко доступно и расположено в пределах 1,8 м. (6 футов) от пола, либо утвержденное средство отключения с ручным управлением установлено в легкодоступном месте, которое находится в пределах видимости от комнатного кондиционера ( NEC 440.63)

Если для питания комнатного кондиционера используется гибкий шнур, длина шнура не может превышать 1,3 м (10 футов) для блока с номинальным напряжением 120 В или не более 1,8 м (6 футов) для блок с номинальным напряжением 208 или 240 вольт согласно адресу NEC 440.64.

Комнатные кондиционеры с однофазным шнуром и розеткой должны быть оснащены одним из следующих устройств, установленных на заводе:

(1) Датчик-прерыватель тока утечки (LCDI)

(2) Прерывание цепи при дуговом замыкании (AFCI)

(3) Прерыватель цепи теплового обнаружения (HDCI)

Защитное устройство должно быть неотъемлемой частью штепсельной вилки или располагаться в шнуре питания на расстоянии не более 300 мм (12 дюймов.) соединительной заглушки.

Однофазные комнатные кондиционеры теперь должны быть оснащены одним из трех установленных на заводе защитных устройств: (1) детектор тока утечки-прерыватель (LCDI), (2) защита от прерывания дугового замыкания (AFCI), или (3) защита с помощью прерывателя цепи теплового обнаружения (HDCI). Эти защитные устройства требуются только для устройств, подключаемых через шнур и вилку. Эти защитные устройства должны быть установлены на заводе-изготовителе и либо быть неотъемлемой частью соединительной вилки, либо располагаться на шнуре питания в пределах 300 мм (12 дюймов.) соединительной заглушки. Эти положения по защите комнатного кондиционера описаны в NEC 440.65. Это требование защиты предназначено для защиты от опасностей, вызванных повреждением или разрывом изоляции шнура. Сезонное использование комнатных кондиционеров способствует повреждению шнура, если блок не хранится должным образом.

Для комнатных кондиционеров на паспортной табличке указаны тип и максимальный размер защиты от сверхтоков, разрешенных для данного блока. Предыдущие комментарии об использовании предохранителей или автоматических выключателей HACR относятся к комнатным или оконным блокам, а также к центральным кондиционерам и тепловым насосам.Если комнатный кондиционер добавляется к существующему жилью и питается от существующего щитового щита или центра нагрузки, важно убедиться, что устройство максимального тока ответвленной цепи для цепи, питающей кондиционер, соответствует типу и размеру максимальной токовой защиты, указанным на паспортную табличку агрегата.

Информация о стандартах безопасности для требований защиты от сверхтоков для оборудования для кондиционирования воздуха

Код требует, чтобы перечисленное или помеченное оборудование было установлено, использовано или и то, и другое в соответствии с любыми инструкциями, включенными в перечень или маркировку [см. NEC 110.3 (В)]. Квалифицированные лаборатории обычно составляют списки оборудования для кондиционирования и отопления в соответствии со следующими стандартами:

UL 1995, Оборудование для обогрева и охлаждения

Этот стандарт распространяется на стационарное оборудование для использования в неопасных зонах с номинальным напряжением 7200 вольт или меньше, одно- или трехфазное, а также узлы дистанционного управления для такого оборудования, как центральное отопление, центральное кондиционирование воздуха и тепловые насосы. Этот стандарт не распространяется на панельное или кабельное оборудование для лучистого отопления, электрические котлы, обогреватели плинтуса, воздухонагреватели, канальные обогреватели и блочные охладители для холодильных целей.

UL 484, Комнатные кондиционеры

Этот стандарт распространяется на комнатные кондиционеры с номинальным напряжением не более 600 В переменного тока и предназначенные для установки в соответствии с NEC . В целях настоящего стандарта к комнатным кондиционерам относятся кондиционеры оконечного исполнения, кондиционеры специального назначения и кондиционеры для транспортных средств для отдыха. Они представляют собой корпусные узлы заводского изготовления, спроектированные как единое целое для обеспечения бесплатной доставки кондиционированного воздуха в замкнутое пространство, комнату или зону.Это оборудование предназначено для установки в окне, через стену или в качестве консоли, расположенной в комнате, зоне или пространстве, подлежащем кондиционированию, или рядом с ними. Настоящий стандарт не распространяется на оборудование, предназначенное для подключения к системам воздуховодов с целью обеспечения центрального охлаждения, отопления или того и другого.

Эти стандарты безопасности продукции подробно описывают необходимые испытания на безопасность и определяют требуемую паспортную табличку

UL 484, Комнатные кондиционеры

Этот стандарт распространяется на комнатные кондиционеры с номинальным напряжением не более 600 В переменного тока и предназначенные для установки в соответствии с NEC .В целях настоящего стандарта к комнатным кондиционерам относятся кондиционеры оконечного исполнения, кондиционеры специального назначения и кондиционеры для транспортных средств для отдыха. Они представляют собой корпусные узлы заводского изготовления, спроектированные как единое целое для обеспечения бесплатной доставки кондиционированного воздуха в замкнутое пространство, комнату или зону. Это оборудование предназначено для установки в окне, через стену или в качестве консоли, расположенной в комнате, зоне или пространстве, подлежащем кондиционированию, или рядом с ними. Настоящий стандарт не распространяется на оборудование, предназначенное для подключения к системам воздуховодов с целью обеспечения центрального охлаждения, отопления или того и другого.

Эти стандарты безопасности продукции подробно описывают необходимые испытания на безопасность и определяют необходимые маркировки на паспортной табличке и инструкции, прилагаемые производителем оборудования. Например, код требует, чтобы устройство защиты от перегрузки по току ответвленной цепи соответствовало типу и размеру, указанным на паспортной табличке кондиционера.

Стандартные требования безопасности продукции

Для получения дополнительных указаний по правильной установке, эксплуатации и использованию электрического оборудования, описанного в этой статье, см. Следующую информацию на карточке с инструкциями по безопасности электрического продукта и стандарты безопасности продукта.Четырехбуквенный код в скобках относится к категории продукта в технических характеристиках UL Underwriters Laboratories (Белая книга).

  • Электрическое оборудование для использования в обычных помещениях (AALZ)
  • Отопительное и охлаждающее оборудование: кондиционеры, центральное охлаждение (LZFE)
  • Кондиционеры, блочный терминал (ACKZ)
  • Кондиционеры комнатные (ACOT)
  • Отопительное и охлаждающее оборудование: тепловые насосы (LZFE)

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследовать
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
