Автор Балка БДК цена 295 руб/м. Балка опалубки перекрытий.
Деревянная балка — один из главных элементов в конструкции опалубки перекрытия. Изготовляется преимущественно из древесины хвойных пород и фанеры из березы, гарантирующей надежную влагостойкость.
Балка опалубки перекрытий цена
| Наименование | Цена с НДС |
|---|---|
| Балка двутавровая БДК | 340 руб/п.м. |
Цена деревянной балки опалубки БДК действует с 01.02.2021 года. Задать вопрос и заказать балку БДК можно по тел. +7 800 200-58-81 (звонок бесплатный) или почте [email protected] .
Балка БДК 1.3
Технические характеристики балки БДК 1.3
Балка для опалубки перекрытий БДК 1.3 имеет следующую конструкцию :
- Стенка балки из трехслойного щита толщиной 30 мм, приклеенная к полкам балки
- Полки балки из древесины (ель, сосна) толщиной 41 мм и шириной 80 мм
- Длина балки БДК-1.
Размеры балки БДК-1.3
- высота балки – 200 ± 1,0 мм;
- толщина полки балки – 41 ± 0,5 мм;
- ширина полки балки – 80 ± 0,5 мм;
- толщина стенки из трехслойного щита – 30± 0,5 мм
Балка БДК 1.1
Технические характеристики балки БДК 1.1
Балка БДК 1.1 имеет следующую конструкцию :
- Стенка балки из фанеры ФСФ толщиной 27 мм, приклеенная к полкам балки.
- Полки балки из древесины (ель) толщиной 40 мм и шириной 80 мм; торцы балки защищены пластмассовыми пластинами.
- Высота балок БДК 1.1 200 мм; высота стенки 150 мм ширина балки (по полке) – 80 мм.
- Длина балок БДК 1.1 L=1200…4500 мм с отклонением размера ±5 мм.
Размеры балки БДК-1.1
- высота балки – 200 ± 1,0 мм;
- толщина пояса балки – 40 ± 0,5 мм;
- ширина пояса балки – 80 ± 0,5 мм;
- толщина фанерной стенки – 30 ± 3 мм.
Преимущества балки для опалубки
Когда балку изготавливают, ее обрабатывают специализированным раствором, создающим ее влагостойкость.
Опалубочная балка отличается очень высоким несущим потенциалом, а также тем, что легко монтируется на больших площадях. Следует учесть, что при этом исключено возникновение дефектов, таких как, например, трещины либо же изгибы и вмятины.
Смотрите также:
Доставка по России и на экспорт
Если заказчику неудобен самовывоз, обеспечиваем доставку металлоконструкций собственным специализированным транспортом или транспортной компанией по России.
Имеем большой опыт в экспорте конструкций с доставкой и таможенным оформлением.
Условия оплаты
Оплата при покупке и аренде металлоконструкций производится по безналичному, расчету на договорных условиях. При аренде требуется залоговая сумма.
Задать вопрос специалистам
Размеры балки для опалубки
При возведении монолитных конструкций строителям часто приходится пользоваться несколькими разновидностями опалубочных систем, меняя их в зависимости от специфики заливаемого элемента.
Для вертикальных перегородок оптимально использование щитовой опалубки, тогда как горизонтальные перегородки и колонны целесообразно возводить, используя балочные системы.К балочным системам относятся опалубки, сформированные при помощи комплекса двутавровых балок, ригеля, вертикальных телескопических стоек и крепежных элементов. Используются балки и для опалубок вертикальных, в том числе с их помощью осуществляется заливка колонн и стен. Использование указанных комплексов обусловлено удобством при монтаже, за счет сравнительно небольшого веса балки, размерной вариативности, долговечности основных элементов и прочих факторов.
Основные типоразмеры деревянных двутавровых балок
Основные характеристики и разновидности балок для опалубки
В настоящее время актуальны несколько разновидностей балок. В числе наиболее востребованных можно отметить балку отечественного производства – БДК-1. Данный элемент выполнен из бруса, окрашенного и обработанного защитными смесями.
В стандартном исполнении балка обладает следующими параметрами:
- длиной от 1,5 до 4,5м;
- шириной — 8 см;
- высотой – 20 см.
На каждой балке имеется полка толщиной в 4 см и шириной плеча до 2,7 см. Благодаря конструкционным особенностям и используемому материалу, готовая конструкция из балок способна выдержать нагрузку, превышающую 400 кН.
Балка для опалубки перекрытий БДК-1
Изготавливается балка БДК-1 из LVL бруса и древесины хвойных пород, склеенных и обработанных синтетическими составами, блокирующими действие факторов среды и паразитарную активность. Классическую модель указанного типа можно узнать по характерной желтой окраске и соответствующей маркировке. Согласно ГОСТу балка БДК-1 должна обладать высокой плотностью (не ниже 450 кг/м3), показатель влажности не должен превышать 13%, а вес варьироваться в районе 6 кг/пог.м. Для того, чтобы готовая система соответствовала всем требованиям, собирая ее, следует выдерживать максимальный интервал между балками, который не должен превышать 1,5 метров.
Равноценным аналогом отечественной БДК-1 является балка Н-20, изготовленная из хвойного бруса и имеющая фанерную (ФСФ) сердцевину. Размеры балки для опалубки данной модификации колеблются в диапазоне от 1,8 до 4,5 метров, опалубки, собранные на её основе выдерживают нагрузку до 500 Н/пог.м. Качественная балка данной модификации должна отвечать требованиям ГОСТ 20850-84.
ГОСТ 20850-84 Конструкции деревянные клееные
Различают балки и по материалу, из которого они изготовлены, кроме деревянных – классических балок, встречаются балки из алюминия и пластика. Возможно разделение и по эксплуатационным признакам. В данном случае можно отметить выравнивающие, несущие, формирующие, вспомогательные балки и т.д. Каждая разновидность обладает своими собственными параметрами, зависящими от размера, исполнения и материала.
Сферы применения
Каждая из разновидностей балки имеет определенную сферу применения, для которой её характеристики подходят наилучшим образом:
- классический вариант опалубки с деревянной двутавровой балкой – используется при заливки перекрытий, стен, крыши, колонн и т. д.
- металлические (стальные) балки – предпочтительны при формировании конструкций, которые рассчитаны на нагрузки, превышающие максимально допустимые для систем, сформированных из деревянных элементов.
- алюминиевая балка – применима при возведении объемных конструкций, функции которых заключаются в выравнивании.
д.Применение деревянной двутавровой балки
Срок службы и уход
Использование современных пропиток и наружных защитных составов делает срок службы деревянной балки практически неограниченным. В случаях с металлами или синтетическими материалами ситуация обстоит аналогично. Поэтому, причинами износа могут только быть:
- отсутствие должного ухода, заключающегося в своевременной очистки элемента от бетона и всяческих агрессивных жидкостей;
- ненадлежащее хранение, например, с нарушением рекомендаций по температурному режиму и влажности;
- использование ударного инструмента или чрезмерной силы при монтаже опалубки;
- механическое воздействие, сила которого превосходит прочность балки.
Соблюдая простейшие эксплуатационные требования и регулярно производя ревизию, можно снизить износ балки и сделать использование такого рода систем еще более эффективным и экономичным.
05.11.2016
Двутавровая деревянная балка БДК-1 опалубки перекрытий для монолитного строительства от производителя
Если вы ищете надежного и проверенного временем производителя, у которого за разумные деньги можно заказать и купить деревянную двутавровую балку самого лучшего качества, то мы с уверенностью можем сказать – вы нашли такого производителя. Мы работаем на строительном рынке России более десяти лет, и за это время стали надежными партнерами для множества компаний, завоевав безупречную деловую и качественную репутацию. Вся наша продукция строго соответствует все требованиям ГОСТ – это незыблемое правило, потому что мы понимаем свою ответственность и не допускаем никаких «экономий» на качестве.
Подобная экономия очень дорого обходится.
БАЛКА БДК-1. Балка опалубки перекрытий для монолитного строительства
При производстве деревянных двутавровых балок на нашем производстве использует самый качественный и плотный брус из северных широт с оптимальной просушкой до 8-10 процентов. А также самая качественная фанера, клеевые составы производства именитого бренда «KIILTO» и не менее качественные краски «TIKKURILA». Специальная обработка торцов надежно защищает эти самые уязвимые части балки и проделают срок эксплуатации и внешний вид балки БДК.
КОМПЛЕКТУЮЩИЕ И МАТЕРИАЛЫ ДЛЯ ОПАЛУБКИ
Широкий спектр комплектующих и материалов для установки и укреплений оплаубки перекрытий
Кроме того, мы поможем оперативно осуществить текущий ремонт опалубки для монолитного строительства – для этого у нас имеется весь необходимый спектр расходных материалов и комплектующих. |
БЕЗ ПОСРЕДНИКОВ
Мы производители балки БДК-1
Самый верный способ купить деревянную двутавровую балку БДК-1 – это купить ее у производителя!
Мы не покупаем и не перепродаем – мы производим! Именно поэтому наша балка деревянная двутавровая перекрытия имеет не только безупречное качество, но и самую привлекательную цену! Наша балка БДК имеет высочайший показатель водостойкости – ведь в процессе производства она проходит тщательную водоотталкивающую обработку. Это делает возможным использование балок БДК-1 вне зависимости от стоящей на улице погоды – и в дождь, и в снег.
Мы – надежные партнеры любого монолитного строительства! В этом уже убедились многие строительные компании – пришла и ваша очередь! Купить деревянную двутавровую балку БДК – только у нас!
Наша компания надежный партнер на рынке монолитного строительства, мы пользуемся успехом и доверием у строителей. Вся продукция компании сертифицирована. |
ПРИМЕНЕНИЕ В МОНОЛИТНОМ СТРОИТЕЛЬСТВЕ Балка БДК-1 используется в монолитном строительстве для формирования межэтажных перекрытий
Для изготовления деревянной двутавровой балки используют:
Применение балки БДК-1 с ее большой несущей способностью значительно снижает количество опор перекрытия, что сокращает количество частей для монтажа и демонтажа опалубки в результате чего уменьшает затраты рабочего времени и повышает рентабельность. Балка БДК-1 преднозначена для многоразового использования. Брус сечением 40х80 мм придает устойчивость и дает возможность забивать гвозди. |
ПАРАМЕТРЫ БАЛКИ БДК-1
Все в соответствии с требованиями и нормами ГОСТа Соответствует требованиям нормативных документов
| Предельные отклонения от геометрических размеров и форм не превышают:
| Предельные отклонения от прямолинейности:
|
FORMRENT | Балка для опалубки БДК
Что такое балка БДК для перекрытий?
Двутавровая деревянная балка одна из наиболее востребованных составляющих опалубки при заливке перекрытий.
Это элемент несущей конструкции, который служит опорой в опалубочной системе перекрытий и служит основой горизонтального каркаса. Ее функциями является принятие нагрузки бетонной смеси и распределение ее по всем элементам конструкции.
Представляет собой двутавр с двумя полками (брусками) из деревянного массива (как правило, из хвойных пород дерева) и стойкой — перемычкой (между ними) из клееного бруса или фанеры. Иными словами, если посмотреть на нее в разрезе, то она напоминает букву «H». Элементы двутавра соединяются между собой посредством замка «шип-паз» с применением водостойкого клея.
Сегодня на рынке представлены деревянные балки для опалубки Российских и зарубежных производств. Европейские производители балки, производят, как правило балки двух видов, в зависимости от используемого материала:
UNI – брус изготавливается из хвойных пород (ель), стойка — перемычка – из клееной фанеры.
OPTI – брус изготавливается из хвойных пород (ель), стойка изготовлена также из бруса.
На Российском рынке наиболее популярной балкой является балка для опалубки БДК-1, выполненная в традиционном желтом цвете. Брус выполнен из хвойного дерева (сосны, ели, лиственницы), а стойки-перемычки – из клееной березовой влагостойкой фанеры ФСФ.

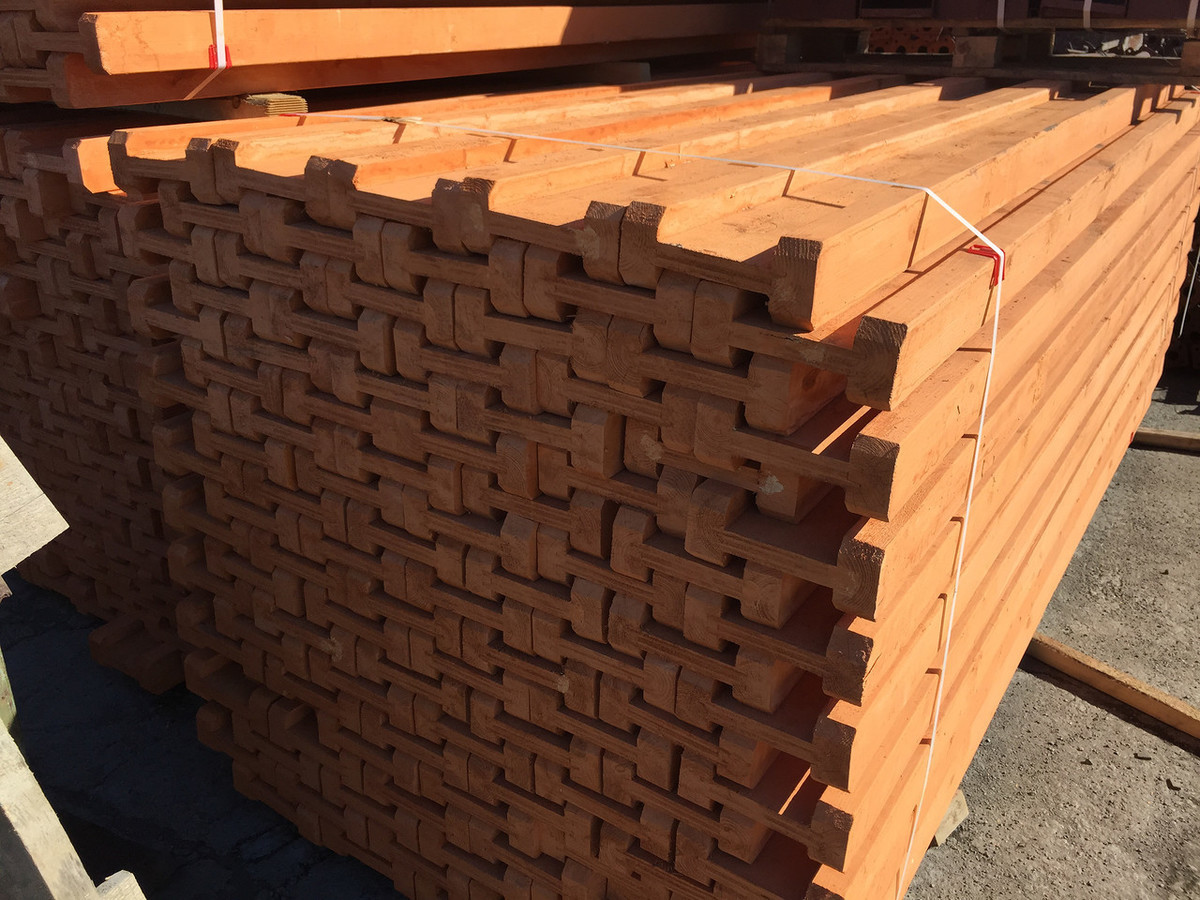

Фото балки перекрытия
1/1
Чем хороша балка для опалубки?
При незначительном весе деревянная балка способна выдержать большую нагрузку, обладает высокой прочностью, жесткостью и износостойкостью, благодаря чему применяется не только для бетонирования горизонтальных поверхностей, но и при строительстве каркасных домов, стропильных конструкций, чердачных помещений.
Балки изготовлены из экологичного материала – дерева, что немаловажно в современном мире.
Легкий монтаж и демонтаж без использования крановой техники делает ее привлекательной не только для строительства промышленного и гражданского, но и для частного малоэтажного.
Кроме того деревянная балка стоит намного дешевле, чем аналоги из металла, не уступая при этом в качестве и надежности и не теряя полезных свойств и строительных характеристик.
Благодаря современным технологиям, качественному материалу и специальному покрытию, деревянная балка обладает высокой влагостойкостью, огнеупорностью, не подвержена растрескиванию, усадке и деформации под влиянием внешних факторов, что в свою очередь увеличивает срок оборачиваемости.
Технические характеристики балки БДК
Мы предлагаем балку Российского производства БДК-1 со следующими характеристиками:
Длина: 1,5 м, 2 м, 2,5 м, 2,7 м, 2,9 м, 3,0 м, 3,3 м, 3,6 м, 3,9 м, 4 м, 4,5 м, 5 м, 6 м
Высота: 20 см ± 1мм
Ширина: ± 1мм
Вес: 5 кг/м.п.
Влажность: Не более 14%
Плотность: 450-550 кг/м3
Сопротивление на разрыв: (кН) 11
Допустимый изгибающий момент: (кН/м) 5
Прямолинейность кромок: +1 мм/м
Клеевое соединение устойчиво к воздействиям окружающей среды и кипячению в воде.
Балка для опалубки Соответствует требованиям ГОСТ 20850-84, ТУ 5366-001-00166469-2004
Монтаж балки для перекрытия
Монтаж деревянной балки для заливки перекрытий происходит следующим образом:
Для поддержки всей конструкции сначала устанавливаются объемные стойки (башни) или телескопические стойки (у основания фиксируются треногами).
Верхняя часть стойки оснащается унивилкой или четырехходовой головкой, которая обеспечивает надежную фиксацию двутавровой балки.
Установить балку на стойки.
Затем на балку монтируется ламинированная фанера, на которую будет заливаться бетон.
После застывания бетонной смеси происходит демонтаж конструкции.
Расчет двутавровых балок
Расчет балки для опалубки перекрытий определяется в среднем, как 3,5 — 4,0 м.п. на квадратный метр площади необходимого перекрытия. Данная цифра является ориентировочной при расчете, а точный расчет количества определяется в зависимости от типа и толщины монолитного перекрытия.
По Вашему плану перекрытия, специалисты нашей компании бесплатно рассчитают необходимое количество балок БДК, а также других элементов опалубки перекрытия: телескопические стойки или башни, треноги, унивилки, ламинированная фанера.
Балка двутавровая БДК цена
Стоимость балки для опалубки, наиболее популярных размеров:
Балки для опалубки перекрытий. Какие бывают балки для создания опалубки перекрытий и правила их монтажа
Размеры балки для опалубки
При возведении монолитных конструкций строителям часто приходится пользоваться несколькими разновидностями опалубочных систем, меняя их в зависимости от специфики заливаемого элемента. Для вертикальных перегородок оптимально использование щитовой опалубки, тогда как горизонтальные перегородки и колонны целесообразно возводить, используя балочные системы.
К балочным системам относятся опалубки, сформированные при помощи комплекса двутавровых балок, ригеля, вертикальных телескопических стоек и крепежных элементов.
Используются балки и для опалубок вертикальных, в том числе с их помощью осуществляется заливка колонн и стен. Использование указанных комплексов обусловлено удобством при монтаже, за счет сравнительно небольшого веса балки, размерной вариативности, долговечности основных элементов и прочих факторов.
Основные типоразмеры деревянных двутавровых балок
Основные характеристики и разновидности балок для опалубки
В настоящее время актуальны несколько разновидностей балок. В числе наиболее востребованных можно отметить балку отечественного производства – БДК-1. Данный элемент выполнен из бруса, окрашенного и обработанного защитными смесями. В стандартном исполнении балка обладает следующими параметрами:
- длиной от 1,5 до 4,5м;
- шириной — 8 см;
- высотой – 20 см.
На каждой балке имеется полка толщиной в 4 см и шириной плеча до 2,7 см. Благодаря конструкционным особенностям и используемому материалу, готовая конструкция из балок способна выдержать нагрузку, превышающую 400 кН.
Балка для опалубки перекрытий БДК-1
Изготавливается балка БДК-1 из LVL бруса и древесины хвойных пород, склеенных и обработанных синтетическими составами, блокирующими действие факторов среды и паразитарную активность. Классическую модель указанного типа можно узнать по характерной желтой окраске и соответствующей маркировке. Согласно ГОСТу балка БДК-1 должна обладать высокой плотностью (не ниже 450 кг/м3), показатель влажности не должен превышать 13%, а вес варьироваться в районе 6 кг/пог.м. Для того, чтобы готовая система соответствовала всем требованиям, собирая ее, следует выдерживать максимальный интервал между балками, который не должен превышать 1,5 метров.
Равноценным аналогом отечественной БДК-1 является балка Н-20, изготовленная из хвойного бруса и имеющая фанерную (ФСФ) сердцевину. Размеры балки для опалубки данной модификации колеблются в диапазоне от 1,8 до 4,5 метров, опалубки, собранные на её основе выдерживают нагрузку до 500 Н/пог.м. Качественная балка данной модификации должна отвечать требованиям ГОСТ 20850-84.
ГОСТ 20850-84 Конструкции деревянные клееные
Различают балки и по материалу, из которого они изготовлены, кроме деревянных – классических балок, встречаются балки из алюминия и пластика. Возможно разделение и по эксплуатационным признакам. В данном случае можно отметить выравнивающие, несущие, формирующие, вспомогательные балки и т.д. Каждая разновидность обладает своими собственными параметрами, зависящими от размера, исполнения и материала.
Сферы применения
Каждая из разновидностей балки имеет определенную сферу применения, для которой её характеристики подходят наилучшим образом:
- классический вариант опалубки с деревянной двутавровой балкой – используется при заливки перекрытий, стен, крыши, колонн и т.д.
- металлические (стальные) балки – предпочтительны при формировании конструкций, которые рассчитаны на нагрузки, превышающие максимально допустимые для систем, сформированных из деревянных элементов.
- алюминиевая балка – применима при возведении объемных конструкций, функции которых заключаются в выравнивании.
Применение деревянной двутавровой балки
Срок службы и уход
Использование современных пропиток и наружных защитных составов делает срок службы деревянной балки практически неограниченным. В случаях с металлами или синтетическими материалами ситуация обстоит аналогично. Поэтому, причинами износа могут только быть:
- отсутствие должного ухода, заключающегося в своевременной очистки элемента от бетона и всяческих агрессивных жидкостей;
- ненадлежащее хранение, например, с нарушением рекомендаций по температурному режиму и влажности;
- использование ударного инструмента или чрезмерной силы при монтаже опалубки;
- механическое воздействие, сила которого превосходит прочность балки.
Соблюдая простейшие эксплуатационные требования и регулярно производя ревизию, можно снизить износ балки и сделать использование такого рода систем еще более эффективным и экономичным.
opalubka-expert.ru
Деревянная двутавровая балка для опалубки
Актуальность дерева как строительного материала не уменьшается даже с появлением современных вариантов.
Деревянные конструкции используются практически на всех этапах возведения здания, включая создание опалубки. Для этого очень часто используется двутавровая балка. Это одна из самых востребованных профильных разновидностей, которая играет роль несущего элемента при бетонировании монолитных перекрытий.
Двутавровая деревянная балка
Двутавровая деревянная балка для опалубки — конструкция, изготовленная из клееного бруса LVL и хвойной древесины. Для повышения долговечности материала и обеспечения защиты от влаги, паразитов, гниения брус покрывается специальными пропитками синтетического состава. Этот момент очень важный, поскольку он позволяет производить работы по созданию опалубки независимо от погоды.
Деревянная двутавровая балка для опалубки: виды, основные параметры
Конструкция двутавровой балки представлена двумя полками (верхней и нижней), которые выполняются из хвойного бруса, и стойкой из клееного бруса (может быть фанера). Соединяются между собой элементы двутавра посредством замка «шип-паз» и влагостойкого клея.
Сегодня на рынке представлены деревянные балки как отечественного, так и зарубежного производства. Если говорить о европейских производителях, то здесь выделяют два основных типа:
- UNI – полки производятся из хвойного бруса (ель), стойка – из фанеры.
- OPTI – полки представлены еловым брусом, стойка – LVL-брусом.
Конечно, более предпочтительным вариантом считается балка OPTI, поскольку ее стойка представлена несколькими склеенными между собой слоями хвойного шпона. Расположение волокон в соседних слоях -араллельное. Все это обеспечивает более высокие эксплуатационные характеристики готового изделия.
Среди продукции отечественного производства наиболее востребованной выступает двутавровая балка БДК-1, в которой полки могут выполняться из сосны, ели, лиственницы, а стойки – из березовой влагостойкой фанеры ФСФ.
Деревянная двутавровая балка БДК-1
Балки практически всех производителей наделены традиционным желтым цветом, влажность древесины может варьироваться в пределах 9-13%, плотность 450-680 килограмм на кубометр.
При этом погонный вес отечественных балок (6 кг/пм) немного выше европейских (5-5,5 кг/пм).
Самым популярным вариантом двутавровой балки считается 200х80 мм. Также часто используются конструкции с шириной полки 40, 64 мм, толщиной стойки 24, 27 мм. При изготовлении стойки из клееного бруса ее толщина не превышает 10 мм.
Преимущества двутавровых балок из дерева
Популярность использования данных изделий в строительстве обусловлена рядом серьезных достоинств двутавровых балок:
- высокая несущая способность элемента, позволяющая создавать опалубку для перекрытий большой площади;
- экономичность — невысокая стоимость балки и возможность уменьшить количество других материалов. Так, двутавровые деревянные балки позволяют снизить общий вес несущей конструкции и отказаться от многих монтажных и опорных частей опалубки;
- возможность избежать таких явлений как растрескивание, усадка, деформация, раскалывание;
- возможно сращивание балок при помощи запиливания замка и использования обычных болтов;
- сохранение первоначальной геометрии — балки не гнутся даже при резких перепадах влажности;
- экологичность — всем прекрасно известно, что нет экологичнее стройматериала, чем дерево;
- устойчивость к воздействию извне: атмосферные осадки, влага, паразиты и пр. ;
- легкость элементов, упрощение процесса подъема и монтажа конструкции. Данные факторы существенно ускоряют процесс, увеличивая рентабельность возведения здания;
- долговечность. При условии высокого качества изделия, его срок службы измеряется десятилетиями.
;Где еще используется деревянная двутавровая балка
Еще одним неоспоримым преимуществом деревянных балок с двутавровым сечением выступает универсальность. Помимо создания опалубки они могут использоваться при обустройстве:
- стен. Высокие прочностные характеристики конструкции позволяет ей успешно участвовать в процессе возведения стеновых перекрытий. Разнообразие и широкий размерный ряд балок позволяет подобрать оптимальный вариант для любой панели;
- полов. Применение деревянных двутавров обеспечивает минимальный прогиб по всей плоскости изделия, что в результате обеспечивает бесшумность пола (отсутствие скрипа, треска и пр.). Характеристики балок гарантируют лагам дополнительную жесткость;
- потолка. Здесь двутавровые балки выступают в роли элементов стропильной системы при обустройстве крыши. Минимальная деформация этого стройматериала гарантирует надежность и долговечность конструкции.
Здесь двутавровые балки выступают в роли элементов стропильной системы при обустройстве крыши. Минимальная деформация этого стройматериала гарантирует надежность и долговечность конструкции.Использование деревянных двутавровых балок при строительстве крыши
Монтаж двутавровых балок
Сегодня самым удобным и эффективным вариантом выступает опалубка, которая устанавливается на телескопических опорах (стойках), частью которой является деревянная двутавровая балка.
Для ее создания специальные треноги со стойками монтируются рядами по всей площади создаваемого перекрытия. Между стойками выдерживается одинаковый интервал, величина которого продиктована толщиной слоя бетонного перекрытия. Здесь обратная пропорциональность: чем больше по толщине плита, тем меньше интервал. Максимальный интервал — 1,5 метра.
Схема расстановки телескопических стоек и раскладки деревянных балок опалубки перекрытий
После установки телескопических стоек на их верхние торцы одеваются опорные держатели либо унивилки.
Именно на последние уже ставится двутавровые балки для опалубки. Поперечные балки, которые по длине могут быть короче продольных, закрепляются поверх них перпендикулярно. Интервал между поперечными балками должен быть одинаковым (50-60 см). Шаг определяется в зависимости от расчётной нагрузки, созданной заливаемой бетонной смесью, и размеров опалубочных щитов.
Боковые (расположенные вертикально) щиты опалубки закрепляются специальными замковыми приспособлениями. Щели тщательно закрываются плёнкой, что исключает утечку цементного молока из раствора при бетонировании. Перед бетонированием осуществляется выверка горизонтальности опалубки, для чего применяется строительный уровень. При необходимости регулировка ведется посредством корректировки высоты стоек.
opalubka-expert.ru
виды и правила их монтажа
Содержание статьи
Опалубка перекрытий – это сборная конструкция, которая используется для быстрого возведения зданий по технологии монолитного строительства.
Состоит опалубка из нескольких основных элементов. Это, прежде всего, несущие балки, на которые укладываются листы материала, играющие роль палубы. Кроме того, в конструкцию опалубки входят опорные стойки, регулируемые по высоте. В современном строительстве, чаще всего, используются стойки опалубки телескопические или объемные.
Опалубка перекрытия – это конструкция, которая предназначена для осуществления бетонных работ при создании монолитной конструкции. Чаще всего, монолитная технология строительства применяется для возведения жилых домов, но она может применяться при сооружении любых других объектов – промышленных, складских, общественных зданий.
Опалубка перекрытий – конструкция сборная. К основным элементам этой конструкции относят опорные балки, выполняющие несущую функцию, и опорные стойки.
Балки несущие
Балка – это один из основных элементов опалубки. Балки изготавливают из дерева, стали или алюминия. В жилищном строительстве чаще применят балки из дерева, так как они достаточно прочные, недорогие и имеют небольшой вес.
Современная промышленность выпускает сплошные балки таврового сечения, а также решетчатые балки. Такие элементы конструкции применяются для сборки опалубок перекрытий и стен. Для того чтобы продлить срок использования балок, в процессе изготовления древесина подвергается специальной обработке.
Совет! В большинстве случаев для строительства выбирается деревянная двутавровая балка, так как эти детали имеют наиболее выгодное соотношение цена / качество.
Двутавровая балка изготавливается в разных вариантах длины. При необходимости купить балку нестандартной длины, можно заказать ее изготовление по требуемым размерам. Производятся балки из древесины хвойных пород, они могут быть цельными, либо клеевыми по сечению или по длине.
Совет! При изготовлении балок используется шиповое соединение, которое для придания большей прочности конструкции проклеивается несколькими слоями клея. Такая технология изготовления исключает риск раскалывания балки при забивании гвоздей.
Решетчач балка-ферма производятся за рубежом, особенно популярна балка, выпущенная в Германии. Эти детали несколько массивнее и прочнее двутавровых балок, но применяются они намного реже. Как правило, балка-ферма используется для создания опор для двутавровых балок.
Опоры
Опорная часть опалубки может быть представлена объемными или телескопическими стойками, которые иногда называют стойками-домкратами.
Совет! Телескопические стойки для опалубки перекрытий применяются в том случае, если сооружаемое перекрытие имеет проектную толщину не больше 400 мм, а высота их расположения не превышает 4,8 метра. В других случаях требуется применение объемных стоек.
Телескопические стойки
Винтовые опоры или стойки телескопические для опалубки используются, как в жилищном, так и в промышленном строительстве. В конструкцию стоек входят следующие детали:
- Элемент базовый;
- Домкрат;
- Штанга выдвижная.
При необходимости изменить высоту стойки производится вращение резьбовой наружной муфты до выдвижения штанги на необходимую высоту.
Для фиксации положения стойки применяется специальный замок.
Совет! Телескопическая стойка домкрат для опалубки способна изменять рабочие высоты в диапазоне от 1,7 до 4,8 метра. При этом шаг регулировки в пределах этого диапазона не ограничивается. Благодаря этому качеству стойки телескопические могут применяться, как в строительстве зданий по типовым проектам, так и при решении нестандартных архитектурных задач.
Основные эксплуатационные и качественные характеристики стандартных телескопических стоек:
- Максимальная нагрузка – 2,5 тонны;
- Вес самой стойки – 15 кг. Это качество обеспечивает простоту транспортировки стоек на место монтажа.
Дополнительно к стойкам телескопическим необходимо приобретать унивилки и треноги. Треноги используются для устойчивого закрепления базовой части стойки в нужном положении. Тренога имеет надежный упор на три точки, это повышает сопротивляемость всей конструкции динамическим нагрузкам, которые возникают при заливке бетона.
Унивилка – это деталь, при помощи которой осуществляется фиксация в горизонтальном положении балок. Также, унивилка необходима для обеспечения стабильности положения балок относительно друг друга.
Стойки объемные
Для создания высоких (выше 4,8 метров) перекрытий используются объемные стойки. Это сложная система, состоящая из взаимосвязанных элементов. Такая конструкция способна обеспечить более равномерное распределение нагрузок, поэтому объемные стойки используются для создания высоких (от 4,8 до 12 метров) перекрытий и перекрытий увеличенной толщины (от 400 до 1000 мм).
Элементы, которые входят в состав объемной стойки:
- Вертикальные детали – домкраты и стойки, принимающие на себя нагрузку, создаваемую опалубочным столом.
- Горизонтальные детали – раскосы и ригели, связывающие между собой вертикальные детали.
- Клиновые узлы – это элементы, которые используются для надежного соединения вертикальных и горизонтальных элементов. Клиновый узел – это элемент, который при повышенной нагрузке стремится к деформации несущих элементов, а не к разрушению. Это дает возможность предотвратить обрушение конструкции, своевременно локализовав аварийный узел опалубки.
Клиновый узел – это элемент, который при повышенной нагрузке стремится к деформации несущих элементов, а не к разрушению. Это дает возможность предотвратить обрушение конструкции, своевременно локализовав аварийный узел опалубки.Основным преимуществом объемных стоек опалубки служит то, что все элементы конструкции связаны между собой. Поэтому нагрузки, которые оказываются на отдельные элементы, перераспределятся по всей конструкции.
Выбор типа опалубки, а также выбор разновидностей элементов конструкции зависит от поставленных задач. В каждом случае, необходимо найти оптимальное соотношение эксплуатационных качеств опалубки и ее стоимости.
ravchan.ru
Балка БДК цена 265 руб/м. Балка опалубки перекрытий.

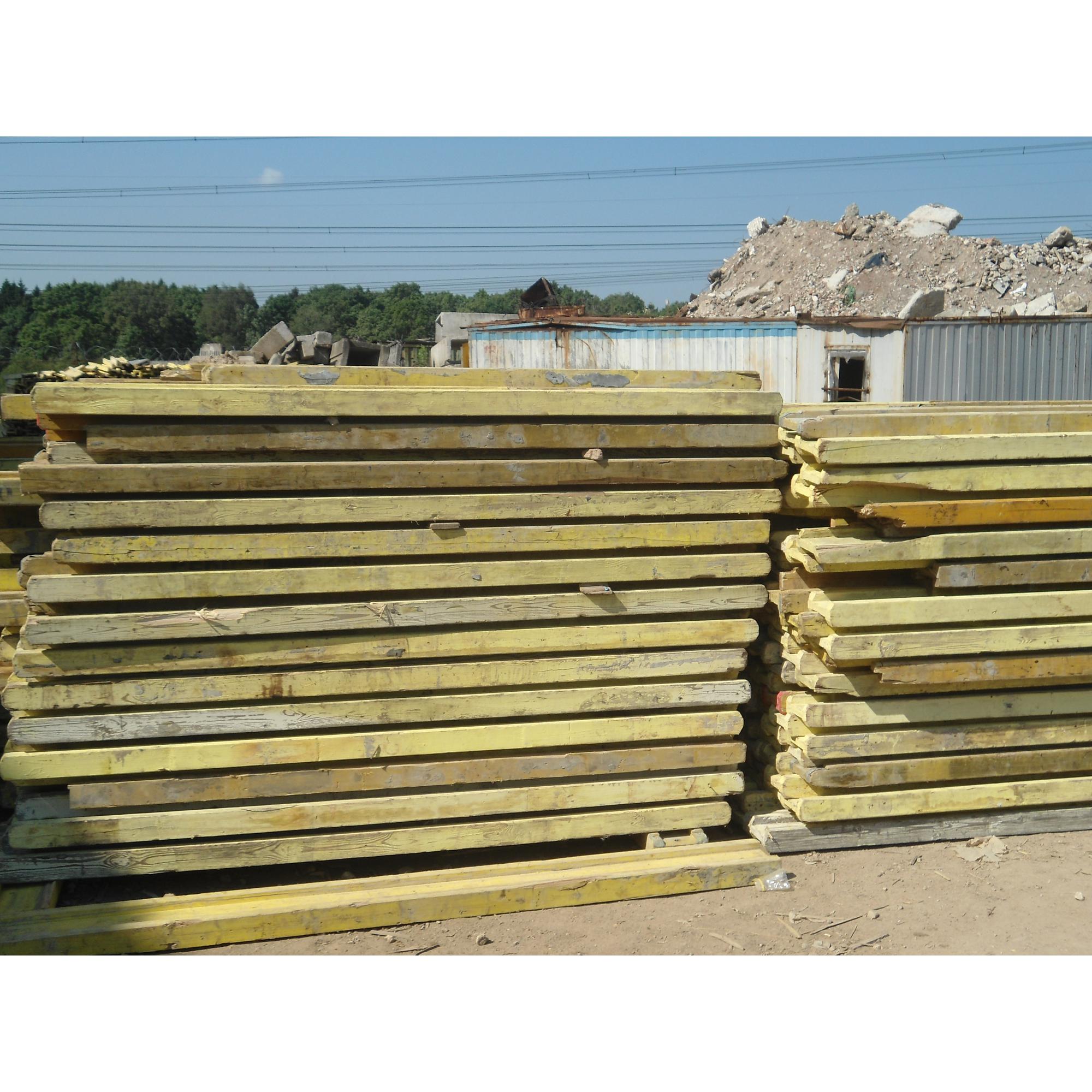

Деревянная балка — один из главных элементов в конструкции опалубки перекрытия. Изготовляется преимущественно из древесины хвойных пород и фанеры из березы, гарантирующей надежную влагостойкость.
Балка опалубки перекрытий цена
| Балка БДК сердцевина 3-х слойный щит с пластиковыми торцами | 265 руб/п. м. |
Цена деревянной балки опалубки БДК действует с 15 мая 2018 года.
Балка БДК 1.3
Технические характеристики балки БДК 1.3
Балка для опалубки перекрытий БДК 1.3 имеет следующую конструкцию :
- Стенка балки из трехслойного щита толщиной 30 мм, приклеенная к полкам балки
- Полки балки из древесины (ель, сосна) толщиной 41 мм и шириной 80 мм
- Длина балки БДК-1.3 L=1200…4500 мм с отклонением размера ±5 мм.
Размеры балки БДК-1.3
- высота балки – 200 ± 1,0 мм;
- толщина полки балки – 41 ± 0,5 мм;
- ширина полки балки – 80 ± 0,5 мм;
- толщина стенки из трехслойного щита – 30± 0,5 мм
Балка БДК 1.1
Технические характеристики балки БДК 1.1
Балка БДК 1.1 имеет следующую конструкцию :
- Стенка балки из фанеры ФСФ толщиной 27 мм, приклеенная к полкам балки.
- Полки балки из древесины (ель) толщиной 40 мм и шириной 80 мм; торцы балки защищены пластмассовыми пластинами.
- Высота балок БДК 1.1 200 мм; высота стенки 150 мм ширина балки (по полке) – 80 мм.
- Длина балок БДК 1.1 L=1200…4500 мм с отклонением размера ±5 мм.
Размеры балки БДК-1.1
- высота балки – 200 ± 1,0 мм;
- толщина пояса балки – 40 ± 0,5 мм;
- ширина пояса балки – 80 ± 0,5 мм;
- толщина фанерной стенки – 30 ± 3 мм.
Преимущества балки для опалубки
Когда балку изготавливают, ее обрабатывают специализированным раствором, создающим ее влагостойкость. Этот факт дает возможность для ее применения в строительных работах практически при любой погоде.
Опалубочная балка отличается очень высоким несущим потенциалом, а также тем, что легко монтируется на больших площадях. Следует учесть, что при этом исключено возникновение дефектов, таких как, например, трещины либо же изгибы и вмятины.
Смотрите также:
Задать вопрос специалистам
1mostostroy.ru
Опалубка перекрытий H 20
Опалубка перекрытий H 20
Опалубочная система перекрытия Н20 на сегодняшний день имеет широкое применение в монолитном строительстве.
Данная система включает в себя следующие основные элементы: 1. Балки 2. Фанера 3. Унивилки и оголовки стоек 4. Треноги 5. Телескопические стойки или опорные леса.
Телескопические стойки для опалубки перекрытия применяются при высотах от 1,75 м. до 5,25 м.Для более больших высот используются опорные леса. Треноги удерживают стойки в вертикальном положении.Унивилки фиксируют балки.Балки в опалубке перекрытия могут использоваться как деревянные, так и алюминиевые. Фанера может иметь различную толщину и покрытие, в зависимости какие требования предъявляются к объекту строительства.
Описание основных элементов Системы Н20:
Балка Н20Цельная древесина хвойных пород (ель). Изготавливаются в различных вариантах стандартных длин с высотой 20 см. Они особенно эффективны из–за их малого веса ( 5 кг/м), их структурных особенностей и метода изготовления. Возможно изготовление балки с торцами защищенными наконечниками для предотвращения преждевременного износа. Полки балки изготовлены из цельного бруса высокого качества без использования сращивания со стенкой из трех слоев древесины склеенных между собой клеем высокого качества в процессе уплотнения, что гарантирует ее долгий срок службы. Используется в монолитном строительстве для формирования несущей конструкции опалубки стен и перекрытий и представляет собой систему легкой адаптации к любой геометрии опалубки благодаря продольному перемещению балок ( перекрестному или внахлест посредством использования унивилки ) и образует гибкую экономную систему для перекрытий любой толщины и высоты между этажами.
Четырехходовая головка (унивилка)Вставляются в верхней части опорных стоек и удерживают балкиН20.В зависимости от ее ориентации, подпирает как одну балку так и соединение 2 балок в местах перехлеста, поэтому несет функцию универсальной вилки.
Головка (вилка) промежуточнаяВставляются в верхней части опорных стоек и удерживают балкиН20. Стойка устанавливается с поворотом под балкой Н20.
Зажим Н20Предназначен для соединения продольных балок Н20 с поперечными.
ТреногаТренога облегчает установку и фиксацию опорных стоек во время монтажа опалубки. Тренога устанавливается в открытом положении и фиксирует стойку подвижным зажимом с помощью молотка.
Отсекатель 30 (опорный угол)Металлический элемент , который используется для установки торцевых граней опалубки перекрытия и горизонтальных балок, вместо традиционных деревянных частей. Простая установка, легко прибивается к поверхности опалубки.
Алюминиевая балка Н16 Высокопрочная балка с большой сопротивляемостью на изгиб и сдвиг используется , как правило,в качестве главной балки для опалубки перекрытий. Алюминиевая балка Т14 Высокопрочная балка с большой сопротивляемостью на изгиб и сдвиг используется , как правило,в качестве главной балки для опалубки перекрытий.1. Профили уменьшенного размера намного легче и проще в обращении чем древесина и отличаются своей высокой прочностью.2. Эти профили обеспечивают гораздо более высокую устойчивость к изгибу и сдвигу чем деревянные балки, что позволяет выдерживать большие нагрузки с меньшим количеством элементов, уменьшая время монтажа и расходы.3. Все имеют профильную выемку для верхней деревянной планки 40х40 мм для прибивания ламинированной фанеры.
4. Фанера для опалубки соединяется с балками и демонтируется быстро и легко.5. Однородность. Алюминиевые балки с постоянным поперечным сечением всегда ровные и исключают потерю времени и неудобства по добору деревянных балок.6. Долговечность и прочность. Алюминиевые балки могут быть использованы бесчисленное количество раз. Когда уже невозможно использовать алюминиевую балку ее остаточная стоимость составляет 25% от ее первоначальной стоимости.
Монтаж конструкции опалубки:
1. Установить четырехходовые головки в опорные стойки.2. Установить треноги по краям перекрытия и в местах перехлеста продольных (главных) балок. Установить стойки в треноги и зафиксировать рычагом зажима.3. Выставить высоту опорной стойки.4. Вложить продольные балки в четырехходовые головки с помощью монтажной вилки.5. Нивелировать продольные балки на высоте перекрытия.6. Вставить промежуточные головки в промежуточные стойки.7. Установить промежуточные стойки под продольные балки. 8. Расположить поперечные балки сверху продольных.
9. Соединить балки между собой с помощью зажимов Н20.10. На поперечные балки разложить панели опалубки. Принять во внимание что каждый стык панелей должен располагаться на балке Н20 ( или двойной балке Н20)11. После завершения монтажа опалубки в определенной зоне, треноги могут быть удалены и использоваться в следующей зоне монтажа.
Распалубливание опалубки:
1. Снять все промежуточные стойки.2. Опустить оставшиеся стойки на 6 см.3. Провернуть и вытащить поперечные балки Н20 . Балки под стыком панелей остаются на месте.4. Снять панели.5. Снять поперечные и продольные опалубочные балки Н20 с помощью монтажной вилки.
ЗАДАТЬ ВОПРОС ИЛИ КУПИТЬ ОПАЛУБКУ H 20 ПО ТЕЛ.: +7 495 410 00 66
saezrus.ru
Производство опалубки, или как выбрать качественные балки опалубки перекрытий.
Качественная балка перекрытия – то, на чем держится любое строение, которое в будущем претендует на гордое звание дома, здания. Это весьма важный строительный элемент, который задает форму бетонному монолиту и всей железобетонной конструкции.
Балка перекрытий – это своего рода скелет, на котором держится вся опалубка. Конечно, балка это расходный материал, но требования к нему должны быть самые высокие, ведь это основа – от качества балки и унивилки будет зависеть общая надежность и прочность строения.
Производитель должен ответственно относиться к изготовлению этого важного элемента конструкции. Мы предлагаем балки перекрытий в строгом соответствии со всеми техническими стандартами, предъявляемыми к несущим элементам.
Наша компания гарантирует высококачественное производство опалубки перекрытий и отличные цены от производителя. Например, предлагаемая нами двутавровая балка – цена лучше не придумаешь. Вы экономите на стоимости, а не на конструкции.
Какую балку опалубки перекрытий выбрать – или рекомендации от специалистов производства опалубки
Для этого рассмотрим, какими основными преимуществами в использовании обладает деревянная двутавровая балка опалубки.
- Форма и размер. Наше производство предлагает их идеально ровными и выполненными строго по размеру.
- Скрипу скажем, нет. Это качество Вы оцените позже в использовании.
- Никакой усадки и деформации. Что, безусловно, скажется на общей прочности дома.
- Экономия. Деревянные двутавровые балки сэкономят вам материалы и время.
- Укладывать – одно удовольствие.
- Экология. Практически безотходное производство.
- Гарантии. При правильном хранении, укладке и эксплуатации мы даем гарантию на весь срок службы материала.
Мы, как производитель балки отвечаем за свою продукцию, и в случае брака предоставим Вам замену.
Главное, чтоб расчет двутавровой балки был правильный
Чтобы перекрытие было надежным и служило достойно и долго, необходимо правильно выполнить расчет двутавровой балки. Поэтому обращаем Ваше внимание на основные правила этой процедуры.
Во-первых, имейте в виду, что если положить две балки одного размера рядом, то они удвоят свои «нагрузки».
Во-вторых, одна балка, положенная на другую, позволяет увеличивать нагрузку уже в четыре раза, относительно каждой из них.
И, в-третьих, нужно помнить о возможном изгибе очень длинной и узкой балки.
Вот такие возможности дает правильный расчет балки и использование балок перекрытия.
Но это еще не все, специалисты нашей компании произведут профессиональный расчет балки, и мы изготовим такую балку, которая будет отвечать всем Вашим требованиям.
Компания «Балка-Опалубка» прилагает сертификаты ко всей своей продукции – это сертификат соответствия «МосСтройСертификация», разрешение на применение «МОССТРОЙсертификация» и санитарно-эпидемологическое заключение.
Наше производство опалубки – это продукция высокого качества с гарантией на весь срок службы изделия.
Когда Вы позвоните нам по телефону 8 (916) 606-96-35, мы предоставим Вам цены которой Вас приятно удивит. Останется лишь сделать заказ, и качественная опалубка Вам обеспечена.
Воспользуйтесь также телефоном 8(903) 204-98-69 и мы ответим на интересующие Вас вопросы.
www.balka-opalubka.ru
Балки для опалубки
БАЛКА ОПАЛУБКИ ПЕРЕКРЫТИЙ.
Балка двутавровая деревянная БДК-1 применяется в опалубке перекрытий. При заливке опалубки балка принимает на себя и распределяет нагрузку от бетона на систему телескопических или объемных стоек. Внешние части или «полки» выполняются из древисины хвойных пород и имеют сечение 40х80мм. Внутренняя часть балки или стойка изготавливается из березовой фанеры ФСФ толщиной 27мм. Стойка и полка соединяются методом шип-паз, а соединение проклеивается высококачественным водостойким клеем. Конструкция балки двутавровой деревянной и использование прочных и качественных материалов позволяют добиться высокой несущей способности, которая значительно превосходит несущую способность деревянного бруса.
Поставляемая нами балка оборудована защитой торцов бруса высокопрочными эластичными пластиковыми наконечниками. Данные наконечники обеспечивают защиту торцов бруса при транспортировке , хранении , а так же непосредственном использовании балки (монтаж , демонтаж перекрытий в процессе заливки ) при производстве монолитных работ, от сколов, трещин и дальнейшего попадания влаги и других атмосферных осадков в полость бруса.
Улучшенная конструкция данной балки обеспечивает надежность и долговечность при проведении монолитных работ.
Спецификация балки для опалубки перекрытий.
1. Высота 200мм
2. Ширина полки 80 мм
3. Толщина полки 40 мм
4. Толщина фанеры 27мм
5. Глубина врезки зуба фанеры 13мм
6. Вес 6кг/м.п.
Использование именно деревянных балок для опалубки перекрытий является наиболее выгодным решением, так как, в отличие от металлических, деревянные балки имеют сравнительно низкую стоимость. К тому же, они довольно универсальны, благодаря чему их можно использовать в строительстве объектов различной формы и сложности.
Для защиты деревянной балки от влаги, как правило, используется специальный раствор, который надежно защищает ее от любых воздействий окружающей среды. Качественные деревянные балки могут использоваться в нескольких строительных циклах.
По всем вопросам Вам ответят менеджеры по телефонам: 8(4012)988-456, 8(4012)33-50-75, 8-963-738-50-75, 8-909-775-08-27 или оставьте свое сообщение на электронной почте по адресу e-mail: [email protected]
lesta39. ru
Бимсы строительные для опалубки в аренду — 2 рубля/метр
- Тип: Балка перекрытий
- Форма: Двутавр
- Вес, м.п. 5 кг
- Длина, м: 1,5-6,0
- Аренда от 10 суток
Цена за м, в сутки
Месяц
Залог
Как заказать
- Сделайте предзаказ по телефону или отправьте заявку на электронную почту.
- Согласуйте сроки, комплект поставки, стоимость услуг аренды, размер гарантийного взноса.
- Заключите договор.
- Внесите арендную плату и гарантийный взнос.
- Примите оборудование.
- Экспертиза техники/оборудования на стройплощадке арендатора.
- Возврат оборудования арендодателю.
- Окончательный финансовый расчет.
1
2
3
4
5
6
7
8
Мы доставим заказанный вами комплект оборудования в любой район Москвы, Московской области, или вы можете самостоятельно забрать заказ со склада. Контакты.
Доставка оборудования
- Доставляем по любому адресу Москвы и Московской области
- Пропуск в центр Москвы (внутрь ТТК, СК)
- Стоимость доставки по Москве фиксированная
- Доставка по Московской области зависит от удаленности от МКАД
— Условия доставки.
Бимсы (от англ. «beam»: балка) — двутавровые балки, которые в строительстве используют в роли надежного основания, каркаса и опоры для монолитной палубы.
Применение бимсов при монолитном строительстве
Бимсы в монолитном строительстве
Качество и область применения бимсов регламентируют ГОСТЫ:
- 1) 23478-79 — «Опалубка для возведения монолитных бетонных и железобетонных конструкций»
- 2) 4981-87 — «Балки перекрытий деревянные».
Основная функция данного элемента — принимать и распределять нагрузку от монолитного перекрытия при строительстве домов различной этажности. Тем не менее, это не единственно возможный способ применения данного строительного инвентаря.
Использование двутавровых балок при строительстве монолитных стен улучшает жесткость. В качестве несъемного каркаса бимсы используются при строительстве деревянных домов, как для стропильной системы крыши и кровли, так и стен и перекрытий.
Конечно, самые высокие прочностные характеристики имеют стальные балки, но из-за более существенного веса и высокой стоимости — их применение несколько ограничено в домостроении. Гораздо практичнее и дешевле обходится аренда деревянных бимсов, которые изготавливаются из клееного дерева.
Конструкция бимсов
Своей высокой прочностью бимсы обязаны оригинальной конструкции. Профиль склеивается из нескольких слоев дерева, что обеспечивает высокие прочностные характеристики ригеля.
Кроме того, особая форма — в виде двутавра — обеспечивает дополнительную стойкость к нагрузкам.
Преимущества двутавровых балок сдаваемых в прокат:
- 1) обладают высокой прочностью, что позволяет их использовать даже при большой длине пролета;
- 2) имеют штатные, строго унифицированные габариты;
- 3) могут применяться в конструкции опалубки стен, перекрытий, колонн, в зданиях с любыми несущими стенами;
- 4) могут применяться в качестве несъемных несущих конструкций для стен, пола, кровли;
- 5) стабильны и долговечны, не подвержены деформации;
- 6) деревянные двутавровые балки могут подгоняться в размер, для этого подходит простой плотницкий инструмент;
- 7) позволяют экономить трудозатраты на возведение опалубки;
- 8) воспользовавшись услугой аренды можно не расширяя парка оборудования и не умножая затраты на складской учет использовать двутавровую балку нужных размеров в необходимом количестве.
Проверьте качество бимсов полученных в аренду
Изделие проверяется на жесткость и отсутствие дефектов в соответствии с требованиям строительных нормативов.
| Предельные отклонения от геометрических размеров и форм: | |
| по длине до 3 м (включительно) свыше 3 м по высоте по ширине полки по толщине полки перекос полки не более | +- 4 мм +- 5 мм +- 3 мм +- 2 мм +- 1 мм +- 1 мм |
| Предельные отклонения балки по прямолинейности: | |
| при длине деревянной двутавровой балки до 3 м, не более свыше 3 м, не более отклонение от перпендикулярности смежных поверхностей, не более | 4 мм |
Сдаваемые в аренду бимсы подходят для сооружения перекрытий при монолитном строительстве во всех климатических зонах Российской Федерации и полностью отвечают требованиям ГОСТ 23478-79 — «Опалубка для возведения монолитных бетонных и железобетонных конструкций» и ГОСТ 4981-87 — «Балки перекрытий деревянные».
Позвоните сейчас, чтобы рассчитать комплект бимсов в аренду по проекту: 8(963) 712-5084
Похожее в аренду:
Фанера ламинированная 1220х2440
- Длина: 2440 мм
- Ширина: 1220 мм
- Толщина: 18 мм
Цена, кв. м/сутки
Месяц
Залог
Фанера ламинированная 1500х3000
- Длина: 3000 мм
- Ширина: 1500 мм
- Толщина: 18 мм
Цена, кв. м/сутки
Месяц
Залог
- Высота: 1,8-3,1 м
- Материал: сталь
- Масса: 9,8 кг
- Удерживаемый вес: 1,4-2,5 т
Цена за сутки
Месяц
Залог
Качественная балка для любых задач! | ЭкоСтройПроект
Среди самых популярных продуктов завода для опалубочных систем последних лет выделяются особо качественные деревянные двутавровые балки под марками «TECH», «TAVR», «KRAFT», «Патриот» с защищёнными пластиковыми колпачками торцами и качественной фанерной полкой толщиной 24 мм (из недорогой, но качественной неориентированной берёзы).
Особо обратим внимание на новейшие балки «Патриот» дополнили линейку продуктов «ЭкоСтройПроект» для монолитного строительства с помощью опалубочных систем. Теперь вне зависимости от используемой опалубки, опорных лесов или телескопических стоек есть возможность гарантировать быстрое формирования идеально ровных стен и перекрытий любого уровня сложности – даже при самом ограниченном бюджете. Полки из качественной российской древесины позволяют выдерживать такой балке любые нагрузки, даже при строительстве в зимних условиях. Возможность формирования перекрытий любой толщины высотой до 80 метров (при использовании чашечных лесов типа PSK-CUP) позволила использовать этот продукт на десятках мостов по всей стране.
Среди последних: инфраструктурные объекты для Чемпионата Мира по Футболу 2018 года, новые терминал аэропортов в Ростове-на-Дону, Севастополе, а также в Шереметьево, парк «Патриот» в Кубинке, бизнес-центр «ВТБ-Арена Парк», на строительстве жилых комплексов. Балка «Патриот» оптимальна для использовании при средних нагрузках. Для максимально активного строительства завод-производитель «ЭкоСтройПроект» рекомендует балки «TECH» и «TAVR» с фанерными полками из ориентированной древесины толщиной 27 м.
Основные характеристики балки «Патриот» от завода «ЭкоСтройПроект»:
- Основной материал балки — ель, расприл 2ех log из ориентированной древесины, сертифицированной по системе FSC,
- Полка из влагостойкой фанеры 24 мм, березовая хвойная ФСФ сертифицированная по системе FSC – идеально подходит для сурового российского климата, даже зимой!
- Торцы балки закрыты прочными пластиковыми заглушками.
Процедура опалубки колонн | Опалубка для перекрытий и балок
НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ
Опалубка для внутренней и торцевой балки, а также перекрытий отображается в представлении. На изображении показаны несколько компонентов опалубки. Кратко указаны размеры некоторых компонентов и их действия.
1. Шипы: Шипы устанавливаются (сбоку) по бокам балки. Размер планки составляет 100 мм x 30 мм или 100 мм x 20 мм.
2. Балки обшивки боковых форм обычно имеют ширину 30 мм.
3. Рейки или балки: балки поддерживают настил. Размер балок зависит от межцентрового расстояния балок, а также от их пролета. Кроме того, балки еще называют обрешеткой.
4. Ригели: Ригели — это плоские деревянные детали, закрепленные в шипах.Они делают опоры для балок.
5. Нижняя обшивка: она должна быть сформирована толщиной от 50 до 70 мм по той причине, что нагрузка над ней довольно велика.
6. Головное дерево: Общая длина луча поддерживается на головном дереве. Кроме того, это плоская балка, связанная над перпендикулярным берегом или стойкой с помощью наклонных балок или планок.
На основании вертикальных стоек или стоек над частями подошвы устанавливаются клинья или пара. Клинья помогают сделать опалубку более плотной или немного приподнять, чтобы создать ранний изгиб в опалубке.
Кроме того, клинья снимаются при снятии / снятии опалубки. Кроме того, опалубку нельзя снимать / снимать сразу, а развязывать ее нужно постепенно, умеренно поэтапно снимая клинья.
Все строительные швы в перекрытиях и балках должны быть выполнены в средней трети балки.
Пройдите следующий видеоурок, чтобы получить дополнительную информацию.
Статья Источник: dailycivil.com
Как рассчитать площадь опалубки, необходимую для балки?
Опалубка должна измеряться в квадратных метрах как фактическая поверхность, контактирующая с бетоном
Количество опалубки или опалубки для элемента измеряется в соответствии с нормами BIS — IS 1200: 1982, Часть 5 — Метод измерения строительных и строительных работ.
Для столбца выполните процедуру
1. Измерьте четыре стороны колонны у основания или в поперечном сечении.
2. Рассчитайте периметр основания колонны.
3. Измерьте высоту столба.
4. Умножьте периметр основания и высоту колонны, чтобы получить площадь опалубки колонны.
Или другим способом сложите все 4 стороны и умножьте на высоту столбца.
Для Beam следуйте процессу
1. Возьмите поперечное сечение балки и измерьте длины двух сторон и основания балки.
2. Суммируйте три измерения.
3. Измерьте пролет балки
4.Умножение длины пролета на сумму трех измерений (основание балки с двух вертикальных сторон) дает площадь опалубки балки.
Верхняя сторона в поперечном сечении балки не учитывается, так как она будет частью балки.
Или, наоборот, сложите высоту балки (2 стороны) и основание балки и умножьте их на длину балки.
Другие важные факторы, которые следует учитывать при выборе количества опалубки.
- Если требуется облицовка опалубки стеновой плитой, ДВП, полиэтиленовым листом. Для проемов до 0 вычетов не производится.4кв.м.
- Никакие вычеты не производятся за отверстия / вырезы при использовании техники скользящей формы.
- Сгребание или круглая резка и закругленные или формованные края должны измеряться в погонных метрах. Формованные остановки должны быть пронумерованы.
- Опалубка второстепенной балки должна измеряться до сторон основных балок, но не должно производиться вычетов из опалубки основных балок там, где второстепенная балка пересекает ее.
- Опалубка до балки должна измеряться до сторон колонны, но не должно производиться никаких вычетов от опалубки до стойки или опалубки колонны на пересечениях балки.
Ответ:
Расчет :
Поперечное сечение I в метрах (400 200 мм) = 0,4 0,2 м
Ширина и глубина указаны в поперечном сечении
Площадь каркаса = (2 0,4 2) + (20,4 0,2) + (2 0,2)
= 2,14
Результат :
Площадь опалубки = 2,14.
Материалы для опалубки балок для бетонной опалубки -Wellmade
Стальная балочная опалубка Wellmade
Если вы ищете материал для опалубки балок для временной бетонной опалубки, этот тип стальной балочной опалубки будет вашим лучшим выбором.
По сравнению с традиционными деревянными балками h30, стальная балочная опалубка представляет собой модульную систему опалубки. Это сборка из сборных элементов и деталей опалубки.
Материал для опалубки стальных балок Wellmade можно использовать для всех других типов опор для бетонной опалубки. Включая опалубку для колонн, стеновую опалубку и т. Д.
Металлическая балочная опалубка Wellmade окрашена. Также доступны изделия для опалубки из оцинкованной балки.
Технически металлическая балочная опалубка универсальна с другими типами опалубочных систем, в том числе стальной панельной опалубкой, алюминиевой опалубкой, фанерной опалубкой и т. Д.
Балочная опалубка Детали балки PeriХарактеристика системы опалубки для стальных балок Peri:
- Модульные формы работают быстро в строительстве
- Балки опалубки с двойным С-образным профилем
- Изготовлены со стальной конструкцией с втулкой 100 мм на обоих концах балочной опалубки
- Используйте стальные опалубочные балки в качестве опорных балок или шпилек в строительстве.
- Компоненты кронштейна регулируемой опалубки для балок фиксируют балки опалубки в соответствии с вашими размерами опалубочных балок в строительном бетоне.
- Регулируемая вилочная головка со шпинделем является компонентом балочной опалубки. Он соединяется с вертикальной трубной втулкой балок опалубки.
- Детали и компоненты системы балочной опалубки Wellmade можно использовать в опалубке перекрытий и стеновой опалубке путем изменения установки и конструкции.
Балочная опалубка Опалубка Материалы для строительных лесов
Для рамной системы лесов используются традиционные рамы строительных лесов и усиленные рамы опалубки.
- Традиционные рамы строительных лесов используются в обычном гражданском, коммерческом и промышленном строительстве.
- Если вам нужны усиленные погрузочные рамы лесов, используйте опорные рамы.
Больше, чем система строительных лесов, вы можете использовать регулируемый опорный столб для опоры балочной опалубки. Стойки для строительных лесов регулируются по высоте вашего строительного бетона. Вы можете запросить усиленные, легкие и средние стальные опоры для строительных лесов для вашего бетона.
Чили Лестничные каркасные леса Рамные каркасные леса опорные каркасные лесаКак рассчитывается балочная опалубка
В строительном бетоне вам необходимо рассчитать площадь балочной опалубки.Для расчета каркаса балочной опалубки можно использовать следующие шаги:
- Измерьте площадь поперечного сечения балочной опалубки, какова ширина и какова высота?
- Измерьте пролет балочной опалубки. Какова длина бетонной опалубки?
- Умножьте каждое поперечное сечение и пролёт балки.
- Суммируйте каждую площадь поперечного сечения, чтобы получить полные каркасы опалубки балок.
Какие бывают виды балочной опалубки?
По форме балочной опалубки различают кольцевую балку, тавровую балку и т. Д.Независимо от типа балочной опалубки. Материалы для опалубки балок Wellmade могут обеспечить полную поддержку при заливке бетона.
Технические характеристики стальной балочной опалубки Wellmade
Грузоподъемность ригеля для опалубки Peri Beam
| Толщина перекрытия | Вторичная балка | Пространство | Основная балка | Нагрузочный шпиндельмм | L1 / l1 / C1 (м) | мм | L2 / l2 / C2 (м) | кН | кН |
| 230 мм | 6.0-5,1-0,45 | 230 | 3,6-2,38-0,61 | 44,7 | 17 | ||||
| 230 мм | 6,0-4,8-0,60 | 280 | 3,6-2,38-0,61 | 44,7 | |||||
| 200 мм | 6,0-5,1-0,45 | 250 | 3,3-2,38-0,46 | 38 | 15,6 | ||||
| 200 мм | 6,0-4,8-0,60 | 320 | 320 | 41,4 | 17 | ||||
| 180 мм | 6.0-5,1-0,45 | 290 | 3,3-2,38-0,46 | 35 | 15,6 | ||||
| 180 мм | 6,0-4,8-0,60 | 360 | 3,3-238-0,46 | 35 | |||||
| 150 мм | 6,0-5,1-0,45 | 330 | 3,9-2,66-0,62 | 37,7 | 18,3 | ||||
| 150 мм | 6,0-4,8-0,60 | 400-2600 | 40,6 | 19.8 | |||||
| 130 мм | 6,0-5,1-0,45 | 380 | 3,6-2,66-0,47 | 31,2 | 16,9 | ||||
| 130 мм | 6,0-4,8-0,60 | 4,6 0,82 | 40,3 | 21,7 |
- Размеры ригелей для опалубки Peri компании Wellmade
| Код | Размеры и характеристики | |
| PRB176 | [200×50 мм, 420/300 мм |
- Размеры углов опалубки Peri Beam Beam
| Код | Размер и характеристики | |||||||||||||||||||||||||||||
Размеры шпинделя вилки
Опалубка для балок и перекрытийНиже приводится подробная информация о различных компонентах и их функциях в опалубке балок: — 1.Шипы: По бокам балок крепятся шипы. Размер планки 100 мм x 20 мм или 100 мм x 30 мм. 2. Боковые формы: Боковые формы обшивки балок обычно остаются толщиной 30 мм. 3. Балки или рейки: Балки поддерживают настил. Размер балок зависит от расстояния между ними и длины балок. Балки также называют обрешеткой. 4. Ригели: Ригели предназначены для горизонтальных деревянных элементов, которые крепятся к шипам.Они создают опору для балок. 5. Нижняя обшивка: ее толщина должна составлять от 50 до 70 мм, так как на нее действует довольно большая нагрузка. 6. Верхнее дерево: вся балка поддерживается на головном дереве. Он обозначает горизонтальную балку, которая прикрепляется к верхней части вертикальной стойки или берега с помощью наклонных планок или балок. Внизу вертикальных стоек или берегов пара или клинья закрепляются поверх подошв.С помощью клиньев опалубка усиливается или немного приподнимается для создания начального изгиба опалубки. Клинья снимаются при снятии опалубки. Опалубку следует снимать не сразу, а снимать постепенно, слегка потянув за клинья. Все строительные швы в балках и перекрытиях создаются в средней трети балки. Некоторые важные формулы для разработки опалубки. Площадь: а.Периметр квадрата: 4S (S = длина стороны) Каждый элемент конструкции, будь то плита, балка или колонна, содержит шесть сторон (граней). Площадь опалубки рассчитывается двумя способами. Один из них заключается в использовании формулы типа Площадь опалубки = Периферийная длина (Периметр) x Глубина, а другой — путем вычисления отдельных площадей лиц. Расчет площади опалубки балки: — Для балки опалубка предусмотрена с 5 сторон и с другой стороны (верхняя сторона остается для заливки бетона). Площадь опалубки также измеряется путем определения индивидуальной площади каждой грани, указанной ниже: Лицо 1: Площадь прямоугольника = L x B = 0,8 x 4 = 3,2 Лицо 4: Площадь прямоугольника = L x B = 0.8 x 0,6 = 0,48 Опалубка для бетонных балокОпалубка в бетонном строительстве — это не что иное, как форма для конструкции, в которую заливают свежий бетон с целью его последующего затвердевания. Опалубка — это временное сооружение, которое, как правило, не показано на чертежах.Типы опалубки для бетонных конструкций зависят от материала опалубки, а также от типа конструктивного элемента. Опалубка также классифицируется на основе типа конструкции элемента конструкции, например опалубки перекрытий, которая применяется в перекрытиях, балочная опалубка, опалубка колонн, которая применяется в балках и колоннах соответственно. Опалубочные материалы. • Дерево В этом видеоуроке по строительству можно узнать, как установить опалубку для конструкции из бетонных балок. Балочная опалубка обычно изготавливается из деревянных или металлических панелей. В этом типе опалубки процесс состоит в том, чтобы изготовить коробку, окруженную рамами с идеальным размером балки, и надежно закрепить ее на упоре слева от основания или на последнем этапе бетонирования балки. Коробка фиксируется в точном положении с помощью стальных зажимов колонн или болтовых хомутов и поддерживается деревянными шпильками или подпорками. При строительстве опалубки следует учитывать следующие моменты. Достаточно сложно противостоять всем видам постоянных и живых нагрузок. Она должна быть плотно застроена и грамотно закреплена, укреплена как по горизонтали, так и по вертикали с целью сохранения формы. Швы в опалубке должны быть прочными, чтобы предотвратить просачивание цементного раствора. Опалубка должна быть установлена правильно по желаемой линии и выровнена по ровной поверхности. Материал опалубки не должен перекручиваться при контакте с элементами. Он должен поддерживаться твердым основанием.
Видео предоставлено: Д-р Чираг Н. Патель Алюминиевая опалубочная балка
Изображения продукта Существуют различные размеры алюминиевых балок, которые используются для изготовления перекрытий перекрытий и перекрытий с высоким отношением прочности к весу.Свойства алюминиевых балок также очень разнообразны, когда архитекторы используют правильные зажимы и решетки для крепления алюминиевых балок. Процесс продукта Производственное оборудование Приложения ADTO Алюминиевые балки используются в конструкциях, где требуются большая прочность, легкий вес и коррозионная стойкость.Благодаря прочности материала и небольшому весу алюминиевые балки доступны в более широком диапазоне конфигураций, чем стальные. Упаковка и отгрузка Информация о компании ADTO Industrial Group, Co., Limited, основанная в 1998 году, ADTO является ведущим поставщиком и производителем строительных материалов в Китае, специализируясь на исследованиях и разработках, производстве и продаже строительных материалов для строительных лесов, алюминиевой опалубки, крепежа и муфты, объединяет стальной бизнес. , логистика и услуги проводки и кабеля.Группа имеет более 10 подразделений и четыре производственных базы, обладающих правом импорта и экспорта с охватом бизнеса более чем в 50 местах и областях. Более 5000 крупных международных покупателей поддерживают ADTO в качестве своего долгосрочного делового партнера. 1. Опыт работы: Основана в 1998 году, более 17 лет занимается производством строительных материалов 2. Идея продукта: Качество решено в пользу безопасности, безопасность — это суровая правда. 3. Сертификаты: ISO, CE, SGS, BV 4.Производственная база: четыре завода, более 400 000 квадратных метров 5. Доступны OEM или индивидуальные услуги. Свяжитесь с нами Человек: г-жа Чжэн Эл. Почта: [email protected] Skype: ADTOMall Адрес: HuNan, China Более подробно, добро пожаловать, чтобы отправить запрос. Виды опалубки (опалубки) для бетонного строительства и примененияЧто такое опалубка (опалубка)?Опалубка (опалубка) — это временная опора в качестве формы для свежего бетона, в которую бетон заливается и заливается в желаемую форму и набирает начальную прочность, затвердевает и созревает.Опалубка используется в различных формах и размерах в соответствии с нашими строительными элементами в виде PCC, RCC работает в здании , мосту, облицовке туннелей, плотине гидроэлектростанции, ирригации Headwork , сантехнических работах на трубопроводе и т. Д. Стоимость опалубки составляет от 20 до 25% от стоимости конструкции при строительных работах, она может быть выше, чем мостов . Для снижения стоимости формы необходимо спроектировать экономичных видов опалубки и механизировать ее строительство. Мы должны удалить опалубку, когда бетон достигнет подходящей прочности. Этот процесс снятия опалубки также называется зачистка . После снятия формы ее компоненты удаляются и могут использоваться в других строительных процессах или других частях работы. Повторяемый тип компонентов опалубки известен как панель формы . Опалубка по материалам:На основе материалов Формы бывают следующих видов:
Кроме того, древесина обычно используется в качестве опалубки, к тому же она дешевая. Но есть возможность коробления, вздутия и усадки древесины — это недостаток древесины. Мы можем уменьшить эти дефекты, нанеся на опалубку водонепроницаемые покрытия. Это непроницаемое покрытие также способствует снятию изоляции и предотвращает прилипание к бетону. Стальная опалубка используется для обеспечения правильной формы и функционирования с достижением эстетики Преимущества стальной опалубки приведены ниже:
1.Опалубка стальнаяИспользование стали в опалубке увеличивает начальную стоимость, но в долгосрочной перспективе это оказывается экономичным, поскольку ее можно повторно использовать больше раз, обычно в десять раз больше, чем деревянную опалубку. После использования стальной опалубки требуется меньше отделочных работ, поскольку она дает отличные открытые бетонные поверхности. Поскольку сталь не имеет способности впитывать воду в бетоне и, следовательно, существует незначительная вероятность образования сотовой поверхности. Он легко разбирается и обладает большей прочностью и долговечностью по сравнению с другими. 2.Обычная деревянная опалубкаОбычно используется для небольших работ, требующих меньшего количества повторений, так как его начальная стоимость меньше. Лучше использовать пиломатериал без сучков, легкий и легко обрабатываемый гвоздями, без раскалывания и хорошо выдержанный.Эти опалубки можно повторно использовать для от 10 до 12 раз по . 3.Опалубка фанернаяИспользование фанеры в опалубке становится все более популярным, поскольку она представляет собой гладкую поверхность , которая не требует дополнительной отделочной обработки и может также использоваться повторно, как правило, 20-25 раз . Фанеру можно использовать для покрытия большой площади, что значительно снижает трудозатраты на установку и демонтаж опалубки. Требования к хорошей опалубке ( Опалубка)Хорошая опалубка должна удовлетворять следующим требованиям:
КОДЫ ДЛЯ СТАНДАРТНЫХ ОПАЛУБКОВ (РАБОЧИХ РАБОТ)
Опалубка должна соответствовать ориентации , линиям и размерам, как показано на планах, и построена таким образом на оставаться достаточно жесткой во время укладки и уплотнения бетона и должна должен быть достаточно плотным, чтобы предотвратить потерю жидкости из бетона . 2. Очистка и обработка форм:Перед укладкой бетона весь мусор, особенно стружка, стружка и опилки, должен быть удален от внутренней части опалубки, поэтому опалубку, соприкасающуюся с бетоном, необходимо очистить и тщательно смочить или прореагировать утвержденным составом. Имейте в виду, что утвержденный состав не должен касаться арматуры. 3. Время зачистки:Ни при каких обстоятельствах нельзя наносить удары по опалубке до тех пор, пока бетон не достигнет прочности, как минимум в два раза превышающей нагрузку, которой бетон может даже подвергнуться во время удара. Как можно скорее в течение более длительного времени следует поддерживать контакт опалубки, так как она может выдержать затвердевание. В нормальных условиях, как правило, при температуре выше 20 ⁰C и при использовании обычного цемента, формы можно снимать после следующих периодов :
Примечание: Количество стоек, их размеры и положение должны быть такими, чтобы они могли безопасно нести полную нагрузку на плиты, балку или арку, в зависимости от случая. 4. Порядок снятия опалубки:При снятии опалубки имейте в виду, что нет ударов или вибрации, так как они могут повредить железобетон.Перед снятием потолка и подкосов необходимо осмотреть бетонную поверхность, если необходимо, чтобы определить, имеет ли бетон достаточную прочность и затвердевает. Должны быть приняты надлежащие меры предосторожности , чтобы разрешить для уменьшения в пределах скорости затвердевания , что происходит при со всем цементом, холодная вода не может быть сделана, если это не разрешено в проектных расчетах балок. 5. Развал:Обычно желательно предлагать формы с изгибом вверх, чтобы гарантировать, что балки не имеют прогиба после того, как они сохранят свой прогиб, но это невозможно сделать, если это не рекомендовано расчетной конструкцией балок. 6. Допуски:Опалубка должна быть сконструирована таким образом, чтобы внутренние размеры находились в пределах допустимого отклонения, указанного проектировщиком. Нагрузки на опалубку (опалубку)Помимо собственной нагрузки на опалубку действуют следующие нагрузки:
Опалубка для колонны проста по сравнению с другими сложными конструктивными элементами. Опалубка колонн состоит из следующих основных компонентов:
На рисунке ниже представлена деталь опалубки для квадратной колонны. Рис. 1. Опалубка для квадратной или прямоугольной колонныВ этой опалубке боковые и концевые хомуты содержат по два номера каждая и идеально расположены рядом с вершиной колонны. Как правило, двухсторонние хомуты представляют собой сравнительно утяжеленную секцию и идеально скрепляются двумя длинными болтами диаметром 16 мм . Между болтами и концевыми хомутами вставляются четыре клина, по одному в каждом углу.Обшивка крепится гвоздем к хомутам . На рис. 2. ниже показаны опалубки для восьмиугольных и круглых колонн. Рис.2. Типичное сечение восьмиугольной и круглой колонны Опалубка для перекрытий и перекрытийРисунок .3. показана опалубка для балки и перекрытия перекрытия . Как показано на рисунке, плита непрерывна по нескольким балкам. Плита опирается на обшивку толщиной 2,5 см, уложенную параллельно самым балкам.Обычно обшивка держится на деревянных ресках, которые укладываются между балками на некотором подходящем расстоянии. Для уменьшения прогиба обрешетки можно также подпереть в середине пролета с помощью балок. В боковых формах бруса используется обшивка толщиной 3 см. Нижняя обшивка балочной формы толщиной от 5 до 7 см. Рис. 4. Опалубка для балки и перекрытия — разрез Рис. 5. Опалубка в перекрытии балок и плит — сечение по балкамКонцы реек опираются на ригель, который крепится к рейкам по всей длине.Шипы от 10 см x 2 см до три см прикрепляются к боковым опорам на таком же расстоянии, что и рейки, чтобы к ним можно было прикрепить рейки. Берег или столб соединен с верхним деревом через утки. Внизу лемеха над подошвой предусмотрены два клина из твердой древесины. Опалубка бетонных лестниц (опалубка)Как показано на рис.6. В опалубке бетонных лестниц используются следующие компоненты: Поперечные балки, Струна, Ребро жесткости, Подступенки, Профнастил, Ригель, Режущая струна, Вешалки, Доски, Распорка и т. Д. Доски подступенка имеют толщину от 4 до 5 см и равны высоте подступенка. Эти доски имеют фаску внизу, чтобы можно было затереть всю поверхность протектора. Доски подступенка размещаются после того, как арматура зафиксирована на месте. Ступени оставляют открытыми для бетонирования и вибрации. Обычно, как показано на рисунке, ребро жесткости крепится к поперечным балкам через настил. Вы можете увидеть все детали на этих диаграммах 5.& 6. ниже: Рис. 6. Формовочная работа для лестницы — вид в разрезеОпалубка для стенНа рис. 26.5 показана фиксированная форма для стен. В опалубке стен используются следующие компонентов : стойка, клин, шпильки, подошва, блокирующие элементы, колодцы, витая проволока, распорка, бетоноотбойник и т. Д. Используется обшивка указанной толщины. Доски прикреплены к стойкам 5 см x 10 см и стойкам, известным как шпильки или солдатики, с шагом примерно 0.8 м друг от друга. Горизонтальные стойки размером 7,5 см x 10 см крепятся к стойкам с подходящими интервалами. После этого вся сборка укрепляется, как показано на рисунке, с помощью распорок 7,5 см 10 см. Рис. 7. Стеновая опалубка — фиксированная Рис. 8. Опалубка для стены — Подвижная стена типаДве ставни расположены друг от друга на расстоянии равной толщине стены за счет бетонного упора высотой 5 см внизу и на 2.К стойкам прибиты распорки 5 см х 5 см. На рис. 26.6 показана подвижная форма стены. В них формы состоят из панелей размером 0,6 м x 1,8 м, что упрощает работу с ними и их снятие. Как правило, обшивка не используется, используется только фанера толщиной 15 мм. Панели возводятся из таких , как , что нижние панели часто удаляются , когда бетон является жестким и используется над стеной. Обрамление размером 5 см x 10 см используется для ставни Ply .Очень важно закрепить панели в центре и на двух концах шпильками. Каждая стойка состоит из двух кусков бруса, 5 см х 15 см, соединенных друг с другом. Концевая распорка каждой панели фиксирует соседнюю панель . Для I подъема доски меняются местами; для последующих подъемов болты проходят через отверстия, образованные для предыдущего подъема. Для быстрого строительства стен постоянной толщины используется непрерывно поднимающаяся форма, известная как раздвижные ставни. Ставень может подниматься со скоростью от 15 до 30 см в час в зависимости от скорости затвердевания бетона.Для подъема формы можно использовать либо гидравлический домкрат , либо винтовой домкрат с ручным управлением. |
